Tehniline andmeleht
3-punkti juhtimisega täiturmootor
AMV 435
Kirjeldus
Täiturmootorit AMV 435 kasutatakse koos 2- ja
3-tee reguleerventiilidega VRB, VRG, VF või VL
(läbimõõdud kuni DN 80) ja ventiiliga
DN 40–100. Seda kasutatakse ka koos rõhust
sõltumatu tasakaalustus- ja reguleerventiiliga
AB-QM DN 40 – DN 100.
Tellimine Täiturmootor
Tüüp Toitepinge Tootekood
AMV 435
Lisavarustus – spindlisoojendi
Tüüp DN
Spindlisoojendi
AHQM
24 VAC /DC 082H0162
230 VAC 082H0163
Toitepinge
15- 80 24 V 065Z0315
Tootekood
Uudses konstruktsioonis on jõutundlik väljalülitus
täiturmootorite ja ventiilide ülekoormuse
vältimiseks.
Kombinatsioonid muude ventiilidega leiate
jaotisest Lisaseadmed.
Põhiandmed:
• Nimipinge:
- 24 VAC/DC, 50 Hz/60 Hz
- 230 VAC, 50 Hz/60 Hz
• Juhtimissignaal: 3-positsiooniline (3-point)
• Jõumoment: 400 N
• Käik: 20 mm
• Kiirus (valitav):
- 7,5 s/mm
- 15 s/mm
• Soojuskandja maks. temperatuur: 130 °C
• LED-märgutuli
• Lõpuasendi signaal
• Käsijuhtimine
Lisavarustus – adapter
Ventiilid DN
Varem tootmises
olnud ventiilid
VRB, VRG, VF, VL
Ventiil AB-QM
(1. põlvkond)
40 - 100 -
max Δp
(bar)
15 9
20 4
25 2
32 1
40 0,8
50 0,5
Tootekood
065Z0313
Tehnilised andmed
DEN-SMT/SI
Toitepinge V 24 VAC/VDC, 230 VAC; +10 kuni –15%
Võimsustarve VA 3 (24V); 7,6 (230V)
Sagedus Hz 50 Hz või 60 Hz (vahelduvvoolu puhul)
Juhtimissignaal 3-positsiooniline (3-point)
Jõud ventiili spindlile N 400 N
Maks. käik mm 20 mm
Kiirus s/mm 7,5 s/mm või 15 s/mm
Soojuskandja maks. temperatuur
Ümbritseva keskkonna temperatuur 0 … 55 °C
Ladustus- ja transpordi temp. –40 … +70 °C
Kaitseklass II
Kaitseaste IP 54
Kaal kg 0,45 kg
- märgistus vastavalt standarditele
VD.LE.N5.26 © Danfoss 05/2015
130 oC
o
C
Madalpingedirektiiv (LVD) 2006/95/EÜ: EN 60730-1, EN 60730-2-14,
elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ: EN 61000-6-2,
EN 61000-6-3
1
Tehniline andmeleht 3-punkti juhtimisega täiturmootor AMV 435
Paigaldamine
Mehaaniline kinnitamine
Täiturmootori kinnitamiseks ventiilile pole tööriistu
tarvis. Täiturmootor koos ventiiliga tuleb paigal dada
horisontaalselt või ülespoole. Paigaldamine allapoole
suunatud asendisse pole lubatud.
Täiturmootorit ei tohi paigaldada plahvatusohtlikku
keskkonda või keskkonda, mille temperatuur on
madalam kui 0 °C või kõrgem kui 55 °C.
Täiturmootorile ei tohi suunata auru- ega veejuga
ega paigaldada seda kohta, kus sellele võiks tilkuda
vedelikku.
Märkus:
Täiturmootorit võib klambri lahtikeeramise korral
pöörata ventiili spindli suhtes kuni 360°. Pärast
täiturmootori pööramist vajalikku asendisse pingutage
klamber uuesti.
Elektriühendused
Elektriühenduste tegemiseks tuleb eemaldada
täiturmootori kate. Läbiviiktihendite jaoks on kaks
keermestamata (Ø16 ja kombineeritud Ø16/Ø20)
kaablisisendit. Tehases on ühele sisendile paigaldatud
kummist läbiviiktihend ja teine on avamiseks ette
valmistatud.
Märkus:
Kasutatavad kaablid ja läbiviiktihend ei tohi vähendada
täiturmootori IP-kaitseastet ja need peavad tagama, et
liitmikud on pingetest täielikult vabad. Tehasekomplektiga
tarnitav kummist läbiviiktihend ei vähenda IPkaitseastet, kuid see ei vabasta madalpingedirektiivi
kohaselt liitmikke täielikult pingetest. Palun järgige
paigaldamisel ka kohalikke eeskirju.
①
③
②
⑤
④
Käikulaskmine
LED-märgutuli /
täiturmootori töörežiimid
Paigaldage seade ja tehke vajalikud
elektriühendused. Seejärel kontrollige
seadme tööks valmisolekut järgmiselt:
• Ühendage toide
• Rakendage vastav juhtimissignaal ja
kontrollige, kas ventiili spindli liikumise
suund on vastava rakenduse seisukohalt õige.
Seade on nüüd täielikult kasutusvalmis.
Funktsioonide LED-märgutuli
Funktsioonide kahevärviline (roheline/punane)
LED-märgutuli asub täiturmootori kattel. See näitab
täiturmootori töörežiime.
Vilkuv punane roheline kui koos ABQMiga LED:
liikumine väljatõmmatud asendisse
Vilkuv roheline punane kui koos ABQMiga LED:
liikumine sisselükatud asendisse
≈
Pidev punane roheline kui koos ABQMiga LED:
sissetõmmatud asend on saavutatud
≈
Pidev roheline punane kui koos ABQMiga LED:
sisselükatud asend on saavutatud
2
VD.LE.N5.26 © Danfoss 05/2015
DEN-SMT/SI
Tehniline andmeleht 3-punkti juhtimisega täiturmootor AMV 435

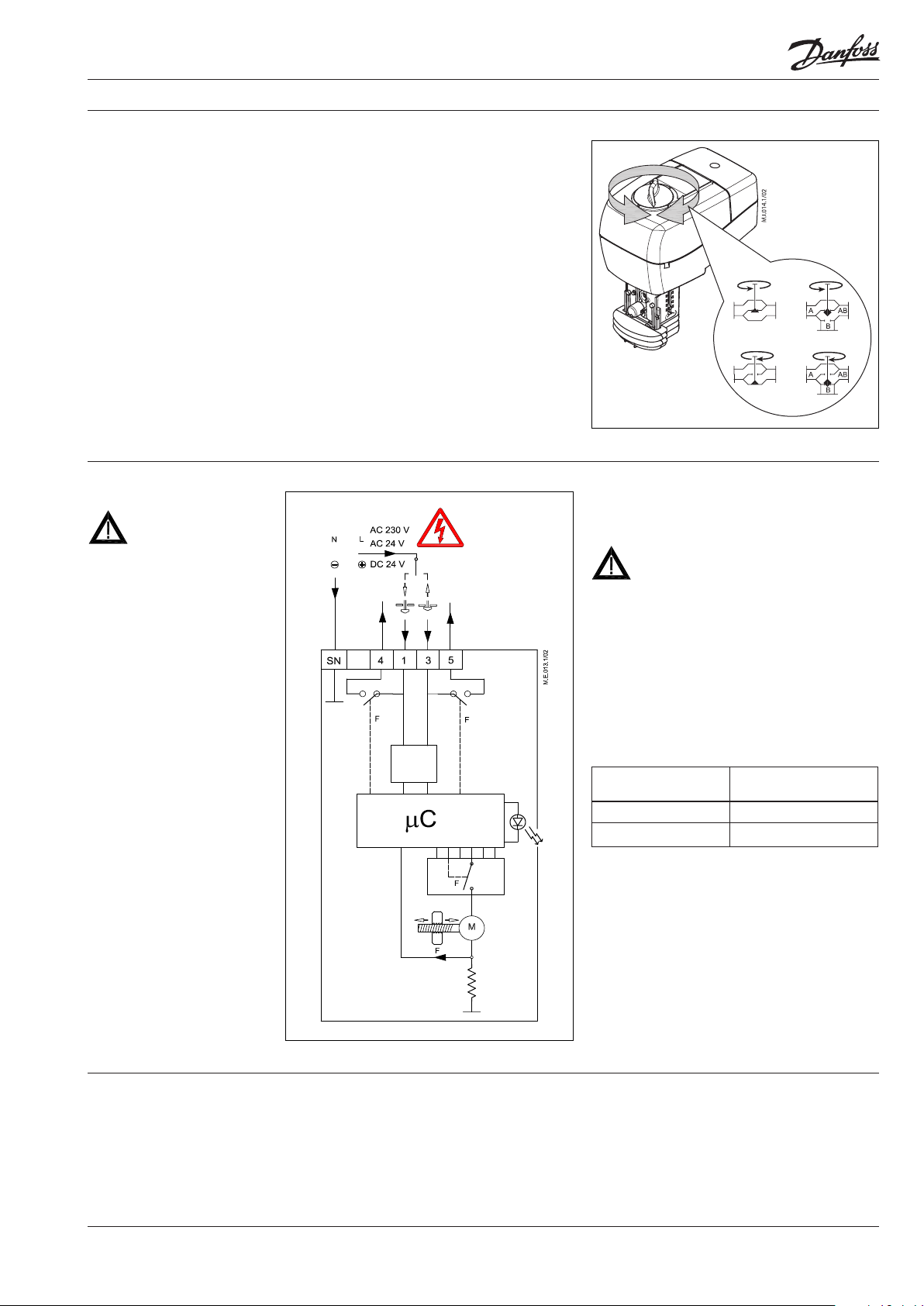

Käsijuhtimine Käsijuhtimiseks kasutatakse täiturmootori
korpusel asuvat juhtnuppu.
• Lülitage välja juhtimissignaal.
• Reguleerige juhtnupu abil ventiili asendit
(pöörake tähelepanu pöörlemissuunale).
Kui käsijuhtimist pole enam vaja.
• Taastage juhtimissignaal.
Elektriline ühendusskeem
Mitte puutuda klemme selleks mit te
ettenähtud tööriistadega. Enne
kaane eemaldamist peab toide
olema välja lülitatud. Ohtlik pinge!
Suurim lubatud võimsus
klemmidele 4 ja 5 on 7 VA.
Klemmid 1, 3:
Juhtimissignaal regulaatorist.
Toitepinge 24 VAC/DC, 230 VAC (vastavalt tüübile)
Märkus.
Ventiil AB-QM sulgub, kui see seatakse väljalükatud
asendisse (klemm 1), ja avaneb, kui see seatakse
sissetõmmatud asendisse (klemm 3).
Klemmid 4, 5:
alla
üles
Väljundid asendinäitaja või monitooringu jaoks
N
Null/ühine (0 V)
toitepinge
Juhtmete pikkus
0-50 m 0,75 mm
> 50 m 1,5 mm
alla
üles
Juhtmete soovitatav
ristlõikepindala
2
2
Utiliseerimine Enne utiliseerimist tuleb täiturmootor koost lahti
võtta ja komponendid sorteerida materjalide järgi.
DEN-SMT/SI
VD.LE.N5.26 © Danfoss 05/2015
3
Tehniline andmeleht 3-punkti juhtimisega täiturmootor AMV 435
Mõõtmed
147
82,5
Täiturmootori – ventiili kombinatsioonid
159, 5
min. 180
AMV 435 + AMV 435 + AMV 435 + AMV 435 + AMV 435 + AMV 435 +
VRB 2, VRG 2 VRB 3, VRG 3 VF 2, VL 2 VF 3, VL 3 AB-QM (DN 40-100) AHQM (DN 40-100)
4
VD.LE.N5.26
Produce d by Danfoss A/S © 05/2015
