Техническое описание
Редукторные электроприводы AMV 323, AMV 423, AMV 523
Описание и
область применения
Пример применения
Редукторные электроприводы AMV 323, 423 и
523 предназначены для работы с регулирующими клапанами типа:
- VF3 Д
- VFS2 Д
= 65–100 мм,
у
= 15–50 мм.
у
Ду = 15–50 мм.
Приводы при их оснащении функциональным
модулем AMES могут управляться аналоговым
сигналом 0–10 или 0–20 мА.
Кроме устройств для ручного управления и индикации положения электроприводы оснащены концевыми выключателями, защищающими
их, а также клапаны от механических перегрузок, возникающих в том числе при достижении
штоком клапана крайних положений.
Эта функция позволяет подстраивать привод
под ход штока регулирующего клапана.
Основные характеристики:
• время перемещения штока привода на 1 мм:
1 с (для AMV 323), 3 с (для AMV 423)
и 11 с (для AMV 523);
• напряжение питания (для разных
версий приводов): 230 или 24 В пер. тока;
• ход штока: 0–50 мм;
• возможность работы с функциональными
блоками AMEK (с дополнительными
концевыми выключателями), AMER (с функцией П- или ПИ-регулирования), AMES (управляемым сигналом 0–10 В или 0–20 мА).
Управление клапаном в системе теплоснабжения вентиляционной установки
RC.08.V9.50 12/2014 173
Техническое описание
Редукторные электроприводы AMV 323, AMV 423, AMV 523
Номенклатура и коды
для оформления заказа
Технические
характеристики
Электропривод
Тип
AMV 323 24 1 600 082G3320
AMV 323 230 1 600 082G3321
AMV 423 24 3 1200 082G3420
AMV 423 230 3 1200 082G3421
AMV 523 24 11 1200 082G3520
AMV 523 230 11 1200 082G3521
Напряжение
питания, В
Время перемещения
штока, с/мм
Развиваемое
усилие, Н
Кодовый номер
Встраиваемые функциональные модули
Тип Напряжение питания, В пер. тока Особенности
AMEK 24, 230 2 концевых выключателя 082B3301
AMES 24 Управляющий сигнал 082B3328
AMES 230 Y = 0–10 В (0–20 мА) 082B3329
AMER 24 П- или ПИ-регулирование 082B3318
AMER 230 082B3319
Более подробная информация приведена
в отдельных технических описаниях.
Напряжение питания
Частота тока, Гц 50/60
Потребляемая мощность, ВА 12
Управление Трехпозиционное (0–10 В при AMES)
Развиваемое усилие
Максимальный ход штока, мм 0–50
Время перемещения штока на 1 мм
Класс защиты IP 55
Подводящий кабель 2 Pg 9, 2 Pg 13,5
Рабочая температура окружающей среды, °C От -15 до +50
Относительная влажность окружающей среды, % 0-95, без выпадения конденсата
Температура хранения и транспортировки, °C От -40 до +70
Масса, кг 3,3
– маркировка соответствия стандартам
AMV 323: 1 c (50 Гц),
AMV 423: 3 c (50 Гц),
AMV 523: 11 c (50 Гц),
EMC – директива 89/336/EEC, 92/31/EEC, 93/68/EEC,
EN 50081-1 и EN 50082-1. Директива по низким
напряжениям 73/23/EEC и 93/68/EEC, EN 60730/2/14
~24 В ± 10%
~230 В +6%/–10%
AMV 323: 600 Н
AMV 423: 1200 Н
AMV 523: 1200 Н
1,20 c (60 Гц)
2,55 c (60 Гц)
9,25 c (60 Гц)
Кодовый
номер
Схема электрических
соединений

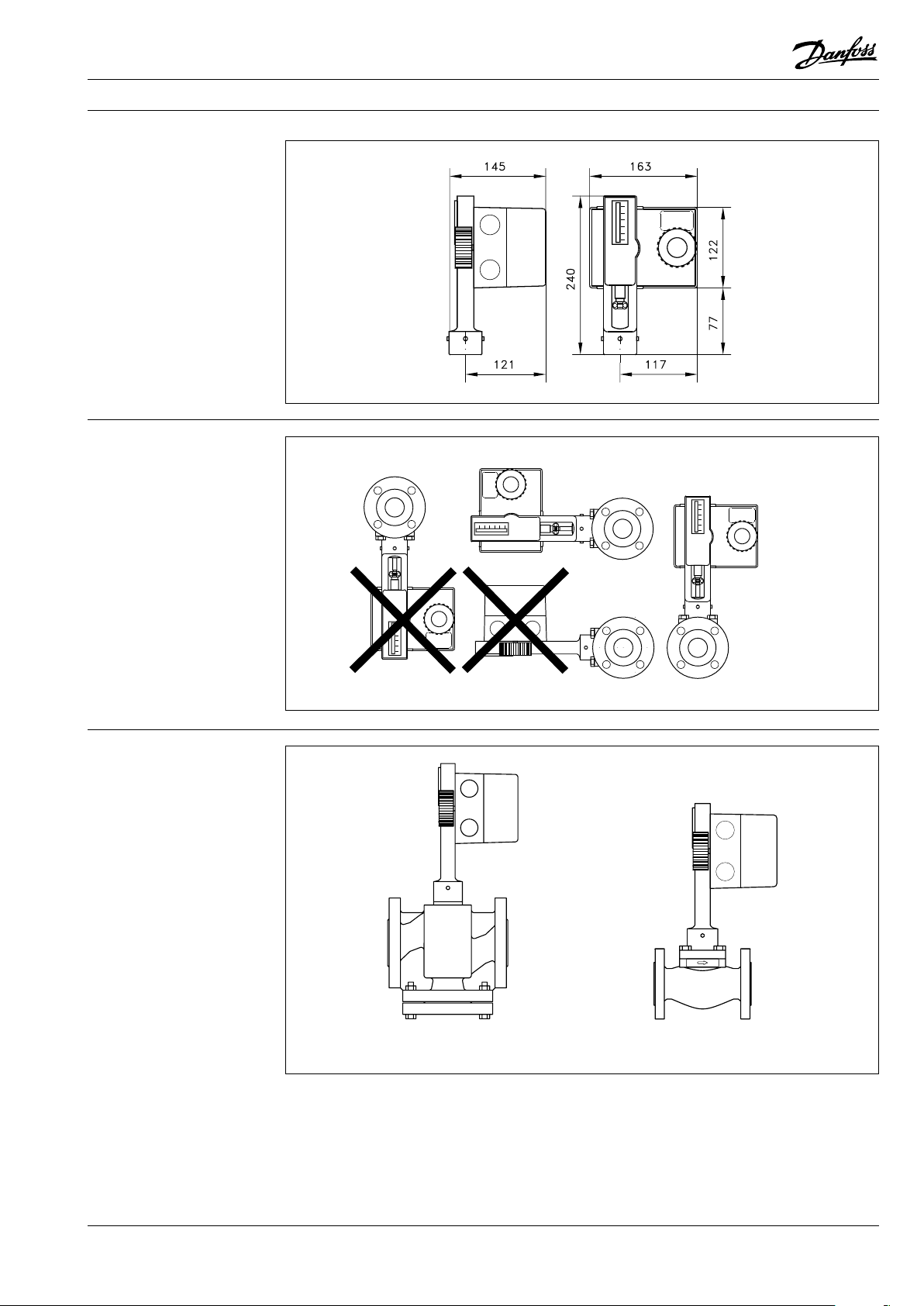

174
RC.08.V9.50 12/2014
