Danfoss AMV 25SD, AMV 25SU Data sheet [ru]

Техническое описание

Редукторные электроприводы AMV 25SD и AMV 25SU
(свозвратной пружиной)

Описание иобласть
применения

Номенклатура и коды
для оформления заказа

Электроприводы AMV 25SD и AMV 25SU
предназначены для управления регулирую­щими клапанами VF3 и VFS2 с условным про­ходом до 50 мм. При обесточивании, взависи­мости от типа привода, возвратная пружина
выдвигает или втягивает его шток.

Приводы автоматически подстраиваются
под крайние положения штока клапанов.

Основные характеристики

• Электроприводы оснащены моментными
концевыми выключателями, защищающими
привод и клапан от механических перегру­зок.

• Цифровой сигнал обратной связи (клеммы 4
и 5 ) позволяет осуществить мониторинг по­ложений штока клапана.

• Электроприводы имеют высокую прочность
и малый вес.

• Приводы выпускаются в двух версиях:

- SD — шток привода пружиной выдвигается;

- SU — шток привода пружиной втягивается.

Тип

AMV 25SD 24 082H3036
AMV 25SU 24 082H3039
AMV 25SD 230 082H3037
AMV 25SU 230 082H3040

Питающее напряжение,

В пер. тока

Кодовый номер

Дополнительные принадлежности

Описание Кодовый номер

Концевые выключатели (2 контакта) 082H7015
Концевые выключатели (2 контакта)

и потенциометр (10 кОм)
Концевые выключатели (2 контакта)

и потенциометр (1 кОм)
Удлинитель штока для клапанов* 065Z7048
Подогреватель штока** 06 5B217 1
Адаптер для монтажа на новые версии клапанов

типа VF3, VL, VRB, VRG DN 15–50

*

Применяется для вертикальной установки приводов при температуре теплоносителя свыше 150 °C.

**

Применятется при температуре среды от –10 до 2 °C.

2019 RC.08.V12.50 191

082H7016

08 2H7017

065 Z03 11

Техническое описание

Редукторные электроприводы AMV 25SD и AMV 25SU (с возвратной пружиной)

Технические
характеристики

Функции
возвратной пружины

Питающее напряжение 24 В, 230 В пер. тока
Потребляемая мощность, ВА 12
Частота тока, Гц 50/60
Входной управляющий сигнал Трехпозиционный
Развиваемое усилие, Н 450
Максимальный ход штока, мм 15
Время перемещения штока на 1 мм, с 15

Максимальная температура теплоносителя, °C

Рабочая температура окружающей среды, °C От 0 до 55
Относительная влажность окружающей среды, % 0–95, без выпадения конденсата
Температура транспортировки и хранения, °C От –40 до 70
Класс защиты IP54
Масса, кг 2,3

— маркировка соответствия стандартам

Возвратная пружина полностью открывает
или полностью закрывает клапан при обесто­чивании системы в зависимости от выбран­ного типа действия пружины. Тип клапана
также влияет на выбор направления действия
пружины. На заводе-изготовителе возвратная
пружина привода приведена в рабочее состо­яние (взведена).

150 (200 — с удлинителем штока или при

горизонтальной установке привода)

EMC — директива 89/336/EEC, 92/31/EEC,

93/68/EEC, стандарту EN 50081-1 и EN 50082-1,

низкое напряжение — директивы 73/23/EEC

Тип

клапана

VF3 SU SD

VFS2 SD SU

и 93/68/EEC, EN 60730-2-14

Требуемый тип действия пружины,
обеспечивающий открытие или за-

крытие клапана при обесточивании

закрытие канала

привода

открытие канала

А–АВ

А–АВ

VF3, VFS

Монтаж Механическая часть

Электропривод должен быть установлен
совместно со штоком клапана либо горизон­тально, либо вертикально. Для крепления
электропривода на корпусе двигателя исполь­зуется торцевой ключ 4-мм (не входит вком­плект поставки).

Необходимо предусмотреть свободное
пространство вокруг клапана с приводом для
обеспечения их технического обслуживания.

Во время запуска направление движения
клапана может быть определено при помощи
красного и синего индикаторов (входят вком­плект поставки), закрепленных на концах ин­дикационной шкалы позиционирования.

Электрическая часть

Подключение электрических соединений
производится при снятой крышке. В комплект
поставки входят 2 кабельных ввода. Чтобы со­ответствовать классу защиты (IP), необходимо
использовать подходящие резиновые кабель­ные уплотнители.

Утилизация Перед утилизацией электропривод должен

быть демонтирован, а его детали рассортиро­ваны по группам материалов.

192 RC.08.V12.50 2019

Техническое описание

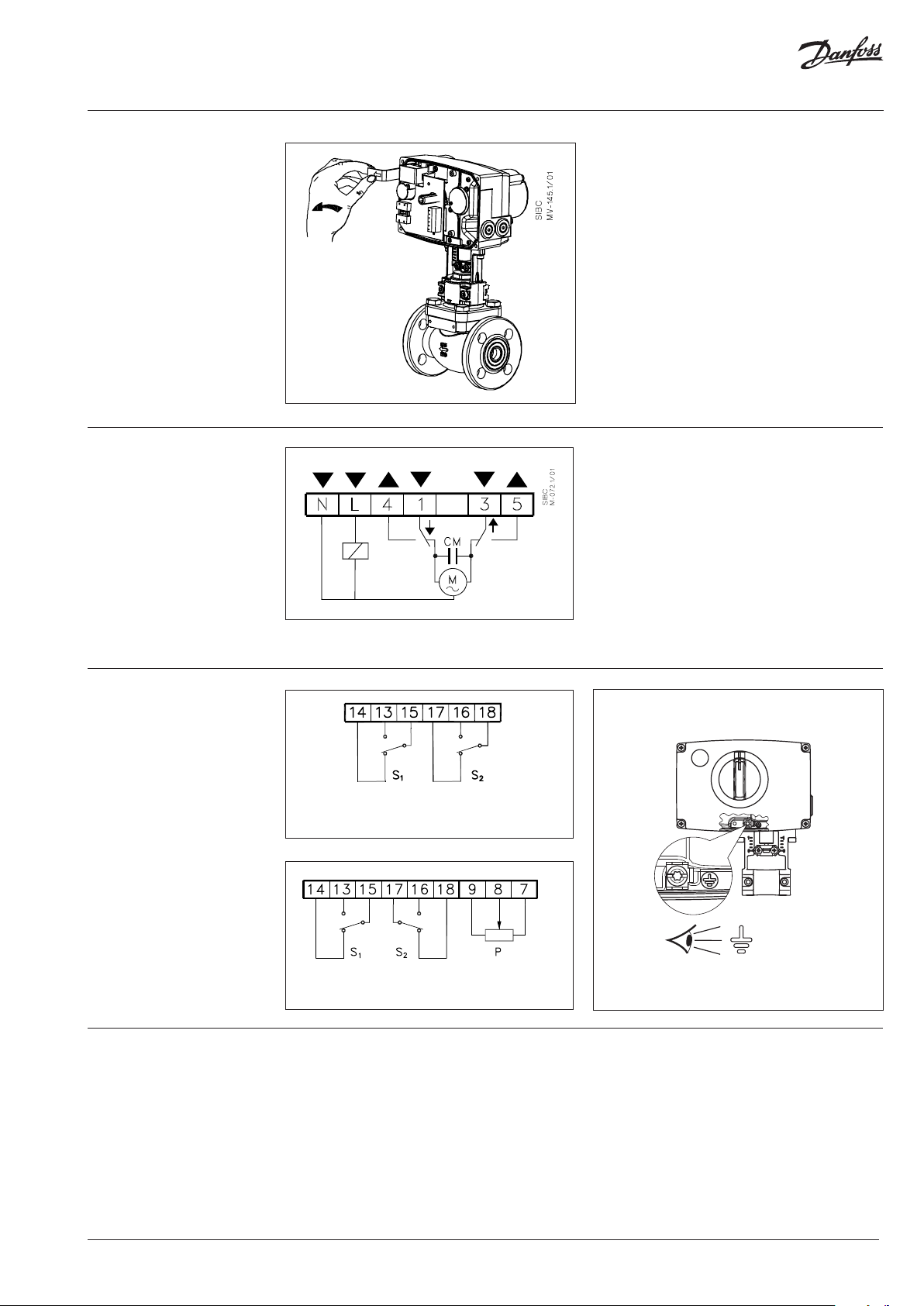

Активация возвратной
пружины (только для

AMV25SD)

Редукторные электроприводы AMV 25SD и AMV 25SU (с возвратной пружиной)

Схема электрических
соединений

Внимание!

При напряжении 230 В
не прикасаться руками
к открытым клеммам!
Возможно поражение
электрическим током!

Электрические
соединения
вспомогательного
оборудования

Клеммы 1 и 3

Фаза входного управляющего сигнала

от регулятора.

Клеммы 4 и 5

Выходной сигнал, используемый для инди-

кации позиционирования или мониторинга.

Клемма L

Фаза питающего напряжения 24 или 230 В.

Клемма N

Общая (0 В).

Концевой выключатель (2 контакта)

230 В

Концевой выключатель (2 контакта)
и потенциометр

Запуск

2019 RC.08.V12.50 193

Запуск привода производится после завер­шения его монтажа (механической и электри­ческой частей) и выполнения испытаний в сле­дующей последовательности:

• включение напряжения;

• подача на привод управляющего сигнала и
проверка правильности направления дви­жения штока клапана в соответствии с тре­бованиями технологической схемы.

Привод готов к работе.

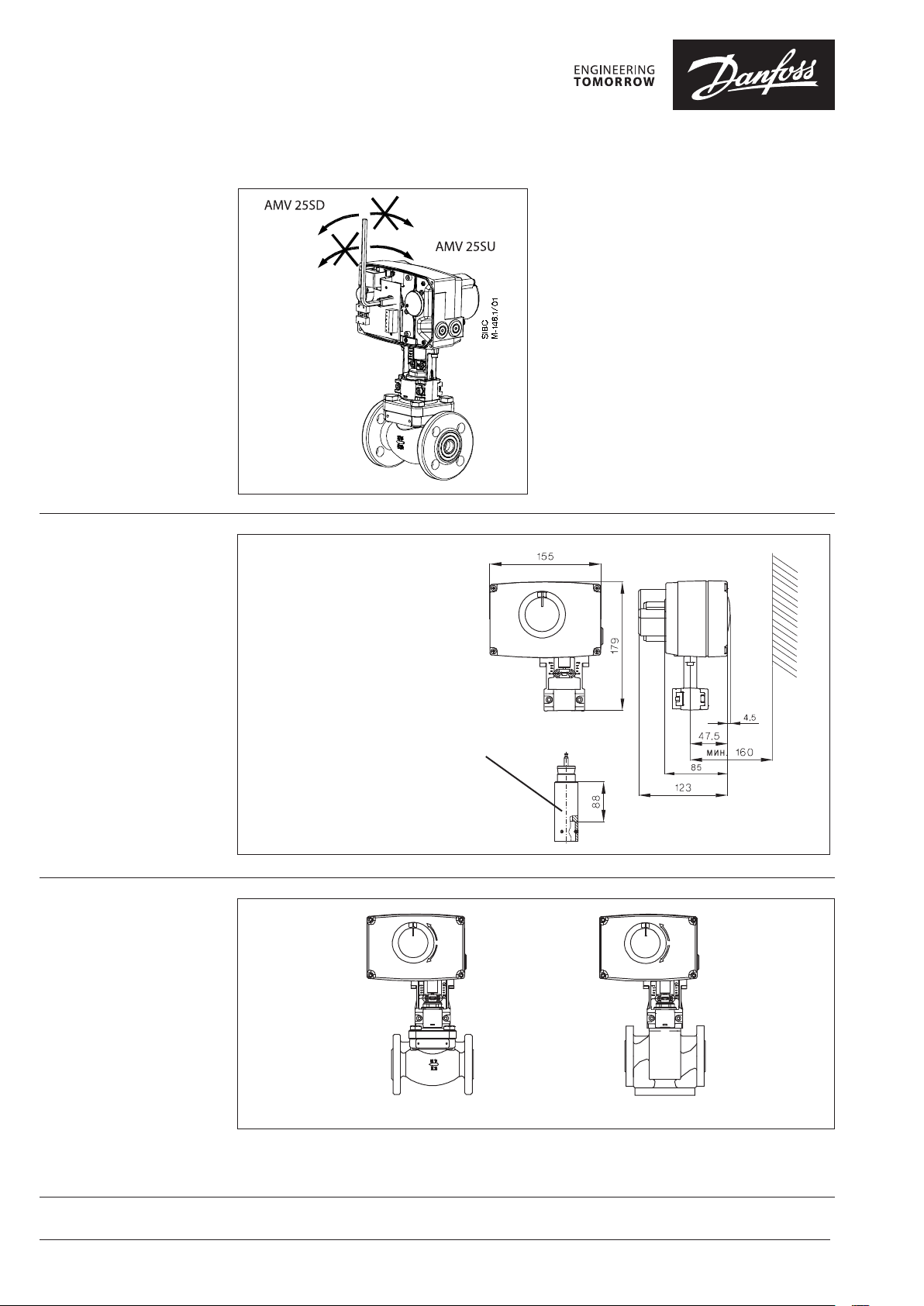

Ручное позиционирование Ручное позиционирование производится

при отключенном напряжении и снятой крыш­ке привода.

Для позиционирования следует вставить
5-мм шестигранный торцевой ключ (не входит
в комплект поставки) в верхнюю часть шпин­деля привода и поворачивать его, преодоле­вая сопротивление пружины и следя за на­правлением перемещения штока.

Чтобы удержать положение штока при руч­ном позиционировании, необходимо зафикси­ровать ключ.

Габаритные
и установочные размеры

Удлинитель штока для вертикальной
установки привода при температуре
теплоносителя свыше 150 °C

Комбинации
электроприводов
и регулирующего клапана

AMV 25SD/SU +
+ VFS2 DN 15–50

AMV 25SD/SU +
+ VF3 старой версии,
DN 15–5 0
