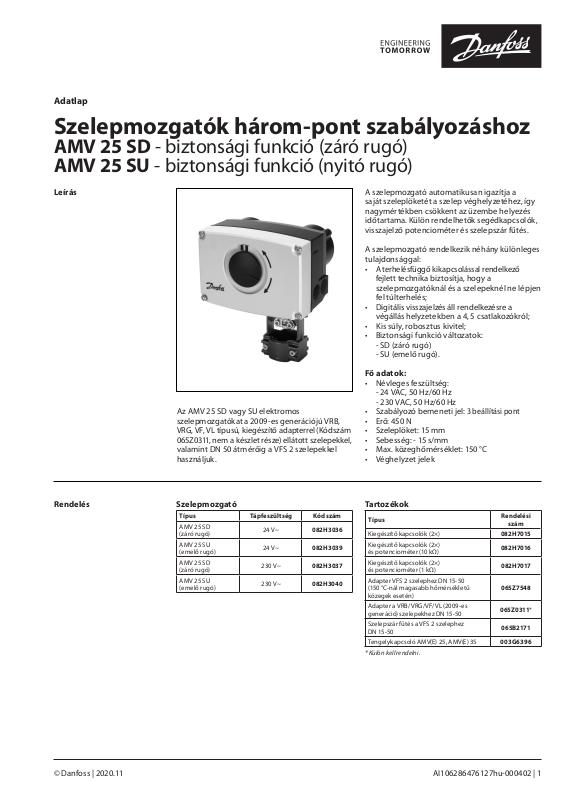

Danfoss AMV 25 SD, AMV 25 SU Data sheet [hu]

Adatlap

Szelepmozgatók három-pont szabályozáshoz

AMV 25 SD - biztonsági funkció (záró rugó) AMV 25 SU - biztonsági funkció (nyitó rugó)

Leírás

Az AMV 25 SD vagy SU elektromos szelepmozgatókat

a 2009-es generációjú VRB, VRG, VF, VL típusú, kiegészítő adapterrel (Kódszám 065Z0311, nem a készlet része) ellátott szelepekkel, valamint DN 50 átmérőig a VFS 2 szelepekkel használjuk

A szelepmozgató automatikusan igazítja a saját szeleplöketét a szelep véghelyzetéhez, így nagymértékben csökkent az üzembe helyezés időtartama. Külön rendelhetők segédkapcsolók, visszajelző potenciométer és szelepszár fűtés.

A szelepmozgató rendelkezik néhány különleges tulajdonsággal:

• A terhelésfüggő kikapcsolással rendelkező fejlett

technika biztosítja, hogy a szelepmozgatóknál és a szelepeknél ne lépjen fel túlterhelés;

• Digitális visszajelzés áll rendelkezésre a végállás helyzetekben a 4, 5 csatlakozókról;

• Kis súly, robosztus kivitel;

• Biztonsági funkció változatok:

- SD (záró rugó)

- SU (emelő rugó).

Fő adatok:

• Névleges feszültség:

- 24 VAC, 50 Hz/60 Hz

- 230 VAC, 50 Hz/60 Hz

• Szabályozó bemeneti jel:

3 beállítási pont

• Erő: 450 N

• Szeleplöket: 15 mm

• Sebesség: - 15 s/mm

• Max. közeghőmérséklet: 150 °C

• Véghelyzet jelek

Rendelés

Szelepmozgató

Típus Tápfeszültség Kódszám

AMV 25 SD (záró rugó)

AMV 25 SU (emelő rugó)

AMV 25 SD (záró rugó)

AMV 25 SU (emelő rugó)

24 V~ 082H3036

24 V~ 082H3039

230 V~ 082H3037

230 V~ 082H3040

Tar tozékok

Típus

Kiegészítő kapcsolók (2×) 082H7 015

Kiegészítő kapcsolók (2×) és potenciométer (10 kΩ)

Kiegészítő kapcsolók (2×) és potenciométer (1 kΩ)

Adapter VFS 2 szelephez DN 15-50 (150 °C-nál magasabb hőmérsékletű közegek esetén)

Adapter a VRB/VRG/VF/VL (2009-es generáció) szelepekhez DN 15-50

Szelepszár fűtés a VFS 2 szelephez DN 15-50

Tengelykapcsoló AMV(E) 25, AMV(E) 35

* Külön kell rendelni.

Rendelési

szám

082 H7016

08 2H7017

065Z 7548

06 5Z03 11*

06 5B2171

003G6396

Adatlap AMV 25 SD, AMV 25 SU szelepmozgatók, hárompont vezérléshez

Műszaki adatok

Biztonsági funkció

Tápfeszültség V 24, 230 AC

Teljesítményfelvétel VA 12

Frekvencia Hz 50/60

Szabályozás 3-pont

Záró erő N 450

Maximális löket mm 15

Sebesség s/mm 15

Max. közeghőmérséklet

Környezeti hőmérséklet 0…55

Tárolási és szállítási hőmérséklet -40 … 70

Védettség IP 54

Tömeg kg 2,3

- jelölés a következő szabványok szerint:

°C

EMC Irányelv 89/336/EEC, 92/31/EEC, 93/68/EEC , EN 50081-1 és EN 50082-1 Alacsony feszültség irányelv 73/23/EEC és 93/68/EEC, EN 60730/2/14

150 (200 - a VFS szelephez, adapterrel)

A biztonsági funkció teljesen kinyitja vagy teljesen elzárja a szelepet feszültségkimaradás esetén, a kiválasztott biztonsági funkciótól (SD/SU) függően. A szelephelyzet megváltozása is visszahat a

biztonsági műveletre. A biztonsági funkció egység a szelepmozgató hátsó részében van, gyárilag beépítve.

• nem a DIN EN 14597 szerint

Szeleptípus

VRG, VRB SU SD

VL (DN 15-50) SU SD

VF (DN 15-50) SU SD

VFS 2 (DN 15-50) SD SU

A rugómozgás kiválasztása

Zárja az A- AB

nyílást

Nyitja az A-AB

nyílást

VFS 2

=SUor

VF 2, VL 2

VL 3, VF 3, VRG 3,

VRB 3

Biztonsági funkció aktiválás

(csak az AMV 25 SD)

Megsemmisítés Ha a szelepmozgatót meg kell semmisíteni, akkor

először szét kell szerelni, majd az alkatrészeket anyaguk szerinti csoportosítani, és ez után lehet azokat a szabályok szerint hulladékba tenni.

VFS 2

VF 2, VL 2

VL 3, VF 3, VRG 3,

VRB 3

2 | AI106286476127hu-000402 © Danfoss | 2020.11

Adatlap AMV 25 SD, AMV 25 SU szelepmozgatók, hárompont vezérléshez

Beépítés

≤150°C az AMV 25 SD / SU

max

és VRB, VRG, VF és VL esetében

= 200°C az AMV 25 SD / SU

max

és VFS esetében

≤150°C az AMV 25 SD / SU

max

és a VFS esetében

≈5

Szerelés

Egy 4 mm-es imbuszkulcs segítségével (nem tartozék) szerelje fel a szelepmozgatót a szelepre. A szelepmozgatóval ellátott szelepet csak vízszintes vagy felfelé álló helyzetben szabad beépíteni. Lefelé

irányú beépítés tilos.

A szelepmozgatót nem szabad robbanásveszélyes környezetben, továbbá 0 °C-nál alacsonyabb, vagy 55 °C-nál magasabb környezeti hőmérsékleten alkalmazni. Nem szabad kitenni gőzsugár, vízsugár vagy csöpögő folyadék hatásának.

Megjegyzés: A szelepmozgató a rögzítő csavarok oldása után 360°-kal körbeforgatható a szelepszáron a könnyebb hozzáférés céljából. A szelepmozgató elhelyezése után, szorítsa meg ismét a rögzítést.

Adapter a VFS számára (Kódszám:065Z7548)

≈5

Elektromos szerelés

Az elektromos szereléshez le kell szerelni a szelepmozgató fedelét. Két menetes kábelbemenet (M20 x 1,5 és M16 x 1,5) van előkészítve a tömszelencék számára.

Megjegyzés: A felhasznált kábelnek és tömszelencének nem szabad csökkentenie a szelepmozgató IP fokozatát, és gondoskodni kell arról hogy a csatlakozók teljesen terhelésmentesek legyenek Ügyeljen a helyi előírások és szabályok betartására is.

, .

AI106286476127hu-000402 | 3© Danfoss | 2020.11

Adatlap AMV 25 SD, AMV 25 SU szelepmozgatók, hárompont vezérléshez

Elektromos bekötés

230 VAC változat:

Nem szabad megérinteni a nyomtatott panelt! Ne távolítsa el a fedelet a tápfeszültség teljes lekapcsolása előtt.

Tar tozékok

Kiegészítő kapcsolók (2×)

További kapcsolók (2×) és potenciométer

1, 3 csatlakozók:

Vezérlő feszültség bemenet a szabályozótól.

4, 5 csatlakozók:

Pozíció kijelzésre vagy felügyeletre szolgáló kimenet

Tápfeszültség 24 vagy 230 V~

Nullvezető (0 V)

230V

Üzembe helyezés

Kézi működtetés

Végezze el a mechanikai beépítést, rögzítést, elektromos bekötést, ellenőrizze a munkát, majd tegyen egy próbát:

- Kapcsolja be a tápfeszültséget.

- Adja ki a szükséges vezérlő jelet, majd ellenőrizze, hogy a szelepszár az adott alkalmazás szerint mozog-e.

Ezzel az egység üzem behelyezése megtörtént.

AMV 25SD

AMV 25SU

5mm

A kézi működtetés a szelepmozgató házban található állítótengely segítségével történhet:

• Válassza le a tápfeszültség jelet

• Távolítsa el a szelepmozgató burkolatát

• Helyezzen be egy 5 mm-es imbuszkulcsot (nem tartozék) az állítótengely végébe

• Fordítsa el a kulcsot a rugó ellenében (ügyeljen a forgatási irányra)

A kézi működtetés megtartása érdekében a kulcsot rögzíteni kell.

Ha már nincs szükség kézi működtetésre:

• Csatlakoztassa ismét a tápfeszültség jelet.

Adatlap AMV 25 SD, AMV 25 SU szelepmozgatók, hárompont vezérléshez

Méretek

Adapter 065Z7548

a VFS számára (DN 15-50) 150 °C-nál magasabb

Adapter 065Z0311

a VRG, VRB, VF, VL (DN 15-50) számára

Szelepmozgató - szelep kombinációk

hőmérsékletű közeghez

AMV 25 SD/SU +

Adapter (065Z0311)

VRB 2, VRB 3 külső menetes (DN 15-50)

VRG 2, VRG 3 külső menetes (DN 15-50)

AMV 25 SD/SU +

Adapter (065Z0311)

VRB 2, VRB 3 belső menetes

(DN 15-50)

AMV 25 SD/SU + VFS 2 (DN 15-50)

AMV 25 SD/SU + Adapter (065Z0311) VF 2, VF 3 (DN 15-50) VL 2, VL 3 (DN 15-50)

Adatlap AMV 25 SD, AMV 25 SU szelepmozgatók, hárompont vezérléshez
