Danfoss AMV 25, AMV 35 Data sheet [cs]

Datový list
Servopohony pro třístupňovou regulaci
AMV 25, AMV 35
Popis
Objednávání
Elektrické servopohony AMV se používají spolu s ventily VRB, VRG, VF, VL s přídavným adaptérem (kódové č. 065Z0311, není součástí dodávky) a s ventily VFS 2 o průměru až DN 50.
Servopohony
Typ
AMV 25 230 082G3024 AMV 25 24 082G3023 AMV 35 230 082G3021 AMV 35 24 082G3020
Napájecí napětí
(V AC)
Kódové č.
Servopohon automaticky přizpůsobuje svůj zdvih podle koncových poloh ventilu, což zkracuje dobu potřebnou k uvedení do provozu. Volitelně jsou
k dispozici pomocné vypínače, potenciometr
zpětné
vazby a ohřívač vřetena ventilu.
Servopohon má několik speciálních funkcí:
• Moderní konstrukce zahrnuje „zátěžový vypínač
“,
který zamezuje přetížení
servopohonů a ventilů;
• Indikační signál koncové polohy digitální zpětné
vazby je k dispozici na svorce 4 nebo 5;
• Nízká hmotnost a robustnost.
Technické údaje:
• Jmenovité napětí:
- 24 V AC, 50 Hz/60 Hz
- 230 V AC, 50 Hz/60 Hz
• Vstupní řídicí signál:
3stupňový
• Síla: 450 N
• Zdvih: 15 mm
• Rychlost: 15 s/m m
• Maximální teplota média: 150 °C
• Signály koncové polohy
Příslušenství
Typ Kódové č.
Dodatečný vypínač (2×) 082H7015 Dodatečný vypínač (2×)
a potenciometr (10 kΩ) Dodatečný vypínač (2×)
a potenciometr (1 kΩ) Adaptér pro ventily VFS 2 o průměru DN
15– 50 (pro média s teplotou nad 150 °C)
Ohřívač vřetena (pro ventily o průměru DN 15– 50)
Adaptér pro ventily VRB / VRG / VF / VL (2009) o průměru DN 15–50
Spojka AMV(E) 25, AMV(E) 35
* Objednává se s amostatně.
082 H7016
08 2H7017
065Z 7548
06 5B2171
06 5Z0311 *
003G6396
Technická data
Typ AMV 25 AMV 35
Napájení V 24 AC, 230 AC; +10 až -15 % Spotřeba energie VA 2 7 Frekvence Hz 50/60 Řídicí vstup třístupňový Uzavírací síla N 1000 600 Maximální zdvih mm 15 Rychlost 50 Hz (60 Hz) s/mm 11 ( 8, 8) 3 (2,4) Max. teplota média Tep lota okolí 0 … 55 Skladovací a přepravní teplota –40 … 70 Stupeň krytí IP 54 Hmotnost kg 1,55
– označení v souladu s normami
°C
Směrnice o el ektromagnetické kompatibilitě 2006/95/EHS: EN 60730 -1, EN 60730-2-14
150 (200 – s adaptérem nebo při vodorovné montáži)
Směrnice o nízkém napětí 73/23/EHS
© Danfoss | 2020.11 AI117586475830cs-000902 | 1
Datový list Servopohony pro třístupňovou regulaci AMV 25, AMV 35
Instalace
T
≤150 °C pro AMV 25, 35
max
a VRB, VRG, VF a VL
T
= 200 °C pro AMV 25, 35
max
a VFS
T
≤150 °C pro AMV 25, 35
max
a VFS
Adaptér pro VFS (Kódové č.065Z7548)
o
5
Mechanická instalace
Šestihranným (inbusovým) klíčem 4 mm (není součástí dodaného servopohonu) namontujte servopohon na ventil. Instalace ventilu se servopohonem je povolena ve vodorovné poloze nebo ve směru nahoru. Instalace ve směru dolů není povolena.
Servopohon se nesmí instalovat ve výbušném prostředí ani při okolní teplotě nižší než 0 °C nebo vyšší než 55 °C. Nesmí být vystaven působení proudů páry, proudů vody nebo kapající kapaliny.
Poznámka: Servopohonem lze uvolněním upevňovacího prvku otáčet o 360 stupňů vůči tělu ventilu. Po umístění servopohonu do požadované polohy utáhněte upevňovací prvek.
o
5
Elektrická instalace
Prvky elektroinstalace se nacházejí pod krytem servopohonu. Dva kabelové vstupy se závitem (M20 x 1,5 a M16 x 1,5) jsou připraveny pro kabelová hrdla.
Poznámka: Použitý kabel a kabelové hrdlo nesmí snižovat ochranu IP a musí zajistit, aby konektory nebyly vůbec napnuté. Dodržujte i místní předpisy a nařízení.
Likvidace Před likvidací se servopohon musí rozmontovat
na jednotlivé části, které se likvidují samostatně podle typu odpadu.
2 | AI117586475830cs-000902 © Danfoss | 2020.11
Datový list Servopohony pro třístupňovou regulaci AMV 25, AMV 35
Zapojení
Provedení 230 V AC
Nikdy se nedotýkejte žádné součásti na desce plošných spojů! Pozor na vysoké napětí!
Svorky 1, 3:
Vstupní řídicí signál z regulátoru. Napájení 24 V~, 230 V~ (v závislosti na typu)
Svorky 4, 5:
Výstup použitý pro indikaci polohy nebo monitorování.
N
Nulový/společný vodič (0 V)
Příslušenství
Dodatečné vypínače (2×)
230V
Dodatečné vypínače (2×) a potenciometr
Uvedení do provozu Proveďte instalaci mechanických a elektrických
součástí a proveďte potřebné kontroly a testy:
- Zapněte napájení.
- Přiveďte příslušný řídicí signál a zkontrolujte, zda je směr pohybu vřetena ventilu správný pro danou aplikaci.
Jednotka je nyní plně uvedena do provozu.
Ruční ovládání Ruční ovládání se provádí otočením ručního
knoflíku do požadované polohy. Dodržte směr značky otáčení.
• Odpojte řídicí signály
• Stiskněte pryžové tlačítko
• Nastavte polohu ventilu pomocí regulátoru
• Nastavte ventil do uzavřené polohy
• Aktivujte řídicí signály.
AI117586475830cs-000902 | 3© Danfoss | 2020.11
Datový list Servopohony pro třístupňovou regulaci AMV 25, AMV 35

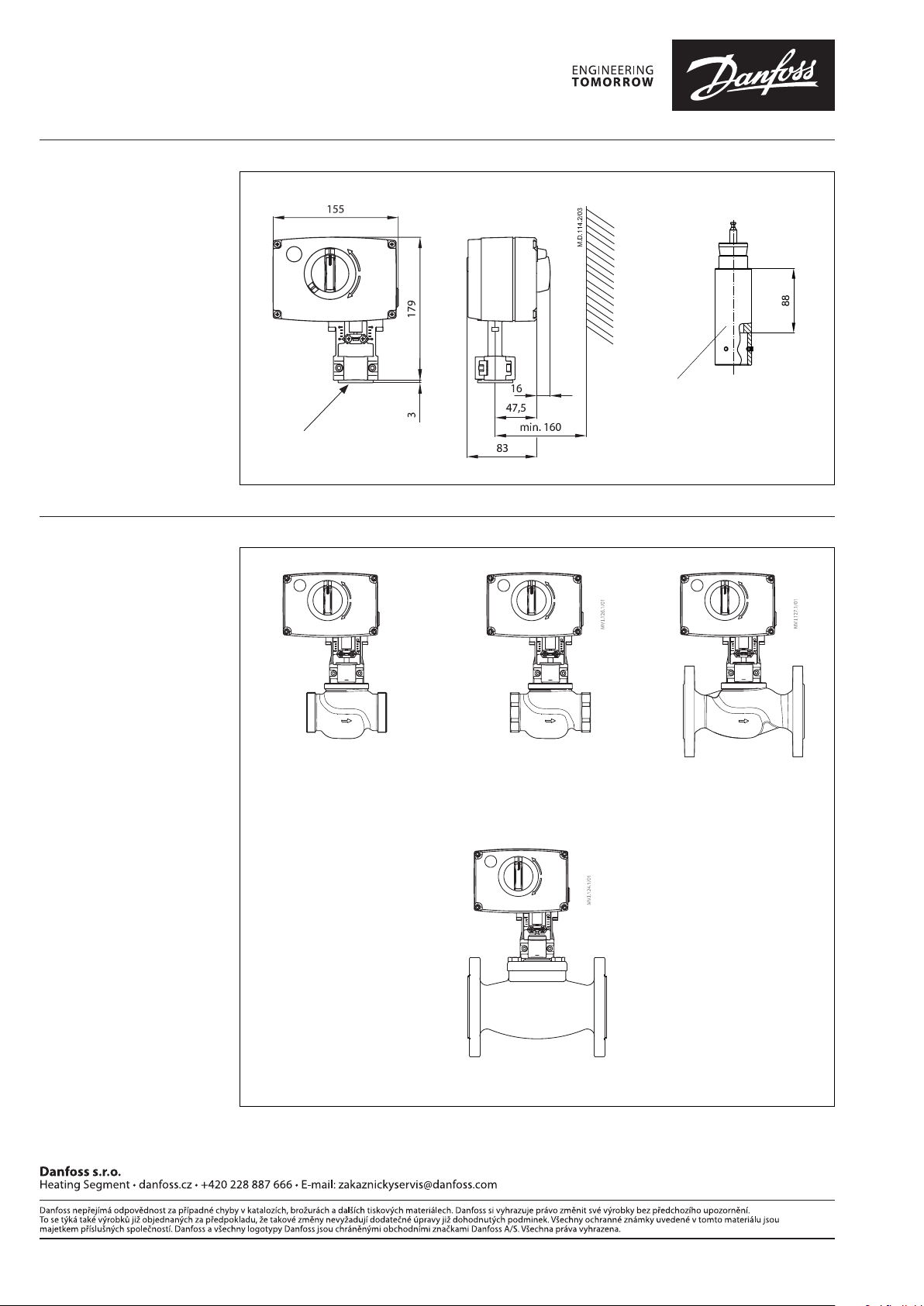

Rozměry
Adaptér 065Z0311
pro VRG, VRB, VF, VL (DN 15–50)
Servopohon – kombinace ventilů
Adaptér 0 65Z7548
pro VFS (DN 15–50) pro média s teplotou v yšší než 150 oC
AMV 25, AMV 35 +
Adaptér (065Z0311)
VRB 2, VRB 3 s vnějším závitem (DN 15–50)
VRG 2, VRG 3 s vnějším závitem (DN 15–50)
AMV 25, AMV 35 +
Adaptér (065Z0311)
VRB 2, VRB 3 s vnitřním
závitem (DN 15–50)
AMV 25, AMV 35 +
VFS 2 (DN 15-50)
AMV 25, AMV 35 +
Adaptér (065Z0311) VF 2, VF 3 (DN 15–50) VL 2, VL 3 (DN 15–50)
© Danfoss | DHS-SMDBT/SI | 2020.114 | AI117586475830cs-000902
