Tekninen esite
Kolmipisteohjattava toimimoottori
AMV 150
Kuvaus
Toimimoottori on suunniteltu ensisijaisesti
säätämään venttiiliä säätölaitteen
vaatimusten mukaisesti kaukolämpö-,
lämmitys-, lattialämmitys-, aurinkolämmitys-,
vyöhykelämmitys-, jäähdytys-, tuuletus- ja
ilmanvaihtojärjestelmissä.
Toimimoottoria AMV 150 voidaan säätää
elektronisilla säätölaitteilla, joissa on
3-pisteohjaus.
Toimimoottoria voidaan käyttää yhdessä:
- Venttiilityypit VS 2 (vain DN 15) ja VMV
-
Omavoimainen virtauksen säädin AVQM (DN 15)
Ominaisuudet:
• Itsesäätötoiminto: toimimoottori
mukauttaa iskunsa automaattisesti
venttiilin päätesijanteihin, mikä lyhentää
käyttöönottoaikaa.
• Käsikäyttö
• Asennonosoitin
• LED-signaalit (kannen alla)
• Ei työkaluja asentamiseen
• Sisältää 1,5 m kaapelin
• Soveltuu korkeisiin lämpötiloihin
Tärkeimmät tiedot:
• Nimellisjännite
- 24 VAC, 50/60 Hz
- 230 VAC, 50/60 Hz
• Säädön tulo: 3-piste
• Voima: 250 N
• Isku: 5 mm
• Nopeus: 24 s/mm
• Suurin virtausaineen lämpötila: 150 °C
Tilaaminen
Tekniset tiedot
Toimimoottori
Malli Käyttöjännite Nopeus Tilausnro
AM V 150
Käyttöjännite V 24 or 230 AC; +10 % to −15 %
Virrankulutus VA 1 (24 V), 8 (230 V)
Taajuus Hz 50 /60
Säädön tulo 3-piste
Sulkuvoima N 250
Suurin isku mm 5
Nopeus s/mm 24
Suurin virtausaineen lämpötila
Ympäristön lämpötila 0 … 55
Varastointi- ja kuljetuslämpötila −40 … +70
Omgivningsfuktighet HR 5–95 % ei kondensaatiota
Suojausluokka II
Suojausaste IP 54
Paino kg 0.34
- merkintä vastaten standardeja
24 VAC
230 VAC 082G3090
24 s/mm
082G3089
°C
Lisävarusteet
Malli Käyttöjännite Pituus Tilausnro
Cable
Pienjännitedirektiivi 2014/35/EU: EN 60730-1, EN 60730-2-14
EMC-direktiivi (sähkömagneettinen yhteensopivuus) 2014/30/EU:
EN 61000-6-2, EN 61000-6-3
24 VAC
230 VAC 082H8053
150
5 m
082H8052
© Danfoss | 2017.07
VD.KH.A7.20 | 1
Data sheet AMV 150
Sovellusperiaatteet
Epäsuora kaukolämpökytkentä lämmönsiirtimellä. Suoraan kytketty kaukolämpöjärjestelmä
Asentaminen
Hävittäminen Tämä tuote tulee purkaa ja lajitella puretut osat
ennen niiden kierrättämistä tai hävittämistä
jätteenä.
sekoitussäädöllä.
Mekaaninen
Toimimoottori on asennettava venttiilin karaan
joko vaakasuoraan asentoon tai siten, että se
osoittaa ylöspäin.
Sähköinen
Tärkeää: Mekaaninen asentaminen on oltava
valmiina ennen sähköistä asentamista.
Jokaisen toimimoottorin toimitukseen sisältyy
kaapeli, jolla se yhdistetään säätölaitteeseen.
Käyttöönotto Viimeistele mekaaninen ja sähköinen asennus
(katso ohjeet) ja tee tarvittavat tarkistukset ja
testaukset:
- Kytke virta.
- Aseta sopiva ohjaussignaali ja tarkista, että
venttiilin karan suunta on oikea kyseiselle
käyttökohteelle.
Laite on nyt täysin käyttövalmis.
Johdotus
2 | VD.KH.A7.20
230 V 24 V
© Danfoss | 2017.07
Data sheet AMV 150

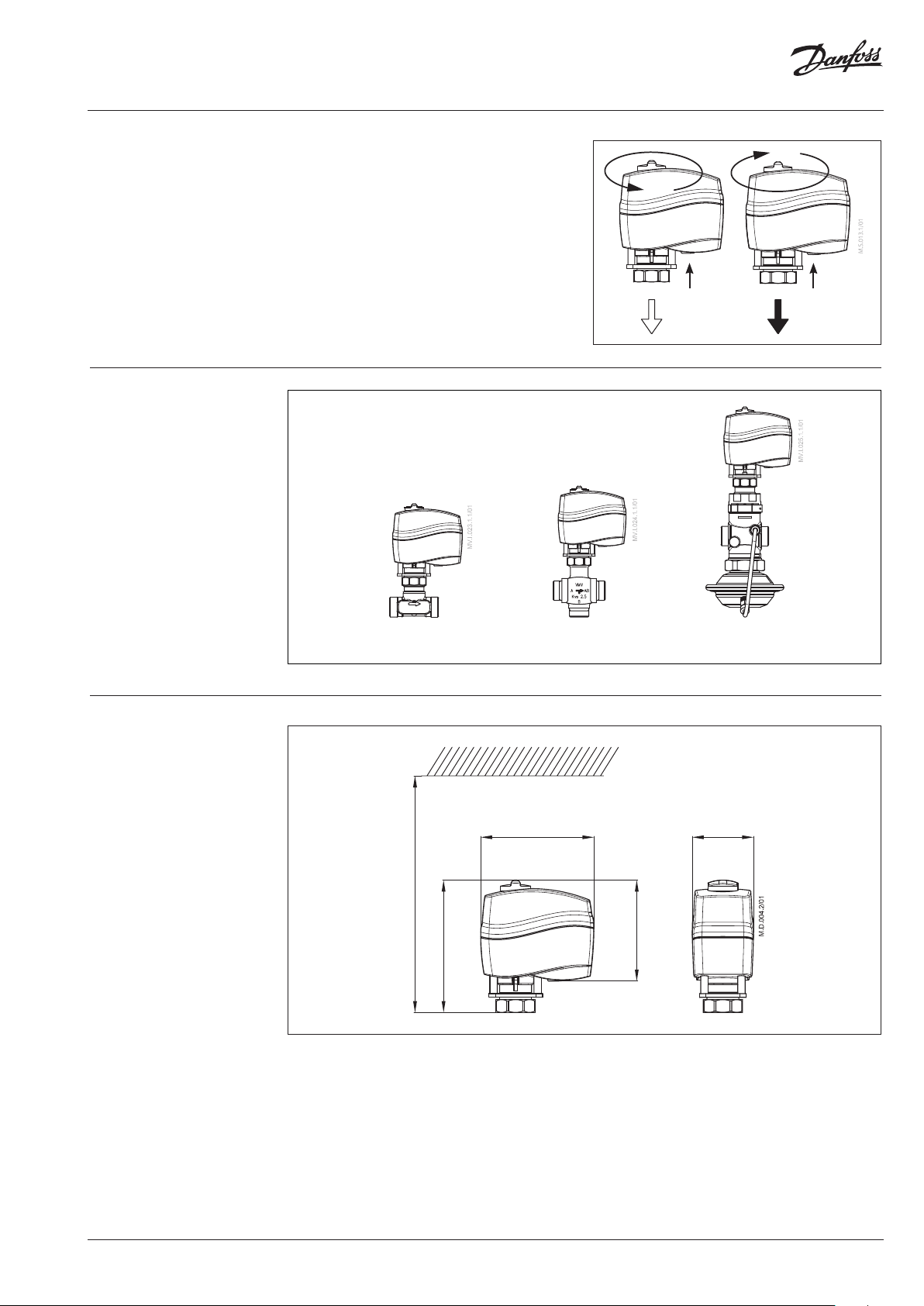

Käsikäyttö
Moottori-venttiili
yhdistelmät
① Paina painiketta ja pidä se alaspainettuna
(toimimoottorin pohjassa) käsikäytön aikana.
Huomio:
“Klik”-ääni, joka kuuluu toimimoottorin
käyttöönoton jälkeen tarkoittaa, että
hammaspyörä on asettunut normaaliasentoon.
Mitat
AMV 150 +
VS 2 (DN 15)
200
108
92
AMV 150 +
VMV
AMV 150 +
AVQM (DN 15)
50
82
© Danfoss | 2017.07
VD.KH.A7.20 | 3
Data sheet AMV 150
D
myös j
D
