Danfoss AMV 150 Data sheet [de]
Datenblatt
Elektrischer Stellantrieb, 3-Punkt Eingangssignal
AMV 150
Beschreibung
Der Stellantrieb AMV 150 ist für den Einsatz in Fernwärme-, Heizungs-, Fußbodenheizungsund Solarheizsystemen sowie in Zonen-, Komfortkühl-, Lüftungssystemen und Klimaanlagen etc. konzipiert.
Der Stellantrieb AMV 150 kann mit den Danfoss ECL Reglern oder anderen Dreipunktreglern eingesetzt werden.

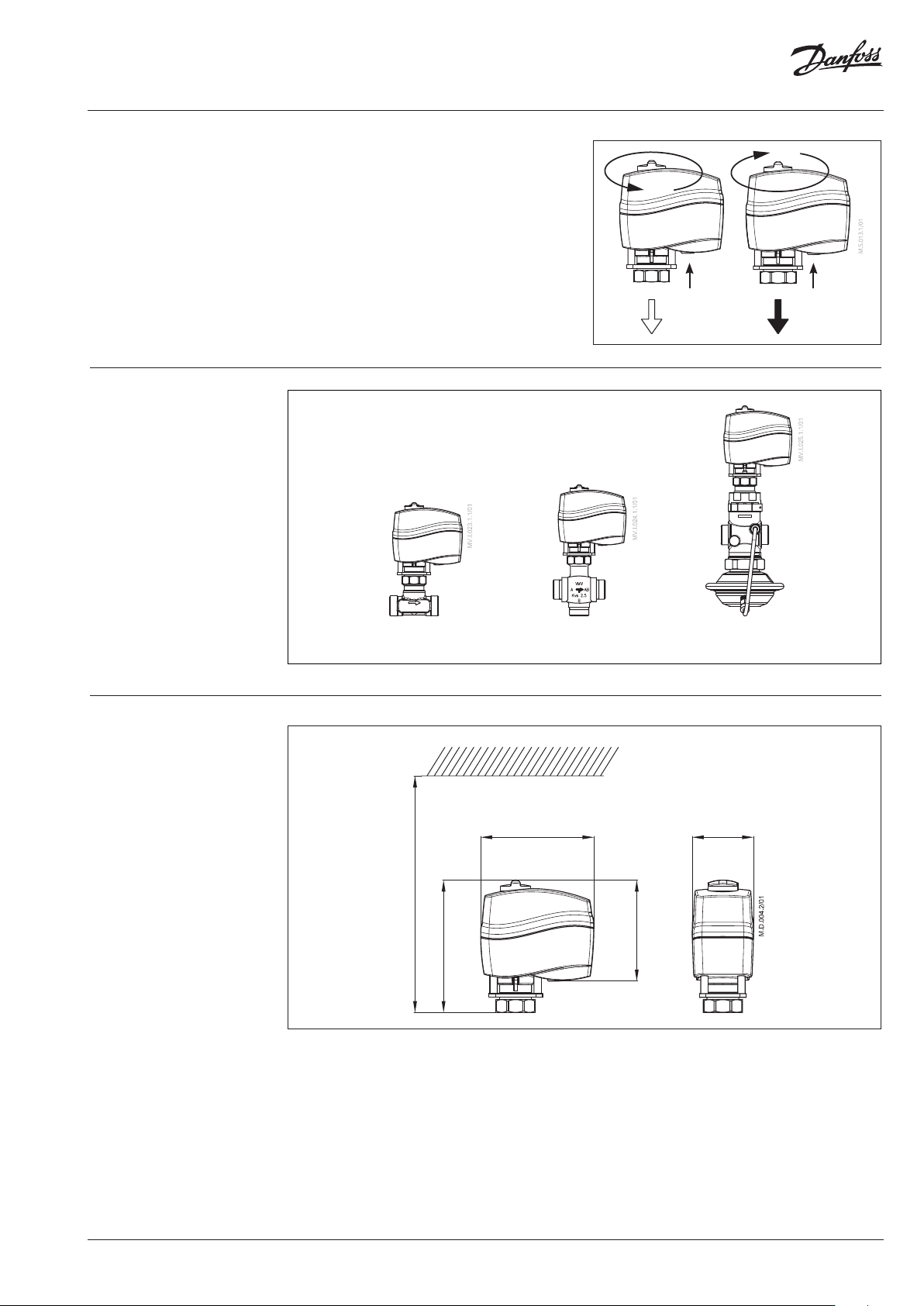

Der Stellantrieb kann kombiniert werden mit:
-Durchgangsventil VS 2 (nur DN 15) und VMV
-Dreiwegeventil AVQM (nur DN 15)
Merkmale:
•Automatische Hubanpassung an die Ventilendlagen
•Manuelle Bedienung möglich
•Positionsanzeige
•Kein Werkzeug zur Montage nötig
•Im Lieferumfang ist ein 1.5-m-Kabel enthalten
Eigenschaften:
•Spannungsversorgung 24 V AC, 50 Hz/60 Hz 230 V AC, 50 Hz/60 Hz
•Stellsignal: 3-Punkt
•Stellkraft: 250 N
•Nennhub: 5 mm
•Stelltzeit: 24 s/mm
•Max. Medientemperatur: 150 °C
Bestelldaten |
Stellantrieb |
Accessories |
Typ |
Spannungsversorgung |
Stellzeit |
Bestellnr. |
|
AMV 150 |
24 VAC |
24 s/mm |
082G3089 |
|
|
|
|||
230 VAC |
082G3090 |
|||
|
|
Typ |
Spannungsversorgung |
Stellzeit |
Bestellnr. |
|
Kabel |
24 VAC |
5 m |
082H8052 |
|
|
|
|||
230 VAC |
082H8053 |
|||
|
|
Technische Daten
Spannungsversorgung |
V |
24 oder 230 AC; +10 % bis −15 % |
Leistungsaufnahme |
VA |
1 (24 V), 8 (230 V) |
Frequenz |
Hz |
50 /60 |
Stellsignal |
|
3-Punkt Schritt |
Stellkraft |
N |
250 |
Max. Hub |
mm |
5 |
Stellzeit |
s/mm |
24 |
Max. Medientemperatur |
|
150 |
Umgebungstemperatur |
°C |
0 bis 55 |
Lagerund Transporttemperatur |
|
−40 bis 70 |
Umgebungsfeuchte |
|
5 bis 95 % (nicht kondensierend) |
Schutzklasse |
|
II |
Schutzart |
|
IP 54 |
Gewicht |
kg |
0.34 |
|
|
Niederspannungsrichtlinie (LVD) 2014/35/EU: EN 60730-1, EN 60730-2-14 |
- Kennzeichnung entsprechend den Normen |
Elektromagnetische Kompatibilitätrichtlinie (EMC) 2014/30/EU: |
|
|
|
EN 61000-6-2, EN 61000-6-3 |
© Danfoss | 2019.12 |
AI073386476654de-000702 | 1 |
Datenblatt |
AMV 150 |
Anwendungsbeispiele
Indirekter Fernwärmeanschluss mit Wärmeübertrager
Direkter Fernwärmeanschluss |
Montage |
|
Mechanisch |
|
Der Einbau des Stellantriebs muss mit horizontal ausgerichteter Kegelstange oder stehend auf dem Ventil erfolgen.
Elektrisch
Wichtig: Die mechanische Montage ist abzuschließen, bevor Sie mit dem elektrischen Anschluss beginnen.
Der Stellantrieb wird mit einem 1.5 m
Anschlusskabel geliefert.
Entsorgung |
Der Stellantrieb muss zerlegt und die einzelnen |
|
Bestandteile nach Materialgruppen sortiert |
|
entsorgt werden. |
|
|
Inbetriebnahme |
Nachdem die mechanische und elektrische |
|
Montage (siehe Anleitung) abgeschlossen |
|
wurde, nehmen Sie die notwendigen Tests |
|
und Kontrollen vor: |
-Stromversorgung einschalten.
-Ein Stellsignal anlegen und anhand der Bewegungsrichtung der Kegelstange den korrekten Lauf überprüfen.
Das Gerät ist jetzt betriebsbereit.
Verdrahtung |
|
|
|
24 V |
|
230 V |
|
Grau |
Antriebsstange ausfahrend |
Schwarz |
Antriebsstange ausfahrend |
Schwarz |
Gemeinsam |
Blau |
Gemeinsam |
Rot |
Antriebsstange einfahrend |
Braun |
Antriebsstange einfahrend |
2 | AI073386476654de-000702 |
© Danfoss | 2019.12 |
