Tehnički list

Automatski balansni ventili

ASV DN 15-50 (4. gen.)

Opis

ASV link za vide o

ASV-PV

DN 15-5 0

ASV ventili su automatski balansni ventili. Zajedno sa Danfoss radijatorskim ventilima sa pretpodešavanjem, oni čine deo Danfoss dvocevnog rešenja i savršeni su za stvaranje optimalnog hidrauličkog balansa u stambenim dvocevnim grejnim sistemima.

Jedan od glavnih izazova u grejnim sistemima jeste manjak dobrog hidrauličkog balansa uzrokovan diferencijalnim pritiskom koji stalno i nepredvidljivo varira u grejnom sistemu. To dovodi do pritužbi stanara na neudobnost i buku u prostorijama i visoke račune za utrošenu energiju.

Kao odgovor na te pritužbe, često se instaliraju velike pumpe radi poboljšanja cirkulacije vode, posebno one koja nije dovoljno zagrejana. Nažalost, to još više utiče na razlike u pritisku i potrošnju energije u okviru sistema. Pored toga, ako je veća razlika u pritisku, veća je i buka koju stvara sistem, a posebno radijatorski ventili.

ASV automatski balansni ventili osiguravaju optimalnu ravnotežu pritiska za regulacione ventile, kao i pravilan protok u vertikalama u svakom trenutku. Zbog toga DIN 18380 zahteva kontrolu diferencijalnog pritiska pri delimičnom opterećenju sistema. ASV automatski kreira optimalnu hidrauličnu ravnotežu unutar instalacije, bilo da je pod punim ili delimičnim opterećenjem. Ravnoteža se nikada ne narušava.

ASV ventili takođe mogu da se koriste i za aplikacije hlađenja (fan-coil, rashladni panel itd) sa promenljivim protokom da bi se obezbedio automatski hidraulični balans (detalje potražite na opštem ASV tehničkom listu).

ASV-BD

DN 15-5 0

Prednosti

Instaliranjem ASV kombinacije postiže se:

• Manje pritužbi:

ASV unapređuje pouzdanost sistema i smanjuje probleme sa bučnim radijatorima, nedovoljnim zagrevanjem prostorija udaljenih od izvora toplote i pregrevanjem prostorija koje su blizu izvora toplote. Manje pritužbi – manja potreba za servisnim intervencijama od strane instalatera.

• Veći unutrašnji komfor:

ASV obezbeđuje stabilne uslove pritiska za regulacione ventile za radijatorsko ili podno grejanje što za posledicu ima precizniju regulaciju sobne temperature.

• Niži računi za energiju: Veća ušteda energije postiže se rešavanjem problema s pregrevanjem i obezbeđivanjem preciznije kontrole temperature. Pravilan balans onemogućava prekomerni protok, što rezultira manjom temperaturom povratne vode, što povećava uštedu energije kondenzujućih bojlera i sistema daljinskog grejanja.

• Jednostavnost:

ASV deli hidraulični sistem na zone nezavisne od pritiska, pre svega pojedinačne vertikale ili stanove, tako da složeno računanje koje oduzima vreme i složeni metodi puštanja u rad više nisu potrebni. Takođe omogućuje postepeno povezivanje zona na glavni objekat bez potrebe za dodatnim balansiranjem.

• Jednostavna upotreba: ASV automatski balansni ventili nove generacije još su jednostavniji za

upotrebu od prethodnih. Poboljšana skala za podešavanje sada se može podesiti i bez šestougaonog inbus ključa, što štedi vreme instalateru tokom puštanja u rad i održavanja sistema dok nova funkcija ispiranja štedi vreme tokom ispiranja cevne mreže.

ASV-M

DN 15-5 0

Tehnički list Automatski balansni ventili ASV

Aplikacije Balansni ventili ASV konstruisani su da bi

garantovali visok kvalitet automatskog balansiranja putem:

• konusa koji nije opterećen pritiskom,

• prilagođene membrane za pojedinačnu

dimenziju ventila čime se obezbeđuju performanse konstantnog kvaliteta za sve veličine,

• linearne i precizne skale za podešavanje koja obezbeđuje lako podešavanje p.

• manji potrebni pad pritiska od 10 kPa na ASV-PV ventilu doprinosi manjem naporu pumpe.

Danfoss ASV rešenje sastoji se od automatskog balansnog ventila ASV-PV i pridodatog partnerskog ventila (sl. 1 i 2). ASV-PV je regulator diferencijalnog pritiska koji se postavlja u povratnu cev. Partnerski ventil postavlja se u razvodnu cev.

Postoje dve osnovne konfiguracije kada se koriste partnerski ventili ASV:

Partnerski ventil izvan regulacionog kruga (Sl .1). Preporučeni ventil ASV-BD (podrazumevana konfiguracija: plavi merni priključak mora da bude otvoren, crveni je u zatvorenom položaju) ili ASV-M: Dovodi do najbolje performanse budući da je čitav opseg regulisanog pritiska dostupan za vertikalu. Ograničenje protoka se obavlja u svakoj jedinici terminala u vertikali (na primer, RA-N sa pretpodešavanjem na radijatoru, itd).

Oba ventila su povezana jedan s drugim korišćenjem impulsne cevi. Regulator pritiska fabrički je podešen na 10 kPa ili 30 kPa, što je odlično za tipične radijatorske grejne sisteme. Naravno, lako može biti podešen na drugu vrednost korišćenjem skale za podešavanje. Ako razlika u pritisku postaje veća od ovog podešavanja, onda automatski balansni ventil ASV odmah reaguje i zadržava razliku u pritisku konstantnom. Zbog ovoga se pritisak u regulisanoj vertikali ili krugu ne povećava usled bilo kakvih promena opterećenja sistema.

ASV balansni ventili imaju ugrađene servisne funkcije kao što su: *Ispiranje *zatvaranje *pražnjenje Funkcija zatvaranja je odvojena od mehanizma za podešavanje.

Partnerski ventil unutar regulacionog kruga (Sl.2).

Preporučeni ventil ASV-BD (crveni merni priključak mora da bude otvoren, plavi je u zatvorenom položaju): Nudi ograničenje protoka na vertikali, međutim deo regulisanog diferencijalnog pritiska potroši se na partnerskom ventilu (pp). Preporučuje se kada ograničenje protoka nije moguće na svim terminalima.

∆p

Imajte na umu da p lavi merni priključak n a ventilu ASV-BD treba da bude otvoren (podrazumevana konf iguracija)

Sl. 1 Podešavanje ventila ASV-PV = p

(partnerski ventil izvan regulacionog kruga)

∆p

vertikala

ASV-BD može da se koristi unutar ili izvan regulacionog kruga, a izbor je zasnovan na tome koji merni priključak je otvoren. Izmena konfiguracije se može obaviti pod pritiskom – jednostavnim zatvaranjem/ otvaranjem mernih priključaka.

∆p

Imajte na umu da cr veni merni priklj učak na ventilu ASV-BD treba da bude o tvoren, a plavi merni p riključak zatvore n

Sl. 2 Podešavanje ventila ASV-PV = ∆p

vertikala

+ ∆p

Konfiguracija unutar regulacionog kruga (podrazumevani položaj) omogućava proveru protoka, dok konfiguracija van regulacionog kruga omogućava ograničenje protoka.

2 | AI195886472340sr-000302 © Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Aplikacije (nastavak)

Ventili ASV se koriste u dvocevnim sistemima grejanja radijatora za regulaciju diferencijalnog pritiska u vertikalama (Sl. 3) ili horizontalnim petljama – uglavnom se koristi na novim instalacijama (Sl. 4). Da biste ograničili protok za svaki radijator, koristite radijatorski ventil sa funkcijom pretpodešavanja zajedno sa konstantnim pritiskom koji obezbeđuje ASV, što zajedno pruža uravnoteženu distribuciju toplote.

Sl. 3 ASV u vertikali/tipična aplikacija grejanja

radijatora (opšti primer)

Sl. 4 ASV u horizontalni krug / tipična aplikacija grejanja radijatora (opšti primer)

ASV ventili takođe predstavljaju odlično rešenje za sisteme podnog grejanja (Sl. 5). Da bi se ograničio protok, svaki cevovod sa integrisanim pretpodešavanjem treba se koristi zajedno sa konstantnim pritiskom koji pruža ventil ASV-PV.

Druga mogućnost je da se protok za ceo sistem ograniči upotrebom funkcije podešavanja ventila ASV-BD. Zahvaljujući svojim malim dimenzijama automatski balansni ventili ASV su laki za montažu u kutiji koja se postavlja na zid za cevovode za podno grejanje.

ASV-BD

ASV-PV

Sl. 5 ASV u cevovodu za sistem podnog grejanja

AI195886472340sr-000302 | 3© Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Naručivanje ASV-PV balansni ventil, sadržaj pakovanja: impulsna cev od 1,5 m (G ⁄ A)

Tip DN

15 1.6 20 2.5 Rp ¾ 003Z5502 003Z5602 25 4.0 Rp 1 003Z5503 003Z5603 32 6.3 Rp 1¼ 003Z5504 003Z5604 40 10.0 Rp 1½ 003Z5505 003Z5605 50 16. 0 Rp 2 003Z5506 003Z56 06 15 1.6 20 2.5 G 1 A 0 03Z5512 00 3Z5612 25 4.0 G 1¼ A 00 3Z5513 00 3Z5613 32 6.3 G 1½ A 00 3Z5514 003Z 5614 40 10.0 G 1¾ A 003Z5515 003 Z5615 50 16. 0 G 2¼ A 003Z5 516 003Z5 616 15 1.6 20 2.5 Rp ¾ 003Z5542 25 4.0 Rp 1 003Z5543 32 6.3 Rp 1¼ 003Z5544 40 10.0 Rp 1½ 003Z5545 50 16. 0 Rp 2 003Z5546 15 1.6 20 2.5 G 1 A 003Z 5552 25 4.0 G 1¼ A 003Z5553 32 6.3 G 1½ A 003Z5554 40 10.0 G 1¾ A 003Z5555 50 16. 0 G 2¼ A 003Z5556

(m3/h)

Priključak

Unutrašnji navoj

IS O 7/1

G ¾ A

Spoljni navoj

ISO 228/1

Unutrašnji navoj

IS O 7/1

G ¾ A

Spoljni navoj

ISO 228/1

Rp ½

Opseg postavki ∆p

(kPa)

5-25

20-60

bez izolacije sa EPP izolacijom

003Z 5501 003Z 5601

003 Z55 11 0 03 Z56 11

003Z5 541

003Z5551

Kodni broj

ASV-BD zaporni ventil, višefunkcionalni

partnerski ventil (isključivanje, rotirajuća stanica za merenje) i EPP izolacija

Tip DN

(m3/h)

15 3.0 20 6.0 Rp ¾ 003Z4042 25 9.5 Rp 1 003Z4043 32 18 Rp 1¼ 003Z404 4 40 26 Rp 1½ 003Z4045 50 40 Rp 2 0 03Z4046

Priključak Kodni broj

Rp ½ 003Z4 041

Unutrašnji

navoj

IS O 7/1

ASV-M zaporni ventil, bez priključaka za merenje, sa EPS izolacijom

Tip DN

(m3/h)

15 1.6 20 2.5 Rp ¾ 003L7692 25 4.0 Rp 1 003L769 3 32 6.3 Rp 1¼ 0 03L7694 40 10 Rp 1½ 0 03L7695 15 1.6 20 2.5 G 1 A 003L7697 25 4.0 G 1¼ A 003L7698 32 6.3 G 1½ A 003 L7699 40 10 G 1¾ A 003L7700 50 16 G 2¼ A 003L7702

Priključak Kodni broj

Rp ½ 003L7691

Unutrašnji

navoj

IS O 7/1

G ¾ A 0 03L7696

Spoljni

navoj

ISO 228/1

4 | AI195886472340sr-000302 © Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Naručivanje (nastavak)

Rezervni delovi

Tip Opis Komentari Priključak/dimenzije Kodni broj

ASV-PV ručica

ASV-PV Servisni komplet 20 –60 kPa

ASV-PV Servisni komplet 5–25 kPa

ASV-PV Servisni komplet 20 -80 kPa

Priključak za merenje diferencijalnog pritiska Za ASV-PV ispusni priključak 00 3L8143

ASV-PV ispusni priključak DN 15-50 003L 8141

ASV-BD ručica

DN 15-25 003Z7855

DN 32-50 003Z7857

DN15 -20 0 03Z7831

DN 25 003Z7832 DN 32 003Z7833 DN 40 003Z7834 DN 50 003Z7835

DN15 -20 0 03Z78 41

DN 25 003Z7842 DN 32 003Z7843 DN 40 003Z7844 DN 50 003Z7845 DN 32 003Z7836

DN 40 003Z7837

DN 50 003Z7838

003Z4 652

1.5 m 003L 8152

Impulsna cev sa zaptivnim prstenovima

2.5 m 003Z0690 5 m 003L 8153

Zaptivni prsten za impulsnu cev

Priključak za spajanje impulsne cevi ASV-BD/M

Sa ručicom

Za kompletan op seg ASV-BD pribora pog ledajte LENO™ MSV-BD list sa poda cima.

Pakovanje

od 10 komada

Pakovanje

od 10 komada

2.90 × 1.78 003L8175

G ⁄ A 0 03L 8174

Pribor - oprema

Tip Komentari za c ev za ventil Kodni broj

R / DN 15 003Z0232

R / DN 20 003Z0233

Navojni priključak (1 kom.)

Spojnica za zavarivanje (holender) (1 kom.)

R 1 DN 25 0 03Z0234

R 1 / DN 32 003Z0235

R 1/ DN 40 003Z0273

R 2 DN 50 (2 /”)

DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 50 (2 /”)

DN 15 003Z0226

DN 20 0 03Z0227 DN 25 0 03Z0228 DN 32 003Z0229 DN 40 003Z0271

00 3Z0274

003Z0272

AI195886472340sr-000302 | 5© Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Naručivanje (nastavak)

Dodaci

Tip Opis Komentari Priključak/dimenzije Kodni broj

AS-PV dodatak za ispiranje 003Z7850

Dva merna priključka i jedna ploča za blokadu

Merni priključci od 3 mm, 2 dela For ASV-BD

ASV-BD ispusni priključak

Plastična impulsna cev sa konektorima i adapterima

Oznaka za puštanje u rad

Priključak za spajanje impulsne cevi Priključak G ⁄-R ¼ 003L 8151

EPP izolacioni omotač z a ASV-PV

EPP izolacioni omotač z a ASV-BD

EPP izolacioni omotač z a ASV-M

Za kompletan op seg ASV-BD pribora pogl edajte LENO™ MSV-BD list sa poda cima.

Za postavljanj e na izolaciji

10 m impulsne cevi

Za ASV-M , rektusni tip 00 3L8145

003Z4662

½” priključak z a crevo 003Z4096

¾” priključak za crevo 003Z4097

Za pravljenje pakovanja od 10 komada

003Z0689

Pakovanje od 10 komada D N15-50 003Z7860

DN 15-20 003Z7800

DN 25 003Z7802

DN 32 003Z7803

DN 40-50 003Z7804

DN 15 003Z 4781

DN 20 003Z 4782

DN 25 003Z 4783

maks. 120 °C

DN 32 003Z4784

DN 40 003Z 4785

DN 50 003Z4786

DN 15 0 03L8170

DN 20 0 03L 8171

DN 25 0 03L 8172

DN 32 00 3L8173

DN 40 0 03L8139

Tehnički podaci

Tip ASV-P V ASV-M ASV-BD

Nominalni prečnik DN 15-50 15- 50 15- 50 Nominalni pritisak (PN) Probni pritisak 25 25 30

bara

Diferencijalni pritisak preko ventila kPa 10 -250 10-150 Curenje kod zatvaranja Nema vidljivog curenja Radna temperatura Temperatura skladištenja i transporta –40 … 70

° C

16 16 20

10-2 50

0 … 120 –20 … 120 –20 … 120

Materijal delova u kontak tu s vodom

Tel o ven tila Mesing Mesing DZR mesin g Konus DZR mesing Mesing Membrane/zaptivni prstenovi EPDM EPDM EPDM Opruga Patentirana žica - -

Kugla - -

Vodite računa o tome da m aksimalni dozvolj eni diferencijalni prit isak preko ventila od 150 kPa ne bude prekoračen n i tokom delimičnog opterećenja.

ISO 5208

Obloženo mesingom/

hromom

6 | AI195886472340sr-000302 © Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Konstrukcija

1. Vođica opruge

2. Ručica za zatvaranje

3. Opruga

4. Osovina za podešavanje

diferencijalnog pritiska

5. Skala za podešavanje

6. Zaptivni prsten

7. Prsten za blokadu

8. Priključak impulsne cevi

9. Element membrane

10. Regulaciona membrana

11. Unutrašnji priključak

12. Telo ventila

13. Konus ventila bez pritiska

14. Sedište

Video o rukovanju ASV ventilima

ASV-PV je kompaktni regulator diferencijalnog pritiska konstruisan tako da garantuje visok kvalitet automatskog balansiranja. Inovativna konstrukcija i lakoća korišćenja obeležja su ovog ventila koji ima sledeće osobine:

• membrana integrisana u telo ventila ⑫,

• lako podešavanje sa funkcijom zaključavanja ⑦,

• funkcija ispiranja,

• funkcija zatvaranja, odvojena od podešavanja

• membrana prilagođena veličini ventila.

Pritisak u povratnoj cevi putem unutrašnjeg priključka i zajedno sa referentnom oprugom ③ deluje na donju stranu regulacione membrane ⑩ dok pritisak u razvodnoj cevi putem impulsne cevi ⑧ deluje na gornju stranu membrane. Na ovaj način balansni ventil održava postavljenu vrednost diferencijalnog pritiska.

Partnerski ventili ASV-BD/M se koriste zajedno sa automatskim balansnim ventilima ASV-PV za regulaciju diferencijalnog pritiska u vertikalama.

Ventili su fabrički podešeni na 10 kPa ili 30 kPa. Lako mogu da se postave na neku drugu vrednost korišćenjem skale za podešavanje ⑤. Okretanje prstena za podešavanje u smeru kretanja kazaljke na satu povećava podešavanje; njegovo okretanje u smeru suprotnom od kretanja kazaljke na satu smanjuje podešavanje.

Sl. 6 ASV-PV

1. Ručica sa skalom za podešavanje

2. Glavčina osovine

3. Blokada rotacije

4. Merni priključak

5. Vrh ventila

6. Osovina

7. Priključak impulsne cevi

8. Čaura za zatvaranje

9. Priključak za crevo

10. Rotirajući merni uređaj

11. Čaura za regulaciju protoka

12. Noseći zavrtanj

13. Ležište kugle

14. Kugla

15. Telo ventila

1. Ručica za zatvaranje

2. Osovina za zatvaranje

3. Zaptivni prstenovi

4. Konus ventila

5. Sedište

6. Telo ventila

ASV-BD je kombinovani ventil sa pretpodešavanjem i zaporni ventil sa nizom jedinstvenih funkcija:

• visoke kv vrednosti uz male padove pritiska,

• položaj partnerskog ventila unutar ili izvan kruga regulacije (detalje potražite na 2. strani), moguće ga je izmeniti čak i kada je ventil već montiran i pod pritiskom.

• numerička skala za pretpodešavanje, vidljiva iz više uglova ①,

• jednostavno blokiranje pretpodešavanja,

• rotirajuća stanica za merenje ⑩ sa ugrađenim priključcima za merenje za igle od 3 mm,

• funkcija ispuštanja putem dodatka za ispusni priključak (kodni broj 003Z4096 ili 003Z4097) ⑦,

• ručica koja se može skidati radi lakše montaže,

• funkcija zatvaranja, odvojena od podešavanja,

• indikator u boji za položaj „otvoren-zatvoren“.

ASV-BD se može koristiti van ili unutar regulacionog kruga (detalje potražite na 2. strani) zavisno od toga koji merni priključak je otvoren. Konfiguracija se može izmeniti pod pritiskom.

ASV-M je konstruisan da zatvori protok u cevi. ASV-M ima priključak za impulsnu cev (veza sa ventilom ASV-PV). Moguće mu je dodati merne priključke protoka (koji se zasebno prodaju kao dodaci).

Funkciju zatvaranja vrši loptasta slavina, za koju je potreban samo okret od 90 stepeni da bi se ventil potpuno zatvorio. Ventil ASV-BD dolazi uz dva merna priključka za igle od 3 mm. Dvostruki nosač daje korisniku mogućnost da istovremeno priključi obe igle.

Sl. 7 ASV-BD DN 15-50

Sl. 8 ASV-M

AI195886472340sr-000302 | 7© Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Dimenzionisanje

protok (l⁄č)

Pr

≤ Q ≤ Q (pri 10 kPa)

min

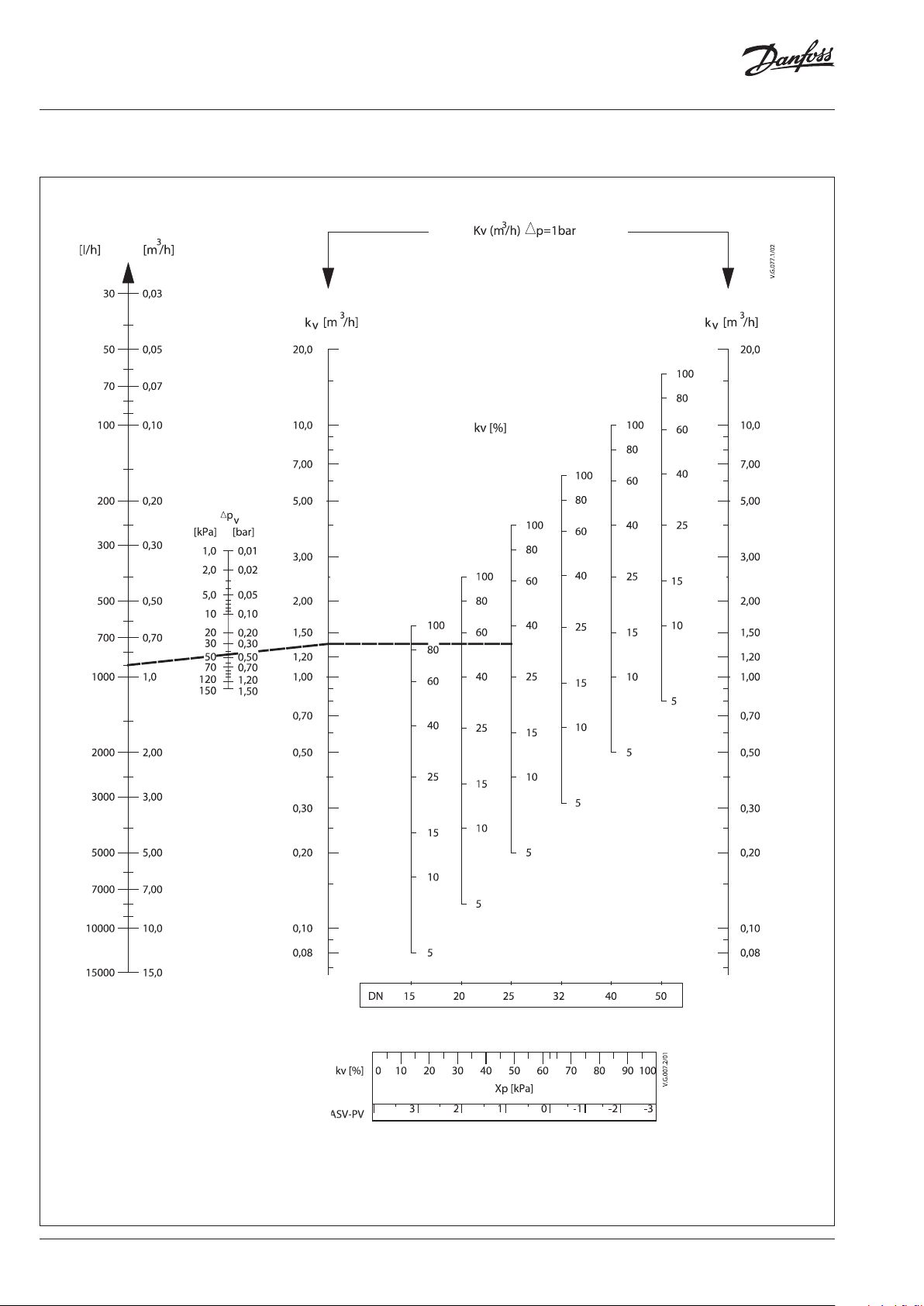

Sl. 9 Dijagram za dimenzionisanje Q=zahtevani predviđeni protok ventila ASV pri vrednosti ∆pv = 10 kPa.

Preporučujemo da se veličina prečnika ventila ASV-PV određuje pomoću sl. 9. Maksimalne brzine protoka su zasnovane na diferencijalnom pritisku od 10 kPa kroz ASV-PV ventil što omogućava odlične regulacione performanse ventila ASV-PV i štedi energiju, dok minimalni nominalni protok omogućava regulaciju blizu nule.

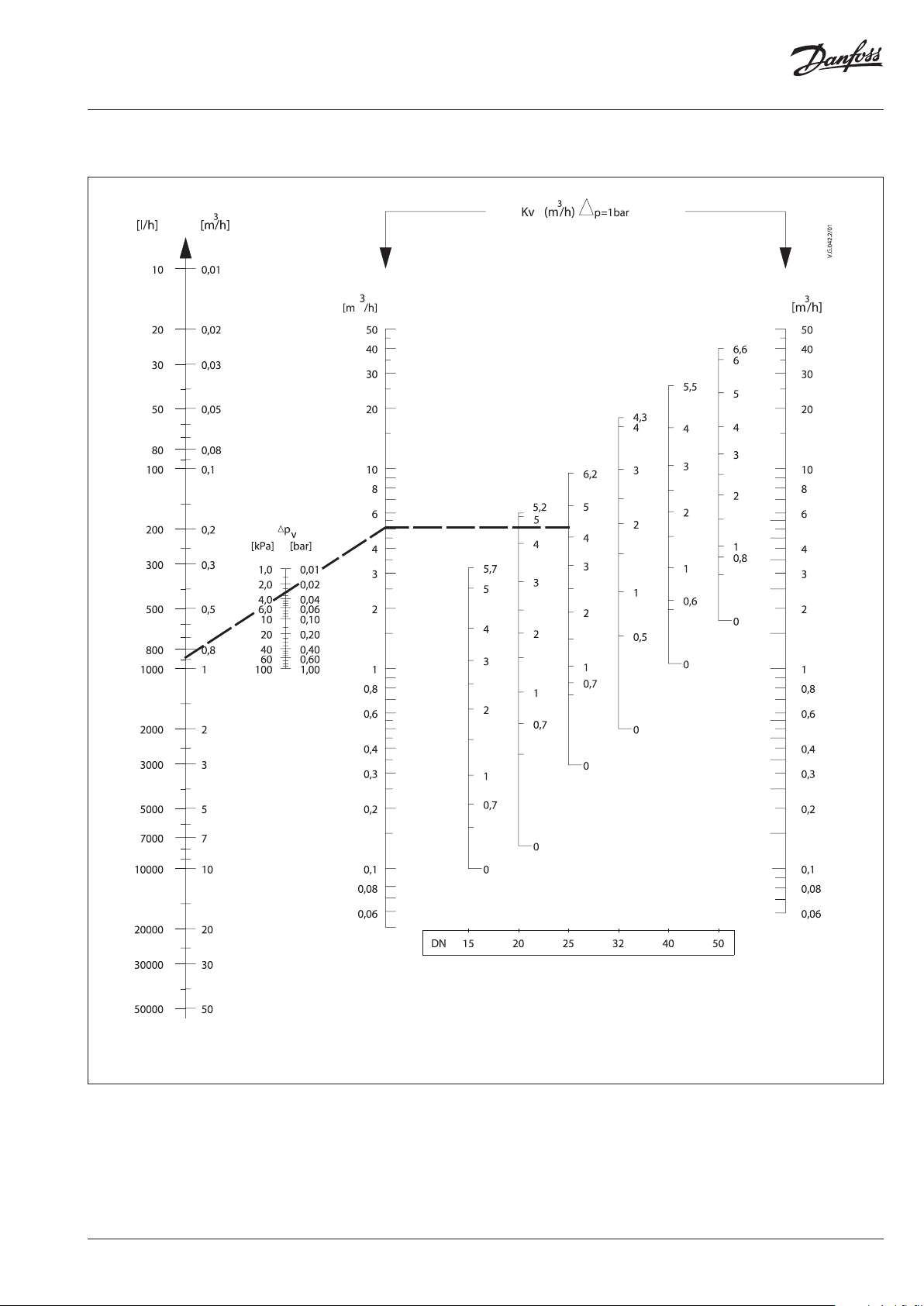

Za različite vrednosti ∆pv koristite dijagram A i B u dodatku.

Veza između veličine ventila i veličine cevi

Kv vrednosti za određenu dimenziju konstruisane su da bi obuhvatile opseg protoka u skladu sa dokumentom VDI 2073 uz brzinu vode do 0,8 m/s pri diferencijalnom pritisku od 10 kPa preko ventila. Sve dok brzina vode u cevi iznosi između 0,3 i 0,8 m/s, dimenzija ventila treba da

bude jednaka dimenziji cevi. Kada se odredi veličina ventila ASV-PV, treba da se izabere ista veličina partnerskog ventila ASV-BD / ASV-M.

Ovo pravilo proizilazi iz činjenice da su Kv

vrednosti za određenu dimenziju konstruisane

da bi obuhvatile opseg protoka u skladu sa

Primer:

Dato:

dokumentom VDI 2073 pri diferencijalnom

pritisku od 10 kPa preko ASV-PV ventila. Protok u cevi 200 l/h, cevi DN 15

Rešenje: Horizontalna linija preseca kolonu za ventil DN 15 koji se stoga može izabrati kao zahtevana dimenzija (u slučaju da se preseca više kolona, preporučuje se manja dimenzija ventila.)

Za detalje o dimenzionisanju pogledajte primere na stranicama 14 i 15. Za različite vrednosti pV (diferencijalni pritisak preko ventila) pogledajte dijagrame u dodatku A.

8 | AI195886472340sr-000302 © Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

kPa 5bar 0,05

0,4

9,0



 



 





 



 









Primeri dimenzionisanja

∆p

Sl. 10

1. Primer

Dato:

Radijatorski sistem sa ventilima radijatorskog termostata sa funkcijom pretpodešavanja.

Željeni protok za vertikalu (Q): ....................... 900 l/h

Minimalni dostupni pritisak

za vertikalu (pa) .................................................. 60 kPa

Procenjeni pad pritiska kroz vertikalu pri

željenom protoku (pr) ...................................... 10 kPa

Željeno:

• Vrsta ventila

• Dimenzija ventila Budući da ventili radijatora imaju funkciju pretpodešavanja, izabran je ASV-M. ASV-PV bi trebalo da reguliše pritisak od 10 kPa kroz vertikalu što znači da će preko dva ventila biti potrošeno 50 od 60 kPa.

pv + pp = pa−pr = 60−10 = 50 kPa

Pretpostavljamo da dimenzija DN 25 predstavlja odgovarajuću dimenziju za ovaj primer (imajte na umu da oba ventila treba da budu iste dimenzije). Budući da ASV-M DN 25 treba da bude u potpunosti otvoren, pad pritiska se izračunava pomoću sledeće jednačine:

pa ≥ pp + pr + pv

Δpv Pad pritiska preko ventila ASV-PV Δpp Pad pritiska preko ventila ASV-M Δpr Neophodan pritisak za vertikalu Δpa Raspoloživi pritisak za vertikalu

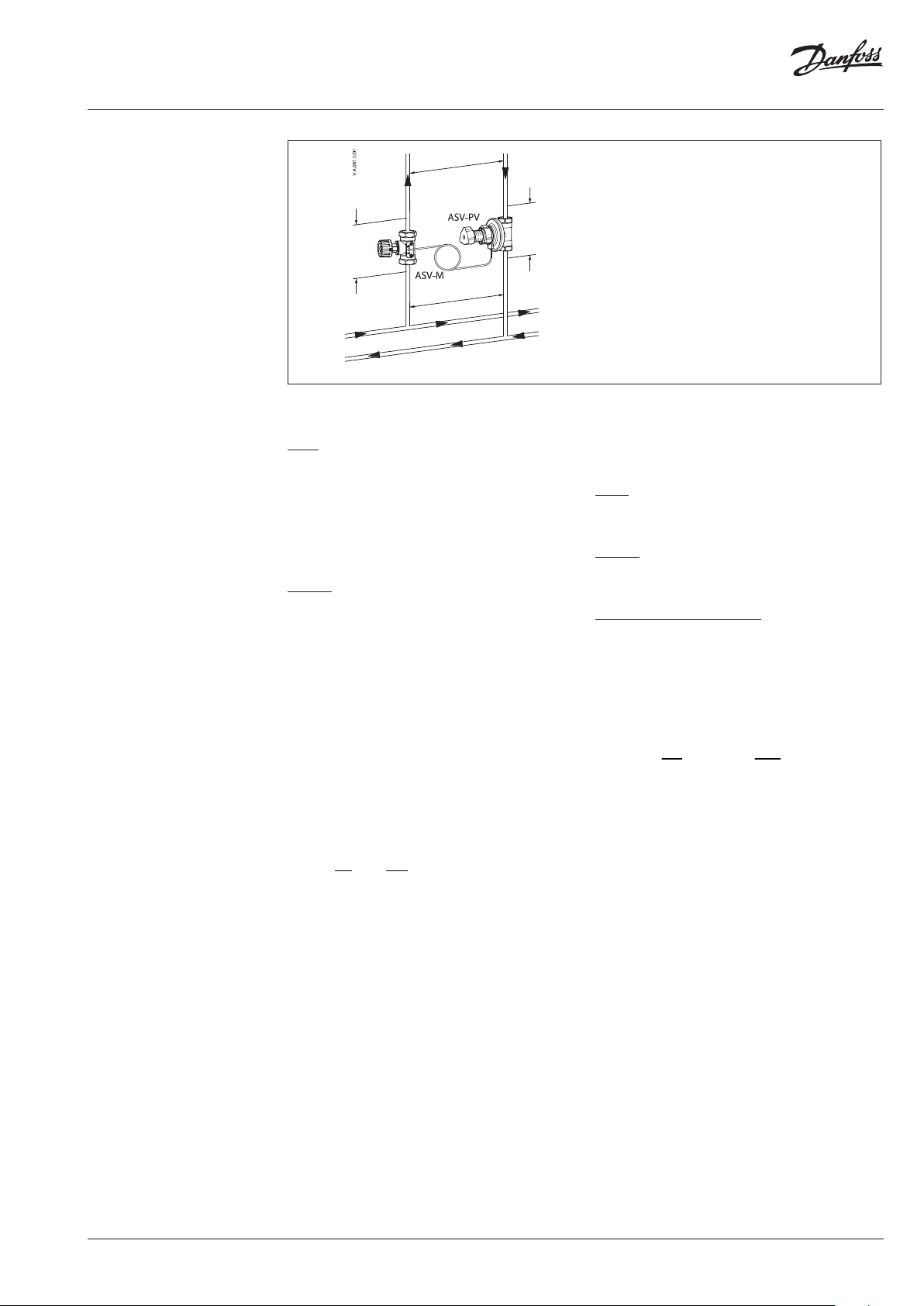

2. Primer

Korigovanje protoka pomoću podešavanja diferencijalnog pritiska.

Dato:

Izmereni protok za vertikalu Q Podešavanje ASV-PV ventila p

1 .......................................

r .....................................

900 l/h

10 kPa

Željeno:

Novo podešavanje ventila treba da poveća protok za 10%, Q2 = 990 l/h.

Podešavanje za ventil ASV-PV:

Kada potrebno podešavanje kontrolnog pritiska može da se podesi na određenu vrednost ili 20–60 kPa. Povećanjem/smanjenjem podešavanja moguće je podesiti protok kroz vertikalu, terminal ili slično. (Ako se kontrolni pritisak poveća za 100 %, protok će se povećati za pribl. 41 %)













10,0





 



990 900



kPa 21



 

Ako podešavanje povećamo na 12 kPa, protok će se povećati za 10%, na 990 l/h.

ili putem očitavanja sa dijagrama u dodatku A, sl. C na sledeći način: Povucite horizontalnu liniju od 0,9 m3/h (~900 l/h) kroz liniju koja označava dimenziju DN 25. Od preseka povucite vertikalnu liniju da biste očitali da je pad pritiska 5 kPa. Pad pritiska preko ventila ASV-PV zbog toga iznosi:

pv= (pa-pr)−pp = 50 kPa−5 kPa = 45 kPa

kao što može da se očita i sa dijagrama u dodatku A, sl. A.

AI195886472340sr-000302 | 9© Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

hm1,5

03,0

880,0







Primeri dimenzionisanja

(nastavak)

∆p

Sl. 11

3. Primer

∆p

pa ≥ pp + pr + p

Δpv Pad pritiska preko ventila ASV-PV Δpp Pad pritiska preko ventila ASV-BD Δpo Pad pritiska u vertikali uključujući ASV-BD Δpa Raspoloživi pritisak za vertikalu Δpr Pad pritiska u vertikali isključujući ASV-BD

Ograničavanje protoka pomoću ventila ASV-BD

Dato:

Željeni protok za ogranak (Q): ........................ 880 l/h

ASV-PV i ASV-BD (DN 25)

Podešavanje na ventilu ASV-PV (po) ........... 10 kPa

Procenjeni pad pritiska preko

vertikale pri željenom protoku (pr) ...............7 kPa

Potrebno:

Podešavanje ventila ASV-BD radi postizanja željenog protoka

Rešenje:

Podešavanjem ventila ASV-BD može da se podesi funkcija ograničenja protoka. Naime, ASV-BD se nalazi unutar kruga regulacije regulatora pritiska zbog čega bi podešavanje ventila ASV-BD dovelo do ograničenja protoka. Crveni merni priključak na ventilu ASV-BD mora da bude otvoren (plavi je u zatvorenom položaju). (Opšte pravilo je da će povećanje kv vrednosti od 100% povećati protok za 100%).

p

0,880

0,03

5,1m3/h

Rezultat može da se očita i sa dijagrama u dodatku A, sl. B.

4. Primer

Aplikacija podnog grejanja sa ventilom ASV-PV

na povratnom cevovodu

Dato:

Pad pritiska (najveći krug): .................................16 kPa

Pad pritiska cevovoda:........................................... 2 kPa

Zahtevani protok cevovoda: ............................900 l/h

Priključna cev: ...........................................................DN25

Željeno:

• Dimenzija ventila (DN)

• Podešavanje ventila (po)

ASV-PV DN25 / 5–25 kPa je izabran

(iste veličine kao priključna cev).

Pošto je podešavanje ventila dato zbirom

ukupnog gubitka pritiska:

p

petlja

manifoldloopo

cevovod

kPa 18 = Pa2k + kPa 16 =Δp + Δp =Δp

Potrebno je podešavanje od 18 kPa

na skali za postavke ASV-PV.

Pri željenom protoku, pad pritiska kroz ceo ogranak iznosi 7 kPa. Ako se ne koristi ASV-BD, protok kroz ogranak će biti veći za 19% ukoliko je regulacioni ventil u potpunosti otvoren što dovodi do prekomernog protoka (7 kPa omogućava 880 l/h, dok 10 kPa omogućava 1050 l/h). Ukoliko se početno podešavanje ASV-BD DN 25 podesi na vrednost od 4,3 kv (5,1 m3/h), ograničićemo protok na željenih 880 l/h.

Ova vrednost se dobija sledećim izračunavanjem: pp = po − pr = 10 − 7 = 3 kPa.

Alternativno, ograničenje protoka se takođe može postići i većim podešavanjem p na ventilu ASV-PV.

10 | AI195886472340sr-000302 © Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Montaža ASV-PV se montiraju u povratnu cev sa protokom

u smeru strelice na telu ventila. Partnerski ventili (ASV-M/I/BD) moraju da se montiraju u razvodnu cev sa protokom u smeru strelice na telu ventila. Impulsna cev mora da se montira između partnerskog ventila i ventila ASV-PV.

Impulsna cev mora da se ispire iz smera razvodne cevi pre povezivanja sa ASV-PV.

Male ugradbene mere omogućavaju laku montažu ASV ventila čak i u vrlo skučenom prostoru. Ugao od 90° između svih servisnih funkcija (zatvaranje, ispuštanje, podešavanje, merenje) omogućava jednostavan rad pod svim uslovima montaže.

Podešavanje Podešavanje Δp

Podešavanje diferencijalnog pritiska može se lako promeniti korišćenjem skale za postavke, što štedi vreme instalateru tokom održavanja sistema.

① ② ③

Kliknite

Fabričko pretpodešavanje

Opseg z a podešavanje Δp (kP a)

5 - 25 10

20 - 60 30

kPa

Ispuštanje Ispusni priključak na ventilu ASV-PV ili ASV-BD se može koristiti za pražnjenje i punjenje vode. Za pražnjenje putem ASV-BD ventila koristite sledeću proceduru:

1. Zatvorite otvoreni merni priključak.

2. Uklonite impulsnu cev.

3. Razmontirajte priključak za crevo

4. Montirajte dodatak za ispusni priključak (kodni broj 003Z4096 ili 003Z4097).

5. Plavi merni priključak otvara izlaz, dok crveni merni priključak otvara ulaz. Nemojte koristiti više od 3 okreta. Ispusni priključak i merni priključci se mogu rotirati u bilo koju poziciju.

Koristite sledeću proceduru da biste podesili željeni diferencijalni pritisak:

1. Odblokirajte podešavanja ①.

2. Obavite podešavanje rotiranjem skale do željene vrednosti ②.

3. Blokirajte podešavanje do završne pozicije ③.

Kliknite

−

p

Testiranje pritiska

Maks. probni pritisak ...................................... 25 bara

Kada se sistem ispituje na pritisak, impulsna cev treba da bude priključena i svi partnerski ventili treba da budu otvoreni.

AI195886472340sr-000302 | 11© Danfoss | 2021.11

Tehnički list Automatski balansni ventili ASV

Ispiranje

Merenje protoka i diferencijalnog pritiska

ASV-PV ventili obezbeđuju mogućnost ispiranja sistema iz razvodne cevi. Koristite sledeću proceduru da biste isprali sistem:

1. Uverite se da je sistem ispunjen vodom.

2. Demontirajte ručicu za zatvaranje ① i montirajte dodatak za ispiranje ② (kodni broj 003Z7850) na vođicu opruge ventila ASV-PV.

3. Ručno rotirajte dodatak za ispiranje u smeru

4. Ispiranje sistema radi se protokom u smeru strelice na telu ventila.

5. Kad završite sa ispiranjem sistema, rotirajte brojčanik u smeru kazaljki na satu do početne pozicije.

Napomena: Pre montiranja dod atka za ispiranje, uverite se da je siste m ispunjen vodom kako biste osigurali da dife rencijalni pritisak ne bu de viši od 5 bara.

kazaljke na satu do konačnog položaja pre nego što počnete sa ispiranjem sistema ③.

➊ ❸➋

003Z7850

Kliknite

DN32-50

DN15 -25

Diferencijalni pritisak kroz ventil ASV-BD se može izmeriti na sledeće načine:

• Merenje: korišćenjem uređaja Danfoss PFM ili bilo kog drugog uređaja za merenje. ASV-BD je opremljen sa dva merna priključka tako da se diferencijalni pritisak kroz ventil može izmeriti.

• Koristite kv signalnu vrednost ventila ASV-BD ako unosite podatke o ventilu ručno. Pogledajte dodatak B.

• Pomoću grafikona pada pritiska za ASV-BD (dodatak A, sl. B), stvarni diferencijalni pritisak kroz ventil moguće je pretvoriti u stvarni protok.

Napomena: Pri merenju dime nzionisanog protoka, sv i senzori radijatorskog ter mostata moraju biti do kraja ot voreni (nominalni protok).

Merenje diferencijalnog pritiska (Δpr) kroz vertikalu.

Montirajte priključak za merenje (kodni broj. 003L8143) na ispusni priključak ASV-PV balansnog ventila (DN 15-50). Treba uzeti merenja između:

• mernog priključka na ventilu ASV-BD (plavi merni priključak treba da bude u otvorenom fabričkom položaju) i priključka za merenje na ventilu ASV-PV.

• mernog priključka na ventilu ASV-M (Otvor B) i priključka za merenje na ventilu ASV-PV.

Provera protoka (u slučaju da se ASV-BD koristi izvan kruga regulacije)

Koristite sledeću proceduru:

1. Plavi merni priključak na ventilu ASV-BD treba da bude otvoren (fabrički položaj)

2. Podešavanje ventila ASV-BD ima maksimalnu vrednost.

3. Moguće je izmeriti protok pomoću uređaja Danfoss PFM ili druge vrste mernog instrumenta.

4. Ako je pad pritiska na ventilu previše mali za pouzdano merenje protoka, ASV-BD mora da se podesi na manje podešavanje kako bi se postigao dovoljno veliki pad pritiska na ventilu.

Tehnički list Automatski balansni ventili ASV

Optimizacija pumpe

Traženje i uklanjanje neispravnosti

Montažne visine

Merenje p se takođe može koristiti za optimizaciju napora pumpe – merenje je potrebno obaviti na poslednjoj (indeksnoj) vertikali pri punom opterećenju sistema (svi TRV-i potpuno otvoreni).

Napor pumpe može da se smanjuje sve dotle dok se ne uspostavi minimalni potrebni pritisak na poslednjoj vertikali.

Proverite sledeće ako ventil vertikale ne funkcioniše ispravno:

1. Da li je smer protoka kroz ventil ispravan?

2. Da li je impulsna cev ispravno postavljena i ima li otvorenih mernih priključaka?

3. Da li je zatvaranje ventila otvoreno?

Da bi se olakšala montaža ventila ASV-PV tamo gde je ograničen prostor, montažne visine se mogu smanjiti.

Ventil odlazi na maksimalno podešavanje, a plava ručica se može ukloniti.

Za napredne korisnike: pogledajte instrukcije za ASV-PV komplet za nadogradnju za više informacija o montažnim visinama.

Posmatranjem p vrednosti tokom smanjivanja brzine pumpe može se optimizovati rad pumpe na minimalnoj mogućoj vrednosti podešavanja uz vođenje računa o tome da je obezbeđen dovoljan pritisak i protok.

V min.

DN V min.

15 80 20 80 25 100 32 15 0 40 150 50 150

Izolacija

Oprema

Ventili ASV-PV (verzije sa izolacijom) i ASV-BD dolaze sa omotačem sa EPP izolacijom. Izolacioni omotač je sa „klik“ spojem što omogućava brzo i lako postavljanje na ventil. Izolacioni omotač od EPP-a je za upotrebu pri višim temperaturama, do 120 °C.

Ventil ASV-M se isporučuje uz izolacionu ambalažu od EPS-a koja može da se koristi kao izolacija u sistemima u kojima temperatura ne premašuje 80 °C pri neprekidnom radu.

Za naručivanje pogledajte tabelu Dodaci i rezervni delovi.

Oba materijala (EPS i EPP) odobrena su u skladu sa standardom klase otpornosti na požar B2, DIN 4102. Danfoss za ventile sa spoljnim navojem nudi navojne ili zavarive priključke kao pribor.

Materijali:

Navrtka ....................................................................mesing

Spojnica za zavarivanje .......................................... čelik

Navojni priključak ...............................................mesing

Za naručivanje pogledajte tabelu Dodaci i rezervni delovi.

ASV-M

ASV-BD / ASV-PV

Tehnički list Automatski balansni ventili ASV

Dimenzije

b b

Unutrašnji navoj (ISO 7/1)

Spoljni navoj (ISO 228/1)

ASV-PV

L1L2L

15 65 85 140 159 111 96 116 27 20 75 100 161 184 111 96 116 32 Rp ¾ G 1 A 25 85 110 180 194 136 113 143 41 Rp 1 G 1¼ A 32 95 121 206 184 191 183 213 50 Rp 1¼ G 1½ A 40 100 136 242 220 200 192 222 55 50 13 0 166 280 250 203 19 5 225 67

pri fabričkom p odešavanju od 10 kPa ili 30 kPa

pri podeša vanju od 25 kPa ili 60 kPa

pri podeša vanju od 5 kPa ili 20 kPa

L4H 1)H

min

2)H

3)S a b c

max

mm I SO 7/1 ISO 228/1

Rp ½ G ¾ A

Rp 1½ G 1¾ A

Rp 2 G 2¼ A

ASV-BD

L V S a

mm ISO 228/1

65 92 27 G ½

75 95 32 G ¾

85 98 41 G 1

95 121 50 G 1¼

100 125 55 G 1½

130 12 9 67

G⁄

G ¾ A

G 2

ASV-M

15 20 25 32 40 50

65 120 13 9 48 15 28 27 Rp ½ G ¾ A 75 136 159 60 18 35 32 Rp ¾ G 1 A

85 155 169 75 23 45 41 Rp 1 G 1¼ A

95 172 179 95 29 55 50 Rp 1¼ G 1½ A

100 206 18 4 100 31 55 55 Rp 1½ G 1¾ A

130 246 214 10 6 38 55 67 - G 2¼ A

S a b

mm ISO 7/1 ISO 228/1

Tehnički list Automatski balansni ventili ASV

Dimenzije – izolacija

ASV-P V

A B C V

95 120 110 36

20 25 110 130 13 0 42 32 135 145 140 50

155 16 5 170 59

ASV-BD

A B C V

15 79 85 12 2 31 20 84 85 122 33 25 99 85 12 2 45 32 132 85 185 55 40 138 13 0 185 57 50 138 126 185 53

ASV-M

A B C V

15 61 110 111 30 20 76 120 13 6 38 25 100 135 15 5 50 32 11 8 14 8 160 60 40 118 148 180 60

Tehnički list Automatski balansni ventili ASV

Dodatak A-Dijagram za dimenzionisanje

Pr. 1

Sl. A – Dijagram za dimenzionisanje ventila ASV-PV DN 15-50

Tehnički list Automatski balansni ventili ASV

Dodatak A-Dijagram za dimenzionisanje (nastavak)

Pr. 3

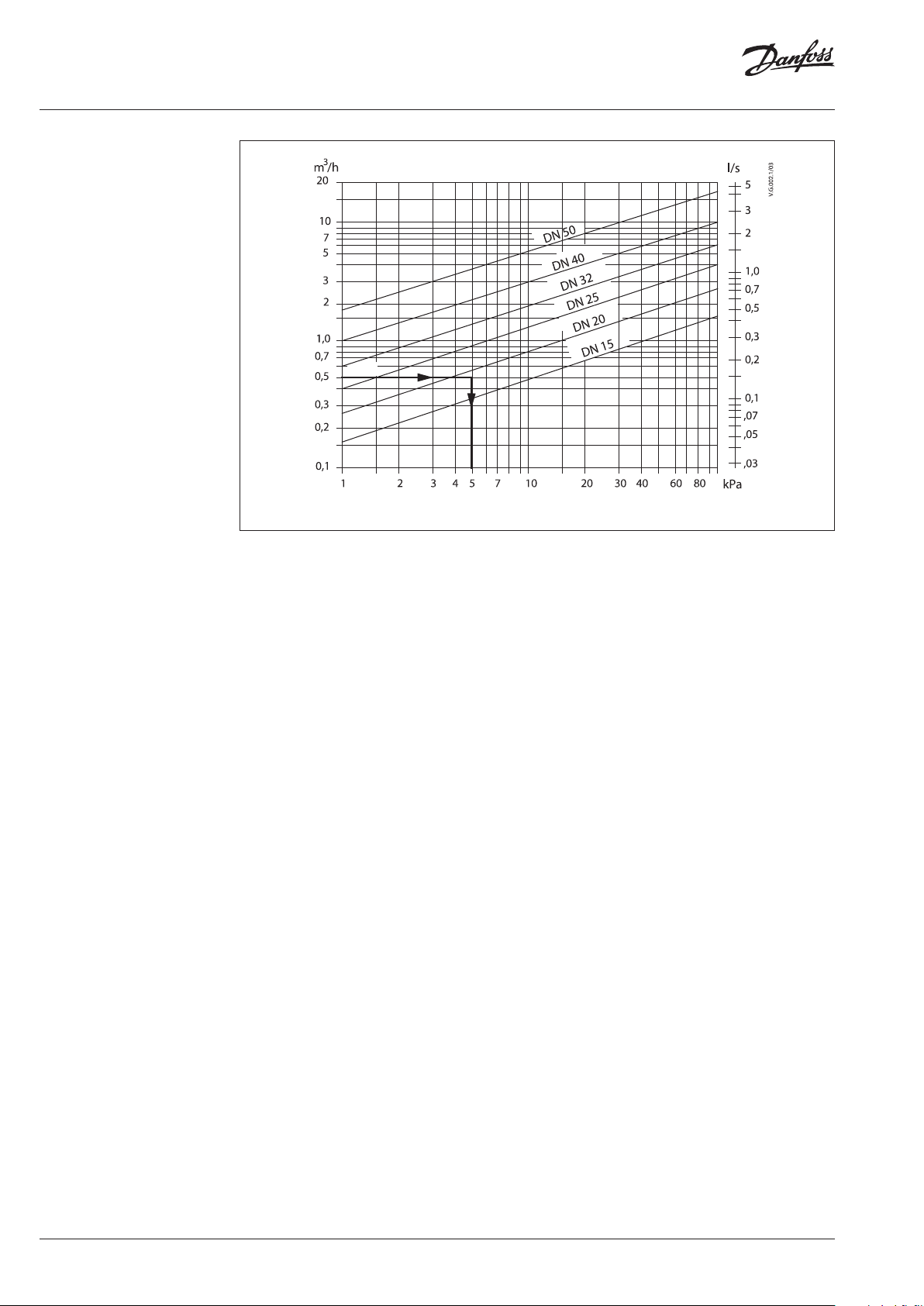

Sl. B – Dijagram za dimenzionisanje ventila ASV-BD DN 15-50

Tehnički list Automatski balansni ventili ASV

Dodatak A

-Dijagram za dimenzionisanje (nastavak)

Pr. 1

Sl. C – Pad pritiska preko ventila ASV-M, DN 15-50

vrednost

Tehnički list Automatski balansni ventili ASV

Dodatak B-Kv signalne vrednosti ventila ASV-BD

Podešavanje DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50

0.0 0.07 0 .10 0.12 0.34 0. 51 1.05 1.75

0.1 0.08 0. 11 0.16 0.44 0.73 1. 20 2.01

0.2 0.09 0.12 0.20 0.53 0.92 1.36 2.25

0.3 0.11 0.13 0.26 0.61 1.10 1. 55 2.47

0.4 0.12 0 .14 0. 32 0 .67 1.26 1.74 2.69

0.5 0.13 0 .16 0.38 0.73 1.43 1.95 2 .91

0.6 0.15 0 .19 0.45 0.79 1.6 0 2.17 3.12

0.7 0.16 0. 21 0.53 0.84 1.78 2.40 3.35

0.8 0.17 0. 24 0.60 0.90 1.97 2.64 3.58

0.9 0.19 0.26 0.67 0.95 2.18 2.88 3.82

1.0 0.20 0.29 0.74 1.01 2 .39 3.13 4.07

1.1 0. 21 0.32 0.82 1.08 2.62 3.39 4.33

1.2 0.23 0.34 0.89 1.14 2.87 3.64 4.60

1.3 0.25 0. 37 0.96 1.22 3.12 3.90 4.89

1.4 0.27 0.40 1.03 1.29 3.38 4.16 5.18

1.5 0.30 0.44 1. 09 1. 37 3.64 4.43 5.49

1.6 0.32 0. 47 1.16 1.46 3.92 4.69 5.80

1.7 0.35 0.51 1.23 1.55 4.19 4.96 6.13

1.8 0. 37 0.54 1.30 1.65 4.48 5.24 6.46

1.9 0.40 0.58 1. 38 1.75 4.76 5.51 6.80

2.0 0.43 0. 61 1.45 1.85 5.05 5.80 7.14

2.1 0.46 0.65 1. 53 1.96 5. 35 6.08 7. 49

2.2 0.49 0.69 1. 61 2.07 5.65 6.38 7.8 4

2.3 0.52 0.73 1. 69 2 .18 5.96 6.68 8 .19

2.4 0.56 0.77 1.78 2.29 6.27 6.99 8.55

2.5 0.59 0.80 1. 87 2.41 6.60 7.30 8.91

2.6 0.62 0.85 1.97 2.53 6.94 7. 63 9.27

2.7 0.66 0.89 2.07 2.65 7. 29 7. 98 9.6 4

2.8 0.69 0.93 2.17 2.77 7. 67 8.33 10 .00

2.9 0.73 0.97 2.29 2.89 8.06 8.70 10.37

3.0 0.76 1.01 2.40 3.01 8.48 9.08 10.74

3.1 0.80 1. 04 2.52 3 .13 8 .92 9.48 11 .11

3.2 0.83 1. 08 2.65 3.25 9.38 9.90 11.49

3.3 0.87 1.12 2.78 3. 37 9.87 10.33 11 .8 8

3.4 0.90 1.16 2.91 3.49 10.38 10.79 12 .27

3.5 0.94 1.20 3.05 3.62 10.91 11. 26 12.67

3.6 0.97 1.25 3.19 3 .74 11. 46 11 .74 13.09

3.7 1.01 1.30 3.33 3.87 12.0 2 12. 25 13. 51

3.8 1.0 6 1.35 3 .47 4.00 12 .58 12. 77 13. 95

3.9 1.10 1. 41 3 .61 4.13 13.12 13. 30 14 .41

4.0 1.14 1.47 3.75 4.26 13.6 4 13. 85 14.8 8

4.1 1.18 1.53 3.89 4.39 14.12 14. 41 15.38

4.2 1.23 1.59 4.02 4. 53 14. 52 14. 98 15.89

4.3 1.27 1.66 4.15 4.68 14.84 15 .55 16. 44

4.4 1. 31 1.73 4.28 4.82

4.5 1.35 1.81 4.40 4.98 16.69 17.59

4.6 1.39 1.91 4.52 5.13 17. 25 18.21

4.7 1.43 2.00 4.62 5.29 17. 80 18 .86

4.8 1.47 2.08 4.72 5.46 18.32 19. 54

4.9 1. 51 2 .16 4.82 5.64 18 .80 20.24

5-0 1.54 2.23 4.90 5.81 19.25 20.97

5.1 1. 60 2.30 4.97 6.00 19. 65 21.73

5.2 1.66 2.36 5.04 6 .19 19.98 22. 51

5.3 1.72

2.41

6.38 20.24 23.30

16.13 17. 00

5.4 1.79 2.46 6.57 20.41 24.12

5.5 1.87 2.50 6.77 20.48 24.94

5.6 1.93 2.54 6.96

25.76

5.7 1.99 2.57 7.15 26.58

5.8 2.04

5.9 2.09 7. 52 28.16

6.0 2 .14 7.6 9 28.90

6.1 2.18 7. 85 29.59

6.2 2.22 7.9 8 30. 21

6.3 2.26

6.4

6.5 31.47

6.6 31.61

7.3 4 27. 38

30.74

31.17

Tehnički list Automatski balansni ventili ASV

Tehnički podaci za ASV-PV

Tender tekst za ASV-PV DN 15-50 (4. gen.)

Ogranak treba da bude izbalansiran regulatorom diferencijalnog pritiska za dinamički hidraulički balans, sa sledećim karakterisitkama:

- Ventil treba da održava stabilni diferencijalni pritisak kroz ogranak putem regulatora vođenog membranom.

- Ventil treba da ima promenljivo podešavanje diferencijalnog pritiska

- Minimalni potrebni diferencijalni pritisak preko ventila ne treba da bude veći od 10 kPa, bez obzira na podešavanje DP

- Ventil ne treba da ima zaptivanje „metal na metal“ (konus i sedište ventila) kako bi se osigurale optimalne performanse regulacije diferencijalnog pritiska pri malim protocima

- Podešavanje diferencijalnog pritiska treba da bude linearno putem vizuelne skale i bez alata, funkcija blokiranja treba da bude integrisana da bi se sprečila neovlašćena izmena podešavanja

- Opseg podešavanja treba da bude podesiv putem zamene opruge. Trebalo bi da bude moguće zameniti oprugu pod pritiskom.

- Radi postizanja najbolje preciznosti, podešavanje opsega na opruzi ne treba da bude veće od 40 kPa

- Ventil treba da pruži opseg podešavanja diferencijalnog pritiska koji je podesan za aplikaciju da bi se osigurale optimalne performanse sistema (kao što je opseg od 5–25 kPa za radijatorske sisteme)

- Kapacitet ventila po veličini ventila bi trebalo da pokriva opseg protoka u skladu sa standardima VDI 2073 (sa brzinom vode od najviše 0,8 m/s)

- Ventil bi trebalo da ima funkciju zatvaranja koja je odvojena od mehanizma za podešavanje. Servisna funkcija zatvaranja trebalo bi da bude moguća samo rukom / bez alatki.

- Funkcija pražnjenja treba da bude integrisana u ventil

- Ventili bi trebalo da imaju integrisanu servisnu funkciju ispiranja. Ispiranje se može obaviti pomoću dodatka za ispiranje

- Ventil bi trebalo da dolazi uz impulsnu cev Unutrašnji prečnik impulsne cevi ne treba da bude veći od 1,2 mm kako bi se omogućile optimalne performanse unutar sistema

- Ventil bi trebalo da se isporučuje sa termičkim izolacionim omotačem, do 120 °C

- Ventil bi trebalo se isporučuje u pouzdanoj ambalaži za bezbedan transport i rukovanje

Karakteristike proizvoda:

a. Klasa pritiska: PN 16 b. Temperaturni opseg: 0 … +120 °C c. Dimenzija priključka: DN 15-50 d. Tip priključka: Unutrašnji navoj ISO 7/1 (DN 15-50), Spoljni navoj ISO 228/1 (DN 15-50) e. Opseg za podešavanje p: 5-25 kPa, 20-60 kPa i 20-80 kPa f. Maks. diferencijalni pritisak preko ventila: 2,5 bara g. Instalacija: regulator diferencijalnog pritiska treba da se montira na povratnu

cev sa priključkom putem impulsne cevi do razvodne cevi.

Danfoss AMV 10, AMV 13, AMV 20, AMV 30, AMV 23 Data sheet [sr]

Specifications and Main Features

Frequently Asked Questions

User Manual
