Datenblatt
AMI 140
Motorischer Stellantrieb
für 2-Punkt-Regelung
Beschreibung
AMI 140 ist ein motorischer Stellantrieb für 2-PunktRegelung, der zusammen mit den Ventilen AB-QM
(DN 10-32) sowie VZ, VZL und VRBZ eingesetzt
wird. Der Stellantrieb kann mit Fan-Coil-Einheiten,
Induktionseinheiten, kleinen Nacherhitzern,
Nachkühlern und Zonenanwendungen verwendet
werden, in denen warmes/kaltes Wasser das geregelte Medium ist. Mit der Standard-Werkseinstellung
(die Antriebsstange des Stellantriebs ist vollständig
ausgefahren) sorgt der Stellantrieb für:
- stromlos geschlossene Funktion beim AB-QM und
- stromlos offene Funktion bei VZ, VZL und VRBZ
Die Einstellung kann vo n stromlos geschlossener in stroml os
offene Funktion geändert werden (siehe Jumper-Einstellung
im Abschnitt „Verdrahtung“ auf Se ite 2).
Eigenschaften:
• 3-adriger Stellantrieb für 2-Punkt-Regelungen.
• Erzwungenes Abschalten bei voll ausgefahrener
Antriebsstange verhindert eine Überlastung des
Stellantriebs und des Ventils.
• Für die Montage wird kein Werkzeug benötigt.
• Während der gesamten Lebensdauer wartungsfrei.
• Geräuscharmer Betrieb.
• Im Lieferumfang ist ein 1,5-m-Kabel enthalten.
Bestellung
Technische Daten
Typ
AMI 14 0
Spannungsversorgung 24 VAC, 230 VAC; +10 bis –15 %
Leistungsaufnahme 1 VA – 24 VAC; 8 VA – 230 VAC
Frequenz 50 Hz / 60 Hz
Absperrkraft 200 N
Ventilhub 5,5 mm
Stellzeit 12 s /mm
Max. Mediumtemperatur im Rohr 130 °C
Umgebungstemperatur 0 … 55 °C
Lager- und Transporttemperatur –40 … +70 °C
Schutzart IP 42
Gewicht 0,3 kg
Spannungs-
versorgung
24 V~
230 V~ 082H8049
- Markierung gemäß den geltenden Normen
Stellzeit Bestell-Nr.
12 s /mm
082H8048
Ersatzteile
Typ
Kabel (5 m) - 24 V
Kabel (5 m) - 230 V
Niederspannungsrichtlinie 73/23/EG, EMV-Richtlinie 2006/95/EG:
EN 60730-1, EN 60730-2-14
Bestell-Nr.
082H8052
082H8053
DH -SMT/ SI
AI000086467625de-000102 © Danfoss 06/2009
1
AMI 140 – Motorischer Stellantrieb für 2-Punkt-RegelungDatenblatt
Einbau Mechanischer Einbau
Der Einbau mit nach unten hängendem
Stellantrieb ist nicht zulässig!
Der Stellantrieb wird am Ventilgehäuse mittels
eines Befestigungsrings montiert, für den kein
besonderes Werkzeug erforderlich ist. Der Ring
muss von Hand angezogen werden.
Elektrischer Einbau
Wichtig: Es wird dringend empfohlen, den
mechanischen Einbau abzuschließen, bevor
Sie mit dem elektrischen Anschluss beginnen.
Jeder Stellantrieb wird mit einem 1,5 m
Anschlusskabel geliefert.
Verdrahtung
AMI 140 - 230 VAMI 140 - 24 V
Nullleiter
SCHWA RZ
ROT
GRAU
Jumper-Einstellung
sw=OFF: Stellantrieb eingefahren
sw=ON: Stellantrieb ausgefahren
Schwarz
Rot
Grau
Draufsicht
sw=OFF: Stellantrieb ausgefahren (gedrückt)
sw=ON: Stellantrieb eingefahren (gezogen)
Standardeinstellung für das Zusammenspiel
mit dem ABQM-Ve ntil
Entsorgung Der Stellantrieb muss zerlegt werden und die
einzelnen Bestandteile müssen zur Entsorgung
in die diversen Materialgruppen sortiert werden.
Nullleiter
BLAU
SCHWA RZ
BRAUN
Jumper-Einstellung
sw=OFF: Stellantrieb eingefahren
sw=ON: Stellantrieb ausgefahren
Blau
Schwarz
Braun
Draufsicht
sw=OFF: Stellantrieb ausgefahren (gedrückt)
sw=ON: Stellantrieb eingefahren (gezogen)
Standardeinstellung für das Zusammenspiel
mit dem ABQM-Ve ntil
Inbetriebnahme Ab Werk ist die Spindel so eingestellt, dass
die Antriebsstange voll eingefahren ist, da
auf diese Weise die mechanische Verbindung
von Stellantrieb und Ventil leichter hergestellt
werden kann.
2
AI000086467625de-000102 © Danfoss 06/2009
DH -SMT/ SI
Datenblatt
AMI 140 – Motorischer Stellantrieb für 2-Punkt-Regelung

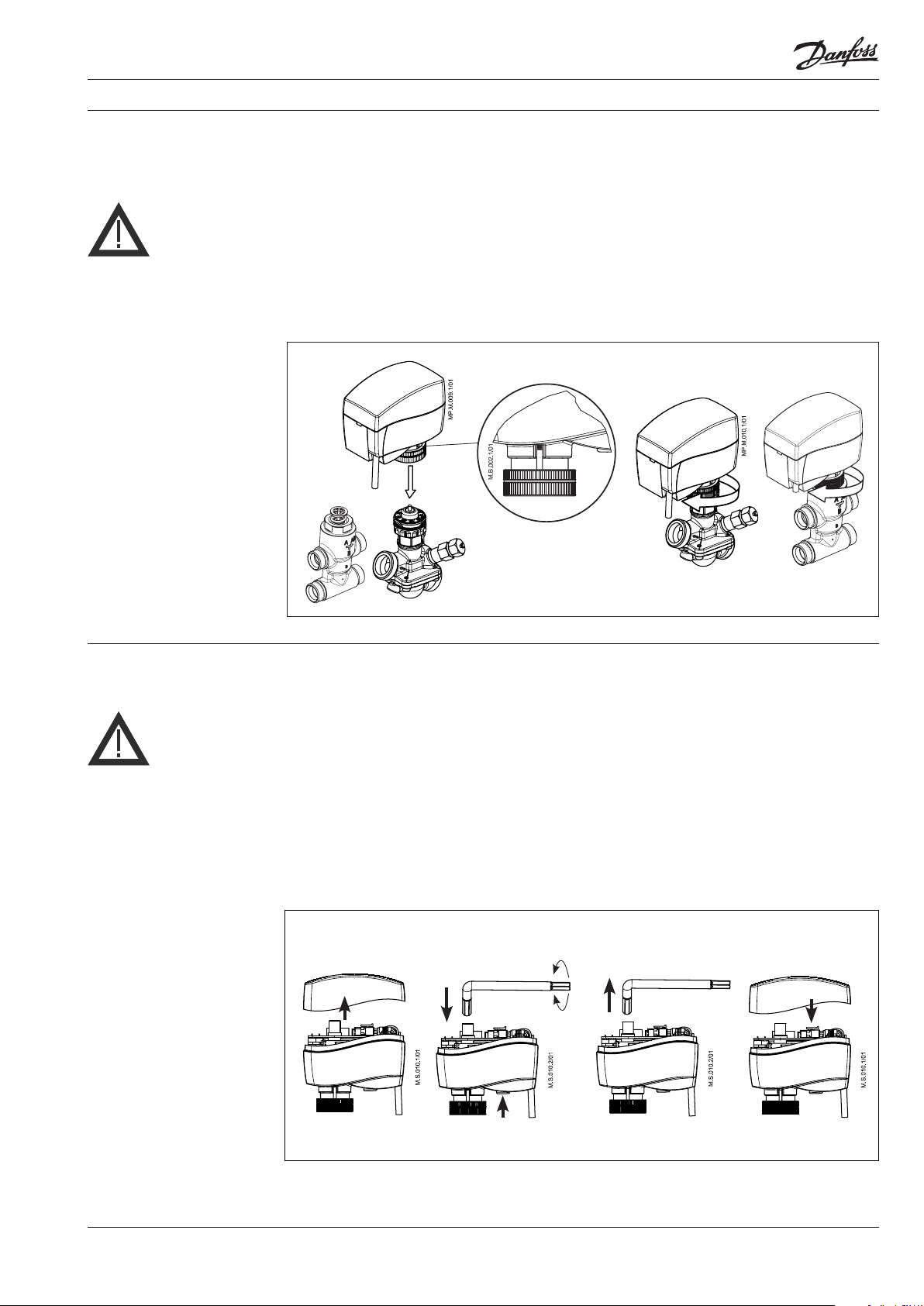

Einbau- und
Inbetriebnahmeprozedur
(sofern erforderlich)
Berühren Sie nichts auf
der PCB! Entfernen Sie die
Abdeckung erst, wenn der
Strom komplett abgeschaltet
ist. Lebensgefahr!
1. Überprüfen Sie den Anschluss am Ventil.
Die Antriebsstange des Stellantriebs sollte
eingefahren sein (Werkseinstellung).
Stellen Sie sicher, dass der Stellantrieb fest
auf dem Ventilkörper montiert ist.
2. Verkabeln Sie den Stellantrieb gemäß dem
Verdrahtungsplan auf Seite 2.
3. Die Bewegungsrichtung der Antriebsstange
kann an der Positionsanzeige überprüft
werden.
Positionsanzeige
Manuelle Hubverstellung
(nur zu Wartungszwecken)
Vorsicht:
Verstellen Sie den Antrieb
nicht von Hand, wenn
die Stromversorgung
angeschlossen ist!
1. Abdeckung entfernen
2. Den 6-mm-Inbusschlüssel in die Spindel
stecken.
3. Knopf (auf der Unterseite des Stellantriebs)
drücken (3) und während der manuellen
Hubverstellung gedrückt halten.
4. Inbusschlüssel entfernen
5. Abdeckung wieder aufsetzen
Anmerkung:
Das hörbare „Klicken“ nach dem Einschalten
der Stromzufuhr bedeutet, dass das Getriebe
in Normalstellung eingerastet ist.
Antriebsstange
eingefahren
6-mm-Inbusschlüssel
Antriebsstange
ausgefahren
DH -SMT/ SI
AI000086467625de-000102 © Danfoss 06/2009
drücken
3
Stellantrieb Ventilkombinationen
Abmessungen (mm)
AMI 140 – Motorischer Stellantrieb für 2-Punkt-RegelungDatenblatt
AMI 140 + AMI 140 + AMI 140 + AMI 140 + AMI 140 +
VZ 2, VZL 2 VZ 3, VZL 3 VZ 4, VZL 4 VRBZ AB-QM
4
AI000086467625de-000102
Produce d by Danfoss A/S © 06/2 009
