Техническое описание
Встраиваемый функциональный модуль AMER
Описание и
область применения
Примеры применения
AMER предназначен для установки в редукторные электроприводы AMV 323, AMV 423 и
AMV 523 с целью осуществления П- или ПИрегулирования температуры воды в системе
ГВС без использования регуляторов.
AMER совместим с температурным датчиком
типа Pt 1000 Ом.
Для задания требуемой температуры или
параллельного смещения графика регулирования к модулю может быть присоединен
блок дистанционного управления.
Кроме того, возможно подключение к модулю
AMER 9 ведомых приводов с модулями AMES.
Полное или частичное перемещение штока
электропривода, а также направление его движения в зависимости от управляющего сигнала
выбирается с помощью микропереключателей
DIP.
Модуль AMER имеет возможность перенастройки посредством таймера или переключателя.
AMER выпускается на напряжение питания
24 и 230 В.
180
RC.08.V9.50 12/2014
Техническое описание
Встраиваемый функциональный модуль AMER
Номенклатура и коды
Встраиваемый модуль
для оформления заказа
Схема электрических соединений
ПИ-регулирование
Тип
AMER 24 082B3318
AMER 230 082B3319
Питающее напряже-
ние, В пер. тока
Кодовый
номер
Датчик Pt 1000 Ом
Тип Описание
ESMA Поверхностный датчик 082 N1004
ESMU Погружной датчик L = 100 мм 082N1008
ESMU Погружной датчик L = 250 мм 082 N1009
ESMR Комнатный датчик 082N1016
ESMB Универсальный датчик 087N1010
Блок дистанционного
ESMI
управления
Клеммы 6 и 7 –
питающее напряжение
Клеммы 1–5 –
питающее напряжение
от AMER приводу AMV
Клеммы 21 и 22 –
для датчика Pt 1000 Ом
Клемма 61 –
выходной сигнал 0–10 В
для П-регулирования
Клемма 62 –
выходной сигнал 0–10 В
для ПИ-регулирования
Клемма 10 –
выходной управляющий
сигнал 10 В
Клемма 12 –
общий (0 В)
Клеммы 40 или 41 –
входное управляющее напряжение от клемм 61 или 62 (П- или
ПИ-регулирование)
Вход 40 имеет более высокий
приоритет, чем вход 41.
При необходимости перенастройки сигнал должен подаваться на клемму 41. Клемма 40
в данном случае может быть использована для подсоединения
блока перенастройки привода,
например термореле защиты
от замерзания. При снятии
сигнала (напряжения)
с клеммы 40 (контактным
способом) перенастройка
отменяется.
Кодовый
номер
087N1018
П-регулирование
RC.08.V9.50 12/2014
181
Техническое описание
Встраиваемый функциональный модуль AMER

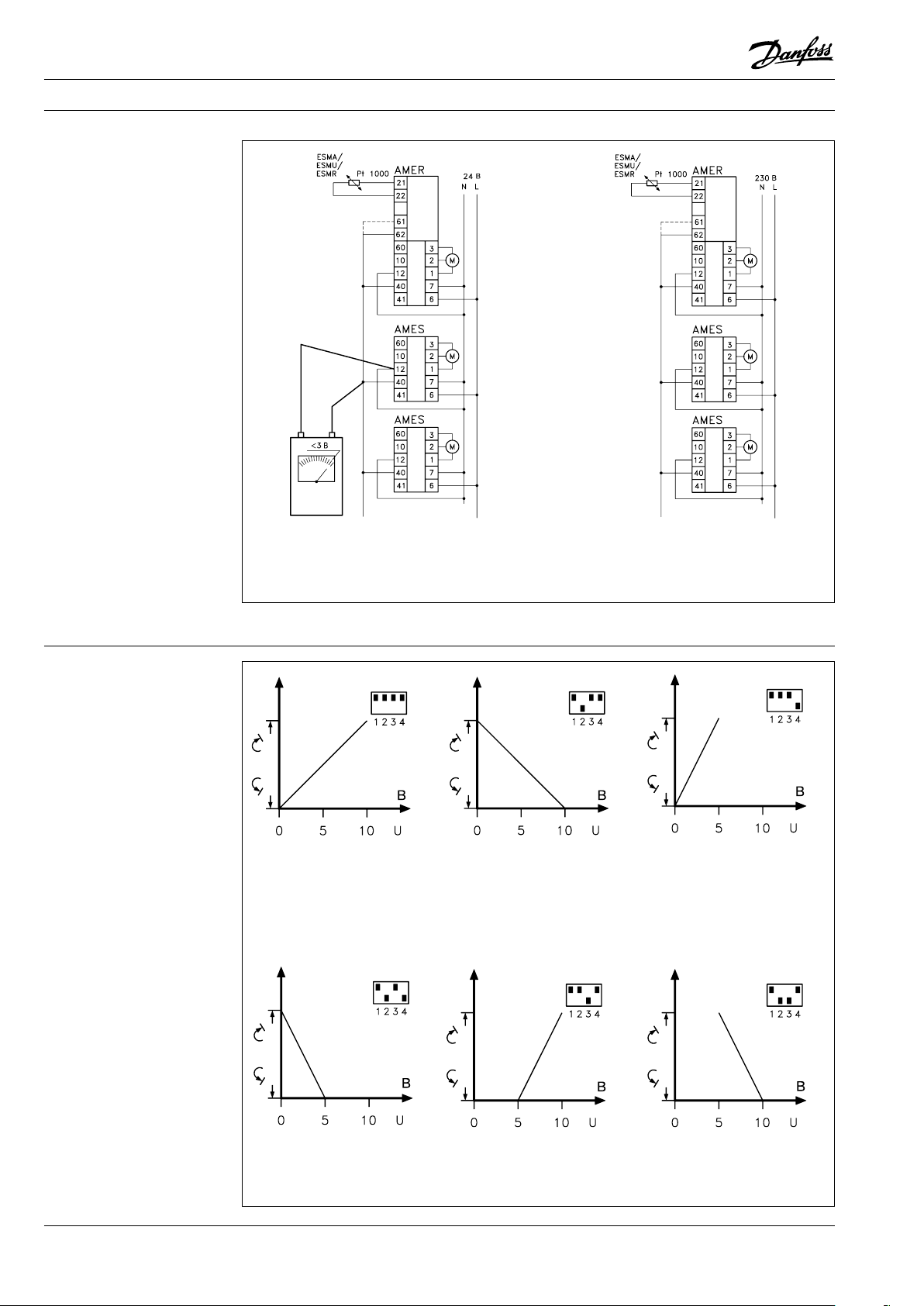

Схема электрических
соединений
(продолжение)
24 В пер. тока
Трехпроводное соединение
230 В пер. тока
Трехпроводное соединение
Параллельное соединение электроприводов с AMES к общему регулирующему модулю AMER
(макс. количество приводов – 10)
Настройки
микропереключателей
А
Заводская уставка.
Электропривод увеличивает обороты при повышении
управляющего напряжения
U = 0–10 В.
В
Электропривод уменьшает обороты при повышении
управляющего напряжения
U = 0–10 В.
Е
Как «А», но с управляющим напряжением
U = 0–5 В.
F
Как «В, но с управляющим
напряжением U = 0–5 В.
182
RC.08.V9.50 12/2014
G
Как «А», но с управляющим напряжением
U = 5–10 В.
H
Как «В, но с управляющим напряжением
U = 5–10 В.
Техническое описание
Встраиваемый функциональный модуль AMER
Технические
характеристики
Монтаж
Питающее напряжение 24 В пер. тока ±10%; 230 В пер. тока, от +6 до -10%
Потребляемая мощность, ВА 3
Частота тока, Гц 50–60
Входной управляющий сигнал, В 0–10, 0–5, 5–10
Сигнал позиционирования, В 0–10
Выходной сигнал позиционирования, В 10
Датчик Pt 1000 (1000 Ом/°C)
Функция регулирования П или ПИ
Диапазон настройки температур, °C 15– 95
Зона пропорциональности, °C 2–40
Постоянная времени, мин 1–20
Установка
Рабочая температура окружающей среды, °C От -15 до +50
Относительная влажность окружающей среды, % 0-95, без выпадения конденсата
Температура транспортировки и хранения, °C От -40 до +70
Масса, кг 0,3
Устанавливается внутри электропривода
на шпиндель и крепится болтом
AMES/AMV 323, 423, 523
RC.08.V9.50 12/2014
183
