Tekninen esite
Moduloivat toimimoottorit
AME 10, AME 20, AME 30
AME 13, AME 23, AME 33 - jousipalautteinen
Kuvaus
AME 10 AME 13 AME 20, AME 30 AME 23, AME 33
Tilaaminen
Tekniset tiedot
Toimimoottoreita on saatavissa moduloiviin
säätölaitteisiin Y-signaalilla sekä turvatoiminnon
kanssa että ilman sitä. Jousipalautteiset
moottorit sulkeutuvat, kun sähkönsyötto
katkeaa. Moottorit sopivat käytettäväksi VS2,
VM2, VB2, VRBZ, VZ, VMV ja AVQM venttiilien
kanssa.
Perustoimintojen, kuten käsikäyttö ja
asennonosoitin, lisäksi moottorit on varustettu
voiman tunnistavalla katkaisulla. Näin varmistutaan,
etteivät moottorit ja venttiilit altistu ylikuormalle.
Tämä toiminto varmistaa automaattisesti venttiilin
asettumisen pääteasentoon.
Malli Käyttöjännite Tilausnro
AME 10
AME 20 082G3015
AME 30 082G3017
Malli AME 10 AME 13 AME 20 AME 23 AME 30 AME 33
Käyttöjännite 24V~, +10 … –15%
Virrankulutus 4 VA 9 VA 4 VA 9 VA 9 VA 14 VA
Taajuus 50 Hz/60 Hz
Jousenpalautustoiminto - x - x - x
Y-signaali tulo 0 … 10 V (2 … 10 V) Ri = 24 kΩ
X-signaali lähtö 0 … 10 V (2 … 10 V)
Sulkuvoima 300 N 450 N
Suurin isku 5 mm 10 mm
Nopeus 14 s/mm 15 s/mm 3 s/mm
Suurin virtausaineen lämpötila 130 °C 150 °C
Ympäristön lämpötila 0 … +55 °C
Varastointi- ja kuljetuslämpötila –40 … +70 °C
Suojausaste IP 54
Paino 0.6 kg 0.8 kg 1.45 kg 1.5 kg 1.45 kg 1.5 kg
- merkintä vastaten standardeja
24 V~
082G3005
0 … 20 mA (4 … 20 mA) Ri = 500 Ω
EMC- Direktiivi 2004/108/EEC: EN 60730-1, EN 60730-2-14
Tärkeimmät tiedot:
• 24 V versio
• AME 10, 13 - karan nopeus 14 s/mm
• AME 20, 23 - karan nopeus 15 s/mm
• AME 30, 33 - karan nopeus 3 s/mm
•
jousenpalautustoiminto (DIN 32730
rekisteröinti).
Huom:
Ei ole suositeltavaa käyttää AME
toimimoottoreita yhdessä VS2 DN 15 venttiilin
kanssa. Lineaarisen säätökäyrän venttiiliä, kuten
VS2 DN 15, ei suositella lämpimän käyttöveden
tuottoon.
Jousenpalautustoiminto - DIN 32730 hyväksyntä
Malli Käyttöjännite Tilausnro
AME 13
AME 23 082G3016
AME 33 082G3018
24 V~
082G3006
DH-SMT/SI ED.95.W9.20 © D anfoss 08/2012 1
Tekninen esite Moduloivat toimimoottorit AME
Asentaminen
AME 10 AME 20, AME 30
Käsikäyttö
AME 13 AME 23, AME 33
AME 10
AME 20, AME 30
2 ED.95.W9. 20 © Danfoss 08/2012 DH-SMT/SI
Tekninen esite Moduloivat toimimoottorit AME
DIP-kytkinasetukset
Toimimoottorissa on toimintojen valintaa varten
DIP-kytkin irrotettavan kannen alla. Jos SW6
on asetettu ON-asentoon, toimimoottori toimii
3-pisteohjauksella.
Kytkimien avulla saadaan seuraavat toiminnot:
• SW1: U/I - Sisääntulosignaalin valinta:
Jänniteohjaus valitaan asettamalla kytkin OFFasentoon. Virtaohjaus valitaan asettamalla kytkin
ON-asentoon.
• SW2: 0/2 - Sisääntulosignaalin säätöalueen
valinta:
Jos kytkin on asetettuna OFF-asentoon,
sisäänmenosignaalin säätöalue on 2 - 10 V
(jänniteohjaus) tai 4 - 20 mA (virtaohjaus).
Jos kytkin on asetettuna ON-asentoon,
sisäänmenosignaalin säätöalue on 0 - 10 V
(jänniteohjaus) tai 0 - 20 mA (virtaohjaus).
• SW3: D/I - Suoran tai käänteisen toiminnan
valinta:
Jos kytkin on asetettuna OFF-asentoon,
toimimoottori toimii suoraan (kara laskee, kun
jännite nousee). Jos kytkin on asetettuna ONasentoon, toimimoottori toimii käänteisesti (kara
nousee, kun jännite nousee).
• SW4: —/Seq - Normaalin tai vaiheittaisen
toiminnan valinta:
Jos kytkin on asetettuna OFF-asentoon,
toimimoottori toimii alueella 0(2)..10V tai
0(4)..20mA . Jos kytkin on asetettuna ONasentoon, toimimoottori toimii vaiheittaisella
alueella 0(2)..5 (6)V tai (0(4)..10 (12)mA) tai
(5(6)..10V) tai (10(12)..20mA).
• SW5: 0..5V/5...10V - Vaiheittaisen toiminnon
sisääntulosignaalin alue:
Jos kytkin on asetettuna OFF-asentoon,
toimimoottori toimii vaiheittaisella alueella
0(2)..5 (6)V tai 0(4)..10 (12)mA. Jos kytkin on
asetettuna ON-asentoon, toimimoottori toimii
vaiheittaisella alueella 5(6)..10V tai 10(12)..20mA.
• SW6: Prop./3-pnt - : Moduloinnin tai
3-pisteohjauksen valinta
Jos kytkin on asetettuna OFF-asentoon,
toimimoottori toimii normaalisti
ohjaussignaalin mukaisesti. Jos kytkin on
asetettuna ON-asentoon, toimimoottori toimii
3-pisteohjauksella.
• SW7: LOG/LIN - Ei käytössä.
• SW8: 100% KVS/Reduced KVS - Ei käytössä.
• SW9: Reset: Nollaaminen
Kytkimen asetusta muuttamalla saadaan
toimimoottori käymään läpi itsesäätötoiminto.
DH-SMT/SI ED.95.W9.20 © D anfoss 08/2012
3
Tekninen esite Moduloivat toimimoottorit AME
Johdotus SP 24 V~ ............................................Virtalähde
SN 0 V ................................................Com-liitin
Y 0 - 10 V .........................................Tulosignaali
(2 - 10 V)
0 - 20 mA
(4 - 20 mA)
Vain 24 Vac
X 0 - 10 V .........................................Lähtösignaali
(2 - 10 V)
Automaattinen itsetoimiva ominaisuus
Kun laitteeseen kytketään virta ensimmäisen
kerran, toimilaite kalibroi venttiilin iskun
automaattisesti. Myöhemmin itsesäätötoimet
voidaan alustaa uudelleen muuttamalla
kytkimen SW9 asentoa.
Vianetsintä-LED
Punainen vianetsintä-LED sijaitsee kannen
alla olevassa piirilevyssä. Se ilmaisee kolmea
toimintatilaa: Toimimoottori on kunnossa
(jatkuvasti päällä ON), Itsetoimiva (vilkkyy kerran
sekunnissa), Virhe (vilkkyy 3 kertaa sekunnissa ota yhteys tekniseen tukeen).
Johtojen pituus
0 - 50 m 0.75 mm
> 50 m 1.5 mm
Johtojen suositeltu
poikkipinta-ala
2
2
4 ED.95.W9. 20 © Danfoss 08/2012 DH-SMT/SI
Tekninen esite Moduloivat toimimoottorit AME

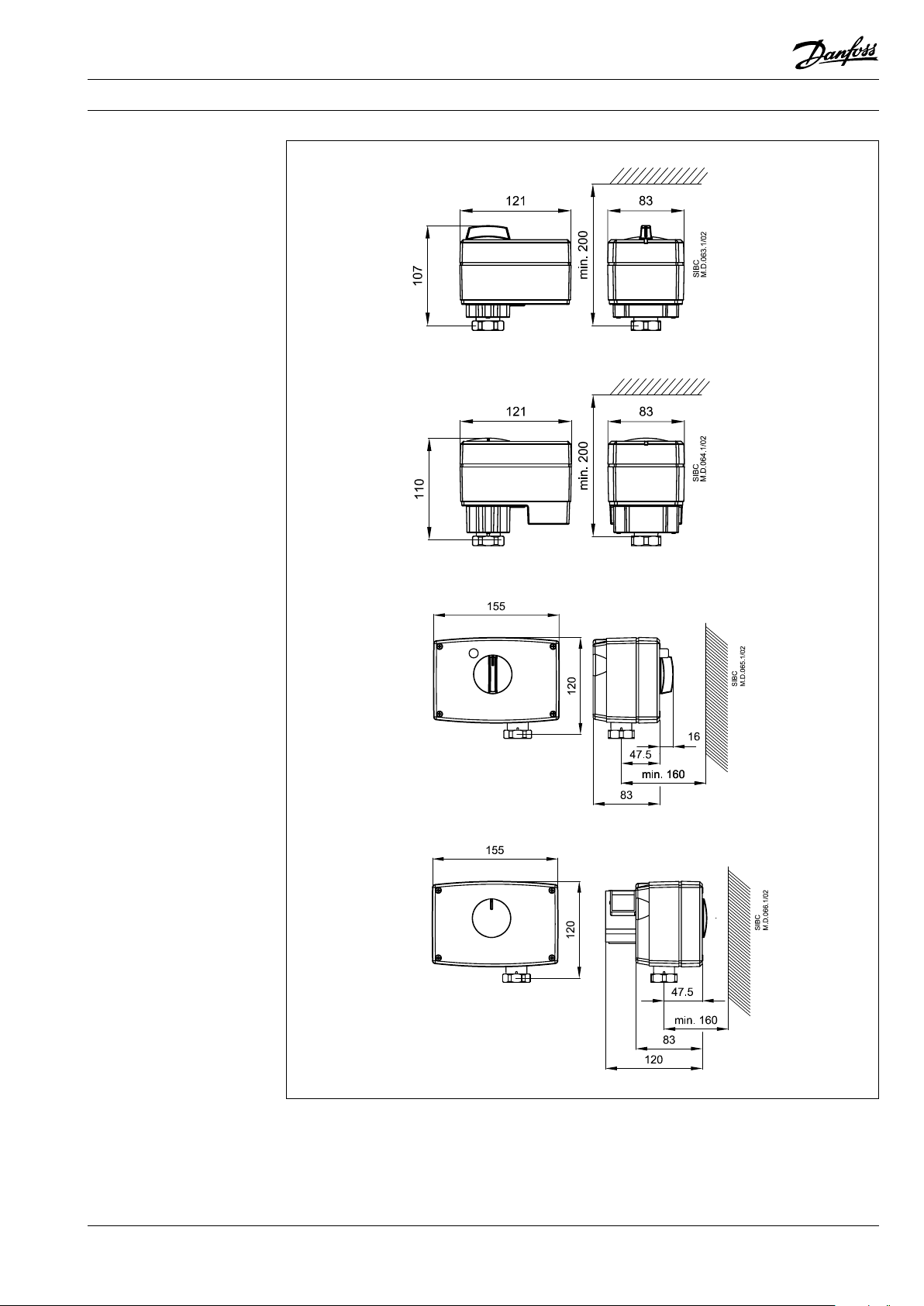

Mitat
AME 10
AME 13
AME 20, AME 30
AME 23, AME 33
DH-SMT/SI ED.95.W9.20 © D anfoss 08/2012
5
Tekninen esite Moduloivat toimimoottorit AME
Moottori-venttiili yhdistelmät
AME 10, AME 13 + AME 10, AME 13 + AME 10 + AME 10, 13 + AME 10, 13 +
VM2 (DN 15 - 25) VB2 (DN 15 - 20) VMV (DN 15 - 40) VRBZ (DN 20 - 40) VZ (DN 15 + 20)
VS2 (DN 20* - 25)
AME 20/30, AME 23/33 + AME 20/30, AME 23/33 + AME 20/30, AME 23/33 +
VM2 (DN 15 - 50) VB2 (DN 15 - 50) AVQM (DN 15 - 50)
VS2 (DN 20* - 25)
* Ei ole suositeltavaa käyttää AME toimimoottoreita yhdessä VS2 DN 15 venttiilin kanssa. Lineaarisen säätökäyrän venttiiliä, kuten VS2 DN 15, ei suositella
lämpimän käyt töveden tuot toon.
6 ED.95.W9. 20 © Danfoss 08/2012 DH-SMT/SI
Tekninen esite Moduloivat toimimoottorit AME
DH-SMT/SI ED.95.W9.20 © D anfoss 08/2012
7
Tekninen esite Moduloivat toimimoottorit AME
