Daikin RXYSQ4TAY1B, RXYSQ5TAY1B, RXYSQ6TAY1B Operation manuals [sk]

Download

Page 1

Návod na inštaláciu a

použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4TAY1B RXYSQ5TAY1B RXYSQ6TAY1B

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

slovenčina

Page 2

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100 A, B, C — ≥100 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500 D — ≥500 D, E — ≥1000 ≥1000 ≤500 B, D — ≥100 ≥1000 B, D, E HB<HDHB≤½H

≥250 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

≥200 ≥1700 ≥1000 ≤500

≥100

A, B, C — ≥200 ≥300 ≥1000 A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500 D — ≥1000 D, E — ≥1000 ≥1000 ≤500 B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

≥300 ≥2200 ≥1000 ≤500

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥100

≥1000

≥300

≥100

≥300

≥100

≥1000

Page 3

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030A13/04-2015

<D> DAIKIN.TCFP.007

<E> TÜV Rheinland (NB0035)

<F> D1

<G> 01 202 CHN/Q-15 0531

<H>

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

съответстват на следните стандарти или други нормативни

документи, при условие, че се използват съгласно нашите

инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius

dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem

standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i)

normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v

súlade snašim návodom:

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar

222324

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

spełniają wymogi następujących norm i innych dokumentów

normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e)

document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

conformitate cu instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod

ve norm belirten belgelerle uyumludur:

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete

dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

ako bolo uvedené v <A> a pozitívne zistené vsúlade

sosvedčením<C>.

ako je to stanovené v Súbore technickej konštrukcie <D> a kladne

posúdené <E> (Aplikovaný modul <F>) podľa Certifikátu <G>. Kategória

nebezpečia <H>. Viď tiež nasledovnú stranu.

24*

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

kot je določeno v <A> in odobreno s strani vskladu

19*

***

<A>’da belirtildiği gibi ve <C>Sertifikasına göre tarafından olumlu

**

25*

scertifikatom<C>.

kot je določeno v tehnični mapi <D> in odobreno s strani <E> (Uporabljen

modul <F>) v skladu s certifikatom <G>. Kategorija tveganja <H>.

Glejtetudinanaslednji strani.

nagu on näidatud dokumendis <A> ja heaks kiidetud järgi vastavalt

**

20*

olarak değerlendirildiği gibi.

<D> Teknik Yapı Dosyasında belirtildiği gibi ve <G> Sertifikasına göre

<E> tarafından olumlu olarak (Uygulanan modül <F>) değerlendirilmiştir.

Risk kategorisi <H>. Ayrıca bir sonraki sayfaya bakın.

**

sertifikaadile<C>.

nagu on näidatud tehnilises dokumentatsioonis <D> ja heaks kiidetud

<E> järgi (lisamoodul <F>) vastavalt sertifikaadile <G>. Riskikategooria

<H>. Vaadake ka järgmist lehekülge.

както е изложено в <A> и оценено положително от съгласно

Сертификата<C>.

както е заложено в Акта за техническа конструкция <D> и оценено

положително от <E> (Приложен модул <F>) съгласно Сертификат

<G>. Категория риск <H>. Вижте също на следващата страница.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

**

21*

**

Sertifikatą<C>.

22*

kaip nurodyta Techninėje konstrukcijos byloje <D> ir patvirtinta <E>

(taikomas modulis <F>) pagal pažymėjimą <G>. Rizikos kategorija <H>.

Taip pat žiūrėkite ir kitą puslapį.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam saskaņā

arsertifikātu<C>.

kā noteikts tehniskajā dokumentācijā <D>, atbilstoši <E> pozitīvajam

lēmumam (piekritīgā sadaĮa: <F>), ko apliecina sertifikāts <G>. Riska

**

kategorija <H>. Skat. arī nākošo lappusi.

23*

**

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19***

20***

21***

22***

23***

24***

25***

respektive utstyr er i overensstemmelse med følgende standard(er) eller

andre normgivende dokument(er), under forutssetning av at disse brukes

i henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien

vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají

následujícím normám nebo normativním dokumentům:

u skladu sa slijedećim standardom(ima) ili drugim normativnim

dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó

131415

dokumentum(ok)nak, ha azokat előírás szerint használják:

jak bylo uvedeno v <A> a pozitivně zjištěno vsouladu

sosvědčením<C>.

jak bylo uvedeno v souboru technické konstrukce <D> a pozitivně

zjištěno <E> (použitý modul <F>) v souladu s osvědčením <G>.

Kategorie rizik <H>. Viztakénásledující strana.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane prema

14*

Certifikatu<C>.

**

15*

kako je izloženo u Datoteci o tehničkoj konstrukciji <D> i pozitivno

ocijenjeno od strane <E> (Primijenjen modul <F>) prema Certifikatu

<G>. Kategorija opasnosti <H>. Također pogledajte na slijedećoj stranici.

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z) <C>tanúsítvány

szerint.

a(z) <D> műszaki konstrukciós dokumentáció alapján, a(z) <E> igazolta

a megfelelést (alkalmazott modul: <F>), a(z) <G> tanúsítvány szerint.

Veszélyességikategória <H>. Lásd még a következő oldalon.

zgodnie z dokumentacją <A>, pozytywną opinią i

**

16*

**

Świadectwem<C>.

17*

Machinery 2006/42/EC

Pressure Equipment 2014/68/EU

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

соответствуют следующим стандартам или другим нормативным

документам, при условии их использования согласно нашим

инструкциям:

overholder følgende standard(er) eller andet/andre

retningsgivende dokument(er), forudsat at disse anvendes i henhold til

vore instrukser:

respektive utrustning är utförd i överensstämmelse med och

följer följande standard(er) eller andra normgivande dokument, under

förutsättning att användning sker i överensstämmelse med våra

están en conformidad con la(s) siguiente(s) norma(s) u otro(s)

documento(s) normativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a

carattere normativo, a patto che vengano usati in conformità alle nostre

instruktioner:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α)

κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις

οδηγίες μας:

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s)

documento(s) normativo(s), desde que estes sejam utilizados de acordo

com as nossas instruções:

održiavajúc ustanovenia:

как указано в <A> и в соответствии сположительным решением

согласно Свидетельству<C>.

как указано в Досье технического топкования <D> и в соответствии

сположительным решением <E>

09*

**

bunun koşullarına uygun olarak:

como se establece en <A> y es valorado positivamente por

deacuerdo con el Certificado<C>.

tal como se expone en el Archivo de Construcción Técnica <D>

yjuzgado positivamento por <E> (Modulo aplicado <F>) según el

05*

**

(Прикладной модуль <F>) согласно Свидетельству <G>. Категория

риска <H>. Также смотрите следующую страницу.

som anført i <A> og positivt vurderet af ihenhold til Certifikat<C>.

som anført i den Tekniske Konstruktionsfil <D> og positivt vurderet af

<E> (Anvendt modul <F>) i henhold til Certifikat <G>. Risikoklasse <H>.

Se også næste side.

enligt <A> och godkänts av enligt Certifikatet<C>.

i enlighet med den Tekniska Konstruktionsfilen <D> som positivt intygats

av <E> (Fastsatt modul <F>) vilket också framgår av Certifikat <G>.

Riskkategori <H>. Seäven nästa sida.

som det fremkommer i <A> og gjennom positiv bedømmelse av

ifølge Sertifikat<C>.

10*

**

11*

**

Certificado <G>. Categoría de riesgo <H>. Consulte también la siguiente

página.

delineato nel <A> e giudicato positivamente da secondo

ilCertificato<C>.

delineato nel File Tecnico di Costruzione <D> e giudicato positivamente

da <E> (Modulo <F> applicato) secondo il Certificato <G>. Categoria

dirischio <H>. Fare riferimento anche alla pagina successiva.

**

όπως καθορίζεται στο <A> και κρίνεται θετικά από το σύμφωνα με 07*

06*

12*

το Πιστοποιητικό<C>.

όπως προσδιορίζεται στο Αρχείο Τεχνικής Κατασκευής <D> και κρίνεται

θετικά από το <E> (Χρησιμοποιούμενη υπομονάδα <F>) σύμφωνα με το

Πιστοποιητικό <G>. Κατηγορία επικινδυνότητας <H>. Ανατρέξτε επίσης

**

som det fremkommer i den Tekniske Konstruksjonsfilen <D> og gjennom **

στην επόμενη σελίδα.

zgodnie z archiwalną dokumentacją konstrukcyjną <D> i pozytywną

opinią <E> (Zastosowany moduł <F>) zgodnie ze Świadectwem <G>.

Kategoria zagrożenia<H>. Patrz także następna strona.

aşa cum este stabilit în <A> şi apreciat pozitiv de în conformitate cu

Certificatul<C>.

conform celor stabilite în Dosarul tehnic de construcţie <D> şiapreciate

pozitiv de<E> (Modul aplicat <F>) în conformitate cu Certificatul <G>.

**

positiv bedømmelse av <E> (Anvendt modul <F>) ifølge Sertifikat <G>.

Risikokategori <H>. Se også neste side.

jotka on esitetty asiakirjassa <A> ja jotka on hyväksynyt

13*

tal como estabelecido em <A> e com o parecer positivo de

deacordo com o Certificado<C>.

tal como estabelecido no Ficheiro Técnico de Construção <D> ecomo

08*

**

Categorie derisc<H>. Consultaţi de asemenea pagina următoare.

18*

**

Sertifikaatin<C> mukaisesti.

jotka on esitetty Teknisessä Asiakirjassa <D> ja jotka <E> on hyväksynyt

(Sovellettu moduli <F>) Sertifikaatin <G> mukaisesti. Vaaraluokka <H>.

Katsomyös seuraava sivu.

**

parecer positivo de <E> (Módulo aplicado <F>) de acordo com o

Certificado <G>. Categoria de risco <H>. Consultar também a página

seguinte.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13***

14***

15***

16***

17***

18***

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

07***

08***

09***

10***

11***

12***

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

06

RXYSQ4TAY1B*, RXYSQ5TAY1B*, RXYSQ6TAY1B*,

* = , , 1, 2, 3, ..., 9

07

are in conformity with the following standard(s) or other normative

document(s), provided that these are used in accordance with our

instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -

dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie

gemäß unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s),

pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende

documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

onze instructies:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40, EN378-2,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by according to the

Certificate<C>.

as set out in the Technical Construction File <D> and judged positively by

<E> (Applied module <F>) according to the Certificate <G>. Risk

category <H>. Also refer to next page.

wie in <A> aufgeführt und von positiv beurteilt gemäß

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01*

**

Zertifikat<C>.

02*

wie in der Technischen Konstruktionsakte <D> aufgeführt und von <E>

(Angewandtes Modul <F>) positiv ausgezeichnet positiv ausgezeichnet

gemäß Zertifikat <G>. Risikoart <H>. Siehe auch nächste Seite.

tel que défini dans <A> et évalué positivement par conformément au

Certificat<C>.

03*

tel que stipulé dans le Fichier de Construction Technique <D> et jugé **

**

positivement par <E> (Module appliqué <F>) conformément au Certificat

<G>. Catégorie de risque <H>. Se reporter également à la page

suivante.

zoals vermeld in <A> en positief beoordeeld door overeenkomstig

Certificaat<C>.

zoals vermeld in het Technisch Constructiedossier <D> en

inordebevonden door <E> (Toegepaste module <F>) overeenkomstig

Certificaat <G>. Risicocategorie <H>. Zie ook de volgende pagina.

04*

**

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

01***

02***

03***

04***

05***

06***

2PW51591-4C

Page 4

22 ankstesnio puslapio tęsinys:

<K>

<L>

<M>

TSmin

TSmax

<N>

–20

R410A

40 bar

°C

bar

<Q> TÜV Rheinland (Shangai) Co., Ltd.

TÜV Building II, No. 177, Lane 777

West Guangzhong Road

Zhabei District, Shangai – China

23 iepriekšējās lappuses turpinājums:

24 pokračovanie z predchádzajúcej strany:

25 önceki sayfadan devam:

Maximálny povolený tlak (PS): <K> (bar)

∙ 24

Deklaratsiooni alla kuuluvate mudelite disainispetsifikatsioonid:

Проектни спецификации на моделите, за които се отнася декларацията:

Konstrukcinės specifikacijos modelių, kurie susiję su šia deklaracija:

To modeļu dizaina specifikācijas, uz kurām attiecas šī deklarācija:

Konštrukčné špecifikácie modelu, ktorého sa týka toto vyhlásenie:

2021222324

19 nadaljevanje s prejšnje strani:

20 eelmise lehekülje järg:

21 продължение от предходната страница:

15 nastavak s prethodne stranice:

16 folytatás az előző oldalról:

17 ciąg dalszy z poprzedniej strony:

18 continuarea paginii anterioare:

Tätä ilmoitusta koskevien mallien rakennemäärittely: 13141516171819

Bu bildirinin ilgili olduğu modellerin Tasarım Özellikleri: 25

Maksimalni dovoljeni tlak (PS): <K> (bar)

∙ 19

Specifikace designu modelů, ke kterým se vztahuje toto prohlášení:

Specifikacije dizajna za modele na koje se ova izjava odnosi:

A jelen nyilatkozat tárgyát képező modellek tervezési jellemzői:

Specyfikacje konstrukcyjne modeli, których dotyczy deklaracja:

Najveći dopušten tlak (PS): <K> (bar)

Specificaţiile de proiectare ale modelelor la care se referă această declaraţie:

Specifikacije tehničnega načrta za modele, na katere se nanaša ta deklaracija:

∙ 15

Minimálna/maximálna povolená teplota (TS*):

*TSmin: Minimálna teplota na nízkotlakovej strane: <L> (°C)

*TSmax: Nasýtená teplota korešpondujúca s maximálnym povoleným

tlakom (PS): <M> (°C)

Chladivo: <N>

Nastavenie tlakového poistného zariadenia: (bar)

Výrobné číslo a rok výroby: nájdete na výrobnom štítku modelu

İzin verilen maksimum basınç (PS): <K> (bar)

İzin verilen minimum/maksimum sıcaklık (TS*):

*TSmin: Düşük basınç tarafındaki minimum sıcaklık: <L> (°C)

*TSmax: İzin verilen maksimum basınca (PS) karşı gelen doyma

sıcaklığı: <M> (°C)

Soğutucu: <N>

Basınç emniyet düzeninin ayarı: (bar)

∙

∙∙∙∙∙

Minimalna/maksimalna dovoljena temperatura (TS*):

*TSmin: Minimalna temperatura na nizkotlačni strani: <L> (°C)

*TSmax: Nasičena temperatura, ki ustreza maksimalnemu dovoljenemu

tlaku (PS): <M> (°C)

Hladivo: <N>

Nastavljanje varnostne naprave za tlak: (bar)

Tovarniška številka in leto proizvodnje: glejte napisno ploščico

Maksimaalne lubatud surve (PS): <K> (bar)

Minimaalne/maksimaalne lubatud temperatuur (TS*):

∙

∙∙∙∙∙

Najniža/najviša dopuštena temperatura (TS*):

*TSmin: Najniža temperatura u području niskog tlaka: <L> (°C)

*TSmax: Standardna temperatura koja odgovara najvećem dopuštenom

tlaku (PS): <M> (°C)

Rashladno sredstvo: <N>

∙

∙∙∙∙∙

*TSmin: Minimaalne temperatuur madalsurve küljel: <L> (°C)

Postavke sigurnosne naprave za tlak: (bar)

Proizvodni broj i godina proizvodnje: pogledajte natpisnu pločicu modela

Legnagyobb megengedhető nyomás (PS): <K> (bar)

Legkisebb/legnagyobb megengedhető hőmérséklet (TS*):

*TSmin: Legkisebb megengedhető hőmérséklet a kis nyomású oldalon:

İmalat numarası ve imalat yılı: modelin ünite plakasına bakın

∙∙∙

*TSmax: Maksimaalsele lubatud survele (PS) vastav küllastunud

temperatuur: <M> (°C)

Jahutusaine: <N>

Surve turvaseadme seadistus: (bar)

Tootmisnumber ja tootmisaasta: vaadake mudeli andmeplaati

Максимално допустимо налягане (PS): <K> (bar)

Минимално/максимално допустима температура (TS*):

*TSmin: Минимална температура от страната на ниското налягане:

<L> (°C)

*TSmax: Температура на насищане, съответстваща на максимално

допустимото налягане (PS): <M> (°C)

Охладител: <N>

Настройка на предпазното устройство за налягане: (bar)

Фабричен номер и година на производство: вижте табелката

намодела

Maksimalus leistinas slėgis (PS): <K> (bar)

Minimali/maksimali leistina temperatūra (TS*):

∙∙∙∙∙

<L> (°C)

*TSmax: A legnagyobb megengedhető nyomásnak (PS) megfelelő

telítettségi hőmérséklet: <M> (°C)

Hűtőközeg: <N>

A túlnyomás-kapcsoló beállítása: (bar)

Gyártási szám és gyártási év: lásd a berendezés adattábláján

Maksymalne dopuszczalne ciśnienie (PS): <K> (bar)

∙∙∙∙∙

Minimalna/maksymalna dopuszczalna temperatura (TS*):

*TSmin: Minimalna temperatura po stronie niskociśnieniowej: <L> (°C)

*TSmax: Temperatura nasycenia odpowiadająca maksymalnemu

dopuszczalnemu ciśnieniu (PS): <M> (°C)

Czynnik chłodniczy: <N>

Nastawa ciśnieniowego urządzenia bezpieczeństwa: (bar)

∙∙∙∙∙

*TSmin: Minimali temperatūra žemo slėgio pusėje: <L> (°C)

Numer fabryczny oraz rok produkcji: patrz tabliczka znamionowa modelu

Presiune maximă admisibilă (PS): <K> (bar)

Temperatură minimă/maximă admisibilă (TS*):

*TSmin: Temperatură minimă pe partea de presiune joasă: <L> (°C)

*TSmax: Temperatură de saturaţie corespunzând presiunii maxime

Názov a adresa certifikačného úradu, ktorý kladne posúdil zhodu so

smernicou pre tlakové zariadenia: <Q>

Basınçlı Teçhizat Direktifine uygunluk hususunda olumlu olarak

değerlendirilen Onaylanmış kuruluşun adı ve adresi: <Q>

*TSmax: Prisotinta temperatūra, atitinkamti maksimalų leistiną slėgį

(PS): <M> (°C)

Šaldymo skystis: <N>

Apsauginio slėgio prietaiso nustatymas: (bar)

Gaminio numeris ir pagaminimo metai: žiūrėkite modelio pavadinimo

plokštelę

Maksimālais pieļaujamais spiediens (PS): <K> (bar)

Minimālā/maksimālā pieļaujamā temperatūra (TS*):

*TSmin: Minimālā temperatūra zemā spiediena pusē: <L> (°C)

*TSmax: Piesātinātā temperatūra saskaņā ar maksimālo pieļaujamo

spiedienu (PS): <M> (°C)

Dzesinātājs: <N>

Spiediena drošības ierīces iestatīšana: (bar)

Izgatavošanas numurs un izgatavošanas gads: skat. modeļa

izgatavotājuzņēmuma plāksnītie

Ime in naslov organa za ugotavljanje skladnosti, ki je pozitivno ocenil

združljivost z Direktivo o tlačni opremi: <Q>

Teavitatud organi, mis hindas Surveseadmete Direktiiviga ühilduvust

positiivselt, nimi ja aadress: <Q>

Наименование и адрес на упълномощения орган, който

сеепроизнесъл положително относно съвместимостта

сДирективата за оборудване под налягане: <Q>

Atsakingos institucijos, kuri davė teigiamą sprendimą pagal slėginės

įrangos direktyvą pavadinimas ir adresas: <Q>

Sertifikācijas institūcijas, kura ir devusi pozitīvu slēdzienu par atbilstību

∙∙∙∙∙

admisibile (PS): <M> (°C)

Agent frigorific: <N>

Reglarea dispozitivului de siguranţă pentru presiune: (bar)

Numărul de fabricaţie şi anul de fabricaţie: consultaţi placa de identificare

a modelului

∙∙∙

192021

Název a adresa informovaného orgánu, který vydal pozitivní posouzení

shody se směrnicí o tlakových zařízeních: <Q>

Naziv i adresa prijavljenog tijela koje je donijelo pozitivnu prosudbu o

usklađenosti sa Smjernicom za tlačnu opremu: <Q>

A nyomástartó berendezésekre vonatkozó irányelvnek való

141516

megfelelőséget igazoló bejelentett szervezet neve és címe: <Q>

Spiediena lekārtu Direktīvai, nosaukums un

Nazwa i adres Jednostki notyfikowanej, która wydała pozytywną opinię

dotyczącą spełnienia wymogów Dyrektywy dot. Urządzeń Ciśnieniowych:

<Q>

Denumirea şi adresa organismului notificat care a apreciat pozitiv

conformarea cu Directiva privind echipamentele sub

adrese: <Q>

presiune: <Q>

12 fortsettelse fra forrige side:

13 jatkoa edelliseltä sivulta:

14 pokračování z předchozí strany:

08 continuação da página anterior:

09 продолжение предыдущей страницы:

10 fortsat fra forrige side:

11 fortsättning från föregående sida:

Προδιαγραφές Σχεδιασμού των μοντέλων με τα οποία σχετίζεται η δήλωση:

Especificações de projecto dos modelos a que se aplica esta declaração:

Проектные характеристики моделей, к которым относится настоящее заявление:

0708091011

05 continuación de la página anterior:

06 continua dalla pagina precedente:

07 συνέχεια από την προηγούμενη σελίδα:

Maks. tilladt tryk (PS): <K> (bar)

Min./maks. tilladte temperatur (TS*):

*TSmin: Min. temperatur på lavtrykssiden: <L> (°C)

*TSmax: Mættet temperatur svarende til maks. tilladte tryk (PS): <M>

(°C)

Kølemiddel: <N>

Indstilling af tryksikringsudstyr: (bar)

Produktionsnummer og fremstillingsår: se modellens fabriksskilt

Maximalt tillåtet tryck (PS): <K> (bar)

Min/max tillåten temperatur (TS*):

*TSmin: Minimumtemperatur på lågtryckssidan: <L> (°C)

*TSmax: Mättnadstemperatur som motsvarar maximalt tillåtet tryck (PS):

<M> (°C)

Köldmedel: <N>

Inställning för trycksäkerhetsenhet: (bar)

Tillverkningsnummer och tillverkningsår: se modellens namnplåt

Maksimalt tillatt trykk (PS): <K> (bar)

Minimalt/maksimalt tillatt temperatur (TS*):

*TSmin: Minimumstemperatur på lavtrykkssiden: <L> (°C)

*TSmax: Metningstemperatur i samsvar med maksimalt tillatt trykk (PS):

<M> (°C)

Kjølemedium: <N>

Innstilling av sikkerhetsanordning for trykk: (bar)

Produksjonsnummer og produksjonsår: se modellens merkeplate

Suurin sallittu paine (PS): <K> (bar)

Pienin/suurin sallittu lämpötila (TS*):

*TSmin: Alhaisin matalapainepuolen lämpötila: <L> (°C)

*TSmax: Suurinta sallittua painetta (PS) vastaava kyllästyslämpötila:

<M> (°C)

∙

∙∙∙∙∙

Typespecifikationer for de modeller, som denne erklæring vedrører:

Designspecifikationer för de modeller som denna deklaration gäller:

Konstruksjonsspesifikasjoner for de modeller som berøres av denne deklarasjonen: 12

Pressione massima consentita (PS): <K> (bar)

Temperatura minima/massima consentita (TS*):

*TSmin: temperatura minima nel lato di bassa pressione: <L> (°C)

*TSmax: temperatura satura corrispondente alla pressione massima

∙

consentita (PS): <M> (°C)

Refrigerante: <N>

Impostazione del dispositivo di controllo della pressione: (bar)

Numero di serie e anno di produzione: fare riferimento alla targhetta del

modello

∙∙∙∙∙

Mέγιστη επιτρεπόμενη πίεση (PS): <K> (bar)

Ελάχιστη/μέγιστη επιτρεπόμενη θερμοκρασία (TS*):

*TSmin: Ελάχιστη θερμοκρασία για την πλευρά χαμηλής πίεσης: <L>

(°C)

*TSmax: Κορεσμένη θερμοκρασία που αντιστοιχεί με τη μέγιστη

επιτρεπόμενη πίεση (PS): <M> (°C)

Ψυκτικό: <N>

Ρύθμιση της διάταξης ασφάλειας πίεσης: (bar)

∙∙∙∙∙

Αριθμός κατασκευής και έτος κατασκευής: ανατρέξτε στην πινακίδα

αναγνώρισης του μοντέλου

Pressão máxima permitida (PS): <K> (bar)

Temperaturas mínima e máxima permitidas (TS*):

*TSmin: Temperatura mínima em baixa pressão: <L> (°C)

*TSmax: Temperatura de saturação correspondente à pressão máxima

permitida (PS): <M> (°C)

Refrigerante: <N>

∙∙∙∙∙

Kylmäaine: <N>

∙∙∙∙∙

Regulação do dispositivo de segurança da pressão: (bar)

Número e ano de fabrico: consultar a placa de especificações

daunidade

Максимально допустимое давление (PS): <K> (бар)

Минимально/Максимально допустимая температура (TS*):

Varmuuspainelaitteen asetus: (bar)

Valmistusnumero ja valmistusvuosi: katso mallin nimikilpi

Maximální přípustný tlak (PS): <K> (bar)

Minimální/maximální přípustná teplota (TS*):

*TSmin: Minimální teplota na nízkotlaké straně: <L> (°C)

*TSmax: Saturovaná teplota odpovídající maximálnímu přípustnému

tlaku (PS): <M> (°C)

Chladivo: <N>

Nastavení bezpečnostního tlakového zařízení: (bar)

Výrobní číslo a rok výroby: viz typový štítek modelu

*TSmin: Минимальная температура на стороне низкого давления:

<L> (°C)

*TSmax: Температура кипения, соответствующая максимально

∙∙∙

допустимому давлению (PS): <M> (°C)

Хладагент: <N>

Настройка устройства защиты по давлению: (бар)

Заводской номер и год изготовления: смотрите паспортную табличку

модели

∙∙∙

Navn og adresse på bemyndiget organ, der har foretaget en positiv

bedømmelse af, at udstyret lever op til kravene i PED (Direktiv for

Trykbærende Udstyr): <Q>

Namn och adress för det anmälda organ som godkänt uppfyllandet av

tryckutrustningsdirektivet: <Q>

Navn på og adresse til det autoriserte organet som positivt bedømte

samsvar med direktivet for trykkutstyr (Pressure Equipment Directive):

<Q>

Sen ilmoitetun elimen nimi ja osoite, joka teki myönteisen päätöksen

Nome e indirizzo dell’Ente riconosciuto che ha riscontrato la conformità

alla Direttiva sulle apparecchiature a pressione: <Q>

Όνομα και διεύθυνση του Κοινοποιημένου οργανισμού που απεφάνθη

θετικά για τη συμμόρφωση προς την Οδηγία Εξοπλισμών υπό Πίεση:

<Q>

painelaitedirektiivin noudattamisesta: <Q>

Nome e morada do organismo notificado, que avaliou favoravelmente a

conformidade com a directiva sobre equipamentos pressurizados: <Q>

Название и адрес органа технической экспертизы, принявшего

положительное решение о соответствии Директиве об оборудовании

под давлением: <Q>

Shigeki Morita

Director

Ostend, 1st of March 2017

Design Specifications of the models to which this declaration relates:

Konstruktionsdaten der Modelle auf die sich diese Erklärung bezieht:

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

01 continuation of previous page:

02 Fortsetzung der vorherigen Seite:

03 suite de la page précédente:

Spécifications de conception des modèles auxquels se rapporte cette déclaration:

04 vervolg van vorige pagina:

0102030405

Maximum allowable pressure (PS): <K> (bar)

Minimum/maximum allowable temperature (TS*):

*TSmin: Minimum temperature at low pressure side: <L> (°C)

*TSmax: Saturated temperature corresponding with the maximum

allowable pressure (PS): <M> (°C)

Refrigerant: <N>

Setting of pressure safety device: (bar)

Manufacturing number and manufacturing year: refer to model nameplate

Maximal zulässiger Druck (PS): <K> (Bar)

Minimal/maximal zulässige Temperatur (TS*):

*TSmin: Mindesttemperatur auf der Niederdruckseite: <L> (°C)

*TSmax: Sättigungstemperatur die dem maximal zulässigen Druck (PS)

entspricht: <M> (°C)

Kältemittel: <N>

Einstellung der Druck-Schutzvorrichtung: (Bar)

Herstellungsnummer und Herstellungsjahr: siehe Typenschild

desModells

Pression maximale admise (PS): <K> (bar)

Température minimum/maximum admise (TS*):

*TSmin: température minimum côté basse pression: <L> (°C)

*TSmax: température saturée correspondant à la pression maximale

admise (PS): <M> (°C)

Réfrigérant: <N>

Réglage du dispositif de sécurité de pression: (bar)

Numéro de fabrication et année de fabrication: se reporter à la plaquette

signalétique du modèle

Maximaal toelaatbare druk (PS): <K> (bar)

Minimaal/maximaal toelaatbare temperatuur (TS*):

*TSmin: Minimumtemperatuur aan lagedrukzijde: <L> (°C)

*TSmax: Verzadigde temperatuur die overeenstemt met de maximaal

toelaatbare druk (PS): <M> (°C)

Koelmiddel: <N>

Instelling van drukbeveiliging: (bar)

Ontwerpspecificaties van de modellen waarop deze verklaring betrekking heeft:

Especificaciones de diseño de los modelos a los cuales hace referencia esta declaración:

Specifiche di progetto dei modelli cui fa riferimento la presente dichiarazione:

∙

∙∙∙∙∙

Fabricagenummer en fabricagejaar: zie naamplaat model

∙∙∙∙∙

Presión máxima admisible (PS): <K> (bar)

Temperatura mínima/máxima admisible (TS*):

*TSmin: Temperatura mínima en el lado de baja presión: <L> (°C)

*TSmax: Temperatura saturada correspondiente a la presión máxima

admisible (PS): <M> (°C)

Refrigerante: <N>

Ajuste del presostato de seguridad: (bar)

Número de fabricación y año de fabricación: consulte la placa

deespecificaciones técnicas del modelo

Name and address of the Notified body that judged positively

oncompliance with the Pressure Equipment Directive: <Q>

Name und Adresse der benannten Stelle, die positiv unter Einhaltung der

Druckanlagen-Richtlinie urteilte: <Q>

Nom et adresse de l’organisme notifié qui a évalué positivement la

conformité à la directive sur l’équipement de pression: <Q>

Naam en adres van de aangemelde instantie die positief geoordeeld

heeft over de conformiteit met de Richtlijn Drukapparatuur: <Q>

Nombre y dirección del Organismo Notificado que juzgó positivamente el

∙∙∙

0102030405

cumplimiento con la Directiva en materia de Equipos de Presión: <Q>

2PW51591-4C

Page 5

Obsah

1 O dokumentácii 6

1.1 Informácie odokumente............................................................ 6

Pre inštalatéra 6

2 Informácie o balení 6

2.1 Vonkajšia jednotka .................................................................... 6

2.1.1 Pre odobratie príslušenstva z vonkajšej jednotky....... 6

3 Informácie ojednotkách avoliteľnom

príslušenstve 7

3.1 O vonkajšej jednotke ................................................................. 7

3.2 Zloženie systému ...................................................................... 7

4 Príprava 7

4.1 Príprava miesta inštalácie ......................................................... 7

4.1.1 Požiadavky na miesto inštalácie vonkajšej jednotky... 7

4.1.2 Dodatočné požiadavky na miesto inštalácie

vonkajšej jednotky v studenom podnebí ..................... 7

4.2 Príprava potrubia chladiva......................................................... 7

4.2.1 Požiadavky na potrubie chladiva ................................ 7

4.2.2 Materiál potrubia s chladivom ..................................... 7

4.2.3 Pre výber veľkosti potrubia ......................................... 8

4.2.4 Pre výber súprav vetvenia potrubia chladiva .............. 9

4.3 Príprava elektrickej inštalácie.................................................... 9

4.3.1 Požiadavky na bezpečnostné zariadenie.................... 9

6.1.1 O nastaveniach na mieste inštalácie ........................... 19

6.1.2 Pre prístup ku komponentom nastavenia na mieste

inštalácie ...................................................................... 19

6.1.3 Komponenty nastavenia na mieste inštalácie.............. 19

6.1.4 Pre prístup do režimu 1 alebo 2................................... 19

6.1.5 Použitie režimu 1 ......................................................... 20

6.1.6 Použitie režimu 2 ......................................................... 20

6.1.7 Režim 1 (a štandardná situácia): Monitorovanie

nastavení ..................................................................... 20

6.1.8 Režim 2: Nastavenia na mieste inštalácie ................... 21

7 Uvedenie do prevádzky 23

7.1 Predbežné opatrenia pri uvádzaní do prevádzky ....................... 23

7.2 Kontrolný zoznam pred uvedením do prevádzky ....................... 23

7.3 Kontrolný zoznam počas uvedenia do prevádzky ...................... 24

7.3.1 O skúšobnej prevádzke ............................................... 24

7.3.2 Skúšobná prevádzka (7-segmentový displej) .............. 24

7.3.3 Oprava po nenormálnom ukončení skúšobnej

prevádzky..................................................................... 25

7.3.4 Obsluha jednotky ......................................................... 25

8 Odstránenie porúch 25

8.1 Problémy riešenia na základe chybových kódov........................ 25

8.1.1 Kódy chýb: Prehľad...................................................... 25

9 Technické údaje 26

9.1 Priestor pre údržbu: Vonkajšia jednotka..................................... 26

9.2 Schéma zapojenia potrubia: Vonkajšia jednotka........................ 27

9.3 Schéma zapojenia: Vonkajšia jednotka...................................... 27

Pre používateľa 29

5 Inštalácia 9

5.1 Otvorenie jednotky .................................................................... 9

5.1.1 Otvorenie vonkajšej jednotky...................................... 9

5.2 Montáž vonkajšej jednotky ........................................................ 9

5.2.1 Na prípravu inštalačnej konštrukcie............................ 9

5.2.2 Inštalácia vonkajšej jednotky ...................................... 10

5.2.3 Pre umožnenie vypúšťania ......................................... 10

5.2.4 Zabezpečenie vonkajšej jednotky pred prevrátením... 10

5.3 Pripojenie potrubia chladiva ...................................................... 10

5.3.1 Použitím uzatváracieho ventilu a servisnej prípojky ... 11

5.3.2 Odstránenie prepichnutého potrubia........................... 11

5.3.3 Pre pripojenie potrubia schladivom k vonkajšej

jednotke ...................................................................... 12

5.4 Kontrola potrubia chladiva......................................................... 13

5.4.1 O kontrole potrubia chladiva ....................................... 13

5.4.2 Kontrola chladiaceho potrubia: Všeobecné pokyny.... 14

5.4.3 Kontrola chladiaceho potrubia: Nastavenie ................ 14

5.4.4 Na vykonanie skúšky tesnosti..................................... 14

5.4.5 Na vykonanie vákuového sušenia .............................. 14

5.5 Pre izolovanie potrubia chladiva................................................ 14

5.6 Plnenie chladiva ........................................................................ 15

5.6.1 Predbežné opatrenia pri doplňovaní chladiva............. 15

5.6.2 Na určenie dodatočného množstva chladiva .............. 15

5.6.3 Doplnenie chladiva...................................................... 15

5.6.4 Kódy chyby pri doplňovaní chladiva............................ 16

5.6.5 Pripevnenie štítka ofluorizovaných skleníkových

plynoch........................................................................ 16

5.7 Pripojenie elektrického napájania.............................................. 17

5.7.1 Elektrická inštalácia: Prehľad...................................... 17

5.7.2 Pokyny kvylamovaniu vylamovacích otvorov............. 17

5.7.3 Návod pre pripojovanie elektrickej inštalácie.............. 17

5.7.4 Pripojenie elektrického vedenia vo vnútornej

jednotke ...................................................................... 17

5.8 Dokončenie inštalácie vonkajšej jednotky ................................. 18

5.8.1 Pripojenie prenosového vedenia................................. 18

6 Konfigurácia 18

6.1 Nastavenia na mieste inštalácie................................................ 19

10 O systéme 29

10.1 Zloženie systému ....................................................................... 29

11 Ovládací panel 29 12 Prevádzka 29

12.1 Rozsah prevádzky...................................................................... 29

12.2 Obsluha systému........................................................................ 29

12.2.1 O prevádzke systému .................................................. 29

12.2.2 O režime prevádzky klimatizácia, vykurovanie, len

ventilátor a automatický ............................................... 29

12.2.3 O režime prevádzky vykurovanie................................. 30

12.2.4 O prevádzke systému .................................................. 30

12.3 Použitie programu sušenie......................................................... 30

12.3.1 O programe sušenie .................................................... 30

12.3.2 O programe sušenie .................................................... 30

12.4 Nastavenie smeru prúdenia vzduchu ......................................... 30

12.4.1 O pohybe klapky prúdenia vzduchu............................. 30

12.5 Nastavenie hlavného nadriadeného užívateľského rozhrania

(master) ...................................................................................... 31

12.5.1 Nastavenie hlavného nadriadeného užívateľského

rozhrania (master)........................................................ 31

12.5.2 Označenie hlavného používateľského rozhrania

(VRV DX) ..................................................................... 31

12.5.3 Označenie hlavného používateľského rozhrania (RA

DX)............................................................................... 31

13 Údržba a servis 31

13.1 Ochladive .................................................................................. 31

13.2 Popredajný servis a záruka ........................................................ 32

13.2.1 Záručná doba............................................................... 32

13.2.2 Odporúčaná údržba a kontrola .................................... 32

14 Odstraňovanie problémov 32

14.1 Kódy chýb: Prehľad .................................................................... 33

14.2 Symptómy, ktoré NIE sú poruchami systému ............................ 33

14.2.1 Symptóm: Systém nebeží............................................ 33

14.2.2 Symptóm: Prevádzka ventilátora je možná, ale režim

chladenia alebo kúrenia nefunguje .............................. 34

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 6

1 O dokumentácii

1×

2× 1×1×

e f g h

1×

14.2.3 Symptóm: Pevnosť ventilátora nekorešponduje

snastavením............................................................... 34

14.2.4 Symptóm: Smer ventilátora nekorešponduje

snastavením............................................................... 34

14.2.5 Symptóm: Z jednotky vychádza biela hmla (vnútorná

jednotka) ..................................................................... 34

14.2.6 Symptóm: Z jednotky vychádza biela hmla (vnútorná

jednotka, vonkajšia jednotka)...................................... 34

14.2.7 Symptóm: Užívateľské rozhranie zobrazuje "U4" alebo "U5" a zastaví sa, ale potom sa znova spustí

po niekoľkých minútach .............................................. 34

14.2.8 Symptóm: Hlučnosť klimatizácie (vnútorné jednotky). 34

14.2.9 Symptóm: Hlučnosť klimatizácií (vnútorná jednotka,

vonkajšia jednotka) ..................................................... 34

14.2.10 Symptóm: Hlučnosť klimatizácií (vonkajšia jednotka) . 34

14.2.11 Symptóm: Zjednotky vychádza prach ........................ 34

14.2.12 Symptóm: Jednotky môžu vydávať zápach ................ 34

14.2.13 Symptóm: Ventilátor vonkajšej jednotky sa neotáča... 34

14.2.14 Symptóm: Displej zobrazuje "88" ................................ 34

14.2.15 Symptóm: Kompresor vo vonkajšej jednotke sa po

krátkej prevádzke kúrenia nezastaví........................... 34

14.2.16 Symptóm: Vnútro vonkajšej jednotky je rovnomerne

teplé, aj keď sa jednotka zastavila.............................. 34

14.2.17 Symptóm: Keď sa vnútorná jednotka zastaví, je cítiť

horúci vzduch.............................................................. 34

15 Premiestnenie 35 16 Likvidácia 35

1 O dokumentácii

1.1 Informácie odokumente

Cieľoví používatelia

Oprávnení inštalatéri + koncoví používatelia

INFORMÁCIE

Toto zariadenie je určené pre odborníkov alebo vyškolených používateľov v obchodoch, v odvetví svietidiel a na farmách, prípadne pre začiatočníkov na komerčné používanie.

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

▪ Bezpečnostné opatrenia, ktoré sa musia prečítať pred

inštaláciou

▪ Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Návod na inštaláciu a použitie vonkajšej jednotky:

▪ Návod na inštaláciu a použitie ▪ Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Referenčný návod pre inštalatérov a používateľov:

▪ Príprava inštalácie, referenčné údaje,… ▪ Podrobný návod krok za krokom a základné informácie pre

základné a pokročilé využitie

▪ Formát: Číslicové súbory na http://www.daikineurope.com/

support-and-manuals/product-information/

Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na regionálnej webovej lokalite spoločnosti Daikin alebo u predajcu.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Technické údaje

▪ Podmnožina najnovších technických údajov je k dispozícii na

regionálnej webovej stránke Daikin (verejne prístupnej).

▪ Všetky najnovšie technické údaje sú k dispozícii na extranete

Daikin (požadovaná autentifikácia).

Pre inštalatéra

2 Informácie o balení

2.1 Vonkajšia jednotka

2.1.1 Pre odobratie príslušenstva z vonkajšej jednotky

1 Demontujte servisný kryt. Pozri "5.1.1 Otvorenie vonkajšej

jednotky"na strane9.

2 Vyberte príslušenstvo.

a Všeobecné bezpečnostné opatrenia b Návod na inštaláciu a použitie vonkajšej jednotky c Nálepka sinformáciami o fluoračných skleníkových

plynoch

d Nálepka sinformáciami o inštalácii e Príslušenstvo plynového potrubia 1 (Ø19,1mm)

f Príslušenstvo plynového potrubia 2 (Ø19,1mm) g Spony na káble h Príslušenstvo plynového potrubia 3 (Ø15,9mm)

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 7

3 Informácie ojednotkách avoliteľnom príslušenstve

d d

c c

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

3 Informácie ojednotkách

avoliteľnom príslušenstve

3.1 O vonkajšej jednotke

Tento návod na inštaláciu sa týka systému tepelného čerpadla plne poháňaného invertorom VRV IV-S.

Tieto jednotky sú skonštruované pre vonkajšiu inštaláciu aaplikácie stepelným čerpadlom vzduch vzduch.

Špecifikácia RXYSQ4~6

Výkon Ohrev 14,2~18,0kW

Chladenie 12,1~15,5kW

Okolitá konštrukčná teplota

3.2 Zloženie systému

VÝSTRAHA

Systém neinštalujte pri teplotách pod –15°C.

Ohrev –20~15,5°CWB Chladenie –5~46°CDB

4.1.2 Dodatočné požiadavky na miesto inštalácie vonkajšej jednotky v studenom podnebí

VÝSTRAHA

Pri prevádzke jednotky v režime vykurovania pri nízkych vonkajších okolitých teplotách s vysokou vlhkosťou zaistite dodržiavanie pokynov pre udržanie voľných vypúšťacích otvorov jednotky použitím správneho zariadenia.

Pri vykurovaní:

a VRV IV-S Tepelné čerpadlo vonkajšia jednotka b Chladiace potrubie c VRV vnútorná jednotka priamej expanzie (DX) d Rozhranie používateľa (v závislosti od typu vnútornej

jednotky)

e Skriňa BP (potrebná pre pripojenie vnútorných jednotiek

Residential Air (RA) alebo Sky Air (SA) priamej expanzie (DX))

f Residential Air (RA) priamej expanzie (DX) vnútorných

jednotiek

g Užívateľské rozhranie (bezdrôtové, v závislosti od typu

vnútornej jednotky)

4 Príprava

4.1 Príprava miesta inštalácie

4.1.1 Požiadavky na miesto inštalácie vonkajšej jednotky

Dodržiavajte pokyny týkajúce sa priestorov. Pozrite kapitolu "Technické údaje" a údaje vo vnútri predného krytu.

UPOZORNENIE

Zariadenie nemá byť prístupné verejnosti. Nainštalujte ho v zabezpečenom priestore, ktorý nie je jednoducho prístupný.

Táto jednotka, vnútorná a vonkajšia, je vhodná na inštaláciu v komerčnom prostredí a prostredí ľahkého priemyslu.

VÝSTRAHA

Toto je výrobok triedy A. Vdomácom prostredí môže tento výrobok spôsobiť rušenie rozhlasového vysielania. Vtomto prípade musí užívateľ urobiť príslušné opatrenia.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

a Ohriatie na rozsah prevádzky b Rozsah prevádzky

TAI Okolitá vnútorná teplota TAO Okolitá vonkajšia teplota Ak je zvolená jednotka, aby pracovala pri okolitých

teplotách nižších ako –5°C v priebehu 5 dní alebo dlhšie s relatívnou vlhkosťou prekračujúcou 95%, odporúčame použiť spektrum výrobkov Daikin špeciálne navrhnutých a vyrobených pre takéto využitie a/alebo požiadajte o pomoc vášho predajcu.

4.2 Príprava potrubia chladiva

4.2.1 Požiadavky na potrubie chladiva

VÝSTRAHA

Chladivo R410A vyžaduje prísne bezpečnostné opatrenia zamerané na čistotu systému ajeho udržanie vsuchu. Do systému nesmú vniknúť cudzie materiály (vrátane minerálnych olejov alebo vlhkosti) a nesmú sa primiešať do systému.

VÝSTRAHA

Potrubie a iné diely pod tlakom majú byť vhodné pre chladivo. Použite bezšvové medené chladiace potrubie odkysličené kyselinou fosforečnou.

▪ Cudzie materiály vo vnútri potrubí (vrátane olejov pre mazanie)

musia byť ≤30mg/10m.

4.2.2 Materiál potrubia s chladivom

▪ Materiál potrubia: Bezšvové medené potrubie odkysličené

kyselinou fosforečnou.

▪ Stupeň pnutia potrubia ahrúbka steny:

Návod na inštaláciu a použitie

Page 8

4 Príprava

B-1 B-2

C-1 C-2 C-3 C-4 E E E E

1 1

3-1 3-2 3-3 3-4

RA DXVRV DX

5 5 5 5

2 2

b c

Vonkajší

Stupeň pnutia Hrúbka (t)

(a)

priemer (Ø)

6,4mm

Žíhaný (O) ≥0,80mm

(1/4palca) 9,5mm

(3/8palca) 12,7mm

(1/2palca) 15,9mm

Žíhaný (O) ≥0,99mm

(5/8palca) 19,1mm

(3/4palca)

Polovične tvrdý (1/2H)

≥0,80mm

22,2mm (7/8palca)

(a) V závislosti od platnej legislatívy a maximálneho

pracovného tlaku jednotky (viď "PS High" na výrobnom štítku jednotky) môže byť potrebné potrubie s väčšou hrúbkou.

4.2.3 Pre výber veľkosti potrubia

Určite správnu veľkosť podľa nasledujúcich tabuliek a príslušného obrázku (len pre označenie).

INFORMÁCIE

▪ Kombinácia vnútorných jednotiek VRVDX a RADX nie

je povolená.

▪ Kombinácia vnútorných jednotiek RA DX a AHU nie je

povolená.

▪ Kombinácia vnútorných jednotiek RA DX a vzduchovej

clony nie sú povolené.

INFORMÁCIE

Ak chcete nainštalovať vnútorné jednotky RA DX, musíte konfigurovať nastavenie na mieste inštalácie [2‑38] (= typ nainštalovaných vnútorných jednotiek). Pozrite si časť

"6.1.8 Režim 2: Nastavenia na mieste inštalácie" na strane21.

▪ Zvoľte priemer potrubia čo najbližšie kpožadovanému priemeru. ▪ Použite vhodné adaptéry pre zmenu potrubí z palcov na mm

(dodáva zákazník).

▪ Je nutné dodatočne upraviť výpočet chladiva tak, ako je uvedené

v "5.6.2 Na určenie dodatočného množstva chladiva" na

strane15.

A: Potrubie medzi vonkajšou jednotkou a(prvou) súpravou vetvenia chladiaceho potrubia

Keď ekvivalentná dĺžka potrubia medzi vonkajšou a vnútornou jednotkou je 90m alebo viac, veľkosť hlavného plynového potrubia sa musí zväčšiť (size-up). Ak odporúčaný priemer plynového potrubia (size-up) nie je k dispozícii, musíte použiť štandardná veľkosť (čo môže mať za následok malé zníženie výkonu).

a Vonkajšia jednotka b Hlavné plynové potrubie c Zvýšenie d Prvá súprava vetvenia chladiaceho potrubia e Vnútorná jednotka

Výkonový typ

vonkajšej jednotky

(HP)

Veľkosť vonkajšieho priemeru potrubia

(mm)

Plynové potrubie Kvapalinové

Štandard Zväčšený

potrubie

4+5 15,9 19,1 9,5

6 19,1 22,2

B: Potrubie medzi súpravami vetvenia potrubia chladiva

Znasledovnej tabuľky vyberte pripojené zariadenia podľa celkového výkonového typu vnútornej jednotky. Pripojovacie potrubie nesmie prekročiť veľkosť potrubia chladiva zvoleného názvom modelu všeobecného systému.

1 Vonkajšia jednotka 2 Súpravy vetvenia chladiva

3-1~3-4 Vnútorné jednotky VRVDX

4 Jednotky BP 5 Vnútorné jednotky RADX

A Potrubie medzi vonkajšou jednotkou a(prvou) súpravou

B-1 B-2 Potrubie medzi súpravami vetvenia potrubia chladiva

C-1~C-4 Potrubie medzi súpravou vetvenia potrubia chladiva

Ak nie sú k dispozícii požadované priemery potrubí (priemery v palcoch), je možné použiť iné priemery (veľkosti v mm) pri zohľadnení nasledovných podmienok:

Návod na inštaláciu a použitie

vetvenia chladiaceho potrubia

avnútornou jednotkou

D Potrubie medzi súpravou vetvenia potrubia chladiva

ajednotkou BP

E Potrubie medzi jednotkou BS avnútornou jednotkou

RADX

Výkonový index

vnútornej jednotky

Veľkosť vonkajšieho priemeru potrubia

(mm)

Plynové potrubie Kvapalinové

potrubie

<150 15,9 9,5

150≤x<182 19,1

Príklad: Výkon dole prúdom pre B-1 = výkonový index jednotky 3-1 + výkonový index jednotky 3-2

C: Potrubie medzi súpravou vetvenia potrubia chladiva avnútornou jednotkou

Použite tie isté priemery ako u prípojok (kvapalina, plyn) k vonkajším jednotkám. Priemery vnútorných jednotiek sú nasledovné:

Výkonový index

vnútornej jednotky

15~50 12,7 6,4

63~140 15,9 9,5

Veľkosť vonkajšieho priemeru potrubia

(mm)

Plynové potrubie Kvapalinové

potrubie

RXYSQ4~6TAY1B

Klimatizácia vzduchu systém VRVIV-S

4P482256-1 – 2017.03

Page 9

5 Inštalácia

2×

D: Potrubie medzi súpravou vetvenia potrubia chladiva ajednotkou BP

Celkový výkonový

index pripojených

vnútorných

jednotiek

15~62 12,7 6,4

63~149 15,9 9,5

150~182 19,1

Veľkosť vonkajšieho priemeru potrubia

(mm)

Plynové potrubie Kvapalinové

potrubie

E: Medzi jednotkou BP avnútornou jednotkou RA DX

Výkonový index

vnútornej jednotky

15~42 9,5 6,4

50 12,7 60 9,5 71 15,9

Veľkosť vonkajšieho priemeru potrubia

(mm)

Plynové potrubie Kvapalinové

potrubie

4.2.4 Pre výber súprav vetvenia potrubia chladiva

Príklad potrubia nájdete v "4.2.3 Pre výber veľkosti potrubia" na

strane8.

Miesto pripojenia potrubia chladiva vprvej vetve (počítaná od vonkajšej jednotky)

Pri použití miest pripojenia chladiaceho potrubia na prvej vetve počítanej zo strany vonkajšej jednotky z nasledovnej tabuľky v súlade s výkonom vonkajšej jednotky. Príklad: Miesto pripojenia potrubia A→B‑1.

4.3 Príprava elektrickej inštalácie

4.3.1 Požiadavky na bezpečnostné zariadenie

Elektrické napájanie musí byť istené požadovanými bezpečnostnými zariadeniami, napr. hlavným vypínačom, poistkou s veľkou zotrvačnosťou na každej fáze a ističom uzemnenia podľa platnej legislatívy.

Výber a priemer vodičov sa má vykonať podľa použiteľnej legislatívy na základe informácii uvedených v tabuľke nižšie.

Model Minimálny prúd

obvodu

RXYSQ4~6 18,5A 25A

Pre všetky modely: ▪ Fáza a frekvencia: 3N~50Hz ▪ Napätie: 380-415V ▪ Časť prenosového vedenia:

Prenosové zapojenie Plastové šnúry s tienením 0,75

Maximálna dĺžka vedenia (= vzdialenosť medzi vonkajšími

aďalšími vnútornými jednotkami)

Celková dĺžka vedenia (= vzdialenosť medzi vonkajšími

avšetkými vnútornými jednotkami)

Ak sú káble prepojenia medzi jednotkami mimo týchto obmedzení, môže to mať za následok poruchu prenosu.

Odporúčané poistky

až 1,25mm² alebo káblami

(2‑vodičové vedenia)

300m

600m

Výkonový typ vonkajšej

jednotky (HP)

4~6 KHRQ22M20T

Miesta pripojenia potrubia chladiva v iných vetvách

Pre miesta pripojenia chladiaceho potrubia iné, než je prvá vetva, zvoľte správny model súpravy vetvenia na základe celkového výkonového indexu všetkých vnútorných jednotiek pripojených za vetvou chladiva. Príklad: Miesto pripojenia potrubia B‑1→C‑1.

Výkonový index vnútornej

jednotky

<182 KHRQ22M20T

Rozvádzač pripojenia potrubia chladiva

V súvislosti s rozvádzačmi pripojenia potrubia chladiva vyberte znasledovnej tabuľky podľa celkového výkonu všetkých vnútorných jednotiek pripojených pod rozvádzač pripojenia potrubia chladiva.

Výkonový index vnútornej

jednotky

<182 KHRQ22M29H

INFORMÁCIE

K rozvádzaču je možné pripojiť maximálne 8 vetiev.

Súprava vetvenia chladiva

5 Inštalácia

5.1 Otvorenie jednotky

5.1.1 Otvorenie vonkajšej jednotky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

5.2 Montáž vonkajšej jednotky

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

5.2.1 Na prípravu inštalačnej konštrukcie

Pripravte si 4 sady kotviacich skrutiek, matíc a podložiek (dodáva zákazník) nasledovne:

Návod na inštaláciu a použitie

Page 10

5 Inštalácia

(mm)

>150

620

350

(345-355)

4× M12

≥150 mm

191

6768

395

151

a a a

a Zabezpečte, aby vypúšťacie otvory neboli zakryté.

INFORMÁCIE

Odporúčaná výška hornej prečnievajúcej časti skrutiek je 20mm.

▪ Keď sa jednotka inštaluje na rám, vo vzdialenosti 150 mm od

spodnej časti jednotky namontujte vodotesnú dosku, aby sa zabránilo preniknutiu vody do jednotky a stekaniu odtekajúcej vody (pozrite si nasledujúci obrázok).

VÝSTRAHA

Ak sú odtokové otvory vonkajšej jednotky zakryté montážnym základom alebo dlážkou, nadvihnite jednotku, aby vznikol voľný priestor najmenej 150mm pod vonkajšou jednotkou.

VÝSTRAHA

Vonkajšiu jednotku upevnite základovými skrutkami a použite matice so živicovými podložkami (a). Ak je povrchová vrstva na upevňovacej časti odlúpená, matice rýchlo korodujú.

5.2.2 Inštalácia vonkajšej jednotky

Vypúšťacie otvory (rozmery v mm)

a Vypúšťacie otvory

5.2.4 Zabezpečenie vonkajšej jednotky pred prevrátením

1 Pripravte 2 laná podľa nasledujúceho obrázka (inštalácia na

mieste).

2 2 laná umiestnite na vonkajšiu jednotku. 3 Medzi laná a vonkajšiu jednotku vložte gumovú podložku, aby

sa zabránilo poškriabaniu náteru (inštalácia na mieste).

4 Pripevnite konce lán. Konce lán utiahnite.

5.2.3 Pre umožnenie vypúšťania

▪ Skontrolujte, či kondenzovaná voda môže vhodným spôsobom

odtekať.

▪ Jednotku nainštalujte na podklad, ktorý zaručí správny odtok, aby

sa zabránilo nahromadeniu ľadu.

▪ Okolo základu pripravte odtokový kanál na odvod vody zpriestoru

okolo jednotky.

▪ Zabráňte odtoku vody na chodník, pretože v prípade teplôt

prostredia pod bodom mrazu by chodník mohol byť klzký.

Návod na inštaláciu a použitie

5.3 Pripojenie potrubia chladiva

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 11

5.3.1 Použitím uzatváracieho ventilu a servisnej

p<p

R410AN2

b c e

f g

A B

prípojky

Ako používať uzatvárací ventil

▪ Uistite sa, že sú všetky uzatváracie ventily počas prevádzky

otvorené.

▪ Uzatvárací ventil je zvýroby uzavretý.

Na otvorenie uzatváracieho ventilu

1 Odoberte kryt uzatváracieho ventilu. 2 Do uzatváracieho ventilu zasuňte šesťhranný kľúč auzatvárací

ventil otáčajte oproti pohybu hodinových ručičiek.

3 Ak sa uzatvárací ventil nedá otočiť ďalej, zastavte otáčanie.

Výsledok: Ventil je teraz otvorený.

Ak chcete uzatvárací ventil Ø19,1 mm úplne otvoriť, otáčajte šesťhranným kľúčom dovtedy, kým sa nedosiahne krútiaci moment medzi 27 a 33N•m.

Nevhodný krútiaci moment môže spôsobiť únik chladiva aleboporušenie veka uzatváracieho ventilu.

5 Inštalácia

Ako používať servisná prípojka

▪ Keďže je servisná prípojka ventil typu Schrader, vždy použite

plniacu hadicu sventilom so stláčacím kolíkom.

▪ Po ukončení manipulácie so servisnou prípojkou nezabudnite kryt

servisnej prípojky bezpečne dotiahnuť. Krútiaci moment dotiahnutia je uvedený v tabuľke nižšie.

▪ Po dotiahnutí krytu servisnej prípojky skontrolujte, či chladivo

neuniká.

Krútiace momenty doťahovania

Veľkosť

uzatváracie

ho ventilu

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9 Ø12,7 8,1~9,9 18,0~22,0 Ø19,1 27,0~33,0 8mm 22,5~27,5

Krútiaci moment dotiahnutia N•m (uzavrite v

smere pohybu hodinových ručičiek)

Hriadeľ

Teleso

ventilu

Šesťhranný

kľúč

Kryt (veko

ventilu)

Servisná

prípojka

VÝSTRAHA

Uvedomte si, že uvedený rozsah krútiaceho momentu je použiteľný len na otváranie uzatváracích ventilov Ø19,1mm.

Na uzavretie uzatváracieho ventilu

1 Odoberte kryt uzatváracieho ventilu. 2 Do uzatváracieho ventilu zasuňte šesťhranný kľúč auzatvárací

ventil otáčajte v smere pohybu hodinových ručičiek.

3 Ak sa uzatvárací ventil nedá otočiť ďalej, zastavte otáčanie.

Výsledok: Ventil je teraz uzavretý.

Smer uzatvárania:

5.3.2 Odstránenie prepichnutého potrubia

VAROVANIE

Ľubovoľný plyn alebo olej, ktorý zostal vo vnútri uzatváracieho ventilu, môže uniknúť cez prepichnuté potrubie.

Ak nedodržíte nižšie uvedené pokyny, môže to mať za následok vznik škôd na majetku alebo zranenie osôb, ktoré môžu byť vážne v závislosti od okolností.

Prepichnuté potrubie odstráňte nasledovne:

1 Odstráňte veko ventilu a presvedčte sa, či sú uzatváracie

ventily úplne uzavreté.

a Servisná prípojka a veko servisnej prípojky b Uzatvárací ventil c Prípojka prevádzkového potrubia d Kryt uzatváracieho ventilu

2 Ku servisným prípojkám všetkých uzatváracích ventilov pripojte

vákuovaciu alebo obnovovaciu jednotku.

Ako používať kryt uzatváracieho ventilu

▪ Kryt uzatváracieho ventilu je utesnený v miestach označených

šípkou. Pozor, aby ste ho nepoškodili.

▪ Po ukončení manipulácie suzatváracím ventilom nezabudnite kryt

uzatváracieho ventilu bezpečne dotiahnuť. Krútiaci moment dotiahnutia je uvedený v tabuľke nižšie.

▪ Po dotiahnutí krytu uzatváracieho ventilu skontrolujte, či chladivo

neuniká.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

a Tlakový redukčný ventil b Dusík c Váha d Nádrž na chladivo R410A (sifónový systém) e Vákuové čerpadlo

f Uzatvárací ventil kvapalinového potrubia

g Uzatvárací ventil plynového potrubia

A Ventil A

Návod na inštaláciu a použitie

Page 12

5 Inštalácia

4× Ø6 mm

a b c

a b f g

cde

B Ventil B

3 Regenerujte plyn a olej z prepichnutého potrubia pomocou

regeneračnej jednotky.

UPOZORNENIE

Plyny nevypúšťajte do ovzdušia.

4 Ak je všetok plyn aolej zprepichnutého potrubia regenerovaný,

odpojte plniacu hadicu auzavrite servisné prípojky.

5 Odpojte spodnú časť plynových, kvapalinových potrubí a

potrubí uzatváracieho ventilu pozdĺž čiernej čiary. Použite vhodný nástroj (napr. rezačka potrubia, štípacie kliešte).

VAROVANIE

3 Ak ste zvolili polohu potrubia smerom dole:

▪ Vyvŕtajte (a, 4×) a odstráňte vylamovací otvor (b). ▪ Pomocou kovovej pílky vyrežte drážky (c).

4 Postup:

▪ Pripojte kvapalinové potrubie (a) ku kvapalinovému

uzatváraciemu ventilu. (spájkovanie)

▪ Pripojte plynové potrubie (b) k plynovému uzatváraciemu

ventilu. (spájkovanie)

Nikdy nedemontujte prepichnuté potrubie spájkovaním. Ľubovoľný plyn alebo olej, ktorý zostal vo vnútri

uzatváracieho ventilu, môže uniknúť cez prepichnuté potrubie.

6 Čakajte, kým všetok olej nevykvapká a potom pokračujte so

spojovaním potrubia na mieste inštalácie v prípade, že obnova nebola ukončená.

5.3.3 Pre pripojenie potrubia schladivom k vonkajšej jednotke

VÝSTRAHA

Tiež zabezpečte, aby potrubie nainštalované na mieste sa nikde nedotýkalo iných potrubí, spodného alebo bočného panelu. Hlavne v prípade pripojenia potrubia zo spodnej strany alebo zboku zaistite ochranu potrubia vhodnou izoláciou, aby sa potrubie nikde nedotýkalo skrine jednotky.

1 Postup:

▪ Demontujte servisný kryt. Pozrite si časť "5.1.1 Otvorenie

vonkajšej jednotky"na strane9.

▪ Odoberte vstupnú dosku potrubia (a) so skrutkou (b).

2 Zvoľte polohu potrubia (a, b, c alebo d).

VÝSTRAHA Pri spájkovaní: Najprv spájkujte potrubie na strane

kvapaliny, potom na strane plynu. Elektródu zasuňte z prednej strany jednotky a zvárací plameň z pravej strany s plameňom smerujúci von, aby nedošlo k poškodeniu protihlukovej izolácie kompresora a ďalšieho potrubia.

a Elektróda b Ohňuvzdorná doska c Zvárací horák d Plameň e Protihluková izolácia kompresora f Potrubie na strane kvapaliny g Potrubie na strane plynu

▪ Pripojte príslušenstvo plynového potrubia (c, d) a odrežte ho

na požadovanú dĺžku (d1).

Návod na inštaláciu a použitie

RXYSQ4~6TAY1B

Klimatizácia vzduchu systém VRVIV-S

4P482256-1 – 2017.03

Page 13

5 Inštalácia

cdd1

c d d1

d d1

Sú ukončené práce na potrubí chladiva?

Už boli zapnuté vnútorné jednotky a/alebo vonkajšia jednotka?

Použite postup:

"Metóda 2: Po zapnutí ON".

Ukončite práce na potrubí.

Použite postup:

"Metóda 1: Pred zapnutím ON (pravidelná metóda)".

Áno

Nie

Áno

Možnosť 1: Dopredu

Možnosť 3: Do boku

Možnosť 2: Dozadu

Možnosť 4: Dole

5 Opäť nasaďte servisný kryt adosku vstupu potrubia. 6 Aby sa do systému nedostal sneh a malé živočíchy, utesnite

všetky otvory (príklad: a).

VAROVANIE

Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu, dymenie alebo požiar.

5.4 Kontrola potrubia chladiva

5.4.1 O kontrole potrubia chladiva

Je veľmi dôležité, aby boli všetky práce na potrubí chladiva vykonané pred zapnutím jednotiek (vonkajšie alebo vnútorné).

Ak sa jednotky zapnú, spustia sa expanzné ventily. To znamená, že sa uzavrú. Ak k tomu dôjde, nie je možné vykonať test netesností a vysušenie potrubia a vnútorných jednotiek na mieste inštalácie pomocou vákua.

Preto sú vysvetlené 2 spôsoby počiatočnej inštalácie, testu netesností a vysušenia pomocou vákua.

Metóda 1: Pred zapnutím elektrického napájania ON

Ak systém ešte nebol zapnutý, nie je potrebná žiadna špeciálna činnosť na vykonanie skúšky tesnosti asušenia vákuom.

Metóda 2: Po zapnutí ON

Ak bol už systém zapnutý, aktivujte nastavenie [2‑21] (viď "6.1.4Pre

prístup do režimu 1 alebo 2" na strane19). Toto nastavenie otvorí

expanzné ventily na mieste inštalácie, čím sa otvorí potrubie pre R410A a umožní vykonanie skúšky tesnosti a sušenia vákuom.

VÝSTRAHA

Zabezpečte, aby všetky vnútorné jednotky pripojené ku vonkajšej jednotke boli aktívne.

VÝSTRAHA

Zabezpečte, aby sa po nainštalovaní potrubia chladiva a vykonaní vysušenia vákuom otvorili uzatváracie ventily. Spustenie systému s uzavretými uzatváracími ventilmi môže poškodiť kompresor.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

VÝSTRAHA

Počkajte, kým vonkajšia jednotka neukončí inicializáciu, aby sa použilo nastavenie [2‑21].

Skúška tesnosti a vákuovania

Kontrola potrubia chladiva zahŕňa: ▪ Skontrolovať netesnosti v potrubí chladiva. ▪ Vykonať vysušenie vákuom, aby sa odstránila vlhkosť, vzduch

alebo dusík v potrubí chladiva.

Ak existuje možnosť, že je vpotrubí schladivom prítomná vlhkosť (napr. do potrubia sa môže dostať dažďová voda), najprv vykonajte vysušenie vákuom, ktoré je popísané nižšie, až sa celkom odstráni všetka vlhkosť.

Celé potrubie vo vnútri jednotky bolo vo výrobe skúšané, či je dobre utesnené.

Kontrolovať je nutné len potrubie chladiva nainštalované na mieste inštalácie. Preto pred uskutočnením skúšky netesnosti alebo vysušením vákuom sa presvedčte, či sú všetky uzatváracie ventily vonkajších jednotiek pevne uzavreté.

Návod na inštaláciu a použitie

Page 14

5 Inštalácia

p<p

b c e

A B

VÝSTRAHA

Pred začatím skúšky netesností a vákuovaní sa uistite, že sú všetky ventily potrubí nainštalovaných na mieste inštalácie (dodaných zákazníkom) OTVORENÉ (nie uzatváracie ventily vonkajších jednotiek!).

Viac informácií týkajúcich sa stavu ventilov nájdete v "5.4.3Kontrola

chladiaceho potrubia: Nastavenie"na strane14.

5.4.2 Kontrola chladiaceho potrubia: Všeobecné pokyny

K servisnej prípojke všetkých uzatváracích ventilov na zvýšenie účinnosti pripojte vákuové čerpadlo (viď "5.4.3Kontrola chladiaceho

potrubia: Nastavenie"na strane14).

VÝSTRAHA

Používajte 2 stupňové vákuové čerpadlo so spätnou klapkou alebo elektromagnetický ventil, ktorý je schopný vyvinúť podtlak –⁠100,7kPa (−⁠1,007bar) (5Torr absolútny tlak).

VÝSTRAHA

Ak nie je čerpadlo v činnosti, olej čerpadla nesmie prúdiť späť do systému.

VÝSTRAHA

Neodvzdušňujte chladivom. Na vytvorenie vákua použite vákuové čerpadlo.

5.4.3 Kontrola chladiaceho potrubia: Nastavenie

VÝSTRAHA

Prípojky k vnútorným jednotkám a všetkým vnútorným jednotkám majú byť preskúšané na netesnosť a pomocou vákua. Všetky ventily potrubí na mieste inštalácie (dodané zákazníkom) nechajte takisto otvorené.

Bližšie podrobnosti nájdete v návode na inštaláciu vnútornej jednotky. Pred pripojením prípojok k jednotke má byť preskúšaná na netesnosť a pomocou vákua. Ak nie, pozrite si diagram v tejto kapitole na predchádzajúcich stranách (viď "5.4.1 O kontrole potrubia chladiva" na

strane13).

5.4.4 Na vykonanie skúšky tesnosti

Skúška tesnosti musí spĺňať špecifikácie EN378‑2.

Na kontrolu tesnosti: Skúška netesnosti vákua

1 Vyvákuujte systém z kvapalinového a plynového potrubia

–⁠100,7kPa (−⁠1,007bar) (5Torr absolútny) viac ako 2 hodiny.

2 Ak sa to dosiahne, vypnite vákuové čerpadlo askontrolujte, či

sa tlak za poslednú 1 minútu nezvýšil.

3 Ak sa tlak zvýšil, systém môže buď obsahovať vlhkosť (viď

sušenie vákuom uvedené nižšie) alebo je neutesnený.

Na kontrolu tesnosti: Skúška netesnosti tlaku

1 Prerušte vákuum natlakovaním plynom dusíkom na minimálny

pretlak 0,2MPa (2bar). Nikdy nenastavujte tlak na vyšší, než je maximálny prevádzkový tlak jednotky, napr. 4,0MPa (40bar).

2 Použitím skúšky bubliniek roztoku odskúšajte tesnosť všetkých

prípojok potrubia.

3 Vypustite všetok plyn dusík.

a Tlakový redukčný ventil

b Dusík

c Váha

d Nádrž na chladivo R410A (sifónový systém)

e Vákuové čerpadlo

f Uzatvárací ventil kvapalinového potrubia g Uzatvárací ventil plynového potrubia A Ventil A B Ventil B C Ventil C

Ventil Stav ventilov

Ventil A Otvorený Ventil B Otvorený Ventil C Otvorený Uzatvárací ventil kvapalinového

potrubia Uzatvárací ventil plynového

potrubia

Zavrieť

VÝSTRAHA

Použite roztok pre skúšku bublinkami odporúčaný veľkoobchodníkom. Nepoužívajte mydlovú vodu, ktorá môže spôsobiť porušenie nástrčných matíc (mydlová voda môže obsahovať soľ, ktorá absorbuje vlhkosť, ktorá zamrzne, ak sa potrubie ochladí) a/alebo koróziu nástrčných spojov (mydlová voda môže obsahovať amoniak, ktorý spôsobí koróziu medzi mosadznou nástrčnou maticou a medenou rozšírenou rúrkou).

5.4.5 Na vykonanie vákuového sušenia

Pri odstraňovaní vlhkosti zo systému sa postupuje nasledovne:

1 Systém vyvákuujte počas najmenej 2 hodín na cieľové vákuum

–⁠100,7 kPa (–⁠1,007bar) (5Torr absolútny).

2 Skontrolujte, či je vákuové čerpadlo vypnuté, cieľové vákuum

sa udrží najmenej 1 hodinu.

3 Ak nedocielite cieľové vákuum do 2 hodín alebo neudržíte

vákuum počas 1 hodiny, systém môže obsahovať príliš veľa vlhkosti. V takom prípade prerušte vákuum natlačením plynu dusík na tlak 0,05 MPa (0,5 bar) a opakujte kroky 1 až 3, kým sa všetka vlhkosť neodstráni.

4 V závislosti od toho, či chcete okamžite doplniť chladivo cez

prípojku plnenia chladiva alebo najprv predbežne naplniť časť chladiva cez kvapalinové potrubie, buď otvorte uzatváracie ventily vonkajšej jednotky alebo ich nechajte zavreté. Viac informácií nájdete v "5.6.3Doplnenie chladiva"na strane15.

Návod na inštaláciu a použitie

5.5 Pre izolovanie potrubia chladiva

Po ukončení skúšky tesnosti a vákuovania potrubia je ho nutné izolovať. Pri tejto činnosti je nutné dodržovať nasledujúce pravidlá:

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 15

5 Inštalácia

▪ Pripojenie potrubia a súpravy vetvenia potrubia chladiacej zmesi

musia byť dokonale zaizolované.

▪ Nezabudnite zaizolovať kvapalinové aplynové potrubie (všetkých

jednotiek).

▪ Používajte tepelne odolnú polyetylénovú penu, ktorá je schopná

odolávať teplotám do 70°C u kvapalinového potrubia a polyetylénovú penu odolávajúcu teplote do 120°C u plynového potrubia.

▪ Izoláciu potrubia chladiacej zmesi zosilnite podľa prostredia

inštalácie.

Okolitá teplota Vlhkosť Minimálna hrúbka

≤30°C 75% až 80%

relatívnej vlhkosti

>30°C ≥80% relatívnej

vlhkosti

Na povrchu izolácie môže dochádzať ku kondenzácii. ▪ Ak hrozí možnosť, že kondenzát z uzatváracieho ventilu môže cez

medzery v izolácii odkvapkávať dovnútra vnútornej jednotky, pretože vonkajšia jednotka je umiestnená vyššie než vnútorná jednotka, je nutné dôkladne utesniť všetky spojenia. Viď obrázok nižšie.

15mm

20mm

VÝSTRAHA

Pred začatím postupov plnenia skontrolujte, či je 7‑LED displej normálny (pozri "6.1.4 Pre prístup do režimu 1

alebo 2" na strane 19) a neexistuje kód poruchy na

používateľskom rozhraní vnútornej jednotky. Ak je k dispozícii kód poruchy, viď "8.1 Problémy riešenia na

základe chybových kódov"na strane25.

VÝSTRAHA

Uistite sa, že sú všetky pripojené vnútorné jednotky rozpoznané (nastavenie [1‑5]).

VÝSTRAHA

Čelný panel pred vykonaním operácie doplnenia chladiva uzavrite. Bez nasadeného čelného panelu jednotka nedokáže správne posúdiť, či funguje správne alebo nie.

VÝSTRAHA

V prípade údržby a ak systém (vonkajšia jednotka +potrubie na mieste inštalácie+vnútorné jednotky) už neobsahuje žiadne chladivo (napr. po vypustení chladiva), jednotku je nutné naplniť pôvodným množstvom chladiva (viď štítok na jednotke) a určeným prídavným množstvom chladiva.

5.6.2 Na určenie dodatočného množstva chladiva

a Izolačný materiál b Tesnenie atď.

5.6 Plnenie chladiva

5.6.1 Predbežné opatrenia pri doplňovaní chladiva

VAROVANIE

▪ Používajte len chladivo R410A. Iné látky môžu

spôsobiť výbuchy anehody.

▪ R410A obsahuje fluórované skleníkové plyny. Má

hodnotu potenciálu globálneho otepľovania 2 087,5. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.

▪ Pri plnení chladiva vždy používajte ochranné rukavice

abezpečnostné okuliare.

VÝSTRAHA

Ak je elektrické napájanie niektorých jednotiek vypnuté, postup napĺňania sa nedá správne ukončiť.

VÝSTRAHA

Vsnahe nechať elektrické napájanie na ohrievači kľukovej skrine a chrániť kompresor nezabudnite zapnúť elektrické napájanie najmenej 6 hodín pred začatím prevádzky.

VÝSTRAHA

Ak sa prevádzka uskutoční do 12 minút potom, ako boli vnútorné a vonkajšie jednotky zapnuté, kompresor nebude v prevádzke, kým sa správnym spôsobom nevytvorí spojenie medzi vonkajšou(ími) jednotkou(ami) a vnútornými jednotkami.

INFORMÁCIE

Informácie o konečnom nastavení náplne v skúšobnom laboratóriu získate od vášho predajcu.

Vzorec: R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]

R Prídavné chladivo pre doplnenie [v kg a zaokrúhlené na 1

desatinné miesto]

Celková dĺžka [m] kvapalinového potrubia priemeru Øa

1...2

Metrické potrubie. Pri použití metrického potrubia nahraďte

súčinitele hmotnosti vo vzorci súčiniteľmi z nasledovnej tabuľky:

Palcové potrubie Metrické potrubie

Potrubie Súčiniteľ

hmotnosti

Ø6,4mm 0,022 Ø6mm 0,018 Ø9,5mm 0,059 Ø10mm 0,065

Potrubie Súčiniteľ

hmotnosti

5.6.3 Doplnenie chladiva

Na urýchlenie procesu napĺňania chladiva je v prípade veľkých systémov odporúčaných pre prvé predbežné naplnenie časti chladiva cez kvapalinové potrubie pred pokračovaním s aktuálnym automatickým alebo ručným plnením. Toto sa môže preskočiť, ale plnenie bude trvať dlhšie.

Predbežné naplnenie chladiva

Predbežné naplnenie je možné vykonať bez toho, že by bol v prevádzke kompresor, pripojením fľaše s chladivom k servisnej prípojke uzatváracieho ventilu kvapalinového potrubia.

1 Pripojte tak ako je zobrazené. Presvedčte sa, či sú všetky

uzatváracie ventily vonkajších jednotiek ako aj ventil A uzavreté.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 16

5 Inštalácia

p<p

b c e

A B

p<p

R410A

a c

a Tlakový redukčný ventil

b Dusík

c Váha

d Nádrž na chladivo R410A (sifónový systém)

e Vákuové čerpadlo

f Uzatvárací ventil kvapalinového potrubia g Uzatvárací ventil plynového potrubia A Ventil A B Ventil B C Ventil C

2 Otvorte ventily C a B. 3 Predbežné naplnenie chladiacou zmesou, kým sa nedosiahne

určené prídavné množstvo chladiacej zmesi alebo už predbežné naplnenie nie je možné a potom uzavrite ventily C a B.

4 Vykonajte nasledovné:

Ak Potom

Dosiahlo sa určené prídavné

množstvo chladiacej zmesi

Bolo doplnené príliš veľa chladiva

Ešte sa nedosiahlo určené prídavné množstvo chladiva

Plnenie chladivom (v ručnom režime prídavného doplňovania chladivom)

Zvyšnú dodatočnú náplň chladiva je možné doplniť počas prevádzky vonkajšej jednotky pomocou režimu prevádzky ručného doplnenia chladiva.

5 Pripojte tak ako je zobrazené. Presvedčte sa, či je ventil A

uzavretý.

Z kvapalinového potrubia odpojte rozvádzač.

Nemusíte uskutočniť pokyny "Plnenie chladivom (v ručnom režime prídavného doplňovania chladivom)".

Chladivo vymeňte. Z kvapalinového potrubia

odpojte rozvádzač. Nemusíte uskutočniť pokyny

"Plnenie chladivom (v ručnom režime prídavného doplňovania chladivom)".

Z kvapalinového potrubia odpojte rozvádzač.

Pokračujte pokynmi "Plnenie chladivom (v ručnom režime prídavného doplňovania chladivom)".

VÝSTRAHA

Prípojka napĺňania chladiva je pripojená ku potrubiu vo vnútri jednotky. Vnútorné potrubie jednotky je už z výroby naplnené chladivom, takže pri pripojovaní plniacej hadice buďte opatrní.

6 Otvorte všetky uzatváracie ventily vonkajšej jednotky. V tomto

bode musí zostať ventil A uzavretý!

7 Vykonajte všetky predbežné opatrenia uvedené v

"6Konfigurácia"na strane 18 a "7Uvedenie do prevádzky"na strane23.

8 Zapnite elektrické napájanie vnútorných jednotiek a vonkajšej

jednotky.

9 Na spustenie režimu ručného doplnenia chladiacej zmesi

aktivujte nastavenie [2‑20]. Podrobností nájdete na

"6.1.8Režim 2: Nastavenia na mieste inštalácie"na strane21.

Výsledok: Jednotka sa spustí.

INFORMÁCIE

Režim ručného doplňovania chladiva sa automaticky ukončí do 30 minút. Ak plnenie nie je po 30 minútach ukončené, vykonajte operáciu dodatočného plnenia chladiva znova.

INFORMÁCIE

▪ V prípade, že sa počas tohto procesu zistí porucha

(napr. v prípade uzavretého uzatváracieho ventilu), zobrazí sa kód poruchy. V takom prípade, viď

"5.6.4 Kódy chyby pri doplňovaní chladiva" na strane16 a podľa toho vyriešte poruchu. Resetovanie

poruchy je možné uskutočniť stlačením BS3. Pokyny pre "Plnenie" môžete spustiť znova.

▪ Zrušenie ručného plnenia chladivom je možné

stlačením BS3. Jednotka sa zastaví a vráti do stavu nečinnosti.

10 Otvorte ventil A. 11 Doplňte chladiacu zmes, kým sa nedosiahne určené prídavné

množstvo chladiacej zmesi a potom uzavrite ventil A.

12 Na zastavenie režimu ručného doplnenia chladiacej zmesi

stlačte BS3.

VÝSTRAHA

Po (predbežnom) doplnení chladiva nezabudnite otvoriť všetky uzatváracie ventily.

Prevádzka s uzatvorenými uzatváracími ventilmi spôsobí poškodenie kompresora.

VÝSTRAHA

Po doplnení chladiva nezabudnite uzavrieť veko prípojky doplňovania chladiva. Moment doťahovania veka je 11,5 až 13,9N•m.

Návod na inštaláciu a použitie

a Váha

b Nádrž na chladiacu zmes R410A (sifónový systém)

c Vákuové čerpadlo d Plniaca prípojka chladiacej zmesi A Ventil A

5.6.4 Kódy chyby pri doplňovaní chladiva

INFORMÁCIE

Ak došlo k poruche, na používateľskom rozhraní vnútornej jednotky sa zobrazí kód chyby.

Ak dôjde k poruche, okamžite uzavrite ventil A. Potvrďte chybový kód a vykonajte príslušnú činnosť, "8.1 Problémy riešenia na

základe chybových kódov"na strane25.

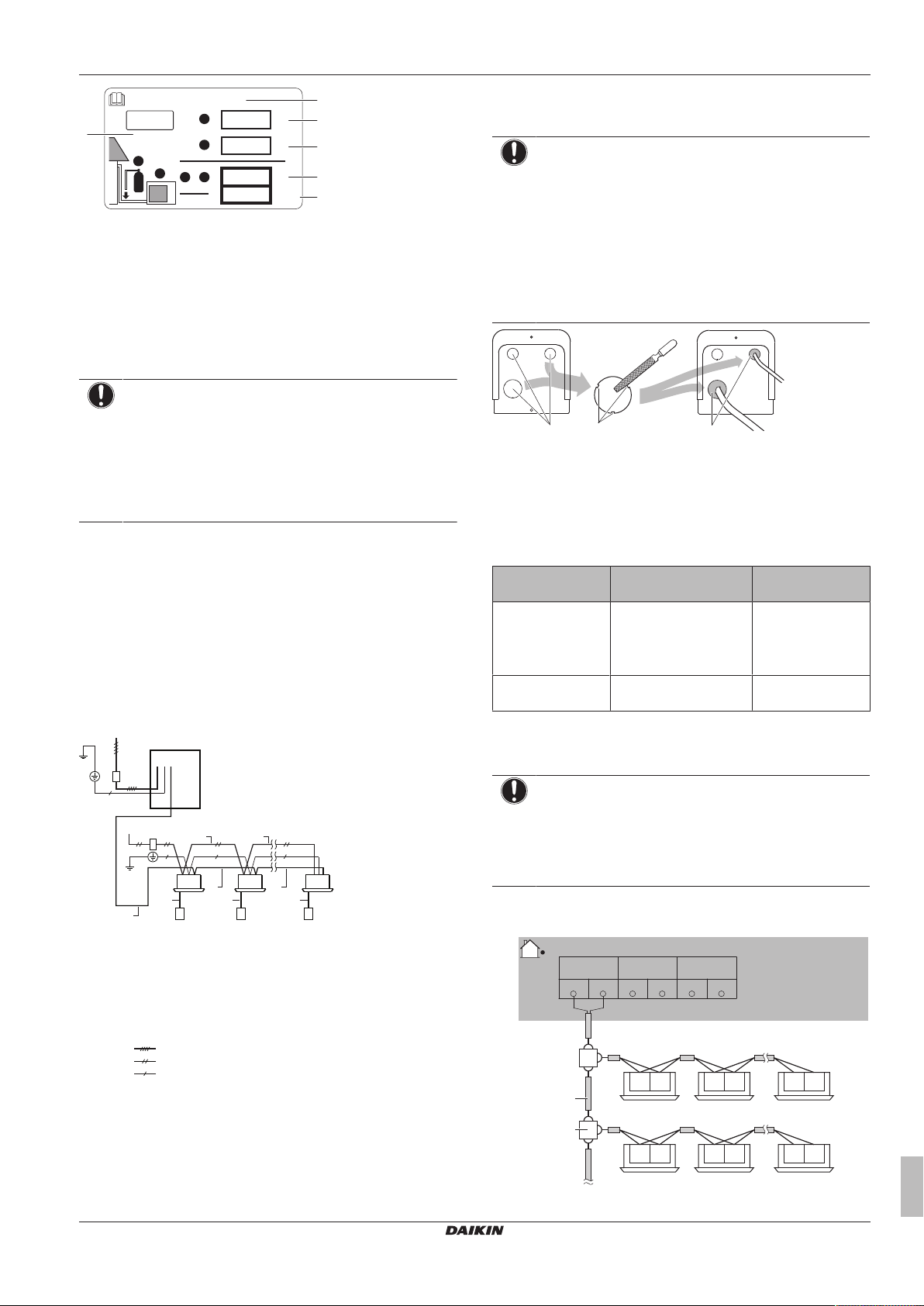

5.6.5 Pripevnenie štítka ofluorizovaných skleníkových plynoch

1 Štítok pripevnite nasledujúcim postupom:

RXYSQ4~6TAY1B

Klimatizácia vzduchu systém VRVIV-S

4P482256-1 – 2017.03

Page 17

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

a Ak sa s jednotkou dodáva viacjazyčný štítok

b g g

fffh

eee

h h h

h h

F1 F2 F1 F2 F1 F2

X1M (A1P)

F1 Q2F2F1 Q1F2

TO MULTI UNIT

TO OUT/DTO IN/D

ofluorizovaných skleníkových plynoch (pozrite si príslušenstvo), odlúpnite príslušný jazyk a nalepte ho na vrchnú časť a.

b Naplnenie produktu chladivom vo výrobe: pozrite si

výrobný štítok jednotky

c Ďalšie doplnené množstvo chladiva d Celkové množstvo naplneného chladiva e Emisie skleníkových plynov celkového objemu chladiva

vyjadrené v tonách ekvivalentu CO

f GWP = global warming potential (potenciál globálneho

otepľovania)

VÝSTRAHA

V Európe sa na určenie intervalov údržby používajú emisie skleníkových plynov celkového objemu chladiva v systéme (vyjadrené v tonách ekvivalentu CO2). Riaďte sa platnými právnymi predpismi.

Vzorec na výpočet emisií skleníkových plynov: hodnota GWP (potenciál globálneho otepľovania) chladiva × celkový objem chladiva [v kg] / 1000

2 Dovnútra vonkajšej jednotky umiestnite štítok. Na štítku schémy

zapojenia je na to určené miesto.

5.7 Pripojenie elektrického napájania

5.7.1 Elektrická inštalácia: Prehľad

Elektrické zapojenie na mieste inštalácie sa skladá z elektrického napájania (vždy vrátane uzemnenia) a zo zapojenia komunikácie vnútornej a vonkajšej jednotky (= prenos).

Príklad:

5 Inštalácia

5.7.2 Pokyny kvylamovaniu vylamovacích otvorov

VÝSTRAHA

Preventívne opatrenia k vylamovaniu vylamovacích otvorov:

▪ Zabezpečte, aby nedošlo k poškodeniu skrine jednotky. ▪ Po vylomení otvorov sa doporučuje odihliť a natrieť

hrany aokolité plochy a povrchy opravným náterom, aby nedochádzalo ku vzniku korózie.

▪ Pri preťahovaní elektrického vedenia cez vyrazené

otvory obaľte drôty pomocou ochrannej pásky, aby nedošlo k ich poškodeniu.

a Vylamovací otvor b Okuje c Tesnenie atď.

5.7.3 Návod pre pripojovanie elektrickej inštalácie

Krútiace momenty doťahovania

Zapojenie Veľkosť skrutky Krútiaci moment

Elektrické napájanie

M5 2,2~2,7

(elektrické napájanie + tienené uzemnenie)

Prenosové

M3,5 0,8~0,97

zapojenie

doťahovania (N•m)

5.7.4 Pripojenie elektrického vedenia vo vnútornej jednotke

VÝSTRAHA

▪ Riaďte sa schémou elektrického zapojenia (je dodaná

spolu s jednotkou a nachádza sa na vnútornej stene servisného krytu).

▪ Uistite sa, že elektrické vedenie NEBRÁNI správnemu

nasadeniu servisného krytu.

1 Demontujte servisný kryt.

a Elektrické napájanie na mieste inštalácie (s ističom

zvodového prúdu)

b Hlavný vypínač c Uzemnenie d Vonkajšia jednotka e Vnútorná jednotka

f Ovládací panel g Zapojenie elektrického napájania (opláštený kábel) (230 V) h Zapojenie prenosového vedenia (opláštený kábel) (16 V)

Elektrické napájanie 3N~50Hz Elektrické napájanie 1~50Hz Uzemnenie

2 Prenosové vedenie pripojte nasledovne:

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

a Používajte vodič stienením (2 vodiče) (bez polarity)

Návod na inštaláciu a použitie

Page 18

6 Konfigurácia

3N~50 Hz 380-415 V

L1 L2 L3

X1M

a b

X1M

(A1P)

a a

a b c d e

A B

a bc de

b Svorkovnica (dodáva zákazník)

3 Elektrické napájanie pripojte nasledovne:

a Ochranný uzemňovací istič

b Poistka

c Sieťový kábel

4 Upevnite káble (elektrické napájanie a prepojovací kábel)

pomocou káblovej spony.

Pripojenie k rámu Pri vyvádzaní káblov von z jednotky je

možné na miesto prechodu cez vylamovací otvor umiestniť ochranné puzdro (PG-vložky).

Keď nepoužívate káblový žľab, dbajte na to, aby ste chránili káble vinylovými rúrkami s cieľom zabrániť ich prerezaniu na hrane vylamovacieho otvoru.

A Vnútorná strana vonkajšej jednotky B Vonkajšia strana vonkajšej jednotky a Vodič b Puzdro c Matica d Rám e Hadica

6 Znova nasaďte servisný kryt. 7 Do vedenia elektrického napájania pripojte elektrický istič

uzemnenia a poistku.

a Spony na káble

b Spojovacia doska

X1M Elektrické napájanie

X1M (A1P) Prenosové vedenie

5 Vedenie prevlečte cez rám a pripojte ho.

Uloženie cez rám Zvoľte jednu z 3 možností:

a Kábel elektrického napájania b Prepojovací kábel

5.8 Dokončenie inštalácie vonkajšej jednotky

5.8.1 Pripojenie prenosového vedenia

Po inštalácii prepojovacích vedení vo vnútri jednotky ohnite vodiče pozdĺž potrubia s chladivom a upevnite použitím pásky podľa obrázku uvedeného nižšie.

a Kvapalinové potrubie b Plynové potrubie c Izolácia d Prenosové zapojenie (F1/F2) e Dokončovacia páska

6 Konfigurácia

INFORMÁCIE

Je dôležité, aby si inštalatér postupne prečítal všetky informácie v tejto kapitol aaby bol systém konfigurovaný tak, ako je to najvhodnejšie.

Návod na inštaláciu a použitie

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 19

6 Konfigurácia

X1M

A1P

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H1P H2P H3P H4P H5P H6P H7P

MODE

TEST:

L.N.O.P.

DEMAND

C/H SELECT

HWL:

IND

MASTER

SLAVE

H8P

MULTI

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

6.1 Nastavenia na mieste inštalácie

6.1.1 O nastaveniach na mieste inštalácie

Aby bolo možné konfigurovať systém tepelného čerpadla, je nutné pripojiť niektoré vstupy ku karte PCB jednotky (A1P). Obsahuje nasledujúce komponenty nastavenia na mieste inštalácie:

▪ Stlačte tlačidlá vstupu na PCB ▪ Displej pre zobrazenie spätnej väzby z PCB Nastavenia na mieste inštalácie sú definované svojim režimom,

nastavením a hodnotou. Príklad: [2‑8]=4.

Režim 1 a 2

Režim Popis

Režim 1 (monitorovacie

nastavenia)

Režim 2 (nastavenia na

mieste inštalácie)

6.1.2 Pre prístup ku komponentom nastavenia na mieste inštalácie

Pozrite si časť "5.1.1Otvorenie vonkajšej jednotky"na strane9.

6.1.3 Komponenty nastavenia na mieste inštalácie

VÝSTRAHA

Prepínače DIP (DS1 a/alebo DS2 na A1P) sa nepoužívajú. NEMEŇTE nastavenie z výroby.

Komponenty pre vykonanie nastavení na mieste inštalácie: ▪ Tlačidlá (BS1~BS5) ▪ 7‑LED displej (H1P~H7P) ▪ H8P: LED pre indikáciu počas inicializácie

Režim 1 je možné použiť na monitorovanie aktuálnej situácie vonkajšej jednotky. Takisto je možné monitorovať obsah niektorých nastavení na mieste inštalácie.

Režim 2 sa používa na zmenu nastavení systému na mieste inštalácie. Je možné zobrazenie aktuálnej hodnoty nastavenia na mieste inštalácie a zmena aktuálnej hodnoty nastavenia na mieste inštalácie.

Vo všeobecnosti môže byť po zmene nastavení na mieste inštalácie obnovená normálna prevádzka bez špeciálneho zásahu.

Niektoré nastavenia na mieste inštalácie sa používajú pre špeciálnu prevádzku (napr. 1 rázovú prevádzku, nastavenie obnovy alebo vákuovania, nastavenie ručného pridania chladiva atď.). V takom prípade je potrebné špeciálnu prevádzku zrušiť predtým, než sa môže opäť spustiť normálna prevádzka. To bude uvedené v nižšie uvedených vysvetleniach.

Tlačidlá

Pomocou tlačidiel uskutočnite nastavenia na mieste inštalácie. Stlačidlami manipulujte pomocou izolovanej paličky (napr. uzavreté guličkové pero), aby nedošlo k dotyku s dielmi pod vysokým napätím.

Tlačidlá

BS1: MODE: Pre zmenu režimu nastavenia BS2: SET: Pre nastavenie na mieste inštalácie BS3: RETURN: Pre nastavenie na mieste inštalácie BS4: TEST: Pre vykonanie testu BS5: RESET: Pre vynulovanie adresy, keď sa zmenia káble alebo

keď sa nainštaluje doplnková vnútorná jednotka

Zobrazenie

Displej poskytuje spätnú väzbu o nastaveniach na mieste inštalácie, ktoré sú definované ako [Režim-Nastavenie]=Hodnota.

Zobrazenie

7-LED displej H1P: Zobrazuje režim H2P~H7P: Zobrazuje nastavenia a hodnoty predstavované

binárnym kódom H8P: NEPOUŽÍVANÉ pre nastavenia na mieste inštalácie, ale

používané počas inicializácie

Príklad:

Opis

Štandardná situácia

(H1P VYP)

Režim 1

(H1P bliká)

Režim 2

(H1P ZAP)

Nastavenie 8

(v režime 2)

(H2P~H7P = binary 8)

Hodnota 4

(v režime 2)

(H2P~H7P = binary 4)

6.1.4 Pre prístup do režimu 1 alebo 2

Po zapnutí jednotiek displej prejde do štandardnej situácie. Odtiaľ sa môžete dostať do režimu1 a režimu2.

Inicializácia: štandardná situácia

VÝSTRAHA

Vsnahe nechať elektrické napájanie na ohrievači kľukovej skrine a chrániť kompresor nezabudnite zapnúť elektrické napájanie najmenej 6 hodín pred začatím prevádzky.

Zapnite elektrické napájanie vonkajšej jednotky a všetkých vnútorných jednotiek. Ak sa vytvorí komunikácia medzi vnútornými jednotkami a vonkajšou jednotkou a je normálna, stav zobrazenia na displeji taký, ako je uvedený nižšie (štandardná situácia pri dodaní z výrobného závodu).

ON ( ) OFF ( ) bliká ( )

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 20

6 Konfigurácia

10~12 min

BS1 [5 s]

BS1

BS1 [1×]

BS2 [X×]

BS3 [1×]

BS1 [1×]

BS1 [5 s]

BS2 [X×]

BS2 [X×]b

BS3 [1×]c

BS3 [1×]d

BS3 [1×]

BS1 [1×]

a Zapnutie

b Štandardná situácia

c Indikácia LED, ak je porucha

Ak sa štandardná situácia nezobrazí po 10~12 minútach, skontrolujte kód poruchy na používateľskom rozhraní vnútornej jednotky. Vhodným spôsobom vyriešte kód poruchy. Za prvé, skontrolujte komunikačné vedenie.

Prepínanie medzi režimami

Na prepínanie medzi štandardnou situáciou, režimom1 a režimom2 použite BS1.

# Činnosť Tlačidlo/displej

1 Začnite od štandardnej

situácie.

2 Zvoľte režim 1.

3 Zvoľte nastavenie 5.

("X×" závisí od nastavenia, ktoré chcete zvoliť.)

4 Zobraz hodnotu nastavenia

5. (je pripojených 8 vnútorných

jednotiek)

5 Ukončite režim 1.

(= binary 5)

(= binary 8)

6.1.6 Použitie režimu 2

V režime 2 môžete vykonať nastavenia na mieste inštalácie pre konfigurovanie systému.

Príklad: 7‑LED displej – Režim 2

Môžete zmeniť hodnotu nastavenia [2‑8] (=Te cieľová teplota počas režimu prevádzky klimatizácia) na 4 (=8°C) nasledovne:

a Štandardná situácia (H1P OFF)

b Režim 1 (H1P bliká)

c Režim 2 (H1P ON)

BS1 Stlačte BS1.

BS1 [5 s] Stlačte BS1 na najmenej 5s.

INFORMÁCIE

Ak sa v strede procesu vstupu dostanete do neprehľadnej situácie, stlačte tlačidlo BS1 a tak sa dostanete do štandardnej situácie.

6.1.5 Použitie režimu 1

V režime 1 (a v štandardnej situácii) môžete odčítať niektoré informácie.

Príklad: 7‑LED displej – Štandardná situácia

Môžete odčítať stav režimu prevádzky s nízkou hlučnosťou nasledovne:

# Činnosť Tlačidlo/displej

1 Zabezpečte, aby LED-ky

zobrazovali štandardnú situáciu.

2 Skontrolujte stav LED H6P.

H6P OFF: Jednotka nie je aktuálne v prevádzke s obmedzeniami nízkej hlučnosti.

H6P ON: Jednotka je aktuálne v prevádzke s obmedzeniami nízkej hlučnosti.

(H1P OFF)

# Činnosť Tlačidlo/displej

1 Začnite od štandardnej

situácie.

2 Zvoľte režim 2.

3 Zvoľte nastavenie 8.

("X×" závisí od nastavenia, ktoré chcete zvoliť.)

4 Zvoľte hodnotu 4 (= 8°C).

a: Zobrazte aktuálnu hodnotu.

b: Zmeňte na 4. ("X×" závisí od aktuálnej hodnoty a hodnoty, ktorú chcete zvoliť.)

c: Do systému zadajte hodnotu.

d: Potvrďte. Systém spustí prevádzku podľa nastavenia.

5 Ukončite režim 2.

(= binary 8)

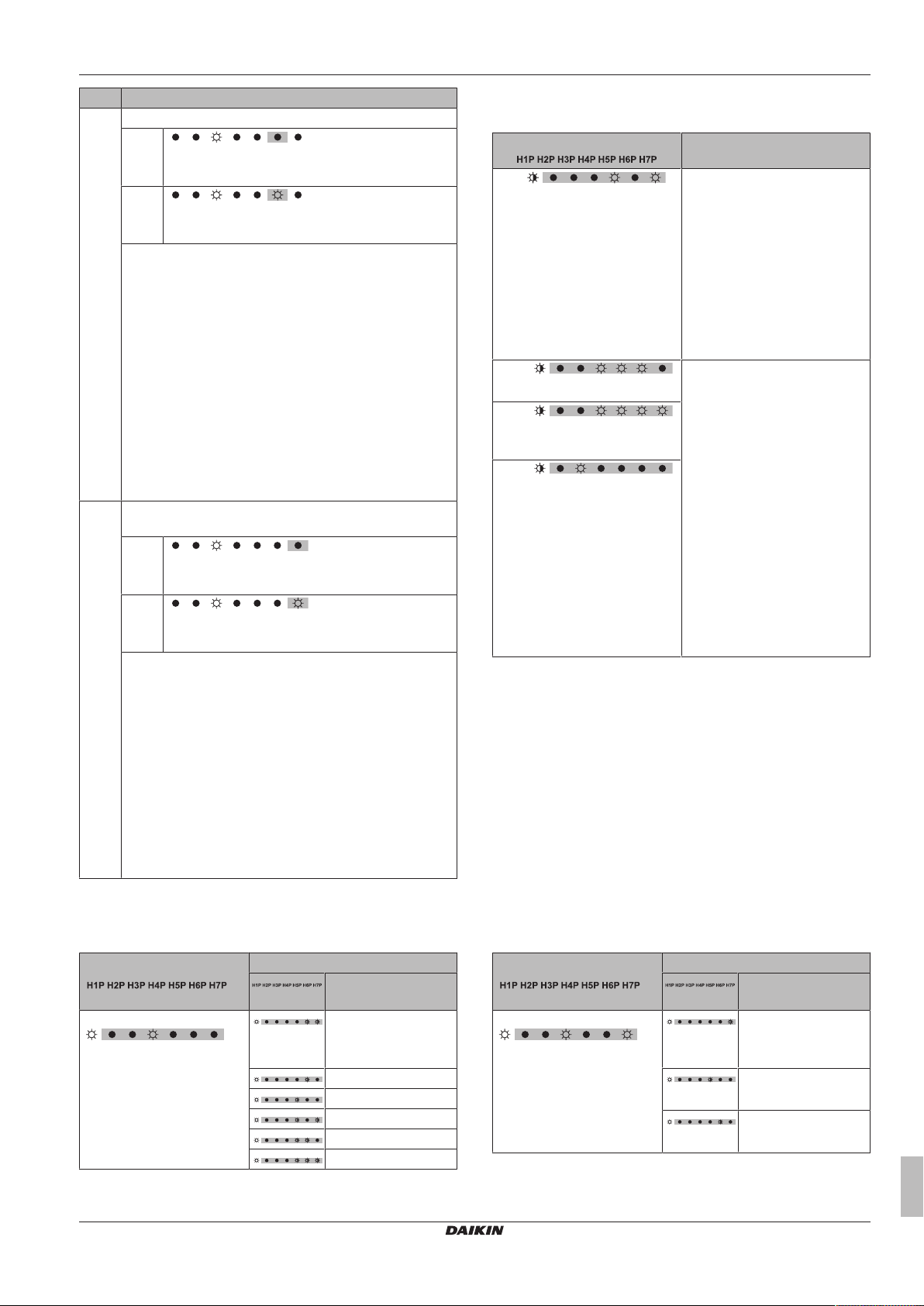

6.1.7 Režim 1 (a štandardná situácia): Monitorovanie nastavení

V režime 1 (a v štandardnej situácii) môžete odčítať niektoré informácie.

7‑LED displej – Štandardná situácia (H1P OFF)

Môžete odčítať nasledovné informácie:

Príklad: 7‑LED displej – Režim1

Môžete odčítať nastavenie [1‑5] (= celkový počet pripojených vnútorných jednotiek) nasledovne:

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 21

6 Konfigurácia

Hodnota / Popis

H6P Zobrazuje stav prevádzky s nízkou hlučnosťou.

VYP.

Jednotka nie je aktuálne v prevádzke s obmedzeniami nízkej hlučnosti.

ZAP.

Jednotka je aktuálne v prevádzke s obmedzeniami nízkej hlučnosti.

Režim prevádzky s nízkou hlučnosťou znižuje hluk vytvorený jednotkou na rozdiel od normálnych prevádzkových podmienok.

Režim prevádzky s nízkou hlučnosťou je možné nastaviť v režime 2. Existujú dva spôsoby ako aktivovať režim prevádzky s nízkou hlučnosťou systému vonkajších jednotiek.

▪ Prvý spôsob je aktivovať automatický režim prevádzky s

nízkou hlučnosťou počas noci nastavením na mieste inštalácie. Jednotka bude v prevádzke so zvolenou úrovňou nízkej hlučnosti v priebehu zvolených časových rámcov.

▪ Druhý spôsob je aktivovať režim prevádzky s nízkou

hlučnosťou na základe vonkajšieho vstupu. Pre túto prevádzku je potrebné nadštandardné príslušenstvo.

H7P Zobrazuje stav režimu prevádzky so zníženou spotrebou

energie.

VYP.

Jednotka aktuálne nie je v prevádzke s obmedzením spotreby energie.

ZAP.

Jednotka je aktuálne v prevádzke s obmedzením spotreby energie.

Obmedzenie spotreby energie znižuje spotrebu energie jednotky v porovnaní s normálnymi prevádzkovými podmienkami.

Obmedzenie spotreby energie je možné nastaviť v režime

2. Existujú dva spôsoby ako aktivovať obmedzenie spotreby energie systému vonkajších jednotiek.

▪ Prvý spôsob je aktivovať vynútené obmedzenie spotreby

energie nastavením na mieste inštalácie. Jednotka bude vždy v prevádzke so zvoleným obmedzením spotreby energie.

▪ Druhý spôsob je aktivovať obmedzenie spotreby energie

na základe vonkajšieho vstupu. Pre túto prevádzku je potrebné nadštandardné príslušenstvo.

7‑LED displej – Režim 1 (H1P bliká)

Môžete odčítať nasledovné informácie:

Nastavenie

( )

[1‑5] Zobrazuje celkový počet

pripojených vnútorných jednotiek.

[1‑14] Zobrazuje posledný kód poruchy.

[1‑15] Zobrazuje druhý posledný kód

poruchy. [1‑16]

Zobrazuje tretí posledný kód poruchy.

Môže byť vhodné skontrolovať, či celkový počet vnútorných jednotiek, ktoré sú inštalované, je zhodný s celkovým počtom vnútorných jednotiek rozpoznaných systémom. V prípade nesúladu je vhodné skontrolovať uloženie komunikačného vedenia medzi vonkajšími a vnútornými jednotkami (komunikačná linka F1/F2).

Ak boli posledné kódy poruchy resetované náhodou na užívateľskom rozhraní vnútornej jednotky, môžu byť znova skontrolované pomocou týchto monitorovacích nastavení.

Obsah alebo dôvod kódu poruchy nájdete v "8.1Problémy

riešenia na základe chybových kódov"na strane25, kde je

vysvetlená väčšina príslušných kódov poruchy. Podrobné informácie o kódoch porúch môžete nájsť v návode na údržbu tejto jednotky.

Aby ste získali podrobnejšie informácie o kóde poruchy, stlačte BS2 až 3 krát.

Hodnota / Popis

6.1.8 Režim 2: Nastavenia na mieste inštalácie

V režime 2 môžete vykonať nastavenia na mieste inštalácie pre konfigurovanie systému.

Setting

binary)

[2‑8]

Te cieľová teplota počas režim prevádzky klimatizácia.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

(štandardne)

(= binary 3)

Hodnota

Popis

Auto

6°C 8°C

9°C 10°C 11°C

[2‑9]

Tc cieľová teplota počas režimu prevádzky vykurovanie.

Setting

binary)

(= binary 1)

(štandardne)

(= binary 4)

(= binary 2)

Hodnota

Popis

Auto

43°C

46°C

Návod na inštaláciu a použitie

Page 22

6 Konfigurácia

Setting

binary)

[2‑12]

Odblokujte funkciu nízkej hlučnosti a/alebo obmedzenie spotreby energie cez externý adaptér riadiaceho systému (DTA104A61/62).

Ak má systém bežať v režime prevádzky s nízkou hlučnosťou alebo s obmedzením spotreby energie, ak bol do jednotky odoslaný externý signál, toto nastavenie sa má zmeniť. Toto nastavenie bude účinné len, ak je vo vnútornej jednotke nainštalovaný prídavný voliteľný adaptér externého ovládania (DTA104A61/62).

[2‑18]

Nastavenie vysokého statického tlaku ventilátora.

Aby sa zvýšil statický tlak ventilátora vonkajšej jednotky, je nutné aktivovať toto nastavenie. Podrobnosti o tomto nastavení nájdete vtechnických špecifikáciách.

[2‑20]

Množstvo náplne ručného doplnenia chladiva.

Ak chcete doplniť dodatočné množstvo chladiva ručne (bez funkcie automatického doplnenia chladiva), je nutné použiť nasledovné nastavenie.

(= binary 1)

(štandardne)

(= binary 2)

(= binary 1)

(štandardne)

(= binary 2)

(= binary 1)

(štandardne)

(= binary 2)

Hodnota

Popis

Deaktivovaný.

Aktivovaný.

Deaktivovaný.

Aktivovaný.

Deaktivovaný.

Aktivovaný.

Ak chcete zastaviť operáciu ručného dodatočného doplňovania chladiva (ak sa doplňuje požadované dodatočné množstvo chladiva), stlačte BS3. Ak táto funkcia nebola zrušená stlačením BS3, jednotka zastaví svoju činnosť po 30minútach. Ak 30minút nepostačovalo na doplnenie potrebného množstva chladiva, funkciu je možné znova aktivovať opätovnou zmenou nastavenia na mieste inštalácie.

Setting

binary)

[2‑21]

Obnova chladiva/režim vákuovania.

V snahe dosiahnuť voľnú cestu pre vypustenie chladiva zo systému alebo na odstránenie zvyškov látok alebo na vákuovanie systému, je potrebné použiť nastavenie, ktoré otvorí požadované ventily v okruhu chladiva tak, že sa chladivo vypustí alebo sa môže správne vykonať proces vákuovania.

[2‑22]

Automatické nastavenie nízkej hlučnosti a úrovne v priebehu noci.

Ak toto nastavenie zmeníte, aktivuje sa funkcia automatickej prevádzky jednotky s nízkou hlučnosťou a definuje sa úroveň hlučnosti počas prevádzky. V závislosti od zvolenej úrovne sa zníži hlučnosť. Momenty spustenia a zastavenia tejto funkcie sú definované v nastavení [2‑26] a [2‑27].

[2‑25]

Úroveň prevádzky s nízkou hlučnosťou cez externý adaptér riadiaceho systému.

Ak má systém bežať v režime prevádzky s nízkou hlučnosťou, ak bol do jednotky odoslaný externý signál, toto nastavenie definuje úroveň nízkej hlučnosti, ktorá sa má použiť.

Toto nastavenie bude účinné len, ak je nainštalovaný prídavný voliteľný adaptér externého ovládania (DTA104A61/62) a bolo aktivované nastavenie [2‑12].

[2‑26]

Doba spustenia režimu prevádzky s nízkou hlučnosťou.

Toto nastavenie sa používa v spojení s nastavením [2‑22].

(= binary 1)

(štandardne)

(= binary 2)

(východzí

stav)

(východzí

stav)

(= binary 4)

(východzí

stav)

(= binary 4)

Hodnota

Popis

Deaktivovaný.

Aktivovaný.

Ak chcete zastaviť režim obnovy chladiva/ vákuovania, stlačte BS1. Pokiaľ sa tlačidlo nestlačí, systém zostáva vrežime obnovy chladiva/ vákuovania.

Deaktivovaný

Úroveň 1 Úroveň Úroveň 2 Úroveň 3

Úroveň 1 Úroveň Úroveň 2

Úroveň 3

3<Úroveň

2<Úroveň 1

3<Úroveň

2<Úroveň 1

20h00 22h00

24h00

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 23

7 Uvedenie do prevádzky

Setting

binary)

[2‑27]

Doba zastavenia režimu prevádzky s nízkou hlučnosťou.

Toto nastavenie sa používa v spojení s nastavením [2‑22].

[2‑30]

Úroveň obmedzenia spotreby energie (krok1) cez adaptér externého ovládania (DTA104A61/62).

Ak má systém bežať v režime prevádzky s obmedzením spotreby energie, ak bol do jednotky odoslaný externý signál, toto nastavenie definuje úroveň obmedzenia spotreby energie, ktorá sa má použiť pre krok1. Úroveň je určená podľa tabuľky.

[2‑31]

Úroveň obmedzenia spotreby energie (krok2) cez adaptér externého ovládania (DTA104A61/62).

[2‑32]

Celý čas je zapnutý režim prevádzky s obmedzením spotreby energie (na vykonanie obmedzenia spotreby energie nie je potrebný žiadny adaptér externého ovládania).

Ak má systém stále bežať v režime prevádzky s obmedzením spotreby energie, toto nastavenie aktivuje a definuje úroveň obmedzenia spotreby energie, ktorá sa má použiť neustále. Úroveň je určená podľa tabuľky.

Hodnota

(= binary 4)

(štandardne)

— 65%

(= binary 2)

(štandardne)

— 75%

(= binary 4)

— 85% — 90% — 95%

(= binary 1)

(= binary 2)

(štandardne)

(= binary 4)

— 55%

Funkcia nie je aktívna.

(= binary 1)

(štandardne)

Dodržuje nastavenie

(= binary 2)

Dodržuje nastavenie

(= binary 4)

Popis

6h00 7h00 8h00

60%

70%

80%

30%

40%

50%

[2‑30].

[2‑31].

Setting

binary)

[2‑41]

Typ vnútorných jednotiek Po zmene tohto nastavenia

musíte vypnúť elektrické napájanie, počkať 20s a potom znova zapnúť elektrické napájanie. Ak nie, nastavenie nebude spracované a môžu vzniknúť kódy poruchy.

binary [2‑39]) (v prípade

)

Nastavenie príjemnej klimatizácie.

Toto nastavenie sa používa v spojení s nastavením [2‑8].

binary [2‑43]) (v prípade

)

Nastavenie príjemného vykurovania.

Toto nastavenie sa používa v spojení s nastavením [2‑9].

(= binary 1)

(štandardne)

(= binary 2)

(východzí

stav)

(východzí

stav)

Hodnota

Popis

Nainštalované

vnútorné jednotky

VRVDX

Nainštalované

vnútorné jednotky

RADX

Eco

Mierna

Rýchla

Výkonná

Eco

Mierna

Rýchla

Výkonná

7 Uvedenie do prevádzky

Po inštalácii a po definovaní nastavení na mieste inštalácie je inštalatér povinný skontrolovať správnu prevádzku. Preto je nutné skúšobnú prevádzku vykonať podľa nižšie uvedených postupov.

7.1 Predbežné opatrenia pri uvádzaní do prevádzky

UPOZORNENIE Počas práce na vnútorných jednotkách nevykonávajte

skúšobnú prevádzku.

Pri uskutočňovaní skúšobnej prevádzky bude vprevádzke nie len vonkajšia jednotka, ale aj pripojená vnútorná jednotka. Práca na vnútornej jednotke pri vykonávaní skúšobnej prevádzky je nebezpečná.

VÝSTRAHA

Vsnahe nechať elektrické napájanie na ohrievači kľukovej skrine a chrániť kompresor nezabudnite zapnúť elektrické napájanie najmenej 6 hodín pred začatím prevádzky.

Počas skúšobnej prevádzky sa spustia vonkajšia jednotka a vnútorné jednotky. Presvedčte sa, že sú ukončené prípravy všetkých vnútorných jednotiek (potrubie na mieste inštalácie, elektrické vedenie, výstup vzduchu, ...). Pozrite si návod na inštaláciu vnútorných jednotiek, kde nájdete podrobnosti.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

7.2 Kontrolný zoznam pred uvedením do prevádzky

Po nainštalovaní jednotky najprv skontrolujte nasledovné body. Keď sú vykonané všetky kontroly uvedené nižšie, jednotka musí byť uzavretá alen potom môže byť jednotka zapnutá.

Návod na inštaláciu a použitie

Page 24

7 Uvedenie do prevádzky

Prečítajte si celý návod na inštaláciu a prevádzku tak, ako je popísaný vpríručke inštalátora a užívateľskej

príručke. Inštalácia

Skontrolujte, či je jednotka správne nainštalovaná, aby pri spúšťaní jednotky nevznikal nadmerný hluk avibrácie.

Elektrická inštalácia

Skontrolujte, či sú elektrické obvody na mieste inštalácie nainštalované v súlade spokynmi popísanými v kapitole

"5.7 Pripojenie elektrického napájania" na strane 17,

podľa schémy zapojenia apodľa platnej legislatívy.

Napájacie napätie

Na miestnom paneli napájania skontrolujte napájacie napätie. Napätie má zodpovedať napätiu uvedenému na výrobnom štítku jednotky.

Uzemnenie

Uistite sa, že vodiče uzemnenia sú zapojené správne aže uzemňovacie svorky sú dobre dotiahnuté.

Skúška izolácie hlavného elektrického obvodu napájania

Použitím zariadenia megatester 500 V skontrolujte izolačný odpor najmenej 2 MΩ pri napätí 500 V jednosmerných medzi napäťovými svorkami a uzemnením. Zariadenie megatester nepoužívajte pre prepojovacie vedenia.

Poistky, ističe obvodov alebo istiace zariadenia

Skontrolujte, či poistky, prúdové ističe alebo inštalované istiace zariadenia na mieste inštalácie sú správneho typu asú dimenzované vsúlade skapitolou "4.3.1Požiadavky

na bezpečnostné zariadenie" na strane9. Uistite sa, že

žiadna poistka ani istiace zariadenie nie je premostená.

Vnútorné zapojenie

Vizuálne skontrolujte skriňu elektrických komponentov a vnútro jednotky, či v nej nie sú uvoľnené prípojky alebo poškodené elektrické komponenty.

Rozmery aizolácia potrubí

Uistite sa, že bolo nainštalované potrubie správnych rozmerov abolo správne zaizolované.

Uzatváracie ventily

Uistite sa, že uzatváracie ventily sú otvorené na strane kvapaliny aj plynu.

Poškodené zariadenie

Vo vnútri jednotky skontrolujte, či tam nie sú poškodené komponenty alebo stlačené potrubie.

Únik chladiva

Skontrolujte vnútro jednotky, či vňom nedochádza kúniku chladiva. Keď došlo k úniku chladiva, pokúste sa netesnosť opraviť. Ak je oprava neúspešná, zavolajte vášho miestneho predajcu. Nedotýkajte sa žiadneho chladiva, ktoré uniklo zo spojov potrubia chladiva. Mohlo by dôjsť kprimrznutiu.

Únik oleja

Skontrolujte kompresor, či neuniká olej. Keď došlo kúniku oleja, pokúste sa netesnosť opraviť. Ak je oprava neúspešná, zavolajte vášho miestneho predajcu.

Vstup/výstup vzduchu

Skontrolujte, či vstup a výstup vzduchu jednotky nie je zablokovaný listami papiera, lepenkou alebo iným materiálom.

Dodatočné doplnenie chladiva

Množstvo chladiva doplneného do jednotky je nutné napísať na priložený štítok "Doplnené chladivo" a štítok upevniť na zadnú stranu predného krytu.

Dátum inštalácie anastavenie na mieste inštalácie

Na štítok na zadnej strane čelného panela zaznamenajte dátum inštalácie v súlade s normou EN60335-2-40 a udržujte záznam obsahu nastavenia(í) na mieste inštalácie.

7.3 Kontrolný zoznam počas uvedenia do prevádzky

Skúšobná prevádzka.

7.3.1 O skúšobnej prevádzke

Nižšie uvedený postup popisuje skúšobnú prevádzku celého systému. Táto prevádzka kontroluje a hodnotí nasledovné položky:

▪ Kontrola nesprávne zapojených vedení (kontrola komunikácie s

vnútornými jednotkami). ▪ Kontrola otvorenia uzatváracích ventilov. ▪ Posúdenie dĺžky potrubia. Po prvej inštalácii nezabudnite vykonať skúšobnú prevádzku

systému. Inak sa na užívateľskom rozhraní zobrazí kód poruchy a nedá sa uskutočniť normálna prevádzka alebo skúšobná prevádzka jednotlivej vnútornej jednotky.

Nenormálne stavy vnútorných jednotiek nie je možné kontrolovať pre každú jednotku jednotlivo. Po ukončení skúšobnej prevádzky skontrolujte jednu vnútornú jednotku za druhou vykonaním normálnej prevádzky použitím užívateľského rozhrania. Bližšie podrobnosti týkajúce sa jednotlivej skúšobnej prevádzky nájdete v návode na inštaláciu vnútornej jednotky.

INFORMÁCIE

▪ Môže trvať 10 minút, kým sa zjednotí stav chladiva

pred spustením kompresora.

▪ Počas skúšobnej prevádzky zvuk chodu chladiva alebo

magnetický zvuk elektromagnetického ventilu môže byť hlasný adisplej sa môže zmeniť. To nie sú poruchy.

7.3.2 Skúšobná prevádzka (7-segmentový

displej)

1 Presvedčte sa, že sú všetky nastavenia na mieste inštalácie

nastavené; viď "6.1 Nastavenia na mieste inštalácie" na

strane19.

2 Zapnite vypínač elektrického napájania vonkajšej jednotky

avšetkých pripojených vnútorných jednotiek.

VÝSTRAHA

Vsnahe nechať elektrické napájanie na ohrievači kľukovej skrine a chrániť kompresor nezabudnite zapnúť elektrické napájanie najmenej 6 hodín pred začatím prevádzky.

3 Uistite sa, že existuje štandardná situácia (nečinnosť) (H1P je

OFF); viď "6.1.4Pre prístup do režimu 1 alebo 2"na strane19. Stlačte BS4 na 5 sekúnd alebo dlhšie. Jednotka spustí skúšobnú prevádzku.

Výsledok: Skúšobná prevádzka sa vykonáva automaticky, vonkajšia jednotka H2P bliká a na užívateľskom rozhraní vnútorných jednotiek sa zobrazia zobrazenia "Test operation" (Skúšobná prevádzka) a "Under centralized control" (Pod centralizovaným riadením)..

Kroky počas procesu automatickej skúšobnej prevádzky systému:

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 25

8 Odstránenie porúch

Krok Popis

Regulácia pred spustením (vyrovnanie tlaku)

Regulácia spustenia klimatizácie Podmienky stabilnej klimatizácie Kontrola komunikácie Kontrola uzatváracieho ventilu Kontrola dĺžky potrubia Prevádzka odčerpávania Zastavenie jednotky

INFORMÁCIE

Počas skúšobnej prevádzky nie je možné zužívateľského rozhrania zastaviť prevádzku jednotky. Na zrušenie prevádzky stlačte tlačidlo BS3. Jednotka sa zastaví po ±30 sekundách.

4 Použitím zobrazenia na 7-LED displeji vonkajšej jednotky

skontrolujte výsledky skúšobnej prevádzky.

Vykonanie Popis

Normálne ukončenie

Nenormálne ukončenie

Viď "7.3.3Oprava po nenormálnom ukončení

skúšobnej prevádzky"na strane25, aby ste

uskutočnili činnosti na opravu nenormálnej situácie. Ak je skúšobná prevádzka úplne ukončená, je normálna prevádzka možná po 5 minútach.

7.3.3 Oprava po nenormálnom ukončení skúšobnej prevádzky

Skúšobná prevádzka je ukončená len vtedy, ak sa na diaľkovom ovládači nezobrazí žiadny kód poruchy. V prípade zobrazeného kódu poruchy uskutočnite činnosti tak, ako je uvedené v tabuľke kódov porúch. Znova uskutočnite skúšobnú prevádzku a potvrďte, že nenormálna situácia je správne opravená.

INFORMÁCIE

Ak došlo k poruche, na používateľskom rozhraní vnútornej jednotky sa zobrazí kód chyby.

INFORMÁCIE

Pozri návod na inštaláciu vnútornej jednotky, kde nájdete podrobné kódy porúch vnútorných jednotiek.

7.3.4 Obsluha jednotky

Ak je jednotka nainštalovaná a je ukončená skúšobná prevádzka vonkajšej jednotky a vnútorných jednotiek, je možné spustiť prevádzku systému.

Ak chcete zapnúť vnútornú jednotku, použite užívateľské rozhranie vnútornej jednotky. Bližšie podrobnosti nájdete v návode na obsluhu vnútornej jednotky.

8 Odstránenie porúch

8.1 Problémy riešenia na základe chybových kódov

Vprípade zobrazeného kódu poruchy uskutočnite činnosti tak, ako je uvedené v tabuľke kódov porúch.

Potom ako sa opraví nenormálna situácia, stlačte tlačidlo BS3 atým sa resetujte kód poruchy a skúste znova spustiť prevádzku.

INFORMÁCIE

Ak došlo k poruche, na používateľskom rozhraní vnútornej jednotky sa zobrazí kód chyby.

8.1.1 Kódy chýb: Prehľad

Hlavný kód Príčina Riešenie

▪ Uzatvárací ventil vonkajšej jednotky zostal zatvorený. ▪ Preplnenie chladivom

▪ Uzatvárací ventil vonkajšej jednotky zostal zatvorený. ▪ Nedostatok chladiva

Porucha elektronického expanzného ventilu (Y1E) - A1P (X21A) (Y2E) - A1P (X23A)

▪ Uzatvárací ventil vonkajšej jednotky zostal zatvorený. ▪ Nedostatok chladiva

Preplnenie chladivom Znova vypočítajte požadované množstvo chladiacej zmesi z

▪ Otvorte uzatvárací ventil na strane plynu aj kvapaliny. ▪ Znova vypočítajte požadované množstvo chladiacej zmesi

z dĺžky potrubia a opravte správnu hladinu naplnenia chladiacou zmesou opravou nadbytočnej chladiacej zmesi pomocou zariadenia na opravu chladiacej zmesi.

▪ Otvorte uzatvárací ventil na strane plynu aj kvapaliny. ▪ Skontrolujte, či doplnenie chladiacej zmesi bolo správne

ukončené. Znova vypočítajte požadované množstvo chladiacej zmesi z dĺžky potrubia a pridajte príslušné množstvo chladiacej zmesi.

Skontrolujte pripojenie karty PCB alebo ovládacieho člena.

▪ Otvorte uzatvárací ventil na strane plynu aj kvapaliny. ▪ Skontrolujte, či doplnenie chladiacej zmesi bolo správne

ukončené. Znova vypočítajte požadované množstvo chladiacej zmesi z dĺžky potrubia a pridajte príslušné množstvo chladiacej zmesi.

dĺžky potrubia a opravte správnu hladinu naplnenia chladiacou zmesou opravou nadbytočnej chladiacej zmesi pomocou zariadenia na opravu chladiacej zmesi.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 26

9 Technické údaje

Hlavný kód Príčina Riešenie

Porucha snímača okolitej teploty (R1T) - A1P (X18A) Skontrolujte pripojenie karty PCB alebo ovládacieho člena. Porucha snímača výstupnej teploty (R3T): otvorený obvod /

skrat - A1P (X29A) Porucha snímača teploty nasávania

(R2T) - A1P (X30A) (R7T) - A1P (X30A)

Porucha snímača teploty kvapaliny (po pomocnej klimatizácii HE) (R6T) - A1P (X30A)

Porucha snímača teploty kvapaliny (vinutie) (R4T) - A1P (X30A)

Porucha snímača teploty plynu (po pomocnej klimatizácii HE) (R5T) - A1P (X30A)

Porucha snímača vysokého tlaku (S1NPH): otvorený obvod / skrat - A1P (X32A)

Porucha snímača nízkeho tlaku (S1NPL): otvorený obvod / skrat - A1P (X31A)

Prenosná vonkajšia jednotka - invertor: INV1 / FAN1 / FAN2 porucha prenosu - A1P (X20A, X28A)

INV1 napätie nevyváženého elektrického napájania Skontrolujte, či je elektrické napájanie v rozsahu. Porucha prehodenej fázy elektrického napájania Správne poradie fáz. Nevhodné elektrické napájacie napätie Skontrolujte, či je pripojené správne elektrické napájacie

Kód poruchy: Nebola vykonaná skúšobná prevádzka systému (nie je možná prevádzka systému)

Kvonkajšej jednotke nie je pripojené elektrické napájanie. Skontrolujte, či elektrické káble vonkajšej jednotky sú

Chybné zapojenie Q1/Q2 Skontrolujte zapojenie Q1/Q2. Nesúlad systémov. Nesprávna kombinácia typov vnútorných

jednotiek (R410A, R407C, RA atď.) Porucha vnútornej jednotky

Je pripojený nesprávny typ vonkajších jednotiek. Skontrolujte typ vnútorných jednotiek, ktoré sú správne

Nesprávne prepojenia medzi jednotkami. Správne pripojte prepojenia F1 and F2 pripojenej jednotky

▪ Uzatvárací ventil vonkajšej jednotky zostal zatvorený. ▪ Potrubie a elektrické zapojenie špecifikovanej vnútornej

jednotky nie sú kvonkajšej jednotke zapojené správne.

Skontrolujte pripojenie karty PCB alebo ovládacieho člena.

Skontrolujte pripojenie.

napätie. Vykonajte skúšobnú prevádzku systému.

správne zapojené.

Skontrolujte, či majú iné vnútorné jednotky poruchu a potvrďte, že je kombinácia vnútorných jednotiek dovolená.

pripojené. Keď nie sú správne, vymeňte ich za správne.

BP ku riadiacej karte PC vonkajšej jednotky (KU JEDNOTKE BP). Uistite sa, že je umožnená komunikácia sjednotkou BP.

▪ Otvorte uzatvárací ventil na strane plynu aj kvapaliny. ▪ Presvedčte sa, či sú potrubie a elektrické zapojenie

špecifikovanej vnútornej jednotky k vonkajšej jednotke zapojené správne.

9 Technické údaje

Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej stránke Daikin (verejne prístupnej). Všetky najnovšie

technické údaje sú k dispozícii na extranete Daikin (požadovaná autentifikácia).

9.1 Priestor pre údržbu: Vonkajšia jednotka

Vonkajšia jednotka:

• Ak sú montážne jednotky tesne vedľa seba, umiestnenie potrubia musí byť vpredu, vzadu alebo dole. Vtakom prípade umiestnenie potrubia na boku nie je možné.

• Pri montáži jednotiek vedľa seba a umiestnení potrubia dozadu musíte zachovať vzdialenosť ≥250 mm medzi jednotkami (namiesto ≥100mm ako je zobrazené na obrázkoch nižšie).

Samostatná jednotka ( ) | Jeden rad jednotiek ( )

Pozrite si obrázok 1 vnútri predného krytu.

A,B,C,D Prekážky (steny/ochranné plechy)

E Prekážka (strecha)

a,b,c,d,e Minimálny servisný priestor medzi jednotkou a prekážkami A, B, C, D a E

eBMaximálna vzdialenosť medzi jednotkou a hranou prekážky E v smere prekážky B eDMaximálna vzdialenosť medzi jednotkou a hranou prekážky E v smere prekážky D

HUVýška jednotky

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 27

9 Technické údaje

R6T

k c j

e f

Y1S

S1NPL

S1NPH S1PH

INV

M1C

Y3S

Y2E

Y1E

M1F

M2F

R7T

R5T

R2T

R3T

R4T

R1T

HB,HDVýška prekážok B a D

1 Utesnite spodok inštalačného rámu, aby sa zabránilo návratu vypúšťaného vzduchu na stranu nasávania cez spodok jednotky. 2 Je možné nainštalovať maximálne dve jednotky.

Nie je povolené

Viac radov jednotiek (

)

Pozrite si obrázok 2 vnútri predného krytu.

Jednotky na sebe (max. 2 úrovne) (

)

Pozrite si obrázok 3 vnútri predného krytu.

A1=>A2 (A1) Existuje nebezpečenstvo kvapkania a mrznutia medzi hornými a spodnými jednotkami…

B1=>B2 (B1) Existuje nebezpečenstvo kvapkania a mrznutia medzi hornými a spodnými jednotkami…

(A2) Medzi horné a spodné jednotky nainštalujte strechu. Hornú jednotku nainštalujte dostatočne vysoko nad spodnú jednotku, aby sa na spodnej doske hornej jednotky nevytváral ľad.

(B2) Strechu nie je potom potrebné inštalovať, ale utesnite medzeru medzi hornými a dolnými jednotkami, aby sa zabránilo návratu vypúšťaného vzduchu na stranu nasávania cez spodok jednotky.

9.2 Schéma zapojenia potrubia: Vonkajšia jednotka

a Uzatvárací ventil (plyn) b Uzatvárací ventil (kvapalina) c Filter (4×) d Akumulátor e Rúrkový výmenník tepla pomocnej klimatizácie

f Regulačný ventil tlaku g Výmenník tepla h Servisná prípojka (vysoký tlak)

i Odlučovač oleja

j Kapilárna rúrka (2×) k Servisná prípojka (plnenie chladiacej zmesi)

M1C Kompresor

M1F-M2F Motor ventilátora

R1T Termistor (vzduchový) R2T Termistor (sanie 1)

9.3 Schéma zapojenia: Vonkajšia jednotka

Schémou elektrického zapojenia je dodaná spolu s jednotkou a nachádza sa na vnútornej stene servisného krytu.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

R3T Termistor (vypúšťací) R4T Termistor (rozmrazovač výmenníka tepla) R5T Termistor (výmenník tepla podriadenej klimatizácie) R6T Termistor (kvapalinové potrubie) R7T Termistor (sanie 2)

S1NPH Vysokotlakový snímač

S1NPL Nízkotlakový snímač

S1PH Vysokotlakový spínač

Y1E Elektronický expanzný ventil (hlavný) Y2E Elektronický expanzný ventil (výmenník tepla subcool) Y1S Elektromagnetický ventil Y3S Elektromagnetický ventil (4-cestný ventil)

Ohrev Chladenie

Návod na inštaláciu a použitie

Page 28

9 Technické údaje

Poznámky:

1 Táto schéma zapojenia sa týka len vonkajšej jednotky. 2 Symboly (pozri nižšie). 3 Symboly (pozri nižšie). 4 Ako pripojiť vedenie kVNÚTORNEJ-VONKAJŠEJ transmisii

F1-F2 a VONKAJŠEJ-VONKAJŠEJ transmisii F1-F2 nájdete v návode na inštaláciu.

5 Viac o používaní prepínačov BS1~BS5 a DS1 nájdete v

návode na inštaláciu.

6 Počas prevádzky jednotky neskratujte ochranné zariadenia

S1PH.

7 Farby (pozri nižšie).

Symboly:

L Fáza N Neutrálny vodič

Elektrická inštalácia Svorkovnica Konektor Pevný konektor Pohyblivý konektor Ochranné uzemnenie (skrutka)

Nehlučné uzemnenie Svorka

Farby:

BLK Čierna BLU Modrá BRN Hnedá GRN Zelená ORG Oranžová RED Červená WHT Biela YLW Žltá

Legenda schémy zapojenia:

A1P Doska spotlačenými spojmi elektronických obvodov

(hlavná)

A2P Doska spotlačenými spojmi elektronických obvodov

(filter šumenia)

A3P Doska spotlačenými spojmi elektronických obvodov

(invertor)

A4P Doska spotlačenými spojmi elektronických obvodov

(ventilátor 1)

A5P Doska spotlačenými spojmi elektronických obvodov

(ventilátor 2) BS1~BS5 Tlačidlo vypínača C32, C67 Kondenzátor DS1 Prepínač DIP

E1HC Ohrievač kľukovej skrine F1U, F2U Poistka (T 3,15A / 250V) (A1P) F101U Poistka (5A, DC650V) (A4P) (A5P) F400U Poistka (T 6,3A / 250V) (A2P) H1P~H8P Svetelná dióda (servisný monitor je oranžový)

H2P: ▪ Príprava, skúška: Bliká

▪ Detekcia poruchy: Sieti HAP Svetelná dióda (servisný monitor je zelený) K1R Magnetické relé (A3P) K2M Magnetický stykač (M1C) (A3P) K3R Magnetické relé (A2P) K3R Magnetické relé (Y1S) K5R Magnetické relé (Y3S) K7R Magnetické relé (E1HC) L1R Tlmivka M1C Motor (kompresor) M1F, M2F Motor (horný a dolný ventilátor) PS Zapnutie elektrického napájania (A1P) (A3P) Q1RP Ochrana proti prepólovaniu fáz R2, R3 Odpor R24 Odpor (snímač prúdu) (A4P) (A5P) R95 Odpor (obmedzujúci prúd) R1T Termistor (vzduch) R2T Termistor (sanie 1) R3T Termistor (vypúšťací) R4T Termistor (rozmrazovač výmenníka tepla) R5T Termistor (výmenník tepla podriadenej klimatizácie) R6T Termistor (kvapalinové potrubie) R7T Termistor (sanie 2) S1NPH Vysokotlakový snímač S1NPL Nízkotlakový snímač S1PH Vysokotlakový spínač V1CP Vstup bezpečnostných zariadení V1R Modul IGBT (A4P) (A5P) V1R Diódový mostík modulu IGBT (A3P) X1A, X2A Konektor (M1F) X3A, X4A Konektor (M2F) X1M Svorkovnica (elektrické napájanie) X1M Pás svoriek (riadiaci systém) (A1P) Y1E Elektronický expanzný ventil (hlavný) Y2E Elektronický expanzný ventil (výmenník tepla subcool) Y1S Elektromagnetický ventil Y3S Elektromagnetický ventil (4-cestný ventil) Z1C~Z8C Filter šumu (feritové jadro) Z1F Filter šumu (s absorbérom impulzom)

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 29

Pre používateľa

d d

c c

10 O systéme

Časť vnútorných jednotiek systému tepelného čerpadla VRV IV-S je možné použiť pre aplikácie vykurovania alebo klimatizácie. Typ vnútornej jednotky, ktorá sa môže použiť v závislosti od sérii vonkajších jednotiek.

VÝSTRAHA

Systém nepoužívajte na iné účely. Aby nedochádzalo ku zhoršeniu kvality daných predmetov, nepoužívajte jednotku na chladenie presných nástrojov, potravín, rastlín, zvierat aani umeleckých diel.

VÝSTRAHA

Pre budúce zmeny alebo rozšírenia vášho systému: Úplný prehľad dovolených kombinácií (pre budúce

rozšírenia systému) je k dispozícii v technických údajoch a je nutné ho dodržiavať. Viac informácií a profesionálnych rád získate uvášho inštalatéra.

INFORMÁCIE

▪ Kombinácia vnútorných jednotiek VRVDX a RADX nie

je povolená.

▪ Kombinácia vnútorných jednotiek RA DX a AHU nie je

povolená.

▪ Kombinácia vnútorných jednotiek RA DX a vzduchovej

clony nie sú povolené.

10.1 Zloženie systému

Tento návod na obsluhu vám poskytuje neúplný prehľad hlavných funkcií systému.

Podrobné informácie o požadovaných činnostiach pre dosiahnutie určitých funkcií môžete nájsť v príslušnom návode na inštaláciu a obsluhu vnútornej jednotky.

Pozrite návod na obsluhu nainštalovaného užívateľského rozhrania.

12 Prevádzka

12.1 Rozsah prevádzky

Systém používajte vnasledovných rozsahoch teploty alebo vlhkosti pre bezpečnú aúčinnú prevádzku.

Klimatizácia Vykurovanie

Vonkajšia teplota –5~46°CDB –20~21°CDB

–20~15,5°CWB

Vnútorná teplota 21~32°CDB

14~25°CWB

Vnútorná vlhkosť ≤80%

(a) Aby nedošlo ku kondenzácii akvapkaniu vody zjednotky.

Ak teplota alebo vlhkosť je mimo rozsahu týchto podmienok, poistné zariadenia môžu byť aktivované aklimatizačné zariadenie nebude vprevádzke.

Vyššie uvedený rozsah prevádzky je platný len v prípade, že sú systému VRV IV-S pripojené vnútorné jednotky s priamym rozšírením.

V prípade použitia AHU sú platné špeciálne rozsahy prevádzky. Môžete ich nájsť v návode na inštaláciu alebo obsluhu príslušnej jednotky. Najnovšie informácie môžete nájsť v technických údajoch.

15~27°CDB

(a)

12.2 Obsluha systému

12.2.1 O prevádzke systému

▪ Postup pri prevádzke sa mení podľa kombinácie vonkajšej

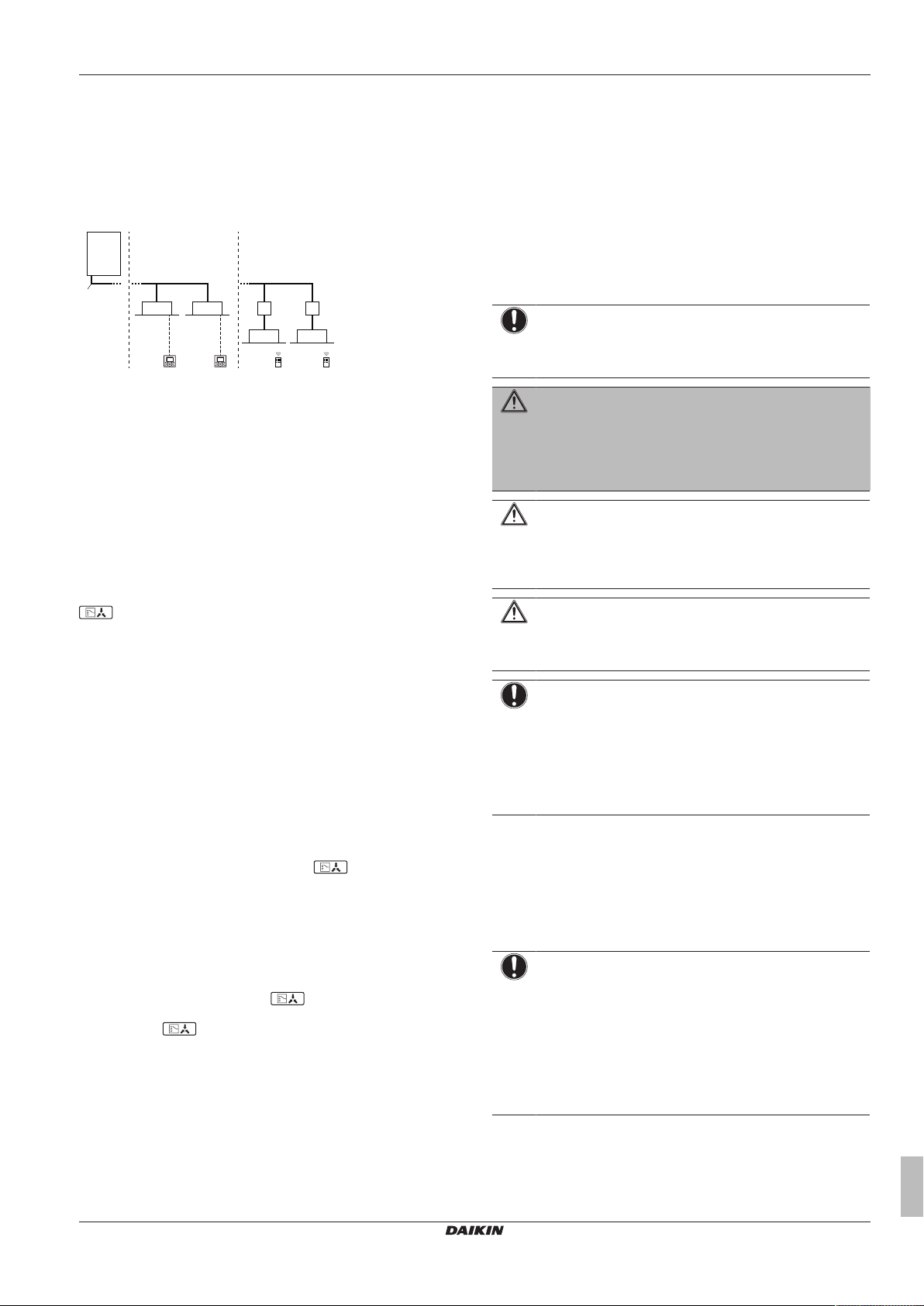

a VRV IV-S Tepelné čerpadlo vonkajšia jednotka b Chladiace potrubie c VRV vnútorná jednotka priamej expanzie (DX) d Rozhranie používateľa (v závislosti od typu vnútornej

jednotky)

e Skriňa BP (potrebná pre pripojenie vnútorných jednotiek

Residential Air (RA) alebo Sky Air (SA) priamej expanzie (DX))

f Residential Air (RA) priamej expanzie (DX) vnútorných

jednotiek

g Užívateľské rozhranie (bezdrôtové, v závislosti od typu

vnútornej jednotky)

11 Ovládací panel

UPOZORNENIE

Nikdy sa nedotýkajte vnútorných častí ovládača. Neodoberajte predný panel. Niektoré časti vo vnútri sú

nebezpečné na dotyk a môže dôjsť k vzniku poruchy na zariadení. V prípade potreby skontrolovať alebo nastaviť vnútorné časti je nutné sa skontaktovať s predajcom vášho zariadenia.

jednotky aužívateľského rozhrania.

▪ Aby ste chránili jednotku, zapnite hlavný vypínač 6 hodín pred

začatím prevádzky.

▪ Ak sa počas prevádzky vypne elektrické napájanie, prevádzka sa

opäť automaticky spustí po opätovnom zapnutí.

12.2.2 O režime prevádzky klimatizácia, vykurovanie, len ventilátor a automatický

▪ Zmena režimu sa nedá uskutočniť pomocou užívateľského

rozhrania, ktorého displej ukazuje centralizovanom ovládaní“ (viď návod na inštaláciu a obsluhu užívateľského rozhrania).

▪ Keď displej

pozri "12.5.1 Nastavenie hlavného nadriadeného užívateľského

rozhrania (master)"na strane31.

▪ Ventilátor môže bežať aj ďalej asi 1 minútu po zastavení

prevádzky vykurovania.

▪ Rýchlosť prietoku vzduchu sa dá nastaviť sama v závislosti od

izbovej teploty alebo ventilátor sa môže okamžite zastaviť. To nie je porucha.

bliká "zmena pri centralizovanom ovládaní",

„zmena pri

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 30

12 Prevádzka

12.2.3 O režime prevádzky vykurovanie

Môže trvať dlhšie dosiahnuť nastavenie teploty pre všeobecný režim prevádzky vykurovanie než pre režim prevádzky klimatizácia.

Nasledovná prevádzka sa uskutočňuje v snahe, aby sa zabránilo poklesu výkonu vykurovania alebo vyfukovaniu studeného vzduchu.

Prevádzka rozmrazovania

V režime prevádzky vykurovanie sa zvyšuje možnosť zamrznutia vinutia chladenia vzduchu vonkajšej jednotky, čím sa obmedzí prenos energie na vinutie vonkajšej jednotky. Aby bol dodaný dostatok tepla do vnútorných jednotiek, zníži sa výkon vykurovania a systém musí prejsť do režimu prevádzky rozmrazovanie.

Vnútorná jednotka zastaví činnosť ventilátora, cyklus chladiva sa otočí a energia zvnútra budovy bude použitá na rozmrazenie vinutia vonkajšej jednotky.

Vnútorná jednotka zobrazuje na displejoch režim prevádzky rozmrazovania.

Horúci štart

V snahe zabrániť tomu, aby pri spustení režimu prevádzky vykurovanie z vnútornej jednotky nevystupoval studený vzduch, vnútorný ventilátor sa automaticky zastaví. Displej užívateľského

rozhrania zobrazuje . Môže trvať určitý čas, kým sa spustí ventilátor. To nie je porucha.

12.2.4 O prevádzke systému

1 Niekoľkokrát stlačte tlačidlo voľby režimu prevádzky a zvoľte

režim prevádzky podľa vašej potreby.

Režim prevádzky klimatizácia Režim prevádzky vykurovanie Režim prevádzky len ventilátor

2 Stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.

Výsledok: Kontrolka prevádzky sa rozsvieti asystém sa spustí.

12.3 Použitie programu sušenie

12.3.1 O programe sušenie

▪ Funkciou tohto programu je znížiť vlhkosť vašej miestnosti pri

minimálnom poklese teploty (minimálne ochladenie miestnosti).

▪ Mikropočítač automaticky určuje teplotu a rýchlosť ventilátora

(nedá sa nastaviť pomocou užívateľského rozhrania).

▪ Systém sa neuvedie do prevádzky, keď je izbová teplota príliš

nízka (<20°C).

12.3.2 O programe sušenie

Uvedenie do prevádzky

1 Stlačte tlačidlo výberu režimu prevádzky na rozhraní

používateľa niekoľkokrát a vyberte (režim prevádzky program sušenie).

2 Stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.

Výsledok: Kontrolka prevádzky sa rozsvieti asystém sa spustí.

3 Stlačte tlačidlo nastavenia smeru prúdenia vzduchu (len pre

dvojité prúdenie, viacnásobné prúdenie, roh, zavesenie na strope a namontované na stene). Pozri podrobnosti v

"12.4Nastavenie smeru prúdenia vzduchu"na strane30.

Zastavenie

4 Ešte raz stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom

rozhraní.

Výsledok: Kontrolka prevádzky sa vypne aprevádzka systému sa zastaví.

VÝSTRAHA

Ihneď potom ako sa jednotka zastaví, nevypínajte elektrické napájanie, ale počkajte najmenej 5 minút.

12.4 Nastavenie smeru prúdenia vzduchu

Pozrite návod na obsluhu užívateľského rozhrania.

12.4.1 O pohybe klapky prúdenia vzduchu

Dvojitý prietok+jednotky viacnásobného prietoku

Rohové jednotky

Stropné závesné jednotky

Jednotky s montážou na stenu

Pre nasledovné podmienky mikropočítač riadi smer prúdenia vzduchu, ktorý sa môže odlišovať od zobrazenia na displeji.

Klimatizácia Vykurovanie

▪ Keď je izbová teplota nižšia

než nastavená teplota.

▪ Pri nepretržitej prevádzke vo vodorovnom smere prúdenia

vzduchu.

▪ Ak sa nepretržitá prevádzka s prúdením vzduchu smerom dole

uskutočňuje v čase režimu prevádzky klimatizácia s jednotkou zavesenou na strope alebo na stene, mikropočítač môže riadiť smer prúdenia a potom sa tiež zmení zobrazenie na užívateľskom rozhraní.

Smer prúdenia vzduchu sa môže nastaviť jedným znasledovných spôsobov:

▪ Klapka prúdenia vzduchu si sama nastavuje svoju polohu. ▪ Smer prúdenia vzduchu môže byť stanovený používateľom.

▪ Automatická apožadovaná poloha .

VAROVANIE

Pri vyklopení klapky nikdy nevkladajte ruky a nedotýkajte sa výstupu vzduchu alebo vodorovných lamiel. Môže mám zachytiť prsty alebo môžete poškodiť jednotku.

VÝSTRAHA

▪ Pohyblivá hranica klapky sa dá meniť. Podrobnosti sa

dozviete od predajcu vášho zariadenia. (len uzariadení s dvojitým prúdením, viacnásobným prúdením, rohových, zavesených na strope a namontovaných na stene).

▪ Zabráňte prevádzke vo vodorovnom smere .

Môže to spôsobiť rosenie alebo usadzovanie prachu na strope alebo klapke.

▪ Pri spustení prevádzky. ▪ Keď je izbová teplota vyššia

než nastavená teplota.

▪ Pri prevádzke odmrazovania.

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 31

13 Údržba a servis

d d

c c

12.5 Nastavenie hlavného nadriadeného užívateľského rozhrania (master)

12.5.1 Nastavenie hlavného nadriadeného užívateľského rozhrania (master)

2 Ak systém nefunguje (všetky vnútorné jednotky vypnuté),

môžete definovať vnútornú jednotku RA DX ako hlavnú (master) adresovaním tejto jednotky pomocou infračerveného užívateľského rozhrania (dajte pokyn thermo ON do požadovaného režimu).

Jediným spôsobom ako zmeniť hlavnú jednotku (master) je opakovaním predchádzajúceho postupu. Prepínanie režimov klimatizácia/vykurovanie (alebo naopak) je možné len zmenou režimu prevádzky definovanej hlavnej vnútornej jednotky (master).

13 Údržba a servis

VÝSTRAHA

Nikdy sami nevykonávajte prehliadku alebo servis zariadenia. Požiadajte kvalifikovaného servisného

a VRV IV-S Tepelné čerpadlo vonkajšia jednotka b Chladiace potrubie c VRV vnútorná jednotka priamej expanzie (DX) d Rozhranie používateľa (v závislosti od typu vnútornej

jednotky)

e Skriňa BP (potrebná pre pripojenie vnútorných jednotiek

Residential Air (RA) alebo Sky Air (SA) priamej expanzie (DX))

f Residential Air (RA) priamej expanzie (DX) vnútorných

jednotiek

g Užívateľské rozhranie (bezdrôtové, v závislosti od typu

vnútornej jednotky)

Ak je systém nainštalovaný tak, ako je zobrazené na obrázku vyššie, je potrebné označiť jedno z užívateľských rozhraní ako nadriadené užívateľské rozhranie (master).

Displeje podriadených užívateľských rozhraní (slave) zobrazujú

(zmena u centralizovaného ovládania) a podriadené užívateľské rozhrania (slave) automaticky sledujú režim prevádzky určený nadriadeným užívateľským rozhraním (master).

Len hlavné nadriadené užívateľské rozhranie (master) môže nastaviť režim prevádzky vykurovanie alebo klimatizácia.

12.5.2 Označenie hlavného používateľského

rozhrania (VRV DX)

V prípade, že sú systému VRV pripojené len vnútorné jednotky DXVRV IV-S:

1 Stlačte tlačidlo voľby režimu prevádzky aktuálneho hlavného

nadriadeného užívateľského rozhrania (master) na 4 sekundy. V prípade, že táto procedúra ešte nebola vykonaná, je možné ju vykonať na prvom užívateľskom rozhraní.

Výsledok: Displej zobrazujúci (prepínanie pri centralizovanom ovládaní) u všetkých podriadených užívateľských rozhraní (slave) pripojených ktej istej vonkajšej jednotke bliká.

2 Stlačte tlačidlo voľby režimu prevádzky ovládača, ktorý chcete

označiť ako hlavné nadriadené užívateľské rozhranie (master). Výsledok: Označenie je ukončené. Toto užívateľské rozhranie

je označené ako hlavné nadriadené užívateľské rozhranie (master) adisplej zobrazujúci (zmena ucentralizovaného

ovládania) zmizne. Displeje ostatných užívateľských rozhraní zobrazujú (zmena ucentralizovaného ovládania).

12.5.3 Označenie hlavného používateľského

rozhrania (RA DX)

V prípade, že sú systému RA pripojené len vnútorné jednotky DXVRV IV-S:

1 Uzavrite všetky vnútorné jednotky.

pracovníka, aby túto prácu vykonal.

VAROVANIE

Po vypálení poistky nikdy nevymeňte poistku za takú, ktorá je určená pre iný prúd alebo nepoužívajte nejaké iné zapojenie poistky. Používanie drôtu alebo medeného drôtu môže spôsobiť poškodenie jednotky alebo spôsobiť vznik požiaru.

UPOZORNENIE

Do vstupu alebo výstupu vzduchu nevkladajte prsty, tyčky alebo iné predmety. Neodstraňujte ochranný kryt ventilátora. Keďže sa ventilátor otáča veľkou rýchlosťou, mohol by spôsobiť úraz.

UPOZORNENIE

Po dlhšom používaní skontrolujte podložky jednotky a jej inštalácie, či nie sú poškodené. Keď sú poškodené, jednotka by mohla spadnúť aspôsobiť úraz.

VÝSTRAHA

Obslužný panel ovládača neutierajte benzínom, riedidlom, handrou nasiaknutou chemickou látkou, atď. Panel môže zmeniť svoju farbu alebo sa môže odlupovať povrchová vrstva. Keď je silne znečistený, namočte handru do neutrálneho čistiaceho prostriedku riedeného vodou, dobre ju vypláchnite a panel vyčistite. Utrite ho ďalšou suchou handrou.

13.1 Ochladive

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do ovzdušia.

Typ chladiva: R410A Hodnota potenciálu globálneho otepľovania: 2087,5

VÝSTRAHA

V Európe emisie skleníkových plynov celkovej náplne chladiva v systéme (vyjadrené ako ekvivalent tony CO2) sa používajú na určenie intervalov údržby. Dodržiavajte platnú legislatívu.

Vzorec na výpočet emisií skleníkových plynov:

Globálna hodnota potenciálu otepľovania chladiva x Celkové množstvo chladiva [v kg] / 1 000

Ďalšie informácie vám poskytne inštalatér.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 32

14 Odstraňovanie problémov

VAROVANIE

Chladivo v systéme je bezpečné a v normálnom prípade neuniká. Ak chladivo uniká vo vnútri miestnosti, kontakt s plameňom horáka, ohrievačom alebo varičom môže mať za následok tvorbu škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte a skontaktujte sa s predajcom, u ktorého ste jednotku kúpili.

Klimatizačné zariadenie nepoužívajte, kým servisná osoba nepotvrdí ukončenie opravy časti, kde uniká chladivo.

13.2 Popredajný servis a záruka

13.2.1 Záručná doba

▪ Tento výrobok obsahuje záručný list, ktorý bol včase inštalácie

vyplnený predajcom. Vyplnený list bol skontrolovaný zákazníkom astarostlivo odložený.

▪ Ak sú potrebné opravy výrobku v záručnej dobe, skontaktujte sa s

vašim predajcom a majte záručný list po ruke.

13.2.2 Odporúčaná údržba a kontrola

Keďže pri používaní jednotky počas niekoľkých rokov sa zbiera prach, jej výkon sa v určitom rozsahu znižuje. Keďže rozobratie a vyčistenie vnútra jednotiek vyžaduje technickú odbornosť, pre zabezpečenie najlepšie možnej údržby jednotiek odporúčame uzavrieť zmluvu o údržbe a kontrole s výnimkou bežnej údržbárskej činnosti. Naša sieť predajcov má prístup k stálej zásobe dôležitých komponentov, aby udržiavali jednotku v prevádzke čo možno najdlhšie. Viac informácií získate u vášho predajcu.

Keď predajcu žiadate o zásah, okamžite uveďte:

▪ Úplný názov modelu jednotky. ▪ Výrobné číslo (uvedené na štítku jednotky). ▪ Dátum inštalácie. ▪ Symptómy alebo porucha apodrobnosti oporuche.

VAROVANIE

▪ Jednotku sami nemodifikujte, nedemontujte,

neodstraňujte, opätovne neinštalujte alebo neopravujte, keďže demontáž alebo inštalácia môže spôsobiť zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa svašim predajcom.

▪ V prípade náhodných únikov chladiva sa presvedčte,

že vblízkosti nie je otvorený plameň. Samotné chladivo je celkom bezpečné, netoxické a nehorľavé, ale pri náhodnom úniku do miestnosti vytvára toxický plyn tam, kde je prítomný horľavý vzduch z ventilátorov ohrievačov, plynových varičov atď. Vždy nechajte potvrdiť kvalifikovaným servisným personálom, že pred obnovením prevádzky bolo miesto úniku opravené.

14 Odstraňovanie problémov

Ak dôjde k jednej z nasledovných porúch, uskutočnite opatrenia zobrazené nižšie a skontaktujte sa s predajcom vášho zariadenia.

VAROVANIE Ak dôjde kniečomu nezvyčajnému (je cítiť zápach po

horení atď.), zastavte prevádzku jednotky a vypnite elektrické napájanie.

Ponechanie jednotky v prevádzke za takých okolností môže spôsobiť poruchu, zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa svašim predajcom.

Systém musí opraviť kvalifikovaný servisný pracovník:

Porucha Opatrenie

Ak poistné zariadenie ako je napr. poistka, istič alebo istič uzemnenia sú často aktivované alebo hlavný vypínač ON/OFF (ZAP./VYP.) nepracuje správne.

Ak z jednotky uniká voda. Zastavte prevádzku. Prepínač prevádzky nefunguje správne. Vypnite elektrické

Ak je na displeji užívateľského zobrazené číslo jednotky, kontrolka prevádzky bliká azobrazí sa kód poruchy.

Ak systém nefunguje správne s výnimkou vyššie uvedených prípadov anie je zrejmá žiadna z vyššie uvedených porúch, systém preskúmajte podľa nasledovných postupov.

Porucha Opatrenie

Ak systém vôbec nefunguje.

Keď systém prechádza do režimu prevádzky len ventilátor, ale hneď ako prejde do režimu prevádzky vykurovanie alebo klimatizácia, systém sa zastaví.

Systém funguje, ale chladenie alebo kúrenie (ohrev) je nedostatočné.

▪ Skontrolujte, či nevznikla porucha

elektrického napájania. Počkajte, kým sa napájanie obnoví. Ak sa porucha napájania vyskytne počas prevádzky, systém sa automaticky opäť spustí ihneď po obnovení elektrického napájania.

▪ Skontrolujte, či nie je vypálená poistka

alebo či nie je aktivovaný istič. Vprípade potreby vymeňte poistku alebo opäť zapnite istič.

▪ Skontrolujte, či vstup alebo výstup

vzduchu vonkajšej alebo vnútornej jednotky nie je blokovaný prekážkami. Odstráňte každú prekážku a vytvorte dostatočné prúdenie vzduchu.

▪ Skontrolujte, či displej užívateľského

rozhrania zobrazuje (čas pre čistenie vzduchového filtra). (Pozri

"13 Údržba a servis" na strane 31 a

odsek "Údržba" v návode vnútornej jednotky.)

▪ Skontrolujte, či vstup alebo výstup

vzduchu vonkajšej alebo vnútornej jednotky nie je blokovaný prekážkami. Odstráňte každú prekážku a vytvorte dostatočné prúdenie vzduchu.

▪ Skontrolujte, či vzduchový filter nie je

upchatý (pozri odsek „Údržba“ vnávode

vnútornej jednotky). ▪ Skontrolujte nastavenie teploty. ▪ Skontrolujte nastavenie otáčok

ventilátora na vašom užívateľskom

rozhraní. ▪ Skontrolujte, či sú otvorené dvere alebo

okná. Dvere a okná zavrite, aby nedošlo

kprúdeniu vzduchu do miestnosti. ▪ Skontrolujte, či sa počas prevádzky

chladenia v miestnosti nenachádza veľa

osôb. Skontrolujte, či zdroj tepla

vmiestnosti nie je veľmi silný. ▪ Skontrolujte, či do miestnosti nesvieti

priame slnečné žiarenie. Používajte

záclony alebo clony. ▪ Skontrolujte, ak nie je uhol prúdenia

vzduchu správny.

Vypnite hlavný vypínač elektrického napájania.

napájanie. Upovedomte vášho

inštalatéra ainformujte ho okóde poruchy.

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 33

14 Odstraňovanie problémov

Ak je po kontrole všetkých vyššie uvedených položiek nemožné odstrániť problém, skontaktujte sa s vašim inštalatérom a uveďte symptómy, celý názov modelu jednotky (ak je to možné aj s výrobným číslom) a dátum inštalácie (mal by byť uvedený na záručnom liste).

14.1 Kódy chýb: Prehľad

V prípade, že sa na displeji užívateľského rozhrania vnútornej jednotky objaví kód poruchy, kontaktujte vášho inštalatéra a informujte ho o kóde poruchy, type jednotky a výrobnom čísle (tieto informácie môžete nájsť na výrobnom štítku jednotky).

Pre vašu potrebu je vám k dispozícii zoznam s kódmi porúch. V závislosti od úrovne kódu poruchy môžete kód resetovať stlačením tlačidla ON/OFF (ZAP./VYP.). Ak nie, požiadajte vášho inštalatéra o radu.

Hlavný kód Obsah

Bolo aktivované externé ochranné zariadenie EEPROM porucha (vnútri) Porucha systému vypúšťania (vnútri) Porucha motora ventilátora (vnútri) Porucha motora otočnej klapky (vnútri) Porucha expanzného ventilu (vnútri) Porucha vypúšťania (vnútorná jednotka) Porucha prachovej komory filtra (vnútri) Porucha nastavenia výkonu (vnútri) Porucha v prenose medzi hlavnou a podriadenou

kartou PCB (vnútri) Porucha termistora výmenníka tepla (vnútri,

kvapalina) Porucha termistora výmenníka tepla (vnútri, plyn) Porucha termistora nasávania vzduchu (vnútri) Porucha termistora výstupu vzduchu (vnútri) Porucha detektora pohybu alebo snímača teploty na

podlahe (vnútri) Porucha termistora užívateľského rozhrania (vnútri) Porucha PCB (vonku) Bol aktivovaný detektor zvodového prúdu (vonku) Bol aktivovaný vysokotlakový vypínač Porucha nízkeho tlaku (vonku) Detekcia uzamknutia kompresora (vonku) Porucha motora ventilátora (vonku) Porucha elektronického expanzného ventilu (vonku) Porucha teploty na výstupe (vonku) Nenormálna teplota nasávania (vonku) Detekcia preplnenia chladivom Porucha vysokotlakového vypínača Porucha nízkotlakového vypínača Porucha motora ventilátora (vonku) Porucha snímača okolitej teploty (vonku) Porucha snímača tlaku Porucha snímača prúdu Porucha snímača teploty na výstupe (vonku) Porucha snímača teploty plynu výmenníka tepla

(vonku) Porucha snímača teploty nasávania (vonku) Porucha snímača teploty rozmrazovania (vonku) Porucha snímača teploty kvapaliny (po pomocnej

klimatizácii HE) (vonku)

Hlavný kód Obsah

Porucha snímača (vinutia) teploty kvapaliny (vonku) Porucha snímača teploty plynu (po pomocnej

klimatizácii HE) (vonku) Porucha vysokotlakového snímača (S1NPH) Porucha nízkotlakového snímača (S1NPL) INV Abnormálna PCB Abnormálna teplota rebra Chybná karta PCB invertora Zistené prúdové preťaženie kompresora Zamknutie kompresora (spustenie) Prenosná vonkajšia jednotka - invertor: INV Porucha

prenosu INV napätie nevyváženého elektrického napájania Porucha termistora s rebrami Porucha nastavenia výkonu (vonku) Nenormálny pokles nízkeho tlaku, porucha

expanzného ventilu Porucha prehodenej fázy elektrického napájania INV napäťový skrat elektrického napájania Ešte sa nevykonala skúšobná prevádzka systému Chybné zapojenie vo vnútri alebo vonku Nenormálne užívateľské rozhranie - vnútorná

komunikácia Chybné zapojenie vonkajšia/vonkajšia Nenormálna komunikácia užívateľské rozhranie

nadriadené - podriadené Nesúlad systémov. Kombinácia nesprávnych typov

vnútorných jednotiek. Porucha vnútornej jednotky. Porucha spojenia vnútorných jednotiek alebo nesúlad

typov Duplikácia centralizovaného adresovania Porucha v komunikácii centralizované ovládacie

zariadenie - vnútorná jednotka Porucha automatického adresovania (nekonzistencia) Porucha automatického adresovania (nekonzistencia)

14.2 Symptómy, ktoré NIE sú poruchami systému

Nasledovné symptómy NIE sú poruchami systému:

14.2.1 Symptóm: Systém nebeží

▪ Klimatizačné zariadenie sa okamžite nespustí potom, ako sa

zatlačí tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní. Ak sa kontrolka prevádzky rozsvieti, systém sa nachádza v bežnej prevádzke. Aby nedošlo k preťaženiu motora kompresora, klimatizačné zariadenie sa spustí po 5 minútach potom ako sa znovu zapne vprípade, že bolo tesne predtým vypnuté. K takému istému oneskoreniu spustenia dôjde potom, ako bolo použité tlačidlo voľby režimu prevádzky.

▪ Ak sa na užívateľskom rozhraní zobrazí "centralizované

ovládanie" ("Centralized Control"), stlačenie tlačidla prevádzky zapríčiní blikanie displeja na niekoľko sekúnd. Blikajúci displej zobrazuje, že sa nemôže použiť užívateľské rozhranie.

▪ Systém sa po zapnutí elektrického napájania okamžite nespustí.

Počkajte jednu minútu, kým mikropočítač nie je pripravený na prevádzku.

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 34

14 Odstraňovanie problémov

14.2.2 Symptóm: Prevádzka ventilátora je možná, ale režim chladenia alebo kúrenia nefunguje

Ihneď po zapnutí elektrického napájania. Mikropočítač je pripravený na prevádzku a vykonáva kontrolu komunikácie so všetkými vnútornými jednotkami. Počkajte, prosím, maximálne 12 minút, kým sa tento proces ukončí.

14.2.3 Symptóm: Pevnosť ventilátora nekorešponduje snastavením

Otáčky ventilátora sa nemenia, aj keď bolo stlačené tlačidlo nastavenia otáčok ventilátora. Počas režimu prevádzky vykurovanie, keď izbová teplota dosiahne nastavenú teplotu, vonkajšia jednotka sa vypne a vnútorná jednotka zmení režim na úpravu otáčok ventilátora. Tým sa zabráni priamemu vyfukovaniu studeného vzduchu na osoby zdržiavajúce sa vmiestnosti. Otáčky ventilátora sa nezmenia, aj keď sa stlačilo tlačidlo, keď ďalšia vnútorná jednotka je vrežime prevádzky vykurovanie.

14.2.4 Symptóm: Smer ventilátora nekorešponduje snastavením

Smer ventilátora nekorešponduje so zobrazením na displeji užívateľského rozhrania. Smer ventilátora sa nemení. To je preto, lebo jednotka je ovládaná mikropočítačom.

14.2.5 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka)

▪ Ak je počas prevádzky chladenia vysoká vlhkosť. Ak je vnútro

vnútornej jednotky mimoriadne znečistené, rozloženie teploty vo vnútri miestnosti je nerovnomerné. Je nutné vyčistiť vnútro vnútornej jednotky. Požiadajte predajcu vášho zariadenia, aby vám poskytol podrobné informácie očistení jednotky. Táto činnosť vyžaduje kvalifikovaného servisného pracovníka.

▪ Okamžite po ukončení prevádzky chladenia akeď izbová teplota

avlhkosť sú nízke. To je vdôsledku toho, že teplý plyn chladiva prúdi späť do vnútornej jednotky avytvára paru.

14.2.6 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka, vonkajšia jednotka)

Keď sa systém po režime prevádzky rozmrazovania prepne do režimu prevádzky kúrenia. Vlhkosť vytvorená v režime rozmrazovania sa stane parou aje odčerpaná.

14.2.7 Symptóm: Užívateľské rozhranie zobrazuje "U4" alebo "U5" a zastaví sa, ale potom sa znova spustí po niekoľkých minútach

To je v dôsledku toho, že užívateľské rozhranie zachytáva rušenie z iných elektrických spotrebičov než je klimatizačné zariadenie. Hlučnosť bráni komunikácii medzi jednotkami, čo spôsobuje ich zastavenie. Prevádzka sa automaticky opätovne spustí, keď sa skončí rušenie.

14.2.8 Symptóm: Hlučnosť klimatizácie (vnútorné jednotky)

▪ „Oceľový“ hluk je okamžite počuť po zapnutí elektrického

napájania. Elektronický expanzný ventil vo vnútri vnútornej jednotky začne pracovať arobí hluk. Jeho objem sa zmenší asi za jednu minútu.

▪ Keď je systém vrežime prevádzky klimatizácia alebo sa zastaví,

je počuť súvislý nízky „šušťavý“ zvuk. Keď je vypúšťacie čerpadlo v prevádzke (prídavné voliteľné príslušenstvo), je počuť tento zvuk.

▪ Keď sa systém po ukončení režimu prevádzky vykurovanie

zastaví, je počuť "piskľavý“ škrípajúci zvuk. Predĺženie a stiahnutie dielov z plastu spôsobené zmenou teploty vytvára tento hluk.

▪ Nízky zvuk „sypot“ je počuť pri zastavení vnútornej jednotky. Ak je

vprevádzke iná vnútorná jednotka, je počuť tento hluk. V snahe zabrániť, aby olej achladivo zostali vsystéme, ostáva prúdiť malé množstvo chladiva.

14.2.9 Symptóm: Hlučnosť klimatizácií (vnútorná jednotka, vonkajšia jednotka)

▪ Keď je systém v režime prevádzky klimatizácia alebo

rozmrazovania, je počuť súvislý nízky šušťavý zvuk. To je zvuk plynného chladiva prúdiaceho cez vnútornú a vonkajšiu jednotku.

▪ Šušťavý zvuk, ktorý je počuť pri spustení alebo okamžite po

zastavení prevádzky alebo rozmrazovania. Toto je hluk chladiva spôsobený zastavením prúdenia alebo zmenami prúdenia.

14.2.10 Symptóm: Hlučnosť klimatizácií (vonkajšia jednotka)

Keď sa zmení hluk prevádzky. Tento hluk je spôsobený zmenou frekvencie.

14.2.11 Symptóm: Zjednotky vychádza prach

Keď sa jednotka používa po prvý krát po dlhšom čase. To je spôsobené tým, že sa do jednotky dostal prach.

14.2.12 Symptóm: Jednotky môžu vydávať zápach

Jednotka môže absorbovať zápach zmiestnosti, nábytku, cigariet, atď. apotom ho opäť uvoľňovať.

14.2.13 Symptóm: Ventilátor vonkajšej jednotky sa neotáča

Počas prevádzky. Otáčky ventilátora sú ovládané v snahe optimalizovať prevádzku výrobku.

14.2.14 Symptóm: Displej zobrazuje "88"

K tomu dôjde ihneď po zapnutí hlavného vypínača a znamená, že užívateľské rozhranie je normálnom stave. To pokračuje 1minútu.

14.2.15 Symptóm: Kompresor vo vonkajšej jednotke sa po krátkej prevádzke kúrenia nezastaví

Tým sa zabráni tomu, aby chladivo zostávalo v kompresore. Jednotka sa zastaví po 5 až 10 minútach.

14.2.16 Symptóm: Vnútro vonkajšej jednotky je rovnomerne teplé, aj keď sa jednotka zastavila

To je spôsobené tým, že ohrev skrine zohrieva kompresor tak, aby kompresor mal hladký štart.

14.2.17 Symptóm: Keď sa vnútorná jednotka zastaví, je cítiť horúci vzduch

Niekoľko rozličných vnútorných jednotiek začne bežať v tom istom systéme. Ak ďalšia jednotka beží, nejaké množstvo chladiva stále prúdi jednotkou.

Návod na inštaláciu a použitie

Klimatizácia vzduchu systém VRVIV-S

RXYSQ4~6TAY1B

4P482256-1 – 2017.03

Page 35

15 Premiestnenie

O demontáž a opätovnú inštaláciu celej jednotky požiadajte predajcu. Odstránenie jednotiek vyžaduje technickú odbornosť.

16 Likvidácia

Táto jednotka používa uhlofluorovodík. O likvidáciu tejto jednotky do odpadu požiadajte predajcu.

Systém sa nepokúšajte demontovať sami: demontáž systému, likvidáciu chladiacej zmesi, oleja aostatných častí zariadenia musí prebiehať vsúlade splatnými právnymi predpismi. Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu pre opätovné využitie, recykláciu aobnovu.

15 Premiestnenie

RXYSQ4~6TAY1B Klimatizácia vzduchu systém VRVIV-S 4P482256-1 – 2017.03

Návod na inštaláciu a použitie

Page 36

4P482256-1 0000000P

4P482256-1 2017.03

Daikin RXYSQ4TAY1B, RXYSQ5TAY1B, RXYSQ6TAY1B Operation manuals [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 O dokumentácii

Pre inštalatéra

2 Informácie o balení

2.1 Vonkajšia jednotka

2.1.1 Pre odobratie príslušenstva z vonkajšej jednotky

3.1 O vonkajšej jednotke

3.2 Zloženie systému

4.1.2 Dodatočné požiadavky na miesto inštalácie vonkajšej jednotky v studenom podnebí

4 Príprava

4.1 Príprava miesta inštalácie

4.1.1 Požiadavky na miesto inštalácie vonkajšej jednotky

4.2 Príprava potrubia chladiva

4.2.1 Požiadavky na potrubie chladiva

4.2.2 Materiál potrubia s chladivom

4.2.3 Pre výber veľkosti potrubia

B: Potrubie medzi súpravami vetvenia potrubia chladiva
