Daikin RXYSQ4T8VB, RXYSQ5T8VB, RXYSQ6T8VB, RXYSQ4T8YB, RXYSQ5T8YB Operation manuals [cs]

...

Page 1

Příručka pro instalaci a

provoz

Klimatizační systém VRV IV-S

RXYSQ4T8VB RXYSQ5T8VB RXYSQ6T8VB             RXYSQ4T8YB RXYSQ5T8YB RXYSQ6T8YB

Příručka pro instalaci a provoz Klimatizační systém VRV IV-S

čeština

Page 2

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100 A, B, C — ≥100 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500 D — ≥500 D, E — ≥1000 ≥1000 ≤500 B, D — ≥100 ≥500 B, D, E HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

≥200 ≥1700 ≥1000 ≤500

≥100

A, B, C — ≥200 ≥300 ≥1000 A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500 D — ≥1000 D, E — ≥1000 ≥1000 ≤500 B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

≥300 ≥2200 ≥1000 ≤500

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥100

≥1000

≥300

≥100

≥300

≥100

≥1000

Page 3

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030A29/04-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

13**

14**

15**

16**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

17**

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

07**

08**

09**

10**

11**

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

18**

Shigeki Morita

Director

Ostend, 3.17 0

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

12**

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

RXYSQ4T8VB*, RXYSQ5T8VB*, RXYSQ6T8VB*,

06

07

RXYSQ4T8YB*, RXYSQ5T8YB*, RXYSQ6T8YB*,

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

RXYSQ6T8Y1B*,

* = , , 1, 2, 3, ..., 9

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

05Nota*

Daikin Europe N.V. is authorised to compile the Technical Construction File.

01**

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

3P397286-4E

Page 4

Obsah

1 O této dokumentaci 5

1.1 O tomto dokumentu................................................................... 5

Pro instalačního technika 5

2 Informace o skříni 5

2.1 Venkovní jednotka..................................................................... 5

2.1.1 Odstranění příslušenství z venkovní jednotky ............ 5

3 Informace o jednotkách a volitelném

příslušenství 5

3.1 O venkovní jednotce.................................................................. 5

3.2 Uspořádání systému ................................................................. 6

4 Příprava 6

4.1 Příprava místa instalace............................................................ 6

4.1.1 Požadavky na místo instalace venkovní jednotky....... 6

4.1.2 Dodatečné požadavky na místo instalace venkovní

jednotky ve studeném klimatu..................................... 6

4.2 Příprava chladivového potrubí................................................... 6

4.2.1 Požadavek na chladicího potrubí................................ 6

4.2.2 Materiál potrubí chladiva............................................. 6

4.2.3 Výběr průměru potrubí................................................ 7

4.2.4 Výběr sady větvení chladicího potrubí........................ 8

4.3 Příprava elektrické instalace ..................................................... 8

4.3.1 Požadavky na bezpečnostní zařízení ......................... 8

5 Instalace 8

5.1 Přístup k vnitřním částem jednotek ........................................... 8

5.1.1 Přístup k vnitřním částem venkovní jednotky.............. 8

5.2 Montáž venkovní jednotky......................................................... 8

5.2.1 Příprava instalační konstrukce.................................... 8

5.2.2 Instalace venkovní jednotky........................................ 9

5.2.3 Zajištění drenáže ........................................................ 9

5.2.4 Jak zabránit převrácení venkovní jednotky................. 9

5.3 Připojení potrubí chladiva.......................................................... 9

5.3.1 Použití uzavíracího ventilu se servisním vstupem ...... 9

5.3.2 Připojení chladivového potrubí k venkovní jednotce... 10

5.4 Kontrola potrubí chladiva........................................................... 11

5.4.1 O vedení potrubí chladiva........................................... 11

5.4.2 Kontrola potrubí chladiva: Obecné pokyny ................. 12

5.4.3 Kontrola potrubí chladiva: Nastavení.......................... 12

5.4.4 Provedení testu těsnosti ............................................. 12

5.4.5 Provedení podtlakového vysoušení............................ 12

5.5 Izolování potrubí chladiva.......................................................... 13

5.6 Plnění chladiva .......................................................................... 13

5.6.1 Bezpečnostní upozornění pro plnění chladiva............ 13

5.6.2 Stanovení doplňkové náplně chladiva ........................ 13

5.6.3 Plnění chladiva............................................................ 13

5.6.4 Chybové kódy při plnění chladiva ............................... 14

5.6.5 Připevnění štítku s označením fluorovaných

skleníkových plynů...................................................... 14

5.7 Připojení elektrické kabeláže..................................................... 15

5.7.1 Provozní kabeláž: Přehled.......................................... 15

5.7.2 Pokyny pro vylamování vyrážecích otvorů.................. 15

5.7.3 Pokyny k zapojování elektrického vedení................... 15

5.7.4 Připojení elektrické kabeláže k venkovní jednotce ..... 15

5.8 Dokončení instalace venkovní jednotky .................................... 16

5.8.1 Dokončení připojování přenosové kabeláže............... 16

6 Konfigurace 16

6.1 Provozní (místní) nastavení ...................................................... 16

6.1.1 O provozním (místním) nastavení............................... 16

6.1.2 Přístup k součástem provozního nastavení................ 17

6.1.3 Součásti provozního nastavení................................... 17

6.1.4 Přístup k režimu 1 nebo 2............................................ 17

6.1.5 Použití režimu 1 ........................................................... 18

6.1.6 Použití režimu 2 ........................................................... 18

6.1.7 Režim 1 (a výchozí situace): Nastavení monitorování. 18

6.1.8 Režim 2: Provozní nastavení....................................... 19

6.1.9 Připojení počítačového konfigurátoru k venkovní

jednotce ....................................................................... 22

7 Uvedení do provozu 22

7.1 Bezpečnostní upozornění při uvádění do provozu ..................... 22

7.2 Kontrolní seznam před uvedením do provozu............................ 22

7.3 Kontrolní seznam během uvedení do provozu........................... 23

7.3.1 O testovacím chodu..................................................... 23

7.3.2 Provedení testovacího provozu (7segmentový displej

LED)............................................................................. 23

7.3.3 Náprava po nesprávném skončení zkušebního

provozu ........................................................................ 23

7.3.4 Obsluha jednotky ......................................................... 23

8 Odstraňování problémů 23

8.1 Řešení problémů na základě chybových kódů........................... 23

8.1.1 Chybové kódy: Přehled................................................ 24

9 Technické údaje 25

9.1 Prostor pro údržbu: Venkovní jednotka ...................................... 25

9.2 Schéma potrubí: Venkovní jednotka .......................................... 25

9.3 Schéma elektrického zapojení: Venkovní jednotka.................... 25

Pro uživatele 27

10 O systému 27

10.1 Uspořádání systému .................................................................. 27

11 Uživatelské rozhraní 27 12 Provoz 27

12.1 Provozní rozsah ......................................................................... 27

12.2 Ovládání jednotky....................................................................... 28

12.2.1 O obsluze systému ...................................................... 28

12.2.2 O režimech chlazení, topení, jen ventilátor a

automatický provoz ...................................................... 28

12.2.3 O provozním režimu topení.......................................... 28

12.2.4 Obsluha systému (u systémů BEZ přepínače

dálkového ovládání ke změně chlazení/topení)........... 28

12.2.5 Obsluha systému (u systémů S přepínačem

dálkového ovládání ke změně chlazení/topení)........... 28

12.3 Používání programu vysoušení.................................................. 28

12.3.1 O programu vysoušení................................................. 28

12.3.2 Použití programu vysoušení (u systémů BEZ přepínače dálkového ovládání ke změně chlazení/

topení).......................................................................... 29

12.3.3 Použití programu vysoušení (u systémů S přepínačem dálkového ovládání ke změně chlazení/

topení).......................................................................... 29

12.4 Nastavení směru proudění vzduchu........................................... 29

12.4.1 O lamelách řízení směru proudění vzduchu ................ 29

12.5 Nastavení hlavního uživatelského rozhraní................................ 29

12.5.1 O nastavení hlavního uživatelského rozhraní.............. 29

12.5.2 Určení hlavního uživatelské rozhraní (VRV DX).......... 30

12.5.3 Určení hlavního uživatelské rozhraní (RA DX) ............ 30

13 Údržba a servis 30

13.1 O plnění chladiva........................................................................ 30

13.2 Poprodejní servis a záruka......................................................... 30

13.2.1 Záruční lhůta................................................................ 30

13.2.2 Doporučená údržba a kontrola..................................... 31

14 Odstraňování problémů 31

14.1 Chybové kódy: Přehled .............................................................. 31

14.2 Příznaky, které NEJSOU známkou poruchy systému ................ 32

14.2.1 Příznak: Systém nepracuje.......................................... 32

14.2.2 Příznak: Nelze přepínat mezi chlazením / ohřevem .... 32

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 5

1 O této dokumentaci

1×

e f

1× 1×

1×

14.2.3 Příznak: Režim ventilátoru je možný, ale chlazení ani

topení nepracují .......................................................... 32

14.2.4 Příznak: Výkon ventilátoru neodpovídá nastavení...... 33

14.2.5 Příznak: Směr ventilátoru neodpovídá nastavení ....... 33

14.2.6 Příznak: Z jednotky vychází bílá mlha (vnitřní

jednotka) ..................................................................... 33

14.2.7 Příznak: Z jednotky vychází bílá mlha (vnitřní

jednotka, venkovní jednotka) ...................................... 33

14.2.8 Příznak: Na displeji uživatelského rozhraní je zobrazeno "U4" nebo "U5" a jednotka se zastaví, ale

po několika minutách se restartuje ............................. 33

14.2.9 Příznak: Hluk klimatizačních jednotek (vnitřní

jednotka) ..................................................................... 33

14.2.10 Příznak: Hluk klimatizačních jednotek (vnitřní

jednotka, venkovní jednotka) ...................................... 33

14.2.11 Příznak: Hluk klimatizačních jednotek (venkovní

jednotka) ..................................................................... 33

14.2.12 Příznak: Z jednotky vystupuje prach ........................... 33

14.2.13 Příznak: Jednotka může vydávat pachy ..................... 33

14.2.14 Příznak: Ventilátor venkovní jednotky se neotáčí ....... 33

14.2.15 Příznak: Displej zobrazuje "88" ................................... 33

14.2.16 Příznak: Kompresor venkovní jednotky se po krátké

operaci ohřevu nezastaví............................................ 33

14.2.17 Příznak: Vnitřek venkovní jednotky je teplý dokonce i

v případě, že se jednotka zastavila............................. 33

14.2.18 Příznak: Při zastavení vnitřní jednotky zní může

vycházet horký vzduch................................................ 33

15 Přemístění 33 16 Likvidace 34

1 O této dokumentaci

1.1 O tomto dokumentu

Určeno pro:

Autorizovaní instalační technici a koncoví uživatelé

INFORMACE

Tento spotřebič je určen k použití odborníky nebo školenými uživateli v obchodech, v lehkém průmyslu a na farmách, nebo pro komerční použití určenými osobami.

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní soubor se skládá z následujících částí:

▪ Všeobecná bezpečnostní upozornění:

▪ Bezpečnostní pokyny, které si musíte prostudovat před instalací ▪ Formát: Papírový výtisk (v krabici venkovní jednotky)

▪ Instalační návod / Návod k obsluze venkovní jednotky:

▪ Příručka pro instalaci a provoz ▪ Formát: Papírový výtisk (v krabici venkovní jednotky)

▪ Instalační a uživatelská referenční příručka:

▪ Příprava instalace, referenční data … ▪ Podrobné pokyny a referenční informace pro základní i

rozšířené použití

▪ Formát: Digitální soubory na webu http://

www.daikineurope.com/support-and-manuals/productinformation/

Nejnovější revize dodané dokumentace mohou být k dispozici na místních internetových stránkách Daikin nebo u vašeho prodejce.

Původní dokumentace je napsána v angličtině. Ostatní jazyky jsou překlady.

Technické údaje

▪ Podsoubor nejnovějších technických údajů je dostupný na

regionálním webu Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na

extranetu Daikin (vyžaduje se ověření).

Pro instalačního technika

2 Informace o skříni

2.1 Venkovní jednotka

2.1.1 Odstranění příslušenství z venkovní jednotky

1 Sejměte servisní kryt. Další informace viz "5.1.1 Přístup k

vnitřním částem venkovní jednotky"na stránce8.

2 Demontujte příslušenství.

a Všeobecná bezpečnostní upozornění b Instalační návod / Návod k obsluze venkovní jednotky

c Štítek o fluorovaných skleníkových plynech d Vícejazyčný štítek o fluorovaných skleníkových plynech e Příslušenství plynového potrubí 1 + měděné těsnění

(pouze pro RXYSQ6)

f Příslušenství plynového potrubí 2 (pouze pro RXYSQ6)

g Příslušenství plynového potrubí 3 (pouze pro RXYSQ6)

3 Informace o jednotkách a

volitelném příslušenství

3.1 O venkovní jednotce

Tato instalační příručka se týká systému tepelného čerpadla VRV IV-S, řízeného měničem.

Uvedené jednotky jsou určeny pro venkovní instalace a používají se kaplikacím stepelným čerpadlem vzduch/vzduch.

Technické údaje RXYSQ4~6

Kapacita Vytápění 14,2~18,0kW

Chlazení 12,1~15,5kW

Návrhová teplota prostředí

Vytápění –20~15,5°CWB Chlazení –5~46°CDB

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

Příručka pro instalaci a provoz

Page 6

4 Příprava

d d

c c

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

3.2 Uspořádání systému

POZNÁMKA

Stavba systému nesmí probíhat při teplotách nižších než – 15°C.

a Venkovní jednotka tepelného čerpadla VRV IV-S

b Potrubí chladiva

c Vnitřní jednotka s přímou expanzí VRV (DX)

d Uživatelské rozhraní (vyhrazené podle typu vnitřní

jednotky)

e Skříň BP (vyžadovaná pro připojení vnitřních jednotek

Residential Air (RA) nebo Sky Air (SA) s přímou expanzí (DX))

f Vnitřní jednotky Residential Air (RA) s přímým rozpínáním

(DX)

g Uživatelské rozhraní (bezdrátové, vyhrazené podle typu

vnitřní jednotky)

4 Příprava

4.1 Příprava místa instalace

4.1.1 Požadavky na místo instalace venkovní jednotky

Dodržujte pokyny pro udržování odstupů. Viz také kapitola "Technické údaje" a hodnoty na vnitřní straně předního krytu.

UPOZORNĚNÍ

Zařízení nepřístupné veřejnosti instalujte v zabezpečeném prostoru, chráněném před snadným přístupem.

Tato jednotka (vnitřní i venkovní) je vhodná k instalaci vkomerčním prostředí a prostředí lehkého průmyslu.

4.1.2 Dodatečné požadavky na místo instalace venkovní jednotky ve studeném klimatu

POZNÁMKA

Při provozování jednotky pro topení v prostřední s nízkými okolními teplotami a vysokou vlhkostí zajistěte, aby vypouštěcí otvory byly volně průchodné (použijte k tomu vhodné zařízení).

Topení:

a Rozsah zahřívání b Provozní rozsah

TAI Teplota prostředí (vnitřní teplota) TAO Teplota prostředí (venkovní teplota) Má-li jednotka pracovat při okolních teplotách nižších než –

5°C po dobu 5 dní nebo déle, s relativní vlhkostí překračující 95%, doporučujeme používat modelovou řadu Daikin specificky navrženou pro takové použití, nebo kontaktovat vašeho prodejce a poradit se s ním.

4.2 Příprava chladivového potrubí

4.2.1 Požadavek na chladicího potrubí

Příručka pro instalaci a provoz

POZNÁMKA

Chladivo R410A vyžaduje striktní bezpečnostní opatření zaměřené na čistotu systému a udržení v suchu. Do systému nesmějí vniknout cizí materiály (včetně minerálních olejů nebo vlhkosti), ani se nesmějí do systému přimísit.

POZNÁMKA

Potrubí a další součásti pod tlakem musejí být vhodné pro používané chladivo. Na chladivo používejte bezešvé měděné potrubí odkysličené kyselinou fosforečnou.

▪ Množství cizích materiálů uvnitř potrubí – včetně olejů

používaných při výrobě – musí být ≤30mg/10m.

4.2.2 Materiál potrubí chladiva

▪ Materiál potrubí: Bezešvé měděné potrubí odkysličené kyselinou

fosforečnou.

▪ Stupeň tvrdosti/pnutí potrubí a tloušťka:

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 7

4 Příprava

B-1 B-2

C-1 C-2 C-3 C-4 E E E E

1 1

3-1 3-2 3-3 3-4

RA DXVRV DX

5 5 5 5

2 2

b c

Vnější průměr

Stupeň pnutí Tloušťka (t)

(a)

(Ø)

6,4mm (1/4")

Žíhaný (O) ≥0,80mm 9,5mm (3/8") 12,7mm (1/2")

15,9mm (5/8") Žíhaný (O) ≥0,99mm 19,1mm (3/4") Polotvrdý (1/2H) ≥0,80mm

(a) V závislosti na platných předpisech a maximálním

provozním tlaku jednotky (viz “PS High” na typovém štítku jednotky), může být nutné použít větší tloušťku potrubí.

▪ Spojení s převlečnou maticí: Používejte pouze žíhaný materiál.

4.2.3 Výběr průměru potrubí

Stanovte správnou velikost podle následujících tabulek a referenčního obrázku (pouze referenční).

INFORMACE

▪ Kombinace vnitřních jednotek VRV DX a RA DX není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a AHU není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a jednotek

vzduchové clony není přípustná.

INFORMACE

Pokud nainstalujete vnitřní jednotky RA DX, musíte nakonfigurovat provozní nastavení [2‑38] (= typ nainstalovaných vnitřních jednotek). Další informace viz

"6.1.8Režim 2: Provozní nastavení"na stránce19.

A: Potrubí mezi venkovní jednotkou a (první) sadou větvení chladicího potrubí

Je-li celková ekvivalentní délka potrubí mezi venkovními a vnitřními jednotkami 90 m nebo více, je třeba zvýšit průměr hlavního kapalinového potrubí (větší velikost). Jestliže doporučená velikost potrubí plynu (větší velikost) není k dispozici, použijte standardní průměr potrubí (což může mít za následek mírný pokles kapacity).

a Venkovní jednotka b Hlavní plynové potrubí c Zvýšení d První sada větvení chladicího potrubí e Vnitřní jednotka

Typ kapacity

venkovní jednotky

(HP)

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

StandardníVětší

velikost

4+5 15,9 19,1 9,5

6 19,1 22,2

B: Potrubí mezi soupravami větvení chladicího potrubí

Vyberte potrubí podle následující tabulky a v souladu s celkovým typem kapacity vnitřních jednotek připojených dále. Rozměr propojovacího potrubí nesmí překročit rozměr potrubí vybraný podle obecného názvu modelu.

1 Venkovní jednotka 2 Sady pro větvení chladicího potrubí

3-1~3-4 Vnitřní jednotky VRVDX

4 Jednotky BP 5 Vnitřní jednotky RADX

A Potrubí mezi venkovní jednotkou a (první) sadou větvení

B-1 B-2 Potrubí mezi soupravami větvení chladicího potrubí

C-1~C-4 Potrubí mezi sadou větvení chladicího potrubí a vnitřní

chladicího potrubí:

jednotkou

D Potrubí mezi sadou větvení chladicího potrubí a jednotkou

E Potrubí mezi jednotkou BS a vnitřní jednotkou RADX

Nejsou-li k dispozici potřebné rozměry potrubí (rozměry uvedené vpalcích), lze použít také jiné průměry (rozměry vmm); v takovém případě je ovšem třeba dbát následujících pravidel:

▪ Volte rozměry potrubí co nejbližší požadovaným rozměrům. ▪ K přechodu mezi potrubím s rozměry v palcích a potrubím

s rozměry v milimetrech používat vhodné přípojky (běžně dostupné).

▪ V takovém případě musí být dodatečný výpočet chladiva

uzpůsoben tak, jak je uvedeno v části "5.6.2Stanovení doplňkové

náplně chladiva"na stránce13.

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

Index kapacity

vnitřní jednotky

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

<150 15,9 9,5

150≤x≤182 19,1

Example: Výkon směrem po proudu pro B-1 = výkonový index jednotky 3-1 + výkonový index jednotky 3-2

C: Potrubí mezi sadou větvení chladicího potrubí a vnitřní jednotkou

Použijte stejné průměry jako spojení (kapalina, plyn) na vnitřních jednotkách. Průměry vnitřních jednotek jsou následující:

Index kapacity

vnitřní jednotky

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

15~50 12,7 6,4

63~140 15,9 9,5

D: Potrubí mezi sadou větvení chladicího potrubí a jednotkou BP

Celkový výkonový index připojených vnitřních jednotek

15~62 12,7 6,4

63~149 15,9 9,5

150~182 19,1

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

Příručka pro instalaci a provoz

Page 8

5 Instalace

45°~90°

(4)

1×

E: Potrubí mezi jednotkou BP a vnitřní jednotkou RA DX

Index kapacity

vnitřní jednotky

15~42 9,5 6,4

50 12,7 60 9,5 71 15,9

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

4.2.4 Výběr sady větvení chladicího potrubí

Příklad potrubí viz "4.2.3Výběr průměru potrubí"na stránce7.

Spojení chladicího potrubí u prvního větvení (počítáno od venkovní jednotky)

Při použití spojení chladících potrubí u prvního větvení počítáno od venkovní jednotky vyberte sadu podle následující tabulky v souladu skapacitou venkovní jednotky. Example: Spojení chladicího potrubí A→B‑1.

Typ kapacity venkovní

jednotky (HP)

4~6 KHRQ22M20T

Spojení chladicího potrubí v ostatních větveních

U dalších spojení chladících potrubí za prvním větvením zvolte odpovídající soupravu větvení podle celkového indexu kapacity všech vnitřních jednotek připojených za větví chladicího potrubí.

Example: Spojení chladicího potrubí B‑1→C‑1.

Sada pro větvení potrubí s

chladivem

Přenosové vedení

Přenosové vedení Opláštěný vinylový kabel nebo

Maximální délka vedení (= mezi venkovní a

nejvzdálenější vnitřní jednotkou) Celková délka kabeláže

(= mezi venkovní a všemi vnitřnímmi jednotkami)

Pokud celková délka přenosové kabeláže překročí tyto limity, může to způsobit poruchu komunikace.

kabel 0,75 až 1,25mm²

(dvoužilový)

300m

600m

5 Instalace

5.1 Přístup k vnitřním částem jednotek

5.1.1 Přístup k vnitřním částem venkovní jednotky

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

NEBEZPEČÍ: RIZIKO POPÁLENÍ

Index kapacity vnitřní jednotky Sada pro větvení potrubí s

<182 KHRQ22M20T

Sběrné chladicí potrubí

S ohledem na sběrné chladicí potrubí vyberte podle následující tabulky a v souladu s celkovou kapacitou všech vnitřních jednotek připojených k danému sběrnému potrubí.

Index kapacity vnitřní jednotky Sada pro větvení potrubí s

<182 KHRQ22M29H

INFORMACE

Ke sběrnému potrubí je možné připojit maximálně 8 větví.

chladivem

4.3 Příprava elektrické instalace

4.3.1 Požadavky na bezpečnostní zařízení

Tento napájecí zdroj musí být zajištěn požadovanými bezpečnostními zařízeními tj. hlavním vypínačem, pojistkou v každé fázi a jističem svodového proudu v souladu s platnou legislativou.

Výběr a dimenzování kabeláže by mělo být provedeno v souladu s platnou legislativou na základě informací uvedených v tabulce níže.

Model Minimální

RXYSQ4_V 29,1A 32A 1~ 50Hz RXYSQ5_V RXYSQ6_V RXYSQ4_Y 14,1A 16A 3N~ 50Hz RXYSQ5_Y RXYSQ6_Y

Příručka pro instalaci a provoz

proudová

zatížitelnost

obvodu

Doporučené

pojistky

5.2 Montáž venkovní jednotky

5.2.1 Příprava instalační konstrukce

Připravte si 4 sady základových šroubů, matic a podložek (běžně kdostání) následujícím způsobem:

Napájecí zdroj

220-240V

380-415V

RXYSQ4~6T8V/YB

Klimatizační systém VRV IV-S

4P482275-1 – 2017.04

Page 9

(mm)

>150

620

350

(345-355)

4× M12

a Zajistěte, aby nebyly zakryty vypouštěcí otvory.

4× M12

≥150 mm

117

102

376

191

a a a

INFORMACE

Doporučená výška horní vyčnívající části šroubů je 20 mm.

5 Instalace

POZNÁMKA

Pokud jsou odtokové otvory venkovní jednotky zakryty nosnou podpěrou nebo podlahou, zvedněte jednotku tak, aby venkovní jednotkou zůstával volný prostor nejméně 150mm.

Vypouštěcí otvory (rozměry v mm)

POZNÁMKA

Upevněte venkovní jednotku k základovým šroubům pomocí matic s pryžovými podložkami (a). Jestliže je nátěr v místě upevnění stržen, matice snadno zkorodují.

5.2.2 Instalace venkovní jednotky

5.2.3 Zajištění drenáže

▪ Ujistěte se, že kondenzační voda může být správně odváděna. ▪ Nainstalujte jednotku na základnu, díky níž se zajistí řádný odvod

kondenzátu a tím zamezí tvoření ledu.

▪ Kolem základů připravte kanálek pro odvod vody, který bude

odvádět odpadní vodu z okolí jednotky.

▪ Zabraňte, aby odpadní voda při mrazech vytékala na chodník/

cestu pro pěší a způsobila její kluzkost.

▪ Pokud instalujete jednotku na rám, namontujte prosím ochranný

plech proti vodě 150 mm od spodní strany jednotky, aby se zabránilo proniknutí vody do jednotky a kapání odpadní vody (viz následující obrázek).

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

a Vypouštěcí otvory

5.2.4 Jak zabránit převrácení venkovní jednotky

1 Připravte si 2 kabely, jak je uvedeno na následujícím obrázku

(běžná dodávka).

2 Umístěte 2 kabely na venkovní jednotku. 3 Vložte pryžovou podložku mezi kabely a venkovní jednotku,

abyste zabránili v poškrábání laku kabely (běžná dodávka).

4 Upevněte konce kabelů. Dotáhněte tyto konce.

5.3 Připojení potrubí chladiva

NEBEZPEČÍ: RIZIKO POPÁLENÍ

5.3.1 Použití uzavíracího ventilu se servisním vstupem

Manipulace s uzavíracím ventilem

▪ Všechny uzavírací ventily musí být za provozu otevřené. ▪ Uzavírací ventil je zvýroby uzavřen.

Příručka pro instalaci a provoz

Page 10

5 Instalace

b d

4× Ø6 mm

Otevření uzavíracího ventilu

1 Sejměte kryt uzavíracího ventilu. 2 Zasuňte šestihranný klíč do uzavíracího ventilu a otočte jím

proti směru hodinových ručiček.

3 Dříkem ventilu přestaňte otáčet, jakmile narazíte na silný odpor.

Výsledek: Ventil je nyní otevřen.

Uzavření uzavíracího ventilu

1 Sejměte kryt uzavíracího ventilu. 2 Zasuňte šestihranný klíč do uzavíracího ventilu a otočte jím po

směru hodinových ručiček.

3 Dříkem ventilu přestaňte otáčet, jakmile narazíte na silný odpor.

Výsledek: Ventil je nyní uzavřen.

Směr uzavření:

Dotahovací momenty

Velikost

uzavíracího

ventilu

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9

Ø15,9 13,5~16,5 6mm 22,5~27,5

Dotahovací moment (N•m) (uzavírejte po směru

Tělo ventilu Šestihrann

hodinových ručiček)

Hřídel

ý klíč

Čepička

(kryt

ventilu)

Servisní

otvor

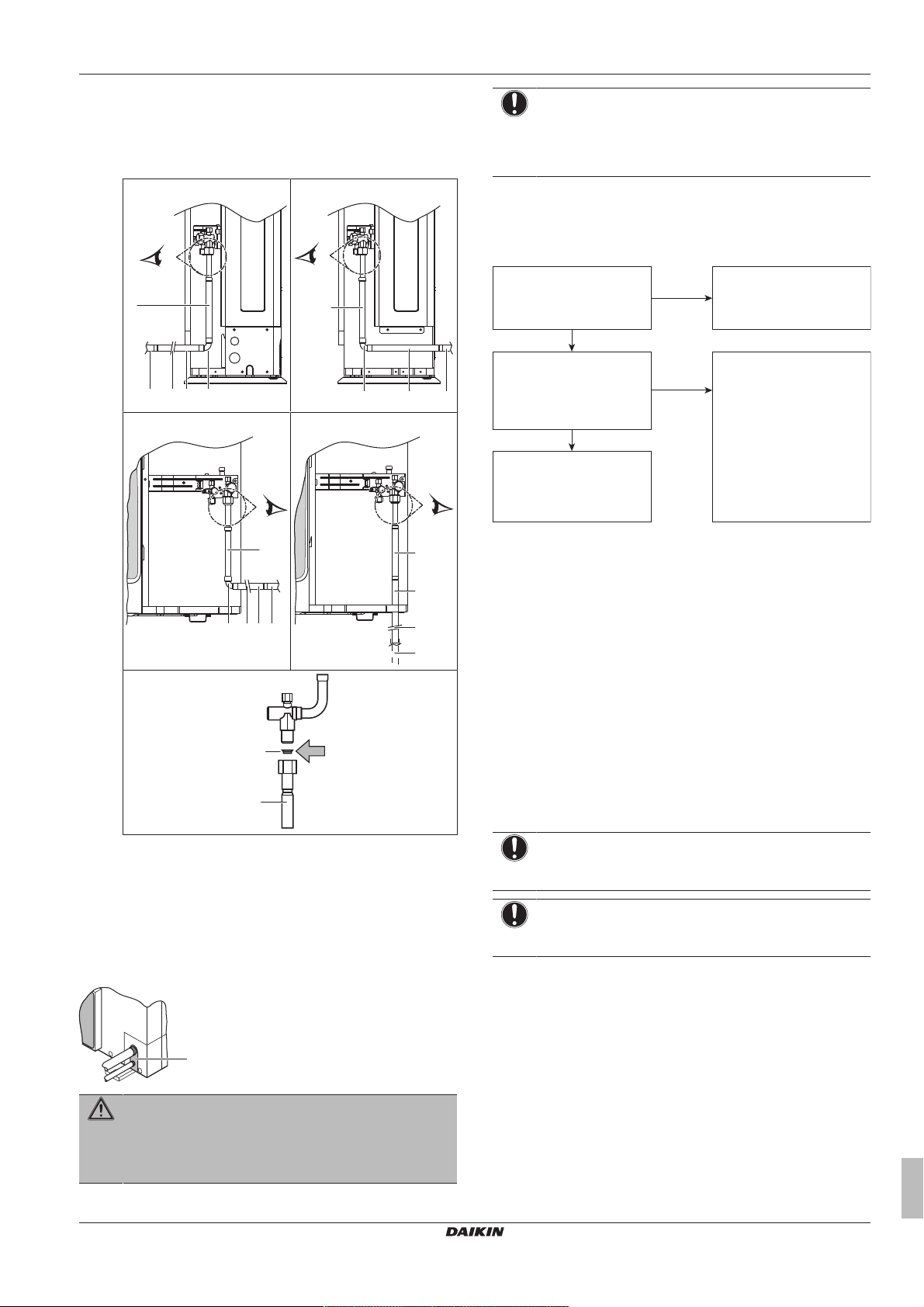

5.3.2 Připojení chladivového potrubí k venkovní jednotce

POZNÁMKA

Zajistěte také, aby se instalované potrubí nikde nedotýkalo jiných trubek, spodního ani bočního panelu. Zejména v případě připojení potrubí zdola a ze strany zajistěte ochranu potrubí vhodnou izolací, aby se potrubí nedotýkalo nikde skříně jednotky.

1 Postupujte následujícím způsobem:

▪ Sejměte servisní kryt (a) a šroub (b). ▪ Sejměte sací desku potrubí (c) a šroub (d).

Manipulace s krytem uzavíracího ventilu

▪ Kryt ventilu je utěsněn v místech označených šipkou.

NEPOŠKOĎTE jej.

▪ Po manipulaci s uzavíracím ventilem dotáhněte kryt ventilu a

zkontrolujte, zda nedochází k únikům. Utahovací moment je uveden v tabulce dále.

Manipulace se servisním vstupem

▪ K plnění vždy používejte hadici vybavenou kolíkem ke stisknutí

ventilu, protože servisní port je vybaven ventilem typu Schrader.

▪ Po manipulaci se servisním portem bezpečně dotáhněte jeho kryt.

Utahovací moment je uveden v tabulce dále.

▪ Po dotažení krytu servisního portu zkontrolujte, zda chladivo

neuniká.

2 Zvolte vedení potrubí (a, b, c nebo d).

3 Pokud jste si vybrali dolů vedené potrubí:

▪ Vyvrtejte (a, 4×) a odstraňte záslepku vylamovacího otvoru

(b).

▪ Vyřízněte zářezy (c) pilkou na kov.

4 Postupujte následujícím způsobem:

▪ Kapalinové potrubí (a) připojte k uzavíracímu ventilu

kapaliny.

▪ Plynové potrubí (b) připojte k uzavíracímu ventilu plynu.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 11

5 Instalace

e1 ecdf

d e f

d e1 e f

Je potrubí chladiva

dokončeno?

Byly již vnitřní jednotky anebo venkovní jednotky zapnuty?

Použijte postup:

"Metoda 2: Po zapnutí

napájení".

Dokončete připojení potrubí.

Použijte postup:

"Metoda 1: Před zapnutím napájení (běžná metoda)".

Ano

▪ V případě RXYSQ6: Připojte příslušenství plynového potrubí

(c, c1, d, e), a odřízněte je na potřebnou délku (e1). To je nutné, protože velikost uzavíracího ventilu plynu má Ø15,9, zatímco potrubí mezi venkovní jednotkou a první sadou pro větvení chladicího potrubí má Ø19,1.

Možnost 1: K přední straně

Možnost 3: Kestraně

Možnost 2: K zadní straně

Možnost 4: Dolů

POZNÁMKA

Po nainstalování potrubí chladiva a vysoušení podtlakem otevřete uzavírací ventily. Provozování systému s uzavřenými uzavíracími ventily může způsobit zničení kompresoru.

5.4 Kontrola potrubí chladiva

5.4.1 O vedení potrubí chladiva

Je velmi důležité, aby veškeré potrubí chladiva bylo instalováno před zapnutím samotných jednotek (venkovní a vnitřní).

Když jsou jednotky zapnuty, inicializují se expanzní ventily. To znamená, že se uzavřou. Pokud k tomu dojde, je test netěsnosti a podtlakové vysoušení místního potrubí a vnitřních jednotek nemožný.

Proto budou vysvětleny 2 metody pro počáteční instalaci, test netěsnosti a podtlakové vysoušení.

Metoda 1: Před zapnutím napájení

Pokud systém ještě nebyl zapnutý, není nutné provádět žádnou zvláštní akci pro test těsnosti a podtlakové vysoušení.

Metoda 2: Po zapnutí napájení

Pokud byl systém zapnutý, aktivujte nastavení [2‑21] (viz také

"6.1.4 Přístup k režimu 1 nebo 2" na stránce17). Toto nastavení

otevře místní expanzní ventily, aby byla zaručena cesta pro průtok R410A a umožňuje provedení testu těsnosti a podtlakové vysoušení.

5 Upevněte servisní kryt a sací desku potrubí. 6 Utěsněte malé mezery (příklad: a), abyste zabránili sněhu a

malým zvířatům vproniknutí do jednotky.

VÝSTRAHA

Proveďte přiměřená opatření, aby malá zvířata nemohla jednotku použít jako svůj úkryt. Malá zvířata mohou svým dotykem selektrickými částmi způsobit poruchu, kouř nebo požár.

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

c, c1 Příslušenství plynového potrubí 1 + měděné těsnění

(používejte vždy)

d Příslušenství plynového potrubí 2

e, e1 Příslušenství plynového potrubí 3 (odřízněte je na

potřebnou délku)

f Běžná dodávka

POZNÁMKA

Ověřte si, zda všechny vnitřní jednotky připojené kvenkovní jednotce jsou zapnuté.

POZNÁMKA

S použitím nastavení [2‑21] vyčkejte na dokončení inicializace venkovní jednotky.

Zkouška těsnosti a vakuování

Kontrola potrubí chladiva zahrnuje: ▪ Zkontrolujte výskyt netěsností v potrubí chladiva. ▪ Proveďte podtlakové vysušení a odstraňte veškeré zbytky

vlhkosti, vzduchu nebo dusíku v potrubí chladiva.

Pokud existuje možnost, že v potrubí chladiva bude přítomna vlhkost (například do potrubí může proniknout voda), proveďte nejprve postup podtlakového vysoušení, dokud nebude odstraněn veškerý vzduch.

Veškeré potrubí uvnitř jednotky bylo ve výrobě testováno zhlediska těsnosti.

Příručka pro instalaci a provoz

Page 12

5 Instalace

p<p

b c e

A B

Kontrolovat je nutné pouze místní nainstalované potrubí chladiva. Proto zkontrolujte, zda jsou všechny uzavírací ventily venkovní jednotky pevně uzavřeny a až poté proveďte test netěsnosti nebo podtlakové vysoušení.

POZNÁMKA

Zkontrolujte, zda jsou všechny (místní) ventily potrubí OTEVŘENÉ (nikoliv uzavírací ventily venkovní jednotky!) a až poté začněte provádět test netěsnosti a odsávání.

Další informace o stavu ventilů naleznete v "5.4.3 Kontrola potrubí

chladiva: Nastavení"na stránce12.

5.4.2 Kontrola potrubí chladiva: Obecné pokyny

Připojte podtlakové čerpadlo prostřednictvím sběrného potrubí k servisnímu otvoru všech uzavíracích ventilů a zvyšte účinnost (viz také "5.4.3Kontrola potrubí chladiva: Nastavení"na stránce12).

POZNÁMKA

Používejte 2stupňové vakuové čerpadlo se zpětným nebo solenoidovým ventilem schopné vyvinout manometrický podtlak –⁠100,7kPa (−⁠1,007bar) (5torrů absolutní).

POZNÁMKA

Není-li čerpadlo v činnosti, olej čerpadla nesmí proudit zpět do systému.

POZNÁMKA

Instalaci neprofukujte chladivem. K odvzdušnění instalace použijte vakuové čerpadlo.

5.4.3 Kontrola potrubí chladiva: Nastavení

POZNÁMKA

Připojení k venkovním jednotkám a všem vnitřním jednotkám by rovněž mělo být otestováno na netěsnost a podtlak. Veškeré ventily místního potrubí ponechte otevřené.

Podrobnější informace naleznete v instalačním návodu vnitřní jednotky. Test těsnosti a podtlakové vysoušení by mělo být provedeno dříve, než je jednotka připojena k napájení. Pokud tomu tak není, informujte se také v blokovém schématu popsaném dříve v této kapitole (viz

"5.4.1O vedení potrubí chladiva"na stránce11).

5.4.4 Provedení testu těsnosti

Test těsnosti systému musí vyhovět normě EN378‑2.

Provedení testu těsnosti: Vakuový test těsnosti

1 Systém odsajte zkapalinového a plynového potrubí na tlak –

100,7kPa (–⁠1,007 bar) (5Torrů absolutní) a to po dobu delší než 2 hodiny.

2 Po dosažení tohoto tlaku vypněte podtlakové čerpadlo a

zkontrolujte, že tlak nestoupl nejméně po dobu 1 minuty.

3 Stoupá-li tlak, systém může obsahovat vlhkost (viz vakuování

dále), nebo je netěsný.

Provedení testu těsnosti: Tlakový test těsnosti

1 Vakuum přerušte a pomocí stlačeného dusíku zvyšte tlak

nejméně na hodnotu 0,2MPa (2 bary). Přístrojový tlak nikdy nenastavujte vyšší, než je maximální provozní tlak jednotky, tj. 4,0MPa (40barů).

2 U všech spojů potrubí proveďte zkoušku těsnosti pomocí

pěnivého roztoku.

3 Vypusťte všechen dusík.

a Tlakový omezovací ventil

b Dusík

c Váha

d Nádrž na chladivo R410A (systém sifonu)

e Podtlakové čerpadlo

f Uzavírací ventil potrubí kapalného chladiva

g Uzavírací ventil plynového potrubí A Ventil A B Ventil B C Ventil C

Ventil Stav ventilů

Ventil A Otevřeno Ventil B Otevřeno Ventil C Otevřeno Uzavírací ventil potrubí

kapalného chladiva Uzavírací ventil plynového

potrubí

Uzavřeno

POZNÁMKA

Používejte běžně prodávaný pěnivý roztok doporučený ke zkouškám těsnosti. Nepoužívejte mýdlovou vodu, která může způsobit popraskání převlečných matic (mýdlová voda může obsahovat sůl, která absorbuje vlhkost, jež zmrzne, jakmile se potrubí ochladí) nebo může způsobit korozi spojů (mýdlová voda může obsahovat čpavek, který má korozivní účinky při styku s mosaznou maticí a měděným hrdlem).

5.4.5 Provedení podtlakového vysoušení

Kodstranění veškeré vlhkosti ze systému postupujte takto:

1 Odvzdušněte systém po dobu nejméně 2 hodin na cílový

podtlak –100,7kPa (–⁠1,007bar) (5Torrů absolutní).

2 Po vypnutí podtlakového čerpadla zkontrolujte, že tlak vpotrubí

nestoupl nejméně po dobu 1 hodiny.

3 Pokud by se nepodařilo dosáhnout požadovaného vakua

během 2 hodin nebo udržet vakuum po dobu 1 hodiny, systém pravděpodobně obsahuje příliš velké množství vlhkosti. V takovém případě vakuum přerušte a pomocí stlačeného dusíku zvyšte tlak nejméně na hodnotu 0,05 MPa (0,5 bar). Poté zopakujte kroky 1 až 3 až do úplného odstranění veškeré vlhkosti.

4 V závislosti na tom, zda chcete ihned naplnit chladivo skrze

hrdlo plnění chladiva nebo nejprve předběžně naplnit část chladiva skrze potrubí kapaliny buď otevřete uzavírací ventily venkovní jednotky nebo je ponechte uzavřené. Podrobné informace naleznete v části "5.6.3 Plnění chladiva" na

stránce13.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 13

5 Instalace

p<p

b c e

A B

5.5 Izolování potrubí chladiva

Po skončení zkoušky těsnosti a vakuování potrubí je třeba potrubí izolovat. Při této činnosti je třeba dodržovat následující pravidla:

▪ Připojení potrubí a větvení potrubí musí být dokonale izolována. ▪ Izolujte všechny části kapalinového i plynového potrubí (u všech

jednotek).

▪ Používejte tepelně odolnou polyetylénovou pěnu, jež je schopna

odolávat teplotám do 70°C u kapalinového potrubí a polyetylénovou pěnu odolávající teplotě do 120°C u plynového potrubí.

▪ Izolaci chladivového potrubí zesilte podle prostředí, ve kterém je

jednotka instalována.

Teplota prostředí Vlhkost Minimální tloušťka

≤30°C 75% až 80% RV 15mm

>30°C ≥80% RH 20mm

Na povrchu izolace může docházet ke kondenzaci par. ▪ Jestliže hrozí možnost, že kondenzát z uzavíracího ventilu může

mezerami v izolaci odkapávat dovnitř vnitřní jednotky, protože venkovní jednotka je umístěna výš než vnitřní jednotka, je třeba důkladně utěsnit veškerá spojení. Viz obrázek níže.

a Izolační materiál b Utěsnění atd.

5.6 Plnění chladiva

5.6.1 Bezpečnostní upozornění pro plnění chladiva

VÝSTRAHA

▪ Používejte výhradně chladivo typu R410A. Jiné látky

mohou způsobit exploze nebo požár.

▪ Chladivo R410A obsahuje fluorované skleníkové plyny.

Jeho potenciál globálního oteplování (GWP) je 2087,5. Tyto plyny NEVYPOUŠTĚJTE do atmosféry.

▪ Při plnění chladiva vždy používejte ochranné rukavice a

ochranné brýle.

POZNÁMKA

Je-li napájení některých jednotek vypnuté, proceduru naplnění chladiva nelze dokončit správně.

POZNÁMKA

Napájení zapněte nejméně 6 hodin před zahájením provozu, aby bylo napájení přivedeno k ohřevu klikové skříně, chráníte tím také kompresor.

POZNÁMKA

Před započetím plnění zkontrolujte, zda 7segmentový LED displej zobrazuje normálně (viz "6.1.4 Přístup k režimu 1

nebo 2" na stránce 17) a zda není na uživatelském

rozhraní signalizován kód poruchy. Pokud je signalizován kód poruchy, viz "8.1 Řešení problémů na základě

chybových kódů"na stránce23.

POZNÁMKA

Zkontrolujte, zda jsou rozpoznány všechny připojené vnitřní jednotky (nastavení [1‑5]).

POZNÁMKA

Před provedením operace plnění chladiva uzavřete přední panel. Bez připojení předního panelu nemůže jednotka řádně posuzovat, zda pracuje správně nebo nikoliv.

POZNÁMKA

Pokud během údržby systém neobsahuje žádné chladivo (venkovní jednotky+místní potrubí+vnitřní jednotky) (například po odsátí chladiva), jednotka musí být naplněna původním množstvím chladiva (viz také štítek na jednotce) a to stanovením doplňkového objemu chladiva.

5.6.2 Stanovení doplňkové náplně chladiva

INFORMACE

Informace o konečném nastavení objemu náplně chladiva v testovací laboratoři vám poskytne prodejce.

Vzorec: R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]

R Množství doplňovaného chladiva [v kg a zaokrouhleno na 1

desetinné místo]

Celková délka [m] kapalinového potrubí s průměrem Øa

1...2

Metrické potrubí. Při používání metrického potrubí zaměňte

součinitel hmotnosti ve vzorci těmi, které jsou uvedeny v následující tabulce.

Palcové potrubí Metrické potrubí

Potrubí Součinitel

hmotnosti

Ø6,4mm 0,022 Ø6mm 0,018 Ø9,5mm 0,059 Ø10mm 0,065

Potrubí Součinitel

hmotnosti

5.6.3 Plnění chladiva

Ke zrychlení procesu plnění chladiva se u velkých systémů doporučuje nejdříve naplnit část chladiva skrze potrubí kapaliny a teprve poté provést ruční doplnění chladiva. Tento krok lze vynechat, plnění bude v takovém případě trvat déle.

Předběžné plnění chladiva

Předběžné plnění lze provést bez spuštění kompresoru a to připojením lahve s chladivem pouze k servisním hrdlům uzavíracího ventilu kapaliny.

1 Připojte podle obrázku. Zkontrolujte, zda jsou uzavřeny všechny

uzavírací ventily venkovní jednotky a také ventil A.

POZNÁMKA

Je-li operace provedena do 12 minut po zapnutí vnitřních jednotek a venkovních jednotek, kompresor nebude pracovat předtím, než je správným způsobem připojena komunikace mezi vnitřními a venkovními jednotkami.

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

a Tlakový omezovací ventil b Dusík

Příručka pro instalaci a provoz

Page 14

5 Instalace

p<p

R410A

a c

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

c Váha

d Nádrž na chladivo R410A (systém sifonu)

e Podtlakové čerpadlo

f Uzavírací ventil potrubí kapalného chladiva

g Uzavírací ventil plynového potrubí A Ventil A B Ventil B C Ventil C

2 Otevřete ventily C a B. 3 Plňte předběžné množství chladiva, dokud nedosáhnete

stanoveného doplňovaného objemu nebo dokud již není možné předběžné plnění, pak uzavřete ventily C a B.

4 Proveďte jednu z možností:

Pokud Pak:

Je dosaženo stanoveného

objemu doplňkové náplně chladiva

Odpojte sběrné potrubí od potrubí kapaliny.

Nemusíte provádět kroky dle pokynů v části "Plnění chladiva (v režimu ručního plnění dodatečné náplně chladiva)".

Je naplněno příliš velké množství chladiva

Odsajte chladivo. Odpojte sběrné potrubí od

potrubí kapaliny. Nemusíte provádět kroky dle

pokynů v části "Plnění chladiva (v režimu ručního plnění dodatečné náplně chladiva)".

Ještě není dosaženo stanoveného objemu doplňkové náplně chladiva

Odpojte sběrné potrubí od potrubí kapaliny.

Pokračujte dle pokynů v části "Plnění chladiva (v režimu ručního plnění dodatečné náplně chladiva)".

Plnění chladiva (v režimu ručního plnění dodatečné náplně chladiva)

Zbývající dodatečné chladivo lze naplnit uvedením venkovní jednotky do provozu a to v režimu ručního doplňování chladiva.

5 Připojte podle obrázku. Ověřte si, že ventil A je uzavřený.

7 Vezměte v úvahu všechna bezpečnostní opatření uvedená v

kapitole "6 Konfigurace" na stránce 16 a "7 Uvedení do

provozu"na stránce22.

8 Zapněte spínač vnitřních jednotek a venkovních jednotek. 9 Aktivujte nastavení venkovní jednotky [2‑20] a spusťte ruční

doplňování chladiva. Další informace viz "6.1.8 Režim 2:

Provozní nastavení"na stránce19.

Výsledek: Jednotka se spustí.

INFORMACE

Ruční plnění chladiva se automaticky zastaví do 30 minut. Jestliže doplňování chladiva neskončí ani po 30 minutách, znovu proveďte operaci doplňování dalšího chladiva.

INFORMACE

▪ Když byla během postup detekována porucha

(například v případě uzavřeného uzavíracího ventilu), zobrazí se kód poruchy. V takovém případě se informujte v části "5.6.4 Chybové kódy při plnění

chladiva" na stránce 14 a vyřešte poruchu

odpovídajícím způsobem. Resetování poruchy lze provést stisknutím tlačítka BS3. Můžete znovu začít pracovat podle pokynů "Plnění".

▪ Přerušení ručního plnění chladiva je možné stisknutím

tlačítka BS3. Jednotka se zastaví a vrátí se do stavu volnoběhu.

10 Otevřete ventil A. 11 Plňte chladivo, dokud nedoplníte zbývající stanovený

doplňovaný objem, pak uzavřete ventil A.

12 Stiskněte tlačítko BS3 a zastavte ruční doplňování chladiva.

POZNÁMKA

Po (předběžném) doplnění chladiva otevřete všechny uzavírací ventily.

Provozování systému s uzavřenými ventily vede ke zničení kompresoru.

POZNÁMKA

Po přidání chladiva nezapomeňte uzavřít víčko portu kdoplnění chladiva. Dotahovací moment krytky je 11,5 až 13,9N•m.

a Váha

b Nádrž na chladivo R410A (systém sifonu)

c Podtlakové čerpadlo

d Port kdoplňování chladiva A Ventil A

POZNÁMKA

Port k doplňování chladiva je připojen k potrubí uvnitř jednotky. Vnitřní potrubí jednotky je již z výroby naplněno chladivem, a proto při napojování doplňovací hadice postupujte opatrně.

6 Otevřete všechny uzavírací ventily venkovní jednotky. V tento

okamžik musí být ventil A uzavřený!

Příručka pro instalaci a provoz

5.6.4 Chybové kódy při plnění chladiva

INFORMACE

Pokud dojde k poruše, na uživatelském rozhraní vnitřní jednotky se zobrazí chybový kód.

Pokud se vyskytne porucha, uzavřete ihned ventil A. Potvrďte kód poruchy a podnikněte odpovídající opatření, "8.1Řešení problémů

na základě chybových kódů"na stránce23.

5.6.5 Připevnění štítku s označením fluorovaných skleníkových plynů

1 Štítek vyplňte následovně:

a Pokud je s jednotkou dodán vícejazyčný štítek pro

fluorované skleníkové plyny (viz příslušenství), odlepte nálepku s příslušným jazykem a přilepte ji na horní část a.

RXYSQ4~6T8V/YB

Klimatizační systém VRV IV-S

4P482275-1 – 2017.04

Page 15

b Tovární náplň chladiva: viz typový štítek jednotky

F1/F2

(16 V)

F1/F2

(16 V)

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

380-415 V

3N~ 50 Hz

F1 F2 F1 F2 F1 F2

X2M

TO OUT/DTO IN/D

C/H SELECTOR

A B C F1 F2 F1 F2

TO IN/D

UNIT

V Y

F1 F2 F1 F2

TO IND TO OUTD

TO OUT/D

UNIT

c Doplněna dodatečná náplň chladiva d Celková náplň chladiva e Emise skleníkových plynů celkové náplně chladiva

vyjádřené jako ekvivalent tun CO

f GWP = Global warming potential (potenciál globálního

oteplování)

POZNÁMKA

V Evropě se používají emise skleníkových plynů celkové náplně chladiva v systému (vyjádřeno jako ekvivalent tun CO2) ke stanovení intervalů údržby. Řiďte se platnými předpisy.

Vzorec pro výpočet emisí skleníkových plynů: hodnota GWP chladiva × celková náplň chladiva [v kg] / 1000

2 Upevněte štítek na vnitřní stranu venkovní jednotky v blízkosti

plynových a kapalinových uzavíracích ventilů.

5.7 Připojení elektrické kabeláže

5.7.1 Provozní kabeláž: Přehled

Místní elektrické zapojení napájení (vždy včetně uzemnění) a komunikačního (přenosového) vedení mezi vnitřní a venkovní jednotkou.

Example:

5 Instalace

a Vylamovací otvor b Otřepy c Těsnicí tmel atd.

5.7.3 Pokyny k zapojování elektrického vedení

Dotahovací momenty

Kabeláž Velikost šroubu Dotahovací

Zapojení napájení

M5 2,2~2,7

(připojení napájení + zemnícího vodiče)

Přenosové vedení M3,5 0,8~0,97

5.7.4 Připojení elektrické kabeláže k venkovní jednotce

POZNÁMKA

▪ Viz schéma elektrického zapojení jednotky (dodávané

s jednotkou, umístěné na vnitřní straně servisního krytu).

▪ Zkontrolujte, zda vodiče elektrického zapojení nikde

neblokují správné upevnění servisního krytu.

1 Sejměte servisní kryt. 2 Připojte přenosovou kabeláž následujícím způsobem:

moment (N•m)

a Hlavní vypínač b Uzemnění c Napájecí kabeláž (včetně zemnícího vodiče) (opláštěný

kabel)

F1/F2 Zapojení přenosových vedení (opláštěné kabely)

V Venkovní jednotka (RXYSQ4~6_V) Y Venkovní jednotka (RXYSQ4~6_Y)

d Vnitřní jednotka e Uživatelské rozhraní

5.7.2 Pokyny pro vylamování vyrážecích otvorů

POZNÁMKA

Bezpečnostní upozornění při vytváření vylamovacích otvorů:

▪ Zajistěte, aby nedošlo k poškození skříně jednotky. ▪ Po vylomení příslušných vylamovacích otvorů se

doporučuje odstranit otřepy a použít opravný nátěr na hrany a okolní plochy a povrchy, aby nedocházelo ke

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

korozi.

▪ Při protahování elektrických vedení vyraženými otvory

obalte dráty ochrannou páskou, aby nedošlo k jejich poškození.

a Používejte vodič zopláštěného vedení (2 vedení) (bez

polarity)

b Deska svorkovnice (běžná dodávka)

VÝSTRAHA

Musíte používat stíněný vodič a připojit zemnění k svorce přenosového vedení (X2M).

a Uzemnění

3 Připojte napájecí zdroj následujícím způsobem:

Příručka pro instalaci a provoz

Page 16

6 Konfigurace

1~ 50 Hz

220-240 V

LLN

V Y

X1M

3N~ 50 Hz 380-415 V

L1 L2 L3

X1M

X2M

a a

X2M

X1M

a a

a b c d e

A B

a bc de

a Jistič proti zemnímu zkratu

b Pojistka

c Napájecí kabel

4 Stáhněte a upevněte napájecí a propojovací kabely pomocí

kabelových pásků.

Připojení k rámu Vedou-li kabely z jednotky, lze do

vylamovacího otvoru nasadit ochrannou průchodku (vložky PG).

Jestliže nepoužíváte trubice na ochranu vedení, zajistěte ochranu vedení vinylovými trubicemi tak, aby hrany vylamovacího otvoru nepoškodily vodiče.

A Uvnitř venkovní jednotky B Vně venkovní jednotky a Vodič b Pouzdro c Matice d Rám e Hadice

6 Připojte servisní kryt. 7 Připojte jistič svodového zemnicího proudu a pojistku k

napájecímu vedení.

a Kabelová spona

b Upevňovací deska X1M Napájecí zdroj X2M Přenosové vedení

5 Kabely protáhněte rámem a připojte je k němu.

Vedení skrze rám

a Napájecí kabel b Přenosová kabeláž

Příručka pro instalaci a provoz

5.8 Dokončení instalace venkovní jednotky

5.8.1 Dokončení připojování přenosové kabeláže

Po instalaci přenosového vedení uvnitř jednotky ohněte vodiče podél potrubí s chladivem a upevněte je pomocí pásky – viz obrázek níže.

a Potrubí kapaliny b Potrubí plynu c Izolátor d Přenosová kabeláž (F1/F2) e Dokončovací páska

6 Konfigurace

INFORMACE

Je důležité, aby si pracovník provádějící instalaci přečetl postupně všechny informace v této kapitole a aby systém byl správně konfigurován.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

6.1 Provozní (místní) nastavení

6.1.1 O provozním (místním) nastavení

Chcete-li provést nakonfigurování systému tepelného čerpadla, musíte přivést vstup k hlavní desce venkovní jednotky (A1P). Týká se to následujících součástí provozního nastavení:

RXYSQ4~6T8V/YB

Klimatizační systém VRV IV-S

4P482275-1 – 2017.04

Page 17

6 Konfigurace

H1P H2P H3P H4P H5P H6P H7P

MODE

TEST:

L.N.O.P.

DEMAND

C/H SELECT

HWL:

IND

MASTER

SLAVE

H8P

MULTI

BS2

SET

BS1

MODE

BS3

RETURN

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

BS4

TEST

BS5

RESET

H1P H2P H3P H4P H5P H6P H7P H8P

X1M

X2M

A1P

A2P

A1P

A2P

X1M

X2M

1 2

OFF

DS1

1 2

OFF

DS1

MULTIDEMANDL.N.O.P.SLAVEMASTERIND

TEST/

HWL

MODE

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

▪ Tlačítka pro vstupy pro desku tištěných spojů ▪ Zobrazení informací zpětné vazby z desky tištěných spojů ▪ Přepínače DIP (tovární nastavení změňte pouze v případě, že

chcete nainstalovat volicí spínač chlazení/topení).

Provozní nastvaení jsou definovány svým režimem, nastavením a hodnotou. Příklad: [2‑8]=4.

Konfigurátor PC

Pro systém tepelného čerpadla VRV IV-S je možné alternativně provést několik terénních nastavení při uvedení do provozu a to prostřednictvím počítačového rozhraní (vyžaduje se volitelná možnost EKPCCAB). Instalační technik může připravit konfiguraci (mimo místo) na počítači a poté ji nahrát do systému.

Viz také: "6.1.9 Připojení počítačového konfigurátoru k venkovní

jednotce"na stránce22.

Režim 1 a 2

Režim Popis

Režim 1 (nastavení

monitorování) Režim 2

(provozní nastavení)

Režim 1 lze použít pro monitorování aktuální situace venkovní jednotky. Některý obsah místních nastavení lze rovněž monitorovat.

Režim 2 se používá ke změně místního nastavení systému. Je možné zjištění aktuální hodnoty místního nastavení a změna této hodnoty.

Obecně lze v normálním provozu pokračovat bez zvláštního zásahu po změně místních nastavení.

Některá provozní nastavení se používají pro speciální operace (například jednorázová operace, nastavení odsávání/odtlakování, nastavení ručního plnění chladiva atd.). V takovém případě se vyžaduje přerušení speciálního provozu před spuštěním normální operace. To bude uvedeno v níže uvedených vysvětleních.

6.1.2 Přístup k součástem provozního nastavení

Další informace viz "5.1.1 Přístup k vnitřním částem venkovní

jednotky"na stránce8.

6.1.3 Součásti provozního nastavení

Součásti pro provozní nastavení jsou následující:

DS1 Přepínače DIP BS1~BS5 Tlačítka H1P~H7P 7segmentový LED displej

H8P LED pro signalizaci během inicializace

) OFF ( ) problikává ( )

ON (

Přepínače DIP

Tovární nastavení změňte pouze v případě, že nainstalujete volicí spínač chlazení/topení.

DS1‑1 Volič COOL/HEAT (viz příručka volicího spínače

chlazení/topení). OFF=nenainstalováno=výchozí tovární nastavení

DS1‑2 NEPOUŽITO. NASTAVENÍ ZVÝROBY

NEMĚŇTE.

Tlačítka

K provoznímu nastavení použijte tlačítka. S tlačítky manipulujte pomocí izolovaného předmětu (například uzavřená propisovací tužka), abyste se nedotkli dílů pod napětím.

BS1 MODE: Při změně nastaveného režimu

BS2 SET: Při nastavení v provozu

BS3 RETURN: Při nastavení v provozu

BS4 TEST: Při zkušebním provozu

BS5 RESET: Kresetování adresy při změně zapojení nebo při

instalaci další vnitřní jednotky

7segmentový LED displej

Displej poskytuje zpětnou vazbu týkající se provozních nastavení, která jsou definovaná jako [režim-nastavení]=hodnota.

H1P Zobrazuje režim H2P~H7P Zobrazuje nastavení a hodnoty, uvedené v binárním kódu

H8P NEPOUŽITO pro provozní nastavení, ale použito během

inicializace

Example:

Popis

Výchozí situace

(H1P VYP)

Režim 1

(H1P problikává)

Režim 2

(H1P ZAP)

Nastavení 8 (v režimu 2)

(H2P~H7P = binární 8)

Hodnota 4

(v režimu 2)

(H2P~H7P = binární 4)

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

6.1.4 Přístup k režimu 1 nebo 2

Po zapnutí jednotek se displej přepne do výchozí situace. Zde můžete přistupovat k režimu1 a 2.

Inicializace: výchozí situace

POZNÁMKA

Napájení zapněte nejméně 6 hodin před zahájením provozu, aby bylo napájení přivedeno k ohřevu klikové skříně, chráníte tím také kompresor.

Zapněte napájení venkovní jednotky a všech vnitřních jednotek. Když je ustavena komunikace mezi vnitřními jednotkami a venkovními jednotkami a je normální, stav indikace segmentů bude odpovídat popisu níže (výchozí situace při expedici z výrobního závodu).

Příručka pro instalaci a provoz

Page 18

6 Konfigurace

10~12 min

BS1 [5 s]

BS1

BS1 [1×]

BS2 [X×]

BS3 [1×]

BS1 [1×]

BS1 [5 s]

BS2 [X×]

BS2 [X×]b

BS3 [1×]c

BS3 [1×]d

BS3 [1×]

BS1 [1×]

a Napájení zapnuto

b Výchozí situace

c Indikace diody LED, pokude se vyskytuje porucha

Pokud výchozí situace není zobrazena ani po 10~12 minutách, zkontrolujte kód poruchy na uživatelském rozhraní vnitřní jednotky. Odpovídajícím způsobem kód poruchy vyřešte. Nejdříve zkontrolujte komunikační kabeláž.

Přepínání mezi režimy

Použijte tlačítko BS1 k přepínání mezi výchozí situací, režimem 1 a

# Činnost Tlačítko/displej

2 Vyberte režim 1.

3 Vyberte nastavení 5.

("X×" závisín a nastavení, které chcete vybrat.)

4 Zobrazte hodnotu nastavení

5. (Je připojeno 8 vnitřních

jednotek)

5 Ukončete režim 1.

(= binární 5)

(= binární 8)

6.1.6 Použití režimu 2

V režimu 2 můžete provést provozní nastavení a nakonfigurovat systém.

Příklad: 7segmentový LED displej – režim 2

Můžete změnit hodnotu nastavení [2‑8] (=Te cílová teplota během chladicího provozu) na 4 (=8°C) a to následujícím způsobem:

# Činnost Tlačítko/displej

1 Začněte ve výchozí situaci.

a Výchozí situace (H1P OFF)

b Režim 1 (H1P problikává)

c Režim 2 (H1P ON)

BS1 Stiskněte tlačítko BS1.

BS1 [5 s] Stiskněte tlačítko BS1 alespoň na 5sekund.

INFORMACE

Jestliže se během nastavování dostanete do stavu, kdy si nevíte rady, stiskněte tlačítko BS1 a vraťte se do výchozí situace.

6.1.5 Použití režimu 1

V režimu 1 (a ve výchozí situaci) můžete odečítat některé informace.

Příklad: 7segmentový LED displej – výchozí situace

Můžete odečítat informace o stavu provozu s nízkou hlučností a to následujícím způsobem:

# Činnost Tlačítko/displej

1 Zkontrolujte, zda diody LED

zobrazují výchozí situaci.

(H1P OFF)

2 Zkontrolujte stav diod LED

H6P.

Příklad: 7segmentový LED displej – režim1

Můžete odečítat nastavení [1‑5] (= celkový počet připojených vnitřních jednotek) a to následujícím způsobem:

H6P OFF: Jednotka nyní nepracuje v režimu nízké hlučnosti s omezeními.

H6P ON: Jednotka nyní pracuje v režimu nízké hlučnosti s omezeními.

2 Vyberte režim 2.

3 Vyberte nastavení 8.

("X×" závisí na nastavení, které chcete vybrat.)

4 Vyberte hodnotu 4 (= 8°C).

a: Zobrazuje aktuální hodnotu.

b: Změňte na 4. ("X×" závisí na aktuální hodnotě a na hodnotě, kterou chcete vybrat.)

c: Zadejte do systému hodnotu.

d: Potvrďte. Systém začne pracovat podle nastavení.

5 Ukončete režim 2.

(= binární 8)

6.1.7 Režim 1 (a výchozí situace): Nastavení monitorování

V režimu 1 (a ve výchozí situaci) můžete odečítat některé informace.

7segmentový LED displej – výchozí situace (H1P OFF)

Můžete odečíst následující informace:

# Činnost Tlačítko/displej

1 Začněte ve výchozí situaci.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 19

6 Konfigurace

Hodnota / Popis

H6P Zobrazuje stav režimu nízké hlučnosti.

VYPN

UTO

Jednotka nyní nepracuje v režimu nízké hlučnosti s omezeními.

ZAPN

UTO

Jednotka nyní pracuje v režimu nízké hlučnosti s omezeními.

Provoz s nízkou hlučností snižuje míru hluku generovaného jednotkou ve srovnání s jmenovitými provozními podmínkami.

Provoz s nízkou hlučností lze nastavit v režimu 2. Existují dvě metody aktivace provozu systému venkovní jednotky s nízkou hlučností.

▪ První způsob spočívá v povolení automatického provozu

s nízkou hlučností během noci podle místního nastavení. Jednotka bude pracovat na vybrané úrovni nízké hlučnosti během vybraných časových intervalů.

▪ Druhá metoda spočívá v povolení provozu s nízkou

hlučností na základě externího vstupu. Pro tento provoz se vyžaduje volitelné příslušenství.

H7P Zobrazuje stav režimu provozu s nízkou spotřebou.

VYPN

UTO

Jednotka nyní nepracuje v režimu provozu s nízkou spotřebou s omezeními.

ZAPN

UTO

Jednotka nyní pracuje v režimu provozu s nízkou spotřebou s omezeními.

Provoz s nízkou spotřebou snižuje spotřebu jednotky ve srovnání s jmenovitými provozními podmínkami.

Provoz s nízkou spotřebou lze nastavit v režimu 2. Existují dvě metody aktivace provozu systému venkovní jednotky s nízkou spotřebou.

▪ První metoda spočívá v aktivaci omezení spotřeby

systému venkovní jednotky. Jednotka bude vždy pracovat s vybraným omezením spotřeby.

▪ Druhá metoda spočívá v povolení provozu s nízkou

spotřebou na základě externího vstupu. Pro tento provoz se vyžaduje volitelné příslušenství.

7segmentový LED displej – režim 1 (H1P problikává)

Můžete odečíst následující informace:

Nastavení

( )

[1‑5] Zobrazuje celkový počet

připojených vnitřních jednotek.

[1‑14] Zobrazuje nejnovější kód

poruchy. [1‑15]

Zobrazuje 2. poslední kód poruchy.

[1‑16] Zobrazuje 3. poslední kód

poruchy.

Hodnota / Popis

Může být vhodné zkontrolovat, zda celkový počet nainstalovaných vnitřních jednotek odpovídá celkovému počtu vnitřních jednotek, které jsou systémem rozpoznány. V případě neshody se doporučuje zkontrolovat komunikační trasu mezi venkovními a vnitřními jednotkami (komunikační vedení F1/F2).

Když byl nejnovější kódy poruchy na uživatelském rozhraní vnitřní jednotky náhodou resetovány, mohou být znovu zkontrolovány prostřednictvím tohoto nastavení monitorování.

Chcete-li si prostudovat obsah nebo příčinu stojící za výskytem kódu poruchy, viz "8.1Řešení

problémů na základě chybových kódů"na stránce23, kde jsou

vysvětleny odpovídající kódy poruchy. Podrobné informace o kódech poruchy naleznete v servisní příručce této jednotky.

Podrobnější informace o kódu poruchy zobrazíte stiskntím tlačítka BS2 3krát.

6.1.8 Režim 2: Provozní nastavení

V režimu 2 můžete provést provozní nastavení a nakonfigurovat systém. Diody LED poskytují binární znázornění nastavení/číselné hodnoty.

Nastavení

(= binární)

[2‑8] Cílová teplota Te během chlazení.

(výchozí)

[2‑9] Cílová teplota Tc během topení. (výchozí)

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

Hodnota

Popis

6°C

Automatika

8°C

9°C 10°C 11°C

Automatika

46°C 43°C

Příručka pro instalaci a provoz

Page 20

6 Konfigurace

Nastavení

(= binární)

[2‑12] Povoluje funkci provozu s nízkou hlučností nebo nízkou spotřebou

a to prostřednictvím externího řídicího adaptéru (DTA104A61/62). Pokud musí systém pracovat v režimu s nízkou hlučností nebo s

nízkou spotřebou, když je do jednotky odeslán externí signál, mělo by být toto nastavení změněno. Toto nastavení bude platní pouze v případě instalace volitelného externího řídicího adaptéru (DTA104A61/62) ve vnitřní jednotce.

[2‑18] Nastavení vysokého statického tlaku ventilátoru. Pro zvýšení statického tlaku dodávaného ventilátorem venkovní

jednotky my mělo být aktivováno toto nastavení. Podrobnosti o tomto nastavení naleznete v technických specifikacích.

[2‑20] Ruční plnění dodatečného chladiva. Pro přidání dodatečné náplně chladiva ručním způsobem (bez

funkce automatického plnění chladiva) je nutné použít následující nastavení.

[2‑21] Režim odsávání chladiva/odtlakování. Pro dosažení volné dráhy pro odsátí chladiva ze systému nebo

odebrání zbytkových látek či odsátí systému je nutné použít nastavení, které otevře požadované ventily v okruhu chladiva, aby odsátí chladiva nebo odtlakování mohlo být provedeno správně.

[2‑22] Automatické nastavení úrovně provozu snízkou hlučností během

noční doby. Změnou tohoto nastavení aktivujete funkci automatického provozu

s nízkou hlučností jednotky a definujete úroveň provozu. V závislosti na vybrané= úrovni bude hlučnost snížena. Časy spuštění a zastavení pro tuto funkci jsou definovány v nastavení [2‑26] a [2‑27].

[2‑25] Nastavení úrovně provozu snízkou hlučností prostřednictvím

externího řídicího adaptéru. Pokud systém musí pracovat v režimu nízké hlučnosti, když je do

jednotky odeslán externí signál, toto nastavení definuje úroveň nízké hlučnosti, která se použije.

Toto nastavení bude platní pouze v případě instalace volitelného externího řídicího adaptéru (DTA104A61/62) a bylo aktivováno nastavení [2‑12].

[2‑26] Čas spuštění provozu snízkou hlučností. Toto nastavení se používá ve spojení s nastavením [2‑22].

[2‑27] Čas zastavení provozu snízkou hlučností. Toto nastavení se používá ve spojení s nastavením [2‑22].

(výchozí)

Hodnota

Popis

Deaktivováno.

Aktivováno.

Deaktivováno.

Aktivováno.

Deaktivováno.

Aktivováno.

Chcete-li zastavit operaci ručního plnění dodatečné náplně chladiva (když je požadované množství dodatečného chladiva naplněno) stiskněte tlačítko BS3. Pokud tato funkce nebyla přerušena stisknutím tlačítka BS3, jednotka zastaví provoz po 30minutách. Pokud 30 minut nepostačovalo pro přidání potřebného množství chladiva, funkci lze reaktivovat změnou místního nastavení.

Deaktivováno.

Aktivováno.

Chcete-li zastavit režim odsávání chladiva/ odtlakování, stiskněte BS1. Pokud tlačítko BS1 nestiskněte, systém zůstane v režimu odsávání chladiva/odtlakování.

Deaktivováno

Úroveň 1 Úroveň 3<Úroveň Úroveň 2 Úroveň 3

Úroveň 1 Úroveň 3<Úroveň Úroveň 2

Úroveň 3

2<Úroveň 1

20h00 22h00

24h00

6h00 7h00 8h00

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 21

6 Konfigurace

Nastavení

(= binární)

[2‑30] Nastavení omezení spotřeby energie (krok1) prostřednictvím

externího řídicího adaptéru (DTA104A61/62). Pokud systém musí pracovat v režimu s nízkou spotřebou, když je

do jednotky odeslán externí signál, toto nastavení definuje úroveň nízké spotřeby, která se použije pro krok 1. Úroveň je podle tabulky.

[2‑31] Nastavení omezení spotřeby energie (krok2) prostřednictvím

externího řídicího adaptéru (DTA104A61/62). Pokud systém musí pracovat v režimu s nízkou spotřebou, když je

do jednotky odeslán externí signál, toto nastavení definuje úroveň nízké spotřeby, která se použije pro krok 2. Úroveň je podle tabulky.

[2‑32] Vynucené trvalé omezení spotřeby provozu (k omezení spotřeby

se nevyžaduje žádný externí řídicí adaptér). Pokud systém musí vždy pracovat v podmínkách omezení

spotřeby, toto nastavení aktivuje a definuje úroveň omezení spotřeby, které bude použito trvale. Úroveň je podle tabulky.

[2‑38] Typ vnitřních jednotek Po změně tohoto nastavení musíte systém vypnout, vyčkat

20sekund a pak jej znovu zapnout. Pokud tomu tak není, nastavení nebude zpracováno a může dojít k signalizaci kódů poruchy.

[2‑41] Nastavení pohodlného chlazení. Toto nastavení se používá ve spojení s nastavením [2‑8].

[2‑42] Nastavení pohodlného chlazení. Toto nastavení se používá ve spojení s nastavením [2‑9].

Hodnota

Popis

60% 70%

(výchozí)

80%

30% 40%

(výchozí)

50%

Funkce není aktivní.

(výchozí)

Podle nastavení [2‑30]. Podle nastavení [2‑31].

Nainstalované vnitřní jednotky VRVDX

(výchozí)

Nainstalované vnitřní jednotky RADX

Eco

Střední

(výchozí)

Rychlé

Výkonné

Eco

Střední

(výchozí)

Rychlé

Výkonné

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

Příručka pro instalaci a provoz

Page 22

7 Uvedení do provozu

V Y

c (X41A)

A1P

X41A

A1P

345

H JS T

6.1.9 Připojení počítačového konfigurátoru k venkovní jednotce

a PC

b Kabel (EKPCCAB)

c (X41A) Prodlužovací kabel připojený k X41A

X41A Konektor

A1P Hlavní deska tištěných spojů venkovní jednotky

7 Uvedení do provozu

Po nainstalování a jakmile jsou definována místní nastavení musí instalační technik ověřit správný provoz. Z těchto důvodů je nutné provést provozní zkoušku podle dále uvedených postupů.

7.1 Bezpečnostní upozornění při uvádění do provozu

UPOZORNĚNÍ Zkušební provoz nespouštějte, pokud pracujete na

vnitřní jednotce.

Při zkušebním provozu pracuje nejen venkovní jednotka, ale také připojená vnitřní jednotka. Pracovat na vnitřní jednotce během testovacího provozu je nebezpečné.

POZNÁMKA

Napájení zapněte nejméně 6 hodin před zahájením provozu, aby bylo napájení přivedeno k ohřevu klikové skříně, chráníte tím také kompresor.

Během zkušebního provozu bude spuštěna venkovní jednotka i vnitřní jednotky. Zkontrolujte, zda byly dokončeny přípravy všech vnitřních jednotek (místní potrubí, elektrická kabeláž, odvzdušnění atd.). Podrobnosti naleznete v instalační příručce pro vnitřní jednotky.

7.2 Kontrolní seznam před uvedením do provozu

Po dokončení instalace jednotky je nutné nejprve zkontrolovat následující položky. Po provedení všech zkoušek níže je nutné jednotku zavřít, teprve poté může být spuštěna.

Prostudujte si všechny pokyny k instalaci a provozu, které jsou popsané v referenční příručce pro instalace a v

uživatelské referenční příručce.

Instalace

Zkontrolujte, zda je jednotka správně upevněna, aby při jejím spouštění nevznikal nadměrný hluk a vibrace.

Elektrická instalace

Ujistěte se, že místní kabeláž je zhotovena podle pokynů popsaných v kapitole "5.7 Připojení elektrické

kabeláže" na stránce 15, podle schémat elektrického

zapojení a podle příslušné legislativy.

Napájecí napětí

Zkontroluje napájecí napětí na místním napájecím panelu. Napětí musí odpovídat napětí na identifikačním štítku jednotky.

Uzemnění

Vodiče uzemnění musí být zapojeny správně a zemnící svorky musí být dobře dotaženy.

Test izolace hlavního elektrického obvodu

Pomocí zařízení megatester 500 V zkontrolujte, zda je při napětí 500 V DC mezi napěťovými svorkami a zemí izolační odpor nejméně 2 MΩ. Zařízení megatester nikdy nepoužívejte pro přenosové vedení.

Pojistky, jističe a ochrany

Zkontrolovat, zda pojistky, jističe nebo jiná instalovaná ochranná zařízení jsou správného typu a jsou dimenzována v souladu s kapitolou "4.3.1Požadavky na

bezpečnostní zařízení"na stránce8. Žádná pojistka nebo

jiné ochranné zařízení nesmějí být přemostěny.

Vnitřní zapojení

Zkontrolujte pohledem elektrická skříň a vnitřní prostor jednotky na výskyt uvolněných spojů nebo poškozených elektrických součástí.

Rozměr potrubí a izolace potrubí

Zajistěte, aby bylo instalováno potrubí správných rozměrů a aby bylo řádně izolováno.

Uzavírací ventily

Zkontrolujte si, zda jsou otevřené uzavírací ventily na plynovém i kapalinovém potrubí.

Poškozené zařízení

Zkontrolujte vnitřek jednotky, zda nejsou její části poškozeny, nebo zda není potrubí zmáčknuté.

Únik chladiva

Zkontrolujte vnitřek jednotky, zda v něm nedochází k úniku chladiva. Jestliže došlo k úniku chladiva, zkuste netěsnost opravit. Je-li oprava neúspěšná, kontaktujte místního prodejce. Chladiva, které uniklo ze spojení chladicího potrubí, se nedotýkejte. To by mohlo způsobit omrzliny.

Únik oleje

Zkontrolovat kompresor, zda neuniká olej. Jestliže došlo k úniku oleje, zkuste netěsnost opravit. Je-li oprava neúspěšná, kontaktujte místního prodejce.

Vstup / výstup vzduchu

Zkontrolovat u jednotky, zda nic nepřekáží volnému vstupu a výstupu vzduchu (například listy papíru, lepenka nebo jiný materiál).

Dodatečná náplň chladiva

Množství chladiva doplněného do jednotky je třeba napsat na přiložený štítek "Doplněné chladivo" a upevnit štítek na zadní stranu předního krytu.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 23

8 Odstraňování problémů

Datum instalace a běžné provozní nastavení

Na štítku na zadní straně předního panelu zaznamenejte datum instalace v souladu s normou EN60335-2-40 a udržujte záznam o obsahu místního nastavení.

7.3 Kontrolní seznam během uvedení do provozu

Provedení zkušebního provozu.

7.3.1 O testovacím chodu

Postup uvedený níže popisuje testovací provoz kompletního systému. Tento provoz kontroluje a posuzuje následující položky:

▪ Kontrola nesprávně zapojené kabeláže (kontrola komunikace s

vnitřními jednotkami). ▪ Kontrola otevření uzavíracích ventilů. ▪ Vyhodnocení délky potrubí. Po první instalaci proveďte zkušební provoz systému. V opačném

případě se na uživatelském rozhraní zobrazí kód poruchy a nebude možné provést normální provoz nebo testovací chod jednotlivých jednotek.

Anomálie vnitřních jednotek nelze zkontrolovat jednotlivě podle jednotek. Po skončení zkušebního provozu zkontrolujte postupně vnitřní jednotky jednotlivě spuštěném běžného provozu prostřednictvím uživatelského rozhraní. Další podrobnosti o individuálním testovacím chodu naleznete v instalační příručce vnitřní jednotky.

INFORMACE

▪ Než se spustí kompresor, může trvat až 10 minut, než

se stav chladiva ustálí.

▪ Během zkušebního provozu může být slyšet hlasitý

zvuk proudícího chladiva nebo zvuk elektromagnetického ventilu a zobrazení kontrolek LED se může změnit. Nejedná se o závadu.

7.3.2 Provedení testovacího provozu

(7segmentový displej LED)

1 Zkontrolujte všechna provozní nastavení, která chcete nastavit;

viz "6.1Provozní (místní) nastavení"na stránce16.

2 Zapněte napájení venkovní jednotky (ON) a připojených

vnitřních jednotek.

POZNÁMKA

Napájení zapněte nejméně 6 hodin před zahájením provozu, aby bylo napájení přivedeno k ohřevu klikové skříně, chráníte tím také kompresor.

3 Zkontrolujte, zda se vyskytuje výchozí (volnoběžný) stav (H1P

je ve stavu OFF), viz "6.1.4 Přístup k režimu 1 nebo 2" na

stránce 17. Stiskněte tlačítko BS4 na 5 sekund nebo déle.

Jednotka spustí režim zkušebního provozu. Výsledek: Testovací provoz je proveden automaticky, H2P

venkovní jednotky problikává a na uživatelském rozhraní vnitřních jednotek se zobrazí indikace "testovací chod" a "centrálně řízeno".

Krok během postupu automatického testovacího chodu systému:

Krok Popis

Řízení před spuštěním (vyrovnávání tlaku)

Řízení spouštění chlazení Stabilní stav řízení

Krok Popis

Kontrola komunikace Kontrola uzavíracího ventilu Kontrola délky potrubí Režim odčerpání Zastavení jednotky

INFORMACE

Během zkušebního provozu nelze zastavit činnost jednotky pomocí uživatelského rozhraní. Chcete-li přerušit testovací provoz, stiskněte tlačítko BS3. Jednotka se zastaví po ±30 sekundách.

4 Zkontrolujte výsledky provozu pomocí indikace na

7segmentovém displeji LED venkovní jednotky.

Dokončení Popis

Normální dokončení

Nenormální dokončení

Nápravu neobvyklého stavu proveďte podle části "7.3.3Náprava po nesprávném skončení

zkušebního provozu"na stránce23. Po

skončení zkušebního provozu je běžný provoz možný zhruba po 5 minutách.

7.3.3 Náprava po nesprávném skončení zkušebního provozu

Zkušební provoz skončil úspěšně jen v případě, že není zobrazen žádný kód poruchy. V případě zobrazení kódu poruchy proveďte nápravná opatření podle vysvětlení v tabulce kódu poruchy. Znovu spusťte zkušební provoz a ověřte si, že nesprávný stav byl úspěšně napraven.

INFORMACE

Pokud dojde k poruše, na uživatelském rozhraní vnitřní jednotky se zobrazí chybový kód.

INFORMACE

Podrobnosti ke kódům poruchy vnitřní jednotky naleznete v instalačním návodu vnitřní jednotky.

7.3.4 Obsluha jednotky

Jakmile je jednotka nainstalována a je dokončen testovací provoz venkovní jednotky a vnitřních jednotek, může začít provoz systému.

Pro provoz vnitřní jednotky by na ní mělo být zapnuté uživatelské rozhraní. Podrobnější informace naleznete v příručce pro provoz vnitřní jednotky.

8 Odstraňování problémů

8.1 Řešení problémů na základě chybových kódů

V případě zobrazení kódu poruchy proveďte nápravná opatření podle vysvětlení v tabulce kódu poruchy.

Po odstranění neobvyklého stavu stiskněte tlačítko BS3, resetujte kód poruchy a opakujte operaci.

INFORMACE

Pokud dojde k poruše, na uživatelském rozhraní vnitřní jednotky se zobrazí chybový kód.

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

Příručka pro instalaci a provoz

Page 24

8 Odstraňování problémů

8.1.1 Chybové kódy: Přehled

Hlavní kód Příčina Řešení

▪ Uzavírací ventil venkovní jednotky zůstal zavřený. ▪ Přílišná náplň chladiva

▪ Uzavírací ventil venkovní jednotky zůstal zavřený. ▪ Nedostatečné množství chladiva

Porucha elektronického expanzního ventilu (Y1E) - A1P (X21A) (Y3E) - A1P (X22A)

▪ Uzavírací ventil venkovní jednotky zůstal zavřený. ▪ Nedostatečné množství chladiva

Přílišná náplň chladiva Přepočítejte potřebné množství chladiva podle délky potrubí

Porucha snímače okolní teploty (R1T) - A1P (X11A) Zkontrolujte spojení na desce tištěných spojů nebo

Porucha snímače výstupní teploty (R2T): přerušený / zkratovaný obvod A1P (X12A)

Porucha snímače teploty sání (R3T) - A1P (X12A) (R5T) - A1P (X12A)

Porucha snímače teploty kapaliny (spirála) (R4T) - A1P (X12A)

Porucha snímače teploty kapaliny (za výměníkem tepla podchlazování HE) (R7T) - A1P (X13A)

Porucha snímače teploty plynu (za výměníkem tepla podchlazování HE) (R6T) - A1P (X13A)

Porucha vysokotlakého snímače (S1NPH): přerušený / zkratovaný obvod - A1P (X17A)

Porucha nízkotlakého snímače (S1NPL): přerušený / zkratovaný obvod - A1P (X18A)

Venkovní jednotka, přenos - měnič: Problém přenosového vedení INV1/FAN1

Nevyvážené napájecí napětí INV1 Zkontrolujte, zda je napájecí zdroj v provozním rozsahu. Porucha obrácení fází napájecího zdroje Opravte pořadí (sled) fází. Nedostatečné napětí napájení Zkontrolujte, zda je správný přívod napájecího napětí. Kód poruchy: Testovací chod systému ještě nebyl proveden

(provoz systému není možný) Kvenkovní jednotce není přivedeno napájení. Zkontrolujte správné zapojení napájecích vodičů venkovní

Vadná kabeláž do Q1/Q2 Zkontrolujte kabeláž Q1/Q2. Neshoda systému. Zkombinován nesprávný typ vnitřních

jednotek (R410A, R407C, RA atd.) Porucha vnitřní jednotky

Je připojen nesprávný typ vnitřní jednotky. Zkontrolujte typ připojených vnitřních jednotek. Jestliže není

Nesprávné propojení jednotek. Propojovací vedení F1 a F2 připojené jednotky BP zapojte

▪ Uzavírací ventil venkovní jednotky zůstal zavřený. ▪ Potrubí a elektrická vedení specifikované vnitřní jednotky

nejsou správně připojena k venkovní jednotce.

▪ Zcela otevřete kapalinový i plynový uzavírací ventil. ▪ Přepočítejte potřebné množství chladiva podle délky

potrubí a množství náplně v systému upravte; nadměrné množství chladiva vypusťte.

▪ Zcela otevřete kapalinový i plynový uzavírací ventil. ▪ Zkontrolujte, zda bylo správně dokončeno doplnění

chladiva. Přepočítejte požadované množství chladiva podle délky potrubí a doplňte potřebné množství chladiva.

Zkontrolujte spojení na desce tištěných spojů nebo servoovladači.

▪ Zcela otevřete kapalinový i plynový uzavírací ventil. ▪ Zkontrolujte, zda bylo správně dokončeno doplnění

chladiva. Přepočítejte požadované množství chladiva podle délky potrubí a doplňte potřebné množství chladiva.

a množství náplně v systému upravte; nadměrné množství chladiva vypusťte.

servoovladači. Zkontrolujte spojení na desce tištěných spojů nebo

servoovladači.

Zkontrolujte spojení na desce tištěných spojů nebo servoovladači.

Zkontrolujte spojení.

Proveďte testovací chod systému.

jednotky.

Zkontrolujte, zda poruchu vykazují také jiné vnitřní jednotky a potvrďte, zda je povoleno více typů vnitřních jednotek.

správný, nahraďte je jednotkami správného typu.

správně k desce venkovní jednotky (TO BP UNIT). Zkontrolujte, zda je povolena komunikace s jednotkou BP.

▪ Zcela otevřete kapalinový i plynový uzavírací ventil. ▪ Ověřte si, zda jsou potrubí a elektrická vedení

specifikované vnitřní jednotky správně připojena k venkovní jednotce.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 25

9 Technické údaje

R7T

Y1E

R3T

R4T

R5T

R2T

S1NPL

S1PH

M1C

INV

S1NPH

Y1S

Y3E

R6T

R1T

k c

c d

M1F M2F

9 Technické údaje

Podsoubor nejnovějších technických údajů je dostupný na regionálním webu Daikin (přístupný veřejně). Úplný soubor nejnovějších

technických údajů je dostupný na extranetu Daikin (vyžaduje se ověření).

9.1 Prostor pro údržbu: Venkovní jednotka

Pokud montujete jednotky vedle sebe, musí být potrubí vedeno dopředu, dozadu nebo dolů. V takovém případě není vedení potrubí do strany možné. Při montáži jednotky vedle sebe a vedení potrubí dozadu musíte udržovat vzdálenost ≥250mm mezi jednotkami (namísto ≥100mm, jak je vidět na obrázku níže).

Jedna jednotka (

) | Jedna řada jednotek ( )

Viz obrázek 1 na vnitřní straně přední obálky.

A,B,C,D Překážky (stěny/deflektory)

E Překážka (střecha)

a,b,c,d,e Minimální prostor pro údržbu mezi jednotkou a překážkami A, B, C, D a E

eBMaximální vzdálenost mezi jednotkou a okrajem překážky E, ve směru překážky B eDMaximální vzdálenost mezi jednotkou a okrajem překážky E, ve směru překážky D

HUVýška jednotky

HB,HDVýška překážek B a D

1 Utěsněte dno instalačního rámu, abyste zabránili vypouštěnému vzduchu ve zpětném proudění na sací stranu skrze dno jednotky. 2 Nainstalovat lze maximálně dvě jednotky.

Není povoleno

Několik řad jednotek (

)

Viz obrázek 2 na vnitřní straně přední obálky.

Stohované jednotky (maximálně 2 úrovně) (

)

Viz obrázek 3 na vnitřní straně přední obálky.

A1=>A2 (A1) Hrozí riziko odkapu drenáže a zamrznutí mezi horními a dolními jednotkami…

B1=>B2 (B1) Nehrozí riziko odkapu drenáže a zamrznutí mezi horními a dolními jednotkami…

(A2) Nainstalujte střechu mezi horními a dolními jednotkami. Nainstalujte horní jednotku dostatečně vysoko nad dolní jednotku, abyste zabránili vytváření vrstev ledu na dolní desce horní jednotky.

(B2) Nevyžaduje se instalování střechy, ale je nutné utěsnit mezeru mezi horní a dolní jednotkou, abyste zabránili vypouštěnému vzduchu ve zpětném proudění na sací stranu skrze dno jednotky.

9.2 Schéma potrubí: Venkovní jednotka

M1F-M2F Motor ventilátoru

a Uzavírací ventil (plyn)

9.3 Schéma elektrického zapojení: Venkovní jednotka

Schéma zapojení elektrické kabeláže dodávané s jednotkou je umístěné na vnitřní straně servisního krytu.

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

S1NPH Vysokotlaký snímač

Poznámky k RXYSQ4~6_V:

1 Symboly (viz níže).

b Uzavírací ventil (kapalina) c Filtr (3×) d Tepelný výměník podchlazení e Ventil kregulaci tlaku

f Tepelný výměník g Servisní hrdlo (vysoký tlak) h Zpětný ventil

i Akumulátor kompresoru j Kapilární trubice

k Servisní hrdlo (plnění chladiva)

l Akumulátor

m Chladič desky tištěných spojů (pouze pro RXYSQ4~6_V)

M1C Kompresor

S1NPL Nízkotlaký snímač

S1PH Vysokotlaký spínač

Y1E Elektronický expanzní ventil (hlavní) Y3E Elektronický expanzní ventil topení (výměník tepla

podchlazení)

Y1S Solenoidový ventil (4cestný ventil)

Vytápění Chlazení

Příručka pro instalaci a provoz

Page 26

9 Technické údaje

/12.2

2 Informace o X37A naleznete v instalační příručce volitelného

doplňku.

3 Další informace o používání tlačítek BS1~BS5 a přepínačů

DIP DS1‑1 a DS1‑2 naleznete v instalační nebo servisní příručce .

4 Neovládejte jednotku zkratováním ochranného zařízení

S1PH.

5 Informace o přenosové kabeláži mezi vnitřní a venkovní

jednotkou F1-F2 naleznete v instalační příručce.

6 Při použití systému centrálního řízení připojte přenosové

vedení mezi venkovními jednotkami F1-F2.

Poznámky k RXYSQ4~6_Y:

1 Symboly (viz níže). 2 Informace o X37A naleznete v instalační příručce volitelného

doplňku.

3 Další informace o používání tlačítek BS1~BS4 a přepínačů

DIP DS1‑1 a DS1‑2 naleznete v instalační nebo servisní příručce .

4 Neovládejte jednotku zkratováním ochranného zařízení

S1PH.

5 Informace o přenosové kabeláži mezi vnitřní a venkovní

jednotkou F1-F2 naleznete v instalační příručce.

6 Při použití systému centrálního řízení připojte přenosové

vedení mezi venkovními jednotkami F1-F2.

Symboly:

X1M Hlavní svorka

Uzemnění Kabel číslo 15

Místní vodič Místní kabel

Připojení ** pokračuje na straně 12 sloupec 2

Několik možností zapojení kabeláže

Možnost

Neupevněno ve spínací skříni

Zapojení závisí na modelu

Deska tištěného spoje

Legenda pro schéma elektrického zapojení RXYSQ4~6_V:

A1P Deska tištěného spoje (hlavní) A2P Deska tištěného spoje (filtr) A3P Deska tištěného spoje (volitelný doplněk – volič

chlazení/topení) BS* Tlačítka (režim, nastavení, zpět, test, reset) (A1P) C1 Kondenzátor (A1P) DS1 Přepínač DIP (A1P) F1U Pojistka (T 56A / 250V) (A2P) F3U, F4U Pojistka (T 6,3A / 250V) (A2P) F6U Pojistka (T 5,0A / 250V) (A1P) H*P Kontrolka monitoru provozu LED (oranžová) (A1P) HAP Kontrolka chodu LED (zelená) (A1P) HBP LED frekvence (zelená, servisní monitor) (A1P) K11M Magnetický stykač (A1P) K*R Magnetické relé (A1P) L*R Tlumivka (A1P) M1C Motor (kompresor)

M1F Motor (horní ventilátor) M2F Motor (dolní ventilátor) PS Spínaný napájecí zdroj (A1P) Q1DI Jistič svodového zemnicího proudu (běžná dodávka) R* Rezistor (A1P) R1T Termistor (vzduch) R2T Termistor (vypouštění) R3T Termistor (sání 1) R4T Termistor (tepelný výměník) R5T Termistor (sání 2) R6T Termistor (výměník tepla podchlazování) R7T Termistor (kapalinové potrubí) FINTH Termistor (žebra) S1NPH Vysokotlaký snímač S1NPL Nízkotlaký snímač S1PH Vysokotlaký spínač S1S Spínač řízení vzduchu (volitelný doplněk) S2S Spínač voliče chlazení/topení (volitelný doplněk) V1R Napájecí modul IGBT (A1P) V2R Diodový modul (A1P) V*T Bipolární transistor s izolovaným hradlem (IGBT) N-

V*D Dioda (A1P) X*A Konektor desky tištěných spojů X*M Svorkovnice X*Y Konektor X37A Konektor (napájení volitelné desky) Y1E Elektronický expanzní ventil (hlavní) Y3E Elektronický expanzní ventil topení (výměník tepla

Y1S Solenoidový ventil (4cestný ventil) Z*C Šumový filtr (feritové jádro) Z*F (A*P) Šumový filtr

Legenda pro schéma elektrického zapojení RXYSQ4~6_Y:

A1P Deska tištěného spoje (hlavní) A2P Deska tištěného spoje (měnič) BS* Tlačítka (režim, nastavení, zpět, test, reset) (A1P) C* Kondenzátor (A2P) DS1 Přepínač DIP (A1P) F1U, F2U Pojistka (T 31,5A / 500V) (A1P) F1U Pojistka (T 5,0A / 250V) (A2P) F3U, F4U,

F5U H*P LED (oranžová, servisní monitor) (A1P) HAP Provozní LED (zelená, servisní monitor) (A*P) K1M Magnetický stykač (A2P) K*R Magnetické relé (A*P) L1R Tlumivka M1C Motor (kompresor) M1F Motor (horní ventilátor) M2F Motor (dolní ventilátor) PS Spínaný napájecí zdroj (A2P) Q1DI Jistič svodového zemnícího proudu (běžná dodávka) R* Rezistor (A2P)

kanálů (A1P)

podchlazení)

Pojistka (T 6,3A / 250V) (A1P)

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 27

10 O systému

d d

c c

R1T Termistor (vzduch) R2T Termistor (vypouštění) R3T Termistor (sání 1) R4T Termistor (tepelný výměník) R5T Termistor (sání 2) R6T Termistor (výměník tepla podchlazování) R7T Termistor (kapalinové potrubí) R10T Termistor (žebra) S1NPH Vysokotlaký snímač S1NPL Nízkotlaký snímač S1PH Vysokotlaký spínač S1S Spínač řízení vzduchu (volitelný doplněk)

Pro uživatele

10 O systému

Vnitřní jednotka, která je součástí systému tepelného čerpadla VRV IV-S, může být použita pro chlazení a topení. Typ vnitřní jednotky, který lze použít, závisí na modelové řadě venkovních jednotek.

POZNÁMKA

Systém nepoužívejte k jiným než stanoveným účelům. Aby nedocházelo ke zhoršení kvality daných předmětů, nepoužívejte jednotku ke chlazení přesných nástrojů, potravin, rostlin, zvířat ani uměleckých děl.

POZNÁMKA

V případě budoucích modifikací nebo rozšiřování vašeho systému:

V technických datech je k dispozici kompletní přehled přípustných kombinací (pro budoucí rozšíření systému) a měli byste si jej prostudovat. Další informace a profesionální rady vám poskytne instalační technik.

INFORMACE

▪ Kombinace vnitřních jednotek VRV DX a RA DX není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a AHU není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a jednotek

vzduchové clony není přípustná.

S2S Spínač voliče chlazení/topení (volitelný doplněk) V1R Napájecí modul IGBT (A2P) V2R, V3R Diodový modul (A2P) X*A Konektor desky tištěných spojů X*M Svorkovnice X*Y Konektor X37A Konektor (napájení volitelné desky) Y1E Elektronický expanzní ventil (hlavní) Y3E Elektronický expanzní ventil topení (výměník tepla

podchlazení) Y1S Solenoidový ventil (4cestný ventil) Z*C Šumový filtr (feritové jádro) Z*F Šumový filtr

e Skříň BP (vyžadovaná pro připojení vnitřních jednotek

Residential Air (RA) nebo Sky Air (SA) s přímou expanzí (DX))

f Vnitřní jednotky Residential Air (RA) s přímým rozpínáním

(DX)

g Uživatelské rozhraní (bezdrátové, vyhrazené podle typu

vnitřní jednotky)

11 Uživatelské rozhraní

UPOZORNĚNÍ

Nikdy se nedotýkejte vnitřních částí ovladače. Nesnímejte jeho čelní panel. Některé části uvnitř řídicí

jednotky mohou být při dotyku nebezpečné a mohlo by dojít k poruše zařízení. O kontrolu a nastavení vnitřních částí požádejte svého prodejce.

Tato uživatelská příručka vám poskytne přehled hlavních funkcí systému.

Podrobné informace o akcích požadovaných pro dosažení některých funkcí naleznete ve vyhrazené instalační/uživatelské příručce vnitřní jednotky.

Viz uživatelská příručka použitého uživatelského rozhraní.

12 Provoz

10.1 Uspořádání systému

a Venkovní jednotka tepelného čerpadla VRV IV-S b Potrubí chladiva

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

c Vnitřní jednotka s přímou expanzí VRV (DX) d Uživatelské rozhraní (vyhrazené podle typu vnitřní

jednotky)

12.1 Provozní rozsah

Aby byl zaručen bezpečný a účinný provoz, používejte systém vpovoleném rozsahu teplot a vlhkosti vzduchu.

Chlazení Vytápění

Venkovní teplota –5~46 °CDB –20~21°CDB

–20~15,5°CWB

Vnitřní teplota 21~32°CDB

14~25°CWB

Vnitřní vlhkost ≤80%

(a) Aby se předešlo možnosti kondenzace par a odkapávání

vody z jednotky. Je-li teplota nebo vlhkost mimo uvedené meze, mohou sepnout pojistná zařízení jednotky a klimatizační zařízení nemusí pracovat.

Příručka pro instalaci a provoz

15~27°CDB

(a)

Page 28

12 Provoz

Výše uvedený provozní rozsah platí pouze v případě vnitřních jednotek s přímou expanzí, které jsou připojeny do systému VRV IVS.

V případě použití jednotek AHU jsou platné speciální provozní rozsahy. Ty naleznete v instalační/uživatelské příručce vyhrazené jednotky. Nejnovější informace naleznete v technických datech.

12.2 Ovládání jednotky

12.2.1 O obsluze systému

▪ Postup obsluhy se liší podle kombinace venkovní jednotky a

ovladače uživatelského rozhraní.

▪ Hlavní vypínač zapněte 6 hodin před uvedením zařízení do

provozu; chráníte tak jednotku před poškozením.

▪ Pokud za provozu jednotky dojde k výpadku napájení, po

opětovném zapnutí napájení se činnost jednotky obnoví automaticky.

12.2.2 O režimech chlazení, topení, jen ventilátor a automatický provoz

▪ Pomocí ovladače dálkového ovládání, jehož displej zobrazuje

(změna provedená pod centralizovaným řízením), nelze režimy přepínat (viz instalační/uživatelská příručka uživatelského rozhraní).

▪ Když se rozbliká

řízením", viz "12.5.1 O nastavení hlavního uživatelského

rozhraní"na stránce29.

▪ Ventilátor může běžet ještě zhruba 1 minutu po skončení operace

ohřevu.

▪ Proud vzduchu se může upravit sám podle teploty místnosti, nebo

se může ventilátor zastavit ihned. Nejedná se o poruchu.

"změna provedená pod centralizovaným

Jen ventilátor

2 Stiskněte tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

12.2.5 Obsluha systému (u systémů S přepínačem dálkového ovládání ke změně chlazení/topení)

Přehled ovládacího spínače změny na dálkovém ovladači

a Volič JEN VENTILÁTOR /

KLIMATIZACE

Přepínač nastavte do polohy pouze ke spuštění ventilátoru nebo do polohy

ke spuštění režimu ohřevu nebo

chlazení.

b PŘEPÍNAČ PRO ZMĚNU CHLAZENÍ/

OHŘEVU

Nastavte spínač do polohy chlazení, nebo do polohy pro topení

Spuštění

1 U systémů s přepínačem ke změně chlazení/ohřevu zvolte

požadovaný režim takto:

Režim chlazení Režim ohřevu Jen ventilátor

pro

12.2.3 O provozním režimu topení

Ve srovnání s režimem chlazení může v režimu běžného ohřevu trvat déle, než systém dosáhne nastavené teploty.

Účelem následující činnosti je zamezit poklesu kapacity topení a zamezit vanutí studeného vzduchu.

Odtávání

Během topení se v průběhu času zvýší míra namrzání vzduchem chlazené spirály venkovní jednotky, což omezuje přenos tepla na spirálu venkovní jednotky. Výkon topení se snižuje a systém musí přejít do režimu odmrazování, aby mohl dodat dostatek tepla do vnitřních jednotek.

Vnitřní jednotka zastaví ventilátory, cyklus chladiva se obrátí a energie zevnitř budovy bude použita pro odmrazení spirály venkovní jednotky.

Vnitřní jednotka bude signalizovat odmrazování na displeji

Horký start

Aby se na začátku operace ohřevu předešlo vyfukování chladného vzduchu zvnitřní jednotky, ventilátor vnitřní jednotky se automaticky

zastaví. Displej uživatelského rozhraní zobrazuje . Spuštění ventilátoru může chvíli trvat. Nejedná se o poruchu.

12.2.4 Obsluha systému (u systémů BEZ přepínače dálkového ovládání ke změně chlazení/topení)

1 Několikrát stiskněte tlačítko volby provozního režimu na

uživatelském rozhraní a zvolte požadovaný provozní režim.

Režim chlazení Režim ohřevu

2 Stiskněte tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

Zastavení

3 Stiskněte znovu tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Kontrolka provozu zhasne a činnost systému se zastaví.

POZNÁMKA

Bezprostředně po zastavení jednotky nevypínejte proud ihned, počkejte nejméně 5 minut.

Nastavení

Při programování teploty, rychlosti ventilátoru a směru proudění vzduchu postupujte podle návodu k obsluze uživatelského rozhraní.

12.3 Používání programu vysoušení

12.3.1 O programu vysoušení

▪ Účelem tohoto programu je snižovat vlhkost vzduchu v místnosti s

minimálním poklesem teploty (minimální chlazení místnosti).

▪ Mikropočítač automaticky stanoví teplotu a otáčky ventilátoru

(nelze nastavit pomocí uživatelského rozhraní).

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 29

12 Provoz

d d

c c

▪ Tento režim nelze spustit, je-li teplota v místnosti příliš nízká

(<20°C).

12.3.2 Použití programu vysoušení (u systémů BEZ přepínače dálkového ovládání ke změně chlazení/topení)

Spuštění

1 Několikrát stiskněte tlačítko volby provozního režimu na

uživatelském rozhraní a zvolte možnost odvlhčení (programové vysoušení).

2 Stiskněte tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

3 Stiskněte tlačítko nastavení směru proudění vzduchu (pouze

pro následující jednotky: dvojitý průtok, vícenásobný průtok, rohová, stropní a nástěnná). Podrobnosti si lze vyhledat v

"12.4Nastavení směru proudění vzduchu"na stránce29.

Zastavení

4 Stiskněte znovu tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Kontrolka provozu zhasne a činnost systému se zastaví.

POZNÁMKA

Bezprostředně po zastavení jednotky nevypínejte proud ihned, počkejte nejméně 5 minut.

12.4.1 O lamelách řízení směru proudění vzduchu

Jednotky s dvojitým a vícenásobným průtokem

Rohové jednotky

Závěsné stropní jednotky

Jednotky k montáži na stěnu

Za následujících podmínek ovládá směr proudění vzduchu mikropočítač, a proto se směr proudění může lišit od displeje.

Chlazení Vytápění

▪ Je-li teplota místnosti nižší než

nastavená teplota.

▪ Při trvalém provozu s vodorovným prouděním vzduchu. ▪ Při trvalém provozu s proudem vzduchu směrem dolů během

chlazení u jednotek montovaných pod strop nebo na stěnu může mikroprocesor ovládat směr proudění vzduchu a pak se také změní indikace uživatelského rozhraní.

▪ Při zahájení provozu. ▪ Je-li teplota místnosti je vyšší

než nastavená teplota.

▪ Při operaci odmrazování.

12.3.3 Použití programu vysoušení (u systémů S přepínačem dálkového ovládání ke změně chlazení/topení)

Spuštění

1 U systémů s přepínačem dálkového ovládání ke změně

chlazení/ohřevu zvolte režim chlazení.

2 Několikrát stiskněte tlačítko volby provozního režimu na

uživatelském rozhraní a zvolte možnost odvlhčení (programové vysoušení).

3 Stiskněte tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

4 Stiskněte tlačítko nastavení směru proudění vzduchu (pouze

pro následující jednotky: dvojitý průtok, vícenásobný průtok, rohová, stropní a nástěnná). Podrobnosti si lze vyhledat v"12.4Nastavení směru proudění vzduchu"na stránce29.

Zastavení

5 Stiskněte znovu tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Kontrolka provozu zhasne a činnost systému se zastaví.

POZNÁMKA

Bezprostředně po zastavení jednotky nevypínejte proud ihned, počkejte nejméně 5 minut.

Směr proudění vzduchu lze nastavit jedním znásledujících způsobů: ▪ Klapka pro vychylování proudění vzduchu se nastaví do své

polohy sama.

▪ Směr proudění vzduchu může stanovit uživatel.

▪ Automatická

VÝSTRAHA

Je-li v provozu funkce střídavého vychylování proudu vzduchu, nikdy se nedotýkejte výstupu vzduchu ani vodorovných lamel. Při neopatrném doteku by zařízení by mohlo zachytit prsty, nebo by se jednotka mohla rozbít.

POZNÁMKA

▪ Meze pohyblivosti směrových lamel lze měnit.

▪ Vyhněte se provozování ve vodorovném směru

a požadovaná poloha .

Podrobnější informace si vyžádejte od svého prodejce. (Pouze u dvojitého toku, vícenásobného toku, v rohu, při montáži pod strop a na stěnu.)

Může způsobovat orosování nebo usazování prachu na stropě nebo klapce.

12.5 Nastavení hlavního uživatelského rozhraní

12.5.1 O nastavení hlavního uživatelského rozhraní

12.4 Nastavení směru proudění vzduchu

Viz uživatelská příručka použitého uživatelského rozhraní.

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

a Venkovní jednotka tepelného čerpadla VRV IV-S b Potrubí chladiva

Příručka pro instalaci a provoz

Page 30

13 Údržba a servis

c Vnitřní jednotka s přímou expanzí VRV (DX)

d Uživatelské rozhraní (vyhrazené podle typu vnitřní

jednotky)

e Skříň BP (vyžadovaná pro připojení vnitřních jednotek

Residential Air (RA) nebo Sky Air (SA) s přímou expanzí (DX))

f Vnitřní jednotky Residential Air (RA) s přímým rozpínáním

(DX)

g Uživatelské rozhraní (bezdrátové, vyhrazené podle typu

vnitřní jednotky)

Je-li systém instalován podle schématu viz obrázek výše, je třeba určit jedno uživatelské rozhraní jako hlavní rozhraní.

Displeje podřízených uživatelských rozhraní (slave) zobrazují (změna pod centralizovaným ovládáním) a podřízené dálkové ovladače automaticky opakují operace nařízené hlavním uživatelským rozhraním.

Jedině hlavní uživatelské rozhraní může volit mezi ohřevem nebo chlazením.

12.5.2 Určení hlavního uživatelské rozhraní (VRV DX)

V případě, že k systému VRV DX jsou připojeny pouze vnitřní jednotky VRV IV-S:

1 Stiskněte tlačítko volby provozního režimu aktuálního hlavního

uživatelského rozhraní na 4 sekundy. V případě, že tento postup nebyl ještě proveden může být vykonán při prvním spuštění uživatelského rozhraní.

Výsledek: Displeje zobrazující (změna pod centrálním ovládáním) všech podřízených uživatelských rozhraní připojených ke stejné venkovní jednotce blikají.

2 Stiskněte tlačítko volby provozního režimu ovladače dálkového

ovládání, u něhož si přejete, aby se stal hlavním ovladačem uživatelského rozhraní.

Výsledek: Označení je hotovo. Toto uživatelské rozhraní je určeno jako hlavní uživatelské rozhraní a indikace zobrazující

(změna pod centralizovaným ovládáním) zmizí. Displeje

ostatních uživatelských rozhraní zobrazují (změna pod centralizovaným ovládáním).

12.5.3 Určení hlavního uživatelské rozhraní (RA DX)

V případě, že k systému VRV IV-S jsou připojeny pouze vnitřní jednotky RADX:

1 Zastavte všechny vnitřní jednotky. 2 Když systém nepracuje (všechny vnitřní jednotky mají vypnutý

termostat), můžete definovat hlavní vnitřní jednotku RADX a to adresováním této jednotky pomocí infračerveného uživatelského rozhraní (vydejte povel k zapnutí termostatu v požadovaném režimu).

Jediný způsob změny hlavní jednotky spočívá v opakování předchozího postupu. Přepnutí chlazení/topení (nebo obráceně) je možné změnou provozního režimu definované hlavní vnitřní jednotky.

13 Údržba a servis

POZNÁMKA

Nikdy jednotku nekontrolujte ani neopravujte sami. O provedení těchto prací požádejte kvalifikovaného servisního technika.

VÝSTRAHA

Vyhořelou pojistku vždy nahrazujte pojistkou stejného typu a se stejným jmenovitým proudem. Místo pojistky nikdy nepoužívejte vodič. Použití drátu nebo měděného drátu namísto pojistky může způsobit selhání jednotky nebo požár.

UPOZORNĚNÍ

Do nasávání a výstupu vzduchu nikdy nestrkejte prsty, tyčky ani jiné předměty. Neodjímejte kryt ventilátoru. Ventilátor otáčející se vysokou rychlostí může způsobit úraz.

UPOZORNĚNÍ

Po delším používání zkontrolujte podložku jednotky a její instalace, zda nejsou poškozeny. V případě poškození by mohla jednotka spadnout a způsobit úraz.

POZNÁMKA

Ovládací panel ovladače nečistěte pomocí benzínu, rozpouštědel ani chemickou prachovkou atd. Panel by se mohl zbarvit nebo by se mohl začít odlupovat jeho lak. Je-li silně znečištěn, navlhčete hadřík neutrálním čistícím prostředkem rozpuštěným ve vodě, dobře ho vyždímejte a panel jím vyčistěte. Panel vytřete dosucha suchým hadrem.

13.1 O plnění chladiva

Tento výrobek obsahuje fluorované skleníkové plyny. Tyto plyny NEVYPOUŠTĚJTE do ovzduší.

Typ chladiva: R410A Hodnota potenciálu globálního oteplování (GWP): 2087,5

POZNÁMKA

V Evropě se emise skleníkových plynů celkové náplně chladiva v systému (vyjádřené v ekvivalentních tunách CO2) používají ke stanovení intervalů údržby. Postupujte podle příslušné legislativy.

Vzorec pro výpočet emisí skleníkových plynů: Hodnota GWP chladiva x celkový objem chladiva [kg] / 1000

Podrobnější informace si vyžádejte od podniku provádějícího instalaci.

VÝSTRAHA

Chladivo použité v systému je bezpečné a za normálních okolností neuniká. Jestliže chladivo unikne do místnosti, může ve styku s ohněm hořáku, topením nebo vařičem způsobit vznik nebezpečných plynů.

Vypněte všechna spalovací topidla, místnost vyvětrejte a obraťte se na prodejce, od kterého jste si koupili danou jednotku.

Systém nepoužívejte, dokud pracovník servisu nepotvrdí, že byla dokončena oprava místa, kde došlo k úniku chladiva.

13.2 Poprodejní servis a záruka

13.2.1 Záruční lhůta

▪ K tomuto produktu je přiložen záruční list, který vyplnil prodejce

v době instalace. Vyplněný list byl zkontrolován zákazníkem a pečlivě uložen.

▪ Je-li nutné opravit výrobek během záruční lhůty, obraťte se na

svého prodejce a předložte mu záruční list.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 31

14 Odstraňování problémů

13.2.2 Doporučená údržba a kontrola

Protože při několikaletém používání se v jednotce usadí prach, její výkon do určité míry klesá. Protože rozmontování jednotek a vyčištění jejich vnitřku vyžaduje technickou odbornost, aby bylo možné zajistit co možná nejlepší údržbu jednotky, doporučujeme kromě běžných činností údržby uzavřít smlouvu o údržbě a kontrolách. Naše síť prodejců má přístup k trvalým zásobám důležitých součástek a může udržet vaši jednotku v provozu po celou dobu životnosti. Podrobnější informace si vyžádejte od svého prodejce.

Budete-li svého prodejce žádat o zákrok, vždy uvádějte:

▪ Celý název modelu jednotky. ▪ Výrobní číslo (uvedené na typovém štítku jednotky). ▪ Datum instalace. ▪ Příznaky nebo poruchy a podrobnosti o závadě.

VÝSTRAHA

▪ Jednotku neupravujte, nedemontujte, nerozebírejte,

neinstalujte znovu ani neopravujte vlastními silami, protože nesprávná demontáž nebo instalace mohou způsobit úraz elektrickým proudem nebo požár. Kontaktujte svého dodavatele.

▪ V případě náhodného úniku chladiva zajistěte, aby se

v blízkosti nevyskytoval otevřený oheň. Chladivo samotné je bezpečné, nejedovaté a nehořlavé, ale pokud se při náhodném úniku do místnosti dostane do blízkosti hořlavých plynů z tepelných ventilátorů, plynových vařičů atd., může dojít ke vzniku jedovatých plynů. Před obnovením provozu si u kvalifikovaného servisního personálu vždy nejdříve ověřte, zda byla netěsnost opravena nebo odstraněna.

14 Odstraňování problémů

Objeví-li se některá z následujících poruch, zaveďte uvedená opatření a spojte se s prodejcem.

VÝSTRAHA Objeví-li se jakkoliv neobvyklý jev (například zápach

po spálenině apod.), jednotku zastavte a vypněte napájení.

Další provoz zařízení za takových okolností může způsobit poruchu, úraz elektrickým proudem nebo požár. Kontaktujte svého dodavatele.

Systém musí opravit kvalifikovaný servisní technik.

Porucha Míra

Bezpečnostní zařízení (například pojistka, jistič, zemnící jistič apod.) často reagují nebo vypínač ON/OFF (ZAP/VYP) nepracuje správně.

Z jednotky prosakuje voda. Zastavte provoz jednotky. Spínač provozu nepracuje správně. Vypněte napájení. Signalizuje-li se na displeji

uživatelského rozhraní číslo jednotky, kontrolka provozu bliká a zobrazí se kód poruchy.

Jestliže systém nepracuje správně v jiných než uvedených případech a není zřejmá žádná z výše popsaných poruch, zkontrolujte systém následujícím způsobem.

Vypněte hlavní vypínač.

Informujte instalačního technika a oznamte mu kód poruchy.

Porucha Míra

Systém vůbec nepracuje.

Systém spustí pouze ventilátor, ale jakmile má přejít do režimu ohřevu nebo chlazení, zastaví se.

Systém pracuje, ale chlazení nebo ohřev jsou nedostatečné.

Jestliže ani po kontrole všech výše uvedených bodů nelze odstranit problém vlastními silami, obraťte se na instalačního technika a popište mu příznaky, uveďte název modelu jednotky (pokud možno svýrobním číslem) a datum instalace (pravděpodobně uvedeno na záručním listu).

▪ Zkontrolujte stabilitu a hodnotu napájení.

Počkejte na obnovení napájení. Jestliže dojde za provozu dojde k přerušení dodávky energie, systém se po obnově napájení znovu spustí automaticky.

▪ Zkontrolujte, zda nevyhořela pojistka,

nebo zda obvod nerozpojil jistič. Vyměňte pojistku nebo v případě potřeby vynulujte jistič.

▪ Zkontrolujte, zda nějaká překážka

nezakrývá nasávání nebo vyfukování vzduchu vnitřní nebo venkovní jednotky. Odstraňte překážku a zajistěte dobrou ventilaci jednotky.

▪ Zkontrolujte, zda uživatelské rozhraní

nezobrazuje (je čas vyčistit vzduchový filtr). (Viz také "13Údržba a

servis" na stránce 30 a "Údržba" v

příručce pro vnitřní jednotku.)

▪ Zkontrolujte, zda nějaká překážka

nezakrývá nasávání nebo vyfukování vzduchu vnitřní nebo venkovní jednotky. Odstraňte překážku a zajistěte dobrou ventilaci jednotky.

▪ Zkontrolujte, zda není ucpaný vzduchový

filtr (viz kapitola údržba v příručce vnitřní

jednotky). ▪ Kontrola nastavení teploty. ▪ Pomocí uživatelského rozhraní

zkontrolujte nastavení otáček ventilátoru. ▪ Zkontrolujte, zda nejsou otevřeny dveře

nebo okna. Zavřete dveře nebo okna,

zabraňte výměně vzduchu v místnosti s

okolím. ▪ Zkontrolujte, zda v místnosti není během

operace chlazení příliš velký počet osob.

Zkontrolujte, zda tepelný zdroj v

místnosti není příliš silný. ▪ Zkontrolujte, zda do místnosti nesvítí

slunce. Použijte záclony nebo žaluzie. ▪ Zkontrolujte, zda je nastaven správný

úhel proudění vzduchu.

14.1 Chybové kódy: Přehled

Pokud se na displeji uživatelského rozhraní zobrazí kód poruchy, kontaktujte instalačního technika a sdělte mu kód poruchy, typ jednotky a sériové číslo (tyto informace naleznete na typovém štítku jednotky).

Pro vaši potřebu je uveden seznam s kódy poruch. V závislosti na úrovni kódu poruchy můžete kód resetovat stiskem tlačítko ON/OFF. Pokud tomu tak není, požádejte instalačního technika o radu.

Hlavní kód Obsah

Bylo aktivováno externí ochranné zařízení Porucha EEPROM (vnitřní jednotka) Porucha systému odtoku (vnitřní jednotka) Porucha motoru ventilátoru (vnitřní jednotka)

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

Příručka pro instalaci a provoz

Page 32

14 Odstraňování problémů

Hlavní kód Obsah

Porucha motoru výkyvných žaluzií (vnitřní jednotka) Porucha expanzního ventilu (vnitřní jednotka) Porucha odtoku (vnitřní jednotka) Porucha komory prachového filtru (vnitřní jednotka) Porucha nastavení výkonu (vnitřní jednotka) Porucha přenosu mezi hlavní deskou a pomocnou

deskou tištěných spojů (vnitřní jednotka) Porucha termistoru tepelného výměníku (vnitřní

jednotka, kapalina) Porucha termistoru tepelného výměníku (vnitřní

jednotka, plyn) Porucha termistoru sání vzduchu (vnitřní jednotka) Porucha termistoru sání výstupu (vnitřní jednotka) Porucha detektoru pohybu nebo snímače teploty

podlahy (vnitřní jednotka) Porucha termistoru uživatelského rozhraní (vnitřní

jednotka) Porucha desky tištěných spojů (venkovní jednotka) Vysokotlaký spínač byl aktivován Porucha nízkého tlaku (venkovní jednotka) Detekce zablokování kompresoru (venkovní jednotka) Porucha motoru ventilátoru (venkovní jednotka) Porucha elektronického expanzního ventilu (venkovní

jednotka) Porucha teploty výstupu (venkovní jednotka) Neobvyklá teplota sání (venkovní jednotka) Detekce nadměrné náplně chladiva Porucha vysokotlakého spínače Porucha nízkotlakého spínače Problém motoru ventilátoru (venkovní jednotka) Porucha snímače okolní teploty (venkovní jednotka) Porucha snímače tlaku Porucha snímače proudu Porucha snímače výstupní teploty (venkovní jednotka) Porucha snímače teploty výměníku tepla plynu

(venkovní jednotka) Porucha snímače teploty sání (venkovní jednotka) Porucha snímače teploty odmrazování (venkovní

jednotka) Porucha snímače teploty kapaliny (za výměníkem

tepla podchlazování HE) (venkovní jednotka) Porucha snímače teploty plynu (za výměníkem tepla

podchlazování HE) (venkovní jednotka) Porucha vysokotlakého snímače (S1NPH) Porucha nízkotlakého snímače (S1NPL) Deska tištěných spojů měniče INV - neobvyklý stav Teplota žebra neobvyklá Deska tištěných spojů měniče INV vadná Detekován nadproud kompresoru Zámek kompresoru (spuštění) Venkovní jednotka, přenos - měnič: Problém přenosu

měniče INV Nevyvážené napájecí napětí INV Porucha termistoru žebrování Porucha nastavení výkonu (venkovní jednotka) Neobvyklý pokles nízkého tlaku, vadný expanzní

ventil

Hlavní kód Obsah

Porucha obrácení fází napájecího zdroje Zkratování napájecího napětí INV Testovací spuštění systému ještě nebylo provedeno Vadná kabeláž, vnitřní/venkovní Neobvyklý stav uživatelského rozhraní - komunikace

vnitřní jednotky Vadná kabeláž do venkovní/venkovní jednotky Neobvyklý stav komunikace uživatelského rozhraní

řídicí-řízená Neshoda systému. Zkombinován nesprávný typ

výkonu vnitřních jednotek. Porucha vnitřní jednotky. Porucha připojení vnitřních jednotek nebo neshoda

typu Duplicita centralizované adresy Porucha komunikace centralizovaného řídicího

zařízení – vnitřní jednotka Porucha automatické adresy (nekonzistence) Porucha automatické adresy (nekonzistence)

14.2 Příznaky, které NEJSOU známkou poruchy systému

Následující příznaky NEJSOU poruchami systému:

14.2.1 Příznak: Systém nepracuje

▪ Systém se nespustí samočinně ihned po stisknutí tlačítka ON/OFF

(ZAP/VYP) uživatelského rozhraní. Svítí-li kontrolka provozu, systém pracuje správně. Aby nedošlo k přetížení motoru kompresoru, pokud byla klimatizační jednotka právě vypnuta, spustí se až 5 minut po opakovaném zapnutí. Ke stejné prodlevě dochází po použití voliče provozního režimu.

▪ Jestliže se na displeji uživatelského rozhraní zobrazí indikace "S

centralizovaným ovládáním", stisknutí tlačítka provozního režimu způsobů na několik vteřin blikání displeje. Blikající displej indikuje, že uživatelské rozhraní nelze použít.

▪ Systém se nespustí samočinně ihned po zapnutí napájení.

Počkejte minutu, dokud se mikropočítač nepřipraví na provoz.

14.2.2 Příznak: Nelze přepínat mezi chlazením / ohřevem

▪ Zobrazuje-li displej (změna pod centralizovaným

ovládáním), znamená to, že jde o podřízený ovladač uživatelského rozhraní.

▪ Je instalován přepínač chlazení / topení ovladače dálkového

ovládání a displej zobrazuje (změna pod centralizovaným ovládáním). Důvodem je, že změnu chlazení / topení ovládá přepínač chlazení / ohřevu dálkového ovladače. Zeptejte se svého prodejce, kde je instalován přepínač dálkového ovládání.

14.2.3 Příznak: Režim ventilátoru je možný, ale chlazení ani topení nepracují

Bezprostředně po zapnutí hlavního vypínače. Mikropočítač se připravuje k provozu a provádí kontrolu komunikace se všemi vnitřními jednotkami. Vyčkejte maximálně 12 minut, dokud není proces dokončen.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 33

15 Přemístění

14.2.4 Příznak: Výkon ventilátoru neodpovídá nastavení

Otáčky ventilátoru se nezmění ani v případě, že stisknete tlačítko nastavení otáček ventilátoru. Během režimu ohřevu, pokud teplota v místnosti dosáhne nastavené teploty, venkovní jednotka se vypne a vnitřní jednotka ztlumí otáčky ventilátoru. Účelem je zamezit proudu chladného vzduchu přímo na osoby přítomné v místnosti. Otáčky ventilátoru se nezmění, ani když jiná venkovní jednotka bude v topném režimu a stisknete tlačítko.

14.2.5 Příznak: Směr ventilátoru neodpovídá nastavení

Směr otáčení ventilátoru neodpovídá displeji uživatelského rozhraní. Směr proudění z ventilátoru se nemění. Příčinou je právě to, že jednotku řídí mikropočítač.

14.2.6 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka)

▪ Během chlazení je v místnosti vysoká vlhkost. V případě

vysokého znečištění vnitřku vnitřní jednotky je rozložení teploty v místnosti nerovnoměrné. Vnitřek vnitřní jednotky je třeba vyčistit. Informace o čištění jednotky si vyžádejte od svého prodejce. Tuto činnost smí provádět výhradně kvalifikovaný servisní technik.

▪ Bezprostředně po zastavení operace chlazení a je-li teplota a

vlhkost v místnosti nízká. Důvodem je, že chladivo proudí v klimatizačním zařízení zpět do vnitřní jednotky a generuje páru.

14.2.7 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka, venkovní jednotka)

Systém se přepnul do režimu topení po operaci odmrazování. Vlhkost vzniklá odmrazováním jednotky se odpařuje a uniká.

14.2.8 Příznak: Na displeji uživatelského rozhraní je zobrazeno "U4" nebo "U5" a jednotka se zastaví, ale po několika minutách se restartuje

Důvodem je, že uživatelské rozhraní zachycuje šum jiných elektrických zařízení než klimatizační jednotka. Šum brání komunikaci mezi jednotkami a jednotky se zastaví. Provoz se automaticky obnoví, jakmile šum odezní.

14.2.9 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka)

▪ Bezprostředně po spuštění systému se ozve zadrnčení.

Elektronický expanzní ventil uvnitř vnitřní jednotky začíná pracovat a způsobuje tento zvuk. Zvuk zanikne zhruba během minuty.

▪ Pracuje-li systém v režimu chlazení nebo při zastavení je slyšet

neustále hluboký syčivý zvuk. Tento zvuk je slyšet za provozu odtokového čerpadla (volitelné příslušenství).

▪ Je-li systém v provozu nebo po operaci ohřevu je slyšet pištivý

zvuk. Tento zvuk vydávají plastové díly jednotky, jež se roztahují nebo smršťují teplem.

▪ Během zastavení vnitřní jednotky je slyšet hluboké syčení a

bublání. Tento zvuk je slyšet za provozu jiné vnitřní jednotky. Aby olej a chladivo nezůstávaly v systému, malé množství chladiva stále proudí.

14.2.10 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka, venkovní jednotka)

▪ Pracuje-li systém v režimu chlazení nebo při operaci

rozmrazování, je slyšet neustále hluboký syčivý zvuk. Jde o zvuk chladiva, které proudí v klimatizačním zařízení vnitřní i venkovní jednotkou.

▪ Při startu nebo bezprostředně po zastavení činnosti nebo

rozmrazování se ozývá syčivý zvuk. Jde o zvuk chladiva způsobený zastavením nebo změnou jeho proudění.

14.2.11 Příznak: Hluk klimatizačních jednotek (venkovní jednotka)

Změní se zvuk vydávaný jednotkou za provozu. Tento zvuk je způsoben změnou frekvence.

14.2.12 Příznak: Z jednotky vystupuje prach

Jednotka se používá poprvé po dlouhé době. Do jednotky se během nečinnosti dostal prach.

14.2.13 Příznak: Jednotka může vydávat pachy

Jednotka může pohlcovat pachy z místnosti, nábytku, cigaret atd. a poté je opět vydávat.

14.2.14 Příznak: Ventilátor venkovní jednotky se neotáčí

Za provozu. Otáčky ventilátoru jsou řízeny tak, aby byl provoz zařízení optimální.

14.2.15 Příznak: Displej zobrazuje "88"

Jde o situaci bezprostředně po zapnutí hlavního vypínače napájení a znamená, že uživatelské rozhraní pracuje normálně. Tento obraz se zobrazuje po dobu 1minuty.

14.2.16 Příznak: Kompresor venkovní jednotky se po krátké operaci ohřevu nezastaví

Důvodem je, aby vkompresoru nezůstávalo chladivo. Jednotka se zastaví zhruba po 5 až 10 minutách.

14.2.17 Příznak: Vnitřek venkovní jednotky je teplý dokonce i v případě, že se jednotka zastavila

Důvodem je, že ohřívač skříně klikové hřídele ohřívá kompresor, aby mohl kompresor hladce startovat.

14.2.18 Příznak: Při zastavení vnitřní jednotky zní může vycházet horký vzduch

Ve stejném systému pracuje několik různých vnitřních jednotek. Pokud běží jiná jednotka, danou jednotkou také proudí malé množství chladiva.

15 Přemístění

Chcete-li demontovat a znovu instalovat celou jednotku, obraťte se na svého prodejce. Přemisťování jednotek vyžaduje technickou kvalifikaci.

RXYSQ4~6T8V/YB Klimatizační systém VRV IV-S 4P482275-1 – 2017.04

Příručka pro instalaci a provoz

Page 34

16 Likvidace

Tato jednotka využívá hydrofluorouhlík. Při likvidaci této jednotky se obraťte na svého prodejce.

POZNÁMKA

Systém se nikdy nepokoušejte demontovat sami: demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení musí být provedena v souladu s příslušnými předpisy. Jednotka musí být likvidována ve specializovaném závodě, aby její části mohly být opakovaně použity, recyklovány nebo regenerovány.

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4~6T8V/YB

4P482275-1 – 2017.04

Page 35

Page 36

4P482275-1 0000000Q

4P482275-1 2017.04

Daikin RXYSQ4T8VB, RXYSQ5T8VB, RXYSQ6T8VB, RXYSQ4T8YB, RXYSQ5T8YB Operation manuals [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 O této dokumentaci

1.1 O tomto dokumentu

Pro instalačního technika

2 Informace o skříni

2.1 Venkovní jednotka

2.1.1 Odstranění příslušenství z venkovní jednotky

3.1 O venkovní jednotce

4 Příprava

3.2 Uspořádání systému

4.1 Příprava místa instalace

4.1.1 Požadavky na místo instalace venkovní jednotky

4.1.2 Dodatečné požadavky na místo instalace venkovní jednotky ve studeném klimatu

4.2 Příprava chladivového potrubí

4.2.1 Požadavek na chladicího potrubí

4.2.2 Materiál potrubí chladiva

4.2.3 Výběr průměru potrubí

A: Potrubí mezi venkovní jednotkou a (první) sadou větvení chladicího potrubí
