Daikin RXYSQ4T8VB(), RXYSQ5T8VB(), RXYSQ6T8VB(), RXYSQ4T8YB(), RXYSQ5T8YB(*) Operation manuals [el]

...

Download

Εγχειρίδιο εγκατάστασης και

λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4T8VB(*) RXYSQ5T8VB(*) RXYSQ6T8VB(*)

RXYSQ4T8YB(*) RXYSQ5T8YB(*) RXYSQ6T8YB(*)

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

Ελληνικά

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100

A, B, C — ≥100 ≥100 ≥100

B, E — ≥100 ≥1000 ≤500

A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500

D — ≥500

D, E — ≥1000 ≥1000 ≤500

B, D — ≥100 ≥500

B, D, E HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

≥200 ≥1700 ≥1000 ≤500

≥100

A, B, C — ≥200 ≥300 ≥1000

A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500

D — ≥1000

D, E — ≥1000 ≥1000 ≤500

B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

≥300 ≥2200 ≥1000 ≤500

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥100

≥1000

≥300

≥100

≥300

≥100

≥1000

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030A29/04-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

07**

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

18**

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

08**

09**

10**

11**

12**

Shigeki Morita

Director

Ostend, 3rd of May 2017

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

RXYSQ4T8VB*, RXYSQ5T8VB*, RXYSQ6T8VB*,

06

07

RXYSQ4T8YB*, RXYSQ5T8YB*, RXYSQ6T8YB*,

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

RXYSQ6T8Y1B*,

* = , , 1, 2, 3, ..., 9

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

05Nota*

01**

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

3P397286-4E

Περιεχόμενα

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 5

1.1 Πληροφορίες για το παρόν έγγραφο ......................................... 5

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού

εγκατάστασης 5

Για το χρήστη 7

3 Οδηγίες ασφάλειας χειριστή 7

3.1 Γενικά ........................................................................................ 7

3.2 Οδηγίες για ασφαλή λειτουργία ................................................. 8

4 Σχετικά με το σύστημα 9

4.1 Διάταξη συστήματος.................................................................. 9

5 Περιβάλλον χρήστη 10 6 Λειτουργία 10

6.1 Εύρος λειτουργίας ..................................................................... 10

6.2 Λειτουργία του συστήματος....................................................... 10

6.2.1 Σχετικά με τη λειτουργία του συστήματος ................... 10

6.2.2 Σχετικά με τις λειτουργίες ψύξης, θέρμανσης, μόνο

ανεμιστήρα, και την αυτόματη λειτουργία.................... 10

6.2.3 Σχετικά με τη λειτουργία θέρμανσης ........................... 10

6.2.4 Λειτουργία του συστήματος (ΧΩΡΙΣ διακόπτη

τηλεχειρισμού εναλλαγής ψύξης/θέρμανσης) ............. 10

6.2.5 Λειτουργία του συστήματος (ΜΕ διακόπτη

τηλεχειρισμού εναλλαγής ψύξης/θέρμανσης) ............. 11

6.3 Χρήση του προγράμματος αφύγρανσης ................................... 11

6.3.1 Σχετικά με το πρόγραμμα αφύγρανσης ...................... 11

6.3.2 Χρήση του προγράμματος αφύγρανσης (ΧΩΡΙΣ διακόπτη τηλεχειρισμού εναλλαγής ψύξης/

θέρμανσης) ................................................................. 11

6.3.3 Χρήση του προγράμματος αφύγρανσης (ΜΕ διακόπτη τηλεχειρισμού εναλλαγής ψύξης/

θέρμανσης) ................................................................. 11

6.4 Ρύθμιση της κατεύθυνσης ροής του αέρα ................................. 12

6.4.1 Σχετικά με το πτερύγιο ροής αέρα .............................. 12

6.5 Ρύθμιση του κεντρικού περιβάλλοντος χρήστη ......................... 12

6.5.1 Σχετικά με τη ρύθμιση του κεντρικού περιβάλλοντος

χρήστη ........................................................................ 12

6.5.2 Προσδιορισμός του κεντρικού περιβάλλοντος χρήστη

(VRV DX) .................................................................... 12

6.5.3 Προσδιορισμός του κεντρικού περιβάλλοντος χρήστη

(RA DX)....................................................................... 13

7 Συντήρηση και επισκευή 13

7.1 Σχετικά με το ψυκτικό μέσο ....................................................... 13

7.2 Τεχνική υποστήριξη μετά την πώληση και εγγύηση.................. 13

7.2.1 Περίοδος εγγύησης ..................................................... 13

7.2.2 Συνιστώμενη συντήρηση και έλεγχος ......................... 13

8 Αντιμετώπιση προβλημάτων 14

8.1 Κωδικοί σφαλμάτων: Επισκόπηση............................................ 14

8.2 Συμπτώματα που ΔΕΝ αποτελούν συστημικές βλάβες............. 15

8.2.1 Σύμπτωμα: Το σύστημα δεν λειτουργεί ...................... 15

8.2.2 Σύμπτωμα: Δεν μπορεί να γίνει εναλλαγή ψύξης/

θέρμανσης .................................................................. 16

8.2.3 Σύμπτωμα: Είναι δυνατή η λειτουργία του ανεμιστήρα, αλλά η ψύξη και η θέρμανση δεν

λειτουργούν................................................................. 16

8.2.4 Σύμπτωμα: Η ταχύτητα του ανεμιστήρα δεν

αντιστοιχεί στη ρύθμιση .............................................. 16

8.2.5 Σύμπτωμα: Η κατεύθυνση του ανεμιστήρα δεν

ανταποκρίνεται στη ρύθμιση ....................................... 16

8.2.6 Σύμπτωμα: Λευκή πάχνη βγαίνει από μια μονάδα

(εσωτερική μονάδα) .................................................... 16

8.2.7 Σύμπτωμα: Λευκή πάχνη βγαίνει από μια μονάδα

(εσωτερική μονάδα, εξωτερική μονάδα)....................... 16

8.2.8 Σύμπτωμα: Στην οθόνη του περιβάλλοντος χρήστη εμφανίζεται η ένδειξη "U4" ή "U5" και η μονάδα σταματάει, αλλά μετά από μερικά λεπτά

επανεκκινείται............................................................... 16

8.2.9 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού

(εσωτερική μονάδα) ..................................................... 16

8.2.10 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού

(εσωτερική μονάδα, εξωτερική μονάδα)....................... 16

8.2.11 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού

(εξωτερική μονάδα)...................................................... 16

8.2.12 Σύμπτωμα: Σκόνη βγαίνει από τη μονάδα................... 16

8.2.13 Σύμπτωμα: Οι μονάδες ίσως αναδύουν οσμές ............ 16

8.2.14 Σύμπτωμα: Ο ανεμιστήρας της εξωτερικής μονάδας

δεν γυρίζει .................................................................... 17

8.2.15 Σύμπτωμα: Στην οθόνη εμφανίζεται η ένδειξη "88" ..... 17

8.2.16 Σύμπτωμα: Ο συμπιεστής στην εξωτερική μονάδα δεν σταματάει μετά από μια σύντομη λειτουργία

θέρμανσης ................................................................... 17

8.2.17 Σύμπτωμα: Το εσωτερικό μιας εξωτερικής μονάδας είναι ζεστό ακόμη κι όταν η μονάδα έχει σταματήσει ... 17

8.2.18 Σύμπτωμα: Μπορεί να αισθανθείτε ζεστό αέρα ενώ η

εσωτερική μονάδα είναι εκτός λειτουργίας................... 17

9 Αλλαγή θέσης 17 10 Απόρριψη 17

Για τον εγκαταστάτη 17

11 Πληροφορίες για τη συσκευασία 17

11.1

Σχετικά με ...................................................................... 17

11.2 Εξωτερική μονάδα...................................................................... 17

11.2.1 Αφαίρεση των αξεσουάρ από την εξωτερική μονάδα .. 17

12 Πληροφορίες για τις μονάδες και τα

προαιρετικά εξαρτήματα 17

12.1 Σχετικά με την εξωτερική μονάδα............................................... 17

12.2 Διάταξη συστήματος................................................................... 18

13 Εγκατάσταση της μονάδας 18

13.1 Την προετοιμασία του χώρου εγκατάστασης ............................. 18

13.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής

μονάδας ....................................................................... 18

13.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της

εξωτερικής μονάδας σε ψυχρά κλίματα ....................... 18

13.2 Άνοιγμα και κλείσιμο της μονάδας.............................................. 18

13.2.1 Πληροφορίες για το άνοιγμα των μονάδων.................. 18

13.2.2 Για να ανοίξετε την εξωτερική μονάδα ......................... 18

13.2.3 Κλείσιμο της εξωτερικής μονάδας................................ 19

13.3 Τοποθέτηση της εξωτερικής μονάδας ........................................ 19

13.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας... 19

13.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής

μονάδας ....................................................................... 19

13.3.3 Παροχή της υποδομής εγκατάστασης.......................... 19

13.3.4 Εγκατάσταση της εξωτερικής μονάδας ........................ 20

13.3.5 Παροχή αποστράγγισης............................................... 20

13.3.6 Για να αποτρέψετε την ανατροπή της εξωτερικής

μονάδας ....................................................................... 20

14 Εγκατάσταση σωλήνων 20

14.1 Προετοιμασία των σωληνώσεων ψυκτικού ................................ 20

14.1.1 Απαιτήσεις σωλήνωσης ψυκτικού................................ 20

14.1.2 Υλικό σωλήνωσης ψυκτικού......................................... 20

14.1.3 Επιλογή μεγέθους σωλήνωσης.................................... 20

14.1.4 Επιλογή κιτ διακλάδωσης ψυκτικού............................. 22

14.2 Σύνδεση των σωληνώσεων ψυκτικού ........................................ 22

14.2.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού ....... 22

14.2.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης

ψυκτικού....................................................................... 22

14.2.3 Οδηγίες κατά τη σύνδεση της σωλήνωσης ψυκτικού... 22

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

14.2.4 Οδηγίες κάμψης των σωλήνων................................... 22

14.2.5 Για την εκχείλωση του άκρου του σωλήνα.................. 23

14.2.6 Χαλκοσυγκόλληση του άκρου του σωλήνα................. 23

14.2.7 Χρήση της βαλβίδας διακοπής και της θύρας

συντήρησης................................................................. 23

14.2.8 Σύνδεση της σωλήνωσης ψυκτικού με την εξωτερική

μονάδα........................................................................ 24

14.2.9 Σύνδεση κιτ διακλάδωσης ψυκτικού............................ 25

14.3 Έλεγχος των σωληνώσεων ψυκτικού........................................ 25

14.3.1 Σχετικά με τον έλεγχο της σωλήνωσης ψυκτικού........ 25

14.3.2 Έλεγχος της σωλήνωσης ψυκτικού: Γενικές οδηγίες .. 26

14.3.3 Έλεγχος της σωλήνωσης ψυκτικού: Διαμόρφωση...... 26

14.3.4 Διεξαγωγή ελέγχου διαρροών..................................... 26

14.3.5 Διεξαγωγή αφύγρανσης κενού.................................... 27

14.3.6 Μόνωση της σωλήνωσης ψυκτικού ............................ 27

14.4 Πλήρωση ψυκτικού.................................................................... 27

14.4.1 Προφυλάξεις κατά την πλήρωση ψυκτικού ................. 27

14.4.2 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού. 28

14.4.3 Πλήρωση ψυκτικού ..................................................... 28

14.4.4 Κωδικοί σφαλμάτων κατά την πλήρωση ψυκτικού ..... 29

14.4.5 Για να κολλήσετε την πολύγλωσση ετικέτα για τα

φθοριούχα αέρια θερμοκηπίου.................................... 29

15 Εγκατάσταση ηλεκτρικών συνδέσεων 30

15.1 Πληροφορίες για την ηλεκτρική συμβατότητα............................ 30

15.2 Απαιτήσεις διατάξεων ασφαλείας.............................................. 30

15.3 Καλωδίωση στον χώρο εγκατάστασης: Επισκόπηση ............... 30

15.4 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εξωτερική

μονάδα ...................................................................................... 30

15.5 Ολοκλήρωση της καλωδίωσης μετάδοσης................................ 31

15.6 Έλεγχος της αντίστασης μόνωσης του συμπιεστή .................... 32

16 Ρύθμιση παραμέτρων 32

16.1 Πραγματοποίηση ρυθμίσεων στον χώρο εγκατάστασης........... 32

16.1.1 Σχετικά με την πραγματοποίηση ρυθμίσεων στον

χώρο εγκατάστασης.................................................... 32

16.1.2 Πρόσβαση στα στοιχεία ρυθμίσεων στον χώρο

εγκατάστασης.............................................................. 32

16.1.3 Στοιχεία ρυθμίσεων στον χώρο εγκατάστασης ........... 32

16.1.4 Πρόσβαση στη λειτουργία 1 ή 2.................................. 33

16.1.5 Χρήση της λειτουργίας 1 ............................................. 34

16.1.6 Χρήση της λειτουργίας 2 ............................................. 34

16.1.7 Λειτουργία 1 (και προεπιλεγμένη κατάσταση):

Παρακολούθηση ρυθμίσεων ....................................... 34

16.1.8 Λειτουργία 2: Ρυθμίσεις στον χώρο εγκατάστασης..... 35

16.1.9 Σύνδεση του διαμορφωτή Η/Υ στην εξωτερική

μονάδα........................................................................ 38

17 Έλεγχοι πριν από την αρχική λειτουργία 38

17.1 Προφυλάξεις κατά τον έλεγχο πριν από την αρχική λειτουργία. 38

17.2 Λίστα ελέγχου πριν την έναρξη λειτουργίας .............................. 38

17.3 Λίστα ελέγχου κατά την αρχική εκκίνηση................................... 39

17.3.1 Σχετικά με τη δοκιμαστική λειτουργία.......................... 39

17.3.2 Εκτέλεση μιας δοκιμαστικής λειτουργίας (οθόνη 7

λυχνιών LED).............................................................. 39

17.3.3 Διόρθωση μετά τη μη φυσιολογική ολοκλήρωση της

δοκιμαστικής λειτουργίας ............................................ 40

17.3.4 Λειτουργία της μονάδας .............................................. 40

18 Παράδοση στο χρήστη 40 19 Αντιμετώπιση προβλημάτων 40

19.1 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων.......... 40

19.1.1 Κωδικοί σφαλμάτων: Επισκόπηση ............................. 40

20 Τεχνικά χαρακτηριστικά 41

20.1 Χώρος συντήρησης: Εξωτερική μονάδα ................................... 42

20.2 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα........................... 42

20.3 Διάγραμμα καλωδίωσης: Εξωτερική μονάδα ............................ 42

1 Πληροφορίες για τα έγγραφα

τεκμηρίωσης

1.1 Πληροφορίες για το παρόν έγγραφο

Στοχευόμενο κοινό

Εξουσιοδοτημένοι τεχνικοί εγκατάστασης + τελικοί χρήστες

ΠΛΗΡΟΦΟΡΙΕΣ

Αυτή η συσκευή προορίζεται για χρήση από εξειδικευμένους ή εκπαιδευμένους χρήστες σε καταστήματα, ελαφρά βιομηχανία και φάρμες, ή για εμπορική χρήση από απλούς χρήστες.

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

▪ Γενικές προειδοποιήσεις ασφαλείας:

▪ Οδηγίες ασφαλείας που πρέπει να διαβάσετε πριν από την

εγκατάσταση

▪ Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

▪ Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας και χρήσης:

▪ Οδηγίες εγκατάστασης και χρήσης

▪ Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

▪ Οδηγός εγκατάστασης και αναφοράς χρήστη:

▪ Προετοιμασία για την εγκατάσταση, δεδομένα αναφοράς,…

▪ Λεπτομερείς οδηγίες βήμα-βήμα και πληροφορίες υποβάθρου

για βασική χρήση και χρήση για προχωρημένους

▪ Μορφή: Ψηφιακά αρχεία σε http://www.daikineurope.com/

support-and-manuals/product-information/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην

περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).

▪ Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει

στην Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

2 Συγκεκριμένες οδηγίες

ασφάλειας τεχνικού εγκατάστασης

Να τηρείτε πάντα τις ακόλουθες οδηγίες και κανονισμούς ασφάλειας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να μην μπορεί κανείς, και ειδικά τα παιδιά, να παίξει με αυτά. Πιθανός κίνδυνος: ασφυξία.

21 Απόρριψη 44

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού εγκατάστασης

ΠΡΟΣΟΧΗ

Συσκευή μη διαθέσιμη στο ευρύ κοινό. Εγκαταστήστε την σε ασφαλές σημείο, στο οποίο δεν υπάρχει εύκολη πρόσβαση.

Τόσο η εσωτερική όσο και η εξωτερική μονάδα είναι κατάλληλες για εγκατάσταση σε περιβάλλον εμπορικό και ελαφράς βιομηχανίας.

ΠΡΟΣΟΧΗ

Η συγκέντρωση μεγάλης ποσότητας ψυκτικού υγρού σε κλειστό χώρο ενδέχεται να προκαλέσει έλλειψη οξυγόνου.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα συντήρησης.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα προφύλαξης για το ενδεχόμενο διαρροής ψυκτικού. Σε περίπτωση διαρροής ψυκτικού αερίου, αερίστε τον χώρο αμέσως. Πιθανοί κίνδυνοι:

▪ Η υπερβολική συγκέντρωση ψυκτικού σε έναν κλειστό

χώρο ενδέχεται να προκαλέσει έλλειψη οξυγόνου.

▪ Εάν το ψυκτικό αέριο έρθει σε επαφή με φωτιά, ίσως

παραχθεί τοξικό αέριο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να ανακτάτε ΠΑΝΤΑ το ψυκτικό. ΜΗΝ τα απορρίπτετε απευθείας στο περιβάλλον. Χρησιμοποιήστε μια αντλία κενού για την εκκένωση της εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τις δοκιμές, να μην εφαρμόζετε ΠΟΤΕ πίεση υψηλότερη από τη μέγιστη επιτρεπόμενη πίεση (όπως υποδεικνύεται στην πινακίδα ονομασίας της μονάδας) στο προϊόν.

ΠΡΟΣΟΧΗ

Μην απελευθερώνετε τα αέρια στην ατμόσφαιρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τυχόν αέριο ή λάδι που παραμένει στο εσωτερικό της βαλβίδας διακοπής μπορεί να διαφύγει από τις σωληνώσεις θερμής διαμόρφωσης.

Η μη προσεκτική εφαρμογή αυτών των οδηγιών μπορεί να προκαλέσει υλικές ζημιές ή τραυματισμό, ο οποίος θα μπορούσε να είναι σοβαρός ανάλογα με την περίπτωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε ΜΟΝΟ R410A ως ψυκτικό μέσο. Άλλα

υλικά ενδέχεται να προκαλέσουν εκρήξεις ή άλλα ατυχήματα.

▪ Το R410A περιέχει φθοριούχα αέρια θερμοκηπίου. Το

GWP (δυναμικό πλανητικής υπερθέρμανσης) του είναι 2087,5. ΜΗΝ απελευθερώνετε τα αέρια αυτά στην ατμόσφαιρα.

▪ Όταν πραγματοποιείτε πλήρωση ψυκτικού, φοράτε

ΠΑΝΤΑ προστατευτικά γάντια και γυαλιά ασφαλείας.

ΠΡΟΣΟΧΗ

ΜΗΝ σπρώχνετε ή μην τοποθετείτε καλώδια περιττού μήκους στη μονάδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αν η τροφοδοσία ρεύματος δεν έχει φάση N ή έχει

εσφαλμένη φάση N, ενδέχεται να προκληθεί βλάβη στη συσκευή.

▪ Γειώστε σωστά τη μονάδα. ΜΗΝ γειώνετε τη μονάδα σε

σωλήνες ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους

διακόπτες ασφαλείας.

▪ Στερεώστε τα ηλεκτρικά καλώδια με δεματικά

καλωδίων, ώστε τα καλώδια να ΜΗΝ έρχονται σε επαφή με αιχμηρά άκρα ή με τους σωλήνες, ειδικά στην πλευρά υψηλής πίεσης.

▪ ΜΗΝ χρησιμοποιείτε καλώδια τυλιγμένα με ταινία,

γυμνωμένα καλώδια, μπαλαντέζες ή πολύπριζα. Ενδέχεται να προκληθεί υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.

▪ ΜΗΝ εγκαταστήσετε πυκνωτή μεταβολής φάσεως,

επειδή αυτή η μονάδα είναι εξοπλισμένη με Inverter. Ένας πυκνωτής μεταβολής φάσεως θα μειώσει την απόδοση και ενδέχεται να προκαλέσει ατύχημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να

πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή

καλωδίωση.

▪ Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές

κατασκευές ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

ΠΟΤΕ μην αφαιρείτε τη σωλήνωση θερμής διαμόρφωσης με χαλκοσυγκόλληση.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

3 Οδηγίες ασφάλειας χειριστή

ΠΡΟΣΟΧΗ

▪ Κατά τη σύνδεση της παροχής ρεύματος: συνδέστε

πρώτα τον αγωγό γείωσης και, στη συνέχεια, τους αγωγούς μεταφοράς ρεύματος.

▪ Κατά την αποσύνδεση της παροχής ρεύματος:

αποσυνδέστε πρώτα τους αγωγούς μεταφοράς ρεύματος και, στη συνέχεια, τη γείωση.

▪ Το μήκος των αγωγών μεταξύ του σημείου εκτόνωσης

πίεσης της παροχής ρεύματος και του ίδιου του μπλοκ ακροδεκτών θα πρέπει να είναι τέτοιο ώστε σε περίπτωση που η παροχή ρεύματος απελευθερωθεί από το σημείο εκτόνωσης πίεσης, πρώτα να τεντωθούν οι αγωγοί μεταφοράς ρεύματος και μετά το καλώδιο γείωσης.

Για το χρήστη

3 Οδηγίες ασφάλειας χειριστή

Τηρείτε πάντα τις ακόλουθες οδηγίες και κανονισμούς ασφαλείας.

3.1 Γενικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν ΔΕΝ είστε σίγουροι για τον τρόπο λειτουργίας της μονάδας, επικοινωνήστε με τον τεχνικό εγκατάστασης.

ΠΡΟΣΟΧΗ ΜΗΝ εκτελείτε τη δοκιμαστική λειτουργία κατά την

εκτέλεση εργασιών στις εσωτερικές μονάδες.

Όταν εκτελείτε δοκιμαστική λειτουργία, λειτουργεί ΟΧΙ μόνο η εξωτερική μονάδα, αλλά και η εσωτερική μονάδα που έχει συνδεθεί. Η εργασία σε μια εσωτερική μονάδα κατά την εκτέλεση δοκιμαστικής λειτουργίας είναι επικίνδυνη.

ΠΡΟΣΟΧΗ

ΜΗΝ εισάγετε τα δάχτυλά σας, ράβδους ή άλλα αντικείμενα στην είσοδο ή την έξοδο αέρα. ΜΗΝ απομακρύνετε το προστατευτικό του ανεμιστήρα. Όταν ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα, ενδέχεται να προκληθούν τραυματισμοί.

▪ ΜΗΝ τοποθετείτε αντικείμενα που

περιέχουν νερό επάνω στη μονάδα.

ΠΡΟΣΟΧΗ

▪ ΜΗΝ τοποθετείτε αντικείμενα ή

εξοπλισμό επάνω στη μονάδα.

▪ ΜΗΝ κάθεστε, μην σκαρφαλώνετε και

μην στέκεστε πάνω στη μονάδα.

▪ Οι μονάδες φέρουν το εξής σύμβολο:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Παιδιά 8 ετών και άνω και άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες ή άτομα χωρίς εμπειρία και γνώσεις μπορούν να χρησιμοποιήσουν αυτήν τη συσκευή μόνο υπό επιτήρηση ή αν έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά τους.

ΔΕΝ ΠΡΕΠΕΙ να αφήνετε παιδιά να παίζουν με την συσκευή.

Ο καθαρισμός και η συντήρηση από τον χρήστη ΔΕΝ ΠΡΕΠΕΙ να εκτελούνται από παιδιά χωρίς επιτήρηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την αποτροπή ηλεκτροπληξίας ή πυρκαγιάς:

▪ ΜΗΝ βρέχετε τη μονάδα. ▪ ΜΗΝ χειρίζεστε τη μονάδα με

βρεγμένα χέρια.

Αυτό σημαίνει ότι οι ηλεκτρικές και ηλεκτρονικές συσκευές ΔΕΝ πρέπει να αναμειγνύονται με οικιακά απορρίμματα που δεν έχουν υποβάλλονται σε διαλογή. ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων πρέπει να πραγματοποιείται από εξουσιοδοτημένο εγκαταστάτη και σύμφωνα με την ισχύουσα νομοθεσία.

Οι μονάδες πρέπει να υφίστανται ειδική επεξεργασία σε κατάλληλες εγκαταστάσεις για την επαναχρησιμοποίηση, την ανακύκλωση και την αποκατάστασή τους. Φροντίζοντας για τη σωστή απόρριψη του προϊόντος, θα συμβάλλετε στην αποφυγή των πιθανών αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία. Για περισσότερες πληροφορίες, επικοινωνήστε με τον εγκαταστάτη σας ή την αρμόδια τοπική αρχή.

▪ Οι μπαταρίες φέρουν το εξής σύμβολο:

Αυτό σημαίνει ότι η μπαταρία ΔΕΝ πρέπει να αναμειγνύεται με οικιακά απορρίμματα που δεν υποβάλλονται σε διαλογή. Αν κάτω από αυτό το σύμβολο αναγράφεται ένα χημικό σύμβολο, αυτό σημαίνει ότι η μπαταρία περιέχει συγκέντρωση κάποιου βαρέως μετάλλου παραπάνω από μια συγκεκριμένη τιμή.

Πιθανά χημικά σύμβολα είναι: Pb: μόλυβδος (>0,004%).

Οι χρησιμοποιημένες μπαταρίες πρέπει να υφίστανται ειδική επεξεργασία σε κατάλληλες εγκαταστάσεις για την επαναχρησιμοποίησή τους. Διασφαλίζοντας τη σωστή απόρριψη

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Οδηγίες ασφάλειας χειριστή

των χρησιμοποιημένων μπαταριών, θα συμβάλετε στην αποτροπή ενδεχόμενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία.

3.2 Οδηγίες για ασφαλή λειτουργία

ΠΡΟΣΟΧΗ

▪ Μην αγγίζετε ΠΟΤΕ τα εσωτερικά

εξαρτήματα του τηλεχειριστηρίου.

▪ ΜΗΝ αφαιρείτε το μπροστινό

κάλυμμα. Είναι επικίνδυνο να αγγίζετε ορισμένα εσωτερικά εξαρτήματα της συσκευής και ενδέχεται να δημιουργηθεί πρόβλημα. Για έλεγχο και ρύθμιση των εσωτερικών εξαρτημάτων, επικοινωνήστε με τον αντιπρόσωπο στην περιοχή σας.

ΠΡΟΣΟΧΗ

ΜΗΝ λειτουργείτε το σύστημα όταν χρησιμοποιείτε εντομοκτόνα τύπου υποκαπνισμού χώρου. Τα χημικά θα μπορούσαν να συγκεντρωθούν στη μονάδα και να θέσουν σε κίνδυνο την υγεία όσων είναι υπερευαίσθητοι στα χημικά.

ΠΡΟΣΟΧΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ποτέ μην ακουμπάτε την έξοδο του αέρα ή τα οριζόντια πτερύγια όταν τα περιστρεφόμενα πτερύγια βρίσκονται σε λειτουργία. Μπορεί να πιαστούν τα δάχτυλά σας ή να προκληθεί βλάβη στη μονάδα.

ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ: Δώστε προσοχή στον ανεμιστήρα!

Είναι επικίνδυνο να ελέγχετε τη μονάδα όταν ο ανεμιστήρας βρίσκεται σε λειτουργία.

Πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης, βεβαιωθείτε ότι έχετε κλείσει τον κεντρικό διακόπτη λειτουργίας.

Η έκθεση του σώματός σας στη ροή αέρα για μεγάλο χρονικό διάστημα είναι ανθυγιεινή.

ΠΡΟΣΟΧΗ

Για να αποτρέψετε ενδεχόμενη ανεπάρκεια οξυγόνου, αερίζετε επαρκώς το χώρο εάν κάποιο μηχάνημα με καυστήρα χρησιμοποιείται παράλληλα με το σύστημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτή η μονάδα περιέχει ηλεκτρικά εξαρτήματα που μπορεί να καίνε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προτού θέσετε σε λειτουργία τη μονάδα, βεβαιωθείτε ότι η εγκατάσταση έχει πραγματοποιηθεί σωστά από τεχνικό εγκατάστασης.

ΠΡΟΣΟΧΗ

Μετά από μακροχρόνια χρήση, ελέγξτε το στήριγμα και το πλαίσιο της μονάδας για τυχόν φθορές. Αν υπάρχει φθορά, η μονάδα μπορεί να πέσει και να προκαλέσει τραυματισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην αντικαθιστάτε μια ηλεκτρική ασφάλεια με μια άλλη διαφορετικής ονομαστικής τιμής αμπέρ ή με άλλα καλώδια όταν καεί η ασφάλεια. Η χρήση καλωδίου ή χάλκινου σύρματος μπορεί να προκαλέσει ζημιά στη μονάδα ή πυρκαγιά.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

4 Σχετικά με το σύστημα

d d

c c

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ τροποποιείτε,

αποσυναρμολογείτε, αφαιρείτε, εγκαθιστάτε ξανά ή επισκευάζετε τη μονάδα μόνοι σας, καθώς η λανθασμένη αποσυναρμολόγηση ή εγκατάσταση ενδέχεται να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Επικοινωνήστε με τον οικείο αντιπρόσωπο.

▪ Σε περίπτωση τυχαίας διαρροής

ψυκτικού υγρού, βεβαιωθείτε ότι δεν υπάρχουν ακάλυπτες εστίες φωτιάς. Το ψυκτικό υγρό είναι πλήρως ασφαλές, μη τοξικό και μη εύφλεκτο, ωστόσο θα προκαλέσει την εκπομπή τοξικών αερίων σε περίπτωση διαρροής του σε χώρο όπου υπάρχει εύφλεκτο αέριο από αερόθερμο, κουζίνες υγραερίου κτλ. Πριν από τη συνέχιση της λειτουργίας να ζητάτε πάντα επιβεβαίωση από την εξειδικευμένη τεχνική υποστήριξη ότι το σημείο της διαρροής έχει επισκευαστεί ή αποκατασταθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διακόψτε τη λειτουργία και

απενεργοποιήστε την ηλεκτρική παροχή σε περίπτωση που συμβεί κάτι ασυνήθιστο (μυρωδιά καμένου κ.λπ.).

Η συνέχιση της λειτουργίας της μονάδας υπό αυτές τις συνθήκες ενδέχεται να προκαλέσει βλάβες, ηλεκτροπληξία ή πυρκαγιά. Επικοινωνήστε με τον αντιπρόσωπο της περιοχής σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το ψυκτικό υγρό στο σύστημα είναι ασφαλές και υπό κανονικές συνθήκες δεν μπορεί να διαρρεύσει. Εάν το ψυκτικό υγρό διαρρεύσει μέσα σε κλειστό χώρο και έρθει σε επαφή με

φωτιά ή άλλη πηγή θερμότητας τότε ενδέχεται να προκληθεί εκπομπή βλαβερών αερίων.

Απενεργοποιήστε τυχόν εύφλεκτες διατάξεις θερμότητας, αερίστε το χώρο και επικοινωνήστε με τον αντιπρόσωπο από τον οποίο αγοράσατε τη μονάδα.

Μην χρησιμοποιήσετε το σύστημα έως ότου η τεχνική υποστήριξη σας διαβεβαιώσει ότι το τμήμα από το οποίο διέρρευσε το ψυκτικό υγρό έχει επισκευαστεί.

ΠΡΟΣΟΧΗ

ΠΟΤΕ μην εκθέτετε άμεσα μικρά παιδιά, φυτά ή ζώα στη ροή του αέρα.

4 Σχετικά με το σύστημα

Το τμήμα της εσωτερικής μονάδας αυτού του συστήματος αντλίας θερμότητας VRV μπορεί να χρησιμοποιηθεί για εφαρμογές θέρμανσης/ψύξης. Ο τύπος της εσωτερικής μονάδας που μπορεί να χρησιμοποιηθεί εξαρτάται από τη σειρά των εξωτερικών μονάδων.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ χρησιμοποιείτε το σύστημα για άλλους σκοπούς. Προκειμένου να αποφύγετε τη μείωση της ποιότητας, ΜΗΝ χρησιμοποιείτε τη μονάδα για ψύξη οργάνων ακρίβειας, φαγητού, φυτών, ζώων ή έργων τέχνης.

ΕΙΔΟΠΟΙΗΣΗ

Για μελλοντικές τροποποιήσεις ή επεκτάσεις του συστήματός σας:

Στα τεχνικά μηχανολογικά δεδομένα παρέχεται μια πλήρης επισκόπηση των επιτρεπόμενων συνδυασμών (για μελλοντικές επεκτάσεις συστήματος), την οποία θα πρέπει να συμβουλεύεστε. Για περισσότερες πληροφορίες και επαγγελματικές συμβουλές, επικοινωνήστε με τον τεχνικό εγκατάστασης.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Δεν επιτρέπεται συνδυασμός των εσωτερικών

μονάδων VRVDX και RADX.

▪ Δεν επιτρέπεται συνδυασμός των εσωτερικών

μονάδων RADX και AHU.

▪ Δεν επιτρέπεται συνδυασμός των εσωτερικών

μονάδων RADX και αεροκουρτίνας.

4.1 Διάταξη συστήματος

α Εξωτερική μονάδα αντλίας θερμότητας VRV IV-S

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

5 Περιβάλλον χρήστη

b Σωλήνωση ψυκτικού

c Εσωτερική μονάδα VRV άμεσης εκτόνωσης (DX)

d Περιβάλλον χρήστη (αποκλειστικό ανάλογα με τον τύπο

της εσωτερικής μονάδας)

e Κουτί BP (απαιτείται για τη σύνδεση των εσωτερικών

μονάδων Residential Air (RA) ή Sky Air (SA) άμεσης εκτόνωσης (DX))

f Εσωτερικές μονάδες Residential Air (RA) άμεσης

εκτόνωσης (DX) indoor units

g Περιβάλλον χρήστη (ασύρματο, αποκλειστικό ανάλογα με

τον τύπο της εσωτερικής μονάδας)

5 Περιβάλλον χρήστη

ΠΡΟΣΟΧΗ

▪ Μην αγγίζετε ΠΟΤΕ τα εσωτερικά εξαρτήματα του

τηλεχειριστηρίου.

▪ ΜΗΝ αφαιρείτε το μπροστινό κάλυμμα. Είναι

επικίνδυνο να αγγίζετε ορισμένα εσωτερικά εξαρτήματα της συσκευής και ενδέχεται να δημιουργηθεί πρόβλημα. Για έλεγχο και ρύθμιση των εσωτερικών εξαρτημάτων, επικοινωνήστε με τον αντιπρόσωπο στην περιοχή σας.

Το παρόν εγχειρίδιο λειτουργίας παρέχει μια ενδεικτική επισκόπηση των κύριων λειτουργιών του συστήματος.

Αναλυτικές πληροφορίες σχετικά με τις ενέργειες που απαιτούνται για την επίτευξη ορισμένων λειτουργιών παρέχονται στο εγχειρίδιο εγκατάστασης και λειτουργίας της συγκεκριμένης εσωτερικής μονάδας.

Ανατρέξτε στο εγχειρίδιο λειτουργίας του εγκατεστημένου περιβάλλοντος χρήστη.

6 Λειτουργία

6.1 Εύρος λειτουργίας

Λειτουργήστε το σύστημα στις ακόλουθες περιοχές θερμοκρασίας και υγρασίας για ασφαλή και αποτελεσματική λειτουργία.

Ψύξη Θέρμανση

Εξωτερική θερμοκρασία

Εσωτερική θερμοκρασία

Εσωτερική υγρασία

(a)

Για να αποφύγετε τη δημιουργία συμπυκνώματος και το στάξιμο νερού από τη μονάδα. Εάν η θερμοκρασία ή η υγρασία είναι εκτός αυτών των τιμών, μπορεί να ενεργοποιηθούν οι διατάξεις ασφαλείας και η συσκευή κλιματισμού να μην λειτουργεί.

Οι τιμές πάνω από το εύρος λειτουργίας ισχύουν μόνο σε περίπτωση που στο σύστημα VRV υπάρχουν συνδεδεμένες εσωτερικές μονάδες άμεσης εκτόνωσης.

Ειδικά εύρη λειτουργίας ισχύουν σε περίπτωση χρήσης μονάδων AHU. Μπορείτε να τα βρείτε στο εγχειρίδιο εγκατάστασης / λειτουργίας της αποκλειστικής μονάδας. Τελευταίες πληροφορίες μπορείτε να βρείτε στα τεχνικά δεδομένα.

6.2 Λειτουργία του συστήματος

6.2.1 Σχετικά με τη λειτουργία του συστήματος

▪ Η διαδικασία λειτουργίας διαφέρει ανάλογα με τον συνδυασμό

εξωτερικής μονάδας και περιβάλλοντος χρήστη.

–5~46°CDB –20~21°CDB

–20~15,5°CWB

21~32°CDB

14~25°CWB

≤80%

15~27°CDB

(a)

▪ Για να προστατέψετε τη μονάδα, ανοίξτε τον κεντρικό διακόπτη

παροχής ρεύματος 6 ώρες πριν από τη λειτουργία.

6.2.2 Σχετικά με τις λειτουργίες ψύξης, θέρμανσης, μόνο ανεμιστήρα, και την αυτόματη λειτουργία

▪ Η εναλλαγή δεν μπορεί να πραγματοποιηθεί όταν στην οθόνη του

περιβάλλοντος χρήστη εμφανίζεται η ένδειξη "change-over under centralised control" (εναλλαγή υπό κεντρικό έλεγχο) (ανατρέξτε στο εγχειρίδιο εγκατάστασης και λειτουργίας του περιβάλλοντος χρήστη).

▪ Όταν αναβοσβήνει η ένδειξη "change-over under

centralised control" (εναλλαγή υπό κεντρικό έλεγχο), ανατρέξτε στην ενότητα "Σχετικά με τη ρύθμιση του κεντρικού περιβάλλοντος

χρήστη"[412].

▪ Ο ανεμιστήρας μπορεί να συνεχίσει να λειτουργεί για 1 λεπτό

περίπου μετά τη διακοπή της λειτουργίας θέρμανσης.

▪ Η ταχύτητα ροής του αέρα μπορεί να αυξομειώνεται ανάλογα με

τη θερμοκρασία του δωματίου ή μπορεί να σταματήσει ο ανεμιστήρας αμέσως. Αυτό δεν αποτελεί ένδειξη βλάβης.

6.2.3 Σχετικά με τη λειτουργία θέρμανσης

Για να επιτύχετε τη θερμοκρασία που ρυθμίσατε στη γενική λειτουργία θέρμανσης μπορεί να χρειαστεί περισσότερος χρόνος σε σχέση με τη λειτουργία ψύξης.

Η ακόλουθη λειτουργία εκτελείται για να αποτραπεί η πτώση της θερμικής απόδοσης ή η κυκλοφορία ψυχρού αέρα.

Λειτουργία απόψυξης

Στη λειτουργία θέρμανσης, το αερόψυκτο πηνίο της εξωτερικής μονάδας παγώνει όλο και περισσότερο με το πέρασμα του χρόνου, γεγονός που περιορίζει τη μεταφορά ενέργειας προς το πηνίο της εξωτερικής μονάδας. Η απόδοση θέρμανσης μειώνεται και το σύστημα πρέπει να εισέλθει σε λειτουργία απόψυξης για να μπορέσει να αφαιρέσει τον πάγο από το πηνίο της εξωτερικής μονάδας. Κατά τη διάρκεια της λειτουργίας απόψυξης, η απόδοση θέρμανσης της πλευράς της εσωτερικής μονάδας θα μειωθεί προσωρινά, μέχρι να ολοκληρωθεί η απόψυξη. Μετά από την απόψυξη, η μονάδα θα ανακτήσει την πλήρη απόδοση θέρμανσης.

Η εσωτερική μονάδα διακόπτει τη λειτουργία του ανεμιστήρα, ο κύκλος του ψυκτικού αντιστρέφεται και η ενέργεια από το εσωτερικό του κτιρίου χρησιμοποιείται για την απόψυξη του πηνίου της εξωτερικής μονάδας.

Η εσωτερική μονάδα θα εμφανίσει την λειτουργία απόψυξης στην οθόνη .

Θερμή εκκίνηση

Για να μην βγαίνει κρύος αέρας από εσωτερική μονάδα στην έναρξη της λειτουργίας θέρμανσης, ο εσωτερικός ανεμιστήρας σταματά

αυτόματα. Στην οθόνη του τηλεχειριστηρίου εμφανίζεται . Ενδέχεται να χρειαστούν μερικά λεπτά μέχρι ο ανεμιστήρας να ενεργοποιηθεί. Αυτό δεν αποτελεί ένδειξη βλάβης.

6.2.4 Λειτουργία του συστήματος (ΧΩΡΙΣ διακόπτη τηλεχειρισμού εναλλαγής ψύξης/θέρμανσης)

1 Πατήστε το κουμπί επιλογέα τρόπου λειτουργίας στο

περιβάλλον χρήστη αρκετές φορές και επιλέξτε τον τρόπο λειτουργίας που επιθυμείτε.

Λειτουργία ψύξης

Λειτουργία θέρμανσης

Λειτουργία μόνο ανεμιστήρα

2 Πατήστε το κουμπί ON/OFF του περιβάλλοντος χρήστη.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

6 Λειτουργία

Αποτέλεσμα: Η λυχνία λειτουργίας ανάβει και το σύστημα αρχίζει να λειτουργεί.

6.2.5 Λειτουργία του συστήματος (ΜΕ διακόπτη τηλεχειρισμού εναλλαγής ψύξης/ θέρμανσης)

Επισκόπηση του διακόπτη τηλεχειρισμού εναλλαγής

a ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΕΑ

ΛΕΙΤΟΥΡΓΙΑΣ ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑ/ ΚΛΙΜΑΤΙΣΜΟΥ

Ρυθμίστε τον διακόπτη στη θέση για λειτουργία μόνο ανεμιστήρα ή στη θέση

για λειτουργία θέρμανσης ή ψύξης.

b ΔΙΑΚΟΠΤΗΣ ΕΝΑΛΛΑΓΗΣ ΨΥΞΗΣ /

ΘΕΡΜΑΝΣΗΣ

Ρυθμίστε τον διακόπτη στη θέση για ψύξη ή στη θέση για θέρμανση

Σημείωση: Εάν χρησιμοποιείται διακόπτης εναλλαγής ψύξης/ θέρμανσης στο τηλεχειριστήριο, ο μικροδιακόπτης 1 (DS1-1) στην κύρια πλακέτα PCB πρέπει να τεθεί στη θέση ON.

Έναρξη

1 Επιλέξτε τον τρόπο λειτουργίας με τον διακόπτη εναλλαγής

ψύξης/θέρμανσης ως εξής:

Λειτουργία ψύξης

2 Πατήστε το κουμπί ON/OFF του περιβάλλοντος χρήστη.

Αποτέλεσμα: Η λυχνία λειτουργίας ανάβει και το σύστημα

αρχίζει να λειτουργεί.

Για διακοπή

3 Πατήστε άλλη μία φορά το κουμπί ON/OFF στο περιβάλλον

χρήστη.

Αποτέλεσμα: Η λυχνία λειτουργίας σβήνει και το σύστημα σταματάει να λειτουργεί.

ΕΙΔΟΠΟΙΗΣΗ

Μην κλείνετε την ηλεκτρική παροχή αμέσως μόλις σταματήσει η μονάδα, αλλά περιμένετε τουλάχιστον 5 λεπτά.

Λειτουργία

θέρμανσης

Λειτουργία μόνο

ανεμιστήρα

6.3 Χρήση του προγράμματος αφύγρανσης

6.3.1 Σχετικά με το πρόγραμμα αφύγρανσης

▪ Η λειτουργία αυτού του προγράμματος συμβάλλει στη μείωση της

υγρασίας στον χώρο με ελάχιστη μείωση της θερμοκρασίας (ελάχιστη ψύξη χώρου).

▪ Ο μικροϋπολογιστής προσδιορίζει αυτόματα τη θερμοκρασία και

την ταχύτητα του ανεμιστήρα (δεν μπορεί να ρυθμιστεί από το περιβάλλον χρήστη).

▪ Αν η θερμοκρασία του δωματίου είναι χαμηλή (<20°C), το

σύστημα δεν τίθεται σε λειτουργία.

6.3.2 Χρήση του προγράμματος αφύγρανσης (ΧΩΡΙΣ διακόπτη τηλεχειρισμού εναλλαγής ψύξης/θέρμανσης)

Έναρξη

1 Πατήστε το κουμπί επιλογέα λειτουργίας αρκετές φορές στο

τηλεχειριστήριο και επιλέξτε (λειτουργία προγραμματισμού αφύγρανσης).

2 Πατήστε το κουμπί Ενεργοποίησης/Απενεργοποίησης (ON/

OFF) του τηλεχειριστηρίου. Αποτέλεσμα: Η λυχνία λειτουργίας ανάβει και το σύστημα

αρχίζει να λειτουργεί.

3 Πατήστε το κουμπί ρύθμισης της κατεύθυνσης ροής του αέρα

(μόνο για μονάδες διπλής ροής, μονάδες πολλαπλής ροής, γωνιακές μονάδες, μονάδες οροφής και μονάδες τοίχου). Για λεπτομέρειες, ανατρέξτε στην ενότητα "6.4 Ρύθμιση της

κατεύθυνσης ροής του αέρα"[412].

Για διακοπή

4 Πατήστε άλλη μία φορά το κουμπί ON/OFF στο περιβάλλον

χρήστη.

Αποτέλεσμα: Η λυχνία λειτουργίας σβήνει και το σύστημα σταματάει να λειτουργεί.

ΕΙΔΟΠΟΙΗΣΗ

Μην κλείνετε την ηλεκτρική παροχή αμέσως μόλις σταματήσει η μονάδα, αλλά περιμένετε τουλάχιστον 5 λεπτά.

6.3.3 Χρήση του προγράμματος αφύγρανσης (ΜΕ διακόπτη τηλεχειρισμού εναλλαγής ψύξης/θέρμανσης)

Έναρξη

1 Επιλέξτε τον τρόπο λειτουργίας ψύξης με τον διακόπτη

τηλεχειριστηρίου εναλλαγής ψύξης / θέρμανσης.

Ρύθμιση

Για τον προγραμματισμό της θερμοκρασίας, της ταχύτητας ανεμιστήρα και της κατεύθυνσης ροής του αέρα, ανατρέξτε στο εγχειρίδιο λειτουργίας του περιβάλλοντος χρήστη.

2 Πατήστε το κουμπί επιλογέα λειτουργίας αρκετές φορές στο

τηλεχειριστήριο και επιλέξτε (λειτουργία προγραμματισμού αφύγρανσης).

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

6 Λειτουργία

d d

c c

3 Πατήστε το κουμπί Ενεργοποίησης/Απενεργοποίησης (ON/

OFF) του τηλεχειριστηρίου. Αποτέλεσμα: Η λυχνία λειτουργίας ανάβει και το σύστημα

αρχίζει να λειτουργεί.

4 Πατήστε το κουμπί ρύθμισης της κατεύθυνσης ροής του αέρα

κατεύθυνσης ροής του αέρα"[412].

Για διακοπή

5 Πατήστε άλλη μία φορά το κουμπί ON/OFF στο περιβάλλον

χρήστη.

Αποτέλεσμα: Η λυχνία λειτουργίας σβήνει και το σύστημα σταματάει να λειτουργεί.

ΕΙΔΟΠΟΙΗΣΗ

Μην κλείνετε την ηλεκτρική παροχή αμέσως μόλις σταματήσει η μονάδα, αλλά περιμένετε τουλάχιστον 5 λεπτά.

6.4 Ρύθμιση της κατεύθυνσης ροής του αέρα

Ανατρέξτε στο εγχειρίδιο λειτουργίας του περιβάλλοντος χρήστη.

6.4.1 Σχετικά με το πτερύγιο ροής αέρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΕΙΔΟΠΟΙΗΣΗ

▪ Το εύρος κίνησης του πτερυγίου είναι ρυθμιζόμενο.

Επικοινωνήστε με τον τοπικό αντιπρόσωπο για λεπτομέρειες. (Μόνο για μονάδες διπλής ροής, μονάδες πολλαπλής ροής, γωνιακές μονάδες, μονάδες οροφής και μονάδες τοίχου).

▪ Αποφεύγετε τη λειτουργία στην οριζόντια θέση .

Μπορεί να οδηγήσει σε συγκέντρωση υγρασίας ή συσσώρευση σκόνης στην οροφή ή στο πτερύγιο.

6.5 Ρύθμιση του κεντρικού περιβάλλοντος χρήστη

6.5.1 Σχετικά με τη ρύθμιση του κεντρικού περιβάλλοντος χρήστη

Μονάδες διπλής ροής+πολλαπλής ροής

Γωνιακές μονάδες

Μονάδες οροφής

Μονάδες τοίχου

Για τις παρακάτω συνθήκες, ένας μικροϋπολογιστής ελέγχει την κατεύθυνση ροής του αέρα και μπορεί να διαφέρει από την ένδειξη.

Ψύξη Θέρμανση

▪ Όταν η θερμοκρασία του

δωματίου είναι χαμηλότερη από την επιλεγμένη θερμοκρασία.

▪ Όταν βρίσκεται σε λειτουργία συνεχώς σε οριζόντια κατεύθυνση

ροής του αέρα.

▪ Όταν η συνεχής λειτουργία με κατωφερή ροή αέρα

πραγματοποιείται την ώρα ψύξης με μια μονάδα οροφής ή τοίχου, ο μικροϋπολογιστής μπορεί να ελέγξει την κατεύθυνση της ροής και, στη συνέχεια, αλλάζει επίσης η ένδειξη στο περιβάλλον χρήστη.

Η κατεύθυνση ροής του αέρα μπορεί να ρυθμιστεί με έναν από τους παρακάτω τρόπους:

▪ Το πτερύγιο ροής του αέρα ρυθμίζει μόνο του τη θέση του.

▪ Η κατεύθυνση ροής του αέρα μπορεί να σταθεροποιηθεί από τον

χρήστη.

▪ Αυτόματη και επιθυμητή θέση .

▪ Κατά την έναρξη λειτουργίας.

▪ Όταν η θερμοκρασία του

δωματίου είναι υψηλότερη από την επιλεγμένη θερμοκρασία.

▪ Κατά τη λειτουργία απόψυξης.

α Εξωτερική μονάδα αντλίας θερμότητας VRV IV-S b Σωλήνωση ψυκτικού c Εσωτερική μονάδα VRV άμεσης εκτόνωσης (DX) d Περιβάλλον χρήστη (αποκλειστικό ανάλογα με τον τύπο

της εσωτερικής μονάδας)

e Κουτί BP (απαιτείται για τη σύνδεση των εσωτερικών

μονάδων Residential Air (RA) ή Sky Air (SA) άμεσης εκτόνωσης (DX))

f Εσωτερικές μονάδες Residential Air (RA) άμεσης

εκτόνωσης (DX) indoor units

g Περιβάλλον χρήστη (ασύρματο, αποκλειστικό ανάλογα με

τον τύπο της εσωτερικής μονάδας)

Όταν το σύστημα έχει εγκατασταθεί όπως φαίνεται στην παραπάνω εικόνα, είναι απαραίτητο να οριστεί ένα από τα περιβάλλοντα χρήστη ως κεντρικό.

Στην οθόνη των βοηθητικών τηλεχειριστηρίων εμφανίζεται η ένδειξη

(εναλλαγή υπό κεντρικό έλεγχο) και τα βοηθητικά τηλεχειριστήρια ακολουθούν αυτόματα τον τρόπο λειτουργίας που υποδεικνύει το κύριο τηλεχειριστήριο.

Μόνο το κύριο τηλεχειριστήριο μπορεί να επιλέξει τη λειτουργία θέρμανσης ή ψύξης.

6.5.2 Προσδιορισμός του κεντρικού

περιβάλλοντος χρήστη (VRV DX)

Σε περίπτωση που έχουν συνδεθεί στο σύστημα VRV μόνο εσωτερικές μονάδες DXVRV:

1 Πατήστε το κουμπί επιλογέα τρόπου λειτουργίας του τρέχοντος

κεντρικού περιβάλλοντος χρήστη για 4 δευτερόλεπτα. Σε περίπτωση που αυτή η διαδικασία δεν έχει εκτελεστεί ακόμα, μπορεί να εκτελεστεί στο πρώτο περιβάλλον χρήστη που χρησιμοποιείται.

Αποτέλεσμα: Η οθόνη που εμφανίζει την ένδειξη (εναλλαγή υπό κεντρικό έλεγχο) όλων των βοηθητικών περιβαλλόντων χρήστη που είναι συνδεδεμένα στην ίδια εξωτερική μονάδα αναβοσβήνει.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

7 Συντήρηση και επισκευή

2 Πατήστε το κουμπί επιλογέα τρόπου λειτουργίας του ελεγκτή

που θέλετε να ορίσετε ως κεντρικό περιβάλλον χρήστη. Αποτέλεσμα: Ο προσδιορισμός έχει ολοκληρωθεί. Αυτό το

περιβάλλον χρήστη ορίζεται ως κεντρικό και η οθόνη που εμφανίζει την ένδειξη (εναλλαγή υπό κεντρικό έλεγχο)

εξαφανίζεται. Στις οθόνες των άλλων περιβαλλόντων χρήστη εμφανίζεται η ένδειξη (εναλλαγή υπό κεντρικό έλεγχο).

6.5.3 Προσδιορισμός του κεντρικού περιβάλλοντος χρήστη (RA DX)

Σε περίπτωση που έχουν συνδεθεί στο σύστημα VRV IV-S μόνο εσωτερικές μονάδες RADX:

1 Διακόψτε όλες τις εσωτερικές μονάδες. 2 Όταν το σύστημα δεν βρίσκεται σε λειτουργία (απενεργοποίηση

θερμικής λειτουργίας όλων των εσωτερικών μονάδων), μπορείτε να καθορίσετε την κεντρική εσωτερική μονάδα RADX απευθυνόμενοι σε εκείνη τη μονάδα με περιβάλλον χρήστη υπέρυθρων ακτίνων (εντολή ενεργοποίησης θερμικής λειτουργίας στον επιθυμητό τρόπο λειτουργίας).

Ο μόνος τρόπος αλλαγής της κεντρικής μονάδας είναι με την επανάληψη της προηγούμενης διαδικασίας. Η αλλαγή από ψύξη σε θέρμανση (ή το αντίστροφο) είναι δυνατή μόνο με την αλλαγή του τρόπου λειτουργίας της καθορισμένης κεντρικής εσωτερικής μονάδας.

Τύπος ψυκτικού: R410A

Δυναμικό πλανητικής υπερθέρμανσης (GWP): 2087,5

ΕΙΔΟΠΟΙΗΣΗ Η ισχύουσα νομοθεσία αναφορικά με τα φθοριούχα αέρια

του θερμοκηπίου απαιτεί η πλήρωση ψυκτικού της

μονάδας να υποδεικνύεται υπό μορφή βάρους και ισοδύναμου CO2.

Τύπος για τον υπολογισμό των τόνων ισοδύναμου CO2: Τιμή GWP του ψυκτικού μέσου × συνολική πλήρωση

ψυκτικού [σε kg]/1000

Επικοινωνήστε με τον τεχνικό εγκατάστασής σας για περισσότερες πληροφορίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το ψυκτικό υγρό στο σύστημα είναι ασφαλές και υπό κανονικές συνθήκες δεν μπορεί να διαρρεύσει. Εάν το ψυκτικό υγρό διαρρεύσει μέσα σε κλειστό χώρο και έρθει σε επαφή με φωτιά ή άλλη πηγή θερμότητας τότε ενδέχεται να προκληθεί εκπομπή βλαβερών αερίων.

7 Συντήρηση και επισκευή

ΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην επιθεωρείτε ή συντηρείτε τη μονάδα μόνοι σας. Ζητήστε από το εξειδικευμένο τεχνικό προσωπικό να πραγματοποιήσει αυτήν την εργασία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ σκουπίζετε τον πίνακα λειτουργίας του ελεγκτή με βενζίνη, διαλυτικό, ξεσκονόπανο με χημικά κ.λπ. Ο πίνακας μπορεί να αποχρωματιστεί ή να ξεφλουδίσει η επιφάνειά του. Αν είναι πολύ βρόμικος, βουτήξτε ένα πανί σε ένα ουδέτερο καθαριστικό που έχετε διαλύσει σε νερό, στίψτε τον καλά και καθαρίστε τον πίνακα. Σκουπίστε τον με ένα άλλο στεγνό πανί.

7.2 Τεχνική υποστήριξη μετά την πώληση και εγγύηση

7.2.1 Περίοδος εγγύησης

▪ Αυτό το προϊόν συνοδεύεται από μια κάρτα εγγύησης, η οποία

συμπληρώθηκε από τον αντιπρόσωπο την ώρα της εγκατάστασης. Η συμπληρωμένη κάρτα πρέπει να ελεγχθεί και να αποθηκευτεί προσεκτικά από τον πελάτη.

▪ Σε περίπτωση που η μονάδα σας χρειαστεί επισκευή κατά τη

διάρκεια της περιόδου εγγύησης, επικοινωνήστε με τον αντιπρόσωπό σας έχετε μαζί την κάρτα εγγύησης.

7.2.2 Συνιστώμενη συντήρηση και έλεγχος

Όταν χρησιμοποιείτε τη μονάδα για αρκετά χρόνια συσσωρεύεται σε αυτή σκόνη και η απόδοσή της μειώνεται σε κάποιο βαθμό. Καθώς η αποσυναρμολόγηση και ο καθαρισμός των εσωτερικών μονάδων απαιτεί εξειδικευμένο τεχνικό και προκειμένου να εξασφαλίσετε την καλύτερη δυνατή συντήρηση της μονάδας, σας συνιστούμε να συνάψετε μια σύμβαση συντήρησης και ελέγχου με βάση τα συνήθη προγράμματα συντήρησης. Το δίκτυο των συνεργατών μας έχει πρόσβαση στα μόνιμα αποθέματα βασικών εξαρτημάτων, εξασφαλίζοντας έτσι την καλή λειτουργία της μονάδας σας για όσο το δυνατόν μεγαλύτερο διάστημα. Για περισσότερες πληροφορίες, επικοινωνήστε με τον αντιπρόσωπό σας.

Όταν απευθύνεστε στον αντιπρόσωπό σας για κάποια παρέμβαση αναφέρετε πάντα:

▪ Το πλήρες μοντέλο της μονάδας σας.

▪ Τον αριθμό κατασκευής (αναφέρεται στην πινακίδα της μονάδας).

▪ Την ημερομηνία εγκατάστασης.

▪ Τα συμπτώματα ή την δυσλειτουργία, και λεπτομέρειες για τη

βλάβη.

7.1 Σχετικά με το ψυκτικό μέσο

Αυτό το προϊόν περιέχει φθοριούχα αέρια του θερμοκηπίου. ΜΗΝ εκλύετε αέρια στην ατμόσφαιρα.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

8 Αντιμετώπιση προβλημάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ τροποποιείτε, αποσυναρμολογείτε, αφαιρείτε,

εγκαθιστάτε ξανά ή επισκευάζετε τη μονάδα μόνοι σας, καθώς η λανθασμένη αποσυναρμολόγηση ή εγκατάσταση ενδέχεται να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Επικοινωνήστε με τον οικείο αντιπρόσωπο.

▪ Σε περίπτωση τυχαίας διαρροής ψυκτικού υγρού,

βεβαιωθείτε ότι δεν υπάρχουν ακάλυπτες εστίες φωτιάς. Το ψυκτικό υγρό είναι πλήρως ασφαλές, μη τοξικό και μη εύφλεκτο, ωστόσο θα προκαλέσει την εκπομπή τοξικών αερίων σε περίπτωση διαρροής του σε χώρο όπου υπάρχει εύφλεκτο αέριο από αερόθερμο, κουζίνες υγραερίου κτλ. Πριν από τη συνέχιση της λειτουργίας να ζητάτε πάντα επιβεβαίωση από την εξειδικευμένη τεχνική υποστήριξη ότι το σημείο της διαρροής έχει επισκευαστεί ή αποκατασταθεί.

8 Αντιμετώπιση προβλημάτων

Εάν παρουσιαστεί κάποια από τις ακόλουθες δυσλειτουργίες, λάβετε τα μέτρα που υποδεικνύονται παρακάτω και επικοινωνήστε με τον οικείο αντιπρόσωπο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διακόψτε τη λειτουργία και απενεργοποιήστε την

ηλεκτρική παροχή σε περίπτωση που συμβεί κάτι ασυνήθιστο (μυρωδιά καμένου κ.λπ.).

Η επισκευή του συστήματος ΠΡΕΠΕΙ να γίνεται από τεχνικό συντήρησης που διαθέτει τα κατάλληλα προσόντα.

Δυσλειτουργία Μέτρο

Αν μια διάταξη ασφαλείας όπως μια ηλεκτρική ασφάλεια, ένας διακόπτης κυκλώματος ή ένας ασφαλειοδιακόπτης διαρροής προς τη γη ενεργοποιείται συχνά ή αν ο διακόπτης Ενεργοποίησης/Απενεργοποίησης (ON/ OFF) δεν λειτουργεί σωστά.

Αν υπάρχει διαρροή νερού από τη μονάδα.

Ο διακόπτης λειτουργίας ΔΕΝ λειτουργεί σωστά.

Αν στην οθόνη του περιβάλλοντος χρήστη εμφανίζεται ο αριθμός μονάδας, αναβοσβήνει η λυχνία λειτουργίας και εμφανίζεται ο κωδικός δυσλειτουργίας.

Αν το σύστημα ΔΕΝ λειτουργεί σωστά με εξαίρεση τις περιπτώσεις που αναφέρονται παραπάνω και δεν υπάρχουν ενδείξεις για καμία από τις βλάβες που αναφέρονται παραπάνω, ελέγξτε το σύστημα σύμφωνα με τις ακόλουθες διαδικασίες.

Δυσλειτουργία Ενέργεια

Αν το σύστημα δεν λειτουργεί καθόλου.

▪ Ελέγξτε μήπως υπάρχει διακοπή

ρεύματος. Περιμένετε να αποκατασταθεί η παροχή ρεύματος. Αν διακοπεί το ηλεκτρικό ρεύμα κατά τη διάρκεια της λειτουργίας, το σύστημα επανεκκινείται αυτόματα αμέσως μόλις επανέλθει το ρεύμα.

▪ Ελέγξτε μήπως έχει καεί η ασφάλεια ή

μήπως έχει πέσει ο διακόπτης κυκλώματος. Αλλάξτε την ασφάλεια ή ανεβάστε τον διακόπτη κυκλώματος.

Κλείστε το κεντρικό διακόπτη παροχής ρεύματος.

Σταματήστε τη λειτουργία.

Διακόψετε την παροχή ηλεκτρικού ρεύματος.

Ειδοποιήστε τον τεχνικό εγκατάστασης και αναφέρετε τον κωδικό δυσλειτουργίας.

Δυσλειτουργία Ενέργεια

Αν το σύστημα τίθεται σε λειτουργία μόνο ανεμιστήρα, αλλά μόλις τεθεί σε λειτουργία θέρμανσης ή ψύξης σταματάει.

Το σύστημα λειτουργεί αλλά δεν παρέχει επαρκή ψύξη ή θέρμανση.

Εάν μετά τον έλεγχο όλων των παραπάνω στοιχείων είναι αδύνατον να επισκευάσετε μόνοι σας τη βλάβη, επικοινωνήστε με τον τεχνικό εγκατάστασης και αναφέρετε τα συμπτώματα, το πλήρες όνομα μοντέλου της μονάδας (εάν είναι δυνατόν και τον αριθμό κατασκευής) και την ημερομηνία εγκατάστασης (πιθανότατα αναγράφεται στην εγγύηση).

▪ Ελέγξτε μήπως είναι φραγμένη η είσοδος

ή η έξοδος αέρα της εξωτερικής ή της εσωτερικής μονάδας. Απομακρύνετε τυχόν εμπόδια και φροντίστε να εξαερίζεται καλά.

▪ Ελέγξτε αν στην οθόνη του

περιβάλλοντος χρήστη εμφανίζεται η ένδειξη (ώρα για καθαρισμό του

φίλτρου αέρα). (Ανατρέξτε στο

"7 Συντήρηση και επισκευή" [4 13]

κεφάλαιο και στην ενότητα "Συντήρηση" στο εγχειρίδιο της εσωτερικής μονάδας).

▪ Ελέγξτε μήπως είναι φραγμένη η είσοδος

▪ Ελέγξτε αν είναι βουλωμένο το φίλτρο

αέρα (ανατρέξτε στο κεφάλαιο "Συντήρηση" στο εγχειρίδιο της εσωτερικής μονάδας).

▪ Ελέγξτε τη ρύθμιση της θερμοκρασίας.

▪ Ελέγξτε τη ρύθμιση της ταχύτητας

ανεμιστήρα στο περιβάλλον χρήστη.

▪ Ελέγξτε μήπως είναι ανοιχτά πόρτες ή

παράθυρα. Κλείστε τις πόρτες και τα παράθυρα για να μη δημιουργείται ρεύμα αέρα.

▪ Ελέγξτε αν υπάρχουν πολλά άτομα στο

δωμάτιο κατά τη διάρκεια της λειτουργία ψύξης. Ελέγξτε αν η πηγή θερμότητας του δωματίου είναι μεγάλη.

▪ Ελέγξτε αν εισέρχονται οι ακτίνες του

ήλιου στο δωμάτιο. Τοποθετήστε κουρτίνες ή στόρια.

▪ Ελέγξτε αν είναι κατάλληλη η γωνία ροής

του αέρα.

8.1 Κωδικοί σφαλμάτων: Επισκόπηση

Σε περίπτωση που εμφανιστεί κωδικός βλάβης στην οθόνη του τηλεχειριστηρίου της εσωτερικής μονάδας, επικοινωνήστε με τον τεχνικό εγκατάστασης και ενημερώστε τον για τον κωδικό βλάβης, τον τύπο της μονάδας και τον σειριακό της αριθμό (μπορείτε να βρείτε αυτά τα στοιχεία στην πινακίδα της μονάδας).

Για την πληροφόρησή σας, παρέχεται λίστα με τους κωδικούς βλαβών. Ανάλογα με το επίπεδο του κωδικού βλάβης, μπορείτε να επαναφέρετε τον κωδικό πατώντας το κουμπί Ενεργοποίησης/ Απενεργοποίησης (ON/OFF). Εάν δεν μπορείτε, συμβουλευτείτε τον τεχνικό εγκατάστασης.

Κύριος

κωδικός

Ενεργοποιήθηκε η εξωτερική συσκευή προστασίας Αστοχία EEPROM (εσωτερική μονάδα) Δυσλειτουργία συστήματος αποστράγγισης

(εσωτερική μονάδα)

Περιεχόμενα

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

8 Αντιμετώπιση προβλημάτων

Κύριος

κωδικός

Περιεχόμενα

Δυσλειτουργία κινητήρα ανεμιστήρα (εσωτερική μονάδα)

Δυσλειτουργία κινητήρα περιστρεφόμενου πτερυγίου (εσωτερική μονάδα)

Δυσλειτουργία βαλβίδας εκτόνωσης (εσωτερική μονάδα)

Δυσλειτουργία αποστράγγισης (εσωτερική μονάδα) Δυσλειτουργία θαλάμου σκόνης φίλτρου (εσωτερική

μονάδα) Δυσλειτουργία ρύθμισης απόδοσης (εσωτερική

μονάδα) Δυσλειτουργία μετάδοσης μεταξύ της κύριας πλακέτας

PCB και της δευτερεύουσας πλακέτας PCB (εσωτερική μονάδα)

Δυσλειτουργία θερμίστορ εναλλάκτη θερμότητας (εσωτερική μονάδα, υγρό)

Δυσλειτουργία θερμίστορ εναλλάκτη θερμότητας (εσωτερική μονάδα, αέριο)

Δυσλειτουργία θερμίστορ αέρα αναρρόφησης (εσωτερική μονάδα)

Δυσλειτουργία θερμίστορ αέρα εκκένωσης (εσωτερική μονάδα)

Δυσλειτουργία ανιχνευτή κίνησης ή αισθητήρα θερμοκρασίας δαπέδου (εσωτερική μονάδα)

Δυσλειτουργία θερμίστορ περιβάλλοντος χρήστη (εσωτερική μονάδα)

Δυσλειτουργία πλακέτας PCB (εξωτερική μονάδα) Ενεργοποιήθηκε ο διακόπτης υψηλής πίεσης Δυσλειτουργία χαμηλής πίεσης (εξωτερική μονάδα) Ανίχνευση ασφάλισης συμπιεστή (εξωτερική μονάδα) Δυσλειτουργία κινητήρα ανεμιστήρα (εξωτερική

μονάδα) Δυσλειτουργία ηλεκτρονικής βαλβίδας εκτόνωσης

(εξωτερική μονάδα) Δυσλειτουργία θερμοκρασίας εκκένωσης (εξωτερική

μονάδα) Μη φυσιολογική θερμοκρασία αναρρόφησης

(εξωτερική μονάδα) Ανίχνευση υπερπλήρωσης ψυκτικού Δυσλειτουργία διακόπτη υψηλής πίεσης Δυσλειτουργία διακόπτη χαμηλής πίεσης Πρόβλημα στον κινητήρα του ανεμιστήρα (εξωτερική

μονάδα) Δυσλειτουργία αισθητήρα θερμοκρασίας

περιβάλλοντος (εξωτερική μονάδα) Δυσλειτουργία αισθητήρα πίεσης Δυσλειτουργία αισθητήρα ρεύματος Δυσλειτουργία αισθητήρα θερμοκρασίας εκκένωσης

(εξωτερική μονάδα) Δυσλειτουργία αισθητήρα θερμοκρασίας αερίου

εναλλάκτη θερμότητας (εξωτερική μονάδα) Δυσλειτουργία αισθητήρα θερμοκρασίας

αναρρόφησης (εξωτερική μονάδα) Δυσλειτουργία αισθητήρα θερμοκρασίας

αποπάγωσης (εξωτερική μονάδα) Δυσλειτουργία αισθητήρα θερμοκρασίας υγρού (μετά

από υπόψυξη HE) (εξωτερική μονάδα) Δυσλειτουργία αισθητήρα θερμοκρασίας αερίου (μετά

από υπόψυξη HE) (εξωτερική μονάδα)

Κύριος

κωδικός

Δυσλειτουργία αισθητήρα υψηλής πίεσης (S1NPH) Δυσλειτουργία αισθητήρα χαμηλής πίεσης (S1NPL) Μη φυσιολογική πλακέτα PCB INV Μη φυσιολογική θερμοκρασία πτερυγίου Ελαττωματική πλακέτα PCB αντιστροφέα Ανιχνεύτηκε υπερένταση συμπιεστή Ασφάλιση συμπιεστή (εκκίνηση) Μετάδοση εξωτερικής μονάδας - αντιστροφέα:

Πρόβλημα μετάδοσης INV Μη ισορροπημένη τάση παροχής ρεύματος INV Δυσλειτουργία θερμίστορ πτερυγίου Δυσλειτουργία ρύθμισης απόδοσης (εξωτερική

μονάδα) Μη φυσιολογική πτώση χαμηλής πίεσης,

ελαττωματική βαλβίδα εκτόνωσης Δυσλειτουργία αντεστραμμένης φάσης παροχής

ρεύματος Ανεπαρκής ισχύς τάσης INV Δεν έχει ακόμα εκτελεστεί δοκιμαστική λειτουργία

συστήματος Λανθασμένη καλωδίωση εσωτερικής/εξωτερικής

μονάδας Μη φυσιολογική επικοινωνία περιβάλλοντος χρήστη -

εσωτερικής μονάδας Ελαττωματική καλωδίωση προς εξωτερική/εξωτερική

μονάδα Μη φυσιολογική επικοινωνία κύριου-δευτερεύοντος

περιβάλλοντος χρήστη Ασυμβατότητα συστήματος. Εσφαλμένος συνδυασμός

τύπων εσωτερικών μονάδων. Δυσλειτουργία εσωτερικής μονάδας.

Δυσλειτουργία σύνδεσης στις εσωτερικές μονάδες ή αναντιστοιχία τύπων

Χρήση πανομοιότυπων κεντρικών διευθύνσεων Δυσλειτουργία στην επικοινωνία κεντρικής διάταξης

ελέγχου - εσωτερικής μονάδας Δυσλειτουργία αυτόματης διεύθυνσης (ασυνέπεια) Δυσλειτουργία αυτόματης διεύθυνσης (ασυνέπεια)

Περιεχόμενα

8.2 Συμπτώματα που ΔΕΝ αποτελούν συστημικές βλάβες

Τα ακόλουθα συμπτώματα ΔΕΝ αποτελούν ενδείξεις δυσλειτουργίας:

8.2.1 Σύμπτωμα: Το σύστημα δεν λειτουργεί

▪ Η κλιματιστική συσκευή δεν ξεκινά αμέσως αφού πατηθεί το

κουμπί Ενεργοποίησης/Απενεργοποίησης (ON/OFF) του περιβάλλοντος χρήστη. Αν ανάψει η λυχνία λειτουργίας, το σύστημα βρίσκεται σε κανονική κατάσταση. Για την αποφυγή υπερφόρτωσης του κινητήρα του συμπιεστή, η κλιματιστική συσκευή θα ξεκινήσει 5 λεπτά αφότου τεθεί σε λειτουργία σε περίπτωση που είχε διακοπεί η λειτουργία μόλις πριν από λίγο. Η ίδια καθυστέρηση εκκίνησης παρουσιάζεται όταν χρησιμοποιηθεί το κουμπί επιλογέα του τρόπου λειτουργίας.

▪ Εάν στο περιβάλλον χρήστη εμφανίζεται η ένδειξη "Under

Centralized Control" (Υπό κεντρικό έλεγχο), πατώντας το κουμπί λειτουργίας, η ένδειξη αναβοσβήνει για λίγα δευτερόλεπτα. Η ένδειξη που αναβοσβήνει υποδεικνύει ότι το περιβάλλον χρήστη δεν μπορεί να χρησιμοποιηθεί.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

8 Αντιμετώπιση προβλημάτων

▪ Το σύστημα δεν αρχίζει να λειτουργεί αμέσως μετά την

ενεργοποίηση της ηλεκτρικής παροχής. Περιμένετε ένα λεπτό μέχρις ότου ο μικροϋπολογιστής προετοιμαστεί για λειτουργία.

8.2.2 Σύμπτωμα: Δεν μπορεί να γίνει εναλλαγή ψύξης/θέρμανσης

▪ Όταν στην οθόνη εμφανίζεται η ένδειξη (εναλλαγή υπό

κεντρικό έλεγχο), αυτό υποδεικνύει ότι πρόκειται για εξαρτώμενο περιβάλλον χρήστη.

▪ Όταν είναι εγκατεστημένος ο διακόπτης τηλεχειριστηρίου

εναλλαγής ψύξης/θέρμανσης και στην οθόνη εμφανίζεται η ένδειξη

(εναλλαγή υπό κεντρικό έλεγχο), αυτό οφείλεται στο γεγονός ότι η εναλλαγή ψύξης/θερμότητας ελέγχεται από τον διακόπτη τηλεχειριστηρίου εναλλαγής ψύξης/θερμότητας. Ρωτήστε τον αντιπρόσωπό σας πού έχει εγκατασταθεί ο διακόπτης τηλεχειριστηρίου.

8.2.3 Σύμπτωμα: Είναι δυνατή η λειτουργία του ανεμιστήρα, αλλά η ψύξη και η θέρμανση δεν λειτουργούν

Αμέσως αφού ανοίξει η ηλεκτρική παροχή. Ο μικροϋπολογιστής ετοιμάζεται να λειτουργήσει και εκτελεί έλεγχο επικοινωνίας με όλες τις εσωτερικές μονάδες. Περιμένετε έως 12 λεπτά για να ολοκληρωθεί αυτή η διαδικασία.

8.2.4 Σύμπτωμα: Η ταχύτητα του ανεμιστήρα δεν αντιστοιχεί στη ρύθμιση

Η ταχύτητα του ανεμιστήρα δεν αλλάζει ακόμα κι όταν έχει πιεστεί το κουμπί προσαρμογής ταχύτητας του ανεμιστήρα. Κατά τη διάρκεια της λειτουργίας θέρμανσης, όταν η θερμοκρασία δωματίου φτάσει στην καθορισμένη θερμοκρασία, η εξωτερική μονάδα σβήνει και η εσωτερική μονάδα αλλάζει σε αθόρυβη ταχύτητα ανεμιστήρα. Αυτό συμβαίνει για να εμποδίσει τον κρύο αέρα να φυσάει απευθείας σε όσους είναι στο δωμάτιο. Η ταχύτητα του ανεμιστήρα δεν θα αλλάξει ακόμα και αν πατηθεί το κουμπί, όταν άλλη εσωτερική μονάδα βρίσκεται σε λειτουργία θέρμανσης.

8.2.5 Σύμπτωμα: Η κατεύθυνση του ανεμιστήρα δεν ανταποκρίνεται στη ρύθμιση

Η κατεύθυνση του ανεμιστήρα δεν ανταποκρίνεται στην ένδειξη οθόνης του περιβάλλοντος χρήστη. Η κατεύθυνση του ανεμιστήρα δεν περιστρέφεται. Αυτό συμβαίνει γιατί η μονάδα ελέγχεται από τον μικροϋπολογιστή.

8.2.6 Σύμπτωμα: Λευκή πάχνη βγαίνει από μια μονάδα (εσωτερική μονάδα)

▪ Όταν η υγρασία είναι υψηλή κατά τη λειτουργία ψύξης. Αν το

εσωτερικό της εσωτερικής μονάδας είναι ιδιαίτερα μολυσμένο, η κατανομή της θερμοκρασίας μέσα στο δωμάτιο είναι ανομοιογενής. Πρέπει να καθαρίσετε το εσωτερικό της εσωτερικής μονάδας. Ρωτήστε τον αντιπρόσωπο της περιοχής σας για λεπτομέρειες σχετικά με τον καθαρισμό της μονάδας. Η διαδικασία αυτή πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό συντήρησης.

▪ Αμέσως μόλις σταματήσει η λειτουργία ψύξης και αν η

θερμοκρασία και η υγρασία του δωματίου είναι χαμηλή. Αυτό οφείλεται στο θερμό ψυκτικό αέριο που επιστρέφει πίσω στην εσωτερική μονάδα και παράγει ατμό.

8.2.7 Σύμπτωμα: Λευκή πάχνη βγαίνει από μια μονάδα (εσωτερική μονάδα, εξωτερική μονάδα)

Όταν το σύστημα αλλάζει σε λειτουργία θέρμανσης μετά τη λειτουργία απόψυξης. Η υγρασία που δημιουργείται λόγω της απόψυξης μετατρέπεται σε ατμό και εξέρχεται.

8.2.8 Σύμπτωμα: Στην οθόνη του περιβάλλοντος χρήστη εμφανίζεται η ένδειξη "U4" ή "U5" και η μονάδα σταματάει, αλλά μετά από μερικά λεπτά επανεκκινείται

Αυτό συμβαίνει επειδή το περιβάλλον χρήστη δέχεται θορύβους από άλλες ηλεκτρικές συσκευές, διαφορετικούς από εκείνους του κλιματιστικού. Ο θόρυβος εμποδίζει την επικοινωνία μεταξύ των μονάδων, προκαλώντας διακοπή της λειτουργίας τους. Μόλις σταματήσει ο θόρυβος γίνεται αυτόματη επανεκκίνηση της μονάδας.

8.2.9 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού (εσωτερική μονάδα)

▪ Ένας ήχος "ζιιν" ακούγεται αμέσως μόλις συνδεθεί η ηλεκτρική

παροχή. Η ηλεκτρονική βαλβίδα εκτόνωσης στο εσωτερικό μιας εσωτερικής μονάδας αρχίζει να λειτουργεί και δημιουργεί τον θόρυβο. Η ένταση του θορύβου θα μειωθεί σε ένα λεπτό περίπου.

▪ Ένας συνεχής χαμηλότονος ήχος "σαα" ακούγεται όταν το

σύστημα βρίσκεται σε λειτουργία ψύξης ή σε διακοπή. Όταν η αντλία εκκένωσης (προαιρετικά αξεσουάρ) βρίσκεται σε λειτουργία, ακούγεται αυτός ο θόρυβος.

▪ Ένας ήχος σαν τρίξιμο "πίσι-πίσι" ακούγεται όταν το σύστημα

σταματά μετά τη λειτουργία θέρμανσης. Η διαστολή και συστολή των πλαστικών εξαρτημάτων που προκαλείται από την αλλαγή της θερμοκρασίας δημιουργεί αυτόν τον θόρυβο.

▪ Ένας χαμηλότονος ήχος "σα", "κόρο-κόρο" ακούγεται ενώ είναι

σταματημένη η εσωτερική μονάδα. Όταν μια άλλη εσωτερική μονάδα βρίσκεται σε λειτουργία, ακούγεται αυτός ο θόρυβος. Για να μην παραμένει λάδι και ψυκτικό μέσο στο σύστημα, μία μικρή ποσότητα ψυκτικού μέσου συνεχίζει να ρέει.

8.2.10 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού (εσωτερική μονάδα, εξωτερική μονάδα)

▪ Ένας συνεχής χαμηλότονος ήχος σαν σφύριγμα ακούγεται όταν το

σύστημα βρίσκεται σε λειτουργία ψύξης ή απόψυξης. Αυτός είναι ο ήχος που κάνει το ψυκτικό αέριο όταν ρέει μέσα στην εσωτερική και την εξωτερική μονάδα.

▪ Ένα σφύριγμα ακούγεται στην αρχή ή αμέσως μετά τη διακοπή

λειτουργίας ή τη λειτουργία απόψυξης. Αυτός είναι ο θόρυβος του ψυκτικού μέσου που προκαλείται από διακοπή ή αλλαγή της ροής.

8.2.11 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού (εξωτερική μονάδα)

Όταν αλλάξει ο τόνος του θορύβου λειτουργίας. Αυτός ο θόρυβος προκαλείται από την αλλαγή συχνότητας.

8.2.12 Σύμπτωμα: Σκόνη βγαίνει από τη μονάδα

Όταν η μονάδα χρησιμοποιείται για πρώτη φορά ύστερα από πολύ καιρό. Αυτό συμβαίνει γιατί έχει μπει σκόνη μέσα στη μονάδα.

Εγχειρίδιο εγκατάστασης και λειτουργίας

8.2.13 Σύμπτωμα: Οι μονάδες ίσως αναδύουν οσμές

Η μονάδα απορροφά τη μυρωδιά των δωματίων, των επίπλων, των τσιγάρων κλπ. και κατόπιν τις αποβάλλει.

RXYSQ4~6T8V/YB(*)

Κλιματιστικό με σύστημα VRV IV-S

4P482275-1B – 2020.10

9 Αλλαγή θέσης

1×

e f

1× 1×

1×

8.2.14 Σύμπτωμα: Ο ανεμιστήρας της εξωτερικής μονάδας δεν γυρίζει

Κατά τη διάρκεια της λειτουργίας. Η ταχύτητα του ανεμιστήρα ελέγχεται προκειμένου να βελτιστοποιηθεί η λειτουργία του προϊόντος.

8.2.15 Σύμπτωμα: Στην οθόνη εμφανίζεται η ένδειξη "88"

Αυτό συμβαίνει αμέσως μόλις ανοίξει ο κεντρικός διακόπτης παροχής ρεύματος και σημαίνει ότι το περιβάλλον χρήστη βρίσκεται σε κανονική κατάσταση λειτουργίας. Αυτό συνεχίζει για 1λεπτό.

8.2.16 Σύμπτωμα: Ο συμπιεστής στην εξωτερική μονάδα δεν σταματάει μετά από μια σύντομη λειτουργία θέρμανσης

Αυτό γίνεται για να μην παραμείνει ψυκτικό μέσο στον συμπιεστή. Η μονάδα θα σταματήσει μετά από 5 έως 10 λεπτά.

8.2.17 Σύμπτωμα: Το εσωτερικό μιας εξωτερικής μονάδας είναι ζεστό ακόμη κι όταν η μονάδα έχει σταματήσει

Αυτό γίνεται γιατί ο θερμαντήρας του στροφαλοθαλάμου θερμαίνει τον συμπιεστή για να μπορεί να λειτουργεί ομαλά ο συμπιεστής.

8.2.18 Σύμπτωμα: Μπορεί να αισθανθείτε ζεστό αέρα ενώ η εσωτερική μονάδα είναι εκτός λειτουργίας

Αρκετές διαφορετικές εσωτερικές μονάδες λειτουργούν στο ίδιο σύστημα. Όταν μια άλλη μονάδα βρίσκεται σε λειτουργία, ένα μέρος του ψυκτικού υγρού θα κυκλοφορεί ακόμα μέσα στη μονάδα.

9 Αλλαγή θέσης

Για την αφαίρεση και επανεγκατάσταση της συνολικής μονάδας, επικοινωνήστε με τον τοπικό αντιπρόσωπό σας. Η μεταφορά των μονάδων είναι απαραίτητο να γίνεται από πεπειραμένο τεχνικό.

10 Απόρριψη

Η παρούσα μονάδα χρησιμοποιεί χλωροφθοράνθρακες. Για την απόρριψη της μονάδας, επικοινωνήστε με τον τοπικό αντιπρόσωπό σας.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση.

Για τον εγκαταστάτη

11 Πληροφορίες για τη

συσκευασία

11.1 Σχετικά με

Το αποτελεί μέρος της γενικότερης δέσμευσης της Daikin στη μείωση του περιβαλλοντικού αποτυπώματός μας. Με το θέλουμε να δημιουργήσουμε μια κυκλική οικονομία για τα ψυκτικά μέσα. Μία από τις ενέργειες για να το επιτύχουμε αυτό, είναι η επαναχρησιμοποίηση ανακτημένου ψυκτικού από μονάδες VRV που παράγονται και πωλούνται στην Ευρώπη. Για περισσότερες πληροφορίες σχετικά με τις χώρες που περιλαμβάνονται επισκεφτείτε τη διεύθυνση: http://www.daikin.eu/loop-by-daikin.

11.2 Εξωτερική μονάδα

11.2.1 Αφαίρεση των αξεσουάρ από την εξωτερική μονάδα

1 Αφαιρέστε το κάλυμμα συντήρησης. Δείτε την ενότητα "Για να

ανοίξετε την εξωτερική μονάδα"[418].

2 Αφαιρέστε τα εξαρτήματα. 3 Αφαιρέστε το κάλυμμα συντήρησης. Δείτε την ενότητα "Για να

ανοίξετε την εξωτερική μονάδα"[418].

4 Αφαιρέστε τα εξαρτήματα.

a Γενικές προφυλάξεις ασφαλείας b Εγχειρίδιο εγκατάστασης και λειτουργίας εξωτερικής

μονάδας

c Ετικέτα φθοριούχων αερίων θερμοκηπίου d Πολύγλωσση ετικέτα φθοριούχων αερίων θερμοκηπίου e Πρόσθετος σωλήνας αερίου 1 + χάλκινη φλάντζα (μόνο για

RXYSQ6)

f Πρόσθετος σωλήνας αερίου 2 (μόνο για RXYSQ6)

g Πρόσθετος σωλήνας αερίου 3 (μόνο για RXYSQ6)

12 Πληροφορίες για τις μονάδες

και τα προαιρετικά εξαρτήματα

12.1 Σχετικά με την εξωτερική μονάδα

Το παρόν εγχειρίδιο εγκατάστασης αφορά το σύστημα αντλίας θερμότητας με πλήρη λειτουργία αντιστροφέα VRV.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

13 Εγκατάσταση της μονάδας

d d

c c

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

Αυτές οι μονάδες προορίζονται για εγκατάσταση σε εξωτερικό χώρο και χρησιμοποιούνται για εφαρμογές με αντλία θερμότητας αέρα σε αέρα.

Χαρακτηριστικά RXYSQ4~6

Απόδοση Θέρμανση 14,2~18,0kW

Ψύξη 12,1~15,5kW

Θερμοκρασία περιβάλλοντος βάσει σχεδιασμού

Θέρμανση –20~15,5°CWB Ψύξη –5~46°CDB

12.2 Διάταξη συστήματος

ΕΙΔΟΠΟΙΗΣΗ

Ο σχεδιασμός του συστήματος δεν θα πρέπει να πραγματοποιείται σε θερμοκρασίες κάτω των –15°C.

α Εξωτερική μονάδα αντλίας θερμότητας VRV IV-S b Σωλήνωση ψυκτικού

c Εσωτερική μονάδα VRV άμεσης εκτόνωσης (DX)

d Περιβάλλον χρήστη (αποκλειστικό ανάλογα με τον τύπο

της εσωτερικής μονάδας)

e Κουτί BP (απαιτείται για τη σύνδεση των εσωτερικών

μονάδων Residential Air (RA) ή Sky Air (SA) άμεσης εκτόνωσης (DX))

f Εσωτερικές μονάδες Residential Air (RA) άμεσης

εκτόνωσης (DX) indoor units

g Περιβάλλον χρήστη (ασύρματο, αποκλειστικό ανάλογα με

τον τύπο της εσωτερικής μονάδας)

13 Εγκατάσταση της μονάδας

13.1 Την προετοιμασία του χώρου εγκατάστασης

13.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας

Να λαμβάνονται υπόψη οι οδηγίες αποστάσεων. Δείτε το κεφάλαιο «Τεχνικά χαρακτηριστικά» και τις εικόνες στο εσωτερικό του μπροστινού καλύμματος.

ΠΡΟΣΟΧΗ

Συσκευή ΜΗ προσβάσιμη στο ευρύ κοινό. Εγκαταστήστε τη σε ασφαλές σημείο, στο οποίο δεν υπάρχει εύκολη πρόσβαση.

Αυτή η μονάδα είναι κατάλληλη για εγκατάσταση σε εμπορικά καταστήματα και χώρους ελαφριάς βιομηχανίας.

13.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα

ΕΙΔΟΠΟΙΗΣΗ

Όταν λειτουργείτε τη μονάδα σε θέρμανση σε χαμηλή εξωτερική θερμοκρασία περιβάλλοντος με συνθήκες υψηλής υγρασίας, λαμβάνετε όλα τα απαραίτητα μέτρα ώστε να διατηρείτε τις οπές αποστράγγισης της μονάδας ανοιχτές, χρησιμοποιώντας τον κατάλληλο εξοπλισμό.

Για θέρμανση:

α Περιοχή λειτουργίας προθέρμανσης β Περιοχή λειτουργίας

TAI Θερμοκρασία εσωτερικού περιβάλλοντος

TAO Θερμοκρασία εξωτερικού περιβάλλοντος

Αν επιλεγεί η λειτουργία της μονάδας σε θερμοκρασίες περιβάλλοντος χαμηλότερες από τους –5°C για 5 ημέρες ή και περισσότερες, με σχετικά επίπεδα υγρασίας που υπερβαίνουν το 95%, συνιστούμε να εγκαταστήσετε μια σειρά Daikin ειδικά σχεδιασμένη για τέτοια εφαρμογή ή/και να επικοινωνήσετε με τον αντιπρόσωπό σας για περισσότερες συμβουλές.

13.2 Άνοιγμα και κλείσιμο της μονάδας

13.2.1 Πληροφορίες για το άνοιγμα των μονάδων

Σε ορισμένες περιπτώσεις πρέπει να ανοίξετε τη μονάδα.

Παράδειγμα:

▪ Κατά τη σύνδεση της σωλήνωσης ψυκτικού

▪ Κατά τη σύνδεση της ηλεκτρικής καλωδίωσης

▪ Κατά τη συντήρηση ή το σέρβις της μονάδας

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα συντήρησης.

13.2.2 Για να ανοίξετε την εξωτερική μονάδα

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

45°~90°

(4)

1×

13.2.3 Κλείσιμο της εξωτερικής μονάδας

1×

(mm)

>150

620

350

(345-355)

4× M12

ΕΙΔΟΠΟΙΗΣΗ

Όταν κλείνετε το κάλυμμα της εξωτερικής μονάδας, φροντίστε η ροπή σύσφιξης να ΜΗΝ υπερβαίνει τα 4,1N•m.

13 Εγκατάσταση της μονάδας

13.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας

▪ Προετοιμασία

13.3.3 Παροχή της υποδομής εγκατάστασης

Προετοιμάστε 4 σετ από μπουλόνια αγκύρωσης, παξιμάδια και ροδέλες (του εμπορίου), ως εξής:

13.3 Τοποθέτηση της εξωτερικής μονάδας

13.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας

Τυπική ροή εργασίας

Η σύνδεση της εξωτερικής μονάδας γίνεται συνήθως στα εξής στάδια:

1 Παροχή της υποδομής εγκατάστασης. 2 Εγκατάσταση της εξωτερικής μονάδας. 3 Παροχή αποστράγγισης. 4 Προστασία της μονάδας από πτώση.

α Φροντίστε να μην καλύψετε τις οπές αποστράγγισης.

ΠΛΗΡΟΦΟΡΙΕΣ

Το συνιστώμενο ύψος του επάνω προεξέχοντος τμήματος των μπουλονιών πρέπει να έχει μήκος 20mm.

ΕΙΔΟΠΟΙΗΣΗ

Στερεώστε την εξωτερική μονάδα στα μπουλόνια θεμελίωσης χρησιμοποιώντας παξιμάδια με ροδέλες από ρητίνη (a). Εάν αποκολληθεί ή επίστρωση των σημείων στερέωσης, το μέταλλο μπορεί να σκουριάσει εύκολα.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

14 Εγκατάσταση σωλήνων

4× M12

≥150 mm

117

102

376

191

a a a

13.3.4 Εγκατάσταση της εξωτερικής μονάδας

13.3.5 Παροχή αποστράγγισης

ΕΙΔΟΠΟΙΗΣΗ

Στην περίπτωση που οι οπές αποστράγγισης της εξωτερικής μονάδας καλύπτονται από τη βάση στήριξης ή από την επιφάνεια του δαπέδου, ανασηκώστε τη μονάδα προκειμένου να αφήσετε ελεύθερο χώρο μεγαλύτερο από 150mm κάτω από την εξωτερική μονάδα.

14 Εγκατάσταση σωλήνων

14.1 Προετοιμασία των σωληνώσεων ψυκτικού

14.1.1 Απαιτήσεις σωλήνωσης ψυκτικού

ΕΙΔΟΠΟΙΗΣΗ

Όταν χρησιμοποιείται ψυκτικό R410A απαιτούνται αυστηρές προφυλάξεις ώστε το σύστημα να διατηρείται καθαρό και ξηρό. Στο σύστημα δεν θα πρέπει να εισέρχονται ξένα υλικά (συμπεριλαμβανομένων των ορυκτέλαιων ή της υγρασίας).

Οπές αποστράγγισης (διαστάσεις σε mm)

a Οπές αποστράγγισης

13.3.6 Για να αποτρέψετε την ανατροπή της εξωτερικής μονάδας

Σε περίπτωση εγκατάστασης της μονάδας σε μέρη όπου ισχυροί άνεμοι μπορούν να την γείρουν, λάβετε τα ακόλουθα μέτρα:

1 Ετοιμάστε 2 καλώδια όπως φαίνεται στο παρακάτω σχέδιο

(προμήθεια από το τοπικό εμπόριο).

2 Τοποθετήστε τα 2 καλώδια πάνω από την εξωτερική μονάδα. 3 Περάστε ένα φύλλο ελαστικού ανάμεσα στα καλώδια και την

εξωτερική μονάδα ώστε να μην χαραχτεί η βαφή της μονάδας από τα καλώδια (τοπικό εμπόριο).

4 Συνδέστε τα άκρα των καλωδίων. 5 Σφίξτε τα καλώδια.

ΕΙΔΟΠΟΙΗΣΗ

Οι σωληνώσεις και τα υπόλοιπα εξαρτήματα υπό πίεση πρέπει να είναι κατάλληλα για το ψυκτικό μέσο. Για το ψυκτικό μέσο, χρησιμοποιείτε χαλκό αποξειδωμένο με φωσφορικό οξύ χωρίς ενώσεις.

▪ Τα ξένα υλικά στο εσωτερικό των σωλήνων

(συμπεριλαμβανομένων των ελαίων κατασκευής) πρέπει να είναι ≤30mg/10m.

14.1.2 Υλικό σωλήνωσης ψυκτικού

▪ Υλικό σωλήνωσης: Χαλκός αποξειδωμένος με φωσφορικό οξύ

χωρίς ενώσεις.

▪ Συνδέσεις εκχείλωσης: Χρησιμοποιείτε μόνο ανοπτημένο υλικό. ▪ Βαθμός σκληρότητας και πάχος σωληνώσεων:

Εξωτερική

διάμετρος (Ø)

6,4mm (1/4")

Βαθμός

Πάχος (t)

σκληρότητας

Ανοπτημένο (Ο) ≥0,80mm

(a)

9,5mm (3/8")

12,7mm (1/2") 15,9mm (5/8") Ανοπτημένο (Ο) ≥0,99mm 19,1mm (3/4") Ημίσκληρο

≥0,80mm

(1/2Η)

(a)

Ανάλογα με την ισχύουσα νομοθεσία και τη μέγιστη πίεση λειτουργίας της μονάδας (δείτε "PS High" στην πινακίδα στοιχείων της μονάδας), ίσως απαιτείται μεγαλύτερο πάχος σωλήνωσης.

14.1.3 Επιλογή μεγέθους σωλήνωσης

Καθορίστε το κατάλληλο μέγεθος ανατρέχοντας στους ακόλουθους πίνακες και στο σχήμα αναφοράς (μόνο για ενδεικτική χρήση).

Εγχειρίδιο εγκατάστασης και λειτουργίας

RXYSQ4~6T8V/YB(*)

Κλιματιστικό με σύστημα VRV IV-S

4P482275-1B – 2020.10

ΠΛΗΡΟΦΟΡΙΕΣ

B-1 B-2

C-1 C-2 C-3 C-4 E E E E

1 1

3-1 3-2 3-3 3-4

RA DXVRV DX

5 5 5 5

2 2

▪ Δεν επιτρέπεται συνδυασμός των εσωτερικών

μονάδων VRVDX και RADX.

▪ Δεν επιτρέπεται συνδυασμός των εσωτερικών

μονάδων RADX και AHU.

▪ Δεν επιτρέπεται συνδυασμός των εσωτερικών

μονάδων RADX και αεροκουρτίνας.

ΠΛΗΡΟΦΟΡΙΕΣ

Αν εγκαταστήσετε εσωτερικές μονάδες RADX, πρέπει να διαμορφώσετε τη ρύθμιση στο χώρο εγκατάστασης [2‑38] (= τύπος εγκατεστημένων εσωτερικών μονάδων). Ανατρέξτε στην ενότητα "Λειτουργία 2: Ρυθμίσεις στον

χώρο εγκατάστασης"[435].

1 Εξωτερική μονάδα 2 Κιτ διακλάδωσης ψυκτικού

3-1~3-4 Εσωτερικές μονάδες VRVDX

4 Μονάδες BP 5 Εσωτερικές μονάδες RADX

A Σωλήνωση μεταξύ της εξωτερικής μονάδας και του κιτ

B-1 B-2 Σωλήνωση μεταξύ των κιτ διακλάδωσης ψυκτικού

C-1~C-4 Σωλήνωση μεταξύ του κιτ διακλάδωσης ψυκτικού και της

(πρώτης) διακλάδωσης ψυκτικού

εσωτερικής μονάδας

D Σωλήνωση μεταξύ του κιτ διακλάδωσης ψυκτικού και της

μονάδας BP

E Σωλήνωση μεταξύ της μονάδας BP και της εσωτερικής

μονάδας RADX

Σε περίπτωση που τα απαιτούμενα μεγέθη σωλήνων (σε ίντσες) δεν είναι διαθέσιμα, μπορείτε να χρησιμοποιήσετε άλλα μεγέθη (σε χιλιοστά), λαμβάνοντας ωστόσο υπόψη τα παρακάτω:

▪ Επιλέξτε το πλησιέστερο μέγεθος στο απαιτούμενο μέγεθος

σωλήνα.

▪ Χρησιμοποιήστε κατάλληλους προσαρμογείς (προμήθεια από το

τοπικό εμπόριο) για τη μετατροπή των σωλήνων από ίντσες σε χιλιοστά.

▪ Ο υπολογισμός του επιπρόσθετου ψυκτικού θα πρέπει να

προσαρμόζεται όπως αναφέρεται στην ενότητα "Για να καθορίσετε

την πρόσθετη ποσότητα ψυκτικού"[428].

A: Σωλήνωση μεταξύ της εξωτερικής μονάδας και του κιτ (πρώτης) διακλάδωσης ψυκτικού

Όταν το ισοδύναμο μήκος σωλήνα μεταξύ της εξωτερικής μονάδας και της πιο απομακρυσμένης εσωτερικής μονάδας είναι 90 m ή περισσότερο (b+d), το μέγεθος του κύριου σωλήνα αερίου (b) πρέπει να αυξάνεται (αύξηση μεγέθους). Εάν το συνιστώμενο μέγεθος σωλήνων δεν είναι διαθέσιμο, χρησιμοποιήστε την αρχική διάμετρο σωλήνων (η οποία ενδέχεται να προκαλέσει μικρή μείωση της απόδοσης).

14 Εγκατάσταση σωλήνων

a Εξωτερική μονάδα b Κύριος σωλήνας αερίου (αυξήστε το μέγεθος της

σωλήνωσης αν το μήκος b+d≥90m)

c Κιτ πρώτης διακλάδωσης ψυκτικού d Σωλήνωση μεταξύ της εσωτερικής μονάδας και του

πρώτου κιτ διακλάδωσης ψυκτικού

e Πιο απομακρυσμένη εσωτερική μονάδα

Τύπος απόδοσης

εξωτερικής μονάδας

(HP)

4+5 15,9 19,1 9,5

6 19,1 22,2

B: Σωλήνωση μεταξύ των κιτ διακλάδωσης ψυκτικού

Επιλέξτε από τον πίνακα που ακολουθεί σύμφωνα με τον τύπο συνολικής απόδοσης της εσωτερικής μονάδας που είναι συνδεδεμένος καθοδικά. Μην αφήνετε τις σωληνώσεις σύνδεσης να ξεπεράσουν το μέγεθος της σωλήνωσης ψυκτικού που έχει επιλεγεί βάσει του γενικού μοντέλου συστήματος.

Δείκτης απόδοσης

εσωτερικής

μονάδας

<150 15,9 9,5

150≤x≤182 19,1

Παράδειγμα: Απόδοση σε καθοδική σύνδεση για B-1 = δείκτης απόδοσης μονάδας 3-1 + δείκτης απόδοσης μονάδας 3-2

C: Σωλήνωση μεταξύ του κιτ διακλάδωσης ψυκτικού και της εσωτερικής μονάδας

Χρησιμοποιήστε τις ίδιες διαμέτρους στις εσωτερικές μονάδες με εκείνες των συνδέσεων (υγρού, αερίου). Οι διάμετροι των εσωτερικών μονάδων είναι οι ακόλουθες:

Δείκτης απόδοσης

εσωτερικής

μονάδας

15~50 12,7 6,4

63~140 15,9 9,5

D: Σωλήνωση μεταξύ του κιτ διακλάδωσης ψυκτικού και της μονάδας BP

Δείκτης συνολικής

απόδοσης των συνδεδεμένων

εσωτερικών

μονάδων

15~62 12,7 6,4

63~149 15,9 9,5

150~182 19,1

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

Βασική Αυξημένο

μέγεθος

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Εγχειρίδιο εγκατάστασης και λειτουργίας

14 Εγκατάσταση σωλήνων

0.4~0.8

±2

45°

90°

±2

ØA

E: Σωλήνωση μεταξύ της μονάδας BP και της εσωτερικής μονάδας RADX

Δείκτης απόδοσης

εσωτερικής

μονάδας

15~42 9,5 6,4

50 12,7 60 9,5 71 15,9

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

14.1.4 Επιλογή κιτ διακλάδωσης ψυκτικού

Για ένα παράδειγμα σωλήνωσης, ανατρέξτε στην ενότητα "Επιλογή

μεγέθους σωλήνωσης"[420].

Σύνδεσμος refnet στην πρώτη διακλάδωση (μετρώντας από την εξωτερική μονάδα)

Όταν χρησιμοποιείτε συνδέσμους refnet στην πρώτη διακλάδωση μετρώντας από την πλευρά της εξωτερικής μονάδας, επιλέξτε από τον παρακάτω πίνακα σύμφωνα με την απόδοση της εξωτερικής μονάδας. Παράδειγμα: Σύνδεσμος refnet A→B‑1.

Τύπος απόδοσης εξωτερικής

μονάδας (HP)

4~6 KHRQ22M20T

Σύνδεσμοι refnet σε άλλες διακλαδώσεις

Για συνδέσμους refnet εκτός της πρώτης διακλάδωσης, επιλέξτε το σωστό μοντέλο κιτ διακλάδωσης βάσει του δείκτη συνολικής απόδοσης όλων των εσωτερικών μονάδων που είναι συνδεδεμένες μετά τη διακλάδωση του ψυκτικού. Παράδειγμα: Σύνδεσμος refnet B‑1→C‑1.

Δείκτης απόδοσης εσωτερικής

μονάδας

<182 KHRQ22M20T

Συλλέκτες refnet

Σχετικά με τους συλλέκτες refnet, επιλέξτε από τον παρακάτω πίνακα σύμφωνα με τη συνολική απόδοση όλων των εσωτερικών μονάδων που είναι συνδεδεμένες κάτω από τον συλλέκτη refnet.

Δείκτης απόδοσης εσωτερικής

μονάδας

<182 KHRQ22M29H

Κιτ διακλάδωσης ψυκτικού

▪ Η σύνδεση της σωλήνωσης ψυκτικού στις εσωτερικές μονάδες

(συμβουλευτείτε το εγχειρίδιο εγκατάστασης των εσωτερικών μονάδων)

▪ Η μόνωση της σωλήνωσης ψυκτικού

▪ Να έχετε υπόψη σας τις οδηγίες για:

▪ Την κάμψη των σωλήνων

▪ Την εκχείλωση των άκρων του σωλήνα

▪ Τη χαλκοσυγκόλληση

▪ Τη χρήση των βαλβίδων διακοπής

14.2.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης ψυκτικού

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

14.2.3 Οδηγίες κατά τη σύνδεση της σωλήνωσης ψυκτικού

Λάβετε υπόψη σας τις παρακάτω οδηγίες κατά τη σύνδεση των σωλήνων:

▪ Επικαλύψτε με λάδι αιθέρα ή εστέρα την εσωτερική επιφάνεια του

εκχειλωμένου τμήματος κατά τη σύνδεση με ένα ρακόρ εκχείλωσης. Σφίξτε το ρακόρ με το χέρι κατά 3 ή 4 στροφές, προτού το σφίξετε γερά.

▪ Χρησιμοποιείτε ΠΑΝΤΑ 2 κλειδιά μαζί όταν χαλαρώνετε ένα ρακόρ

εκχείλωσης.

▪ Όταν συνδέετε τις σωληνώσεις, να χρησιμοποιείτε ΠΑΝΤΑ ένα

κλειδί σε συνδυασμό με ένα ροπόκλειδο, για να σφίξετε το ρακόρ εκχείλωσης. Αυτό θα αποτρέψει το ράγισμα του ρακόρ και τυχόν διαρροές.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε έναν συλλέκτη μπορούν να συνδεθούν έως και 8 διακλαδώσεις το μέγιστο.

Μέγεθος

14.2 Σύνδεση των σωληνώσεων

σωληνώσεων

ψυκτικού

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

14.2.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού

Πριν από τη σύνδεση της σωλήνωσης ψυκτικού

Βεβαιωθείτε ότι έχει τοποθετηθεί η εξωτερική και η εσωτερική μονάδα.

Τυπική ροή εργασίας

Για τη σύνδεση της σωλήνωσης ψυκτικού απαιτείται:

▪ Η σύνδεση της σωλήνωσης ψυκτικού στην εξωτερική μονάδα

▪ Η σύνδεση των κιτ διακλάδωσης ψυκτικού

Εγχειρίδιο εγκατάστασης και λειτουργίας

14.2.4 Οδηγίες κάμψης των σωλήνων

Χρησιμοποιήστε εργαλείο κάμψης σωλήνων. Όλες οι κάμψεις των σωλήνων πρέπει να είναι όσο πιο ομαλές γίνεται (η ακτίνα κάμψης θα πρέπει να είναι 30~40 mm ή μεγαλύτερη).

a Ροπόκλειδο

b Γαλλικό κλειδί

c Σύνδεσμος σωλήνωσης

d Ρακόρ εκχείλωσης

Ροπή

σύσφιξης

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2 Ø12,7 50~60 16,2~16,6 Ø15,9 62~75 19,3~19,7 Ø19,1 90~110 23,6~24,0

(N•m)

Διαστάσεις

εκχείλωσης

(Α) (mm)

Κλιματιστικό με σύστημα VRV IV-S

Σχήμα

εκχείλωσης

(mm)

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

14 Εγκατάσταση σωλήνων

a b

≤Ø25.4

a b c d e

14.2.5 Για την εκχείλωση του άκρου του σωλήνα

ΠΡΟΣΟΧΗ

▪ Η εσφαλμένη εκχείλωση ενδέχεται να προκαλέσει

διαρροή ψυκτικού αερίου.

▪ Μην επαναχρησιμοποιείτε τα εκχειλωμένα τμήματα.

Χρησιμοποιήστε νέα εκχειλωμένα τμήματα, για να αποτρέψετε τη διαρροή ψυκτικού αερίου.

▪ Χρησιμοποιήστε τα ρακόρ εκχείλωσης που παρέχονται

με τη μονάδα. Η χρήση διαφορετικών ρακόρ εκχείλωσης μπορεί να προκαλέσει διαρροή του ψυκτικού αερίου.

1 Κόψτε το άκρο του σωλήνα με έναν κόφτη σωλήνων. 2 Αφαιρέστε τα γρέζια με την κομμένη επιφάνεια στραμμένη προς

τα κάτω έτσι ώστε τα κομμάτια να ΜΗΝ εισέλθουν στο σωλήνα.

a Κόψτε ακριβώς σε ορθή γωνία. b Αφαιρέστε τις προεξοχές.

3 Αφαιρέσετε το ρακόρ εκχείλωσης από τη βαλβίδα διακοπής και

βάλτε το στο σωλήνα.

4 Εκχειλώστε το σωλήνα. Τοποθετήστε ακριβώς στη θέση που

φαίνεται στο ακόλουθο σχήμα.

Εργαλείο

εκχείλωσης για

R410A (τύπου

σφιγκτήρα)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Βεβαιωθείτε ότι η εκχείλωση πραγματοποιήθηκε σωστά.

a Η εσωτερική επιφάνεια της εκχείλωσης ΠΡΕΠΕΙ να είναι

άψογη.

b Το άκρο του σωλήνα ΠΡΕΠΕΙ να έχει εκχειλωθεί

ομοιόμορφα σε τέλειο κύκλο.

c Βεβαιωθείτε ότι έχει τοποθετηθεί το ρακόρ εκχείλωσης.

Συμβατικό εργαλείο εκχείλωσης

Τύπος σφιγκτήρα

(Τύπος Ridgid)

Τύπος

πεταλούδας

(τύπου Imperial)

▪ Κατά τη διάρκεια της χαλκοσυγκόλλησης, ψύξτε με άζωτο

προκειμένου να αποτρέψετε την επικάθιση μεγάλων ποσοτήτων οξειδίων στο εσωτερικό της σωλήνωσης. Αυτές οι επικαθίσεις έχουν αρνητικές επιπτώσεις για τις βαλβίδες και τους συμπιεστές στο σύστημα ψύξης και εμποδίζουν τη σωστή λειτουργία.

▪ Ρυθμίστε την πίεση του αζώτου στα 20 kPa (0,2bar) (αρκετή ώστε

να τη νιώθετε στο δέρμα) με μια βαλβίδα μείωσης πίεσης.

a Σωλήνωση ψυκτικού b Σημείο προς χαλκοσυγκόλληση c Τοποθέτηση ταινίας d Χειροκίνητη βαλβίδα e Βαλβίδα μείωσης πίεσης

f Άζωτο

▪ ΜΗΝ χρησιμοποιείτε αντιοξειδωτικά κατά τη χαλκοσυγκόλληση

ενώσεων σωλήνων.

Υπολείμματα ενδέχεται να φράξουν τους σωλήνες και να προκαλέσουν βλάβη στον εξοπλισμό.

▪ ΜΗΝ χρησιμοποιείτε συλλίπασμα κατά τη συγκόλληση χάλκινων

σωληνώσεων ψυκτικού. Χρησιμοποιήστε κράμα φωσφορούχου χαλκού (BCuP) πλήρωσης που δεν απαιτεί συλλίπασμα.

Το συλλίπασμα είναι ιδιαίτερα επιβλαβές για τα συστήματα σωληνώσεων ψυκτικού. Για παράδειγμα, αν χρησιμοποιηθεί συλλίπασμα με βάση το χλώριο, θα προκληθεί διάβρωση των σωληνώσεων ή ειδικότερα αν το καθαριστικό περιέχει φθόριο, θα αλλοιώσει το ψυκτικό λάδι.

▪ Να προστατεύετε πάντα τις γύρω επιφάνειες (π.χ. Μονωτικό

αφρό) έναντι θερμότητα κατά τη χαλκοσυγκόλληση.

14.2.7 Χρήση της βαλβίδας διακοπής και της θύρας συντήρησης

Για να χειριστείτε τη βάνα διακοπής

Λάβετε υπόψη τις παρακάτω οδηγίες:

▪ Βεβαιωθείτε ότι διατηρείτε όλες τις βαλβίδες διακοπής ανοιχτές

κατά τη λειτουργία.

▪ Οι βαλβίδες διακοπής αερίου και υγρού είναι κλειστές από το

εργοστάσιο.

▪ ΜΗΝ ασκείτε υπερβολική δύναμη στη βαλβίδα διακοπής. Κάτι

τέτοιο μπορεί να προκαλέσει θραύση του σώματος της βαλβίδας.

Για να ανοίξετε/κλείσετε τη βάνα διακοπής

14.2.6 Χαλκοσυγκόλληση του άκρου του σωλήνα

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις στη σύνδεση σωληνώσεων εγκατάστασης. Προσθέστε το υλικό χαλκοσυγκόλλησης όπως φαίνεται στην εικόνα.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Αριστερόστροφα για άνοιγμα Δεξιόστροφα για κλείσιμο

Αποτέλεσμα: Τώρα, η βαλβίδα είναι ανοιχτή/κλειστή.

Χειρισμός του καπακιού της βαλβίδας διακοπής

▪ Το καπάκι της βαλβίδας διακοπής είναι στεγανοποιημένο στο

σημείο που υποδεικνύει το βέλος. ΜΗΝ το καταστρέψετε.

▪ Μετά τον χειρισμό της βαλβίδας διακοπής, σφίξτε το καπάκι της

βαλβίδας διακοπής ερμητικά και ελέγξτε για διαρροές ψυκτικού. Για τη ροπή σύσφιξης, συμβουλευτείτε τον παρακάτω πίνακα.

Εγχειρίδιο εγκατάστασης και λειτουργίας

14 Εγκατάσταση σωλήνων

b d

b b bb

e1 ecdf

d e f

Χειρισμός της θύρας συντήρησης

▪ Χρησιμοποιείτε πάντα έναν σωλήνα πλήρωσης εξοπλισμένο με

πείρο εκτόνωσης της βαλβίδας, καθώς η θύρα συντήρησης είναι βαλβίδα τύπου Schrader.

▪ Μετά τον χειρισμό της θύρας συντήρησης σφίξτε και ασφαλίστε το

κάλυμμα της θύρας συντήρησης. Για τη ροπή σύσφιξης, συμβουλευτείτε τον παρακάτω πίνακα.

▪ Ελέγξτε για διαρροές ψυκτικού αφού σφίξετε το κάλυμμα της

θύρας συντήρησης.

Ροπές σύσφιξης

Μέγεθος βαλβίδας διακοπής

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9

Ø15,9 13,5~16,5 6mm 22,5~27,5

14.2.8 Σύνδεση της σωλήνωσης ψυκτικού με την

1 Κάντε τα εξής:

▪ Αφαιρέστε το κάλυμμα συντήρησης (a) ξεβιδώνοντας τη βίδα

▪ Αφαιρέστε την πλάκα εισόδου της σωλήνωσης (c)

Ροπή σύσφιξης Ν•m (στρέψτε δεξιόστροφα για να

κλείσετε)

Άξονας

Σώμα

βαλβίδας

Εξαγωνικό

κλειδί

Καπάκι

(σκέπασμα

βαλβίδας)

Θύρα

συντήρηση

εξωτερική μονάδα

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις που τοποθετούνται επιτόπου δεν εφάπτονται σε άλλες σωληνώσεις, τον κάτω ή τον πλευρικό πίνακα. Ειδικότερα για την κάτω και την πλευρική σύνδεση, βεβαιωθείτε ότι προστατεύετε τις σωληνώσεις με επαρκή μόνωση, ώστε να αποτρέψετε ενδεχόμενη επαφή με το εξωτερικό περίβλημα.

(b).

ξεβιδώνοντας τη βίδα (d).

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Αφαιρέστε την οπή διέλευσης (a) στην κάτω πλάκα ή

την πλάκα κάλυψης, χτυπώντας στα σημεία σύνδεσης με ίσιο κατσαβίδι και σφυρί.

▪ Προαιρετικά, κόψτε τις σχισμές (b) με σιδεροπρίονο.

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις κατά το άνοιγμα χαραγμένων οπών:

▪ Αποφύγετε την πρόκληση ζημιάς στο περίβλημα και

στις σωληνώσεις που βρίσκονται από πίσω.

▪ Αφού έχετε ανοίξει τις χαραγμένες οπές, σας

συνιστούμε να αφαιρέσετε τα γρέζια και να περάσετε με μίνιο τις άκρες και την περιοχή γύρω από τις άκρες για να αποφύγετε τη δημιουργία σκουριάς.

▪ Όταν περάσετε τα ηλεκτρικά καλώδια μέσα από τις

χαραγμένες οπές, τυλίξτε την καλωδίωση με προστατευτική ταινία για να αποφύγετε ζημιές.

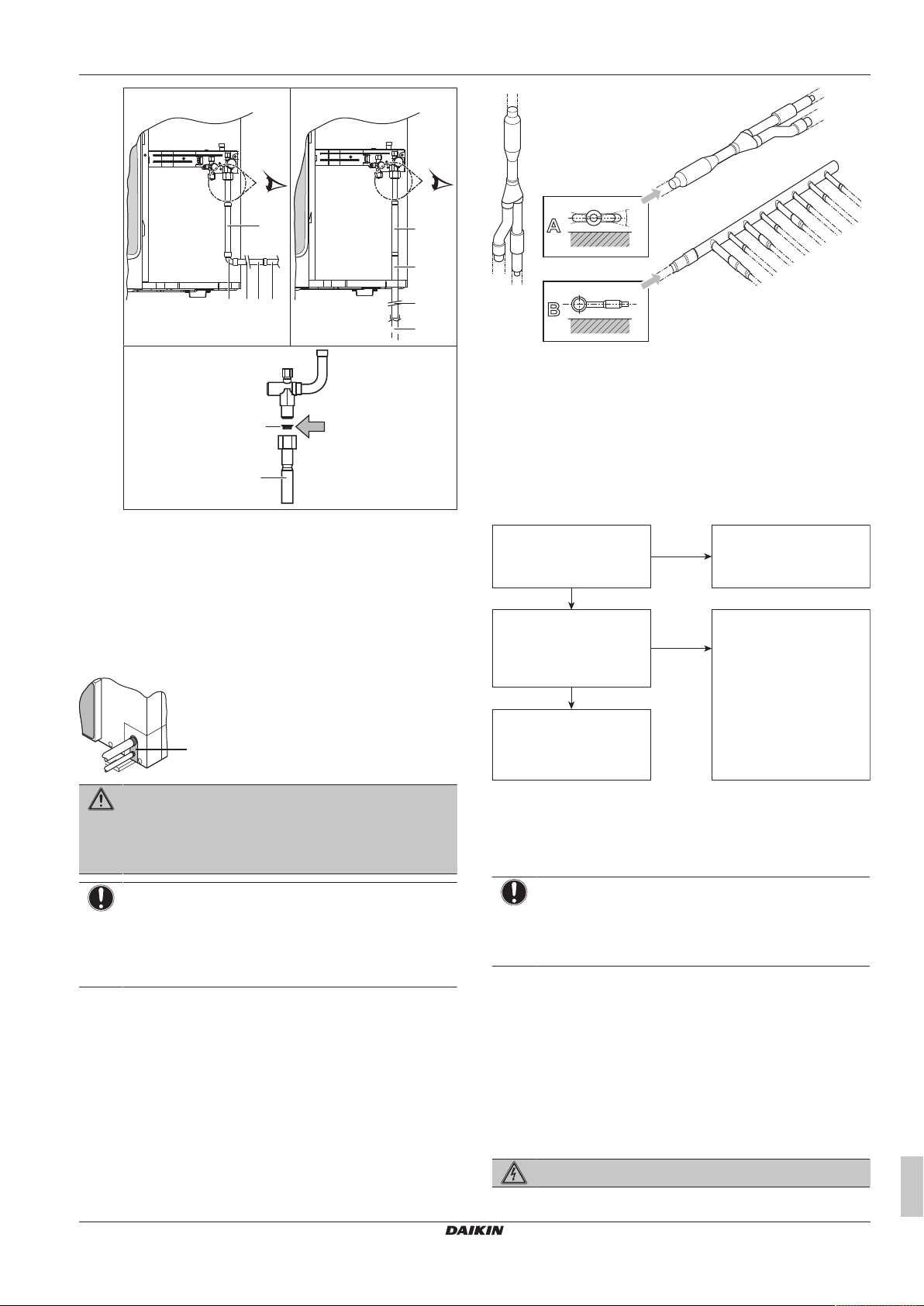

3 Κάντε τα εξής:

▪ Συνδέστε το σωλήνα υγρού (a) στη βαλβίδα διακοπής

υγρού.

▪ Συνδέστε το σωλήνα αερίου (b) στη βαλβίδα διακοπής

αερίου.

▪ Στην περίπτωση του RXYSQ6: Συνδέστε τους πρόσθετους

σωλήνες αερίου (c, c1, d, e) και κόψτε τους στο απαιτούμενο μήκος (e1). Αυτό απαιτείται επειδή η διάμετρος της βαλβίδας αερίου είναι μεγαλύτερη από Ø15,9, ενώ η διάμετρος της σωλήνωσης μεταξύ της εξωτερικής μονάδας και του κιτ πρώτης διακλάδωσης ψυκτικού υγρού είναι Ø19,1.

Πιθανότητα 1: Προς τα εμπρός

Πιθανότητα 2: Προς τα πίσω

2 Επιλέξτε το σημείο δρομολόγησης της σωλήνωσης (a, b, c ή d).

Εγχειρίδιο εγκατάστασης και λειτουργίας

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

14 Εγκατάσταση σωλήνων

d e1 e f

Ολοκληρώθηκαν οι εργασίες σωλήνωσης ψυκτικού;

Οι εσωτερικές μονάδες και/ή η εξωτερική μονάδα ήταν ήδη ενεργοποιημένες (ON);

Χρησιμοποιήστε τη διαδικασία:

"Μέθοδος 2: Μετά την ενεργοποίηση".

Ολοκληρώστε τις εργασίες σωλήνωσης.

Χρησιμοποιήστε τη διαδικασία:

"Μέθοδος 1: Πριν από την ενεργοποίηση (βασική μέθοδος)".

Ναι

Όχι

Ναι

Πιθανότητα 3: Προς το πλάι

c, c1 Πρόσθετος σωλήνας αερίου 1 + χάλκινη φλάντζα

(χρησιμοποιείται πάντα)

δ Πρόσθετος σωλήνας αερίου 2

e, e1 Πρόσθετος σωλήνας αερίου 3 (κόψτε τον στο απαιτούμενο

μήκος)

f Του εμπορίου

Πιθανότητα 4: Προς τα κάτω

4 Τοποθετήστε ξανά το κάλυμμα συντήρησης και την πλάκα

εισαγωγής σωληνώσεων.

5 Σφραγίστε όλα τα κενά (παράδειγμα: α) για την αποτροπή

εισχώρησης μικρών ζώων και χιονιού στο σύστημα.

a Οριζόντια επιφάνεια b Σύνδεσμος refnet συνδεδεμένος κατακόρυφα c Σύνδεσμος refnet συνδεδεμένος οριζόντια

14.3 Έλεγχος των σωληνώσεων ψυκτικού

14.3.1 Σχετικά με τον έλεγχο της σωλήνωσης ψυκτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε ανοίξει τις βαλβίδες διακοπής μετά την εγκατάσταση της σωλήνωσης ψυκτικού και την αφύγρανση κενού. Η λειτουργία του συστήματος με κλειστές τις βαλβίδες διακοπής μπορεί οδηγήσει σε καταστροφή του συμπιεστή.

14.2.9 Σύνδεση κιτ διακλάδωσης ψυκτικού

Για την εγκατάσταση του κιτ διακλάδωσης ψυκτικού μέσου συμβουλευτείτε το εγχειρίδιο εγκατάστασης που συνοδεύει το κιτ.

▪ Συνδέστε τον σύνδεσμο refnet έτσι ώστε να διακλαδωθεί

οριζοντίως ή καθέτως.

▪ Συνδέστε τον συλλέκτη refnet έτσι ώστε να διακλαδωθεί

οριζοντίως.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

Πριν από την ενεργοποίηση των μονάδων (εξωτερικών ή εσωτερικών), είναι πολύ σημαντικό να έχουν ολοκληρωθεί όλες οι εργασίες των σωληνώσεων ψυκτικού. Όταν οι μονάδες ενεργοποιηθούν, θα εκκινηθούν οι βαλβίδες εκτόνωσης. Αυτό σημαίνει ότι οι βαλβίδες θα κλείσουν.

ΕΙΔΟΠΟΙΗΣΗ

Ο έλεγχος διαρροής και η αφύγρανση κενού των σωληνώσεων και των εσωτερικών μονάδων του χώρου εγκατάστασης είναι αδύνατος όταν οι βαλβίδες εκτόνωσης του χώρου εγκατάστασης είναι κλειστές.

Μέθοδος 1: Πριν την ενεργοποίηση

Εάν το σύστημα δεν έχει ακόμα ενεργοποιηθεί, δεν απαιτείται κάποια ειδική ενέργεια για τον έλεγχο διαρροών και την αφύγρανση κενού.

Μέθοδος 2: Μετά την ενεργοποίηση

Εάν το σύστημα έχει ήδη ενεργοποιηθεί, ενεργοποιήστε τη ρύθμιση [2‑21] (ανατρέξτε στην ενότητα "Πρόσβαση στη λειτουργία 1 ή

2" [433]). Αυτή η ρύθμιση θα ανοίξει τις βαλβίδες εκτόνωσης της

εγκατάστασης εξασφαλίζοντας μια δίοδο για το ψυκτικό ώστε να καταστεί εφικτός ο έλεγχος διαρροών και η αφύγρανση κενού.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Εγχειρίδιο εγκατάστασης και λειτουργίας

14 Εγκατάσταση σωλήνων

p<p

b c e

A B

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι όλες οι εσωτερικές μονάδες που έχουν συνδεθεί στην εξωτερική μονάδα είναι ενεργοποιημένες.

ΕΙΔΟΠΟΙΗΣΗ

Περιμένετε μέχρι η εξωτερική μονάδα να ολοκληρώσει την αρχικοποίηση πριν εφαρμόσετε τη ρύθμιση [2‑21].

Έλεγχος διαρροών και αφύγρανση κενού

Για τον έλεγχο της σωλήνωσης ψυκτικού απαιτείται:

▪ Ο έλεγχος τυχόν διαρροών στη σωλήνωση ψυκτικού.

▪ Η εκτέλεση αφύγρανσης κενού ώστε να αφαιρεθεί όλη η υγρασία,

ο αέρας ή το άζωτο που έχει συγκεντρωθεί στη σωλήνωση του ψυκτικού.

Σε περίπτωση εμφάνισης υγρασίας στη σωλήνωση ψυκτικού (για παράδειγμα από νερό που μπορεί να έχει εισέλθει στη σωλήνωση), αρχικά ακολουθήστε τη διαδικασία αφύγρανσης κενού που περιγράφεται παρακάτω μέχρι να αφαιρεθεί όλη η υγρασία.

Όλες οι εσωτερικές σωληνώσεις της μονάδας έχουν ελεγχθεί εργοστασιακά για τυχόν διαρροές.

Ο έλεγχος απαιτείται μόνο για τη σωλήνωση ψυκτικού που έχει τοποθετηθεί στον χώρο εγκατάστασης. Για τον λόγο αυτό, βεβαιωθείτε ότι όλες οι βαλβίδες διακοπής της εξωτερικής μονάδας είναι καλά κλεισμένες προτού πραγματοποιήσετε τον έλεγχο διαρροών ή την αφύγρανση κενού.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι όλες οι βαλβίδες της σωλήνωσης εγκατάστασης (του εμπορίου) είναι ΑΝΟΙΧΤΕΣ (όχι οι βαλβίδες διακοπής της εξωτερικής μονάδας!) προτού ξεκινήσετε τον έλεγχο διαρροών και την αφύγρανση κενού.

Για περισσότερες πληροφορίες σχετικά με την κατάσταση των βαλβίδων, ανατρέξτε στην ενότητα "Έλεγχος της σωλήνωσης

ψυκτικού: Διαμόρφωση"[426].

14.3.2 Έλεγχος της σωλήνωσης ψυκτικού: Γενικές οδηγίες

Συνδέστε την αντλία κενού, μέσω ενός μανόμετρου, στις θύρες συντήρησης όλων των βαλβίδων διακοπής για να αυξήσετε την αποδοτικότητα (ανατρέξτε στην ενότητα "Έλεγχος της σωλήνωσης

ψυκτικού: Διαμόρφωση"[426]).

ΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε μια αντλία κενού 2 σταδίων με βαλβίδα αντεπιστροφής ή ηλεκτρομαγνητική βαλβίδα, η οποία μπορεί να εκκενώσει με πιεζομετρική πίεση –⁠100,7 kPa (−⁠1,007bar) (5Torr απόλυτη).

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ροή του λαδιού της αντλίας δεν αντιστρέφεται προς το σύστημα όταν η αντλία δεν λειτουργεί.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ αναμιγνύετε τον αέρα με το ψυκτικό μέσο. Χρησιμοποιήστε μια αντλία κενού για την εκκένωση της εγκατάστασης.

14.3.3 Έλεγχος της σωλήνωσης ψυκτικού: Διαμόρφωση

a Βαλβίδα μείωσης πίεσης b Άζωτο c Ζυγαριές d Δοχείο ψυκτικού R410A (σύστημα σιφονιού) e Αντλία κενού

f Βαλβίδα διακοπής γραμμής υγρού

g Βαλβίδα διακοπής γραμμής αερίου A Βαλβίδα Α B Βαλβίδα Β C Βαλβίδα C

Βαλβίδα Κατάσταση βαλβίδας

Βαλβίδα Α Ανοιχτή Βαλβίδα Β Ανοιχτή Βαλβίδα C Ανοιχτή Βαλβίδα διακοπής γραμμής

υγρού Βαλβίδα διακοπής γραμμής

αερίου

ΕΙΔΟΠΟΙΗΣΗ

Οι συνδέσεις προς τις εσωτερικές μονάδες και όλες οι εσωτερικές μονάδες θα πρέπει επίσης να ελέγχονται για διαρροές και κενό αέρος. Διατηρήστε εξίσου ανοιχτές τυχόν βαλβίδες της σωλήνωσης εγκατάστασης (του εμπορίου).

Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας. Ο έλεγχος διαρροών και η αφύγρανση κενού θα πρέπει να πραγματοποιούνται προτού στη μονάδα συνδεθεί η τροφοδοσία ρεύματος. Στην αντίθετη περίπτωση, ανατρέξτε επίσης στο διάγραμμα ροής που περιγράφηκε παραπάνω σε αυτό το κεφάλαιο (δείτε την ενότητα

"Σχετικά με τον έλεγχο της σωλήνωσης ψυκτικού"[425]).

Κλειστή

14.3.4 Διεξαγωγή ελέγχου διαρροών

Ο έλεγχος διαρροών πρέπει να συμμορφώνεται με τις προδιαγραφές του προτύπου EN378‑2.

Για τον έλεγχο διαρροών: Έλεγχος διαρροών κενού

1 Εκκενώστε το σύστημα από τις σωληνώσεις υγρού και αερίου

στα –⁠100,7kPa (–⁠1,007bar) (5Torr απόλυτη) για περισσότερο από 2 ώρες.

2 Μόλις φτάσετε στο επιθυμητό σημείο, κλείστε την αντλία κενού

και βεβαιωθείτε ότι η πίεση δεν ανεβαίνει για τουλάχιστον 1 λεπτό.

3 Σε περίπτωση αύξησης της πίεσης, το σύστημα ενδέχεται να

περιέχει υγρασία (συμβουλευτείτε την αφύγρανση κενού παρακάτω) ή μπορεί να υπάρχουν διαρροές.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Για τον έλεγχο διαρροών: Έλεγχος διαρροών πίεσης

1 Ελέγξτε όλες τις συνδέσεις σωληνώσεων για διαρροές, με

διάλυμα φυσαλίδων.

2 Εκκενώστε όλο το αέριο άζωτο.

Κλιματιστικό με σύστημα VRV IV-S

RXYSQ4~6T8V/YB(*)

4P482275-1B – 2020.10

14 Εγκατάσταση σωλήνων

3 Διακόψτε το κενό συμπιέζοντας με αέριο αζώτου με ελάχιστη

πιεζομετρική πίεση στα 0,2 MPa (2 bar). Μην ρυθμίζετε ποτέ την πιεζομετρική πίεση υψηλότερα από τη μέγιστη πίεση λειτουργίας της μονάδας, δηλαδή 4,0MPa (40bar).

ΕΙΔΟΠΟΙΗΣΗ

Να χρησιμοποιείτε ΠΑΝΤΑ ένα διάλυμα φυσαλίδων που συνιστά ο προμηθευτής σας.

Μην χρησιμοποιείτε ΠΟΤΕ σαπουνόνερο:

▪ Το σαπουνόνερο ενδέχεται να προκαλέσει ρωγμές στα

εξαρτήματα, όπως στα ρακόρ εκχείλωσης ή στα πώματα των βανών διακοπής.

▪ Το σαπουνόνερο ενδέχεται να περιέχει άλατα, τα οποία

απορροφούν την υγρασία που θα μετατραπεί σε πάγο όταν ο σωλήνας κρυώσει.

▪ Το σαπουνόνερο περιέχει αμμωνία η οποία ενδέχεται

να οδηγήσει σε διάβρωση των εκχειλωμένων συνδέσμων (ανάμεσα στο μπρούτζινο ρακόρ εκχείλωσης και το χάλκινο εκχειλωμένο τμήμα).

Για να πραγματοποιήσετε έλεγχο για διαρροές μετά από την πλήρωση ψυκτικού

Μετά από την πλήρωση του συστήματος με ψυκτικό πρέπει να πραγματοποιηθεί επιπρόσθετος έλεγχος διαρροής. Ανατρέξτε στην ενότητα Για να πραγματοποιήσετε έλεγχο για διαρροές ψυκτικού μετά από την πλήρωση.

14.3.5 Διεξαγωγή αφύγρανσης κενού

Για να αφαιρέσετε όλη την υγρασία από το σύστημα, προχωρήστε ως εξής:

1 Εκκενώστε το σύστημα για τουλάχιστον 2 ώρες με

επιδιωκόμενο κενό στα –⁠100,7 kPa (–⁠1,007 bar) (5 Torr απόλυτη).

2 Βεβαιωθείτε ότι, με την αντλία κενού κλειστή, το επιδιωκόμενο

κενό διατηρείται για τουλάχιστον 1 ώρα.

3 Εάν το επιδιωκόμενο κενό δεν επιτευχθεί εντός 2 ωρών ή το

κενό δεν διατηρηθεί για 1 ώρα, το σύστημα ενδέχεται να περιέχει υπερβολικά μεγάλη ποσότητα υγρασίας. Σε αυτήν την περίπτωση διακόψτε το κενό συμπιέζοντας με αέριο αζώτου σε πιεζομετρική πίεση 0,05 MPa (0,5 bar) και επαναλάβετε τα βήματα 1 έως 3 μέχρι να αφαιρέσετε όλη την υγρασία.

4 Ανάλογα με το εάν θέλετε να προχωρήσετε σε άμεση πλήρωση

ψυκτικού μέσω της θύρας πλήρωσης ψυκτικού ή πρώτα να πραγματοποιήσετε προ-πλήρωση μιας ποσότητας ψυκτικού μέσω της γραμμής υγρού, ανοίξτε τις βαλβίδες διακοπής της εξωτερικής μονάδας, ή διατηρήστε τις κλειστές. Για περισσότερες πληροφορίες, δείτε την ενότητα "Πλήρωση

ψυκτικού"[428].

▪ Αν υπάρχει πιθανότητα η υγρασία που βρίσκεται επάνω στη

βαλβίδα διακοπής να στάξει επάνω στην εσωτερική μονάδα μέσα από τα κενά της μόνωσης και των σωληνώσεων επειδή η εξωτερική μονάδα είναι τοποθετημένη ψηλότερα από την εσωτερική, αυτό πρέπει να αποφευχθεί σφραγίζοντας τις συνδέσεις. Δείτε την ακόλουθη εικόνα.

a Μονωτικό υλικό b Καλαφάτισμα κλπ.

14.4 Πλήρωση ψυκτικού

14.4.1 Προφυλάξεις κατά την πλήρωση ψυκτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε ΜΟΝΟ R410A ως ψυκτικό μέσο. Άλλα

υλικά ενδέχεται να προκαλέσουν εκρήξεις ή άλλα ατυχήματα.

▪ Το R410A περιέχει φθοριούχα αέρια θερμοκηπίου. Το

GWP (δυναμικό πλανητικής υπερθέρμανσης) του είναι 2087,5. ΜΗΝ απελευθερώνετε τα αέρια αυτά στην ατμόσφαιρα.

▪ Όταν πραγματοποιείτε πλήρωση ψυκτικού, φοράτε

ΠΑΝΤΑ προστατευτικά γάντια και γυαλιά ασφαλείας.

ΕΙΔΟΠΟΙΗΣΗ

Εάν σε κάποιες μονάδες έχει απενεργοποιηθεί η παροχή ρεύματος, τότε η διαδικασία πλήρωσης δεν μπορεί να ολοκληρωθεί σωστά.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε ΕΝΕΡΓΟΠΟΙΗΣΕΙ τις μονάδες τουλάχιστον 6 ώρες πριν από τη λειτουργία προκειμένου να τροφοδοτήσετε με ρεύμα τον θερμαντήρα του στροφαλοθαλάμου και να προστατεύσετε τον συμπιεστή.

ΕΙΔΟΠΟΙΗΣΗ

Εάν η λειτουργία εκτελεστεί εντός 12 λεπτών μετά την ενεργοποίηση των εσωτερικών και εξωτερικών μονάδων, ο συμπιεστής δεν θα μπορεί να λειτουργήσει μέχρι να επιτευχθεί η κατάλληλη επικοινωνία μεταξύ εξωτερικών και εσωτερικών μονάδων.

14.3.6 Μόνωση της σωλήνωσης ψυκτικού

Αφού ολοκληρωθεί ο έλεγχος διαρροών και η αφύγρανση κενού, η σωλήνωση πρέπει να μονωθεί. Λάβετε υπόψη τα παρακάτω σημεία:

▪ Βεβαιωθείτε ότι έχετε μονώσει εντελώς τις συνδετικές σωληνώσεις

και τα κιτ διακλάδωσης ψυκτικού μέσου.

▪ Φροντίστε να μονώσετε τις σωληνώσεις υγρού και αερίου (για

όλες τις μονάδες).

▪ Για τις σωληνώσεις υγρού, χρησιμοποιήστε θερμομονωτικό υλικό

αφρώδους πολυαιθυλενίου, ανθεκτικό σε θερμοκρασία 70°C, και για τις σωληνώσεις αερίου χρησιμοποιήστε θερμομονωτικό υλικό αφρώδους πολυαιθυλενίου, ανθεκτικό σε θερμοκρασία 120°C.

▪ Ενισχύστε τη μόνωση της σωλήνωσης ψυκτικού σύμφωνα με το

περιβάλλον εγκατάστασης.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

ΕΙΔΟΠΟΙΗΣΗ

Πριν από την έναρξη των διαδικασιών πλήρωσης, βεβαιωθείτε ότι η οθόνη 7 λυχνιών LED εμφανίζεται φυσιολογικά (δείτε την ενότητα "Πρόσβαση στη λειτουργία

1 ή 2" [4 33]) και ότι δεν υπάρχει κωδικός δυσλειτουργίας

στο περιβάλλον χρήστη της εσωτερικής μονάδας. Εάν υπάρχει κωδικός δυσλειτουργίας, δείτε την ενότητα

"19.1 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων"[440].

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι όλες οι συνδεδεμένες εσωτερικές μονάδες αναγνωρίζονται (ρύθμιση [1‑5]).

Εγχειρίδιο εγκατάστασης και λειτουργίας

14 Εγκατάσταση σωλήνων

p<p

b c e

A B

ΕΙΔΟΠΟΙΗΣΗ

Κλείστε τον μπροστινό πίνακα προτού εκτελέσετε οποιαδήποτε λειτουργία πλήρωσης ψυκτικού. Εάν δεν τοποθετηθεί ο μπροστινός πίνακας, η μονάδα δεν μπορεί να αξιολογήσει εάν λειτουργεί σωστά ή όχι.

ΕΙΔΟΠΟΙΗΣΗ

Εάν πραγματοποιείται συντήρηση και το σύστημα (εξωτερική μονάδα+σωλήνωση εγκατάστασης+εσωτερικές μονάδες) δεν περιέχει άλλο ψυκτικό (π.χ. μετά τη λειτουργία συγκέντρωσης ψυκτικού), πρέπει να πραγματοποιηθεί πλήρωση της μονάδας με την αρχική ποσότητα ψυκτικού της (ανατρέξτε στην πινακίδα χαρακτηριστικών της μονάδας) και την καθορισμένη ποσότητα πρόσθετου ψυκτικού.

14.4.2 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού

ΠΛΗΡΟΦΟΡΙΕΣ

Για την τελική προσαρμογή της πλήρωσης σε ένα εργαστήριο δοκιμών, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο.

ΠΛΗΡΟΦΟΡΙΕΣ

Σημειώστε την ποσότητα επιπρόσθετου ψυκτικού που υπολογίζεται εδώ για μεταγενέστερη χρήση στην ετικέτα πρόσθετης πλήρωσης ψυκτικού. Δείτε την ενότητα "Για να

κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου"[429].

Τύπος:

R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]

R Επιπλέον ψυκτικό υγρό για συμπλήρωση R [σε kg και

στρογγυλεμένο σε 1 δεκαδικό ψηφίο]

Συνολικό μήκος [μέτρα] μεγέθους σωλήνωσης υγρού στα

1...2

Øa

Μετρικές σωληνώσεις. Όταν χρησιμοποιείτε μετρικές σωληνώσεις,

αντικαταστήστε τους συντελεστές βάρους στον τύπο με αυτούς από τον ακόλουθο πίνακα:

Σωλήνωση σε ίντσες Σωλήνωση σε μετρικό

σύστημα

Σωλήνωση Συντελεστής

βάρους

Ø6,4mm 0,022 Ø6mm 0,018 Ø9,5mm 0,059 Ø10mm 0,065

Σωλήνωση Συντελεστής

βάρους

a Βαλβίδα μείωσης πίεσης b Άζωτο c Ζυγαριές d Δοχείο ψυκτικού R410A (σύστημα σιφονιού) e Αντλία κενού

f Βαλβίδα διακοπής γραμμής υγρού

g Βαλβίδα διακοπής γραμμής αερίου A Βαλβίδα Α B Βαλβίδα Β C Βαλβίδα C

2 Ανοίξτε τις βαλβίδες C και B. 3 Προ-πληρώστε ψυκτικό ώσπου να επιτευχθεί η καθορισμένη

ποσότητα πρόσθετου ψυκτικού, ή η προ-πλήρωση δεν είναι πια εφικτή, και στη συνέχεια κλείστε τις βαλβίδες C και Β.

4 Πραγματοποιήστε ένα από τα παρακάτω:

Εάν Τότε

Η καθορισμένη πρόσθετη ποσότητα ψυκτικού έχει

επιτευχθεί

Αποσυνδέστε το μανόμετρο από τη γραμμή υγρού.

Δεν χρειάζεται να εκτελέσετε τις οδηγίες της ενότητας «Πλήρωση ψυκτικού (σε λειτουργία χειροκίνητης πλήρωσης πρόσθετου ψυκτικού)».

Συμπληρώθηκε παραπάνω ψυκτικό

Ανακτήστε ψυκτικό.

Αποσυνδέστε το μανόμετρο από τη γραμμή υγρού.

Η καθορισμένη πρόσθετη ποσότητα ψυκτικού δεν έχει επιτευχθεί ακόμα

Αποσυνδέστε το μανόμετρο από τη γραμμή υγρού.

Συνεχίστε με τις οδηγίες της ενότητας «Πλήρωση ψυκτικού (σε λειτουργία χειροκίνητης πλήρωσης πρόσθετου ψυκτικού)».

14.4.3 Πλήρωση ψυκτικού

Για την επιτάχυνση της διαδικασίας πλήρωσης ψυκτικού για μεγάλα συστήματα, συνιστάται να προηγείται προ-πλήρωση ενός μέρους του ψυκτικού μέσω της γραμμής υγρού πριν από τη χειροκίνητη πλήρωση ψυκτικού. Μπορεί να παραληφθεί, αλλά, σε αυτή την περίπτωση, η πλήρωση θα διαρκέσει περισσότερο.

Προ-πλήρωση ψυκτικού

Η προ-πλήρωση μπορεί να πραγματοποιηθεί χωρίς να λειτουργεί ο συμπιεστής, συνδέοντας τη φιάλη του ψυκτικού στη θύρα συντήρησης της βαλβίδας διακοπής υγρού.

1 Συνδέστε όπως στο σχήμα. Βεβαιωθείτε ότι όλες οι βαλβίδες

Εγχειρίδιο εγκατάστασης και λειτουργίας

διακοπής της εξωτερικής μονάδας, καθώς και η βαλβίδα Α, είναι κλειστές.

Πλήρωση ψυκτικού (σε λειτουργία χειροκίνητης πλήρωσης πρόσθετου ψυκτικού)

Η πλήρωση της υπόλοιπης ποσότητας πρόσθετου ψυκτικού μπορεί να πραγματοποιηθεί με τη λειτουργία της εξωτερικής μονάδας μέσω της λειτουργίας χειροκίνητης πλήρωσης πρόσθετου ψυκτικού.

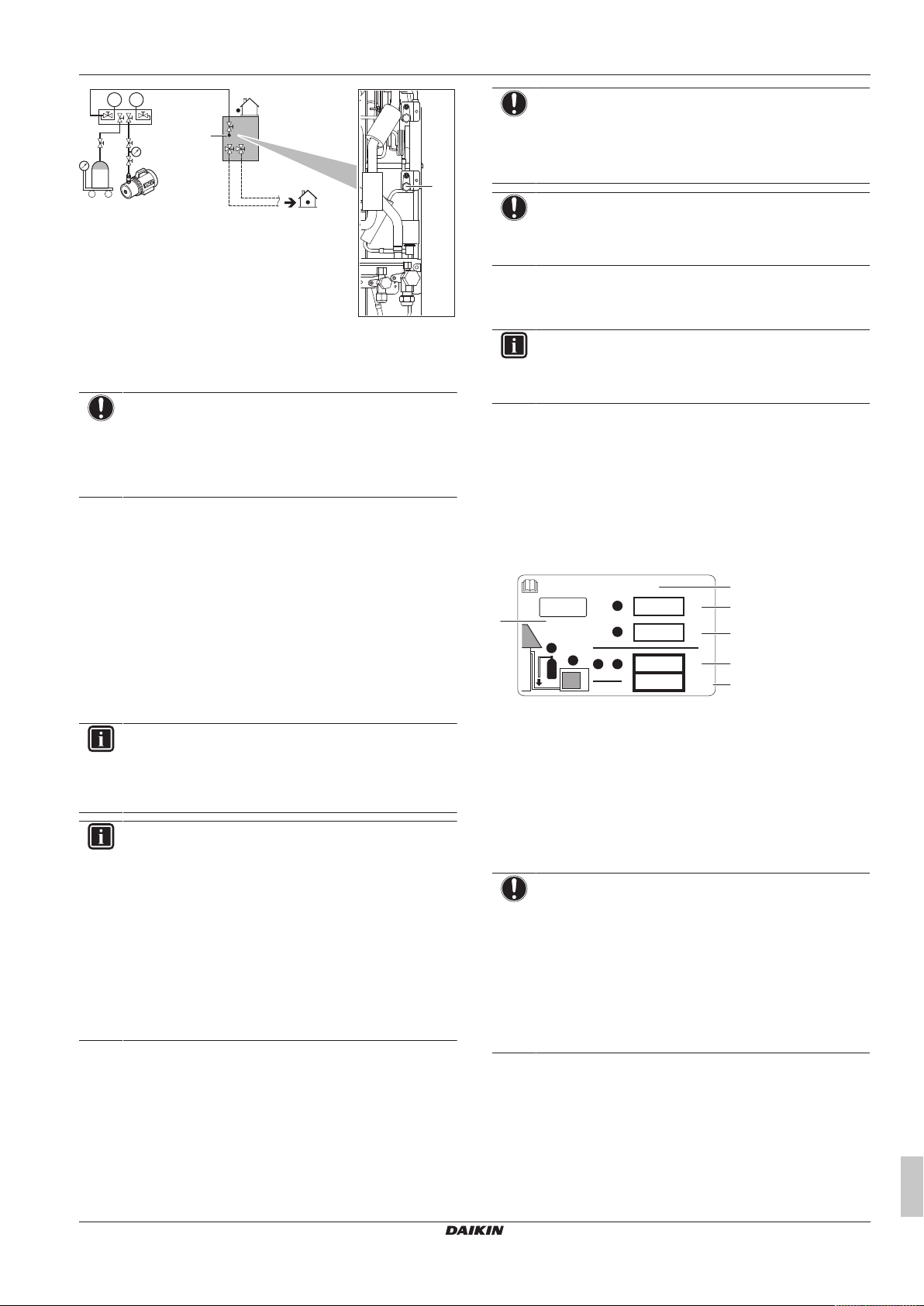

5 Συνδέστε όπως στο σχήμα. Βεβαιωθείτε ότι η βαλβίδα A είναι

κλειστή.

RXYSQ4~6T8V/YB(*)

Κλιματιστικό με σύστημα VRV IV-S

4P482275-1B – 2020.10

p<p

R410A

a c

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

6 Ανοίξτε όλες τις βαλβίδες διακοπής της εξωτερικής μονάδας.

Στο σημείο αυτό, η βαλβίδα A πρέπει να παραμείνει κλειστή!

7 Λάβετε υπόψη όλες τις απαραίτητες προφυλάξεις που

αναφέρονται στις ενότητες "16 Ρύθμιση παραμέτρων" [4 32] και "17Έλεγχοι πριν από την αρχική λειτουργία"[438].

8 Ανοίξτε την παροχή ρεύματος στις εσωτερικές μονάδες και την

εξωτερική μονάδα.

9 Ενεργοποιήστε τη ρύθμιση [2‑20] για να εκκινήσετε τη

λειτουργία χειροκίνητης συμπλήρωσης ψυκτικού. Για λεπτομέρειες, δείτε την ενότητα "Λειτουργία 2: Ρυθμίσεις στον

χώρο εγκατάστασης"[435].

Αποτέλεσμα: Η μονάδα θα τεθεί σε λειτουργία.

10 Ανοίξτε τη βαλβίδα A. 11 Πληρώστε ψυκτικό ώσπου να επιτευχθεί η καθορισμένη

ποσότητα πρόσθετου ψυκτικού, και στη συνέχεια κλείστε τη βαλβίδα Α.

12 Πιέστε το BS3 για να σταματήσετε τη λειτουργία χειροκίνητης

πλήρωσης πρόσθετου ψυκτικού.

RXYSQ4~6T8V/YB(*) Κλιματιστικό με σύστημα VRV IV-S 4P482275-1B – 2020.10

a Ζυγαριές b Δοχείο ψυκτικού R410A (σύστημα με σιφώνιο) c Αντλία κενού d Θύρα πλήρωσης ψυκτικού

A Βαλβίδα Α

ΕΙΔΟΠΟΙΗΣΗ

Η θυρίδα πλήρωσης του ψυκτικού συνδέεται με τη σωλήνωση εντός της μονάδας. Η εσωτερική σωλήνωση της μονάδας έχει πληρωθεί με ψυκτικό από το εργοστάσιο, επομένως όταν συνδέετε τη σωλήνωση πλήρωσης να είστε ιδιαίτερα προσεκτικοί.

ΠΛΗΡΟΦΟΡΙΕΣ

Η λειτουργία χειροκίνητης πλήρωσης ψυκτικού θα σταματήσει αυτόματα εντός 30 λεπτών. Εάν η πλήρωση δεν ολοκληρωθεί μετά από 30 λεπτά, πραγματοποιήστε ξανά τη διαδικασία πλήρωσης πρόσθετου ψυκτικού.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Εάν κατά τη διάρκεια της διαδικασίας εντοπιστεί κάποια

δυσλειτουργία (π.χ. σε περίπτωση μιας κλειστής βαλβίδας διακοπής), θα εμφανιστεί ένας κωδικός δυσλειτουργίας. Σε αυτήν την περίπτωση, ανατρέξτε στην ενότητα "Κωδικοί σφαλμάτων κατά την πλήρωση

ψυκτικού" [4 29] και επιλύστε τη δυσλειτουργία

αναλόγως. Η επαναφορά της δυσλειτουργίας μπορεί να πραγματοποιηθεί πατώντας BS3. Μπορείτε να ξεκινήσετε ξανά τις οδηγίες «Πλήρωσης».

▪ Η ακύρωση της χειροκίνητης πλήρωσης ψυκτικού είναι

δυνατή πατώντας BS3. Η μονάδα θα σταματήσει και θα επιστρέψει στην κατάσταση αδράνειας.

14 Εγκατάσταση σωλήνων

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε ανοίξει όλες τις βαλβίδες διακοπής μετά την (προ-) πλήρωση του ψυκτικού.

Η λειτουργία του συστήματος με κλειστές βαλβίδες θα προκαλέσει βλάβη στο συμπιεστή.

ΕΙΔΟΠΟΙΗΣΗ

Μετά την προσθήκη του ψυκτικού, μην ξεχάσετε να κλείσετε το καπάκι της θυρίδας πλήρωσης ψυκτικού. Η ροπή σύσφιξης για το καπάκι είναι 11,5 έως 13,9N•m.

14.4.4 Κωδικοί σφαλμάτων κατά την πλήρωση ψυκτικού

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν σημειωθεί δυσλειτουργία, ο κωδικός σφάλματος εμφανίζεται στο περιβάλλον χρήστη της εσωτερικής μονάδας.

Εάν εμφανιστεί οποιοσδήποτε κωδικός δυσλειτουργίας, κλείστε αμέσως τη βαλβίδα A. Επιβεβαιώστε τον κωδικό δυσλειτουργίας και προβείτε στις σχετικές ενέργειες, "19.1Επίλυση προβλημάτων βάσει

των κωδικών σφαλμάτων"[440].

14.4.5 Για να κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου

1 Συμπληρώστε την ετικέτα ως εξής:

a Εάν η μονάδα συνοδεύεται από πολυγλωσσική ετικέτα

φθοριούχων αερίων θερμοκηπίου (βλ. αξεσουάρ), ξεκολλήστε την επιθυμητή γλώσσα και κολλήστε την πάνω από το a.

b Εργοστασιακή πλήρωση ψυκτικού: ανατρέξτε στην

πινακίδα χαρακτηριστικών της μονάδας

c Πρόσθετη ποσότητα ψυκτικού που έχει πληρωθεί d Συνολική πλήρωση με ψυκτικό e Ποσότητα φθοριούχων αερίων του θερμοκηπίου της

συνολικής πλήρωσης ψυκτικού, εκφρασμένη σε τόνους ισοδύναμου CO2.

f GWP = Δυναμικό θέρμανσης του πλανήτη

ΕΙΔΟΠΟΙΗΣΗ Η ισχύουσα νομοθεσία αναφορικά με τα φθοριούχα αέρια

του θερμοκηπίου απαιτεί η πλήρωση ψυκτικού της

μονάδας να υποδεικνύεται υπό μορφή βάρους και ισοδύναμου CO2.

Τύπος για τον υπολογισμό των τόνων ισοδύναμου CO2: Τιμή GWP του ψυκτικού μέσου × συνολική πλήρωση

ψυκτικού [σε kg]/1000

Χρησιμοποιήστε την τιμή GWP που αναφέρεται στην ετικέτα πλήρωσης ψυκτικού.

2 Κολλήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας

κοντά στις βάνες διακοπής αερίου και υγρού.

Εγχειρίδιο εγκατάστασης και λειτουργίας

15 Εγκατάσταση ηλεκτρικών συνδέσεων

F1/F2

(16 V)

F1/F2

(16 V)

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

380-415 V

3N~ 50 Hz

F1 F2 F1 F2 F1 F2

X2M

TO OUT/DTO IN/D

15 Εγκατάσταση ηλεκτρικών

συνδέσεων

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

15.1 Πληροφορίες για την ηλεκτρική συμβατότητα

Μόνο για RXYSQ4~6_V

Ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC61000-3-12 (Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια για αρμονικά ρεύματα παραγόμενα από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα εισόδου >16 A και ≤75A ανά φάση.).

15.2 Απαιτήσεις διατάξεων ασφαλείας

Καλωδίωση τροφοδοσίας

Η ηλεκτρική παροχή πρέπει να διαθέτει για προστασία τις απαιτούμενες διατάξεις ασφαλείας δηλ. γενικό διακόπτη, ασφάλεια βραδείας τήξεως σε κάθε φάση και προστασία γείωσης σε συμμόρφωση με την ισχύουσα νομοθεσία.

Η επιλογή και ο ορισμός του μεγέθους της καλωδίωσης θα πρέπει να πραγματοποιούνται σε συμμόρφωση με την ισχύουσα νομοθεσία, βάσει των στοιχείων του ακόλουθου πίνακα.

Μοντέλο Ελάχιστη

ένταση

κυκλώματος

RXYSQ4_V 29,1A 32A 1~ 50Hz RXYSQ5_V RXYSQ6_V RXYSQ4_Y 14,1A 16A 3N~ 50Hz RXYSQ5_Y RXYSQ6_Y

Συνιστώμενες

ασφάλειες

Παροχή

ρεύματος

220-240V

380-415V

▪ καλωδίωση μετάδοσης RS‑485 μεταξύ κουτιού επικοινωνίας και

συστήματος παρακολούθησης.

Παράδειγμα:

a Γενικός διακόπτης

b Σύνδεση γείωσης
