Page 1

Priručnik za postavljanje i

upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4T8VB(*) RXYSQ5T8VB(*) RXYSQ6T8VB(*)

RXYSQ4T8YB(*) RXYSQ5T8YB(*) RXYSQ6T8YB(*)

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

hrvatski

Page 2

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100

A, B, C — ≥100 ≥100 ≥100

B, E — ≥100 ≥1000 ≤500

A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500

D — ≥500

D, E — ≥1000 ≥1000 ≤500

B, D — ≥100 ≥500

B, D, E HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

≥200 ≥1700 ≥1000 ≤500

≥100

A, B, C — ≥200 ≥300 ≥1000

A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500

D — ≥1000

D, E — ≥1000 ≥1000 ≤500

B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

≥300 ≥2200 ≥1000 ≤500

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥100

≥1000

≥300

≥100

≥300

≥100

≥1000

Page 3

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030A29/04-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

07**

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

18**

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

08**

09**

10**

11**

12**

Shigeki Morita

Director

Ostend, 3rd of May 2017

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

RXYSQ4T8VB*, RXYSQ5T8VB*, RXYSQ6T8VB*,

06

07

RXYSQ4T8YB*, RXYSQ5T8YB*, RXYSQ6T8YB*,

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

RXYSQ6T8Y1B*,

* = , , 1, 2, 3, ..., 9

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

05Nota*

01**

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

3P397286-4E

Page 4

Sadržaj

1 O dokumentaciji 5

1.1 O ovom dokumentu ................................................................... 5

Za instalatera 5

2 O pakiranju 5

2.1 Vanjska jedinica ........................................................................ 5

2.1.1 Vađenje pribora iz unutarnje jedinice.......................... 5

3 O jedinicama i opcijama 6

3.1 O unutarnjoj jedinici................................................................... 6

3.2 Raspored sustava ..................................................................... 6

4 Priprema 6

4.1 Priprema mjesta ugradnje ......................................................... 6

4.1.1 Zahtjevi mjesta za postavljanje vanjske jedinice......... 6

4.1.2 Dodatni zahtjevi mjesta za postavljanje vanjske

jedinice u hladnoj klimi................................................ 6

4.2 Priprema cjevovoda rashladnog sredstva ................................. 6

4.2.1 Zahtjevi za cjevovod rashladnog sredstva.................. 6

4.2.2 Materijal cijevi rashladnog sredstva............................ 6

4.2.3 Izbor dimenzija cijevi................................................... 7

4.2.4 Izbor razvodnika za rashladno sredstvo ..................... 8

4.3 Priprema električnog ožičenja ................................................... 8

4.3.1 Zahtjevi za sigurnosnu napravu.................................. 8

6.1.3 Komponente podešavanja sustava.............................. 17

6.1.4 Pristup modu 1 ili 2 ...................................................... 18

6.1.5 Korištenje moda 1........................................................ 18

6.1.6 Korištenje moda 2........................................................ 18

6.1.7 Mod 1 (i podrazumijevana situacija): Postavke

nadzora ........................................................................ 19

6.1.8 Mod 2: Podešavanje na mjestu ugradnje..................... 19

6.1.9 Spajanje PC konfiguratora s vanjskom jedinicom........ 22

7 Puštanje u rad 22

7.1 Mjere opreza kod puštanja u rad................................................ 22

7.2 Kontrolni popis prije puštanja u pogon ....................................... 22

7.3 Kontrolni popis tijekom puštanja u pogon................................... 23

7.3.1 O pokusnom radu ........................................................ 23

7.3.2 Da biste izvršili pokusni rad (Predočnik sa 7

svjetlećih dioda (LED))................................................. 23

7.3.3 Ispravci nakon nenormalnog završetka pokusnog

rada.............................................................................. 23

7.3.4 Rad s jedinicom ........................................................... 23

8 Uklanjanje problema 23

8.1 Rješavanje problema na osnovi kôdova grešaka....................... 23

8.1.1 Kôdovi grešaka: Pregledni prikaz ................................ 24

9 Tehnički podaci 25

9.1 Servisni prostor: Vanjska jedinica .............................................. 25

9.2 Shema cjevovoda: vanjska jedinica ........................................... 26

9.3 Shema ožičenja: vanjska jedinica .............................................. 26

Za korisnika 27

5 Instalacija 8

5.1 Otvaranje jedinica...................................................................... 8

5.1.1 Za otvaranje vanjske jedinice...................................... 8

5.2 Montaža vanjske jedinice .......................................................... 8

5.2.1 Priprema konstrukcije za postavljanje......................... 8

5.2.2 Za instaliranje vanjske jedinice ................................... 9

5.2.3 Priprema odvoda kondenzata..................................... 9

5.2.4 Za sprečavanje prevrtanja vanjske jedinice................ 9

5.3 Priključivanje cjevovoda rashladnog sredstva........................... 9

5.3.1 Korištenje zapornog ventila i servisnog priključka ...... 9

5.3.2 Za priključivanje cjevovoda rashladnog sredstva na

vanjsku jedinicu........................................................... 10

5.4 Provjera cjevovoda rashladnog sredstva .................................. 11

5.4.1 O provjeri cjevovoda rashladnog sredstva.................. 11

5.4.2 Ispitivanje cjevovoda rashladnog sredstva: Opće

smjernice..................................................................... 12

5.4.3 Ispitivanje cjevovoda rashladnog sredstva: Pojačano 12

5.4.4 Izvođenje tlačne probe................................................ 12

5.4.5 Izvođenje vakuumskog isušivanja............................... 12

5.5 Izoliranje cijevi rashladnog sredstva.......................................... 13

5.6 Punjenje rashladnog sredstva ................................................... 13

5.6.1 Mjere opreza kod punjenja rashladnog sredstva ........ 13

5.6.2 Za određivanje dodatne količine rashladnog sredstva 13

5.6.3 Punjenje rashladnog sredstva..................................... 13

5.6.4 Kôdovi grešaka kod punjenja rashladnog sredstva .... 14

5.6.5 Za pričvršćivanje naljepnice o fluoriranim

stakleničkim plinovima ................................................ 14

5.7 Spajanje električnog ožičenja.................................................... 15

5.7.1 Vanjsko ožičenje: Pregledni prikaz ............................. 15

5.7.2 Smjernice pri izbijanju perforiranih otvora................... 15

5.7.3 Smjernice za spajanje električnog ožičenja ................ 15

5.7.4 Za spajanje električnog ožičenja vanjske jedinice ...... 15

5.8 Dovršetak postavljanja vanjske jedinice.................................... 16

5.8.1 Završetak prijenosnog ožičenja .................................. 16

6 Konfiguracija 16

6.1 Podešavanja na mjestu ugradnje .............................................. 17

6.1.1 O podešavanju sustava .............................................. 17

6.1.2 Pristup komponentama podešavanja sustava ............ 17

10 O sustavu 27

10.1 Raspored sustava ...................................................................... 28

11 Korisničko sučelje 28 12 Rad 28

12.1 Raspon rada............................................................................... 28

12.2 Rukovanje sustavom .................................................................. 28

12.2.1 O rukovanju sustavom ................................................. 28

12.2.2 O hlađenju, grijanju, samo ventilatorskom i

automatskom načinu rada............................................ 28

12.2.3 O postupku grijanja...................................................... 28

12.2.4 Rukovanje sustavom (BEZ preklopnika daljinskog

upravljača za izmjenjivanje hlađenje/grijanje).............. 28

12.2.5 Rukovanje sustavom (SA preklopnikom daljinskog

upravljača za izmjenjivanje hlađenje/grijanje).............. 29

12.3 Korištenje programa sušenja...................................................... 29

12.3.1 O programu sušenja .................................................... 29

12.3.2 Korištenje programa sušenja (BEZ preklopnika daljinskog upravljača za izmjenjivanje hlađenje/

grijanje) ........................................................................ 29

12.3.3 Korištenje programa sušenja (SA preklopnikom daljinskog upravljača za izmjenjivanje hlađenje/

grijanje) ........................................................................ 29

12.4 Podešavanje smjera strujanja zraka .......................................... 29

12.4.1 O usmjerniku strujanja zraka ....................................... 29

12.5 Podešavanje glavnog (master) korisničkog sučelja ................... 30

12.5.1 O podešavanju glavnog (master) korisničkog sučelja.. 30

12.5.2 Određivanje glavnog korisničkog sučelja (VRV DX).... 30

12.5.3 Određivanje glavnog korisničkog sučelja (RA DX) ...... 30

13 Održavanje i servisiranje 30

13.1 O rashladnom sredstvu .............................................................. 31

13.2 Jamstvo i servisiranje nakon prodaje ......................................... 31

13.2.1 Trajanje jamstva........................................................... 31

13.2.2 Preporučeno održavanje i pregledi .............................. 31

14 Otklanjanje smetnji 31

14.1 Kôdovi grešaka: Pregledni prikaz............................................... 32

14.2 Simptomi koji NISU neispravnost sustava.................................. 33

14.2.1 Simptom: Sustav ne radi.............................................. 33

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 5

1 O dokumentaciji

1×

e f

1× 1×

1×

14.2.2 Simptom: Nije moguće izmjenjivanje hlađenje/

grijanje ........................................................................ 33

14.2.3 Simptom: Rad ventilatora je moguć, ali hlađenje,

grijanje ne rade ........................................................... 33

14.2.4 Simptom: Brzina ventilatora ne odgovara

podešavanju................................................................ 33

14.2.5 Simptom: Smjer ventilatora ne odgovara

podešavanju................................................................ 33

14.2.6 Simptom: Iz uređaja izlazi bijela maglica (unutarnja

jedinica)....................................................................... 33

14.2.7 Simptom: Iz uređaja izlazi bijela maglica (unutarnja

jedinica, vanjska jedinica) ........................................... 33

14.2.8 Simptom: Zaslon korisničkog sučelja prikazuje "U4" ili "U5" i rad se zaustavlja, ali se nakon nekoliko

minuta nastavlja.......................................................... 33

14.2.9 Simptom: Šum klima uređaja (unutarnja jedinica) ...... 33

14.2.10 Simptom: Šum klima uređaja (unutarnja jedinica,

vanjska jedinica) ......................................................... 33

14.2.11 Simptom: Šum klima uređaja (vanjska jedinica) ......... 33

14.2.12 Simptom: Iz jedinice izlazi prašina .............................. 33

14.2.13 Simptom: Jedinice mogu ispuštati neugodne mirise ... 34

14.2.14 Simptom: Ventilator vanjske jedinice se ne okreće..... 34

14.2.15 Simptom: Zaslon prikazuje "88" .................................. 34

14.2.16 Simptom: Kompresor u vanjskoj jedinici se ne

zaustavlja nakon kratkog postupka grijanja ................ 34

14.2.17 Simptom: Unutrašnjost vanjske jedinice je topla, čak

i kada jedinica ne radi ................................................. 34

14.2.18 Simptom: Kada uređaj ne radi osjeća se topli zrak ..... 34

15 Premještanje 34 16 Odlaganje na otpad 34

1 O dokumentaciji

1.1 O ovom dokumentu

Ciljana publika

Ovlašteni instalateri + krajnji korisnici

INFORMACIJE

Ovaj uređaj namijenjen je za upotrebu od strane stručnjaka ili obučenih korisnika u trgovinama, lakoj industriji i na poljoprivrednim dobrima ili za upotrebu u poslovne svrhe od strane laika.

Komplet dokumentacije

Ovaj dokument dio je kompleta dokumentacije. Cijeli komplet obuhvaća:

▪ Opće sigurnosne mjere opreza:

▪ Sigurnosne upute koje morate pročitati prije postavljanja ▪ Format: Papir (u kutiji s vanjskom jedinicom)

▪ Priručnik za postavljanje i rad vanjske jedinice:

▪ Upute za postavljanje i upotrebu ▪ Format: Papir (u kutiji s vanjskom jedinicom)

▪ Vodič provjera za instalatera i korisnika:

▪ Priprema za postavljanje, referentni podaci,… ▪ Detaljne upute korak-po-korak i informacije kao podloga za

osnovno i napredno korištenje

▪ Format: Digitalne datoteke na http://www.daikineurope.com/

support-and-manuals/product-information/

Najnovije revizije priložene dokumentacije možete pronaći na regionalnim internetskim stranicama tvrtke Daikin ili zatražiti od trgovca.

Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.

Tehničko-inžinjerski podaci

▪ Podset najnovijih tehničkih podataka dostupan je na regionalnim

Daikin internetskim stranicama (javno dostupno).

▪ Potpuni set najnovijih tehničkih podataka dostupan je na Daikin

Business Portal (potrebna autentikacija).

Za instalatera

2 O pakiranju

2.1 Vanjska jedinica

2.1.1 Vađenje pribora iz unutarnje jedinice

1 Uklonite servisni poklopac. Vidi "5.1.1 Za otvaranje vanjske

jedinice"na stranici8.

2 Uklonite pribor. 3 Uklonite servisni poklopac. Vidi "5.1.1 Za otvaranje vanjske

jedinice"na stranici8.

4 Uklonite pribor.

a Opće mjere opreza b Priručnik za postavljanje i rad vanjske jedinice c Naljepnica o fluoriranim stakleničkim plinovima d Višejezična naljepnica o fluoriranim stakleničkim plinovima e Pribor za plinsku cijev 1 + bakrena brtva (samo za

RXYSQ6)

f Pribor za plinsku cijev 2 (samo za RXYSQ6)

g Pribor za plinsku cijev 3 (samo za RXYSQ6)

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Priručnik za postavljanje i upotrebu

Page 6

3 O jedinicama i opcijama

d d

c c

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

3 O jedinicama i opcijama

3.1 O unutarnjoj jedinici

Ovaj se priručnik za postavljanje odnosi na sustav toplinske crpke VRV IV-S, potpuno inverterskog pogona.

Ove su jedinice namijenjene za postavljanje izvana i upotrebljavaju se za aplikacije toplinske pumpe zrak - zrak.

Karakteristike RXYSQ4~6

Kapacitet Grijanje 14,2~18,0kW

Hlađenje 12,1~15,5kW

Predviđena temperatura okoline

3.2 Raspored sustava

OBAVIJEST

Oblikovanje sustava se ne smije obavljati na temperaturama ispod –15°C.

a VRV IV-S Toplinska pumpa - vanjska jedinica

b Cjevovod za rashladno sredstvo

c VRV unutarnja jedinica izravnog širenja (DX)

d Korisničko sučelje (namjensko ovisno o tipu unutarnje

e BP box (potrebno za spajanje Residential Air (RA) ili Sky

f Residential Air (RA) unutarnje jedinice izravnog širenja

g Korisničko sučelje (bežično, namjensko ovisno o tipu

Grijanje –20~15,5°CWB Hlađenje –5~46°CDB

jedinice)

Air (SA) nutarnjih jedinica izravnog širenja (DX))

(DX)

unutarnje jedinice)

4.1.2 Dodatni zahtjevi mjesta za postavljanje vanjske jedinice u hladnoj klimi

OBAVIJEST

Kada uređaj radi u uvjetima niske okolne vanjske temperature i velike vlage, obavezno poduzmite mjere da otvori za odvodnju budu slobodni koristeći odgovarajuću opremu.

U grijanju:

a Raspon za postupak zagrijavanja b Raspon uobičajenog rada

TAI Unutarnja okolna temperatura TAO Vanjska okolna temperatura Ako je jedinica odabrana za rad na temperaturi okoline

nižoj od –5°C tijekom 5 dana ili duže, s razinama relativne vlage koje prelaze 95%, preporučujemo primjenu Daikin proizvoda posebno dizajniranih za takve namjene i/ili se obratite svom dobavljaču za dodatni savjet.

4.2 Priprema cjevovoda rashladnog sredstva

4 Priprema

4.1 Priprema mjesta ugradnje

4.1.1 Zahtjevi mjesta za postavljanje vanjske jedinice

Imajte na umu smjernice za razmake. Vidi poglavlje "Tehnički podaci", i slike na unutarnjoj strani prednjeg pokrova.

OPREZ

Uređaj nije za javnu uporabu, postavite ga u čuvani prostor, zaštitite ga od lakog pristupa.

Ova jedinica, unutarnja i vanjska, podesna je za postavljanje u prostorima za trgovinu i laku industriju.

Priručnik za postavljanje i upotrebu

4.2.1 Zahtjevi za cjevovod rashladnog sredstva

OBAVIJEST

Rashladno sredstvo R410A strogo zahtjeva da se sustav održava čistim, suhim i zatvorenim. Treba spriječiti miješanje stranih materijala (uključujući mineralna ulja i vlagu) u sustav.

OBAVIJEST

Cjevovod i drugi dijelovi pod tlakom moraju biti prikladni za dano rashladno sredstvo. Koristite bešavne bakrene cijevi za rashladno sredstvo, deoksidirane fosfornom kiselinom.

▪ Količina stranih materijala unutar cijevi (uključujući ulja iz

proizvodnje) smije biti ≤30mg/10m.

4.2.2 Materijal cijevi rashladnog sredstva

▪ Materijal cijevi: Bešavne bakrene deoksidirane fosfornom

kiselinom.

▪ Spojevi holender maticom: Koristite samo nekaljeni materijal. ▪ Stupanj tvrdoće i debljina stjenke cijevi:

RXYSQ4~6T8V/YB(*)

Klima uređaj sa VRV IV-S sustavom

4P482275-1A – 2019.09

Page 7

4 Priprema

B-1 B-2

C-1 C-2 C-3 C-4 E E E E

1 1

3-1 3-2 3-3 3-4

RA DXVRV DX

5 5 5 5

2 2

Vanjski promjer

Stupanj tvrdoće Debljina (t)

(a)

(Ø)

6,4mm (1/4")

Napušteno (O) ≥0,80mm 9,5mm (3/8") 12,7mm (1/2")

15,9mm (5/8") Napušteno (O) ≥0,99mm 19,1mm (3/4") Polu tvrdo (1/2H) ≥0,80mm

(a) Ovisno o važećim propisima i maksimalnom radnom tlaku

jedinice (vidi "PS High" na nazivnoj pločici jedinice), može biti potrebna veća debljina cijevi.

4.2.3 Izbor dimenzija cijevi

Odredite pravu dimenziju koristeći slijedeće tablice i danu shemu (samo za orijentaciju).

INFORMACIJE

▪ Kombinacija VRV DX i RADX unutarnjih jedinica nije

dopuštena.

▪ Kombinacija RA DX i AHU unutarnjih jedinica nije

dopuštena.

▪ Kombinacija RADX i zračne zavjese unutarnjih jedinica

nije dopuštena.

INFORMACIJE

Ako instalirate unutarnje jedinice RA DX, trebate konfigurirati lokalne postavke [2‑38] (= tip instaliranih unutarnjih jedinica). Vidi "6.1.8 Mod 2: Podešavanje na

mjestu ugradnje"na stranici19.

A: Cjevovod između vanjske jedinice i (prvog) razvodnika za rashladno sredstvo

Ako je ekvivalentna duljina cijevi između vanjske i unutarnjih jedinica 90 m ili više, potrebno je povećati dimenziju glavne cijevi plinske faze. Ako cijev plinske faze preporučene dimenzije nije dostupna, morate upotrijebiti cijev originalnog promjera (što bi za posljedicu moglo imati malo smanjenje kapaciteta).

a Vanjska jedinica b Glavna cijev plinske faze c Povećanje d Prvi razvodnik rashladnog sredstva e Unutarnja jedinica

Tip kapaciteta

vanjske jedinice

(HP)

Vanjski promjer cijevi (mm)

Cijev za plin Cijev za tekućinu

StandardnaNadmjera

4+5 15,9 19,1 9,5

6 19,1 22,2

B: Cjevovod između razvodnika rashladnog sredstva

Odaberite iz slijedeće tablice u skladu s ukupnim kapacitetom vanjske jedinice, priključene smješten niz liniju. Ne dopustite da dimenzija spojnog cjevovoda bude veća od cjevovoda rashladnog sredstva odabranog prema nazivu modela općeg sustava.

Indeks kapaciteta

unutarnje jedinice

<150 15,9 9,5

150≤x≤182 19,1

Vanjski promjer cijevi (mm)

Cijev za plin Cijev za tekućinu

1 Vanjska jedinica 2 Kompleti za grananje rashladnog sredstva

3-1~3-4 unutarnje jedinice VRVDX

4 BP jedinice 5 unutarnje jedinice RADX

A Cjevovod između vanjske jedinice i (prvog) razvodnika za

B-1 B-2 Cjevovod između razvodnika rashladnog sredstva

C-1~C-4 Cjevovod između razvodnika za rashladno sredstvo i

rashladno sredstvo

unutarnje jedinice

D Cjevovod između razvodnika za rashladno sredstvo i BP

jedinice

E Cjevovod između BP jedinice i RADX unutarnje jedinice

U slučaju da potrebne dimenzije cijevi (dimenzije u inčima) nisu dostupne, dopušteno je također upotrijebiti i druge promjere (mm veličine), uzimajući u obzir sljedeće:

▪ Odaberite cijev koja je po dimenziji najbliža potrebnoj dimenziji. ▪ Upotrijebite odgovarajuće adaptere za prijelaze sa cijevi u inčima

na cijevi u mm (lokalna nabava).

▪ Treba podesiti dodatni izračun rashladnog sredstva kako je

navedeno u "5.6.2 Za određivanje dodatne količine rashladnog

sredstva"na stranici13.

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Primjer: Kapacitet niz tok za B-1 = indeks kapaciteta jedinice 3-1 + indeks kapaciteta jedinice 3-2

C: Cjevovod između razvodnika za rashladno sredstvo i unutarnje jedinice

Upotrijebite iste promjere kao za spojeve (tekućina, plin) na unutarnjim jedinicama. Promjeri unutarnjih jedinica su slijedeći:

Indeks kapaciteta

unutarnje jedinice

Vanjski promjer cijevi (mm)

Cijev za plin Cijev za tekućinu

15~50 12,7 6,4

63~140 15,9 9,5

D: Cjevovod između razvodnika za rashladno sredstvo i BP jedinice

Ukupan indeks

kapaciteta

priključenih

unutarnjih jedinica

15~62 12,7 6,4

63~149 15,9 9,5

150~182 19,1

Vanjski promjer cijevi (mm)

Cijev za plin Cijev za tekućinu

Priručnik za postavljanje i upotrebu

Page 8

5 Instalacija

45°~90°

(4)

1×

E: Cjevovod između BP jedinice i RA DX unutarnje jedinice

Indeks kapaciteta unutarnje jedinice

15~42 9,5 6,4

50 12,7 60 9,5 71 15,9

Vanjski promjer cijevi (mm)

Cijev za plin Cijev za tekućinu

4.2.4 Izbor razvodnika za rashladno sredstvo

Primjer cjevovoda pogledajte u "4.2.3 Izbor dimenzija cijevi" na

stranici7.

Refnet spoj u prvom ogranku (gledano od vanjske jedinice)

Kada upotrebljavate refnet spojeve na prvoj grani brojeći od vanjske jedinice, izaberite iz slijedeće tablice sukladno kapacitetu vanjske jedinice. Primjer: Refnet spoj A→B‑1.

Tip kapaciteta vanjske jedinice

(HP)

4~6 KHRQ22M20T

Refnet spojevi na ostalim granama

Za refnet spojeve, osim na prvom razvodniku, odaberite odgovarajući razvodnik na osnovu indeksa ukupnog kapaciteta svih unutarnjih jedinica postavljenih nakon prvog razvodnika. Primjer: Refnet spoj B‑1→C‑1.

Indeks kapaciteta unutarnje

jedinice

<182 KHRQ22M20T

Komplet razvodnika

rashladnog sredstva

Komplet razvodnika

rashladnog sredstva

Prijenosno ožičenje

Prijenosno ožičenje Obloženi plastični priključni kabel

ili kabel presjeka 0,75 do

1,25mm² (dvožilni)

Najveća duljina ožičenja (= udaljenost između vanjske i

najudaljenije unutarnje jedinice) Ukupna duljina ožičenja

(= udaljenost između vanjske i svih unutarnjih jedinica)

Ako ukupno prijenosno ožičenje prelazi ove granice, može doći do greške u komunikaciji.

300m

600m

5 Instalacija

5.1 Otvaranje jedinica

5.1.1 Za otvaranje vanjske jedinice

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

OPASNOST: RIZIK OD OPEKLINA

Refnet čeoni razvodnici

Što se tiče refnet čeonih razvodnika, odaberite iz slijedeće tablice u skladu s ukupnim kapacitetom svih unutarnjih jedinica spojenih ispod refnet čeonog razvodnika.

Indeks kapaciteta unutarnje

jedinice

<182 KHRQ22M29H

INFORMACIJE

Na refnet čeoni razvodnik se može spojiti najviše 8 grana.

Komplet razvodnika

rashladnog sredstva

4.3 Priprema električnog ožičenja

4.3.1 Zahtjevi za sigurnosnu napravu

Električno napajanje mora biti zaštićeno potrebnim sigurnosnim uređajima, tj. glavnim prekidačem, sa sporim osiguračem na svakoj fazi i s uzemljenom zaštitnom sklopkom sukladno važećim propisima.

Odabir i dimenzioniranje ožičenja treba izvršiti u skladu s važećim propisima na osnovi podataka navedenih u donjoj tablici.

Model Minimalna

jakost struje

kruga

RXYSQ4_V 29,1A 32A 1~ 50Hz RXYSQ5_V RXYSQ6_V RXYSQ4_Y 14,1A 16A 3N~ 50Hz RXYSQ5_Y RXYSQ6_Y

Preporučeni

osigurači

Električno

napajanje

220-240V

380-415V

5.2 Montaža vanjske jedinice

5.2.1 Priprema konstrukcije za postavljanje

Pripremite 4 kompleta sidrenih vijaka, matica i podloški (nije u isporuci) kako slijedi:

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 9

(mm)

>150

620

350

(345-355)

4× M12

a Pazite da ne prekrijete ispusne otvore.

4× M12

≥150 mm

117

102

376

191

a a a

INFORMACIJE

Preporučena visina izbočenja gornjeg dijela vijaka je 20mm.

5 Instalacija

5.2.3 Priprema odvoda kondenzata

OBAVIJEST

Ako su ispusni otvori na vanjskoj jedinici zakriveni postoljem ili podom, podignite jedinicu kako biste oslobodili prostor od najmanje 150mm ispod vanjske jedinice.

Ispusni otvori (dimenzije u mm)

a Ispusni otvori

OBAVIJEST

Učvrstite vanjsku jedinicu za vijke temelja pomoću matica i podloški (a). Ako se oguli prevlaka na području učvršćivanja, metal može lako zarđati.

5.2.2 Za instaliranje vanjske jedinice

5.2.4 Za sprečavanje prevrtanja vanjske jedinice

U slučaju postavljanja jedinice na mjestima gdje je snažan vjetar može nagnuti, poduzmite sljedeće mjere:

1 Pripremite 2 kabela kao što je naznačeno na ilustraciji (lokalna

nabava).

2 Postavite 2 kabela preko vanjske jedinice. 3 Umetnite gumeni podložak (lokalna nabava) između kabela i

vanjske jedinice kako biste spriječili grebanje boje kabelima.

4 Pričvrstite krajeve kabela i zategnite ih.

5.3 Priključivanje cjevovoda rashladnog sredstva

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

OPASNOST: RIZIK OD OPEKLINA

5.3.1 Korištenje zapornog ventila i servisnog priključka

Za rukovanje zapornim ventilom

Imajte na umu sljedeće smjernice: ▪ Pazite da za vrijeme rada sve zaporne ventile držite otvorene. ▪ Zaporni ventili za plin i za tekućinu su tvornički zatvoreni. ▪ NE primjenjujte prekomjernu silu na zaporni ventil. To može

oštetiti kućište ventila.

Priručnik za postavljanje i upotrebu

Page 10

5 Instalacija

b d

b b bb

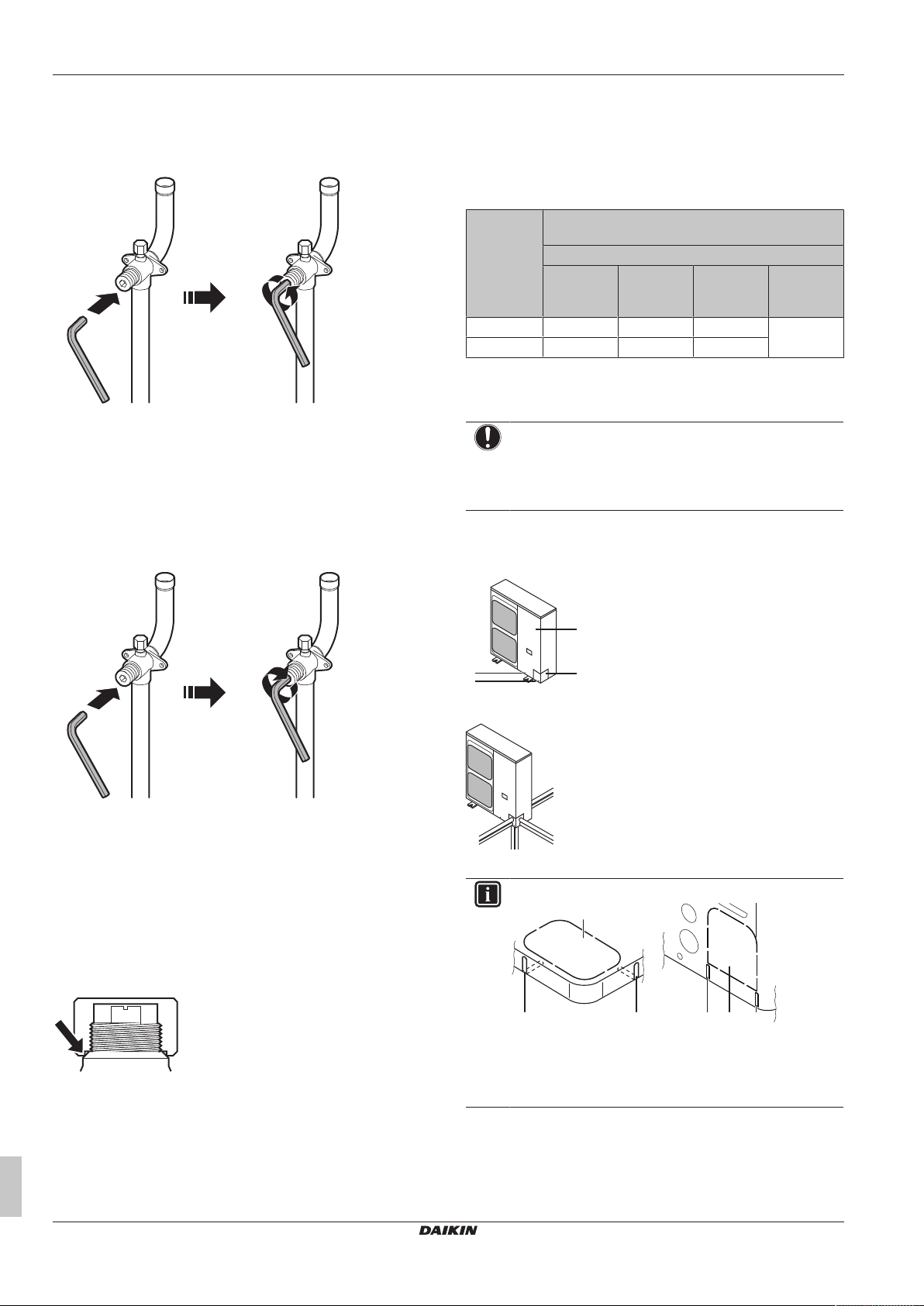

Otvaranje zapornog ventila

1 Uklonite kapu sa zapornog ventila. 2 Umetnite imbus ključ u zaporni ventil i okrečite ga suprotno od

kazaljke sata.

3 Kada se zaporni ventil ne da dalje okretati, prekinite okretanje. 4 Postavite kapu na zaporni ventil.

Rezultat: Ventil je sada otvoren.

Zatvaranje zapornog ventila

1 Uklonite kapu sa zapornog ventila. 2 Umetnite imbus ključ u zaporni ventil i okrečite ga suprotno od

kazaljke sata.

▪ Nakon što ste koristili servisni priključak, sa sigurnošću utvrdite da

je kapa priključka dobro stegnuta. Moment sile zatezanja potražite u donjoj tablici.

▪ Nakon pritezanja kape servisnog priključka provjerite da nema

ispuštanja rashladnog sredstva.

Zatezni momenti

Dimenzija

zapornog

ventila

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9

Ø15,9 13,5~16,5 6mm 22,5~27,5

Moment zatezanja N•m (zatvaranje u smjeru

kazaljke sata)

Vreteno

Tijelo

ventila

'Imbus'

ključ

Kapica

(poklopac

ventila)

Servisni

priključak

5.3.2 Za priključivanje cjevovoda rashladnog sredstva na vanjsku jedinicu

OBAVIJEST

Provjerite da vanjski cjevovod ne dodiruje druge cijevi, donju ploču ili bočnu ploču. Naročito kod donjeg i bočnog spajanja, svakako zaštitite cjevovod odgovarajućom izolacijom, kako biste spriječili da dođe u dodir s kućištem.

1 Učinite sljedeće:

▪ Uklonite servisni poklopac (a) pomoću odvijača (b). ▪ Uklonite ploču ulaza cijevi (c) pomoću odvijača (d).

3 Kada se zaporni ventil ne da dalje okretati, prekinite okretanje. 4 Postavite kapu na zaporni ventil.

Rezultat: Ventil je sada zatvoren.

Postupanje s poklopcem zapornog ventila

▪ Kapa zapornog ventila je zabrtvljena na mjestu označenom

strelicom. NE oštećujte ga.

▪ Nakon korištenja zapornog ventila, dobro stegnite kapu zapornog

ventila i provjerite da rashladno sredstvo nigdje ne curi. Moment sile zatezanja potražite u donjoj tablici.

Postupanje sa servisnim priključkom

▪ Uvijek upotrebljavajte gibljivu cijev za punjenje koja je opremljenu

s potisnim trnom za ventil, jer je servisni priključak ventila tipa Schrader.

2 Izaberite put vođenja cijevi (a, b, c ili d).

INFORMACIJE

▪ Otvorite perforirani otvor (a) na ploči dna ili pokrovnoj

ploči udarcima na spojna mjesta pomoću ravnog odvijača i čekića.

▪ Opcijski, izrežite proreze (b) pilom za metal.

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 11

5 Instalacija

e1 ecdf

d e f

d e1 e f

Cjevovod rashladnog sredstva je gotov?

Unutarnje jedinice i/ili vanjska

jedinica su već spojene na napon?

Koristite postupak:

"Postupak 2: Nakon uključivanja napajanja".

Završiti radove na cjevovodu.

Koristite postupak:

"Postupak 1: Prije uključivanja napajanja (pravilna metoda)".

OBAVIJEST

Mjere opreza kod izbijanja perforiranih otvora:

▪ Izbjegavajte oštećivanje kućišta i cijevi koje su ispod. ▪ Nakon izbijanja otvora, preporučuje se da uklonite srh i

nanesete reparaturnu boju na rubove i na okolne završne površine, kako bi se spriječilo rđanje.

▪ Kada provlačite žice kroz izbijene otvore, omotajte žice

zaštitnom trakom kako ih ne biste oštetili.

3 Učinite sljedeće:

▪ Spojite cijev za tekućinu (a) na zaporni ventil tekućine. ▪ Spojite cijev za plin (b) na zaporni ventil plina.

▪ U slučaju RXYSQ6: Spojite pribor za plinske cijevi (c, c1, d,

e) i odrežite ih na potrebnu duljinu (e1). To je potrebno zato što je dimenzija plinskog zapornog ventila Ø15,9 dok je cjevovod između vanjske jedinice i prvog razvodnika rashladnog sredstva Ø19,1.

Mogućnost 1: Sprijeda

Mogućnost 2: Prema nazad

4 Ponovo učvrstite servisni poklopac i ploču ulaza cijevi. 5 Zabrtvite sve procjepe (primjer: a) da se spriječi ulazak snijega i

malih životinja u sustav.

UPOZORENJE

Poduzmite odgovarajuće mjere kako jedinica ne bi postala sklonište malim životinjama. U kontaktu s električnim dijelovima male životinje mogu izazvati neispravnosti u radu, pojavu dima ili vatre.

OBAVIJEST

Obavezno otvorite zaporne ventile nakon spajanja rashladnog cjevovoda i obavljenog vakuumskog sušenja. Pokretanje sustava sa zatvorenim zapornim ventilima može pokvariti kompresor.

5.4 Provjera cjevovoda rashladnog sredstva

5.4.1 O provjeri cjevovoda rashladnog sredstva

Mogućnost 3: U stranu

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Mogućnost 4: Prema dolje

c, c1 Pribor za plinsku cijev 1 + bakrena brtva (uvjek je koristite )

d Pribor za plinsku cijev 2

e, e1 Pribor za plinsku cijev 3 (odrežite na potrebnu duljinu)

f Nije u isporuci

Vrlo je važno da svi radovi na cjevovodu rashladnog sredstva budu napravljeni prije uključivanja jedinica (vanjskih i unutarnjih).

Kada se jedinice spoje na napon, ekspanzioni ventili će se inicijalizirati. To znači da će se zatvoriti. Kada se to dogodi nije moguća tlačna proba i vakuumsko isušivanje vanjskog cjevovoda i unutarnjih jedinica.

Stoga će biti objašnjene 2 metode za početnu instalaciju, tlačnu probu i vakuumsko sušenje.

Postupak 1: Prije uključivanja napajanja

Ako sustav još nije bio stavljen pod napon, nije potrebna nikakva posebna radnja da se izvede tlačna proba i nepropusnost za vakuum.

Postupak 2: Nakon uključivanja napajanja

Ako je sustav već bio pod naponom, aktivirajte postavku [2‑21] (pogledajte "6.1.4Pristup modu 1 ili 2"na stranici18). Ta postavka će otvoriti vanjske ekspanzione ventile da se zajamči prolaz R410A kroz cjevovod i omogući tlačna proba i provjera nepropusnosti za vakuum.

OBAVIJEST

Pazite da su sve unutarnje jedinice, priključene na vanjske, priključene na napon.

Priručnik za postavljanje i upotrebu

Page 12

5 Instalacija

p<p

b c e

A B

OBAVIJEST

Pričekajte za primjenu postavke [2‑21] dok vanjska jedinica ne dovrši inicijalizaciju.

Tlačna proba i vakuumsko isušivanje

Provjera cjevovoda rashladnog sredstva obuhvaća: ▪ Provjeriti ima li curenja na rashladnom cjevovodu. ▪ Izvršiti vakuumsko isušivanje da se iz cjevovoda rashladnog

sredstva ukloni sva vlaga, zrak ili dušik.

Ako postoji mogućnost da je u cjevovodu rashladnog sredstva prisutna vlaga (na primjer, kišnica može ući u cjevovod), najprije izvršite donji postupak vakuumskog isušivanja sve dok se ne ukloni sva vlaga.

Na svim cijevima unutar jedinice tvornički je ispitano da nema curenja.

Treba provjeravati samo cjevovod koji je spajan na mjestu ugradnje. Stoga, provjerite da su svi zaporni ventili vanjske jedinice čvrsto zatvoreni prije tlačne probe ili vakuumskog isušivanja.

OBAVIJEST

Prije nego počnete tlačnu probu i vakuumiranje sa sigurnošću utvrdite da su svi ventili (ugrađeni na licu mjesta) OTVORENI (ne zaporni ventili vanjske jedinice!).

Za više informacija o stanju ventila pogledajte "5.4.3 Ispitivanje

cjevovoda rashladnog sredstva: Pojačano"na stranici12.

5.4.2 Ispitivanje cjevovoda rashladnog sredstva: Opće smjernice

Spojite vakuumsku sisaljku preko razvodnika na servisni priključak svih zapornih ventila da se poveća učinkovitost (pogledajte

"5.4.3 Ispitivanje cjevovoda rashladnog sredstva: Pojačano" na stranici12).

OBAVIJEST

Koristite 2-stupanjsku vakuumsku sisaljku s nepovratnim ventilom ili elektroventilom, koja može vakumirati do tlaka od –⁠100,7kPa (−⁠1,007bar)(5Torr apsolutnog tlaka).

OBAVIJEST

Pazite da ulje iz sisaljke ne poteče u suprotnom smjeru u sustav dok sisaljka ne radi.

OBAVIJEST

Nemojte istiskivati zrak rashladnim sredstvima. Za vakuumiranje instalacije upotrijebite vakuumsku sisaljku.

5.4.3 Ispitivanje cjevovoda rashladnog sredstva: Pojačano

Ventil Stanje ventila

Ventil A Otvoren Ventil B Otvoren Ventil C Otvoren Zaporni ventil tekuće faze Zatvoren Zaporni ventil plinskog voda Zatvoren

OBAVIJEST

Spojeve na unutarnje jedinice i sve unutarnje jedinice treba također podvrgnuti tlačnoj probi i vakumirati. Isto tako držite otvorene sve moguće ventile cjevovoda postavljanog na mjestu ugradnje.

Više pojedinosti potražite u priručniku za postavljanje unutarnje jedinice. Tlačnu probu i vakuumsko sušenje treba izvršiti prije priključivanja jedinice na električno napajanje. Ako ne, pogledajte također dijagram toka ranije opisan u ovom poglavlju (vidi "5.4.1 O provjeri cjevovoda

rashladnog sredstva"na stranici11).

5.4.4 Izvođenje tlačne probe

Tlačna proba mora zadovoljavati normu EN378‑2.

Provjera ima li curenja: Provjera curenja vakuuma

1 Vakumirajte sustav kroz cijevi za tekućinu i plin do tlaka od

–⁠100,7 kPa (–⁠1,007 bar)(5 Torr apsolutnog tlaka) dulje od 2 sata.

2 Kad se postigne taj tlak, isključite vakuumsku sisaljku i

provjerite da se tlak ne mijenja najmanje 1 minutu.

3 Ako se tlak diže, sustav možda sadrži vlagu (vidi dolje

vakuumsko isušivanje) ili propušta.

Provjera ima li curenja: Postupak ispitivanja zabrtvljenosti

1 Ispunite vakuum tlačenjem dušika do tlaka od najmanje

0,2 MPa (2 bar). Nemojte nikada tlačiti na tlak koji je veći od maksimalnog radnog tlaka jedinice, tj. 4,0MPa (40bar).

2 Na svim spojevima cjevovoda provjerite propuštanje

nanošenjem posebne ispitne sapunice.

3 Ispustite sav dušik.

OBAVIJEST

Uvjerite se da je upotrijebljena ispitna sapunica nabavljena od Vašeg dobavljača opreme. Nemojte upotrebljavati običnu vodenu sapunicu jer može uzrokovati pucanje 'holender' matice (vodena sapunica može sadržavati soli koje upijaju vlagu koja će se zalediti kada se cijev ohladi), i/ili dovesti do korozije 'holender' spojeva (u vodi sapunice može biti amonijaka koji uzrokuje nagrizanje između mjedene matice i proširenja bakarne cijevi).

Priručnik za postavljanje i upotrebu

a Redukcijski tlačni ventil

b Dušik

c Vage

d Spremnik rashladnog sredstva R410A (sustav sifona)

e Vakuumska sisaljka

f Zaporni ventil tekuće faze

g Zaporni ventil plinskog voda A Ventil A B Ventil B C Ventil C

5.4.5 Izvođenje vakuumskog isušivanja

Da se ukloni sva vlaga iz sustava, postupite na slijedeći način:

1 Vakumirajte sustav najmanje 2 sata do konačnog vakuuma od

–⁠100,7kPa (–⁠1,007bar)(5Torr apsolutnog tlaka).

2 Kad se postigne taj tlak, isključite vakuumsku sisaljku i

provjerite da se tlak ne mijenja najmanje 1 sat.

3 Ako ne uspijete postići potreban vakuum u roku od 2 sata ili

zadržati vakuum najmanje 1 sat, sustav možda sadrži suviše vlage. U tom slučaj, ispunite vakuum tlačenjem dušika do tlaka od najmanje 0,05MPa (0,5bar) i ponovite korake od 1 do 3 sve dok se ne ukloni sva vlaga.

RXYSQ4~6T8V/YB(*)

Klima uređaj sa VRV IV-S sustavom

4P482275-1A – 2019.09

Page 13

5 Instalacija

4 Ovisno o tome želite li odmah napuniti rashladno sredstvo kroz

ulazni priključak punjenja ili ćete prvo izvršiti djelomično predpunjenje kroz cijev za tekućinu, tada ili otvorite zaporne ventile vanjske jedinice, ili ih držite zatvorene. Za više podataka pogledajte "5.6.3Punjenje rashladnog sredstva"na stranici13.

5.5 Izoliranje cijevi rashladnog sredstva

Po završetku ispitivanja na nepropusnost i vakuumskog isušivanja, cjevovod se mora izolirati. Uzeti u obzir slijedeće točke:

▪ Pazite da u potpunosti izolirate priključni cjevovod i razvodnik za

rashladno sredstvo. ▪ Obavezno izolirajte cjevovod za tekućinu i plin (za sve jedinice). ▪ Upotrebljavajte otpornu polietilensku pjenu koja može podnijeti

temperaturu od 70°C za cjevovod tekuće faze i polietilensku pjenu

koja može podnijeti temperaturu od 120°C za cjevovod plinske

faze. ▪ Pojačajte izolaciju na cjevovodu rashladnog sredstva u skladu s

uvjetima u okolini. ▪ Ako postoji mogućnost da kondenzat sa zapornog ventila kaplje u

unutarnju jedinicu kroz pukotine u izolaciji i cjevovodu zato što je

vanjska jedinica smještena više nego unutarnja jedinica, to se

mora spriječiti brtvljenjem spojeva. Vidi sliku dolje.

OBAVIJEST

Prije pokretanja postupka punjenja, provjerite je li predočnik sa 7 svjetlećih dioda (LED) normalan (vidi

"6.1.4 Pristup modu 1 ili 2" na stranici 18), i da na

korisničkom sučelju unutarnje jedinice nema kôda neispravnosti. Ako se prikazuje kôd neispravnosti, vidi

"8.1 Rješavanje problema na osnovi kôdova grešaka" na stranici23.

OBAVIJEST

Sa sigurnošću utvrdite da su prepoznate sve priključene unutarnje jedinice (postavka [1‑5]).

OBAVIJEST

Prije izvođenja bilo koje operacije punjenja rashladnog sredstva zatvorite prednju ploču. Bez učvršćene prednje ploče jedinica ne može pravilno procijeniti radi li ispravno ili ne.

OBAVIJEST

U slučaju održavanja i kada sustav (vanjska jedinica +vanjski cjevovod+unutarnje jedinice) više ne sadrži nikakvo rashladno sredstvo (npr., nakon operacije obnavljanja rashladnog sredstva), jedinicu treba napuniti originalnom količinom rashladnog sredstva (pogledajte nazivnu pločicu jedinice) i odrediti količinu dodatnog rasladnog sredstva.

a Izolacioni materijal b Začepljivanje, itd.

5.6 Punjenje rashladnog sredstva

5.6.1 Mjere opreza kod punjenja rashladnog

sredstva

UPOZORENJE

▪ Upotrebljavajte samo rashladno sredstvo R410A.

Druge tvari mogu prouzročiti eksploziju i nezgode.

▪ R410A sadrži fluorirane stakleničke plinove. Vrijednost

njegova potencijala globalnog zatopljenja (GWP) je 2087,5. NE ispuštajte te plinove u atmosferu.

▪ Prilikom punjenja rashladnog sredstva uvijek nosite

zaštitne rukavice i naočale.

OBAVIJEST

Ako je napajanje nekih jedinica isključeno, postupak punjenja se ne može pravilno dovršiti.

OBAVIJEST

Kako biste imali napajanje na grijaču kućišta radilice i zaštitili kompresor, svakako uključite napajanje 6 sati prije početka rada.

OBAVIJEST

Ako se operacija izvrši unutar 12 minuta nakon uključivanja unutarnje i vanjske jedinice, kompresor neće raditi prije nego se na pravilan način uspostavi komunikacija između jedinica.

5.6.2 Za određivanje dodatne količine rashladnog sredstva

INFORMACIJE

Za konačno podešavanje punjenja u laboratoriju, obratite se vašem trgovcu.

Formula: R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]

R Dodatno rashladno sredstvo koje treba dopuniti [u kg i

zaokruženo na 1 decimalu]

Ukupna duljina [m] cijevi tekuće faze pri Øa

1...2

Metrički promjer cijevi. Kod korištenja metričkih cijevi, zamijenite

težinske faktore u formuli s težinskim faktorima iz slijedeće tablice:

Inčni promjer Metrički promjer

Cjevovod Težinski faktor Cjevovod Težinski faktor

Ø6,4mm 0,022 Ø6mm 0,018 Ø9,5mm 0,059 Ø10mm 0,065

5.6.3 Punjenje rashladnog sredstva

Kako biste ubrzali punjenje rashladnog sredstva na velikim sustavima, preporučuje se prvo djelomično pred-punjenje rashladnog sredstva kroz cijev za tekućinu prije provođenja ručnog punjenja. To se može preskočiti, ali će tada punjenje dulje trajati.

Pred-punjenje rashladnog sredstva

Pred-punjenje se može izvesti bez rada kompresora samo spajanjem boce rashladnog sredstva na servisni priključak zapornog ventila za tekućinu.

1 Spojite kao što je prikazano. Sa sigurnošću utvrdite da su

zatvoreni svi zaporni ventili vanjske jedinice kao i ventil A.

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Priručnik za postavljanje i upotrebu

Page 14

5 Instalacija

p<p

b c e

A B

p<p

R410A

a c

a Redukcijski tlačni ventil

b Dušik

c Vage

d Spremnik rashladnog sredstva R410A (sustav sifona)

e Vakuumska sisaljka

f Zaporni ventil tekuće faze

g Zaporni ventil plinskog voda A Ventil A B Ventil B C Ventil C

2 Otvorite ventile C i B. 3 Izvršite pred-punjenje rashladnog sredstva dok se ne dostigne

propisana količina dodatnog punjenja ili dok pred-punjenje više nije moguće, a zatim zatvorite ventile C i B.

4 Učinite jedno od slijedećeg:

Ako je Tada

Propisana količina dodatnog punjenja je dosegnuta

Previše rashladnog sredstva je napunjeno

Propisana količina dodatnog punjenja još nije dosegnuta

Punjenje rashladnog sredstva (načinom ručnog dodatnog punjenja)

Preostalo dodatno rashladno sredstvo se može puniti radom vanjske jedinice načinom ručnog dodatnog punjenja.

5 Spojite kao što je prikazano. Sa sigurnošću utvrdite da je ventil

A zatvoren.

Odvojite razvodnik od voda za tekuću fazu.

Ne trebate provoditi upute za "Punjenje rashladnog sredstva (načinom ručnog dodatnog punjenja)".

Dopunite rashladno sredstvo. Odvojite razvodnik od voda za

tekuću fazu. Ne trebate provoditi upute za

"Punjenje rashladnog sredstva (načinom ručnog dodatnog punjenja)".

Odvojite razvodnik od voda za tekuću fazu.

Nastavite prema uputama za "Punjenje rashladnog sredstva (načinom ručnog dodatnog punjenja)".

OBAVIJEST

Ulaz za punjenje rashladnog sredstva priključen je na cjevovod unutar jedinice. Unutarnji cjevovod jedinice je već tvornički napunjen rashladnim sredstvom, stoga budite oprezni kada priključujete crijevo za punjenje.

6 Otvorite sve zaporne ventile vanjske jedinice. Kod ove točke,

ventil A mora ostati zatvoren!

7 Uzmite u obzir sve mjere opreza navedene u odlomku

"6 Konfiguracija" na stranici 16 i "7 Puštanje u rad" na stranici22.

8 Uključite napajanje vanjske i unutarnjih jedinica. 9 Aktivirajte postavku [2‑20] za pokretanje načina ručnog

dodatnog punjenja. Za pojedinosti, vidi "6.1.8 Mod 2:

Podešavanje na mjestu ugradnje"na stranici19.

Rezultat: Jedinica će početi s radom.

INFORMACIJE

Postupak ručnog punjenja će automatski prestati u roku od 30 minuta. Ako punjenje nije završeno nakon 30 minuta, izvršite ponovo postupak punjenja dodatnog rashladnog sredstva.

INFORMACIJE

▪ Ako se tijekom postupka otkrije neispravnost (npr. u

slučaju zatvorenog zapornog ventila), prikazat će se kôd neispravnosti. U tom slučaju, pogledajte

"5.6.4 Kôdovi grešaka kod punjenja rashladnog sredstva" na stranici 14 i sukladno tome otklonite

neispravnost. Resetiranje neispravnosti može se izvršiti pritiskom na BS3. Možete ponoviti upute za "Punjenje".

▪ Prekid automatskog punjenja rashladnog sredstva

moguć je pritiskom na BS3. Jedinica će se zaustaviti i vratiti u stanje mirovanja.

10 Otvori ventil A. 11 Punite rashladno sredstvo dok se ne doda propisana količina

dodatnog punjenja, a zatim zatvorite ventil A.

12 Pritisnite BS3 za prekid postupka ručnog punjenja dodatnog

rashladnog sredstva.

OBAVIJEST

Pazite da su nakon (pred-) punjenja rashladnog sredstva svi zaporni ventili otvoreni.

Pokretanje sustava sa zatvorenim ventilima može oštetiti kompresor.

OBAVIJEST

Nemojte zaboraviti zatvoriti poklopac ulaza za punjenje rashladnog sredstva, nakon dodavanja rashladnog sredstva. Moment sile zatezanja za poklopac je 11,5 do 13,9N•m.

Priručnik za postavljanje i upotrebu

a Vage

b Spremnik rashladnog sredstva R410A (sustav sifona)

c Vakuumska sisaljka

d Ulaz za punjenje rashladnog sredstva A Ventil A

5.6.4 Kôdovi grešaka kod punjenja rashladnog sredstva

INFORMACIJE

Ako se javi neispravnost, na korisničkom sučelju unutarnje jedinice se prikazuje kôd greške.

Ako se javi neispravnost, odmah zatvorite ventil A. Potvrdite kôd neispravnosti i poduzmite odgovarajuću akciju,, "8.1 Rješavanje

problema na osnovi kôdova grešaka"na stranici23.

5.6.5 Za pričvršćivanje naljepnice o fluoriranim stakleničkim plinovima

1 Popunite naljepnicu na slijedeći način:

RXYSQ4~6T8V/YB(*)

Klima uređaj sa VRV IV-S sustavom

4P482275-1A – 2019.09

Page 15

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

a Ako je s jedinicom isporučena višejezična naljepnica o

F1/F2

(16 V)

F1/F2

(16 V)

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

380-415 V

3N~ 50 Hz

F1 F2 F1 F2 F1 F2

X2M

TO OUT/DTO IN/D

fluoriranim stakleničkim plinovima (vidi pribor) skinite dio na odgovarajućem jeziku i zalijepite na vrh od a.

b Tvornički punjeno rashladno sredstvo: pogledajte nazivnu

pločicu jedinice

c Napunjena dodatna količina rashladnog sredstva d Ukupno punjenje rashladnog sredstva e Količina fluoriranih stakleničkih plinova ukupnog

punjenja rashladnog sredstva izražene u tonama ekvivalenta CO2.

f GWP = Potencijal globalnog zagrijavanja

OBAVIJEST

Važeći propisi o fluoriranim stakleničkim plinovima zahtijevaju da punjenje rashladnog sredstva jedinice bude izraženo i u težini i u ekvivalentu CO2.

Formula za izračun količine ekvivalenta CO2 u tonama:

GWP vrijednost rashladnog sredstva × ukupna količina punjenja rashladnog sredstva [u kg]/1000

Koristite GWP vrijednost navedenu na naljepnici punjenja rashladnog sredstva. GWP se zasniva na trenutno važećim propisima o fluoriranim stakleničkim plinovima. GWP naveden u priručniku može biti zastario.

2 Natpis pričvrstite na unutrašnji dio vanjske jedinice blizu

zapornih ventila za plin i tekućinu.

5.7 Spajanje električnog ožičenja

5.7.1 Vanjsko ožičenje: Pregledni prikaz

Vanjsko ožičenje se sastoji od vodova električnog napajanja (koje uvijek sadrži uzemljenje) i komunikacijskog (=prijenosnog) ožičenja vanjska-unutarnja jedinica.

Primjer:

5 Instalacija

5.7.2 Smjernice pri izbijanju perforiranih otvora

OBAVIJEST

Mjere opreza kod izbijanja perforiranih otvora:

▪ Izbjegavajte oštećivanje kućišta. ▪ Nakon izbijanja otvora, preporučuje se ukloniti srh i

nanijeti reparaturnu boju na rubove i na okolne završne površine, kako bi se spriječilo rđanje.

▪ Kada provlačite žice kroz izbijene otvore, omotajte žice

zaštitnom trakom kako ih ne biste oštetili.

a Perforirani izbijeni otvor b Srh c Brtvilo, itd.

5.7.3 Smjernice za spajanje električnog ožičenja

Zatezni momenti

Ožičenje Dimenzija vijka Moment sile

stezanja (N•m)

Ožičenje električnog napajanja

(električno napajanje + oklopljeno uzemljenje)

Prijenosno ožičenje M3,5 0,8~0,97

5.7.4 Za spajanje električnog ožičenja vanjske jedinice

OBAVIJEST

▪ Slijedite shemu električnih vodova (isporučenu s

jedinicom, nalazi se s unutarnje strane servisnog poklopca).

▪ Pazite dobro da električni vodovi NE ometaju pravilno

vraćanje na mjesto servisnog poklopca.

1 Uklonite servisni poklopac. 2 Spojite prijenosno ožičenje na slijedeći način:

M5 2,2~2,7

a Glavna sklopka b Uzemljenje c Ožičenje električnog napajanja (uključujući uzemljenje)

(oklopljeni kabel)

F1/F2 Signalno ožičenje (obloženi kabel)

V Vanjska jedinica (RXYSQ4~6_V) Y Vanjska jedinica (RXYSQ4~6_Y)

d Unutarnja jedinica e Korisničko sučelje

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

a Upotrijebite vodič ili obloženu žicu (2 žice) (bez polariteta) b Priključna ploča (lokalna nabava)

Priručnik za postavljanje i upotrebu

Page 16

6 Konfiguracija

C/H SELECTOR

A B C F1 F2 F1 F2

TO IN/D

UNIT

V Y

F1 F2 F1 F2

TO IND TO OUTD

TO OUT/D

UNIT

1~ 50 Hz

220-240 V

LLN

V Y

X1M

3N~ 50 Hz 380-415 V

L1 L2 L3

X1M

X2M

a a

X2M

X1M

a a

a b c d e

A B

a bc de

UPOZORENJE

Morate koristiti oklopljene vodove i spojiti uzemljenje na stezaljku prijenosnog ožičenja (X2M).

a Zemlja

3 Spojite električno napajanje na siljedeći način:

a Strujni zaštitni prekidač - FID

b Osigurač

c Kabel električnog napajanja

4 Učvrstite kabele (električnog napajanja i prijenosnog ožičenja)

kabelskim vezicama.

Vođenje kroz okvir

a Kabel električnog napajanja b Kabel prijenosnog ožičenja

Spajanje na okvir Prilikom provlačenja kabela iz jedinice u

perforirani otvor može se umetnuti zaštitni umetak za vodove (PG umetci).

Kad ne koristite kanal za žice, obavezno zaštitite žice vinilnim cijevima kako biste spriječili da rub perforiranog otvora prereže žice.

A Unutar vanjske jedinice B Izvan vanjske jedinice a Žica b Čahura c Matica d Okvir e Crijevo

a Kabelska vezica

b Pričvrsna ploča X1M Električno napajanje X2M Prijenosno ožičenje

5 Provedite ožičenje kroz okvir i spojite ga s njim.

Priručnik za postavljanje i upotrebu

6 Ponovo učvrstite servisni poklopac. 7 Spojite kratkospojnik strujne sklopke i osigurač za vod

napajanja.

5.8 Dovršetak postavljanja vanjske jedinice

5.8.1 Završetak prijenosnog ožičenja

Nakon postavljanja prijenosnog ožičenja unutar jedinice, omotajte ih zajedno s cijevi za rashladno sredstvo izolacijskom trakom kako je dolje prikazano.

a Cijev za tekućinu b Cijev za plin c Izolator d Prijenosno ožičenje (F1/F2) e Završna traka

6 Konfiguracija

INFORMACIJE

Važno je da instalater slijedom pročita sve podatke u ovom poglavlju i da shodno tomu podesi sustav.

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 17

H1P H2P H3P H4P H5P H6P H7P

MODE

TEST:

L.N.O.P.

DEMAND

C/H SELECT

HWL:

IND

MASTER

SLAVE

H8P

MULTI

BS2

SET

BS1

MODE

BS3

RETURN

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

BS4

TEST

BS5

RESET

H1P H2P H3P H4P H5P H6P H7P H8P

X1M

X2M

A1P

A2P

A1P

A2P

X1M

X2M

1 2

OFF

DS1

1 2

OFF

DS1

MULTIDEMANDL.N.O.P.SLAVEMASTERIND

TEST/

HWL

MODE

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

6.1 Podešavanja na mjestu ugradnje

6.1.1 O podešavanju sustava

Da biste konfigurirali sustav toplinske pumpe, morate dati ulazne podatke na glavnoj tiskanoj pločici vanjske jedinice (A1P). To uključuje slijedeće lokalno podešavanje komponenti:

▪ Pritisnite tipke za davanje ulaza na tiskanu pločicu ▪ Predočnik za očitavanje povratnih podataka od tiskane pločice ▪ DIP sklopke (mijenjajte samo tvorničke postavke ako instalirate

izbornu sklopku hlađenje/grijanje).

Lokalne postavke su definirane po njihovom modu, postavci i vrijednosti. Primjer: [2‑8]=4.

PC konfigurator

Za sustav toplinske pumpe VRV IV-S također se može načiniti nekoliko podešavanja na licu mjesta putem sučelja osobnog računala (za ovo je potrebna opcija EKPCCAB). Instalater može pripremiti konfiguraciju (izvan mjesta ugradnje) na osobnom računalu i nakon toga prebaciti konfiguraciju na sustav.

Vidi također: "6.1.9 Spajanje PC konfiguratora s vanjskom

jedinicom"na stranici22.

Mod 1 i 2

Način rada Opis

Mod 1 (postavke nadzora)

Mod 2 (podešavanje na

mjestu ugradnje)

6.1.2 Pristup komponentama podešavanja sustava

Vidi "5.1.1Za otvaranje vanjske jedinice"na stranici8.

6.1.3 Komponente podešavanja sustava

Komponente za lokalno podešavanje su slijedeće:

Mod1 se može koristiti za nadzor trenutne situacije vanjske jedinice. Također se može nadzirati sadržaj nekih postavki napravljenih na licu mjesta.

Mod2 se koristi za mijenjanje postavki sustava na licu mjesta. Moguće je pregledati trenutnu vrijednost postavke i promijeniti trenutnu vrijednost na licu mjesta.

Općenito, nakon mijenjanja postavki može se uspostaviti normalan rad bez posebne intervencije.

Neke postavke se koriste za specijalne postupke (npr., jednokratni rad, postavke oporavka/vakumiranja, postavke ručnog dodavanja rashladnog sredstva, itd.). U tom slučaju, potrebno je prekinuti specijalni postupak da bi se moga ponovo pokrenuti normalan rad. To će biti naznačeno u donjim objašnjenjima.

6 Konfiguracija

DS1 DIP sklopke BS1~BS5 Tipkala H1P~H7P Predočnik sa 7 dioda

H8P Svjetleća dioda (LED) za indikaciju tijekom inicijalizacije

ON ( ) OFF ( ) Trepće ( )

DIP sklopke

Mijenjajte samo tvorničke postavke ako instalirate izbornu sklopku hlađenje/grijanje.

DS1‑1 Izbornik HLAĐENJE/GRIJANJE (pogledajte

priručnik izborne sklopke hlađenje/grijanje). OFF=nije instalirano=tvornička postavka

DS1‑2 NE KORISTI SE. NEMOJTE MIJENJATI

TVORNIČKE POSTAVKE.

Tipkala

Koristite tipkala za lokalno podešavanje. Potisnim gumbima upravljajte izoliranim štapićem (npr. zatvorenom kemijskom olovkom) kako ne biste dodirivali dijelove pod naponom.

BS1 MOD: Za promjenu postavljenog moda

BS2 ZADANO: Za podešavanje sustava

BS3 POVRATAK: Za podešavanje sustava

BS4 TEST: Za probni rad

BS5 RESETIRAJTE: Za ponovno postavljanje adrese pri

promjeni na ožičenju ili kada se instalira dodatna unutarnja jedinica

Predočnik sa 7 dioda

Predočnik daje povratne podatke o lokalnim postavkama, koje se prikazuju kao [Mod-Postavka]=Vrijednost.

H1P Prikazuje mod H2P~H7P Prikazuje postavke i vrijednosti, predstavljene binarnim

kodom

H8P NE koristi se za lokalna podešavanja, nego tijekom

inicijalizacije

Primjer:

Opis

Podrazumijevana situacija

(H1P ne svijetli)

Mod 1

(H1P trepće)

Mod 2

(H1P svijetli)

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Priručnik za postavljanje i upotrebu

Page 18

6 Konfiguracija

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

10~12 min

BS1 [5 s]

BS1

BS1 [1×]

BS2 [X×]

BS3 [1×]

BS1 [1×]

BS1 [5 s]

BS2 [X×]

Opis

Postavka 8 (u modu 2)

(H2P~H7P = binarno 8)

Vrijednost 4

(u modu 2)

(H2P~H7P = binarno 4)

6.1.4 Pristup modu 1 ili 2

Nakon što se jedinice UKLJUČE, predočnik prelazi u svoje podrazumijevano stanje. Odatle možete pristupiti modu1 i modu2.

Inicijalizacija: podrazumijevana situacija

OBAVIJEST

Kako biste imali napajanje na grijaču kućišta radilice i zaštitili kompresor, svakako uključite napajanje 6 sati prije početka rada.

Uključite napajanje vanjske jedinice i svih unutarnjih jedinica. Kada je komunikacija između unutarnjih i vanjske(ih) jedinica uspostavljena i normalna, stanje pokazivača će biti kao dolje (podrazumijevana situacija kao kada je isporučen iz tvornice).

Primjer: Predočnik sa 7 svjetlećih dioda (LED) – Podrazumijevana situacija

Možete očitati stanje tihog rada na slijedeći način:

# Akcija Tipka/predočnik

1 Sa sigurnošću utvrdite da

svjetleće diode (LED) prikazuju podrazumijevanu

(H1P ISKLJ.)

situaciju.

2 Provjerite stanje svjetleće

diode (LED) H6P.

H6P ISKLJ.: Jedinica trenutno ne radi pod ograničenjima niske buke.

H6P UKLJ.: Jedinica trenutno radi pod ograničenjima niske buke.

Primjer: Predočnik sa 7 svjetlećih dioda (LED) – Mod1

Možete očitati postavku [1‑5] (= ukupan broj priključenih unutarnjih jedinica) na slijedeći način:

# Akcija Tipka/predočnik

1 Krenite od podrazumijevane

situacije.

2 Izaberite mod 1.

a Uključivanje

b Podrazumijevana situacija

c Indikacija svjelećom diodom kada postoji neispravnost

Ako se podrazumijevana situacija ne prikaže nakon 10~12 minuta, provjerite kôd greške na korisničkom sučelju unutarnje jedinice. Sukladno tome riješite kôd neispravnosti. Prvo, provjerite komunikacijsko ožičenje.

Prebacivanje između modova

Koristite BS1 za prebacivanje između podrazumijevane situacije, moda1 i moda2.

a Podrazumijevana situacija (H1P ISKLJ.)

b Mod 1 (H1P trepće)

c Mod 2 (H1P UKLJ.)

BS1 Pritisnite BS1.

BS1 [5 s] Držite pritisnuto BS1 najmanje 5sekundi.

INFORMACIJE

Ako se usred postupka podešavanja zbunite, pritisnite BS1 za povratak na podrazumijevanu situaciju.

3 Izaberite postavku 5.

("X×" ovisi o postavci koju želite izabrati.)

(= binarno 5)

4 Prikazuje vrijednost postavke

5. (ima 8 priključenih unutarnjih

jedinica)

(= binarno 8)

5 Zatvori mod 1.

6.1.6 Korištenje moda 2

U modu 2 možete vršiti lokalna podešavanja za konfiguriranje suatava.

Primjer: Predočnik sa 7 svjetlećih dioda (LED) – Mod 2

Možete promijeniti vrijednost postavke [2‑8] (=Te ciljana temperatura tijekom postupka hlađenja) do 4 (=8°C) na slijedeći način:

# Akcija Tipka/predočnik

1 Krenite od podrazumijevane

situacije.

2 Izaberite mod 2.

3 Izaberite postavku 8.

("X×" ovisi o postavci koju želite izabrati.)

(= binarno 8)

6.1.5 Korištenje moda 1

U modu 1 (i u podrazumijevanoj situaciji) možete očitati neke informacije.

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 19

6 Konfiguracija

BS2 [X×]b

BS3 [1×]c

BS3 [1×]d

BS3 [1×]

BS1 [1×]

# Akcija Tipka/predočnik

4 Izaberite vrijednost 4 (= 8°C).

a: Prikazuje trenutnu vrijednost.

b: Promijenite na 4. ("X×" ovisi o trenutnoj vrijednosti, i vrijednosti koju želite izabrati.)

c: Unesite vrijednost u sustav.

d: Potvrdite. Sustav počinje raditi prema postavkama.

5 Zatvori mod 2.

6.1.7 Mod 1 (i podrazumijevana situacija): Postavke nadzora

U modu 1 (i u podrazumijevanoj situaciji) možete očitati neke informacije.

Predočnik sa 7 svjetlećih dioda (LED) – Podrazumijevana situacija (H1P ISKLJ.)

Možete očitati slijedeću informaciju:

Vrijednost / Opis

H6P Prikazuje stanje tihog rada.

ISKLJ.

Jedinica trenutno ne radi pod ograničenjima niske buke.

UKLJ.

Jedinica trenutno radi pod ograničenjima niske buke.

Tihi rad smanjuje stvaranje buke jedinice u usporedbi s nazivnim uvjetima rada.

Tihi rad se može zadati u modu2. Postoje dvije metode da se aktivira tihi rad sustava vanjskih jedinica.

▪ Prva metoda je da se postavkom na licu mjesta omogući

automatski tihi rad tijekom noći. Jedinica će raditi na odabranoj razini niske buke u okviru odabranog razdoblja.

▪ Druga metoda je da se tihi rad omogući na osnovi

vanjskog ulaznog podatka. Za taj postupak potreban je opcijski pribor.

Vrijednost / Opis

H7P Pokazuje stanje rada ograničene potrošnje energije.

ISKLJ.

Jedinica trenutno ne radi pod ograničenjem potrošnje energije.

UKLJ.

Jedinica trenutno radi pod ograničenjem potrošnje energije.

Ograničenje potrošnje energije smanjuje potrošnju struje jedinice u usporedbi s nazivnim uvjetima rada.

Ograničenje potrošnje energije se može zadati u modu2. Postoje dvije metode da se aktivira ograničenje potrošnje energije sustava vanjskih jedinica.

▪ Prva metoda je da se postavkom na licu mjesta omogući

prisilno ograničenje potrošnje energije. Jedinica će uvijek raditi s odabranim ograničenjem potrošnje energije.

▪ Druga metoda je da se ograničenje potrošnje energije

omogući na osnovi vanjskog ulaznog podatka. Za taj postupak potreban je opcijski pribor.

Predočnik sa 7 svjetlećih dioda (LED) – Mod1 (H1P trepće)

Možete očitati slijedeću informaciju:

Postavka

( )

[1‑5] Prikazuje ukupan broj

priključenih unutarnjih jedinica.

[1‑14] Prikazuje posljednji kôd

neispravnosti. [1‑15]

Prikazuje drugi posljednji kôd neispravnosti.

[1‑16] Prikazuje treći posljednji kôd

neispravnosti.

Vrijednost / Opis

Može biti praktično provjeriti odgovara li ukupan broj unutarnjih jedinica koje su instalirane, ukupnom broju unutarnjih jedinica koje je sustav prepoznao. U slučaju neslaganja, dobro je provjeriti trasu komunikacijskog ožičenja između vanjskih i unutarnjih jedinica (komunikacijski vod F1/F2).

Ako se posljednji kôdovi neispravnosti slučajno resetiraju na korisničkom sučelju unutarnje jedinice, oni se mogu ponovo provjeriti preko ovih nadzornih postavki.

Za sadržaj ili razlog koji stoji iza kôda neispravnosti vidi

"8.1Rješavanje problema na osnovi kôdova grešaka"na stranici23, gdje su objašnjeni

najvažniji kôdovi neispravnosti. Podrobne informacije o kodovima neispravnosti mogu se naći u servisnom priručniku ove jedinice.

Za dobivanje detaljnijih informacija o kodovima neispravnosti, pritisnite BS2 do 3 puta.

6.1.8 Mod 2: Podešavanje na mjestu ugradnje

U modu 2 možete vršiti lokalna podešavanja za konfiguriranje suatava. Svjetleće diode daju binarni prikaz broja postavke/vrijednosti.

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Priručnik za postavljanje i upotrebu

Page 20

6 Konfiguracija

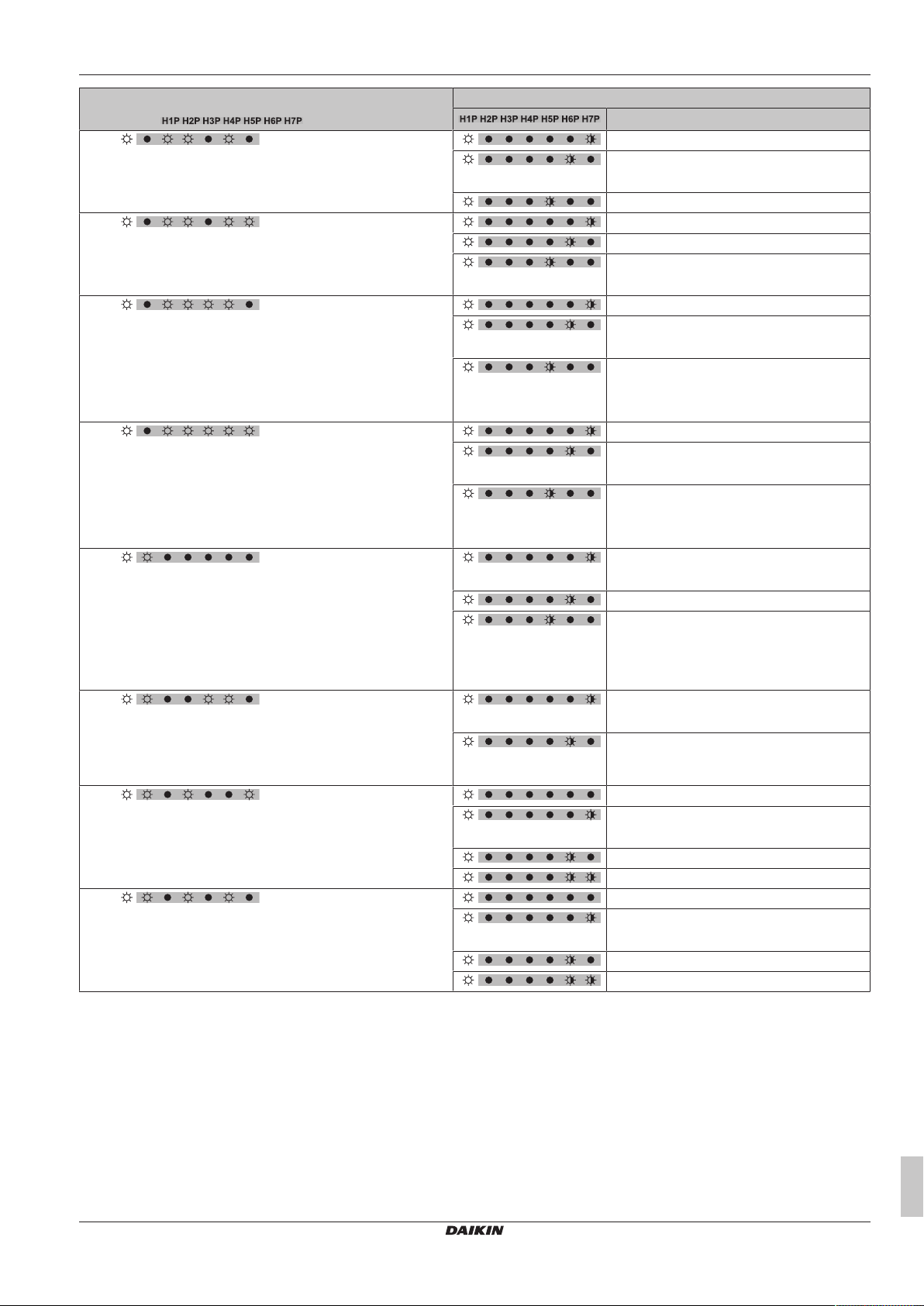

Postavka

(= binarno)

[2‑8] Te ciljna temperatura tijekom postupka hlađenja.

(podrazumijevano)

[2‑9] Tc ciljna temperatura tijekom postupka hlađenja. (podrazumijevano)

[2‑12] Omogućuje funkciju tihog rada i/ili ograničenje potrošnje energije

putem vanjskog prilagodnika upravljanja (DTA104A61/62). Ako sustav treba raditi u načinu tihog rada ili u uvjetima ograničene

potrošnje energije kada se jedinici uputi vanjski signal, ovu postavku treba promijeniti. Ova postavka će biti učinkovita samo kada je vanjski prilagodnik upravljanja (DTA104A61/62) ugrađen u unutarnju jedinicu.

[2‑18] Postavka visokog statičkog tlaka ventilatora. Da se poveća statički tlak koji daje ventilator vanjske jedinice

potrebno je aktivirati ovu postavku. Za pojedinosti o ovoj postavci, vidi tehničke podatke.

[2‑20] Ručno punjenje dodatnog rashladnog sredstva. Za ručno dodavanje dodatnog punjenja rashladnog sredstva (bez

funkcije automatskog punjenja), treba primijeniti slijedeće.

[2‑21] Mod obnove/vakumiranja rashladnog sredstva. Kako bi se postigao slobodan put za izvlačenje rashladnog

sredstva iz sustava ili uklanjanje zaostalih tvari ili za vakuumiranje sustava potrebno je primijeniti postavke koje će otvoriti potrebne ventile u krugu rashladnog sredstva kako bi se postupak izvlačenja ili vakumiranja moga ispravno obaviti.

[2‑22] Postavka automatskog tihog rada i razine buke tijekom noći. Promjenom ove postavke, aktivirate funkciju automatskog tihog

rada jedinice i definirate razinu rada. Ovisno o izabranoj razini, buka će biti smanjena. Trenuci pokretanja i prekida ove funkcije se definiraju pod postavkama [2‑26] i [2‑27].

[2‑25] Razina tihog rada putem vanjskog prilagodnika upravljanja. Ako sustav treba raditi pod uvjetima tihog rada i kada se jedinici

uputi vanjski signal, ova postavka definira nisku razinu buke koja će se primijeniti.

Ova postavka će biti učinkovita samo kada je instaliran vanjski prilagodnik upravljanja (DTA104A61/62) i aktivirana je postavka [2‑12].

(podrazumijevano)

Vrijednost

Opis

6°C

Auto

8°C

9°C 10°C 11°C

Auto

46°C 43°C

Isključeno.

Aktivirano.

Isključeno.

Aktivirano.

Isključeno.

Aktivirano.

Za prekid postupka ručnog punjenja dodatnog rashladnog sredstva (kada je napunjena potrebna količina), pritisnite BS3. Ako se ta funkcija ne prekine pritiskom na BS3, jedinica će prestati s radom nakon 30minuta. Ako 30minuta nije bilo dovoljno za dodavanje potrebne količine rashladnog sredstva, funkcija se može ponovo aktivirati ponovnom promjenom postavke.

Isključeno.

Aktivirano.

Za prekid moda obnove/vakumiranja rashladnog sredstva, pritisnite BS1. Ako se ne pritisne BS1, sustav će ostati u modu obnove/ vakumiranja rashladnog sredstva.

Isključeno

Razina 1 Razina 3<Razina Razina 2 Razina 3

Razina 1 Razina 3<Razina Razina 2

Razina 3

2<Razina 1

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 21

6 Konfiguracija

Postavka

(= binarno)

[2‑26] Vrijeme početka tihog rada. Ova postavka se koristi zajedno s postavkom [2‑22].

[2‑27] Vrijeme prestanka tihog rada. Ova postavka se koristi zajedno s postavkom [2‑22].

[2‑30] Razina ograničenja potrošnje energije (korak1) putem vanjskog

prilagodnika upravljanja (DTA104A61/62). Ako sustav treba raditi pod uvjetima ograničene potrošnje energije

kada se jedinici uputi vanjski signal, ova postavka definira razinu ograničene potrošnje energije koja će se primijeniti za korak1. Razina je u skladu s tablicom.

[2‑31] Razina ograničenja potrošnje energije (korak2) putem vanjskog

prilagodnika upravljanja (DTA104A61/62). Ako sustav treba raditi pod uvjetima ograničene potrošnje energije

kada se jedinici uputi vanjski signal, ova postavka definira razinu ograničene potrošnje energije koja će se primijeniti za korak2. Razina je u skladu s tablicom.

[2‑32] Prisilan, stalan, rad s ograničenjem potrošnje energije (nije

potreban vanjski prilagodnik upravljanja za provedbu ograničenja potrošnje).

Ako sustav treba stalno raditi pod uvjetima ograničene potrošnje energije, ova postavka aktivira i definira razinu ograničene potrošnje energije koja će se primjenjivati neprekidno. Razina je u skladu s tablicom.

[2‑38] Tipovi unutarnjih jedinica Nakon mijenjanja ove postavke, trebate isključiti sustav, pričekati

20sekundi, i zatim ga ponovo uključiti. Ako to ne učinite, postavka se neće obraditi i mogu se pojaviti kodovi neispravnoti.

[2‑41] Postavka udobnosti hlađenja. Ova postavka se koristi zajedno s postavkom [2‑8].

[2‑42] Postavka udobnosti grijanja. Ova postavka se koristi zajedno s postavkom [2‑9].

Vrijednost

Opis

20h00 22h00

(podrazumijevano)

24h00

6h00 7h00 8h00

(podrazumijevano)

60% 70%

(podrazumijevano)

80%

30% 40%

(podrazumijevano)

50%

Funkcija nije aktivna.

(podrazumijevano)

Slijedi postavku [2‑30]. Slijedi postavku [2‑31].

VRVDX unutarnje jedinice instalirane

(podrazumijevano)

RADX unutarnje jedinice instalirane

Ekološki (Eco)

Blago (Mild)

(podrazumijevano)

Brzo (Quick)

Snažno (Powerful)

Ekološki (Eco)

Blago (Mild)

(podrazumijevano)

Brzo (Quick)

Snažno (Powerful)

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Priručnik za postavljanje i upotrebu

Page 22

7 Puštanje u rad

V Y

c (X41A)

A1P A1P

X41A

345

H JS T

X41A

6.1.9 Spajanje PC konfiguratora s vanjskom jedinicom

a PC

b Kabel (EKPCCAB)

c (X41A) Produžni kabel spojen na X41A

X41A Priključnica

A1P Glavna tiskana pločica vanjske jedinice

7 Puštanje u rad

Nakon postavljanja i definiranja postavki na licu mjesta, instalater mora provjeriti ispravnost rada. U tu svrhu, MORA se izvršiti probni rad u skladu s dolje opisanim postupkom.

7.1 Mjere opreza kod puštanja u rad

OPREZ NEMOJTE provoditi postupak ispitivanja dok radite na

unutarnjim jedinicama.

Dok provodite postupak ispitivanja, NEe samo vanjska jedinica nego i vanjske jedinice će također raditi. Rad na unutarnjoj jedinici dok provodite postupak ispitivanja je opasan.

OBAVIJEST

Kako biste imali napajanje na grijaču kućišta radilice i zaštitili kompresor, svakako uključite napajanje 6 sati prije početka rada.

Tijekom probnog rada vanjska jedinica i unutarnje jedinice će se pokrenuti. Sa sigurnošću utvrdite da su završene sve pripreme svih unutarnjih jedinica (vanjski cjevovod, električno ožičenje, odzračivanje, …). Pojedinosti potražite u priručniku za postavljanje unutarnjih jedinica.

7.2 Kontrolni popis prije puštanja u

Nakon postavljanja jedinice, najprije provjerite stavke navedene dolje. Kada su izvršene sve provjere, jedinicu treba zatvoriti. Pokrenite jedinicu nakon što je zatvorena.

pogon

Pročitajte sve upute za postavljanje i rukovanje, kao što je opisano u Vodiču provjera za instalatera i korisnika.

Postavljanje

Provjerite da je uređaj pravilno pričvršćen, kako bi se izbjegla neuobičajena buka i vibracije kada uređaj počne raditi.

Vanjsko ožičenje

Pazite da vanjsko ožičenje bude izvedeno u skladu s uputama i smjernicama kao što je opisano u poglavlju

"5.7 Spajanje električnog ožičenja" na stranici 15, u

skladu sa shemama ožičenja i u skladu sa europskim i nacionalnim propisima.

Napon napajanja

Provjerite napon napajanja na lokalnoj priključnoj ploči. Napon MORA odgovarati naponu na identifikacijskoj naljepnici uređaja.

Uzemljenje

Uvjerite se da je uzemljenje pravilno spojeno i da su priključci uzemljenja pritegnuti.

Provjera izolacije glavnog kruga napajanja

Upotrijebite ispitivač megavoltnog opsega za 500 V, provjerite da je između priključaka napajanja i uzemljenja postignut otpor izolacije od 2 MΩ ili više primjenom napona od 500 V istosmjerne struje. NIKADA NE upotrebljavajte ispitivač megavoltnog opsega za ožičenje prijenosa.

Osigurači, strujne sklopke ili zaštitne naprave

Provjerite da osigurači, strujne zaštitne sklopke ili lokalno postavljene zaštitne naprave po jačini i tipu odgovaraju onima navedenim u poglavlju "4.3.1 Zahtjevi za

sigurnosnu napravu" na stranici 8. Provjerite da niti

osigurači niti zaštitne naprave nisu premošteni.

Unutarnje ožičenje

Vizualno provjerite da u razvodnoj kutiji i unutar jedinice nema olabavljenih spojeva ili oštećenih električnih komponenti.

Dimenzija i izolacija cijevi

Uvjerite se da su postavljene cijevi pravih dimenzija i da su radovi na izolaciji izvedeni kako treba.

Protupovratni ventili

Uvjerite se da su zaporni ventili otvoreni na fazi za tekućinu i za plin.

Oštećena oprema

Provjerite ima li u unutrašnjosti uređaja oštećenih komponenti ili zgnječenih cijevi.

Curenje rashladnog sredstva

Provjerite ima li u unutrašnjosti jedinice curenja rashladnog sredstva. Ako negdje uri rashladno sredstvo, pokušajte popraviti mjesto curenja. Ako popravak ne uspije, obratite se svom lokalnom dobavljaču. Ne dodirujte rashladno sredstvo ako procuri iz spojeva cjevovoda. To može za posljedicu imati ozebline.

Curenje ulja

Provjerite pušta li kompresor negdje ulje. Ako negdje curi ulje, pokušajte popraviti mjesto curenja. Ako popravak ne uspije, obratite se svom lokalnom dobavljaču.

Ulazni/izlazni otvor za zrak

Provjerite da li su dovod i odvod zraka vanjske ili unutarnje jedinice slobodni od prepreka listova papira, kartona ili bilo kakvog drugog materijala.

Punjenje dodatnog rashladnog sredstva

Količina rashladnog sredstva koja se dodaje u jedinicu treba biti upisana u priloženu pločicu "Dodano rashladno sredstvo" pričvršćenu na poleđini prednjeg poklopca.

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 23

8 Uklanjanje problema

Datum postavljanja i podešavanja na mjestu postavljanja

Svakako vodite evidenciju o datumu postavljanja na naljepnici na poleđini prednje ploče u skladu s EN60335‑2‑40 i vodite evidenciju o sadržaju podešavanja na mjestu postavljanja.

7.3 Kontrolni popis tijekom puštanja u pogon

Za probni rad.

7.3.1 O pokusnom radu

Donji postupak opisuje probni rad čitavog sustava. Ovaj postupak provjerava i ocjenjuje slijedeće stavke:

▪ Provjera pogrešnog ožičenja (provjera komunikacije s unutarnjim

jedinicama). ▪ Provjera otvaranja zapornih ventila. ▪ Procjena duljine cjevovoda. Nakon prve instalacije obavezno provedite probni rad sustava. U

protivnom će se na zaslonu korisničkog sučelja prikazati kôd greške

, te neće biti moguće provesti normalan rad ili probni rad

pojedinačne unutarnje jedinice. Abnormalnosti na unutarnjim jedinicama se ne mogu provjeriti za

svaku jedinicu pojedinačno. Nakon probnog rada, provjerite rad svake unutarnje jedinice zasebno izvršenjem normalnog rada koristeći korisničko sučelje. Više pojedinosti u vezi pojedinačnog probnog rada potražite u priručniku za postavljanje unutarnje jedinice.

INFORMACIJE

▪ Izjednačavanje stanja rashladnog sredstva može

potrajati 10 minuta prije nego se kompresor pokrene.

▪ Tijekom probnog rada može se javiti zvuk kolanja

rashladnog sredstva ili zvuk elektromagnetskog ventila može postati glasan i oznake na predočniku se mogu izmijeniti. To nisu neispravnosti.

7.3.2 Da biste izvršili pokusni rad (Predočnik sa

7 svjetlećih dioda (LED))

1 Sa sigurnošću utvrdite da su podešene sve postavke koje

želite; vidi "6.1Podešavanja na mjestu ugradnje"na stranici17.

2 Uključite napajanje vanjske jedinice i svih priključenih unutarnjih

jedinica.

OBAVIJEST

Kako biste imali napajanje na grijaču kućišta radilice i zaštitili kompresor, svakako uključite napajanje 6 sati prije početka rada.

3 Sa sigurnošću utvrdite da postoji podrazumijevana situacija

(mirovanja)(H1P je ISKLJ.); vidi "6.1.4Pristup modu 1 ili 2"na

stranici18. Držite BS4 5 sekundi ili više. Jedinica će pokrenuti

probni rad. Rezultat: Pokusni rad se izvršava automatski, H2P vanjske

jedinice trepće, a na korisničkom sučelju unutarnjih jedinica će se prikazati poruka "Pokusni rad" i "Pod centraliziranim upravljanjem".

Koraci tijekom postupka automatskog probnog rada sustava:

Korak Opis

Kontrola prije pokretanja (izjednačenje tlaka)

Kontrola pokretanja hlađenja

Korak Opis

Stabilni uvjeti hlađenja Provjera komunikacije Provjera zapornog ventila Provjera duljine cijevi Postupak prisilnog odvođenja topline Zaustavljanje jedinice

INFORMACIJE

Tijekom probnog rada, nije moguće zaustaviti rad jedinice sa korisničkog sučelja. Za prekid rada pritisnite BS3. Jedinica će stati nakon ±30 sekundi.

4 Provjerite rezultate probnog rada na predočniku sa 7 svjetlećih

dioda (LED) vanjske jedinice.

Završetak Opis

Normalan završetak

Nenormalan završetak

Pogledajte "7.3.3Ispravci nakon nenormalnog

završetka pokusnog rada"na stranici23 radi

mjera za ispravak neispravnosti. Po dovršetku probnog rada, normalan rad će biti moguć nakon 5 minuta.

7.3.3 Ispravci nakon nenormalnog završetka pokusnog rada

Postupak ispitivanja je dovršen tek ako nema prikaza kôda neispravnosti. U slučaju prikaza kôda neispravnosti, provedite postupke za ispravak pogreške kao što je objašnjeno u tablici kôdova neispravnosti. Ponovite postupak ispitivanja i provjerite je li pogreška otklonjena.

INFORMACIJE

Ako se javi neispravnost, na korisničkom sučelju unutarnje jedinice se prikazuje kôd greške.

INFORMACIJE

Za ostale detaljne kôdove neispravnosti vezane za unutarnje jedinice pogledajte priručnik za postavljanje unutarnje jedinice.

7.3.4 Rad s jedinicom

nakon što je jedinica instalirana i završen je probni rad vanjske i unutarnjih jedinica, može se pokrenuti rad sustava.

Za rad unutarnje jedinice, korisničko sučelje unutarnje jedinice treba biti UKLJUČENO. Više pojedinosti potražite u priručniku za rad unutarnje jedinice.

8 Uklanjanje problema

8.1 Rješavanje problema na osnovi kôdova grešaka

U slučaju prikaza kôda neispravnosti, provedite postupke za ispravak pogreške kao što je objašnjeno u tablici kôdova neispravnosti.

Nakon ispravljanja greške, pritisnite tipku BS3 da se resetira kôd neispravnosti i pokušajte ponovo pokrenuti rad.

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Priručnik za postavljanje i upotrebu

Page 24

8 Uklanjanje problema

INFORMACIJE

Ako se javi neispravnost, na korisničkom sučelju unutarnje jedinice se prikazuje kôd greške.

INFORMACIJE

Ako se javi kvar, kôd greške se prikazuje na na 7segmentnom zaslonu vanjske jedinice i na korisničkom sučelju unutarnje jedinice.

8.1.1 Kôdovi grešaka: Pregledni prikaz

Glavni kôd Uzrok Rješenje

▪ Zaporni ventil za plin vanjske jedinice ostao je zatvoren. ▪ Prepunjeno rashladno sredstvo

▪ Zaporni ventil za plin vanjske jedinice ostao je zatvoren. ▪ Nedovoljno rashladno sredstvo

Elektronički ekspanzijski ventil neispravan (Y1E) - A1P (X21A) (Y3E) - A1P (X22A)

▪ Zaporni ventil za plin vanjske jedinice ostao je zatvoren. ▪ Nedovoljno rashladno sredstvo

Prepunjeno rashladno sredstvo Ponovo proračunajte količinu rashladnog sredstva prema

Greška osjetnika temperature okoline (R1T) - A1P (X11A) Provjeriti priključnicu na tiskanoj pločici ili aktuatoru. Neispravnost osjetnika temperature pražnjenja (R2T): prekid

kruga / kratki spoj - A1P (X12A) Greška osjetnika usisne temperature

(R3T) - A1P (X12A) (R5T) - A1P (X12A)

Neispravan osjetnik temperature tekućine (zavojnica) (R4T)

- A1P (X12A) Neispravnost osjetnika temperature tekućine (nakon

pothlađivanja HE) (R7T) - A1P (X13A) Neispravnost osjetnika temperature plina (nakon

pothlađivanja HE) (R6T) - A1P (X13A) Neispravnost osjetnika visokog tlaka (S1NPH): prekid

kruga / kratki spoj - A1P (X17A) Neispravnost osjetnika niskog tlaka (S1NPL): prekid kruga /

kratki spoj - A1P (X18A) Prijenos vanjska jedinica - inverter: INV1 / FAN1 problem

prijenosa Neravnoteža INV1 napona električnog napajanja Provjeriti je li električno napajanje unutar raspona. Neispravnost obrnutih faza električnog napajanja Ispraviti redoslijed faza. Nedovoljan napon napajanja Provjerite da li je napon napajanja kakav treba biti. Kôd neispravnosti: Probni rad sustava još nije izvršen (nije

moguć rad sustava) Napajanje vanjske jedinice je uključeno. Provjerite je li ožičenje napajanja vanjske jedinice pravilno

Pogrešno ožičenje do Q1/Q2 Provjerite ožičenje Q1/Q2. Neusklađenost sustava. Kombinacija pogrešnog tipa

unutarnjih jedinica (R410A, R407C, RA, itd.) Neispravnost unutarnje jedinice

Priključeni su neodgovarajući tipovi unutarnjih jedinica. Provjerite tipove unutarnjih jedinica koje su trenutno

▪ Potpuno otvorite zaporne ventile za plin i tekućinu. ▪ Ponovo proračunajte količinu rashladnog sredstva prema

duljini cjevovoda i ispravite razinu količine punjenja uklanjanjem suvišnog rashladnog sredstva uređajem za uklanjanje rashladnog sredstva.

▪ Potpuno otvorite zaporne ventile za plin i tekućinu. ▪ Provjerite je li pravilno dovršeno punjenje dodatnog

rashladnog sredstva. Ponovo proračunajte količinu rashladnog sredstva prema duljini cjevovoda i dodajte odgovarajuću količinu rashladnog sredstva.

Provjeriti priključnicu na tiskanoj pločici ili aktuatoru.

▪ Potpuno otvorite zaporne ventile za plin i tekućinu. ▪ Provjerite je li pravilno dovršeno punjenje dodatnog

rashladnog sredstva. Ponovo proračunajte količinu rashladnog sredstva prema duljini cjevovoda i dodajte odgovarajuću količinu rashladnog sredstva.

duljini cjevovoda i ispravite razinu količine punjenja uklanjanjem suvišnog rashladnog sredstva uređajem za uklanjanje rashladnog sredstva.

Provjeriti priključnicu na tiskanoj pločici ili aktuatoru.

Provjeriti spoj.

Izvršiti probni rad sustava.

spojeno.

Provjeriti imaju li ostale unutarnje jedinice neispravnost i potvrdite da je dopušteno miješanje unutarnjih jedinica.

spojene. Ako nisu odgovarajući, zamijenite ih.

Priručnik za postavljanje i upotrebu

Klima uređaj sa VRV IV-S sustavom

RXYSQ4~6T8V/YB(*)

4P482275-1A – 2019.09

Page 25

9 Tehnički podaci

Glavni kôd Uzrok Rješenje

Nepravilno spajanje između jedinica. Spojite pravilno ožičenje F1 i F2 priključene BP jedinice na

tiskanu pločicu vanjske jedinice (TO BP UNIT). Pazite da je komunikacija s BP jedinicom omogućena.

▪ Zaporni ventil za plin vanjske jedinice ostao je zatvoren. ▪ Cjevovod i ožičenje specificirane unutarnje jedinice nisu

pravilno spojeni na vanjsku jedinicu.

▪ Potpuno otvorite zaporne ventile za plin i tekućinu. ▪ Provjerite jesu li cjevovod i ožičenje specificirane

unutarnje jedinice pravilno spojeni na vanjsku jedinicu.

9 Tehnički podaci

Dio najnovijih tehničkih podataka dostupan je na regionalnoj mrežnoj stranici Daikin (s javnim pristupom). Svi najnoviji tehnički podatci

dostupni su na stranici Daikin Business Portal (potrebna autentifikacija).

9.1 Servisni prostor: Vanjska jedinica

Kod vješanja jedinica jedne uz drugu, polaganje cijevi mora biti prema naprijed, prema nazad ili prema dolje. U tom slučaju vođenje cijevi u bočnu stranu nije moguće. Kada postavljate jedinice jednu uz drugu i vodite cijevi na stražnju stranu, morate ostaviti razmak od ≥250 mm između jedinica (umjesto ≥100mm kako je prikazano na slici dolje).

Pojedinačna jedinica ( ) | Pojedinačni red jedinica ( )

Pogledajte sliku 1 s unutrašnje strane prednjeg poklopca.

A,B,C,D Zapreke (zidovi/vjetrobranske ploče)

E Zapreka (krov)

a,b,c,d,e Minimalni servisni prostor između jedinice i zapreka A, B, C, D i E

eBMaksimalna udaljenost između jedinice i ruba zapreke E, u smjeru zapreke B eDMaksimalna udaljenost između jedinice i ruba zapreke E, u smjeru zapreke D

HUVisina jedinice

HB,HDVisina zapreke B i D

1 Zabrtvite dno okvira za postavljanje kako biste spriječili da ispuštani zrak struji nazad na usisnu stranu kroz dno jedinice. 2 Maksimalno se mogu instalirati dvije jedinice.

Nije dopušteno

Višestruki red jedinica ( )

Pogledajte sliku 2 s unutrašnje strane prednjeg poklopca.

Jedinice složene jedna na drugu (maks. 2 razine) ( )

Pogledajte sliku 3 s unutrašnje strane prednjeg poklopca.

A1=>A2 (A1) Ako postoji opasnost od kapanja izljeva i zaleđivanja između gornje i donje jedinice…

B1=>B2 (B1) Ako ne postoji opasnost od kapanja izljeva i zaleđivanja između gornje i donje jedinice…

(A2) Tada ugradite krovni pokrov između gornje i donje jedinice. Postavite gornju jedinicu dovoljno visoko iznad donje jedinice da se spriječi stvaranje leda na dnu gornje jedinice.

(B2) Tada nije potrebno postavljanje krova, ali zabrtvite procjep između gornje i donje jedinice kako biste spriječili da ispuštani zrak struji nazad na usisnu stranu kroz dno jedinice.

RXYSQ4~6T8V/YB(*) Klima uređaj sa VRV IV-S sustavom 4P482275-1A – 2019.09

Priručnik za postavljanje i upotrebu

Page 26

9 Tehnički podaci

R7T

Y1E

R3T

R4T

R5T

R2T

S1NPL

S1PH

M1C

INV

S1NPH

Y1S

Y3E

R6T

R1T

k c

c d

M1F M2F

/12.2

9.2 Shema cjevovoda: vanjska jedinica

9.3 Shema ožičenja: vanjska jedinica

Shema električnih vodova je isporučena s jedinicom, i nalazi se s unutarnje strane servisnog poklopca.

Napomene za RXYSQ4~6_V:

1 Simboli (vidi dolje). 2 Za X37A pogledajte u priručnik za postavljanje opcije. 3 Pogledajte u priručnik za postavljanje ili servisiranje kako se

koriste tipkala BS1~BS5 i DIP sklopkeDS1‑1 i DS1‑2.

4 Nemojte pokretati jedinicu kratkim spajanjem zaštitne

naprave S1PH.

5 Pogledajte u priručniku za postavljanje kako se spaja

prijenosno ožičenje za UNUTARNJA-VANJSKA F1-F2.

6 Pri korištenju središnjeg sustava upravljanja, spojite

prijenosno ožičenje UNUTARNJA-VANJSKA F1-F2.

Napomene za RXYSQ4~6_Y:

1 Simboli (vidi dolje). 2 Za X37A pogledajte u priručnik za postavljanje opcije. 3 Pogledajte u priručnik za postavljanje ili servisiranje kako se

koriste tipkala BS1~BS4 i DIP sklopkeDS1‑1 i DS1‑2.

4 Nemojte pokretati jedinicu kratkim spajanjem zaštitne

naprave S1PH.

5 Pogledajte u priručniku za postavljanje kako se spaja

prijenosno ožičenje za UNUTARNJA-VANJSKA F1-F2.

6 Pri korištenju središnjeg sustava upravljanja, spojite

prijenosno ožičenje UNUTARNJA-VANJSKA F1-F2.

Simboli:

X1M Glavni priključak

Uzemljenje Žica broj 15

Vanjska žica Vanjski kabel

Spoj ** nastavlja se na stranici 12 stupac 2

Više mogućnosti ožičenja

Opcija

Priručnik za postavljanje i upotrebu

a Zaporni ventil (plin) b Zaporni ventil (tekućina) c Filtar (3×) d Izmjenjivač topline pothlađivanja e Ventil za regulaciju tlaka

f Izmjenjivač topline g Servisni priključak (visoki tlak) h Odbojni ventil

i Akumulacijski spremnik kompresora j Kapilarna cijev

k Servisni priključak (punjenje rashladnog sredstva)

l Akumulacijski spremnik

m Hladnjak na tiskanoj pločici (samo za RXYSQ4~6_V)

M1C Kompresor

M1F-M2F Motor ventilatora

R1T Termistor (zrak) R2T Termistor (ispust) R3T Termistor (usis 1) R4T Termistor (izmjenjivač topline) R5T Termistor (usis 2) R6T Termistor (izmjenjivač topline pothlađiv.) R7T Termistor (cijev tekućine)

S1NPH Visokotlačni osjetnik

S1NPL Niskotlačni osjetnik

S1PH Visokotlačna sklopka

Y1E Elektronički ekspanzioni ventil (glavni) Y3E Elektronički ekspanzioni ventil (izmjenjivač topline

podhlađivanja)
