Daikin RXYSA4A7V1B, RXYSA5A7V1B, RXYSA6A7V1B, RXYSA4A7Y1B, RXYSA5A7Y1B Installer reference guide [sk]
...Page 1
Referenčný návod pre inštalatérov a používateľov
RXYSA4A7V1B
RXYSA5A7V1B
RXYSA6A7V1B
RXYSA4A7Y1B
RXYSA5A7Y1B
RXYSA6A7Y1B
Page 2
Obsah
Obsah
1 O dokumentácii 6
1.1 Informácie o tomto dokumente ..................................................................................................................................... 6
2 Všeobecné bezpečnostné opatrenia 7
2.1 O dokumentácii............................................................................................................................................................... 7
2.1.1 Význam varovaní a symbolov ......................................................................................................................... 7
2.2 Pre inštalatéra................................................................................................................................................................. 8
2.2.1 Všeobecné ...................................................................................................................................................... 8
2.2.2 Miesto inštalácie............................................................................................................................................. 9
2.2.3 Chladiaca zmes ............................................................................................................................................... 10
2.2.4 Soľný roztok .................................................................................................................................................... 11
2.2.5 Voda ................................................................................................................................................................ 12
2.2.6 Elektrické ........................................................................................................................................................ 12
3 Špecifické bezpečnostné pokyny inštalatéra 15
3.1 Návod k zariadeniu s použitím chladiva R32 .................................................................................................................. 18
3.1.1 Požiadavky na priestor pre inštaláciu............................................................................................................. 19
3.1.2 Požiadavky na usporiadanie systému ............................................................................................................ 20
3.1.3 Ak chcete určiť obmedzenia náplne............................................................................................................... 24
Pre používateľa 30
4 Bezpečnostné pokyny používateľa 31
4.1 Všeobecne....................................................................................................................................................................... 31
4.2 Pokyny pre bezpečnú prevádzku.................................................................................................................................... 32
5 O systéme 35
5.1 Zloženie systému............................................................................................................................................................. 35
6 Ovládací panel 36
7 Pred spustením do prevádzky 37
8 Prevádzka 38
8.1 Rozsah prevádzky............................................................................................................................................................ 38
8.2 Obsluha systému............................................................................................................................................................. 38
8.2.1 O prevádzke systému ..................................................................................................................................... 38
8.2.2 O režime prevádzky klimatizácia, vykurovanie, len ventilátor a automatický .............................................. 38
8.2.3 O režime prevádzky vykurovanie ................................................................................................................... 38
8.2.4 Obsluha systému (BEZ prepínača zmeny režimu klimatizácia/vykurovanie na diaľkovom ovládači) ........... 39
8.2.5 Obsluha systému (S prepínačom zmeny režimu klimatizácia/vykurovanie na diaľkovom ovládači)............ 40
8.3 Použitie programu sušenie ............................................................................................................................................. 41
8.3.1 O programe sušenie ....................................................................................................................................... 41
8.3.2 Použitie programu sušenie (BEZ prepínača zmeny režimu klimatizácia/vykurovanie na diaľkovom
ovládači).......................................................................................................................................................... 41
8.3.3 Použitie programu sušenie (S prepínačom zmeny režimu klimatizácia/vykurovanie na diaľkovom
ovládači).......................................................................................................................................................... 41
8.4 Nastavenie smeru prúdenia vzduchu............................................................................................................................. 43
8.4.1 O pohybe klapky prúdenia vzduchu ............................................................................................................... 43
8.5 Nastavenie hlavného nadriadeného užívateľského rozhrania (master)........................................................................ 44
8.5.1 Nastavenie hlavného nadriadeného užívateľského rozhrania (master)........................................................ 44
8.5.2 Označenie hlavného nadriadeného používateľského rozhrania ................................................................... 44
Referenčný návod pre inštalatérov a používateľov
2
9 Úsporná aoptimálna prevádzka 45
9.1 Prístupné hlavné metódy režimu prevádzky.................................................................................................................. 46
9.2 Prístupné nastavenia pohodlia ....................................................................................................................................... 46
10 Údržba a servis 47
10.1 Údržba po dlhom zastavení ............................................................................................................................................ 47
10.2 Údržba pred zastavením na dlhé obdobie ..................................................................................................................... 48
10.3 Ochladive........................................................................................................................................................................ 48
10.4 Popredajný servis a záruka ............................................................................................................................................. 49
10.4.1 Záručná doba.................................................................................................................................................. 49
10.4.2 Odporúčaná údržba a kontrola ...................................................................................................................... 49
10.4.3 Odporúčané cykly údržby a kontroly ............................................................................................................. 49
10.4.4 Skrátené cykly údržby a výmeny .................................................................................................................... 50
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 3
Obsah
11 Odstraňovanie problémov 52
11.1 Kódy chýb: Prehľad ......................................................................................................................................................... 54
11.2 Symptómy, ktoré NIE sú poruchami systému ................................................................................................................ 56
11.2.1 Symptóm: Systém nebeží............................................................................................................................... 56
11.2.2 Symptóm: Nedá sa zmeniť režim prevádzky chladenie/kúrenie................................................................... 56
11.2.3 Symptóm: Prevádzka ventilátora je možná, ale režim chladenia alebo kúrenia nefunguje......................... 56
11.2.4 Symptóm: Otáčky ventilátora nekorešpondujú snastavením ...................................................................... 56
11.2.5 Symptóm: Smer ventilátora nekorešponduje snastavením ......................................................................... 57
11.2.6 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka).................................................................. 57
11.2.7 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka, vonkajšia jednotka).................................. 57
11.2.8 Symptóm: Užívateľské rozhranie zobrazuje "U4" alebo "U5" a zastaví sa, ale potom sa znova spustí po
niekoľkých minútach ...................................................................................................................................... 57
11.2.9 Symptóm: Hlučnosť klimatizácie (vnútorné jednotky) .................................................................................. 57
11.2.10 Symptóm: Hlučnosť klimatizácií (vnútorná jednotka, vonkajšia jednotka) ................................................... 58
11.2.11 Symptóm: Hlučnosť klimatizácií (vonkajšia jednotka) ................................................................................... 58
11.2.12 Symptóm: Zjednotky vychádza prach ........................................................................................................... 58
11.2.13 Symptóm: Jednotky môžu vydávať zápach .................................................................................................... 58
11.2.14 Symptóm: Ventilátor vonkajšej jednotky sa neotáča .................................................................................... 58
11.2.15 Symptóm: Kompresor vo vonkajšej jednotke sa po krátkej prevádzke kúrenia nezastaví ........................... 58
11.2.16 Symptóm: Vnútro vonkajšej jednotky je rovnomerne teplé, aj keď sa jednotka zastavila ........................... 58
11.2.17 Symptóm: Keď sa vnútorná jednotka zastaví, je cítiť horúci vzduch............................................................. 58
12 Premiestnenie 59
13 Likvidácia 60
14 Technické údaje 61
14.1 Informačné požiadavky pre Eco Design.......................................................................................................................... 61
Pre inštalatéra 62
15 Informácie o balení 63
15.1 Prehľad: informácie obalení........................................................................................................................................... 63
15.2 Vonkajšia jednotka .......................................................................................................................................................... 64
15.2.1 Odbalenie vonkajšej jednotky........................................................................................................................ 64
15.2.2 Manipulácia svonkajšou jednotkou............................................................................................................... 64
15.2.3 Vybratie príslušenstva zvonkajšej jednotky .................................................................................................. 65
16 Informácie ojednotkách avoliteľnom príslušenstve 66
16.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve ...................................................................................... 66
16.2 Identifikácia ..................................................................................................................................................................... 67
16.2.1 Výrobný štítok: vonkajšia jednotka ................................................................................................................ 67
16.3 O vonkajšej jednotke ...................................................................................................................................................... 67
16.4 Zloženie systému............................................................................................................................................................. 68
16.5 Kombinácie jednotiek a možností .................................................................................................................................. 68
16.5.1 O kombinácii jednotiek a nadaštandardnej výbavy....................................................................................... 68
16.5.2 Možné kombinácie vnútorných jednotiek ..................................................................................................... 68
16.5.3 Možnosti pre vonkajšiu jednotku................................................................................................................... 69
17 Inštalácia jednotky 70
17.1 Príprava miesta inštalácie ............................................................................................................................................... 70
17.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie ..................................................................................... 70
17.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí........................................ 73
17.2 Otvorenie a zatvorenie jednotky .................................................................................................................................... 74
17.2.1 Otvorenie jednotiek........................................................................................................................................ 74
17.2.2 Otvorenie vonkajšej jednotky......................................................................................................................... 74
17.2.3 Zatvorenie vonkajšej jednotky ....................................................................................................................... 74
17.3 Montáž vonkajšej jednotky ............................................................................................................................................. 76
17.3.1 O montáži vonkajšej jednotky........................................................................................................................ 76
17.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky................................................................................... 76
17.3.3 Na prípravu inštalačnej konštrukcie............................................................................................................... 76
17.3.4 Inštalácia vonkajšej jednotky.......................................................................................................................... 77
17.3.5 Pre umožnenie vypúšťania............................................................................................................................. 77
17.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením..................................................................................... 78
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
18 Inštalácia potrubia 80
18.1 Príprava potrubia chladiva .............................................................................................................................................. 80
18.1.1 Požiadavky na potrubie chladiva.................................................................................................................... 80
18.1.2 Materiál potrubia s chladivom....................................................................................................................... 80
18.1.3 Pre výber veľkosti potrubia ............................................................................................................................ 81
Referenčný návod pre inštalatérov a používateľov
3
Page 4
Obsah
18.1.4 Pre výber súprav vetvenia potrubia chladiva................................................................................................. 82
18.1.5 Dĺžka potrubia chladiva a rozdiel vo výške..................................................................................................... 83
18.2 Pripojenie potrubia chladiva........................................................................................................................................... 84
18.2.1 O pripojení potrubia s chladivom................................................................................................................... 84
18.2.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom.......................................................................... 84
18.2.3 Pokyny na ohýbanie potrubia......................................................................................................................... 85
18.2.4 Letovanie konca potrubia............................................................................................................................... 85
18.2.5 Použitím uzatváracieho ventilu a servisnej prípojky...................................................................................... 86
18.2.6 Odstránenie stočených potrubí ..................................................................................................................... 87
18.2.7 Pripojenie potrubia chladiva kvonkajšej jednotke........................................................................................ 88
18.2.8 Pripojenie súpravy vetvenia chladenia .......................................................................................................... 91
18.3 Kontrola potrubia chladiva ............................................................................................................................................. 91
18.3.1 O kontrole potrubia chladiva.......................................................................................................................... 91
18.3.2 Kontrola chladiaceho potrubia: Všeobecné pokyny...................................................................................... 92
18.3.3 Kontrola chladiaceho potrubia: Nastavenie .................................................................................................. 93
18.3.4 Na vykonanie skúšky tesnosti......................................................................................................................... 93
18.3.5 Na vykonanie vákuového sušenia .................................................................................................................. 94
19 Plnenie chladiva 95
19.1 O doplňovaní chladiva..................................................................................................................................................... 95
19.2 Ochladive........................................................................................................................................................................ 96
19.3 Predbežné opatrenia pri doplňovaní chladiva................................................................................................................ 97
19.4 Určenie množstva chladiva na doplnenie....................................................................................................................... 99
19.5 Doplnenie chladiva.......................................................................................................................................................... 100
19.6 Kódy chyby pri doplňovaní chladiva ............................................................................................................................... 102
19.7 Pripevnenie štítka ofluorizovaných skleníkových plynoch ............................................................................................ 102
19.8 Kontrola úniku chladiva po naplnení .............................................................................................................................. 103
20 Elektroinštalácia 104
20.1 Zapojenie elektroinštalácie ............................................................................................................................................. 104
20.1.1 Bezpečnostné opatrenia pri zapájaní elektroinštalácie................................................................................. 104
20.1.2 Elektrická inštalácia: Prehľad.......................................................................................................................... 105
20.1.3 Pokyny kvylamovaniu vylamovacích otvorov................................................................................................ 107
20.1.4 Pokyny pri zapájaní elektroinštalácie............................................................................................................. 107
20.1.5 Zhoda elektrického systému .......................................................................................................................... 108
20.1.6 Požiadavky na bezpečnostné zariadenie........................................................................................................ 109
20.2 Pripojenie elektrickej inštalácie k vonkajšej jednotke.................................................................................................... 110
20.3 Pripojenie externých výstupov ....................................................................................................................................... 113
21 Dokončenie inštalácie vonkajšej jednotky 115
21.1 Pre izolovanie potrubia chladiva..................................................................................................................................... 115
21.2 Zatvorenie vonkajšej jednotky ........................................................................................................................................ 118
21.3 Na kontrolu izolačného odporu kompresora ................................................................................................................. 118
22 Konfigurácia 119
22.1 Prehľad: Konfigurácia...................................................................................................................................................... 119
22.2 Nastavenia na mieste inštalácie ..................................................................................................................................... 120
22.2.1 O nastaveniach na mieste inštalácie.............................................................................................................. 120
22.2.2 Pre prístup ku komponentom nastavenia na mieste inštalácie .................................................................... 121
22.2.3 Komponenty nastavenia na mieste inštalácie ............................................................................................... 121
22.2.4 Pre prístup do režimu 1 alebo 2..................................................................................................................... 122
22.2.5 Použitie režimu 1............................................................................................................................................ 123
22.2.6 Použitie režimu 2............................................................................................................................................ 124
22.2.7 Režim 1: Monitorovanie nastavení ................................................................................................................ 125
22.2.8 Režim 2: Nastavenia na mieste inštalácie...................................................................................................... 127
22.3 Úsporná aoptimálna prevádzka ..................................................................................................................................... 132
22.3.1 Prístupné hlavné metódy režimu prevádzky ................................................................................................. 132
22.3.2 Prístupné nastavenia pohodlia....................................................................................................................... 133
22.3.3 Príklad: Automatický režim počas klimatizácie.............................................................................................. 135
22.3.4 Príklad: Automatický režim počas vykurovania ............................................................................................. 136
Referenčný návod pre inštalatérov a používateľov
4
23 Uvedenie do prevádzky 138
23.1 Predbežné opatrenia pri uvádzaní do prevádzky ........................................................................................................... 138
23.2 Kontrolný zoznam pred uvedením do prevádzky........................................................................................................... 140
23.3 Kontrolný zoznam počas uvedenia do prevádzky .......................................................................................................... 141
23.4 O skúšobnej prevádzke ................................................................................................................................................... 141
23.5 Skúšobná prevádzka (7-segmentový displej) ................................................................................................................. 141
23.6 Oprava po nenormálnom ukončení skúšobnej prevádzky............................................................................................. 143
24 Odovzdanie používateľovi 144
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 5
Obsah
25 Údržba a servis 145
25.1 Prehľad: Údržba a servis ................................................................................................................................................. 145
25.2 Bezpečnostné opatrenia pri údržbe ............................................................................................................................... 146
25.2.1 Aby sa zabránilo zasiahnutiu elektrickým prúdom........................................................................................ 146
25.3 Kontrolný zoznam ročnej údržby vnútornej jednotky.................................................................................................... 147
25.4 O prevádzke servisného režimu...................................................................................................................................... 147
25.4.1 Použitie režimu vákua..................................................................................................................................... 147
25.4.2 Doplnenie chladiva......................................................................................................................................... 148
26 Odstránenie porúch 149
26.1 Prehľad: odstraňovanie problémov ................................................................................................................................ 149
26.2 Predbežné opatrenia pri odstraňovaní problémov ........................................................................................................ 150
26.3 Problémy riešenia na základe chybových kódov ............................................................................................................ 150
26.3.1 Kódy chýb: Prehľad......................................................................................................................................... 150
26.4 Systém detekcie úniku chladiva...................................................................................................................................... 154
27 Likvidácia 156
28 Technické údaje 157
28.1 Priestor pre údržbu: Vonkajšia jednotka ........................................................................................................................ 158
28.2 Schéma potrubia: vonkajšia jednotka ............................................................................................................................ 160
28.3 Schéma zapojenia: vonkajšia jednotka ........................................................................................................................... 161
29 Slovník 165
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
5
Page 6
1 | O dokumentácii
1 O dokumentácii
V tejto kapitole
1.1 Informácie o tomto dokumente
1.1 Informácie o tomto dokumente............................................................................................................................................. 6
Cieľoví používatelia
Oprávnení inštalatéri + koncoví používatelia
INFORMÁCIE
Toto zariadenie je určené pre odborníkov alebo vyškolených používateľov v
obchodoch, v odvetví svietidiel a na farmách, prípadne pre začiatočníkov na
komerčné používanie.
Dokumentácia
Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto
dokumenty:
▪ Všeobecné bezpečnostné opatrenia:
- Bezpečnostné opatrenia, ktoré sa musia prečítať pred inštaláciou
- Formát: Výtlačok (v balení vonkajšej jednotky)
▪ Návod na inštaláciu a použitie vonkajšej jednotky:
- Návod na inštaláciu a použitie
- Formát: Výtlačok (v balení vonkajšej jednotky)
▪ Referenčný návod pre inštalatérov a používateľov:
- Príprava inštalácie, referenčné údaje,…
- Podrobný návod krok za krokom a základné informácie pre základné a pokročilé
využitie
- Formát: Číslicové súbory na http://www.daikineurope.com/support-and-
manuals/product-information/
Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na regionálnej
webovej lokalite spoločnosti Daikin alebo u predajcu.
Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.
Technické údaje
▪ Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej
stránke Daikin (verejne prístupnej).
Referenčný návod pre inštalatérov a používateľov
6
▪ Úplná sada najnovších technických údajov je k dispozícii na Daikin Business Portal
(požaduje sa prihlásenie).
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 7
2 | Všeobecné bezpečnostné opatrenia
2 Všeobecné bezpečnostné opatrenia
2.1 O dokumentácii
▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.
▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne
ich dodržiavajte.
▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v
referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.
2.1.1 Význam varovaní a symbolov
NEBEZPEČENSTVO
Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.
NEBEZPEČENSTVO: POPÁLENIE/OBARENIE
Označuje situáciu, ktorá by mohla viesť k popáleniu/obareniu v dôsledku extrémne
vysokých alebo nízkych teplôt.
NEBEZPEČENSTVO: RIZIKO VÝBUCHU
Označuje situáciu, ktorá by mohla viesť k výbuchu.
VAROVANIE
Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.
VAROVANIE: HORĽAVÝ MATERIÁL
UPOZORNENIE
Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.
VÝSTRAHA
Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
INFORMÁCIE
Označuje užitočné tipy alebo doplňujúce informácie.
Symboly použité v jednotke:
Symbol Vysvetlenie
Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku
a kartu s pokynmi k zapojeniu.
Referenčný návod pre inštalatérov a používateľov
7
Page 8
2 | Všeobecné bezpečnostné opatrenia
Symbol Vysvetlenie
Symboly použité v dokumentácii:
Symbol Vysvetlenie
Pred vykonaním údržby a servisných úloh si prečítajte návod
na údržbu.
Viac informácií získate u inštalatéra a vpoužívateľskej
referenčnej príručke.
Jednotka obsahuje otáčajúce sa diely. Pri vykonávaní servisu
alebo kontroly jednotky postupujte opatrne.
Zobrazuje názov obrázku alebo odkaz naň.
Príklad: " 1–3 Názov obrázku" znamená "Obrázok 3 v
kapitole 1".
Zobrazuje názov tabuľky alebo odkaz na ňu.
Príklad: " 1–3 Názov tabuľky" znamená "Tabuľka 3 v
kapitole 1".
2.2 Pre inštalatéra
2.2.1 Všeobecné
Ak si NIE ste istí, ako jednotku nainštalovať alebo používať, obráťte sa na svojho
predajcu.
NEBEZPEČENSTVO: POPÁLENIE/OBARENIE
▪ Počas prevádzky a krátko po jej skončení sa NEDOTÝKAJTE potrubia na chladiacu
zmes, vodovodného potrubia ani vnútorných častí. Potrubie by mohlo byť príliš
horúce alebo studené. Počkajte, kým nevychladne na bežnú teplotu. Ak sa ho
musíte dotknúť, noste ochranné rukavice.
▪ NEDOTÝKAJTE sa žiadnej náhodne uniknutej chladiacej zmesi.
VAROVANIE
Nesprávna inštalácia alebo zapojenie zariadenia, príp. príslušenstva môže mať za
následok zásah elektrickým prúdom, skrat, úniky, požiar alebo iné škody na zariadení.
Používajte len príslušenstvo, voliteľné príslušenstvo a náhradné diely vyrobené alebo
schválené spoločnosťou Daikin.
VAROVANIE
Zabezpečte, aby inštalácia, testovanie a použité materiály spĺňali platné právne
predpisy (navyše k pokynom opísaným v dokumentácii spoločnosti Daikin).
Referenčný návod pre inštalatérov a používateľov
8
UPOZORNENIE
Pri inštalácii a vykonávaní údržby alebo servisu systému noste primerané ochranné
pomôcky (ochranné rukavice, bezpečnostné okuliare atď.).
VAROVANIE
Roztrhajte a vyhoďte plastové obalové vrecia, aby sa s nimi nikto nemohol hrať, zvlášť
deti. Možné riziko: udusenie.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 9
2 | Všeobecné bezpečnostné opatrenia
VAROVANIE
Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé
živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu,
dymenie alebo požiar.
UPOZORNENIE
NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier jednotky.
UPOZORNENIE
▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani zariadenia.
▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na jednotku.
VÝSTRAHA
Práce na vonkajšej jednotke sa najlepšie vykonávajú v suchých poveternostných
podmienkach, aby sa predišlo prieniku vody.
V súlade s príslušnými právnymi predpismi bude možno potrebné zaviesť denník
pre daný produkt. Denník bude obsahovať minimálne informácie o údržbe,
opravách, výsledkoch testov, pohotovostných obdobiach atď.
V blízkosti produktu tiež bude POTREBNÉ mať k dispozícii prinajmenšom tieto
informácie:
▪ pokyny na zastavenie systému v prípade núdze,
▪ názov a adresa požiarnej jednotky, policajného útvaru a zdravotnej služby,
▪ názov, adresa a denné a nočné telefónne čísla servisných oddelení.
V Európe pokyny na vedenie denníka určuje norma EN378.
2.2.2 Miesto inštalácie
▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie servisu a na
▪ Skontrolujte, či miesto inštalácie odolá hmotnosti a vibráciám jednotky.
▪ Zabezpečte, aby bol priestor dostatočne vetraný. NEUPCHÁVAJTE žiadne vetracie
▪ Zabezpečte, aby bola jednotka vo vodorovnej polohe.
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ V potenciálne výbušnom prostredí.
▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce elektromagnetické
zabezpečenie obehu vzduchu.
otvory.
vlny. Elektromagnetické vlny by mohli rušiť riadiaci systém a spôsobiť poruchu
funkcie zariadenia.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
▪ Na miestach, na ktorých hrozí riziko požiaru z dôvodu úniku horľavých plynov
(napríklad riedidla alebo benzínu), na miestach s uhlíkovými vláknami alebo
horľavým prachom.
▪ Na miestach, kde vzniká korozívny plyn (napríklad plyn kyseliny sírovej). Korózia
medených potrubí alebo spájkovaných dielov môže spôsobiť únik chladiacej
zmesi.
Referenčný návod pre inštalatérov a používateľov
9
Page 10
2 | Všeobecné bezpečnostné opatrenia
2.2.3 Chladiaca zmes
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.
VÝSTRAHA
Zabezpečte, aby inštalácia potrubia na chladiacu zmes spĺňala platné právne
predpisy. V Európe platí norma EN378.
VÝSTRAHA
Zabezpečte, aby potrubie a pripojenia na miestne inštalácie NEBOLI vystavené
napätiu.
VAROVANIE
Počas testov NIKDY nenatlakujte zariadenie tlakom vyšším, ako je maximálny
povolený tlak (tak, ako je uvedené na výrobnom štítku na jednotke).
VAROVANIE
V prípade úniku chladiacej zmesi prijmite dostatočné opatrenia. Ak plyn chladiva
uniká, priestory ihneď vyvetrajte. Možné riziká:
▪ Veľké množstvo chladiva v malom uzavretom priestore môže viesť k nedostatku
kyslíka.
▪ V prípade chladiva R410A alebo R32: Ak sa dostane plyn chladiva do styku
sohňom, môžu vznikať jedovaté plyny.
▪ V prípade chladiva CO
: Plyn chladiva je vo vysokých koncentráciách toxický.
2
NEBEZPEČENSTVO: RIZIKO VÝBUCHU
Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať systém, a je netesnosť v
okruhu chladiacej zmesi:
▪ NEPOUŹÍVAJTE funkciu automatického odčerpania jednotky, pri ktorej sa vo
vonkajšej jednotke zhromaždí všetka chladiaca zmes zo systému. Možný
výsledok: Samospaľovanie a výbuch kompresora z dôvodu vzduchu vnikajúceho
do kompresora, ktorý je v činnosti.
▪ Použite samostatný systém obnovy tak, že kompresor jednotky nemusí byť v
činnosti.
VAROVANIE
VŽDY zachyťte chladivo. NEVYPÚŠŤAJTE ich priamo do okolitého prostredia. Použite
vákuové čerpadlo na vyprázdnenie inštalácie.
VÝSTRAHA
Po zapojení celého potrubia skontrolujte, či nikde neuniká plyn. Na kontrolu úniku
plynu použite dusík.
VÝSTRAHA
▪ Aby nedošlo k poruche kompresora, do systému NEDOPLŇUJTE viac chladiva, ako
je určené množstvo.
▪ Ak sa vyžaduje otvorenie systému chladiva, je NUTNÉ s chladivom manipulovať
vsúlade splatnými predpismi.
Referenčný návod pre inštalatérov a používateľov
10
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 11
2 | Všeobecné bezpečnostné opatrenia
VAROVANIE
Uistite sa, či nie je v systéme kyslík. Chladiaca zmes sa môže doplniť len po vykonaní
testu únikov a po sušení vo vákuu.
Možný výsledok: Samovznietenie a výbuch kompresora pre kyslík vháňaný do
kompresora v prevádzke.
▪ V prípade, že je potrebné úplné doplnenie, pozrite si výrobný štítok na jednotke.
Na výrobnom štítku je uvedený typ chladiva ajeho požadované množstvo.
▪ Jednotka je vo výrobe naplnená chladivom a v závislosti od veľkosti a dĺžky rúr
môžu niektoré systémy vyžadovať doplnenie ďalšieho chladiva.
▪ Používajte nástroje výlučne určené pre typ chladiva v systéme, aby sa zabezpečil
požadovaný tlakový odpor azabránilo sa vniknutiu cudzích látok do systému.
▪ Chladivo dopĺňajte nasledujúcim spôsobom:
Ak Potom
Je namontovaná sifónová trubica
(t. j. valec je označený nápisom v znení
Pri dopĺňaní chladiva by mal byť valec
vo zvislej polohe.
“pripojený kvapalinový plniaci sifón”)
Sifónová trubica NIE JE namontovaná Pri dopĺňaní chladiva valec otočte hore
dnom.
▪ Pomaly otvorte valec schladivom.
▪ Chladivo plňte v kvapalnej forme. Pridávanie v plynnej forme môže brániť
normálnej prevádzke.
UPOZORNENIE
Po ukončení doplňovania chladiva alebo počas jeho prerušenia okamžite uzavrite
ventil nádrže chladiva. Ak ventil NIE je okamžite uzavretý, zvyšný tlak môže priviesť
prídavné chladivo. Možný výsledok: Nesprávne množstvo chladiva.
2.2.4 Soľný roztok
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.
VAROVANIE
Výber soľného roztoku MUSÍ byť v súlade s platnými právnymi predpismi.
VAROVANIE
V prípade úniku soľného roztoku prijmite dostatočné opatrenia. V prípade úniku
soľného roztoku ihneď vyvetrajte oblasť a obráťte sa na miestneho predajcu.
Referenčný návod pre inštalatérov a používateľov
11
Page 12
2 | Všeobecné bezpečnostné opatrenia
VAROVANIE
Okolitá teplota vnútri jednotky môže byť oveľa vyššia ako izbová teplota, napr. 70°C.
V prípade úniku soľného roztoku môžu horúce súčasti v jednotke spôsobiť vznik
nebezpečnej situácie.
VAROVANIE
Používanie a inštalácia zariadenia MUSIA spĺňať bezpečnostné a environmentálne
opatrenia špecifikované v platných právnych predpisoch.
2.2.5 Voda
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.
VÝSTRAHA
Zabezpečte, aby kvalita vody spĺňala smernicu EÚ 98/83ES.
2.2.6 Elektrické
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
▪ Pred zložením krytu rozvodnej skrine, pripojením elektrického vedenia alebo
dotykom elektrických častí VYPNITE všetky zdroje napájania.
▪ Pred vykonávaním servisu odpojte zdroj napájania minimálne na 1 minútu a
zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v
elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí,
napätie NESMIE presahovať 50 V jednosmerného prúdu. Poloha koncoviek je
zobrazená na schéme zapojenia.
▪ Elektrických súčastí sa NEDOTÝKAJTE mokrými rukami.
▪ Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.
VAROVANIE
Ak NIE SÚ hlavný vypínač alebo iné prostriedky na odpojenie, ktoré majú oddelené
kontakty na všetkých póloch a zaisťujú úplné odpojenie v prípade prepätia
kategórieIII, nainštalované vo výrobe, MUSIA sa nainštalovať do pevného zapojenia.
Referenčný návod pre inštalatérov a používateľov
12
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 13
2 | Všeobecné bezpečnostné opatrenia
VAROVANIE
▪ Používajte LEN medené vodiče.
▪ Zabezpečte, aby zapojenie na mieste inštalácie spĺňalo platné právne predpisy.
▪ Celá elektrická inštalácia na mieste sa MUSÍ inštalovať v súlade so schémou
zapojenia dodanou s produktom.
▪ NIKDY nestláčajte zväzky káblov a zabráňte kontaktu káblov s potrubím a ostrými
hranami. Zabezpečte, aby na prípojky svorkovnice nepôsobil žiadny vonkajší tlak.
▪ Nezabudnite nainštalovať uzemňovacie vodiče. NEUZEMŇUJTE jednotku
k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky.
Nedokonalé uzemnenie môže spôsobiť zásah elektrickým prúdom.
▪ Zabezpečte použitie samostatného elektrického obvodu. NIKDY nepoužívajte
zdroj napájania spoločný s iným zariadením.
▪ Zabezpečte inštaláciu potrebných poistiek alebo ističov.
▪ Ubezpečte sa, že ste nainštalovali prúdový chránič. V opačnom prípade hrozí
riziko zásahu elektrickým prúdom alebo požiaru.
▪ Pri inštalácii skontrolujte, či je prúdový chránič kompatibilný s invertorom (odolný
proti vysokofrekvenčnému elektrickému šumu), aby nedochádzalo k
nepotrebnému otváraniu prúdového chrániča.
UPOZORNENIE
▪ Pri pripojení elektrického napájania: pred pripojením prípojok, ktoré vedú
elektrický prúd, pripojte najprv uzemňovací vodič.
▪ Pri odpojení elektrického napájania: pred odpojením uzemnenia najprv odpojte
vodiče, ktoré vedú elektrický prúd.
▪ Dĺžka vodičov medzi ukotvením vedenia elektrického napájania a samotnou
svorkovnicou musí byť taká, aby boli vodiče vedenia elektrického prúdu upnuté
pred vodičom uzemnenia, ktorý je vprípade vedenia elektrického napájania voľne
vytiahnutý zukotvenia vedenia.
VÝSTRAHA
Opatrenia týkajúce sa kladenia elektrických káblov:
▪ NEPRIPÁJAJTE k svorkovnici káble rôznej hrúbky (pokles v kábli elektrického
napájania môže spôsobiť nadmernú teplotu).
▪ Pri pripájaní káblov rovnakej hrúbky postupujte podľa obrázka vyššie.
▪ Pri zapájaní káblov použite na to určený elektrický kábel a pevne ho pripojte,
potom zabezpečte, aby vonkajší tlak pôsobil na dosku svorkovnice.
▪ Použite vhodný skrutkovač na utiahnutie svorkových skrutiek. Skrutkovač s malou
hlavicou poškodí hlavicu a znemožní správne utiahnutie.
▪ Príliš silné uťahovanie môže poškodiť svorkové skrutky.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Elektrické káble inštalujte minimálne 1m od televízorov alebo rádií, aby ste predišli
rušeniu. V závislosti od dĺžky rozhlasových vĺn môže byť vzdialenosť 1 m
nedostatočná.
VAROVANIE
▪ Po ukončení elektrickej inštalácie sa uistite, či je každá elektrická časť a koncovka
vo vnútri elektrickej skrine správne pripojená.
▪ Pred spustením jednotky skontrolujte, či sú všetky kryty zatvorené.
Referenčný návod pre inštalatérov a používateľov
13
Page 14
2 | Všeobecné bezpečnostné opatrenia
VÝSTRAHA
Platí len v prípade trojfázového napájania, a ak sa kompresor spúšťa metódou
ZAPNUTIE/VYPNUTIE.
Ak existuje možnosť výskytu reverznej fázy po krátkodobom výpadku prúdu a
napájanie sa zapne a vypne, keď je produkt v prevádzke, pripojte lokálne okruh
ochrany reverznej fázy. Chod produktu v reverznej fáze môže poškodiť kompresor a
iné súčiastky.
Referenčný návod pre inštalatérov a používateľov
14
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 15
3 | Špecifické bezpečnostné pokyny inštalatéra
3 Špecifické bezpečnostné pokyny inštalatéra
Vždy dodržiavajte nasledujúce bezpečnostné pokyny a predpisy.
UPOZORNENIE
Látka vo vnútri ľavej rukoväte je určená na ochranu ruky pred porezaním hliníkovými
rebrami jednotky.
Látku odstráňte iba, ak bola jednotka úplne namontovaná.
Miesto pre inštaláciu (pozri
"17.1Príprava miesta inštalácie"[470]
VAROVANIE
Dodržiavajte rozmery priestoru potrebného pre správnu inštaláciu jednotky. Pozri
Priestor pre údržbu: Vonkajšia jednotka.
VAROVANIE
Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).
UPOZORNENIE
Zariadenie nemá byť prístupné verejnosti. Nainštalujte ho v zabezpečenom priestore,
ktorý nie je jednoducho prístupný.
Táto jednotka, vnútorná avonkajšia, je vhodná na inštaláciu v komerčnom prostredí
aprostredí ľahkého priemyslu.

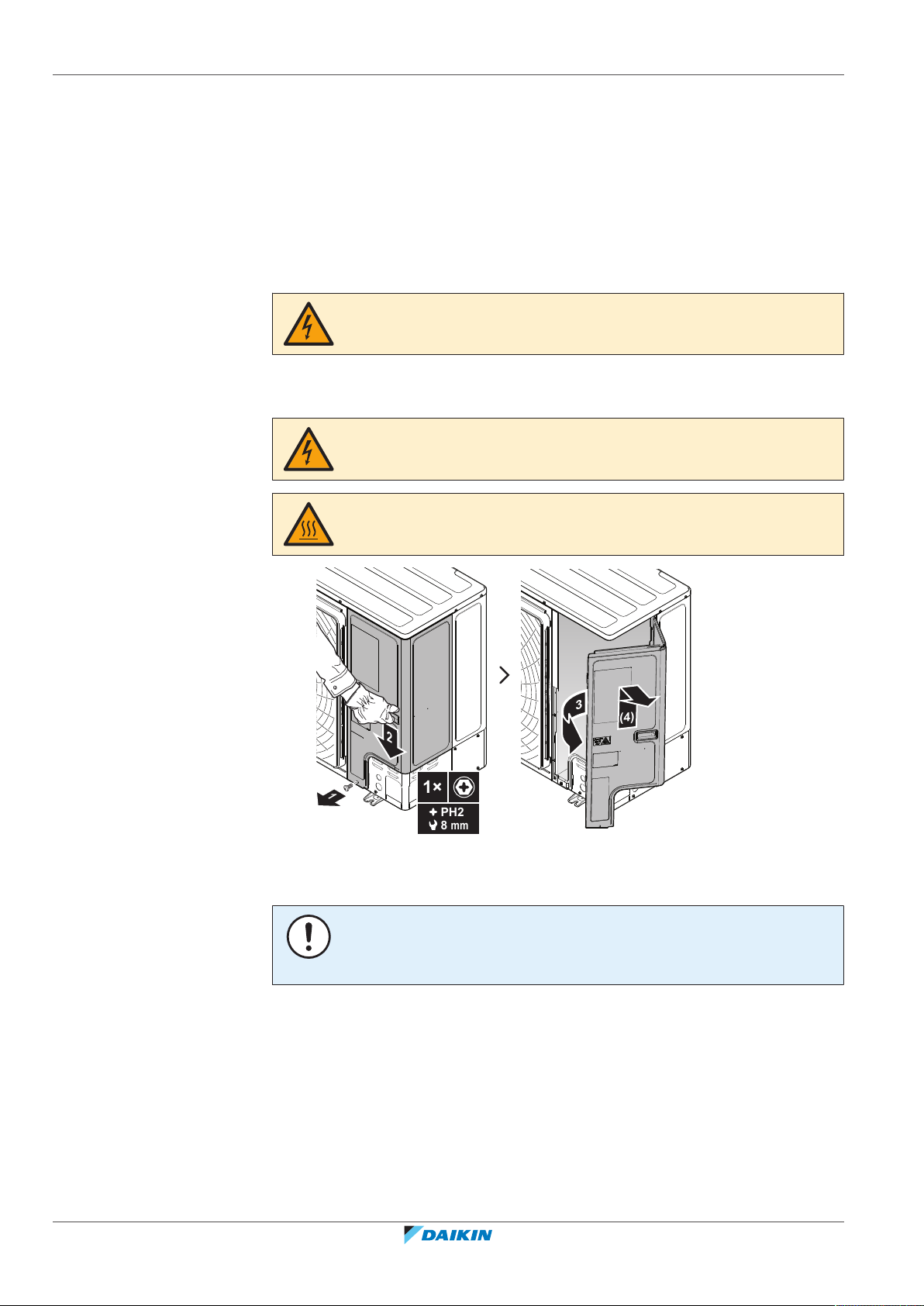

Otvorenie a uzavretie jednotky (pozri
jednotky"[474]
)
NEBEZPEČENSTVO: POPÁLENIE/OBARENIE
)
"17.2Otvorenie a zatvorenie
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
Montáž vonkajšej jednotky (pozri
VAROVANIE
Spôsob pripevnenia vonkajšej jednotky MUSÍ byť v súlade s pokynmi uvedenými v
tomto návode. Pozri "17.3Montáž vonkajšej jednotky"[476].
"17.3Montáž vonkajšej jednotky"[476]
Referenčný návod pre inštalatérov a používateľov
)
15
Page 16
3 | Špecifické bezpečnostné pokyny inštalatéra
Pripojenie potrubia chladiva (pozri
VAROVANIE
Ľubovoľný plyn alebo olej, ktorý zostal vo vnútri uzatváracieho ventilu, môže uniknúť
cez stočené potrubie.
Ak NEDODRŽÍTE tieto pokyny, môže to mať za následok vznik škôd na majetku alebo
zranenie osôb, ktoré môžu byť vážne v závislosti od okolností.
VAROVANIE
Nikdy nedemontujte stočené potrubie spájkovaním.
Ľubovoľný plyn alebo olej, ktorý zostal vo vnútri uzatváracieho ventilu, môže uniknúť
cez stočené potrubie.
UPOZORNENIE
Plyny nevypúšťajte do ovzdušia.
"18.2Pripojenie potrubia chladiva"[484]
)
VAROVANIE
Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé
živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu,
dymenie alebo požiar.
UPOZORNENIE
Do tejto jednotky NIKDY neinštalujte sušič, aby sa zachovala jej životnosť. Vysúšaný
materiál sa môže rozpustiť apoškodiť systém.
Plnenie chladivom (pozri
VAROVANIE
Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ.
Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka,
ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu
škodlivého plynu.
Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa
spredajcom, uktorého ste jednotku kúpili.
Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde
uniká chladivo.
VAROVANIE
Plnenie chladivom MUSÍ byť v súlade s pokynmi uvedenými v tomto návode. Pozri
"19Plnenie chladiva"[495].
"19Plnenie chladiva"[495]
)
Referenčný návod pre inštalatérov a používateľov
16
VAROVANIE
▪ Používajte len chladivo R32. Iné látky môžu spôsobiť výbuchy anehody.
▪ R32 obsahuje fluórované skleníkové plyny. Má hodnotu potenciálu globálneho
otepľovania 675. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.
▪ Pri plnení chladiva VŽDY používajte ochranné rukavice abezpečnostné okuliare.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 17
3 | Špecifické bezpečnostné pokyny inštalatéra
Elektrická inštalácia (pozri
VAROVANIE
▪ Celú elektrickú inštaláciu MUSÍ inštalovať autorizovaný elektrotechnik aMUSÍ byť
vsúlade splatnými predpismi.
▪ Všetky elektrické spojenia sa musia inštalovať ako pevné prepojenie.
▪ Všetky súčasti obstarané na mieste inštalácie acelá elektroinštalačná konštrukcia
MUSIA byť vsúlade splatnými predpismi.
VAROVANIE
Spôsob zapojenia elektrického vedenia MUSÍ byť v súlade s pokynmi uvedenými v
tomto návode. Pozri "20Elektroinštalácia"[4104].
VAROVANIE
VŽDY používajte viacžilové elektrické napájacie káble.
VAROVANIE
▪ Ak má elektrické napájanie chýbajúcu alebo chybnú nulovú fázu, zariadenie sa
môže poškodiť.
▪ Určenie vhodného uzemnenia. NEUZEMŇUJTE jednotku k verejnému potrubiu,
prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie môže
spôsobiť zásah elektrickým prúdom.
▪ Inštalujte požadované poistky alebo prúdové ističe.
▪ Elektrické káble zabezpečte pomocou káblových spojok, aby sa NEDOSTALI do
kontaktu sostrými hranami ani potrubím, a to najmä na vysokotlakovej strane.
▪ NEPOUŽÍVAJTE páskové vodiče, lankové splietané vodiče, predlžovacie káble ani
prepojenia z hviezdicovej sústavy. Mohlo by to spôsobiť prehrievanie, úraz
elektrickým prúdom alebo požiar.
▪ NEINŠTALUJTE kondenzátor s fázový predstihom, pretože táto jednotka je
vybavená invertorom. Kondenzátor sfázovým posunom znižuje výkonnosť amôže
spôsobiť nehody.
"20Elektroinštalácia"[4104]
)
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
UPOZORNENIE
Nadbytočnú dĺžku kábla do jednotky NEVTLÁČAJTE ani nevkladajte.
Uvedenie do prevádzky (pozri
UPOZORNENIE
Počas práce na vnútorných jednotkách NEVYYKONÁVAJTE skúšobnú prevádzku.
Pri uskutočňovaní skúšobnej prevádzky bude vprevádzke NIE len vonkajšia jednotka,
ale aj pripojená vnútorná jednotka. Práca na vnútornej jednotke pri vykonávaní
skúšobnej prevádzky je nebezpečná.
UPOZORNENIE
Do vstupu alebo výstupu vzduchu NEVKLADAJTE prsty, tyčky alebo iné predmety.
NEODSTRAŇUJTE ochranný kryt ventilátora. Keďže sa ventilátor otáča veľkou
rýchlosťou, mohol by spôsobiť úraz.
"23Uvedenie do prevádzky"[4138]
Referenčný návod pre inštalatérov a používateľov
)
17
Page 18
3 | Špecifické bezpečnostné pokyny inštalatéra
Odstraňovanie problémov (pozri
"26Odstránenie porúch"[4149]
VAROVANIE
▪ Pri kontrole rozvodnej skrine jednotky musí byť hlavná jednotka VŽDY odpojená
od elektrickej siete. Rozpojte príslušný prerušovač obvodu.
▪ Ak je aktivované bezpečnostné zariadenie, zastavte jednotku azistite, prečo bolo
aktivované bezpečnostné zariadenie pred jej resetovaním. NIKDY neodstavujte
bezpečnostné zariadenia ani nemeňte nastavené hodnoty na hodnoty iné, ako je
nastavenie z výroby. Ak nedokážete nájsť príčinu problémov, obráťte sa na
predajcu.
VAROVANIE
Predchádzajte nebezpečným situáciám spôsobeným neúmyselným resetovaním
tepelnej poistky: toto zariadenie sa NESMIE napájať prostredníctvom externého
spínacieho zariadenia, ako je napríklad časovač, ani pripojené k obvodu, ktorý sa
pravidelne ZAPÍNA aVYPÍNA.
3.1 Návod k zariadeniu s použitím chladiva R32
VAROVANIE: MIERNE HORĽAVÝ MATERIÁL
Chladivo vo vnútri tejto jednotky je stredne horľavé.
)
VAROVANIE
▪ NEPREPICHUJTE ani nespaľujte.
▪ NEPOUŽÍVAJTE iné prostriedky na zrýchlenie procesu odmrazovania alebo na
čistenie zariadenia než tie, ktoré odporúča výrobca.
▪ Uvedomte si, že chladivo R32 NEMUSÍ zapáchať.
VAROVANIE
Spotrebič musí byť skladovaný tak, aby sa zabránilo mechanickému poškodeniu a v
dobre vetranej miestnosti bez neustále pracujúcich zdrojov zapálenia (napríklad:
otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač) a miestnosť
musí mať veľkosť, aká je špecifikovaná nižšie.
Ako skontrolovať, či váš systém spĺňa požiadavky na obmedzenie poplatkov,
nájdete v "3.1.3Ak chcete určiť obmedzenia náplne"[424].
VAROVANIE
Uistite sa, že sú inštalácia, servis, údržba a opravy v súlade s návodom z Daikin a so
zákonmi o spotrebičoch (napríklad národné plynárenské predpisy) a že ich
vykonávajú len oprávnené osoby.
Referenčný návod pre inštalatérov a používateľov
18
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 19
3 | Špecifické bezpečnostné pokyny inštalatéra
VAROVANIE
Ak je jedna alebo viac miestností pripojených k jednotke systémom potrubí,
zabezpečte:
▪ aby tam neboli žiadne fungujúce zdroje vznietenia (napríklad: otvorený plameň,
fungujúci plynový spotrebič alebo elektrický ohrievač) v prípade, že podlažná
plocha je menšia ako minimálna podlažná plocha A (m²);
▪ aby v potrubí neboli žiadne pomocné zariadenia, ktoré môžu byť potencionálnym
zdrojom vznietenia (napríklad: horúci povrch s teplotou prekračujúcou 700°C a
elektrické spínacie zariadenie);
▪ aby sa v potrubí používali iba pomocné zariadenia schválené výrobcom;
▪ vstup A výstup vzduchu sú pripojené priamo s tou istou miestnosťou potrubím.
Ako potrubie pre vstup alebo výstup vzduchu NEPOUŽÍVAJTE priestor, napr.
znížený strop.
Ako skontrolovať, či váš systém spĺňa požiadavky na obmedzenie poplatkov,
nájdete v "3.1.3Ak chcete určiť obmedzenia náplne"[424].
VÝSTRAHA
▪ Je nutné uskutočniť predbežné opatrenia pre zamedzenie vibráciám alebo
pulzovaniu chladiaceho potrubia.
▪ Ochranné zariadenia, potrubie a prípojky je potrebné chrániť tak, ako je to len
možné, proti nepriaznivým vplyvom prostredia.
▪ Je potrebné vykonať opatrenia, aby sa zabezpečilo rozťahovanie a zmršťovanie
dlhého potrubia.
▪ Potrubie v chladiacich systémoch má byť navrhnuté a inštalované tak, aby
minimalizovalo sklony k poškodeniu systému hydraulickým rázom.
▪ Vnútorné zariadenia a potrubia majú byť bezpečne namontované a chránené tak,
aby nemohlo dôjsť k náhodnému roztrhnutiu zariadení alebo potrubí napr. z
dôvodu pohybu zariadenia alebo rekonštrukčných činností.
UPOZORNENIE
Pri hľadaní alebo detekcii úniku chladiva NIKDY nepožívajte potencionálne zdroje
vznietenia.
VÝSTRAHA
▪ NEPOUŽÍVAJTE znova spoje, ktoré už boli použité predtým.
▪ Spoje vytvorené pri inštalácii medzi dielmi systému chladiva majú byť k dispozícii
na účely údržby.
3.1.1 Požiadavky na priestor pre inštaláciu
VAROVANIE
Ak spotrebič obsahuje chladivo R32, potom plocha podlahy miestnosti, v ktorom sú
spotrebiče nainštalované, prevádzkované a uskladnené, musí byť väčšia ako 98,3m².
VÝSTRAHA
▪ Potrubie musí byť chránené pred fyzickým poškodením.
▪ Potrubie musí byť udržané na minime.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
19
Page 20
3 | Špecifické bezpečnostné pokyny inštalatéra
3.1.2 Požiadavky na usporiadanie systému
VRV 5-S používa chladivo R32 s označením A2L a je stredne horľavé.
Na splnenie požiadaviek chladiacich systémov so zvýšenou tesnosťou podľa normy
IEC 60335-2-40 je tento systém vybavený uzatváracími ventilmi vo vonkajšej
jednotke a alarmom v diaľkovom ovládači. V prípade splnenia požiadaviek tohto
návodu nie sú potrebné ďalšie bezpečnostné opatrenia.
Vďaka protiopatreniam, ktoré sú štandardne implementované, je povolený veľký
rozsah kombinácií poplatkov a plôch miestností.
Postupujte podľa nižšie uvedených inštalačných požiadaviek, aby ste sa uistili, že
celý systém je v súlade s právnymi predpismi.
Inštalácia vonkajšej jednotky
Vonkajšia jednotka musí byť nainštalovaná vonku. Pre vnútornú inštaláciu vonkajšej
jednotky môžu byť potrebné ďalšie opatrenia na dosiahnutie súladu s platnými
právnymi predpismi.
Na vonkajšej jednotke je k dispozícii svorka vonkajšieho výstupu. Tento výstup SVS
je možné použiť, ak sú potrebné ďalšie protiopatrenia. Výstup SVS je kontakt na
svorke X2M, ktorý sa uzavrie v prípade zistenia netesnosti, poruchy alebo
odpojenia snímača R32 (umiestneného vo vnútornej jednotke).
Viac informácií o výstupe SVS nájdete v "20.3 Pripojenie externých
výstupov"[4113].
Inštalácia vnútornej jednotky
Inštalácia vnútornej jednotky je popísaná v návode na inštaláciu a prevádzku
dodanom s vnútornou jednotkou. Viac o kompatibilite vnútorných jednotiek
nájdete vnajnovšej verzii knihy technických údajov k tejto jednotke.
Celkové množstvo chladiva v systéme musí byť menšie alebo rovné maximálnemu
povolenému celkovému množstvu chladiva. Maximálne povolené celkové
množstvo chladiva závisí od plochy miestností obsluhovaných systémom a od
miestností v najnižšom podzemnom podlaží.
Ako skontrolovať, či váš systém spĺňa požiadavky na obmedzenie poplatkov,
nájdete v "3.1.3Ak chcete určiť obmedzenia náplne"[424].
Na zabezpečenie výstupu pre externé zariadenie je možné pridať voliteľnú
výstupnú kartu PCB pre vnútornú jednotku. Výstupná karta PCB sa spustí v prípade
zistenia netesnosti, zlyhania snímača R32 alebo odpojenia snímača. Presný názov
modelu nájdete v zozname nadštandardnej výbavy k vnútornej jednotke. Viac
informácií o tejto nadštandardnej výbave nájdete v návode na inštaláciu
nadštandardnej výstupnej karty PCB.
Požiadavky na potrubie
Potrubie sa musí nainštalovať podľa pokynov v "18 Inštalácia potrubia" [4 80].
Môžu sa použiť iba mechanické spoje (napr. spájkované + nástrčné spojenia), ktoré
sú v súlade s najnovšou verziou normy ISO 14903.
Referenčný návod pre inštalatérov a používateľov
20
Pri potrubiach inštalovaných v obsadenom priestore sa uistite, že je potrubie
chránené pred náhodným poškodením. Potrubie sa musí skontrolovať podľa
postupu, ktorý je uvedený v "18.3Kontrola potrubia chladiva"[491].
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 21
3 | Špecifické bezpečnostné pokyny inštalatéra
b
a
c
d
f
h
e
d
c
b b
c
d
g
h h
Požiadavky na diaľkový ovládač
a Tepelné čerpadlo vonkajšej jednotky
b Potrubie s chladivom
c VRV vnútorná jednotka priamej expanzie (DX)
d Diaľkový ovládač v normálnom režime prevádzky
e Diaľkový ovládač v režime prevádzky iba alarm
f Diaľkový ovládač v režime prevádzky supervízor (v niektorých situáciách povinný)
g iTM (voliteľne)
h Voliteľná karta PCB (nadštandardná výbava)
Inštalácia diaľkového ovládača je popísaná v návode na inštaláciu a prevádzku
dodanom s diaľkovým ovládačom. Každá vnútorná jednotka musí byť spojená
diaľkovým ovládačom kompatibilným s bezpečnostným systémom R32 (napr.
BRC1H52/82* alebo novší typ). Tieto diaľkové ovládače zaviedli bezpečnostné
opatrenia, ktoré používateľa vizuálne a zvukovo upozornia v prípade úniku.
Pri inštalácii diaľkového ovládača je povinné dodržiavať požiadavky.
1 Môže sa použiť iba diaľkový ovládač kompatibilný s bezpečnostným
systémom. Viac o kompatibilite diaľkového ovládača nájdete na karte
technických údajov (napr. BRC1H52/82*).
2 Každá vnútorná jednotka musí byť spojená so samostatným diaľkovým
ovládačom.
3 Aj keď sa v jednej miestnosti nachádza viacero vnútorných priestorov, všetky
by mali mať samostatný diaľkový ovládač.
4 Diaľkový ovládač umiestnený v rovnakej miestnosti ako vnútorná jednotka
musí byť v plne funkčnom režime alebo v režime iba alarmu. Podrobné
informácie o rôznych režimoch diaľkového ovládača a spôsobe nastavenia
nájdete v nižšie uvedenej poznámke alebo v návode na inštaláciu a prevádzku
dodávanom s diaľkovým ovládačom.
5 Ovládanie skupiny nie je dovolené.
6 V budovách, v ktorých sa ponúkajú zariadenia na spanie (napr. hotel), kde sú
osoby obmedzené vo svojom pohybe (napr. nemocnice), je prítomný
nekontrolovaný počet osôb alebo v budovách, v ktorých ľudia nepoznajú
bezpečnostné opatrenia, je na mieste s 24 hodinovým monitorovaním
potrebné nainštalovať jedno z nasledovných zariadení:
▪ diaľkový ovládač supervízor
▪ alebo iTM s externým alarmom pomocou modulu WAGO.
Poznámka: Diaľkový ovládač vytvorí viditeľné a zvukové varovanie. Napr. diaľkové
ovládače BRC1H52/82* môžu generovať alarm 65 dB (akustický tlak meraný vo
vzdialenosti 1 m od alarmu). Zvukové údaje sú k dispozícii na karte technických
údajov diaľkového ovládača. Alarm by mal byť vždy o 15 dB hlasnejší ako hluk v
miestnosti. V prípade väčšieho hluku v pozadí v určitej miestnosti odporúčame v
tejto miestnosti použiť externý alarm (dodáva zákazník). Tento alarm je možné
pripojiť k výstupnému kanálu SVS vonkajšej jednotky a k voliteľnej výstupnej karte
PCB vnútornej jednotky tejto konkrétnej miestnosti.
Viac informácií o výstupnom signále SVS nájdete v odseku "20.2 Pripojenie
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
elektrickej inštalácie k vonkajšej jednotke"[4110].
Referenčný návod pre inštalatérov a používateľov
21
Page 22
3 | Špecifické bezpečnostné pokyny inštalatéra
a
c
b
a
d
b
a
b b
c
b
b
a
b
d
b
d
b
d
b
d
a
d
b
a
d
b
Poznámka: V závislosti od konfigurácie je možné diaľkový ovládač používať v
jednom z troch režimov. Každý režim ponúka iné funkcie ovládača. Podrobné
informácie o nastavení prevádzkového režimu diaľkového ovládača a jeho funkcii
nájdete v inštalačnej a užívateľskej referenčnej príručke diaľkového ovládača.
Režim Funkcia
Plne funkčný Ovládač je plne funkčný. K dispozícii je každá normálna
Iba alarm Ovládač funguje iba ako alarm detekcie úniku (pre
Supervízor Ovládač funguje iba ako alarm detekcie úniku (pre celý
funkcia. Tento ovládač môže byť nadriadený (master)
alebo podriadený (slave).
jednu vnútornú jednotku). K dispozícii nie je žiadna
funkcia. Diaľkový ovládač má byť vždy v každej
miestnosti ako vnútorná jednotka. Tento ovládač
môže byť nadriadený (master) alebo podriadený
(slave).
systém, napr. viaceré vnútorné jednotky a ich príslušné
ovládače). K dispozícii nie je žiadna iná funkcia.
Diaľkový ovládač by mal byť umiestnený na mieste s
dozorom. Tento ovládač môže byť iba podriadený
(slave).
Poznámka: Aby bolo možné do systému pridať
diaľkový ovládač supervízora, malo by sa nastaviť
nastavenie na diaľkovom ovládači aj na vonkajšej
jednotke.
Poznámka: Nesprávne používanie diaľkových ovládačov môže mať za následok
výskyt chybových kódov, nefunkčného systému alebo systému, ktorý nie je v súlade
s platnými právnymi predpismi.
Poznámka: iTM v kombinácii s modulom WAGO je možné použiť aj ako diaľkový
ovládač supervízora. Viac podrobností o inštalácii nájdete v návode na inštaláciu
iTM.
Príklady
NIE JE OK JE OK Prípad
1
2
Diaľkový ovládač nie je
kompatibilný s bezpečnostným
systémom R32
Vnútorné jednotky bez
diaľkového ovládača nie sú
dovolené
3
V prípade jedného diaľkového
ovládača kompatibilného s
bezpečnostným systémom R32
by mal byť nadriadený
(master) a v rovnakej
miestnosti ako vnútorná
jednotka.
Referenčný návod pre inštalatérov a používateľov
22
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 23
3 | Špecifické bezpečnostné pokyny inštalatéra
a
d
d
b
a
d
d
b
a
b b b b
d
a
b b b b
dd d d
a
b
d
b
d
e
f
NIE JE OK JE OK Prípad
4
5
6
V miestnosti: nadriadený diaľkový ovládač (master) v plne funkčnom režime
prevádzky ALEBO iba alarm.
V režime supervízor: diaľkový ovládač supervízor
V prípade dvoch diaľkových
ovládačov kompatibilných s
bezpečnostným systémom R32
by mal byť v miestnosti
vnútornej jednotky aspoň
jeden diaľkový ovládač.
Systém ovládania skupiny nie
je dovolený.
Každá vnútorná jednotka by
mala byť spojená so
samostatným diaľkovým
ovládačom
V konkrétnych situáciách je
povinné inštalovať diaľkový
ovládač na miesto pod
dozorom
a Vonkajšia jednotka d Diaľkový ovládač kompatibilný s bezpečnostným systémom R32
b Vnútorná jednotka e Diaľkový ovládač v režime dozoru supervízor
c Diaľkový ovládač NIE JE kompatibilný s bezpečnostným systémom
R32
f Miestnosť s dozorom
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
23
Page 24
3 | Špecifické bezpečnostné pokyny inštalatéra
A
nvmin
≥ 20 mm
≥ 50% A
nvmin
≤ 100 mm
1500
mm
300
mm
200
mm
≥ 20 mm
3.1.3 Ak chcete určiť obmedzenia náplne
1 Určite plochu najmenšej miestnosti, aby ste mohli odvodiť limit celkového
množstva chladiva v systéme:
Plocha miestnosti sa dá určiť premietnutím stien, dverí a priečok na podlahu
a vypočítaním uzavretej plochy. Plocha najmenšej miestnosti obsluhovanej
systémom sa použije v ďalšom kroku na určenie maximálnej povolenej
celkovej náplne systému.
Priestory spojené iba so zníženými stropmi, potrubiami alebo podobnými
spojmi sa nepovažujú za samostatný priestor.
Ak priečka medzi 2 miestnosťami na tom istom poschodí spĺňa určité
požiadavky, potom sa miestnosti považujú za jednu miestnosť a plochy
miestností sa môžu spočítať. Týmto spôsobom je možné zvýšiť hodnotu A
použitú na výpočet maximálnej povolenej náplne.
V prípade pripočítania plôch miestností musí byť splnená jedna z
nasledujúcich 2 požiadaviek.
1 Miestnosti na rovnakom poschodí, ktoré sú spojené so stálym otvorom,
ktorý siaha až na podlahu a je určený pre ľudí, cez ktorý môžu chodiť, sa
môžu považovať za jednu izbu.
min
2 Izby na rovnakom poschodí spojené s otvormi, ktoré spĺňajú nasledujúce
požiadavky, možno považovať za jednu izbu. Otvor musí pozostávať z 2
častí, aby sa umožnila cirkulácia vzduchu.
Pre dolný otvor:
- Otvor nemôže ísť von
- Otvor nesmie byť uzavretý
- Dolný otvor musí byť ≥0,012m² (A
nvmin
)
- Plocha akýchkoľvek otvorov nad 300 mm od podlahy sa pri určovaní
A
nezapočítava
nvmin
- Najmenej 50% z A
je menej než 200mm nad podlahou
nvmin
- Spodok dolného otvoru je ≤100mm od podlahy
Referenčný návod pre inštalatérov a používateľov
24
- Výška otvorov je ≥20mm
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 25
3 | Špecifické bezpečnostné pokyny inštalatéra
INÉ PODLAŽIA
Krivka (c) = plocha miestnosti ≥10 m²
Krivka (d) = plocha miestnosti ≥15 m²
Krivka (a) ALEBO (b) = plocha miestnosti <15 m²
NAJNIŽŠIE PODZEMNÉ PODLAŽIE
Pre horný otvor:
- Otvor nemôže ísť von
- Otvor nesmie byť uzavretý
- Horný otvor musí byť ≥0,006m² (50% z A
nvmin
)
- Spodok horného otvoru musí byť ≥1500mm nad podlahou
- Výška otvoru je ≥20mm
Poznámka: Požiadavka na horný otvor sa dá splniť pomocou znížených
stropov, vetracích potrubí alebo podobných usporiadaní, ktoré poskytujú
cestu prúdenia vzduchu medzi prepojenými miestnosťami.
2 V závislosti od inštalačnej výšky vnútorných jednotiek sa môžu v ďalšom kroku
použiť rôzne hodnoty, AK:
▪ je inštalačná výška 1,8≤x<2,2 m, potom použite limit náplne z grafu pre
jednotky namontované na stene.
▪ je inštalačná výška ≥2,2m, potom použite limit náplne z grafu pre jednotky
namontované na strope.
VÝSTRAHA
Jednotky namontované na stene nemôžu byť inštalované nižšie ako 1,8 m od
najnižšieho bodu podlahy. Jednotky namontované na strope sa nesmú inštalovať
nižšie ako 2,2m od najnižšieho bodu podlahy.
3 Na určenie celkového limitu náplne chladiva v systéme použite nižšie uvedený
graf alebo tabuľku.
V prípade, že sú v budove nejaké podzemné podlažia, existujú špeciálne
požiadavky na maximálnu povolenú náplň.
Maximálna povolená náplň sa určuje pomocou grafu (a), (b) alebo (d) pre
miestnosť s najmenšou plochou v najnižšom podzemnom podlaží.
Maximálna povolená náplň sa musí posudzovať pre miestnosť s najmenšou
plochou miestnosti v najnižšom podzemnom podlaží a na ostatných
podlažiach.
MUSÍ sa použiť najnižšia maximálna povolená náplň z oboch.
Poznámka: Odvodená hodnota náplne by sa mala zaokrúhliť nadol.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
25
Page 26
3 | Špecifické bezpečnostné pokyny inštalatéra
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
10 20 30 40 50 60 70 80 90
15 25 35 45 55 65 75 85 95
100
m (kg)
A
min
(m2)
(b)
(d)
(a)
(c)
m (kg)
A
min
(m2)
m (kg)
A
min
(m2)
m (kg)
A
min
(m2)
(a)
Ceiling-mounted unit
(c)
Other floors
(b)
Wall-mounted unit
(d)
Lowest underground floor
23 12.7
(c)
/ 7.7
(d)
24 13.1
(c)
/ 8.1
(d)
25 13.4
(c)
/ 8.4
(d)
26 13.7
(c)
/ 8.7
(d)
27 14.1
(c)
/ 9.1
(d)
10 3.9
(a)
/ 3.3
(b)
/ 6.5
(c)
28 14.4
(c)
/ 9.4
(d)
11 4.1
(a)
/ 3.7
(b)
/ 7.2
(c)
29 14.7
(c)
/ 9.7
(d)
12 4.3
(a)
/ 4.0
(b)
/ 7.9
(c)
30 15.1
(c)
/ 10.1
(d)
13 4.5
(a)
/ 4.3
(b)
/ 8.6
(c)
31 15.4
(c)
/ 10.4
(d)
14 4.7
(a)(b)
/ 9.3
(c)
32 15.8
(c)
/ 10.8
(d)
15 5.0
(a)(b)
/ 10.0
(c)
33 16.1
(c)
/ 11.1
(d)
16 10.4
(c)
/ 5.4
(d)
34 16.4
(c)
/ 11.4
(d)
17 10.7
(c)
/ 5.7
(d)
35 16.8
(c)
/ 11.8
(d)
18 11.0
(c)
/ 6
(d)
36 17.1
(c)
/ 12.1
(d)
19 11.4
(c)
/ 6.4
(d)
37 17.4
(c)
/ 12.4
(d)
20 11.7
(c)
/ 6.7
(d)
38 17.8
(c)
/ 12.8
(d)
21 12.0
(c)
/ 7
(d)
22 12.4
(c)
/ 7.4
(d)
90 35.3
(c)
/ 30.3
(d)
91 35.7
(c)
/ 30.7
(d)
92 36.0
(c)
/ 31.0
(d)
93 36.4
(c)
/ 31.4
(d)
94 36.7
(c)
/ 31.7
(d)
95 37.0
(c)
/ 32.0
(d)
96 37.4
(c)
/ 32.4
(d)
97 37.7
(c)
/ 32.7
(d)
98 38.0
(c)
/ 33.0
(d)
99 38.4
(c)
/ 33.4
(d)
100 38.7
(c)
/ 33.7
(d)
63 26.2
(c)
/ 21.2
(d)
64 26.6
(c)
/ 21.6
(d)
65 26.9
(c)
/ 21.9
(d)
66 27.2
(c)
/ 22.2
(d)
67 27.6
(c)
/ 22.6
(d)
68 27.9
(c)v
/ 22.9
(d)
69 28.3
(c)
/ 23.3
(d)
72 29.3
(c)
/ 24.3
(d)
55 23.5
(c)
/ 18.5
(d)
73 29.6
(c)
/ 24.6
(d)
56 23.9
(c)
/ 18.9
(d)
74 29.9
(c)
/ 24.9
(d)
57 24.2
(c)
/ 19.2
(d)
75 30.3
(c)
/ 25.3
(d)
58 24.5
(c)
/ 19.5
(d)
76 30.6
(c)
/ 25.6
(d)
59 24.9
(c)
/ 19.9
(d)
77 31.0
(c)
/ 26.0
(d)
60 25.2
(c)
/ 20.2
(d)
78 31.3
(c)
/ 26.3
(d)
61 25.5
(c)
/ 20.5
(d)
79 31.6
(c)
/ 26.6
(d)
62 25.9
(c)
/ 20.9
(d)
80 32.0
(c)
/ 27.0
(d)
70
28.6
(c)
/ 23.6
(d)
71 28.9
(c)
/ 23.9
(d)
81 32.3
(c)
/ 27.3
(d)
82 32.6
(c)
/ 27.6
(d)
83 33.0
(c)
/ 28.0
(d)
84 33.3
(c)
/ 28.3
(d)
85 33.7
(c)
/ 28.7
(d)
86 34.0
(c)
/ 29.0
(d)
87 34.3
(c)
/ 29.3
(d)
88 34.7
(c)
/ 29.7
(d)
89 35.0
(c)
/ 30.0
(d)
51 22.2
(c)
/ 17.2
(d)
52 22.5
(c)
/ 17.5
(d)
53 22.8
(c)
/ 17.8
(d)
54 23.2
(c)
/ 18.2
(d)
39 18.1
(c)
/ 13.1
(d)
40 18.5
(c)
/ 13.5
(d)
41 18.8
(c)
/ 13.8
(d)
42 19.1
(c)
/ 14.1
(d)
43 19.5
(c)
/ 14.5
(d)
44 19.8
(c)
/ 14.8
(d)
45 20.1
(c)
/ 15.1
(d)
46 20.5
(c)
/ 15.5
(d)
47 20.8
(c)
/ 15.8
(d)
48 21.2
(c)
/ 16.2
(d)
49 21.5
(c)
/ 16.5
(d)
50 21.8
(c)
/ 16.8
(d)
Referenčný návod pre inštalatérov a používateľov
26
m Celkový limit náplne chladiva v systéme
A
Najmenšia plocha miestnosti
min
(a) Ceiling-mounted unit (= Jednotka namontovaná na strope)
(b) Wall-mounted unit (= Jednotka namontovaná na stene)
(c) Smallest room NOT in lowest underground floor (=Najmenšia miestnosť NIE JE na najnižšom podzemnom podlaží)
(d) Smallest room in lowest underground floor (=Najmenšia miestnosť na najnižšom podzemnom podlaží)
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 27
3 | Špecifické bezpečnostné pokyny inštalatéra
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
0
1
2
3
4
5
6
7
8
10.4
9.4
12
13
14
15
16
10 20 40 50
16 28
25 35 45
m (kg)
A
min
(m2)
(b)
(d)
(a)
(c)
4 Určenie celkového množstva chladiva v systéme:
Celková náplň=Náplň z výroby +prídavná náplň =3,4kg+R
(a)
Hodnota R je vypočítaná v odseku "19.4Určenie množstva chladiva na doplnenie"[499].
(a)
5 Celková náplň chladiva v systéme MUSÍ byť nižšia ako celková limitná
hodnota náplne chladiva odvodená z grafu. Ak NIE, zmeňte inštaláciu (pozri
možnosti nižšie) a zopakujte všetky vyššie uvedené kroky.
1. Zväčšte plochu najmenšej miestnosti.
ALEBO
2. Skráťte dĺžku potrubia zmenou usporiadania systému.
ALEBO
3. Pridajte ďalšie protiopatrenia, ako je opísané v platných právnych
predpisoch.
Výstup SVS alebo voliteľnú kartu PCB pre vonkajšiu jednotku je možné
použiť na pripojenie a aktivovanie prídavných protiopatrení (napr.
mechanické vetranie). Viac informácií nájdete v "20.3Pripojenie
externých výstupov"[4113].
VÝSTRAHA
Celková náplň chladiva v systéme MUSÍ byť vždy nižšia ako celkový počet pripojených
vnútorných jednotiek x15,96 [kg] s maximálne 63,84kg.
Napr. v systéme s 1 vnútornou jednotkou je maximálna množstvo náplne chladiva:
1x15,96=15,96kg.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Príklad1:
Systém VRV obsluhuje 6 miestností. Najväčšia miestnosť má plochu 60 m²,
najmenšia miestnosť má plochu 16m². Bez podzemného podlažia v budove.
Na kontrolu maximálnej povolenej náplne chladiva pre miestnosť so 16 m² s
jednotkou namontovanou na strope použite graf (c): 10,4kg
Maximálna náplň potrubia na mieste inštalácie=náplň v systéme–náplň z
výroby=10,4kg–3,4kg=7kg
Príklad2:
Referenčný návod pre inštalatérov a používateľov
27
Page 28
3 | Špecifické bezpečnostné pokyny inštalatéra
Systém VRV obsluhuje 6 miestností. Najväčšia miestnosť má plochu 60 m²,
najmenšia miestnosť má plochu 16 m². V budove je viac podzemných podlaží a
najmenšia miestnosť najnižšieho podzemného podlažia má plochu 28m².
Na kontrolu maximálnej povolenej náplne chladiva pre miestnosť so 16 m² s
jednotkou namontovanou na strope použite graf (c): 10,4kg
Na kontrolu maximálnej povolenej náplne najmenšej miestnosti (28m²) najnižšieho
podzemného podlažia použite graf (d): 9,4kg
9,4 kg<10,4 kg, preto je maximálna náplň potrubia na mieste inštalácie 9,4 kg
(najmenšia hodnota).
Maximálna náplň potrubia na mieste inštalácie=náplň v systéme–náplň z
výroby=9,4kg–3,4kg=6kg
Referenčný návod pre inštalatérov a používateľov
28
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 29
Postup na overenie,
či najmenšia veľkosť
miestnosti spĺňa požiadavky
Spustenie inštalácie
Odvoďte celkový limit náplne
z grafu pre podzemné a iné
podlažia.
Pozrite kroky 2 a 3 vo vyššie
uvedenom texte.
Určite najmenšiu plochu
miestnosti. Pozri krok 1
vo vyššie uvedenom texte.
Zmena inštalácie:
1. Zväčšte plochu najmenšej miestnosti.
ALEBO
2. Zväčšte dĺžku potrubia zmenou
usporiadania.
ALEBO
3. Pridajte ďalšie protiopatrenia,
ako je opísané v platných právnych
predpisoch.
Pozri krok 5 vo vyššie uvedenom
texte.
Určite celkové množstvo
chladiva v systéme. Pozri
krok 4 vo vyššie uvedenom
texte.
Celkové
množstvo náplne
<
Limit celkovej
náplne?
A
min
[m²]
Limit celkovej
náplne [kg]
Celkové množstvo
náplne [kg]
ÁNO
NIE
3 | Špecifické bezpečnostné pokyny inštalatéra
Vývojový diagram
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
29
Page 30
Pre používateľa
Pre používateľa
Pre používateľa
Referenčný návod pre inštalatérov a používateľov
30
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 31
4 | Bezpečnostné pokyny používateľa
4 Bezpečnostné pokyny používateľa
Vždy dodržiavajte nasledujúce bezpečnostné pokyny a predpisy.
4.1 Všeobecne
VAROVANIE
Ak si NIE ste istí, ako jednotku používať, obráťte sa na
svojho inštalatéra.
VAROVANIE
Tento spotrebič nie je určený na použitie osobami, vrátane
detí, s obmedzenými fyzickými, zmyslovými alebo
mentálnymi schopnosťami alebo nedostatkom skúseností
aznalostí svýnimkou prípadov, keď sú pod dozorom alebo
dostávajú pokyny týkajúce sa používania spotrebiča od
osoby, ktorá je zodpovedná za ich bezpečnosť.
Na malé deti je potrebné dávať pozor, aby sa so
spotrebičom nehrali.
Čistenie a údržbu nesmú vykonávať deti bez dozoru.
VAROVANIE
Ak chcete predísť zásahu elektrickým prúdom alebo
požiaru:
▪ Jednotku NEVYPLACHUJTE.
▪ Jednotku NEPOUŽÍVAJTE mokrými rukami.
▪ Na jednotku NEKLAĎTE žiadne predmety naplnené
vodou.
UPOZORNENIE
▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani
zariadenia.
▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na
jednotku.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
31
Page 32
4 | Bezpečnostné pokyny používateľa
▪ Jednotky sú označené týmto symbolom:
To znamená, že elektrické a elektronické produkty NIE je možné likvidovať s
netriedeným odpadom z domácností. Systém sa NEPOKÚŠAJTE demontovať sami.
Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia
musí vykonávať len kvalifikovaný inštalatér a musí prebiehať v súlade s platnými
právnymi predpismi.
Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu,
čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu. Tým, že
zabezpečíte, aby tento výrobok bol správne likvidovaný do odpadu, napomôžete
zabrániť prípadným negatívnym vplyvom na životné prostredie a ľudské zdravie.
Ďalšie informácie vám poskytne váš inštalatér alebo miestny úrad.
▪ Batérie sú označené týmto symbolom:
To znamená, že batérie NIE je možné likvidovať s netriedeným odpadom z
domácností. Ak je pod týmto symbolom vytlačená chemická značka, znamená to,
že batéria obsahuje ťažký kov nad určitú úroveň koncentrácie.
Možné chemické symboly sú: Pb: olovo (>0,004%).
Staré batérie sa musia likvidovať v špeciálnych zariadeniach na spracovanie
odpadu, čím je možné dosiahnuť ich opätovné využitie. Zabezpečením správnej
likvidácie starých batérií pomôžete zabrániť prípadným negatívnym vplyvom na
životné prostredie a ľudské zdravie.
4.2 Pokyny pre bezpečnú prevádzku
UPOZORNENIE
▪ NIKDY sa nedotýkajte vnútorných častí ovládača.
▪ NEODOBERAJTE predný panel. Niektoré časti vo vnútri
sú nebezpečné na dotyk a môže dôjsť kvzniku poruchy
na zariadení. V prípade potreby skontrolovať
alebonastaviť vnútorné časti je nutné sa skontaktovať s
predajcom vášho zariadenia.
VAROVANIE
Pri vyklopení klapky nikdy nevkladajte ruky a nedotýkajte
sa výstupu vzduchu alebo vodorovných lamiel. Môže mám
zachytiť prsty alebo môžete poškodiť jednotku.
VAROVANIE
Po vypálení poistky nikdy nevymeňte poistku za takú, ktorá
je určená pre iný prúd alebo nepoužívajte nejaké iné
zapojenie poistky. Používanie drôtu alebo medeného drôtu
môže spôsobiť poškodenie jednotky alebo spôsobiť vznik
požiaru.
Referenčný návod pre inštalatérov a používateľov
32
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 33
4 | Bezpečnostné pokyny používateľa
VAROVANIE
▪ Jednotku sami nemodifikujte, nedemontujte,
neodstraňujte, opätovne neinštalujte alebo neopravujte,
keďže demontáž alebo inštalácia môže spôsobiť
zasiahnutie elektrickým prúdom alebo vznik požiaru.
Skontaktujte sa svašim predajcom.
▪ Vprípade náhodných únikov chladiva sa presvedčte, že
vblízkosti nie je otvorený plameň. Samotné chladivo je
celkom bezpečné, netoxické a slabo horľavé, ale pri
náhodnom úniku do miestnosti vytvára toxický plyn tam,
kde je prítomný horľavý vzduch z ventilátorov
ohrievačov, plynových varičov atď. Vždy nechajte
potvrdiť kvalifikovaným servisným personálom, že pred
obnovením prevádzky bolo miesto úniku opravené.
VAROVANIE
▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva.
▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na
zrýchlenie procesu odmrazovania než tie, ktoré
odporúča výrobca.
▪ Uvedomte si, že chladivo vo vnútri systému je bez
zápachu.
VAROVANIE
Spotrebič musí byť skladovaný v miestnosti bez neustále
pracujúcich zdrojov zapálenia (napr.: otvorený plameň,
fungujúci plynový spotrebič alebo elektrický ohrievač).
VAROVANIE: MIERNE HORĽAVÝ MATERIÁL
Chladivo vo vnútri tejto jednotky je stredne horľavé.
VAROVANIE
Ak dôjde k niečomu nezvyčajnému (je cítiť zápach po
horení atď.), zastavte prevádzku jednotky a vypnite
elektrické napájanie.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Ponechanie jednotky vprevádzke za takých okolností môže
spôsobiť poruchu, zasiahnutie elektrickým prúdom alebo
vznik požiaru. Skontaktujte sa svašim predajcom.
Referenčný návod pre inštalatérov a používateľov
33
Page 34
4 | Bezpečnostné pokyny používateľa
VAROVANIE
Jednotka je z bezpečnostných dôvodov vybavená
systémom detekcie úniku chladiva.
Aby bola efektívna, MUSÍ byť po inštalácii neustále
elektricky napájaná s výnimkou údržby.
Referenčný návod pre inštalatérov a používateľov
34
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 35
5 O systéme
b
a
c
d
f e
d
c
b b
c
d
VRV 5-S používa chladivo R32 s označením A2L a je stredne horľavé. Na splnenie
požiadaviek na chladiace systémy so zvýšenou tesnosťou a normy IEC60335-2-40
musí inštalatér prijať ďalšie opatrenia. Viac informácií nájdete v "3.1 Návod k
zariadeniu s použitím chladiva R32"[418].
Časť vnútornej jednotky systému tepelného čerpadla VRV 5-S je možné použiť pre
aplikácie vykurovania alebo klimatizácie. Typ vnútornej jednotky, ktorá sa môže
použiť v závislosti od sérii vonkajších jednotiek.
5 | O systéme
VAROVANIE
▪ Jednotku sami nemodifikujte, nedemontujte, neodstraňujte, opätovne
neinštalujte alebo neopravujte, keďže demontáž alebo inštalácia môže spôsobiť
zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa s vašim
predajcom.
▪ Vprípade náhodných únikov chladiva sa presvedčte, že vblízkosti nie je otvorený
plameň. Samotné chladivo je celkom bezpečné, netoxické aslabo horľavé, ale pri
náhodnom úniku do miestnosti vytvára toxický plyn tam, kde je prítomný horľavý
vzduch z ventilátorov ohrievačov, plynových varičov atď. Vždy nechajte potvrdiť
kvalifikovaným servisným personálom, že pred obnovením prevádzky bolo miesto
úniku opravené.
Vo všeobecnosti je možné k systému tepelného čerpadla VRV pripojiť nasledujúci
typ vnútorných jednotiek (nie je to vyčerpávajúci zoznam, ale závisí od kombinácie
modelov vonkajších a vnútorných jednotiek):
▪ vnútorné jednotky priamej expanzie VRV (aplikácie vzduch-vzduch).
5.1 Zloženie systému
VÝSTRAHA
Systém NEPOUŽÍVAJTE na iné účely. Aby nedochádzalo k zhoršeniu kvality daných
predmetov, NEPOUŽÍVAJTE jednotku na chladenie presných nástrojov, potravín,
rastlín, zvierat aani umeleckých diel.
VÝSTRAHA
Pre budúce zmeny alebo rozšírenia vášho systému:
Úplný prehľad dovolených kombinácií (pre budúce rozšírenia systému) je k dispozícii
v technických údajoch a je nutné ho dodržiavať. Viac informácií a profesionálnych rád
získate uvášho inštalatéra.
a Tepelné čerpadlo vonkajšej jednotky
b Potrubie s chladivom
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
c VRV vnútorná jednotka priamej expanzie (DX)
d Diaľkový ovládač v normálnom režime prevádzky
e Diaľkový ovládač v režime prevádzky iba alarm
f Diaľkový ovládač v režime prevádzky supervízor (v niektorých situáciách povinný)
Referenčný návod pre inštalatérov a používateľov
35
Page 36
6 | Ovládací panel
6 Ovládací panel
UPOZORNENIE
▪ NIKDY sa nedotýkajte vnútorných častí ovládača.
▪ NEODOBERAJTE predný panel. Niektoré časti vo vnútri sú nebezpečné na dotyk
a môže dôjsť k vzniku poruchy na zariadení. V prípade potreby skontrolovať
alebo nastaviť vnútorné časti je nutné sa skontaktovať s predajcom vášho
zariadenia.
Tento návod na obsluhu vám poskytuje neúplný prehľad hlavných funkcií systému.
Podrobné informácie o požadovaných činnostiach pre dosiahnutie určitých funkcií
môžete nájsť v príslušnom návode na inštaláciu a obsluhu vnútornej jednotky.
Pozrite návod na obsluhu nainštalovaného užívateľského rozhrania.
Referenčný návod pre inštalatérov a používateľov
36
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 37
7 | Pred spustením do prevádzky
7 Pred spustením do prevádzky
VAROVANIE
Táto jednotka obsahuje elektrické ahorúce diely.
VAROVANIE
Pred začatím prevádzky jednotky sa uistite, že inštalatér správne vykonal inštaláciu.
VÝSTRAHA
Nikdy sami nevykonávajte prehliadku alebo servis zariadenia. Požiadajte
kvalifikovaného servisného pracovníka, aby túto prácu vykonal.
VAROVANIE
Jednotka je z bezpečnostných dôvodov vybavená systémom detekcie úniku chladiva.
Aby bola efektívna, MUSÍ byť po inštalácii neustále elektricky napájaná s výnimkou
údržby.
UPOZORNENIE
Nie je zdravé na dlhší čas vystavovať svoj organizmus priamemu prúdeniu vzduchu.
UPOZORNENIE
Pokiaľ sa používa spolu so systémom zariadenie vybavené horákom, miestnosť je
nutné dostatočne vetrať, aby v nej nevznikal nedostatok kyslíka.
UPOZORNENIE
Pri použití dezinfekčného insekticídu v miestnosti systém NEPOUŽÍVAJTE. Toto by
mohlo spôsobiť rozptýlenie chemických látok v jednotke, čo by malo za následok
ohrozenie zdravia tých osôb, ktoré sú alergické voči chemickým látkam.
VÝSTRAHA
Vsnahe nechať elektrické napájanie na ohrievači kľukovej skrine achrániť kompresor
nezabudnite zapnúť elektrické napájanie najmenej 6 hodín pred začatím prevádzky.
Tento návod na obsluhu je určený pre nasledovné systémy so štandardným
ovládaním. Pred uvedením zariadenia do prevádzky sa skontaktujte s predajcom
vášho zariadenia, aby vám poskytol informácie týkajúce sa prevádzky v súlade
s typom a značkou vášho systému. Keď vaša inštalácia má nastaviteľný systém
ovládania, požiadajte predajcu vášho zariadenia, aby vám poskytol informácie
týkajúce sa prevádzky vášho systému.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Režimy prevádzky (v závislosti od typu vnútornej jednotky):
▪ Vykurovanie alebo klimatizácia (vzduch-vzduch).
▪ Prevádzka len ventilátor (vzduch-vzduch).
Príslušné funkcie existujú v závislosti od typu vnútornej jednotky. Viď príslušný
návod na inštaláciu alebo prevádzku, kde nájdete viac informácií.
Referenčný návod pre inštalatérov a používateľov
37
Page 38
8 | Prevádzka
8 Prevádzka
8.1 Rozsah prevádzky
Systém používajte vnasledovných rozsahoch teploty alebo vlhkosti pre bezpečnú
aúčinnú prevádzku.
Klimatizácia Vykurovanie
Vonkajšia teplota –5~46°CDB –20~21°CDB
–20~15,5°CWB
Vnútorná teplota 21~32°CDB
14~25°CWB
Vnútorná vlhkosť ≤80%
(a)
Aby nedošlo ku kondenzácii akvapkaniu vody zjednotky. Ak teplota alebo vlhkosť je mimo
rozsahu týchto podmienok, poistné zariadenia môžu byť aktivované aklimatizačné
zariadenie nebude vprevádzke.
(a)
8.2 Obsluha systému
8.2.1 O prevádzke systému
▪ Postup pri prevádzke sa mení podľa kombinácie vonkajšej jednotky
aužívateľského rozhrania.
▪ Aby ste chránili jednotku, zapnite hlavný vypínač 6 hodín pred začatím prevádzky.
▪ Ak sa počas prevádzky vypne elektrické napájanie, prevádzka sa opäť
automaticky spustí po opätovnom zapnutí.
8.2.2 O režime prevádzky klimatizácia, vykurovanie, len ventilátor a automatický
15~27°CDB
8.2.3 O režime prevádzky vykurovanie
Referenčný návod pre inštalatérov a používateľov
38
▪ Zmena režimu sa nedá uskutočniť pomocou užívateľského rozhrania, ktorého
displej ukazuje "zmena pri centralizovanom ovládaní" (viď návod na
inštaláciu a obsluhu užívateľského rozhrania).
▪ Keď displej bliká "zmena pri centralizovanom ovládaní", pozri
"8.5.1 Nastavenie hlavného nadriadeného užívateľského rozhrania
(master)"[444].
▪ Ventilátor môže bežať aj ďalej asi 1 minútu po zastavení prevádzky vykurovania.
▪ Rýchlosť prietoku vzduchu sa dá nastaviť sama v závislosti od izbovej teploty
alebo ventilátor sa môže okamžite zastaviť. To nie je porucha.
Môže trvať dlhšie dosiahnuť nastavenie teploty pre všeobecný režim prevádzky
vykurovanie než pre režim prevádzky klimatizácia.
Nasledovná prevádzka sa uskutočňuje v snahe, aby sa zabránilo poklesu výkonu
vykurovania alebo vyfukovaniu studeného vzduchu.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 39
8 | Prevádzka
Prevádzka rozmrazovania
V režime prevádzky vykurovanie sa zvyšuje možnosť zamrznutia vinutia chladenia
vzduchu vonkajšej jednotky, čím sa obmedzí prenos energie na vinutie vonkajšej
jednotky. Aby bol dodaný dostatok tepla do vnútorných jednotiek, zníži sa výkon
vykurovania a systém musí prejsť do režimu prevádzky rozmrazovanie. Počas
rozmrazovania dočasne klesne výkon vykurovania na strane vnútornej jednotky,
dokým sa neukončí rozmrazovanie. Po rozmrazení jednotka opätovne získa svoj
plný výkon vykurovania.
Vnútorná jednotka zastaví činnosť ventilátora, cyklus chladiva sa otočí a energia
zvnútra budovy bude použitá na rozmrazenie vinutia vonkajšej jednotky.
Vnútorná jednotka zobrazuje na displeji režim prevádzky rozmrazovania.
Horúci štart
Vsnahe zabrániť tomu, aby pri spustení režimu prevádzky vykurovanie z vnútornej
jednotky nevystupoval studený vzduch, vnútorný ventilátor sa automaticky zastaví.
Displej užívateľského rozhrania zobrazuje . Môže trvať určitý čas, kým sa spustí
ventilátor. To nie je porucha.
INFORMÁCIE
▪ Ak klesne vonkajšia teplota, klesne aj výkon vykurovania. Ak ktomu dôjde, spolu
s jednotkou použite ďalšie vykurovacie zariadenie. (Ak ho používate spolu so
zariadeniami, ktoré vytvárajú otvorený oheň, miestnosť stále vetrajte). Zariadenie
s otvoreným ohňom nikdy neklaďte na miesta vystavené prúdeniu vzduchu
zjednotky ani pod jednotku.
▪ Kým sa miestnosť zohreje, trvá to určitý čas od spustenia jednotky, keďže
jednotka používa systém cirkulácie horúceho vzduchu na ohrev celej miestnosti.
▪ Ak horúci vzduch stúpa ku stropu aponecháva priestor nad podlahou chladný,
odporúčame použiť cirkulátor (vnútorný ventilátor pre cirkuláciu vzduchu).
Podrobnosti sa dozviete od predajcu vášho zariadenia.
8.2.4 Obsluha systému (BEZ prepínača zmeny režimu klimatizácia/vykurovanie na diaľkovom ovládači)
1 Niekoľkokrát stlačte tlačidlo voľby režimu prevádzky azvoľte režim prevádzky
podľa vašej potreby.
Režim prevádzky Klimatizácia
Režim prevádzky Vykurovanie
Režim prevádzky Len ventilátor
2 Stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.
Výsledok: Kontrolka prevádzky sa rozsvieti asystém sa spustí.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
39
Page 40
8 | Prevádzka
a
b
1
1
1
1
1
8.2.5 Obsluha systému (S prepínačom zmeny režimu klimatizácia/vykurovanie na diaľkovom ovládači)
Prehľad prepínačov na diaľkovom ovládači
a PREPÍNAČ VOĽBY LEN VENTILÁTOR ALEBO
KLIMATIZÁCIA VZDUCHU
Prepínač nastavte na prevádzku len
ventilátora alebo pre prevádzku kúrenia
alebo chladenia.
b PREPÍNAČ ZMENY REŽIMU KLIMATIZÁCIA
ALEBO VYKUROVANIE
Prepínač prepnite do režimu pre klimatizáciu
alebo pre vykurovanie
Poznámka: V prípade použitia prepínača diaľkového ovládania klimatizácia/
vykurovanie musí byť poloha spínača DIP 1 (DS1-1) na nadriadenej karte PCB v
polohe ON.
Uvedenie do prevádzky
1 Vyberte režim prevádzky s prepínačom režimu klimatizácia/vykurovanie
nasledovne:
Režim prevádzky
Klimatizácia
Režim prevádzky
Vykurovanie
Režim prevádzky Len
ventilátor
2 Stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.
Výsledok: Kontrolka prevádzky sa rozsvieti asystém sa spustí.
Zastavenie
3 Ešte raz stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.
Výsledok: Kontrolka prevádzky sa vypne aprevádzka systému sa zastaví.
Referenčný návod pre inštalatérov a používateľov
40
VÝSTRAHA
Ihneď potom ako sa jednotka zastaví, nevypínajte elektrické napájanie, ale počkajte
najmenej 5 minút.
Nastavenie
Pre programovanie teploty, otáčok ventilátora a smeru prúdenia vzduchu pozrite
návod na obsluhu užívateľského rozhrania.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 41
8 | Prevádzka
1
1
8.3 Použitie programu sušenie
8.3.1 O programe sušenie
▪ Funkciou tohto programu je znížiť vlhkosť vašej miestnosti pri minimálnom
poklese teploty (minimálne ochladenie miestnosti).
▪ Mikropočítač automaticky určuje teplotu arýchlosť ventilátora (nedá sa nastaviť
pomocou užívateľského rozhrania).
▪ Systém sa neuvedie do prevádzky, keď je izbová teplota príliš nízka (<20°C).
8.3.2 Použitie programu sušenie (BEZ prepínača zmeny režimu klimatizácia/vykurovanie na diaľkovom ovládači)
Uvedenie do prevádzky
1 Stlačte tlačidlo výberu režimu prevádzky na rozhraní používateľa niekoľkokrát
a vyberte (režim prevádzky program sušenie).
2 Stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.
Výsledok: Kontrolka prevádzky sa rozsvieti asystém sa spustí.
3 Stlačte tlačidlo nastavenia smeru prúdenia vzduchu (len pre dvojité prúdenie,
viacnásobné prúdenie, roh, zavesenie na strope a namontované na stene).
Pozri podrobnosti v "8.4Nastavenie smeru prúdenia vzduchu"[443].
Zastavenie
4 Ešte raz stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.
Výsledok: Kontrolka prevádzky sa vypne aprevádzka systému sa zastaví.
VÝSTRAHA
Ihneď potom ako sa jednotka zastaví, nevypínajte elektrické napájanie, ale počkajte
najmenej 5 minút.
8.3.3 Použitie programu sušenie (S prepínačom zmeny režimu klimatizácia/vykurovanie na diaľkovom ovládači)
Uvedenie do prevádzky
1 Zvoľte režim prevádzky klimatizácia sprepínačom zmeny režimu klimatizácia/
vykurovanie na diaľkovom ovládači.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
2 Stlačte tlačidlo výberu režimu prevádzky na rozhraní používateľa niekoľkokrát
a vyberte (režim prevádzky program sušenie).
3 Stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.
Výsledok: Kontrolka prevádzky sa rozsvieti asystém sa spustí.
Referenčný návod pre inštalatérov a používateľov
41
Page 42
8 | Prevádzka
4 Stlačte tlačidlo nastavenia smeru prúdenia vzduchu (len pre dvojité prúdenie,
viacnásobné prúdenie, roh, zavesenie na strope a namontované na stene).
Pozri podrobnosti v "8.4Nastavenie smeru prúdenia vzduchu"[443].
Zastavenie
5 Ešte raz stlačte tlačidlo ON/OFF (ZAP./VYP.) na užívateľskom rozhraní.
Výsledok: Kontrolka prevádzky sa vypne aprevádzka systému sa zastaví.
VÝSTRAHA
Ihneď potom ako sa jednotka zastaví, nevypínajte elektrické napájanie, ale počkajte
najmenej 5 minút.
Referenčný návod pre inštalatérov a používateľov
42
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 43
8.4 Nastavenie smeru prúdenia vzduchu
Pozrite návod na obsluhu užívateľského rozhrania.
8.4.1 O pohybe klapky prúdenia vzduchu
Dvojitý prietok+jednotky viacnásobného prietoku
Jednotky s montážou na stenu
Pre nasledovné podmienky mikropočítač riadi smer prúdenia vzduchu, ktorý sa
môže odlišovať od zobrazenia na displeji.
Klimatizácia Vykurovanie
8 | Prevádzka
▪ Keď je izbová teplota nižšia než
nastavená teplota.
▪ Pri spustení prevádzky.
▪ Keď je izbová teplota vyššia než
nastavená teplota.
▪ Pri prevádzke odmrazovania.
▪ Pri nepretržitej prevádzke vo vodorovnom smere prúdenia vzduchu.
▪ Ak sa nepretržitá prevádzka s prúdením vzduchu smerom dole uskutočňuje
včase režimu prevádzky klimatizácia sjednotkou zavesenou na strope alebo na
stene, mikropočítač môže riadiť smer prúdenia a potom sa tiež zmení
zobrazenie na užívateľskom rozhraní.
Smer prúdenia vzduchu sa môže nastaviť jedným znasledovných spôsobov:
▪ Klapka prúdenia vzduchu si sama nastavuje svoju polohu.
▪ Smer prúdenia vzduchu môže byť stanovený používateľom.
▪ Automatická apožadovaná poloha .
VAROVANIE
Pri vyklopení klapky nikdy nevkladajte ruky a nedotýkajte sa výstupu vzduchu alebo
vodorovných lamiel. Môže mám zachytiť prsty alebo môžete poškodiť jednotku.
VÝSTRAHA
▪ Pohyblivá hranica klapky sa dá meniť. Podrobnosti sa dozviete od predajcu vášho
zariadenia. (len u zariadení s dvojitým prúdením, viacnásobným prúdením,
rohových, zavesených na strope anamontovaných na stene).
▪ Zabráňte prevádzke vo vodorovnom smere . Môže to spôsobiť rosenie alebo
usadzovanie prachu na strope alebo klapke.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
43
Page 44
8 | Prevádzka
b
a
c
d
f e
d
c
b b
c
d
8.5 Nastavenie hlavného nadriadeného užívateľského rozhrania
8.5.1 Nastavenie hlavného nadriadeného užívateľského rozhrania (master)
(master)
a Tepelné čerpadlo vonkajšej jednotky
b Potrubie s chladivom
c VRV vnútorná jednotka priamej expanzie (DX)
d Diaľkový ovládač v normálnom režime prevádzky
e Diaľkový ovládač v režime prevádzky iba alarm
f Diaľkový ovládač v režime prevádzky supervízor (v niektorých situáciách povinný)
Ak je systém nainštalovaný tak, ako je zobrazené na obrázku vyššie, je potrebné
označiť jedno z užívateľských rozhraní ako nadriadené užívateľské rozhranie
(master).
Displeje podriadených užívateľských rozhraní (slave) zobrazujú (zmena
u centralizovaného ovládania) a podriadené užívateľské rozhrania (slave)
automaticky sledujú režim prevádzky určený nadriadeným užívateľským rozhraním
(master).
Len hlavné nadriadené užívateľské rozhranie (master) môže nastaviť režim
prevádzky vykurovanie alebo klimatizácia.
8.5.2 Označenie hlavného nadriadeného používateľského rozhrania
1 Stlačte tlačidlo voľby režimu prevádzky aktuálneho hlavného nadriadeného
užívateľského rozhrania (master) na 4 sekundy. V prípade, že táto procedúra
ešte nebola vykonaná, je možné ju vykonať na prvom užívateľskom rozhraní.
Výsledok: Displej zobrazujúci (prepínanie pri centralizovanom ovládaní) u
všetkých podriadených užívateľských rozhraní (slave) pripojených k tej istej
vonkajšej jednotke bliká.
2 Stlačte tlačidlo voľby režimu prevádzky ovládača, ktorý chcete označiť ako
hlavné nadriadené užívateľské rozhranie (master).
Výsledok: Označenie je ukončené. Toto užívateľské rozhranie je označené ako
hlavné nadriadené užívateľské rozhranie (master) a displej zobrazujúci
(zmena u centralizovaného ovládania) zmizne. Displeje ostatných
užívateľských rozhraní zobrazujú (zmena ucentralizovaného ovládania).
Referenčný návod pre inštalatérov a používateľov
44
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 45
9 | Úsporná aoptimálna prevádzka
9 Úsporná aoptimálna prevádzka
Dodržujte nasledujúce bezpečnostné opatrenia, ktoré zabezpečia správnu
prevádzku systému.
▪ Správne nastavte výstup vzduchu a zabráňte priamemu prúdeniu vzduchu na
osoby zdržujúce sa vmiestnosti.
▪ Správne nastavte izbovú teplotu tak, aby ste sa v miestnosti cítili pohodlne.
Zabráňte nadmernému vykurovaniu alebo klimatizácii.
▪ Používaním záclon alebo clôn zabráňte pôsobeniu priameho slnečného žiarenia
pred vstupom do miestnosti počas prevádzky chladenia.
▪ Často vetrajte. Rozsiahle používanie vyžaduje venovať špeciálnu pozornosť
vetraniu.
▪ Ponechajte dvere aokná uzavreté. Ak dvere aokná zostávajú otvorené, vzduch
bude prúdiť von zmiestnosti, čo spôsobí pokles účinku chladenia alebo kúrenia.
▪ Miestnosť príliš NEVYCHLADZUJTE alebo NEVYKURUJTE. Udržovanie teploty na
rozumnej úrovni pomáha šetriť energiu.
▪ Doblízkosti vstupu alebo výstupu vzduchu jednotky NIKDY neumiestňujte žiadne
predmety. Prílišná blízkosť by mohla spôsobovať zhoršenie účinku vykurovania
alebo klimatizácie, resp. zastavenie prevádzky.
▪ Ak sa jednotka dlhšie nepoužíva, vypnite hlavný vypínač elektrického napájania
jednotky. Ak je vypínač zapnutý, do jednotky je privádzaný elektrický prúd. 6
hodín pred opätovným spustením jednotky zapnite hlavný vypínač elektrického
napájania, aby bol zabezpečený hladký chod. (Pozri odsek „Údržba“ v návode
vnútornej jednotky.)
▪ Ak displej zobrazuje (čas na vyčistenie vzduchového filtra), požiadajte
kvalifikovaného servisného pracovníka, aby filtre vyčistil. (Pozri odsek „Údržba“
vnávode vnútornej jednotky.)
▪ Vnútornú jednotku aužívateľské rozhranie udržujte najmenej 1 m od televízneho,
rozhlasového, stereo prijímača alebo podobného zariadenia. Pokiaľ sa to
nedodrží, môže to spôsobiť zastavenie alebo rušenie obrazu.
▪ Rôzne predmety, ktoré by mohla poškodiť voda, NEDÁVAJTE pod vnútornú
jednotku.
▪ Ak je vlhkosť viac ako 80% alebo ak sa zablokuje vypúšťanie, môže dôjsť ku
kondenzácii.
Tento systém tepelného čerpadla je vybavený funkciou pokročilej úspory energie. V
závislosti od priority je možné uplatniť dôraz na úsporu energie alebo úroveň
pohodlia. Je možné zvoliť niekoľko parametrov vyplývajúcich z optimálnej
rovnováhy medzi spotrebou energie a pohodlím príslušnej aplikácie.
K dispozícii je niekoľko modelov, ktoré sú zhruba vysvetlené nižšie. Kontaktujte
vášho inštalatéra alebo predajcu, aby vám poradil alebo zmenil parametre podľa
potrieb vašej budovy.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Podrobné informácie pre inštalatéra sú uvedené v návode na inštaláciu. On vám
môže pomôcť vytvoriť najlepšiu možnú rovnováhu medzi spotrebou energie a
pohodlím.
Referenčný návod pre inštalatérov a používateľov
45
Page 46
9 | Úsporná aoptimálna prevádzka
9.1 Prístupné hlavné metódy režimu prevádzky
Základný
Teplota chladiva je stála nezávisle od situácie. Korešponduje so štandardným
režimom prevádzky, ktorá je známa a môže byť očákavaná z/pod predchádzajúcimi
systémami VRV.
Automaticky
Teplota chladiva je nastavená v závislosti od vonkajších okolitých podmienok. Ako
vykonať také nastavenie teploty chladiva, ktorá by bola vhodná pre požadovanú
záťaž (ktorá sa tiež vzťahuje k vonkajším okolitým podmienkam).
Napr., ak váš systém beží v režime prevádzky klimatizácia, nie je potrebná až taká
klimatizácia v prípade nízkych vonkajších okolitých teplôt (napr. 25°C) ako v prípade
vysokých vonkajších okolitých teplôt (napr. 35°C). Použitím tejto myšlienky systém
začne automaticky zvyšovať teplotu chladiva, automaticky znižovať dodávaný výkon
a zvyšovať účinnosť systému.
Vysoko citlivý / hospodárny (klimatizácia / vykurovanie)
Teplota chladiva je nastavená vyššia/nižšia (klimatizácia/vykurovanie) v porovnaní
so základnou prevádzkou. Vysoko citlivý režim sa zameriava na pocit pohodlia
zákazníka.
Spôsob výberu vnútorných jednotiek je dôležitý a je nutné ho zobrať do úvahy, ak
výkon, ktorý je k dispozícii, nie je taký istý ako v základnej prevádzke.
Podrobnosti týkajúce sa vysoko citlivých aplikácií (Hi-sensible) získate u vášho
inštalatéra.
9.2 Prístupné nastavenia pohodlia
Pre každý z vyššie uvedených režimov je možné zvoliť úroveň pohodlia. Úroveň
pohodlia sa vzťahuje na časovanie a snahu (spotreba energie), ktorá je vyvinutá pre
dosiahnutie určitej izbovej teploty dočasnou zmenou teploty chladiva na odlišné
hodnoty v snahe dosiahnuť požadovaný stav čím najrýchlejšie.
▪ Výkonná
▪ Rýchla
▪ Mierna
▪ Eco
Referenčný návod pre inštalatérov a používateľov
46
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 47
10 Údržba a servis
VÝSTRAHA
Nikdy sami nevykonávajte prehliadku alebo servis zariadenia. Požiadajte
kvalifikovaného servisného pracovníka, aby túto prácu vykonal.
VAROVANIE
Jednotka je z bezpečnostných dôvodov vybavená systémom detekcie úniku chladiva.
Aby bola efektívna, MUSÍ byť po inštalácii neustále elektricky napájaná s výnimkou
údržby.
VAROVANIE
Po vypálení poistky nikdy nevymeňte poistku za takú, ktorá je určená pre iný prúd
alebo nepoužívajte nejaké iné zapojenie poistky. Používanie drôtu alebo medeného
drôtu môže spôsobiť poškodenie jednotky alebo spôsobiť vznik požiaru.
UPOZORNENIE
Do vstupu alebo výstupu vzduchu NEVKLADAJTE prsty, tyčky alebo iné predmety.
NEODSTRAŇUJTE ochranný kryt ventilátora. Keďže sa ventilátor otáča veľkou
rýchlosťou, mohol by spôsobiť úraz.
10 | Údržba a servis
UPOZORNENIE: Dávajte pozor na ventilátor!
Je nebezpečné kontrolovať jednotku, pričom ventilátor beží.
Pred vykonaním každej úlohy údržby nezabudnite vypnúť hlavný vypínač.
UPOZORNENIE
Po dlhšom používaní skontrolujte podložky jednotky a jej inštalácie, či nie sú
poškodené. Keď sú poškodené, jednotka by mohla spadnúť aspôsobiť úraz.
VÝSTRAHA
Obslužný panel ovládača NEUTIERAJTE benzínom, riedidlom, handrou nasiaknutou
chemickou látkou, atď. Panel môže zmeniť svoju farbu alebo sa môže odlupovať
povrchová vrstva. Keď je silne znečistený, namočte handru do neutrálneho čistiaceho
prostriedku riedeného vodou, dobre ju vypláchnite apanel vyčistite. Utrite ho ďalšou
suchou handrou.
10.1 Údržba po dlhom zastavení
Napr. na začiatku ročného obdobia.
▪ Skontrolujte aodstráňte všetko, čo môže zablokovať vstupné avýstupné ventily
vnútorných ako ajvonkajších jednotiek.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
▪ Vyčistite vzduchové filtre a skrine vnútorných jednotiek. Pre vyčistenie
vzduchových filtrov a skríň vnútorných jednotiek kontaktujte vášho inštalatéra
alebo osobu, ktorá ma na starosti údržbu. Typy na údržbu a postupy pre čistenie
sú uvedené v návodoch na inštaláciu alebo obsluhu príslušných vnútorných
jednotiek. Nezabudnite nainštalovať vyčistené vzduchové filtre späť na to isté
miesto.
Referenčný návod pre inštalatérov a používateľov
47
Page 48
10 | Údržba a servis
10.2 Údržba pred zastavením na dlhé obdobie
▪ Elektrické napájanie zapnite najmenej 6 hodín pre začiatkom prevádzky jednotky,
aby sa zabezpečila hladká prevádzka. Potom ako sa zapne elektrické napájanie,
na displeji užívateľského rozhrania sa zobrazí.
Napr. na konci ročného obdobia.
▪ Ponechajte vnútorné jednotky v režime prevádzky len ventilátor počas asi pol
dňa, aby sa vnútro jednotiek vysušilo. Pozrite si "8.2.2 O režime prevádzky
klimatizácia, vykurovanie, len ventilátor a automatický" [4 38], kde nájdete
podrobnosti orežime prevádzky len ventilátor.
▪ Vypnite elektrické napájanie. Zobrazenie na displeji užívateľského rozhrania
zmizne.
▪ Vyčistite vzduchové filtre a skrine vnútorných jednotiek. Pre vyčistenie
vzduchových filtrov a skríň vnútorných jednotiek kontaktujte vášho inštalatéra
alebo osobu, ktorá ma na starosti údržbu. Typy na údržbu a postupy pre čistenie
sú uvedené v návodoch na inštaláciu alebo obsluhu príslušných vnútorných
jednotiek. Nezabudnite nainštalovať vyčistené vzduchové filtre späť na to isté
miesto.
10.3 Ochladive
Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do
ovzdušia.
Typ chladiva: R32
Hodnota potenciálu globálneho otepľovania: 675
VÝSTRAHA
Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň
chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.
Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota
potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000
Ďalšie informácie vám poskytne inštalatér.
VAROVANIE: MIERNE HORĽAVÝ MATERIÁL
Chladivo vo vnútri tejto jednotky je stredne horľavé.
VAROVANIE
Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).
Referenčný návod pre inštalatérov a používateľov
48
VAROVANIE
▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva.
▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na zrýchlenie procesu
odmrazovania než tie, ktoré odporúča výrobca.
▪ Uvedomte si, že chladivo vo vnútri systému je bez zápachu.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 49
VAROVANIE
Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ.
Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka,
ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu
škodlivého plynu.
Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa
spredajcom, uktorého ste jednotku kúpili.
Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde
uniká chladivo.
10.4 Popredajný servis a záruka
10.4.1 Záručná doba
▪ Tento výrobok obsahuje záručný list, ktorý bol v čase inštalácie vyplnený
predajcom. Vyplnený list bol skontrolovaný zákazníkom astarostlivo odložený.
▪ Ak sú potrebné opravy výrobku v záručnej dobe, skontaktujte sa s vašim
predajcom a majte záručný list po ruke.
10 | Údržba a servis
10.4.2 Odporúčaná údržba a kontrola
Keďže pri používaní jednotky počas niekoľkých rokov sa zbiera prach, jej výkon sa
vurčitom rozsahu znižuje. Keďže rozobratie a vyčistenie vnútra jednotiek vyžaduje
technickú odbornosť, pre zabezpečenie najlepšie možnej údržby jednotiek
odporúčame uzavrieť zmluvu o údržbe a kontrole s výnimkou bežnej údržbárskej
činnosti. Naša sieť predajcov má prístup k stálej zásobe dôležitých komponentov,
aby udržiavali jednotku v prevádzke čo možno najdlhšie. Viac informácií získate u
vášho predajcu.
Keď predajcu žiadate o zásah, okamžite uveďte:
▪ Úplný názov modelu jednotky.
▪ Výrobné číslo (uvedené na štítku jednotky).
▪ Dátum inštalácie.
▪ Symptómy alebo porucha apodrobnosti oporuche.
VAROVANIE
▪ Jednotku sami nemodifikujte, nedemontujte, neodstraňujte, opätovne
neinštalujte alebo neopravujte, keďže demontáž alebo inštalácia môže spôsobiť
zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa s vašim
predajcom.
▪ Vprípade náhodných únikov chladiva sa presvedčte, že vblízkosti nie je otvorený
plameň. Samotné chladivo je celkom bezpečné, netoxické aslabo horľavé, ale pri
náhodnom úniku do miestnosti vytvára toxický plyn tam, kde je prítomný horľavý
vzduch z ventilátorov ohrievačov, plynových varičov atď. Vždy nechajte potvrdiť
kvalifikovaným servisným personálom, že pred obnovením prevádzky bolo miesto
úniku opravené.
10.4.3 Odporúčané cykly údržby a kontroly
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Uvedomte si, že uvedené cykly údržby a výmeny nesúvisia so záručnou dobou
komponentov.
Referenčný návod pre inštalatérov a používateľov
49
Page 50
10 | Údržba a servis
Komponent Cyklus
kontroly
Cyklus údržby (výmeny a/
alebo opravy)
Elektromotor 1 rok 20000 hodiny
KARTA PCB 25000 hodiny
Výmenník tepla 5 rokov
Snímač (termistor atď.) 5 rokov
Užívateľské rozhranie a vypínače 25000 hodiny
Vypúšťacia nádoba 8 rokov
Expanzný ventil 20000 hodiny
Elektromagnetický ventil 20000 hodiny
Tabuľka navrhuje nasledovné podmienky používania:
▪ Normálne používanie bez častého spúšťania azastavovania jednotky. Vzávislosti
od modelu odporúčame nespúšťať anezastavovať stroj viac ako 6 krát za hodinu.
▪ Prevádzka jednotky sa predpokladá 10hodín za deň a2500 hodín za rok.
VÝSTRAHA
▪ Táto tabuľka zobrazuje hlavné diely. Bližšie podrobnosti nájdete v zmluve
oúdržbe akontrole.
▪ Tabuľka zobrazuje odporúčané intervaly cyklov údržby. Napriek tomu, aby
jednotka zostala v prevádzke čo možno najdlhšie, údržba je potrebná skôr. Pri
tvorbe vhodnej údržby v podmienkach rozpočtu údržby a poplatkov za kontrolu
môžu byť použité odporúčané intervaly. V závislosti od obsahu zmluvy o údržbe
akontrole môžu byť vskutočnosti cykly kontroly aúdržby kratšie, ako je uvedené.
10.4.4 Skrátené cykly údržby a výmeny
V nasledovných situáciách je nutné skrátenie "cyklu údržby" a "cyklu výmeny":
Jednotka sa používa na miestach, kde:
▪ Teplo avlhkosť kolíše mimo normálnych hodnôt.
▪ Kolísanie elektrického napájania je veľké (napätie, frekvencia, deformácia vĺn
atď.) (jednotka sa nedá používať, ak je kolísanie elektrického napájania mimo
dovoleného rozsahu).
▪ Nárazy avibrácie sú časté.
▪ Vo vzduchu môže byť prítomný prach, soľ, škodlivý plyn alebo olejová hmla ako aj
napr. kyselina sírová a sírovodík.
▪ Stroj sa často spúšťa a zastavuje alebo doba prevádzky je dlhá (miesta s 24
hodinovou klimatizáciou).
Referenčný návod pre inštalatérov a používateľov
50
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 51
Odporúčaný cyklus výmeny opotrebovaných dielov
10 | Údržba a servis
Komponent Cyklus
kontroly
Cyklus údržby (výmeny a/alebo
opravy)
Vzduchový filter 1 rok 5 rokov
Vysoko účinný filter 1 rok
Poistka 10 rokov
Ohrievač kľukovej skrine 8 rokov
Diely pod tlakom Vprípade korózie sa
skontaktujte svašim miestnym
predajcom.
VÝSTRAHA
▪ Táto tabuľka zobrazuje hlavné diely. Bližšie podrobnosti nájdete v zmluve
oúdržbe akontrole.
▪ Tabuľka zobrazuje odporúčané intervaly cyklov výmeny. Napriek tomu, aby
jednotka zostala v prevádzke čo možno najdlhšie, údržba je potrebná skôr. Pri
tvorbe vhodnej údržby v podmienkach rozpočtu údržby a poplatkov za kontrolu
môžu byť použité odporúčané intervaly. Podrobnosti sa dozviete od predajcu
vášho zariadenia.
INFORMÁCIE
Poškodenie vdôsledku demontáže alebo čistenia vnútra jednotiek niekým iným, než
sú naši autorizovaní predajcovia, nie je zahrnuté vzáruke.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
51
Page 52
11 | Odstraňovanie problémov
11 Odstraňovanie problémov
Ak dôjde k jednej z nasledovných porúch, uskutočnite opatrenia zobrazené nižšie a
skontaktujte sa s predajcom vášho zariadenia.
Systém MUSÍ opraviť kvalifikovaný servisný pracovník.
VAROVANIE
Ak dôjde k niečomu nezvyčajnému (je cítiť zápach po horení atď.), zastavte
prevádzku jednotky avypnite elektrické napájanie.
Ponechanie jednotky v prevádzke za takých okolností môže spôsobiť poruchu,
zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa s vašim
predajcom.
Porucha Opatrenie
Ak poistné zariadenie ako je napr. poistka, istič
alebo istič uzemnenia sú často aktivované alebo
Vypnite hlavný vypínač
elektrického napájania.
hlavný vypínač ON/OFF (ZAP./VYP.) NEPRACUJE
správne.
Prepínač prevádzky NEFUNGUJE správne. Vypnite elektrické napájanie.
Ak je na displeji užívateľského zobrazené číslo
jednotky, kontrolka prevádzky bliká azobrazí sa
kód poruchy.
Upovedomte vášho inštalatéra
ainformujte ho okóde
poruchy.
Ak systém NEFUNGUJE správne s výnimkou vyššie uvedených prípadov a nie je
zrejmá žiadna zvyššie uvedených porúch, systém preskúmajte podľa nasledovných
postupov.
Porucha Opatrenie
Ak dôjde k úniku chladiva
(kód chyby / )
▪ Systém vykoná činnosti. Nevypínajte elektrické
napájanie.
▪ Upovedomte vášho inštalatéra a informujte ho
okóde poruchy.
Ak systém vôbec
nefunguje.
▪ Skontrolujte, či nevznikla porucha elektrického
napájania. Počkajte, kým sa napájanie obnoví. Ak
počas prevádzky dôjde k poruche elektrického
napájania, systém sa po obnovení elektrického
napájania okamžite automaticky opätovne spustí.
Referenčný návod pre inštalatérov a používateľov
52
Keď systém prechádza do
režimu prevádzky len
ventilátor, ale hneď ako
prejde do režimu prevádzky
vykurovanie alebo
klimatizácia, systém sa
zastaví.
▪ Skontrolujte, či nie je vypálená poistka alebo či nie
je aktivovaný istič. V prípade potreby vymeňte
poistku alebo opäť zapnite istič.
▪ Skontrolujte, či vstup alebo výstup vzduchu
vonkajšej alebo vnútornej jednotky nie je
blokovaný prekážkami. Odstráňte akékoľvek
prekážky a uistite sa, že vzduch môže voľne prúdiť.
▪ Skontrolujte, či displej užívateľského rozhrania
zobrazuje na domovskej obrazovke . Pozri návod
na inštaláciu a prevádzku dodaný spolu
svnútornou jednotkou.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 53
11 | Odstraňovanie problémov
Porucha Opatrenie
Systém funguje, ale
chladenie alebo kúrenie
(ohrev) je nedostatočné.
▪ Skontrolujte, či vstup alebo výstup vzduchu
vonkajšej alebo vnútornej jednotky nie je
blokovaný prekážkami. Odstráňte akékoľvek
prekážky a uistite sa, že vzduch môže voľne prúdiť.
▪ Skontrolujte, či vzduchový filter nie je upchatý
(pozri odsek "Údržba" v návode vnútornej
jednotky).
▪ Skontrolujte nastavenie teploty.
▪ Skontrolujte nastavenie otáčok ventilátora na
vašom užívateľskom rozhraní.
▪ Skontrolujte, či sú otvorené dvere alebo okná.
Dvere a okná zavrite, aby nedošlo k prúdeniu
vzduchu do miestnosti.
▪ Skontrolujte, či sa počas prevádzky chladenia
vmiestnosti nenachádza veľa osôb. Skontrolujte, či
zdroj tepla vmiestnosti nie je veľmi silný.
▪ Skontrolujte, či do miestnosti nesvieti priame
slnečné žiarenie. Používajte záclony alebo clony.
▪ Skontrolujte, ak nie je uhol prúdenia vzduchu
správny.
Ak je po kontrole všetkých vyššie uvedených položiek nemožné odstrániť problém,
skontaktujte sa s vašim inštalatérom a uveďte symptómy, celý názov modelu
jednotky (ak je to možné aj s výrobným číslom) a dátum inštalácie (mal by byť
uvedený na záručnom liste).
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
53
Page 54
11 | Odstraňovanie problémov
11.1 Kódy chýb: Prehľad
V prípade, že sa na displeji užívateľského rozhrania vnútornej jednotky objaví kód
poruchy, kontaktujte vášho inštalatéra a informujte ho o kóde poruchy, type
jednotky a výrobnom čísle (tieto informácie môžete nájsť na výrobnom štítku
jednotky).
Pre vašu potrebu je vám k dispozícii zoznam s kódmi porúch. V závislosti od úrovne
kódu poruchy môžete kód resetovať stlačením tlačidla ON/OFF (ZAP./VYP.). Ak nie,
požiadajte vášho inštalatéra o radu.
Hlavný kód Obsah
Bolo aktivované externé ochranné zariadenie
Snímač R32 v jednej z vnútorných jednotiek detekoval únik
chladiva
(a)
/ Chyba bezpečnostného systému (detekcia úniku)
EEPROM porucha (vnútri)
Porucha systému vypúšťania (vnútri)
Porucha motora ventilátora (vnútri)
Porucha motora otočnej klapky (vnútri)
Porucha expanzného ventilu (vnútri)
Porucha vypúšťania (vnútorná jednotka)
Porucha prachovej komory filtra (vnútri)
Porucha nastavenia výkonu (vnútri)
Porucha v prenose medzi hlavnou a podriadenou kartou PCB
(vnútri)
Porucha termistora výmenníka tepla (vnútri, kvapalina)
Porucha termistora výmenníka tepla (vnútri, plyn)
Porucha termistora nasávania vzduchu (vnútri)
(a)
Referenčný návod pre inštalatérov a používateľov
54
Porucha termistora výstupu vzduchu (vnútri)
Porucha detektora pohybu alebo snímača teploty na podlahe
(vnútri)
Porucha snímača R32 v jednej z vnútorných jednotiek
(a)
Koniec životnosti snímača R32 v jednej z vnútorných jednotiek
Porucha termistora užívateľského rozhrania (vnútri)
Porucha PCB (vonku)
Bol aktivovaný vysokotlakový vypínač
Porucha nízkeho tlaku (vonku)
Detekcia uzamknutia kompresora (vonku)
Porucha motora ventilátora (vonku)
Porucha elektronického expanzného ventilu (vonku)
Porucha teploty na výstupe (vonku)
Nenormálna teplota nasávania (vonku)
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
(a)
Page 55
11 | Odstraňovanie problémov
Hlavný kód Obsah
Detekcia preplnenia chladivom
Porucha vysokotlakového vypínača
Porucha motora ventilátora (vonku)
Porucha snímača okolitej teploty (vonku)
Porucha snímača tlaku
Porucha snímača prúdu
Porucha snímača teploty na výstupe (vonku)
Porucha snímača teploty nasávania (vonku)
Porucha snímača teploty rozmrazovania (vonku)
Porucha snímača teploty kvapaliny (po pomocnej klimatizácii HE)
(vonku)
Porucha snímača teploty plynu (po pomocnej klimatizácii HE)
(vonku)
Porucha vysokotlakového snímača (S1NPH)
Porucha nízkotlakového snímača (S1NPL)
INV Abnormálna PCB
Abnormálna teplota rebra
Chybná karta PCB invertora
Zistené prúdové preťaženie kompresora
Zamknutie kompresora (spustenie)
Karta PCB uzavretia - problém s prenosom alebo odpojenie
INV napätie nevyváženého elektrického napájania
Porucha termistora s rebrami
Porucha nastavenia výkonu (vonku)
Nenormálny pokles nízkeho tlaku, porucha expanzného ventilu
INV napäťový skrat elektrického napájania
Ešte sa nevykonala skúšobná prevádzka systému
Chybné zapojenie vo vnútri alebo vonku
Nenormálne užívateľské rozhranie - vnútorná komunikácia
Nenormálna komunikácia užívateľské rozhranie nadriadené podriadené
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Nesúlad systémov. Kombinácia nesprávnych typov vnútorných
jednotiek. Porucha vnútornej jednotky.
Porucha spojenia vnútorných jednotiek alebo nesúlad typov
Uzamknutie systému
Chyba zálohovania PCB
Chyba vstupu externého vetrania
Duplikácia centralizovaného adresovania
Referenčný návod pre inštalatérov a používateľov
55
Page 56
11 | Odstraňovanie problémov
Hlavný kód Obsah
(a)
11.2 Symptómy, ktoré NIE sú poruchami systému
Nasledovné symptómy NIE sú poruchami systému:
11.2.1 Symptóm: Systém nebeží
▪ Klimatizačné zariadenie sa okamžite nespustí potom, ako sa zatlačí tlačidlo ON/
OFF (ZAP./VYP.) na užívateľskom rozhraní. Ak sa kontrolka prevádzky rozsvieti,
systém sa nachádza v bežnej prevádzke. Aby nedošlo k preťaženiu motora
kompresora, klimatizačné zariadenie sa spustí po 5 minútach potom ako sa znovu
zapne vprípade, že bolo tesne predtým vypnuté. K takému istému oneskoreniu
spustenia dôjde potom, ako bolo použité tlačidlo voľby režimu prevádzky.
Porucha v komunikácii centralizované ovládacie zariadenie vnútorná jednotka
Porucha automatického adresovania (nekonzistencia)
Porucha automatického adresovania (nekonzistencia)
Kód chyby sa zobrazí iba na používateľskom rozhraní vnútornej jednotky, kde došlo k
chybe.
▪ Ak sa na užívateľskom rozhraní zobrazí "centralizované ovládanie" ("Centralized
Control"), stlačenie tlačidla prevádzky zapríčiní blikanie displeja na niekoľko
sekúnd. Blikajúci displej zobrazuje, že sa nemôže použiť užívateľské rozhranie.
▪ Systém sa po zapnutí elektrického napájania okamžite nespustí. Počkajte jednu
minútu, kým mikropočítač nie je pripravený na prevádzku.
11.2.2 Symptóm: Nedá sa zmeniť režim prevádzky chladenie/kúrenie
▪ Ak displej zobrazuje (zmena pri centralizovanom ovládaní), zobrazuje, že to
je podriadené používateľské rozhranie (slave).
▪ Ak je nainštalovaný prepínač zmeny režimu klimatizácia/vykurovanie a displej
zobrazuje (zmena pomocou centralizovaného ovládania), je to preto, lebo
zmena režimu klimatizácia/vykurovanie sa vykonáva pomocou prepínača zmeny
režimu klimatizácia/vykurovanie na diaľkovom ovládači. Požiadajte predajcu
vášho zariadenia, aby vás informoval, kde je nainštalovaný prepínač diaľkového
ovládača.
11.2.3 Symptóm: Prevádzka ventilátora je možná, ale režim chladenia alebo kúrenia nefunguje
Ihneď po zapnutí elektrického napájania. Mikropočítač je pripravený na prevádzku
a vykonáva kontrolu komunikácie so všetkými vnútornými jednotkami. Počkajte,
prosím, maximálne 12 minút, kým sa tento proces ukončí.
11.2.4 Symptóm: Otáčky ventilátora nekorešpondujú snastavením
Referenčný návod pre inštalatérov a používateľov
56
Otáčky ventilátora sa nemenia, aj keď bolo stlačené tlačidlo nastavenia otáčok
ventilátora. Počas režimu prevádzky vykurovanie, keď izbová teplota dosiahne
nastavenú teplotu, vonkajšia jednotka sa vypne avnútorná jednotka zmení režim
na úpravu otáčok ventilátora. Tým sa zabráni priamemu vyfukovaniu studeného
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 57
11 | Odstraňovanie problémov
vzduchu na osoby zdržiavajúce sa vmiestnosti. Otáčky ventilátora sa nezmenia, aj
keď sa stlačilo tlačidlo, keď ďalšia vnútorná jednotka je v režime prevádzky
vykurovanie.
11.2.5 Symptóm: Smer ventilátora nekorešponduje snastavením
Smer ventilátora nekorešponduje so zobrazením na displeji užívateľského
rozhrania. Smer ventilátora sa nemení. To je preto, lebo jednotka je ovládaná
mikropočítačom.
11.2.6 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka)
▪ Ak je počas prevádzky chladenia vysoká vlhkosť. Ak je vnútro vnútornej jednotky
mimoriadne znečistené, rozloženie teploty vo vnútri miestnosti je nerovnomerné.
Je nutné vyčistiť vnútro vnútornej jednotky. Požiadajte predajcu vášho
zariadenia, aby vám poskytol podrobné informácie o čistení jednotky. Táto
činnosť vyžaduje kvalifikovaného servisného pracovníka.
▪ Okamžite po ukončení prevádzky chladenia a keď izbová teplota a vlhkosť sú
nízke. To je v dôsledku toho, že teplý plyn chladiva prúdi späť do vnútornej
jednotky avytvára paru.
11.2.7 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka, vonkajšia jednotka)
Keď sa systém po režime prevádzky rozmrazovania prepne do režimu prevádzky
kúrenia. Vlhkosť vytvorená vrežime rozmrazovania sa stane parou aje odčerpaná.
11.2.8 Symptóm: Užívateľské rozhranie zobrazuje "U4" alebo "U5" a zastaví sa, ale potom sa znova spustí po niekoľkých minútach
To je v dôsledku toho, že užívateľské rozhranie zachytáva rušenie z iných
elektrických spotrebičov než je klimatizačné zariadenie. Hlučnosť bráni komunikácii
medzi jednotkami, čo spôsobuje ich zastavenie. Prevádzka sa automaticky
opätovne spustí, keď sa skončí rušenie.
11.2.9 Symptóm: Hlučnosť klimatizácie (vnútorné jednotky)
▪ „Oceľový“ hluk je okamžite počuť po zapnutí elektrického napájania. Elektronický
expanzný ventil vo vnútri vnútornej jednotky začne pracovať arobí hluk. Jeho
objem sa zmenší asi za jednu minútu.
▪ Keď je systém vrežime prevádzky klimatizácia alebo sa zastaví, je počuť súvislý
nízky „šušťavý“ zvuk. Keď je vypúšťacie čerpadlo vprevádzke (prídavné voliteľné
príslušenstvo), je počuť tento zvuk.
▪ Keď sa systém po ukončení režimu prevádzky vykurovanie zastaví, je počuť
"piskľavý“ škrípajúci zvuk. Predĺženie a stiahnutie dielov z plastu spôsobené
zmenou teploty vytvára tento hluk.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
▪ Nízky zvuk „sypot“ je počuť pri zastavení vnútornej jednotky. Ak je v prevádzke
iná vnútorná jednotka, je počuť tento hluk. Vsnahe zabrániť, aby olej achladivo
zostali vsystéme, ostáva prúdiť malé množstvo chladiva.
Referenčný návod pre inštalatérov a používateľov
57
Page 58
11 | Odstraňovanie problémov
11.2.10 Symptóm: Hlučnosť klimatizácií (vnútorná jednotka, vonkajšia jednotka)
▪ Keď je systém v režime prevádzky klimatizácia alebo rozmrazovania, je počuť
súvislý nízky šušťavý zvuk. To je zvuk plynného chladiva prúdiaceho cez vnútornú
a vonkajšiu jednotku.
▪ Šušťavý zvuk, ktorý je počuť pri spustení alebo okamžite po zastavení prevádzky
alebo rozmrazovania. Toto je hluk chladiva spôsobený zastavením prúdenia alebo
zmenami prúdenia.
11.2.11 Symptóm: Hlučnosť klimatizácií (vonkajšia jednotka)
Keď sa zmení hluk prevádzky. Tento hluk je spôsobený zmenou frekvencie.
11.2.12 Symptóm: Zjednotky vychádza prach
Keď sa jednotka používa po prvý krát po dlhšom čase. To je spôsobené tým, že sa
do jednotky dostal prach.
11.2.13 Symptóm: Jednotky môžu vydávať zápach
Jednotka môže absorbovať zápach zmiestnosti, nábytku, cigariet, atď. apotom ho
opäť uvoľňovať.
11.2.14 Symptóm: Ventilátor vonkajšej jednotky sa neotáča
Počas prevádzky. Otáčky ventilátora sú ovládané vsnahe optimalizovať prevádzku
výrobku.
11.2.15 Symptóm: Kompresor vo vonkajšej jednotke sa po krátkej prevádzke kúrenia nezastaví
Tým sa zabráni tomu, aby chladivo zostávalo vkompresore. Jednotka sa zastaví po
5 až 10 minútach.
11.2.16 Symptóm: Vnútro vonkajšej jednotky je rovnomerne teplé, aj keď sa jednotka zastavila
To je spôsobené tým, že ohrev skrine zohrieva kompresor tak, aby kompresor mal
hladký štart.
11.2.17 Symptóm: Keď sa vnútorná jednotka zastaví, je cítiť horúci vzduch
Niekoľko rozličných vnútorných jednotiek začne bežať v tom istom systéme. Ak
ďalšia jednotka beží, nejaké množstvo chladiva stále prúdi jednotkou.
Referenčný návod pre inštalatérov a používateľov
58
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 59
12 Premiestnenie
O demontáž aopätovnú inštaláciu celej jednotky požiadajte predajcu. Odstránenie
jednotiek vyžaduje technickú odbornosť.
12 | Premiestnenie
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
59
Page 60
13 | Likvidácia
13 Likvidácia
Táto jednotka používa uhlofluorovodík. O likvidáciu tejto jednotky do odpadu
požiadajte predajcu.
VÝSTRAHA
Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej
zmesi, oleja a ostatných častí zariadenia MUSÍ prebiehať v súlade s platnými
právnymi predpismi. Jednotky je NUTNÉ likvidovať v špeciálnych zariadeniach na
spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a
obnovu.
Referenčný návod pre inštalatérov a používateľov
60
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 61
14 Technické údaje
14.1 Informačné požiadavky pre Eco Design
Dodržiavajte nižšie uvedené kroky podľa údajov energetického štítku – dávka 21
jednotky a kombinácií vonkajších/vnútorných jednotiek.
1 Otvorte nasledovnú webovú stránku: https://energylabel.daikin.eu/
2 Ak chcete pokračovať, vyberte:
▪ "Pokračujte do Európy"re medzinárodnú webovú stránku.
▪ "Iná krajina" pre stránku príslušnej krajiny.
Výsledok: Ste presmerovaný na webovú stránku "Účinnosť podľa ročného
obdobia".
3 Pod "Eco Design – Ener LOT 21" kliknite na "Vytvoriť vaše údaje".
Výsledok: Ste presmerovaný na webovú stránku "Účinnosť podľa ročného
obdobia (LOT 21)".
4 Pozri pokyny na webovej stránke ako vybrať správnu jednotku.
14 | Technické údaje
Výsledok: Ak je výber uskutočnený, je možné zobraziť kartu s údajmi LOT 21 ako
PDF alebo webovú stránku HTML.
INFORMÁCIE
Iné dokumenty (napr. návody, ...) je možné vidieť z výslednej webovej stránky.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
61
Page 62
Pre inštalatéra
Pre inštalatéra
Pre inštalatéra
Referenčný návod pre inštalatérov a používateľov
62
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 63
15 Informácie o balení
V tejto kapitole
15.1 Prehľad: informácie obalení .................................................................................................................................................. 63
15.2 Vonkajšia jednotka.................................................................................................................................................................. 64
15.2.1 Odbalenie vonkajšej jednotky................................................................................................................................ 64
15.2.2 Manipulácia svonkajšou jednotkou ...................................................................................................................... 64
15.2.3 Vybratie príslušenstva zvonkajšej jednotky.......................................................................................................... 65
15.1 Prehľad: informácie obalení
Táto kapitola popisuje čo máte robiť po dodaní krabice s vonkajšou jednotkou na
miesto inštalácie.
Uvedomte si, že:
▪ Pri dodaní sa jednotka MUSÍ skontrolovať, či nie je poškodená. Každé poškodenie
sa MUSÍ ihneď ohlásiť zástupcovi dopravcu pre reklamácie.
▪ Zabalenú jednotku dopravte čo najbližšie ku konečnému miestu montáže, aby
nedošlo kpoškodeniu počas prepravy.
15 | Informácie o balení
▪ Pripravte cestu, po ktorej chcete preniesť jednotku dovnútra smerom dopredu.
▪ Pri manipulácii sjednotkou je nutné dodržiavať nasledovné zásady:
Krehký tovar. Sjednotkou manipulujte opatrne.
Jednotku neprevracajte, aby nedošlo kpoškodeniu kompresora.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
63
Page 64
15 | Informácie o balení
21
±100
kg
15.2 Vonkajšia jednotka
15.2.1 Odbalenie vonkajšej jednotky
15.2.2 Manipulácia svonkajšou jednotkou
UPOZORNENIE
Ak chcete predísť poraneniu, NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier
na jednotke.
Jednotku prenášajte pomaly, ako je zobrazené:
Vidlicový vysokozdvižný vozík. Vysokozdvižný vozík sa smie používať na prepravu
len, ak jednotka zostane na palete.
Referenčný návod pre inštalatérov a používateľov
64
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 65
15 | Informácie o balení
4P590088-1A
1×
1
1×
2×
b
1×
a c
1×
1×
d
e f
3×
PH2
8 mm
1× 1× 1× 1× 1×
g
h i j k
2
3
4
UPOZORNENIE
Látka vo vnútri ľavej rukoväte je určená na ochranu ruky pred porezaním hliníkovými
rebrami jednotky.
Látku odstráňte iba, ak bola jednotka úplne namontovaná.
15.2.3 Vybratie príslušenstva zvonkajšej jednotky
1 Demontujte servisný kryt. Pozri "17.2.2Otvorenie vonkajšej jednotky"[474].
a Všeobecné bezpečnostné opatrenia
b Návod na inštaláciu vonkajšej jednotky
c Štítok Pozor
d Nálepka sinformáciami o fluoračných skleníkových plynoch
e Prídavný štítok naplnenia chladivom
f Spony na káble
g Kvapalinové potrubie — zahnuté
h Kvapalinové potrubie — krátke
i Kvapalinové potrubie — dlhé
j Plynové potrubie — zahnuté
k Plynové potrubie
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
65
Page 66
16 | Informácie ojednotkách avoliteľnom príslušenstve
16 Informácie ojednotkách avoliteľnom
príslušenstve
V tejto kapitole
16.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve .............................................................................................. 66
16.2 Identifikácia............................................................................................................................................................................. 67
16.2.1 Výrobný štítok: vonkajšia jednotka........................................................................................................................ 67
16.3 O vonkajšej jednotke .............................................................................................................................................................. 67
16.4 Zloženie systému .................................................................................................................................................................... 68
16.5 Kombinácie jednotiek a možností .......................................................................................................................................... 68
16.5.1 O kombinácii jednotiek a nadaštandardnej výbavy............................................................................................... 68
16.5.2 Možné kombinácie vnútorných jednotiek............................................................................................................. 68
16.5.3 Možnosti pre vonkajšiu jednotku........................................................................................................................... 69
16.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve
Táto kapitola obsahuje informácie o:
▪ Identifikácia vonkajšej jednotky.
▪ Kde sa vonkajšia jednotka umiestni do systému.
▪ S ktorými vonkajšími jednotkami a nadštandardnou výbavou je možné vonkajšie
jednotky kombinovať.
Referenčný návod pre inštalatérov a používateľov
66
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 67
16 | Informácie ojednotkách avoliteľnom príslušenstve
16.2 Identifikácia
VÝSTRAHA
Pri súčasnom inštalovaní alebo servise viacerých jednotiek sa servisné panely rôznych
modelov NESMÚ zamieňať.
16.2.1 Výrobný štítok: vonkajšia jednotka
Umiestnenie
Označenie modelov
Príklad: R X Y S A 6 A7 Y1 B
Kód Vysvetlenie
R Ochladený vonkajší vzduch
X Tepelné čerpadlo (nesúvislé vykurovanie)
Y Jeden modul
S Série S
A Chladivo R32
4~6 Výkonová trieda
A7 Séria modelu
V1 Elektrické napájanie: 1~, 220~240 V, 50 Hz
Y1 Elektrické napájanie: 3N~, 380~415 V, 50 Hz
B Európsky trh
16.3 O vonkajšej jednotke
Tento návod na inštaláciu sa týka systému tepelného čerpadla plne poháňaného
invertorom VRV.
Tieto jednotky sú skonštruované pre vonkajšiu inštaláciu a aplikácie s tepelným
čerpadlom vzduch vzduch.
Špecifikácia RXYSA4~6
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Výkon Vykurovanie 14,2~18,0kW
Klimatizácia 12,1~15,5kW
Okolitá konštrukčná
teplota
Vykurovanie –20~21°CDB
–20~15,5°CWB
Klimatizácia –5~46°CDB
Referenčný návod pre inštalatérov a používateľov
67
Page 68
16 | Informácie ojednotkách avoliteľnom príslušenstve
b
a
c
d
f e
d
c
b b
c
d
16.4 Zloženie systému
VAROVANIE
Inštalácia MUSÍ spĺňať požiadavky, ktoré sa vzťahujú na toto zariadenie R32. Viac
informácií nájdete v "3.1Návod k zariadeniu s použitím chladiva R32"[418].
INFORMÁCIE
Nie všetky kombinácie vnútorných jednotiek sú dovolené. Ako návod pozri
"16.5.2Možné kombinácie vnútorných jednotiek"[468].
a Tepelné čerpadlo vonkajšej jednotky
b Potrubie s chladivom
c VRV vnútorná jednotka priamej expanzie (DX)
d Diaľkový ovládač v normálnom režime prevádzky
e Diaľkový ovládač v režime prevádzky iba alarm
f Diaľkový ovládač v režime prevádzky supervízor (v niektorých situáciách povinný)
16.5 Kombinácie jednotiek a možností
INFORMÁCIE
Určitá nadštandardná výbava nemusí byť k dispozícii vo vašej krajine.
16.5.1 O kombinácii jednotiek a nadaštandardnej výbavy
VÝSTRAHA
Aby ste zaistili, že vaše nastavenie systému (vonkajšia jednotka+vonkajšia(e)
jednotka(y)) bude fungovať, preštudujte si najnovšie technické údaje tepelného
čerpadla VRV.
Systém tepelného čerpadla sa dá kombinovať s niekoľkými typmi vnútorných
jednotiek a je určený len pre použitie R32.
Aby ste získali prehľad o jednotkách, ktoré sú k dispozícii, preštudujte si katalóg
výrobkov.
K dispozícii je prehľad, ktoré kombinácie vnútorných a vonkajších jednotiek sú
dovolené. Nie sú dovolené všetky kombinácie. Podriaďujú sa pravidlám
(kombinácia medzi vonkajšími jednotkami, vnútornými jednotkami, diaľkovými
ovládačmi atď.) uvedeným v technických údajoch.
16.5.2 Možné kombinácie vnútorných jednotiek
Vo všeobecnosti je možné k systému tepelného čerpadla VRV pripojiť nasledujúci
Referenčný návod pre inštalatérov a používateľov
68
typ vnútorných jednotiek. Zoznam nie je vyčerpávajúci a závisí od kombinácie
modelov vonkajších a vnútorných jednotiek.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 69
16 | Informácie ojednotkách avoliteľnom príslušenstve
▪ vnútorné jednotky priamej expanzie VRV (DX) (aplikácie vzduch-vzduch).
16.5.3 Možnosti pre vonkajšiu jednotku
Ohrievač spodnej dosky (EKBPH250D7)
▪ Zabraňuje zamrznutiu spodnej dosky.
▪ Odporúča sa v oblastiach s nízkou okolitou teplotou a vysokou vlhkosťou.
▪ Pokyny na inštaláciu nájdete vnávode na inštaláciu ohrievača spodnej dosky.
Prepínač chladenia alebo vykurovania
Aby bolo možné ovládať zariadenie v režime klimatizácie alebo vykurovania z
jedného miesta, je možné pripojiť nasledujúcu nadštandardnú výbavu:
Popis Názov modelu
Prepínač zmeny režimu klimatizácia/
vykurovanie
S nadštandardnou upevňovacou
skrinkou pre prepínač
KRC19-26A
KJB111A
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
69
Page 70
17 | Inštalácia jednotky
17 Inštalácia jednotky
V tejto kapitole
VAROVANIE
Inštalácia MUSÍ spĺňať požiadavky, ktoré sa vzťahujú na toto zariadenie R32. Viac
informácií nájdete v "3.1Návod k zariadeniu s použitím chladiva R32"[418].
17.1 Príprava miesta inštalácie....................................................................................................................................................... 70
17.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie............................................................................................. 70
17.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí................................................ 73
17.2 Otvorenie a zatvorenie jednotky ............................................................................................................................................ 74
17.2.1 Otvorenie jednotiek ............................................................................................................................................... 74
17.2.2 Otvorenie vonkajšej jednotky ................................................................................................................................ 74
17.2.3 Zatvorenie vonkajšej jednotky............................................................................................................................... 74
17.3 Montáž vonkajšej jednotky..................................................................................................................................................... 76
17.3.1 O montáži vonkajšej jednotky................................................................................................................................ 76
17.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky........................................................................................... 76
17.3.3 Na prípravu inštalačnej konštrukcie ...................................................................................................................... 76
17.3.4 Inštalácia vonkajšej jednotky ................................................................................................................................. 77
17.3.5 Pre umožnenie vypúšťania..................................................................................................................................... 77
17.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením ............................................................................................ 78
17.1 Príprava miesta inštalácie
Jednotku NEINŠTALUJTE na miesta, ktoré sa často používajú ako pracovisko.
V prípade vykonávania stavebných prác (napr. brúsenie), pri ktorých sa vytvára
veľké množstvo prachu, MUSÍ byť jednotka zakrytá.
Na inštaláciu vyberte miesto s dostatkom priestoru na prinesenie a odnesenie
jednotky.
VAROVANIE
Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).
17.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie
INFORMÁCIE
Prečítajte si tiež nasledovné požiadavky:
▪ Všeobecné požiadavky na miesto inštalácie. Viď kapitolu "Všeobecné
bezpečnostné predbežné opatrenia".
▪ Požiadavky na servisný priestor. Viď kapitolu "Technické údaje".
▪ Požiadavky na potrubie chladiva (dĺžka, výškový rozdiel). Pozri ďalej v tejto
kapitole "Príprava".
Referenčný návod pre inštalatérov a používateľov
70
UPOZORNENIE
Zariadenie NEMÁ byť prístupné verejnosti. Nainštalujte ho v zabezpečenom
priestore, ktorý nie je jednoducho prístupný.
Táto jednotka je vhodná na inštaláciu v komerčnom a ľahkom priemyselnom
prostredí.
Vonkajšia jednotka je určená na inštaláciu vonku a pre okolitú teplotu v rozsahu:
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 71
17 | Inštalácia jednotky
b
bcc
f
ea d
(mm)
≥
1500
≥
1500
≥
1500
≥
1000≥1000
≥
1000≥1000
≥
1000≥1000
d
Vykurovanie –20~21°CDB
–20~15,5°CWB
Klimatizácia –5~46°CDB
Poznámka: Pre vnútornú inštaláciu vonkajšej jednotky skontrolujte súlad s
platnými právnymi predpismi.
VÝSTRAHA
Zariadenie popísané v tomto návode môže spôsobiť elektronické rušenie vytvorené
vysokofrekvenčnou energiou. Zariadenie spĺňa špecifikácie, ktoré sú navrhnuté tak,
aby poskytovali primeranú ochranu proti takému rušeniu. Napriek tomu nie je
záruka, že sa uurčitej inštalácie nevyskytne rušenie.
Preto sa doporučuje nainštalovať toto zariadenie aelektrické vedenia v dostatočnej
vzdialenosti od stereofónnych zariadení, osobných počítačov atď.
a Osobný počítač alebo rádio
b Poistka
c Prúdový chránič
d Používateľské rozhranie
e Vnútorná jednotka
f Vonkajšia jednotka
▪ Na miestach so slabým príjmom udržujte vzdialenosť 3 m alebo viac, aby nedošlo
k elektromagnetickému rušeniu iných prístrojov apoužite rúrky na vodiče pre
výkonové aprenosové vedenia.
▪ Vyberte miesto, ktoré sa dá čo najlepšie chrániť proti dažďu.
▪ Dbajte na to, aby vprípade netesnosti nemohla voda spôsobiť žiadne poškodenie
priestoru inštalácie aokolia.
▪ Vyberte miesto, kde prevádzkový hluk alebo horúci/studený vzduch vychádzajúci
zjednotky nespôsobí problémy.
▪ Rebrá výmenníka tepla sú ostré a môžu spôsobiť zranenie. Vyberte miesto
inštalácie, na ktorom nebude hroziť poranenie (týka sa to najmä miest, na
ktorých sa hrajú deti).
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ Vyhýbajte sa citlivým miestam (napr. v blízkosti spálne), kde hlučnosť prevádzky
môže spôsobovať problémy.
Poznámka: Ak sa v aktuálnych podmienkach inštalácie meria zvuk, nameraná
hodnota bude vyššia ako hladina akustického tlaku uvedená v časti Zvukové
spektrum v technickej príručke v dôsledku šumu a odrazu zvukov okolitého
prostredia.
INFORMÁCIE
Hladina tlaku zvuku je menšia ako 70dBA.
▪ Miesta, kde môžu byť vatmosfére prítomné hmla alebo pary minerálneho oleja.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Plastické diely sa môžu poškodiť, vypadnúť alebo spôsobiť únik vody.
Referenčný návod pre inštalatérov a používateľov
71
Page 72
17 | Inštalácia jednotky
b
c
a
a
b
c
d
c
d
NEODPORÚČA sa inštalovať jednotku na nasledujúcich miestach, pretože by sa
mohla skrátiť jej životnosť:
▪ Na miestach svýznamným kolísaním napätia
▪ Vo vozidlách alebo na lodiach
▪ Na miestach skyslými alebo zásaditými parami
Inštalácia v blízkosti mora. Zabezpečte, aby vonkajšia jednotka NEBOLA priamo
vystavená vetrom od mora. Tým sa má zabrániť vzniku korózie z dôvodu vysokej
úrovne obsahu solí vo vzduchu, čím sa môže skrátiť životnosť jednotky.
Vonkajšiu jednotku nainštalujte mimo pôsobenia vetra od mora.
Príklad: Za budovu.
Ak je vonkajšia jednotka vystavená priamemu vetru od mora, nainštalujte vetrolam.
▪ Výška vetrolamu≥1,5×výška vonkajšej jednotky
▪ Pri inštalácii vetrolamu nezabudnite na požiadavky na servisný priestor.
a Vietor od mora
b Budova
c Vonkajšia jednotka
d Vetrolam
Silné vetry (≥18 km/h) fúkajúce na odvod vzduchu vonkajšej jednotky spôsobia
skrat (nasatie vyfukovaného vzduchu). Môže to viesť k:
▪ zhoršeniu prevádzkovej kapacity,
▪ častému vzniku náhlej námrazy vrežime ohrevu,
▪ prerušeniu prevádzky z dôvodu zníženia nízkeho tlaku alebo zvýšenia vysokého
tlaku,
▪ pokazeniu ventilátora (keď vietor fúka nepretržite na ventilátor, môže sa začať
krútiť veľmi rýchlo, kým sa nepokazí).
Referenčný návod pre inštalatérov a používateľov
72
Keď je odvod vzduchu vystavený vetru, odporúča sa inštalovať ochrannú dosku.
Odporúča sa inštalovať vonkajšiu jednotku tak, aby prívod vzduchu smeroval
kstene aNEBOL priamo vystavený vetru.
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 73
17 | Inštalácia jednotky
a
b
c
b
a
b
c
c
d
a Doska deflektora
b Prevažujúci smer vetra
c Odvod vzduchu
17.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí
Vonkajšiu jednotku chráňte pred priamym snežením apostarajte sa, aby vonkajšiu
jednotku NIKDY nezasnežilo.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
a Kryt alebo prístrešok proti snehu
b Podstavec (minimálna výška=150mm)
c Prevažujúci smer vetra
d Odvod vzduchu
Sneh sa môže nahromadiť a zamrznúť medzi výmenníkom tepla a skriňou jednotky.
Tým sa môže znížiť efektivita prevádzky. Pokyny ako tomu zabrániť (po montáži
jednotky) nájdete v "17.3.5Pre umožnenie vypúšťania"[477].
VÝSTRAHA
Pri prevádzke jednotky pri nízkej vonkajšej okolitej teplote s vysokou vlhkosťou
zaistite dodržiavanie pokynov pre udržanie voľných vypúšťacích otvorov jednotky
použitím nadštandardného ohrievača spodnej dosky (pozri "16 Informácie
ojednotkách avoliteľnom príslušenstve"[466]).
Referenčný návod pre inštalatérov a používateľov
73
Page 74
17 | Inštalácia jednotky
1
3
2
(4)
1×
PH2
8 mm
17.2 Otvorenie a zatvorenie jednotky
17.2.1 Otvorenie jednotiek
17.2.2 Otvorenie vonkajšej jednotky
V určitých časových intervaloch je potrebné jednotku otvoriť. Príklad:
▪ Pri pripojovaní potrubia s chladivom
▪ Pri pripojovaní elektrickej inštalácie
▪ Pri údržbe alebo servise jednotky
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
NEBEZPEČENSTVO: POPÁLENIE/OBARENIE
17.2.3 Zatvorenie vonkajšej jednotky
VÝSTRAHA
Pri zatváraní krytu vonkajšej jednotky sa NESMIE použiť uťahovací moment väčší ako
4,1N•m.
Referenčný návod pre inštalatérov a používateľov
74
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 75
17 | Inštalácia jednotky
2
1
4
3
1×
PH2
8 mm
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
75
Page 76
17 | Inštalácia jednotky
(mm)
758
>150
(480-490)
485
4× M12
a
20
17.3 Montáž vonkajšej jednotky
17.3.1 O montáži vonkajšej jednotky
17.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky
Bežný pracovný postup
Montáž vonkajšej jednotky štandardne pozostáva z týchto fáz:
1 Poskytnutie inštalačnej konštrukcie.
2 Inštalácia vonkajšej jednotky.
3 Poskytnutie odpadového kanálu.
4 Zabezpečenie, aby sa jednotky neprevrátila.
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
17.3.3 Na prípravu inštalačnej konštrukcie
Skontrolujte pevnosť a vodorovnosť inštalačného podložia, aby jednotka
nespôsobovala prevádzkové vibrácie alebo hluk.
Bezpečne pripevnite jednotku pomocou základových skrutiek podľa výkresu
základov.
Pripravte si 4 sady kotviacich skrutiek, matíc a podložiek (dodáva zákazník)
nasledovne:
Referenčný návod pre inštalatérov a používateľov
76
a Zabezpečte, aby vypúšťacie otvory spodnej dosky jednotky neboli zakryté.
INFORMÁCIE
Odporúčaná výška hornej prečnievajúcej časti skrutiek je 20mm.
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 77
VÝSTRAHA
a
4× M12
Upevnite vonkajšiu jednotku k skrutkám základu použitím matíc s plastovými
podložkami (a). Ak je stiahnutá povrchová vrstva z priestoru upevnenia, kov môže
začať rýchlo hrdzavieť.
17.3.4 Inštalácia vonkajšej jednotky
17 | Inštalácia jednotky
17.3.5 Pre umožnenie vypúšťania
▪ Skontrolujte, či kondenzovaná voda môže vhodným spôsobom odtekať.
▪ Jednotku nainštalujte na podklad, ktorý zaručí správny odtok, aby sa zabránilo
nahromadeniu ľadu.
▪ Okolo základu pripravte kanál pre vypustenie odpadovej vody z priestoru okolo
jednotky.
▪ Zabráňte odtoku vody na chodník, pretože v prípade teplôt prostredia pod
bodom mrazu by chodník mohol byť klzký.
▪ Keď sa jednotka inštaluje na rám, vo vzdialenosti 150 mm od spodnej časti
jednotky namontujte vodotesnú dosku, aby sa zabránilo preniknutiu vody do
jednotky astekaniu odtekajúcej vody (pozrite si nasledujúci obrázok).
INFORMÁCIE
Aby sa zabránilo kvapkaniu vypúšťanej vody, v prípade potreby môžete použiť
vypúšťaciu nádobu (dodáva zákazník).
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
VÝSTRAHA
Ak sa NEDÁ jednotka nainštalovať úplne rovno, vždy sa uistite, že je sklonená smerom
k zadnej strane jednotky. To je potrebné na zaručenie správneho vypustenia.
Referenčný návod pre inštalatérov a používateľov
77
Page 78
17 | Inštalácia jednotky
≥150 mm
A
171 171758
43
48
288
451
613
776
408
414
349
214
111
(480~490)
107
B
B
C
D
=
E
VÝSTRAHA
Ak sú odtokové otvory vonkajšej jednotky zakryté montážnym základom alebo
dlážkou, nadvihnite jednotku, aby vznikol voľný priestor najmenej 150 mm pod
vonkajšou jednotkou.
Vypúšťacie otvory (rozmery v mm)
A Vypúšťacia strana
B Vzdialenosť medzi kotviacimi bodmi
C Spodný rám
D Vypúšťacie otvory
E Vylamovací otvor pre sneh
Sneh
V oblastiach, kde sneží, sneh sa môže nahromadiť a zamrznúť medzi výmenníkom
tepla a skriňou jednotky. Tým sa môže znížiť efektivita prevádzky.
INFORMÁCIE
Ak je jednotka nainštalovaná v chladnom podnebí, navrhujeme nainštalovať
nadštandardný voliteľný ohrievač spodnej dosky (EKBPH250D7).
17.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením
Ak je jednotka inštalovaná na mieste, kde silný vietor môže jednotku nakloniť,
prijmite nasledujúce opatrenie:
1 Pripravte 2laná podľa nasledujúceho obrázka (inštalácia na mieste).
2 2 laná umiestnite na vonkajšiu jednotku.
3 Medzi káble a vonkajšiu jednotku vložte gumovú podložku, aby sa zabránilo
poškriabaniu náteru (inštalácia na mieste).
Referenčný návod pre inštalatérov a používateľov
78
4 Pripojte konce káblov.
5 Káble dotiahnite.
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 79
17 | Inštalácia jednotky
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
79
Page 80
18 | Inštalácia potrubia
18 Inštalácia potrubia
V tejto kapitole
18.1 Príprava potrubia chladiva...................................................................................................................................................... 80
18.1.1 Požiadavky na potrubie chladiva............................................................................................................................ 80
18.1.2 Materiál potrubia s chladivom............................................................................................................................... 80
18.1.3 Pre výber veľkosti potrubia.................................................................................................................................... 81
18.1.4 Pre výber súprav vetvenia potrubia chladiva ........................................................................................................ 82
18.1.5 Dĺžka potrubia chladiva a rozdiel vo výške ............................................................................................................ 83
18.2 Pripojenie potrubia chladiva .................................................................................................................................................. 84
18.2.1 O pripojení potrubia s chladivom .......................................................................................................................... 84
18.2.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom.................................................................................. 84
18.2.3 Pokyny na ohýbanie potrubia ................................................................................................................................ 85
18.2.4 Letovanie konca potrubia ...................................................................................................................................... 85
18.2.5 Použitím uzatváracieho ventilu a servisnej prípojky ............................................................................................. 86
18.2.6 Odstránenie stočených potrubí ............................................................................................................................. 87
18.2.7 Pripojenie potrubia chladiva kvonkajšej jednotke................................................................................................ 88
18.2.8 Pripojenie súpravy vetvenia chladenia.................................................................................................................. 91
18.3 Kontrola potrubia chladiva ..................................................................................................................................................... 91
18.3.1 O kontrole potrubia chladiva ................................................................................................................................. 91
18.3.2 Kontrola chladiaceho potrubia: Všeobecné pokyny.............................................................................................. 92
18.3.3 Kontrola chladiaceho potrubia: Nastavenie .......................................................................................................... 93
18.3.4 Na vykonanie skúšky tesnosti ................................................................................................................................ 93
18.3.5 Na vykonanie vákuového sušenia.......................................................................................................................... 94
18.1 Príprava potrubia chladiva
18.1.1 Požiadavky na potrubie chladiva
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.
VÝSTRAHA
Potrubie a iné diely pod tlakom majú byť vhodné pre chladivo. Použite bezšvové
medené chladiace potrubie odkysličené kyselinou fosforečnou.
▪ Cudzie materiály vo vnútri potrubí (vrátane olejov pre mazanie) musia byť
≤30mg/10m.
18.1.2 Materiál potrubia s chladivom
▪ Materiál potrubia: Bezšvové medené potrubie odkysličené kyselinou
fosforečnou.
▪ Nástrčné spoje: Používajte len žíhaný materiál.
▪ Stupeň pnutia potrubia ahrúbka steny:
Referenčný návod pre inštalatérov a používateľov
80
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 81
18 | Inštalácia potrubia
t
Ø
A
B-1 B-2
C-1 C-2 C-3 C-4
1
3-1 3-2 3-3 3-4
VRV DX
2
2 2
e
d
b
c
a
Vonkajší priemer (Ø) Stupeň pnutia Hrúbka (t)
6,4mm (1/4palca)
9,5mm (3/8palca)
12,7mm (1/2palca)
15,9mm (5/8palca) Žíhaný (O) ≥0,99mm
19,1mm (3/4palca) Polovične tvrdý
(a)
V závislosti od platnej legislatívy a maximálneho pracovného tlaku jednotky (pozri "PS
High" na výrobnom štítku jednotky) môže byť potrebné potrubie s väčšou hrúbkou.
18.1.3 Pre výber veľkosti potrubia
Určite správnu veľkosť podľa nasledujúcich tabuliek a príslušného obrázku (len pre
označenie).
(a)
Žíhaný (O) ≥0,80mm
≥0,80mm
(1/2H)
1 Vonkajšia jednotka
2 Súpravy vetvenia chladiva
3-1~3-4 Vnútorné jednotky VRVDX
A Potrubie medzi vonkajšou jednotkou a (prvou) súpravou vetvenia chladiaceho
potrubia
B-1 B-2 Potrubie medzi súpravami vetvenia potrubia chladiva
C-1~C-4 Potrubie medzi súpravou vetvenia potrubia chladiva avnútornou jednotkou
Ak nie sú kdispozícii požadované priemery potrubí (priemery vpalcoch), je možné
použiť iné priemery (veľkosti vmm) pri zohľadnení nasledovných podmienok:
▪ Zvoľte priemer potrubia čo najbližšie kpožadovanému priemeru.
▪ Použite vhodné adaptéry pre zmenu potrubí zpalcov na mm (dodáva zákazník).
▪ Je nutné dodatočne upraviť výpočet chladiva tak, ako je uvedené v "19.4Určenie
množstva chladiva na doplnenie"[499].
A: Potrubie medzi vonkajšou jednotkou a(prvou) súpravou vetvenia chladiaceho potrubia
Keď ekvivalentná dĺžka potrubia medzi vonkajšou a ďalšou vnútornou jednotkou je
90 m alebo viac (b+d), veľkosť hlavného plynového potrubia (b) sa musí zväčšiť
(size-up). Ak odporúčaný priemer plynového potrubia (size-up) nie je kdispozícii,
musíte použiť štandardná veľkosť (čo môže mať za následok malé zníženie výkonu).
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
a Vonkajšia jednotka
b Hlavné plynové potrubie (ak je dĺžka b+d≥90m, zväčšte veľkosť potrubia)
c Prvá súprava vetvenia chladiaceho potrubia
d Potrubie medzi vnútornou jednotkou a prvou súpravou vetvenia chladiva
e Ďalšia vnútorná jednotka
Referenčný návod pre inštalatérov a používateľov
81
Page 82
18 | Inštalácia potrubia
Výkonový typ vonkajšej
jednotky (HP)
Veľkosť vonkajšieho priemeru potrubia (mm)
Plynové potrubie Kvapalinové potrubie
Štandardná Zväčšenie
priemeru
potrubia
(iba b)
4+5+6 15,9 19,1 9,5
B: Potrubie medzi súpravami vetvenia potrubia chladiva
Z nasledovnej tabuľky vyberte pripojené zariadenia podľa celkového výkonového
typu vnútornej jednotky. Pripojovacie potrubie nesmie prekročiť veľkosť potrubia
chladiva zvoleného názvom modelu všeobecného systému.
Výkonový index
vnútornej jednotky
Veľkosť vonkajšieho priemeru potrubia (mm)
Plynové potrubie Kvapalinové potrubie
0≤x<182 15,9 9,5
Príklad: Výkon dole prúdom pre B-1 = výkonový index jednotky 3-1 + výkonový
index jednotky 3-2
C: Potrubie medzi súpravou vetvenia potrubia chladiva avnútornou jednotkou
Použite tie isté priemery ako u prípojok (kvapalina, plyn) k vonkajším jednotkám.
Priemery vnútorných jednotiek sú nasledovné:
Výkonový index
vnútornej jednotky
10~32 9,5 6,4
40~80 12,7 6,4
100~140 15,9 9,5
18.1.4 Pre výber súprav vetvenia potrubia chladiva
Príklad potrubia nájdete v "18.1.3Pre výber veľkosti potrubia"[481].
Miesto pripojenia potrubia chladiva vprvej vetve (počítaná od vonkajšej
jednotky)
Pri použití miest pripojenia chladiaceho potrubia na prvej vetve počítanej zo strany
vonkajšej jednotky z nasledovnej tabuľky v súlade svýkonom vonkajšej jednotky.
Príklad: Miesto pripojenia potrubia A→B‑1.
Výkonový typ vonkajšej jednotky (HP) Súprava vetvenia chladiva
4~6 KHRQ22M20T
Miesta pripojenia potrubia chladiva v iných vetvách
Pre miesta pripojenia chladiaceho potrubia iné, než je prvá vetva, zvoľte správny
model súpravy vetvenia na základe celkového výkonového indexu všetkých
vnútorných jednotiek pripojených za vetvou chladiva. Príklad: Miesto pripojenia
potrubia B‑1→C‑1.
Veľkosť vonkajšieho priemeru potrubia (mm)
Plynové potrubie Kvapalinové potrubie
Referenčný návod pre inštalatérov a používateľov
82
Výkonový index vnútornej jednotky Súprava vetvenia chladiva
<182 KHRQ22M20T
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 83
Rozvádzač pripojenia potrubia chladiva
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H1
H2
V súvislosti s rozvádzačmi pripojenia potrubia chladiva vyberte z nasledovnej
tabuľky podľa celkového výkonu všetkých vnútorných jednotiek pripojených pod
rozvádzač pripojenia potrubia chladiva.
Výkonový index vnútornej jednotky Súprava vetvenia chladiva
<182 KHRQ22M29H
INFORMÁCIE
K rozvádzaču je možné pripojiť maximálne 8 vetiev.
18.1.5 Dĺžka potrubia chladiva a rozdiel vo výške
Dĺžka potrubia a rozdiel vo výške musia byť v súlade s nasledovnými požiadavkami.
18 | Inštalácia potrubia
Požiadavka Hranica
Maximálna aktuálna dĺžka potrubia
▪ Príklad 1, jednotka8: a+b+c+d+e+f+g+p≤Hranica
▪ Príklad 2, jednotka6: a+b+h≤Hranica
▪ Príklad 2, jednotka8: a+i+k≤Hranica
▪ Príklad 3, jednotka8: a+i≤Hranica
Maximálna rovnocenná dĺžka potrubia
(a)
Maximálna celková dĺžka potrubia
▪ Príklad 1: a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤Hranica
Maximálna dĺžka súpravy prvého vetvenia vnútornej jednotky
▪ Príklad 1, jednotka8: b+c+d+e+f+g+p≤Hranica
▪ Príklad 2, jednotka6: b+h≤Hranica
▪ Príklad 2, jednotka8: i+k≤Hranica
▪ Príklad 3, jednotka8: i≤Hranica
Maximálny výškový rozdiel
vonkajšia-vnútorná jednotka
Vonkajšia jednotka je vyššie ako
vnútorná
▪ Príklady: H1≤Hranica
Vonkajšia jednotka je nižšie ako
vnútorná
(a)
Predpokladajme rovnakú dĺžku potrubia miesta vetvenia potrubia=0,5m a rozvádzača
vetvenia potrubia=1m (na účely výpočtu rovnakej dĺžky potrubia, nie pre výpočty náplne
chladiacej zmesi).
120m
150m
300m
40m
50m
40m
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
18‒1 Príklad 1: vprípade iba miest pripojenia chladiaceho potrubia
Miesto pripojenia potrubia chladiva
1~8 Vnútorné jednotky VRVDX
Referenčný návod pre inštalatérov a používateľov
83
Page 84
18 | Inštalácia potrubia
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
18.2 Pripojenie potrubia chladiva
18‒2 Príklad 2: vprípade miest a rozvádzača pripojenia chladiaceho potrubia
Miesto pripojenia potrubia chladiva
Rozvádzač pripojenia potrubia chladiva
1~8 Vnútorné jednotky VRVDX
18‒3 Príklad 3: vprípade iba rozvádzača pripojenia chladiaceho potrubia
Rozvádzač pripojenia potrubia chladiva
1~8 Vnútorné jednotky VRVDX
18.2.1 O pripojení potrubia s chladivom
Pred pripojením potrubia s chladivom
Uistite sa, že sú vonkajšia avnútorná jednotka namontované.
Bežný pracovný postup
Pripojenie potrubia s chladivom zahŕňa:
▪ Pripojenie potrubia s chladivom k vonkajšej jednotke
▪ Pripojenie súprav vetvenia chladiva
▪ Pripojenie potrubia chladiva k vonkajším jednotkám (viď návod na inštaláciu
vnútorných jednotiek)
▪ Izolácia potrubia s chladivom
▪ Nezabudnite na pokyny pre:
- Ohýbanie potrubia
- Rozšírenie koncov potrubia
- Spájkovanie
- Použitie uzatváracích ventilov
18.2.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom
Referenčný návod pre inštalatérov a používateľov
84
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
NEBEZPEČENSTVO: POPÁLENIE/OBARENIE
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 85
18 | Inštalácia potrubia
1
1
≤Ø25.4
UPOZORNENIE
Do tejto jednotky NIKDY neinštalujte sušič, aby sa zachovala jej životnosť. Vysúšaný
materiál sa môže rozpustiť apoškodiť systém.
VÝSTRAHA
Dodržiavajte nasledujúce opatrenia týkajúce sa potrubia s chladivom:
▪ Zabráňte, aby do obehu chladiva prenikli iné látky okrem určeného chladiva
(napr. vzduch).
▪ Pri doplňovaní chladiva používajte len R32.
▪ Na inštaláciu R32 použite len nástroje (napr. súpravu kalibrovanej armatúry)
výhradne určené na používanie pri inštalácii jednotky R32, ktoré znesú tlak
azabránia preniknutiu cudzích látok (napr. minerálnych olejov alebo vlhkosti) do
systému.
▪ Chráňte potrubie tak, ako je popísané v nasledovnej tabuľke, aby sa zabránilo
vniknutiu nečistôt, kvapaliny alebo prachu do potrubia.
▪ Pri vedení medených trubíc cez steny postupujte opatrne.
Jednotka Doba inštalácie Spôsob ochrany
Vonkajšia jednotka > 1mesiac Priškrťte potrubie
Vnútorná jednotka Bez ohľadu na dobu
INFORMÁCIE
NEOTVÁRAJTE uzatvárací ventil chladiva pred kontrolou potrubia chladiva. Ak
potrebujete doplniť chladivo, odporúča sa po doplnení otvoriť uzatvárací ventil
chladiva.
18.2.3 Pokyny na ohýbanie potrubia
Pre ohýbanie potrubia používajte odpovedajúce nástroje. Všetky ohyby potrubia
majú byť čo najmiernejšie (polomer ohnutia 30 až 40 mm alebo väčší).
18.2.4 Letovanie konca potrubia
VÝSTRAHA
Pozor pri pripojovaní potrubí. Pridajte pájkovací materiál tak, ako je zobrazené na
obrázku.
< 1mesiac Priškrťte potrubie alebo
ho uzatvorte pomocou
pásky
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
▪ Pri letovaní prívod dusíka zabraňuje vytváraniu veľkého množstva okysličenej
vrstvy vo vnútri potrubia. Táto vrstva nepriaznivo ovplyvňuje ventily
akompresory vchladiacom systéme azabraňuje správnej činnosti.
▪ Tlak dusíka nastavte na tlak 20kPa (0,2 barov) pomocou redukčného tlakového
ventilu (práve postačujúci tlak, aby bol tento tlak cítiť na pokožke).
Referenčný návod pre inštalatérov a používateľov
85
Page 86
18 | Inštalácia potrubia
a b c d e
f
f
c
d
a
b
a b
cde
18.2.5 Použitím uzatváracieho ventilu a servisnej prípojky
a Potrubie s chladivom
b Spájkovaný diel
c Upevnenie pomocou pásky
d Ručný ventil
e Tlakový redukčný ventil
f Dusík
▪ Pri spájkovaní spojov potrubia nepoužívajte antioxidanty.
Usadeniny môžu upchať potrubie a poškodiť zariadenie.
▪ Pri spájkovaní medených dielov chladiaceho potrubia nepoužívajte tavidlo.
Používajte pájku zfosforovej medi (BCuP), ktorá nevyžaduje tavidlo.
Tavidlo má mimoriadne škodlivý vplyv na systémy potrubia s chladivom.
Napríklad, ak sa použije tavidlo na báze chlóru, spôsobí koróziu potrubia alebo
hlavne ak tavidlo obsahuje fluór, poškodí chladiaci olej.
▪ Pri letovaní vždy chráňte okolité povrchy (napr. Izolačná pena) pred teplom.
Manipulácia suzatváracím ventilom
Dodržujte nasledujúce pokyny:
▪ Uistite sa, že sú všetky uzatváracie ventily počas prevádzky otvorené.
▪ Plynové a kvapalinové uzatváracie ventily sú z výroby uzavreté.
▪ Obrázky uvedené nižšie zobrazujú názov každého dielu potrebného pre
manipuláciu suzatváracím ventilom.
a Servisná prípojka a veko servisnej prípojky
b Uzatvárací ventil
c Prípojka prevádzkového potrubia
d Kryt uzatváracieho ventilu
Otvorenie auzatvorenie uzatváracieho ventilu
Referenčný návod pre inštalatérov a používateľov
86
a Servisná prípojka
b Kryt uzatváracieho ventilu
c Šesťhranný otvor
d Hriadeľ
e Sedlo ventilu
▪ U uzatváracieho ventilu NEPOUŽÍVAJTE mimoriadnu silu. Môže sa zlomiť telo
ventilu.
1 Odoberte kryt uzatváracieho ventilu.
2 Zasuňte šesťhranný kľúč (na strane kvapaliny: 4 mm, strana plynu: 6mm) do
stopky ventilu a stopku ventilu otáčajte:
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 87
Vsmere hodinových ručičiek pri otváraní
Proti smeru hodinových ručičiek pre uzatváraní
3 Ak sa uzatvárací ventil NEDÁ otočiť ďalej, zastavte otáčanie.
4 Pri otváraní alebo uzatváraní uzatváracieho ventilu bezpečne dotiahnite
uzatvárací ventil. Správny krútiaci moment dotiahnutia je uvedený v tabuľke
nižšie.
VÝSTRAHA
Nevhodný krútiaci moment môže spôsobiť únik chladiva alebo porušenie
uzatváracieho ventilu.
5 Nainštalujte kryt uzatváracieho ventilu.
Výsledok: Teraz je ventil otvorený alebo zatvorený.
Ako používať servisná prípojka
18 | Inštalácia potrubia
▪ Keďže je servisná prípojka ventil typu Schrader, vždy použite plniacu hadicu
sventilom so stláčacím kolíkom.
▪ Po ukončení manipulácie so servisnou prípojkou nezabudnite kryt servisnej
prípojky bezpečne dotiahnuť. Krútiaci moment dotiahnutia je uvedený v tabuľke
nižšie.
▪ Po dotiahnutí krytu servisnej prípojky skontrolujte, či chladivo neuniká.
Krútiace momenty doťahovania
Veľkosť
uzatváracieho
ventilu (mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø15,9 13,5~16,5 6mm 22,5~27,5
18.2.6 Odstránenie stočených potrubí
VAROVANIE
Ľubovoľný plyn alebo olej, ktorý zostal vo vnútri uzatváracieho ventilu, môže uniknúť
cez stočené potrubie.
Ak NEDODRŽÍTE tieto pokyny, môže to mať za následok vznik škôd na majetku alebo
zranenie osôb, ktoré môžu byť vážne v závislosti od okolností.
Krútiaci moment dotiahnutia N•m (uzavrite v smere pohybu
hodinových ručičiek)
Hriadeľ
Teleso ventilu Šesťhranný
kľúč
Kryt (veko
ventilu)
Servisná
prípojka
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Stočené potrubie odstráňte nasledovne:
1 Uistite sa, či sú uzatváracie ventily úplne zatvorené.
Referenčný návod pre inštalatérov a používateľov
87
Page 88
18 | Inštalácia potrubia
a
a
b
b
2 Ku servisným prípojkám všetkých uzatváracích ventilov pripojte vákuovaciu
alebo obnovovaciu jednotku.
a Servisná prípojka
b Uzatvárací ventil
3 Regenerujte plyn a olej zo stočeného potrubia pomocou regeneračnej
jednotky.
UPOZORNENIE
Plyny nevypúšťajte do ovzdušia.
4 Ak je všetok plyn aolej zo stočeného potrubia regenerovaný, odpojte plniacu
hadicu auzavrite servisné prípojky.
5 Odpojte spodnú časť plynových, kvapalinových potrubí a potrubí
uzatváracieho ventilu pozdĺž čiernej čiary. Použite vhodný nástroj (napr.
rezačka potrubia).
VAROVANIE
Nikdy nedemontujte stočené potrubie spájkovaním.
Ľubovoľný plyn alebo olej, ktorý zostal vo vnútri uzatváracieho ventilu, môže uniknúť
cez stočené potrubie.
6 Čakajte, kým všetok olej nevykvapká a potom pokračujte so spojovaním
potrubia na mieste inštalácie v prípade, že obnova nebola ukončená.
18.2.7 Pripojenie potrubia chladiva kvonkajšej jednotke
▪ Dĺžka potrubia. Potrubie na mieste inštalácie by malo byť čo najkratšie.
▪ Spojenie potrubí. Potrubie na mieste inštalácie chráňte proti fyzickému
poškodeniu.
Referenčný návod pre inštalatérov a používateľov
88
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 89
VÝSTRAHA
a
c
b
d d
a
d
b
c
b b bb
a
a
▪ Pri inštalácii potrubia na mieste si overte, či používate potrubie dodávané ako
doplnkové potrubie.
▪ Tiež zabezpečte, aby potrubie nainštalované na mieste sa nikde nedotýkalo iných
potrubí, spodného alebo bočného panelu. Hlavne v prípade pripojenia potrubia
zo spodnej strany alebo zboku zaistite ochranu potrubia vhodnou izoláciou, aby
sa potrubie nikde nedotýkalo skrine jednotky.
1 Postup:
▪ Odoberte servisný kryt (a) so skrutkou (b).
▪ Odoberte vstupnú dosku potrubia (c) so skrutkami (d).
18 | Inštalácia potrubia
2 Zvoľte polohu potrubia (a, b, c alebo d).
a Čelo
b Strana
c Zadná časť
d Dole
INFORMÁCIE
▪ Odstráňte vylamovací otvor (a) v spodnej alebo krycej doske poklepaním na
pripojovacie body plochým skrutkovačom a kladivom.
▪ Prípadne pomocou kovovej pílky vyrežte drážky (b).
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
89
Page 90
18 | Inštalácia potrubia
a
b
a b c
a b f g
cde
A
A
VÝSTRAHA
Preventívne opatrenia kvylamovaniu vylamovacích otvorov:
▪ Zabezpečte, aby nedošlo k poškodeniu skrine a nižšie uloženého potrubia.
▪ Po vylomení otvorov sa doporučuje odihliť a natrieť hrany a okolité plochy
apovrchy opravným náterom, aby nedochádzalo ku vzniku korózie.
▪ Pri preťahovaní elektrického vedenia cez vyrazené otvory obaľte drôty pomocou
ochrannej pásky, aby nedošlo k ich poškodeniu.
3 Postup:
▪ Pripojte doplnkové kvapalinové potrubie (a) ku kvapalinovému
uzatváraciemu ventilu (letovanie).
▪ Pripojte doplnkové plynové potrubie (b) k plynovému uzatváraciemu ventilu
(letovanie).
VÝSTRAHA
Pri spájkovaní: Najprv spájkujte potrubie na strane kvapaliny, potom na strane plynu.
Elektródu zasuňte z prednej strany jednotky a zvárací plameň z pravej strany s
plameňom smerujúci von. Zabráňte tomu, aby nedošlo k ohriatiu protihlukovej
izolácie kompresora a ďalšieho potrubia.
Oba uzatváracie ventily zabaľte do vlhkej handričky, aby ste zabránili prehriatiu
vnútorných častí ventilov.
a Elektróda
b Ohňuvzdorná doska
c Horák
d Plameň
e Protihluková izolácia kompresora
f Potrubie na strane kvapaliny
g Potrubie na strane plynu
4 Pripojte potrubie na mieste inštalácie pomocou doplnkových zahnutých
potrubí k doplnkovým potrubiam (letovanie). Dávajte pozor na smer záhybov.
Referenčný návod pre inštalatérov a používateľov
90
VÝSTRAHA
Pri letovaní vždy chráňte okolité povrchy (napr. vedenie, izolačná pena, …) pred
teplom.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 91
VÝSTRAHA
A
B
±
3
0
°
a
b
c
a
Sú ukončené práce na potrubí
chladiva?
Už boli zapnuté vnútorné
jednotky a/alebo vonkajšia
jednotka?
Použite postup:
"Metóda 2: Po zapnutí ON".
Ukončite práce na potrubí.
Použite postup:
"Metóda 1: Pred zapnutím ON
(pravidelná metóda)".
Áno
Nie
Nie
Áno
Zabezpečte, aby sa po nainštalovaní potrubia chladiva a vykonaní vysušenia vákuom
otvorili uzatváracie ventily. Spustenie systému s uzavretými uzatváracími ventilmi
môže poškodiť kompresor.
18.2.8 Pripojenie súpravy vetvenia chladenia
Pri inštalácii súpravy pre vetvenie chladiva si preštudujte návod na inštaláciu
dodaný so súpravou.
▪ Miesto pripojenia chladiaceho potrubia namontujte tak, aby vytváralo vodorovné
alebo zvislé vetvenie.
▪ Rozvádzač chladiaceho potrubia namontujte tak, aby vytváralo vodorovné
vetvenie.
18 | Inštalácia potrubia
18.3 Kontrola potrubia chladiva
18.3.1 O kontrole potrubia chladiva
a Vodorovný povrch
b Bod vetvenia potrubia chladiva namontovaný zvislo
c Bod vetvenia potrubia chladiva namontovaný vodorovne
Je veľmi dôležité, aby boli všetky práce na potrubí chladiva vykonané pred
zapnutím jednotiek (vonkajšie alebo vnútorné). Ak sa jednotky zapnú, spustia sa
expanzné ventily. To znamená, že ventily sa uzavrú.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
91
Page 92
18 | Inštalácia potrubia
VÝSTRAHA
Ak sú expanzné ventily na mieste inštalácie uzavreté, nie je možné vykonať test
netesností a vysušenie potrubia a vnútorných jednotiek na mieste inštalácie
pomocou vákua.
Metóda 1: Pred zapnutím elektrického napájania ON
Ak systém ešte nebol zapnutý, nie je potrebná žiadna špeciálna činnosť na
vykonanie skúšky tesnosti asušenia vákuom.
Metóda 2: Po zapnutí ON
Ak bol už systém zapnutý, aktivujte nastavenie [2‑21] (viď "22.2.4Pre prístup do
režimu 1 alebo 2" [4 122]). Toto nastavenie otvorí expanzné ventily na mieste
inštalácie, čím sa zaručí prechod potrubia s chladivom a umožní vykonanie skúšky
tesnosti a sušenia vákuom.
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
VÝSTRAHA
Zabezpečte, aby všetky vnútorné jednotky pripojené ku vonkajšej jednotke boli
aktívne.
VÝSTRAHA
Počkajte na použitie nastavenia [2‑21], kým vonkajšia jednotka neukončí inicializáciu.
Skúška tesnosti a vákuovania
Kontrola potrubia chladiva zahŕňa:
▪ Skontrolovať netesnosti v potrubí chladiva.
▪ Vykonať vysušenie vákuom, aby sa odstránila vlhkosť, vzduch alebo dusík v
potrubí chladiva.
Ak existuje možnosť, že je v potrubí s chladivom prítomná vlhkosť (napr. do
potrubia sa môže dostať dažďová voda), najprv vykonajte vysušenie vákuom, ktoré
je popísané nižšie, až sa celkom odstráni všetka vlhkosť.
Celé potrubie vo vnútri jednotky bolo vo výrobe skúšané, či je dobre utesnené.
Kontrolovať je nutné len potrubie chladiva nainštalované na mieste inštalácie.
Preto pred uskutočnením skúšky netesnosti alebo vysušením vákuom sa
presvedčte, či sú všetky uzatváracie ventily vonkajších jednotiek pevne uzavreté.
VÝSTRAHA
Pred začatím skúšky netesností a vákuovaní sa uistite, že sú všetky ventily potrubí
nainštalovaných na mieste inštalácie (dodaných zákazníkom) OTVORENÉ (nie
uzatváracie ventily vonkajších jednotiek!).
18.3.2 Kontrola chladiaceho potrubia: Všeobecné pokyny
Referenčný návod pre inštalatérov a používateľov
92
Viac informácií týkajúcich sa stavu ventilov nájdete v "18.3.3 Kontrola chladiaceho
potrubia: Nastavenie"[493].
K servisnej prípojke všetkých uzatváracích ventilov na zvýšenie účinnosti pripojte
vákuové čerpadlo (viď "18.3.3Kontrola chladiaceho potrubia: Nastavenie"[493]).
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 93
VÝSTRAHA
p<p
>
N2
C
b c e
a
g
f
d
A B
R32
Používajte 2 stupňové vákuové čerpadlo so spätnou klapkou alebo elektromagnetický
ventil, ktorý je schopný vyvinúť podtlak –100,7kPa (−1,007 bar) (5 Torr absolútny
tlak).
VÝSTRAHA
Ak nie je čerpadlo včinnosti, olej čerpadla nesmie prúdiť späť do systému.
VÝSTRAHA
Neodvzdušňujte chladivom. Na vytvorenie vákua použite vákuové čerpadlo.
18.3.3 Kontrola chladiaceho potrubia: Nastavenie
18 | Inštalácia potrubia
a Tlakový redukčný ventil
b Dusík
c Váha
d Nádrž na chladivo R32 (sifónový systém)
e Vákuové čerpadlo
f Uzatvárací ventil kvapalinového potrubia
g Uzatvárací ventil plynového potrubia
A Ventil A
B Ventil B
C Ventil C
Ventil Stav ventilov
Ventil A Otvorený
Ventil B Otvorený
Ventil C Otvorený
Uzatvárací ventil kvapalinového
Zavrieť
potrubia
Uzatvárací ventil plynového potrubia Zavrieť
VÝSTRAHA
Vnútorné jednotky majú byť takisto preskúšané na netesnosť a pomocou vákua.
Všetky ventily potrubí na mieste inštalácie (dodané zákazníkom) nechajte takisto
otvorené.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
18.3.4 Na vykonanie skúšky tesnosti
Na kontrolu tesnosti: Skúška netesnosti vákua
1 Vyvákuujte systém z kvapalinového a plynového potrubia –100,7 kPa
(−1,007bar) (5Torr absolútny) viac ako 2 hodiny.
2 Ak sa to dosiahne, vypnite vákuové čerpadlo a skontrolujte, či sa tlak za
poslednú 1 minútu nezvýšil.
Referenčný návod pre inštalatérov a používateľov
93
Page 94
18 | Inštalácia potrubia
Na kontrolu tesnosti: Skúška netesnosti tlaku
Kontroly úniku po doplnení chladiva
3 Ak sa tlak zvýšil, systém môže buď obsahovať vlhkosť (viď sušenie vákuom
uvedené nižšie) alebo je neutesnený.
1 Použitím skúšky bubliniek roztoku odskúšajte tesnosť všetkých prípojok
potrubia.
2 Vypustite všetok plyn dusík.
3 Prerušte vákuum natlakovaním plynom dusíkom na minimálny pretlak 0,2MPa
(2bar). Nikdy nenastavujte tlak na vyšší, než je maximálny prevádzkový tlak
jednotky, napr. 3,52MPa (35,2baru).
VÝSTRAHA
Použite roztok pre skúšku bublinkami odporúčaný veľkoobchodníkom. Nepoužívajte
mydlovú vodu, ktorá môže spôsobiť porušenie nástrčných matíc (mydlová voda môže
obsahovať soľ, ktorá absorbuje vlhkosť, ktorá zamrzne, ak sa potrubie ochladí) a/
alebo koróziu nástrčných spojov (mydlová voda môže obsahovať amoniak, ktorý
spôsobí koróziu medzi mosadznou nástrčnou maticou a medenou rozšírenou rúrkou).
Po doplnení chladiva:do systému sa musí vykonať ďalšia skúška tesnosti. Pozri
"19.8Kontrola úniku chladiva po naplnení"[4103].
18.3.5 Na vykonanie vákuového sušenia
VÝSTRAHA
Prípojky k vnútorným jednotkám a všetkým vnútorným jednotkám majú byť
preskúšané na netesnosť a pomocou vákua. Všetky ventily potrubí na mieste
inštalácie (dodané zákazníkom) nechajte takisto otvorené.
Pred pripojením prípojok k jednotke má byť preskúšaná na netesnosť a pomocou
vákua. Ak nie, viac informácií nájdete v "18.3.1O kontrole potrubia chladiva"[491].
Pri odstraňovaní vlhkosti zo systému sa postupuje nasledovne:
1 Systém vyvákuujte počas najmenej 2 hodín na cieľové vákuum –100,7 kPa
(–1,007bar) (5Torr absolútny).
2 Skontrolujte, či je vákuové čerpadlo vypnuté, cieľové vákuum sa udrží
najmenej 1 hodinu.
3 Ak nedocielite cieľové vákuum do 2 hodín alebo neudržíte vákuum počas 1
hodiny, systém môže obsahovať príliš veľa vlhkosti. Vtakom prípade prerušte
vákuum natlačením plynu dusík na tlak 0,05 MPa (0,5 bar) a opakujte kroky 1
až 3, kým sa všetka vlhkosť neodstráni.
4 V závislosti od toho, či chcete okamžite doplniť chladivo cez prípojku plnenia
chladiva alebo najprv predbežne naplniť časť chladiva cez kvapalinové
potrubie, buď otvorte uzatváracie ventily vonkajšej jednotky alebo ich
nechajte zavreté. Viac informácií nájdete v "19.5Doplnenie chladiva"[4100].
Referenčný návod pre inštalatérov a používateľov
94
INFORMÁCIE
Po otvorení uzatváracieho ventilu možno tlak v potrubí chladiva NEBUDE stúpať.
Môže to byť spôsobené napr. zatvoreným expanzným ventilom v obvode vonkajšej
jednotky. Pre správnu prevádzku jednotky to nepredstavuje žiaden problém.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Page 95
19 Plnenie chladiva
V tejto kapitole
19.1 O doplňovaní chladiva ............................................................................................................................................................ 95
19.2 Ochladive ............................................................................................................................................................................... 96
19.3 Predbežné opatrenia pri doplňovaní chladiva ....................................................................................................................... 97
19.4 Určenie množstva chladiva na doplnenie .............................................................................................................................. 99
19.5 Doplnenie chladiva ................................................................................................................................................................. 100
19.6 Kódy chyby pri doplňovaní chladiva ....................................................................................................................................... 102
19.7 Pripevnenie štítka ofluorizovaných skleníkových plynoch.................................................................................................... 102
19.8 Kontrola úniku chladiva po naplnení...................................................................................................................................... 103
19.1 O doplňovaní chladiva
Vonkajšia jednotka je zvýroby naplnená chladivom, ale v závislosti od potrubia na
mieste inštalácie musíte doplniť chladivo.
Pred doplňovaním chladiva
Uistite sa, či je vonkajšie potrubie vonkajšej jednotky s chladivom skontrolované
(test netesnosti, vysušenie vákuom).
19 | Plnenie chladiva
Bežný pracovný postup
Doplnenie chladivom obvykle pozostáva z nasledovných krokov:
1 Určenie koľko chladiva je nutné doplniť.
2 Doplnenie dodatočného množstva chladiva (predbežné naplnenie a/alebo
doplnenie).
3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho do vnútra
vonkajšej jednotky.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
95
Page 96
19 | Plnenie chladiva
19.2 Ochladive
Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do
ovzdušia.
Typ chladiva: R32
Hodnota potenciálu globálneho otepľovania: 675
VÝSTRAHA
Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň
chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.
Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota
potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000
Ďalšie informácie vám poskytne inštalatér.
VAROVANIE: MIERNE HORĽAVÝ MATERIÁL
Chladivo vo vnútri tejto jednotky je stredne horľavé.
VAROVANIE
Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).
VAROVANIE
▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva.
▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na zrýchlenie procesu
odmrazovania než tie, ktoré odporúča výrobca.
▪ Uvedomte si, že chladivo vo vnútri systému je bez zápachu.
VAROVANIE
Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ.
Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka,
ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu
škodlivého plynu.
Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa
spredajcom, uktorého ste jednotku kúpili.
Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde
uniká chladivo.
Referenčný návod pre inštalatérov a používateľov
96
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 97
19.3 Predbežné opatrenia pri doplňovaní chladiva
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
VAROVANIE
▪ Používajte len chladivo R32. Iné látky môžu spôsobiť výbuchy anehody.
▪ R32 obsahuje fluórované skleníkové plyny. Má hodnotu potenciálu globálneho
otepľovania 675. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.
▪ Pri plnení chladiva VŽDY používajte ochranné rukavice abezpečnostné okuliare.
VÝSTRAHA
Ak je elektrické napájanie niektorých jednotiek vypnuté, postup napĺňania sa nedá
správne ukončiť.
19 | Plnenie chladiva
VÝSTRAHA
Vsnahe nechať elektrické napájanie na ohrievači kľukovej skrine achrániť kompresor
nezabudnite zapnúť elektrické napájanie najmenej 6 hodín pred začatím prevádzky.
VÝSTRAHA
Ak sa prevádzka uskutoční do 12 minút potom, ako boli vnútorné a vonkajšie
jednotky zapnuté, kompresor nebude v prevádzke, kým sa správnym spôsobom
nevytvorí spojenie medzi vonkajšou(ími) jednotkou(ami) a vnútornými jednotkami.
VÝSTRAHA
Pred spustením plnenia skontrolujte, či je zobrazenie na 7-segmentovom displeji A1P
PCB vonkajšej jednotky normálne (viď "22.2.4 Pre prístup do režimu 1 alebo
2" [4 122]). Ak je k dispozícii kód poruchy, viď "26.3 Problémy riešenia na základe
chybových kódov"[4150].
VÝSTRAHA
Uistite sa, že sú všetky pripojené vnútorné jednotky rozpoznané (nastavenie [1‑10]).
VÝSTRAHA
Čelný panel pred vykonaním operácie doplnenia chladiva uzavrite. Bez nasadeného
čelného panelu jednotka nedokáže správne posúdiť, či funguje správne alebo nie.
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
VÝSTRAHA
V prípade údržby a ak systém (vonkajšia jednotka+potrubie na mieste inštalácie
+vnútorné jednotky) už neobsahuje žiadne chladivo (napr. po vypustení chladiva),
jednotku je nutné naplniť pôvodným množstvom chladiva (viď štítok na jednotke) a
určeným prídavným množstvom chladiva.
Referenčný návod pre inštalatérov a používateľov
97
Page 98
19 | Plnenie chladiva
VÝSTRAHA
▪ Dbajte na to, aby pri používaní plniaceho zariadenia nedošlo ku kontaminácii
rôznych chladív.
▪ Plniacie hadice alebo vedenia musia byť čo najkratšie, aby sa minimalizovalo
množstvo chladiva v nich obsiahnutého.
▪ Nádrže sa udržiavajú vo vhodnej polohe podľa pokynov.
▪ Pred naplnením systému chladivom sa uistite, že je chladiaci systém uzemnený.
Pozri "20.2Pripojenie elektrickej inštalácie k vonkajšej jednotke"[4110].
▪ Po ukončení plnenia označte systém štítkom.
▪ Mimoriadna pozornosť sa musí venovať tomu, aby nedošlo k nadmernému
naplneniu chladiaceho systému.
VÝSTRAHA
Pred naplnením systému sa musí vykonať tlaková skúška s príslušným
preplachovacím plynom. Systém sa musí skúšať na tesnosť po dokončení plnenia, ale
pred uvedením do prevádzky. Pred opustením miesta inštalácie sa musí vykonať
následná skúška tesnosti.
Referenčný návod pre inštalatérov a používateľov
98
Klimatizácia vzduchu systém VRV5-S
RXYSA4~6A7V/Y1B
4P600330-1A – 2020.07
Page 99
19.4 Určenie množstva chladiva na doplnenie
VAROVANIE
Maximálne povolené celkové množstvo chladiva závisí od plochy najmenšej
miestností obsluhovanej systémom.
Na určenie maximálneho dovoleného celkového množstva chladiva si pozrite
"3.1.2Požiadavky na usporiadanie systému"[420].
INFORMÁCIE
Informácie o konečnom nastavení náplne v skúšobnom laboratóriu získate od vášho
predajcu.
INFORMÁCIE
Zaznamenajte si tu vypočítané množstvo ďalšieho chladiva pre neskoršie použitie na
etikete doplnkového chladiva. Pozri "19.7 Pripevnenie štítka o fluorizovaných
skleníkových plynoch"[4102].
Vzorec:
R=[(X1×Ø9,5)×0,053+(X2×Ø6,4)×0,020]
19 | Plnenie chladiva
R Prídavné chladivo pre doplnenie [v kg a zaokrúhlené na 1 desatinné miesto]
X
Celková dĺžka [m] kvapalinového potrubia priemeru Øa
1...2
Metrické potrubie. Pri použití metrického potrubia nahraďte súčinitele hmotnosti
vo vzorci súčiniteľmi z nasledovnej tabuľky:
Palcové potrubie Metrické potrubie
Potrubie Súčiniteľ
hmotnosti
Potrubie Súčiniteľ
hmotnosti
Ø6,4mm 0,020 Ø6mm 0,016
Ø9,5mm 0,053 Ø10mm 0,058
Požiadavky na spojovací pomer. Pri výbere vnútorných jednotiek musí byť
spojovací pomer v súlade s nasledovnými požiadavkami. Viac informácií nájdete v
technických údajoch.
Vnútorné jednotky Spolu CR
(a)
VRVDX 50~130%
(a)
Celkový CR = Celkový výkon vnútornej jednotky spojovací pomer
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Referenčný návod pre inštalatérov a používateľov
99
Page 100
19 | Plnenie chladiva
p<p
>
N2
C
b c e
a
g
f
d
A B
R32
19.5 Doplnenie chladiva
Na urýchlenie procesu napĺňania chladiva je v prípade veľkých systémov
odporúčaných pre prvé predbežné naplnenie časti chladiva cez kvapalinové
potrubie pred pokračovaním s aktuálnym automatickým alebo ručným plnením.
Toto sa môže preskočiť, ale plnenie bude trvať dlhšie.
Predbežné naplnenie chladiva
Predbežné naplnenie je možné vykonať bez toho, že by bol v prevádzke kompresor,
pripojením fľaše s chladivom k servisnej prípojke uzatváracieho ventilu
kvapalinového potrubia.
1 Pripojte tak ako je zobrazené. Presvedčte sa, či sú všetky uzatváracie ventily
vonkajších jednotiek ako aj ventil A uzavreté.
a Tlakový redukčný ventil
b Dusík
c Váha
d Nádrž na chladivo R32 (sifónový systém)
e Vákuové čerpadlo
f Uzatvárací ventil kvapalinového potrubia
g Uzatvárací ventil plynového potrubia
A Ventil A
B Ventil B
C Ventil C
2 Otvorte ventily C a B.
3 Predbežné naplnenie chladiacou zmesou, kým sa nedosiahne určené prídavné
množstvo chladiacej zmesi alebo už predbežné naplnenie nie je možné a
potom uzavrite ventily C a B.
4 Vykonajte nasledovné:
Ak Potom
Dosiahlo sa určené prídavné
množstvo chladiva
Z kvapalinového potrubia odpojte
rozvádzač.
Nemusíte uskutočniť pokyny "Plnenie
chladivom (v ručnom režime
prídavného doplňovania chladivom)".
Bolo doplnené príliš veľa chladiva Chladivo vymeňte.
Z kvapalinového potrubia odpojte
rozvádzač.
Referenčný návod pre inštalatérov a používateľov
100
Nemusíte uskutočniť pokyny "Plnenie
chladivom (v ručnom režime
prídavného doplňovania chladivom)".
Ešte sa nedosiahlo určené prídavné
množstvo chladiva
Z kvapalinového potrubia odpojte
rozvádzač.
Pokračujte pokynmi "Plnenie
chladivom (v ručnom režime
prídavného doplňovania chladivom)".
RXYSA4~6A7V/Y1B
Klimatizácia vzduchu systém VRV5-S
4P600330-1A – 2020.07
Loading...
