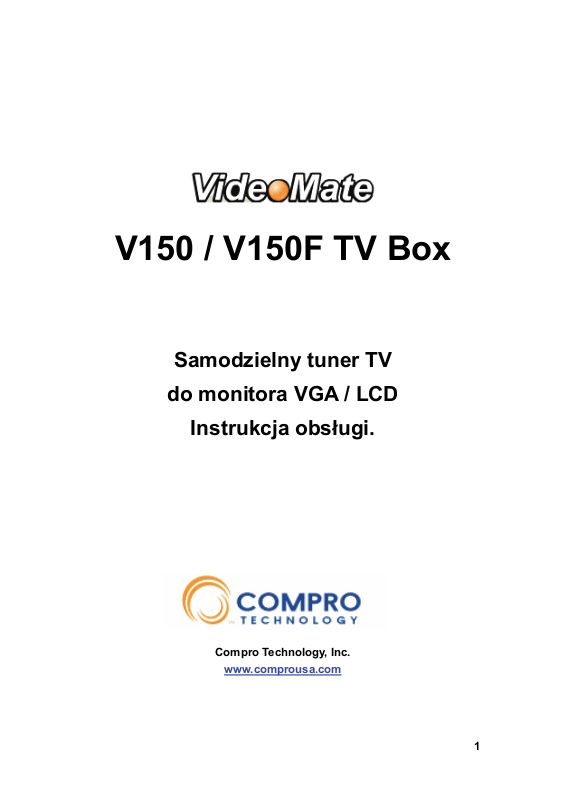

V150 / V150F TV Box
Samodzielny tuner TV
do monitora VGA / LCD
Instrukcja obsługi.
Compro Technology, Inc.
www.comprousa.com
1
Copyright © 2001-2008. Compro Technology, Inc.
Compro Technology, Inc.
Tel. +886 2 2918 0169, Fax +886 2 2915 2389
4/F, No.12, Alley 6, Lane 45, Pao Shin Road Hsintein City, Taipei, Taiwan.
www.comprousa.com
2
Spis treści.
Wstęp. ............................................................................... 4
Zawartość opakowania VideoMate V150.......................... 5
Montaż podstawki V150/V150F TV Box............................ 6
Gniazda połączeniowe VideoMate V150 (F)..................... 7
Przyciski sterujące VideoMate V150/V150F ..................... 8
Zdalne sterowanie............................................................. 8
Zdalne sterowanie............................................................. 9
Obsługa VideoMate V150/V150F TV Box....................... 10
OSD Menu ...........................................................................................................11
Zmiana kolejności kanałów..................................................................................13
Lista kanałów ulubionych. ...................................................................................13
PIP (Picture In Picture) ........................................................................................13
Przegląd wielu kanałów ....................................................................................... 14
OptiRatio.............................................................................................................. 14
Dynamiczne podbicie basów................................................................................16
Efekt Stereo..........................................................................................................16
SAP Mode............................................................................................................16
Rozwiązywanie problemów. ............................................ 17
3
Gratulujemy wyboru i zakupu tunera telewizyjnego
firmy Compro Inc.
Mamy nadzieję, że produkt spełni Państwa oczekiwania.
Wstęp.
VideoMate V150 to samodzielny, analogowy tuner TV pozwalający
zamienić komputerowy monitor CRT lub LCD w stereofoniczny telewizor ze
zdalnym sterowaniem. Dodatkowo model V150F posiada wbudowane radio
FM. Tuner V150 wyposażony jest w podstawkę do pracy w pozycji pionowej i
zestaw wejść audio – wideo, co pozwala podłączyć inne urządzenia wideo np.
odtwarzacz DVD, kamer a) wideo, magnetowid, czy konsolę do gier.
Maksymalna obsługiwana rozdzielczość to 1440x900 oraz 1400x1050. Tuner
V150 obsługuje obraz wideo w formacie 4:3, 5:4, 16:9 i 16:10. Zdalne
sterowanie znacznie wzbogaca walory użytkowe V150, a oglądanie TV na
ekranie monitora od komputera nie wymaga włączania, ani nawet posiadania
komputera.
WYNAGANIA SYSTEMOWE
z Monitor CRT lub LCD ze złączem D-sub, obsługujący rozdzielczość
640*480 lub wyższą.
z Głośniki aktywne podłączane za pomocą wtyczki stereo mini Jack 3,5
mm.
z Antena
Uwaga
Znaczne nagrzewanie się urządzenia podczas pracy jest zjawiskiem
normalnym. Proszę ustawiać V150 w miejscu o swobodnym przepływie
powietrza.
Do zasilania V150 należy stosować wyłącznie zasilacz sieciowy będący na
wyposażeniu. Stosowanie innego zasilacza może spowodować awarię
urządzenia i utratę gwarancji.
4
Zawartość opakowania VideoMate V150.
V150/V150F
TV Box
Instrukcja
Antena FM
(tylko V150F)
Podstawka
Zasilacz
Pilot
Kabel 9-pin
Mini-DIN
15-pin D-sub
Baterie AAA
Kabel audio
5
Montaż podstawki V150/V150F TV Box
Krok 1 Krok 2
Krok 3 Krok 4
6

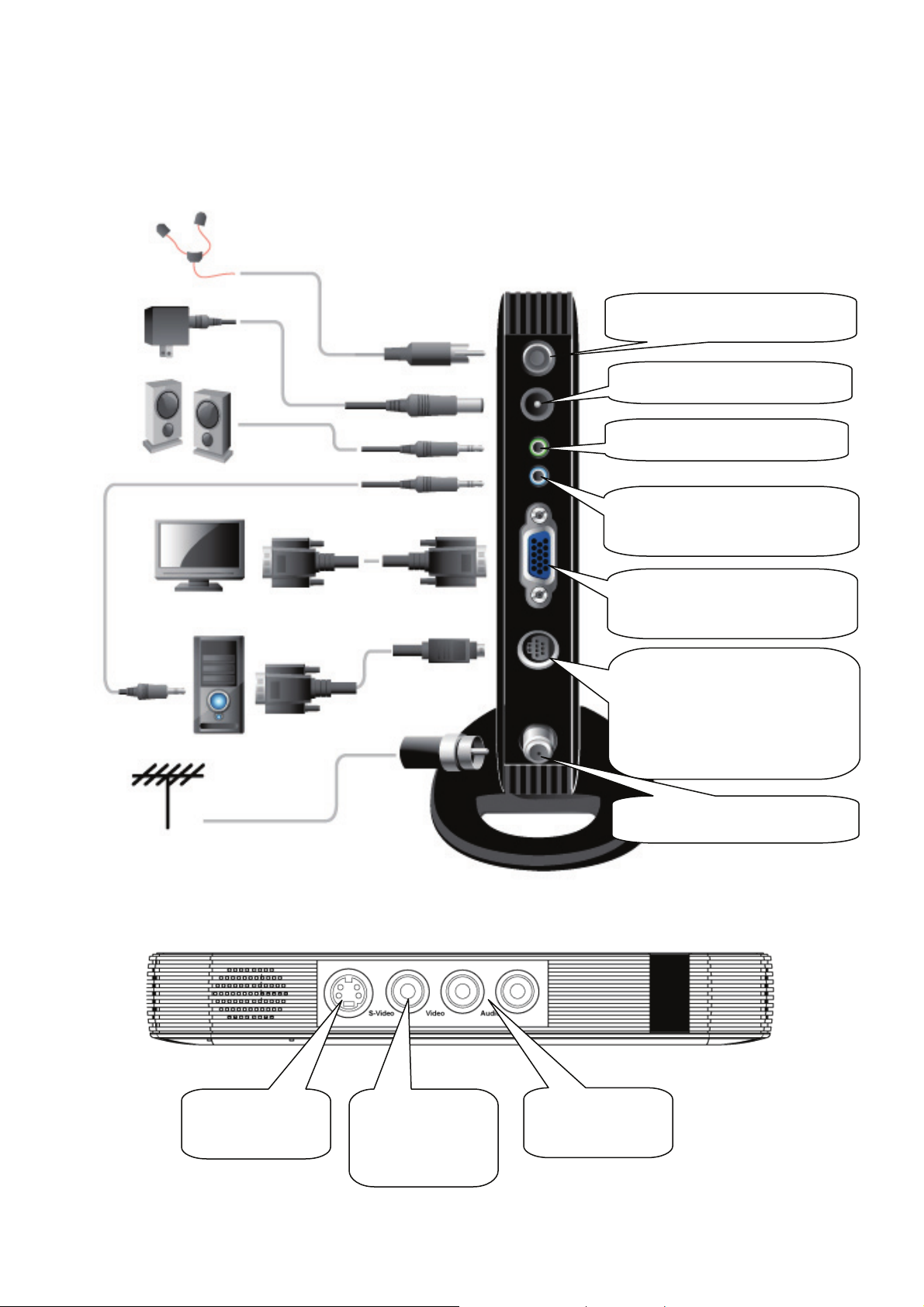

Gniazda połączeniowe VideoMate V150 (F)
Antena FM (tylko V150F)
Zasilanie
Wyjście audio
Line-In – do podłączenia
sygnału z karty audio PC
Wyjście do monitora LCD
lub CRT
Do połączenia kablem
Mini-DIN - D-Sub z
wyjściem VGA karty
graficznej komputera
Wejście
S-Video
Wejście
Composite
wideo
Wejścia audio
stereo (L/R)
Antena TV
7

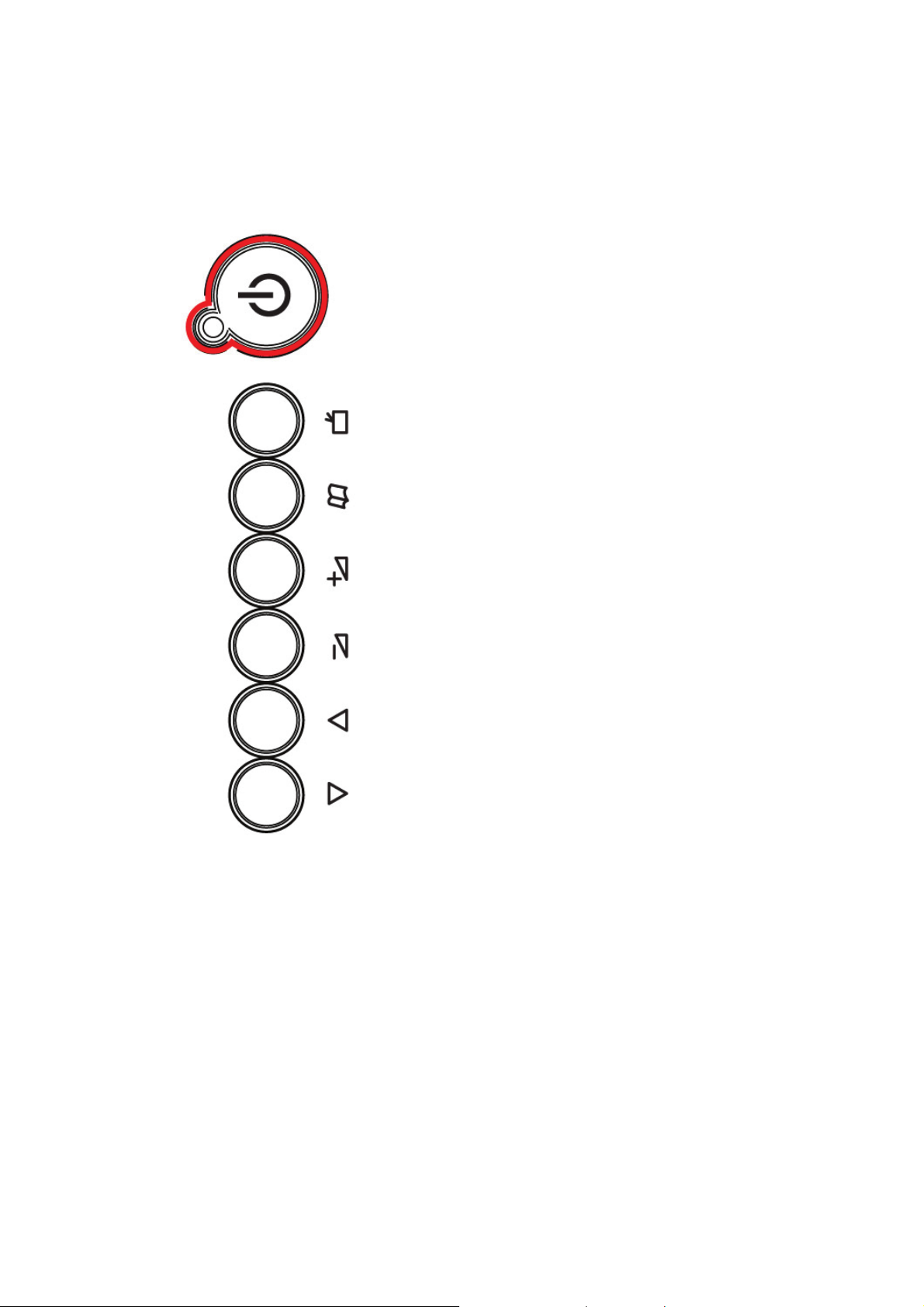

Przyciski sterujące VideoMate V150/V150F
Power On/Off
Żródło - funkcja
TVÆ AV (Composite) Æ S-video Æ FM
Menu
Głośniej
Ciszej
Kanał w górę
Kanał w dół
8

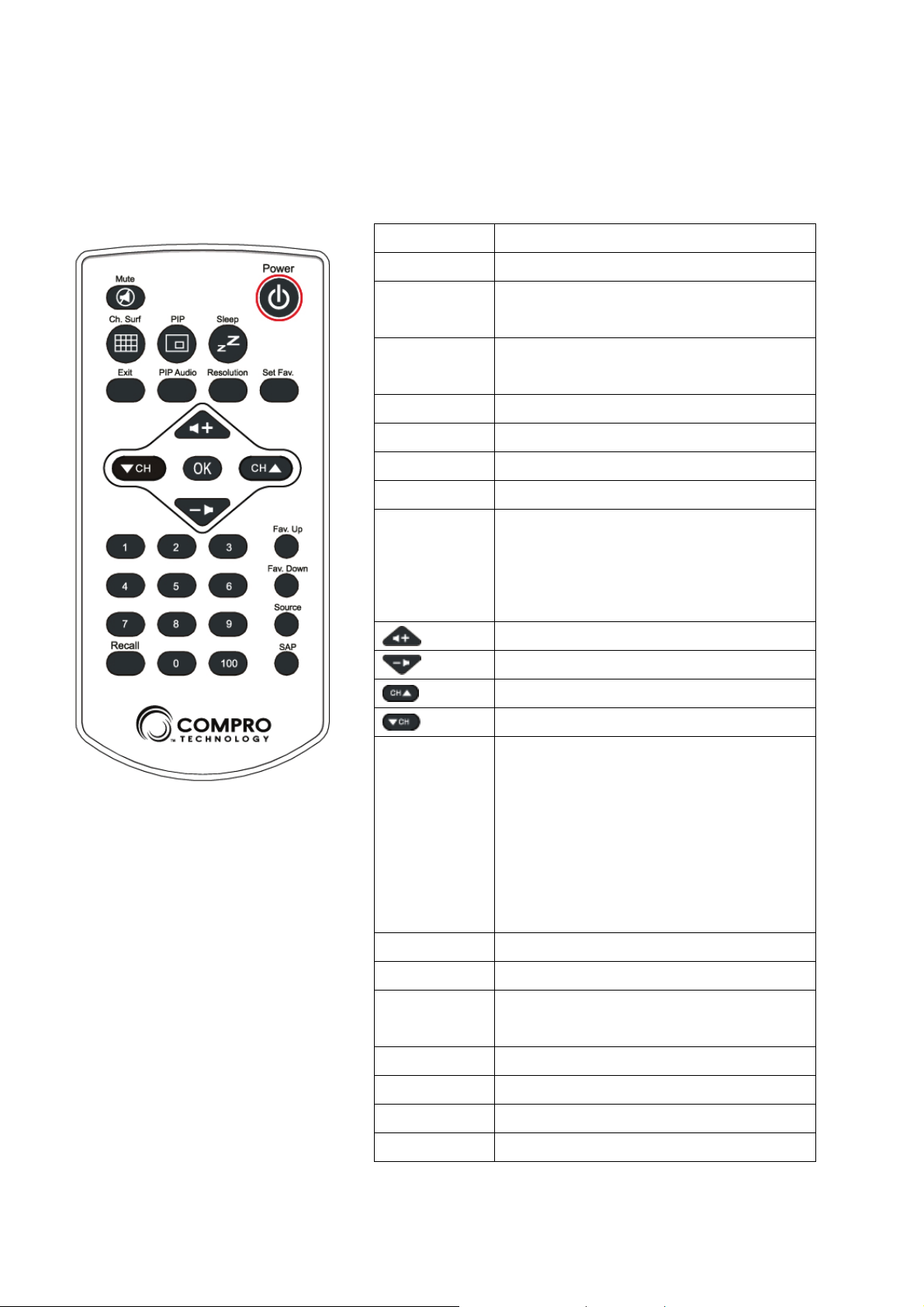

Zdalne sterowanie
Power Włączanie / wyłączanie
Mute Mute – wyciszenie fonii
Sleep Wyłącznik czasowy
PIP Włączanie / wyłączanie PIP oraz
Ch. Surf Podgląd 9 kanałów
Set Fav. Włączenie listy ulubionych kanałów
Resolution Zmiana rozdzielczości
PIP Audio Zmiana dźwięku w trybie PIP
Exit * Wyjście z menu OSD
(Wył Æ 30 Æ 60 Æ 90 Æ 120 minut)
wybór rozmiaru
* Wyświetla Info na ekranie
* Wstrzymanie obrazu TV na żywo
* Wyłączenie PIP - powrót do TV
OK * Potwierdzenie / Wejście do menu
Fav. Up Ulubiony kanał +
Fav. Down Ulubiony kanał Source Przełączanie źródeł
SAP Stereo / Mono / SAP
Głośniej / w górę (w menu OSD)
Ciszej / w dół (w menu OSD)
Kanał + / w prawo (w menu OSD)
Kanał - / w lewo (w menu OSD)
* Zmiana funkcji strzałek w trybie
PIP:
1(domyślnie): zmiana kanałów i
głośności
2: zmiana pozycji okna TV na
obrazie z PC
(TVÆ AV Æ S-Video Æ FM)
0-9 Klawiatura numeryczna
100 Wybór kanału >100
Recall Powrót do poprzedniego kanału
9
Obsługa VideoMate V150/V150F TV Box
Pierwsze podłączenie.
Po podłączeniu zasilacza, tuner V150/V150F można włączyć przyciskiem
POWER. Zaświeci się zielona dioda LED. Tuner jest domyślnie ustawiony na
pracę w Polsce, z polskim interfejsem użytkownika. Proszę wybrać funkcję
Auto Scan aby szybko zapamiętać wszystkie dostępne stacje TV. V150/V150F
jest gotowy do pracy.
Jeżeli V150/V150F jest dodatkowo połączony z kartą graficzną włączonego
komputera, to przełączenie z obrazu TV na obraz z PC może nastąpić po
wyłączeniu tunera przyciskiem POWER.
Kolejność przełączania źródeł: TV Æ Composite Æ S-Video Æ FM Æ TV
VideoMate V150 / V150F TV Box potrafi wygenerować obraz w 9
rozdzielczościach, a każdą z odświeżaniem 60Hz lub 75Hz. Wartością
domyślną jest 1024*768 @ 60Hz.
1 -> 640*480 (4:3) 5 -> 1280*1024 (5:4)
2 -> 800*600 (4:3) 6 -> 1400*1050 (4:3)
3 -> 1024*768 (4:3) 7 -> 1440*900 (16:10)
4 -> 1280*720 (16:9)
Zmiana rozdzielczości odbywa się z odpowiedniego menu lub za pomocą
przycisku “RES” w zdalnym sterowaniu.
Stosując funkcję PIP – wyświetlanie obrazu TV na obrazie z komputera,
niektóre rozdzielczości Windows nie będą obsługiwane:
Częstotliwość odświeżaniaRozdzielczość
60 Hz 70 Hz 72 Hz 75 Hz
640 x 480 + - + +
800 x 600 + - + +
1024 x 768 + + + +
1280 x 1024 + + + +
1280 x 720 + + + +
1440 x 900 + + + +
1400 x 1050 + + + +
10
OSD Menu
Przycisk Menu przywoła na ekran menu V150. Poruszanie się po menu
realizuje się strzałkami pilota.
(Obraz)
Jasność Regulacja jasności (0~100) Fabrycznie : 50
Kontrast Regulacja kontrastu (0~100) Fabrycznie : 50
Nasycenie Regulacja nasycenia (0~100) Fabrycznie : 50
Wyrazistość Regulacja wyrazistości (0~15) Fabrycznie : 0
Odcień Regulacja tonacji obrazu (NTSC) ( 0~100) Fabrycznie : 50
Typ obrazu 3 ustawienia fabryczne obrazu + 5 ustawień użytkownika
( Obraz )
Typ anteny Antena naziemna lub Kabel
Nazwa kanału Nadawanie nazw kanałom: maks. 5 liter/cyfr
Dokładne
strojenie
Auto Strojenie Automatyczne wyszukiwanie stacji. (NO/YES)
Kolejność
kanałów
Dodaj / usuń
kanał
System koloru Zmiana systemu koloru dla danego kanału (PAL/SECAM)
Dokładne dostrojenie TV (0~100) Fabrycznie: 50
Ustawianie kanałów wg własnych preferencji.(NO/YES)
Dodawanie – usuwanie aktualnie wybranego kanału.
(TV)
(TV)
(Monitor)
(Monitor)
(OSD)
(OSD)
(Dźwięk)
( Dźwięk )
W trybie Radio FM, menu wygląda inaczej niż w trybie TV.
( Obraz )
Auto Strojenie Automatyczne wyszukiwanie stacji. (NO/YES)
Podaj
częstotliwość
Dodaj / usuń
kanał
Nazwa kanału Nadawanie nazw stacjom radiowym: maks. 5 liter/cyfr
Bezpośrednie wprowadzanie częstotliwości stacji radiowej.
Należy zapamiętać poprzez „Dodaj / usuń kanał”.
Dodawanie – usuwanie aktualnie wybranego kanału.
(FM)
(Monitor)
(OSD)
( Dźwięk )
11
( Obraz )
640*480 800*600 1024*768 1280*720
Rozdzielczość
Odświeżanie 60Hz ( Fabrycznie ) 75Hz
Redukcja szumów Regulacja stopnia redukcji szumów wizji (0~8)
Proporcje obrazu 4:3 16:9 SmartZoom Panorama Pełny ekran
Typ ekranu LCD CRT PDP
Źródło sygnału TV AV (Composite) SV (s-video) FM (Radio) PC
Pozycjonowanie
obrazu
( Obraz )
Pozycja okna OSD Nacisnąć OK. i strzałkami pilota wybrać pozycję okna OSD.
Transparentność OSD 1 2 3 4
Język Wybór języka menu
Ustawienia fabryczne NO/YES (1 Anuluj / 2 Reset)
Wersja
oprogramowania
Ustawienia fabryczne Tak / Nie – powrót do ustawień fabrycznych
Kraj / lokalizacja Wybór miejsca użytkowania (tabeli kanałów TV)
1280*1024 1400*1050 1440*900
(TV)
(TV)
Wersja VideoMate V150
(Monitor)
(Monitor)
(OSD)
(OSD)
( Dźwięk )
( Dźwięk )
( Obraz )
Siła głosu Ustawienie głośności (0-50)
Wysokie tony Regulacja tonów wysokich (0-15)
Niskie tony Regulacja tonów niskich (0-15)
Podbicie basów ON/OFF (Wł./Wył. Domyślnie wyłączone)
Efekt stereo Regulacja efektu stereo (0-8)
Tryb SAP ON / OFF (włączenie drugiego kanału dźwięku)
Reset Reset – powrót do ustawień fabrycznych (NO/YES)
(TV)
(Monitor)
(OSD)
( Dźwięk )
12
Zmiana kolejności kanałów.
W celu poukładania kanałów zgodnie z własnymi preferencjami, należy z
menu TV wybrać funkcję „Kolejność kanałów” i zatwierdzić wybór „Yes”.
Pojawi się okno z dwoma kolumnami. Poruszając się strzałkami w górę i w dół,
można wybierać aktualny kanał z lewej kolumny, zatwierdzać wybór „OK.” i
przypisać mu nowy numer w kolumnie prawej. Powrót do oryginalnej
kolejności kanałów następuje poprzez ponowne wykonanie funkcji „Auto
Scan”.
Lista kanałów ulubionych.
Lista ulubionych kanałów może zawierać maks. 10 pozycji i pozwala łatwo
poruszać się po najczęściej oglądanych programach przyciskami pilota “FAV
UP” i “FAV DOWN”. Aby dodać jakiś kanał do tej listy, należy go najpierw
wybrać (włączyć), następnie nacisnąć na pilocie “SET FAV” i na koniec
zatwierdzić przyciskiem „OK.”

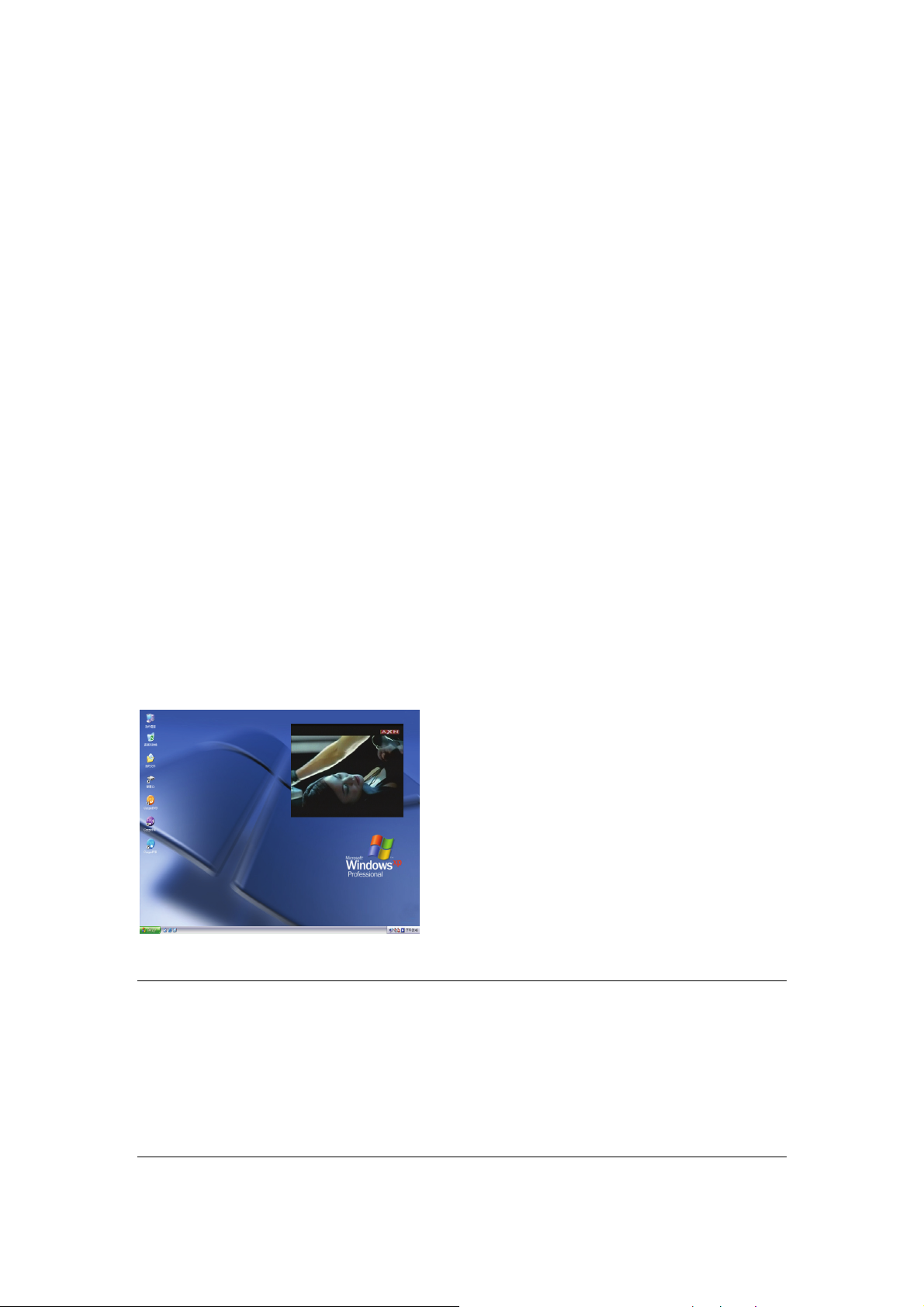

PIP (Picture In Picture)
Funkcja „PIP” służy do oglądania TV podczas pracy komputera w oknie
wyświetlanym na powierzchni obrazu z karty graficznej. Wystarczy nacisnąć
na pilocie przycisk PIP.
Kolejne naciskania przycisku PIP
powodują zmianę wielkości okna TV (3
rozmiary) lub wyłączenie tej funkcji. Gdy
okno TV jest włączone, strzałkami na
pilocie można ustawić jego położenie na
ekranie.
PIP nie działą przy rozdzielczości monitora
1440 x 900.
UWAGA:
Zmiana funkcji strzałek z przełączania kanałów i regulacji głośności na
regulację położenia okna TV na obrazie PC w trybie PIP odbywa się przez
naciśniecie przycisku "OK".
13

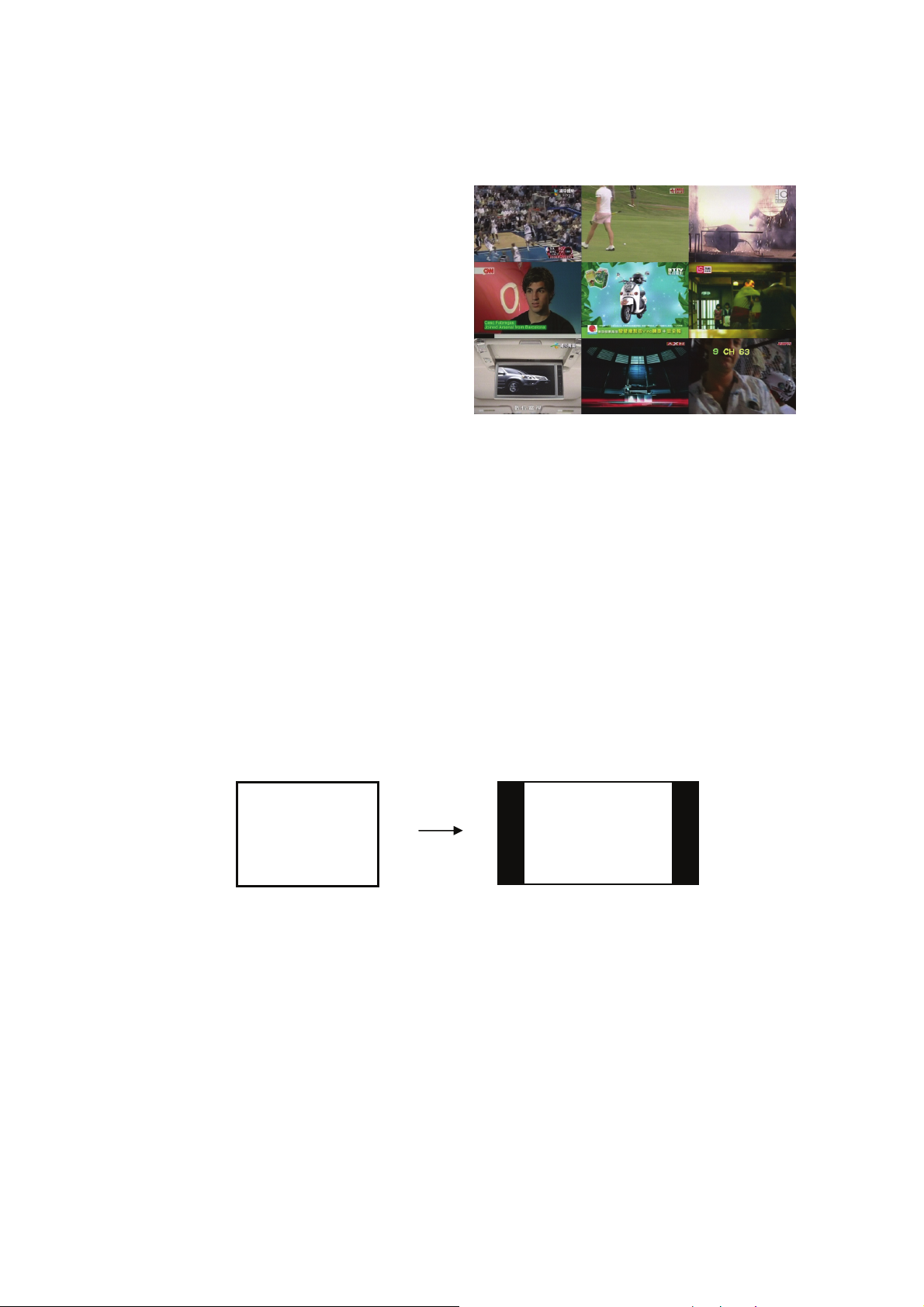

Przegląd wielu kanałów
Ta funkcja pozwala podglądać
zawartość wielu kanałów na 1 ekranie
w postaci mozaiki 9 małych ekranów
odświeżanych sekwencyjnie.
Włączenie funkcji odbywa się z pilota
przyciskiem “CH.SURF”. Gdy jeden z
wyświetlanych kanałów zostanie
wybrany do „normalnego” oglądania,
należy nacisnąć odpowiadającą mu
cyfrę 1~9.

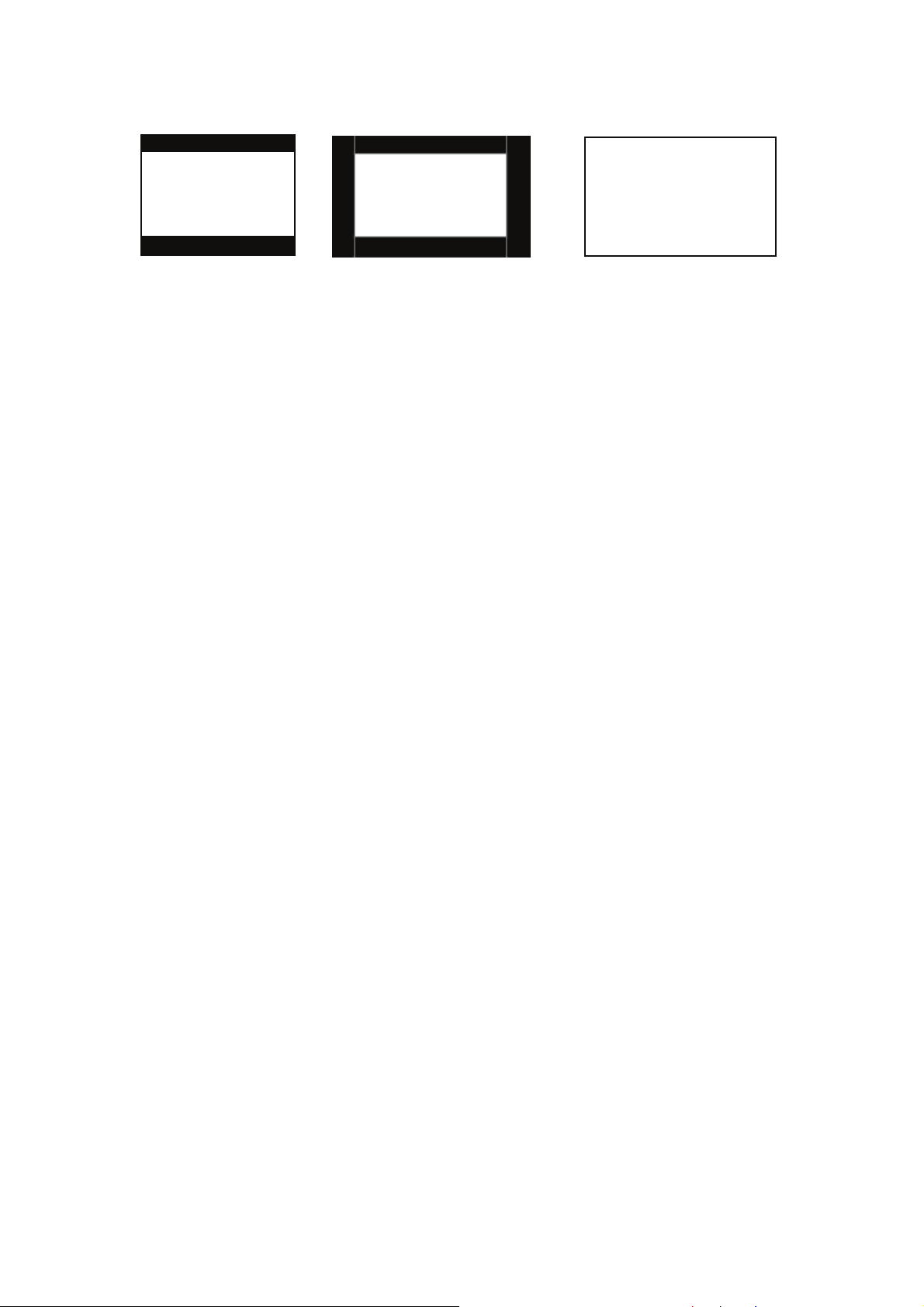

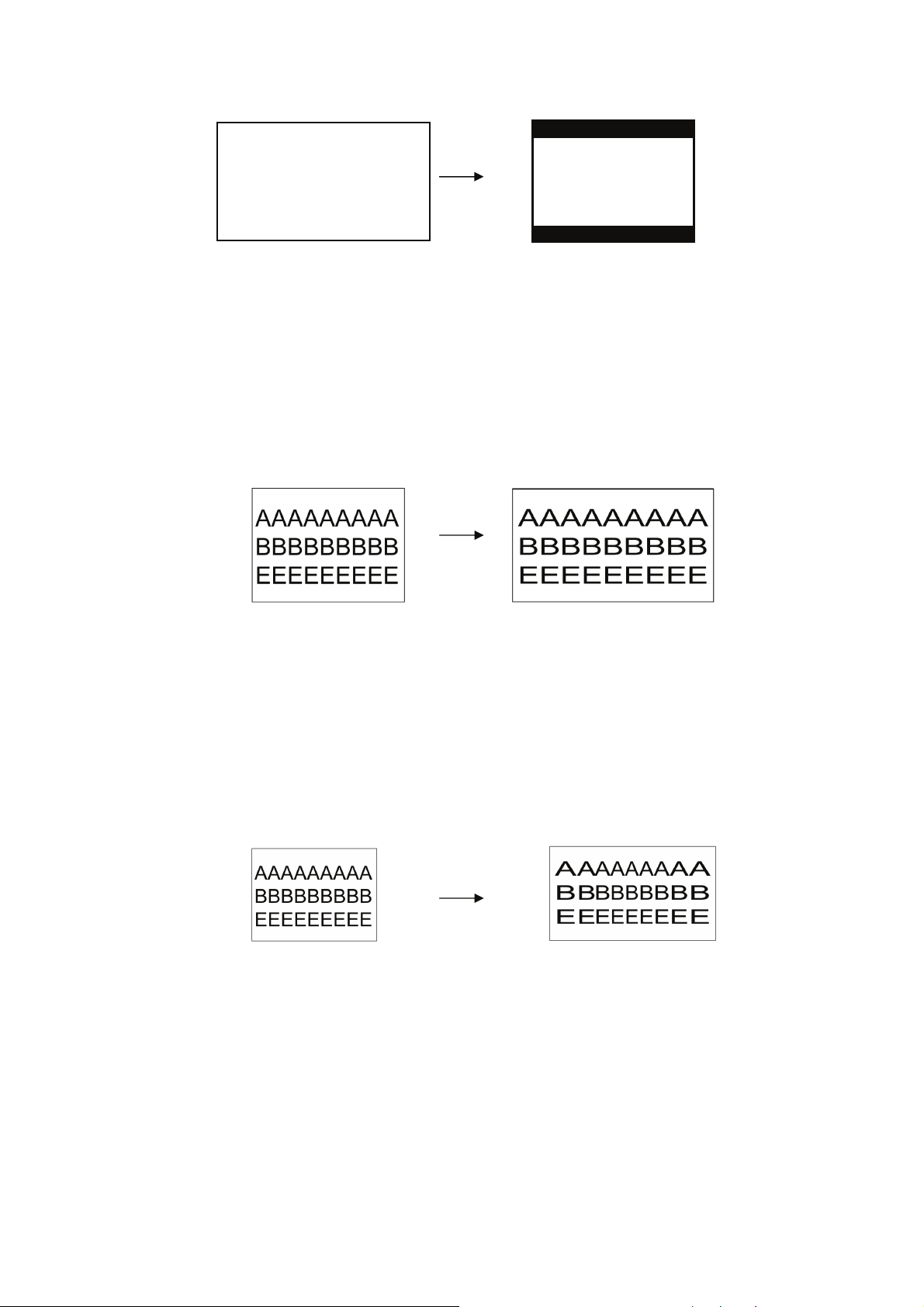

OptiRatio.
Zmiana proporcji obrazu OptiRatio oferuje 5 ustawień: 4:3, 16:9,
Panorama, Pełny Ekran (Full Screen) oraz Inteligentny Zoom (SmartZoom).
Pozwala to idealnie dopasować obraz telewizyjny do posiadanego monitora.
4:3 Mode: Format 4:3 utrzymuje proporcje obrazu w stosunku 4:3. Na
monitorach panoramicznych 16:9 lub 16:10 będzie to zrealizowane przez
dodanie po lewej i prawej stronie obrazu czarnych pól wypełniających ekran.
Oryginalny obraz 4:3
16:9 Mode: Format 16:9 utrzymuje proporcje obrazu w stosunku 16:9. Na
monitorach tradycyjnych 4:3 będzie to zrealizowane przez dodanie na górze i
na dole obrazu czarnych pól wypełniających ekran.
Czarne pola z lewej i prawej
strony na monitorze
panoramicznym.
14
Full Screen – tryb pełno ekranowy: Obraz TV może zostać dopasowany do
rozdzielczości posiadanego monitora. Niestety, jeśli oryginalny obraz był
formatu 4:3, po rozciągnięciu do 16:9 będzie zniekształcony w poziomie.
Postacie występujące na ekranie są pogrubione.
Oryginalny obraz 16:9
Oryginalny obraz 4:3
Rozciągnięty obraz dopasowany do
Czarne pola nad obrazem i
pod obrazem na monitorze
standardowym 4:3
ekranu monitora.
Tryb Panorama: Oryginalny obraz formatu 4:3 zostaje rozciągnięty do 16:9 w
specyficzny sposób zmniejszający zniekształcenia w centrum ekranu.
Postacie znajdujące się na środku ekranu wyglądają znacznie lepiej niż w
trybie Full Screen.
Tryb SmartZoom: Jeżeli w standardowej telewizji 4:3 jest transmitowany film
panoramiczny, powstają na górze i na dole ekranu czarne pasy. Jeżeli obraz
formatu 4:3 zostanie w niezmienionym formacie wyświetlony na monitorze
16:9 lub 16:10, powstaną dodatkowe czarne pasy po bokach. Tryb SmartZoom
pozwala usunąć te wszystkie czarne pola i wyświetlić panoramiczny film
większy, bez strat w powierzchni ekranu.
Less distortion from center Oryginalny obraz 4:3
15
Oryginalny obraz 4:3 z
panoramiczną treścią
na monitorze 4:3
Dodane czarne pola z
lewej i prawej strony na
monitorze 16:9
Obraz po usunięciu
czarnych pól wokół obrazu
na monitorze 16:9
Dynamiczne podbicie basów.
“Dynamic Bass Boost” to funkcja automatycznie analizująca sygnał audio i
dynamicznie podbijająca poziom niskich tonów. Włączenie tej funkcji odbywa
się poprzez wywołanie „MENU”, wybranie sekcji „Dźwięk” i włączenie „ON”
opcji „Podbicie basów”.
Efekt Stereo.
“Stereo efekt” to funkcja symulująca dźwięk stereo w przypadku
transmisji monofonicznych. Gdy transmitowany dźwięk jest stereofoniczny,
funkcja ta pozwala jeszcze bardziej pogłębić efekt przestrzenny. Jest to
przydatna funkcja w sytuacjach gdy prawy i lewy głośnik znajdują się blisko
siebie. Aktywacja i regulacja funkcji “Stereo Effect” odbywa się poprzez
wywołanie „MENU”, wybranie sekcji „Dźwięk” i wybranie odpowiedniej liczby
0-8 w opcji “Efekt stereo”. „Zero” wyłącza dodatkowe efekty stereo. Dźwięk
pozostaje oryginalny - nie zmieniony.
SAP Mode
Tryb “SAP Mode” to funkcja wykorzystywana przy oglądaniu transmisji
telewizyjnych z podwójnym dźwiękiem np. wiadomości w dwóch różnych
językach lub film z dodatkowym dźwiękiem w wersji oryginalnej. Aktywacja
funkcji “SAP” odbywa się poprzez wywołanie „MENU”, wybranie sekcji
„Dźwięk” i włączenie odpowiedniej opcji. Sterowanie dźwiękiem w trybie SAP
podczas oglądania TV odbywa się za pomocą przycisku SAP na pilocie
zdalnego sterowania.
16
Rozwiązywanie problemów.
Większość problemów wynika z nieprawidłowego połączenia tunera V150 z
monitorem, głośnikami, kartę graficzną komputera i kartą dźwiękową
komputera. W razie problemów z uruchomieniem sprawdź dokładnie
wszystkie wykonane połączenia oraz zasilacz sieciowy.
UWAGA.
Znaczne nagrzewanie się urządzenia podczas pracy jest zjawiskiem
normalnym. Proszę ustawiać V150 w miejscu o swobodnym przepływie
powietrza. Do zasilania V150 należy stosować wyłącznie zasilacz sieciowy
będący na wyposażeniu. Stosowanie innego zasilacza może spowodować
awarię urządzenia.
Brak obrazu TV.
Sprawdź, czy twój monitor jest podłączony do gniazda MONITOR tunera
V150/V150F. Spróbuj zmienić źródło sygnału – przyciskiem SOURCE, bo
może tuner nie jest w trybie TV.
Brak dźwięku.
Jeśli jest obraz TV i nie słychać dźwięku, sprawdź, czy głośniki są
podłączone do wyjścia „Line Out” tunera, czy są włączone i czy ich regulator
głośności nie jest ustawiony na minimum. Jeśli przełączasz się z TV na
komputer i z komputera nie ma dźwięku, a z TV jest, sprawdź połączenie Line
Out komputera z Line IN tunera V150.
Obraz TV jest zakłócony.
Sprawdź jakość instalacji antenowej, połączenia kabli z wtyczkami, zmień
usytuowanie tunera. Warto sprawdzić co jest przyczyną zakłóceń testując
zestaw monitor – tuner V150 przy odłączonym i zupełnie wyłączonym z prądu
komputerze, przy podłączeniu anteny bezpośrednio do gniazda tunera z
pominięciem wszelkich rozgałęźników (splitterów).
Czasami problem wywołują zjawiska elektrostatyczne. Można próbować
uziemiać lub podłączać bez uziemienia komputer, instalację antenową,
monitor itp. Obserwują zmiany można dojść do praktycznych wniosków na
temat przyczyn zakłóceń..
Nie działa zdalne sterowanie.
Proszę sprawdzić baterie (nie zaleca się stosowania akumulatorków) i
17
sposób ich umieszczenia w pilocie, oraz czy coś nie zasłania odbiornika
sygnału sterowania umieszczonego z przodu obudowy tunera. Niebieskie
światło tunera TV powinno migać przy każdym naciśnięciu pilota.
Ustawienia fabryczne.
Aby powrócić do ustawień fabrycznych (gdy np. wybrana rozdzielczość
uniemożliwia włączenie się monitora LCD) wystarczy nacisnąć i trzymać przez
8 sekund przycisk MENU. Gdy monitor już się włączy może pojawić się napis
„Reset All Settings Please wait… .
W trosce o wspólne dobro, jakim jest środowisko naturalne i zgodnie z
Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i
elektronicznych, …„produkty oraz wyposażenie elektryczne i elektroniczne”
nie mogą być traktowane jako śmieci komunalne i umieszczane w
pojemnikach przeznaczonych na tego typu śmieci. Producenci i
dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w
momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie
znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już
wycofywane z użycia.
18
P/N: 3GA0310422
Loading...
