ТВ тюнер VideoMate V200/V200F

Автономный ТВ тюнер

VideoMate

V200/V200F

Руководство пользователя

Compro Technology, Inc.

www.comprousa.com

Page 2

ТВ тюнер VideoMate V200/V200F

Copyright © 2001-2008. Compro Technology, Inc.Никакой материал данного документа не может быть скопирован или представлен в каком-либо ином виде без письменного разрешения компании Compro Technology, Inc.

Compro, VideoMate, Poladyne, Play with Power, а также Compro logo являются торговыми марками Compro Technology, Inc. Остальные названия и марки являются торговыми марками других компаний.

Compro не дает никаких гарантий по данной документации, а также не принимает никаких жалоб по товарному состоянию, качеству или пригодности под особые нужды. Информация в данном документе может быть изменена в любой момент. COMPRO оставляет за собой право изменить содержание данной публикации без предварительных предупреждений и последующих уведомлений.

Compro Technology, Inc. Тел. +886 2 2918 0169, Факс +886 2 2915 2389 3/F, No.12, Alley 6, Lane 45, Pao Shin Road Hsintein City, Taipei, Taiwan www.comprousa.com

Содержание

ТВ тюнер VideoMate V200/V200F...................................................3

Комплект поставки ТВ тюнера VideoMate V200/V200F....................4

Установка тюнера на подставку ....................................................5

Подключение тюнера ...................................................................6

Панель управления ......................................................................7

Пульт дистанционного управления ...............................................8

Эксплуатация VideoMate V200/V200F............................................9

Возможные неполадки и способы их устранения..........................15

Обращение в службы технической поддержки Compro.................16

Page 3

ТВ тюнер VideoMate V200/V200F

Автономный ТВ тюнер VideoMate V200/V200F

Телевизионный внешний тюнер VideoMate V200/V200F позволяет смотреть передачи аналогового телевидения на любом мониторе, имеющем вход D-Sub (15-контактный VGA). Тюнер позволяет также подключать к монитору другие источники видеосигнала, например, DVD-плеер, игровые приставки или видеокамеры. Максимальное разрешение - 1600 х 1200 (4:3) или 1680 х 1050

(16:10) пикселей - и поддержка дисплеев с разным соотношением длин сторон (4:3, 5:4, 16:9, и 16:10) позволяет подключать к тюнеру практически любые

мониторы с аналоговым входом и получать на них максимально качественное изображение. Укомплектованный пультом дистанционного управления автономный тюнер придает Вашему монитору все функции обычного телевизора и избавляет Вас от необходимости покупать еще один. В дополнение модель VideoMate V200F позволяет принимать радиопередачи FM-диапазона.

Минимальные требования к системе

¨ Монитор (ЭЛТ или ЖК), оборудованный аналоговым входом D-Sub (15-

pin VGA) и поддерживающий разрешение 640 ´ 480 или выше.

¨ Активная акустическая система со стереоразъемом (если нету в

мониторе).

Внимание

Во время работы тюнер VideoMate V200/V200F может нагреваться - это не признак неисправности. Выбирайте расположение тюнера так, чтобы он свободно обдувался окружающим воздухом.

Тюнеру VideoMate V200/V200F для нормальной работы нужен только монитор, подключение к компьютеру не обязательно, и для его работы компьютер включать не нужно.

Пожалуйста пользуйтесь только блоком питания, поставляемым в комплекте с тюнером. Выход тюнера из строя из-за применения нештатного блока питания не покрывается условиями гарантии.

Page 4

ТВ тюнер VideoMate V200/V200F

Комплект поставки ТВ тюнера VideoMate V200/V200F

Тюнер

Videomate

V200/V200F

Руководство

пользователя

Антенна

FM диапазона

(только у V200F)

Подставка

Блок питания

Пульт ДУ 2 элемента

ААА

Кабель

видеовхода

от компьютера

Аудиокабель

Page 5

ТВ тюнер VideoMate V200/V200F

Установка тюнера на подставку

1 2

3 4

Page 6

ТВ тюнер VideoMate V200/V200F

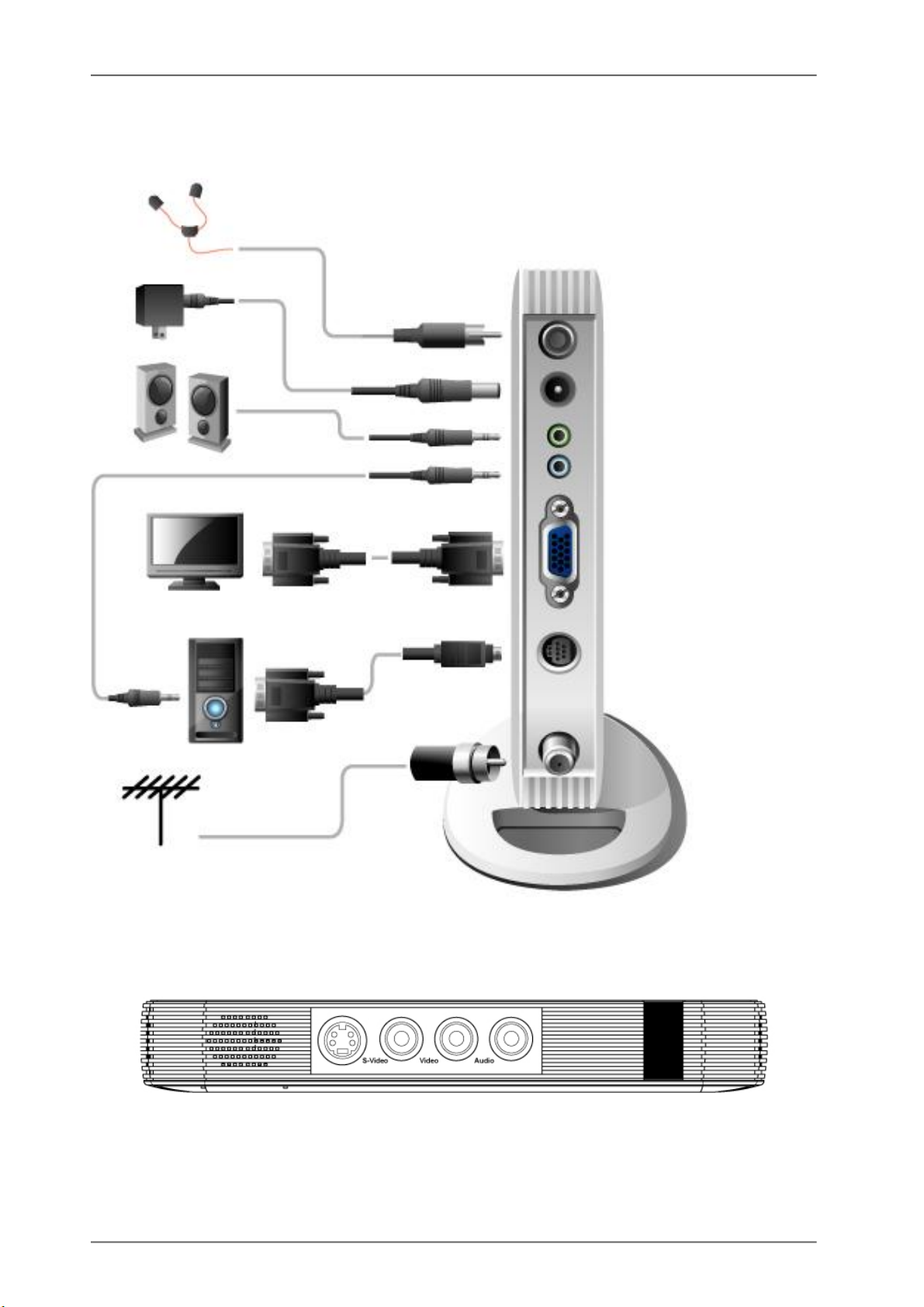

Подключение тюнера

FM антенна (только V200F)

Питание

Выход на колонки

Вход с ПК

Панель входов

Подключение монитора (D-Sub)

Видеовход с ПК

ТВ антенна или кабель

Встроенный

громкоговоритель

S-Video

Композит Стерео

аудио

Окно

ИК-приемника

Page 7

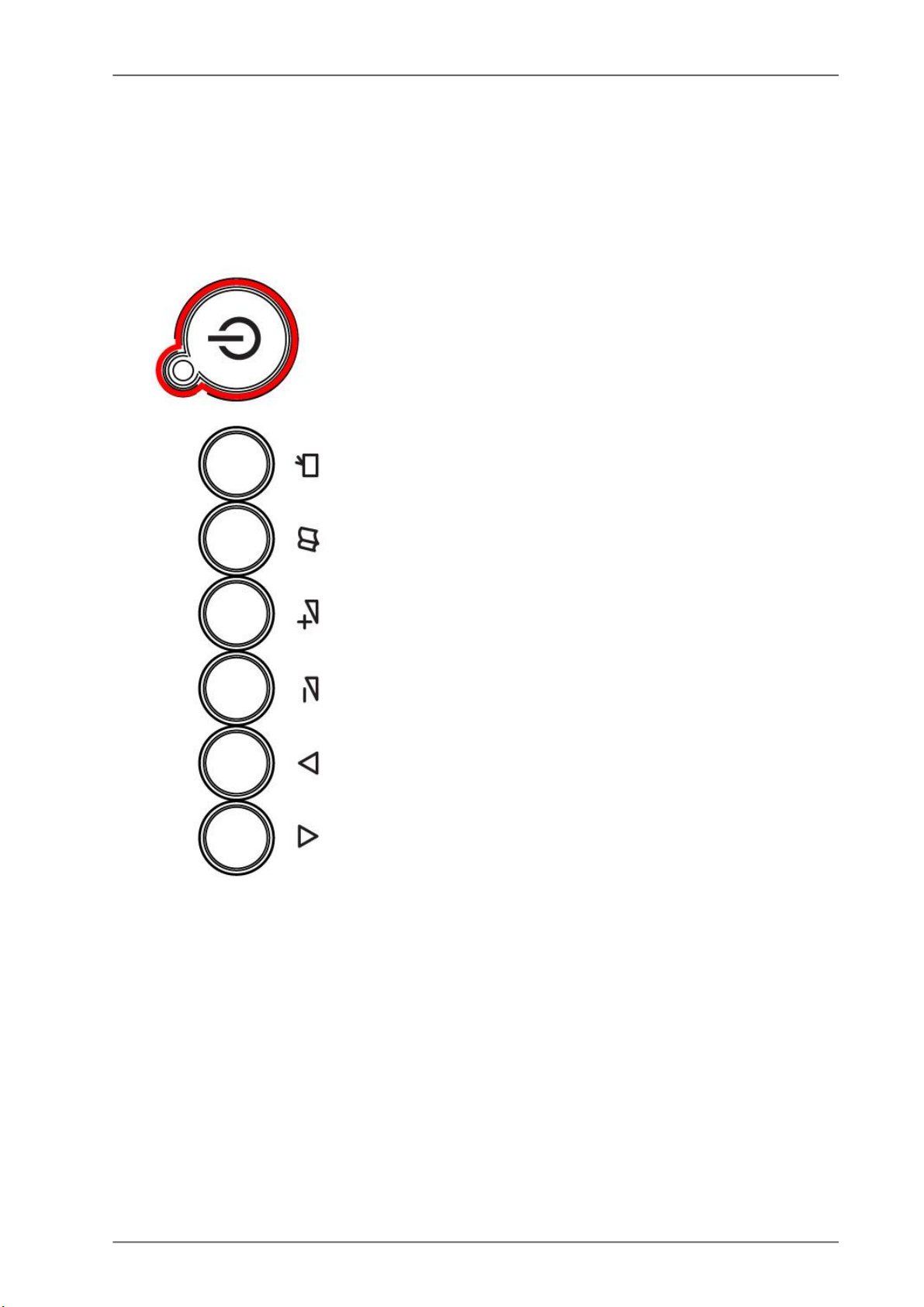

Панель управления

FM антенна (только V200F)

Переключение входов

TV > Composite > S-Video > FM > TV > ...

ТВ тюнер VideoMate V200/V200F

Вызов экранного меню

Громкость +

Громкость —

Канал +

Канал —

Page 8

ТВ тюнер VideoMate V200/V200F

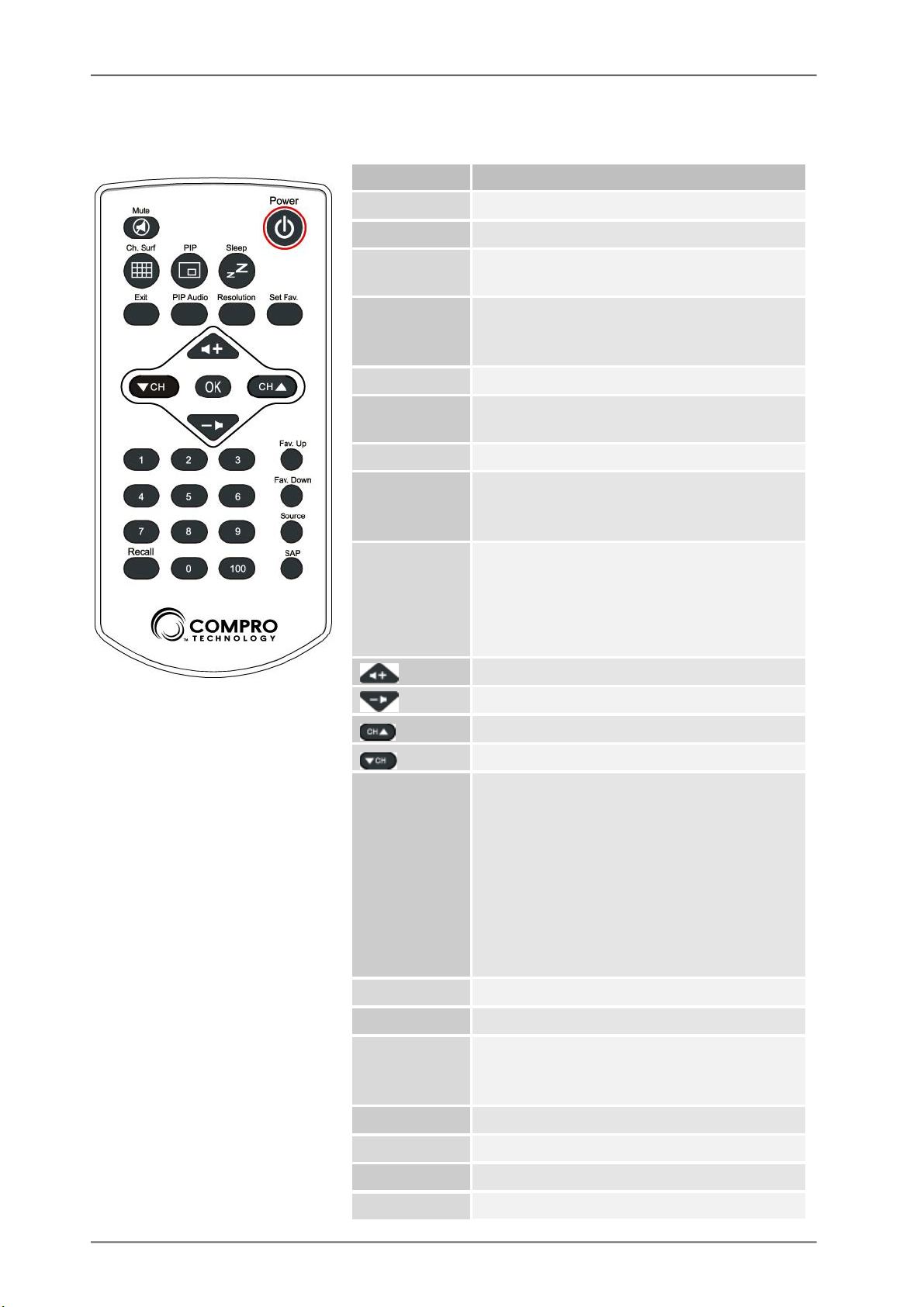

Пульт дистанционного управления

Кнопка Power Mute

Sleep

PIP

Ch. Surf

Set Fav.

Resolution

PIP Audio

Exit

Fav. Up

Назначение Включение / выключение Отключение звука Режим сна

(откл à30à60à90à120 минут) Включение режима «картинкав-картинке» и выбор размера

окна Обзор каналов

Записать в список избранных каналов

Выбор разрешения Переключение звука между ТВ

и ПК в режиме «картинка-вкартинке»

* Выход из меню * Информация * Пауза * Выход из режима «картинка-

в-картинке» Громкость + / -

Громклсть — / ¯ Канал + / ® Канал — / ¬ * Подтверждение выбора /

Вызов меню * Переключение кнопок направления в :режиме «картинка-в-картинке»: По умолчанию: управление каналами и громкостью По нажатию: направление смещения окна по десктопу Избранный канал +

Fav. Down

Source

SAP 0-9 100 Recall

Избранный канал — Переключение входов

(TV à AV(Composite) à S-Video à FM)

Stereo/SAP/Mono

Цифровая клавиатура Ввод значения больше 99 Возврат к предыдущему каналу

Page 9

ТВ тюнер VideoMate V200/V200F

640

480

800

600

1024

768

1280

720

1440

900

1400

1050

1600

1200

1680

1050

Эксплуатация VideoMate V200/V200F

Первое включение

Подключите к тюнеру монитор и, если хотите, колонки или наушники. Если Ваш монитор оборудован собственной акустической системой, можно воспользоваться ею (не забудьте подключить аудиокабель монитора к выходу тюнера), но для обеспечения лучшего качества звука рекомендуется использовать более качественную акустику. Если до этого Ваш монитор и акустическая система были подключены к компьютеру, соедините компьютер и тюнер поставляемыми в комплекте кабелями. После этого подключите блок питания и вставьте его в розетку. Нажмите кнопку Power (или Power на пульте ДУ, предварительно установив в него батарейки) под кнопкой Power загорится зеленый индикатор и тюнер включится.

Если V200/V200F подключен к компьютеру, то в выключенном состоянии он подключает монитор к видеовыходу компьютера. Вы можете переключать изображение между телепередачей и компьютером нажатием кнопки Power, то есть выключением тюнера.

Вы можете подключить внешние источники видеосигнала к тюнеру и переключаться между ними кнопкой Source: TV > Composite > S-Video >

FM > TV (FM доступно только в модели V200F). VideoMate V200/V200F поддерживает 9 режимов

по разрешению экрана, каждый из которых может работать с кадровой частотой 60 или 75 Герц. Начальное значение - 1024 ´ 768 @ 60

Hz.

Чтобы изменить разрешение, выберите нужное из меню (описано далее) или воспользуйтесь кнопкой Resolution.

640 ´ 480 (4:3) 800 ´ 600 (4:3)

1024 ´ 768 (4:3)

1280 ´ 1024 (5:4)

1280 ´ 720 (16:9)

1400 ´ 1050 (4:3)

1440 ´ 900 (16:10) 1600 ´ 1200 (4:3) 1680 ´ 1050(16:10)

При использовании режима «Картинка-вкартинке», поддерживаются такие кадровые частоты VGA выхода компьютера, устанавливаемые в операционной системе:

Разрешение

60 Hz 70 Hz 72 Hz 75 Hz

Поддерживаемая частота кадров

Page 10

ТВ тюнер VideoMate V200/V200F

Если изображение некачественное, подстройте его.

)

Автосканирование

Экранное меню

Кнопка OK на пульте дистанционного управления или Menu на корпусе тюнера вызывает экранное меню, с помощью которого Вы можете настроить тюнер

(Изображение)

Яркость Подстройка яркости (0~100 Начальное значение: 50 Контраст Подстройка контраста (0~100) Начальное значение: 50 Насыщенность Подстройка насыщенности (0~100) Начальное значение: 50 Четкость Подстройка четкости (0~15) Начальное значение: 0 Оттенок Подстройка оттенка ( 0~100) Начальное значение: 50

Режим OptiColor

(Изображение)

Тип сигнала

Переименование канала

Точная настройка

Автосканирование Запуск автосканирования Обмен каналов Изменить номера каналов. (Да / Нет)

Добавить / удалить канал

TV система

(Тюнер) (Монитор)

Выбор режима (стандартный / кино / игры + 5 пользовательских режимов)

Эфирный или кабельный. Начальное значение: Эфирный

Задайте имя каналу. (5 букв или цифр)

(0~100) Начальное значение: 50

Добавить или удалить канал

Выбор видеостандарта для текущего канала. PAL (B/G, D/K, I

SECAM (B/G, D/K) Начальное значение: SECAM D/K

(Тюнер)

(Монитор)

(Меню)

(Звук)

При переключении в режим FM (только у VideoMate V200F) вторая закладка меню принимает другой вид:

(Изображение)

Ввод частоты

Добавить / удалить канал Переименование канала

Автоматическое сканирование диапазона FM Ввод частоты радиостанции с цифровой клавиатуры. Потом найденную станцию можно сохранить в

следующем пункте меню Добавление новой или удаление существующей станции из списка

Ввод названия станции. (до 5 букв или цифр)

(FM)

(Монитор)

(Меню)

(Звук)

Page 11

ТВ тюнер VideoMate V200/V200F

/ 1280*720

и передвиньте меню куда Вам

(Изображение)

Разрешение

Кадровая частота 60 Hz (Начальное значение) 75 Hz Шумоподавление Подстройка уровня шумоподавления. (0~8) Режим OptiRatio 4:3 16:9 SmartZoom Панорама Полноэкранный Тип дисплея LCD (Начальное значение), CRT, PDP Вход TV Composite, SV (S-Video), FM (только для V200F), PC Расположение Подстройка горизонтального расположения экрана

(Изображение)

Позиция

Прозрачность 1 2 3 4

Язык

Информация Версия VideoMate V300 Сброс настроек Да / Нет (1 отменить / 2 сбросить все настройки) Страна Выбор страны

(Тюнер) (Монитор)

640*480 / 800*600 / 1024*768 (Начальное) 1280*1024 / 1400*1050 / 1440*900 /1600*1200 /1680*1050

Нажмите кнопку нравится с помощью кнопки со стрелочками

Переключение языка меню

(Начальное значение: русский)

(Тюнер) (Монитор)

(Меню)

(Звук)

(Изображение)

Уровень Подстройка громкости (0-50) ВЧ Подстройка высоких частот (0-15) НЧ Подстройка низких частот (0-15) Тонкомпенсация Вкл (подъем НЧ) / Выкл (оригинальный звук) Стереоэффект Подстройка стереоэффекта (0-8, начальное – 0) Режим SAP Вкл / Выкл (Начальное значение — Выкл) Сброс Сброс настроек звука (Да / Нет)

(Тюнер) (Монитор)

(Меню)

(Звук)

Page 12

ТВ тюнер VideoMate V200/V200F

Обмен каналов

Вы можете поменять порядок каналов в списке. Для этого выберите пункт меню Обмен каналов и нажмите Да, после чего на экране появится подменю, состоящее из списка каналов. Перемещение по нему осуществляется кнопками -/¯ (нажатием ¬ или ® можно смещаться постранично). Выберите канал, которому Вы хотите присвоить новый номер и нажмите OK. После этого введите номер, который Вы бы хотели присвоить этому каналу.

Чтобы отменить переназначения, проведите автосканирование каналов.

Пользовательский список каналов

В пользовательском списке каналов могут храниться до 10 каналов, которые Вы смотрите чаще всего и переход между которыми происходит по кнопкам FAV UP и FAV DOWN на пульте дистанционного управления.

Чтобы добавить текущий канал в список, нажмите SET FAV на пульте, потом нажмите OK на выбранной позиции.

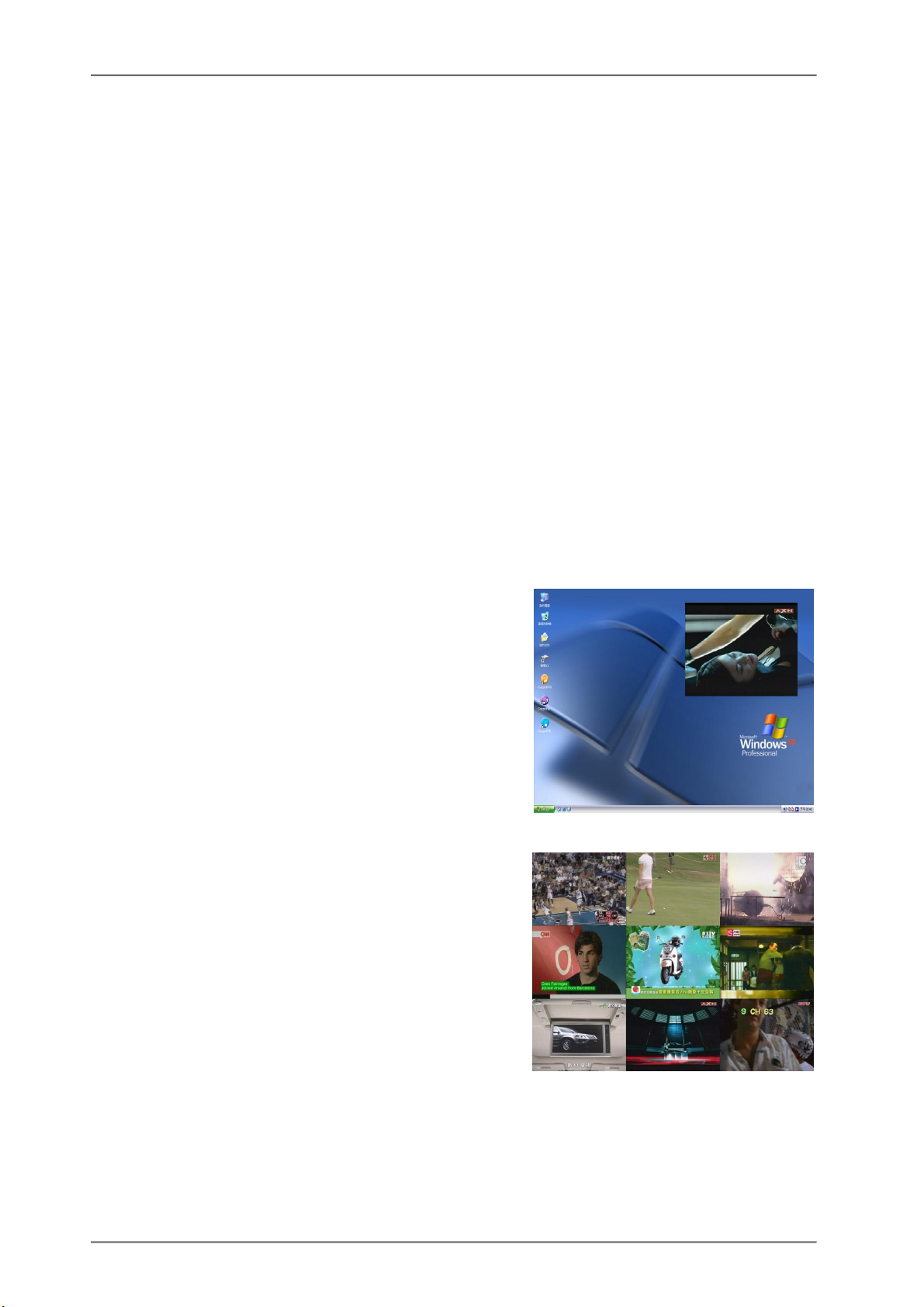

PIP (Картинка-в-картинке)

Нажатием кнопки PIP на пульте ДУ включается режим «Картинка-в-картинке», позволяющий смотреть телепередачи в окне поверх изображения, создаваемого компьютером.

При включенном PIP нажатие кнопки PIP изменит размер картинки, и повторное нажатие отключит эту функцию. Положение картинки можно менять кнопкой направления на пульте ДУ.

Обзор каналов

Нажатие кнопки CH.SURF вызывает на экран картинки девяти каналов, периодически обновляющиеся. После нажатия на кнопку CH.SURF в левом верхнем углу появится уменьшенное изображение текущего канала, и далее слева направао и сверху вниз на экран выводятся изображения с последующих кагалов. Для того чтобы переключиться на понравившийся канал, нажмите цифровую кнопку с его номером.

Page 13

ТВ тюнер VideoMate V200/V200F

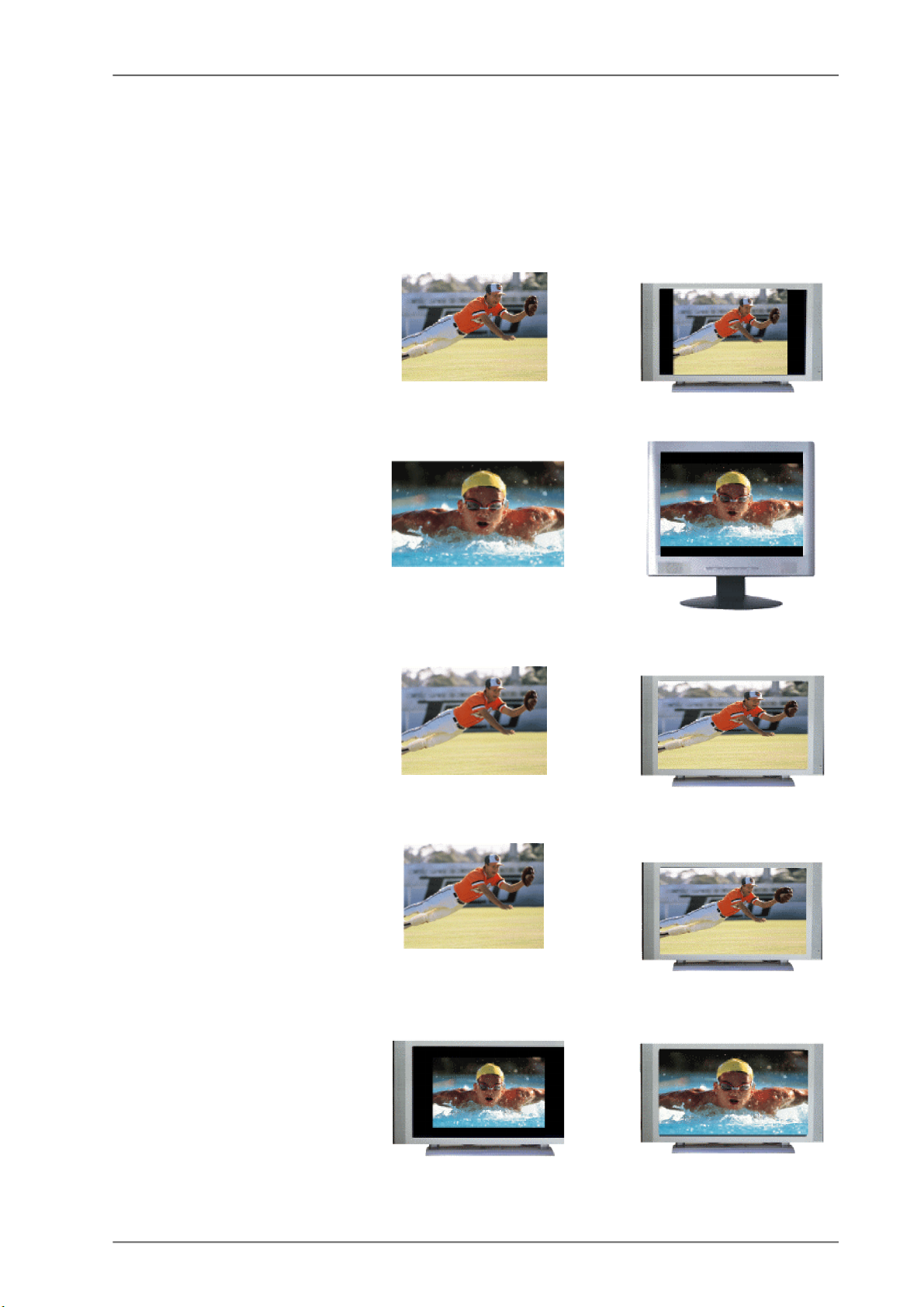

OptiRatio - переключение соотношения сторон

OptiRatio позволяет работать в режимах 4:3, 16:9, Панорама, полноэкранном и SmartZoom, обеспечивая наиболее комфортное изображение любого входного формата на любом типе монитора

Режим 4:3

используется при просмотре телепередач формата 4:3 на широкоформатных дисплеях. Изображение остается неискаженным, с краев добавляются поля.

Режим 16:9

используется при просмотре телепередач формата 16:9 на стандартных дисплеях. Изображение остается неискаженным, сверху и снизу добавляются поля.

Полноэкранный режим

Телевизионная картинка растягивается по горизонтали так, чтобы заполнить весь экран. При этом изображение становится больше , но пропорции его меняются (этот режим используется по умолчанию в большинстве широкоформатных телевизоров и плазменных панелях)

Режим Панорама

Как и в полноэкранном режиме, картинка растягивается на весь экран, но неравномерно — в центре искажения минималь- ны. Этот режим используется обычно в широкоформатных телевизорах высокого класса.

Режим SmartZoom

Когда широкоэкранный фильм транслируется по те- левидению, к нему добавляя- ются сверху и снизу поля для соответствия с телевизион- ным стандартом 4:3. При просмотре на широкофор- матном мониторе такой кадр окажется окруженным поля- ми со всех сторон: горизон- тальными с телестанции и вертикальными, чтобы со- хранить пропорции. Smart- Zoom позволяет увеличить изображение так, чтобы оно при сохранении пропорций занимало максимальную площадь экрана .

Источник формата 4:3

Источник формата 16:9

Источник формата 4:3

Поля со всех сторон

видео

Изображение на мониторе с

полями по краям

Изображение на мониторе с

полями сверху и снизу

Изображение растянуто на весь

экран

Изображение растянуто на весь

экран, в центре искажения

минимальны

Картинка увеличена до размеров

экрана

Page 14

ТВ тюнер VideoMate V200/V200F

Тонкомпенсация

Эта функция предназначена для компенсации восприятия человеческим ухом низкочастотных звуков при снижении общей громкости. Так как чувствительность человека к звукам разных частот меняется нелинейно при изменении их громкости, то для сохранения общей аудиокартины при снижении уровня громкости низкочастотную ее составляющую нужно усиливать. Тюнер VideoMate V200/V200F с включенным режимом тонкомпенсации автоматически анализирует звуковой сигнал и подстраивает уровень низких частот под оптимальный для восприятия уровень.

Стереоэффект

При монофоническом (одноканальном) входном сигнале тюнер VideoMate V200/V200F может эмулировать стереофоническое звучание. Для включения

этого режима нужно с помощью кнопки MENU на пульте или корпусе тюнера вызвать экранное меню тюнера, и установить уровень стереоэффекта в закладке Звук.

Режим SAP

Если принимаемый телевизионный сигнал имеет два аудиопотока, с помощью режима SAP можно слышать их оба: основной в левом канале, дополнительный - в правом. Этот режим включается в закладке Звук экранного меню.

Page 15

ТВ тюнер VideoMate V200/V200F

Возможные неполадки и их устранение

Установка

Наиболее частая причина неполадок - неверное подключение кабелей. Внимательно проверьте правильность подключения кабелей в соответствии с назначением разъемов.

Внимание

Нет изображения

Проверьте подключение телевизионной антенны к тюнеру. Если все в порядке, проверьте, не выбран ли другой источник сигнала нажатием кнопки Source.

Нет звука

Если нет звука при приеме телепередач, убедитесь в том, что акустическая система подключена к выходу тюнера, включена, и ее громкость не выведена в минимум. Для контроля можно воспользоваться встроенным громкоговорителем: если в неи звук есть, а в колонках нету - проверьте их подключение. Если звука нет и на встроеном громкоговорителе, проверьте правильность выбора телевизионного стандарта для текущего канала. Проверьте, не выключен ли звук в тюнере копкой Mute.

Если нет звука с компьютера, проверьте правильность подключения и исправность кабеля, соединяющего линейный вход тюнера со звуковым выходом компьютера.

Телевизионный сигнал нечеткий?

ТВ-сигнал может ослабляться из-за подключения через разветвитель. Пожалуйста, убедитесь, что сигнал в кабеле достаточно четкий. Попробуйте переставить компьютер к телевизору и подключите антенный кабель для телевизора. Также попробуйте подсоединить кабель напрямую без разветвителя.

Еще одной причиной этой проблемы может быть разность напряжений между корпусом тюнера и экраном антенного кабеля. Для качественной работы ТВ-тюнера необходимо, чтобы тюнер был правильно заземлен.

Page 16

ТВ тюнер VideoMate V200/V200F

Не работает режим "Картинка-в-картинке"?

Пожалуйста убедитесь, что VGA выход компьютера подключен к входу тюнера.

Если видеокарта Вашего компьютера снабжена двумя выходами - убедитесь, что выход, к которому подключен тюнер, включен.

На заключительном этапе убедитесь, что разрешение рабочего стола находится среди поддерживаемых тюнером (см. таблицу на странице 9).

Не работает пульт ДУ?

Пожалуйста, убедитесь, что батарейки правильно вставлены в пульт. Несмотря на то, что пульт может работать с аккумуляторами, их рабочее напряжение меньше, чем у батареек, и стабильность работы может быть ниже. Поэтому при возникновении вопросов вставьте в пульт свежие батарейки.

Направьте пульт в направлении на тюнер и нажмите на нужную Вам кнопку. Если тюнер принимает команду пульта, Вы увидите голубые вспышки индикатора на тюнере.

Сброс всех настроек в начальные значения

Нажмите на корпусе тюнера кнопку Menu и подержите ее в нажатом состоянии 8 секунд до появления на экране надписи

Reset All Settings Please wait:

Обращение в службы технической поддержки Compro

Если Вам не удалось решить проблему, указанными выше способами, пожалуйста, обратитесь в рубрику Часто Задаваемых Вопросов (FAQs) на нашем сайте http://www.comprousa.com/support

Для обращения в службу технической поддержки Compro, пожалуйста, используйте форму запроса и предоставляйте как можно больше информации о проблеме. Пожалуйста, опишите ситуацию максимально подробно для определения проблемы. Также напишите серийный номер тюнера. Форму запроса можно найти на

http://www.comprousa.com/russian/form.htm

Также можно обратиться в cлужбу поддержки по адресам электронной почты [email protected] на английском языке или [email protected] - на русском

Мы постараемся Вам помочь в кратчайшие сроки.

P/N: 3GA0310372
