VideoMate S350/S300
康博衛星電視及影音擷取卡
安裝及使用手冊
Compro Technology, Inc.
www.compro.com.tw
目錄
啟視錄 S350/S300 ..........................................................................1
S350/S300 衛星電視卡包裝內容物...............................................2
啟視錄 S350/S300 衛星電視卡連接方式說明................................ 3
硬體安裝 (S300 請跳過第 3 到第 6 步驟) .....................................4
軟體安裝 .......................................................................................6
多功能無線遙控器使用說明(適用 S350)..........................................7
卡片式無線遙控器使用說明(適用 S300)..........................................9
遙控開關機使用說明 ...................................................................10
ComproDTV 2 使用說明............................................................... 12
控制介面說明.............................................................................. 12
功能選項設定.............................................................................. 13

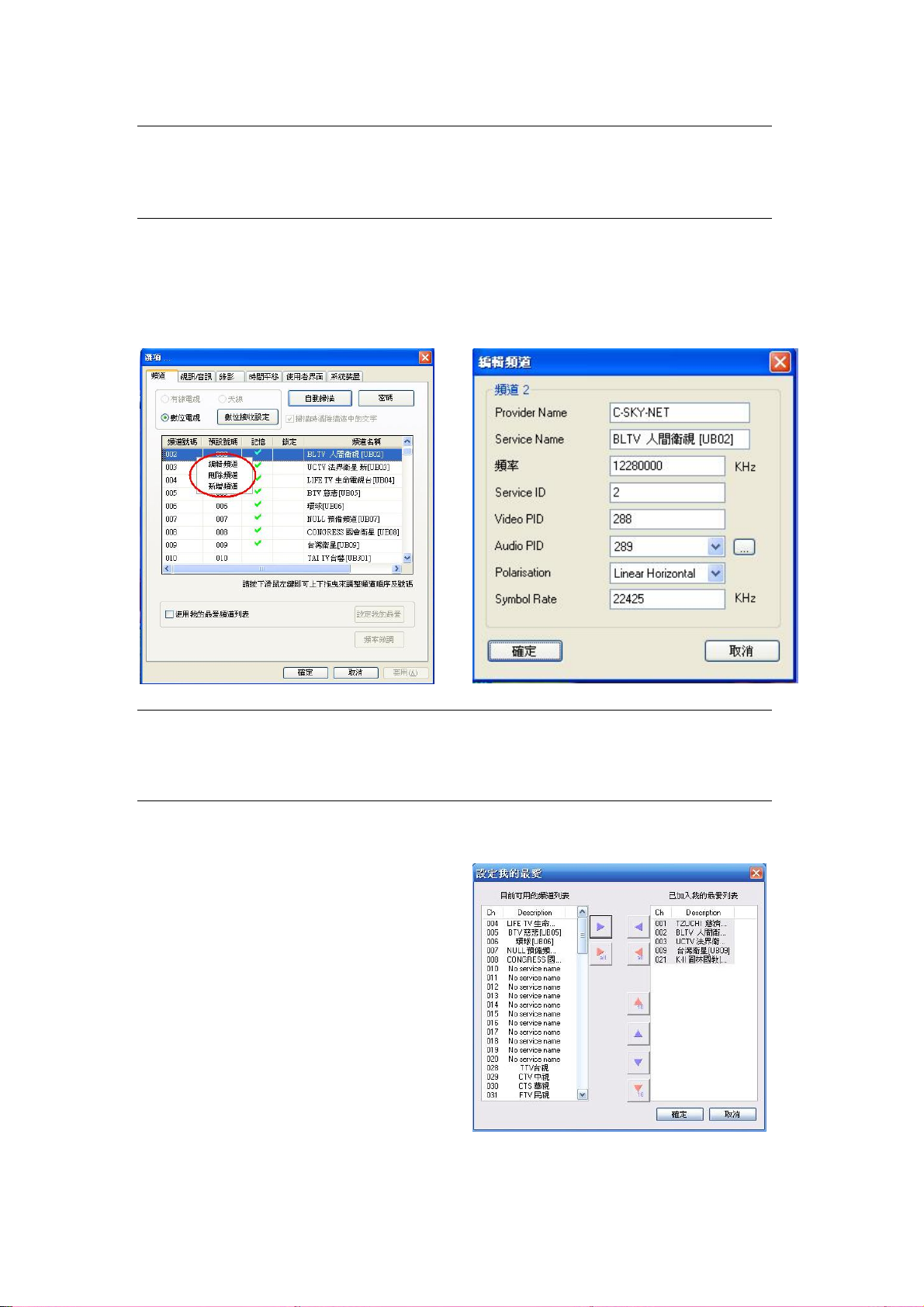

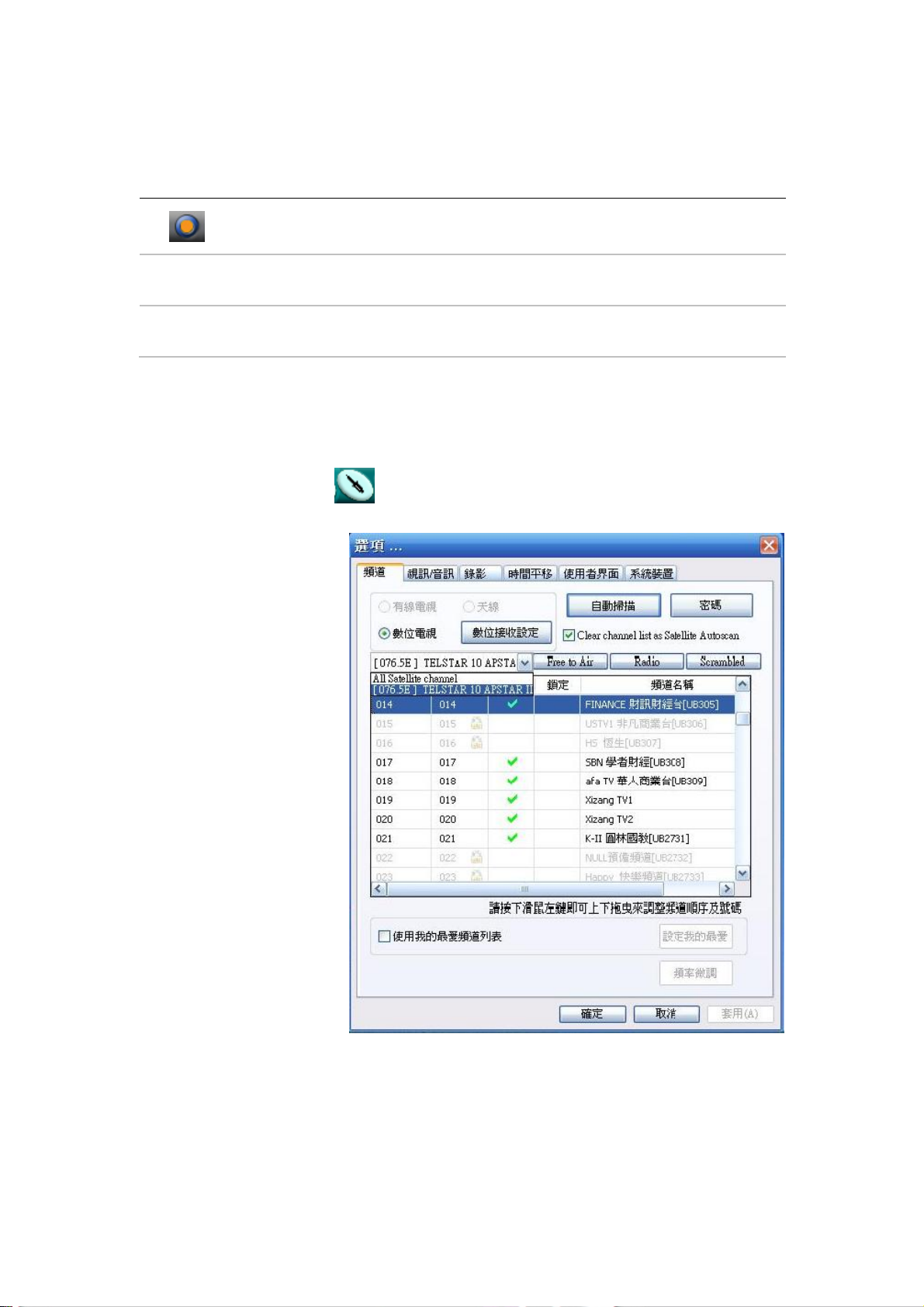

頻道設定 .....................................................................................14

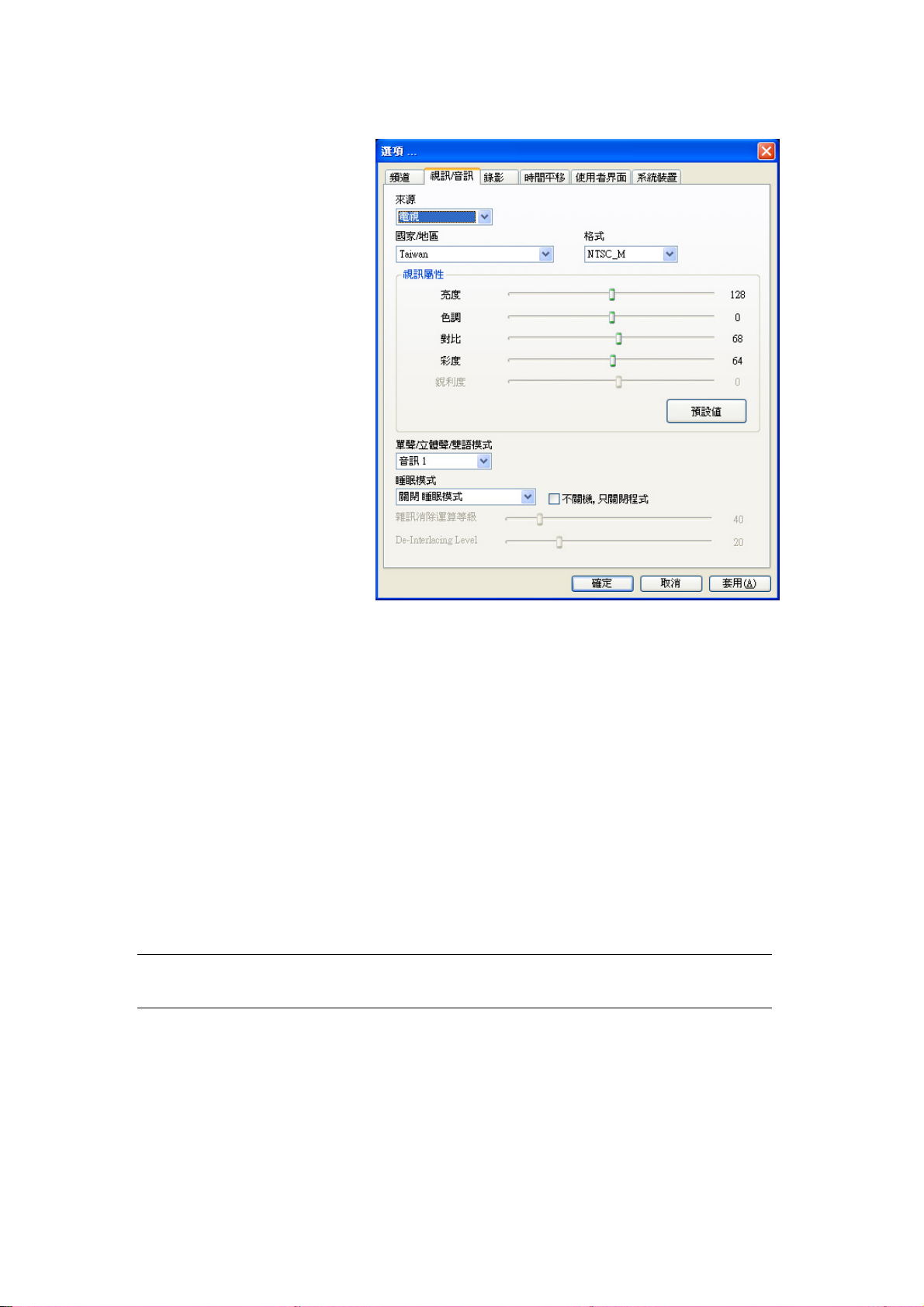

視訊/音訊設定............................................................................. 18

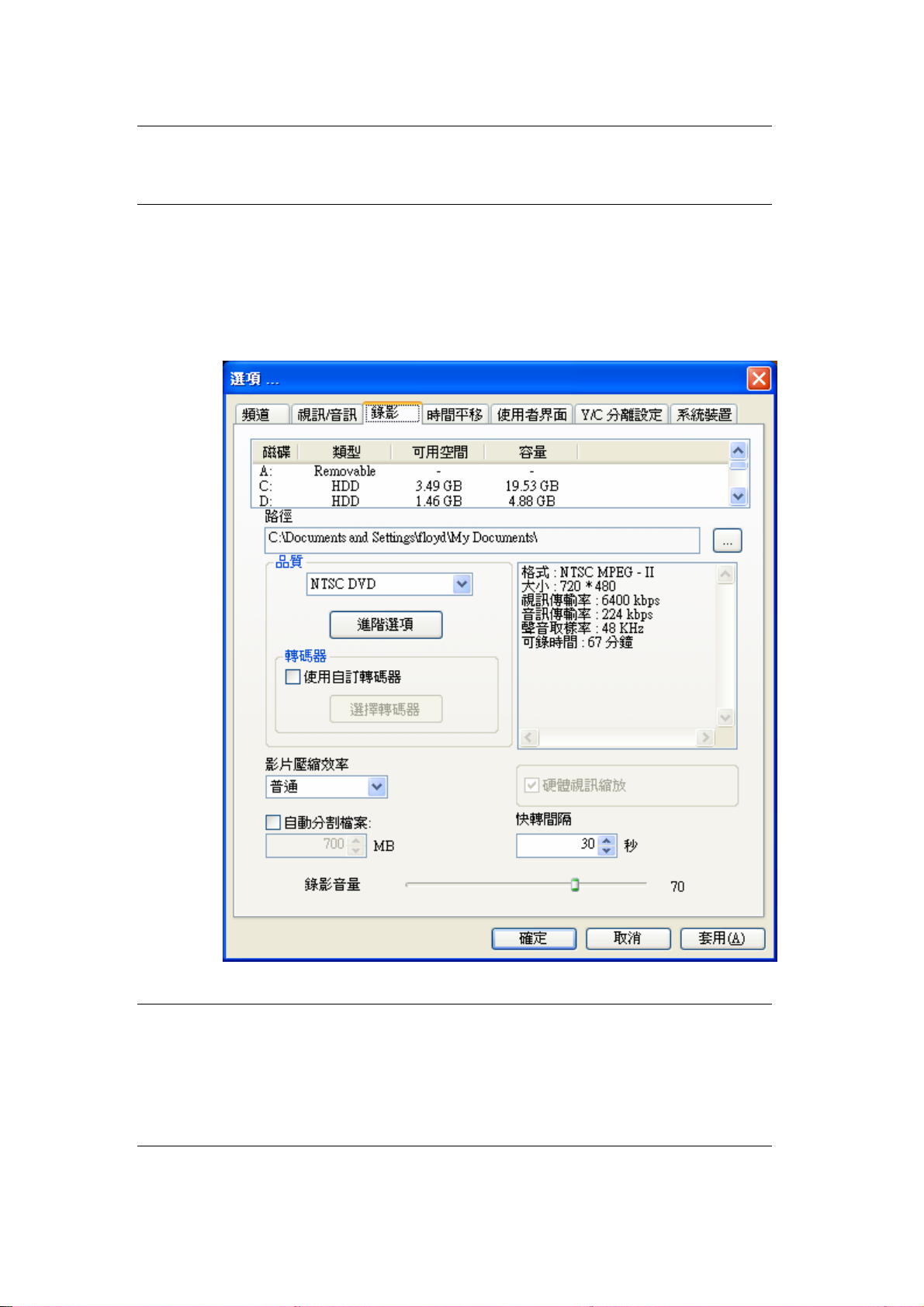

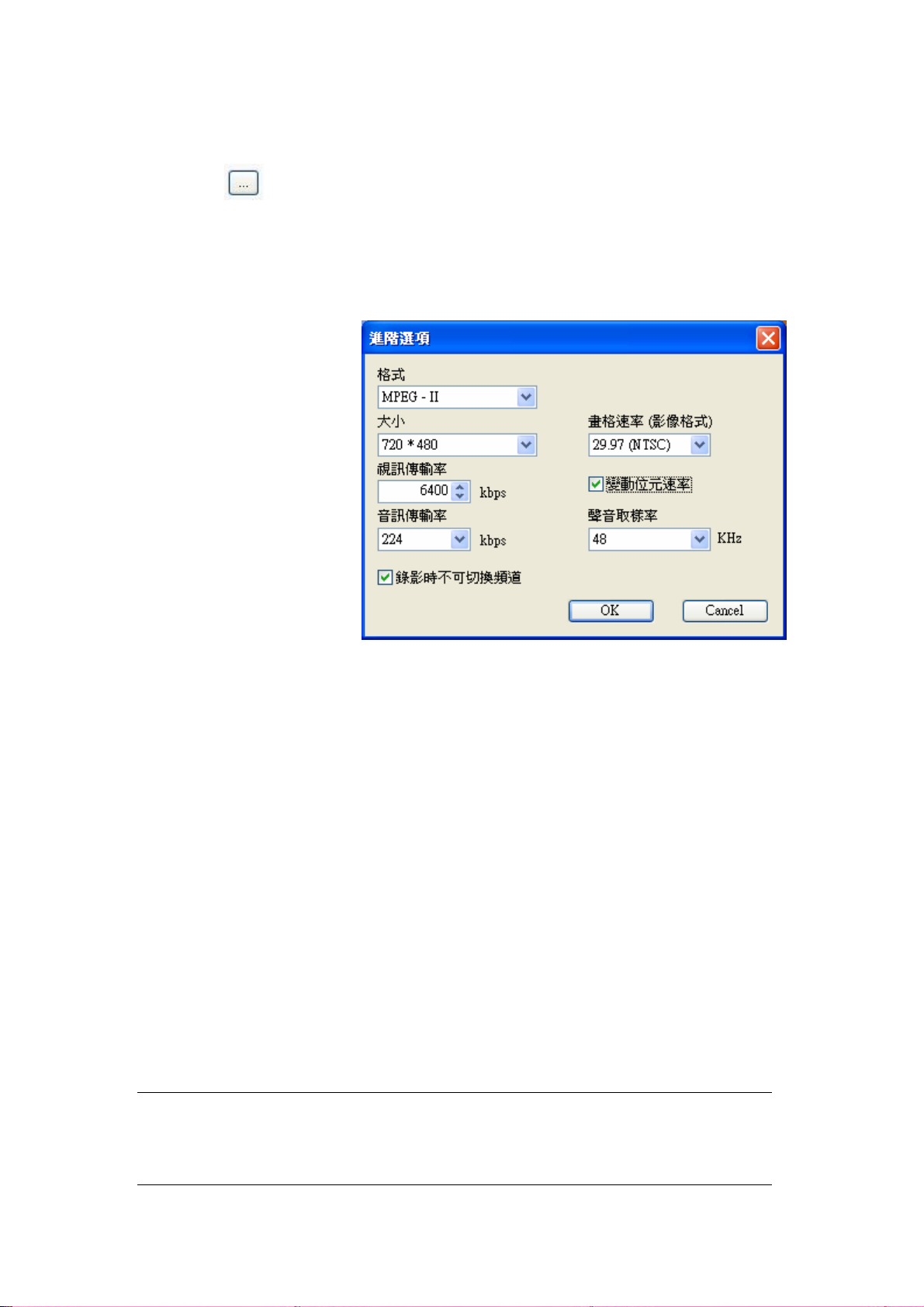

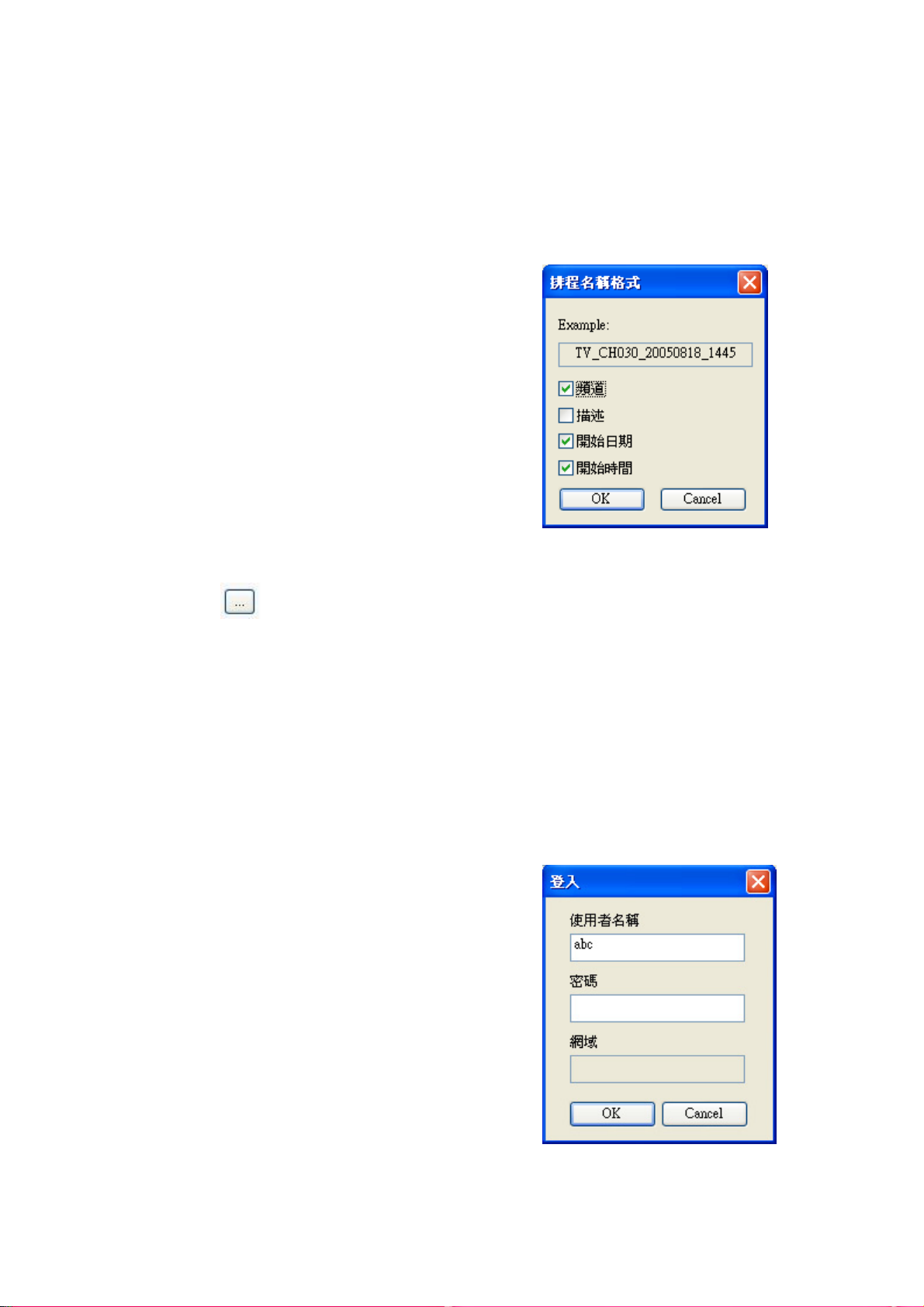

錄影設定 .....................................................................................19

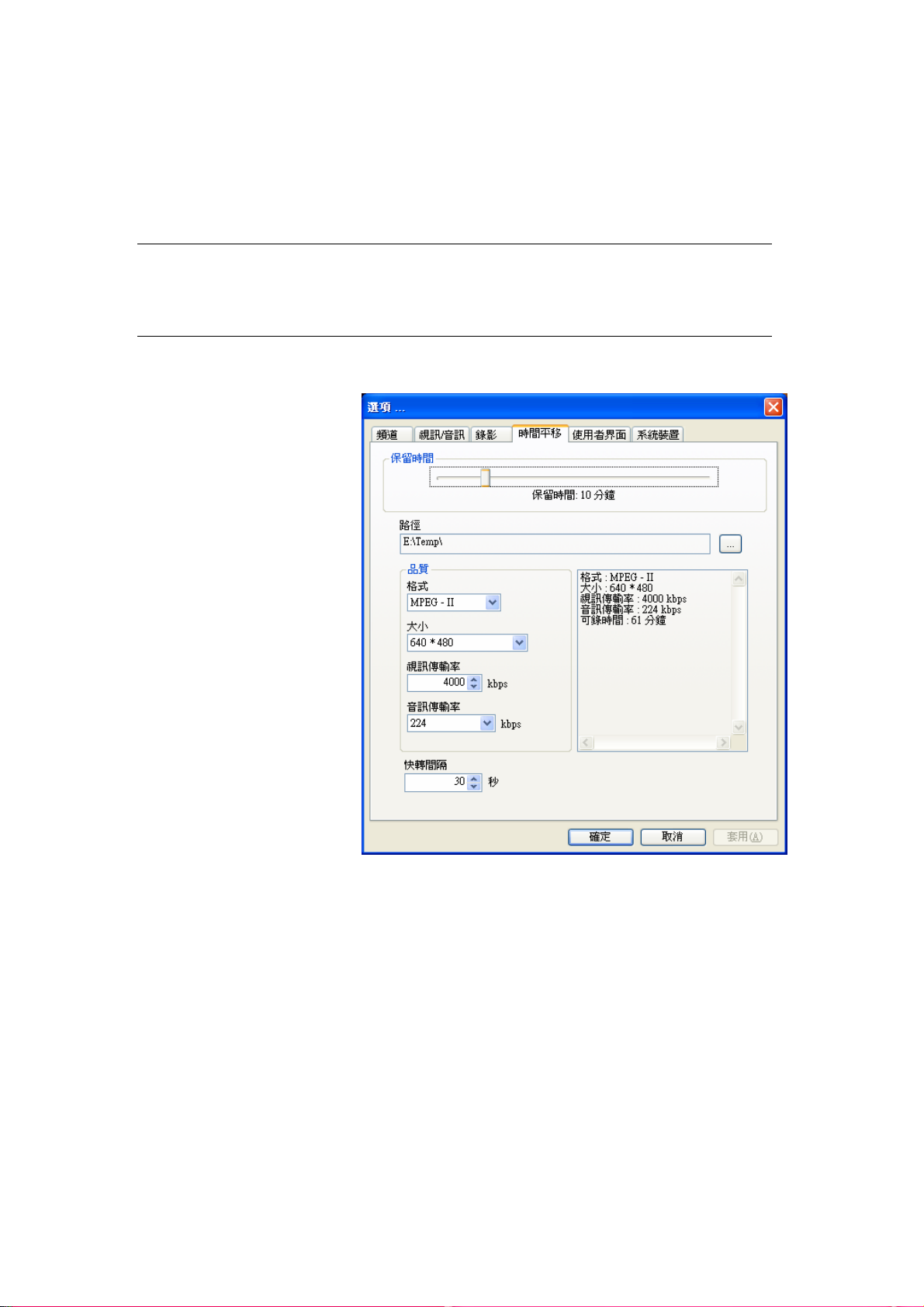

時間平移設定.............................................................................. 22

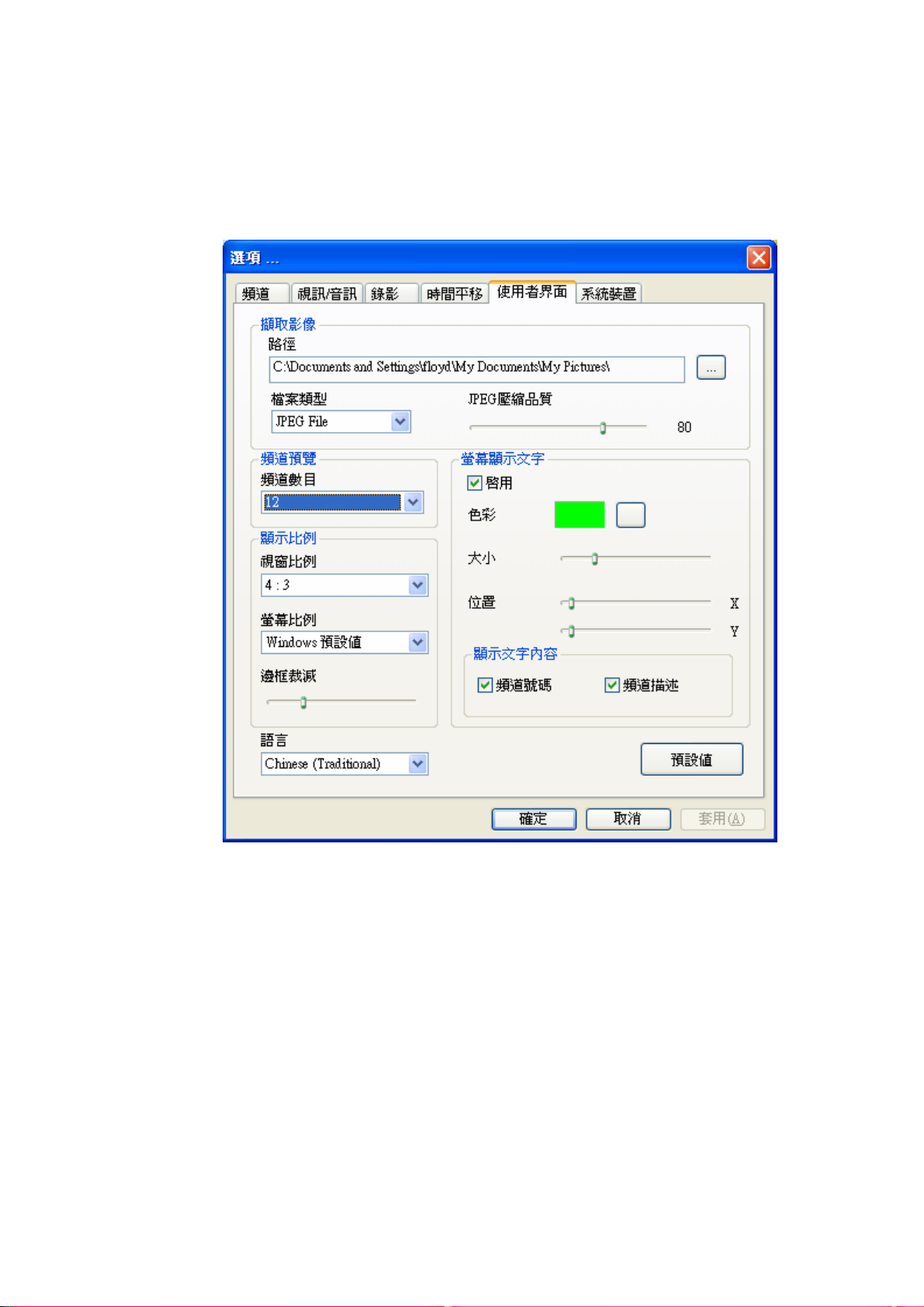

使用者界面設定 .......................................................................... 23

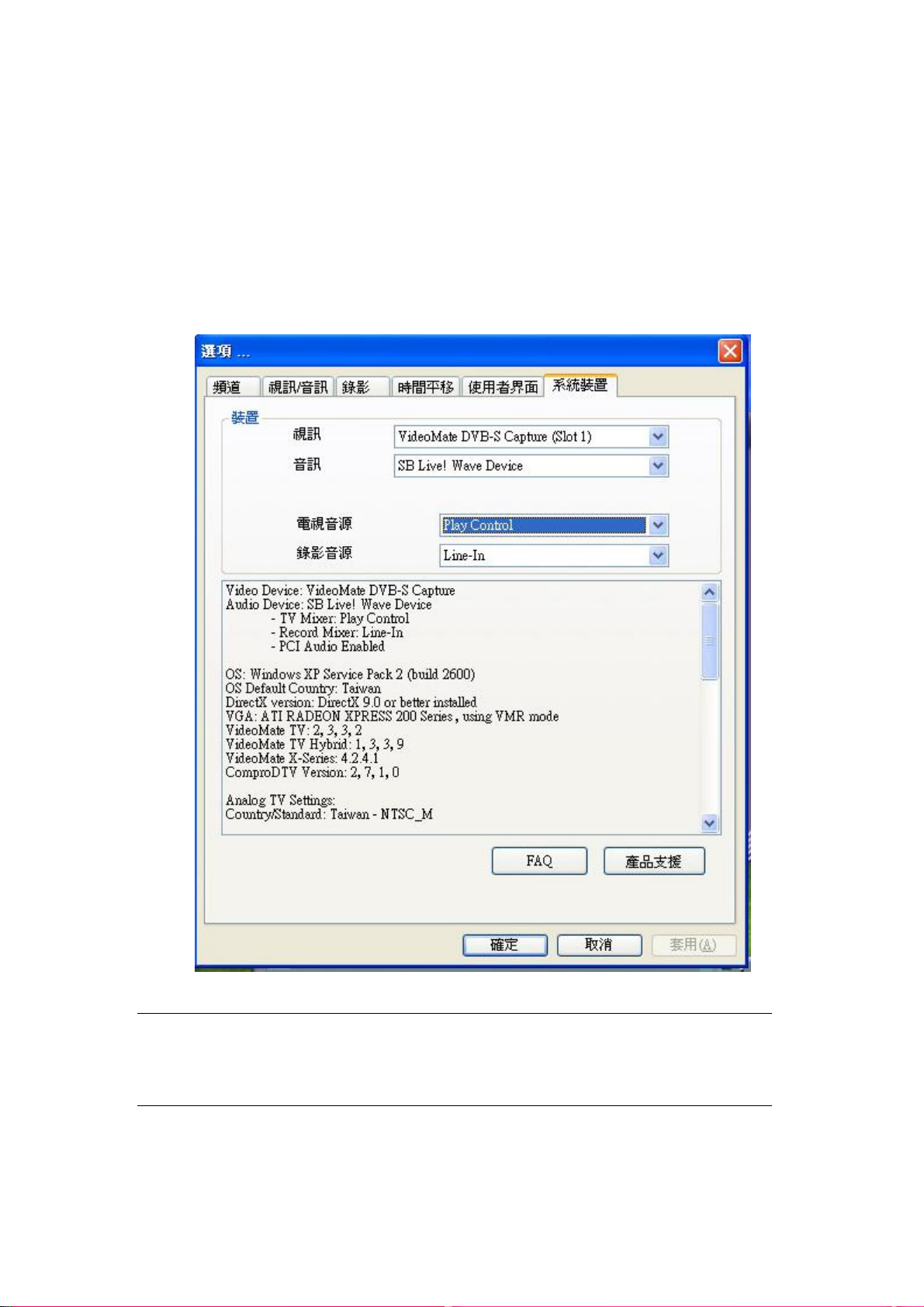

系統裝置 .....................................................................................25
使用 ComproDTV 2 ......................................................................27
看電視......................................................................................... 27

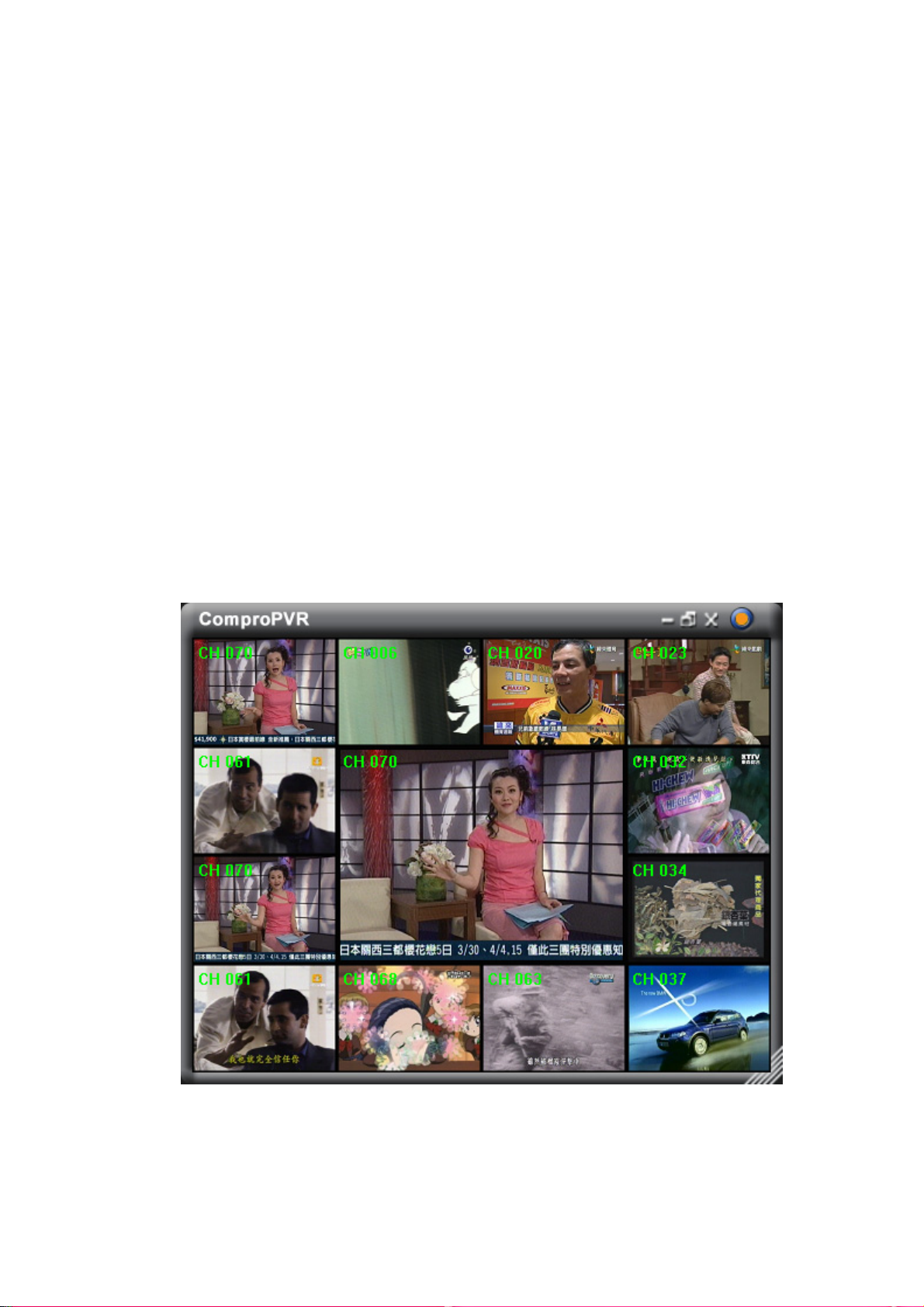

頻道瀏覽 .....................................................................................27

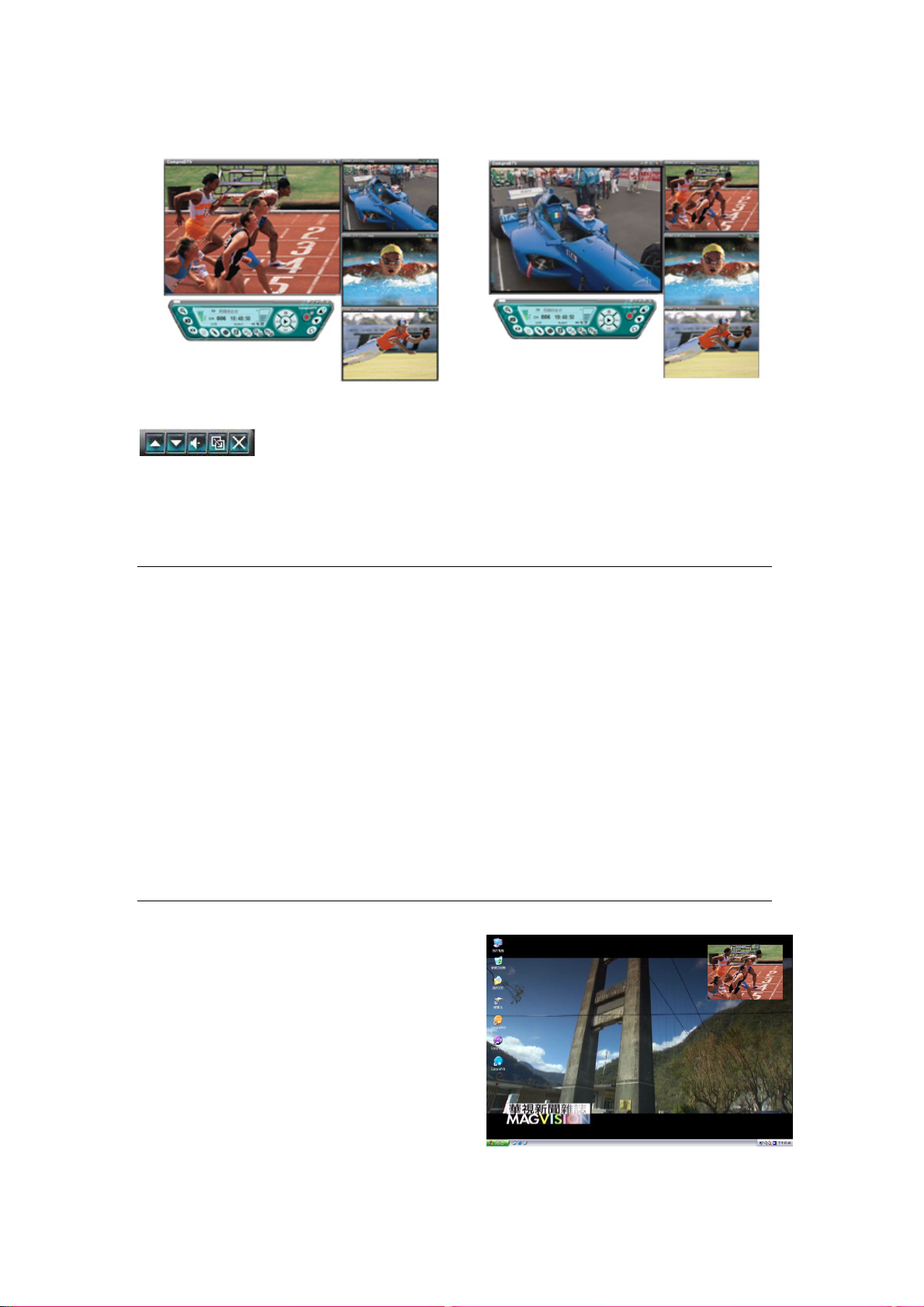

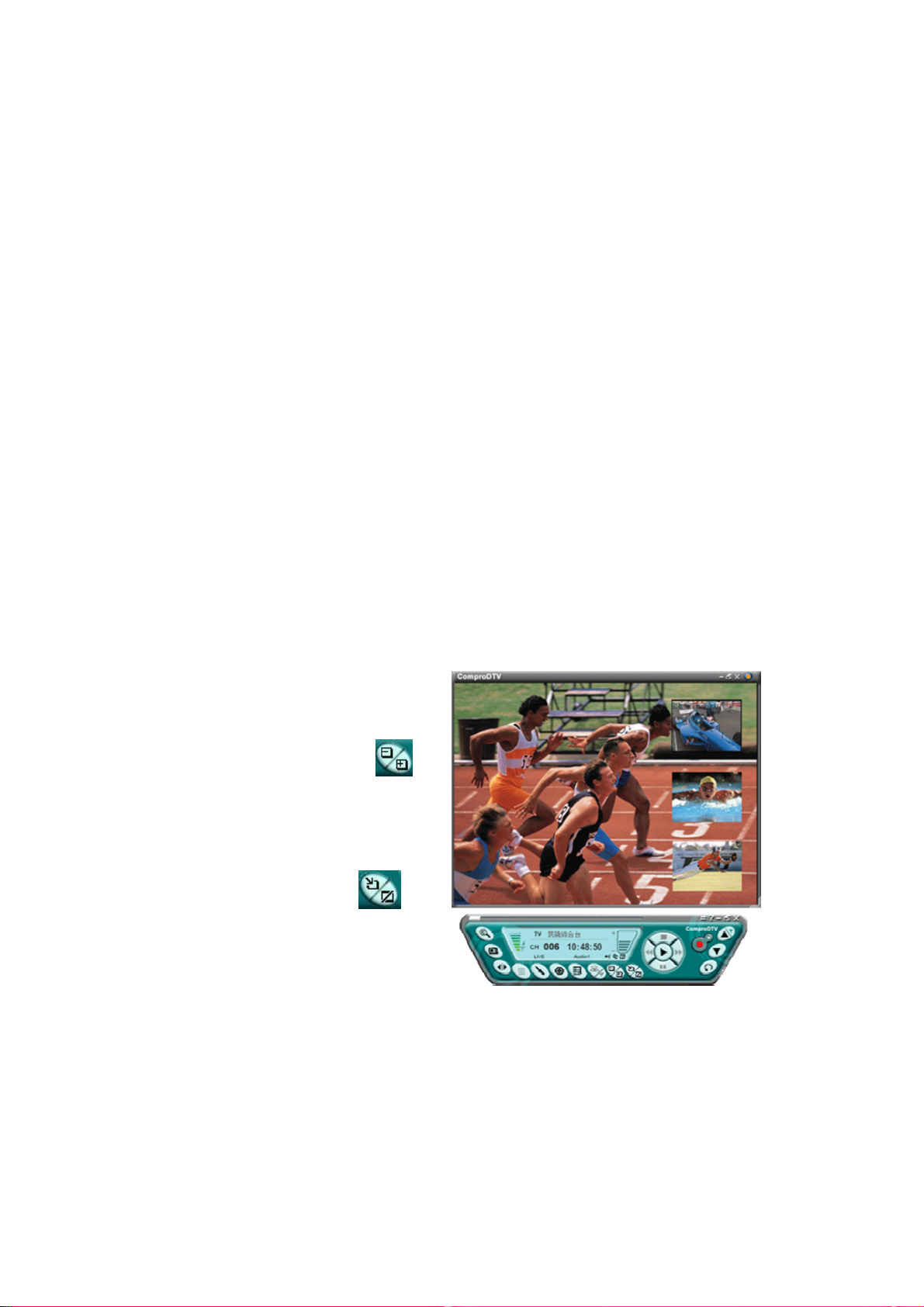

PIP / POP 子母視窗觀看模式...................................................... 28
視訊桌布 (將電視畫面直接設成桌布).......................................... 29
EPG (電視節目列表) ................................................................... 30
預約錄影 .....................................................................................32
疑難排解....................................................................................... 36
Copyright © 2001-2006. 本手冊中之內容非經康博科技公司以書面方式同意，不得擅自拷貝或
使用本手冊中之內容，或以其他方式改變本手冊之資料及發行。
Compro, VideoMate, Poladyne, Play with Power, 和 Compro logo 爲康博科技公司之註冊商
標；其它名稱和標示則為其它公司所屬之個別註冊商標。
康博科技對本手冊中之內容無任何擔保，宣告或暗示，以及其他特殊目的。除此之外，對本手
冊中所提到之産品規格及資訊僅供參考，內容亦會隨時更新，恕不另行通知。本手冊中所提之
資訊，包括軟體及硬體，若有任何錯誤，康博科技沒有義務爲其擔負任何責任。
康博科技公司
電話：+886 2 2918 0169 傳真：+886 2 2915 2389
台北縣新店市寶興路 45 巷6 弄 12 號 3 樓
www.compro.com.tw
啟視錄 S350/S300
啟視錄S350/S300 電視卡是市面上唯一提供遙控器開/關機及自動開/關機預約
錄影功能的 DVB-S 衛星數位電視卡。內建全新矽晶片型衛星數位電視接收器
及飛利浦 9-bit 視訊晶片，搭配獨家 ComproDTV 2 電視觀賞及錄製軟體，觀賞
免費高畫質的衛星數位電視節目，並支援 DiSEqC 衛星信號選擇器、高畫質
MPEG-2 格式及 TS(Transport Stream)方式錄影，讓您不用花大錢買昂貴的衛
星數位電視機或衛星數位機上盒，立刻將您的電腦變成高畫質衛星數位電視及
衛星數位錄放影機。
產品主要特點：
用電腦收看免費高畫質的 DVB-S 衛星數位電視節目
內建飛利浦 9-bit ADC 視訊晶片及高品質矽晶片型數位調諧器
康博獨家專利設計的自動開/關機預約錄影功能，支援 S3/S4/S5 開機錄影
獨家超方便家電化的遙控器開/關機功能
支援 DiSEqC
支援 SDTV 與 1080i HDTV (視各地區提供內容而定)
進化式 PIP/POP 子母畫面顯示，數位電視最高可支援 4 個視窗節目顯示
全新視訊桌布功能，將觀賞中節目設成桌布顯示並支援子母畫面

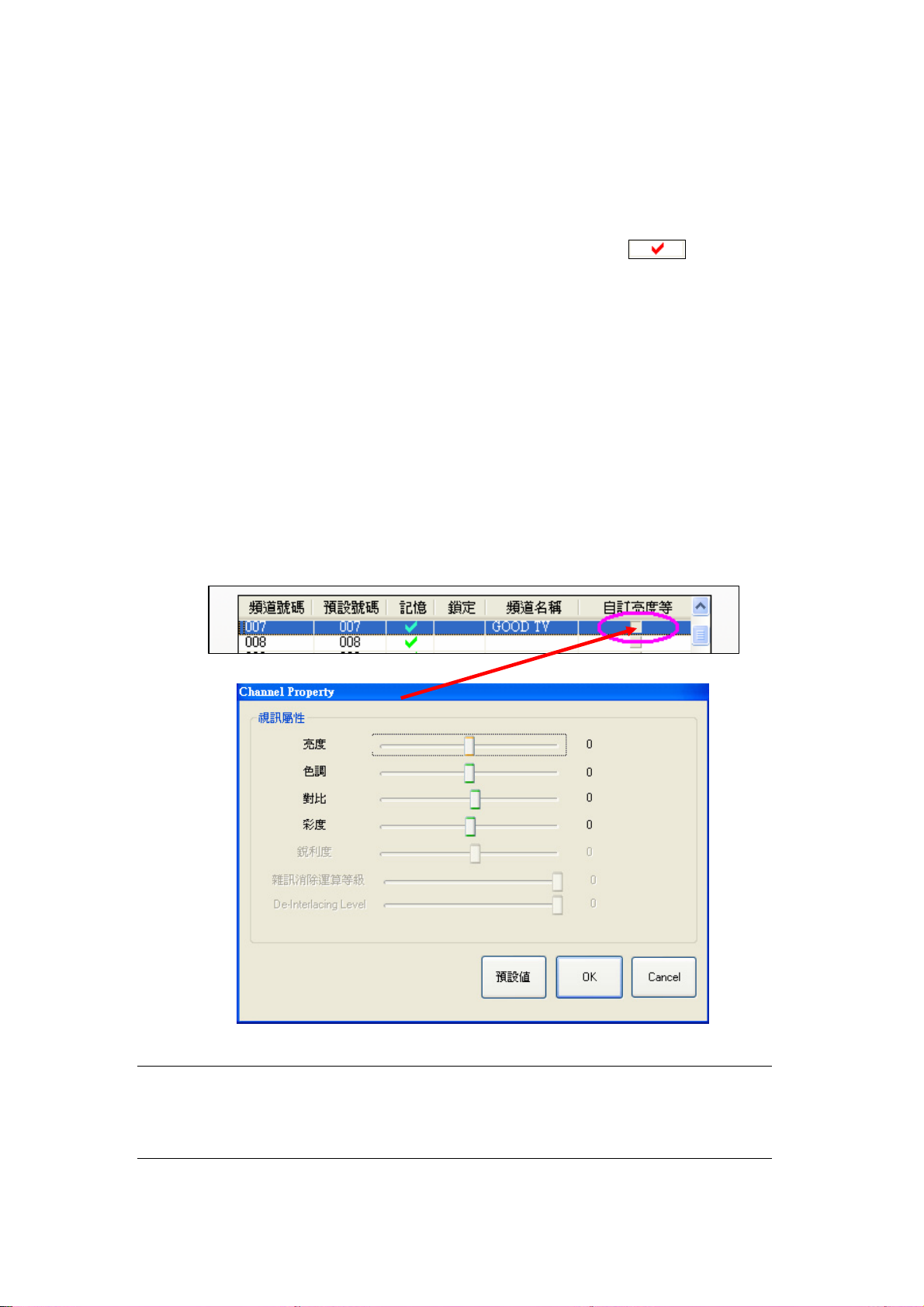

可單獨設定及儲存每一頻道的畫面亮度、彩度、飽和度、對比度等設定
數位電視支援 MPEG-2 及 TS(Transport Stream)節目錄製
支援 S 端子、AV 端子、立體聲類比影音擷取成 MPEG-1/2/4 格式
類比影音擷取錄製時可隨時暫停及自動分割檔案功能
時光平移、動態頻道瀏覽與重靜態畫面捕捉
多功能遙控器可操控電視觀賞、錄製、DVD/VCD 影片播放
支援微軟 BDA 驅動程式介面
系統最低需求
z PIII 1.2 GHz 中央處理器
z 128 MB 記憶體
z 音效卡或內建音效晶片
z 支援 DirectX 9.0 之獨立顯示卡或內建顯示晶片
z PCI 插槽
z 光碟機供安裝程式
z Windows XP, 2000 作業系統
1
z 至少 50 MB 硬碟空間
z 碟型衛星天線及降頻器(LNB)
建議系統需求
z P4 2.6 GHz 中央處理器(接收高畫質電視訊號及 PIP/POP 功能)
z 256 MB 記憶體
z 音效卡或內建音效晶片
z 支援 DirectX 9.0 之獨立顯示卡或內建顯示晶片
z PCI 插槽
z 光碟機供安裝程式
z Windows XP, 2000 作業系統
z 至少 50 MB 硬碟空間
z 碟型衛星天線及降頻器(LNB)
z 更新主機板顯示卡及音效卡驅動程式
z 每小時錄影所需硬碟空間: 600 MB (VCD), 3.0 GB (DVD)
z ATX 電源供應器及可供串接的內部電源線
S350/S300 衛星電視卡包裝內容物
註: S300 為卡片式遙控器
2
(僅 S350 提供)
啟視錄 S350/S300 衛星電視卡連接方式說明
1
2
3
4
5
6
7
編號 名稱 敍述
9 8
1
2 衛星訊號輸入連接口 衛星電視訊號源入口
3 遙控器訊號輸入 連接遙控器接收線
4 音訊輸入口 其他音源輸入口
5 音源輸出接口
6 S-Video In S 端子影像訊號輸入口
7 Composite In AV 端子影像訊號輸入口
8 機殼電源開關接座
9 主機板電源接座
衛星訊號輸出連接口
(Loop Through)
串接其他衛星電視接收裝置(如機上盒)

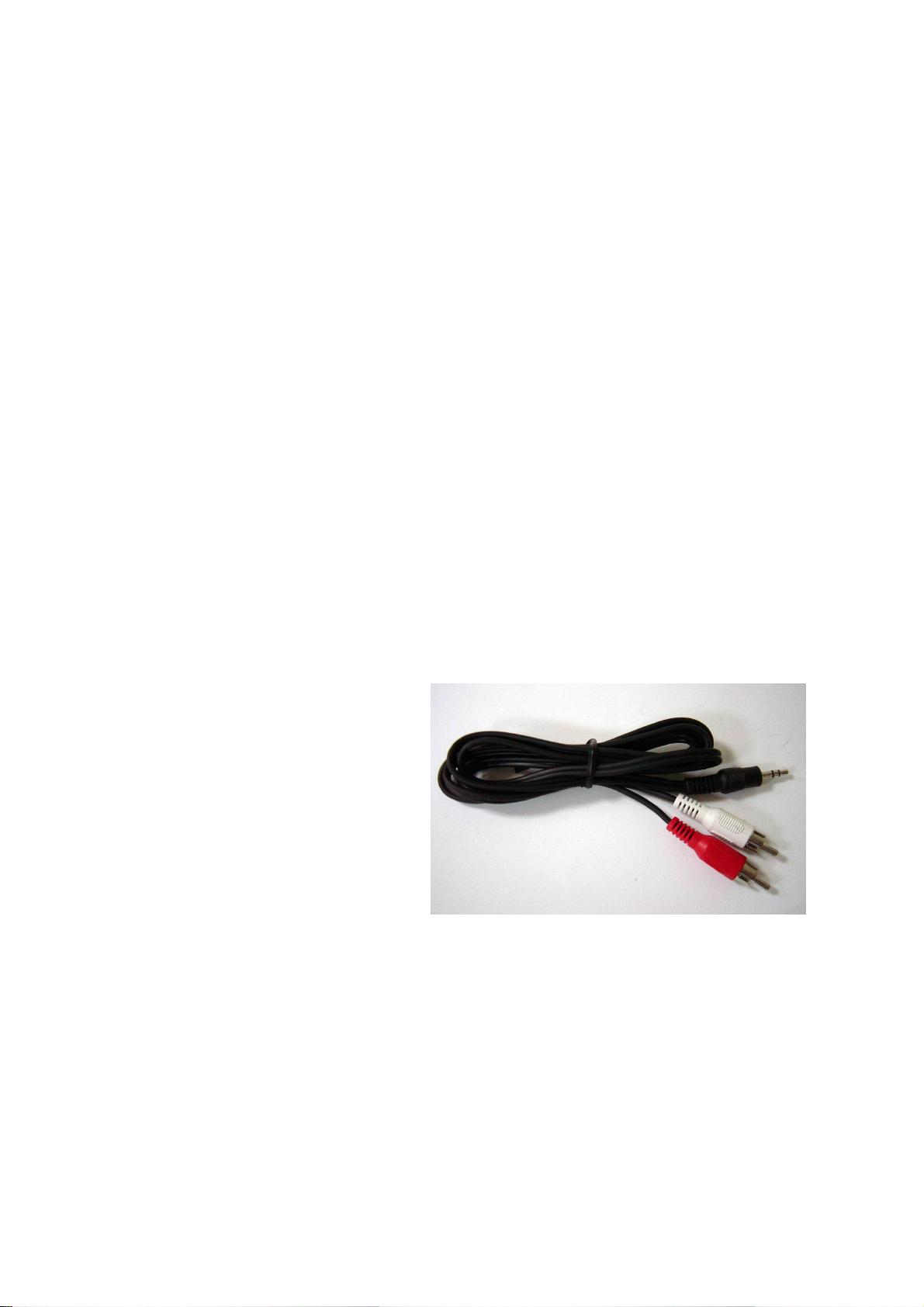

外接聲音輸出端子，連結到電腦音效卡上的“線路
輸入”或“麥克風”接頭
將電腦機殼上的電源開關線，連結到此貼接頭
(僅S350適用)
將包裝中附的自動開/關機電源連接線白色端，連
結到此接頭 (僅S350適用)
3
硬體安裝 (S300 請跳過第 3 到第 6 步驟)
特別注意!
開始安裝前請先拔掉個人電腦的電源線插頭，否則可能損壞您的衛星電視
卡。因此所造成的損壞恕不在保固範圍之內。
1. 關閉個人電腦電源並拔掉個人電腦的電源線插頭
2. 打開機蓋
圖示為主機板電源插座
3. 由機殼上的電源開關循電源線找到主機
板上的 ATX 電源插座(如左圖)
注意
主機板電源線插頭通常都標示“POWER SW＂，請牢記插座位置以便進行安
裝。
4. 拔掉主機板電源插頭並接到電視卡上標示 J2 的位置(如右圖)
4
5. 將所附的黑色自動開關機電源線接到
主機板上的電源插座(如左圖)
6. 將自動開關機電源線的另一端白色的插頭接
到電視卡上 J3 的位置(如左圖)
注意
安裝完成後請再檢查一遍，如接錯位置可能會造成電腦不正常運作。
自動開關機電源線兩端分別為黑色及白色，白色要接到電視卡上而黑色則要
接到主機板上。
自動開關機預錄功能不一定要安裝，如您不打算使用這項功能可跳過相關的
說明(以上第 3 點到第 6 點)，您仍可使用其他預錄的功能。
7. 確認個人電腦的電源線已拔除。
8. 找到 PCI 插槽並插入電視卡，我們建議您儘插在離顯示卡 AGP 插槽算起第
三或第四個 PCI 插槽上。
9. 蓋上機殼蓋前請先插上個人電腦電源線，此時電視卡上的綠色 LED 燈應會
亮起如 LED 燈沒有亮，請閱讀次頁的注意事項。
10. 蓋上機殼蓋。
電視訊號線
11. 將衛星電視碟型天線的訊號線接至衛星訊號接入口。
硬體安裝至此完成，請閱讀下面的注意事項後繼續安裝軟體。
關於 S350 自動開機功能注意事項
如果您的個人電腦無法正常開機，請檢查主機板上的自動開關機電源線是否
插在正確的位置上，您可在主機板的手冊上查看電源插座的正確位置來作確
認，並再度檢查個人電腦的電源線是否正確接好。
自動預錄開機功能會在到達預定時間前五分鐘開啟您的個人電腦。例如預定
時間是下午四點正開始錄影，您的個人電腦會在下午四點五十五分開始開機。
5
從 Windows 關機狀態下開機需要以下配備：
z ATX 電源供應器
z 主機板支援 PCI 2.2 以提供 3.3V 待命模式電力
z ATX 電源線(如右圖)
如果您沒有以上配備，您仍然可以使用從 Windows 待命或休眠模式下自動開
機的預錄功能
如果因為個人電腦的 ATX 電源線太短而無法接到電視卡上，請將電視卡移到
較近的 PCI 插槽。
自動開關機預錄功能不一定要安裝，如您不打算使用這項功能可跳過相關的
說明(以上第 3 點到第 6 點)，您仍可使用其他預錄的功能。
ATX 電源線沒有極性之分，所以不用擔心正負極顚倒的問題。
軟體安裝
一般而言，當您將安裝光碟片放入光碟機後，安裝程式會自動將 ComproDTV 2
軟體安裝到您的電腦中，您只需要按照指示來安裝即可。
您也可以採用手動安裝的方式，當您將安裝光碟片放入光碟機後，選擇“離開”，
這時您可以打開檔案總管，進入光碟機中的 “ComproDTV”子目錄，雙擊
“setup.exe”，即可開始安裝。
安裝過程中，若出現以下畫面，請選擇＂繼續安裝＂，安裝完畢後，請重新啟
動您的系統，即可完成軟體安裝。
6
繼續
多功能無線遙控器使用說明(適用 S350)
注意
康博科技所提供之多功能無線遙控器無法透過重新設定來操控其他的設備，如
VCR 或衛星機上盒。
7
Key ComproDTV 2 ComproDVD 2
0-9 數字鍵 數字鍵
10 靜音 無作用
11 全螢幕縮放 全螢幕縮放
12 啟動/關閉 ComproDVD 2
13 無作用
14 啟動/關閉 ComproDTV
15 倒帶 倒帶
16 播放/暫停或啟動時間平移功能 播放/暫停
17 快轉 快轉
18 跳至前一收看頻道 跳至前一段
19 停止 停止播放
20 跳至下一段 跳至下一段
21 說明網頁 主選單
22 左右聲道設定 開啟偏好設定
23
24
25
26 向前跳躍 方向鍵(往左)
27 音量控制 音量控制
28 開啟播放清單 確定鍵
29 往前一頻道
30 往後一頻道 字幕選擇
方向鍵(往上) 或
雙語切換鍵
即時重播(使用時間平移功能
時)
方向鍵(往下) 或

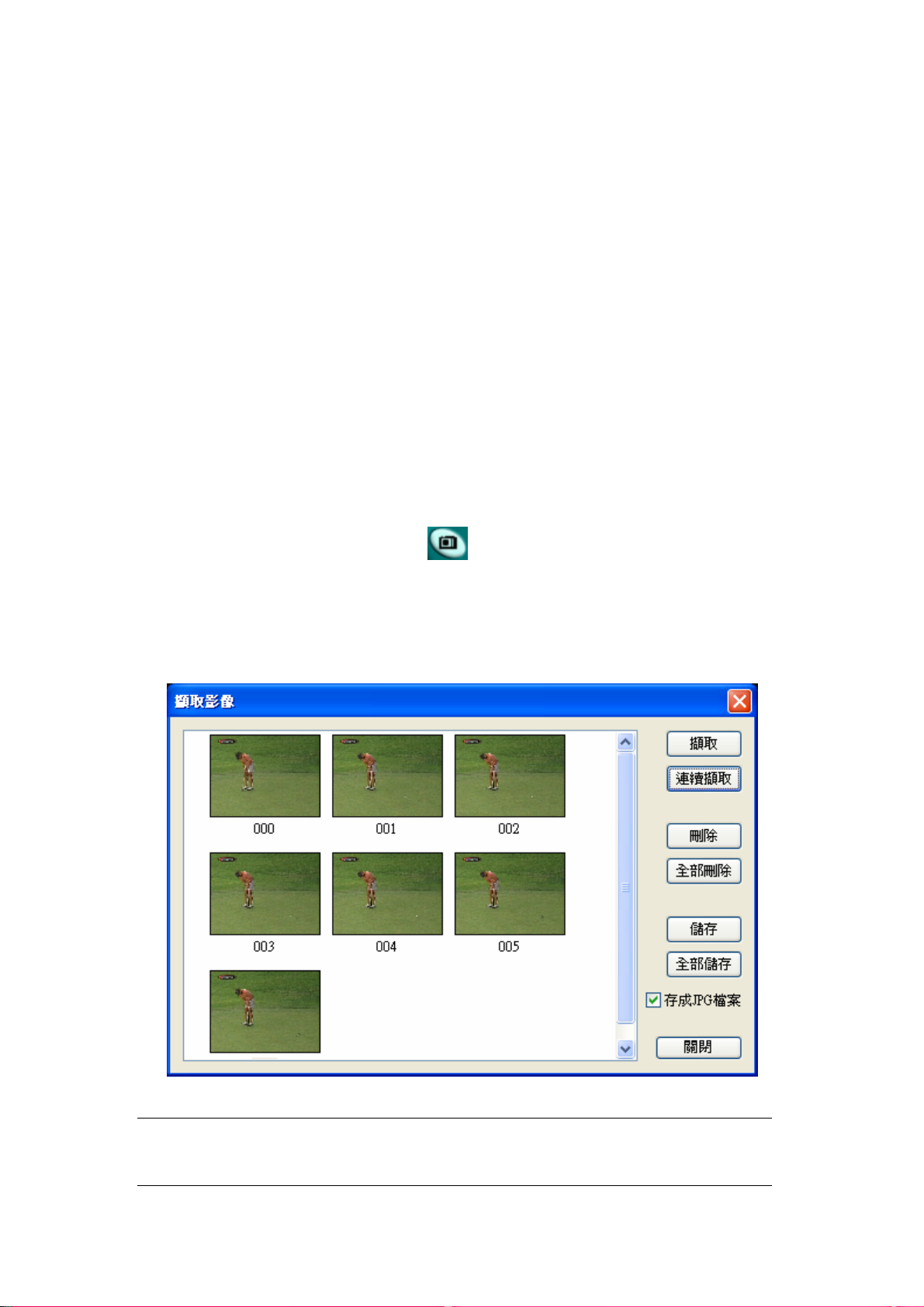

靜態影像擷取
方向鍵(往上)
方向鍵(往左)
方向鍵(往下)
選擇 DVD 角度 (需視 DVD 影
片是否支援而定)
31 啟動錄影 快照
32 切換視訊來源 加入書籤
33 頻道瀏覽 移至書籤
34 開啟/關閉字幕(視訊號而定) 語言選擇
35 睡眠功能設定 AB 循環設定
8
卡片式無線遙控器使用說明(適用 S300)
注意
康博科技所提供之無線遙控器無法透過重新設定來操控其他的設備，如 VCR
或衛星機上盒。
Icon ComproDTV 2 ComproDVD 2
ZOOM 全螢幕縮放 全螢幕縮放
DVD 啟動/關閉
ComproDVD 2
TV 啟動/關閉
ComproDTV
0-9 數字鍵 數字鍵
CHAN 頻道切換 無作用
VOL 音量控制 音量控制
REC 啟動錄影 無作用
TV/VIDEO TV/ S-Video 切換 無作用
Backward 倒帶 倒帶
Play/Pause 播放/暫停或啟動
時間平移功能
Stop 停止 停止
Forward 快轉 快轉
CC 無作用 選擇影片字幕
RECALL 回到前次收看頻道 影片目錄選單
啟動/關閉
ComproDVD 2
啟動/關閉
ComproDTV
播放/暫停
SURF 頻道瀏覽 影片角度選擇
MTS 雙語切換鍵 影片語言切換鍵
Snapshot 靜態畫面擷取 靜態畫面擷取
SLEEP 睡眠功能設定 無作用
A, B 無作用 無作用
9
遙控開關機使用說明
什麼是遙控開關機 (S300 不適用遙控器開機功能)
康博科技的電視影像擷取卡提供有遙控開關機的功能，也就是說，在您電腦關
機的情況下，只要按下遙控器上的按鍵，即可將您電腦開機，完全不需您親自
到電腦旁邊，按下開關。而當您電腦開啟時，只需要按下遙控器上的按鍵，即
可將您電腦關機，不再需要像以前一樣要按開始，再選擇電腦關機。
您不需親自到電腦旁邊，彎下腰來按下開關，只要按下遙控器上的按鍵，即可
將您電腦開機，之後，再按下遙控器上的按鍵 PVR/TV，即可開始看電視，真
正讓您的電腦進步到與電視機一樣的操作方式，當您看完電視後，只需再按下
遙控器上的按鍵關閉電腦，完全不再需要像以前一樣要按開始，再選擇電腦關
機，真正做到電腦也可以像電視機一樣地操作，符合使用者的操作習慣，使用
康博科技的電視影像擷取卡，完全不會影響您電腦的效能，並讓您的電腦再增
加了全功能電視錄放影機的附加價值。
康博科技遙控開關機的使用方式
如果您購買康博科技所生產有遙控開關機功能的電視影像擷取卡，那麼按照說
明書安裝好硬體和軟體之後，即可開始使用遙控開機的功能。
安裝好硬體和軟體之後，再裝上遙控器的電池，只需按下 PVR/TV，FM，
DVD/VCD 三個鍵其中一個，即可將電腦開機。
注意
您必需按照安裝說明書中連接自動開/關機的電源連接線路後，並安裝好驅動程
式軟體後，才能使用遙控開機的功能。
按下遙控器後，通常需要等個二秒鐘才會看到電腦開始運作，這是正常現象，
請耐心等候。
此功能並無法幫您自動登入，所以如果您有設定使用者名稱及密碼，則必需開
完機後，自行鍵入使用者名稱和密碼才能進入到桌面。如果您電腦上只有一位
使用者，建議您可以取消密碼來自動登入桌面，免去鍵入使用者名稱和密碼的
麻煩。
