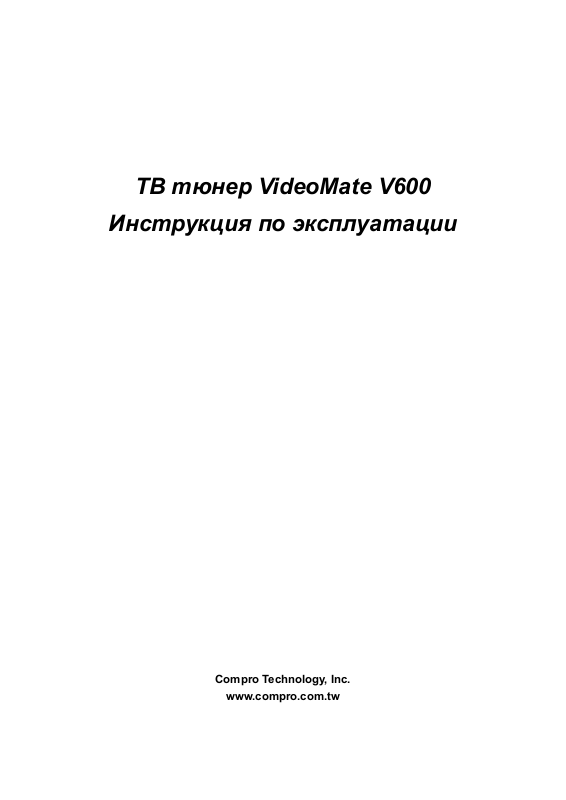

COMPRO V600 User Manual [ru]
ТВ тюнер VideoMate V600
Инструкция по эксплуатации
1
Compro Technology, Inc.
www.compro.com.tw
Содержание
Об Инструкции................................................................. 3
Комплект поставки VideoMate V600 TV Box .................. 4
VideoMate V600 TV Box — внешний вид ....................... 5
Пульт дистанционного управления................................ 6
VideoMate V600: Эксплуатация TV Box ......................... 7
Возможные неполадки и их устранение ...................... 12
Copyright © 2001-2007. Compro Technology, Inc.Никакой материал данного
документа не может быть скопирован или представлен в каком-либо ином
виде без письменного разрешения компании Compro Technology, Inc.
Compro, VideoMate, Poladyne, Play with Power, а также Compro logo являются
торговыми марками Compro Technology, Inc. Остальные названия и марки
являются торговыми марками других компаний.
Compro не дает никаких гарантий по данной документации, а также не
принимает никаких жалоб по товарному состоянию, качеству или пригодности
под особые нужды. Информация в данном документе может быть изменена в
любой момент. COMPRO оставляет за собой право изменить содержание
данной публикации без предварительных предупреждений и последующих
уведомлений.
Compro Technology, Inc.
Тел. +886 2 2918 0169, Факс +886 2 2915 2389
4/F, No.12, Alley 6, Lane 45, Pao Shin Road
2
Hsintein City, Taipei, Taiwan
www.comprousa.com
Об Инструкции
В этой Инструкции Вы найдете сведения об установке и использовании
Вашего телевизионного внешнего тюнера VideoMate V600.
Телевизионный внешний тюнер VideoMate V600 позволяет смотреть
передачи аналогового телевидения на любом мониторе, имеющем вход
D-Sub (15-контактный VGA). Тюнер позволяет также подключать к
монитору другие источники видеосигнала, например, DVD-плеер,
игровые приставки или видеокамеры. Максимальное разрешение — 1600
х 1200 (4:3) или 1680 х 1050 (16:10) пикселей — и поддержка дисплеев с
разным соотношением длин сторон (4:3, 5:4, 16:9, и 16:10) позволяет
подключать к тюнеру практически любые мониторы с аналоговым входом
и получать на них максимально качественное изображение.
Поставляемый в комплекте пульт дистанционного управления придает
Вашему монитору все функции обычного телевизора и избавляет Вас от
необходимости покупать еще один.
Минимальные требования к системе
z Монитор (ЭЛТ или ЖК), оборудованный аналоговым входом D-Sub
(15-pin VGA) и поддерживающий разрешение 640 x 480 или выше.
z Активная акустическая система со стереоразъемом (если нету в
мониторе).
Внимание!
Во время работы тюнер VideoMate V600 TV Box может нагреваться — это
не признак неисправности. Выбирайте расположение тюнера так, чтобы
он свободно обдувался окружающим воздухом.
Тюнеру VideoMate V600 TV Box для нормальной работы нужен только
монитор, подключение к компьютеру не обязательно, и для его работы
компьютер включать не нужно.
Пожалуйста пользуйтесь только блоком питания, поставляемым в
комплекте с тюнером. Выход тюнера из строя из-за применения
нештатного блока питания не покрывается условиями гарантии.
3
Комплект поставки VideoMate V600 TV
Box
VideoMate V600
Инструкция по
эксплуатации
Пульт ДУ
(с двумя батарейками AAA)
Блок питания Кабель D-Sub Аудиокабель
Блок входов
4
VideoMate V600 TV Box — внешний вид
Выключатель питания
(Нажмите и
удерживайте 2 секунды)
Гнездо для
наушников Канал +
Громкость –
Канал –
Меню
Громкость +
Разъем питания
Линейный вход с ПК
Выход на колонки
Вход 15-pin D-sub с ПК
Выход 15-pin D-sub на
монитор
Вход для ТВ антенны
15-контактный разъем для блока
дополнительных входов
Компонентный вход
(Y / Cb / Cr)
Композитный вход S-Video
или кабеля
5
