ТВ Тюнер VideoMate М355/М505
с интерфейсом PCI
Руководство пользователя
Compro Technology, Inc.
www.comprousa.com
Содержание .........................................................................................0
ТВ тюнер VideoMate с интерфейсом PCI...........................................2
Комплект поставки карты ТВ тюнера VideoMate с PCI интерфейсом
..............................................................................................................3
Пульт дистанционного управления....................................................4
Разъемы на карте VideoMate PCI.......................................................6
Установка оборудования ....................................................................7
Установка программного обеспечения ............................................11
Дистанционная работа с ПК .............................................................12
ComproDTV 3 .....................................................................................14
ComproDVD 2.....................................................................................21
ComproFM 2 .......................................................................................22
Возможные неполадки и способы их устранения ...........................23
Почему я не могу записывать?.........................................................27
Как выбрать формат записи MPEG-4?.............................................28
Copyright © 2001-2007. Compro Technology, Inc. Никакой материал данного документа не может быть скопирован или представлен в каком-либо ином виде без письменного разрешения компании
Compro Technology, Inc.
Compro, VideoMate, Poladyne, Play with Power, а также Compro logo являются торговыми марками Compro Technology, Inc.
Остальные названия и марки являются торговыми марками других компаний.
Compro не дает никаких гарантий по данной документации, а также не принимает никаких жалоб по товарному состоянию, качеству или пригодности под особые нужды. Информация в данном документе может быть изменена в любой момент. COMPRO оставляет за собой право изменить содержание данной публикации без предварительных предупреждений и последующих уведомлений.
Compro Technology, Inc. Тел. +886 2 2918 0169, Факс +886 2 2915 2389 3/F, No.12, Alley 6, Lane 45, Pao Shin Road Hsintein City, Taipei, Taiwan www.comprousa.com
1
О Руководстве
Данное руководство содержит информацию по установке и использованию карты ТВ тюнера VideoMate М355/М505 с интерфейсом PCI. За более подробной информацией по использованию приложений обращайтесь в Руководство Пользователя в программах, на CD-дисках, или на нашу Web-страницу, где Вы сможете найти самые последние версии руководства пользователя http://www.comprousa.com/download.
ТВ тюнер VideoMate с интерфейсом PCI
Тюнер VideoMate TV позволяет смотреть и записывать ТВ-программы на вашем ПК. ТВ тюнер VideoMate представляет собой устанавливаемый в PCI слот ТВ тюнер с дополнительными функциями (в зависимости от модели): FM радио (только FM версии), дистанционное управление компьютером, и включение по расписанию. Все версии поддерживают: функцию цифровой записи видео (DVR), запись по расписанию в любое время, высокое качество видео и многофункциональное дистанционное управление. Кроме этого, VideoMate TV также обладает функцией видео захвата, таким образом, вы сможете записывать видео с внешних источников, например видеокамеры.
МИНИМАЛЬНЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
Ваш ПК должен соответствовать следующим минимальным системным
требованиям для возможности просмотра ТВ программ на вашем ПК.
z 400 MHz Pentium II или эквивалентный ему по производительности
процессор
z 128 MB ОЗУ
z Звуковая карта (или интегрированный на системной плате
аудиоконтроллер)
z Свободный PCI слот
z Оптический привод CD-ROM для установки программного
обеспечения
z Windows XP, 2000, 98SE, ME
z 50 MБайт свободного дискового пространства для базовой установки
программы.
z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи
одного часа видеопрограммы.
2
РЕКОМЕНДУЕМЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
z 1.7 GHz процессор, 256 MB ОЗУ, Звуковая карта
z Свободный PCI слот версии 2.2
z Windows XP SP2, Vista
z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи
одного часа видеопрограммы.
z Блок питания ATX
z Корпус для ПК с отдельным кабелем питания и кнопкой включения.
Комплект поставки карты ТВ тюнера
VideoMate с PCI интерфейсом
ТВ тюнер
VideoMate TV с
интерфейсом PCI
CD-диски с
программным
обеспечением
Руководства
(батарейки прилагаются)
Аудио-кабель ИК приемник
Пульт ДУ
Кабель управления
питанием компьютера
Внутренний
аудиокабель
(только М505)
Антенна FM
(только М505)
3
Пульт дистанционного управления
Функции клавиш пульта дистанционного управления зависят от программного пакета, управляющего тюнером. В таблице ниже приведены функции клавиш в пакетах, поставляемых в комплекте с тюнером.
4
ComproDTV 3
0-9 Цифровые клавиши Выбор станции из памяти Цифровые клавиши
10 Отключение звука Отключение звука Отключение звука
11 Увеличение/уменьшение
12 Вызов/закрытие пакета ComproDVD 2 (если он установлен)
13 Вызов/закрытие пакета ComproFM 2 (если он установлен)
14 Вызов/закрытие пакета ComproDTV 3
15 Проигрывать с начала Назад Назад
16
17 Вперед Вперед Вперед
18 Предыдущий канал Предыдущая станция Последний раздел
19 Стоп Стоп Стоп
20 Табуляция Не используется Следующий раздел
21 EPG (только для США)
22 Вызов меню настройки Вызов меню настройки Вызов меню настройки
23
24
25
26 Ускорение Сканирование вверх Стрелка вправо
27 Громкость Громкость Громкость
28 Список файлов Список файлов OK
29
30
31 Запись Запись Моментальный снимок
32 Выбор источника сигнала Не используется
33 Поиск канала Не используется Переход к закладке
34 Не используется Ввод частоты Выбор языка
35 Спящий режим Спящий режим Повтор от A к B
Пауза или изменение времени
Стрелка Вверх или выбор режима Mono/Stereo/SAP
Пуск сначала/ переключение на ТВ
Стрелка вниз или Моментальный снимок
Переключение на следующий канал
Переключение на предыдущий канал
Пуск/Пауза Пуск/Пауза
Помощь в режиме реального времени
Стрелка вверх Стрелка вверх
Сканирование вниз Стрелка влево
Стрелка вниз Стрелка вниз
Переключение на следующий канал
Переключение на предыдущий канал
ComproFM 2
(только для М505)
ComproDVD 2
Основное руководство
Выбор точки съемки на DVD (для дисков, записанных одновременно с нескольких точек)
Выбор субтитров
Добавление в закладки
5
Разъемы на карте VideoMate PCI
1
2
8
9
3
10
4
5
6
7
Элементы 1 и 8 присутствуют
только в М505
1 Вход FM тюнера Подключение FM-антенны [только для М505] 2 Вход ТВ тюнера Подключение ТВ-антенны или высокочастотного ТВ-кабеля. 3 Инфракрасный
4 Аудиовход Подключение аудио кабеля от внешнего аудиоисточника,
5 Аудиовыход Подключение с помощью поставляемого в комплекте аудио
6 Вход S-Video Подключение S-Video кабеля от внешнего видеоисточника,
7 Композитный вход Подключение композитного кабеля от внешнего
8 Внутренний
9 Вход управления
10 Выход управления
Функция Описание
Подключение ИК-приемника.
порт
например, видеомагнитофона, DVD или VCD-плеера.
кабеля входного порта Line-In звуковой карты или интегрированного аудиоконтроллера.
например, видеомагнитофона, DVD или VCD-плеера.
видеоисточника, например, видеомагнитофона, DVD или VCD-плеера.
Подключение внутреннего аудио патч-кабеля от аудиовхода
аудиовыход
питанием
питанием
звуковой карты. (только для М505)
Подключение кабеля от кнопки питания на корпусе компьютера.
Подключение поставляемого в комплекте кабеля к разъему включения питания (Power) на системной плате компьютера.
6
Установка оборудования
Внимание
Перед началом работ отсоедините кабели питания вашего ПК, а также монитора и всего оборудования, подключенного к компьютеру. В противном случае может произойти повреждение карты
ТВ тюнера VideoMate, которое не будет считаться гарантийным случаем.
1. Выключите компьютер и отсоедините основной шнур питания.
2. Снимите крышку корпуса компьютера.
Подключение функций включения/выключения компьютера.

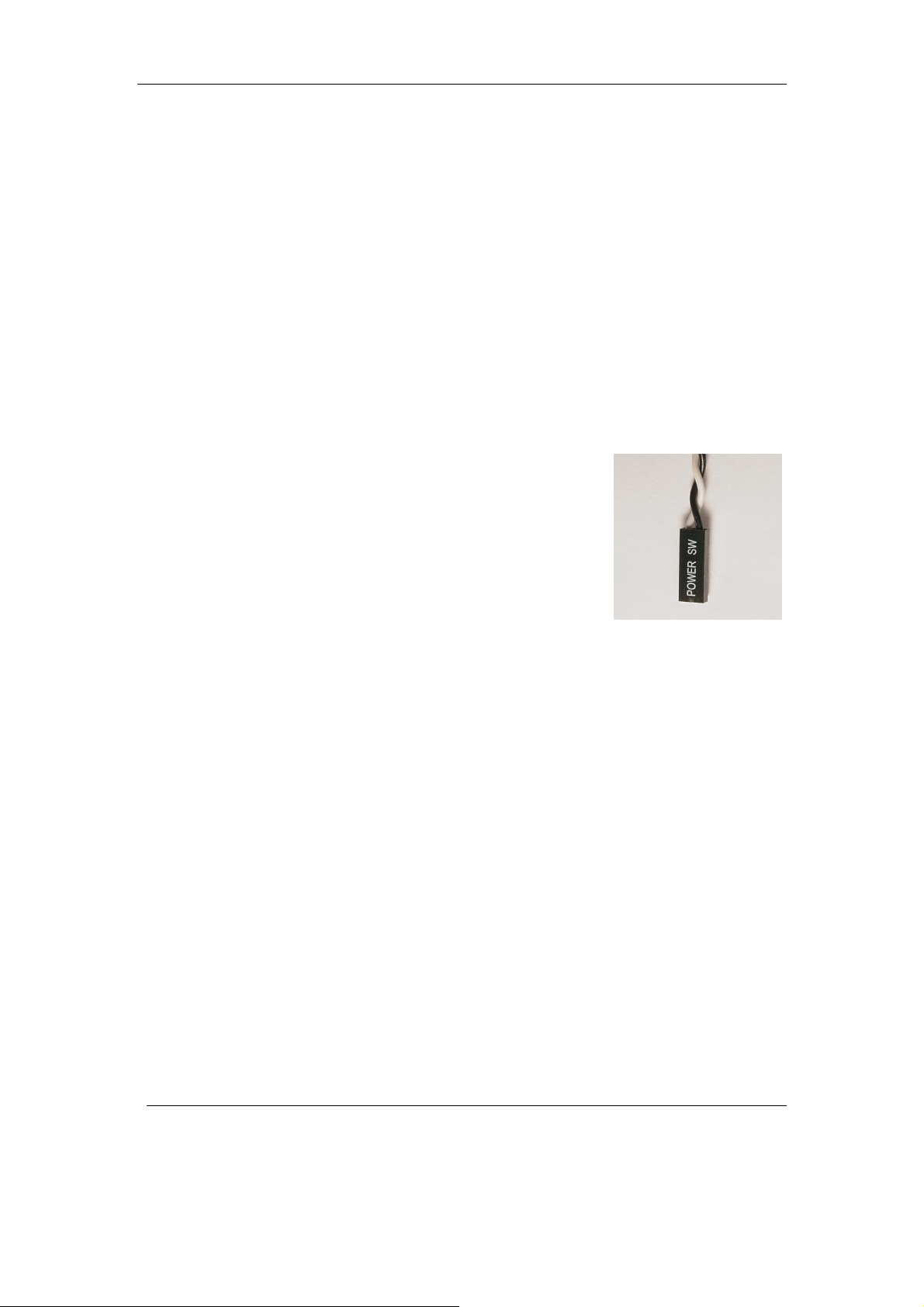

3. Найдите шнур, соединяющий кнопку включения/выключения вашего компьютера с разъемом включения питания на материнской плате. Обычно этот шнур представляет собой свитую пару проводов с двухконтактным разъемом, как показано на рисунке.
Внимание
Разъем кнопки питания обычно помечен «POWER SW» или подобной меткой. Важно запомнить расположение контактов, куда он был подключен, для дальнейших действий по установке.
4. Отсоедините провод кнопки питания от материнской платы и подключите его к разъему Button на Карте ТВ-тюнера VideoMate PCI TV Tuner Card, как показано на иллюстрации.
7
5. Подключите черный разъем поставляемого в комплекте кабеля к разъему кнопки питания на материнской плате.
6. Подключите белый разъем шнура питания к разъему Mainboard на Карте ТВ-тюнера VideoMate PCI.
Внимание
Тщательно проверьте подключение. Если вы подключите кабель не к тем разъемам, ваш компьютер может не включиться или работать некорректно.
Подключите белый разъем кабеля питания к карте ТВ-тюнера, а черный к материнской плате.
Функция удаленного включения/выключения компьютера не является обязательной для использования VideoMate TV. Если Вы не собираетесь использовать данную функцию из режима выключения Windows, Вы можете пропустить пункты подключения шнура питания, иначе говоря, Вы можете опустить пункты 3-6. Вы можете использовать функцию записи при включенном вручную компьютере или в режиме ожидания.
Подключение к звуковой карте

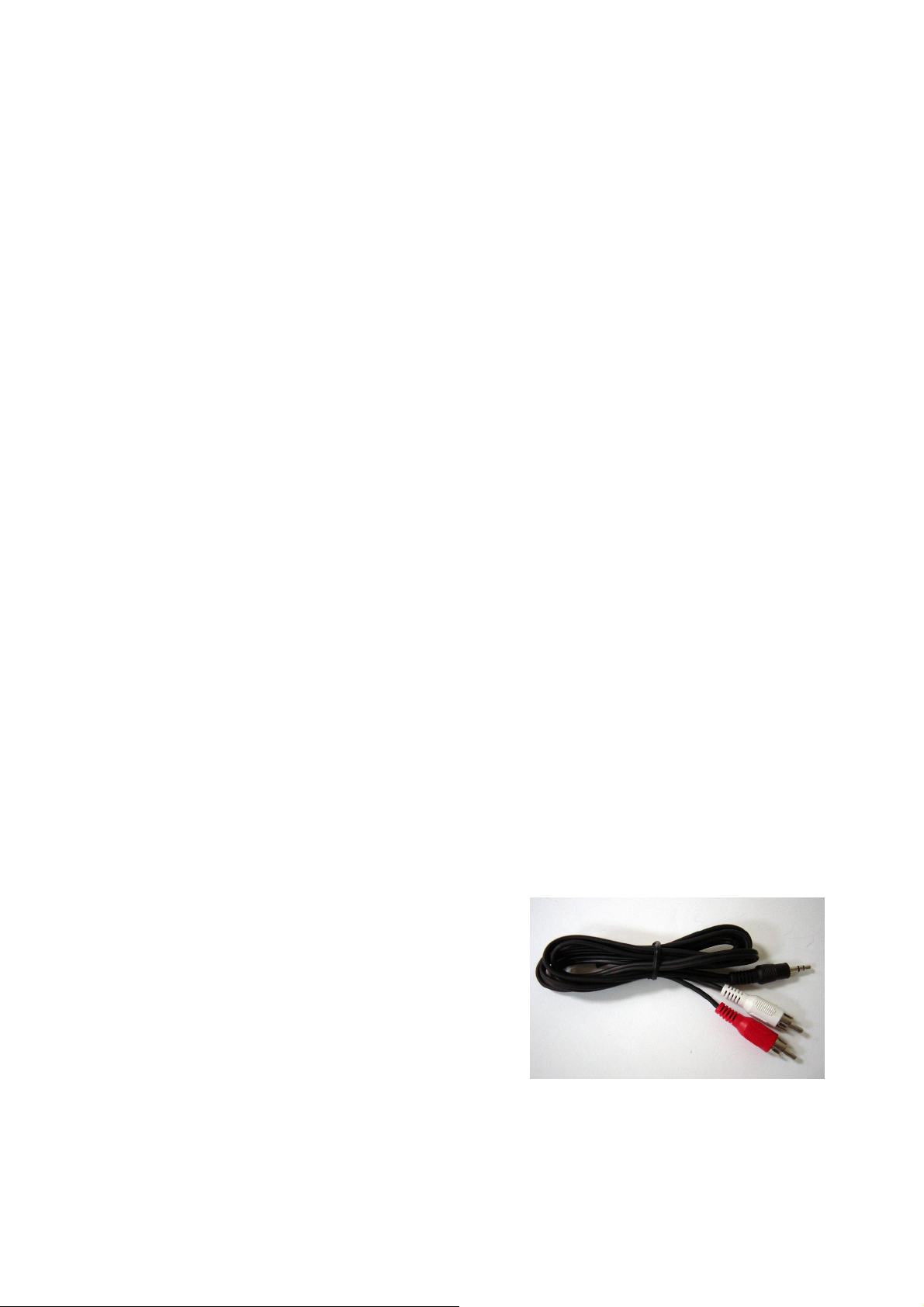

Аудиовыход — это разъем зеленого цвета на карте ТВ-тюнера VideoMate с PCI интерфейсом. Для передачи звука в компьютер нужно подключить с помощью поставляемого в комплекте аудио кабеля аудиовыход ТВ-тюнера к линейному входу аудиокарты или встроенного аудиоконтроллера на системной плате (чаще всего это разъем диаметром 3.5 мм голубого цвета). VideoMate TV M505 также можно подключить к внутреннему позволит оставить внешний вход для других источников сигнала. Одновременное использование внутреннего и внешнего подключения не рекомендуется.
8
входу звуковой карты (через AUX-вход) — это
