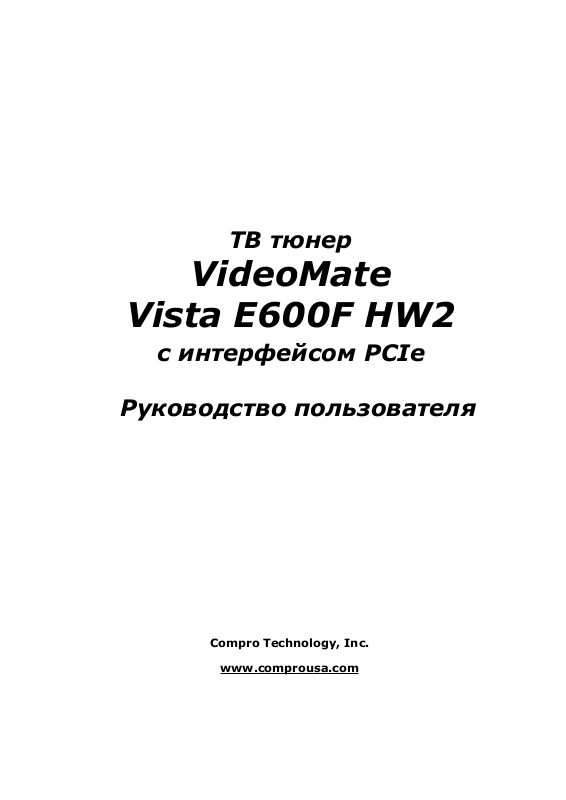

ТВ тюнер VideoMate Vista E600F HW2

ТВ тюнер

VideoMate

Vista E600F HW2

с интерфейсом PCIe

Руководство пользователя

Compro Technology, Inc.

www.comprousa.com

1

ТВ тюнер VideoMate Vista E600F HW2

Copyright © 2001-2007. Compro Technology, Inc.Никакой материал данного
документа не может быть скопирован или представлен в каком-либо ином
виде без письменного разрешения компании Compro Technology, Inc.

Compro, VideoMate, Poladyne, Play with Power, а также Compro logo
являются торговыми марками Compro Technology, Inc. Остальные
названия и марки являются торговыми марками других компаний.

Compro не дает никаких гарантий по данной документации, а также не
принимает никаких жалоб по товарному состоянию, качеству или
пригодности под особые нужды. Информация в данном документе может
быть изменена в любой момент. COMPRO оставляет за собой право
изменить содержание данной публикации без предварительных
предупреждений и последующих уведомлений.

Compro Technology, Inc.
Тел. [phone], Факс [phone]
3/F, No.12, Alley 6, Lane 45, Pao Shin Road
Hsintein City, Taipei, Taiwan
www.comprousa.com

Содержание

ТВ тюнер VideoMate Vista E600F с интерфейсом PCI Express x1.......3

Комплект поставки ТВ тюнера VideoMate Vista E600F......................4

Разъемы на плате VideoMate Vista E600F.......................................5

Установка оборудования ..............................................................6

Установка программного обеспечения ...........................................9

Пульт ДУ MCE для Vista Premium/Ultimate....................................10

Дистанционное управление питанием ПК ....................................12

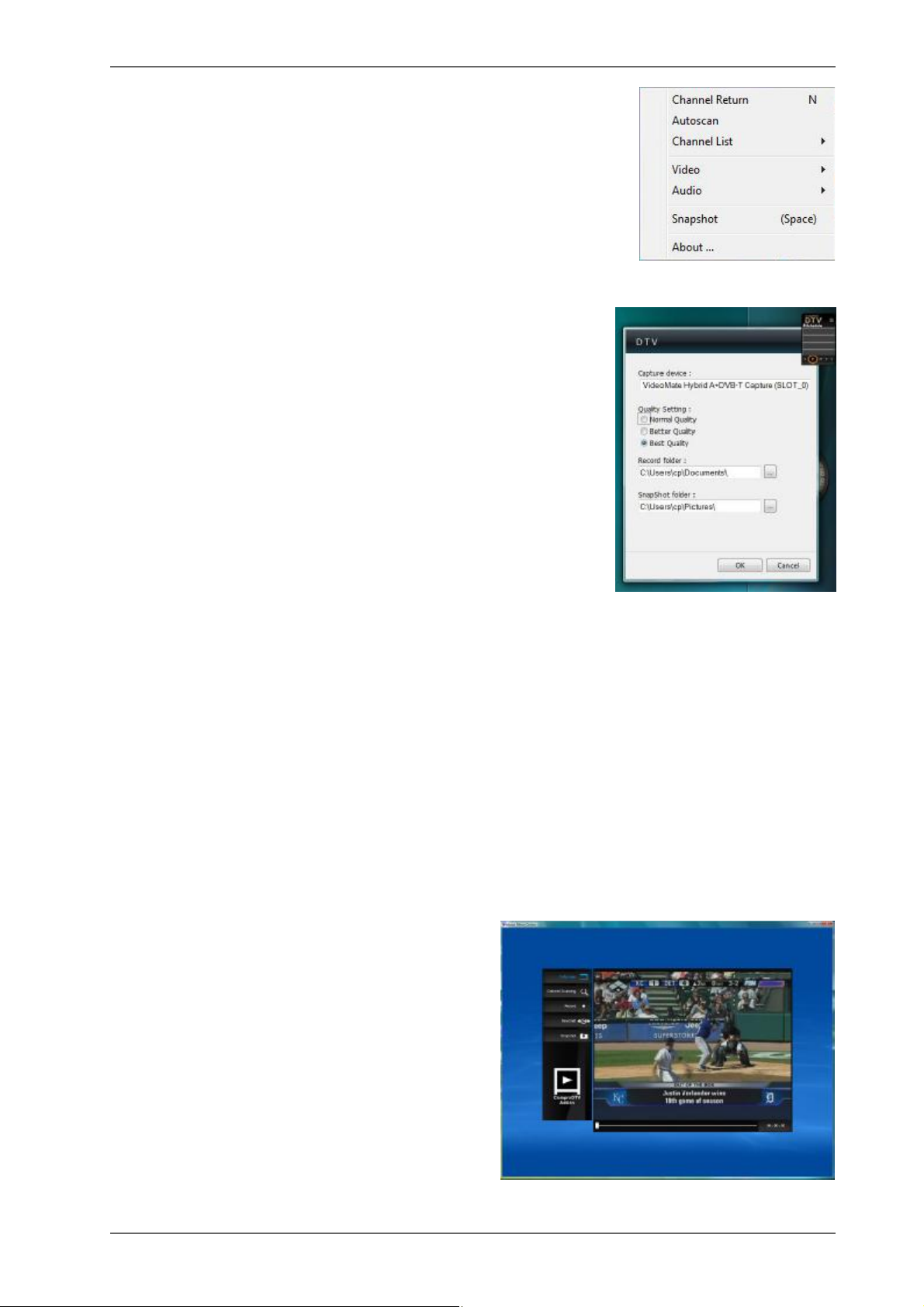

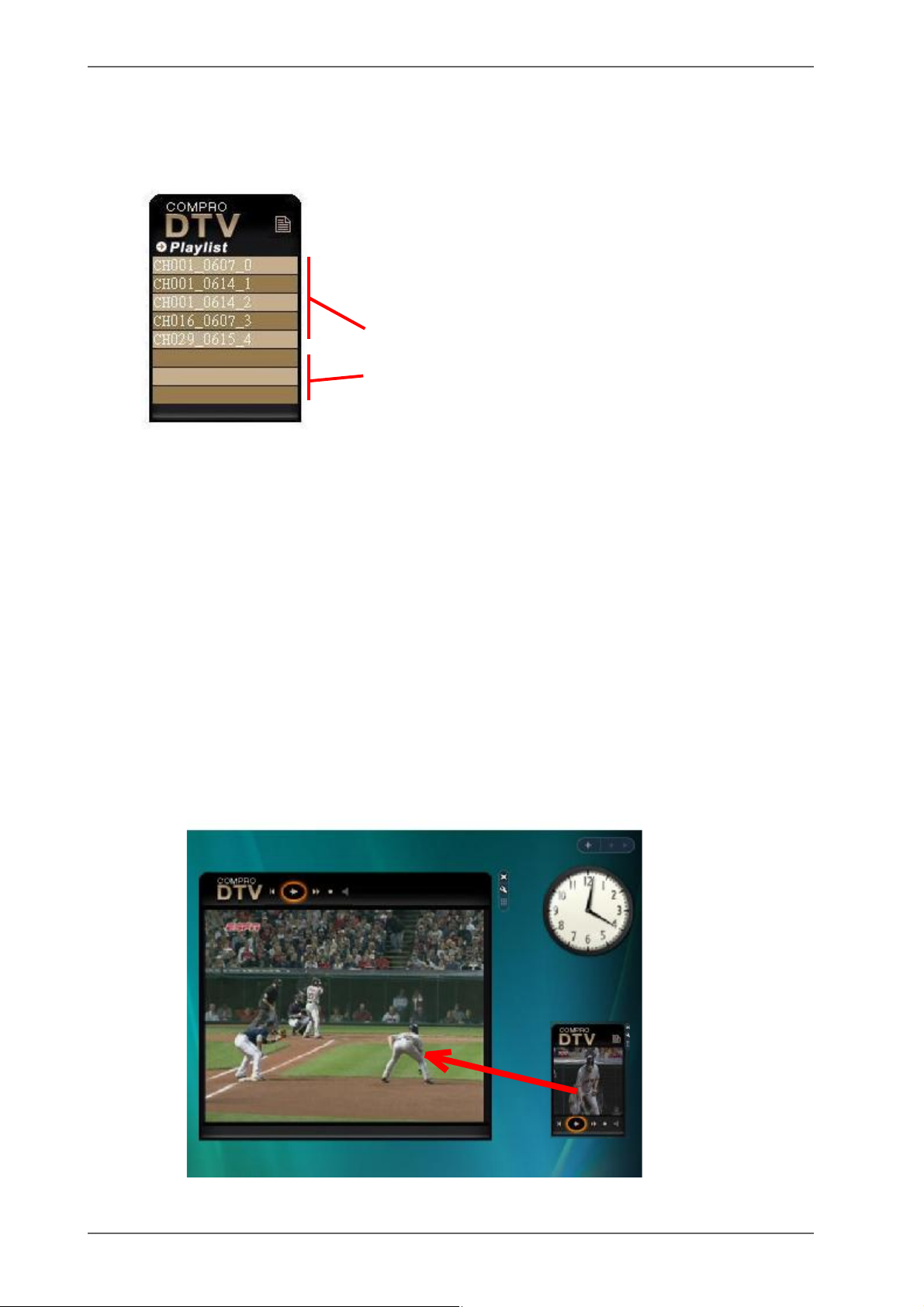

ComproDTV Vista Gadget Tool для Windows Vista...........................13

Плагин ComproDTV для Microsoft Media Center.............................15

HID (Human Interface Device) для пульта ДУ ................................16

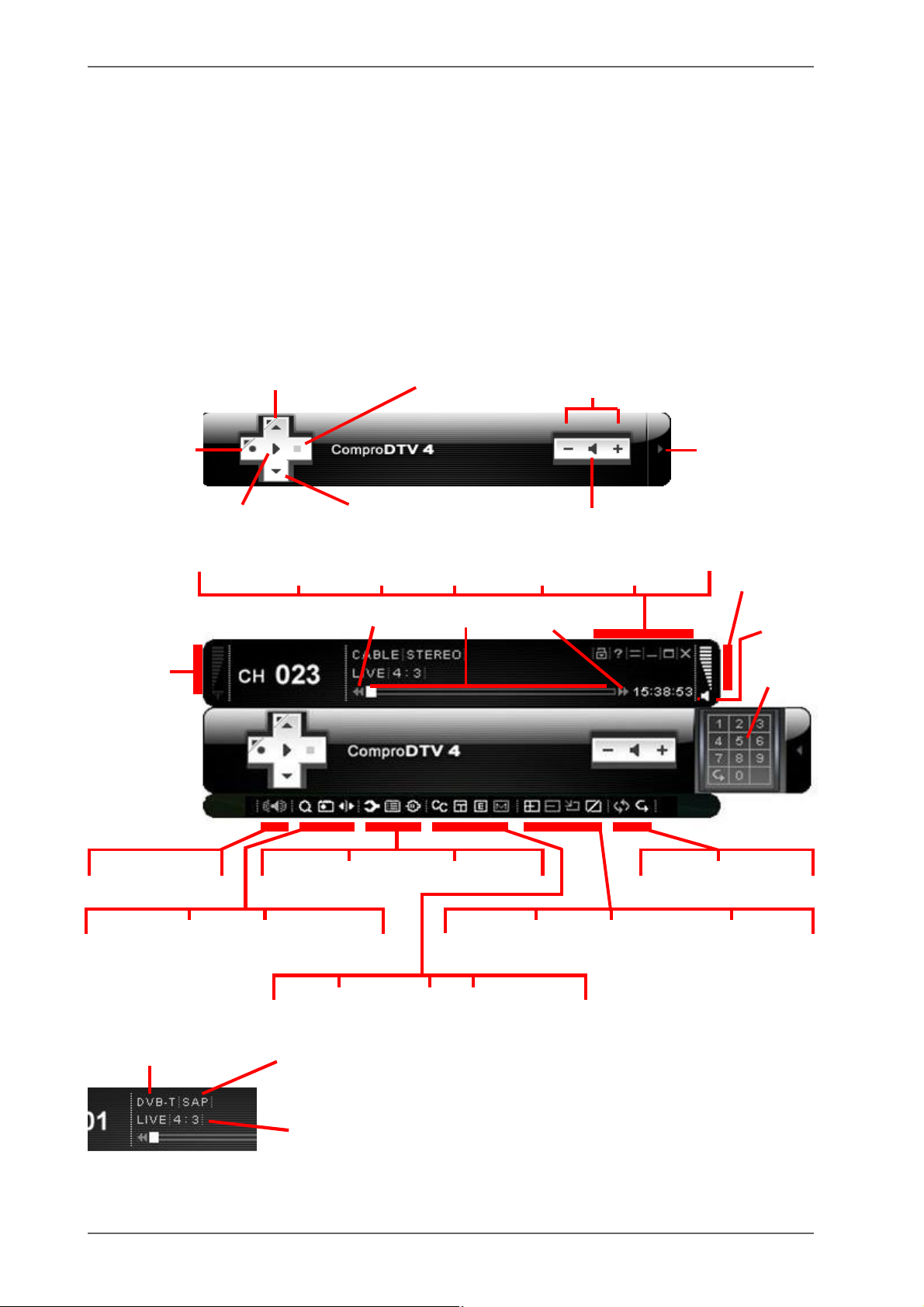

ComproDTV 4.............................................................................18

ComproFM 2...............................................................................25

Возможные неполадки и способы их устранения ..........................26

Обращение в службы технической поддержки Compro.................31

2

ТВ тюнер VideoMate Vista E600F HW2

ТВ тюнер VideoMate Vista E600F
с интерфейсом PCI Express x1

Тюнер VideoMate Vista E600F позволяет смотреть и записывать ТВ-программы,
транслируемые в аналоговом формате, на вашем ПК. ТВ тюнер VideoMate
Vista E600F представляет собой устанавливаемый в cлот PCI Express
аналоговый ТВ тюнер с дополнительными функциями: дистанционное
управление компьютером, включение по расписанию. Тюнер поддерживает:
функцию цифровой записи видео (DVR), запись по расписанию в любое время,
высокое качество видео, и многофункциональное дистанционное управление,
совместимое с Microsoft Media Center. Кроме этого, VideoMate TV также обладает
функцией видео захвата, таким образом, вы сможете записывать видео с
внешних источников, например видеокамеры. Тюнер сертифицирован для
использования в операционной системе Windows Vista 32/64 bit.

Минимальные системные требования

Ваш ПК должен соответствовать следующим минимальным системным
требованиям для возможности просмотра ТВ программ на вашем ПК.

¨ 1.7 GHz Pentium 4 или эквивалентный ему по производительности

процессор для записи с качеством DVD и отложенного просмотра

¨ 512 MB ОЗУ
¨ Звуковая карта (или интегрированный на системной плате

аудиоконтроллер)

¨ Свободный cлот PCI Express x1
¨ Оптический привод (совместимый с CD-ROM) для установки

программного обеспечения

¨ Windows XP SP2 или Windows Vista 32/64 bit
¨ 50 MБайт свободного дискового пространства для базовой установки

программы.

Рекомендуемые системные требования

Чтобы использовать все возможные функции VideoMate Vista E600F, включая
запись DVD качества и управление питанием ПК, ваша система должна
соответствовать следующим требованиям.
¨ 2.4 GHz Pentium 4 процессор или эквивалентный ему по

производительности

¨ 1024 MB ОЗУ
¨ Звуковая карта
¨ Видеокарта с полной поддержкой DirectX 9.0
¨ Свободный cлот PCI Express x1
¨ Оптический привод (совместимый с CD-ROM) для установки

программного обеспечения

¨ Windows XP SP2, Windows Media Center Edition 2005 или Vista x86/x64
¨ Последние версии драйверов для системной платы, видеокарты и

звуковой карты

¨ 50 MB свободного дискового пространства для установки программ
¨ От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи

одного часа видеопрограммы.

¨ Блок питания ATX
¨ Корпус для ПК с отдельным кабелем питания и кнопкой включения.

3

ТВ тюнер VideoMate Vista E600F HW2

Комплект поставки ТВ тюнера
VideoMate Vista E600F

Плата тюнера

Videomate

Vista E600F

Антенна

FM диапазонна

Внутренний

аудиокабель

Пульт ДУ MCE 2 элемента

ААА

Кабель аудио­и видеовходов

Диск

Ulead Software

ИК-приемник Кабель

Диск с ПО

и драйверами

Переходник

Тип I — Тип F

управления

питанием ПК

Руководство

пользователя

Низкопрофильная

планка

4

ТВ тюнер VideoMate Vista E600F HW2

Подключение ТВ-антенны или высокочастотного

ключения

входов

Вход управления

Разъемы на плате VideoMate Vista E600F

5 6

1

2
3

4

№ Функция Описание

1

2

3

4

9-кон-

тактный

разъем

для под-

кабеля

аудио и

видео

5

6

TV

ТВ-кабеля

FM Подключение FM антенны

IR Подключение ИК-приемника.

Audio-In
(Голубой разъем
на кабеле)

S-Video-In
(черный разъем
на кабеле)

Composite-In
(желтый разъем

на кабеле)

питанием

Выход
управления
питанием

Подключение аудио кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.

Подключение S-Video кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.

Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.

Подключение кабеля от кнопки питания на
корпусе компьютера

Подключение поставляемого в комплекте
кабеля к разъему включения питания (Power) на
системной плате компьютера

5

ТВ тюнер VideoMate Vista E600F HW2

ВНИМАНИЕ!

Перед началом работ отсоедините кабели питания вашего ПК,
а также монитора и всего оборудования, подключенного к
компьютеру. В противном случае может произойти повреждение карты

ТВ тюнера VideoMate, которое не покрывается условиями гарантийного
обслуживания.

Установка оборудования

Подготовка к установке

1. Выключите компьютер и отсоедините основной шнур питания.

2. Снимите крышку корпуса компьютера

Подключение функций включения/выключения
компьютера

3. Найдите шнур, соединяющий кнопку включения/
выключения вашего компьютера с разъемом
включения питания на материнской плате. Обычно этот
шнур представляет собой свитую пару проводов с
двухконтактным разъемом, как показано на рисунке.

4. Отсоедините про­вод кнопки пита-ния
от материнской пла­ты и подключите его
к разъему JS1 на
плате ТВ-тюнера

VideoMate Vista
E600F, как показано
на иллю-страции

5. Подключите черный разъем поставляемого

в комплекте кабеля к разъему кнопки
питания на материнской плате.

Внимание

Разъем кнопки питания
обычно помечен «POWER
SW» или подобной меткой.
Важно запомнить располо­жение контактов, куда он
был подключен, для
дальнейших действий по
установке.

6. Подключите
белый разъем
шнура питания к
разъему JS2 на
плате ТВ-тюнера

VideoMate Vista
E600F

6

ТВ тюнер VideoMate Vista E600F HW2

Внимание

Тщательно проверьте подключение. Если вы подключите кабель

не к тем разъемам, ваш компьютер может не включиться или работать
некорректно.

Подключите белый разъем кабеля питания к плате ТВ-тюнера, а черный
к материнской плате.

Функция удаленного включения/выключения компьютера не является
обязательной для использования VideoMate Vista E600F. Если Вы не
собираетесь использовать данную функцию, Вы можете пропустить
пункты подключения шнура питания, иначе говоря, Вы можете опустить
пункты 3-6. Вы можете использовать функцию записи при включенном
вручную компьютере или в режиме ожидания.

Установка

7. Убедитесь, что шнур питания отключен от корпуса вашего
компьютера.

8. Вставьте плату VideoMate Vista E600F в свободный слот PCI Express.

9. Перед тем, как закрыть крышку корпуса компьютера, подсоедините

кабель основного питания к корпусу. Вы увидите зеленый светодиод на
плате ТВ-тюнера. Если он не горит, пожалуйста, прочитайте информацию
в разделе «Возможные неполадки и способы их устранения».

10. Закройте крышку компьютера.

ТВ кабель

11. Если Вы подключаете к тюнеру кабель коллективной антенны или
кабельного телевидения, отключите шнур питания от компьютера и

убелитесь, что от него отключены все остальные устройства,
питающиеся от сети включая монитор, колонки, принтер, сканер и
т.п.!

12. Подключите ТВ кабель к разъему.

13. Подключите шнур питания компьютера и кабели периферийных

устройств.

Установка оборудования завершена. Пожалуйста, прочитайте инструкции
по установке программного обеспечения, представленные ниже

7

ТВ тюнер VideoMate Vista E600F HW2

Внимание

Если компьютер не включается, проверьте правильность
подключения кабеля кнопки питания на материнской плате.
Обратитесь к документации материнской платы за описанием
разъемов на плате, а именно разъема включения/выключения
компьютера. Также, проверьте правильность подключения шнура
основного питания к компьютеру.

Система включения компьютера по расписанию включит компьютер
за 5 минут до запланированного времени записи, например, если
вы запрограммировали ComproDTV на запись программы в 4 часа,
он включит компьютер в 3:55. Поэтому, вам необходимо выключить
компьютер не позднее 3:54, чтобы функция включения компьютера
по расписанию смогла его включить.

Для использования функции включения компьютера
из полностью выключенного состояния ( состояние ACPI
S5), требуется:

¨ Подключение питания к компьютеру.
¨ Кабель включения/выключения компьютера,

представляющий собой скрученную пару проводов, с
двухконтактным разъемом, как показано на рисунке
справа.

Если у вас нет требуемых элементов, вы можете использовать
функцию включения по расписанию из режима ожидания, а именно
из режима ACPI S1/S3, при условии, что ваша система поддерживает
его.

Если длина кабеля включения питания меньше требуемой, и вы не
можете подключить его к разъему платы ТВ-тюнера, функция
включения будет недоступной. Попробуйте вставить плату ТВ-тюнера
в другой слот PCI Express.

Вы можете использовать VideoMate Vista E600F без функции
включения по расписанию. Если Вы не собираетесь использовать
функцию включения компьютера по расписанию из полностью
выключенного состояния, Вы можете пропустить пункты 3-6 по
настройке управления питанием компьютера. Вы также можете
использовать функцию записи по расписанию из режима ожидания
или оставить свой компьютер включенным.

Кабель включения питания внутри корпуса компьютера не полярен.
Вы можете подключать разъем любой стороной.

8

ТВ тюнер VideoMate Vista E600F HW2

Установка программного обеспечения

После установки платы и подключения всех необходимых кабелей, нужно
включить компьютер и установить программное обеспечение.

1. После загрузки Windows определит плату ТВ-тюнера VideoMate Vista
E600F, запустит Помощника по Установке/Удалению оборудования, и

предложит установку драйверов VideoMate Vista E600F. Пожалуйста,
нажмите Cancel и перейдите к следующему пункту.

2. Вставьте установочный диск в оптический привод. Если у вас включена
функция Автозапуск, программа установки начнет работу автоматически.

(Если функция Автозапуск отключена, дважды щелкните мышью на
“setup.exe” на установочном диске.) Вы можете выбрать Complete для
установки всех необходимых программ (драйверы VideoMate Vista E600F,
ComproDTV 4, ComproFM 2,) или выберите Custom для выбора программ

вручную. Compro рекомендует Вам выбрать Complete.

3. Нажмите Next для установки ComproDTV 4, Windows Media Format 9

Series Runtime.

После удачной установки каждой программы, нажмите

4.

5.

Когда установка завершена, нажмите

6, После перезагрузки компьютера
запустите ComproDTV 4. В качестве
видеоустройства (Video Device)
выберите «VideoMate TV Capture»,
после чего выберите из списка вашу
страну и нажмите OK.

8, При первом запуске программа
спросит, не хотите ли вы
автоматически просканировать эфир
в поисках доступных телеканалов.
Нажмите OK и выберите тип входа,
который вы хотите сканировать
первым (кабель, эфирное ТВ). После
окончания сканирования сохраните
найденные каналы нажатием кнопки
Apply, после чего можно
просканировать другой вход. По
окончании сканирования всех входов
можно нажать OK: программа
полностью готова к работе.

Finish

для перезагрузки компьютера.

Finish

для продолжения.

9

ТВ тюнер VideoMate Vista E600F HW2

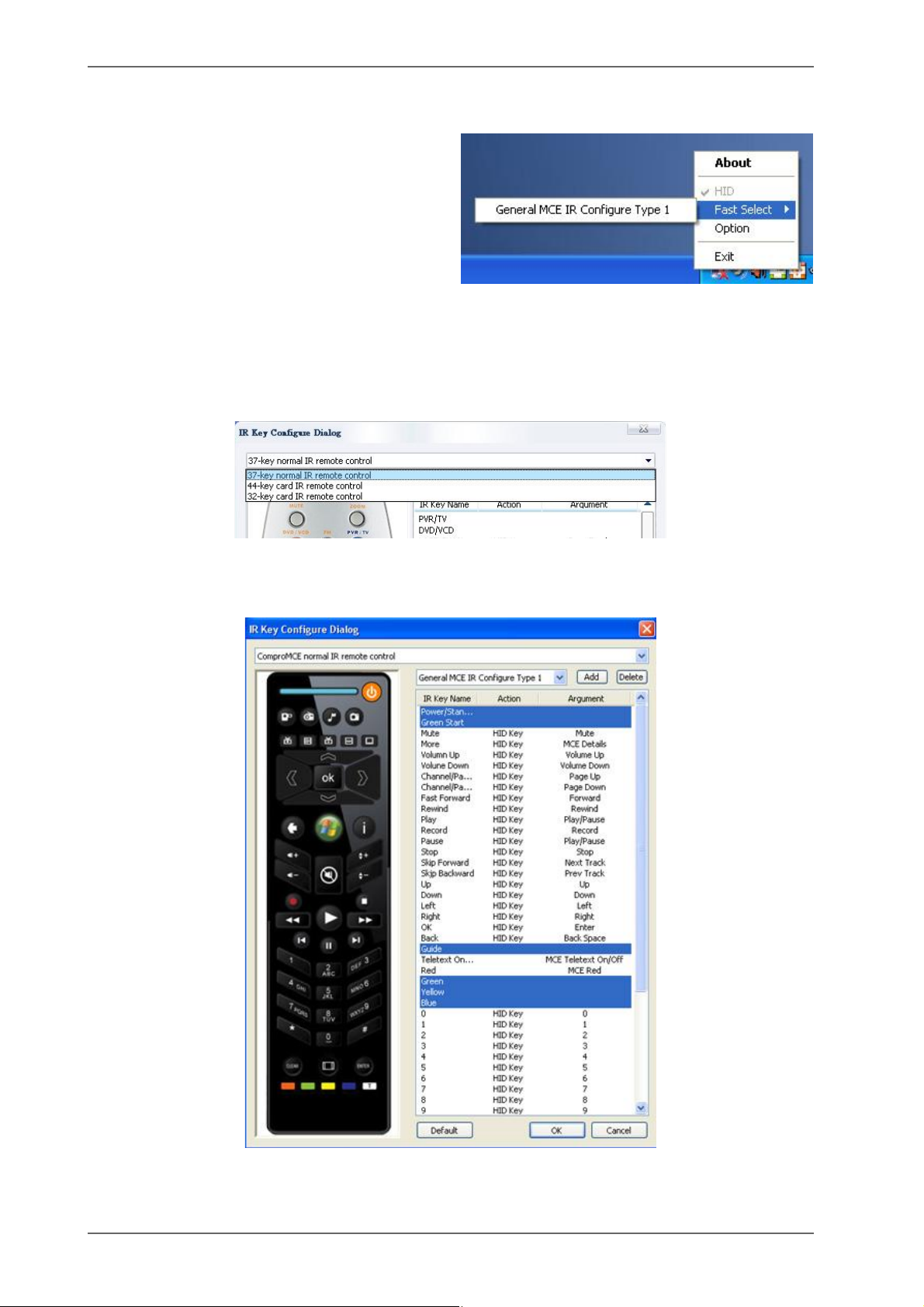

Пульт ДУ MCE для Vista Premium/Ultimate

В комплекте с тюнером Compro VideoMate Vista E600F поставляется пульт
дистанционного управления, сертифицированный Microsoft для управления

Microsoft Media Center, входящим в Windows Vista и Windows XP Media Center
Edition. Вы можете пользоваться пультом как с Microsoft Media Center для

управления пакетами ComproDTV, ComproFM. Некоторые кнопки на пульте
предназначены для работы только в операционной системе Vista.

10
