Citizen iDP-3310 User Manual

SERIAL THERMAL PRINTER

MODEL

iDP3310

iDP3310 User's Manual

IMPORTANT SAFETY INSTRUCTIONS

Read all of these instructions and save them for future reference.

•

Follow all warnings and instructions marked on the product.

•

Unplug this product from the wall outlet before cleaning. Do not use liquid or aerosol cleaners. Use a

•

damp cloth for cleaning.
Do not use this product near water.

•

Do not place this product on an unstable cart, stand or table. The product may fall, causing serious

•

damage to the product.
Slots and openings on the back or bottom of the case are provided for ventilation. To ensure reliable

•

operation of the product and to protect it from overheating, do not block or cover these openings. The
openings should never be blocked by placing the product on a bed, sofa, rug of other similar surface.
This product should never be placed near or over a radiator or heater. This product should not be
placed in a built-in installation unless proper ventilation is provided.
This product should be operated from the type of power source indicated on the marking label. If you

•

are not sure of the type of power available, consult your dealer or local power company.
Do not allow anything to rest on the power cord. Do not place this product where the cord will be

•

walked on.
If an extension cord is used with this product, make sure that the total of the ampere ratings of the

•

products plugged into the extension cord does not exceed the extension cord ampere rating. Also,
make sure that the total of all products plugged into the wall outlet does not exceed 15 amperes.
Never push objects of any kind into this product through cabinet slots as they may touch dangerous

•

voltage points or short out parts that could result in a risk of fire or electric shock. Never spill liquid of
any kind on the product.
Except as explained elsewhere in this manual, do not attempt to service this product by yourself.

•

Opening and removing the covers that are marked “Do Not Remove” may expose you to dangerous
voltage points or other risks. Refer all servicing on those compartments to service personnel.
Unplug this product from the wall outlet and refer servicing to qualified service personnel under the

•

following conditions:
A. When the power cord or plug is damaged or frayed.
B. If liquid has been spilled into the product.
C. If the product has been exposed to rain or water.
D. If the product does not operate normally when the operating instructions are followed. Adjust only

those controls that are covered by the operating instructions since improper adjustment of other
controls may result in damage and will often require extensive work by a qualified technician to

restore the product to normal operation.
E. If the product has been dropped or the cabinet has been damaged.
F. If the product exhibits a distinct change in performance, indicating a need for service.
Please keep the poly bag which this equipment is packed in away from children or throw it away to

•

prevent children from putting it on. Putting it on may cause suffocation.

iDP3310 User's Manual

WICHTIGE SICHERHEITSANWE I SUNGEN

Lesen Sie die nachfolgenden Anweisungen sorgfältig durch und bewahren Sie sie auf.

•

Befolgen Sie alle auf dem Drucker vermerkten Hinweise und Anweisungen. Vor dem Reinigen

•

grundsätzlich Stecker aus der Steckdose ziehen. Keine Flüssigkeiten oder Aer osolreiniger benutzen.
Nut mit einem feuchten Tuch abwischen.
Der Drucker darf nicht in der Nähe von Wasser aufgestellt werden.

•

Drucker nicht auf einem unstabilen Wagen, Stand oder Tisch aufstellen. Der Drucker könnte

•

herunterfallen und dabel beschädigt werden.
Schlitze und Öffnungen im Gehäuse, in der Rückwand und im Boden dienen der Belüftung. Sie

•

dürfen keinesfalls zugedeckt oder blockiert werden, da sich der Drucker sonst überhitzt. Drucker nicht
auf ein Bett, Sofa, Teppich oder dergleichen stellen. Drucker nicht in der Nähe eines Heizkörpers
aufstellen. Drucker darf nicht eingebaut werden, falls nicht für ausreichende Belüftung gesorgt ist.
Drucker nur mit der auf dem Typschild angegebenen Spannung betreiben. Wenn Sie sich nicht sicher

•

sind, fragen Sie Ihren Händler oder Ihr zuständiges Elektrizitätswerk.
Nichts auf das Stromanschlußkabel stellen. Kabel muß so verlegt werden, daß man nicht dara uftreten

•

kann.
Ein etwaiges Verlängerungskabel muß der Stromstärke aller daran angeschlossenen Geräte

•

entsprechen.
Keine Gegenstände in die Gehäuseschlitze schieben.

•

Drucker darf nur da gewartet werden, wo im Handbuch angegeben, Öffnen und. Abnehmen von

•

Abdeckungen, die mit “Do not remove” gekennzeichnet sind, könnte gefährliche spannungführende
Stellen oder sonstige Gefahrenpunkte freilegen. Die Wartung solcher Stellen darf grundsätzlich nur
von besonders ausgebildetem Fachpersonal vorgenommen werden.
A. Wenn das Stromanschlußkabel oder der Stecker beschädigt oder durch-gescheuert ist.
B. Wenn Flüssigkeit auf dem Drucker verschüttet wurde.
C. Wenn der Drucker im Regen gestanden hat oder Wasser darauf verschüttet wurde.
D. Wenn der Drucker trotz genauer Befolgung der Betriebsvorschriften nicht richtig arbeitet. Nur die

in der Bedienungsanleitung angegebenen Einstellungen vornehmen. Ein Verstellen anderer

Bedienungselemente könnte den Drucker beschädigen und macht umständliche Arbeiten eines

qualifizierten Technikers erforderlich, um den Drucker Wieder auf den normalen Betrieb

einzustellen.
E. Wenn der Drucker heruntergefallen ist oder das Gehäuse beschädigt wurde.
F. Wenn der Drucker in seiner Leistung nachläßt.

Bitte halten Sie den Kunststoffbeutel, in den die Ware verpackt ist, von Kindern entfernt, oder

•

werfen Sie ihn weg, damit er nicht in die Hande von Kindern gerät. Das Überstülpen des Beutels
kann zum Ersticken führen.

Lärmemis sion kleiner 70 dBA

iDP3310 User's Manual

IMPORTANT:

used in accordance with the instruction manual, may cause interference to radio communications. It has been
tested and found to comply with the limits for a Class A computing device pursuant to Subpart J of Part 15 of
FCC Rules, which are designed to provide reasonable protection against such interference when operated in a
commercial environment. Operation of this equipment in a residential area is likely to cause inter ference, in
which case the user at his own expense will be required to take whatever measures may be necessary to correct
the interference.

This equipment generates, uses, and can radiate radio frequency energy and if not installed and

CAUTION: Use shielded cable for this equipment.

Sicherheitshinweis

Die Steckdose zum Anschluß dieses Druckers muß nahe dem Grät angebracht und leicht zugänglich sein.

For Uses in Canada

This digital apparatus does not exceed the class A limits for radio noise emissions f rom digita l, a pparatus, as se t
out in the radio interference regulations of the Canadian department of communications.

Pour L’utilisateurs Canadiens

Cet appareil numérique ne dépasse pas les limites de carégorie a pour les émissions de bruit radio émanant
d’appareils numériques, tel que prévu dans les réglements sur l’interférence radio du départment Canadien des
communications.

iDP3310 User's Manual

<CAUTIONS>

1. Before using the equipment, be sure to read this User's manual thoroughly. Please keep handy to refer to
when needed.

2. Portions of the contents of this User's manual may be changed without prior notice.

3. The reproduction of parts or all of the contents of this User's manual without permission is strictly forbidden.

4. Absolutely do not carry out maintenance, disassembly, or repair of parts that are not specified in this User's
manual.

5. Note that losses which may be attributed to the user's wrong operation method or operating environment will
be outside the responsibility of this company.

6. Do not carry out operations other than those explained in this User's manual, since doing so may become a
cause of accidents or breakdowns.

7. Because data is basically transient, long-period and permanent storage of data will not be possible. Please
note in advance that this company will not be responsible in any way for losses or lost profits caused through
the clearing of the data due to breakdowns, repairs, investigations, etc.

8. If any questionable points, mistakes, omitted explanations, etc. are found in the contents of this manual,
please contact this company.

9. Please note that notwithstanding the conditions in above 8, this company will not be responsible for the
consequences of results obtained through operation of this equipment.

iDP3310 User's Manual

SAFETY PRECAUTIONS ----- BE SURE TO OBSE RVE

In order to prevent hazards to an operator or other persons and damage to property, be sure to observe the
following precautions.

The following describes the degrees of hazard and damages that can occur if the given instructions are

●

neglected or the equipment is incorrectly operated.

WARNING

CAUTION

This is an illustration mark used to alert your attention.

This is an illustration mark used to indicate such information as an instruction or the like.

Negligence of this precaution may result in death or serious injury.

Negligence of this precaution may result in injury or damage to property.

iDP3310 User's Manual

WARNING

Never handle the equipment in the following manners, as it may break, become out of order, or

●

overheat causing smoke and resulting in fire or electric shock.
If the equipment is used in an abnormal condition, such as when broken, then problems, smoke
emission, abnormal odor/noise, and fire can result. If an abnormal condition exists, be sure to turn
off the power, disconnect the power plug from a plug socket, and contact our dealer. Never repair
the equipment on your own - it is very dangerous.
Do not allow the equipment to receive a strong impact or shock, such as kicking, stomping, hitting,

•

dropping, and the like.
Install the equipment in a well-ventilated place. Do not use it in such a manner that its ventilation

•

port will be blocked.
Do not install the equipment in a place like a laboratory where chemical reactions are expected, or

•

in a place where salt or gases are contained in the air.
Do not connect/disconnect a power cord or a data cable, while holding the cable. Do not pull,

•

install, use, or carry the equipment in such a manner that force will be applied to the cables.
Do not drop or insert any foreign substances, such as clips or pins, into the equipment.

•

Do not spill any liquid or spray any chemical-containing liquid over the equipment. If any liquid is

•

spilled on it, turn off the power, disconnect the power cable and power cord from the plug socket,
and so on, and contact our dealer .

Do not disassemble or remodel the equipment. Negligence of this may cause fire or electric shock.

•

Should you drop or break this AC adapter by any chance, unplug it immediately and contact our

•

office. Using it in that condition may result in fire or electric shock.
Should water enter inside the equipment by any chance, unplug it and contact our office. Using it in

•

that condition may result in fire or electric shock.
Use the equipment only with the specified commercial power supply. Negligence of this may result

•

in fire, electric shock, or problems.
Do not damage, break, process, bend/pull by force, twist, or bundle an AC adapter cord. Also, do

•

not put a heavy substance on it or heat it. The AC adapter could be broken, resulting in fire, electric
shock, or trouble. If the AC adapter cord is damaged, contact our office.
Do not connect/disconnect the AC adapter with wet hands. It may result in electric shock or other

•

problems.
Do not overload a single electrical outlet, using a table tap or a current tap socket. It may result in

•

fire or electric shock.
An equipment packing bag must be discarded or kept away from children. A child can suffocate if

●

the bag is placed over the head.

iDP3310 User's Manual

PRECAUTIONS FOR INSTALLATION

Do not use or store the equipment in a place exposed to fire, moisture, or direct sunlight, or in a

•

place near a heater or a thermal device where the prescribed operating temperature and humidity are
not met, or in a place exposed to much oil, iron powder, or dust. The equipment may become out of
order, emit smoke, or catch fire.
Do not install the equipment in a place like a laboratory where chemical reactions are expected, or

•

in a place where salt or gases are contained in the air. There is a danger of fire or electric shock.
Do not put any object on the printer. It may cause trouble.

•

Do not use the equipment near a radio or TV receiver. Do not share the power from a plug socket a

•

radio or TV receiver is connected to. It may cause a reception problem.
Use the equipment only at the specified voltage and frequency. Otherwise, it may emit smoke and

•

catch fire or cause other problems.
Confirm that a plug socket used for connection has sufficient capacity.

•

Do not overload a single electrical outlet in connecting the power cable. It may r esult in the cable

•

catching fire or a power outage. Also, do not stamp or put any object on the cable.
Never connect a grounding cable to a gas pipe. There is a danger of explosion. When connecting

•

or disconnecting the grounding cable, be sure to disconnect the power plug from the plug socket.
When connecting/disconnecting the cables, be sure to turn off the power first, including the

•

connected side, and then connect/disconnect them, holding a plug and a connector. Do not pull or
carry the equipment with a load applied to the cable.
Connect a connector cable securely. If a reverse-polarity connection is made, internal elements may

•

be broken or a mating device may be adversely affected.
Use a shielding wire or twisted pair wire for a signal line, in order to minimize noise effect. Avoid

•

connecting to a device that is likely to generate noise.
When a drawer kick connector is provided, do not connect any device other than the prescribed

•

solenoid specifications. Negligence of this could cause trouble.
Use the equipment in an environment where there is a plug socket near the main body and you can

•

easily disconnect the power plug from it, to shut off the power.
When the equipment will not be used for a long period of time, unplug it.

•

When transporting the equipment, remove the rolled paper from it.

•

Install the e quipment on a flat, stable desk in a well-ventilated place free fr om vibrations. (Do not

•

block the ventilation port.)

iDP3310 User's Manual

PRECAUTION FOR HANDLING

Do not carry out the following operation, since they may damage the printer:

Do not carry out blank printing in the condition where there is no paper. This may damage the print

•

head.
Do not use a power source other than the specified AC adapter.

•

Do not drop any foreign subjects like paper clips, or splits pins, etc. into the printer unit.

•

Do not spill any drinks or chemical liquid onto the printer units.

•

Do not subject this equipment to excessive force such as by standing on the printer, dropping the

•

printer or hitting the printer.
Do not operate the operation panel using sharp objects such as the top of a pen etc.

•

Do not use sheets of paper by adhering them together with plastic tape, etc..

•

Never try to pull the paper forcibly by hand. Also, be careful not to get the paper caught by the printer

•

cover when opening/closing it.

To avoid injury and prevent damage from occurring.

Do not touch the printing portion of print head, motor or paper cutter blade. You could be burned or be

•

cut on the finger.
During operation, do not touch moving parts such as gears, or the electrical parts inside the printer

•

units. They may be hot and result in a burn ore other serious injury.
Take care not to injure yourself or other objects from the edge of the sheet metal.

•

If an abnormality occurs during use, immediately stop using the printer and remove the power cable

•

from the power source outlet.
If a breakage occurs, do not attempt to disassemble the equipment. Be sure to leave the repair of this

•

equipment to Service personnel.
Be careful not to set your hand on fingers caught when opening on closing the cover.

•

iDP3310 User's Manual

i ORDINALY MAINTENANCE

Make sure to maintain the equipment after switching OFF the power.

•

Use a soft cloth when cleaning the surface of the main unit case. Use a wet cloth squeezed tightly in

•

case the dirty portion can not be cleared out by the soft cloth.
Absolutely do not use thinners, trichlene, benzine or ketone group solvents, or chemical-soaked
cleaning cloths.
Clean the printer with a soft brush if the print head becomes dirty because of paper dust.

•

CAUTION

:

Do not conduct the maintenance right after printing because the print head and motor

•

are hot.
Do not touch the heating unit’s head surface with a bare hand or a metal object.

•

iDP3310 User's Manual

CONTENTS

1. OUTLINE......................................................................................................................... 1

1.1 Features.............................................................................................................................................1

1.2 Unpacking.........................................................................................................................................1

2. BASIC SPECIFICATIONS............................................................................................... 3

2.1 Model Classification.......................................................................................................................... 3

2.2 Basic Specifications...........................................................................................................................4

2.3 Paper Specifications...........................................................................................................................5

2.3.1 Recommended Paper..................................................................................................................................5

2.3.2 Print Position.............................................................................................................................................5

2.3.3 Head and Cutter Layout.............................................................................................................................6

3. OUTER APPEARANCE AND COMPONENT PARTS .................................................... 7

3.1 Outer Appearance and Component Parts............................................................................................7

3.2 Description of Component Parts ........................................................................................................ 8

4. OPERATION ................................................................................................................... 9

4.1 Connecting AC Adapter.....................................................................................................................9

4.2 Con n ect i ng Int erface Cable .............................................................................................................. 10

4.3 Connecting Drawer Kick-Out Connector (Option) ........................................................................... 11

4.4 Inserting the Paper Roll ................................................................................................................... 12

4.5 How to Remove Remaining Paper....................................................................................................14

4.6 Removing Paper Jam....................................................................................................................... 14

4.7 Paper End and Alarm....................................................................................................................... 15

4.7.1 Error Indication on the Operation Panel...................................................................................................15

4.7.2 Error Details............................................................................................................................................15

4.8 Self Printing Function......................................................................................................................16

4.9 Paper Auto Loading Function.......................................................................................................... 16

4.10 Paper Jam and Shear in Printing.....................................................................................................17

5. DIP SWITCH SETTING................................................................................................. 18

5.1 Location of DIP Switch................................................................................................................... 18

5.2 DIP Switch Setting.......................................................................................................................... 19

5.3 Repeat Print Setting......................................................................................................................... 20

5.3.1 Repeat Print Mode 1 by Command............................................................................................................20

5.3.2 Repeat Print Mode 2 by Command............................................................................................................20

5.3.3 Auto-Repeat Print Mode...........................................................................................................................20

5.3.4 Normal Print Mode ..................................................................................................................................20

6. PARALLEL INTERFACE............................................................................................... 21

6.1 Specifications.................................................................................................................................. 21

6.2 Connector's Pin Configuration......................................................................................................... 21

6.3 Input and Output Signals ................................................................................................................. 22

6.3.1 Input and Output Signals.......................................................................................................................... 22

6.3.2 Electrical Characteristics.........................................................................................................................23

6.3.3 Timing Chart ............................................................................................................................................24

6.3.4 Data Receiving Control............................................................................................................................ 24

6.3.5 Buffering..................................................................................................................................................24

7. SERIAL INTERFACE.................................................................................................... 25

7.1 Specifications.................................................................................................................................. 25

7.2 Connector’s Pin Configuration.........................................................................................................26

7.3 Input and Output Signals ................................................................................................................. 27

7.3.1 Input and Output Signals.......................................................................................................................... 27

7.3.2 Data Configuration..................................................................................................................................28

iDP3310 User's Manual

7.3.3 Error Detection........................................................................................................................................ 29

7.3.4 Data Receiving Control............................................................................................................................ 29

7.3.5 Buffering..................................................................................................................................................29

7.3.6 Electrical Characteristics.........................................................................................................................30

8. DRAWER KICK-OUT CONNECTOR AND POWER CONNECTOR............................. 31

8.1 Specifications of Drawer Kick-Out Connector(Option).................................................................... 31

8.1.1 Connector’s Pin Configuration.................................................................................................................31

8.1.2 Drive Circuit............................................................................................................................................ 31

8.2 Power Supply Connector Specifications........................................................................................... 32

9. MAINTENANCE AND SERVICE................................................................................... 33

10. PRINT CONTROL FUNCTIONS................................................................................. 34

10.1 Commands List............................................................................................................................. 34

10.2 Command Sets...............................................................................................................................35

10.3 Commands Details......................................................................................................................... 36

10.3.1 Description of Items................................................................................................................................36

10.3.2 Details....................................................................................................................................................37

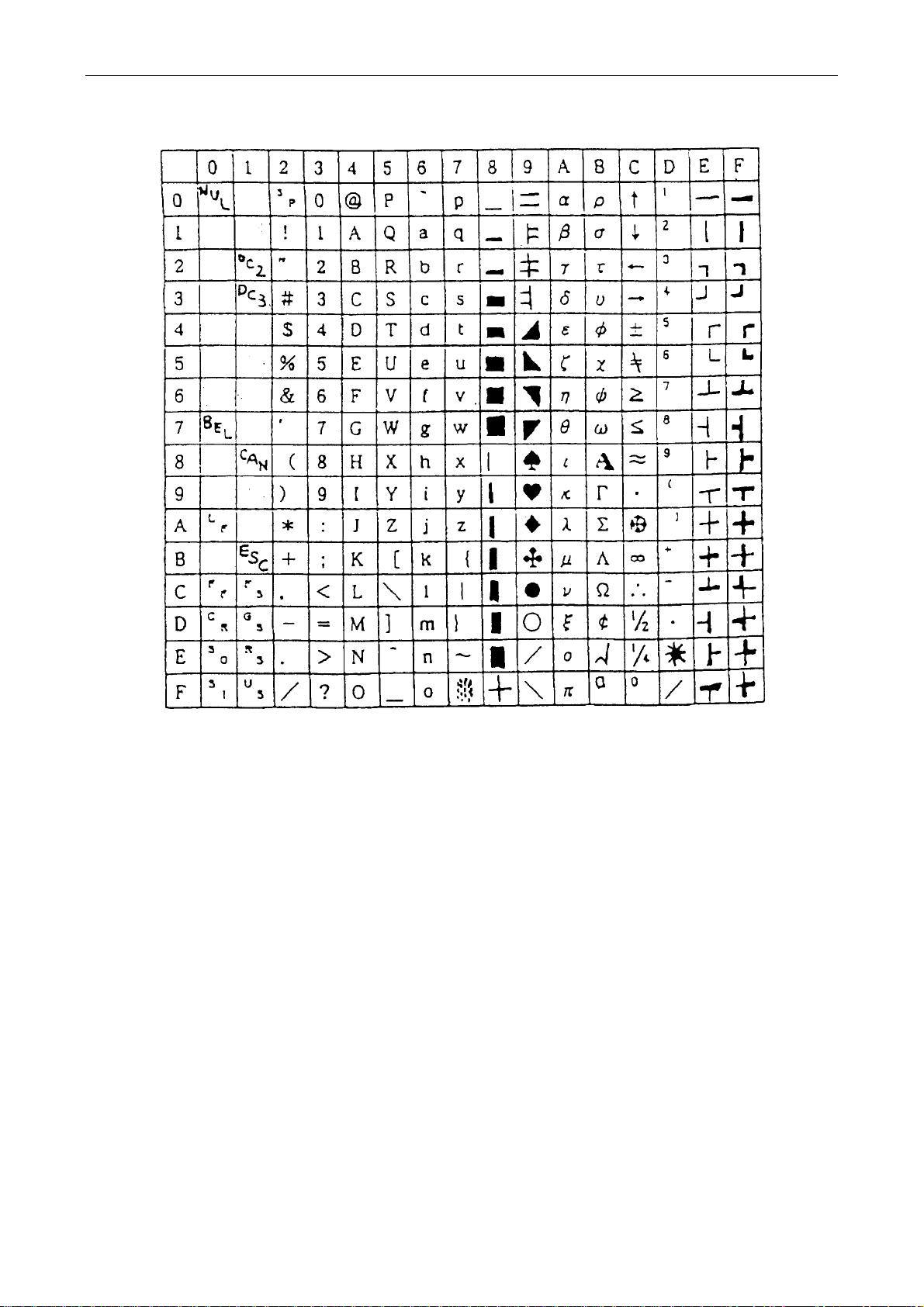

11. CHARACTER CODES TABLE.................................................................................... 51

11.1 P-250, P-900R mode...................................................................................................................... 51

11.2 iDP-562 mode............................................................................................................................... 52

11.3 International Character Codes Table(All Common)........................................................................ 53

APPENDIX 1. BLOCK DIAGRAM...................................................................................54

APPENDIX 2. OUTER DIMENTION ................................................................................ 55

iDP3310 User's Manual

<<< German >>>

4. V ORBEREITUNG.......................................................................................................... 63

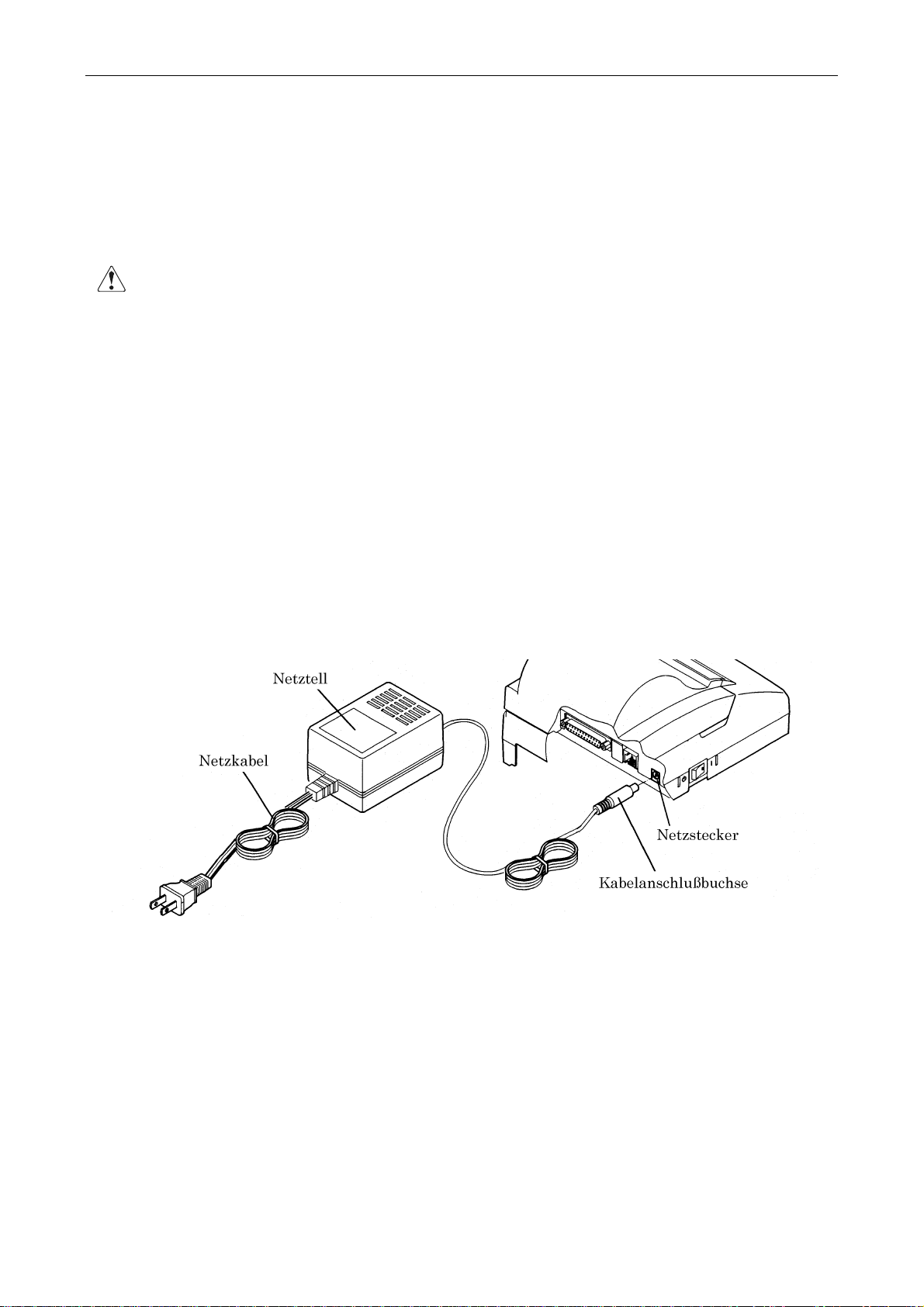

4.1 Ansc hluß des Netzteils..................................................................................................................... 63

4.2 Ansc hluß des Schnitts tellen kabe ls.................................................................................................... 64

4.3 Anschluß des Ausschubmechanismussteck ers der Geldschublade..................................................... 65

4.4 Einlegen des Druckpapiers (Rolle)...................................................................................................66

4.5 Entfernen des restlichen Papiers.......................................................................................................68

4.6 Beseitigung von Papierstaus.............................................................................................................68

4.7 Papierende und Alarm...................................................................................................................... 69

4.7.1 Fehleranzeige am Bedienfeld....................................................................................................................69

4.7.2 Fehlermeldungen......................................................................................................................................69

4.8 Selbstdruckfunktion.........................................................................................................................70

4.9 Automatische Papiervorschubf unktion .............................................................................................70

4.10 Papierstau und Reißen beim Druckbetrieb...................................................................................... 70

5. EINSTELLUNG DER DIP-SCHALTER.........................................................................70

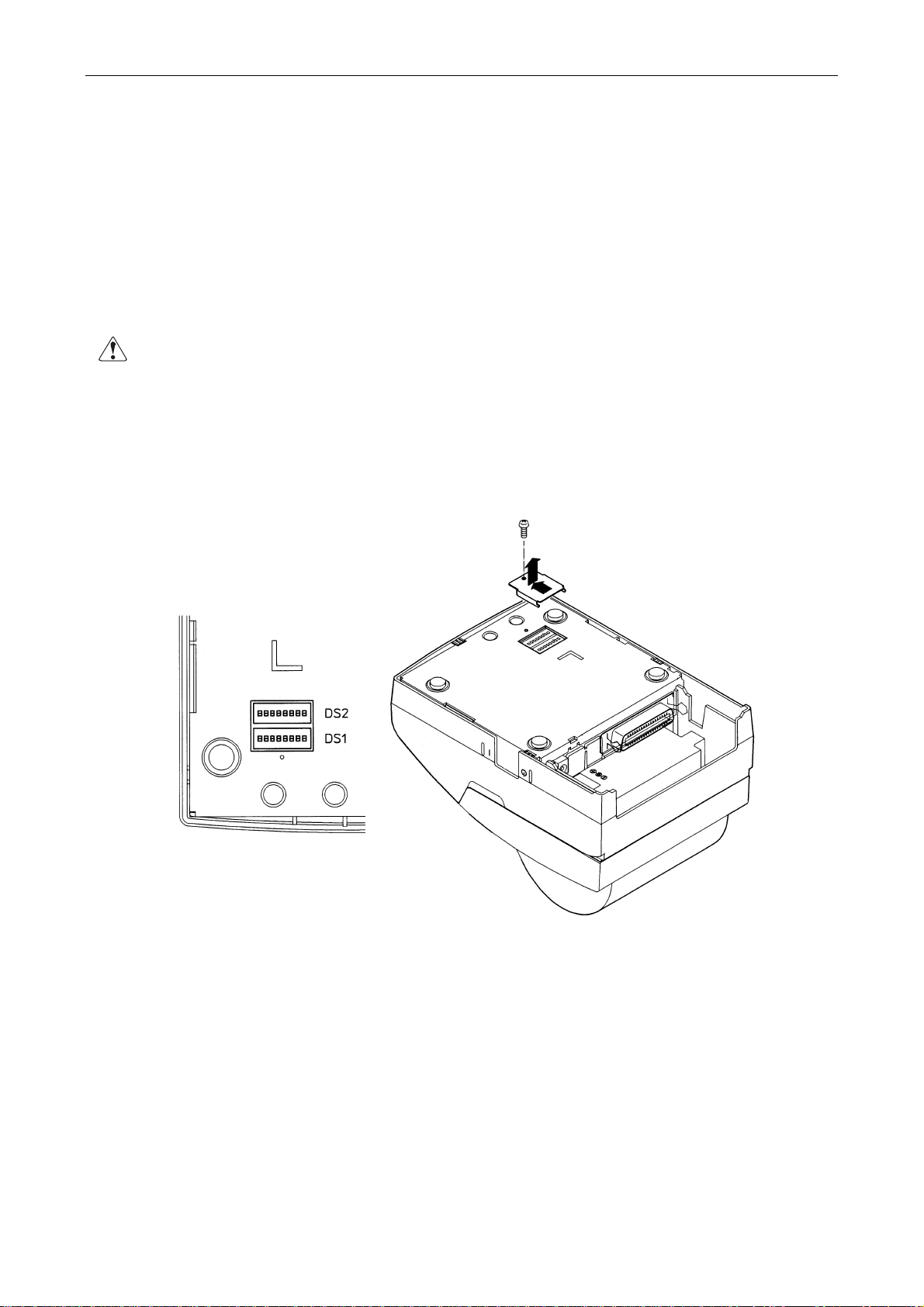

5.1 DIP-Schalterposition .......................................................................................................................70

5.2 Funktion der DIP-Schalter...............................................................................................................70

1. OUTLINE

This printer, a small-sized serial thermal printer, has been developed to be applicable to various data
communication terminals, POS terminals, kitchen printers, etc..
The printer can be widely used in various applications since the printer is equipped with many functions.
Read this manual thoroughly before you start using the printer.

1.1 Features

(1) Light weight and small footprint.
(2) Easy paper loading due to auto loading function.
(3) High speed printing and quiet printing due to thermal printing.
(4) High reliability due to long life of printer head and simple design.
(5) Input buffer incorporated.
(6) Cash drawer kick-out interface incorporated.
(7) The command functions are available for various models.
(8) External Power supply by AC adaptor.

1.2 Unpacking

(1) Upon unpacking the printer, make sure that the following parts are contained in this package.

Printer body............................ 1 unit

•

Sample paper roll ................... 1 roll

•

AC adapter.............................. 1 piece

•

User’s Manual........................ 1 copy

•

Min-DIN to DIN cable........... 1 piece(Provided only for the V interface model)

•

1 CITIZEN

iDP3310 User's Manual

CAUTION

:

Install this printer on a flat and stable table.

•

Do not install this printer near a heater or in direct sunlight.

•

Do not use this printer in locations with high temperature, high humidity or heavy dirt.

•

In case of the Printer sets wet, do not switch the power ON until it dries.

•

2 CITIZEN

2. BASIC SPECIFICATIONS

2.1 Model Classification

The printer model is classified by the following designation method.

iDP3310 - R F 120 - D

Model Name

AC adapter
120: For 120 V AC
230: For 230 V AC

iDP3310 User's Manual

Drawer Kick-Out Connector
None : Without drawer Connector
D : With drawer Connector

Character Set
F: International

Interface
P: Parallel (CENTRONICS-based)
R: Serial (RS-232C D-Sub)
V: Serial(RS-232C mini DIN)

Exclusive AC Adapter Types and Power Cords

❖

33AD-U (120V 2-core cord)

•

33AD-E (230V 2-core cord)

•

3 CITIZEN

2.2 Basic Specifications

iDP3310 User's Manual

Model

Items
Printing method Serial Thermal
Print width 63.4 mm/252 dots (42 columns)
Dot pitch Horizontal 0.2515 mm (Approx. 4 dots/mm)

Vertical 0.33 mm (1/77 inch)
Print speed Approx. 3.0 line/sec (Bi-directional printing)
No. of printing columns 40 (Standard) or 42 columns (5 x 7 dots)(Can be selected by command)
Character size 1.25 x 2.31 mm (5 x 7 dots)
Character types Alphanumeric, International characters
Line pitch 3.3 mm (Can be selected by command)
Paper
Interface Serial (DIN 8 pin or RS-232C)

Input buffer
Paper end detection Equipped (Stop printing when the paper runs out)

Drawer Kick-Out Connector 1 drawer (Option)
Paper Auto Loading Automatically feeds the when the paper is inserted.
International Character 11 countries(Can be selected by command)

Power Consumption Standby : Approx. 2W Printing : Approx. 15W

Spec. of AC Adapter

Operating
Temp erature/humidity

Storage
Temp erature/humidity
External dimensions
(main body)

Weight

Reliability Print head's life : Pulse resistance 50 Million pulses

Safety/EMI Standard *1 120 V Model : FCC Class A

Thermal Paper Roll 80 x φ80 mm (Max)

Parallel (Conforms to CENTRONICS)

Normal Print Mode : 250 bytes

Reprint Mode : 1 K bytes

Rated input : 120V (33AD-U), 230V (33AD-E)

Rated output : DC17V, 0.9A

5∼40°C 35∼85% RH (Free of dew condensation)

< Print Quality 5∼35°C >

-20∼60°C 10∼90% RH (Free of dew condensation)

142 (W) x 120 (H) x 198 (D) mm

Main unit : Approx. 900g AC adaptor : Approx. 750g

230 V Model : GS

iDP3310-RF120
iDP3310-VF120

iDP3310-PF120

50/60Hz, 35VA (Max)

Wear resistance 85Km (85 mm/line)

(Normal temperature, Normal humidity, recommended paper)

iDP3310-RF230
iDP3310-VF230

iDP3310-PF230

*1 All Safety Standard has been approved with AC adaptor, 33AD series.

4 CITIZEN

2.3 Paper Specifications

2.3.1 Recommended Paper Type : Thermal paper

•

Paper width : 80 plus 0/minus 1 mm

•

Paper thickness : 60∼90µm

•

Roll diameter :φ80mm or less

•

Printed surface : Outside of the roll (Surface)

•

Recommended paper : TF50KS-E2C by Nippon paper Mil. Or other equivalent

•

Core :φ12mm (Inner diameter)

•

:

CAUTION

Print quality may vary if you use paper other than specified.

•

In such case, change print density by dip switch setting.
(See “5. Dip Switch Setting”)
Do not paste the paper to the core.

•

Chemicals or oil may change the color of paper, or printed characters may be

•

vanished.
Thermal paper color may be changed if scratched with a nail or something sharp.

•

iDP3310 User's Manual

2.3.2 Print Position

Change of paper color starts at approx. 70°C. Pay attention to heat, humidity and sun

•

light.

5 CITIZEN

2.3.3 Head and Cutter Layout

iDP3310 User's Manual

6 CITIZEN

3. OUTER APPEARANCE AN D COMPONENT PARTS

3.1 Outer Appearance and Component Parts

iDP3310 User's Manual

7 CITIZEN

3.2 Description of Component Parts

(1) Printer cover

Open/close this cover when you replace the paper or correct its jamming.

(2) POWER lamp

This lamp is illuminated when the power is turned on.

(3) ERROR lamp

This lamp blinks when the paper runs out, and it is illuminated when the printer is mechanically locked.

(4) FEED switch

Press this switch when you want to feed the paper. The paper is fed while it is being pressed. Test printing
will be performed if you turn on the power while holding down this switch.

(5) Power connector

Connect an ac ces sory A C ad apt e r.

iDP3310 User's Manual

(6) Interface connector

Connect a connector cable meeting the specification.

(7) Drawer kick-out connector(D type only)

Connect a drawer kick-out connector cable.

(8) DIP switches

These switch are to initially set communication, print density, and so on. (Located under the bottom of the
main body. See “5. DIP SWITCH SETTING .”)

8 CITIZEN

iDP3310 User's Manual

4. OPERATION

4.1 Connecting AC Adapter

(1) Turn off the power switch.
(2) Put the cable connector of the AC adapter into the power connector on the rear side of the printer.
(3) Put the AC Power Supply Cord into the outlet.

:

CAUTION

Do not use a power supply unit other than the specified.

•

When unplugging the AC Power Supply Cord, be sure to hold the plug. Pulling the AC

•

Power Supply Cord could damage it, resulting in fire, electric shock, or wire breakage.
Unplug the AC Power Supply Cord from the plug socket and do not use the equipment

•

during a thunderstorm. A lightening strike might cause fire or electric shock.
Do not put the AC Power Supply Cord cord near a heating device. The coating of the

•

power cord may be melted, resulting in fire or electric shock.
If the equipment will not be used for a long time, be sure to unplug the AC Power

•

Supply Cord from the plug socket, for safety.
Make sure to use the power outlet for this power supply unit separated from the one

•

used for the other equipment creates noise.
Do not use the accessory AC Adapter for other devices or applications.

•

9 CITIZEN

4.2 Connecting Interface Cable

(1) Turn OFF the power switch. (Both for the printer and the host side.)
(2) Locate the up and down side of the cable terminal. And connect it to the interface connector.
(3) Fix the cable terminal.

Serial interface : Tighten screws.

•

Parallel interface : Turn to tighten the fixing parts.

•

Mini DIN interface : Put it into until locked.

•

(4) Connect the cable to the host side.

iDP3310 User's Manual

10 CITIZEN

iDP3310 User's Manual

4.3 Connecting Drawer Kick-Out Connector (Option)

(1) Turn OFF the power switch.
(2) Locate the up and down side of the drawer kick-out cable connector and put it into the drawer kick-out

connector on the rear side of the printer.

:

CAUTION

Do not connect the drawer (solenoid) other than specified in this manual.

•

(For example Telephone line and etceteras)
Rated solenoid: Voltage DC12±1V / Current 0.8A (Max)

11 CITIZEN

4.4 Inserting the Paper Roll

iDP3310 User's Manual

CAUTION : •

(1) Holding the projections on both sides of the printer cover, open it until it stops.
(2) Cut the end of paper roll approximately at a right angle.

CAUTION : •

(3) Confirming winding directions of paper roll, put it on the paper hook of the upper cover.
(4) Turn ON the power switch.

Print quality and reliability may not be guaranteed if you use paper that is not specified
in this manual.

The printer cover is not detachable. Do not try to further open beyond the stop
position.

Do not insert paper roll with its end frayed or bent.

•

(5) Insert the tip of paper roll straight into the paper inlet (as indicated by an arrow on the case).
(6) Paper is automatically pulled into the mechanism and paper comes out from paper outlet slightly. Feed the

paper with feed switch and cut the extra paper if needed.

(7) Remove the slack of the paper and close the printer cover.

12 CITIZEN

iDP3310 User's Manual

CAUTION

:

Printer will be in standby mode after roll paper has been inserted. Then in case any

•

data is still left in the buffer or in case receiving data from host side, printer will start
printing.

In case the slack of paper remains, adjust the position of paper roll pulling paper guide

•

to the front side.
In case the paper is crooked, remove the paper carefully and insert again or pull the

•

paper carefully to adjust or keep pressing FEED switch after closing printer cover.
A paper jam may occur if you open the printer cover during printing.

•

A paper jam may occur if you hold the paper coming from outlet during printing.

•

Since print head and motor are hot, do not carry out this action right after printing.

•

13 CITIZEN

iDP3310 User's Manual

4.5 How to Remove Remaining Paper

(1) In case of paper end, keep pressing FEED switch, and pull out the paper if the paper is not feeded.
(2) In case the paper is still remaining open the printer cover and then cut the paper completely with manual

cutter on the upper cover, after that feed out the paper with pressing FEED switch.

CAUTION

:

Be sure to use the FEED switch for pulling out paper.

•

Do not pull out the paper strongly for any directions, if it is needed, pull the paper

•

quietly.

4.6 Removing Paper Jam

Carry out the following procedure to remove paper jam.
Make sure to Turn OFF the power switch before this procedure.
(1) Turn off the power switch and open the printer cover.
(2) Cut the paper completely with manual cutter on the upper cover.
(3) Remove the paper completely. Pull out the paper carefully, do not pull out roughly.

Do not give damage the print head when handling.

(4) Turn on the power switch if the paper is completely removed.

CAUTION

:

Since print head and motor are hot, do not carry out this action right after printing.

•

Do not carry out this action while printer is turned on.

•

When removeing the remaining paper, do not touch the surface of heating unit of the

•

print head by bear hands or by a metal piece etc. This may cause a problem.
Do not feed the paper with FEED switch if the print head is not positioned on the left

•

side of carridge rail. It will be positioned on the left side by turning on the power
switch again.

Do not touch the manual cutter while removing the paper.

•

14 CITIZEN

iDP3310 User's Manual

4.7 Paper End and Alarm

4.7.1 Error Indication on the Operation Panel

When the power is turned on or while using the printer, the ERROR lamp is turned on/blinks on the
operation panel.

Error Indication Error Lamp Resetting Method

Home position error Turned on Unresettable

Paper end Blinking Set new printing paper

4.7.2 Error Details

(1) Home position error:

When the power is turned on, the printing head is moved to the left end, to set the home position, but this
error will occur if the mechanism does not function due to a mechanical lock, etc., the paper is jamming,
or the printer cannot be brought to the home position within the specified time. The BUSY (DTR) and
FAULT (parallel only) signals are output to the outside.

(2) Paper end:

This error occurs when the printing paper runs out or has not been inserted. Insert it as described in “4.4
Inserting the Printing Paper (Rolled).” The ERROR lamp will be turned off if it is properly inserted. The
BUSY (DTR) and FAULT (parallel only) signals are output to the outside. If this error is reset, the output
signals will be also reset.

CAUTION

:

If the home position error occurs often, turn off the power and consult the dealer where

•

you purchased the printer. If the printer is properly connected, but the POWER lamp is
not illuminated or it malfunctions, stop using it and contact the dealer.

If the printer emits smoke, catches fire, or fails to print, stop using it immediately and

•

turn off the power. Never repair or disassemble the printer.
When eliminating the reason for the error, such as a paper jam, etc., be sure to turn off

•

the power.
Immediately after printing is done or an alarm occurs, the printing head, motor, and

•

their surroundings may be hot. Be careful not to avoid burn injury.

15 CITIZEN

iDP3310 User's Manual

4.8 Self Printing Function

Turn on the power while pressing the FEED switch. The printer prints the characters used, ROM version, DIP
switch information, and so on.

(1) Turn on the power while pressing the FEED switch.
(2) Once printing starts, release the FEED switch.

CAUTION

:

Do not operate this function if the printing paper has run out or is running out.

•

Printing may be resumed by bringing the printing paper to the paper inlet of the

•

printer.(Printing is performed without paper)
As this could lead to trouble, make sure that there is plenty of printing paper inserted

•

in the printer.

4.9 Paper Auto Loading Function

If new printing paper is inserted into the paper inlet of the printer, it will be fed by several lines automatically. In
order to prevent the printing paper from being bent, insert it straight into the paper inlet. If the printing paper has
not reached the paper outlet, press the FEED switch to feed it out of the paper outlet.

:

CAUTION

Insert the printing paper described in “4.4 Inserting the Paper Roll.”

•

During auto loading operation, do not pull the printing paper. It could cause trouble or

•

a paper jam.
To insert the printing paper, slack it fully. Otherwise, it may jam immediately after

•

auto loading is started. After auto loading is completed, the printer is made ready for
printing. Note that if some data still remains in the buffer or is received, printing will
be resumed after the printing paper is inserted.

16 CITIZEN

iDP3310 User's Manual

4.10 Paper Jam and Shear in Printing

This printer may have printing errors, such as a shear, in the following cases. If this occurs, turn the power off
and on again.

(1) When the printer is locked temporarily because the end of the printing paper is caught in discharging or

inserting it.

(2) When the printing paper is pulled forcibly in the printing or reverse direction while the printer is printing

or stopping.
(3) When the printing paper is held and cannot be fed.
(4) When the printer is locked temporarily by foreign substances in operating the printing head.

If there is a shear in printing, an abnormal sound will be heard at the time of printing. If this occurs, turn off the
power immediately.
A shear in printing can occur even if no abnormal sound is heard. Turn the power off and on again.

CAUTION

:

Even if a paper jam or the like has occurred during after power-on, this printer will not

•

stop. When you want to print continuously, pay full attention to a paper jam and shear
in printing.

17 CITIZEN

iDP3310 User's Manual

5. DIP SWITCH SETTING

5.1 Location of DIP Switch

The DIP switches are located under the bottom of the main body. If the power is turned on, their setting cannot
be valid. Turn on the power after setting the switches.

(1) Turn off the power.
(2) Unscrew the Dip switch cover. (Do not lose the screw)
(3) Slide the cover toward the screw mounting side, and remove it in the arrow-indicated direction.
(4) Set the DIP switches.
(5) After setting the switches, put back the cover and screw it.

CAUTION

:

Watch out for the edges of the DIP switch cover. The screw used is M2 x 3mm.

•

Never use any other screw. (If lost, use its equivalent. Do not use a longer one.)
Be sure to turn off the power prior to setting the DIP switches. If it is set with the

•

power turned on, it may damage the printer.
Do not use something sharp to set the DIP switches. Be sure to leave the disabled

•

switch segments to OFF. (setting upon shipment)

* Do not use the printer with the DIP switch cover removed.

18 CITIZEN

iDP3310 User's Manual

5.2 DIP Switch Setting

1) DS1
DS1 Function ON OFF Factory Setting

DS1-1 Unused OFF
DS1-2 Mode change P200/250 iDP562 ON
DS1-3 Print density OFF
DS1-4 Print density * See the table below. ON
DS1-5 CR switching Ignored LF activated ON
DS1-6 DC2 cord Disable Enable OFF
DS1-7 Reprint ON
DS1-8 Reprint * See the table below. ON

2) DS2
DS2 Function ON OFF Factory Setting

DS2-1 Bit length 8 bits 7 buts ON
DS2-2 Parity Not provided Provided ON
DS2-3 Odd/even Odd Even OFF
DS2-4 Unused OFF
DS2-5 BAUD RATE ON
DS2-6 BAUD RATE ON
DS2-7 BAUD RATE
DS2-8 Unused OFF

DS2 is available only for serial interfaces.

❒

* See the table below.

OFF

Print Density Light Standard Dark Darker

DS1-3 OFF OFF ON ON
DS1-4 OFF ON OFF ON

Reprint Mode Command Reprint 1 Command Reprint 2 Reprint Normal print

DS1-7 OFF OFF ON ON
DS1-8 OFF ON OFF ON

See the Page 20, 5.3 Repeat Print Setting.

❒

BAUD RATE 150 300 600 1200 2400 4800 9600 19200

DS2-5 OFF OFF OFF OFF ON ON ON ON
DS2-6 OFF OFF ON ON OFF OFF ON ON
DS2-7 OFF ON OFF ON OFF ON OFF ON

19 CITIZEN

iDP3310 User's Manual

5.3 Repeat Print Setting

There are four kinds of repeat print modes, including normal print mode. Set them according to
your applications. The input buffer size is 250 bytes for the normal print mode, and 1K bytes for
the other (repeat) three print modes.

5.3.1 Repeat Print Mode 1 by Command If a reprint command (DC3) is received, reprinting will be performed 10 seconds after printing all the data. Reprinting is not performed unless the reprint command is received. The buffer is cleared after reprinting.

5.3.2 Repeat Print Mode 2 by Command If a reprint command (DC3) is received, reprinting will be performed 2 seconds after printing all the data. Reprinting is not performed unless the reprint command is received. The buffer is cleared after reprinting.

5.3.3 Auto-Repeat Print Mode If no data is received within 10 seconds after printing, the automatic print mode will be effected to perform reprinting, even if there is no reprint command. The buffer is cleared after reprinting.

5.3.4 Normal Print Mode The received data are printed sequentially. The reprint command is disabled.

If the input data exceeds 1K byte in one of three repeat print modes, the repeat print command or the repeat

❒

print function after the specified time will reprint the preceding 1K byte data.

For the commands, see the 10.PRINT CONTROL FUNCTIONS.

❒

20 CITIZEN

6. PARALLEL INTERFACE

6.1 Specifications

Data input system : 8-bit parallel system (DATA1∼8)

•

Control signals : ACK, BUSY, STB, RESET, FAULT, SELECT

•

Applicable connectors : Printer side --- 57RE-40360 (AMPHENOL or equivalent)

•

Cable side --- 57-30360 (AMPHENOL or equivalent)

6.2 Connector's Pin Configuration

No. Signal Name No. Signal Name

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18

STB
DATA 1

2

″

3

″

4

″

5

″

6

″

7

″

8

″

ACK
BUSY
GND
SELECT
GND
GND
GND
FRAME GND

19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

TWISTED PAIR GND

″
″
″
″
″
″
″
″
″
″

RESET
FAULT

iDP3310 User's Manual

21 CITIZEN

6.3 Input and Output Signals

6.3.1 Input and Output Signals (1) Input Signals to the Printer

DATA : 8-bit parallel signal. (Positive logic)

•

STB : Strobe signal to read 8-bit data. (Negative logic)

•

RESET : Signal to reset the entire printer (Negative logic) 1m sec more

•

(2) Output Signals from Printer

ACK : An 8-bit data request signal. Pulse signal output at the end of the BUSY signal.(Negative

•

logic)

BUSY : The signal to indicate BUSY state of the printer. Input new data for "LOW."(Positive logic)

•

FAULT : The signal which is made "LOW" when the printer is in a larm state . All the contr ol circuit

•

inside the printer are stopped at this time.(Negative logic)

SELECT : The signal which is made "HIGH" when the printer is ready to receive the data. (Positive

•

logic)

(3) Power related signal

GND : This is the common ground for the circuits.

•

iDP3310 User's Manual

22 CITIZEN

6.3.2 Electrical Characteristics (1) Input signal level

All the input signals are at C-MOS level.
"HIGH" level : 4.0V at minimum
"LOW" level : 1.0V at maximum

(2) Output signal level

All the output signals are at C-MOS level.
"HIGH" level : 4.5V at mimimum
"LOW" level : 0.1V at maximum

(3) I/O Conditions

All the input and output signals are pulled up by 3.3 kΩ.

[Printer Side] [Host Side]

iDP3310 User's Manual

Twisted Pair Wire

Twisted Pair Wire

23 CITIZEN

6.3.3 Timing Chart

Data Input and Print Timing

Supply

T1, T2, T3 : 0.5µs MIN
T4 : 270 ns MAX
T5 : 2.3µs TYP
T6 : 500 ms MIN (On supplying power)

iDP3310 User's Manual

6.3.4 Data Receiving Control

When BUSY signal is "LOW", data from the host can be received. When it being "HIGH", data can not be
received.

6.3.5 Buffering

The BUSY signal is available as a control signal for transferring the data to the input buffer.( See the page
22, 6.3.1-(2))

Normal print mode

•

Capable of buffering the 250-byte data.

Repeat print mode

•

Capable of buffering the 1k-byte data. If the data exceeds 1 k-byte, the preceding 1 k-byte data will be
printed repeatedly.

24 CITIZEN

7. SERIAL INTERFACE

7.1 Specifications

(1) Synchronous system : Asynchronous

(2) Baud rate : 150, 300, 600, 1200, 2400, 4800, 9600, 19200 (User selectable)
(3) Configuration of one word

Start bit : 1 bit

•

Data bits : 7 or 8 bits (User selectable)

•

Parity bit : Odd, even or none (User selectable)

•

Stop bit : 1 bit or more

•

(4) Signal polarity

RS-232C

Mark = Logic "1" (−3 to −12V)

•

Space = Logic "0" (+3 to +12V)

•

(5) Receiving Data (RD signal)

RS-232C

Mark = 1

•

Space = 0

•

iDP3310 User's Manual

(6) Data receiving control (DTR signal)

Mark : Data transfer disabled

•

Space : Data transfer enabled

•

(7) Data transmitting control (TD signal)

RS-232C

Status transmission

•

Native mode = Transmits "A"(41h)
900R mode = Transmits "H"(48h)
Printer state transmission

•

Transmits the data which is the 1 byte condition. See the page 34, 10. PRINT CONTROL
FUNCTIONS.

25 CITIZEN

7.2 Connector’s Pin Configuration

iDP3310 User's Manual

D-Sub

Connector

No.

1 Shell FG - - Frame Ground
7 7 GND - - Signal GND
3 5 RD Input Received Data

20 3 DTR Output Printer BUSY signal

2 6 TD Output Transmitted Data
4 4 DSR Input Data Set Ready

Cautions:

Mini DIN

Connector

No.

1. An RS-232C signal is based on the EIA RS-232C.

2. When the data is not being transferred, the received data should be always maintained as
a mark.

Signal I/O Function

D-Sub Connector Mini DIN Connector

Applicable connectors (D-Sub connectors)

Printer side : 17LE-13250 (Equivalent to DDK)

•

Cable side : 17JE-23250 (Equivalent to DDK)

•

Mini DIN connector

Host side : 8-pin DIN connector

•

Mini DIN-DIN cable (Provided only for V interface model)

26 CITIZEN

7.3 Input and Output Signals

7.3.1 Input and Output Signals (1) RD

Serial receiving data signal. On occurrence of framing error, overrun error, or parity error, the data is
canceled.

(2) DTR

When this signal is READY, write data or a command. When they are written in BUSY, overrun error is
occurred and data is ignored. Even during printing, data can be loaded in the input buffer. Further, BUSY
can take place on supply of power, during test printing, during on-line, or on resetting.

(3) TD

If a command is received, which requests the printer condition or printer status, the corresponding 1-byte
data will be output.

(4) DSR

If this signal is a Space, the data will be sent from the printer side. Note that if this signal is a Mark when
a request to send command is executed, the printer will wait until the signal becomes a Space.

(5) FG

This is a Frame Ground.

iDP3310 User's Manual

(6) GND

This is a common ground on the circuit.

27 CITIZEN

iDP3310 User's Manual

7.3.2 Data Configuration

t

Mark

b

, b1, b2,.........

0

Space (1) (2) (3)

(1) Start Bit
(2) Data Bit (+ Parity Bit)
(3) Stop Bit (1 or More)

(1) Start bit

In 1/2 bit from the Mark-to-Space starting edge, state is read once again. When "Space" state is
confirmed, it is recognized as the start bit. If it is "Mark" state, it is not taken as the start bit. Without
taking it as an error, detection of a start bit is carried out once again.

(2) Data Bit + Parity Bit

Data bit and parity bit are sampled at 1/2 start bit for time length equal to 1 bit. The state thus sampled is
taken as the data for the bit concerned. Bits are named as Bit 0, Bit 1, ..., parity bit counted from the one
close to the start bit.

(3) Stop bit

The stop bit is a mark level of 1 bit or more. With "Space" having been detected on detection of a stop
bit, framing error takes place.

28 CITIZEN

iDP3310 User's Manual

7.3.3 Error Detection Parity, framing, and overrun are detected. On detection of any error, the data are canceled.

(1) Framing error

With "Space" state having been detected on detection of a stop bit, error takes Space.
The data ar e can celed.

(2) Parity error

With an error having been detected under specifying parity check, the data is canceled.

(3) Ov er run error

On detection of an overrun error, the data are canceled.

7.3.4 Data Receiving Control If the DTR signal is a "Space", the data can be received from the host side, but if it is a "Mark", the data cannot be received.

7.3.5 Buffering The DTR signal is available as a control signal for transferring the data to the input buffer. (See the page 27,

7.3.1-(2))

Normal print mode

•

Capable of buffering the 250-byte data.

Repeat print mode

•

Capable of buffering the 1 k-byte data. If the data exceeds 1 k-byte, the preceding 1 kbyte data will be
printed repeatedly.

29 CITIZEN

7.3.6 Electrical Characteristics (1) RS-232C Circuit

Input (RD, DSR)

[Printer Side] [Host Side]

Equivalent MAX232

Output (DTR, TD)

Equivalent MAX232

DTR Mark=(-8V): At Busy TD Mark=(- 8 V): 1

Space=(+8V): At Ready Space=(+8V): 0

iDP3310 User's Manual

RD Mark=(-8V): Stop bit

Space=(+8V): Start bit

30 CITIZEN

iDP3310 User's Manual

8. DRAWER KICK-OUT CONNECTOR AND POWER CONNECTOR

8.1 Specifications of Drawer Kick-Out Connector(Option)

(1) Drawer kick-out drive signal

The pulses specified by the BELL command(07h) are output.(Approx. 200 ms)

(2) Electrical characteristics

1) Drive voltage: 12V DC +/− 1V

2) Drive current: 0.8 A at maximum

8.1.1 Connector’s Pin Configuration

No. Signal Function

1 FG Frame Ground
2 DRAWER 1 Drawer drive signal
3- ­4 VDR Drawer drive power
5- ­6- -

Connector used : TM5RJ3-66(HIROSE) or equivalent
Applicable connector : TM3P-66P(HIROSE) or equivalent

CAUTION

8.1.2 Drive Circuit

:

No output is made while printing.

•

A solenoid used for the drawer should be of 15Ω or more. An output current should

•

be kept below 0.8 A. Otherwise, there is a danger of trouble or burnout.
This connector cannot be connected to a telephone line. Do not connect other than the

•

solenoid.

[Printer Side]

31 CITIZEN

8.2 Power Supply Connector Specifications

This is a power connector from an exclusive AC adapter.
Connector’s Pin Configuration

No. Function

iDP3310 User's Manual

1
2

12

Jack used : HEC0470-01-640(HOSHIDEN) or equivalent
Applicable plug : JXP series Type-A (I.D. 2.45 mm, O.D. 5.5 mm) (HOSHIDEN) or equivalent

CAUTION: •

Be sure to use the specified power supply. Use of unspecified one may lead to a
trouble or breakage.

Do not connect the power supply with different polarities.

•

+17V

GND

32 CITIZEN

iDP3310 User's Manual

9. MAINTENANCE AND SERVICE

For the information on maintenance and service, please contact our dealer or at the following address.

Northern Ameri ca Other Areas
CBM America Corporation Japan CBM Corporation
Service Center Information Systems Division
365 Van Ness Way CBM Bldg.,5-68-10 Nakano
Suit 510 Nakno-ku, Tokyo 164-0001
Torrance, CA 90501, U.S.A Japan

TEL [phone] TEL [phone]
FAX [phone] FAX [phone]

33 CITIZEN

10. PRINT CONTROL FUNCTIONS

10.1 Commands List

iDP3310 User's Manual

Command Function Code

LF Line Feed 0AH 37
CR Print 0DH

FF Eject Paper 0CH 38
CAN
NULL Pad Character(NOP) 00H 39

DC2 Specify Underlin e 12H 39
DC3 Specify the Repeat P rin t 13H 39
FS Execute P-250 Mode 1CH

GS Execute P-200 Mode 1DH
RS Set Double Width Character 1EH 41
US Set Normal Width Character 1FH 41

SO Set Double Width Character

SI Set Normal Width Character

BELL Drawer Kick-out(D-type only) 07H 43
ESC a(n); Set Line Height 1BH61H(n)3BH 43
ESC b(n); Eject Paper by n lines 1BH62H(n)3BH 44
ESC c Initialize 1BH63H 44
ESC d Request Printer Status 1BH64H

ESC e(n); Set Right Margin 1BH65H(n)3BH
ESC f(n); Set Line Attribute 1BH66H(n)3BH 46

ESC g Graphic Mode Activate 1BH67H
ESC h(n); Select Character Set 1BH68H(n)3BH 46

ESC i Identify Printer 1BH69H
ESC x Select P-900R Mode 1BH78H 47

ESC C n Set Page Length and Paging 1BH43H n
ESC O Cancel Paging 1BH4FH
ESC

* m nn

ESC Y Specify the R epeat P ri nt 1BH59H 50

Clear Print Buffer
Cancel Character Attribute

or specify High Page

or Reset Character code

Specify Bit Image Mode 1BH2AH m n 49

18H

0EH 42

0FH 42

P-250 iDP-562

P-200 P-250 40 ch 42 ch

××

× ×

×

×
×

×××× −

×

××
××

×

×
××

××

Refer to

37

38

40
40

45
45

47

48
48

* P-250 represents both P-250 and P-900R modes.

P-250 mode basically equals to P-900R except the printer ID and some status sent to the host from the printer.
Refer to the attached “Commands Details”.

* P-200 represents the P-200 mode.
* 40ch and 42ch represents useable columns for iDP-562.
* (n) in the command indicates the character code 30h to 39h.

: Command enable, ×: Command disable

*
* n m in the code indicates the character codes 00h to FFh.

34 CITIZEN

iDP3310 User's Manual

10.2 Command Sets

The command sets are set by the setting of the DIP switches and specific commands. The available co mmands
and functions differ depending on each setting.

(1) P-250 command set

There are two kinds of modes: P-200 mode and P-250 mode. If the P-250 command set is set with the DIP
switches, the P-200 mode will be effected. The P-250 mode or P-900R mode are available with the P-250
mode or P-900R mode command.
The SI, SO, RS, US, and DC2 command operate differently between the P-200 mode and P-250 mode.
In the P-200 mode, if the 40th character in the line is received, the contents of the buffer will be printed
automatically. In the P-250 mode, the default delimits at the 42nd character and printing is performed only
after the LF command is received.

(2) iDP562 command set

If started with the iDP562 command set, the default will be 40-column mode. The 42-column mode is
effected by the command.

(3) P-900R command mode

Basically, this mode is the same as the P-250 mode. It can be set by a command. With the serial interface, if
a paper end error is detected in this mode, "#" will be output as the TD signal every second until the paper
end error is reset.

In the 10.3 Commands Details, each mode is represented as follows.

♦

P-200 mode ----- P-200 mode
P-250 mode ----- P-250 mode
IDP562 40-column mode ----- 40-column mode
IDP562 42-column mode ----- 42-column mode
P-900R mode ----- P-900R mode

35 CITIZEN

10.3 Commands Details

10.3.1 Description of Items

iDP3310 User's Manual

XXXX

[Function] Command function

[Code] A row of command constituent code is represented by a hexadecimal number with < >H, a

binary number with < >B, and a decimal number with < >.

[ ]k means a repeat count of k-times.
[Range] Describes an argument value(setting range) for the command.

[Outline] Describes a command outline.

[Caution] Describes a caution as required.
[Default] Describes an initial value for the command when accompanied by an argument.

[See Also] Describes the related commands for use.

[Sample Program] Describes a coding example in the QUICK BASIC.

This example is only for your reference and differs depending on the language used,

♦

version, and so on. For details, see the manual for the language used.

XXXX Denotes the command.
ALL Indicates the command sets for which this command is available.

ALL : Available for all the command sets.

•

P-200 : Available in the P-200 mode.

•

P-250 : Available in the P-250 mode.

•

P-900R : Available in the P-900R mode.

•

iDP-562 : Available in the iDP562 40- and 42-column modes.

•

40 ch : Available in the iDP562 40-column mode.

•

42 ch : Available in the iDP562 42-column mode.

•

ALL

36 CITIZEN

10.3.2 Details

iDP3310 User's Manual

LF

[Function] Line Feed
[Code] <0A>H

[Outline] This command prints the data in the print buffer and feeds the paper by one line.

If printing is completed, the command will move a printing position to the left margin and

clear the print buffer. This is a standard command to print one line of the text.
[Caution] In other than the P-250 mode and P-900R mode, this command will be ignored immediately

after one-line buffer-full printing. In the P-250 mode and P-900R mode, printing will not be

performed until this command is received.

[See Also] ESC a, ESC b, CR

CR

[Function] Print
[Code] <0D>H

[Outline] 1. When the DSW1-5 are set to ON ; This command is ignore

2. When the DSW1-5 are set to OFF ; If there is some data in the print buffer, the
command will print the data and feed the line. If not, it will feed the line.

ALL

iDP-562

[Caution] This command is ignored immediately after one-line buffer-full printing.

This command is also ignored in the P-200 mode, P-250 mode, and P-900R mode.

[See Also] ESC a, ESC b, LF

37 CITIZEN

iDP3310 User's Manual

FF

[Finction] Eject Paper
[Code] <0C>H

[Outline]

[Caution] In the 40- and 42- column modes, note that paper feed is also counted as one page worth of

[See Also] ESC a, ESC C, ESC O

P-200 mode, P-250 mode, P-900R mode.

•

This command prints the data in the print buffer and ejects the paper by one inch,
regardless of the current setting of line height. This command allows you to view the last
line of the text and leaves an adequate margin in order to cut the paper.

40-column mode, 42-column mode

•

This command prints the data in the print buffer and feeds the paper by one page.

lines.

CAN

[Function] Clear Print Buffer and Cancel Character Attribute
[Code] <18>H

ALL

ALL

[Outline] This command clears the contents of the print buffer without printing and resets the character

attribute and other attributes to Inactive or Default.

[Caution] If the printer has started printing from the print buffer, this command will be ignored.
[See Also] ESC c

38 CITIZEN

iDP3310 User's Manual

NULL

[Function] Pad character (NOP)
[Code] <00>H

[Outline] I f this character code is received, it will be ignored without being handled as the data. It has

no effect on other command or setting. If it is received as a command accessory code or data,
it will have a function.

DC2

[Function] Specify Underline
[Code] <12>H

[Outline] This command specifies an underline. It is invalid when the DSW1-6 are set to ON.

[Caution] This command can be set for each character in the P250 mode and P-900R mode. In the other

modes, however, it is to be set for each line.

DC3

ALL

ALL

ALL

[Function] Specify Repeat Print

[Code] <13H>

For the details, see the command, "ESC" + "Y"

♦

39 CITIZEN

iDP3310 User's Manual

FS

[Function] Execute P-250 Mode/P-900R Mode/iDP-562 42-column Mode
[Code] <1C>H

[Outline] This command resets all the attributes, clears the print buffer, and sets the right margin to 42.

A subsequent command and printer operation will be of the P-250 mode, P-900R mode or 42­column mode.

[Caution] If this command is received while printing, the data and attributes so far will be deleted. If

this command is set in the P-250 mode, P-900R mode or 42-column mode, it will be ignored.

[Default] The P-200 mode or 40-column mode is effected immediately after power-on.
[See Also] GS

GS

[Function] Execute P-200 Mode/ iDP-562 40-column Mode

[Code] <1D>H

P-250,P-900R,42ch

P-200,40ch

[Outline] This command resets all the attributes, clears the print buffer, and sets the right margin to 40.

A subsequent command and printer operation will be of the P-200 mode or 40-column mode.

[Caution] If this command is received while printing, the data and attributes so far will be deleted. If

this command is set in the P-200 mode or 40-column mode, it will be ignored.

[Default] The P-200 mode or 40-column mode is effected immediately after power-on.
[See Also] FS

40 CITIZEN

iDP3310 User's Manual

RS

[Function] Set Double-Width Character
[Code] <1E>H

[Outline] This command prints its subsequent characters in double width. If a line has a position only

for one character, it will be printed in normal width.
This attribute remains valid until the US command(normal-width mode) or CAN command is
received.
In the P-200 mode, this attribute will be reset to the nor mal width at the beginning of each
line, every time the line is fed.

[See Also] US, SO, SI

US

[Function] Set Normal-Width Character
[Code] <1F>H

[Outline] This command resets the double-width character attribute and prints in normal width. The

print data received after this command are printed as normal-width characters.

ALL

ALL

[See Also] RS, SO, SI

41 CITIZEN

iDP3310 User's Manual

SO

[Function] Set Double-Width Character or Specify High Page
[Code] <0E>H

[Outline] 1. Serial interface 7-bit setting

High pages are specified in all the modes. If this command is received, the character codes
20H to 7FH are converted into A0H to FFH. This command remains valid until the SI
command or CAN command is received.

2. Serial interface 8-bit setting and parallel interface

This command is ignored in the P-250 mode and P-900R mode. In the other modes, it sets
the double-width characters(same as the RS command <1E>H) and prints the characters
following the command as double-width characters.
If the line has only one character worth of position, printing will be performed in normal
width. This attribute remains valid until the SI command(normal width mode) or CAN
command is received.
In the P-200 mode, this attribute is reset to the normal width at the beginning of each line,
every time the line is fed.

[See Also] RS, US, SI

SI

ALL

ALL

[Function] Set Normal Width Character or Reset Character Code
[Code] <0F>H

[Outline] This command resets the double-width character attribute or high page setting and prints in normal

width or normal chara cter code. The pr int data re ceived after this command is printe d in norma l
width or normal character code.

[Caution] If double-width character print has been set by the SO command, the same function as the US

command will be assumed.

[See Also] RS, US, SO

42 CITIZEN

iDP3310 User's Manual

BELL

[Function] Drawer Kick-out(D-type only)
[Code] <07>H

[Outline] This command outputs a designation signal to the connected drawer connector. The signal is

about 200 ms. Designation is made when the solenoid is connected. The command functions
even if not connected to the drawer connector, but it is meaningless.

[Caution] Connect only the specified part to the drawer connector. When this function is activated, the

main body or opponent connection element may have trouble or be destroyed. While this
command is activated, the printer is stopping.
Do not specify this command continuously. It could cause trouble.

ESC a (n) ;

[Function] Set Line Height
[Code] <1B>H<61>H(n)<3B>H

[Range] 7 ≤ (n)≤ 255 (<30>H ≤ n ≤ <39>H)

ALL

ALL

[Outline] T his command defines a height of each print line. A dot line is 1/77 inch. It sets a line feed

rate to n/77 inch. A parameter(n) setting range is 7 to 256.
If this value is 10, there will be 7.7 lines per inch. A minimum value of 7 assumes about 11
lines per inch, allowing no space between each line. The line is fed in the set condition until
re-setting or initialization(ESC c) is made. The initial condition is restored with "ESC a 10;"
or an initialization command.

[Caution] Be sure to add ";"(<3B>H) to the end of the parameter. This does not affect the FF command

in the P-200mode, P-250 mode or P-900R mode.

[Default] A line height for normal characters is 10 dots.[(n) = 10]

[Sample Program] When setting the line height to n = 20(1/3 inch)

ESC a 20 ; → LPRINT CHR$(&H1B)+"a20;" ;
<1B>H<61>H<32>H<30>H<3B>H

43 CITIZEN

iDP3310 User's Manual

ESC b (n) ;

[Function] Eject Paper by n-lines
[Code] <1B>H<62H>(n)<3B>H

[Range] 1 ≤ (n)≤ 255 (<30>H ≤ n ≤ <39>H)

[Outline] This command ejects the paper by n-lines at the specified line height. A length of the ejected

paper can be obtained as follows.
(Number of lines x Line height)÷77

[Caution] Be sure to add ";"(<3B>H) to the end of the parameter. If 0 or 256 or more is specified for the

parameter, this command will be ignored.

[See Also] ESC a

[Program Example] When ejecting the paper by 5 lines

ESC b 5 ; → LPRINT CHR$(&H1B)+"b5;" ;
<1B>H<62>H<35>H<3B>H

ESC c

ALL

ALL

[Function] Initialize

[Code] <1B>H<63>H
[Outline] This command clears all the attributes, settings, and modes to initialize.

[Caution] The data in the input buffer is not cleared.

[See Also] ESC a

44 CITIZEN

iDP3310 User's Manual

ESC d

[Function] Request Printer Status
[Code] <1B>H<64>H

[Outline] This command sends the 1-byte status messages shown below in the P-250 mode, P-900R

mode, and 42-column mode. This command is valid only for the serial interface.

Bit Code Function

0 L Paper end With paper Without paper
1 X Not defined
2 X Not defined
3 X Not defined
4 X Not defined
5 1 Not defined - - Fixed at 1
6 F Mechanical error Without error With error
7 P Parity - - - -

[Caution] This command is ignored for the parallel interface, and in the P-200 mode and 40-column

mode. If the paper runs out or there is a mechanical error, the data may not be received.

[See Also] ESC a

01

P-250,P-900R, 42ch

Value

ESC e (n) ;

[Function] Set Right Margin
[Code] <1B>H<65H>(n)<3B>H

[Range] 1 ≤(n) ≤42 (<30>H ≤ n ≤<39>H)

[Outline] In the P-250 mode and P-900R mode, this command controls whether the characters should

be printed or at which position of the line they should be printed. If the para meter is set
between 1 and 42, the printer will print automatically when the n-th printable character is
received. If the parameter is set beyond these limits, this command will be ignored.

[Caution] Be sure to add ";"(<3B>H) to the end of the parameter. The command is ignored in other than

the P-250 mode and P-900R mode.

[Default] The characters are printed after the LF command is received in the 42-column mode.

[Sample Program] When setting the right margin to 10

ESC e 10; → LPRINT CHR$(&H1B)+"e10;" ;
<1B>H<65>H<31>H<30>H<3B>H

P-250,P-900R

45 CITIZEN

iDP3310 User's Manual

ESC f (n) ;

[Function] Select Line Attribute
[Code] <1B>H<66H>(n)<3B>H

[Range] 0 ≤(n) ≤3 (<30>H ≤ n ≤<33>H)

[Outline] This command is used to select the attribute required to be applied to the entire line a t one

time. In combination with the double-width command (SO, RS), it can print quadruple-width
characters.

n Function
0 Normal characters
1 Double-height characters

n = 2 or 3 has not been defined.

♦

[Caution] Be sure to add ";"(<3B>H) to the end of the parameter.

[Default] n = 0

[See Also] SO, SI, RS, US

ESC h (n) ;

ALL

ALL

[Function] Select Character Set

[Code] <1B>H<68H>(n)<3B>H

[Range] 0 ≤(n) ≤10 (<30>H ≤ n ≤<39>H)

[Outline] This command selects the character sets of the countries listed below, depending on the n-

value.

n Function
0 U.S.A.
1 France
2Germany
3 U.K.
4Denmark I
5 Sweden

[Caution] Be sure to add ";"(<3B>H) to the end of the parameter. As shown separately, the character

sets replace part of characters. If the n-value is specified beyond the limits, this command

will be ignored.
[Default] n = 0

[See Also] 11.3 International Character Codes Table

n Function
6 Italy
7Spain
8 Japan
9 Norway

10 Denmark II

[Sample Program] When setting the character sets to Japan

ESC h 8 ; → LPRINT CHR$(&H1B)+"h8;" ;

<1B>H<68>H<38>H<3B>H

46 CITIZEN

iDP3310 User's Manual

ESC i

[Function] Identify Printer
[Code] <1B>H<69>H

[Outline] This command sends a printer identification code by 1 byte. It sends "A"(<41>H) in the P-

250 mode and "H"(<48>H) in the P-900R mode.

[Caution] This command is available only serial interface in the P-250 mode and P-900R mode.

ESC x

[Function] Select P-900R Mode
[Code] <1B>H<78>H

[Outline] The command or function following this command works as the P-900R mode.

[Caution] This command can be canceled by the FS, GS, or ESC c command.
[See Also] FS, GS, ESC c

P-250,P-900R

ALL

Differences from P-250 mode

* If the paper end is detected with the serial interface, "#"(<23>H) will be sent every second.

If the paper end error is reset, sending will stop.

* With the ESC i command(Identify Printer), the one-byte transmitted character will be

"H"(<48>H).

47 CITIZEN

iDP3310 User's Manual

ESC C n

[Function] Specify Page Length and Paging
[Code] <1B>H<43H>(n)

[Range] 14 ≤(n) ≤140 (<30>H ≤ n ≤<39>H)

[Outline] T his command specifies a length of one page, which is determined by the number of lines. If

the set number of lines is exceeded, this command will be ignored. The paper is fed by 3 lines

immediately after specifying this command. This setting blanks the first and last three lines of

the page (six blank lines in total). If n = 20 is set, the number of printable lines will be 14.

[Caution] This command is ignored in the P-200 mode, P-250 mode, and P-900R mode.
[Default] n = 66(66 lines per page)

[See Also] ESC 0, FF

[Sample Program] When setting the number of lines per page to 80

ESC C 80 → LPRINT CHR$(&H1B)+"C"+CHR$(80);

<1B>H<43>H<50>H

iDP-562

ESC O

[Function] Cancel paging

[Code] <1B>H<4F>H
[Outline] Cancels paging operation. Normally, the first and last lines of each page are left blank. If this

command is specified, however, those lines can be used as printable lines.

[Caution] This command is ignored in the P-200 mode, P-250 mode, and P-900R mode.
[See Also] ESC C, FF

iDP-562

48 CITIZEN

iDP3310 User's Manual

ESC * m n1 n2 [d] k

[Function] Specify Bit Image Mode
[Code] <1B>H<2A>H<m><n1><n2>[<d>]k

[Range] m = 0, 1
0 ≤ n1 ≤ 252
n2 = 0
0 ≤ d ≤ 255
k = n1 + 256 × n2

[Outline] This command specifies the bit image of the m-mode as to the numbers of dots specified with

n1 and n2.

Divide the number of dots printed by 256 and assume a quotient to be n2 and a remainder

•

to be n1. Therefore, the number of horizontal dots will be n1 + 256 x n2.
If the bit image data is input beyond the number of dots printable in one line, the surplus

•

data will be discarded.
d denotes the bit image data. Set “1” in the corresponding bit to print, and “0” not to print.

•

The following table lists the bit image modes selected by m.

•

Vertical Direction Horizontal Direction

m Mode Dots Dot Density Dot Density Max. Dots

0 8-dot single density 8 77DPI 50DPI

1 8-dot double density 8 77DPI

101DPI

ALL

120
126
240
252

The upper figure in the Max. Dots column is for the P-200 mode or 40-column mode, and

♦

the lower figure is for the P250 mode, P-900R mode, or 42-column mode, respectively.

[Caution] If the m-value is beyond the limits, the data after n1 will be processed as normal data. Normal

data processing is restored after printing the bit image.

[Sample Program] LPRINT CHR$(&H1B)+"

LPRINT CHR$(&H81)+CHR$(H42)+CHR$(&H24)+CHR$(&H18);

LPRINT CHR$(&H18)+CHR$(&H24)+CHR$(&H42)+CHR$(&H81);

LPRINT CHR$(&HC8)+CHR$(&H8F);

"+CHR$(0)+CHR$(10)+CHR$(0);

*

49 CITIZEN

iDP3310 User's Manual

ESC Y

[Function] Specify Repeat Print
[Code] <1B>H<59>H

[Outline] If this command is executed, the contents of the buffer will be printed according to the repeat

print mode set with the DIP switches. The buffer is cleared after reprinting.

Repeat print mode (DSW1-7: ON, DSW1-8: OFF)

•

If the command is received after printing, the data will be reprinted.
Command/switch repeat print mode 2 (DSW1-7: OFF, DSW1-8: ON)

•

If the command is received, the data will all be printed, and 2 seconds later, it will be
reprinted. If this command is not received, the data will not be reprinted.
Command/switch repeat print mode 1 (DSW1-7, DSW1-8: OFF)

•

If the command is received, the data will all be printed, and 10 seconds later, it will be
reprinted. If this command is not received, the data will not be reprinted.

[Caution] If the data exceeds 1KB, this command will reprint the preceding 1KB data.

If this command is not received during printing, it will be ignored. This command is ignored

in the normal print mode (DSW1-7, DSW1-8: ON) The

DC3 (<13>H) command assumes the same operation.

[See Also] Pages 20, 5.3 Repeat Print Setting

ALL

50 CITIZEN

11. CHARACTER CODES TABLE

11.1 P-250, P-900R mode

iDP3310 User's Manual

51 CITIZEN

11.2 iDP-562 mode

iDP3310 User's Manual

52 CITIZEN

11.3 International Character Codes Table(All Common)

iDP3310 User's Manual

53 CITIZEN

APPENDIX 1. BLOCK DIAGRAM

iDP3310 User's Manual

54 CITIZEN

APPENDIX 2. OUTER DIMENTION

iDP3310 User's Manual

55 CITIZEN

<<< Germ an >>>

iDP3310 User's Manual

56 CITIZEN

iDP3310 User's Manual

<Vorsichtsmaßregeln>

1. Vor der Verwendung des Gerätes immer die Bedienungsanleitung gründlich durchlesen. Die

Bedienungsanleitung griffbereit zum Nachschlagen aufbewahren.

2. Änderungen im Inhalt dieser Bedienungsanleitung bleiben vorbehalten.

3. Nachdruck oder Vervielfältigung dieser Bedienungsanleitung oder von Teilen davon ohne ausdrückliche

Genehmigung des Herausgebers ist streng verboten.

4. Auf keinen Fall Wartungs-, Demontage- oder Reparaturarbeiten ausführen, die nicht ausdrücklich in dieser

Bedienungsanleitung beschrieben sind.

5. Wir übernehmen keine Verantwortung für Schäden, die durch falsche Bedienung oder Betrieb in falschen

Betriebsumgebungen verursacht werden.

6. Keine Arbeiten ausführen, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind. Durch

unsachgemäße Arbeiten können Unfälle und Schäden am Gerät verursacht weden.

7. Da Daten im Prinzip flüchtig sind, ist langzeitige und permanente Speicherung von Daten nicht möglich.

Nehmen Sie bitte zur Kenntnis, daß der Hersteller nicht für Verluste oder finanzielle Einbußen verantwortlich
ist, die durch Löschen von Daten aufgrund von Gerätestörungen, Reparaturen, Inspektionen etc. verursacht
werden.

8. Falls bezüglich dieser Anleitung Fragen bestehen, Fehler vorgefunden werden, oder Erklärungen fehlen,

wenden Sie sich bitte an uns.

9. Beachten, daß ungeachtet der Erklärung in Punkt 8 der Hersteller keine Verantwortung für etwa Folgeverluste

übernehmen kann, die durch den Betrieb dieses Geräts entstehen.

57 CITIZEN

iDP3310 User's Manual

ZU BEACHTENDE SICHERHEITSMASSREGELN

Zur Vermeidung von Gefahren gegenüber dem Bediener und anderen Personen und Sachschäden sind die
folgenden Vorsichtsmaßregeln unbedingt zu beachten.

Der folgende Text beschreibt das Ausmaß der Gefahren und potentiellen Sachschäden, die durch eine

●

Mißachtung der Bedienungshinweise oder durch die unsachgemäße Handhabung des Geräts entstehen
können.

WARNUNG

VORSICHT

Dieses Symbol ruft den Bediener zu erhöhter Wachsamkeit auf.

Dieses Symbol weist auf wichtige Informationen, wie z.B. Bedienungsschritte oder
dergleichen, hin.

Die Mißachtung dieser Vorsichtsmaßregel kann zu Körperverletzungen
mit möglicher Todesfolge führen.

Die Mißa c ht un g dieser Vorsichtsmaßregel kann zu Körperverletzungen oder
Sachschäden führen.

58 CITIZEN

iDP3310 User's Manual

WARNUNG

Beim Betrieb des Geräts sind die nachfolgenden Vorsichtsmaßregeln unbedingt zu beachten. Eine

●

Mißachtung dieser Hinweise kann zu Schäden, Funktionsstörungen, Rauchentwicklung und Brandgefahr
durch Überhitzen und zu elektrischen Schlägen führen.
Der fortgesetzte Betrieb des Geräts in anormalem Zustand, wie z.B. nach einer Beschädigung, kann
Funktionsstörungen, Rauchentwicklung, fremde Gerüche/Geräusche und Brände verursachen. Bei
anormalem Betriebszustand das Gerät sofort ausschalten und an einen Fachhändler wenden.
Niemals versuchen, das Gerät eigenhändig zu reparieren, um ernsthafte Gefahren zu vermeiden.
Das Gerät vor starken Stößen und Erschütterungen, wie z.B. Tritte, Stampfen, Schläge,

•

Herunterfallen usw., schützen.
Das Gerät an einem gut belüfteten Platz aufstellen, und darauf achten, die Belüftungsöffnung nicht

•

zu blockieren.
Bei der Aufstellung des Geräts Plätze vermeiden, an denen chemische Reaktionen auftreten, wie

•

z.B. in einem Labor, sowie Plätze mit salz- oder gashaltiger Umgebungsluft.
Netz- und Datenkabel niemals am Kabel haltend anschließen oder abziehen. Bei Betrieb, Verrücken

•

oder Tragen des Geräts darauf achten, daß die Kabel keiner Gewalteinwirkung ausgesetzt sind.
Darauf achten, daß keine Fremdköper, wie z.B. Nadeln oder Büroklammern, in das Gerät gelangen.

•

Darauf achten, keine Flüssigkeiten auf dem Gerät zu vergießen oder chemische Substanzen

•

enthaltende Sprays darüber zu versprühen. Bei versehentlichem Naßwerden das Gerät sofort
ausschalten, das Stromanschlußkabel abziehen, das Netzkabel von der Steckdose trennen usw. und
an einen Fachhändler wenden.

Das Gerät niemals eigenhändig zerlegen oder modifizieren. Eine Mißachtung dieser

•

Vorsichtsmaßregel kann zu Bränden und elektrischen Schlägen führen.

Das Netzteil bei versehentlichem Herunterfallen sofort von der Steckdose trennen und sich an einen

•

Fachhändler wenden. Der fortgesetzte Betrieb in diesem Zustand kann Brände und elektrische
Schläge verursachen.
Sollte unbeabsichtigt Wasser in das Gerät eindringen, sofort den Netzstecker abziehen und an einen

•

Fachhändler wenden. Der fortgesetzte Betrieb in diesem Zustand kann zu Bränden und elektrischen
Schlägen führen.
Das Gerät ausschließlich mit der vorgeschriebenen Netzspannung betreiben. Eine Mißachtung

•

dieser Vorsichtsmaßregel kann Brände, elektrische Schläge und Funktionsstörungen verursachen.
Das Kabel des Netzteils niemals beschädigen, knicken, modifizieren, biegen, verdrehen, bündeln

•

oder gewaltsam daran ziehen. Das Kabel darüber hinaus von Wärmequellen fernhalten und keine
schweren Gegenstände darauf stellen. Ein beschädigtes Netzteil kann Brände, elektrische Schläge
und Funktionsstörungen verursachen.
Wenden Si e si ch b ei ein er B es chädi gun g des Netzt eilk abels bitt e an uns ere Ku nd endie nst v ert retun g.

•

Das Netzteil niemals mit nassen Händen anschließen oder trennen. Hierdurch können Brände,

•

elektrische Schläge und sonstige Probleme entstehen.
Verpackungsbeutel sind vorschriftsgemäß zu entsorgen oder ansonsten von Kindern fernzuhalten.

●

Kleinkinder können durch Überstreifen eines Plastikbeutels ersticken.

59 CITIZEN

iDP3310 User's Manual

VORSICHTSMASSREGELN F ÜR DIE AUFSTELLUNG

Das Gerät nicht an Plätzen abstellen oder betreiben, an denen e s Feuer, Feuchtigkeit oder direkter

•

Sonnenbestrahlung ausgesetzt ist. Ebenso sind Plätze in der Nähe von Heizkörpern und sonstigen
Wärmenquellen zu vermeiden, an denen Umgebungstemperatur und Luftfeuchtigkeit nicht den
vorgeschriebenen Betriebsbedingungen entsprechen, sowie Plätze, an denen das Gerät Öl,
Metallspänen oder Staub ausgesetzt ist. Andernfalls können Funktionsstörungen sowie Rauch- und
Brandentwicklung die Folge sein.
Bei der Aufstellung des Geräts Plätze vermeiden, an denen chemische Reaktionen auftreten, wie

•

z.B. in einem Labor, sowie Plätze mit salz- oder gashaltiger Umgebungsluft. Hierbei besteht die
Gefahr von Bränden und elektrischen Schlägen.

Keine schweren Gegenstände auf den Drucker stellen, um mögliche Probleme zu vermeiden.

•

Das Gerät nicht in der Nähe eines Radios oder Fernsehers verwenden und nicht zusammen mit

•

einem Radio oder Fernseher an die gleiche Steckdose anschließen. Hierdurch können
Empfangsstörungen auftreten.
Das Gerät ausschließlich mit der vorgeschriebenen Netzspannung und -frequenz betreiben. Eine

•

Mißachtung dieser Vorsichtsmaßregel kann Brände, elektrische Schläge und Funktionsstörungen
verursachen.

Vergewissern, daß die für den Anschluß des Netzkabels verwendete Steckdose über eine

•

ausreichende Kapazität verfügt.
Darauf achten, eine einzelne Steckdose nicht durch den Anschluß des Netzkabels zu überlasten.

•

Andernfalls können Brände und Stromausfälle die Folge sein. Darüber hinaus nic ht fest auf das
Netzkabel treten oder schwere Gegenstände darauf abstellen.
Erdungskabel niemals an ein Gasrohr anschließen, da hierbei Explosionsgefahr besteht. Vor dem

•

Anschließen oder Trennen eines Erdungskabels unbedingt zuerst den Netzstecker aus der Steckdose
ziehen.

Beim Anschließen oder Trennen der Kabel zuerst die Netzversorgung ausschalten, einschließlich

•

der angeschlossenen Seite, und dann an Stecker und Steckdose haltend anschließen bzw. trennen.
Bei einem Transport des Geräts darauf achten, daß das Kabel keinem Zug ausgesetzt ist.
Steckerkabel sind fest anzuschließen. Durch Anschluß mit umgekehrter Polarität können

•

Innenbauteile oder Paßflächen beschädigt werden.
Für Datensignalleitungen abgeschirmte Kabel oder verzwirbelte Doppeladerkabel verwenden, um

•

Rauschstörungen möglichst gering zu halten. Der Anschluß an ein Rauschstörungen erzeugendes
Gerät ist zu vermeiden.
Falls ein Geldschubladen-Ausschubmechanismusstecker vorhanden ist, sollten keine anderen

•

Vorrichtungen, die nicht den vorgeschriebenen Solenoidspezifikationen entsprechen, angeschlossen
werden. Eine Mißachtung dieser Vorsichtsmaßregel kann zu Fehlfunktionen führen.
Das Gerät an einem Platz in der Nähe einer Steckdose betreiben, wo sich der Netzstecker zum

•

Unterbrechen der Stromversorgung jederzeit schnell und mühelos abziehen läßt.
Das Netzkabel aus der Steckdose ziehen, wenn das Gerät längere Zeit lang nicht benutzt werden

•

soll.
Vor einem Transport die Papierrolle aus dem Gerät herausnehmen.

•

Das Gerät auf einer ebenen, stabilen Tischplatte an einem gut belüfteten Platz und frei von

•

Erschütterungen aufstellen. (Darauf achten, die Belüftungsöffnung nicht zu blockieren.)

60 CITIZEN

iDP3310 User's Manual

VORSICHTSSMASSREGELN ZUM BETRIEB

Die folgenden Verfahren nicht ausführen, da sie zu Schäden führen können.

Nicht eine andere als die vorgeschriebene Betriebsstromstufe verwenden.

•

Kein Form ulardrucken ausführen, wenn kein Aufzeichnungspapier eingelegt ist; dadurch könnte der

•

Druckkopf beschädigt werden.
Keine Fremdkörper wie Papierclips, Sicherheitsnadeln etc. in den Drucker fallenlassen.

•

Keine Getränke oder chemische Flüssigkeiten in die Druckereinheiten schütten.

•

Das Gerät vor starken Erschütterungen oder Stößen schützen. Nicht darauf treten, es fallenlassen oder

•

gegen harte Gegenstände anstoßen lassen.
Das Bedienfeld nicht mit spitzen Gegenstände wie der Spitze von Kugelschreibern etc. betätigen.

•

Kein Papier bedrucken, das mit Klebefilm etc. zusammengeklebt ist.

•

Niemals das Papier gewaltsam mit der Hand ziehen. Auch darauf achten, das Papier beim

•

Offnen/Schließen nicht im Drucker einzuklemmen.

Zum Vermeiden von Verletzungen oder Sachshäden

Berühren Sie den Druckteil des Druckkopfes, des Motor oder das Papierschneidemesser nicht. Es

•

besteht die Gefahr von Verbrennungen oder Schnittverletzungen an der Hand.
Während des Betriebs keine beweglichen Teile wie Zahnräder etc . oder elektrische Teile im Drucker

•

berühren. Teile können heiß sein, und es besteht die Gefahr von Verbrennungen und anderen Unfällen.
Darauf achten, sich nicht an sharfen Kanten von Metallteilen im Inneren des Geräts zu verletzen.

•

Wenn anormale Erscheinungen beim Betrieb auftreten, sofort den Drucker stoppen und den

•

Netzst ec k er ab zi eh e n.
Wenn das Gerät ausfällt, nicht versuchen, es selber zu zerlegen.

•

Reparaturen müssen immer von qualifiziertem Fachpersonal ausgeführt werden.

Beim Offnen/Schließen der Abdeckung usw. Darauf achten, nicht die Hände oder Finger

•

einzuklemmen.

61 CITIZEN

iDP3310 User's Manual

NORMALE WARTUNG

Sicherstellen, daß vor allen Wartungsarbeiten das Gerät AUSGESCHALTET ist.

•

Beim Reinigen der Oberfläche des Gehäuses einen weichen, trockenen Lappen verwenden. Bei

•

hartnäckigen Verschmutzungen den Lappen anfeuchten und auswringen. Auf keinen Fall flüchtige
organische Lösungsmittel wie Terpentin, Trichlen, Benzol oder Keton verwenden, oder chemisch
imprägnierte Reinigungslappen.
Wenn der Druckkopf durch Papierstaub verschmutzt ist, mit einer weichen Bürste reinigen.

•

:

ACHTUNG

Die Wartung nicht direkt nach dem Drucken ausführen, da Druckkopf und Motor

•

sich beim Betrieb stark erhitzen.
Nicht die Oberfläche des Heizkopfs mit der bloßen Hand oder einem

•

Metallgegenstand berühren.

62 CITIZEN

iDP3310 User's Manual

4. V ORBEREITUNG

4.1 Anschluß des Netzteils

(1) Den Drucker mit dem Netzschalter ausschalten.
(2) Die Kabelanschlußbuchse des Netzteils an die Buchse an der Rückseite des Druckers anshließen.
(3) Das Netzkabel des Netzteils an eine Wandsteckdose anschließen.

VORSICHT

:•Ausschließlich das mitgelieferte Netzteil verwenden.

Beim Abziehen des Netzsteckers immer am Stecker und nicht am Kabel ziehen. Durch

•

Ziehen am Kabel könnte dieses beschädigt werden, was zum Zerreißen der Adern,
Bränden oder elektrischen Schlägen führen kann.

Bei einem Gewitter immer den Netzstecker abziehen das Gerät nicht verwenden. Bei

•

Blitzeinschlag können starke Spannungsschwankungen auftreten, die bei
angeschlossenem Gerät zu Bränden oder elektrischen Schlägen führen könnten.

Das Netzkabel nicht in der Nähe von Heizkörpern verlegen. Die Ummantelung des

•

Kabels könnte schmelzen, was zu Bränden oder elektrischen Schlägen führen kann.
Wenn das Garät längere Zeit über nicht verwendet werden soll, immer aus

•

Sicherheitsgründen den Netzstecker abziehen.
Das Netzteil zur Vermeidung von Störungen nicht zusammen mit anderen Geräten an

•

die gleiche Steckdose anschließen.
Nicht das mitgelieferte Netzteil für andere Geräte oder Anwendungen verwenden.

•

63 CITIZEN

4.2 Anschluß des Schnittstellenkabels

(1) Den Drucker (einschließlich angeschlossene Geräte) ausschalten.
(2) Den Kabelanschlußstecker vertikal ausgerichtet an die Schnittstellenbuchse anchließen.
(3) Den Kabelanshlußstecker vertikal ausgerichtet an die Schnittstellenbuchse anschließen.

Serienshnittstelle : Die Schrauben festziehen.
Parallelschnittstell : Den Anschlag in Pfeilrichtung drehen.
DIN-Minishnittstell : Bis zum Einrasten einschieben.

(4) Ein zugeordnetes Gerät an den Computer (Hauptrechner) anschließen usw.

iDP3310 User's Manual

64 CITIZEN

iDP3310 User's Manual

4.3 Anschluß des Ausschubmechanismussteckers der Geldschublade

(1) Den Drucker mit dem Netzschalter ausschalten.
(2) Den Ausschubmechanismus-Kabelstecker vertikal ausgerichtet in die Geldschubladen

Ausschubmechanismusbuchse an der Rückseite des Druckers einstecken.

VORSICHT

:•Keine anderen Vorrichtungen (wie z.B. eine Telefonleitung) als die dazugehörige

Geldshublade an die Schubladen-Ausschubmechanismusbuchse anschließen.
Solenoid-Nennspannung: 12V DC +/− 1 V / 0.8 A Strom (Max)

65 CITIZEN

4.4 Einlegen des Druckpapiers (Rolle)

iDP3310 User's Manual

VORSICHT

(1) Mit den Händen in die Aussparungen an beiden Seiten der Druckabdeckung greifen und die Abdeckung

bis zum Anschlag öffnen.

(2) Das Ende des Druckpapiers in nahezu rechtem Winkel abschneiden.

VORSICHT

(3) Die Druckpapierrolle korrekt ausgerichtet fest auf den Papierhaken der oberen Abdeckung aufsetzen.
(4) Den Drucker ei nschalten.
(5) Das Papierende gerade in die Papiereinzugöffnung einführen (durch einen Pfeil an der

Gehäusevorderseite angezeigt).

(6) Das Druckpapier wird automatisch in den Drucker eingezogen, bis das Papierende aus der

Papierauslauföffnung herauskommt. Hiernach das Papierende durch Drücken der Papiervorschubtaste
FEED wie benötigt weiter auslaufen lassen, oder das herausstehende Ende abschneiden. Zum
Abschneiden das Papier von links oder rechts an die Schneidklinge an dieser Seite heranführen.

(7) Das Papier straff ziehen und die Druckerabdeckung schließen.

:•Ausschließlich das vorgeschriebene Druckpapier verwenden. Die Verwendung anderer

Papiersorten kann zur Minderung der Druckqualitat und zu reduzierter
Betriebslebensdauer des Druckers führen.

:•Die Druckerabdeckung ist nicht abnehmbar und sollte deshalb nicht über den Anschlag

hinaus aufgeklappt werden. Beim Einführen des Druckpapiers darauf achten, daß das
Papierende nicht zerknittert oder geknickt ist.

VORSICHT

:•Nach dem automatischen Einziehen des Druckpapiers ist der Drucker betriebsbereit

(bereit für den Datenempfang). Wenn noch Daten im Puffer vorhanden sind oder
empfangen werden, startet der Druckbetrieb automatisch.

66 CITIZEN

iDP3310 User's Manual

VORSIGHT

:•Schlaffes Druckpapier durch Zurückdrehen der Papierrolle straffen. Schräg

eingesetztes Druckpapier langsam herausziehen und neu einführen, oder durch
vorsichtiges Ziehen gerade richten. Falls dies nicht hilft, die Druckerabdeckung
schließen und die Papiervorschubtaste FEED zum Ausrichten des Papiers drücken. Die
Druckerabdeckung niemals während des Druckens öffnen, da hierdurch papierstaus
usw. entstehen können.

Niemals während des Druckens das Papier festhalten, um Papierstaus zu vermeiden.
Druckkopf, Druckmotor und umliegende Bereiche sind nach dem

•

Drucken heiß. Um Verbrennungen zu vermeiden, solten diese Teile niemals
unmittelbar nach dem Drucken berührt werden.

67 CITIZEN

iDP3310 User's Manual

4.5 Entfernen des restlichen Papiers

(1) Wenn das Druckpapier verbraucht ist, die Papiervorschubtaste FEED gedrückt halten, bis der

Papiervorschub stoppt. Anschließend das restliche Papier entfernen.

(2) Zum Herausnehmen der Druckpapierrolle vor dem Ende die Druckerabdeckung aufklappen und das

Papier vor der Papiereinzugöffnung sauber abschneiden. Anschließend die FEED-Taste drücken, damit
das im Drucker verbliebene Papier ausläuft.

VORSICHT

:•Unbedingt darauf achten, zum Entfernen des restlichen Papiers die FEED-Taste zu

drücken. Das Papier zum Entfernen niemals gewaltsam in Einzug-oder Auslafrichtung
herausziehen. Das Papier sollte in jedem Fall langsam und vorsichtig herausgezogen
werden.

4.6 Beseitigung von Papierstaus

(1) Den Drucker mit dem Netzschalter ausschalten und die Druckerabdeckung aufklappen.
(2) Das Druck papier vor der Papiereinzugöffnung sauber abschneiden.
(3) Die gesamte Druckpapierrolle herausnehmen. Anschließend das gestaute Papier langsam und vorsichtig

herausziehen. Niemals ruckartig am Papier ziehen, und darauf achten, den Druckkopf nicht zu
beschädigen.

(4) Nach vollständiger Entfernung des Druckpapiers den Drucker wieder einschalten.

VORSICHT

:•Druckkopf, Druckmotor und umliegende Bereiche sind nach dem Drucken heiß. Die

Beseitigung eines Papierstaus sollte deshalb nicht unmittelbar nach dem Drucken
vorgenommen werden. Weiterhin darauf achten, den

Drucker vor der Beseitigung des Papierstaus auszuschalten. Beim

•

Entfernen des Papiers die Oberfläche des Druckkopf-Heizelements nicht mit der

•

bloßen Hand oder mit Metallgegenständen berühren, da hierdurch Störungen auftreten
können.

Wenn sich der Druckkopf nicht ganz am linken Ende befindet, kann das
Druckpapier nicht durch Drücken der FEED-Taste vorgeschoben werden.

•

In diesem Fall den Drucker aus-und wieder einshalten, damit der
Druckkopf in die Ausgangsstellung zurückläuft. Die Papierschneidklinge beim

•

Entfernen des Druckpapiers nicht mit der Hand berühren.

68 CITIZEN

iDP3310 User's Manual

4.7 Papierende und Alarm

4.7.1 Fehleranzeige am Bedienfeld Beim Einschalten des Druckers oder während des Druckbetriebs leuchtet/blinkt das ERROR-Lämpchen am Bedienfeld.

Fehleranzeige E RROR-Lämpchen Rückstellmethode

Ausgangspositionsfehler Eingeschaltet Nicht rückstellbar

Papierende Blinkt Neues Druckpapier einlegen

4.7.2 Fehlermeldungen

(1) Ausgangspositionsfehler:

Der Druckkopf läuft beim Einschalten des Druckers ganz nach links in seine
Ausgangsposition. Diese Fehlermeldung tritt auf, wenn der Mechanismus aufgrund einer mechanischen
Blockierung, eines Papierstaus o. dergl. nicht funktioniert, oder wenn der Druckkopf seine Ausgangsposition
nicht innerhalb einer bestimmten Zeit erreicht.
Hiernach werden die Fehlersignale BUSY (DTR) und FAULT (nur parallel) ausgegeben.

(2) Papierende:

Dieser Fehler tritt auf, wenn das Druckpapier aufgebraucht ist oder kein Papier eingelegt wurde. Bei
Anzeige dieser Fehlermeldung ist wie unter ”4.4 Einlegen des Druckpapiers (Rolle)” beschrieben Papier
einzulegen. Sofern das Papier korrekt eingelegt wurde, erlischt anschließend das ERROR-Lämpchen. Die
Signale BUSY (DTR) und FAULT (nur parallel) werden bei der Rückstellung der Fehlerme ldung ebenfalls
rückstellt.

VORSICHT

:•Bei häufigem Auftreten von Ausgangspositionsfehlern den Drucker ausschalten.

Wenn das Netzanzeigelämpchen (POWER) bei korrektem Anschluß des Druckers
nicht leuchtet oder Funktionsstörungen auftreten, den Drucker nicht weiter verwenden
und den Fachhändler zurate ziehen, bei dem der Drucker gekauft wurde.

Bei Rauch- oder Brandentwicklung des Druckers oder Aussetzen der Druckfunktion
den Drucker sofort ausschalten. Niemals versuchen, den Drucker zu zerlegen oder
eigenhändig zu reparieren.

Bei der Beseitigung einer Fehlerursache, wie z.B. eines Papierstaus usw., stets vorher
den Drucker ausschalten.

Druckkopf, Druckmotor und umliegende Bereiche sind nach dem Drucken oder nach
einer Alarmmeldung eventuell heiß. Um Verbrennungen zu vermeiden, sollten diese
Teile niemals unmittelbar nach dem Drucken berührt werden.

69 CITIZEN

iDP3310 User's Manual

4.8 Selbstdruckfunktion

Die FEED-Taste gedrückt halten und gleichzeitig den Druker einschalten. Der Drucker druckt hiernach die

verwendeten Zeichen aus, wie z.B. ROM-Version, DIP-Schalter-Information usw.
(1) Die FEED-Taste gedrückt halten und gleichzeitig den Drucker einschalten.
(2) Sobald der Druckbetrieb startet, die FEED-Taste freigeben.

VORSICHT

:•Diese Funktion darf nicht gestartet werden, wenn sich kein Druckpapier im Drucker

befindet oder das Papier nahezu aufgebraucht ist. Der Druckbetrieb kann durch
Vorschieben des Papiers zur Papiereinzugöffnung des Druckers fortgesetzt werden.

(Drucken ohne eingelegtes Papier)
Da hierdurch Funktionsstörungen auftreten können, ist darauf zu achten, daß sich stets

ausreichend Papier im Drucker befindet.

4.9 Automatische Papiervorschubfunktion

Nach Einführen von neuem Druckpapier in die Papiereinzugöffnung wird das Papier automatisch mehrere Zeile n
weitertransportiert. Das Druckpapier gerade in die Papiereinzugöffnung einschieben, damit es nic ht knickt. Falls
das Papier die Auslauföffnung nicht erreicht hat, kann es durch Drücken der FEED-Taste weiter vorgeschoben
werden, bis es aus der Papierauslauföffnung hervortritt.

VORSICHT

:•Das Papier wie im Abschnitt “4.4 Einlegen des Druckpapiers (Roll)” beschrieben

einlegen. Während des automatischen Papiervorschubs nicht am Papier ziehen, da
hierdurch Funktionsstörungen auftreten können.

Das Druckpapier beim Einschieben nicht straffen. Andernfalls können beim Start des

•

automatischen Papiervorschubs Funktionsstörungen oder ein Papierstau auftreten.
Nech dem automatischen Papiervorschub ist der Drucker betriebsbereit.

•

Bitte beachten: Wenn noch Daten im Puffer vorhanden sind oder empfangen werden,
startet der Druckbetrieb nach dem Vorschieben des Papiers automatisch.

70 CITIZEN

iDP3310 User's Manual

4.10 Papierstau und Reißen beim Druckbetrieb

In den folgenden Fällen können Funktionsstörungen, wie z.B. ein Reißen im Druckbetrieb, auftreten.
In derartigen Fällen sollte der Drucker aus- und wieder eingeschaltet weden.

(1) Wenn die Druckfunktion vorübergehend unterbrochen wurde, weil sich das Ende des Druckpapiers beim

Auslaufen oder Einschieben verfangen hat.

(2) Wenn das Druckpapier während des Druckens oder einer Druckpause gewaltsam in Druck-oder

Rückwärtsrichtung gezogen wird.
(3) Wenn das Druckapier festgehalten wird und nicht vorgeschoben weden kann.
(4) Wenn die Druckfunktion vorübergehend unterbrochen wurde, weil Fremdkörper den Druckkopf

blockieren.

Ein Reißen im Druckbetrieb macht sich durch ein anormales Geräusch bemerkbar. Hiernach sollte der Drucker
sofort aus geschal t et werden.
Darüber hinaus kann ein Reißen im Druckbetrieb auch ohne anormale Geräusche auftreten.
Auch hiernach sollte der Drucker sofort augeschaltet werden.

VORSICHT

:•Nach dem Einschalten der Stromversorgung stoppt der Drucker selbst bei Auftreten

eines Papierstaus oder dergleichen nicht. Wenn fortlaufendes Drucken gewünscht ist,
sollte deshalb genaustens auf Papierstaus und plötzliche Unterbrechungen des
Druckbetriebs geachtet werden.

71 CITIZEN

iDP3310 User's Manual

5. EINSTELLUNG DER DIP-SCHALTER

5.1 DIP-Schalterposition

Die DIP-Schalter befinden sich am Boden des Druckergehäuses. Diese Schalter müssen bei ausgeschalteter
Stromversorgung eingestellt werden. Vor dem Einstellen der Schalter ist deshalb zuerst der Drucker
auszuschalten.

(1) Den Drucker au sschalt en .
(2) Die Abdeckung der DIP-Schalter abschrauben. (Darauf achten, die Schrauben nicht zu verlieren.)
(3) Die Abdeckung zur Schraubenbefestigungsseite hin schieben und in der durch den Pfeil angezeigten

Richtung abnehmen.
(4) Die DIP-Schalter einstellen.
(5) Nach dem Einstellen der Schalter die Abdeckung wieder ansetzen und festschrauben.

VORSICHT

:•Die Abdeckung ist mit Schrauben der Größe M2 x 3 mm befestigt. Zur Befestigung

der Abdeckung niemals andere Schrauben verwenden. (Falls Schrauben verloren
gehen, sind diese durch neue Schrauben des gleichen Type zu ersetzen.) Vor dem
Einstellen der DIP-Schalter darauf achten, den Drucker auszuschalten. Durch
Einstellen der Schalter bei eingeschaltetem Drucker können Funktionsstörungen
auftreten.

Zum Einstellen der DIP-Schalter keine spitzen Gegenstände verwenden.
Die deaktivierten Schaltersegmente unbedingt auf OFF gestellt lassen
(werksseitige Einstellung).

* Den Drucker niemals mit abgenommener Schalterabdeckung betreiben.

72 CITIZEN

5.2 Funktion der DIP-Schalter

1) DS1

DS1 Funktion ON OFF
DS1-1 Deaktiviert OFF
DS1-2 Moduswahl P200/250 iDP562 ON
DS1-3 Druckdichte OFF
DS1-4 Druckdichte * Siehe untenstehende Tabelle ON
DS1-5 CR-Wahl
DS1-6 DC2-Code Deaktiviert Aktiviert OFF
DS1-7 Wiederholungsdruck ON
DS1-8 Wiederholungsdruck * Siehe untenstehende Tabelle ON

2) DS2
DS2 Funktion ON OFF

DS2-1 Bitlänge 8 bits 7 bits ON
DS2-2 Parität Nein Ja ON
DS2-3 Ungerade/Gerade Ungerade Gerade OFF
DS2-4 Deaktiviert OFF
DS2-5 Baudrate ON
DS2-6 Baudrate ON
DS2-7 Baudrate
DS2-8 Deaktiviert OFF

Der DIP-Schalter DS2 wird nur für die Sserien- und DIN-Minischnittstelle verwendet.

❑

Nicht vewendet

LF-Betrieb ON

* Siehe untenstehende Tabelle

iDP3310 User's Manual

Werksseitige

Einstellung

Werksseitige

Einstellung

OFF

Druckdichte Hell Normal Leight dunkel Dunkel

DS1-3 OFF OFF ON ON
DS1-4 OFF ON OFF ON

Wiederholungsdruc

k

Befehlswiederho-

Lungsdruck 1

Befehlswiederho-

Lungsdruck 2

Wiederholungsdruck

Normal er Dru ck

DS1-7 OFF OFF ON ON
DS1-8 OFF ON OFF ON

See Page 20, 5.3 Repeat Print Setting

❑

Baudrate 150 300 600 1200 2400 4800 9600 19200

DS2-5 OFF OFF OFF OFF ON ON ON ON
DS2-6 OFF OFF ON ON OFF OFF ON ON
DS2-7 OFF ON OFF ON OFF ON OFF ON

73 CITIZEN

Information Systems Division CBM Bldg., 5-68-10, Nakano, Nakano-ku, Tokyo 164-0001, Japan
Head Office Tel: [phone] Fax: [phone]

01-980625-3000-0255-0092-3000 Printed in Japan
