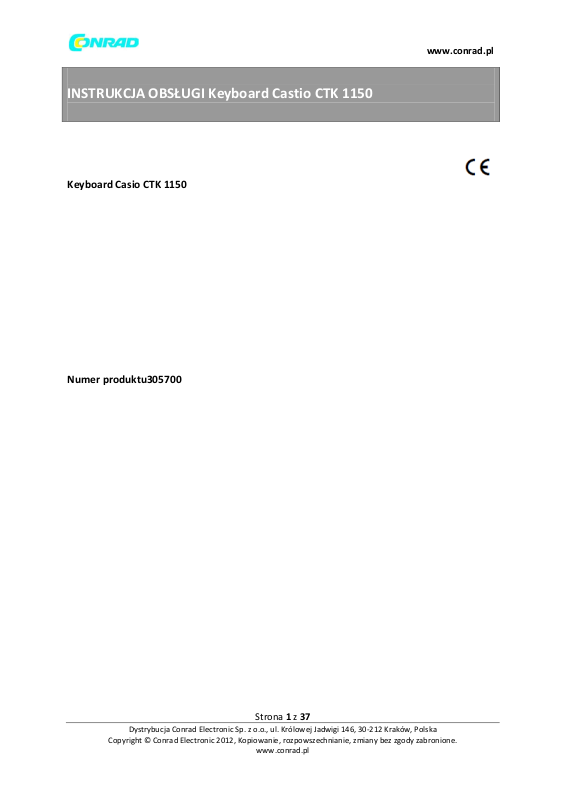

INSTRUKCJA OBSŁUGI Keyboard Castio CTK 1150
Strona 1 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
1 Przełącznik zasilanie / wybór trybu (POWER / MODE) 2 Główny regulator głośności (MAIN VOLUME)
3 Przycisk SYNCHRO / FILL-IN
4 Przycisk start / stop (START / STOP)
5 Monitoring głośności (VOLUME ACCOMP)
6 Klucz transponować / Tune (TRANSPONE / TUNE)
7 Tempo Keys (TEMPO)
8 Głośniki
Strona 2 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
9 Lista utworów
10Wyświetlacz
11Listarytmów
12Lista barw
13Opis akordów
14Wykaz instrumentów perkusyjnych
15Key rytm (rytm)
16dźwięk (TON)
17bank piosenek (SONG BANK)
18Przycisk (+) / (-)
•Wartości mogą być zmieniane wyłącznie przez naciśnięcie (+) i (-)wyświetlana wartość jest zwiększana lub zmniejszana.
19Liczba przycisków / klucze specyfikacje akordów
•Aby wprowadzić cyfry, aby zmienić ustawienia wyświetlania.
•Dla akordu wejściowego, dla książki akordów
20Do tyłu (REW)
21Do przodu (FF)
22Przycisk STOP (STOP)
23Play / Pause (PLAY / PAUSE)
24Lew y wł. / wył. (LEFT ON / OFF)
25Prawy wł/ wył. (RIGHT ON / OFF)
26Akordy (CHORD)
27Wyjście słuchawek
28Terminal DC 9,5 V
Strona 3 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
Włóż odpowiednio dostarczony stojak wodpowiednie otwory.
Baza piosenek
Wybór 100 piosenek wbudowanych do słuchania lub grania na klawiszach. W prosty proces można wyłączyć część melodii utworu, tak, aby można było pracować z innymi i grać na klawiszach. Szczegółowe informacje na temat odtwarzania utworów muzycznych baz danych, patrz "Korzystanie z utworów bazy danych".
Zagraj utwory z bazy
1 Przesuń przełącznik POWER / MODEset NORMAL.
2 Użyj MAIN VOLUME, aby zmniejszyćgłośność na klawiszach stosunkowo na niskim poziomie. 3 Naciśnij przycisk SONG BANK aby otwierać kompozycje
.
Pojawi się gdy przycisk bank piosenek został naciśnięty
4 Użyj listy utworów bazowych aby znaleźć piosenkę do gry, a następnie za pomocą przycisków numerycznych wprowadź dwucyfrowy numer utworu.
Przykład: wybór "68," wchodzi "6" i "8".
•Nie wszystkie dostępne utwory sąpokazywane w listingu banku piosenek.Pełną listę można znaleźć na "liście piosenek" .
5 Naciśnij przycisk PLAY / PAUSE, aby rozpocząćodtwarzanie utworów.
•Utwór będzie odtwarzany w nieskończonej pętli, tj. po osiągnięciu końcowego zostanie ponownie wyemitowany.
Strona 4 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
6 Naciśnij prawy ON / OFF, aby wyłączyć część melodii prawej ręki i spróbować grać na klawiaturze.
7 Naciśnij ponownie prawy ON / OFF, aby zagrać melodię jeszcze raz.
• Naciśnij lewy ON/ OFF aby włączyć akompaniament.
8 Naciśnij przycisk STOP, aby zatrzymać odtwarzanie utworów z bazy utworów. 9 Naciśnij przycisk TONE, aby wyjść z bazy utworów i wrócić ekranu rytmów
Wskaźnik wyłączy się
Uwaga: możesz wykonywać następujące operacje podczas odtwarzania utworów:
-Pauza: naciśnij Play/Pauza
-do przodu: naciśnij FF (Fast forward)
-przewijanie: naciśnij Rew(rewind)
Zasilanie
Znajdź się w pobliżu gniazda lub miej baterie pod ręką.
Ważne!
•Ściśle przestrzegaj instrukcji w rozdziale "Środki ostrożności". W przypadku niewłaściwego użycia tego produktu istnieje ryzyko porażenia prądem elektrycznym lub pożaru.
•Upewnij się, że urządzenie jest wyłączone przed podłączeniem / odłączaniem zasilania lub wymianą baterii.
Strona 5 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
Korzystanie z gniazda
do podłączenia keyboarda do prądu używaj dostarczonego kabla. Używanie innego typu może spowodować uszkodzenia.
Uwaga: podczas dłuższego korzystania z urządzenia, zasilacz może się nagrzać. Nie oznacza to, że jest uszkodzony. To normalne objawy.
Upewnij się, że przewód zasilający nie załamuje się. Zapobiegniesz w ten sposób jego uszkodzeniu.
Nigdy nie wkładaj metalowych przedmiotów, ołówków do gniazda DC 9,5V.W przeciwnym razie istnieje ryzyko wypadku.
Praca z bateriami
Zasilanie możliwe jest sześcioma bateriami AA.
•Użyj alkalicznych baterii lub cynkowo-węglowych. W żadnym przypadku nie należy używać baterii oksyrydowych lub niklowych/
Otwórz pokrywę komory baterii na spodzie klawiatury, włóż baterie i zamknij pokrywę.
•Upewnij się, że baterie zostały włożone zgodnie polaryzacją
1 Zdejmij pokrywę baterii.
2 W komorze baterii wkładki sześciu baterii AA.
• Upewnij się, że baterie zostały włożone z polaryzacją
3 załóż pokrywę baterii wkładając ją w odpowiednie otworki.
Strona 6 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
Ważne informacje dotyczącebaterii
Oto przybliżony czas pracy akumulatora. Baterie cynkowo-węglowe.................. 2 godzin
Powyższe wartości przedstawiają czas pracy na bateriach w temperaturze pokojowej. Wyższa temperatura lub gra na maksymalnej głośniości mogą skrócić czas pracy baterii.
Każdy z poniższych objawów wskazuje na niskie napięcie akumulatora. Gdy pojawi się jeden z tych objawów, należy wymienić baterię jak najszybciej.
•instrument nie włącza się.
•Ekran migocze, jest ciemny lub może być po prostu trudny do odczytania.
•Rażąco niska głośność głośników / słuchawek.
•Zniekształcenia w odtwarzania audio.
•Okazjonalne przerwy dźwięku przy odtwarzaniu z dużą głośnością.
•Nagła awaria zasilania podczas gry z dużą głośnością.
•Migotanie lub blednięcieekran kiedy grasz z dużą głośnością.
•Ciągłe odtwarzanie dźwięku po zwolnieniu klawiszy.
•Odtwarzanie będzie brzmieć zupełnie w innej barwie
Automatyczne wyłączanie
Urządzenie wyłączy się samo, jeśli nie korzystasz z niego przez6 minut.
Wyłącz funkcję automatycznego wyłączenia
Przytrzymaj przycisk TONE podczas włączania, aby wyłączyć funkcję automatycznego wyłączenia. Uwaga:
•Gdy funkcja automatycznego wyłączenia jest wyłączona, klawiatura nie wyłącza się automatycznie, niezależnie odtego, jak długo nie prowadzi się żadnych czynności.
•Automatyczne wyłączanie włącza się z każdym uruchomieniem keyboarda.
Ustawienia:
Wszystkie ustawienia keyboard wracają do pierwotnych z każdym wyłączeniem keyboarda używając przycisku zasilania lub automatycznej funkcji wyłączania.
Połączenie Słuchawek / line-out
Przed podłączeniem słuchawek lub innego urządzenia zewnętrznego, należy zmniejszyć klawiszach głośności urządzenia. Następnie możesz ustawić odpowiedni dla siebie poziom głośności.
Strona 7 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
1 Podłączanie zestawu słuchawkowego (zdjęcie) Po podłączeniu zestawu słuchawkowego można grać nawet późno w nocy nie przeszkadzając nikomu.
2 Urządzenie audio
Podłącz keyboard do urządzenia audio za pomocą zakupionego kabla. Po podłączeniu do złącza klawiatury należy stosować wtyczkę stereo, inaczej będzie transmitowany tylko jeden kanał stereo.
W tym ustawieniu, urządzenia wejściowe selektora audio switch zwykle ustawione do złącza wejścia AUX IN (oznaczony lub podobny), do którego podłączony jest kabel klawiatury. Szczegółowe informacje znajdują się w instrukcji dołączonej obok urządzenia audio.
3 wzmacniacze do instrumentów
Użyj przewodu, który można kupić w sklepie, do podłączenia wzmacniacza klawiatury dla instrumentów muzycznych.
Użyj kabla, który ma wtyczkę stereo i ma podwójny kanał (lewy i prawy). Złe połączenie może spowodować, że dźwięk stereo będzie utracony.
Po podłączeniu do wzmacniacza instrumentów muzycznych ustaw głośność klawiszy na stosunkowo niskim poziomie, a następnie ustaw pożądany poziom głośności przez dostosowanie wzmacniacza.
Rozszerzenia i dodatki
Używaj tylko dedykowanych rozszerzeń i dodatków. korzystanie z nieautoryzowanych urządzeń może spowodować ryzyko pożaru, porażenia prądem i obrażeń.
Podstawowe operacje
Strona 8 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
Aby zagrać na keyboardzie
1 Ustaw trybPOWER w pozycji NORMAL
2 Użyjsuwaka MAIN VOLUME aby ściszyć dźwięk
- dobrym pomysłem jest ustawienie głośnościna najcichszą i dopiero potem dostosowanie jej do swoich wymagań.
3 Zagraj coś na keyboardzie
Wybór tonu
Keyboard posiada 100 wbudowanych tonów. Użyj poniższej procedury do wyboru tonu jaki chcesz.
Aby wybrać ton
1 Znajdź ton, którego chcesz użyć z listy tonów i zapisz go jakonumer
- nie wszystkie z dostępnych tonów są pokazane na konsoli keyboarda. W celu zobaczenia pełnej listy zobacz listę tonów na stronie A1.
2 Naciśnij przycisk
3 Użyj przycisków aby wprowadzić odpowiedni numer(dwa znaki). Np. aby wybrać 26 wprowadź 2, a potem 6.
Uwaga
Strona 9 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
Zawsze wprowadzaj dwie cyfry nawet 0 (jeśli występuje). Jeśli wpiszesz jednącyfrę i się zatrzymasz wyświetlacz automatycznie skasuje Twój wpis po kilkusekundach. Możesz również zwiększać numer tonu używając + lub zmniejszać używając-.
Kombinacja tonów
Poniżej opisano dwa rodzaje dostępnychkombinacji tonów.
Warstwowy ton (numer tonu 80 przez 89)
Przykład: 80 STR PIANO
Ten ton warstwowy strun i pianina razem działa po naciśnięciu klawisza.
Podzielone tony (numer90 przez 96)
Przykład: 90 BASS/PIANO
Ten ton dzieli keyboard: jeden zakres jest przypisany do basu a drugi do tonu piano.
Dźwięki perkusji
Przykład: 99 PERCUSSION
Ten dźwięk klawiatury przypisuje różne dźwięki perkusyjne. Aby uzyskać szczegółowe informacje, zapoznaj się z "listy instrumentów perkusyjnych" w dodatku.
Efekty dźwiękowe tonów
Efekty dźwiękowe barwy dźwiękuod 77 do 79 jest wykonana, zależy od oktawy, która jest przypisana do klawisza. Jeśli wybrany został ton 78 PHONE są dostępne PUSH 1 PUSHTONE 2, Ring, Ring 2 1 i sygnał zajętości.
Polifonia
Termin polifonia odnosi się do maksymalnej liczby głosów, które mogą być odtwarzane jednocześnie. Ten keyboard ma 12 głosową polifonię, która zawiera głosy, rytmy i wzory automatycznego akompaniamentu, grany przez klawiaturę. Oznacza to, że liczba klawiatur dostępnych zmniejsza się, gdy klawiatura odtwarza wzorzec rytmu lub automatycznego akompaniamentu. Niektóre tony mają 6 głosową polifonię.
Uwaga:
Kiedy rytm lub akompaniament jest odtwarzany liczba dźwięków jednocześnie się zmniejsza.
Strona 10 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
Próbkowanie cyfrowe (Digital Sampling)
Liczba używanych barw klawiszowych były rejestrowane i przetwarzane z techniką cyfrowego pobierania próbek. Aby zapewnićwysoką jakość dźwięku tonów, będą odczytywane na niskim, średnim i wysokim zakresie, a następnie łączone, które mogą być uderzająco podobne do oryginału. Może znajdziesz niewielkieróżnice w jakości dźwięku dla niektórych dźwiękowych barw, gdy są grane na różnych pozycjach na klawiaturze. To jest nieuniknionym wynikiem wielokrotnego próbkowania i nie jest oznaką usterki.
Automatyczny akompaniament
Ten keyboard automatycznie gra na basie i akordy, w zależności odnaciśnięcia. Basy i akordy wykorzystują dźwięki itonów, które są wybierane automatycznie w zależności od rytmu. Oznacza to, że otrzymasz pełny i realistyczny akompaniament dla nut melodii granych prawąręką.
Wybórrytmu
Ten keyboard dostarcza 100 ekscytujących rytmów, które możeszwybrać korzystając z instrukcji. Aby wybrać rytm:
1 Znajdź i wybierz rytm z listy rytmów i zapisz go
•Nie wszystkie dostępne rytmy są pokazane w liście rytmów na keyboardzie. Kompletna lista rytmów znajduje się na stronie A5
2 Naciśnij przycisk RHYTHM
Strona 11 z 37
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione. www.conrad.pl
www.conrad.pl
3 użyj 2-cyfrowego numeru aby wprowadzić numer rytmu. Np. dla rytmu 64 wprowadź najpierw 6, a potem 4.
Uwaga: 00 jest domyślnym rytmem, który jest ustalany po każdym wyłączeniu iwłączeniu keyboarda.
Możesz też zwiększyć lub zmniejszyć numerwyświetlonego rytmu używając + lub -.
Granie rytmu
1 Ustaw przycisk zasilaniaw pozycji NORMAL
2 Naciśnij START/STOP abywłączyć aktualny rytm
3 Aby zatrzymać naciśnij START/STOP Uwaga:
Wszystkie klawisze keyboarda są melodyjne po ustawieniu przycisku zasilania w pozycji NORMAL.
Auto akompaniament
Ustawianie tempa
Możesz ustawić tempo rytmu w zakresie 20-255bitów na minutę. Ustawianie tempa jest stosowane w auto akompaniamencie grania akordów i operacjach na banku piosenek.
Ustaw tempo:
1 Użyj przycisków TEMPO |
aby ustawić tempo |
- zwiększenie |
|
- zmniejszenie |
|
Przykład: przytrzymaj przycisk |
aż tempo na wyświetlaczu wyniesie 110. |
Strona 12 z 37
