Campbell Hausfeld SB504000 User Manual
28 Sp
Manual de Instrucciones
Garantía Limitada
1. DURACIÓN: Desde la fecha de compra por parte del comprador original, según se detalla: Campbell Hausfeld
(Trabajo estándar y sin especificar) – 1 (un) año, (Trabajo pesado) – 2 (dos) años, (Trabajo extremo) – 3 (tres) años;
IronForce de Campbell Hausfeld – 1 (un) año; Farmhand – 3 (tres) años; Maxus – 5 (cinco) años.
2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld / The Scott Fetzer Company 100 Production Drive,
Harrison, Ohio 45030 Teléfono: (800) 543-6400
3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto
Campbell Hausfeld.
4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Cualquier clavadora, grapadora, herramienta neumática, pistola
pulverizadora, inflador o accesorio neumático suministrado o fabricado por el Garante.
5. COBERTURA DE LA GARANTIA: Los defectos substanciales de material y fabricación que ocurran dentro del período
de validez de la garantía.
6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA:
A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES,
ESTAN LIMITADOS A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si este producto es empleado para uso
comercial, industrial o para renta, la garantía será aplicable por noventa (90) días a partir de la fecha de compra.
En algunos estados no se permiten limitaciones a la duración de las garantías implícitas, por lo tanto, en tales casos
esta limitación no es aplicable.
B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO,
FALLA O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la
exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión
no es aplicable
C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de
funcionamiento y uso indicadas en el (los) manual(es) que se adjunta(n) al producto. Dichos accidentes, abusos por
parte del comprador, o falta de operar el producto siguiendo las instrucciones del manual de instrucciones
suministrado también debe incluir la desconexión o modificación de los instrumentos de seguridad. Si dichos
instrumentos de seguridad son desconectados, la garantía quedaría cancelada.
D. Los ajustes normales explicados en el(los) manual(es) suministrado(s) con el producto.
E. Artículos o servicios normalmente requeridos para el mantenimiento del producto, tales como: anillos en O,
resortes, amortiguadores, defensas, hojas de impulsor, fusibles, baterías
, empaques, almohadillas o sellos, boquillas
de fluído, agujas, boquillas para rociar arena, lubricantes
, mangueras de material, elementos filtrantes, álabes de
motores, abrasivos, hojillas, discos para cortar, cinceles, retenes para cinceles, cortadores, collarines, mandriles,
mordazas para remachadoras, brocas para desarmadores, almohadillas para lijar
, soportes de almohadillas,
mecanismo de impacto
o cualquier otro artículo desgastable que no se haya enumerado específicamente.
Estos artículos sólo estarán cubiertos bajo esta garantía por noventa (90) días a partir de la fecha de compra
original. Los artículos subrayados sólo están garantizados por defectos de material o fabricación
.
F. Defectos estéticos que no interfieran con la función del producto
7. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Reparar o reemplazar, como lo decida el Garante, los
productos o componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente,
durante el período de validez de la garantía
8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA:
A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto.
B. Llame a Campbell Hausfeld (800-424-8936) por sus opciones de servicio incluidas en la garantía. Los costos de flete
correrán por cuenta del comprador.
C. Seguir las instrucciones sobre operación y mantenimiento del producto, tal como se indica(n) en el (los) manual(es)
del propietario
9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA GARANTIA: La reparación
o reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.
Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también
puede tener otros derechos que varían de un Estado a otro. o de un país a otro.
This manual contains safety,
operational and maintenance
information. Contact your Campbell
Hausfeld representative if you have
any questions.
Table of Contents
General Safety . . . . . . . . . . . . 1-3
Specifications . . . . . . . . . . . . . . . 2
Operating The Tool . . . . . . . . 4-7
Troubleshooting . . . . . . . . . . . . 7
Warranty . . . . . . . . . . . . . . . . . . 8
Description
This tool is designed for decorative
trim, molding, window casings,
furniture trim, picture frame assembly,
cabinetry, casebacks, and crafts.
Features include: convenient top
loading magazine which holds up to
100 brads or staples, adjustable depth
control, adjustable exhaust nose.
General Safety
Information
This manual contains information that
is very important to know and
understand. This information is
provided for SAFETY and to PREVENT
EQUIPMENT PROBLEMS. To help
recognize this information, observe
the following symbols.
Danger
indicates
an imminently hazardous situation
which, if not avoided, will result in
death or serious injury.
Warning
indicates
a potentially hazardous situation
which, if not avoided, COULD result in
death or serious injury.
Caution
indicates
a potentially hazardous situation
which, if not avoided, MAY result in
minor or moderate injury.
Notice
indicates
important information, that if not
followed, may cause damage to
equipment.
CALIFORNIA PROPOSITION 65
You can create dust when
you cut, sand, drill or grind
materials such as wood, paint, metal,
concrete, cement, or other masonry.
This dust often contains chemicals
known to cause cancer, birth defects,
or other reproductive harm. Wear
protective gear.
Operating Instructions Model SB504000
BUILT TO LAST
2" 2-in-1
Nailer/Stapler
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury, death and/or
property damage! Retain instructions for future reference.
Model SB504000
IN717700AV 1/07
Campbell Hausfeld Nailers meet or exceed
Industries’ Standards as set forth by the
American National Standard
Institute/International Staple, Nail and Tool
Association in ANSI/ISANTA SNT-101-2002.
© 2007 Campbell Hausfeld/Scott Fetzer
See Warranty on page 8 for important information about commercial use of this product.
REMINDER: Keep your dated proof of purchase for warranty purposes! Attach it to this manual or file it for safekeeping.
For parts, product & service information
visit www.chpower.com
Locate model and date code on tool
magazine and body, and record
below:
Model No. ________________________
Date Code ________________
Retain these numbers for
future reference.
Los anillos en O de la cubierta de la válvula
del gatillo están dañados
Los tornillos de la cubierta están flojos
Los anillos en O están dañados
La cubierta está dañada
Los tornillos están flojos
El empaque está dañado
La cubierta está desgastada
La boquilla está sucia
La suciedad o daños evitan el
desplazamiento libre de los sujetadores o
el mecanismo de impulso en el cargador
El resorte del mecanismo de impulso está
dañado
El flujo de aire hacia la herramienta es
inadecuado
El anillo en O del pistón está desgastado o le
falta lubricación
Los anillos en O de la válvula del gatillo
están dañados
Hay fugas de aire
Hay una fuga en el empaque de la tapa
La herramienta no está bien lubricada
El resorte de la tapa del cilindro está roto
El orificio de salida de la tapa está obstruído
La guía del mecanismo de impulso está
desgastada
Los sujetadores no son del tamaño
adecuado.
Los sujetadores están doblados
Los tornillos del cargador o de la boquilla están
flojos
El mecanismo de impulso está dañado
Hay una fuga de aire en el
área de la válvula del gatillo
Hay una fuga de aire entre
la cubierta y la boquilla
Hay una fuga de aire entre
la cubierta y la tapa
La herramienta deja de
clavar un sujetador
La herramienta funciona
lentamente o pierde su
potencia
Hay sujetadores atascados
en la herramienta
Debe reemplazar los anillos en O y chequear el funcio-
namiento del elemento de funcionamiento al contacto
Debe apretar los tornillos
Debe reemplazar los anillos en O
Debe reemplazar la defensa
Debe apretar los tornillos
Debe reemplazar el empaque
Debe reemplazar la cubierta
Debe limpiar el canal del sistema de impulso
Debe limpiar el cargador
Debe reemplazar el resorte
Cheque las conexiones, la manguera o el compresor
Debe reemplazar los anillos en O. Lubríquelos.
Debe reemplazar los anillos en O
Debe apretar los tornillos y las conexiones
Debe reemplazar el empaque
Necesita lubricar la herramienta
Debe reemplazar el resorte
Debe reemplazar las partes internas dañadas
Debe reemplazar la guía
Debe usar los sujetadores recomendados para esta
herramienta
Reemplácelos con sujetadores en buenas condiciones
Debe apretar los tornillos
Debe reemplazar el mecanismo de impulso de
sujetadores
27 Sp
Modelo SB504000
Guía de Diagnóstico de Averías
Deje de usar la herramienta inmediatamente si alguno de los siguientes problemas ocurre.
Podría resultar en heridas graves. Cualquier reparación o reemplazo de piezas los debe hacer
un técnico calificado de servicio o un centro autorizado de servicio.
Problema Causa Solución
2
General Safety
Information (Continued)
OPERATOR’S RESPONSIBILITY:
The tool operator is responsible for:
• Reading and understanding tool
labels and manual.
• Selecting an appropriate tool
actuation system, taking into
consideration the work application
for which the tool is used.
• The safe use of the tool.
• Ensuring that the tool is
used only when the
operator and all other
personnel in the work
area are wearing ANSI
Z87 eye protection equipment, and
when required, other appropriate
protection equipment such as head,
hearing and foot protection
equipment. Serious eye or
permanent hearing loss could
result.
• Assuring that the tool is kept in safe
working order as described in this
manual.
EMPLOYER’S RESPONSIBILITY:
• Selecting an appropriate tool
actuation system, taking into
consideration the work application
for which the tool is used.
• Ensuring that this manual is
available to operators and
personnel performing maintenance.
• The safe use of the tool.
• Enforcing that the tool
is used only when the
operator and all other
personnel in the work
area are wearing ANSI Z87 eye
protection equipment, and when
required, other appropriate
protection equipment such as head,
hearing and foot protection
equipment. Serious eye or
permanent hearing loss could
result.
• Assuring that the tool is kept in safe
working order as described in this
manual.
• Assuring the proper maintenance of
all tools in employer’s possession.
• Ensuring that tools which require
repair are not further used before
repair. Tags and physical
segregation are recommended
means of control.
Read and understand
tool labels and manual.
Failure to follow
warnings, dangers, and
cautions could result in
DEATH or SERIOUS INJURY.
Do not use any type of
reactive gases,
including, but not
limited to, oxygen and
combustible gases, as a
power source. Use
filtered, lubricated, regulated
compressed air only. Use of a
reactive gas instead of compressed
air may cause the tool to explode
which will cause death or serious
personal injury.
Use only a pressure-
regulated compressed
air source to limit the
air pressure supplied to
the tool. The regulated
pressure must not exceed 120 psi. If
the regulator fails, the pressure
delivered to the tool must not
exceed 200 psi. The tool could
explode which will cause death or
serious personal injury.
Never use gasoline or
other flammable liquids
to clean the tool. Never
use the tool in the
presence of flammable
liquids or gases. Vapors could ignite
by a spark and cause an explosion
which will result in death or serious
personal injury.
Always remain in a
firmly balanced position
when using or handling
the tool.
Do not remove, tamper
with, or otherwise cause
the Work Contact
Element (WCE) or
trigger to become
inoperable. Do not operate any tool
which has been modified in a like
fashion. Death or serious personal
injury could result.
Do not touch the trigger
unless driving fasteners.
Never attach air line to
tool or carry tool while
touching the trigger.
The tool could eject a fastener which
will result in death or serious
personal injury.
Operating Instructions
• REQUIRES: 1.3 SCFM with 10 fasteners per minute @ 90 psi
• AIR INLET: 1/4" NPT
• MAGAZINE CAPACITY:
100 fasteners per load, 18 gauge
• BRADS: 3/8" to 2"
• STAPLES: 1/2" to 1 1/2"; 1/4" crown
• WEIGHT: 3 lbs., 4 oz.
• LENGTH: 9 3/4"
• HEIGHT: 10"
• MAXIMUM PRESSURE: 120 psi
• PRESSURE RANGE: 60 - 120 psi
Tool Components And Specifications
www.chpower.com
Cap exhaust
Warning label
Latch button
Magazine
Fastener discharge area
Work contact element (WCE)
Trigger
Quick clear nose
O
CO
2
120 psi MAX.
26 Sp
Clavos
Estos clavos para acabado de Campbell Hausfeld los puede comprar en su tienda más cercana. Si necesita ayuda para
encontrar un artículo, comuníquese al 1-800-543-6400. Los clavos de Campbell Hausfeld cumplen o exceden el estándar
ASTM F1667
Información de intercambio
Los clavos usados con la SB504000 también se pueden usar con las clavadoras: Bostitch BT125SK-2 & BT200K-2,
Campbell Hausfeld NB0030 & NB0040, DeWalt D51238K, Paslode T125-F18 & T200-F18, Porter Cable BN125 & BN200,
and Senco Finish Pro 15 & 18.
Grapas
Estas grapas para acabado de Campbell Hausfeld los puede comprar en su tienda más cercana. Si necesita ayuda para
encontrar un artículo, comuníquese al 1-800-543-6400. Las grapas de Campbell Hausfeld cumplen o exceden las
especificaciones Federales FF-N-105B.
Información de intercambio
Las grapas usadas con la SB504000 también se pueden usar con las grapadoras: Senco LN4450, SJS-LR, SKS L11-15,
Hitachi N3804A, Duofast BN-1832S, KN-1848, ST-18, Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40, y Porter Cable NS100.
Sujetadores
Modelo Longitud
Calibre
Acabodo Cabeza Unión
Clavos por Clavos por
del cuerpo línea Caja
FB001600 15,9mm (5/8") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 5000
FB002000 19,1mm (3/4") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 5000
FB002500 25,4mm (1") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 5000
FB003000 31,8mm (1 1⁄4") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 5000
FB004000 3,81 cm(1 1⁄2") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 5000
FB004500 4,45cm(1 3⁄4") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 5000
FB005000 5,08cm (2") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 5000
FB180016 15,9mm (5/8") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 1000
FB180025 25,4mm (1") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 1000
FB180030 31,8mm (1 1⁄4") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 1000
FB180040 3,81 cm(1 1⁄2") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 1000
FB180050 5,08cm (2") Calibre 18 Galvanizado De puntilla/Café Adhesivo 100 1000
FN158K00 12,7mm (1/2") 1 8 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 5000
FN168K00 15,9mm (5/8") 1 8 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 5000
FN180615 12,7mm (1/2") 18 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000
FN180620 19,1mm (3/4") 18 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000
FN180625 25,4mm (1") 1 8 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000
FN180630 31,8mm (1 1/4") 18 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000
FN208K00 19,1mm (3/4") 1 8 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 5000
FN258K00 25,4mm (1/4") 1 8 6,4mm (1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 5000
Modelo Longitud
Calibre de
Corona Punta Acabado
Fusión de Grapes Grapes
la grapa la linea por linea por caja
Manual de Instrucciones
3
General Safety
Information (Continued)
Always disconnect the
tool from the power
source when
unattended, performing
any maintenance or
repair, clearing a jam, or moving the
tool to a new location. Always
reconnect the air line BEFORE
loading any fasteners. Do not load
the tool with fasteners when either
the trigger is depressed or the Work
Contact Element (WCE) is engaged.
The tool could eject a fastener
causing death or serious personal
injury.
Always fit tool with a
fitting or hose coupling
on or near the tool in
such a manner that all
compressed air in the
tool is discharged at the time the
fitting or hose coupling is
disconnected. Do not use a check
valve or any other fitting which
allows air to remain in the tool.
Death or serious personal injury
could occur.
Never place hands or
any other body parts in
the fastener discharge
area of the tool. The
tool might eject a
fastener and could result in death or
serious personal injury.
Never carry the tool by
the air hose or pull the
hose to move the tool
or a compressor. Keep
hoses away from heat,
oil and sharp edges. Replace any
hose that is damaged, weak or
worn. Personal injury or tool
damage could occur.
Always assume the tool contains
fasteners. Respect the tool as a
working implement; no horseplay.
Always keep others at a safe
distance from the work area in case
of accidental discharge of fasteners.
Do not point the tool toward
yourself or anyone whether it
contains fasteners or not. Accidental
triggering of the tool could result in
death or serious personal injury.
Avoid using the tool when the
magazine is empty. Accelerated
wear on the tool may occur.
Clean and check all air supply hoses
and fittings before connecting the
tool to an air supply. Replace any
damaged or worn hoses or fittings.
Tool performance or durability may
be reduced.
Air compressors providing air to the
tool should follow the requirements
established by the American
National Standards Institute
Standard B19.3-1991; Safety
Standard for Compressors for
Process Industries. Contact your air
compressor manufacturer for
information.
Do not drive a fastener
on top of other
fasteners. The fastener
could glance and cause
death or a serious
puncture wound.
Do not operate
or allow anyone
else to operate
the tool if any
warnings or
warning labels
are not legible.
Warnings or warning labels are
located on the tool magazine and
body.
Do not drop or throw the tool.
Dropping or throwing the tool can
result in damage that will make the
tool unusable or unsafe. If the tool
has been dropped or thrown,
examine the tool closely for bent,
cracked or broken parts and air
leaks. STOP and repair before using
or serious injury could occur.
Do not make any modifications to the
tool without first obtaining written
approval from Campbell Hausfeld. Do
not use the tool if any shields or
guards are removed or altered. Do
not use the tool as a hammer.
Personal injury or tool
damage may occur.
Avoid long extended periods of
work with the tool. Stop using the
tool if you feel pain in hands or
arms.
Always check that the
Work Contact Element
(WCE) is operating
properly. A fastener
could accidentally be
driven if the WCE is not working
properly. Personal injury may occur
(See “Checking the Work Contact
Element” Section).
Disconnect air supply and release
tension from the pusher before
attempting to clear jams because
fasteners can be ejected from the
front of the tool. Personal injury
may occur.
Model SB504000
www.chpower.com
!
WARNING
25 Sp
Modelo SB504000
Notas
Operating The Tool
LUBRICATION
This tool requires lubrication before
using the tool for the first time and
before each use. If an inline oiler is
used, manual lubrication through the
air inlet is not required on a daily basis.
The work
surface
can become damaged by excessive
lubrication. Proper lubrication is the
owner’s responsibility. Failure to
lubricate the tool properly will
dramatically shorten the life of the
tool and void the warranty.
1. Disconnect the air
supply from the tool to
add lubricant.
2. Turn the tool so the air
inlet is facing up. Place
4-5 drops of 30 W nondetergent oil into air
inlet. Do not use
detergent oils, oil additives, or air
tool oils. Air tool oils contain
solvents which will damage the
tool’s internal components.
3. After adding oil, run
tool briefly. Wipe off
any excess oil from the
cap exhaust.
RECOMMENDED HOOKUP
The illustration below shows the
recommended hookup for the tool.
The trigger must be released to reset
the tool before another fastener can be
driven.
CHECKING THE WORK CONTACT
ELEMENT (WCE)
Check
the
operation of the Work Contact Element
(WCE) trip mechanism before each use.
The WCE must move freely without
binding through its entire travel
distance. The WCE spring must return
the WCE to its fully extended position
after being depressed. Do not operate
the tool if the WCE trip mechanism is
not operating properly. Personal injury
may occur.
1. Disconnect the air
supply from the tool.
2. Remove all
fasteners
from the
magazine
(see
Loading/ Unloading).
3. Make sure the trigger
and work contact
element (WCE) move
freely up and down
without sticking or
binding.
4. Reconnect
air supply
to the tool.
1. The air
compressor
must be able to
maintain a
minimum of
60 psi when
the tool is being used. An
inadequate air supply can cause a
loss of power and inconsistent
driving.
2. An oiler can be used to
provide oil circulation
through the tool.
A filter can be used to
remove liquid and solid
impurities which can rust or “gum
up” internal parts of the tool.
3. Use 3/8" air hoses with
a minimum working
pressure of 150 psi. Use
1/2" air hoses for 50'
run or longer. For
better performance, install a 3/8"
quick plug (1/4" NPT threads) with
an inside diameter of .315" (8mm)
on the tool and a 3/8" quick coupler
on the air hose.
4. Use a pressure regulator on the
compressor, with an operating
pressure of 0 -125 psi. A pressure
regulator is required to control the
operating pressure of the tool
between 60 and 100 psi.
SINGLE SEQUENTIAL MODE
This mode
requires the
trigger to be
pulled each
time a fastener
is driven. The tool can be actuated by
depressing the WCE against the work
surface followed by pulling the trigger.
Operating Instructions
4
www.chpower.com
60 psi
Min.
120 psi
Max.
Recommended Hookup
Quick
Coupler
Air
Hose
Quick Plug
(Optional)
Quick
Coupler
(Optional)
Oiler
Regulator
Filter
150 PSI WP
3/8" I.D.
24 Sp
Manual de Instrucciones
Cómo usar la
Herramienta (Cont.)
3. Remueva (3) tornillos de cabeza de
la boca de la herramienta. Remueva
la placa de la boca, el espaciador y
el Elemento de Contacto de Trabajo
para dejar expuesto el sujetador
atascado.
4.
Vuelva a instalar el conjunto de la
boca en el orden inverso del paso #3.
5. Asegúrese que el gatillo funciona y
que el Elemento de Contacto de
Trabajo se mueve libremente hacia
arriba y hacia abajo sin atascarse o
pegarse.
Si no se
retiran
todos los sujetadores éstos saldrán por el
frente de la herramienta.
Servicio Técnico
Si desea hacer alguna pregunta referente a la reparación u operación de las
herramientas, o para solicitar copias
adicionales de este manual, sírvase
llamar a nuestro número especial, 1800-543-6400.
Sujetadores y Piezas de
Repuesto
Use
solamente sujetadores Campbell
Hausfeld originales calibre 16 (o su
equivalente) - (vea la información sobre
intercambio de sujetadores). El
desempeño de las herramientas, la
seguridad y la duración pueden
disminuir si no se utilizan los
sujetadores adecuados. Cuando ordene
piezas de repuesto o sujetadores,
especifique el número de la pieza.
Para reparar la herramienta
La herramienta debe ser reparada
únicamente por personal calificado, y
deben usar piezas de repuesto y
accesorios originales Campbell
Hausfeld, o piezas y accesorios que
funcionen de manera equivalente.
Para colocarle los sellos
Cada vez que repare una herramienta
deberá limpiarle y lubricarle las partes
internas. Le recomendamos que use
Parker O-lube o un lubricante
equivalente en todos los anillos en O. A
cada anillo en O se le debe dar un baño
de lubricante para anillos antes de
instalarlos. Igualmente, deberá ponerle
un poco de aceite a todas las piezas
que se mueven y muñones. Finalmente,
después de haberla ensamblado y antes
de probar la herramienta deberá
ponerle unas cuantas gotas de aceite
sin detergente 30W u otro aceite
similar, en las líneas de aire.

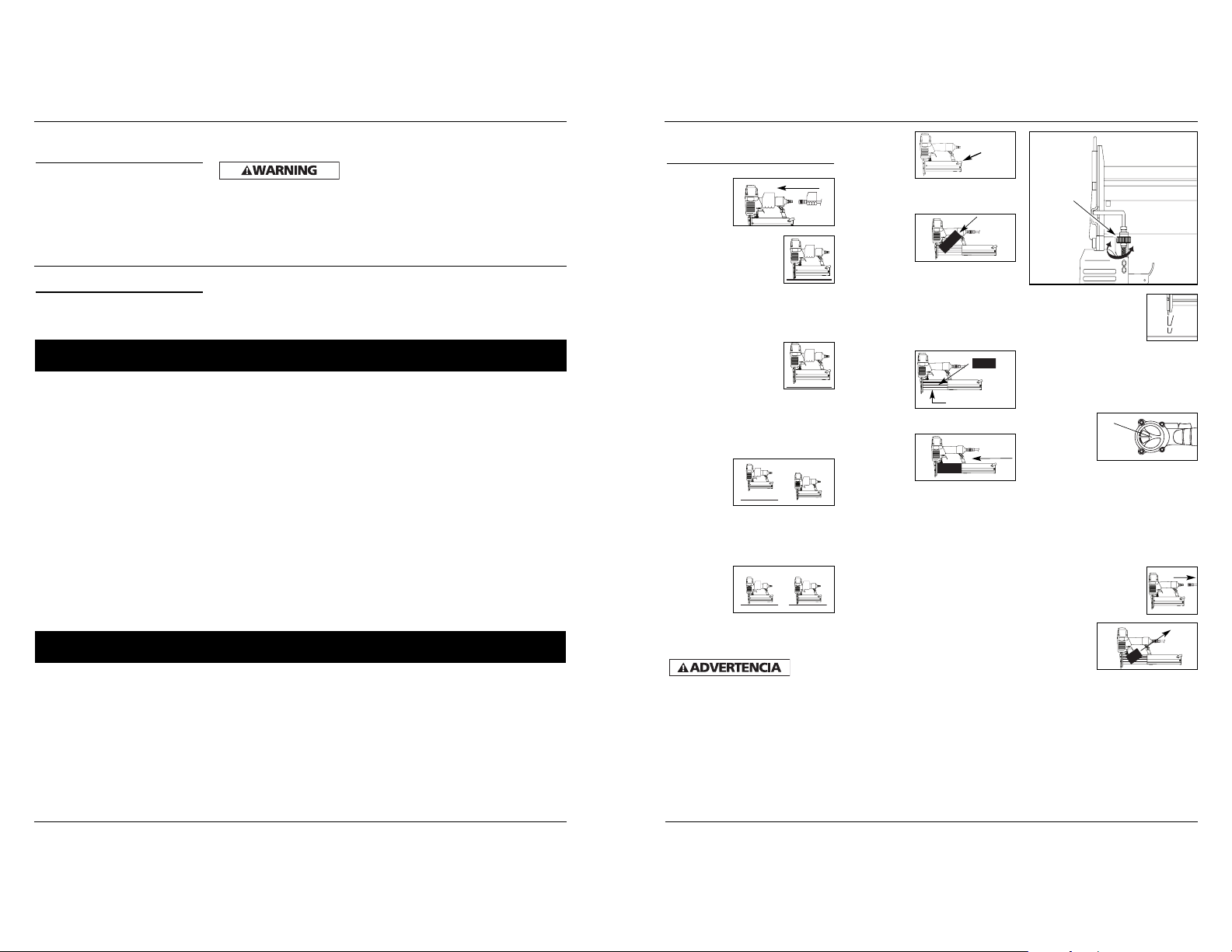

Operating The Tool
(Continued)
5. Depress the Work
Contact Element (WCE)
against the work
surface without pulling
the trigger. The tool
MUST NOT OPERATE. Do not use
the tool if it operates without
pulling the trigger. Personal injury
may result.
6. Remove the tool from
the work surface. The
Work Contact Element
(WCE) must return to its
original down position.
The tool MUST NOT OPERATE. Do
not use the tool if it operates while
lifted from the work surface.
Personal injury may result.
7. Pull the
trigger and
depress the
work
contact
element (WCE) against the work
surface. The tool MUST NOT
OPERATE.
8. Depress the
Work
Contact
Element
(WCE)
against the work surface. Pull the
trigger. The tool MUST OPERATE.
An
improperly functioning tool must not
be used. Do not actuate the tool unless
the tool is placed firmly against the
work piece.
LOADING/UNLOADING THE TOOL
1. Always connect the tool to the air
supply before loading fasteners.
2. Push down
on the latch
button.
Pull back
on the
magazine cover.
3a. For nails,
insert a
stick of
Campbell
Hausfeld
nails or equivalent (see “Fasteners”
section) into the magazine. Make
sure the pointed ends of the
fasteners are resting on the bottom
ledge of the magazine when
loading. Make sure the nails are not
dirty or damaged.
3b. For staples,
load a clip
of staples
with the
crowns
straddling
the magazine rail.
4. Push the
magazine
cover
forward
until latch
button pops up.
5. Always unload all fasteners before
removing tool from service.
Unloading is the reverse of loading,
except that you must disconnect
the air supply before unloading.
ADJUSTING THE FASTENER
PENETRATION
The tool is equipped with an adjustable
depth of drive feature. This allows the
user to determine how deep a fastener
will be driven into the work surface.
1. Adjust operating pressure so
fasteners are driven consistently. Do
not exceed 120 psi.
2. For shallow penetration, turn the
wheel (C) to right to the extent
desired.
3. For deeper penetration, turn the
wheel (C) to left to the extent
desired.
4. Make sure trigger and
work contact element
(WCE) move freely up
and down without
binding or sticking
after each adjustment.
ADJUSTING THE DIRECTION OF THE
EXHAUST
The tool is
equipped with
an adjustable
direction
exhaust
deflector. This is intended to allow the
user to change the direction of the
exhaust. Simply twist the deflector to
any direction desired.
CLEARING A JAM FROM THE TOOL
1. Disconnect the air
supply from the tool.
2. Remove all
nails from
the
magazine
(See
Loading/ Unloading The Nailer).
Failure to do so will cause the nails
to eject from the front of the nailer
when the nose assembly is
removed.
3. Loosen cap screws on nose of tool.
Slide nose downward and remove
from tool to expose jammed
fastener.
4. Reinstall nose assembly in reverse
order in step #3.
5. Make sure the trigger and Work
Contact Element (WCE) move freely
up and down without sticking or
binding.
Failure to
remove
all fasteners will cause the fasteners to
eject from the front of the tool.
5
www.chpower.com
Model SB504000
Latch
Button
Magazine rail
(C)
Rotate
Loading...
