소개
PT-9700PC/PT-9800PCN 을 구입해 주셔서 감사합니다 .
PT-9700PC/PT-9800PCN( 이후 " 프린터 " 로 칭함 ) 은 컴퓨터에 연결한 후 사용자가 원하는 맞춤형
라벨을 쉽게 인쇄할 수 있는 라벨 프린터입니다 . 또한 프린터에 연결된 바코드 리더기를 사용하면 컴
퓨터 없이도 바코드를 스캔하여 라벨과 바코드를 쉽게 인쇄할 수 있습니다 .
이 설명서에는 프린터 사용과 관련된 여러 가지 주의 사항과 기본적인 절차가 수록되어
린터를 사용하기 전에 설명서를 주의해서 읽고 , 나중에 참조할 수 있도록 손쉽게 접근할 수 있는 장소
에 설명서를 보관해 두십시오 .
®
국제 ENERGY STAR
국제
ENERGY STAR®
활성화를
ENERGY STAR
어
촉진하기 위함입니다
ENERGY STAR®
규정 준수 고지문
프로그램의 목적은 에너지 효율이 높은 사무용 장비의 개발과
®
파트너로서
지침을 충족함을 확인하였습니다
.
Brother Industries, Ltd. 는 본
.
제품이 에너지 효율에 있
있습니다 . 프
1
Page 3
편집물
및
발행물 고지사항
Brother Industries, Ltd. 의 감독 하에 , 본 설명서는 최신 제품에 대한 설명과 사양을 포함하여 제작 및 발행
되었습니다 .
본 설명서의 내용과 제품 사양은 통보 없이 변경될 수 있습니다 .
PT-9700PC/9800PCN 소프트웨어의 신규 버전이 출시될 경우 , 본 설명서에 업데이트된 기능에 대한 내용
이 반영되지 않을 수 있습니다 . 따라서 소프트웨어와 본 설명서 내용 간의 차이가 있을 수 있습니다 .
Brother 는 통보 없이 여기에 수록된 사양과 자료를 변경할 수 있는 권한을 보유하며 , 인쇄상의 오류 또는 발
행물과 관련된 다른 오류를 포함하여 ( 이에 제한되지 않음 ) 제공된 자료를 사용함으로써 발생한 모든 손해
( 결과적 손해 포함 ) 에 대해 어떠한 책임을 지지 않습니다 .
본 설명서에 나온 화면 이미지는 실제 OS 또는 프린터에 따라 다를 수 있습니다 .
© 2013 Brother Industries, Ltd. All rights reserved.
상표 및 저작권
Brother 로고는 Brother Industries, Ltd 의 등록 상표입니다 .
Brother 는 Brother Industries, Ltd 의 등록 상표입니다 .
© 2013 Brother Industries, Ltd. All rights reserved.
Microsoft, Windows Vista, Windows Server 및 Windows 는 미국 및 기타 국가에서 Microsoft Corporation 의
등록 상표입니다 .
Apple, Macintosh 및 Mac OS 는 미국 및 기타 국가에 등록된 Apple Inc. 의 상표입니다 .
QR Code 는 일본과 기타 국가에서 DENSO WAVE INCORPORATED 의 등록 상표입니다 .
QR Code Generating Program © 2008 DENSO WAVE INCORPORATED.
BarStar Pro Encode Library (DataMatrix, MaxiCode, PDF417, RSS) © 2007 AINIX Corporation. All rights
reserved.
본 문서에 사용된 다른 소프트웨어 또는 제품 이름은 해당 소프트웨어와 제품을 개발한 회사의 상표 또는 등
록 상표입니다 .
본 설명서에서 언급된 소프트웨어 소유권을 가진 각 회사는 자산 프로그램 고유의 소프트웨어 라이센스 계
약을 보유하고 있습니다 .
Brother 제품 , 관련 문서 및 다른 모든 자료에 나타나는 모든 회사의 상표명과 제품 이름은 해당 회사의 상표
또는 등록 상표입니다 .
2
Page 4
안전 주의 사항
부상이나 손상을 방지할 수 있도록 다양한 기호를 사용하여 중요 정보가 설명되어 있습니다 .
이러한 기호와 해당하는 의미는 다음과 같습니다 .
경고
주의
사고와 부상 위험을 피하기 위해 따라야 하는 조치를 나타냅니다 .
경미한 부상이나 프린터 손상을 방지하기 위해 반드시 준수해야 하는 절차를 나타
냅니다 .
본 설명서에 사용된 기호는 다음과 같습니다 .
허용되지 않는 작업입니다 . 제품을 분해하지 마십시오 .
제품에 물을 튀기거나 물에 담그지 마십시
오 .
필수 조치 연결 분리
안전 경고 가능한 감전 위험 경고
부분을 만지지 마십시오 .
경고
AC 어댑터
화재 , 손상 , 감전 , 작동 실패 , 신체적 부상을 방지하려면 이러한 지침을 따르십시오 .
프린터 전용으로 설계된 AC 어댑터
(AD9100ES), 어댑터 코드 , 전원 공급 코드 및
USB 케이블만 사용하십시오 . 그렇지 않으면
사고 또는 손상이 발생할 수 있습니다 .
Brother 는 지정된 AC 어댑터 (AD9100ES), 어
댑터 코드 , 전원 공급 코드 및 USB 케이블을
사용하지 않음으로 인해 발생하는 모든 사고나
손해에 대해 어떠한 책임도 지지 않습니다 .
동봉된 AC 어댑터 (AD9100ES), 어댑터 코드 ,
전원 공급 코드 및 USB 케이블을 다른 제품에
연결하지 마십시오 .
낙뢰가 치는 상황에서는 전원 공급 코드를 즉
시 빼고 프린터 사용을 중지하십시오 . 번개로
인해 감전 위험이 발생할 수 있습니다 .
젖은 손으로 AC 어댑터나 전원 플러그를 만지
지 마십시오 .
욕실과 같이 습도가 높은 장소에서 AC 어댑터
를 사용하지 마십시오 .
손상된 어댑터 코드 또는 전원 공급 코드를 사
용하지 마십시오 .
전원 콘센트에 너무 많은 플러그를 꽂지 마십
시오 .
어댑터/전원 공급 코드나 플러그에 무거운 물체
를 올려두거나 손상 또는 개조하지 마십시오 .
이러한 코드를 세게 구부리거나 당기지 마십시
오 .
AC 어댑터를 떨어뜨리거나 두드리지 마십시
오 . 그렇지 않으면 AC 어댑터가 손상됩니다 .
플러그를 전원 콘센트에 완전히 꽂으십시오 .
꽂는 부위가 느슨한 콘센트는 사용하지 마십
시오 .
3
Page 5
경고
프린터
화재 , 손상 , 감전 및 / 또는 신체적 부상을 방지하려면 이러한 지침을 따르십시오 .
어떤 방식으로든 프린터를 젖히지 마십시오 .
프린트 헤드 근처에 있는 금속 부품을 만지지
마십시오 . 사용 중 프린트 헤드가 매우 뜨겁게
가열되며 , 사용 직후에도 매우 뜨거운 상태로
남아 있습니다 . 손으로 직접 프린트 헤드를 만
지지 마십시오 .
프린트 헤드
프린터 내부에 외부 물체를 넣지 마십시오. 물,
금속 물질을 비롯한 기타 외부 물체가 프린터
에 들어가면, AC 어댑터를 분리하고 프린터를
구입한 소매점 또는 현지 공인 서비스 센터로
연락하십시오 .
커터 장치의 날을 만지지 마십시오 .
프린터를 분해하지 마십시오 . 프린터를 검사 ,
조정 및 수리할 경우 , 프린터를 구입한 소매점
이나 현지 공인 서비스 센터로 문의하십시오 .
프린터 포장재에는 비닐 봉지가 사용됩니다 .
질식 위험을 방지할 수 있도록 이러한 봉지를
아기와 어린이의 손이 닿지 않는 곳에 치워두
십시오 .
프린터를 사용하거나 보관할 때 이상한 냄새 ,
열 , 변색 , 변형 또는 비정상적인 현상이 나타
나면 즉시 AC 어댑터를 분리하고 사용을 중지
하십시오 .
손상을 방지하려면 프린터를 떨어뜨리거나 치
지 마십시오 .
주의
테이프 커터
경미한 부상과 프린터 손상을 방지하려면 이러한 지침을 따르십시오 .
커터 장치가 작동 중일 때는 테이프함 커버를
열지 마십시오 .
AC 어댑터
프린터를 장시간 사용하지 않을 경우 , 전원 콘
센트에서 AC 어댑터를 뽑아 두십시오 .
프린터
경미한 부상과 프린터 손상을 방지하려면 이러한 지침을 따르십시오 .
프린터를 책상과 같이 평평하고 안정된 표면에
놓으십시오 .
테이프함 커버가 열린 채로 어린이의 손이 닿
을 수 있는 장소에 프린터를 두지 마십시오 .
커터 장치에 과도한 힘을 주지 마십시오 .
전원 콘센트에서 전원 공급 코드를 분리할 때
는 항상 플러그를 잡으십시오 .
프린터 위에 무거운 물체를 올려놓지 마십시오 .
4
Page 6
일반 주의 사항
● TV, 라디오 등과 같은 기기 가까이에 프린터를 두면 프린터가 고장날 수 있습니다 . 전자파 방해를 일으
킬 수 있는 장치 근처에서는 프린터를 사용하지 마십시오 .
● 본 설명서에 설명되지 않은 어떠한 방식이나 목적으로 프린터를 사용하지 마십시오 . 이렇게 하면 사고
또는 프린터 손상을 초래할 수 있습니다 .
● 라벨 배출구, AC 어댑터 소켓, USB 포트, 직렬 포트 또는 LAN 포트(PT-9800PCN만 해당) 등에 외부 물
체를 넣지 마십시오 .
● 손가락으로 프린트 헤드를 만지지 마십시오. 프린트 헤드를 청소할 때는 옵션 품목인 프린트 헤드 청소
카세트 (TZ/TZe-CL6), 프린터의 자동 청소 기능 또는 소프트 와이프 ( 예 : 면봉 ) 를 사용하십시오 ( →
.
P.42)
● 알코올 또는 기타 유기 용제로 프린터를 청소하지 마십시오 . 반드시 부드럽고 마른 헝겊만 사용하십시
오 .
● 직사광선이 비추거나 비가 들이치는 장소, 히터나 다른 가열 기기 근처, 극심한 고온 또는 저온에 노출된
장소 ( 예 : 자동차 계기판이나 뒷좌석 ), 높은 습도 , 먼지가 많은 장소에 프린터를 두지 마십시오 . 표준
작동 온도 범위는 10 ~ 35° C 입니다 .
● 프린터 위에 고무나 비닐을 장시간 올려 두지 마십시오 . 그렇지 않으면 프린터에 얼룩이 남을 수 있습
니다 .
● 환경 조건 및 적용한 설정에 따라 일부 문자나 기호를 알아보기 어려울 수 있습니다 .
● 이 프린터에는 Brother TZ/TZe 테이프 또는 Brother HG/HGe 테이프만 사용하십시오 . 또는
표시가 없는 테이프는 사용하지 마십시오 .
● 카세트 내의 테이프를 당기거나 힘을 주지 마십시오 . 그렇지 않으면 테이프 카세트 또는 프린터가 손상
될 수 있습니다 .
● 빈 테이프 카세트 또는 프린터에 테이프 카세트가 설정되지 않은 상태로 라벨을 인쇄하지 마십시오 . 이
렇게 하면 프린트 헤드가 손상됩니다 .
● 인쇄 또는 공급 도중 테이프를 자르지 마십시오 . 이렇게 하면 테이프가 손상됩니다 .
● CD-ROM 이 긁히지 않도록 주의하십시오 . 고온 또는 저온에 노출되는 장소에 CD-ROM 을 놓지 마십시
오 . CD-ROM 위에 무거운 물체를 올려 놓거나 구부리지 마십시오 .
● CD-ROM 의 소프트웨어는 프린터를 사용하기 위한 용도로 , 두 대 이상의 컴퓨터에 설치할 수 있습니다 .
● 프린터를 사용하기 전에 본 사용자 설명서를 주의해서 읽고 필요할 때 참조할 수 있도록 가까이에 보관
해 두는 것이 좋습니다 .
● 위치, 재료 및 환경적 조건에 따라 라벨이 벗겨지지 않거나 제거할 수 없는 상태가 되고, 라벨 색상이 변
하거나 다른 물건에 색이 묻을 수 있습니다 . 라벨을 붙이기 전에 해당 환경적 조건과 재료를 확인하십
시오 .
● 테이프 카세트를 직사광선 , 고온 , 높은 습도 또는 먼지에 노출하지 마십시오 . 서늘하고 어두운 장소에
테이프 카세트를 보관하십시오 . 테이프 카세트 포장재를 연 즉시 테이프 카세트를 사용하십시오 .
● 지성 또는 수성 잉크로 만들어진 표시는 접착한 라벨을 투과해서 보일 수 있습니다 . 이러한 표시를 감
추려면 라벨을 두 겹으로 사용하거나 어두운 색상의 라벨을 사용하십시오 .
● Brother Co., Ltd. 는 명시된 주의 사항을 따르지 않음으로 인해 발생하는 모든 손해에 대해 책임을 지지
않습니다 .
5
Page 7
목차
소개 ...................................................................................................................................1
안전 주의 사항 ................................................................................................................................. 3
목차 ...................................................................................................................................6
프린터 구성품 확인하기 ....................................................................................................7
일반 설명 ...........................................................................................................................8
LED 램프 ..........................................................................................................................................9
프린터 사용 준비하기 ......................................................................................................11
프린터 연결하기 ..............................................................................................................12
전원 소스에 연결하기 ....................................................................................................................12
컴퓨터에 연결하기 .........................................................................................................................13
인터페이스 케이블 사용하기 .........................................................................................................14
테이프 카세트 설치하기 ..................................................................................................15
승인된 테이프 ................................................................................................................................15
테이프 카세트 설치하기 ................................................................................................................15
PT-9700PC 용 소프트웨어 설치하기 ..............................................................................16
Microsoft ® Windows ®를 사용하는 경우 ................................................................................... 16
PT-9800PCN 용소프트웨어 설치하기 ............................................................................18
Microsoft ® Windows ®를 사용하는 경우 ................................................................................... 18
Mac OS ®를 사용하는 경우 .......................................................................................................... 22
소프트웨어 설치 제거하기 ..............................................................................................28
Microsoft ® Windows ®를 사용하는 경우 ................................................................................... 28
고급 기능 .........................................................................................................................31
고속 또는 고해상도로 인쇄하기 .....................................................................................................31
분산 인쇄 .......................................................................................................................................32
BTP( 바코드 템플릿 인쇄 ) 기능 .....................................................................................................34
P-touch Editor Lite LAN 사용하기 (PT-9800PCN 및 Windows ®만 해당 ) ...................................39
프린터 설정 인쇄하기 ....................................................................................................................40
직렬 인터페이스 설정 (Windows®만 해당 ) ..................................................................41
컴퓨터 전송 속도 설정하기 ............................................................................................................41
프린터 전송 속도 설정하기 ............................................................................................................41
유지 관리 .........................................................................................................................42
문제 해결 .........................................................................................................................43
Q & A .............................................................................................................................................43
제품 사양 .........................................................................................................................46
부록 .................................................................................................................................47
BTP( 바코드 템플릿 인쇄 ) 기능의 일반 절차 .................................................................................47
설정 지정을 위한 바코드 목록 .......................................................................................................48
색인 .................................................................................................................................51
6
Page 8
프린터 구성품 확인하기
포장 상자를 열고 다음의 항목이 포함되어 있는지 확인하십시오 . 항목이 누락되었거나 손상된 경우
Brother 대리점 또는 Brother 고객 서비스 센터로 연락하십시오 .
■ PT-9700PC/PT-9800PCN
프린터 (PT-9700PC)
STATUS
프린터 (PT-9800PCN)
■ USB 케이블
■ 테이프 카세트
STATUS
■ AC 어댑터 ( 어댑터 코드 포함 )
전원 공급 코드에 연결합니다 .
■ 전원 공급 코드
AC 어댑터와 전원 콘센트에 연결합니다 .
(AC 전원 플러그 디자인은 국가마다 다를 수
있습니다 .)
■ 사용자 설명서
■ CD-ROM
■ 테이프 카탈로그
7
Page 9
일반 설명
■ PT-9700PC
1
2
STATUS
3
7
4
5
6
8
DC IN 24V
10
9
전면 보기 후면 보기
■ PT-9800PCN
1
2
STATUS
11
12
전면 보기 후면 보기
1. 테이프함 커버 9. 직렬 (RS-232C) 포트
2. 라벨 배출구 10. USB 포트
3. 커버 해제 버튼 11. USB 다이렉트 인터페이스의 LED 램프
4. 상태 램프
5. 전원 버튼 ( 램프 포함 ) 12. 바코드 리더기 연결을 위한 USB 다이렉트 인
6. 공급 / 잘라내기 버튼
7. 주 전원 스위치 13. LAN(10/100BASE-TX 유선 이더넷 ) 포트
8. AC 어댑터 소켓
3
7
4
5
6
8
DC IN 24V
9
(PT-9800PCN 만 해당 )
터페이스 (PT-9800PCN 만 해당 )
(PT-9800PCN 만 해당 )
10
13
참고
● 테이프함 커버를 열어 둔 채로 두면 프린트 헤드에 먼지가 축적될 수 있습니다 . 항상 커버를 닫
아 두십시오 .
8
Page 10
LED 램프
프린터 또는 USB 다이렉트 인터페이스에 있는 LED 램프에 의해 프린터 상태가 표시됩니다
(PT-9800PCN 만 해당 ).
■ 프린터의 LED 램프
램프 상태
전원 램프
( 녹색 )
켜짐 꺼짐 프린터 대기 상태 —
깜박임 꺼짐 데이터 수신 중 —
깜박임 켜짐
켜짐 켜짐
켜짐 깜박임
상태 램프
( 빨간색 )
프린터가 데이터 수신 중
1) 테이프 카세트가 없습니다 . 1) 테이프 카세트를 설치하고 테이
2) 테이프함 커버가 열려 있습
니다 .
3) 테이프 카세트가 호환되지
않습니다 .
프린터 대기 중
1) 테이프 카세트가 없습니다 . 1) 테이프 카세트를 설치하고 테이
2) 테이프함 커버가 열려 있습
니다 .
3) 테이프 카세트가 호환되지
않습니다 .
인쇄 중
1) 테이프 카세트가 없습니다 . 1) 테이프 카세트를 설치하고 테이
2) 테이프함 커버가 열려 있습
니다 .
3) 테이프 카세트가 올바르지
않습니다 .
4) 테이프 카세트가 호환되지
않습니다 .
테이프 카세트가 비어 있음
전송 오류
상태 해결책
프함 커버를 닫으십시오 .
2) 커버를 닫으십시오 .
3) 올바른 테이프 카세트를 설치
하고 테이프함 커버를 닫으십
시오 .
프함 커버를 닫으십시오 .
2) 커버를 닫으십시오 .
3) 올바른 테이프 카세트를 설치하
고 테이프함 커버를 닫으십시오 .
프함 커버를 닫으십시오 .
2) 커버를 닫으십시오 .
3) 소프트웨어 설정을 변경하거나
올바른 테이프 카세트를 설치하
십시오 .
4) 올바른 테이프 카세트를 설치
하고 테이프함 커버를 닫으십
시오 .
테이프가 들어 있는 테이프 카세트
를 설치하고 테이프함 커버를 닫으
십시오 .
프린터 전면에 있는 전원 버튼을 누
르십시오 .
9
Page 11
램프 상태
전원 램프
( 녹색 )
켜짐 빠르게 깜박임
켜짐
꺼짐 켜짐 부팅 중 —
상태 램프
( 빨간색 )
매우 빠르게
깜박임
커터 오류 테이프가 프린터에 걸리지 않았는
롤러 홀더 오류
프린트 헤드 과열 오류
EEPROM 오류 전원 버튼으로 프린터를 껐다가 다
회로 보드 오류
상태 해결책
지 확인하십시오 . 필요하면 전원
버튼으로 프린터를 껐다가 다시 켜
십시오 . 상태 램프가 계속해서 깜
박이면 Brother 대리점 또는
Brother 고객 서비스 센터로 문의
하십시오 .
전원 버튼으로 프린터를 껐다가 다
시 켜십시오 .
시 켜십시오 . 상태 램프가 계속해
서 깜박이면 Brother 대리점 또는
Brother 고객 서비스 센터로 문의
하십시오 .
■ USB 다이렉트 인터페이스의 LED 램프 (PT-9800PCN 만 해당 )
램프 상태
색 상태
— 꺼짐 USB 장치가 연결되지 않음 —
녹색 켜짐 USB 장치가 연결됨 —
깜박임 허브 연결됨 USB 장치 연결을 분리하십시오 .
호환되지 않은 USB 장치가 연
결됨
빨간색
빠르게 깜박임
매우 빠르게
깜박임
USB 다이렉트 인터페이스의
" 버퍼 가득 참 " 오류
과전류
상태 해결책
USB 장치 연결을 분리하십시오 .
바코드 리더기에서 전송된 데이터
는 프린터에 저장됩니다 .
바코드를 연속해서 스캔하는 데 바
코드 리더기를 사용하지 않도록 하
고 , 동시에 여러 개의 인터페이스
에서 바코드 리더기를 사용하지 마
십시오 .
USB 장치 연결을 끊고 전원 버튼
으로 프린터를 껐다가 다시 켜십
시오 .
10
Page 12
프린터 사용 준비하기
프린터로 라벨을 제작하기 전에 다음의 준비가 필요합니다 .
참고
● 연결 절차는 컴퓨터에서 실행 중인 운영 체제에 따라 다릅니다 . 또한 USB 연결 , 직렬 연결 , 네
트워크 연결 (PT-9800 PCN 만 해당 ) 등의 사용 여부에 따라서 다를 수 있습니다 . 프린터를 특
정 컴퓨터에 연결하는 방법에 대해서는 ( → P.13) 를 참조하십시오 .
프린터 연결하기
프린터를 전원 소스와 컴퓨터에 연결하고 테이프 카세트를
설치합니다 . 자세한 내용은 ( → P.12) 와 ( → P.15) 를 참조
하십시오 .
소프트웨어 설치하기
컴퓨터에서 프린터를 사용하려면 프린터 드라이버를
설치해야 합니다 . 또한 P-touch Editor 라벨 디자인 소프트
웨어를 설치해야 합니다 . 이 소프트웨어 설치에 대한 자세
한 내용은 ( → P.16) 또는 ( → P.18) 를 참조하십시오 .
라벨 제작하기
프린터를 설정한 후에는 라벨 제작을 시작할 수 있습니다 .
라벨 디자인과 제작 방법에 대한 자세한 내용은 " 소프트웨
어 사용자 설명서 "(PDF) 를 참조하십시오 . 자세한 기능 설
명은 소프트웨어에 있는 P-touch Editor 도움말 메뉴를 참
조할 수 있습니다 .
11
Page 13
프린터 연결하기
프린터를 전원 소스와 컴퓨터에 연결합니다 .
전원 소스에 연결하기
포함된 전원 공급 코드를 AC 어댑터에 연
1
결합니다 .
AC 어댑터 커넥터를 프린터 후면에 있는
2
AC 어댑터 소켓에 끼웁니다 .
DC IN 24V
DC IN 24V
전원 공급 코드를 전원 콘센트 (AC 220 ~
3
240 V) 에 꽂습니다 .
프린터 켜기
4
프린터 후면에 있는 주 전원 스위치를 켠
다음 , 프린터 전면에 있는 전원 버튼을 누
릅니다 .
프린터 끄기
프린터가 꺼질 때까지 프린터 전면에 있
는 전원 버튼을 누르고 , 프린터 후면에 있
는 주 전원 스위치를 내립니다 .
STATUS
STATUS
전원 버튼
주 전원
스위치
참고
● 항상 프린터 전면에 있는 전원 버튼을 사
용하여 전원을 먼저 차단한 다음 AC 어
댑터를 분리하거나 주 전원 스위치를 내
리십시오 .
● 프린터를 사용한 후에는 전원 콘센트에서
전원 공급 코드를 분리하고 프린터에서
AC 어댑터를 뺀 다음 , 나중에 사용할 수
있도록 안전한 장소에 보관해 두십시오 .
● AC 어댑터를 분리할 때는 항상 플러그를
잡고 당기십시오 . AC 어댑터 자체나 전원
공급 코드를 당기지 마십시오 . 이렇게 하
면 코드 안의 전선이 끊어질 수 있습니다 .
● 프린터에 함께 포함된 것 이외의 다른 AC
어댑터는 사용하지 마십시오 . 그렇지 않
으면 사고가 발생할 수 있습니다 .
24V
DC IN
12
Page 14
컴퓨터에 연결하기
인터페이스 케이블을 사용하여 프린터를 컴퓨터에 연결합니다 . USB 포트 , 직렬 (RS-232C) 포트 및
LAN(10/100BASE-TX 유선 이더넷 ) 포트에 연결하는 데 사용되는 인터페이스 케이블은 각기 다릅니다 .
기본 설정 직렬 포트
운영 체제
USB 포트 LAN 포트
(ESC/P 및
P-touch 템플릿
만 해당 )
Windows® XP/Windows Vista®/
Windows® 7/Windows® 8
PT-9700PC
Mac OS
®
X 10.3.9-10.6 아니오
Windows® XP/Windows Vista®/
Windows® 7/Windows® 8/
Windows Server® 2003/
Windows Server® 2008/2008 R2
PT-9800PCN
Mac OS
®
X 10.3.9-10.6 아니오
예
예 아니오
예
예예
13
Page 15
인터페이스 케이블 사용하기
직렬 (RS-232C) 케이블 및 네트워크 ( 이더넷 ) 케이블은 표준 부속품이 아닙니다 . 인터페이스 유형
에 맞는 적절한 케이블을 사용하십시오 .
참고
● USB 인터페이스의 경우 EMC 의 제한을 준수할 수 있도록 포함된 USB 인터페이스 케이블을
사용해야 합니다 .
● 직렬 및 네트워크 인터페이스의 경우 EMC의 제한을 준수할 수 있도록 차폐형 인터페이스 케이
블을 사용해야 합니다 .
● Brother Industries, Ltd. 에서 명시적으로 승인하지 않은 변경이나 개조는 성능과 인쇄 품질에
영향을 줄 수 있으며 , 이러한 손상은 일정 기간동안 제공되는 무상지원서비스를 받을 수 없습
니다 .
■ USB 케이블
동봉된 인터페이스 케이블을 사용하십시오 .
■ 직렬 (RS-232C) 케이블
이 프린터에서 사용할 수 있는 직렬 케이블 (RS-232C 케이블 ) 에 대한 핀 할당은 아래 표에 나와 있
습니다 . 전자제품 매장에서 케이블을 구입할 수 있습니다 . 길이 1.8 m 을 넘는 직렬 케이블은 사용
하지 마십시오 .
Brother 프린터 측 컴퓨터 측
(D-Sub 암 , 잠금 나사 #4-40 인치 나사 ) (D-Sub9P 암 )
신호 이름 핀 번호 핀 할당 핀 번호 신호 이름
DCD 1 1 DCD
RXD 2 2 RXD
TXD 3 3 TXD
DTR 4 4 DTR
GND 5 5 GND
DSR 6 6 DSR
RTS 7 7 RTS
CTS 8 8 CTS
RI 9 9 RI
참고
● 이 장비의 RS-232C 직렬 커넥터 부품은 Limited Power Source 의 부품이 아닙니다 .
● 직렬 인터페이스 설정에 대한 자세한 내용은 ( → P.41) 을 참조하십시오 .
■ 네트워크 케이블 (PT-9800PCN 만 해당 )
10BASE-T 또는 100BASE-TX 고속 이더넷 네트워크에 적합한 직통 Category5( 또는 그 이상 ) 연
선 케이블을 사용하십시오 .
참고
● 이 제품을 과전압의 영향을 받지 않는 LAN 연결부에 연결하십시오 .
14
Page 16
테이프 카세트 설치하기
이 단원에는 프린터와 함께 사용할 수 있는 테이프 유형이 나와 있으며, 테이프 카세트를 설치하는 절
차에 대해 설명합니다 .
테이프 카세트를 끼웁니다 .
3
승인된 테이프
아래 목록은 프린터와 함께 사용할 수 있는
테이프 유형을 나타냅니다 .
■ TZ/TZe 테이프
표준 라미네이트 테이프
표준 비 - 라미네이트 테이프
강력 접착 테이프 - 라미네이트
플렉시블 ID 테이프 - 라미네이트
패브릭 열 접착식 테이프 - 비-라미네이트
보안 테이프 - 라미네이트
스텐실 테이프 - 비 - 라미네이트
■ HG/HGe 테이프
HG/HGe 테이프를 사용하면 3 가지의 더 높은
인쇄 속도와 인쇄 해상도 조합을 사용할 수 있
습니다 . 고속 인쇄에 대한 자세한 내용은 ( →
P.31) 를 참조하십시오 .
테이프 끝이 테이프 가이드 아래에 오도
록 하십시오 .
테이프의 끝
테이프 가이드
• 잉크 리본이 느슨해진 경우 , 손가락으
로 카세트에 표시된 화살표 방향으로
톱니바퀴를 감습니다 .
테이프함 커버를 닫고 프린터 전면에 있
4
는 전원 버튼을 누릅니다 .
톱니바퀴
테이프 카세트 설치하기
이 단원에서는 테이프 카세트를 설치하는 절차
에 대해 설명합니다 .
전원 램프가 꺼질 때까지 프린터 전면에
1
있는 전원 버튼을 누릅니다 .
커버 해제 버튼을 눌러 테이프함 커버를
2
엽니다 .
커버 해제 버튼
15
공급 / 잘라내기 버튼을 눌러 느슨하게 늘
5
어진 테이프를 제거합니다 .
참고
● 프린터의 롤러 어셈블리를 분리한 경우
에 한해 테이프 카세트를 제거할 수 있습
니다. 프린터 전면에 있는 전원 버튼을 누
르거나 라벨 인쇄 후 10분 내에 추가 작업
을 수행하지 않으면 어셈블리가 자동으
로 해제됩니다.
Page 17
PT-9700PC 용 소프트웨어 설치하기
소프트웨어 설치 절차는 컴퓨터의 OS 에 따라 다릅니다 . 설치 절차는 통보 없이 변경될 수 있습니다 .
참고
● "PT-9700PC" 모델을 사용할 경우 , 인쇄 문제를 방지하기 위해서는 다음의 P-touch Editor 또는
b-PAC SDK 버전을 설치해야 합니다 .
● [P-touch Editor] 버전 5.0.101 이상 (CD 에 포함 ).
● [b-PAC SDK] 버전 3.0.010 이상 (Brother Solutions Center 에서 다운로드 )
● 소프트웨어에 대한 자세한 내용은 " 소프트웨어 사용자 설명서 "(PDF) 를 참조하십시오 .
● "시작" – "모든 프로그램( 프로그램 )" – "Brother P-touch" – " 설명서 " –"PT-9700PC" –"소프트웨
어 사용자 설명서 " 를 클릭해서 " 소프트웨어 사용자 설명서 "(PDF) 를 확인할 수 있습니다 .
Microsoft® Windows®를 사용하
는 경우
이 단원에서는 P-touch Editor 5.0, 프린터 드라
이버 및 소프트웨어 사용자 설명서 (PDF) 를 설
치하는 방법에 대해 설명합니다 .
참고
● 별도의 지침이 표시되기 전까지는 컴퓨
터에서 프린터를 분리하지 마십시오 .
● 이 소프트웨어를 설치하려면 관리자 권
한이 있는 사용자로 로그인해야 합니다 .
● 전원 버튼과 주 전원 스위치를 사용해서
프린터를 끄십시오 .
다음은
Windows Vista®에 관한 예입니다
컴퓨터를 시작하고 CD-ROM 드라이브에
1
CD-ROM 을 넣습니다 .
참고
● 자동으로 시작되지 않으면 CD-ROM 에
있는 파일을 열고 "Setup.exe" 을 두 번
클릭하십시오 .
[ 표준 설치 ] 를 클릭합니다 .
2
설치 항목 :
기본 설치
P-touch Editor 5.0, 프린터 드라이버 및 소
프트웨어 사용자 설명서 (PDF)
사용자 지정 설치
P-touch Editor 5.0, 프린터 드라이버 및 소
프트웨어 사용자 설명서 (PDF) 를 별도로
설치할 수 있습니다 .
사용자 설명서 표시
소프트웨어 사용자 설명서 (PDF)
(PDF 리더 소프트웨어 필요 )
.
Adobe Reader 다운로드
Adobe
®
Reader® 다운로드 페이지로 연
결되는 링크가 표시됩니다 .
라이센스 계약을 읽고 [예] 를 클릭해서 이
3
용 약관에 동의함을 표시합니다 .
화면에 나타나는 지침을 따르십시오 .
설치할 Add-In 프로그램 옆에 있는 상자
4
에확인 표시를 누르고 [ 다음 ] 을 클릭합
니다 .
Add-In 기능을 사용하면 라벨 레이아웃에
서 해당 애플리케이션의 텍스트를 쉽게
사용할 수 있습니다 .
참고
● 모든 Microsoft
종료했는지 확인하십시오 .
원하는 모델을 선택하고 [ 확인 ] 을 클릭합
5
니다 .
화면에 나타나는 드
라이버 설치 지침을
따르십시오 .
®
Office 애플리케이션을
16
Page 18
메시지가 표시되면 USB 케이블을 사용
6
하여 프린터를 컴퓨터에 연결한 다음 , 프
린터 전원을 켭니다 .
Mac OS®를 사용하는 경우
본 단원에서는 P-touch Editor 5.0 과 프린터 드
라이버를 설치하는 방법을 설명합니다 .
USB 포트
DC IN 24V
AC 어댑터 소켓
프린터가 검색되면 드라이버가 자동으로
7
설치됩니다 .
온라인으로 프린터를 등록하라는 메시지
8
가 표시되면 , 등록 방법을 선택하고 [ 다
AC 어댑터
USB 케이블
음 ] 을 클릭합니다 .
온라인상에서 제품 등록을 선택한 경우 ,
새 창에 기본 인터넷 브라우저가 실행됩
니다 . 지침을 따라 프린터를 등록합니다 .
옵션 도구를 다운로드하라는 메시지가 표
9
시되면 , 원하는 항목을 선택하고 [ 다음 ]
을 클릭합니다 .
• "예 , 페이지를 표시함 " 을 선택하면 설
치를 마치기 전에 Brother Solutions
Center 웹사이트로 이동합니다(권장).
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델
에 대한 다운로드를 선택합니다 .
• " 아니오 , 페이지를 표시 안 함" 을 선택
하면 설치가 계속 진행됩니다 .
참고
● 나중에 옵션 도구를 다운로드하려면 이
웹사이트에서 해당 도구를 찾을 수 있습
니다 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에
대한 다운로드를 선택합니다 .
참고
● P-touch Editor 5.0 설치가 완료되기 전까
지 프린터를 Macintosh
십시오 .
● 이 소프트웨어를 설치하려면 관리자 권
한이 있는 사용자로 로그인해야 합니다 .
● 전원 버튼과 주 전원 스위치를 사용해서
프린터를 끄십시오 .
다음은 Mac OS
®
X 10.5.7 을 사용할 경우의 예
시입니다 .
Macintosh®를 시작하고 CD-ROM 드라
1
이브에 CD-ROM 을 넣습니다 .
"PT_Series" (CD-ROM) 아이콘을 두 번
클릭합니다 .
"Mac OS X" 폴더에 있는 "Brother PT-
2
9700PC Driver.pkg"를 두 번 클릭합니다.
드라이버 설치 프로그램이 시작됩니다.화
면에 나타나는 지침을 따르십시오 .
®
에 연결하지 마
[ 마침 ] 을 클릭합니다 .
0
이제 소프트웨어 설치가 완료됩니다 . 지시
에 따라 . 컴퓨터를 다시 시작합니다 .
소프트웨어를 시작합니다 .
a
" 시작 "
– " 모든 프로그램 ( 프로그램 )" –
"Brother P-touch" – "P-touch Editor 5.0" 를
클릭해서 P-touch Editor 5.0 을 시작합니다 .
17
Page 19
PT-9800PCN 용소프트웨어 설치하기
소프트웨어 설치 절차는 컴퓨터의 OS 에 다라 다릅니다 . 설치 절차는 통보 없이 변경될 수 있습니다 .
참고
● "PT-9800PCN" 모델을 사용할 경우 , 인쇄 문제를 방지하기 위해서는 다음의 P-touch Editor 또
는 b-PAC SDK 버전을 설치해야 합니다 .
● [P-touch Editor] 버전 5.0.101 이상 (CD 에 포함 ).
● [b-PAC SDK] 버전 3.0.010 이상 (Brother Solutions Center 에서 다운로드 ).
● 소프트웨어에 대한 자세한 내용은 " 소프트웨어 사용자 설명서 "(PDF) 를 참조하십시오 .
● 네트워크에 대한 자세한 내용은 " 네트워크 사용자 설명서 "(PDF) 를 참조하십시오 .
● "시작 " – " 모든 프로그램(프로그램 )" – "Brother P-touch" – " 설명서" – "PT-9800PCN" – "소프
트웨어 사용자 설명서 " 나 " 네트워크 사용자 설명서 " 를 클릭해서 소프트웨어 사용자 설명서
또는 네트워크 사용자 설명서 (PDF) 를 확인할 수 있습니다 .
사용자 지정 설치
Microsoft® Windows®를 사용하
는 경우
이 단원에서는 P-touch Editor 5.0, 프린터 드라
이버 , 소프트웨어 사용자 설명서 (PDF) 및 네트
워크 사용자 설명서 (PDF) 를 설치하는 방법에
대해 설명합니다 .
참고
● USB 인터페이스 케이블을 사용하는 경
우 , 별도의 지침이 표시되기 전까지는 프
린터를 컴퓨터에 연결하지 마십시오 .
● 이 소프트웨어를 설치하려면 관리자 권
한이 있는 사용자로 로그인해야 합니다 .
● 전원 버튼과 주 전원 스위치를 사용해서
프린터를 끄십시오 .
다음은 Windows Vista
®
에 관한 예입니다 .
P-touch Editor 5.0, 프린터 드라이버 , 소프
트웨어 사용자 설명서 (PDF), 네트워크 사
용자 설명서 (PDF) 및 P-touch Editor Lite
LAN 을 별도로 설치할 수 있습니다 .
유틸리티 설치
BRAdmin Light
BRAdmin Light 설치 방법에 대해서는 21 페
이지를 참조하십시오 .
사용자 설명서
소프트웨어 사용자 설명서 (PDF), 네트워
크 사용자 설명서 (PDF) 및 Adobe
Reader® 다운로드 페이지 링크
®
컴퓨터를 시작하고 CD-ROM 드라이브에
1
CD-ROM 을 넣습니다 .
참고
● 자동으로 시작되지 않으면 CD-ROM에 있
는 파일을 열고 "Setup.exe" 을 두 번 클릭
하십시오 .
[ 표준 설치 ] 를 클릭합니다 .
2
설치 항목 :
기본 설치
P-touch Editor 5.0, 프린터 드라이버 , 소프
트웨어 사용자 설명서 (PDF) 및 네트워크
사용자 설명서 (PDF)
18
라이센스 계약을 읽고 [예] 를 클릭해서 이
3
용 약관에 동의함을 표시합니다 .
화면에 나타나는 지침을 따르십시오 .
Page 20
설치할 Add-In 프로그램 옆에 있는 상자
4
에 확인 표시를 누르고 [ 다음 ] 을 클릭합
니다 .
Add-In 기능을 사용하면 라벨 레이아웃에
서 해당 애플리케이션의 텍스트를 쉽게
사용할 수 있습니다 .
■ USB 인터페이스 케이블 사용자
화면에 나타나는 지침을 따르십시오 . 이
6
화면이 나타나면 프린터의 전원이 켜져
있는지 확인하십시오 . USB 인터페이스
케이블을 컴퓨터에 연결한 다음 , 프린터
에 연결합니다 .
참고
● 모든 Microsoft
종료했는지 확인하십시오 .
[ 확인 ] 을 클릭합니다 .
5
그런 다음 연결 방법을 선택하고 [ 다음 ] 을
클릭합니다 .
연결 방법 :
USB 케이블을 사용한 로컬 프린터
( → P.19) 를 참조하십시오 .
Brother 피어 - 투 - 피어 네트워크 프린터
LAN 케이블이 프린터에 연결되어 있는지
확인하십시오 .
( → P.20) 를 참조하십시오 .
네트워크 공유 프린터
LAN 케이블이 프린터에 연결되어 있는지
확인하십시오 .
( → P.20) 를 참조하십시오 .
®
Office 애플리케이션을
참고
● USB 인터페이스 케이블을 사용하는 경
우 , 별도의 지침이 표시되기 전까지는 프
린터를 컴퓨터에 연결하지 마십시오 .
온라인으로 프린터를 등록하라는 메시지
7
가 표시되면 , 등록 방법을 선택하고 [ 다음 ]
을 클릭합니다 .
온라인상에서 제품 등록을 선택한 경우 ,
새 창에 기본 인터넷 브라우저가 실행됩니
다 . 지침을 따라 프린터를 등록합니다 .
옵션 도구를 다운로드하라는 메시지가 표
8
시되면 , 원하는 항목을 선택하고 [ 다음 ]
을 클릭합니다 .
• " 예 , 페이지를 표시함 " 을 선택하면 설
치를 마치기 전에 Brother Solutions
Center 웹사이트로 이동합니다( 권장 ).
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에
대한 다운로드를 선택합니다 .
• " 아니오 , 페이지를 표시 안 함 " 을 선
택하면 설치가 계속 진행됩니다 .
참고
● 나중에 옵션 도구를 다운로드하려면 이
웹사이트에서 해당 도구를 찾을 수 있습
니다 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에
대한 다운로드를 선택합니다 .
[ 마침 ] 을 클릭합니다 .
9
이제 소프트웨어 설치가 완료됩니다
지시에 따라 컴퓨터를 다시 시작합니다 .
소프트웨어를 시작합니다 .
0
" 시작 " - " 모든 프로그램 ( 프로그램 )" "Brother P-touch" - "P-touch Editor 5.0"를
클릭해서 P-touch Editor 5.0 을 시작합니
다 .
.
19
Page 21
■ 네트워크 인터페이스 케이블 사용자
■ 공유 네트워크 프린터 사용자
" 장치에 맞는 네트워크를 검색하고 검색
6
된 장치 목록에서 선택 ( 권장 )" 을 선택합
니다. 또는 프린터의 IP 주소나 노드 이름
을 입력합니다 . [ 다음 ] 을 클릭합니다 .
프린터 설정 페이지를 인쇄해서 프린터
의 IP 주소와 노드 이름을 확인할 수 있습
니다 . 자세한 내용은 ( → P.40) 를 참조하
십시오 .
프린터를 선택합니다 .
7
화면에 나타나는 지침을 따르십시오 .
온라인으로 프린터를 등록하라는 메시
8
지가 표시되면 , 등록 방법을 선택하고
[ 다음 ] 을 클릭합니다 .
온라인상에서 제품 등록을 선택한 경우
새 창에 기본 인터넷 브라우저가 실행됩니
다
.
지침을 따라 프린터를 등록합니다
옵션 도구를 다운로드하라는 메시지가 표
9
시되면 , 원하는 항목을 선택하고 [ 다음 ]
을 클릭합니다 .
• " 예 , 페이지를 표시함 " 을 선택하면 설
치를 마치기 전에 Brother Solutions
Center 웹사이트로 이동합니다( 권장 ).
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에
대한 다운로드를 선택합니다 .
• " 아니오 , 페이지를 표시 안 함" 을 선택
하면 설치가 계속 진행됩니다 .
참고
● 나중에 옵션 도구를 다운로드하려면 이
웹사이트에서 해당 도구를 찾을 수 있습
니다 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에
대한 다운로드를 선택합니다 .
[ 마침 ] 을 클릭합니다 .
0
이제 소프트웨어 설치가 완료됩니다 . 지시
에 따라 . 컴퓨터를 다시 시작합니다 .
소프트웨어를 시작합니다 .
a
" 시작 "
– " 모든 프로그램 ( 프로그램 )" –
"Brother P-touch" – "P-touch Editor 5.0" 를
클릭해서 P-touch Editor 5.0 을 시작합
니다 .
프린터의 대기열을 선택하고 [ 다음 ] 을 클
6
릭합니다 .
화면에 나타나는 지침을 따르십시오 .
참고
● 네트워크에서 프린터의 위치나 이름을
모르는 경우 관리자에게 문의하십시오 .
온라인으로 프린터를 등록하라는 메시
7
지가 표시되면 , 등록 방법을 선택하고
[ 다음 ] 을 클릭합니다 .
온라인상에서 제품 등록을 선택한 경우 ,
새 창에 기본 인터넷 브라우저가 실행됩니
다 . 지침을 따라 프린터를 등록합니다 .
,
.
옵션 도구를 다운로드하라는 메시지가 표
8
시되면 , 원하는 항목을 선택하고 [ 다음 ]
을 클릭합니다 .
• " 예 , 페이지를 표시함 " 을 선택하면 설
치를 마치기 전에 Brother Solutions
Center 웹사이트로 이동합니다(권장).
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델
에 대한 다운로드를 선택합니다 .
• " 아니오 , 페이지를 표시 안 함 " 을 선
택하면 설치가 계속 진행됩니다 .
참고
● 나중에 옵션 도구를 다운로드하려면 이
웹사이트에서 해당 도구를 찾을 수 있습
니다 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에
대한 다운로드를 선택합니다 .
[ 마침 ] 을 클릭합니다 .
9
이제 소프트웨어 설치가 완료됩니다 . 지시
에 따라 컴퓨터를 다시 시작합니다 .
소프트웨어를 시작합니다 .
0
" 시작 "
– " 모든 프로그램 ( 프로그램 )" –
"Brother P-touch" – "P-touch Editor 5.0" 를
클릭해서 P-touch Editor 5.0 을 시작합니다 .
20
Page 22
■ BRAdmin Light 구성 유틸리티 설치하기
BRAdmin Light 는 Brother 네트워크 연결형 장
치를 처음으로 설정할 경우 사용되는 유틸리
티입니다 . 또한 이 유틸리티를 사용하여 네트
워크상에서 Brother 제품을 검색하고 상태를
확인하거나 IP 주소와 같은 기본 네트워크 설
정을 구성할 수 있습니다 .
BRAdmin Light 에 대한 자세한 내용은
http://solutions.brother.com/ 을 참조하십시오 .
참고
● 추가적인 고급 프린터 관리가 필요한 경우,
다음 웹사이트에서 다운로드할 수 있는 최
신 Brother BRAdmin Professional 유틸리
티 버전을 사용하십시오 :
http://solutions.brother.com/
● 개인 방화벽 소프트웨어를 사용 중인 경우
BRAdmin Light 가 구성되지 않은 장치를
발견하지 못할 수 있습니다 . 이 경우 개인
방화벽 소프트웨어를 해제한 후 BRAdmin
Light 를 다시 시도해 보십시오 . 구성되지
않은 장치의 주소를 설정한 후 개인 방화벽
소프트웨어를 다시 시작하십시오 .
[ 유틸리티 설치 ] 를 클릭합니다 .
1
이 화면은 CD-ROM을 삽입할 때 나타나는
화면과 동일합니다 .
[BRAdmin Light] 를 클릭하고 화면에 나
2
타나는 지침을 따릅니다 .
컴퓨터에 Windows 방화벽이 설정되어 있
는 경우, "이 애플리케이션을 예외 목록에
추가하시겠습니까 ?" 메시지가 나타납니
다 . 컴퓨터 환경을 확인한 후 [ 예 ] 또는 [
아니오 ] 를 선택하십시오 .
■ BRAdmin Light 를 사용하여 IP 주소 ,
서브넷 마스크 및 게이트웨이 설정하기
" 시작 " – " 모든 프로그램 ( 프로그램 )" –
1
"BRAdmin Light" 를 클릭합니다 .
BRAdmin Light 가 자동으로 새 장치를 검
색합니다 .
21
참고
● 네트워크에 DHCP/BOOTP/RARP 서버
가 있는 경우 , 인쇄 서버가 자동으로 IP
주소를 가져오기 때문에 다음 작업을 수
행할 필요가 없습니다 .
Page 23
구성되지 않은 장치를 두 번 클릭합니다 .
2
기본 암호는 "access" 입니다 .
부팅 방법으로 STATIC을 선택합니다. IP
3
주소 , 서브넷 마스크 및 게이트웨이를 입
력하고 [ 확인 ] 을 클릭합니다 .
주소 정보가 프린터에 저장됩니다 .
4
Mac OS®를 사용하는 경우
본 단원에서는 P-touch Editor 5.0 과 프린터 드
라이버를 설치하는 방법을 설명합니다 .
참고
● P-touch Editor 5.0 설치가 완료되기 전까
지 프린터를 Macintosh
십시오 .
● 이 소프트웨어를 설치하려면 관리자 권
한이 있는 사용자로 로그인해야 합니다 .
● 전원 버튼과 주 전원 스위치를 사용해서
프린터를 끄십시오 .
이 화면은 Mac OS
Macintosh®를 시작하고 CD-ROM 드라
1
이브에 CD-ROM 을 넣습니다 .
®
"PT_Series"(CD-ROM) 아이콘을 두 번
클릭합니다 .
"Mac OS X" 폴더에 있는 "Brother PT-
2
9800PCN Driver.pkg" 를 두 번 클릭합니
다 .
드라이버 설치 프로그램이 시작됩니다.화
면에 나타나는 지침을 따르십시오 .
®
에 연결하지 마
X 10.5.7 의 화면입니다 .
22
Page 24
설치가 완료된 후 아래와 같은 화면이 표
3
시되면 [ 닫기 ] 를 클릭합니다 .
그러면 프린터 드라이버 설치가 완료됩니
다 .
그 다음 , P-touch Editor 5.0 을 설치하십
시오 .
컴퓨터가 다시 시작되면 USB/LAN 케이
6
블을 사용하여 프린터를 컴퓨터에 연결한
다음 , 프린터 전원을 켭니다 .
AC 어댑터
AC 어댑터
LAN 포트
USB 포트
USB 케이블
"P-touch Editor 5.0 Installer.mpkg" 를
4
두 번 클릭합니다 .
P-touch Editor 5.0 설치 프로그램이 시작
됩니다 . 화면에 나타나는 지침을 따르십
시오 .
설치가 완료되고 "소프트웨어 설치를 완료
5
하려면 " 다시 시작 " 을 클릭하십시오 ." 메
시지가 표시되면 [ 다시 시작 ] 을 클릭합니
다 .
Macintosh
®
가 다시 시작되고 소프트웨
어 설치가 완료됩니다 .
참고
● USB 허브를 통해 프린터를 Macintosh
에 연결하는 경우 , 프린터가 제대로 검색
되지 않을 수 있습니다 .이 경우 프린터를
Macintosh
십시오 .
Mac OS® X 10.3.9 - 10.4.x 의 경우
7
Mac OS
클릭하고 " 애플리케이션 " - " 유틸리티 " " 프린터 설치 유틸리티 " 를 클릭합니다 .
Mac OS
Apple 메뉴에서 " 시스템 기본 설정 " 을 클
릭하고 " 인쇄 및 팩스 " 를 클릭합니다 .
그런 다음 를 클릭해서 프린터를 추
가합니다 .
®
의 USB 포트에 직접 연결하
®
X 가 설치된 드라이브를 두 번
®
X 10.5.x - 10.6 의 경우
®
23
Page 25
연결 방법을 선택합니다 .
8
USB 케이블을 사용한 로컬 프린터
"USB 인터페이스 케이블 사용자 " 를 참
조하십시오 ( → P.25).
네트워크 공유 프린터 (단순 네트워크 구성 )
LAN 케이블이 프린터에 연결되어 있
는지 확인하십시오 .
" 네트워크 인터페이스 케이블 사용자 ( 단
순 네트워크 구성 )" 를 참조하십시오 ( →
P.26).
네트워크 공유 프린터 (수동 네트워크 구성 )
LAN 케이블이 프린터에 연결되어 있는지
확인하십시오 .
" 네트워크
인터페이스 케이블 사용자
( 수동 네트워크 구성 )" 를 참조하십시오
( → P.27).
■ USB 인터페이스 케이블 사용자
Mac OS® X 10.3.9 의 경우
9
[ 추가 ] 를 클릭하고 화면 맨 위에서
"USB" 를 선택합니다 .
목록에서 "PT-9800PCN" 을 선택하고 [추
가 ] 를 다시 클릭해서 " 프린터 설치 유틸
리티 " 에 프린터를 추가합니다 .
Mac OS
®
X 10.4.x - 10.6 의 경우
[ 추가 ]/ 를 클릭합니다 . 목록에서 "PT9800PCN/Brother PT-9800PCN" 을 선택
하고 프린터를 " 프린터 설치 유틸리티 "/
" 인쇄 및 팩스 " 에 추가합니다 .
참고
● Mac OS
하고 BRPTUSB 연결을 사용하여 프린터
를 추가하십시오 . ( 이렇게 하면 인쇄 오
류가 발생할 때 오류 대화 상자가 나타납
니다 .) 적절한 프린터 이름을 설정하십시
오 .
0
®
X 10.4.x의 경우 [ 추가]를 클릭
" 프린터 목록 "/"인쇄 및 팩스" 화면이 다
시 표시되면 "PT-9800PCN/Brother PT9800PCN" 이 추가되었는지 확인하고 "
프린터 목록 "/" 인쇄 및 팩스 " 화면을 닫
습니다 .
이제 프린터를 사용할 수 있습니다 .
참고
● 소프트웨어에 대한 자세한 내용은
P-touch Editor 도움말을 참조하십시오 .
24
Page 26
■ 네트워크 인터페이스 케이블 사용자( 단순 네
트워크 구성 )
[ 추가 ] 를 클릭합니다 .
9
Mac OS® X 10.3.9 의 경우
0
아래와 같이 항목을 선택합니다 .
®
Mac OS
X 10.5.x-10.6
" 프린터 목록 "/" 인쇄 및 팩스" 화면이 다
b
시 표시되면 "Brother PT-9800PCN" 이
추가되었는지 확인하고 " 프린터 목록 "/"
인쇄 및 팩스 " 화면을 닫습니다 .
이제 프린터를 사용할 수 있습니다 .
목록에서 "Brother PT-9800PCN" 을 선
a
택하고 [ 추가 ] 를 다시 클릭해서 " 프린터
설치 유틸리티 "/" 인쇄 및 팩스 " 에 프린
터를 추가합니다 .
Mac OS® X 10.3.9
참고
● 소프트웨어에 대한 자세한 내용은
P-touch Editor 도움말을 참조하십시오 .
25
Mac OS
®
X 10.4.x
Page 27
■ 네트워크 인터페이스 케이블 사용자( 수동 네
트워크 구성 )
Mac OS® X 10.3.9 의 경우
9
[ 추가 ] 를 클릭하고 화면 맨 위에서 "IP 인
쇄 " 를 선택합니다 .
프린터 주소 상자에 프린터의 IP 주소를
입력합니다 .
목록에서 "PT-9800PCN" 을 선택하고 [
추가 ] 를 다시 클릭해서 " 프린터 설치 유
틸리티 " 에 프린터를 추가합니다 .
Mac OS
®
X 10.4.x - 10.6 의 경우
[ 추가 ] 를 클릭하고 화면 맨 위에서 "IP 프
린터 /IP" 를 선택합니다 .
주소 상자에 프린터의 IP 주소를 입력합
니다 . 목록에서 "Brother PT-9800PCN"
을 선택하고 [ 추가 ] 를 다시 클릭해서 " 프
린터 설치 유틸리티 " 에 프린터를 추가합
니다 .
■ BRAdmin Light 구성 유틸리티 설치하기
BRAdmin Light 는 Brother 네트워크 연결형 장
치를 처음으로 설정할 경우 사용되는 유틸리티
입니다 . 또한 이 유틸리티를 사용하여 네트워크
상에서 Brother 제품을 검색하고 상태를 확인하
거나 IP 주소와 같은 기본
네트워크 설정을 구
성할 수 있습니다 .
BRAdmin Light 에 대한 자세한 내용은 다음 웹
사이트를 참조하십시오 .
http://solutions.brother.com/
참고
● 개인 방화벽 소프트웨어를 사용 중인 경
우 BRAdmin Light 가 구성되지 않은 장치
를 발견하지 못할 수 있습니다 .이 경우 개
인 방화벽 소프트웨어를 해제한 후
BRAdmin Light 를 다시 시도해 보십시오 .
구성되지 않은 장치의 주소를 설정한 후
개인 방화벽 소프트웨어를 다시 시작하
십시오 .
"Mac OS X" 폴더에 있는 "BRAdmin
1
Light.pkg" 를 두 번 클릭합니다 .
BRAdmin Light 설치 프로그램이 시작됩
니다 . 화면에 나타나는 지침을 따르십시
오 .
참고
● 대기열 이름을 지정할 때
BRNxxxxxxxxxxxx 값을 선택하십시오 ( 여
기서 , xxxxxxxxxxxx 는 이더넷 주소임 ).
" 프린터 목록 "/" 인쇄 및 팩스" 화면이 다
0
시 표시되면 "Brother PT-9800PCN" 이
추가되었는지 확인하고 " 프린터 목록 "/"
인쇄 및 팩스 " 화면을 닫습니다 .
이제 프린터를 사용할 수 있습니다 .
참고
● 소프트웨어에 대한 자세한 내용은
P-touch Editor 도움말을 참조하십시오 .
설치가 완료되고 " 소프트웨어가 성공적
2
으로 설치되지 않았습니다 ." 메시지가 표
시되면 [ 닫기 ] 를 클릭합니다 .
BRAdmin Light 설치가 완료됩니다 .
26
Page 28
■ BRAdmin Light를 사용하여 IP 주소, 서브넷
마스크 및 게이트웨이 설정하기
" 라이브러리 " - " 프린터 " - "Brother" -
1
"P-touch Utilities" - "BRAdmin
Light.jar" 를 클릭합니다 .
BRAdmin Light 가 자동으로 새 장치를 검
색합니다 .
참고
● 네트워크에 DHCP/BOOTP/RARP 서버
가 있는 경우 , 인쇄 서버가 자동으로 IP
주소를 가져오기 때문에 다음 작업을 수
행할 필요가 없습니다 .
구성되지 않은 장치를 두 번 클릭합니다 .
2
기본 암호는 "access" 입니다 .
" 부팅 방법 " 으로 "STATIC" 을 선택합니
3
다 .IP 주소 , 서브넷 마스크 및 게이트웨이
를 입력하고 [ 확인 ] 을 클릭합니다 .
주소 정보가 프린터에 저장됩니다 .
4
27
Page 29
소프트웨어 설치 제거하기
이 단원에서는 소프트웨어와 프린터 드라이버 설치를 제거하는 방법에 대해 설명합니다 . 다음 단계
에서 PT-XXXX 를 확인할 수 있습니다 . 이 "XXXX" 는프린터이름을나타냅니다 .
Microsoft® Windows®를 사용하
는 경우
■ P-touch Editor 설치 제거하기
Windows® XP 의 경우
1
" 제어판 " 에서 " 프로그램 추가 또는 제거
" 로 이동합니다 .
" 프로그램 추가 또는 제거 " 창이 나타납
니다 .
Windows Vista
"
제어판"에서 "프로그램"으로 이동한 다
음
, "
프로그램 및 기능"을 엽니다
" 프로그램 제거 또는 변경 " 창이 나타납
니다 .
Windows ® 8 용
" 앱 " 의 " 제어판 " 에서 " 프로그램 " 으로
이동한 후 " 프로그램 및 기능 " 을 엽니다 .
" 프로그램 설치 제거 또는 변경 " 창이 나
타납니다 .
Windows® XP 의 경우
2
“Brother P-touch Editor 5.0”을 선택하
고 [ 제거 ] 를 클릭합니다 .
Windows Vista
Windows
"
Brother P-touch Editor 5.0"을 선택하고 [
제거 ] 를 클릭합니다 .
"
사용자 계정 컨트롤 " 대화 상자가 나타
나면 [ 계속 ] 을 클릭합니다 . 암호가 필요
한 경우 , 암호를 입력하고 [ 확인 ] 을 클릭
합니다 .
[ 확인 ] 을 클릭합니다 .
3
소프트웨어가 컴퓨터에서 제거되면 " 유
지 관리 완료 " 대화 상자가 나타납니다 .
[ 마침 ] 을 클릭합니다 .
"
프로그램 추가 또는 제거"(XP)/"프로그
4
램 및 기능
Windows
니다 .
P-touch Editor 가 설치 제거되었습니다 .
®
/Windows® 7 의 경우
.
®
/Windows® 7/
®
8 의 경우
"
(Windows Vista®/
®
7/Windows® 8) 창을 닫습
참고
● 소프트웨어 사용자 설명서 (PDF) 와 네트
워크 사용자 설명서 (PDF)(PT-9800PCN
만 해당 ) 도 동일한 절차를 사용하여 제
거할 수 있습니다 .
■ 프린터 드라이버 설치 제거하기
프린터를 끕니다 .
1
Windows® XP 의 경우
2
" 제어판 " 에서 " 프린터 및 팩스 " 창을 엽
니다 .
®
Windows Vista
의 경우
" 제어판 " 에서 " 하드웨어 및 소리 " 로 이
동한 다음 , " 프린터 " 를 엽니다 .
®
Windows
7 의 경우
을 클릭하고 [ 장치 및 프린터 ] 로 이동
합니다 .
Windows
®
8 의 경우
" 앱 " 의 " 제어판 " 에서 " 하드웨어 및 소리
" 로 이동한 후 "장치 및 프린터 " 를 엽니다 .
참고
● 자세한 내용은 Windows
하십시오 .
Windows® XP 의 경우
3
"Brother PT-XXXX"를
"를
클릭하거나 아이콘을 마우스 오른쪽
제
버튼으로
클릭한 다음 [삭제]를 클릭합니다
Windows Vista®/Windows® 7/
Windows
"
Brother PT-XXXX"를 선택하고 [ 이 프린
®
8 의 경우
터 삭제 ] 를 클릭하거나 아이콘을 마우스
오른쪽 버튼으로 클릭한 다음 [ 삭제 ] 를 클
릭합니다 (Windows Vista
(Windows
®
7/Windows® 8).
( 사용자 계정 컨트롤 메시지가 나타나면
암호를 입력하고 [확인]을 클릭하십시오.)
®
도움말을 참조
선택하고 "파일
®
)/ [ 장치 제거 ]
" – "
삭
.
28
Page 30
Windows® XP 의 경우
4
" 파일 "
– " 서버 속성 " 으로 이동합니다 .
" 인쇄 서버 속성 " 창이 나타납니다 .
®
Windows Vista
의 경우
"프린터 " 창에서 마우스 오른쪽 버튼을 클
릭해서 " 관리자로 실행 "
– " 서버 속성 ..."
을 선택합니다 .
권한 확인 대화 상자가 나타나면 [ 계속 ] 을
"
클릭합니다 .
사용자 계정 컨트롤" 대화
상자가 나타나면 암호를 입력하고 [ 확인 ]
을 클릭합니다 ." 인쇄 서버 속성 " 창이 나
타납니다 .
®
Windows
7/Windows® 8 의 경우
[ 장치 및 프린터 ] 창에서 [ 팩스 ] 또는
[Microsoft XPS 문서 작성기] 를 선택한 다
음 , 메뉴 표시줄에 나타나는 [ 인쇄 서버
속성 ] 을 클릭합니다 .
Windows® XP 의 경우
5
" 장치 " 탭을 클릭하고
"
Brother PT-XXXX
를 선택합니다. 그런 다음 [ 제거 ] 를 클릭합
니다 .
7 단계로 이동합니다 .
®
Windows Vista
"장치 " 탭을 클릭하고
의 경우
"
Brother PT-XXXX
를 선택합니다 . 그런 다음
[ 제거 ...] 를 클릭합니다 .
®
Windows
7/Windows® 8 의 경우
[ 장치 ] 탭을 클릭한 다음, [ 드라이버 설정
변경 ] 을 클릭합니다 .
( 사용자 계정 컨트롤 메시지가 나타나면
암호를 입력하고 [확인]을 클릭하십시오.)
"Brother XX-XXXX" 를 선택한 다음 ,
[ 제거 ...] 를 클릭합니다 .
Windows® XP 의 경우
6
7 단계로 이동합니다 .
®
Windows Vista
의 경우
[ 드라이버만 제거 ] 를 선택하고 [ 확인 ] 을
클릭합니다 .
®
Windows
7/Windows® 8 의 경우
[드라이버 및 드라이버 패키지 제거 ] 를 선
택하고 [ 확인 ] 을 클릭합니다 .
" 인쇄 서버 속성 " 창을 닫습니다 .
7
프린터 드라이버 설치가 제거되었습니다 .
Mac OS®를 사용하는 경우
■ P-touch Editor 설치 제거하기
P-touch Editor 가 설치된 드라이브에서
1
"
애플리케이션" 폴더 - "P-touch Editor
5.0
"
폴더 - "Uninstall P-touch" 폴더 -
"
UninstallPtEditor.command"를 두 번
클릭합니다 .
"
터미널" 창이 나타나고 설치 제거 작업이
시작됩니다 .
참고
● 설치 제거 작업을 수행하려면 관리자 권
한이 필요합니다 .
● "UninstallPtEditor.command" 를 두 번 클
릭했을 때 " 터미널 " 창이 나타나지 않는
"
UninstallPtEditor.command"를 마
경우
우스 오른쪽 버튼 ( 또는 Ctrl 키 + 클릭 )
을 클릭하십시오 . 상황별 메뉴가 나타납
"
"
니다 . 상황별 메뉴에서 " 터미널 " 창을
여십시오 .
2
3
을 클릭해서 "터미널" 창을 닫습니다.
"
애플리케이션" 폴더에서 "P-touch
Editor 5.0" 폴더를 삭제합니다 .
참고
●
"
P-touch Editor 5.0" 폴더를 삭제하기 전
에 해당 폴더에 필요한 파일이 저장되어
있지 않은지 확인하십시오 .
P-touch Editor 가 설치 제거됩니다 .
■ 프린터 드라이버 설치 제거하기
프린터를 끕니다 .
1
Mac OS® X 10.3.9 - 10.4.x 의 경우
2
Mac OS ® X 가 설치된 드라이브를 두 번
"
클릭하고
"
프린터 설치 유틸리티"를 클릭합니다 .
"
프린터 목록" 창이 나타납니다 .
Mac OS
Apple 메뉴에서
클릭하고
애플리케이션" - "유틸리티" -
®
X 10.5.x - 10.6 의 경우
"
인쇄 및 팩스"를 클릭합니다 .
"
시스템 기본 설정"을
29
Page 31
Mac OS® X 10.3.9 - 10.4.x 의 경우
3
"
PT-XXXX"를 선택하고 을 클릭합니
다 .
Mac OS
"
®
X 10.5.x - 10.6 의 경우
Brother PT-XXXX"를 선택하고 을 클
릭합니다 .
"
프린터 목록"/"인쇄 및 팩스" 창을 닫습니
4
다 .
프린터 드라이버 설치가 제거되었습니다 .
30
Page 32
고급 기능
프린터를 컴퓨터에 연결한 후에 라벨을 제작하고 인쇄할 수 있습니다 .
이 단원에서는 여러 가지의 유용한 인쇄 설정과 바코드 리더기를 사용하여 컴퓨터 없이 라벨을 인쇄
하는 방법에 대해 설명합니다 .
■ 고속 또는 고해상도로 라벨 인쇄하기
( → P.31) 를 참조하십시오 .
■ 대량 라벨을 여러 프린터로 분산하여 인쇄하기
( → P.32) 를 참조하십시오 .
■ 컴퓨터 없이 바코드 리더기만을 사용해서 인쇄하기
( → P.34) 을 참조하십시오 .
■
P-touch Editor Lite LAN을
( → P.39) 를 참조하십시오 .
■ 현재 프린터 설정 목록 인쇄하기
( → P.40) 를 참조하십시오 .
고속 또는 고해상도로 인쇄하기
프린터 속도와 해상도는 사용 중인 테이프 유형 및 선택한 출력 설정 조합에 따라 변경할 수 있습니다 .
HG/HGe 테이프를 사용하는 경우 훨씬 더 빠른 속도나 높은 해상도에서 라벨을 인쇄할 수 있습니다 .
출력
고속
(HG/HGe 만해당)
표준 20 mm/ 초 52 mm/ 초 360 × 360 dpi
고해상도
(HG/HGe 만 해당 )
● HG/HGe 테이프를 사용하는 경우, TZ/TZe 테이프보다 더 빠른 속도나 높은 해상도로 인쇄 작업을 수행할
수 있습니다 .
● " 고속 " 설정을 선택해서 HG/HGe 테이프를 사용하면 인쇄가 훨씬 더 빠르게 수행됩니다 . 그러나 공급 방
향의 해상도가 줄어들기 때문에 미세한 인쇄에서는 적합하지 않습니다 .
● " 고해상도 " 설정을 선택해서 HG/HGe 테이프를 사용하면 훨씬 더 높은 해상도로 인쇄를 수행할 수 있습
니다 . 이 설정은 그래픽 , 곡선과 같은 미세한 개체를 인쇄할 때 적합합니다 .
● 바코드를 인쇄하는 경우 가로 및 세로 해상도가 동일한 " 표준 " 설정을 사용하십시오 .
사용하여 단순 라벨 제작 및 인쇄하기
테이프 유형
TZ/TZe
테이프
— 80 mm/ 초 360 × 180 dpi
— 20 mm/ 초 360 × 720 dpi
HG/HGe
테이프
해상도
(PT-9800PCN만 해당)
참고
● 위에 나열된 인쇄 속도는 사용 가능한 최고 속도를 나타냅니다 . 실제 속도는 작동 조건에 따라
다를 수 있습니다 .
31
Page 33
분산 인쇄
다량의 라벨을 인쇄하는 경우 여러 개의 프린터
로 인쇄 작업을 분산시킬 수 있습니다 .
이 경우 인쇄가 동시에 수행되기 때문에 전체 인
쇄 시간을 줄일 수 있습니다 .
참고
● USB 연결 또는 네트워크 연결
(PT-9800PCN 만 해당 ) 을 통해 연결된
프린터로 인쇄 작업을 분산할 수 있습니
다 .
● 인쇄되는 페이지의 수는 선택한 프린터
사이에서 자동으로 분배됩니다 . 지정된
페이지 수를 프린터 간에 균일하게 분배
할 수 없는 경우 ,
을 지정할 때 " 분산 인쇄 설정 " 대화 상자
에 나열된 프린터 순서에 따라 매수가 분
배됩니다 .
4 단계에서 인쇄 설정
"고급" 탭을 선택하고 " 분산 인쇄 " 확인란
3
을 선택한 다음 , [ 설정 ] 을 클릭합니다 .
" 분산 인쇄 설정 " 대화 상자에서 분산 인
4
쇄에 사용할 프린터를 선택합니다 .
3
1
2
200
67 67
P-touch Editor 5.0의 " 파일" 메뉴에서 "
1
인쇄 " 를 클릭합니다 .
[ 속성 ...] 을 클릭합니다 .
2
66
1. [ 현재 용지 정보 검색 ] 을 클릭합니다 .
2. 검색된 현재 프린터 정보가 " 현재 너비
" 및 " 용지 종류 " 아래에 나타납니다 .
3. 분산 인쇄에 사용할 " 프린터 이름 " 옆
에 있는 확인란을 선택합니다 .
32
Page 34
인쇄에 사용할 테이프 너비를 지정합니다.
5
A. 프린터를 한 대만 선택한 경우 .
4 단계의 대화 상자에서 설정을 지정할
프린터를 선택한 다음 , 두 번 클릭 또는 마
우스 오른쪽 버튼으로 클릭해서 " 설정 " 을
클릭합니다 . " 너비 설정 " 드롭다운 목록에
서 테이프 너비를 선택합니다 .
참고
● 4 단계의 대화 상자에 표시되는 정보는 "
메모 " 텍스트 상자에 입력할 수 있습니다 .
B.
프린터를 여러 대 선택한 경우
4 단계의 대화 상자에서 설정을 지정할
프린터를 선택하고 마우스 오른쪽 버튼을
클릭해서 " 설정" 을 클릭합니다. " 너비 설
정 " 드롭다운 목록에서 테이프 너비를 선
택합니다 . 동일한 테이프 너비 설정이 선
택한 모든 프린터에 적용됩니다 .
.
[확인]을 클릭해서 "분산 인쇄 설정" 창을
7
닫습니다 .
설정이 완료됩니다 .
[ 확인 ] 을 클릭해서 분산 인쇄를 시작합니
8
다 .
참고
● 선택한 테이프 너비가 " 현재 너비 " 옆에
표시되는 설정과 다른 경우 , "현재 너비 "
아래의 설정 옆에 이 나타납니다 . 프
린터에 " 너비 설정 " 으로 지정한 너비의
테이프를 넣으십시오 .
● PS-9000을 사용하거나 공통 USB 허브 또
는 인쇄 서버를 사용하여 연결된 프린터
의 정보를 검색하는 것이 불가능할 수 있
습니다 .
인쇄 전에 , 설정을 직접 입력하여 해당 프
린터를 인쇄 작업에 사용할 수 있는지 확
인하십시오 .
● 사용된 라우터, 사용 중인 보안 기능 ( 예 :
방화벽 ) 에 따라 이 기능을 사용하지 못
할 수 있습니다 .
● 운영 환경에 대해 연결 테스트를 수행할
것을 권장합니다 . 자세한 내용은 영업 담
당자에게 문의하십시오 .
참고
● " 프린터 설정 " 및 " 메모 " 아래의 설정은
사용할 수 없습니다 .
[확인]을 클릭해서 테이프 너비 설정 창을
6
닫습니다 .
33
Page 35

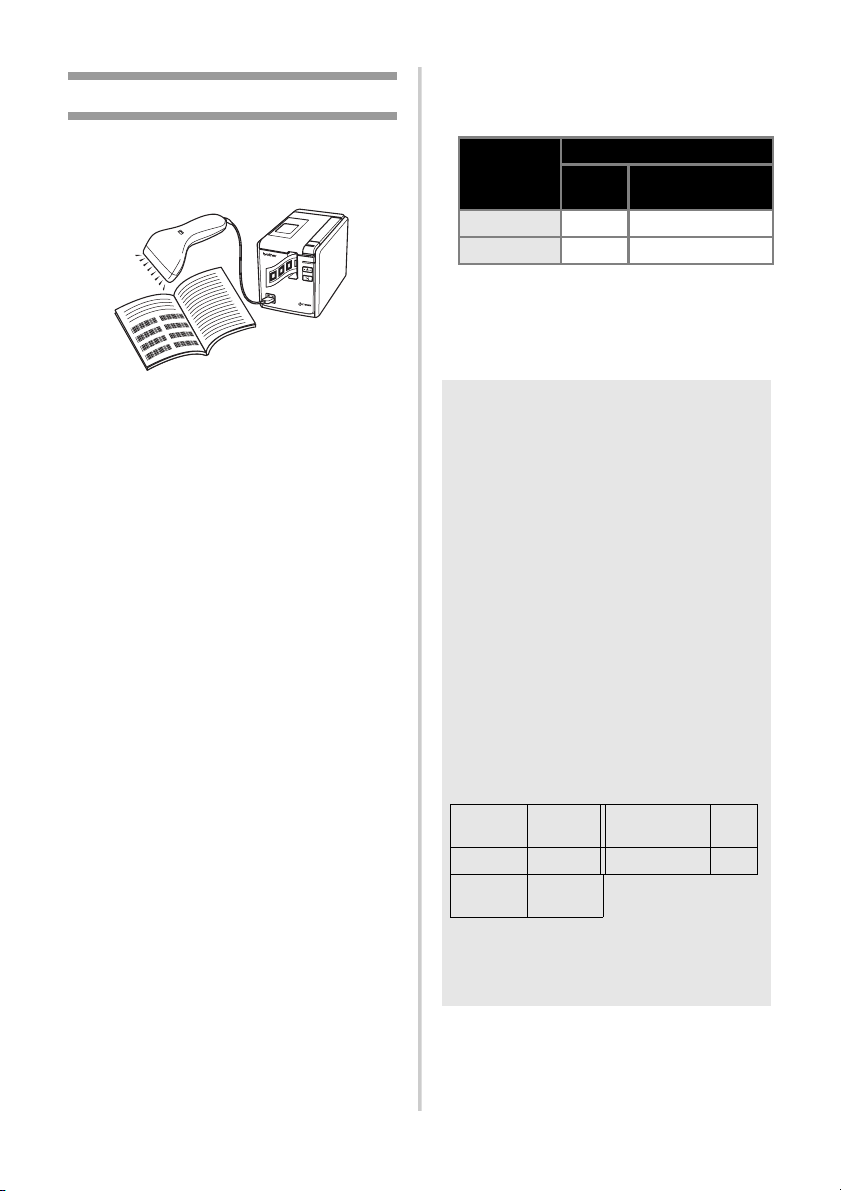

BTP( 바코드 템플릿 인쇄 ) 기능
프린터에 연결된 바코드 리더기를 사용하면 컴
퓨터 없이도 바코드를 스캔하여 라벨과 바코드
를 쉽게 인쇄할 수 있습니다 .
STATUS
사전 설정 템플릿 인쇄 (→ 35 페이지 )
자주 사용하는 라벨 레이아웃이 프린터로
전송되면 , 바코드 리더기로 인쇄 설정과
명령을 스캔하는 것만으로 동일한 라벨을
인쇄할 수 있습니다 .
바코드 인쇄 (→ 36 페이지 )
바코드 리더기로 스캔된 바코드를 이전에
생성한 템플릿의 프로토콜과 크기를 사용
하여 인쇄할 수 있습니다 .
데이터베이스 기반 라벨 인쇄 (→ 37 페이
지)
데이터베이스에 연결된 P-touch Editor 라
벨 레이아웃의 개체를 바코드 리더기로 스
캔된 바코드 데이터로 대체할 수 있습니다 .
■ 준비
바코드 리더기를 프린터에 연결합니다 .
바코드 리더기 연결 인터페이스
바코드 리더기
USB
다이렉트 인터
페이스
PT-9700PC
PT-9800PCN
RS-232
예 아니오
예예
작동이 확인된 바코드 리더기 모델
• OPR-4001(OPTOELECTRONICS CO.,
LTD.)
• LS-1203(Motorola, Inc.)
• DS 6707(Honeywell International Inc.)
참고
●
FAQ 및
작동이 확인된 최신 바코드 리더
기
모델에 대해서는
Center (http://solutions.brother.com/)
참조하십시오
● 이 기능을 사용하기 전에 Transfer
Manager 를 사용하여 사용할 라벨 레이
아웃 또는 템플릿을 컴퓨터에서 프린터
로 전송해야 합니다 . Transfer Manager
에 대한 자세한 내용은 " 소프트웨어 사용
자 설명서 "(PDF) 를 참조하십시오 .
● 접두사 또는 접미사 없이 바코드에 맞게
바코드 리더기가 설정되어 있어야 합니
다 .
● RS-232C 연결을 사용하려면 전송 속도
와 같은 여러 설정을 변경해야 합니다 .
설정 변경에 대한 자세한 내용은 바코드
리더기의 사용 설명서를 참조하십시오 .
아래에는 이 프린터의 직렬 포트에 대한
기본 설정이 나와 있습니다 .
Brother Solutions
.
를
전송
속도
패리티 없음 정지 비트
비트
길이
● 프린터 직렬 인터페이스 통신 설정을 변경
9600bps
8
흐름 제어
DTR
1
하려면 ( → P.41) 을 참조하십시오 .
● 바코드 리더기 사용에 대한 자세한 내용
은 해당 제조업체로 문의하십시오 .
34
Page 36
■ 사전 설정 템플릿 인쇄
프린터에 자주 사용하는 라벨 레이아웃이 저
장되어 있는 경우 , 컴퓨터 없이 바코드를 스캔
하여 동일한 라벨을 쉽게 인쇄할 수 있습니다 .
< 이름 라벨 >
< 주소 라벨 >
참고
● 적절한 바코드를 스캔하여 선택할 수 있
는 다양한 설정에 대해서는 ( → P.48) 을
참조하십시오 .
Transfer Manager 를 사용하여 P-touch
1
Editor 5.0 에서 프린터로 인쇄할 라벨 레
이아웃을 전송합니다 . ( 소프트웨어 사용
자 설명서 참조 )
참고
● 라벨 레이아웃의 텍스트 개체를 이미지
로 변환할 수 있습니다. 이미지로 변환한
후에는 텍스트를 변경할 수 없습니다. 이
기능은 자주 사용하는 템플릿을 실수로
편집하는 것을 방지할 때 유용합니다 .
P-touch Editor 레이아웃 창에서 텍스트
개체를 마우스 오른쪽 버튼으로 클릭하
고 " 속성 " 을 클릭합니다 . " 확장 " 탭을
클릭한 다음 , " 텍스트를 편집할 수 없음
" 확인란을 선택합니다 .
" 확장 " 탭이
뉴에서 " 옵션 " 을 클릭하고 " 일반 " 탭을
클릭한 다음 , " 기타 " 아래에서 " 개체 속
성의 확장 탭 표시 " 를 선택하십시오 .
확인란의 선택을 취소하면 개체가 편집
가능한 텍스트로 다시 변환됩니다 .
표시되지 않으면 " 도구 " 메
" 기본 설정 " 바코드에서 원하는 설정으로
4
바코드를 스캔하여 인쇄 설정을 지정합니
다 .
참고
● 여러 개의 설정을 스캔할 수 있습니다 .
● 설정이 지정되지 않은 경우, 기본 P-touch
템플릿 설정으로 라벨이 인쇄됩니다 (" 자
동 잘라내기 " 와 " 절반 잘라내기 " 설정을
사용한 1 부 인쇄 ). P-touch 템플릿 설정
에 대한 자세한 내용은 다음 웹사이트에
서 "P-touch 템플릿 설명서 "( 영어 ) 를 다
운로드하십시오 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에 대
한 다운로드를 선택합니다 .
● 인쇄할 매수를 지정하려면 " 매수 " 바코드
를스캔한 다음 , " 번호 입력 " 아래의 바코
드를 스캔하여 3 자리 수를 지정합니다 .
예 :
다음과 같이 바코드를 스캔하여 번호를
지정합니다 : 7 −> [00][7], 15 −> [0][1][5].
● 매수 설정을 변경하려면 "매수" 바코드를
다시 스캔한 다음 , 새로운 3 자리 수에 대
해 바코드를 스캔합니다 .
인쇄할 라벨 레이아웃의 "키 할당" 번호와
5
동일한 번호로 "사전 설정 템플릿 번호 " 의
바코드를 스캔합니다 .
지정한 라벨이 인쇄됩니다 .
6
데이터를 Transfer Manager의 "구성"으
2
로 전송할 때 , “키 할당 " 번호가 자동으
로 지정됩니다 .
참고
● 사전 설정 템플릿 인쇄에서 사용할 라벨
레이아웃에 대해 1 ~ 10 사이의 " 키 할당 "
번호를 지정하십시오 .
인쇄 설정을 지정하려면 "P-touch 템플릿
3
명령 " 바코드를 스캔합니다 .
( → P.48) 을 참조하십시오 .
35
Page 37
■ 바코드 인쇄
(
)
바코드 리더기로 스캔된 바코드를 이전에 생
성한 템플릿의 프로토콜과 크기를 사용하여
인쇄할 수 있습니다 .
참고
● 적절한 바코드를 스캔하여 선택할 수 있
는 다양한 설정에 대해서는 ( → P.48) 을
참조하십시오 .
● 바코드 리더기로 스캔할 바코드에 이전
에 생성한 템플릿의 바코드와 다른 프로
토콜이 있는 경우 , 해당 바코드를 제작하
거나 인쇄할 수 없습니다 .
Transfer Manager 를 사용하여 P-touch
1
Editor 5.0 에서 프린터로 인쇄할 템플릿
을 전송합니다 . ( 소프트웨어 사용자 설명
서 참조 )
CODE128/9 자리 /69 mm × 17 mm
참고
● 여러 개의 설정을 스캔할 수 있습니다 .
● 설정이 지정되지 않은 경우, 기본 P-touch
템플릿 설정으로 라벨이 인쇄됩니다 (" 자
동 잘라내기 " 와 " 절반 잘라내기 " 설정을
사용한 1 부 인쇄 ). P-touch 템플릿 설정
에 대한 자세한 내용은 다음 웹사이트에
서 "P-touch 템플릿 설명서 "( 영어 ) 를 다
운로드하십시오 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에 대
한 다운로드를 선택합니다 .
● 인쇄할 매수를 지정하려면 " 매수 " 바코
드를 스캔한 다음 , " 번호 입력 " 아래의
바코드를 스캔하여 3 자리 수를 지정합
니다 . 3 자리 수가 지정되면 설정이 자동
으로 적용됩니다 .
예 :
다음과 같이 바코드를 스캔하여 번호를
지정합니다 : 7 −> [00][7], 15 −> [0][1][5].
● 매수 설정을 변경하려면 "매수" 바코드를
다시 스캔한 다음 , 새로운 3 자리 수에 대
해 바코드를 스캔합니다 .
"템플릿 선택" 바코드를 스캔한 다음, "번
5
호 입력 " 아래에 있는 바코드를 스캔하여
바코드 템플릿에 대한 " 키 할당 " 번호 (3
자리 ) 를 지정합니다 .
참고
● 스캔할 바코드의 크기 및 번호 제한을 충
족하는 바코드 템플릿을 생성하십시오 .
템플릿에 지정된 자릿수를 초과하는 경
우 새 바코드를 생성할 수 없습니다 .
참고
● 3자리 수가 지정되면 설정이 자동으로 적
용됩니다 .
예 :
다음과 같이 바코드를 스캔하여 번호를
지정합니다 : 7 −> [00][7], 15 −> [0][1][5].
데이터를 Transfer Manager의 "구성"으
2
로 전송할 때 , “키 할당 " 번호가 자동으
로 지정됩니다 .
인쇄 설정을 지정하려면 "P-touch 템플릿
3
명령 " 바코드를 스캔합니다 .
● 번호를 변경하려면 "템플릿 선택" 바코드
를 다시 스캔한 다음, 새로운 3 자리 수의
바코드를 스캔하십시오 .
( → P.48) 을 참조하십시오 .
" 기본 설정 " 바코드에서 원하는 설정으
4
로 바코드를 스캔하여 인쇄 설정을 지정
합니다 .
36
Page 38
사용할 데이터가 들어 있는 바코드를 스
6
캔합니다 .
(CODE128/9 자리 )
" 인쇄 시작 " 바코드를 스캔합니다 .
7
데이터베이스 파일을 인쇄할 라벨 레이아
1
웃에 연결합니다 .
설정 지정 방법에 대한 자세한 내용은
"P-touch Editor 도움말 " 을 참조하십시오 .
템플릿에 지정된 프로토콜과 크기를 사용
8
해서 바코드가 인쇄됩니다 .
■ 데이터베이스 기반 라벨 인쇄
먼저 , 데이터베이스 필드가 라벨 레이아웃의
개체에 연결되어 있어야 합니다 . 그런 다음 ,
바코드 리더기로 키 바코드를 스캔하면 지정
된 템플릿의 개체에 있는 연결된 데이터베이
스 파일의 데이터로 교체하여 바코드 데이터
를 인쇄할 수 있습니다 .
참고
● 키 바코드는 레코드 보기( 양식 보기의 필
드 "A") 에서 가장 왼쪽 열에 있는 데이터
베이스 파일에 나타나는 정보용 바코드
입니다 . 이러한 키 바코드는 미리 만들어
야 합니다 .
● 양식 보기의 필드 "A" 에 있는 데이터베이
스 정보에는 다른 어떠한 데이터가 포함
되어서는 안됩니다 . 또한 이 정보에 두
줄의 데이터가 포함된 경우에도 바코드
리더기로 바코드를 스캔할 때 첫 번째 줄
의 데이터만 인식됩니다 . 따라서 양식 보
기의 필드 "A" 에 있는 정보에 한 줄로
된 데이터만 입력하십시오 .
● 적절한 바코드를 스캔하여 선택할 수 있는
다양한 설정에 대해서는 ( → P.48) 을 참
조하십시오 .
키 바코드 데
이터로 대체
할 데이터
Transfer Manager 를 사용하여 P-touch
2
Editor 5.0 에서 프린터로 인쇄할 라벨 레
이아웃을 전송합니다 . ( 소프트웨어 사용
자 설명서 참조 )
데이터베이스 파일 또한 전송됩니다 .
데이터를 Transfer Manager의 "구성" 으
3
로 전송할 때 , " 키 할당 " 번호가 자동으
로 지정됩니다 .
인쇄 설정을 지정하려면 "P-touch 템플릿
4
명령 " 바코드를 스캔합니다 .
( → P.48) 을 참조하십시오 .
" 기본 설정 " 바코드에서 원하는 설정으로
5
바코드를 스캔하여 인쇄 설정을 지정합니
다 .
37
Page 39
참고
● 여러 개의 설정을 스캔할 수 있습니다 .
● 설정이 지정되지 않은 경우 , 기본 P-touch
템플릿 설정으로 라벨이 인쇄됩니다 (" 자
동 잘라내기 " 와 " 절반 잘라내기 " 설정을
사용한 1 부 인쇄 ). P-touch 템플릿 설정
에 대한 자세한 내용은 다음 웹사이트에
서 "P-touch 템플릿 설명서 "( 영어 ) 를 다
운로드하십시오 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에 대
한 다운로드를 선택합니다 .
● 인쇄할 매수를 지정하려면 " 매수 " 바코드
를 스캔한 다음 , " 번호 입력 " 아래의 바코
드를 스캔하여 3 자리 수를 지정합니다 . 3
자리 수가 지정되면 설정이 자동으로 적용
됩니다 .
예 :
다음과 같이 바코드를 스캔하여 번호를
지정합니다 : 7 −> [00][7], 15 −> [0][1][5].
● 매수 설정을 변경하려면 "매수" 바코드를
다시 스캔한 다음 , 새로운 3 자리 수에 대
해 바코드를 스캔합니다 .
" 템플릿 선택 " 바코드를 스캔한 다음 ,
6
" 번호 입력" 아래에 있는 바코드를 스캔
하여 바코드 템플릿에 대한 "키 할당" 번
호 (3 자리 ) 를 지정합니다 .
참고
● 3자리 수가 지정되면 설정이 자동으로 적
용됩니다 .
예 :
다음과 같이 바코드를 스캔하여 번호를
지정합니다 : 7 −> [00][7], 15 −> [0][1][5].
● 번호를 변경하려면 " 템플릿 선택" 바코드
를 다시 스캔한 다음, 새로운 3 자리 수의
바코드를 스캔하십시오 .
지정한 템플릿의 개체 데이터가 데이터베
0
이스 데이터로 교체되고 , 라벨이 인쇄됩
니다 .
ABC Company
Planning
Walter Freeman
876 6
데이터베이스 파일에서 사용할 데이터가
7
들어 있는 키 바코드를 스캔합니다 .
" 구분 기호 " 바코드를 스캔합니다 .
8
" 인쇄 시작 " 바코드를 스캔합니다 .
9
38
Page 40
P-touch Editor Lite LAN 사용하기
(PT-9800PCN 및 Windows
®
만 해
당 )
P-touch Editor Lite LAN 은 기본적인 라벨 편집
도구 버전입니다 .
동봉된 CD-ROM 에서 설치한 P-touch Editor
Lite LAN 을 서버의 공유 폴더로 복사하면 다른
네트워크 사용자가 해당 서버의 P-touch Editor
Lite LAN 에 액세스할 수 있으므로, 각 사용자의
컴퓨터에 PT-9800PCN 드라이버를 설치하지
않고도 네트워크에 연결된 PT-9800PCN 에서
라벨을 제작하거나 인쇄할 수 있습니다 .
참고
● P-touch Editor Lite LAN을 사용하려면 이
프린터의 IP 주소를 정확히 지정해야 합
니다 .
IP 주소는 BRAdmin Light(CD-ROM 의
[ 유틸리티 설치 ] 를 통해 설치 ) 와 같은
유틸리티를 사용하여 지정할 수 있습니
다 .
이 유틸리티 사용에 대한 자세한 내용은
" 네트워크 사용자 설명서 "(PDF) 에서
"IP 주소 및 서브넷 마스크 설정하기" 를
참조하십시오 .
● DHCP와 같이 IP 주소가 자동으로 할당되
는 네트워크의 경우 , 프린터가 네트워크
에 연결되면 IP 주소가 자동으로 할당되
므로 프린터를 즉시 사용할 수 있습니다 .
그러나 IP 주소가 동적으로 변경될 수 있
기 때문에 P-touch Editor Lite LAN 을 사
용할 때는 고정 IP 주소를 지정하는 것이
좋습니다 . 자세한 내용은 네트워크 관리
자에게 문의하십시오 .
● 네트워크 관리자와 상의한 후 설정을 지
정하십시오 .
[ 사용자 지정 설치 ] 를 클릭합니다 .
2
[P-touch Editor Lite LAN] 을 클릭합니
3
다 .
화면에 나타나는 지침을 따르십시오 .
4
■ P-touch Editor Lite LAN 공유 방법
• P-touch Editor Lite LAN 이 들어 있는 폴더
를 네트워크상의 공유 폴더에서 컴퓨터로
복사합니다 .
• 네트워크상의공유폴더에서 P-touch Editor
Lite LAN 을 시작합니다 .
참고
● P-touch Editor Lite LAN 을 사용하여 제
작한 라벨은 네트워크에 연결된
PT-9800PCN 에서만 인쇄할 수 있습니
다 .
■ P-touch Editor Lite LAN 사용 방법
P-touch Editor Lite LAN 을 시작합니다 .
1
P-touch Editor Lite LAN 에 라벨 텍스트
2
를 입력합니다 .
예를 들어 , 레이아웃 영역을 클릭하고
"Brother" 를 입력할 수 있습니다 .
■ P-touch Editor Lite LAN 설치 방법
컴퓨터를 시작하고 CD-ROM 드라이브에
1
CD-ROM 을 넣습니다 .
참고
● 자동으로 시작되지 않으면 CD-ROM에 있
는 파일을 열고 "Setup.exe" 을 두 번 클릭
하십시오 .
39
" 인쇄 " 버튼을 클릭합니다 .
3
라벨이 인쇄됩니다 .
4
Brother
Page 41
참고
● P-touch Editor Lite LAN 은 단순 라벨을
제작할 때 사용하기 적합합니다 . 보다 복
잡한 디자인의 라벨을 제작할 때는
P-touch Editor 5.0 을 사용하십시오 .
● 처음으로 P-touch Editor Lite LAN 을 사용
하는 경우 " 바로가기 추가 " 대화 상자가
나타납니다 . " 시작 메뉴 ", " 바탕 화면 "
또는 " 빠른 실행 표시줄 " 에서 원하는 위
치를 선택한 다음 , 상자에 확인 표시를
하고 [ 확인 ] 을 클릭하십시오 . 다음 번부
터 바로가기를 사용하여 P-touch Editor
Lite LAN 에 액세스할 수 있습니다 .
● P-touch Editor Lite LAN은 네트워크 인쇄
방법을 사용하고 드라이버 설정이 없기
때문에 HP 테이프를 사용한 고속 인쇄나
고해상도 인쇄를 사용할 수 없습니다 .
● 다른 컴퓨터에서 전송된 P-touch Editor
정식 버전의 인쇄 작업 시 인쇄가 중단될
수도 있습니다. 정식 버전의 인쇄 작업이
완료되면 P-touch Editor Lite LAN 인쇄가
다시 시작됩니다 .
● 자세한 내용은 " 소프트웨어 사용자 설명
서 "(PDF) 를 참조하십시오 .
프린터 설정 인쇄하기
프린터 설정 페이지에는 프린터 설정과 네트워
크 설정 (PT-9800PCN 만 해당 ) 이 나열된 보고
서가 표시됩니다 . 프린터의 공급 / 잘라내기 버
튼을 사용하여 프린터 설정 페이지를 인쇄할 수
있습니다 .
참고
● 다른 세부 정보 이외에 , 프린터 설정 목록
에는 노드 이름과 이더넷 주소가 인쇄되
어 있습니다 .
● 프린터에 있는 네트워크 카드의 기본 노
드 이름은 "BRNXXXXXXXXXXXXXXX"
입니다 . 여기서 ,
"XXXXXXXXXXXXXXX" 는 이더넷 주소
입니다 .
TZ/TZe 또는 HG/HGe 테이프 카세트가
1
설치되고 테이프함 커버가 닫혀 있는지
확인하십시오 .
프린터 설정 페이지를 인쇄할 경우 너비
가 24 mm 이상인 테이프를 사용하는 것
이 좋습니다 .
프린터를 켜십시오 .
2
공급 / 잘라내기 버튼을 누른 채로 있으면
3
설정이 인쇄됩니다 .
40
Page 42
직렬 인터페이스 설정 (Windows®만 해당 )
컴퓨터 및 프린터에서 포트와 전송 속도 설정을
변경하거나 확인하려면 다음 단계를 사용하십
시오 . 프린터와 컴퓨터에 동일한 설정을 사용해
®
야 합니다 . 다음 절차는 Windows Vista
를 기
준으로 설명합니다 .
컴퓨터 전송 속도 설정하기
작업 표시줄에서 "시작" 버튼을 클릭한 다
1
음 , " 제어판 " 을 클릭합니다 .
"
프린터 및 기타 하드웨어"
2
어
및 소리"
Windows® 8)
팩스
"
Windows
"Brother PT-XXXX" 아이콘을 마우스 오
3
른쪽 버튼으로 클릭한 다음, " 속성" 을 선
(Windows Vista®/Windows® 7/
를 선택한 다음
"
(XP)/ "프린터"
장치 및 프린터
®
8) 를
클릭합니다
택합니다 .
" 포트 " 탭을 클릭한 다음 목록에서 사용
4
중인 포트를 선택합니다 .
설정을 저장하려면 [ 적용 ] 을 클릭합니다 .
" 장치 설정" 탭과 " 유틸리티 ..." 를 클릭한
5
다음 , 유틸리티 옆에 나타나는 [속성 ...] 을
클릭합니다 .
(XP)/
"하드웨
, "
프린터 및
(Windows Vista®)
"(Windows®7/
.
원하는 전송 속도를 선택하십시오 .
6
[ 적용 ] 을 클릭합니다 .
7
전송 속도가 변경됩니다 .
[ 편집 ] 을 클릭합니다 .
8
[ 확인 ] 을 클릭합니다 .
9
설정이 완료되고 설정 창이 닫힙니다 .
프린터 전송 속도 설정하기
프린터 전송 속도 설정에 대한 자세한 내용은
다음 웹사이트에서 "P-touch 템플릿 설명서"( 영
어 ) 를 다운로드하십시오 :
http://solutions.brother.com/
지역 ( 예 : 유럽 ), 국가 , 모델 및 모델에 대한 다
운로드를 선택합니다 .
41
Page 43
유지 관리
성능을 유지하기 위해서는 프린터를 정기적으로 청소해야 합니다 .
참고
l 프린터를 청소하기 전에 항상 AC 어댑터를 분리하십시오 .
■ 프린터 외부 청소하기
부드럽고 마른 헝겊을 사용해서 본체에 쌓여
있는 먼지와 얼룩을 닦아내십시오 .
지우기 어려운 얼룩은 헝겊에 약간 물을 적
셔서 사용하십시오 .
참고
l 페인트 시너 , 벤젠 , 알코올 또는 기타 유
기 용제는 사용하지 마십시오 . 그렇지 않
으면 케이스가 변형되거나 프린터 외관
이 손상될 수 있습니다 .
■ 프린트 헤드 및 헤드 롤러 청소하기
인쇄된 라벨에 줄무늬가 표시되거나 인쇄된
문자 품질이 나쁜 경우 일반적으로 프린트 헤
드와 헤드 롤러가 더러워진 것을 나타냅니다 .
마른 면봉이나 자동 청소 기능 또는 옵션 품
목인 프린트 헤드 청소 카세트 (TZ/TZe-CL6)
를 사용해서 프린트 헤드를 청소하십시오 .
프린트 헤드 청소 카세트의 사용 방법은 함께
제공된 설명서를 참조하십시오 .
수동으로 헤드 롤러 청소하기
■ 테이프 커터 청소하기
매년 한 번 정도 면봉을 이소프로필 알코올(소
독용 알코올)에 적셔 커터 날을 닦아내십시오.
반복적인 사용 후 커터 날에 테이프 접착제
가 축적될 수 있으며 , 이 경우 날의 가장자리
가 무뎌져서 커터에 테이프가 걸릴 수 있습
니다 .
면봉
헤드 롤러
경고
맨 손으로 프린트 헤드를 직접 만지지 마십시오 .
프린트 헤드가 뜨거울 수 있습니다 .
자동 청소 기능
테이프 카세트를 분리한 다음
내기 버튼을 누릅니다 .
수동으로 프린트 헤드 청소하기
면봉
, 공급 / 잘라
프린트 헤드
주의
손가락으로 커터 날을 만지지 마십시오 .
커터 날
면봉
금속 부분
42
Page 44
문제 해결
프린터 문제 해결에 대해서는 다음에 나온 가능한 문제 목록을 참조하십시오 .
Q & A
문제 해결방법
프린터에서 인쇄가 되지 않습니다 .
인쇄 오류가 나타납니다 .
인쇄 중 줄무늬가 있는 테이프가 나타납
니다 .
인쇄된 각 라벨의 앞쪽 가장자리에 1 인치
정도의 공백이 있습니다 .
라벨이 자동으로 잘리지 않습니다 .
전원 버튼에 불이 켜지거나 깜박이지 않습
니다 .
인쇄된 라벨에 빈 가로줄이 있습니다 .
인터페이스 케이블이 제대로 연결되어 있는지 , 테이프 카세
트가 제대로 설치되었는지 , 테이프함 커버가 닫혀 있는지 확
인하십시오 .
테이프 카세트가 비어 있습니다 .
" 테이프 카세트 설치하기 " (→ 15 페이지 ) 를 참조해서 새
테이프 카세트를 설치하십시오 .
대부분의 TZ/TZe 라벨 맨 위에는 투명한 라미네이트층이 있
습니다 . 내구성이 강한 이 라미네이트는 부식 , 색이 바램 ,
습기가 많은 조건에서 라벨을 효과적으로 보호하여 선명하
고 쉽게 인식할 수 있는 이미지를 제공합니다 . 이 라미네이
트층을 추가하는 과정으로 인해 앞쪽 가장자리에 공백이 생
깁니다 . 라벨의 여백을 조정하거나 체인 인쇄 기능을 사용하
면 공백의 양을 줄일 수 있습니다 .
• 자동 잘라내기 , 체인 인쇄 및 특수 테이프 설정을 확인합
니다 .
• 패브릭 테이프 또는 비 - 라미네이트 테이프를 사용하는
경우 라벨이 자동으로 잘리지 않습니다 .
인쇄가 완료된 후 기기에서 테이프 카세트를 꺼내 가위로
테이프를 자르십시오 .
테이프와 함께 제공된 설명서를 반드시 읽고 해당 설명서
에 나온 모든 주의 사항을 준수하십시오 .
• 프린터 후면의 주 전원 스위치가 켜져 있는지 확인하십시
오.
• 전원 공급장치 및 어댑터 코드가 제대로 연결되어 있는지
확인하십시오 . 그래도 전원 버튼에 불이 켜지지 않고 깜박
이지 않으면 , 프린터를 구입한 소매점 또는 현지 공인 서
비스 센터로 문의하십시오 .
프린트 헤드에 약간의 먼지가 있을 수 있습니다 .
" 유지 관리 " (→ 42 페이지 ) 를 참조하여 프린트 헤드와 헤
드 롤러를 청소하십시오 .
라벨이 잘린 후 , 프린터에서 제대로 배출
되지 않습니다 .
43
커터 날이 더러워진 것일 수 있습니다 .
" 유지 관리 " (→ 42 페이지 ) 를 참조하여 커터를 청소하십
시오 .
Page 45
문제 해결방법
컴퓨터에서 데이터 전송 오류가 나타납
니다 .
전송 속도 변경 마법사 또는 Brother 프린
터 유틸리티를 사용하여 전송 속도를 설정
할 수 없습니다 .
프린터를 재설정하고 컴퓨터에서 전송된
데이터를 삭제하고 싶습니다 .
• 잘못된 포트를 선택했을 수 있습니다 .
프린터 속성 대화 상자의 " 다음 포트로 인쇄 " 목록에서 올
바른 포트를 선택하십시오 .
USB 연결의 경우 “ USB00n” 을 선택하십시오 .
• 네트워크를 통해 다른 사람이 인쇄 중이 아닌지 확인하십
시오 .
다른 사용자가 다량의 데이터를 인쇄 중일 때 인쇄를 시도
하면 진행 중인 인쇄가 완료되기 전까지 프린터에서 해당
인쇄 작업을 수용할 수 없습니다 . 그러한 상황에서는 다
른 작업이 완료된 후 인쇄 작업을 다시 시작하십시오 .
• 컴퓨터 및 프린터의 전송 속도가 같지 수 있습니다 . " 컴퓨
터 전송 속도 설정하기 " (→ 41 페이지 ) 를 참조하여 전송
속도를 변경하십시오 .
• 오류 99: 컴퓨터가 프린터를 검색할 수 없습니다 .
- 프린터가 켜져 있는지 확인하십시오 .
- 인터페이스 케이블이 제대로 연결되었는지 확인하십시오 .
- 프린터가 연결되어 있는 COM 포트가 전송 속도 변경 마법
사에서 선택한 COM 포트와 동일한지 확인하십시오 . ( 많
은 컴퓨터에는 COM 포트가 둘 이상 있으며 , 전송 속도 변
경 마법사에서 COM2 를 잘못 선택했을 수 있습니다 .)
• 오류 1 또는 오류 5: 컴퓨터의 직렬 포트를 사용할 수 없습
니다 .
다른 직렬 연결 장치가 동일한 COM 포트를 사용 중인 경
우 라벨을 인쇄할 수 없습니다 . 직렬 연결 장치의 COM 포
트를 변경하거나 프린터를 사용 중이 아닌 COM 포트에 연
결하십시오 .
프린터를 재설정하려면 전원 버튼을 눌러 프린터를 끄십시
오 . 그런 다음 전원 버튼을 2 초 이상 누르고 계십시오 . 전원
버튼을 계속 누른 상태에서 , 공급 / 잘라내기 버튼을 6 번 누
르십시오 . 이렇게 하면 프린터가 재설정됩니다 . 컴퓨터에서
전송된 모든 데이터가 삭제되고 모든 프린터 설정이 공장 출
고 시 설정으로 재설정됩니다 .
현재 인쇄 작업을 취소하고 싶습니다 .
프린터 전면에 있는 USB 다이렉트 인터페
이스에 연결된 장치에서 데이터를 전송할
수 없거나 연결된 장치를 사용할 수 없습니
다 (PT-9800PCN 만 해당 ).
설치 도중 오류가 발생했습니다 .
CD-ROM 을 사용해서 설치를 수행할 수
없습니다 .
Add-In 에 대한 자세한 정보를 알고 싶습
니다 .
데이터베이스에 연결하는 방법을 잘 모르
겠습니다 .
프린터가 켜져 있는지 확인하고 , 프린터 전면에 있는 전원
버튼을 짧게 누르십시오 .
• 연결된 장치가 PT-9800PCN 과 호환되지 않습니다 .
USB 다이렉트 인터페이스의 LED 디스플레이가 빨간색으
로 깜박이면 해당 장치가 프린터와 호환되지 않거나 장치가
너무 많은 전원을 소모하고 있음을 나타냅니다 . 두 경우 모
두장치를 PT-9800PCN 과 함께 사용할 수 없습니다 .
•PT-9800PCN 의 버퍼가 가득 찼습니다 .
연결된 장치를 사용할 때 LED 가 빨간색으로 깜박이면
PT-9800PCN 의 버퍼가 가득 찬 것일 수 있습니다 . 데이터
전송을 중지하고 PT-9800PCN 에 버퍼된 데이터가 처리될
때까지 기다린 다음 , 장치 연결을 분리했다가 다시 연결하
십시오 .
http://solutions.brother.com/ 을 방문해 보십시오 .
" 소프트웨어 사용자 설명서 "(PDF) 를 참조하십시오 .
44
Page 46
문제 해결방법
구입한 보조 프린터를 설치하는 방법을 잘
모르겠습니다 .
• USB 연결을 사용할 경우 .
USB 케이블을 사용하여 컴퓨터에 프린터가 연결된 경우 ,
플러그 앤 플레이 기능을 통해 보조 프린터의 드라이버가
자동으로 설치됩니다 .
• 피어 - 투 - 피어 연결을 사용하는 경우 (PT-9800PCN 만
해당 ).
-하나의 PT-9800PCN 이 이미 설치된 경우 :
보조 프린터를 LAN 에 연결하면 설치 프로그램이 시작
되고 프린터 드라이버가 설치됩니다 . 두 프린터 모두 프
린터를 선택할 수 있는 대화 상자에 나타납니다 . IP 주
소를 기준으로 보조 프린터를 확인한 다음 , 프린터를 선
택합니다 . 선택한 프린터 드라이버가 컴퓨터에 등록됩
니다 .
- 여러 대의 프린터를 동시에 설치한 경우: 프린터를 LAN에
연결하면 설치 프로그램이 시작되고 프린터 드라이버가 설
치됩니다. 프린터를 선택할 수 있는 대화 상자에 나타나는
목록에서 여러 대의 프린터를 선택하면 , 선택한 프린터 드
라이버가 컴퓨터에 등록됩니다 .
네트워크에서 프린터를 공유하는 방법을
잘 모르겠습니다 (PT-9800PCN 만 해당 ).
" 네트워크 사용자 설명서 "(PDF) 를 참조하십시오 .
45
Page 47
제품 사양
■ 프린터 사양
항목 사양
표시
인쇄
버튼 전원 버튼 , 공급 / 잘라내기 버튼
인터페이스
전원 소스 AC 220 ~ 240 V, 50 Hz (AC 어댑터 )
전원 소모 약 30 W ( 인쇄 중 )
규격 116 × 193 × 140 mm (W × D × H)
무게 약 1.58 kg
커터 자동 풀 커터 / 자동 " 균열 및 박리 " 커터
* 자동 " 균열 및 박리 " 커터는 라미네이트 테이프를 사용하는 경우에만 사용할 수 있습니다 .
* 패브릭 테이프 또는 비 - 라미네이트 테이프를 사용하는 경우 라벨이 자동으로 잘리지 않습니다 .
■ 작동 환경
OS
표준 인터페이스
하드 디스크
메모리
모니터
기타 Windows
전원 램프 ( 녹색 ), 상태 램프 ( 빨간색 ),
USB 다이렉트 인터페이스 램프 ( 녹색 / 빨간색 )(PT-9800PCN 만 해당 )
인쇄 방법 열전사 라미네이트 인쇄 / 열전사 인쇄
프린트 헤드 360 dpi/384 도트
인쇄 해상도
인쇄 속도
최대 인쇄 너비
직렬 (RS-232C), USB2.0 고속 LAN(10/100BASE-TX), USB 다이렉트 인터페이스
(PT-9800PCN 만 해당 )
TZ/TZe 테이프 카세트 : 360 × 360 dpi
HG/HGe 테이프 카세트 : 360 × 180 dpi, 360 × 360 dpi 또
는 360 × 720 dpi
TZ/TZe 테이프 카세트 : 최대 20 mm/ 초
HG/HGe 테이프 카세트 : 최대 80 mm/ 초
27.1 mm
항목 사양
Windows® XP/Windows Vista®/Windows® 7/Windows® 8,
Windows
Macintosh
Windows
Macintosh
Windows
Macintosh
Windows
Macintosh
Windows
Macintosh
®
Windows Server® 2003/Windows Server® 2008/2008 R2
(PT-9800PCN 만 해당 )( 사전 설치된 장치 )
®
Mac OS® X 10.3.9 - 10.6
RS-232C, USB 포트 (USB 사양 1.1 또는 2.0 프로토콜 ),
®
(PT-9800PCN 만 해당 ) 10/100BASE-TX 유선 이더넷
USB 포트 (USB 사양 1.1 또는 2.0 프로토콜 ), (PT-9800PCN 만 해
®
당 ) 10/100BASE-TX 유선 이더넷
®
70 MB 이상의 디스크 공간
®
100 MB 이상의 디스크 공간
Windows® XP: 128 MB
Windows Server® 2003: 256 MB
®
Windows Vista®/Windows Server® 2008/2008 R2: 512 MB
Windows® 7/Windows® 8: 1 GB (32비트) 또는 2GB (64비트)
Mac OS® X 10.3.9: 128 MB
Mac OS® X 10.4.x: 256 MB
®
Mac OS® X 10.5.x: 512 MB
Mac OS® X 10.6: 1 GB
®
SVGA, 높은 색상 또는 더 높은 그래픽 카드
®
256 색 이상
®
CD-ROM 드라이브
이상
이상
이상
이상
이상
이상
이상
이상
46
Page 48
부록
BTP( 바코드 템플릿 인쇄 ) 기능의 일반 절차
다음에는 BTP( 바코드 템플릿 인쇄 ) 기능을 사용하기 위한 일반 절차가 설명되어 있습니다 .
여러 설정을 지정하는 방법에 대해서는 "BTP( 바코드 템플릿 인쇄 ) 기능 " (→ 34 페이지 ) 을 참조하
십시오 .
P-touch Editor 5.0 을 사용하여 템플릿을 생성한 다음 , 프린터로 전송합니다 .
1
바코드 리더기를 프린터에 연결합니다 .
2
"P-touch 템플릿 명령 " 바코드를 스캔합니다 .
3
이렇게 하면 설정을 지정하거나 이전 설정을 삭제할 수 있습니다 .
" 기본 설정 " 바코드를 스캔합니다 .
4
잘라내기 방법과 인쇄 매수를 지정합니다 .
적절한 설정을 지정합니다 (A, B, C).
5
A. 사전 설정 템플릿 인쇄
1. " 사전 설정 템플릿 번호 " 바코드를 스캔합니다 .
B. 바코드 인쇄
1. " 템플릿 선택 " 바코드를 스캔한 다음 , " 번호 입력 " 아래에 있는 바코드를 스캔합니다 .
2. 사용 또는 복사할 데이터가 들어 있는 바코드를 스캔합니다 .
3. " 인쇄 시작 " 바코드를 스캔합니다 .
C. 데이터베이스 기반 라벨 인쇄
1. " 템플릿 선택 " 바코드를 스캔한 다음 , " 번호
2. 데이터베이스 데이터로 교체할 키 바코드를 스캔합니다 .
3. " 구분 기호 " 바코드를 스캔합니다 .
4. " 인쇄 시작 " 바코드를 스캔합니다 .
입력 " 아래에 있는 바코드를 스캔합니다 .
지정한 라벨이 인쇄됩니다 .
6
47
Page 49
설정 지정을 위한 바코드 목록
이러한 항목은 "BTP( 바코드 템플릿 인쇄 ) 기능 " (→ 34 페이지 ) 에서 사용되는 설정을 지정하기 위한
바코드입니다 .
참고
•이 목록의 바코드를 사용할 경우, "P-touch 템플릿 인쇄 트리거" 및 "명령 접두어 문자"를 P-touch
템플릿 설정의 기본값으로 설정하십시오 .
■ P-touch 템플릿 명령 ( 초기화 + 설정 지정 시작 )
■ 기본 설정
• 자동 잘라내기 설정 *
• 절반 잘라내기 설정 *
• 체인 인쇄 설정 • 체인 인쇄 해제 *
• 미러 인쇄 설정 • 미러 인쇄 해제 *
• 매수 *
1
1
2
• 자동 잘라내기 해제
• 절반 잘라내기 해제
1
1
48
Page 50
■ 번호 입력 *
• 1 • 2
• 3 • 4
• 5 • 6
• 7 • 8
• 9 • 0
2
• 00
■ 사전 설정 템플릿 번호
• 사전 설정 템플릿 1 • 사전 설정 템플릿 2
• 사전 설정 템플릿 3 • 사전 설정 템플릿 4
49
Page 51
• 사전 설정 템플릿 5 • 사전 설정 템플릿 6
• 사전 설정 템플릿 7 • 사전 설정 템플릿 8
• 사전 설정 템플릿 9 • 사전 설정 템플릿 10
■ 템플릿 선택
■ 구분 기호
■ 인쇄 시작
*1 이것은 기본 설정입니다 .
*2 이러한 설정은 인쇄할 매수를 지정하고 템플릿 번호를 선택할 때 사용됩니다 .
바코드를 스캔하여 [00][7] 또는 [0][1][5] 와 같은 3 자리 수를 지정합니다 . 3 자리 수가 지정되면 설
정이 자동으로 적용됩니다 .
설정을 변경하려면 매수를 변경할 때 " 매수 " 바코드를 다시 스캔하거나 템플릿 번호를 변경할 때
" 템플릿 선택 " 바코드를 다시 스캔한 다음 , 새로운 3 자리 수의
바코드를 스캔하십시오 .
50
Page 52
색인
A
AC 어댑터 ............................................... 7, 12
AC 어댑터 소켓 ............................................. 8
B
BRAdmin Light ............................................ 21
BRAdmin Light 설치하기............................. 21
BTP ............................................................. 34
C
CD-ROM ....................................................... 7
H
HG/HGe 테이프........................................... 15
L
LAN 포트 ....................................................... 8
LED 램프 ....................................................... 9
P
P-touch Editor Lite LAN............................... 39
Q
Q & A........................................................... 43
T
TZ/TZe 테이프............................................. 15
U
USB 다이렉트 인터페이스 ............................ 8
USB 케이블 ............................................. 7, 14
USB 포트....................................................... 8
ㄱ
고속 인쇄..................................................... 31
고해상도 인쇄.............................................. 31
공급 / 잘라내기 버튼...................................... 8
공장 출고 시 설정 ........................................ 44
공장 출고 시 설정으로 재설정 ..................... 44
기본 직렬 설정............................................. 34
ㄴ
네트워크 케이블 .......................................... 14
ㄷ
데이터베이스 기반 라벨 인쇄...................... 37
ㄹ
라벨 배출구 ................................................... 8
ㅁ
문제 해결..................................................... 43
ㅂ
바코드 인쇄 ................................................. 36
바코드 템플릿 인쇄 ..................................... 34
분산 인쇄..................................................... 32
ㅅ
사양............................................................. 46
사용자 설명서 ............................................... 7
사전 설정 템플릿 인쇄................................. 35
상태 램프....................................................... 8
설정 지정을 위한 바코드 ............................. 48
소프트웨어 설치 제거하기 .......................... 28
소프트웨어 설치하기............................. 16, 18
ㅇ
안전 주의 사항 .............................................. 3
유지 관리..................................................... 42
인터페이스 케이블 ...................................... 14
일반 주의 사항 .............................................. 5
ㅈ
작동 환경..................................................... 46
전송 속도..................................................... 41
전원 공급 코드 ........................................ 7, 12
전원 버튼................................................. 8, 12
전원 소스에 연결하기.................................. 12
주 전원 스위치 ........................................ 8, 12
직렬 인터페이스 설정.................................. 41
직렬 케이블 ................................................. 14
직렬 포트....................................................... 8
ㅋ
커버 해제 버튼 ........................................ 8, 15
컴퓨터 없이 인쇄하기.................................. 34
컴퓨터에 연결하기 ...................................... 13
51
Page 53
ㅌ
테이프 카세트................................................ 7
테이프 카세트 설치하기 .............................. 15
테이프 커터 청소하기.................................. 42
테이프함 커버................................................ 8
ㅍ
프린터 설정 인쇄 ......................................... 40
프린터 설정 인쇄하기.................................. 40
프린터 외부 청소하기.................................. 42
프린터에 전송된 데이터 삭제하기............... 44
프린트 헤드 및 헤드 롤러 청소하기 ............. 42
52
Page 54
Printed in China
LAD131001
Loading...
