INSTRUKCJA OBŁUGI
HAFCIARKA BROTHER PE 150
2
Szanowni Państwo,
Oddajemy w Wasze ręce polskie tłumaczenie instrukcji do maszyny PE 150, które w swoim
założeniu miało być również mini przewodnikiem po świecie haftu - dlatego zostało
wzbogacone o wiele wskazówek ważnych dla użytkownika maszyny hafciarskiej i miejscami
odbiega nieco od oryginału. Dla złaknionych krótkich i treściwych opisów podajemy pod
tytułami kolejnych rozdziałów numery stron oryginalnej instrukcji, a do kompletu z maszyną
dołączamy również jej angielskojęzyczną wersję. Powodzenia !
Uwagi dotyczące bezpieczeństwa pracy
Gatulujemy
trafnego wyboru znakomitej, trwałej i niezawodnej maszyny do haftu BROTHER Personal
Embroidery 150. Jest to skomputeryzowana maszyna przeznaczona do wykonywania haftów
na użytek domowy. Aby w pełni docenić jej walory i móc cieszyć się wszystkimi jej
możliwościami polecamy przeczytanie niniejszej instrukcji.
Przeczytaj nim uruchomisz maszynę
aby bezpiecznie obsługiwać maszynę
• Zawsze wyłączaj maszynę przyciskiem głównym nim włożysz lub wyjmiesz z maszyny
kartridż (dyskietkę z zaprogramowanymi wzorami do haftu). Nie dotykaj też kartridża
umieszczonego w maszynie, kiedy maszyna jest włączona.
• Uważnie obserwuj maszynę w czasie pracy. Nie dotykaj wtedy koła zamachowego,
naprężacza nici ani żadnych ruchomych jej części.
• Pamiętaj, aby wyłączyć maszynę i wyjąć wtyczkę z kontaktu, gdy:
- skończyłeś pracę
- wymieniasz igłę lub jakiekolwiek inne części maszyny
- naprawiasz maszynę
- pozostawiasz ją bez dozoru
- pojawiają się spadki napięcia w sieci
• Wtyczkę włączaj bezpośrenio do gniazda elektrycznego w ścianie (nie używając
przedłużaczy).
aby długo się nią cieszyć
• Ustaw maszynę w pomieszczeniu, z dala od ostrego światła słonecznego i innych źródeł
gorącego powietrza (grzejniki, żelazka itp.).
• Do czyszczenia maszyny z zewnątrz używaj tylko neutralnych mydeł albo detergentów.
Nigdy nie używaj benzyny, rozpuszczalnika ani proszków.
• Maszyna jest nieodporna na uderzenia - nie pozwól, by spadła na ziemię ani by
podróżowała nie zabezpieczona.
• Podejmując się nowych czynności związanych z pracą czy regulacją maszyny zawsze
najpierw przeczytaj wskazówki zawarte w instrukcji obsługi albo w komputerze maszyny
naciskając przycisk "BASIC OPERATOIN".
w razie problemów
Jeśli maszyna nie pracuje prawidłowo najpierw sięgnij do tabeli błędów (rozdział KŁOPOTY I
RADY) z niniejszej instrukcji, by sprawdzić, czy nie popełniasz błędu w obsłudze maszyny.
Jeśli to nie wyjaśniło sprawy, skontaktuj się ze swoim lokalnym autoryzowanym serwisem.
3
OBSŁUGA MASZYNY
opis podstawowych części maszyny
1- rączka
2- nasadka
3- przelotka nawijacza do szpulek
4- pokrętło naprężacza nici
5- obudowa mechanizmu igielnicy
6- dźwignia podnoszenia stopki
7- nawlekacz igły
8- stopka
9- pokrywka szpulki/bębenka
10- płytka ściegowa
11- nawijacz nitki
12- podkładka filcowa pod szpulkę nici
13- koło pasowe
14- wyświetlacz
15- otwór pod trzpień dla dodatkowej szpulki nici
16- ramię tamborka
A- wyłącznik główny i gniazdko kabla zasilającego
B- przyciski wyboru trybu pracy
C- start/stop - przycisk startu i zatrzymania maszyny

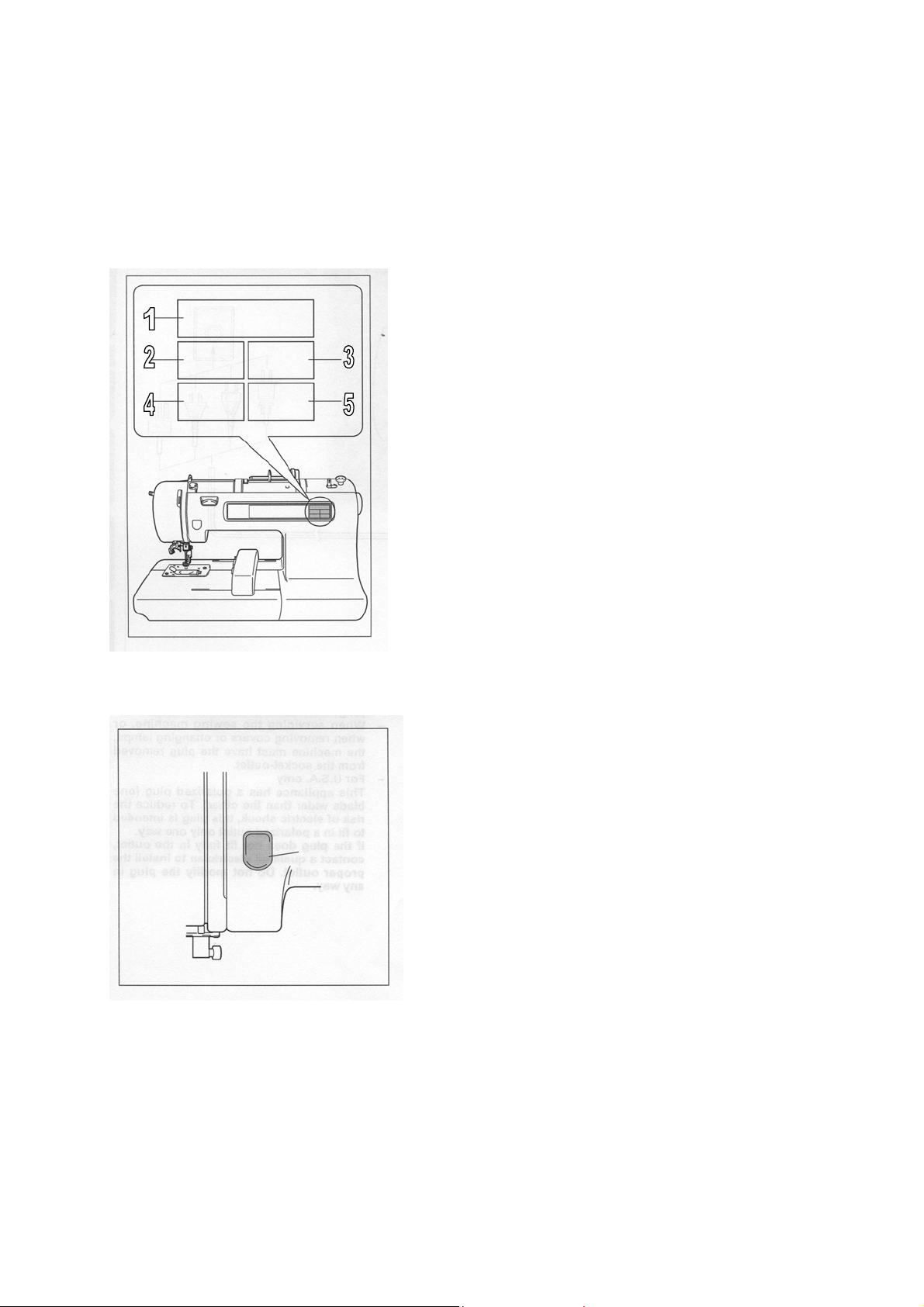

funkcje przycisków sterujących
4
1- tryb dostępu do wzorów zapisanych w pamięci wewnętrznej maszyny (CHARACTERS &
DESIGNS)
2- tryb odczytu wzorów zapisanych na kartridżu (CARD)
3- tryb obsługi zapisywalnej pamięci maszyny (MEMORY)
4- tryb wyświetlania wskazówek objaśniających podstawy obsługi maszyny (BASIC
OPERATION)
5- tryb wyświetlania wskazówek z zakresu ogólnej wiedzy o hafcie (MODIFY & ADVICE)
przycisk Start/Stop
1/ przycisk ten służy do uruchomienia maszyny, a w przypadku naciśnięcia podczas pracy
służy do zatrzymania maszyny.
2/ podczas uruchamiania maszyna będzie szyła powoli tak długo, jak długo będziemy
trzymać wciśnięty przycisk. Zwolnienie przycisku spowoduje zwiększenie prędkości szycia.
3/ jeżeli na ekranie pojawi się komunikat " Raise the needle" należy nacisnąć przycisk, a
wtedy igła samoczynnie ustawi się w górnym położeniu.
5
akcesoria - wyposażenie maszyny
Nr
Rys.
1
2
3
4
5
6
7
8
9
Nazwa części Nr
Katalogowy
Szczoteczka
Zestaw igieł
Śrubokręt
Nożyczki
Przecinak
Szpuleczki 4 szt.
Mały talerzyk do nici
Duży talerzk do nici
Szablon
XA4527-001
X59535-001
X53666-001
184783-001
X54243-001
-
130013-003
130012-003
XA3728-001
10 Tamborek REGULAR X58739-003
11 Walizka sztywna*
12 Maszt na szpulkę**
13 Siateczka na nić**
14 Walizka miękka*
X59351-001
130920-051
127610-000
XA0181-051
*Walizki w różnych wersjach – w różnych
krajach.
**Np. do nici metalicznych i innych
trudnych, które łatwo rozwijają się z
nawoju.
6
dostępne akcesoria dodatkowe
Nr
rys.
1
2
3
4
5
6
7
8
Nazwa części Nr
Katalogowy
Tamborek REGULAR
z szablonem
Tamborek LARGE
z szablonem
Tamborek SMALL
z szablonem
Tamborek EX-SMALL
z szablonem
XA3727-001
XA3733-001
XA3730-001
XA3713-001
Zestaw nici kolorowych X80928-100
Nić spodnia
(bębenkowa)
Fizelina
Kartridże z gotowymi
wzorami haftów
X80919-001
X80914-001
od 1 do 52 ...
obsługa wyświetlacza
7
Wyświetlacz jest czuły na dotyk. Naciśnięcie wyświetlanego symbolu guzika powoduje
odpowiednią reakcję maszyny.
Wyświetlacz należy naciskać wyłącznie gołym palcem. Nie wolno używać do tego celu
żadnych twardych przedmiotów.
wybór języka komunikatów
Przyciskiem "LANGUAGE SELECTION" można znienić język wszystkich wyświetlanych na
ekranie komunikatów. Jest do wyboru kilkanaście języków. Proszę postępować zgodnie z
podanym na ilustracji schematem. Po wybraniu nowego języka ekran wróci z powrotem do
przerwanej operacji.
Przykład: przechodzimy na hiszpański:
nawijanie nitki na szpuleczkę
1/ włącz maszynę wkładając wtyczkę do kontaktu i przełączając włącznik główny
8
w pozycję ON
2/ umieść szpulkę nici na trzpieniu
Zawsze podstawa szpulki powinna znajdować się z prawej strony (albo na dole, jeśli
używamy dodatkowego pionowego trzpienia na nici), tak aby nić swobodnie spływała
w stronę igły.
Jeśli używamy nici nawiniętych na twardej szpuli z twardą podstawą - między nasadą
trzpienia trzymającego szpulkę, a podstawą szpuli zakładamy filcową podkładkę oraz
zabezpieczamy szpulkę przed zsunięciem się z trzpienia przez założenie dużej
nasadki.
Jeśli używamy nici nawiniętych na szpulę bez ograniczników nie stosujemy podkładki
filcowej i używamy małej nasadki. Warto także wówczas zakładać specjalne siateczki
na nici (w wyposażeniu maszyny), szczególnie dotyczy to nici wiskozowych i
metalicznych, które łatwo spadają z nawoju.
Nici "trudne" np. metaliczne zaleca się zresztą ustawiać na dodatkowym trzpieniu w
pozycji pionowej.
3/ poprowadź nić zgodnie z rysunkiem na maszynie przez punkty 1, 2 i 3,
9
4/ przewlecz koniec nici przez malutką dziurkę w plastikowej szpuleczce bębenka, a
następnie przytrzymując koniec nitki wsuń szpuleczkę na ośkę nawijacza i przesuń obie w
prawo, tak, by szpulka przesunęła się w stronę matalowego ogranicznika,
5/ trzymając koniec nitki naciśnij przycisk START/STOP. Pozwól nawinąć się kilku
pierwszym nawojom nici, po czym naciśnij powtórnie START/STOP i utnij koniec nitki,
możliwie najbliżej szpuleczki,
6/ aby kontynuować nawijanie nici, powtórnie naciśnij przycisk START/STOP. Maszyna
zatrzyma się automatycznie, gdy nitka wypełni szpuleczkę,
7/ teraz możesz przesunąć szpuleczkę w lewo, zdjąć ją z ośki nawijacza i umieściwszy
prawidłowo w bębenku - kontynuować szycie.
Warto mieć przygotowanych kilka nawiniętych szpuleczek nici dolnej, nim zabierzemy
się do haftowania.
umieszczanie szpuleczki w bębenku
10
Pokrywka bębenka jest umieszczona na przodzie płytki ściegowej maszyny.
1/ delikatnie otwórz pokrywkę bębenka przesuwając w prawo dźwigienkę pokrywki, zgodnie
z rysunkiem,
2/ umieść szpulkę w bębenku, zwróć uwagę na kierunek nawoju nici bębenkowej, zgodnie z
rysunkiem,
3/ prowadź nić zgodnie ze wskazówkami umieszczonymi na korpusie maszyny,aż do ostrza,
którym utniesz niepotrzebną końcówkę nici pociągając ją do siebie, zgodnie z rysunkiem,
4/ zamknij pokrywkę bębenka wsuwając w uchwyt najpierw jej lewy brzeg, a następnie
delikatnie dociskając od góry w dół prawy brzeg.
nawlekanie nici górnej
Sprawdź, czy szpulka nici została prawidłowo ustawiona (patrz wskazówki z rozdziału o
nawijaniu nici na szpulkę)
1/ podnieś stopkę,
2/ ustaw igłę w najwyższym położeniu kręcąc kołem zamachowym maszyny,
3/ poprowadź nić zgodnie ze wskazówkami (numerki i strzałki) umieszczonymi na korpusie
maszyny i na rysunku. Zawsze możesz też pomóc sobie przegladając instrukcje z komputera
maszyny (upper threading),
4/ opuść stopkę,
5/ nawlecz igłę korzystając z automatycznego nawlekacza igły, albo tradycyjnie.
UWAGA
Aby nie zepsuć naprężacza nici górnej zawsze wywlekając górną nić upewnij się, czy stopka
jest podniesiona.
Szpulkę nici metalicznych zaleca się ustawiać na dodatkowym trzpieniu, który mocujemy w
specjalnym otworze na korpusie maszyny. Jeśli szpulka nici ma plastikowy ogranicznik
używamy filcowej podkładki. Szpulkę ustawiamy tak, aby nić odwijała się z przodu (jak na
rysunku). Nie przeciągamy nitki przez uchwyt A. Używają
c nici metalicznych naprężenie nici
ustawiamy w pozycji 0 i korzystamy z igieł o numerze 90/14.
** Nie musisz przewlekać dolnej nici, maszyna zrobi to za ciebie automatycznie.
11
automatyczny nawlekacz igły
Jest to bardzo pomocne urządzenie umożliwiające przy osiągnięciu pewnej wprawy szybkie
nawleczenie igły niemal bez pomocy wzroku.
1/ poprowadź nitkę pod dociskającym drucikiem uchwytu igły (na korpusie maszyny punkt
oznaczony nr 6) i dalej koniec nici delikatnie ciągniemy do siebie,
2/ opuść stopkę,
3/ lewą ręką uchwyć plastikową dźwignię nawlekacza i opuszczając go zahacz nić o
metalowy hak przeciągając dalej koniec nici w prawą stronę,
1- uchwyt igły
2- dźwignia nawlekacza
3- duży hak nawlekacza
12
Automatyczne nawlekanie igły jest możliwe tylko, gdy igła jest w górnym położeniu.
4/ odsuń dźwignię nawlekacza do tyłu, tak aby malutki haczyk nawlekacza przeszedł przez
otwór w igle. Wtedy prawą ręką prowadząc nitkę nisko pod nim zahacz o niego nić.
Pociągając delikatnie nić w swoją stronę upewnij się, czy dobrze się zahaczyła.
1- malutki haczyk nawlekacza
2- metalowa obejma
3- nić pod obejmą uchwycona przez haczyk
5/ delikatnie trzymając w prawej ręce końcówkę nici, lewą rękę przesuń dźwignię nawlekacza
do siebie, tak aby malutki haczyk uchwyciwszy nić przeciągnął ją przez oczko igły
6/ puść teraz dźwignię nalekacza, która sama podciągnie się do góry na swoje miejsce automatycznie uchwycona przez haczyk nitka sama przejdzie przez oczko igły tworząc łatwą
do rozsupłania pętelkę. Igła jest nawleczona.
przygotowanie tamborka
1-górna ramka tamborka
2-materiał
3-podkład (najlepiej fizelina hafciarska)
4-dolna ramka tamborka
Niemal każdy rodzaj tkaniny, na którym będzie wykonany haft, powinien być unieruchomiony
i usztywniony. Zaleca się używać do tego celu specjalnej fizeliny hafciarskiej (najlepiej bez
kleju), którą podkładamy pod spodnią stroną tkaniny (w zależniości od potrzeb: 1, 2 lub 3
warstwy) i następnie spinamy razem z właściwym materiałem zakładając tamborek.
Istnieje cała gama materiałów hafciarskich, które warto wykorzystywać wykonując
hafty na "trudnych" materiałach, np. folie zastępujące fizeliny do haftowania gipiury i
wszelkich cieniutkich elastycznych tkanin, hydrofolie nakładane od góry na tkaniny
typu frotte i wiele innych specjalistycznych.
Aby prawidłowo założyć tamborek należy:
1/ oznaczyć na materiale miejsce, w którym będziemy wykonywać haft,
2/ znaleźć wygodny i stabilny blat, odpowiednio poluzowawszy śrubę, która reguluje docisk
obręczy uło
stroną do góry i wreszcie wcisnąć wewnętrzną ramkę w obręcz dolnej ramki.
3/ jeśli potrzeba, teraz należy docisnąć śrubę docisku obręczy tamborka.
żyć na zewnętrznej (dolnej) ramce tamborka fizelinę i właściwy materiał prawą
Górna ramka powinna wchodzić łatwo i lekko, a założenie jej nie może wymagać zbyt
wielkiego wysiłku. Po założeniu tamborka materiał musi być napięty, jednak tylko do
pewnego stopnia - należy unikać mocnego naciągania materiału. Po wykonaniu haftu
i zdjęciu tamborka ślad po nim powinien samoistnie zniknąć.
13
Warto zawsze wybierać możliwie najmniejszy odpowiadający wymiarom haftu
tamborek.
Aby prawidłowo zamocować tamborek na ruchomym ramieniu maszyny należy:
1/ podnieść stopkę w najwyższą pozycję, delikatnie przesunąć tamborek (prawą stroną
tkaniny w górę) pod stopką kierując uchwyt tamborka (dwa wystające bolce zewnętrznej
ramki) w stronę mocowania na ramieniu maszyny
2/ wsuń bolce ramki w wycięcia na ramieniu maszyny delikatnie dociskając tamborek w dół
do oporu (charakterystyczne "klik").
Upewnij się, czy na pewno udało się wsunąć oba bolce.
Aby zdjąć tamborek - postępuj zgodnie z rysunkiem.
14
ustawianie naprężenia nici
Prawidłowe ustawienie naprężenia nici jest o tyle ważne, że może znacząco wpływać na
jakość haftu. Złe naprężenie jest przyczyną takich wad jak: nierówny ścieg czy marszczenie
materiału.
Aby zwiększyć naprężenie nici należy pokrętło naprężacza obrócić w prawo.
Aby zmniejszyć naprężenie nici należy pokrętło naprężacza obrócić w lewo.
Trudno jest określić jakie położenie naprężacza jest prawidłowe, gdyż zależy to zawsze od
właściwości nici i materiału.
Jak sprawdzić, czy naprężenie nici jest właściwe (rys. 1 prawa strona i nr 2 lewa strona) ?
Należy wyhaftować cokolwiek ściegiem satynowym.
Jeżeli naprężenie jest prawidłowe, to po odwróceniu materiału na lewą stronę nitka spodnia
zajmuje ok. 1/3 całkowitej szerokości ściegu. Przykład drugi to haft wykonany za mocno
naprężoną nitką górną, przykład trzeci to z kolei nić za luźna.
Do bębenków powinno się używać specjalnych nici bębenkowych.
Nie powinno się do tego celu używać typowych nici hafciarskich, gdyż te nici są
bardzo śliskie i uniemożliwiają prawidłowe ustawienie naprężenia nici.
ustawianie kontrastu ekranu
W polu ekranu wybierz:
1/ "BASIC OPERATION" – tryb 4
2/ następnie "NEXT" i "BRIGHTNESS OF LCD" i "NEXT"
15
Aby ustawić kontrast ekranu
1- naciskając "DULL" zmniejszasz kontrast (ekran jest jaśniejszy)
2- naciskając "SHARP" zwiększasz kontrast (ciemniejszy)
3- naciskając "END" wracasz do poprzednich ustawień
Jeśli napisy na ekranie są słabo widoczne
1/ naciskając na dowolny punkt na ekranie wyłącz maszynę i włącz ponownie
2/ wybierz przycisk sterujący: MODIFY & ADVICE – tryb 5, wtedy ekran ciemnieje. Jeśli
chcesz rozjaśnić ekran, naciśnij: CHARACTERS AND DESIGNS – tryb 1 albo CARDS –
tryb 2.
3/ aby potwierdzić ustawienia: wyłącz i włącz maszynę dwukrotnie naciskając włącznik
główny.
wymiana igły
Postępuj bardzo ostrożnie i zgodnie z instrukcją.
1/ wyłącz maszynę przyciskiem startowym i opuść stopkę. Manewrując kołem zamachowym
ustaw igłę w najwyższym położeniu.
2/ poluzuj śrubę uchwytu igły śrubokrętem
3/ wyjmij igłę ciągnąc ją w dół
4/ włóż nową igłę w uchwyt igły popychając maksymanie do góry, tak aby płaska strona igły
znajdowała się od tylnej strony maszyny. Mocno dokręć śrubę uchwytu igły śrubokrętem.
5/ włącz maszynę przyciskiem głównym.
Aby nie uszkodzić maszyny i nie zepsuć haftu igła powinna być ostra i prosta.
Warto zawsze stosować igły odpowiednie do grubości danej tkaniny: do cienkich nr
70', do średniej grubości 80', 90', do bardzo grubych i twardych nr 110', 120'. Do
szycia dzianin, szczególnie cieniutkich (aby nie pociąć cienkich włókien materiału)
najlepiej jest stosować specjalne cienkie igły o zaokrąglonej końcówce ("ball point").
Jak sprawdzić czy używana igła nadaje się do szycia?
Należy położyć igłę na płaskim podłożu i sprawdzić, czy leży równolegle do podłoża.
Jeśli jest choć troszkę zakrzywiona, należy ją bezwzględnie wyrzucić, bowiem taka igła może
uszkodzić maszynę.
PROCEDURA HAFTOWANIA
“check list” – czyli kolejność najważniejszych czynności
1/ nawlecz nić górną zgodnie z rysunkiem na korpusie maszyny,
2/ nawlecz nić dolną,
3/ zapnij tamborek na tkaninie i zamocuj go na ruchomym ramieniu maszyny,
Łatwiej jest przesunąć tamborek pod stopką, gdy ta jest w najwyższym położeniu,
zatem wcześniej podnieś dźwignię podnoszenia stopki do góry.
4/ włącz maszynę włącznikiem głównym - automatycznie zapali się światełko,
5/ wybierz wzór,
6/ opuść stopkę,
7/ naciśnij przycisk Start/Stop maszyny.
16
jak zacząć
1/ po nawleczeniu igły przełóż nitkę przez oczko stopki, delikatnie pociągnij nitkę w dół i jej
końcówkę połóż luźno na materiale,
2/ opuść stopkę i naciśnij przycisk startowy. Po 5 - 6 uderzeniach igły zatrzymaj maszynę,
podnieś stopkę i utnij końcówkę nici jak najbliżej materiału, następnie opuść stopkę i
uruchom maszynę ponownie,
3/ maszyna sama zatrzyma się po wyszyciu wzoru wybranym kolorem nici.
Wybór wzoru
wzory z pamięci wewnętrznej maszyny
Wybierz naciskając ekran w odpowiednim miejscu typ wzoru, który chcesz haftować. Jeśli
nie używasz kartridża, masz do wyboru: czcionki, ramki i wzory kolorowe. Jeśli korzystasz z
gotowych wzorów z kartridża, na ekranie wyświetli się cała biblioteka tych wzorów po
naciśnięciu pola z obrazkiem przypominającym kartridż. Jeśli chcesz skorzystać z wzorów
zapamiętanych w komórkach pamięci wewnętrznej maszyny, dostęp do nich prowadzi przez
przycisk trybu pracy "MEMORY".
tworzenie napisów i monogramów
Według schematu układamy wybraną czcionką wzór haftu - napisu BUS. Dotykamy pola
oznaczone na szaro.
objaśnienie funkcji przycisków na ekranie podczas tworzenia napisów
1- MULTI COLOR przycisk wprowadzający zmianę koloru (a właściwie: zatrzymanie
maszyny dla nawleczenia nowej nici o innym kolorze) po wyhaftowaniu literki. Przyciskamy
go układając napis na ekranie za każdym razem, gdy wprowadzamy kolejną literę (jeśli
oczywiście chcemy, by były haftowane różnymi kolorami).
2- CHECK/SPRAWDŹ naciśnięcie tego pola pozwoli sprawdzić jak wygląda cały wybrany
napis, kiedy jest tak duży, że nie mieści się w całości na ekranie.
3- PREV/COFNIJ umożliwia powrót do poprzedniego widoku na ekranie.
4- NEXT/NASTĘPNY przycisk, naciśnięcie którego umożliwia wybór następnego elementu w
tworzonym napisie.
5- A/a (WIELKA/mała litera) przycisk, który automatycznie przełącza nas z trybu wyboru
małych liter na wielkie (A), albo wielkich na małe (a).
6- L/M/S przycisk, którym wybieramy wielkość liter układanego napisu (LARGE -duże,
MEDIUM - średnie, SMALL - małe).
7- SET/USTAWIENIE umożliwia edycję ukończonego napisu, polegają
napisu w wybranej pozycji w polu tamborka, zmianę wielkości napisu, zmianę gęstości
ściegu haftu albo przełączenie do funkcji HELP (pomoc).
8- CLEAR/WYCZYŚĆ usuwa po jednym znaku w napisie w kolejności od końca.
cą na: ustawieniu
17
małe i duże litery
1/ wybierz wielką literę A.
2/ aby pisać dalej małymi literami dotknij przycisku A/a.
3/ wybierz kolejną literkę tworzonego napisu, np. a.
Oto czcionki prawdziwej wielkości – kolejno L, M, S:
zmiana wielkości czcionek
Rysunek przedstawia rzeczywiste wymiary literki A: LARGE -duża, MEDIUM - średnia,
SMALL - mała).
Wielkość zmieniamy naciskając pole L/M/S, zmiana następuje zawsze w ustalonej
sekwencji: od L do M, od M do S, od S do L itd.
poprawianie literówek
Aby błędnie napisane 'Giel' zastąpić 'Girl' należy zgodnie z rysunkiem dwukrotnie nacisnąć
przycisk CLEAR (wymazuje do tyłu, jak 'backspace' z klawiatury komputerowej) i teraz w
puste miejsce wstawić poprawne litery.
sprawdzanie napisu, który w całości nie mieści się na ekranie
Korzystamy z przycisku CHECK/SPRAWDŹ, który przesuwa napis w polu ekranu tak, aby
można było sprawdzić co zostało napisane. Jeśli wybrany napis mieści się na ekranie,
przycisk nie działa.
Jeśli układasz napis wychodzący poza wymiary dostępnego pola haftu maszyny,
maszyna automatycznie nie przyjmie i nie wyświetli na ekranie kolejnego znaku.
Można wtedy zmniejszyć wielkość czcionek i spróbować ponownie.
zmiana koloru pojedynczego elementu napisu
Aby haftować każdy znak innym kolorem - po skończonej edycji wzoru naciśnij MULTI
COLOR, a wówczas maszyna będzie zatrzymywać się po wyszyciu każdej literki i będzie
możliwe nawleczenie igły inną nicią.
18
wybór ramki
Ramka to zarys jej kształtu i ścieg jakim zostanie wyhaftowana - dlatego należy wybrać oba
te elementy.
Zgodnie ze schematem:
1/ najpierw wybierz ikonę ramek,
2/ zdecyduj o kształcie ramki - wybierz jeden spośród 10, naciskając NEXT zobaczysz na
ekranie wszystkie pozostałe kształty,
3/ zdecyduj o ściegu, jakim zostanie wyszyta ramka - wybierz jeden spośród 12, naciskając
NEXT zobaczysz na ekranie wszystkie pozostałe ściegi,
4/ tak wybraną ramkę zobaczysz na ekranie komputera.
19
objaśnienie funkcji przycisków na ekranie podczas wyboru ramki
1- SET/USTAWIENIA naciśnij gdy, chcesz zmienić pozycję wzoru w polu tamborka, wielkość
wzoru, gęstość ściegu, lub chcesz skorzystać z funkcji HELP,
2-PATTERN/WZÓR naciśnij, gdy nie akceptujesz ramki i chcesz wbrać nowy wzór.
wybór wzoru graficznego
Postępuj zgodnie z ilustracją:
1/ wybierz ikonę wzoru graficznego,
2/ wybierz wzór haftu (np. żyrafę) po prostu naciskając jego ikonę na ekranie,
1- LIST wybierz, aby na ekranie wyświetliły się wszystkie dostępne wzory,
2- PREV/POPRZEDNI przycisk pozwala wrócić do wzorów poprzednio wyświetlonych
na ekranie,
3- NEXT/NASTĘPNY naciśnij, aby zobaczyć kolejne wzory,
3/ wzór został wybrany.
objaśnienie funkcji przycisków na ekranie podczas wyboru wzoru graficznego
1- żyrafa w trzech fragmentach to kolejno wyszywane kolory jednego wzoru, kolejne ikony
pokazują następstwo zmian kolorów,
2- ikona klepsydry po naciśnięciu pokaże pełny czas wyszywania wybranego wzoru (nad
kreską) oraz czas jaki pozostał do skończenia haftu (pod kreską) bez uwzględnienia
przestojów związanych ze zmianą nici itp.,
3- MULTICOLOR, przycisk przełączający między trybem haftowania w wielu kolorach, a
haftem jednokolorowym. Naciśnięcie go usuwa zmiany kolorów (wzór haftowany jest bez
przerwy do końca jednym kolorem), albo (na przemian) przywraca zatrzymania maszyny
20
po wyhaftowaniu każdego bloku dla nawleczenia nowej nici - wtedy komponujemy wzór
wielobarwny. Jeśli funkcja ta nie wyświetla się na ekranie, znaczy to, że w przypadku
konkretnego wzoru nie jest możliwa automatyczna zmiana haftu jednokolorowego w
wielokolorowy, bądź odwrotnie,
4- SET umożliwia zmianę położenia haftu w polu tamborka lub uaktywnienie funkcji HELP.
5- L/S przycisk, dzięki któremu możemy wybrać wielkość wzoru (LARGE -duży, SMALL -
mały). Jeśli funkcja ta nie wyświetla się na ekranie, znaczy to, że w przypadku konkretnego
wzoru nie jest możliwa zmiana wielkości haftu,
6- PATTERN naciśnij, gdy chcesz powrócić do poprzedniego ekranu, by wybrać nowy wzór,
7- ikona szpulki nici i dwie cyfry obok to informacja o ilości wszystkich zmian kolorów w
danym wzorze (druga liczba z kolei, tu 3) i kolejnym wyszywanym właśnie kolorze (pierwsza
liczba z kolei, tu 1),
8- THREAD COLOR/KOLOR NICI zawiera informacje o sugerowanych kolorach nici. Po
naciśnięciu przycisku w miejscach ikon obrazujących kolejne haftowane fragmenty wzoru
wyświetlą się nazwy sugerowanych kolorów w języku angielskim (bądź innym wybranym).
Jeśli funkcja ta nie wyświetla się
nie jest możliwe wyświetlenie sugerowanych kolorów nici.
na ekranie, znaczy to, że w przypadku konkretnego wzoru
informacja o czasie haftowania wzoru
Aby poznać czas haftowania wybranego wzoru naciśnij ikonę klepsydry. Wyświetlony czas
(liczba minut nad kreską) to pełny czas pracy maszyny bez uwzględniena przestojów
związanych z nawlekaniem nici. Czas podany pod kreską to czas jaki pozostał do końca
wyszycia wzoru.
W przypadku wzorów zapisanych na kartridżach czas wyszywania podany przez komputer
maszyny czasami może się różnić od czasu wydrukowanego na ulotce załączonej z
kartridżem.
1/ po wyborze wzoru naciśnij ikonę klepsydry,
2/ komputer maszyny przez moment skalkuluje czas wyszywania wzoru,
3/ czas potrzebny na wyszycie całego wzoru oraz czas, jaki pozostał do ukończenia wzoru
wyświetlą się pod i nad kreską,
4/ czas potrzebny na ukończenie wzoru będzie aktualizowany przy każdej zmianie kolorów
nici.
informacja o kolorach wzoru
1/ po wyborze wzoru, aby poznać kolory nici, którymi zaleca się wyszywać kolejne jego
fragmenty, naciśnij THREAD COLOR/KOLOR NICI,
2/ w okienkach obrazujących fragmenty wzoru pojawią się nazwy kolorów. Jeśli chcesz
wrócić do poprzedniego widoku, naciśnij przycisk jeszcze raz. Wyświetlenie nazw kolorów
nie jest możliwe, jeśli na ekranie po wyborze danego wzoru nie pojawi się funkcja THREAD
COLOR/KOLOR NICI.
wzory z kartridża
ZAWSZE NIM WYJMIESZ LUB WŁOŻYSZ KARTRIDŻ DO MASZYNY, WYŁĄCZ MASZYNĘ
GŁÓWNYM WYŁĄCZNIKIEM.
1/ wyłącz maszynę głównym wyłącznikiem,
2/ włóż kartridż do maszyny zgodnie z rysunkiem,
3/ włącz maszynę głównym włącznikiem,
• Na kartridżu umieszczono strzałkę, zgodnie z jej kierunkiem należy włożyć
kartridż do maszyny.
21
• Proszę bardzo uważać w trakcie tej operacji, gdyż myląc kierunki, czy naciskając
w złą stronę można zniszczyć zarówno kartridż, jak i maszynę.
• Kartridże należy przechowywać odpowiednio zabezpieczone w pudełeczku.
4/ po włożeniu kartridża do maszyny można obejrzeć jego zawartość na ekranie (przykład:
kartridż nr 2 - wzory kwiatów). Aby wyhaftować któryś z tych wzorów, postępujemy tak samo,
jak przy wybieraniu wzorów z pamięci wewnętrznej maszyny.
Pamięć wewnętrzna
W pamięci wewnętrznej maszyny można "schować" i zapamiętać nawet 5 różnych
kombinacji wzorów, by po dowolnym czasie odtworzyć je i wyhaftować.
zapamiętywanie wzoru lub kombinacji motywów w pamięci wewnętrznej maszyny
Przykład: zapisujemy napis "Girl" w pamięci wewnętrznej (KOMÓRKA nr1)
1/ wybierz kolejne literki, z których składa się napis czy monogram,
2/ naciśnij MEMORY/PAMIĘĆ,
3/ naciśnij MEMORY1/KOMÓRKA1,
Jeśli w komórkach pamięci zapamiętano poprzednio wzory, zostaną one wyświetlone
na ekranie. Naciśnij wtedy NEXT/NASTĘPNY, aby poszukać wolnej komórki pamięci.
Jeśli zapamiętasz nowy wzór w komórce, w której wcześniej zachowano inny wzór, to
poprzedni wzór zostanie utracony.
Nigdy nie wyłączaj maszyny w czasie, gdy komputer zapamiętuje wzór (wyświetlony
jest napis SAVING/ZAPAMIĘTYWANIE).
4/ wzór został zapamiętany,
5/ aby zapamiętać kolejny wzór w kolejnej komórce pamięci np. "Boy", po ułożeniu napisu z
literek naciśnij MEMORY/PAMIĘĆ i następnie wybierz NEXT/NASTĘPNY, by zapamiętać
wzór w komórce MEMORY2.
odczytywanie wzoru z pamięci wewnętrznej maszyny
Zgodnie ze schematem
1/ wybierz MEMORY/PAMIĘĆ,
2/ naciśnij NEXT/NASTĘPNY,
3/ naciśnij RETRIEVE2/ODCZYTAJ2,
4/ zapamiętany w komórce nr 2 wzór wyświetli się na ekranie,
5/ naciśnij przycisk Start/Stop, by maszyna wyszyła napis.
Wzór pochodzący z kartridża i zapamiętany w komórce pamięci wewnętrznej może
być odtworzony tylko wtedy, gdy kartridż, z którego pochodzi znajduje się akurat w
maszynie.
Edycja wzoru
ustawienie pozycji wzoru w polu tamborka (LAYOUT) - objaśnienie funkcji przycisków na ekranie
Miejsce, w którym zostanie wyhaftowany dany wzór, wybieramy dwukrotnie -najpierw
zapinając tamborek na określonym fragmencie tkaniny, a następnie precyzyjnie ustawiając
22
pozycję wzoru w polu tamborka. To ważne, gdy zależy nam na umieszczeniu haftu dokładnie
w konkretnym punkcie.
Po wyborze wzoru graficznego, liter, czy ramek (z pamięci wewnętrznej albo z kartridża),
naciśnij SET/USTAWIENIA i wybierz funkcję LAYOUT/UŁOŻENIE
1- informacja o wielkości wzoru (tu 3.3cm x 3.0cm), czasem wymiary te podane są z
niewielkim zapasem,
2- nacisnięcie strzałki z oznaczeniem 90
wybraną wielkość: 90
0
, 1800, 2700;
0
umożliwia obrócenie wzoru w polu tamborka o
3- pole dużego kwadratu to maksymalne dostępne pole haftu i zarazem pole tamborka
Regular,
4- kropeczka w polu małego kwadratu to centalny punkt pola wybranego wzoru i obecna
pozycja igły w polu tamborka,
5- pole małego kwadratu to pole, jakie zajmie wybrany właśnie wzór haftu,
6- najważniejsze osiem strzałek tego ekranu - naciskając wybraną strzałkę przesuwamy
wzór w określoną stronę, co umożliwia bardzo precyzyjne ustawienie wzoru w żądanym
(najlepiej zaznaczonym wcześniej na tkaninie) miejscu,
7- CENTER po naciśnięciu tego pola wzór z powrotem wróci do centralnego punktu
tamborka,
8- przyciskając START/CENTER ustawiamy igłę w punkcie startowym albo centralnym pola,
jakie zajmuje wybrany haft,
9- TRIAL/TEST pokazuje obrys pola haftu, jakie zajmie wybrany wzór. Zalecamy korzystać z
tej funkcji zawsze, kiedy przygotowujemy się do wykonania haftu, szczególnie koniecznie,
gdy haftujemy na małych tamborkach,
10- SET/USTAWIENIA pozwala powrócić do poprzedniego ekranu,
11- ikona żyrafy to przycisk umożliwiający uzyskanie zwierciadlanego odbicia wzoru haftu,
funkcja ta może nie być aktywna dla wszystkich wzorów, zatem nie zawsze się wyświetla.
23
zmiana pozycji wzoru w polu tamborka
Naciskając wybraną strzałkę przesuwamy wzór w określonym kierunku w polu tamborka.
Przykład: Jak umiejscowić wzór w prawym górnym rogu pola tamborka?
Naciśnij strzałkę umieszczoną w prawym górnym rogu. Jeśli dotkniesz jednokrotnie, wzór
przesunie się o jeden krok. Jeśli przytrzymasz strzałkę dłużej, wzór płynnie powędruje w
żądane miejsce.
Po nacisnięciu CENTER wybrany wzór z powrotem ustawi się w centralnym punkcie
tamborka. Wybierając miejsce dla swojego haftu dla ułatwienia posługuj się
opuszczoną stopką (a szczególnie oczkiem w niej) - jako przewodnikiem. Nigdy za to
nie próbuj opuszczać igły, gdy stopka wodzi w polu tamborka.
sprawdzenie pola haftu wybranego wzoru
Jeśli naciśniesz funkcję TRIAL/TEST, stopka narysuje w polu tamborka czworobok
pokazując przybliżony zarys wybranego haftu.
ustawienie igły w punkcie startowym wzoru
1/ zaznacz na materiale rozpiętym w tamborku punkt początkowy haftu. Ten punkt nie może
znajdować się zbyt blisko ramki,
2/ naciśnij START/CENTRE, aby igła ustawiła się w początkowym punkcie haftu. Następnie
naciskając potrzebne strzałki przesuń tak stopkę, aby jej oczko trafiło w zaznaczony na
materiale punkt,
3/ wyhaftuj wzór.
obracanie wzoru o kąt 900
Jedno naciśnięcie strzałki z oznaczeniem 900 umożliwia obrócenie wzoru w polu tamborka o
kolejne 90
o 90
0
0
w kierunku zgodnym z ruchem wskazówek zegara. Zatem wzór możemy obrócić
, 1800, 2700 itd., jak na ilustracji.
zwierciadlane odbicie
Aby uzyskać zwierciadlane odbicie wzoru, naciśnij ikonę żyrafy.
Jeśli ikona żyrafy wyświetla się na ekranie w postaci negatywu, znaczy to, że
wybrany wzór jest właśnie odbiciem swojego pierwowzoru.
Funkcja ta może nie być aktywna dla wszystkich wzorów, zatem nie zawsze się
wyświetla.
zmiana wielkości czcionek i ramek
Łatwo i szybko możemy zmieniać wielkość napisów, momogramów i ramek.
1/ nacisnij SET,
2/ wybierz ENLARGE/REDUCE (POWIĘKSZ/ZMNIEJSZ),
3/ wybierz ENLARGE, aby zwiększyć wzór. Wybierz REDUCE, aby zmniejszyć wzór. Aby
powrócić do pierwotnie wybranych wielkości wybierz RESET.
Wielkość wzoru możemy zmieniać w zakresie wymiarów od S do L.
Zakres powiększenia ramek zależy w dużym stopniu od rodzaju wybranej ramki.
24
zmiana gęstości ściegu czcionek i niektórych ramek
Funkcji tej nie da się zastosować do wszystkich rodzajów wzorów. Standardowe ustawienie
gęstości czasami - zależnie od wybranego wzoru i materiału, na którym haftujemy - może
okazać się niefortunne. Wtedy łatwo możemy je zmienić.
1/ naciśnij SET/USTAWIENIA,
2/ wybierz THREAD DENSITY/GĘSTOŚĆ ŚCIEGU,
3/ zmieniasz gęstość ściegu naciskając + (wtedy ścieg się zagęszcza, a kolejne uderzenia
igły zbliżają się do siebie), lub - (wtedy ścieg się rozrzedza, a kolejne uderzenia igły oddalają
się od siebie). Powrót do ustawień standardowych umożliwia przycisk STD.
Wyszywanie wzorów
haftowanie wzorów wielokolorowych
Po wybraniu wielokolorowego wzoru na ekranie maszyny pojawiają się diagramy
przedstawiające fragmenty wzoru haftowane w różnych kolorach kolejno (od lewej do
prawej).
1/ nawlecz pierwszy kolor,
Upewnij się, czy nawlekasz nić, gdy stopka jest górnym polożeniu.
uruchom maszynę naciskając przycisk Start/Stop. Maszyna zatrzyma się sama po wyszyciu
wzoru pierwszym kolorem, a widok ekranu zmieni się - zniknie pierwszy diagram (właśnie
wyhaftowany fragment wzoru) i na jego miejscu pojawi się kolejny diagram (ten, który będzie
właśnie haftowany),
2/ nawlecz kolejną nić i uruchom maszynę, aby wyszyć drugi fragment haftu kolejnym
kolorem,
3/ powtórz czynności, aż do ukończenia całości haftu,
4/ wytnij niepotrzebne nitki od wierzchniej strony haftu.
haftowanie wzorów jednokolorowych
1/ nawlecz maszynę,
2/ załóż tamborek na ramieniu maszyny,
3/ opuśc stopkę,
4/ naciśnij Start/Stop, maszyna zatrzyma się automatycznie po skończeniu haftu,
5/ podnieś stopkę,
6/ wytnij niepotrzebne nitki.
haftowanie wzorów wielokolorowych jednym kolorem
Aby wzór zaprojektowany jako wielokolorowy wyhaftować jednym kolorem:
1/ wybierz MULTICOLOR, po naciśnięciu Start/Stop maszyna wykona haft i sama się
zatrzyma,
2/ wytnij niepotrzebne nitki.
Funkcja ta nie jest aktywna dla wszystkich wzorów, zatem nie zawsze się wyświetla.
haftowanie napisów większych niż pole tamborka
Opisana procedura jest szczególnie cenna przy tworzeniu długich napisów,
przekraczających pole tamborka Regular.
Przykład: tworzymy napis ABCDE wielką czcionką "L"
1/ układamy napis ABC, wybieramy SET, potem LAYOUT, w końcu START/CENTER, aby
precyzyjnie ustawić igłę w początkowym punkcie haftu,
25
2/ naciskamy Start/Stop, maszyna automatycznie wyszywa napis i po skończeniu zatrzymuje
igłę w końcowym punkcie haftu. Ten punkt wykorzystamy jako początkowy dla dalszej części
napisu, zatem warto zaznaczyć go na materiale. Zdejmujemy tamborek i zakładamy
ponownie, tak by ostatnia litera wyhaftowanego własnie napisu znalazła się jak najbliżej
lewej krawędzi tamborka,
3/ układamy dalszą część napisu DE, wybieramy START/CENTER, aby precyzyjnie
ustawić igłę w początkowym punkcie haftu,
4/ cel osiągamy tak przesuwając strzałeczkami igłę, by początkowy punkt obecnego haftu
pokrył się z końcowym punktem poprzedniego haftu, naciskamy teraz Start/Stop i maszyna
automatycznie wyszywa drugą część napisu. Haft jest gotowy.
Całą tę procedurę wygodniej stosować wykorzystując do tworzenia długich napisów
tamborka XL. Po wyhaftowaniu pierwszej części tekstu zdejmujemy tamborek z
ramienia maszyny i zakładamy ponownie korzystając z przedłużonego uchwytu. Nie
musimy zdejmować tamborka z materiału i celować od nowa z trudem zachowując
kierunek liter (wychodzi to bezbłędnie dopiero przy pewnej wprawie). Dzięki
tamborkowi XL na pewno uda się ułożyć napis dokładnie w jednej linii i bez żadnego
problemu.
Wyszywanie aplikacji
wzór w ramce (naszywka)
1/ wybierz wzór ramki i wyhaftuj, środek ramki oznacz krzyżykiem na materiale,
2/ korzystając z funkcji LAYOUT ustaw centralny punkt kolejnego wzoru (np. żyrafa) w
samym środku ramki używając "+" jako wskazówki i wyhaftuj wzór.
wykończenie brzegów
1/ po wyhaftowaniu ramki i wzoru wybierz i wyhaftuj wzór ramki szytej prostym ściegiem
stebnówkowym - niewiele większej od obrysu wyhaftowanej naszywki,
2/ wytnij naszywkę z materiału dokładnie po zewnętrznym ściegu stebnówkowym,
3/ tak przygotowana naszywkę możesz teraz przyszyć w dowolnym miejscu.
aplikacja
1/ wybierz materiał do aplikacji, weź fizelinę, zapnij tamborek, umieść go na maszynie,
2/ wybierz wzór ramki szyty ściegiem stebnówkowym, wyhaftuj go, zdejmij materiał z
tamborka i wytnij dokładnie po szwie,
3/ przygotuj materiał, na który naszyjesz aplikacje, użyj fizeliny zapninając na nim tamborek i
po wybraniu miejsca w którym chcesz umieścić wzór (LAYOUT) wyhaftuj taką samą jak
wcześniej, szytą ściegiem stebnówkowym ramkę,
4/ korzystając ze specjalnych klejów hafciarskich albo tylko z wrodzonej dokładności i
umiejętności własnych palców ułóż na materiale w polu właśnie wyszytym wycięty kształt
aplikacji i bardzo lekko go rozciągnij i dociśnij,
5/ nie zmieniając rozmiaru wzoru ramki wybierz teraz ten sam kształt, ale haftowany zygzakiem (satin stitch) - igła w sposób trwały przymocuje teraz aplikację do materiału.
haftowanie na taśmach i małych skrawkach materiału
Do tego celu najwygodniej jest użyć albo specjalnej hafciarskiej fizeliny/papieru z klejem albo
zwykłej fizeliny hafciarskiej i specjalistycznego hafciarskiego kleju, którym przymocowujemy
drobny element do podłoża rozpiętego na tamborku. Precyzyjnie wybieramy miejsce, w
którym wyhaftujemy wzór za pomocą funkcji LAYOUT, na końcu usuwamy resztki spodniego
podkładu.
26
Przykłady: A, B, C - skrawek materiału, róg chusteczki i wstążka przyfastrygowane lub
przyklejone do fizeliny.
Uwaga: do podklejania proszę używać tylko specjalnych klejów hafciarskich, nie
wolno stosować do tego celu taśmy klejącej dwustronnej.
Problemy w trakcie haftowania
jak cofnąć program haftu o kilka uderzeń igły
Po wybraniu wzoru z chwilą rozpoczęcia haftu widoczna wcześniej na ekranie funkcja SET
zamienia się w HELP/POMOC. Dzięki niej bez trudu możemy wrócić do dowonego miejsca
naszego haftu, możemy zatem naprawić niemal każdy błąd - o ile wcześniej nie zdjęto
materialu z tamborka (wtedy powrócić do pierwotnych ustawień jest już niemal niemożliwe).
objaśnienie funkcji przycisków na ekranie podczas korzystania z funkcji HELP
Przyciski te umożliwiają wędrowanie po wybranym wzorze bez równoczesnego wyszywania,
możemy dzięki ich pomocy powrócić do każdego pojedynczego uderzenia.
1- HOME to powrót wprost do początku wzoru, umożliwia ponowne rozpoczęcie haftu,
2- FORWARD SEARCH umożliwia przemieszczenie do przodu, do początku kolejnej zmiany
koloru,
3- REVERSE SEARCH umożliwia przemieszczenie wstecz - do początku kolejnej zmiany
koloru,
4- FORWARD wędrujemy małymi krokami do przodu ścieg po ściegu, jeśli naciskamy na to
pole w sposób ciągły - po szóstym kroku przesuwamy się szybciej: skokami co 9 kroków do
przodu,
5- BACK cofamy się małymi krokami do tyłu ścieg po ściegu, jeśli naciskamy na to pole w
sposób ciągły - po szóstym kroku przesuwamy się szybciej: skokami co 9 kroków do tyłu,
6- END powrót do poprzedniego ekranu.
gdy zerwie się nić
Maszyna zatrzymuje się automatycznie, gdy zerwie się górna nić.
1/ jeśli zerwała się górna nić, po prostu ją nawlecz, jeśli zerwała się dolna nić albo skończyła
się w bebenku - musisz uciąć górną nić tuż przy materiale, zdjąć tamborek z maszyny i
wymienić szpuleczkę w bębenku maszyny,
2/ aby naprawić przerwany haft wybierz funkcję HELP i cofnij się naciskając kilka razy
przycisk BACK (czasem wygodniej jest cofnąć się o całą zmianę koloru - REVERSE
27
SEARCH i potem naciskając FORWARD skokami po 9 kroków albo małymi kroczkami trafić
w żądane miejsce),
Jeśli zerwała się nić, sprawdź zawsze spodnią strone haftu, końcówka nici mogła
zasuplić się od spodu, trzeba wtedy ją usunąć, by naprawa haftu mogła się udać.
3/ opuść stopkę i wystartuj maszynę
jak cofnąć się do samego początku wzoru
1/ wybierz HOME
2/ opuść stopkę i rozpocznij haftowanie naciskając start/stop
gdy skończy się nić w bębenku podczas szycia
Bywa tak, że w tej sytuacji maszyna pracuje dalej mimo braku nici w bębenku. Wtedy
możliwie szybko zatrzymaj maszynę i korzystając z funkcji HELP wróć do miejsca, w którym
skończyła się nić. To też nie zawsze się udaje – wtedy pozostaje wrócić do początku haftu
(funkcja HOME) i powoli posuwając się do przodu (FORWARD SEARCH) trafić na właściwe
miejsce.
Konserwacja maszyny
wymiana żaróweczki
1/ wyłącz zasilanie włącznikiem głównym maszyny, wyjmij wtyczkę z kontaktu,
2/ poluzuj śrubkę znajdującą się z lewej strony pokrywy igielnicy,
3/ zdejmij obudowę,
4/ wymień żaróweczkę (właściwa to wg nr katalog. X50228-001 - 8V, 2,4 W).
28
czyszczenie
Podczas pracy maszyny pod płytką ściegową zbierają się nieustannie resztki nitek i
materiałów, które z czasem zbijają się w filc. Jest to bardzo niewskazane, gdyż może
doprowadzić nawet do awarii maszyny, dlatego niezniernie ważne jest systematyczne jej
czyszczenie.
1/ wyłącz maszynę głównym włącznikiem, wyjmij igłę, podnieś stopkę,
2/ śrubokrętem odkręć śrubki mocujące płytkę ściegową,
29
3/ zdejmij ją,
4/ wyjmij chwytacz wewnętrzny,
5/ usuń resztki tkaniny i nitek z okolic gniazda chwytacza (1), samego chwytacza (2) i noża
do cięcia nitki dolnej (3) za pomocą szczoteczki lub odkurzacza,
6/ włóż z powrotem chwytacz na swoje miejsce, jak pokazano na rysunku (powyżej).
Komunikaty o błędach, instrukcje i informacje
Maszyna nie zacznie pracy, jeśli nie zakończono prawidłowo wszystkich operacji
przygotowawczych, co więcej - poinformuje Cię za pomoca sygnału dźwiękowego lub tylko
instrukcji wyświetlonej na ekranie, co masz zrobić dalej.
RETURN BOBBIN WINDING SHAFT TO LEFT
– po skończonej opercji nawijania na szpuleczkę nici dolnej przesuń trzpień w lewo,
LOWER PRESSER FOOT LEVER
– opuść stopkę,
SELECT PATTERN
– wybierz wzór,
CHECK IF UPPER OR LOWER THREAD IS CUT
– sprawdź nitki – mogły się skończyć, mogą być urwane,
CHECK IF THREAD IS ENTANGLED. CHECK IF NEEDLE IS BENT
– sprawdź czy nitki nie są wcięte, splątane od spodu, czy igła nie jest wygięta –
komunikat pojawia się, gdy blokuje się silnik,
NO PATTERN IS MEMORIZED
– nie ma wzoru w pamięci,
THIS PATTERN IS STORED IN OTHER EMBROIDERY CARD
– wzór pochodzi z innego kartridża – komunikat pojawia się, gdy chcemy odczytać
zapamiętany w pamięci wewnę
lub nr 10, a kartridża tego nie ma akurat w maszynie. Generalnie, z wyjątkiem
obu wyżej wymienionych dyskietek, gotowe wzory z kartridży nie dają się
przenieśc do pamięci wewnętrznej maszyny,
THIS PATTERN CAN NOT BE SAVED IN THE MEMORY
– tego wzoru nie można zapamiętać w pamięci wewnętrznej maszyny,
EMBROIDERY CARD IS NOT INSERTED. TURN OFF MAIN POWER AND INSERT CARD
– nie włożono kartridża, wyłącz maszynę, włóż kartridż,
RAISE THE PRESSER FOOT AND RE-THREAD
– podnieś stopkę i nawlecz nitki,
THIS KEY DOES NOT WORK WHEN NEEDLE IS AT LOW POSITION. RAISE THE
NEEDLE TO HIGH POSITION AND TOUCH KEY AGAIN
– wybrany przycisk nie działa, gdy igła jest opuszczona. Za pomocą koła
zamachowego podnieś igłę i spróbuj ponownie,
EMBROIDERY PATTERN IS EXCEEDING SEWING AREA
trznej wzór złożony np. z czcionek z kartridża nr 1
30
– wybrany wzór (ułożony jako kombinacja motywów) wielkością przekracza
dostepne pole haftu,
RAISE THE NEEDLE TO HIGH POSITION
– podnieś igłę
COLOR CAN NOT BE CHANGED HALFWAY
– w trakcie wyszywania wzoru nie da się włączyć funkcji MULTICOLOR,
COMPLET PATTERN ENTRY
– zakończ przygotowanie wzoru (dotyczy wzorów ramek),
NO MORE STITCHES CAN BE COMBINED
– nie można dołączyć kolejnych motywów – komunikat pojawia się, gdy w jednym
wzorze wykorzystano już 35 elementów,
CALCULATING CANNOT BE DONE HALFWAY THROUGH –
– w trakcie wyszywania wzoru maszyna nie potrafi skalkulować czasu haftowania,
WINDING BOBBIN THREAD
– trwa nawijanie nici na szpuleczkę,
SAVING - trwa zapamietywanie wzoru,
CALCULATING. PLEASE WAIT/CANCEL
– trwa wyliczanie czasu, jaki zajmie haft wzoru, jeśli chesz przerwać naciśnij
CANCEL.
sygnały dźwiękowe
Gdy prawidłowo wykonanasz operację - usłyszysz pojedynczy odgłos "bip".
Gdy popełniasz błąd - maszyna ostrzega podwójnym, lub poczwórnym "bip".
Kłopoty i rady
Kiedy tylko haft sprawia ci nieoczekiwane kłopoty, znajdź w instrukcji rozdział opisujący
czynności, które wydają ci się trudne, aby przekonać się czy wszystko wykonujesz
poprawnie. Jeśli to nie pomoże, przeczytaj poniższe rady. Jeśli i to na nic – poszukaj
autoryzowanego serwisu BROTHERA.
problemy ze ściegami i nićmi
Symptomy Prawdopodobne przyczyny Rady
1. Zrywa się górna nić
1. źle nawleczona nić górna
2. górna nić plącze się pod
materiałem
3. szpula górnej nici jest źle
ustawiona
4. igła jest zła
5. górna nić jest zła
1. nawlecz nić od nowa
2. wyczyść gniazdo
chwytacza
3. ustaw poprawnie szpulę
nici górnej
4. włóż dobrą igłę
5. nić wymień na właściwą
(hafciarską)
31
2. Zrywa się dolna nić
3. Maszyna przepuszcza
ścieg
4. Marszczy się materiał
5. Dolna nić przeciąga się na
wierzchnią stronę haftu
6. Poluzowana górna nić
7. Haft jest zdeformowany
1. górna nić plącze się pod
materiałem
2. dolna nić jest źle
nawleczona
3. dolna nić jest zła
1. igła nie jest włożona
poprawnie
2. igła jest zła
3. źle założono materiał w
tamborku
4. nieprawidłowo
zainstalowano tamborek na
ramieniu maszyny
5. nie zastosowano właściwej
fizeliny (stabilizatora)
1. naprężenie górnej nici jest
za mocne
2. górna lub dolna nić nie jest
właściwie nawleczona
3. nie zastosowano właściwej
fizeliny (stabilizatora)
4. źle zainstalowano
tamborek na ramieniu
maszyny
5. igła jest zła
1. naprężenie górnej nici jest
za mocne
2. górna lub dolna nić nie jest
właściwie nawleczona
3. nić dolna jest źle
poprowadzona przy
chwytaczu
4. nie zastosowano właściwej
nici dolnej
1. naprężenie górnej nici jest
za słabe
2. górna lub dolna nić nie jest
właściwie nawleczona
3. nie zastosowano
właściwych nici
1. źle założono materiał w
tamborku
2. źle zainstalowano
tamborek na ramieniu
maszyny
3. nie zastosowano właściwej
fizeliny (stabilizatora)
4. nie zastosowano
właściwych nici
1. wyczyść gniazdo
chwytacza
2. wyjmij szpuleczkę i włóż
poprawnie w bębenku
3. nić wymień na właściwą
1. poprawnie włóż igłę
2. włóż dobrą igłę
3. poprawnie zapnij tamborek
na materiale
4. poprawnie zainstaluj
tamborek na ramieniu
maszyny
5. użyj fizeliny hafciarskiej
(czasem nawet 4 warstw)
1. wyreguluj naprężenie
górnej nici
2. nawlecz od początku górną
i dolną nić
3. użyj specjalnej fizeliny
hafciarskiej
4. poprawnie zainstaluj
tamborek na ramieniu
maszyny
5. włóż dobrą igłę
1. wyreguluj naprężenie
górnej nici
2. nawlecz od początku górną
i dolną nić
3. wyjmij szpuleczkę i od
nowa poprawnie
poprowadź dolną nić
4. dobierz właściwą nić
spodnią
1. wyreguluj naprężenie
górnej nici
2. nawlecz od początku górną
i dolną nić
3. dobierz właściwe nici –
górną i spodnią
1. poprawnie zapnij tamborek
na materiale
2. poprawnie zainstaluj
tamborek na ramieniu
maszyny
3. użyj specjalnej fizeliny
hafciarskiej0
4. dobierz właściwe nici –
górną i spodnią
32
5. splątana nić 5. utnij dolną nitkę i dokładnie
oczyść gniazdo chwytacza
8. Nie można nawlec nici
1. źle założona igła
2. opuszczona dźwignia
nawlekacza igły
1. prawidłowo załóż igłę
2. podnieś dźwignię
nawlekacza igły do góry
Uwaga,
Najczęściej przyczyną nieudanych haftów jest niedostatecznie usztywniona tkanina (brak
fizeliny hafciarskiej albo stosowanie nieprawidłowych stabilizatorów) oraz używanie
stępionych igieł, które – pozornie dobre – w trakcie pracy ścierają się i w końcu
niewymienione na nowe mogą zepsuć haft.
problemy mechaniczne
Symptomy Prawdopodobne przyczyny Rady
1. Maszyna pracuje wolno i
głośno
2. Maszyna nie daje się
uruchomić
3. Łamią się igły
1. resztki nitek, tkanin i kurzu
zebrały się pod płytką
ściegową maszyny
1. nie naciśnięto przycisku
Start/Stop
2. główny włącznik maszyny
jest w pozycji OFF
3. stopka nie jest opuszczona
4. sprawdź komunikat
wyświetlony na ekranie
1. igła jest źle zamocowana
2. użyto złej igły
1. dokładnie wyczyść
chwytacz i gniazdo
chwytacza
1. naciśnij przycisk Start/Stop
2. włącz maszynę
3. opuść stopkę
4. wykonaj polecenie
1. poprawnie zmocuj igłę
2. wymień igłę
uwagi
• Niniejsza maszyna jest wyposazona w czujnik zrywu nici. Maszyna zatrzymuje się, gdy
górna nić nie jest nawleczona.
• Jeśli w trakcie pracy pojawiają się problemy z napięciem w sieci, lepiej wyłącz maszynę i
wyjmij wtyczkę z kontaktu. Nagłe skoki napięcia mogą jej zaszkodzić. Jeśli chwilowo brak
napięcia w sieci, nigdy nie zostawij maszyny włączonej (zawsze zostawiaj włącznik
główny w pozycji Off).
33
Wzory z pamięci wewnętrznej maszyny
Oto zawartość pamięci wewnętrznej maszyny:
wzory czcionek
wzory ramek i ściegów do ich wyszycia
Wielkości ramek można swobodnie zmieniać w zakresie dostępnego pola haftu maszyny.
34
biblioteka kolorowych wzorów
Podane numery to sugerowane kolory nici do wyszycia tych wzorów wg karty kolorów
Brothera.
35
Loading...
