Brother Innov-is NS80PRW User's Guide

Manual de instrucciones

Máquina de coser

Product Code (Código de producto): 888-M50/M60/M62/M63

Lea este documento antes de utilizar la máquina.
Recomendamos que tenga este documento a mano por si necesita consultarlo más
adelante.

INTRODUCCIÓN

• Esta máquina ha sido aprobada para ser utilizada
solo en el país donde se haya adquirido.

Le agradecemos que haya comprado esta máquina. Antes
de utilizar la máquina, lea detenidamente las
“INSTRUCCIONES DE SEGURIDAD IMPORTANTES” y, a
continuación, estudie este manual para consultar el
funcionamiento correcto de las diversas funciones.
Además, una vez que haya terminado de leer el manual,
guárdelo en un lugar donde pueda encontrarlo con
facilidad para poder consultarlo en el futuro.

INSTRUCCIONES DE
SEGURIDAD IMPORTANTES

Lea estas instrucciones de seguridad antes de utilizar la máquina.

PELIGRO

- Para reducir el riesgo de descarga eléctrica

1

Desconecte siempre la máquina de la toma de corriente
inmediatamente después de utilizarla, cuando la limpie,

al realizar cualquier tipo de ajuste de mantenimiento
indicado en este manual, o si la deja desatendida.

AVISO

- Para reducir el riesgo de quemaduras, incendio,
descarga eléctrica o lesiones.

2Desenchufe siempre la máquina de la toma de

corriente al realizar cualquier ajuste de los
mencionados en el manual de instrucciones.

• Para desenchufar la máquina, ponga el interruptor
de la máquina en la posición con el símbolo “O”
para apagarla y, a continuación, sujete el enchufe y
retírelo de la toma de corriente. No tire del cable.

• Enchufe la máquina directamente a la toma de
corriente. No utilice un cable alargador.

• Desactive siempre la máquina si se produce un
corte de corriente.

3Peligros por descarga eléctrica:

•

Esta máquina debe conectarse a una fuente de
alimentación de CA en el rango indicado en la etiqueta
de tensión nominal. No la conecte a una fuente de
alimentación de CC ni a un convertidor. Si no está
seguro de qué tipo de fuente de alimentación tiene,
póngase en contacto con un electricista cualificado.

4

Nunca ponga la máquina en funcionamiento si el
cable o el enchufe están dañados, si no funciona

correctamente, si se ha caído o está averiada, o si se ha
derramado agua en su interior. Devuelva la máquina al
distribuidor Brother autorizado más cercano para su
examen, reparación o ajuste eléctrico o mecánico.

•

Mientras la máquina esté almacenada o en uso, si
percibe algo inusual, como un olor, calor, decoloración
o deformación, deje de utilizarla inmediatamente y
desenchufe el cable de alimentación.

•

Cuando transporte la máquina, sujétela por su asa. Si
levanta la máquina por cualquier otra parte, esta podría
dañarse o caerse, lo que podría provocar lesiones.

• Cuando levante la máquina, procure no realizar
movimientos repentinos o bruscos, ya que podría
dar lugar a lesiones personales.

5Mantenga siempre la zona de trabajo despejada:

• Nunca utilice esta máquina si las aberturas de
ventilación están bloqueadas. Mantenga las
aberturas de ventilación de la máquina y el pedal
libres de pelusa, polvo y trocitos de tela.

• No deje ningún objeto encima del pedal.

• Nunca deje que caigan objetos en ninguna de las
aberturas, ni inserte nada en las mismas.

• No la use en lugares donde se utilicen productos
con aerosoles (spray), ni en sitios donde se esté
administrando oxígeno.

•

No utilice la máquina cerca de una fuente de calor, como un
horno o una plancha; de lo contrario, la máquina, el cable
de alimentación o la prenda que se está cosiendo podría
incendiarse y provocar un incendio o una descarga eléctrica.

•

No coloque esta máquina sobre una superficie inestable,
como una mesa que se tambalee o esté inclinada, ya que de
lo contrario la máquina podría caerse y provocar lesiones.

6Hay que extremar el cuidado durante la costura:

• Preste siempre especial atención a la aguja. No
utilice agujas dobladas o dañadas.

•

Mantenga los dedos alejados de las piezas en movimiento.
Hay que tener especial cuidado con la zona de la aguja.

• Coloque el interruptor de la máquina en la posición
con el símbolo “O” para desactivarla al realizar
ajustes en la zona de la aguja.

No utilice una placa de la aguja dañada o equivocada,

•
puesto que podría hacer que la aguja se rompiera.

• No empuje ni tire de la tela durante la costura y siga
detenidamente las instrucciones durante la costura
libre de forma que no se desvíe la aguja y se rompa.

1

7Esta máquina no es un juguete:

CONSERVE ESTAS

• Deberá prestar especial atención cuando se utilice
cerca de niños o sea utilizada por ellos.

• La bolsa de plástico en la que se suministra esta
máquina debe mantenerse fuera del alcance de los
niños o desecharse. Nunca permita que los niños
jueguen con la bolsa debido al riesgo de asfixia.

• No la utilice en el exterior.

8Para un funcionamiento más duradero:

• Cuando guarde la máquina, evite exponerla
directamente a la luz del sol y no la guarde en sitios
húmedos. No utilice o guarde la máquina cerca de
una fuente de calor, plancha, lámpara halógena u
otros objetos candentes.

• Utilice solo detergentes o jabones neutros para
limpiar la carcasa. Gasolina, diluyentes y polvos
desengrasantes pueden dañar la carcasa y la
máquina, por lo que nunca debe utilizarlos.

• Consulte siempre el Manual de instrucciones
cuando tenga que reponer o instalar cualquier
pieza, como pies prensatela, la aguja, u otras piezas,
para asegurarse de que la instalación se realiza
correctamente.

9Para reparaciones o ajustes:

INSTRUCCIONES

Esta máquina ha sido

diseñada para uso

doméstico.

PARA USUARIOS DE PAÍSES NO
MIEMBROS DEL CENELEC

Este aparato no ha sido diseñado para
ser utilizado por personas (niños
incluidos) con alguna discapacidad
física, sensorial o mental, ni por
personas sin experiencia o
conocimientos técnicos, a menos que
hayan recibido supervisión o
instrucciones relativas al uso del
aparato por parte de una persona
responsable de su seguridad. Los niños
deberán ser vigilados para asegurarse
de que no juegan con el aparato.

• Si la bombilla está dañada, deberá sustituirla un
distribuidor Brother autorizado.

• En el caso de que ocurra una avería o se requiera un
ajuste, consulte primero la tabla de solución de
problemas al final del Manual de instrucciones para
inspeccionar y ajustar usted mismo la máquina. Si el
problema continúa, póngase en contacto con su
distribuidor autorizado de Brother más cercano.

Utilice esta máquina solo para los fines descritos en el
manual.

Utilice los accesorios recomendados por el fabricante
que figuran en este manual.

El contenido de este manual y las especificaciones de
este producto pueden sufrir cambios sin previo aviso.

Para obtener información adicional sobre el producto y
actualizaciones, visite nuestro sitio web en
www.brother.com

PARA USUARIOS DE PAÍSES
MIEMBROS DEL CENELEC

Este aparato puede ser utilizado por
niños de a partir de 8 años de edad y
por personas con capacidades físicas,
sensoriales o mentales reducidas o que
carezcan de la experiencia y los
conocimientos siempre y cuando hayan
recibido supervisión o instrucciones
relativas al uso del aparato de modo
seguro y comprendan los riesgos
existentes. No permita que los niños
jueguen con el aparato. La limpieza y
el mantenimiento del usuario no deben
ser realizados por niños sin supervisión.

2

SÓLO PARA LOS

USUARIOS DEL REINO

UNIDO, IRLANDA,

MALTA Y CHIPRE

IMPORTANTE

• Si debe cambiar el fusible del enchufe, utilice un

fusible homologado por ASTA para BS 1362, es

decir, que lleve la marca correspondiente a la
marca en el enchufe.

• Vuelva a colocar siempre la tapa del fusible. No

utilice nunca enchufes sin la tapa del fusible.

• Si la toma de corriente disponible no es adecuada

para el enchufe suministrado con este equipo,
deberá ponerse en contacto con un distribuidor
Brother autorizado para obtener el cable correcto.

Marcas comerciales

App Store es una marca de servicio de Apple Inc.
Android y Google Play son marcas comerciales de
Google, Inc. El uso de estas marcas comerciales está sujeto
a Permisos de Google.

3

CONTENIDO

CONTENIDO

Capítulo 1 PREPARATIVOS 5

Nombres de las piezas de la máquina................... 5

Accesorios incluidos .............................................................. 7

Accesorios opcionales............................................................ 8

Colocar la placa de costuras

(en los modelos que dispongan de placa de costuras)............. 8

Activar/desactivar la máquina.............................. 9

Funcionamiento de la pantalla LCD.................... 10

Cambiar los ajustes de la máquina...................... 11

Devanar/colocar la bobina................................. 12

Devanar la bobina................................................................ 12

Colocar la bobina................................................................. 14

Enhebrado del hilo superior................................ 15

Enhebrar el hilo superior...................................................... 15

Tirar del hilo de la bobina .................................................... 18

Combinaciones de tela/hilo/aguja ...................... 19

Sustituir la aguja ................................................. 20

Comprobación de la aguja ................................................... 20

Sustituir la aguja................................................................... 20

Sustituir el pie prensatela ................................... 21

Sustituir el pie prensatela...................................................... 21

Retirar y colocar el soporte del pie prensatela ...................... 22

Capítulo 2 ASPECTOS BÁSICOS DE LA

COSTURA 23

Coser .................................................................. 23

Costura básica...................................................................... 23

Coser puntadas en reversa/de remate ................................... 25

Puntada en reversa/remate automática ................................. 25

Prioridad de remate.............................................................. 27

Ajustar la anchura y la longitud de la puntada...................... 27

Ajustar la tensión del hilo................................... 27

Consejos útiles de costura .................................. 28

Consejos de costura ............................................................. 28

Coser con un margen de costura regular .............................. 29

Coser distintos tipos de tela .................................................. 30

Coser patrones de puntadas decorativas ............................... 32

Capítulo 4 ANEXO 55

Cuidados y mantenimiento ................................ 55

Restricciones al lubricar la máquina .................................... 55

Medidas de precaución al almacenar la máquina ................ 55

Limpiar la guía..................................................................... 55

Solución de problemas....................................... 57

El hilo superior está muy tenso ............................................ 57

Hay hilo enredado en el revés de la tela .............................. 57

La tensión del hilo es incorrecta .......................................... 58

La tela se ha enganchado en la máquina y no se puede

sacar.................................................................................... 59

Si el hilo se enreda debajo de la base de la devanadora ...... 61

Lista de síntomas ................................................................. 61

Mensajes de error ................................................................ 65

Pitidos de funcionamiento ................................................... 65

Índice................................................................. 66

Capítulo 3 DISTINTOS TIPOS DE

PUNTADAS 33

Tabla de puntadas............................................... 33

Puntadas útiles.................................................... 38

Puntadas de sobrehilado ...................................................... 38

Puntada invisible para dobladillo ......................................... 39

Costura de ojales.................................................................. 40

Costura de botones............................................................... 43

Costura de cremalleras......................................................... 44

Puntadas de aplique, patchwork y acolchados ..................... 45

Otras aplicaciones de costura............................................... 49

Definir ajustes

(Para los modelos de 80/60/50 puntadas) .......... 54

4

Nombres de las piezas de la máquina

a

b

c

d

e

f

g

h

k

l

m

j

i

n

o

Capítulo 1

PREPARATIVOS

Nombres de las piezas de la máquina

■ Componentes principales

El aspecto de la máquina varía según el modelo.

p

q

r

s

E Rueda de tensión del hilo (página 27)
F Polea

Gire la polea hacia usted (hacia la izquierda) para subir y bajar
la aguja y coser una puntada.

G Tapa de la guía del hilo (página 13)
H Asa

Cuando traslade la máquina, sujétela siempre por el asa.

I Palanca del pie prensatela

Levante y baje la palanca del pie prensatela para subir y bajar
respectivamente el pie prensatela.

J Selector de posición de dientes de arrastre

Utilice el selector de posición de dientes de arrastre para
levantar y bajar los dientes de arrastre. (página 48)

K Interruptor de la alimentación (página 9)
L Enchufe hembra (página 9)
M Pedal (página 24)
N Conexión eléctrica para el pedal (página 24)
O Ventilador

El ventilador permite que circule el aire que rodea el motor. No
obstruya el ventilador cuando la máquina esté en uso.

■

Sección de la aguja y el pie prensatela

i

a

h

1

PREPARATIVOS

b

y

x

u

v

w

1 Guía del hilo de la devanadora y disco de pretensión

(página 13)

2 Guía del hilo (página 13)
3 Tapa del carrete (página 12)
4 Portacarrete (página 12)
5 Orificio para portacarrete adicional

Esta pieza sostiene un portacarrete adicional para coser con la
aguja gemela. (página 52) No se trata de ningún orificio para la
lubricación. No introduzca aceite en este orificio.

6 Devanadora (página 12)
7 Pantalla LCD (pantalla de cristal líquido) (página 10)
8 Teclas de operación (página 6)

9 Mirilla de visualización del patrón de puntada

0 Selector del patrón de puntada (página 23)
A Botones de operación y control de velocidad manual

B Unidad de cama plana (página 7, 29)
C Cortador de hilo (página 17)
D Palanca del enhebrador (página 17)

Las teclas de operación varían según el modelo.

(página 23)
(En el modelo de 16 puntadas)

(página 6)

t

g

f

e

1 Guía del hilo de la varilla de la aguja (página 16)
2 Placa de la aguja (página 29)
3 Cubierta de la placa de la aguja (página 14)
4 Tapa de la bobina/caja de la bobina (página 14, 56)
5 Dientes de arrastre

Los dientes de arrastre arrastran la tela en la dirección de la
costura.

6 Pie prensatela

Al coser, el pie prensatela ejerce una presión constante sobre
la tela. Utilice el pie prensatela adecuado al tipo de costura
seleccionado.

7 Soporte del pie prensatela (página 22)
8 Tornillo del soporte del pie prensatela (página 22)
9 Palanca para ojales (página 42)

d

c

5

Nombres de las piezas de la máquina

e

a

b

d

c

■ Botones de operación

b

a

cd e

1 Botón de “inicio/parar”

Pulse el botón de “inicio/parar” para iniciar o detener la
costura.

2 Botón de puntada en reversa

Pulse el botón de puntada en reversa para coser puntadas en
reversa o de remate dependiendo del patrón de puntada
seleccionado.

3 Botón de puntada de remate

Pulse el botón de remate para coser una sola puntada de
manera repetida y anúdela. (página 25)
Para puntadas decorativas, pulse este botón para terminar con
una puntada completa en vez de en un punto central.
El LED situado junto al botón se ilumina automáticamente
mientras se cose la puntada y se apaga al finalizar la costura.
(En los modelos que dispongan de LED)

4 Botón de posición de aguja

Pulse el botón de posición de aguja para subir o bajar la aguja.
Si lo pulsa dos veces coserá una puntada.

5 Control de velocidad manual

Utilice el control de velocidad manual para ajustar la velocidad
de la costura.

■ El panel y las teclas de operaciones

El aspecto de la máquina varía según el modelo.

1 Pantalla LCD (pantalla de cristal líquido)

Se muestran los mensajes y los ajustes del patrón de puntada
seleccionado.
(página 10)

2 Teclas de longitud de la puntada

Pulse las teclas de longitud de la puntada para ajustar dicha
longitud. (página 27)

3 Teclas de anchura de la puntada

Pulse las teclas de anchura de la puntada para ajustar dicha
anchura. (página 27)

4 Tecla de selección de aguja (sencilla/gemela)

(En los modelos de 80/60/50 puntadas)

Pulse la tecla de selección de aguja para utilizar la aguja
gemela. Con cada pulsación de esta tecla se alterna entre el
modo de aguja gemela y el modo de aguja sencilla. (página 52)

5 Tecla de puntada en reversa/remate automática

Pulse la Tecla de puntada en reversa/remate automática para
utilizar la función de puntada en reversa/remate automática.
(página 25)

6

Nombres de las piezas de la máquina

Nota

J

G

I

R

M

A

*2*1

Accesorios incluidos

Los accesorios incluidos pueden diferir de la tabla siguiente dependiendo del modelo de la máquina que ha adquirido. Para
obtener más detalles sobre los accesorios incluidos y los códigos de la pieza de la máquina, consulte la hoja adicional
“Accesorios incluidos”.

Tire de la parte superior de la unidad de cama plana para abrir el compartimento para accesorios.

■ Accesorios incluidos

1. 2. 3. 4. 5. 6.

1

PREPARATIVOS

Pie para zig-zag “J”
(en la máquina)

7. 8. 9. 10. 11.

Juego de agujas
(Con esta máquina se entrega uno de los dos
juegos de agujas).

12. 13. 14. 15. 16. 17.

Destornillador de disco Destornillador (grande) Portacarrete adicional Tapa del carrete (grande) Tapa del carrete (mediana)

18. 19. 20. 21. 22. 23.

Red para carrete Caja de la bobina

*1

2 agujas 75/11, 2 agujas 90/14, 2 agujas 90/14: aguja de punta redonda (color dorado)

*2

1 aguja 75/11, 1 aguja 90/14, 1 aguja 100/16

Pie para sobre hilado “G” Pie para crema lleras “I” Prensatel a de puntad a

Aguja gemela
Aguja 2/ 11

(en la máquina)

Pedal Bolsa de accesorios Manual de instrucciones Guía de referencia rápida

invisible “R”

Bobina (4)
(Una bobina está colocada
en la máquina).

Pie especial para botones
“M”

Abreojales Cepillo de limpieza

(en la máquina)

Pie para ojales “A”

Tapa de carrete (pequeña)

• (Solo para los EE.UU.) Pedal: Modelo T
Este pedal puede utilizarse en la máquina con el código de producto 888-M50/M60/M62/M63. El código de producto se
menciona en la placa de características de la máquina.

■ Accesorios incluidos dependiendo del modelo

1. 2. 3. 4. 5.

N

Pie para monogramas “N” Lápiz calador Destornillador (pequeño) Placa de costuras Soporte de la placa de

costuras

7

Nombres de las piezas de la máquina

Recuerde

Accesorios opcionales

Los siguientes accesorios opcionales pueden adquirirse por
separado.

1. 2. 3.

4. 5. 6.

P

7. 8. 9.

10. 11.

• Si desea obtener accesorios o piezas opcionales,
póngase en contacto con su distribuidor Brother
autorizado o visite nuestro sitio web
http://s.brother/cpjah/

.

• Todas las especificaciones son las correctas al enviar a
imprenta esta publicación. Tenga en cuenta que
algunas especificaciones pueden sufrir cambios sin
previo aviso.

• Están disponibles varios tipos de pies para adaptarse a
distintos tipos de costura y acabados. Póngase en
contacto con el distribuidor Brother autorizado más
cercano o visite nuestro sitio web
http://s.brother/cpjah/

para obtener una lista completa
de los accesorios opcionales disponibles para su
máquina.

• Utilice siempre los accesorios recomendados para esta
máquina.

Colocar la placa de costuras
(en los modelos que dispongan de placa de
costuras)

Nombre de la

Nº

1. Prensatela de

2. Prensatela

3. Soporte de

4. Cuchilla lateral “S” SA177 F054:

5. Pie ajustable para

6. Pie para guía de

7. Prensatela

8. Pie de punta

9. Prensatelas de

10. Prensatelas de

11. Tabla ancha SAWT5 WT15:

pieza

acolchado

acompañante

prensatelas de
pespunte

cremalleras/
ribetes

puntadas “P”

antiadherente

abierta

parcheo de 1/4"

parcheo de 1/4"
con guía

América Europa Otros

SA129 F005N:

SA140 F033N:

SA132 F016N:

SA161 F036N:

SA160 F035N:

SA114 F007N:

SA186 F060:

SA125 F001N:

SA185 F057:

Código de la pieza

XC1948-052

XG6623-001

XC2215-052

XC3879-152

XC1970-052

XG6609-001

XC1949-052

XG6687-001

XC1944-052

XC7416-252

XG8750-001

F005N

F033N
F033CN

F016N
F016CN

F054
F054CN

F036N

F035N

F007N
F007CN

F060

F001N

F057

WT15AP
WT15CN

La placa de costuras muestra las puntadas y los números de
puntada. Coloque la placa de costuras en el soporte de la
placa de costuras y coloque el soporte de la placa de costuras
en el asa de la máquina de coser, de la forma mostrada en la
imagen.

(En los modelos que dispongan de estuche protector)
Cuando almacene la máquina, puede colgar la placa de

costuras gracias al estuche protector.

8

Activar/desactivar la máquina

AVISO

PRECAUCIÓN

1

2

Activar/desactivar la máquina

• Utilice solamente la electricidad doméstica
para la alimentación de la máquina. El uso de
otras fuentes de alimentación puede provocar
incendios, descargas eléctricas o averías en la
máquina.

• Asegúrese de que las clavijas del cable de
alimentación están insertadas firmemente en
la toma de corriente y el conector del cable de
alimentación en la máquina. En caso contrario,
podría producirse un incendio o una descarga
eléctrica.

• No inserte el enchufe del cable de
alimentación en una toma de corriente que no
esté en buenas condiciones.

• Apague la máquina y desenchufe el cable de la
corriente:

• Cuando esté alejado de la máquina

• Después de usar la máquina

• Cuando la corriente se corte durante el

funcionamiento

• Cuando la máquina no funcione correctamente

debido a una mala conexión o a una
desconexión

• Durante tormentas eléctricas

• (Solo para EE. UU.)
Este aparato tiene un enchufe de dos clavijas
(una más ancha que la otra). Para reducir el
riesgo de descarga eléctrica, este enchufe está
diseñado para que solo se pueda insertar de
una manera en una toma polarizada.
Si el enchufe no se ajusta perfectamente a la
toma, pruebe a darle la vuelta. Si sigue sin
encajar, póngase en contacto con un
electricista cualificado para que le instale una
toma adecuada. No modifique el enchufe de
ninguna manera.

Compruebe que la máquina esté desactivada (el

a

interruptor de la alimentación debe estar en posición
“ ”), y luego conecte el cable de alimentación al
enchufe hembra situado en la parte derecha de la
máquina.

Enchufe el cable de alimentación a una toma de

b

corriente.

1 Enchufe hembra
2 Interruptor de la alimentación

1

PREPARATIVOS

• Utilice únicamente el cable de alimentación
que se suministra con esta máquina.

• No utilice cables alargadores ni adaptadores
de enchufes múltiples con otros dispositivos
conectados. Podría producirse un incendio o
una descarga eléctrica.

• No toque el enchufe con las manos húmedas.
Podría recibir una descarga eléctrica.

• Apague siempre la máquina antes de
desenchufar el cable de la corriente. Sujete
siempre el enchufe para quitarlo de la toma de
corriente. Si tira del cable podría dañarlo, o
provocar un incendio o una descarga eléctrica.

• No corte, estropee, cambie, doble, estire,
tuerza o enrolle el cable. No coloque objetos
pesados sobre el cable. No exponga el cable al
calor. Todo esto podría dañar el cable, o
provocar un incendio o una descarga eléctrica.
Si el cable está dañado, lleve la máquina a un
distribuidor Brother autorizado para que la
repare antes de volver a utilizarla.

• Desenchufe el cable de la corriente si no va a
utilizar la máquina durante un largo periodo
de tiempo. De lo contrario, podría producirse
un incendio.

Pulse la parte derecha del interruptor de la

c

alimentación situado en la parte derecha de la máquina
(colóquelo en la posición “I”).

→ La luz de la zona de trabajo y la pantalla LCD se

iluminarán cuando se active la máquina. La aguja y
los dientes de arrastre sonarán al moverse; esto no es
una avería.

Para apagar la máquina, pulse el lateral izquierdo del

d

interruptor de la alimentación (ajústelo a “ ”).

9

Funcionamiento de la pantalla LCD

Recuerde

ba c d

f e

c d

f e

1 Número de puntada
2 Pie prensatela

a

b

Funcionamiento de la pantalla LCD

Cuando se active la máquina, se iluminará la pantalla LCD y se mostrará la pantalla siguiente.
Para cambiar los ajustes visualizados, utilice las teclas de operación y el selector del patrón de puntada.
La pantalla LCD varía según el modelo.

Nº Tecla Nombre del elemento Explicación Página

1 Pie prensatela Muestra el símbolo del pie prensatela que se utilizará. Antes de coser, coloque uno

de los pies prensatela mostrados aquí.

Pie para zig-zag “J” Pie para ojales “A”

21

Pie para monogramas “N” Prensatela de puntada invisible “R”

Pie para sobrehilado “G”

* Es posible que los símbolos para ciertos pies prensatela, como el pie para

cremalleras “I” y el prensatela de acolchado, no aparezcan en la pantalla.

2 – Número de puntada Muestra el número del patrón de puntada seleccionado actualmente. 33
3 Ajuste de la posición de

la aguja

4 Longitud de la puntada Muestra la longitud de la puntada del patrón de puntadas seleccionado actualmente. 27

5 Ancho de la puntada Muestra la anchura de la puntada del patrón de puntadas seleccionado actualmente. 27

6 Puntada en reversa/

remate automática

Muestra si la aguja se encuentra en la posición levantada o bajada que se ha
programado. Además, muestra si se ha seleccionado el modo de aguja sencilla o el
modo de aguja gemela. (El indicador de modo de aguja gemela solo se muestra en
los modelos que disponen de la tecla de selección de aguja).

: Aguja sencilla/posición baja : Aguja gemela/posición baja

: Aguja sencilla/posición alta : Aguja gemela/posición alta

Muestra la puntada en reversa/remate automática activada actualmente. 25

• En los modelos donde no se muestran el número de puntada ni el pie prensatela en la pantalla LCD, el número de
puntada y el pie prensatela se muestran en la mirilla de visualización del patrón de puntada.

11

10

Cambiar los ajustes de la máquina

Recuerde

Recuerde

Recuerde

PRECAUCIÓN

Cambiar los ajustes de la máquina

■ Activar/desactivar el timbre

El timbre puede desactivarse.

■ Cambiar la posición de parada de la aguja

La posición de la aguja cuando finaliza la costura puede
cambiarse de la posición baja a la posición alta.

Mantenga pulsado el botón de posición de aguja

a

durante unos 3 segundos.

→ La máquina emite dos pitidos y la posición de parada

de la aguja cambia a la posición alta.

Mantenga pulsada la tecla de anchura de la puntada

a

“–” cuando active la máquina.

→ La máquina se inicia sin emitir ningún pitido y el

timbre está desactivado.

• Cuando se realiza la misma operación, la máquina
emite un pitido y el timbre está activado.

• Cuando se cambia la posición de parada o la
posición inicial de la aguja, la máquina emitirá
un pitido aunque se haya desactivado el
timbre.

1

PREPARATIVOS

• Cuando se realiza la misma operación, la máquina
emite un pitido y la posición de parada de la aguja
cambia a la posición baja.

• Cuando se cambia este ajuste, la máquina emite un
pitido aunque el timbre esté desactivado.

■ Cambiar la posición inicial de la aguja (en los
modelos de 80/60/50 puntadas)

La puntada que se selecciona automáticamente al activar
la máquina puede cambiarse de “1 Puntada recta
(izquierda)” a “3 Puntada recta (medio)”.

Mantenga pulsada la tecla de longitud de la puntada

a

“–” cuando active la máquina.

→ La máquina emite un pitido y la posición inicial de la

aguja cambia a “3 Puntada recta (medio)”.

• Cuando se realiza la misma operación, la máquina
emite un pitido y la posición inicial de la aguja cambia a
“1 Puntada recta (izquierda)”.

• Cuando se cambia este ajuste, la máquina emite un
pitido aunque el timbre esté desactivado.

11

Devanar/colocar la bobina

PRECAUCIÓN

Recuerde

2

1

PRECAUCIÓN

Recuerde

1 Tapa de carrete (pequeña)
2 Carrete (hilo cruzado)
3 Espacio

2

1

3

Devanar/colocar la bobina

• Utilice sólo la bobina de plástico suministrada

con esta máquina o bobinas del mismo tipo
(SA156/SFB: XA5539-151/SFB). La altura de la
bobina es de 11,5 mm (aprox. 7/16 pulg.). El
uso de otras bobinas puede dañar la máquina.
SA156 corresponde al tipo de bobina Class 15.

• Es posible que las bobinas fabricadas

anteriormente no tengan la marca “b” en la
bobina. No obstante, pueden utilizarse con
esta máquina si son del mismo tipo (SA156/
SFB: XA5539-151/SFB).

Devanar la bobina

En esta sección se describe el proceso para devanar hilo en
una bobina.

Coloque la bobina en la clavija de la devanadora de manera

a

que la muesca de la bobina quede alineada con el muelle
del eje y, a continuación, deslice la clavija de la devanadora
hacia la derecha hasta que encaje en su posición.

1

Muesca en la bobina

2

Resorte de la clavija
de la devanadora

Quite la tapa del carrete y coloque el carrete de hilo

b

para la bobina en el portacarrete.

Deslice el carrete en el portacarrete de forma que el hilo
se desenrolle desde la parte inferior a la delantera. De lo
contrario, el hilo podría engancharse en el portacarrete.

1

1 El hilo se desenrolla desde la parte inferior a la delantera.

Coloque la tapa del carrete en el portacarrete.

c

Deslice la tapa del carrete todo lo posible a la derecha, tal
y como se indica, con la parte redondeada a la izquierda.

• Si el carrete o su tapa no están colocados
correctamente, el hilo podría enredarse en el
portacarrete y romper la aguja.

• Hay tres tamaños de tapa del carrete y puede
utilizar la tapa que mejor se adapte a la
medida del carrete que se vaya a usar. Si la
tapa del carrete es demasiado pequeña para el
carrete que se va a utilizar, el hilo podría
engancharse en la ranura del carrete o la
máquina podría averiarse.
Para más información acerca de la inserción
del carrete de hilo, consulte el apartado
“Recuerde” en la página 12.

• Comprobar la orientación de instalación de la bobina
resultará útil para procedimientos posteriores.
Colocando la bobina en su caja con la misma
orientación en la que se encontraba en la clavija de la
devanadora, la bobina puede instalarse con la dirección
de devanado correcta del hilo de la bobina.

Puede utilizarse como referencia la marca “b” en un
lado de la bobina incluida con esta máquina.

12

• Cuando utilice el carrete de la forma mostrada a
continuación, utilice la tapa del carrete pequeña y deje
un pequeño espacio entre la tapa y el carrete.

• Si utiliza un tipo de hilo que se desenrolla fácilmente,
como el de nylon transparente o el metálico, coloque la
red para carrete encima del carrete de hilo antes de
colocarlo en el portacarrete.
Si la red para carrete es demasiado larga, dóblela para
adaptarla al tamaño del carrete.

Devanar/colocar la bobina

Nota

Nota

PRECAUCIÓN

1

2

3

Recuerde

Nota

PRECAUCIÓN

Pase el hilo por debajo de la guía del hilo, luego por debajo

d

de la tapa de la guía del hilo y hacia la parte delantera.

a

1 Guía del hilo
2 Tapa de la guía del hilo

Pase el hilo por debajo del ganchillo de la guía del hilo

e

de la devanadora y después enróllelo hacia la izquierda
por debajo del disco de pretensión.

1 Guía del hilo de la devanadora
2 Disco de pretensión
3 Tire del hilo al máximo

b

Utilice el control de velocidad manual para ajustar la

g

velocidad de devanado de la bobina. Deslice el
controlador hacia la derecha para aumentar la
velocidad y deslícelo hacia la izquierda para reducirla.

• Recomendamos devanar lentamente los hilos elásticos,
como por ejemplo el hilo de nailon transparente, ya que
podrían estirarse.

Encienda la máquina.

h

Pulse una vez el botón de “inicio/parar” para iniciar el

i

devanado de la bobina.
Si ha conectado el pedal, píselo.

1

PREPARATIVOS

• Compruebe que el hilo pasa por debajo del disco de
pretensión.

Devane el hilo hacia la derecha alrededor de la bobina

f

5 o 6 veces, pase el extremo del hilo a través de la
ranura de la guía en la base de la devanadora y, a
continuación, tire del hilo para cortarlo.

a

1 Ranura de la guía en la base de la devanadora

(con cuchilla incorporada)

• Devane siempre el hilo alrededor de la bobina en el
sentido de las agujas del reloj, ya que en caso contrario
el hilo podría enrollarse en la clavija de la devanadora.

• Corte siempre el hilo de la forma descrita. Si la
bobina está enrollada y no corta el hilo con la
cuchilla incorporada en la ranura de la guía de
la base de la devanadora, es posible que el hilo
se enganche en la bobina cuando se esté
acabando o que la aguja se doble o rompa.

• Cuando enrolle hilo de nailon transparente en la bobina,
deje de devanar la bobina cuando esté llena entre 1/2 y
2/3. Si la bobina estaba completamente devanada con
hilo de nailon transparente, es posible que no pueda
enrollarse limpiamente o los resultados de la costura
podrían no ser los deseados. Además, si se aplica una
presión excesiva a la bobina, es posible que no pueda
quitar la bobina de la clavija de la devanadora o que la
bobina se rompa.

Si observa que disminuye la velocidad de devanado de

j

la bobina, pulse una vez el botón de “inicio/parar”
para detener la máquina.
Si el pedal está conectado, retire el pie.

• Si observa que disminuye la velocidad de
devanado de la bobina, detenga la máquina o
de lo contrario podría averiarse.

Corte el hilo, deslice la clavija de la devanadora hacia

k

la izquierda hasta que encaje en su lugar y quite la
bobina.

13

Devanar/colocar la bobina

Recuerde

PRECAUCIÓN

Recuerde

PRECAUCIÓN

Deslice el control de velocidad manual a la posición de

l

velocidad de cosido que desee.

Retire el carrete del hilo de la bobina del portacarrete.

m

Colocar la bobina

Coloque la bobina devanada con hilo.
Puede comenzar a coser inmediatamente sin necesidad de
tirar del hilo de la bobina, simplemente insertándola en la
caja de la bobina y guiando el hilo por la ranura de la
cubierta de la placa de la aguja.

• Si va a tirar de los hilos para crear fruncidos o si va a
cortar el hilo al principio de la costura, por ejemplo
durante la operación de acolchado libre, tire primero del
hilo de la bobina.
Para obtener más información, consulte la “Tirar del hilo
de la bobina” en la página 18.

• Utilice una bobina que haya sido devanada
correctamente, de no hacerlo la aguja podría
romperse o la tensión del hilo podría no ser
correcta.

Coloque la bobina en la caja de la bobina de manera

f

que el hilo se desenrolle hacia la izquierda.

• Para conseguir la dirección de devanado correcta del
hilo de la bobina, coloque siempre la bobina en su caja
con la misma orientación en la que se encontraba en la
clavija de la devanadora.

Puede utilizarse como referencia la marca “b” en un
lado de la bobina incluida con esta máquina.

• Antes de insertar o cambiar la bobina,
asegúrese de desactivar la máquina o podrían
producirse lesiones si se pulsase el botón de
“inicio/parar” o cualquier otro botón y la
máquina se pusiese en funcionamiento.

Encienda la máquina.

a

Pulse (botón de posición de aguja) una o dos veces

b

para subir la aguja.

Desactive la máquina.

c

Suba la palanca del pie prensatela.

d

Deslice la llave de la tapa de la bobina hacia la derecha

e

y quite la tapa de la bobina.

Sujete la bobina con la mano derecha (1) y, a

g

continuación, con la mano izquierda guíe el extremo
del hilo alrededor de la patilla de la cubierta de la
placa de la aguja (2).

1 Patilla

• Sujete siempre la bobina con el dedo y
desenrolle correctamente el hilo de la bobina;
en caso contrario, el hilo podría romperse o su
tensión podría no ser la correcta.

14

Mientras sujeta ligeramente la bobina con la mano

Recuerde

Recuerde

Recuerde

PRECAUCIÓN

Nota

h

derecha (1), guíe el hilo a través de la ranura de la
cubierta de la placa de la aguja (2) y tire de él
ligeramente con la mano izquierda (3).

Enhebrado del hilo superior

Enhebrado del hilo superior

1

• Guiando el hilo alrededor de la pestaña de la cubierta
de la placa de la aguja, pase el hilo como se indica en el
número 2 de esta ilustración; a continuación, tirando
suavemente del hilo en el número 3, el hilo entrará en
el muelle de tensión de la caja de la bobina para aplicar
la tensión adecuada al hilo de la bobina durante la
costura.

Mientras sujeta la bobina con la mano derecha (1),

i

continúe guiando el hilo por la ranura con la mano
izquierda (2). A continuación, corte el hilo con la
cuchilla (3).

• Al enhebrar el hilo superior, siga estas
instrucciones con precaución. Si el hilo
superior no es correcto, el hilo podría
engancharse, o la aguja se podría doblar o
romper.

• Nunca utilice un hilo de grosor 20 o inferior.

• Utilice la combinación correcta de aguja e
hilo. (página 19)

Enhebrar el hilo superior

→ Al enhebrar el hilo superior, siga estas instrucciones

con precaución.

PREPARATIVOS

• Asegúrese de completar el enhebrado de la bobina
correctamente como se indica en estas instrucciones.
Si el hilo simplemente se coloca en la ranura de la
cubierta de la placa de la aguja, el hilo de la bobina no
se enhebrará correctamente, provocando una costura
de mala calidad o una tensión incorrecta del hilo.

Vuelva a colocar la tapa de la bobina.

j

Inserte la pestaña de la tapa de la bobina en la muesca
de la cubierta de la placa de la aguja y, a continuación,
presione ligeramente el lado derecho.

• Puede comenzar a coser sin tener que tirar del hilo de la
bobina. Si desea tirar del hilo de la bobina antes de
empezar a coser, hágalo siguiendo el procedimiento
que se indica en “Tirar del hilo de la bobina” en la
página 18.

Encienda la máquina.

a

Levante la palanca del pie prensatela para levantarlo.

b

• Si el pie prensatela no está subido, es posible que la
máquina de coser no se pueda enhebrar correctamente.

15

Enhebrado del hilo superior

PRECAUCIÓN

PRECAUCIÓN

1

a

b

Pulse (botón de posición de aguja) una o dos veces

c

para subir la aguja.

→

La aguja está levantada correctamente cuando la marca de
la polea está situada en la parte superior, como se indica a
continuación. Compruebe la polea y, si la marca no está en
esta posición, pulse (botón de posición de aguja) hasta
que lo esté.

Desactive la máquina.

d

• Antes de enhebrar la aguja, asegúrese de
desactivar la máquina o podrían producirse
lesiones si se pulsase el botón de “inicio/
parar” o cualquier otro botón, provocando el
inicio de la máquina.

Pase el hilo por debajo de la guía del hilo, luego por

g

debajo de la tapa de la guía del hilo y hacia la parte
delantera.

Sujete el hilo con la mano derecha de manera que no
quede flojo el hilo del que tira y, a continuación, pase
el hilo por debajo de la tapa de la guía del hilo con la
mano izquierda.

1 Guía del hilo
2 Tapa de la guía del hilo

Pase el hilo por el canal en el orden indicado a

h

continuación.

Quite la tapa del carrete y coloque el carrete de hilo en

e

el portacarrete.

Deslice el carrete en el portacarrete de forma que el hilo
se desenrolle desde la parte inferior a la delantera. De lo
contrario, el hilo podría engancharse en el portacarrete.

1 El hilo se desenrolla desde la parte inferior a la delantera.

Coloque la tapa del carrete en el portacarrete.

f

Deslice la tapa del carrete todo lo posible a la derecha,
tal y como se indica, con la parte redondeada a la
izquierda.

•

Seleccione la tapa del carrete que mejor se
adapte al tamaño del carrete utilizado. Para
obtener más información sobre la elección de las
tapas del carrete para la elección del hilo,
consulte el apartado “Recuerde” en la página 12.

Asegúrese de que el hilo pase por la palanca tirahilos

i

como se muestra a continuación.

Deslice el hilo por detrás de la guía del hilo de la varilla

j

de la aguja.

El hilo puede deslizarse fácilmente por detrás de la guía
del hilo de la varilla de la aguja si sujeta el hilo con la
mano izquierda y después lo pasa con la mano derecha,
como se indica.
Compruebe que el hilo haya pasado a la izquierda de la
muesca de la guía del hilo de la varilla de la aguja.

1 Guía del hilo de la

2

varilla de la aguja

2 Patilla

1

• Si el carrete o la tapa del carrete no están
colocados correctamente, el hilo podría
enredarse en el portacarrete o la aguja podría
romperse.

16

Enhebrado del hilo superior

Nota

Nota

1

2

3

Compruebe que la aguja y el hilo son compatibles con

k

el enhebrador. Si son compatibles, continúe con el
paso siguiente.

• El enhebrador puede utilizarse con agujas de
máquina de coser de calibre 75/11 hasta 100/16.

• El enhebrador no se puede utilizar con la aguja
bastidor ni con la aguja gemela.

• Si se utilizan hilos como el monofilamento de nylon
transparente u otros hilos especiales, no es
recomendable utilizar el enhebrador.

• Si no se puede utilizar el enhebrador, inserte el hilo
por el ojo de la aguja de delante hacia atrás con la
mano. En este momento, compruebe que haya
desactivado la máquina de la forma descrita en el

d.

paso

Tire del extremo del hilo, que se ha pasado a través de

l

la guía del hilo de la varilla de la aguja, hacia la
izquierda, pase el hilo por debajo de la muesca y tire
firmemente de él para insertarlo totalmente desde la
parte frontal hasta la posterior en la ranura del disco
de la guía del hilo (marcado como “7”).

Baje la palanca del pie prensatela para bajar el pie.

n

Baje al máximo la palanca del enhebrador situada en el

o

lateral izquierdo de la máquina para que el gancho
gire.

Una vez bajado el disco de la guía del hilo del
enhebrador (1), el gancho gira (2).

1

PREPARATIVOS

2

1

1 Muesca de la guía del hilo del enhebrador
2 Disco de la guía del hilo del enhebrador

Corte el hilo con el cortador de hilo en la parte

m

izquierda de la máquina.

•

Si se ha tirado mucho del hilo y no se puede cortar
correctamente, baje la palanca del pie prensatela de
manera que el hilo se mantenga en su lugar antes de
cortarlo. Si realiza esta operación, continúe en el paso

• Cuando utilice un hilo que se desenrolla rápidamente
del carrete, como hilo metálico, puede resultar difícil
enhebrar la aguja si se corta el hilo.
Por tanto, en lugar de usar el cortador de hilo, tire unos
8 cm (aprox. 3 pulg.) del hilo después de pasarlo por el
disco de la guía del hilo del enhebrador (con la marca
“7”).

o

1 Palanca del enhebrador
2 Aguja
3 Gancho

• Si la aguja no está levantada en su posición más alta, el
enhebrador no podrá enhebrar la aguja. Gire la polea
hacia la izquierda hasta que la aguja se encuentre en su
posición más elevada. La aguja está levantada
correctamente cuando la marca de la polea se
encuentra en la parte superior, tal como se indica en el

c de la página 15.

paso

Suba lentamente la palanca del enhebrador.

p

.

Tire con cuidado del extremo del hilo que ha pasado

q

por el ojo de la aguja.

Si la aguja no está completamente enhebrada y se ha
formado un lazo de hilo en el ojo de la aguja, tire con
cuidado del lazo de hilo pasado a través del ojo de la
aguja para sacar el extremo del hilo.

17

Enhebrado del hilo superior

Levante la palanca del pie prensatela, pase el extremo

r

del hilo a través y por debajo del pie y, a continuación,
tire del hilo unos 5 cm (aprox. 2 pulg.) hacia la parte
trasera de la máquina.

Encienda la máquina.

s

Tirar del hilo de la bobina

Si va a tirar de los hilos para crear fruncidos o si va a cortar el
hilo al principio de la costura, por ejemplo durante la
operación de acolchado libre, tire primero del hilo de la
bobina.

Consulte “Enhebrar el hilo superior” en la página 15

a

para enhebrar la máquina con el hilo superior y para
enhebrar la aguja.

Siga los pasos a a f de la sección “Colocar la

b

bobina” en la página 14 para instalar la bobina y
colocarla en la caja de la bobina.

Tire del hilo de la bobina, páselo por debajo del pie

g

prensatela y tire de él unos 10 cm (4 pulg.) hacia la
parte trasera de la máquina, haciéndolo coincidir con
el hilo superior.

Vuelva a colocar la tapa de la bobina.

h

Pase el hilo de la bobina a través de la ranura.

c

No corte el hilo con el cortador, ya que de lo contrario
será difícil tirar del hilo de la bobina.

Encienda la máquina.

d

Sujetando suavemente el hilo superior con la mano

e

izquierda, pulse (botón de posición de aguja) dos
veces para bajar la aguja y luego subirla.

→ El hilo de la bobina forma un lazo alrededor del hilo

superior, y puede tirarse de él hacia arriba.

Tire con cuidado del hilo superior hacia arriba para

f

sacar el extremo del hilo de la bobina.

18

Combinaciones de tela/hilo/aguja

PRECAUCIÓN

Combinaciones de tela/hilo/aguja

•

Agujas que pueden utilizarse con esta máquina: agujas para máquinas de coser domésticas (tamaño 65/9 - 100/16)
* Cuanto mayor es el número, más grande es la aguja. Cuanto menores son los números, más finas son las agujas.

• Hilos que pueden utilizarse con esta máquina: gramaje 30 - 90
* No utilice nunca hilo del 20 o inferior. Puede provocar que la máquina no funcione correctamente.
* Cuanto menor es el número, más grueso es el hilo. Cuanto mayores son los números, más finos son los hilos.

• La aguja y el hilo que deberán utilizarse con la máquina depende del tipo y grosor de la tela. Consulte la tabla
siguiente para elegir el hilo y la aguja adecuados para el tipo de tela que desea coser.

- Las combinaciones que se muestran en la tabla sirven como guía general. Cosa siempre puntadas de prueba sobre el

número real de capas y el tipo de tela que vaya a utilizar en su proyecto.

- Las agujas de la máquina son productos consumibles. Para una mayor seguridad y unos mejores resultados, se

recomienda sustituir la aguja regularmente. Para más detalles acerca del momento en que debe sustituirse la aguja,
consulte la sección “Comprobación de la aguja” en la página 20.

• En principio, utilice una aguja y un hilo finos con las telas ligeras, y una aguja más grande y un hilo más grueso
si las telas son pesadas.

• Seleccione una puntada adecuada para la tela, y luego ajuste la longitud de la puntada. Cuando cosa telas
ligeras, seleccione una longitud de puntada más fina (más corta). Cuando cosa telas pesadas, seleccione una
longitud de puntada más gruesa (más larga). (página 27)
Cuando cosa telas elásticas, consulte “Coser telas elásticas” en la página 31.

1

PREPARATIVOS

Tipo de tela/Aplicación

Telas ligeras

Telas medianas

Telas pesadas

Telas elásticas
(tejidos de punto,
etc.)

Para costuras sobrepuestas

Linón, punto Georgette, chali,
organdí, crepé, chifón, voile, gasa,
tul, forro, etc.

Paño fino, tafetán, gabardina,
franela, sirsaca, doble gasa, lino,
felpa, tejido gofrado, láminas,
popelín, sarga de algodón, satén,
algodón para acolchados, etc.
Tela vaquera (de 12 onzas o más),
lona, etc.

Tela vaquera (12 onzas o más), lona,
tweed, pana, velur, lana Meltón, tela
con revestimiento de vinilo, etc.

Tela de punto, tricotado, tela para
camisetas, ropa polar, tejido
interlock, etc.

Hilo

Tipo Gramaje

Hilo de poliéster 60 - 90
Hilo de algodón,

Hilo de seda

Hilo de poliéster 60 - 90

Hilo de algodón,

Hilo de seda

Hilo de poliéster,

Hilo de algodón

Hilo de poliéster 60

Hilo de algodón,

Hilo de seda

Hilo de poliéster,

hilo de algodón,

Hilo de seda

Hilo de poliéster,

hilo de algodón

50 - 80

50 - 60

30 100/16

30 - 50

50

30 90/14 - 100/16

50 - 60 75/11 - 90/14

Tamañ o d e l a a g u j a

65/9 - 75/11

75/11 - 90/14

90/14 - 100/16

Aguja de punta redonda

75/11 - 90/14

Longitud de la

puntada

mm (pulg.)

Puntadas finas

1,8-2,5

(1/16-3/32)

Puntadas regulares

2,0-3,0

(1/16-1/8)

Puntadas gruesas

2,5-4,0

(3/32-3/16)

Ajuste adecuado según

el grosor de la tela

Ajuste adecuado según

el grosor de la tela

■ Hilo de nylon transparente

Utilice una aguja para costuras sobrepuestas para máquina de coser doméstica, sea cual sea el tipo de tela o de hilo.

■ Coser patrones de puntadas decorativas (agujas e hilos)

Cuando cosa telas ligeras, de grosor medio o elásticas, utilice una aguja de punta redonda (color dorado) 90/14. Cuando cosa
telas gruesas, utilice una aguja para máquina de coser doméstica 90/14.
Además, deberá utilizar un hilo de entre #50 y #60.

• En la tabla anterior se indica cuál es la combinación adecuada de tela, hilo y aguja. Si la combinación de
tela, hilo y aguja no es correcta, especialmente al coser telas gruesas (como tela vaquera) con agujas finas
(65/9 a 75/11), la aguja podría romperse o doblarse. Además, la costura podría resultar irregular, la tela
podría fruncirse o podrían quedar puntadas sueltas.

19

Sustituir la aguja

PRECAUCIÓN

Nota

1

2

c

d

e

PRECAUCIÓN

PRECAUCIÓN

1

Sustituir la aguja

• Utilice solo las agujas para máquinas de coser
domésticas recomendadas. Si utiliza cualquier
otro tipo de aguja podría doblarse o causar
averías en la máquina.

• Nunca utilice agujas dobladas. Las agujas
dobladas pueden romperse fácilmente, lo que
podría causar lesiones.

Comprobación de la aguja

Antes de utilizar la aguja, coloque la parte plana de esta sobre
una superficie plana, y compruebe que hay una distancia
uniforme entre la aguja y la superficie plana.

1 Parte plana
2 Marcas del tipo de aguja
3 Superficie plana
4 Uniforme
5 No uniforme

Desactive la máquina.

c

• Antes de sustituir la aguja, asegúrese de
desactivar la máquina o podrían producirse
lesiones si se pulsase el botón de “inicio/
parar” o cualquier otro botón y la máquina se
pusiese en funcionamiento.

Sujete la aguja con la mano izquierda y, a

d

continuación, utilice un destornillador para girar el
tornillo de la presilla de la aguja hacia usted (hacia la
izquierda) y extraer la aguja.

• No ejerza mucha fuerza al aflojar o apretar el tornillo
de la presilla de la aguja, puesto que podría dañar
algunas piezas de la máquina.

Coloque la nueva aguja con la parte plana hacia la

e

parte trasera de la máquina, e introdúzcala hasta que
llegue al tope de aguja. Utilizando el destornillador,
apriete el tornillo de la presilla de la aguja girándolo
hacia la derecha.

• Las agujas de la máquina son productos consumibles.
Sustituya la aguja en casos similares a los descritos a
continuación.

- Si se escucha un sonido anormal cuando la aguja

penetra en la tela. (La punta de la aguja podría estar
rota o desafilada.)

- Si faltan puntadas. (La aguja podría estar doblada.)

- Normalmente, después de completar un proyecto,

como una prenda de ropa.

Sustituir la aguja

Utilice el destornillador y una aguja nueva y recta que haya
comprobado siguiendo las instrucciones de la sección
“Comprobación de la aguja” en la página 20.

Pulse (botón de posición de aguja) una o dos veces

a

para subir la aguja.

Coloque un trozo de tela o papel debajo del pie

b

prensatela para tapar el orificio de la placa de la aguja
para evitar que la aguja caiga dentro de la máquina.

1 Final de la cavidad

• Introduzca la aguja hasta el tope y apriete con
firmeza el tornillo de la presilla de la aguja con
el destornillador; en caso contrario, la aguja
podría romperse o la máquina podría
averiarse.

Encienda la máquina.

f

20

Sustituir el pie prensatela

PRECAUCIÓN

Nota

PRECAUCIÓN

/

a

b

J

1

4

2

3

a

b

c

d

• Utilice un pie prensatela adecuado para el tipo
de puntada que desea coser. De no ser así, la
aguja podría golpear con el pie prensatela y
doblarse o romperse. Si desea más
información acerca del pie prensatela que
debe utilizarse con la puntada seleccionada,
consulte la sección “Tabla de puntadas” en la
página 33.

• Utilice solo pies prensatela diseñados
específicamente para esta máquina. El uso de
cualquier otro tipo de pie prensatela podría
causar lesiones o averías en la máquina.

• Al seleccionar una puntada, se muestra en la pantalla
LCD o en la mirilla de visualización del patrón de
puntada el símbolo del pie prensatela que debería
utilizarse. Compruebe que ha colocado el pie prensatela
adecuado antes de empezar a coser. Si se ha colocado
un pie prensatela equivocado, coloque el pie prensatela
adecuado.
La posición donde se muestra el símbolo del pie
prensatela varía según el modelo.

Sustituir el pie prensatela

Suba la palanca del pie prensatela.

c

Pulse el botón negro situado en la parte posterior del

d

soporte del pie prensatela para quitar el pie prensatela.

1 Botón negro
2 Soporte del pie prensatela

Coloque el pie prensatela adecuado debajo del soporte

e

del pie prensatela, de manera que la patilla del pie
prensatela coincida con la muesca del soporte del pie
prensatela.

1 Soporte del pie prensatela
2 Muesca del soporte del pie

prensatela

3 Patilla del pie prensatela
4 Tipo de pie prensatela

Baje lentamente la palanca del pie prensatela de

f

manera que la patilla del pie se ajuste en la muesca del
soporte.

1

PREPARATIVOS

* Es posible que los símbolos para ciertos pies prensatela,

como el pie para cremalleras “I” y el prensatela de
acolchado, no aparezcan en la pantalla.

Sustituir el pie prensatela

Pulse (botón de posición de aguja) una o dos veces

a

para subir la aguja.

Desactive la máquina.

b

• Antes de sustituir el pie prensatela, asegúrese
de desactivar la máquina o podrían producirse
lesiones si se pulsase el botón de “inicio/
parar” o cualquier otro botón y la máquina se
pusiese en funcionamiento.

1 Palanca del pie prensatela
2 Soporte del pie prensatela
3 Muesca del soporte del pie prensatela
4 Patilla del pie prensatela

→ El pie prensatela está colocado.

Levante la palanca del pie prensatela para comprobar

g

que el pie esté colocado firmemente.

Encienda la máquina.

h

21

Sustituir el pie prensatela

a

b

PRECAUCIÓN

Retirar y colocar el soporte del pie
prensatela

Retire el soporte del pie prensatela cuando vaya a limpiar la
máquina o cuando vaya a colocar un pie prensatela que no
utilice el soporte del pie prensatela, como el prensatela
acompañante o el prensatela de acolchado.

■ Extraer el soporte del pie prensatela

Desactive la máquina.

a

Mantenga el soporte del pie prensatela en su lugar con

d

la mano derecha y, a continuación, apriete el tornillo
con la mano izquierda utilizando el destornillador.

Gire el tornillo hacia usted (hacia la derecha).

Extraiga el pie prensatela.

b

• Para obtener más información, consulte la “Sustituir
el pie prensatela” en la página 21.

Utilice el destornillador para aflojar el tornillo del

c

soporte del pie prensatela.

Gire el tornillo hacia la parte posterior de la máquina
(hacia la izquierda).

• El tornillo del soporte del pie prensatela también
puede aflojarse o apretarse con el destornillador de
disco.

■ Colocar el soporte del pie prensatela

Desactive la máquina.

a

Suba la palanca del pie prensatela.

b

• Apriete firmemente el tornillo del soporte del
pie prensatela, ya que de lo contrario dicho
soporte podría caerse, con lo que la aguja
podría chocar con él y doblarse o romperse.

Alinee la muesca del soporte del pie prensatela con el

c

tornillo.

1 Tornillo
2 Muesca del soporte del pie

prensatela

22

Coser

PRECAUCIÓN

Nota

Capítulo 2

ASPECTOS BÁSICOS DE
LA COSTURA

Coser

• Cuando la máquina esté en marcha, preste
especial atención a la posición de la aguja.
Además, deberá mantener las manos alejadas
de todas las piezas en movimiento, como la
aguja y la polea, ya que podría sufrir daños.

• No tire de la tela ni la empuje demasiado
fuerte durante la costura, ya que podría sufrir
lesiones o la aguja podría romperse.

• Nunca utilice agujas dobladas. Las agujas
dobladas pueden romperse fácilmente, lo que
podría causar lesiones.

• Compruebe que la aguja no golpea los alfileres
de hilvanado, pues podría romperse o
doblarse.

Costura básica

• En primer lugar, realice una costura de prueba
utilizando un trozo de la misma tela y el mismo hilo que
va a utilizar en su proyecto.

Prepare la aguja y el hilo adecuados para el tipo de

a

tela. (página 19)

Si fuera necesario, sustituya la aguja. (página 20)

Enrolle el hilo en una bobina e instálela en la máquina.

b

(página 12)

Enhebre el hilo superior. (página 15)

c

Gire el selector del patrón de puntada para seleccionar

d

una puntada.

La posición donde se muestra el número de puntada
varía según el modelo.

2

ASPECTOS BÁSICOS DE LA COSTURA

• Para más detalles acerca de los patrones de puntadas
integrados, consulte la sección “Tabla de puntadas”
en la página 33.

• Si es necesario, cambie la anchura o la longitud de la
puntada. (página 27)

• Para más información acerca de la visualización en
la LCD, consulte la sección “Funcionamiento de la
pantalla LCD” en la página 10.

23

Coser

PRECAUCIÓN

a

b

Recuerde

Recuerde

Compruebe el símbolo del pie prensatela que se

e

muestra en la pantalla LCD o en la mirilla de
visualización del patrón de puntada, y luego coloque el
pie prensatela adecuado. Coloque el pie para zig-zag
“J” en este procedimiento. (Viene instalado de fábrica
en la máquina).

• Para obtener más información acerca de cómo
cambiar el pie prensatela, consulte “Sustituir el pie
prensatela” en la página 21.

• Utilice siempre el pie prensatela adecuado. Si
utiliza un pie prensatela inadecuado, la aguja
podría chocar contra el pie prensatela y
doblarse o romperse, lo que podría causar
lesiones.
Consulte la “Tabla de puntadas” en la
página 33 para las recomendaciones sobre el
pie prensatela.

Coloque la tela debajo del pie prensatela. Sujete la tela

f

y el hilo con la mano izquierda, y gire la polea hacia la
izquierda o pulse (botón de posición de aguja) para
colocar la aguja en la posición de inicio de costura.

Pulse el botón de “inicio/parar” para comenzar a

i

coser. (Si ha conectado el pedal, píselo lentamente.)

Guíe la tela ligeramente con la mano.

• Mientras se utiliza el pedal, no es posible comenzar a
coser pulsando el botón de “inicio/parar”.

Pulse de nuevo el botón de “inicio/parar” para dejar de

j

coser. (Si el pedal está conectado, quite el pie.)

Pulse (botón de posición de aguja) para levantar la

k

aguja.

Levante la palanca del pie prensatela y quite la tela.

l

Tire de la tela hacia la izquierda de la máquina y, a

m

continuación, corte los hilos utilizando el cortador de
hilo.

Baje la palanca del pie prensatela.

g

Ajuste la velocidad de cosido con el control de

h

velocidad manual.

Puede utilizar este controlador para ajustar la velocidad
de costura al coser.

24

1 Rápida
2 Lenta

Compruebe el acabado de la costura. Si es necesario,

n

ajuste la tensión del hilo. (página 27)

■ Utilizar el pedal

También puede utilizar el pedal para iniciar y detener la
costura.

• Si el pedal está conectado, no se puede utilizar el botón
de “inicio/parar”.

• Puede iniciar y detener el devanado de la bobina
utilizando el pedal.

Desactive la máquina.

a

Introduzca la clavija del pedal en la conexión eléctrica

Recuerde

Recuerde

1

Recuerde

a

b

cd

b

para el pedal de la máquina.

1 Conexión eléctrica para el

pedal

Coser

Encienda la máquina.

c

Pise lentamente el pedal para comenzar a coser.

d

• La velocidad ajustada con el control de velocidad
manual es la velocidad máxima de costura con el pedal.

Suelte el pedal para detener la máquina.

e

Coser puntadas en reversa/de remate

Las puntadas en reversa o de refuerzo generalmente son
necesarias al principio y al final de la costura. Con las
puntadas de remate, se cosen de 3 a 5 puntadas en la misma
posición. Con las puntadas en reversa, la costura se cose en
dirección contraria. Según la puntada seleccionada, se cosen
puntadas en reversa o de remate mientras se mantiene

pulsado (Botón de puntada en reversa).

1 Costura en reversa
2 Costura de remate

3 (Botón de puntada en reversa)

4 (Botón de puntada de remate)

• (En los modelos que dispongan de un LED situado junto
al botón de puntada de remate)
El LED verde situado junto a (Botón de puntada de
remate) se ilumina mientras se está cosiendo una
puntada. El LED se apaga al finalizar la costura de la
puntada de remate.

Puntada en reversa/remate automática

Tras seleccionar un patrón de puntada y antes de comenzar a
coser, active la función de puntada en reversa/remate
automática; la máquina coserá automáticamente puntadas de
remate (o puntadas en reversa, según el patrón de puntada) al
principio y al final de la costura.

Si la máquina se desactiva, también se desactiva la puntada
en reversa/remate automática.

Seleccione una puntada.

a

• Para obtener más detalles acerca de cómo
seleccionar el tipo de puntada, consulte la sección
“Costura básica” en la página 23.

2

ASPECTOS BÁSICOS DE LA COSTURA

• Si se selecciona un patrón de puntada en reversa o un
patrón de puntada de remate, al pulsar (Botón de
puntada en reversa) se coserán continuamente
puntadas en reversa.
Si se selecciona cualquier otra puntada, al mantener
pulsado (Botón de puntada en reversa) se coserán
puntadas de remate.
Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

• Pulsando (Botón de puntada de remate) se cosen
continuamente de 3 a 5 puntadas en el mismo lugar
cuando se selecciona cualquier patrón de puntada.

Pulse (Tecla de puntada en reversa/remate

b

automática) para ajustar la función de puntada en
reversa/remate automática.

→ Se muestra en la pantalla LCD.

Coloque la tela en la posición inicial y pulse el botón

c

de “inicio/parar” para empezar a coser.

1 Puntadas en reversa (o puntadas de remate)

→ La máquina coserá automáticamente puntadas en

reversa (o puntadas de remate) y después continuará
cosiendo.

25

Coser

Recuerde

Al final de la puntada, pulse (Botón de puntada en

d

reversa) o (Botón de puntada de remate).

1 Puntadas en reversa (o puntadas de remate)

→ La máquina coserá puntadas en reversa (o puntadas

de remate) y se detendrá.

La operación que se realiza al pulsar cualquiera de estos
botones varía según el patrón de puntada seleccionado.
Consulte la tabla siguiente para más detalles acerca de la
operación que se realiza al pulsar el botón.

Cuando la función de
puntada en reversa/
remate automática
no está activa y se ha
seleccionado un
patrón de puntada en
reversa:

Botón de puntada

en reversa

La máquina cose
puntadas en reversa
mientras se
mantiene pulsado el
botón.

Botón de puntada

de remate

La máquina cose de
3 a 5 puntadas de
remate mientras se
mantiene pulsado el
botón.

Cuando la función de
puntada en reversa/
remate automática
no está activa y se ha
seleccionado un
patrón de puntada de
remate:

Cuando la función de
puntada en reversa/
remate automática
no está activa y se ha
seleccionado una
puntada distinta a en
reversa o un patrón
de puntada de
remate.

Cuando la función de
puntada en reversa/
remate automática
no está activa y se ha
seleccionado un
patrón de puntadas
decorativas.

Cuando la función de
puntada en reversa/
remate automática
está activa y se ha
seleccionado un
patrón de puntada en
reversa:

La máquina cose
puntadas en reversa
mientras se
mantiene pulsado el
botón.

*

La máquina cose de
3 a 5 puntadas de
remate mientras se
mantiene pulsado el
botón.

La máquina cose de
3 a 5 puntadas de
remate mientras se
mantiene pulsado el
botón.

La máquina cose
puntadas en reversa
y detiene la costura
cuando se pulsa el
botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas en reversa
cuando se pulsa el
botón de “inicio/
parar”).

La máquina cose de
3 a 5 puntadas de
remate mientras se
mantiene pulsado el
botón.

La máquina cose de
3 a 5 puntadas de
remate mientras se
mantiene pulsado el
botón.

La máquina cose de
3 a 5 puntadas de
remate una vez
completado el
patrón, cuando se
pulsa el botón.

La máquina cose
puntadas de remate
y detiene la costura
cuando se pulsa el
botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas en reversa
cuando se pulsa el
botón de “inicio/
parar”).

Cuando la función de
puntada en reversa/
remate automática
está activa y se ha
seleccionado un
patrón de puntada de
remate:

Cuando la función de
puntada en reversa/
remate automática
está activa y se ha
seleccionado una
puntada distinta a las
puntadas en reversa
o de remate

Cuando la función de
puntada en reversa/
remate automática
está activa y se ha
seleccionado un
patrón de puntadas
decorativas.

Botón de puntada

en reversa

La máquina cose
puntadas en reversa
y detiene la costura
cuando se pulsa el

*

botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas de remate
cuando se pulsa el
botón de “inicio/
parar”).

La máquina cose
puntadas de remate
y detiene la costura
cuando se pulsa el
botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas de remate
cuando se pulsa el
botón de “inicio/
parar”).

La máquina cose de
3 a 5 puntadas de
remate y detiene la
costura cuando se
pulsa el botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas de remate
cuando
se pulsa el botón de
“inicio/parar”).

Botón de puntada

de remate

La máquina cose
puntadas de remate
y detiene la costura
cuando se pulsa el
botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas de remate
cuando se pulsa el
botón de “inicio/
parar”).

La máquina cose
puntadas de remate
y detiene la costura
cuando se pulsa el
botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas de remate
cuando se pulsa el
botón de “inicio/
parar”).

La máquina cose de
3 a 5 puntadas de
remate y detiene la
costura una vez
completado el
patrón, cuando se
pulsa el botón.
(Al comienzo de la
costura, se cosen
automáticamente
puntadas de remate
cuando
se pulsa el botón de
“inicio/parar”).

* Cuando se activa la prioridad de remate (“ ”),

se coserán puntadas de remate en vez de puntadas
en reversa.
Consulte “Prioridad de remate” en la página 27.

• Para algunas puntadas, como los ojales y las barras de

remate, deben realizarse puntadas de remate al

principio de la costura. Si selecciona una de estas

puntadas, la máquina activará automáticamente esta

función (aparece en la pantalla LCD cuando se

selecciona la puntada).

26

Ajustar la tensión del hilo

Recuerde

Recuerde

PRECAUCIÓN

1

2

3
4

Prioridad de remate

Si se ha activado la prioridad de remate, se coserán puntadas
de remate al principio y/o al final de la costura de un patrón
de puntada de remate, aunque se pulse (Botón de puntada
en reversa). Para obtener más información, consulte la
“Puntada en reversa/remate automática” en la página 25.

Desactive la máquina.

a

Active la máquina de coser mientras mantiene pulsado

b

c

d

(Botón de puntada de remate).

Pulse la tecla “-” o “+”.

→ El valor en la pantalla LCD cambia de “ ” a

“”.

Desactive la máquina y vuelva a activarla.

→ La prioridad de remate está activada.

■ Seleccionar la anchura de la puntada

La anchura de la puntada (anchura de zig-zag) se puede
ajustar para que la puntada sea más ancha o más estrecha.

Cuando se cambia el ajuste predeterminado para la
anchura de la puntada, desaparece la marca alrededor

de . Cuando se recupera el ajuste predeterminado para
la anchura de la puntada, vuelve a aparecer la marca
alrededor de .

■ Ajustar la longitud de la puntada

Puede ajustar la longitud de la puntada para que sea más
gruesa (alargarla) o más fina (acortarla).

2

ASPECTOS BÁSICOS DE LA COSTURA

• Cuando se realiza la misma operación, se desactiva la
prioridad de remate.

Ajustar la anchura y la longitud de la puntada

Esta máquina está configurada con los ajustes
predeterminados de longitud y anchura de las puntadas
para cada puntada. Estos ajustes pueden cambiarse según
convenga.

• Para recuperar los valores predeterminados de los
ajustes, desactive la máquina o seleccione una puntada
diferente.

• Si se selecciona una puntada recta o puntada elástica
triple, al cambiar la anchura de la puntada cambia la
posición de la aguja. Al aumentar la anchura la aguja se
desplaza hacia la derecha y al disminuirla se desplaza
hacia la izquierda. (página 27)

• Después de ajustar la anchura de la puntada,
gire lentamente la polea hacia usted (hacia la
izquierda) y compruebe que la aguja no entre
en contacto con el pie prensatela. Si la aguja
golpea el pie prensatela, podría romperse o
doblarse.

• Si las puntadas se amontonan, alargue su
longitud. Si continúa cosiendo y las puntadas
se amontonan, la aguja podría romperse o
doblarse.

Cuando se cambia el ajuste predeterminado para la
longitud de la puntada, desaparece la marca alrededor
de . Cuando se recupera el ajuste predeterminado para
la longitud de la puntada, vuelve a aparecer la marca
alrededor de .

Ajustar la tensión del hilo

Es posible que necesite cambiar la tensión del hilo según la
tela y el hilo que utilice.

■ Corregir la tensión del hilo

El hilo superior y el hilo de la bobina deberían cruzarse
cerca del centro de la tela. Desde el derecho de la tela
solo debería verse el hilo superior, y desde el revés solo
debería verse el hilo de la bobina.

1 Revés de la tela
2 Derecho de la tela
3 Hilo superior
4 Hilo de la bobina

27

Consejos útiles de costura

Nota

Nota

Nota

1

2

3
45

1

2

3
4

5

Nota

■ El hilo superior está demasiado tenso

Si desde el lado derecho de la tela puede ver el hilo de la
bobina, esto significa que el hilo superior está demasiado
tenso. Afloje la tensión del hilo.

•

Si el hilo de la bobina no se ha enhebrado correctamente,
el hilo superior puede estar demasiado tenso. En tal
caso, consulte la sección “Colocar la bobina” en la
página 14 y vuelva a enhebrar el hilo de la bobina.

1 Revés de la tela
2 Derecho de la tela
3 Hilo superior
4 Hilo de la bobina
5 El hilo de la bobina se

puede ver desde el
derecho de la tela.

Gire la rueda de tensión del hilo hacia la izquierda para
aflojar la tensión del hilo superior.

■ El hilo superior está demasiado flojo

Si desde el revés de la tela puede ver el hilo superior, esto
significa que el hilo superior está demasiado flojo.
Aumente la tensión del hilo.

Consejos útiles de costura

Consejos de costura

■ Costura de prueba

Antes de comenzar su proyecto de costura, recomendamos
coser unas puntadas de prueba utilizando el mismo hilo y un
retal de la misma tela que va a utilizar en su proyecto.

Una vez comprobados los resultados de la costura, ajuste la
tensión del hilo y también la longitud y la anchura de la puntada,
según el número de capas de tela y la puntada que se cose.

• Otros factores, como el grosor de la tela, el material
estabilizador, etc., pueden influir también en la puntada;
así que cosa siempre algunas puntadas de prueba
antes de comenzar la labor.

• Cuando cosa una puntada decorativa para satén o
patrones de puntadas para satén, las puntadas pueden
encogerse o amontonarse; por lo tanto, utilice siempre
un material estabilizador.

■

Cambiar la dirección de la costura

• Si el hilo superior no se ha enhebrado correctamente,
puede que esté demasiado flojo. En tal caso, consulte
“Enhebrado del hilo superior” en la página 15 y vuelva a
enhebrar el hilo superior.

1 Revés de la tela
2 Derecho de la tela
3 Hilo superior
4 Hilo de la bobina
5

El hilo superior se puede ver
desde el revés de la tela.

Gire la rueda de tensión del hilo hacia la derecha para
aumentar la tensión del hilo superior.

• Si el hilo superior no está enhebrado correctamente o la
bobina no está bien colocada, es posible que no se
pueda ajustar la tensión adecuada del hilo. Si no es
posible ajustar la tensión adecuada del hilo, vuelva a
enhebrar el hilo superior y coloque la bobina
correctamente.

Cuando la costura llegue a una esquina, pare la

a

máquina de coser.

Deje la aguja en posición baja (dentro de la tela). Si al dejar
la máquina de coser la aguja queda en posición elevada,
pulse (botón de posición de aguja) para bajarla.

Levante la palanca del pie prensatela y, a continuación,

b

gire la tela.

Gire la tela utilizando la aguja como eje.

Baje la palanca del pie prensatela y continúe cosiendo.

c

■ Coser curvas

Detenga la costura y, a continuación, cambie ligeramente la
dirección para coser alrededor de la curva. Para obtener más
detalles acerca de cómo coser con un margen de costura
regular, consulte la sección “Coser con un margen de costura
regular” en la página 29.

28

Cuando cosa a lo largo de una curva utilizando una puntada
de zig-zag, seleccione una longitud de puntada más corta
para que la puntada sea más fina.

Consejos útiles de costura

12

0,0 2,0 5,5 7,0

34 56

1

2

a

b

d

c

ef

a

b

c

■ Costura de piezas cilíndricas

Si se retira la unidad de cama plana para coser en brazo libre
será más sencillo coser piezas cilíndricas, como puños y
perneras de pantalón.

Tire de la unidad de cama plana hacia la izquierda.

a

Deslice sobre el brazo libre la parte que desee coser y,

b

a continuación, cosa desde la parte superior.

Cuando termine con la costura de brazo libre, vuelva a

c

colocar la unidad de cama plana en su posición
original.

Coser con un margen de costura regular

Para coser una costura regular, comience a coser con el
margen de costura a la derecha del pie prensatela y el borde
de la tela alineado con el borde derecho del pie prensatela o
con una marca de la placa de la aguja.

■ Cambiar la posición de la aguja

La posición de la aguja utilizada como línea de base es
diferente para la puntada recta (posición izquierda de la
aguja) y la puntada recta (posición media (central) de la
aguja).

1 Puntada recta

(posición izquierda de
la aguja)

2 Puntada recta

(posición media
(central) de la aguja)

Cuando la anchura de la puntada recta (posición
izquierda de la aguja) tiene el valor estándar (0,0 mm), la
distancia desde la posición de la aguja hasta la parte
derecha del pie prensatela es de 12 mm (1/2 pulg.). Si se
cambia la anchura de la puntada (entre 0 y 7,0 mm
(1/4 pulg.)), la posición de la aguja también cambiará. Se
puede coser un margen de costura con una anchura fija si
se cambia la anchura de la puntada y se cose alineando la
parte derecha del pie prensatela con el borde de la tela.

1 Ajuste de la anchura

de la puntada

2 Distancia desde la

posición de la aguja
hasta el lado derecho
del pie prensatela

3 12,0 mm (1/2 pulg.)
4 10,0 mm (3/8 pulg.)
5 6,5 mm (1/4 pulg.)
6 5,0 mm (3/16 pulg.)

• Para obtener más información, consulte la
“Seleccionar la anchura de la puntada” en la
página 27.

■

Alinear la tela con una marca en la placa de la aguja

Las marcas de la placa de la aguja indican la distancia
desde la posición de la aguja en costuras realizadas con
puntadas rectas (posición izquierda de la aguja). Cosa
manteniendo el borde de la tela alineado con una de las
marcas de la placa de la aguja. La distancia entre las
marcas de la escala superior es de 1/8 pulg. (3 mm) y la
distancia entre las marcas de la cuadrícula es de 5 mm
(3/16 pulg.).

Para puntadas con una posición de la aguja a la izquierda
(Anchura de la puntada: 0,0 mm)

1 Costura
2 Pie prensatela
3 Centímetros
4 Pulgadas
5 Placa de la

aguja

6 1,6 cm

(5/8 pulg.)

2

ASPECTOS BÁSICOS DE LA COSTURA

■ Alinear la tela con el pie para zig-zag “J”

La marca del pie para zig-zag “J” puede utilizarse para
coser a unos 5 mm (3/16 pulg.) desde el borde de la tela.
Cuando utilice esta función, seleccione una puntada recta
y una anchura de puntada de 2,0 mm.

1

Anchura de puntada de 2,0 mm

2 Marca
3 5 mm (3/16 pulg.)

29

Consejos útiles de costura

a

PRECAUCIÓN

Coser distintos tipos de tela

■ Coser telas gruesas

 Si la tela no cabe debajo del pie prensatela

La palanca del pie prensatela puede levantarse en dos
posiciones diferentes. Si la tela no cabe debajo del pie
prensatela, por ejemplo al coser telas gruesas para unirlas,
levante la palanca del pie hasta su posición más elevada
para que la tela pueda colocarse debajo del pie
prensatela.

Suelte la patilla de bloqueo del pie prensatela (botón

d

negro).

→ El pie prensatela permanecerá nivelado y la tela se

deslizará bien.

→ Una vez cosida la costura, el pie prensatela volverá a

su ángulo original.

• Si se cose una tela de más de 6 mm (15/64
pulg.) de grosor o si se empuja la tela con
demasiada fuerza la aguja podría romperse o
doblarse.

 Si la tela no avanza

Al coser telas gruesas, como la tela vaquera o los
acolchados, es posible que la tela no avance al comienzo
de la costura si el pie prensatela no está nivelado, como se
muestra a continuación. En tal caso, utilice la patilla de
bloqueo del pie prensatela (botón negro situado en la
parte izquierda) del pie para zig-zag “J”, de forma que el
pie permanezca nivelado durante la costura y la tela
avance sin problemas.
Si la desalineación del pie prensatela es demasiado
grande, coloque una tela o un papel grueso (del mismo
grosor que la tela que vaya a coser) debajo del talón del
pie prensatela para poder empezar a coser sin problemas.

a

c

b

1 Dirección de la costura
2 Desalineación
3 Tela a coser
4 Tela o papel grueso

Suba la palanca del pie prensatela.

a

d

■ Coser telas finas

Al coser telas finas como el chifón, las puntadas podrían
quedar desalineadas o la tela podría no avanzar
correctamente. Mueva la aguja (utilice siempre una aguja
fina) hasta la posición más a la izquierda o más a la derecha
para que el tejido no entre en la zona de los dientes de
arrastre. En este caso, o si la puntada se encoge, coloque el
estabilizador de agua no trenzado debajo de la tela y cósalos
entre sí.

1 estabilizador de agua (no

trenzado)

1

Alinee el principio de la costura y, a continuación,

b

coloque la tela.

Con el pie para zig-zag “J” nivelado, mantenga pulsada

c

la patilla de bloqueo del pie prensatela (botón negro
situado en la parte izquierda) y baje la palanca del pie
prensatela.

30

1 Patilla de bloqueo

del pie prensatela
(botón negro)

■ Coser telas elásticas

Nota

1

80

puntadas

60

puntadas

50

puntadas

16

puntadas

1

a

Nota

PRECAUCIÓN

Nota

En primer lugar, deberá hilvanar juntas las piezas de tela y, a
continuación, coser sin estirar la tela. Si las puntadas quedan
desalineadas, coloque el estabilizador de agua no trenzado
debajo de la tela y cósalos entre sí.

1 Hilvanado

Consejos útiles de costura

• El prensatela acompañante solo se puede utilizar con

patrones de puntadas rectas o de zig-zag. No cosa
puntadas en reversa con el prensatela acompañante.

• Durante la costura con el prensatela acompañante,

ajuste la velocidad de cosido entre lenta y media.

• Cuando utilice el prensatela acompañante, realice una

prueba de costura en un retal del mismo cuero o vinilo
que va a utilizar en el proyecto, para comprobar que no
deja marcas.

2

Para obtener los mejores resultados al coser tejidos de punto
utilice puntadas elásticas. Compruebe también que utiliza
una aguja para tejidos de punto (Aguja de punta redonda
(color dorado)). Las puntadas recomendadas y sus números de
puntada se muestran a continuación.

Nº

Puntada

05 05 05 10

06 06 06 03

10 09 09 09

• Siga en todo momento las instrucciones del fabricante
cuando utilice un estabilizador de agua. Es posible que
no sea compatible con algunas telas.

■ Coser telas de cuero o vinilo

Al coser telas que podrían pegarse al pie prensatela, como las
de cuero o vinilo, cambie el pie prensatela por el prensatela
acompañante* o el prensatela antiadherente*.

* Estos artículos se venden por separado; contacte con su

distribuidor Brother autorizado.

1 Cuero

■ Coser cintas con cierres de velcro

• Utilice solamente las cintas de cierres de
velcro no adhesivos diseñados especialmente
para costura. Si se adhiere pegamento a la
aguja o a la caja de la bobina, podría
producirse una avería.

• Si se cose el cierre de velcro con una aguja fina
(65/9-75/11), esta podría romperse o
doblarse.

• Antes de empezar a coser, hilvane juntos la tela y la
cinta de cierre de velcro.

Compruebe que la aguja atraviesa el cierre de velcro girando
la polea y baje la aguja para introducirla en el cierre de velcro
antes de coser. A continuación, cosa el borde de la cinta del
cierre de velcro a velocidad lenta.

Si la aguja no atraviesa el cierre de velcro, cámbiela por la
aguja para telas más gruesas. Para obtener más información,
consulte la “Combinaciones de tela/hilo/aguja” en la
página 19.

1 Borde del cierre de velcro

1

ASPECTOS BÁSICOS DE LA COSTURA

Si la tela de cuero o vinilo se pega a la unidad de cama plana,
cosa con un papel de copia o un papel de calco colocado en
la parte superior de la unidad de cama plana para que la tela
se mueva sin problemas.

Si el papel no cubre la placa de la aguja, no se coserá a la
tela.

1 Papel de copia o papel de calco

31

Consejos útiles de costura

Coser patrones de puntadas decorativas

Tela Cuando cosa en telas elásticas, ligeras o muy

Hilo #50 - #60

Aguja Con telas ligeras, normales o elásticas: la aguja de

trenzadas, coloque un material estabilizador en el
revés de la tela. También puede colocar la tela
sobre un papel fino, como papel de calco.

1 Tela
2 Estabilizador
3 Papel fino

punta redonda (color dorado) 90/14
Con telas gruesas: aguja de máquina de coser
doméstica 90/14

32

Tabla de puntadas

Recuerde

Puntada

Nº

80 puntadas 01 02 03 04 07 08 09 10 15 16 18

60 puntadas 01 02 03 04 07 08 – 09 14 – 16

50 puntadas 01 02 03 04 07 08 – 09 14 – 16

16 puntadas 01 – 02 – 04 – – 09 – – –

1 Posición de la aguja a la izquierda
2 Posición de la aguja en el medio

(centro)

3 Posición de la aguja a la derecha
4 Patrón de puntada en reversa
5 Patrón de puntada de remate

a

b

c

Nota

Modelo de

80 puntadas

Modelo de

60 puntadas

Modelo de

50 puntadas

Modelo de

16 puntadas

Capítulo 3

DISTINTOS TIPOS DE
PUNTADAS

Tabla de puntadas

■ Puntadas útiles

• Si se selecciona alguna de las siguientes puntadas (patrones de puntadas en reversa y patrones de puntadas de

remate), al pulsar (Botón de puntada en reversa) se coserán puntadas en reversa.

Si se selecciona cualquier otra puntada, al pulsar (Botón de puntada en reversa) se coserán puntadas de remate.

• Los símbolos del patrón de puntada indican lo siguiente.

3

DISTINTOS TIPOS DE PUNTADAS

d

d

e

e

• El prensatela acompañante solo se puede utilizar con patrones de puntadas rectas o de zig-zag. No cosa puntadas en
reversa con el prensatela acompañante.

*1

La aguja gemela puede utilizarse conectando el pie para zig-zag “J”. (página 33 a 36)

*2

Cuando utilice la aguja gemela, seleccione una anchura de puntada entre 1,0 mm (1/16 pulg.) y 6,0 mm (15/64 pulg.).

*3

Cuando utilice la aguja gemela, seleccione una anchura de puntada máxima de 5,0 mm (3/16 pulg.).

Nº

Puntada

*1

01

*1

02

*1

03

*1

04

05

*1

01

02

03

04

05

*1

*1

*1

*1

*1

01

02

03

04

05

*1

*1

*1

*1

*1

01 J

–J

*1*2

02

–J

10 J

Pie

prensatela

J

Nombre de la puntada/Aplicaciones

Puntada recta (izquierda)

Costura general, pinzas, pliegues, etc.

Puntada recta (izquierda)

Costura general, pinzas, pliegues, etc.

Puntada recta (medio)

Costura general, pinzas, pliegues, etc.

Puntada recta (medio)

Costura general, pinzas, pliegues, etc.

Costura elástica triple

Costura general para costuras sobrepuestas
decorativas y de remate

Ancho de la

puntada

(mm (pulg.))

Auto.

Manual

0,0 (0)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

Longitud de

la puntada

(mm (pulg.))

Auto.

Manual

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

33

Tabla de puntadas

Modelo de

80 puntadas

Modelo de

60 puntadas

Modelo de

50 puntadas

Modelo de

16 puntadas

Puntada

Nº

Pie

prensatela

Nombre de la puntada/Aplicaciones

Ancho de la

puntada

(mm (pulg.))

Auto.

Manual

Longitud de

la puntada

(mm (pulg.))

Auto.

Manual

06

07

08

09

10

*1

*1

*1

*1

*1

06

07

08

*1

*1

*1

06

07

08

*1

*1

*1

*1*3

03

*1*3

04

–J

––– J

09

*1

09

*1

09

*1*3

11 10 10 05 G

12 11 11 06 G

13 12 12 – G

14

*1

13

*1

13

*1

–J

15 14 14 – J

16 – – – J

17 15 15 – J

18 16 16 – J

19 17 – – J

20 18 17 – J

21 19 18 07 R

22 20 19 08 R

23

24

*1

*1

21

22

*1

*1

20

21

*1

*1

*1*3

11

–J

Puntada quebrada

J

Costuras de remate, aplicaciones decorativas y costura

Puntada de zig-zag

J

Para sobrehilado y remiendos.

Puntada de zig-zag

Para sobrehilado y remiendos.

Puntada de zig-zag (derecha)

Comience con la posición de la aguja a la
derecha y la costura en zig-zag a la izquierda.

Puntada de zig-zag elástica 3

J

Sobrehilado (telas medianas, pesadas y
elásticas), cintas y gomas

Puntada de sobrehilado

Refuerzo de telas ligeras y medianas

Puntada de sobrehilado

Refuerzo de telas pesadas

Puntada de sobrehilado

Refuerzo de telas medianas, pesadas y fáciles
de arrugar o con puntadas decorativas.

Puntada de sobrehilado

Costura de remate en tela elástica

Puntada para remiendos (derecha)

Margen de costura a la derecha de 6,5 mm
(aprox. 1/4 pulg.) para retales/patchwork

Puntada para remiendos (medio)

Retales/patchwork -.-

Puntada de acolchado a mano

Una puntada de acolchado que parece como hecha
a mano cuando se utiliza hilo de nailon transparente
para el hilo superior y un color de hilo que coincide
con el acolchado para el hilo de la bobina.
Cosa con el hilo tenso, de forma que el hilo de la
bobina pueda verse desde el derecho de la tela.
Utilice una aguja de un calibre que oscile entre
90/14 y 100/16.

Puntada de acolchado zig-zag para aplique

Puntada de zig-zag para acolchado y costuras
en retales de acolchado para apliques

Puntada de acolchado para aplique

Costura de acolchado para juntas o costuras
invisibles de aplique

Puntada de acolchado punteado

Acolchado de fondo

Costura invisible para dobladillo

Dobladillo de telas trenzadas

* El ajuste de la anchura de la puntada no se

indica ni en milímetros ni en pulg.

Puntada elástica para dobladillo

Dobladillo de telas elásticas

* El ajuste de la anchura de la puntada no se

indica ni en milímetros ni en pulg.

Costura para sábanas

J

Costuras decorativas para sábanas y apliques

Costura para sábanas

Costuras decorativas para sábanas y apliques

1,0 (1/16)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

3,5 - 5,0

(1/8 - 3/16)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,5 (7/32)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

1,5 (1/16)

0,0 - 3,5

(0 - 1/8)

7,0 (1/4)

0,0 - 7,0

(0 - 1/4)

00

-3← - →3

00

-3← - →3

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

2,5 (3/32)

0,0 - 7,0

(0 - 1/4)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,4 (1/16)

0,0 - 4,0

(0 - 3/16)

1,4 (1/16)

0,0 - 4,0

(0 - 3/16)

1,4 (1/16)

0,3 - 4,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,4 (1/16)

0,0 - 4,0

(0 - 3/16)

1,8 (1/16)

0,4 - 4,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

34

Puntada

Modelo de

80 puntadas

Modelo de

60 puntadas

Modelo de

50 puntadas

Modelo de

16 puntadas

Nº

Pie

prensatela

Nombre de la puntada/Aplicaciones

Tabla de puntadas

Ancho de la

puntada

(mm (pulg.))

Auto.

Manual

Longitud de

la puntada

(mm (pulg.))

Auto.

Manual

25

26

27

28

29

30

31

32

*1

*1

*1

*1

*1

*1

*1

*1

23

24

25

26

27

28

29

30

*1

*1

*1

*1

*1

*1

*1

*1

22

23

24

25

26

27

28

29

*1

*1

*1

*1

*1

*1

*1

*1

–J

–N

–J

–J

–J

–J

*1*3

12

–J

33 31 30 – N

34

35

36

*1

*1

*1

32

33

34

*1

*1

*1

31

32

33

*1

*1

*1

–J

–J

–N

37 35 34 – N

38 36 35 – N

39 – – – N

40

41

*1

*1

37

38

*1

*1

36

*1

–N

–– N

42 39 37 15 A

43 – – – A

44 40 38 14 A

45 41 39 – A

Puntada de borde invisible

Acabado de borde invisible en telas

Puntada de festón para satén

Decoración de cuellos de camisa y bordes de
pañuelos

Puntada de unión de patchwork

Puntadas patchwork y puntadas decorativas

Costura overlock doble patchwork

Puntadas patchwork y puntadas decorativas

Costura de punto de Bolonia

Puntadas decorativas, unión de cordeles y
punto de Bolonia

Puntada de smoking

Puntadas de smoking y decorativas

Puntada de plumas

J

Vainicas y puntadas decorativas

Puntada cruzada de vainicas

Vainicas, puntadas de puente y decorativas

Puntada de escalera

Puntada decorativa

Puntada rick-rack

Costuras sobrepuestas decorativas

Puntada decorativa

Puntada decorativa

Puntada serpentina

Puntadas decorativas y costura de gomas

Puntada de dobladillo

Dobladillos decorativos y costura de unión de
lazos

Puntada de dobladillo

Dobladillos decorativos, puntada Daisy

Puntada de dobladillo

Broches y adornos, dobladillos decorativos

Puntada de dobladillo

Broches y adornos, dobladillos decorativos

Puntada de dobladillo

Broches y adornos, dobladillos decorativos

Puntada de ojal estrecho redondeado

Ojales en telas ligeras y medianas

Puntada de ojal alargado con punta
redondeada

Ojales entallados reforzados

Puntada de ojal estrecho de punta cuadrada

Ojales para telas ligeras a medianas

Puntada de ojal elástico

Ojales para telas elásticas o trenzadas

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,5 (7/32)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

3,0 - 6,0

(1/8 - 15/64)

5,0 (3/16)

3,0 - 6,0

(1/8 - 15/64)

5,0 (3/16)

3,0 - 6,0

(1/8 - 15/64)

6,0 (15/64)

3,0 - 6,0

(1/8 - 15/64)

2,5 (3/32)

0,2 - 4,0

(1/64 - 3/16)

0,5 (1/32)

0,1 - 4,0

(1/64 - 3/16)

1,2 (1/16)

0,2 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,2 (1/16)

0,2 - 4,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 4,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 4,0

(1/64 - 3/16)

3,5 (1/8)

0,4 - 4,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

1,0 (1/16)

0,5 - 2,0

(1/32 - 1/16)

3

DISTINTOS TIPOS DE PUNTADAS

35

Tabla de puntadas

Modelo de

80 puntadas

Modelo de

60 puntadas

Modelo de

50 puntadas

Modelo de

16 puntadas

Puntada

Nº

Pie

prensatela

Nombre de la puntada/Aplicaciones

Ancho de la

puntada

(mm (pulg.))

Auto.

Manual

Longitud de

la puntada

(mm (pulg.))

Auto.

Manual

46 42 40 – A

47 43 41 16 A

48 44 – – A

49 – – – A

50 45 42 13 A

Puntada de ojal para adornos

Ojales para broches y adornos y telas elásticas

Puntada de ojal de cerradura

Ojales en telas pesadas o gruesas para botones
planos más grandes

Puntada de ojal de cerradura alargado

Ojales en telas medianas a pesadas para
botones planos más grandes

Puntada de ojal de cerradura

Ojales con barra de remate vertical para reforzar
telas pesadas o gruesas

Puntada para barras de remate

Refuerzo de bolsillos, etc.

6,0 (15/64)

3,0 - 6,0

(1/8 - 15/64)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

2,0 (1/16)

1,0 - 3,0

(1/16 - 1/8)

1,5 (1/16)

1,0 - 3,0

(1/16 - 1/8)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

0,4 (1/64)

0,3 - 1,0

(1/64 - 1/16)

36

Tabla de puntadas

80

puntadas

60

puntadas

50

puntadas

16

puntadas

Puntadas decorativas

Costuras para

satén

decorativas

80

puntadas

60

puntadas

50

puntadas

16

puntadas

Costuras para satén

Puntadas de punto de cruz

■ Puntadas decorativas

Utilice el pie para monogramas “N”.
La aguja gemela solo puede utilizarse con la costura para satén. Además, coloque siempre el pie para zig-zag “J” cuando
utilice la aguja gemela.

Puntada

Nº

51 46 – –

52–––

53–––

54 47 – –

55 48 43 –

56–––

57 49 – –

58 50 – –

59–––

Nº

Puntada

68 52 45 –

69–––

70 53 46 –

3

71 54 47 –

DISTINTOS TIPOS DE PUNTADAS

72 55 – –

73 56 – –

74 57 48 –

75–––

76 58 – –

60 51 44 –

61–––

62–––

63–––

64–––

65–––

*

– – – – – – –

66–––

67–––

* Patrón para realizar ajustes. (página 54)

77 59 49 –

78 60 50 –

79–––

80–––

37

Puntadas útiles

PRECAUCIÓN

PRECAUCIÓN

G

80

puntadas

60

puntadas

50

puntadas

16

puntadas

PRECAUCIÓN

1

Puntadas útiles

• Antes de sustituir el pie prensatela, asegúrese

de desactivar la máquina o podrían producirse
lesiones si se pulsase el botón de “inicio/parar”
o cualquier otro botón y la máquina se pusiese
en funcionamiento. Para obtener más
información acerca de cómo cambiar el pie
prensatela, consulte “Sustituir el pie
prensatela” en la página 21.

Puntadas de sobrehilado

Coloque la tela con el borde contra la guía del pie

c

prensatela y, a continuación, baje la palanca del pie
prensatela.

1 Guía del pie

prensatela

a

Gire la polea hacia usted (hacia la izquierda).

d

Compruebe que la aguja no tropieza con el pie
prensatela.

1 La aguja no debe

tropezar con la
barra central del
pie prensatela

Cosa puntadas de sobrehilado en los bordes de los tejidos
cortados para evitar que se deshilachen.

■ Utilizar el pie para sobrehilado “G”

Coloque el pie para sobrehilado “G”.

a

Seleccione una puntada.

b

Nº

Puntada

11 10 10 05

12 11 11 06

13 12 12 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Cosa colocando el borde de la tela contra la guía del

e

pie prensatela.

1 Punto de entrada

de la aguja

• Tire siempre de la tela hacia atrás cuando
termine de coser. Si tira de la tela hacia un
lado o hacia delante, podría dañar la patilla
del pie prensatela.

• Si el hilo se enreda en el pie prensatela, quite
el hilo enredado y levante la palanca del pie
prensatela para quitar dicho pie. El pie
prensatela puede sufrir daños si lo levanta con
hilo enredado.

Pulse el botón de “inicio/parar” para dejar de coser

f

cuando haya terminado, y levante el pie prensatela y la
aguja para retirar la tela situada debajo del pie
prensatela tirando de ella hacia la parte posterior de la
máquina.

• Cuando utilice el pie para sobrehilado “G”,
seleccione siempre una puntada que pueda
utilizarse con el pie para sobrehilado “G”. Si
cose con la puntada incorrecta, la aguja podría
chocar contra el pie prensatela, doblándose o
dañando el pie prensatela.

38

Puntadas útiles

Recuerde

80

puntadas

60

puntadas

50

puntadas

16

puntadas

a

b

c

1

2

1

2

1

3

3

4

2

1

2

1

2

356

4

1

2

1

3

6

5

1

1

2

7

4

a

b

f

c

a

a

c

d

a

f

a

a

b

e

80

puntadas

60

puntadas

50

puntadas

16

puntadas

■ Utilizar el pie para zig-zag “J”

Coloque el pie para zig-zag “J”.

a

Seleccione una puntada.

b

Nº

Puntada

07 07 07 04

09 − − –

10 09 09 09

14 13 13 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Cosa a lo largo del borde de la tela, haciendo que la

c

aguja salga fuera del borde, por la derecha.

1 Punto de entrada

a

de la aguja

Con una tiza de sastre, haga una marca sobre la tela de unos

c

5 mm (3/16 pulg.) desde el borde de la tela y luego hilvane.

1 Revés de la tela
2 Derecho de la tela
3 Borde inferior de la tela
4 Longitud deseada para

el dobladillo

5 5 mm (3/16 pulg.)
6 Hilvanado

<Tela gruesa>

<Tela normal>

<Perspectiva desde el lateral>

Doble la tela por la línea de hilvanado.

d

1 Revés de la tela
2 Derecho de la tela
3 Borde inferior de la tela
4 Longitud deseada para

el dobladillo

5 5 mm (3/16 pulg.)
6 Hilvanado
7 Punto de hilvanado

<Tela gruesa>

<Tela normal>

<Perspectiva desde el lateral>

Desdoble el borde de la tela y colóquela con el revés

e

hacia arriba.

3

DISTINTOS TIPOS DE PUNTADAS

Puntada invisible para dobladillo

Asegure el borde inferior de faldas y pantalones con un
dobladillo invisible.

•

Cuando las piezas cilíndricas son demasiado pequeñas para
introducirlas en el brazo o son demasiado cortas, la tela no
avanzará y los resultados podrían no ser los deseados.

Dele la vuelta a la falda o los pantalones.

a

Doble el borde inferior de la tela a la longitud deseada

b

para el dobladillo y luego presiónela.

1 Revés de la tela
2 Derecho de la tela
3 Borde inferior de la tela

1 Revés de la tela
2 Derecho de la tela
3 Borde inferior de la tela
4 Longitud deseada para

el dobladillo

<Tela gruesa>

<Tela normal>

1 Revés de la tela
2 Derecho de la tela
3 Borde de la tela
4 Borde del dobladillo

deseado

5 Punto de hilvanado
6 Hilvanado

<Tela gruesa>

<Tela normal>

<Perspectiva desde el lateral>

Prensatela de puntada invisible “R”.

f

Seleccione una puntada.

g

Nº

Puntada

21 19 18 07

<Perspectiva desde el lateral>

22 20 19 08

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

39

Puntadas útiles

Recuerde

a

a

b

Nota

Extraiga la unidad de cama plana para utilizar el brazo

h

libre.

Introduzca la prenda que desea coser en el brazo libre,

i

asegúrese de que la tela avanza correctamente y, a
continuación, comience a coser.

1 Brazo libre

Coloque la tela con el borde del dobladillo plegado

j

contra la guía del pie prensatela y, a continuación, baje
la palanca del pie prensatela.

1 Revés de la tela
2 Pliegue del

dobladillo

3 Guía del pie

prensatela

Ajuste la anchura de la puntada hasta que la aguja

k

llegue ligeramente hasta el pliegue del dobladillo.
(página 27)

1 Punto de entrada

de la aguja

Cosa colocando el pliegue del dobladillo contra la guía

l

del pie prensatela.

Pulse el botón de “inicio/parar” para dejar de coser

m

cuando haya terminado, y levante el pie prensatela y la
aguja para retirar la tela situada debajo del pie
prensatela tirando de ella hacia la parte posterior de la
máquina.

• Tire siempre de la tela hacia la parte posterior de la
máquina después de coser. Si tira de la tela hacia un
lado o hacia delante, podría dañar el pie prensatela.

Quite la puntada de hilvanado y gire la tela de forma

n

que el derecho quede hacia fuera.

1 Revés de la tela
2 Derecho de la

1

2

tela

Costura de ojales

La longitud máxima del ojal es de unos 28 mm (1-1/8 pulg.)
(diámetro + grosor del botón).

Los ojales se cosen desde la parte delantera del pie prensatela
hacia la trasera, como se muestra a continuación.

Cuando cambie el punto de entrada de la aguja, suba
la aguja y luego cambie la anchura de la puntada.

* Para realizar ajustes precisos en el punto de entrada

de la aguja, defina el ajuste de anchura de la
puntada. (El ajuste de la anchura de la puntada no
se indica ni en milímetros ni en pulg.).

1 Tela gruesa
2 Tela normal

• No es posible coser puntadas invisibles para dobladillo
si el punto de entrada de la aguja a la izquierda no
alcanza el doblez. Si la aguja alcanza demasiada tela de
la parte doblada, no se podrá desdoblar la tela y la
costura visible en el derecho de la tela será demasiado
larga, dejando un acabado poco bonito.

1 Costura de remate

40

Puntadas útiles

Nota

a

b

3

2

1

2

80

puntadas

60

puntadas

50

puntadas

16

puntadas

A continuación se enumeran los nombres de las piezas del
pie para ojales “A”, utilizado para crear ojales.

1 Placa de la guía

del botón

1

2

5

3

4

A

2 Regla del pie

prensatela

3 Patilla del pie

prensatela

4 Marcas en el pie

para ojales

5 5 mm (3/16 pulg.)

• Antes de coser un ojal, compruebe la longitud y la
anchura de la puntada cosiendo un ojal de prueba en un
retal de la misma tela que vaya a utilizar en su proyecto.

Con un trozo de tiza, marque sobre la tela la posición y

a

la longitud del ojal.

■ Si el botón no encaja en la placa de la guía del
botón

Sume el diámetro y el grosor del botón, y ajuste la placa
de la guía del botón con el valor resultante. (La distancia
entre las marcas de la escala del pie prensatela es de
5 mm (3/16 pulg.)).

1 Regla del pie

prensatela

2 Longitud del ojal

(diámetro + grosor
del botón)

3 5 mm (3/16 pulg.)

Ejemplo: Para un botón con un diámetro de 15 mm
(9/16 pulg.) y un grosor de 10 mm (3/8 pulg.), la placa de
la guía del botón deberá ajustarse a 25 mm (1 pulg.) en la
escala.

1 10 mm (3/8 pulg.)

1

2 15 mm (9/16 pulg.)

3

DISTINTOS TIPOS DE PUNTADAS

1 Marcas sobre la

tela

2 Costura de ojales

Saque la placa de la guía del botón del pie para ojales

b

“A” e introduzca el botón que se va a utilizar en el ojal.

→ El tamaño del ojal ha sido ajustado.

Coloque el pie para ojales “A”.

c

Pase el hilo superior por debajo del pie prensatela, a
través del orificio de dicho pie, antes de colocar el pie
para ojales “A”.

Seleccione una puntada.

d

Nº

Puntada

42 39 37 15

43–––

44 40 38 14

45 41 39 –

46 42 40 –

47 43 41 16

48 44 – –

49–––

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

41

Puntadas útiles

Nota

Recuerde

A

a

b

c

PRECAUCIÓN

1

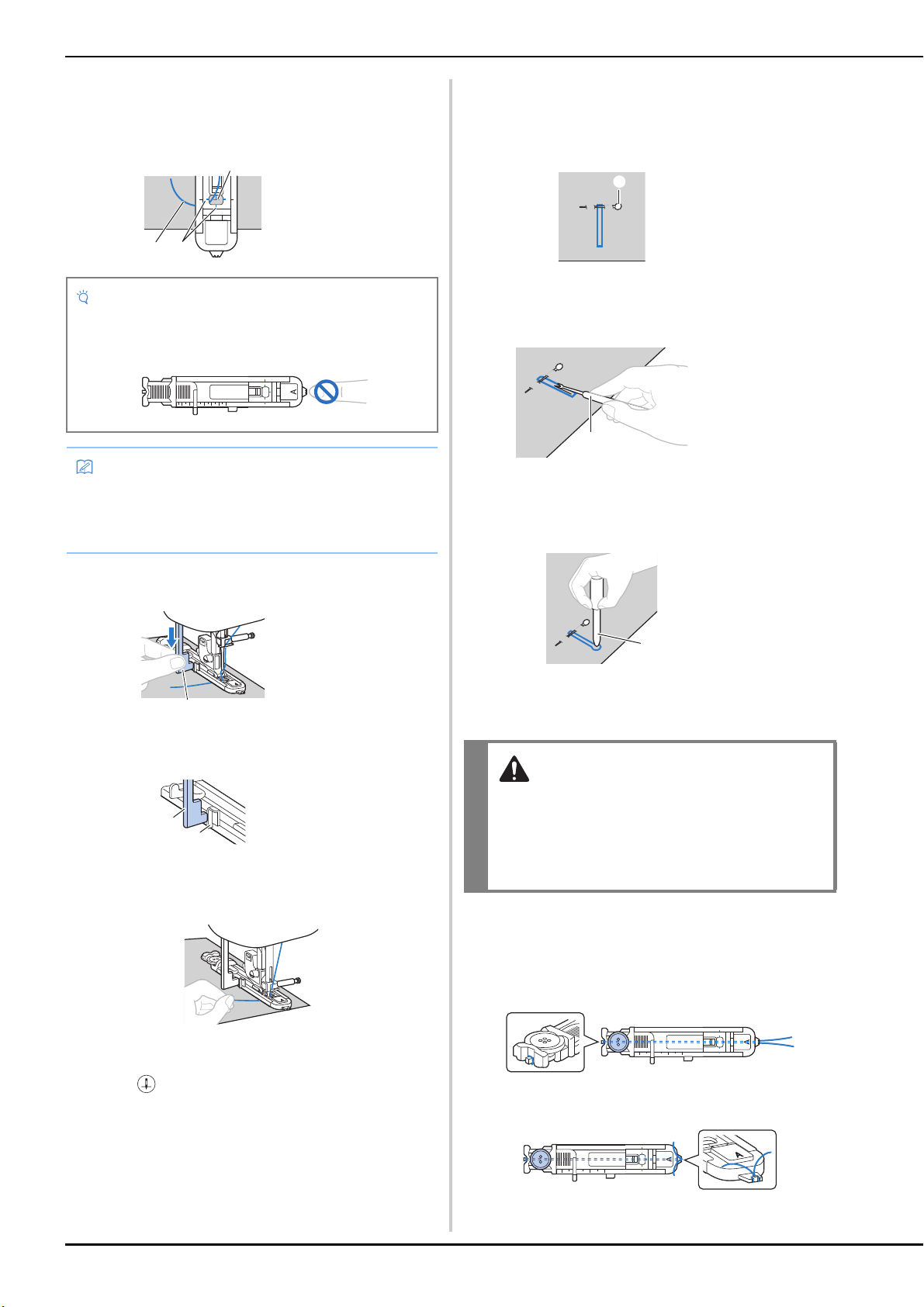

Coloque la tela haciendo que la parte frontal de la

e

marca del ojal coincida con las marcas rojas en los lados
del pie para ojales y baje la palanca del pie prensatela.

1 Marca sobre la tela

(frontal)

2 Marcas rojas en el

pie para ojales

3 Hilo superior

• Cuando baje el pie prensatela, no empuje la parte
delantera del pie prensatela porque la barra de remate
no se cosería con el tamaño correcto.

• Si resulta difícil alinear las marcas, gire lentamente la
polea hacia usted para comprobar el punto de entrada
de la aguja en la tela, y luego alinee la marca de la tela
con ese punto.

Cuando haya terminado de coser el ojal, inserte un

j

alfiler atravesando la parte interior de una de las barras
de remate al final de la costura del ojal para evitar que
se corte la costura.

1 Patilla

Utilice el abreojales para cortar en dirección al alfiler y

k

abrir el ojal.

1 Abreojales

1

Para ojales de cerradura, utilice el lápiz calador para
realizar un orificio en el extremo redondo del ojal y, a
continuación, use el abreojales para abrir el ojal.

1 Lápiz calador

Baje al máximo la palanca para ojales.

f

1

Palanca para ojales

a

La palanca para ojales quedará detrás del soporte en el
pie para ojales.

1

Palanca para ojales

2 Soporte

1

2

Sujete suavemente el extremo del hilo superior con la

g

mano izquierda y comience a coser.

1

• Cuando utilice el lápiz calador, coloque debajo de la
tela un papel grueso o cualquier otra hoja protectora
antes de realizar el orificio.

•

Al usar el abreojales para abrir el ojal, no ponga
las manos en la dirección del corte, pues el
abreojales podría resbalar y provocar lesiones.

• No utilice el abreojales para otros fines
distintos a los que está destinado.

■ Coser ojales en telas elásticas

Utilice hilo galón para coser ojales en telas elásticas.

Enganche el hilo galón en la parte del pie para ojales

a

“A” que se indica en la ilustración.

→ Cuando termine de coser, la máquina coserá

automáticamente puntadas de remate y se detendrá.

Pulse (Botón de posición de aguja) para levantar la

h

aguja, levante el pie prensatela y retire la tela antes de
cortar los hilos.

Levante la palanca para ojales colocándola en su

i

posición original.

42

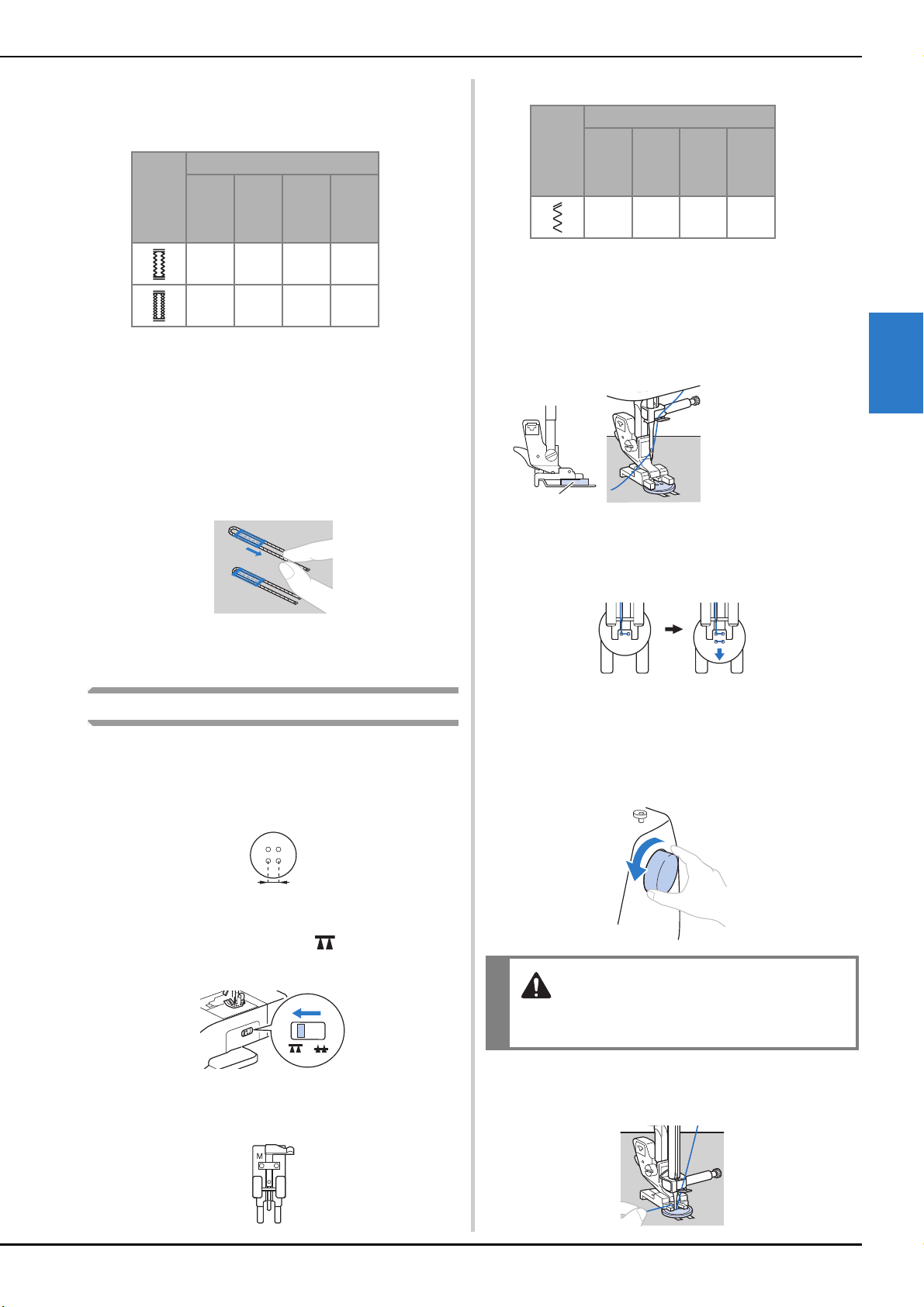

Entrará en las ranuras, luego átelo con un nudo flojo.

b

Puntadas útiles

80

puntadas

60

puntadas

50

puntadas

16

puntadas

PRECAUCIÓN

80

puntadas

60

puntadas

50

puntadas

16

puntadas

a

Coloque el pie para ojales “A”.

c

Seleccione una puntada.

d

Nº

Puntada

45 41 39 –

46 42 40 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Ajuste la anchura de la puntada al grosor del hilo

e

galón.

Baje la palanca del pie prensatela y la palanca para

f

ojales, y empiece a coser.

Cuando haya terminado la costura, tire suavemente del

g

hilo galón para que no queden hilos sueltos.

Seleccione una puntada.

d

Nº

Puntada

07 07 07 04

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Ajuste la anchura de la puntada de manera que

e

coincida con la distancia entre los orificios del botón.

Coloque el botón en la posición donde se coserá y baje

f

la palanca del pie prensatela.

1 Botón

•

Cuando cosa botones con cuatro orificios, cosa
primero los dos orificios que estén más cerca de usted.
A continuación, deslice el botón de manera que la
aguja penetre en los dos agujeros cercanos a la parte
trasera de la máquina y cósalos del mismo modo.

3

DISTINTOS TIPOS DE PUNTADAS

Utilice una aguja de coser a mano para sacar el hilo

h

galón por el revés de la tela y haga un nudo.

Costura de botones

Los botones pueden coserse con la máquina. Se pueden
colocar botones con dos o cuatro orificios.

Calcule la distancia entre los orificios del botón que va

a

a colocar.

Suba la palanca del pie prensatela y mueva el selector

b

de posición de dientes de arrastre, situado en la base
posterior de la máquina, hacia (hacia la izquierda
según se mira desde la parte posterior de la máquina).

→ Los dientes de arrastre están bajados.

Coloque el pie especial para botones “M”.

c

Gire la polea hacia usted (hacia la izquierda) para

g

comprobar que la aguja penetra correctamente en los
dos orificios del botón.

Si parece que la aguja choca con el botón, calcule de
nuevo la distancia entre los orificios del botón. Ajuste la
anchura de la puntada a la distancia entre los ojales.

•

Al coser, compruebe que la aguja no entre en contacto
con el botón, ya que podría romperse o doblarse.

Cosa unas 10 puntadas a velocidad lenta.

h

Ajuste el control de velocidad manual hacia la
izquierda (para que la velocidad sea lenta).

43

Puntadas útiles

Recuerde

1

1

2

3

a

b

a

b

1

Con unas tijeras corte el hilo superior y el hilo de la

i

bobina al comienzo de la costura.

Saque el hilo superior al terminar la costura por el revés
de la tela y anúdelo al hilo de la bobina.

Cuando haya terminado de colocar el botón, mueva el

j

selector de posición de dientes de arrastre hacia
(hacia la derecha según se mira desde la parte
posterior de la máquina) y gire la polea para subir los
dientes de arrastre.

• Los dientes de arrastre se levantan cuando se reinicia la
costura.

■

Colocar una lengüeta en un botón

Para coser un botón con una lengüeta, coloque el botón
dejando un espacio entre éste y la tela, y enrolle el hilo
manualmente. Esto refuerza el botón.

Coloque el botón en el pie especial para botones “M”

a

y, a continuación, tire hacia usted de la palanca para
lengüetas.

Costura de cremalleras

■ Insertar una cremallera centrada

Se cosen las puntadas sobre ambos trozos de tela revés contra
revés.

1 Derecho de la tela
2 Puntadas
3 Fin de la abertura de

la cremallera

Coloque el pie para zig-zag “J”.

a

Cosa puntadas rectas hasta la abertura de la

b

cremallera.

Una vez haya llegado a la abertura de la cremallera,
cosa puntadas en reversa colocando las partes del
derecho de ambas telas una frente a la otra.

1 Puntadas en reversa
2 Fin de la abertura de

la cremallera

1 Palanca para lengüetas

Cuando termine la costura, corte el hilo superior

b

dejando una hebra bastante larga, enróllela alrededor
del hilo entre el botón y la tela y después átela al hilo
superior al principio de la costura.

Ate los extremos del hilo de la bobina al final y al
principio de la costura en el revés de la tela.

Corte el hilo sobrante.

c

Continúe cosiendo hasta el borde de la tela utilizando

c

puntadas de hilvanado.

1 Costura de hilvanado
2 Revés de la tela

Presione para abrir el margen de costura desde el revés

d

de la tela.

1 Revés de la tela

Alinee la costura con el centro de la cremallera, e

e

hilvane la cremallera en su posición según el margen
de costura.

1 Revés de la tela

2

2 Costura de hilvanado
3 Cremallera

44

1

3

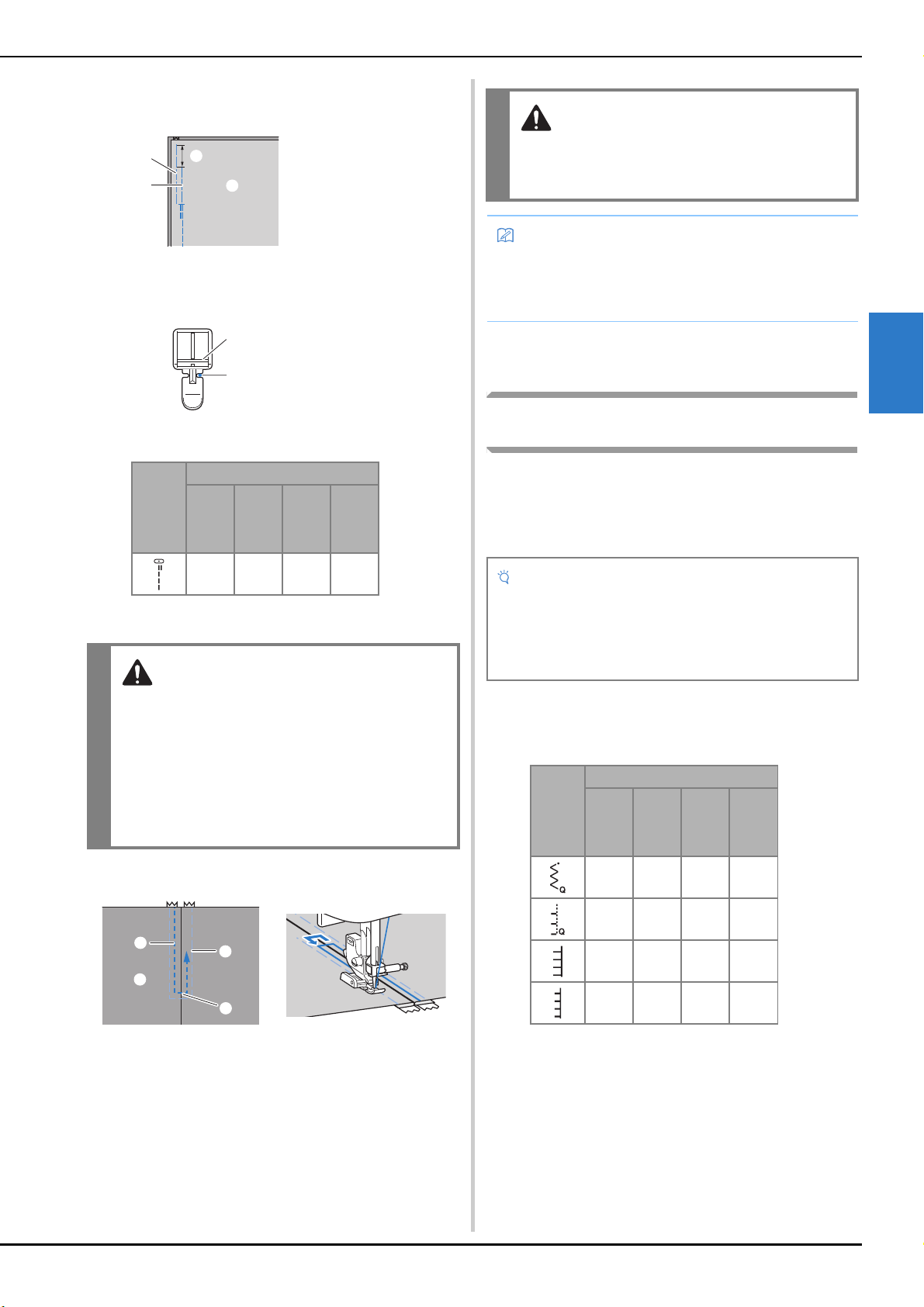

Retire unos 5 cm (2 pulg.) desde el extremo de

PRECAUCIÓN

2

1

I

80

puntadas

60

puntadas

50

puntadas

16

puntadas

1

2

3

4

PRECAUCIÓN

Recuerde

Nota

80

puntadas

60

puntadas

50

puntadas

16

puntadas

f

hilvanado en el exterior.

1 Revés de la tela

2

3

Coloque el soporte del pie prensatela en la patilla

g

derecha del pie para cremalleras “I”.

4

1

2 Hilvanado de la

cremallera

3 Hilvanado exterior
4 5 cm (2 pulg.)

1 Patilla de la derecha
2 Punto de entrada de

la aguja

Puntadas útiles

• Al coser, compruebe que la aguja no entre en
contacto con la cremallera, ya que podría
romperse o doblarse.

• Si el pie prensatela entra en contacto con el riel de la
cremallera, deje la aguja bajada (en la tela) y levante el
pie prensatela. Después de mover el riel para que no
toque el pie prensatela, baje el pie y continúe cosiendo.

Quite los hilvanes.

j

3

Seleccione una puntada.

h

Nº

Puntada

03 03 03 02

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

• Cuando utilice el pie para cremalleras “I”,
seleccione siempre la puntada recta (posición
media (central) de la aguja) y gire lentamente
la polea hacia

usted (

hacia la izquierda)
comprobar que la aguja no toca el pie
prensatela. Si se selecciona otro tipo de
puntada o la aguja golpea el pie prensatela,
esta podría romperse o doblarse.

para

Puntadas de aplique, patchwork y
acolchados

■ Puntadas para aplique

Hilvane o encole la pieza de aplique a la tela base para

a

sujetarla.

• Si se va a utilizar pegamento para sujetar el aplique en
la tela, no aplique pegamento en zonas que se coserán
con la máquina. Si el pegamento queda adherido a la
aguja o la caja de la bobina, la máquina podría
averiarse.

Coloque el pie para zig-zag “J”.

b

Seleccione una puntada.

c

Nº

Puntada

DISTINTOS TIPOS DE PUNTADAS

Cosa pespuntes alrededor de la cremallera.

i

1 Puntadas
2 Derecho de la tela
3 Costura de hilvanado
4 Fin de la abertura de la cremallera

18 16 16

19 17 – –

23 21 20 11

24 22 21 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

*1 Para el modelo de 16 puntadas, seleccione la

puntada “04” y utilice el botón de puntada de
remate. No utilice la puntada en reversa.

*1

–

45

Puntadas útiles

PRECAUCIÓN

80

puntadas

60

puntadas

50

puntadas

16

puntadas

Recuerde

80

puntadas

60

puntadas

50

puntadas

16

puntadas

1

1

Gire la polea hacia usted (hacia la izquierda) y

d

empiece a coser alrededor del borde del aplique,
comprobando que la aguja entra justo en el exterior
del aplique.

Cuando cosa alrededor de las esquinas, pare la
máquina con la aguja dentro de la tela justo fuera del
borde del aplique, levante la palanca del pie prensatela
y gire la tela como corresponda para cambiar la
dirección de costura.

■ Puntadas patchwork (acolchado de fantasía)

Doble el borde de la pieza de tela superior y colóquela

a

sobre la pieza base.

Coloque el pie para zig-zag “J”.

b

Seleccione una puntada.

c

• Las puntadas mostradas a continuación son
ejemplos. Seleccione la puntada que desee.

Nº

Puntada

18 16 16

27 25 24 –

*1

–

■ Remiendos

“Remendar” es coser dos trozos de tela uniéndolos. Los trozos
de tela deberán cortarse con un margen de costura de 6,5 mm
(1/4 pulg.).

Cosa un remiendo recto para remendar a 6,5 mm (1/4 pulg.)
de distancia a la derecha o izquierda del pie prensatela.

Hilvane o sujete con alfileres el margen de costura de

a

la tela que desea remendar.

Coloque el pie para zig-zag “J”.

b

Seleccione una puntada.

c

Nº

Puntada

15 14 14

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

*1 Para el modelo de 16 puntadas, seleccione la

puntada “02” y utilice el botón de puntada de
remate. No utilice puntada en reversa ni puntada en
reversa/remate automática.

Cosa alineando el lado del pie prensatela con el borde

d

de la tela.

 Para un margen de costura a la derecha

Alinee el borde de la tela con el lado derecho del pie
prensatela, seleccione una anchura de la puntada de

5,5 mm (7/32 pulg.) y cosa utilizando una puntada .

*1

–

1 6,5 mm (1/4 pulg.)

28 26 25 –

29 27 26 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

*1 Para el modelo de 16 puntadas, seleccione la

puntada “04” y utilice el botón de puntada de
remate. No utilice puntada en reversa ni puntada en
reversa/remate automática.

Cosa las dos piezas de tela de forma que el patrón de

d

puntada abarque ambas piezas.

Utilice alfileres si fuera necesario.

• No cosa encima de los alfileres.

 Para un margen de costura a la izquierda

Alinee el lado izquierdo del pie prensatela con el borde
de la tela, seleccione una anchura de puntada de 1,5 mm

(1/16 pulg.) y cosa utilizando una puntada .

1 6,5 mm (1/4 pulg.)

• Para cambiar la anchura del margen de costura
(posición de la aguja), ajuste la anchura de la puntada.
Para obtener más información, consulte “Seleccionar la
anchura de la puntada” en la página 27 y “Coser con un
margen de costura regular” en la página 29.

46

Puntadas útiles

Nota

PRECAUCIÓN

a

b

80

puntadas

60

puntadas

50

puntadas

16

puntadas

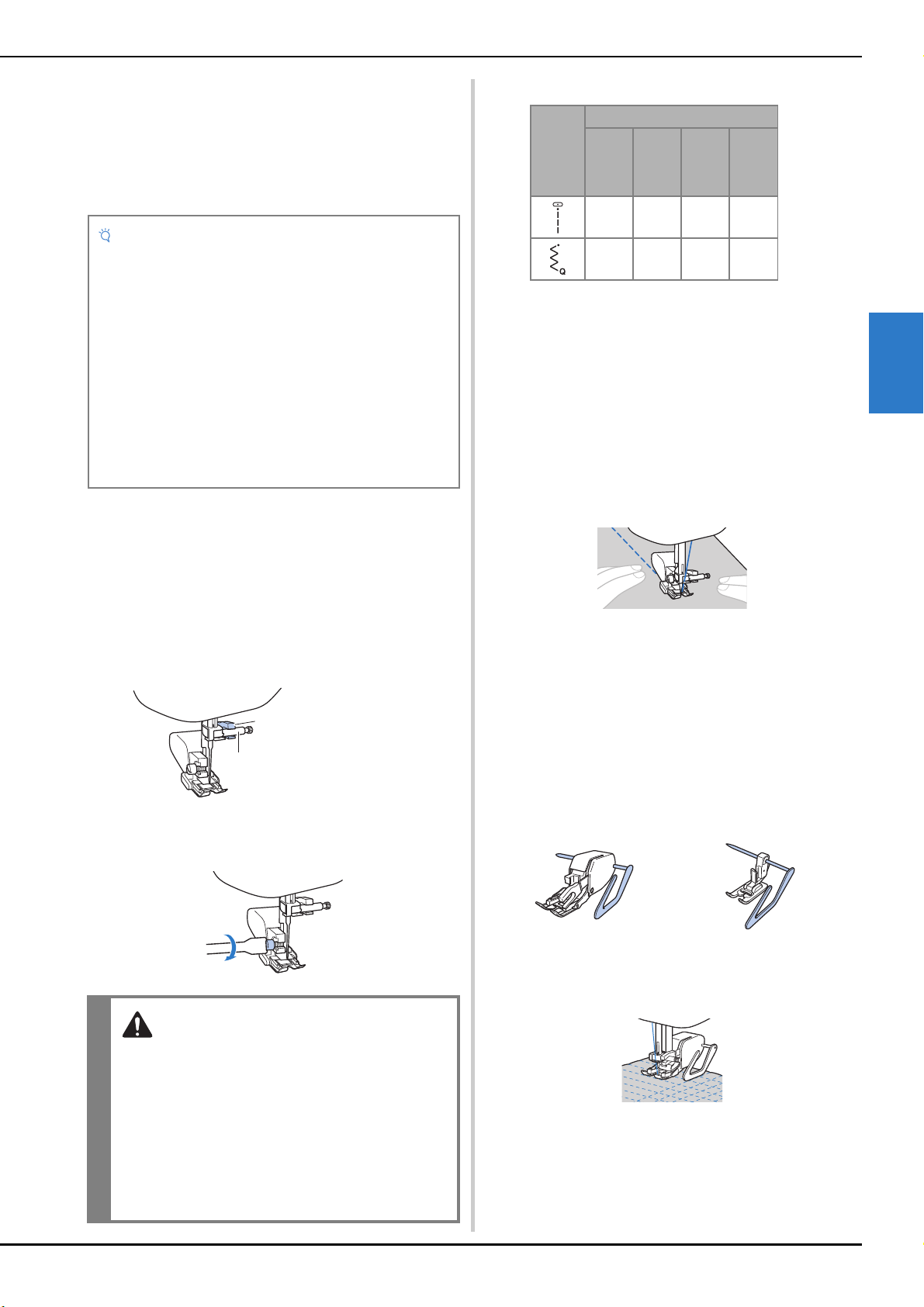

■ Acolchado

La operación de colocar un relleno entre las capas superior e
inferior de una tela se denomina “acolchado”. Los acolchados
pueden coserse fácilmente utilizando el prensatela
acompañante* y el soporte de prensatelas de pespunte*.

* Estos artículos se venden por separado; contacte con su

distribuidor Brother autorizado.

•

Enhebre la aguja a mano cuando utilice el prensatela
acompañante, o bien coloque solo el prensatela acompañante
después de enhebrar la aguja con el enhebrador.

• Cuando trabaje con acolchados, utilice una aguja para
máquina de coser doméstica de 90/14.

• El prensatela acompañante solo se puede utilizar con
patrones de puntadas rectas o de zig-zag. No cosa
puntadas en reversa con el prensatela acompañante.

• Durante la costura con el prensatela acompañante,
ajuste la velocidad de cosido entre lenta y media.

• Cuando utilice el prensatela acompañante, realice una
prueba de costura en un retal de la misma tela que vaya
a utilizar en el proyecto.

Hilvane la tela que desee acolchar.

a

Seleccione una puntada.

e

Nº

Puntada

04 04 04

18 16 16

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

*1 Para el modelo de 16 puntadas, seleccione la

puntada “02” y utilice el botón de puntada de
remate. No utilice puntada en reversa ni puntada en
reversa/remate automática.

*2 Para el modelo de 16 puntadas, seleccione la

puntada “04” y utilice el botón de puntada de
remate. No utilice puntada en reversa ni puntada en
reversa/remate automática.

Coloque una mano a cada lado del pie prensatela y

f

guíe el tejido uniformemente durante la costura.

*1

–

*2

–

3

DISTINTOS TIPOS DE PUNTADAS

Retire el pie prensatela y su soporte.

b

• Para obtener más información, consulte la “Retirar y
colocar el soporte del pie prensatela” en la
página 22.

Enganche la horca de conexión del prensatela

c

acompañante al tornillo de la presilla de la aguja.

1 Horca de conexión
2 Tornillo de la presilla

de la aguja

Baje la palanca del pie prensatela y apriete el tornillo

d

del soporte del pie prensatela con el destornillador.

 Utilizar el soporte de prensatelas de pespunte (se vende

por separado)

Utilice el soporte de prensatelas de pespunte para coser
puntadas paralelas con un espacio igual entre ellas.

Introduzca la base del soporte de prensatelas de

a

pespunte en el orificio situado en la parte trasera del
prensatela acompañante o del soporte del pie
prensatela.

 Prensatela

acompañante

Ajuste la base del soporte de prensatelas de pespunte

b

de manera que la base quede alineada con la costura
que ya se ha cosido.

 Soporte del pie

prensatela

• Compruebe que aprieta firmemente los
tornillos con el destornillador; en caso
contrario, la aguja podría golpear el pie
prensatela y romperse o doblarse.

• Antes de empezar a coser, gire lentamente la
polea hacia usted (hacia la izquierda) y
compruebe que la aguja no golpea el pie
prensatela. Si la aguja golpea el pie prensatela,
podría romperse o doblarse.

47

Puntadas útiles

PRECAUCIÓN

80

puntadas

60

puntadas

50

puntadas

16

puntadas

Nota

PRECAUCIÓN

■ Acolchado libre

Se recomienda colocar el pedal y coser a una velocidad
uniforme. Puede ajustar la velocidad de costura con el
pasador del control de velocidad de la máquina.

• Con el acolchado libre, controle la velocidad
de arrastre de la tela para que coincida con la
velocidad de la costura. Si la tela se mueve
más rápido que la costura, la aguja podría
romperse o la máquina podría averiarse.

El prensatela de acolchado* sirve para el acolchado libre
con puntadas decorativas o de zigzag o para el acolchado
libre de líneas rectas en telas con un grosor irregular.
* Estos artículos se venden por separado; contacte con su

distribuidor Brother autorizado.

 Prensatela de

acolchado

Coloque el prensatela de acolchado situando la patilla

d

del prensatela de alcochado encima del tornillo de la
presilla de la aguja y alineando el lado inferior
izquierdo del prensatela de acolchado y la barra del
pie prensatela.

1 Patilla

a

c

• Asegúrese de que el prensatela de acolchado no está
inclinado.

Coloque en su sitio el prensatela de acolchado con la

e

mano derecha y, a continuación, apriete con la mano
izquierda el tornillo del soporte del pie prensatela
utilizando el destornillador.

b

2 Tornillo de la presilla

de la aguja

3 Barra del pie

prensatela

1 Tornillo del soporte

del pie prensatela

Mueva el selector de posición de dientes de arrastre

a

(situada en la base de la parte posterior de la máquina)
hacia (hacia la izquierda según se mira desde la
parte posterior de la máquina).

→ Los dientes de arrastre están bajados.

Seleccione una puntada.

b

Nº

Puntada

04 04 04

18 16 16

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

*1 Para el modelo de 16 puntadas, seleccione la

puntada “02” y utilice el botón de puntada de
remate. No utilice puntada en reversa ni puntada en
reversa/remate automática.

*2 Para el modelo de 16 puntadas, seleccione la

puntada “04” y utilice el botón de puntada de
remate. No utilice puntada en reversa ni puntada en
reversa/remate automática.

*1

–

*2

–

• Asegúrese de haber apretado bien los tornillos
con el destornillador incluido. De lo contrario,
la aguja podría chocar contra el prensatela de
acolchado y romperse o doblarse.

Estire suavemente con las dos manos la tela para

f

tensarla y luego muévala a un mismo ritmo para
coser puntadas uniformes con una longitud
aproximada de 2,0 a 2,5 mm (aprox. de 1/16 a
3/32 pulg.).

1 Puntada

a

Cuando termine de coser, mueva la palanca del

g

selector de posición de dientes de arrastre hacia

(hacia la derecha según se mira desde la parte
posterior de la máquina) y gire la polea para subir los
dientes de arrastre.

Extraiga el soporte del pie prensatela.

c

• Para obtener más información, consulte la “Retirar y
colocar el soporte del pie prensatela” en la
página 22.

48

Puntadas útiles

PRECAUCIÓN

80

puntadas

60

puntadas

50

puntadas

16

puntadas

3

1

2

80

puntadas

60

puntadas

50

puntadas

16

puntadas

1

Otras aplicaciones de costura

■ Colocar gomas elásticas

Cuando se cosa una goma al puño o la cintura de una prenda
de vestir, las dimensiones del acabado serán las de la goma
estirada. Por lo tanto, es necesario utilizar una goma con la
longitud adecuada.

Sujete con alfileres la goma al revés de la tela.

a

Una con alfileres la goma a la tela para asegurarse de
que queda colocada de manera uniforme.

Coloque el pie para zig-zag “J”.

b

Seleccione una puntada.

c

Nº

Puntada

■ Costura de barras de remate

Las barras de remate se emplean para reforzar los puntos sometidos
a mayor tensión, como las esquinas de los bolsillos y las aberturas.

A continuación se muestra un ejemplo de cómo coser barras
de remate en las esquinas de bolsillos.

Especifique la longitud deseada para la barra de remate.

a

Ajuste la placa de la guía del botón en el pie para ojales
“A” con la longitud deseada. (La distancia entre las marcas
de la escala del pie prensatela es de 5 mm (3/16 pulg.)).

1

Regla del pie prensatela

2 Longitud de la barra

de remate

3 5 mm (3/16 pulg.)

• Se pueden coser barras de remate con una longitud
máxima de alrededor de 28 mm (1-1/8 pulg.).

3

DISTINTOS TIPOS DE PUNTADAS

10 09 09 09

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Estire la goma para coserla a la tela de forma que

d

alcance la misma longitud que la tela.

Tire de la tela por detrás del pie prensatela con la mano
izquierda y utilice la mano derecha para tirar de la tela desde
el alfiler más cercano a la parte delantera del pie prensatela.

• Al coser, compruebe que la aguja no entre en
contacto con los alfileres, ya que podría
romperse o doblarse.

Coloque el pie para ojales “A”.

b

Pase el hilo superior por debajo del pie prensatela, a
través del orificio de dicho pie, antes de colocar el pie
para ojales “A”.

Seleccione una puntada.

c

Nº

Puntada

50 45 42 13

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Coloque el tejido con la abertura del bolsillo hacia

d

usted, y a continuación baje la palanca del pie
prensatela de manera que el punto de caída de la aguja
esté a 2 mm (1/16 pulg.) frente a la abertura del bolsillo.

1 2 mm (1/16 pulg.)

Baje al máximo la palanca para ojales.

e

Sujete suavemente el extremo del hilo superior con la

f

mano izquierda y comience a coser.

49

Puntadas útiles

2

1

3

80

puntadas

60

puntadas

50

puntadas

16

puntadas

80

puntadas

60

puntadas

50

puntadas

16

puntadas

Una vez finalizada la costura, levante la palanca del

g

pie prensatela, quite la tela y corte los hilos.

Levante la palanca para ojales colocándola en su

h

posición original.

■ Vainicas

“Vainicas” es la costura que se realiza para unir una costura
abierta. Se utiliza en blusas y en ropa para niños. La puntada
es más decorativa cuando se utiliza un hilo más grueso.

Utilice una plancha para doblar los dos trozos de tela

a

por sus costuras.

Hilvane los dos trozos de tela, dejando una separación

b

de unos 4 mm (3/16 pulg.), a un papel fino o a una hoja
de un estabilizador de agua.

Si dibuja una línea en el centro del papel fino o del
estabilizador de agua, la costura será más fácil.

1 Papel fino o

estabilizador de agua

2 Costura de hilvanado
3 4 mm (3/16 pulg.)

■ Puntada de festón

El “festón” es un patrón de puntada ondulado repetido y con
forma de concha. Se utiliza en los cuellos de blusas y para
decorar los bordes de los proyectos.

Coloque el pie para monogramas “N”.

a

Seleccione una puntada.

b

Nº

Puntada

26 24 23 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Cosa puntadas a lo largo del borde de la tela,

c

asegurándose de no coser directamente sobre el borde
mismo de la tela.

Coloque el pie para zig-zag “J”.

c

Seleccione una puntada.

d

Nº

Puntada

31 29 28 12

32 30 29 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Ajuste la anchura de la puntada a 7,0 mm (1/4 pulg.).

e

Cosa con el centro del pie prensatela alineado con el

f

centro de las dos piezas de tela.

Recorte alrededor de las puntadas.

d

• Tenga cuidado de no cortar las puntadas.

■ Smocking

La “smocking” es una puntada decorativa que se crea
cosiendo o bordando sobre fruncidos. Se utiliza para decorar
la parte delantera de blusas y puños.

La puntada de smocking proporciona textura y elasticidad a la tela.

Coloque el pie para zig-zag “J”.

a

Seleccione la puntada recta y, a continuación, ajuste la

b

longitud de la puntada a 4,0 mm (3/16 pulg.) y afloje la
tensión del hilo.

Cuando haya terminado la costura, retire el papel.

g

50

Cosa puntadas paralelas a intervalos de 1 cm

c

(3/8 pulg.) y tire de los hilos de la bobina para crear
fruncidos.

Alise los fruncidos con la plancha.

Puntadas útiles

80

puntadas

60

puntadas

50

puntadas

16

puntadas

80

puntadas

60

puntadas

50

puntadas

16

puntadas

80

puntadas

60

puntadas

50

puntadas

16

puntadas

Seleccione una puntada.

d

Nº

Puntada

30 28 27 –

31 29 28 12

32 30 29 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Cosa entre las puntadas rectas y tire de los hilos de las

e

puntadas rectas.

Cosa asegurándose de que la aguja se inserta

d

ligeramente fuera del borde de la tela.

Siga doblando la tela por la línea de pliegue en pliegue,
y luego empiece la costura.

1 Punto de entrada

de la aguja

a

Cuando haya terminado la costura, quite la tela.

e

Desdoble la tela y planche los pliegues por un lado.

■ Costura de unión

Las puntadas de unión decorativas se pueden coser sobre el
margen de costura de los trozos de tela unidos. Se utiliza en el
acolchado de fantasía.

Coloque el pie para zig-zag “J”.

a

Una los derechos de las dos piezas de tela y luego abra

b

los márgenes de costura.

3

DISTINTOS TIPOS DE PUNTADAS

■ Puntada de concha

Los fruncidos en forma de concha se llaman “fruncidos de
concha”. Se utilizan para decorar bordes, la parte delantera
de blusas y puños de tela fina.

Dibuje líneas equidistantes a lo largo del sesgo y

a

pliegue la tela por las líneas.

Coloque el pie para zig-zag “J”.

b

Seleccione una puntada y aumente la tensión del hilo.

c

Nº

Puntada

25 23 22 –

Seleccione una puntada.

c

Nº

Puntada

27 25 24 –

28 26 25 –

29 27 26 –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

Dele la vuelta a la tela de manera que el derecho

d

quede hacia arriba y cosa sobre la costura con el
centro del pie prensatela alineado con la costura.

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

51

Puntadas útiles

PRECAUCIÓN

PRECAUCIÓN

PRECAUCIÓN

a

■ Utilizar la aguja gemela

Con la aguja gemela, puede coser dos líneas paralelas del
mismo tipo de puntada con dos hilos diferentes. Ambos hilos
superiores deben ser del mismo grosor y calidad.

El procedimiento para utilizar la aguja gemela varía según el
modelo.

• Utilice solo la aguja gemela (aguja de 2/11,
código de la pieza: X59296-121), y no utilice
nunca el enhebrador con la aguja gemela.
De no hacerlo, la aguja podría romperse o se
podrían producir averías en la máquina.

• (Para modelos que no disponen de una tecla de
selección de aguja)
Consulte los patrones de puntadas que pueden
utilizar la aguja gemela en “Tabla de
puntadas” en la página 33. Después de
especificar los ajustes, gire la polea hacia
usted y compruebe que la aguja no entre en
contacto con el pie prensatela.

Coloque la aguja gemela.

a

Enhebre la máquina con el segundo hilo superior. Sin

e

pasar el hilo por detrás de la guía del hilo de la varilla
de la aguja, enhebre manualmente la aguja derecha
con el segundo hilo superior.

Inserte el hilo a través del ojo de la aguja desde la parte
delantera hacia la trasera.

1 Guía del hilo

Coloque el pie para zig-zag “J”.

f

• Para obtener más información acerca de cómo
cambiar el pie prensatela, consulte “Sustituir el pie
prensatela” en la página 21.

• Si utiliza la aguja gemela, coloque siempre el
pie para zig-zag “J”.

de la varilla
de la aguja

• Para obtener más detalles acerca de cómo colocar
una aguja, consulte “Sustituir la aguja” en la
página 20.

Pase el primer hilo superior por detrás de la guía del

b

hilo de la varilla de la aguja.

• Si desea más información, consulte los pasos a a

j de la sección “Enhebrar el hilo superior” en la

página 15.

Enhebre manualmente la aguja izquierda con el primer

c

hilo superior.

Inserte el hilo a través del ojo de la aguja desde la parte
delantera hacia la trasera.

Coloque el portacarrete adicional en el orificio de la

d

parte superior de la máquina y coloque el carrete de
hilo en el portacarrete adicional.

Encienda la máquina.

g

Seleccione una puntada.

h

• Para seleccionar la puntada, consulte “Costura
básica” en la página 23.

• Consulte en “Tabla de puntadas” en la página 33 las
puntadas que pueden coserse con una aguja gemela.
Si selecciona el patrón de puntadas para satén
también podrá coser con una aguja gemela. En este
caso, utilice el pie para zig-zag “J”.

• Cuando utilice la aguja gemela, seleccione
siempre una puntada adecuada; en caso
contrario, la aguja podría romperse o la
máquina podría averiarse.

a

b

52

1 Carrete de hilo
2 Portacarrete

adicional

Puntadas útiles

PRECAUCIÓN

PRECAUCIÓN

PRECAUCIÓN

80

puntadas

60

puntadas

50

puntadas

16

puntadas

Prepare la máquina para utilizar la configuración de

i

aguja gemela. El procedimiento de configuración varía
según el modelo.

 Para modelos que disponen de una tecla de selección de

aguja

Pulse (Tecla de selección de aguja).

→ El modo de aguja gemela queda seleccionado.

• Cuando utilice la aguja gemela, seleccione
siempre el ajuste de aguja gemela; en caso
contrario, la aguja podría romperse o se
podrían producir averías en la máquina.

 Para modelos que no disponen de una tecla de selección

de aguja

Si se selecciona la siguiente puntada, ajuste una
anchura de puntada de entre 1,0 mm (1/16 pulg.) y
6,0 mm (15/64 pulg.).

Nº 02

■ Puntadas de broches y adornos

Al coser con la aguja bastidor, la aguja realiza orificios más
grandes, creando una puntada decorativa parecida al encaje.
Esta puntada se utiliza para decorar dobladillos y manteles
sobre telas finas, medianas y onduladas. (Solo para modelos
que incluyen el pie para monogramas “N”)

Coloque la aguja bastidor.

a

• Utilice una aguja bastidor 130/705H 100/16.

• Para obtener más detalles acerca de cómo colocar
una aguja, consulte “Sustituir la aguja” en la
página 20.

• No se puede utilizar el enhebrador con la aguja
bastidor, pues podría provocar averías en la
máquina. Pase con la mano el hilo a través del ojo
de la aguja desde la parte delantera hacia la trasera.

Coloque el pie para monogramas “N”.

b

Seleccione una puntada.

c

Nº

Puntada

3

DISTINTOS TIPOS DE PUNTADAS

Puntada

Si se selecciona alguna de las siguientes puntadas,
ajuste una anchura de puntada máxima de 5,0 mm
(3/16 pulg.).

Nº 03 04 09 11 12

Puntada

Después de especificar los ajustes, gire la polea hacia
usted y compruebe que la aguja no entre en contacto
con el pie prensatela.

Comience a coser.

j

• No intente girar la tela con la aguja gemela
todavía introducida en la misma, pues la aguja
podría romperse o se podrían producir averías
en la máquina.

• Si las puntadas se amontonan, utilice el pie
para monogramas “N” (para los modelos de
80/60/50 puntadas) o coloque un material
estabilizador.

37 35 34 –

38 36 35 –

40 37 36 –

41 38 – –

• Para obtener más información, consulte la “Tabla de
puntadas” en la página 33.

• Al coser con la aguja bastidor, ajuste la
anchura de la puntada a 6,0 mm (15/64 pulg.)
o menos, de lo contrario la aguja podría
romperse o doblarse.

• Después de ajustar la anchura de la puntada,
gire lentamente la polea hacia usted (
izquierda)

y compruebe que la aguja no choca
con el pie prensatela. Si la aguja golpea el pie
prensatela, podría romperse o doblarse.

Comience a coser.

d

hacia la

53

Definir ajustes (Para los modelos de 80/60/50 puntadas)

Recuerde

Nota

Nota

Definir ajustes
(Para los modelos de 80/60/50 puntadas)

El patrón de puntada puede en ocasiones resultar deficiente,
según el tipo y grosor de la tela, el material estabilizador
empleado, la velocidad de cosido, etc. Si la costura no es del
todo correcta, cosa algunas puntadas de prueba en las mismas
condiciones que si se tratase de una costura real; además,
ajuste el patrón de puntada como se explica a continuación.
Si el resultado del patrón de puntada no es satisfactorio, aún
después de haber definido los ajustes según el patrón de
puntada descrito a continuación, defina los ajustes para cada
patrón de puntada por separado.

 Si el patrón de puntada está suelto:

Pulse la tecla de longitud de la puntada “–”.

→ Cada vez que pulse el botón, el valor mostrado

disminuye y el patrón de puntada se acorta.

Cosa de nuevo el patrón de puntada.

e

• Si el patrón de puntada sigue siendo incorrecto,
realice los ajustes de nuevo. Realice ajustes hasta
que el patrón de puntada quede bien.

• Este ajuste puede realizarse en (Puntada de
acolchado punteado), puntadas decorativas, puntadas
decorativas para satén, costuras para satén y puntadas
de punto de cruz. Para más detalles acerca de los
patrones de puntadas integrados, consulte la sección
“Tabla de puntadas” en la página 33.

Gire el selector del patrón de puntada para seleccionar

a

(--).

Coloque el pie para monogramas “N” y cosa el patrón

b

de puntada.

• Utilice siempre el pie para monogramas “N”. Es posible
que los ajustes no se realicen correctamente con otro
pie prensatela.

Compare el patrón de puntada final con el siguiente

c

dibujo, que indica el patrón de puntada correcto.

• El control de velocidad manual no puede utilizarse con
este patrón de puntada.

Ajuste el patrón de puntada con las teclas de longitud

d

de la puntada.

 Si el patrón de puntada está amontonado:

Pulse la tecla de longitud de la puntada “+”.

→ Cada vez que pulse el botón, el valor mostrado

aumenta y el patrón de puntada se alarga.

54

Cuidados y mantenimiento

PRECAUCIÓN

Nota

Capítulo 4

ANEXO

Cuidados y mantenimiento

• Desconecte el cable de alimentación antes de
limpiar la máquina, ya que en caso contrario
podrían producirse lesiones o recibir
descargas eléctricas.

Si la superficie de la máquina está sucia, límpiela con un
paño humedecido con un detergente neutro, escúrralo bien y
páselo por la superficie de la máquina. Tras limpiarla una vez
con un paño húmedo, vuelva a limpiarla con un paño seco.

Si la pantalla está sucia, pásele un paño suave y seco. No
frote la pantalla LCD con un paño húmedo. No use
disolventes orgánicos ni detergentes.

Restricciones al lubricar la máquina

Para evitar que se averíe la máquina, no debe ser lubricada
por el usuario.

Esta máquina se ha fabricado con la cantidad necesaria de
aceite lubricante ya aplicada para garantizar así un
funcionamiento correcto, lo que hace que la lubricación
periódica sea innecesaria.

Si se producen problemas, como dificultades para girar la polea
o ruidos anormales, deje de utilizar la máquina inmediatamente
y póngase en contacto con su distribuidor Brother autorizado o
con el servicio de reparaciones Brother autorizado más cercano.

Limpiar la guía

Los resultados de la costura podrían no ser los deseados si se
acumula pelusa y polvo en la caja de la bobina; por lo tanto,
debería limpiarla periódicamente.

Pulse (botón de posición de aguja) para levantar la

a

aguja.

Desactive la máquina.

b

Desenchufe el cable de alimentación del enchufe

c

hembra de alimentación que se encuentra en el lateral
derecho de la máquina.

Levante el pie prensatela para retirar la aguja, el pie

d

prensatela y su soporte.

•

Para obtener más información, consulte “Sustituir la aguja” en
la página 20 y “Sustituir el pie prensatela” en la página 21.

Quite la unidad de cama plana si está colocada.

e

Quite la tapa de la bobina.

f

Coloque el dedo índice de su mano derecha cerca de la

g

parte inferior del pestillo de la cubierta de la placa de
la aguja.
Introduzca la punta del dedo índice de su mano
izquierda en la muesca de la parte posterior de la
cubierta de la placa de la aguja.
Coloque el pulgar de su mano izquierda en la parte
delantera de la cubierta de la placa de la aguja.

4

ANEXO

Medidas de precaución al almacenar la máquina

No almacene la máquina en ninguno de los lugares que se
describen a continuación ya que, de lo contrario, la máquina
podría averiarse; por ejemplo, óxido causado por la
condensación.

• Expuesta a temperaturas extremadamente altas

• Expuesta a temperaturas extremadamente bajas

• Expuesta a cambios de temperatura extremos

• Expuesta a humedad elevada o vapor

• Cerca de una llama, calefactor o aparato de aire
acondicionado

• En el exterior o expuesta a la luz solar directa

• Expuesta a entornos con mucho polvo o grasa

•

Para prolongar la vida útil de esta máquina, enciéndala
periódicamente y utilícela.
Si almacena esta máquina durante un período de tiempo
prolongado sin utilizarla, su eficacia puede verse reducida.

Deslice la cubierta de la placa de la aguja hacia usted

h

para quitarla.

55

Cuidados y mantenimiento

a

b

a

b

ab

PRECAUCIÓN

Agarre la caja de la bobina y tire de ella.

i

Utilice el cepillo de limpieza o una aspiradora para

j

quitar la pelusa y el polvo de la guía y la zona de
alrededor.

1 Cepillo de limpieza
2 Guía

• No aplique aceite lubricante a la caja de la bobina.

Inserte la caja de la bobina de forma que la marca S

k

de la caja de la bobina quede alineada con la marca
de la máquina.

z

Vuelva a colocar la tapa de la bobina.

m

•

No utilice nunca una caja de la bobina con
hendiduras; de hacerlo, el hilo superior podría
engancharse, la aguja podría romperse o los
resultados de la costura podrían no ser los
deseados. Para adquirir una nueva caja de la
bobina, póngase en contacto con el servicio de
reparaciones Brother autorizado más cercano.

• Compruebe que la caja de la bobina esté
colocada correctamente, ya que en caso
contrario la aguja podría romperse.

• Haga coincidir la marca S con la marca

c

1 Marca S
2 Marca
3 Caja de la bobina

• Asegúrese de que los puntos indicados quedan

Inserte las lengüetas de la cubierta de la placa de la

l

aguja en la placa de la aguja y luego deslice la cubierta
hacia atrás.

z

alineados antes de colocar la caja de la bobina.

z.

56

Solución de problemas

a

b

c

d

e

Solución de problemas

Si la máquina deja de funcionar correctamente,
compruebe los siguientes problemas posibles antes de
ponerse en contacto con el servicio de reparaciones.
Usted mismo puede solucionar la mayor parte de los
problemas. Si necesita más ayuda, Brother Solutions
Center ofrece las últimas preguntas frecuentes y consejos
para la solución de problemas. Visítenos en
“ http://s.brother/cpjah/
Si el problema persiste, póngase en contacto con su
distribuidor Brother o con el servicio de reparaciones
Brother autorizado más cercano.

■ Temas sobre la solución de problemas
frecuentes

A continuación se describen en detalle las causas y los temas
para la solución de los problemas más frecuentes. Consulte
siempre esta sección antes de ponerse en contacto con
nosotros.

El hilo superior está muy tenso página 57

Hay hilo enredado en el revés de la tela página 57

La tensión del hilo es incorrecta página 58

La tela se ha enganchado en la máquina y
no se puede sacar

Si el hilo se enreda debajo de la base de la
devanadora

”.

página 59

página 61

El hilo superior está muy tenso

■ Síntoma

• El hilo superior aparece como una única línea
continua.

• El hilo de la bobina se puede ver desde el derecho de
la tela. (Consulte la ilustración siguiente).

• El hilo superior está muy tenso y se sale al tirar de él.

• El hilo superior está demasiado tenso y aparecen
arrugas en la tela.

• El hilo superior está tenso y los resultados no
cambian incluso después de haber ajustado la
tensión del hilo.

1 Revés de la tela
2 El hilo de la bobina es visible desde el derecho de la tela
3 Hilo superior
4 Derecho de la tela
5 Hilo de la bobina

■ Causa

Enhebrado incorrecto de la bobina

Si el hilo de la bobina está incorrectamente bobinado, en
lugar de tener la tensión adecuada al ser aplicado a la
tela, atravesará la tela cuando se tire hacia arriba del hilo
superior. Por esta razón el hilo es visible desde el derecho
de la tela.

4

ANEXO

■ Información sobre la solución/comprobación

Coloque correctamente el hilo de la bobina. (página 14)

Hay hilo enredado en el revés de la tela

■ Síntoma

• El hilo se enreda en el lado equivocado de la tela.

• Después de comenzar la costura, se produce un
ruido metálico y no se puede continuar.

• Si mira debajo de la tela, hay hilo enredado en la
caja de la bobina.

57

Solución de problemas

a

b

c

d

e

a

f

c

d

e

Nota

■ Causa

El enhebrado del hilo superior es incorrecto

Si el hilo superior está enhebrado incorrectamente, el hilo
superior que ha pasado por la tela no se puede sacar bien
y se enreda en la caja de la bobina, lo que causa un ruido
metálico.

■ Información sobre la solución/comprobación

Quite el hilo enredado y después corrija el enhebrado del
hilo superior.

Quite el hilo enredado. Si no puede quitarlo, córtelo

a

con las tijeras.

• Para obtener más información, consulte la “Limpiar
la guía” en la página 55.

Quite el hilo superior de la máquina.

b

Corrija el enhebrado del hilo superior siguiendo las

c

instrucciones de “Enhebrar el hilo superior” en la
página 15.

• Si se ha extraído la bobina de la caja de la bobina,
consulte “Colocar la bobina” en la página 14 para
instalar correctamente la bobina.

La tensión del hilo es incorrecta

■ Síntomas

• Síntoma 1: El hilo de la bobina se puede ver desde el
derecho de la tela. (Consulte la siguiente ilustración)

• Síntoma 2: El hilo superior aparece como una línea
recta en el derecho de la tela.

• Síntoma 3: El hilo superior se puede ver desde el
revés de la tela. (Consulte la siguiente ilustración)

• Síntoma 4: El hilo de la bobina aparece como una
línea recta en el revés de la tela.

• Síntoma 5: Las puntadas del revés de la tela están
flojas o tienen hilos sueltos.

 Síntoma 1  Síntoma 3

■ Información sobre la causa/solución/
comprobación

 Causa 1

La máquina no está enhebrada correctamente.

<Con los síntomas 1 y 2 descritos anteriormente>
El enhebrado en la bobina es incorrecto.
Vuelva a colocar la rueda de tensión del hilo a “4” y, a
continuación, consulte “El hilo superior está muy tenso”
en la página 57 para corregir el enhebrado.

<Con los síntomas 3 y 5 descritos anteriormente>
El enhebrado del hilo superior es incorrecto.
Vuelva a colocar la rueda de tensión del hilo a “4” y, a
continuación, consulte “Hay hilo enredado en el revés de
la tela” en la página 57 para corregir el enhebrado del hilo
superior.

 Causa 2

No se están utilizando una aguja ni un hilo adecuados
para la tela.

La aguja de la máquina de coser que deberá utilizarse
depende del tipo de tela que se va a coser y del grosor del
hilo.
Si no se utilizan la aguja e hilo adecuados para la tela, la
tensión del hilo no se ajustará correctamente, lo que
podría causar arrugas o puntadas sueltas.

• Consulte la sección “Combinaciones de tela/hilo/
aguja” en la página 19 para comprobar que se están
utilizando una aguja e hilo apropiados para la tela.

 Causa 3

No se ha seleccionado una tensión del hilo adecuada.

Seleccione una tensión del hilo adecuada.
Consulte “Ajustar la tensión del hilo” en la página 27.
La tensión adecuada del hilo varía según el tipo de tela e
hilo que se utilizan.

* Ajuste la tensión del hilo mientras cose un retal que

sea igual al que vaya a utilizar para la labor de
costura.

• Si el enhebrado del hilo superior y de la bobina es
incorrecto, no se podrá ajustar correctamente la tensión
del hilo. Compruebe primero el enhebrado del hilo
superior y el hilo de la bobina y, a continuación, ajuste la
tensión del hilo.

1 Revés de la tela
2 El hilo de la bobina es visible desde el derecho de la tela
3 Hilo superior
4 Derecho de la tela
5 Hilo de la bobina
6 El hilo superior es visible desde el revés de la tela

58

• Si el hilo de la bobina se puede ver desde el derecho
de la tela
Gire la rueda de tensión del hilo hacia la izquierda
para aflojar la tensión del hilo superior.

• El hilo superior se puede ver desde el revés de la tela
Gire la rueda de tensión del hilo hacia la derecha
para aumentar la tensión del hilo superior.

La tela se ha enganchado en la máquina y no

Nota

Nota

se puede sacar

Si la tela se ha enganchado en la máquina y no se puede
quitar, es posible que el hilo haya quedado enredado debajo
de la placa de la aguja. Siga el procedimiento descrito a
continuación para sacar la tela de la máquina. Si la operación
no puede completarse siguiendo este procedimiento, en lugar
de intentar quitarlo a la fuerza, póngase en contacto con el
servicio de reparaciones Brother autorizado más cercano.

Solución de problemas

Utilice el cepillo de limpieza o una mini aspiradora

i

para eliminar todo el polvo y la pelusa de la guía y la
zona circundante.

1 Cepillo de limpieza
2 Guía

a

b

■ Extracción de la tela de la máquina

Detenga la máquina inmediatamente.

a

Desactive la máquina.

b

Quite la aguja.

c

Si la aguja se queda dentro de la tela, gire la polea en
sentido contrario (hacia la derecha) para sacar la aguja
de la tela y, a continuación, quite la aguja.

• Consulte “Sustituir la aguja” en la página 20.

Quite el pie prensatela y el soporte del pie prensatela.

d

Si el hilo se enreda en el pie prensatela, quite el hilo
enredado, y luego levante la palanca del pie prensatela
para quitar el pie prensatela. De lo contrario, podría
dañarse el pie prensatela.

• Consulte “Sustituir el pie prensatela” en la página 21.

Levante la tela y corte los hilos de debajo.

e

Si puede quitar la tela, quítela. Siga con los pasos
siguientes para limpiar la guía.

Extraiga la cubierta de la placa de la aguja.

f

• Consulte “Limpiar la guía” en la página 55.

Corte los hilos enredados y después retire la bobina.

g

Si se puede quitar la tela. Siga con el paso p.

Si no se puede quitar la tela. Siga con el paso j.

• No se recomienda utilizar aire comprimido.

Utilice el destornillador de disco incluido para aflojar

j

los dos tornillos de la placa de la aguja.

• Tenga cuidado de no dejar caer en la máquina los
tornillos que se han extraído.

Levante ligeramente la placa de la aguja, corte los hilos

k

enredados y, a continuación, extraiga la placa de la
aguja.

Saque la tela y los hilos de la placa de la aguja.

4

ANEXO

Extraiga la caja de la bobina.

h

Si hay hilos en la caja de la bobina, sáquelos.

Si no puede retirar la tela incluso después de haber
completado estos pasos, póngase en contacto con el
servicio de reparaciones Brother autorizado más
cercano.

59

Solución de problemas

Recuerde

Nota

Nota

Saque los hilos de la guía y de alrededor de los dientes

l

de arrastre.

Gire la polea para subir los dientes de arrastre.

m

Haga coincidir los dos orificios de los tornillos de la

n

placa de la aguja con los dos orificios de la base de
montaje de la placa de la aguja y, a continuación,
coloque la placa de la aguja en la máquina.

Apriete con el dedo ligeramente el tornillo de la parte

o

derecha de la placa de la aguja. A continuación, utilice
el destornillador de disco para apretar bien el tornillo
de la parte izquierda. Finalmente, apriete bien el
tornillo de la derecha.

Gire la polea para comprobar que los dientes de arrastre
se mueven fácilmente y no tocan los bordes de las
ranuras de la placa de la aguja.

a

1 Posición correcta de los dientes de arrastre
2 Posición incorrecta de los dientes de arrastre

b

Inserte la caja de la bobina siguiendo el paso k de

p

“Limpiar la guía” en la página 55.

Coloque la cubierta de la placa de la aguja siguiendo el

q

l descrito en “Limpiar la guía” en la página 55.

paso

Compruebe el estado de la aguja y después colóquela.

r

Si la aguja está en malas condiciones, doblada, por
ejemplo, asegúrese de colocar una aguja nueva.

• Consulte “Comprobación de la aguja” en la
página 20 y “Sustituir la aguja” en la página 20.

• Como la aguja podría haberse estropeado cuando se
enganchó la tela en la máquina, se recomienda
cambiarla por una nueva.

Gire lentamente la polea hacia usted (hacia la

c

izquierda) y mire desde todos los lados para
comprobar que la aguja cae en el centro de la abertura
de la placa de la aguja.

Si la aguja toca la placa de la aguja, quite la placa de la
aguja y después colóquela de nuevo, desde el paso
en “Extracción de la tela de la máquina” en la
página 59.

1 Abertura de la placa

de la aguja

a

2 Polea

b

Seleccione la puntada . Aumente la longitud y la

d

anchura de la puntada a sus ajustes máximos.

• Si desea más información acerca de cómo cambiar
los ajustes, consulte “Seleccionar la anchura de la
puntada” en la página 27 y “Ajustar la longitud de la
puntada” en la página 27.

Gire lentamente la polea hacia usted (hacia la

e

izquierda) y compruebe que la varilla de la aguja y los
dientes de arrastre funcionan correctamente.

Si la aguja o los dientes de arrastre tocan la placa de la
aguja, la máquina podría estar averiada; por lo tanto,
póngase en contacto con el servicio de reparaciones
Brother autorizado más cercano.

Apague la máquina y después coloque la bobina y el

f

pie prensatela.

Nunca utilice un pie prensatela rayado o dañado. En
caso contrario, la aguja podría romperse o los
resultados de la costura podrían no ser los deseados.

• Consulte “Colocar la bobina” en la página 14 y
“Sustituir el pie prensatela” en la página 21.

Enhebre la máquina correctamente.

g

• Para obtener información sobre el enhebrado de la
máquina, consulte “Enhebrado del hilo superior” en
la página 15.

Haga una prueba de costura con tela de algodón.

h

m

■ Comprobar las operaciones de la máquina

Si se ha quitado la placa de la aguja, compruebe las
operaciones de la máquina para confirmar que la
instalación se ha completado correctamente.

Encienda la máquina.

a

Seleccione la puntada .

b

• No coloque todavía el pie prensatela ni el hilo.

60

• Una costura incorrecta podría ser resultado de enhebrar
el hilo superior incorrectamente o de coser telas finas.
Si los resultados de la costura de prueba no son
satisfactorios, compruebe el enhebrado del hilo
superior o el tipo de tela que se están utilizando.

Solución de problemas

PRECAUCIÓN

a

Si el hilo se enreda debajo de la base de la
devanadora

Si se devana la bobina cuando el hilo no ha pasado
correctamente por debajo de la guía del hilo del devanado de
la bobina del disco de pretensión, es posible que el hilo se
enrede debajo de la base de la devanadora de la bobina.

• No extraiga la base de la devanadora aunque
el hilo quede enredado por debajo de la
misma. De lo contrario, el cortador de la base
de la devanadora podría dañarse.

• No quite el tornillo de la varilla guía de la
devanadora de la bobina ya que, de lo
contrario, la máquina podría dañarse; no se
puede desenrollar el hilo quitando el tornillo.

1 Tornillo de la varilla guía de la devanadora de la

bobina

Detenga el devanado de la bobina.

a

Corte el hilo con unas tijeras junto a la guía del hilo de

b

la devanadora de la bobina.

Deslice la clavija de la devanadora hacia la izquierda, y

c

luego retire la bobina de la clavija y corte el hilo que
llega a la bobina para poder retirar por completo la
bobina de la clavija.

Sujete el extremo del hilo con la mano izquierda y, con

d

la mano derecha, desenrolle el hilo hacia la derecha
desde la parte inferior de la base de la devanadora,
como se muestra a continuación.

Lista de síntomas

Compruebe los siguientes problemas posibles antes de
ponerse en contacto con el servicio de reparaciones. Si la
página de referencia es “*”, póngase en contacto con su
distribuidor Brother autorizado o con el servicio de
reparaciones Brother autorizado más cercano.

■ Preparativos

Síntoma, Causa/solución

No se puede enhebrar la aguja.

La aguja no está en la posición correcta.

• Pulse el botón de “Posición de la aguja” para
levantar la aguja.

La aguja no está colocada correctamente. 20

La aguja está girada, doblada o la punta está
desafilada.

El hilo superior está enhebrado incorrectamente.
La palanca del enhebrador estará bajada cuando
haga clic.

El ganchillo del enhebrador está doblado y no
pasa por el ojo de la aguja.

La palanca del enhebrador no se puede mover ni
colocar en su posición inicial.

Se utiliza una aguja de tamaño 65/9.

• La aguja es incompatible con el enhebrador.
Pase el hilo de modo manual a través del ojo
de la aguja desde la parte frontal.

El hilo de la bobina no se enrolla bien en la bobina.

El hilo no pasa por la guía del hilo de la
devanadora correctamente.

El hilo extraído de la guía del hilo de devanado de
bobina se devanó incorrectamente en la bobina.

La bobina vacía no se colocado correctamente
en la clavija.

Referencia

6

20

15

*

*

17

12

13

12

4

ANEXO

Mientras se enrollaba la bobina, el hilo se enrollaba
por debajo de la base de la devanadora de bobina.

El hilo se pasó incorrectamente por debajo del
disco de pretensión de la guía del hilo de
devanado de bobina.

• Quite cualquier hilo enredado y luego devane
la bobina.

No se puede tirar del hilo de la bobina.

La aguja está girada, doblada o la punta está
desafilada.

La bobina está colocada incorrectamente. 14

No se ve nada en la pantalla LCD.

El interruptor de la alimentación no está en la
posición de encendido.

El enchufe del cable de alimentación no está
conectado a una toma de corriente.

12, 61

20

9

9

61

Solución de problemas

1 Muesca

a

1 Muesca

a

Síntoma, Causa/solución

La luz de cosido no se enciende.

Se ha estropeado la luz de cosido.

• Póngase en contacto con su distribuidor

Brother autorizado o con el servicio de
reparaciones Brother autorizado más cercano.

La pantalla LCD está empañada.

Se ha formado condensación en la pantalla LCD.

• Transcurridos unos instantes, el empañamiento
desaparecerá.

■ Durante la costura

Síntoma, Causa/solución

La máquina no funciona.

No se ha pulsado el botón de “inicio/parar”. 23

La clavija de la devanadora se encuentra en la
posición derecha.

No se ha seleccionado ninguna puntada. 23

Referencia

–

–

Referencia

12

Síntoma, Causa/solución

El hilo superior está enhebrado incorrectamente. 15

La bobina está colocada incorrectamente. 14

El pie prensatela no está colocado correctamente.

El tornillo del soporte del pie prensatela está suelto.

La tela es demasiado gruesa. 19, 30

Cuando se cose tela gruesa o costuras gruesas,
hay que empujar la tela para que avance.

La longitud de la puntada es demasiado corta. 27

Hilo de la bobina enrollado incorrectamente. 12

El hilo superior se rompe.

La máquina no está enhebrada correctamente
(tapa del carrete inadecuada, tapa del carrete
suelta, el hilo no pasó por el enhebrador de la
varilla, etc.).

Se ha utilizado hilo anudado o enganchado. –

Referencia

21

22

30

15

El pie prensatela no está bajado. 24

Se ha pulsado el botón de “inicio/parar” con el
pedal colocado.

La aguja se rompe.

La aguja no está colocada correctamente. 20

El tornillo de la presilla de la aguja está suelto. 20

La aguja está girada o doblada. 20

Aguja o hilo inadecuados para la tela seleccionada.

Se ha utilizado un pie prensatela inadecuado. 21

El hilo superior está demasiado tenso. 27

La tela es empujada durante la costura. –

El carrete de hilo se ha colocado
incorrectamente.

Hay arañazos alrededor de la abertura de la placa
de la aguja.

* Hay una muesca en el lado izquierdo de la abertura

de la placa de la aguja. No se trata de un arañazo.

24

19

12

*

La aguja seleccionada no es adecuada para el
tipo de hilo que está utilizando.

El hilo superior está demasiado tenso. 27

El hilo está enredado. 57

La aguja está girada, doblada o la punta está desafilada.

La aguja no está colocada correctamente. 20

Hay arañazos alrededor de la abertura de la placa
de la aguja.

* Hay una muesca en el lado izquierdo de la abertura

de la placa de la aguja. No se trata de un arañazo.

Hay arañazos alrededor de la abertura del pie prensatela.

Se aprecian arañazos en la caja de la bobina. *

Aguja o hilo inadecuados para la tela seleccionada.

No se utiliza una bobina diseñada
específicamente para esta máquina.

19

20

*

*

19

12

Hay arañazos alrededor de la abertura del pie prensatela.

Se aprecian arañazos en la caja de la bobina. *

No se utiliza una bobina diseñada
específicamente para esta máquina.

62

*

12

El hilo se enreda en el revés de la tela.

El hilo superior está enhebrado incorrectamente. 15, 58

Aguja o hilo inadecuados para la tela seleccionada.

El hilo superior está demasiado tenso.

El hilo de la bobina no está colocado
correctamente.

19

14, 57

Solución de problemas

Síntoma, Causa/solución

El hilo de la bobina se rompe.

La bobina está colocada incorrectamente. 14

Hilo de la bobina enrollado incorrectamente. 12

Se utiliza una bobina con hendiduras. 14

El hilo está enredado. 59

No se utiliza una bobina diseñada
específicamente para esta máquina.

Frunces en la tela.

Hay un error en el enhebrado del hilo superior o
de la bobina.

El carrete de hilo se ha colocado
incorrectamente.

Aguja o hilo inadecuados para la tela
seleccionada.

La aguja está girada, doblada o la punta está
desafilada.

Puntadas demasiado largas al coser en telas
finas.

Referencia

12

12, 15

12

19

20

27

Síntoma, Causa/solución

No se realiza la costura

La aguja está girada, doblada o la punta está
desafilada.

La bobina está colocada incorrectamente. 14

El hilo superior está enhebrado incorrectamente. 15

Máquina muy ruidosa al coser

Hay polvo o pelusa entre los dientes de arrastre. 55

Hay trozos de hilo en la guía. 55

El hilo superior está enhebrado incorrectamente. 15

No se utiliza una bobina diseñada
específicamente para esta máquina.

Hay orificios de la aguja o arañazos por fricción
en la caja de la bobina.

La tela no avanza por la máquina.

Los dientes de arrastre están bajados.

• Deslice hacia la derecha el selector de
posición de dientes de arrastre ( ).

Referencia

20

12

*

5

4

ANEXO

Tensión del hilo incorrecta. 27, 58

Se ha utilizado un pie prensatela inadecuado. 21

Al coser, el resultado de las puntadas no es el
correcto.

El pie prensatela utilizado no es el adecuado para
el tipo de puntada que desea coser.

La tensión del hilo no es correcta.

El hilo está enredado en alguna pieza como, por
ejemplo, en la caja de la bobina.

Los dientes de arrastre están bajados.

• Deslice hacia la derecha el selector de
posición de dientes de arrastre ( ).

Puntadas sueltas

La máquina no está enhebrada correctamente. 12, 15

Aguja o hilo inadecuados para la tela
seleccionada.

La aguja está girada, doblada o la punta está
desafilada.

21

27, 58

59

5, 48

19

20

Puntadas demasiado juntas. 27

Se ha utilizado un pie prensatela inadecuado. 21

La aguja está girada, doblada o la punta está
desafilada.

El hilo está enredado. 59

El pie para zig-zag “J” está inclinado en una
costura gruesa al comienzo de la costura.

20

30

La tela avanza en la dirección contraria.

El mecanismo de avance está dañado. *

La aguja toca la placa de la aguja.

El tornillo de la presilla de la aguja está suelto. 20

La aguja está girada, doblada o la punta está
desafilada.

20

La tela cosida con la máquina no se puede quitar.

El hilo está enganchado por debajo de la placa
de la aguja.

59

La aguja no está colocada correctamente. 20

Hay polvo o pelusa debajo de la placa de la
aguja.

Se cosen telas finas o elásticas.

• Cosa con un estabilizador de agua no trenzado
debajo de la tela.

55

30

63

Solución de problemas

Síntoma, Causa/solución

Referencia

Ha caído una aguja rota en el interior de la máquina.

• Desactive la máquina y retire la placa de la
aguja. Si la aguja que cayó dentro de la
máquina se puede ver, quítela con unas
pinzas. Después de extraer la aguja, vuelva a
colocar la placa de la aguja en su posición
original y coloque una nueva aguja.
Antes de activar la máquina, gire lentamente la
polea hacia usted para comprobar que gira sin
problemas y que la nueva aguja pasa por el
centro de la abertura de la placa de la aguja. Si
la polea no gira fácilmente o no se puede retirar
la aguja que cayó en la máquina, consulte con
su distribuidor Brother autorizado o con el
servicio de reparaciones Brother autorizado
más cercano.

59

La polea no gira con suavidad.

El hilo está enredado en la caja de la bobina. 55, 57,

59

■ Después de la costura

Síntoma, Causa/solución

Referencia

Síntoma, Causa/solución

Durante la costura, se tiró de la tela, se empujó o
avanzó en ángulo.

• Cosa mientras guía la tela con las manos de
forma que avance en línea recta.

El hilo está enredado en alguna pieza como, por
ejemplo, en la caja de la bobina.

Referencia

23

55

La tensión del hilo no es correcta.

El hilo superior está enhebrado incorrectamente. 15, 58

La bobina está colocada incorrectamente. 14, 58

Aguja o hilo inadecuados para la tela
seleccionada.

Soporte del pie prensatela colocado
incorrectamente.

Tensión del hilo incorrecta. 27, 58

Hilo de la bobina enrollado incorrectamente. 14

La aguja está girada, doblada o la punta está
desafilada.

No se utiliza una bobina diseñada
específicamente para esta máquina.

Los patrones de puntadas decorativas están
desalineados.

Se ha utilizado un pie prensatela inadecuado. 33

Los ajustes de selección del patrón de puntada
se han definido incorrectamente.

19

21

20

12

54

El patrón de puntada es irregular.

Se ha utilizado un pie prensatela inadecuado. 21

Se cosen telas finas o elásticas.

• Colocar material estabilizador en el tejido.

Tensión del hilo incorrecta. 27, 58

64

30

Solución de problemas

Mensajes de error

Cuando se realizan operaciones incorrectas, los mensajes y recomendaciones de uso se mostrarán en la pantalla LCD. Siga las
instrucciones en pantalla. El mensaje de error desaparecerá si se pulsa un botón de operación o si se realiza la operación
correcta mientras se muestra el mensaje de error.

Mensajes de error

Modelos de

80/60/50 puntadas

Modelo de

16 puntadas

Este mensaje se muestra si se pulsa un botón,
por ejemplo el botón de “inicio/parar” (se
estaba pisando el pedal, en caso de estar
conectado), con el pie prensatela levantado.

Causa Solución

Baje la palanca del pie prensatela antes de
continuar con la operación.

Este mensaje se muestra si la palanca para
ojales está bajada, si se selecciona una puntada
que no sea para ojales, si el pie prensatela está
bajado y si se pulsa algún botón, como por
ejemplo el botón de “inicio/parar” (se estaba
pisando el pedal, en caso de estar conectado).

Este mensaje se muestra si la palanca para
ojales está levantada, si se selecciona una
puntada para ojales, si el pie prensatela está
bajado y si se pulsa algún botón, como por
ejemplo el botón de “inicio/parar” (se estaba
pisando el pedal, en caso de estar conectado).

Este mensaje se muestra si se pulsa un botón,
como por ejemplo el botón de puntada en
reversa, con la clavija de la devanadora
desplazada hacia la derecha.

Este mensaje se muestra si se pulsa el botón
de “inicio/parar” con el pedal conectado.

El motor se ha bloqueado porque el hilo se ha
enredado.

Este mensaje se muestra si se pulsa la tecla

−

−

de selección de aguja y se ha seleccionado
una puntada que no puede utilizarse con la
aguja gemela.

Este mensaje se muestra si (Aguja gemela)
está activada y se ha seleccionado un patrón

de puntada que no puede coserse con la
aguja gemela.

Este mensaje se muestra cuando se retira la
cubierta de la placa de la aguja con la
máquina todavía activada.

Suba la palanca para ojales antes de
continuar con la operación.

Baje la palanca para ojales antes de continuar
con la operación.

4

ANEXO

Mueva la clavija de la devanadora hacia la
izquierda antes de continuar con la operación.

Desconecte el pedal y pulse el botón de
“inicio/parar”. En caso contrario, trabaje con
la máquina utilizando el pedal.

Limpie la guía para quitar el hilo enredado
(página 55).
Después de limpiar la guía, inserte
correctamente la caja de la bobina. Si la aguja
está doblada o rota, sustitúyala. A continuación,
enhebre el hilo superior y los hilos de la bobina
correctamente y continúe con la operación.

Seleccione una puntada que pueda utilizarse
con la aguja gemela.

Cambie al modo de aguja sencilla y sustituya
la aguja gemela por una aguja sencilla antes
de continuar la operación.

Desactive la máquina y coloque la cubierta de
la placa de la aguja antes de continuar con la
operación.

F* F*

Si en la pantalla LCD aparece el mensaje de
error “F*” mientras se está utilizando la
máquina, es posible que esté averiada.

(En vez de “*” se mostrará un número).

Póngase en contacto con el servicio de
reparaciones Brother autorizado más
cercano.

Pitidos de funcionamiento

Si se realiza una operación correcta, la máquina emite un pitido.
Si se realiza una operación incorrecta, la máquina emite dos o cuatro pitidos.
Si la máquina se bloquea, por ejemplo porque el hilo se ha enganchado, la máquina seguirá emitiendo un pitido durante siete

segundos y luego la máquina se detendrá automáticamente. Compruebe la causa del error y corríjalo antes de continuar cosiendo.

65

Índice

Índice

A

Accesorios incluidos ...................................................................... 7

Accesorios opcionales
Acolchado
Acolchado libre
Aguja
Aguja bastidor
Aguja de punta redonda
Aguja gemela
Alimentación
Ancho de la puntada
Aplique

................................................................................... 47

................................................................................... 19, 20

................................................................................. 9

........................................................................................ 45

................................................................... 8

........................................................................... 48

.............................................................................. 53

............................................................... 19

............................................................................... 52

.................................................................... 27

B

Bobina ......................................................................................... 12

C

Caja de la bobina ......................................................................... 56

Control de velocidad manual
Costura de botones
Costura de remate
Costura de unión
Costura en reversa
Costura invisible para dobladillo
Cremallera
Cubierta de la placa de la aguja

........................................................................................... 31

Cuero

...................................................................... 43

................................................................ 25, 33

......................................................................... 51

............................................................... 25, 33

................................................................................... 44

......................................................... 6

.................................................. 39

............................................. 5, 55

D

Devanado de la bobina ................................................................ 12

Dientes de arrastre

......................................................................... 5

O

Ojal ............................................................................................. 40

P

Patchwork ................................................................................... 46

........................................................................................... 24

Pedal
Pie prensatela
Piezas cilíndricas
Pitido de funcionamiento
Placa de la aguja
Posición de la aguja
Prensatela acompañante
Prioridad de remate
Puntada de concha
Puntada de festón
Puntada de zig-zag
Puntada para barras de remate
Puntada recta
Puntadas de broches y adornos
Puntadas de sobrehilado

....................................................... 10, 21, 24, 33

......................................................................... 29

..................................................... 11, 65

.................................................................... 5, 59

..................................................... 10, 11, 29

.............................................................. 47

..................................................................... 27

...................................................................... 51

........................................................................ 50

...................................................................... 27

.................................................... 49

............................................................... 29, 33, 46

................................................... 53

............................................................. 38

R

Red para carrete .......................................................................... 12

Remiendos

.................................................................................. 46

S

Selector de posición de dientes de arrastre ............................. 5, 48

Smocking
Solución de problemas
Soporte de prensatelas de pespunte
Soporte del pie prensatela

.................................................................................... 50

................................................................ 57

............................................. 47

............................................................. 5

E

Enhebrador .................................................................................. 17

G

Goma .......................................................................................... 49

............................................................................................ 56

Guía
Guía del hilo de la devanadora

.................................................... 12

H

Hilo ............................................................................................. 19

Hilo de la bobina
Hilo de nylon transparente
Hilo metálico
Hilo superior

......................................................................... 12

............................ 12, 13, 17, 19, 34

....................................................................... 12, 17

........................................................................ 15, 19

I

Instalación de la bobina ............................................................... 14

L

LCD ....................................................................................... 6, 10

Limpieza
Longitud de la puntada

...................................................................................... 55

................................................................ 27

M

Mantenimiento ............................................................................ 55

Margen de costura regular
Mensajes de error

........................................................... 29

........................................................................ 65

T

Tapa del carrete .......................................................................... 12

...................................................................................... 19, 30

Tela
Tela vaquera
Telas de vinilo
Telas elásticas
Telas finas
Telas gruesas
Tensión del hilo
Tirar del hilo de la bobina

........................................................................ 19, 30

............................................................................. 31

............................................................................. 31

................................................................................... 30

............................................................................... 30

................................................................... 27, 58

........................................................... 18

V

Vainicas ...................................................................................... 50

Velocidad

............................................................................. 13, 24

66

Visítenos en http://s.brother/cpjah/ donde hallará
información de soporte (vídeos de instrucciones, preguntas
más frecuentes, etc.) para su producto Brother.

Para más información acerca del devanado/colocación
de la bobina, visite http://s.brother/cvjac/.

Para más información acerca del enhebrado del hilo
superior, visite http://s.brother/cvjad/.

Para más información acerca de la solución de
problemas, visite http://s.brother/cfjah/.

Brother SupportCenter es una aplicación móvil que proporciona
información de asistencia (vídeos con instrucciones, preguntas más
frecuentes, etc.) para su producto Brother.
Visite la App Store o Google Play™ para descargarla.
