Brother HL-6050DN, HL-6050, HL-6050D Quick start guide [sv]

Läs den här snabbguiden innan du använder skrivaren. Innan du kan använda skrivaren måste du sätta ihop h årdvaran och installera drivrutinen.
Steg 1
Ställa in skrivaren
Steg 2
Installera drivrutinen
Ställa in
skrivaren
®
USB
Windows
®
Laserskrivare
HL-6050/6050D/6050DN
USB
sida 14
Parallell
sida 17
Peer to Peer
(LPR/NetBIOS)
sida 19
Nätverk
(HL-6050DN)
Delad
nätverks-
skrivare
sida 22
Mac OS®
8.6–9.2 sida 24
USB
Mac OS® X
10.1/10.2 sida 27
Nätverk
(HL-6050DN)
Mac OS®
8.6–9.2 sida 29
Mac OS® X
10.1/10.2 sida 30
parallell
Windows
®
nätverk
Windows
Installera drivrutinen
®
USB
Macintosh
®
nätverk
Macintosh
Snabbguide
Installationen har slutförts !
Gå direkt till Brother Solutions Center via cd-romskivan/drivrutinen eller besök http://solutions.brother.com eller din fråga. Spara snabbguiden och medföljande cd-romskiva på et t praktiskt ställe så att de alltid finns snabbt till hands.
För
administratörer
Innehållsförteckning
Att använda skrivaren på säkert sätt .........................................................................................................2
Bestämmelser ...........................................................................................................................................3
Komma igång
Komponenter i kartongen ..........................................................................................................................5
Kontrollpanel .............................................................................................................................................6
Medföljande cd-romskiva ..........................................................................................................................7
Steg 1
Sätt in cd-romskivan i cd-romenheten .......................................................................................................8
Installera trumenheten ...............................................................................................................................9
Fylla på papper i pappersfacket ..............................................................................................................10
Skriva ut en testsida ................................................................................................................................11
Ställa in språk på kontrollpanelen ...........................................................................................................12
Steg 2
För användare av USB-kabel ..................................................................................................................14
För användare av parallell gränssnittskabel ............................................................................................17
För användare av nätverkskabel (HL-6050DN) .......................................................................................19
För användare av Brother Peer-to-Peer nätverksskrivare (LPR/NetBIOS) ........................................19
För användare av delad nätverksskrivare ..........................................................................................22
För användare av USB-kabel ..................................................................................................................24
För användare av Mac OS För användare av Mac OS
För användare av nätverkskabel (HL-6050DN) .......................................................................................29
För användare av Mac OS För användare av Mac OS
Ställa in skrivaren
Installera drivrutinen
®
8.6 till 9.2 ..............................................................................................24
®
X 10.1/10.2. ..........................................................................................27
®
8.6 till 9.2 ..............................................................................................29
®
X 10.1/10.2 ...........................................................................................30
För administratörer (HL-6050DN)
Installera verktyget BRAdmin Professional (endast Windows®-användare) ...........................................32
Web BRAdmin (endast Windows Ställa in IP-adress, subnätmask och gateway med hjälp av verktyget BRAdmin Professional (endast Windows
Skriva ut nätverkskonfigurationssidan .....................................................................................................33
Återställa skrivarens nätverksinställningar ..............................................................................................33
®
-användare) ...............................................................................................................33
®
-användare) .......................................................................................32
Övrig information
Transportera skrivaren ............................................................................................................................34
Tillbehör ...................................................................................................................................................35
Felsökning Bruksanvisningen, kapitel 6
1
Säkerhetsföreskrifter

Att använda skrivaren på säkert sätt

Varning Obs Tips
Indikerar varningar som måste observeras för att undvika eventuell personskada.
Indikerar varningar som måste observeras för att skrivaren ska användas korrekt, eller för att undvika skador på den.
Varning
Skrivaren innehåller högspänningselektroder. Kontrollera att du har stängt AV skrivare n och dragit ut nätkabel ur strömuttaget innan du byter inre delar, rengör skrivaren eller åtgärdar ett pappersstopp.
Indikerar anmärkningar eller användbara tips för användning av skrivaren.
Bruksanvisning/ Bruksanvisning för nätverksanvändare
Indikerar hänvisning till bruksanvisningen eller bruksanvisningen för nätverks­användare som finns på den medföljande cd-romskivan.
Ta inte i kontakten eller nätkabel med våta händer. Det finns risk för elchock.
När du nyligen har använt skrivaren är vissa av skrivarens inre delar brännheta. Rör aldrig de delar som är skuggade på bilden när du öppnar skrivarens främre eller bakre lucka.
Fixeringsenheten är märkt med en varningsetikett. Ta inte bort eller skada etiketten.
Inuti skrivaren (sedd framifrån)
Öppna det bakre utmatningsfacket
(sedd akifrån)
2

Bestämmelser

Federal Communications Commission (FCC) Declaration of Conformity (för USA)
Responsible Party: Brother International Corporation
declares, that the products
Product name: Laser Printer HL-6050, 6050D and 6050DN Model number: HL-60 Product options: Lower Tray Unit LT-6000, Network Board NC-6100h
complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
Call the dealer, Brother Customer Service, or an experienced radio/TV
technician for help.
100 Somerset Corporate Boulevard P.O. Box 6911 Bridgewater, NJ 08807-0911 USA Telephone: (908) 704-1700
Important
A shielded interface cable should be used to ensure compliance with the limits for a Class B digital device. Changes or modifications not expressly approved by Brother Industries, Ltd. could void the user's authority to operate the equipment.
Industry Canada Compliance Statement (för Kanada)
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Radiostörning (endast modellen för 220–240 V)
Den här skrivaren följer standarden EN55022 (CISPR Publication 22)/klass B.
Innan du använder den här produkten ska du kontrollera att du använder en gränssnittskabel enligt följande beskrivning.
1. En skärmad gränssnittskabel som är partvinnad och märkt "IEEE 1284 compliant".
2. En USB-kabel.
Kabeln får inte vara längre än 2 meter.
EG-försäkran om överensstämmelse
Tillverkare
Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan
Fabrik Brother Technology (Shenzhen) Ltd. NO6 Gold Garden Ind. Nanling Buji, Longgang, Shenzhen, Kina
Förklarar härmed att:
Produktbeskrivning: Laserskrivare Produktnamn: HL-6050, HL-6050D, HL-6050DN Modellnummer: HL-60
överensstämmer med föreskrifterna i gällande direktiv: lågspänningsdirektivet 73/23/EEG (ändrat av 93/68/EEG) och direktivet för elektromagnetisk kompatibilitet 89/336/EEG (ändrat av 91/263/EEG och 92/31/EEG och 93/68/EEG).
Gällande standarder: Harmoniserad: Säkerhet: EN60950: 2000
EMC: EN55022: 1998 klass B
År då CE-märke först gavs: 2003
Utgiven av: Brother Industries Ltd. Datum: 6 augusti 2003 Plats: Nagoya, Japan Underskrift:
EN55024: 1998 EN61000-3-2: 1995 + A14:2000 EN61000-3-3: 1995
Takashi Maeda Chef Kvalitetskontrollgruppen Kvalitetsledningsavdelningen Information & Document Company
Laserskydd (gäller endast modellen för 100–120 V)
Den här skrivaren är klassificerad som en laserprodukt i klass 1 enligt det amerikanska DHHS-organets (Department of Health and Human Services) standard för strålning under Radiation Control for Health and Safety Act från
1968. Det innebär att skrivaren inte genererar skadlig laserstrålning.
Eftersom strålningen som genereras inuti skrivaren är innesluten i skyddshöljen och utvändiga skydd, kan laserstrålen inte tränga igenom maskinen vid drift.
3
FDA-bestämmelser (gäller endast modellen för 100–120 V)
VIKTIGT – För din egen säkerhet
Det amerikanska livsmedelsverket (FDA – US Food and Drug Administration) har utarbetat regler för laserprodukter som har tillverkats den 2 augusti 1976 och senare. Alla produkter som marknadsförs i USA måste uppfylla dessa regler. Följande etiketter på baksidan av skrivaren anger att FDA:s regler uppfylls, och måste förekomma på alla laserprodukter som marknadsförs i USA.
MANUFACTURED: Brother Industries Ltd., 15-1 Naeshiro-cho Mizuho-ku Nagoya, 467-8561 Japan This product complies with FDA radiation performance standards, 21 CFR subchapter J.
MANUFACTURED: Brother Technology (Shenzhen) Ltd. NO6 Gold Garden Ind. Nanling Buji, Longgang, Shenzhen, CHINA This product complies with FDA radiation performance standards, 21 CFR Subchapter J
Varning: Om du använder kontrollerna, gör justeringar eller utför
procedurer på något annat sätt än som anges i den här bruksanvisningen, kan detta leda till att du utsätts för farlig strålning.
IEC 60825-specifikation (gäller endast modellen för 220–240 V)
Den här skrivaren är en laserprodukt i klass 1 enligt definitionen i IEC 60825­specifikationerna. Nedanstående etikett är fäst på produkten i de länder där detta är obligatoriskt.
CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT
För att skrivaren ska fungera på ett säkert sätt får den medföljande elkontakten endast sättas in i ett jordat standarduttag som använder normal hushållsström.
Förlängningssladdar som används tillsammans med denna skrivare måste ha tre ledare och jordade kontakter och även vara anslutna till en riktigt jordad krets. Förlängningssladdar som inte anslutits på rätt sätt kan orsaka personskador och skador på utrustningen.
Även om utrustningen fungerar innebär inte detta att den är jordad eller att installationen är helt säker. För din egen säkerhet bör du rådfråga en kvalificerad elektriker om du inte är säker på om utrustningen är ordentligt jordad.
Frånkoppling av enheten
Skrivaren måste installeras i närheten av ett eluttag som är lätt att komma åt. I nödfall måste du dra ut kontakten ur eluttaget för att strömmen ska stängas av helt.
Varning gällande LAN-anslutning (endast för modell HL­6050DN)
Anslut produkten till en LAN-anslutning som inte utsätts för överspänning.
IT-strömsystem (gäller endast Norge)
Den här produkten är även tillverkad för ett IT-strömsystem med en fas-till­fas-spänning på 230 V.
Geräuschemission/ljudnivå (gäller endast Tyskland)
Lpa < 70 dB (A) DIN 45635-19-01-KL2
Wiring information (endast för Storbritannien)
Important
Den här skrivaren har en laserdiod av klass 3B som avger osynlig laserstrålning i skannerenheten. Skannerenheten får under inga omständigheter öppnas.
Varning Om du använder kontrollerna, gör justeringar eller utför
procedurer på något annat sätt än som anges häri kan detta leda till att du utsätts för farlig strålning.
För Finland och Sverige LUOKAN 1 LASERLAITE LASERAPPARAT KLASS 1
Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa
Varning Om apparaten används på annat sätt än i denna
mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.
Bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.
Inre laserstrålning
Maximal strålningseffekt: 10 mW Våglängd: 760–810 nm Laserklass: Klass IIIb
(överensstämmelse med 21 CFR del 1040.10) Klass 3B (överensstämmelse med IEC 60825)
If you need to replace the plug fuse, fit a fuse that is approved by ASTA to BS1362 with the same rating as the original fuse.
Always replace the fuse cover. Never use a plug that does not have a cover.
Warning - This printer must be earthed.
The wires in the mains lead are coloured in line with the following code:
Green and yellow: Earth Blue: Neutral Brown: Live
If in any doubt, call a qualified electrician.
4

Komma igång

8

Komponenter i kartongen

Skrivare
1
2
3
4
Stöd till utmatningsfacket för nedåtvänd utskrift (stöd)
1 2 Kontrollpanel
8
3 Kombifack
7
4 Stöd till kombifacket
6
5 Pappersfack 6 Knapp för öppning av frontluckan 7 Frontlucka 8 Utmatningsfack för nedåtvänd utskrift (översta
5
utmatningsfacket)
Cd-romskiva
(inklusive bruksanvisning)
Komponenterna i kartongen kan variera i olika länder. Nätsladden kan se något annorlunda ut än den som visas i figuren ovan, beroende på i vilket land skrivaren köptes.
Spara allt förpackningsmaterial och kartongen till skrivaren.
Gränssnittskabeln medföljer inte som standard. Du måste själv köpa lämplig gränssni ttskabel för det gränssnitt du tänker använda (parallell-, USB, eller nätverkskabel).
Det är rekommenderat att använda en parallell grän ssnittskabel eller en USB-kabel som inte är längre än 2 meter.
För parallell gränssnittskabel, använd en skärm ad gränssnittskabel som följer I EEE 1284-standarden.
Använd en certifierad USB 2.0 höghastighetskabel om din dator använder ett USB 2.0
höghastighetsgränssnitt.
Snabbguide Trumenhet
(inklusive tonerkassett)
Nätkabel
5

Kontrollpanel

1
1 Data-LED: Orange
Blinkar
Av
2Go-knapp
Lämnar kontrollpanelmenyn och
5
återutskriftsinställningarna. Tar bort felmeddelanden. Pausar/fortsätter utskrift.
Det finns kvar data i skrivarens buffertminn e. Tar emot eller bearbetar data. Det finns inga kvarvarande data.
4
3
2
3 Job Cancel-knapp
Stoppar och avbryter den utskrift som pågår.
4 Reprint-knapp
Går till återutskriftsmenyn.
Öka RAMDISK-storleken när du vill använda återutskriftsfunktionerna utan Com p act F lash .
Bruksanvisningen, kapitel 4.
5 Menyknappar
+ –
Set
Back
Stegar framåt genom menyerna. Stegar bakåt genom menyerna.
Väljer kontrollpanelen. Ställer in valda menyer och inställningar.
Går tillbaka en nivå i menystrukturen.
En kontrollpanel med Braille-symboler finns som tillval i vissa länder. Om du vill köpa en extra kontrollpanel med Braille-symboler ska du kontakta den återförsäljare som du köpte skrivaren av.
På kontrollpanelen finns en summerfunktion för användare med nedsatt synförmåga. Se kapitel 3 i bruksanvisningen för ytterligare information.
Bruksanvisningen, kapitel 3.
6

Medföljande cd-romskiva

Cd-romskivan innehåller en mängd information.
1
2 3 4
5 6
Användare av Mac OS X 10.1/10.2
Användare av
®
®
Mac OS
9.2: Gå till sidan 9.
8.6 till
4
1
2 3
4 5
6
1 Brother Solutions Center
På Brother Solutions Center (http://solutions .br o the r .co m) finns hjälp för alla dina skrivarbehov. Ladda ner de senaste drivrutinerna och verktygen till dina skrivare, läs igenom avsnittet med vanliga frågor och felsökningstips eller läs om särskilda skrivarlösningar.
2 Inledande installation
Instruktionsfilm för skrivarinställning och installation av skrivardrivrutin.
3 Installationsprogram
Installerar skrivardrivrutinen och verktyg.
4 Dokumentation
Visa skrivarens bruksanvisning och bruksanvisningen för nätverksanvända re i PDF-format (visningsprogram ingår). Bruksanvisningen installeras automatiskt när du installerar drivrutinen. Klicka på Start-knappen, markera Program, din skrivare (t.ex. Brother HL-6050), och bruksanvisningen. Välj Anpassad installation när du installerar drivrutinen, om du inte vill installera bruksanvisningen.
5 Underhåll självstudier
En instruktionsfilm om hur man underhåller skrivaren.
6 Onlineregistrering
Registrera din produkt online.
För användare med nedsatt synförmåga: Se HTML-filen, readme.html, på den medföljande cd-romskivan. Denna fil kan läsas av programvaran Screen Reader "text-till-tal".
7
Steg 1

1 Sätt in cd-romskivan i cd-romenheten

Ställa in skrivaren

För användare av Windows
Anslut INTE gränssnittskabeln. Du blir ombedd att ansluta gränssnittskabeln under drivrutinsinstallationen.
1 Sätt in cd-romskivan i cd-romenheten.
Startbilden visas automatiskt. Följ anvisningarna på skärmen.
2 Klicka på Inledande installation
menyskärmen.
®
För användare av Macintosh
Följande är avsett för användare av Mac
®
OS
X 10.1/10.2. Användare av Mac OS nästa sida.
Anslut INTE gränssnittskabeln. Du blir ombedd att ansluta gränssnittskabeln under drivrutinsinstallationen.
®
8.6 till 9.2 går till
1 Sätt in cd-romskivan i cd-romenheten.
Dubbelklicka på symbolen Start Here OSX. Följ anvisningarna på skärmen.
®
3
Läs instruktionerna för Inledande installation och följ stegen på sidorna 9 till 12.
2 Klicka på Inledande installation
menyskärmen.
3
Läs instruktionerna för Inledande installation och följ stegen på sidorna 9 till 12.
8

2 Installera trumenheten

Anslut INTE gränssnittskabeln. Du blir ombedd att ansluta gränssnittskabeln under drivrutinsinstallationen.
1 Öppna frontluckan genom att trycka på
knappen för öppning av frontluckan.
Knapp för öppning av frontluckan
3 Sätt in trumenheten i skrivaren.
4 Stäng skrivarens frontlucka.
Ställa in
skrivaren
®
USB
Windows
®
parallell
Windows
®
Frontlucka
2 Packa upp trumenheten.
Skaka den i sidled så att tonern fördelas jämnt inuti tonerkassetten.
nätverk
Windows
Installera drivrutinen
®
USB
Macintosh
®
nätverk
Macintosh
Gå till nästa sida
För
administratörer
9
Steg 1

3 Fylla på papper i pappersfacket

Ställa in skrivaren
1 Dra ut hela pappersfacket ur skrivaren.
2 Tryck på pappersledarnas frigöringsarm
och anpassa pappersledarna efter pappersstorleken. Kontrollera att pappersledarna passar in i hålen.
3 Fyll pappersfacket med små pappersstaplar
som du har luftat väl, för att undvika pappersstopp och felmatningar.
4 Lägg i papper i pappersfacket.
Kontrollera att papperet ligger plant i facket och under markeringen för maximinivå.
Markering för maximinivå
Pappersledarnas frigöringsarm
För pappersstorlek Legal, tryck på frigöringsknappen och dra ut pappersfackets bakre del.
Frigöringsknapp
5 Sätt tillbaka pappersfacket ordentligt i
skrivaren.
10

4 Skriva ut en testsida

Anslut INTE gränssnittskabeln. Du blir ombedd att ansluta gränssnittskabeln under drivrutinsinstallationen.
1 Kontrollera att skrivaren är avstängd.
Anslut nätkabeln till skrivaren.
3 När skrivaren har värmt upp visas
meddelandet READY.
4 Tryck på Go-knappen. Skrivaren skriver ut
en testsida. Kontrollera att testsidan är korrekt utskriven.
Ställa in
skrivaren
®
USB
Windows
®
parallell
Windows
®
2 Anslut nätkabeln till ett strömuttag.
Sätt på skrivaren.
nätverk
Windows
Installera drivrutinen
®
USB
Macintosh
®
nätverk
Macintosh
Gå till nästa sida
För
administratörer
11
Steg 1

6 Ställa in språk på kontrollpanelen

1
2 Tryck på Set-knappen igen.
Ställa in skrivaren
Tryck på +-knappen tills Tryck på
INSTÄLLNING
Set
-knappen.
INSTÄLLNING
visas.
SPRÅK
3
Tryck på +- eller – -knappen för att välja
Set
språk. Tryck på godkänna.
=ENGLISH *
-knappen för att
12
Gå till nästa sida för att installera drivrutinen.
Steg 2

Installera drivrutinen

Följ anvisningarna på den här sidan för ditt operativsystem och din gränssnittskabel. Skärmbilderna för Windows Skärmbilderna för Mac OS
®
i den här snabbguiden baseras på Windows® XP och HL-6050DN.
®
X i den här snabbguiden baseras på Mac OS® X 10.1 och HL-6050DN.
För användare av USB-kabel................................................ Gå till sidan 14
För användare av parallell gränssnittskabel.................. Gå till sidan 17
Ställa in
skrivaren
®
USB
Windows
®
parallell
Windows
För användare av nätverkskabel (till HL-6050DN)
För användare av Brother Peer-to-Peer nätverksskrivare (LPR/NetBIOS)
. Gå till sidan 19
Användare av delad nätverksskrivare..................................................... Gå till sidan 22
För användare av USB-kabel
Användare av Mac OS® 8.6 till 9.2 ........................................................... Gå till sidan 24
Användare av Mac OS
®
X 10.1/10.2 ......................................................... Gå till sidan 27
För användare av nätverkskabel (till HL-6050DN)
Användare av Mac OS® 8.6 till 9.2 ........................................................... Gå till sidan 29
Användare av Mac OS
®
X 10.1/10.2 ......................................................... Gå till sidan 30
®
nätverk
Windows
®
USB
Macintosh
®
nätverk
Macintosh
För administratörer ................................................................................ Gå till sidan 32
För
administratörer
13
Steg 2
För användare av USB-kabel
1. Installera drivrutinen och ansluta skrivaren till din dator
Installera drivrutinen
Om guiden Ny maskinvara visas på din PC, ska du klicka på Avbryt .
T
Y
R
B
V
A
1 Se till att USB-kabeln INTE är ansluten till
skrivaren och börja därefter installera drivrutinen. Om du redan anslutit kabeln ska du ta bort den.
3 Välj USB-gränssnitt.
4 Klicka på Installera.
5 Klicka på Nästa.
Följ anvisningarna på skärmen.
2
Klicka på
installera drivrutinen/programmet
för
Inledande installation
Ansluta gränssnittskabeln och
i menyn
.
14
6 Välj Standardinstallation, och klicka
sedan på Nästa.
Välj
Anpassad installation
anvisningarna på skärmen, om du vill installera PS-drivrutinen. När skärmen
komponenter skrivardrivrutinen
att följa anvisningarna på skärmen.
Om du inte vill installera bruksanvisningen, ska du välja sedan följa anvisningarna på skärmen. När skärmen bort markeringen från skrivardrivrutinen i bruksanvisningsrutan, och därefter fortsätta att följa anvisningarna på skärmen.
visas ska du
och därefter fortsätta
Anpassad installation
Välj komponenter
och följ sedan
markera PS-
och
visas ska du ta
Välj
8 Kontrollera att skrivaren är på när den här
skärmen visas. Anslut USB-kabeln till din dator och därefter till skrivaren. Klicka på Nästa.
Ställa in
skrivaren
®
USB
Windows
7 Välj Lokal skrivare med USB-kabel, och
klicka sedan på Nästa.
Fortsätt till nästa sida
Installera drivrutinen
För
administratörer
15
Steg 2
.tinen
För användare av USB-kabel
Installera drivru
0 Klicka på Slutför.
Markera Kör onlineregistrering om du vill registrera din produkt online.
För användare av Windows Inställningarna har slutförts.
För användare av Windows® 2000/XP: Gå till "2. Använda skrivaren som standardskrivare".
®
98/Me:
2. Använda skrivaren som standardskrivare (endast för användare av
®
Windows
2000/XP)
1 Klicka på Start-knappen och sedan på
Skrivare och fax.
2 Markera ikonen Brother HL-6050D/DN
series.
3 I Arkiv-menyn markerar du Använd som
standardskrivare.
Inställningarna har slutförts.
16
För användare av parallell gränssnittskabel
Ansluta skrivaren till datorn och installera drivrutinen
1 Klicka på Ansluta gränssnittskabeln och
installera drivrutinen/programmet i menyn för Inledande installation.
5 Sätt på skrivaren.
Ställa in
skrivaren
®
USB
Windows
2 Markera Parallellt gränssnitt.
3 Stäng av skrivaren.
4 Anslut den parallella gränssnittskabeln till
datorn och därefter till skrivaren.
Om guiden Ny maskinvara visas på din dator ska du klicka på Avbryt.
T
Y
R
B
V
A
6 Klicka på Nästa när filmen är slut.
®
parallell
Windows
Installera drivrutinen
Fortsätt till nästa sida
För
administratörer
17
Steg 2
Installera
För användare av parallell gränssnittskabel
7 Klicka på Installera.
8 Klicka på Nästa.
Följ anvisningarna på skärmen.
9 Välj Standardinstallation, och klicka
sedan på Nästa.
0 Välj Lokal skrivare, och klicka sedan på
Nästa.
A Välj porten till vilken din skrivare är ansluten
och klicka sedan på Nästa.
B Klicka på Slutför.
18
Välj
Anpassad installation
anvisningarna på skärmen, om du vill installera PS-drivrutinen. När skärmen
komponenter skrivardrivrutinen
att följa anvisningarna på skärmen.
Om du inte vill installera bruksanvisningen, ska du välja sedan följa anvisningarna på skärmen. När skärmen bort markeringen från bruksanvisningsrutan, och därefter fortsätta att följa anvisningarna på skärmen.
visas ska du markera
och därefter fortsätta
Anpassad installation
Välj komponenter
och följ sedan
och
visas ska du ta
Välj
PS-
Markera Kör onlineregistrering om du vill registrera din produkt online.
Inställningarna har slutförts.
För användare av nätverkskabel (HL-6050DN)
För användare av Brother Peer-to-Peer nätverksskrivare (LPR/NetBIOS)
Om du ska ansluta skrivaren till ett nätverk rekommenderar vi att du kontaktar systemadministratören före installationen.
Du bör stänga av din personliga brandvägg (t.ex. Brandvägg för Internet-anslutning som finns tillgänglig i Windows XP) före installationen. Sätt på din personliga brandvägg igen när du är säker på att du kan skriva ut.
Ansluta skrivaren till nätverket och installera drivrutinen
1 Klicka på Ansluta gränssnittskabeln och
installera drivrutinen/programmet i menyn för Inledande installation.
4 Anslut nätverkskabeln till skrivaren och
därefter till en ledig port på din hub.
Ställa in
skrivaren
®
parallell
Windows
®
2 Markera Nätverksgränssnitt.
3 Stäng av skrivaren.
5 Sätt på skrivaren.
6 Klicka på Nästa när filmen är slut.
nätverk
Windows
Installera drivrutinen
Fortsätt till nästa sida
För
administratörer
19
Steg 2
För användare av nätverkskabel (HL-6050DN)
Installera drivrutinen
7 Klicka på Installera.
8 Klicka på Nästa.
Följ anvisningarna på skärmen.
9 Välj Standardinstallation, och klicka
sedan på Nästa.
0
Välj
Brother peer-to-peer nätverksskrivare
och klicka sedan på
Nästa
.
A För LPR-användare:
Markera Sök efter enheter i nätverket och välj från en lista över upptäckta enheter (Rekommenderas). Du kan också välja att
istället ange skrivarens IP-adress eller nodnamn. Klicka på Nästa.
För NetBIOS-användare: Markera Sök efter enheter i nätverket och välj från en lista över upptäckta enheter (Rekommenderas).
Klicka på Nästa.
20
Välj
Anpassad installation
anvisningarna på skärmen, om du vill installera PS-drivrutinen. När skärmen
komponenter skrivardrivrutinen
att följa anvisningarna på skärmen.
Om du inte vill installera bruksanvisningen ska du välja därefter följa anvisningarna på skärmen. När skärmen bort markeringen från bruksanvisningsrutan, och därefter fortsätta att följa anvisningarna på skärmen.
visas ska du markera
och därefter fortsätta
Anpassad installation
Välj komponenter
och följ sedan
PS-
och
visas ska du ta
Kontakta din administratör angående skrivarens IP-adress eller nodnamn.
Välj
B För LPR-användare:
Välj din skrivare och LPR (Rekommenderas), och klicka sedan på Nästa.
För NetBIOS-användare:
Välj din skrivare och NetBIOS, och klicka sedan på Nästa.
C Klicka på Slutför.
Markera Kör onlineregistrering om du vill registrera din produkt online.
För användare av Windows NT Windows Inställningarna har slutförts.
®
2000/XP:
®
4.0 och
Ställa in
skrivaren
För användare av Windows
®
95/98/Me: När din dator har startats om är installationen klar.
®
nätverk
Windows
Installera drivrutinen
21
För
administratörer
Steg 2
Installera
För användare av nätverkskabel (till HL-6050DN)
Installera drivrutinen, ansluta kabeln och välja lämplig sökväg för skrivaren eller resursnamn
För användare av delad nätverksskrivare
Om du ska ansluta skrivaren till ett nätverk rekommenderar vi att du kontaktar systemadministratören före installationen.

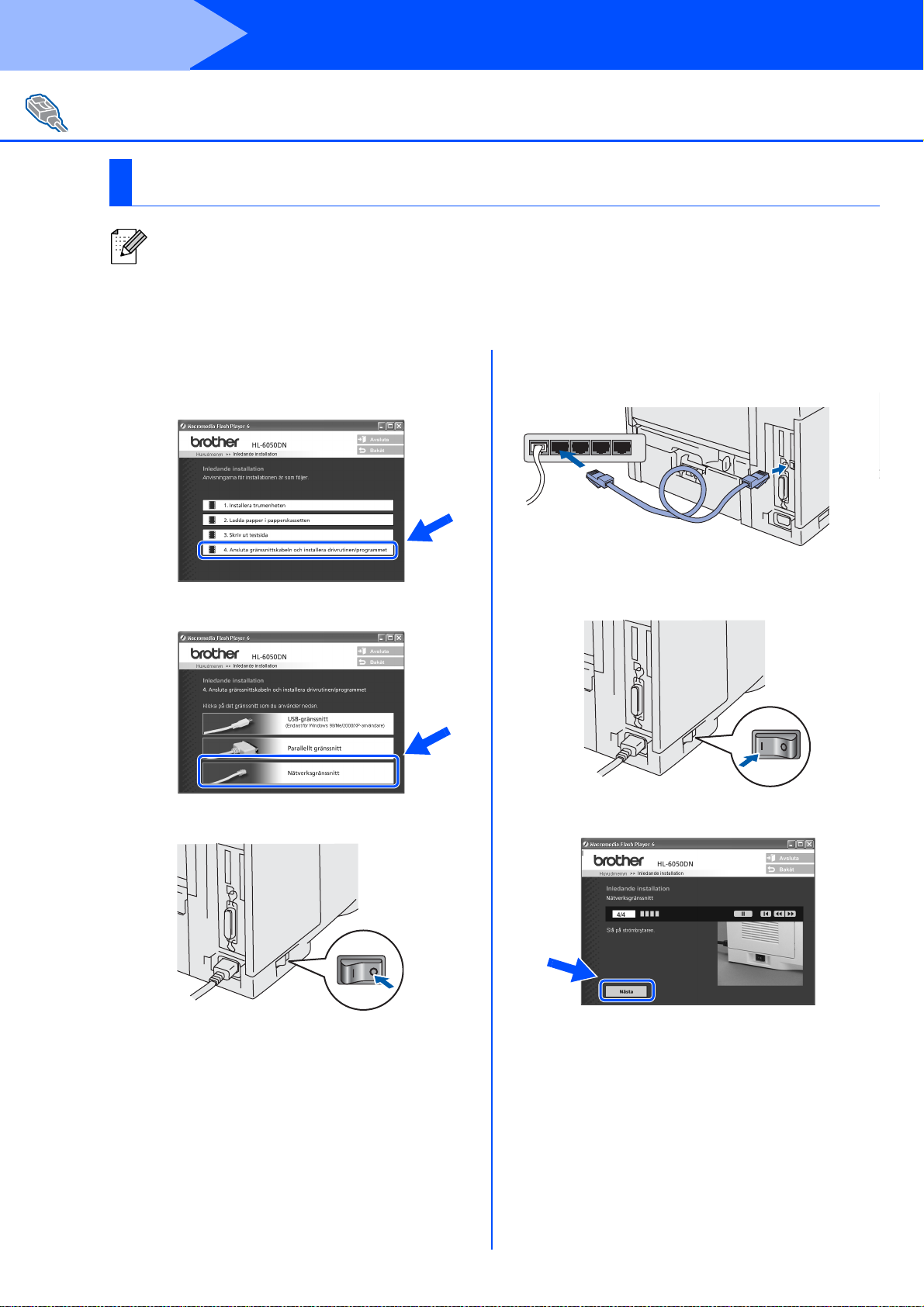

1 Klicka på Ansluta gränssnittskabeln och
installera drivrutinen/programmet i menyn för Inledande installation.
2 Markera Nätverksgränssnitt.
4 Anslut nätverkskabeln till skrivaren och
därefter till en ledig port på din hub.
5 Sätt på skrivaren.
3 Stäng av skrivaren.
22
6 Klicka på Nästa när filmen är slut.
7 Klicka på Installera.
8 Klicka på Nästa.
Följ anvisningarna på skärmen.
9 Välj Standardinstallation, och klicka
sedan på Nästa.
0 Välj Nätverksskrivare, delad, och klicka
sedan på Nästa.
A Välj skrivarens sökväg och klicka på OK.
Kontakta din administratör angående skrivarens sökväg.
B Klicka på Slutför.
Ställa in
skrivaren
®
nätverk
Windows
Installera drivrutinen
Välj
Anpassad installation
anvisningarna på skärmen, om du vill installera PS-drivrutinen. När skärmen
komponenter skrivardrivrutinen
att följa anvisningarna på skärmen.
Om du inte vill installera bruksanvisningen, ska du välja sedan följa anvisningarna på skärmen. När skärmen bort markeringen från bruksanvisningsrutan, och därefter fortsätta att följa anvisningarna på skärmen.
visas ska du markera
och därefter fortsätta
Anpassad installation
Välj komponenter
och följ sedan
PS-
och
visas ska du ta
Välj
Markera Kör onlineregistrering om du vill registrera din produkt online.
Inställningarna har slutförts.
För
administratörer
23
Steg 2
För användare av USB-kabel
Ansluta skrivaren till din Macintosh® och installera PPD-filen
Installera drivrutinen
För användare av Mac OS® 8.6 till 9.2
1 Kontrollera att skrivaren är på.
2 Anslut USB-kabeln till din Macintosh
därefter till skrivaren.
Anslut inte USB-kabeln till tangentbordets USB-port eller en USB-hubb som är avstängd.
®
och
5 Dubbelklicka på symbolen PPD installer.
Följ anvisningarna på skärmen.
6 Dubbelklicka på symbolen Macintosh HD.
7 För användare av Mac OS
Öppna mappen Program & tillbehör. Öppna mappen LaserWriter-program.
®
8.6 till 9.04:
3 Sätt in cd-romskivan i cd-romenheten.
®
Öppna mappen Mac OS
9.
4 Öppna mappen för ditt språk.
®
För användare av Mac OS
Öppna mappen Program (Mac OS Öppna mappen Utilities.
Skärmbilderna baseras på Mac OS
9.1 till 9.2:
®
9).
®
9.04.
24
Steg 2
8 Dubbelklicka på symbolen
Skrivbordsskrivarverktyg.
9
Välj
Skrivare (USB)
0
Klicka på Välj lämplig skrivare, och klicka sedan på
Byt... i PPD-fil
, och klicka sedan på OK.
.
Välj
A
Klicka på Välj lämplig skrivare, och klicka sedan på
Byt...
i
Vald USB-skrivare
.
OK
.
Ställa in
skrivaren
B Klicka på Skapa....
.
C
Skriv in namnet på skrivaren (HL-6050D_DN series) och klicka sedan på
Fortsätt till nästa sida
Spara
Installera drivrutinen
.
®
USB
Macintosh
För
25
administratörer
Steg 2
För användare av USB-kabel
D Välj Avsluta i Arkiv-menyn.
E Klicka på symbolen HL-6050D_DN series
Installera drivrutinen
på Skrivbordet.
F Välj Förvald skrivare i Utskrift-menyn.
Inställningarna har slutförts.
26
Steg
För användare av USB-kabel
För användare av Mac OS® X 10.1/10.2.
Ansluta skrivaren till din Macintosh® och installera PPD-filen
1 Klicka på Ansluta gränssnittskabeln och
installera drivrutinen/programmet i menyn Inledande installation.
Om denna skärm visas ska du välja USB­gränssnitt.
3 Klicka på Installera och följ sedan
instruktionerna på skärmen.
4 Anslut USB-kabeln till din Macintosh
därefter till skrivaren.
Anslut inte USB-kabeln till tangentbordets USB-port eller till en USB-hubb som är avstängd.
®
och
Ställa in
skrivaren
2 Kontrollera att skrivaren är på.
5 Välj Program i -menyn.
Fortsätt till
Fortsätt till nästa sida
nästa sida
Installera drivrutinen
®
Macintosh
För
USB
administratörer
27
Steg 2
För användare av USB-kabel
Installera drivrutinen
6 Öppna mappen Utilities.
7 Dubbelklicka på symbolen Print Center.
8 Klicka på Lägg till skrivare....
0 Välj lämplig skrivare, och klicka sedan på
Lägg till.
A Välj Avsluta Utskriftskontroll i
Utskriftskontroll-menyn.
9 Välj USB.
Inställningarna har slutförts.
28
2S
För användare av nätverkskabel (HL-6050DN)
För användare av Mac OS® 8.6 till 9.2
Ansluta skrivaren till din Macintosh® och installera PPD-filen
Ställa in
skrivaren
1 Stäng av skrivaren.
2 Anslut nätverkskabeln till skrivaren och
därefter till en ledig port på din hub.
3 Sätt på skrivaren.
4 Sätt in cd-romskivan för Macintosh
romenheten. Öppna mappen Mac OS Öppna mappen för ditt språk.
®
9.
®
i cd-
6 Öppna Väljaren från Apple-menyn.
7 Klicka på symbolen LaserWriter 8
välj sedan BRN_xxxxxx_P1_AT. Klicka på Skapa. Stäng Väljaren.
* Om drivrutinen för Apple LaserWriter 8
inte redan är installerad i ditt system kan du ladda ner den från http://www.apple.com
** xxxxxx är de sex sista siffrorna i
Ethernet-adressen.
**
*
, och
Installera drivrutinen
®
USB
Macintosh
5 Dubbelklicka på symbolen PPD Installer för
att installera PPD-filen. Följ anvisningarna på skärmen.
Bruksanvisningen för nätverksanvändare, kapitel 7.
Inställningarna har slutförts.
29
®
nätverk
Macintosh
För
administratörer
Steg 2
För användare av nätverkskabel (HL-6050DN)
Ansluta skrivaren till din Macintosh® och installera PPD-filen
Installera drivrutinen
För användare av Mac OS® X 10.1/10.2
1 Klicka på Ansluta gränssnittskabeln och
installera drivrutinen/programmet i menyn Inledande installation.
2 Markera Nätverksgränssnitt.
5 Sätt på skrivaren.
6 Klicka på Installera och följ sedan
instruktionerna på skärmen.
3 Stäng av skrivaren.
4 Anslut nätverkskabeln till skrivaren och
därefter till en ledig port på din hub.

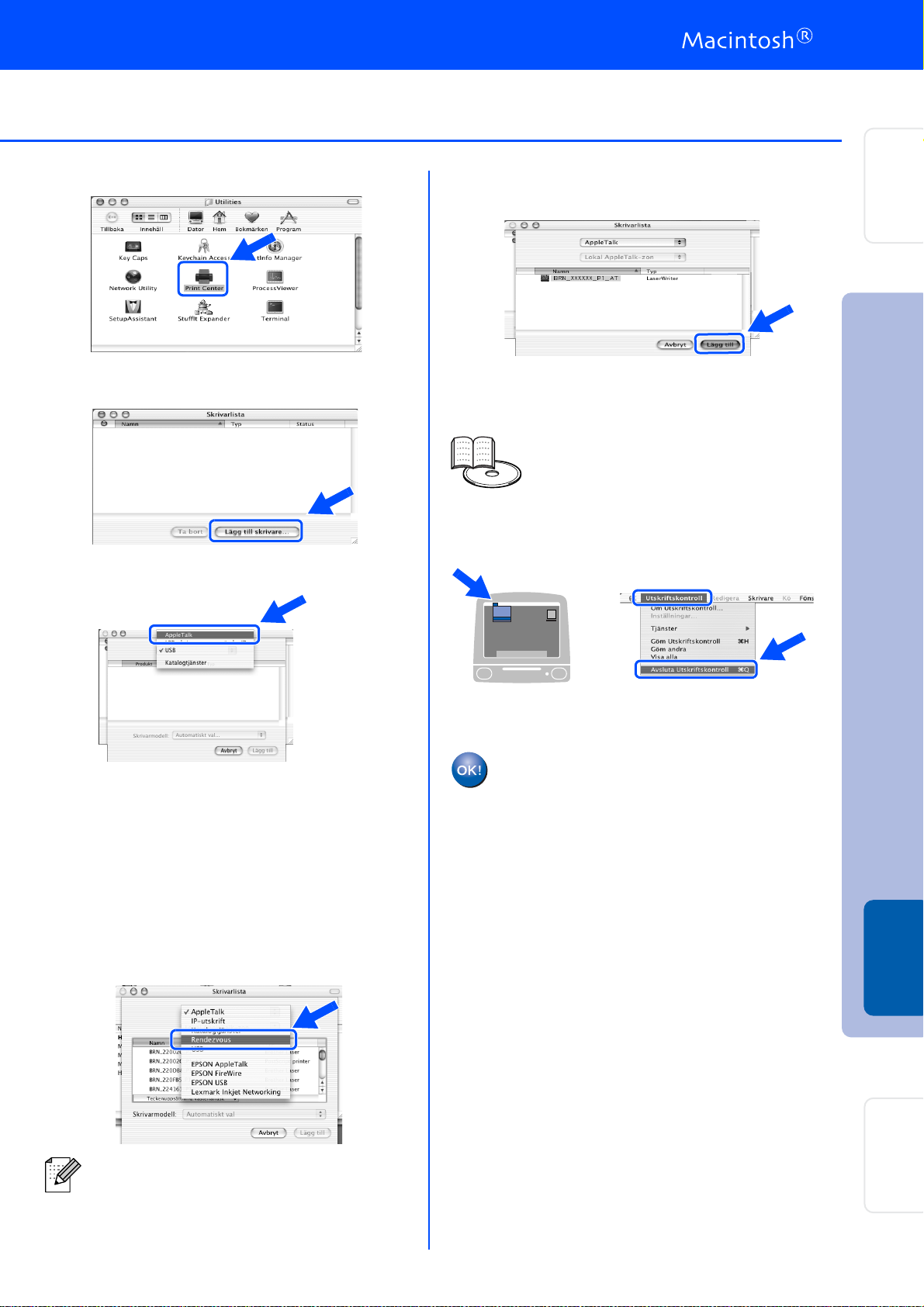

7 Välj Program i -menyn.
8 Öppna mappen Utilities.
30
I
9 Dubbelklicka på symbolen Print Center.
0 Klicka på Lägg till skrivare....
A Välj AppleTalk.
B Välj BRN_xxxxxx_P1_AT
*
, och klicka
sedan på Lägg till.
* xxxxxx är de sex sista siffrorna i
Ethernet-adressen.
Bruksanvisningen för nätverksanvändare, kapitel 7.
C Välj Avsluta Utskriftskontroll i
Utskriftskontroll-menyn.
Ställa in
skrivaren
®
För användare av Mac OS
X 10.2.4 eller
senare:
Om du vill ansluta skrivaren med hjälp av funktionerna för enkel nätverkskonfiguration i
®
Apple
Mac OS® X, ska du välja Rendezvous
och därefter HL-6050D_DN series. Fortsätt nu till steg
Om det finns fler än en skrivare av samma modell (HL6050DN) anslutna till ditt nätverk, visas Ethernet-adressen (MAC-adressen) efter modellnamnet.
C
Inställningarna har slutförts.
®
Macintosh
För
nätverk
administratörer
31

För administratörer (HL-6050DN)

Installera verktyget BRAdmin Professional (endast Windows®-användare)

BRAdmin Professional-verktyget är utformat för att hantera de Brother-enheter som är anslutna till nätverket.
BRAdmin Professional-verktyget kan också användas till att hantera enheter från andra tillverkare vars produkter stöder SNMP-protokoll (Simple Network Management Protocol).
För ytterligare information om BRAdmin Professional, besök http://solutions.brother.co m
Sätt in cd-romskivan i cd-romenheten. Startbilden visas automatiskt. Följ anvisningarna på skärmen.
1 Klicka på ikonen Installationsprogram
menyskärmen.
2 Klicka på För administratörer.
3 Klicka på BRAdmin Professional.
Standardlösenordet för skrivarse rve r n är "access". Du kan använda BRAdmin Professional-verktyget eller en webbläsare för att ändra lösenordet.

Web BRAdmin (endast Windows®-användare)

Brother har också utvecklat Web BRAdmin. Denna programvara är ett nätverksverktyg för företagsnätverk som gör det möjligt att hantera Brother-enheter och andra SNMP-kompatibla enheter i större LAN-/WAN-miljöer.
Denna programvara är webbserver-baserad, och kr äver att programvaro rna Microsoft Internet Information Server (IIS) och Sun Java Client installeras. För att ta reda på mer om programvaran Web BRAdmin, eller för att ladda ner den, besök http://solutions.brother.com/webbradmin
32
Ställa in IP-adress, subnätmask och gateway med hjälp av verktyget BRAdmin Professional (endast Windows
1
Starta BRAdmin Professional, och välj
®
-användare)
TCP/IP
.
3 Dubbelklicka på den nya enheten.
Ställa in
skrivaren
®
USB
Windows
2
Välj
Sök aktiva enheter
BRAdmin söker automatiskt efter nya enheter.
från menyn
Enheter
Skriva ut nätverks­konfigurationssidan
För att skriva ut en nätverkskonfigurationssida ska du använda en kulspetspenna med tunn spets för att trycka ner nätverkets testknapp i mindre än 5 sekunder (se bilden nedan).
.
gateway, och klicka sedan på OK.
5 Adressen sparas i skrivaren.

Återställa skrivarens nätverksinställningar

Om du vill återställa skrivarservern till de ursprungliga fabriksinställningarna (varvid man återställer all information som t.ex. lösenord och IP-adress) ska du använda en kulspetspenna med tunn spets för att trycka ner nätverkets testknapp i mer än 5 sekunder
(se bilden nedan).
®
Windows
®
Windows
Installera drivrutinen
®
Macintosh
®
Macintosh
parallell
nätverk
USB
nätverk
4 Ange IP-adress, subnätmask och
33
För
administratörer

Övrig information

Transportera skrivaren

Om du av någon anledning måste transportera skrivaren måste den förpackas omsorgsfullt i originalförpackningen för att förhindra skador under transporten. Vi rekommenderar på det bestämdaste att originalförpackningen sparas och används. Skrivaren bör också vara lämpligt försäkrad med transportfirman.
Vid transport av skrivaren måste TRUMENHETEN med TONERKASSETTEN avlägsnas från skrivaren och läggas i plastpåsen. Om dessa enheter inte läggs i plastpåsen före transport kommer skrivaren att få allvarliga skador. Det kan också leda till att GARANTIN BLIR OGILTIG.
1 Stäng av skrivaren och dra sedan ut
nätsladden.
2 Avlägsna trumenheten.
Lägg den i plastpåsen och förslut påsen.
3 Packa ner skrivaren igen.
Varumärken
Brother-logotypen är ett registrerat varumärke som tillhör Brother Industries, Ltd. Windows Apple Macintosh HP, HP/UX, JetDirect och JetAdmin är varumärken som tillhör Hewlett-Packard Company. UNIX är ett varumärke som tillhör UNIX Systems Laboratories. Adobe PostScript Netware är ett varumärke som tillhör Novell, Inc. Alla andra varumärken och produktnamn som omnämns i denna bruksanvisning är registrerade.
Sammanställning och publicering
Den här bruksanvisningen, som omfattar beskrivning av och specifikationer för den senaste produkten, har ställts samman och publicerats under överinseende av Brother Industries Ltd. Innehållet i bruksanvisningen och produktens specifikationer kan ändras utan föregående meddelande. Brother förbehåller sig rätten att göra ändringar i specifikationerna och innehållet utan föregående meddelande och kan inte hållas ansvariga för eventuella skador (eller följdskador) som uppstått på grund av att denna bruksanvisning använts. Detta gäller också, men inte enbart, typografiska fel och andra fel som kan härledas till publiceringen. Den här produkten är gjord för att användas i professionell miljö.
©2003 Brother Industries, Ltd. ©1998-2003 TROY Group, Inc. ©1983–2003 PACIFIC SOFTWORKS INC. MED ENSAMRÄTT.
34
®
och Windows NT® är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder.
®
, iMac, LaserWriter och AppleTalk är varumärken som tillhör Apple Computer, Inc.
®
och PostScript3TM är varumärken som tillhör Adobe Systems Incorporated.

Tillbehör

Följande tillbehör finns som tillval till skrivaren. Du kan utöka skrivarens kapacitet genom att lägga till denna utrustning.
Bruksanvisningen, kapitel 4.
Nedre fack DIMM-minne
Nätverkskort
(för HL-6050/6050D)
LT-6000 NC-6100h
Det näst understa pappersfacket utökar den totala inmatningskapaciteten med u pp till 500 ark.
Du kan utöka minnet genom att installera en minnesmodul (100-stifts DIMM).
Det finns ett extra nätverkskort tillgängligt om du vill ansluta skrivaren till nätverket.
Trådlös skrivarserver Typsnittspaket Typsnitt för EAN-kod
NC-7100w BS-3000 BT-1000
Köp den trådlösa skrivarservern som finns som tillval om du ska ansluta skrivaren till det trådlösa nätverket.
CompactFlash-kort
Skrivaren accepterar ett Compact Flash­kort för att spara makron, utskrifter, typsnitt och skrivarloggar. IBM Microdrive kompatibelt.
TM
är inte
Ett extra typsnittspaket (BS-3000) finns på cd-romskivan för installation av 136 PS3-, Agfa- och TrueType-typsnitt.
Den svenska snabbguiden har nu slutförts.
Ett extra typsnittspaket för EAN-koder (BT-
1000) finns på cd-romskivan för installation av typsnitt för EAN-koder.
35
36
Version 2
Loading...
