Brother G20 User Manual

Руководство пользователя

Product Code (Код продукта): 888-X64/X74/X84/X67/X77/X87

Швейная машина

Обязательно прочитайте этот документ перед началом работы на машине! Рекомендуется хранить данный документ в удобном месте, чтобы он был доступен для справок.

———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Прочитайте эти инструкции по безопасности перед началом использования машины.

ОПАСНО!

-Для предотвращения риска поражения электрическим током:

1

Всегда сразу после использования отключайте машину от электрической сети, в том числе при проведении очистки или любых из описанных в данном руководстве регулировок, выполняемых пользователем, а также перед тем как оставить машину без присмотра.

ВНИМАНИЕ!

-Для уменьшения риска возгорания, поражения электрическим током, получения ожогов или травм:

2

Всегда отключайте машину от электрической сети перед выполнением действий по регулировке, описанных в данном руководстве пользователя:

•

Чтобы отключить машину от сети, установите выключатель в положение “O” (Выкл.), затем возьмитесь за вилку кабеля питания и выньте ее из розетки. Не тяните за кабель питания.

• Вставляйте вилку кабеля питания

напрямую в стенную розетку. Не используйте удлинители.

• Всегда отключайте машину от сети в

случае отключения электроэнергии.

3 Опасность поражения

электрическим током!

• Данная машина должна быть

подключена к источнику питания переменного тока, имеющему характеристики, указанные на паспортной табличке. Не подключайте машину к источнику питания постоянного тока или преобразователю тока. Если вы не знаете, какой источник питания используется, обратитесь к квалифицированному электрику.

• Данная машина одобрена для использования только в стране приобретения.

4

Запрещается использовать машину, если у нее поврежден кабель питания или вилка, если машина плохо работает, если ее уронили, если она была повреждена или если на нее попала вода. Верните машину ближайшему официальному дилеру Brother или в официальный сервисный центр для проверки, ремонта и наладки ее электрической или механической части.

•

При хранении или использовании машины, заметив что-либо необычное (запах, нагрев, изменение цвета или формы и т.п.), прекратите работу и немедленно отсоедините кабель питания от розетки. При транспортировке машину

•

необходимо переносить, взявшись за ручку. Если поднимать машину, взявшись за любую другую ее часть, возможно повреждение или падение машины, что может привести к травме.

•

При поднятии машины будьте осторожны и не делайте резких движений, поскольку резкие движения могут привести к травмам спины или колен.

5

Всегда следите, чтобы на рабочем месте не было лишних предметов:

• Запрещается работать на машине, если

закрыты или заслонены какие-либо из вентиляционных отверстий. Следите, чтобы рядом с вентиляционными отверстиями машины и педалью не накапливалась пыль и обрывки ткани и ворса.

• Не кладите на педаль никаких

предметов.

• Не используйте удлинители. Вставляйте

вилку кабеля питания напрямую в стенную розетку.

• Запрещается ронять

предметы в любые отверстия машины.

• Не используйте машину в помещениях,

в которых распыляются какие-либо аэрозоли или подается чистый кислород.

и вставлять любые

1

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

•

Не используйте машину вблизи от источников тепла (например, плита или утюг); в противном случае машина, кабель питания или швейное изделие могут загореться, что приведет к пожару или поражению электрическим током.

• Не устанавливайте эту машину на неровной поверхности (например, на неустойчивом или наклонном столе), так как это может привести к падению машины и, как следствие, к получению травм.

6 При шитье требуется особая

осторожность:

• Всегда внимательно следите за

иглой. Не используйте погнутые или поврежденные иглы.

• Держите пальцы вдали от любых движущихся частей машины. При работе рядом с иглой требуется особая осторожность.

• Не включайте машину во время нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

• Перед выполнением операций в области иглы выключите машину, установив выключатель питания в положение “O”.

• Не используйте поврежденную или ненадлежащую игольную пластину, поскольку это может привести к поломке иглы.

• Не тяните и не подталкивайте материал во время шитья и строго соблюдайте инструкции при шитье со свободной подачей материала, чтобы не погнуть

и не сломать иглу.

7 Эта машина — не игрушка:

• Будьте особенно внимательны, когда

машина используется детьми или когда во время работы на машине рядом находятся дети.

• Пластиковый пакет, в который упакована эта машина, следует выбросить или хранить так, чтобы он не попал в руки детям. Ни в коем случае не разрешайте детям играть с пакетом, так как при неосторожном обращении с ним они могут задохнуться.

• Не используйте машину вне помещения.

8 Для обеспечения длительного

срока эксплуатации машины:

• Не храните машину под прямыми

солнечными лучами или в условиях высокой влажности. Не используйте и не храните машину вблизи нагревательных приборов (например, включенного утюга, галогенных ламп) или вблизи других источников тепла.

• Для очистки машины используйте только нейтральные моющие средства или мыло. Категорически запрещается использование бензина, других растворителей и абразивных чистящих порошков, поскольку это может привести к повреждению корпуса машины.

• Перед заменой или установкой прижимной лапки, иглы или любых других частей следует обязательно просмотреть руководство по эксплуатации, чтобы правильно выполнить все необходимые операции.

9

Для ремонта или наладки машины:

•

В случае выходя из строя лампочки подсветки (светодиодной), ее замена должна производиться официальным сервисным центром Brother.

• В случае возникновения неисправности или при выполнении необходимой настройки сначала попробуйте самостоятельно осмотреть и наладить машину, следуя указаниям в таблице поиска и устранения неисправностей в конце данного руководства по эксплуатации. Если неисправность устранить самостоятельно не удается, обратитесь в местный официальный сервисный центр Brother.

Используйте машину только по ее прямому назначению, как описано в настоящем руководстве.

Используйте только те принадлежности, которые рекомендованы изготовителем и указаны в данном руководстве.

Содержимое настоящего руководства и эксплуатационные характеристики могут быть изменены без предварительного уведомления.

Дополнительные сведения о продукте см. на нашем веб-сайте по адресу www.brother.com

2

———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

СОХРАНИТЕ ЭТО

РУКОВОДСТВО

Данная машина предназначена

только для бытового применения.

ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ (КРОМЕ ПОЛЬЗОВАТЕЛЕЙ ИЗ ЕВРОПЕЙСКИХ СТРАН)

Данное устройство не предназначено для использования людьми (в том числе детьми) с ограниченными физическими, сенсорными или умственными возможностями или не имеющими достаточных знаний и навыков, за исключением случаев, когда наблюдение за ними или их обучение проводится лицами, отвечающими за их безопасность. Следите за детьми и не допускайте, чтобы они играли с данным устройством.

ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ ИЗ ЕВРОПЕЙСКИХ СТРАН

Эта машина может использоваться детьми от 8-ми лет и старше, людьми с ограниченными физическими, сенсорными или умственными способностями, или людьми с недостаточным опытом и знаниями, если они находятся под присмотром или были проинструктированы относительно безопасного использования устройства и осознают сопутствующие риски. Детям не следует играть с машиной. Чистка и пользовательское обслуживание не могут выполняться детьми без присмотра взрослых.

ТОЛЬКО ДЛЯ

ВЕЛИКОБРИТАНИИ,

ИРЛАНДИИ,

МАЛЬТЫ И КИПРА

ВНИМАНИЕ!

• При замене предохранителя в вилке кабеля питания используйте предохранители с сертификацией ASTA по стандарту BS 1362 (т. е. с маркировкой ) с номиналом, указанным на вилке.

• Обязательно установите на место крышку предохранителя. Запрещается использовать вилку, если не установлена крышка предохранителя.

• Если имеющаяся розетка электросети не подходит к вилке кабеля питания машинки, обратитесь в сервисный центр Brother для получения соответствующего кабеля питания.

официальный

3

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

СОДЕРЖАНИЕ

ВАЖНЫЕ ИНСТРУКЦИИ ПО

БЕЗОПАСНОСТИ ........................................ 1

1. ЗНАКОМСТВО СО ШВЕЙНОЙ

МАШИНОЙ ............................... 5

ПРИНАДЛЕЖНОСТИ .................................. 5

Дополнительные принадлежности ................. 5

ОСНОВНЫЕ ЧАСТИ ................................... 6

Плоская платформа ........................................ 6

РАБОТА СО ШВЕЙНОЙ МАШИНОЙ ........ 7

Подключение кабелей ..................................... 7

Выключатель питания и лампы подсветки .... 8

Педаль .............................................................. 8

Проверка иглы .................................................. 8

Смена иглы ....................................................... 8

Смена прижимной лапки ............................... 10

РЕГУЛЯТОРЫ ............................................ 11

Переключатель выбора строчек ................... 11

Рисунки и названия строчек .......................... 11

Рычаг реверса ................................................ 12

ЗАПРАВКА НИТИ В МАШИНУ ................. 13

Намотка шпульки ........................................... 13

Заправка нижней нити ................................... 15

Заправка нижней нити (для моделей с системой быстрой заправки нижней нити) .. 16

Заправка верхней нити .................................. 17

Использование нитевдевателя

(для моделей с нитевдевателем) ................. 19

Вытягивание нижней нити ............................. 21

СОЧЕТАНИЯ МАТЕРИАЛА,

НИТИ И ИГЛЫ ............................................ 22

2. ОСНОВНЫЕ ОПЕРАЦИИ ...... 23

Изучите этот раздел перед началом

шитья .............................................................. 23

Начало шитья ................................................. 23

Пробное шитье ............................................... 24

Изменение направления шитья .................... 24

Работа с толстым материалом ..................... 24

Работа с тонким материалом ....................... 25

Работа с эластичным материалом ............... 25

Работа с трубчатыми деталями ................... 25

Шитье двойной иглой (опция) ....................... 25

Натяжение нити ............................................. 27

3. ВСТРОЕННЫЕ СТРОЧКИ ..... 29

Прямые строчки ..............................................29

Строчки «зигзаг» .............................................29

Потайная подшивочная строчка ...................30

Обметочная строчка .......................................31

Эластичные строчки .......................................31

Строчки двойного действия ...........................32

4. ОБМЕТЫВАНИЕ ПЕТЕЛЬ .... 33

Обметывание петли .......................................33

Регулировка обметывания петель ................34

5. ДОПОЛНИТЕЛЬНЫЕ

ШВЕЙНЫЕ ОПЕРАЦИИ ....... 35

Вшивание застежки «молния» ......................35

Выполнение сборок ........................................36

Аппликации .....................................................36

ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ

ПРИНАДЛЕЖНОСТЕЙ .............................. 37

Пришивание пуговиц ......................................37

Штопка .............................................................38

Использование лапки для потайной

строчки ............................................................39

6. ПРИЛОЖЕНИЕ ....................... 40

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ .......... 40

Ограничения, касающиеся смазки ................40

Меры предосторожности при хранении

машины ...........................................................40

Очистка ............................................................40

ПОИСК И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ .................................. 42

УКАЗАТЕЛЬ ................................................ 45

4

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

Примечание

A

M

1 ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ

ПРИНАДЛЕЖНОСТИ

Эти принадлежности облегчают выполнение большинства швейных задач.

1. 2. 3. 4. 5.

I

J

6. 7.

№ Наименование

Лапка для строчки “зигзаг” “J”

1

(установлена на машине) Лапка для обметывания петель “A”

2

Лапка для вшивания молнии “I”

3

Шпулька ( одна установлена

4

на машине)

Код изделия

Северная и

Южная Америка

XC4901-121

X59369-321 XE9369-001

SA156

Другие

регионы

SFB: XA5539-151

№ Наименование

Набор игл

5

(игла 90/14) 6 Отвертка XF3557-001 7 Педаль Подробнее см. стр.6

Северная и

Южная Америка

Набор из трех игл: XE5328-001 Набор из двух игл: XE7064-001

● Прилагаемые к машине принадлежности различаются в зависимости от модели машины.

Дополнительные принадлежности

Данные принадлежности являются дополнительными и приобретаются отдельно.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Наименование

№

1

Стержень для второй катушки Двойная игла (игла 2,0/75)

2 3 Штопальная пластина XC6063-021 4

Лапка для пришивания пуговиц “M”

5 Шагающая лапка SA107

Код изделия

Северная и

Южная Америка

XG3488-001 X57521-021

XE2137-001

Другие

регионы

F034N: XC2165-002

Наименование

№

6 Лапка для квилтинга SA129 7 Лапка 1/4" для квилтинга SA125 8

Лапка для узкой подгибки 9

Лапка для потайной строчки

10

Направляющая для квилтинга

Северная и

Южная Америка

Код изделия

SA127 SA134 SA132

Другие

регионы

Другие

регионы

F005N: XC1948-052 F001N: XC1944-052 F003N: XC1945-052 F018N: XC1976-052 F016N: XC2215-052

● Направляющую для квилтинга можно установить в отверстия в задней части шагающей лапки или в отверстие в черной пластиковой части держателя лапки.

5

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

1

2

3

4

7

8

9

0

A

6

C

B

H

G

K

D

5

I

E

F

J

ОСНОВНЫЕ ЧАСТИ

1

1 Устройство намотки шпулек (Стр.13)

Предназначено для намотки нити на шпульку для использования в качестве нижней нити.

2 Стержень для катушки (Стр. 13, 17)

Предназначен для удержания катушки с нитью.

3 Нитенаправитель (Стр. 13, 17)

Используется при наматывании нити на шпульку и заправке нити в машину.

4 Рычаг нитепритягивателя (Стр. 18)

Отверстие для стержня для второй катушки (Стр.26)

5

Для установки второй катушки нити для шитья двойной иглой.

6 Регулятор натяжения верхней нити (Стр.27)

Предназначен для управления натяжением верхней нити.

7 Устройство для обрезки нити (Стр.24)

Для обрезки пропустите нить через приспособление.

8 Нитевдеватель (Стр. 19)

(Имеется только на некоторых моделях.)

9 Система быстрой заправки нижней нити

(Стр. 16, 21)

(Имеется только на некот

0 Плоская платформа с отделением для

хранения принадлежностей (Стр.6)

A Прижимная лапка (Стр.10) B Рычаг реверса (Стр. 12)

Нажмите на этот рычаг, чтобы переключить направление строчки на обратное.

C Винт точной настройки обметывания

петель (Стр. 34)

D Переключатель выбора строчек (Стр. 11)

Поворачивайте переключатель (в любом направлении) для выбора нужной строчки.

E Маховик

Предназначен для ручного подъ опускания иглы.

F Вентиляционное отверстие

Вентиляционное отверстие обеспечивает циркуляцию воздуха вокруг двигателя. Не закрывайте вентиляционное отверстие во время работы машины.

Выключатель питания/лампы подсветки (Стр.8)

G

Предназначен для включения и выключения питания и лампы подсветки.

орых моделях.)

ема и

H Разъем для кабеля питания/гнездо для

подключения педали (Стр.7)

Предназначен для подключения разъема педали и кабеля питания.

I Рычаг прижимной лапки (Стр.17)

Предназначен для подъема и опускания прижимной лапки.

J Ручка

Ручка служит для переноски машины.

K Педаль (Стр.8)

Педаль можно использовать для управ скоростью шитья, а также для запуска и остановки шитья.

Педаль:

Модель KD-1902 для зоны 110-120V

KD-1902 для зоны 110-127V (только Бразилия)

Модель KD-2902 для зоны 220-240V

Номер по каталогу для педали различается в зависимости от региона, для которого она предназначена. Свяжитесь с дилером Brother или ближайшим официальным сервисным центром

Brother.

Плоская платформа

Отделение внутри плоской платформы предназначено для хранения принадлежностей.

Чтобы открыть это отделение, сдвиньте

1

плоскую платформу влево

1 Плоская платформа 2 Отделение для хранения принадлежностей

.

2

ления

1

6

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ВНИМАНИЕ!

Примечание

РАБОТА СО ШВЕЙНОЙ МАШИНОЙ

●

В качестве источника питания используйте только бытовую электросеть. Использование другого источника может привести к возгоранию, поражению электрическим током или повреждению машины.

● Убедитесь, что вилка кабеля питания надежно вставлена в розетку, а разъем —

в соответствующее гнездо на машине. В противном случае существует риск возгорания или поражения электрическим током.

● Не подключайте вилку кабеля питания к неисправной розетке.

● Выключайте машину и вынимайте вилку из розетки в следующих случаях:

• если вы оставляете машину без присмотра;

• по окончании работы на машине;

• в случае отключения электропитания во время работы;

• если машина работает с перебоями из-за плохого электрического соединения или иных причин;

• во время грозы.

ОСТОРОЖНО!

● Используйте только кабель питания из комплекта поставки.

●

Не пользуйтесь удлинителями или разветвителями, в которые включено несколько бытовых приборов. Это может привести к возгоранию или поражению электрическим током.

●

Не дотрагивайтесь до вилки мокрыми руками. Это может привести к поражению электрическим током.

●

При отключении машины от сети электропитания сначала всегда выключайте выключатель питания. При отключении машины от сети электроснабжения беритесь только за вилку. Никогда не тяните за сетевой шнур – это может привести к его повреждению и стать причиной возгорания или поражения электрическим током.

●

Не допускайте повреждения сетевого шнура, его обрывов, растягивания, перегибов, перекручивания или образования узлов. Не ставьте на шнур никаких предметов. Не подвергайте сетевой шнур воздействию повышенной температуры. Невыполнение этих требований может привести к повреждению кабеля питания и стать причиной возгорания или поражения электрическим током. в случае повреждения сетевого шнура или вилки отправьте Brother для выполнения ремонта перед дальнейшим использованием.

● Если машина не используется в течение длительного времени, выньте вилку из

розетки. В противном случае может произойти возгорание.

машину в официальный сервисный центр

Подключение кабелей

Подключите к машине разъем

1

педали. Вставьте вилку кабеля питания в

2

розетку.

7

● Если во время работы машины произошло аварийное отключение электропитания, выключите кнопку питания машины и выньте вилку кабеля питания из розетки. При повторном включении машины выполните все необходимые инструкции по правильному включению машины.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

ОСТОРОЖНО!

2

1

2

1

2

1

Выключатель питания и лампы подсветки

Этот выключатель служит для включения/ выключения питания машины и лампы подсветки.

1 Включение (положение “I”) 2 Выключение (положение “O”)

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

Педаль

Если педаль нажать слегка, машина будет работать на малой скорости. Если педаль нажать сильнее, скорость машины увеличится. Когда вы убираете ногу с педали, машина останавливается.

1 Медленнее 2 Быстрее

Когда машина не используется, на педали не должно быть никаких предметов.

ОСТОРОЖНО!

● Не допускайте попадания на

педаль кусков ткани или грязи. Это может привести к возгоранию или к поражению электрическим током.

Проверка иглы

Для плавного и ровного шитья швейная игла должна быть прямой и острой.

■ Правильная проверка иглы

Положите иглу плоской стороной вниз на ровную поверхность. Осмотрите иглу сверху и с боков. Утилизируйте погнутые иглы соответствующим образом.

1 Параллельный просвет 2 Ровная поверхность (крышка челночного

устройства, стекло и т. п.)

Смена иглы

●

Перед сменой иглы всегда выключайте машину. В противном случае возможно получение травмы, если при случайном нажатии на педаль машина начнет шитье.

●

Используйте только швейные иглы для бытового применения. Любые другие иглы могут погнуться или сломаться, что может привести к травме.

●

Никогда не пользуйтесь погнутыми иглами. Погнутая игла при работе может легко сломаться, что может привести к травме.

Выключите машину.

1

Поднимите иглу, повернув маховик на

2

себя (против часовой стрелки) так, чтобы метка на маховике оказалась сверху.

Опустите рычаг прижимной лапки.

3

1

1 Рычаг прижимной лапки

8

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ОСТОРОЖНО!

1

2

3

1

●

Перед заменой иглы закройте отверстие в игольной пластине тканью или бумагой, чтобы игла не упала в отверстие игольной пластины.

Придерживая иглу левой рукой,

4

отверткой поверните винт

●

Вставьте иглу так, чтобы она коснулась ограничителя, и надежно затяните винт иглодержателя отверткой; в противном случае возможна поломка иглы или машины.

иглодержателя против часовой стрелки и снимите иглу.

1 Используйте отвертку

• Не прилагайте усилия при ослаблении

или затяжке винта иглодержателя, так как это может привести к повреждению некоторых деталей швейной машины.

5

9

Вставьте иглу плоской стороной к задней части машины так, чтобы она коснулась ограничителя. Затем затяните винт иглодержателя отверткой.

1 Используйте

отвертку

2 Ограничитель 3 Игла

Двойная игла устанавливается аналогично.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Примечание

ОСТОРОЖНО!

1

2

1

2

Смена прижимной лапки

● Способ опускания прижимной лапки

ОСТОРОЖНО!

● Перед заменой прижимной лапки

обязательно выключайте машину. Если оставить питание включенным и нажать на педаль, машина начнет работать и может причинить травму.

● Используйте только прижимную

лапку, которая предназначена для выбранной строчки. Если использовать не ту лапку, игла может ударить по прижимной лапке и погнуться или сломаться, что может привести к травме.

● Используйте только прижимные

лапки, предназначенные для этой машины. Использование любой другой прижимной лапки может привести к несчастному случаю или к травме.

Прижимную лапку необходимо менять в зависимости от вида выполняемых швейных работ.

Выключите машину.

1

Поднимите рычаг прижимной лапки. Поднимите иглу, повернув маховик

2

на себя (против часовой стрелки) так, чтобы метка на маховике оказалась сверху.

3

Снимите прижимную лапку, потянув ее вертикально вниз.

1 Держатель

прижимной лапки

2 Прижимная лапка

| | | | | | | | |

или

| | | | | | | |

Нажмите заднюю кнопку сзади держателя прижимной лапки, чтобы освободить прижимную лапку.

1 2 3

1 Задняя кнопка 2 Держатель

прижимной лапки

3 Прижимная лапка

4

5

■ Ориентация прижимной лапки при

будет варьироваться в зависимости от типа держателя прижимной лапки.

Положите на игольную пластину другую прижимную лапку так, чтобы пластина на лапке находилась под пазом ножки.

Опустите рычаг прижимной лапки и зафиксируйте лапку в ножке. Если прижимная лапка расположена правильно, пластина зафиксируется в пазу.

1 Ножка 2 Пластина

установке

● Если при установке прижимной

лапки не соблюдена правильная ориентация, игла может ударить о прижимную лапку, в результате чего игла может погнуться или сломаться, что может привести к травме.

10

1

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

1

2

3

4

5

6

7

8910

11

12

13

14

*116*117*1

1

2

3

4

6

8

РЕГУЛЯТОРЫ

Переключатель выбора строчек

ОСТОРОЖНО!

Перед выбором строчки при помощи

●

переключателя выбора строчек поднимите иглу, повернув маховик на себя (против часовой стрелки) так, чтобы метка на маховике оказалась сверху. Если при повороте переключателя выбора строчек игла будет в нижнем положении, возможно повреждение прижимной лапки или материала.

Чтобы выбрать строчку, достаточно повернуть ручку выбора строчки в любом направлении.

1 Переключатель выбора строчек 2 Выберите номер строчки

Рисунки и названия строчек

1

*1: Строчки № 15-17 доступны только для

некоторых моделей.

2

15

Рисунок

Название строчки

СТРОЧКА ДЛЯ

АВТОМАТИЧЕСКОГО

4-ЭТАПНОГО

ОБМЕТЫВАНИЯ ПЕТЕЛЬ

СТРОЧКА “ЗИГЗАГ”1,8

СТРОЧКА “ЗИГЗАГ”3,3

СТРОЧКА “ЗИГЗАГ”5

5

СТРОЧКА “ЗИГЗАГ”

(АТЛАСНАЯ)

ПРЯМАЯ СТРОЧКА

(центральное

положение иглы)

7

ПРЯМАЯ СТРОЧКА (центральное положение иглы)

Предустановлен

ная длина (мм)

Предустановлен ная ширина (мм)

0,5

5

0,7

1,5

2

0,5

5

1,6

—

1,8

—

2

—

Страница

сводных

данных

33

29, 36, 37,

39

29, 36, 37,

39

29, 36, 37,

39

29, 36

29, 38

11

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

9

10

11

14

Рисунок

Название строчки

ПРЯМАЯ СТРОЧКА (центральное положение иглы)

ПРЯМАЯ СТРОЧКА

(левое положение иглы)

12

ПОТАЙНАЯ

ПОДШИВОЧНАЯ

СТРОЧКА

13

ЭЛАСТИЧНАЯ СТРОЧКА

ПОТАЙНАЯ ЭЛАСТИЧНАЯ

ПОДШИВОЧНАЯ СТРОЧКА

15

КРАЕОБМЕТОЧНАЯ

СТРОЧКА

16

СТРОЧКА

ДВОЙНОГО

ДЕЙСТВИЯ

17

СТРОЧКА “МОСТ”5

Предустановлен

ная длина (мм)

Предустановлен ная ширина (мм)

3

—

4

—

2,5

—

2

5

1

5

2

5

2

5

1,2

5

1,2

Страница

сводных

данных

29, 35, 36,

38, 39

29, 38

29, 36, 38

30, 39

31

30, 39

31

32

Рычаг реверса

Шитье в обратном направлении используется для выполнения изнаночных закрепок и закрепления швов. Чтобы выполнить шитье в обратном направлении, нажмите на рычаг реверса насколько возможно и, удерживая его в этом положении, несильно надавите на педаль. Чтобы выполнить шитье в обычном направлении, отпустите рычаг реверса. При этом машина начнет шитье в обычном направлении. Значение длины обратных стежков фиксировано и составляет 2 мм.

1

1 Рычаг реверса

1

12

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ОСТОРОЖНО!

3

2

1

Полностью протяните нить.

ЗАПРАВКА НИТИ В МАШИНУ

Намотка шпульки

ОСТОРОЖНО!

●

Входящая в комплект поставки шпулька предназначена для данной машины. Если использовать шпульки других моделей, машина не будет работать надлежащим образом. Используйте только шпульки, прилагаемые к этой машине, или шпульки того же типа (Код изделия: SA156, SFB: XA5539-151). Использование других шпулек может привести к повреждению машины. SA156 представляет собой шпульку типа Class 15.

Реальный размер

11,5 мм

Для данной модели

1 Диск предварительного натяжения 2 Вал устройства намотки шпульки 3 Шпулька

Вытяните стержень для катушки и

1

установите на него катушку с нитью.

Удерживая нить из катушки правой

2

рукой, протяните нить через

Для других моделей

желобок нитенаправителя на себя. Затем оберните нить вокруг диска предварительного натяжения и полностью протяните нить.

●

Если катушка с нитью находится в неправильном месте или неправильно установлена, нить может запутаться на стрежне для катушки.

13

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

ОСТОРОЖНО!

Примечание

ОСТОРОЖНО!

3

1

2

Проденьте конец нити через отверстие в

3

шпульке изнутри шпульки.

Установите шпульку на вал устройства намотки

4

шпульки и отведите вал вправо. Поверните шпульку по часовой стрелке так, чтобы выступ переместился в выемку шпульки.

• Вытяните из отверстия в шпульке 7–10 см нити.

1 Выступ 2 Выемка 3 7–10 см

ОСТОРОЖНО!

● Хорошо натягивайте нить и

вытягивайте ее прямо вверх. Если кончик нити слишком короткий, несильно натянут или вытянут под углом, при намотке нити на шпульку можно получить травму.

Включите машину.

5

ОСТОРОЖНО!

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

Придерживая конец нити, несильно

6

нажмите на педаль, чтобы намотать на шпульку несколько оборотов нити. Затем остановите машину.

Обрежьте излишек нити над шпулькой.

7

• Оставьте 1 см нити выше отверстия шпульки.

1

1 1 см

●

Строго соблюдайте инструкции. Если не обрезать излишек нити полностью перед намоткой шпульки, при малом оставшемся количестве нити она может запутаться вокруг шпульки и привести к поломке иглы при шитье.

Для начала работы нажмите педаль.

8

Когда шпулька будет заполнена и

9

начнет вращаться медленно, уберите ногу с педали.

Обрежьте нить, сдвиньте вал

0

устройства намотки шпульки влево и снимите шпульку.

● При запуске швейной машины или при вращении маховика после намотки шпульки раздается щелчок. Это не является неисправностью.

● При отводе вала устройства намотки вправо игловодитель не перемещается.

● Неправильная намотка шпульки

может привести к уменьшению натяжения нити и сломать иглу.

1

1 Равномерная намотка 2 Плохая намотка

14

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

1

Придерживая конец нити, прижмите

5

Заправка нижней нити

Установите намотанную шпульку на машину.

• Подробные сведения о системе быстрой заправки нижней нити см. на стр. 16.

шпульку пальцем и пропустите нить через прорезь (как показано ниже).

• Если нить неправильно проходит через пружину регулировки натяжения нити шпульного колпачка, это может привести к неправильному натяжению нити.

ОСТОРОЖНО!

Перед заправкой нити необходимо

●

выключить машину. В противном случае при случайном нажатии педали и последующем запуске шитья можно получить травму.

Перед заправкой нижней нити

1

приготовьте шпульку с правильно намотанной нитью.

• Инструкции по намотке шпульки см. на стр. 13.

Поднимите иглу, повернув маховик

2

на себя (против часовой стрелки), и поднимите рычаг прижимной лапки.

Снимите крышку челночного устройства,

3

сдвинув и подняв ее на себя.

1 Пружина регулировки натяжения нити

Установите крышку челночного

6

устройства на место. Закройте крышку, вставив выступ крышки в вырез стопора челнока и нажав на нее.

1 Крышка челночного устройства

Вставьте шпульку так, чтобы нить

4

выходила в направлении, указанном стрелкой.

ОСТОРОЖНО!

●

Убедитесь, что шпулька установлена так, чтобы нить разматывалась вправо. Неправильное направление размотки нити может привести к поломке иглы или неправильному натяжению нити.

15

1

2

1 Вырез 2 Выступ

• Убедитесь, что конец нити выходит из крышки по направлению к задней части машины (как показано на рисунке).

• Перед началом шитья вытяните наверх нижнюю нить. После заправки нижней нити см. инструкции в разделе “Вытягивание нижней нити” на стр.21.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Примечание

1

2

3

1

2

Установите крышку челночного

Заправка нижней нити (для моделей с системой быстрой заправки нижней нити)

Установите намотанную шпульку на машину. Эта система имеется только на некоторых моделях.

Выполните пункты с 1 по 4 из

1

раздела “Заправка нижней нити” на

3

устройства на место. Закройте крышку, вставив выступ крышки в вырез стопора челнока и нажав на нее.

стр. 15. Слегка прижимая шпульку правой

2

рукой (как показано на рисунке), проведите нить через вырез (1 и

2). Затем потяните нить на себя и обрежьте ее при помощи устройства для обрезки нити (3).

• На этом этапе проверьте, что шпулька легко поворачивается против часовой стрелки.

1 Вырез 2 Устройство для обрезки нити (служит для

обрезки нити)

1 Вырез 2 Выступ

• После заправки нижней и верхней нити начните шитье. При выполнении сборок или вытачек можно вытянуть нижнюю нить вручную так, что часть нити останется. См. описание операций в разделе “Вытягивание нижней нити” (стр.21).

1

●

Если нить неправильно проходит через пружину регулировки натяжения нити шпульного колпачка, это может привести к неправильному натяжению нити.

1 Пружина регулировки натяжения нити

16

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

1

Заправка верхней нити

2

1

3

4

1 Стержень для катушки 2 Нитенаправитель (сзади) 3 Нитенаправитель (спереди)

4 Рычаг нитепритягивателя 5 Метка на маховике

ОСТОРОЖНО!

● При заправке верхней нити строго следуйте инструкциям. Неправильная

заправка нити может привести к запутыванию нити или поломке иглы.

● Запрещается использовать нить плотностью 20 или ниже.

● Используйте правильное сочетание иглы и нити. Сведения о правильных

сочетаниях игл и нитей см. в разделе “СОЧЕТАНИЯ МАТЕРИАЛА, НИТИ И ИГЛЫ” на стр. 22.

Выключите машину.

1

Поднимите рычаг прижимной лапки.

2

Вытяните стержень для катушки и

4

установите на него катушку с нитью.

5

1 Рычаг прижимной лапки

Поднимите иглу, повернув маховик

3

на себя (против часовой стрелки) так, чтобы метка на маховике оказалась сверху.

• Если игла не поднята надлежащим образом, заправка нити невозможна.

1 Метка на маховике

17

ОСТОРОЖНО!

● Если катушка с нитью находится в

неправильном месте или неверно установлена, нить может запутаться на стрежне для катушки и привести к поломке иглы.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Напоминание

Примечание

1

2

3

4

5

1

Удерживая нить из катушки правой

5

рукой, протяните нить через желобок нитенаправителя на себя.

• Убедитесь, что пружина в желобке захватывает нить.

1 Пружина

Заправьте верхнюю нить, как

6

показано на рисунке ниже.

Необходимо провести нить через

7

рычаг нитепритягивателя в направлении справа налево, как показано на рисунке ниже.

Проведите нить за

8

нитенаправителем игловодителя над иглой.

• Нить можно легко провести за нитенаправителем игловодителя, удерживая нить левой рукой и протягивая нить правой рукой.

1

1 Нитенаправитель игловодителя

Проденьте нить в иглу спереди

9

назад, оставив конец нити длиной около 5 см.

• Если швейная машина оборудована нитевдевателем, заправьте нить при помощи нитевдевателя (см. следующий раздел)

1

1 Рычаг нитепритягивателя

● Если рычаг нитепритягивателя опущен, завести верхнюю нить за рычаг нитепритягивателя невозможно. Поднимите иглу, повернув маховик на себя (против часовой стрелки) так, чтобы метка на маховике оказалась сверху.

1 5 см

● Перед заправкой верхней нити необходимо поднять рычаг прижимной лапки и рычаг нитепритягивателя.

● Если нить заправлена неправильно, это может привести к проблемам при шитье.

18

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

1

2

1 2

3

Опуская рычажок прижимной лапки,

Использование

4

зацепите нить за направляющую.

нитевдевателя (для моделей с нитевдевателем)

Эта система имеется только на некоторых моделях.

ОСТОРОЖНО!

Нитевдеватель можно использовать

●

с иглами размера от 75/11 до 100/16 для бытовых швейных машин. Но нитевдеватель нельзя использовать с иглой 65/9 для бытовых швейных машин. В случае использования специальной нити (прозрачной нейлоновой нити, нити “металлик” и т. п.), нитевдеватель использовать нельзя.

● Нельзя использовать нитевдеватель

с нитью толщиной 130/120 или более.

● Нельзя использовать нитевдеватель

для заправки нити в иглу с крылышками или в двойную иглу.

● Если нитевдеватель нельзя

использовать, см. инструкции в разделе “Заправка верхней нити” на стр.17.

Перед использованием

1

нитевдевателя выполните пункты с

1 до 8 из раздела “Заправка

верхней нити” на стр. 17. Опустите рычаг прижимной лапки.

2

Проверьте, что метка на маховике

3

находится сверху (как показано на рисунке ниже).

1 Иглодержатель 2 Рычажок нитевдевателя

1 Иглодержатель 2 Рычажок нитевдевателя 3 Направляющая

Опустите рычажок нитевдевателя

5

до упора вниз и поверните рычажок к задней части машины (от себя). Убедитесь, что крючок прошел через игольное ушко и захватил нить.

1 Метка на маховике

19

1 21

1 Крючок 2 Нить

• Держите нить перед иглой, чтобы крючок мог ее захватить.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Примечание

1

Слегка придерживая нить,

6

поверните рычажок нитевдевателя к передней части машины (к себе). Крючок протянет нить через иглу.

Поднимите рычажок нитевдевателя.

7

Потяните петлю, продетую через

8

игольное ушко, к задней части машины.

Проведите конец нити через

0

прижимную лапку и вытяните нить примерно на 5 см в направлении к задней части швейной машины.

1 5 см

● Если нить заправлена неправильно, это может привести к проблемам при шитье.

1

1 Петля нити

ОСТОРОЖНО!

● Тяните за нить осторожно и без

усилия, иначе игла может погнуться.

● Если нить не пройдет через

игольное ушко, начните снова с пункта

3.

Поднимите рычаг прижимной лапки.

9

20

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

1

2

1

2

■ Для моделей с системой быстрой

Вытягивание нижней нити

Слегка придерживая конец верхней

1

нити, опустите и снова поднимите иглу, рукой медленно повернув маховик на себя (против часовой стрелки).

заправки нижней нити

Начать шить можно сразу же (без предварительного вытягивания нижней нити). При выполнении сборок или вытачек можно вытянуть нижнюю нить вручную так, что часть нити останется. Перед вытягиванием нижней нити установите шпульку на место.

Снимите крышку челночного

1

устройства и вставьте на место шпульку с нитью.

Проведите нить через паз в

2

направлении, указанном стрелкой, и оставьте ее там, не обрезая.

Потяните за верхнюю нить, чтобы

2

вытянуть нижнюю нить.

1 Верхняя нить 2 Нижняя нить

Вытяните примерно 10 см обеих

3

нитей и заведите их по направлению к задней части машины под прижимной лапкой.

1 Верхняя нить 2 Нижняя нить

21

• Крышка челночного устройства должна быть снята.

Вытяните нижнюю нить, как

3

описано ранее в пунктах Установите крышку челночного

4

устройства на место.

1–3.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Примечание

Напоминание

СОЧЕТАНИЯ МАТЕРИАЛА, НИТИ И ИГЛЫ

Тип материала / Применение

Ткани

средней

плотности

Тонкие

материалы

Толстые

материалы

Эластичный

материал

Легко осыпающиеся материалы

Отделочная строчка

* Английская нумерация хлопчатобумажных ниток

Сукно Х/б нить Тафта Синтетическая нить

Фланель, габардин Шелковая нить 50

Батист Х/б нить

Жоржет Синтетическая нить

Чаллис, атлас Шелковая нить 50

Джинсовая ткань Х/б нить

Вельвет Синтетическая нить

Твид Шелковая нить

Джерси

трикотажных

Трико

материалов

Шелковая нить 50

Синтетическая нить

Шелковая нить

Тип Размер*

Нить для

Х/б нить

Нить

Размер иглы

60–90

30 100/16 50

50–60

50–90

30 100/16

50–60 75/11–90/14

75/11–90/14

65/9–75/11

90/14–100/16

Игла с

закругленным

острием

75/11–90/14 (золотистая)

65/9–90/14Синтетическая нить

1

● Запрещается использовать нить плотностью № 20 или меньше. В противном случае возможно нарушение работы машины.

● Чем меньше номер нити, тем толще нить. Чем больше номер иглы, тем толще игла.

■ Игла с закругленным острием

Для обработки эластичных материалов или материалов, на которых легко возникают пропуски стежков, применяйте иглу с закругленным острием.

■ Прозрачная нейлоновая нить

Используйте только иглы 90/14–100/16 независимо от материала или нити.

ОСТОРОЖНО!

● Необходимо использовать сочетания игл, нитей и материала, которые

приведены в данной таблице. Использование неправильного сочетания, например, плотная ткань (джинсовая и т. п.), с тонкой иглой сломается. Неправильное сочетание может также привести к тому, что шов неровным, материал будет морщиться или машина будет пропускать стежки.

(65/9–75/11) может привести к тому, что игла погнется или

будет

22

ОСНОВНЫЕ ОПЕРАЦИИ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ОСТОРОЖНО!

1

2 ОСНОВНЫЕ ОПЕРАЦИИ

Изучите этот раздел перед началом шитья

ОСТОРОЖНО!

● Во избежание получения травм внимательно следите за иглой во время работы

на машине. Не приближайте руки к движущимся частям машины.

● Не растягивайте и не тяните материал во время шитья, так это может привести к

повреждению иглы или получению травмы.

● Не используйте погнутые или сломанные иглы, так это может привести к

получению травмы.

●

Следите за тем, чтобы при шитье игла не ударялась о наметочные булавки или другие предметы. В таком случае игла может сломаться и вы можете получить травму.

● Используйте только ту прижимную лапку, которая предназначена для

выполняемой в текущей момент операции. Если используется неправильная лапка, игла может ударить по прижимной лапке и погнуться или сломаться, что может привести к травме.

● Когда вы поворачиваете рукой маховик, всегда поворачивайте его на себя

(против часовой стрелки). Если повернуть его в противоположном направлении,

нить может запутаться и повредить иглу или материал, что может привести к получению травмы.

● Не начинайте шитье, не поместив материал под прижимную лапку, так как в

противном случае возможно повреждение прижимной лапки.

Поднимите рычаг прижимной лапки.

Начало шитья

Включите машину.

1

5

1

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

Поднимите иглу, повернув маховик

2

на себя (против часовой стрелки) так, чтобы метка на маховике оказалась сверху.

Выберите строчку, повернув

3

переключатель выбора строчек (см. стр. 11).

Замените прижимную лапку (см.

4

стр. 10).

23

1 Рычаг прижимной лапки

Расположите материал под

6

прижимной лапкой, проведите нить под прижимной лапкой и вытяните примерно 5 см нити по направлению к задней части машины.

1 5 см

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

ОСТОРОЖНО!

1

Левой рукой придерживая конец

7

нити и материал, правой рукой поверните маховик на себя (против часовой стрелки), чтобы игла вошла в материал в начале строчки.

Пробное шитье

Необходимо выполнить пробное шитье на кусочке материала. Для пробного шитья используйте кусочек того же материала и такую же нить, которые будут использоваться в работе; проверьте натяжение нити, ширину строчки и длину стежка.

Опустите рычаг прижимной лапки.

8

1 Рычаг прижимной лапки

Медленно нажмите на педаль.

9

 Машина начинает шитье.

Уберите ногу с педали.

0

 Машина останавливается.

• Для выполнения изнаночных закрепок и

закрепления швов можно использовать шитье в обратном направлении, которое включается нажатием рычага реверса. Подробнее см. в разделе “Рычаг реверса” на стр.12.

Поднимите иглу, повернув маховик

a

на себя (против часовой стрелки). Поднимите рычаг прижимной лапки.

b

Вытяните материал влево от машины,

c

проведите нити через устройство для

1

обрезки нити и обрежьте их.

Изменение направления шитья

Остановите машину так, чтобы игла была опущена в точке, где нужно изменить направление шитья, и поднимите рычаг прижимной лапки. Используя иглу в качестве оси поворота, поверните материал, опустите рычаг прижимной лапки и продолжайте шитье.

Работа с толстым материалом

■ Если материал не помещается под прижимной лапкой

Если материал не помещается под прижимной лапкой, поднимите рычаг лапки выше, чтобы перевести лапку в крайнее верхнее положение.

● Если толщина материала более 6

мм или если материал проталкивается со слишком большим усилием, игла может погнуться или сломаться.

2

1 Приспособление для обрезки нити

24

ОСНОВНЫЕ ОПЕРАЦИИ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

Примечание

ОСТОРОЖНО!

1

Работа с тонким материалом

При работе с тонким материалом возможны перекос строчки или неправильная подача материала. В этом случае подложите под материал тонкую бумагу или стабилизирующий материал и прострочите их вместе. Закончив шитье, оторвите бумагу.

1 Стабилизирующий материал или бумага

● Закончив работу на рукавной платформе, установите плоскую платформу на место.

Наденьте деталь на рукавную

2

платформу и выполните шитье, начиная сверху.

Работа с эластичным материалом

Сначала сметайте детали друг с другом, затем прострочите, не растягивая материал.

Шитье двойной иглой (опция)

Машина разработана так, что можно шить двойной иглой с двумя верхними нитями. Можно использовать нити одного цвета или разных цветов для выполнения декоративных строчек.

1 Сметка

Работа с трубчатыми деталями

Если снять плоскую платформу, можно удобно обрабатывать трубчатые детали (манжеты, штанины брюк и т. п.), используя остальную часть основания в качестве рукавной платформы.

Сдвиньте плоскую платформу

1

влево, чтобы освободить ее.

1 Плоская платформа

 После снятия плоской платформы

можно использовать остальную часть основания в качестве рукавной платформы.

25

Двойная игла Стержень для второй

● Используйте только двойные иглы,

катушки

предназначенные для данной машины (Код изделия: X57521-021: 2,0/75 шириной 2 мм). Другие иглы могут сломаться или повредить машину.

● Убедитесь, что игла не ударяется о

прижимную лапку.

● Не используйте погнутые иглы. Это

может привести к поломке иглы и травме.

■ Установка двойной иглы

Установите двойную иглу; процедура установки аналогична установке одинарной иглы (см. стр. 8–9). Плоская сторона иглы должна быть обращена назад, а круглая — вперед.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Примечание

ОСТОРОЖНО!

■ Установка стержня для второй катушки

Вставьте дополнительный стержень для катушки в отверстие в верхней части машины. Установите вторую катушку с нитью на дополнительный стержень.

1 Первая катушка 2 Вторая катушка

■ Заправка двойной иглы

Заправка нити в каждую из игл выполняется отдельно.

Для моделей с нитевдевателем

● Нельзя использовать нитевдеватель для заправки нити в двойную иглу. Вместо этого заправляйте нить в двойную иглу вручную, в направлении от себя к задней стороне машины. Использование нитевдевателя может повредить машину.

Проденьте нить через правую иглу

4

спереди назад.

Не пропускайте нить сзади нитенаправителя игловодителя.

3

2

1

1 Нить левой иглы проводится через

нитенаправитель игловодителя.

2 Нить правой иглы проводится перед

нитенаправителем игловодителя.

3 Нитенаправитель игловодителя

Установите лапку для строчки

5

“зигзаг” “J”.

Инструкции по смене прижимной лапки см. в разделе “Смена прижимной лапки” на стр.10.

● Для работы с двойной иглой

обязательно установите лапку для строчки “зигзаг” “J”; в противном случае возможна поломка иглы или повреждение машины.

Включите машину.

6

2

Используйте нить первой катушки,

1

чтобы заправить ее в нитенаправитель игловодителя.

Способ заправки нити в нитенаправитель игловодителя такой же, как и при обычной заправке машины (с одной иглой). Подробности см. на стр. 18.

Проденьте нить через левую иглу

2

спереди назад. Используйте нить второй катушки,

3

чтобы заправить ее в рычаг нитепритягивателя.

Способ заправки нити в рычаг нитепритягивателя такой же, как и при обычной заправке машины (с одной иглой). Подробности см. на стр. 18.

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

26

ОСНОВНЫЕ ОПЕРАЦИИ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ОСТОРОЖНО!

Напоминание

Примечание

1

2

3

4

5

Выберите строчку.

7

После выбора строчки медленно

●

Натяжение нити

Натяжение нити влияет на качество строчки. Его регулировка может потребоваться при смене типа ткани или нити.

поверните маховик на себя (против часовой стрелки) и убедитесь, что игла не касается прижимной лапки. Если игла ударит по лапке, она может погнуться или сломаться.

● Двойную иглу следует

использовать только с прямой строчкой (центральное положение иглы) и строчкой “зигзаг” (шириной 1,5 мм). Не используйте двойную иглу с любыми другими строчками.

Приступайте к шитью.

8

Инструкции по началу шитья см. в разделе “Начало шитья” на стр.23.

 Две строчки прошиваются

параллельно друг другу.

ОСТОРОЖНО!

● Рекомендуется перед началом шитья выполнить пробное шитье на куске ткани.

■ Правильное натяжение

Правильное натяжение нити имеет большое значение, так как слишком сильное или слишком слабое натяжение ослабит швы или вызовет образование складок на ткани.

2

1

3

4

■

Слишком сильное натяжение верхней нити

На лицевой стороне ткани образуются петли.

1 Поверхность

материала

2 Изнанка материала 3 Верхняя нить 4 Нижняя нить

27

● Если необходимо изменить

направление шитья, поднимите иглу над материалом, затем поднимите рычаг прижимной лапки и поверните материал. В противном случае может произойти поломка иглы или машины.

● Если нижняя нить заправлена неправильно, натяжение верхней нити может быть слишком сильным. В этом случае заново заправьте нижнюю нить согласно инструкциям в разделе “Заправка нижней нити” на стр. 15.

1 Поверхность

материала

2 Изнанка материала 3 Верхняя нить 4 Нижняя нить 5

На поверхности ткани появляются петли.

Решение Уменьшите натяжение, повернув регулятор натяжения верхней нити в положение с меньшим номером.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Примечание

■

Слишком слабое натяжение верхней нити

На изнаночной стороне материала образуются петли.

● Если верхняя нить заправлена неправильно, натяжение верхней нити может быть слишком слабым. В этом случае заново заправьте верхнюю нить согласно инструкциям в разделе “Заправка верхней нити” на стр.17.

5

2

1

1 Поверхность

материала

3

4

Решение Увеличьте натяжение, повернув регулятор натяжения верхней нити в положение с большим номером.

2 Изнанка материала 3 Верхняя нить 4 Нижняя нить 5 На изнаночной

стороне материала появляются петли.

28

ВСТРОЕННЫЕ СТРОЧКИ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

8

9

10

11

4

5

1

2

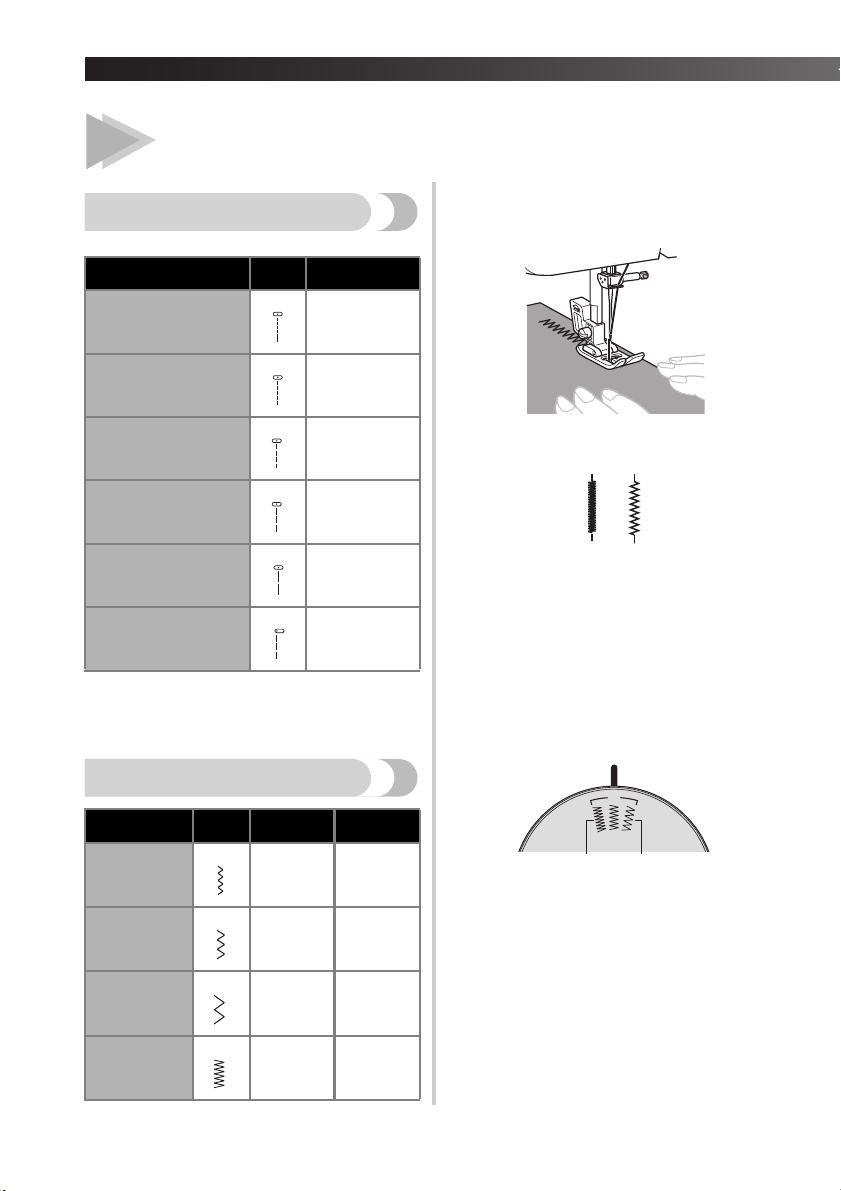

3 ВСТРОЕННЫЕ СТРОЧКИ

■ Строчка “зигзаг”

Прямые строчки

Прямые строчки используются для выполнения простых швов.

6

Длина стежка

[мм]

1,6

Название строчки

Прямая строчка

(центральное

положение иглы)

Рисунок

При помощи переключателя выбора строчек выберите строчку “зигзаг” и начните шитье.

Прямая строчка

(центральное

положение иглы)

Прямая строчка

(центральное

положение иглы)

Прямая строчка

(центральное

положение иглы)

Прямая строчка

(центральное

положение иглы)

Прямая строчка

(левое положение

иглы)

7

■ Отделка деталей одежды и эластичные материалы

Прямую строчку можно использовать для отделки деталей одежды и при работе с легкими тканями.

Строчки «зигзаг»

Название

строчки

Строчка “зигзаг”

Рисунок

2

3

Длина стежка

[мм]

строчки [мм]

0,7 1,8

1,5 3,3

25

1,8

2

3

4

2,5

Ширина

Рекомендуется в начале и в конце строчки “зигзаг” использовать прямую строчку. (Это выполняет роль закрепления строчки.)

■ Строчка “зигзаг” (атласная)

Строчку “зигзаг” (атласную) можно использовать для выполнения декоративных строчек. Чтобы получить более красивые стежки при использовании строчки “зигзаг” (атласной), немного ослабьте натяжение верхней нити. На переключателе выбора строчек для строчки “зигзаг” (атласной) (№ 5) имеется три положения, соответствующих различной длине стежка. Среднее положение соответствует стандартной длине стежка.

1 Чтобы получить меньшую длину стежка,

поверните переключатель выбора строчек в левое положение для строчки “зигзаг” (атласной) (№ 5).

2 Чтобы получить большую длину стежка,

поверните переключатель выбора строчек в правое положение для строчки “зигзаг” (атласной) (№ 5).

Строчка “зигзаг”

(атласная)

29

5

0,5 5

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Напоминание

12

14

2

1

3

4

1

2

1

2

1

3

4

2

1

2

1

2

3

5

6

4

1

2

Мелком отметьте расстояние около

3

Потайная подшивочная строчка

Название

строчки

Потайная

подшивочная

строчка

Потайная

эластичная

подшивочная

строчка

● Когда размер цилиндрических частей слишком мал для надевания на рукавную платформу или длина слишком мала, ткань не будет подаваться, и желаемого результата добиться не удастся.

Выверните юбку или брюки.

1

1 Изнаночная сторона материала 2 Лицевая сторона материала 3 Нижняя сторона 4 Край ткани

Подогните материал по нужной

2

линии и заутюжьте.

<Вид с изнаночной стороны>

Рисунок

Длина стежка

[мм ]

25

1

2 Лицевая

3 Край ткани 4 Требуемый

<Плотный материал>

<Материал нормальной толщины>

Ширина

строчки [мм]

Изнаночная сторона материала

сторона материала

подшитый край

5 мм от края ткани и заметайте подгиб.

1

Изнаночная сторона материала

2

Лицевая сторона материала

3 Край ткани 4 Наметочная

строчка

5 5 мм 6 Требуемый

подшитый край

<Плотный материал>

<Материал

<Вид с изнаночной стороны>

Подогните материал внутрь вдоль

4

сметки.

2

4

5

1

6

1

<Вид с изнаночной стороны>

Отогните край ткани назад и

5

расположите ткань изнаночной стороной вверх

5

3

1

<Вид с изнаночной стороны>

Снимите плоскую платформу,

6

чтобы можно было использовать

нормальной толщины>

1

2 Край ткани 3 Сметка 4 5 мм

3

5 Требуемый

6

7 Точка сметки

<Плотный материал>

7

<Материал нормальной толщины>

.

1

2

4

3 Сметка 4 Край ткани 5 Требуемый

6 Точка сметки

<Плотный материал>

6 2

<Материал нормальной толщины>

Изнаночная сторона материала

подшитый край Лицевая сторона материала

Изнаночная сторона материала Лицевая сторона материала

подшитый край

рукавную платформу.

• Инструкции для шитья с использованием рукавной платформы см. в разделе

“Работа с трубчатыми деталями” (Стр.25).

30

3

ВСТРОЕННЫЕ СТРОЧКИ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

1

2

3

1

2

3

1

2

15

13

Наденьте деталь на рукавную

7

платформу, проверьте, что ткань подается правильно, и начните шитье.

1

Обметочная строчка

Название

строчки

Рисунок

Длина стежка

[мм ]

Ширина

строчки [мм ]

1 Рукавная платформа

Выберите строчку и медленно поверните

8

маховик на себя (против часовой стрелки) так, чтобы игла переместилась с правой на левую сторону.

Расположите материал под прижимной лапкой

9

и скорректируйте его положение так, чтобы игла немного захватывала складку подгиба, когда игла доходит до левого конца строчки.

1 Изнаночная сторона

материала

2 Складка по линии

отгиба

3 Точка опускания иглы

1 Игла 2 Точка опускания иглы 3 Складка по линии

отгиба

Опустите рычаг прижимной лапки.

0

Выполните шитье с малой

a

скоростью, придерживая материал руками так, чтобы игла немного захватывала складку.

Удалите наметочные стежки и

b

переверните материал лицевой стороной вверх.

Обметочная

строчка

* Строчка № 15 доступна только на некоторых

моделях.

Расположите материал под

1

прижимной лапкой так, чтобы линия

25

шва (или острие стрелки) находилась примерно на 3 мм левее середины прижимной лапки.

• Если припуск на шов шире строчки, обрежьте излишек материала после окончания шитья.

Эластичные строчки

Название

строчки

Эластичная

строчка

Эластичную строчку можно использовать для починки, работы с эластичным материалом или для соединения деталей. Каждый из этих видов работ описан ниже.

Рисунок

Длина стежка

[мм]

15

Ширина

строчки [мм]

1 Изнаночная сторона

материала

2 Лицевая сторона

материала

31

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

17

1

2

3

■ Починка Подложите под область штопки

1

закрепляющий материал.

• Наметочными булавками закрепите закрепляющий материал.

Выполните шитье эластичной

2

строчкой по линии разрыва, как показано на рисунке.

Строчки двойного действия

Название

строчки

Строчка двойного действия

Рисунок

16

Длина стежка

[мм ]

1,2 5

Ширина

строчки [мм ]

■ Работа с эластичным материалом Приметайте тесьму булавками к

1

изнаночной стороне материала. Во время шитья растягивайте

2

эластичный материал перед и за прижимной лапкой.

■ Соединение деталей

Эластичную строчку можно использовать для соединения двух деталей, и она очень хорошо подходит для работы с трикотажными материалами. Если использовать нейлоновую нить, строчка будет не видна.

Соедините края двух кусков

1

материала и расположите их по центру под прижимной лапкой.

Прострочите их с использованием

2

эластичной строчки. Обязательно следите, чтобы края материала не расходились.

• Чтобы края материала не расходились, закрепите их наметочными булавками.

Строчка

“мост”

* Строчки № 16-17 доступны только для некоторых

моделей.

Эти строчки используются для соединения двух деталей (например, при лоскутном шитье).

Пример: пэчворк с использованием строчки двойного действия

1 Требуемая линия шва 2 Прямая строчка 3 Строчка двойного действия

1,2 5

3

32

ОБМЕТЫВАНИЕ ПЕТЕЛЬ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

Напоминание

1

2

4 ОБМЕТЫВАНИЕ ПЕТЕЛЬ

ОСТОРОЖНО!

● Перед сменой прижимной лапки

обязательно выключайте машину. В противном случае возможно получение травмы, если при случайном нажатии на педаль машина начнет шитье.

Обметывание петли

Длина

Ширина

стежка

Рисунок

1

● Перед обметыванием петель на реальном швейном изделии рекомендуется потренироваться на ненужном куске материала.

● При обметывании петель на мягком материале подкладывайте под изнаночную сторону стабилизирующий материал.

Портновским мелком отметьте

1

положение и длину петли на

строчки

[мм]

0,5 5

материале.

1 Разметка на материале 2 Обметывание петель

Установите лапку для обметывания

2

петель и задвиньте раму назад до пластикового упора на передней части рамы.

[мм]

1

Прижимная

Лапка для

обметывания

петель “A”

2

лапка

ОСТОРОЖНО!

●

Если при установке прижимной лапки не соблюдена правильная ориентация, игла может ударить о прижимную лапку, в результате чего игла может погнуться или сломаться, что может привести к травме. (Правильная ориентация прижимной лапки показана на стр. 10.)

Сначала нужно прошить переднюю

3

закрепку. Подведите отметку закрепки под середину прижимной лапки и совместите ее с двумя линиями на прижимной лапке.

1 Передняя часть метки на материале 2 Красные линии

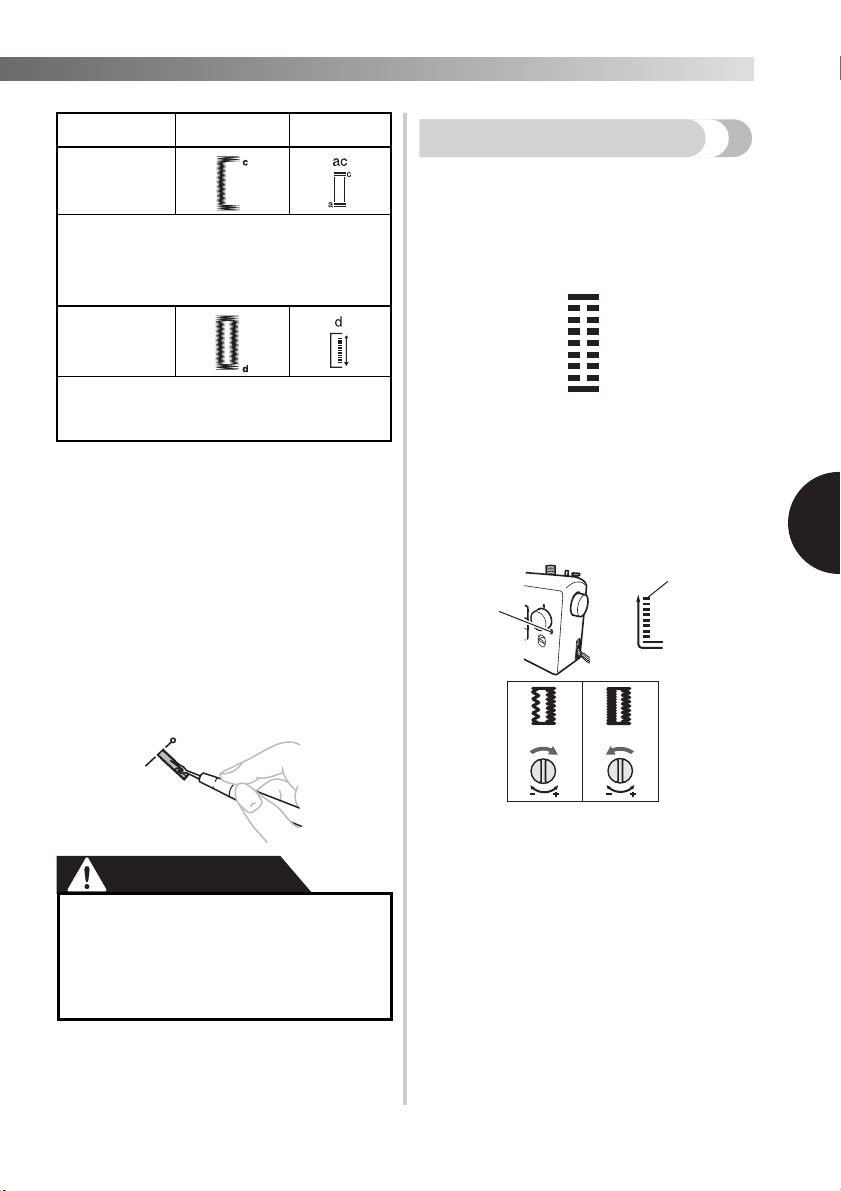

■ Обметывание петли

Шаг

Шаг 1 (передняя закрепка)

1. Поверните переключатель выбора строчек в положение “a”.

2. Опустите прижимную лапку и выполните 5-6 стежков.

3. Когда игла дойдет до левого края строчки,

остановите машину и поднимите иглу из материала.

Шаг 2

(левая сторона)

1. Поверните переключатель выбора строчек в положение “b”.

2. Прошейте по всей длине отметки на материале.

3. Когда игла дойдет до левого края строчки, остановите машину и поднимите иглу.

Прошитая

часть петли

Рисунок

33

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

1

2

3

Шаг

Шаг 3 (задняя закрепка)

1. Поверните переключатель выбора строчек в положение “c” (то же положение, что и в шаге 1).

2. Выполните 5-6 стежков.

3. Когда игла дойдет до правого края строчки,

остановите машину и поднимите иглу из материала.

Шаг 4

(правая сторона)

1.

Поверните переключатель выбора строчек в положение “d”.

2.

Прошейте правую сторону до тех пор, пока игла не дойдет до стежков, прошитых в шаге 1.

Прошитая

часть петли

Рисунок

■ Фиксация шва и прорезание петли Чтобы закрепить строчку,

1

поверните материал на 90° против часовой стрелки и прошейте прямые стежки до конца передней закрепки петли.

Снимите материал с машины.

2

Рекомендуется вставить булавки на обоих концах петли, чтобы не перерезать стежки.

При помощи вспарывателя

3

прорежьте отверстие посередине петли. Будьте осторожны и следите за тем, чтобы не перерезать стежки.

Регулировка обметывания петель

Если строчка с обеих сторон петли не одинакова, можно сделать следующие регулировки.

После обработки левой стороны

1

петли прошейте правую сторону, следя за подачей.

1 Правый ряд

Если левая сторона петли слишком

2

рыхлая или слишком плотная по сравнению с правой, выполните регулировку с помощью винта точной настройки обметывания петель, как описано в следующих разделах.

4

ОСТОРОЖНО!

● При прорезании отверстия петли

вспарывателем не кладите руку или пальцы на пути вспарывателя. Вспарыватель может соскользнуть, что может привести к получению травмы.

1 Винт точной настройки обметывания

петель

2 Левая сторона 3 Вид петли

Если левая сторона слишком рыхлая, большой отверткой поверните винт точной настройки обметывания петель в направлении “–”. Если левая сторона слишком плотная, большой отверткой поверните винт точной настройки обметывания петель в направлении “+”.

• Такая регулировка гарантирует, что обе стороны петли будут обметаны с одинаковой плотностью.

34

ДОПОЛНИТЕЛЬНЫЕ ШВЕЙНЫЕ ОПЕРАЦИИ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

1

2

3

4

1

2

3

4

1

5

3

4

5 ДОПОЛНИТЕЛЬНЫЕ ШВЕЙНЫЕ ОПЕРАЦИИ

ОСТОРОЖНО!

Перед сменой прижимной лапки обязательно выключайте машину. В противном

●

случае возможно получение травмы, если при случайном нажатии на педаль машина начнет шитье.

Выключите машину.

2

Вшивание застежки «молния»

Название

строчки

Прямая

строчка

(центральное

положение

иглы)

Лапка для вшивания молнии “I” используется для вшивания молний различных типов и легко устанавливается слева или справа от иглы. При пришивании молнии на правой стороне вставьте ножку в левый стержень лапки для вшивания молнии. При пришивании молнии на левой стороне вставьте ножку в правый стержень лапки для вшивания молнии.

Рисунок

Длина

стежка

[мм]

9

3

Прижимная

лапка

Лапка для вшивания молнии “I”

Установите лапку для вшивания молнии “I”.

ОСТОРОЖНО!

●

Поверните маховик на себя (против часовой стрелки) и перед началом шитья проверьте, что игла не касается лапки для вшивания молнии. Выбор другой строчки приведет к тому, что игла будет ударяться о прижимную лапку, что может привести к поломке иглы и получению травмы.

Включите машину.

3

ОСТОРОЖНО!

1 Правый стержень для вшивания молнии на

левой стороне

2 Левый стержень для вшивания молнии на

правой стороне

3 Точка опускания иглы для вшивания

молнии на левой стороне

4 Точка опускания иглы для вшивания

молнии на правой стороне

Подготовьте материал с молнией,

1

приметанной с изнаночной стороны.

1 Наметочная строчка 2 Обратные стежки 3 Изнаночная сторона материала 4 Конец раскрытия молнии 5 Молния

35

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

Положив материал лицевой

4

стороной вверх и расположив молнию справа от прижимной лапки, продолжайте шитье.

1 Конец раскрытия молнии 2 Наметочная строчка 3 Молния

• Прошейте строчку, выполнив по порядку пункты с 1 по 3.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

ОСТОРОЖНО!

11

2

3

4

5

Аппликации

●

Следите за тем, чтобы при шитье игла не ударялась о молнию. Если игла ударится о молнию, она может сломаться и вы можете получить травму.

После завершения шитья удалите

5

наметочные стежки.

Название

строчки

Строчка “зигзаг”

Рисунок

Длина

стежка

[мм]

строчки [мм]

0,7 1,8

Ширина

Выполнение сборок

Название строчки

Прямая строчка

(центральное

положение иглы)

Прямая строчка

(левое положение

иглы)

Ослабьте натяжение верхней нити

1

так, чтобы нижняя нить лежала на

Рисунок

изнаночной стороне материала. Прошейте один ряд (или несколько

2

рядов) прямых стежков. Потяните за нижние нити, чтобы

3

сделать сборки на материале.

Длина стежка

9

[мм]

3

2,5

Строчка “зигзаг”

(атласная)

Можно создать аппликацию, вырезав определенную фигуру из куска ткани и нашив ее на материал основы в качестве украшения.

Приметайте вырезанную фигуру к

1

материалу основы.

Аккуратно прошейте вокруг края

2

фигуры строчкой “зигзаг” .

1,5 3,3

25

0,5 5

5

36

ДОПОЛНИТЕЛЬНЫЕ ШВЕЙНЫЕ ОПЕРАЦИИ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

2

4

ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ

Положите пуговицу между лапкой и

6

Пришивание пуговиц

Длина

Название

строчки

Строчка

“зигзаг”

Рисунок

стежка

[мм]

0,7 1,8

Ширина строчки

[мм]

Прижимная

лапка

Лапка для

пришивания

пуговиц “M”

Прочее

Штопальная

пластина

материалом и проверьте, что игла входит в отверстия, не ударяясь о пуговицу. Если игла ударяется о пуговицу, см. пункт

1

.

Строчка

“зигзаг”

Строчка

“зигзаг”

1

3

1,5 3,3

25

Измерьте расстояние между отверстиями в пуговице и с помощью

Лапка для

пришивания

пуговиц “M”

Лапка для

пришивания

пуговиц “M”

переключателя выбора строчек выберите “зигзаг” нужной ширины.

Выключите машину.

2

Установите лапку для пришивания

3

пуговиц “M”. Установите штопальную пластину

4

на игольную пластину.

Включите машину.

5

Штопальная

пластина

Штопальная

пластина

Прошейте примерно 10 стежков на

7

малой скорости.

ОСТОРОЖНО!

● Следите, чтобы при шитье игла не

ударяла по пуговице. В противном случае игла может сломаться и вы можете получить травму.

В конце строчки вытяните верхнюю

8

нить на изнаночную сторону материала и свяжите ее с нижней нитью.

 Ножницами обрежьте верхнюю и

нижнюю нити в начале строчки.

ОСТОРОЖНО!

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

37

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

ОСТОРОЖНО!

Примечание

10

Штопка

Название

строчки

Прямая строчка

(центральное

положение

иглы)

Прямая строчка

(центральное

положение

иглы)

Прямая строчка

(центральное

положение

иглы)

Прямая строчка

(центральное

положение

иглы)

Прямая строчка

(центральное

положение

иглы)

Прямая строчка

(левое

положение

иглы)

Выключите машину.

1

Установите штопальную пластину на игольную пластину, затем включите машину.

Рисунок

Длина

стежка

[мм]

6

7

8

9

11

1,6

1,8

2

3

4

2,5

Прочее

Штопальная

пластина

Штопальная

пластина

Штопальная

пластина

Штопальная

пластина

Штопальная

пластина

Штопальная

пластина

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

Начните шитье, попеременно

5

несильно оттягивая материал от себя и притягивая его к себе.

● При шитье держите материал натянутым, чтобы он прилегал.

Повторяйте это движение до тех

6

пор, пока область, которую нужно заштопать, не будет заполнена параллельными линиями строчки.

5

2

3

4

Снимите прижимную лапку и узел держателя лапки и затем опустите рычаг прижимной лапки.

Разместите под прижимной лапкой область, которую необходимо заштопать, вместе с закрепляющим материалом.

Включите машину.

38

ДОПОЛНИТЕЛЬНЫЕ ШВЕЙНЫЕ ОПЕРАЦИИ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ОСТОРОЖНО!

2

9

12

14

1

2

1

2

Использование лапки для потайной строчки

Название

строчки

Строчка “зигзаг”

Прямая

строчка

(центральное

положение иглы)

Потайная

подшивочная

строчка

Потайная

эластичная

подшивочная

строчка

Эта лапка полезна не только для потайного подшивания на эластичном материале, но и для обработки краев ткани и швов.

■ Обработка краев Выключите машину.

1

Установите лапку для потайной строчки.

2

Включите машину.

Рисунок

3

4

Длина стежка

[мм]

0,7 1,8

1,5 3,3

25

3—

25

Ширина

строчки [мм]

■ Прошивка шва Выключите машину.

1

Установите лапку для потайной

2

строчки. Включите машину.

ОСТОРОЖНО!

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

С помощью переключателя выбора

3

строчек (центральное положение иглы). Совместите направляющую лапки с положением иглы.

С помощью переключателя выбора

4

строчек “зигзаг” нужной ширины. Расположите материал под лапкой

5

так, чтобы направляющая лапки оказалась между двумя кромками материала.

Опустите прижимную лапку и

6

начните шить.

3

4

39

● Не включайте машину во время

нажатия на педаль. Машина может неожиданно начать работать, что может привести к телесным повреждениям или порче машины.

Расположите материал так, чтобы игла находилась на нужном расстоянии от края материала, и опустите иглу в эту точку.

Поверните винт направляющей лапки и аккуратно отрегулируйте направление подачи материала.

1 Винт 2 Направляющая

■ Потайное подшивание на эластичном

материале

При потайном подшивании на эластичном материале с использованием лапки для потайной строчки отрегулируйте направляющую по подогнутому краю, повернув винт.

• Подробные сведения о потайном подшивании см. на стр. 30.

1

2

3

1 Винт 2 Направляющая 3 Подогнутый край

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Примечание

1

6 ПРИЛОЖЕНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Выключите машину и выньте вилку

1

Ограничения, касающиеся смазки

Для предотвращения повреждения данной машины она не должна смазываться пользователем. На заводе-производителе данная машина была смазана достаточным количеством масла, обеспечивающим правильное функционирование, что исключает необходимость периодической смазки.

В случае возникновения проблемы (например, затруднительное вращение маховика или необычный шум) немедленно прекратите использование машины и обратитесь в ближайший официальный сервисный центр Brother.

Меры предосторожности при хранении машины

Для предотвращения повреждения машины (например, появления ржавчины, вызванной конденсацией) не храните машину в следующих местах:

• в местах, подверженных воздействию очень высоких температур;

• в местах, подверженных воздействию очень низких температур;

• в местах, подверженных резким перепадам температур;

• в помещениях с высокой влажностью или паром;

• рядом с огнем, обогревателем или кондиционером;

• на улице или в месте, подверженном воздействию прямых солнечных лучей;

• в очень пыльных помещениях или помещениях с большим количеством масла.

кабеля питания из розетки.

Поднимите иглу и прижимную

2

лапку.

Снимите держатель прижимной

3

лапки и иглу, ослабив винт прижимной лапки и винт иглодержателя.

Отверткой выверните два винта.

4

Поднимите игольную пластину, как показано на рисунке, и затем сдвиньте игольную пластину влево, чтобы снять ее.

6

●

Чтобы продлить срок службы машины, периодически включайте ее и используйте. Длительное хранение машины без использования может снизить ее рабочие характеристики.

Очистка

ОСТОРОЖНО!

●

Перед очисткой необходимо вынуть вилку кабеля питания машины из розетки, так как в противном случае возможно поражение электрическим током или получение травмы.

1 Используйте отвертку

Возьмитесь за шпульный колпачок

5

и поднимите его влево.

40

ПРИЛОЖЕНИЕ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

ОСТОРОЖНО!

1

2

1

2

1

2

3

1

Щеточкой или пылесосом удалите

6

пыль из челнока и из области вокруг него.

1 Щеточка для очистки 2 Челнок

• Не смазывайте маслом шпульный колпачок.

Вставьте шпульный колпачок так,

7

чтобы метка ▲ на шпульном колпачке совместилась с меткой ● на машине, как показано ниже.

• Совместите метки ▲ и ●.

Установите на место игольную

8

пластину и затяните винты.

1 Винты

• Убедитесь, что игольная пластина надежно закреплена.

● Запрещается использовать

шпульный колпачок, если на нем имеются царапины, так как в противном случае возможно запутывание верхней нити, поломка иглы или ухудшение работы машины. За новым шпульным колпачком (код изделия: XE9326-001) обратитесь в ближайший официальный сервисный центр Brother.

● Убедитесь, что шпульный колпачок

вставлен правильно, так как в противном случае игла может сломаться.

41

1 Метка ▲ 2 Метка ● 3 Шпульный колпачок

• Перед установкой шпульного колпачка убедитесь, что указанные метки совпали.

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если машина перестала нормально работать, то перед обращением в сервисный центр выполните следующие проверки. Большинство проблем можно решить самостоятельно. Если необходима дополнительная помощь, на веб-сайте Центра поддержки Brother (Brother Solutions Center) имеется обновляемый раздел часто задаваемых вопросов и советы по поиску и устранению неисправностей. Посетите наш сайт по адресу “ http://support.brother.com дилеру Brother или в ближайший официальный сервисный центр Brother.

Проблема Возможная причина Решение Стр.

Выключатель питания выключен. Включите питание машины.8

Машина не работает.

Не удается снять с машины прошиваемый материал.

Ломается игла.

Рвется верхняя нить.

Вал устройства намотки шпульки сдвинут вправо.

Педаль использована неправильно.

Запуталась нить под игольной пластиной.

Игла неправильно установлена. Установите иглу правильно.8

Слабо затянут винт иглодержателя.

Игла погнута или затупилась. Замените иглу.8

Неправильно заправлена верхняя нить.

Использовано неверное сочетание

риала, нити и иглы.

мате

Используемая прижимная лапка не подходит для выбранного типа строчки.

Слишком сильное натяжение верхней нити.

Материал вытянут слишком сильно. Подавайте материал без усилия.–

Катушка установлена неправильно.

Появились царапины на поверхности вокруг отверстия игольной пластины или прижимной лапки.

Появились царапины на шпульном колпачке.

Использована шпулька, не предназначенная для этой машины.

Неправильно заправлена верхняя нить. (Например, неправильно установлена катушка с нитью или нить вышла из направляющей над иглой.)

На нити имеются петли или узелки. Удалите петли и узелки.–

Игла не соответствует используемой нити.

Слишком си

▼

нити.

льное натяжение верхней

”. Если проблема не устраняется, обратитесь к

Сдвиньте вал устройства намотки шпульки влево.

Используйте педаль надлежащим образом.

Приподнимите материал и

обрежьте нити под ним, затем

очистите челнок.

Надежно затяните винт иглодержателя отверткой.

Заправьте верхнюю нить надлежащим образом.

Выберите иглу и нить, подходящие для работы с данным материалом.

Установите прижимную лапку, соответствующую выбранному типу строчки.

Ослабьте натяжение верхней нити.27

Вставьте катушку надлежащим образом.

Замените игольную пластину. Ообратитесь по месту покупки или в ближайший официальный сервисный центр Brother.

Замените шпульный колпачок. Обратитесь по месту покупки или в ближайший официальный сервисный центр Brother.

Используйте шпульку, предназначенную для данной машины.

Заправьте верхнюю нить надлежащим образом.

Выберите иглу в соответствии с типом используемой строчки.

Ослабьте натяжение верхней нити.27

14

8

40

9

17

22

–

17

–

13

17

22

6

42

ПРИЛОЖЕНИЕ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

Проблема Возможная причина Решение Стр.

▲ Игла погнута или затупилась. Замените иглу.8

Игла неправильно установлена. Установите иглу правильно.8

Замените игольную пластину. Обратитесь по месту покупки или в ближайший официальный сервисный центр Brother.

Замените шпульный колпачок. Обратитесь ближайший официальный сервисный центр Brother.

Используйте шпульку, предназначенную для данной машины.

Намотайте нить шпульки надлежащим образом.

Замените шпульку.–

Удалите запутавшуюся нить и очистите челнок.

Используйте шпульку, предназначенную для данной машины.

Заправьте верхнюю нить надлежащим образом.

Намотайте нить шпульки надлежащим образом.

Выберите иглу и нить, подходящие для работы с данным материалом.

Установите держатель прижимной лапки правильно.

Отрегулируйте натяжение верхней нити.

Используйте шпульку, предназначенную для данной машины.

Надлежащим образом заправьте верхнюю нить и намотайте нить шпульки.

Вставьте катушку надлежащим образом.

Выберите иглу и нить, подходящие для работы с данным материалом.

При шитье используйте стабилизатор, подложенный под материал.

Установите прижимную лапку, соответствующую выбранному типу строчки.

Отрегулируйте натяжение верхней нити.

по месту покупки или в

–

13

40

13

17

13

22

–

27

13

13-21

17

22

25

35

27

Рвется верхняя нить.

Запутывается или рвется нижняя нить.

Неправильно отрегулировано натяжение нити.

Материал сморщивается.

Появились царапины на поверхности вокруг отверстия игольной пластины или прижимной лапки.

Появились царапины или зазубрины на шпульном колпачке.

Использована шпулька, не предназначенная для этой машины.

Неправильно намотана нить шпульки.

Шпулька поцарапана или неплавно поворачивается.

Нить запуталась.

Использована шпулька, не предназначенная для этой машины.

Шпулька установлена неправильно. Установите шпульку правильно.15

Неправильно заправлена верхняя нить.

Неправильно намотана нить шпульки.

Использовано неверное сочетание нити и иглы для используемого материала.

Держатель прижимной лапки установлен неправильно.

Неправильно отрегулировано натяжение нити.

Использована шпулька, не предназначенная для этой машины.

Шпулька установлена неправильно. Установите шпульку правильно.15

Неправильно заправлена верхняя нить или неправильно расположена шпулька.

Катушка установлена неправильно.

Использовано неправильное сочетание материала, нити и иглы.

Игла погнута или затупилась. Замените иглу.8

При использовании тонкого материала материал подается неправильно.

Используемая прижимная лапка не подходит для выбранного типа строчки.

Неправильно отрегулировано натяжение нити.

43

——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Проблема Возможная причина Решение Стр.

Пропуск стежков.

Нитевдеватель нельзя использовать.

Строчка шьется неправильно.

Материал не подается.

Неправильно заправлена верхняя нить.

Использовано неверное сочетание материала, нити и иглы.

Игла погнута или затупилась. Замените иглу.8

Игла неправильно установлена. Установите иглу правильно.8

Накопилась пыль под игольной пластиной или в шпульном колпачке.

Игла не была поднята до нужного положения.

Игла вставлена неправильно.

Используемая прижимная лапка не соответствует типу строчки.

Неправильно отрегулировано натяжение нити.

Нить запуталась.

Штопальная пластина установлена на игольную пластину.

Использовано неверное сочетание материала, нити и иглы.

Нить запуталась (например, в челноке).

Используемая прижимная лапка не подходит для выбранного типа строчки

.

Заправьте верхнюю нить надлежащим образом.

Выберите иглу и нить, подходящие для работы с данным материалом.

Снимите

игольную пластину и очистите пластину и шпульный колпачок.

Поднимите иглу, повернув маховик на себя (против часовой стрелки) так, чтобы метка на маховике оказалась сверху.

Вставьте иглу надлежащим образом.

Установите прижимную лапку, соответствующую выбранному типу строчки.

Отрегулируйте натяжение верхней нити.

Удалите запутавшуюся нить. Если нить запуталась в шпульном колпачке, очистите шпульный колпачок.

Снимите штопальную пластину.–

Выберите иглу и нить, подходящие для работы с данным материалом.

Удалите запутавшуюся нить. Если нить запуталась в челноке, очистите челнок.

Установите прижимную лапку, соответствующую выбранному типу строчки.

17

22

40

19

8

–

27

40

22

40

35

6

44

ПРИЛОЖЕНИЕ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

—————

УКАЗАТЕЛЬ

А

Автоматическое 4-этапное обметывание

петель ...................................................... 33

Аппликации .............................................. 36

В

Винт точной настройки обметывания

петель ...................................................... 34

Вшивание застежки “молния” ................... 35

Выключатель лампы подсветки ................. 8

Выключатель питания ................................ 8

Выполнение сборок .................................. 36

Вытягивание нижней нити ........................ 21

Д

Двойная игла

установка ......................................... 9, 25

шитье ................................................... 25

З

Заправка верхней нити ............................. 17

Заправка нижней нити .............................. 15

Заправка нити

верхней ................................................ 17

нижней ........................................... 15, 16

И

Игла

проверка ................................................. 8

смена ...................................................... 8

сочетания с материалом и нитью ......... 22

Использование рукавной платформы ...... 25

Л

Лапка для потайной строчки .................... 39

М

Маховик .................................................... 17

Н

Намотка шпульки ..................................... 13

Натяжение нити ....................................... 27

Нитевдеватель ......................................... 19

О

Обметочная строчка ................................. 31

Основные части ......................................... 6

Очистка .................................................... 40

Очистка челнока ....................................... 40

П

Педаль ....................................................... 8

Переключатель выбора строчек ............... 11

Петли

обметывание ........................................ 33

регулировка .......................................... 34

Плоская платформа ................................... 6

Подключение кабелей ................................ 7

Поиск и устранение неисправностей ........ 42

Потайная подшивочная строчка ............... 30

Принадлежности ........................................ 5

дополнительные .............................. 5, 37

Приспособление для обрезки нити .......... 24

Пришивание пуговиц ................................ 37

Прямые строчки ....................................... 29

Р

Регулятор натяжения верхней нити ..........27

Рисунки .....................................................11

Рычаг реверса ..........................................12

С

Система быстрой заправки нижней

нити ................................................... 16, 21

Смена прижимной лапки .......................... 10

Сочетания материала, нити и иглы ..........22

Стержень для катушки ....................... 13, 17

Строчки

встроенные ...........................................29

названия ...............................................11

Строчки “зигзаг” ........................................29

Строчки двойного действия ...................... 32

Т

Техническое обслуживание ......................40

Ш

Штопальная пластина ....................... 37, 38

Штопка ......................................................38

Э

Эластичные строчки .................................31

45

Russian

888-X64/X74/X84/X67/X77/X87

Printed in Vietnam

XG4028-001

См. раздел о поддержке продуктов и ответы на часто задаваемые вопросы на нашем веб-сайте http://support.brother.com.

Brother G20 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
