Brother DCP-7055W, DCP-7057W, DCP-7070DW User Guide [de]
BENUTZERHANDBUCH GRUNDFUNKTIONEN
DCP-7055
DCP-7055W
DCP-7057
DCP-7057W
DCP-7060D
DCP-7065DN
DCP-7070DW
Nicht alle Modelle sind in allen Ländern verfügbar.
Version D
GER/AUS/SWI-GER
Service-Information
Füllen Sie die folgenden Felder aus, damit Sie bei
Bedarf jederzeit darauf zurückgreifen können:
Modell: DCP-7055 / DCP-7055W / DCP-7057 / DCP-7057W /
DCP-7060D / DCP-7065DN / DCP-7070DW
(markieren Sie Ihr Modell)
Seriennummer:1
Gekauft am:
Gekauft bei:
1
Die Seriennummer finden Sie an der Rückseite des
Gerätes. Bewahren Sie das Benutzerhandbuch und
den Kaufbeleg sorgfältig auf als Nachweis für den
Kauf des Gerätes bei Diebstahl, Feuerschäden oder
Garantieanspruch.
Registrieren Sie Ihr Gerät schnell und bequem online unter
http://www.brother.com/registration/
© 2010 Brother Industries, Ltd.
Benutzerhandbücher und wo sie zu finden sind?
Welches Handbuch? Was beinhaltet es? Wo ist es zu finden?
Sicherheitshinweise
und Vorschriften
Installationsanleitung Folgen Sie den Anweisungen zur
Benutzerhandbuch Grundfunktionen
Benutzerhandbuch Erweiterte Funktionen
Software-Handbuch
Netzwerkbegriffe
(Für DCP-7055W /
DCP-7057W /
DCP-7065DN /
DCP-7070DW)
Lesen Sie diese Anleitung zuerst. Lesen Sie
bitte die Sicherheitshinweise, bevor Sie das
Gerät in Betrieb nehmen. In dieser Anleitung
finden Sie Warenzeichen und gesetzliche
Vorschriften.
Inbetriebnahme des Gerätes und zur
Installation der Treiber und Software
entsprechend dem Betriebssystem und der
Verbindungsart, die Sie verwenden.
Lernen Sie die Grundfunktionen zum Kopieren
und Scannen kennen und erfahren Sie, wie die
Verbrauchsmaterialien ersetzt werden.
Beachten Sie die Hinweise zur Problemlösung.
Lernen Sie die erweiterten Funktionen kennen:
Kopieren, Drucken von Berichten und
Durchführen regelmäßiger Wartungsarbeiten.
Befolgen Sie diese Anweisungen für Drucken
und Scannen. Die Anweisungen für Scannen
im Netzwerk (Für DCP-7055W / DCP-7057W /
DCP-7065DN / DCP-7070DW) und die
Verwendung des Dienstprogramms Brother
ControlCenter sind hier ebenfalls enthalten.
In diesem Handbuch finden Sie grundlegende
Informationen zu den erweiterten
Netzwerkfunktionen von Brother-Geräten
sowie Erläuterungen der allgemeinen
Netzwerkbegriffe und anderen gebräuchlichen
Terminologien.
Gedruckt / Im Karton
PDF-Datei /
Dokumentations-CD-ROM /
Im Karton
Netzwerkhandbuch
(Für DCP-7055W /
DCP-7057W /
DCP-7065DN /
DCP-7070DW)
Dieses Handbuch enthält nützliche
Informationen zu den LAN- und WLANEinstellungen sowie zu
Sicherheitseinstellungen, die von BrotherGeräten verwendet werden. Sie finden hier
auch Informationen zu den von Ihrem Gerät
unterstützten Protokollen und ausführliche
Hinweise zur Problemlösung.
i
Inhaltsverzeichnis
(BENUTZERHANDBUCH - GRUNDFUNKTIONEN)
1 Allgemeine Informationen 1
Zur Verwendung dieses Handbuches....................................................................1
In dieser Dokumentation verwendete Symbole und Konventionen .................1
Benutzerhandbuch - Erweiterte Funktionen, Software-Handbuch und
Netzwerkhandbuch aufrufen...............................................................................2
Handbücher ansehen ......................................................................................2
Zugang zum Brother-Support (Windows
Zugang zum Brother-Support (Macintosh) ............................................................5
Funktionstastenfeld-Übersicht ............................................................................... 6
Displaysprache ändern ..........................................................................................7
2 Papier einlegen 8
Papier oder andere Druckmedien einlegen ...........................................................8
Papier in die Standard-Papierzufuhr einlegen.................................................8
Papier in die manuelle Zufuhr einlegen .........................................................10
Nicht scannbare und bedruckbare Bereiche .................................................14
Papiereinstellungen .............................................................................................15
Druckmedium ................................................................................................15
Papierformat ..................................................................................................15
Verwendbare Papiersorten und Druckmedien..................................................... 16
Empfohlenes Papier und Druckmedien .........................................................16
Papiersorten und -formate.............................................................................16
Aufbewahren und Verwenden von Spezialpapier..........................................17
®
) ............................................................4
3 Dokumente einlegen 21
So legen Sie Dokumente ein ...............................................................................21
Automatischen Vorlageneinzug (ADF) verwenden (für DCP-7065DN).........21
Vorlagenglas verwenden ...............................................................................22
4Kopieren 24

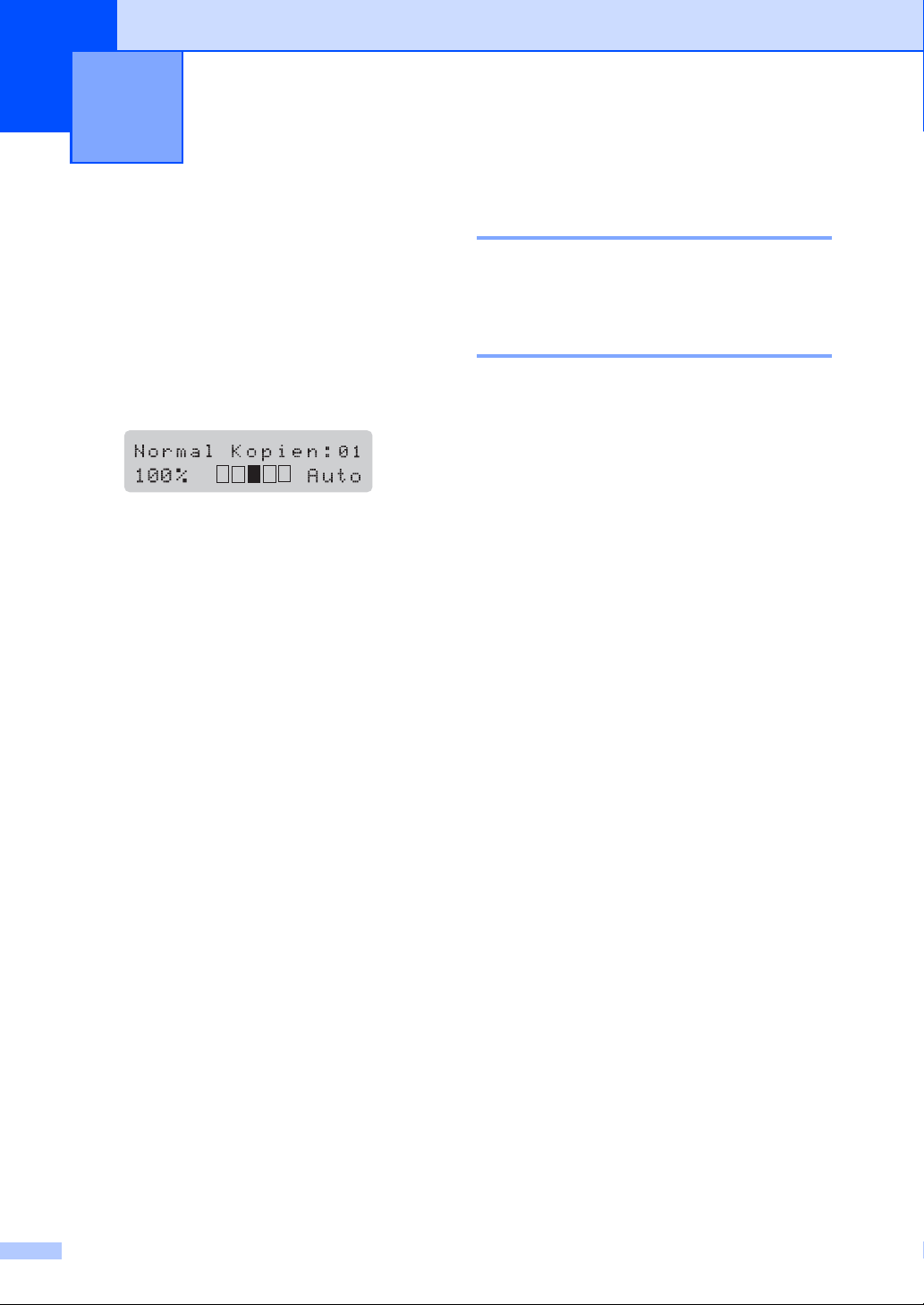

So fertigen Sie eine Kopie an ..............................................................................24
Kopieren abbrechen ......................................................................................24
Kopiereinstellungen .......................................................................................24
5 So drucken Sie vom Computer aus 25
Dokument drucken...............................................................................................25
ii
6 So scannen Sie auf einen Computer 26

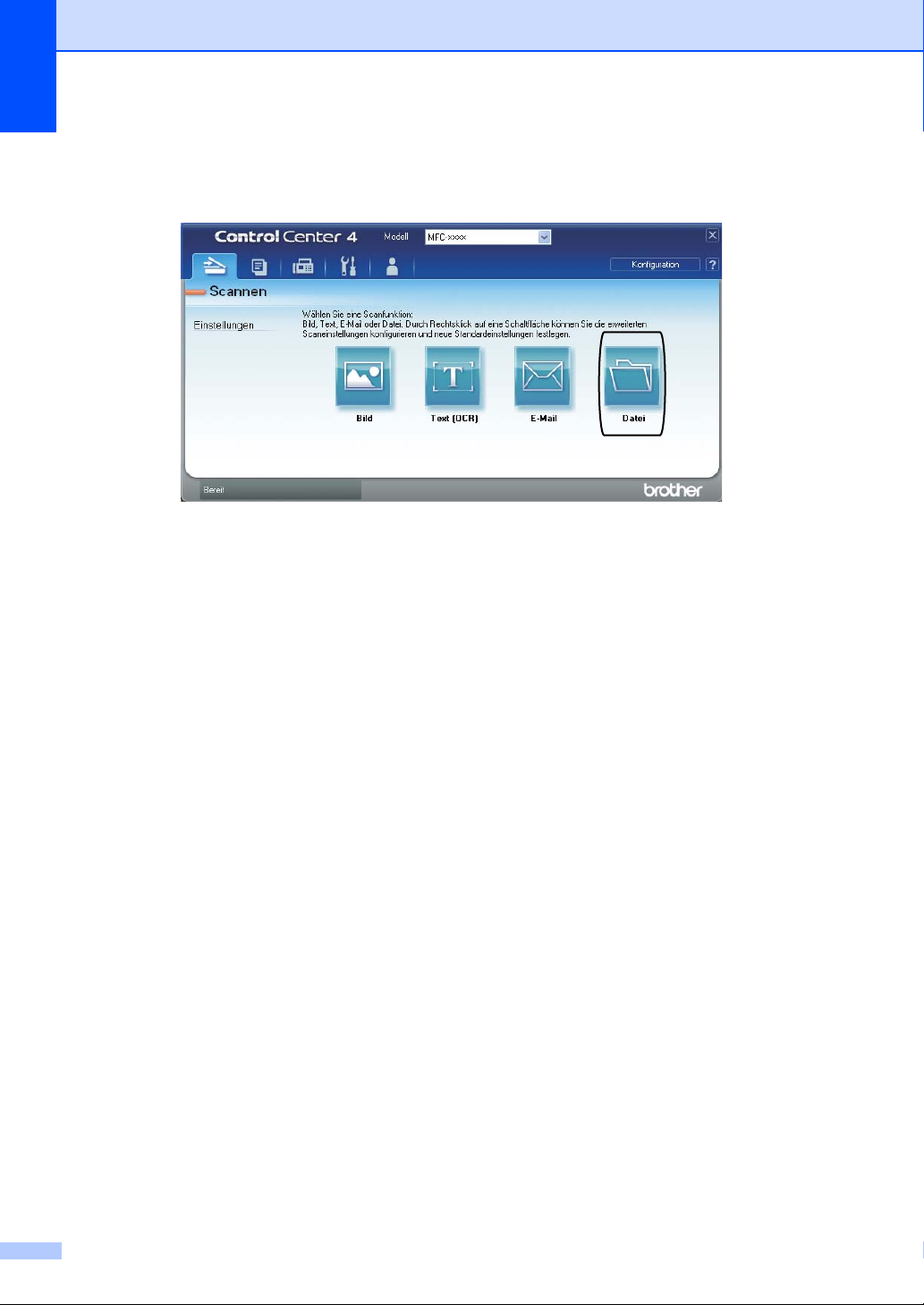

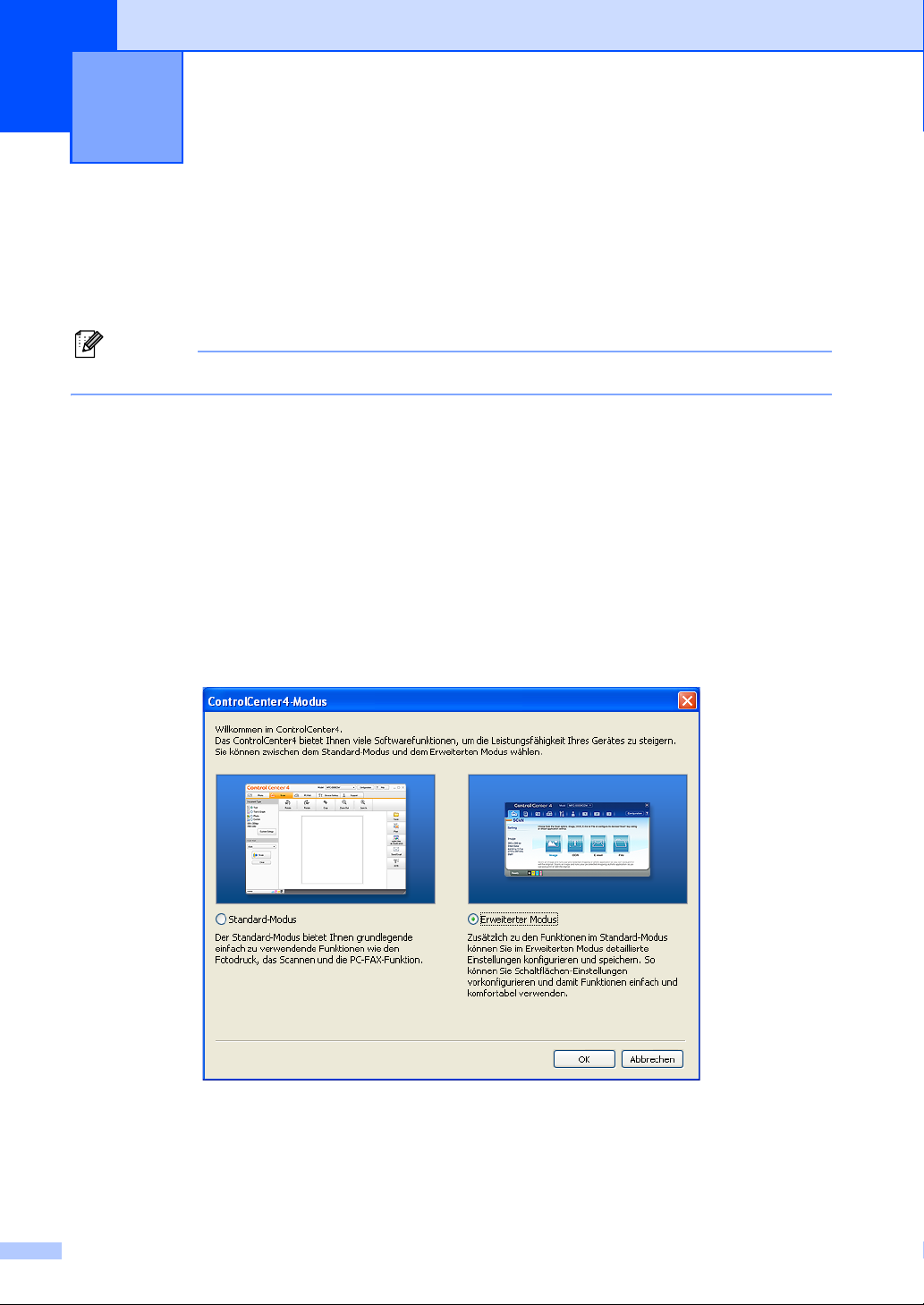

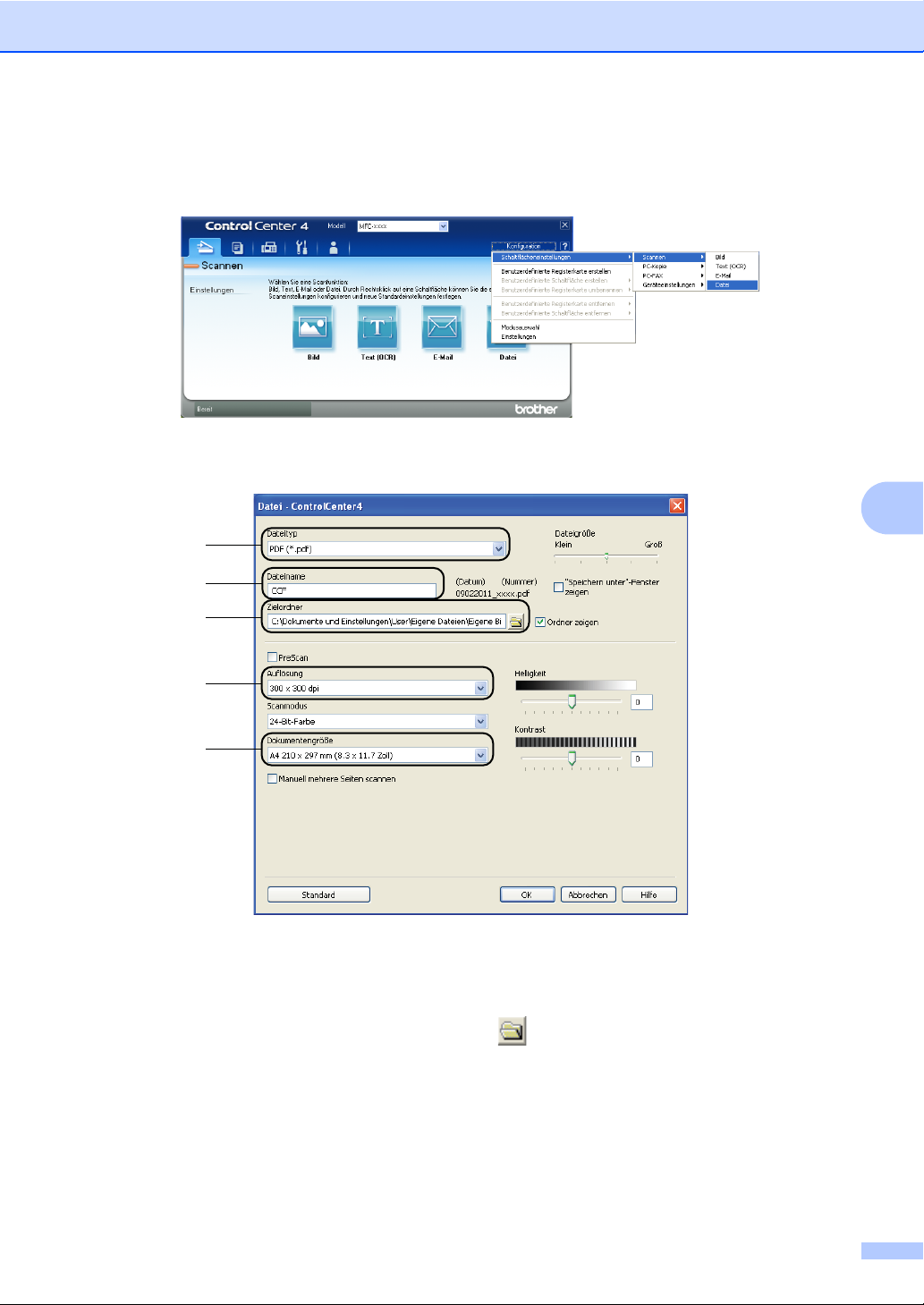

Ein Dokument als PDF-Datei mit ControlCenter4 (Windows®) scannen............. 26

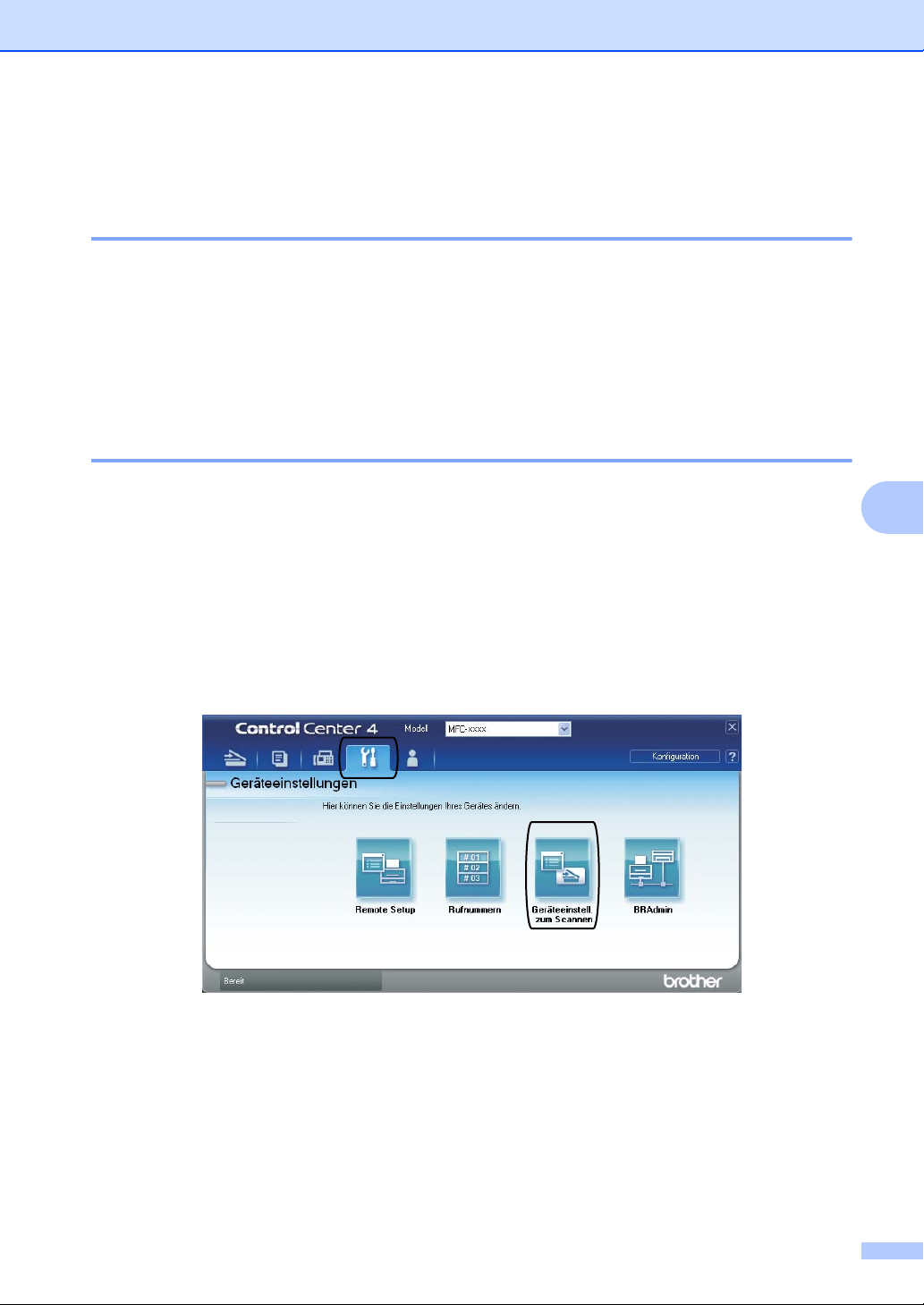

Tasteneinstellungen für SCANNER ändern.........................................................29
Vor dem Scannen..........................................................................................29
SCANNER-Tasteneinstellungen....................................................................29
Mit der SCANNER-Taste scannen ................................................................ 31
A Regelmäßige Wartung 32

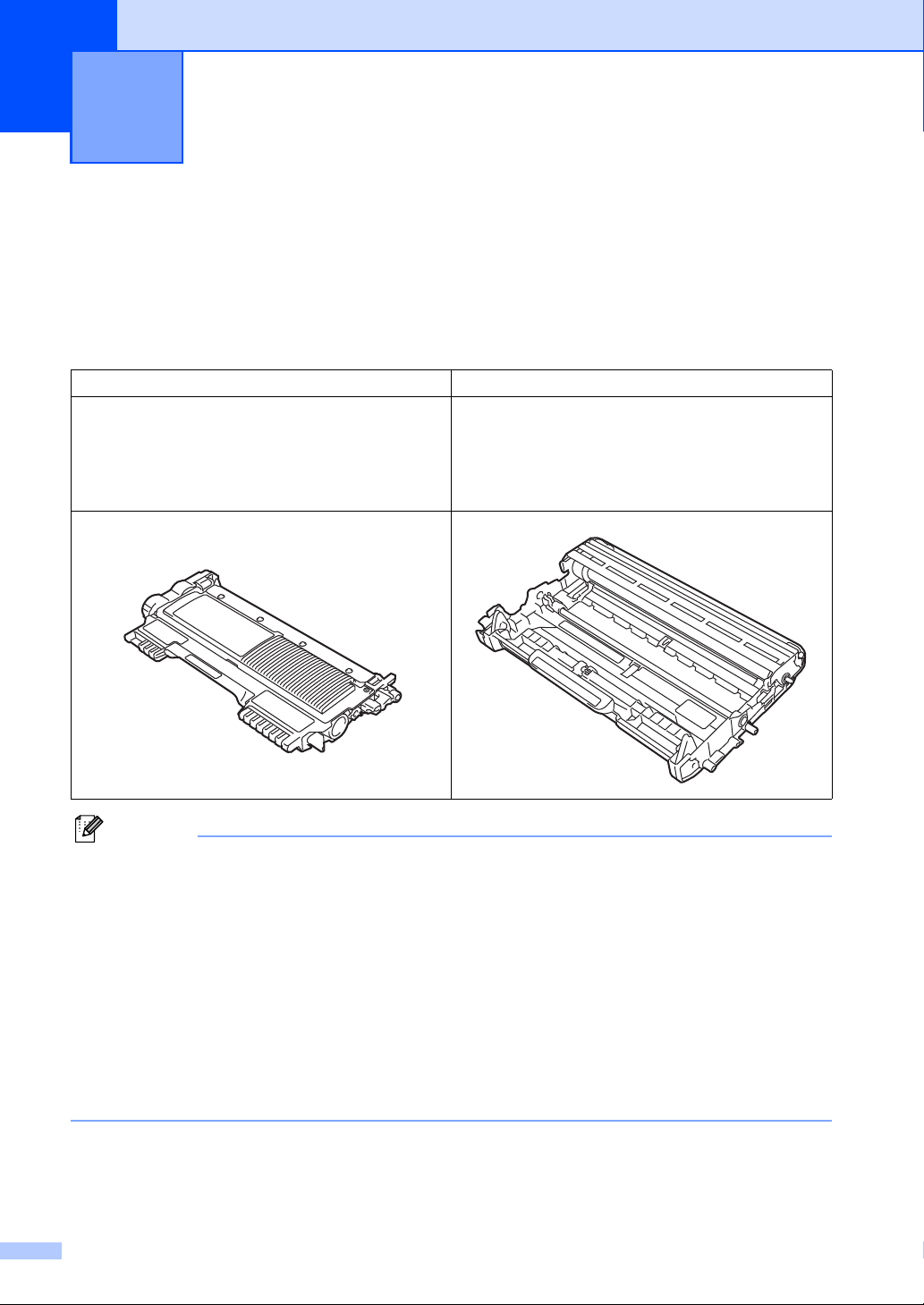

Verbrauchsmaterialien ersetzen ..........................................................................32

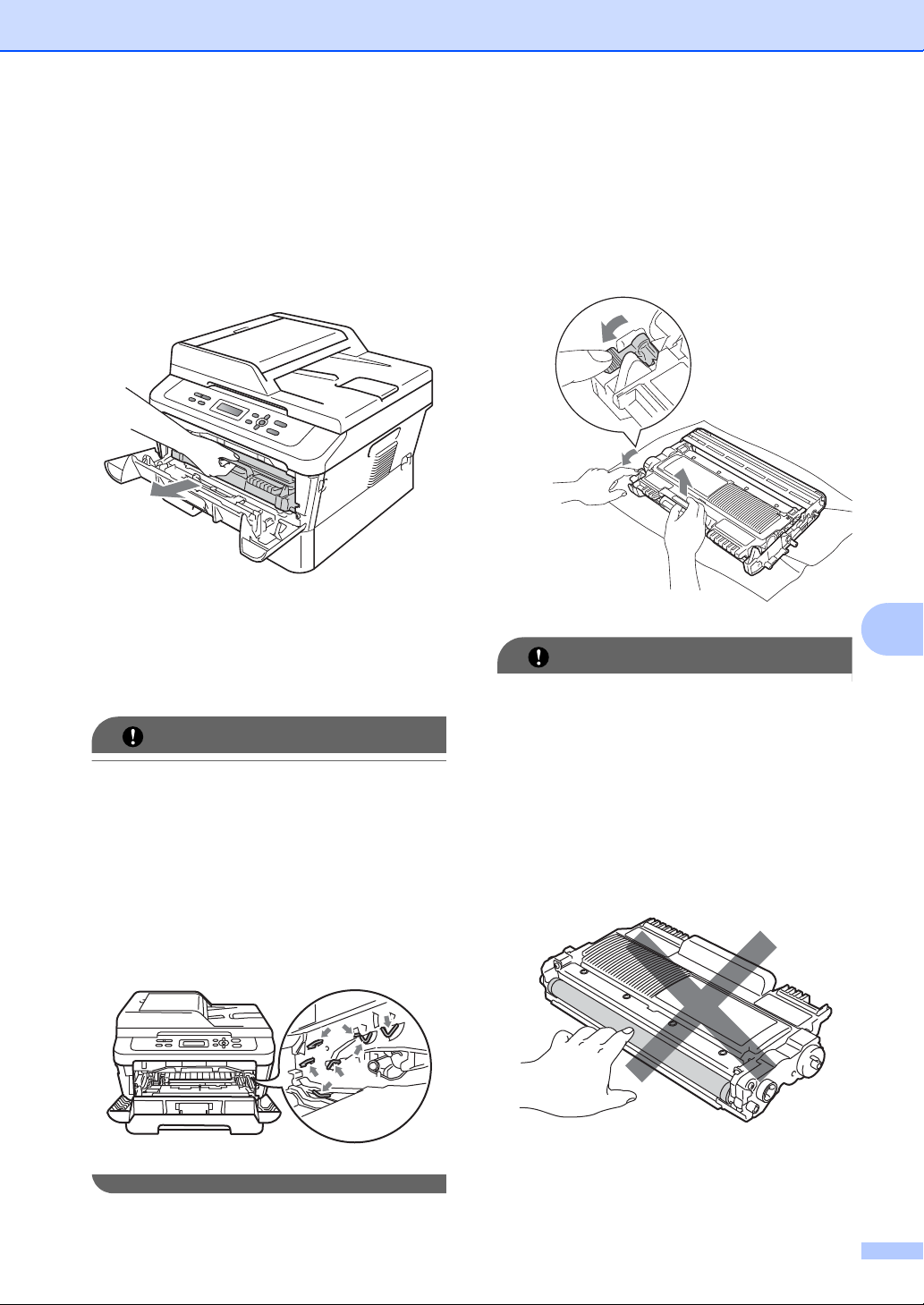

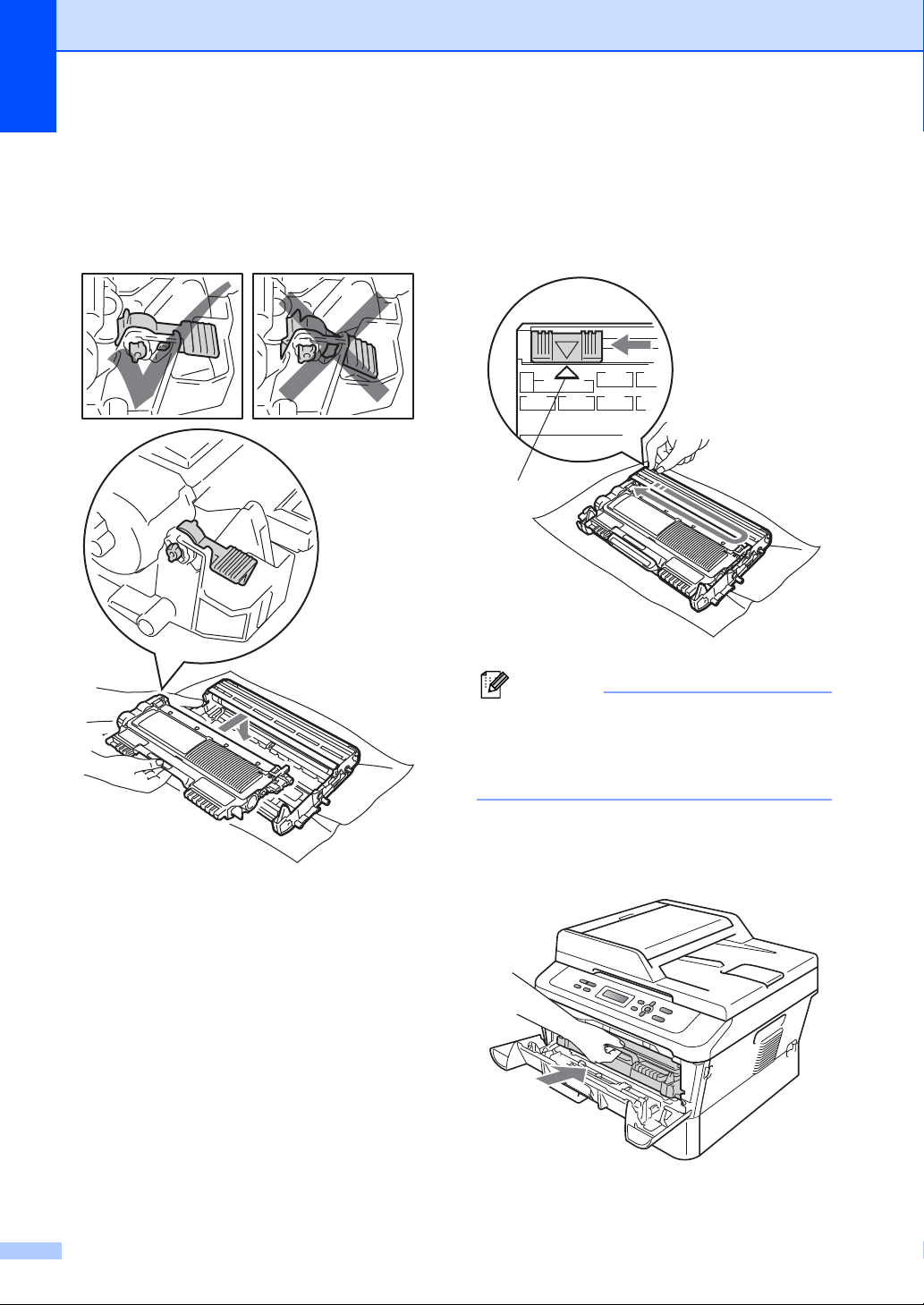

Tonerkassette ersetzen ................................................................................. 33

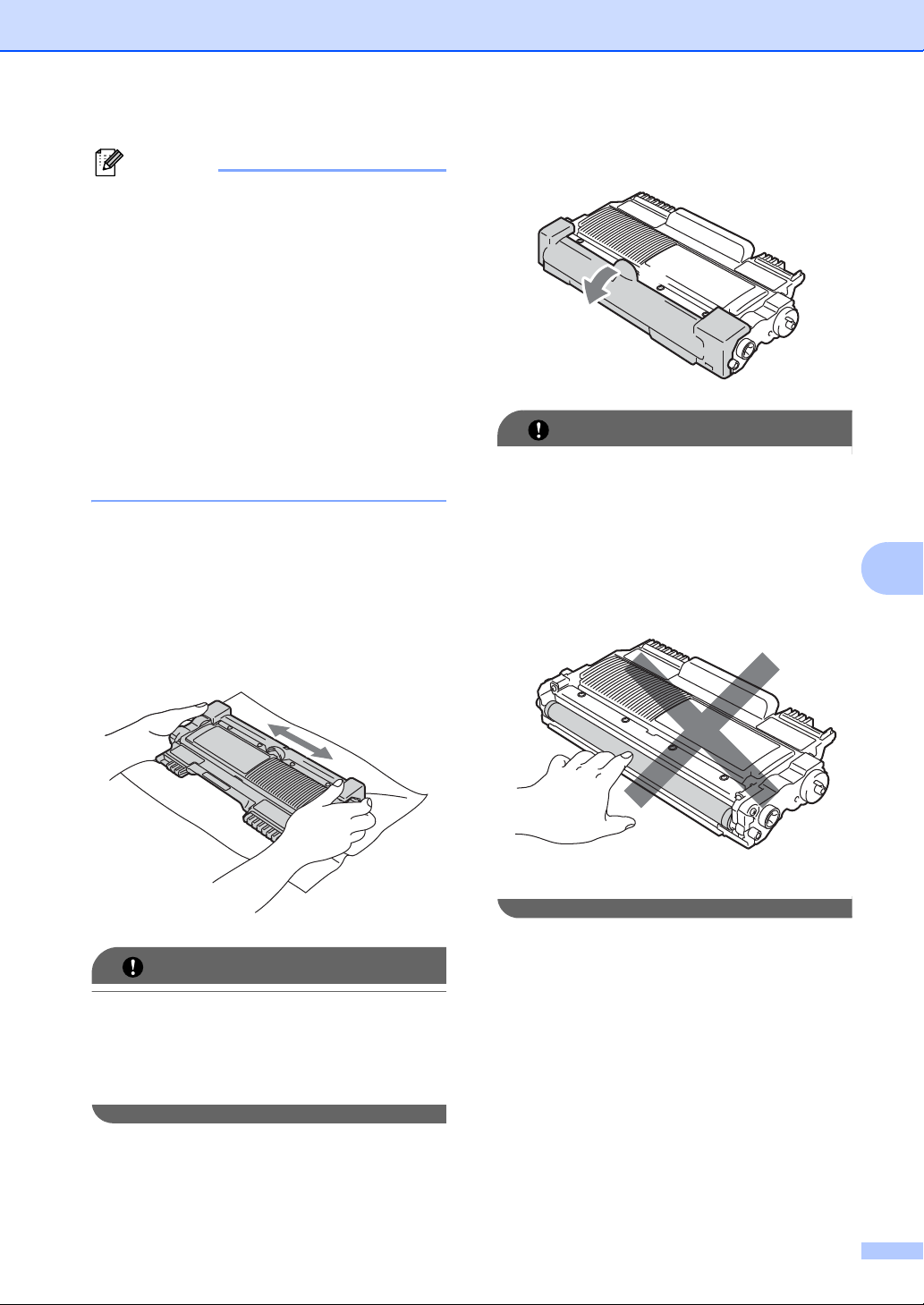

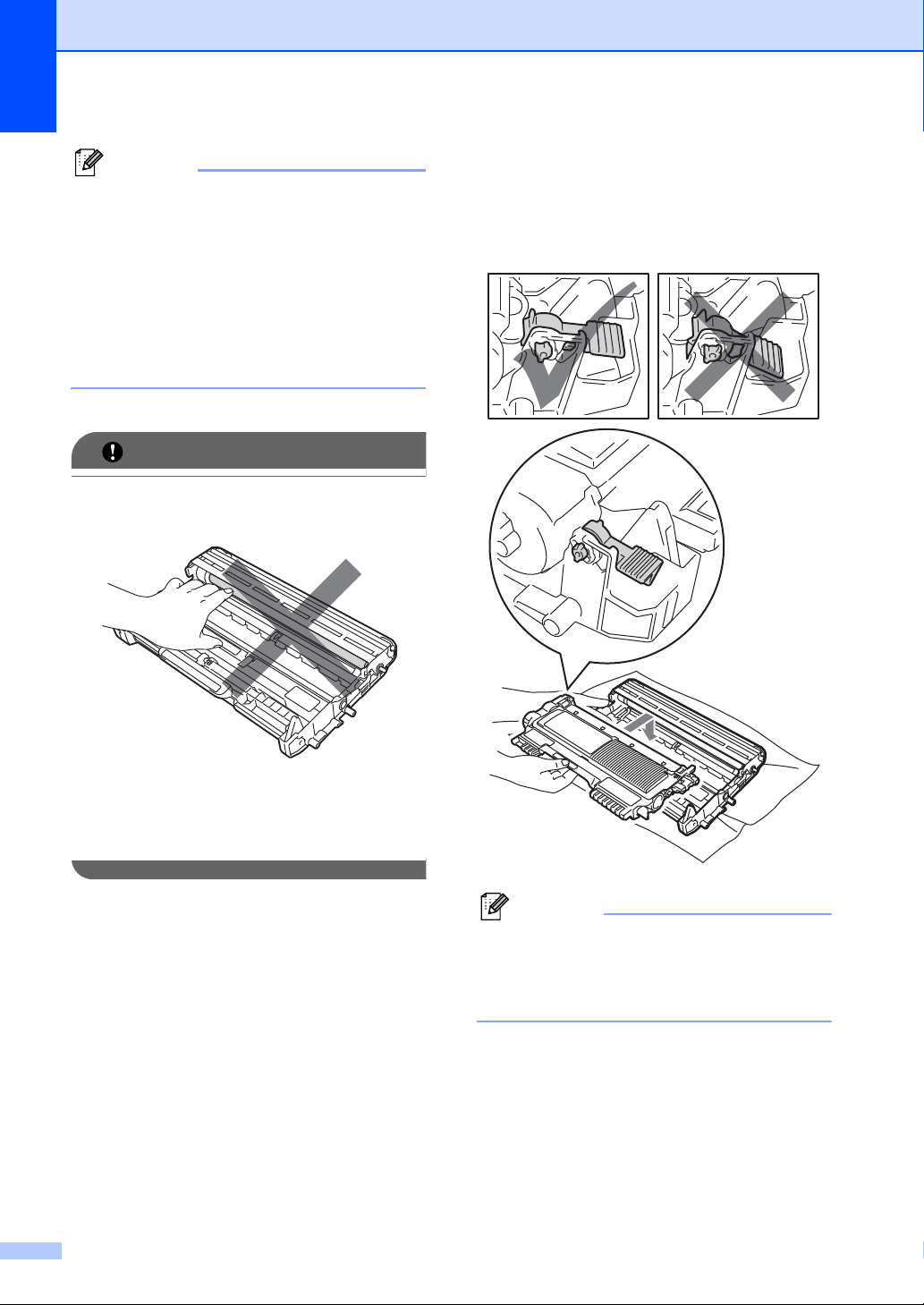

Trommeleinheit ersetzen ............................................................................... 39

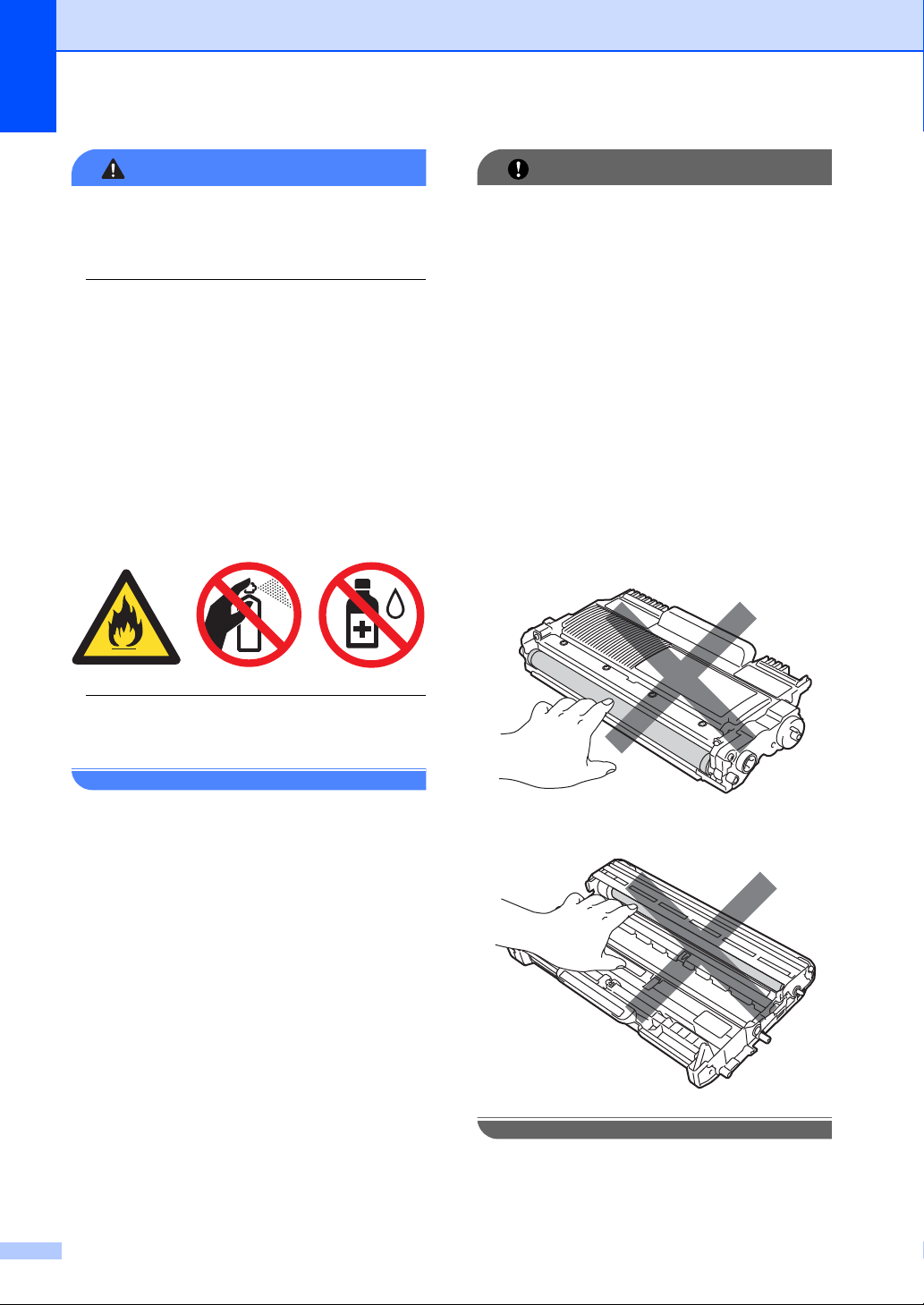

Gerät reinigen...................................................................................................... 43
Gehäuse des Gerätes reinigen......................................................................44

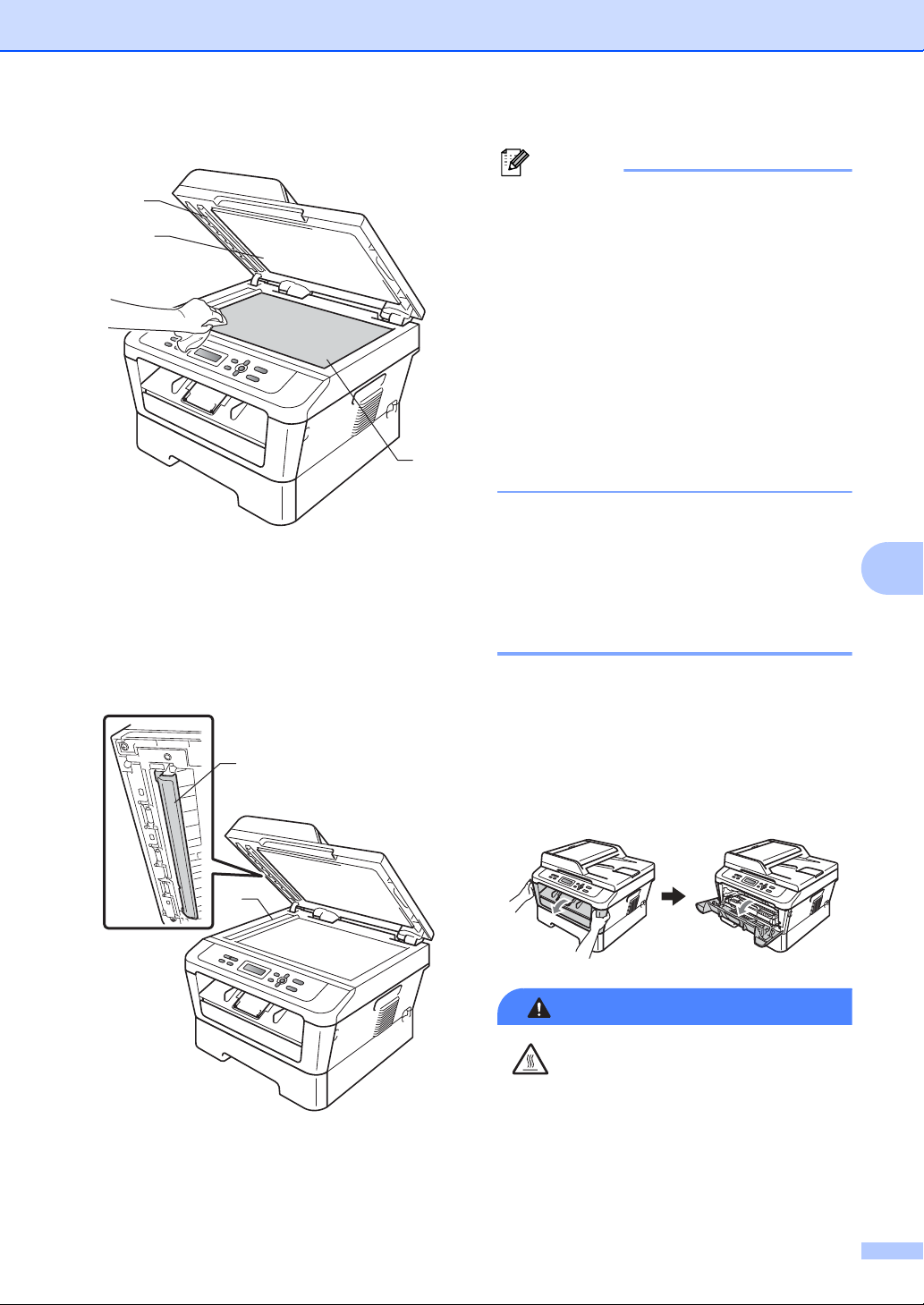

Vorlagenglas reinigen....................................................................................44

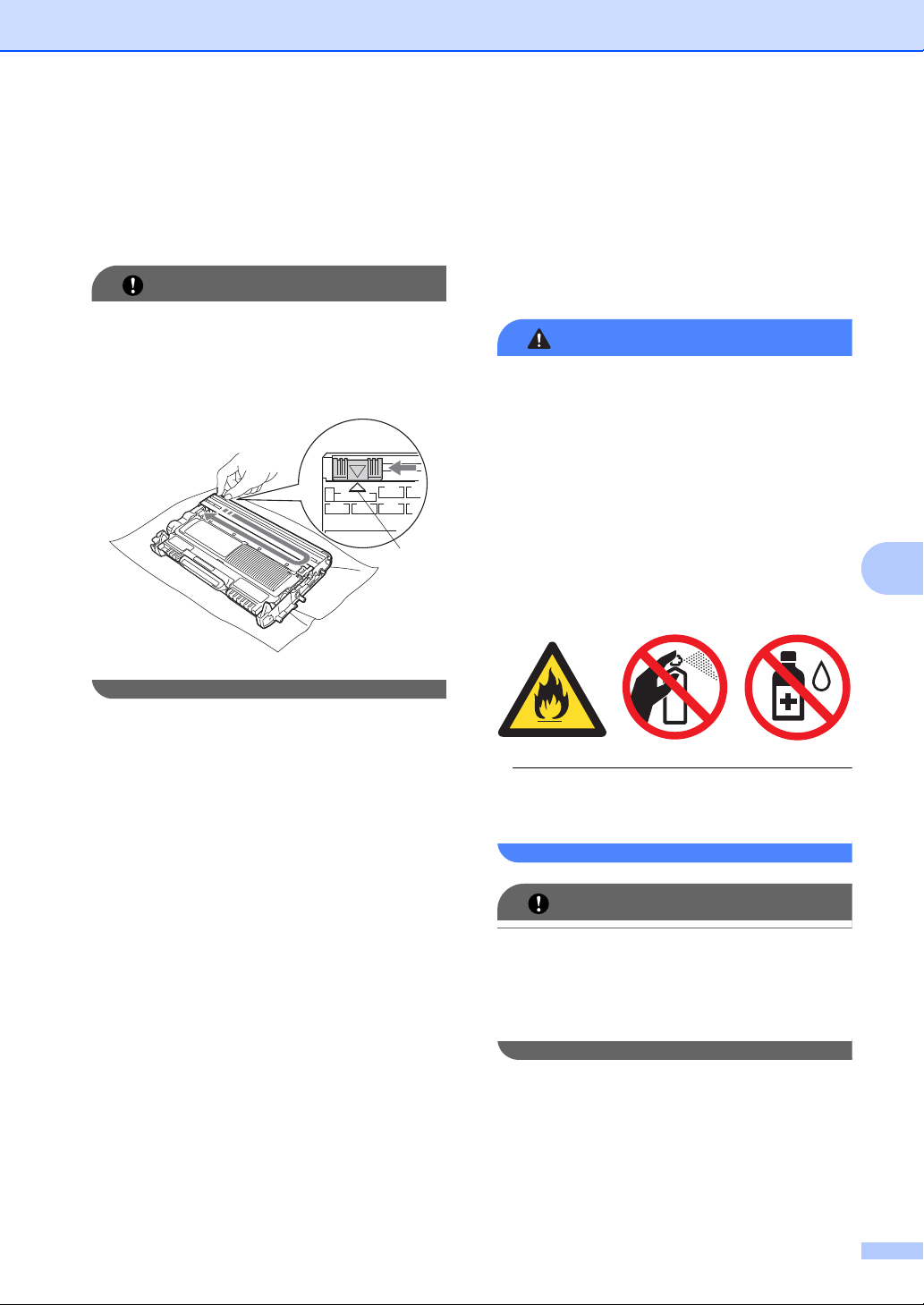

Koronadraht reinigen ..................................................................................... 45

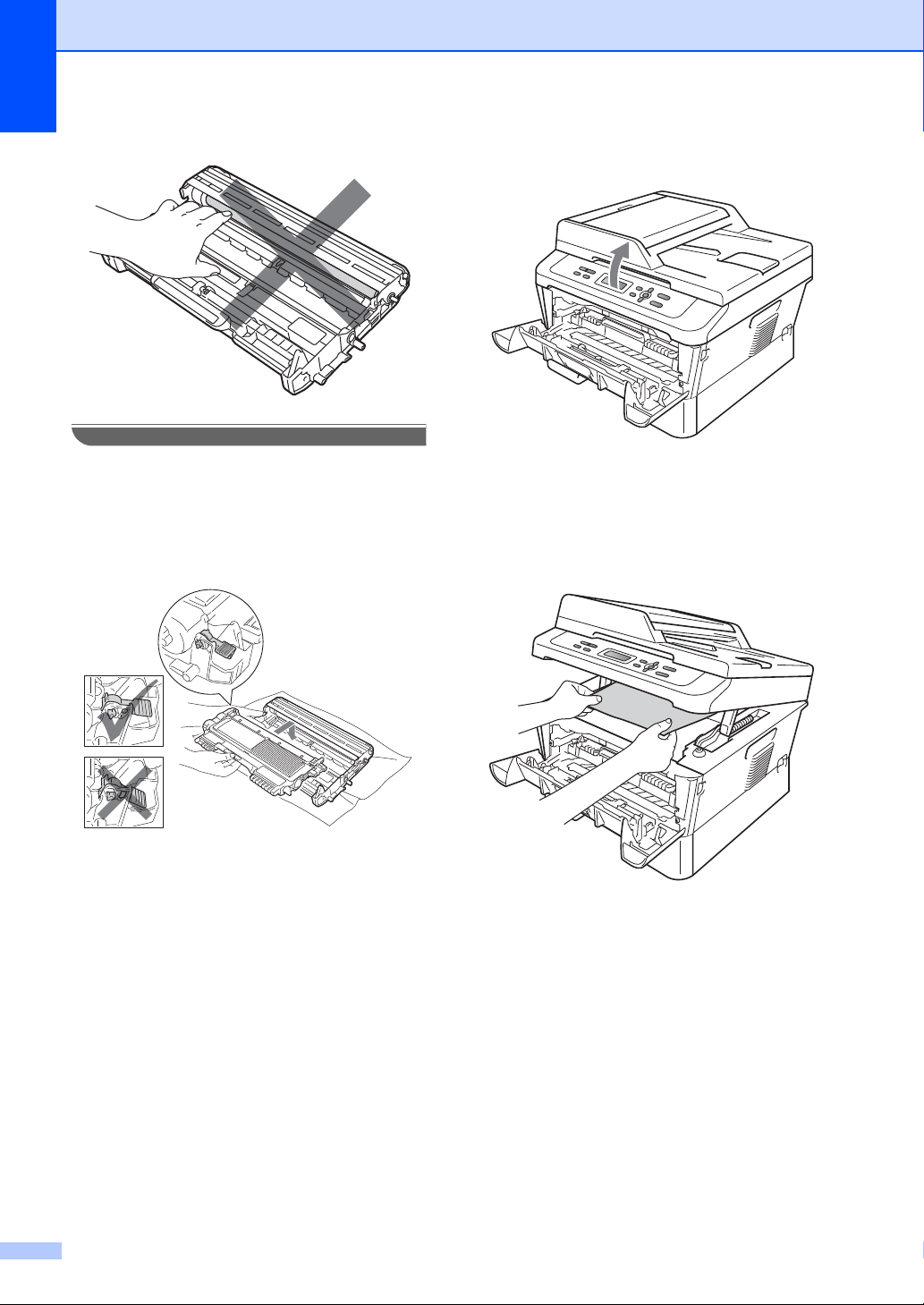

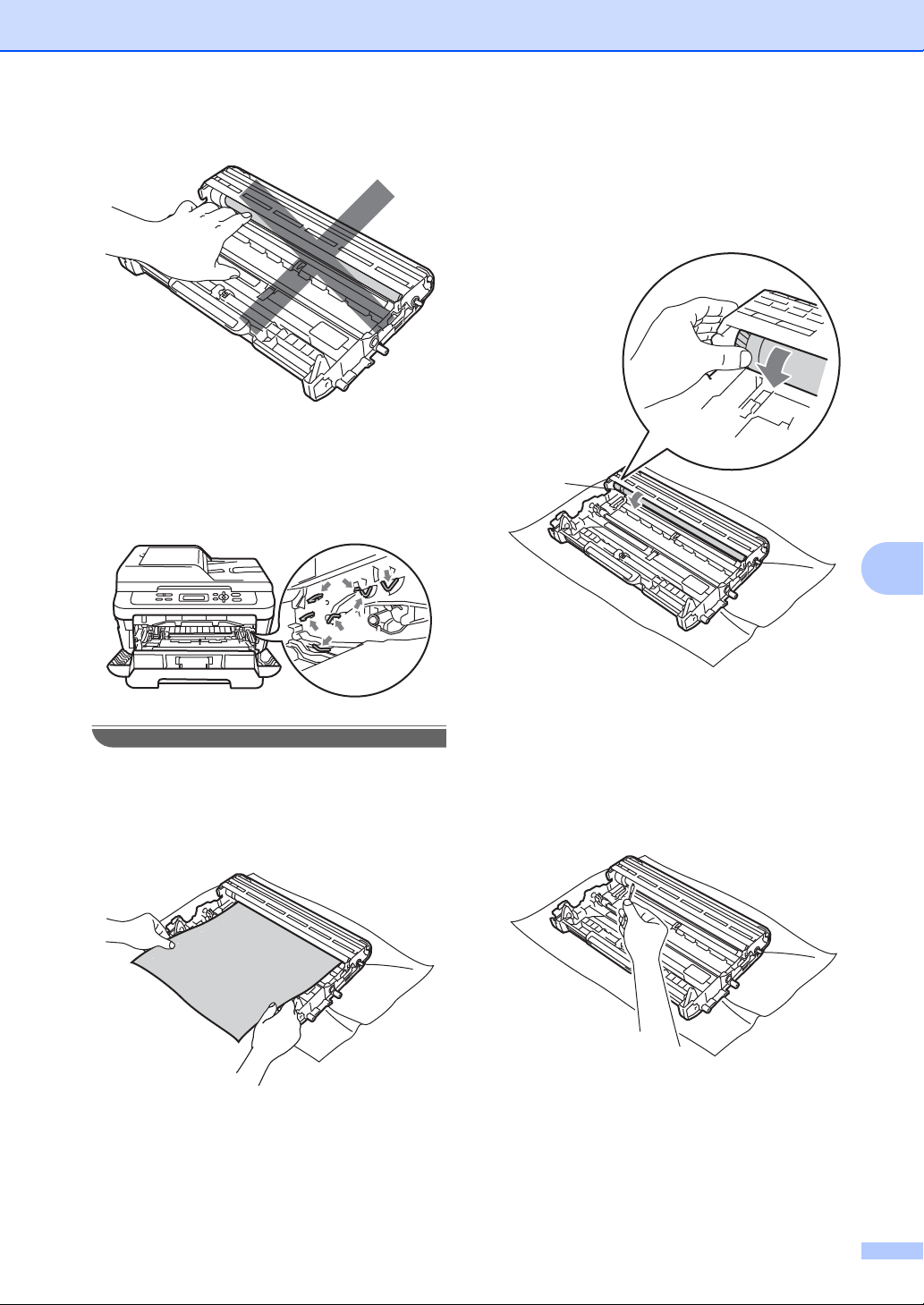

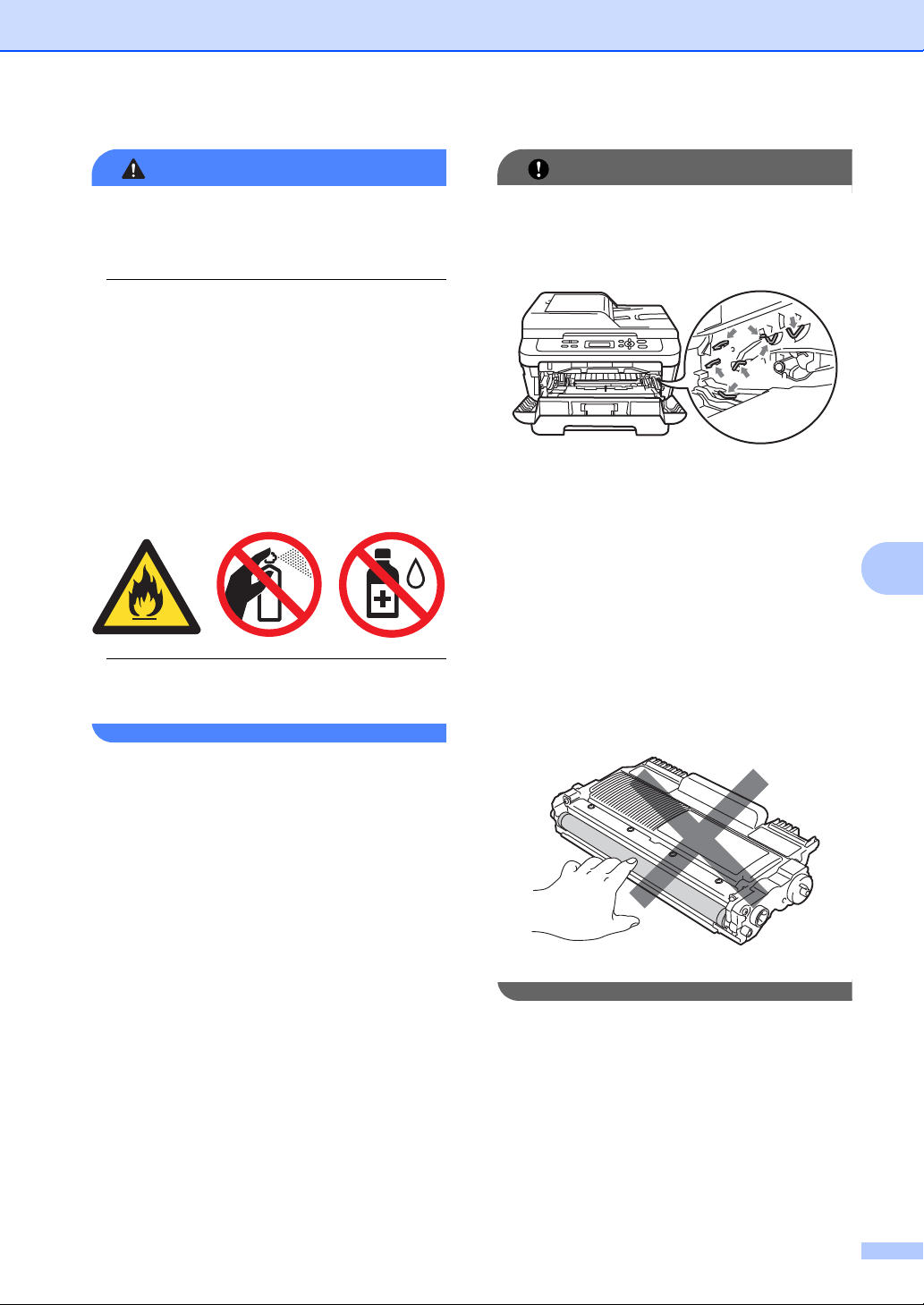

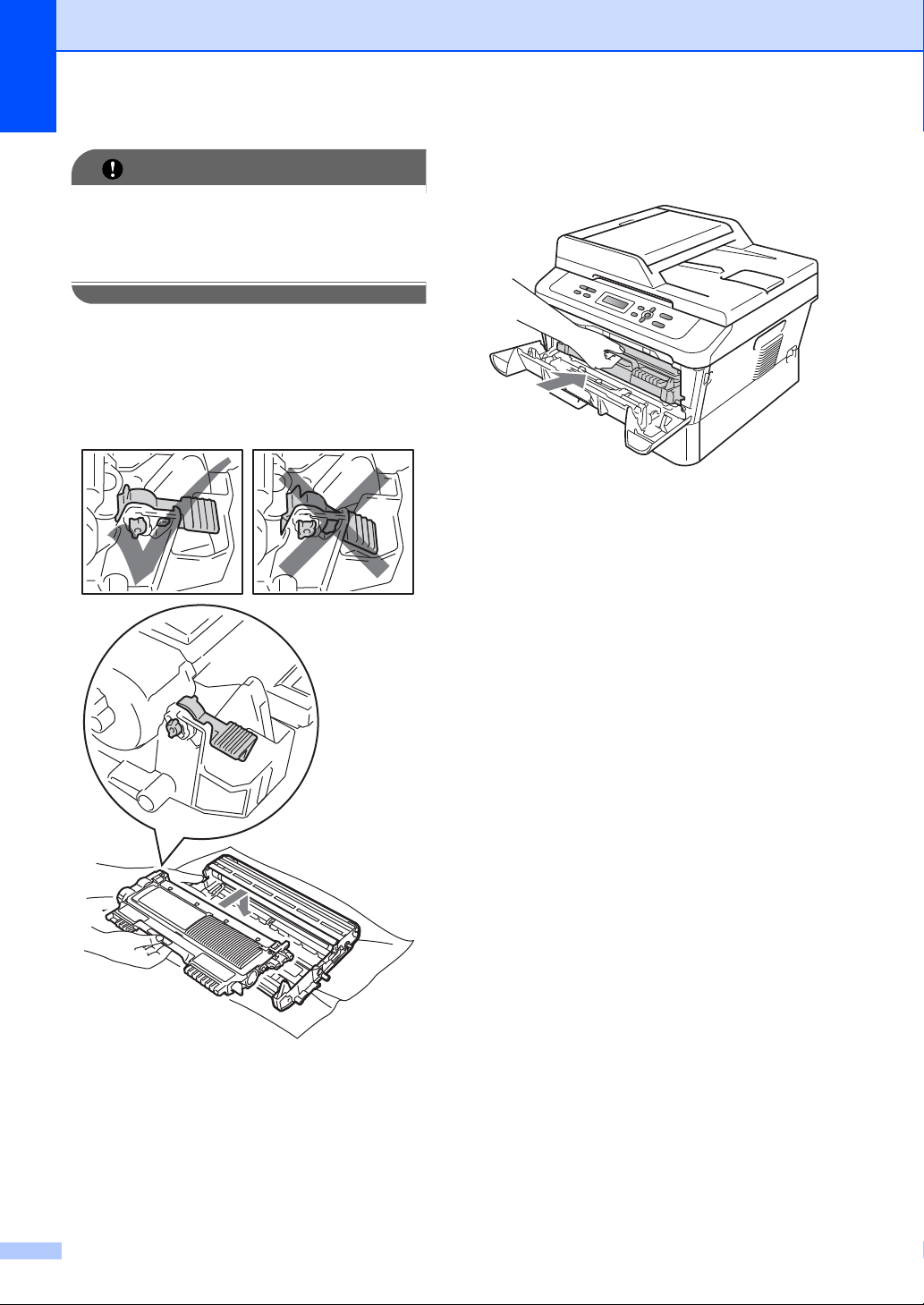

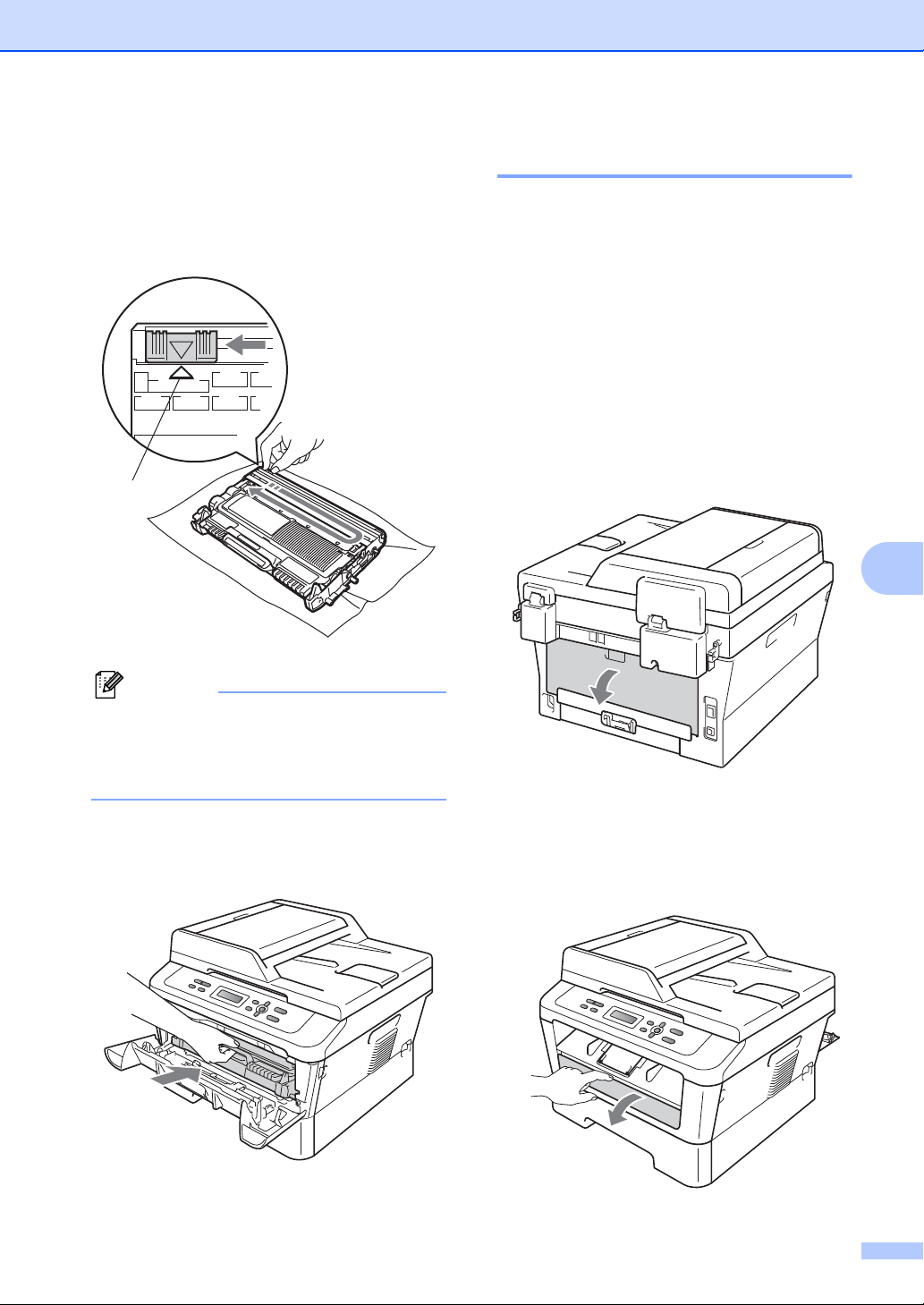

Trommeleinheit reinigen ................................................................................47

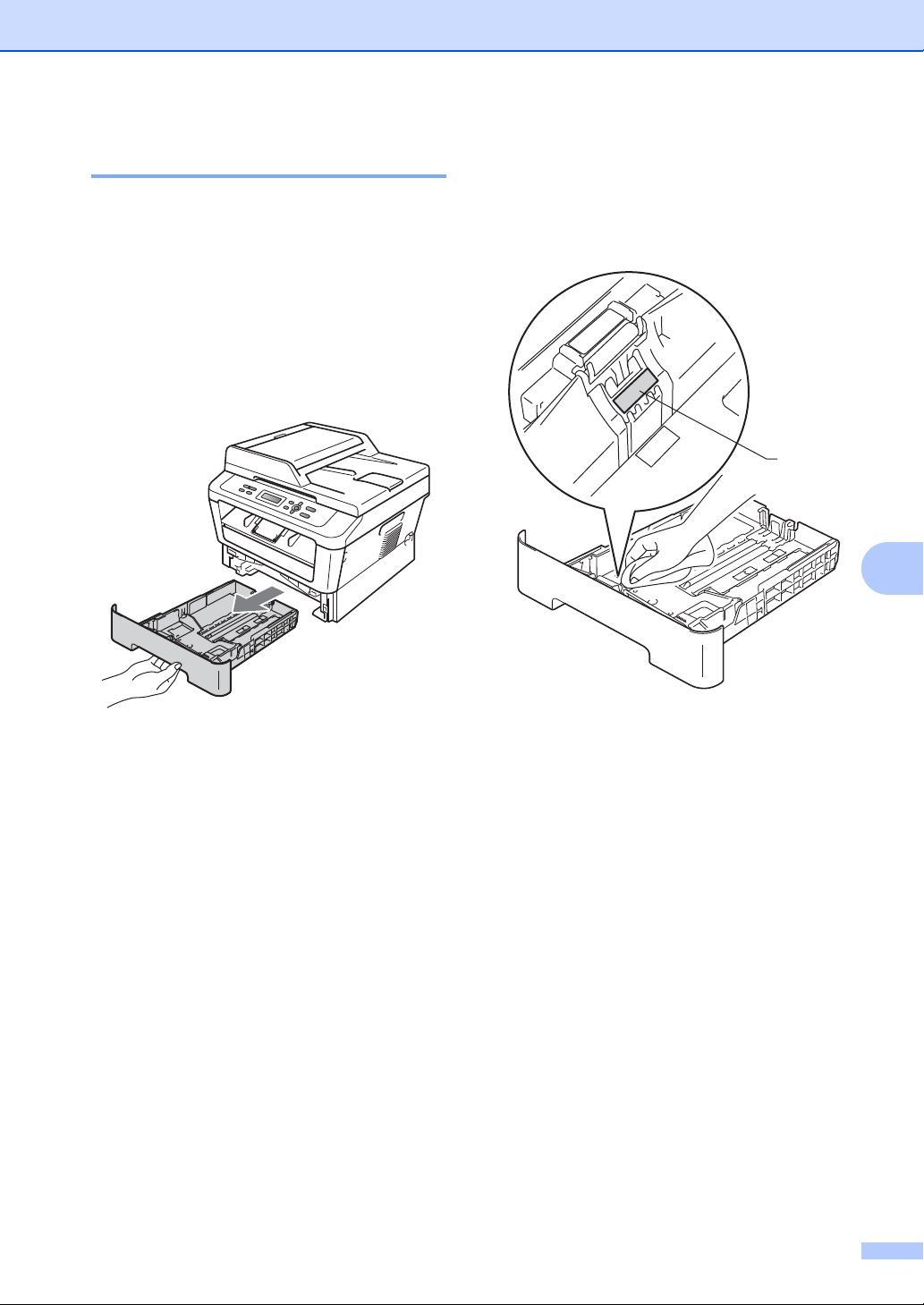

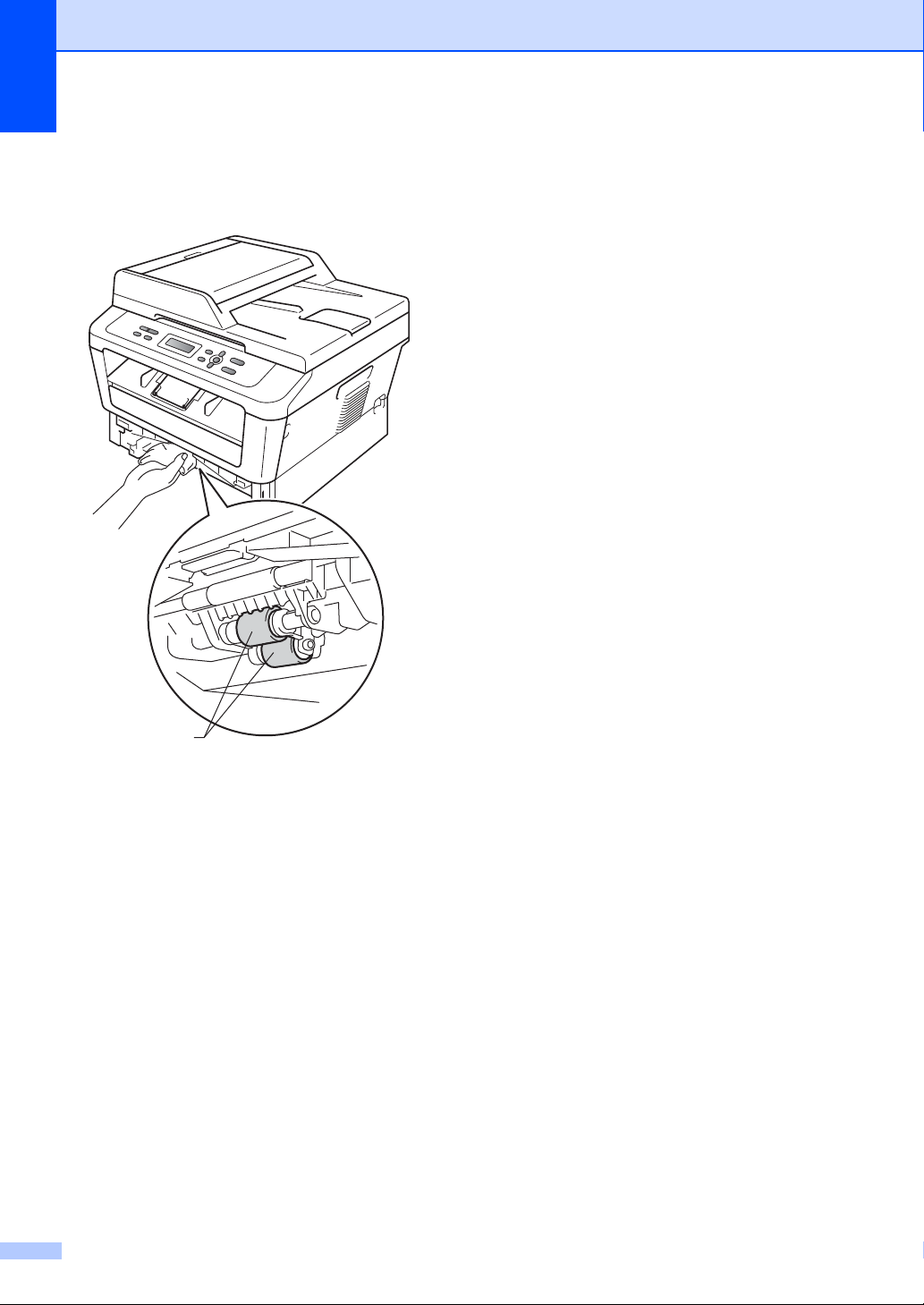

Papiereinzugsrollen reinigen ......................................................................... 53
B Problemlösung 55
Fehler- und Wartungsmeldungen ........................................................................ 55
Dokumentenstau..................................................................................................59
Dokumentenstau oben im Vorlageneinzug (für DCP-7065DN) .....................59

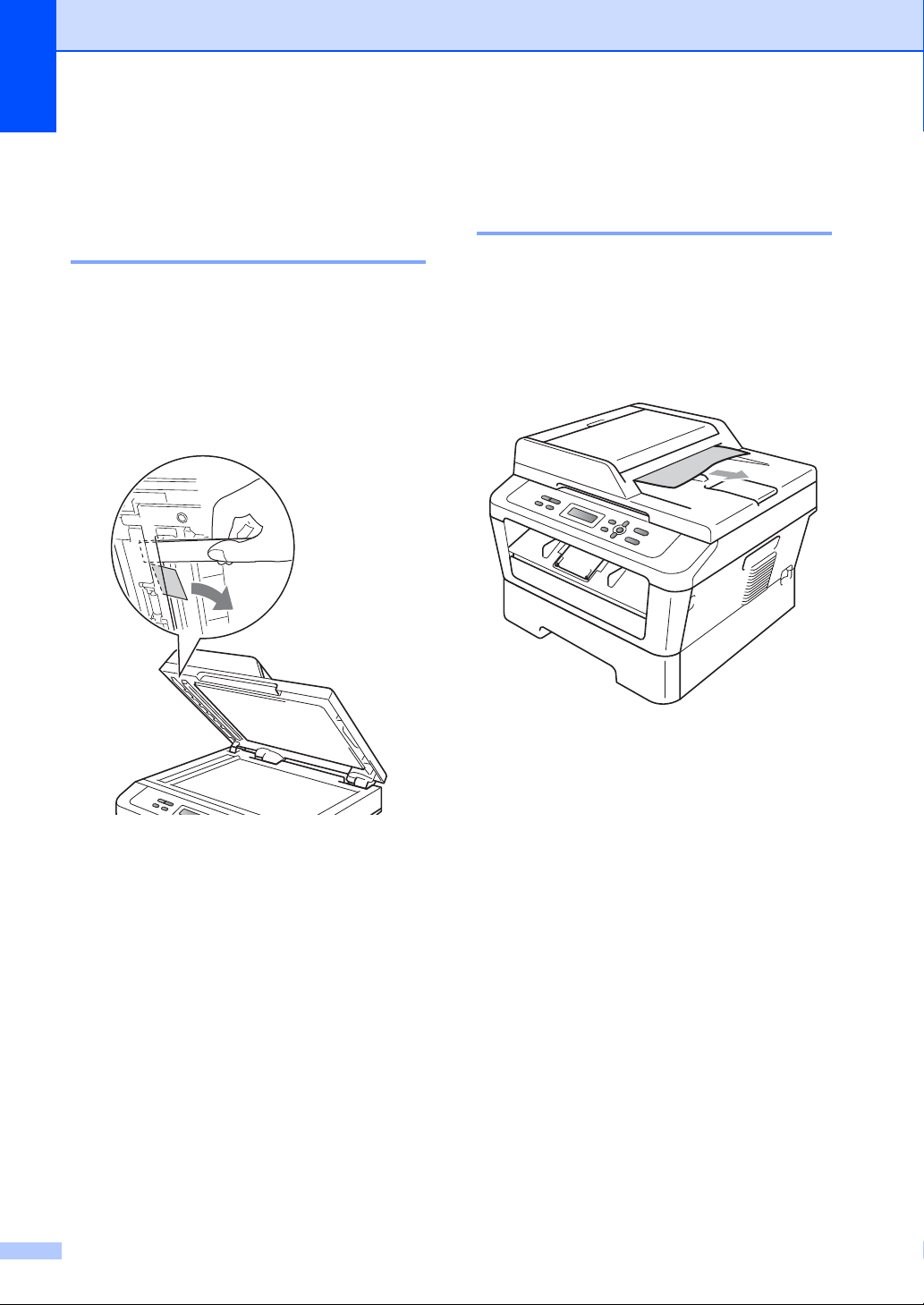

Dokumentenstau unter der Vorlagenglas-Abdeckung (für DCP-7065DN) ....59
Kleinformatige Dokumente, die sich im Vorlageneinzug gestaut haben,
entfernen (für DCP-7065DN)..................................................................... 60
Dokumentenstau an der Vorlagenausgabe (für DCP-7065DN) ....................60
Papierstau ...........................................................................................................61
Papierstau in der Standard-Papierzufuhr ...................................................... 61

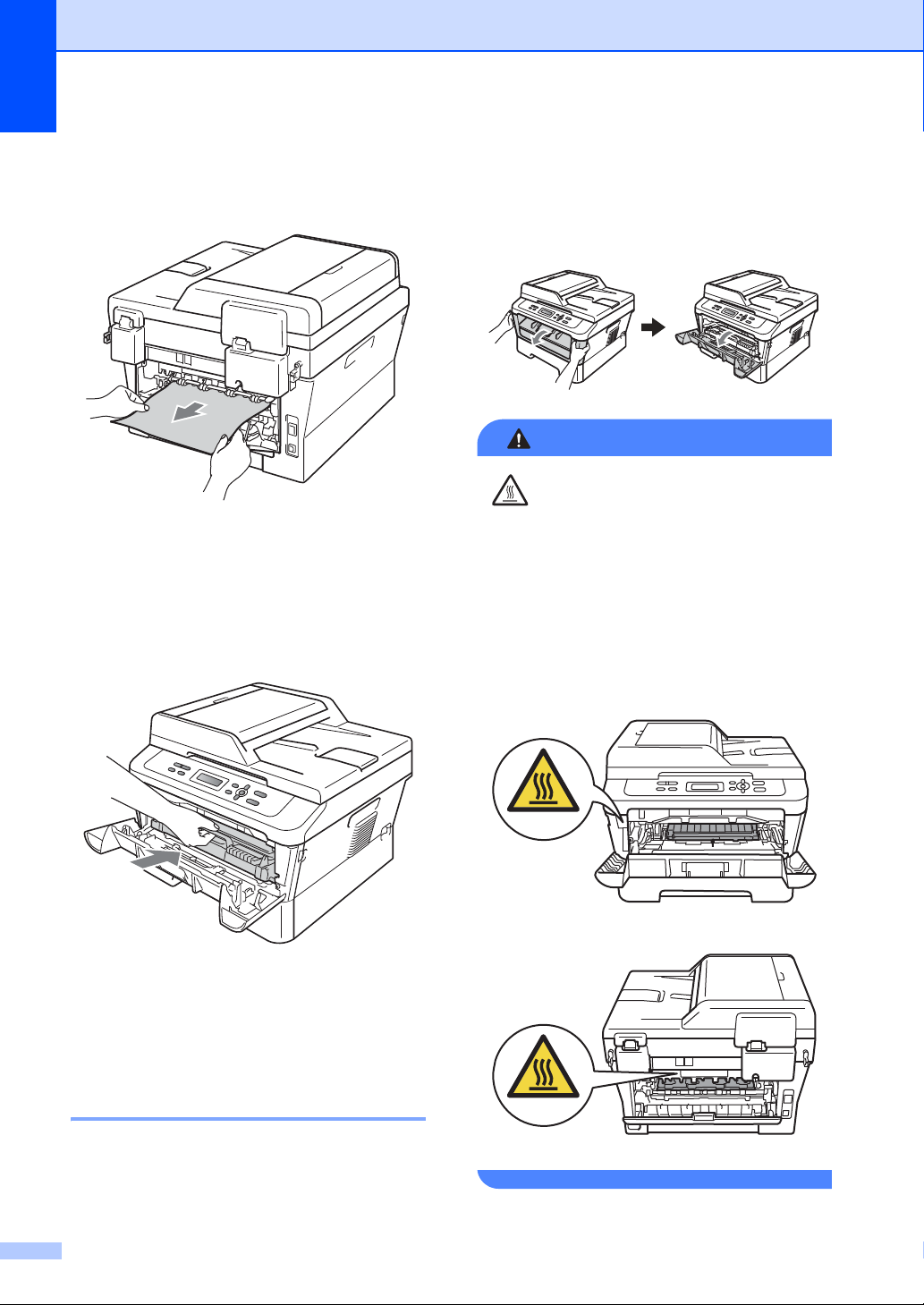

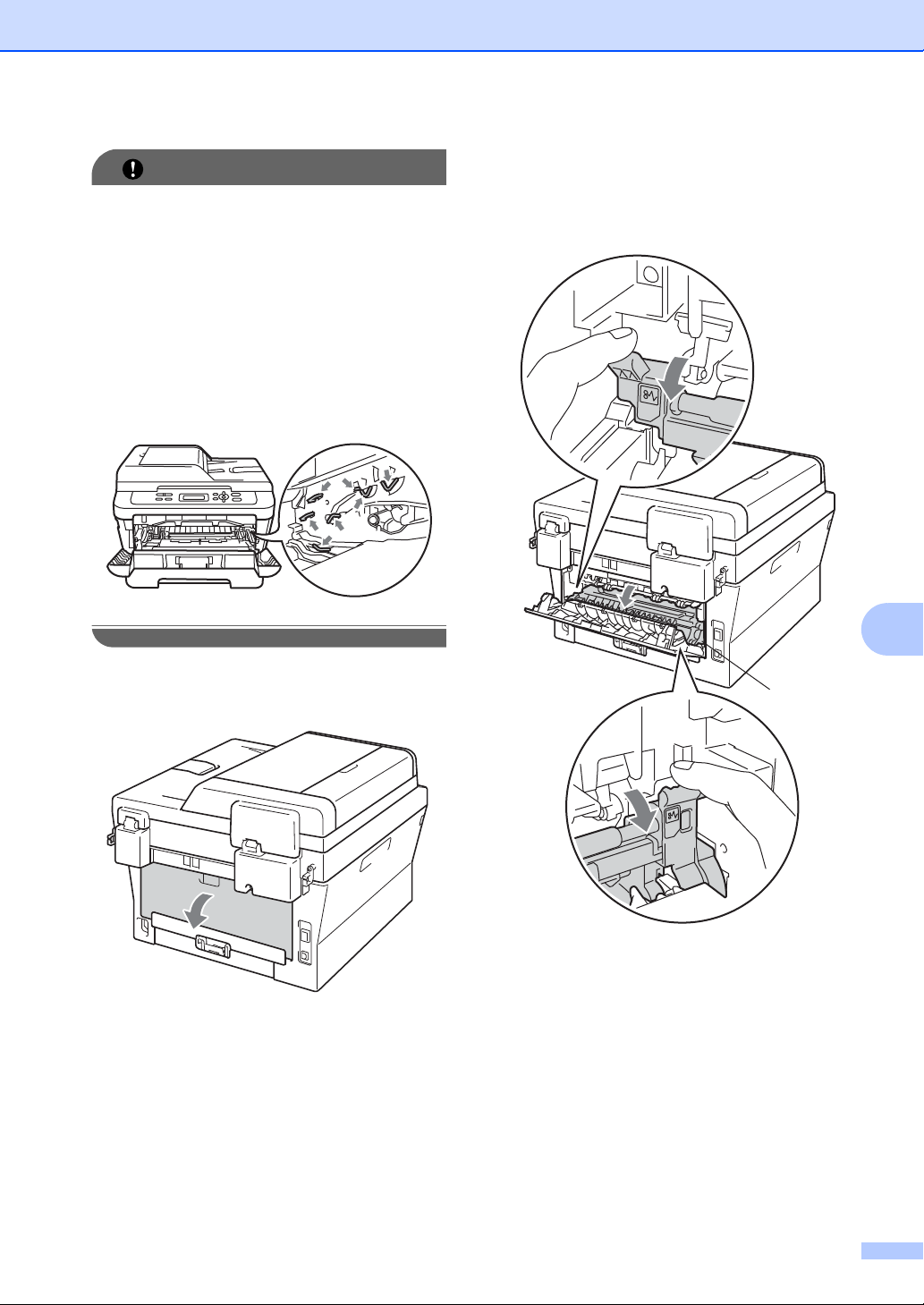

Papierstau im hinteren Teil des Gerätes ....................................................... 62
Papierstau innen im Gerät............................................................................. 64

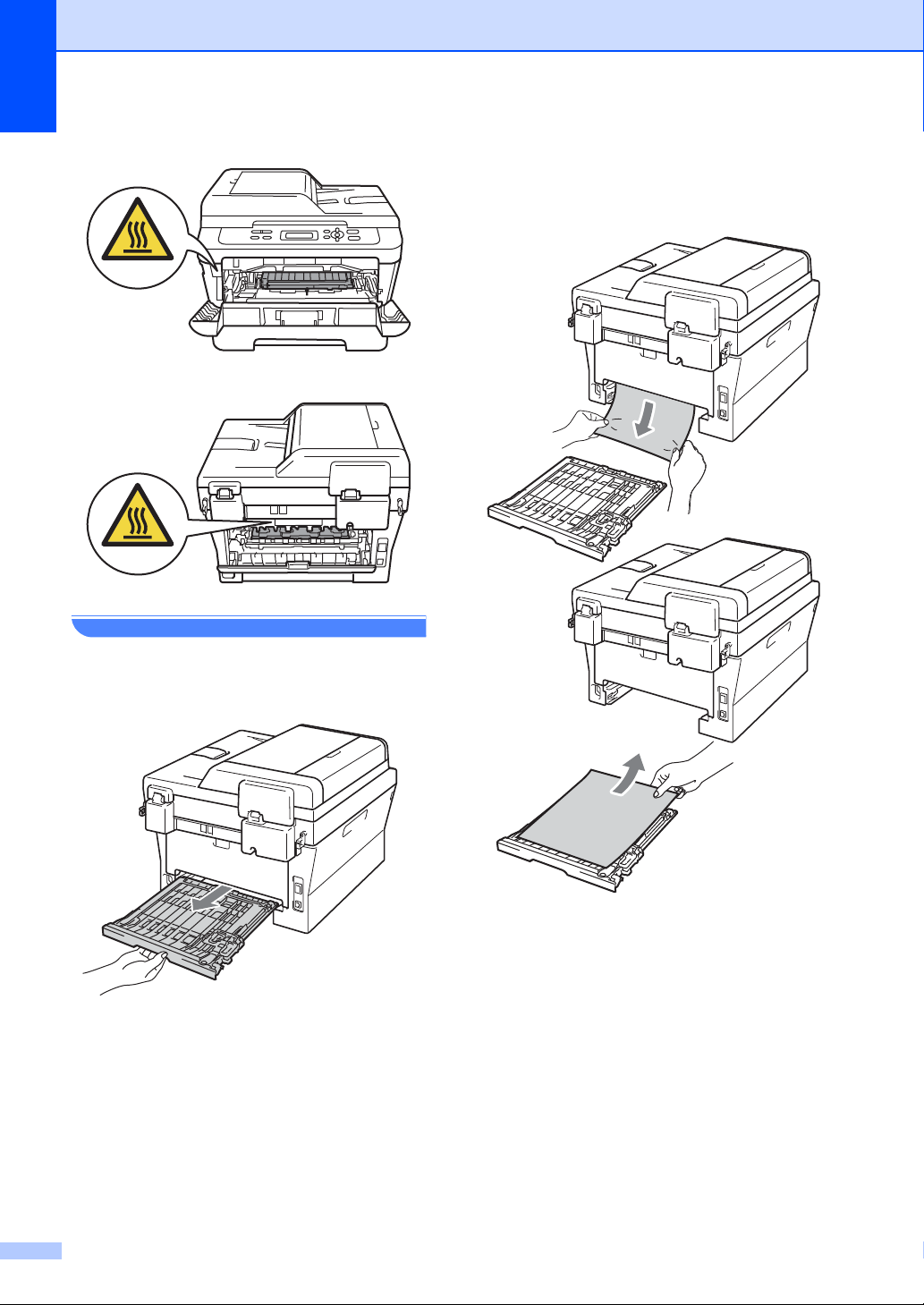

Papierstau in der Duplexzufuhr .....................................................................67
Falls Probleme mit Ihrem Gerät auftreten sollten ................................................70

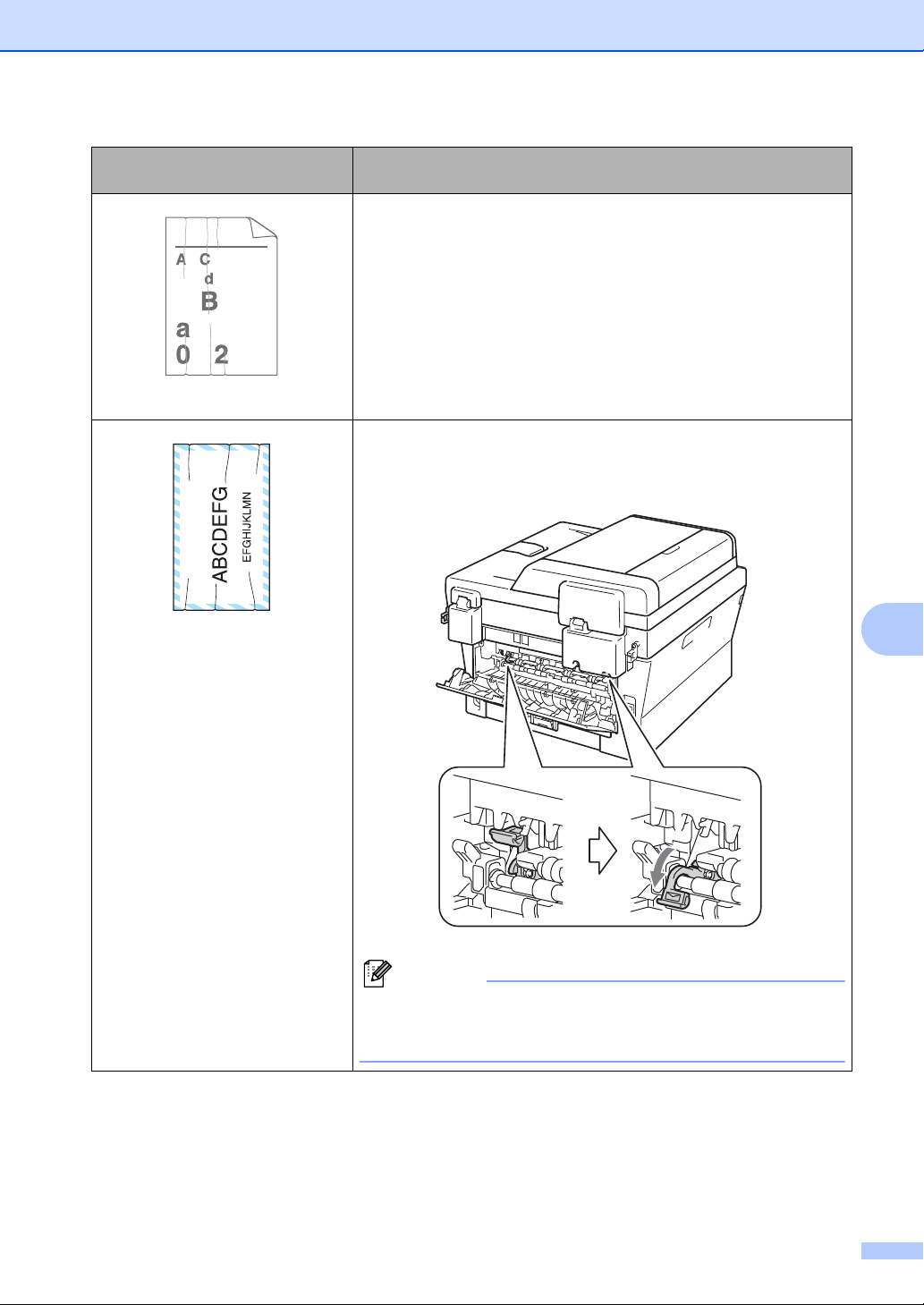

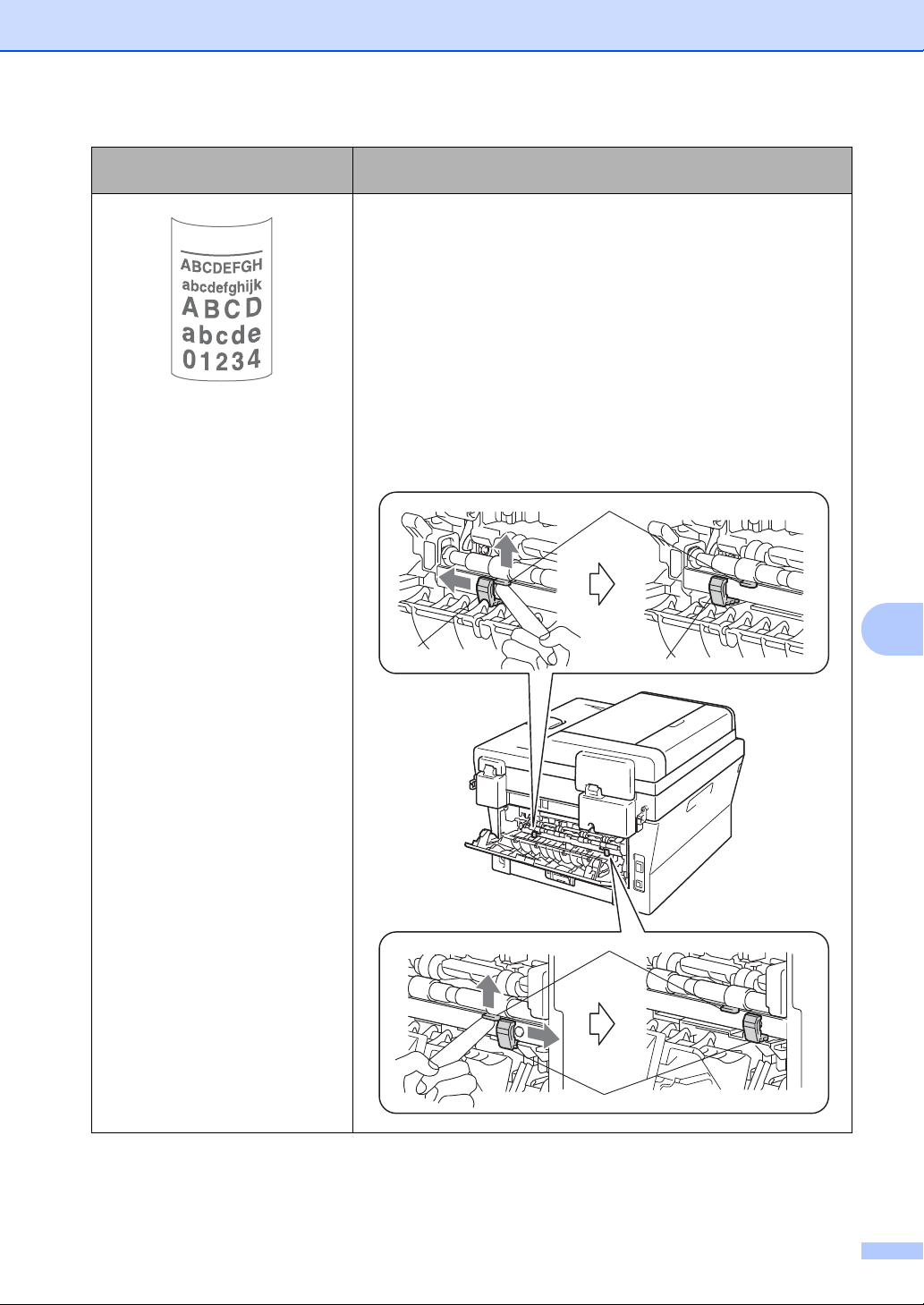

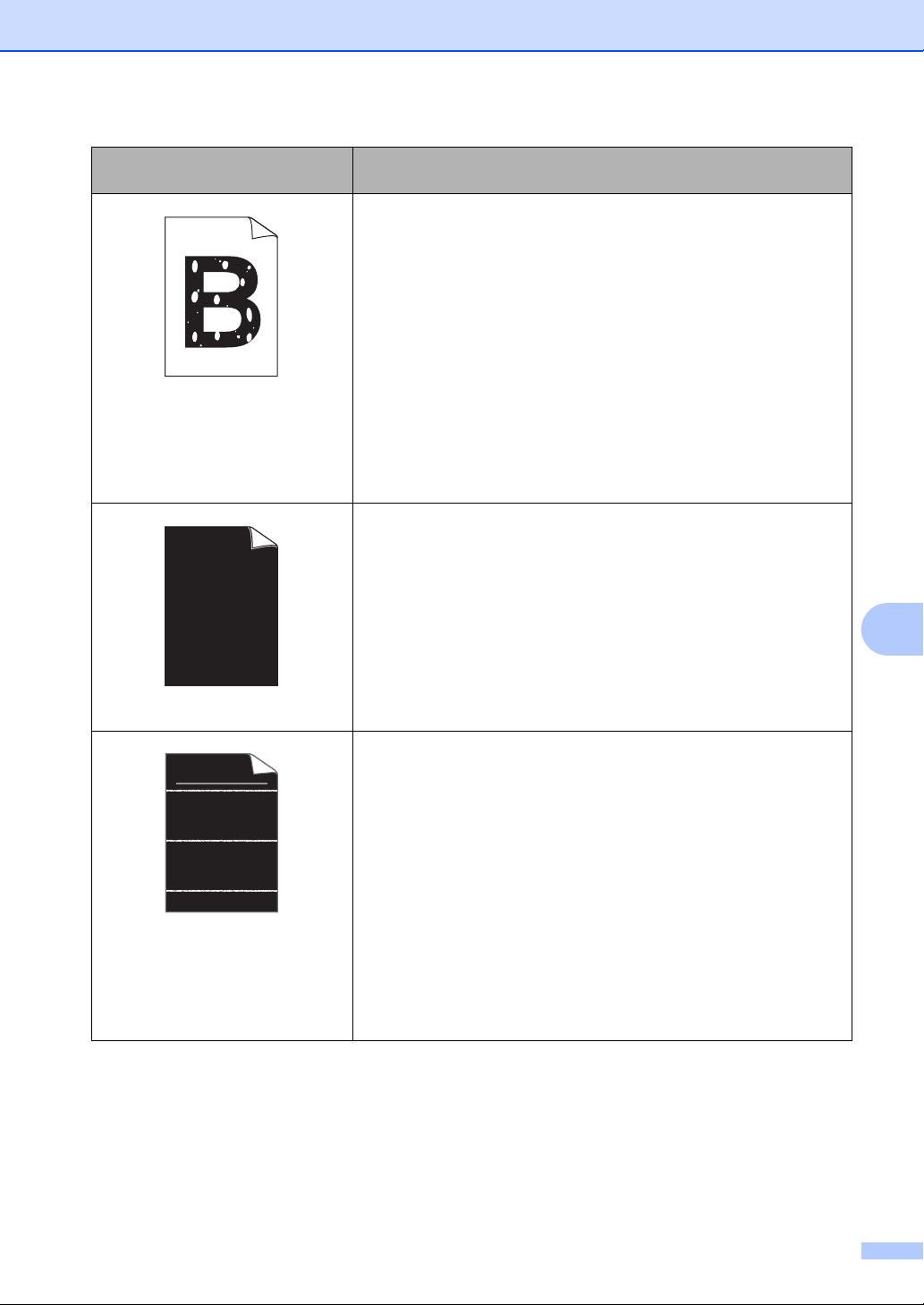

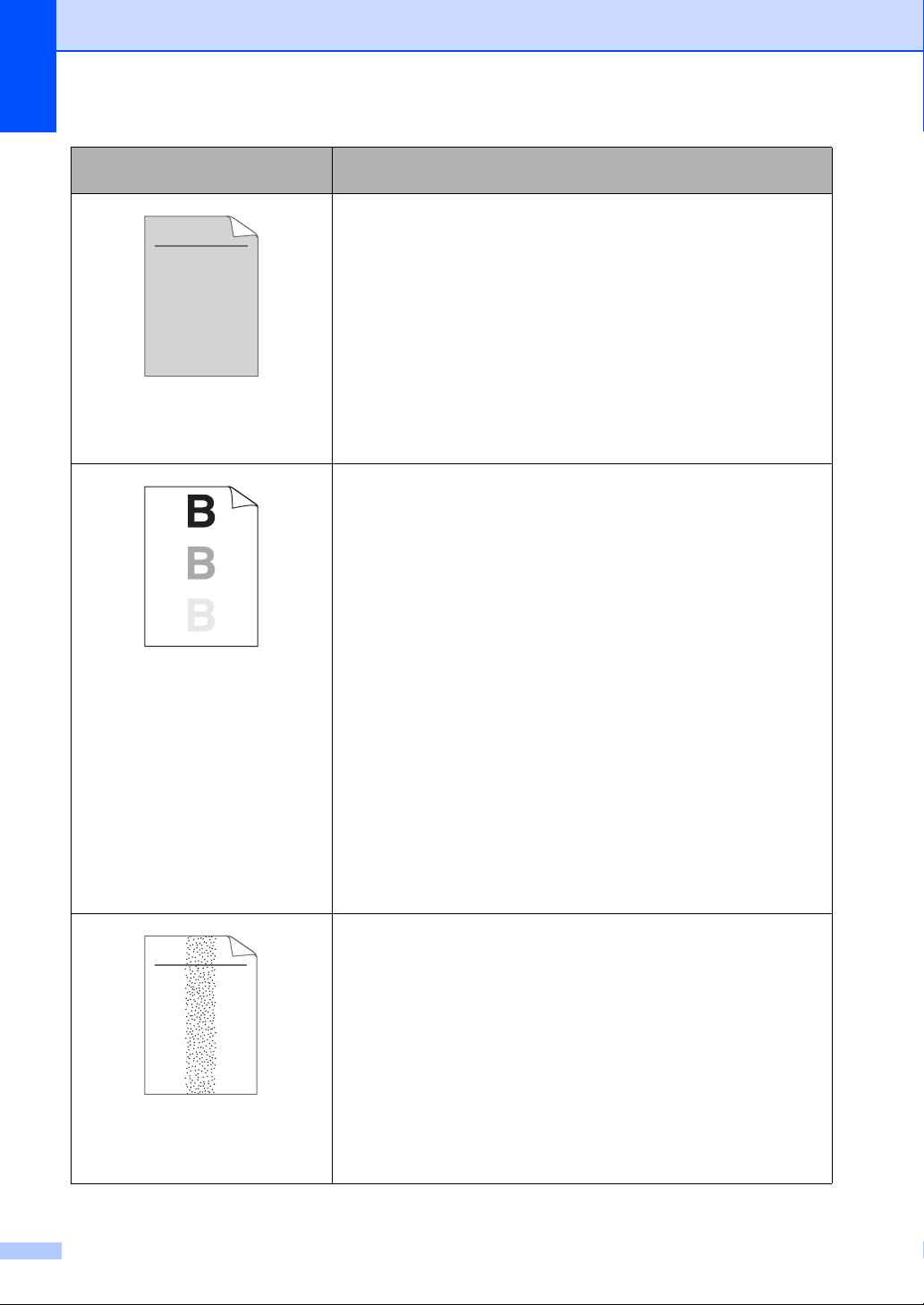

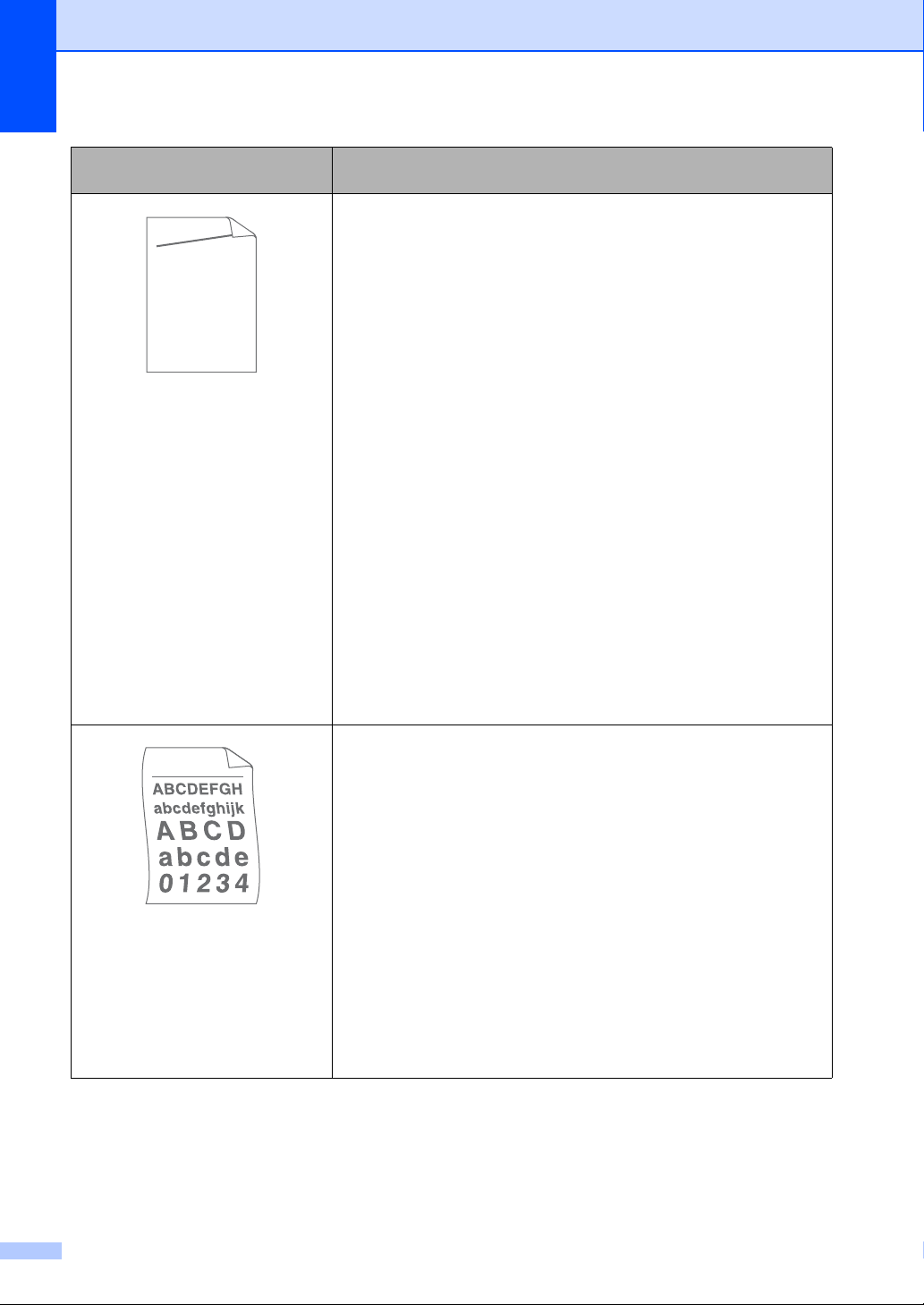

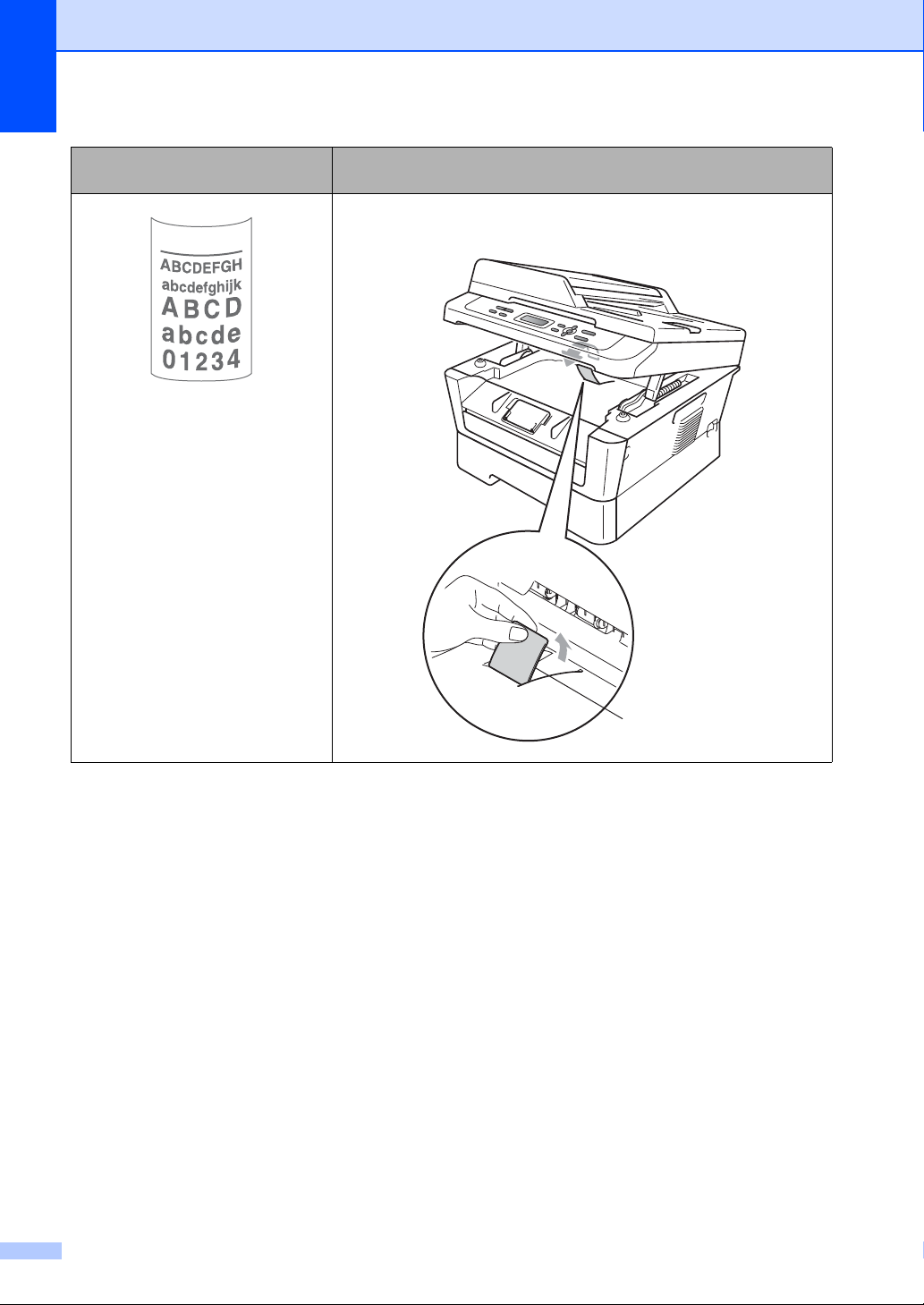

Druckqualität verbessern ..................................................................................... 75
Geräteinformationen ............................................................................................ 85
Seriennummer anzeigen ............................................................................... 85
Reset-Funktionen ..........................................................................................85
Einstellungen des Gerätes zurücksetzen ...................................................... 86
C Menü und Funktionen 87
Benutzerfreundliche Bedienung...........................................................................87

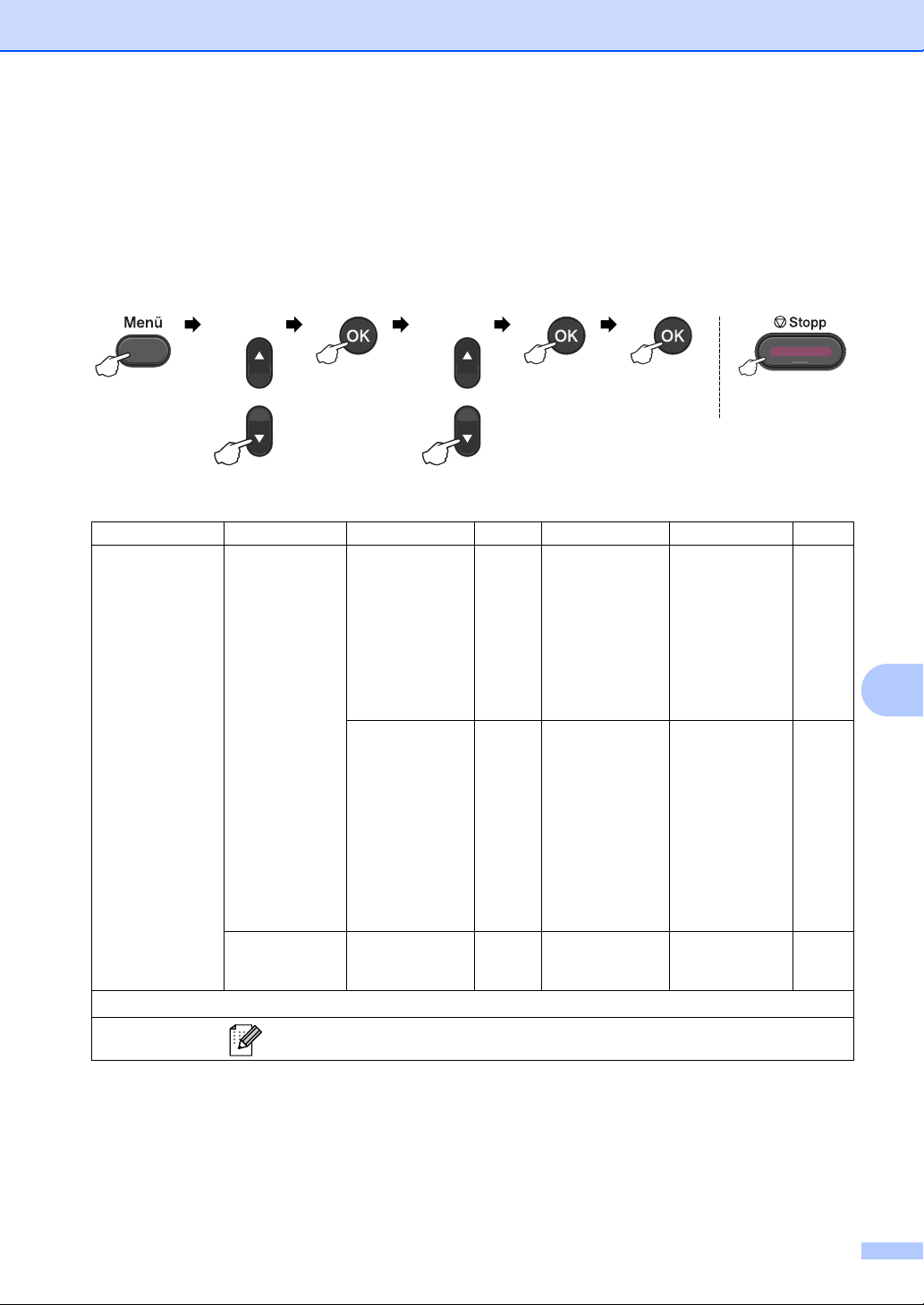

Menü-Tabelle................................................................................................. 87
So können Sie das Funktionsmenü aufrufen.................................................87
Menü-Tasten........................................................................................................88
Funktionstabelle................................................................................................... 89
iii
D Technische Daten 101
Allgemein ...........................................................................................................101
Dokumentengröße ............................................................................................. 104
Druckmedien......................................................................................................105
Kopierer ............................................................................................................. 106
Scanner .............................................................................................................107
Drucker ..............................................................................................................108
Schnittstellen .....................................................................................................109
Systemvoraussetzungen ................................................................................... 110
Verbrauchsmaterialien.......................................................................................113
Netzwerk (DCP-7055W / DCP-7057W / DCP-7065DN / DCP-7070DW) ..........114
E Stichwortverzeichnis 115
iv
Inhaltsverzeichnis
(BENUTZERHANDBUCH - ERWEITERTE
FUNKTIONEN)
Das „Benutzerhandbuch - Erweiterte Funktionen“ erklärt die folgenden Funktionen. Sie können
das „Benutzerhandbuch - Erweiterte Funktionen“ auf der Dokumentations-CD-ROM ansehen.
1 Geräteeinstellungen
Datenerhalt
Sparmodi
Tonereinstellungen
LCD-Kontrast
Bericht über Benutzereinstellungen
Netzwerk-Konfigurationsbericht
(Für DCP-7055W / DCP-7057W /
DCP-7065DN / DCP-7070DW)
WLAN-Bericht (DCP-7055W /
DCP-7057W / DCP-7070DW)
Scannen mithilfe eines
Scannertreibers
2Kopieren
Kopiereinstellungen
Duplex-Kopien anfertigen (1-seitig
auf 2-seitig)
(für DCP-7060D / DCP-7065DN /
DCP-7070DW)
A Regelmäßige Wartung
Gerät reinigen
Gerät überprüfen
Verpacken und Versenden des
Gerätes
B Fachbegriffe
C Stichwortverzeichnis
v
vi
1
Allgemeine Informationen 1
Zur Verwendung dieses Handbuches
Danke, dass Sie ein Brother-Gerät gekauft
haben. Das Lesen dieses Handbuches hilft
Ihnen, die Funktionen dieses Gerätes optimal
zu nutzen.
In dieser Dokumentation verwendete Symbole und Konventionen 1
Die folgenden Symbole und Konventionen
werden in dieser Dokumentation verwendet.
Fett Fettdruck kennzeichnet
Namen von Tasten des
Gerätes oder von Optionen
und Schaltflächen auf dem
Computer-Bildschirm.
Kursiv Kursive Schrift hebt wichtige
Punkte hervor und verweist auf
verwandte Themen.
Courier
New
Text in Courier-New-Schrift
kennzeichnet Anzeigen, die im
Display des Gerätes
erscheinen.
1
WARNUNG weist auf eine potentiell
gefährliche Situation hin, die bei
Nichtvermeidung zu schweren oder
tödlichen Verletzungen führen kann.
VORSICHT weist auf eine potentiell
gefährliche Situation hin, die bei
Nichtvermeidung zu leichten oder
mittelschweren Verletzungen führen kann.
WICHTIG weist auf eine potentiell
gefährliche Situation hin, die zu
Sachschäden oder zu Funktionsausfall des
Gerätes führen kann.
Die Warnzeichen für elektrische
Spannung warnen vor
Stromschlaggefahr.
Das Symbol für heiße Oberflächen
weist auf Teile des Gerätes hin, die
heiß sind und daher nicht berührt
werden sollen.
Hinweise informieren Sie, wie auf
eine bestimmte Situation reagiert
werden sollte, oder geben Ihnen
hilfreiche Tipps zur beschriebenen
Funktion.
1
1
Kapitel 1
Hinweis
Benutzerhandbuch Erweiterte Funktionen,
Software-Handbuch
und
Netzwerkhandbuch
aufrufen
Dieses „Benutzerhandbuch Grundfunktionen“ beschreibt nicht alle
Funktionen Ihres Gerätes, wie zum Beispiel
die Verwendung von erweiterten Kopier-,
Drucker-, Scanner- und Netzwerkfunktionen
(für DCP-7055W / DCP-7057W /
DCP-7065DN / DCP-7070DW). Wenn Sie
ausführliche Informationen über diese
Funktionen erhalten möchten, lesen Sie das
Benutzerhandbuch - Erweiterte
Funktionen, Software-Handbuch,
Netzwerkbegriffe und Netzwerkhandbuch
(für DCP-7055W / DCP-7057W /
DCP-7065DN / DCP-7070DW), die sich auf
der Dokumentations-CD-ROM befinden.
c Klicken Sie auf Ihr Land.
1
d Zeigen Sie auf Ihre Sprache, zeigen Sie
auf Handbuch ansehen und klicken Sie
dann auf das Handbuch, das Sie lesen
möchten.
Handbücher ansehen 1
a Schalten Sie den Computer ein. Legen
Sie die Dokumentations-CD-ROM in
das CD-ROM-Laufwerk ein.
(Windows®-Nutzer) Wenn der Bildschirm
nicht automatisch erscheint,
doppelklicken Sie unter Arbeitsplatz
(Computer) auf das CD-ROM-Symbol
und doppelklicken Sie dann auf
index.html.
b (Macintosh-Nutzer) Doppelklicken Sie
auf das CD-ROM-Symbol und
doppelklicken Sie dann auf index.html.
2
Hinweis
• (Nur für Windows®-Nutzer)
Hinweis
Möglicherweise zeigt Ihr Webbrowser
eine gelbe Leiste am oberen Rand der
Seite, die eine Sicherheitswarnung zu
ActiveX-Steuerelementen enthält. Um die
Seite korrekt anzeigen zu lassen, klicken
Sie auf Geblockte Inhalte zulassen…
und klicken Sie dann im Dialogfeld mit der
Sicherheitswarnung auf Ja.
• (Nur Windows
®
-Nutzer)1 Um schnelleren
Zugriff zu erhalten, können Sie alle
Benutzer-Dokumentationen im PDFFormat in einen lokalen Ordner auf Ihrem
Computer kopieren. Zeigen Sie auf Ihre
Sprache und klicken Sie dann auf Auf
lokale Festplatte kopieren.
1
Microsoft® Internet Explorer® 6.0 oder höher.
Beschreibung der ScannerFunktionen
Es gibt verschiedene Möglichkeiten,
Vorlagen zu scannen. Hier können Sie
Informationen finden:
Software-Handbuch
Scannen
Allgemeine Informationen
Presto! PageManager-Handbuch
(Macintosh)
Der Presto! PageManager muss vor der
Verwendung heruntergeladen und
installiert werden. Weitere Informationen
dazu finden Sie unter Zugang zum
Brother-Support (Macintosh) auf Seite 5.
Das vollständige Presto! PageManager-
Benutzerhandbuch kann über den
Hilfebereich der Presto! PageManagerAnwendung aufgerufen werden.
Beschreibung der Netzwerkeinrichtung
(für DCP-7055W / DCP-7057W /
DCP-7065DN / DCP-7070DW)
Das Gerät kann an ein verkabeltes Netzwerk
oder an ein Wireless-Netzwerk (WLAN)
angeschlossen werden. Grundlegende
Schritte zur Einrichtung des Gerätes finden
1
Sie in der Installationsanleitung. Falls Ihr
Wireless Access Point oder Router Wi-Fi
Protected Setup oder AOSS™ unterstützt,
können Sie auch den Anweisungen in der
Installationsanleitung folgen. Weitere
Informationen zu Netzwerkeinstellungen
finden Sie im Netzwerkhandbuch.
1
Kurzanleitungen von ScanSoft™
PaperPort™12SE mit OCR
(Windows
ControlCenter
Scannen im Netzwerk
(für DCP-7055W / DCP-7057W /
DCP-7065DN / DCP-7070DW)
®
)
Die vollständige Kurzanleitung für
ScanSoft™ PaperPort™12SE mit OCR
(Texterkennung) kann über den Hilfereich
der ScanSoft™ PaperPort™12SEAnwendung aufgerufen werden.
3
Kapitel 1
Zugang zum BrotherSupport (Windows®) 1
Auf der Installations-CD-ROM finden Sie alle
Kontaktdaten, die Sie benötigen, wie WebSupport (Brother Solutions Center).
Klicken Sie auf Brother-Support im
Hauptmenü. Der folgende Bildschirm
erscheint:
Um unsere Website aufzurufen
(http://www.brother.com/
Brother-Homepage.
Um die neuesten Produkt- und
Supportinformationen aufzurufen
(http://solutions.brother.com/
auf Brother Solutions Center.
Um unsere Website zum Brother Original-
Verbrauchsmaterial zu besuchen
(http://www.brother.com/original/
Sie auf Information zum Gerät.
Um zum Brother CreativeCenter zu
gelangen
(http://www.brother.com/creativecenter/
wo Sie KOSTENLOSE Fotoprojekte und
druckbare Downloads finden, klicken Sie
auf Brother CreativeCenter.
Um zur Hauptseite zurückzugelangen,
klicken Sie auf Beenden oder zum
Verlassen auf Zurück.
), klicken Sie auf
), klicken Sie
), klicken
),
4
Zugang zum Brother-
Allgemeine Informationen
Support (Macintosh) 1
Auf der Installations-CD-ROM finden Sie alle
Kontaktdaten, die Sie benötigen, wie WebSupport (Brother Solutions Center).
Doppelklicken Sie auf das Symbol
Brother-Support. Der folgende
Bildschirm erscheint:
Klicken Sie auf Presto! PageManager,
um den Presto! PageManager
herunterzuladen und zu installieren.
Um Ihr Gerät auf der Brother-Seite zur
Produktregistrierung
(http://www.brother.com/registration/
registrieren, klicken Sie auf
Online-Registrierung.
Um die neuesten Produkt- und
Supportinformationen aufzurufen
(http://solutions.brother.com/
auf Brother Solutions Center.
), klicken Sie
) zu
1
Um unsere Website zum Brother Original-
Verbrauchsmaterial zu besuchen
(http://www.brother.com/original/
Sie auf Information zum Gerät.
), klicken
5
Kapitel 1
1
2
3
4
5
Funktionstastenfeld-Übersicht 1
DCP-7055 / DCP-7055W / DCP-7057 / DCP-7057W haben die gleichen Funktionstasten und
DCP-7060D / DCP-7065DN / DCP-7070DW haben die gleichen Funktionstasten.
1 KOPIERER-Tasten:
Optionen
Sie können einfach und schnell
Kopiereinstellungen temporär für die nächste
Kopie ändern. Diese Einstellungen umfassen:
Qualität
Stapeln (wählen Sie die Anzahl von Kopien)
Sortieren (für DCP-7065DN, wenn der
Vorlageneinzug verwendet wird)
Helligkeit
Kontrast
Vergrößern/Verkleinern
Seiten-Layout
Kopienanzahl
(für DCP-7055 / DCP-7055W / DCP-7057 /
DCP-7057W)
Verwenden Sie diese Taste zum Anfertigen
von Mehrfachkopien.
Duplex
(Für DCP-7060D / DCP-7065DN /
DCP-7070DW)
Sie können Duplex wählen, um auf beide
Seiten des Papiers zu kopieren.
2 DRUCKER-Tasten:
Abbrechen
Zum Abbrechen eines Druckauftrages und
zum Löschen der Druckdaten im Speicher des
Gerätes. Um mehrere Druckaufträge
abzubrechen, halten Sie diese Taste so lange
gedrückt, bis im Display Druckstorno:alle
angezeigt wird.
3 SCANNER-Taste
Zum Einschalten des Scannerbetriebs.
4 Display (LCD - Flüssigkristallanzeige)
Zeigt Funktionen und Bedienungshinweise zur
einfachen Verwendung des Gerätes an.
(Für DCP-7055W / DCP-7057W /
DCP-7070DW) Eine vierstufige Anzeige gibt
die aktuelle Stärke des Wireless-Signals an,
wenn Sie eine Wireless-Verbindung
verwenden.
0Max.
6
Allgemeine Informationen
1
2
3
4
5
6
7
1

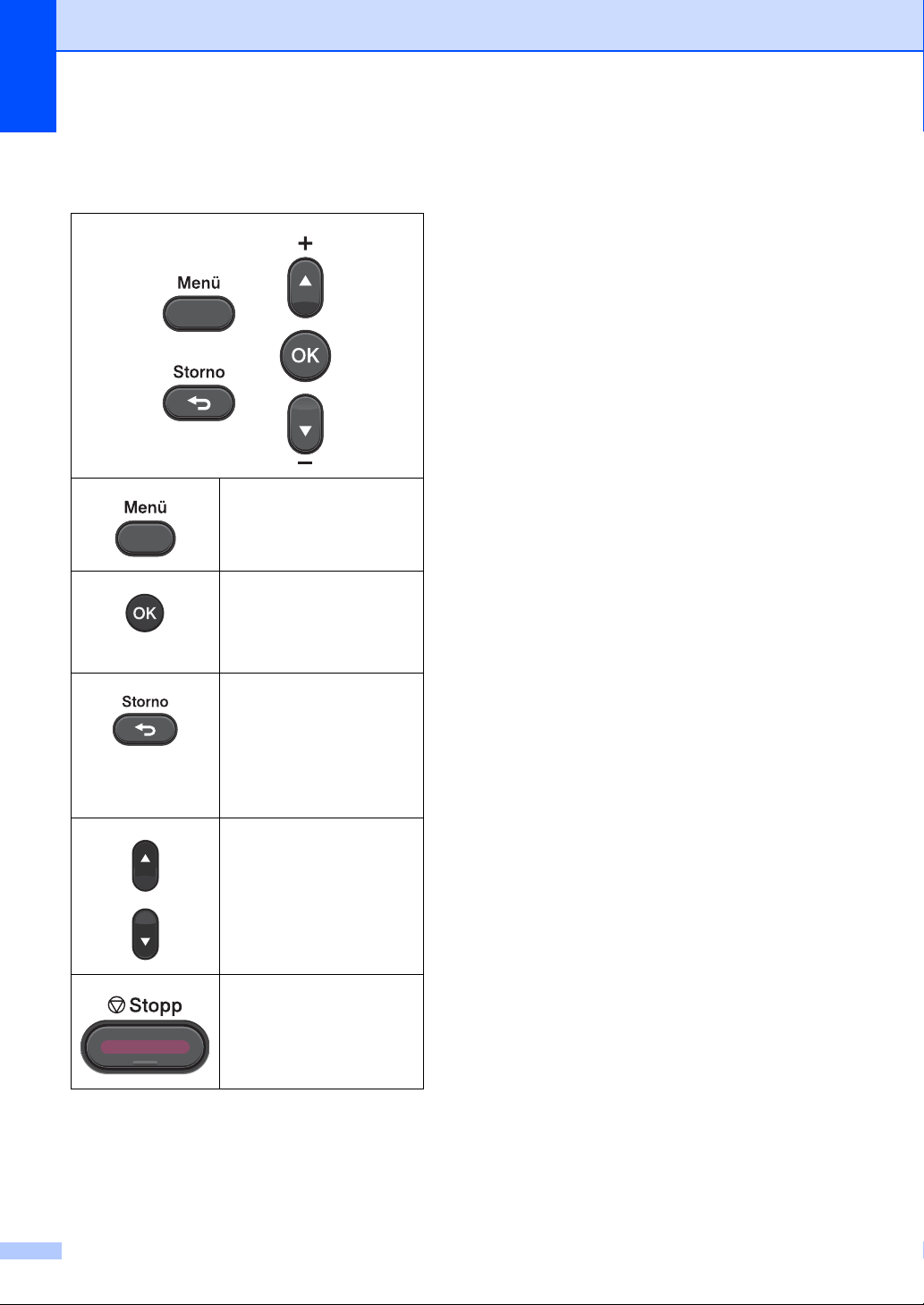

5 Menü-Tasten:
Menü
Zum Aufrufen des Funktionsmenüs.
Storno
Zum Löschen eingegebener Daten oder zum
Abbrechen der aktuellen Einstellung.
a + oder b Drücken Sie diese Tasten, um durch die
Menüs und Optionen zu blättern.
OK
Zum Speichern der gewählten Einstellungen.
6Stopp
Zum Abbrechen einer Funktion oder zum
Verlassen eines Menüs.
7Start
Zum Starten eines Kopier- oder
Scanvorgangs.
Displaysprache ändern1
Sie können die im Display verwendete
Sprache ändern.
a Drücken Sie Menü.
b Drücken Sie a oder b, um
1.Geräteeinstell zu wählen.
Drücken Sie OK.
c Drücken Sie a oder b, um
0.Displaysprache zu wählen.
Drücken Sie OK.
d Drücken Sie a oder b, um die
gewünschte Sprache zu wählen.
Drücken Sie OK.
e Drücken Sie Stopp.
7
2
Papier einlegen 2
Papier oder andere Druckmedien einlegen
Das Gerät kann das Papier aus der
standardmäßigen Papierzuführung oder über
die manuelle Papierzuführung einziehen.
Beachten Sie die folgenden Hinweise zum
Einlegen des Papiers in die Zufuhr:
Wenn Ihr Anwendungsprogramm die
Auswahl einer Papiergröße im
Druckmenü unterstützt, können Sie diese
Auswahl über das Programm vornehmen.
Wenn das Anwendungsprogramm dies
nicht unterstützt, können Sie die
Papiergröße im Druckertreiber oder über
das Funktionstastenfeld einstellen.
Papier in die StandardPapierzufuhr einlegen 2
Sie können bis zu 250 Blätter einlegen.
Papier kann bis zur Markierung für die
maximale Stapelhöhe (b b b) auf der
einstellbaren Papierbreitenführung eingelegt
werden. (Informationen zum empfohlenen
Papier finden Sie unter Kapazität der
Papierzuführungen auf Seite 16.)
Drucken auf Normalpapier, dünnes
Papier oder Recyclingpapier aus der
2
Standard-Papierzufuhr

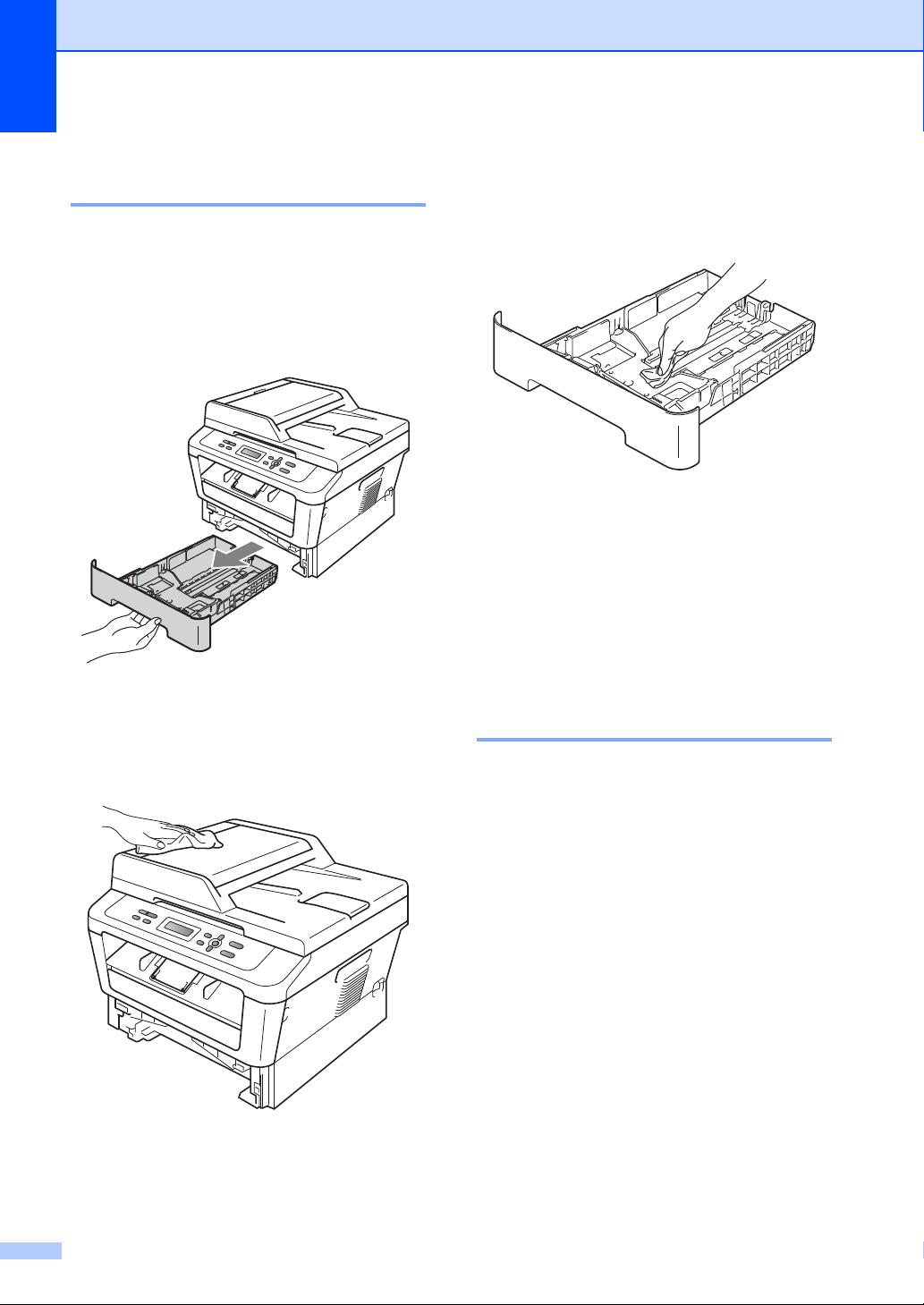

a Ziehen Sie die Papierkassette ganz aus
dem Gerät heraus.
2
8
Papier einlegen
1
1
b Halten Sie den grünen Hebel der
jeweiligen Papierführung (1) gedrückt
und verschieben Sie die
Papierführungen entsprechend dem
Papierformat, das Sie einlegen
möchten. Achten Sie darauf, dass die
Papierführungen fest in den
Aussparungen einrasten.
c Fächern Sie den Papierstapel gut auf,
um Papierstaus und Fehler beim Einzug
zu vermeiden.
d Legen Sie Papier in die Kassette ein und
beachten Sie dabei:
Das Papier muss sich unterhalb der
Markierung für die maximale
Stapelhöhe (b b b)(1) befinden.
Wenn die Papierkassette zu voll ist,
können Papierstaus entstehen.
Die zu bedruckende Seite muss
nach unten zeigen.
Die Papierführungen müssen den
Papierstapel berühren, damit das
Papier richtig eingezogen werden
kann.
2
1
9
Kapitel 2
Hinweis
1
1
e Schieben Sie die Papierkassette wieder
fest in das Gerät ein. Vergewissern Sie
sich, dass sie vollständig in das Gerät
eingesetzt ist.
f Klappen Sie die Papierstütze (1) aus,
um zu verhindern, dass das Papier aus
dem Ausgabefach rutscht.
Drucken auf Normalpapier oder Recyclingpapier über die manuelle Zufuhr
a Klappen Sie die Papierstütze (1) aus,
damit das Papier nicht aus dem
Papierausgabefach herausfällt, oder
nehmen Sie jede Seite sofort, nachdem
sie ausgegeben wurde, aus dem Gerät.
1
2
Papier in die manuelle Zufuhr einlegen 2
Sie können Umschläge und spezielle
Druckmedien einzeln in diese Zufuhr
einlegen. Verwenden Sie die manuelle
Zufuhr, um auf Etiketten, Umschlägen oder
dickem Papier zu drucken oder zu kopieren.
Wenn Papier in die manuellen Zufuhr
eingelegt wird, verwendet das Gerät
automatisch diese Zufuhr.
10
1
Papier einlegen
Hinweis
b (Für DCP-7060D / DCP-7065DN /
DCP-7070DW)
Öffnen Sie die Abdeckung der
manuellen Zufuhr.

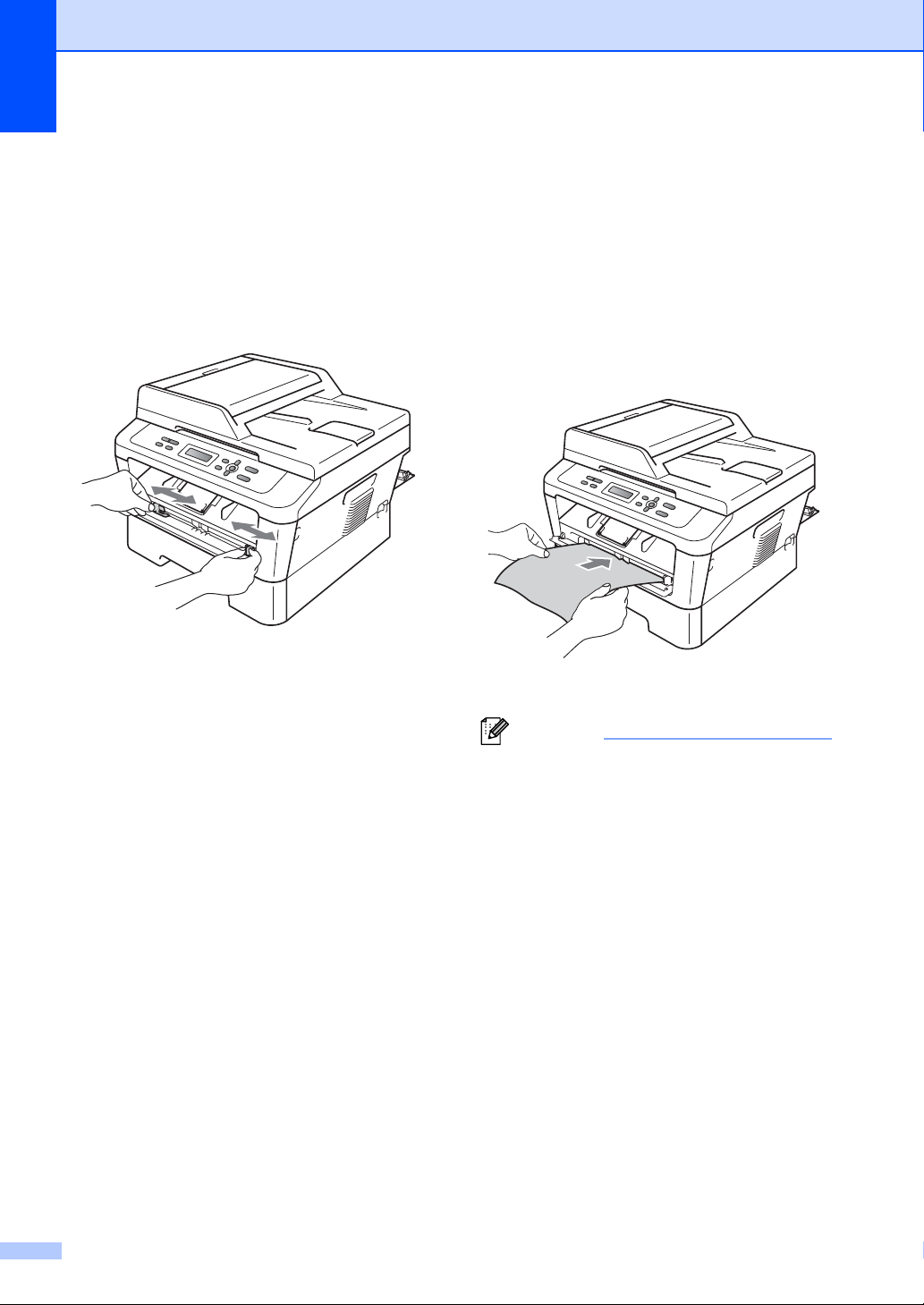

c Stellen Sie die Papierführungen der
manuellen Zufuhr mit beiden Händen
auf die Breite des Papiers ein, das Sie
verwenden.
d Schieben Sie ein Blatt Papier oder eine
Folie mit beiden Händen in die manuelle
Zufuhr ein, bis die Vorderkante des
Papiers oder der Folie die
Papierzufuhrrolle berührt. Lassen Sie
das Papier los, sobald Sie merken, dass
es vom Gerät eingezogen wird.
Drucken auf dickes Papier, Briefpapier, Etiketten und Umschläge
2
2
Das Gerät bietet einen geraden Papierweg
von der manuellen Papierzuführung bis zur
Ausgabe auf der Rückseite des Geräts, wenn
die rückwärtige Abdeckung aufgeklappt wird.
Verwenden Sie diese Art der Papierzufuhr
und -ausgabe zum Bedrucken von dickem
Papier, Etiketten oder Umschlägen.
Nehmen Sie jedes Blatt bzw. jeden
Umschlag sofort nach dem Bedrucken
aus dem Gerät, um einen Papierstau zu
vermeiden.
a Öffnen Sie die Abdeckung der
Papierausgabe auf der Rückseite des
Druckers.
11
Kapitel 2

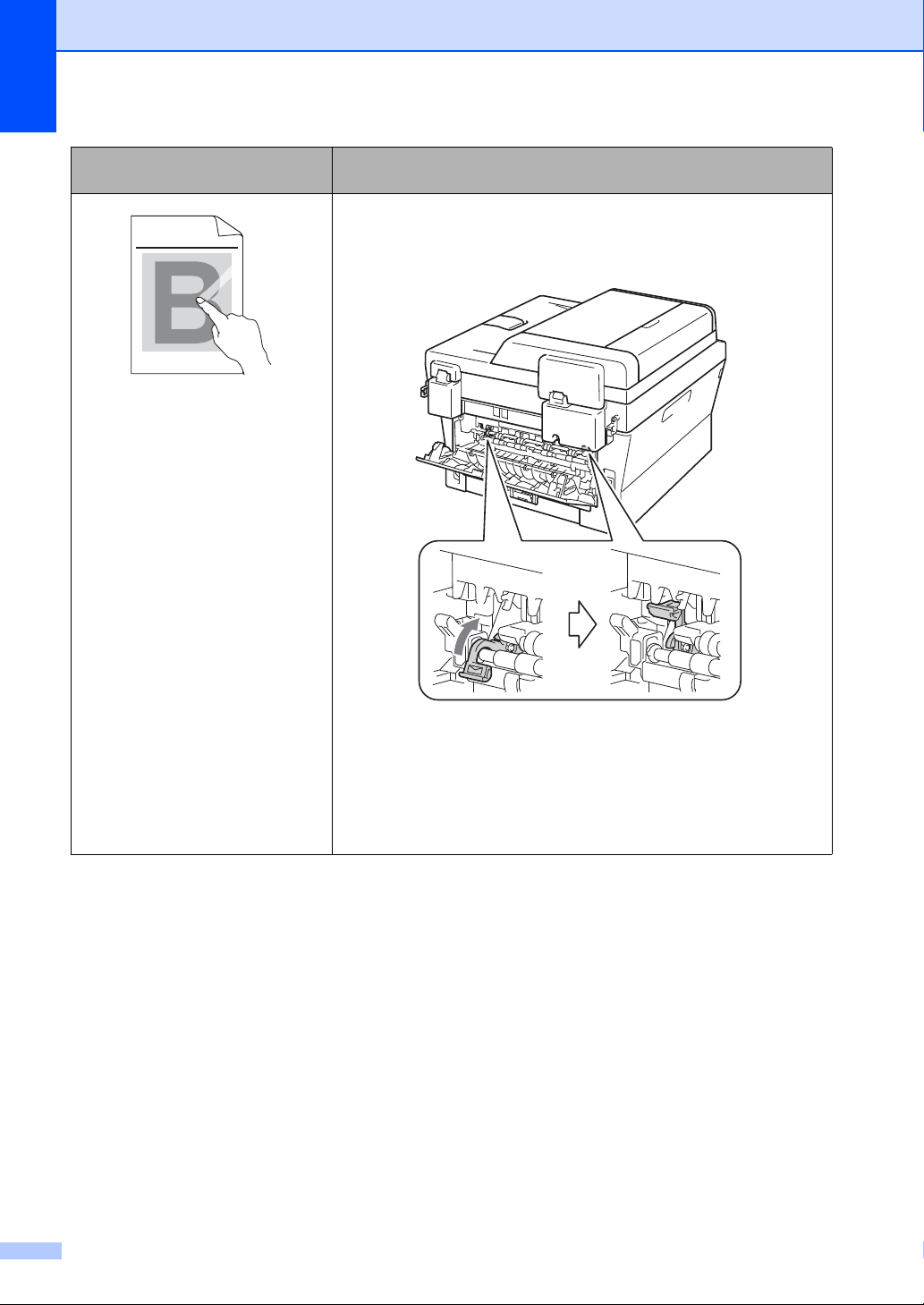

b (Nur zum Bedrucken von Umschlägen)
Ziehen Sie wie in der Abbildung unten
gezeigt die beiden grünen Hebel an der
linken und rechten Seite des Gerätes
nach unten.
c (Für DCP-7060D / DCP-7065DN /
DCP-7070DW)
Öffnen Sie die Abdeckung der
manuellen Zufuhr.
d Stellen Sie die Papierführungen der
manuellen Zufuhr mit beiden Händen
auf die Breite des Papiers ein, das Sie
verwenden.
e Schieben Sie ein Blatt Papier oder ein
Umschlag mit beiden Händen in die
manuelle Zufuhr ein, bis die
Vorderkante des Papiers oder des
Umschlags die Papierzufuhrrolle
berührt. Lassen Sie das Papier los,
sobald Sie merken, dass es vom Gerät
eingezogen wird.
12
Papier einlegen
Hinweis
• Schieben Sie das Papier mit der zu
bedruckenden Seite nach oben in die
manuelle Zufuhr ein.
• Vergewissern Sie sich, dass das
Druckmedium gerade und in der richtigen
Position in die manuelle Zufuhr eingelegt
ist. Anderenfalls wird das Papier eventuell
nicht richtig eingezogen, was zu einem
schiefen Ausdruck oder einem Papierstau
führen kann.
• Schieben Sie jeweils nicht mehr als ein
Blatt Papier in die manuelle Zufuhr ein,
weil sonst ein Papierstau entstehen kann.

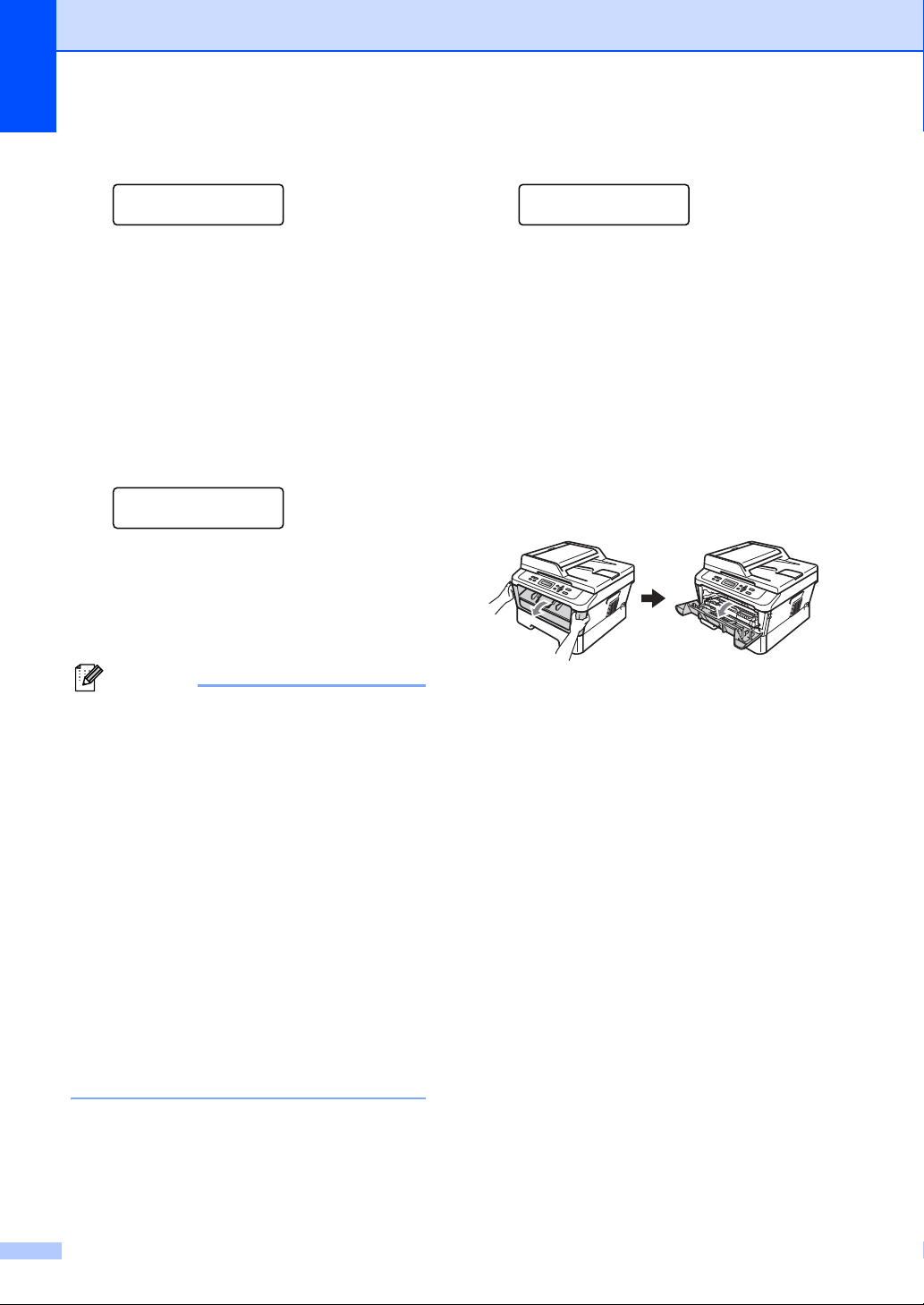

• Sie können kleinformatige Ausdrucke
leichter aus dem Papierausgabefach
nehmen, wenn Sie die
Scannerabdeckung mit beiden Händen
anheben, wie in der Abbildung gezeigt.
• Sie können das Gerät auch bei
angehobener Scannerabdeckung weiter
verwenden. Um die Scannerabdeckung
zu schließen, drücken Sie sie mit beiden
Händen nach unten.
2
• Wenn ein Druckmedium in die manuelle
Zufuhr eingelegt wird, bevor sich das
Gerät im Bereitschaftsmodus befindet,
wird das Druckmedium eventuell
unbedruckt ausgegeben.
13
Kapitel 2
2
2
1
1
Nicht scannbare und bedruckbare Bereiche 2
Die unteren Abbildungen zeigen die maximalen nicht scannbaren und bedruckbaren Bereiche.
Die nicht scannbaren und bedruckbaren Bereiche können je nach Papierformat oder
Einstellungen in der verwendeten Anwendung variieren.
Verwendung Dokumenteng
röße
Oben (1)
Unten (1)
Links (2)
Rechts (2)
Kopieren* Letter 3 mm 4 mm
*eine
A4 3 mm 3 mm
Einzelkopie
oder eine 1-zu1-Kopie
Scannen Letter 3 mm 3 mm
A4 3 mm 3 mm
Drucken Letter 4 mm 6,35 mm
A4 4mm 6,35mm
14
Papier einlegen
Papiereinstellungen 2
Druckmedium 2
Stellen Sie das Gerät auf das Druckmedium
ein, das Sie verwenden möchten. Dadurch
erhalten Sie die beste Druckqualität.
a Drücken Sie Menü.
b Drücken Sie a oder b, um
1.Geräteeinstell zu wählen.
Drücken Sie OK.
c Drücken Sie a oder b, um 1.Papier zu
wählen.
Drücken Sie OK.
d Drücken Sie a oder b, um
1.Druckmedium zu wählen.
Drücken Sie OK.
e Drücken Sie a oder b, um Dünnes
Papier, Normal, Dickes Papier,
Dickeres Papier,
Recyclingpapier oder Etikett zu
wählen.
Drücken Sie OK.
c Drücken Sie a oder b, um 1.Papier zu
wählen.
Drücken Sie OK.
d Drücken Sie a oder b, um
2.Papierformat zu wählen.
Drücken Sie OK.
e Drücken Sie a oder b, um A4, Letter,
Executive, A5, A5 (Q), A6, B5 oder
B6 zu wählen.
Drücken Sie OK.
f Drücken Sie Stopp.
2
f Drücken Sie Stopp.
Papierformat 2
Sie können verschiedene Papierformate zum
Kopieren verwenden: A4, Letter,
Executive, A5, A5 (Q), A6, B5 oder B6.
Wenn das Papierformat gewechselt wird,
müssen Sie auch die PapierformatEinstellung ändern, damit das Gerät das
Dokument an die Papiergröße anpassen
kann.
a Drücken Sie Menü.
b Drücken Sie a oder b, um
1.Geräteeinstell zu wählen.
Drücken Sie OK.
15
Kapitel 2
Verwendbare Papiersorten und Druckmedien
Die Druckqualität kann je nach verwendeter
Papiersorte unterschiedlich sein.
Sie können die folgenden Druckmedien
verwenden: Dünnes Papier, Normalpapier,
Dickes Papier, Briefpapier, Recyclingpapier,
Etiketten oder Umschläge.
Damit Sie die besten Resultate erhalten,
sollten Sie die folgenden Hinweise beachten:
Legen Sie NICHT verschiedene
Papiersorten gleichzeitig ein, weil dies
Einzugsfehler oder Papierstaus
verursachen könnte.
Für einen fehlerfreien Druck müssen Sie
die Papiergröße in der Software
entsprechend dem eingelegten Papier
einstellen.
Berühren Sie die bedruckte Seite des
Papiers nicht direkt nach dem Drucken.
Bevor Sie eine große Menge Papier
kaufen, sollten Sie einige Papiersorten auf
ihre Eignung prüfen.
Empfohlenes Papier und Druckmedien 2
2
Druckmedium Bezeichnung
Normalpapier
Recyclingpapier
Etiketten Avery Laseretiketten L7163
Umschlag Antalis River-Serie (DL)
Xerox Premier TCF 80 g/m
Xerox Business 80 g/m
Xerox Recycled Supreme
2
80 g/m
Papiersorten und -formate 2
Das Gerät zieht das Papier aus der
installierten Standard-Papierzuführung oder
über die manuelle Papierzuführung ein.
Die Papierzuführungen werden im Druckertreiber und in diesem Handbuch wie folgt bezeichnet:
Zufuhr und optionale Zufuhr Name
Standard-Papierzufuhr Zuführung 1
Manuelle Zufuhr Manuell
2
2
2
Kapazität der Papierzuführungen 2
Papiergröße Druckmedien Anzahl Blatt
Papierzufuhr
(Zuführung 1)
Manueller Einzug
(Manuell)
16
A4, Letter, B5,
Executive, A5, A5
(Lange Kante), A6, B6
Breite: 76,2 bis 216 mm
Länge: 116 bis 406,4
mm
Normalpapier, dünnes
Papier und
Recyclingpapier
Normalpapier, dünnes
Papier, dickes Papier,
dickeres Papier,
Briefpapier,
Recyclingpapier,
Umschläge und
Etiketten.
Bis zu 250 [80 g/m
Einzelnes Blatt [80 g/m
2
]
2
]
Papier einlegen
WICHTIG
Empfohlene Papierspezifikationen 2
Papier, das den folgenden Angaben entspricht, ist für dieses Gerät geeignet.
3
/100
(Neutral)
3
2
Grundgewicht
Stärke 80-110 m
Rauheit Höher als 20 Sek.
Steifigkeit
Faserrichtung Schmalbahn
Volumenwiderstand
Oberflächenwiderstand
Füllstoff
Aschegehalt Unter 23 Gew.%
Helligkeit Höher als 80%
Lichtundurchlässigkeit Höher als 85%
75 bis 90 g/m
90-150 cm
10e9-10e11 Ohm
9
10e
-10e12 Ohm-cm
CaCO
Verwenden Sie nur Papier, das für Normalpapier-Kopierer geeignet ist.
2
Das Papiergewicht sollte zwischen 75 und 90 g/m
liegen.
Verwenden Sie Schmalbahn-Papier mit einem neutralen pH-Wert und einem
Feuchtigkeitsgehalt von ca. 5%.
Dieses Gerät kann Recyclingpapier, das der Norm DIN 19309 entspricht, verwenden.
Aufbewahren und Verwenden von Spezialpapier 2
Das Gerät kann die meisten Arten von
Kopier- und Briefpapier bedrucken. Manche
Papiereigenschaften können sich jedoch auf
die Druckqualität und die Zuverlässigkeit der
Papierhandhabung auswirken. Deshalb
Bei vorbedrucktem Papier müssen
Farben verwendet worden sein, die der
von der Fixiereinheit erzeugten
Temperatur (200 C) standhalten.
Bei Verwendung von Briefpapier, Papier
mit rauer Oberfläche, faltigem Papier oder
zerknittertem Papier kann die
Druckqualität beeinträchtigt werden.
sollten Sie Papier vor dem Kauf größerer
Mengen zuerst testen. Lagern Sie das Papier
Zu vermeidendes Papier 2
in der verschlossenen Originalverpackung.
Das Papier muss gerade liegen und vor
Feuchtigkeit, direkter Sonneneinstrahlung
und Hitze geschützt sein.
Manche Papierarten können Probleme
verursachen oder das Gerät beschädigen.
Einige wichtige Hinweise zur Auswahl des
Papiers:
Verwenden Sie KEIN Inkjet-Papier, weil
dadurch Papierstaus und Schäden am
Verwenden Sie NICHT:
• Stark strukturiertes Papier
• Extrem glattes oder glänzendes Papier
Gerät auftreten können.
2
17
Kapitel 2
WICHTIG
1
1
• Gebogenes oder gewelltes Papier
1 Eine Wellung von 2 mm oder mehr
kann Papierstaus verursachen.
• Beschichtetes oder mit einem
chemischen Überzug versehenes
Papier
• Beschädigtes, zerknittertes oder
gefaltetes Papier
• Papier mit einem höheren Gewicht als
in diesem Handbuch empfohlen
• Geheftetes oder geklammertes Papier
• Mit Niedrigtemperatur-Farben oder
thermografisch hergestellte Briefköpfe
• Mehrlagiges Papier oder
Durchschreibepapier
• Inkjet-Papier für Tintenstrahlgeräte
Wenn Sie eine der aufgelisteten
Papierarten verwenden, kann Ihr Gerät
beschädigt werden. Solche Schäden sind
von den Brother Garantie- oder
Serviceleistungen ausgeschlossen.
Umschläge 2
Die meisten für Laserdrucker entwickelten
Umschläge sind für Ihr Gerät geeignet. Einige
Umschläge können jedoch aufgrund ihrer
Eigenschaften zu Problemen beim Einzug
oder der Druckqualität führen. Geeignete
Umschläge haben gerade, gut gefalzte
Kanten und sind an den Einzugskanten nicht
dicker als zwei Blatt Papier. Die Umschläge
sollten flach aufliegen. Gefütterte oder zu
dünne Umschläge sind nicht geeignet.
Kaufen Sie Umschläge guter Qualität und
weisen Sie den Lieferanten darauf hin, dass
die Umschläge mit einem Lasergerät
bedruckt werden sollen.
18
Umschläge können einzeln über die
manuelle Zufuhr eingezogen werden. Wir
empfehlen, mit einem Umschlag einen
Testdruck anzufertigen und zu überprüfen,
ob Sie das gewünschte Ergebnis erhalten,
bevor Sie eine größere Menge von
Umschlägen kaufen.
Zu vermeidende Umschläge 2
Verwenden Sie NICHT:
• Beschädigte, gerollte, gebogene,
zerknitterte oder ungewöhnlich
geformte Umschläge
• Stark glänzende oder stark
strukturierte Umschläge
• Umschläge mit Klammern,
Verschlüssen oder Bändern
• Umschläge mit selbstklebenden
Verschlüssen
• Ausgebeulte Umschläge
• Schlecht gefalzte Umschläge
• Geprägte Umschläge (mit
hochgeprägter Schrift)
• Bereits mit einem Laserdrucker
bedruckte Umschläge
• Innen bedruckte Umschläge
• Umschläge, die nicht exakt
übereinandergelegt werden können
• Umschläge aus schwererem Papier
als in den Spezifikationen für dieses
Gerät angegeben
• Umschläge mit schiefen oder nicht
rechteckigen Kanten
• Umschläge mit Fenstern,
Aussparungen oder Perforation
Papier einlegen
• Umschläge mit Klebstoff an der
Oberfläche wie unten gezeigt
• Umschläge mit doppelter Lasche wie
unten gezeigt
• Umschläge, deren Laschen beim Kauf
nicht zugeklappt sind
• Umschläge mit Laschen wie unten
gezeigt
Etiketten 2
Die meisten Etiketten, die für Laserdrucker
entwickelt wurden, können mit dem Gerät
bedruckt werden. Die Etiketten sollten mit
Klebstoff auf Acrylbasis hergestellt worden
sein, da solche Klebstoffe den hohen
Temperaturen in der Fixiereinheit besser
standhalten. Der Klebstoff sollte nicht mit
Geräteteilen in Berührung kommen, da
Etiketten an der Trommeleinheit oder an den
Rollen haften und Papierstaus und
Druckqualitätsprobleme verursachen
könnten. Zwischen den Etiketten darf sich
kein Klebstoff befinden. Die Etiketten sollten
so angeordnet sein, dass sie das ganze Blatt
bedecken. Lücken zwischen den Etiketten
können dazu führen, dass sich Etiketten beim
Druck ablösen und schwerwiegende
Papierstaus oder Druckprobleme
verursachen.
Alle mit diesem Gerät verwendeten Etiketten
müssen 0,1 Sekunden lang der von der
Fixiereinheit erzeugten Temperatur von 200
C standhalten können.
Legen Sie ein Etikettenblatt nicht mehrmals
in das Gerät ein.
2
• Umschläge, deren Kanten wie unten
gezeigt gefalzt sind
Wenn Sie eine der oben aufgelisteten
Umschlagarten verwenden, kann Ihr
Gerät beschädigt werden. Solche
Schäden sind von den Brother Garantieoder Serviceleistungen ausgeschlossen.
19
Kapitel 2
WICHTIG
Zu vermeidende Etiketten 2
Verwenden Sie keine beschädigten,
gerollten, gebogenen, zerknitterten oder
ungleichmäßig geformten Etiketten.
• Verwenden Sie KEINE Etikettenblätter,
von denen schon Etiketten abgelöst
wurden. Durch freiliegende Trägerfolie
kann das Gerät beschädigt werden.
• Etiketten sollten die in diesem
Benutzerhandbuch angeführten
Gewichtsangaben nicht überschreiten.
Etiketten, deren Gewicht diese Angaben
überschreiten, werden eventuell nicht
richtig eingezogen oder bedruckt und
können das Gerät beschädigen.
• Legen Sie KEINE Etikettenbögen ein, die
bereits verwendet wurden oder auf denen
einige Etiketten fehlen.
20
3
WICHTIG
Hinweis
Dokumente einlegen 3
So legen Sie Dokumente ein
Sie können zum Kopieren und Scannen von
Dokumenten den ADF* (Automatischer
Vorlageneinzug) (*für DCP-7065DN) oder
das Vorlagenglas verwenden.
Automatischen Vorlageneinzug (ADF) verwenden (für DCP-7065DN) 3
Es können bis zu 35 Seiten in den
Vorlageneinzug eingelegt werden, die
nacheinander automatisch eingezogen
werden. Verwenden Sie Standardpapier
(80 g/m
stets gut auf, bevor Sie ihn in den Einzug
einlegen.
Verwendbare Vorlagen 3
2
) und fächern Sie den Papierstapel
• Um Beschädigungen des Gerätes zu
vermeiden, ziehen Sie NICHT am
3
Dokument, während es eingezogen wird.
• Zum Einlesen von Dokumenten, die nicht
für den Vorlageneinzug geeignet sind,
lesen Sie Vorlagenglas verwenden
auf Seite 22.
• Mehrseitige Dokumente können einfacher
mit Hilfe des Vorlageneinzugs eingezogen
werden.
• Achten Sie darauf, dass mit
Korrekturflüssigkeiten versehene oder mit
Tinte geschriebene Dokumente
vollkommen getrocknet sind.
a Klappen Sie die Vorlagenausgabestütze
(1) des Vorlageneinzuges aus.
Klappen Sie die Vorlagenstütze (2) des
Vorlageneinzuges aus.
3
(2)
Länge: 147,3 bis 355,6 mm
Breite: 147,3 bis 215,9 mm
Gewicht:
So legen Sie Dokumente ein 3
• Lassen Sie dickere Dokumente NICHT
• Verwenden Sie KEIN gerolltes,
• Legen Sie KEINE Karten, Zeitungen oder
64 bis 90 g/m
auf dem Vorlagenglas liegen. Dies könnte
zu Dokumentenstaus im Vorlageneinzug
führen.
geknicktes, gefaltetes, geklebtes,
eingerissenes oder geheftetes Papier.
Stoffe in den Vorlageneinzug.
2
(1)
b Fächern Sie die Seiten gut auf.
21
Kapitel 3
WICHTIG
Hinweis
1
c Legen Sie das Dokument mit der
einzulesenden Seite nach oben und der
Oberkante zuerst in den
Vorlageneinzug ein, bis sich die
Displayanzeige ändert und das
Dokument die Zufuhrrollen berührt.
d Richten Sie die Papierführungen (1)
entsprechend der Vorlagenbreite aus.
So legen Sie Dokumente ein 3
Zur Verwendung des Vorlagenglases
muss der Vorlageneinzug leer sein.

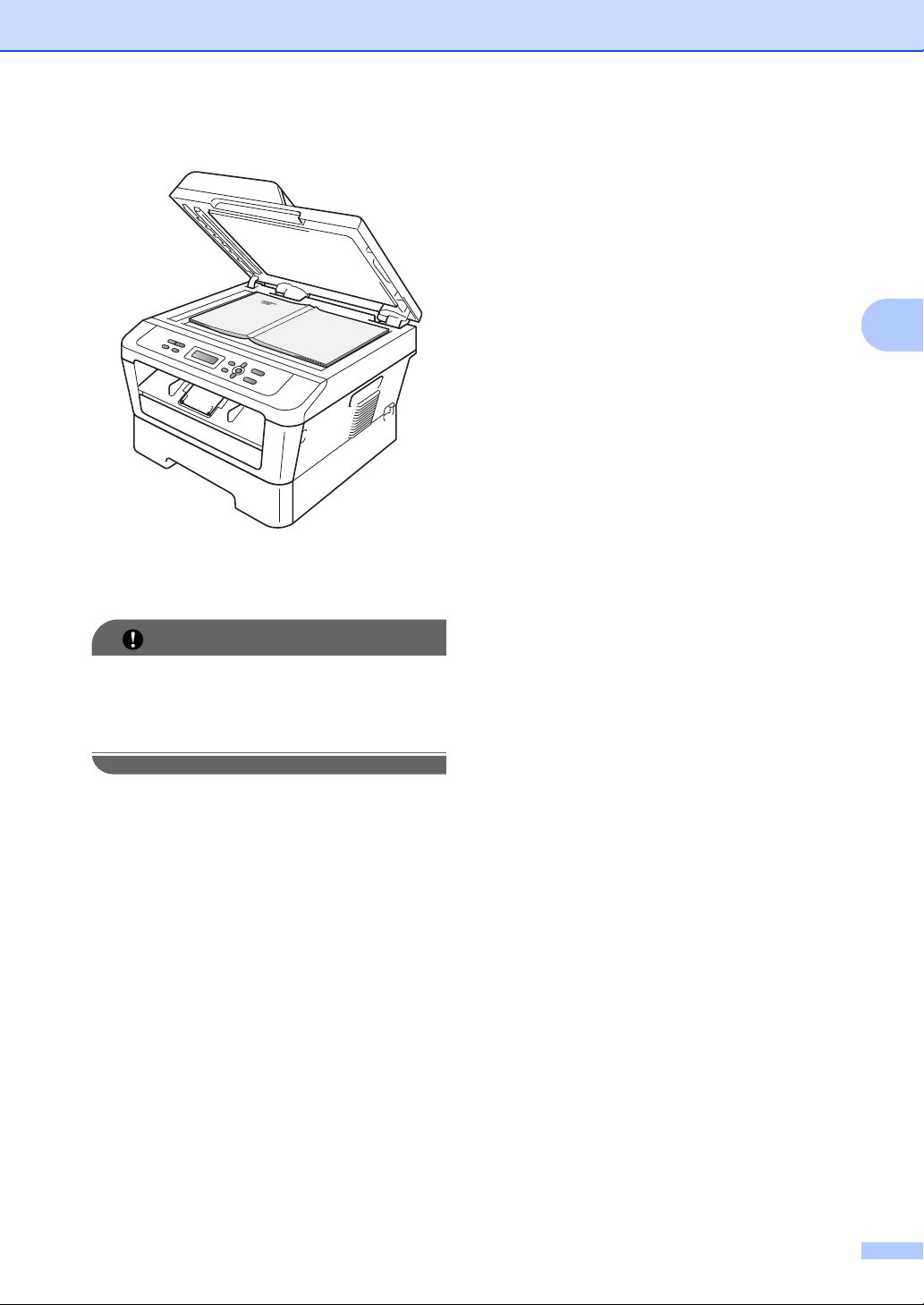

a Öffnen Sie die Vorlagenglas-
Abdeckung.
b Legen Sie das Dokument mit Hilfe der
Markierungen links und oben mit der
einzulesenden Seite nach unten in die
obere linke Ecke des Vorlagenglases.
• Um Beschädigungen des Gerätes zu
vermeiden, ziehen Sie NICHT am
Dokument, während es eingezogen wird.
• Zum Einlesen anderen als Standarddokumenten, lesen Sie Vorlagenglas verwenden auf Seite 22.
Vorlagenglas verwenden 3
Vom Vorlagenglas können Seiten eines
Buches einzeln kopiert oder eingescannt
werden.
Verwendbare Vorlagen 3
Länge: Bis zu 297,0 mm
Breite: Bis zu 215,9 mm
Gewicht: Bis zu 2,0 kg
22
