Bosch GOP 10.8 V-LI Professional User guide [ml]

Robert Bosch GmbH

Geschäftsbereich Elektrowerkzeuge
D-70745 Leinfelden-Echterdingen
Germany

www.bosch-pt.com

2 609 140 535 (2008.07) T / 276 UNI

GOP 10,8 V-LI Professional

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcją oryginalną
cs Původním návodem k

používání

sk Pôvodný návod na použitie
hu Eredeti használati utasítás

ru Оригинальное руководст-

во по эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni de folosire

originale

bg Оригинално ръководство

за експлоатация

sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad

et Algupärane kasutusjuhend
lv Oriģinālā lietošanas

pamācība

lt Originali

instrukcija

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 36

Português. . . . . . . . . . . . . . . . . . . . . . . . . . Página 47

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 57

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 68

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 78

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 87

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 96

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 105

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 114

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 125

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 134

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 145

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 154

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 164

Русский . . . . . . . . . . . . . . . . . . . . . . . . Страница 175

Українська . . . . . . . . . . . . . . . . . . . . . . . Сторінка 186

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 197

Български . . . . . . . . . . . . . . . . . . . . . . Страница 207

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 218

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 227

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 237

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 246

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 255

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 266

2 609 140 535 | (26.5.08) Bosch Power Tools

3 |

AL 1130 CV (10,8 V)

2 607 225 134 (EU)
2 607 225 136 (UK)

10,8 V

2 607 336 014

2 608 190 052

2 608 661 642
(Ø 85 mm)

2 608 661 648
(78 mm)

HCS:
2 608 661 643 (Ø 85 mm, 1x)

BIM:
2 608 661 633 (Ø 100 mm, 1x)
2 608 661 636 (Ø 85 mm, 1x)

HCS:
2 608 661 637 (32 mm, 1x)
2 608 661 626 (32 mm, 5x)
2 608 661 638 (20 mm, 1x)
2 608 661 627 (20 mm, 5x)
2 608 661 639 (10 mm, 1x)

BIM:
2 608 661 640 (20 mm, 1x)
2 608 661 628 (20 mm, 5x)
2 608 661 641 (10 mm, 1x)

2 608 661 646

BIM:
2 608 661 644 (28 mm, 1x)
2 608 661 629 (28 mm, 5x)

2 608 661 647

2 608 000 353

BIM:
2 608 661 645 (32 mm, 1x)
2 608 661 630 (32 mm, 5x)

2 609 140 535 | (26.5.08) Bosch Power Tools

4 |

1

2

3

4

5

6

7

8

9

10

12

10

11

11

13

2 609 140 535 | (26.5.08) Bosch Power Tools

5 |

A

14

18

16

16

17

15

18

18

19

GAS 25
GAS 50
GAS 50 M

Ø 19 mm:
2 607 002 161 (3 m)
2 607 002 162 (5 m)

2 609 140 535 | (22.7.08) Bosch Power Tools

1 609 200 933

6 | Deutsch

de

Allgemeine Sicherheitshin­weise für Elektrowerkzeuge

WARNUNG

säumnisse bei der Einhaltung der Sicherheits­hinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netz­betriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu
Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge­bung, in der sich brennbare Flüssigkei­ten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro­werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän­dert werden. Verwenden Sie keine Adap­terstecker gemeinsam mit schutzgeerde­ten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen ver­ringern das Risiko eines elektrischen
Schlages.

b) Vermeiden Sie Körperkontakt mit geerde-

ten Oberflächen wie von Rohren, Heizun­gen, Herden und Kühlschränken. Es be-

steht ein erhöhtes Risiko durch elektri­schen Schlag, wenn Ihr Körper geerdet ist.

Lesen Sie alle Sicherheitshin­weise und Anweisungen. Ver-

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das
Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf­zuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Ka­bel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich geeignet sind. Die Anwen-

dung eines für den Außenbereich geeigne­ten Verlängerungskabels verringert das
Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver­meidbar ist, verwenden Sie einen Fehler­stromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver­nunft an die Arbeit mit einem Elektro­werkzeug. Benutzen Sie kein Elektro­werkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des
Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicherheitsschu­he, Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung

2 609 140 535 | (26.5.08) Bosch Power Tools

Deutsch | 7

und/oder den Akku anschließen, es auf­nehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät einge­schaltet an die Stromversorgung anschlie­ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek­trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehen­den Geräteteil befindet, kann zu Verlet­zungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situa­tionen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand­schuhe fern von sich bewegenden Tei­len. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden
Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,
vergewissern Sie sich, dass diese ange­schlossen sind und richtig verwendet
werden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub
verringern.

4) Verwendung und Behandlung des Elektro­werkzeuges

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be­stimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen
Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus­schalten lässt, ist gefährlich und muss
repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und/oder entfernen Sie den Akku,
bevor Sie Geräteeinstellungen vorneh­men, Zubehörteile wechseln oder das
Gerät weglegen. Diese Vorsichtsmaß-

nahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin­dern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht ver­traut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele

Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leich­ter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre­chend diesen Anweisungen. Berücksich­tigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akku­werkzeuges

a) Laden Sie die Akkus nur in Ladegeräten

auf, die vom Hersteller empfohlen
werden. Für ein Ladegerät, das für eine

bestimmte Art von Akkus geeignet ist,
besteht Brandgefahr, wenn es mit ande­ren Akkus verwendet wird.

Bosch Power Tools 2 609 140 535 | (26.5.08)

8 | Deutsch

b) Verwenden Sie nur die dafür vorgesehe-

nen Akkus in den Elektrowerkzeugen.

Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku

fern von Büroklammern, Münzen,
Schlüsseln, Nägeln, Schrauben oder
anderen kleinen Metallgegenständen,
die eine Überbrückung der Kontakte ver­ursachen könnten. Ein Kurzschluss zwi-

schen den Akkukontakten kann Verbren­nungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit

aus dem Akku austreten. Vermeiden Sie
den Kontakt damit. Bei zufälligem Kon­takt mit Wasser abspülen. Wenn die Flüs­sigkeit in die Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuflüssigkeit kann zu Haut­reizungen oder Verbrennungen führen.

6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische
Sicherheitshinweise

f Verwenden Sie das Elektrowerkzeug nur für

Trockenschliff. Das Eindringen von Wasser

in ein Elektrogerät erhöht das Risiko eines
elektrischen Schlages.

f Halten Sie die Hände vom Sägebereich fern.

Greifen Sie nicht unter das Werkstück. Bei

Kontakt mit dem Sägeblatt besteht Verlet­zungsgefahr.

f Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu­spüren, oder ziehen Sie die örtliche Versor­gungsgesellschaft hinzu. Kontakt mit Elek-

troleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gaslei­tung kann zur Explosion führen. Eindringen in
eine Wasserleitung verursacht Sachbeschä­digung oder kann einen elektrischen Schlag
verursachen.

f Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie
für einen sicheren Stand. Das Elektrowerk-

zeug wird mit zwei Händen sicherer geführt.

f Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehal­tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.

f Halten Sie Ihren Arbeitsplatz sauber.

Materialmischungen sind besonders gefähr­lich. Leichtmetallstaub kann brennen oder
explodieren.

f Vermeiden Sie ein versehentliches Ein-

schalten. Vergewissern Sie sich, dass der
Ein-/Ausschalter in ausgeschalteter Posi­tion ist, bevor Sie einen Akku einsetzen.

Das Tragen des Elektrowerkzeugs mit Ihrem
Finger am Ein-/Ausschalter oder das Einset­zen des Akkus in das eingeschaltete Elektro­werkzeug kann zu Unfällen führen.

f Öffnen Sie den Akku nicht. Es besteht die

Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze, z.B.
auch vor dauernder Sonneneinstrahlung,
und Feuer. Es besteht Explosionsgefahr.

f Bei Beschädigung und unsachgemäßem Ge-

brauch des Akkus können Dämpfe austre­ten. Führen Sie Frischluft zu und suchen Sie
bei Beschwerden einen Arzt auf. Die Dämpfe

können die Atemwege reizen.

f Bei defektem Akku kann Flüssigkeit aus-

treten und angrenzende Gegenstände be­netzen. Überprüfen Sie betroffene Teile.

Reinigen Sie diese oder tauschen Sie sie
gegebenenfalls aus.

f Verwenden Sie den Akku nur in Verbindung

mit Ihrem Bosch Elektrowerkzeug. Nur so

wird der Akku vor gefährlicher Überlastung
geschützt.

2 609 140 535 | (26.5.08) Bosch Power Tools

Deutsch | 9

f Tragen Sie beim Wechsel der Einsatzwerk-

zeuge Schutzhandschuhe. Einsatzwerk-

zeuge werden bei längerem Gebrauch warm.

f Schaben Sie keine angefeuchteten Materia-

lien (z.B. Tapeten) und nicht auf feuchtem
Untergrund. Das Eindringen von Wasser in

ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.

f Behandeln Sie die zu bearbeitende Fläche

nicht mit lösungsmittelhaltigen Flüssigkei­ten. Durch die Erwärmung der Werkstoffe

beim Schaben können giftige Dämpfe ent­stehen.

f Seien Sie beim Umgang mit dem Schaber

besonders vorsichtig. Das Werkzeug ist sehr

scharf, es besteht Verletzungsgefahr.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheits­hinweise und Anweisungen können
elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Dar­stellung des Elektrowerkzeugs auf, und lassen
Sie diese Seite aufgeklappt, während Sie die
Betriebsanleitung lesen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo­nenten bezieht sich auf die Darstellung des Elek­trowerkzeuges auf der Grafikseite.

1 Akku-Entriegelungstaste
2 Akku
3 Taste für Ladezustandsanzeige
4 Akku-Ladezustandsanzeige
5 Stellrad Schwingzahlvorwahl
6 Ein-/Ausschalter
7 Lüftungsschlitze
8 Werkzeugaufnahme

9 Tauchsägeblatt*
10 Spannschraube mit Tellerfeder
11 Innensechskantschlüssel
12 Schleifplatte*
13 Schleifblatt*
14 Filzring der Staubabsaugung*
15 Halteklammer der Staubabsaugung*
16 Absaugstutzen*
17 Staubabsaugung*
18 Absaugschlauch*
19 Absaugadapter*

*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Sägen
und Trennen von Holzwerkstoffen, Kunststoff,
Gips, Nichteisen-Metallen und Befestigungsele­menten (z.B. Nägel, Klammern). Es ist ebenso
geeignet zum Bearbeiten von weichen Wandflie­sen sowie zum trockenen Schleifen und Scha­ben kleiner Flächen. Es ist besonders zum rand­nahen und bündigen Arbeiten geeignet. Das
Elektrowerkzeug darf ausschließlich mit Bosch­Zubehör betrieben werden.

Technische Daten

Präzisionssäge GOP 10,8 V-LI

Professional

Sachnummer
Nennspannung
Leerlaufdrehzahl n
Oszillationswinkel

links/rechts
Gewicht entspre-

min-15000–20000

0

3 601 H58 0..

V= 10,8

°1,4

chend EPTA-Proce­dure 01/2003

Bitte beachten Sie die Sachnummer auf dem Typen­schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun­gen einzelner Elektrowerkzeuge können variieren.

Bosch Power Tools 2 609 140 535 | (26.5.08)

kg 1,0

10 | Deutsch

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Elektro-

werkzeugs beträgt typischerweise: Schalldruck­pegel 84 dB(A); Schallleistungspegel 95 dB(A).
Unsicherheit K= 3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Schleifen: Schwingungsemissionswert

=2,6 m/s2, Unsicherheit K= 1,5 m/s

a

h

Sägen mit Tauchsägeblatt: Schwingungsemissi­onswert a

=13,1 m/s2, Unsicherheit K= 1,5 m/s

h

Sägen mit Segmentsägeblatt: Schwingungs­emissionswert a
K=1,5 m/s

=12,2 m/s2, Unsicherheit

h

2

Schaben: Schwingungsemissionswert

=17,3 m/s2, Unsicherheit K= 1,5 m/s2.

a

h

Der in diesen Anweisungen angegebene Schwin­gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeu­gen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsen­tiert die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das Elektro­werkzeug für andere Anwendungen, mit abwei­chenden Einsatzwerkzeugen oder ungenügen­der Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs­belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Ein­satz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der
Arbeitsabläufe.

2

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder norma­tiven Dokumenten übereinstimmt: EN 60745
gemäß den Bestimmungen der Richtlinien
2004/108/EG, 98/37/EG (bis 28.12.2009),
2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

2

Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

Akku laden

f Benutzen Sie nur die auf der Zubehörseite

aufgeführten Ladegeräte. Nur diese Ladege-

räte sind auf den bei Ihrem Elektrowerkzeug
verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert.
Um die volle Leistung des Akkus zu gewährleis­ten, laden Sie vor dem ersten Einsatz den Akku
vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen.
Eine Unterbrechung des Ladevorganges schä­digt den Akku nicht.

Der Akku ist mit einer NTC-Temperaturüberwa­chung ausgestattet, welche ein Aufladen nur im
Temperaturbereich zwischen 0 °C und 45 °C
zulässt. Dadurch wird eine hohe Akku-Lebens­dauer erreicht.

2 609 140 535 | (26.5.08) Bosch Power Tools

Deutsch | 11

Akku entnehmen

Zur Entnahme des Akkus 2 drücken Sie die Ent­riegelungstasten 1 und ziehen den Akku nach
hinten aus dem Elektrowerkzeug. Wenden Sie

dabei keine Gewalt an.

Akku-Ladezustandsanzeige

Die drei grünen LED der Akku-Ladezustands­anzeige 4 zeigen den Ladezustand des Akkus 2
an. Aus Sicherheitsgründen ist die Abfrage des
Ladezustands nur bei Stillstand des Elektro­werkzeuges möglich.

Um den Ladezustand anzuzeigen, drücken Sie
die Taste 3 am ausgeschalteten Elektrowerk­zeug und halten Sie sie gedrückt.

LED Kapazität

Dauerlicht 3 x Grün ≥2/3
Dauerlicht 2 x Grün ≥1/3
Dauerlicht 1 x Grün <1/3
Blinklicht 1 x Grün Reserve

Werkzeugwechsel

f Nehmen Sie den Akku vor allen Arbeiten am

Elektrowerkzeug (z.B. Wartung, Werkzeug­wechsel etc.) sowie bei dessen Transport
und Aufbewahrung aus dem Elektrowerk­zeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

f Tragen Sie beim Werkzeugwechsel Schutz-

handschuhe. Bei Berührung der Einsatzwerk-

zeuge besteht Verletzungsgefahr.

Einsatzwerkzeug auswählen

Einsatzwerkzeug Material

HCS-Holz­Segment­sägeblatt*

Bi-Metall­Segment­sägeblatt*

* Optionales Zubehör; das komplette Zubehör finden
Sie im Bosch-Zubehörprogramm.

Holzwerkstof­fe, Kunststoff

Holzwerkstof­fe, Kunststoff,
Nichteisen­Metalle

Einsatzwerkzeug Material

HCS-Tauch­sägeblätter
Holz*

Holzwerkstof­fe, Kunststoff,
Gips und an­dere weiche
Materialien

Bi-Metall­Tauchsäge­blätter
Metall*

Metall (z.B.
Nägel, Schrau­ben, kleinere
Profile), Nicht­eisen-Metalle

Bi-Metall­Tauchsäge­blatt Holz

Holz, Metall,
Nichteisen­Metalle

und Metall*
HM-Riff-Seg-

mentsäge­blatt*

HM-Riff­Deltaplatte*

Zementfugen,
weiche Wand­fliesen, glasfa­serverstärkte
Kunststoffe
und andere
abrasive
Materialien

Schaber,
starr*

Schaber,
flexibel*

Teppiche,
Beläge

Silikon und
andere elasti­sche Mate­rialien

Schleifplatte
für Schleif-

abhängig vom

Schleifblatt
blätter
Serie Delta
93 mm*

* Optionales Zubehör; das komplette Zubehör finden
Sie im Bosch-Zubehörprogramm.

Bosch Power Tools 2 609 140 535 | (26.5.08)

12 | Deutsch

Einsatzwerkzeug montieren/wechseln

Entnehmen Sie gegebenenfalls ein bereits mon­tiertes Einsatzwerkzeug.

Zum Entnehmen des Einsatzwerkzeugs lösen Sie
mit dem Innensechskantschlüssel 11 die Schrau-
be 10 und nehmen das Einsatzwerkzeug ab.

Setzen Sie das gewünschte Einsatzwerkzeug
(z.B. Tauchsägeblatt 9) so auf die Werkzeugauf­nahme 8, dass die Kröpfung nach unten zeigt
(siehe Abbildung auf der Grafikseite, Beschrif­tung des Einsatzwerkzeugs von oben lesbar).

Drehen Sie das Einsatzwerkzeug in eine für die
jeweilige Arbeit günstige Position, und lassen
Sie es in den Nocken der Werkzeugaufnahme 8
einrasten. Dabei sind zwölf um 30° versetzte
Positionen möglich.

Befestigen Sie das Einsatzwerkzeug mit der
Schraube 10. Ziehen Sie die Schraube mit dem
Innensechskantschlüssel 11 so weit an, dass die
Tellerfeder der Schraube glatt am Einsatzwerk­zeug anliegt.

f Prüfen Sie das Einsatzwerkzeug auf festen

Sitz. Falsch oder nicht sicher befestigte Ein-

satzwerkzeuge können sich während des
Betriebs lösen und Sie gefährden.

Schleifblatt auf die Schleifplatte aufsetzen/
wechseln

Die Schleifplatte 12 ist mit einem Klettgewebe
ausgestattet, damit Sie Schleifblätter mit Klett­haftung schnell und einfach befestigen können.

Klopfen Sie das Klettgewebe der Schleifplatte
12 vor dem Aufsetzen des Schleifblattes 13 aus,
um eine optimale Haftung zu ermöglichen.

Setzen Sie das Schleifblatt 13 an einer Seite der
Schleifplatte 12 bündig an, legen Sie das
Schleifblatt anschließend auf die Schleifplatte
auf und drücken Sie es gut fest.

Achten Sie zur Gewährleistung einer optimalen
Staubabsaugung darauf, dass die Ausstanzun­gen im Schleifblatt mit den Bohrungen an der
Schleifplatte übereinstimmen.

Zum Abnehmen des Schleifblattes 13 fassen Sie
es an einer Spitze und ziehen Sie es von der
Schleifplatte 12 ab.

Sie können alle Schleifblätter, Polier- und
Reinigungsvliese der Serie Delta 93 mm des
Bosch-Zubehörprogramms benutzen.

Schleifzubehöre wie Vlies/Polierfilz werden in
gleicher Weise auf der Schleifplatte befestigt.

Staub-/Späneabsaugung

f Stäube von Materialien wie bleihaltigem

Anstrich, einigen Holzarten, Mineralien und
Metall können gesundheitsschädlich sein.
Berühren oder Einatmen der Stäube können
allergische Reaktionen und/oder Atem­wegserkrankungen des Benutzers oder in der
Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchen­staub gelten als krebserzeugend, besonders
in Verbindung mit Zusatzstoffen zur Holz­behandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fach­leuten bearbeitet werden.

– Benutzen Sie möglichst eine Staubabsau-

gung.

– Sorgen Sie für gute Belüftung des Arbeits-

platzes.

– Es wird empfohlen, eine Atemschutz-

maske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschrif­ten für die zu bearbeitenden Materialien.

Staubabsaugung anschließen (siehe Bild A)

Schließen Sie zum Schleifen immer eine Staub­absaugung an.

Nehmen Sie für die Montage der Staubabsau­gung 17 (Zubehör) das Einsatzwerkzeug ab.

Setzen Sie gegebenenfalls die Teile der Staub­absaugung 17 wie im Bild gezeigt zusammen.
Setzen Sie die montierte Staubabsaugung an
der Werkzeugaufnahme 8 auf das Elektrowerk­zeug. Drehen Sie die Staubabsaugung so, dass
die Nocken der Staubabsaugung in den entspre­chenden Aussparungen am Gehäuse einrasten.
Befestigen Sie die Staubabsaugung wie im Bild
gezeigt mit der Halteklammer 15 am Elektro­werkzeug.

2 609 140 535 | (26.5.08) Bosch Power Tools

Deutsch | 13

Achten Sie darauf, dass der Filzring 14 unbe­schädigt ist und dicht an der Schleifplatte 12 an­liegt. Wechseln Sie einen beschädigten Filzring
sofort aus.

Stecken Sie einen Absaugschlauch 18 (Zube­hör) je nach Ausführung entweder direkt auf
den Absaugstutzen 16 oder schneiden Sie Ihr
altes Schlauchendstück ab, schrauben den
Absaugadapter 19 (Zubehör) auf das Schlauch­ende und stecken ihn dann direkt auf den Ab­saugstutzen 16. Verbinden Sie den Absaug­schlauch 18 mit einem Staubsauger (Zubehör).
Eine Übersicht zum Anschluss an verschiedene
Staubsauger finden Sie auf der Aufklappseite.

Der Staubsauger muss für den zu bearbeitenden
Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders
gesundheitsgefährdenden, krebserzeugenden
oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf
Grund TRGS 553 geprüfte Absaugeinrichtungen
gefordert, die interne Absaugvorrichtung darf im
gewerblichen Bereich nicht verwendet werden.
Für andere Materialien muss der gewerbliche
Betreiber die speziellen Anforderungen mit der
zuständigen Berufsgenossenschaft klären.

Betrieb

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs schie­ben Sie den Ein-/Ausschalter 6 nach vorn,
sodass am Schalter „I“ erscheint.

Zum Ausschalten des Elektrowerkzeugs schie­ben Sie den Ein-/Ausschalter 6 nach hinten,
sodass am Schalter „0“ erscheint.

Der Li-Ionen-Akku ist durch die „Electronic Cell
Protection (ECP)“ gegen Tiefentladung ge­schützt. Bei entladenem Akku wird das Elektro­werkzeug durch eine Schutzschaltung abge­schaltet: Das Einsatzwerkzeug bewegt sich
nicht mehr.

Hinweis: Schaltet das Elektrowerkzeug automa­tisch wegen entladenem oder überhitztem Akku
ab, dann schalten Sie das Elektrowerkzeug mit
dem Ein-/Ausschalter 6 aus. Laden Sie den Akku
bzw. lassen Sie ihn abkühlen, bevor Sie das
Elektrowerkzeug wieder einschalten. Der Akku
kann sonst beschädigt werden.

Schwingzahl vorwählen

Mit dem Stellrad Schwingzahlvorwahl 5 können
Sie die benötigte Schwingzahl auch während
des Betriebes vorwählen.

Die erforderliche Schwingzahl ist vom Werkstoff
und den Arbeitsbedingungen abhängig und kann
durch praktischen Versuch ermittelt werden.

Inbetriebnahme

Akku einsetzen
f Verwenden Sie nur original Bosch Li-Ionen-

Akkus mit der auf dem Typenschild Ihres
Elektrowerkzeugs angegebenen Spannung.

Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.

Hinweis: Der Gebrauch von nicht für Ihr Elektro­werkzeug geeigneten Akkus kann zu Fehlfunk­tionen oder zur Beschädigung des Elektrowerk­zeuges führen.

Setzen Sie den geladenen Akku 2 in den Griff
ein, bis dieser spürbar einrastet und bündig am
Griff anliegt.

Bosch Power Tools 2 609 140 535 | (26.5.08)

Arbeitshinweise

Hinweis: Halten Sie die Lüftungsschlitze 7 des

Elektrowerkzeugs beim Arbeiten nicht zu, da
sonst die Lebensdauer des Elektrowerkzeugs
verringert wird.

Arbeitsprinzip

Durch den oszillierenden Antrieb schwingt das
Einsatzwerkzeug bis zu 20000 mal pro Minute
um 2,8° hin und her. Das ermöglicht präzises
Arbeiten auf engstem Raum.

14 | Deutsch

Sägen
f Verwenden Sie nur unbeschädigte, ein-

wandfreie Sägeblätter. Verbogene, unschar-

fe oder anderweitig beschädigte Sägeblätter
können brechen.

f Beachten Sie beim Sägen von Leichtbau-

stoffen die gesetzlichen Bestimmungen und
Empfehlungen der Materialhersteller.

f Es dürfen nur weiche Werkstoffe wie Holz,

Gipskarton o.Ä. im Tauchsägeverfahren
bearbeitet werden!

Prüfen Sie vor dem Sägen mit HCS-Sägeblättern
in Holz, Spanplatten, Baustoffen etc. diese auf
Fremdkörper wie Nägel, Schrauben o.Ä. Entfer­nen Sie die Fremdkörper gegebenenfalls oder
verwenden Sie Bi-Metall-Sägeblätter.

Trennen
Hinweis: Beachten Sie beim Trennen von Wand-

fliesen, dass die Einsatzwerkzeuge bei längerem
Gebrauch einem hohen Verschleiß unterliegen.

Schleifen

Die Abtragsleistung und das Schliffbild werden
im Wesentlichen durch die Wahl des Schleifblat­tes, die vorgewählte Schwingzahlstufe und den
Anpressdruck bestimmt.

Nur einwandfreie Schleifblätter bringen gute
Schleifleistung und schonen das Elektrowerk­zeug.

Achten Sie auf gleichmäßigen Anpressdruck, um
die Lebensdauer der Schleifblätter zu erhöhen.

Eine übermäßige Erhöhung des Anpressdruckes
führt nicht zu einer höheren Schleifleistung,
sondern zu stärkerem Verschleiß des Elektro­werkzeuges und des Schleifblattes.

Zum punktgenauen Schleifen von Ecken, Kanten
und schwer zugänglichen Bereichen können Sie
auch allein mit der Spitze oder einer Kante der
Schleifplatte arbeiten.

Beim punktuellen Schleifen kann sich das
Schleifblatt stark erwärmen. Reduzieren Sie die
Schwingzahl und lassen Sie das Schleifblatt re­gelmäßig abkühlen.

Benutzen Sie ein Schleifblatt, mit dem Metall
bearbeitet wurde, nicht mehr für andere Mate­rialien.

Verwenden Sie nur original Bosch Schleifzu­behör.

Schließen Sie zum Schleifen immer eine Staub­absaugung an.

Schaben

Wählen Sie beim Schaben eine hohe Schwing­zahlstufe.

Arbeiten Sie auf weichem Untergrund (z.B.
Holz) in flachem Winkel und mit geringem An­pressdruck. Der Spachtel kann sonst in den
Untergrund schneiden.

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßem Gebrauch kann das
Elektrowerkzeug nicht überlastet werden. Bei
zu starker Belastung oder Verlassen des zulässi­gen Akkutemperaturbereiches von 0– 70 ° C
wird die Drehzahl reduziert oder das Elektro­werkzeug schaltet ab. Bei reduzierter Drehzahl
läuft das Elektrowerkzeug erst nach Erreichen
der zulässigen Akkutemperatur wieder mit voller
Drehzahl. Bei automatischer Abschaltung schal­ten Sie das Elektrowerkzeug aus, lassen den
Akku abkühlen und schalten das Elektrowerk­zeug wieder ein.

Hinweise für den optimalen Umgang
mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und
Wasser.

Lagern Sie den Akku nur im Temperaturbereich
von 0 °C bis 45 °C. Lassen Sie den Akku z. B. im
Sommer nicht im Auto liegen.

Eine wesentlich verkürzte Betriebszeit nach der
Aufladung zeigt an, dass der Akku verbraucht ist
und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

2 609 140 535 | (26.5.08) Bosch Power Tools

Deutsch | 15

Wartung und Service

Wartung und Reinigung

f Nehmen Sie den Akku vor allen Arbeiten am

Elektrowerkzeug (z.B. Wartung, Werkzeug­wechsel etc.) sowie bei dessen Transport
und Aufbewahrung aus dem Elektrowerk­zeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

f Halten Sie das Elektrowerkzeug und die

Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.

Reinigen Sie Riff-Einsatzwerkzeuge (Zubehör)
regelmäßig mit einer Drahtbürste.

Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfal­len, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil­bestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerk­zeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeichnungen und Infor­mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen
gerne bei Fragen zu Kauf, Anwendung und Ein­stellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal
für Handwerker und Heimwerker.
www.ewbc.de, der Informations-Pool für Hand­werk und Ausbildung.

Deutschland

Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
E-Mail:
[e-mail]
Tel. Kundenberatung: [phone]
Fax: [phone]
E-Mail: [e-mail]

Österreich

ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: [phone]
Fax: [phone]
Tel. Kundenberater: [phone]
E-Mail: [e-mail]

Schweiz

Tel.: [phone]
Fax: [phone]

Luxemburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Bosch Power Tools 2 609 140 535 | (26.5.08)

16 | Deutsch

Transport

Der Akku ist nach UN-Handbuch ST/SG/AC.10/
11/Rev.3 Teil III, Unterabschnitt 38.3 getestet.
Er hat einen wirksamen Schutz gegen inneren
Überdruck und Kurzschluss sowie Einrichtungen
zur Verhinderung von Gewaltbruch und gefähr­lichem Rückstrom.
Die im Akku enthaltene Lithiumäquivalent­Menge liegt unterhalb einschlägiger Grenzwer­te. Daher unterliegt der Akku weder als Einzel­teil noch in ein Gerät eingesetzt den nationalen
und internationalen Gefahrgutvorschriften. Die
Gefahrgutvorschriften können jedoch beim
Transport mehrerer Akkus relevant sein. Es kann
in diesem Fall notwendig sein, besondere Be­dingungen (z.B. bei der Verpackung) einzuhal­ten. Näheres können Sie einem Merkblatt unter
folgender Internetadresse entnehmen:
http://purchasing.bosch.com/de/start/
Allgemeines/Download/index.htm.

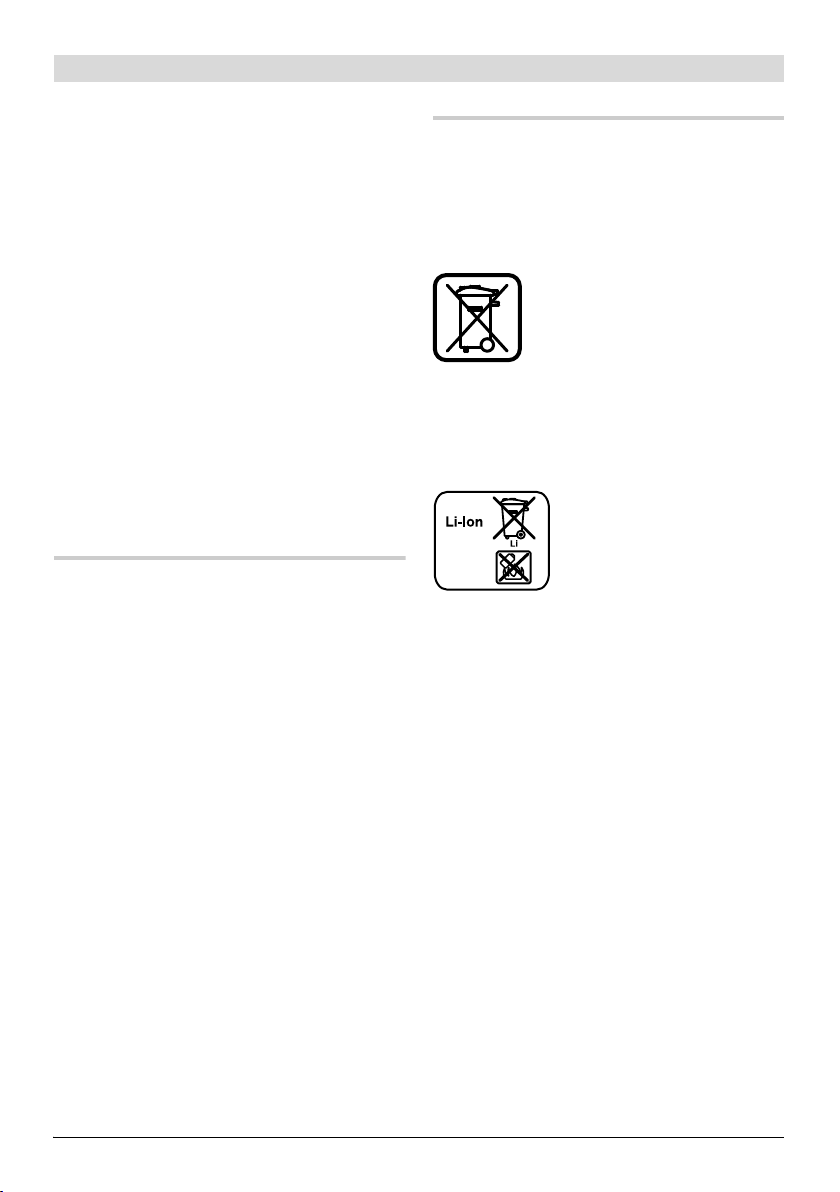

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwer­tung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß der Europäischen Richt­linie 2002/96/EG über Elektro­und Elektronik-Altgeräte und ihrer

Umsetzung in nationales Recht
müssen nicht mehr gebrauchsfähige Elektro­werkzeuge getrennt gesammelt und einer um­weltgerechten Wiederverwertung zugeführt
werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinwei­se im Abschnitt „Transport“,
Seite 16.

Werfen Sie Akkus/Batterien nicht in den Haus­müll, ins Feuer oder ins Wasser. Akkus/Batte­rien sollen gesammelt, recycelt oder auf um­weltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen de­fekte oder verbrauchte Akkus/Batterien recycelt
werden.

Nicht mehr gebrauchsfähige Akkus/Batterien
können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld

Schweiz

Batrec AG
3752 Wimmis BE

Änderungen vorbehalten.

2 609 140 535 | (26.5.08) Bosch Power Tools

English | 17

en

General Power Tool Safety
Warnings

WARNING

the warnings and instructions may result in elec­tric shock, fire and/or serious injury.

Save all warnings and instructions for future
reference.

The term “power tool” in the warnings refers
to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of
flammable liquids, gases or dust. Power

tools create sparks which may ignite the
dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distrac-

tions can cause you to lose control.

2) Electrical safety
a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified

plugs and matching outlets will reduce
risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia­tors, ranges and refrigerators. There is

an increased risk of electric shock if your
body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges and moving parts.

Damaged or entangled cords increase the
risk of electric shock.

Read all safety warnings and all
instructions. Failure to follow

e) When operating a power tool outdoors,

use an extension cord suitable for out­door use. Use of a cord suitable for out-

door use reduces the risk of electric shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual current
device (RCD) protected supply. Use of an

RCD reduces the risk of electric shock.

3) Personal safety
a) Stay alert, watch what you are doing and

use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment

of inattention while operating power tools
may result in serious personal injury.

b) Use personal protective equipment. Al-

ways wear eye protection. Protective

equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protec­tion used for appropriate conditions will
reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before
connecting to power source and/or bat­tery pack, picking up or carrying the tool.

Carrying power tools with your finger on
the switch or energising power tools that
have the switch on invites accidents.

d) Remove any adjusting key or wrench be-

fore turning the power tool on.

a key left attached to a rotating part of the
power tool may result in personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in unex­pected situations.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing
and gloves away from moving parts.

Loose clothes, jewellery or long hair can
be caught in moving parts.

g) If devices are provided for the connec-

tion of dust extraction and collection fa­cilities, ensure these are connected and
properly used. Use of dust collection can

reduce dust-related hazards.

A wrench or

Bosch Power Tools 2 609 140 535 | (26.5.08)

18 | English

4) Power tool use and care
a) Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better
and safer at the rate for which it was de­signed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch
is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from the
power tool before making any adjust­ments, changing accessories, or storing
power tools. Such preventive safety

measures reduce the risk of starting the
power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfa­miliar with the power tool or these in­structions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,
breakage of parts and any other condi­tion that may affect the power tool’s op­eration. If damaged, have the power tool
repaired before use. Many accidents are

caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp
cutting edges are less likely to bind and
are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these in­structions, taking into account the work­ing conditions and the work to be per­formed. Use of the power tool for

operations different from those intended
could result in a hazardous situation.

5) Battery tool use and care
a) Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may
create a risk of fire when used with anoth­er battery pack.

b) Use power tools only with specifically

designated battery packs. Use of any oth-

er battery packs may create a risk of injury
and fire.

c) When battery pack is not in use, keep

it away from other metal objects, like
paper clips, coins, keys, nails, screws
or other small metal objects, that can
make a connection from one terminal
to another. Shorting the battery terminals

together may cause burns or a fire.

d) Under abusive conditions, liquid may be

ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additional­ly seek medical help. Liquid ejected from

the battery may cause irritation or burns.

6) Service
a) Have your power tool serviced by a qual-

ified repair person using only identical
replacement parts. This will ensure that

the safety of the power tool is maintained.

Machine-specific
Safety Warnings

f Use the machine only for dry sanding. Pen-

etration of water into the machine increases
the risk of an electric shock.

f Keep hands away from the sawing range.

Do not reach under the workpiece. Contact

with the saw blade can lead to injuries.

f Use suitable detectors to determine if utili-

ty lines are hidden in the work area or call
the local utility company for assistance.

Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can
lead to explosion. Penetrating a water line
causes property damage or may cause an
electric shock.

f When working with the machine, always

hold it firmly with both hands and provide
for a secure stance. The power tool is guided

more secure with both hands.

2 609 140 535 | (26.5.08) Bosch Power Tools

English | 19

f Secure the workpiece. A workpiece clamped

with clamping devices or in a vice is held
more secure than by hand.

f Keep your workplace clean. Blends of mate-

rials are particularly dangerous. Dust from
light alloys can burn or explode.

f Avoid unintentional switching on. Ensure

the On/Off switch is in the off position be­fore inserting battery pack. Carrying the

power tool with your finger on the On/Off
switch or inserting the battery pack into
power tools that have the switch on invites
accidents.

f Do not open the battery. Danger of short-

circuiting.

Protect the battery against heat, e.g.,
also against continuous sun irradiation
and fire. There is danger of explosion.

f In case of damage and improper use of the

battery, vapours may be emitted. Provide
for fresh air and seek medical help in case
of complaints. The vapours can irritate the

respiratory system.

f When the battery is defective, liquid can es-

cape and come into contact with adjacent
components. Check any parts concerned.

Clean such parts or replace them, if required.

f Use the battery only in conjunction with your

Bosch power tool. This measure alone pro-

tects the battery against dangerous overload.

f Wear protective gloves when changing ap-

plication tools/accessories. Application

tools/accessories become hot after pro­longed usage.

f Do not scrape wetted materials (e. g. wall-

paper) or on moist surfaces. Penetration of

water into the machine increases the risk of
an electric shock.

f Do not treat the surface to be worked with

solvent-containing fluids. Materials being

warmed up by the scraping can cause toxic
vapours to develop.

f Exercise extreme caution when handling

the scraper. The accessory is very sharp;

danger of injury.

Functional Description

Read all safety warnings and all
instructions. Failure to follow the

warnings and instructions may re­sult in electric shock, fire and/or
serious injury.

While reading the operating instructions, unfold
the graphics page for the machine and leave it
open.

Intended Use

The machine is intended for sawing and cutting
wooden materials, plastic, gypsum, non-ferrous
metals and fastening elements (e.g. nails, sta­ples). It is also suitable for working soft wall tiles
as well as for dry sanding and scraping of small
surfaces. It is especially suitable for working
close to edges and for flush cutting. The power
tool must be used with Bosch accessories only.

Product Features

The numbering of the product features refers to
the illustration of the machine on the graphics
page.

1 Battery unlocking button
2 Battery
3 Button for charge-control indicator
4 Battery charge-control indicator
5 Thumbwheel for orbit frequency preselection
6 On/Off switch
7 Venting slots
8 Tool holder

9 Plunge saw blade*
10 Clamping bolt with spring washer
11 Allen key
12 Sanding plate*
13 Sanding sheet*
14 Felt ring of the dust extraction*
15 Retaining clip of the dust extraction*
16 Vacuum connection*
17 Dust extraction*
18 Vacuum hose*
19 Extraction adapter*

*The accessories illustrated or described are not in­cluded as standard delivery.

Bosch Power Tools 2 609 140 535 | (26.5.08)

20 | English

Technical Data

Precision Saw GOP 10,8 V-LI

Professional

Article number
Rated voltage
No-load speed n

0

3 601 H58 0..

V= 10.8

rpm 5000 –20 000

Oscillation angle,
left/right

°1.4

Weight according to
EPTA-Procedure
01/2003

Please observe the article number on the type plate of
your machine. The trade names of the individual ma­chines may vary.

kg 1.0

Noise/Vibration Information

Measured values determined according to
EN 60745.

Typically the A-weighted noise levels of the
product are: Sound pressure level 84 dB(A);
Sound power level 95 dB(A). Uncertainty
K=3dB.

Wear hearing protection!

Vibration total values (triax vector sum) deter­mined according to EN 60745:
Sanding: Vibration emission value a
uncertainty K= 1.5 m/s

2

Cutting with plunge cut saw blade: Vibration
emission value a
K=1.5 m/s

=13.1 m/s2, uncertainty

h

2

Cutting with segmential saw blade: Vibration
emission value a
K=1.5 m/s

=12.2 m/s2, uncertainty

h

2

Scraping: Vibration emission value

=17.3 m/s2, uncertainty K= 1.5 m/s2.

a

h

The vibration emission level given in this infor­mation sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another.
It may be used for a preliminary assessment of
exposure.
The declared vibration emission level repre­sents the main applications of the tool. However
if the tool is used for different applications, with
different accessories or poorly maintained,

=2.6 m/s2,

h

the vibration emission may differ. This may sig­nificantly increase the exposure level over the
total working period.
An estimation of the level of exposure to vibra­tion should also take into account the times
when the tool is switched off or when it is run­ning but not actually doing the job. This may
significantly reduce the exposure level over the
total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.

Declaration of Conformity

We declare under our sole responsibility that
the product described under “Technical Data” is
in conformity with the following standards or
standardization documents: EN 60745 accord­ing to the provisions of the directives
2004/108/EC, 98/37/EC (until Dec. 28, 2009),
2006/42/EC (from Dec. 29, 2009 on).

Technical file at:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Assembly

Battery Charging

f Use only the battery chargers listed on the

accessories page. Only these battery charg-

ers are matched to the lithium ion battery of
your power tool.

Note: The battery is supplied partially charged.
To ensure full capacity of the battery, complete­ly charge the battery in the battery charger be­fore using your power tool for the first time.

2 609 140 535 | (26.5.08) Bosch Power Tools

English | 21

The lithium ion battery can be charged at any
time without reducing its service life. Interrupt­ing the charging procedure does not damage the
battery.

The battery is equipped with a NTC temperature
control which allows charging only within a tem­perature range of between 0 °C and 45 °C. A long
battery service life is achieved in this manner.

Removing the Battery

To remove the battery 2, press the unlocking
buttons 1 and pull the battery out of the ma­chine to the rear. Do not exert any force.

Battery Charge-control Indication

The three green LEDs of the battery charge-con­trol indicator 4 indicate the charge condition of
the battery 2. For safety reasons, it is only pos­sible to check the status of the charge condition
when the machine is at a standstill.

To indicate the charge condition, press and hold
button 3 of the switched off machine.

LED Capacity

Continuous lighting 3 x green ≥2/3
Continuous lighting 2 x green ≥1/3
Continuous lighting 1 x green <1/3
Flashing light 1 x green Reserve

Changing the Tool

f Before any work on the machine itself (e.g.

maintenance, tool change, etc.) as well as
during transport and storage, remove the
battery from the power tool. There is danger

of injury when unintentionally actuating the
On/Off switch.

f Wear protective gloves when changing ap-

plication tools/accessories. Contact with

the application tool/accessoriy can lead to
injuries.

Selecting the Application Tool/Accessory

Accessory Material

HCS wood
segment saw

Wooden mate­rials, plastic

blade*
BIM segment

saw blade*

Wooden mate­rials, plastic,
non-ferrous
metals

HCS plunge
cut saw
blades,
wood*

Wooden mate­rials, plastic,
gypsum and
other soft
materials

BIM plunge
cut saw
blades,
metal*

Metal (e.g.,
nails, screws,
small pro­files), non-fer­rous metals

BIM plunge
cut saw
blade, wood

Wood, metal,
non-ferrous
metals

and metal*
HM-Riff seg-

ment saw
blade*

HM-Riff delta
plate*

Grouting
joints, soft wall
tiles, glass-fi­bre reinforces
plastic and
other abrasive
materials

Scraper,
rigid*

Scraper,
flexible*

Carpets,
coverings

Silicone and
other elastic
materials

Base plate
for sanding,

Depends on

sanding sheet
series Delta
93 mm*

* Optional accessory; for the complete accessories
please see Bosch accessory programme.

Bosch Power Tools 2 609 140 535 | (26.5.08)

22 | English

Mounting/Replacing the Application Tool/
Accessory

If required, remove an already mounted applica­tion tool/accessory.

For removing the application tool/accessory,
loosen the screw 10 with the Allen key 11 and
remove the application tool/accessory.

Mount the requested application tool/accessory
(e. g. plunge cut saw blade 9) in such a manner
on the tool holder 8 that the offset faces down­ward (see illustration on the graphics page;
marking on the application tool/accessory is
readable from above).

Turn the application tool/accessory to a position
favourable for the respective job, and allow it to
engage into the cams of the tool holder 8. 12 dif­ferent positions are possible, each offset by 30°.

Fasten the application tool/accessory with bolt

10. Tighten the bolt with Allen key 11 until the
spring washer of the bolt faces flush against the
application tool/accessory.

f Check the tight seating of the application

tool/accessory. Incorrect or not securely fas-

tened application tools/accessories can come
loose during operation and pose a hazard.

Mounting/Replacing a Sanding Sheet on the
Sanding Plate

The sanding plate 12 is fitted with Velcro back-
ing for quick and easy fastening of sanding
sheets with Velcro adhesion.

Before attaching the sanding sheet 13, free the
Velcro backing of the sanding plate 12 from any
debris by tapping against it in order to enable
optimum adhesion.

Position the sanding sheet 13 flush alongside one
edge of the sanding plate 12, then lay the sanding
sheet onto the sanding plate and press firmly.

To ensure optimum dust extraction, pay atten­tion that the punched holes in the sanding sheet
match with the holes in the sanding plate.

To remove the sanding sheet 13, grasp it at one of
the tips and pull it off from the sanding plate 12.

You can use all sanding sheets, fleece pads/pol­ishing cloth pads of the Delta 93 mm series of
Bosch accessory program.

Sanding accessories, such as fleece pads/pol­ishing cloth pads, are attached to the sanding
plate in the same manner.

Dust/Chip Extraction

f Dusts from materials such as lead-containing

coatings, some wood types, minerals and
metal can be harmful to one’s health. Touch­ing or breathing-in the dusts can cause aller­gic reactions and/or lead to respiratory infec­tions of the user or bystanders.
Certain dusts, such as oak or beech dust, are
considered as carcinogenic, especially in
connection with wood-treatment additives
(chromate, wood preservative). Materials
containing asbestos may only be worked by
specialists.

– Use dust extraction whenever possible.
– Provide for good ventilation of the work-

ing place.

– It is recommended to wear a P2 filter-

class respirator.

Observe the relevant regulations in your
country for the materials to be worked.

Connecting the Dust Extraction (see figure A)

For sanding, always connect dust extraction.
Remove the application tool/accessory when

mounting the dust extraction 17 (accessory).
If required, assemble the parts of the dust ex-

traction 17 as shown in the figure. Position the
assembled dust extraction onto the machine via
the tool holder 8. Turn the dust extraction in
such a manner that the cams of the dust extrac­tion engage into the corresponding recesses on
the housing. Fasten the dust extraction to the
machine with the retaining clip 15 as shown in
the figure.

Pay attention that the felt ring 14 is undamaged
and faces tightly against the sanding plate 12.
Replace a damage felt ring immediately.

Depending on machine version, place a vacuum
hose 18 (accessory) either directly onto the vac­uum connection 16 or cut off the old hose end,
screw the extraction adapter 19 (accessory) on­to the hose end and then place it directly onto
the vacuum connection 16. Connect the vacuum
hose 18 with a vacuum cleaner (accessory). An
overview for the connection of various vacuum
cleaners can be found on the fold-out page.

The vacuum cleaner must be suitable for the
material being worked.

2 609 140 535 | (26.5.08) Bosch Power Tools

English | 23

When vacuuming dry dust that is especially det­rimental to health or carcinogenic, use a special
vacuum cleaner.

Operation

Starting Operation

Inserting the Battery
f Use only original Bosch lithium ion batter-

ies with the voltage listed on the nameplate
of your power tool. Using other batteries can

lead to injuries and pose a fire hazard.

Note: Use of batteries not suitable for the ma­chine can lead to malfunctions of or cause dam­age to the power tool.

Insert the charged battery 2 into the handle until
it can be felt to engage and faces flush against
the handle.

Switching On and Off

To start the machine, push the On/Off switch 6
forward so that the “I” is indicated on the
switch.

To switch off the machine, push the On/Off
switch 6 toward the rear so that the “0” is indi­cated on the switch.

The Li-ion battery is protected against deep dis­charging by the “Electronic Cell Protection
(ECP)”. When the battery is empty, the machine
is switched off by means of a protective circuit:
The inserted tool no longer rotates.

Note: If the machine should automatically switch
off because of a discharged or overheated bat­tery, make sure to set the machine’s On/Off
switch 6 to off. Charge the battery and allow it to
cool down before restarting the machine. Other­wise the battery can become damaged.

Preselecting the Orbital Stroke Rate

With the thumbwheel for preselection of the or­bital stroke rate 5, you can preselect the required
orbital stroke rate, even during operation.

The required stroke rate depends on the materi­al and the working conditions and can be deter­mined through practical testing.

Working Advice

Note: Do not cover off the venting slots 7 of

the machine while working, as this reduces
the working life of the machine.

Operating Principle

Due to the oscillating drive the application
tool/accessory swings up to 20000 times per
minute for 2.8° . This allows for precise work
in narrow spaces.

Sawing
f Use undamaged faultless saw blades only.

Deformed, blunt saw blades or saw blades
that are otherwise damaged can break.

f When sawing light building materials, ob-

serve the statutory provisions and the rec­ommendations of the material suppliers.

f Plunge cuts may only be applied to soft ma-

terials, such as wood, gypsum plaster
boards, etc.!

Before sawing with HCS saw blades in wood,
particle board, building materials, etc., check
these for foreign objects such as nails, screws,
or similar. If required, remove foreign objects or
use BIM saw blades.

Separating
Note: When separating wall tiles take into con-

sideration that the application tools/accesso­ries wear heavily when used for longer periods
of time.

Sanding

The removal rate and the sanding pattern are
primarily determined by the choice of sanding
sheet, the preset oscillation rate and the ap­plied pressure.

Only flawless sanding sheets achieve good
sanding capacity and extend the service life of
the machine.

Pay attention to apply uniform sanding pressure;
this increases the working life of the sanding
sheets.

Bosch Power Tools 2 609 140 535 | (26.5.08)

24 | English

Intensifiying the sanding pressure does not lead
to an increase of the sanding capacity, but to in­creased wear of the machine and the sanding
sheet.

For precise on-the-spot sanding of edges, cor­ners and hard to reach areas, it is also possible
to work only with the tip or an edge of the sand­ing plate.

When selectively sanding on the spot, the sand­ing sheet can heat up considerably. Reduce the
orbital stroke rate and allow the sanding sheet
to cool down regularly.

A sanding sheet that has been used for metal
should not be used for other materials.

Use only original Bosch sanding accessories.
For sanding, always connect dust extraction.

Scraping

For scraping, select a high oscillation rate.
Work on a soft surface (e.g. wood) at a flat ange,

and apply only light pressure. Otherwise the
scraper can cut into the surface.

Temperature Dependent Overload Protection

When using as intended for, the machine cannot
be overloaded. In case of excessive loading or
when exceeding the allowable battery tempera­ture range of 0– 70 ° C, the speed is reduced or
the machine switches off. In case of reduced
speed, the machine will not run at full speed un­til after reaching the allowable battery tempera­ture again. In case of automatic shut-off, switch
the machine off, allow the battery to cool down
and then switch the machine on again.

Recommendations for Optimal Handling
of the Battery

Protect the battery against moisture and water.
Store the battery only within a temperature

range between 0 °C and 45 °C. As an example,
do not leave the battery in the car in summer.

A significantly reduced working period after
charging indicates that the battery is used and
must be replaced.

Observe the notes for disposal.

Maintenance and Service

Maintenance and Cleaning

f Before any work on the machine itself (e.g.

maintenance, tool change, etc.) as well as
during transport and storage, remove the
battery from the power tool. There is danger

of injury when unintentionally actuating the
On/Off switch.

f For safe and proper working, always keep

the machine and ventilation slots clean.

Clean Riff application tools (accessory) regular­ly with a wire brush.

If the machine should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an after-sales service
centre for Bosch power tools.

In all correspondence and spare parts order,
please always include the 10-digit article
number given on the type plate of the machine.

After-sales Service and Customer
Assistance

Our after-sales service responds to your ques­tions concerning maintenance and repair of your
product as well as spare parts. Exploded views
and information on spare parts can also be
found under:

www.bosch-pt.com

Our customer consultants answer your ques­tions concerning best buy, application and ad­justment of products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [e-mail]

2 609 140 535 | (26.5.08) Bosch Power Tools

English | 25

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au

Transport

The battery is tested according to UN document
ST/SG/AC.10/11/Rev.3 Part III, subsection 38.3.
It has effective protection against internal over­pressure and short circuiting as well as devices
for the prevention of violent rupture and danger­ous reverse current flow.
The lithium-equivalent content in the battery is
below applicable limit values. Therefore, the bat­tery is not subject to national or international
regulations pertaining to dangerous mediums,
neither as an individual component nor when in­serted into a machine. However, the regulations
governing dangerous goods may be relevant
when transporting several batteries. In this case,
it can be necessary to comply with special condi­tions (e.g., concerning the packaging). For more
information, please refer to the instruction sheet
(in English) under the following Internet address:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.

Disposal

The machine, accessories and packaging should
be sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools in­to household waste!
According the European Guideline
2002/96/EC for Waste Electrical
and Electronic Equipment and its

implementation into national
right, power tools that are no longer usable
must be collected separately and disposed of in
an environmentally correct manner.

Battery packs/batteries:

Li-ion:

Please observe the instruc­tions in section “Transport”,
page 25.

Do not dispose of battery packs/batteries into
household waste, fire or water. Battery packs/
batteries should be collected, recycled or dis­posed of in an environmental-friendly manner.

Only for EC countries:

Defective or dead out battery packs/batteries
must be recycled according the guideline
91/157/EEC.

Batteries no longer suitable for use can be
directly returned at:

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [e-mail]

Subject to change without notice.

Bosch Power Tools 2 609 140 535 | (26.5.08)

26 | Français

fr

Avertissements de sécurité
généraux pour l’outil

AVERTISSEMENT

toutes les instructions. Ne pas suivre les aver­tissements et instructions peut donner lieu à un
choc électrique, un incendie et/ou une blessure
sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s’y reporter ulté­rieurement.

Le terme « outil » dans les avertissements fait
référence à votre outil électrique alimenté par le
secteur (avec cordon d’alimentation) ou votre
outil fonctionnant sur batterie (sans cordon
d’alimentation).

1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et

bien éclairée. Les zones en désordre ou

sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils élec-

triques en atmosphère explosive, par
exemple en présence de liquides inflam­mables, de gaz ou de poussières. Les

outils électriques produisent des étincel­les qui peuvent enflammer les poussières
ou les fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation
de l’outil. Les distractions peuvent vous

faire perdre le contrôle de l’outil.

2) Sécurité électrique
a) ll faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais mo­difier la fiche de quelque façon que ce
soit. Ne pas utiliser d’adaptateurs avec
des outils à branchement de terre. Des fi-

ches non modifiées et des socles adaptés
réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des

surfaces reliées à la terre telles que les
tuyaux, les radiateurs, les cuisinières et
les réfrigérateurs. Il existe un risque

accru de choc électrique si votre corps
est relié à la terre.

Lire tous les avertisse­ments de sécurité et

c) Ne pas exposer les outils à la pluie ou à

des conditions humides. La pénétration

d’eau à l’intérieur d’un outil augmentera
le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou
débrancher l’outil. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des
arêtes ou des parties en mouvement. Les

cordons endommagés ou emmêlés aug­mentent le risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur,

utiliser un prolongateur adapté à l’utili­sation extérieure. L’utilisation d’un cor-

don adapté à l’utilisation extérieure réduit
le risque de choc électrique.

f) Si l’usage d’un outil dans un emplace-

ment humide est inévitable, utiliser une
alimentation protégée par un dispositif à
courant différentiel résiduel (RCD).

L’usage d’un RCD réduit le risque de choc
électrique.

3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous

êtes en train de faire et faire preuve de
bon sens dans votre utilisation de l’outil.
Ne pas utiliser un outil lorsque vous êtes
fatigué ou sous l’emprise de drogues,
d’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves
des personnes.

b) Utiliser un équipement de sécurité. Tou-

jours porter une protection pour les yeux.

Les équipements de sécurité tels que les
masques contre les poussières, les chaus­sures de sécurité antidérapantes, les cas­ques ou les protections acoustiques utili­sés pour les conditions appropriées
réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S’as-

surer que l’interrupteur est en position
arrêt avant de brancher l’outil au secteur
et/ou au bloc de batteries, de le ramas­ser ou de le porter. Porter les outils en

ayant le doigt sur l’interrupteur ou bran­cher des outils dont l’interrupteur est en
position marche est source d’accidents.

2 609 140 535 | (22.7.08) Bosch Power Tools

Français | 27

d) Retirer toute clé de réglage avant de met-

tre l’outil en marche. Une clé laissée fixée

sur une partie tournante de l’outil peut
donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une posi-

tion et un équilibre adaptés à tout mo­ment. Cela permet un meilleur contrôle

de l’outil dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bi­joux. Garder les cheveux, les vêtements
et les gants à distance des parties en
mouvement. Des vêtements amples, des

bijoux ou les cheveux longs peuvent être
pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’ex­traction et la récupération des poussiè­res, s’assurer qu’ils sont connectés et
correctement utilisés. Utiliser des collec-

teurs de poussière peut réduire les ris­ques dus aux poussières.

4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adap-

té à votre application. L’outil adapté réali-

sera mieux le travail et de manière plus sû­re au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne

permet pas de passer de l’état de mar­che à arrêt et vice versa. Tout outil qui ne

peut pas être commandé par l’interrup­teur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d’ali-

mentation en courant et/ou le bloc de
batteries de l’outil avant tout réglage,
changement d’accessoires ou avant de
ranger l’outil. De telles mesures de sécu-

rité préventives réduisent le risque de dé­marrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permettre à
des personnes ne connaissant pas l’outil
ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux

entre les mains d’utilisateurs novices.

e) Observer la maintenance de l’outil. Véri-

fier qu’il n’y a pas de mauvais alignement
ou de blocage des parties mobiles, des

pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de
l’outil. En cas de dommages, faire répa­rer l’outil avant de l’utiliser. De nom-

breux accidents sont dus à des outils mal
entretenus.

f) Garder affûtés et propres les outils per-

mettant de couper. Des outils destinés à

couper correctement entretenus avec des
pièces coupantes tranchantes sont moins
susceptibles de bloquer et sont plus faci­les à contrôler.

g) Utiliser l’outil, les accessoires et les la-

mes etc., conformément à ces instruc­tions, en tenant compte des conditions
de travail et du travail à réaliser. L’utili-

sation de l’outil pour des opérations diffé­rentes de celles prévues pourrait donner
lieu à des situations dangereuses.

5) Utilisation des outils fonctionnant sur
batteries et précautions d’emploi

a) Ne recharger qu’avec le chargeur spéci-

fié par le fabricant. Un chargeur qui est

adapté à un type de bloc de batteries peut
créer un risque de feu lorsqu’il est utilisé
avec un autre type de bloc de batteries.

b) N’utiliser les outils qu’avec des blocs de

batteries spécifiquement désignés. L’uti-

lisation de tout autre bloc de batteries
peut créer un risque de blessure et de feu.

c) Lorsqu’un bloc de batteries n’est pas uti-

lisé, le maintenir à l’écart de tout autre
objet métallique, par exemple trombo­nes, pièces de monnaie, clés, clous, vis
ou autres objets de petite taille qui peu­vent donner lieu à une connexion d’une
borne à une autre. Le court-circuitage

des bornes d’une batterie entre elles peut
causer des brûlures ou un feu.

d) Dans de mauvaises conditions, du liqui-

de peut être éjecté de la batterie; éviter
tout contact. En cas de contact acciden­tel, nettoyer à l’eau. Si le liquide entre en
contact avec les yeux, rechercher en
plus une aide médicale. Le liquide éjecté

des batteries peut causer des irritations
ou des brûlures.

Bosch Power Tools 2 609 140 535 | (22.7.08)

28 | Français

6) Maintenance et entretien
a) Faire entretenir l’outil par un réparateur

qualifié utilisant uniquement des pièces
de rechange identiques. Cela assurera

que la sécurité de l’outil est maintenue.

Instructions de sécurité
spécifiques à l’appareil

f N’utiliser l’outil électroportatif que pour un

travail à sec. La pénétration d’eau dans un

outil électroportatif augmente le risque d’un
choc électrique.

f Garder les mains à distance de la zone de

sciage. Ne pas passer les mains sous la
pièce à travailler. Lors d’un contact avec la

lame de scie, il y a risque de blessures.

f Utiliser des détecteurs appropriés afin de

déceler des conduites cachées ou consulter
les entreprises d’approvisionnement loca­les. Un contact avec des lignes électriques

peut provoquer un incendie ou un choc élec­trique. Un endommagement d’une conduite
de gaz peut provoquer une explosion. La per­foration d’une conduite d’eau provoque des
dégâts matériels et peut provoquer un choc
électrique.

f Toujours bien tenir l’outil électroportatif

des deux mains et veiller à toujours garder
une position de travail stable. Avec les deux

mains, l’outil électroportatif est guidé de ma­nière plus sûre.

f Bloquer la pièce à travailler. Une pièce à tra-

vailler serrée par des dispositifs de serrage
ou dans un étau est fixée de manière plus sû­re que tenue dans les mains.

f Tenir propre la place de travail. Les mélan-

ges de matériaux sont particulièrement dan­gereux. Les poussières de métaux légers
peuvent être explosives ou inflammables.

f Eviter une mise en marche par mégarde.

S’assurer que l’interrupteur Marche/Arrêt
est effectivement en position d’arrêt avant
de monter un accu. Le fait de porter l’outil

électroportatif en laissant le doigt sur l’inter­rupteur Marche/Arrêt ou de mettre en place
l’accu dans l’outil électroportatif lorsque
celui-ci est en marche peut entraîner des
accidents.

f Ne pas ouvrir l’accu. Risque de court-circuit.

Protéger l’accu de toute source de cha­leur, comme p. ex. l’exposition directe au
soleil et au feu. Il y a risque d’explosion.

f En cas d’endommagement et d’utilisation

non conforme de l’accu, des vapeurs peu­vent s’échapper. Ventiler le lieu de travail
et, en cas de malaises, consulter un méde­cin. Les vapeurs peuvent entraîner des irrita-

tions des voies respiratoires.

f Lorsque l’accu est défectueux, du liquide

peut sortir et enduire les objets avoisinants.
Contrôler les éléments concernés. Les net-

toyer ou, le cas échéant, les remplacer.

f N’utilisez l’accu qu’avec votre outil électro-

portatif Bosch. Seulement ainsi l’accu est

protégé contre une surcharge dangereuse.

f Porter des gants de protection pour rempla-

cer les outils de travail. Les outils de travail

se chauffent lors d’une utilisation prolongée.

f Ne grattez pas de matériaux humidifiés

(p.ex. papiers peints) et pas sur une surfa­ce humide. La pénétration d’eau à l’intérieur

d’un outil électrique augmente le risque de
choc électrique.

f Ne traitez pas la surface à travailler avec

des liquides contenant des solvants. Des va-

peurs nuisibles à la santé peuvent être géné­rées si les matériaux s’échauffent lors du
grattage.

f Soyez extrêmement vigilant lors de la mani-

pulation du racloir.

chant, il y a danger de blessure.

L’outil est très tran-

2 609 140 535 | (22.7.08) Bosch Power Tools

Français | 29

Description du fonctionnement

Lire tous les avertissements et in­dications. Le non-respect des aver-

tissements et instructions indiqués
ci-après peut entraîner un choc
électrique, un incendie et/ou de gra­ves blessures sur les personnes.

Déplier le volet sur lequel l’appareil est repré­senté de manière graphique. Laisser le volet
déplié pendant la lecture de la présente notice
d’utilisation.

Utilisation conforme

Cet outil électrique est destiné à scier et tron­çonner des matériaux en bois, matières plasti­ques, plâtre, des métaux non-ferreux et des élé­ments de fixation (p.ex. clous, agrafes). Il est
également approprié pour travailler du carrela­ge mural tendre ainsi qu’au ponçage à sec et au
grattage de petites surfaces. Il est particulière­ment bien approprié pour travailler près du bord
et bord à bord. N’utiliser l’outil électroportatif
qu’avec des accessoires Bosch.

Eléments de l’appareil

La numérotation des éléments de l’appareil se
réfère à la représentation de l’outil électroporta­tif sur la page graphique.

1 Touche de déverrouillage de l’accumulateur
2 Accu
3 Touche du voyant lumineux indiquant l’état

de charge de l’accu

4 Voyant lumineux indiquant l’état de charge

de l’accu

5 Molette de réglage présélection de la vitesse
6 Interrupteur Marche/Arrêt
7 Ouïes de ventilation
8 Porte-outil

9 Lame de scie à plongée*
10 Vis de serrage avec rondelle belleville
11 Clé mâle coudée pour vis à six pans creux
12 Plateau de ponçage*
13 Feuille abrasive*
14 Bague en feutre de l’aspiration des

poussières*

15 Clip de retenue de l’aspiration

des poussières*

16 Tubulure d’évacuation des poussières*
17 Dispositif d’aspiration de poussières*
18 Tuyau d’aspiration*
19 Adaptateur d’aspiration*

*Les accessoires décrits ou montrés ne sont pas com­pris dans l’emballage standard.

Caractéristiques techniques

Scie de précision GOP 10,8 V-LI

N° d’article
Tension nominale
Vitesse à vide n

tr/min 5000 –20 000

0

Angle d’oscillation
gauche/droite

Poids suivant
EPTA-Procédure
01/2003

Respectez impérativement le numéro d’article se trou­vant sur la plaque signalétique de l’outil électroportatif.
Les désignations commerciales des différents outils
électroportatifs peuvent varier.

Professional

3 601 H58 0..

V= 10,8

°1,4

kg 1,0

Bruits et vibrations

Valeurs de mesure déterminées conformément
à EN 60745.

Les mesures réelles (A) des niveaux sonores de
l’appareil sont : Niveau de pression acoustique
84 dB(A) ; niveau d’intensité acoustique
95 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations (somme de vec­teurs de trois sens) relevées conformément à
EN 60745 :
Ponçage : Valeur d’émission vibratoire

=2,6 m/s2, Incertitude K= 1,5 m/s

a

h

Sciage avec lame de scie à plongée : Valeur
d’émission vibratoire a
K=1,5 m/s

2

=13,1 m/s2, Incertitude

h

Sciage avec lame de scie segmentée : Valeur
d’émission vibratoire a
K=1,5 m/s

2

=12,2 m/s2, Incertitude

h

Racler : Valeur d’émission vibratoire

=17,3 m/s2, Incertitude K= 1,5 m/s2.

a

h

2

Bosch Power Tools 2 609 140 535 | (22.7.08)

30 | Français

L’amplitude d’oscillation indiquée dans ces ins­tructions d’utilisation a été mesurée conformé­ment à la norme EN 60745 et peut être utilisée
pour une comparaison d’outils électroportatifs.
Elle est également appropriée pour une estima­tion préliminaire de la sollicitation vibratoire.
L’amplitude d’oscillation représente les utilisa­tions principales de l’outil électroportatif. Si
l’outil électroportatif est cependant utilisé pour
d’autres applications, avec d’autres outils de
travail ou avec un entretien non approprié, l’am­plitude d’oscillation peut être différente. Ceci
peut augmenter considérablement la sollicita­tion vibratoire pendant toute la durée de travail.
Pour une estimation précise de la sollicitation vi­bratoire, il est recommandé de prendre aussi en
considération les espaces de temps pendant
lesquels l’appareil est éteint ou en fonctionne­ment, mais pas vraiment utilisé. Ceci peut rédui­re considérablement la sollicitation vibratoire
pendant toute la durée de travail.
Déterminez des mesures de protection supplé­mentaires pour protéger l’utilisateur des effets
de vibrations, telles que par exemple : Entretien
de l’outil électroportatif et des outils de travail,
maintenir les mains chaudes, organisation des
opérations de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabili­té que le produit décrit sous « Caractéristiques
techniques » est en conformité avec les normes
ou documents normatifs suivants : EN 60745
conformément aux termes des réglementations
2004/108/CE, 98/37/CE (jusqu’au 28.12.2009),
2006/42/CE (à partir du 29.12.2009).

Dossier technique auprès de :
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

Charger l’accu

f N’utiliser que les chargeurs indiqués sur la

page des accessoires. Seuls ces chargeurs

sont adaptés à l’accu à ions lithium utilisé
dans votre outil électroportatif.

Note : L’accu est fourni en état de charge faible.
Afin de garantir la puissance complète de l’accu,
charger complètement l’accu dans le chargeur
avant la première mise en service.

L’accu à ions lithium peut être rechargé à tout
moment, sans que sa durée de vie n’en soit
réduite. Le fait d’interrompre le processus de
charge n’endommage pas l’accu.

L’accu est équippé d’une surveillange NTC de
température qui ne permet de charger l’accu que
dans la plage de température entre 0 °C et 45 °C.
La durée de vie de l’accu s’en trouve augmentée.

Enlever l’accu

Pour sortir l’accu 2, appuyer sur les touches de
déverrouillage 1 et sortir l’accu par derrière de
l’appareil électroportatif. Ne pas forcer.

Voyant lumineux indiquant l’état de charge
de l’accu

Les trois LED vertes du voyant lumineux 4 indi­quent l’état de charge de l’accu 2. Pour des
raisons de sécurité, l’interrogation de l’état de
charge n’est possible que quand l’outil électro­portatif est à l’arrêt.

Pour indiquer l’état de charge, appuyez sur la
touche 3, l’outil électroportatif mis hors service,
et maintenez-la appuyée.

LED Capacité

Lumière permanente 3 x verte ≥ 2/3
Lumière permanente 2 x verte ≥ 1/3
Lumière permanente 1 x verte <1/3
Lumière clignotante 1 x verte Réserve

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

2 609 140 535 | (22.7.08) Bosch Power Tools

Français | 31

Changement de l’outil

f Avant d’effectuer des travaux sur l’appareil

(p.ex. travaux d’entretien, changement
d’outils, etc.) et pour le transport ou le stoc­kage, toujours retirer l’accu de l’appareil
électroportatif. Il y a risque de blessure

lorsqu’on appuie par mégarde sur l’inter­rupteur Marche/Arrêt.

f Portez des gants de protection lors du chan-

gement d’outil. Lors d’un contact avec les

outils de travail, il y a un risque de blessures.

Choix de l’outil de travail

Outil de travail Matériau

Lame de scie
segmentée
HCS bois*

Lame de scie
segmentée
bimétal*

Lames de
scie à plon­gée HCS
bois*

Lames de
scie à plon­gée bimétal
métal*

Lame de scie
à plongée bi­métal bois et
métal*

* Accessoires en option ; vous trouverez la gamme
complète d’accessoires dans le programme d’accessoi­res Bosch.

Matériaux en
bois, matière
plastique

Matériaux en
bois, matières
plastiques,
métaux non­ferreux

Matériaux en
bois, matières
plastiques,
plâtre et
d’autres maté­riaux tendres

Métal (p.ex.
clous, vis, pe­tits profilés),
métaux non­ferreux

Bois, métal,
métaux non­ferreux

Outil de travail Matériau

Lame de scie
segmentée
HM Riff*

Lame delta
HM-Riff*

Interstice de
cément, carre­lage mural
tendre, matiè­res plastiques
renforcées de
fibre de verre
et d’autres
matériaux
abrasifs

Racloir,
rigide*

Racloir,
flexible*

Tapis, revête­ments

Silicone et
autres maté­riaux élasti­ques

Plaque de
ponçage

en fonction de

la lame de scie
pour lames
de scie de la
série Delta
93 mm*

* Accessoires en option ; vous trouverez la gamme
complète d’accessoires dans le programme d’accessoi­res Bosch.

Montage/Changement d’outil

Le cas échéant, enlevez un outil de travail éven­tuellement déjà monté.

Pour enlever l’outil, utiliser la clé pour vis à six
pans creux 11 pour desserrer la vis 10 et retirer
l’outil.

Montez l’outil de travail souhaité (p.ex. lame de
scie à plongée 9 dans le porte-outil 8 de sorte
que le coude soit orienté vers le bas (voir figure
sur la page des graphiques, l’inscription de
l’outil de travail est lisible par le haut).

Tournez l’outil de travail dans la position favora­ble pour le travail respectif et faites-le s’encli­queter dans les cames du porte-outil 8. Douze
positions, décalées de 30° les unes par rapport
aux autres, sont possibles.

Bosch Power Tools 2 609 140 535 | (22.7.08)

32 | Français

Fixez l’outil au moyen de la vis 10. Serrez la vis
au moyen de la clé mâle pour vis à six pans
creuse 11 jusqu’à ce que la rondelle belleville de
la vis repose sur l’outil de travail.

f Contrôler si l’accessoire est bien serré. Les

accessoires non correctement fixés peuvent
se détacher pendant l’utilisation et vous met­tre en danger.

Montage de la lame de scie sur la plaque de
ponçage/remplacement de la lame de scie

Le plateau de ponçage 12 est équipée d’un revê­tement auto-aggripant, ce qui permet de fixer
rapidement et facilement les feuilles abrasives.

Tapoter légèrement sur le revêtement auto­agrippant du plateau de ponçage 12 avant de
monter la feuille abrasive 13 afin d’obtenir une
adhésion optimale.

Placer la feuille abrasive 13 de façon à la faire
coïncider avec un bord du plateau de ponçage
12 et appuyer sur la feuille abrasive par un léger
mouvement de rotation dans le sens des
aiguilles d’une montre.

Afin de garantir une bonne aspiration de poussiè­res, s’assurer que les perforations de la feuille
abrasive et du plateau de ponçage coïncident.

Pour démonter la feuille abrasive 13, la prendre
par un coin et la retirer du plateau de ponçage 12.

Il est possible d’utiliser toutes les lames de scie
ou feutres de polissage et de nettoyage de la sé­rie Delta 93 mm du programme d’accessoires
Bosch.

Monter les accessoires de ponçage tels que
les non-tissé ou les feutres à polir de la même
manière sur le plateau de ponçage.

Aspiration de poussières/de copeaux

f Les poussières de matériaux tels que peintu-

res contenant du plomb, certains bois, miné­raux ou métaux, peuvent être nuisibles à la
santé. Toucher ou aspirer les poussières
peut entraîner des réactions allergiques
et/ou des maladies respiratoires auprès de
l’utilisateur ou de personnes se trouvant à
proximité.
Certaines poussières telles que les poussiè­res de chêne ou de hêtre sont considérées

cancérigènes, surtout en connexion avec des
additifs pour le traitement de bois (chroma­te, lazure). Les matériaux contenant de
l’amiante ne doivent être travaillés que par
des personnes qualifiées.

– Si possible, utilisez une aspiration des

poussières.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque

respiratoire de la classe de filtre P2.
Respectez les règlements en vigueur dans vo-

tre pays spécifiques aux matériaux à traiter.

Raccordement de l’aspiration de poussières
(voir figure A)

Toujours utiliser une aspiration des poussières
pour les travaux de ponçage.

Pour monter l’aspiration des poussières 17
(accessoire), enlevez l’outil de travail.

Le cas échéant, assemblez les éléments de l’as­piration des poussières 17 conformément aux
indications sur la figure. Placez l’aspiration des
poussières montée sur le porte-outil 8 sur l’outil
électroportatif. Tournez l’aspiration des pous­sières de sorte que les cames de l’aspiration des
poussières s’encliquettent dans les cames cor­respondantes du carter. Fixez l’aspiration des
poussières, conformément aux indications sur
la figure, au moyen du clip de retenue 15 sur
l’outil électroportatif.

Veillez à ce que la bague en feutre 14 ne soit pas
endommagée et repose bien sur le plateau de
ponçage 12. Remplacez immédiatement une
bague en feutre endommagée.

Suivant la version, montez un tuyau d’aspiration
18 (accessoire) directement sur la tubulure d’as­piration 16 ou coupez le vieux bout du tuyau, vis­sez l’adaptateur d’aspiration 19 (accessoire) sur
le bout du tuyau et puis montez-le directement
sur la tubulure d’aspiration 16. Raccordez le
tuyau d’aspiration 18 à un aspirateur (accessoi­re). Vous trouverez un tableau pour le raccorde­ment aux différents aspirateurs sur le volet.

L’aspirateur doit être approprié au matériau à
travailler.

Pour l’aspiration de poussières particulièrement
nuisibles à la santé, cancérigènes ou sèches, uti­lisez des aspirateurs spéciaux.

2 609 140 535 | (22.7.08) Bosch Power Tools

Français | 33

Mise en marche

Mise en service

Monter l’accu
f N’utiliser que des accus à ions lithium d’ori-

gine Bosch dont la tension correspond à
cette indiquée sur la plaque signalétique de
l’outil électroportatif. L’utilisation de tout

autre accumulateur peut entraîner des bles­sures et des risques d’incendie.

Note : L’utilisation d’accus non appropriés pour
votre outil électroportatif peut entraîner des
dysfonctionnements ou endommager l’outil
électroportatif.

Monter l’accu chargé 2 dans la poignée jusqu’à
ce qu’il s’encliquette de façon perceptible et ne
dépasse plus de la poignée.

Mise en Marche/Arrêt

Pour mettre en marche l’outil électroportatif,
pousser l’interrupteur Marche/Arrêt 6 vers
l’avant de sorte que «I» apparaisse sur l’inter-
rupteur.

Pour éteindre l’outil électroportatif, pousser
l’interrupteur Marche/Arrêt 6 vers l’arrière de
sorte que «0» apparaisse sur l’interrupteur.

Grâce à la « Electronic Cell Protection (ECP) »,
l’accu à ions lithium est protégé contre une dé­charge profonde. Lorsque l’accumulateur est
déchargé, l’outil électroportatif s’arrête grâce à
un dispositif d’arrêt de protection : L’outil de
travail ne tourne plus.

Note : Si l’outil électroportatif s’arrête automa­tiquement parce que l’accu est déchargé ou sur­chauffé, mettez l’outil électroportatif hors mar­che au moyen de l’interrupteur Marche/Arrêt 6.
Rechargez l’accu ou laissez le refroidir avant de
remettre en marche l’outil électroportatif.
L’accu risque sinon d’être endommagé.

Présélection de la vitesse

La molette de réglage présélection de la vitesse
5 permet de présélectionner la vitesse nécessai­re (même durant le travail de ponçage).

La vitesse nécessaire dépend du matériau à tra­vailler et des conditions de travail et peut être
déterminée par des essais pratiques.

Instructions d’utilisation

Note : Ne pas bloquer les ouïes de ventilation 7

de l’outil électroportatif lors du travail, autre­ment la durée de vie de l’outil électroportatif est
réduite.

Principe de fonctionnement

L’entraînement oscillant fait que l’outil électro­portatif oscille jusqu’à 20000 fois par minute de
2,8° . Ceci permet un travail précis dans un en­droit étroit.

Le sciage
f N’utiliser que des lames de scie en parfait

état. Les lames de scie déformées, émoussées

ou autrement endommagées peuvent casser.

f Lors du sciage de matériaux de construc-

tion légers, respecter les dispositions léga­les ainsi que les recommandations du fabri­cant du matériau.

f Le procédé de coupes en plongée ne peut

être appliqué que pour des matériaux ten­dres tels que le bois, le plaque de plâtre,
etc. !

Avant de scier avec des lames de scie HCS dans
le bois, les panneaux agglomérés, les matériaux
de construction etc., vérifier si ceux-ci contien­nent des corps étrangers tels que clous, vis etc.
Le cas échéant, enlever les corps étrangers ou
utiliser des lames de scie bimétal.

Le tronçonnage
Note : Lors du tronçonnage de carrelages mu-

raux, tenir compte que les outils s’usent rapide­ment lors d’une utilisation prolongée.

Le ponçage

La puissance d’enlèvement de matière ainsi que
l’état de la surface dépendent en grande partie
du choix de la feuille abrasive, de la vitesse de
rotation présélectionnée ainsi que de la pres­sion exercée sur l’appareil.

Seules des feuilles abrasives impeccables assu­rent un bon travail de ponçage et ménagent
l’outil électroportatif.

Veiller à ce que la pression de travail soit régu­lière, afin d’augmenter la durée de vie des
feuilles abrasives.

Bosch Power Tools 2 609 140 535 | (22.7.08)

34 | Français

Une trop grande pression exercée sur l’appareil
n’entraîne pas une meilleure puissance de pon­çage mais une usure plus importante de l’outil
électroportatif et de la feuille abrasive.

Pour poncer avec une précision extrême des
coins, des bords et des endroits d’accès difficile,
il est également possible de ne travailler qu’avec
la pointe ou le bord du plateau de ponçage.

Lors du ponçage ponctuel, la feuille abrasive
peut fortement chauffer. Réduisez alors la vites­se et laissez la feuille abrasive régulièrement
refroidir.

Une feuille abrasive avec laquelle on a travaillé
du métal, ne doit pas être utilisée pour d’autres
matériaux.

N’utiliser que des accessoires de ponçage d’ori­gine Bosch.

Toujours utiliser une aspiration des poussières
pour les travaux de ponçage.

Gratter

Choisissez une vitesse élevée pour le grattage.
Travaillez sur une surface souple (p.ex. bois)

avec un angle plat et une pression minimale.
Sinon, le racloir peut couper dans la surface.

Protection contre surcharge en fonction
de la température

Si vous utilisez l’outil électroportatif conformé­ment à sa conception, il ne peut pas subir de sur­charge. Lors d’une sollicitation trop élevée ou
lors d’un dépassement de la plage de températu­re d’accumulateur admissible de 0–70 °C, la
vitesse de rotation est réduite ou bien l’outil élec­troportatif s’arrête. Lorsque la vitesse est
réduite, l’outil électroportatif ne tourne de nou­veau à pleine vitesse qu’après avoir atteint la
température d’accu admissible. Lorsque l’outil
électroportatif s’arrête automatiquement, met­tez-le hors marche, laissez refroidir l’accumula­teur et remettez en marche l’outil électroportatif.

Indications pour le maniement optimal de l’accu

Protéger l’accu de l’humidité et de l’eau.
Ne stocker l’accu que dans la plage de tempé-

rature de 0 ° C à 45 ° C. Ne pas laisser traîner
l’accu longtemps dans la voiture par ex. en été.

Si le temps de service de l’accu se raccourcit
considérablement après les recharges effec­tuées, cela signifie que l’accu est usagé et qu’il
doit être remplacé.

Respectez les indications concernant l’élimination.

Entretien et service après-vente

Nettoyage et entretien

f Avant d’effectuer des travaux sur l’appareil

(p.ex. travaux d’entretien, changement
d’outils, etc.) et pour le transport ou le stoc­kage, toujours retirer l’accu de l’appareil
électroportatif. Il y a risque de blessure lors-

qu’on appuie par mégarde sur l’interrupteur
Marche/Arrêt.

f Tenez toujours propres l’outil électroporta-

tif ainsi que les ouïes de ventilation afin
d’obtenir un travail impeccable et sûr.

Nettoyez les outils de travail Riff (accessoire) ré­gulièrement au moyen d’une brosse métallique.

Si, malgré tous les soins apportés à la fabrica­tion et au contrôle de l’appareil, celui-ci devait
avoir un défaut, la réparation ne doit être con­fiée qu’à une station de service après-vente
agréée pour outillage Bosch.

Pour toute demande de renseignement ou com­mande de pièces de rechange, précisez-nous
impérativement le numéro d’article à dix chif­fres de l’outil électroportatif indiqué sur la
plaque signalétique.

Service après-vente et assistance des
clients

Notre service après-vente répond à vos ques­tions concernant la réparation et l’entretien de
votre produit et les pièces de rechange. Vous
trouverez des vues éclatées ainsi que des infor­mations concernant les pièces de rechange éga­lement sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre
disposition pour répondre à vos questions con­cernant l’achat, l’utilisation et le réglage de vos
produits et leurs accessoires.

2 609 140 535 | (22.7.08) Bosch Power Tools

Français | 35

France

Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail :
[e-mail]
N° Vert : [phone]
www.bosch.fr

Belgique, Luxembourg

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Suisse

Tel. : [phone]
Fax : [phone]

Transport

L’accu a été testé suivant le manuel de l’ONU
ST/SG/AC.10/11/Rév.3 partie III, chapitre 38.3.
Il est doté d’une protection effective contre une
surpression intérieure et les courts-circuits ainsi
que de dispositifs empêchant toute destruction
par la force et un courant de retour dangereux.
La quantité d’équivalent de lithium se trouvant
dans l’accu est inférieure aux valeurs limites
correspondantes. En tant que pièce détachée
ou intégrée dans un appareil, un accu n’est donc
pas soumis aux prescriptions concernant
les transports de matériaux dangereux. Cepen­dant ces prescriptions peuvent s’appliquer au
transport de plusieurs accus. Dans un tel cas, il
peut s’avérer nécessaire de respecter certaines
conditions particulières, par ex. pour l’emballa­ge). Pour des informations supplémentaires,
consulter la fiche technique en langue anglaise
sous : http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.

Elimination des déchets

Les outils électroportatifs, ainsi que leurs acces­soires et emballages, doivent pouvoir suivre
chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union
Européenne :

Ne jetez pas votre appareil élec­troportatif avec les ordures
ménagères !
Conformément à la directive euro­péenne 2002/96/CE relative aux

déchets d’équipements électri­ques et électroniques et sa réalisation dans les
lois nationales, les outils électroportatifs dont
on ne peut plus se servir doivent être séparés et
suivre une voie de recyclage appropriée.

Accus/piles :

Ion lithium :

Veuiller respecter les indica­tions données dans le chapi­tre « Transport », page 35.

Ne pas jeter les accu/piles dans les ordures
ménagères, ni dans les flammes ou l’eau. Les
accus/piles doivent être collectés, recyclés ou
éliminés en conformité avec les réglementations
se rapportant à l’environnement.

Seulement pour les pays de l’Union
Européenne :

Les accus/piles usés ou défectueux doivent être
recyclés conformément à la directive
91/157/CEE.

Les accus/ piles dont on ne peut plus se servir
peuvent être déposés directement auprès de :

Suisse

Batrec AG
3752 Wimmis BE

Sous réserve de modifications.

Bosch Power Tools 2 609 140 535 | (22.7.08)

36 | Español

es

Advertencias de peligro genera­les para herramientas eléctricas

ADVERTENCIA

trucciones. En caso de no atenerse a las adver­tencias de peligro e instrucciones siguientes,
ello puede ocasionar una descarga eléctrica, un
incendio y/o lesión grave.

Guardar todas las advertencias de peligro e
instrucciones para futuras consultas.

El término herramienta eléctrica empleado en las
siguientes advertencias de peligro se refiere a he­rramientas eléctricas de conexión a la red (con
cable de red) y a herramientas eléctricas acciona­das por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo
a) Mantenga limpio y bien iluminado su

puesto de trabajo. El desorden o una ilu-

minación deficiente en las áreas de traba­jo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un

entorno con peligro de explosión, en el
que se encuentren combustibles líqui­dos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que
pueden llegar a inflamar los materiales en
polvo o vapores.

c) Mantenga alejados a los niños y otras

personas de su puesto de trabajo al em­plear la herramienta eléctrica. Una dis-

tracción le puede hacer perder el control
sobre la herramienta eléctrica.

2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de corrien­te utilizada. No es admisible modificar el
enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas
dotadas con una toma de tierra. Los en-

chufes sin modificar adecuados a las res­pectivas tomas de corriente reducen el
riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conecta-

das a tierra como tuberías, radiadores, co­cinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor
si su cuerpo tiene contacto con tierra.

Lea íntegramente estas ad­vertencias de peligro e ins-

c) No exponga la herramienta eléctrica a la

lluvia y evite que penetren líquidos en su
interior. Existe el peligro de recibir una

descarga eléctrica si penetran ciertos lí­quidos en la herramienta eléctrica.

d) No utilice el cable de red para transpor-

tar o colgar la herramienta eléctrica, ni
tire de él para sacar el enchufe de la to­ma de corriente. Mantenga el cable de
red alejado del calor, aceite, esquinas
cortantes o piezas móviles. Los cables de

red dañados o enredados pueden provo­car una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a

la intemperie utilice solamente cables de
prolongación apropiados para su uso en
exteriores. La utilización de un cable de

prolongación adecuado para su uso en ex­teriores reduce el riesgo de una descarga
eléctrica.

f) Si fuese imprescindible utilizar la herra-

mienta eléctrica en un entorno húmedo,
es necesario conectarla a través de un
fusible diferencial. La aplicación de un fu-

sible diferencial reduce el riesgo a expo­nerse a una descarga eléctrica.

3) Seguridad de personas
a) Esté atento a lo que hace y emplee la he-

rramienta eléctrica con prudencia. No
utilice la herramienta eléctrica si estu­viese cansado, ni tampoco después de
haber consumido alcohol, drogas o medi­camentos. El no estar atento durante el

uso de la herramienta eléctrica puede
provocarle serias lesiones.

b) Utilice un equipo de protección personal

y en todo caso unas gafas de protección.

El riesgo a lesionarse se reduce conside­rablemente si, dependiendo del tipo y la
aplicación de la herramienta eléctrica em­pleada, se utiliza un equipo de protección
adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antidesli­zante, casco, o protectores auditivos.

2 609 140 535 | (26.5.08) Bosch Power Tools

Español | 37

c) Evite una puesta en marcha fortuita.

Asegurarse de que la herramienta eléc­trica esté desconectada antes de conec­tarla a la toma de corriente y/o al montar
el acumulador, al recogerla, y al trans­portarla. Si transporta la herramienta

eléctrica sujetándola por el interruptor de
conexión/desconexión, o si introduce el
enchufe en la toma de corriente con la he­rramienta eléctrica conectada, ello puede
dar lugar a un accidente.

d) Retire las herramientas de ajuste o lla-

ves fijas antes de conectar la herramien­ta eléctrica. Una herramienta de ajuste o

llave fija colocada en una pieza rotante
puede producir lesiones al poner a funcio­nar la herramienta eléctrica.

e) Evite posturas arriesgadas. Trabaje so-

bre una base firme y mantenga el equili­brio en todo momento. Ello le permitirá

controlar mejor la herramienta eléctrica
en caso de presentarse una situación in­esperada.

f) Lleve puesta una vestimenta de trabajo

adecuada. No utilice vestimenta amplia
ni joyas. Mantenga su pelo, vestimenta y
guantes alejados de las piezas móviles.

La vestimenta suelta, el pelo largo y las jo­yas se pueden enganchar con las piezas
en movimiento.

g) Siempre que sea posible utilizar unos

equipos de aspiración o captación de
polvo, asegúrese que éstos estén monta­dos y que sean utilizados correctamente.

El empleo de estos equipos reduce los
riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas
eléctricas

a) No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica prevista para
el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y más segu­ro dentro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un

interruptor defectuoso. Las herramien-

tas eléctricas que no se puedan conectar
o desconectar son peligrosas y deben
hacerse reparar.

c) Saque el enchufe de la red y/o desmonte

el acumulador antes de realizar un ajuste
en la herramienta eléctrica, cambiar de
accesorio o al guardar la herramienta
eléctrica. Esta medida preventiva reduce

el riesgo a conectar accidentalmente la
herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera

del alcance de los niños. No permita la
utilización de la herramienta eléctrica a
aquellas personas que no estén familiari­zadas con su uso o que no hayan leído
estas instrucciones. Las herramientas

eléctricas utilizadas por personas inex­pertas son peligrosas.

e) Cuide la herramienta eléctrica con esme-

ro. Controle si funcionan correctamente,
sin atascarse, las partes móviles de la he­rramienta eléctrica, y si existen partes ro­tas o deterioradas que pudieran afectar
al funcionamiento de la herramienta eléc­trica. Haga reparar estas piezas defectuo­sas antes de volver a utilizar la herra­mienta eléctrica. Muchos de los acciden-

tes se deben a herramientas eléctricas con
un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se
dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, acceso-

rios, útiles, etc. de acuerdo a estas ins­trucciones, considerando en ello las con­diciones de trabajo y la tarea a realizar. El

uso de herramientas eléctricas para traba­jos diferentes de aquellos para los que han
sido concebidas puede resultar peligroso.

5) Trato y uso cuidadoso de herramientas ac­cionadas por acumulador

a) Solamente cargar los acumuladores con

los cargadores recomendados por el
fabricante. Existe riesgo de incendio al

intentar cargar acumuladores de un tipo
diferente al previsto para el cargador.

b) Solamente emplee los acumuladores

previstos para la herramienta eléctrica.

El uso de otro tipo de acumuladores pue­de provocar daños e incluso un incendio.

Bosch Power Tools 2 609 140 535 | (26.5.08)

38 | Español

c) Si no utiliza el acumulador, guárdelo se-

parado de clips, monedas, llaves, clavos,
tornillos o demás objetos metálicos que
pudieran puentear sus contactos. El cor-

tocircuito de los contactos del acumulador
puede causar quemaduras o un incendio.

d) La utilización inadecuada del acumula-

dor puede provocar fugas de líquido. Evi­te el contacto con él. En caso de un con­tacto accidental enjuagar el área afecta­da con abundante agua. En caso de un
contacto con los ojos recurra además in­mediatamente a un médico. El líquido del

acumulador puede irritar la piel o produ­cir quemaduras.

6) Servicio
a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando
exclusivamente piezas de repuesto origi­nales. Solamente así se mantiene la segu-

ridad de la herramienta eléctrica.

Instrucciones de seguridad
específicas del aparato

f Solamente emplee la herramienta eléctrica

para lijar en seco. La penetración de agua en

el aparato eléctrico comporta un mayor ries­go de electrocución.

f Mantenga alejadas las manos del área de cor-

te. No toque debajo de la pieza de trabajo.

Podría accidentarse al tocar la hoja de sierra.

f Utilice unos aparatos de exploración adecua-

dos para detectar posibles tuberías de agua
y gas o cables eléctricos ocultos, o consulte
a la compañía local que le abastece con ener­gía. El contacto con cables eléctricos puede

electrocutarle o causar un incendio. Al dañar
las tuberías de gas, ello puede dar lugar a una
explosión. La perforación de una tubería de
agua puede redundar en daños materiales o
provocar una electrocución.

f Trabajar sobre una base firme sujetando la

herramienta eléctrica con ambas manos. La

herramienta eléctrica es guiada de forma
más segura con ambas manos.

f Asegure la pieza de trabajo. Una pieza de

trabajo fijada con unos dispositivos de suje­ción, o en un tornillo de banco, se mantiene
sujeta de forma mucho más segura que con
la mano.

f Mantenga limpio su puesto de trabajo. La

mezcla de diversos materiales es especial­mente peligrosa. Las aleaciones ligeras en
polvo pueden arder o explotar.

f Evite una puesta en marcha fortuita. Antes

de montar el acumulador, asegúrese prime­ro de que esté desconectado el interruptor
de conexión/desconexión aparato. El trans-

porte de la herramienta eléctrica, sujetándo­la por el gatillo del interruptor de conexión/
desconexión, o la inserción del acumulador
estando conectada la herramienta eléctrica,
puede provocar un accidente.

f No intente abrir el acumulador. Podría pro-

vocar un cortocircuito.

Proteja el acumulador del calor como,
p.ej., de una exposición prolongada al
sol y del fuego. Existe el riesgo de ex-

plosión.

f Si el acumulador se daña o usa de forma in-

apropiada puede que éste emane vapores.
Ventile con aire fresco el recinto y acuda a
un médico si nota alguna molestia. Los va-

pores pueden llegar a irritar las vías respira­torias.

f Un acumulador defectuoso puede perder

líquido y humedecer la piezas adyacentes.
Examine las piezas afectadas. Límpielas,

o sustitúyalas si fuese necesario.

f Únicamente utilice el acumulador en combi-

nación con su herramienta eléctrica Bosch.

Solamente así queda protegido el acumula­dor contra una sobrecarga peligrosa.

f Utilice unos guantes de protección al cam-

biar los útiles. Los útiles se calientan tras un

uso prolongado.

f No trate de rascar materiales humedecidos

(p.ej. papel de empapelar) y no trabaje so­bre firmes húmedos. Existe el peligro de re-

cibir una descarga eléctrica si penetra agua
en la herramienta eléctrica.

2 609 140 535 | (26.5.08) Bosch Power Tools

Español | 39

f No trate la superficie a trabajar con líquidos

que contengan disolventes. Al calentarse el

material al rascarlo puede producirse un va­por tóxico.

f Proceda con especial cautela al trabajar con

el rascador. El útil está muy afilado y corre

riesgo a lesionarse.

Descripción del
funcionamiento

Lea íntegramente estas adverten­cias de peligro e instrucciones. En

caso de no atenerse a las adverten­cias de peligro e instrucciones si­guientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o
lesión grave.

Despliegue y mantenga abierta la solapa con la
imagen del aparato mientras lee las instruccio­nes de manejo.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para
serrar o dividir materiales de madera, plástico,
escayola, metales no férricos y elementos de su­jeción (p.ej. clavos, grapas). Es adecuada asi­mismo para tratar azulejos en paredes, siempre
que no sean muy duros, así como para lijar y ras­par en seco pequeñas superficies. Es especial­mente adecuada para realizar trabajos cerca de
los bordes y para enrasar. La herramienta eléc­trica deberá emplearse exclusivamente con ac­cesorios Bosch.

Componentes principales

La numeración de los componentes está referi­da a la imagen de la herramienta eléctrica en la
página ilustrada.

1 Botón de extracción del acumulador
2 Acumulador
3 Tecla del indicador de estado de carga
4 Indicador del estado de carga del acumulador
5 Rueda de ajuste para preselección del nº de

oscilaciones

6 Interruptor de conexión/desconexión
7 Rejillas de refrigeración
8 Alojamiento del útil

9 Hoja de sierra de inmersión*
10 Tornillo de sujeción con arandela cónica
11 Llave macho hexagonal
12 Placa lijadora*
13 Hoja lijadora*
14 Anillo de fieltro del dispositivo de aspiración

de polvo*

15 Clip de sujeción del dispositivo de aspira-

ción de polvo*

16 Boquilla de aspiración*
17 Dispositivo de aspiración de polvo*
18 Manguera de aspiración*
19 Adaptador para aspiración de polvo*

*Los accesorios descritos e ilustrados no correspon­den al material que se adjunta de serie.

Bosch Power Tools 2 609 140 535 | (26.5.08)

40 | Español

Datos técnicos

Sierra de precisión GOP 10,8 V-LI

Professional

Nº de artículo
Tensión nominal

3 601 H58 0..

V= 10,8

Revoluciones en
vacío n

0

min-15000– 20000

Ángulo de oscilación
izquierda/derecha

°1,4

Peso según
EPTA-Procedure
01/2003

Preste atención al nº de artículo en la placa de caracte­rísticas de su aparato, ya que las denominaciones co­merciales de algunos aparatos pueden variar.

kg 1,0

Información sobre ruidos y vibraciones

Determinación de los valores de medición según
EN 60745.

El nivel de presión sonora típico del aparato, de­terminado con un filtro A, asciende a: Nivel de
presión sonora 84 dB(A); nivel de potencia
acústica 95 dB(A). Tolerancia K=3 dB.

¡Colocarse un protector de oídos!

Nivel total de vibraciones (suma vectorial de
tres direcciones) determinado según EN 60745:
Lijado: Valor de vibraciones generadas

=2,6 m/s2, tolerancia K= 1,5 m/s

a

h

Serrado con hoja de sierra de inmersión: Valor
de vibraciones generadas a
rancia K= 1,5 m/s

2

Serrado con segmento de serrar: Valor de vibra­ciones generadas a
K=1,5 m/s

2

=12,2 m/s2, tolerancia

h

Rascado: Valor de vibraciones generadas

=17,3 m/s2, tolerancia K= 1,5 m/s2.

a

h

El nivel de vibraciones indicado en estas instruc­ciones ha sido determinado según el procedi­miento de medición fijado en la norma
EN 60745 y puede servir como base de compa­ración con otras herramientas eléctricas. Tam­bién es adecuado para estimar provisionalmen­te la solicitación experimentada por las
vibraciones.

2

=13,1 m/s2, tole-

h

El nivel de vibraciones indicado ha sido determi­nado para las aplicaciones principales de la he­rramienta eléctrica. Por ello, el nivel de vibracio­nes puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con
útiles diferentes, o si el mantenimiento de la
misma fuese deficiente. Ello puede suponer un
aumento drástico de la solicitación por vibracio­nes durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación ex­perimentada por las vibraciones, es necesario
considerar también aquellos tiempos en los que
el aparato esté desconectado, o bien, esté en
funcionamiento, pero sin ser utilizado realmen­te. Ello puede suponer una disminución drástica
de la solicitación por vibraciones durante el
tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para
proteger al usuario de los efectos por vibracio­nes, como por ejemplo: Mantenimiento de la he­rramienta eléctrica y de los útiles, conservar ca­lientes las manos, organización de las
secuencias de trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las normas o documentos
normalizados siguientes: EN 60745 de acuerdo
con las regulaciones 2004/108/CE, 98/37/CE
(hasta el 28.12.2009), 2006/42/CE (a partir del

29.12.2009).
Expediente técnico en:

Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

2 609 140 535 | (26.5.08) Bosch Power Tools

Español | 41

Montaje

Carga del acumulador

f Únicamente use los cargadores que se deta-

llan en la página con los accesorios. Sola-

mente estos cargadores han sido especial­mente adaptados a los acumuladores de
iones de litio empleados en su herramienta
eléctrica.

Observación: El acumulador se suministra par­cialmente cargado. Con el fin de obtener la ple­na potencia del acumulador, antes de su primer
uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargar­se siempre que se quiera, sin que ello merme su
vida útil. Una interrupción del proceso de carga
no afecta al acumulador.

El acumulador viene equipado con un sensor de
temperatura NTC que solamente admite su re­carga dentro del margen de temperatura entre
0 ° C y 45 ° C. De esta manera se alcanza un lar­ga vida útil del acumulador.

Desmontaje del acumulador

Para desmontar el acumulador 2 presione los
botones de extracción 1 y sáquelo hacia atrás de
la herramienta eléctrica. No proceda con brus-

quedad.

Indicador del estado de carga del acumulador

El nivel de carga del acumulador 2 se señaliza
mediante los tres LED verdes del indicador de
carga 4. Por motivos de seguridad, solamente es
posible determinar el estado de carga con la he­rramienta eléctrica detenida.

Para visualizar el estado de carga pulse, y man­tenga accionada la tecla 3, estando desconecta­da la herramienta eléctrica.

LED Capacidad

Luz permanente 3 x verde ≥2/3
Luz permanente 2 x verde ≥1/3
Luz permanente 1 x verde <1/3
Luz parpadeante 1 x verde Reserva

Cambio de útil

f Desmonte el acumulador antes de manipular

en la herramienta eléctrica (p.ej. en el man­tenimiento, cambio de útil, etc.), así como al
transportarla y guardarla. En caso contrario

podría accidentarse al accionar fortuitamente
el interruptor de conexión/desconexión.

f Utilice unos guantes de protección al cam-

biar de útil. Podría accidentarse en caso de

tocar los útiles.

Selección del útil

Útil Material

Segmento
de serrar
HCS para
madera*

Segmento
de serrar bi­metálico*

Hojas de
sierra de
inmersión
HCS para
madera*

Hojas de
sierra de
inmersión,
bimetálicas,
para metal*

Hoja de sie­rra de inmer­sión, bimetá­lica, para
madera y
metal*

* Accesorios opcionales; en el programa de accesorios
Bosch encontrará todos los accesorios disponibles.

Madera,
plástico

Materiales de
madera, plás­tico, metales
no férreos

Materiales de
madera, plás­tico, escayola
y demás mate­riales blandos

Metal (p.ej.
clavos, torni­llos, pequeños
perfiles),
metales no
férreos

Madera, plás­tico, metales
no férreos

Bosch Power Tools 2 609 140 535 | (26.5.08)

42 | Español

Útil Material

Segmento
de serrar HM
(metal
duro)*

Placa delta
estriada
HM*

Juntas de ce­mento, azule­jos blandos
para pared,
plásticos re­forzados con
fibra de vidrio
y demás mate­riales abrasi­vos

Rascador
rígido*

Rascador
flexible*

Moquetas, re­vestimientos

Silicona y de­más materia­les elásticos

Placa lijado­ra para hojas
lijadoras de
la serie Delta

dependiente
de la hoja lija­dora emplea­da

93 mm*

* Accesorios opcionales; en el programa de accesorios
Bosch encontrará todos los accesorios disponibles.

Montaje/cambio del útil

Si procede, retire primero el útil que esté mon­tado.

Para desmontar el útil, afloje el tornillo 10 con la
llave macho hexagonal 11 y retire entonces el útil.

Coloque el útil deseado (p.ej. la hoja de sierra
de inmersión 9) en el portaútiles 8, de manera
que mire hacia abajo la parte acodada (ver figu­ra en página ilustrada, la inscripción del útil de­berá ser legible desde arriba).

Gire el útil a una posición apropiada para el tra­bajo a realizar, cuidando que éste encastre en
los resaltes del portaútiles 8. Es posible realizar
el montaje en doce posiciones diferentes des­plazadas 30° entre sí.

Sujete el útil con el tornillo 10. Apriete el tornillo
con la llave macho hexagonal 11 de manera que
la arandela cónica asiente plana contra el útil.

f Controle la sujeción firme del útil. Los útiles

sujetos de forma incorrecta o insegura pueden
aflojarse durante el trabajo y accidentarle.

Montaje/cambio de la placa lijadora

La placa lijadora 12 va recubierta con un tejido
de cardillo (Velcro) que permite sujetar de for­ma rápida y sencilla las hojas lijadoras con cie­rre de cardillo.

Antes de montar la hoja lijadora 13 sacuda el te­jido de cardillo (Velcro) de la placa lijadora 12
para conseguir una buena adherencia.

Coloque la hoja lijadora 13 enrasada con uno de
los lados de la placa lijadora 12, y presione en­tonces firmemente la hoja lijadora contra la pla­ca lijadora.

Para que la eficacia en la aspiración de polvo sea
óptima, cuide que las perforaciones en la hoja li­jadora coincidan con los taladros en la placa li­jadora.

Para desprender la hoja lijadora 13 de la placa
lijadora 12 sujétela por una de sus esquinas y ti­re de ella.

Ud. puede utilizar todas las hojas lijadoras y ve­llones de pulido y limpieza de la serie Delta
93 mm pertenecientes al programa de acceso­rios Bosch.

Los accesorios como el vellón o el fieltro para pu­lir se fijan de igual manera sobre la placa lijadora.

Aspiración de polvo y virutas

f El polvo de ciertos materiales como, pinturas

que contengan plomo, ciertos tipos de madera
y algunos minerales y metales, puede ser noci­vo para la salud. El contacto y la inspiración de
estos polvos pueden provocar en el usuario o
en las personas circundantes reacciones alér­gicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y ha­ya son considerados como cancerígenos, es­pecialmente en combinación con los aditivos
para el tratamiento de la madera (cromatos,
conservantes de la madera). Los materiales
que contengan amianto solamente deberán
ser procesados por especialistas.

2 609 140 535 | (26.5.08) Bosch Power Tools

Español | 43

– A ser posible utilice un equipo para aspi-

ración de polvo.

– Observe que esté bien ventilado el puesto

de trabajo.

– Se recomienda una mascarilla protectora

con un filtro de la clase P2.

Observe las prescripciones vigentes en su
país sobre los materiales a trabajar.

Conexión del equipo para aspiración de polvo
(ver figura A)

Al lijar, conecte siempre un equipo para aspira­ción de polvo.

Antes de montar el dispositivo de aspiración de
polvo 17 (accesorio especial) es necesario des­montar primero el útil.

Si procede, ensamble primero las piezas que
componen el dispositivo de aspiración de polvo
17, según figura. Pase el dispositivo de aspira­ción de polvo ensamblado por encima del aloja­miento del útil 8, y asiéntelo contra la herra-
mienta eléctrica. Gire el dispositivo de
aspiración de polvo de manera que los resaltes
del mismo encajen en las respectivas aberturas
de la carcasa. Fije el dispositivo de aspiración
de polvo a la herramienta eléctrica con el clip de
sujeción 15 según se ilustra en la figura.

Preste atención a que no esté dañado el anillo
de fieltro 14 y que quede muy próximo a la placa
lijadora 12. Cambie inmediatamente un anillo de
fieltro deteriorado.

Según la manguera de aspiración 18 (accesorio
especial) utilizada, inserte ésta directamente en
la boquilla de aspiración 16, o bien, corte su ex­tremo antiguo, enrosque el adaptador para aspi­ración 19 (accesorio especial) en el extremo de
la manguera, e introduzca directamente el adap­tador en la boquilla de aspiración 16. Conecte el
otro extremo de la manguera de aspiración 18 a
un aspirador (accesorio especial). Una relación
para su conexión a diversos aspiradores, la en­cuentra en la solapa.

El aspirador debe ser adecuado para el material
a trabajar.

Para aspirar polvo especialmente nocivo para la
salud, cancerígeno, o polvo seco utilice un aspi­rador especial.

Operación

Puesta en marcha

Montaje del acumulador
f Solamente utilice acumuladores de iones

de litio originales Bosch de la tensión indi­cada en la placa de características de su he­rramienta eléctrica. El uso de otro tipo de

acumuladores puede provocar daños e inclu­so un incendio.

Observación: El uso de acumuladores que no
sean adecuados para esta herramienta eléctrica
puede hacer que ésta funcione incorrectamente
o incluso dañarla.

Monte el acumulador cargado 2 asentándolo
hasta el tope en la empuñadura, cuidando que
quede enclavado de forma perceptible.

Conexión/desconexión

Para la conexión de la herramienta eléctrica,
empuje hacia delante el interruptor de co­nexión/desconexión 6 de manera que aparezca
“I” en el interruptor.

Para la desconexión de la herramienta eléctrica,
empuje hacia atrás el interruptor de co­nexión/desconexión 6 de manera que aparezca
“0” en el interruptor.

El acumulador de iones de litio va protegido
contra altas descargas por “Electronic Cell Pro­tection (ECP) (Protección Electrónica de Cel­das)”. Si el acumulador está descargado, un cir­cuito de protección se encarga de desconectar
la herramienta eléctrica. El útil deja de moverse.

Observación: Si la herramienta eléctrica se des­conecta automáticamente debido a que el acu­mulador se ha descargado o sobrecalentado,
desconecte la herramienta eléctrica con el inte­rruptor de conexión/desconexión 6. Cargue el
acumulador, o bien, espere a que se enfríe, an­tes de volver a conectar la herramienta eléctri­ca. En caso contrario podría deteriorarse el acu­mulador.

Bosch Power Tools 2 609 140 535 | (26.5.08)

44 | Español

Preselección del nº de oscilaciones

Con la rueda de ajuste 5 puede preseleccionar­se el nº de oscilaciones, incluso con el aparato
en marcha.

El nº de oscilaciones requerido depende del ma­terial y condiciones de trabajo y se recomienda
por ello determinarlo probando.

Instrucciones para la operación

Observación: No cubra las rejillas de refrigera-

ción 7 de la herramienta eléctrica al trabajar, ya
que ello mermaría la vida útil de la herramienta
eléctrica.

Principio de funcionamiento

Un accionamiento oscilante hace que el útil
efectúe un movimiento de vaivén de 2,8° hasta
20000 veces por minuto. Ello permite trabajar
de forma precisa en un espacio muy restringido.

Serrado
f Solamente utilice hojas de sierra sin dañar

y en perfecto estado. Las hojas de sierra do-

bladas, melladas, o que presenten otro tipo
de daños, pueden romperse.

f Al aserrar materiales de construcción lige-

ros atenerse a las prescripciones legales y a
las recomendaciones del fabricante del
material.

f ¡Solamente deberán trabajarse materiales

blandos como la madera, placas de pladur,
etc., según el procedimiento de aserrado
por inmersión!

Antes de serrar madera, tablas de aglomerado
de madera, materiales de construcción, etc.,
con hojas de sierra HCS, inspeccionar si existen
en ellos cuerpos extraños como clavos, tornillos
o similares y, en caso afirmativo, retirarlos, o
emplear en su lugar hojas de sierra bimetálicas.

División
Observación: Al dividir azulejos para paredes

considere que los útiles se desgastan fuerte­mente en caso de un uso prolongado.

Lijado

El rendimiento en el arranque de material y la
calidad de la superficie obtenidos vienen deter­minados esencialmente por la hoja lijadora em­pleada, el nº de oscilaciones preseleccionado, y
por la presión de aplicación ejercida.

Únicamente unas hojas lijadoras en buenas con­diciones permiten conseguir un buen rendi­miento en el arranque de material además de
cuidar la herramienta eléctrica.

Preste atención a ejercer una presión de aplica­ción uniforme para prolongar la vida útil de las
hojas lijadoras.

Una presión de aplicación excesiva no supone
un mayor rendimiento en el arranque de mate­rial, sino un mayor desgaste de la herramienta
eléctrica y hoja lijadora.

Para lijar con exactitud esquinas, bordes y en lu­gares de difícil acceso puede trabajarse también
con la punta o uno de los bordes de la placa lija­dora.

Al lijar solamente con la punta de la hoja lijadora
puede que ésta se caliente excesivamente. Re­duzca el nº de oscilaciones y deje que se enfríe
la hoja lijadora con regularidad.

No emplee una hoja lijadora con la que se ha tra­bajado metal para lijar otros tipos de material.

Solamente utilice accesorios para lijar originales
Bosch.

Al lijar, conecte siempre un equipo para aspira­ción de polvo.

Rascado

Ajuste una frecuencia de oscilación elevada al
realizar este tipo de trabajo.

Trabaje sobre una base blanda (p.ej. madera)
manteniendo un ángulo de ataque agudo y ejer­ciendo una presión de aplicación reducida. De
lo contrario puede que la espátula alcance a
dañar la base.

2 609 140 535 | (26.5.08) Bosch Power Tools

Español | 45

Protección contra sobrecarga térmica

La herramienta eléctrica no puede sobrecargar­se si ésta se utiliza de forma reglamentaria. En
caso de una solicitación excesiva, o al salirse del
margen de temperatura admisible del acumula­dor de 0– 70 ° C, las revoluciones de la herra­mienta eléctrica se reducen, o ésta se desconec­ta. Si opera a revoluciones reducidas, la
herramienta eléctrica solamente funciona de
nuevo a plenas revoluciones una vez que el acu­mulador haya alcanzado la temperatura admisi­ble. En caso de que la herramienta eléctrica se
hubiese desconectado automáticamente, espe­re a que el acumulador se enfríe antes de volver
a conectarla.

Indicaciones para el trato óptimo del
acumulador

Proteja el acumulador de la humedad y del agua.
Únicamente almacene el acumulador sin exceder

el margen de temperatura de 0 °C a 45 °C. P.ej.,
no deje el acumulador en el coche en verano.

Si después de una recarga, el tiempo de funcio­namiento del acumulador fuese muy reducido,
ello es señal de que éste está agotado y deberá
sustituirse.

Observe las indicaciones referentes a la elimi­nación.

Mantenimiento y servicio

Mantenimiento y limpieza

f Desmonte el acumulador antes de manipular

en la herramienta eléctrica (p.ej. en el man­tenimiento, cambio de útil, etc.), así como al
transportarla y guardarla. En caso contrario

podría accidentarse al accionar fortuitamente
el interruptor de conexión/desconexión.

f Mantenga limpia la herramienta eléctrica y

las rejillas de refrigeración para trabajar
con eficacia y seguridad.

Limpie con regularidad con un cepillo de alam­bre los útiles estriados (accesorios especiales).

Si a pesar de los esmerados procesos de fabri­cación y control, la herramienta eléctrica llegase
a averiarse, la reparación deberá encargarse a
un servicio técnico autorizado para herramien­tas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de
repuesto es imprescindible indicar el nº de artí­culo de 10 dígitos que figura en la placa de ca­racterísticas de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas
que pueda Ud. tener sobre la reparación y man­tenimiento de su producto, así como sobre pie­zas de recambio. Los dibujos de despiece e infor­maciones sobre las piezas de recambio las podrá
obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará
gustosamente en cuanto a la adquisición, aplica­ción y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: [phone]
Fax: [phone]

Venezuela

Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: [phone]

México

Robert Bosch S.A. de C.V.
Tel. Interior: [phone]
Tel. D.F.: [phone]
E-Mail: [e-mail]

Bosch Power Tools 2 609 140 535 | (26.5.08)

46 | Español

Argentina

Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autonoma de Buenos Aires
Atencion al Cliente
Tel.: [phone]
E-Mail: [e-mail]

Perú

Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: [phone]
E-Mail: [e-mail]

Chile

EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
Tel.: [phone]
E-Mail: [e-mail]

Transporte

El acumulador ha sido ensayado conforme al
manual UN ST/SG/AC.10/11/Rev.3 Parte III, Su­binciso 38.3. Dispone de una eficaz protección
contra una sobrepresión o cortocircuito inte­rior, así como de unos dispositivos contra la ro­tura forzada o corrientes inversas peligrosas.
La cantidad equivalente de litio que contiene el
acumulador es inferior a los valores límite perti­nentes. Es por ello, por lo que el acumulador,
tanto si va suelto como si va montado en el apa­rato, no está sujeto a las directivas nacionales e
internacionales sobre el transporte de mercan­cías peligrosas. Sin embargo, esto si puede ser
de relevancia, si son varios los acumuladores
transportados. En este caso puede que sea im­perativo cumplir ciertas exigencias (p.ej. en el
embalaje). Para más detalles le remitimos a la fi­cha técnica redactada en inglés que puede con­sultar en internet bajo la siguiente dirección:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.

Eliminación

Recomendamos que las herramientas eléctri­cas, accesorios y embalajes sean sometidos a
un proceso de recuperación que respete el me­dio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléc­tricas a la basura!
Conforme a la Directriz Europea
2002/96/CE sobre aparatos eléc­tricos y electrónicos inservibles,

tras su transposición en ley nacio­nal, deberán acumularse por separado las herra­mientas eléctricas para ser sometidas a un reci­claje ecológico.

Acumuladores/pilas:

Iones de Litio:

Observe las indicaciones com­prendidas en el apartado
“Transporte”, página 46.

No arroje los acumuladores/pilas a la basura, ni
al fuego, ni al agua. Los acumuladores/pilas de­berán guardarse y reciclarse o eliminarse de ma­nera ecológica.

Sólo para los países de la UE:

Conforme a la directriz 91/157/CEE deberán re­ciclarse los acumuladores/pilas defectuosos o
agotados.

Los acumuladores/ pilas agotados pueden en­tregarse directamente a su distribuidor habitual
de Bosch:

España

Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: [phone]

Reservado el derecho de modificación.

2 609 140 535 | (26.5.08) Bosch Power Tools

Português | 47

pt

Indicações gerais de
advertência para ferramentas
eléctricas

ATENÇÃO

instruções. O desrespeito das advertências e
instruções apresentadas abaixo pode causar
choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instru­ções para futura referência.

O termo “Ferramenta eléctrica” utilizado a se­guir nas indicações de advertência, refere-se a
ferramentas eléctricas operadas com corrente
de rede (com cabo de rede) e a ferramentas
eléctricas operadas com acumulador (sem cabo
de rede).

1) Segurança da área de trabalho
a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áre-

as de trabalho insuficientemente ilumina­das podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctri-

ca em áreas com risco de explosão, nas
quais se encontrem líquidos, gases ou
pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar
pós ou vapores.

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a
utilização. No caso de distracção é possí-

vel que perca o controlo sobre o aparelho.

2) Segurança eléctrica
a) A ficha de conexão da ferramenta eléc-

trica deve caber na tomada. A ficha não
deve ser modificada de maneira alguma.
Não utilizar uma ficha de adaptação jun­to com ferramentas eléctricas protegi­das por ligação à terra. Fichas não modi-

ficadas e tomadas apropriadas reduzem o
risco de um choque eléctrico.

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra, co­mo tubos, aquecimentos, fogões e frigo­ríficos. Há um risco elevado devido a

choque eléctrico, se o corpo estiver liga­do à terra.

Devem ser lidas todas as indica­ções de advertência e todas as

c) Manter o aparelho afastado de chuva ou

humidade. A infiltração de água numa fer-

ramenta eléctrica aumenta o risco de cho­que eléctrico.

d) Não deverá utilizar o cabo para outras fi-

nalidades. Jamais utilizar o cabo para
transportar a ferramenta eléctrica, para
pendurá-la, nem para puxar a ficha da to­mada. Manter o cabo afastado de calor,
óleo, cantos afiados ou partes do apare­lho em movimento. Cabos danificados ou

emaranhados aumentam o risco de um
choque eléctrico.

e) Se trabalhar com uma ferramenta eléc-

trica ao ar livre, só deverá utilizar cabos
de extensão apropriados para áreas ex­teriores. A utilização de um cabo de ex-

tensão apropriado para áreas exteriores
reduz o risco de um choque eléctrico.

f) Se não for possível evitar o funciona-

mento da ferramenta eléctrica em áreas
húmidas, deverá ser utilizado um disjun­tor de corrente de avaria. A utilização de

um disjuntor de corrente de avaria reduz
o risco de um choque eléctrico.

3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a
ferramenta eléctrica. Não utilizar uma
ferramenta eléctrica quando estiver fati­gado ou sob a influência de drogas, álco­ol ou medicamentos. Um momento de

descuido ao utilizar a ferramenta eléctri­ca, pode levar a lesões graves.

b) Utilizar equipamento de protecção pes-

soal e sempre óculos de protecção. A uti-

lização de equipamento de protecção
pessoal, como máscara de protecção con­tra pó, sapatos de segurança antiderra­pantes, capacete de segurança ou protec­ção auricular, de acordo com o tipo e
aplicação da ferramenta eléctrica, reduz o
risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferra­menta eléctrica esteja desligada, antes
de conectá-la à alimentação de rede e/ou

Bosch Power Tools 2 609 140 535 | (27.5.08)

48 | Português

ao acumulador, antes de levantá-la ou de
transportá-la. Se tiver o dedo no interrup-

tor ao transportar a ferramenta eléctrica
ou se o aparelho for conectado à alimen­tação de rede enquanto estiver ligado, po­derão ocorrer acidentes.

d) Remover ferramentas de ajuste ou cha-

ves de boca antes de ligar a ferramenta
eléctrica. Uma ferramenta ou chave que

se encontre numa parte do aparelho em
movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre o
equilíbrio. Desta forma é mais fácil con-

trolar a ferramenta eléctrica em situações
inesperadas.

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos,
roupas e luvas afastadas de partes em
movimento. Roupas frouxas, cabelos lon-

gos ou jóias podem ser agarrados por pe­ças em movimento.

g) Se for possível montar dispositivos de as-

piração ou de recolha, assegure-se de que
estejam conectados e utilizados correcta­mente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra­mentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o
seu trabalho. É melhor e mais seguro tra-

balhar com a ferramenta eléctrica apro­priada na área de potência indicada.

b) Não utilizar uma ferramenta eléctrica

com um interruptor defeituoso. Uma fer-

ramenta eléctrica que não pode mais ser
ligada nem desligada, é perigosa e deve
ser reparada.

c) Puxar a ficha da tomada e/ou remover o

acumulador antes de executar ajustes no
aparelho, de substituir acessórios ou de
guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da fer­ramenta eléctrica.

d) Guardar ferramentas eléctricas não utili-

zadas fora do alcance de crianças. Não
permita que pessoas que não estejam fa­miliarizadas com o aparelho ou que não
tenham lido estas instruções, utilizem o
aparelho. Ferramentas eléctricas são pe-

rigosas se forem utilizadas por pessoas
inesperientes.

e) Tratar a ferramenta eléctrica com cuida-

do. Controlar se as partes móveis do
aparelho funcionam perfeitamente e não
emperram, e se há peças quebradas ou
danificadas que possam prejudicar o
funcionamento da ferramenta eléctrica.
Permitir que peças danificadas sejam re­paradas antes da utilização. Muitos aci-

dentes têm como causa, a manutenção in­suficiente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas

e limpas. Ferramentas de corte cuidado-

samente tratadas e com cantos de corte
afiados emperram com menos frequência
e podem ser conduzidas com maior facili­dade.

g) Utilizar a ferramenta eléctrica, acessóri-

os, ferramentas de aplicação, etc. con­forme estas instruções. Considerar as
condições de trabalho e a tarefa a ser
executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as
aplicações previstas, pode levar a situa­ções perigosas.

5) Manuseio e utilização cuidadosos de ferra­mentas com acumuladores

a) Só carregar acumuladores em carrega-

dores recomendados pelo fabricante. Há

perigo de incêndio se um carregador
apropriado para um certo tipo de acumu­ladores for utilizado para carregar acumu­ladores de outros tipos.

b) Só utilizar ferramentas eléctricas com os

acumuladores apropriados. A utilização

de outros acumuladores pode levar a le­sões e perigo de incêndio.

2 609 140 535 | (26.5.08) Bosch Power Tools

Português | 49

c) Manter o acumulador que não está sen-

do utilizado afastado de clipes, moedas,
chaves, parafusos ou outros pequenos
objectos metálicos que possam causar
um curto-circuito dos contactos. Um cur-

to-circuito entre os contactos do acumu­lador pode ter como consequência quei­maduras ou fogo.

d) No caso de aplicação incorrecta pode va-

zar líquido do acumulador. Evitar o con­tacto. No caso de um contacto acidental,
deverá enxaguar com água. Se o líquido
entrar em contacto com os olhos, tam­bém deverá consultar um médico. Líqui-

do que escapa do acumulador pode levar
a irritações da pele ou a queimaduras.

6) Serviço
a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualifi­cado e só com peças de reposição origi­nais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Instruções de serviço
específicas do aparelho

f Apenas utilizar a ferramenta eléctrica para

o corte a seco. A infiltração de água num

aparelho eléctrico aumenta o risco de cho­que eléctrico.

f Manter as mãos afastadas da área de ser-

rar. Não tocar na peça a ser trabalhada pelo
lado de baixo. Há perigo de lesões no caso

de contacto com a lâmina de serra.

f Utilizar detectores apropriados, para en-

contrar cabos escondidos, ou consulte a
companhia eléctrica local. O contacto com

cabos eléctricos pode provocar fogo e cho­ques eléctricos. Danos em tubos de gás po­dem levar à explosão. A penetração num ca­no de água causa danos materiais ou pode
provocar um choque eléctrico.

f Segurar a ferramenta eléctrica firmemente

com ambas as mãos durante o trabalho e
manter uma posição firme. A ferramenta

eléctrica é conduzida com segurança com
ambas as mãos.

f Fixar a peça a ser trabalhada. Uma peça a

ser trabalhada fixa com dispositivos de aper­to ou com torno de bancada está mais firme
do que segurada com a mão.

f Manter o seu local de trabalho limpo. Mistu-

ras de material são especialmente perigosas.
Pó de metal leve pode queimar ou explodir.

f Evitar que o aparelho seja ligado sem querer.

Assegure-se de que o interruptor de ligar­desligar esteja na posição desligada, antes
de colocar um acumulador. Não deverá trans-

portar a ferramenta eléctrica com o seu dedo
sobre o interruptor de ligar-desligar nem colo­car o acumulador na ferramenta eléctrica liga­da, pois isto poderá causar acidentes.

f Não abrir o acumulador. Há risco de um cur-

to-circuito.

Proteger o acumulador contra calor, p.ex.
também contra uma permanente radia­ção solar, e fogo. Há risco de explosão.

f Em caso de danos e de utilização incorrecta

do acumulador, podem escapar vapores.
Arejar bem o local de trabalho e consultar
um médico se forem constatados quaisquer
sintomas. É possível que os vapores irritem

as vias respiratórias.

f Se o acumulador estiver com defeito, o flui-

do poderá escorrer e danificar as peças ad­jacentes. Controlar as peças em questão.

Estas peças devem ser limpas e se necessá­rio substituídas.

f Só utilizar o acumulador junto com a sua

ferramenta eléctrica Bosch. Só assim é que

o seu acumulador é protegido contra perigo­sa sobrecarga.

f Usar luvas de protecção ao substituir as fer-

ramentas de trabalho. As ferramentas de tra-

balho tornam-se quentes após uma utilização
prolongada.

Bosch Power Tools 2 609 140 535 | (26.5.08)

50 | Português

f Não raspar materiais húmidos (p.ex. tapetes

de parede) e nem sobre uma superfície hú­mida. A infiltração de água numa ferramenta

eléctrica aumenta o risco de choque eléctrico.

f A superfície a ser trabalhada não deve ser

tratada com líquidos que contenham sol­ventes. Devido ao aquecimento das substân-

cias durante o processo de raspar, podem
ser produzidos vapores venenosos.

f Tenha cuidado especial no manuseio do ras-

pador. A ferramenta é bem afiada e há perigo

de lesões.

Descrição de funções

Devem ser lidas todas as indica­ções de advertência e todas as ins­truções. O desrespeito das adver-

tências e instruções apresentadas
abaixo pode causar choque eléctri­co, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresenta­ção do aparelho, e deixar esta página aberta en­quanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para serrar e
cortar madeiras, plásticos, gesso, metais não
ferrosos e elementos de fixação (como p. ex.
pregos, grampos). Ela é especialmente apropri­ada para trabalhar em ladrilhos macios e para li­xar e raspar pequenas superfícies a seco. Ela é
especialmente apropriada para trabalhos próxi­mos de bordas e para cortes face a face. A ferra­menta eléctrica só deve ser operada com aces­sórios Bosch.

Componentes ilustrados

A numeração dos componentes ilustrados refe­re-se à apresentação da ferramenta eléctrica na
página de esquemas.

1 Tecla de destravamento do acumulador
2 Acumulador
3 Tecla para indicação do estado da carga
4 Indicação do estado de carga do acumulador
5 Roda de ajuste para a pré-selecção do nú-

mero de oscilações

6 Interruptor de ligar-desligar
7 Aberturas de ventilação
8 Fixação da ferramenta

9 Lâmina de serrar por imersão*
10 Parafuso de aperto com mola de disco
11 Chave de sextavado interno
12 Placa de lixar*
13 Folha de lixar*
14 Anel de feltro da aspiração de pó*
15 Braçadeira de fixação da aspiração de pó*
16 Bocais de aspiração*
17 Dispositivo de aspiração de pó*
18 Mangueira de aspiração*
19 Adaptador de aspiração*

*Acessórios apresentados ou descritos não perten­cem ao volume de fornecimento.

Dados técnicos

Serra de precisão GOP 10,8 V-LI

N° do produto
Tensão nominal
Número de rotações

em vazio n

0

min-15000–20000

Ângulo de oscilações
esquerda/direita

Peso conforme EPTA­Procedure 01/2003

Observar o número de produto na placa de caracterís­ticas da sua ferramenta eléctrica. A designação comer­cial das ferramentas eléctricas individuais pode variar.

Professional

3 601 H58 0..

V= 10,8

°1,4

kg 1,0

2 609 140 535 | (26.5.08) Bosch Power Tools

Português | 51

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme
EN 60745.

O nível de ruído avaliado como A do aparelho
é tipicamente: Nível de pressão acústica
84 dB(A); Nível de potência acústica 95 dB(A).
Incerteza K= 3 dB.

Usar protecção auricular!

Valores totais de vibração (soma de vectores de
três direcções) averiguada conforme EN 60745:
Lixar: Valor de emissão de vibrações

=2,6 m/s2, incerteza K= 1,5 m/s

a

h

serrar com lâmina de serra por imersão: Valor de
emissão de vibrações a
K=1,5 m/s

2

=13,1 m/s2, incerteza

h

serrar com lâmina de serra de segmento: Valor
de emissão de vibrações a
za K= 1,5 m/s

2

raspar: Valor de emissão de vibrações

=17,3 m/s2, incerteza K= 1,5 m/s2.

a

h

O nível de oscilações indicado nestas instruções
de serviço foi medido de acordo com um pro­cesso de medição normalizado pela norma
EN 60745 e pode ser utilizado para a compara­ção de aparelhos. Ele também é apropriado para
uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as apli­cações principais da ferramenta eléctrica. Se a
ferramenta eléctrica for utilizada para outras
aplicações, com outras ferramentas de trabalho
ou com manutenção insuficiente, é possível que
o nível de vibrações seja diferente. Isto pode au­mentar sensivelmente a carga de vibrações para
o período completo de trabalho.
Para uma estimação exacta da carga de vibra­ções, também deveriam ser considerados os pe­ríodos nos quais o aparelho está desligado ou
funciona, mas não está sendo utilizado. Isto po­de reduzir a carga de vibrações durante o com­pleto período de trabalho.
Além disso também deverão ser estipuladas me­didas de segurança para proteger o operador
contra o efeito de vibrações, como por exemplo:
Manutenção de ferramentas eléctricas e de fer­ramentas de trabalho, manter as mãos quentes
e organização dos processos de trabalho.

2

=12,2 m/s2, incerte-

h

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilida­de que o produto descrito em “Dados técnicos”
cumpre as seguintes normas ou documentos
normativos: EN 60745 conforme as disposições
das directivas 2004/108/CE, 98/37/CE (até

28.12.2009), 2006/42/CE (a partir de

29.12.2009).
Processo técnico em:

Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Montagem

Carregar o acumulador

f Só utilizar os carregadores que constam

na página de acessórios. Só estes carrega-

dores são apropriados para os acumuladores
de iões de lítio utilizados para a sua ferra­menta eléctrica.

Nota: O acumulador é fornecido parcialmente
carregado. Para assegurar a completa potência
do acumulador, o acumulador deverá ser carre­gado completamente no carregador antes da
primeira utilização.

O acumulador de iões de lítio pode ser carrega­do a qualquer altura, sem que a sua vida útil seja
reduzida. Uma interrupção do processo de car­ga não danifica o acumulador.

O acumulador está equipado com uma monitori­zação de temperatura NTC, que só permite uma
carga na faixa de temperatura entre 0 °C e
45 °C. Desta forma é alcançada uma alta vida
útil do acumulador.

Bosch Power Tools 2 609 140 535 | (26.5.08)

52 | Português

Retirar o acumulador

Para retirar o acumulador 2, deverá premir as te­clas de destravamento 1 e puxar o acumulador
para trás, para tirar da ferramenta eléctrica. Não

empregar força.

Indicação do estado de carga do acumulador

Os três LED verdes da indicação da carga do
acumulador 4 indicam o setado de carga do acu­mulador 2. Por motivos de segurança, a consul­ta da situação de carga só pode ocorrer com a
ferramenta eléctrica parada.

Para indicar o estado de carga deverá premir e
manter premida a tecla 3 da ferramenta eléctri­ca desligada.

LED Capacidade

Luz permanente 3 x verde ≥2/3
Luz permanente 2 x verde ≥1/3
Luz permanente 1 x verde <1/3
Luz intermitente 1 x verde Reserva

Troca de ferramenta

f O acumulador deverá ser retirado antes de

todos os trabalhos no aparelho e antes de
transportar ou de guardar a ferramenta eléc­trica (p.ex. manutenção, troca de ferramen­ta). Há perigo de lesões se o interruptor de li-

gar-desligar for accionado involuntariamente.

f Usar luvas de protecção durante a substitui-

ção de ferramentas. Há perigo de lesões no

caso de um contacto com as ferramentas de
trabalho.

Seleccionar a ferramenta de trabalho

Ferramenta de trabalho Material

Lâminas de
serra por
imersão HCS,
madeira*

Madeiras,
plásticos, ges­so e outros
materiais
macios

Lâminas de
corte por
imersão de
bimetal,
metal*

Metal (p.ex.
pregos, para­fusos, peque­nos perfís),
metais não
ferrosos

Lâminas de
corte por
imersão de
bimetal para

Materiais de
madeira, plás­ticos, metais

não ferrosos
madeira e
metal*

Lâmina de
serra de seg­mento estria
HM*

Placa delta
estria HM*

Juntas de ce-

mento, azule-

jos de parede

macios, plásti-

cos reforados

com fibra de

vidro, e outros

materiais

abrasivos
Raspador,

rígido*

Raspador,
flexível*

Tapetes, re-

vestimentos

Silicone e ou-

tros materiais

elásticos

Ferramenta de trabalho Material

Lâmina de
serra de seg­mento HCS
para madeira*

Lâmina de
serra de seg­mento de
bimetal*

* Acessório opcional; todos os acessórios encontram­se no programa de acessórios Bosch.

2 609 140 535 | (26.5.08) Bosch Power Tools

Materiais de
madeira,
plásticos

Materiais de
madeira, plás­ticos, metais
não ferrosos

* Acessório opcional; todos os acessórios encontram­se no programa de acessórios Bosch.

Placa de lixar
para folhas
de lixar da
série Delta
93 mm*

depende da

folha de lixar

Português | 53

Montar/trocar a ferramenta de trabalho

Se necessário deverá retirar uma ferramenta de
trabalho já montada.

Para retirar a ferramenta de trabalho deverá sol­tar com a chave de sextavado interior 11 o para­fuso 10 e retirar a ferramenta de trabalho.

Colocar a ferramenta de trabalho desejada
(p.ex. lâmina de serra por imersão 9) na fixação
de ferramentas 8, de modo que a curvatura mos­tre para baixo (veja a figura na página de gráfi­cos, o texto da ferramenta de trabalho pode ser
lido por cima).

Girar a ferramenta de trabalho para uma posição
apropriada para o respectivo trabalho e permitir
que engate nos ressaltos da fixação da ferramen­ta 8. Estão disponíveis doze posições a cada 30°.

Fixar a ferramenta de trabalho com o parafuso

10. Apertar o parafuso com a chave de sextava­do interior 11, até a mola de disco estar alinha­da à ferramenta de trabalho.

f Controlar a posição firme da ferramenta de

trabalho. Ferramentas de trabalho incorrec-

tamente ou insuficientemente fixas podem
se soltar durante o funcionamento e apresen­tar um perigo para o operador.

Colocar/substituir a folha de lixar na placa de
lixar

A placa de lixar 12 está equipada com um tecido
de velcro, para uma fixação rápida de simples
de folhas de lixar com aderência de velcro.

Sacudir o tecido de velcro da placa de lixar 12
antes de colocar a folha de lixar 13 para possibi­litar uma aderência ideal.

Posicionar a folha de lixar 13 de forma alinhada
num dos lados da placa de lixar 12, e agora pre­mir bem a folha de lixar sobre a placa de lixar.

Para assegurar uma aspiração de pó ideal, deve­rá observar que os recortes na folha de lixar
coincidam com os orifícios na placa de lixar.

Para retirar a folha de lixar 13 deverá segurá-la
por um a ponta e puxá-la da placa de lixar 12.

Podem ser utilizadas todas as folhas de lixar, fel­tros de polir e de limpeza da série Delta 93 mm
do programa de acessórios Bosch.

Acessórios de lixar, como não tecido/feltro de
polir, devem ser fixos da mesma forma sobre a
placa de lixar.

Aspiração de pó/de aparas

f Pós de materiais como por exemplo, tintas

que contém chumbo, alguns tipos de madei­ra, minerais e metais, podem ser nocivos à
saúde. O contacto ou a inalação dos pós po­de provocar reações alérgicas e/ou doenças
nas vias respiratórias do utilizador ou das
pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carva­lho e faia são considerados como sendo can­cerígenos, especialmente quando juntos
com substâncias para o tratamento de ma­deiras (cromato, preservadores de madeira).
Material que contém asbesto só deve ser
processado por pessoal especializado.

– Se possível, utilizar uma aspiração de pó.
– Assegurar uma boa ventilação do local de

trabalho.

– É recomendável usar uma máscara de pro-

tecção respiratória com filtro da classe P2.

Observe as directivas para os materiais a se­rem trabalhados, vigentes no seu país.

Conectar a aspiração de pó (veja figura A)

Para lixar deverá sempre conectar a aspiração
de pó.

Para a montagem da aspiração de pó 17 (aces­sório) é necessário retirar a ferramenta de tra­balho.

Se necessário, monte as partes da aspiração de
pó 17 como indicado na figura. Colocar a aspira­ção de pó montada na fixação de ferramentas 8
da ferramenta eléctrica. Girar a aspiração de pó
de modo que os ressaltos da aspiração de pó
engatem nos respectivos entalhes da carcaça.
Fixar a aspiração de pó à ferramenta eléctrica
com as braçadeiras de fixação 15, como indica­do na figura.

Observe que o anel de feltro 14 não esteja dani­ficado e esteja bem rente da placa de lixar 12.
Substituir um anel de feltro danificado imediata­mente.

Introduzir a mangueira de aspiração 18 (acessó­rio), de acordo com o modelo, directamente no
bocal de aspiração 16 ou cortar a extremidade da
sua mangueira velha, atarraxar o adaptador de
aspiração 19 (acessório) na extremidade da man-

Bosch Power Tools 2 609 140 535 | (26.5.08)

54 | Português

gueira e, em seguida, directamente no bocal de
aspiração 16. Conectar a mangueira de aspiração
18 a um aspirador de pó (acessório). Uma vista
geral sobre a conexão a diversos aspiradores de
pó encontram-se na página basculante.

O aspirador de pó deve ser apropriado para o
material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó
que seja extremamente nocivo à saúde, cancerí­geno ou seco.

Funcionamento

Colocação em funcionamento

Colocar o acumulador
f Só utilizar acumuladores de iões de lítio

Bosch com a tensão indicada no logotipo da
sua ferramenta eléctrica. A utilização de ou-

tros acumuladores pode levar a lesões e pe­rigo de incêndio.

Nota: A utilização de acumuladores não apropri­ados para a ferramenta eléctrica, pode levar a
erros de funcionamento ou a danos na ferra­menta eléctrica.

Introduzir o acumulador carregado 2 no punho
até engatar perceptivelmente e estar alinhando
ao punho.

Ligar e desligar

Para ligar a ferramenta eléctrica, deverá empur­rar o interruptor de ligar-desligar 6 para frente,
de modo que apareça o interruptor “I”.

Para desligar a ferramenta eléctrica, deverá em­purrar o interruptor de ligar-desligar 6 para trás,
de modo que apareça o interruptor “0”.

O acumulador de iões de lítio está protegido por
“Electronic Cell Protection (ECP)” contra des­carga total. A ferramenta eléctrica é desligada
através de um disjuntor de protecção, logo que
o acumulador estiver descarregado. A ferramen­ta de trabalho não se movimenta mais.

Nota: Se a ferramenta eléctrica for desligada au­tomaticamente devido a um acumulador descar­regado ou sobreaquecido, desligue a ferramenta
eléctrica com o interruptor de ligar-desligar 6. Re­carregar o acumulador ou deixá-lo arrefecer antes
de ligar novamente a ferramenta eléctrica. Caso
contrário o acumulador poderá sofrer danos.

Pré-seleccionar o número de oscilações

Com a roda de pré-selecção do número de osci­lações 5 é possível pré-seleccionar o número de
oscilações necessário durante o funcionamento.

O n° de oscilações necessário depende do ma­terial e das condições de trabalho e pode ser ve­rificado através de ensaios práticos.

Indicações de trabalho

Nota:

Não obstruir as aberturas de ventilação 7 da
ferramenta eléctrica durante o trabalho pois isto
reduzirá a vida útil da sua ferramenta eléctrica.

Princípio de trabalho

Devido ao accionamento oscilante, a ferramenta
de trabalho vibra até 20000 vezes por minuto
2,8° para lá e para cá. Desta forma é possível
trabalhar com precisão em áreas estreitas.

Serrar
f Só utilizar lâminas de serra em perfeito es-

tado e que não apresentem danos. Lâminas

de serrar tortas, obtusas ou danificadas po­dem quebrar.

f Ao serrar materiais de construção leves, de-

verá respeitar as directivas legais e as reco­mendações do fabricante do material.

f No processo de serrar por imersão só de-

vem ser processados materiais macios co­mo madeira, gesso encartonado!

Antes de serrar madeiras, placas de aglomera­do, materiais de construção etc., com lâminas
de serrar HCS, deverá controlar se estes materi­ais não contém pregos, parafusos ou objectos
semelhantes. Se for o caso, deverá remover es­tes objectos ou utilizar lâminas de serrar de bi­metal.

2 609 140 535 | (26.5.08) Bosch Power Tools

Português | 55

Cortar
Nota: Ao cortar azulejos de parede deverá obser-

var que as ferramentas estão sujeitas a um alto
desgaste ao serem utilizadas por muito tempo.

Lixar

A potência abrasiva e o resultado de trabalho
são principalmente determinados pela selecção
da folha de lixa, do número de vibrações selec­cionado e da força de pressão.

Apenas folhas de lixar em perfeito estado pro­porcionam uma perfeita potência abrasiva e
poupam a ferramenta eléctrica.

Trabalhar com uma força de pressão uniforme
para aumentar a vida útil das folhas de lixar.

Um aumento demasiado da força de pressão
não leva a uma potência abrasiva mais alta, mas
a um desgaste mais forte da ferramenta eléctri­ca e da folha de lixar.

Para lixar ângulos, cantos e áreas de difícil aces­so também é possível trabalhar apenas com a
ponta ou com o canto da placa de lixar.

Ao lixar num ponto só, a lixa pode se aquecer for­temente. Reduzir o número de oscilações e per­mitir que a lixa arrefeça em intervalos regulares.

Jamais utilizar uma folha de serra com a qual foi
processado metal, para processar outros mate­riais.

Só utilizar acessórios de lixar originais Bosch.
Para lixar deverá sempre conectar a aspiração

de pó.

Raspar

Para raspar deverá seleccionar uma alta fre­quência de vibrações.

Trabalhar sobre uma superfície macia (p.ex. ma­deira), num ângulo plano e com reduzida força
de pressão. Caso contrário a espátula poderá
cortar a superfície.

Protecção contra sobrecarga em dependência
da temperatura

A ferramenta eléctrica não pode ser sobrecarre­gada se for utilizada de acordo com as disposi­ções. O número de rotações será reduzido ou a
ferramenta eléctrica desligar-se-á se a carga for
alta demais ou se a faixa admissível para a tem­peratura do acumulador 0– 70 ° C for ultrapas-

sada. Durante o funcionamento com um número
de rotações reduzido, a ferramenta eléctrica só
funciona com plena velocidade após a tempera­tura do acumulador estar novamente na faixa
admissível. Se a ferramenta eléctrica for parada
automaticamente, deverá desligá-la e deixar o
acumulador arrefecer e então ligar novamente a
ferramenta eléctrica.

Indicações sobre o manuseio ideal do
acumulador

Proteger o acumulador contra humidade e água.
Sempre guardar o acumulador a uma tempera-

tura de 0 °C a 45 °C. Por exemplo, não deixe o
acumulador dentro do automóvel no verão.

Um período de funcionamento reduzido após o
carregamento, indica que o acumulador está
gasto e que deve ser substituido.

Observar a indicação sobre a eliminação de
forma ecológica.

Manutenção e serviço

Manutenção e limpeza

f O acumulador deverá ser retirado antes de

todos os trabalhos no aparelho e antes de
transportar ou de guardar a ferramenta
eléctrica (p.ex. manutenção, troca de ferra­menta). Há perigo de lesões se o interruptor

de ligar-desligar for accionado involuntaria­mente.

f Manter a ferramenta eléctrica e as abertu-

ras de ventilação sempre limpas, para tra­balhar bem e de forma segura.

Limpar a ferramenta de trabalho estriada (aces­sório) em intervalos regulares com uma escova
de arame.

Se a ferramenta eléctrica falhar apesar de cuida­dosos processos de fabricação e de teste, a re­paração deverá ser executada por uma oficina
de serviço autorizada para ferramentas eléctri­cas Bosch.

Para todas as questões e encomendas de peças
sobressalentas é imprescindível indicar o núme­ro de produto de 10 dígitos como consta na pla­ca de características da ferramenta eléctrica.

Bosch Power Tools 2 609 140 535 | (26.5.08)

56 | Português

Serviço pós-venda e assistência ao
cliente

O serviço pós-venda responde às suas pergun­tas a respeito de serviços de reparação e de ma­nutenção do seu produto, assim como das pe­ças sobressalentes. Desenhos explodidos e
informações sobre peças sobressalentes encon­tram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece
com prazer todas as suas dúvidas a respeito da
compra, aplicação e ajuste dos produtos e aces­sórios.

Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Tel.: [phone]
Fax: [phone]

Brasil

Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: [phone]
E-Mail: [e-mail]

Transporte

O acumulador foi testado conforme o
manual UN ST/SG/AC.10/11/Rev.3 parte III,
sub-capítulo 38.3. Ele é protegido contra sobre­pressão interior e contra curto-circuitos e tem
dispositivos para evitar rupturas violentas e pe­rigosas correntes de retorno.
A quantidade equivalente de lítio contida no
acumulador é inferior aos respectivos valores li­mites. Por este motivo o acumulador, como uni­dade ou introduzido num aparelho, não está su­jeito às leis nacionais nem internacionais para

materiais perigosos. As leis para materiais peri­gosos podem no entanto ser relevantes para o
transporte de vários acumuladores. Neste caso
pode ser necessário manter certas condições
especiais (p.ex. referentes à embalagem). Infor­mações detalhadas estão disponíveis numa fo­lha de instruções no seguinte endereço internet:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.

Eliminação

Ferramentas eléctricas, acessórios e embala­gens devem ser enviados a uma reciclagem eco­lógica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas
no lixo doméstico!
De acordo com a directiva euro­peia 2002/96/CE para aparelhos
eléctricos e electrónicos velhos, e

com as respectivas realizações
nas leis nacionais, as ferramentas eléctricas que
não servem mais para a utilização, devem ser
enviadas separadamente a uma reciclagem eco­lógica.

Acumuladores/pilhas:

Iões de lítio:

Observar as indicações no ca­pítulo “Transporte”,
Página 56.

Acumuladores/pilhas não devem ser deitados
no lixo doméstico, nem no fogo nem na água.
Acumuladores/pilhas devem ser recolhidos, re­ciclados ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos
devem ser reciclados conforme a directiva
91/157/CEE.

Sob reserva de alterações.

2 609 140 535 | (26.5.08) Bosch Power Tools

Italiano | 57

it

Avvertenze generali di pericolo
per elettroutensili

AVVERTENZA

operative. In caso di mancato rispetto delle av­vertenze di pericolo e delle istruzioni operative
si potrà creare il pericolo di scosse elettriche,
incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le
istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle av­vertenze di pericolo si riferisce ad utensili elet­trici alimentati dalla rete (con linea di allaccia­mento) ed ad utensili elettrici alimentati a
batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro
a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine oppu-

re zone della postazione di lavoro non illu­minate possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni
nei quali si abbia presenza di liquidi, gas
o polveri infiammabili. Gli elettroutensili

producono scintille che possono far in­fiammare la polvere o i gas.

c) Tenere lontani i bambini ed altre perso-

ne durante l’impiego dell’elettroutensi­le. Eventuali distrazioni potranno compor-

tare la perdita del controllo
sull’elettroutensile.

2) Sicurezza elettrica
a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta
alla presa. Evitare assolutamente di ap­portare modifiche alla spina. Non impie­gare spine adattatrici assieme ad elet­troutensili dotati di collegamento a
terra. Le spine non modificate e le prese

adatte allo scopo riducono il rischio di
scosse elettriche.

b) Evitare il contatto fisico con superfici col-

legate a terra, come tubi, riscaldamenti,
cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel
momento in cui il corpo è messo a massa.

Leggere tutte le avvertenze
di pericolo e le istruzioni

c) Custodire l’elettroutensile al riparo dalla

pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il
rischio di una scossa elettrica.

d) Non usare il cavo per scopi diversi da

quelli previsti ed, in particolare, non
usarlo per trasportare o per appendere
l’elettroutensile oppure per estrarre la
spina dalla presa di corrente. Non avvici­nare il cavo a fonti di calore, olio, spigoli
taglienti e neppure a parti della macchi­na che siano in movimento. I cavi danneg-

giati o aggrovigliati aumentano il rischio
d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’elettroutensile

all’aperto, impiegare solo ed esclusiva­mente cavi di prolunga che siano adatti
per l’impiego all’esterno. L’uso di un ca-

vo di prolunga omologato per l’impiego
all’esterno riduce il rischio d’insorgenza
di scosse elettriche.

f) Qualora non fosse possibile evitare di

utilizzare l’elettroutensile in ambiente
umido, utilizzare un interruttore di sicu­rezza. L’uso di un interruttore di sicurezza

riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone
a) È importante concentrarsi su ciò che si

sta facendo e maneggiare con giudizio
l’elettroutensile durante le operazioni di
lavoro. Non utilizzare mai l’elettroutensi­le in caso di stanchezza oppure quando ci
si trovi sotto l’effetto di droghe, bevande
alcoliche e medicinali. Un attimo di distra-

zione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento pro-

tettivo individuale, nonché guanti pro­tettivi. Indossando abbigliamento di pro-

tezione personale come la maschera per
polveri, scarpe di sicurezza che non scivo­lino, elmetto di protezione oppure prote­zione acustica a seconda del tipo e
dell’applicazione dell’elettroutensile, si ri­duce il rischio di incidenti.

Bosch Power Tools 2 609 140 535 | (26.5.08)

58 | Italiano

c) Evitare l’accensione involontaria

dell’elettroutensile. Prima di collegarlo
alla rete di alimentazione elettrica e/o al­la batteria ricaricabile, prima di prender­lo oppure prima di iniziare a trasportar­lo, assicurarsi che l’elettroutensile sia
spento. Tenendo il dito sopra l’interrutto-

re mentre si trasporta l’elettroutensile op­pure collegandolo all’alimentazione di
corrente con l’interruttore inserito, si ven­gono a creare situazioni pericolose in cui
possono verificarsi seri incidenti.

d) Prima di accendere l’elettroutensile to-

gliere gli attrezzi di regolazione o la chia­ve inglese. Un accessorio oppure una chia-

ve che si trovi in una parte rotante della
macchina può provocare seri incidenti.

e) Evitare una posizione anomala del cor-

po. Avere cura di mettersi in posizione
sicura e di mantenere l’equilibrio in ogni
situazione. In questo modo è possibile

controllare meglio l’elettroutensile in ca­so di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indossa-

re vestiti larghi, né portare bracciali e ca­tenine. Tenere i capelli, i vestiti ed i
guanti lontani da pezzi in movimento. Ve-

stiti lenti, gioielli o capelli lunghi potranno
impigliarsi in pezzi in movimento.

g) In caso fosse previsto il montaggio di di-

spositivi di aspirazione della polvere e di
raccolta, assicurarsi che gli stessi siano
collegati e che vengano utilizzati corret­tamente. L’utilizzo di un’aspirazione pol-

vere può ridurre lo svilupparsi di situazio­ni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli
elettroutensili

a) Non sottoporre la macchina a sovraccari-

co. Per il proprio lavoro, utilizzare esclu­sivamente l’elettroutensile esplicita­mente previsto per il caso. Con un

elettroutensile adatto si lavora in modo
migliore e più sicuro nell’ambito della sua
potenza di prestazione.

b) Non utilizzare mai elettroutensili con

interruttori difettosi. Un elettroutensile

con l’interruttore rotto è pericoloso e de­ve essere aggiustato.

c) Prima di procedere ad operazioni di re-

golazione sulla macchina, prima di sosti­tuire parti accessorie oppure prima di
posare la macchina al termine di un lavo­ro, estrarre sempre la spina dalla presa
della corrente e/o estrarre la batteria ri­caricabile. Tale precauzione eviterà che

l’elettroutensile possa essere messo in
funzione involontariamente.

d) Quando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del rag­gio di accesso di bambini. Non fare usare
l’elettroutensile a persone che non siano
abituate ad usarlo o che non abbiano let­to le presenti istruzioni. Gli elettroutensi-

li sono macchine pericolose quando ven­gono utilizzati da persone non dotate di
sufficiente esperienza.

e) Eseguire la manutenzione dell’elettrou-

tensile operando con la dovuta diligenza.
Accertarsi che le parti mobili della mac­china funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti
o danneggiati al punto da limitare la fun­zione dell’elettroutensile stesso. Prima di
iniziare l’impiego, far riparare le parti dan­neggiate. Numerosi incidenti vengono cau-

sati da elettroutensili la cui manutenzione è
stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre

affilati e puliti. Gli utensili da taglio curati

con particolare attenzione e con taglienti
affilati s’inceppano meno frequentemente
e sono più facili da condurre.

g) Utilizzare l’elettroutensile, gli accessori

opzionali, gli utensili per applicazioni spe­cifiche ecc., sempre attenendosi alle pre­senti istruzioni. Così facendo, tenere sem­pre presente le condizioni di lavoro e le
operazioni da eseguire. L’impiego di elet-

troutensili per usi diversi da quelli consen­titi potrà dar luogo a situazioni di pericolo.

2 609 140 535 | (26.5.08) Bosch Power Tools

Italiano | 59

5) Trattamento ed utilizzo appropriato di
utensili dotati di batterie ricaricabili

a) Caricare la batteria ricaricabile solo ed

esclusivamente nei dispositivi di carica
consigliati dal produttore. Per un dispo-

sitivo di carica previsto per un determina­to tipo di batteria sussiste pericolo di in­cendio se viene utilizzato con un tipo
diverso di batteria ricaricabile.

b) Avere cura d’impiegare negli elettrou-

tensili solo ed esclusivamente batterie
ricaricabili esplicitamente previste.

L’uso di batterie ricaricabili di tipo diver­so potrà dare insorgenza a lesioni e com­portare il rischio d’incendi.

c) Non avvicinare batterie non utilizzate

a fermagli, monete, chiavi, chiodi, viti e
neppure ad altri piccoli oggetti metallici
che potrebbero provocare un cavallotta­mento dei contatti. Un eventuale corto cir-

cuito tra i contatti dell’accumulatore potrà
dare origine a bruciature o ad incendi.

d) In caso d’impiego errato si provoca il pe-

ricolo di fuoriuscita di liquido dalla bat­teria ricaricabile. Evitarne assolutamen­te il contatto. In caso di contatto
accidentale, sciacquare accuratamente
con acqua. Rivolgersi immediatamente
al medico, qualora il liquido dovesse en­trare in contatto con gli occhi. Il liquido

fuoriuscito dalla batteria ricaricabile po­trà causare irritazioni cutanee o ustioni.

6) Assistenza
a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializza­to e solo impiegando pezzi di ricambio ori­ginali. In tale maniera potrà essere salva-

guardata la sicurezza dell’elettroutensile.

Istruzioni di sicurezza
specifiche per la macchina

f Utilizzare l’elettroutensile esclusivamente

per levigatura a secco. L’eventuale infiltra-

zione di acqua in un elettroutensile va ad
aumentare il rischio d’insorgenza di scosse
elettriche.

f Tenere le mani sempre lontane dalla zona

operativa. Mai afferrare con le mani la parte
inferiore del pezzo in lavorazione. Toccando

la lama vi è un serio rischio di incidente.

f Al fine di rilevare linee di alimentazione na-

scoste, utilizzare adatte apparecchiature di
ricerca oppure rivolgersi alla locale società
erogatrice. Un contatto con linee elettriche

può provocare lo sviluppo di incendi e di
scosse elettriche. Danneggiando linee del
gas si può creare il pericolo di esplosioni. Pe­netrando una tubazione dell’acqua si provo­cano seri danni materiali oppure vi è il peri­colo di provocare una scossa elettrica.

f Durante le operazioni di lavoro è necessario

tenere l’elettroutensile sempre con entram­be le mani ed adottare una posizione di la­voro sicura. Utilizzare con sicurezza l’elet-

troutensile tenendolo sempre con entrambe
le mani.

f Assicurare il pezzo in lavorazione. Un pezzo

in lavorazione può essere bloccato con sicu­rezza in posizione solo utilizzando un apposi­to dispositivo di serraggio oppure una morsa
a vite e non tenendolo con la semplice mano.

f Mantenere pulita la propria zona di lavoro.

Miscele di materiali di diverso tipo possono
risultare particolarmente pericolose. La pol­vere di metalli leggeri può essere infiammabi­le ed esplosiva.

f Evitare accensioni accidentali. Prima di in-

serire una batteria ricaricabile, assicurarsi
che l’interruttore di avvio/arresto si trovi in
posizione disinserita. Trasportando l’elet-

troutensile tenendolo con il dito all’interrut­tore di avvio/arresto oppure inserendo la
batteria ricaricabile quando l’elettroutensile
è acceso si possono provocare seri incidenti.

Bosch Power Tools 2 609 140 535 | (26.5.08)

60 | Italiano

f Non aprire la batteria. Vi è il pericolo di un

corto circuito.

Proteggere la batteria ricaricabile da ca­lore troppo forte, p. es. anche da conti­nue radiazioni solari e dal fuoco. Vi è con-

creto pericolo di esplosione!

f In caso di difetto e di uso improprio della

batteria ricaricabile vi è il pericolo di una
fuoriuscita di vapori. Far entrare aria fresca
e farsi visitare da un medico in caso di distur­bi. I vapori possono irritare le vie respiratorie.

f In caso di batterie difettose vi può essere una

fuoriuscita di liquidi che possono umettare
oggetti vicini. Controllare le relative parti.

Pulire queste parti e, se il caso, sostituirle.

f Utilizzare la batteria ricaricabile esclusiva-

mente insieme all’elettroutensile Bosch.

Solo in questo modo la batteria ricaricabile
viene protetta da sovraccarico pericoloso.

f Portare guanti di protezione quando si so-

stituiscono gli accessori. In caso di uso pro-

lungato, gli accessori si riscaldano.

f Non raschiare materiali inumiditi (p. es.

tappezzerie) e non raschiare su fondi umidi.

La penetrazione di acqua in un elettroutensi­le aumenta il rischio di una scossa elettrica.

f Non trattare la superficie da lavorare con li-

quidi contenenti solventi. A causa del riscal-

damento dei materiali durante la raschiatura
possono formarsi dei vapori tossici.

f Utilizzando il raschietto prestare particola-

re attenzione. L’utensile è molto affilato, esi-

ste pericolo di lesioni.

Descrizione del funzionamento

Leggere tutte le avvertenze di peri­colo e le istruzioni operative. In ca-

so di mancato rispetto delle avver­tenze di pericolo e delle istruzioni
operative si potrà creare il pericolo
di scosse elettriche, incendi e/o in­cidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si
trova raffigurata schematicamente la macchina
e lasciarla aperta mentre si legge il manuale del­le Istruzioni per l’uso.

Uso conforme alle norme

L’elettroutensile è adatto per il taglio e la tron­catura di legname, plastica, gesso, metalli non
ferrosi ed elementi di fissaggio (p. es. chiodi,
grappe). Lo stesso è altrettanto idoneo per la la­vorazione di piastrelle da parete morbide non­ché per la levigatura a secco e la raschiatura di
superfici piccole. Lo stesso è adatto in modo
particolare per lavori vicino ai bordi e a livello.
L’elettroutensile può essere fatto funzionare
esclusivamente con accessori Bosch .

Componenti illustrati

La numerazione dei componenti illustrati si riferi­sce all’illustrazione dell’elettroutensile che si tro­va sulla pagina con la rappresentazione grafica.

1 Tasto di sbloccaggio della batteria ricaricabile
2 Batteria ricaricabile
3 Tasto per indicatore dello stato di carica
4 Indicatore dello stato di carica della batteria
5 Rotellina per la preselezione del numero di

oscillazioni

6 Interruttore di avvio/arresto
7 Prese di ventilazione
8 Mandrino portautensile

9 Lama per tagli dal centro*
10 Vite di serraggio con molla a tazza
11 Chiave per vite a esagono cavo
12 Piastra di levigatura*
13 Foglio abrasivo*
14 Anello di feltro dell’aspirazione polvere*
15 Graffa di fissaggio dell’aspirazione polvere*
16 Innesto per aspirazione*
17 Dispositivo di aspirazione polvere*
18 Tubo di aspirazione*
19 Adattatore per l’aspirazione*

*L’accessorio illustrato o descritto nelle istruzioni per
l’uso non è compreso nella fornitura standard.

2 609 140 535 | (26.5.08) Bosch Power Tools

Italiano | 61

Dati tecnici

Sega di precisione GOP 10,8 V-LI

Professional

Codice prodotto
Tensione nominale

3 601 H58 0..

V= 10,8

Numero di giri a
vuoto n

0

min-15000– 20000

Angolo di oscillazione
sinistra/destra

°1,4

Peso in funzione del­la EPTA-Procedure
01/2003

Si prega di tenere presente il codice prodotto applicato
sulla targhetta di costruzione del Vostro elettroutensi­le. Le descrizioni commerciali di singoli elettroutensili
possono variare.

kg 1,0

Informazioni sulla rumorosità e sulla
vibrazione

Valori misurati conformemente alla norma
EN 60745.

Il livello di pressione acustica stimato A della
macchina ammonta a dB(A): livello di rumorosi­tà 84 dB(A); livello di potenza acustica
95 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazioni (somma vetto­riale in tre direzioni) misurati conformemente
alla norma EN 60745:
Levigatura: Valore di emissione oscillazioni

=2,6 m/s2, incertezza della misura K= 1,5 m/s

a

h

Taglio con lama per tagli dal centro: Valore di
emissione oscillazioni a
della misura K= 1,5 m/s
Taglio con lama da taglio a settori riportati:
Valore di emissione oscillazioni a
incertezza della misura K= 1,5 m/s
Raschiatura Valore di emissione oscillazioni

=17,3 m/s2, incertezza della misura

a

h

K=1,5 m/s

2

.

=13,1 m/s2, incertezza

h

2

=12,2 m/s2,

h

2

Il livello di vibrazioni indicato nelle presenti
istruzioni è stato rilevato seguendo una proce­dura di misurazione conforme alla norma
EN 60745 e può essere utilizzato per confronta­re gli elettroutensili. Lo stesso è idoneo anche
per una valutazione temporanea della sollecita­zione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli im­pieghi principali dell’elettroutensile. Qualora
l’elettroutensile venisse utilizzato tuttavia per
altri impieghi, con accessori differenti oppure
con manutenzione insufficiente, Il livello di vi­brazioni può differire. Questo può aumentare
sensibilmente la sollecitazione da vibrazioni per
l’intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione
da vibrazioni bisognerebbe considerare anche i
tempi in cui l’apparecchio è spento oppure è
acceso ma non è utilizzato effettivamente. Que­sto può ridurre chiaramente la sollecitazione da
vibrazioni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per
la protezione dell’operatore dall’effetto delle
vibrazioni come p.es.: manutenzione dell’elet­troutensile e degli accessori, mani calde, orga­nizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiaria­mo che il prodotto descritto nei «Dati tecnici» è
conforme alle seguenti normative ed ai relativi
documenti: EN 60745 in base alle prescrizioni
delle direttive 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

29.12.2009).

2

Fascicolo tecnico presso:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Bosch Power Tools 2 609 140 535 | (26.5.08)

62 | Italiano

Montaggio

Caricare la batteria

f Utilizzare esclusivamente stazioni di ricari-

ca per batterie riportate sulla pagina con gli
accessori. Soltanto queste stazioni di ricari-

ca per batterie sono adattate alle batterie in
ioni di litio utilizzate nell’elettroutensile in
dotazione.

Nota bene: La batteria ricaricabile viene fornita
parzialmente carica. Per garantire l’intera po­tenza della batteria ricaricabile, prima del primo
impiego ricaricare completamente la batteria ri­caricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere
ricaricata in qualsiasi momento senza ridurne la
durata. Un’interruzione dell’operazione di ricari­ca non danneggia la batteria ricaricabile.

La batteria ricaricabile è dotata di un sensore
NTC per il controllo della temperatura che per­mette operazioni di ricarica solo entro un campo
di temperatura tra 0 ° C e 45 ° C. In questo mo­do si permette di raggiungere una lunga durata
della batteria.

Rimozione della batteria ricaricabile

Per estrarre la batteria ricaricabile 2 premere i ta­sti di sbloccaggio 1 ed estrarre la batteria ricarica­bile dall’elettroutensile verso la parte posteriore.

Così facendo, non esercitare forza eccessiva.

Indicatore dello stato di carica della batteria

I tre LED verdi dell’indicatore dello stato di cari­ca della batteria 4 indicano lo stato di carica del­la batteria ricaricabile 2. Per ragioni di sicurezza
l’interrogazione dello stato di carica è possibile
esclusivamente ad elettroutensile spento.

Per visualizzare lo stato di carica, premere il tasto

3 sull’elettroutensile spento e tenerlo premuto.

Cambio degli utensili

f Prima di effettuare lavori all’elettroutensile

(p.es. lavori di manutenzione, cambio
d’utensile, ecc.), nonché in caso di traspor­to e di conservazione dello stesso, avere
sempre cura di estrarne sempre la batteria
ricaricabile. In caso d’azionamento acciden-

tale dell’interruttore di avvio/di arresto sussi­sterà il pericolo di incidenti.

f Durante il cambio degli utensili portare

guanti di protezione. Toccando l’accessorio

esiste pericolo di lesioni.

Selezione dell’utensile accessorio

Utensile accessorio Materiale

Lama a setto­ri riportati
HCS legno*

Lama a set­tori riportati
bimetallica*

Lame per ta­gli dal centro
HCS legno*

Lame bime­talliche per
tagli dal cen­tro metallo*

Lama bime­tallica per ta­gli dal centro
legno e
metallo*

* Accessorio opzionale, l’accessorio completo è ripor­tato nel programma accessori Bosch.

Legname,
plastica

Legname, pla­stica, metalli
non ferrosi

Legname, pla­stica, gesso
ed altri mate­riali morbidi

Metallo (p.es.
chiodi, viti,
profili piccoli),
metalli non
ferrosi

Legno, metal­lo, metalli non
ferrosi

LED Autonomia

Luce continua 3 x verde ≥2/3
Luce continua 2 x verde ≥1/3
Luce continua 1 x verde <1/3
Luce lampeggiante 1 x verde Riserva

2 609 140 535 | (26.5.08) Bosch Power Tools

Italiano | 63

Utensile accessorio Materiale

Lama a set­tori riportati
scanalata
HM*

Piastra a del­ta scanalata
HM*

Fughe di ce­mento, pia­strelle da pa­rete morbide,
plastiche rin­forzate con fi­bra di vetro ed
altri materiali
abrasivi

Raschietto,
rigido*

Raschietto,
flessibile*

Tappezzeria,
rivestimenti

Silicone e altri
materiali
elastici

Piastra di le­vigatura per

in funzione del

foglio abrasivo
fogli abrasivi
Serie Delta
93 mm*

* Accessorio opzionale, l’accessorio completo è ripor­tato nel programma accessori Bosch.

Montaggio/sostituzione dell’utensile accessorio

Togliere, se necessario, un accessorio già montato.
Per la rimozione dell’accessorio, allentare con

l’ausilio della chiave per vite a esagono cavo 11
la vite 10 e togliere l’accessorio.

Applicare l’accessorio desiderato (p.es. lama
per tagli dal centro 9) sul mandrino portautensi­le 8 in modo che la piegatura a gomito sia rivolta
verso il basso (vedi figura riportata sulla pagina
grafica, dicitura dell’accessorio deve essere leg­gibile dall’alto).

Ruotare l’accessorio in una posizione favorevole
per il relativo lavoro e fare scattare in posizione
nella camma del mandrino portautensile 8. Per
la regolazione della posizione sono possibili do­dici posizioni spostate di 30° .

Fissare l’accessorio con la vite 10. Serrare la vite
con la chiave per vite a esagono cavo 11 fino a
quando la molla a tazza della vite è posizionata
liscia sull’accessorio.

f Controllare la sede fissa dell’utensile ad in-

nesto. Utensili ad innesto fissati in modo erra-

to oppure non sicuro possono allentarsi du­rante il funzionamento e diventare pericolosi.

Applicazione/sostituzione del foglio abrasivo
sul platorello abrasivo

Il platorello abrasivo 12 è dotato di un fissaggio
a strappo in modo che i fogli abrasivi con fissag­gio a strappo possano essere applicati in modo
veloce e semplice.

Dare colpi sul fissaggio a strappo del platorello
abrasivo 12 prima di applicarvi il foglio abrasivo
13 in modo da permettere un’ottimale adesione.

Mettere a livello il foglio abrasivo 13 su di un lato
della piastra di levigatura 12, successivamente
applicare il foglio abrasivo sulla piastra di leviga­tura e premere bene saldamente.

Per poter garantire un’ottimale aspirazione della
polvere, accertarsi che i fori nel foglio abrasivo
combacino con quelli sul platorello abrasivo.

Per rimuovere il foglio abrasivo 13 afferrarne
una punta e staccarla dal platorello abrasivo 12.

È possibile utilizzare tutti i fogli abrasivi, velli
lucidatori e velli detergenti della Serie Delta
93 mm del programma accessori Bosch.

Accessori di levigatura come veli abrasivi/feltri
di lucidatura vengono fissati sulla piastra di levi­gatura procedendo allo stesso modo.

Aspirazione polvere/aspirazione
trucioli

f Polveri e materiali come vernici contenenti

piombo, alcuni tipi di legname, minerali e me­talli possono essere dannosi per la salute. Il
contatto oppure l’inalazione delle polveri pos­sono causare reazioni allergiche e/o malattie
delle vie respiratorie dell’operatore oppure
delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere da legname
di faggio o di quercia sono considerate cance­rogene, in modo particolare insieme ad additi­vi per il trattamento del legname (cromato,
protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente
da personale specializzato.

Bosch Power Tools 2 609 140 535 | (26.5.08)

64 | Italiano

– Utilizzate, se possibile, un sistema di aspi-

razione delle polveri.

– Provvedere per una buona aerazione del

posto di lavoro.

– Si consiglia di portare una mascherina

protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro pae­se per i materiali da lavorare.

Collegamento dell’aspirazione polvere
(vedi figura A)

Per la levigatura collegare sempre un’aspirazio­ne della polvere.

Per il montaggio dell’aspirazione polvere 17
(accessorio) rimuovere l’accessorio.

Se necessario, assemblare le parti dell’aspira­zione polvere 17 come illustrato nella figura. Ap­plicare l’aspirazione polvere montata al mandri­no portautensile 8 sull’elettroutensile. Ruotare
l’aspirazione polvere in modo che le camme
dell’aspirazione polvere scattino in posizione
nelle relative rientranze sulla carcassa. Fissare
l’aspirazione polvere all’elettroutensile con la
graffa di fissaggio 15 come illustrato nella figura.

Prestare attenzione affinché l’anello di feltro 14
non sia danneggiato e sia applicato ermetica­mente alla piastra di levigatura 12. Sostituire im­mediatamente un anello di feltro danneggiato.

Inserire un tubo di aspirazione 18 (accessorio), a
seconda della versione, o direttamente nell’inne­sto per aspirazione 16 oppure tagliare la parte fi­nale del tubo vecchio, avvitare l’adattatore per
l’aspirazione 19 (accessorio) sull’estremità del
tubo ed inserirlo poi direttamente nell’innesto
per aspirazione 16. Collegare il tubo di aspirazio­ne 18 ad un aspirapolvere (accessorio). Una vista
generale relativa all’attacco ad aspirapolveri dif­ferenti è riportata sulla pagina apribile.

L’aspirapolvere deve essere adatto per il mate­riale da lavorare.

Utilizzare un aspiratore speciale per l’aspirazio­ne di polveri particolarmente nocive per la salu­te, cancerogene oppure polveri asciutte.

Uso

Messa in funzione

Applicazione della batteria ricaricabile
f Utilizzare esclusivamente batterie agli ioni di

litio originali Bosch dotate della tensione ri­portata sulla targhetta di costruzione
dell’elettroutensile in dotazione. L’impiego

di batterie diverse da quelle consigliate potrà
comportare il pericolo di lesione o d’incendio.

Nota bene: L’utilizzo di batterie ricaricabili che
non siano adatte all’elettroutensile in dotazione
può provocare disfunzioni oppure arrecare dan­ni all’elettroutensile.

Applicare la batteria ricaricata 2 nell’impugnatu­ra fino a percepirne lo scatto d’innesto e si trovi
a filo con l’impugnatura.

Accendere/spegnere

Per accendere l’ettroutensile, spingere l’inter­ruttore di avvio/arresto 6 in avanti in modo che
sull’interruttore si veda «I».

Per spegnere l’ettroutensile, spingere l’interrut­tore di avvio/arresto 6 all’indietro in modo che
sull’interruttore si veda «0».

La batteria ricaricabile agli ioni di litio non è pro­tetta dalla «Electronic Cell Protection (ECP)»
contro lo scaricamento completo. In caso di bat­teria scarica l’elettroutensile si spegne attraver­so un interruttore automatico: Il portautensile
od accessorio non si muove più.

Nota bene: Se l’elettroutensile si disinserisce
automaticamente a causa della batteria scarica
oppure surriscaldata, spegnere poi l’elettrou­tensile con l’interruttore di avvio/arresto 6. Ca­ricare la batteria oppure lasciarla raffreddare
prima di accendere di nuovo l’elettroutensile. In
caso contrario la batteria potrebbe venire dan­neggiata.

2 609 140 535 | (26.5.08) Bosch Power Tools

Italiano | 65

Preselezione della frequenza di oscillazione

Tramite la rotellina per la preselezione del nu­mero di oscillazioni 5 è possibile preselezionare
la frequenza di oscillazione richiesta anche in fa­se di funzionamento.

Il numero di oscillazioni necessario dipende dal
tipo di materiale in lavorazione e dalle specifi­che condizioni operative e può essere dunque
determinato a seconda del caso eseguendo del­le prove pratiche.

Indicazioni operative

Nota bene: Tenendo chiuse durante il lavoro le

prese di ventilazione 7 dell’elettroutensile, vie­ne ridotta la durata dell’elettroutensile stesso.

Principio operativo

Tramite l’azionamento oscillante, l’elettroutensile
oscilla fino a 20000 volte al minuto per 2,8°. Que­sto consente lavori precisi in uno spazio ristretto.

Tagli
f Utilizzare esclusivamente lame non danneg-

giate ed in perfette condizioni. Lame defor-

mate, non affilate oppure danneggiate in al­tro modo possono rompersi.

f In caso di lavori di taglio di materiali leggeri

da costruzione, rispettare le vigenti norme
legislative e le raccomandazioni della casa
costruttrice del materiale.

f Seguendo il procedimento di taglio dal cen-

tro possono essere lavorati solo materiali
teneri con legno, lastre di carton gesso o

simili!

Prima di tagliare con lame HCS nel legno, pan­nelli di masonite, materiali da costruzione ecc.
controllare gli stessi in merito a corpi estranei
come chiodi, viti o altro. Eventualmente rimuo­vere i corpi estranei oppure utilizzare lame bi­metalliche.

Levigatura

La capacità di asportazione e la micrografia ven­gono determinate essenzialmente dalla scelta del
foglio abrasivo, dal livello di numero di oscillazio­ni preselezionato e dalla pressione di contatto.

Soltanto fogli abrasivi in perfetto stato possono
garantire buone prestazioni abrasive e non sot­topongono l’elettroutensile a sforzi eccessivi.

Per aumentare la durata dei fogli abrasivi avere
sempre cura di esercitare una pressione uni­forme.

Un eccessivo aumento della pressione esercita­ta non comporta una più alta prestazione abra­siva ma provoca una maggiore usura dell’elet­troutensile e del foglio abrasivo.

Per poter levigare con precisione angoli, spigoli
e punti difficilmente accessibili è possibile an­che lavorare soltanto con la punta oppure con
uno spigolo della piastra di levigatura.

In caso di levigatura di precisione, il foglio abra­sivo può riscaldarsi notevolmente. Ridurre il nu­mero di oscillazioni e lasciare raffreddare rego­larmente il foglio abrasivo.

Una volta utilizzato un foglio abrasivo per la
lavorazione del metallo non utilizzarlo più per
altri materiali.

Utilizzare esclusivamente accessori di levigatura
originali Bosch.

Per la levigatura collegare sempre un’aspirazio­ne della polvere.

Raschiatura

Per la raschiatura selezionare un alto livello di
numero di oscillazioni.

Lavorare su un fondo morbido (p. es. legno) con
un angolo piatto e con scarsa pressione di con­tatto. Altrimenti la spatola può tagliare nel fondo.

Tranciatura
Nota bene: Durante la tranciatura di piastrelle

da parete tenere presente che gli utensili, in ca­so di uso di lunga durata, sono sottoposti ad una
usura elevata.

Bosch Power Tools 2 609 140 535 | (26.5.08)

66 | Italiano

Protezione termosensibile contro sovraccarichi

Utilizzando l’elettroutensile conformemente alle
norme, lo stesso non può essere sovraccaricato.
In caso di carico troppo elevato oppure allonta­namento dal campo di temperatura ammissibile
di 0– 70 ° C la coppia viene ridotta oppure l’elet­troutensile si spegne. In caso di numero di giri ri­dotto, l’elettroutensile funzionerà nuovamente
con coppia massima solamente al raggiungimen­to della temperatura ammissibile della batteria
ricaricabile. In caso di disinserimento automati­co, spegnere l’elettroutensile, lasciare raffred­dare la batteria e riaccendere l’elettroutensile.

Indicazioni per l’uso ottimale della batteria
ricaricabile

Proteggere la batteria ricaricabile da umidità ed
acqua.

Conservare la batteria ricaricabile esclusiva­mente nel campo di temperatura da 0 ° C fino
a 45 ° C. Non lasciare la batteria ricaricabile
p.es. in estate nell’automobile.

Una sensibile riduzione della durata del funzio­namento dopo l’operazione di ricarica sta ad in­dicare che la batteria ricaricabile dovrà essere
sostituita.

Si prega di attenersi alle indicazioni relative allo
smaltimento.

Manutenzione ed assistenza

Se nonostante gli accurati procedimenti di pro­duzione e di controllo l’elettroutensile dovesse
guastarsi, la riparazione va fatta effettuare da un
punto di assistenza autorizzato per gli elettrou­tensili Bosch.

In caso di richieste o di ordinazione di pezzi di
ricambio, comunicare sempre il codice prodotto
a 10 cifre riportato sulla targhetta di fabbrica­zione dell’elettroutensile!

Servizio di assistenza ed assistenza
clienti

Il servizio di assistenza risponde alle Vostre do­mande relative alla riparazione ed alla manuten­zione del Vostro prodotto nonché concernenti le
parti di ricambio. Disegni in vista esplosa ed in­formazioni relative alle parti di ricambio sono
consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra dispo­sizione per rispondere alle domande relative
all’acquisto, impiego e regolazione di apparec­chi ed accessori.

Italia

Officina Riparazioni Elettroutensili c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: [phone]
Fax: [phone]
e-mail: [e-mail]

Manutenzione e pulizia

f Prima di effettuare lavori all’elettroutensile

(p.es. lavori di manutenzione, cambio
d’utensile, ecc.), nonché in caso di traspor­to e di conservazione dello stesso, avere
sempre cura di estrarne sempre la batteria
ricaricabile. In caso d’azionamento acciden-

tale dell’interruttore di avvio/di arresto sussi­sterà il pericolo di incidenti.

f Per poter garantire buone e sicure opera-

zioni di lavoro, tenere sempre puliti l’elet­troutensile e le prese di ventilazione.

Pulire regolarmente con una spazzola metallica
gli accessori scanalati (accessori).

2 609 140 535 | (26.5.08) Bosch Power Tools

Svizzera

Tel.: [phone]
Fax: [phone]

Italiano | 67

Trasporto

La batteria ricaricabile è stata collaudata secon­do il manuale UN [Recommendations on the
Transport of Dangerous Goods, Manual of Tests
and Criteria] ST/SG/AC.10/11/Rev.3 Parte III,
sottoparagrafo 38.3. Essa è dotata sia di un’effi­cace protezione contro la sovrappressione inter­na e pericolo di corto circuito che di dispositivi
adatti ad impedirne una rottura dovuta a sovrac­carico ed il pericolo di corrente inversa.
La quantità di equivalente di litio contenuta nel­la batteria ricaricabile si trova al di sotto dei va­lori di soglia vigenti. Per questo motivo la batte­ria ricaricabile quale singolo elemento o come
elemento applicato in una macchina non rientra
tra i prodotti considerati particolarmente peri­colosi nelle norme nazionali o internazionali. In
caso di trasporto di diverse batterie ricaricabili,
può comunque darsi il caso che le norme relati­ve ai prodotti pericolosi acquistino rilevanza. In
questo caso può essere necessario attenersi al­le speciali condizioni (p. es. l’imballaggio) in es­se prescritte. Per ulteriori informazioni è possi­bile consultare il foglio di istruzioni in lingua
inglese reperibile al seguente sito internet:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le
indicazioni riportare nel para­grafo «Trasporto», pagina 67.

Qualunque sia il tipo di batteria consumata, es­sa non deve essere gettarla tra i rifiuti domesti­ci, nel fuoco o nell’acqua. Ogni tipo di batteria
consumata deve essere messa da parte, riciclata
oppure smaltita rispettando rigorosamente le
esigenze di protezione dell’ambiente.

Solo per i Paesi della CE:

Ogni tipo di batteria difettosa oppure consuma­ta deve essere riciclata secondo la direttiva
CEE 91/157.

Le batterie ricaricabili/ le batterie non funzio­nanti potranno essere consegnate direttamente
presso:

Italia

Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambien­te gli imballaggi, gli elettroutensili e gli accessori
dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili di­smessi tra i rifiuti domestici!
Conformemente alla norma della
direttiva CE 2002/96 sui rifiuti di
apparecchiature elettriche ed

elettroniche (RAEE) ed all’attua­zione del recepimento nel diritto nazionale, gli
elettroutensili diventati inservibili devono esse­re raccolti separatamente ed essere inviati ad
una riutilizzazione ecologica.

Bosch Power Tools 2 609 140 535 | (26.5.08)

Svizzera

Batrec AG
3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

68 | Nederlands

nl

Algemene veiligheidswaar­schuwingen voor elektrische
gereedschappen

WAARSCHUWING

voorschriften. Als de waarschuwingen en voor­schriften niet worden opgevolgd, kan dit een
elektrische schok, brand of ernstig letsel tot ge­volg hebben.

Bewaar alle waarschuwingen en voorschriften
voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip
„elektrisch gereedschap” heeft betrekking op
elektrische gereedschappen voor gebruik op het
stroomnet (met netsnoer) en op elektrische ge­reedschappen voor gebruik met een accu (zon­der netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte

werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap

niet in een omgeving met explosiegevaar
waarin zich brandbare vloeistoffen,
brandbare gassen of brandbaar stof be­vinden. Elektrische gereedschappen ver-

oorzaken vonken die het stof of de dam­pen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tij-

dens het gebruik van het elektrische ge­reedschap uit de buurt. Wanneer u wordt

afgeleid, kunt u de controle over het ge­reedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact
passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adap­terstekkers in combinatie met geaarde
elektrische gereedschappen. Onveran-

derde stekkers en passende stopcontac­ten beperken het risico van een elektri­sche schok.

Lees alle veiligheids­waarschuwingen en alle

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van
buizen, verwarmingen, fornuizen en
koelkasten. Er bestaat een verhoogd risi-

co door een elektrische schok wanneer
uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van

water in het elektrische gereedschap ver­groot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te
dragen of op te hangen of om de stekker
uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe
randen en bewegende gereedschapde­len. Beschadigde of in de war geraakte ka-

bels vergroten het risico van een elektri­sche schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen ver­lengkabels te gebruiken die voor gebruik
buitenshuis zijn goedgekeurd. Het ge-

bruik van een voor gebruik buitenshuis ge­schikte verlengkabel beperkt het risico
van een elektrische schok.

f) Als het gebruik van het elektrische ge-

reedschap in een vochtige omgeving on­vermijdelijk is, dient u een aardlekscha­kelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico
van een elektrische schok.

3) Veiligheid van personen
a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van
het elektrische gereedschap. Gebruik
geen elektrisch gereedschap wanneer u
moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een mo-

ment van onoplettendheid bij het gebruik
van het elektrische gereedschap kan tot
ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uit-

rusting. Draag altijd een veiligheidsbril.

Het dragen van persoonlijke beschermen­de uitrusting zoals een stofmasker, slip-

2 609 140 535 | (26.5.08) Bosch Power Tools

Nederlands | 69

vaste werkschoenen, een veiligheidshelm
of gehoorbescherming, afhankelijk van de
aard en het gebruik van het elektrische ge­reedschap, vermindert het risico van ver­wondingen.

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap
uitgeschakeld is voordat u de stekker in
het stopcontact steekt of de accu aan­sluit en voordat u het gereedschap op­pakt of draagt. Wanneer u bij het dragen

van het elektrische gereedschap uw vin­ger aan de schakelaar hebt of wanneer
u het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot
ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektri­sche gereedschap inschakelt. Een instel-

gereedschap of sleutel in een draaiend
deel van het gereedschap kan tot verwon­dingen leiden.

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat
en steeds in evenwicht blijft. Daardoor

kunt u het elektrische gereedschap in on­verwachte situaties beter onder controle
houden.

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd ha­ren, kleding en handschoenen uit de
buurt van bewegende delen. Loshangen-

de kleding, lange haren en sieraden kun­nen door bewegende delen worden mee­genomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon­teerd, dient u zich ervan te verzekeren
dat deze zijn aangesloten en juist wor­den gebruikt. Het gebruik van een stofaf-

zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig ge­bruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Ge-

bruik voor uw werkzaamheden het daar­voor bestemde elektrische gereedschap.

Met het passende elektrische gereed­schap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elek-

trisch gereedschap dat niet meer kan wor­den in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereed­schap voordat u het gereedschap instelt,
toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voor-

komt onbedoeld starten van het elektri­sche gereedschap.

d) Bewaar niet-gebruikte elektrische ge-

reedschappen buiten bereik van kinde­ren. Laat het gereedschap niet gebruiken
door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben ge­lezen. Elektrische gereedschappen zijn ge-

vaarlijk wanneer deze door onervaren per­sonen worden gebruikt.

e) Verzorg het elektrische gereedschap

zorgvuldig. Controleer of bewegende de­len van het gereedschap correct functio­neren en niet vastklemmen en of onder­delen zodanig gebroken of beschadigd
zijn dat de werking van het elektrische
gereedschap nadelig wordt beïnvloed.
Laat deze beschadigde onderdelen voor
het gebruik repareren. Veel ongevallen

hebben hun oorzaak in slecht onderhou­den elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhou-

den snijdende inzetgereedschappen met
scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebe-

horen, inzetgereedschappen en dergelij­ke volgens deze aanwijzingen. Let daar­bij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden.

Het ge­bruik van elektrische gereedschappen
voor andere dan de voorziene toepassin­gen kan tot gevaarlijke situaties leiden.

Bosch Power Tools 2 609 140 535 | (26.5.08)

70 | Nederlands

5) Gebruik en onderhoud van accugereed­schappen

a) Laad accu’s alleen op in oplaadappara-

ten die door de fabrikant worden geadvi­seerd. Voor een oplaadapparaat dat voor

een bepaald type accu geschikt is, bestaat
brandgevaar wanneer het met andere ac­cu’s wordt gebruikt.

b) Gebruik alleen de daarvoor bedoelde ac-

cu’s in de elektrische gereedschappen.

Het gebruik van andere accu’s kan tot ver­wondingen en brandgevaar leiden.

c) Voorkom aanraking van de niet-gebruik-

te accu met paperclips, munten, sleu­tels, spijkers, schroeven en andere klei­ne metalen voorwerpen die overbrug­ging van de contacten kunnen veroorza­ken. Kortsluiting tussen de accucontacten

kan brandwonden of brand tot gevolg
hebben.

d) Bij verkeerd gebruik kan vloeistof uit de

accu lekken. Voorkom contact daarmee.
Spoel bij onvoorzien contact met water
af. Wanneer de vloeistof in de ogen
komt, dient u bovendien een arts te raad­plegen. Gelekte accuvloeistof kan tot hui-

dirritaties en verbrandingen leiden.

6) Service
a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vak­kundig personeel en alleen met originele
vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het ge­reedschap in stand blijft.

Gereedschapspecifieke
veiligheidsvoorschriften

f Gebruik het elektrische gereedschap alleen

voor droog schuren. Het binnendringen van

water in het elektrische gereedschap ver­groot het risico van een elektrische schok.

f Houd uw handen uit de buurt van de plaats

waar wordt gezaagd. Grijp niet onder het
werkstuk. Bij aanraking van het zaagblad be-

staat verwondingsgevaar.

f Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen
op te sporen of raadpleeg het plaatselijke
energie- of waterleidingbedrijf. Contact met

elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van
een gasleiding kan tot een explosie leiden.
Breuk van een waterleiding veroorzaakt ma­teriële schade en kan een elektrische schok
veroorzaken.

f Houd het elektrische gereedschap tijdens

de werkzaamheden stevig met beide han­den vast en zorg ervoor dat u stevig staat.

Het elektrische gereedschap wordt met twee
handen veiliger geleid.

f Zet het werkstuk vast. Een met spanvoorzie-

ningen of een bankschroef vastgehouden
werkstuk wordt beter vastgehouden dan u
met uw hand kunt doen.

f Houd uw werkplek schoon. Materiaalmeng-

sels zijn bijzonder gevaarlijk. Stof van lichte
metalen kan ontvlammen of exploderen.

f Voorkom per ongeluk inschakelen. Contro-

leer dat de aan/uit-schakelaar in de uitge­schakelde stand staat voordat u een accu
inzet. Het dragen van het elektrische gereed-

schap met uw vinger aan de aan/uit-schake­laar of het inzetten van de accu in het inge­schakelde elektrische gereedschap kan tot
ongevallen leiden.

f Open de accu niet. Er bestaat gevaar voor

kortsluiting.

Bescherm de accu tegen hitte, bijvoor­beeld ook tegen voortdurend zonlicht en
vuur. Er bestaat explosiegevaar.

f

Bij beschadiging en onjuist gebruik van de ac­cu kunnen er dampen vrijkomen. Zorg voor
frisse lucht en raadpleeg bij klachten een arts.

De dampen kunnen de luchtwegen irriteren.

f Als de accu defect is, kan er vloeistof uit de

accu lekken, waardoor aangrenzende voor­werpen worden bevochtigd. Controleer de
betrokken onderdelen. Reinig deze of ver-

vang ze indien nodig.

f Gebruik de accu alleen in combinatie met

uw Bosch elektrische gereedschap. Alleen

zo wordt de accu tegen gevaarlijke overbe­lasting beschermd.

2 609 140 535 | (26.5.08) Bosch Power Tools

Nederlands | 71

f Draag werkhandschoenen bij het wisselen

van de inzetgereedschappen. Inzetgereed-

schappen worden warm bij langdurig gebruik.

f Krab geen natgemaakte materialen (zoals

behang) af en krab niet op een vochtige on­dergrond. Het binnendringen van water in

het elektrische gereedschap vergroot de
kans op een elektrische schok.

f Behandel het te bewerken oppervlak niet

met oplosmiddelhoudende vloeistoffen.

Door de verwarming van de materialen bij het
afkrabben kunnen giftige dampen ontstaan.

f Wees bij de omgang met de krabber bijzon-

der voorzichtig. Het gereedschap is zeer

scherp. Er bestaat verwondingsgevaar.

Functiebeschrijving

Lees alle veiligheidswaarschuwin­gen en alle voorschriften. Als de

waarschuwingen en voorschriften
niet worden opgevolgd, kan dit een
elektrische schok, brand of ernstig
letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding
van het gereedschap open en laat deze pagina
opengevouwen terwijl u de gebruiksaanwijzing
leest.

Afgebeelde componenten

De componenten zijn genummerd zoals op de
afbeelding van het elektrische gereedschap op
de pagina met afbeeldingen.

1 Accu-ontgrendelingsknop
2 Accu
3 Knop voor accuoplaadindicatie
4 Accu-oplaadindicatie
5 Stelwiel vooraf instelbaar aantal schuur-

bewegingen

6 Aan/uit-schakelaar
7 Ventilatieopeningen
8 Gereedschapopname

9 Zaagblad voor invallend zagen*
10 Spanschroef met schotelveer
11 Inbussleutel
12 Schuurplateau*
13 Schuurblad*
14 Viltring van stofafzuiging*
15 Vasthoudklem van stofafzuiging*
16 Afzuigaansluiting*
17 Stofafzuiging*
18 Afzuigslang*
19 Afzuigadapter*

* Niet elk afgebeeld en beschreven toebehoren
wordt standaard meegeleverd.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor
het zagen en doorslijpen van houtmaterialen,
kunststof, gips, non-ferrometalen en bevesti­gingselementen (zoals nagels en klemmen). Het
is eveneens geschikt voor het bewerken van
zachte wandtegels en voor het droog schuren en
afkrabben van kleine oppervlakken. Het is bij uit­stek geschikt voor werkzaamheden langs op­staande en aansluitende randen. Het elektrische
gereedschap mag uitsluitend met Bosch-toebe­horen worden gebruikt.

Bosch Power Tools 2 609 140 535 | (26.5.08)

Technische gegevens

Precisiezaag GOP 10,8 V-LI

Zaaknummer
Nominale spanning
Onbelast toerental n

min-15000–20000

0

Oscillatiehoek
links/rechts

Gewicht volgens
EPTA-Procedure
01/2003

Let op het zaaknummer op het typeplaatje van het elek­trische gereedschap. De handelsbenamingen van som­mige elektrische gereedschappen kunnen afwijken.

Professional

3 601 H58 0..

V= 10,8

°1,4

kg 1,0

72 | Nederlands

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.
Het A-gewogen geluidsniveau van het gereed-

schap bedraagt kenmerkend: geluidsdrukniveau
84 dB(A); geluidsvermogenniveau 95 dB(A). On­zekerheid K= 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745:
schuren: trillingsemissiewaarde a
onzekerheid K= 1,5 m/s

2

zagen met zaagblad voor invallend zagen: tril­lingsemissiewaarde a
K=1,5 m/s

2

=13,1 m/s2, onzekerheid

h

zagen met segmentzaagblad: trillingsemissie­waarde a

=12,2 m/s2, onzekerheid K= 1,5 m/s

h

Afkrabben: trillingsemissiewaarde

=17,3 m/s2, onzekerheid K= 1,5 m/s2.

a

h

Het in deze gebruiksaanwijzing vermelde tril­lingsniveau is gemeten met een volgens
EN 60745 genormeerde meetmethode en kan
worden gebruikt om elektrische gereedschap­pen met elkaar te vergelijken. Het is ook ge­schikt voor een voorlopige inschatting van de
trillingsbelasting.
Het aangegeven trillingsniveau representeert de
voornaamste toepassingen van het elektrische
gereedschap. Als echter het elektrische gereed­schap wordt gebruikt voor andere toepassin­gen, met afwijkende inzetgereedschappen of
onvoldoende onderhoud, kan het trillingsniveau
afwijken. Dit kan de trillingsbelasting gedurende
de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillings­belasting moet ook rekening worden gehouden
met de tijd waarin het gereedschap uitgescha­keld is, of waarin het gereedschap wel loopt,
maar niet werkelijk wordt gebruikt. Dit kan de
trillingsbelasting gedurende de gehele arbeids­periode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter be­scherming van de bediener tegen het effect van
trillingen vast, zoals: Onderhoud van elektrische
gereedschappen en inzetgereedschappen,
warm houden van de handen, organisatie van
het arbeidsproces.

=2,6 m/s2,

h

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat
het onder „Technische gegevens” beschreven
product voldoet aan de volgende normen en
normatieve documenten: EN 60745 volgens de
bepalingen van de richtlijnen 2004/108/EG,
98/37/EG (tot 28-12-2009) en 2006/42/EG (van­af 29-12-2009).

Technisch dossier bij:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

2

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

Accu opladen

f Gebruik alleen de oplaadapparaten die op

de toebehorenpagina vermeld staan. Alleen

deze oplaadapparaten zijn afgestemd op de
bij het elektrische gereedschap gebruikte li­thiumionaccu.

Opmerking: De accu wordt gedeeltelijk opgela­den geleverd. Om de volledige capaciteit van de
accu te verkrijgen, laadt u voor het eerste ge­bruik de accu volledig in het oplaadapparaat op.

De lithiumionaccu kan op elk moment worden
opgeladen zonder de levensduur te verkorten.
Een onderbreking van het opladen schaadt de
accu niet.

De accu is voorzien van een thermische beveili­ging (NTC) die opladen alleen in het tempera­tuurbereik tussen 0 ° C en 45 ° C toelaat. Daar­door wordt een lange levensduur van de accu
bereikt.

2 609 140 535 | (26.5.08) Bosch Power Tools

Nederlands | 73

Accu verwijderen

Als u de accu 2 wilt verwijderen, drukt u op de
ontgrendelingsknoppen 1 en trekt u de accu
naar achteren uit het elektrische gereedschap.

Forceer daarbij niet.

Accu-oplaadindicatie

De drie groene LED’s van de accuoplaadindica­tie 4 geven de oplaadtoestand van de accu 2
aan. Om veiligheidsredenen kan de oplaadtoe­stand alleen worden opgevraagd als het elektri­sche gereedschap stilstaat.

Als u de oplaadtoestand wilt weergeven, drukt u
op de toets 3 van het uitgeschakelde elektrische
gereedschap en houdt u deze ingedrukt.

LED Capaciteit

Permanent licht 3 x groen ≥ 2/3
Permanent licht 2 x groen ≥ 1/3
Permanent licht 1 x groen <1/3
Knipperlicht 1 x groen Reserve

Inzetgereedschap wisselen

f

Neem altijd de accu uit het elektrische gereed­schap voor werkzaamheden aan het gereed­schap (zoals het uitvoeren van onderhoud en
het wisselen van inzetgereedschap) en voor
het vervoeren en opbergen van het gereed-

Bij per ongeluk bedienen van de aan/uit-

schap.

schakelaar bestaat verwondingsgevaar.

f Draag werkhandschoenen bij het wisselen

van inzetgereedschap. Bij het aanraken van

de inzetgereedschappen bestaat verwon­dingsgevaar.

Inzetgereedschap kiezen

Inzetgereedschap Materiaal

HCS-hout­segment­zaagblad*

Bimetaalseg­mentzaag­blad*

* Optioneel toebehoren; het complete toebehoren
vindt u in het Bosch-toebehorenprogramma.

Houtmateria­len, kunststof

Houtmateria­len, kunst­stof, non-fer­rometalen

Inzetgereedschap Materiaal

HCS-zaag­bladen voor
invallend za­gen in hout*

Houtmateria­len, kunst­stof, gips en
andere zachte
materialen

Bimetaal­zaagbladen
voor inval­lend zagen in
metaal*

Metaal (bijv.
spijkers,
schroeven,
kleine profie­len) en non­ferrometalen

Bimetaal­zaagbladen
voor inval-

Hout, metaal,
non-ferrome-

talen
lend zagen in
hout en
metaal*

HM-riffseg­mentzaag­blad*

HM-riff­deltaplaat*

Cementvoe-

gen, zachte

wandtegels,

glasvezelver-

sterkte kunst-

stoffen en an-

dere abrasieve

materialen
Krabber,

stijf*

Tapijt en

vloerbedek-

king

Krabber,
flexibel*

Silicone en

andere elasti-

sche materia-

len

Schuurpla­teau voor
schuurbla-

Afhankelijk

van schuur-

blad
den serie
Delta
93 mm*

* Optioneel toebehoren; het complete toebehoren
vindt u in het Bosch-toebehorenprogramma.

Bosch Power Tools 2 609 140 535 | (26.5.08)

74 | Nederlands

Inzetgereedschap monteren of vervangen

Verwijder indien nodig een reeds gemonteerd
inzetgereedschap.

Als u het inzetgereedschap wilt verwijderen,
draait u met de inbussleutel 11 de schroef 10 los
en verwijdert u het inzetgereedschap.

Zet het gewenste inzetgereedschap (bijvoor­beeld het zaagblad voor invallend zagen 9) zoda­nig op de gereedschapopname 8 dat de buiging
omlaag wijst (zie de afbeelding op de pagina
met afbeeldingen, het opschrift van het inzetge­reedschap is van boven leesbaar).

Draai het inzetgereedschap in een voor de werk­zaamheden gunstige positie en laat het in de
nokken van de gereedschapopname 8 vastklik­ken. Daarbij zijn twaalf posities met een ver­plaatsing van telkens 30° mogelijk.

Bevestig het inzetgereedschap met de schroef

10. Draai de schroef met de inbussleutel 11 vast
tot de schotelveer van de schroef goed op het
inzetgereedschap aansluit.

f Controleer of het inzetgereedschap stevig

vastzit. Verkeerd of niet stevig bevestigde in-

zetgereedschappen kunnen tijdens het ge­bruik losraken en kunnen u in gevaar brengen.

Schuurblad op het schuurplateau aanbrengen
of vervangen

Het schuurplateau 12 is voorzien van klitweef­sel, zodat u schuurbladen met klithechting snel
en eenvoudig kunt bevestigen.

Klop het klitweefsel van het schuurplateau 12
voor het aanbrengen van het schuurblad 13 uit,
om een optimale hechting mogelijk te maken.

Plaats het schuurblad 13 tegen één zijde van het
schuurplateau 12, leg het schuurblad vervolgens
op het schuurplateau en druk het stevig vast.

Als u een optimale stofafzuiging wilt bereiken,
dient u erop te letten dat de perforaties in het
schuurblad overeenkomen met de boorgaten
in het schuurplateau.

Als u het schuurblad 13 wilt verwijderen, pakt
u het aan een punt vast en trekt u het van het
schuurplateau 12 los.

U kunt alle schuurbladen, polijst- en reinigings­vliezen van de serie Delta 93 mm uit het Bosch­toebehorenprogramma gebruiken.

Schuurtoebehoren zoals vlies en polijstvilt wor­den op dezelfde wijze op het schuurplateau be­vestigd.

Afzuiging van stof en spanen

f Stof van materialen zoals loodhoudende verf,

enkele houtsoorten, mineralen en metaal
kunnen schadelijk voor de gezondheid zijn.
Aanraking of inademing van stof kan leiden
tot allergische reacties en/of ziekten van de
ademwegen van de gebruiker of personen
die zich in de omgeving bevinden.
Bepaalde soorten stof, bijvoorbeeld van ei­ken- en beukenhout, gelden als kankerver­wekkend, in het bijzonder in combinatie met
toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen).
Asbesthoudend materiaal mag alleen door
bepaalde vakmensen worden bewerkt.

– Gebruik indien mogelijk een stofafzuiging.
– Zorg voor een goede ventilatie van de

werkplek.

– Er wordt geadviseerd om een ademmas-

ker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften
voor de te bewerken materialen in acht.

Stofafzuiging aansluiten (zie afbeelding A)

Sluit voor het schuren altijd een stofafzuiging aan.
Verwijder het inzetgereedschap vóór de monta-

ge van de stofafzuiging 17 (toebehoren).
Combineer indien nodig de delen van de stofaf-

zuiging 17 zoals op de afbeelding getoond.
Plaats de gemonteerde stofafzuiging bij de ge­reedschapopname 8 op het elektrische gereed­schap. Draai de stofafzuiging zodanig dat de
nokken van de stofafzuiging in de desbetreffen­de uitsparingen van het machinehuis vastklik­ken. Bevestig de stofafzuiging zoals op de af­beelding getoond met de vasthoudklem 15 op
het elektrische gereedschap.

Let erop dat de viltring 14 onbeschadigd is en
dicht tegen het schuurplateau 12 aanligt. Ver­vang een beschadigde viltring onmiddellijk.

2 609 140 535 | (26.5.08) Bosch Power Tools

Nederlands | 75

Steek een afzuigslang 18 (toebehoren) afhanke­lijk van de uitvoering rechtstreeks op de afzuig­aansluiting 16 of knip het oude eindstuk van de
slang, schroef de afzuigadapter 19 (toebehoren)
op het einde van de slang en steek deze vervol­gens rechtstreeks op de afzuigaansluiting 16.
Verbind de afzuigslang 18 met een stofzuiger
(toebehoren). Een overzicht van aansluitingen
op verschillende stofzuigers vindt u op de uit­vouwbare pagina.

De stofzuiger moet geschikt zijn voor het te be­werken materiaal.

Gebruik bij het afzuigen van voor de gezondheid
bijzonder gevaarlijk, kankerverwekkend of
droog stof een speciale zuiger.

Gebruik

Ingebruikneming

Accu plaatsen
f Gebruik alleen originele Bosch-lithiumion-

accu’s met de op het typeplaatje van het
elektrische gereedschap aangegeven span­ning. Het gebruik van andere accu’s kan tot

verwondingen en brandgevaar leiden.

Opmerking: Het gebruik van niet voor uw elek­trische gereedschap geschikte accu’s kan tot
functiestoringen of beschadiging van het elektri­sche gereedschap leiden.

Zet de opgeladen accu 2 in de greep tot deze
merkbaar vastklikt en vlak op de greep aansluit.

In- en uitschakelen
Als u het elektrische gereedschap wilt inschake-

len duwt u de aan/uit-schakelaar 6 naar voren,

zodat op de schakelaar „I” verschijnt.
Als u het elektrische gereedschap wilt uitscha-

kelen duwt u de aan/uit-schakelaar 6 naar ach­teren, zodat op de schakelaar „0” verschijnt.

De lithiumionaccu is door middel van „Electro­nic Cell Protection (ECP)” beschermd tegen te
sterk ontladen. Als de accu leeg is, wordt het
elektrische gereedschap door een veiligheids­schakeling uitgeschakeld. Her inzetgereedschap
beweegt niet meer.

Opmerking: Als het elektrische gereedschap au­tomatisch wordt uitgeschakeld vanwege een le­ge of oververhitte accu, zet u de aan/uit-schake­laar 6 van het elektrische gereedschap in de uit­stand. Laad de accu op of laat deze afkoelen
voordat u het elektrische gereedschap weer in­schakelt. De accu kan anders beschadigd raken.

Aantal schuurbewegingen vooraf instellen

Met het stelwiel voor het vooraf instellen van het
aantal schuurbewegingen 5 kunt u het benodig­de aantal schuurbewegingen, ook terwijl de ma­chine loopt, vooraf instellen.

Het vereiste aantal schuurbewegingen is afhan­kelijk van het materiaal en de werkomstandighe­den en kan proefsgewijs worden vastgesteld.

Tips voor de werkzaamheden

Opmerking: Houd de ventilatieopeningen 7 van

het elektrische gereedschap tijdens de werk­zaamheden niet dicht, omdat anders de levens­duur van het elektrische gereedschap verkort
wordt.

Werkprincipe

Door de oscillerende aandrijving trilt het inzetge­reedschap tot 20000 keer per minuut 2,8° heen
en weer. Daardoor zijn nauwkeurige werkzaam­heden binnen een zeer kleine ruimte mogelijk.

Zagen
f Gebruik alleen onbeschadigde zaagbladen

die helemaal in orde zijn. Verbogen, niet-

scherpe of anderszins beschadigde zaagbla­den kunnen breken.

f Neem bij het zagen van lichte bouwmateria-

len de wettelijke voorschriften en de advie­zen van de fabrikanten van de materialen in
acht.

f Alleen zachte materialen als hout en gips-

karton mogen invallend worden gezaagd.

Controleer hout, spaanplaat, bouwmaterialen
enz., voordat u met HCS-zaagbladen in deze ma­terialen zaagt, op spijkers, schroeven en derge­lijke, en verwijder deze voorwerpen indien no­dig, of gebruik bimetaalzaagbladen.

Bosch Power Tools 2 609 140 535 | (26.5.08)

76 | Nederlands

Afkorten
Opmerking: Let er bij het afkorten van wandte-

gels op dat de inzetgereedschappen bij langdu­rig gebruik aan grote slijtage onderhevig zijn.

Schuren

De afnamecapaciteit en het schuurbeeld wor­den in hoofdzaak bepaald door de keuze van het
schuurblad, het vooraf ingestelde aantal schuur­bewegingen en de aandrukkracht.

Alleen onbeschadigde schuurbladen zorgen
voor een goede schuurcapaciteit en ontzien het
elektrische gereedschap.

Let op een gelijkmatige aandrukkracht om de
levensduur van de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht
leidt niet tot een groter schuurvermogen, maar
wel tot een sterkere slijtage van het elektrische
gereedschap en het schuurblad.

Voor zeer nauwkeurig schuren van hoeken, ran­den en moeilijk bereikbare gebieden kunt u ook
alleen met de punt of een rand van het schuur­plateau werken.

Bij het schuren op een klein oppervlak kan het
schuurblad zeer warm worden. Verminder het
aantal schuurbewegingen en laat het schuur­blad regelmatig afkoelen.

Gebruik een schuurblad waarmee metaal is be­werkt niet meer voor andere materialen.

Gebruik uitsluitend origineel Bosch-schuur­toebehoren.

Sluit voor het schuren altijd een stofafzuiging aan.

Afkrabben

Kies bij het afkrabben een hoog trillingsgetal.
Werk op een zachte ondergrond (zoals hout) met

een scherpe hoek en met geringe aandrukkracht.
Anders kan de spatel in de ondergrond snijden.

Temperatuurafhankelijke beveiliging tegen
overbelasting

Bij gebruik volgens de voorschriften kan het elek­trische gereedschap niet worden overbelast. Bij
te sterke belasting of verlaten van het toegestane
accutemperatuurbereik van 0–70 °C wordt het
toerental verminderd of wordt het elektrische ge­reedschap uitgeschakeld. Bij verlaagd toerental

loopt het elektrische gereedschap pas na het be­reiken van de toegestane accutemperatuur weer
met volledig toerental. Bij automatische uitscha­keling schakelt u het elektrische gereedschap uit,
laat u de accu afkoelen en schakelt u het elektri­sche gereedschap weer in.

Aanwijzingen voor de optimale omgang met
de accu

Bescherm de accu tegen vocht en water.
Bewaar de accu alleen bij een temperatuur tus-

sen 0 °C en 45 °C. Laat de accu bijvoorbeeld in
de zomer niet in de auto liggen.

Een duidelijk kortere gebruiksduur na het opla­den duidt erop dat de accu versleten is en moet
worden vervangen.

Neem de voorschriften ten aanzien van de afval­verwijdering in acht.

Onderhoud en service

Onderhoud en reiniging

f Neem altijd de accu uit het elektrische ge-

reedschap voor werkzaamheden aan het ge­reedschap (zoals het uitvoeren van onder­houd en het wisselen van inzetgereed­schap) en voor het vervoeren en opbergen
van het gereedschap. Bij per ongeluk bedie-

nen van de aan/uit-schakelaar bestaat ver­wondingsgevaar.

f Houd het elektrische gereedschap en de

ventilatieopeningen altijd schoon om goed
en veilig te werken.

Reinig riff-inzetgereedschappen (toebehoren)
regelmatig met een draadborstel.

Mocht het elektrische gereedschap ondanks
zorgvuldige fabricage- en testmethoden toch de­fect raken, dient de reparatie te worden uitge­voerd door een erkende klantenservice voor
Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervan­gingsonderdelen altijd het uit tien cijfers be­staande zaaknummer volgens het typeplaatje
van het elektrische gereedschap.

2 609 140 535 | (26.5.08) Bosch Power Tools

Nederlands | 77

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen
over reparatie en onderhoud van uw product en
over vervangingsonderdelen. Explosietekenin­gen en informatie over vervangingsonderdelen
vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice advi­seren u graag bij vragen over de aankoop, het
gebruik en de instelling van producten en toe­behoren.

Nederland

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Vervoer

De accu is getest volgens UN-handboek
ST/SG/AC.10/11/Rev.3 deel III, paragraaf 38.3.
De accu heeft een werkzame bescherming tegen
inwendige overdruk en kortsluiting en voorzie­ningen ter voorkoming van breuk door geweld
en gevaarlijke terugstroom.
De in de accu aanwezige lithiumequivalentie­hoeveelheid ligt onder de geldende grenswaar­den. Daarom zijn op de accu (als los onderdeel
of in het gereedschap ingezet) geen nationale of
internationale voorschriften voor gevaarlijke
goederen van toepassing. De voorschriften voor
gevaarlijke goederen kunnen echter bij het ver­voer van meerdere accu’s relevant zijn. Het kan
in dit geval noodzakelijk zijn om bijzondere voor­waarden (bijvoorbeeld bij de verpakking) in acht
te nemen. Meer informatie vindt u in een infor­matieblad in het Engels onder het volgende in­ternetadres: http://purchasing.bosch.com/en/
start/Allgemeines/Download/index.htm.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en
verpakkingen moeten op een voor het milieu ver­antwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen
niet bij het huisvuil.
Volgens de Europese richtlijn
2002/96/EG over elektrische en
elektronische oude apparaten en

de omzetting van de richtlijn in na­tionaal recht moeten niet meer bruikbare elek­trische gereedschappen apart worden ingeza­meld en op een voor het milieu verantwoorde
wijze worden hergebruikt.

Accu’s en batterijen:

Li-ion:

Lees de aanwijzingen in het
gedeelte „Vervoer”, pagina 77
en neem deze in acht.

Gooi accu’s of batterijen niet bij het huisvuil en
evenmin in het vuur of het water. Accu’s en bat­terijen moeten worden ingezameld, gerecycled
of op een voor het milieu verantwoorde wijze
worden afgevoerd.

Alleen voor landen van de EU:

Volgens richtlijn 91/157/EEG moeten defecte of
versleten accu’s en batterijen worden gerecycled.

Wijzigingen voorbehouden.

Bosch Power Tools 2 609 140 535 | (26.5.08)

78 | Dansk

da

Generelle advarselshenvisnin­ger for el-værktøj

ADVARSEL

manglende overholdelse af advarselshenvisnin­gerne og instrukserne er der risiko for elektrisk
stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instruk­ser til senere brug.

Det i advarselshenvisningerne benyttede begreb
„el-værktøj“ refererer til netdrevet el-værktøj
(med netkabel) og akkudrevet el-værktøj (uden
netkabel).

1) Sikkerhed på arbejdspladsen
a) Sørg for, at arbejdsområdet er rent og

rigtigt belyst. Uorden eller uoplyste ar-

bejdsområder øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfarli-

ge omgivelser, hvor der findes brændba­re væsker, gasser eller støv. El-værktøj

kan slå gnister, der kan antænde støv eller
dampe.

c) Sørg for, at andre personer og ikke

mindst børn holdes væk fra arbejdsom­rådet, når maskinen er i brug. Hvis man

distraheres, kan man miste kontrollen
over maskinen.

2) Elektrisk sikkerhed
a) El-værktøjets stik skal passe til kontak-

ten. Stikket må under ingen omstændig­heder ændres. Brug ikke adapterstik
sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakter­ne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader som f.eks. rør, radiatorer, kom­furer og køleskabe. Hvis din krop er jord-

forbundet, øges risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn el-

ler fugt. Indtrængning af vand i et el-værk-

tøj øger risikoen for elektrisk stød.

Læs alle advarselshenvisnin­ger og instrukser. I tilfælde af

d) Brug ikke ledningen til formål, den ikke

er beregnet til (f.eks. må man aldrig bæ­re el-værktøjet i ledningen, hænge
el-værktøjet op i ledningen eller rykke i
ledningen for at trække stikket ud af
kontakten). Beskyt ledningen mod var­me, olie, skarpe kanter eller maskindele,
der er i bevægelse. Beskadigede eller ind-

viklede ledninger øger risikoen for elek­trisk stød.

e) Hvis el-værktøjet benyttes i det fri, må

der kun benyttes en forlængerledning,
der er egnet til udendørs brug. Brug af

forlængerledning til udendørs brug ned­sætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge

el-værktøjet i fugtige omgivelser, skal der
bruges et HFI-relæ. Brug af et HFI-relæ re-

ducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed
a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet
fornuftigt. Brug ikke noget el-værktøj,
hvis du er træt, har nydt alkohol eller er
påvirket af medikamenter eller euforise­rende stoffer. Få sekunders uopmærk-

somhed ved brug af el-værktøjet kan føre
til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid be-

skyttelsesbriller på. Brug af sikkerheds-

udstyr som f.eks. støvmaske, skridsikkert
fodtøj, beskyttelseshjelm eller høreværn
afhængig af maskintype og anvendelse
nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrol-

lér, at el-værktøjet er slukket, før du til­slutter det til strømtilførslen og/eller ak­kuen, løfter eller bærer det. Undgå at

bære el-værktøjet med fingeren på afbry­deren og sørg for, at el-værktøjet ikke er
tændt, når det sluttes til nettet, da dette
øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstil-

lingsværktøj eller skruenøgle, før
el-værktøjet tændes. Hvis et stykke værk-

tøj eller en nøgle sidder i en roterende
maskindel, er der risiko for personskader.

2 609 140 535 | (26.5.08) Bosch Power Tools

Dansk | 79

e) Undgå en anormal legemsposition. Sørg

for at stå sikkert, mens der arbejdes, og
kom ikke ud af balance. Dermed har du

bedre muligheder for at kontrollere
el-værktøjet, hvis der skulle opstå uvente­de situationer.

f) Brug egnet arbejdstøj. Undgå løse be-

klædningsgenstande eller smykker. Hold
hår, tøj og handsker væk fra dele, der be­væger sig. Dele, der er i bevægelse, kan

gribe fat i løstsiddende tøj, smykker eller
langt hår.

g) Hvis støvudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at det­te tilsluttes og benyttes korrekt. Brug af

en støvopsugning kan reducere støv­mængden og dermed den fare, der er for­bundet støv.

4) Omhyggelig omgang med og brug af
el-værktøj

a) Undgå overbelastning af maskinen. Brug

altid et el-værktøj, der er beregnet til det
stykke arbejde, der skal udføres. Med

det passende el-værktøj arbejder man
bedst og mest sikkert inden for det angiv­ne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er

defekt. Et el-værktøj, der ikke kan startes

og stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller

fjern akkuen, inden maskinen indstilles,
der skiftes tilbehørsdele, eller maskinen
lægges fra. Disse sikkerhedsforanstalt-

ninger forhindrer utilsigtet start af
el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer,
der ikke er fortrolige med maskinen el­ler ikke har gennemlæst disse instruk­ser, benytte maskinen. El-værktøj er far-

ligt, hvis det benyttes af ukyndige
personer.

e) El-værktøjet bør vedligeholdes omhyg-

geligt. Kontroller, om bevægelige ma­skindele fungerer korrekt og ikke sidder
fast, og om delene er brækket eller be­skadiget, således at el-værktøjets funkti-

on påvirkes. Få beskadigede dele repare­ret, inden maskinen tages i brug. Mange

uheld skyldes dårligt vedligeholdte
el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og

rene. Omhyggeligt vedligeholdte skære-

værktøjer med skarpe skærekanter sætter
sig ikke så hurtigt fast og er nemmere at
føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj

osv. iht. disse instrukser. Tag hensyn til
arbejdsforholdene og det arbejde, der
skal udføres. Anvendelse af el-værktøjet

til formål, som ligger uden for det fastsat­te anvendelsesområde, kan føre til farlige
situationer.

5) Omhyggelig omgang med og brug af
akku-værktøj

a) Oplad kun akku’er i ladeaggregater, der

er anbefalet af fabrikanten. Et ladeaggre-

gat, der er egnet til en bestemt type bat­terier, må ikke benyttes med andre batte­rier – brandfare.

b) Brug kun de akku’er, der er beregnet til

el-værktøjet. Brug af andre akku’er øger

risikoen for personskader og er forbundet
med brandfare.

c) Ikke benyttede akku’er må ikke komme i

berøring med kontorclips, mønter, nøg­ler, søm, skruer eller andre små metal­genstande, da disse kan kortslutte kon­takterne. En kortslutning mellem batteri-

kontakterne øger risikoen for personska­der i form af forbrændinger.

d) Hvis akku’en anvendes forkert, kan der

slippe væske ud af akku’en. Undgå at
komme i kontakt med denne væske. Hvis
det alligevel skulle ske, skylles med
vand. Søg læge, hvis væsken kommer i
øjnene. Akku-væske kan give hudirritation

eller forbrændinger.

6) Service
a) Sørg for, at el-værktøj kun repareres af

kvalificerede fagfolk og at der kun benyt­tes originale reservedele. Dermed sikres

størst mulig maskinsikkerhed.

Bosch Power Tools 2 609 140 535 | (26.5.08)

80 | Dansk

Værktøjsspecifikke
sikkerhedsinstrukser

f Anvend kun el-værktøjet til tørsavning. Ind-

trængning af vand i el-værktøjet øger risikoen
for elektrisk stød.

f Hold hænderne væk fra saveområdet. Stik

ikke fingrene ind under emnet. Du kan blive

kvæstet, hvis du kommer i kontakt med sav­klingen.

f Anvend egnede søgeinstrumenter til at fin-

de frem til skjulte forsyningsledninger eller
kontakt det lokale forsyningsselskab. Kon-

takt med elektriske ledninger kan føre til
brand og elektrisk stød. Beskadigelse af en
gasledning kan føre til eksplosion. Brud på et
vandrør kan føre til materiel skade eller elek­trisk stød.

f Hold altid maskinen fast med begge hænder

og sørg for at stå sikkert under arbejdet.

El-værktøjet føres sikkert med to hænder.

f Sikr emnet. Et emne holdes bedre fast med

spændeanordninger eller skruestik end med
hånden.

f Renhold arbejdspladsen. Blandede materia-

ler er særlig farlige. Letmetalstøv kan bræn­de eller eksplodere.

f Undgå utilsigtet tænding. Kontrollér, at

start-stop-kontakten står i slukket position,
før en akku sættes i. Undgå at bære el-værk-

tøjet med fingeren på start-stop-kontakten
eller at sætte akkuen i el-værktøjet, når det er
tændt, da dette kan føre til uheld.

f Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også
mod varige solstråler og brand). Fare for

eksplosion.

f Beskadiges akkuen eller bruges den for-

kert, kan der sive dampe ud. Tilfør frisk luft
og søg læge, hvis du føler dig utilpas. Dam-

pene kan irritere luftvejene.

f Er akkuen defekt, kan væske trænge ud og

befugte nærliggende genstande. Kontrollér
berørte dele. Rengør disse eller skift dem i

givet fald ud.

f Anvend kun akkuen i forbindelse med dit

Bosch el-værktøj. Kun på denne måde be-

skyttes akkuen mod farlig overbelastning.

f Brug beskyttelseshandsker, når indsats-

værktøjet skiftes. Indsatsværktøj bliver

varmt, hvis det anvendes i længere tid.

f Skrab ikke fugtigt materiale (f.eks. tapet)

og ikke på fugtig undergrund. Indtrængning

af vand i et el-værktøj øger risikoen for elek­trisk stød.

f Behandle ikke den flade, der skal bearbej-

des, med opløsningsmiddelholdige væsker.

Giftige dampe kan opstå under skrabearbej­det, da materialerne bliver varme.

f Håndtér skraberen særlig forsigtig. Værktø-

jet er meget skarpt, fare for kvæstelser.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og
instrukser. I tilfælde af manglende

overholdelse af advarselshenvisnin­gerne og instrukserne er der risiko
for elektrisk stød, brand og/eller al­vorlige kvæstelser.

Klap venligst foldesiden med illustration af pro­duktet ud og lad denne side være foldet ud,
mens du læser betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til savning og gennem­savning af træmaterialer, kunststof, gips, ikke­jernholdige metaller og fastgørelseselementer
(f.eks. søm, klemmer). Det er ligeledes egnet til
behandling af bløde vægfliser samt tør slibning
og skrabning af små flader. Det er især egnet til
kantnært og kantflugtende arbejde. El-værktøjet
må udelukkende anvendes med Bosch-tilbehør.

2 609 140 535 | (26.5.08) Bosch Power Tools

Dansk | 81

Illustrerede komponenter

Nummereringen af de illustrerede komponenter
refererer til illustrationen af el-værktøjet på illu­strationssiden.

1 Akku-udløserknap
2 Akku
3 Taste til ladetilstandsindikator
4 Akku-ladetilstandsindikator
5 Hjul til indstilling af svingtal
6 Start-stop-kontakt
7 Ventilationsåbninger
8 Værktøjsholder

9 Dyksavklinge*
10 Spændeskrue med tallerkenfjeder
11 Unbraconøglen
12 Pudsesål*
13 Slibeblad*
14 Filtring til støvopsugning*
15 Holdeklemme til støvopsugning*
16 Opsugningsstuds*
17 Støvopsugning*
18 Opsugningsslange*
19 Opsugningsadapter*

*Tilbehør, som er illustreret eller beskrevet i betje­ningsvejledningen, hører ikke til standard-leveringen.

Tekniske data

Præcisionssav GOP 10,8 V-LI

Professional

Typenummer
Nominel spænding
Omdrejningstal i tom-

gang n

0

min-15000– 20000

Oscillationsvinkel
venstre/højre

Vægt svarer til EPTA­Procedure 01/2003

Se typenummer på el-værktøjets typeskilt. Handelsbe­tegnelserne for de enkelte el-værktøjer kan variere.

3 601 H58 0..

V= 10,8

°1,4

kg 1,0

Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745.
Værktøjets A-vægtede støjniveau er typisk: Lyd-

tryksniveau 84 dB(A); lydeffektniveau 95 dB(A).
Usikkerhed K= 3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre
retninger) beregnet iht. EN 60745:
Slibning: Svingningseksponering a
usikkerhed K= 1,5 m/s

2

savning med dyksavklinge: Svingningsekspone-

=13,1 m/s2, usikkerhed K= 1,5 m/s

ring a

h

savning med segmentsavklinge: Svingningseks­ponering a
skrabning: Vibrationseksponering ah=17,3 m/s2,
usikkerhed K= 1,5 m/s

=12,2 m/s2, usikkerhed K= 1,5 m/s

h

2

.

Det svingningsniveau, der er angivet i nærvæ­rende instruktioner, er blevet målt iht. en stan­dardiseret måleproces i EN 60745, og kan bru­ges til at sammenligne el-værktøjer. Det er også
egnet til en foreløbig vurdering af svingningsbe­lastningen.
Det angivede svingningsniveau repræsenterer
de væsentlige anvendelser af el-værktøjet. Hvis
el-værktøjet dog anvendes til andre formål, med
afvigende indsatsværktøj eller utilstrækkelig
vedligeholdelse, kan svingningsniveauet afvige.
Dette kan føre til en betydelig forøgelse af sving­ningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastnin­gen bør der også tages højde for de tider, i hvil­ke værktøjet er slukket eller godt nok kører, men
rent faktisk ikke anvendes. Dette kan føre til en
betydelig reduktion af svingningsbelastningen i
hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til be­skyttelse af brugeren mod svingningers virkning
som f.eks.: Vedligeholdelse af el-værktøj og ind­satsværktøj, holde hænder varme, organisation
af arbejdsforløb.

=2,6 m/s2,

h

2

2

Bosch Power Tools 2 609 140 535 | (26.5.08)

82 | Dansk

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det pro­dukt, der er beskrevet under „Tekniske data“, er
i overensstemmelse med følgende standarder
eller normative dokumenter: EN 60745 iht. be­stemmelserne i direktiverne 2004/108/EF,
98/37/EF (indtil 28.12.2009), 2006/42/EF (fra

29.12.2009).
Teknisk dossier hos:

Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Montering

Opladning af akku

f Brug kun de ladeaggregater, der findes på

tilbehørssiden. Kun disse ladeaggregater er

afstemt i forhold til den Li-ion-akku, der bru­ges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleve­ringen. For at sikre at akkuen fungerer 100 %
oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at
levetiden forkortes. En afbrydelse af opladnin­gen beskadiger ikke akkuen.

Akkuen er udstyret med en NTC-tempera­turovervågning, som kun tillader en opladning i
temperaturområdet mellem 0 °C og 45 °C. Der­ved opnås en høj levetid for akkuen.

Akku tages ud

Akkuen tages ud 2 ved at trykke på udløserknap­pen 1 og trække akkuen bagud ud af el-værktø­jet. Undgå brug af vold.

Akku-ladetilstandsindikator

De tre grønne LED-lamper på akku-ladetil­standsindikatoren 4 viser akkuens ladetilstand

2. Af sikkerhedstekniske grunde kan ladetilstan­den kun kontrolleres, når el-værktøjet står stille.

Ladetilstanden vises ved at trykke på tasten 3 på
det slukkede el-værktøj og holde den trykket ned.

LED Kapacitet

Konstant lys 3 x grøn ≥2/3
Konstant lys 2 x grøn ≥1/3
Konstant lys 1 x grøn <1/3
Blinklys 1 x grøn Reserve

Værktøjsskift

f Tag akkuen ud af el-værktøjet, før der arbej-

des på el-værktøjet (f.eks. vedligeholdelse,
værktøjsskift osv.) samt før det transporte­res og lægges til opbevaring. Utilsigtet akti-

vering af start-stop-kontakten er forbundet
med kvæstelsesfare.

f Brug beskyttelseshandsker, når værktøjet

skiftes. Berøring med indsatsværktøjet er

forbundet med kvæstelsesfare.

2 609 140 535 | (26.5.08) Bosch Power Tools

Indsatsværktøj vælges Indsatsværktøj monteres/skiftes

Indsatsværktøj Materiale

HCS-træ­segment-

Træmateria­ler, kunststof

savklinge*
Bi-metal-

segmentsav­klinge*

Træmateria­ler, kunststof,
ikke-jernhol­dige metaller

HCS-dyksav­klinge til
træ*

Træmateria­ler, kunststof,
gips og andre
bløde materia­ler

Bi-metal-dyk­savklinger til
metal*

Metal (f.eks.
søm, skruer,
små profiler),
ikke-jernhol­dige metaller

Bi-metal-dyk­savklinge til
træ og

Træ, metal,
ikke-jernhol­dige metaller

metal*
HM-riff-

segmentsav­klinge*

HM-rif­deltaplade*

Cementfuger,
bløde vægfli­ser, glasfiber­forstærket
kunststof og
andet porøst
materiale

Tag i givet fald et allerede monteret indsats­værktøj ud.

Indsatsværktøjet tages ud ved at løsne skruen
10 med unbrakonøglen 11 og tage indsatsværk­tøjet af.

Anbring det ønskede indsatsværktøj (f.eks. dyk­savklinge 9) på værktøjsholderen 8 på en sådan
måde, at forkrøpningen peger nedad (se illustra­tion på grafiksiden, tekst til indsatsværktøj kan
læses oppefra).

Drej indsatsværktøjet i en position, der passer
til det arbejde, der skal udføres, og få det til at
falde i hak i knasten på værktøjsholderen 8. Her
kan der vælges mellem tolv positioner, der hver
især er forskudt 30° .

Fastgør indsatsværktøjet med skruen 10.
Spænd skruen så meget med unbrakonøglen 11,
at skruens tallerkenfjeder ligger glat op ad ind­satsværktøjet.

f Kontrollér indsatsværktøjet for korrekt po-

sitionering. Forkert eller ikke sikkert fast-

gjort indsatsværktøj kan løsne sig under ar­bejdet og udsætte dig for fare.

Slibeblad skiftes/anbringes på slibeplade

Pudsesålen 12 er udstyret med velcrostof, hvil­ket gør det hurtigt og nemt at fastgøre slibebla­de med velcrolukning.

Bank på pudsesålens 12 velcrostof før slibebla­det 13 sættes på for at sikre en optimal vedhæft-

ning.
Skraber,
stiv*

Tæpper, be­lægninger

Anbring slibebladet 13 langs med den ene side

af pudsesålen 12, læg herefter slibebladet på

pudsesålen og tryk det godt fast.

Skraber,
fleksibel*

Silikone og an­dre elastiske
materialer

En optimal støvopsugning forudsætter, at ud-

stansningerne i slibebladet passer til boringerne

i pudsesålen.

Til aftagning af slibebladet 13 tages fat i en

Slibeplade
til slibeblade

afhængigt af

slibebladet
serie Delta
93 mm*

* Optionalt tilbehør; det komplette tilbehør findes i
Bosch tilbehørsprogram.

spids, hvorefter det trækkes af pudsesålen 12.
Du kan anvende alle slibeblade, poler- og rengø-

ringsfilt fra serien Delta 93 mm i Bosch tilbehør­sprogrammet.

Slibetilbehør som f.eks. filt/poleringsfilt fastgø­res på slibesålen på samme måde.

Dansk | 83

Bosch Power Tools 2 609 140 535 | (26.5.08)

84 | Dansk

Støv-/spånudsugning

f Støv fra materialer som f.eks. blyholdig ma-

ling, nogle træsorter, mineraler og metal kan
være sundhedsfarlige. Berøring eller indån­ding af støv kan føre til allergiske reaktioner
og/eller åndedrætssygdomme hos brugeren
eller personer, der opholder sig i nærheden
af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv
gælder som kræftfremkaldende, især i for­bindelse med ekstra stoffer til træbehandling
(chromat, træbeskyttelsesmiddel). Asbest­holdigt materiale må kun bearbejdes af fag­folk.

– Anvend helst en støvopsugning.
– Sørg for god udluftning af arbejdsplad-

sen.

– Det anbefales at bære åndeværn med fil-

terklasse P2.

Overhold forskrifterne, der gælder i dit land
vedr. de materialer, der skal bearbejdes.

Tilslutning af støvudsugning (se billede A)

Tilslut altid en støvopsugning til slibning.
Tag indsatsværktøjet af, når støvopsugningen

17 (tilbehør) skal monteres.
Samle i givet fald støvopsugningens dele 17 som

vist på illustrationen. Anbring den monterede
støvopsugning på værktøjsholderen 8 på el­værktøjet. Drej støvopsugningen, så støvopsug­ningens knaster falder i hak i de pågældende ud­sparinger på huset. Fastgør støvopsugningen
(som vist på illustrationen) på el-værktøjet med
holdeklemmen 15.

Sørg for, at filtringen 14 er ubeskadiget og ligger
tæt op ad pudsesålen 12. Skift en beskadiget fil­tring med det samme.

Sæt en opsugningsslangen 18
(tilbehør)
rekte på opsugningsstudsen 16 eller skær dit
gamle slangeslutstykke af, skru opsugningsa­dapteren 19 (tilbehør) på slangeenden og mon­tér den direkte på opsugningsstudsen 16. For­bind opsugningsslangen 18 med en støvsuger
(tilbehør). En oversigt over tilslutning til forskel­lige støvsugere findes på foldesiden.

– afhængigt af udførelsen – enten di-

Støvsugeren skal være egnet til det materiale,
som skal opsuges.

Anvend en specialstøvsuger til opsugning af
særligt sundhedsfarligt, kræftfremkaldende el­ler tørt støv.

Brug

Ibrugtagning

Isæt akku
f Brug kun originale li-ion-akkuer fra Bosch,

der skal have den spænding, der er angivet
på dit el-værktøjs typeskilt. Brug af andre

akku´er øger risikoen for personskader og er
forbundet med brandfare.

Bemærk: Brug af akkuer, der ikke er egnet til dit
el-værktøj, kan føre til fejlfunktioner eller beska­digelser på el-værktøjet.

Anbring den ladede akku 2 i grebet, til den falder
rigtigt i hak og flugter med grebets kant.

Tænd/sluk

El-værktøjet tændes ved at skubbe start-stop­kontakten 6 frem, så „I“ fremkommer på kon­takten.

El-værktøjet slukkes ved at skubbe start-stop­kontakten 6 tilbage, så „0“ fremkommer på kon­takten.

Li-ion-akkuen er beskyttet mod afladning med
„Electronic Cell Protection (ECP)“. Er akkuen af­ladet, slukkes el-værktøjet med en beskyttelses­kontakt: Indsatsværktøjet bevæger sig ikke mere.

Bemærk: Slukker el-værktøjet automatisk, fordi
akkuen er afladt eller overophedet, skal du sluk­ke for el-værktøjet med start-stop-kontakten 6.
Oplad akkuen hhv. lad den afkøle, før du tænder
for el-værktøjet igen. Ellers kan akkuen blive be­skadiget.

Indstilling af svingtal

Med stillehjulet indstilling af svingtal 5 kan du
indstille det nødvendige svingtal under driften.

Det krævede svingtal afhænger af arbejdsmate­rialet og arbejdsbetingelserne; det fastlægges
bedst ved praktiske forsøg.

2 609 140 535 | (26.5.08) Bosch Power Tools

Dansk | 85

Arbejdsvejledning

Bemærk: Sørg for, at ventilationsåbningerne 7

på el-værktøjet ikke tildækkes under arbejdet,
da el-værktøjets levetid ellers forringes.

Arbejdsprincip

Det oscillerende drev sætter indsatsværktøjet i
svingninger – op til 20000 gange/minuttet med
2,8° frem og tilbage. Det muliggør præcist ar­bejde i et lille område.

Savning
f Anvend kun ubeskadigede, fejlfrie savklin-

ger. Bøjede, uskarpe eller på anden måde be-

skadigede savklinger kan brække.

f Gældende lovbestemmelser og anbefalin-

ger fra materialefabrikanterne skal overhol­des, når der saves i lette byggematerialer.

f Ved dyksavning må der kun bearbejdes blø-

de materialer som f.eks. træ, gipskarton
el.lign.!

Kontrollér før savning med HCS-savklinger i træ,
spånplader, byggematerialer osv. disse for frem­medlegemer som f.eks. søm, skruer o. lign. Fjern
fremmedlegemerne i givet fald eller anvend
bi-metal-savklinger.

Gennemskære
Bemærk: Vær ved gennemskæring af vægfliser

opmærksom på, at værktøjet slides hurtigt, hvis
det anvendes i længere tid.

Slibe

Afslibningsarbejdet og slibebilledet bestemmes
især af det valgte slibeblad, det valgte svingtaltrin
og det tryk, som brugeren udøver på maskinen.

Kun fejlfrie slibeblade sikrer et godt sliberesul­tat og skåner el-værktøjet.

Sørg for jævnt slibetryk, da dette er med til at
forlænge slibebladenes levetid.

Et overdrevet tryk fører ikke til en større slibeka­pacitet, men derimod til et større slid af el-værk­tøj og slibepapir.

Til punktnøjagtig slibning af hjørner, kanter og
vanskeligt tilgængelige områder kan man også
bare bruge spidsen eller en af slibesålens
kanter.

Slibebladet kan opvarmes stærkt ved punktuelt
slibearbejde. Reducer svingtallet og lad slibebla­det afkøle med regelmæssige mellemrum.

Anvend ikke et slibeblad, der forinden har været
brug til slibning af metal, til andre materialer.

Anvend kun originalt Bosch slibetilbehør.
Tilslut altid en støvopsugning til slibning.

Skrabning

Vælg et højt svingtaltrin til skrabning.
Arbejd på blød undergrund (f.eks. træ) i en flad

vinkel og med et lille modtryk. Ellers kan spart­len skære ned i undergrunden.

Temperaturafhængig overbelastnings­beskyttelse

El-værktøjet kan ikke overbelastes, hvis det bru­ges iht. formålet. Er belastningen for stærk eller
forlades det tilladte akkutemperaturområde på
0– 70 ° C, reduceres omdrejningstallet eller el­værktøjet slukker. Ved reduceret omdrejningstal
arbejder el-værktøjet først med fuldt omdrej­ningstal igen, når den tilladte akkutemperatur er
nået. Ved automatisk frakobling: Sluk for el­værktøjet, lad akkuen afkøle og tænd så igen for
el-værktøjet.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.
Opbevar kun akkuen i et temperaturområde

mellem 0 °C og 45 °C. Opbevar ikke akkuen
i bilen f. eks. om sommeren.

Når driftstiden pr. opladning forkortes væsent­ligt, er det tegn på, at akkuerne er slidt op og
skal udskiftes.

Læs og overhold henvisningerne mhr. bortskaf­felse.

Bosch Power Tools 2 609 140 535 | (26.5.08)

86 | Dansk

Vedligeholdelse og service

Vedligeholdelse og rengøring

f Tag akkuen ud af el-værktøjet, før der arbej-

des på el-værktøjet (f.eks. vedligeholdelse,
værktøjsskift osv.) samt før det transporte­res og lægges til opbevaring. Utilsigtet akti-

vering af start-stop-kontakten er forbundet
med kvæstelsesfare.

f El-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et
godt og sikkert arbejde.

Rengør rif-indsatsværktøj (tilbehør) med en
trådbørste med regelmæssige mellemrum.

Skulle el-værktøjet trods omhyggelig fabrikation
og kontrol holde op med at fungere, skal repara­tionen udføres af et autoriseret serviceværksted
for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se type­skilt) skal altid angives ved forespørgsler og be­stilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. re­paration og vedligeholdelse af dit produkt samt
reservedele. Reservedelstegninger og informati­oner om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig
med at besvare spørgsmål vedr. køb, anvendel­se og indstilling af produkter og tilbehør.

Dansk

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Tel. Service Center: [phone]
Fax: [phone]
E-Mail: [e-mail]

Transport

Akkuen er testet iht. UN-manualen
ST/SG/AC.10/11/rev.3 del III, underafsnit 38.3.
Den har en effektiv beskyttelse mod indvendigt
overtryk og kortslutning; desuden er den udsty­ret med anordninger, der forhindrer brud som
følge af vold og farlig tilbagestrøm.

Litiumækvivalent-mængden i akkuen ligger un­der de almindelige grænseværdier. Af den grund
er akkuen hverken som enkeltstående del eller
som del indsat i et værktøj underkastet nationa­le og internationale forskrifter vedr. farligt gods.
Forskrifterne vedr. farligt gods kan dog være re­levant, hvis flere akkuer transporteres. I dette
tilfælde kan det være nødvendigt at overholde
særlige betingelser (f.eks. i forbindelse med em­ballage). Du kan læse mere herom i det engelsk­sprogede indsatskort under følgende iternet­adresse:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbru­ges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen
med det almindelige hushold­ningsaffald!
Iht. det europæiske direktiv
2002/96/EF om affald af elektrisk

og elektronisk udstyr skal kasse­ret elektrisk udstyr indsamles separat og gen­bruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisnin­gerne i afsnit „Transport“,
side 86.

Gamle akkuer/batterier må ikke smides ud sam­men med det almindelige husholdningsaffald, ej
heller brændes eller smides i vandet. Akku­er/batterier skal indsamles, genbruges eller
bortskaffes iht. gældende miljøforskrifter.

Gælder kun i EU-lande:

Iht. direktivet 91/157/EØF skal defekte eller
brugte akkuer/batterier genbruges.

Ret til ændringer forbeholdes.

2 609 140 535 | (26.5.08) Bosch Power Tools

Svenska | 87

sv

Allmänna säkerhetsanvisning­ar för elverktyg

VARNING

att anvisningarna nedan inte följts kan orsaka el­stöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för
framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till
nätdrivna elverktyg (med nätsladd) och till bat­teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet
a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt be­lyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser
eller damm. Elverktygen alstrar gnistor

som kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande
avstånd. Om du störs av obehöriga perso-

ner kan du förlora kontrollen över elverk­tyget.

2) Elektrisk säkerhet
a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut
inte förändras. Använd inte adapterkon­takter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och

passande vägguttag reducerar risken för
elstöt.

b) Undvik kroppskontakt med jordade ytor

som t.ex. rör, värmeelement, spisar och
kylskåp. Det finns en större risk för elstöt

om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar ris­ken för elstöt.

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp el­verktyget och inte heller för att dra
stickproppen ur vägguttaget. Håll näts-

Läs noga igenom alla anvisning­ar. Fel som uppstår till följd av

ladden på avstånd från värme, olja, skar­pa kanter och rörliga maskindelar. Ska-

dade eller tilltrasslade ledningar ökar
risken för elstöt.

e) När du arbetar med ett elverktyg utom-

hus använd endast förlängningssladdar
som är avsedda för utomhusbruk. Om en

lämplig förlängningssladd för utomhus­bruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte

är möjligt att undvika elverktygets an­vändning i fuktig miljö. Felströmsskyddet

minskar risken för elstöt.

3) Personsäkerhet
a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. An­vänd inte elverktyg när du är trött eller
om du är påverkad av droger, alkohol el­ler mediciner. Under användning av el-

verktyg kan även en kort ouppmärksam­het leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning

och skyddsglasögon. Användning av per-

sonlig skyddsutrustning som t.ex. damm­filtermask, halkfria säkerhetsskor,
skyddshjälm och hörselskydd reducerar
alltefter elverktygets typ och användning
risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan
du ansluter stickproppen till vägguttaget
och/eller ansluter/tar bort batteriet, tar
upp eller bär elverktyget. Om du bär el-

verktyget med fingret på strömställaren
eller ansluter påkopplat elverktyg till nät­strömmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget.

Ett verktyg eller en nyckel i en roterande
komponent kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balan­sen. I detta fall kan du lättare kontrollera

elverktyget i oväntade situationer.

Bosch Power Tools 2 609 140 535 | (26.5.08)

88 | Svenska

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll hå­ret, kläderna och handskarna på avstånd
från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av rote­rande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna
är rätt monterade och används på kor­rekt sätt. Användning av dammutsugning

minskar de risker damm orsakar.

4) Korrekt användning och hantering av
elverktyg

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre
och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare

får inte längre användas. Ett elverktyg

som inte kan kopplas in eller ur är farligt
och måste repareras.

c) Dra stickproppen ur vägguttaget och/el-

ler ta bort batteriet innan inställningar ut­förs, tillbehörsdelar byts ut eller elverkty­get lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av perso­ner som inte är förtrogna med dess an­vändning eller inte läst denna anvisning.

Elverktygen är farliga om de används av
oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrolle-

ra att rörliga komponenter fungerar fel­fritt och inte kärvar, att komponenter in­te brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner på­verkas menligt. Låt skadade delar repa­reras innan elverktyget tas i bruk. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Om-

sorgsfullt skötta skärverktyg med skarpa
eggar kommer inte så lätt i kläm och går
lättare att styra.

g) Använd elverktyget, tillbehör, insats-

verktyg osv. enligt dessa anvisningar. Ta
hänsyn till arbetsvillkoren och arbetsmo­menten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga
situationer uppstå.

5) Omsorgsfull hantering och användning av
sladdlösa elverktyg

a) Ladda batterierna endast i de laddare

som tillverkaren rekommenderat. Om en

laddare som är avsedd för en viss typ av
batterier används för andra batterityper
finns risk för brand.

b) Använd endast batterier som är avsedda

för aktuellt elverktyg. Används andra bat-

terier finns risk för kroppsskada och brand.

c) Håll gem, mynt, nycklar, spikar, skruvar

och andra små metallföremål på avstånd
från reservbatterier för att undvika en
bygling av kontakterna. En kortslutning

av batteriets kontakter kan leda till bränn­skador eller brand.

d) Om batteriet används på fel sätt finns

risk för att vätska rinner ur batteriet.
Undvik kontakt med vätskan. Vid oavsikt­lig kontakt spola med vatten. Om vätska
kommer i kontakt med ögonen uppsök
dessutom läkare. Batterivätskan kan med-

föra hudirritation och brännskada.

6) Service
a) Låt endast kvalificerad fackpersonal re-

parera elverktyget och endast med origi­nalreservdelar. Detta garanterar att el-

verktygets säkerhet upprätthålls.

2 609 140 535 | (26.5.08) Bosch Power Tools

Svenska | 89

Verktygsspecifika
säkerhetsanvisningar

f Använd elverktyget endast för torrslipning.

Tränger vatten in i ett elverktyg ökar risken
för elstöt.

f Se till att hålla händerna utanför sågområ-

det. För inte in handen under arbetsstycket.

Kontakt med sågbladet medför risk för per­sonskada.

f Använd lämpliga detektorer för att lokalise-

ra dolda försörjningsledningar eller konsul­tera det lokala eldistributionsbolaget. Kon-

takt med elledningar kan orsaka brand och
elstöt. En skadad gasledning kan leda till ex­plosion. Inträngning i en vattenledning kan
orsaka skador på föremål eller elstöt.

f Håll i elverktyget med båda händerna under

arbetet och se till att du står stadigt. Elverk-

tyget kan styras säkrare med två händer.

f Säkra arbetsstycket. Ett arbetsstycke som är

fastspänt i en uppspänningsanordning eller
ett skruvstycke hålls säkrare än med handen.

f Håll arbetsplatsen ren. Materialblandningar

är särskilt farliga. Lättmetalldamm kan brin­na och explodera.

f Undvik oavsiktlig påkoppling. Kontrollera

att strömställaren är i frånslaget läge innan
batterimodulen sätts in. Att bära elverktyget

med fingret på strömställaren eller att sätta
in batterimodulen i påkopplat elverktyg kan
leda till olyckor.

f Öppna inte batterimodulen. Detta kan leda

till kortslutning.

Skydda batterimodulen mot hög värme
som t.ex. längre solbestrålning och eld.

Explosionsrisk föreligger.

f I skadad eller felanvänd batterimodul kan

ångor uppstå. Tillför friskluft och uppsök lä­kare vid åkommor. Ångorna kan leda till irri-

tation i andningsvägarna.

f Från ett defekt batteri kan vätska rinna ut

och väta föremål i närheten. Kontrollera
berörda delar. Rengör eller byt ut dem vid

behov.

f Använd batteriet endast med Bosch elverk-

tyget. Detta skyddar batteriet mot farlig

överbelastning.

f Använd skyddshandskar vid byte av insats-

verktyg. Insatsverktygen värms upp under en

längre användning.

f Använd inte skavkniven på fuktigt material

(t.ex. tapeter) och inte heller på fuktigt un­derlag. Om vatten tränger in i ett elverktyg

ökar risken för en elstöt.

f Behandla inte arbetsytan med vätskor som

innehåller lösningsmedel. När materialet vid

skrapning värms upp kan giftiga ångor uppstå.

f Var ytterst försiktig vid hantering av skav-

kniv. Verktyget är mycket vasst och risk finns

för kroppsskada.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att an­visningarna nedan inte följts kan or­saka elstöt, brand och/eller allvarli­ga kroppsskador.

Fäll upp sidan med illustration av elverktyget och
håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för sågning och kapning av
trävirke, plast, gips, ickejärn-metaller och fäste­lement (som tex. spikar, klämmor). Verktyget
kan även användas för bearbetning av mjuka
väggkakel samt för torr slipning och skrapning
av mindre ytor. Verktyget är speciellt lämpligt
för exakta arbeten nära kanter. Elverktyget får
användas bara med Bosch-tillbehör.

Bosch Power Tools 2 609 140 535 | (26.5.08)

90 | Svenska

Illustrerade komponenter

Numreringen av komponenterna hänvisar till
illustration av elverktyget på grafiksida.

1 Batterimodulens upplåsningsknapp
2 Batterimodul
3 Knapp för indikering av laddtillstånd
4 Indikering av batterimodulens laddnings-

tillstånd

5 Ställratt slagtalsförval
6 Strömställare Till/Från
7 Ventilationsöppningar
8 Verktygsfäste

9 Sågblad*
10 Spännskruv med tallriksfjäder
11 Sexkantnyckel
12 Slipplatta*
13 Slippapper*
14 Filtring för dammutsugningsenhet*
15 Fästklämma för dammutsugningsenhet*
16 Utsugningsadapter*
17 Dammsugutrustning*
18 Utsugningsslang*
19 Utsugningsadapter*

*I bruksanvisningen avbildat och beskrivet tillbehör
ingår inte i standardleveransen.

Tekniska data

Precisionssåg GOP 10,8 V-LI

Produktnummer
Märkspänning
Tomgångsvarvtal n

min-15000– 20000

0

Oscillationsvinkel
vänster/höger

Vikt enligt EPTA­Procedure 01/2003

Beakta produktnumret på elverktygets typskylt.
Handelsbeteckningarna för enskilda elverktyg kan
variera.

Professional

3 601 H58 0..

V= 10,8

°1,4

kg 1,0

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på
EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall:
Ljudtrycksnivå 84 dB(A); ljudeffektnivå
95 dB(A). Onoggrannhet K= 3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre
riktningar) framtaget enligt EN 60745:
slipning: Vibrationsemissionsvärde a
onoggrannhet K= 1,5 m/s

2

Sågning med instickssågblad: Vibrationsemis­sionsvärde a
K=1,5 m/s

=13,1 m/s2, onoggrannhet

h

2

Sågning med segmentsågblad: Vibrationsemis­sionsvärde a
K=1,5 m/s

=12,2 m/s2, onoggrannhet

h

2

Skrapning: Vibrationsemissionsvärde

=17,3 m/s2, onoggrannhet K= 1,5 m/s2.

a

h

Mätningen av den vibrationsnivå som anges i
denna anvisning har utförts enligt en mätmetod
som är standardiserad i EN 60745 och kan an­vändas vid jämförelse av olika elverktyg. Mätme­toden är även lämplig för preliminär bedömning
av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den
huvudsakliga användningen av elverktyget. Om
däremot elverktyget används för andra ändamål
och med andra insatsverktyg eller inte underhål­lits ordentligt kan vibrationsnivån avvika. Härvid
kan vibrationsbelastningen under arbetsperio­den öka betydligt.
För en exakt bedömning av vibrationsbelast­ningen bör även de tider beaktas när elvektyget
är frånkopplat eller är igång men inte används.
Detta reducerar tydligt vibrationsbelastningen
för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda
operatören mot vibrationernas inverkan t.ex.:
underhåll av elverktyget och insatsverktygen, att
hålla händerna varma, organisation av arbetsför­loppen.

=2,6 m/s2,

h

2 609 140 535 | (27.5.08) Bosch Power Tools

Svenska | 91

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att
denna produkt som beskrivs i ”Tekniska data”
överensstämmer med följande normer och nor­mativa dokument: EN 60745 enligt bestämmel­serna i direktiven 2004/108/EG, 98/37/EG (till

28.12.2009), 2006/42/EG (from 29.12.2009).
Teknisk tillverkningsdokumentation finns hos:

Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

Batteriets laddning

f Använd endast de laddare som anges på till-

behörssidan. Endast denna typ av laddare är

anpassad till det litium-jonbatteri som an­vänds i elverktyget.

Anvisning: Batterimodulen levereras ofullstän­digt uppladdad. För full effekt ska batterimodulen
före första användningen laddas upp i laddaren.

Litium-jonbatteriet kan när som helst laddas
upp eftersom detta inte påverkar livslängden.
Batteriet skadas inte om laddning avbryts.

Batterimodulen är försedd med en NTC-tempe­raturövervakning som endast tillåter uppladd­ning inom ett temperaturområde mellan 0 ° C
och 45 ° C. Härvid uppnår batterimodulen en
lång brukstid.

Borttagning av batteriet

Ta bort batterimodulen 2 genom att trycka på
upplåsningsknappen 1 och dra sedan batterimo­dulen ur elverktyget. Bruka inte våld.

Batteriets laddningsindikering

De tre gröna lysdioderna i batterimodulens dis­play 4 visar batterimodulens laddningstillstånd

2. Av säkerhetsskäl kan laddningstillståndet av­frågas endast när elverktyget är frånkopplat.

För visning av laddningstillstånd tryck ned knap­pen 3 på frånkopplat elverktyg och håll den ned­tryckt.

Lysdiod Kapacitet

Permanent ljus 3 gröna ≥ 2/3
Permanent ljus 2 gröna ≥ 1/3
Permanent ljus 1 grönt <1/3
Blinkljus 1 grönt Reserv

Verktygsbyte

f Ta bort batterimodulen innan åtgärder ut-

förs på elverktyget samt före transport och
lagring. Om strömställaren Till/Från oavsikt-

ligt påverkas finns risk för personskada.

f Använd skyddshandskar vid verktygsbyte.

Risk finns för kroppsskada om insatsverktyg
berörs.

Bosch Power Tools 2 609 140 535 | (26.5.08)

92 | Svenska

Val av insatsverktyg Montering/byte av insatsverktyg

Insatsverktyg Material

HCS-träseg-

Trävirke, plast
mentsåg­blad*

Bimetall
segment­sågklinga*

Sågblad i
kolstål för
trä*

Bimetallsåg­blad för
metall*

Trävirke,

plast, ickejärn-

metall

Trävirke, plast,

gips och andra

mjuka material

Metall (t.ex.

spikar, skru-

var, mindre

profiler), icke-

järn-metaller
Bi-metallin-

stickssåg­blad för trä

Trä, metall,

icke-järn-

metall
och metall*

Räfflad seg­mentsåg­klinga i hård­metall*

HM-riff­deltaplatta*

Cementfogar,

mjuka vägg-

plattor, glas-

fiberarmerad

plast och an-

dra nötande

material

Ta vid behov bort eventuellt monterat insats­verktyg.

För borttagning av insatsverktyget lossa med
sexkantnyckeln 11 skruven 10 och ta bort in­satsverktyget.

Lägg upp insatsverktyget (t.ex. instickssågblad

9) på verktygsfästet 8 så att bockningen ligger
nedåt (se bild på grafiksidan, texten på insats­verktyget kan nu läsas uppifrån).

Vrid insatsverktyget till ett för arbetet gynnsamt
läge och låt det snäppa fast i kammarna på verk­tygsfästet 8. Det finns sammanlagt tolv lägen i
steg om 30° .

Fäst insatsverktyget med skruven 10. Dra med
sexkantnyckeln 11 fast skruven så att skruvens
tallriksfjäder ligger plant mot insatsverktyget.

f Kontrollera att insatsverktyget sitter sta-

digt. Felaktigt eller dåligt fastsatta insats-

verktyg kan lossa under arbetet och leda till
personskada.

Montering/byte av slippapper på slipplattan

Slipplattan 12 är försedd med en kardborrsväv
för snabb och enkel infästning av slippapperen
med kardborrssystem.

Knacka slipplattans 12 kardborrsväv ren innan
slippapperet 13 sätts på för att uppnå optimal
infästning.

Skavkniv,
styv*

Mattor, golv-

beläggning

Lägg upp slippapperet 13 kant i kant med en si­da på slipplattan 12, tryck sedan kraftigt fast
slippapperet på slipplattan.

För att optimal dammutsugning ska kunna ga­Skavkniv,
flexibel*

Silikon och an­dra elastiska
material

ranterasmåste slippapperets hål överensstäm-

ma med slipplattans.

För borttagning av slippapperet 13 grip tag i ett

hör och dra av papperet från slipplattan 12.
Slipplatta för

slippapper

beroende på

slippappret
Serie Delta
93 mm*

* Extra tillbehör; fullständig tillbehörsförteckning finns
i Bosch tillbehörsprogram.

Alla typer av slippapper, poler- och rengörings­filt i Serie Delta 93 mm i Bosch tillbehörspro­gram kan användas.

Sliptillbehör som fiber/polerfilt placeras på
samma sätt på slipplattan.

2 609 140 535 | (26.5.08) Bosch Power Tools

Svenska | 93

Damm-/spånutsugning

f Dammet från material som t.ex. blyhaltig mål-

ning, vissa träslag, mineraler och metall kan
vara hälsovådligt. Beröring eller inandning av
dammet kan orsaka allergiska reaktioner
och/eller andningsbesvär hos användaren el­ler personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara can­cerogena, speciellt då i förbindelse med till­satsämnen för träbehandling (kromat, träkon­serveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.

– Använd om möjligt dammutsugning.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i

filterklass P2.

Beakta de föreskrifter som i aktuellt land gäl­ler för bearbetat material.

Anslutning av dammutsugning (se bild A)

Använd vid slipning dammutsugningsutrustning.
För montering av dammutsugningsenhet 17 (till-

behör) ska insatsverktyget tas bort.
Sammanfoga, om så behövs, komponenterna för

dammutsugningsenheten 17 så som bilden vi­sar. Lägg upp den monterade dammutsugnings­enheten vid verktygsfästet 8 på elverktyget. Vrid
dammutsugningsenheten så att enhetens kam­mar snäpper fast i respektive urtag på motorhu­set. Fäst dammutsugningsenheten som bilden
visar med fästklämman 15 på elverktyget.

Kontrollera att filtringen 14 är oskadad och att
den ligger väl an mot slipplattan 12. Byt genast
ut en skadad filtring.

Stick upp en utsugningsslang 18 (tillbehör) allt­efter utförande antingen direkt på utsugnings­stutsen 16 eller klipp av en bit från det gamla
slangändstycket, skruva in utsugningsadaptern
19 (tillbehör) på slangändan och skjut sedan
upp den direkt på utsugningsstutsen 16. Koppla
utsugningsslangen 18 till en dammsugare (till­behör). En översikt över hur slangen kopplas till
olika dammsugare hittar du på utvikningssidan.

Dammsugaren måste vara lämplig för det mate­rial som ska bearbetas.

Använd för utsugning av hälsovådligt och can­cerframkallande eller torrt damm en special­dammsugare.

Drift

Driftstart

Insättning av batterimodul
f Använd endast original Bosch litiumjonbat-

terier med den spänning som anges på el­verktygets typskylt. Används andra batterier

finns risk för kropsskada och brand.

Anvisning: Använd endast för elverktyget lämp­liga batterier, i annat fall finns risk för felfunk­tion eller skador på elverktyget.

Skjut in den uppladdade batterimodulen 2 i
handtaget tills den tydligt snäpper fast och lig­ger i plan med handtaget.

In- och urkoppling

För inkoppling av elverktyget skjut strömställa­ren 6 framåt så långt att på strömställaren
Till/Från ”I” visas.

För frånkoppling av elverktyget skjut strömstäl­laren 6 bakåt så långt att på strömställaren
Till/Från ”0” visas.

Litium-jonbatteriet är med ”Electronic Cell Pro­tection (ECP)” skyddad mot djupurladdning. Vid
urladdat batteri kopplar skyddskopplingen från
elverktyget: Insatsverktyget roterar inte längre.

Anvisning: Om elverktyget på grund av urladdat
eller överhettat batteri automatiskt kopplas
från, stäng av elverktyget med strömställaren 6.
Ladda upp batteriet resp. låt det svalna innan el­verktyget återinkopplas. I annat fall finns risk för
att batteriet skadas.

Förval av svängningstal

Med ställratten för förval av svängningstal 5 kan
önskat svängningstal väljas även under drift.

Erforderligt svängningstal är beroende av mate­rial och arbetsbetingelser, prova dig fram till
bästa inställning genom praktiska försök.

Bosch Power Tools 2 609 140 535 | (26.5.08)

94 | Svenska

Arbetsanvisningar

Anvisning: Se till att elverktygets ventilations-

öppningar 7 inte blockeras under arbetet efter­som detta reducerar elverktygets livslängd.

Arbetsprincip

Den oscillerande drivningen får insatsverktyget
att svänga fram och tillbaka upp till 20000 gång­er per minut i en vinkel på 2,8° . Detta ger möj­lighet till exakta arbeten i trånga utrymmen.

Sågning
f Använd endast oskadade, felfria sågblad.

Deformerade, slöa eller på annat sätt skada­de sågverktyg kan brista.

f Vid sågning av lätt byggmaterial beakta lag-

bestämmelserna och materialtillverkarens
rekommendationer.

f Det är endast tillåtet att använda insågning

i mjuka material såsom trä, gipskartong etc.

Kontrollera före sågning med kolstålssågblad
i trävirke, spånskiva, byggmaterial etc. att inga
främmande föremål såsom spika, skruvar e.d.
finns i materialet. Ta bort eventuella främmande
föremål eller använd bimetallsågblad.

Kapning
Anvisning: Observera vid kapning av väggplattor

att verktyget utsätts för stor förslitning vid an­vändning under längre tid.

Slipa

Avverkningseffekten och slipbilden bestäms
främst av valt slippapper, förvald oscillations­frekvens och anliggningstrycket.

Endast felfria slippapper ger gott slipresultat
samtidigt som de skonar elverktyget.

Slippapperen kan användas under en längre tid
om slipning sker med jämnt anliggningstryck.

Ett kraftigt ökat anliggningstryck medför inte en
högre slipeffekt, utan kraftigare förslitning på el­verktyg och slippapper.

För punktexakt slipning av hörn, kanter och svår­åtkomliga partier kan även slipplattans spets el­ler kant användas.

Vid punktuell slipning kan slippapperet bli hett.
Reducera slagfrekvensen och låt slippapperet
regelbundet avkylas.

Slippapper som använts för slipning av metall
får inte längre användas för andra material.

Använd endast original Bosch sliptillbehör.
Använd vid slipning dammutsugningsutrustning.

Skrapning

Välj för skrapning en hög oscilleringsfrekvens.
Arbeta på mjukt underlag (t.ex. trä) i liten vinkel

och med lågt anliggningstryck. Spackelspaden
kan i annat fall skära in i underlaget.

Temperaturberoende överbelastningsskydd

Vid ändamålsenlig användning kan elverktyget
inte överbelastas. Vid för hög belastning eller
när batteriets temperaturområde på 0– 70 ° C
över- eller underskrids reduceras varvtalet och
elverktyget kopplar från. Elverktyget går upp i
fullt varvtal först sedan föreskriven batteritem­peratur uppnåtts. Vid automatisk frånkoppling
slå från elverktyget, låt batteriet avkylas och
koppla sedan åter på elverktyget.

Anvisningar för korrekt hantering av batteri­modulen

Skydda batterimodulen mot fukt och vatten.
Batterimodulen får endast lagras inom ett tem-

peraturområde mellan 0 ° C och 45 ° C. Låt där­för inte batterimodulen t. ex. på sommaren ligga
kvar i bilen.

Är brukstiden efter uppladdning onormalt kort
tyder det på att batterierna är förbrukade och
måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

2 609 140 535 | (26.5.08) Bosch Power Tools

Svenska | 95

Underhåll och service

Underhåll och rengöring

f Ta bort batterimodulen innan åtgärder ut-

förs på elverktyget samt före transport och
lagring. Om strömställaren Till/Från oavsikt-

ligt påverkas finns risk för personskada.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Rengör riffinsatsverktygen (tillbehör) regelbun­det med en stålborste.

Om i elverktyget trots exakt tillverkning och
sträng kontroll störning skulle uppstå, bör repa­ration utföras av auktoriserad serviceverkstad
för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbe­ställningar det 10-siffriga produktnumret som
finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande re­paration och underhåll av produkter och reserv­delar. Sprängskissar och informationer om re­servdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när
det gäller frågor beträffande köp, användning
och inställning av produkter och tillbehör.

Svenska

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: [phone]
Fax: [phone]

Transport

Batterimodulen har testats enligt UN-handbo­ken ST/SG/AC.10/11/rev.3 del III, underavsnitt

38.3. Den är effektivt skyddad mot inre över­tryck och kortslutning samt har anordningar för
att förhindra brott genom åverkan och farlig
returström.

Den i batterimodulen ingående litiumekvivalent­mängden ligger under tillämpliga gränsvärden.
För batterimodulen som separat del eller insatt
i ett verktyg gäller därför varken nationella eller
internationella föreskrifter avseende farligt
gods. Föreskrifterna för farligt gods kan dock
gälla vid transport av flera batterimoduler. I det­ta fall kan det vara nödvändigt att uppfylla vissa
villkor (t.ex. beträffande förpackning). Ytterliga­re detaljer lämnas i ett informationsblad med
följande internetadress:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhän­dertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!
Enligt europeiska direktivet
2002/96/EG för kasserade elektris­ka och elektroniska apparater och
dess modifiering till nationell rätt

måste obrukbara elverktyg omhän­dertas separat och på miljövänligt sätt lämnas in
för återvinning.

Sekundär-/primärbatterier:

Li-jon:

Beakta anvisningarna i av­snittet ”Transport”, sida 95.

Förbrukade batterier får inte slängas i hushålls­avfall och inte heller i eld eller vatten. Batterier­na ska samlas för återvinning eller omhändertas
på miljövänligt sätt.

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt
direktivet 91/157/EEG omhändertas för återvin­ning.

Ändringar förbehålles.

Bosch Power Tools 2 609 140 535 | (26.5.08)

96 | Norsk

no

Generelle advarsler for elek­troverktøy

ADVARSEL

holdelsen av advarslene og nedenstående anvis­ninger kan medføre elektriske støt, brann og/el­ler alvorlige skader.

Ta godt vare på alle advarslene og
informasjonene.

Det nedenstående anvendte uttrykket «elektro­verktøy» gjelder for strømdrevne elektroverktøy
(med ledning) og batteridrevne elektroverktøy
(uten ledning).

1) Sikkerhet på arbeidsplassen
a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeids-

områder eller arbeidsområder uten lys
kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i ek-

splosjonsutsatte omgivelser – der det
befinner seg brennbare væsker, gass el­ler støv. Elektroverktøy lager gnister som

kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir for-

styrret under arbeidet, kan du miste kon­trollen over elektroverktøyet.

2) Elektrisk sikkerhet
a) Støpselet til elektroverktøyet må passe

inn i stikkontakten. Støpselet må ikke
forandres på noen som helst måte. Ikke
bruk adapterstøpsler sammen med jor­dede elektroverktøy. Bruk av støpsler

som ikke er forandret på og passende
stikkontakter reduserer risikoen for elek­triske støt.

b) Unngå kroppskontakt med jordede over-

flater slik som rør, ovner, komfyrer og
kjøleskap. Det er større fare ved elektris-

ke støt hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller fuk-

tighet. Dersom det kommer vann i et elek-

troverktøy, øker risikoen for elektriske støt.

Les gjennom alle advarslene
og anvisningene. Feil ved over-

d) Ikke bruk ledningen til andre formål,

f.eks. til å bære elektroverktøyet, henge
det opp eller trekke det ut av stikkontak­ten. Hold ledningen unna varme, olje,
skarpe kanter eller verktøydeler som be­veger seg. Med skadede eller opphopede

ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektro-

verktøy, må du kun bruke en skjøteled­ning som er egnet til utendørs bruk. Når

du bruker en skjøteledning som er egnet
for utendørs bruk, reduseres risikoen for
elektriske støt.

f) Hvis det ikke kan unngås å bruke elektro-

verktøyet i fuktige omgivelser, må du bru­ke en jordfeilbryter. Bruk av en jordfeilbry-

ter reduserer risikoen for elektriske støt.

3) Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør,

gå fornuftig frem når du arbeider med et
elektroverktøy. Ikke bruk elektroverktøy
når du er trett eller er påvirket av narko­tika, alkohol eller medikamenter. Et øye-

blikks uoppmerksomhet ved bruk av elek­troverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid

å bruke vernebriller. Bruk av personlig sik-

kerhetsutstyr som støvmaske, sklifaste ar­beidssko, hjelm eller hørselvern – avhengig
av type og bruk av elektroverktøyet – redu­serer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagel-

se. Forviss deg om at elektroverktøyet er
slått av før du kobler det til strømmen
og/eller batteriet, løfter det opp eller bæ­rer det. Hvis du holder fingeren på bryte-

ren når du bærer elektroverktøyet eller ko­bler elektroverktøyet til strømmen i
innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler

før du slår på elektroverktøyet. Et verk-

tøy eller en nøkkel som befinner seg i en
roterende verktøydel, kan føre til skader.

e) Unngå en unormal kroppsholdning. Sørg

for å stå stødig og i balanse. Dermed kan

du kontrollere elektroverktøyet bedre i
uventede situasjoner.

2 609 140 535 | (26.5.08) Bosch Power Tools

Norsk | 97

f) Bruk alltid egnede klær. Ikke bruk vide

klær eller smykker. Hold hår, tøy og han­sker unna deler som beveger seg. Løst-

sittende tøy, smykker eller langt hår kan
komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse
deg om at disse er tilkoblet og brukes på
korrekt måte. Bruk av et støvavsug redu-

serer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av
elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elek-

troverktøy som er beregnet til den type
arbeid du vil utføre. Med et passende

elektroverktøy arbeider du bedre og sik­rere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt

på-/av-bryter. Et elektroverktøy som ikke

lenger kan slås av eller på, er farlig og må
repareres.

c) Trekk støpselet ut av stikkontakten

og/eller fjern batteriet før du utfører inn­stillinger på elektroverktøyet, skifter til­behørsdeler eller legger maskinen bort.

Disse tiltakene forhindrer en utilsiktet
starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må

oppbevares utilgjengelig for barn. Ikke la
maskinen brukes av personer som ikke
er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er far-

lige når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektro-

verktøyet. Kontroller om bevegelige
verktøydeler fungerer feilfritt og ikke
klemmes fast, og om deler er brukket el­ler skadet, slik at dette innvirker på elek­troverktøyets funksjon. La disse skade­de delene repareres før elektroverktøy­et brukes. Dårlig vedlikeholdte elektro-

verktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene.

Godt stelte skjæreverktøy med skarpe
skjær setter seg ikke så ofte fast og er let­tere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy

osv. i henhold til disse anvisningene. Ta
hensyn til arbeidsforholdene og arbeidet
som skal utføres. Bruk av elektroverktøy

til andre formål enn det som er angitt kan
føre til farlige situasjoner.

5) Omhyggelig bruk og håndtering av
batteridrevne verktøy

a) Lad batteriet kun opp i ladeapparater

som er anbefalt av produsenten. Det

oppstår brannfare hvis et ladeapparat
som er egnet til en bestemt type batterier,
brukes med andre batterier.

b) Bruk derfor kun riktig type batterier for

elektroverktøyene. Bruk av andre batteri-

er kan medføre skader og brannfare.

c) Hold batteriet som ikke er i bruk unna

binders, mynter, nøkler, spikre, skruer el­ler andre mindre metallgjenstander, som
kan lage en forbindelse mellom kontakte­ne. En kortslutning mellom batterikontak-

tene kan føre til forbrenninger eller brann.

d) Ved gal bruk kan det lekke væske ut av

batteriet. Unngå kontakt med denne væs­ken. Ved tilfeldig kontakt må det skylles
med vann. Hvis det kommer væske i øyne­ne, må du i tillegg oppsøke en lege. Batte-

rivæske som renner ut kan føre til irritasjo­ner på huden eller forbrenninger.

6) Service
a) Elektroverktøyet ditt skal alltid kun re-

pareres av kvalifisert fagpersonale og
kun med originale reservedeler. Slik opp-

rettholdes verktøyets sikkerhet.

Maskinavhengig sikkerhets­informasjon

f Bruk elektroverktøyet kun til tørrsliping.

Dersom det kommer vann i et elektroverktøy,
øker risikoen for elektriske støt.

f Hold hendene unna sagområdet. Ikke grip

under arbeidsstykket. Ved kontakt med sag-

bladet er det fare for skader.

Bosch Power Tools 2 609 140 535 | (26.5.08)

98 | Norsk

f Bruk egnede detektorer til å finne skjulte

strøm-/gass-/vannledninger, eller spør hos
det lokale el-/gass-/vannverket. Kontakt

med elektriske ledninger kan medføre brann
og elektrisk støt. Skader på en gassledning
kan føre til eksplosjon. Inntrenging i en vann­ledning forårsaker materielle skader og kan
medføre elektriske støt.

f Hold elektroverktøyet fast med begge hen-

der under arbeidet og sørg for å stå stødig.

Elektroverktøyet føres sikrere med to hender.

f Sikre arbeidsstykket. Et arbeidsstykke som

holdes fast med spenninnretninger eller en
skrustikke, holdes sikrere enn med hånden.

f Hold arbeidsplassen ren. Materialblandinger

er spesielt farlige. Lettmetallstøv kan brenne
eller eksplodere.

f Unngå en uvilkårlig innkopling. Forviss deg

om at på-/av-bryteren er i utkoplet posisjon
før du setter inn et batteri. Hvis du bærer

elektroverktøyet med fingeren på på-/av-bry­teren eller setter batteriet inn i et innkoplet
elekroverktøy kan det føre til uhell.

f Batteriet må ikke åpnes. Det er fare for kort-

slutning.

Beskytt batteriet mot varme, f. eks. også
mot permanent solinnvirkning, og ild.

Det er fare for eksplosjoner.

f Ved skader og usakkyndig bruk av batteriet

kan det slippe ut damp. Tilfør frisk luft og
gå til lege hvis det oppstår helseproblemer.

Dampene kan irritere åndedrettsorganene.

f Ved defekt batteri kan det lekke ut væske

som fukter gjenstander i nærheten. Sjekk
de aktuelle delene. Rengjør disse eller bytt

dem eventuelt ut.

f Bruk batteriet kun i kombinasjon med Bos-

ch el-verktøyet. Kun slik beskyttes batteriet

mot farlig overbelastning.

f Bruk vernehansker ved utskifting av inn-

satsverktøyene. Innsatsverktøy blir varme

ved bruk over lengre tid.

f Skrap ikke fuktede materialer (f. eks. ta-

pet) og ikke på fuktig undergrunn. Dersom

det kommer vann i et elektroverktøy, øker ri­sikoen for elektriske støt.

f Flaten som skal bearbeides må ikke be-

handles med løsemiddelholdig væske. Ved

oppvarming av arbeidsmaterialene ved skra­ping kan det oppstå giftige damper.

f Vær spesielt forsiktig ved bruk av skrape-

ren. Verktøyet er svært skarpt, det er fare for

skader.

Funksjonsbeskrivelse

Les gjennom alle advarslene og an­visningene. Feil ved overholdelsen

av advarslene og nedenstående an­visninger kan medføre elektriske
støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen,
og la denne siden være utbrettet mens du leser
bruksanvisningen.

Formålsmessig bruk

Elektroverktøyet er beregnet til saging og kap­ping av trematerialer, kunststoff, gips, ikke-jern­holdige metaller og festeelementer (f.eks. spi­ker, klammer). Det er også egnet til
bearbeidelse av myke veggfliser og til tørr sli­ping og skraping av mindre flater. Det er spesielt
egnet til arbeid kant i kant og i nærheten av kan­ter. Elektroverktøyet må utelukkende brukes
med Bosch-tilbehør.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene
gjelder for bildet av elektroverktøyet på illustra­sjonssiden.

1 Batteri-låsetast
2 Batteri
3 Tast for ladetilstandsindikator
4 Batteri-ladetilstandsindikator
5 Stillhjul svingtallforvalg
6 På-/av-bryter
7 Ventilasjonsspalter
8 Verktøyfeste
9 Dykksagblad*

10 Spennskrue med tallerkenfjær

2 609 140 535 | (26.5.08) Bosch Power Tools

Norsk | 99

11 Umbrakonøkkel
12 Slipesåle*
13 Slipeskive*
14 Filtring i støvavsuget*
15 Holdeklemme i støvavsuget*
16 Avsugstuss*
17 Støvavsug*
18 Avsugslange*
19 Avsugadapter*

*Illustrert eller beskrevet tilbehør inngår ikke i stan­dard-leveransen.

Tekniske data

Presisjonssag GOP 10,8 V-LI

Produktnummer
Nominell spenning
Tomgangsturtall n

min-15000– 20000

0

Oscillasjonsvinkel
venstre/høyre

Vekt tilsvarende
EPTA-Procedure
01/2003

Legg merke til produktnummeret på typeskiltet til elek­troverktøyet ditt. Handelsbetegnelsene for de enkelte
elektroverktøyene kan variere.

Professional

3 601 H58 0..

V= 10,8

°1,4

kg 1,0

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.
Maskinens typiske A-bedømte støynivå er: Lyd-

trykknivå 84 dB(A); lydeffektnivå 95 dB(A). Usik­kerhet K= 3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre ret­ninger) beregnet jf. EN 60745:
Sliping: Svingningsemisjonsverdi a
usikkerhet K =1,5 m/s

2

Saging med dykksagblad: Svingningsemisjons-

=13,1 m/s2, usikkerhet K =1,5 m/s

verdi a

h

Saging med segmentsagblad: Svingningsemis­jonsverdi a

=12,2 m/s2, usikkerhet K =1,5 m/s

h

Skraping: Svingningsemisjonsverdi

=17,3 m/s2, usikkerhet K =1,5 m/s2.

a

h

=2,6 m/s2,

h

2

Vibrasjonsnivået som er angitt i disse anvisnin­gene er målt iht. en målemetode som er standar­disert i EN 60745 og kan brukes til sammenlig­ning av elektroverktøy med hverandre. Den
egner seg til en foreløbig vurdering av sving­ningsbelastningen.
Det angitte svingningsnivået representerer de
hovedsakelige anvendelsene til elektroverktøy­et. Men hvis elektroverktøyet brukes til andre
anvendelser, med avvikende innsatsverktøy eller
utilstrekkelig vedlikehold, kan svingningsnivået
avvike. Dette kan føre til en tydelig øking av
svingningsbelastningen over hele arbeidstids­rommet.
Til en nøyaktig vurdering av svingningsbelastnin­gen skal det også tas hensyn til de tidene maski­nen er slått av eller går, men ikke virkelig brukes.
Dette kan tydelig redusere svingningsbelastnin­gen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av
brukeren mot svingningenes virkning, som for
eksempel: Vedlikehold av elektroverktøy og inn­satsverktøy, holde hendene varme, organisere
arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som
beskrives under «Tekniske data» stemmer over­ens med følgende normer eller normative doku­menter: EN 60745 jf. bestemmelsene i direktive­ne 2004/108/EF, 98/37/EF (frem til

28.12.2009), 2006/42/EF (fra 29.12.2009).

Tekniske underlag hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

22.04.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

2

Dr. Eckerhard Strötgen
Head of Product
Certification

Bosch Power Tools 2 609 140 535 | (26.5.08)

100 | Norsk

Montering

Opplading av batteriet

f Bruk kun ladeapparatene som er angitt på

tilbehørssiden. Kun disse ladeapparatene er

tilpasset til Litium-ion-batteriet som er inne­bygget i elektroverktøyet.

Merk: Batteriet leveres delvis oppladet. For å si­kre full effekt fra batteriet, må du lade det full­stendig opp i ladeapparatet før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid
uten at levetiden forkortes. Det skader ikke bat­teriet å avbryte oppladingen.

Batteriet er utstyrt med en NTC-temperaturover­våking, som kun aksepterer en opplading i i tem­peraturområdet mellom 0 ° C og 45 ° C. Slik
oppnås en lang levetid for batteriet.

Fjerning av batteriet

Til fjerning av batteriet 2 trykker du opplåsings­tastene 1 og trekker batteriet bakover ut av elek­troverktøyet. Ikke bruk makt.

Batteri-ladetilstandsindikator

De tre grønne LED ene til batteri-ladetilstandsin­dikatoren 4 viser batteriets 2 ladetilstand. Av
sikkerhetsgrunner kan ladetilstanden kun sjek­kes når elektroverktøyet ikke går.

Til anvisning av ladetilstanden trykker du på tas­ten 3 på det utkoplede elektroverktøyet og hol­der den trykt inne.

LED Kapasitet

Kontinuerlig lys 3 x grønn ≥2/3
Kontinuerlig lys 2 x grønn ≥1/3
Kontinuerlig lys 1 x grønn <1/3
Blinklys 1 x grønn Reserve

Verktøyskifte

f Ta batteriet ut av elektroverktøyet før alle

arbeider på elektroverktøyet utføres (f.eks.
vedlikehold, verktøyskifte osv.) hhv. ved
transport og oppbevaring. Det er fare for

skader hvis du trykker på på-/av-bryteren ved
en feiltagelse.

f Bruk vernehansker ved verktøyskifte. Ved

berøring av innsatsverktøyene er det fare for
skader.

Valg av innsatsverktøy

Innsatsverktøy Materiale

HCS-tre­segment­sagblad*

Bi-metall­segment­sagblad*

HCS-dykk­sagblad tre*

Bi-metall­dyppsag­blad metall*

Bi-metall­dyppsag­blad tre og
metall*

HM-rasp­segment­sagblad*

HM-rasp­deltaplate*

Tremateria­ler, kunststoff

Tremateria­ler, kunststoff,
ikke-jernhol­dige metaller

Tremateria­ler, kunststoff,
gips og andre
myke materia­ler

Metall (f.eks.
spiker, skru­er, mindre
profiler), ikke­jernholdige
metaller

Tre, metall,
ikke-jernhol­dige metaller

Sementfuger,
myke veggfli­ser, glassfiber­armert kunst­stoff og andre
abrasive mate­rialer

* Ekstra tilbehør; det komplette tilbehøret finner du
i Bosch-tilbehørsprogrammet.

2 609 140 535 | (26.5.08) Bosch Power Tools
