Deutsch

Sicherheitshinweise Achtung! Lesen Sie die nachfolgen-

den Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Deutsch | 3

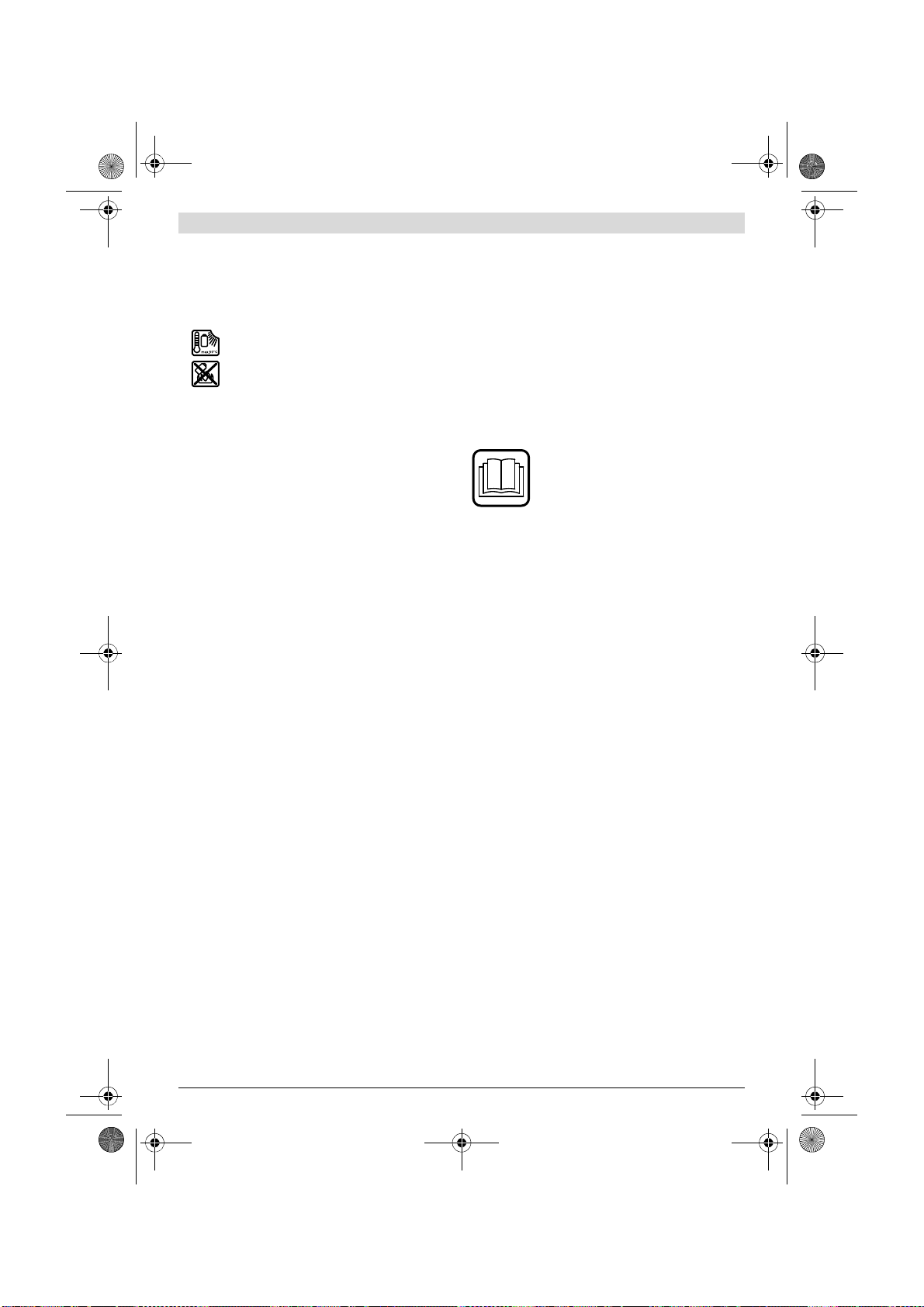

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

a.c.

Nicht zutreffend.

Entnehmen Sie den Akku bevor Sie Einstell- oder Reinigungsar-

beiten am Gartengerät vornehmen oder wenn das Gartengerät eine Zeit lang unbeaufsichtigt bleibt.

Tragen Sie Gehörschutz und

Schutzbrille.

Trimmen Sie nicht bei Regen

und lassen Sie den Trimmer bei

Regen nicht im Freien stehen.

Bedienung



Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen.



Erlauben Sie Kindern oder mit diesen Anweisungen nicht vertraute Personen niemals den Trimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie den Trimmer für Kinder unerreichbar auf, wenn er nicht in Gebrauch ist.



Betreiben Sie den Trimmer nie mit fehlenden oder beschädigten Abdeckungen oder Schutzeinrichtungen

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 4 Tuesday, November 8, 2016 12:09 PM

4 | Deutsch

oder wenn diese nicht richtig positioniert sind.



Untersuchen Sie das Gartengerät vor Gebrauch und nach einem Schlag auf Abnutzung oder Schäden und lassen Sie es gegebenenfalls reparieren.



Benutzen Sie das Gartengerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.



Tragen Sie lange, schwere Hosen, feste Schuhe und Handschuhe. Tragen Sie keine weite Kleidung, Schmuck, kurze Hosen, Sandalen oder arbeiten Sie barfuß. Binden Sie langes Haar über Schulterhöhe zusammen, um ein Verheddern in beweglichen Teilen zu vermeiden.



Tragen Sie eine Schutzbrille und Gehörschutz, wenn Sie das Gartengerät bedienen.



Bewahren Sie einen festen Stand und immer das Gleichgewicht. Überanstrengen Sie sich nicht.



Betreiben Sie den Trimmer niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.



Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.



Warten Sie, bis das rotierende Messer vollständig zur Ruhe gekommen ist, bevor Sie es anfassen. Das Messer rotiert nach dem Abschalten des Motors noch weiter und kann Verletzungen verursachen.



Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht.



Bei schlechten Wetterbedingungen insbesondere bei einem aufziehendem Gewitter nicht mit dem Trimmer arbeiten.



Die Verwendung des Trimmers in nassem Gras vermindert die Arbeitsleistung.



Schalten Sie den Trimmer aus, wenn er von/zur Arbeitsfläche transportiert wird.



Schalten Sie das Gartengerät erst ein, wenn Ihre Hände und Füße ausreichend weit von den Schneidmessern entfernt sind.



Kommen Sie mit den Händen und Füßen nicht in die Nähe der rotierenden Schneidelemente.



Entfernen Sie den Akku vor dem Auswechseln des Messers.



Verwenden Sie niemals metallene Schneidelemente für diesen Trimmer.



Überprüfen und warten Sie den Trimmer regelmäßig.



Lassen Sie den Trimmer nur von autorisierten Service-Werkstätten reparieren.



Stellen Sie immer sicher, dass die Lüftungsschlitze frei von Grasrückständen sind.



Akku entfernen: – immer wenn Sie das Gartengerät ei-

nige Zeit unbeaufsichtigt lassen – vor dem Auswechseln des Messers – vor dem Reinigen, oder wenn am

Trimmer gearbeitet wird



Bewahren Sie das Gartengerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern auf.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 5 Tuesday, November 8, 2016 12:09 PM

Deutsch | 5

Stellen Sie keine anderen Gegenstände auf das Gartengerät.



Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus.



Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.



Das Gartengerät nie in Betrieb nehmen, ohne dass die zugehörigen Teile montiert sind.

Hinweise für den optimalen Umgang mit dem Akku



Stellen Sie sicher, dass das Gartengerät ausgeschaltet ist, bevor Sie den Akku einsetzen.

Das Einsetzen eines Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Unfällen führen.



Verwenden Sie nur die für dieses Gartengerät vorgesehenen Bosch Akkus.

Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen.



Öffnen Sie den Akku nicht.

Es be-

steht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.

besteht Explosionsgefahr.



Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.

Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.



Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf.

Die

Dämpfe können die Atemwege reizen.



Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Produkt.

Nur so wird der Akku vor gefährlicher Überlastung geschützt.



Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden.

Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.



Schließen Sie den Akku nicht kurz.

Es besteht Explosionsgefahr.



Schützen Sie den Akku vor Feuchtigkeit und Wasser.



Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.



Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Sicherheitshinweise für Ladegeräte

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhal-

tung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 6 Tuesday, November 8, 2016 12:09 PM

6 | Deutsch

Bewahren Sie diese Anweisungen gut auf.

Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.



Dieses Ladegerät ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Dieses Ladegerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät eingewiesen worden sind und die damit verbundenen Gefahren verstehen.

Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.



Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung.

Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.



Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 2,0 Ah (ab 3 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Batterien.

Ansonsten besteht Brand- und

Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.



Laden Sie nur Bosch Li-Ion-Akkus. Die Akkuspannung muss zur AkkuLadespannung des Ladegerätes passen.

Ansonsten besteht Brand-

und Explosionsgefahr.



Halten Sie das Ladegerät sauber.

Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.



Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.



Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung.

Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.



Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab.

Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 7 Tuesday, November 8, 2016 12:09 PM

Deutsch | 7

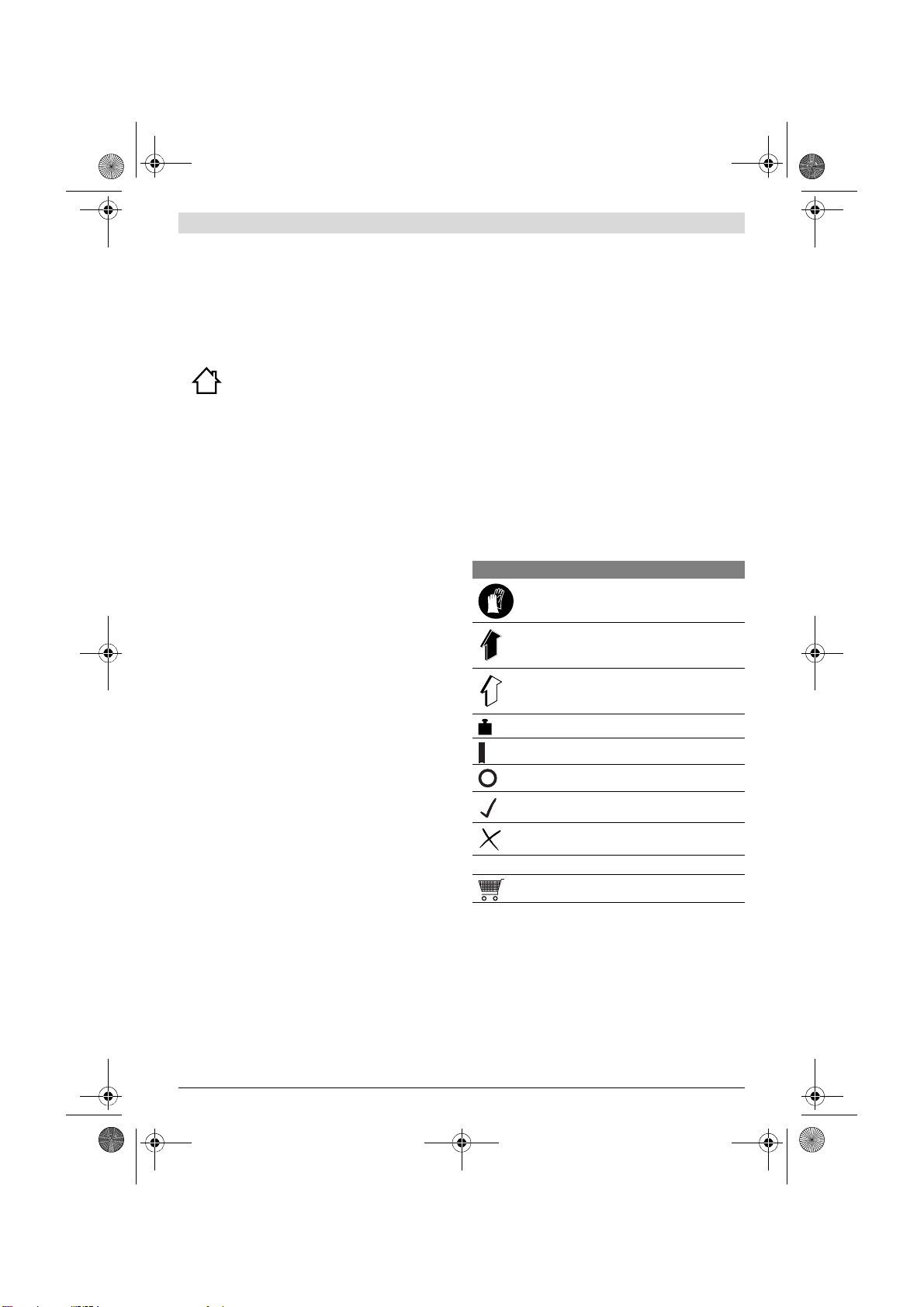

Symbol Bedeutung

Tragen Sie Schutzhandschuhe

Bewegungsrichtung

Reaktionsrichtung

Gewicht

Einschalten

Ausschalten

Gestattete Handlung

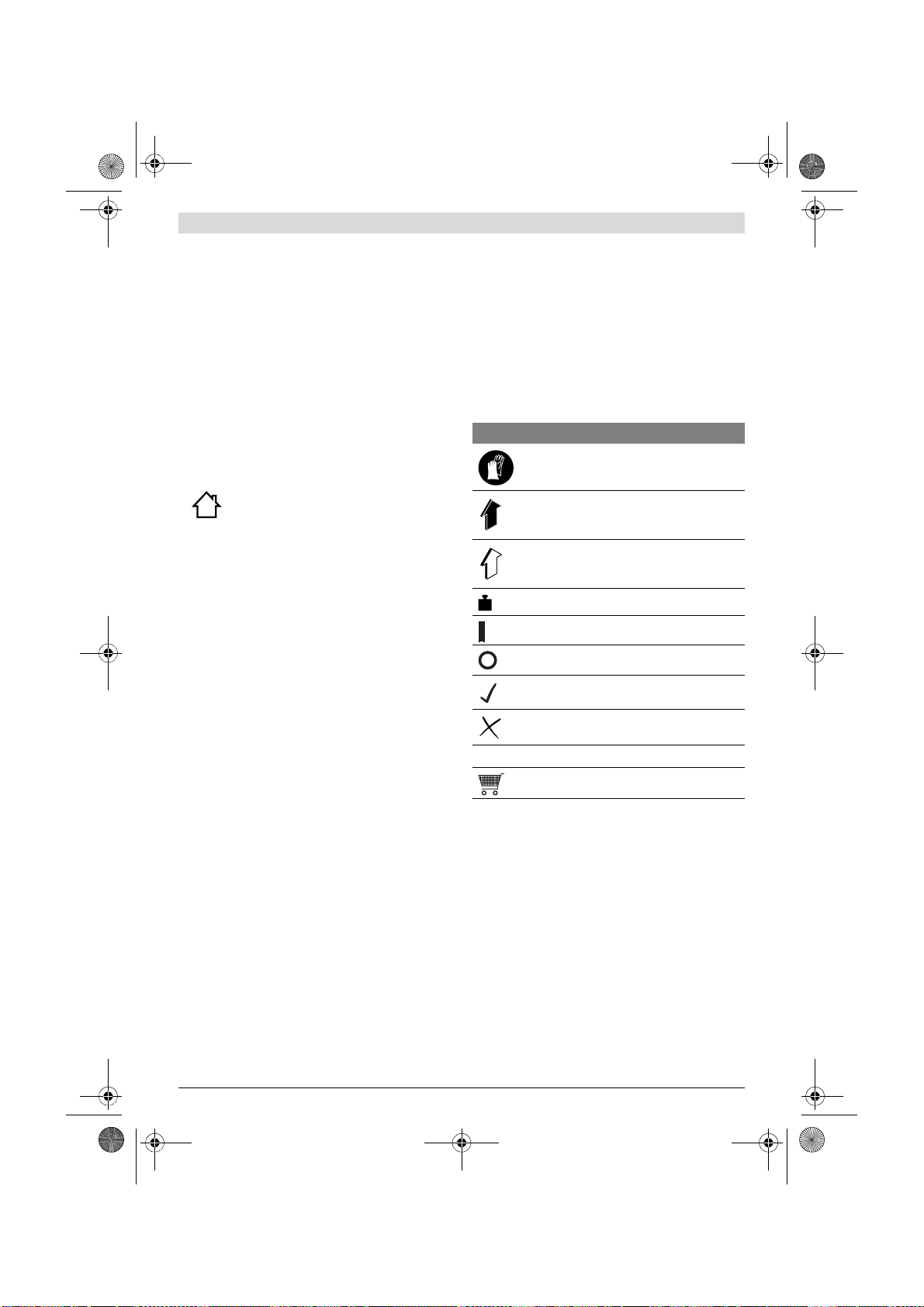

Symbol Bedeutung

Verbotene Handlung

CLICK!

Hörbares Geräusch Zubehör/Ersatzteile

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Schneiden von Gras und Unkräutern bis zu einer Höhe von 125 mm, die vom Rasenmäher nicht erreicht werden können.

EasyGrassCut 12-230: Das Gerät ist nicht zum Kantenschneiden bestimmt, da es für diese Anwendung nicht ausgestattet ist.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C.

Technische Daten

Rasentrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Sachnummer Leerlaufdrehzahl Verstellbarer Griff Schnittdurchmesser Gewicht entsprechend EPTA-Procedure 01:2014

Akku

Sachnummer –2,0 Ah

–2,5 Ah Nennspannung Kapazität

– 1 607 A35 07N – 1 607 A35 03L

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Li-Ionen Li-Ionen

1 607 A35 07N

1 607 A35 03L

2,0 2,5

1 607 A35 07N

1 607 A35 03L

2,0 2,5

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 8 Tuesday, November 8, 2016 12:09 PM

8 | Deutsch

Rasentrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Ladegerät AL 1115 CV AL 1115 CV

Sachnummer

Ladestrom Zulässiger Ladetemperaturber eich

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

2 607 225 513 2 607 225 515 2 607 225 517

Ladezeit bei Akku-Kapazität, ca. –1,5 Ah

–2,0 Ah –2,5 Ah

Anzahl der Akkuzellen Gewicht entsprechend EPTA-Procedure 01:2014 Schutzklasse

Ladegerät

Sachnummer

Ladestrom Zulässiger Ladetemperaturber eich

min min min

kg 0,3 0,3

EU UK

AUS

2 607 225 133 2 607 225 135 2 607 225 137

mA 3000 3 000

°C 0 – 45 0–45

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

Ladezeit bei Akku-Kapazität, ca. –1,5 Ah

–2,0 Ah –2,5 Ah

Anzahl der Akkuzellen Gewicht entsprechend EPTA-Procedure 01:2014 Schutzklasse Seriennummer

min min min

kg 0,3 0,3

35 45 65

3 3

/II / II

siehe Typenschild am Gartengerät

65 80

105

35 45 65

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel Schallleistungspegel

dB(A) dB(A)

Unsicherheit K

Gehörschutz tragen!

Schwingungsgesamtwerte a gen) und Unsicherheit K ermittelt entsprechend

(Vektorsumme dreier Richtun-

EN 50636-2-91: Schwingungsemissionswert a Unsicherheit K

F 016 L81 542 | (8.11.16) Bosch Power Tools

EasyGrassCut 12-23 EasyGrassCut 12-230

72 87

m/s m/s

2 2

=3,3 =1,5

73 85 =2

=3,3 =1,5

OBJ_BUCH-2510-004.book Page 9 Tuesday, November 8, 2016 12:09 PM

Montage und Betrieb

Handlungsziel Bild Seite

Lieferumfang Schaft zusammenfügen Montage der Schutzhaube

Schneidmesser montieren Handgriff montieren Akku laden

Akku einsetzen und entnehmen Messer prüfen Messer wechseln Messeraufbewahrung Ein-/Ausschalten Arbeitshinweise Wartung, Reinigung und Lagerung EasyGrassCut 12-23: Umstellen Ra-

sentrimmen/Kantentrimmen Zubehör auswählen

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239 11 239

12 240 13 241

Inbetriebnahme

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gartengerät durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr.

ACHTUNG

weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku anschließend in das Ladegerät eingelegt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich liegt, siehe Abschnitt „Technische Daten“.

Blinklicht Akku-Ladeanzeige

Zu Ihrer Sicherheit

 Achtung: Schalten Sie das Gartengerät aus und entfer-

nen Sie den Akku, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden.

 Nach dem Ausschalten des Akku-Rasentrimmers läuft

das Schneidmesser noch einige Sekunden nach. Warten Sie ab, bis der Motor/das Schneidmesser stillsteht, bevor Sie erneut einschalten.

 Nicht kurz hintereinander aus- und wieder einschalten.  Die Verwendung von Bosch zugelassenen Schneid-

elementen wird empfohlen. Bei anderen Schneidelementen kann das Schneidergebnis abweichen.

Akku laden

 Benutzen Sie kein anderes Ladegerät. Das mitgelieferte

Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Ionen-Akku abgestimmt.

 Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennze ichnete Ladegeräte können auch an 220 V betrieben werden.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 ° C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Dauerlicht Akku-Ladeanzeige

zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige , dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Deutsch | 9

Drücken Sie nach dem automatischen Abschalten des Gartengerätes nicht

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige signalisiert.

Das Dauerlicht der Akku-Ladeanzeige signalisiert, dass der Akku vollständig aufgeladen ist oder dass die Temperatur des Akkus außerhalb des

Bosch Power Tools F 016 L81 542 | (8.11.16)

d.c.

OBJ_BUCH-2510-004.book Page 10 Tuesday, November 8, 2016 12:09 PM

10 | Deutsch

Fehlersuche

Symptome Mögliche Ursache Abhilfe

Schutzhaube kann nicht über den Schneidteller gezogen werden

Rasentrimmer läuft nicht Akku entladen Akku laden, siehe auch „Hinweise zum

Rasentrimmer läuft mit Unterbrechungen

Gartengerät überlastet Gras zu hoch Stufenweise schneiden Gartengerät schneidet nicht Messer beschädigt Messer wechseln Verstärkte Vibrationen Messer beschädigt Messer wechseln

Falsche Montage Schneidteller entfernen und Schutz-

Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Interne Verkabelung des Gartengerätes

defekt Ein-/Ausschalter defekt Kundendienst aufsuchen

haube erneut montieren

Laden“

Kundendienst aufsuchen

Kundendienst und Anwendungsberatung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an.

Deutschland

Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com

Luxemburg

Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver-

brauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 11 Tuesday, November 8, 2016 12:09 PM

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld

Schweiz

Batrec AG 3752 Wimmis BE

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“.

Änderungen vorbehalten.

d.c.

English

Safety Notes Warning! Read these instructions

carefully, be familiar with the controls and the proper use of the machine. Please keep the instructions safe for later use!

Explanation of symbols

General hazard safety alert.

Read instruction manual.

Pay attention that bystanders are not injured through foreign objects thrown from the machine. Warning: Keep a safe distance from the machine when operating.

a.c.

Not applicable.

Beware of thrown or flying objects to bystanders. Warning: Keep a safe distance from the machine when operating.

Operation

This machine is not intended for use

by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the machine by a person responsible for their safety. Children should be supervised to ensure that they do not play with the machine.

Never allow children or people unfa-

miliar with these instructions to use the trimmer. Local regulations may restrict the age of the operator. When not in use, store the trimmer out of reach of children.

English | 11

Remove battery before adjusting or cleaning, and before leaving the machine unattended for any period.

Wear eye and ear protection.

Do not work in the rain or leave the trimmer outdoors whilst it is raining.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 12 Tuesday, November 8, 2016 12:09 PM

12 | English

Never operate the trimmer with miss-

ing or broken guards or shields or without guards or shields in position.

Before using the machine and after

impact, check for signs of wear or damage and repair if necessary.

Never operate the product when you

are tired, ill or under the influence of alcohol, drugs or medicine.

Always wear long heavy trousers,

boots and gloves. Do not wear loose clothing, jewellery, short trousers, sandals and never work barefoot.

Wear safety eye protection and ear

defenders when operating the machine.

Keep firm footing and balance. Do not

overreach.

Never work with this trimmer while

people, especially children or pets are nearby.

The user is responsible for accidents

or hazards occurring to other people or their property.

Wait until the blade has completely

stopped before touching it. The blade continues to rotate after the trimmer is switched off; a rotating blade can cause injury.

Work only in daylight or in good artifi-

cial light.

Avoid operating the trimmer in bad

weather conditions especially when there is a risk of lightning.

Operating the trimmer in wet grass

decreases the efficiency of performance.

Switch off when transporting the

trimmer to and from the area to be worked on.

Switch on the motor only when the

hands and feet are away from the cutting means.

Do not put hands or feet near the cut-

ting system.

Remove battery before blade

change.

Never fit metal cutting elements to

this trimmer.

Inspect and maintain the trimmer

regularly.

Have the trimmer repaired only by an

authorized customer service agent.

Always ensure that the ventilation

slots are kept clear of debris.

Remove the battery:

– whenever you leave the machine

unattended for any period of time – before replacing the blade – before cleaning or working on the

trimmer

Store the machine in a secure, dry

place out of the reach of children. Do not place other objects on top of the machine.

Replace worn or damaged parts for

safety.

Ensure replacement parts fitted are

Bosch approved.

Do not operate the machine with-

out the trimmer attachment fitted.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 13 Tuesday, November 8, 2016 12:09 PM

English | 13

Recommendations for Optimal Handling of the Battery

Ensure the switch is in the off posi-

tion before inserting battery pack.

Inserting the battery pack into machines that have the switch on can cause accidents.

Use only Bosch battery packs in-

tended specifically for the machine. Use of any other battery packs

may create a risk of injury and fire.

Do not open the battery. Danger of

short-circuiting.

Protect the battery against heat, e. g., against continuous intense sunlight, fire, water, and moisture. Danger of explo-

sion.

When battery pack is not in use,

keep it away from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

In case of damage and improper

use of the battery, vapours may be emitted. Ventilate the area and seek medical help in case of complaints. The vapours can irritate the

respiratory system.

Use the battery only in conjunction

with your Bosch product. This measure alone protects the battery against dangerous overload.

The battery can be damaged by

pointed objects such as nails or screwdrivers or by force applied externally. An internal short circuit

can occur and the battery can burn, smoke, explode or overheat.

Do not short-circuit the battery.

There is danger of explosion.

Protect the battery against moisture

and water.

Store the battery only within a tem-

perature range between –20 °C and 50 °C. As an example, do not leave the battery in the car in summer.

Occasionally clean the venting slots

of the battery using a soft, clean and dry brush.

Safety Warnings for Battery Chargers

Read all safety warnings and all instructions. Failure

to follow the warnings and instructions may result in elec-

tric shock, fire and/or serious injury.

Save these instructions.

Use the battery charger only when you fully understand and can perform all functions without limitation, or have received appropriate instructions.

This charger is not intended for use

by children and persons with physical, sensory or mental limitations or a lack of experience or knowledge. This charger can be used by children aged 8 and above and by persons who have physical, sensory or mental limitations or a lack of experience or knowledge if a person responsible for their safety supervises them or has instructed them in the safe operation of the charger and they understand the associated dangers. Otherwise,

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 14 Tuesday, November 8, 2016 12:09 PM

14 | English

there is a danger of operating errors and injuries.

Supervise children during use,

cleaning and maintenance. This will ensure that children do not play with the charger.

Only charge Bosch lithium-ion

batteries with a capacity of 2.0 Ah or more (3 battery cells or more). The battery voltage must match the battery charging voltage of the charger. Do not charge non-rechargeable batteries. Otherwise

there is danger of fire and explosion.

Keep the battery charger away from rain or moisture.

Penetration of water in the battery charger increases the risk of an electric shock.

Only charge Bosch lithium-ion bat-

teries. The battery voltage must match the battery charging voltage of the charger. Otherwise there is

danger of fire and explosion.

Keep the battery charger clean.

Contamination can lead to danger of an electric shock.

Before each use, check the battery

charger, cable and plug. If damage is detected, do not use the battery charger. Never open the battery charger yourself. Have repairs performed only by a qualified technician and only using original spare parts. Damaged battery chargers, ca-

bles and plugs increase the risk of an electric shock.

Do not operate the battery charger

on easily inflammable surfaces (e. g., paper, textiles, etc.) or sur-

roundings. The heating of the battery

charger during the charging process can pose a fire hazard.

Do not cover the ventilation slots

of the battery charger. Otherwise, the battery charger can overheat and no longer operate properly.

Products sold in GB only: Your product is fitted with a BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere.

Symbols

The following symbols are important for reading and understanding the operating instructions. Please take note of the symbols and their meaning. The correct interpretation of the symbols will help you to use the garden product in a better and safer manner.

Symbol Meaning

Wear protective gloves

Movement direction

Reaction direction

Weight

Switching On

Switching Off

Permitted action

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 15 Tuesday, November 8, 2016 12:09 PM

English | 15

Symbol Meaning

Prohibited action

CLICK!

Audible noise Accessories/Spare Parts

Intended Use

The machine is intended for the cutting of grass and weeds up to a height of 125 mm that cannot be reached with the lawn mower.

EasyGrassCut 12-230: The machine is not intended to be used for edging and features no edging application.

Intended use is related to operation within 0 °C and 40 ° C ambient temperature.

Technical Data

Trimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Article number No-load speed Adjustable handle Cutting diameter Weight according to EPTA-Procedure 01:2014

Battery

Article number –2.0 Ah

–2.5 Ah Rated voltage Capacity

– 1 607 A35 07N – 1 607 A35 03L

Battery Charger

Article number

Charging current Allowable charging temperature range Charging time for battery capacity, approx.

–1.5 Ah –2.0 Ah –2.5 Ah

Number of battery cells Weight according to EPTA-Procedure 01:2014 Protection class

-1

min

cm 23 23

kg 2.0 1.9

V= 12 12

Ah Ah

EU UK AU

mA 1 500 1500

°C 0–45 0–45

min min min

kg 0.3 0.3

3 600 HA8 1.. 3 600 HA8 1..

10500 10 500

 

Li-Ion Li-Ion

1 607 A35 07N

1 607 A35 03L

2.0

2.5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2.0

2.5

65 80

105

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 16 Tuesday, November 8, 2016 12:09 PM

16 | English

Trimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Battery Charger

Article number

Charging current Allowable charging temperature range Charging time for battery capacity, approx.

–1.5 Ah –2.0 Ah –2.5 Ah

Number of battery cells Weight according to EPTA-Procedure 01:2014 Protection class Serial number

EU UK

AUS

mA 3 000 3000

°C 0 – 45 0–45

min min min

kg 0.3 0.3

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

3 3

/II / II

see type plate on the garden product

2 607 225 133 2 607 225 135 2 607 225 137

Noise/Vibration Information

35 45 65

Sound emission values determined according to EN 50636-2-91.

Typically the A-weighted noise levels of the product are: Sound pressure level Sound power level Uncertainty K

Wear hearing protection!

Vibration total values a determined according to EN 50636-2-91: Vibration emission value a Uncertainty K

(triax vector sum) and uncertainty K

Mounting and Operation

Action Figure Page

Delivery Scope Connecting the shaft Mounting the Cutting Guard

Blade Fitting Handle Assembly Charging the Battery Pack

Inserting and removing the battery pack

Check the blade Replace the blade Storage blade Switching On and Off Working Advice

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s

Action Figure Page

Maintenance, Cleaning and Storage 11 239 EasyGrassCut 12-23: Changing to

edging mode Selecting Accessories

72 87 =1

=3.3 =1.5

73 85 =2

=3.3 =1.5

12 240 13 241

Starting

For Your Safety

 Warning: Switch off and remove battery from machi ne

before adjusting or cleaning.

 The blade continues to rotate for a few seconds after

the cordless trimmer is switched off. Allow the motor/blade to stop rotating before switching “on” again.

 Do not rapidly switch off and on.  Only use Bosch approved cutting elements. Cutting

performance will vary with different cutting elements.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 17 Tuesday, November 8, 2016 12:09 PM

Battery Charging

 Do not use other battery chargers. The supplied battery

charger is designed for the Lithium-Ion battery in your garden product.

 Observe the mains voltage! The voltage of the power

supply must correspond with the data given on the nameplate of the battery charger. Battery chargers marked with 230 V can also be operated with 220 V.

The battery is equipped with temperature monitoring that allows charging only in the temperature range between 0 °C and 45 ° C. In this manner, a high battery service life is achieved.

Note: The battery supplied is partially ch arged. To ensure full capacity of the battery, comple tely charge the battery in the battery charger before using your power tool for the first time.

The lithium-ion battery can be charged at any time without reducing its service life. Interrupting the charging procedure does not damage the battery.

The “Electronic Cell Protection (ECP)” protects the lithiumion battery against deep discharging. When the battery is run down or discharged, the garden product is shut off by means of a protective circuit: The blade no longer moves.

Do not continue to press the On/Off switch after the garden product has

been automatically switched off. The battery can be dam-

aged.

Charging Procedure

The charging procedure starts as soon as the mains plug is plugged into the socket and the battery is then inserted into the battery charger.

Due to the intelligent charging method, the charging condition of the battery is automatically detected and the battery is charged with the optimum charging current, depending on battery temperature and voltage.

This gives longer life to the battery and always leaves it fully charged when kept in the charger for storage.

Note: The charging procedure is only possible when the battery temperature is within the allowable charging temperature range, see section “Technical Data”.

Flashing Battery Charge Indicator

Continuous Lighting of the Battery Charge Indicator

in the allowable charging temperature range, and cannot be charged for this reason. The battery is charged as soon as the allowable charging temperature range is reached.

When the battery is not inserted, continuous lighting of the battery charge indicator indicates that the mains plug is inserted in the socket and that the battery charger is ready for operation.

Charging Advice

With continuous or several repetitive charging cycles without interruption, the charger can warm up. This is not meaningful and does not indicate a technical defect of the battery charger.

A significantly reduced working period after charging indicates that the battery is used and must be replaced.

English | 17

The charging procedure is signalled by a

flashing battery charge indicator.

Continuous lighting of the battery

charge indicator indicates that the battery is fully charged or that the temperature of the battery is not with-

Troubleshooting

d.c.

Problem Possible Cause Corrective Action

Blade guard can not be mounted over cutting disc

Trimmer fails to operate Battery discharged Recharge battery; also see “Battery

Trimmer runs intermittently Internal wiring of machine damaged Contact Service Agent

Garden product labours Grass too high Cut in stages Machine does not cut Cutting blade damaged Replace the blade Increased vibration Cutting blade damaged Replace the blade

Bosch Power Tools F 016 L81 542 | (8.11.16)

Incorrect assembly Remove cutting disc and mount blade

guard again

Charging”

Battery too hot/cold Allow to cool/warm

On/Off switch defective Contact Service Agent

OBJ_BUCH-2510-004.book Page 18 Tuesday, November 8, 2016 12:09 PM

18 | English

After-sales Service and Application Service

www.bosch-garden.com

In all correspondence and spare parts orders, please always include the 10-digit article number given on the type plate of the garden product.

Great Britain

Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: (01) 4666700 Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044 Fax: (01300) 307045 Inside New Zealand: Phone: (0800) 543353 Fax: (0800) 428570 Outside AU and NZ: Phone: +61 3 95415555 www.bosch.com.au

Republic of South Africa Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre Johannesburg Tel.: (011) 4939375 Fax: (011) 4930126 E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: (031) 7012120 Fax: (031) 7012446 E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park Milnerton Tel.: (021) 5512577 Fax: (021) 5513223 E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng Tel.: (011) 6519600 Fax: (011) 6519880 E-Mail: rbsa-hq.pts@za.bosch.com

Transport

The contained lithium-ion batteries are subject to the Dangerous Goods Legislation requirements. The user can transport the batteries by road without further requirements. When being transported by third parties (e. g.: air transport or forwarding agency), special requirements on packaging and labelling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is required.

Dispatch batteries only when the housing is undamaged. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging. Please also observe possibly more detailed national regulations.

Disposal

Do not dispose of garden products, battery chargers and batteries/rechargeable batteries into household waste!

Only for EC countries:

According to the European law 2012/19/EU, electrical and electronic equipments that are no longer usable, and according to the European law 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environmentally correct manner.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 19 Tuesday, November 8, 2016 12:09 PM

Batteries no longer suitable for use can be dire ctly returned at:

Great Britain

Battery packs/batteries:

Li-Ion:

Please observe the instructions in section “Transport”.

Subject to change without notice.

a.c.

d.c.

nage ou si l’outil de jardinage reste sans surveillance pour un certain temps.

Français

Français | 19

Avertissement : Gardez une distance de sécurité quand l’outil de jardin est en marche.

Non valable.

Sortir la batterie avant d’effectuer des travaux de réglage ou de nettoyage sur l’outil de jardi-

Portez des lunettes de protection et une protection auditive.

Ne travaillez pas par temps de pluie et ne laissez pas le coupebordure à l’extérieur par temps de pluie.

Avertissements de sécurité Attention ! Lisez avec attention

toutes les instructions suivantes. Familiarisez-vous avec les éléments de commande et l’utilisation appropriée de l’outil de jardin. Conservez les instructions d’utilisation pour vous y reporter ultérieurement.

Veillez à ce que les personnes se trouvant à proximité ne soient pas blessées par des projections provenant de l’outil.

Avertissement : Gardez une distance de sécurité quand l’outil de jardin est en

Explication des symboles

marche.

Indications générales sur d’éventuels dangers.

Lisez soigneusement ces instructions d’utilisation.

Faites attention à ce que les personnes se trouvant à proximité ne soient pas blessées par des projections provenant de la machine.

Mode d’emploi

Cet outil de jardin doit être utilisé par

des personnes disposant des capacités physiques adaptées et de l’expérience et/ou des connaissances nécessaires. Si tel n’était pas le cas ou en cas d’utilisation de cet outil par des enfants, cette utilisation ne sera possible que sous la surveillance d’une personne responsable de la sé-

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 20 Tuesday, November 8, 2016 12:09 PM

20 | Français

curité des utilisateurs ou que ces derniers aient été instruits quant au maniement de l’outil. Dans le cas contraire, un risque de mauvaise utilisation et de blessures existe. Les enfants doivent etre surveilles pour assurer qu’ils ne jouent pas avec l’outil de jardin.

Ne permettez jamais à des enfants ou

à des personnes qui n’ont pas pris connaissance de ces instructions d’utiliser le coupe-bordure. Il se peut que des dispositions locales fixent l’âge minimum de l’utilisateur. Gardez le coupe-bordure non utilisé hors de la portée des enfants.

N’utilisez jamais le coupe-bordure si

les capots ou les dispositifs de protection font défaut ou sont endommagés ou si ceux-ci ne sont pas correctement positionnés.

A la suite d’un choc et avant l’utilisa-

tion de l’outil, contrôlez les éventuels dommages ou l’usure et, le cas échéant, faites effectuer des réparations.

Ne pas utiliser l’outil de jardin lorsque

vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments.

Portez des pantalons longs, épais,

des chaussures solides et des gants. Ne portez pas de vêtements amples, bijoux, pantalons courts, sandales et ne travaillez pas nu-pied. Les utilisateurs portant les cheveux longs doivent les attacher derrière la tête pour éviter qu’ils ne soient happés par des pièces en rotation.

Portez des lunettes de protection

et une protection auditive si vous travaillez avec l’outil de jardin.

Veillez à toujours garder une position

stable et un bon équilibre. Ne pas surestimer vos capacités.

N’utilisez jamais le coupe-bordure

lorsque des personnes, en particulier des enfants ou des animaux domestiques, se trouvent à proximité.

L’opérateur ou l’utilisateur de la ton-

deuse est responsable des accidents et des dommages causés à autrui ou à ses biens.

Attendez l’arrêt total de la lame en ro-

tation avant de la toucher. Après la mise hors tension du moteur, la lame continue à tourner, pouvant provoquer ainsi des blessures.

Ne travaillez que de jour ou sous un

bon éclairage artificiel.

Ne pas travailler avec le coupe-bor-

dure dans des conditions météorologiques défavorables et plus particulièrement en cas d’approche d’orage.

Utiliser le coupe-bordure en pré-

sence d’herbe humide réduit sa performance.

Arrêtez le coupe-bordure pour le dé-

placer entre deux surfaces à tailler.

Ne mettre en fonctionnement l’outil

de jardin que lorsque les mains et pieds de l’utilisateur se trouvent à une distance suffisante des lames.

Tenez vos mains et pieds éloignés

des éléments de coupe en rotation.

Retirer l’accumulateur avant de chan-

ger la lame.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 21 Tuesday, November 8, 2016 12:09 PM

Français | 21

N’utilisez jamais d’éléments de coupe

métalliques pour ce coupe-bordure.

Contrôlez et entretenez régulière-

ment le coupe-bordure.

Ne faites réparer le coupe-bordure

que par des stations de Service Après-Vente autorisées.

Assurez-vous toujours que les fentes

de ventilation ne sont pas bouchées par des herbes.

Retirer l’accumulateur :

– lorsque l’outil de jardin est laissé

sans surveillance – avant de changer la lame – avant de le nettoyer ou lorsque des

travaux doivent être effectués sur le

coupe-bordure

Rangez l’outil de jardin dans un en-

droit sec et sûr, et hors de portée des enfants. Ne posez pas d’autres objets sur l’outil de jardin.

Pour des raisons de sécurité, rempla-

cez les pièces usées ou endommagées.

Veillez à ce que les pièces de re-

change soient des pièces d’origine Bosch.

Ne jamais mettre l’outil de jardin en

marche sans que les accessoires correspondants soient montés.

Indications pour le maniement optimal de l’accu

Vérifier que l’outil de jardin est ef-

fectivement en position d’arrêt avant de monter l’accumulateur. Le

fait de monter un accumulateur dans un outil de jardin en position de fonctionnement peut causer des accidents.

N’utiliser l’outil de jardin qu’avec

des accumulateurs Bosch spécifiquement désignés. L’utilisation de

tout autre accumulateur peut entraîner des blessures et des risques d’incendie.

Ne pas ouvrir l’accu. Risque de

court-circuit.

Protéger l’accu de toute source de chaleur, comme p. ex. l’exposition directe au soleil, au feu, à l’eau et à l’humidité. Il y a risque d’explosion.

Tenez l’accumulateur non utilisé à

l’écart de toutes sortes d’objets métalliques tels qu’agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu’un pontage peut provoquer un court-circuit. Un

court-circuit entre les contacts d’accu peut provoquer des brûlures ou un incendie.

En cas d’endommagement et d’uti-

lisation non conforme de l’accu, des vapeurs peuvent s’échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin.

Les vapeurs peuvent entraîner des irritations des voies respiratoires.

N’utilisez l’accumulateur qu’avec

votre produit Bosch. Ceci protège l’accumulateur contre une surcharge dangereuse.

Les objets pointus comme un clou

ou un tournevis et le fait d’exercer une force extérieure sur le boîtier risque d’endommager l’accu. Il peut

en résulter un court-circuit interne et l’accu risque de s’enflammer, de dé-

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 22 Tuesday, November 8, 2016 12:09 PM

22 | Français

gager des fumées, d’exploser ou de surchauffer.

Ne pas court-circuiter l’accu. Il y a

risque d’explosion.

Protégez l’accu de l’humidité et de

l’eau.

Ne stockez l’accu que dans la plage

de température de –20 °C à 50 °C. Ne stockez pas l’accu trop longtemps dans une voiture par ex. en été.

Nettoyez de temps en temps les ori-

fices de ventilation de l’accu à l’aide d’un pinceau doux, propre et sec.

Instructions de sécurité pour chargeurs

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le

non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Garder précieusement ces instructions.

N’utilisez le chargeur qu’après vous être familiarisé avec toutes ses fonctions et que vous êtes capable de l’utiliser sans réserves ou après avoir reçu des instructions correspondantes.

Ce chargeur n’est pas prévu pour

être utilisé par des enfants ni par des personnes souffrant d’un handicap physique, sensoriel ou mental ou manquant d’expérience ou de connaissances. Ce chargeur peut être utilisé par les enfants (âgés d’au moins 8 ans) et par les personnes souffrant d’un handicap physique, sensoriel ou mental ou

manquant d’expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d’une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d’utiliser le chargeur en toute sécurité et après avoir bien compris les dangers inhérents à son utilisation. Sinon, il

existe un risque de blessures et d’utilisation inappropriée.

Ne laissez pas les enfants sans sur-

veillance lors de l’utilisation, du nettoyage et de l’entretien. Faites

en sorte que les enfants ne jouent pas avec le chargeur.

N’utilisez le chargeur que pour re-

charger des accus Lithium-Ion Bosch d’une capacité d’au moins 2,0 Ah (à partir de 3 cellules). La tension des accus doit correspondre à la tension de charge du chargeur. Ne rechargez pas de piles non rechargeables. Il existe si-

non un risque d’explosion et d’incendie.

Ne pas exposer le chargeur à la pluie ou à l’humidité. La pé-

nétration d’eau dans un chargeur augmente le risque d’un choc électrique.

N’utiliser le chargeur que pour re-

charger des accus Lithium-Ion Bosch. La tension de l’accu doit correspondre à la tension de charge du chargeur. Il y a sinon

risque d’explosion et d’incendie.

Maintenir le chargeur propre. Un

encrassement augmente le risque de choc électrique.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 23 Tuesday, November 8, 2016 12:09 PM

Avant toute utilisation, contrôler le

chargeur, la fiche et le câble. Ne pas utiliser le chargeur si des dé-

symboles vous permettra de mieux utiliser votre outil de jardin en toute sécurité.

Symbole Signification

fauts sont constatés. Ne pas démonter le chargeur soi-même et ne le faire réparer que par une personne qualifiée et seulement avec des pièces de rechange d’origine.

Des chargeurs, câbles et fiches endommagés augmentent le risque d’un choc électrique.

Ne pas utiliser le chargeur sur un

support facilement inflammable (tel que papier, textiles etc.) ou dans un environnement inflammable. L’échauffement du chargeur

lors du processus de charge augmente le risque d’incendie.

Ne recouvrez pas les fentes d’aéra-

CLICK!

tion du chargeur. Le chargeur risque sinon de surchauffer et de ne plus fonctionner correctement.

Symboles

Les symboles suivants sont importants pour pouvoir lire et mieux comprendre le mode d’emploi. Veuillez mémoriser ces symboles et leur signification. L’interprétation correcte des

Utilisation conforme

L’appareil est conçu pour tailler le gazon et couper les mauvaises herbes, inaccessibles aux tondeuses, jusqu’à une hauteur de 125 mm.

EasyGrassCut 12-230: L’appareil n’est pas conçu pour couper les bordures, puisqu’il n’est pas équipé pour cette utilisation.

L’utilisation conforme se rapporte à une température ambiante située entre 0 °C et 40 °C.

Français | 23

Portez des gants de protection

Direction de déplacement

Direction de réaction

Poids

Mise en marche

Arrêt

Action autorisée

Interdit

Bruit audible Accessoires/pièces de rechange

Caractéristiques techniques

Coupe-bordure EasyGrassCut 12-23 EasyGrassCut 12-230

N° d’article Vitesse à vide Poignée réglable Diamètre de la coupe Poids suivant EPTA-Procedure 01:2014

Bosch Power Tools F 016 L81 542 | (8.11.16)

tr/min 10 500 10 500

cm 23 23

kg 2,0 1,9

3 600 HA8 1.. 3 600 HA8 1..

 

OBJ_BUCH-2510-004.book Page 24 Tuesday, November 8, 2016 12:09 PM

24 | Français

Coupe-bordure EasyGrassCut 12-23 EasyGrassCut 12-230

Accumulateur Lithium ion Lithium ion

N° d’article –2,0 Ah

–2,5 Ah Tension nominale

1 607 A35 07N

1 607 A35 03L

V= 12 12

1 607 A35 07N

1 607 A35 03L

Capacité – 1 607 A35 07N

– 1 607 A35 03L

Chargeur

N° d’article

Courant de charge Plage de température de charge admissible

Ah Ah

EU UK AU

2 607 225 513 2 607 225 515 2 607 225 517

mA 1500 1 500

°C 0– 45 0–45

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

Temps de charge pour capacité de l’accu, env. –1,5 Ah

–2,0 Ah –2,5 Ah

Nombre cellules de batteries rechargeables Poids suivant EPTA-Procedure 01:2014 Classe de protection

Chargeur

N° d’article

Courant de charge Plage de température de charge admissible

min min min

kg 0,3 0,3

EU UK

AUS

2 607 225 133 2 607 225 135 2 607 225 137

mA 3000 3 000

°C 0 – 45 0–45

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

Temps de charge pour capacité de l’accu, env. –1,5 Ah

–2,0 Ah –2,5 Ah

Nombre cellules de batteries rechargeables Poids suivant EPTA-Procedure 01:2014 Classe de protection Numéro de série

min min min

kg 0,3 0,3

voir plaque signalétique sur l’outil de jardin

35 45 65

3 3

/II / II

2,0 2,5

65 80

105

35 45 65

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 25 Tuesday, November 8, 2016 12:09 PM

Niveau sonore et vibrations

Valeurs d’émissions sonores dé terminées selon la norme EN 50636-2-91.

Les mesures réelles (A) des niveaux sonores de l’appareil sont : Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K

Porter une protection acoustique !

Valeurs totales des vibra tions a axes directionnels) et incertitude K relevées conformément à la norme EN 50636-2-91 : Valeur d’émission vibratoire a Incertitude K

(somme vectorielle des trois

dB(A) dB(A)

m/s m/s

2 2

Français | 25

EasyGrassCut 12-23 EasyGrassCut 12-230

72 87 =1

=3,3 =1,5

73 85 =2

=3,3 =1,5

Montage et mise en service

Opération Figure Page

Accessoires fournis Assemblage de la tige Montage du capot de protection

Monter la lame Montage de la poignée Charge de l’accu

Insertion et retrait de l’accu Contrôler la lame Remplacer la lame Stockage de la lame Mise en marche/ arrêt Instructions d’utilisation Entretien, nettoyage et stockage EasyGrassCut 12-23: Commuter

coupe-herbes/coupe-bordures Sélection des accessoires

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239 11 239

12 240 13 241

Mise en fonctionnement

Pour votre sécurité

 Attention : Avant d’effectuer des travaux de réglage ou

de nettoyage, arrêter l’outil de jardinage et sortir la batterie.

 Lorsqu’on arrête le coupe-bordure à accu, la lame

continue à tourner encore pendant quelques secondes. Attendre l’arrêt total du moteur/de la lame avant de remettre l’appareil en fonctionnement.

 Ne pas arrêter l’appareil et le remettre en fonctionne-

ment à de très courts intervalles.

 Nous recommandons d’utiliser des éléments de coupe

agréés par Bosch. L’utilisation d’autres éléments de coupe peut affecter la performance.

Chargement de l’accu

 N’utilisez pas un autre chargeur. Le cha rgeu r fo urni ave c

l’outil de jardin est adapté à l’accumulateur Lithium-ion intégré dans votre outil de jardin.

 Tenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se trouvant sur la plaque signalétique du chargeur. Les chargeurs marqués 230 V peuvent également fonctionner sous 220 V.

L’accu est équipé d’un contrôle de température qui ne permet de charger l’accu que dans la plage de température entre 0 ° C et 45 ° C. La durée de vie de l’accu s’en trouve augmentée.

Note : L’accu est fourni en état de charge faible. Afin de garantir la puissance complète de l’accu, chargez complètement l’accu dans le chargeur avant la première mise en service.

La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n’en soit réduite. Le fait d’interrompre le processus de charge n’endommage pas la batterie.

Grâce à l’« Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé contre une décharge profonde. Lorsque l’accumulateur est déchargé, l’outil de jardin est arrêté par u n dispositif d’arrêt de protection : La lame ne tourne plus.

N’appuyez plus sur l’interrupteur Marche/Arrêt après la mise hors

fonctionnement automatique de l’outil de jardin. Ceci

pourrait endommager l’accu.

Processus de charge

Le processus de charge commence dès que la fiche de secteur du chargeur est branchée sur la prise de courant et que l’accu est placé dans le chargeur.

Le processus intelligent de charge permet de déterminer automatiquement l’état de charge de l’accu et de charger ce dernier avec le courant de charge optimal en fonction de sa température et de sa tension.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 26 Tuesday, November 8, 2016 12:09 PM

26 | Français

Grâce à cela, l’accu est ménagé et reste toujours complètement chargé lorsqu’il est stocké dans le chargeur.

Note : Le processus de charge n’est possible que si la température de l’accu se situe dans la plage de température de charge admissible, voir chapitre « Caractéristiques techniques ».

Voyant indiquant l’état de charge de l’accu clignote

Le processus de charge est signalé par clignotement du voyant indiquant l’état de charge de l’accu.

Quand le voyant indiquant l’état de charge de l’accu est allu- mé en permanence sans qu’un accu soit introduit, ceci signifie que la fiche de secteur est connectée dans la prise et que le chargeur est prêt à être mis en service.

Indications pour le chargement

Des cycles de charge continus ou successifs et sans interruption peuvent entraîner un réchauffement du chargeur. Ceci est sans importance et ne doit pas être interprété comme un défaut technique du chargeur.

Si l’autonomie de l’accu diminue considérablement après les recharges effectuées, cela signifie que l’accu est usagé et qu’il doit être remplacé.

Voyant indiquant l’état de charge de l’accu allumé en permanence

La lumière permanente du voyant indiquant l’état de charge de l’accu signale que l’accu est complètement

cu se trouve en dehors de la plage de température de charge admissible et que celui-ci ne peut donc pas être chargé. Dès que la plage de température a dmissible est atteinte, l’accu est chargé.

chargé ou que la température de l’a c-

Dépistage d’erreurs

d.c.

Problème Cause possible Remède

Le capot de protection ne peut pas être placé sur le plateau

Le coupe-bordure ne fonctionne pas Batterie déchargée Charger l’accu, voir également « Indica-

Le coupe-bordure fonctionne par intermittence

Outil de jardin surchargé Herbe trop haute Tailler le gazon en effectuant plusieurs

L’outil de jardin ne coupe pas La lame est endommagée Remplacer la lame Vibrations importantes La lame est endommagée Remplacer la lame

Service Après-Vente et Assistance

www.bosch-garden.com

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil de jardin indiqué sur la plaque signalétique.

Faux montage Enlever le plateau et remonter le capot

La batterie est trop chaude/trop froide Laisser refroidir/chauffer la batterie Le câblage interne de l’outil de jardin est

défectueux Interrupteur Marche/Arrêt défectueux Contactez le Service Après-Vente

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

de protection

tions pour le chargement »

Contactez le Service Après-Vente

coupes successives

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 27 Tuesday, November 8, 2016 12:09 PM

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122 (coût d’une communication locale) Fax : (01) 49454767 E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez : Robert Bosch (France) S. A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 Fax : (01) 43119033 E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 2 588 0589 Fax : +32 2 588 0595 E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr. Tel. : (044) 8471512 Fax : (044) 8471552 E-Mail : Aftersales.Service@de.bosch.com

Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :

Suisse

Batrec AG 3752 Wimmis BE

Batteries/piles :

Sous réserve de modifications.

Español

Instrucciones de seguridad ¡Atención! Lea detenidamente las si-

Transport

Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L’utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires. Lors d’une expédition par tiers (par ex. : transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l’emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l’envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.

N’expédiez les accus que si le carter n’est pas endommagé. Recouvrez les contacts non protégés et emballez l’accu de manière à ce qu’il ne puisse pas se déplacer dans l’emballage. Veuillez également respecter les règlementations supplémentaires éventuellement en vigueur.

guientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del aparato para jardín. Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas.

Explicación de la simbología

Élimination des déchets

Ne jetez pas les outils de jardin, les chargeurs et les batteries/piles avec les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne 2012/19/UE, les équipements électriques et électroniques dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les batteries/piles usées ou défectueuses doivent être isolées et suivre une voie de recyclage appropriée.

Español | 27

Ion lithium :

Veuillez respecter les indications se trouvant dans le chapitre « Transport ».

Advertencia general de peligro.

Lea las instrucciones de servicio con detenimiento.

Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados. Advertencia: Mantenga una separación de seguridad respecto al aparato para jardín en funcionamiento.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 28 Tuesday, November 8, 2016 12:09 PM

28 | Español

a.c.

No procede.

Jamás permita que niños, o aquellas

personas que no estén familiarizadas

d.c.

Desmonte el acumulador antes de realizar un ajuste o limpieza del aparato para jardín, o al dejar éste sin vigilancia durante cierto tiempo.

Utilice protectores auditivos y gafas de protección.

No trabaje ni exponga a la intemperie el cortabordes si está lloviendo.

con estas instrucciones, usen el cortabordes. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el cortabordes fuera del alcance de los niños cuando no lo utilice.

Jamás emplee el cortabordes si estu-

viesen desmontados, dañados, o incorrectamente posicionados los dispositivos protectores o cubiertas.

Antes de su uso, o si el aparato ha su-

frido un golpe, verifique si éste presenta síntomas de desgaste o daño y hágalo reparar, si procede.

No utilice el aparato para jardín si es-

tuviese cansado o indispuesto, ni Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados. Advertencia: Mantenga una separación de seguridad respecto al aparato para jardín en funcionamiento.

tampoco después de haber consumi-

do alcohol, drogas o medicamentos.

Utilice pantalones largos y fuertes,

botas, y guantes de protección. No

utilice ropa holgada, joyas, pantalo-

nes cortos, sandalias, ni trabaje des-

calzo. Si lleva el pelo largo, recójaselo

por encima de los hombros para evi-

Manejo

Este aparato para jardín no ha sido di-

señado para ser utilizado por personas o niños que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato para jardín. Los niños deberán ser vigilados con el fin de evitar que jueguen con el apara-

tar que se enganche con las piezas en

movimiento.

Use unas gafas de protección y pro-

tectores auditivos al trabajar con el

aparato para jardín.

Mantenga siempre una posición esta-

ble y guarde el equilibrio. No se es-

fuerce demasiado.

Nunca ponga a funcionar el cortabor-

des si en las inmediaciones se en-

cuentran personas, y muy en especial

niños, así como animales domésti-

cos.

to para jardín.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 29 Tuesday, November 8, 2016 12:09 PM

Español | 29

El usuario es responsable de los acci-

dentes o daños provocados a otras personas o a sus pertenencias.

Antes de tocar la cuchilla espere a

que la misma se haya detenido completamente. Al desconectar el motor, la cuchilla se mantiene todavía en movimiento cierto tiempo, y puede lesionarle.

Únicamente trabaje con luz diurna o

con buena iluminación artificial.

No trabaje con el cortabordes bajo

condiciones climáticas adversas, especialmente si se avecina una tormenta.

La utilización del cortabordes en cés-

ped húmedo merma su rendimiento en el trabajo.

Desconecte el cortabordes al trans-

portarlo de un lado a otro.

Solamente conecte el aparato para

jardín si las manos y pies están suficientemente alejados de las cuchillas.

No aproxime sus manos y pies a los

elementos de corte en funcionamiento.

Desmonte el acumulador antes de

cambiar la cuchilla.

Jamás utilice elementos de corte me-

tálicos en este cortabordes.

Efectúe un control y mantenimiento

periódico del cortabordes.

Solamente haga reparar el cortabor-

des en un taller de servicio autorizado.

Asegúrese siempre de que las rejillas

de refrigeración estén libres de restos de césped y suciedad.

Desmonte el acumulador:

– Siempre que deje desatendido el

aparato para jardín cierto tiempo. – Antes de cambiar la cuchilla. – Antes de limpiar o manipular en el

cortabordes

Guarde el aparato para jardín en un

lugar seguro y seco, fuera del alcance de los niños. No deposite ningún objeto sobre el aparato para jardín.

Como medida de seguridad cambie

aquellas piezas que estén desgastadas o dañadas.

Únicamente deberán emplearse pie-

zas de recambio originales Bosch.

Jamás ponga a funcionar el apara-

to para jardín sin tener montadas las piezas correspondientes.

Indicaciones para el trato óptimo del acumulador

Antes de montar el acumulador

asegúrese de que el aparato para jardín esté desconectado. El monta-

je del acumulador en un aparato para jardín conectado puede causar un accidente.

Solamente utilice los acumulado-

res Bosch previstos para este aparato para jardín. El uso de otro tipo

de acumuladores puede acarrear lesiones e incluso un incendio.

No intente abrir el acumulador. Po-

dría provocar un cortocircuito.

Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de ex-

plosión.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 30 Tuesday, November 8, 2016 12:09 PM

30 | Español

Si no utiliza el acumulador, guárde-

lo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocir-

cuito de los contactos del acumulador puede causar quemaduras o un incendio.

Si el acumulador se daña o usa de

forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los va-

pores pueden llegar a irritar las vías respiratorias.

Únicamente utilice el acumulador

en combinación con su producto Bosch. Solamente así queda protegi-

do el acumulador contra una sobrecarga peligrosa.

Mediante objetos puntiagudos, co-

mo p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se pue-

de generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.

No cortocircuite el acumulador.

Existe el riesgo de explosión.

Proteja el acumulador de la humedad

y del agua.

Únicamente almacene el acumulador

sin exceder el margen de temperatura de –20 °C a 50 °C. P.ej., no deje el acumulador en el coche en verano.

Limpie de vez en cuando las rejillas

de refrigeración del acumulador con un pincel suave, limpio y seco.

Instrucciones de seguridad para cargadores

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no

atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guarde estas instrucciones en un lugar seguro.

Únicamente utilice el cargador si conoce y domina todas sus funciones, o si ha sido instruido al respecto.

Este cargador no está previsto pa-

ra la utilización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos. Este cargador puede ser utilizado por niños desde 8 años y por personas con limitadas capacidades físicas, sensoriales e intelectuales o con falta de experiencia y conocimientos siempre y cuando estén vigilados por una persona responsable de su seguridad o hayan sido instruidos en la utilización segura del cargador y entendido los peligros inherentes. En caso

contrario, existe el peligro de un manejo erróneo y lesiones.

Vigíle a los niños durante la utiliza-

ción, la limpieza y el mantenimiento. Así se asegura, que los niños no

jueguen con el cargador.

Cargue solamente acumuladores

de iones de litio Bosch a partir de una capacidad de 2,0 Ah (desde 3 elementos de acumulador). La

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 31 Tuesday, November 8, 2016 12:09 PM

Español | 31

tensión del acumulador debe corresponder a la tensión de carga de acumuladores del cargador. No cargue baterías no recargables. En

caso contrario existe peligro de incendio y explosión.

No exponga el cargador a la lluvia ni a la humedad. La pene-

tración de agua en el cargador aumenta el riesgo de electrocución.

Solamente cargue acumuladores

de iones de litio Bosch. La tensión del acumulador debe corresponder a la tensión de carga de acumuladores del cargador. En caso contrario

existe peligro de incendio y explosión.

Siempre mantenga limpio el carga-

dor. La suciedad puede comportar un riesgo de electrocución.

Antes de cada utilización verificar

el estado del cargador, cable y enchufe. No utilice el cargador en caso de detectar algún desperfecto. Jamás intente abrir el cargador por su propia cuenta, y solamente hágalo reparar por personal técnico cualificado empleando exclusivamente piezas de repuesto originales. Un cargador, cable y enchufe de-

teriorados comportan un mayor riesgo de electrocución.

No utilice el cargador sobre una ba-

se fácilmente inflamable (p.ej. papel, tela, etc.) ni en un entorno inflamable. Puesto que el cargador se

calienta durante el proceso de carga existe un peligro de incendio.

No obture las rendijas de ventila-

ción del cargador. En caso contrario, el cargador se puede sobrecalentar y dejar de funcionar correctamente.

El enchufe macho de conexión, de-

be ser conectado solamente a un enchufe hembra de las mismas caracteristicas técnicas del enchufe macho en materia.

Símbolos

Los símbolos siguientes le ayudarán a entender las instrucciones de s ervi cio al le erl as. E s im port ant e que ret enga en s u memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aparato para jardín.

Simbología Significado

Utilice guantes de protección

Dirección de movimiento

Dirección de reacción

Peso

Conexión

Desconexión

Acción permitida

Acción prohibida

CLICK!

Sonido perceptible Accesorios/Piezas de recambio

Utilización reglamentaria

El aparato ha sido diseñado para cortar césped y malas hierbas inaccesibles con un cortacésped, cuya altura no exceda 125 mm.

EasyGrassCut 12-230: El aparato no ha sido diseñado para cortar bordes y por tanto no viene equipado para ello.

La utilización reglamentaria está condicionada además a una temperatura ambiente de trabajo entre 0 ° C y 40 °C.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 32 Tuesday, November 8, 2016 12:09 PM

32 | Español

Datos técnicos

Cortabordes EasyGrassCut 12-23 EasyGrassCut 12-230

Nº de artículo Revoluciones en vacío Empuñadura abatible Diámetro de corte Peso según EPTA-Procedure 01:2014

Acumulador

Nº de artículo –2,0 Ah

–2,5 Ah Tensión nominal Capacidad

– 1 607 A35 07N – 1 607 A35 03L

Cargador

Nº de artículo

Corriente de carga Margen admisible de la temperatura de carga Tiempo de carga con una capacidad del acumulador de,

aprox. –1,5 Ah

–2,0 Ah –2,5 Ah

Nº de celdas Peso según EPTA-Procedure 01:2014 Clase de protección

Cargador

Nº de artículo

Corriente de carga Margen admisible de la temperatura de carga Tiempo de carga con una capacidad del acumulador de,

aprox. –1,5 Ah

–2,0 Ah –2,5 Ah

Nº de celdas Peso según EPTA-Procedure 01:2014 Clase de protección Número de serie

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

min min min

kg 0,3 0,3

EU UK

AUS

mA 3000 3 000

°C 0 – 45 0–45

min min min

kg 0,3 0,3

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Iones Li Iones Li

1 607 A35 07N

1 607 A35 03L

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

3 3

/II / II

ver placa de características del aparato para jardín

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2 607 225 133 2 607 225 135 2 607 225 137

2,0 2,5

65 80

105

35 45 65

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 33 Tuesday, November 8, 2016 12:09 PM

Información sobre ruidos y vibraciones

Español | 33

Valores de emisión de ruidos determinados según EN 50636-2-91.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora Nivel de potencia acústica Tolerancia K

¡Utilice unos protectores auditivos!

Nivel total de vibraciones a nes) y tolerancia K determinados según EN 50636-2-91: Nivel de vibraciones generadas a Tolerancia K

(suma vectorial de tres direccio-

Montaje y operación

Objetivo Figura Página

Material que se adjunta Ensamble del mango Montaje de la caperuza protectora

Montaje de la cuchilla Montaje de la empuñadura Recarga del acumulador

Colocar y retirar la batería Control de la cuchilla Cambiar cuchilla Depósito de la cuchilla Conexión/desconexión Instrucciones para la operación Mantenimiento, limpieza y

almacenaje EasyGrassCut 12-23: Ajuste para

recorte de césped/bordes Selección de los accesorios

opcionales

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239

11 239

12 240

13 241

Puesta en marcha

Para su seguridad

 Atención: Desconecte el aparato para j ardín y retire el

acumulador antes de realizar trabajos de ajuste y limpieza.

 Tras la desconexión del cortabordes accionado por

acumulador, la cuchilla continúa en funcionamiento durante algunos segundos. Espere a que se haya detenido el motor/cuchilla antes de efectuar una nueva conexión.

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s

 No vuelva a efectuar una conexión poco después de la

desconexión.

 Se recomienda emplear los elementos de corte autori-

zados por Bosch. La utilización de elementos de corte de otro tipo puede afectar al resultado obtenido en el corte.

72 87 =1

=3,3 =1,5

73 85 =2

=3,3 =1,5

Carga del acumulador

 No utilice un cargador diferente. El cargador adjunto ha

sido especialmente adaptado al acumulador de iones de litio que incorpora el aparato para jardín.

 ¡Preste atención a la tensión de red! La tensión de ali-

mentación deberá coincidir con aquella indicada en la placa de características del cargador. Los cargadores para 230 V pueden funcionar también a 220 V.

El acumulador viene equipado con un control de temperatura que únicamente permite su recarga dentro de un margen de temperatura entre 0 ° C y 45 ° C. De esta manera se consigue una elevada vida útil del acumulador.

Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador de iones de litio va protegido contra altas descargas por “Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar el aparato para jardín: La cuchilla deja de moverse.

ATENCIÓN

to pa ra j ar dí n s e h ub ie s e d esconectado automáticamente.

Ello podría perjudicar al acumulador.

No mantenga accionado el interruptor de conexión/desconexión si el apara-

Proceso de carga

Una vez conectado el cargador a la red, el proceso de c arga comienza nada más insertar entonces el acumulador en el cargador.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 34 Tuesday, November 8, 2016 12:09 PM

34 | Español

Gracias al inteligente procedimiento de carga utilizado, el estado de carga del acumulador es detectado automáticamente, y es recargado con la corriente de carga óptima de ac uerdo a su temperatura y tensión.

Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador.

Observación: El proceso de carga solamente puede llevarse a cabo si la temperatura del acumulador se encuentra de ntro del campo admisible, ver apartado “Datos técnicos”.

Indicador intermitente de carga del acumulador

El proceso de carga es señalizado mediante el parpadeo del indicador de carga del acumulador.

Si no está montado ningún acumulador, la luz permanente del indicador de carga del acumulador, señaliza que el enchufe está conectado a la red y que el cargador se encuentra en disposición de funcionamiento.

Indicaciones para la carga

En ca so de e fe ct ua r r eca rg as co nti nu as o m uy seg ui da s p ued e que llegue a calentarse el cargador. Ello no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.

Indicador de carga del acumulador con luz permanente

La luz permanente del indicador de carga del acumulador señaliza que el acumulador está completamente car-

acumulador se encuentra fuera del campo admisible para poder cargarlo. En el momento de alcanz arse la temperatura admisible se comienza a recargar el acumulador.

gado o bien que la temperatura del

Localización de fallos

d.c.

Síntomas Posible causa Solución

La caperuza protectora no puede pasarse por encima del plato de corte

El cortabordes no funciona Acumulador descargado Cargar el acumulador, ver también “Indi-

El cortabordes funciona de forma intermitente

Sobrecarga del aparato para jardín Césped demasiado alto Cortar de forma escalonada El aparato para jardín no corta Cuchilla dañada Cambiar cuchilla Fuertes vibraciones Cuchilla dañada Cambiar cuchilla

Montaje incorrecto Retire el plato de cor te y vuelva a montar

Acumulador demasiado frío o caliente Dejar que se caliente/e nfríe el acumula-

Cableado interior de la máquina defectuoso

Interruptor de conexión/desconexión defectuoso

la caperuza protectora

caciones para la carga”

dor Acudir al servicio técnico

Acudir al servicio técnico

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 35 Tuesday, November 8, 2016 12:09 PM

Español | 35

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato para jardín.

España

Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511

México

Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com

Perú

Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332

Chile

Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: (02) 2405 5500

Ecuador

Robert Bosch Sociedad Anonima Ecuabosch Av. Las Monjas nº 10 y Carlos J. Arosamena Guayaquil – Ecuador Tel. (04) 220 4000 Email: atencion.cliente@ec.bosch.com

Transporte

Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el envío por terceros (p. e j., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias espe ciales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las p rescripciones adicionales que pudieran existir al respecto en su país.

Eliminación

¡No arroje los aparatos para jardín, ni los cargadores, ni los acumuladores o pilas a la basura!

Sólo para los países de la UE:

Los aparatos eléctricos y electrónicos inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2012/19/EU y 2006/66/CE, respectivamente.

Los acumuladores /pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97

Acumuladores/pilas:

Iones de Litio:

Observe las indicaciones comprendidas en el apartado “Transporte”.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encu entra sobre la placa de características del producto/fabricado.

Bosch Power Tools F 016 L81 542 | (8.11.16)

d.c.

OBJ_BUCH-2510-004.book Page 36 Tuesday, November 8, 2016 12:09 PM

36 | Português

Português

Indicações de segurança Atenção! Leia atentamente as se-

guintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.

Observe que as pessoas ao redor não possam ser feridas por objetos catapultados para longe.

Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar.

Descrição dos pictogramas

Indicação geral de perigos.

Leia atentamente estas instruções de serviço.

Observe que as pessoas ao redor não possam ser feridas por objetos catapultados para longe. Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar.

a.c.

Não aplicável.

Retirar o acumulador antes de executar tarefas de ajuste ou de

limpeza no aparelho de jardinagem ou se o aparelho de jardinagem permanecer sem vigilância durante um longo tempo.

Usar óculos de proteção e pro-

tetor auricular.

Não trabalhar na chuva e não

deixar o aparador de relva ao ar

livre na chuva.

Operação

Este aparelho de jardim não deve ser

usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho.

Jamais permitir que crianças ou pes-

soas não familiarizadas com as instruções utilizem o aparador de sebes. É possível que diretivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparador deverá ser guardado em local inacessível para crianças.

Nunca use o aparador se faltarem co-

berturas ou dispositivos de proteção ou se estes estiverem danificados ou se não estiverem corretamente posicionados.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 37 Tuesday, November 8, 2016 12:09 PM

Português | 37

Após um golpe, deverá controlar se o

aparelho apresenta desgastes ou danos e se necessário deixar que seja reparado antes da próxima utilização.

Não utilizar o aparelho de jardinagem

se estiver fatigado ou doente, sob a influência de drogas, álcool ou medicamentos.

Devem ser usadas calças longas e pe-

sadas, sapatos e luvas firmes. Não usar roupas largas, jóias, calças curtas, sandalhas nem trabalhe de pés descalços. Amarre o cabelo longo acima da altura do ombro, para evitar que se enganchem em peças móveis.

Devem ser usados óculos de prote-

ção auricular para operar o aparelho de jardim.

Manter sempre uma posição firme e o

equilíbrio. Não se esforce demais.

Jamais trabalhar com aparador en-

quanto pessoas, especialmente crianças, ou animais e estiverem ao redor.

O operador ou o utilizador é respon-

sável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.

Aguardar, até a lâmina em rotação

para completamente, antes de tocá-la. Após desligar o motor, a lâmina continua a girar e pode causar lesões.

Só trabalhe à luz do dia ou com boa

iluminação artificial.

Em condições climáticas desfavorá-

veis, especialmente em caso de uma tempestade, não deverá trabalhar com o aparador de relvas.

A utilização do aparador em relva mo-

lhada reduz a potência de trabalho.

Desligar o aparador ao transportá-lo

da/para a superfície de trabalho.

Só ligar o aparelho de jardim se as

mãos e os pés estiverem suficientemente afastados das lâminas de corte.

As mãos e os pés não devem se apro-

ximar dos elementos de corte em rotação.

Remover o acumulador antes de

substituir a lâmina.

Jamais utilize elementos de corte me-

tálicos para este aparador.

O aparador requer um controlo e uma

manutenção em intervalos regulares.

O aparador só deve ser reparado por

oficinas de serviço autorizadas.

Assegure-se sempre de que as aber-

turas de ventilação estejam livres de restos de relva.

Remover o acumulador:

– sempre que deixar o aparelho de

jardim sem vigilância durante al-

gum tempo – antes de substituir a lâmina – antes de limpar, ou antes de traba-

lhos no aparador

Guardar o aparelho de jardim em lu-

gar seguro, seco e fora do alcance das crianças. Não colocar objetos em cima do aparelho de jardim.

Por precaução deverá substituir as

peças gastas ou danificadas.

Assegure-se de que as peças substi-

tuídas sejam da Bosch.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 38 Tuesday, November 8, 2016 12:09 PM

38 | Português

Jamais operar o aparelho de jardi-

nagem sem que as respectivas peças estejam montadas.

Indicações sobre o manuseio ideal do acumulador

Assegure-se de que o aparelho de

jardinagem esteja desligado antes de colocar o acumulador. A introdu-

ção de um acumulador num aparelho de jardinagem ligado pode levar a acidentes.

Só devem ser utilizados acumula-

dores Bosch previstos para este aparelho de jardinagem. A utiliza-

ção de outros acumuladores pode levar a lesões e perigo de incêndio.

Não abrir o acumulador. Há risco de

um curto-circuito.

Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há

risco de explosão.

Manter o acumulador que não está

sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contactos. Um curto-cir-

cuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.

Em caso de danos e de utilização in-

correta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores

irritem as vias respiratórias.

Só utilizar o acumulador junto com

o seu produto Bosch. Só assim é que o seu acumulador estará protegido contra perigosa sobrecarga.

Os objetos afiados como, p. ex.,

pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem

causar um curto-circuito interno e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer.

Não curto-circuitar o acumulador.

Há risco de explosão.

Proteger o acumulador contra humi-

dade e água.

Sempre guardar o acumulador a uma

temperatura de –20 ° C a 50 °C. Por exemplo, não deixe o acumulador dentro do automóvel no verão.

Limpar de vez em quando as abertu-

ras de ventilação do acumulador com um pincel macio, limpo e seco.

Indicações de segurança para carregadores

Devem ser lidas todas as indicações de advertência e todas as instruções. O des-

respeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem estas instruções.

Só utilizar o carregador se puder avaliar exatamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respetivamente instruído.

Este carregador não pode ser utili-

zado por crianças e pessoas com capacidades físicas, sensoriais ou

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 39 Tuesday, November 8, 2016 12:09 PM

Português | 39

mentais reduzidas, ou com insuficiente experiência e conhecimentos. Este carregador pode ser utilizado por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam supervisionadas ou recebam instruções acerca da utilização segura do carregador e dos perigos provenientes do mesmo. Caso contrário

há perigo de operação errada e ferimentos.

Vigie as crianças durante a utiliza-

ção, a limpeza e a manutenção.

Desta forma garante que nenhuma criança brinca com o carregador.

Carregue apenas acumuladores de

lítio Bosch a partir de uma capacidade de 2,0 Ah (a partir de 3 células de acumulador). A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Não carregue baterias não recarregáveis. Caso con-

trário, existe perigo de incêndio e explosão.

Manter o carregador afastado de chuva ou humidade. A infil-

tração de água num carregador aumenta o risco de choque elétrico.

Carregar apenas acumuladores de

lítio Bosch. A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Caso contrário, existe perigo

de incêndio e explosão.

Manter o carregador limpo. Há ris-

co de choque elétrico devido a sujidade.

Antes de cada utilização é necessá-

rio verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas

danificados aumentam o risco de um choque elétrico.

Não operar o carregador sobre uma

base facilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incên-

dio devido ao aquecimento do carregador durante o carregamento.

Não cubra as ranhuras de ventila-

ção do carregador. Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada do aparelho de jardinagem.

Símbolo Significado

Usar luvas de proteção

Direção do movimento

Direção da reação

Peso

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 40 Tuesday, November 8, 2016 12:09 PM

40 | Português

Símbolo Significado

Ligar

Desligar

Ação permitida

Ação proibida

CLICK!

Nítido ruído Acessórios/peças sobressalentes

Utilização conforme as disposições

O aparelho é destinado para cortar relva e ervas daninhas com uma altura de até 125 mm, que não podem ser alcançadas pelo corta-relvas.

EasyGrassCut 12-230: O aparelho não é destinado para cortar cantos, pois não está equipado para esta aplicação.

A utilização conforme as disposições refere-se a uma temperatura ambiente entre 0 ° C e 40 ° C.

Dados técnicos

Aparador de relva EasyGrassCut 12-23 EasyGrassCut 12-230

N.° do produto N.° de rotações em ponto morto Punho ajustável Diâmetro de corte Peso conforme EPTA-Procedure 01:2014

Acumulador

N.° do produto –2,0 Ah

–2,5 Ah Tensão nominal Capacidade

– 1 607 A35 07N – 1 607 A35 03L

Carregador

N.° do produto

Corrente de carga Faixa de temperatura de carga admissível Tempo de carga com capacidade do acumulador, aprox.

–1,5 Ah –2,0 Ah –2,5 Ah

Número de elementos do acumulador Peso conforme EPTA-Procedure 01:2014 Classe de proteção

rpm 10 500 10 500

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

min min min

kg 0,3 0,3

3 600 HA8 1.. 3 600 HA8 1..

 

Li-Iões Li-Iões

1 607 A35 07N

1 607 A35 03L

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2,0 2,5

65 80

105

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 41 Tuesday, November 8, 2016 12:09 PM

Português | 41

Aparador de relva EasyGrassCut 12-23 EasyGrassCut 12-230

Carregador

N.° do produto

Corrente de carga Faixa de temperatura de carga admissível Tempo de carga com capacidade do acumulador, aprox.

–1,5 Ah –2,0 Ah –2,5 Ah

Número de elementos do acumulador Peso conforme EPTA-Procedure 01:2014 Classe de proteção Número de série

EU UK

AUS

mA 3000 3 000

°C 0 – 45 0–45

min min min

kg 0,3 0,3

veja a placa de características do aparelho de jarginagem

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

3 3

/II / II

2 607 225 133 2 607 225 135 2 607 225 137

Informação sobre ruídos/vibrações

35 45 65

Os valores de emissão de ruído determinados de acordo com EN 50636-2-91.

O nível de ruído avaliado A, do aparelho, é tipicamente de: nível de pressão acústica nível de potência acústica incerteza K

Usar proteção auricular!

Totais valores de oscilações a reções) e incerteza K averiguada conforme EN 50636-2-91: Valor de emissão de oscilações a Incerteza K

(soma dos vetores de três di-

Montagem de funcionamento

Meta de ação Figura Página

Volume de fornecimento Juntar a haste Montagem da cobertura de protec-

ção Montar as lâminas de corte

Montar o punho Carregar o acumulador

Introduzir e retirar a bateria Verificar as lâminas Substituir a lâmina Armazenamento da lâmina Ligar e desligar Indicações de trabalho

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s

Meta de ação Figura Página

Manutenção, limpeza e armazenamento

EasyGrassCut 12-23: Comutar entre corte da relva/corte de bordas

Selecionar acessórios

72 87 =1

=3,3 =1,5

73 85 =2

=3,3 =1,5

11 239

12 240 13 241

Colocação em serviço

Para sua segurança

 Atenção: Desligar o aparelho de jardinagem e remover

o acumulador, antes de realizar trabalhos de ajuste ou de limpeza.

 A lâmina de corte ainda continua a funcionar durante

alguns segundos após desligar o aparador de relva sem fio. Aguardar até o motor/a lâmina de corte estar parada, antes de ligar novamente.

 Não desligar e religar repetidamente em curto espaço

de tempo.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 42 Tuesday, November 8, 2016 12:09 PM

42 | Português

 É recomendável a utilização de elementos de corte ho-

mologados pela Bosch. O resultado de corte pode ser diferente com outros elementos de corte.

Carregar o acumulador

 Não utilizar outro carregador. O carregador fornecido

está adaptado ao acumulador de iões de lítio montado no seu aparelho de jardim.

 Observar a tensão de rede! A tensão da fonte de corrente

deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.

O acumulador está equipado com uma monitorização de temperatura que só permite uma carga na faixa de temperatura entre 0 °C e 45 ° C. Desta forma é alcançada uma alta vida útil do acumulador.

Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

A “Electronic Cell Protection (ECP)” protege o acumulador de iões de lítio contra descarga total. O aparelho de jardim é desligado através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A lâmina de corte não se movimenta mais.

Não continuar a premir o interruptor de ligar-desligar após o desligamento

automático do aparelho de jardim. O acumulador pode ser

danificado.

Processo de carga

O processo de carga começa assim que a ficha de rede do carregador for introduzida na tomada e o acumulador for em seguida colocado no carregador.

Com o processo de carga inteligente, o estado de carga do acumulador é reconhecido automaticamente e o acumulador é carregado de acordo com a temperatura e com a tensão do acumulador, com a corrente de carga ideal.

Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante a arrecadação no carregador.

Nota: O processo de carga só pode ser realizado se a temperatura do acumulador estiver dentro da faixa de temperatura de carga admissível, veja trecho “Dados técnicos”.

Luz intermitente de indicação da carga do acumulador

Luz permanente de indicação da carga do acumulador

mulador está além da faixa de temperatura de carga admissível e, portanto, não pode ser carregado. O acumulador será carregado logo que a faixa de temperatura admissível for alcançada.

Quando o acumulador não está introduzido, a Luz permanen- te da indicação de carga do acumulador sinaliza que a ficha de rede está introduzida na tomada e que o carregador está pronto para funcionar.

Indicações para carregar

No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto no entanto não tem importância e não apresenta qualquer defeito técnico do carregador.

Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído.

O processo de carga é sinalizado pelo Pis- car da indicação de carga do acumulador.

A Luz permanente da indicação de carga do acumulador sinaliza que o acumulador está completamente carregado ou que a temperatura do acu-

Busca de erros

d.c.

Sintomas Possível causa Solução

A cobertura de proteção não pode ser puxada sobre o prato de corte

O aparador de relva não funciona Carregar o acumulador Carregar o acumulador, veja também as

F 016 L81 542 | (8.11.16) Bosch Power Tools

Montagem incorreta Remover o prato de corte e montar no-

vamente a cobertura de proteção

“Instruções para carregar”

Acumulador muito frio/muito quente Permitir que o acumulador se aqueça/

arrefeça

OBJ_BUCH-2510-004.book Page 43 Tuesday, November 8, 2016 12:09 PM

Sintomas Possível causa Solução

O aparador de relva funciona com interrupções

Aparelho de jardim sobrecarregado Relva alta demais Cortar em etapas O aparelho de jardinagem não corta Lâmina danificada Substituir a lâmina Elevadas vibrações Lâmina danificada Substituir a lâmina

A cablagem interna do aparelho de jardinagem está com defeito

Interruptor de ligar-desligar com defeito Dirija-se a uma oficina de serviço pós-

Dirija-se a uma oficina de serviço pósvenda

venda

Italiano | 43

Serviço pós-venda e consultoria de aplicação

www.bosch-garden.com

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do aparelho de jardim.

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096

Brasil

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto

Transporte

Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos aparelhos elétricos e eletrónicos velhos e conforme a diretiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes devem ser recolhidos separada-

mente e conduzidos a uma reciclagem ecológica.

Acumuladores/pilhas:

Iões de lítio:

Observar as indicações no capítulo “Transporte”.

Sob reserva de alterações.

Italiano

Norme di sicurezza Attenzione! Leggere attentamente le

istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo dell’apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura.

Descrizione dei simboli

Allarme generale di pericolo.

Eliminação

Não deitar os aparelhos de jardinagem, carregadores e acumuladores/pilhas no lixo doméstico!

Bosch Power Tools F 016 L81 542 | (8.11.16)

Leggere le istruzioni d’uso.

OBJ_BUCH-2510-004.book Page 44 Tuesday, November 8, 2016 12:09 PM

44 | Italiano

Attenzione a non mettere in pericolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.

Avvertenza: Tenere una distanza di sicurezza dall’apparecchio per il giardinaggio se lo stesso sta lavorando.

a.c.

Non applicabile.

d.c.

Prima di effettuare interventi di regolazione o pulizia sull’appa-

recchio per il giardinaggio oppure se lo stesso rimane per un periodo di tempo incustodito estrarre sempre la batteria ricaricabile.

Portare protezione per l’udito e

occhiali di protezione.

Non tagliare l’erba sotto la piog-

gia e non lasciare il tosaerba a fi-

lo all’aperto quando piove.

Prestare attenzione affinché le persone che si trovano nelle vicinanze non vengano ferite da corpi estranei lanciati o fatti volare per aria.

Avvertenza: Tenere una distanza di sicurezza dall’apparecchio per il giardinaggio se lo stesso sta lavorando.

Impiego

Questo apparecchio per il giardinag-

gio non è destinato all’uso da parte di persone (bambini compresi) con ca-

pacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all’uso dell’apparecchio per il giardinaggio da parte di una persona responsabile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l’apparecchio per il giardinaggio.

Non permettere a bambini oppure a

persone che non abbiano preso visione delle presenti istruzioni di utilizzare il tosaerba a filo. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all’età dell’operatore. Se il tosaerba a filo non viene impiegato, conservarlo fuori della portata dei bambini.

Non utilizzare mai il tosaerba a filo

con coperture oppure dispositivi di protezione assenti o danneggiati oppure se gli stessi non sono posizionati correttamente.

Prima di ogni impiego e dopo un urto

controllare l’apparecchio per il giardinaggio in merito ad usura o danneggiamenti e, se necessario, farlo riparare.

Non utilizzare l’apparecchio per il

giardinaggio in caso di stanchezza o di malattia oppure sotto l’effetto di bevande alcoliche, droghe o medicinali.

Indossare pantaloni lunghi e pesanti,

scarpe robuste e guanti. Non indossare vestiti larghi, gioielli, calzoni corti, sandali oppure lavorare a piedi nudi. Legare capelli lunghi oltre l’altezza delle spalle per evitare che possano impigliarsi nelle parti mobili.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 45 Tuesday, November 8, 2016 12:09 PM

Italiano | 45

Portare occhiali di protezione e

protezione per l’udito quando si utilizza l’apparecchio per il giardinaggio.

Avere cura di tenere una posizione

stabile e di mantentere sempre l’equilibrio. Non affaticarsi troppo.

Non utilizzare mai il tosaerba a filo

quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.

L’operatore o l’utente è responsabile

degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.

Prima di toccarlo con le mani, atten-

dere prima che la lama di taglio in rotazione si sia fermata completamente. La lama di taglio continua a ruotare dopo lo spegnimento del motore e può provocare incidenti.

Procedere alla tosatura dell’erba so-

lamente di giorno o con una buona illuminazione artificiale.

Con cattive condizioni meteorologi-

che, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba a filo.

L’impiego del tosaerba a filo nell’erba

bagnata riduce la prestazione operativa.

Spegnere il tosaerba a filo quando le

stesso viene trasportato sulla/dalla zona di operazione.

Accendere l’apparecchio per il giardi-

naggio solo quando mani e piedi sono sufficientemente lontani dalle lame da taglio.

Non avvicinare mai le mani ed i piedi

agli elementi di taglio rotanti.

Prima della sostituzione della lama ri-

muovere la batteria ricaricabile.

Non utilizzare mai elementi di taglio

metallici per questo tosaerba a filo.

Controllare regolarmente il tosaerba

a filo ed eseguire la manutenzione prevista.

Il tosaerba a filo può essere riparato

esclusivamente da Officine Service autorizzate.

Accertarsi sempre che le feritoie di

ventilazione siano completamente libere da resti di erba.

Rimozione della batteria ricaricabile:

– ogniqualvolta l’apparecchio per il

giardinaggio viene lasciato incusto-

dito per un po’ di tempo – prima della sostituzione della lama – prima della pulizia oppure prima di

eseguire dei lavori al tosaerba

Conservare l’apparecchio per il giar-

dinaggio in un luogo sicuro ed asciutto, fuori dalla portata dei bambini. Non mettere nessun altro oggetto sull’apparecchio per il giardinaggio.

A titolo di sicurezza, sostituire le parti

usurate o danneggiate.

Accertarsi che le parti di ricambio

montate siano approvate da Bosch.

Non mettere mai in funzione l’ap-

parecchio per il giardinaggio senza che siano montate le relative parti.

Indicazioni per l’uso ottimale della batteria ricaricabile

Assicurarsi che l’apparecchio per il

giardinaggio sia spento prima di inserire la batteria ricaricabile. L’in-

serimento di una batteria ricaricabile

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 46 Tuesday, November 8, 2016 12:09 PM

46 | Italiano

in un apparecchio per il giardinaggio acceso può causare incidenti.

Utilizzare esclusivamente batterie

ricaricabili Bosch previste per questo apparecchio per il giardinaggio.

L’impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d’incendio.

Non aprire la batteria. Vi è il pericolo

di un corto circuito.

Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste pericolo di

esplosione.

Non avvicinare batterie non utiliz-

zate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti

delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.

In caso di difetto e di uso improprio

della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie re-

spiratorie.

Utilizzare la batteria ricaricabile

esclusivamente insieme al prodotto Bosch. Solo in questo modo la bat-

teria ricaricabile viene protetta da sovraccarico pericoloso.

Se si usano oggetti appuntiti, come

ad es. chiodi o un cacciavite, oppure se si esercita forza dall’esterno, la batteria ricaricabile può danneggiarsi. Può verificarsi un cortocircui-

to interno e la batteria può incendiarsi, emettere fumo, esplodere o surriscaldarsi.

Non mettere la batteria ricaricabile

in corto circuito. Vi è concreto pericolo di esplosione!

Proteggere la batteria ricaricabile da

umidità ed acqua.

Conservare la batteria ricaricabile

esclusivamente nel campo di temperatura da –20 ° C fino a 50 ° C. Non lasciare la batteria ricaricabile p.es. in estate nell’automobile.

Pulire di tanto in tanto le fessure di

ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Indicazioni di sicurezza per caricabatteria

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di manca-

to rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Custodire accuratamente le presenti istruzioni.

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 47 Tuesday, November 8, 2016 12:09 PM

Italiano | 47

Il presente caricabatteria non è

previsto per l’utilizzo da parte di bambini, persone con limitate capacità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza. Il presente caricabatteria può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorvegliati da una persona responsabile della loro sicurezza o siano stati istruiti in merito all’impiego sicuro del caricabatteria e ai relativi pericoli. In caso contrario sussiste il ri-

schio di utilizzo errato e di lesioni.

Sorvegliare i bambini durante l’uti-

lizzo e le operazioni di pulizia e manutenzione. In questo modo si può

evitare che i bambini giochino con il caricabatteria.

Ricaricare esclusivamente batterie

al litio Bosch a partire da 2,0 Ah di capacità (celle a partire da 3). La tensione della batteria dovrà corrispondere alla tensione di carica del caricabatteria. Non effettuare la ricarica su batterie non ricaricabili.

In caso contrario, sussiste pericolo di incendio ed esplosione.

Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di

acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche.

Ricaricare esclusivamente batterie

al litio Bosch. La tensione della batteria deve essere adatta alla tensione di ricarica batteria del caricabatteria. Sussiste pericolo di

incendio ed esplosione.

Avere cura di mantenere il carica-

batteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica.

Prima di ogni impiego controllare il

caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie

per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica.

Non utilizzare il caricabatteria su

basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del ri-

scaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio.

Non coprire le feritoie di aerazione

del caricabatteria. In caso contrario, il caricabatteria potrebbe surriscaldarsi, con conseguenti problemi di funzionamento.

Simboli

I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d’uso. Memorizzare i simboli ed il loro significato. L’interpretazione corretta dei simboli contribuisce ad un utilizzo migliore e più sicuro dell’apparecchio per il giardinaggio.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 48 Tuesday, November 8, 2016 12:09 PM

48 | Italiano

Simbolo Significato

Mettere i guanti di protezione

Direzione di movimento

Direzione di reazione

Peso

Accensione

Spegnimento

Operazione permessa

Simbolo Significato

Operazione vietata

CLICK!

Rumore percettibile Accessori opzionali/pezzi di ricambio

Uso conforme alle norme

L’apparecchio è idoneo per il taglio di erba ed erbacce, che non possono essere raggiunte dal tosaerba, fino ad un’altezza di 125 mm.

EasyGrassCut 12-230: L’apparecchio non è idoneo per il taglio dei bordi in quanto lo stesso non è equipaggiato per questo impiego.

L’uso corretto si riferisce ad una temperatura ambientale tra 0°C e 40°C.

Dati tecnici

Tosaerba EasyGrassCut 12-23 EasyGrassCut 12-230

Codice prodotto Numero di giri a vuoto Impugnatura regolabile Diametro del taglio Peso in funzione della EPTA-Procedure 01:2014

Batteria ricaricabile

Codice prodotto –2,0 Ah

–2,5 Ah Tensione nominale Autonomia

– 1 607 A35 07N – 1 607 A35 03L

Stazione di ricarica

Codice prodotto

Corrente di carica mA 1500 1 500 Campo ammesso di temperatura di ricarica Tempo di ricarica con autonomia batteria ricaricabile, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Numero degli elementi della batteria ricaricabile Peso in funzione della EPTA-Procedure 01:2014 Classe di sicurezza

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

EU UK AU

°C 0– 45 0–45

min min min

kg 0,3 0,3

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Ioni di litio Ioni di litio

1 607 A35 07N

1 607 A35 03L

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2,0 2,5

65 80

105

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 49 Tuesday, November 8, 2016 12:09 PM

Italiano | 49

Tosaerba EasyGrassCut 12-23 EasyGrassCut 12-230

Stazione di ricarica

Codice prodotto

Corrente di carica Campo ammesso di temperatura di ricarica Tempo di ricarica con autonomia batteria ricaricabile, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Numero degli elementi della batteria ricaricabile 3 3 Peso in funzione della EPTA-Procedure 01:2014 Classe di sicurezza Numero di serie

EU UK

AUS

mA 3000 3 000

°C 0 – 45 0–45

min min min

kg 0,3 0,3

vedi targhetta del tipo sull’apparecchio per il giardinaggio

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

/II / II

2 607 225 133 2 607 225 135 2 607 225 137

Informazioni sulla rumorosità e sulla vibrazione

35 45 65

Valori di emissione acustica rilevati conformemente a EN 50636-2-91.

Il livello di rumore stimato A dell’apparecchio ammonta normalmente a: Livello di pressione acustica Livello di potenza sonora Incertezza della misura K

Usare la protezione acustica!

Valori complessivi di oscillazione a tre direzioni) e incertezza della misura K misurati conformemente alla norm EN 50636-2-91: Valore di emissione oscillazione a Incertezza della misura K

(somma vettoriale delle

Montaggio ed uso

Scopo dell’operazione Figura Pagina

Volume di fornitura Riassemblaggio dell’asta Montaggio della cuffia di protezione

Montaggio della lama da taglio Montaggio dell’impugnatura Ricarica della batteria

Inserimento e rimozione della batteria

Controllo della lama Sostituzione della lama Custodia della lama Accensione/spegnimento Indicazioni operative

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s

Scopo dell’operazione Figura Pagina

Manutenzione, pulizia e magazzinaggio

EasyGrassCut 12-23: Trasformazione tosaerba a filo/tagliabordi

Selezione accessori

72 87 =1

=3,3 =1,5

73 85 =2

=3,3 =1,5

11 239

12 240 13 241

Messa in funzione

Per la Vostra sicurezza

 Attenzione: Prima di effettuare interventi di regolazio-

ne o pulizia spegnere l’apparecchio per il giardinaggio ed estrarre sempre la batteria ricaricabile.

 Una volta spento il tosaerba a batteria, la lama di taglio

continua a girare per alcuni secondi. Prima di riaccendere nuovamente il tosaerba a batteria, attendere che il motore e la lama di taglio si siano fermati completamente.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 50 Tuesday, November 8, 2016 12:09 PM

50 | Italiano

 Non avviare nuovamente la macchina subito dopo aver-

la disinserita.

 Si consiglia l’impiego di elementi di taglio omologati

dalla Bosch. In caso di altri elementi di taglio è possibile che il risultato di taglio sia differente.

Caricare la batteria

 Non utilizzare un’altra stazione di ricarica. La stazione

di ricarica fornita in dotazione è adatta alla batteria ricaricabile agli ioni di litio montata nell’apparecchio per il giardinaggio.

 Osservare la tensione di rete! La tensione della rete deve

corrispondere a quella indicata sulla stazione di ricarica. Stazioni di ricarica previste per l’uso con 230 V possono essere azionate anche a 220 V.

La batteria ricaricabile è dotata di un sensore per il controllo della temperatura che permette operazioni di ric arica solo entro un campo di temperatura tra 0 ° C e 45 ° C. In questo modo si permette di raggiungere una lunga durata della batteria.

Nota bene: La batteria ricaricabile viene fornita parzia lmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile Li-Ion è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento totale. In caso di batteria scarica, l’apparecchio per il giardinaggio si spegne tramite un interruttore automatico. La lama da taglio non si muove più.

Dopo lo spegnimento automatico dell’apparecchio per il giardinaggio

non continuare a premere l’interruttore di avvio/arresto.

La batteria ricaricabile potrebbe venir danneggiata.

Operazione di ricarica

L’operazione di ricarica inizia non appena la spina di rete viene inserita nella presa per la corrente e la batteria viene inserita nella sede di ricarica.

Grazie all’intelligente procedimento di ricarica, lo stato di ricarica della batteria viene riconosciuto automaticamente e l’operazione di ricarica avviene con la rispettiva ottimale corrente di carica in base alla temperatura della batteria e della tensione.

Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che in caso di deposito nella stazione di ricarica resta sempre completamente carica.

Nota bene: L’operazione di ricarica è possibile solo se la temperatura della batteria è nell’ ambito del campo ammesso di temperatura di ricarica, vedere paragrafo «Dati tecnici».

Led indicatore di carica della batteria ad intermittenza

Led indicatore di carica della batteria sempre acceso

la batteria ricaricabile si trova al di fuori del campo della temperatura di ricarica ammesso e che per questo motivo non può essere ricaricata. Non appena si raggiunge il campo di temperatura ammesso, inizia di nuovo l’operazione di ricarica della batteria.

Quando la batteria ricaricabile non è inserita, la luce continua del led indicatore di carica della batteria sta ad indica re che la spina di collegamento alla rete è inserita nella presa di alimentazione e che la stazione di ricarica è pronta per l’esercizio.

Istruzioni per la ricarica

In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzioni, la stazione di ricarica si può riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica.

Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la ba tteria ricaricabile dovrà essere sostituita.

L’operazione di ricarica viene segnalata attraverso lampeggi a ritmo alternato del led indicatore di carica della batteria.

La luce continua del led indicatore di carica della batteria segnala che la batteria ricaricabile è completamente carica oppure che la temperatura del-

Individuazione dei guasti e rimedi

d.c.

Problema Possibili cause Rimedi

La calotta di protezione non può essere tirata sopra il disco portalama

Il tosaerba non funziona Batteria scaricata Caricare la batteria, vedere anche le

F 016 L81 542 | (8.11.16) Bosch Power Tools

Montaggio errato Rimuovere il disco di taglio e montare di

nuovo la cuffia di protezione

«Istruzioni per la ricarica»

Batteria troppo fredda/troppo calda Riscaldare/raffreddare la batteria

OBJ_BUCH-2510-004.book Page 51 Tuesday, November 8, 2016 12:09 PM

Problema Possibili cause Rimedi

Il tosaerba funziona con interruzioni Cablaggio interno dell’apparecchio per il

Apparecchio per il giardinaggio sovraccarico

L’apparecchio per il giardinaggio non taglia

Vibrazioni piú forti Lama danneggiata Sostituzione della lama

giardinaggio difettoso Interruttore di avvio/arresto difettoso Contattare il centro assistenza clienti Erba troppo alta Tagliare in diverse fasi

Lama danneggiata Sostituzione della lama

Contattare il centro assistenza clienti

Italiano | 51

Assistenza clienti e consulenza impieghi

www.bosch-garden.com

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell’apparecchio per il giardinaggio.

Italia

Officina Elettroutensili Robert Bosch S.p.A. Corso Europa 2/A 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com

Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batt erie ricaricabili possono essere trasportate su strada tramite l’utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricor rere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell’imballo. Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

Smaltimento

Non gettare apparecchi per il giardinaggio, stazioni di ricarica e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE le apparecchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separata-

mente ed essere inviate ad una riutilizzazione ecologica. Per le batterie ricaricabili/le batterie non funzionanti rivolger-

si al Consorzio:

Italia

Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG 3752 Wimmis BE

Batterie ricaricabili/Batterie:

Ioni di litio:

Osservare le istruzioni riportate nel paragrafo «Trasporto».

Con ogni riserva di modifiche tecniche.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 52 Tuesday, November 8, 2016 12:09 PM

52 | Nederlands

Nederlands

Veiligheidsvoorschriften Let op! Lees de volgende voorschrif-

ten zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het tuingereedschap. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanneer het werkt.

Verklaring van de pictogrammen

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanneer het werkt.

a.c.

Niet van toepassing.

d.c.

Verwijder de accu uit het tuingereedschap vóór instel- of reinigingswerkzaamheden aan het gereedschap of wanneer het enige tijd onbeheerd blijft.

Draag een gehoorbescherming en een veiligheidsbril.

Trim niet in de regen. Laat de trimmer niet in de regen staan.

Bediening

Dit tuingereedschap is er niet voor

bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zij van deze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuingereedschap spelen.

Laat de trimmer nooit gebruiken door

kinderen of door personen die deze voorschriften niet gelezen hebben. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar de trimmer buiten bereik van kinderen als deze niet wordt gebruikt.

Gebruik de trimmer nooit met ontbre-

kende of beschadigde afdekkingen of veiligheidsvoorzieningen of als deze niet juist gepositioneerd zijn.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 53 Tuesday, November 8, 2016 12:09 PM

Nederlands | 53

Controleer het tuingereedschap vóór

gebruik en na een slag op slijtage en beschadigingen en laat het indien nodig repareren.

Gebruik het tuingereedschap niet

wanneer u moe of ziek bent of onder invloed staat van alcohol, drugs of medicijnen.

Draag een lange, niet te dunne broek,

stevige schoenen en werkhandschoenen. Draag geen wijde kleding, sieraden, korte broek of sandalen en werk niet op blote voeten. Bind lang haar bijeen boven schouderhoogte om vastraken in bewegende delen te voorkomen.

Draag een veiligheidsbril en ge-

hoorbescherming terwijl u het tuingereedschap bedient.

Zorg ervoor dat u stevig staat en in

evenwicht blijft. Voorkom oververmoeidheid.

Gebruik de trimmer nooit dicht in de

buurt van personen, in het bijzonder kinderen, en huisdieren.

De bediener of gebruiker is verant-

woordelijk voor ongevallen, persoonlijk letsel of schade aan het eigendom van anderen.

Wacht tot het ronddraaiende mes

volledig tot stilstand gekomen is voordat u het aanraakt. Het mes draait na het uitschakelen van de motor nog en kan letsel veroorzaken.

Werk alleen bij daglicht of goed

kunstlicht.

Bij slechte weersomstandigheden, in

het bijzonder bij opkomend onweer niet met de trimmer werken.

Het gebruik van de trimmer in nat

gras vermindert de arbeidscapaciteit.

Schakel de trimmer uit voordat deze

van of naar het te bewerken oppervlak wordt verplaatst.

Schakel het tuingereedschap pas in

als uw handen en voeten ver genoeg van de snijmessen verwijderd zijn.

Kom met uw handen en voeten niet in

de buurt van de ronddraaiende snijelementen.

Verwijder de accu voordat u het mes

verwijdert.

Gebruik nooit metalen snijelementen

voor deze trimmer.

Controleer de trimmer regelmatig. Laat de trimmer alleen door een er-

kende servicewerkplaats repareren.

Controleer altijd of er geen grasres-

ten in de ventilatieopeningen zitten.

Accu verwijderen:

– altijd wanneer u het tuingereed-

schap enige tijd onbeheerd laat – voor het vervangen van het mes – vóór het reinigen of wanneer aan de

gazontrimmer wordt gewerkt

Bewaar het tuingereedschap op een

veilige en droge plaats, buiten bereik van kinderen. Plaats geen voorwerpen op het tuingereedschap.

Vervang versleten of beschadigde de-

len veiligheidshalve.

Zorg ervoor dat vervangingsonderde-

len van Bosch afkomstig zijn.

Het tuingereedschap nooit in ge-

bruik nemen als de bijbehorende delen niet gemonteerd zijn.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 54 Tuesday, November 8, 2016 12:09 PM

54 | Nederlands

Aanwijzingen voor de optimale omgang met de accu

Controleer dat het tuingereed-

schap uitgeschakeld is voordat u de accu in het gereedschap plaatst.

Het plaatsen van een accu in tuingereedschap dat ingeschakeld is, kan tot ongevallen leiden.

Gebruik alleen de voor dit tuinge-

reedschap voorziene Bosch-accu’s.

Het gebruik van andere accu’s kan tot letsel en brandgevaar leiden.

Open de accu niet. Er bestaat gevaar

voor kortsluiting.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiege-

vaar.

Voorkom aanraking van de niet-ge-

bruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kort-

sluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

Bij beschadiging en onjuist gebruik

van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De

dampen kunnen de luchtwegen irriteren.

Gebruik de accu alleen in combina-

tie met uw Bosch-product. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.

Door scherpe voorwerpen, zoals

bijv. spijkers of schroevendraaiers

of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortslui-

ting leiden en de accu doen branden, roken, exploderen of oververhitten.

Sluit de accu niet kort. Er bestaat

explosiegevaar.

Bescherm de accu tegen vocht en wa-

ter.

Bewaar de accu alleen bij een tempe-

ratuur tussen –20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.

Reinig de ventilatieopeningen van de

accu af en toe met een zachte, schone en droge doek.

Veiligheidsvoorschriften voor oplaadapparaten

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschu-

wingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze voorschriften goed.

Gebruik het oplaadapparaat alleen wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen.

Dit oplaadapparaat is niet bestemd

voor het gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis. Dit laadapparaat kan door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke,

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 55 Tuesday, November 8, 2016 12:09 PM

Nederlands | 55

sensorische of geestelijke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of over het veilige gebruik van het laadapparaat geïnformeerd werden en de hiermee gepaard gaande gevaren verstaan.

Anders bestaat er gevaar voor foute bediening en verwondingen.

Houd kinderen in het oog bij ge-

bruik, reiniging en onderhoud.

Hierdoor wordt gegarandeerd dat kinderen niet met het oplaadapparaat spelen.

Laad alleen Bosch Li-Ion-accu’s

vanaf een capaciteit van 2,0 Ah (vanaf 3 accucellen). De accuspanning moet bij de acculaadspanning van het oplaadapparaat passen. Laad geen batterijen die niet oplaadbaar zijn. Anders bestaat er

brand- en explosiegevaar.

Houd het oplaadapparaat uit de buurt van regen en vocht.

Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok.

Laad alleen Bosch Li-Ion-accu’s. De

accuspanning moet bij de acculaadspanning van het oplaadapparaat passen. Anders bestaat er

brand- en explosiegevaar.

Houd het oplaadapparaat schoon.

Door vervuiling bestaat gevaar voor een elektrische schok.

Controleer voor elk gebruik op-

laadapparaat, kabel en stekker. Gebruik het oplaadapparaat niet

als u een beschadiging hebt vastgesteld. Open het oplaadapparaat niet zelf en laat het alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde op-

laadapparaten, kabels en stekkers vergroten het risico van een elektrische schok.

Gebruik het oplaadapparaat niet

op een gemakkelijk brandbare ondergrond (zoals papier of textiel) of in een brandbare omgeving. Van-

wege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar.

Dek de ventilatiesleuven van het

oplaadapparaat niet af. Het oplaadapparaat kan anders oververhit raken en niet meer correct functioneren.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het tuingereedschap goed en veilig te gebruiken.

Symbool Betekenis

Draag werkhandschoenen

Bewegingsrichting

Reactierichting

Gewicht

Inschakelen

Uitschakelen

Toegestane handeling

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 56 Tuesday, November 8, 2016 12:09 PM

56 | Nederlands

Symbool Betekenis

Verboden handeling

CLICK!

Hoorbaar geluid Toebehoren en vervangingsonderdelen

Gebruik volgens bestemming

Het gereedschap is bestemd voor het tot een hoogte van 125 mm knippen van gras en onkruid dat do or de grasmaaier niet kan worden bereikt.

EasyGrassCut 12-230: Het gereedschap is niet bestemd voor het knippen van randen, aangezien het voor deze toepassing niet uitgerust is.

Het gebruik volgens bestemming heeft betrekking op een omgevingstemperatuur tussen 0 ° C en 40 ° C.

Technische gegevens

Gazontrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Productnummer Onbelast toerental Verstelbare greep Snijdiameter Gewicht volgens EPTA-Procedure 01:2014

Accu

Productnummer –2,0 Ah

–2,5 Ah Nominale spanning Capaciteit

– 1 607 A35 07N – 1 607 A35 03L

Oplaadapparaat

Productnummer

Laadstroom Toegestaan oplaadtemperatuurbereik Oplaadtijd bij accucapaciteit, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Aantal accucellen Gewicht volgens EPTA-Procedure 01:2014 Isolatieklasse

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

min min min

kg 0,3 0,3

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Li-Ion Li-Ion

1 607 A35 07N

1 607 A35 03L

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2,0 2,5

65 80

105

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 57 Tuesday, November 8, 2016 12:09 PM

Nederlands | 57

Gazontrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Oplaadapparaat

Productnummer

Laadstroom Toegestaan oplaadtemperatuurbereik Oplaadtijd bij accucapaciteit, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Aantal accucellen Gewicht volgens EPTA-Procedure 01:2014 Isolatieklasse Serienummer

EU UK

AUS

mA 3000 3 000

°C 0 – 45 0–45

min min min

kg 0,3 0,3

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

3 3

/II / II

zie typeplaatje op tuingereedschap

2 607 225 133 2 607 225 135 2 607 225 137

Informatie over geluid en trillingen

35 45 65

Geluidsemissiewaarden vastgesteld volgens EN 50636-2-91.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: Geluidsdrukniveau Geluidsvermogenniveau Onzekerheid K

Draag een gehoorbescherming.

Totale trillingswaarden a onzekerheid K bepaald volgens EN 50636-2-91: trillingsemissiewaarde a Onzekerheid K

(vectorsom van drie richtingen) en

Montage en gebruik

Handelingsdoel Afbeelding Pagina

Meegeleverd Schacht samenvoegen Montage van beschermkap

Snijmes monteren Handgreep monteren Accu opladen

Accu plaatsen en uitnemen Mes controleren Mes vervangen Mes opbergen In- en uitschakelen Tips voor de werkzaamheden

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s

Handelingsdoel Afbeelding Pagina

Onderhoud, reiniging en opbergen

EasyGrassCut 12-23: Omzetten gazontrimmen/ randtrimmen

Toebehoren kiezen

72 87 =1

=3,3 =1,5

11 239

12 240 13 241

=3,3 =1,5

Ingebruikneming

Voor uw veiligheid

 Let op: Schakel het tuingereedschap uit en verwijder

de accu voordat u instel- of reinigingswerkzaamheden uitvoert.

 Na het uitschakelen van de accugazontrimmer loopt

het snijmes nog enkele seconden uit. Wacht tot de motor en het snijmes stilstaan voordat u het gereedschap opnieuw inschakelt.

73 85 =2

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 58 Tuesday, November 8, 2016 12:09 PM

58 | Nederlands

 Schakel het gereedschap niet kort achtereen uit en

weer in.

 Het gebruik van door Bosch toegelaten snijelementen

wordt geadviseerd. Bij andere snijelementen kan het snijresultaat afwijken.

Accu opladen

 Gebruik geen ander oplaadapparaat. Het meegeleverde

oplaadapparaat is afgestemd op de in het tuingereedschap ingebouwde lithiumionaccu.

 Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduid e oplaadapparaten kunnen ook met 220 V worden gebruikt.

De accu is voorzien van een thermische beveiliging die ervoor zorgt dat de accu alleen in het temperatuurbereik tussen 0 ° C en 45 °C kan worden opgeladen. Daardoor wordt een lange levensduur van de accu bereikt.

Opmerking: De accu wordt gedeeltelijk opge laden geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.

De lithiumionaccu is met „Electronic Cell Protection (ECP)” tegen te sterk ontladen besc herm d. Als de ac cu lee g is, w ordt het tuingereedschap door een veiligheidsschakeling uitgeschakeld: Het snijmes beweegt niet meer.

Druk na het automatisch uitschakelen van het tuingereedschap niet meer op de

aan/uit-schakelaar. De accu kan anders beschadigd wor-

den.

Opladen

Het opladen begint zodra de stekker van het oplaadapparaat in het stopcontact wordt gestoken en de accu vervolgens in het oplaadapparaat wordt geplaatst.

Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automatisch herkend en wordt de accu afhankelijk van de accutemperatuur en -spanning met de optimale laadstroom opgeladen.

Daardoor wordt de accu ontzien en blijft deze, indien in het oplaadapparaat bewaard, altijd volledig opgeladen.

Opmerking: Het opladen is alleen mogelijk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie het gedeelte „Technische gegevens”.

Knipperende accuoplaadindicatie

Permanent verlichte accuoplaadindicatie

stane temperatuurbereik ligt en daarom niet kan worden opgeladen. Zodra de temperatuur binnen het toegestane temperatuurbereik ligt, wordt de accu opgeladen.

Als de accu niet in het oplaadapparaat is gestoken, geeft de permanent verlichte accuoplaadindicatie aan dat de netstekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik.

Aanwijzingen voor het opladen

Bij langdurig opladen of meermaals opladen zonder onderbreking kan het oplaadapparaat warm worden. Dit is echter zonder bezwaar en wijst niet op een technisch defect van het oplaadapparaat.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

Het opladen wordt aangegeven door knipperen van de accuoplaadindicatie.

De permanent verlichte accuoplaadindicatie geeft aan dat de accu volledig opgeladen is of dat de temperatuur van de accu buiten het toege-

Storingen opsporen

d.c.

Symptomen Mogelijke oorzaak Oplossing

Beschermkap kan niet over de snijschijf worden getrokken

Gazontrimmer loopt niet Accu leeg Accu opladen, zie ook de „Aanwijzingen

Gazontrimmer loopt met onderbrekingen

F 016 L81 542 | (8.11.16) Bosch Power Tools

Verkeerde montage Snijschijf verwijderen en beschermkap

Accu te koud of te heet Accu laten opwarmen of afkoelen Interne bekabeling van tuingereedschap

defect Aan/uit-schakelaar defect Neem contact op met klantenservice

opnieuw monteren

voor het opladen”

Neem contact op met klantenservice

a.c.

OBJ_BUCH-2510-004.book Page 59 Tuesday, November 8, 2016 12:09 PM

Symptomen Mogelijke oorzaak Oplossing

Tuingereedschap overbelast Gras te hoog Knip het gras in stappen Tuingereedschap snijdt niet Mes beschadigd Mes vervangen Versterkte trillingen Mes beschadigd Mes vervangen

Dansk | 59

Klantenservice en gebruiksadviezen

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap.

Nederland

Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com

België

Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com

Vervoer

Op de meegeleverde Lithium-Ion-accu’s zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu’s kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd. Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.

Verzend accu’s alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Gooi tuingereedschappen, oplaadapparaten, accu’s en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische en elektronische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu’s en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accu’s en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte „Vervoer” en neem deze in acht.

Dansk

Sikkerhedsinstrukser Pas på! Læs efterfølgende instrukser

omhyggeligt. Gør dig fortrolig med haveværktøjets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug.

Forklaring af billedsymbolerne

Generel sikkerhedsadvarsel.

Læs brugsanvisningen.

Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere.

Advarsel: Hold god afstand til haveværktøjet, når det arbejder.

Gælder ikke.

d.c.

Tag akkuen ud, før haveværktøjet indstilles eller rengøres eller stilles fra et sted, hvor det er uden opsyn i et vist stykke tid.

Brug høreværn og beskyttelsesbriller.

Wijzigingen voorbehouden.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 60 Tuesday, November 8, 2016 12:09 PM

60 | Dansk

Brug ikke trimmeren i regnvejr og lad ikke trimmeren blive stående ude i det fri, når det regner.

Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere. Advarsel: Hold god afstand til haveværktøjet, når det arbejder.

Betjening

Dette haveværktøj er ikke egnet til at

blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller manglende viden, medmindre de overvåges af en sikkerhedsansvarlig person eller modtager instruktioner fra denne person om, hvordan haveværktøjet skal håndteres. Bør skal overvåges for at sikre, at de ikke leger med haveværktøjet.

Lad aldrig børn eller personer, der ik-

ke har gennemlæst disse instruktioner, anvende trimmeren. Nationale forskrifter kan bestemme alderen på den person, som må betjene haveværktøjet. Trimmeren skal opbevares utilgængeligt for børn, når den ikke er i brug.

Brug aldrig trimmeren uden afdæk-

ninger/beskyttelsesanordninger eller med beskadigede afdækninger/beskyttelsesanordninger eller med be-

skyttelsesanordninger, der ikke er positioneret rigtigt.

Undersøg haveværktøjet for slid eller

skader efter brug og efter et slag og få det evt. repareret.

Brug ikke haveværktøjet, hvis du er

træt eller syg, har nydt alkohol eller er påvirket af euforiserende stoffer eller medicin.

Brug lange, tunge bukser, fast fodtøj

og handsker. Brug ikke vidt tøj, smykker, korte bukser, sandaler eller arbejd barfodet. Bind langt hår over skulderhøjde sammen, så det ikke kan blive fanget i bevægelige dele.

Brug beskyttelsesbriller og høre-

værn, når haveværktøjet betjenes.

Sørg for at stå sikkert og stabilt på jor-

den. Overanstreng dig ikke.

Brug aldrig trimmeren, mens perso-

ner, især børn eller kæledyr, er i umiddelbar nærhed.

Brugeren er ansvarlig for ulykker og

skader, der sker på andre mennesker eller deres ejendom.

Den roterende kniv skal altid stå helt

stille, før den berøres. Kniven vil fortsætte med at rotere, efter at der er blevet slukket for haveværktøjet. En roterende kniv kan forårsage kvæstelser.

Arbejd kun i dagslys eller i god kun-

stig belysning.

Arbejd ikke med trimmeren, hvis det

er dårligt vejr, især ikke hvis der er tegn på uvejr.

Brug af trimmeren i vådt græs redu-

cerer arbejdsydelsen.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 61 Tuesday, November 8, 2016 12:09 PM

Dansk | 61

Sluk altid for trimmeren, når den

transporteres fra/til arbejdsstedet.

Tænd først for haveværktøjet, når

hænder og fødder er tilstrækkeligt langt væk fra skæreknivene.

Sørg for, at hverken hænder eller fød-

der kommer i nærheden af de roterende skæreelementer.

Fjern akkuen, før kniven skiftes. Brug aldrig skæreelementer af metal

til denne trimmer.

Kontroller og vedligehold trimmeren

med regelmæssige mellemrum.

Lad kun trimmeren blive repareret på

autoriserede serviceværksteder.

Sikre altid, at ventilationsåbningerne

er frie for ophobet græs.

Akku fjernes:

– altid, før haveværktøjet forlades i et

vist stykke tid – før kniven udskiftes – før trimmeren rengøres eller før der

arbejdes på trimmeren

Opbevar haveværktøjet et sikkert,

tørt sted, uden for børns rækkevidde. Stil ikke genstande på haveværktøjet.

Skift for en sikkerheds skyld slidte el-

ler beskadigede dele.

Sørg for kun at montere reservedele,

der er godkendt af Bosch.

Tag aldrig haveværktøjet i brug,

uden at de tilhørende dele er monteret.

Henvisninger til optimal håndtering af akkuen

Sikre, at haveværktøjet er slukket,

før akku’en sættes i. Der kan opstå

uheld, hvis en akku sættes i et haveværktøj, der er tændt.

Brug kun Bosch akkuerne, der er

beregnet til dette haveværktøj.

Brug af andre akkuer kan føre til kvæstelser og er forbundet med brandfare.

Åben ikke akkuen. Fare for kortslut-

ning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

Ikke benyttede akku’er må ikke

komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En

kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.

Beskadiges akkuen eller bruges

den forkert, kan der sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irrite-

re luftvejene.

Anvend kun akkuen i forbindelse

med dit Bosch produkt. Kun på denne måde beskyttes akkuen mod farlig overbelastning.

Akkuen kan blive beskadiget af

spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpåvirkning. Der kan opstå ind-

vendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.

Kortslut ikke akkuen. Fare for eks-

plosion.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 62 Tuesday, November 8, 2016 12:09 PM

62 | Dansk

Beskyt akkuen mod fugtighed og

vand.

Opbevar kun akkuen i et temperatur-

område mellem –20 ° C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren.

Rengør akkuens ventilationsåbninger

en gang imellem med en blød, ren og tør pensel.

Sikkerhedsforskrifter for ladeaggregater

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde

af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Disse instrukser bør opbevares til senere brug.

Brug kun ladeaggregatet, hvis du er i stand til at vurdere alle funktioner 100 % og gennemføre dem uden indskrænkninger eller har modtaget tilsvarende instruktioner.

Denne lader er ikke beregnet til at

blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale tilstand eller manglende erfaring og kendskab. Denne lader må kun bruges af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller mentale tilstand eller manglende erfaring og kendskab, hvis det sker under opsyn, eller de modtager anvisninger på sikker omgang med laderen og således forstår de farer, der er forbundet hermed. I modsats

fald er der risiko for fejlbetjening og personskader.

Hold børn under opsyn ved brug,

rengøring og vedligeholdelse. Derved sikres det, at børn ikke bruger laderen som legetøj.

Oplad kun Bosch lithium-ion-akku-

er med en kapacitet fra 2,0 Ah (fra 3 akkuceller). Akku-spændingen skal passe til laderens akku-ladespænding. Oplad ikke genopladelige batterier. I modsat fald er der risi-

ko for brand og eksplosion.

Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i la-

deaggregatet øger risikoen for elektrisk stød.

Oplad kun lithium-ion-akkuer fra

Bosch. Akku-spændingen skal passe til laderens akku-ladespænding.

I modsat fald er der risiko for brand og eksplosion.

Renhold ladeaggregatet. Snavs

øger faren for elektrisk stød.

Kontrollér ladeaggregat, kabel og

stik før brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ikke at åbne ladeaggregatet og sørg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Be-

skadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød.

Anvend ikke ladeaggregatet på let

brændbar undergrund (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Pas på! Ladeaggrega-

tet bliver varmt under opladningen. Brandfare!

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 63 Tuesday, November 8, 2016 12:09 PM

Dansk | 63

Undlad at tildække laderens udluft-

ningsåbninger. Ellers kan laderen blive overophedet og ikke længere fungere korrekt.

Symbol Betydning

Start

Stop

Tilladt handling

Symboler

De efterfølgende symboler er af betydning for at kunne læse og forstå brugsanvisningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af haveværktøjet.

Symbol Betydning

Brug beskyttelseshandsker

CLICK!

Forbudt handling

Hørbar støj Tilbehør/reservedele

Beregnet anvendelse

Bevægelsesretning

Reaktionsretning

Vægt

Apparatet er beregnet til at klippe græs og ukrudt indtil en højde på 125 mm, som ikke kan fjernes af græsslåmaskinen.

EasyGrassCut 12-230: Apparatet er ikke beregnet til kantskæring, da det ikke er udstyret til at kunne klare et sådant arbejde.

Den beregnede anvendelse gælder omgivelsestemperaturer på mellem 0 ° C og 40 ° C.

Tekniske data

Græstrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Typenummer Omdrejningstal, ubelastet Justerbart greb Snitdiameter Vægt svarer til EPTA-Procedure 01:2014

Akku

Typenummer –2,0 Ah

–2,5 Ah Nominel spænding Kapacitet

– 1 607 A35 07N – 1 607 A35 03L

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Li-Ion Li-Ion

1 607 A35 07N

1 607 A35 03L

2,0 2,5

1 607 A35 07N

1 607 A35 03L

2,0 2,5

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 64 Tuesday, November 8, 2016 12:09 PM

64 | Dansk

Græstrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Ladeaggregat AL 1115 CV AL 1115 CV

Typenummer

Ladestrøm Tilladt temperaturområde for opladning

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

2 607 225 513 2 607 225 515 2 607 225 517

Ladetid ved akku-kapacitet, ca. –1,5 Ah

–2,0 Ah –2,5 Ah

Antal akkuceller Vægt svarer til EPTA-Procedure 01:2014 Beskyttelsesklasse

Ladeaggregat

Typenummer

Ladestrøm Tilladt temperaturområde for opladning

min min min

kg 0,3 0,3

EU UK

AUS

2 607 225 133 2 607 225 135 2 607 225 137

mA 3000 3 000

°C 0 – 45 0–45

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

Ladetid ved akku-kapacitet, ca. –1,5 Ah

–2,0 Ah –2,5 Ah

Antal akkuceller Vægt svarer til EPTA-Procedure 01:2014 Beskyttelsesklasse Serienummer

min min min

kg 0,3 0,3

35 45 65

3 3

/II / II se typeskilt på haveværktøjet

65 80

105

35 45 65

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 50636-2-91. Maskinens A-vurderede støjniveau er typisk:

Lydtryksniveau Lydeffektniveau

dB(A) dB(A)

Usikkerhed K

Brug høreværn!

Samlede vibrationsværdier a og usikkerhed K beregnet iht. EN 50636-2-91: Svingningsemissionsværdi a Usikkerhed K

F 016 L81 542 | (8.11.16) Bosch Power Tools

(vektorsum for tre retninger)

EasyGrassCut 12-23 EasyGrassCut 12-230

72 87

m/s m/s

2 2

=3,3 =1,5

73 85 =2

=3,3 =1,5

OBJ_BUCH-2510-004.book Page 65 Tuesday, November 8, 2016 12:09 PM

Montering og drift

Handlingsmål Fig. Side

Leveringsomfang Skaft føjes sammen Montering af beskyttelsesskærm

Skærekniv monteres Håndgreb monteres Akku lades

Isætning og udtagning af akku Kniv kontrolleres Kniv skiftes Knivopbevaring Tænd/sluk Arbejdsanvisninger Vedligeholdelse, rengøring og op-

bevaring EasyGrassCut 12-23: Omstilling af

græstrimning/kanttrimning Valg af tilbehør

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239

11 239

12 240 13 241

Bemærk: Akkuen er til dels oplades ved udleveringen. For at

sikre at akkuen fungerer 100 % oplades a kkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes haveværktøjet med en beskyttelseskontakt: Skærekniven bevæger sig ikke mere.

PAS P

Opladning

Opladningen går i gang, så snart ladeaggregatets netstik sættes i stikdåsen og akkuen herefter sættes i ladeaggregatet .

Den intelligente ladeproces gør, at akkumulatorens ladetilstand automatisk erkendes og lades med den mest velegn ede ladestrøm, afhængigt af akkumulatorens temperatur og spænding.

Derved skånes akkumulatoren og er altid opladet 100 %, når den opbevares i ladeaggregatet.

Bemærk: Opladningen er kun mulig, når akkuens temperatur ligger i det tilladte ladetemperaturområde, se afsnit „Tekniske data“.

Blinklys akku-kontrollampe

Ibrugtagning

For din egen sikkerheds skyld

 Pas på: Sluk for haveværktøjet og fjern akkuen, før det

indstilles eller rengøres.

 Skærekniven fortsætter med at rotere i et par sekun-

der, efter akku-græstrimmeren er slukket. Motoren/skærekniven skal stå helt stille, før den tændes igen.

 Sluk og tænd ikke for trimmeren hurtigt efter hinan-

den.

 Det anbefales at bruge skæreelementer, der er god-

kendt af Bosch. Ved andre skæreelementer kan skæreresultatet afvige.

Opladning af akku

 Anvend ikke noget andet ladeaggregat. Det medlevere-

de ladeaggregat er afstemt i forhold til den Li-ion-akku, der er monteret i haveværktøjet.

 Kontrollér netspændingen! Strømkildens spænding skal

stemme overens med angivelserne på ladeaggregatets typeskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V.

Akkuen er udstyret med en temperaturovervågning, som kun tillader en ladning i et temperaturområde mellem 0 °C og 45 ° C. Derved opnås en høj levetid for akkuen.

Konstant lys akku-kontrollampe

derfor ikke kan lades. Så snart det tilladte temperaturområ de er nået, lades akkuen.

Er akkuen ikke sat i, betyder et konstant lys i akku-kontrollampen , at netstikket er sat i stikdåsen og ladeaggregatet er klart.

Tips vedr. opladning

Opladningsaggregatet kan blive varmt, hvis det oplades hele tiden eller en opladningscyklus følger den næste uden afbrydelser. Dette er dog uden betydning og er ikke tegn på en teknisk defekt af ladeaggregatet.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Dansk | 65

Tryk efter automatisk slukning af haveværktøjet ikke mere på start-stop-kontakten. Akkuen kan blive beskadiget.

Opladningen signaliseres ved at akkukontrollampen blinker.

Lyser akku-kontrollampen varigt, betyder det, at akkuen er helt opladet el- ler at akkuens temperatur er uden for det tilladte ladetemperaturområde og

Bosch Power Tools F 016 L81 542 | (8.11.16)

d.c.

OBJ_BUCH-2510-004.book Page 66 Tuesday, November 8, 2016 12:09 PM

66 | Dansk

Fejlsøgning

Symptom Mulig årsag Afhjælpning

Beskyttelsesskærmen kan ikke trækkes hen over skæreskiven

Græstrimmeren arbejder ikke Akkuen er afladt Oplad akkuen, se også „Forskrifter mht.

Græstrimmeren arbejder med afbrydelser

Haveværktøj er overbelastet Græsset er for højt Klip græsset i flere omgange Haveværktøj skærer ikke Knivene er beskadigede Kniv skiftes Forstærkede vibrationer Knivene er beskadigede Kniv skiftes

Forkert montering Fjern skæreskiven og monter

Akkuen er for kold/varm Opvarm/afkøl akkuen Haveværktøjets indvendige ledninger er

beskadiget Start-stop-kontakten er defekt Kontakt serviceforhandleren

beskyttelsesskærmen igen

opladning“

Kontakt serviceforhandleren

Kundeservice og brugerrådgivning

www.bosch-garden.com

Det 10-cifrede typenummer på haveværktøjets typeskilt skal altid angives ved foresp ørgsler og bestilling af reservedele.

Dansk

Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com

Transport

De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

Smid ikke haveværktøj, ladeaggregater og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal affald af elektrisk og elektronisk udstyr (WEEE) og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Følg venligst henvisninger i afsnit „Transport“.

Ret til ændringer forbeholdes.

F 016 L81 542 | (8.11.16) Bosch Power Tools

a.c.

OBJ_BUCH-2510-004.book Page 67 Tuesday, November 8, 2016 12:09 PM

Svenska | 67

Svenska

Säkerhetsanvisningar Obs! Läs noggrant igenom anvisning-

arna. Gör dig förtrogen med trädgårdsredskapets manöverorgan och dess korrekta användning. Förvara bruksanvisningen för senare behov.

Förklaring till bildsymbolerna

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.

Varning: Håll ett betryggande avstånd från trädgårdsredskapet när det är igång.

Gäller inte.

d.c.

Ta bort batterierna innan inställnings- eller rengöringsar-

beten utförs på trädgårdsredskapet eller när trädgårdsredskapet är utan uppsikt en längre tid.

Bär hörselskydd och skydds-

glasögon.

Använd inte trimmern vid regn

och låt den inte heller stå ute i

regn.

Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.

Varning: Håll ett betryggande avstånd från trädgårdsredskapet när det är igång.

Användning

Trädgårdsredskapet får inte använ-

das av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om personen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet.

Trimmern får aldrig användas av barn

eller personer som inte är förtrogna med bruksanvisningen. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När trimmern inte används ska den förvaras oåtkomlig för barn.

Trimmern får inte användas om kåpor

och skyddsutrustningar saknas eller skadats eller om dessa monterats i fel läge.

Innan trädgårdsredskapet tas i bruk

och efter eventuella slag kontrollera att det inte slitits eller skadats, låt vid behov repareras.

Använd inte trädgårdsredskapet när

du är trött eller om du är påverkad av alkohol, droger eller mediciner.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 68 Tuesday, November 8, 2016 12:09 PM

68 | Svenska

Använd tjocka långbyxor, stadiga

skor och handskar. Undvik alltid vida kläder, lösa smycken, korta byxor, sandaler och arbeta inte barfota. Bind upp långt hår över skuldrorna för att undvika att håret dras in av rörliga delar.

Under arbetet med trädgårdsred-

skapet använd skyddsglasögon och hörselskydd.

Se till att du står stadigt och håller

balansen. Överansträng dig inte.

Använd aldrig trimmern när perso-

ner, speciellt då barn eller husdjur, uppehåller sig i närheten.

Användaren eller ägaren ansvarar för

olyckor och skador som drabbar andra människor eller deras egendom.

Vänta tills den roterande kniven stan-

nat fullständigt innan du griper tag i den. Kniven roterar en stund efter frånkoppling av motorn och kan då orsaka kroppsskada.

Arbeta endast i dagsljus eller vid god

belysning.

Vid dåligt väder, speciellt om åskvä-

der väntas, får trimmern inte användas.

Om trimmern används i vått gräs

minskar arbetseffekten.

Koppla från trimmern innan den

transporteras från ett ställe till ett annat.

Koppla på trädgårdsredskapet först

sedan händerna och fötterna är på betryggande avstånd från knivarna.

För inte händerna eller fötterna mot

roterande skärelement.

Avlägsna batteriet före utbyte av

kniv.

Använd aldrig skärelement i metall

för denna trimmer.

Kontrollera och underhåll trimmern

regelbundet.

Trimmern får repareras endast i en

auktoriserad serviceverkstad.

Kontrollera att ventilationsöppning-

arna är fria och rena.

Avlägsna batteriet:

– alltid, när du lämnar trädgårdsred-

skapet utan uppsikt – innan kniven byts ut – före rengöring eller om arbeten

utförs på trimmern

Förvara trädgårdsredskapet på ett

säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trädgårdsredskapet.

Av säkerhetsskäl ska slitna eller ska-

dade delar bytas ut.

Kontrollera att reservdelarna är av

Bosch-fabrikat.

Före start av trädgårdsredskapet

kontrollera att alla tillhörande delar finns monterade.

Anvisningar för korrekt hantering av batterimodulen

Kontrollera att trädgårdsredska-

pet är frånkopplat innan batteriet sätts in. Sätt inte in batteriet i ett

inkopplat trädgårdsredskap detta kan leda till olyckor.

Använd endast Bosch batterier

som är avsedda för trädgårdsredskapet. Om andra batterier används,

finns risk för kroppsskada och brand.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 69 Tuesday, November 8, 2016 12:09 PM

Svenska | 69

Öppna inte batteriet. Detta kan leda

till kortslutning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

Håll gem, mynt, nycklar, spikar,

skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av bat-

terimodulens kontakter kan leda till brännskador eller brand.

I skadat eller felanvänt batteri kan

ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ång-

orna kan leda till irritation i andningsvägarna.

Använd batteriet endast för pro-

dukter från Bosch. På så sätt skyddas batteriet mot farlig överbelastning.

Batteriet kan skadas av vassa före-

mål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan

uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.

Kortslut inte batterimodulen.

Explosionsrisk föreligger.

Skydda batterimodulen mot fukt och

vatten.

Batterimodulen får endast lagras

inom ett temperaturområde mellan –20 ° C och 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens

ventilationsöppningar med en mjuk, ren och torr pensel.

Säkerhetsanvisningar för laddare

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som upp-

står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna.

Använd laddaren endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs.

Denna laddare är inte avsedd för

användning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet. Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren och gör att de förstår riskerna. I annat fall föreligger

fara för felanvändning och skador.

Håll barn under uppsikt vid

användning, rengöring och underhåll. På så sätt säkerställs att barn

inte leker med laddaren.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 70 Tuesday, November 8, 2016 12:09 PM

70 | Svenska

Ladda bara uppladdningsbara

Bosch li-jon-batterier från en kapacitet på 2,0 Ah (från 3 battericeller). Batterispänningen måste passa till laddarens spänning. Ladda inga engångsbatterier.

Annars föreligger brand- och explosionsrisk.

Skydda laddaren mot regn och väta. Tränger vatten in i ladda-

ren ökar risken för elektrisk stöt.

Ladda endast lithiumjonbatterier

från Bosch. Batterispänningen måste passa till laddarens spänning. Annars föreligger brand- och

explosionsrisk.

Håll laddaren ren. Förorening kan

leda till elektrisk stöt.

Kontrollera laddare, kabel och

stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna laddaren, låt den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade lad-

dare, ledningar eller stickkontakter ökar risken för elektrisk stöt.

Använd inte laddaren på lättan-

tändligt underlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen värms

laddaren upp vilket kan medföra brandrisk.

Täck inte över laddarens ventila-

tionsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till bättre och säkrare användning av trädgårdsredskapet.

Symbol Betydelse

Bär skyddshandskar

Rörelseriktning

Reaktionsriktning

Vikt

Inkoppling

Urkoppling

Tillåten hantering

Förbjuden handling

CLICK!

Hörbart ljud Tillbehör/reservdelar

Ändamålsenlig användning

Redskapet är avsett för trimning av gräs och ogräs upp till en höjd av 125 mm, som inte kan nås med gräsklipparen.

EasyGrassCut 12-230: Redskapet är inte avsett för trimning av kanter, då det inte utrustats för det.

Elredskapet kan användas vid en omgivningstemperatur mellan 0 ° C och 40 ° C.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 71 Tuesday, November 8, 2016 12:09 PM

Svenska | 71

Tekniska data

Grästrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Produktnummer Tomgångsvarvtal Ställbart handtag Klippdiameter Vikt enligt EPTA-Procedure 01:2014

Batteri

Produktnummer –2,0 Ah

–2,5 Ah Märkspänning Kapacitet

– 1 607 A35 07N – 1 607 A35 03L

Laddare

Produktnummer

Laddningsström Tillåtet temperaturområde för laddning Laddningstid vid batterikapacitet, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Antal battericeller Vikt enligt EPTA-Procedure 01:2014 Skyddsklass

Laddare

Produktnummer

Laddningsström Tillåtet temperaturområde för laddning Laddningstid vid batterikapacitet, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Antal battericeller Vikt enligt EPTA-Procedure 01:2014 Skyddsklass Serienummer

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

min min min

kg 0,3 0,3

EU UK

AUS

mA 3000 3 000

°C 0 – 45 0–45

min min min

kg 0,3 0,3

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Li-jon Li-jon

1 607 A35 07N

1 607 A35 03L

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

3 3

/II / II

se dataskylten på trädgårdsredskapet

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2 607 225 133 2 607 225 135 2 607 225 137

2,0 2,5

65 80

105

35 45 65

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 72 Tuesday, November 8, 2016 12:09 PM

72 | Svenska

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 50636-2-91. Verktygets A-vägda ljudnivå är i typiska fall:

ljudtrycksnivå ljudeffektnivå onoggrannhet K

Använd hörselskydd!

Totala vibrationsemissionsvärden a riktningar) och osäkerhet K framtagna enligt EN 50636-2-91: Vibrationsemissionsvärde a osäkerhet K

(vektorsumma ur tre

Montering och drift

Handlingsmål Figur Sida

Leveransen omfattar Sammanfoga skaftet Montering av skyddskåpa

Montering av kniv Montera handtaget Ladda batteriet

Sätta in och ta ut batteriet Kontrollera kniven Byte av knivar Knivens förvaring In-/urkoppling Arbetsanvisningar Underhåll, rengöring och lagring EasyGrassCut 12-23: Omställning

grästrimmer/kanttrimmer Välj tillbehör

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239 11 239

12 240 13 241

Driftstart

För din säkerhet

 Obs! Stäng av trädgårdsredskapet och ta bort batteri-

modulen innan inställnings- eller rengöringsarbeten utförs.

 Efter frånkoppling av den sladdlösa grästrimmern rote-

rar kniven ännu några sekunder. Vänta tills motorn/kniven stannat innan nystart sker.

 Koppla inte från och på i korta intervaller.  Vi rekommenderar att endast använda knivar som

Bosch godkänt. Om andra knivar används kan resultatet avvika.

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s m/s

2 2

72 87 =1

=3,3 =1,5

73 85 =2

=3,3 =1,5

Batteriets laddning

 Använd inte en laddare av annat fabrikat. Den medleve-

rerade laddaren är anpassad till i trädgårdsredskapet monterat li-jonbatteri.

 Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.

Batterimodulen är försedd med en temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde me lla n 0 ° C och 45 ° C . Hä rvi d up pnå r b att eri mod ul en e n lå ng livslängd.

Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.

Litium-jonbatteriet är genom ”Electronic Cell Protection (ECP)” skyddat mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från trädgårdsredskapet: Kniven roterar inte längre.

Tryck inte på strömställaren efter det trädgårdsredskapet automatiskt kopplats från.

Risk finns för att batterimodulen skadas.

Laddning

Laddningen startar när laddarens stickpropp ansluts till nätuttaget och batterimodulen placeras i laddaren.

Den intelligenta laddningsmetoden registrerar automatiskt batterimodulens laddningstillstånd och laddar i relation till batteriets temperatur och spänning med optimal laddström.

Härvid skonas batteriet samtidigt som det alltid är fulladdat när det sitter kvar i laddaren.

Anvisning: Batterimodulen kan laddas upp endast när dess temperatur ligger inom tillåtet temperaturområde, se avsnitt ”Tekniska data”.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 73 Tuesday, November 8, 2016 12:09 PM

Svenska | 73

Blinkindikering vid laddning

Pågående laddning signaleras med blink i laddningsindikatorn.

Om batterimodulen inte är insatt signalerar konstant ljus i laddningsindikatorn att nätsladden är ansluten till vägguttaget och att laddaren är klar för användning.

Anvisningar för laddning

Kontinuerligt ljus vid laddning

Kontinuerligt ljus i laddningsindika-

torn signalerar att batterimodulen är fullständigt uppladdad eller att batte-

rimodulens temperatur ligger utanför tillåtet temperaturområde och att den därför inte kan laddas. Så fort tillåten temperatur uppnås, startar batterimodulens laddning.

Vid kontinuerliga resp. efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Felsökning

d.c.

Symptom Möjlig orsak Åtgärd

Skyddsskärmen kan inte dras över skärtallriken

Grästrimmern fungerar inte Batterimodulen är urladdad Vid laddning av batterimodulen följ

Grästrimmern går med avbrott Trädgårdsredskapets inre kablar

Trädgårdsredskapet är överbelastat För högt gräs Klipp i steg Trädgårdsredskapet klipper inte Kniven skadad Byte av knivar Förstärkta vibrationer Kniven skadad Byte av knivar

Felaktig montering Ta bort skärtallriken och montera

skyddsskärmen på nytt

anvisningarna

Sekundärbatteriet för kallt/hett Värm/kyl sekundärbatteriet

Uppsök kundservicen

defekta Strömställaren defekt Uppsök kundservicen

Kundtjänst och användarrådgivning

www.bosch-garden.com

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnumret som består av 10 siffror och som finns på trädgårdsredskapets typskylt.

Svenska

Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691

Transport

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Bosch Power Tools F 016 L81 542 | (8.11.16)

Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert f ör farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Släng inte trädgårdsredskap, laddare och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

d.c.

OBJ_BUCH-2510-004.book Page 74 Tuesday, November 8, 2016 12:09 PM

74 | Norsk

Sekundär-/primärbatterier:

Li-jon:

Beakta anvisningarna i avsnittet ”Transport”.

Ändringar förbehålles.

Norsk

Pass på at personer som står i nærhe-

Sikkerhetsinformasjon OBS! Les nøye gjennom nedenståen-

de instrukser. Gjør deg kjent med betjeningselementene og den korrekte bruken av hageredskapet. Ta godt vare på driftsinstruksen til senere bruk.

Forklaring av bildesymbolene

Generell fareinformasjon.

Les gjennom denne driftsinstruksen.

Pass på at personer som står i nærheten ikke skades av fremmedlegemer som slynges bort. Advarsel: Pass på å holde sikker avstand til hageredskapet mens du arbeider.

a.c.

Stemmer ikke.

Ta ut batteriet før du utfører innstillings- eller reparasjonsarbeider på hageredskapet eller hvis hageredskapet står uten oppsyn en viss tid.

Bruk vernebriller og hørselvern.

ten ikke skades av fremmedlegemer som slynges vekk. Advarsel: Pass på å holde sikker avstand til hageredskapet mens du arbeider.

Betjening

Dette hageredskapet er ikke bereg-

net til å brukes av personer (inkludert barn) med innskrenkede fysiske, sensoriske eller intellektuelle evner eller manglende erfaring og/eller manglende kunnskaper, hvis de ikke er under oppsyn eller får instrukser om bruken av en person som er ansvarlig for deres sikkerhet. Barn må være under oppsyn for å forhindre at de leker med hageredskapet.

Tillat aldri barn eller personer som

ikke er fortrolig med disse anvisningene å bruke trimmeren. Nasjonale bestemmelser begrenser muligens alderen til brukeren. Oppbevar trimmeren utilgjengelig for barn når den ikke er i bruk.

Bruk aldri trimmeren med manglende

eller skadde deksler eller beskyttelsesinnretninger eller hvis disse ikke er riktig posisjonert.

Ikke trim i regnvær og la ikke trimmeren stå utendørs i regnvær.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 75 Tuesday, November 8, 2016 12:09 PM

Norsk | 75

Undersøk hageredskapet før bruk og

etter et slag for avslitning eller skader og la disse om nødvendig repareres.

Ikke bruk hageredskapet når du er

trøtt eller syk eller påvirket av alkohol, narkotika eller medikamenter.

Bruk lange, kraftige bukser, solide

sko og hansker. Ikke bruk vide klær, smykker, korte bukser, sandaler eller arbeid ikke barfot. Bind langt hår sammen over skulderhøyde for å unngå at det blir viklet inn i bevegelige deler.

Bruk vernebriller og hørselvern når

du betjener hageredskapet.

Stå stabilt og alltid med balanse.

Overanstreng deg ikke.

Bruk aldri trimmeren mens det opp-

holder seg personer, spesielt barn eller husdyr i umiddelbar nærhet.

Brukeren er ansvarlig for uhell eller

skader på andre mennesker eller deres eiendom.

Vent til den roterende kniven er stan-

set helt før du tar på den. Kniven fortsetter å rotere etter at motoren er slått av og kan forårsake skader.

Arbeid kun i dagslys eller ved bra

kunstig lys.

Du må ikke arbeide med trimmeren i

dårlig vær, spesielt når det trekker opp til torden.

Bruken av trimmeren i vått gress re-

duserer arbeidseffekten.

Slå av trimmeren når den transporte-

res fra/til arbeidsflaten.

Slå hageredskapet først på når hen-

dene og føttene er tilstrekkelig langt unna skjæreknivene.

Kom ikke i nærheten av roterende

skjæreverktøy med hender og føtter.

Fjern batteriet før du skifter ut kni-

ven.

Bruk aldri skjæreverktøy av metall for

denne trimmeren.

Kontroller og vedlikehold trimmeren

regelmessig.

La trimmeren bare repareres av auto-

riserte serviceverksteder.

Pass alltid på at ventilasjonsspaltene

er frie for gressrester.

Fjerning av batteriet:

– alltid når du lar hageredskapet stå

en tid uten oppsyn – før utskifting av kniven – før rengjøringen, eller når det arbei-

des på trimmeren

Hageredskapet må oppbevares på et

sikkert, tørt sted, utilgjengelig for barn. Sett ikke andre gjenstander på hageredskapet.

Skift for sikkerhets skyld slitte eller

skadede deler ut.

Pass på at deler som skal skiftes ut er

fra Bosch.

Ta aldri hageredskapet i bruk uten

at de tilhørende deler er montert.

Regler for optimal bruk av oppladbare batterier

Sørg for at hageredskapet er slått

av før du setter inn batteriet. Hvis du setter et batteri inn i et hageredskap som er slått på, kan det føre til ulykker.

Bruk kun Bosch batterier som er

beregnet til dette hageredskapet.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 76 Tuesday, November 8, 2016 12:09 PM

76 | Norsk

Bruk av andre batterier kan føre til skader og brannfare.

Batteriet må ikke åpnes. Det er fare

for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for ek-

splosjoner.

Hold batteriet som ikke er i bruk

unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En

kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

Ved skader og usakkyndig bruk av

batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dam-

pene kan irritere åndedrettsorganene.

Bruk batteriet kun i kombinasjon

med Bosch produktet. Kun slik beskyttes batteriet mot farlig overbelastning.

Batteriet kan bli skadet av spisse

gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli

intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.

Batteriet må ikke kortsluttes. Det

er fare for eksplosjoner.

Beskytt batteriet mot fuktighet og

vann.

Batteriet må kun lagres i et tempera-

turområde på –20 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.

Rengjør ventilasjonssprekkene på

batteriet regelmessig med en myk, ren og tørr pensel.

Sikkerhetsinformasjoner for ladeapparater

Les gjennom alle advarslene og anvisningene. Feil ved

overholdelsen av advarslene

og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på disse informasjonene.

Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre dissse uten innskrenkninger eller har fått tilsvarende instrukser.

Denne laderen er ikke beregnet

brukt av barn og personer med reduserte fysiske eller sansemessige evner eller med manglende erfaring og kunnskap. Denne laderen kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av plagget av denne personen, og forstår farene som er forbundet med bruken. Ellers er det fa-

re for feilbetjening og personskader.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 77 Tuesday, November 8, 2016 12:09 PM

Norsk | 77

Hold tilsyn med barn ved bruk, ren-

gjøring og vedlikehold. Dermed er du sikker på at barn ikke leker med laderen.

Lad bare Bosch Li-ion-batterier

med kapasitet fra 2,0 Ah (fra 3 battericeller). Batterispenningen må stemme overens med laderens batteriladespenning. Du må ikke lade batterier som ikke er oppladbare. Ellers er det fare for brann

og eksplosjon.

Hold ladeapparatet unna regn eller fuktighet. Dersom det

kommer vann i et ladeapparat, øker risikoen for elektriske støt.

Lad bare opp Bosch Li-ion-batteri-

er. Batterispenningen må stemme overens med laderens batteriladespenning. Ellers er det fare for brann

og eksplosjon.

Hold ladeapparatet rent. Smuss fø-

rer til fare for elektriske støt.

Før hver bruk må du kontrollere la-

deapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat,

ledning og støpsel øker risikoen for elektriske støt.

Ikke bruk ladeapparatet på lett

brennbar undergrunn (f. eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvar-

mes under oppladingen og det er derfor fare for brann.

Laderens ventilasjonsåpning må

ikke tildekkes. Det kan føre til at laderen overopphetes og ikke lenger vil fungere som den skal.

Symboler

Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke hageredskapet på en bedre og sikrere måte.

Symbol Betydning

Bruk vernehansker

Bevegelsesretning

Reaksjonsretning

Vekt

Innkobling

Utkobling

Tillatt aksjon

Dette er forbudt

CLICK!

Hørbar støy Tilbehør/reservedeler

Formålsmessig bruk

Redskapet er bestemt til klipping av gress og ugress opptil en høyde på 125 mm som ikke kan nås av gressklipperen.

EasyGrassCut 12-230: Redskapet er ikke bestemt til kantklipping, da det ikke er utstyrt for denne anvendelsen.

Den er beregnet til bruk i en omgivelsestemperatur på mellom 0°C og 40°C.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 78 Tuesday, November 8, 2016 12:09 PM

78 | Norsk

Tekniske data

Gresstrimmer EasyGrassCut 12-23 EasyGrassCut 12-230

Produktnummer Tomgangsturtall Justerbart håndtak Snittdiameter Vekt tilsvarende EPTA-Procedure 01:2014

Batteri

Produktnummer –2,0 Ah

–2,5 Ah Nominell spenning Kapasitet

– 1 607 A35 07N – 1 607 A35 03L

Ladeapparat

Produktnummer

Ladestrøm Godkjent ladetemperaturområde Oppladingstid ved batteri-kapasitet, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Antall battericeller Vekt tilsvarende EPTA-Procedure 01:2014 Beskyttelsesklasse

Ladeapparat

Produktnummer

Ladestrøm Godkjent ladetemperaturområde Oppladingstid ved batteri-kapasitet, ca.

–1,5 Ah –2,0 Ah –2,5 Ah

Antall battericeller Vekt tilsvarende EPTA-Procedure 01:2014 Beskyttelsesklasse Serienummer

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

min min min

kg 0,3 0,3

EU UK

AUS

mA 3000 3 000

°C 0 – 45 0–45

min min min

kg 0,3 0,3

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Li-ioner Li-ioner

1 607 A35 07N

1 607 A35 03L

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

3 3

/II / II

se typeskiltet på hageredskapet

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2 607 225 133 2 607 225 135 2 607 225 137

2,0 2,5

65 80

105

35 45 65

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 79 Tuesday, November 8, 2016 12:09 PM

Norsk | 79

Støy-/vibrasjonsinformasjon

Støyutslippsverdier målt i henhold til EN 50636-2-91. EasyGrassCut 12-23 EasyGrassCut 12-230 Maskinens A-bedømte typiske støynivå er:

lydtrykknivå lydeffektnivå usikkerhet K

Bruk hørselvern!

Totale vibrasjonsverdier a usikkerhet K beregnet iht. EN 50636-2-91: Svingningsemisjonsverdi a Usikkerhet K

(vektorsum for tre retninger) og

dB(A) dB(A)

m/s m/s

72 87 =1

2 2

=3,3 =1,5

73 85 =2

=3,3 =1,5

Montering og drift

Mål for aktiviteten Bilde Side

Leveranseomfang Sammensetting av skaftet Montering av vernedekselet

Montering av kniven Montering av håndtak Lading av batteriet

Sette inn og ta ut batteriet Kontroller kniv Utskifting av kniven Oppbevaring av kniven Inn-/utkopling Arbeidshenvisninger Vedlikehold, rengjøring og lagring EasyGrassCut 12-23: Omkopling

gresstrimmer/kanttrimmer Valg av tilbehør

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239 11 239

12 240 13 241

Igangsetting

For din egen sikkerhet

 OBS! Slå av hageredskapet og fjern batteriet før inn-

stillings- eller rengjøringsarbeider utføres.

 Etter utkopling av batteri-gresstrimmeren fortsetter

kniven å gå i noen sekunder. Vent til motoren/kniven står stille før du slår på igjen.

 Ikke slå av og på igjen straks.  Det anbefales bruk av skjæreverktøy godkjent av

Bosch. Ved annet skjæreverktøy kan skjæreresultatet avvike.

Opplading av batteriet

 Ikke bruk et annet ladeapparat. Det medleverte ladeap-

paratet er tilpasset til Li-ion-batteriet som er innebygget i hageredskapet.

 Ta hensyn til strømspenningen! Spenningen til strømkil-

den må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V.

Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en opplading i temperaturområdet mellom 0 °C og 45 ° C. Slik oppnås en lang levetid for batteriet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

Litium-ion-batteriet kan la des opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

Li-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles hageredskapet ut med en beskyttelseskobling: Kniven beveger seg ikke lenger.

Trykk etter automatisk utkobling av hageredskapet ikke videre på på-/av-bryteren. Batte-

riet kan ta skade.

Opplading

Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteriet deretter settes inn i ladeapparatet.

Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og lades opp med optimal oppladingsstrøm avhengig av batteri-temperatur og -spenning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.

Merk: Oppladingen er kun mulig hvis temperaturen på batteriet er i godkjent ladetemperaturområde, se avsnitt «Tekniske data».

Blinklys batteri-ladeindikator

Oppladingen signaliseres av blinking i batteri-ladeindikatoren.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 80 Tuesday, November 8, 2016 12:09 PM

80 | Norsk

Kontinuerlig lys batteri-ladeindikator

Det kontinuerlige lyset i batteri-ladeindikatoren signaliserer at batteriet er helt oppladet eller at temperaturen til

batteriet ligger utenfor det godkjente ladetemperaturområdet og derfor ikke kan lades opp. Såsnart det godkjente temperaturområdet er nådd, lades batteriet opp.

Uten innsatt batteri signaliserer kontinuerlig lys i batteri-indikatoren at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.

Informasjoner om opplading

Ved kontinuerlige oppladingssykluser hhv. oppladingssykluser som følger rett etter hverandre uten avbrudd kan ladeapparatet bli varmt. Dette er ikke farlig og er ik ke tegn på e n teknisk defekt.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Feilsøking

d.c.

Symptomer Mulig årsak Utbedring

Vernedekselet kan ikke trekkes over skjæreplaten

Gresstrimmeren går ikke Utladet batteri Lad opp batteriet, se også «Henvisnin-

Gresstrimmeren går rykkvis Interne kabelforbindelser i hageredska-

Hageredskap overbelastet For høyt gress Klipp trinnvis Hageredskapet klipper ikke Skadet kniv Utskifting av kniven Forsterkede vibrasjoner Skadet kniv Utskifting av kniven

Gal montering Fjern skjæreplate og monter vernedek-

sel på nytt

ger om opplading»

For kaldt/varmt batteri Varm opp/avkjøl batteriet

Ta kontakt med kundeservice

pet er defekt På-/av-bryter defekt Ta kontakt med kundeservice

Kundeservice og rådgivning ved bruk

www.bosch-garden.com

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på hageredskapets typeskilt.

Norsk

Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

F 016 L81 542 | (8.11.16) Bosch Power Tools

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til eventuelle videreførende nasjonale forskrifter.

Deponering

Hageredskaper, ladeapparater og batterier må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

a.c.

OBJ_BUCH-2510-004.book Page 81 Tuesday, November 8, 2016 12:09 PM

Batterier/oppladbare batterier:

Li-Ion:

Ta hensyn til informasjonene i avsnittet «Transport».

Rett til endringer forbeholdes.

Suomi

Varmista, että sivulle sinkoutuvat vie-

Turvallisuusohjeita Huom! Lue seuraavat ohjeet tarkasti.

Tutustu puutarhalaitteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.

Kuvatunnusten selitys

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä.

Varoitus: Pidä turvallinen etäisyys puutarhalaitteeseen sen ollessa toiminnassa.

Ei sopiva.

d.c.

Poista akku ennen kuin suoritat puutarhalaitteeseen kohdistuvia säätö- tai puhdistustöitä tai kun puutarhalaite jää pidemmäksi aikaa ilman valvontaa.

Käytä kuulonsuojaimia ja suojalaseja.

raat esineet eivät loukkaa lähellä seisovia ihmisiä. Varoitus: Pidä turvallinen etäisyys puutarhalaitteeseen sen ollessa toiminnassa.

Käyttö

Tätä puutarhalaitetta eivät saa käyt-

tää henkilöt (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto paitsi, jos he ovat turvallisuudesta vastaavan henkilön valvonnassa tai saamassa häneltä ohjeita puutarhalaitteen oikeasta käytöstä. Lapsia tulee valvoa varmistaakseen, etteivät he leiki puutarhalaitteen kanssa.

Älä koskaan anna lasten tai henkilöi-

den, jotka eivät ole tutustuneet näihin käyttöohjeisiin, käyttää viimeistelyleikkuria. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä viimeistelyleikkuri lasten ulottumattomissa, kun sitä ei käytetä.

Älä käytä viimeistelyleikkuria, jos sen

suojukset tai suojalaitteet ovat vaurioituneet tai puuttuvat tai, jos ne on sijoitettu väärin.

Suomi | 81

Älä työskentele sateessa äläkä jätä viimeistelyleikkuria ulos sateeseen.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 82 Tuesday, November 8, 2016 12:09 PM

82 | Suomi

Tarkista ennen käyttöä ja iskun jäl-

keen, ettei puutarhalaite ole kulunut tai vaurioitunut, ja korjauta se tarvittaessa.

Älä kosketa liikkuvia vaarallisia osia,

ennen kuin kone on kytketty irti sähköverkosta ja liikkuvat vaaralliset osat ovat pysähtyneet täysin.

Käytä pitkälahkeisia ja vahvoja hou-

suja, tukevia jalkineita ja suojakäsineitä. Älä käytä löysiä työvaatteita, koruja, lyhytlahkeisia housuja tai sandaaleja äläkä työskentele paljain jaloin. Sido pitkät hiukset yhteen yli olkakorkeuden, jotta ne eivät sotkeutuisi liikkuviin osiin.

Käytä suojalaseja ja kuulonsuo-

jaimia, kun käytät puutarhalaitetta.

Säilytä aina tukeva asento ja tasapai-

no. Älä rasita itseäsi liikaa.

Älä koskaan käytä viimeistelyleikku-

ria, jos ihmisiä, etenkin lapsia tai kotieläimiä ovat välittömässä läheisyydessä.

Käyttäjä on vastuussa onnettomuuk-

sista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista.

Odota, että pyörivä terä on pysähty-

nyt täysin, ennen kuin kosketat sitä. Terä pyörii vielä moottorin poiskytkennän jälkeen ja voi aiheuttaa loukkaantumisia.

Käytä laitetta vain valoisaan aikaan tai

hyvässä keinovalossa.

Älä työskentele viimeistelyleikkurin

kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä.

Viimeistelyleikkurin käyttö märässä

ruohossa alentaa työtehoa.

Pysäytä viimeistelyleikkuri, kun kulje-

tat sitä työkohteesta tai työkohteeseen.

Käynnistä puutarhalaite vasta, kun

kädet ja jalat ovat riittävän kaukana leikkuuteristä.

Älä pidä käsiä tai jalkoja lähellä pyöri-

viä, leikkaavia osia.

Poista akku ennen terän vaihtoa. Älä koskaan käytä metallisia leikkuu-

osia tässä viimeistelyleikkurissa.

Tarkista ja huolla viimeistelyleikkuri

säännöllisesti.

Anna ainoastaan valtuutetun korjaa-

mon korjata viimeistelyleikkuria.

Varmista aina, että tuuletusaukot

ovat vapaat ruohojäännöksistä.

Poista akku:

– aina, jos jätät puutarhalaitteen jok-

sikin aikaa ilman valvontaa – ennen leikkuuterän vaihtamista – ennen puhdistusta, tai kun suoritat

viimeistelyleikkuriin kohdistuvia

töitä

Säilytä puutarhalaite varmassa, kui-

vassa paikassa, lasten ulottumattomissa. Älä koskaan aseta mitään muita esineitä puutarhalaitteen päälle.

Vaihda turvallisuussyistä kuluneet tai

vaurioituneet osat uusiin.

Varmista, että vaihto-osat ovat

Bosch-tuotantoa.

Älä ota puutarhalaitetta käyttöön,

jos siihen kuuluvia osia ei ole asennettu.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 83 Tuesday, November 8, 2016 12:09 PM

Suomi | 83

Ohjeita akun optimaaliseen käsittelyyn

Varmista, että puutarhalaite on

poiskytkettynä, ennen kuin asennat akun siihen. Akun asennus puu-

tarhalaitteeseen, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille.

Käytä ainoastaan kyseiseen puu-

tarhalaitteeseen tarkoitettua Bosch-akkua. Muiden akkujen käyttö

saattaa johtaa loukkaantumiseen ja tulipaloon.

Älä avaa akkua. On olemassa oiko-

sulun vaara.

Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On ole-

massa räjähdysvaara.

Pidä irrallista akkua loitolla metal-

liesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimi-

en välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Jos akku vaurioituu tai sitä käyte-

tään asiaankuulumattomalla tavalla, siitä saattaa purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilmenee haittoja. Höyryt voivat ärsyttää hengitystie-

hyeitä.

Käytä akkua ainoastaan yhdessä

Bosch-tuotteesi kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormitukselta.

Terävät esineet (esim. naulat ja

ruuvitaltat) tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua.

Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.

Älä oikosulje akkua. Syntyy räjäh-

dysvaara.

Suojaa akku kosteudelta ja vedeltä. Varastoi akku vain lämpötila-alueella

– 20 ° C ... 50 ° C. Älä esim. jätä akkua autoon makaamaan kesällä.

Puhdista akun tuuletusaukot silloin

tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Latauslaitteiden turvallisuusohjeet

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusoh-

jeiden noudattamisen laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä nämä ohjeet hyvin.

Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.

Tätä latauslaitetta ei ole tarkoitet-

tu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön. Lapset ja henkilöt, jotka rajoitteisten fyysisten, aistillisten tai henkisten kykyjensä, kokemattomuutensa tai tietämättömyytensä takia eivät turvallisesti voi käyttää latauslaitetta, eivät saa käyttää sitä ilman

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 84 Tuesday, November 8, 2016 12:09 PM

84 | Suomi

vastuullisen henkilön valvontaa tai neuvontaa. Muutoin syntyy virheelli-

sen käytön ja onnettomuuksien vaara.

Valvo lapsia laitteen käytön, puh-

distuksen ja huollon yhteydessä.

Näin saat varmistettua sen, etteivät lapset leiki latauslaitteen kanssa.

Lataa vain Boschin litiumioniakku-

ja, joiden kapasiteetti on vähintään 2,0 Ah (vähintään 3 akkukennoa). Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Älä lataa uudelleenladattavia paristoja.

Muutoin syntyy tulipalo- ja räjähdysvaara.

Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden

tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.

Lataa vain Boschin litiumioniakku-

ja. Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Muu-

toin syntyy tulipalo- ja räjähdysvaara.

Pidä latauslaite puhtaana. Likaan-

tuminen lisää sähköiskun vaaraa.

Tarkista latauslaite, johto ja pisto-

ke, ennen jokaista käyttöä. Älä käytä latauslaitetta jos huomaat siinä olevan vaurioita. Älä avaa latauslaitetta itse. Anna ainoastaan ammattitaitoisten henkilöiden korjata se alkuperäisiä varaosia käyttäen. Va-

hingoittuneet latauslaitteet, johdot tai pistokkeet kasvattavat sähköiskun vaaraa.

Älä käytä latauslaitetta helposti

palavalla alustalla (esim. paperi, kangas jne.) tai palavassa ympäristössä. Latauslaitteen kuumeneminen

latauksen aikana synnyttää tulipalovaaran.

Älä peitä latauslaitteen tuuletusra-

koja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään puutarhalaitettasi paremmin ja turvallisemmin.

Tunnusmerkki Merkitys

Käytä suojakäsineitä

Liikesuunta

Reaktiosuunta

Paino

Käynnistys

Poiskytkentä

Sallittu käsittely

Kielletty menettely

CLICK!

Kuuluva ääni Lisälaitteet/varaosat

Määräyksenmukainen käyttö

Laite on tarkoitettu sen ruohon ja rikkaruohon leikkuuseen, aina 125 mm pituuteen asti, johon ruohonleikkurilla ei pääse.

EasyGrassCut 12-230: Laite ei ole tarkoitettu reunan tasaukseen, koska sitä ei ole varustettu sitä varten.

Määräyksenmukainen käyttö rajoittuu lämpötilaan 0 ° C... 40 ° C.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 85 Tuesday, November 8, 2016 12:09 PM

Suomi | 85

Tekniset tiedot

Viimeistelyleikkuri EasyGrassCut 12-23 EasyGrassCut 12-230

Tuotenumero Tyhjäkäyntikierrosluku Liikuteltava kahva Leikkaushalkaisija Paino vastaa EPTA-Procedure 01:2014

Akku

Tuotenumero –2,0 Ah

–2,5 Ah Nimellisjännite Kapasiteetti

– 1 607 A35 07N – 1 607 A35 03L

Latauslaite

Tuotenumero

Latausvirta Sallittu latauslämpötila-alue Latausaika akun kapasiteetilla, n.

–1,5 Ah –2,0 Ah –2,5 Ah

Akkukennojen lukumäärä Paino vastaa EPTA-Procedure 01:2014 Suojausluokka

Latauslaite

Tuotenumero

Latausvirta Sallittu latauslämpötila-alue Latausaika akun kapasiteetilla, n.

–1,5 Ah –2,0 Ah –2,5 Ah

Akkukennojen lukumäärä Paino vastaa EPTA-Procedure 01:2014 Suojausluokka Sarjanumero

-1

min

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

EU UK AU

mA 1500 1 500

°C 0– 45 0–45

min min min

kg 0,3 0,3

EU UK

AUS

mA 3000 3 000

°C 0 – 45 0–45

min min min

kg 0,3 0,3

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

Li-ioni Li-ioni

1 607 A35 07N

1 607 A35 03L

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

35 45 65

3 3

/II / II

katso sarjanumero puutarhalaitteen tyyppikilvestä

1 607 A35 07N

1 607 A35 03L

2 607 225 513 2 607 225 515 2 607 225 517

2 607 225 133 2 607 225 135 2 607 225 137

2,0 2,5

65 80

105

35 45 65

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 86 Tuesday, November 8, 2016 12:09 PM

86 | Suomi

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 50636-2-91 mukaan. Laitteen tyypillinen A-painotettu melutaso on:

Äänen painetaso Äänen tehotaso Epävarmuus K

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvo a epävarmuus K mitattuna EN 50636-2-91 mukaan: Värähtelyemissioarvo a Epävarmuus K

(kolmen suunnan vektorisumma) ja

Asennus ja käyttö

Tehtävä Kuva Sivu

Vakiovarusteet Varren yhteenliittäminen Suojuksen asennus

Leikkuuterän asennus Kahvan asennus Akun lataus

Akun asennus ja irrotus Terän tarkistus Terän vaihto Terän säilytystila Käynnistys ja pysäytys Työskentelyohjeita Huolto puhdistus ja varastointi EasyGrassCut 12-23: Vaihto viimeis-

telyleikkuri/reunanleikkuri Lisälaitteen valinta

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238 9 239 10 239 11 239

12 240 13 241

Käyttöönotto

Turvallisuussyistä

 Huomio: Pysäytä puutarhalaite ja irrota akku, ennen

kuin suoritat säätö- tai puhdistustöitä.

 Akkuviimeistelyleikkurin poiskytkennän jälkeen, leik-

kuuterä liikkuu vielä muutaman sekunnin ajan. Odota, kunnes moottori/leikkuuterä on pysähtynyt, ennen kuin käynnistät sähkölaitteen uudelleen.

 Älä kytke sähkölaitetta pois ja päälle nopeasti peräk-

käin.

 Suosittelemme käyttämään Boschin hyväksymiä leik-

kuuosia. Leikkuutulos saattaa poiketa muita leikkuuosia käytettäessä.

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s m/s

2 2

72 87 =1

=3,3 =1,5

73 85 =2

=3,3 =1,5

Akun lataus

 Älä käytä mitään muuta latauslaitetta. Toimitukseen

kuuluva latauslaite on sovitettu puutarhalaitteen sisäänrakennetulle Li-ioni-akulle.

 Ota huomioon verkkojännite! Virtalähteen jännitteen tu-

lee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 0 ° C... 45 ° C. Täten saavutetaan pitkä käyttöikä akulle.

Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöönottoa ladata täyteen latauslaitteessa.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Li-ioni-akkua suojaa syväpurkaukselta ”Electronic Cell Protection (ECP)”. Akun tyhjetessä suojakytkentä pysäyttää puutarhalaitteen: Leikkuuterä ei enää liiku.

Älä enää paina käynnistyskytkintä puutar-

halaitteen automaattisen poiskytkennän

jälkeen. Akku saattaa vahingoittua.

Lataustapahtuma

Lataustapahtuma alkaa heti, kun latauslaitteen verkkopistotulppa liitetään pistorasiaan ja akku samalla asetetaan latauslaitteeseen.

Älykkään lataustoiminnan ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslaitteessa aina täydessä latauksessa.

Huomio: Lataustapahtuma on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta ”Tekniset tiedot”.

Akun latauksen vilkkuva merkkivalo

Lataustapahtuma osoitetaan vilkkuvalla akun latauksen merkkivalolla.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 87 Tuesday, November 8, 2016 12:09 PM

Suomi | 87

Akun latauksen jatkuva merkkivalo

Jatkuva valo akun latauksen merkki-

valossa osoittaa, että akku on ladattu täyteen tai että akun lämpötila on sal-

litun latauslämpötila-alueen ulkopuolella, eikä sitä voi ladata. Heti, kun sallittu lämpötilaalue on saavutettu, akku ladataan.

Ilman asennettua akkua osoittaa jatkuva valo akun latauksen merkkivalossa , että pistot ulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis.

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tekniseen vikaan.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen.

Vianetsintä

d.c.

Vian oire Mahdolliset vikalähteet Korjaus

Suojusta ei voi vetää leikkuulautasen yli Väärin asennettu Irrota leikkuulautanen ja asenna suojus

Viimeistelyleikkuri ei käynnisty Akun on purkautunut Lataa akku, katso myös akun ”Latausoh-

Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä

Viimeistelyleikkuri käy katkonaisesti Puutarhalaitteen sisäisessä johdotuk-

sessa vika

Käynnistyskytkin viallinen Hakeudu asiakaspalveluun Puutarhalaite on ylikuormitettu Ruoho liian pitkä Leikkaa vaiheittain Puutarhalaite ei leikkaa Terä on vahingoittunut Terän vaihto Voimistunut värinä Terä on vahingoittunut Terän vaihto

uudelleen

jeita”

Hakeudu asiakaspalveluun

Asiakaspalvelu ja käyttöneuvonta

www.bosch-garden.com

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä.

Suomi

Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaara-aineasiantuntijaa.

Bosch Power Tools F 016 L81 542 | (8.11.16)

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset määräykset.

Hävitys

Älä heitä puutarhalaitteita, latauslaitteita tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkö- ja elektroniikkalaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot tä ytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-2510-004.book Page 88 Tuesday, November 8, 2016 12:09 PM

88 | Ελληνικά

Ελληνικά

Υποδείξεις ασφαλείας Προσοχή! Διαβάστε προσεκτικά τις

οδηγίες που ακολουθούν. Εξοικειωθείτε με τα στοιχεία χειρισμού και τη σωστή χρήση του μηχανήματος κήπου. Παρακαλούμε διαφυλάξτε καλά τις οδηγίες χειρισμού για κάθε μελλοντική χρήση.

Προσέχετε να μην τραυματιστούν τυχόν παρευρισκόμενα άτομα από ξένα αντικείμενα που εκσφενδονίζονται.

Προειδοποίηση: Φροντίζετε, να βρίσκεστε πάντα σε ασφαλή απόσταση από το μηχάνημα κήπου όταν αυτό εργάζεται.

Ερμηνεία των εικονοσυμβόλων

Υπόδειξη κινδύνου, γενικά.

Χειρισμός

Αυτό το μηχάνημα κήπου δεν

προορίζεται για χρήση από πρόσωπα Διαβάστε όλες τις οδηγίες χειρισμού.

(συμπεριλαμβανομένων και των

παιδιών) με περιορισμένες φυσικές,

αισθητήριες ή πνευματικές ικανότητες Φροντίζετε να μην διατρέχουν

κίνδυνο τραυματισμού από εκσφενδονιζόμενα ξένα σώματα τυχόν παρευρισκόμενα άτομα. Προειδοποίηση: Φροντίζετε, να βρίσκεστε πάντα σε ασφαλή απόσταση από το μηχάνημα κήπου όταν αυτό εργάζεται.

a.c.

Δεν ευσταθεί.

d.c.

Να αφαιρείτε την μπαταρία από το μηχάνημα κήπου πριν από κάθε εργασία ρύθμισης ή

καθαρισμού ή όταν πρόκειται να αφήσετε το μηχάνημα κήπου ανεπιτήρητο.

Να φοράτε ωτασπίδες και προστατευτικά γυαλιά.

Να μην κόβετε όταν βρέχει και μην αφήνετε το χλοοκοπτικό έξω όταν βρέχει.

F 016 L81 542 | (8.11.16) Bosch Power Tools

ή με ελλιπή εμπειρία ή/και ελλιπείς

γνώσεις, εκτός αν εποπτεύονται από

ένα αρμόδιο για την ασφάλειά τους

πρόσωπο ή παίρνουν οδηγίες από το

άτομο αυτό, πως πρέπει να χειρίζονται

το μηχάνημα κήπου.

Τα παιδιά θα πρέπει να επιτηρούνται

για να εξασφαλιστεί ότι δεν θα παίξουν

με το μηχάνημα κήπου.

Μην επιτρέψετε ποτέ σε παιδιά ή σε

πρόσωπα που δεν είναι εξοικειωμένα

με τις παρούσες οδηγίες να

χρησιμοποιήσουν το χλοοκοπτικό. Οι

εκάστοτε εθνικές διατάξεις μπορεί να

περιορίζουν την ηλικία του χειριστή.

Όταν δεν χρησιμοποιείτε το

χλοοκοπτικό να το αποθηκεύετε σε

χώρο απρόσιτο στα παιδιά.

Μην χρησιμοποιήσετε ποτέ το

χλοοκοπτικό όταν λείπουν ή έχουν

χαλάσει οι καλύπτρες ή οι

OBJ_BUCH-2510-004.book Page 89 Tuesday, November 8, 2016 12:09 PM

Ελληνικά | 89

προστατευτικές διατάξεις ή όταν αυτές δεν είναι τοποθετημένες σωστά.

Να ελέγχετε το μηχάνημα κήπου πριν

από κάθε χρήση καθώς και μετά από ένα χτύπημα, μήπως παρουσιάζει φθορές ή ζημιές και δώστε το ενδεχομένως για επισκευή.

Μην χρησιμοποιήσετε το μηχάνημα

κήπου όταν είστε άρρωστος, κουρασμένος ή όταν βρίσκεστε υπό την επήρεια αλκοόλης, ναρκωτικών ουσιών ή φαρμάκων.

Να φοράτε πάντοτε χοντρά

παντελόνια, στερεά παπούτσια και γάντια. Να μην φοράτε φαρδιά ρούχα, κοσμήματα, κοντά παντελόνια, ανοιχτά σανδάλια και να μην εργάζεστε ξυπόλητοι. Όταν έχετε μακριά μαλλιά να δένετε πάνω από τους ώμους σας για να μην μπλεχτούν στα κινούμενα στοιχεία του μηχανήματος.

Όταν χειρίζεστε το μηχάνημα

κήπου να φοράτε ωτασπίδες και προστατευτικά γυαλιά.

 Να παίρνετε πάντοτε μια σταθερή

στάση και να διατηρείτε την ισορροπία σας. Μην εργάζεστε μέχρι εξάντλησης.

Μην διεξάγετε ποτέ καμιά κοπή όταν

άμεσα κοντά στο μηχάνημα βρίσκονται άλλα άτομα, ιδιαίτερα παιδιά ή κατοικίδια ζώα.

Ο χειριστής ή ο χρήστης ευθύνονται για

τυχόν ατυχήματα ή ζημιές σε ανθρώπους ή την περιουσία τους.

Πριν αγγίξετε το περιστρεφόμενο

μαχαίρι πρέπει να περιμένετε μέχρι αυτό να σταματήσει εντελώς να κινείται. Το μαχαίρι συνεχίζει να περιστρέφεται μετά τη θέση εκτός

λειτουργίας του μηχανήματος και

μπορεί να οδηγήσει σε

τραυματισμούς.

Να εργάζεστε πάντοτε υπό το φως της

ημέρας ή υπό καλό τεχνητό φως.

Μην εργαστείτε με το χολοοκοπτικό

υπό δυσμενείς καιρικές συνθήκες,

ιδιαίτερα όταν επίκειται καταιγίδα.

Όταν κόβετε υγρό χορτάρι μειώνεται η

απόδοση του χλοοκοπτικού.

Να θέτετε το χλοοκοπτικό σε

λειτουργία μόνο όταν τα χέρια σας και

τα πόδια σας βρίσκονται επαρκώς

μακριά από τα περιστρεφόμενα

στοιχεία κοπής.

Να θέτετε το μηχάνημα κήπου σε

λειτουργία μόνο όταν τα χέρια σας και

τα πόδια σας είναι επαρκώς μακριά

από τα περιστρεφόμενα μαχαίρια.

Να θέτετε το χλοοκοπτικό σε

λειτουργία μόνο όταν τα χέρια σας και

τα πόδια σας βρίσκονται επαρκώς

μακριά από τα περιστρεφόμενα

στοιχεία κοπής.

Αφαιρέστε την μπαταρία πριν

αλλάξετε το μαχαίρι.

Μην χρησιμοποιήστε ποτέ μεταλλικά

στοιχεία κοπής γι’ αυτό το

χλοοκοπτικό.

Να ελέγχετε και να συντηρείτε τακτικά

το χλοοκοπτικό.

Να δίνετε το χλοοκοπτικό για επισκευή

μόνο από εξουσιοδοτημένα συνεργεία

Service.

Να φροντίζετε οι σχισμές αερισμού να

είναι πάντοτε καθαρές και χωρίς

κατάλοιπα χορταριού.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 90 Tuesday, November 8, 2016 12:09 PM

90 | Ελληνικά

Να αφαιρείτε την μπαταρία:

– πάντοτε όταν πρόκειται να αφήσετε

το μηχάνημα κήπου ανεπιτήρητο,

ακόμη και για λίγο χρόνο – πριν αλλάξετε το μαχαίρι – πριν το καθαρισμό ή όταν εργάζεστε

στο ίδιο το χλοοκοπτικό

Να διαφυλάγετε/αποθηκεύετε το

μηχάνημα κήπου σε έναν ασφαλή και στεγνό χώρα μακριά από παιδιά. Να μην τοποθετείτε άλλα αντικείμενα επάνω στο μηχάνημα.

Για λόγους ασφαλείας να

αντικαθιστάτε τυχόν φθαρμένα ή χαλασμένα εξαρτήματα.

Να βεβαιώνεστε ότι τα ανταλλακτικά

προέρχονται από την Bosch.

Μην θέσετε το μηχάνημα κήπου

ποτέ σε λειτουργία όταν δεν είναι συναρμολογημένα όλα εξαρτήματα που ανήκουν σ’ αυτό.

Υποδείξεις για τον άριστο χειρισμό της μπαταρίας

Πριν την τοποθέτηση της μπαταρίας

να βεβαιώνεστε ότι το μηχάνημα κήπου είναι απενεργοποιημένο. Η

τοποθέτηση της μπαταρίας στο μηχάνημα κήπου, όταν αυτό είναι ενεργοποιημένο, μπορεί να οδηγήσει σε ατυχήματα.

Να χρησιμοποιείτε μόνο μπαταρίες

που προορίζονται γι’ αυτό το μηχάνημα κήπου. Η χρήση

διαφορετικών μπαταριών μπορεί να γίνει αιτία απρόσιτο και πυρκαγιάς.

Μην ανοίγετε την μπαταρία. Υπάρχει

κίνδυνος βραχυκυκλώματος.

Να προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π. χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος

έκρηξης.

Να κρατάτε τις μπαταρίες που δεν

χρησιμοποιείτε μακριά από συνδετήρες γραφείου, νομίσματα, κλειδιά, καρφιά, βίδες ή/και από άλλα μεταλλικά μικροαντικείμενα που μπορεί να βραχυκλώσουν τις επαφές τους. Το βραχυκύκλωμα των

επαφών μιας μπαταρίας μπορεί να προκαλέσει εγκαύματα ή/και φωτιά.

Σε περίπτωση βλάβης ή/και

αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι ανα-

θυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.

Να χρησιμοποιείτε την μπαταρία

μόνο σε συνδυασμό με το προϊόν της Bosch που αποκτήσατε. Μόνο

έτσι προστατεύεται η μπαταρία από μια ενδεχόμενη επικίνδυνη υπερφόρτωση.

H μπαταρία μπορεί να υποστεί ζημιά

από αιχμηρά αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί

να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 91 Tuesday, November 8, 2016 12:09 PM

Ελληνικά | 91

Μη βραχυκυκλώνετε την μπαταρία.

Υπάρχει κίνδυνος έκρηξης.

Να προστατεύετε την μπαταρία από

υγρασία και νερό.

Να αποθηκεύετε την μπαταρία μόνο

μέσα σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Το καλοκαίρι να μην αφήνετε για παράδειγμα την μπαταρία μέσα στο αυτοκίνητο.

Να καθαρίζετε κάπου-κάπου τις

σχισμές αερισμού της μπαταρίας με ένα μαλακό, καθαρό και στεγνό πινέλο.

Υποδείξεις ασφαλείας για φορτιστές

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά

την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Διαφυλάξτε καλά αυτές τις οδηγίες.

Να χρησιμοποιείτε το φορτιστή μόνο όταν είσαστε σε θέση να εκτιμήσετε πλήρως όλες τις λειτουργίες του και να τις εκτελέσετε χωρίς περιορισμούς ή όταν θα έχετε λάβει ανάλογες οδηγίες.

Αυτός ο φορτιστής δεν

προβλέπεται για χρήση από παιδιά και άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις. Αυτός ο φορτιστής μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας

και ανεπαρκείς γνώσεις, όταν επιβλέπονται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν από αυτό καθοδηγηθεί σχετικά με την ασφαλή εργασία με το φορτιστή και τους συνυφασμένους με αυτή κινδύνους. Διαφορετικά υπάρχει

κίνδυνος λαθεμένου χειρισμού και τραυματισμού.

Επιβλέπετε τα παιδιά κατά τη

χρήση, τον καθαρισμό και τη συντήρηση. Έτσι εξασφαλίζεται, ότι

τα παιδιά δε θα παίξουν με το φορτιστή.

Φορτίζετε μόνο μπαταρίες ιόντων

λιθίου Bosch από μια χωρητικότητα 2,0 Ah (από 3 στοιχεία μπαταρίας). Η τάση της μπαταρίας πρέπει να ταιριάζει με την τάση φόρτισης μπαταρίας του φορτιστή. Μη φορτίσετε καμία μη επαναφορτιζόμενη μπαταρία.

Διαφορετικά υπάρχει κίνδυνος πυρκαγιάς και έκρηξης.

Μην εκθέτετε τη συσκευή στη βροχή και την υγρασία. Η

διείσδυση νερού σ’ ένα φορτιστή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Φορτίστε μόνο μπαταρίες ιόντων

λιθίου Bosch. Η τάση της μπαταρίας πρέπει να ταιριάζει με την τάση φόρτισης της μπαταρίας του φορτιστή. Διαφορετικά υπάρχει

κίνδυνος πυρκαγιάς και έκρηξης.

Διατηρείτε το φορτιστή καθαρό. Η

ρύπανση της συσκευής δημιουργεί κίνδυνο ηλεκτροπληξίας.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 92 Tuesday, November 8, 2016 12:09 PM

92 | Ελληνικά

Ελέγχετε πριν από κάθε χρήση το

φορτιστή, το ηλεκτρικό καλώδιο και το φις. Μη χρησιμοποιήσετε το φορτιστή σε περίπτωση που θα εξακριβώσετε κάποιες βλάβες ή ζημιές. Μην ανοίξετε ο ίδιος/η ίδια το φορτιστή αλλά δώστε τον οπωσδήποτε σε ειδικά εκπαιδευμένο τεχνικό προσωπικό για να τον επισκευάσει με γνήσια εξαρτήματα.

Χαλασμένοι φορτιστές, καλώδια και φις αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην αφήσετε το φορτιστή να

λειτουργήσει επάνω σε μια εύφλεκτη επιφάνεια (π.χ. χαρτί, υφάσματα κτλ.) ή μέσα σε εύφλεκτο περιβάλλον. Δημιουργείται κίνδυνος

πυρκαγιάς εξαιτίας της θέρμανσης του φορτιστή.

Μην καλύπτετε τις σχισμές

αερισμού του φορτιστή.

Διαφορετικά μπορεί να υπερθερμανθεί ο φορτιστής και να μη λειτουργεί πλέον σωστά.

Σύμβολο Σημασία

Φορέστε προστατευτικά γάντια

Κατεύθυνση κίνησης

Κατεύθυνση αντίδρασης

Βάρος

Θέση σε λειτουργία

Θέση εκτός λειτουργίας

Εγκεκριμένη ενέργεια

Απαγορευμένη ενέργεια

CLICK!

Αισθητός ήχος Εξαρτήματα/Ανταλλακτικά

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα προορίζεται για την κοπή χλόης και ζιζανίων ύψους έως 125 mm, που δεν φτάνει το χλοοκοπτικό.

EasyGrassCut 12-230: Το μηχάνημα δεν προορίζεται για την κοπή περιθωρίων επειδή δε διαθέτει εξοπλισμό γι’ αυτό.

Η χρήση σύμφωνα με τον προορισμό ισχύει για θερμοκρασίες περιβάλλοντος μεταξύ 0 °C και 40 ° C.

Σύμβολα

Τα σύμβολα που ακολουθούν είναι σημαντικά για την ανάγνωση και την κατανόηση των οδηγιών χρήσης. Παρακαλούμε να αποτυπώσετε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο χειρισμό του μηχανήματος κήπου.

Τεχνικά χαρακτηριστικά

Χλοοκοπτικό EasyGrassCut 12-23 EasyGrassCut 12-230

Αριθμός ευρετηρίου

-1

Αριθμός στροφών χωρίς φορτίο Ρυθμιζόμενη λαβή διατομή κοπής Βάρος σύμφωνα με EPTA-Procedure 01:2014

F 016 L81 542 | (8.11.16) Bosch Power Tools

min

cm 23 23

kg 2,0 1,9

3 600 HA8 1.. 3 600 HA8 1..

10500 10500

 

OBJ_BUCH-2510-004.book Page 93 Tuesday, November 8, 2016 12:09 PM

Ελληνικά | 93

Χλοοκοπτικό EasyGrassCut 12-23 EasyGrassCut 12-230

Μπαταρία Ιόντων λιθίου Ιόντων λιθίου

Αριθμός ευρετηρίου –2,0 Ah

–2,5 Ah Ονομαστική τάση

1 607 A35 07N

1 607 A35 03L

V= 12 12

1 607 A35 07N

1 607 A35 03L

Χωρητικότητα – 1 607 A35 07N

– 1 607 A35 03L

Φορτιστής

Αριθμός ευρετηρίου

Ρεύμα φόρτισης Εγκριμένη περιοχή θερμοκρασίας

Ah Ah

EU UK AU

2 607 225 513 2 607 225 515 2 607 225 517

mA 1500 1 500

°C 0– 45 0–45

2,0 2,5

AL 1115 CV AL 1115 CV

2 607 225 513 2 607 225 515 2 607 225 517

Χρόνος φόρτισης μπαταρίας με χωρητικότητα, περίπου –1,5 Ah

–2,0 Ah –2,5 Ah

Αριθμός των στοιχείων μπαταρίας Βάρος σύμφωνα με EPTA-Procedure 01:2014 Κατηγορία μόνωσης

Φορτιστής

Αριθμός ευρετηρίου

Ρεύμα φόρτισης Εγκριμένη περιοχή θερμοκρασίας

min min min

kg 0,3 0,3

EU UK

AUS

2 607 225 133 2 607 225 135 2 607 225 137

mA 3000 3 000

°C 0 – 45 0–45

65 80

105

3 3

/ II / II

AL 1130 CV AL 1130 CV

2 607 225 133 2 607 225 135 2 607 225 137

Χρόνος φόρτισης μπαταρίας με χωρητικότητα, περίπου –1,5 Ah

–2,0 Ah –2,5 Ah

Αριθμός των στοιχείων μπαταρίας Βάρος σύμφωνα με EPTA-Procedure 01:2014 Κατηγορία μόνωσης Αριθμός σειράς

min min min

kg 0,3 0,3

βλέπε την πινακίδα κατασκευαστή στο μηχάνημα κήπου

35 45 65

3 3

/II / II

2,0 2,5

65 80

105

35 45 65

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 94 Tuesday, November 8, 2016 12:09 PM

94 | Ελληνικά

Πληροφορίες για θόρυβο και δονήσεις

Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 50636-2-91.

Η χαρακτηριστική στάθμη θορύβου του μηχανήματος κήπου εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθμη ακουστικής πίεσης Στάθμη ακουστικής ισχύος Ανασφάλεια μέτρησης K

Φοράτε ωτασπίδες!

Οι ολικές τιμές κραδασμών a κατευθύνσεων) και η ανασφάλεια μέτρησης K εξακριβώθηκαν κατά EN 50636-2-91: Τιμή εκπομπής κραδασμών a Ανασφάλεια μέτρησης K

(άθροισμα ανυσμάτων τριών

Συναρμολόγηση και λειτουργία

Στόχος ενέργειας Εικόνα Σελίδα

Περιεχόμενο συσκευασίας Συναρμολόγηση της ράβδου Συναρμολόγηση του προφυλακτήρα

Συναρμολόγηση του μαχαιριού κοπής

Συναρμολόγηση λαβής Φόρτιση μπαταρίας

Τοποθέτηση και αφαίρεση της μπαταρίας

Έλεγχος μαχαιριού Αλλαγή μαχαιριού Αποθήκευση μαχαιριού Θέση σε λειτουργία/εκτός

λειτουργίας Υποδείξεις εργασίας Συντήρηση, καθαρισμός και

αποθήκευση EasyGrassCut 12-23: Μετάβαση

Κοπή γρασιδιού/Κοπή περιθωρίων Επιλογή εξαρτημάτων/

παρελκομένων

1 234 2 235

3 236 4 237

5 237 6 238 7 238 8 238

9 239 10 239

11 239

12 240

13 241

Εκκίνηση

Για την ασφάλειά σας

 Προσοχή: Θέστε το μηχάνημα κήπου εκτός λειτουργίας

και αφαιρέστε την μπαταρία πριν από κάθε εργασία ρύθμισης ή καθαρισμού.

EasyGrassCut 12-23 EasyGrassCut 12-230

dB(A) dB(A)

m/s

 Μετά τη θέση εκτός λειτουργίας του χλοοκοπτικού

μπαταρίας το μαχαίρι κοπής συνεχίζει να κινείται για μερικά δευτερόλεπτα ακόμη. Περιμένετε να ακινητοποιηθεί ο κινητήρας/το μαχαίρι κοπής πριν θέσετε το μηχάνημα πάλι σε λειτουργία.

 Να μη θέτετε το μηχάνημα εκτός λειτουργίας και αμέσως

μετά πάλι σε λειτουργία.

 Προτείνεται η χρήση στοιχείων κοπής εγκεκριμένων

από την Bosch. Όταν χρησιμοποιήσετε άλλα στοιχεία μπορεί να αποκλίσει η απόδοση κοπής.

72 87 =1

=3,3 =1,5

73 85 =2

=3,3 =1,5

Φόρτιση μπαταρίας

 Να μην χρησιμοποιήσετε κάποιον άλλο φορτιστή. Να

χρησιμοποιείτε το φορτιστή που περιέχεται στη ατυχημάτων στη μπαταρία ιόντων λιθίου που χρησιμοποιείται στο δικός σας μηχάνημα κήπου.

 Προσέξτε την τάση του δικτύου! Η τάση της πηγής

ηλεκτρικού ρεύματος πρέπει να ταυτίζεται με τα στοιχεία στην πινακίδα κατασκευαστή του φορτιστή. Φορτιστές με τάση 230 V μπορούν να λειτουργήσουν και με 220 V.

Η μπαταρία διαθέτει μια διάταξη επιτήρησης της θερμοκρασίας η οποία επιτρέπει τη φόρτιση μόνο στην περιοχή θερμοκρασίας μεταξύ 0 ° C και 45 °C. Έτσι επιτυγχάνεται μια με γάλη διάρκεια ζωής της μπαταρίας.

Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη φορά.

Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή. Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία.

Η μπαταρία ιόντων λιθίου προστατεύεται από τυχόν ολοσχερή εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)». Όταν η μπαταρία αδειάσει η προστατευτική διάταξη διακόπτει τη λειτουργία του μηχανήματος κήπου: Το μαχαίρι κοπής δεν κινείται πλέον.

Να μην συνεχίσετε να πατάτε το

διακοπή της λειτουργίας του μηχανήματος κήπου. Μπορεί

να υποστεί ζημιά η μπαταρία.

διακόπτη ON/OFF μετά την αυτόματη

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 95 Tuesday, November 8, 2016 12:09 PM

Φόρτιση

Η φόρτιση αρχίζει μόλις μπει το φις του ηλεκτρικού καλωδίου στην πρίζα και ακολούθως τοποθετήσετε την μπαταρία στο φορτιστή.

Χάρη στην έξυπνη διαδικασία φόρτισης αναγνωρίζεται αμέσως η κατάσταση φόρτισης της μπαταρίας η οποία ακολούθως φορτίζεται, ανάλογα με τη θερμοκρασία και την τάση της, με άριστο ρεύμα φόρτισης.

Έτσι η μπαταρία προστατεύεται και, όταν δεν αφαιρεθεί από το φορτιστή, παραμένει διαρκώς εντελώς φορτισμένη.

Υπόδειξη: Η φόρτιση είναι εφικτή μόνο όταν η θερμοκρασία της μπαταρίας βρίσκεται μέσα στην εγκεκριμένη περιοχή θερμοκρασίας, βλέπε κεφάλαιο «Τεχνικά χαρακτηριστικά».

Αναβόσβημα της ένδειξης φόρτισης μπαταρίας

Η φόρτιση σηματοδοτείται με αναβόσβημα της ένδειξης φόρτισης μπαταρίας.

Διαρκές άναμμα της ένδειξης φόρτισης μπαταρίας

βρίσκεται εκτός της εγκριμένης περιοχής θερμοκρασίας της μπαταρίας και γι΄ αυτό δεν μπορεί να φορτιστεί. Η φόρτιση συνεχίζεται μόλις επιτευχθεί η εγκριμένη περιοχή θερμοκρασίας της μπαταρίας.

Όταν η μπαταρία δεν είναι τοποθετημένη στο φορτιστή το διαρκές άναμμα της ένδειξης φόρτισης μπαταρίας σηματοδοτεί ότι το φις του ηλεκτρικού καλωδίου του φορτιστή είναι τοποθετημένο στην πρίζα κι έτσι ο φορτιστής είναι έτοιμος για λειτουργία.

Υποδείξεις για τη φόρτιση

Σε περιπτώσεις διαρκούς φόρτισης ή αλλεπάλληλων, χωρίς διακοπή κύκλων φόρτισης, ο φορτιστής μπορεί να ζεσταθεί. Αυτό, όμως, είναι ακίνδυνο και δεν αποτελεί ένδειξη ότι ο φορτιστής παρουσιάζει κάποια τεχνική βλάβη.

Ένας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικατασταθεί.

Αναζήτηση σφαλμάτων

d.c.

Ελληνικά | 95

Το διαρκές άναμμα της ένδειξης φόρτισης μπαταρίας σηματοδοτεί ότι η μπαταρία είναι εντελώς φορτισμένη ή ότι η θερμοκρασία της μπαταρίας

Συμπτώματα Πιθανή αιτία Θεραπεία

Η προστατευτική καλύπτρα δεν μπορεί να τραβηχτεί πάνω στο δίσκο κοπής

Το χλοοκοπτικό δεν λειτουργεί Άδεια μπαταρία Φορτίστε την μπαταρία, βλέπε επίσης και

Το χλοοκοπτικό κάνει διακοπές Σφάλμα στην εσωτερική καλωδίωση του

Υπερφόρτωση του μηχανήματος κήπου Πολύ υψηλό χορτά ρι Κόψτε βαθμιαία Το μηχάνημα κήπου δεν κόβει Χαλασμένο μαχαίρι Αλλαγή μαχαιριού Ενισχυμένοι κραδασμοί Χαλασμένο μαχαίρι Αλλαγή μαχαιριού

Εσφαλμένη συναρμολόγηση Αφαιρέστε την προστατευτική καλύπτρα

και συναρμολογήστε πάλι τον προφυλακτήρα

τις υποδείξεις φόρτισης

Πολύ κρύα/Πολύ ζεστή μπαταρία Θερμάνετε την μπαταρία/Αφήστε την

μπαταρία να κρυώσει Απευθυνθείτε στο Service

μηχανήματος κήπου Χαλασμένος διακόπτης ΟΝ/OFF Απευθυνθείτε στο Service

Service και παροχή συμβουλών χρήσης

www.bosch-garden.com

Όταν ζητάτε διασαφηστικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή του μηχανήματος κήπου.

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 96 Tuesday, November 8, 2016 12:09 PM

96 | Türkçe

Ελλάδα

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 www.bosch.com www.bosch-pt.gr

ABZ Service A.E. Τηλ.: 210 5701380 Φαξ: 210 5701607

Μεταφορά

Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να μεταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχίου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά.

Να αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.

Türkçe

Güvenlik Talimatı Dikkat! Aşağıdaki talimatı dikkatle

okuyun. Bahçe aletinin usulüne uygun olarak kullanımını ve kumanda elemanlarının işlevlerini tam olarak öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.

Resimli semboller hakkında açıklamalar

Απόσυρση

Μην ρίξετε τα μηχανήματα κήπου, τους φορτιστές και τις μπαταρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE οι άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν

είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Μπαταρίες ιόντων λιθίου:

Παρακαλούμε δώστε προσοχή στο κεφάλαιο «Μεταφορά».

Τηρούμε το δικαίωμα αλλαγών.

a.c.

d.c.

Genel tehlike uyarısı.

Kullanım kılavuzunu tam olarak okuyun.

Çalışırken yakınınızda bulunan kişilerin etrafa savrulabilicek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın.

Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.

Aletle ilgili değildir.

Bahçe aletinde ayarlama veya temizlik işleri yapmadan önce ve bahçe aletini uzun süre denetim dışı bırakacağınız zaman aküyü çıkarın.

Koruyucu kulaklık ve gözlük kullanın.

Yağmur yağarken biçme yapmayın ve çim biçme makinesini yağmur yağarken dışarıda bırakmayın.

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 97 Tuesday, November 8, 2016 12:09 PM

hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın.

Yorgun veya hastaysanız veya alkol,

hap veya aldığınız ilaçların etkisi altındaysanız bahçe aletini

Yakınınızda bulunan kişilerin etrafa savrulan nesneler nedeniyle tehlikeye girmemesine dikkat edin.

Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.

kullanmayın.

Uzun, ağır pantalon, sağlam

ayakkabılar giyin ve koruyucu iş eldivenleri kullanın. Dar giysiler, kısa pantalon giymeyin, takı takmayın, sandaletlerle veya çıplak ayakla çalışmayın. Hareketli parçalar

Kullanım

Bu bahçe aleti; fiziksel, duyusal veya

zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler. Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir.

Çocukların veya bu talimatı okuyup

anlamamış kişilerin çim biçme makinesini kullanmasına izin vermeyin. Bazı ülkelerdeki ulusal yönetmelikler kullanım yaşını sınırlandırabilir. Kullanım dışında iken çim biçme makinesini çocukların erişemeyeceği bir yerde saklayın.

Kapaklar veya koruyucu donanımlar

hasarlı ise, takılı değilse veya doğru konumlandırılmamışsa çim biçme makinesini çalıştırmayın.

Kullanmadan önce ve bir çarpmadan

sonra bahçe aletinde aşınma veya

tarafından tutulmalarını önlemek için uzun saçlarınızı omuz yüksekliği üzerinde bağlayın.

Bahçe aleti ile çalışırken koruyucu

gözlük ve kulaklık kullanın.

Her zaman duruşunuzun güvenli ve

dengeli olmasına dikkat edin. Kendinizi fazla zorlamayın.

Hemen yakınınızda başkaları,

özellikle de çocuklar ve evcil hayvanlar varsa çim biçme makinesini kullanmayın.

Bu aleti kullananlar başkalarının

başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur.

Dönen bıçağı tam olarak durmadan

tutmayın. Motor kapatıldıktan sonra da bıçak bir süre serbest dönüşte döner ve yaralanmalara neden olabilir.

Daima gün ışığında veya çok iyi

aydınlatma koşullarında çalışın.

Kötü hava koşullarında, özellikle

gelmekte olan fırtınadan önce misinalı çim biçme makinesi ile çalışmayın.

Türkçe | 97

Bosch Power Tools F 016 L81 542 | (8.11.16)

OBJ_BUCH-2510-004.book Page 98 Tuesday, November 8, 2016 12:09 PM

98 | Türkçe

Çim biçme makinesinin ıslak

çimlerde kullanılması iş performansını düşürür.

Çalışma alanına götürürken veya bu

alandan çıkarırken çim biçme makinesini kapatın.

Bahçe aletini ancak elleriniz ve

ayaklarınız kesici bıçaklardan yeterli uzaklıkta iken açın.

Ellerinizi ve ayaklarınızı dönmekte

olan kesici elemanların yakınına getirmeyin.

Bıçağı değiştirmeye başlamadan

önce aküyü aletten çıkarın.

Bu çim biçme makinesi için hiçbir

zaman metal kesici eleman kullanmayın.

Çim biçme makinesini düzenli

aralıklarla kontrol edin ve bakımını yapın.

Çim biçme makinesini yetkili servis

atölyelerinde onarılmasını sağlayın.

Havalandırma aralıklarına çim

kalıntılarının yapışmadığından emin olun.

Aküyü çıkarın:

– Bahçe aletini belirli bir süre

denetim dışı bıraktığınızda – Bıçağı değiştirmeden önce – Temizliğe veya çim biçme

makinesinde bir çalışmaya

başlamadan önce

Bahçe aletini kuru, güvenli ve

çocukların erişemeyeceği bir yerde saklayın. Bahçe aletinin üstüne başka bir şey koymayın.

Güvenlik amacıyla aşınmış veya hasar

görmüş parçaları değiştirin.

Yenilenen parçaların orijinal Bosch

ürünü olduğundan emin olun.

İlgili parçalar takılı olmadan bahçe

aletini hiçbir zaman çalıştırmayın.

Enerjiden tasarruf etmek için bahçe

aletini sadece kullanacağınız zaman açın.

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Aküyü takmadan önce bahçe

aletinin kapalı olduğundan emin olun. Bahçe aleti açık durumda iken

akü takılacak olursa kazalara neden olunabilir.

Sadece bu bahçe aleti için

öngörülen Bosch aküleri kullanın.

Başka marka akülerin kullanılması yaralanmalara veya yangına neden olabilir.

Aküyü açmayın. Kısa devre tehlikesi

vardır.

Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun.

Patlama tehlikesi vardır.

Kullanım dışındaki aküleri büro

ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasında

oluşabilecek bir kısa devre yanmalara veya yangınlara neden olabilir.

Hasar gördüklerinde veya usulüne

uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan

F 016 L81 542 | (8.11.16) Bosch Power Tools

OBJ_BUCH-2510-004.book Page 99 Tuesday, November 8, 2016 12:09 PM

Türkçe | 99

buharlar nefes yollarını tahriş edebilir.

Aküyü sadece Bosch ürününüzle

kullanın. Aküyü ancak bu şekilde tehlikeli zorlanmalardan koruyabilirsiniz.

Çivi veya tornavida gibi sivri, kesin

nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre

oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.

Aküye kısa devre yaptırmayın.

Patlama tehlikesi vardır.

Aküyü nemden ve sudan koruyun. Aküyü –20 ... 50 derece arasında bir

sıcaklıkta saklayın. Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.

Akünün havalandırma aralıklarını

düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Şarj cihazları için güvenlik talimatı

Bütün uyarıları ve talimat hükümlerini okuyun.

Açıklanan uyarılara ve talimat

hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Bu talimatı iyi saklayın.

Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğrendikten sonra kullanın.

Bu şarj cihazı çocuklar ile fiziksel,

duyusal ve zihinsel yetenekleri sınırlı veya deneyimi yetersiz ve bilgisi olmayan kişiler tarafından

Bosch Power Tools F 016 L81 542 | (8.11.16)

kullanılmaz. Bu şarj cihazı 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak denetim altında veya şarj cihazının güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehlikeleri kavradıkları takdirde kullanılabilir. Aksi takdirde

hatalı kullanım ve yaralanma tehlikesi vardır.

Cihazı kullanırken, temizlerken ve

bakım yaparken çocuklara göz kulak olun. Bu yolla çocukların şarj

cihazı ile oynamasını önlersiniz.

Sadece 2,0 Ah kapasiteden

itibaren Bosch lityum aküleri şarj edin (3 akü hücresinden itibaren). Akünün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen bataryaları şarj etmeyin. Aksi takdirde yangın ve

patlama tehlikesi vardır.

Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının

içine su sızması elektrik çarpma tehlikesini artırır.

Sadece Bosch lityum aküleri şarj

edin. Akünün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır.

Aksi takdirde yangın ve patlama tehlikesi vardır.

Şarj cihazını temiz tutun. Kirlenme

nedeniyle elektrik çarpma tehlikesi ortaya çıkar.

Her kullanımdan önce şarj cihazını,

kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını

OBJ_BUCH-2510-004.book Page 100 Tuesday, November 8, 2016 12:09 PM

100 | Türkçe

kullanmayın. Şarj cihazını kendiniz açmayın, sadece kalifiye elemanlara veya uzmanlara açtırın ve sadece orijinal yedek parçalar kullanın. Hasarlı şarj cihazı, kablo ve

fişler elektrik çarpma tehlikesini artırır.

Şarj cihazını kolay tutuşan

zeminlerde kullanmayın (örneğin kağıt, tekstil malzemesi vb.). Şarj

işlemi sırasında şarj cihazında meydana gelen ısınma yangın tehlikesi doğurur.

Şarj cihazının havalandırma

aralıklarının üstünü kapatmayın.

Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez.

Semboller

Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur.

Sembol Anlamı

Koruyucu eldiven kullanın

Hareket yönü

Reaksiyon yönü

Ağırlığı

Açma

Kapama

Müsaade edilen davranış

Yasak işlem

CLICK!

İşitilebilir gürültü Aksesuar/Yedek parça

Usulüne uygun kullanım

Bu alet, çim biçme makinesi ile ulaşılamayan yerlerdeki 125 mm yüksekliğe kadar olan çimlerin ve yabani otların kesilmesi için tasarlanmıştır.

EasyGrassCut 12-230: Bu alet kenar kesme işleri için tasarlanmadığından kenar kesme işlerinde kullanılmaya uygun değildir.

Bu aletin usulüne uygun kullanımı 0 ° C – 40 ° C dereceler arasındadır.

Teknik veriler

Misinalı çim biçme makinesi EasyGrassCut 12-23 EasyGrassCut 12-230

Ürün kodu Boştaki devir sayısı Konumu ayarlanabilir tutamak Kesme çapı Ağırlığı EPTA-Procedure 01:2014’e göre

Akü

Ürün kodu –2,0 Ah

–2,5 Ah Anma gerilimi Kapasitesi

– 1 607 A35 07N – 1 607 A35 03L

F 016 L81 542 | (8.11.16) Bosch Power Tools

dev/dak 10 500 10 500

cm 23 23

kg 2,0 1,9

V= 12 12

Ah Ah

3 600 HA8 1.. 3 600 HA8 1..

 

Li-Ionen Li-Ionen

1 607 A35 07N

1 607 A35 03L

2,0 2,5

1 607 A35 07N

1 607 A35 03L

2,0 2,5

Bosch EasyGrassCut 23 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
