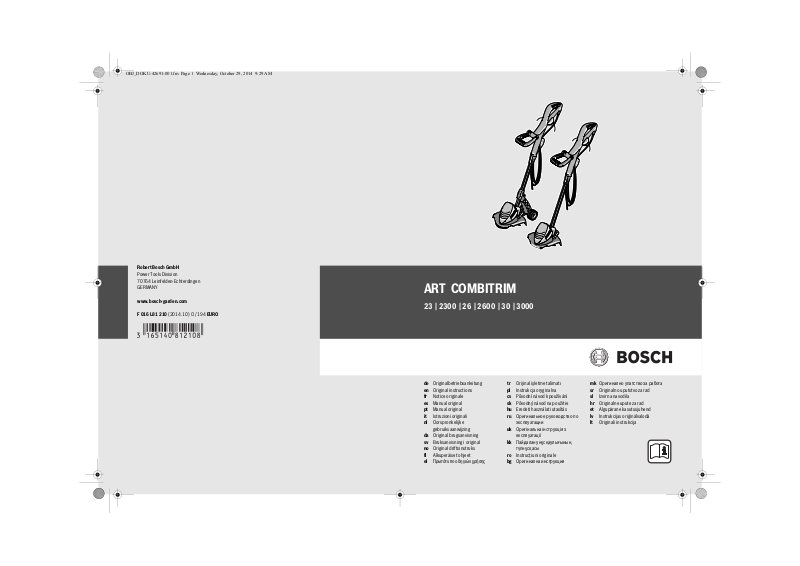

Bosch ART COMBITRIM 2300, ART COMBITRIM 26, ART COMBITRIM2600, ART COMBITRIM 30, ART COMBITRIM 3000 User manual
OBJ_DOKU-42691-001.fm Page 1 Wednesday, October 29, 2014 9:29 AM
Robert Bosch GmbH
Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
www.bosch-garden.com
F 016 L81 210 (2014.10) O / 194 EURO
ART COMBITRIM
23 | 2300 | 26 | 2600 | 30 | 3000
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno up utstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
OBJ_BUCH-2342-001.book Page 2 Wednesday, October 29, 2014 10:34 AM
2 |
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 15
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 22
Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 28
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 34
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 41
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 47
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 53
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 58
Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 64
Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 70
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 76
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 83
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 90
Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 95
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 102
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 109
Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 117
Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 124
Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 132
Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 138
Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 145
Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 151
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 156
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 162
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 168
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 174
Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 180
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 3 Wednesday, October 29, 2014 10:34 AM
Deutsch
Sicherheitshinweise
Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch.
Machen Sie sich mit den Bedienele-
menten und dem ordnungsgemäßen
Gebrauch des Gartengeräts vertraut.
Bewahren Sie die Betriebsanleitung
für eine spätere Verwendung bitte sicher auf.
Erläuterung der Bildsymbole
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanleitung.
Achten Sie darauf, dass in der
Nähe stehende Personen nicht
durch weggeschleuderte
Fremdkörper verletzt werden.
Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.
Schalten Sie den Rasentrimmer
aus und ziehen Sie den Netzstecker aus der Steckdose, bevor
Sie Geräteeinstellungen oder eine Reinigung vornehmen, wenn
sich das Kabel verfangen hat
oder wenn Sie den Rasentrimmer auch
nur für kurze Zeit unbeaufsichtigt lassen.
Halten Sie das Stromkabel von
den Schneidelementen fern.
Tragen Sie Gehörschutz und
Schutzbrille.
Trimmen Sie nicht bei Regen
und lassen Sie den Trimmer bei
Regen nicht im Freien stehen.
Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.
Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.
Bedienung
Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen
benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder
erhalten von ihr Anweisungen, wie
das Gartengerät zu benutzen ist.
Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit
dem Gartengerät spielen.
Erlauben Sie Kindern oder mit diesen
Anweisungen nicht vertraute Personen niemals den Trimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des
Bedieners. Bewahren Sie den Trimmer für Kinder unerreichbar auf,
wenn er nicht in Gebrauch ist.
Betreiben Sie den Trimmer nie mit
fehlenden oder beschädigten Abdeckungen oder Schutzeinrichtungen
oder wenn diese nicht richtig positioniert sind.
Deutsch | 3
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 4 Wednesday, October 29, 2014 10:34 AM
4 | Deutsch
Überprüfen Sie das Stromversorgungs- bzw. Verlängerungskabel vor
der Verwendung auf Schadensmerkmale oder Zeichen von Alterung.
Wenn das Kabel während des Gebrauchs beschädigt wird, ziehen Sie
sofort den Netzstecker aus der Steckdose. BERÜHREN SIE DAS KABEL
NICHT, BEVOR ES AUSGESTECKT
IST. Betreiben Sie den Rasentrimmer
nicht, wenn das Kabel beschädigt
oder verschlissen ist.
Wenn ein Ersatz der Anschlussleitung
erforderlich ist, dann ist dies vom
Hersteller, dessen autorisierten Kundendienststelle oder einer dafür qualifizierten Person ausführen zu lassen,
um Sicherheitsgefährdungen zu vermeiden.
Halten Sie das Verlängerungskabel
von Schneidelementen fern.
Untersuchen Sie das Gartengerät vor
Gebrauch und nach einem Schlag auf
Abnutzung oder Schäden und lassen
Sie es gegebenenfalls reparieren.
Benutzen Sie das Gartengerät nicht,
wenn Sie müde oder krank sind oder
unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
Tragen Sie lange, schwere Hosen, feste Schuhe und Handschuhe. Tragen
Sie keine weite Kleidung, Schmuck,
kurze Hosen, Sandalen oder arbeiten
Sie barfuß. Binden Sie langes Haar
über Schulterhöhe zusammen, um ein
Verheddern in beweglichen Teilen zu
vermeiden.
Tragen Sie eine Schutzbrille und
Gehörschutz, wenn Sie das Gartengerät bedienen.
Bewahren Sie einen festen Stand und
immer das Gleichgewicht. Überanstrengen Sie sich nicht.
Betreiben Sie den Trimmer niemals,
während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Warten Sie, bis die rotierenden
Schneidelemente vollständig zur Ruhe gekommen sind, bevor Sie diese
anfassen. Die Schneidelementen rotieren nach dem Abschalten des Trimmers noch weiter und können Verletzungen verursachen.
Arbeiten Sie nur bei Tageslicht oder
gutem künstlichem Licht.
Bei schlechten Wetterbedingungen
insbesondere bei einem aufziehendem Gewitter nicht mit dem Trimmer
arbeiten.
Die Verwendung des Trimmers in nassem Gras vermindert die Arbeitsleistung.
Schalten Sie den Trimmer aus, wenn
er von/zur Arbeitsfläche transportiert
wird.
Schalten Sie den Trimmer nur ein,
wenn sich Ihre Hände und Füße weit
genug von den rotierenden Schneidelementen entfernt befinden.
Kommen Sie mit den Händen und Füßen nicht in die Nähe der rotierenden
Schneidelemente.
Verwenden Sie niemals metallene
Schneidelemente für diesen Trimmer.
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 5 Wednesday, October 29, 2014 10:34 AM
Überprüfen und warten Sie den Trimmer regelmäßig.
Lassen Sie den Trimmer nur von autorisierten Service-Werkstätten reparieren.
Stellen Sie immer sicher, dass die Lüftungsschlitze frei von Grasrückständen sind.
Schützen Sie sich vor Verletzungen
durch das eingebaute Messer, welches den Faden auf Länge schneidet.
Drehen Sie den Trimmer nach dem
Auffüllen/Nachführen des Fadens
stets in die waagerechte Arbeitsposition, bevor Sie ihn einschalten.
Schalten Sie das Gartengerät aus und
ziehen Sie den Netzstecker aus der
Steckdose:
– immer wenn Sie das Gartengerät
unbeaufsichtigt lassen
– vor dem Auswechseln der Spule
– wenn das Kabel verwickelt ist
– vor dem Reinigen, oder wenn am
Trimmer gearbeitet wird
Ziehen Sie nach dem Arbeitsvorgang
den Netzstecker und prüfen Sie das
Gartengerät auf Beschädigungen.
Bewahren Sie das Gartengerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern auf.
Stellen Sie keine anderen Gegenstände auf das Gartengerät.
Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus.
Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
Das Gartengerät nie in Betrieb nehmen, ohne dass die zugehörigen
Teile montiert sind.
Elektrische Sicherheit
Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten
das Gartengerät aus und ziehen Sie
den Netzstecker. Gleiches gilt,
wenn das Stromkabel beschädigt,
angeschnitten oder verwickelt ist.
Nachdem der Rasentrimmer abgeschaltet wurde, dreht sich der
Schneidfaden noch einige Sekunden weiter.
Vorsicht – den rotierenden
Schneidfaden nicht berühren.
Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die
Betriebsspannung beträgt 230 V AC,
50 Hz (für Nicht-EU-Länder 220 V). Nur
zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei
Ihrer autorisierten Kundendienststelle.
Zur Erhöhung der Sicherheit wird
empfohlen, einen FI-Schalter (RCD)
mit einem Fehlerstrom von maximal
30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.
Hinweis für Produkte, die
verkauft werden:
ACHTUNG:
forderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die
Kupplung des Verlängerungskabels
muss vor Spritzwasser geschützt sein,
aus Gummi bestehen oder mit Gummi
überzogen sein. Das Verlängerungska-
Deutsch | 5
nicht in GB
Zu Ihrer Sicherheit ist es er-
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 6 Wednesday, October 29, 2014 10:34 AM
6 | Deutsch
bel muss mit einer Zugentlastung verwendet werden.
Die Anschlussleitung muss regelmäßig
auf Schadensmerkmale überprüft werden und darf nur in einwandfreiem Zustand verwendet werden.
Wenn die Anschlussleitung beschädigt
ist, darf sie nur von einer autorisierten
Bosch-Werkstatt repariert werden.
Es dürfen nur Verlängerungskabel der
Bauart H05VV-F oder H05RN-F verwendet werden.
Symbole
Die nachfolgenden Symbole sind für das Lesen und Verstehen
der Betriebsanleitung von Bedeutung. Prägen Sie sich die
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, das Gartengerät besser und sicherer
zu gebrauchen.
Symbol Bedeutung
Tragen Sie Schutzhandschuhe
Bewegungsrichtung
Symbol Bedeutung
Reaktionsrichtung
Gewicht
Einschalten
Ausschalten
Gestattete Handlung
Verbotene Handlung
CLICK!
Hörbares Geräusch
Zubehör/Ersatzteile
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die
mit dem Rasenmäher nicht erreicht werden können.
Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C.
Technische Daten
Rasentrimmer ART 23 COMBITRIM/
Sachnummer
Nennaufnahme
Leerlaufdrehzahl
Fadennachführung
Verstellbarer Griff
Winkeleinstellung für Trimmerkopf/
Einstellung zum Kantenschneiden
Durchmesser des Schneidfadens
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typens child Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren.
F 016 L81 210 | (29.10.14) Bosch Power Tools
ART 2300 COMBITRIM
3 600 H78 B.. 3 600 H78 C.. 3 600 H78 D..
W400450 500
-1
min
mm 1,6 1,6 1,6
12 000 11 500 10 500
Tipp-Automatik Tipp-Automatik Tipp-Automatik
ART 26 COMBITRIM/
ART 2600 COMBITRIM
ART 30 COMBITRIM/
ART 3000 COMBITRIM
OBJ_BUCH-2342-001.book Page 7 Wednesday, October 29, 2014 10:34 AM
Deutsch | 7
Rasentrimmer ART 23 COMBITRIM/
ART 2300 COMBITRIM
ART 26 COMBITRIM/
ART 2600 COMBITRIM
ART 30 COMBITRIM/
ART 3000 COMBITRIM
Durchmesser des extra-starken
Schneidfadens
Schnittdurchmesser
Kapazität der Fadenspule
mm 2,4 2,4 2,4
cm 23 26 30
m888
Gewicht entsprechend
EPTA-Procedure 01/2003
Schutzklasse
Seriennummer
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typens child Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren.
kg 2,7 3,0 3,4
/II /II /II
siehe Typenschild am Gartengerät
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel
Schallleistungspegel
Unsicherheit K
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend
EN 60335:
Schwingungsemissionswert a
Unsicherheit K
h
dB(A)
dB(A)
dB
m/s
m/s
2
2
3 600 H78 B..
3 600 H78 C..
3 600 H78 D..
85
95
=1
3,5
=2
Konformitätserklärung
3 600 H78 B..
3 600 H78 C..
3 600 H78 D..
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene
Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU,
2006/42/EG, 2000/14/EG einschließlich ihrer Änderungen entspricht und mit folgenden
Normen übereinstimmt: EN 60335-1, EN 50636-2-91.
2000/14/EG: Garantierter Schallleistungspegel:
Bewertungsverfahren der Konformität gemäß Anha ng VI.
Produktkategorie: 33
Benannte Stelle:
SRL, Sudbury England, Nr. 1088
Henk Becker
Executive Vice President
Engineering
Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:
Bosch Lawn and Garden Ltd., PT-LG/ENS23,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
29.10.2014
Bosch Power Tools F 016 L81 210 | (29.10.14)
dB(A) 96
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2342-001.book Page 8 Wednesday, October 29, 2014 10:34 AM
8 | Deutsch
Montage und Betrieb
Schließen Sie das Gartengerät nicht an die Steckdose
an, solange es nicht vollständig zusammengebaut ist.
Nach dem Ausschalten des Rasentrimmers läuft der
Schneidfaden noch einige Sekunden nach. Warten Sie,
bis der Motor/der Schneidfaden stillsteht, bevor Sie
den Rasentrimmer erneut einschalten.
Nicht kurz hintereinander aus- und wieder einschalten.
Drücken Sie den Auslöser zum Faden nachführen nicht
von Hand, da dieser heiß sein kann.
Beseitigen Sie Grasanhaftungen von der Spulenabde-
ckung, wenn Sie den Faden oder die Spule ersetzen.
Die Verwendung von Bosch zugelassenen Schneid-
elementen wird empfohlen. Bei anderen Schneidelementen kann das Schneidergebnis abweichen.
Die Feder ist beim Einbau der neuen Spule wiederzu-
verwenden.
Handlungsziel Bild Seite
Lieferumfang
Montage der Schutzhaube
Räder montieren
Fadenspule montieren
Handgriff einstellen
Arbeitshöhe einstellen
Verlängerungskabel anschließen
Ein-/Ausschalten
Arbeitswinkel einstellen
Arbeitshinweise
Tipp-Automatik
Wartung, Reinigung und Lage-
rung
Zubehör auswählen
1 187
2 188
3 188
4 188
5 189
6 189
7 190
8 – 9 190 – 191
10 – 11 191 – 192
12 192
13 192
14 193
Fehlersuche
d.c.
Symptome Mögliche Ursache Abhilfe
Schutzhaube kann nicht über den
Schneidteller gezogen werden
Rasentrimmer läuft nicht Netzspannung fehlt Überprüfen und einschalten
Rasentrimmer läuft mit Unterbrechungen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls
Gartengerät überlastet Gras zu hoch Stufenweise schneiden
Gartengerät schneidet nicht Schneidelemente zu kurz/gebrochen Schneidelemente austauschen
Schneidfaden wird nicht nachgeführt Fadenspule leer Fadenspule ersetzen
Schneidfaden bricht weiterhin Schneidfaden in der Spule verwickelt Fadenspule überprüfen und ggf. Spule er-
Falsche Montage Schneidteller entfernen und Schutz-
Netzsteckdose defekt Andere Steckdose benutzen
Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls
Sicherung hat ausgelöst Sicherung austauschen
Interne Verkabelung des Gartengerätes
defekt
Schneidfaden in der Spule verwickelt Fadenspule überprüfen und ggf. Spule er-
Inkorrekte Handhabung des Rasentrimmers
haube erneut montieren, siehe auch
„Montage“
beschädigt
beschädigt
Kundendienst aufsuchen
Kundendienst aufsuchen
setzen
setzen
Nur mit der Spitze des Schneidfadens
trimmen; das Berühren von Steinen,
Wänden und anderen festen Gegenständen vermeiden. Den Schneidfaden regelmäßig nachführen, um den gesamten
Schnittdurchmesser zu nutzen.
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 9 Wednesday, October 29, 2014 10:34 AM
English | 9
Kundendienst und Anwendungsberatung
www.bosch-garden.com
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Gartengerätes an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: Anwendungsberatung.pt@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Werfen Sie Gartengeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in national es
Recht müssen nicht mehr gebrauchsfähige
Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
English
Safety Notes
Warning! Read these instructions
carefully, be familiar with the controls and the proper use of the machine. Please keep the instructions
safe for later use!
Explanation of symbols
General hazard safety alert.
Read instruction manual.
Pay attention that bystanders are
not injured through foreign objects thrown from the machine.
Warning: Keep a safe distance
from the machine when operating.
Switch off and remove plug
from mains before adjusting,
cleaning or if the cable is entangled and before leaving the garden product unattended for any
period. Keep the supply flexi-
ble cord away from the cutting line.
Wear eye and ear protection.
Do not work in the rain or leave
the trimmer outdoors whilst it is
raining.
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 10 Wednesday, October 29, 2014 10:34 AM
10 | English
Beware of thrown or flying objects to
bystanders.
Warning: Keep a safe distance from the
machine when operating.
Operation
This machine is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been
given supervision or instruction concerning use of the machine by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the
machine.
Never allow children or people unfa-
miliar with these instructions to use
the trimmer. Local regulations may
restrict the age of the operator. When
not in use, store the trimmer out of
reach of children.
Never operate the trimmer with miss-
ing or broken guards or shields or
without guards or shields in position.
Before use check the supply and ex-
tension cord for signs of damage or
ageing. If the cord becomes damaged
during use, disconnect the cord from
the supply immediately. DO NOT
TOUCH THE CORD BEFORE DISCONNECTING THE SUPPLY. Do not use
the trimmer if the cord is damaged or
worn.
If the supply cord is damaged, it must
be replaced by the manufacturer, its
service agent or similarly qualified
persons in order to avoid a hazard.
Keep extension cords away from
cutting elements.
Before using the machine and after
impact, check for signs of wear or
damage and repair if necessary.
Never operate the product when you
are tired, ill or under the influence of
alcohol, drugs or medicine.
Always wear long heavy trousers,
boots and gloves. Do not wear loose
clothing, jewellery, short trousers,
sandals or go barefoot. Secure hair so
that it is above shoulder level to avoid
entanglement with moving parts.
Wear safety eye protection and ear
defenders when operating the machine.
Keep firm footing and balance. Do not
overreach.
Never work with this trimmer while
people, especially children or pets
are nearby.
The operator or user is responsible
for accidents or hazards occurring to
other people or their property.
Wait until the cutting head has com-
pletely stopped before touching it.
The head continues to rotate after the
trimmer is switched off, the cutting
system can cause injury/damage.
Work only in daylight or in good artifi-
cial light.
Avoid operating the trimmer in bad
weather conditions especially when
there is a risk of lightning.
Operating the trimmer in wet grass
decreases the efficiency of performance.
Switch off when transporting the
trimmer to and from the area to be
worked on.
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 11 Wednesday, October 29, 2014 10:34 AM
English | 11
Switch on the trimmer with hands
and feet well away from the rotating
line.
Do not put hands or feet near the cut-
ting system.
Never fit metal cutting elements to
this trimmer.
Inspect and maintain the trimmer
regularly.
Have the trimmer repaired only by an
authorized customer service agent.
Always ensure that the ventilation
slots are kept clear of debris.
Take care against injury from the
blade fitted for cutting the nylon line
length. After feeding line always return the trimmer to its horizontal operating position before switching on.
Switch off and remove the plug from
the socket:
– whenever you leave the machine
unattended for any period
– before replacing the cutting lline
– if the cable is tangled
– before cleaning or working on the
trimmer
After use, disconnect the machine
from the mains and check for damage.
Store the machine in a secure, dry
place out of the reach of children. Do
not place other objects on top of the
machine.
Replace worn or damaged parts for
safety.
Ensure replacement parts fitted are
Bosch approved.
Do not operate the machine with-
out the trimmer attachment fitted.
Electrical Safety
Warning! Switch off, remove plug
from mains before adjusting,
cleaning or if cable is cut, damaged
or entangled.
The cutting line continues to rotate
for a few seconds after the trimmer
is switched off.
Caution – do not touch rotating
cutting line.
Your machine is double insulated for
safety and requires no earth connection. The operating voltage is 230 V AC,
50 Hz (for non-EU countries 220 V).
Only use approved extension cables.
Contact your Bosch Service Centre for
details.
It is recommended for increased
electrical safety to use a Residual
Current Device (RCD) with a tripping
current of not more than 30 mA. Always check your RCD every time you
use it.
For products not sold in GB:
WARNING: For your safety, it is re-
quired that the plug attached to the machine is connected with the extension
cord. The coupling of the extension
cord must be protected against splash
water, be made of rubber or coated
with rubber. The extension cord must
be used with a cable strain relief.
The connection lead must be inspected
for signs of damage at regular intervals
and may only be used if in perfect condition.
If the supply cord is damaged, it must
be replaced by a Bosch Service Centre.
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 12 Wednesday, October 29, 2014 10:34 AM
12 | English
Extension cords/leads should only be
used if they comply with H05VV-F or
H05RN-F types.
Products sold in GB only: Your product is fitted with a BS 1363/A approved
electric plug with internal fuse (ASTA
approved to BS 1362).
If the plug is not suitable for your socket
outlets, it should be cut off and an appropriate plug fitted in its place by an
authorised customer service agent.
The replacement plug should have the
same fuse rating as the original plug.
The severed plug must be disposed of
to avoid a possible shock hazard and
should never be inserted into a mains
socket elsewhere.
Products sold in AUS and NZ only:
Use a residual current device (RCD)
with a rated residual current of 30 mA
or less.
Symbols
The following symbols are important for reading and understanding the operating instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the garden product in a better
and safer manner.
Symbol Meaning
Wear protective gloves
Movement direction
Reaction direction
Weight
Switching On
Switching Off
Permitted action
Prohibited action
CLICK!
Audible noise
Accessories/Spare Parts
Intended Use
The machine is intended for the cutting of grass and weeds
under bushes, as well as on slopes and edges that can not be
reached with the lawn mower.
Intended use is related to operation within 0 ° C and 40 ° C
ambient temperature.
Technical Data
Trimmer ART 23 COMBITRIM/
Article number
Rated power
No-load speed
Cutting line feed
Adjustable handle
Trimmer-head angle adjust-
ment/edging adjustment
Cutting line diameter
Extra Strong Cutting line diameter
The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.
Please observe the article number on the type plate of your gard en product. The trade names of the individual garden products may vary.
F 016 L81 210 | (29.10.14) Bosch Power Tools
ART 2300 COMBITRIM
3 600 H78 B.. 3 600 H78 C.. 3 600 H78 D..
W400450 500
-1
min
mm 1.6 1.6 1.6
mm 2.4 2.4 2.4
12 000 11 500 10 500
Bump feed Bump feed Bump feed
ART 26 COMBITRIM/
ART 2600 COMBITRIM
ART 30 COMBITRIM/
ART 3000 COMBITRIM
OBJ_BUCH-2342-001.book Page 13 Wednesday, October 29, 2014 10:34 AM
English | 13
Trimmer ART 23 COMBITRIM/
ART 2300 COMBITRIM
Cutting diameter
Cutting spool capacity
cm 23 26 30
m888
ART 26 COMBITRIM/
ART 2600 COMBITRIM
ART 30 COMBITRIM/
ART 3000 COMBITRIM
Weight according to
EPTA-Procedure 01/2003
Protection class
Serial number
The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.
Please observe the article number on the type plate of your gard en product. The trade names of the individual garden products may vary.
kg 2.7 3.0 3.4
/II /II /II
see type plate on the garden product
Noise/Vibration Information
Sound emission values determined according to EN 50636-2-91.
Typically the A-weighted noise levels of the product are:
Sound pressure level
Sound power level
Uncertainty K
Wear hearing protection!
Vibration total values (triax vector sum) determined according to EN 60335:
Vibration emission value a
Uncertainty K
h
dB(A)
dB(A)
dB
m/s
m/s
2
2
3 600 H78 B..
3 600 H78 C..
3 600 H78 D..
Declaration of Conformity
3 600 H78 B..
3 600 H78 C..
3 600 H78 D..
We declare under our sole responsibility that the product described under “Technical data” is in conformity with all relevant provisions of the directives 2011/65/EU,
2014/30/EU, 2006/42/EC, 2000/14/EC including their amendments and complies
with the following standards: EN 60335-1, EN 50636-2-91.
2000/14/EC: Guaranteed sound power level:
Conformity assessment procedure according to Annex VI.
Equipment category: 33
Notified body:
SRL, Sudbury England, Nr. 1088
Technical file (2006/42/EC, 2000/14/EC) at:
Bosch Lawn and Garden Ltd., PT-LG/ENS23,
Stowmarket, Suffolk IP14 1EY, England
Henk Becker
Executive Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
29.10.2014
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Mounting and Operation
Do not connect the machine to the mains socket before
it is completely assembled.
The cutting line continues to rotate for a few seconds
after the trimmer is switched off. Allow the motor/cutting line to stop rotating before switching “on” again.
Do not rapidly switch off and on.
Do not hand bump the line feed as it could be hot.
Remove any grass from spool cover when changing line
or spool.
Only use Bosch approved cutting elements. Cutting
performance will vary with different cutting elements.
Use the original spring when replacing spool.
dB(A) 96
85
95
=1
3.5
=2
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 14 Wednesday, October 29, 2014 10:34 AM
14 | English
Action Figure Page
Delivery Scope
Mounting the Cutting Guard
Mounting wheels
Mounting the line spool
Adjusting the Handle
Adjusting the Cutting Height
Connecting the Extension Lead
1 187
2 188
3 188
4 188
5 189
6 189
Action Figure Page
Switching On and Off 7 190
Setting Handle Angle
Working Advice
Bump feed
Maintenance, Cleaning and
Storage
Selecting Accessories
8 – 9 190 – 191
10 – 11 191 – 192
12 192
13 192
14 193
Troubleshooting
d.c.
Problem Possible Cause Corrective Action
Blade guard can not be mounted over
cutting disc
Trimmer fails to operate Power turned off Turn power on
Trimmer runs intermittently Extension cable damaged Inspect cable, replace if damaged
Garden product labours Grass too high Cut in stages
Machine does not cut Cutting line too short/broken off Replace cutting line
Line can not be fed Spool empty Replace the spool
Line keeps breaking Line inside the spool entangled Inspect the spool, replace if necessary
Incorrect assembly Remove cutting disc and mount blade guard
again; also see "Mounting"
Mains socket faulty Use another socket
Extension cable damaged Inspect cable, replace if damaged
Fuse faulty/ blown Replace fuse
Contact Service Agent
Internal wiring of machine damaged Contact Service Agent
Line inside the spool entangled Inspect the spool, replace if necessary
Trimmer used incorrectly Only trim with the tip of the line, avoid stones,
walls and other hard objects. Feed the line
regularly to maintain full cutting width.
After-sales Service and Application
Service
www.bosch-garden.com
In all correspondence and spare parts orders, please always
include the 10-digit article number given on the type plate of
the garden product.
F 016 L81 210 | (29.10.14) Bosch Power Tools
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com
OBJ_BUCH-2342-001.book Page 15 Wednesday, October 29, 2014 10:34 AM
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-Mail: bsctools@icon.co.za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: bsc.dur@za.bosch.com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: bsc@zsd.co.za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: rbsa-hq.pts@za.bosch.com
Disposal
Do not dispose of garden products into household waste!
Only for EC countries:
Subject to change without notice.
Français
Avertissements de sécurité
Attention ! Lisez avec attention
toutes les instructions suivantes. Familiarisez-vous avec les éléments de
commande et l’utilisation appropriée
de l’outil de jardin. Conservez les instructions d’utilisation pour vous y reporter ultérieurement.
Explication des symboles
Français | 15
According to the European directive
2012/19/EU for Waste Electrical and Electronic Equipment and its implementation
into national law, electrical and electronic
equipment that are no longer usable must
be collected separately and disposed of in
an environmentally correct manner.
Indications générales sur
d’éventuels dangers.
Lisez soigneusement ces instructions d’utilisation.
Faites attention à ce que les
personnes se trouvant à proximité ne soient pas blessées par
des projections provenant de la
machine.
Avertissement : Gardez une distance de sécurité quand l’outil
de jardin est en marche.
Arrêtez le coupe-bordure et retirez la fiche de la prise de courant avant d’effectuer des réglages sur l’appareil ou de le
nettoyer, si le câble est coincé
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 16 Wednesday, October 29, 2014 10:34 AM
16 | Français
ou si l’appareil est laissé sans surveillance même pour une courte durée.
Veillez à maintenir le câble d’alimentation éloigné de tout objet tranchant.
Portez des lunettes de protection et une protection auditive.
Ne travaillez pas par temps de
pluie et ne laissez pas le coupebordure à l’extérieur par temps
de pluie.
Veillez à ce que les personnes se trouvant à proximité ne soient pas blessées
par des projections provenant de l’outil.
Avertissement : Gardez une distance
de sécurité quand l’outil de jardin est en
marche.
Mode d’emploi
Cet outil de jardin doit être utilisé par
des personnes disposant des capacités physiques adaptées et de l’expérience et/ou des connaissances nécessaires. Si tel n’était pas le cas ou
en cas d’utilisation de cet outil par
des enfants, cette utilisation ne sera
possible que sous la surveillance
d’une personne responsable de la sécurité des utilisateurs ou que ces derniers aient été instruits quant au maniement de l’outil. Dans le cas
contraire, un risque de mauvaise utilisation et de blessures existe.
Les enfants doivent etre surveilles
pour assurer qu’ils ne jouent pas avec
l’outil de jardin.
Ne permettez jamais à des enfants ou
à des personnes qui n’ont pas pris
connaissance de ces instructions
d’utiliser le coupe-bordure. Il se peut
que des dispositions locales fixent
l’âge minimum de l’utilisateur. Gardez
le coupe-bordure non utilisé hors de
la portée des enfants.
N’utilisez jamais le coupe-bordure si
les capots ou les dispositifs de protection font défaut ou sont endommagés ou si ceux-ci ne sont pas correctement positionnés.
Avant d’utiliser l’outil, contrôlez le
câble d’alimentation et la rallonge
afin de détecter des dommages ou
des signes d’usure. Retirez immédiatement la fiche de la prise de courant
au cas où le câble aurait été endommagé lors du travail. NE TOUCHEZ
PAS LE CABLE AVANT QU’IL NE SOIT
DEBRANCHE. N’utilisez pas le coupebordure si le câble est endommagé
ou usé.
Dans le cas où un remplacement de la
fiche de raccordement s’avèrerait nécessaire, l’opération ne doit être effectuée que par le fabricant, par une
station de Service Après-Vente
agréée ou une personne qualifiée afin
d’éviter tous risques liés à la sécurité.
Veillez à maintenir la rallonge éloi-
gnée de tout objet tranchant.
A la suite d’un choc et avant l’utilisa-
tion de l’outil, contrôlez les éventuels
dommages ou l’usure et, le cas
échéant, faites effectuer des réparations.
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 17 Wednesday, October 29, 2014 10:34 AM
Français | 17
Ne pas utiliser l’outil de jardin lorsque
vous êtes fatigué ou sous l’emprise de
drogues, d’alcool ou de médicaments.
Portez des pantalons longs, épais,
des chaussures solides et des gants.
Ne portez pas de vêtements amples,
bijoux, pantalons courts, sandales et
ne travaillez pas nu-pied. Les utilisateurs portant les cheveux longs
doivent les attacher derrière la tête
pour éviter qu’ils ne soient happés
par des pièces en rotation.
Portez des lunettes de protection
et une protection auditive si vous
travaillez avec l’outil de jardin.
Veillez à toujours garder une position
stable et un bon équilibre. Ne pas surestimer vos capacités.
N’utilisez jamais le coupe-bordure
lorsque des personnes, en particulier
des enfants ou des animaux domestiques, se trouvent à proximité.
L’opérateur ou l’utilisateur de la ton-
deuse est responsable des accidents
et des dommages causés à autrui ou à
ses biens.
Attendez l’arrêt total des pièces en
rotation avant de les toucher. Après
la mise hors tension du coupe-bordure, les éléments de coupe continuent à tourner, pouvant provoquer
ainsi des blessures.
Ne travaillez que de jour ou sous un
bon éclairage artificiel.
Ne pas travailler avec le coupe-bor-
dure dans des conditions météorologiques défavorables et plus particulièrement en cas d’approche d’orage.
Utiliser le coupe-bordure en pré-
sence d’herbe humide réduit sa performance.
Arrêtez le coupe-bordure pour le dé-
placer entre deux surfaces à tailler.
Ne mettez le coupe-bordure en
marche que si vos pieds et mains sont
à une distance suffisante des éléments de coupe en rotation.
Tenez vos mains et pieds éloignés
des éléments de coupe en rotation.
N’utilisez jamais d’éléments de coupe
métalliques pour ce coupe-bordure.
Contrôlez et entretenez régulière-
ment le coupe-bordure.
Ne faites réparer le coupe-bordure
que par des stations de Service
Après-Vente autorisées.
Assurez-vous toujours que les fentes
de ventilation ne sont pas bouchées
par des herbes.
Veillez à vous protéger contre toute
blessure pouvant être provoquée par
le couteau intégré pour couper le fil.
Après avoir rempli la bobine de fil/fait
avancer le fil, tournez toujours le
coupe-bordure à l’horizontale en position de travail avant de le remettre
en marche.
Arrêtez l’outil de jardin et retirez la
fiche de la prise de courant :
– lorsque l’outil de jardin est laissé
sans surveillance
– avant de changer la bobine
– si le câble est emmêlé
– avant de le nettoyer ou lorsque des
travaux doivent être effectués sur le
coupe-bordure
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 18 Wednesday, October 29, 2014 10:34 AM
18 | Français
Une fois le travail terminé, retirez la
fiche et contrôlez l’outil de jardin pour
détecter des dommages éventuels.
Rangez l’outil de jardin dans un en-
droit sec et sûr, et hors de portée des
enfants. Ne posez pas d’autres objets
sur l’outil de jardin.
Pour des raisons de sécurité, rempla-
cez les pièces usées ou endommagées.
Veillez à ce que les pièces de rechange
soient des pièces d’origine Bosch.
Ne jamais mettre l’outil de jardin en
marche sans que les accessoires
correspondants soient montés.
Sécurité électrique
Attention ! Avant d’effectuer des
travaux de maintenance ou de nettoyage, arrêter l’outil de jardin et
débrancher la fiche de la prise de
courant. Ceci vaut également
lorsque le câble électrique est endommagé, coupé ou emmêlé.
Une fois le coupe-bordure mise
hors tension, le fil continue encore
à tourner pendant quelques secondes.
Attention – ne pas toucher le fil en
rotation.
Pour des raisons de sécurité, l’outil de
jardin est équipé d’une double isolation
et ne nécessite pas de prise de terre. La
tension de fonctionnement est de
230 V CA, 50 Hz (pour les pays hors de
l’Union européenne 220 V). N’utilisez
qu’une rallonge électrique homologuée. Pour des renseignements supplémentaires, contactez le Service AprèsVente habilité.
Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur diffé-
rentiel avec un courant de défaut de
30 mA maximum. Avant chaque utilisation de la machine, contrôlez ce
disjoncteur différentiel.
Remarque concernant les produits non
commercialisés en GB :
ATTENTION : Pour votre propre sécuri-
té, il est nécessaire que la fiche montée
sur l’outil de jardin soit raccordée à la
rallonge. Le dispositif de couplage de la
rallonge doit être protégé des projections d’eau, être en caoutchouc ou être
recouvert de caoutchouc. La rallonge
doit être utilisée avec un serre-câble.
Contrôlez régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé
que s’il est en bon état.
Si le câble d’alimentation est endommagé, il ne doit être réparé que dans un
atelier agréé Bosch.
Seules les rallonges de type H05VV-F
ou H05RN-F doivent être utilisées.
Symboles
Les symboles suivants sont importants pour pouvoir lire et
mieux comprendre le mode d’emploi. Veuillez mémoriser ces
symboles et leur signification. L’interprétation correcte des
symboles vous permettra de mieux utiliser votre outil de jardin en toute sécurité.
Symbole Signification
Portez des gants de protection
Direction de déplacement
Direction de réaction
Poids
Mise en marche
F 016 L81 210 | (29.10.14) Bosch Power Tools
CLICK!
OBJ_BUCH-2342-001.book Page 19 Wednesday, October 29, 2014 10:34 AM
Français | 19
Symbole Signification
Arrêt
Action autorisée
Interdit
Utilisation conforme
L’appareil est conçu pour tondre le gazon et couper les mauvaises herbes sous les buissons ainsi que sur les talus et sur
les bordures inaccessibles aux tondeuses.
L’utilisation conforme se rapporte à une température ambiante située entre 0 ° C et 40 ° C.
Bruit audible
Accessoires/pièces de rechange
Caractéristiques techniques
Coupe-bordure ART 23 COMBITRIM/
ART 2300 COMBITRIM
N° d’article
Puissance nominale absorbée
Vitesse à vide
Avance du fil
W 400 450 500
tr/min 12 000 11 500 10 500
3 600 H78 B.. 3 600 H78 C.. 3 600 H78 D..
Enrouleur de fil automa-
Poignée réglable
Réglage de l’angle pour la tête du coupe-
bordure/Réglage pour couper les bordures
Diamètre du fil
Diamètre du fil ultra-fort
Diamètre de la coupe
Capacité de la bobine de fil
mm 1,6 1,6 1,6
mm 2,4 2,4 2,4
cm 23 26 30
m888
Poids suivant EPTA-Procedure
01/2003
kg 2,7 3,0 3,4
Classe de protection
Numéro de série
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour
des versions spécifiques à certains pays.
Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil de jardin. Les dés ignations commerciales des différents
outils de jardin peuvent varier.
ART 26 COMBITRIM/
ART 2600 COMBITRIM
Enrouleur de fil automa-
tique
ART 30 COMBITRIM/
ART 3000 COMBITRIM
Enrouleur de fil automa-
tique
tique
/II /II / II
voir plaque signalétique sur l’outil de jardin
Niveau sonore et vibrations
Valeurs d’émissions sonores déterminées selon la norme EN 50636-2-91. 3 600 H78 B..
Les mesures réelles (A) des niveaux sonores de l’appareil sont :
Niveau de pression acoustique
Niveau d’intensité acoustique
Incertitude K
dB(A)
dB(A)
dB
Porter une protection acoustique !
Valeurs totales des vibrations (somme vectorielle des trois axes directionnels) relevées
conformément à la norme EN 60335 :
Valeur d’émission vibratoire a
Incertitude K
Bosch Power Tools F 016 L81 210 | (29.10.14)
h
m/s
m/s
2
2
3 600 H78 C..
3 600 H78 D..
85
95
=1
3,5
=2
OBJ_BUCH-2342-001.book Page 20 Wednesday, October 29, 2014 10:34 AM
20 | Français
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le produit décrit sous
« Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE, 2000/14/CE et leurs modifications ainsi
qu’avec les normes suivantes : EN 60335-1, EN 50636-2-91.
2000/14/CE : Niveau d’intensité acoustique garanti :
Procédures d’évaluation de la conformité conformément à l’annexe VI.
Catégorie des produits : 33
Office désigné :
SRL, Sudbury England, Nr. 1088
Dossier technique (2006/42/CE, 2000/14/CE) auprès de :
Bosch Lawn and Garden Ltd., PT-LG/ENS23,
Stowmarket, Suffolk IP14 1EY, England
Henk Becker
Executive Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
29.10.2014
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Montage et mise en service
Ne raccordez pas l’outil de jardin à la prise de courant
tant qu’il n’est pas entièrement assemblé.
Lorsqu’on arrête le coupe-bordure, le fil continue à
tourner encore pendant quelques secondes. Attendez
l’arrêt total du moteur ainsi celui du fil avant de remettre le coupe-bordure en fonctionnement.
Ne pas arrêter l’appareil et le remettre en fonctionne-
ment à de très courts intervalles.
N’appuyez par la main sur le dispositif de déclenche-
ment de l’avance du fil étant donné que celui-ci peut
être chaud.
Enlevez toutes les herbes pouvant adhérer à la couver-
ture de la bobine si vous remplacez le fil ou la bobine.
Nous recommandons d’utiliser des éléments de coupe
agréés par Bosch. L’utilisation d’autres éléments de
coupe peut affecter la performance.
Le ressort peut être ré-utilisé si l’on monte une nou-
velle bobine.
Opération Figure Page
Accessoires fournis
Montage du capot de protection
Monter les roues
Monter la bobine
Réglage de la poignée
Régler la hauteur de travail
Montage de la rallonge
Mise en marche/ arrêt
Réglage de l’angle de travail
Instructions d’utilisation
Enrouleur de fil automatique
Entretien, nettoyage et stockage
Sélection des accessoires
3 600 H78 B..
3 600 H78 C..
3 600 H78 D..
dB(A) 96
1 187
2 188
3 188
4 188
5 189
6 189
7 190
8 – 9 190 – 191
10 – 11 191 – 192
12 192
13 192
14 193
Dépistage d’erreurs
d.c.
Problème Cause possible Remède
Le capot de protection ne
peut pas être placé sur le
plateau
Le coupe-bordure ne fonctionne pas
F 016 L81 210 | (29.10.14) Bosch Power Tools
Faux montage Enlever le plateau et remonter le capot de protection,
voir également « Montage »
Pas de tension du secteur Vérifier et mettre en fonctionnement
Prise secteur défectueuse Utiliser une autre prise
Rallonge endommagée Vérifiez le câble et le remplacer, s’il est endommagé
Le fusible a sauté Remplacez le fusible
OBJ_BUCH-2342-001.book Page 21 Wednesday, October 29, 2014 10:34 AM
Français | 21
Problème Cause possible Remède
Le coupe-bordure fonctionne par intermittence
Outil de jardin surchargé Herbe trop haute Tailler le gazon en effectuant plusieurs coupes suc-
L’outil de jardin ne coupe
pas
Le fil de coupe n’avance pas
automatiquement
Le fil de coupe continue à
se casser
Rallonge endommagée Vérifiez le câble et le remplacer, s’il est endommagé
Contactez le Service Après-Vente
Le câblage interne de l’outil d e jardin est
défectueux
Eléments de coupe trop courts/cassés Remplacer les éléments de coupe
Bobine de fil vide Remplacer la bobine de fil
Fil torsadé dans la bobine Contrôler la bobine de fil et, si nécessaire, remplacer
Fil torsadé dans la bobine Contrôler la bobine de fil et, si nécessaire, remplacer
Maniement incorrect du coupe-bordure Ne couper qu’avec la pointe du fil de coupe, éviter de
Contactez le Service Après-Vente
cessives
la bobine
la bobine
toucher des pierres, des murs et d’autres objets
durs. Avancer le fil de coupe régulièrement pour profiter de tout le diamètre de coupe.
Service Après-Vente et Assistance
www.bosch-garden.com
Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres de l’outil de jardin indiqué sur la plaque
signalétique.
France
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : 0811 360122
(coût d’une communication locale)
Fax : (01) 49454767
E-Mail : contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Robert Bosch (France) S. A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tel. : +32 2 588 0589
Fax : +32 2 588 0595
E-Mail : outillage.gereedschap@be.bosch.com
Suisse
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail : Aftersales.Service@de.bosch.com
Élimination des déchets
Ne jetez pas les outils de jardin avec les ordures ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipements électriques et électroniques et sa
mise en vigueur conformément aux législations nationales, les équipements électriques et électroniques dont on ne peut
plus se servir doivent être isolés et suivre
une voie de recyclage appropriée.
Sous réserve de modifications.
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 22 Wednesday, October 29, 2014 10:34 AM
22 | Español
Español
Instrucciones de seguridad
¡Atención! Lea detenidamente las si-
guientes instrucciones. Familiarícese con los elementos de manejo y el
uso reglamentario del aparato para
jardín. Guarde estas instrucciones
de servicio en un lugar seguro para
posteriores consultas.
Explicación de la simbología
Advertencia general de peligro.
Lea las instrucciones de servicio con detenimiento.
Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir
proyectados.
Advertencia: Mantenga una separación de seguridad respecto
al aparato para jardín en funcionamiento.
Desconecte el cortabordes y
saque el enchufe de la red antes
de realizar un ajuste, al limpiarlo, si se hubiese enganchado el
cable, o siempre que deje desatendido el cortabordes, inclu-
so durante un tiempo breve. Mantenga
el cable de red alejado de los elementos de corte.
Utilice protectores auditivos y
gafas de protección.
No trabaje ni exponga a la intemperie el cortabordes si está
lloviendo.
Preste atención a que las personas circundantes no resulten lesionadas por
los cuerpos extraños que pudieran salir
proyectados.
Advertencia: Mantenga una separación
de seguridad respecto al aparato para
jardín en funcionamiento.
Manejo
Este aparato para jardín no ha sido di-
señado para ser utilizado por personas o niños que presenten una discapacidad física, sensorial o mental, o
que dispongan de una experiencia
y/o conocimientos insuficientes, a no
ser que sean supervisados por una
persona encargada de velar por su seguridad o de instruirles en el manejo
del aparato para jardín.
Los niños deberán ser vigilados con el
fin de evitar que jueguen con el aparato para jardín.
Jamás permita que niños, o aquellas
personas que no estén familiarizadas
con estas instrucciones, usen el cortabordes. Tenga en cuenta la edad
mínima que pudiera prescribirse en
su país para el usuario. Guarde el cortabordes fuera del alcance de los niños cuando no lo utilice.
Jamás emplee el cortabordes si estu-
viesen desmontados, dañados, o incorrectamente posicionados los dispositivos protectores o cubiertas.
Antes de su uso inspeccione el cable
de alimentación y el de prolongación
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 23 Wednesday, October 29, 2014 10:34 AM
Español | 23
en cuanto a daños, y si presentan síntomas de envejecimiento. Saque inmediatamente el enchufe de la toma
de corriente si el cable se llega a dañar durante el trabajo. NO TOQUE EL
CABLE ANTES DE HABERLO DESENCHUFADO. No use el cortabordes si
el cable de red estuviese dañado o
desgastado.
La sustitución de un cable de co-
nexión deteriorado deberá ser realizada por el fabricante, por un servicio
técnico autorizado por el fabricante,
o por una persona cualificada al respecto, con el fin de garantizar la seguridad del aparato.
Mantenga el cable de prolongación
fuera del alcance de los elementos
de corte.
Antes de su uso, o si el aparato ha su-
frido un golpe, verifique si éste presenta síntomas de desgaste o daño y
hágalo reparar, si procede.
No utilice el aparato para jardín si es-
tuviese cansado o indispuesto, ni
tampoco después de haber consumido alcohol, drogas o medicamentos.
Utilice pantalones largos y fuertes,
botas, y guantes de protección. No
utilice ropa holgada, joyas, pantalones cortos, sandalias, ni trabaje descalzo. Si lleva el pelo largo, recójaselo
por encima de los hombros para evitar que se enganche con las piezas en
movimiento.
Use unas gafas de protección y pro-
tectores auditivos al trabajar con el
aparato para jardín.
Mantenga siempre una posición esta-
ble y guarde el equilibrio. No se esfuerce demasiado.
Nunca ponga a funcionar el cortabor-
des si en las inmediaciones se encuentran personas, y muy en especial niños, así como animales domésticos.
El usuario es responsable de los acci-
dentes o daños provocados a otras
personas o a sus pertenencias.
Espere a que todos los elementos de
corte en rotación se hayan detenido
por completo, antes de tocarlos. Al
desconectar el cortabordes, los elementos de corte se mantienen todavía en movimiento cierto tiempo, y
pueden lesionarle.
Únicamente trabaje con luz diurna o
con buena iluminación artificial.
No trabaje con el cortabordes bajo
condiciones climáticas adversas, especialmente si se avecina una tormenta.
La utilización del cortabordes en cés-
ped húmedo merma su rendimiento
en el trabajo.
Desconecte el cortabordes al trans-
portarlo de un lado a otro.
Únicamente conecte el cortabordes
si las manos y pies se encuentran a
suficiente distancia de los elementos
de corte.
No aproxime sus manos y pies a los
elementos de corte en funcionamiento.
Jamás utilice elementos de corte me-
tálicos en este cortabordes.
Efectúe un control y mantenimiento
periódico del cortabordes.
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 24 Wednesday, October 29, 2014 10:34 AM
24 | Español
Solamente haga reparar el cortabor-
des en un taller de servicio autorizado.
Asegúrese siempre de que las rejillas
de refrigeración estén libres de restos de césped y suciedad.
Preste atención a no lesionarse con la
cuchilla incorporada que se ocupa de
cortar el hilo a la longitud correcta.
Después de montar el carrete o de
reajustar la longitud del hilo coloque
el cortabordes en la posición de trabajo horizontal antes de conectarlo.
Desconecte el aparato para jardín y
extraiga el enchufe de red de la toma
de corriente:
– Siempre que deje desatendido el
aparato para jardín
– Antes de cambiar el carrete
– Si el cable se ha enredado
– Antes de limpiar o manipular en el
cortabordes
Después de su uso desconecte de la
red el aparato para jardín y examínelo
en cuanto a daños.
Guarde el aparato para jardín en un
lugar seguro y seco, fuera del alcance
de los niños. No deposite ningún objeto sobre el aparato para jardín.
Como medida de seguridad cambie
aquellas piezas que estén desgastadas o dañadas.
Únicamente deberán emplearse pie-
zas de recambio originales Bosch.
Jamás ponga a funcionar el apara-
to para jardín sin tener montadas
las piezas correspondientes.
Seguridad eléctrica
¡Atención! Antes de realizar traba-
jos de mantenimiento o limpieza
desconecte el aparato para jardín y
saque el enchufe de la red. Lo mismo deberá realizarse en caso de
que se dañe, corte, o enrede el cable de alimentación.
Tras la desconexión del cortabor-
des, las cuchillas se mantienen todavía en movimiento unos segundos.
Atención – no tocar el hilo de corte
en funcionamiento.
Para su seguridad, el aparato para jardín dispone de un aislamiento de protección y no precisa por lo tanto ser conectado a tierra. La tensión de servicio
es de 230 V AC, 50 Hz (para países no
pertenecientes a la CE 220 V). Solamente emplear cables de prolongación
homologados. Informaciones al respecto las obtiene Ud. en su taller de
servicio técnico autorizado habitual.
Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga
máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.
Observación para aquellos productos
que no son de venta en GB:
ATENCIÓN: Para su seguridad es necesario conectar el enchufe del aparato
para jardín con el cable de prolongación. El enchufe de empalme del cable
de prolongación deberá ser o ir revestido de goma y estar protegido contra
salpicaduras de agua. El cable de prolongación deberá utilizarse con un seguro contra tracción.
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 25 Wednesday, October 29, 2014 10:34 AM
Español | 25
El cable de conexión deberá inspeccionarse con regularidad en cuanto a posibles daños y solamente deberá utilizarse si se encuentra en perfectas
condiciones.
En caso de estar dañado el cable de conexión, éste solamente deberá hacerse
reparar en un taller de servicio autorizado Bosch.
Únicamente deberán emplearse cables
de prolongación del tipo H05VV-F o
H05RN-F.
El enchufe macho de conexión, de-
be ser conectado solamente a un
enchufe hembra de las mismas caracteristicas técnicas del enchufe
macho en materia.
Símbolos
Los símbolos siguientes le ayudarán a entender las instrucciones de s ervi cio al le erl as. E s im port ant e que ret enga en s u memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de
forma más segura, el aparato para jardín.
Simbología Significado
Utilice guantes de protección
Dirección de movimiento
Dirección de reacción
Peso
Conexión
Desconexión
Acción permitida
Acción prohibida
CLICK!
Sonido perceptible
Accesorios/Piezas de recambio
Utilización reglamentaria
El aparato ha sido diseñado para cortar césped y maleza debajo de arbustos, en pendientes, y bordes que no sean accesibles o apropiados para un cortacésped.
La utilización reglamentaria está condicionada además a una
temperatura ambiente de trabajo entre 0 ° C y 40 °C.
Datos técnicos
Cortabordes ART 23 COMBITRIM/
Nº de artículo
Potencia absorbida nominal
Revoluciones en vacío
Reajuste del hilo
Empuñadura abatible
Ajuste angular de cabezal/ajuste pa-
ra el corte de bordes
Diámetro del hilo de corte
Diámetro del hilo de corte especial
Diámetro de corte
Capacidad del carrete de hilo
Estos datos son válidos para una tensión nominal de [U] 230V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países.
Preste atención al nº de artículo en la placa de características de su aparato para jardín. Las denominaciones comerciales de algunos aparatos para
jardín pueden variar.
Bosch Power Tools F 016 L81 210 | (29.10.14)
ART 2300 COMBITRIM
3 600 H78 B.. 3 600 H78 C.. 3 600 H78 D..
W400450 500
-1
min
Pulsador automático Pulsador automático Pulsador automático
mm 1,6 1,6 1,6
mm 2,4 2,4 2,4
cm 23 26 30
m888
12 000 11 500 10 500
ART 26 COMBITRIM/
ART 2600 COMBITRIM
ART 30 COMBITRIM/
ART 3000 COMBITRIM
OBJ_BUCH-2342-001.book Page 26 Wednesday, October 29, 2014 10:34 AM
26 | Español
Cortabordes ART 23 COMBITRIM/
ART 2300 COMBITRIM
ART 26 COMBITRIM/
ART 2600 COMBITRIM
ART 30 COMBITRIM/
ART 3000 COMBITRIM
Peso según EPTA-Procedure
01/2003
Clase de protección
Número de serie
Estos datos son válidos para una tensión nominal de [U] 230V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países.
Preste atención al nº de artículo en la placa de características de su aparato para jardín. Las denominaciones comerciales de algunos aparatos para
jardín pueden variar.
kg 2,7 3,0 3,4
/II /II /II
ver placa de características del aparato para jardín
Información sobre ruidos y vibraciones
Valores de emisión de ruidos determinados según EN 50636-2-91.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:
Nivel de presión sonora
Nivel de potencia acústica
Tolerancia K
¡Utilice unos protectores auditivos!
Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según
EN 60335:
Valor de vibraciones generadas a
Tolerancia K
h
dB(A)
dB(A)
dB
m/s
m/s
2
2
3 600 H78 B..
3 600 H78 C..
3 600 H78 D..
Declaración de conformidad
3 600 H78 B..
3 600 H78 C..
3 600 H78 D..
Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los “Datos técnicos” cumple con todas las disposiciones correspondientes de las directivas
2011/65/UE, 2014/30/UE, 2006/42/CE, 2000/14/CE inclusive sus modificaciones y
está en conformidad con las siguientes normas: EN 60335-1, EN 50636-2-91.
2000/14/CE: Nivel de potencia acústica garantizado:
Procedimiento para evaluación de la conformidad según anexo VI.
dB(A) 96
85
95
=1
3,5
=2
Categoría de producto: 33
Centro oficial de inspección citado:
SRL, Sudbury England, Nr. 1088
Expediente técnico (2006/42/CE, 2000/14/CE) en:
Bosch Lawn and Garden Ltd., PT-LG/ENS23,
Stowmarket, Suffolk IP14 1EY, England
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Montaje y operación
No conecte el aparato para jardín a la red antes de ha-
berlo ensamblado por completo.
Al desconectar el cortabordes el hilo de corte sigue gi-
rando por inercia unos segundos. Antes de volver a conectar el cortabordes espere a que se haya detenido el
motor/hilo de corte.
No vuelva a efectuar una conexión poco después de la
desconexión.
No accione con la mano el disparador para reajuste del
hilo, ya que puede estar muy caliente.
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
29.10.2014
Desprenda los restos de césped adheridos a la tapa del
carrete cuando cambie el hilo o el carrete.
Se recomienda emplear los elementos de corte autoriza-
dos por Bosch. La utilización de elementos de corte de
otro tipo puede afectar al resultado obtenido en el corte.
El resorte deberá reutilizarse al montar el nuevo carrete.
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 27 Wednesday, October 29, 2014 10:34 AM
Español | 27
Objetivo Figura Página
Material que se adjunta
Montaje de la caperuza protectora
Montaje de las ruedas
Montaje del carrete de hilo
Ajuste de la empuñadura
Ajuste de la altura de trabajo
Conexión del cable de prolongación
1 187
2 188
3 188
4 188
5 189
6 189
Objetivo Figura Página
Conexión/desconexión 7 190
Ajuste del ángulo de trabajo
Instrucciones para la operación
Pulsador automático
Mantenimiento, limpieza y almacena-
je
Selección de los accesorios opciona-
les
Localización de fallos
d.c.
Síntomas Posible causa Solución
La caperuza protectora no
puede pasarse por encima del
plato de corte
El cortabordes no funciona No hay tensión de red Verificar y conectar
El cortabordes funciona de
forma intermitente
Sobrecarga del aparato para
jardín
El apar ato para j ardín no c orta Elementos de corte demasiado cortos o rotos Su stituir los ele mentos de cort e
El hilo de corte no e s reajusta-doCarrete de hilo vacío Cambiar el carrete de hilo
El hilo de corte se sigue rompiendo
Montaje incorrecto Desmontar el plato de corte y volver a montar la
caperuza protectora, ver también “Montaje”
Toma de corriente defectuosa Emplear otra toma de corriente
Cable de prolongación defectuoso Verificar y sustituir el cable, si procede
El fusible se ha fundido Cambiar el fusible
Cable de prolongación defectuoso Verificar y sustituir el cable, si procede
Acudir al servicio técnico
Cableado interior de la máquina defectuoso Acudir al ser vicio técnico
Césped demasiado alto Cortar de forma escalonada
El hilo de corte se ha enredado en el carrete Inspeccione el carrete y sustitúyalo, si procede
El hilo de corte se ha enredado en el carrete Inspeccione el carrete y sustitúyalo, si procede
Uso incorrecto del cortabordes Solamente trabajar con la punta del hilo de cor-
te; evitar que toque piedras, paredes y demás
objetos sólidos. Reajustar con regularidad el hi-
lo de corte para disponer siempre de la circun-
ferencia de corte máxima.
8 – 9 190 – 191
10 – 11 191 – 192
12 192
13 192
14 193
Servicio técnico y atención al cliente
www.bosch-garden.com
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características del aparato para jardín.
Bosch Power Tools F 016 L81 210 | (29.10.14)
España
Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
OBJ_BUCH-2342-001.book Page 28 Wednesday, October 29, 2014 10:34 AM
28 | Português
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia – Santiago
Tel.: (02) 2405 5500
Português
Indicações de segurança
Atenção! Leia atentamente as se-
guintes instruções. Familiarize-se
com os elementos de comando e com
a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.
Descrição dos pictogramas
Eliminación
¡No arroje los aparatos para jardín a la basura!
Sólo para los países de la UE:
Conforme a la Directiva Europea
2012/19/UE sobre aparatos eléctricos y
electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse
por separado los aparatos eléctricos y electrónicos para ser sometidos a un reciclaje
ecológico.
Reservado el derecho de modificación.
gilância, mesmo que apenas por curto
tempo. Manter o cabo de rede eléctri-
ca afastado dos elementos de corte.
El símbolo es solamente válido, si también se enc uentra sobre la
placa de características del producto/fabricado.
Indicação geral de perigos.
Leia atentamente estas instruções de serviço.
Observe que as pessoas ao redor
não possam ser feridas por objectos catapultados para longe.
Aviso: Mantenha-se a uma distância segura do aparelho de
jardinagem enquanto ele estiver a funcionar.
Desligar o aparador de relva e
puxar a ficha da tomada antes
realizar ajustes ou da limpeza
no aparador de relva, se o cabo
tiver se enganchado ou se deixar o aparador de relva sem vi-
Usar óculos de protecção e protector auricular.
Não trabalhar na chuva e não
deixar o aparador de relva ao ar
livre na chuva.
F 016 L81 210 | (29.10.14) Bosch Power Tools
OBJ_BUCH-2342-001.book Page 29 Wednesday, October 29, 2014 10:34 AM
Controle o cabo de corrente eléctrica
e também o cabo de extensão quanto
a danos ou sinais de desgaste antes
de utilizá-los. Se o cabo for danificado durante o uso, puxe imediateman-
Observe que as pessoas ao redor não
possam ser feridas por objectos catapultados para longe.
Aviso: Mantenha-se a uma distância se-
gura do aparelho de jardinagem enquanto ele estiver a funcionar.
te a ficha de rede da tomada. NÃO
TOQUE NO CABO ANTES DE TER PUXADO-O DA TOMADA. Não opere o
aparador de relva se o cabo estiver
danificado ou gasto.
Se for necessário substituir o cabo de
conexão, isto deverá ser realizado
Operação
Este aparelho de jardim não deve ser
usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de
conhecimento, a não ser que, sejam
supervisionadas por uma pessoa responsável pela sua segurança ou que
sejam instruídas por elas quanto à
utilização do aparelho de jardim.
Crianças deveriam ser vigiadas para
assegurar que não brinquem com o
aparelho.
Jamais permitir que crianças ou pes-
soas não familiarizadas com as instruções utilizem o aparador de sebes. É
possível que directivas nacionais limitem a idade do operador. Quando
não estiver em uso, o aparador deverá ser guardado em local inacessível
para crianças.
Nunca use o aparador se faltarem co-
berturas ou dispositivos de protecção ou se estes estiverem danificados ou se não estiverem
correctamente posicionados.
pelo fabricante, pela sua oficina de
serviço pós-venda autorizada ou por
uma pessoa qualificada, para evitar
riscos de segurança.
Manter o cabo de extensão afasta-
do de elementos de corte.
Após um golpe, deverá controlar se o
aparelho apresenta desgastes ou danos e se necessário deixar que seja
reparado antes da próxima utilização.
Não utilizar o aparelho de jardinagem
se estiver fatigado ou doente, sob a
influência de drogas, álcool ou medicamentos.
Devem ser usadas calças longas e pe-
sadas, sapatos e luvas firmes. Não
usar roupas largas, jóias, calças curtas, sandalhas nem trabalhe de pés
descalços. Amarre o cabelo longo acima da altura do ombro, para evitar
que se enganchem em peças móveis.
Devem ser usados óculos de pro-
tecção e protecção auricular para
operar o aparelho de jardim.
Manter sempre uma posição firme e o
equilíbrio. Não se esforce demais.
Português | 29
Bosch Power Tools F 016 L81 210 | (29.10.14)
OBJ_BUCH-2342-001.book Page 30 Wednesday, October 29, 2014 10:34 AM
30 | Português
Jamais trabalhar com aparador en-
quanto pessoas, especialmente
crianças, ou animais e estiverem ao
redor.
O operador ou o utilizador é respon-
sável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.
Aguarde até que todos os elementos
de corte rotativos parem por completo antes de tocar neles. Os elementos
de corte ainda continuam a girar após
o desligamento do aparador e podem
causar lesões.
Só trabalhe à luz do dia ou com boa
iluminação artificial.
Em condições climáticas desfavorá-
veis, especialmente em caso de uma
tempestade, não deverá trabalhar
com o aparador de relvas.
A utilização do aparador em relva mo-
lhada reduz a potência de trabalho.
Desligar o aparador ao transportá-lo
da/para a superfície de trabalho.
Só desligar o aparador se as suas
mãos e pés estiverem suficientemente afastados dos elementos de corte
em rotação.
As mãos e os pés não devem se apro-
ximar dos elementos de corte em rotação.
Jamais utilize elementos de corte me-
tálicos para este aparador.
O aparador requer um controlo e uma
manutenção em intervalos regulares.
O aparador só deve ser reparado por
oficinas de serviço autorizadas.
Assegure-se sempre de que as aber-
turas de ventilação estejam livres de
restos de relva.
Proteja-se contra lesões provocadas
pela lâmina que corta o fio no devido
comprimento. Após recolocar a bobina ou reconduzir o fio deverá sempre
virar o aparador de relva para a posição de trabalho horizontal, antes de
ligá-lo novamente.
Desligar o aparelho de jardim e puxar
a ficha de rede da tomada:
– sempre que deixar o aparelho de
jardim sem vigilância
– antes de substituir a bobina
– se o cabo estiver emaranhado
– antes de limpar, ou antes de traba-
lhos no aparador
Puxe a fixa de rede da tomada após o
trabalho e verifique se o aparelho de
jardim apresenta defeitos.
Guardar o aparelho de jardim em lu-
gar seguro, seco e fora do alcance das
crianças. Não colocar objectos em cima do aparelho de jardim.
Por precaução deverá substituir as
peças gastas ou danificadas.
Assegure-se de que as peças substi-
tuídas sejam da Bosch.
Jamais operar o aparelho de jardi-
nagem sem que as respectivas peças estejam montadas.
Segurança eléctrica
Atenção! Antes de trabalhos de
manutenção ou de limpeza, deverá
desligar o aparelho de jardinagem
e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou
emaranhado.
F 016 L81 210 | (29.10.14) Bosch Power Tools
Loading...
