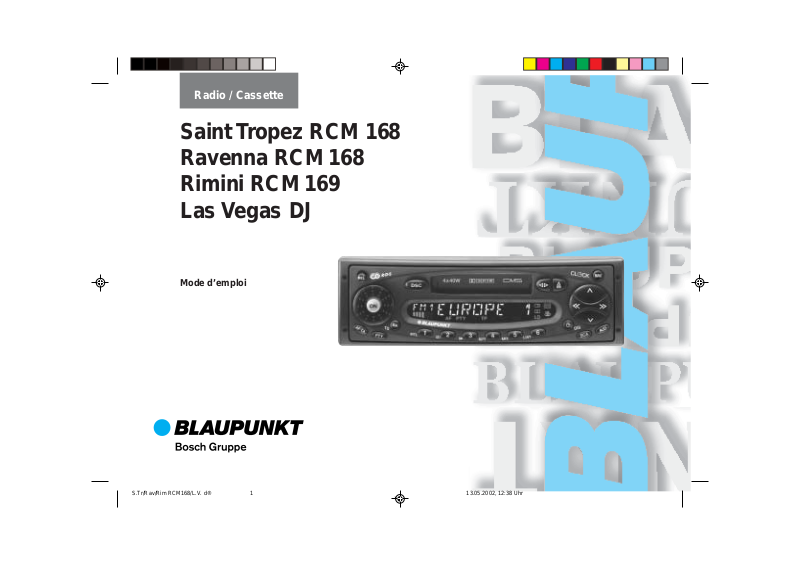

Radio / Cassette
Saint Tropez RCM 168
Ravenna RCM 168
Rimini RCM 169
Las V egas DJ
Mode d’emploi
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
1
11
1
2
3
4
8 12
9
10
13
17
3
2
2
16
10
Fernbedienung RC 08 (Option)
Remote control RC 08 (optional)
Télécommande RC 08 (en option)
Telecomando RC 08 (optional)
Afstandsbediening RC 08 (Optie)
Fjärrkontroll RC 08 (Tillval)
Mando a distancia RC 08 (opcional)
Telecomando RC 08 (opção)
9
17
16
11
1415
Ecran
L‘écran est subdivisé en trois zones d‘affichage. Les messages varient suivant le mode de fonctionnement et la fonction.
Zone d‘affichage 1:
Mode radio
Niveaux de mémoire et gammes d‘ondes.
Affichage bref de la station mémorisée temporairement (P1 p. ex.)
Mode lecture de cassettes
CAS - Cassette dans l‘appareil
MTL - Type de bande
Mode changeur
Piste actuelle.
Audio
Affichage numérique et représentation graphique des réglages de volume sonore et
des valeurs audio.
DSC
Affichage long lors de la programmation par
DSC. Représentation graphique du volume
sonore réglé.
48
Zone d‘affichage 2:
Mode radio
Fréquence ou sigle d‘émetteur
Genre de programme PTY.
Affichage de l‘heure.
Mode lecture de cassettes
TAPE1/TAPE2 - piste en cours de lecture.
Affichage des fonctions activées (CPS p.
ex.). Affichage de l‘heure.
Mode changeur
Numéro de CD actuel, CD-Time (durée de
lecture), nom de CD, numéro de CD et affichage bref en cas de changement de
fonction.Affichage de l‘heure.
DSC
Champ d‘entrée et d‘affichage lors de la
programmation par DSC.
Affichage de l‘heure
Autres
Affichage de la commutation de source
sonore (radio/cassette p. ex.) et des
fonctions activées (SCAN p. ex.).
Zone d‘affichage 3:
Affichage des fonctions activées.
- Stéréo
- Cassette introduite
- Changeur de CD raccordé
LD - Loudness
Mode radio
AF - Fréquence alternative en mode RDS
PTY - Type de programme RDS
TA - Priorité de réception d‘informations
routières
TP - Station émettrice d‘informations
routières
lo - Sensibilité de recherche auto-
matique des stations
Mode lecture de cassettes
RPT - Fonctions de lecture répétée
- Système de réduction de bruit
DOLBY
Mode changeur
RPT - Fonctions de lecture répétée
MIX - Lecture dans un ordre aléatoire
Table des matières
ERCAN ......................................... 48
Description succincte................. 50
Télécommande .................................... 54
Remarques importantes ............. 55
Points à lire impérativement ................ 55
Sécurité routière .................................. 55
Montage ............................................... 55
Téléphone-Mute................................... 55
Avertissement................................. 55
Accessoires ......................................... 55
Façade amovible ......................... 56
Protection antivol ................................. 56
Dépose de la façade amovible ............ 56
Repose de la façade amovible ............ 56
Fixation de la façade ........................... 56
Sélection du mode de
fonctionnement ........................... 57
Mode radio avec RDS ................. 57
AF - Fréquence alternative..................57
REG - Régional.................................... 57
Sélection de la gamme d’ondes .......... 58
Réglage des émetteurs ....................... 58
Passage en revue de la chaîne des
émetteurs (FM seulement) .................. 58
Passage d‘un niveau de mémoire à
l‘autre (FM) .......................................... 59
Mémorisation des stations................... 59
Mémorisation automatique des
émetteurs les plus puissants avec
Travelstore........................................... 59
Appel des stations mémorisées .......... 59
Recherche-écoute des stations
mémorisées avec Preset Scan............ 59
Recherche-écoute des stations avec
Radio Scan .......................................... 60
Modification de la durée d’écoute
(Scan) .................................................. 60
Réglage de la sensibilité de recherche
automatique des stations .................... 60
PTY –Type de programme (genre) ..... 60
Réception d’informations
routières avec RDS-EON ............ 63
Priorité de réception des informations
routières...............................................63
Signal avertisseur ................................ 63
Désactiver le signal avertisseur ....... 63
Démarrage automatique de la
recherche.............................................63
Réglage du volume sonore des
messages d‘informations routières
et du signal avertisseur ....................... 64
Mode lecture de cassettes ......... 64
Lecture d‘une cassette ........................ 64
Commutation du sens de défilement... 64
Sauter des titres .................................. 64
Lecture répétée de titres ..................... 64
Ecoute brève de titres ......................... 64
Avance/retour rapide ........................... 65
Sélection du type de bande................. 65
Système de réduction de bruit
DOLBY B NR*...................................... 65
Ejection de la cassette ........................ 65
Ecoute d‘informations routières
pendant la lecture de cassettes .......... 65
Mode changeur............................ 66
Chargement de CD.............................. 66
Retrait de CD ....................................... 66
Lecture de CD...................................... 66
Sélection de CD................................... 66
Sélection des pistes............................. 66
RPT ...................................................... 67
MIX....................................................... 67
LIST ..................................................... 67
SCAN ................................................... 67
Nommer un CD....................................68
Effacement de nom de CD .................. 68
Horloge - Affichage de l‘heure...69
Réglage de l‘heure .............................. 69
Réglage de la minuterie (TIMER)........ 69
Programmation par DSC ............70
Tableau des réglages DSC de base
effectués départ usine ......................... 71
Caractéristiques techniques ......72
Amplificateur ........................................ 72
Tuner.................................................... 72
Lecteur de cassettes ........................... 72
Changeur ............................................. 72
49
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Description succincte
1 REL
Déverrouillage de la façade amovible
(protection antivol).
Appuyez sur cette touche. Retirez la
façade amovible.
2 Marche/Arrêt avec ON
Appuyez sur la touche pour allumer
l‘appareil. Celui-ci se met à
fonctionner au volume sonore préréglé.
Appuyez brièvement sur cette touche
pendant la réception pour baisser instantanément le volume sonore
(MUTE).
Cette fonction est à son tour désactivée en appuyant à nouveau sur la
touche ON.
Le volume sonore de la sourdine est
programmable (voir “Programmation
par DSC“).
Pour arrêter l‘appareil, appuyez sur la
touche pendant environ 2 secondes.
Mise en marche/Arrêt de l’autoradio
par l’allumage:
Si le branchement a été effectué correctement, il est également possible
d’allumer et d’éteindre l’autoradio par
l’intermédiaire de l’allumage.
Si l‘allumage est éteint, l‘appareil
s‘arrêtera automatiquement au bout
d‘une heure afin de préserver la batterie du véhicule.
3 Bouton volume sonore
Réglage du volume sonore.
Tournez le bouton
4 DSC Direct Software Control
La fonction DSC vous permet de modifier les réglages de base programmables.
Vous trouverez des informations complémentaires à ce sujet sous le chapitre “Programmation par DSC”.
5 Compartiment à cassette
Introduire la cassette avec l‘ouverture
tournée vers la droite. La lecture est
effectuée dans le sens de défilement
piste 1 (“TAPE1”).
6 Ecran
Affichage variable suivant le mode de
service et la fonction.
7
Commutation du sens de défilement
de la cassette.
8
Eject
Appuyez sur cette touche pour éjecter
la cassette.
9 Touche à bascule
Mode radio
/ Recherche automatique des
stations
ascendante
décroissante
<</>> par paliers décroissante/ascen-
dante (pour FM seulement,
quand “AF“ est éteint).
pour FM seulement:
<</>> passage en revue dans les
chaînes de stations, quand
“AF“ est allumé.
Par exemple: NDR 1, 2, 4,
N-JOY.
Mode lecture de cassettes
/ Fonction CPS
ascendante
décroissante
50
Appuyer autant de fois que nécessaire pour sauter un nombre correspondant de titres. Arrêter la fonction
avec la touche inverse ou bien << >>.
>> Avance rapide
<< Retour rapide
Arrêt de l‘avance ou du retour rapides
en appuyant sur la touche inverse de
défilement rapide ou bien sur la tou-
/ de la bascule.
che
Mode changeur
En option sur:
Saint Tropez RCM 168,
Ravenna RCM 168,
Rimini RCM 169.
De série sur:
Las Vegas DJ.
Sélection du CD
sélection ascendante
sélection décroissante
Sélection des pistes
ascendante: appuyer briè-
vement sur la touche.
CUE - avance rapide (audible): maintenir la touche
appuyée.
décroissante: appuyer
brièvement deux ou plusieurs fois successives sur
la touche.
Redémarrer la piste: appuyer brièvement sur la
touche.
REVIEW - retour rapide
(audible): maintenir la tou-
che appuyée.
Fonctions additionnelles de la touche à bascule:
Possibilités de réglages additionnels
avec
AUD ;
DSC-MODE 4
PTY @
La fonction correspondante doit pour
cela être activée.
: SRC (Source)
Sélectionnez le mode de fonctionnement en appuyant brièvement cette
touche (Radio/Cassette/Changeur).
Le mode de fonctionnement actuel
sera affiché à l‘écran.
; AUD
Réglage des aigus (treble) et des
graves (bass).
Différents réglages peuvent être mémorisés pour les modes de
fonctionnement radio, cassette et CD.
Réglage:
• Sélectionner le mode de
fonctionnement.
Appuyer une fois sur AUD et modifier
les valeurs de tonalité au moyen de la
touche à bascule.
Treble +
Treble –
Bass –
Bass +
Appuyer deux fois sur AUD et régler
le fader et la balance au moyen de la
touche à bascule.
Fader avant
Fader arrière
Balance gauche
Balance droite
L‘écran affiche les valeurs modifiées.
Le dernier réglage est automatiquement mémorisé.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
51
Pour désactiver la fonction AUD: appuyez encore une fois sur la touche.
Si aucune modification n‘est effectuée
en l‘espace de 8 secondes, il est automatiquement mis fin à la fonction
AUD.
Fonction additionnelle LD
Loudness - augmentation audible des
graves à faible volume sonore.
Activer/désactiver la fonction Loudness: Appuyez pendant 1 seconde
env. sur la touche AUD.
“LD” s‘affiche à l‘écran si la fonction
est activée.
La fonction LD peut être réglée par
paliers . Voir “Programmation par
DSC”.
< SCA Scan
Recherche-écoute de stations ou de
pistes. La durée d‘écoute peut être
réglée avec la programmation par
DSC.
Mode radio
Appuyer brièvement sur la touche
SCA.
Toutes les stations FM pouvant être
reçues seront trouvées et brièvement
écoutées. “SCAN” est affiché en alternance avec le sigle de l‘émetteur trouvé.
Preset Scan
Appuyer sur SCA pendant 2 secondes env. Un bip retentit, “PS-SCAN” est affiché
à l‘écran. Le sigle de l‘émetteur écouté clignote ensuite.
Les émetteurs reçus et mémorisés sur
les touches de station sont brièvement écoutés.
Arrêt de la fonction Scan / Preset
Scan:
Appuyer à nouveau sur la touche
SCA.
PTY-Scan
La fonction PTY-Scan ne peut être
lancée que si PTY est activé (“PTY”
est affiché à l‘écran).
Les émetteurs du type de programme
écouté sont brièvement écoutés.
Mode lecture de cassettes
Appuyer brièvement sur SCA.
Tous les titres de la cassette sont
brièvement écoutés.
Arrêt de la fonction Scan:
Appuyer à nouveau sur la touche
SCA.
Mode changeur
Appuyer brièvement sur SCA.
Les débuts des pistes CD sont brièvement lus.
“SCAN” est affiché à l‘écran.
Pour stopper la recherche-lecture:
Appuyer à nouveau sur la touche
SCA.
DIS Affichage de l‘heure
=
Mode radio
Appuyez brièvement sur cette touche
pour afficher l‘heure sur l‘écran, pendant quelques instants.
Mode changeur
Appuyez sur cette touche pour com-
muter entre affichage de nom de CD,
de numéro de CD, de durée de lecture et d‘heure.
Mode lecture de cassettes
Appuyez sur cette touche pour com-
muter entre l‘affichage de sens de défilement et l‘affichage d‘heure.
52
> Touches de station 1, 2, 3, 4, 5, 6
Mode radio
Possibilité de mémoriser 6 stations en
modulation de fréquence (FM) pour
chacun des niveaux de mémoire (1, 2
et “T”).
Dans les gammes GO/PO vous pouvez
mémoriser 6 stations respectivement.
Pour mémoriser une station - Appuyez aussi longtemps que nécessaire sur une touche de station en
mode radio jusqu‘à ce qu‘un bip retentisse.
Pour appeler une station mémorisée - Sélectionnez la gamme d‘ondes.
En modulation de fréquence, sélectionnez le niveau de mémorisation et
appuyez brièvement sur la touche de
station correspondante.
Mode lecture de cassettes
1/MTL -
Sélection du type de bande (bande à
oxyde ferreux ou bande au bioxyde de
chrome).
Appuyer sur 1/MTL.
- Dolby
2/
Pour la réduction de bruit de sifflement pendant la lecture de bandes enregistrées avec le système DOLBY-B.
- Pause
3/
Interruption de lecture d‘une cassette.
“PAUSE” est affiché à l‘écran.
En appuyant une nouvelle fois sur la
touche, l‘écoute reprend à l‘endroit où
elle avait été interrompue.
4/RPT
Lecture répétée d‘un titre: appuyer sur
4/RPT, l‘indication “REPEAT-T” est
brièvement affichée à l‘écran et RPT
apparaît sur la zone d‘affichage, le
titre sera lu plusieurs fois, jusqu‘à ce
que la touche 4/RPT soit à nouveau
appuyée. L‘affichage “RPT” disparaît
alors.
Mode changeur
- Pause
3/
Interruption de lecture d‘un CD. “PAUSE” est affiché à l‘écran. En appuyant
une nouvelle fois sur la touche,
l‘écoute reprend à l‘endroit où elle
avait été interrompue.
4/RPT
Lecture répétée d‘une piste: appuyer
sur 4/RPT, l‘indication “REPEAT-T”
est brièvement affichée à l‘écran. La
piste sera lue plusieurs fois, jusqu‘à
ce que la touche 4/RPT soit à nouveau appuyée.
Lecture répétée du CD: sélectionner
“REPEAT-D”.
Maintenir la touche 4/RPT appuyée
pour sélectionner l‘option “REPEATD”. Un bip retentit, l‘option choisie est
affichée à l‘écran.
5/MIX
L‘option “MIX CD” commande la lecture des pistes du CD dans un ordre
aléatoire.
L‘option “MIX ALL” commande la lecture en ordre aléatoire des pistes de
tous les CD contenus dans un magasin.
Pour activer/désactiver l‘option “MIX
CD”:
appuyez brièvement sur la touche
5/MIX.
L’écran affiche brièvement l’état activé: “MIX CD“.
Maintenir la touche 5/MIX appuyée
pour sélectionner l‘option “MIX ALL“.
Un bip retentit, l‘option choisie est affichée à l‘écran.
Pour désactiver la fonction MIX: appuyer à nouveau sur la touche 5/MIX.
6/LIST
Affichage de la liste des noms de CD.
53
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
? BA/TS
Commutation des gammes d‘ondes/
niveaux de mémoire FM1, FM2, FMT
(Travelstore), PO et GO.
Fonction additionnelle Travelstore:
Mémorisation des 6 émetteurs les
plus puissants avec Travelstore:
Appuyer sur la touche BA/TS jusqu‘à
ce qu‘un bip retentisse et que
“T--STORE” soit affiché à l‘écran.
@ PTY
Programme Type = genre de pro-
gramme.
Vous pouvez choisir entre plusieurs
genres de programmes. La touche à
bascule << >> permet d‘appeler tous
les types de programmes, quand la
fonction PTY est activée (“PTY” est
affiché à l‘écran).
A AF·TA
Fréquence alternative en mode RDS:
Quand “AF” est affiché à l‘écran,
l‘autoradio recherche automatiquement avec RDS la meilleure fréquence de réception du même programme.
Pour activer/désactiver AF: Appuyer
longuement sur la touche AF·TA.
TA (Traffic Announcement = priorité
aux messages d‘informations)
Pour activer/désactiver la priorité TA:
Appuyer brièvement sur la touche
AF·TA: “TA” est affiché lorsque la
priorité à la réception d‘informations
routières est activée.
“TP” est affiché si une station émettrice d‘informations routières est reçue.
Télécommande
Fonctions générales
SRC Pression brève: commutation de
source sonore
Pression brève: coupure de
son (Mute)
V+ Augmentation de volume
sonore
V- Réduction de volume sonore
Mode radio
Recherche ascendante
Recherche décroissante
>> Position de mémoire suivante,
en sens ascendant
<< Pression brève: Sélection de
gamme d‘ondes,
Pression maintenue: Travelstore
Mode lecture de cassettes
Sélection ascendante de titres
(SCPS)
Sélection décroissante de titres
(SCPS)
>> Avance rapide
<< Retour rapide
Pression maintenue: commutation de piste
Mode CD
CD suivant
CD précédent
>> Pression brève: piste suivante
Pression maintenue: avance
rapide
<< Pression brève: piste précé-
dente
Pression maintenue: retour rapide
SRC Pression maintenue: Fonction
List
54
Loading...
