BFT PHOBOS N, PHOBOS NL, PHOBOS N BT, PHOBOS NL BT Installation Manual [es, nl]

Download

Page 1

PHOBOS N

PHOBOS NL

D811521 00100_01 28-01-10

ISTRUZIONI DI INSTALLAZIONE

INSTALLATION MANUAL

INSTRUCTIONS D’INSTALLATION

MONTAGEANLEITUNG

INSTRUCCIONES DE INSTALACION

INSTALLATIEVOORSCHRIFTEN

AUTOMAZIONI A PISTONE PER CANCELLI A BATTENTE PISTON AUTOMATIONS FOR SWING GATES AUTOMATIONS A PISTON POUR PORTAILS BATTANTS HYDRAULISCHER DREHTORANTRIEB AUTOMATIZACIONES A PISTON PARA PORTONES CON BATIENTE AUTOMATISERINGSSYSTEMEN MET ZUIGER VOOR VLEUGELPOORTEN

PHOBOS N

PHOBOS NL

Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“ im Inneren! ¡Atención¡ Leer atentamente las “Advertencias” en el interior! Let op! Lees de “Waarschuwingen”tigre aan de binnenkant zorgvuldig!

Page 2

2 - PHOBOS N - PHOBOS NL

D811521 00100_01

Page 3

INSTALLAZIONE VELOCE-QUICK INSTALLATION-INSTALLATION RAPIDE SCHNELLINSTALLATION-INSTALACIÓN RÁPIDA - SNELLE INSTALLATIE

PREDISPOSIZIONE TUBI, TUBE ARRANGEMENT,

PRÉDISPOSITION DES TUYAUX,

VORBEREITUNG DER LEITUNGEN,

DISPOSICIÓN DE TUBOS,

VOORBEREIDING LEIDINGEN.

R Q

3x1 mm

2x1,5 mm

3x1,5 mm

RG58

2x0,75 mm

4x1,5 mm

5x0,75 mm

2x1,5 mm

2x0,75 mm

3x1mm

C=745 mm (Phobos N)

D = MAX 1800mm (Phobos N) D = MAX 5000mm (Phobos NL)

Z=b-x >45mm

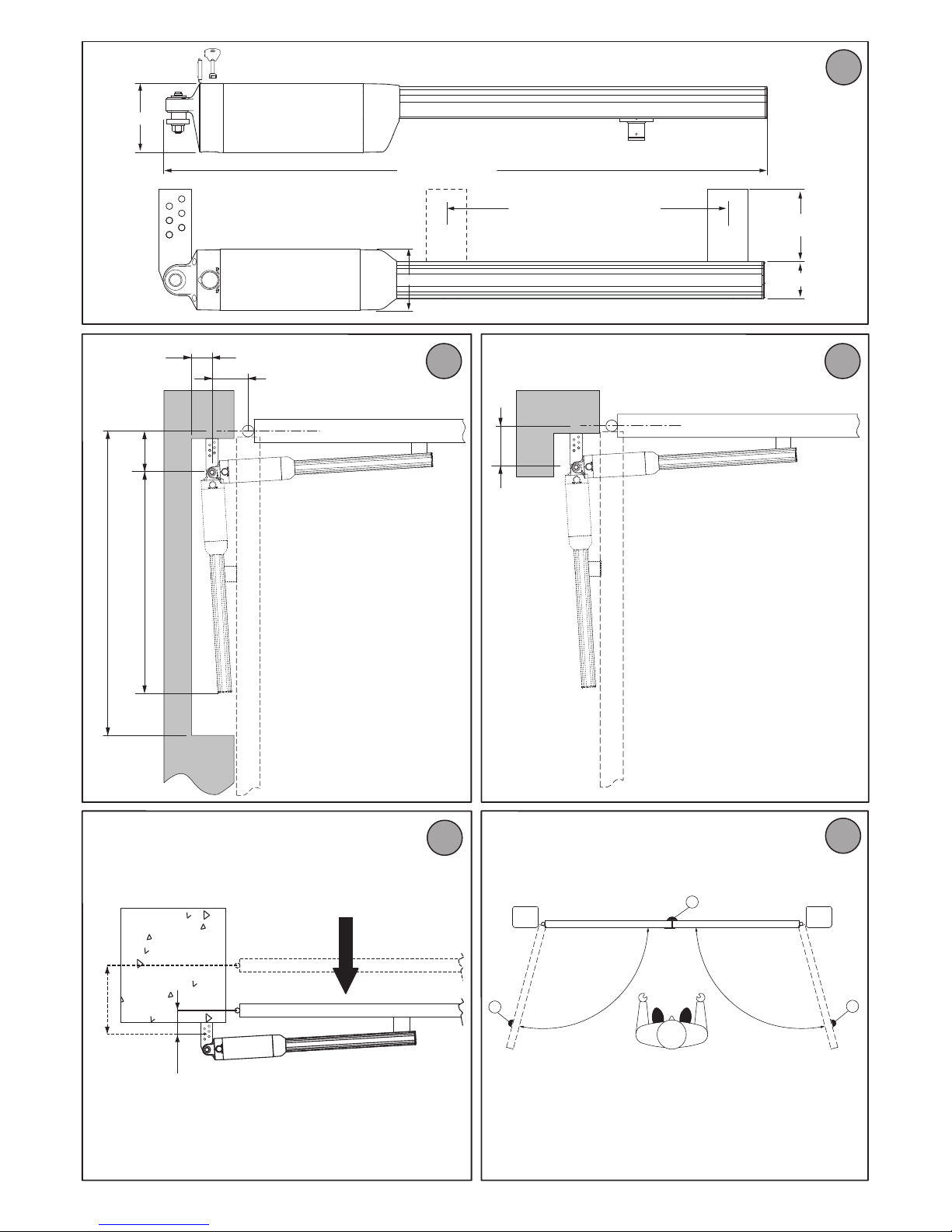

SCHEMA D’INSTALLAZIONE. INSTALLATION DIAGRAM. SCHÉMA D’INSTALLATION.

PHOBOS N PHOBOS NL

INSTALLATIONSSCHEMA. ESQUEMA DE INSTALACIÓN. INSTALLATIESCHEMA.

C=865 mm (Phobos NL)

2 3

ITALIANO ENGLISH

FRANÇAIS ESPAÑOL

NEDERLANDS

DEUTSCH

(mm)

Phobos N Phobos NL

125

(~ 1250 N) 250

(~ 2500 N) 125

(~ 1250 N) 250

(~ 2500 N)

b (mm) b (mm)

100 ÷ 120 130 ÷ 210 130 ÷ 160 170 ÷ 260

100 ÷ 130 140 ÷ 210 130 ÷ 170 180 ÷ 260

100 ÷ 140 150 ÷ 210 130 ÷ 180 190 ÷ 260

100 ÷ 150 160 ÷ 210 130 ÷ 190 200 ÷ 260

100 110 120 130 140 150 160 170 180 100 120 116 108 103 99 110 118 110 104 99 96 120 115 105 100 96 93 130 113 107 100 96 92 89 140 111 101 96 92 89 150 108 104 96 92 88 86 160 106 97 92 89 85 170 103 99 92 87 84 82 180 100 92 87 84 82 190 100 91 86 83 80 200 91 85 82 79 210 85 81 78

100 110 120 130 140 150 160 170 180 190 200 210 220 230 130 104 107 111 115 116 120 123 125 127 128 128 126 122 116 140 103 107 109 114 115 118 121 124 126 126 126 123 118 114 150 103 106 108 112 114 117 120 122 123 125 125 120 114 111 160 102 105 108 111 112 116 118 121 122 124 123 116 111 106 170 101 105 108 111 111 115 117 120 120 122 118 112 107 180 101 104 107 109 111 114 116 118 119 118 113 110 190 100 103 106 108 110 113 115 117 117 115 108 200 99 103 106 108 109 112 114 115 111 110 210 99 103 104 107 108 111 112 112 109 220 99 102 103 107 106 109 110 110 230 98 101 102 105 106 108 110 240 98 100 102 105 105 108 250 98 100 102 106 105 260 97 100 104 110

PHOBOS N - PHOBOS NL - 3

D811521 00100_01

Page 4

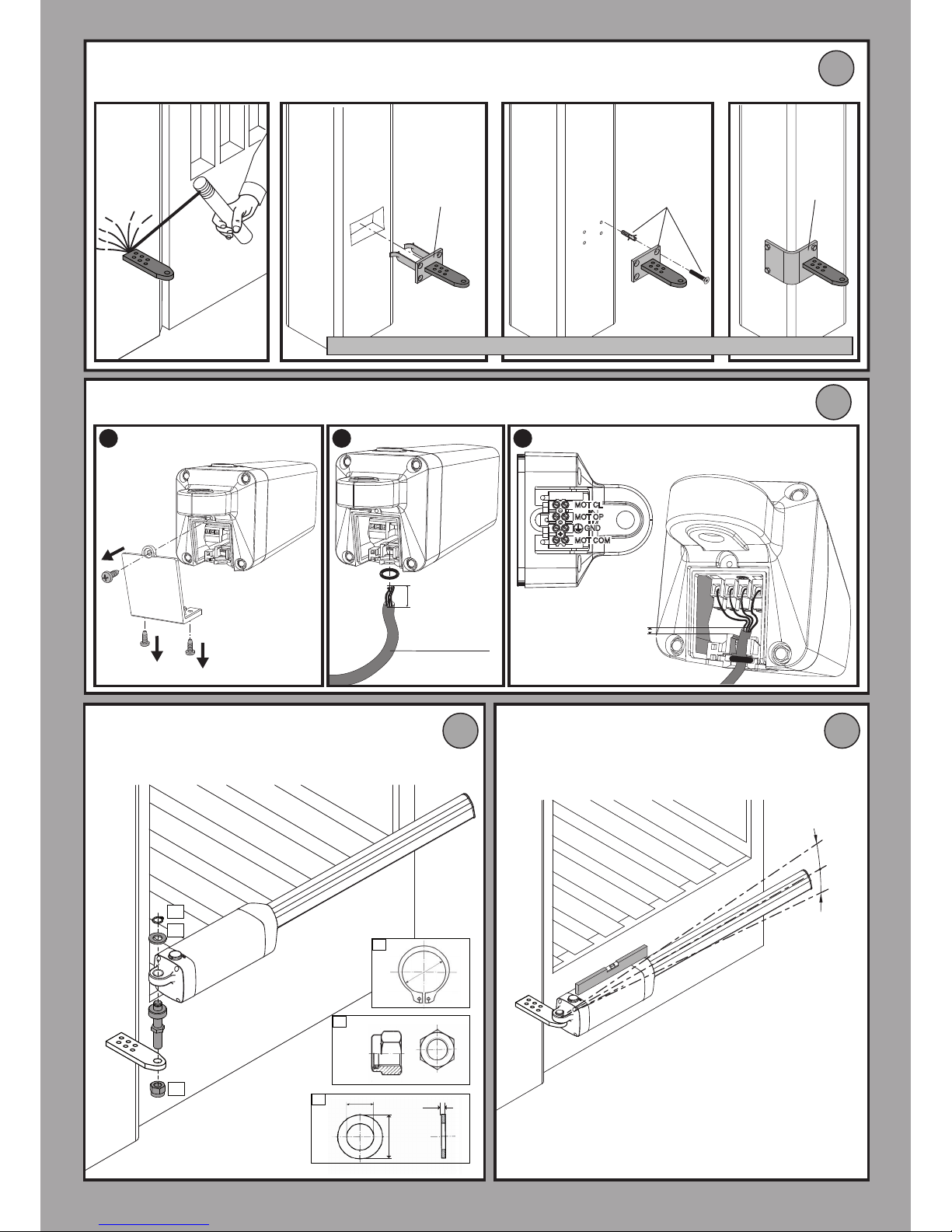

ANCORAGGI DEGLI ATTACCHI AL PILASTRO. FASTENING OF FITTINGS TO PILLAR. ANCRAGES DES RACCORDEMENTS SUR LE PILIER. VERANKERUNGEN DER ANSCCHLÜSSE AM PFEILER. ANCLAJES DE LAS FIJACIONES AL PILAR. VERANKERING VAN DE BEVESTIGINGEN AAN DE PIJLER.

Non in dotazione! Not provided! Pas fournis! Nicht mitgeliefert! No incluidos en el kit! Niet meegeleverd!

CAVO DI ALIMENTAZIONE. POWER CABLE. CÂBLE D’ALIMENTATION. NETZKABEL. CABLE DE ALIMENTACIÓN.VOEDINGSKABEL.

4 x 1.5 mm

Ø=7.1÷9.6

40 mm

FISSAGGIO MOTORE SU ANCORAGGIO A PILASTRO. ATTACHING MOTOR TO FASTENING ON PILLAR. FIXATION DU MOTEUR SUR L’ANCRAGGE SUR LE PILIER. BEFESTIGUNG DES MOTORS AUF VERANKERUNG AM PFEILER. FIJACIÓN MOTOR EN ANCLAJE AL PILAR. BEVESTIGING MOTOR OP VERANKERING MET PIJLER.

MASSIMA INCLINAZIONE. MAXIMUM TILT.INCLINAISON MAXIMUM. MAX. NEIGUNG. INCLINACIÓN MÁXIMA. MAXIMUM HELLING.

+ 60 mm

- 60 mm

S1 R1

M12

Ø12

2,5

MOT CL

MOT COM

GND

MOT OP

5 mm

4 - PHOBOS N - PHOBOS NL

D811521 00100_01

Page 5

CHIUDI CLOSE FERME ÖFFNEN CERRAR SLUITEN

APRI OPEN OUVRE SCHLIESSEN ABRIR OPENEN

Non in dotazione! Not provided! Pas fournis! Nicht mitgeliefert! No incluidos en el kit! Niet meegeleverd!

CORRETTA INSTALLAZIONE. CORRECT INSTALLATION. INSTALLATION CORRECTE. RICHTIGE INSTALLATION. INSTALACIÓN CORRECTA. CORRECTE INSTALLATIE.

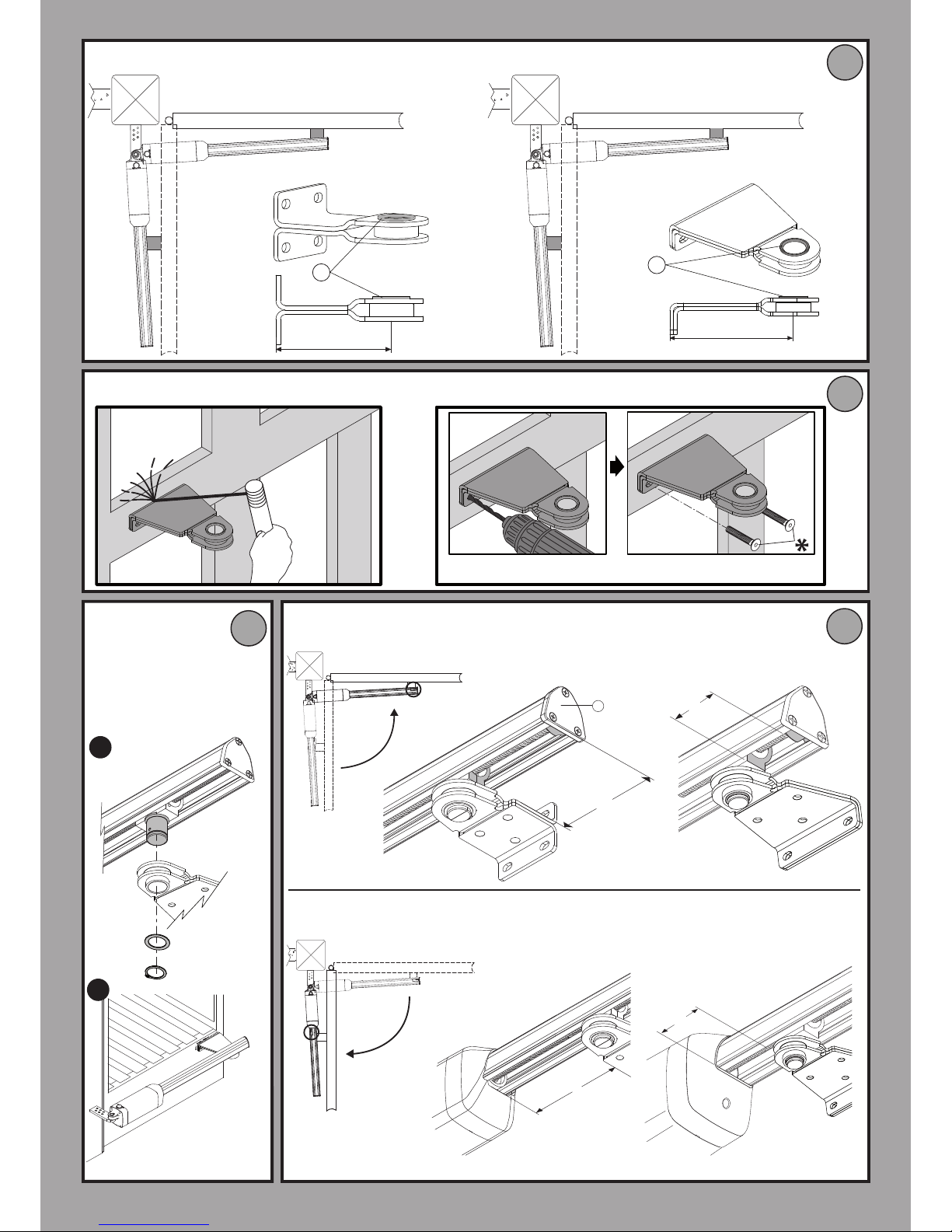

ANCORAGGI DEGLI ATTACCHI ALL’ANTA. FASTENING OF FITTINGS TO LEAF. ANCRAGES DES RACCORDEMENTS SUR LE VANTAIL. VERANKERUNGEN DER ANSCHLÜSSE AM FLÜGEL. ANCLAJES DE LAS FIJACIONES A LA HOJA. VERANKERING VAN DE BEVESTIGINGEN AAN DE VLEUGEL.

CHIUDI CLOSE FERME ÖFFNEN CERRAR SLUITEN

APRI OPEN OUVRE SCHLIESSEN ABRIR OPENEN

PHOBOS NLPHOBOS N

REGOLAZIONE FINECORSA DI CHIUSURA, CLOSING LIMIT DEVICE ADJUSTMENT, RÉGLAGE DES FINS DE COURSE DE FERMETURE, VERANKERUNG DER ANSCHLÜSSE AM FLÜGEL, REGULACIÓN DEL FIN DE CARRERA DE CIERRE, AFSTELLING AANSLAG SLUITING.

REGOLAZIONE FINECORSA DI APERTURA, OPENING LIMIT DEVICE ADJUSTMENT, RÉGLAGE DE LA FIN DE COURSE D’OUVERTURE , EINSTELLUNG DES ÖFFNUNGS-ENDSCHALTERS, REGULACIÓN DEL FIN DE CARRERA DE APERTURA, AFSTELLING EINDAANSLAG OPENING.

CHIUDI CLOSE FERME ÖFFNEN CERRAR SLUITEN

FISSAGGIO OPERATORE SULL’ANTA, OPERATOR ATTACHMENT ON DOOR, FIXATION DE L’ACTIONNEUR SUR LE VANTAIL, BEFESTIGUNG DES TRIEBS AM FLÜGEL, FIJACIÓN OPERADOR EN LA HOJA, BEVESTIGING BEDIENING OP DE VLEUGEL.

100 mm

135 mm

≥12mm

PHOBOS N L

23mm

PHOBOS N

∼5 mm

PHOBOS N L

≥12mm

APRI OPEN OUVRE SCHLIESSEN ABRIR OPENEN

PHOBOS N - PHOBOS NL - 5

D811521 00100_01

Page 6

825

Phobos N

943

Phobos NL

72,5 mm

Phobos N

108 mm

Phobos NL

102

Cu MAX 365 mm Phobos N Cu MAX 481 mm Phobos NL

807

Phobos N

925

Phobos NL

962

Phobos N

1080

Phobos NL

Sinistra/Left/Gauche Links/Izquierda Esquerda

Destra/Right/Droite

Rechts/Derecha

Direita

6 - PHOBOS N - PHOBOS NL

D811521 00100_01

Page 7

ADVERTENCIAS GENERALES

ATENCIÓN Instrucciones de seguridad importantes. Leer y seguir con aten-

ción el folleto Advertencias y el Manual de instrucciones que acompañan el producto, ya que la instalación incorrecta puede causar daños a personas, animales o cosas. Dichas instrucciones brindan importantes indicaciones concernientes a la seguridad, la instalación, el uso y el mantenimiento.

SEGURIDAD GENERAL ¡ATENCION! Una instalación equivocada o un uso impropio del producto puede crear daños a personas, animales o cosas. Es preciso:

• Eliminar los materiales de embalaje (plástico, cartón, poliestireno, etc.)

según lo previsto por las normas vigentes. No dejar bolsas de nylon o poliestireno al alcance de los niños.

• Conservar las instrucciones para adjuntarlas al folleto técnico y para

consultas futuras.

• Este producto ha sido proyectado y construido exclusivamente para la

utilización indicada en esta documentación. Usos no indicados en esta documentación podrían causar daños al producto y ser fuente de peligro.

• La Empresa declina toda responsabilidad que derive del uso impropio del producto o de un uso distinto de aquél para el que está destinado y

que aparece indicado en la presente documentación.

• No instalar el producto en atmósfera explosiva.

•

Los elementos constructivos de la máquina deben ser conformes a las

siguientes Directivas Europeas: 2004/108/CEE, 2006/95/CEE, 98/37/CEE y

modicaciones sucesivas. Para todos los Países extra CEE, además de las

normas nacionales vigentes, para asegurar un buen nivel de seguridad, es conveniente respetar también las normas citadas antes.

• La Empresa declina toda responsabilidad que derive de la inobservancia

de la Buena Técnica en la construcción de los elementos de cierre (puertas, cancelas, etc.), así como de las deformaciones que se podrían vericar durante el uso.

• La instalación debe ser conforme a lo previsto por las siguientes Directivas Europeas: 2004/108/CEE, 2006/95/CEE, 98/37/CEE y modicaciones sucesivas.

•

Cortar el suministro de corriente antes de efectuar cualquier intervención en la instalación. Desconectar también eventuales baterías tampón, si las hay.

• Prever, en la red de alimentación del automatismo, un interruptor o un

magnetotérmico omnipolar con una distancia de abertura de los contactos igual o superior a 3,5 mm.

• Vericar que, antes de la red de alimentación, haya un interruptor diferencial con un umbral de 0,03A.

• Vericar si la toma de tierra ha sido realizada correctamente: conectar todas las partes metálicas de cierre (puertas, cancelas, etc.) y todos los

componentes de la instalación provistos de borne de tierra.

• Aplicar todos los dispositivos de seguridad (fotocélulas, barras sensibles, etc.) necesarios para proteger el área del peligro de aplastamiento, tran-

sporte o cizallado.

• Aplicar al menos un dispositivo de señalización luminosa (luz intermitente)

en posición visible y jar a la estructura un cartel de Atención.

• La Empresa declina toda responsabilidad, a efectos de la seguridad y del

buen funcionamiento del automatismo, si se emplean componentes de otros fabricantes.

• Usar exclusivamente partes originales al realizar cualquier operación de

mantenimiento o reparación.

• No modicar ningún componente del automatismo si antes no se ha sido

expresamente autorizado por la Empresa.

• Instruir al usuario del equipo sobre los sistemas de mando aplicados y la

ejecución de la apertura manual en caso de emergencia.

• Todo lo que no está expresamente previsto en estas instrucciones no está

permitido.

• Controle que el campo declarado de temperaturas sea compatible con

el lugar destinado a la instalación del automatismo.

• Si está presente, el botón de retención (hombre presente) debe instalarse

a la vista de la puerta pero lejos de las partes en movimiento, a una altura de 1,5 m y no accesible al público.

• Si el automatismo está instalado a una altura inferior a 2,5 m, es necesario

garantizar un adecuado grado de protección de las partes eléctricas y

mecánicas.

• Asegúrese de que se evite el aplastamiento entre partes en movimiento

y partes jas circunstantes. Aplique todos los dispositivos de seguridad

(fotocélulas, barras sensibles, etc.) necesarios para proteger el área contra

peligros de aplastamiento, arrastre y cizallado.

• Una vez terminada la instalación, asegúrese de que la regulación del

motor se haya realizado correctamente y que los sistemas de protección y de desbloqueo funcionen de manera adecuada.

• La instalación debe realizarse utilizando dispositivos de seguridad y

mandos conformes a la EN 12978.

CONTROL DE LA INSTALACIÓN

Antes de que la automatización quede denitivamente operativa, controlar estrictamente lo siguiente:

• Comprobar que todos los componentes estén jados rmemente.

• Controlar que todos los dispositivos de seguridad (fotocélulas, canto

sensible, etc,) funcionen correctamente.

• Controlar el mando de la maniobra de emergencia.

• Controlar la operación de apertura y cierre con los dispositivos de mando

aplicados.

• Controlar la lógica electrónica de funcionamiento normal (o personalizada)

en la centralita de mando.

REGULACIÓN DE LA FUERZA DE EMPUJE

ATENCIÓN: Controlar que el valor de la fuerza de impacto medido en los puntos previstos por la norma EN 12445 sea inferior al

indicado en la norma EN 12453.

La fuerza de empuje se regula con suma precisión mediante la regulación electrónica de la central de mando. El funcionamiento hasta nal de carrera es regulado electrónicamente en el cuadro de mando. Para una buena seguridad antiaplastamiento, la fuerza de empuje debe ser un poco superior a la necesaria para mover la hoja tanto en fase de cierre como en fase de apertura; la fuerza, medida en el vértice de la hoja, no debe superar los límites previstos por las normas antes indicadas.

ACCIONAMIENTO

El accionamiento puede ser de diferente tipo (manual, con radiomando, control de accesos con cha de identicación, etc.) según las necesidades y las características de la instalación. Para los diferentes sistemas de accionamiento, véanse las instrucciones correspondientes. Los usuarios de la automatización deben ser capacitados para el mando y el uso.

INCONVENIENTES Y SOLUCIONES Funcionamiento defectuoso del motorreductor

• Comprobar con instrumento especíco que haya tensión en los extremos

del motorreductor tras el accionamiento de la apertura y del cierre.

Si el motor vibra pero no gira, puede deberse a que:

• La conexión de los cables es incorrecta (controlar el esquema de conexión).

• Si el movimiento de la hoja es contrario al que debería ser, invertir las

conexiones de marcha del motor en la centralita.

El primer mando tras una interrupción de red debe ser de apertura PA-

RADAS HOJAS.

DEMOLICION

La eliminación de los materiales debe hacerse respetando las normas vigentes. En el caso de demolición de un automatismo, no existen particulares peligros o riesgos que deriven del automatismo mismo. Es conveniente, en caso de recuperación de materiales, que se separen por

tipologías (partes eléctricas, cobre, aluminio, plástico, etc.).

DESMANTELAMENTO ATENÇÃO: antes de abrir a portinhola, a mola tem que estar descarregada (haste vertical). Caso a automatização seja desmontada para em seguida

ser remontada num outro sítio é necessário:

- Cortar a alimentação e desligar todo o sistema eléctrico.

- Extrair o accionador da base de xação.

- Desmontar todos os componentes da instalação.

- No caso em que alguns componentes não possam ser removidos ou

estejam danicados, substitua-os.

ESPAÑOL

El buen funcionamiento del operador resulta garantizado únicamente si se respetan los datos contenidos en este manual de instrucciones. La empresa no responde de los daños causados por el incumplimiento de las normas de instalación y de las indicaciones contenidas en este manual. Las descripciones y las ilustraciones del presente manual tienen un carácter puramente indicativo. Dejando inalteradas las características esenciales del producto, la Empresa se reserva la posibilidad de aportar, en cualquier momento, las modicaciones que considere convenientes para mejorar técnica, constructiva y comercialmente el producto, sin la obligación de poner al día esta publicación.

PHOBOS N - PHOBOS NL - 15

D811521 00100_01

Page 8

MANUAL DE INSTALACIÓN

2) GENERALIDADES

Automatismo electromecánico proyectado para automatizar cancelas de

tipo residencial. El motorreductor mantiene el bloqueo de cierre y apertura

sin necesidad de electrocerradura en hojas con una longitud máxima de 3

m. En hojas con una longitud comprendida entre 3 y 5 m, la electrocerradura resulta indispensable. El servomotor está provisto de limitador del par electrónico. Debe ser gobernado por un cuadro de mandos electrónico dotado

de regulación del par. El funcionamiento de n de carrera está regulado por

dos nes de carrera magnéticos.

El servomotor está provisto de un sistema de detección de obstáculos, de

conformidad con las normas EN12453 y EN 12445

3) DATOS TECNICOS PHOBOS N - NL

Alimentación monofásica 230 V~ ±10%, 50 Hz (*) Potencia absorbida 210 W Corriente absorbida 0,8 A Clase de aislamiento F Protección térmica 110 °C (autorreposición) Fuerza de empuje y tracción 2000 N (~200 kg) Velocidad vástago 20 mm/s approx.

Reacción al impacto

Limitador de par integrado en el cuadro de

mandos Maniobra manual Llave CLS de desbloqueo Condiciones ambientales De -20 °C a +50 °C Tipo de uso semi-intensivo

Longitud máxima hoja sin

electrocerradura

1,8 m Phobos N

3 m Phobos NL

Longitud máxima hoja con

electrocerradura

5 m Phobos NL

Peso máximo hoja 2500 N (~250 kg) Grado de protección IP X4

Peso operador

50N (~5kg) PHOBOS N

77N (~7,7kg) PHOBOS N L Dimensiones Véase Fig. L Lubricación Grasa permanente

(*) Disponible en todas las tensiones de red.

4) DISPOSICIÓN DE TUBOS Fig. A

Realizar la instalación eléctrica remitiéndose a las normas vigentes para las instalaciones eléctricas CEI 64-8, IEC364, armonización HD384 y otras normas nacionales.

¡Atención! Para el cableado del servomotor y la conexión de los accesorios, se remite a los respectivos manuales de instrucciones. Los cuadros de mandos y los accesorios deben ser adecuados para la utilización prevista y conformes a las normas vigentes. En caso de que esté equivocado el sentido de apertura y cierre, es posible invertir las conexiones de marcha 1 y marcha 2 en el cuadro de mandos. El primer comando después de una interrupción de corriente debe ser de apertura.

5) ESQUEMA DE INSTALACIÓN Fig. B

P abrazadera posterior de jación al pilar F horquilla anterior de jación a la hoja a-b cotas para determinar el punto de jación de la abrazadera “P” C valor de la distancia entre ejes de jación D longitud de la cancela X distancia del eje de la cancela al canto del pilar S mitad espesor hoja Z valor siempre superior a 45 mm (b - X)

kg peso máx de la hoja α° ángulo de apertura de la hoja

6) COTAS DE INSTALACIÓN DE ANCLAJES AL PILAR Fig. B Rif. 2 - 3

6.1) Cómo interpretar la tabla de las medidas de instalación

De la tabla se pueden escoger valores de “a” y “b” en función de los grados α° de apertura que se deseen obtener. Se evidencian los valores de “a” y de “b” ideales para una apertura de 92° a velocidad constante. Si se utilizan valores de “a” y “b” demasiado diferentes entre sí, el movimiento de la hoja no es constante y la fuerza de tracción o empuje varía durante el movimiento. Para respetar la velocidad de apertura y garantizar un buen funcionamiento del operador, es conveniente que los valores “a” y “b” sean

poco diferentes entre sí. La tabla se ha elaborado para una cancela mediana de 40 mm (PHOBOS NL), 20 mm (PHOBOS N) de espesor. Hay que controlar siempre que no se produzcan colisiones entre la cancela y el servomotor.

7) ANCLAJES DE LAS FIJACIONES AL PILAR Fig. C

8) CABLE DE ALIMENTACIÓN Fig. D

El cable de alimentación de la tarjeta debe ser de tipo H 05 RN-F o equivalente. El cable equivalente debe garantizar:

- una utilización exterior permanente,

- una temperatura máxima en la supercie del cable de +50° C,

- una temperatura mínima de -25° C. El cableado al tablero de bornes debe efectuarse como se muestra en la Fig. D Rif. 3:

MOT OP = marcha 1 MOT CL = marcha 2

GND = toma de tierra

MOT COM = común

Coloque la vaina del cable de manera que la empaquetadura de anillo OR “K”

se introduzca en su asiento, en la parte posterior de la máquina, y, dejando

que la vaina sobresalga aproximadamente J = 5 mm (como se indica en la Fig. D Rif. 3), cierre la portezuela y fíjela con los 3 tornillos.

9) FIJACIÓN MOTOR EN ANCLAJE AL PILAR Fig. E

10) INCLINACIÓN MÁXIMA Fig. F

11) INSTALACIÓN CORRECTA Fig. G

Una instalación correcta prevé mantener un margen de carrera del vástago

de aproximadamente 5-10 mm; esto evita posibles anomalías de funcionamiento.

12) ANCLAJES DE LAS FIJACIONES A LA HOJA Fig. H IMPORTANTE: El montaje de la abrazadera delantera debe producirse con

el collarín del casquillo saliente HACIA ARRIBA (Fig. G Ref. 1).

13) FIJACIÓN OPERADOR EN LA HOJA Fig. I

14) REGULACION DE FIN DE CARRERA Fig. J

La regulación de n de carrera se efectúa mediante la correcta conguración del tiempo de trabajo del cuadro de mandos. Véanse las instrucciones del cuadro de mandos. ATENCIÓN: Cuando el tiempo de trabajo congurado en la central es insuciente, puede suceder que las hojas no completen su carrera. En este caso, hay que aumentar ligeramente el tiempo de trabajo en la central.

15) DIMENSIONES Fig. L

16) MEDIDAS PARA INSTALACIONES ESPECIALES Fig. M, N, O.

Es necesario realizar una cavidad para alojar el operador cuando la hoja está

completamente abierta. En la Fig. M se indican las medidas que tiene que tener la cavidad para los diversos modelos PHOBOS N - PHOBOS N L. Si la cota “b” resulta superior a los valores indicados en las tablas de instalación:

- realizar una cavidad en el pilar Fig. N.

- acercar la hoja al lo del pilar Fig. O.

17) TOPES DE LAS HOJAS EN EL SUELO

Para el correcto funcionamiento del accionador se recomienda utilizar topes “Fig. P Rif. 1” tanto para la fase de apertura como para la de cierre, como se indica en la Fig. P.

Los topes de las hojas deben evitar que el vástago del accionador llegue

hasta el nal de la carrera.

18) APERTURA MANUAL (Véase MANUAL DE USO -FIG.Y-).

19) ELECTROCERRADURA ATENCIÓN: En el caso de hojas con una longitud superior a 3m, resulta indispensable la instalación de una electrocerradura de

resorte. Para la conexión de la electrocerradura, es necesaria la tarjeta opcional (consulte las instrucciones especícas).

16 - PHOBOS N - PHOBOS NL

D811521 00100_01

Page 9

MANUALE D’USO: MANOVRA DI EMERGENZA / USER GUIDE:EMERGENCY OPERATION-

MANUEL D’UTILISATION: DE LA MANŒUVRE D’URGENCE

/ BEDIENUNGSHANDBUCH: NOTFALLMANÖVER-

MANUAL DE USO: MANIOBRA DE EMERGENCIA / GEBRUIKERSHANDLEIDING: NOODMANOEUVRE

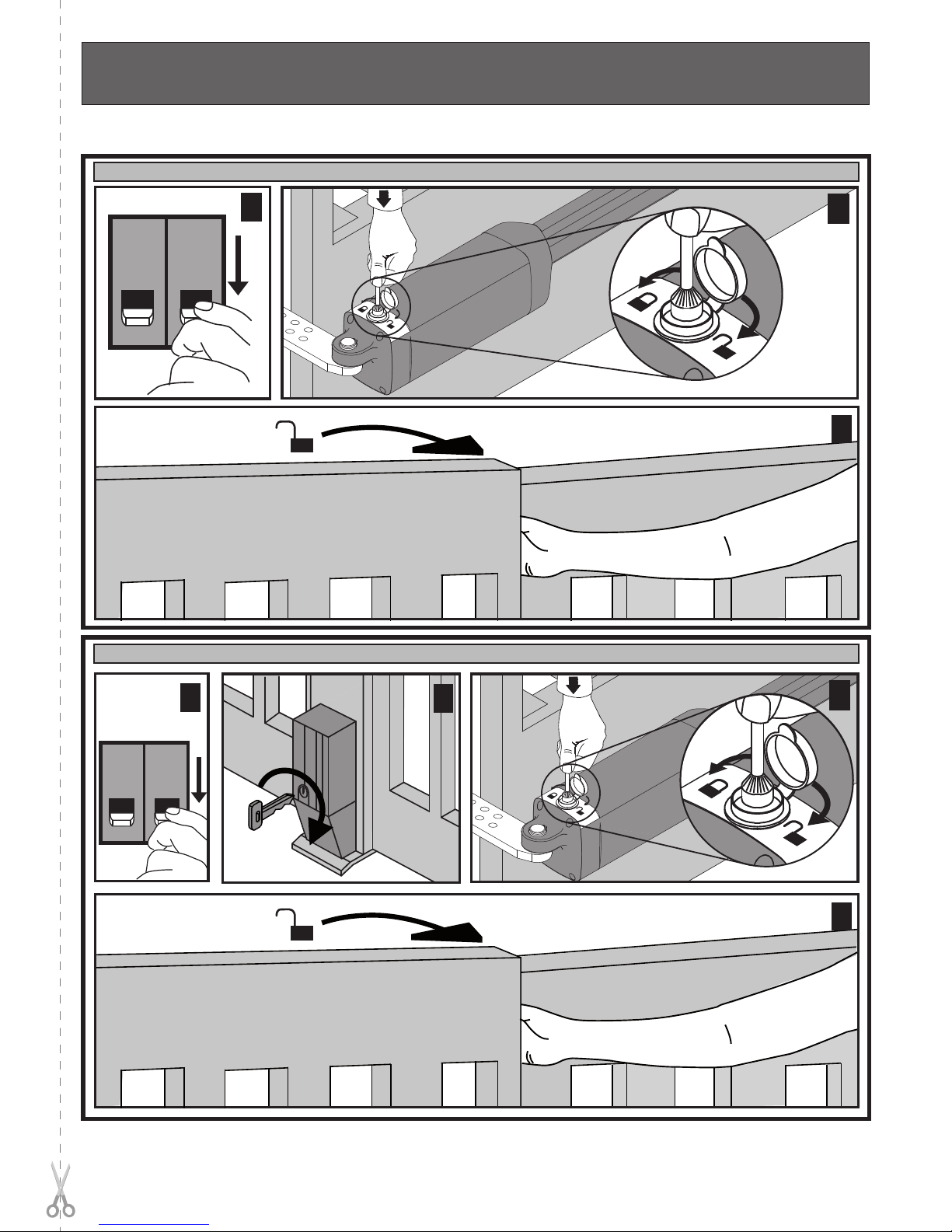

FIG. Y

OFF

Senza Elettroserratura, Without electric lock, Sans serrure électrique, Ohne Elektroschloß, Sin electrocerradura, Zonder elektrische sluiting.

Con Elettroserratura, With electric lock, Avec serrure électrique, Mit Elektroschloß, Con electrocerradura, Met elektrische sluiting.

PHOBOS N - PHOBOS NL - 19

D811521 00100_01

Page 10

GEBRUIKSHANDLEIDING (NL)

Wij danken u ervoor dat u de voorkeur hebt gegeven aan dit product. Wij als bedrijf zijn er zeker van dat dit product de voor uw gebruik noodzakelijke prestaties kan leveren. De folder “WAARSCHUWINGEN” en het “INSTRUCTIEBOEKJE” die met dit product meegeleverd worden aandachtig lezen, omdat hierin belangrijke aanwijzingen worden gegeven over de veiligheid, de installatie, het gebruik en het onderhoud. Dit product voldoet aan de erkende normen van de techniek en van de bepalingen betreende de veiligheid. Wij bevestigen dat het product conform is aan de volgende Europese richtlijnen: 2004/108/CEE, 2006/95/CEE, 2006/42/CEE, 99/05/CEE (en daaropvolgende wijzigingen).

1) ALGEMENE VEILIGHEID

OPGELET Belangrijke veiligheidsinstructies. De folder Waarschuwingen en het Instructieboekje die met het product meegeleverd worden zorgvuldig lezen en volgen, aangezien verkeerd gebruik schade aan personen, dieren of voorwerpen kan veroorzaken. De instructies bewaren voor toekomstige raadpleging.

Dit product is uitsluitend ontworpen en gebouwd voor het gebruik aangegeven in deze documentatie. Niet aangegeven soorten gebruik zouden schade aan het product kunnen veroorzaken en een bron van gevaar kunnen vormen.

- De constructie-elementen van de machine en de installatie moeten

overeenkomstig de volgende Europese Richtlijnen zijn: 2004/108/CE, 2006/95/CE, 2006/42/CE, 89/106/CE en daaropvolgende wijzigingen. Voor alle landen buiten de EEG is het voor een goed veiligheidsniveau nuttig om naast de nationaal geldende normen, ook de genoemde normen in acht te nemen.

- Het Bedrijf wijst iedere willekeurige verantwoordelijkheid af voortkomen-

de uit een verkeerd gebruik of een ander gebruik dan het voorbestemde gebruik en dat aangegeven in deze documentatie, evenals uit het niet in acht nemen van het Goed Gebruik bij de constructie van de sluitingen (deuren, hekken, etc..) en uit de vervormingen die tijdens het gebruik zouden kunnen optreden.

Het automatiseringssysteem, indien juist geïnstalleerd en gebruikt, voldoet

aan de vereiste veiligheidsgraad. Het is niettemin nuttig enkele gedragsregels in acht te nemen om onopzettelijke ongemakken te vermijden:

- kinderen, personen en voorwerpen buiten de actieradius van het auto-

matiseringssysteem houden, met name tijdens de werking.

- Aangezien het automatiseringssysteem op afstand bediend kan worden,

dus zonder zichtbaar te zijn, is het absoluut noodzakelijk frequent de perfecte eciëntie van alle veiligheidsinrichtingen te controleren.

- Dit apparaat is niet bestemd voor gebruik door personen (inclusief

kinderen) met beperkte mentale, fysieke en sensorische capaciteiten, of personen die niet over de passende kennis beschikken, mits zij onder toezicht staan of gebruiksaanwijzingen ontvangen hebben van personen die verantwoordelijk zijn voor hun veiligheid.

- Kinderen moeten gecontroleerd worden, opdat ze niet met het apparaat

spelen. Afstandsbedieningen of andere besturingsinrichtingen buiten bereik van kinderen bewaren om ongewilde activeringen te vermijden.

- De installatie vaak controleren, met name kabels, veren of steunen om

eventuele onbalansen en tekenen van slijtage of schade te ontdekken.

- Voor alle externe schoonmaakwerkzaamheden of ander onderhoud, het

voedingsnet loskoppelen.

- De optieken van de fotocellen en de signaleringsinrichtingen schoon

houden. Controleren of takken en struiken de veiligheidsinrichtingen (fotocellen) niet storen.

- Het automatisme niet gebruiken, als daarop onderhoudswerkzaamhe-

den nodig zijn. In geval van storing de voeding loskoppelen, de nooddeblokkering activeren om de toegang mogelijk te maken en hulp vragen aan een gekwaliceerde technicus (professionele installateur).

- Voor wat voor directe werkzaamheden dan ook op het automatiserings-

systeem gebruik maken van gekwaliceerd personeel (professionele installateur).

- Het automatiseringssysteem jaarlijks laten controleren door gekwaliceerd

personeel.

- Alles wat niet uitdrukkelijk in deze instructies is voorzien, is niet toeges-

taan.

- Het goed functioneren van de bediener is alleen gegarandeerd, als de in

deze handleiding vermelde gegevens worden nageleefd. Het bedrijf is niet gehouden zich te verantwoorden voor de schade veroorzaakt door het niet in acht nemen van de installatienormen en de aanwijzingen vermeld in deze handleiding.

- De beschrijvingen en illustraties van deze handleiding zijn niet bindend.

Terwijl de hoofdkenmerken van het product ongewijzigd blijven, behoudt het Bedrijf zich het recht voor om op ieder willekeurig moment die wijzigingen aan te brengen die zij geschikt acht om het product technisch, constructief en commercieel gezien te verbeteren, zonder deze publicatie te hoeven bijwerken.

MANUAL DE USO (E)

Le agradecemos por haber elegido este producto, en la Empresa estamos seguros que obtendrán las prestaciones necesarias para su uso. Leer atentamente el folleto “ADVERTENCIAS” y el “MANUAL DE INSTRUCCIONES” que acompañan este producto, ya que brindan importantes indicaciones concernientes a la seguridad, la instalación, el uso y el mantenimiento. Este producto responde a las normas reconocidas de la técnica y de las disposiciones inherentes a la seguridad. Conrmamos que presenta conformidad con las siguientes directivas europeas: 2004/108/CEE, 2006/95/CEE, 2006/42/ CEE, 99/05/CEE (y sus posteriores modicaciones).

1) SEGURIDAD GENERAL ATENCIÓN Instrucciones de seguridad importantes. Leer y seguir con atención el folleto Advertencias y el Manual de instrucciones que acompañan el producto, ya que un uso inadecuado puede causar daños a personas, animales o cosas. Conservar las instrucciones para consultas futuras. Este producto ha sido diseñado y fabricado exclusivamente para

el uso indicado en la presente documentación. Usos no indicados podrían ocasionar daños al producto y ser fuente de peligro.

- Los elementos de fabricación de la máquina y la instalación deben presentar conformidad con las siguientes Directivas Europeas: 2004/108/CE, 2006/95/CE, 2006/42/CE, 89/106/C y sus posteriores modicaciones. Para

todos los países extra CEE, además de las normas nacionales vigentes,

para lograr un nivel de seguridad apropiado se deben respetar también las normas antes citadas.

- La Empresa no se responsabiliza por todo aquello que pudiera derivar del

uso incorrecto o diferente a aquel para el cual está destinado e indicado

en la presente documentación, como tampoco por el incumplimiento de la Buena Técnica en la fabricación de los cierres (puertas, cancelas, etc.), así como por las deformaciones que pudieran producirse durante su uso.

La automatización, si se instala y utiliza de manera correcta, cumple con

el grado de seguridad requerido. Sin embargo es conveniente respetar algunas reglas de comportamiento para evitar inconvenientes accidentales.

- Mantener a niños, personas y cosas fuera del radio de acción de la automatización, especialmente durante su funcionamiento.

- Debido a que el automatismo puede ser accionado a distancia y, por tanto, no a la vista, es indispensable controlar frecuentemente la perfecta eciencia de todos los dispositivos de seguridad.

- Esta aplicación no está destinada para ser utilizada por personas (incluidos niños) con capacidades mentales, físicas y sensoriales reducidas, o personas que no cuenten con conocimientos adecuados, salvo que sean supervisadas o hayan recibido instrucciones de uso por parte de personas responsables de su seguridad.

- Los niños deben ser controlados para que no jueguen con la aplicación. No dejar radiomandos u otros dispositivos de mando al alcance de niños, para evitar accionamientos involuntarios.

- Controlar con frecuencia la instalación, especialmente cables, muelles y soportes para detectar eventuales desequilibrios y signos de desgaste o daños.

- Para cualquier operación de limpieza exterior u otro tipo de mantenimiento, interrumpir la alimentación de red.

- Mantener limpias las ópticas de las fotocélulas y los dispositivos de señalización luminosa. Controlar que ramas y arbustos no obstaculicen los dispositivos de seguridad (fotocélulas).

- No utilizar la automatización si necesita intervenciones de reparación. En caso de defecto de funcionamiento, interrumpir la alimentación, activar el desbloqueo de emergencia y permitir el acceso y solicitar la intervención de un técnico cualicado (instalador profesional).

- Para cualquier intervención directa en la automatización, recurrir a personal cualicado (instalador profesional).

- Hacer controlar la automatización por personal cualicado una vez al año.

- Todo aquello que no expresamente previsto en las presentes instrucciones,

no está permitido.

- El buen funcionamiento del operador es garantizado sólo si se respetan los datos indicados en el presente manual. La Empresa no se responsabiliza por los daños causados por el incumplimiento de las normas de instalación y de las indicaciones dadas en el presente manual.

- Las descripciones y las ilustraciones del presente manual no son vinculantes. Dejando inalteradas las características esenciales del producto, la Empresa se reserva el derecho de realizar, en cualquier momento, modicaciones que considere convenientes para mejorar la técnica, la fabricación y la comercialización del producto, sin comprometerse a actualizar la presente publicación.

22 - PHOBOS N - PHOBOS NL

D811521 00100_01
