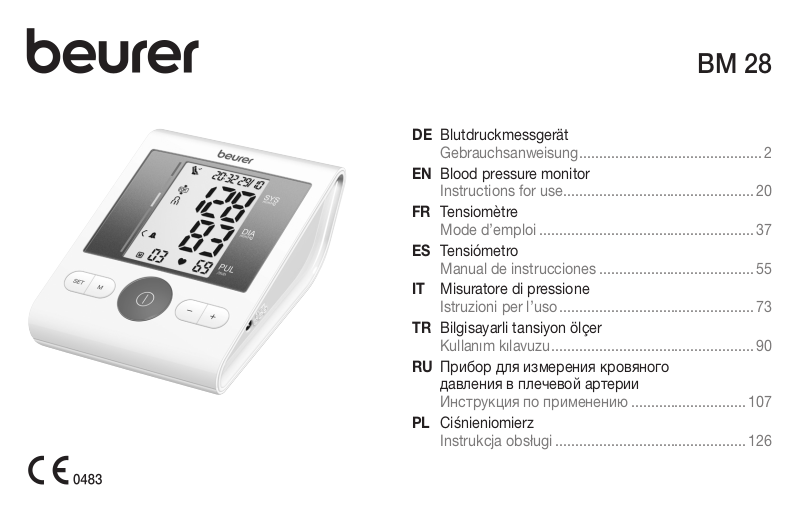

Beurer BM28 Specifications Sheet

BM 28

DE Blutdruckmessgerät

Gebrauchsanweisung .............................................. 2

EN Blood pressure monitor

Instructions for use ................................................20

FR Tensiomètre

Mode d’emploi ...................................................... 37

ES Tensiómetro

Manual de instrucciones ....................................... 55

IT Misuratore di pressione

Istruzioni per l’uso ................................................. 73

TR Bilgisayarli tansiyon ölçer

Kullanım kılavuzu ................................................... 90

RU Прибор для измерения кровяного

давлениявплечевой артерии

Инструкция по применению ............................. 107

PL Ciśnieniomierz

Instrukcja obsługi ................................................ 126

DEUTSCH

Inhalt

1. Kennenlernen ................................................................ 2

2. Wichtige Hinweise ......................................................... 3

3. Gerätebeschreibung ...................................................... 7

4. Messung vorbereiten ..................................................... 8

5. Blutdruck messen ....................................................... 10

6. Ergebnisse beurteilen .................................................. 12

7. Messwerte speichern, abrufen und löschen ............... 15

8. Fehlermeldung/Fehlerbehebung ................................. 15

9. Gerät und Manschette reinigen und aufbewahren ...... 16

10. Technische Angaben ................................................... 16

11. Netzteil ........................................................................ 17

12. Ersatz- und Verschleißteile .......................................... 18

13. Garantie / Service ......................................................... 18

Lieferumfang

•

Blutdruckmessgerät

•

Oberarmmanschette

•

4 x 1,5V AA Batterien LR6

•

Aufbewahrungstasche

•

Gebrauchsanweisung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sorti­mentes entschieden haben. Unser Name steht für hochwertige
und eingehend geprüfte Qualitätsprodukte aus den Bereichen
Wärme, Gewicht, Blutdruck, Körpertemperatur, Puls, Sanfte
Therapie, Massage, Beauty und Luft. Bitte lesen Sie diese
Gebrauchsanweisung aufmerksam durch, bewahren Sie sie
für späteren Gebrauch auf, machen Sie sie anderen Benutzern
zugänglich und beachten Sie die Hinweise.

Mit freundlicher Empfehlung
Ihr Beurer-Team

1. Kennenlernen

Überprüfen Sie das Gerät auf äußere Unversehrtheit der Ver­packung und auf die Vollständigkeit des Inhalts. Vor dem
Gebrauch ist sicherzustellen, dass das Gerät und Zubehör
keine sichtbaren Schäden aufweisen und jegliches Verpa­ckungsmaterial entfernt wird. Benutzen Sie es im Zweifelsfall
nicht und wenden Sie sich an Ihren Händler oder an die ange­gebene Service-Adresse.
Das Oberarm-Blutdruckmessgerät dient zur nichtinvasiven
Messung und Überwachung arterieller Blutdruckwerte von
erwachsenen Menschen.

2

Sie können damit schnell und einfach Ihren Blutdruck messen,

PAP

Storage/Transport

Operating

die Messwerte abspeichern und sich den Verlauf und Durch­schnitt der Messwerte anzeigen lassen.
Bei eventuell vorhandenen Herzrhythmusstörungen werden
Sie gewarnt.
Die ermittelten Werte werden eingestuft und grafisch beurteilt.

2. Wichtige Hinweise

Zeichenerklärung

In der Gebrauchsanweisung, auf der Verpackung und auf
dem Typschild des Geräts und des Zubehörs werden fol­gende Symbole verwendet:

Vorsicht

Entsorgung gemäß Elektro- und Elektro­nik-Altgeräte EG-Richtlinie – WEEE (Waste
Electrical and Electronic Equipment)

21

Verpackung umweltgerecht entsorgen

Hersteller

Zulässige Lagerungs- und Transport­temperatur und -luftfeuchtigkeit

Zulässige Betriebstemperatur und -luft­feuchtigkeit

Hinweis
Hinweis auf wichtige Informationen

Gebrauchsanweisung beachten

Anwendungsteil Typ BF

Gleichstrom

Geschützt gegen feste Fremdkörper,

IP21

S

12,5mm Durchmesser und größer und
gegen senkrechtes Tropfwasser

Seriennummer

N

Die CE-Kennzeichnung bescheinigt die
Konformität mit den grundlegenden Anfor­derungen der Richtlinie 93/42/EEC für
Medizinprodukte.

3

Hinweise zur Anwendung

•

Um eine Vergleichbarkeit der Werte zu gewährleisten,

messen Sie Ihren Blutdruck immer zu gleichen Tageszei­ten.

•

Mindestens 30 Minuten vor der Messung sollten Sie nicht

essen, trinken, rauchen oder sich körperlich betätigen.

•

Ruhen Sie sich vor der ersten Blutdruckmessung immer

5Minuten aus!

•

Wenn Sie darüber hinaus mehrere Messungen nacheinan-

der durchführen möchten, warten Sie zwischen den ein­zelnen Messungen jeweils immer mindestens 1 Minute.

•

Wiederholen Sie die Messung im Falle zweifelhaft gemes-

sener Werte.

•

Die von Ihnen selbst ermittelten Messwerte können nur

zu Ihrer Information dienen – sie ersetzen keine ärztliche
Untersuchung! Besprechen Sie Ihre Messwerte mit dem
Arzt, begründen Sie daraus auf keinen Fall eigene medi­zinische Entscheidungen (z.B. Medikamente und deren
Dosierungen)!

•

Eine Verwendung des Blutdruckmessgeräts außerhalb

des häuslichen Umfelds oder unter dem Einfluss von
Bewegung (z.B. während der Fahrt in einem Auto, Kran­kenwagen oder Helikopter sowie während der Ausübung
von körperlichen Aktivitäten wie Sport) kann die Mess­genauigkeit beeinflussen und zu Messfehlern führen.

•

Verwenden Sie das Blutdruckmessgerät nicht bei Neuge-

borenen und Präeklampsie-Patientinnen. Vor Anwendung
des Blutdruckmessgerätes in der Schwangerschaft emp­fehlen wir eine Abstimmung mit dem Arzt.

•

Erkrankungen des Herz-Kreislaufsystems können zu Fehl-

messungen bzw. zu Beeinträchtigungen der Messgenau­igkeit führen. Ebenso der Fall ist dies bei sehr niedrigem
Blutdruck, Diabetes, Durchblutungs- und Rhythmusstö­rungen sowie bei Schüttelfrost oder Zittern.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein­schließlich Kinder) mit eingeschränkten physischen, senso­rischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für Ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden,
damit sie nicht mit dem Gerät spielen.

• Das Blutdruckmessgerät darf nicht im Zusammenhang mit
einem Hochfrequenz-Chirurgiegerät verwendet werden.

•

Verwenden Sie das Gerät nur bei Personen mit dem für

das Gerät angegebenen Umfangbereich des Oberarmes.

•

Beachten Sie, dass es während des Aufpumpens zu einer

Funktionsbeeinträchtigung des betroffenen Gliedmaßes
kommen kann.

4

•

Die Blutzirkulation darf durch die Blutdruckmessung nicht

unnötig lange unterbunden werden. Bei einer Fehlfunktion
des Gerätes nehmen Sie die Manschette vom Arm ab.

•

Vermeiden Sie das mechanische Einengen, Zusammen-

drücken oder Abknicken des Manschettenschlauches.

•

Verhindern Sie einen anhaltenden Druck in der Man-

schette sowie häufige Messungen. Eine dadurch resul­tierende Beeinträchtigung des Blutflusses kann zu Verlet­zungen führen.

•

Achten Sie darauf, dass die Manschette nicht an einem

Arm angelegt wird, dessen Arterien oder Venen in medi­zinischer Behandlung sind, z.B. intravaskulärer Zugang
bzw. eine intravaskuläre Therapie oder ein arteriovenöser
(A-V-) Nebenschluss.

•

Legen Sie die Manschette nicht bei Personen an, die eine

Brustamputation hatten.

•

Legen Sie die Manschette nicht über Wunden an, da dies

zu weiteren Verletzungen führen kann.

•

Legen Sie die Manschette ausschließlich am Oberarm an.

Legen Sie die Manschette nicht an anderen Stellen des
Körpers an.

• Sie können das Blutdruckmessgerät mit Batterien oder mit
einem Netzteil betreiben. Das Gerät muss bei Netzbetrieb
so aufgestellt werden, dass es vom Anwender jederzeit
vom Strom getrennt werden kann. Sobald die Batterien
verbraucht sind oder das Netzteil vom Stromnetz getrennt
wird, verliert das Blutdruckmessgerät Datum und Uhrzeit.

•

Die Abschaltautomatik schaltet das Blutdruckmess-

gerät zur Schonung der Batterien aus, wenn innerhalb
30Sekunden keine Taste betätigt wird.

•

Das Gerät ist nur für den in dieser Gebrauchsanweisung

beschriebenen Zweck vorgesehen. Der Hersteller haftet
nicht für Schäden, die durch unsachgemäßen oder fal­schen Gebrauch verursacht wurden.

Hinweise zur Aufbewahrung und Pflege

•

Das Blutdruckmessgerät besteht aus Präzisions- und

Elek tronik-Bauteilen. Die Genauigkeit der Messwerte und
Lebens dauer des Gerätes hängt ab vom sorgfältigen Um­gang:

– Schützen Sie das Gerät vor Stößen, Feuchtigkeit,

Schmutz, starken Temperaturschwankungen und direkter

Sonneneinstrahlung.
– Lassen Sie das Gerät nicht fallen.
– Benutzen Sie das Gerät nicht in der Nähe von starken

elektromagnetischen Feldern, halten Sie es fern von

Funkanlagen oder Mobiltelefonen.

5

– Verwenden Sie nur die mitgelieferte oder originale Ersatz-

Manschetten. Ansonsten werden falsche Messwerte
ermittelt.

•

Falls das Gerät über einen längeren Zeitraum nicht be-

nutzt wird, wird empfohlen, die Batterien zu entfernen.

Hinweise zum Umgang mit Batterien

•

Wenn Flüssigkeit aus einer Batteriezelle mit Haut oder

Augen in Kontakt kommt, die betroffene Stelle mit Wasser
auswaschen und ärztliche Hilfe aufsuchen.

•

Verschluckungsgefahr! Kleinkinder könnten Batte­rien verschlucken und daran ersticken. Daher Batterien für
Kleinkinder unerreichbar aufbewahren!

•

Auf Polaritätskennzeichen Plus (+) und Minus (-) achten.

•

Wenn eine Batterie ausgelaufen ist, Schutzhandschuhe

anziehen und das Batteriefach mit einem trockenen Tuch
reinigen.

•

Schützen Sie Batterien vor übermäßiger Wärme.

•

Explosionsgefahr! Keine Batterien ins Feuer werfen.

•

Batterien dürfen nicht geladen oder kurzgeschlossen wer-

den.

•

Bei längerer Nichtbenutzung des Geräts die Batterien aus

dem Batteriefach nehmen.

•

Verwenden Sie nur denselben oder einen gleichwertigen

Batterietyp.

•

Immer alle Batterien gleichzeitig auswechseln.

•

Keine Akkus verwenden!

•

Keine Batterien zerlegen, öffnen oder zerkleinern.

Hinweise zu Reparatur und Entsorgung

•

Batterien gehören nicht in den Hausmüll. Bitte entsorgen

Sie die verbrauchten Batterien an den dafür vorgesehenen
Sammelstellen.

•

Öffnen Sie nicht das Gerät. Bei Nichtbeachten erlischt die

Garantie.

•

Das Gerät darf nicht selbst repariert oder justiert werden.

Eine einwandfreie Funktion ist in diesem Fall nicht mehr
gewährleistet.

•

Reparaturen dürfen nur vom Kundenservice oder autori-

sierten Händlern durchgeführt werden. Prüfen Sie jedoch
vor jeder Reklamation zuerst die Batterien und tauschen
Sie diese gegebenenfalls aus.

•

Bitte entsorgen Sie das Gerät gemäß der Elektro-

und Elektronik Altgeräte EG-Richtlinie – WEEE
(Waste Electrical and Electronic Equipment).

Bei Rückfragen wenden Sie sich bitte an die für die Entsor-

gung zuständige kommunale Behörde.

6

Hinweise zu Elektromagnetischer Verträglichkeit

•

Das Gerät ist für den Betrieb in allen Umgebungen geeig-

net, die in dieser Gebrauchsanweisung aufgeführt sind,
einschließlich der häuslichen Umgebung.

•

Das Gerät kann in der Gegenwart von elektromagne-

tischen Störgrößen unter Umständen nur in eingeschränk­tem Maße nutzbar sein. Infolgedessen können z.B.
Fehlermeldungen oder ein Ausfall des Displays/Gerätes
auftreten.

•

Die Verwendung dieses Gerätes unmittelbar neben an-

deren Geräten oder mit anderen Geräten in gestapelter
Form sollte vermieden werden, da dies eine fehlerhafte
Betriebsweise zur Folge haben könnte. Wenn eine Ver­wendung in der vorgeschriebenen Art dennoch notwendig
ist, sollten dieses Gerät und die anderen Geräte beo­bachtet werden, um sich davon zu überzeugen, dass sie
ordnungsgemäß arbeiten.

•

Die Verwendung von anderem Zubehör, als jenem,

welches der Hersteller dieses Gerätes festgelegt oder
bereitgestellt hat, kann erhöhte elektromagnetische
Störaussendungen oder eine geminderte elektromagne­tische Störfestigkeit des Gerätes zur Folge haben und zu
einer fehlerhaften Betriebsweise führen.

•

Eine Nichtbeachtung kann zu einer Minderung der Lei-

stungsmerkmale des Gerätes führen.

3. Gerätebeschreibung

2

5

1

1. Manschette

2. Manschettenschlauch

3. Manschettenstecker

4. Display

5. Anschluss für Manschettenstecker

6. Risiko-Indikator

7. Anschluß für Netzteil

8. Funktionstasten -/+

9. START/STOPP-Taste

10. Speichertaste M

11. Einstellungstaste SET

7

3

4

6

7

8

91011

Anzeigen auf dem Display:

1. Uhrzeit und Datum

2. Systolischer Druck

3. Diastolischer Druck

4. Ermittelter Pulswert

5. Symbol Herzrhythmus­störung

Symbol Puls

6. Luft ablassen

7. Speicheranzeige:
Durchschnittswert (
morgens (
abends (

),

),

), Nummer

des Speicherplatzes

8. Symbol Batterie­wechsel

9. Alarmfunktion

10. Risiko-Indikator

11. Benutzerspeicher

12. Manschettensitzkontrolle

13. Ruheindikator-Anzeige

13

12

11

10

1

9

2

5678

4. Messung vorbereiten

1

Batterie einlegen

•

Öffnen Sie den Deckel des Batterie-

faches.

•

Legen Sie vier Batterien vom Typ

2

1,5V AA (Alkaline Type LR6) ein.
Achten Sie unbedingt darauf, dass
die Batterien entsprechend der

3

Kennzeichnung mit korrekter Polung
eingelegt werden.
Verwenden Sie keine wiederauflad-

4

baren Akkus.

•

Schließen Sie den Batteriefachde-

ckel wieder sorgfältig.

•

Alle Displayelemente werden kurz angezeigt, 24 h blinkt

im Display. Stellen Sie nun wie im Folgenden beschrieben
Datum und Uhrzeit ein.

Wenn die Batteriewechselanzeige
ist keine Messung mehr möglich und Sie müssen alle Batte-

dauerhaft erscheint,

rien erneuern. Sobald die Batterien aus dem Gerät entfernt
werden, muss die Uhrzeit neu eingestellt werden.

8

Batterie Entsorgung

• Die verbrauchten, vollkommen entladenen Batterien müs-

sen Sie über speziell gekennzeichnete Sammelbehälter,
Sondermüllannahmestellen oder über den Elektrohändler
entsorgen. Sie sind gesetzlich dazu verpflichtet, die Bat­terien zu entsorgen.

• Diese Zeichen finden Sie auf schadstoffhal-

tigen Batterien:
Pb = Batterie enthält Blei,
Cd = Batterie enthält Cadmium,
Hg = Batterie enthält Quecksilber

Stundenformat, Datum und Uhrzeit einstellen

Sie sollten Datum und Uhrzeit unbedingt einstellen. Nur so
können Sie Ihre Messwerte korrekt mit Datum und Uhrzeit
speichern und später abrufen.

Das Menü zum Vornehmen der Einstellungen können

Sie auf zwei verschiedene Wege aufrufen:

•

Vor der ersten Nutzung und nach jedem Batterie-

wechsel:

Wenn Sie Batterien in das Gerät einlegen, gelangen

Sie automatisch in das entsprechende Menü.

• Bei bereits eingelegten Batterien:
Halten Sie am ausgeschalteten Gerät die Einstel­lungstaste SET für ca. 5 Sekunden gedrückt.

Zur Einstellung von Datum und Uhrzeit gehen Sie wie folgt
vor:

• Stellen Sie mit den Funktionstasten -/+ 24h oder 12h
Modus ein. Bestätigen Sie mit
blinken. Stellen Sie mit den Funktionstasten -/+ das Jahr
ein und bestätigen Sie mit

•

Stellen Sie Monat, Tag, Stunde und Minute ein und bestä-

tigen Sie jeweils mit der

• Das Blutdruckmessgerät schaltet sich automatisch ab.

Alarm einstellen

Sie können 2 verschiedene Alarmzeiten einstellen, um sich
an die Messung erinnern zu lassen. Zur Einstellung des
Alarms gehen Sie wie folgt vor:

• Drücken Sie 5 Sekunden lang, gleichzeitig die Funktionstas­ten - und +.

• Im Display wird Alarm 1 angezeigt, gleichzeitig blinkt
„on“ bzw „off“. Wählen Sie mit den Funktionstasten -/+ ob
Alarm 1 aktiviert („on“ blinkt) oder deaktiviert („off“ blinkt)
sein soll und bestätigen Sie mit der Einstellungstaste SET.

• Wird Alarm 1 deaktiviert („off“) so gelangen Sie zur Ein­stellung des Alarm 2 .

• Wird Alarm 1 aktiviert, blinkt die Stundenzahl im Display.
Wählen Sie mit den Funktionstasten -/+ die gewünschte
Stundenzahl und bestätigen Sie mit SET. Am Display blinkt
die Minutenzahl, wählen Sie mit den Funktionstasten -/+ die
gewünschte Minutenzahl und bestätigen Sie mit SET.

9

SET

. Das Jahr beginnt zu

SET.

Einstellungstaste

SET.

• Im Display wird Alarm 2 angezeigt, gleichzeitig blinkt
„on“ bzw. „off“. Gehen Sie zum Einstellen analog wie bei
Alarm 1
matisch aus.

Betrieb mit dem Netzteil

Sie können dieses Gerät auch mit einem Netzteil betreiben.
Dazu dürfen keine Batterien im Batteriefach sein.

•

Das Blutdruckmessgerät darf ausschließlich nur mit dem hier

beschriebenen Netzteil betrieben werden, um eine mögliche
Beschädigung des Blutdruckmessgerätes zu verhindern.

•

Stecken Sie das Netzteil in den dafür vorgesehenen
Anschluss des Blutdruckmessgerätes. Das Netzteil darf
nur an die auf dem Typschild angegebene Netzspannung
angeschlossen werden.

•

Schließen Sie danach den Netzstecker des Netzteils an

die Steckdose an.

•

Nach dem Gebrauch des Blutdruckmessgerätes trennen
Sie das Netzteil zuerst von der Steckdose und anschließend
vom Blutdruckmessgerät. Sobald Sie das Netzteil ausste­cken, verliert das Blutdruckmessgerät Datum und Uhrzeit.
Die gespeicherten Messwerte bleiben jedoch erhalten.

vor. Das Blutdruckmessgerät schaltet sich auto-

5. Blutdruck messen

Bringen Sie das Gerät vor der Messung auf Raum temperatur.
Sie können die Messung am linken oder rechten Arm durch­führen.

Manschette anlegen

Legen Sie die Manschette am ent­blößten Oberarm an. Die Durch­blutung des Arms darf nicht durch
zu enge Kleidungsstücke oder
Ähnliches eingeengt sein.

Die Manschette ist am Oberarm so
zu platzieren, dass der untere Rand
2 – 3 cm über der Ellen beuge und
über der Arterie liegt. Der Schlauch
weist zur Hand flächenmitte.

Legen Sie nun das freie Ende der
Manschette eng, aber nicht zu
stramm um den Arm und schließen
Sie den Klettverschluss. Die
Manschette sollte so stramm ange­legt sein, dass noch zwei Finger
unter die Manschette passen.

Stecken Sie nun den Manschet­tenschlauch in den Anschluss für
den Manschettenstecker.

10

Diese Manschette ist für Sie
geeignet, wenn nach Anlegen der
Manschette die Index-Markierung
( ) innerhalb des OK-Bereichs
liegt.

Wenn Sie die Messung am rechten Oberarm durchfüh-

ren, befindet sich der Schlauch an der Innenseite Ihres
Ellenbogens. Achten Sie darauf, dass Ihr Arm nicht auf
dem Schlauch liegt.

Der Blutdruck kann sich zwischen dem rechten und linken
Arm unterscheiden, daher können auch die gemessenen
Blutdruckwerte unterschiedlich sein. Führen Sie die Mes­sung immer am selben Arm durch.
Falls sich die Werte zwischen den beiden Armen sehr deut­lich unterscheiden, sollten Sie mit Ihrem Arzt absprechen,
welchen Arm Sie für die Messung verwenden.

Achtung: Das Gerät darf nur mit der Original-Manschette
betrieben werden. Die Manschette ist für einen Armumfang
von 22 bis 42 cm geeignet.

Richtige Körperhaltung einnehmen

•

Ruhen Sie sich vor der ersten Blutdruckmessung immer

5Minuten aus! Ansonsten kann es zu Abweichungen
kommen.

•

Wenn Sie darüber hinaus mehrere Messungen nachei-

nander durchführen möchten, warten Sie zwischen den
einzelnen Messungen jeweils immer mindestens 1 Minute.

•

Sie können die Messung im Sitzen oder im Liegen durch-

führen. Achten Sie in jedem Falle darauf, dass sich die
Manschette in Herzhöhe befindet.

•

Sitzen Sie zur Blutdruckmessung bequem. Lehnen Sie

Rücken und Arme an. Kreuzen Sie die Beine nicht. Stellen
Sie die Füße flach auf den Boden.

•

Um das Messergebnis nicht zu verfälschen, ist es wichtig,

sich während der Messung ruhig zu verhalten und nicht
zu sprechen.

Blutdruckmessung durchführen

•

Legen Sie, wie zuvor beschrieben, die Manschette an

und nehmen Sie die Haltung ein, in der Sie die Messung
durchführen wollen.

11

•

Starten Sie das Blutdruckmessgerät mit der START/

STOPP-Taste . Nach der Vollbildanzeige werden die
jeweiligen Alarmsymbole angezeigt, falls Alarm 1
2

aktiviert ist.

•

Die Manschette wird automatisch aufgepumpt. Der Man-

schetten-Luftdruck wird langsam abgelassen. Bei einer
bereits zu erkennenden Tendenz zu hohem Blutdruck
wird nochmals nachgepumpt und der Manschetten druck
nochmals erhöht. Sobald ein Puls zu erkennen ist, wird
das Symbol Puls angezeigt.

•

Während der gesamten Messung wird das Symbol für

die Manschettensitzkontrolle angezeigt. Wenn die
Manschette zu straff oder zu locker angebracht ist, wird

und „ “ angezeigt. In diesem Fall wird die Messung
nach ca. 5 Sekunden abgebrochen und das Gerät schal­tet sich aus. Bringen Sie die Manschette korrekt an und
führen Sie eine neue Messung durch.

•

Die Messergebnisse Systolischer Druck, Diastolischer

Druck und Puls werden angezeigt. Zusätzlich erscheint
im Display ein Symbol, das Ihnen anzeigt, ob während
der Blutdruckmessung eine ausreichende Kreislaufruhe
vorlag oder nicht (Symbol
ruhe; Symbol
Sie das Kapitel „Ergebnisse beurteilen / Messung des
Ruheindikators“ in dieser Gebrauchsanweisung.

= mangelnde Kreislaufruhe). Beachten

= ausreichende Kreislauf-

•

Sie können die Messung jederzeit durch das Drücken der

/

START/STOPP-Taste abbrechen.

•

_ erscheint wenn die Messung nicht ordnungsgemäß

durchgeführt werden konnte. Beachten Sie das Kapitel
Fehlermeldung/Fehlerbehebung in dieser Gebrauchsan­weisung und wiederholen Sie die Messung.

•

Wählen Sie nun durch drücken der Speichertaste M den

gewünschten Benutzerspeicher aus. Wenn Sie keine
Auswahl des Benutzerspeichers vornehmen, wird das
Messergebnis dem zuletzt verwendeten Benutzerspeicher
zur Speicherung zugewiesen. Das entsprechende Symbol

, , oder erscheint im Display.

• Zum Abschalten drücken Sie die
Wenn Sie vergessen das Gerät auszuschalten, schaltet
sich das Gerät nach ca. 3 Minute automatisch ab.

Warten Sie vor einer erneuten Messung
mindestens 1Minute!

START/STOPP

6. Ergebnisse beurteilen

Herzrhythmusstörungen:

Dieses Gerät kann während der Messung eventuelle Stö­rungen des Herzrhythmus identifizieren und weist gegebe­nenfalls nach der Messung mit dem Symbol
Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie
ist eine Krankheit, bei der der Herzrhythmus aufgrund von
Fehlern im bioelektrischen System, das den Herzschlag

12

-Taste

.

darauf hin.

steuert, anormal ist. Die Symptome (ausgelassene oder
vorzeitige Herzschläge, langsamer oder zu schneller Puls)
können u.a. von Herzerkrankungen, Alter, körperlicher Ver­anlagung, Genuss mittel im Übermaß, Stress oder Mangel
an Schlaf herrühren. Arrhythmie kann nur durch eine Unter­suchung bei Ihrem Arzt festgestellt werden. Wiederholen Sie
die Messung, wenn das Symbol nach der Messung auf
dem Display angezeigt wird. Bitte achten Sie darauf, dass
Sie sich 5 Minuten ausruhen und während der Messung
nicht sprechen oder bewegen. Sollte das Symbol oft er­scheinen, wenden Sie sich bitte an Ihren Arzt. Selbstdiagno­se und -behandlung aufgrund der Messergebnisse können
gefährlich sein. Befolgen Sie unbedingt die Anweisungen
Ihres Arztes.

Risiko-Indikator:

Die Messergebnisse lassen sich gemäß nachfolgender Ta­belle einstufen und beurteilen.
Diese Standardwerte dienen jedoch lediglich als allgemeine
Richtlinie, da der individuelle Blutdruck bei verschiedenen
Personen und unterschiedlichen Altersgruppen usw. ab­weicht.
Es ist wichtig, dass Sie Ihren Arzt in regelmäßigen Abstän­den zu Rate ziehen. Ihr Arzt teilt Ihnen Ihre individuellen
Werte für einen normalen Blutdruck sowie den Wert mit, ab
dem die Höhe des Blutdrucks als gefährlich einzustufen ist.

13

Die Balkengrafik im Display und die Skala auf dem Gerät
geben an, in welchem Bereich sich der ermittelte Blutdruck
befindet.
Sollte sich der Wert von Systole und Diastole in zwei unter­schiedlichen Bereichen befinden (z.B. Systole im Bereich
Hoch normal und Diastole im Bereich Normal), dann zeigt Ih­nen die graphische Einteilung auf dem Gerät immer den hö­heren Bereich an, im beschriebenen Beispiel „Hoch normal“.

Bereich der
Blutdruckwerte

Stufe 3:
starke
Hypertonie

Stufe 2:
mittlere
Hypertonie

Stufe 1:
leichte
Hypertonie

Systole

(in mmHg)

Diastole

(in mmHg)

≥ 180 ≥ 110

160 – 179 100 – 109

140 – 159 90 – 99

Maßnahme

einen Arzt
aufsuchen

einen Arzt
aufsuchen

regelmäßige
Kontrolle beim
Arzt

regelmäßige

Hoch normal 130 – 139 85 – 89

Kontrolle beim

Arzt
Normal 120 – 129 80 – 84 Selbstkontrolle
Optimal < 120 < 80 Selbstkontrolle

Quelle: WHO, 1999 (World Health Organization)

Messung des Ruheindikators (durch die HSD Diagnostik)

Der häufigste Fehler bei der Blutdruckmessung besteht
darin, dass zum Zeitpunkt der Messung kein Ruheblutdruck
(hämodynamische Stabilität) vorliegt, d.h. sowohl der sy­stolische als auch der diastolische Blutdruck sind in diesem
Fall verfälscht. Dieses Gerät bestimmt automatisch während
der Blutdruckmessung, ob eine mangelnde Kreislaufruhe
vorliegt oder nicht. Liegt kein Hinweis auf eine mangelnde
Kreislaufruhe vor, erscheint das Symbol
mischen Stabilität) im Display und das Messergebnis kann
als zusätzlich qualifizierter Ruheblutdruckwert dokumentiert
werden.

Hämodynamische Stabilität vorhanden

Die Messergebnisse des systolischen und diastolischen
Drucks sind unter hinreichender Kreislaufruhe erhoben und
reflektieren mit guter Sicherheit den Ruheblutdruck.
Liegt jedoch ein Hinweis auf mangelnde Kreislaufruhe vor
(hämodynamische Instabilität), erscheint das Symbol
im Display. In diesem Fall sollte die Messung nach einer
körperlichen und mentalen Ruhezeit wiederholt werden. Die
Messung des Blutdrucks muss in körperlicher und mentaler
Ruhe stattfinden, da dieser die Referenz zur Diagnostik der
Blutdruckhöhe und somit zur Steuerung einer medikamen­tösen Behandlung eines Patienten darstellt.

(hämodyna-

14

Keine Hämodynamische Stabilität vorhanden

Es ist sehr wahrscheinlich, dass die Messung des systo­lischen und des diastolischen Blutdrucks nicht in ausrei­chender Kreislaufruhe erfolgt ist, und deshalb die Messer­gebnisse vom Ruheblutdruckwert abweichen.Wiederholen
Sie die Messung nach mindestens 5-minütiger Ruhe- und
Entspannungszeit. Begeben Sie sich an einen hinreichend
ruhigen und bequemen Platz, bleiben Sie dort in Ruhe,
schließen Sie ihre Augen, versuchen Sie sich zu entspannen
und atmen Sie ruhig und gleichmäßig. Wenn die folgende
Messung weiterhin mangelnde Stabilität zeigt, können Sie
nach weiteren Ruhephasen die Messung erneut wiederho­len. Falls weitere Messergebnisse instabil bleiben, kenn­zeichnen Sie ihre Blutdruckmesswerte bezüglich dieses
Sachverhalts, da sich dann keine ausreichende Kreislaufru­he während Ihrer Messungen einstellen ließ. In diesem Fall
kann unter anderem eine nervale innere Unruhe ursächlich
sein, welche durch kurzfristige Ruhephasen nicht beseitigt
werden kann. Weiter können auch bestehende Herzrhyth­mus-Störungen eine stabile Blutdruckmessung verhindern.
Das Fehlen des Ruheblutdrucks kann unterschiedliche
Ursachen haben, wie z.B. körperliche Belastungen, mentale
Anspannung oder Ablenkung, Sprechen oder Herzrhyth­musstörungen während der Blutdruckmessung. In der
überwiegenden Anzahl der Anwendungsfälle liefert die

HSD-Diagnostik eine sehr gute Orientierung, ob bei einer
Blutdruckmessung eine Kreislaufruhe vorliegt. Bestimmte
Patienten mit Herzrhythmusstörungen oder dauerhaften
mentalen Belastungen können längerfristig hämodynamisch
instabil bleiben, dies gilt auch nach wiederholten Ruhepha­sen. Die Genauigkeit der Bestimmung des Ruheblutdrucks
ist bei diesen Anwendern eingeschränkt. Die HSD-Diagnos­tik hat wie jede medizinische Messmethodik eine begrenzte
Bestimmungsgenauigkeit und kann in einzelnen Fällen zu
Fehlanzeigen führen. Die Blutdruckmessergebnisse bei de­nen eine bestehende Kreislaufruhe bestimmt wurde, stellen
besonders verlässliche Ergebnisse dar.

7. Messwerte speichern, abrufen und
löschen

Die Ergebnisse jeder erfolgreichen Messung werden zusam­men mit Datum und Uhrzeit abgespeichert. Bei mehr als 30
Messdaten gehen die jeweils ältesten Messdaten verloren.

•

Drücken Sie die Speichertaste M. Wählen Sie den ge-

wünschten Benutzerspeicher ( ... ) durch erneutes
Drücken der Speichertaste M.

•

Durch Drücken der Funktionstaste + wird der Durch-

schnittswert aller gespeicherten Messwerte des Benut­zerspeichers angezeigt. Durch weiteres Drücken der
Funktionstaste + wird der Durchschnittswert der letz­ten 7 Tage der Morgen-Messung angezeigt. (Morgen:

15

5.00 Uhr – 9.00 Uhr, Anzeige
der Funktionstaste + wird der Durchschnittswert der
letzten 7 Tage der Abend-Messung angezeigt. (Abend:

18.00 Uhr – 20.00 Uhr, Anzeige ). Durch weiteres
Drücken der Funktionstaste + werden die jeweils letzten
Einzelmesswerte mit Datum und Uhrzeit angezeigt.

•

Zum Abschalten drücken Sie die START/STOPP-Taste

•

Sollten Sie vergessen das Gerät abzuschalten, schaltet

sich dieses automatisch nach 30 Sekunden ab.

•

Wenn Sie den den kompletten Speicher des jeweiligen

Nutzers löschen wollen, drücken Sie die Speicher taste M.
Halten Sie nun für 5 Sekunden die Speichertaste M und
die Einstellungstaste SET gleichzeitg gedrückt.

). Durch weiteres Drücken

8. Fehlermeldung/Fehlerbehebung

Bei Fehlern erscheint auf dem Display die Fehlermeldung _.
Fehlermeldungen können auftreten, wenn

•

der Puls nicht korrekt erfasst werden konnte: 1;

•

wenn keine Messung möglich war: 2;

• die Manschette zu stark bzw. zu schwach angelegt ist: 3;

•

Fehler während der Messung auftreten: 4;

•

der Aufpumpdruck höher als 300 mmHg ist: 5;

•

ein Systemfehler vorliegt. Wenden Sie sich bei dieser Feh-

lermeldung bitte an den Kundenservice : 6.

• die Batterien fast verbraucht sind: .

Wiederholen Sie in diesen Fällen die Messung.
Achten Sie darauf, dass der Manschettenschlauch ord­nungsgemäß eingesteckt ist und Sie sich während der
Messung nicht bewegen oder sprechen.
Setzen Sie gegebenenfalls die Batterien neu ein oder erset­zen Sie diese.

9. Gerät und Manschette reinigen und
aufbewahren

•

Reinigen Sie das Gerät und die Manschette vorsichtig nur

mit einem leicht angefeuchteten Tuch.

•

Verwenden Sie keine Reinigungs- oder Lösungsmittel.

•

Sie dürfen Gerät und Manschette auf keinen Fall unter

Wasser halten, da sonst Flüssigkeit eindringen kann und
das Gerät und die Manschette beschädigt.

• Wenn Sie Gerät und Manschette aufbewahren, dürfen

keine schweren Gegenstände auf dem Gerät und der Man­schette stehen. Entnehmen Sie die Batterien. Der Man­schettenschlauch darf nicht scharf abgeknickt werden.

10. Technische Angaben

Typ BM 28
Messmethode Oszillometrisch, nicht invasive Blut-

druckmessung am Oberarm

Messbereich Manschettendruck 0-300 mmHg,

Genauigkeit der
Anzeige

Messunsicherheit max. zulässige Standardabweichung

Speicher 4 x 30 Speicherplätze
Abmessungen L 134 mm x B 103 mm x H 60 mm
Gewicht Ungefähr 367 g (ohne Batterien, mit

Manschettengröße
Zul. Betriebs-

bedingungen
Zul. Aufbewah-

rungsbedingungen

Stromversorgung 4 x 1,5 V

16

systolisch 50-280 mmHg,
diastolisch 30-200 mmHg,
Puls 40-199 Schläge /Minute

systolisch ± 3 mmHg,
diastolisch ± 3 mmHg,
Puls ± 5 % des angezeigten Wertes

gemäß klinischer Prüfung:
systolisch 8 mmHg /
diastolisch 8 mmHg

Manschette)
22 bis 42 cm
+10 °C bis +40 °C, 10 bis 85% relative

Luftfeuchte (nicht kondensierend)

-20 °C bis +55 °C, 10 bis 90% rela­tive Luftfeuchte, 800-1050 hPa Umge­bungsdruck

AA Batterien

Batterie-Lebens­dauer

Klassifikation Interne Versorgung, IP21, kein AP oder

Die Seriennummer befindet sich auf dem Gerät oder im Bat­teriefach.
Änderungen der technischen Angaben ohne Benachrichti­gung sind aus Aktualisierungsgründen vorbehalten.

•

Dieses Gerät entspricht der europäischen Norm

EN60601-1-2 (Übereinstimmung mit CISPR 11,
IEC61000-3-2, IEC61000-3-3, IEC61000-4-2, IEC61000­4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6,
IEC61000-4-7, IEC61000-4-8, IEC61000-4-11, EN55024)
und unterliegt besonderen Vorsichtsmaßnahmen hinsicht­lich der elektromagnetischen Verträglichkeit. Bitte beach­ten Sie dabei, dass tragbare und mobile HF-Kommunika­tionseinrichtungen dieses Gerät beeinflussen können.

•

Das Gerät entspricht der EU-Richtlinie für Medizinpro-

dukte 93/42/EEC, dem Medizinproduktegesetz und den
Normen EN1060-1 (nicht invasive Blutdruckmessgeräte
Teil 1: Allgemeine Anforderungen), EN1060-3 (nicht inva­sive Blutdruckmessgeräte Teil 3: Ergänzende Anforde­rungen für elektromechanische Blutdruckmesssysteme)

Für ca. 300 Messungen, je nach Höhe
des Blutdrucks bzw. Aufpumpdrucks

APG, Dauerbetrieb, Anwendungsteil
Typ BF

und IEC80601-2-30 (Medizinische elektrische Geräte
Teil 2 – 30: Besondere Festlegungen für die Sicherheit
einschließlich der wesentlichen Leistungsmerkmale von
automatisierten nicht invasiven Blutdruckmessgeräten).

•

Die Genauigkeit dieses Blutdruckmessgerätes wurde

sorgfältig geprüft und wurde im Hinblick auf eine lange
nutzbare Lebensdauer entwickelt. Bei Verwendung des
Gerätes in der Heilkunde sind messtechnische Kontrollen
mit geeigneten Mitteln durchzuführen. Genaue Angaben
zur Überprüfung der Genauigkeit können unter der Ser­vice-Adresse angefragt werden.

11. Netzteil

Modell Nr. LXCP12-006060BEH
Eingang 100 – 240 V, 50 – 60 Hz, 0.5 A max
Ausgang 6 V DC, 600 mA, nur in Verbindung mit Beu-

Hersteller Shenzhen Iongxc power supply co., ltd
Schutz Das Gerät ist doppelt schutzisoliert und ver-

17

rer Blutdruckmessgeräten

fügt über eine primärseitige Sicherung, die
das Gerät im Fehlerfall vom Netz trennt.
Stellen Sie sicher, dass Sie die Batterien aus
dem Batteriefach entnommen haben, bevor
Sie das Netzteil benutzen.

Polarität des Gleichspannungs anschlusses
Schutzisoliert / Schutzklasse 2

Gehäuse
und Schutz­abdeckungen

Das Netzteilgehäuse schützt vor Berührung
von Teilen, die unter Strom stehen bzw. ste­hen können (Finger, Nadel, Prüfhaken).
Der Anwender darf nicht gleichzeitig den
Patienten und den Ausgangsstecker des AC/
DC-Netzteils berühren.

12. Ersatz- und Verschleißteile

Sie können die Ersatz- und Verschleißteile über die jewei­lige Serviceadresse unter der angegeben Materialnummer
erwerben.

Bezeichnung Artikel- bzw.

Universal-Manschette (22-42 cm) 163.911
Netzteil (EU) 071.95
Netzteil (UK) 072.05

Bestell nummer

13. Garantie / Service

Die Beurer GmbH, Söflinger Straße 218, D-89077 Ulm
(nachfolgend „Beurer“ genannt) gewährt unter den nachste­henden Voraussetzungen und in dem nachfolgend beschrie­benen Umfang eine Garantie für dieses Produkt.

Die nachstehenden Garantiebedingungen lassen die
gesetzlichen Gewährleistungsverpflichtungen des Ver­käufers aus dem Kaufvertrag mit dem Käufer unberührt.
Die Garantie gilt außerdem unbeschadet zwingender
gesetzlicher Haftungsvorschriften.

Beurer garantiert die mangelfreie Funktionstüchtigkeit und
die Vollständigkeit dieses Produktes.

Die weltweite Garantiezeit beträgt 5 Jahre ab Beginn des
Kaufes des neuen, ungebrauchten Produktes durch den
Käufer.

Diese Garantie gilt nur für Produkte, die der Käufer als Ver­braucher erworben hat und ausschließlich zu persönlichen
Zwecken im Rahmen des häuslichen Gebrauchs verwendet.
Es gilt deutsches Recht.

Falls sich dieses Produkt während der Garantiezeit als un­vollständig oder in der Funktionstüchtigkeit als mangelhaft
gemäß der nachfolgenden Bestimmungen erweist, wird
Beurer gemäß diesen Garantiebedingungen eine kostenfreie
Ersatzlieferung oder Reparatur durchführen.

18

Wenn der Käufer einen Garantiefall melden möchte,
wendet er sich zunächst an den Beurer Kundenservice:
Beurer GmbH, Servicecenter

Tel: [phone]
Für eine zügige Bearbeitung nutzen Sie bitte unser Kon­taktformular auf der Homepage www.beurer.com unter der
Rubrik ‚Service‘.

Der Käufer erhält dann nähere Informationen zur Abwick­lung des Garantiefalls, z.B. wohin er das Produkt kostenfrei
senden kann und welche Unterlagen erforderlich sind.

Eine Inanspruchnahme der Garantie kommt nur in Betracht,
wenn der Käufer

- eine Rechnungskopie/Kaufquittung und

- das Original-Produkt

Beurer oder einem autorisierten Beurer Partner vorlegen
kann.

Ausdrücklich ausgenommen von dieser Garantie sind

- Verschleiß, der auf normalem Gebrauch oder Verbrauch

des Produktes beruht;

- zu diesem Produkt mitgelieferte Zubehörteile, die sich

bei sachgemäßen Gebrauch abnutzen bzw. verbraucht
werden (z.B. Batterien, Akkus, Manschetten, Dichtungen,
Elektroden, Leuchtmittel, Aufsätze, Inhalatorzubehör);

- Produkte, die unsachgemäß und/oder entgegen der

Bestimmungen der Bedienungsanleitung verwendet,

gereinigt, gelagert oder gewartet wurden sowie Produkte,
die vom Käufer oder einem nicht von Beurer autorisierten
Servicecenter geöffnet, repariert oder umgebaut wurden;

- Schäden, die auf dem Transportweg zwischen Hersteller
und Kunde bzw. zwischen Servicecenter und Kunde ent­stehen

- Produkte, die als 2.Wahl-Artikel oder als gebrauchte Artikel
gekauft wurden;

- Folgeschäden, welche auf einem Mangel dieses Produktes
beruhen (es können für diesen Fall jedoch Ansprüche aus
Produkthaftung oder aus anderen zwingenden gesetz­lichen Haftungsbestimmungen bestehen).

Reparaturen oder ein Komplettaustausch verlängern in kei­nem Fall die Garantiezeit.

Irrtum und Änderungen vorbehalten

19

ENGLISH

Contents

1. Getting to know your device ....................................... 20

2. Important notes ........................................................... 21

3. Device description ...................................................... 25

4. Preparing the measurement ........................................ 26

5. Measuring blood pressure .......................................... 27

6. Evaluating results ........................................................ 29

7. Saving, displaying and deleting measured values ...... 32

8. Error messages/troubleshooting ................................. 32

9. Cleaning and storing the device and cuff .................... 33

10. Technical specifications .............................................. 33

11. Mains adapter ............................................................. 34

12. Replacement parts and wearing parts ........................ 35

13. Warranty / service ......................................................... 35

Included in delivery

•

Blood pressure monitor

•

Upper arm cuff

•

4 x 1.5 V LR6 AA batteries

•

Storage bag

•

Instructions for use

Dear customer,

Thank you for choosing one of our products. Our name
stands for high-quality, thoroughly tested products for appli­cations in the areas of heat, weight, blood pressure, body
temperature, pulse, gentle therapy, massage, beauty and
air. Please read these instructions for use carefully and keep
them for later use, be sure to make them accessible to other
users and observe the information they contain.

With kind regards,
Your Beurer team

1. Getting to know your device

Check that the device packaging has not been tampered
with and make sure that all contents are present. Before use,
ensure that there is no visible damage to the device or acces­sories and that all packaging material has been removed. If
you have any doubts, do not use the device and contact your
retailer or the specified Customer Services address.
The upper arm blood pressure monitor is used to carry out
non-invasive measurement and monitoring of the arterial
blood pressure values in adults.
This allows you to quickly and easily measure your blood
pressure, save the measured values and display the deve­lopment and average values of the measured values taken.

20

You are also warned of possible existing cardiac arrhythmia.

PAP

Storage/Transport

Operating

The recorded values are classified and evaluated graphically.

2. Important notes

Signs and symbols

The following symbols are used in these instructions for
use, on the packaging and on the type plate for the device
and the accessories:

Attention

21

Dispose of packaging in an environmen­tally friendly manner

Manufacturer

Permissible storage and transport tem­perature and humidity

Permissible operating temperature and
humidity

Note
Note on important information

Observe the instructions for use

Application part, type BF

Direct current
Disposal in accordance with the Waste

Electrical and Electronic Equipment EC
Directive – WEEE

21

IP21

S

N

Protected against solid foreign objects

12.5 mm in diameter and larger, and
against vertically falling drops of water

Serial number

The CE labelling certifies that the pro­duct complies with the essential require­ments of Directive 93/42/EEC on medical
devices.

Notes on use

•

In order to ensure comparable values, always measure

your blood pressure at the same time of day.

•

Do not take a measurement within 30 minutes of eating,

drinking, smoking or exercising.

•

Before the initial blood pressure measurement, make sure

always to rest for about 5 minutes.

•

Furthermore, if you want to take several measurements in

succession, make sure always to wait for at least 1 minute
between the individual measurements.

•

Repeat the measurement if you are unsure of the meas-

ured value.

•

The measured values taken by you are for your informa-

tion only – they are no substitute for a medical examina­tion. Discuss the measured values with your doctor and
never base any medical decisions on them (e.g. medi­cines and their administration).

•

Using the blood pressure monitor outside your home

environment or whilst on the move (e.g. whilst travelling
in a car, ambulance or helicopter, or whilst undertaking
physical activity such as playing sport) can influence the
measurement accuracy and cause incorrect measure­ments.

•

Do not use the blood pressure monitor on newborns or

patients with pre-eclampsia. We recommend consulting
a doctor before using the blood pressure monitor during
pregnancy.

•

Cardiovascular diseases may lead to incorrect measure-

ments or have a detrimental effect on measurement accu­racy. The same also applies to very low blood pressure,
diabetes, circulatory disorders and arrhythmias as well as
chills or shaking.

•

This device is not intended for use by people (including

children) with restricted physical, sensory or mental skills
or a lack of experience and/or a lack of knowledge, unless
they are supervised by a person who is responsible for
their safety or are instructed by such a person in how to
use the device. Supervise children around the device to
ensure they do not play with it.

• The blood pressure monitor must not be used in connec­tion with a high-frequency surgical unit.

•

Only use the device on people who have the specified

upper arm measurement for the device.

•

Please note that when inflating, the functions of the limb

in question may be impaired.

•

During the blood pressure measurement, the blood circu-

lation must not be stopped for an unnecessarily long time.
If the device malfunctions remove the cuff from the arm.

22

•

Avoid any mechanical restriction, compression or bending

of the cuff line.

•

Do not allow sustained pressure in the cuff or frequent

measurements. The resulting restriction of the blood flow
may cause injury.

•

Make sure that the cuff is not placed on an arm in which

the arteries or veins are undergoing medical treatment,
e.g. intravascular access or intravascular or therapy, or an
arteriovenous (AV) shunt.

•

Do not use the cuff on people who have undergone a

mastectomy.

•

Do not place the cuff over wounds as this may cause fur-

ther injury.

•

Place the cuff on your upper arm only. Do not place the

cuff on other parts of the body.

•

You can either use the blood pressure monitor with bat-

teries or with a mains adapter. For mains operation, the
device must be set up so that it can be disconnected by
the user at any time. As soon as the batteries are empty
or the mains adapter is disconnected from the power
supply, the blood pressure monitor loses the date and
time.

•

To conserve the batteries, the blood pressure monitor

switches off automatically if you do not press any buttons
for 30seconds.

•

The device is only intended for the purpose described in

these instructions for use. The manufacturer is not liable
for damage resulting from improper or careless use.

Instructions for storage and maintenance

•

The blood pressure monitor is made from precision and

electronic components. The accuracy of the measured
values and service life of the device depend on its careful
handling:

– Protect the device from impacts, humidity, dirt, marked

temperature fluctuations and direct sunlight.
– Do not drop the device.
– Do not use the device in the vicinity of strong electro-

magnetic fields and keep it away from radio systems or

mobile telephones.
– Only use the cuff included with the delivery or original

replacement parts. Otherwise incorrect measured values

will be recorded.

•

We recommend that the batteries be removed if the de-

vice will not be used for a prolonged period of time.

Notes on handling batteries

•

If your skin or eyes come into contact with battery fluid,
rinse the affected areas with water and seek medical
assistance.

23

•

Choking hazard! Small children may swallow and
choke on batteries. Store the batteries out of the reach of
small children.

•

Observe the plus (+) and minus (-) polarity signs.

•

If a battery has leaked, put on protective gloves and clean
the battery compartment with a dry cloth.

•

Protect batteries from excessive heat.

•

Risk of explosion! Never throw batteries into a fire.

•

Do not charge or short-circuit batteries.

•

If the device is not to be used for a relatively long period,
take the batteries out of the battery compartment.

•

Use identical or equivalent battery types only.

•

Always replace all batteries at the same time.

•

Do not use rechargeable batteries.

•

Do not disassemble, split or crush the batteries.

Instructions for repairs and disposal

•

Batteries do not belong in household waste. Please dis-

pose of empty batteries at the collection points intended
for this purpose.

•

Do not open the device. Failure to comply will result in

voiding of the warranty.

•

Do not repair or adjust the device yourself. Proper opera-

tion can no longer be guaranteed in this case.

•

Repairs must only be carried out by Customer Services

or authorised suppliers. Before making a claim, please
check the batteries first and replace them if necessary.

•

Please dispose of the device in accordance with EC
Directive – WEEE (Waste Electrical and Electronic
Equipment).

If you have any questions, please contact the local authori-

ties responsible for waste disposal.

Notes on electromagnetic compatibility

• The device is suitable for use in all environments listed in
these instructions for use, including domestic environments.

• The use of the device may be limited in the presence of
electromagnetic disturbances. This could result in issues
such as error messages or the failure of the display/device.

• Avoid using this device directly next to other devices or
stacked on top of other devices, as this could lead to faulty
operation. If, however, it is necessary to use the device in
the manner stated, this device as well as the other devices
must be monitored to ensure they are working properly.

•

The use of accessories other than those specified or

provided by the manufacturer of this device can lead to
an increase in electromagnetic emissions or a decrease in
the device’s electromagnetic immunity; this can result in
faulty operation.

•

Failure to comply with the above can impair the perfor-

mance of the device.

24

3. Device description

2

5

1

1. Cuff

2. Cuff line

3. Cuff connector

4. Display

5. Connection for cuff connector

6. Risk indicator

7. Connection for mains adapter

8. Function buttons -/+

9. START/STOPbutton

10. Memory button M

11. Setting button SET

3

4

Information on the display:

6

1. Time and date

13

1

2. Systolic pressure

3. Diastolic pressure

4. Calculated pulse value

5. Cardiac arrhythmia

7

symbol
symbol

6. Release air

pulse

7. Memory display:

8

average value ( ),
morning ( ),
evening ( ), memory

91011

space number

8. Battery replacement symbol

12

11

10

1

9

2

5678

2

3

4

9. Alarm function

10. Risk indicator

11. User memory

12. Cuff position control

13. Resting indicator display

25

4. Preparing the measurement

Inserting the batteries

•

Open the battery compartment lid.

•

Insert four 1.5V AA (alkaline type

LR6) batteries. Make sure that the
batteries are inserted the correct
way round.
Do not use rechargeable batteries.

•

Close the battery compartment lid

again carefully.

•

All display elements are briefly dis-

played, 24 h flashes in the display.
Now set the date and time as de­scribed below.

If the low battery indicator
you can no longer perform any measurements and must re­place the batteries. Once the batteries have been removed
from the device, the time must be set again.

Battery disposal

• The empty, completely flat batteries must be disposed of
through specially designated collection boxes, recycling
points or electronics retailers. You are legally required to
dispose of the batteries.

is permanently displayed,

• The codes below are printed on batteries
containing harmful substances:

Pb = Battery contains lead,
Cd = Battery contains cadmium,
Hg = Battery contains mercury

Setting the hour format, date and time

It is essential to set the date and time. Otherwise, you will
not be able to save your measured values correctly with a
date and time and access them again later.

There are two different ways to access the menu from

which you can adjust the settings:

•

Before initial use and after each time you replace the

battery:

When inserting batteries into the device, you will be

taken to the relevant menu automatically.

• If the batteries have already been inserted:
Press and hold the settings button SET on the device

when switched off for approx. 5 seconds.

To set the date and time, proceed as follows:

•

Select 12h or 24h mode using the function buttons -/+.
Press SET to confirm. The year display will start to flash. Set
the year with the function buttons -/+ and confirm with SET.

•

Set the month, day, hour and minute and confirm each

with the

•

26

setting button SET.

The blood pressure monitor switches itself off automatically.

Set alarm

You can set 2 different alarm times to remind yourself to
take the measurement. To set the alarm, proceed as follows:

• Press and hold the function buttons - and + simultane­ously for 5 seconds.

• Alarm 1
at the same time. With the function buttons -/+, choose
whether alarm 1 should be activated („on“ flashes) or
deactivated („off“ flashes) and confirm with the setting
button SET.

• If alarm 1 is deactivated („off“), you automatically
switch to setting alarm 2 .

• If alarm 1 is activated, the hours flash on the display.
Select the desired hour using the function buttons -/+ and
confirm with SET. The minutes flash on the display. Select
the desired minute using the function buttons -/+ and
confirm with SET.

• Alarm 2 is shown in the display, „on“ or „off“ flashes
at the same time. To set, proceed as for alarm 1 . The
blood pressure monitor switches itself off automatically.

Operation with the mains adapter

You can also operate this device with a mains adapter.
When doing so, there must not be any batteries in the bat­tery compartment.

is shown in the display, „on“ or „off“ flashes

•

To prevent possible damage to the device, the blood
pressure monitor must only be used with the mains
adapter described here.

•

Insert the mains adapter into the connection provided for
this purpose on the blood pressure monitor. The mains
adapter must only be connected to the mains voltage that
is specified on the type plate.

•

Then insert the mains plug of the mains adapter into the
mains socket.

•

After using the blood pressure monitor, unplug the mains
adapter from the mains socket first and then disconnect it
from the blood pressure monitor. As soon as you unplug
the mains adapter, the blood pressure monitor loses the
date and time setting but the saved measurements are

retained.

5. Measuring blood pressure

Ensure the device is at room temperature before measuring.
The measurement can be performed on the left or right wrist.

Attaching the cuff

Place the cuff onto the bare upper
arm. The circulation of the arm
must not be hindered by tight
clothing or similar.

27

The cuff must be placed on the
upper arm so that the bottom
edge is positioned 2 – 3 cm above
the elbow and over the artery. The
line should point to the centre of
the palm.

Now tighten the free end of the
cuff, but make sure that it is not
too tight around the arm and close
the hook-and-loop fastener. The
cuff should be fastened so that
two fingers can fit under the cuff.

Now insert the cuff line into the
connection for the cuff connector.

This cuff is suitable for you if the
index mark (
range after fitting the cuff on the
upper arm.

If the measurement is performed on the right upper arm,

the line should be located on the inside of your elbow.
Ensure that your arm is not pressing on the line.

) is within the OK

Blood pressure may vary between the right and left arm,
which may mean that the measured blood pressure val­ues are different. Always perform the measurement on the
same arm.
If the values between the two arms are significantly differ­ent, please consult your doctor to determine which arm
should be used for the measurement.

Important: The unit may only be operated with the original
cuff. The cuff is suitable for an arm circumference of 22 to
42 cm.

Adopting the correct posture

•

Before the initial blood pressure measurement, make sure

always to rest for about 5 minutes. Otherwise deviations
can occur.

•

Furthermore, if you want to take several measurements in

succession, make sure always to wait for at least 1 minute
between the individual measurements.

•

You can take the measurement while sitting or lying. Al-

ways make sure that the cuff is at heart level.

28

•

To carry out a blood pressure measurement, make sure

you are sitting comfortably with your arms and back lean­ing on something. Do not cross your legs. Place your feet
flat on the ground.

•

To avoid falsifying the measurement, it is important to

remain still during the measurement and not to speak.

Performing the blood pressure measurement

•

As described above, attach the cuff and adopt the pos-

ture in which you want to perform the measurement.

•

Start the blood pressure monitor with the START/STOP

button

. After the full-screen display, the respective
alarm symbols are displayed if alarm 1 / 2 is acti­vated.

•

The cuff automatically inflates. The cuff’s air pressure is
slowly released. If you already recognise a tendency for
high blood pressure, you should reinflate the cuff and
increase the cuff’s pressure again. As soon as a pulse is
found, the pulse symbol

•

The cuff position control symbol is displayed

throughout the entire measurement. If the cuff is ap­plied too tightly or too loosely, then
displayed. In such cases, the measurement is cancelled
after approx. 5 seconds and the device switches itself off.
Apply the cuff correctly and take a new measurement.

•

The systolic pressure, diastolic pressure and pulse rate

measurements are displayed. A symbol is displayed to

will be displayed.

and “ ” are

indicate whether you were sufficiently relaxed during the
blood pressure measurement (

= not at rest). Observe the chapter on interpreting
results/measuring the resting indicator in these instruc­tions for use.

•

You can cancel the measurement at any time by pressing

the START/STOP button .

•

_ appears if the measurement has not been performed
properly. Observe the chapter on error messages/trou­bleshooting in these instructions for use and repeat the
measurement.

•

Now select the desired user memory by pressing the

memory button M. If you do not select a user memory,
the measurement is stored in the most recently used user
memory. The relevant , , or symbol appears on
the display.

•

To switch off, press the
forget to turn off the device, it will switch itself off auto­matically after approx. 3 minutes.

Wait for at least 1 minute before taking another
measurement.

START/STOP

= sufficiently at rest;

button

6. Evaluating results

Cardiac arrhythmia:

This device can identify potential disruptions of the heart
rhythm when measuring and if necessary, indicates this

29

. If you

after the measurement with the symbol . This can be an
indicator for arrhythmia. Arrhythmia is an illness in which the
heart rhythm is abnormal because of flaws in the bioelectrical
system that regulates the heartbeat. The symptoms (skipped
or premature heart beats, pulse being slow or too fast) can
be caused by factors such as heart disease, age, physical
make-up, excess stimulants, stress or lack of sleep. Arrhyth

­mia can only be determined through an examination by your
doctor. If the symbol is shown on the display after the
measurement has been taken, repeat the measurement.
Please ensure that you rest for 5minutes beforehand and do
not speak or move during the measurement. If the symbol

appears frequently, please consult your doctor. Self­diagnosis and treatment based on the measurements can be
dangerous. Always follow your GP’s instructions.

Risk indicator:

The measurements can be classified and evaluated in ac­cordance with the following table.
However, these standard values serve only as a general
guideline, as the individual blood pressure varies in different
people and different age groups etc.
It is important to consult your doctor regularly for advice.
Your doctor will tell you your individual values for normal
blood pressure as well as the value above which your blood
pressure is classified as dangerous.

30

The bar chart on the display and the scale on the unit show
which category the recorded blood pressure values fall into.
If the values of systole and diastole fall into two different
categories (e.g. systole in the High normal category and
diastole in the Normal category), the graphical classification
on the device always shows the higher category; for the
example given this would be High normal.

Blood pressure
value category

Setting 3:
severe
hypertension

Setting 2:
moderate
hypertension

Setting 1:
mild
hypertension

High normal 130 – 139 85 – 89

Systole

(in mmHg)

Diastole

(in mmHg)

≥ 180 ≥ 110

160 – 179 100 – 109

140 – 159 90 – 99

Action

seek medical
attention

seek medical
attention

regular monito­ring by doctor

regular monito-

ring by doctor
Normal 120 – 129 80 – 84 self-monitoring
Optimal < 120 < 80 self-monitoring

Source: WHO, 1999 (World Health Organization)
