DEUTSCH

Inhalt

1. Kennenlernen ..................................................................2

2. Wichtige Hinweise ...........................................................3

3. Gerätebeschreibung ........................................................6

4. Messung vorbereiten .......................................................7

5. Blutdruck messen............................................................8

6. Ergebnisse beurteilen ....................................................10

7. Messwerte abrufen und löschen .................................11

8. Gerät reinigen und aufbewahren .................................12

9. Fehlermeldung/Fehlerbehebung ..................................13

10. Technische Angaben ...................................................13

11. Netzteil .........................................................................14

12. Garantie .......................................................................15

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sorti­mentes entschieden haben. Unser Name steht für hochwertige
und eingehend geprüfte Qualitätsprodukte aus den Bereichen
Wärme, Gewicht, Blutdruck, Körpertemperatur, Puls, Sanfte
Therapie, Massage und Luft. Bitte lesen Sie diese Gebrauchs­anweisung aufmerksam durch, bewahren Sie sie für späteren
Gebrauch auf, machen Sie sie anderen Benutzern zugänglich
und beachten Sie die Hinweise.

Mit freundlicher Empfehlung
Ihr Beurer-Team

1. Kennenlernen

Überprüfen Sie das Beurer BM 45 Blutdruckmessgerät auf
äußere Unversehrtheit der Verpackung und auf die Vollstän­digkeit des Inhalts. Vor dem Gebrauch ist sicherzustellen, dass
das Gerät und Zubehör keine sichtbaren Schäden aufweisen

und jegliches Verpackungsmaterial entfernt wird. Benutzen Sie
es im Zweifelsfall nicht und wenden Sie sich an Ihren Händler
oder an die angegebene Service-Adresse.
Das Oberarm-Blutdruckmessgerät dient zur nichtinvasiven
Messung und Überwachung arterieller Blutdruckwerte von
erwachsenen Menschen.
Sie können damit schnell und einfach Ihren Blutdruck messen,
die Messwerte abspeichern und sich den Verlauf und Durch­schnitt der Messwerte anzeigen lassen.
Bei eventuell vorhandenen Herzrhythmusstörungen werden
Sie gewarnt.
Die ermittelten Werte werden eingestuft und grafisch beurteilt.
Bewahren Sie diese Gebrauchsanweisung für weitere Benut­zung auf und machen Sie diese auch anderen Benutzern
zugänglich.

2

2. Wichtige Hinweise

Storage

RH ≤90%

Operating

RH ≤90%

SN

Zeichenerklärung

In der Gebrauchsanweisung, auf der Verpackung und auf dem
Typschild des Geräts und des Zubehörs werden folgende Sym­bole verwendet:

Vorsicht

Hinweis
Hinweis auf wichtige Informationen

Gebrauchsanweisung beachten

Anwendungsteil Typ BF

Gleichstrom
Bitte entsorgen Sie das Gerät gemäß der

Elektro- und Elektronik-Altgeräte EG­Richtlinie – WEEE (Waste Electrical and
Electronic Equipment).

Hersteller

Zulässige Lagerungstemperatur und

-luftfeuchtigkeit

-20°C

55°C

40°C

10°C

Zulässige Betriebstemperatur und

-luftfeuchtigkeit

Vor Nässe schützen

Seriennummer

Die CE-Kennzeichnung bescheinigt die
Konformität mit den grundlegenden An­forderungen der Richtlinie 93/42/EEC für

0483

Medizinprodukte.

Hinweise zur Anwendung

•

Um eine Vergleichbarkeit der Werte zu gewährleisten, mes-

sen Sie Ihren Blutdruck immer zu gleichen Tageszeiten.

•

Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!

•

Wenn Sie mehrere Messungen an einer Person durchführen

möchten, warten Sie zwischen den einzelnen Messungen
jeweils 5 Minuten.

•

Mindestens 30 Minuten vor der Messung sollten Sie nicht

essen, trinken, rauchen oder sich körperlich betätigen.

•

Wiederholen Sie die Messung im Falle zweifelhaft gemesse-

ner Werte.

•

Die von Ihnen selbst ermittelten Messwerte können nur zu

Ihrer Information dienen – sie ersetzen keine ärztliche Un­tersuchung! Besprechen Sie Ihre Messwerte mit dem Arzt,
begründen Sie daraus auf keinen Fall eigene medizinische
Entscheidungen (z.B. Medikamente und deren Dosierungen)!

3

•

Verwenden Sie das Blutdruckmessgerät nicht bei Neugebo-

renen und Präeklampsie-Patientinnen. Vor Anwendung des
Blutdruckmessgerätes in der Schwangerschaft empfehlen
wir eine Abstimmung mit dem Arzt.

•

Erkrankungen des Herz-Kreislaufsystems können zu Fehl-

messungen bzw. zu Beeinträchtigungen der Messgenauig­keit führen. Ebenso der Fall ist dies bei sehr niedrigem Blut­druck, Diabetes, Durchblutungs- und Rhythmusstörungen
sowie bei Schüttelfrost oder Zittern.

•

Das Blutdruckmessgerät darf nicht im Zusammenhang mit

einem Hochfrequenz-Chirurgiegerät verwendet werden.

•

Verwenden Sie das Gerät nur bei Personen mit dem für das

Gerät angegebenen Umfangbereich des Oberarmes.

•

Beachten Sie, dass es während des Aufpumpens zu einer

Funktionsbeeinträchtigung des betroffenen Gliedmaßes
kommen kann.

•

Die Blutzirkulation darf durch die Blutdruckmessung nicht

unnötig lange unterbunden werden. Bei einer Fehlfunktion
des Gerätes nehmen Sie die Manschette vom Arm ab.

•

Vermeiden Sie das mechanische Einengen, Zusammendrü-

cken oder Abknicken des Manschettenschlauches.

•

Verhindern Sie einen anhaltenden Druck in der Manschette

sowie häufige Messungen. Eine dadurch resultierende Beein­trächtigung des Blutflusses kann zu Verletzungen führen.

•

Achten Sie darauf, dass die Manschette nicht an einem Arm

angelegt wird, dessen Arterien oder Venen in medizinischer
Behandlung sind, z.B. intravaskulärer Zugang bzw. eine
intravaskuläre Therapie oder ein arteriovenöser (A-V-) Neben­schluss.

•

Legen Sie die Manschette nicht bei Personen an, die eine

Brustamputation hatten.

•

Legen Sie die Manschette nicht über Wunden an, da dies zu

weiteren Verletzungen führen kann.

•

Sie können das Blutdruckmessgerät mit Batterien oder mit

einem Netzteil betreiben. Beachten Sie, dass eine Daten­übertragung und Datenspeicherung nur möglich ist, wenn
Ihr Blutdruckmessgerät Strom erhält. Sobald die Batterien
verbraucht sind oder das Netzteil vom Stromnetz getrennt
wird, verliert das Blutdruckmessgerät Datum und Uhrzeit.

•

Die Abschaltautomatik schaltet das Blutdruckmessgerät zur

Schonung der Batterien aus, wenn innerhalb 3 Minuten keine
Taste betätigt wird.

•

Das Gerät ist nur für den in dieser Gebrauchsanweisung

beschriebenen Zweck vorgesehen. Der Hersteller haftet
nicht für Schäden, die durch unsachgemäßen oder falschen
Gebrauch verursacht wurden.

Hinweise zur Aufbewahrung und Pflege

• Das Blutdruckmessgerät besteht aus Präzisions- und Elek-

tronik-Bauteilen. Die Genauigkeit der Messwerte und Lebens­dauer des Gerätes hängt ab vom sorgfältigen Umgang:
– Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz,

starken Temperaturschwankungen und direkter Sonnenein-

strahlung.
– Lassen Sie das Gerät nicht fallen.
– Benutzen Sie das Gerät nicht in der Nähe von starken

elektro magnetischen Feldern, halten Sie es fern von Funk-

anlagen oder Mobiltelefonen.
– Verwenden Sie nur die mitgelieferte oder originale Ersatz-

Manschetten. Ansonsten werden falsche Messwerte ermit-

telt.

4

•

Drücken Sie nicht auf Tasten, solange die Manschette nicht

angelegt ist.

•

Falls das Gerät über einen längeren Zeitraum nicht benutzt

wird, wird empfohlen die Batterien zu entfernen.

Hinweise zum Umgang mit Batterien

•

Wenn Flüssigkeit aus einer Batteriezelle mit Haut oder Augen

in Kontakt kommt, die betroffene Stelle mit Wasser auswa­schen und ärztliche Hilfe aufsuchen.

•

Verschluckungsgefahr! Kleinkinder könnten Batterien
verschlucken und daran ersticken. Daher Batterien für Klein­kinder unerreichbar aufbewahren!

•

Auf Polaritätskennzeichen Plus (+) und Minus (-) achten.

•

Wenn eine Batterie ausgelaufen ist, Schutzhandschuhe

anziehen und das Batteriefach mit einem trockenen Tuch
reinigen.

•

Schützen Sie Batterien vor übermäßiger Wärme.

•

Explosionsgefahr! Keine Batterien ins Feuer werfen.

•

Batterien dürfen nicht geladen oder kurzgeschlossen wer-

den.

•

Bei längerer Nichtbenutzung des Geräts die Batterien aus

dem Batteriefach nehmen.

•

Verwenden Sie nur denselben oder einen gleichwertigen

Batterietyp.

•

Immer alle Batterien gleichzeitig auswechseln.

•

Keine Akkus verwenden!

•

Keine Batterien zerlegen, öffnen oder zerkleinern.

Hinweise zu Reparatur und Entsorgung

•

Batterien gehören nicht in den Hausmüll. Bitte entsorgen

Sie die verbrauchten Batterien an den dafür vorgesehenen
Sammel stellen.

•

Öffnen Sie nicht das Gerät. Bei Nichtbeachten erlischt die

Garantie.

•

Das Gerät darf nicht selbst repariert oder justiert werden.

Eine einwandfreie Funktion ist in diesem Fall nicht mehr ge­währleistet.

• Reparaturen dürfen nur vom Kundenservice oder autori sierten

Händlern durchgeführt werden. Prüfen Sie jedoch vor jeder
Reklamation zuerst die Batterien und tauschen Sie diese ge­gebenenfalls aus.

•

Im Interesse des Umweltschutzes darf das Gerät am

Ende seiner Lebensdauer nicht mit dem Hausmüll
entfernt werden. Die Entsorgung kann über
entsprechende Sammelstellen in Ihrem Land erfolgen.
Entsorgen Sie das Gerät gemäß der Elektro- und
Elektronik-Altgeräte EG-Richtlinie – WEEE (Waste Electrical
and Electronic Equipment). Bei Rückfragen wenden Sie sich
an die für die Entsorgung zuständige kommunale Behörde.

5

3. Gerätebeschreibung

1 2 3 4

9

8

1. Manschette

2. Manschettenschlauch

3. Manschettenstecker

4. Anschluss für Netzteil

5. Display

6. Speichertasten M1/M2

7. START/STOPP-Taste

8. Skala zur Einstufung der Messergebnisse

9. Anschluss für Manschettenstecker (linke Seite)

Anzeigen auf dem Display:

1. Datum / Uhrzeit

2. Systolischer Druck

3. Diastolischer Druck

SYS

mmHg

DIA

mmHg

PUL

/min

4. Ermittelter Pulswert

5. Symbol Puls

5

6. Luft ablassen (Pfeil)

7. Nummer des Speicherplatzes / Speicheranzeige Durch­schnittswert ( ), morgens ( ), abends ( )

8. Symbol Batteriewechsel

6

9. Benutzerspeicher

10. Einstufung der Messergebnisse

7

11. Symbol Herzrhythmusstörungen

11

1

10

2

9

8

3

4

567

6

4. Messung vorbereiten

V AA (LR06)

Batterien einlegen

•

Entfernen Sie den Deckel des

Batteriefaches auf der Rück­seite des Gerätes.

•

Legen Sie vier Batterien vom

Typ 1,5 V AA (Alkaline Type
LR 06) ein. Achten Sie unbe­dingt darauf, dass die Batterien
entsprechend der Kennzeich­nung mit korrekter Polung eingelegt werden. Verwenden Sie
keine wiederauf ladbaren Akkus.

•

Schließen Sie den Batteriefachdeckel wieder sorgfältig.

Wenn das Symbol Batteriewechsel
ist keine Messung mehr möglich und Sie müssen alle Batterien
erneuern. Sobald die Batterien aus dem Gerät entfernt werden,
müssen das Datum und die Uhrzeit neu eingestellt werden. Die
gespeicherten Messwerte gehen nicht verloren.

•

Die verbrauchten, vollkommen entladenen Batterien müssen

Sie über speziell gekennzeichnete Sammelbehälter,
Sondermüllannahmestellen oder über den Elektrohändleent­sorgen. Sie sind gesetzlich dazu verpflichtet, die Batterien
zu entsorgen.

•

Diese Zeichen finden Sie auf schadstoffhaltigen

Batterien:
PB = Batterie enthält Blei,
Cd = Batterie enthält Cadmium,
Hg = Batterie enthält Quecksilber.

4 x 1,5

dauerhaft erscheint,

Stundenformat, Datum und Uhrzeit einstellen

In diesem Menü haben Sie die Möglichkeit, folgende
Funktionen nacheinander einzustellen.

Stundenformat➔Datum➔Uhrzeit

Sie sollten Datum und Uhrzeit unbedingt einstellen. Nur so
können Sie Ihre Messwerte korrekt mit Datum und Uhrzeit
speichern und später abrufen.

Wenn Sie die Speichertaste M1 oder M2 gedrückt halten,

können Sie die Werte schneller einstellen.

•

Halten Sie die START/STOPP-Taste für
5 Sekunden gedrückt.

•

Wählen Sie mit den Speichertasten M1/

M2 Ihr gewünschtes Stundenformat und

bestätigen Sie mit der START/STOPP-
Taste .

Stundenformat

Im Display blinkt die Jahreszahl.

•

Wählen Sie mit den Speichertasten M1/

M2 Ihre gewünschte Jahreszahl und

bestätigen Sie mit der START/STOPP­Taste .

Datum

Im Display blinkt die Monatsanzeige.

•

Wählen Sie mit den Speichertasten M1/

M2 Ihren gewünschten Monat und bestäti-

gen Sie mit der START/STOPP-Taste .

7

Im Display blinkt die Tagesanzeige.

•

Wählen Sie mit den Speichertasten M1/

M2 Ihren gewünschten Tag und bestätigen

Sie mit der START/STOPP-Taste

Datum

Wenn als Stundenformat 12h eingestellt ist, ist die

Reihenfolge der Tages- und Monatsanzeige ver­tauscht.

Im Display blinkt die Stundenzahl.

• Wählen Sie mit den Speichertasten M1/M2

Ihre gewünschte Stundenzahl und bestäti­gen Sie mit der START/STOPP-Taste

Im Display blinkt die Minutenzahl.

Uhrzeit

• Wählen Sie mit den Speichertasten M1/M2

Ihre gewünschte Minutenzahl und bestäti­gen Sie mit der START/STOPP-Taste .

Betrieb mit dem Netzteil

Sie können dieses Gerät auch mit einem Netzteil betreiben.
Dazu dürfen keine Batterien im Batteriefach sein. Das Netzteil
ist unter der Bestellnummer 071.60 im Fachhandel oder bei der
Serviceadresse erhältlich.

•

Das Blutdruckmessgerät darf ausschließlich nur mit dem hier

beschriebenen Netzteil betrieben werden, um eine mögliche
Beschädigung des Blutdruckmessgerätes zu verhindern.

•

Stecken Sie das Netzteil in den dafür vorgesehenen An-

schluss auf der rechten Seite des Blutdruckmessgerätes.
Das Netzteil darf nur an die auf dem Typschild angegebene
Netzspannung angeschlossen werden.

.

.

•

Schließen Sie danach den Netzstecker des Netzteils an die

Steckdose an.

•

Nach dem Gebrauch des Blutdruckmessgerätes trennen Sie

das Netzteil zuerst von der Steckdose und anschließend vom
Blutdruckmessgerät. Sobald Sie das Netzteil ausstecken,
verliert das Blutdruckmessgerät Datum und Uhrzeit. Die ge­speicherten Messwerte bleiben jedoch erhalten.

5. Blutdruck messen

Bitte bringen Sie das Gerät vor der Messung auf Raum tem­pera tur.
Sie können die Messung am linken oder rechten Arm durch­führen.

Manschette anlegen

Legen Sie die Manschette am ent­blößten linken Oberarm an. Die Durch­blutung des Arms darf nicht durch zu
enge Kleidungsstücke oder Ähnliches
eingeengt sein.

Die Manschette ist am Oberarm so zu
platzieren, dass der untere Rand
2 – 3 cm über der Ellenbeuge und über
der Arterie liegt. Der Schlauch weist
zur Handflächenmitte.

Legen Sie die Manschette nun eng, aber
nicht zu fest, um den Arm und
befestigen Sie sie mit dem
Klettverschluss. Die Manschette sitzt
fest genug, wenn zwei Finger gerade
so zwischen Manschette und Arm passen.

8

Führen Sie den Schlauch in die
entsprechende Aufnahme an der
Manschette ein.

Wenn Sie die Messung am rechten Oberarm durchführen,

befindet sich der Schlauch an der Innenseite Ihres Ellen­bogens. Achten Sie darauf, dass Ihr Arm nicht auf dem
Schlauch liegt.

Der Blutdruck kann sich zwischen dem rechten und linken Arm
unterscheiden, daher können auch die gemessenen Blutdruck­werte unterschiedlich sein. Führen Sie die Messung immer am
selben Arm durch.
Falls sich die Werte zwischen den beiden Armen sehr deutlich
unterscheiden, sollten Sie mit Ihrem Arzt absprechen, welchen
Arm Sie für die Messung verwenden.

Achtung: Das Gerät darf nur mit der Original-Manschette
betrieben werden. Die Manschette ist für einen Armumfang von
22 bis 36 cm geeignet.
Unter der Bestellnummer 163.387 ist eine größere Manschette
für Oberarmumfänge von 35 bis 44 cm beim Fachhandel oder
bei der Serviceadresse erhältlich.

Richtige Körperhaltung einnehmen

•

Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!

Ansonsten kann es zu Abweichungen kommen.

•

Sie können die Messung im Sitzen oder im Liegen durch-

führen. Achten Sie in jedem Falle darauf, dass sich die Man­schette in Herzhöhe befindet.

•

Sitzen Sie zur Blutdruckmessung bequem. Lehnen Sie Rü-

cken und Arme an. Kreuzen Sie die Beine nicht. Stellen Sie
die Füße flach auf den Boden.

•

Um das Messergebnis nicht zu verfälschen, ist es wichtig,

sich während der Messung ruhig zu verhalten und nicht zu
sprechen.

Blutdruckmessung durchführen

Legen Sie, wie zuvor beschrieben, die Manschette an
und nehmen Sie die Haltung ein, in der Sie die Messung
durchführen wollen.

•

Um das Blutdruckmessgerät zu starten,
drücken Sie die START/STOPP-Taste .

Messung

Alle Displayanzeigen leuchten kurz auf.

Nach 3 Sekunden beginnt das Bludruck­messgerät automatisch mit der Messung.

9

Die Manschette wird automatisch aufgepumpt.

Sie können die Messung jederzeit durch das Drücken
der START/STOPP-Taste abbrechen.

Der Manschetten-Luftdruck wird langsam abgelas­sen. Bei einer bereits zu erkennen den Tendenz zu
hohem Blutdruck wird noch mals nachgepumpt und der
Manschetten druck nochmals erhöht. Sobald ein Puls zu
erkennen ist, wird das Symbol Puls angezeigt.

• Die Messergebnisse systolischer Druck,

diastolischer Druck und Puls werden ange­zeigt.

Messung

• _

erscheint wenn die Messung nicht ord­nungsgemäß durchgeführt werden konnte.
Beachten Sie das Kapitel Fehlermeldung/
Fehlerbehebung in dieser Gebrauchsanwei­sung und wiederholen Sie die Messung.

• Wählen Sie nun durch Drücken der Speichertasten M1

oder M2 den gewünschten Benutzerspeicher aus. Wenn
Sie keine Auswahl des Benutzerspeichers vornehmen,
wird das Messergebnis dem zuletzt verwendeten Benut­zerspeicher zur Speicherung zugewiesen. Das entspre­chende Symbol M1 oder M2 erscheint im Display.

• Schalten Sie das Blutdruckmessgerät mit der START/

STOPP-Taste aus. Damit wird das Messergebnis im
ausgewählten Benutzerspeicher abgespeichert.

Wenn Sie vergessen das Gerät auszuschalten, schaltet

sich das Gerät nach ca. 3 Minuten automatisch aus.
Auch in diesem Fall wird der Wert im ausgewählten oder
zuletzt verwendeten Benutzerspeicher abgespeichert.

Messung

• Warten Sie vor einer erneuten Messung

mindestens 5 Minuten!

6. Ergebnisse beurteilen

Herzrhythmusstörungen:

Dieses Gerät kann während der Messung eventuelle Störungen

_

des Herzrhythmus identifizieren und weist gegebenenfalls nach
der Messung mit dem Symbol
Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist
eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern
im bioelektrischen System, das den Herzschlag steuert, anormal
ist. Die Symptome (ausgelassene oder vorzeitige Herzschläge,
langsamer oder zu schneller Puls) können u.a. von Herzerkran­kungen, Alter, körperlicher Veranlagung, Genussmitteln im Über­maß, Stress oder Mangel an Schlaf herrühren. Arrhythmie kann
nur durch eine Untersuchung bei Ihrem Arzt festgestellt werden.
Wiederholen Sie die Messung, wenn das Symbol nach der
Messung auf dem Display angezeigt wird. Bitte achten Sie da­rauf, dass Sie sich 5 Minuten ausruhen und während der Mes­sung nicht sprechen
erscheinen, wenden Sie sich bitte an Ihren Arzt.

10

oder bewegen. Sollte das Symbol oft

darauf hin.

Selbstdiagnose und -behandlung
können gefährlich sein. Befolgen Sie unbedingt die Anweisun­gen Ihres Arztes.

Bereich der Blutdruckwerte Systole (in mmHg) Diastole (in mmHg) Maßnahme

Stufe 3: starke Hypertonie ≥ 180 ≥ 110 einen Arzt aufsuchen
Stufe 2: mittlere Hypertonie 160 – 179 100 – 109 einen Arzt aufsuchen
Stufe 1: leichte Hypertonie 140 – 159 90 – 99 regelmäßige Kontrolle beim Arzt
Hoch normal 130 – 139 85 – 89 regelmäßige Kontrolle beim Arzt
Normal 120 – 129 80 – 84 Selbstkontrolle
Optimal < 120 < 80 Selbstkontrolle

Quelle: WHO, 1999

aufgrund der Messergebnisse

Einstufung der Messergebnisse:

Die Messergebnisse, lassen sich gemäß nachfolgender Tabelle
einstufen und beurteilen.

Die Einstufung im Display und die Skala auf dem Gerät geben
an, in welchem Bereich sich der ermittelte Blutdruck befindet.
Sollte sich der Wert von Systole und Diastole in zwei unter­schiedlichen Bereichen befinden (z.B. Systole im Bereich
„Hoch Normal“ und Diastole im Bereich „Normal“), dann zeigt
Ihnen die graphische Einteilung auf dem Gerät immer den
höheren Bereich an, im beschriebenen Beispiel „Hoch Normal“.
Diese Standardwerte dienen jedoch lediglich als allgemeine
Richtlinie, da der individuelle Blutdruck bei verschiedenen Per­sonen und unterschiedlichen Altersgruppen usw. abweicht.
Es ist wichtig, dass Sie Ihren Arzt in regelmäßigen Abständen
zu Rate ziehen. Ihr Arzt teilt Ihnen Ihre individuellen Werte für
einen normalen Blutdruck sowie den Wert mit, ab dem die
Höhe des Blutdrucks als gefährlich einzustufen ist.

7. Messwerte abrufen und löschen

Die Ergebnisse jeder erfolgreichen Messung werden zu­sammen mit Datum und Uhrzeit abgespeichert. Bei mehr
als 60 Messdaten gehen die jeweils ältesten Messdaten
verloren.

•

Um in den Speicherabruf-Modus zu gelangen, müssen

Sie zuerst das Blutdruckmessgerät starten. Drücken
Sie hierzu die START/STOPP-Taste

•

Wählen Sie nach der Vollbildanzeige innerhalb 3 Se-

Benutzerspeicher

kunden mit der Speichertaste M1 oder M2 Ihren
gewünschten Benutzerspeicher ( ).

11

.

– Wenn Sie die Messdaten für Benutzerspeicher einse-

hen möchten, drücken Sie die Speichertaste M1.

– Wenn Sie die Messdaten für Benutzerspei-

einsehen möchten, drücken Sie die

cher
Speichertaste M2.

Auf dem Display erscheint Ihre letzte Mes-

Benutzerspeicher

sung.

•

Drücken Sie die jeweilige Speichertaste (M1 oder M2).

Wenn Sie den Benutzerspeicher ausgewählt haben

ist die Speichertaste M1 zu betätigen.
Wenn Sie den Benutzerspeicher ausgewählt haben
ist die Speichertaste M2 zu benutzen.

A

AM

PM

.

.

.

Im Display blinkt
Es wird der Durchschnittswert aller gespei­cherten Messwerte dieses Benutzerspei­chers angezeigt.

•

Drücken Sie die jeweilige Speichertaste (M1 oder M2).

Im Display blinkt
Es wird der Durchschnittswert der letzten
7 Tage der Morgen-Messungen angezeigt

Durchschnittswerte

( Morgen: 5.00 Uhr – 9.00 Uhr).

•

Drücken Sie die jeweilige Speichertaste (M1 oder M2).

Im Display blinkt
Es wird der Durchschnittswert der letzten
7 Tage der Abend-Messungen angezeigt
(Abend: 18.00 Uhr – 20.00 Uhr).

•

Wenn Sie die jeweilige Speichertaste (M1

oder M2) erneut drücken, wird im Display
die letzte Einzelmessung angezeigt (hier im
Beispiel Messung 03).

•

Wenn Sie die jeweilige Speichertaste (M1 oder M2)

wieder drücken, können Sie jeweils Ihre gemessenen
Einzelmesswerte einsehen.

•

Um das Gerät wieder auszuschalten, drücken Sie die

Einzelmesswerte

START/STOPP-Taste .

Sie können das Menü jederzeit durch Drücken der

START/STOPP-Taste verlassen.

•

Um den Speicher des jeweiligen Benutzerspeichers zu

löschen, wählen Sie zunächst einen Benutzerspeicher
aus.

•

Starten Sie die Abfrage der Einzelmesswerte.

•

Halten Sie die Speichertasten M1 und M2 beide für

5 Sekunden gedrückt.

Alle Werte des gegenwärtigen Benutzerspei­chers werden gelöscht.

Messwerte löschen

8. Gerät reinigen und aufbewahren

•

Reinigen Sie Gerät und Manschette vorsichtig nur mit einem

leicht angefeuchteten Tuch.

•

Verwenden Sie keine Reinigungs- oder Lösungsmittel.

12

•

Sie dürfen das Gerät auf keinen Fall unter Wasser halten, da

sonst Flüssigkeit eindringen kann und das Gerät beschädigt.

•

Wenn Sie das Gerät aufbewahren, dürfen keine schweren

Gegenstände auf dem Gerät stehen. Entnehmen Sie die
Batterien. Der Manschettenschlauch darf nicht scharf abge­knickt werden.

9. Fehlermeldung/Fehlerbehebung

Bei Fehlern erscheint auf dem Display die Fehlermeldung _.
Fehlermeldungen können auftreten, wenn

•

der systolische oder diastolische Druck nicht gemessen wer­den konnte ( bzw. erscheint im Display),

•

der systolische oder diastolische Druck außerhalb des Mess­bereichs liegt ( bzw. Lo erscheint im Display),

•

die Manschette zu stark bzw. zu schwach angelegt ist (
bzw. erscheint im Display),

•

der Aufpumpdruck höher als 300 mmHg ist ( erscheint
im Display),

•

das Aufpumpen länger als 160 Sekunden dauert ( er­scheint im Display),

•

ein System- oder Gerätefehler vorliegt ( , , oder

erscheint im Display),

•

die Batterien fast verbraucht sind ,

•

die Daten nicht an den PC gesendet werden konnten (
erscheint im Display).

Wiederholen Sie in diesen Fällen die Messung. Achten Sie
darauf, dass der Manschettenschlauch ordnungsgemäß einge­steckt ist und Sie sich nicht bewegen oder sprechen. Setzen
Sie gegebenenfalls die Batterien neu ein oder ersetzen Sie
diese.

10. Technische Angaben

Modell-Nr. BM 45
Typ M1502
Messmethode Oszillometrisch, nicht invasive Blut-

Messbereich Manschettendruck 0 – 300 mmHg,

Genauigkeit der
Anzeige

Messunsicherheit max. zulässige Standardabweichung

Speicher 2 x 60 Speicherplätze
Abmessungen L 165 mm x B 107 mm x H 50 mm
Gewicht Ungefähr 284 g (ohne Batterien)
Manschettengröße 22 bis 36 cm
Zul. Betriebs-

bedingungen
Zul. Aufbewahrungs-

bedingungen

Stromversorgung
Batterie-Lebensdauer

13

druckmessung am Oberarm

systolisch 60 – 260 mmHg,
diastolisch 40 – 199 mmHg,
Puls 30 –180 Schläge /Minute

systolisch ± 3 mmHg,
diastolisch ± 3 mmHg,
Puls ± 5 % des angezeigten Wertes

gemäß klinischer Prüfung:
systolisch 8 mmHg /diastolisch 8 mmHg

+ 10 °C bis + 40 °C, ≤ 90 % relative Luft­feuchte (nicht kondensierend)

- 20 °C bis + 55 °C, ≤ 90 % relative Luft­feuchte, 800 –1050 hPa Umgebungs­druck

4 x 1,5 V
Für ca. 250 Messungen, je nach Höhe

des Blutdrucks bzw. Aufpumpdruck

AA Batterien

Zubehör Gebrauchsanweisung, 4 x 1,5 V AA Bat-

Klassifikation Interne Versorgung, IPX0, kein AP oder

Änderungen der technischen Angaben ohne Benachrichtigung
sind aus Aktualisierungsgründen vorbehalten.

•

Dieses Gerät entspricht der europäischen Norm

EN60601-1-2 und unterliegt besonderen Vorsichtsmaß­nahmen hinsichtlich der elektromagnetischen Verträglich­keit. Bitte beachten Sie dabei, dass tragbare und mobile
HF-Kommunikationseinrichtungen dieses Gerät beeinflussen
können. Genauere Angaben können Sie unter der angege­benen Kundenservice-Adresse anfordern oder am Ende der
Gebrauchsanweisung nachlesen.

•

Das Gerät entspricht der EU-Richtlinie für Medizin produkte

93/42/EEC, dem Medizinproduktegesetz und den Normen
EN1060-1 (nicht invasive Blutdruckmessgeräte Teil 1:
Allgemeine Anforderungen), EN1060-3 (nicht invasive Blut­druckmessgeräte Teil 3: Ergänzende Anforderungen für elek­tromechanische Blutdruckmesssysteme) und IEC80601-2-30
(Medizinische elektrische Geräte Teil 2 – 30: Besondere Fest­legungen für die Sicherheit einschließlich der wesentlichen
Leistungsmerkmale von automatisierten nicht invasiven
Blutdruckmessgeräten).

•

Die Genauigkeit dieses Blutdruckmessgerätes wurde sorg-

fältig geprüft und wurde im Hinblick auf eine lange nutzbare
Lebensdauer entwickelt. Bei Verwendung des Gerätes in der
Heilkunde sind Messtechnische Kontrollen mit geeigneten

terien, Aufbewahrungstasche

APG, Dauerbetrieb, Anwendungsteil
Typ BF

Mitteln durchzuführen. Genaue Angaben zur Überprüfung
der Genauigkeit können unter der Service-Adresse angefragt
werden.

11. Netzteil

Modell Nr. FW 7575M/EU/6/06
Eingang 100 – 240 V, 50 – 60 Hz
Ausgang 6 V DC, 600 mA, nur in Verbindung mit

Hersteller Friwo Gerätebau GmbH
Schutz Das Gerät ist doppelt schutzisoliert und

Gehäuse und
Schutzabdeckungen

14

Beurer Blutdruckmessgeräten

verfügt über eine primärseitige Siche­rung, die das Gerät im Fehlerfall vom
Netz trennt.
Stellen Sie sicher, dass Sie die Batterien
aus dem Batteriefach entnommen ha­ben, bevor Sie das Netzteil benutzen.

Polarität des Gleichspannungs­anschlusses

Schutzisoliert / Schutzklasse 2
Das Netzteilgehäuse schützt vor Berüh-

rung von Teilen, die unter Strom stehen
bzw. stehen können (Finger, Nadel,
Prüfhaken).
Der Anwender darf nicht gleichzeitig den
Patienten und den Ausgangsstecker des
DC-Netzteils berühren.

12. Garantie

Wir leisten 3 Jahre Garantie ab Kaufdatum für Material- und Fab­rikationsfehler des Produktes. Die Garantie gilt nicht:

•

Im Falle von Schäden, die auf unsachgemäßer Bedienung

beruhen.

•

Für Verschleißteile.

•

Bei Eigenverschulden des Kunden.

•

Sobald das Gerät durch eine nicht autorisierte Werkstatt

geöffnet wurde.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch
die Garantie unberührt. Für Geltendmachung eines Garan­tiefalles innerhalb der Garantiezeit ist durch den Kunden der
Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines
Zeitraumes von 3 Jahren ab Kaufdatum gegenüber der Beurer
GmbH, Ulm (Germany) geltend zu machen.

Bitte wenden Sie sich im Falle von Reklamationen an unse­ren Service unter folgendem Kontakt:
Service Hotline:

Tel.: +49 (0) 731 / 39 89-144
E-Mail: [email protected]

Fordern wir Sie zur Übersendung des defekten Produktes
auf, ist das Produkt an folgende Adresse zu senden:

Beurer GmbH
Servicecenter
Lessingstraße 10b
89231 Neu-Ulm
Germany

15

Irrtum und Änderungen vorbehalten

ENGLISH

Contents

1. Getting to know your instrument ...................................16

2. Important information ....................................................17

3. Device description .........................................................19

4. Preparing the measurement ..........................................20

5. Measuring blood pressure .............................................22

6. Evaluating results ..........................................................23

7. Displaying and deleting measurements ......................24

8. Cleaning and storing the instrument ...........................25

9. Rectifying faults ...........................................................26

10. Specifications ..............................................................26

11. Mains part....................................................................27

Dear Customer,

Thank you for choosing one of our products. Our brand stands
for well-engineered, quality made products; driven by innova­tion and safety. Our product range encompasses a wealth of
products for health and well-being in the heat, weight, blood
pressure, body temperature, pulse, gentle therapy, massage
and air sectors.
Please read these instructions for use carefully and keep them
for later use, be sure to make them accessible to other users
and observe the information they contain.

Best regards,
Your Beurer Team

1. Getting to know your instrument

Check that the packaging of the Beurer BM45 blood pressure
monitor has not been tampered with and make sure that all the
required contents are present. Before use, ensure that there

is no visible damage to the device or accessories and that all
packaging material has been removed. If you have any doubts,
do not use the device and contact your retailer or the specified
Customer Services address.
The upper arm blood pressure monitor is used for non-invasive
measurement and monitoring of adults’ arterial blood pressure.
You can use it to measure your blood pressure quickly and
easily, storing the results and displaying the progression of
readings together with the average.
A warning is issued for anyone suffering from cardiac arrhyth­mia.
The recorded values are classified and evaluated graphically.
Keep these instructions carefully for further use and also let
other users have access to them.

16

2. Important information

Storage

-20°C

RH ≤90%

Operating

RH ≤90%

SN

Signs and symbols

The following symbols are used in these instructions for use,
on the packaging and on the type plate for the device and ac­cessories:

Caution

Note
Note on important information

Follow instructions for use

Type BF applied part

Direct current
Please dispose of the device in accordance

with EC Directive – WEEE (Waste Electrical
and Electronic Equipment).

Manufacturer

Permissible transport and storage tem­perature. Permissible transport and storage
humidity.

55°C

40°C

10°C

Permissible operating temperature and
humidity

Keep dry

Serial number

The CE labelling certifies that the product
complies with the essential requirements of

0483

Directive 93/42/EEC on medical products.

Advice on use

•

In order to ensure comparable values, always measure your

blood pressure at the same time of day.

•

Before every measurement, relax for about five minutes.

•

If you want to perform several measurements on the same

person, wait five minutes between each measurement.

•

Do not take a measurement within 30 minutes after eating,

drinking, smoking or exercising.

•

Repeat the measurement if you are unsure of the measured

value.

•

The measurements taken by you are for your information

only – they are not a substitute for a medical examination!
Discuss the measurements with your doctor, and never base
any medical decisions on them (e.g. medicines and their
administration)!

•

Do not use the blood pressure monitor on newborns or pati-

ents with preeclampsia. We recommend consulting a doctor
before using the blood pressure monitor during pregnancy.

17

•

Cardiovascular diseases may lead to incorrect measure-

ments or have a detrimental effect on measurement ac­curacy. The same also applies to very low blood pressure,
diabetes, circulatory disorders and arrhythmias as well as
chills or shaking.

•

The blood pressure monitor must not be used in connection

with a high-frequency surgical unit.

•

Only use the device on people who have the specified upper

arm measurement for the device.

•

Please note that when inflating, the functions of the limb in

question may be impaired.

•

During the blood pressure measurement, blood circulation

must not be stopped for an unnecessarily long time. If the
device malfunctions, remove the cuff from the arm.

•

Avoid any mechanical restriction, compression or bending of

the cuff line.

•

Do not allow sustained pressure in the cuff or frequent meas-

urements. The resulting restriction of the blood flow may
cause injury.

•

Ensure that the cuff is not placed on an arm in which the

arteries or veins are undergoing medical treatment, e.g. intra­vascular access or therapy, or an arteriovenous (AV) shunt.

•

Do not use the cuff on people who have undergone a mas-

tectomy.

•

Do not place the cuff over wounds as this may cause further

injury.

•

You can either use the blood pressure monitor with batteries

or with a mains part. Please note that data transfer and data
storage is only possible when your blood pressure monitor is
supplied with power. As soon as the batteries are empty or

the mains part is disconnected from the power supply, the
blood pressure monitor loses the date and time.

•

To conserve the batteries, the monitor switches off automati-

cally if no buttons are pressed for 3 minutes.

•

The device is only intended for the purpose described in

these instructions for use. The manufacturer is not liable for
damage resulting from improper or careless use.

Storage and Care

•

The blood pressure monitor is made up of precision electron-

ic components. Accuracy of readings and the instrument’s
service life depend on careful handling.
– You should protect the device from impact, moisture, dirt,

major temperature fluctuations and direct exposure to the

sun’s rays.
– Never drop the device.
– Do not use near strong electromagnetic fields, i.e. keep it

away from any radio systems and mobile phones.
– Only ever use the cuffs provided with the monitor or origi-

nal replacement cuffs. Otherwise erroneous results will be

recorded.

•

Do not press any buttons until the cuff is in position.

•

If the instrument is not used for any length of time, we

recommend removing the batteries.

Notes on handling batteries

•

If your skin or eyes come into contact with battery fluid, flush

out the affected areas with water and seek medical assis­tance.

18

• Choking hazard! Small children may swallow and
choke on batteries. Store the batteries out of the reach of
small children.

•

Observe the plus (+) and minus (-) polarity signs.

•

If a battery has leaked, put on protective gloves and clean

the battery compartment with a dry cloth.

•

Protect the batteries from excessive heat.

•

Risk of explosion! Never throw batteries into a fire.

•

Do not charge or short-circuit batteries.

•

If the device is not to be used for a long period, take the bat-

teries out of the battery compartment.

•

Use identical or equivalent battery types only.

•

Always replace all batteries at the same time.

•

Do not use rechargeable batteries.

•

Do not disassemble, split or crush the batteries.

Repair and disposal

•

Batteries do not belong in domestic refuse. Used batteries

should be disposed of at the collection points provided.

•

Never open the instrument. If these instructions are not

heeded, the warranty will be null and void.

•

Never attempt to repair the instrument or adjust it yourself.

We can no longer guarantee perfect functioning if you do.

•

Repairs may only be performed by Customer Service or

authorized dealers. However, always check the batteries and
replace them if necessary prior to making any complaint

•

For environmental reasons, do not dispose of the

device in the household waste at the end of its useful
life. Dispose of the unit at a suitable local collection or

recycling point. Dispose of the device in accordance with EC
Directive – WEEE (Waste Electrical and Electronic
Equipment). If you have any questions, please contact the
local authorities responsible for waste disposal.

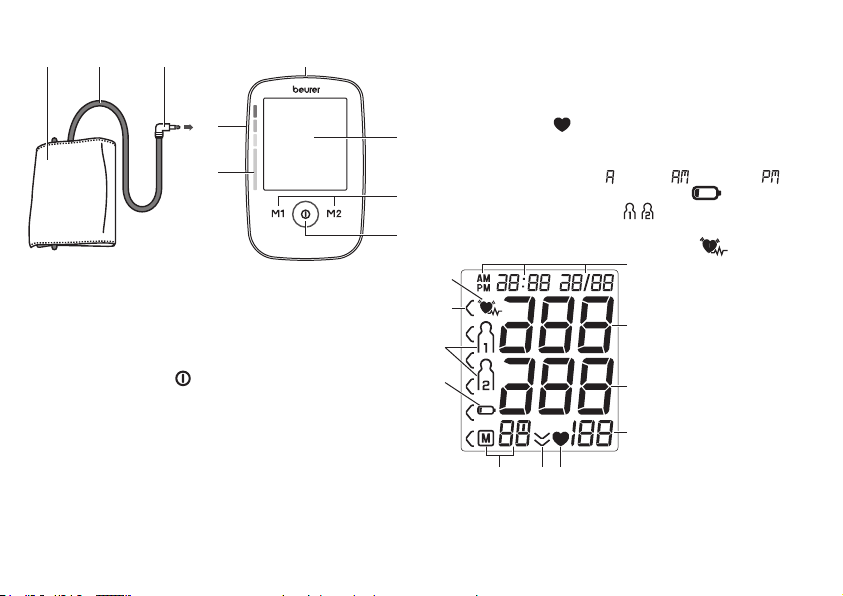

3. Device description

1 2 3 4

9

8

1. Cuff

2. Cuff line

3. Cuff connector

4. Connection for mains part

5. Display

6. Memory buttons M1/M2

7. Start/stop button

8. Scale for classifying the measurements

9. Connection for cuff connector (left-hand side)

19

SYS

mmHg

5

DIA

mmHg

PUL

/min

6

7

Information on the display:

V AA (LR06)

1. Date / time

2. Systolic pressure

3. Diastolic pressure

4. Calculated pulse value

5. Pulse symbol

6. Release air (arrow)

7. Number of memory space/memory display average

value ( ), morning ( ), evening ( )

8. Battery replacement symbol

9. User memory

10. Classification of measurements

11. Cardiac arrhythmia symbol

11

1

10

2

9

8

3

4

567

4. Preparing the measurement

Inserting the batteries

•

Remove the battery compart-

ment lid on the rear of the
device.

•

Insert four 1.5V AA (alkaline

type LR 06) batteries. Make sure
that the batteries are inserted
the correct way round. Do not
use rechargeable batteries.

•

Close the battery compartment lid again carefully.

If the battery replacement symbol

is permanently dis­played, you can no longer perform any measurements and
must replace all batteries. Once the batteries have been
removed from the device, the date and time must be set again.
Any saved measurements are retained.

•The empty, completely flat batteries must be disposed of

through specially designated collection boxes, recycling
points or electronics retailers. You are legally required to
dispose of the batteries.

•Thecodesbelowareprintedonbatteriescon-

taining harmful substances:
Pb = Battery contains lead,
Cd = Battery contains cadmium,
Hg = Battery contains mercury.

Setting the hour format, date and time

This menu allows you to set the following functions, one after
another.

Hour format

20

Date

➔

Time

➔

4 x 1,5

It is essential to set the date and time. Otherwise, you will not
be able to save your measured values correctly with a date and
time and access them again later.

If you press and hold the M1 or M2 memory button, you

can set the values more quickly.

•

Press and hold the Start/stop button for
5 seconds.

•

Choose the desired hour format with the

M1/M2 memory buttons and confirm with
the Start/stop button .

Hour format

The year flashes on the display.

•

Choose the desired year with the M1/

M2 memory buttons and confirm with the

Start/stop button .

The month flashes on the display.

•

Choose the desired month with the M1/

M2 memory buttons and confirm with the

Start/stop button .

Date

The day flashes on the display.

•

Choose the desired day with the M1/M2

memory buttons and confirm with the
Start/stop button .

If the hour format is set as 12h, the day/month dis-

play sequence is reversed.

The hour flashes on the display.

• Choose the desired hour with the M1/

M2 memory buttons and confirm with the

Start/stop button .

Time

The minute flashes on the display.

• Choose the desired minute with the M1/

M2 memory buttons and confirm with the

Start/stop button .

Operation with the mains part

You can also operate this device with a mains part.
When doing so, there must not be any batteries in the battery
compartment. The mains part can be obtained from specialist
retailers or from the service address using order number 071.60.

•

To prevent possible damage to the device, the blood pres-

sure monitor must only be used with the mains part de-

scribed here.

•

Insert the mains part into the connection provided for this

purpose on the right-hand side of the blood pressure moni-

tor. The mains part must only be connected to the mains

voltage that is specified on the type plate.

•

Then insert the mains plug of the mains part into the mains

socket.

•

After using the blood pressure monitor, unplug the mains

part from the mains socket first and then disconnect it from

the blood pressure monitor. As soon as you unplug the

mains part, the blood pressure monitor loses the date and

time setting but the saved measurements are retained.

21

5. Measuring blood pressure

Please ensure the device is at room temperature before meas­uring.
The measurement can be performed on the left or right arm.

5.1 Positioning cuff

Fit the cuff round your bare left upper
arm. Blood circulation in the arm
should not be restricted by tight
clothing or other objects.

The cuff should be placed on the
upper arm so that the lower edge is
2 to 3 cm above the bend of the elbow
and above the artery. The tube should
be in line with the centre of the palm.

Now place the free end of the cuff
snugly, but not too tightly, around the
arm, and fix it with the hook and loop
fastener. The cuff should be fitted tight
enough to allow just two fingers to fit
beneath the cuff.

Insert the cuff tubing into the socket
for the cuff attachment.

If the measurement is performed on the right upper arm,

the line should be located on the inside of your elbow. En­sure that your arm is not pressing on the line.

Blood pressure may vary between the right and left arm, which
may mean that the measured blood pressure values are differ­ent. Always perform the measurement on the same arm.
If the values between the two arms are significantly different,
please consult your doctor to determine which arm should be
used for the measurement.

Important: The unit may only be operated with the original cuff.
The cuff is suitable for an arm circumference of 22 to 36 cm.
A larger cuff for upper-arm circumferences of 35 to 44 cm can
be obtained from specialist retailers or from the service ad­dress using order number 163.387.

5.2 Correct posture

•

Rest for approx. 5 minutes before each measurement. Other-

wise there may be divergences.

• You can perform the measurement either sitting or lying down.

Always make sure that the cuff is on a level with your heart.

• To carry out a blood pressure measurement, make sure you are

sitting comfortably with your arms and back leaning on some-

thing. Do not cross your legs. Place your feet flat on the ground.

22

•

In order not to distort the result, it is important to keep still

during the measurement and not talk.

Performing the blood pressure measurement

As described above, attach the cuff and adopt the pos­ture in which you want to perform the measurement.

•

To start the blood pressure monitor, press
the Start/stop button . All displays will
illuminate briefly.

The blood pressure monitor will begin the
measurement automatically after 3 seconds.

The cuff automatically inflates.

Measuring can be cancelled at any time by pressing
the Start/stop button

The cuff’s air pressure is slowly released. If you already
recognise a tendency for high blood pressure, you should
reinflate the cuff and increase the cuff’s pressure again. As
soon as a pulse is found, the pulse symbol is displayed.

Measurement

• Systolic pressure, diastolic pressure and

pulse measurements are displayed.

• _

appears if the measurement could
not be performed properly. Observe the
chapter on error messages/troubleshooting
in these instructions for use and repeat the
measurement.

.

• Now select the desired user memory by pressing the

M1 or M2 memory buttons. If you do not select a
user memory, the measurement is stored in the most
recently used user memory. The relevant symbol M1 or
M2 appears on the display.

• Using the Start/stop button , switch off the blood

pressure monitor. The measurement is then stored in
the selected user memory.

If you forget to turn off the device, it will switch off

automatically after approx. 3 minutes. In this case too,
the value is stored in the selected or most recently used

Measurement

user memory.

• Wait at least 5 minutes before taking an-

other measurement!

6. Evaluating results

Cardiac arrhythmia:

This instrument can identify possible cardiac arrhythmia disor­ders during measurement and if necessary indicates the meas­urement with the flashing icon .
This may be an indicator for arrhythmia. Arrhythmia is a condi­tion where the heart rhythm is abnormal as a result of defects
in the bioelectrical system controlling the heart beat. The symp-

_

toms (omitted or premature heart beats, slow or excessively fast
heart rate) may be caused, among other things, by heart dis­ease, age, physical predisposition, excessive use of stimulants,
stress or lack of sleep. Arrhythmia can only be ascertained
through examination by your doctor.

23

Repeat the measurement if the flashing icon is displayed
after the measurement. Please note that you should rest for
5 minutes between measurements and not talk or move dur­ing the measurement. If the icon appears often, please
contact your doctor. Any self-diagnosis and treatment based
on the test results may be dangerous. It is vital to follow your
doctor‘s instructions.

Range of blood pressure values Systolic (in mmHg) Diastolic (in mmHg) Measure

Grade 3: Severe hypertension ≥ 180 ≥ 110 Seek medical advice
Grade 2: Moderate hypertension 160 – 179 100 – 109 Seek medical advice
Grade 1: Mild hypertension 140 – 159 90 – 99 Have it checked regularly by doctor
High-normal 130 – 139 85 – 89 Have it checked regularly by doctor
Normal 120 – 129 80 – 84 Check it yourself
Optimal < 120 < 80 Check it yourself

Source: WHO, 1999

It is important to consult your doctor regularly for advice. Your
doctor will tell you your individual values for normal blood pres­sure as well as the value above which your blood pressure is
classified as dangerous.
The classification on the display and the scale on the unit show
which category the recorded blood pressure values fall into. If
the values of systole and diastole fall into two different catego­ries (e.g. systole in the ‘High normal’ category and diastole in
the ‘Normal’ category), the graphical classification on the unit
always shows the higher category; for the example given this
would be ‘High normal’.

Classification of measurements:

The measurements can be classified and evaluated in accord­ance with the following table.
However, these standard values serve only as a general guide­line, as the individual blood pressure varies in different people
and different age groups etc.

7. Displaying and deleting measurements

The results of every successful measurement are stored
together with the date and time. If there are more than
60 measurements, the oldest measurements are lost.

•

To access memory recall mode, the blood pressure

monitor must first be started. To do this press the Start/
stop button .

User memory

•

Within 3 seconds of the full-screen display appearing,

select the desired user memory ( ) with the M1 or
M2 memory button.

24

– To view the measurements for user memory , press

the M1 memory button.

– To view the measurements for user memo-

, press the M2 memory button.

ry

Your last measurement will appear on the

User memory

display.

•

Press the relevant memory button (M1 or M2).

If you have selected user memory , the M1 memory

button must be pressed.
If you have selected user memory , the M2 memory
button must be pressed.

A

flashes on the display.
The average value of all saved measured
values in this user memory is displayed.

•

Press the relevant memory button (M1 or M2).

AM

flashes on the display.

The average value of the morning measure-

Average values

ments for the last 7 days is displayed (morn­ing: 5.00 a.m. – 9.00 a.m.).

•

Press the relevant memory button (M1 or M2).

PM

flashes on the display.
The average value of the evening measure­ments for the last 7 days is displayed (even­ing: 6.00 p.m. – 8.00 p.m.).

•

When the relevant memory button (M1 or

M2) is pressed again, the last individual

measurement is displayed (in this example,
measurement 03).

•

When the relevant memory button (M1 or M2) is

pressed again, you can view your individual measure­ments.

•

To switch the device off again, press the Start/stop

button or wait 30 sec.

Individual measured values

You can exit the menu at any time by pressing the

Start/stop button

•

To clear the memory of the relevant user memory, you

must first select a user memory.

•

Start individual measurement access.

•

Press and hold the M1 & M2 memory buttons for

5 seconds.

All the values in the current user memory are
deleted.

Deleting measured values

.

8. Cleaning and storing the instrument

•

Clean your device and cuff carefully only with a slightly mois-

tened cloth.

•

The frequency of cleaning depends on the contamination

level of the device. Clean the blood pressure device and cuff
as soon as any dirt appears on the device.

25

•

Do not use detergents or solvents.

•

On no account must you immerse the computer in water,

otherwise liquid can enter it and cause demage.

9. Rectifying faults

In case of faults, the _ message appears in the display.
Error messages may appear if:

•

systolic or diastolic pressure could not be measured ( or

appears on the display),

•

systolic or diastolic pressure was outside the measurement
range ( or Lo appears on the display),

•

the cuff is fastened too tightly or loosely ( or appears
on the display),

•

the pump pressure is higher than 300 mmHg ( appears
on the display),

•

pumping up takes longer than 160 seconds ( appears on
the display),

•

there is a system or device error ( , , or ap­pears on the display),

•

the batteries are almost empty ,

•

the data could not be sent to the PC ( appears in the
display).

In such cases, repeat the measurement. Ensure that the cuff
line is correctly attached and that you do not move or speak. If
necessary, reinsert or replace the batteries.

10. Specifications

Model no. BM 45
Type M1502
Measurement

method
Measurement range Cuff pressure 0 – 300 mmHg,

Display accuracy Systolic ± 3 mmHg, diastolic ± 3 mmHg,

Measurement
inaccuracy

Memory 2 x 60 memory spaces
Dimensions L 165 mm x W 107 mm x H 50 mm
Weight Approx. 284 g (without batteries)
Cuff size 22 to 36 cm
Permissible operating

conditions
Permissible storage

and transport condi­tions

Power supply
Battery life For approx. 250 measurements, de-

26

Oscillometric, non-invasive blood pres­sure measurement on the upper arm

systolic 60 – 260 mmHg,
diastolic 40 –199 mmHg,
Pulse 30 –180 beats/minute

pulse ± 5 % of the value shown
Max. permissible standard deviation

according to clinical testing:
systolic 8 mmHg /diastolic 8 mmHg

+10 °C to + 40 °C, ≤ 90 % relative air
humidity (non-condensing)

- 20 °C to + 55 °C, ≤ 90 % relative air hu­midity, 800 –1050 hPa ambient pressure

4 x 1,5 V

pending on the blood pressure level
and/or pump pressure

AA batteries

Accessories Instruction for use, 4 x 1.5 V AA batter-

Classification Internal supply, IPX0, no AP or APG,

Technical information is subject to change without notification
to allow for updates.

•

This unit is in line with European Standard EN 60601-1-2

and is subject to particular precautions with regard to elec­tromagnetic compatibility (EMC). Please note that portable
and mobile HF communication systems may interfere with
this unit. More details can be requested from the stated Cus­tomer Service address or found at the end of the instructions
for use.

•

This device is in line with the EU Medical Devices Directive

93/42/EEC, the “Medizinproduktegesetz” (German Medical
Devices Act) and the standards EN1060-1 (non-invasive
sphygmomanometers, Part 1: General requirements),
EN1060-3 (non-invasive sphygmomanometers, Part 3:
Supplementary requirements for electro-mechanical blood
pressure measuring systems) and IEC80601-2-30 (Medical
electrical equipment – Part 2 – 30: Particular requirements
for the safety and essential performance of automated non­invasive blood pressure monitors).

•

The accuracy of this blood pressure monitor has been care-

fully checked and developed with regard to a long useful
life. If using the device for commercial medical purposes, it
must be regularly tested for accuracy by appropriate means.

ies, storage pouch

continuous operation, application part
type BF (cuff), CLASS II (when using a
mains part)

Precise instructions for checking accuracy may be requested
from the service address.

11. Mains part

Model no. FW 7575M/EU/6/06
Input 100 – 240 V, 50 – 60 Hz
Output 6 V DC, 600 mA, only in connection with

Supplier Friwo Gerätebau GmbH
Protection This device is double insulated and

Enclosures and
Protective Covers

27

beurer blood pressure monitor.

protected against short circuit and
overload by a primary thermal fuse.
Make sure to take the batteries out
of the compartment before using the
mains part.

Polarity of the the DC voltage connec­tion

Double insulated / equipment class 2
Equipment enclosed to protect against

contact with live parts, and with parts
which can become live (finger, pin,
hook test).
The operator shall not contact the pa­tient and the output plug of AC mains
part simultaneously.

Subject to errors and changes

FRANÇAIS

Sommaire

1. Premières expériences ..................................................28

2. Remarques importantes ................................................29

3. Description de l’appareil ................................................32

4. Préparer la mesure ........................................................33

5. Mesure de la tension artérielle .......................................34

6. Evaluation des résultats ................................................36

7. Récupérer et supprimer les valeurs de mesure ...........37

8. Nettoyage et rangement de l’appareil .........................38

9. Suppression des erreurs .............................................39

10. Fiche technique ..........................................................39

11. Adaptateur ...................................................................40

Chère cliente, cher client,

Nous sommes heureux que vous ayez choisi un produit de
notre assortiment. Notre nom est synonyme de produits de
qualité haut de gamme ayant subi des vérifications appro­fondies, ils trouvent leur application dans le domaine de la
chaleur, du contrôle du poids, de la pression artérielle, de la
mesure de température du corps et du pouls, des thérapies
douces, des massages et de l’air. Lisez attentivement ce mode
d’emploi, conservez-le pour un usage ultérieur, mettez-le à la
disposition des autres utilisateurs et suivez les consignes.

Avec nos sentiments dévoués
Beurer et son équipe

1. Premières expériences

Vérifiez que l‘emballage du tensiomètre BM 45 de Beurer est
intact et que tous les éléments sont inclus. Avant l‘utilisation,
assurez-vous que l‘appareil et les accessoires ne présentent

aucun dommage visible et que la totalité de l‘emballage a bien
été retirée. En cas de doute, ne l’utilisez pas et adressez-vous
à votre revendeur ou au service client indiqué.
Le lecteur de tension artérielle au bras sert à la mesure non
invasive et au contrôle de la tension artérielle chez l’adulte.
Vous pouvez ainsi mesurer votre tension artérielle de manière
simple et rapide, enregistrer les valeurs mesurées et afficher la
courbe et la moyenne des valeurs mesurées.
L’appareil vous prévient en cas d’arythmie cardiaque éventu­elle.
Les valeurs calculées sont classées et évaluées sous forme
graphique.
Conservez ce mode d’emploi pour pouvoir vous y référer
ultérieurement et faites en sorte qu’il soit accessible aux autres
utilisateurs.

28

2. Remarques importantes

Storage

RH ≤90%

Operating

RH ≤90%

SN

Symboles utilisés

Les symboles suivants sont utilisés dans le mode d’emploi, sur
l’emballage et sur la plaque signalétique de l’appareil et des
accessoires:

Attention

Remarque
Ce symbole indique des informations
importantes

Respectez les consignes du mode d’emploi

Appareil de type BF

Courant continu
Veuillez éliminer l’appareil conformément

à la directive européenne – WEEE (Waste
Electrical and Electronic Equipment) relative
aux appareils électriques et électroniques
usagés.

Fabricant

Température de transport et de stockage
admissible. Humidité de transport et de
stockage admissible.

-20°C

55°C

40°C

10°C

Température et taux d’humidité d’utilisation
admissibles

Protéger contre l’humidité

Numéro de série

Le sigle CE atteste de la conformité aux
exigences fondamentales de la directive
93/42/EEC relative aux dispositifs médi-

0483

caux.

Remarques relatives à l’utilisation

•

Mesurez toujours votre tension au même moment de la jour-

née afin que les valeurs soient comparables.

•

Avant toute mesure, reposez-vous environ 5minutes!

•

Lorsque vous devez effectuer plusieurs mesures sur une

personne, patientez à chaque fois 5minutes entre chaque
mesure.

•

Évitez de manger, boire, fumer ou d’exercer des activités

physiques pendant au moins 30minutes avant la mesure.

•

Effectuez une nouvelle mesure si vous avez un doute sur les

valeurs mesurées.

•

Les mesures que vous avez établies servent juste à vous

tenir informé de votre état- elles ne remplacent pas un exa­men médical! Parlez-en avec votre médecin, vous ne devez
prendre aucune décision d’ordre médical sur la base de ces
seules mesures (par ex. choix de médicaments et de leurs
dosages)!

29

•

N’utilisez pas le tensiomètre sur des nouveaux-nés et les pa-

tientes atteintes de pré-éclampsie. Nous recommandons de
consulter le médecin avant d’utiliser le tensiomètre pendant
la grossesse.

•

Les maladies cardio-vasculaires peuvent entraîner des er-

reurs de mesure, plus précisément des mesures imprécises.
Ce problème se pose aussi en cas de tension très basse, de
diabète, de troubles de la circulation et du rythme cardiaque
et de frissons de fièvre ou de tremblements.

•

Le tensiomètre ne doit pas être utilisé parallèlement à un

appareil chirurgical haute fréquence.

•

Utilisez uniquement l’appareil sur des personnes dont le

périmètre du bras correspond à celui indiqué pour l’appareil.

•

Veuillez noter que la fonction du membre concerné peut être

entravée lors du gonflage.

•

Il ne faut pas bloquer la circulation sanguine plus longtemps

que nécessaire au cours de la prise de tension. Si l’appareil
ne fonctionne pas bien, retirez le brassard du bras.

•

Évitez de presser, d’aplatir ou de plier le tuyau du brassard

en le manipulant.

•

Évitez des mesures trop fréquentes ou une pression continue

du brassard. Elles entraînent une réduction de la circulation
sanguine et constituent un risque de blessure.

•

Veillez à ne pas placer le brassard sur un bras, dont les

artères ou les veines sont soumises à un traitement médical,
par exemple en présence d’un dispositif d’accès intravas­culaire destiné à un traitement intravasculaire ou en cas de
shunt artérioveineux.

•

N’utilisez pas le brassard sur des personnes qui ont subi une

mastectomie.

•

Ne placez pas le brassard sur des plaies, son utilisation peut

les aggraver.

•

Vous pouvez utiliser le tensiomètre avec des piles ou un

adaptateur secteur. Notez que la transmission et l’enregis­trement des données n’est possible que si votre tensiomètre
est alimenté. Dès que les piles sont usées ou que l’adapta­teur secteur est débranché, le tensiomètre perd la date et
l’heure configurées.

•

L’arrêt automatique permet de faire passer le tensiomètre en

mode économie d’énergie lorsqu’aucune touche n’est mani­pulée pendant un délai de 3 minutes.

•

L’appareil est conçu pour l’utilisation décrite dans ce mode

d’emploi. Le fabricant ne peut être tenu pour responsable
des dommages causés par une utilisation inappropriée ou
non conforme.

Remarques relatives à la conservation et à l’entretien

•

L’appareil de mesure de la tension artérielle est constitué

de pièces électroniques, de grande précision. L’appareil
doit être conservé dans un environnement approprié afin de
garantir la précision des valeurs et d’optimiser la durée de
vie du produit :
– Protégez l’appareil des chocs et conservez-le à l’abri de

l’humidité, de la poussière, des variations thermiques et

d’une exposition directe au soleil.
– Ne laissez pas tomber l’appareil.
– N’utilisez pas l’appareil à proximité de forts champs élec-

tromagnétique. Eloignez-le des radios ou des téléphones

mobiles.

30

– Utilisez uniquement les brassards de rechange fournis

ou d’origine. Dans le cas contraire, vous obtiendrez des
valeurs mesurées erronées.

•

N’appuyez pas sur les touches tant que vous n’avez pas mis

le brassard.

•

Au cas où vous ne vous servez pas de l’appareil pendant

une longue période, nous vous recommandons de retirer les
piles.

Remarques relatives aux piles

•

Si du liquide de la cellule de pile entre en contact avec la

peau ou les yeux, rincez la zone touchée avec de l’eau et
consultez un médecin.

•

Risque d’ingestion! Les enfants en bas âge pour-

raient avaler des piles et s’étouffer. Veuillez donc conserver
les piles hors de portée des enfants en bas âge!

•

Respectez les signes de polarité plus (+) et moins (-).

•

Si la pile a coulé, enfilez des gants de protection et nettoyez

le compartiment à piles avec un chiffon sec.

•

Protégez les piles d’une chaleur excessive.

•

Risque d’explosion! Ne jetez pas les piles dans le feu.

•

Les piles ne doivent être ni rechargées, ni court-circuitées.

•

En cas de non utilisation prolongée de l’appareil, sortez les

piles du compartiment à piles.

•

Utilisez uniquement des piles identiques ou équivalentes.

•

Remplacez toujours l’ensemble des piles simultanément.

•

N’utilisez pas d’accumulateur!

•

Ne démontez, n’ouvrez ou ne cassez pas les piles.

Remarques relatives à la réparation et à la mise au

rebut

•

Les piles ne sont pas des ordures ménagères. Veuillez jeter

les piles usagées dans les conteneurs prévus à cet effet.

•

N’ouvrez pas l’appareil. Le non-respect de cette consigne

annulera la garantie.

•

Vous ne devez en aucun cas réparer ou ajuster l’appareil

vous-même. Le cas contraire, aucun fonctionnement irrépro­chable n’est garanti.

•

Les réparations doivent être effectuées uniquement par le

service après-vente ou des revendeurs agréés. Cependant
avant de faire une réclamation, contrôlez d’abord les piles et
changez-les, le cas échéant.

•

Dans l’intérêt de la protection de l’environnement,

l’appareil ne doit pas être jeté avec les ordures
ménagères à la fin de sa durée de service.
L’élimination doit se faire par le biais des points de collecte
compétents dans votre pays. Veuillez éliminer l’appareil
conformément à la directive européenne – WEEE (Waste
Electrical and Electronic Equipment) relative aux appareils
électriques et électroniques usagés. Pour toute question,
adressez-vous aux collectivités locales responsables de
l’élimination et du recyclage de ces produits.

31

3. Description de l’appareil

1 2 3 4

SYS

9

8

1. Manchette

2. Tuyau de manchette

3. Connexion à la manchette

4. Prise pour l’adaptateur secteur

5. Écran

6. Touches mémoire M1/M2

7. Touche MARCHE/ARRÊT

8. Échelle pour classement des résultats de mesure

9. Prise pour la connexion à la manchette (côté gauche)

mmHg

DIA

mmHg

PUL

/min

Données affichées à l’écran:

1. Date / heure

2. Pression systolique

3. Pression diastolique

4. Valeur du pouls mesurée

5. Symbole Pouls

5

6. Dégonflage (flèche)

7. Numéro de l’emplacement de sauvegarde/valeur moyenne
de l’affichage de la mémoire ( ), matin ( ), soir ( )

8. Symbole changement des piles

6

9. Mémoire utilisateur

10. Classement des résultats de mesure

7

11. Symbole troubles du rythme cardiaque

11

1

10

2

9

8

3

4

567

32

4. Préparer la mesure

V AA (LR06)

Insérez les piles

•

Retirez le couvercle du compar-

timent à piles se trouvant sur la
face arrière de l’appareil.

•

Insérez quatre piles de type

1,5 V AA (type alcaline LR 06).
Veillez impérativement à insérer
les piles en respectant la pola­rité indiquée. N’utilisez pas de
batteries rechargeables.

•

Refermez soigneusement le couvercle du compartiment à

piles.

Si le symbole de changement des piles
continu, il n’est plus possible d’effectuer de mesure et vous
devez changer toutes les piles. Dès que les piles sont retirées
de l’appareil, l’heure doit être de nouveau réglée. Les valeurs
mesurées enregistrées sont conservées.

•

Les piles usagées et complètement déchargées doivent être

mises au rebut dans des conteneurs spéciaux ou aux points
de collecte réservés à cet usage ou bien déposées chez un
revendeur d’appareils électriques. L’élimination des piles est
une obligation légale qui vous incombe.

•

Ces pictogrammes se trouvent sur les piles à substances

nocives:
PB = pile contenant du plomb,
Cd = pile contenant du cadmium,
Hg = pile contenant du mercure.

4 x 1,5

apparaît en

Régler le format de l’heure, la date et l’heure

Dans ce menu, vous avez la possibilité de régler successive­ment les fonctions suivantes.

Format de l’heure➔Date

Heure

➔

Vous devez impérativement régler la date et l’heure. Ce n’est
qu’ainsi que vous pouvez correctement enregistrer et récupérer
ultérieurement vos mesures avec la date et l’heure.

Vous pouvez régler plus rapidement les valeurs en mainte-

nant enfoncées les touches de mémoire M1 ou M2.

•

Maintenez la touche MARCHE/ARRÊT
enfoncée pendant 5 secondes.

•

À l’aide des touches de mémoire M1/M2,

sélectionnez le format d’heure que vous
souhaitez et confirmez avec la touche
MARCHE/ARRÊT .

Format de l’heure

L’année clignote à l’écran

•

À l’aide des touches de mémoire M1/M2,

sélectionnez l’année souhaitée et confir­mez avec la touche MARCHE/ARRÊT .

Date

Le mois clignote à l’écran

•

À l’aide des touches de mémoire M1/M2,

sélectionnez le mois souhaité et confirmez
avec la touche MARCHE/ARRÊT .

33

Le jour clignote à l’écran

•

À l’aide des touches de mémoire M1/M2,

sélectionnez le jour souhaité et confirmez
avec la touche MARCHE/ARRÊT .

Date

Si le format de l’heure est réglé sur 12h, l’ordre d’affi-

chage du jour et du mois est inversé.

Les heures clignotent à l’écran

• À l’aide des touches de mémoire M1/M2,

sélectionnez l’heure souhaitée et confirmez
avec la touche MARCHE/ARRÊT .

Les minutes clignotent à l’écran

Heure

• À l’aide des touches de mémoire M1/M2,

sélectionnez le nombre de minutes souhai­tées et confirmez avec la touche MARCHE/
ARRÊT .

Fonctionnement avec l’adaptateur secteur

Vous pouvez aussi utiliser cet appareil en le branchant avec un
adaptateur secteur.
Pour cela, le compartiment à piles doit être vide. L’adaptateur
secteur est disponible en boutique spécialisée ou auprès du
service après vente sous la référence 071.60.

• Pour éviter d’endommager le tensiomètre, ne l’utilisez qu’avec

l’adaptateur secteur décrit ici.

• Branchez l’adaptateur secteur à la prise prévue à cet effet sur

le côté droit du tensiomètre. Ne raccordez pas l’adaptateur à
une autre tension que celle indiquée sur la plaque signalétique.

• Branchez ensuite la fiche de l’adaptateur secteur à la prise.

•

Après chaque utilisation du tensiomètre, débranchez d’abord

l’adaptateur secteur de la prise, puis déconnectez-le du
tensiomètre. Dès que vous débranchez l’adaptateur secteur,
le tensiomètre perd la date et l’heure. Les valeurs mesurées
enregistrées sont néanmoins conservées.

5. Mesure de la tension artérielle

Veuillez amener l’appareil à température ambiante avant la
mesure.
Vous pouvez effectuer la mesure sur le bras gauche ou droit.

5.1 Mise en place du brassard

Posez le brassard autour du bras
gauche nu. L’irrigation sanguine du
bras ne doit pas être entravée par des
vêtements trop serrés ou toute autre
chose.

Placez le brassard de telle sorte que
son bord inférieur se situe 2 à 3 cm
au-dessus du coude et au-dessus de
l’artère. Le cordon doit être orienté en
direction du milieu de la paume de la
main.
Refermez maintenant la manchette
autour du bras, sans trop serrer, à
l'aide de la fermeture auto-agrippante.
La manchette est bien positionnée
lorsque vous pouvez placer deux
doigts entre la manchette et le bras.

34

Introduisez le tuyau dans l'orifice de la
manchette prévu à cet effet.

Si vous effectuez la mesure sur le bras droit, le tuyau se

trouve à l’intérieur de votre coude. Assurez-vous que votre
bras n’est pas posé sur le tuyau.

La tension peut être différente entre le bras droit et le gauche,
les valeurs de tension mesurées peuvent donc également être
différentes. Effectuez toujours la mesure sur le même bras.
Si les valeurs entre les deux bras sont très différentes, vous
devez déterminer avec votre médecin quel bras utiliser pour la
mesure.

Attention: L’appareil ne doit être utilisé qu’avec la manchette
d’origine. La manchette est prévue pour un tour de bras de 22
à 36cm.
Une plus grande manchette pour les bras de 35 à 44cm est
disponible sous la référence 163.387 dans les magasins spé­cialisés ou à l’adresse du SAV.

5.2 Adoption d’une posture correcte

• Avant chaque mesure, reposez-vous pendant env. 5 minutes!
Cela peut sinon engendrer des écarts.

• Vous pouvez effectuer la mesure en position assise ou cou­chée. Quelque soit la position, veillez à ce que le brassard se
trouve à la hauteur du coeur. Pour ne pas fausser le résultat,
il est important de rester tranquille durant la mesure et de ne
pas parler.

• Installez-vous confortablement avant de prendre votre ten­sion. Faites en sorte que votre dos et vos bras soient bien
appuyés sur le dossier et les accoudoirs. Ne croisez pas les
jambes. Posez les pieds bien à plat sur le sol.

• Pour ne pas fausser le résultat de la mesure, il est important
de rester calme pendant la mesure et de ne pas parler.

Mesurer la tension artérielle

Positionnez la manchette tel que décrit plus haut et ins­tallez-vous dans la position de votre choix pour effectuer
la mesure.

•

Pour démarrer le tensiomètre, appuyez sur
la touche MARCHE/ARRÊT . Tous les
affichages s’allument brièvement.

Après 3 secondes, le tensiomètre débute la
mesure automatiquement.

La manchette se gonfle automatiquement.

Mesure

Vous pouvez interrompre la mesure à tout moment en
appuyant sur la touche START/STOP .

Relâchez lentement la pression d’air contenu dans la
manchette. En cas de tendance à l’hypertension connue,
gonflez de nouveau la manchette pour augmenter la
pression. Dès qu’un pouls est reconnaissable, le symbole
Pouls s’affiche.

35

• Les résultats de mesure de la pression

systolique, de la pression diastolique et du
pouls sont affichés.

• _

s’affiche lorsque la mesure n’a pas
pu être effectuée correctement. Lisez le
chapitre Message d’erreur/Résolution des
erreurs de ce mode d’emploi et recommen­cez la mesure.

• En appuyant sur la touche M1 ou M2, sélectionnez

maintenant la mémoire utilisateur de votre choix. Si
vous ne choisissez pas de mémoire utilisateur, le résul­tat de la mesure est attribué au dernier utilisateur enre­gistré. Le symbole M1 ou M2 correspondant s’affiche à

Mesure

l’écran.

• Éteignez le tensiomètre en appuyant sur la touche

MARCHE/ARRÊT . Ainsi, le résultat de la mesure est
enregistré dans la mémoire utilisateur choisie.

Si vous oubliez d’éteindre l’appareil, il s’éteindra auto-

matiquement après environ 3minutes. Dans ce cas, la
valeur est attribuée à l’utilisateur de la mémoire choisie
ou utilisée en dernier.

• Attendez au moins 5 minutes avant

d’effectuer une nouvelle mesure!

6. Evaluation des résultats

Arythmies cardiaques:

Pendant la mesure, cet appareil peut identifier une arythmie
cardiaque éventuelle. Le cas échéant, après la mesure, le sym­bole
Ce symbole peut indiquer une arythmie. L’arythmie est une
pathologie lors de laquelle, du fait de défauts dans le système

_

bioélectrique commandant les battements du cœur, le rythme
cardiaque est anormal. Les symptômes (battements du cœur
anarchiques ou précoces, pouls lent ou trop rapide) peuvent
entre autres être dus à des maladies cardiaques, à l’âge, à
une prédisposition corporelle, à une mauvaise hygiène de vie,
au stress ou au manque de sommeil. L’arythmie ne peut être
décelée que par une consultation médicale.
Si le symbole s’affiche à l’écran après la mesure, recom­mencez la mesure. Veillez à vous reposer pendant 5 minutes
et à ne pas parler ni bouger pendant la mesure. Si le symbole

auto-diagnostic ou toute auto-médication découlant des résul­tats mesurés pourra se révéler dangereux. Respectez impérati­vement les indications de votre médecin.

Classement des résultats de mesure:

Les résultats de mesure sont classés et évalués selon le tableau
suivant.

36

s’affiche.

apparaît souvent, veuillez consulter votre médecin. Tout

Plage des valeurs de tension artérielle Systole (in mmHg) Diastole (in mmHg) Mesure

Niveau 3 : forte hypertonie
Niveau 2 : hypertonie moyenne
Niveau 1 : légère hypertonie
Elevée à normale
Normal
Optimal

Quelle: WHO, 1999

Ces valeurs ne doivent être utilisées qu’à titre indicatif car la
pression sanguine varie selon les personnes, les âges, etc.
Il est important de consulter votre médecin de manière régu­lière pour obtenir des conseils. Votre médecin vous donnera
vos valeurs personnelles pour une pression sanguine normale
et la valeur à laquelle la pression sanguine est considérée
comme dangereuse.
Le classement qui s’affiche ainsi que l’échelle de l’appareil
permettent d’établir la plage dans laquelle se trouve la tension
mesurée. Si les valeurs de systole et de diastole se trouvent
dans deux plages différentes (par ex. systole en plage «nor­male haute» et diastole en plage «normale»), la graduation
graphique indique toujours la plage la plus haute sur l’appareil, à
savoir «normale haute» dans le présent exemple.

≥ 180 ≥ 110
160 – 179 100 – 109
140 – 159 90 – 99
130 – 139 85 – 89
120 – 129 80 – 84
< 120 < 80

7. Récupérer et supprimer les valeurs de
mesure

Le résultat de chaque mesure réussie est enregistré avec
la date et l’heure. Au-delà de 60 valeurs enregistrées, les
plus anciennes sont supprimées.

•

Vous devez d’abord démarrer le tensiomètre pour

accéder au mode de récupération de la mémoire. Pour
cela, appuyez sur la touche MARCHE/ARRÊT .

•

Après l’affichage en plein écran, sélectionnez la mé-

moire utilisateur voulue dans un délai de 3 secondes
avec la touche mémoire M1 ou M2 ( ).

– Si vous souhaitez visualiser les données de mesure

de la mémoire utilisateur

Mémoire utilisateur

mémoire M1.

– Si vous souhaitez visualiser les données

de mesure de la mémoire utilisateur
appuyez sur la touche mémoire M2.

Votre dernière mesure s’affiche à l’écran.

37

Consultez un médecin
Consultez un médecin
Surveillance médicale régulière
Surveillance médicale régulière
Contrôle individuel
Contrôle individuel

, appuyez sur la touche

,

•

Appuyez sur la touche mémoire correspondante (M1

ou M2).

Si vous avez choisi la mémoire utilisateur , appuyez

sur la touche mémoire M1.
Si vous avez choisi la mémoire utilisateur , vous
devez utiliser la touche mémoire M2.

A

clignote à l’écran.
La valeur moyenne de toutes les valeurs
mesurées enregistrées pour cet utilisateur
s’affiche alors.

•

Appuyez sur la touche mémoire correspondante (M1

ou M2).

AM

clignote à l’écran.

La valeur moyenne des mesures matinales

Valeurs moyennes

des 7 derniers jours sont affichées (matin:
5h00 – 9h00).

•

Appuyez sur la touche mémoire correspondante (M1

ou M2).

PM

clignote à l’écran.
La valeur moyenne des mesures du soir des
7 derniers jours est affichée (soir: 18h00 –
20h00).

•

Si vous appuyez de nouveau sur la touche

mémoire (M1 ou M2), la dernière mesure
s’affiche à l’écran (ici par exemple la
mesure 03).

• Si vous appuyez de nouveau sur la touche mémoire (M1

ou M2), vous pouvez voir vos mesures individuelles.

•

Pour éteindre l’appareil, appuyez sur la touche

MARCHE/ARRÊT .

Vous pouvez quitter le menu à tout moment en

Valeurs mesurées individuelles

appuyant sur la touche MARCHE/ARRÊT .

•

Pour effacer tous les enregistrements d’une mémoire

utilisateur donnée, sélectionnez d’abord une mémoire
utilisateur.

•

Démarrez la consultation des mesures individuelles.

•

Maintenez les deux touches mémoire M1 & M2 enfon-

cées pendant 5 secondes.

Toutes les valeurs de la mémoire utilisateur
actuelle sont supprimées.

Effacer des valeurs mesurées

8. Nettoyage et rangement de l’appareil

•

Nettoyez l’appareil et le brassard en douceur à l’aide d’un

chiffon légèrement humide.

•

La fréquence de nettoyage dépend du degré de salissure de

l’appareil. Nettoyez le tensiomètre et la manchette dès que
l’appareil devient sale.

38

•

N’utiliser ni produits nettoyants, ni solvants.

•

Ne tenir en aucun cas l’appareil sous l’eau, car du liquide

rentrerait dans l’appareil et l’endommagerait.

9. Suppression des erreurs

En présence d’erreurs, le message d’erreur _ s’affiche à
l’écran. Des messages d’erreur peuvent s’afficher lorsque

•

la pression systolique ou diastolique n‘a pas pu être mesurée
( ou apparaît à l’écran);

•

la pression systolique ou diastolique se trouve hors de la
plage de mesure ( ou Lo apparaît à l‘écran);

•

la manchette est trop serrée ou trop lâche ( ou
apparaît à l’écran);

•

la pression de gonflage est supérieure à 300mmHg (
apparaît à l’écran);

•

le gonflage dure plus de 160secondes ( apparaît à
l’écran);

•

il existe une erreur sur le système ou l‘appareil ( , ,

ou apparaît à l’écran);

•

les piles sont presque vides ,

•

les données n’ont pas pu être envoyées à l’ordinateur (
apparaît à l’écran).

Dans ce cas, réitérez la mesure. Veillez à insérer convenable­ment le tuyau de la manchette et à ne pas bouger ni parler. Le
cas échéant, remettez les piles ou remplacez-les.

10. Fiche technique

N° du modèle BM 45
Type M1502
Mode de mesure Mesure de la tension artérielle au bras,

Plage de mesure Pression du brassard 0 – 300mmHg,

Précision de
l’indicateur

Incertitude de
mesure

Mémoire 2 x 60 emplacements d’enregistrement
Dimensions L 165mmx l 107mmx H 50mm
Poids Environ 284g (sans piles)
Taille du brassard de 22 à 36cm
Conditions de

fonctionnement
admissibles

Conditions de
conservation
et de transport
admissibles

39

oscillométrique et non invasive

systolique 60 – 260mmHg,
diastolique 40 –199mmHg,
Pouls 30 –180 battements/mn

systolique ± 3mmHg,
diastolique ± 3mmHg,
Pouls ± 5% de la valeur affichée

écart type max. admissible selon des
essais cliniques: systolique 8mmHg /
diastolique 8mmHg

de +10 °C à + 40 °C, humidité relative de
≤ 90 % (sans condensation)

de - 20 °C à + 55 °C, humidité rela­tive de ≤ 90 %, pression ambiante de
800 – 1050hPa

Alimentation
électrique

Durée de vie des
piles

Accessoires Mode d’emploi, 4 xpiles AA 1,5 V, Pochette

Classement Alimentation interne, IPX0, pas d’AP ni

Des modifications pourront être apportées aux caractéristiques
techniques sans avis préalable à des fins d’actualisation.

• Cet appareil est conforme à la norme européenne

EN60601-1-2 et répond aux exigences de sécurité spéciales
relatives à la compatibilité électromagnétique. Veuillez noter
que les dispositifs de communication HF portables et mobiles
sont susceptibles d’influer sur cet appareil. Pour plus de
détails, veuillez contacter le service après-vente à l’adresse
mentionnée ou vous reporter à la fin du mode d’emploi.

•

Cet appareil est conforme à la directive européenne 93/42/

EEC sur les produits médicaux, à la loi sur les produits
médicaux ainsi qu’aux normes européennes EN1060-1
(tensiomètres non invasifs, partie1: exigences générales),
EN1060-3 (tensiomètres non invasifs, partie 3: exigences
complémentaires sur les tensiomètres électromécaniques)
et EC80601-2-30 (appareils électromédicaux, partie 2 – 30:
exigences particulières pour la sécurité et les performances
essentielles des tensiomètres non invasifs automatiques).

4 x 1,5 V

Environ 250mesures, selon le niveau de
tension artérielle ainsi que la pression de
gonflage

de rangement

d’APG, utilisation continue, appareil de
type BF (manchette), CLASS II (lors de l’uti­lisation de l’adaptateur secteur)

piles AA

• La précision de ce tensiomètre a été correctement testée

et sa durabilité a été conçue en vue d’une utilisation à long
terme. Dans le cadre d’une utilisation médicale de l’appareil,
des contrôles techniques de mesure doivent être menés avec
les moyens appropriés. Pour obtenir des données précises
sur la vérification de la précision de l’appareil, vous pouvez
faire une demande par courrier au service après-vente.

11. Adaptateur

N° du modèle FW 7575M/EU/6/06
Entrée 100 – 240 V, 50 – 60 Hz
Sortie 6 V DC, 600 mA, uniquement en associa-

Fabricant Friwo Gerätebau GmbH
Protection L’appareil dispose d’une isolation double et

Boîtier et cou­vercles de pro­tection

40

tion avec les lecteurs de tension artérielle
Beurer.

d’un protecteur thermique primaire mettant
l’appareil hors tension en cas de défaut.
Assurez-vous que les piles ont bien été reti­rées du boîtier avant d’utiliser l’adaptateur.

Polarité du connecteur CC
Isolé / classe d’isolation 2
Le boîtier de l’adaptateur permet d’évi-

tertout contact des pièces qui sont ou
peuvent être sous tension (doigt, aiguille,
crochet d’essai).L’utilisateur ne doit pas
toucher le patient en même temps que la
fiche de sortie de l’adaptateur CA.

Sous réserve d’erreurs et de modifications

ESPAÑOL

Índice

1. Conocer el aparato ........................................................41

2. Indicaciones importantes ..............................................42

3. Descripción del aparato ................................................45

4. Preparar la medición......................................................46

5. Medir la presión sanguínea ...........................................47

6. Evaluar los resultados ...................................................49

7. Consultar y borrar los valores medidos .......................50

8. Limpiar y guardar el aparato ........................................52

9. Aviso de fallas/Eliminación de fallas ............................52

10. Especificaciones técnicas ...........................................52

11. Adaptador ....................................................................54

Estimados clientes:

Es un placer para nosotros que usted haya decidido adquirir
un producto de nuestra colección. Nuestro nombre es sinóni­mo de productos de alta y calidad estrictamente controlada
en los campos de energía térmica, peso, presión sanguínea,
temperatura del cuerpo, pulso, terapias suaves, masaje y aire.
Sírvase leer las presentes instrucciones para el uso detenida­mente; guarde el manual para usarlo ulteriormente; póngalo a
disposición de otros usuarios y observe las instrucciones.

Les saluda cordialmente
Su equipo Beurer

1. Conocer el aparato

Compruebe que el embalaje del tensiómetro Beurer BM 45
esté intacto y que su contenido esté completo. Antes de
utilizar el aparato deberá asegurarse de que ni este ni los ac­cesorios presentan daños visibles y de que se retira el material

de embalaje correspondiente. En caso de duda no lo use y
póngase en contacto con su distribuidor o con la dirección del
servicio de atención al cliente indicada.
El esfigmomanómetro se utiliza para la medición y control no
invasivos de la presión arterial de adultos.
Este aparato permite medir rápida y fácilmente la presión san­guínea, siendo posible almacenar los valores de medición y vi­sualizar luego la curva de valores de medición y el valor medio.
El aparato advierte al usuario, si detecta trastornos del ritmo
cardíaco.
Los valores medidos se clasifican y evalúan de forma gráfica.
Guarde Vd. las presentes instrucciones de uso para utilizarlas
ulteriormente y póngalas también a disposición de otros usu­arios.

41

2. Indicaciones importantes

Storage

RH ≤90%

Operating

RH ≤90%

SN

Explicación de los símbolos

En las presentes instrucciones de uso, en el embalaje y en la
placa de características del aparato y de los accesorios se
utilizan los siguientes símbolos:

¡Atención!

Indicación
Indicación de información importante

Tenga en cuenta las instrucciones de uso

Pieza de aplicación tipo BF

Corriente continua
Deseche el aparato según la Directiva euro-

pea sobre residuos de aparatos eléctricos y
electrónicos (RAEE).

Fabricante

Temperatura de transporte y almacena­miento admisible. Humedad relativa de
almacenamiento y transporte admisible.

-20°C

55°C

40°C

10°C

Temperatura y humedad relativa de
funcionamiento admisibles

Proteger de la humedad

Número de serie

El marcado CE certifica que este aparato
cumple con los requisitos establecidos en

0483

la directriz 93/42/

EEC

sobre productos

sanitarios.

Indicaciones para la aplicación

•

Para garantizar que los valores sean comparables, tómese la

tensión siempre a la misma hora del día.

•

Repose unos 5 minutos antes de cada medición.

•

Si desea realizar más de una medición en una misma perso-

na, espere entre medición y medición 5 minutos.

• No coma, ni beba, ni fume, ni realice esfuerzos físicos durante

un mínimo de 30 minutos antes de realizar la medición.

•

Repita la medición en caso de desconfiar de la validez de los

valores medidos.

•

Las mediciones realizadas por usted solo tienen carácter

informativo, en ningún caso pueden reemplazar un examen
médico. Hable de los valores que obtenga con su médico.
Bajo ningún concepto debe tomar usted mismo decisiones
médicas (p.ej. sobre medicamentos y su dosificación).

•

No utilice el tensiómetro en recién nacidos o pacientes

con preeclampsia. Si va a utilizar el tensiómetro durante el

42

embarazo, es recomendable que consulte previamente a su
médico.

•

Las enfermedades cadiovasculares.pueden producir errores

de medición o afectar a la precisión de la medición. Esto
también es aplicable en caso de tener la presión sanguínea
muy baja, padecer diabetes, problemas circulatorios, altera­ciones del ritmo cardiaco, así como escalofríos o temblores.

•

El tensiómetro no debe utilizarse conjuntamente con un

equipo quirúrgico de alta frecuencia.

•

Solo las personas que tengan el diámetro de brazo indicado

para el aparato pueden usarlo.

•

Tenga en cuenta que durante el inflado puede sufrir cierta

limitación funcional en la extremidad en cuestión.

•

La medición de la presión sanguínea no debe interrumpir la

circulación sanguínea más tiempo del necesario. En caso de
que el aparato no funcione correctamente, retire el brazalete
del brazo.

•

Evite apretar, estrangular o doblar el tubo flexible del braza-

lete mediante medios mecánicos.

•

Evite exponerse a la presión continuada del brazalete y no

realice mediciones frecuentes. La disminución del flujo san­guíneo que se produce puede causar lesiones.

•

Cerciórese de que no ha colocado el brazalete en un brazo

cuyas arterias o venas están sometidas a algún tipo de
tratamiento médico, p.ej. acceso por vía endovascular, ad­ministración de tratamiento por vía endovascular o un shunt
arteriovenoso (A-V-).

•

No coloque el brazalete a personas a las que se les haya

practicado una mastectomía.

•

No coloque el brazalete sobre heridas, ya que pueden pro-

ducirse más lesiones.

• El tensiómetro puede funcionar con pilas o con una fuente de

alimentación. Tenga en cuenta que la transmisión de datos
y su almacenamiento en memoria solo tienen lugar cuando
el tensiómetro recibe alimentación. En cuanto las pilas están
agotadas o se desconecta el bloque de alimentación de la red
eléctrica, el tensiómetro pierde la fecha y la hora.

•

La desconexión automática apaga el tensiómetro para con-

servar las pilas si no se pulsa ninguna tecla en 3 minutos.

•

Este aparato solo está diseñado para el fin descrito en estas

instrucciones de uso. Por lo tanto, el fabricante declinará
toda responsabilidad por los daños y perjuicios debidos a un
uso inadecuado o incorrecto.

Indicaciones para el almacenamiento y limpieza

•

El tonómetro consta de componentes de precisión y compo-

nentes electrónicos. La exactitud de los valores de medición
y la vida útil del aparato dependen de su cuidadoso manejo:
– Proteja el aparato contra la humedad, suciedad, fuertes

fluctuaciones de temperatura y radiación solar directa.

– No deje caer el aparato.

– No utilice el aparato en la cercanía de fuertes campos mag-

néticos, manténgalo alejado de equipos de radiotransmisión
o teléfonos móviles celulares.

– Utilice exclusivamente los brazaletes de repuesto originales

adjuntos. De lo contrario los valores medidos serán erróneos.

• No presionar los botones mientras el brazalete no esté colo-

cado.

•

Si usted no necesita usar el aparato durante un período ma-

yor de tiempo, recomendamos sacar las pilas.

43

Indicaciones para la manipulación de pilas

•

En caso de que el líquido de las pilas entre en contacto con

la piel o los ojos, lave la zona afectada con agua y busque
asistencia médica.

¡Peligro de asfixia! Los niños pequeños podrían tragar-

•
se las pilas y asfixiarse. Guarde las pilas fuera del alcance
de los niños.

•

Fíjese en los símbolos más (+) y menos (-) que indican la

polaridad.

•

Si se derrama el líquido de una pila, póngase guantes pro-

tectores y limpie el compartimento de las pilas con un paño
seco.

•

Proteja las pilas de un calor excesivo.

•

¡Peligro de explosión! No arroje las pilas al fuego.

•

Las pilas no se pueden cargar ni cortocircuitar.

•

Si no va a utilizar el aparato durante un periodo de tiempo

prolongado, retire las pilas del compartimento.

•

Utilice únicamente el mismo tipo de pila o un tipo equivalen-

te.

•

Cambie siempre todas las pilas a la vez.

•

¡No utilice baterías!

•

No despiece, abra ni triture las pilas.

Indicaciones sobre la reparación y eliminación de

desechos

•

Las pilas no deben ser desechadas en la basura doméstica.

Sírvase desechar las pilas agotadas en los lugares de reco­gida previstos para este efecto.

• No abrir el aparato. Si se abre el aparato, caducará la garantía.

•

El usuario no debe reparar ni ajustar por sí mismo el aparato.

De lo contrario no se podrá garantizar el correcto funciona­miento del aparato.

•

Las reparaciones deben ser llevadas a cabo exclusivamente

por el servicio postventa o bien por sus agentes autorizados.
Antes de gestionar cualquier reclamación, controle en primer
lugar las pilas y cámbielas en caso dado.

•

Para proteger el medio ambiente no se debe

desechar el aparato al final de su vida útil junto con la
basura doméstica. Se puede desechar en los puntos
de recogida adecuados disponibles en su zona. Deseche el
aparato según la Directiva europea sobre residuos de
aparatos eléctricos y electrónicos (RAEE). Para más
información, póngase en contacto con la autoridad
municipal competente en materia de eliminación de
residuos.

44

3. Descripción del aparato

1 2 3 4

SYS

9

8

1. Brazalete

2. Tubo flexible del brazalete

3. Conector del brazalete

4. Conexión para la fuente de alimentación

5. Pantalla

6. Teclas de memorización M1/M2

7. Tecla de INICIO/PARADA

8. Escala para la clasificación de los resultados de medición

9. Conexión para el conector del brazalete (lado izquierdo)

mmHg

DIA

mmHg

PUL

/min

Indicaciones en la pantalla:

1. Fecha / hora

2. Presión sistólica

3. Presión diastólica

4. Pulso medido

5. Símbolo de pulso

5

6. Desinflado (flecha)

7. Número del puesto de almacenamiento/indicador de va­lores promedio guardados ( ), por la mañana ( ), por la
tarde ( )

6

8. Símbolo de cambio de pilas

9. Registros de usuario

7

10. Clasificación de los resultados de medición

11. Símbolo de alteraciones del ritmo cardiaco

11

1

10

2

9

8

3

4

567

45

4. Preparar la medición

V AA (LR06)

Colocar las pilas

•

Retire la tapa del comparti-

mento de las pilas situado en la
parte posterior del aparato.

•

Coloque cuatro pilas de tipo

1,5 V AA (alcalinas tipo LR 06).
Compruebe que las pilas se
hayan colocado según la po­laridad correcta indicada. No
utilice pilas recargables.

•

Vuelva a cerrar la tapa del compartimento para pilas con

cuidado.

Cuando el símbolo de cambio de pilas
nuamente, no se pueden seguir realizando mediciones y se de­ben cambiar todas las pilas. En cuanto se retiran las pilas del
aparato, se debe volver a ajustar la fecha y la hora. Los valores
de medición almacenados no se pierden.

•Las pilas usadas, completamente descargadas, deben
eliminarse a través de contenedores de recogida señalados
de forma especial, los puntos de recogida de residuos
especiales o a través de los distribuidores de equipos
electrónicos. Los usuarios están obligados por ley a eliminar
las pilas correctamente.

• Estossímbolosseencuentranenpilasque

contienen sustancias tóxicas:

Pb: la pila contiene plomo.
Cd: la pila contiene cadmio.
Hg: la pila contiene mercurio.

4 x 1,5

se muestra conti-

Ajustar formato de hora, fecha y hora

Desde este menú podrá ajustar las funciones que se menci­onan a continuación.

Formato de hora

Fecha

➔

Hora

➔

En primer lugar, debe ajustar la fecha y la hora del aparato, ya
que solo así se podrán almacenar los datos de sus mediciones
con la fecha y hora correctas para su posterior consulta.

Si mantiene pulsada la tecla de memorización M1 o M2,

podrá ajustar los valores con mayor rapidez.

•

Mantenga pulsada la tecla de inicio/parada

durante 5 segundos.

•

Seleccione con las teclas de memorizaci-

ón M1/M2 el formato de hora deseado y
confirme con la tecla de inicio/parada .

Formato de hora

El indicador del año parpadea en la pan­talla.

•

Seleccione con las teclas de memoriza-

ción M1/M2 el año deseado y confirme
con la tecla de inicio/parada .

Fecha

El indicador del mes parpadea en la pantalla.

•

Seleccione con las teclas de memorizaci-

ón M1/M2 el mes deseado y confirme con
la tecla de inicio/parada .

46

El indicador del día parpadea en la pantalla.

•

Seleccione con las teclas de memorizaci-

ón M1/M2 el día deseado y confirme con
la tecla de inicio/parada

Fecha

Si está ajustado el formato de 12 horas, se invierte el

orden de la indicación del día y del mes.

El indicador de la hora parpadea en la
pantalla.

• Seleccione con las teclas de memorización

M1/M2 la hora deseada y confirme con la
tecla de inicio/parada .

Hora

El indicador de minutos parpadea en la
pantalla.

• Seleccione con las teclas de memorización

M1/M2 los minutos deseados y confirme
con la tecla de inicio/parada .

Funcionamiento con la fuente de alimentación

También puede utilizar este aparato con una fuente de alimen­tación.
Para ello no deberá haber pilas en el compartimento para pilas.
La fuente de alimentación se puede adquirir en comercios es­pecializados o solicitarse al servicio de asistencia técnica con
el número de pedido 071.60.

•

El tensiómetro se debe utilizar exclusivamente con la fuente

de alimentación aquí descrita para evitar posibles daños en
el mismo.

•

Conecte la fuente de alimentación en la conexión prevista

para tal efecto en el lado derecho del tensiómetro. La fuente

.

de alimentación se puede conectar únicamente a la tensión
de red indicada en la placa indicadora de tipo.

•

A continuación, conecte el enchufe de la fuente de alimenta-

ción a la toma de corriente.

•

Tras el uso del tensiómetro, desconecte primero la fuente

de alimentación de la toma de corriente y a continuación del
tensiómetro. En cuanto desconecte la fuente de alimenta­ción, el tensiómetro perderá la fecha y la hora. Sin embargo,
los valores de medición almacenados se conservan.

5. Medir la presión sanguínea

Espere a que el aparato esté a temperatura ambiente para
realizar la medición.
Puede realizar la medición en el brazo derecho o en el izquierdo.

5.1 Colocar el brazalete

Coloque el brazalete en el brazo
izquierdo desnudo. El manguito se
debe colocar de tal manera, que el
margen inferior quede a unos 2 ó
3 centímetros más arriba de la flexura
del codo y de la arteria.
El tubo de goma debe quedar
posicionado en el centro de la flexura
del codo, es decir, orientado hacia el
centro de la palma de la mano.

47

Ajuste el brazalete alrededor del brazo
sin que quede demasiado tirante y
cierre el cierre autoadherente. El
brazalete está suficientemente
ajustado si caben dos dedos entre él y
el brazo.
Introduzca el tubo flexible en la toma
correspondiente del brazalete.

Si efectúa la medición en el brazo derecho, el tubo flexible

se encuentra en la parte interior del codo. Evite colocar el
brazo encima del tubo flexible.

La presión sanguínea puede ser diferente en el brazo derecho
e izquierdo, por lo que los valores de presión medidos pueden
resultar también distintos. Realice la medición siempre en el
mismo brazo.
Si hay una gran diferencia entre los valores de ambos brazos
es conveniente consultar al médico en qué brazo debe reali­zarse la medición.

Atención: el aparato solo se debe utilizar con el brazalete
original. El brazalete está diseñado para un diámetro de brazo
de entre 22 y 36 cm.
En los comercios especializados o en el servicio de asistencia
técnica se encuentra disponible un brazalete mayor para contor­nos de brazo de 35 a 44 cm, con el número de pedido 163.387.

5.2 Colocar el cuerpo en la posición correcta

• Repose unos 5 minutos antes de iniciar la medición. De lo

contrario, pueden producirse desviaciones.

• Usted puede llevar a cabo la medición sentado o tendido. En

todo caso es necesario observar que el brazalete se encuentre
a la altura del corazón. Para evitar resultados erróneos, man­tenga el brazo quieto durante la medición y procure no hablar.

• Siéntese para tomar la tensión sanguínea de manera cómoda.

Apoye la espalda y los brazos. No cruce las piernas. Apoye
los pies bien sobre el suelo.

• Para evitar obtener resultados de medición erróneos, es impor-

tante mantenerse tranquilo y no hablar durante la medición.

Medición de la presión sanguínea

Póngase el brazalete como se ha descrito anteriormente
y colóquese en la postura en la que desea realizar la
medición.

•

Para poner en funcionamiento el tensióme­tro, pulse la tecla de inicio/parada . To­dos los indicadores del display se iluminan

Medición

brevemente.

Después de 3 segundos, el tensiómetro ini­cia automáticamente la medición.

48

El brazalete se infla automáticamente.

El proceso de medición puede interrumpirse en cual­quier momento pulsando la tecla de INICIO/PARADA

.

La presión de aire del brazalete disminuye lentamente.
Cuando se detecta una tendencia a la tensión alta, se
vuelve a bombear aire y aumenta de nuevo la presión del
brazalete. En cuanto se detecta el pulso, se muestra el
símbolo de pulso .

• Aparecerán los resultados de las medi-

ciones de la presión sistólica, la presión
diastólica y el pulso.

Medición

• _

aparece cuando la medición no se ha
podido realizar correctamente. Consulte
el apartado Aviso de errores/Solución de
problemas de estas instrucciones de uso y
repita la medición.

• Seleccione el registro de usuario deseado pulsando la

tecla de memorización M1 o M2. Si no realiza ninguna
selección de registro de usuario durante la memoriza­ción, el resultado de la medición se asignará al último
registro de usuario utilizado. En la pantalla aparece el
símbolo correspondiente M1 o M2.

• Encienda el tensiómetro con la tecla de inicio/parada

. De esa forma se memorizará el resultado de la
medición en el registro de usuario seleccionado.
Si olvida desconectar el aparato, este se desconecta
de forma automática después de aproximadamente
3 minutos. También en este caso se memoriza el valor
en el registro de usuario seleccionado o en el último
registro utilizado.

Medición

• ¡Espere al menos 5 minutos para hacer

una nueva medición!

6. Evaluar los resultados

Trastornos del ritmo cardíaco:

Este aparato puede detectar durante la medición eventuales

_

trastornos del ritmo cardíaco y en caso dado, advierte al usuario
después de la medición visualizando el símbolo .
Esto puede ser un indicador de una arritmia. La arritmia es una
enfermedad que se caracteriza por un ritmo cardíaco anormal,
debido a trastornos en el sistema bioeléctrico que controla el co­razón. Los síntomas (latidos suprimidos o prematuros del corazón,
pulso lento o demasiado rápido) pueden deberse, entre otros, a
cardiopatías, edad, predisposición corporal, consumo excesivo
de estimulantes, estrés o sueño insuficiente. La arritmia puede ser
diagnosticada únicamente mediante un examen médico.
Repita la medición, si en la pantalla aparece el símbolo
después de la medición. Sírvase observar que Vd. debe des­cansar previamente 5 minutos y que no debe hablar ni mover­se durante la medición. Si aparece frecuentemente el símbolo

49

, sírvase consultar a su médico. Los diagnósticos y tra­tamientos propios a base de los resultados de las mediciones
pueden ser peligrosos. Es absolutamente necesario seguir las
instrucciones del médico.

Zona de valores de la presión sanguínea Sístole (en mmHg) Diástole (en mmHg) Medida

Categoría 3: hipertensión fuerte ≥ 180 ≥ 110 consultar al médico
Categoría 2: hipertensión mediana 160 – 179 100 – 109 consultar al médico
Categoría 1: hipertensión leve 140 – 159 90 – 99 control médico periódico
Alta normal 130 – 139 85 – 89 control médico periódico
Normal 120 – 129 80 – 84 control propio
Optima < 120 < 80 control propio

Fuente: WHO, 1999

Estos valores estándar sirven únicamente como referencia,
dado que la presión sanguínea individual varía según la perso­na y el grupo de edad, entre otras cosas.
Es importante que consulte periódicamente a su médico, quien
le informará de sus valores personales de presión sanguínea
normal, así como del valor a partir del cual puede considerarse
peligroso un incremento de la presión sanguínea.
La gradación de la pantalla y la escala en el aparato indican en
qué rango se encuentra la presión sanguínea medida. Si los
valores de sístole y de diástole se encuentran en dos rangos
diferentes (p. ej. la sístole en el rango de tensión „Normal alta“
y la diástole en el rango „Normal“), el gráfico de la clasificación
del aparato indica siempre el rango más alto. En este ejemplo,
se muestra „Normal alta“.

Clasificación de los resultados de medición:

Los resultados de la medición pueden clasificarse y valorarse
según la tabla siguiente.

7. Consultar y borrar los valores medidos

Los resultados de todas las mediciones correctamente
realizadas se guardan en la memoria junto con la fecha y
la hora. Cuando hay más de 60 valores de medición, los
datos de medición más antiguos se pierden.

•

Para acceder al modo de consulta de la memoria

deberá iniciar primero el tensiómetro. Pulse para ello la
tecla de inicio/parada .

•

Después de mostrarse la pantalla completa, seleccione

Registros de usuario

en un lapso de 3 segundos con la tecla de memorizaci­ón M1 o M2 el registro de usuario deseado ( ).

50

– Si desea consultar los datos medidos del registro de

usuario , pulse la tecla de memorización M1.

– Si desea consultar los datos medidos del

registro de usuario

, pulse la tecla de

memorización M2.

En la pantalla se visualiza su última medición.

Registros de usuario

•

Pulse la tecla de memorización correspondiente (M1 o

M2).

Si ha seleccionado el registro de usuario , deberá

pulsar la tecla de memorización M1.
Si ha seleccionado el registro de usuario , deberá
utilizar la tecla de memorización M2.

A

En la pantalla parpadea

.
Se muestra el valor promedio de todas las
mediciones guardadas de este registro de
usuario.

Valores medios

•

Pulse la tecla de memorización correspondiente (M1 o

M2).

AM

En la pantalla parpadea

.
Se muestra la media de los 7 últimos días en
las mediciones matinales (por la mañana: de
las 5.00 a las 9.00 horas).

•

Pulse la tecla de memorización correspondiente (M1 o

M2).

En la pantalla parpadea

PM

Se muestra la media de los 7 últimos días en
las mediciones vespertinas (por la tarde: de
las 18.00 a las 20.00 horas).

Valores medios

•

Si vuelve a pulsar la tecla de memorización

correspondiente (M1 o M2) se mostrará en
la pantalla la última medición individual (en
el ejemplo, la medición 03).

•

Si vuelve a pulsar la tecla de memorización correspon-

diente (M1 o M2) podrá consultar sus respectivos
valores individuales medidos.

•

Para desconectar el aparato de nuevo, pulse la tecla

de inicio/parada .

Puede salir del menú en cualquier momento pulsan-

Valores de medición individuales

do la tecla de inicio/parada .

51

.

•

Para borrar la memoria del registro de usuario corre-

spondiente, deberá seleccionar primero un registro de
usuario.

•

Inicie la consulta de los valores de medición individua-

les.

•

Mantenga pulsadas las dos teclas de memorización

M1 & M2 durante 5 segundos.

Se borran todos los valores del registro de
usuario actual.

Eliminar valores de medición

8. Limpiar y guardar el aparato

•

Limpie el aparato y el brazalete con cuidado utilizando única-

mente un paño ligeramente humedecido.

•

La frecuencia de la limpieza dependerá del grado de su-

ciedad del aparato. Limpie el tensiómetro y el brazalete en
cuanto haya suciedad en el aparato.

•

No utilice para ello detergentes ni solventes.

•

En ningún caso debe sumergir el aparato ni mantenerlo bajo

agua corriente, porque el líquido puede penetrar dentro de él
y dañarlo.

9. Aviso de fallas/Eliminación de fallas

Cuando se produce una falla, la pantalla visualiza el aviso de
falla _.
Los avisos de error pueden aparecer en los siguientes casos:

•

no se pudo medir la presión sistólica o diastólica (en la pan­talla aparece o ),

•

la presión sistólica o diastólica queda fuera del rango de
medición (en la pantalla aparece o Lo),

•

el brazalete se ha colocado demasiado tenso o demasiado
flojo (en la pantalla aparece

•

la presión de inflado es superior a 300 mmHg (en la pantalla
aparece ),

•

el inflado dura más de 160 segundos (en la pantalla aparece

),

•

se produce un error en el sistema o en el aparato (en la pan­talla aparece , , o ),

•

las pilas están prácticamente agotadas ,

•

no se han podido transmitir los datos al PC (en la pantalla se
visualiza ).

En estos casos, repita la medición. Preste atención a que el
tubo flexible del brazalete esté conectado correctamente y no
se mueva ni hable. En caso necesario, vuelva a colocar las
pilas o sustitúyalas.

o ),

10. Especificaciones técnicas

N.º de modelo BM 45
Tipo M1502
Método de me-

dición
Rango de

medición

Precisión de la
indicación

52

Oscilométrico, medición no invasiva de la
presión sanguínea en el brazo

Presión ejercida por el brazalete
0 – 300 mmHg, sistólica 60 – 260 mmHg,
diastólica 40 –199 mmHg,
pulso 30 –180 latidos/minuto

sistólica ± 3mmHg, diastólica ± 3mmHg,
pulso ± 5 % del valor indicado

Inexactitud de la
medición

La desviación estándar máxima según ensa­yo clínico es de: sistólica 8mmHg /

diastólica 8mmHg
Memoria 2 x 60 memorias
Medidas L 165 mm x A 107 mm x H 50 mm
Peso Aprox. 284 g (sin pilas)
Diámetro de

de 22 hasta 36 cm
brazalete

Condiciones de
funcionamiento

desde +10 °C hasta + 40 °C, ≤ 90 % hume-

dad relativa (sin condensación)
admisibles

Condiciones de
almacenamien-

desde - 20 °C hasta + 55 °C, ≤ 90 % humedad

relativa, presión ambiente 800 – 1050 hPa
to y transporte
admisibles

Alimentación
Vida útil de las

pilas

4 pilas x 1,5 V

Para unas 250 mediciones, según el nivel de

la presión sanguínea y la presión de inflado

tipo AA

Accesorios Manual de instrucciones,

4 pilas x 1,5 V tipo AA, Bolsa
Clasificación Alimentación interna, IPX0, sin AP/APG, fun-

cionamiento continuo, pieza de aplicación

tipo BF (brazalete), CLASE II (si se utiliza el

bloque de alimentación)

Reservado el derecho a realizar modificaciones de los datos
técnicos sin previo aviso por razones de actualización.

•

Este aparato cumple con la norma europea EN60601-1-2 y

está sujeto a las medidas especiales de precaución relativas
a la compatibilidad electromagnética. Tenga en cuenta que
los dispositivos de comunicación de alta frecuencia por­tátiles y móviles pueden interferir con este aparato. Puede
solicitar información más precisa al servicio de atención al
cliente en la dirección indicada en este documento o leer el
final de las instrucciones de uso.

• Este aparato cumple la directiva europea en lo referente a

productos sanitarios 93/42/

EEC

, las leyes relativas a produc­tos sanitarios y las normas europeas EN1060-1 (Esfigmo­manómetros no invasivos, Parte 1: Requisitos generales) y
EN1060-3 (Esfigmomanómetros no invasivos, Parte 3: Requi­sitos suplementarios aplicables a los sistemas electromecá­nicos de medición de la presión sanguínea) y CEI 80601-2-30
(Equipos electromédicos, Parte 2 – 30: Requisitos particulares
para la seguridad básica y funcionamiento esencial de los
esfigmomanómetros automáticos no invasivos).

•

Se ha comprobado cuidadosamente la precisión de los va-

lores de medición de este tensiómetro y se ha diseñado con
vistas a la larga vida útil del aparato. Si se utiliza el aparato
en el ejercicio de la medicina deberán realizarse controles
metrológicos utilizando para ello los medios oportunos. Pue­de solicitar información más precisa sobre la comprobación
de la precisión de los valores de medición al servicio de asis­tencia técnica en la dirección indicada en este documento.

53

11. Adaptador

N.º de modelo FW 7575M/EU/6/06
Entrada 100 – 240 V, 50 – 60 Hz
Salida 6 V DC, 600 mA, solamente en combinación

Fabricante Friwo Gerätebau GmbH
Protección El aparato está provisto de un doble aisla-

Carcasa y cu­bierta protectora

con los tensiómetros Beurer.

miento de protección y de un termofusible
en su cara principal, que desconecta el
aparato de la red en caso de avería.
Asegúrese de haber extraído las pilas del
compartimento de las pilas antes de utilizar
el adaptador.

Polaridad de la conexión de tensión con­tinua

Aislamiento de protección /
Clase de protección 2

La carcasa del adaptador actúa como
protección frente a las partes sometidas, o
que pueden verse sometidas, a la corriente
(dedo, agujas, gancho de seguridad).
El usuario no debe tocar de inmediato ni el
paciente ni la clavija de salida del adaptador
de CA.

54

Salvo errores y modificaciones

ITALIANO

Indice

1. Note introduttive ............................................................55

2. Avvertenze importanti ....................................................56

3. Descrizione dell’apparecchio ........................................58

4. Preparazione della misurazione .....................................59

5. Misurazione della pressione sanguigna .........................61

6. Valutare i risultati ...........................................................63

7. Ricerca e cancellazione dei valori misurati ..................64

8. Pulizia e custodia dell’apparecchio .............................65

9. Messaggi di errore / Eliminazione dei guasti ................66

10. Dati tecnici ..................................................................66

11. Adattatore ....................................................................67

Gentile cliente,

siamo lieti che abbia scelto un prodotto della nostra gamma. Il
nostro nome è sinonimo di prodotti di alta qualità continua­mente sottoposti a controlli nei settori del calore, del peso,
della pressione sanguigna, della temperatura corporea, delle
pulsazioni, della terapia dolce, del massaggio e dell’aria.
La preghiamo di leggere attentamente le presenti istruzioni,
di conservarle per un’eventuale consultazione successiva, di
metterle a disposizione di altri utenti e di osservare le avverten­ze ivi riportate.

Cordiali saluti
Il Suo team Beurer

1. Note introduttive

Controllare l‘integrità esterna della confezione e del contenuto
del misuratore di pressione Beurer BM 45. Prima dell‘uso
assicurarsi che l‘apparecchio e gli accessori non presentino

nessun danno palese e che il materiale di imballaggio sia stato
rimosso. Nel dubbio non utilizzare l‘apparecchio e consultare il
proprio rivenditore o contattare il Servizio clienti indicato.
Lo sfigmomanometro da braccio serve per la misurazione non
invasiva e il monitoraggio della pressione sanguigna di persone
adulte. Esso consente di misurare la pressione sanguigna
rapidamente e facilmente, nonché di salvare e visualizzare
l’andamento e la media dei valori misurati.
In presenza di eventuali disturbi del ritmo cardiaco
l’apparecchio emette un avviso.
I valori rilevati vengono classificati e valutati graficamente.
Conservare queste istruzioni per l’uso futuro e metterle a dis­posizione degli altri utenti.

55

2. Avvertenze importanti

Storage

RH ≤90%

Operating

RH ≤90%

SN

Spiegazione dei simboli

I seguenti simboli sono utilizzati nelle istruzioni per l’uso,
sull’imballo e sulla targhetta dell’apparecchio e degli accessori:

Attenzione

Avvertenza
Indicazione di importanti informazioni

Seguire le istruzioni per l’uso

Parte applicativa tipo BF

Corrente continua
Smaltire l’apparecchio secondo la direttiva

europea sui rifiuti di apparecchiature elettri­che ed elettroniche (RAEE).

Produttore

Temperature di stoccaggio e trasporto con­sentite. Umidità di stoccaggio e trasporto
consentite

Temperatura e umidità di esercizio
consentite

-20°C

10°C

55°C

40°C

Proteggere dall’umidità

Numero di serie
Il marchio CE certifica la conformità ai

requisiti di base della direttiva 93/42/EEC

0483

sui dispositivi medici.

Indicazioni sulla modalità d’uso

•

Misurare la pressione sempre allo stesso orario della giorna-

ta, affinché i valori siano confrontabili.

•

Prima di ogni misurazione rilassarsi per ca. 5 minuti.

•

Per effettuare più misurazioni su una stessa persona, atten-

dere 5 minuti tra una misurazione e l’altra.

•

Evitare di mangiare, bere, fumare o praticare attività fisica

almeno nei 30 minuti precedenti alla misurazione.

•

In caso di valori dubbi, ripetere la misurazione.

•

I valori misurati autonomamente hanno solo scopo infor-

mativo, non sostituiscono i controlli medici. Comunicare al
medico i propri valori, non intraprendere in alcun caso terapie
mediche definite autonomamente (ad es. impiego di farmaci
e relativi dosaggi).

•

Non utilizzare il misuratore di pressione su neonati e pazienti

con preeclampsia. Prima di utilizzare il misuratore di pressio­ne in gravidanza, si consiglia di consultare il medico.

•

In caso di patologie del sistema cardiovascolare possono ve-

rificarsi errori di misurazione o una riduzione della precisione
di misurazione. Gli stessi problemi si possono verificare in
caso di pressione molto bassa, diabete, disturbi della circo-

56

lazione e del ritmo cardiaco nonché in presenza di brividi di
febbre o tremiti.

•

Non utilizzare il misuratore di pressione insieme ad altri ap-

parecchi chirurgici ad alta frequenza.

•

Utilizzare il misuratore di pressione solo su un braccio con

misura compresa nell’intervallo indicato.

•

Tenere conto che durante il pompaggio può verificarsi una

riduzione delle funzioni dell’arto interessato.

•

La misurazione delle pressione non deve impedire la circo-

lazione del sangue per un tempo inutilmente troppo lungo.
In caso di malfunzionamento dell’apparecchio, rimuovere il
manicotto dal braccio.

•

Evitare di schiacciare, comprimere o piegare meccanicamen-

te il tubo del manicotto.

•

Evitare di mantenere una pressione costante nel manicotto

e di effettuare misurazioni troppo frequenti che causereb­bero una riduzione del flusso sanguigno con il conseguente
rischio di lesioni.

•

Accertarsi che il manicotto non venga applicato su braccia

con arterie o vene sottoposte a trattamenti medici, quali
dispositivo di accesso o terapia intravascolare o shunt arte­rovenoso.

•

Non applicare il manicotto a persone che hanno subito una

mastectomia (asportazione della mammella).

•

Non applicare il manicotto su ferite per evitare rischi di ulte-

riori lesioni.

•

Il misuratore di pressione può essere alimentato a batterie o

con un alimentatore. È possibile trasmettere e memorizzare
i dati solo se l’apparecchio è alimentato. Quando le batterie
si esauriscono o l’alimentatore viene scollegato dalla rete
elettrica, data e ora vengono perse.

•

Se per 3 minuti non vengono utilizzati pulsanti, il dispositivo

di arresto automatico spegne l’apparecchio per preservare le
batterie.

•

L’apparecchio è concepito solo per l’uso descritto nelle pre-

senti istruzioni per l’uso. Il produttore non risponde di danni
causati da un uso inappropriato o non conforme.

Indicazioni sulla custodia e sulla cura

•

Lo sfigmomanometro è formato da componenti di precisione

ed elettronici. La precisione dei valori misurati e la durata in
servizio dell’apparecchio dipendono dall’accuratezza con la
quale viene usato.
– Proteggere l’apparecchio da urti, umidità, polvere e sporci-

zia, forti variazioni della temperatura e raggi diretti del sole.
– Non far cadere l’apparecchio.
– Non utilizzare l’apparecchio in vicinanza di forti campi

elettromagnetici e tenerlo lontano da impianti radiofonici o

telefoni cellulari.
– Usare esclusivamente i bracciali forniti in dotazione o

ricambi originali. In caso contrario saranno rilevati valori

errati.

•

Non premere pulsanti finché il bracciale non è ben allacciato

al polso.

•

Si consiglia di rimuovere le batterie quando l’apparecchio

non viene usato per un lungo periodo.

Avvertenze sull’uso delle batterie

•

Se il liquido della batteria viene a contatto con la pelle e con

gli occhi, sciacquare le parti interessate con acqua e consul­tare il medico.

57

•

Pericolo d’ingestione! I bambini possono ingerire le
batterie e soffocare. Tenere quindi le batterie lontano dalla
portata dei bambini!

•

Prestare attenzione alla polarità positiva (+) e negativa (-).

•

In caso di fuoriuscita di liquido dalla batteria, indossare

guanti protettivi e pulire il vano batterie con un panno asciut­to.

•

Proteggere le batterie dal caldo eccessivo.

•

Rischio di esplosione! Non gettare le batterie nel fuo-

co.

•

Le batterie non devono essere ricaricate o mandate in corto-

circuito.

•

Qualora l’apparecchio non dovesse essere utilizzato per un

periodo prolungato, rimuovere le batteria dal vano batterie.

•

Utilizzare solo tipologie di batterie uguali o equivalenti.

•

Sostituire sempre tutte le batterie contemporaneamente.

•

Non utilizzare batterie ricaricabili!

•

Non smontare, aprire o frantumare le batterie.

Indicazioni sulla riparazione e sullo smaltimento

•

Non gettare le batterie nei rifiuti casalinghi. Smaltire le bat-

terie scariche negli appositi centri di raccolta dei materiali
inquinanti.

•

Non aprire l’apparecchio. La non osservanza di questa pre-

scrizione invalida la garanzia.

•

Non riparare o regolare da soli l’apparecchio. In questo caso

non è più garantito un funzionamento corretto.

•

Le riparazioni devono essere eseguite esclusivamente dal

servizio assistenza di Beurer o da ri-venditori autorizzati.

Prima di ogni reclamo verificare in primo luogo lo stato delle
batterie e sosti-tuirle, se necessario.

• A tutela dell’ambiente, al termine del suo utilizzo

l’apparecchio non deve essere smaltito nei rifiuti
domestici. Lo smaltimento deve essere effettuato negli
appositi centri di raccolta. Smaltire l’apparecchio secondo la
direttiva europea sui rifiuti di apparecchiature elettriche ed
elettroniche (RAEE). Per eventuali chiarimenti, rivolgersi alle
autorità comunali competenti per lo smaltimento.

3. Descrizione dell’apparecchio

1 2 3 4

9

8

1. Manicotto

2. Tubo del manicotto

3. Attacco del manicotto

4. Ingresso per l’alimentatore

5. Display

6. Pulsanti per la memorizzazione M1/M2

7. Pulsante START/STOP

58

SYS

mmHg

5

DIA

mmHg

PUL

/min

6

7

8. Scala per la classificazione dei risultati di misurazione

V AA (LR06)

9. Ingresso dell’attacco del manicotto (lato sinistro)

Indicatori sul display:

1. Data / Ora

2. Pressione sistolica

3. Pressione diastolica

4. Battito cardiaco rilevato

5. Icona battito cardiaco

6. Scarico aria (freccia)

7. Numero della posizione di memoria/Indicazione memoria
valore medio ( ), mattina ( ), sera ( )

8. Icona sostituzione delle batterie

9. Memoria utente

10. Classificazione dei risultati di misurazione

11. Icona disturbi del ritmo cardiaco

11

1

10

2

9

8

3

4

567

4. Preparazione della misurazione

Inserimento delle batterie

•

Rimuovere il coperchio del vano

batterie sul retro dell’apparec­chio.

•

Inserire quattro batterie AA

da 1,5 V (tipo alcalino LR 06).
Verificare che le batterie siano
inserite correttamente, con i poli
posizionati in base alle indica­zioni. Non utilizzare batterie ricaricabili.

•

Richiudere attentamente il coperchio del vano batterie.

Quando l’icona di sostituzione delle batterie
è più possibile effettuare alcuna misurazione ed è necessario
cambiare tutte le batterie. Quando le batterie vengono rimosse
dall’apparecchio, è necessario reimpostare la data e l’ora. Le
misurazioni memorizzate non vanno perse.

•Smaltire le batterie esauste e completamente scariche negli
appositi punti di raccolta, nei punti di raccolta per rifiuti
tossici o presso i negozi di elettronica. Lo smaltimento delle
batterie è un obbligo di legge.

•Isimboliriportatidiseguitoindicanochele
batterie contengono sostanze tossiche.

Pb = batteria contenente piombo,
Cd = batteria contenente cadmio,
Hg = batteria contenente mercurio.

4 x 1,5

è fissa, non

59

Impostazione del formato dell’ora, della data e dell’ora

In questo menu è possibile impostare in sequenza le seguenti
funzioni.

Formato ora

Data

➔

Ora

➔

La data e l’ora devono essere impostate necessariamente.
Solo in questo modo è possibile memorizzare correttamente
le misurazioni con data e ora per poter essere richiamate in
seguito.

Tenendo premuto il pulsante per la memorizzazione M1 o

M2, i valori possono essere impostati più velocemente.

•

Tenere premuto il pulsante START/STOP

per 5 secondi.

•

Con i pulsanti per la memorizzazione M1/

M2 selezionare il formato dell'ora deside-

rato e confermare con il pulsante START/

Formato ora

STOP .

Sul display lampeggia il numero dell'anno.

•

Con i pulsanti per la memorizzazione

M1/M2 selezionare il numero dell'anno
desiderato e confermare con il pulsante
START/STOP .

Data

Sul display lampeggia l'indicazione del mese.

•

Con i pulsanti per la memorizzazione M1/

M2 selezionare il mese desiderato e con-

fermare con il pulsante START/STOP .

Sul display lampeggia il numero del giorno.

•

Con i pulsanti per la memorizzazione M1/

M2 selezionare il giorno desiderato e con-

fermare con il pulsante START/STOP

Data

.

Se si imposta il formato dell'ora in 12 h, la sequenza

dell'indicazione del giorno e del mese è invertita.

Sul display lampeggia il numero dell'ora.

• Con i pulsanti per la memorizzazione M1/

M2 selezionare il numero dell'ora deside-

rato e confermare con il pulsante START/
STOP .

Ora

Sul display lampeggia il numero dei minuti.

• Con i pulsanti per la memorizzazione M1/

M2 selezionare il numero dei minuti desi-

derato e confermare con il pulsante START/
STOP .

Funzionamento con l’alimentatore di rete

L’apparecchio può essere utilizzato anche con un alimentatore
di rete. A tale scopo il vano batterie non deve contenere bat­terie. L’alimentatore è disponibile con il codice 071.60 presso i
rivenditori specializzati o il centro di assistenza.

•

Il misuratore di pressione può essere utilizzato esclusiva-

mente con l’alimentatore di rete descritto nelle presenti
istruzioni per l’uso per evitare possibili danni all’apparecchio.

•

Collegare l’alimentatore di rete all’apposito attacco sul lato

destro del misuratore di pressione. Collegare l’alimentatore
esclusivamente alla tensione di rete riportata sulla targhetta.

•

Collegare quindi la spina dell’alimentatore alla presa.

60

•

Dopo avere utilizzato il misuratore di pressione, staccare

l’alimentatore di rete prima dalla presa e poi dal misuratore
di pressione. Quando l’alimentatore di rete viene staccato,
il misuratore di pressione perde data e ora. I valori misurati
restano memorizzati.

5. Misurazione della pressione sanguigna

Prima della misurazione portare l’apparecchio a temperatura
ambiente.
La misurazione può essere eseguita sul braccio destro o
sinistro.

5.1 Applicare il bracciale

Applicare il bracciale al braccio libero
da indumenti. La circolazione
sanguigna del braccio non dovrà
risultare impedita da indumenti troppo
stretti o simili.

Il bracciale va posizionato sul braccio
in modo che il suo bordo inferiore
venga a trovarsi 2 – 3 cm al di sopra
della piega del gomito e al di sopra
dell’arteria. Il flessibile dovrà essere
rivolto verso il centro del palmo della
mano.
Stringere il manicotto intorno al braccio
senza eccedere e fissare con la
chiusura a strappo. Il manicotto è
abbastanza stretto se tra il braccio e il
manicotto passano due dita.

Inserire il tubo nel relativo
alloggiamento sul manicotto.

Se si esegue la misurazione sul braccio destro, il tubo si

trova all’interno del gomito. Prestare attenzione a non ap­poggiare il braccio sul tubo.

La pressione può variare dal braccio destro al sinistro e di
conseguenza anche i valori misurati possono essere diversi.
Eseguire la misurazione sempre sullo stesso braccio.
Qualora i valori dovessero variare significativamente da un
braccio all’altro, concordare con il proprio medico quale brac­cio usare per la misurazione.

Attenzione: Utilizzare l’apparecchio esclusivamente con il
manicotto originale. Il manicotto è adatto a una circonferenza
braccio compresa tra 22 e 36 cm.
Con il codice 163.387 è possibile ordinare presso i rivenditori
specializzati o all’indirizzo del servizio di assistenza manicotti più
grandi per circonferenze del braccio comprese fra 35 e 44 cm.

5.2 Assumere una posizione corretta del corpo

•

Riposare per circa 5 minuti prima di ogni misurazione! In

caso contrario l’apparecchio può fornire misure inesatte.

61

•

La misurazione può essere eseguita da seduti o sdraiati. Ad

ogni modo controllare che il bracciale si trovi all’altezza del
cuore. L’avambraccio va appoggiato in modo che il bracciale
venga a trovarsi all’altezza del cuore. Durante la misurazione,
per non influenzarne il risultato, è importante rimanere tran­quilli e non parlare.

•

Sedersi in posizione comoda per la misurazione della pres-

sione. Appoggiare la schiena e le braccia. Non incrociare le
gambe. Appoggiare la pianta dei piedi al pavimento.

•

Per non falsare il risultato della misurazione, è importante

mantenere un atteggiamento calmo e non parlare durante la
misurazione.

Esecuzione della misurazione della pressione

Applicare il manicotto e sistemarsi nella posizione in cui
si desidera eseguire la misurazione.

•

Per avviare il misuratore di pressione, pre­mere il pulsante START/STOP . Tutte le
spie del display si accendono brevemente.

Misurazione

Dopo 3 secondi il misuratore di pressione ini­zia automaticamente a misurare la pressione.

Il manicotto si gonfia in automatico.

La misurazione può essere interrotta in qualsiasi mo­mento premendo il pulsante START/STOP .

quindi la pressione viene rilasciata lentamente. In caso
di tendenza all'ipertensione il manicotto viene gonfiato
ulteriormente, aumentando la relativa pressione. Appena
è rilevabile il battito cardiaco, viene visualizzata l'icona
corrispondente .

• Vengono visualizzati i valori misurati per

pressione sistolica e diastolica e battito
cardiaco.

Misurazione

• Se la misurazione non è stata effettuata

correttamente, compare l'icona _
Consultare il capitolo Messaggi di errore/
Soluzioni delle presenti Istruzioni per l'uso
e ripetere la misurazione.

• Premendo i pulsanti per la memorizzazione M1 o M2

selezionare la memoria utente desiderata. Se non si
sceglie alcuna memoria utente, la misurazione viene
salvata nella memoria utente usata per ultima. Sul di­splay viene visualizzato il relativo simbolo M1 o M2.

62

_

• Spegnere il misuratore di pressione con il pulsante

START/STOP . In questo modo la misurazione viene
memorizzata nella memoria utente selezionata.

Se si dimentica di spegnere l'apparecchio, questo si

spegne automaticamente dopo circa 3 minuti. Anche in
questo caso il valore viene memorizzato nella memoria
utente selezionata o in quella utilizzata per ultima.

Misurazione

• Attendere almeno 5 minuti prima di effet-

tuare una nuova misurazione!

6. Valutare i risultati

Aritmie cardiache:

questo apparecchio è in grado di identificare disfunzioni ritmi­che del battito cardiaco durante la misurazione ed, eventual­mente, le indica sul display con l’icona

Campo dei valori della pressione
sanguigna

Livello 3: ipertensione grave ≥ 180 ≥ 110 visitare un medico
Livello 2: ipertensione moderata 160 – 179 100 – 109 visitare un medico
Livello 1: ipertensione leggera 140 – 159 90 – 99 controlli regolari presso un medico
Normale-alto 130 – 139 85 – 89 controlli regolari presso un medico
Normale 120 – 129 80 – 84 autocontrollo
Ottimale < 120 < 80 autocontrollo

Fonte: OMS, 1999

.

Pressione sistolica
(in mmHg)

Questa può essere un’indicazione di un’aritmia. L’aritmia è
una malattia che consiste nell’anomalia del ritmo del cuore
dovuta a disfunzioni nel sistema bioelettrico che comanda il
battito cardiaco. I sintomi (battiti cardiaci mancanti o prematuri,
frequenza lenta o accelerata dei battiti) possono essere causati
tra l’altro da malattie cardiache, età, predisposizione genetica,
ingerimento spropositato di dolciumi, stress o sonno insuffi­ciente. L’aritmia può essere diagnosticata solo da una visita
cardiologica da parte di un medico.
Ripetere l’operazione quando al termine della misurazione sul
display appare l’icona . Tener presente che occorre riposa­re per 5 minuti e si deve rimanere fermi senza parlare durante la
misurazione. Se l’icona
tare il proprio medico. Autodiagnosi e autotrattamenti eseguiti
in base ai valori misurati possono essere pericolosi. Seguire
assolutamente le indicazioni del proprio medico curante.

Classificazione dei risultati di misurazione:

I risultati di misurazione possono essere classificati e valutati in
base alla tabella seguente.

Pressione diastolica
(in mmHg)

63

compare frequentemente, consul-

Misura da prendere

Tali valori standard costituiscono tuttavia solo un riferimento
generale in quanto la pressione individuale presenta differenze
a seconda della persona e dell’età.
È importante consultare regolarmente il proprio medico per
sapere qual è la propria pressione normale e il limite superato il
quale il livello di pressione viene considerato pericoloso.
La classificazione sul display e la scala graduata sul misuratore
di pressione indicano la classe nella quale rientra la pressione
misurata. Nel caso in cui il valore sistolico e quello diastolico
rientrino in due classi diverse (ad es. sistole nella classe “Nor­male alto” e diastole nella classe “Normale”), la graduazione
grafica dell’apparecchio indica sempre la classe più alta, in
questo caso “Normale alto”.

7. Ricerca e cancellazione dei valori misurati

Gli esiti di ogni misurazione corretta vengono memoriz­zati con data e ora. Quando i dati misurati superano le 60
unità, vengono eliminati i dati più vecchi.

•

Per accedere alla modalità di richiamo della memoria,

occorre innanzitutto avviare il misuratore di pressione.
A tale scopo, premere il pulsante START/STOP .

•

Dopo la visualizzazione a schermo intero, selezionare

entro 3 secondi con il pulsante per la memorizzazione

Memoria utente

M1 o M2la memoria utente desiderata ( ).

– Se si desidera visualizzare i dati misurati per la memo-

ria utente
M1.

, premere il tasto per la memorizzazione

– Se si desidera visualizzare i dati misurati

per la memoria utente premere il tasto
per la memorizzazione M2.

Sul display compare l'ultima misurazione.

Memoria utente

•

Premere il pulsante per la memorizzazione corrispon-

dente (M1 o M2).

Una volta selezionata la memoria utente , utilizzare

il pulsante per la memorizzazione M1.
Una volta selezionata la memoria utente , utilizzare
il pulsante per la memorizzazione M2.

Sul display lampeggia l'indicazione
Viene visualizzato il valore medio di tutti i
valori misurati della memoria utente sele­zionata.

•

Premere il pulsante per la memorizzazione corrispon-

Valori medi

dente (M1 o M2).

Sul display lampeggia l'indicazione
Viene visualizzato il valore medio degli ultimi
7 giorni di misurazioni mattutine (mattina:
dalle 5.00 alle 9.00).

•

Premere il pulsante per la memorizzazione corrispon-

dente (M1 o M2).

64

A

AM

.

.

Sul display lampeggia l'indicazione PM.
Viene visualizzato il valore medio degli ultimi
7 giorni di misurazioni serali (sera: dalle 18.00
alle 20.00).

Valori medi

•

Premendo nuovamente il pulsante per la

memorizzazione corrispondente (M1 o
M2), il display visualizza l'ultima misura­zione singola (nell'esempio la misurazione

03).

•

Premendo nuovamente il pulsante per la memorizza-

zione corrispondente (M1 o M2), è possibile visualizza­re i singoli valori misurati.

•

Per spegnere l'apparecchio, premere il pulsante

START/STOP .

Valori di misurazione singoli

È possibile uscire dal menu in qualsiasi momento

premendo il pulsante START/STOP .

•

Per cancellare una posizione di memoria di una de-

terminata memoria utente è necessario innanzi tutto
selezionare la memoria utente.

•

Avviare l'interrogazione dei singoli valori misurati.

•

Tenere premuti entrambi i pulsanti per la memorizzazio-

ne M1 & M2 per 5 secondi.

Tutti i valori dell'attuale memoria utente ven­gono cancellati.

Cancellazione dei valori di misurazione

8. Pulizia e custodia dell’apparecchio

•

Pulire accuratamente l’apparecchio servendosi esclusiva-

mente di un panno leggermente inumidito.

•

La frequenza di pulizia varia in base al livello di sporcizia

dell’apparecchio. Pulire il misuratore di pressione e il mani­cotto quando sono sporchi.

•

Non utilizzare detergenti né solventi.

•

Non immergere assolutamente l’apparecchio in acqua: que-

sta potrebbe penetrare all’interno e provocare danni.

65

9. Messaggi di errore / Eliminazione dei guasti

In caso di anomalie, il display visualizza il messaggio _.
I messaggi di errore possono essere visualizzati quando

•

la pressione sistolica o diastolica non può essere misurata
(sul display appare o ),

•

la pressione sistolica o diastolica rilevata risulta oltre i valori
di misurazione (sul display appare o Lo, Alta o Bassa),

•

il manicotto è stato indossato in modo troppo stretto o trop­po allentato (sul display appare o ),

•

la pressione di gonfiaggio è superiore a 300 mmHg (sul di­splay appare

•

il pompaggio dura più di 160 secondi (sul display appare

),

•

è presente un errore di sistema o dell‘apparecchio (sul di­splay appare

•

le batterie sono quasi esaurite ,

•

non è possibile inviare i dati al PC (sul display viene visualiz­zato ).

In questi casi ripetere la misurazione. Verificare che il tubo del
manicotto sia inserito correttamente, non muoversi e non par­lare. Se necessario reinserire le batterie o sostituirle.

),

, , o ),

10. Dati tecnici

Codice BM 45
Tipo M1502
Metodo di

misurazione

Oscillometrico, misurazione non invasiva
della pressione dal braccio

Range di
misurazione

Precisione
dell’indicazione

Tolleranza scostamento standard massimo ammes-

Memoria 2 x 60 posizioni di memoria
Ingombro Lungh. 165 mm x Largh. 107 mm x

Peso Circa 284 g (senza batterie)
Dimensioni

manicotto
Condizioni di funzio-

namento ammesse
Condizioni di

conservazione e
trasporto

Alimentazione
Durata delle batterie Ca. 250 misurazioni, in base alla pressio-

Accessori Istruzioni per l’uso, 4 batterie AA da

66

Pressione del manicotto 0 – 300 mmHg,
sistolica 60 – 260 mmHg,
diastolica 40 –199 mmHg,
pulsazioni 30 –180 battiti/minuto

Sistolica ± 3 mmHg, diastolica ± 3 mmHg,
pulsazioni ± 5 % del valore indicato

so rispetto a esame clinico:
sistolica 8 mmHg / diastolica 8 mmHg

Alt. 50 mm

22 –36 cm

+10 °C – + 40 °C, ≤ 90 % di umidità
relativa (senza condensa)

- 20 °C – + 55 °C, ≤ 90 % di umidità relati­va, 800 – 1050 hPa di pressione ambiente

4 batterie AA da 1,5 V

ne sanguigna e di pompaggio

1,5 V, custodia

Classificazione Alimentazione interna, IPX0, non fa parte

Ai fini dell’aggiornamento i dati tecnici sono soggetti a modifi­che senza preavviso.

•

L’apparecchio è conforme alla norma europea EN60601-1-2

e necessita di precauzioni d’impiego particolari per quanto
riguarda la compatibilità elettromagnetica. Apparecchiature
di comunicazione HF mobili e portatili possono influire sul
funzionamento di questo apparecchio. Per informazioni più
dettagliate, rivolgersi all’Assistenza clienti oppure consultare
la parte finale delle istruzioni per l’uso.

•

L’apparecchio è conforme alla direttiva CE per i dispositivi

medici 93/42/EEC, alla legge sui dispositivi medici e alle
norme europee EM1060-1 (Sfigmomanometri non invasivi
Parte 1: Requisiti generali), EN1060-3 (Sfigmomanometri
non invasivi Parte 3: Requisiti integrativi per sistemi elet­tromeccanici per la misurazione della pressione arteriosa)
e IEC80601-2-30 (Apparecchi elettromedicali Parte 2 – 30:
Prescrizioni particolari relative alla sicurezza fondamentale
e alle prestazioni essenziali di sfigmomanometri automatici
non invasivi).

•

La precisione di questo misuratore di pressione è stata

accuratamente testata ed è stata sviluppata per una lunga
durata di vita utile. Se l’apparecchio viene utilizzato a scopo
professionale, è necessario effettuare controlli tecnici con
gli strumenti adeguati. Richiedere informazioni dettagliate

della categoria AP/APG, funzionamento
continuo, parte applicativa tipo BF (ma­nicotto), CLASSE II (in caso di utilizzo
dell’alimentatore)

sulla verifica della precisione all’indirizzo indicato del servizio
assistenza.

11. Adattatore

Codice FW 7575M/EU/6/06
Ingresso 100 – 240 V, 50 – 60 Hz
Uscita 6 V DC, 600 mA, solo in abbinamento

Produttore Friwo Gerätebau GmbH
Protezione L’apparecchio dispone di un doppio iso-

Involucro e
coperture protettive

67

con sfigmomanometri Beurer.

lamento di protezione ed è equipaggiato
di un fusibile termico sul lato primario
che, in caso di guasto, separa l’apparec­chio dalla rete.
Prima di utilizzare l’adattatore, assicurar­si che le batterie siano state rimosse dal
loro vano.

Polarità del collegamento di tensione
continua

Isolamento di protezione /
Classe di protezione 2

L’involucro dell’adattatore protegge dal
contatto con parti che potrebbero essere
messe sotto tensione (dita, aghi, ganci
di controllo).
L’utente non deve toccare contempora­neamente il paziente e il connettore di
uscita dell’adattatore AC.

Possibili errori e variazioni

TÜRKÇE

İçindekiler

1. Tanıtım ...........................................................................68

2. Önemli bilgiler ................................................................69

3. Cihaz açıklaması ............................................................71

4. Ölçüme hazırlık ..............................................................72

5. Tansiyonun ölçülmesi ....................................................74

6. Sonuçların değerlendirilmesi .........................................75

7. Ölçüm değerlerini çağırma ve silme ............................76

8. Cihazın temizlenmesi ve muhafaza edilmesi ...............77

9. Hata mesajı/Hata giderilmesi .......................................78

10. Teknik bilgiler ..............................................................78

11. Adaptör ........................................................................79

Sayın Müşterimiz,

İmalatımız olan bir ürünü tercih etmenizden dolayı memnuniye­timizi belirtmek isteriz. Adımız, Isı, Ağırlık, Kan Basıncı, Vücut
Isısı, Nabız, Yumuşak Terapi, Masaj ve Hava alanlarında ayrıntılı
olarak kontrolden geçirilmiş yüksek kaliteli ürünlerin simgesidir.
Lütfen bu kullanma talimatını dikkatle okuyup sonrakı kulla­nımlar için saklayınız, diğer kullanıcıların da okumasına olanak
tanıyınız ve belirtilen açıklamalara uyunuz.

Dostane tavsiyelerimizle Beurer Müessesesi

1. Tanıtım

Beurer BM 45 tansiyon ölçme cihazının ambalajının dıştan
hasar görmemiş ve içeriğin eksiksiz olduğundan emin olun.
Cihazı kullanmadan önce, cihazda ve aksesuarlarında gözle
görülür hasarlar olmadığından ve tüm ambalaj malzeme­lerinin çıkarıldığından emin olunmalıdır. Şüpheli durumlar-

da kullanmayın ve satıcınıza veya belirtilen servis adresine
başvurun.
Kolun üst kısmı üzerinden tansiyon ölçme cihazı, yetişkin
insanlarda atardamar üzerinden tansiyon değerlerinin dıştan
ölçülmesi ve denetlenmesi için kullanılır.
Bu cihaz ile tansiyonunuzu çabuk ve kolay ölçebilir, ölçülen
değerleri belleğe kaydedebilir ve ölçüm değerlerinin zamanla
gelişmesinin yanı sıra, ortalama değerlerini de görebilirsiniz.
Eğer kalp ritim rahatsızlıkları olma ihtimali varsa, bir uyarı
bildirilir.
Elde edilen değerler kademelendirilir ve grafik olarak
değerlendirilir.
Kullanma kılavuzunu daha sonra da kullanmak için iyi muhafaza
ediniz ve cihazı kullanma ihtimali olan diğer insanların da kul­lanma kılavuzuna ulaşabilmesini sağlayınız.

68

2. Önemli bilgiler

Storage

RH ≤90%

Operating

RH ≤90%

SN

İşaretlerin açıklaması

Cihazın ve aksesuarların kullanım kılavuzunda, ambalajında ve
model etiketinde aşağıdaki semboller kullanılır:

Dikkat

Not
Önemli bilgilere yönelik notlar

Kullanım kılavuzunu dikkate alın

Uygulama parçası tip BF

Doğru akım
Cihazı lütfen elektrikli ve elektronik eski ci-

hazlarla ilgili AT Direktifi – WEEE’ye (Waste
Electrical and Electronic Equipment) uygun
şekilde elden çıkarın.

Üretici

İzin verilen nakliye ve depolama sıcaklığı.
İzin verilen nakliye ve depolama hava nemi.

-20°C

55°C

40°C

10°C

İzin verilen çalışma sıcaklığı ve nem

Nemden koruyunuz

Seri numarası

CE işareti, tıbbi ürünler için 93/42/
yönetmeliğinin temel şartları ile uyumluluğu

0483

belgeler.

Kullanım ile ilgili bilgiler

•

Değerleri karşılaştırabilmek için tansiyonunuzu her zaman

günün aynı saatlerinde ölçün.

•

Her ölçümden önce yakl. 5 dakika dinlenin!

•

Bir kişide birden fazla ölçüm yapmak istiyorsanız, ölçümler

arasında 5 dakika bekleyin.

•

Ölçüme en az 30 dakika kala yememeli, içmemeli, sigara

kullanmamalı veya fiziksel egzersiz yapmamalısınız.

•

Ölçülen değerler ile ilgili şüpheniz varsa, ölçümü tekrarlayın.

•

Tarafınızca tespit edilen ölçüm değerleri, yalnızca size bilgi

verme amaçlıdır ve doktor tarafından yapılan bir muayenenin
yerini tutamaz! Ölçüm değerlerinizi doktorunuza bildirin ve
hiçbir zaman ölçüm sonuçlarından yola çıkarak kendi tıbbi
kararlarınızı vermeyin (örneğin ilaçlar ve dozları)!

•

Tansiyon ölçme cihazını yeni doğan bebeklerde ve pree-

klampsi hastalarında kullanmayın. Tansiyon ölçme cihazını
hamilelikte kullanmadan önce bir doktora danışmanızı tavsiye
ederiz.

69

EEC

•

Kalp ve kan dolaşımı sistemi hastalıkları olması durumun-

da hatalı ölçümler meydana gelebilir veya ölçüm doğruluğu
olumsuz etkilenebilir. Bu aynı zamanda çok düşük tansiyon,
diyabet, kan dolaşımı ve ritm rahatsızlıklarında ve titreme
nöbetlerinde veya titreme durumunda da meydana gelebilir.

•

Tansiyon ölçme aleti, yüksek frekanslı bir ameliyat cihazı ile

birlikte kullanılmamalıdır.

•

Bu cihazı sadece, üst kolu cihaz için belirtilen çevreye sahip

olan kişilerde kullanın.

•

Şişirme esnasında ilgili uzuvda işlev kısıtlaması meydana

gelebileceğini dikkate alın.

•

Kan dolaşımı, tansiyon ölçümü nedeniyle gereğinden uzun

kısıtlanmamalıdır. Aletin hatalı çalışması durumunda, manşeti
koldan çıkarın.

•

Manşet hortumunun mekanik olarak sıkışmasını, ezilmesini

veya bükülmesini önleyin.

•

Manşette sürekli basınç olmasını önleyin ve sık ölçümlerden

kaçının. Kan akışının bunun sonucunda kısıtlanması halinde
yaralanmalar meydana gelebilir.

• Manşeti, atardamarları veya toplardamarları tıbbi tedavi gören

bir kola takmamaya dikkat edin, örn. intravasküler giriş, intra­vasküler tedavi veya arteriovenöz (A-V-) bypass.

• Manşeti meme ampütasyonu yapılmış olan hastalara takmayın.

•

Manşeti yaraların üzerine yerleştirmeyin, aksi takdirde başka

yaralanmalar olabilir.

•

Tansiyon ölçme cihazını pillerle veya şebeke adaptörü ile

çalıştırabilirsiniz. Verileri aktarmak ve kaydetmek için tansiyon
ölçme cihazınızda mutlaka pillerin takılı olması gerektiğini
göz önünde bulundurun. Piller tükendiğinde veya şebeke
adaptörü elektrik şebekesinden ayrıldığında tansiyon ölçme
cihazının tarihi ve saati kaybolur.

• Otomatik kapatma, tansiyon ölçme aletini 3 dakika içinde hiç

bir tuşa basılmadığı takdirde pil tasarrufu sağlamak için kapatır.

• Cihaz sadece kullanım kılavuzunda açıklanan şekilde kullanıl-

mak üzere tasarlanmıştır. Usulüne uygun olmayan ve yanlış
kullanımdan ötürü oluşacak hasarlardan üretici firma sorumlu
değildir.

Muhafaza, bakım ve koruma ile ilgili bilgiler

•

Tansiyon cihazı, hassas ve elektronik ünitelerden oluşmak-

tadır. Ölçüm değerlerinin doğruluğunun ve hassaslığının yanı
sıra, cihazın ömrü de itinali kullanıma bağlıdır:

– Cihazı, darbelere, neme, toz ve pisliğe, aşırı ısı değişimlerine

ve doğrudan etki eden güneş ışınlarına karşı koruyunuz.

– Cihazı yere düşürmeyiniz.

– Cihazı güçlü elektromanyetik alanların yakınında kullanmayı-

nız, telsiz tesislerinden ve mobil telefonlardan uzak tutunuz.

– Sadece cihaz ile birlikte teslim edilmiş veya orijinal yedek

manşetleri kullanınız. Aksi halde, yanlış ölçüm değerleri
ortaya çıkar.

•

Manşet el bileğine takılı olmadığı sürece, tuşlara basmayınız.

•

Eğer cihaz uzun bir süre kullanmayacaksa, pillerin çıkarılması

tavsiye edilir.

Pillerle temas etme durumu için uyarılar

•

Pil hücresindeki sıvı, cilt veya gözlerle temas ettiğinde, ilgili

yeri suyla yıkayın ve bir doktora başvurun.

•

Yutma tehlikesi! Küçük çocuklar pilleri yutabilir ve
bunun sonucunda boğulabilir. Bu nedenle pilleri, küçük ço­cukların erişmeyeceği yerlerde saklayın!

•

Artı (+) ve eksi (-) kutup işaretlerine dikkat edin.

70

•

Bir pil aktığında koruyucu eldiven giyin ve pil bölmesini kuru

bir bezle temizleyin.

•

Pilleri aşırı ısıya karşı koruyun.

•

Patlama tehlikesi! Pilleri ateşle atmayın.

•

Piller şarj edilmemeli veya kısa devre yaptırılmamalıdır.

•

Cihazı uzun süre kullanmayacağınız durumlarda pilleri pil

bölmesinden çıkarın.

•

Yalnız aynı tip veya eşdeğer tip piller kullanın.

•

Her zaman tüm pilleri aynı anda değiştirin.

•

Şarj edilebilir pil kullanmayın!

•

Pilleri parçalarına ayırmayın, açmayın veya parçalamayın.

Onarım ve giderme bilgileri

•

Piller normal ev çöpüne atılmamalıdır. Eskimiş pilleri, özellikle

bu işlem için ön görülmüş toplama merkezleri üzerinden
gideriniz.

•

Cihazın gövdesini veya kasasını açmayınız. Bu kurala uyul-

maması halinde, garanti geçersiz olur.

•

Cihaz, kendiniz tarafından onarılmamalı veya kalibre edil-

memeli, yani ayarlanmamalıdır. Aksi halde cihazın kusursuz
çalışması garanti edilemez.

•

Onarımlar sadece Beurer yetkili servisi veya yetkili satıcılar

tarafından yapılmalıdır. Fakat her reklamasyondan önce, yine
de ilk olarak pilleri kontrol ediniz ve gerekirse bunları değişti­riniz.

•

Çevreyi korumak için, kullanım ömrü sona erdikten

sonra cihazı ev atıklarıyla birlikte elden çıkarmayın.
Cihaz, ülkenizdeki uygun atık toplama merkezleri
üzerinden bertaraf edilebilir. Cihazı hurda elektrikli ve
elektronik eşya direktifine – WEEE (Waste Electrical and

Electronic Equipment) uygun olarak bertaraf edin. Bertaraf
etme ile ilgili sorularınızı, ilgili yerel makamlara iletebilirsiniz.

3. Cihaz açıklaması

1 2 3 4

9

8

1. Manşet

2. Manşet hortumu

3. Manşet fişi

4. Adaptör bağlantısı

5. Ekran

6. Hafıza düğmeleri M1/M2

7. BAŞLAT/DURDUR düğmesi

8. Ölçüm değerlerini kademelendirme skalası

9. Manşet fişi girişi (sol taraf)

71

SYS

mmHg

5

DIA

mmHg

PUL

/min

6

7

Ekrandaki göstergeler:

V AA (LR06)

1. Tarih / Saat

2. Sistolik tansiyon

3. Diyastolik tansiyon

4. Tespit edilen nabız değeri

5. Nabız sembolü

6. Havayı tahliye etme (Ok)

7. Kayıt yerinin numarası / Hafıza göstergesi ortalama
değer ( ), sabahları ( ), akşamları ( )

8. Pil değiştirme sembolü

9. Kullanıcı hafızası

10. Ölçüm değerlerinin kademelendirilmesi

11. Kalp ritim bozukluğu sembolü

11

1

10

2

9

8

3

4

567

4. Ölçüme hazırlık

Pillerin takılması

•

Cihazın arka tarafındaki pil böl-

mesinin kapağını çıkarın.

•

Dört adet tip 1,5 V AA (Alkaline

tip LR 06) pil yerleştirin. Pilleri
işaretlere göre kutupları doğru
yere gelecek şekilde yerleştir­meye mutlaka dikkat edin. Şarj
edilebilen piller kullanmayın.

•

Pil bölmesi kapağını tekrar dikkatle kapatın.

Pil değiştirme sembolü

sürekli gösteriliyorsa, artık ölçüm
yapılması mümkün değildir ve tüm pillerin değiştirilmesi gerek­mektedir. Piller cihazdan çıkartıldığında tarih ve saat yeniden
ayarlanmalıdır. Kaydedilen ölçüm değerleri kaybolmaz.

•

Kullanılmış, şarjı tamamen boşalmış piller özel işaretli toplama

kutularına atılarak, özel çöp alma yerlerine veya elektrikli cihaz
satıcılarına teslim edilerek bertaraf edilmelidir. Pillerin bertaraf
edilmesi, yasal olarak sizin sorumluluğunuzdadır.

•

Bu işaretler, zararlı madde içeren pillerin üzerinde

bulunur:
Pb = Pil kurşun içeriyor,
Cd = Pil kadmiyum içeriyor,
Hg = Pil cıva içeriyor.

4 x 1,5

72

Saat formatı, tarihin ve saatin ayarlanması

Bu menüde aşağıdaki fonksiyonlar sırayla ayarlanabilir.

Saat biçimi

Tarih

➔

Saat

➔

Tarihi ve saati mutlaka ayarlamalısınız. Yalnızca ayarı yaptığınız­da ölçüm değerlerinizi tarih ve saat ile hafızaya alabilir ve daha
sonra tekrar bakabilirsiniz.

M1 veya M2 hafıza düğmesini basılı tutarak değerleri hızlı-

ca ayarlayabilirsiniz.

•

BAŞLAT/DURDUR düğmesini 5 saniye
basılı tutun.

•

Hafıza düğmeleri M1/M2 ile istediğiniz

saat formatını seçin ve BAŞLAT/DURDUR
düğmesi ile onaylayın.

Saat biçimi

Ekranda yıl göstergesi yanıp söner.

•

Hafıza düğmeleri M1/M2 ile istediğiniz yılı

seçin ve BAŞLAT/DURDUR düğmesi
ile onaylayın.

Ekranda ay göstergesi yanıp söner.

•

Hafıza düğmeleri M1/M2 ile istediğiniz ayı

Tarih

seçin ve BAŞLAT/DURDUR düğmesi ile
onaylayın.

Ekranda gün göstergesi yanıp söner.

•

Hafıza düğmeleri M1/M2 ile istediğiniz

günü seçin ve BAŞLAT/DURDUR düğmesi

ile onaylayın.

Saat formatı olarak 12h ayarlandığında gün ve ay

göstergelerinin sırası değişir.

Tarih

Ekranda saat göstergesi yanıp söner.

• Hafıza düğmeleri M1/M2 ile istediğiniz

saati seçin ve BAŞLAT/DURDUR düğmesi

ile onaylayın.

Saat

Ekranda dakika göstergesi yanıp söner.

• Hafıza düğmeleri M1/M2 ile istediğiniz da-

kikayı seçin ve BAŞLAT/DURDUR düğmesi

ile onaylayın.

Elektrik adaptörü ile çalıştırma

Bu cihazı bir elektrik adaptörüyle de çalıştırabilirsiniz.
Bunun için pil yuvasında pil olmamalıdır. Adaptörü, 071.60
sipariş numarası ile yetkili bir satıcıdan veya servis adresinden
temin edebilirsiniz.

•

Tansiyon ölçme cihazının zarar görmesini önlemek için,

tansiyon ölçme cihazı yalnızca burada tanımlanan elektrik

adaptörüyle çalıştırılmalıdır.

•

Elektrik adaptörünü tansiyon ölçme cihazının sağ tarafındaki

girişe takın. Adaptör sadece tip levhasında belirtilen şebeke

voltajına bağlanabilir.

•

Ardından adaptörün fişini prize takın.

•

Tansiyon ölçme cihazını kullandıktan sonra elektrik adaptörü-

nü önce prizden, sonra tansiyon ölçme cihazından çıkarın.

Elektrik adaptörünü çıkardığınızda tansiyon ölçme cihazında

gösterilen tarih ve saat kaybolur. Ancak kaydedilen ölçüm

değerleri kaybolmaz.

73

5. Tansiyonun ölçülmesi

Lütfen cihazı ölçümden önce oda sıcaklığına getiriniz.
Ölçümü sol veya sağ kolda yapabilirsiniz.

5.1 Manşetin takılması

Manşeti, açık olan sol üst kola sarınız.
Kolunuzdaki kan dolaşımı, dar elbise
ve benzeri sebeple etkilenmemelidir.

Manşeti üst kolunuza öyle takınız ki,
alt kesimi kol ekleminden 2 – 3 cm
kadar uzakta durabilsin ve atar
damarın da üzerinde bulunsun.
Hortum elin içine doğru bir konumda
olmalıdır.
Manşeti fazla sıkı olmamasına dikkat
ederek kolunuza takın ve cırt bantla
sabitleyin. Manşetle kolunuz arasında
iki parmağınız girebiliyorsa, manşet
yeterince sıkı bir şekilde kolunuza
oturmuş demektir.
Hortumu manşetteki hortum girişine
takın.

Ölçümü sağ kolun üst kısmında yaparsanız hortum dirseğin

iç kısmına gelir. Kolunuzun hortumun üzerine gelmemesine
dikkat edin.

Sol ve sağ kol arasındaki tansiyon farklı olabilir, dolayısıyla
ölçülen tansiyon değerleri de farklı olabilir. Ölçümü her zaman
aynı kolda yapın.
İki kol arasındaki değerler çok farklıysa ölçümü hangi kolunuz­da yapmanız gerektiğini öğrenmek için doktorunuzla görüşme­lisiniz.

Dikkat: Cihaz sadece orijinal manşetle kullanılabilir. Manşet
sadece 22 ile 36 cm arası kol çevresi için uygundur.
Sipariş numarası 163.387 ile 35 ile 44 cm arası üst kol çevreleri
için daha büyük bir manşeti yetkili bir satıcıdan veya servis
adresinden temin edebilirsiniz.

5.2 Doğru konuma geçilmesi

•

Her ölçümden önce yakl. 5 dakika dinleniniz! Aksi halde

ölçüm değerlerinde sapmalar olabilir.

•

Ölçümü oturarak veya yatarak yürütebilirsiniz. Manşetin kalp

hizasında olmasına herhalukarda dikkat ediniz.

•

Tansiyon ölçümü için rahat bir şekilde oturun. Sırtınızı ve

kollarınızı dayayın. Bacak bacak üstüne atmayın. Ayaklarınızı

düz bir şekilde yere koyun.

•

Ölçüm sonucunun yanlış olmasını önlemek için, ölçüm esna-

sında sakin olunması, hareket edilmemesi ve konuşulmaması

önemlidir.

74

Tansiyon ölçümünü gerçekleştirme

Manşeti yukarıda açıklandığı gibi takın ve ölçümü gerçek­leştirmek istediğiniz duruşa geçin.

• Tansiyon ölçüm cihazını çalıştırmak için
BAŞLAT/DURDUR düğmesine basın
Tüm ekran göstergeleri kısa süreliğine yanar.

Tansiyon ölçüm cihazı 3 saniye sonra otoma­tik olarak ölçüme başlar.

Manşet otomatik olarak şişirilir.

İstediğiniz zaman BAŞLAT/DURDUR düğmesine
basarak ölçümü durdurabilirsiniz.

Manşetteki hava basıncı yavaş bir şekilde tahliye edilir.
Yüksek tansiyona eğilimin tespit edilmesi durumunda

Ölçüm

yeniden şişirilir ve manşet basıncı yeniden arttırılır. Nabız
algılanabildiği zaman nabız sembolü

• Sistolik basınç, diyastolik basınç ve nabız

ölçüm sonuçları gösterilir.

• Ölçüm doğru şekilde gerçekleştirilemedi-

ğinde _

sembolü gösterilir.. Bu kullanım
kılavuzundaki Hata iletisi/Arıza giderme
bölümüne bakın ve ölçümü tekrarlayın.

.

gösterilir.

• M1 veya M2 hafıza düğmelerine basarak, istediği-

niz kullanıcı hafızasını seçin. Kullanıcı hafızası seçimi
yapmazsanız, ölçüm sonucu, en son kullanılmış olan
kullanıcı hafızasına kaydedilir. Ekranda ilgili sembol M1
veya M2 belirir.

• Tansiyon ölçme cihazını BAŞLAT/DURDUR düğmesi

ile kapatın. Böylece ölçüm sonucu, seçilmiş olan
kullanıcı hafızasına kaydedilmiş olur.

Cihazı kapatmayı unutursanız, cihaz yaklaşık 3 dakika

Ölçüm

sonra otomatik olarak kapanır. Bu durumda da değer,
seçilmiş olan veya en son kullanılan kullanıcı hafızasına
kaydedilir.

• Yeniden ölçüm yapmadan önce en az

5 dakika bekleyin!

6. Sonuçların değerlendirilmesi

Kalpte ritmik çalışma bozuklukları:

Bu cihaz, ölçüm esnasında kalpteki muhtemel ritmik çalışma
bozukluklarını tespit edebilir ve duruma göre ölçümden sonra
bu bozukluğu
Bu durum, aritmi hastalığı için bir belirti olabilir. Aritmi, kalp

_

atışını kontrol eden biyoelektriksel sistemdeki hatalardan do­layı, kalp ritminin anormal olduğu bir hastalıktır. Septomların
(gerçekleşmeyen veya erken gerçekleşen kalp atışları, yavaş
veya hızlı nabız) sebepleri, başka sebeplerin yanı sıra, kalp has­talıkları, yaş, bedensel özellikler, aşırı beslenme, stres veya az
uyuma olabilir. Aritmi hastalığı ancak doktorunuzun yapacağı
bir kontrol sayesinde tespit edilebilir.

75

sembolü ile gösterebilir.

Ölçme işleminden sonra ekranda sembolü görüntülenirse,
ölçme işlemini tekrarlayınız. Ölçme işleminden önce 5 dakika
dinlenmeye ve ölçme işlemi esnasında konuşmamaya veya
hareket etmemeye lütfen dikkat ediniz. Bu sembol
görünürse, lütfen doktorunuza başvurunuz. Ölçüm sonuçlarına

Tansiyon değerleri aralığı Sistolik (mmHg) Diyastolik (mmHg) Önlem

Kademe 3: Aşırı hipertoni ≥ 180 ≥ 110 Bir doktora gidiniz
Kademe 2: Orta hipertoni 160 – 179 100 – 109 Bir doktora gidiniz
Kademe 1: Hafif hipertoni 140 – 159 90 – 99 Muntazam aralıklarla doktorda kontrol olunuz
Yüksek normal 130 – 139 85 – 89 Muntazam aralıklarla doktorda kontrol olunuz
Normal 120 – 129 80 – 84 Kendiniz kontrol ediniz
İdeal < 120 < 80 Kendiniz kontrol ediniz

Kaynak: WHO, 1999

sık sık

göre kendi kendinizi diyagnoz etmeniz ve tedavi etmeniz tehli­keli olabilir. Doktorunuzun talimatlarına kesinlikle uyunuz.

Ölçüm değerlerinin kademelendirilmesi:

Ölçümler aşağıdaki tabloda kademelendirilip değerlendirilebilir.

Bu standart değerler yalnız genel kılavuz değer niteliğindedir,
çünkü bireysel tansiyon kişiden kişiye ve farklı yaş gruplarında
vs. farklılık gösterir.
Düzenli aralıklarla hekiminize danışmanız önemlidir. Hekiminiz
sizin için normal tansiyon olarak kabul edilebilecek bireysel
değeri ve hangi değerden itibaren tansiyonun tehlikeli olarak
tanımlanacağını size söyleyecektir.
Ekrandaki sınıflandırma ve cihazdaki skala, tespit edilen tan­siyonun hangi aralıkta olduğunu gösterir. Sistol ve diyastol
değerleri iki farklı aralığında ise (örn. sistol “Yüksek normal”
aralığında ve diyastol “Normal” alanında) cihazdaki grafiksel
dağılımı her zaman daha yüksek olan aralığı gösterir; verilen
örnekte “Yüksek normal” aralığı.

7. Ölçüm değerlerini çağırma ve silme

Başarılı her ölçümün sonuçları, tarih ve saat ile birlikte
kaydedilir. Ölçüm verileri 60'ı aştığında, en eski ölçüm
verileri silinir.

•

Hafıza çağırma moduna gidebilmek için önce tansiyon

ölçme cihazını çalıştırmalısınız. Bunun için BAŞLAT/
DURDUR düğmesine basın.

•

Tam ekran görüntüsünden sonra 3 saniye içinde hafıza

düğmesi M1 veya M2 ile istediğiniz kullanıcı hafızasını

Kullanıcı hafızası

seçin ( ).

– kullanıcı hafızasının ölçüm verilerine bakmak istiyor-

sanız M1 hafıza düğmesine basın.

76

– kullanıcı hafızasının ölçüm verilerine

bakmak istiyorsanız M2 hafıza düğmesine
basın.

Ekranda yaptığınız son ölçüm gösterilir.

Kullanıcı hafızası

•

İlgili hafıza düğmesine (M1 veya M2) basın.

Kullanıcı hafızası 'i seçtiyseniz M1 hafıza düğme-

sine basın.
Kullanıcı hafızası 'yi seçtiyseniz M2 hafıza düğme­sine basın.

A

Ekranda
Bu kullanıcı hafızasında kayıtlı olan tüm öl­çüm değerlerinin ortalaması gösterilir.

•

Ekranda
Sabah ölçümlerinin son 7 güne ait ortalaması
gösterilir (Sabah: saat 5.00 – 9.00).

Ortalama değerler

•

Ekranda
Akşam ölçümlerinin son 7 güne ait ortalaması
gösterilir (Akşam: saat 18.00 – 20.00).

işareti yanıp söner.

İlgili hafıza düğmesine (M1 veya M2) basın.

AM

işareti yanıp söner.

İlgili hafıza düğmesine (M1 veya M2) basın.

PM

işareti yanıp söner.

•

İlgili hafıza düğmesine (M1 veya M2)

yeniden basarsanız ekranda son münferit
ölçüm gösterilir (Buradaki örnekte 03 ölçü­mü).

•

İlgili hafıza düğmesine (M1 veya M2) tekrar basarsanız

ölçtüğünüz münferit ölçüm değerlerine bakabilirsiniz.

•

Cihazı yeniden kapatmak için BAŞLAT/DURDUR düğ-

Ölçüm değerleri

mesine basın.

İstediğiniz zaman BAŞLAT/DURDUR düğmesine

basarak menüden çıkabilirsiniz.

•

İlgili kullanıcı hafızasındaki kayıtları silmek için önce bir

kullanıcı hafızası seçin.

•

Münferit ölçüm değerleri sorgusunu başlatın.

•

Hafıza düğmelerinin ikisini M1 & M2 5 saniyeliğine

basılı tutun.

O andaki kullanıcı hafızasındaki tüm değerler
silinir.

Ölçüm değerlerinin silinmesi

8. Cihazın temizlenmesi ve muhafaza edilmesi

•

Tansiyon Bilgisayarınızı dikkatle ve sadece hafif nemli bir

bezle temizleyiniz.

•

Temizliğin ne sıklıkla yapılacağı cihazın kirlilik derecesine

bağlıdır. Tansiyon aletini ve manşeti üzerinde kir olduğunda
hemen temizleyin.

77

•

Temizlik maddesi ve çözücü maddeler kullanmayınız.

•

Aleti asla su altına tutmayınız, aksi takdirde alete su sızabilir

ve alet bundan zarar görebilir.

9. Hata mesajı/Hata giderilmesi

Hata durumunda, ekranda hata mesajı _ gösterilir.
Şu durumlarda hata iletileri görüntülenebilir:

•

sistolik veya diyastolik basınç ölçülemediğinde (ekranda
veya gösterilir),

•

sistolik veya diyastolik tansiyon ölçüm aralığı dışında oldu­ğunda (ekranda veya Lo gösterilir),

•

manşet çok sıkı veya çok gevşek takıldığında (ekranda
veya gösterilir),

•

şişirme basıncı 300 mmHg‘nin üzerinde olduğunda (ekranda

gösterilir),

•

şişirme işlemi 160 saniyeden uzun sürdüğünde (ekranda
gösterilir),

•

bir sistem veya cihaz hatası olduğunda (ekranda , ,

veya gösterilir),

•

piller neredeyse tükendiğinde gösterilir,

•

veriler bilgisayara gönderilemediğinde (ekranda göste­rilir).

Bu durumlarda ölçümü tekrarlayın. Manşet hortumunun doğru
şekilde takılı olduğundan emin olun ve hareket etmemeye ve
konuşmamaya dikkat edin. Gerekirse pilleri yeniden yerleştirin
veya değiştirin.

10. Teknik bilgiler

Model no. BM 45
Tip M1502
Ölçüm yöntemi Üst koldan, osilometrik, invazif olmayan

Ölçüm aralığı Manşet basıncı 0 – 300 mmHg,

Göstergenin
hassasiyeti

Ölçüm belirsizliği klinik kontrole göre maks. izin verilen

Hafıza 2 x 60 kayıt yeri
Ölçüler U 165 mm x G 107 mm x Y 50 mm
Ağırlık Yaklaşık 284 g (pil olmadan)
Manşet boyutu 22 ila 36 cm
İzin verilen

kullanım şartları
İzin verilen sak-

lama ve nakliye
koşulları

Elektrik beslemesi
Pil kullanım ömrü Yakl. 250 ölçüm için, tansiyonun yüksekli-

78

tansiyon ölçümü

sistolik 60 – 260 mmHg,
diyastolik 40 –199 mmHg,
Nabız 30 –180 atış/dakika

sistolik ± 3 mmHg, diyastolik ± 3 mmHg,
Nabız, gösterilen değerin ± % 5’i

standart sapma: sistolik 8 mmHg /
diyastolik 8 mmHg

+10 °C ila + 40 °C, % ≤ 90 bağıl nem
( yoğuşmasız)

- 20 °C ila + 55 °C, % ≤ 90 bağıl nem,
800 – 1050 hPa ortam basıncı

4 x 1,5 V

ğine veya şişirme basıncına göre

AA pil

Aksesuarlar Kullanım kılavuzu, 4 x 1,5 V AA pil, Saklama

Sınıflandırma Dahili besleme, IPX0, AP veya APG yok,

Güncelleme sebebiyle önceden haber verilmeksizin teknik bil­gilerde değişiklik yapılabilir.

•

Bu cihaz Avrupa Normu EN60601-1-2’ye uygundur ve elekt-

romanyetik uyumluluk bakımından özel koruma tedbirlerine
tabidir. Lütfen taşınabilir veya mobil HF iletişim sistemlerinin
bu cihazı etkileyebileceğini dikkate alın. Ayrıntılı bilgileri be­lirtilen müşteri servisi adresinden talep edebilir veya kullanım
kılavuzunun son kısmında bulabilirsiniz.

•

Bu cihaz, tıbbi ürünler için AB Standardı 93/42/EEC, tıbbi

ürün kanunu ve EN1060-1 normları (invazif olmayan tansiyon
ölçme cihazları bölüm 1: Genel şartlar), EN1060-3 (invazif
olmayan tansiyon ölçme cihazları bölüm 3: Elektromeka­nik tansiyon ölçme cihazları için tamamlayıcı şartlar) ve
IEC80601-2-30 (Tıbbi elektrikli cihazlar bölüm 2 – 30: Otoma­tik, invazif olmayan tansiyon ölçme aletlerinin temel özellikleri
dahil olmak üzere güvenlik için özel koşullar) uyarıncadır.

•

Bu tansiyon ölçme aletinin doğruluğu dikkatli bir şekilde

kontrol edilmiştir ve alet uzun bir kullanım ömrüne yönelik
olarak geliştirilmiştir. Aletin tedavi amacıyla kullanılması ha­linde, uygun araçlarla ölçüm kontrolleri yapılmalıdır. Doğruluk
kontrolü ile ayrıntılı bilgileri servis adresinden talep edebilirsi­niz.

çantası

devamlı kullanım, uygulama parçası tip BF
(manşet), CLASS II (adaptör kullanılırken)

11. Adaptör

Model no. FW 7575M/EU/6/06
Giriş 100 – 240 V, 50 – 60 Hz
Çıkış 6 V DC, 600 mA, sadece Beurer tansiyon

Üretici Friwo Gerätebau GmbH
Koruma Cihazın çift koruyucu izolasyonu vardır ve

Gövde ve
koruyucu kapaklar

ölçme cihazı ile birlikte kullanılır.

bir hata durumunda cihazın elektrik şebe­kesine bağlantısını kesen, birincil tarafta
mevcut bir ısınmaya karşı güvenlik tertibatı
ile donatılmıştır.
Adaptörü kullanmadan önce, pillerin pil
gözünden çıkarılmış olmasını sağlayınız.

Doğru akım bağlantısının kutupları
Koruyucu izolasyon / Koruma sınıfı 2
Adaptör gövdesi, elektrik akımı ileten ya da

ilete bilen parçalara dokunulmasına karşı
korur (parmaklar, çiviler, kontrol kancaları).
Cihazı kullanan kişi, aynı anda hem has­taya, hem de AC adaptörünün çıkış fişine
dokunmamalıdır.

79

Hata ve değişiklik hakkı saklıdır

РУССКИЙ

Оглавление

1. Ознакомление ..............................................................80

2. Важные указания .........................................................81

3. Описание устройства ..................................................84

4. Подготовка к измерению ............................................85

5. Измерение кровяного давления .................................86

6. Оценка результатов .....................................................88

7. Просмотр и удаление результатов измерения ........90

8. Очистка и хранение прибора ....................................91

9. Сообщения о неисправностях /

Устранение неисправностей ....................................91

10. Технические данные ..................................................92

11. Гарантия ......................................................................93

Многоуважаемый покупатель!

Мы рады тому, что Вы выбрали товар из нашего ассор­тимента. Изделия нашей компании являются продуктами
высочайшего качества, используемые для измерения веса,
артериального давления, температуры тела, частоты пуль­са, в области мягкой терапии и массажа.
Внимательно прочтите данную инструкцию по эксплуата­ции, сохраняйте ее для дальнейшего использования, дайте
ее прочитать и другим пользователям и строго следуйте
приведенным в ней указаниям.

С дружескими пожеланиями сотрудники компании Beurer

1. Ознакомление

Проверьте комплектность поставки прибора для
измерения артериального давления Beurer BM 45
и убедитесь в том, что на упаковке нет внешних
повреждений. Перед использованием убедитесь в том,

что прибор и его принадлежности не имеют видимых
повреждений, и удалите все упаковочные материалы. При
наличии сомнений не используйте прибор и обратитесь к
продавцу или по указанному адресу сервисной службы.
Аппарат для измерения кровяного давления в плечевой
артерии служит для неинвазивного измерения и контроля
артериального давления у взрослых пациентов.
С его помощью Вы можете быстро и просто измерять
Ваше кровяное давление, вводить в память результаты
измерений и показывать изменения и средние значения
давления.
Вы будете предупреждены при возможно имеющихся
нарушениях ритма сердца.
Полученные результаты измерений классифицируются и
отображаются в графическом виде.
Внимательно прочтите данную инструкцию по эксплуа­тации, сохраните ее и ознакомьте с ней и других поль­зователей.

80

2. Важные указания

Storage

RH ≤90%

Operating

RH ≤90%

SN

Пояснения к символам

В инструкции по применению, на упаковке и на типовой
табличке прибора и принадлежностей используются следу­ющие символы:

Осторожно!

Указание
Отмечает важную информацию

Соблюдайте инструкцию по применению

Аппликатор типа BF

Постоянный ток
Прибор следует утилизировать согласно

Директиве ЕС по отходам электрического
и электронного оборудования — WEEE
(Waste Electrical and Electronic Equipment).

Производитель

Допустимая температура при транспорти­ровке и хранении. Допустимая влажность
при транспортировке и хранении.

-20°C

55°C

40°C

10°C

Допустимая рабочая температура и
влажность воздуха

Хранить в сухом месте

Серийный номер

Символ CE подтверждает соответствие
основным требованиям директивы о меди-

0483

цинских изделиях 93/42/EEC.

Указания по применению

• Для сравнительного анализа данных всегда измеряй-

те свое артериальное давление только в определенные
часы.

•

Отдыхайте в течение 5 минут перед каждым измерением!

•

При проведении нескольких сеансов измерения у одного

пользователя интервал между измерениями должен со­ставлять 5 минут.

•

За 30 минут до измерения следует воздерживаться от

приема пищи и жидкости, курения или физических на­грузок.

•

При наличии сомнений относительно полученных резуль-

татов повторите измерение.

•

Полученные Вами самостоятельно результаты измерений

носят исключительно информативный характер и не
могут заменить медицинского обследования! Обсудите
результаты Ваших измерений с врачом, но ни в коем
случае не принимайте самостоятельных решений относи-

81

тельно лечения (например, по использованию лекарств и
их дозировке), опираясь на них!

•

Не используйте прибор для измерения артериального

давления у новорожденных детей и у женщин, страдаю­щих преэклампсией. Перед использованием прибора для
измерения артериального давления во время беремен­ности рекомендуется проконсультироваться с врачом.

•

Заболевания системы кровообращения могут привести

к неправильным результатам измерения или снижению
точности измерения. Погрешности в результатах из­мерения также возможны при пониженном артериаль­ном давлении, диабете, нарушениях кровоснабжения и
сердечного ритма, при ознобе или дрожи.

•

Не используйте прибор для измерения артериального

давления вместе с высокочастотным хирургическим при­бором.

•

Применяйте прибор только для лиц с обхватом плеча,

предусмотренным параметрами прибора.

•

Обратите внимание на то, что во время накачивания мо-

жет быть нарушена подвижность соответствующей части
тела.

•

Во время измерения кровяного давления не допускается

прерывание циркуляции крови на длительное время. При
сбое в работе прибора снимите манжету с руки.

•

Избегайте механического сужения, сдавливания или сги-

бания шланга манжеты.

•

Избегайте длительного давления в манжете и частых из-

мерений. Нарушение кровообращения может привести к
повреждениям.

•

Убедитесь в том, что к кровеносным сосудам руки, на

которую накладывается манжета, не подсоединено

медицинское оборудование (через внутрисосудистый до­ступ, артериовенозный шунт или при внутрисосудистой
терапии).

•

Не используйте манжету у лиц с ампутированной грудью.

•

Во избежание дальнейших повреждений не кладите ман-

жету поверх ран.

•

Питание прибора производится от батареек или от блока

питания. Помните, что перенос данных и их сохранение
возможны только в том случае, если прибор получает
питание. В приборе сбрасываются дата и время, если
батарейки разряжены или блок питания отсоединен от
электросети.

•

Прибор для измерения артериального давления отклю-

чается автоматически, если в течение 3 минут не была
нажата ни одна кнопка, это происходит для экономии
энергии батареек.

•

Допускается использование прибора только в целях,

указанных в данной инструкции по применению. Изгото­витель не несет ответственности за ущерб, вызванный
неквалифицированным или неправильным использова­нием прибора.

Указания по хранению и уходу

•

Аппарат состоит из прецизионных и электронных узлов.

Точность результатов измерений и срок службы аппарата
зависят от тщательности обращения:
– Предохраняйте прибор от ударов, действия влаги,

грязи, сильных колебаний температуры и прямых сол­нечных лучей.

– Не допускайте падений прибора.

82

– Не используйте прибор вблизи сильных электромаг-

нитных полей, например, вблизи радиоаппаратуры или
мобильных телефонов.

– Используйте только входящие в объем поставки или

оригинальные запасные манжеты. В противном случае
получаются неверные результаты измерений.

•

Не нажимать на кнопки, пока не надета манжета.

•

Если Вы длительное время не пользуетесь прибором,

рекомендуется вынуть батарейки.

Обращение с элементами питания

•

При попадании жидкости из аккумулятора на кожу или

в глаза необходимо промыть соответствующий участок
большим количеством воды и обратиться к врачу.

•

Опасность проглатывания мелких частей! Ма­ленькие дети могут проглотить батарейки и подавиться
ими. Поэтому батарейки необходимо хранить в недоступ­ном для детей месте!

•

Обращайте внимание на обозначение полярности: плюс

(+) и минус (-).

•

Если батарейка потекла, очистите отделение для батаре-

ек сухой салфеткой, надев защитные перчатки.

•

Защищайте батарейки от чрезмерного воздействия теп-

ла.

•

Опасность взрыва! Не бросайте батарейки в огонь.

•

Не заряжайте и не замыкайте батарейки накоротко.

•

Если прибор длительное время не используется, извле-

ките из него батарейки.

•

Используйте батарейки только одного типа или равно-

ценных типов.

•

Заменяйте все батарейки сразу.

•

Не используйте перезаряжаемые аккумуляторы!

•

Не разбирайте, не открывайте и не разбивайте батарей-

ки.

Указания по ремонту и утилизации

•

Батарейки запрещается выбрасывать в бытовой мусор.

Утилизируйте использованные батарейки через соответ­ствующий пункт сбора отходов.

•

Не открывайте прибор. Несоблюдение ведет к потере

гарантии.

•

Запрещается самостоятельно ремонтировать или регу-

лировать прибор. В этом случае больше не гарантирует­ся безупречность работы.

•

Ремонт разрешается выполнять только сервисной служ-

бе или авторизированным сервисным организациям. Но
перед любыми рекламациями вначале проверьте бата­рейки и, при необходимости, замените их.

•

Винтересах защиты окружающей среды по

окончании срока службы следует утилизировать
прибор отдельно отбытового мусора. Утилизация
должна производиться через соответствующие пункты
сбора вВашей стране. Прибор следует утилизировать
согласно Директиве ЕС поотходам электрического
иэлектронного оборудования – WEEE (Waste Electrical
and Electronic Equipment). Вслучае вопросов
обращайтесь вместную коммунальную службу,
ответственную заутилизацию отходов.

83

3. Описание устройства

1 2 3 4

9

8

1. Манжета

2. Шланг манжеты

3. Штекер манжеты

4. Разъем для блока питания

5. Дисплей

6. Кнопки сохранения M1/M2

7. Кнопка ВКЛ./ВЫКЛ.

8. Шкала оценки результатов измерения

9. Разъем для штекера манжеты (с левой стороны)

Индикация на дисплее:

1. Дата / время

2. Систолическое давление

3. Диастолическое давление

SYS

mmHg

DIA

mmHg

PUL

/min

4. Измеренное значение пульса

5. Символ пульса

5

6. Выпуск воздуха (стрелка)

7. Номер ячейки памяти/индикация среднего значения из
сохраненных в памяти ( ), утром ( ), вечером ( )

8. Символ индикации смены батарейки

6

9. Пользовательская память

10. Оценка результатов измерений

7

11. Символ нарушений сердечного ритма

11

1

10

2

9

8

3

4

567

84

4. Подготовка к измерению

V AA (LR06)

Установка батареек

•

Снимите крышку отделения

для батареек на задней сто­роне прибора.

•

Вставьте четыре батарейки

1,5 В AA (алкалиновые, тип
LR 06). Обязательно просле­дите за тем, чтобы батарейки
были установлены с правиль­ной полярностью в соответствии с маркировкой. Не ис­пользуйте заряжаемые аккумуляторы.

•

Снова тщательно закройте крышку отделения для бата-

реек.

При длительном отображении символа замены батареек

проведение измерений невозможно, следует за­менить все батарейки. После извлечения батареек из
прибора дату и время необходимо устанавливать заново.
Сохраненные в памяти результаты измерений не исчезают.

•

Выбрасывайте использованные, полностью разряженные

батарейки в специальные контейнеры, сдавайте в пункты
приема спецотходов или в магазины электрооборудова­ния. Закон обязывает пользователей обеспечить
утилизацию батареек.

•

эти знаки предупреждают о наличии в бата-

рейках токсичных веществ:
Pb = свинец,
Cd = кадмий,
Hg = ртуть.

4 x 1,5

Настройка часового формата, времени и даты

В этом меню можно последовательно настроить следую­щие функции.

Формат времени➔Дата

➔

Время

В обязательном порядке необходимо установить дату
и время. Это позволит правильно сохранять в памяти
результаты измерения с их датой и временем, а затем вы­водить их на экран.

Удерживая нажатой кнопку сохранения M1 или M2,

можно быстрее настроить значения.

•

Удерживайте кнопку START/STOP на­жатой в течение 5 секунд.

•

С помощью кнопок сохранения M1/M2

выберите желаемый часовой формат
и подтвердите выбор нажатием кнопки
START/STOP .

Формат времени

На дисплее замигает год.

•

С помощью кнопок сохранения M1/M2

выберите нужный год и подтвердите
выбор нажатием кнопки START/STOP

.

Дата

На дисплее замигает месяц.

• С помощью кнопок сохранения M1/M2

выберите нужный месяц и подтвердите
выбор нажатием кнопки START/STOP .

85

На дисплее замигает день.

• С помощью кнопок сохранения M1/M2

выберите нужный день и подтвердите
выбор нажатием кнопки START/STOP .

Дата

Если выбирается 12-часовой формат, последова-

тельность отображения дня и месяца меняется.

На дисплее замигают часы.

• С помощью кнопок сохранения M1/M2

выберите нужное количество часов и
подтвердите выбор нажатием кнопки
START/STOP .

На дисплее замигают минуты.

Время

• С помощью кнопок сохранения M1/M2

выберите нужное количество минут и
подтвердите выбор нажатием кнопки
START/STOP .

Использование с блоком питания

Прибор можно также использовать с блоком питания.
При этом отделение для батареек должно быть пустым.
Блок питания (номер для заказа 071.60) можно приобрести
в специализированном магазине или через сервисную
службу.

•

В целях предотвращения возможного повреждения при-

бора для измерения артериального давления используй­те его только с указанным здесь блоком питания.

•

Подключите блок питания к предусмотренному для этого

разъему на правой стороне прибора для измерения
артериального давления. Блок питания должен подклю-

чаться только к сетевому напряжению, указанному на
табличке на оборотной стороне устройства.

•

Затем воткните сетевой штекер блока питания в розетку.

•

После использования прибора для измерения артериаль-

ного давления сначала выньте блок питания из розетки,
а затем отсоедините его от прибора. При обесточивании
блока питания настройки даты и времени на приборе для
измерения артериального давления удаляются. Однако
сохраненные результаты измерения остаются в памяти
прибора.

5. Измерение кровяного давления

Пожалуйста, перед измерением храните прибор при ком­натной температуре.
Измерение можно осуществлять на левой или правой руке.

5.1 Наложить манжету

Наденьте манжету на обнаженное
левое предплечье. Примите меры,
чтобы слишком тесные элементы
одежды или что-либо иное не
нарушало нормальное кровообра­щение на руке.
Манжета должна быть помещена
на предплечье так, чтобы нижняя ее
кромка была на 2 – 3 см выше
локтевого сгиба и располагалась
над артерией. Соединительная
трубка должна показывать в
направлении середины ладони.

86

Плотно, но не слишком туго
оберните манжету вокруг руки и
застегните ее с помощью
застежки-липучки. Манжета
наложена достаточно плотно, если
между ней и рукой проходят два
пальца.
Пропустите шланг в
соответствующее крепление на
манжете.

Если измерение выполняется на правом плече, шланг

должен находиться на внутренней стороне локтя. Про­следите за тем, чтобы рука не лежала на шланге.

Давление в левой и правой руке может отличаться, что
объясняет возможное различие в результатах измерений.
Всегда проводите измерение на одной и той же руке.
Если различие в результатах слишком велико, необходимо
обсудить с врачом, на какой руке будут проводиться из­мерения.

Внимание: Прибор разрешается использовать только с
оригинальными манжетами. Манжета рассчитана на руку с
обхватом от 22 до 36 см.
В специализированном магазине или через сервисную
службу можно приобрести манжету большего размера
для окружности плеча от 35 до 44 см (номер для заказа

163.387).

5.2 Принять правильное положение

•

Перед каждым измерением расслабляйтесь в течение

около 5 минут! В противном случае возникают неточно­сти измерения.

•

Измерения можно проводить в положении сидя или в

положении лежа.Следите при этом, чтобы манжета на­ходилась на уровне сердца.

•

Для измерения кровяного давления займите удобное

положение сидя. Спина и руки должны иметь опору.
Не скрещивайте ноги. Поставьте ступни ровно на пол.

•

Чтобы не исказить результаты измерения, следует вести

себя во время измерения спокойно и не разговаривать.

Измерение артериального давления

Наложите манжету, как описано выше, и займите
удобное для измерения положение.

•

Для запуска прибора для измерения ар­териального давления нажмите кнопку
START/STOP . На короткое время на
дисплее загорятся все индикаторы.

Измерение

Процесс измерения начнется автоматиче­ски через 3 секунды.

87

Манжета накачивается автоматически.

Измерение можно прервать в любое время нажа­тием кнопки START/STOP .

Давление воздуха в манжете медленно снижается.
При распознавании склонности к высокому давлению
манжета вновь будет накачана, и давление в ней
снова увеличится. Пока распознается пульс, будет
отображаться символ пульса .

•

Отобразятся результаты измерения
систолического давления, диастоличе­ского давления и пульса.

• _

появляется, если измерение не уда-

Измерение

лось выполнить правильно. Выполните
действия, описанные в главе «Сообще­ние об ошибке/устранение неисправ­ностей» данной инструкции по примене­нию, и повторите измерение.

• Теперь при помощи кнопок сохранения M1 или M2

выберите пользовательскую память. Если Вы не
выбрали пользовательскую память, то результат из­мерения будет сохранен в пользовательской памяти
последнего пользователя. На дисплее появляется
соответствующий символ M1 или M2.

• Выключите прибор для измерения артериального

давления, нажав кнопку START/STOP . Таким
образом в выбранной пользовательской памяти со­хранится результат измерения.

Если Вы забудете выключить прибор, он выклю-

чится автоматически через 3 минуты. Даже в этом
случае результат измерения будет сохранен в вы­бранной или последней использованной пользова­тельской памяти.

Измерение

• Перед очередным измерением выждите

не менее 5 минут!

6. Оценка результатов

_

Нарушения сердечного ритма:

Данный аппарат может во время измерения идентифици­ровать возможные нарушения сердечного цикла и в подоб­ном случае указывает на это пиктограммой
Это может служить индикатором аритмии. Аритмия – это за­болевание, при котором сердечный ритм нарушается из-за
пороков в биоэлектрической системе, которая управляет
сердечными сокращениями. Симптомы (пропущенные или
преждевременные сердечные сокращения, медленный
или слишком быстрый пульс) могут вызываться, среди
прочего, заболеваниями сердца, возрастом, физиологиче­ской предрасположенностью, чрезмерным употреблением
тонизирующих и возбуждающих продуктов, стрессом или
недосыпанием. Аритмия может быть обнаружена только при
обследовании врачом.

88

.

Повторите измерение, если пиктограмма появляется
на дисплее после измерения. Учтите, что перед измерени­ем Вы должны 5 минут отдохнуть, а во время измерения
не должны говорить и двигаться. Если пиктограмма
появляется часто, обратитесь к врачу. Самодиагностика и
самолечение на основании результатов измерений могут
быть опасными. Обязательно выполняйте указания врача.

Согласно директивам/определения Всемирной организа­ции здравоохранения (ВОЗ) и новейшим исследованиям
результаты измерений можно классифицировать и оце­нить, как указано в нижеследующей таблице.

Оценка результатов измерений:

Оценку результатов измерений можно провести с помощью
таблицы, представленной ниже.

Диапазон значений артериального давления Систола (в мм рт. ст.) Диастола (в мм рт. ст.) Мера

Уровень 3: сильная гипертония
Уровень 2: гипертония средней тяжести
Уровень 1: легкая гипертония
Высокое нормальное
Нормальное
Оптимальное

Источник: ВОЗ, 1999

≥ 180 ≥ 110
160 – 179 100 – 109
140 – 159 90 – 99
130 – 139 85 – 89
120 – 129 80 – 84
< 120 < 80

Обратите внимание, что это усредненные значения, служа­щие только для приблизительного ориентирования, так как
индивидуальные значения артериального давления могут
варьироваться в зависимости от принадлежности к той или
иной возрастной группе, а также других индивидуальных
особенностей.
Важно регулярно консультироваться с врачом. Врач

ния систолического и диастолического давления должны
находится в различных пределах (напр. систолическое
давление — высокое в допустимых пределах, а диастоли­ческое — в допустимых пределах), тогда графическое де­ление на приборе всегда будет отображать более высокие
пределы, как в описанном примере: высокое в допустимых
пределах.

Обратиться к врачу
Обратиться к врачу
Регулярный контроль у врача
Регулярный контроль у врача
Самоконтроль
Самоконтроль

определит Ваши индивидуальные значения нормального
артериального давления, а также значения, которые могут
быть для Вас опасными.
Градация на дисплее и шкала на приборе показывают, в
каком диапазоне находится измеренное давление. Значе-

89

7. Просмотр и удаление результатов

измерения

Результаты каждого успешного измерения сохраня­ются с указанием даты и времени измерения. Когда
количество сохраненных результатов измерения
превышает 60, более ранние данные автоматически
удаляются.

•

Чтобы перейти в режим вызова данных из памяти,

сначала включите прибор. Для этого нажмите кноп­ку START/STOP .

•

После полноэкранного изображения в течение

3 секунд нажатием кнопки сохранения M1 или M2
выберите нужную пользовательскую память ( ).

– Для просмотра сохраненных в пользовательской

памяти результатов измерений
сохранения M1.

Пользовательская память

– Для просмотра сохраненных в пользо-

вательской памяти результатов измере-

нажмите кнопку сохранения M2.

ний

На дисплее появится результат последне­го измерения.

нажмите кнопку

•

Нажмите соответствующую кнопку сохранения (M1

или M2).

Если выбрана пользовательская память , на-

жмите кнопку сохранения M1.
Если выбрана пользовательская память , на­жмите кнопку сохранения M2.

На дисплее замигает
Отобразится среднее значение всех со­храненных в данной пользовательской
памяти результатов измерений.

•

Нажмите соответствующую кнопку сохранения (M1

или M2).

На дисплее замигает
Отобразится среднее значение результа-

Средние значения

тов утренних измерений за последние 7
дней (утро: 5.00—9.00).

•

Нажмите соответствующую кнопку сохранения (M1

или M2).

На дисплее замигает
Отобразится среднее значение результа­тов вечерних измерений за последние 7
дней (вечер: 18.00—20.00).

90

A

AM

PM

.

.

.

•

При повторном нажатии соответству-

ющей кнопки сохранения (M1 или M2)
на дисплее о отобразится результат
последнего измерения (в качестве при­мера используется измерение 03).

•

Если еще раз нажать на кнопку сохранения (M1 или

M2), можно просмотреть результаты конкретных

измерений.

•

Чтобы вновь выключить прибор, нажмите кнопку

START/STOP .

Из меню можно выйти в любое время нажатием

кнопки START/STOP .

Результаты отдельных измерений

•

Чтобы удалить содержимое соответствующей поль-

зовательской памяти, сначала выберите пользова­тельскую память.

•

Запустите запрос результатов отдельных измере-

ний.

•

Нажмите кнопки сохранения M1 & M2 и удержи-

вайте их нажатыми в течение 5 секунд.

Все значения текущей пользовательской
памяти будут удалены.

Удаление результатов измерения

8. Очистка и хранение прибора

•

Осторожно очистите прибор и манжету слегка смочен-

ной тряпкой.

•

Периодичность очистки зависит от степени загрязнения

прибора. Очищайтеприбор для измерения артериаль­ного давленияи манжету сразу, как только заметите
загрязнение.

•

Запрещается использование чистящих средств или рас-

творителей.

• Не допускайте попадание прибора в воду, т.к. в результате

в него может проникнуть жидкость и повредить прибор.

9. Сообщения о неисправностях /
Устранение неисправностей

При неисправностях на дисплее появляется сообщение

_.

Сообщения об ошибках появляются, если

•

не удалось измерить систолическое или диастолическое
давление (на дисплее появляется надпись или );

•

значения измерения систолического или диастолическо­го давления не входят в диапазон измерения (на дисплее
появляется надпись или Lo);

•

манжета затянута слишком слабо или слишком туго (на
дисплее появляется надпись или );

•

во время накачивания воздуха давление превысило
300 ммрт.ст. (на дисплее появляется надпись );

•

накачивание длится более 160 с (на дисплее появляется
надпись );

•

произошел сбой в работе системы или прибора (на дис­плее появляется надпись , , или );

•

батарейки почти разряжены ,

91

•

не удалось отправить данные на компьютер (на дисплее
появляется сообщение ).

В таких случаях выполните повторное измерение.
Проследите за тем, чтобы шланг манжеты был
надлежащим образом подсоединен, не двигайтесь и не
разговаривайте во время измерения. При необходимости
установите батарейки на место заново или замените их.

10. Технические данные

Модель № BM 45
Тип M1502
Метод

измерения
Диапазон

измерений

Точность
индикации

Надежность
измерений

Память 2 x 60 ячеек памяти
Размеры Д 165 мм x Ш 107 мм x В 50 мм
Вес Примерно
Размер

манжеты

Осциллометрическое, неинвазивное измере­ние кровяного давления на плече

Давление в манжете 0 – 300 мм рт.ст.,
для систолического 60 – 260 мм рт.ст.,
для диастолического 40 –199 мм рт.ст.,
Пульс 30 –180 ударов/мин.

± 3 мм рт.ст. для систолического,
± 3 мм рт.ст. для диастолического,
пульс ± 5 % от определяемого значения

максимально допустимое стандартное от­клонение по результатам клинических испы­таний: 8 мм рт.ст. для систолического /
8 мм рт.ст. для диастолического давления

284

г (без батареек)

от 22 до 36 см

Доп. условия
эксплуатации

Допустимые
условия хра­нения и транс­портировки

Электропи­тание

Срок службы
батареек

Принадлеж­ности

Классифи­кация

В связи с развитием продукта компания оставляет за со­бой право на изменение технических характеристик без
предварительного уведомления.

•

Данный прибор соответствует европейскому стандарту

EN60601-1-2 и является предметом особых мер предо­сторожности в отношении электромагнитной совмести­мости. Следует учесть, что переносные и мобильные
высокочастотные коммуникационные устройства могут
повлиять на данный прибор. Более точные данные мож­но запросить по указанному адресу сервисной службы
или найти в конце инструкции по применению.

92

от +10 °C до + 40 °C, ≤ 90 % при относитель­ной влажности воздуха (без образования
конденсата)

от - 20 °C до + 55 °C, ≤ 90 % при относительной
влажности воздуха, 800-1050 гПа давления
окружающей среды

4 x 1,5 В

Для ок. 250 измерений, в зависимости от
высоты кровяного давления или давления
накачивания

Инструкция по применению, 4 x 1,5 В бата­рейки типа AA, сумка для хранения

Внутреннее питание, IPX0, без AP или APG,
продолжительное использование, апплика­тор типа BF (манжета), класс II (при исполь­зовании блока питания)

батарейки типа AA

•

Прибор соответствует требованиям директивы ЕС 93/42/

EEC о медицинском оборудовании, закона о медицин­ском оборудовании, а также европейских стандар­тов EN1060-1 (неинвазивные приборы для измерения
артериального давления, часть 1: общие требования)
и EN1060-3 (неинвазивные приборы для измерения
артериального давления, часть 3: дополнительные тре­бования к электромеханическим системам измерения
артериального давления) и IEC80601-2-30 (медицинские
электрические приборы, часть 2 – 30: особые предписа­ния по обеспечению безопасности, включая основные
особенности производительности автоматизированных
неинвазивных приборов для измерения артериального
давления).

•

Точность данного прибора для измерения артериального

давления была тщательно проверена, прибор был раз­работан с расчетом на длительный срок эксплуатации.
При использовании прибора в медицинских учреждениях
необходимо провести медицинскую проверку с помощью
соответствующих средств. Точные данные для проверки
точности прибора можно запросить в сервисном центре.

11. Гарантия

Мы предоставляем гарантию на дефекты материалов и
изготовления этого прибора на срок 36 месяца со дня про­дажи через розничную сеть.
Г

арантия не распространяется:

–

на случаи ущерба, вызванного неправильным использо-

ванием,

–

на быстроизнашивающиеся части ( батарейки, манжета),

– на дефекты, о которых покупатель знал в момент покупки,

–

на случаи собственной вины покупателя.
Срок эксплуатации изделия: минимум 5 лет
Фирма-изготовитель: Бойрер Гмбх,

Фирма-импортер: OOO БОЙРЕР, 109451 г. Москва,

Сервисный центр: 109451 г. Москва,

Дата продажи

Подпись продавца

Штамп магазина

Подпись покупателя

93

Софлингер штрассе 218,
89077-УЛМ, Германия

ул. Перерва 62, корп. 2, офис 3

ул. Перерва 62, корп. 2,
Тел(факс) 495–658 54 90
[email protected]

Возможны ошибки и изменения

POLSKI

Spis treści

1. Zapoznanie ....................................................................94

2. Ważne wskazówk ..........................................................95

3. Opis urządzenia .............................................................97

4. Przygotowanie do pomiaru ............................................98

5. Pomiar ciśnienia krwi ...................................................100

6. Ocena wyników ...........................................................102

7. Odczyt i usuwanie wyników pomiaru ........................103

8. Urządzenie czyścić i przechowywać .........................104

9. Komunikaty o błędach/Usuwanie błędów .................104

10. Dane techniczne ........................................................105

11. Adapter ......................................................................106

Szanowni Klienci,

bardzo dziękujemy za wybór jednego z naszych wyrobów. Na­zwa naszej firmy oznacza wysokiej jakości wyroby, dokładnie
sprawdzone w zakresie zastosowań w obszarach nagrzewania,
pomiarów masy ciała, ciśnienia krwi, temperatury ciała, tętna,
łagodnej terapii, masażu i powietrza.
Prosimy o dokładne przeczytanie niniejszej instrukcji obsługi
oraz o zatrzymanie jej do późniejszego użytku, udostępniając
ją innym użytkownikom oraz przestrzegając zawartych w niej
informacji.

Z poważaniem,
Zespół firmy Beurer

1. Zapoznanie

Ciśnieniomierz Beurer BM 45 należy sprawdzić pod kątem
zewnętrznych uszkodzeń opakowania oraz kompletności
zawartości. Przed użyciem należy się upewnić, że urządzenie

i akcesoria nie wykazują żadnych widocznych uszkodzeń i
że wszystkie elementy opakowania zostały usunięte. W razie
wątpliwości nie wolno używać urządzenia i należy zwrócić się
do przedstawiciela handlowego lub pod podany adres serwisu.
Naramienny aparat do mierzenia ciśnienia krwi służy do niein­wazyjnego pomiaru i kontroli tętniczych wartości ciśnienia
krwi dorosłych ludzi. Możliwy jest szybki i dokładny pomiar
ciśnienia krwi, zapis wartości do pamięci oraz wyświetlenie
przebiegu i wartości średnich na wyświetlaczu.
Przy ewentualnych zaburzeniach rytmu serca następuje
ostrzeżenie.
Zmierzone wartości są klasyfikowane i oceniane w formie
graficznej.
Niniejszą instrukcję obsługi należy zachować do dalszego
użytku i udostępniać ją kolejnym użytkownikom.

94

2. Ważne wskazówk

Storage

RH ≤90%

Operating

RH ≤90%

SN

Objaśnienie symboli

W instrukcji obsługi, na opakowaniu i tabliczce znamionowej
urządzenia oraz akcesoriów znajdują się następujące symbole:

Uwaga

Wskazówka
Ważne informacje

Należy przestrzegać instrukcji obsługi

Część aplikacyjna typ B F

Prąd stały
Urządzenie należy zutylizować zgodnie z

dyrektywą o zużytych urządzeniach elek­trycznych i elektronicznych — WEEE (Wa­ste Electrical and Electronic Equipment).

Producent

Dopuszczalna temperatura podczas trans­portu i przechowywania. Dopuszczalna
wilgotność powietrza podczas transportu i
przechowywania.

-20°C

55°C

40°C

10°C

Dopuszczalna temperatura i wilgotność
powietrza podczas pracy

Chronić przed wilgocią

Numer seryjny

Oznakowanie CE potwierdza zgodność z
zasadniczymi wymogami dyrektywy 93/42/

0483

EEC w sprawie wyrobów medycznych.

Wskazówki do zastosowania

•

Mierz ciśnienie zawsze o tej samej porze dnia, aby zmierzone

wartości były porównywalne.

•

Przed każdym pomiarem odpocznij ok. 5 minut.

•

Jeśli chcesz wykonać kilka pomiarów u jednej osoby, zacho-

waj 5-minutowe przerwy między pomiarami.

•

Na co najmniej 30 minut przed wykonaniem pomiaru nie

należy jeść, pić, palić ani podejmować wysiłku fizycznego.

•

Powtórz pomiar, jeśli zmierzona wartość budzi wątpliwości.

•

Zmierzone wartości mają wyłącznie charakter informacyj-

ny – pomiar ciśnienia nie zastępuje badania lekarskiego. Po
zmierzeniu ciśnienia należy zasięgnąć porady lekarskiej. Na
podstawie pomiaru w żadnym wypadku nie wolno podejmo­wać decyzji medycznych na własną rękę (np. dotyczących
stosowania leków i ich dawkowania)!

•

Nie wolno używać ciśnieniomierza do pomiaru ciśnienia

tętniczego u noworodków i kobiet cierpiących na zatrucie

95

ciążowe. Przed zastosowaniem ciśnieniomierza w czasie
ciąży zaleca się konsultacje z lekarzem.

•

Choroby układu krążenia mogą powodować błędy pomiaru

lub zaburzać dokładność pomiaru. Dotyczy to także bardzo
niskiego ciśnienia krwi, cukrzycy, zaburzeń rytmu serca i
ukrwienia, a także dreszczy i drgawek.

•

Ciśnieniomierza nie wolno stosować razem z urządzeniem

chirurgicznym o wysokiej częstotliwości.

•

Urządzenie stosować tylko w przypadku osób o podanym

obwodzie ramienia.

•

Podczas pompowania urządzenia może dojść do zaburzenia

sprawności danej kończyny.

•

Nie wolno zakłócać cyrkulacji krwi przez zbyt długi pomiar

ciśnienia. W przypadku błędnego działania urządzenia należy
zdjąć mankiet z ramienia.

•

Unikaj mechanicznego zwężania, ściskania lub zaginania

wężyka mankietu.

•

Unikać utrzymywania ciśnienia w mankiecie oraz częstych

pomiarów. Spowodowane tym zaburzenie przepływu krwi
może spowodować uszczerbek na zdrowiu.

•

Mankietu nie należy zakładać na ramię, w którym leczone są

tętnice i żyły, np. angioplastyka/terapia naczyń krwionośnych
czy przetoka tętniczo-żylna (AV).

•

Nie zakładać mankietu osobom po amputacji piersi.

•

Nie zakładać mankietu na rany, ponieważ może dojść do

dalszych obrażeń.

•

Ciśnieniomierz może być zasilany bateriami lub zasilaczem.

Przesłanie i zapisanie danych jest możliwe tylko przy włączo­nym zasilaniu ciśnieniomierza. Jeśli baterie są wyczerpane
albo zasilacz zostanie odłączony od prądu, nastąpi skasowa­nie informacji o dacie i godzinie.

•

Jeśli w ciągu 3 minut nie zostanie naciśnięty żaden przycisk,

nastąpi automatyczne wyłączenie ciśnieniomierza w celu
oszczędzania baterii.

•

Urządzenie jest przeznaczone wyłącznie do używania w celu

określonym w niniejszej instrukcji obsługi. Producent nie po­nosi odpowiedzialności za szkody wynikłe z niewłaściwego
użycia urządzenia.

Wskazówki do przechowywania i pielęgnacji

•

Aparat do mierzenia ciśnienia krwi składa się z podzespo-

łów precyzyjnych i elektronicznych. Dokładność wartości
pomiarowych i żywotność urządzenia zależy o troskliwego
obchodzenia się z urządzeniem:
– Chronić urządzenie przed uderzeniami, wilgocią, brudem,

silnymi wahaniami temperatury i bezpo-średnim nasłonecz-

nieniem.
– Nie upuszczać urządzenia.
– Nie stosować urządzenia w pobliżu silnych pól elektroma-

gnetycznych, trzymać je z dala od instalacji radiowych i

telefonów komórkowych.
– Używać jedynie dostarczonej lub orginalnej opaski nad-

garstkowej. W innym przypadku uzyskuje się błędne dane

pomiarowe.

•

Nie naciskać na przycisk, jeśli opaska nie jest nałożona.

•

Jeśli urządzenie nie będzie przez dłuższy czas używane,

zaleca się wyciągnięcie baterii.

Wskazówki dotyczące postępowania z bateriami

•

Jeśli dojdzie do kontaktu elektrolitu ze skórą lub oczami,

należy przemyć dane miejsce wodą i skontaktować się z
lekarzem.

96

•

Istnieje niebezpieczeństwo połknięcia! Małe dzieci
mogłyby połknąć baterie i się nimi udusić. Dlatego baterie
należy przechowywać w miejscach niedostępnych dla dzieci.

•

Należy zwrócić uwagę na znak polaryzacji plus (+) i minus (-).

•

Jeśli z baterii wyciekł elektrolit, należy założyć rękawice

ochronne i wyczyścić przegrodę na baterie suchą szmatką.

•

Baterie należy chronić przed nadmiernym działaniem wyso-

kiej temperatury.

•

Zagrożenie wybuchem! Nie wrzucać baterii do ognia.

•

Nie wolno ładować ani zwierać baterii.

•

W przypadku niekorzystania z urządzenia przez dłuższy czas

wyjąć baterie z przegrody.

•

Należy używać tylko tego samego lub równoważnego typu

baterii.

•

Zawsze należy wymieniać jednocześnie wszystkie baterie.

•

Nie należy używać akumulatorów!

•

Nie wolno rozmontowywać, otwierać ani rozdrabniać baterii.

Wskazówki do napraw i utylizacji

•

Baterii nie wyrzucać do zwykłych śmieci. Utylizować baterie

tylko w miejscach do tego przewidzianych.

•

Nigdy nie otwierać urządzenia. W przypadku niestosowania

się do wskazówek gwarancja wygaśnie.

•

Urządzenia nie naprawiać ani nie justować samodzielnie.

W przeciwnym razie niemożliwe jest zagwarantowanie nieza­wodności funkcjonowania urządzenia.

•

Naprawy mogą być przeprowadzane jedynie przez serwis

firmy Beurer lub autoryzowany serwis dystrybutora sprzętu.

Przed złożeniem reklamacji sprawdzić najpierw baterie i w
razie potrzeby wymienić je na nowe.

•

Ze względu na ochronę środowiska po zakończeniu

użytkowania urządzenia nie wolno wyrzucać z
odpadami domowymi. Utylizację należy zlecić w
odpowiednim punkcie zbiórki w danym kraju. Urządzenie
należy zutylizować zgodnie z dyrektywą o zużytych
urządzeniach elektrycznych i elektronicznych – WEEE (Waste
Electrical and Electronic Equipment). W razie pytań należy
zwrócić się do odpowiedniej instytucji odpowiedzialnej za
utylizację.

3. Opis urządzenia

1 2 3 4

9

8

1. Mankiet

2. Wężyk mankietu

3. Wtyk mankietu

4. Gniazdo zasilacza

5. Wyświetlacz

6. Przyciski pamięci M1/M2

97

SYS

mmHg

5

DIA

mmHg

PUL

/min

6

7

7. Przycisk START/STOP

V AA (LR06)

8. Skala klasyfikacji wyników pomiarów

9. Gniazdko do wężyka mankietu (strona lewa)

Informacje na wyświetlaczu:

1. Data i godzina

2. Ciśnienie skurczowe

3. Ciśnienie rozkurczowe

4. Zmierzone tętno

5. Symbol tętna

6. Wypuszczanie powietrza (strzałka)

7. Numer miejsca w pamięci/wskaźnik pamięci wartości
średniej ( ), rano ( ), wieczorem ( )

8. Symbol wymiany baterii

9. Pamięć użytkownika

10. Klasyfikacja wyników pomiarów

11. Symbol zaburzeń rytmu serca

11

1

10

2

9

8

3

4

567

4. Przygotowanie do pomiaru

Włóż baterie

•

Zdejmij pokrywę komory baterii

z tyłu urządzenia.

•

Włóż cztery baterie typu 1,5 V

AA (alkaliczne, typ LR 06). Nale­ży zwrócić uwagę na zachowa­nie prawidłowej biegunowości
przy wkładaniu baterii, zgodnie
z oznakowaniem. Nie używać
ładowalnych akumulatorów.

•

Dokładnie zamknij pokrywę przegrody baterii.

Po wyświetleniu symbolu wymiany baterii nie będzie już
można zmierzyć ciśnienia. Należy wymienić wszystkie baterie. Po
wyjęciu baterii z urządzenia konieczne jest ponowne ustawienie
daty i godziny. Zapisane wyniki pomiarów nie zostaną utracone.

•Zużyte, całkowicie rozładowane baterie należy wyrzucać do
specjalnie oznakowanych pojemników zbiorczych,
przekazywać do punktów zbiórki odpadów specjalnych lub
do sklepu ze sprzętem elektrycznym. Użytkownik jest
zobowiązany do utylizacji baterii zgodnie z przepisami.

•Nabateriachzawierającychszkodliwezwiązkiznajdująsię

następujące oznaczenia:

Pb = bateria zawiera ołów,
Cd = bateria zawiera kadm,
Hg = bateria zawiera rtęć.

4 x 1,5

98

Ustawienie formatu godziny, daty i czasu

W tym menu można po kolei ustawić poniższe funkcje.

Format godziny➔Data

➔

Godzina

Koniecznie ustaw datę i godzinę. Tylko w ten sposób można prawi­dłowo zapisać i odczytać wyniki pomiarów wraz z datą i godziną.

Przytrzymując wciśnięty przycisk pamięci M1 lub M2,

można w szybszy sposób ustawić wartości.

•

Przytrzymaj przyciśnięty przez 5 sekund
przycisk START/STOP .

•

Za pomocą przycisków pamięci M1/M2

wybierz żądany format godziny i potwierdź
za pomocą przycisku START/STOP .

Format godziny

Na wyświetlaczu zacznie migać wskazanie
roku.

•

Za pomocą przycisków pamięci M1/M2

wybierz żądany format roku i potwierdź za
pomocą przycisku START/STOP .

Data

Na wyświetlaczu zacznie migać wskazanie
miesiąca.

•

Za pomocą przycisków pamięci M1/M2

wybierz żądany miesiąc i potwierdź za
pomocą przycisku START/STOP .

Na wyświetlaczu zacznie migać wskazanie
dnia.

•

Za pomocą przycisków pamięci M1/M2

wybierz żądany dzień i potwierdź za po-

Data

mocą przycisku START/STOP

Jeśli jako format godziny ustawiono 12h, nastąpi

.

zmiana kolejności wyświetlania dnia i miesiąca.

Na wyświetlaczu zacznie migać wskazanie
godziny.

• Za pomocą przycisków pamięci M1/M2

wybierz żądana liczbę godzin i potwierdź
za pomocą przycisku START/STOP

Na wyświetlaczu zacznie migać wskazanie

Godzina

minut.

.

• Za pomocą przycisków pamięci M1/M2

wybierz żądana liczbę minut i potwierdź za
pomocą przycisku START/STOP .

Eksploatacja urządzenia z zasilaczem

Urządzenie można również używać z zasilaczem.
W takim wypadku w urządzeniu nie mogą się znajdować baterie.
Zasilacz można zamówić w sklepach specjalistycznych lub pod
adresem serwisu, posługując się numerem katalogowym 071.60.

•

Ciśnieniomierza można używać wyłącznie z opisanym tutaj

zasilaczem. Używanie tylko tego zasilacza pozwoli wykluczyć
ewentualne uszkodzenia urządzenia.

•

Podłącz zasilacz do odpowiedniego gniazda znajdującego

się po prawej stronie ciśnieniomierza. Zasilacz może być

99

podłączany tylko do napięcia zgodnego z podanym na tabli­czce znamionowej.

•

Następnie podłącz wtyczkę sieciową zasilacza do gniazda

sieciowego.

•

Po zakończeniu korzystania z ciśnieniomierza odłącz

zasilacz najpierw od gniazda sieciowego, a następnie od
ciśnieniomierza. Po odłączeniu zasilacza od sieci nastąpi
skasowanie daty i godziny. Zapisane wyniki pomiarów
zostaną jednak zachowane.

5. Pomiar ciśnienia krwi

Przed rozpoczęciem pomiaru należy doprowadzić urządzenie
do temperatury pokojowej. Dzięki temu będzie można przepro­wadzać pomiar na lewym lub prawym ramieniu.

5.1 Nałożyć opaskę

Mankiet należy ułożyć na odsłoniętym
lewym przedramieniu. Nie wolno
zmniejszać ukrwienia ramienia przez
noszenie za wąskiego ubrania.

Mankiet należy zakładać w taki
sposób, aby jego dolna krawędź
znajdowała się 2 – 3 cm nad zgięciem
łokcia i tętnicą. Wężyk ustawiony jest
w kierunku środka dłoni.

Należy założyć mankiet wokół ramienia
ötak, aby przylegał (ale nie za mocno),
i zamocować go zapięciem na rzep.
Mankiet jest założony wystarczająco
mocno, jeśli można wsunąć dwa palce
między mankiet a ramię.

Włożyć wąż do odpowiedniego
zamocowania na mankiecie.

W przypadku przeprowadzania pomiaru na prawym ramie-

niu, wąż znajduje się po stronie wewnętrznej łokcia. Zwróć
uwagę, aby ramię nie znajdowało się na wężu.

Ciśnienie krwi może się różnić w zależności od ramienia,
dlatego wyniki pomiarów mogą być różne. Dokonuj pomiarów
zawsze na tym samym ramieniu.
Jeśli wartości znacznie odbiegają od siebie na obu ramionach,
należy ustalić z lekarzem, na którym ramieniu przeprowadzać
pomiar.

Uwaga: Urządzenie może być używane wyłącznie z oryginal­nym mankietem. Mankiet jest przeznaczony dla osób o obwo­dzie ramienia 22–36cm.
Podając numer zamówienia 163387 w sklepach specjalistycz­nych albo pod adresem serwisu, można zamówić większy
mankiet dla osób o obwodzie ramienia od 35 do 44 cm.

100
