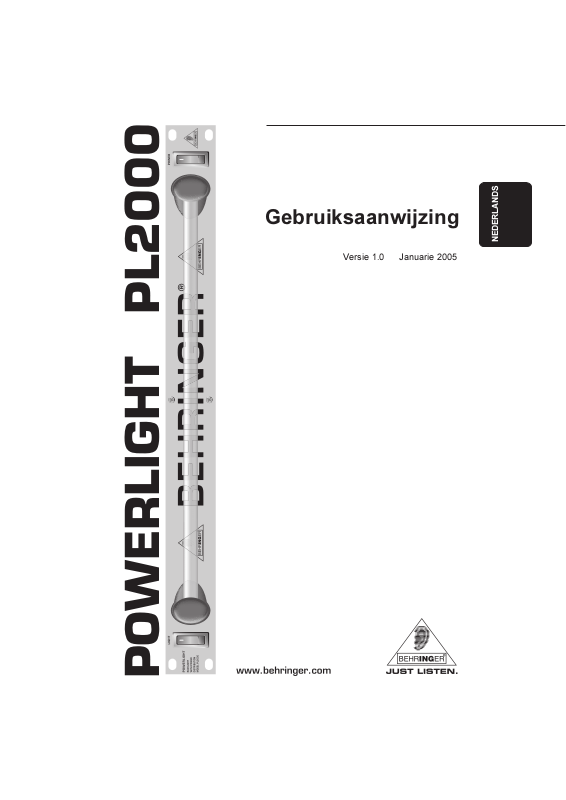

Gebruiksaanwijzing
Versie 1.0 Januarie 2005
NEDERLANDS
POWERLIGHT PL2000
POWERLIGHT PL2000
HARTELIJK WELKOM BIJ BEHRINGER!
Wij danken u voor het vertrouwen dat u door de aankoop van de POWERLIGHT
PL2000 in ons stelt. Met de PL2000 beschikt u over een uiterst betrouwbaar en fraai
vormgegeven 19"-rackverlichting. De POWERLIGHT is uiterst betrouwbaar en
voorzien van een groot aantal netaansluitingen, voor maximale flexibiliteit op het
podium of in de studio.
BEDIENINGSELEMENTEN
Bedieningselementen aan de voorzijde
Met de POWER-schakelaar neemt u de BEHRINGER POWERLIGHT PL2000
in gebruik. De POWER-schakelaar moet zich in de stand Uit bevinden als u
de verbinding met het stroomnet tot stand brengt.
+ Opgelet: De POWER-schakelaar scheidt het toestel bij het
uitschakelen niet volledig van het stroomnet. Trek daarom de kabel
uit het stopcontact als u het toestel langere tijd niet gebruikt.
+ Let er alstublieft op, dat alle apparaten geaard dienen te zijn. Voor
uw eigen veiligheid dient u in geen geval de aarding van de apparaten,
resp. de voedingskabel, te verwijderen of onklaar te maken.
toestel met altijd met een intacte aarddraad aan het stroomnet
aangesloten zijn.
Met de schakelaar LIGHT schakelt u de rackverlichting in. De lamp kan ook
onafhankelijk van de POWER-schakelaar ingeschakeld worden.
De rackverlichting is draaibaar en kan gemakkelijk op het aan te lichten gebied
gericht worden.
Bedieningselementen aan de achterzijde
Aan de achterzijde is de PL2000 voorzien van 8 netaansluitingen voor de
voeding van meerdere apparaten in het rack. De totale belasting van de
aangesloten apparaten mag niet hoger zijn dan 8 A.
Het apparaat wordt via de IEC-APPARAATBUS op het stroomnet aangesloten.
Een geschikte netkabel zit bij de levering inbegrepen.
Het
2
BEDIENINGSELEMENTEN
POWERLIGHT PL2000
Hier zit de zekering van de rackverlichting. Let er bij het vervangen van de
zekering op dat hetzelfde type wordt gebruikt.
Dit is de zekeringautomaat van de PL2000. Wanneer de totale belasting van
alle op de POWERLIGHT aangesloten apparaten hoger wordt dan 8 A, wordt
de automaat geactiveerd en schakelt het apparaat helemaal uit. Koppel in dat
geval één of meerdere van de aangesloten apparaten los, zodat de totale
belasting weer lager wordt dan 8 A. Na ongeveer 2 minuten kan het apparaat
weer met de zekeringautomaat ingeschakeld worden. Wanneer de zekering
opnieuw geactiveerd wordt, moeten nog meer apparaten losgekoppeld
worden.
Belangrijke aanwijzigen aan de bovenzijde van het apparaat
Aan de bovenzijde van de POWERLIGHT PL2000 zijn aanwijzingen met
betrekking tot de polariteit van de aansluitingen en de totale belasting van het
apparaat aangebracht.
SERIENUMMER.
INBOUW IN EEN RACK
De PL2000 heeft een hoogte-eenheid (1 HE) voor het inbouwen in een 19-inchrack nodig. Houd er rekening mee dat u 10 cm extra inbouwdiepte vrij dient te laten
voor de aansluitingen aan de achterkant.
Gelieve voor het inbouwen van het toestel in een rack M6 machineschroeven
moeren te gebruiken.
Zorg voor voldoende luchttoevoer en monteer de PL2000 b.v. niet direct boven
een eindtrap om oververhitting van het toestel te vermijden.
ON LINE-REGISTRATIE
Registreer uw nieuw BEHRINGER-apparaat na aankoop zo snel mogelijk op onze
website www.behringer.com (respectievelijk www.behringer.nl ) en lees de
garantievoorwaarden aandachtig door.
BEHRINGER geeft een jaar* garantie, gerekend vanaf de aankoopdatum, op
materiaal- en productiefouten. De volledige garantievoorwaarden kun je nalezen
op onze website www.behringer.com (of op www.behringer.nl).
Mocht uw product van BEHRINGER defect raken, willen wij het zo snel mogelijk
repareren. Neemt in dat geval direct contact op met de BEHRINGER-leverancier
waar u het apparaat gekocht heeft. Als uw BEHRINGER-leverancier niet bij u in de
buurt gevestigd is, kunt u ook direct contact opnemen met een van onze vestigingen.
Op de originele verpakking van het apparaat vindt u een lijst met de adressen van
onze BEHRINGER-vestigingen (Global Contact Information/European Contact
Information). Als er voor uw land geen contactadres vermeld is, kunt u contact
opnemen met de dichtstbijzijnde importeur. Onder het kopje Support op onze website
www.behringer.com kunt u ook de contactadressen vinden.
GARANTIE
3
POWERLIGHT PL2000
Als uw apparaat, samen met de aankoopdatum, bij ons geregistreerd is, wordt
het afhandelen van uw garantieaanspraken aanmerkelijk eenvoudiger.
Hartelijk dank voor uw medewerking!
* Voor klanten binnen de Europese Unie kunnen er hiervoor andere bepalingen
geldig zijn. Verdere informatie is voor EU-klanten via de BEHRINGER Support
Deutschland verkrijgbaar.
TECHNISCHE GEGEVENS
Aansluitingen 8 niet-geaarde netaansluitingen
Totale belasting per kanaal max. 8 A
Totale belasting van alle kanalen max. 8 A
Zekeringen
Verlichting F 32 mA L 250 V
Hoofdzekering 8 A 250 V (zekeringautomaat)
Rackverlichting 3,5 Watt
Netspanning Europa/Engeland/Australië 230 V~, 50 Hz
China 220 V~, 50 Hz
V.S./Canada 120 V~, 60 Hz
Japan 100 V~, 50 - 60 Hz
Netaansluiting standaard apparaatstekker
Afmetingen (H x B x D) ongeveer 44 mm x 482,6 mm x 126,4 mm
Gewicht ongeveer 0,75 kg
