Page 1

ROG STRIX XG27A

Page 2

Spis treści

Uwagi			iii
Inform	acje zwią	zane z bezpieczeństwem	v
Dbanie	e i czyszc	zenie	1-1
1.1	Witamy		1-3
1.2	Zawarto	ść opakowania	1-3
1.3	Podłącz	anie monitora	1-4
1.4	Połącze 1.4.1	nia kabli Tył monitora LCD	1-5 1-5
1.5	Wprowa 1.5.1	i dzenie do monitora Używanie przycisku sterowania	1-6 1-6

2.1	Regulac	ija monitora	2-1
2.1 2.2	Regulac Wymiary	eja monitora y zewnętrzne	2-1 2-2
2.1 2.2 2.3	Regulac Wymiary Odłącza (do mon	eja monitora y zewnętrzne nie wspornika/podstawy ntażu ściennego VESA)	2-1 2-2 2-3
2.1 2.2 2.3 3.1	Regulac Wymiary Odłącza (do mon Menu O 3.1.1 3.1.2	zja monitora y zewnętrzne nie wspornika/podstawy ntażu ściennego VESA) SD (menu ekranowe) Jak wykonać ponowną konfigurację Wprowadzenie do funkcji OSD	2-1 2-2 2-3 3-1 3-2
2.1 2.2 2.3 3.1 3.2	Regulac Wymiary Odłącza (do mon Menu O 3.1.1 3.1.2 Specyfil	ija monitora y zewnętrzne nie wspornika/podstawy ntażu ściennego VESA) SD (menu ekranowe) Jak wykonać ponowną konfigurację Wprowadzenie do funkcji OSD kacje	2-1 2-2 2-3 3-1 3-1 3-2 3-9
2.1 2.2 2.3 3.1 3.2 3.3	Regulac Wymiary Odłącza (do mon Menu OS 3.1.1 3.1.2 Specyfił Rozwiąz	ija monitora y zewnętrzne nie wspornika/podstawy ntażu ściennego VESA) SD (menu ekranowe) Jak wykonać ponowną konfigurację Wprowadzenie do funkcji OSD kacje zywanie problemów (FAQ)	2-1 2-2 2-3 3-1 3-1 3-2 3-9 3-10

Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych ani tłumaczyć na inne języki, w jakiejkolwiek formie lub w jakikolwiek sposób, z wyjątkiem wykonywania kopii zapasowej dokumentacji otrzymanej od dostawcy, bez wyraźnego, pisemnego pozwolenia firmy ASUSTEK COMPUTER INC. ("ASUS").

Gwarancja na produkt lub usługa gwarancyjna nie zostanie wydłużona, jeśli: (1) produkt był naprawiany, modyfikowany lub zmieniany, jeśli wykonane naprawy, modyfikacje lub zmiany zostały wykonane bez pisemnej autoryzacji ASUS; lub, gdy (2) została uszkodzona lub usunięta etykieta z numerem seryjnym.

ASUS UDOSTĘPNIA TEN PODRĘCZNIK W STANIE "JAKI JEST", BEZ UDZIELANIA JAKICHKOLWIEK GWARANCJI, ŻARÓWNO WYRAŻNYCH JAK I DOMNIEMANYCH, WŁĄCZNIE, ALE NIE TYLKO Z DOMNIEMANYMI GWARĄNCJAMI LUB WARUNKAMI PRZYDATNOŚCI HANDLOWEJ LUB DOPASOWANIA DO OKREŚLONEGO CELU. W ŻADNYM PRZYPADKU FIRMA ASUS, JEJ DYREKTORZY, KIEROWNICY, PRACOWNICY LUB AGENCI NIE BĘDĄ ODPOWIADAĆ ZA JAKIEKOLWIEK NIEBEZPOŚREDNIE, SPECJALNE, PRZYPADKOWE LUB KONSEKWENTNE SZKODY (WŁĄCZNIE Z UTRATĄ ZYSKÓW, TRANSAKCJI BIZNESOWYCH, UTRATĄ MOŻLIWOŚCI KORZYSTANIA LUB UTRATĄ DANYCH, PRZERWAMI W PROWADZENIU DZIAŁALNOŚCI ITP.) NAWET, JEŚLI FIRMA ASUS UPRZEDZAŁA O MOŻLIWOŚCI ZAISTNIENIA TAKICH SZKÓD, W WYNIKU

JAKICHKOLWIEK DEFEKTÓW LUB BŁĘDÓW W NINIEJSZYM PODRĘCZNIKU LUB PRODUKCIE

SPECYFIKACJE I INFORMACJE ZNAJDUJĄCE SIĘ W TYM PODRĘCZNIKU, SŁUŻĄ WYŁĄCZNIE CELOM INFORMACYJNYM I MOGĄ ZOSTAĆ ZMIĘNIONE W DOWOLNYM CZASIE, BEZ POWIADOMIENIA, DLATEGO TEŻ, NIE MOGĄ BYĆ INTERPRETOWANE JAKO WIĄŻĄCE FIRMĘ ASUS DO ODPOWIEDZIALNOŚCI, ASUS NIE ODPOWIADA ZA JAKIEKOLWIEK BŁĘDY I NIEDOKŁADNOŚCI, KTÓRE MOGĄ WYSTĄPIĆ W TYM PODRĘCZNIKU, WŁĄCZNIE Z OPISANYMI W NIM PRODUKTAMI I OPROGRAMOWANIEM

Nazwy produktów i firm pojawiające się w tym podręczniku mogą, ale nie muszą, być zastrzeżonymi znakami towarowymi lub prawami autorskimi ich odpowiednich właścicieli i używane są wyłącznie w celu identyfikacji lub wyjaśnienia z korzyścią dla ich właścicieli i bez naruszania ich praw.

Page 3

Uwagi

Oświadczenie Federalnej Komisji Łączności

Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:

Urzadzenie to nie może powodować szkodliwych zakłóceń.
Urządzenie to musi akceptować wszelkie odbierane zakłócenia, włącznie z zakłóceniami nieprzewidywalnymi.

Urządzenie to zostało poddane testom, które określiły, że spełnia ograniczenia dla urządzeń cyfrowych klasy B, określone przez część 15 przepisów FCC. Wymagania te zostały ustanowione w celu zapewnienia właściwego zabezpieczenia przed szkodliwymi zakłóceniami urządzeń w instalacji domowej. To urządzenie generuje i może emitować promieniowanie elektromagnetyczne o częstotliwościach radiowych i w razie montażu oraz użycia niezgodnego z zaleceniami może powodować zakłócenia nie wystąpią w określonej instalacji. Jeśli urządzenie wpływa na jakość odbioru radia lub telewizji, co można sprawdzić poprzez wyłączenie i włączenie urządzeń, użytkownik powinien spróbować samodzielnie usunąć zakłócenia poprzez zastosowanie jednej lub więcej następujących czynności:

Zmiana pozycji lub ukierunkowania anteny odbiorczej.
Zwiekszenie odstępu między urządzeniem a odbiornikiem.
Podłączenie urządzenia i odbiornika do gniazd zasilanych z różnych obwodów.
Skonsultowanie się z dostawcą i doświadczonym technikiem radiowotelewizyjnym w celu uzyskania pomocy.

Do połączenia monitora z kartą graficzną wymagane jest stosowanie kabli ekranowanych w celu zapewnienia zgodności z przepisami FCC. Zmiany lub modyfikacje wykonane bez wyraźnego zezwolenia strony odpowiedzialnej za zgodność mogą pozbawić użytkownika prawa do używania tego urządzenia.

Oświadczenie Kanadyjski Departament Komunikacji

To urządzenie cyfrowe nie przekracza ograniczeń klasy B dla emisji zakłóceń radiowych, ustalonych przez Przepisy dotyczące zakłóceń radiowych Kanadyjskiego Departamentu Komunikacji.

To urządzenie cyfrowe klasy B jest zgodne z kanadyjską normą ICES-003.

To urządzenie cyfrowe klasy B spełnia wszystkie wymagania kanadyjskich przepisów dotyczących urządzeń wywołujących zakłócenia.

Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada.

Page 4

Deklaracja zgodności

Urządzenie to spełnia wymogi wynikające z Dyrektywy o ujednoliceniu prawa państw członkowskich dotyczącego kompatybilności elektromagnetycznej (2014/30/UE), Dyrektywy niskonapięciowej (2014/35/ UE), Dyrektywy ErP (2009/125/WE) oraz Dyrektywy RoHS (2011/65/UE). Produkt został poddany testom, które stwierdziły, że spełnia on normy zharmonizowane w zakresie urządzeń techniki informatycznej, które to normy zostały opublikowane w ramach dyrektyw w Oficjalnym Dzienniku Unii Europejskiej.

Oświadczenie dotyczące symbolu WEEE

Ten symbol na produkcie lub na jego opakowaniu wskazuje, że tego produktu nie można usuwać z innymi odpadami domowymi. Na użytkowniku spoczywa odpowiedzialność za usuwanie zużytych urządzeń, poprzez ich przekazanie do wyznaczonych punktów zbiórki w celu recyklingu zużytych urządzeń elektrycznych i elektronicznych. Oddzielna zbiórka i recykling zużytych urządzeń podczas ich usuwania pomoże w oszczędzaniu naturalnych zasobów i zapewni wykonanie recyklingu w sposób chroniący życie ludzi i środowisko. W celu uzyskania dalszych informacji o miejscach przekazywania zużytych urządzeń do recyklingu, należy się skontaktować z władzami lokalnymi, lokalnym zakładem utylizacji odpadów lub ze sklepem w którym został zakupiony produkt.

Page 5

Informacje związane z bezpieczeństwem

Przed wykonaniem ustawień monitora należy uważnie przeczytać całą, dostarczoną w opakowaniu dokumentację.
Aby zapobiec pożarowi lub porażeniu prądem elektrycznym, nigdy nie należy narażać monitora na działanie deszczu lub wilgoci.
Nigdy nie należy otwierać obudowy monitora. Niebezpieczne, wysokie napięcie wewnątrz monitora może spowodować poważne obrażenia fizyczne.
W przypadku uszkodzenia zasilacza nie wolno naprawiać go samemu. Należy skontaktować się z technikiem serwisu lub ze sprzedawca.
Przed rozpoczęciem używania produktu należy sprawdzić, czy wszystkie kable są prawidłowo podłączone oraz, czy nie są uszkodzone. Po wykryciu jakiegokolwiek uszkodzenia należy jak najszybciej skontaktować się z dostawca.
Szczeliny i otwory w tylnej lub górnej części obudowy, służą do wentylacji. Nie należy zakrywać tych szczelin. Nigdy nie należy umieszczać tego produktu obok lub nad grzejnikiem lub źródłem ciepła, dopóki nie zostanie zapewniona prawidłowa wentylacja.
Monitor należy zasilać wyłącznie ze źródła zasilania wskazanego na etykiecie. Przy braku pewności co do typu zasilania w sieci domowej należy skontaktować się z dostawcą lub lokalnym zakładem energetycznym.
Należy używać właściwą wtyczkę zasilania, zgodną z lokalnymi standardami.
Nie należy przeciążać listew zasilających lub przedłużaczy. Przeciążenie może spowodować porażenie prądem elektrycznym.
Należy unikać kurzu, wilgoci i ekstremalnych temperatur. Nie należy trzymać urządzenia w miejscu, gdzie może ono się zamoczyć. Monitora należy ustawić na stabilnej powierzchni.
Urządzenie należy odłączyć od zasilania podczas burzy z wyładowaniami atmosferycznymi lub, jeśli nie będzie długo używane. Zabezpieczy to monitor przed uszkodzeniem spowodowanym skokami napięcia.
Nigdy nie należy wpychać do szczelin obudowy monitora żadnych obiektów lub wlewać płynów.
Aby zapewnić oczekiwane działanie, monitor należy używać wyłącznie z komputerami z certyfikatem UL, z gniazdami o parametrach prądu zmiennego 100 ~ 240V.
Gniazdko sieciowe powinno znajdować się w pobliżu urządzenia i powinno być łatwo dostępne.
Po wystąpieniu problemów technicznych z monitorem, należy się skontaktować z wykwalifikowanym serwisem.
Przed podłączeniem wtyczki zasilania do sieci zasilającej należy zapewnić uziemienie. Podczas odłączania połączenia uziemienia, po wyciągnięciu wtyczki zasilania, należy sprawdzić odłączenie zasilania.
Należy używać zasilacz ADP-90LE B.

Page 6

Należy potwierdzić, że system dystrybucji w instalacji budynku powinien dostarczyć wyłącznik obwodu o parametrach znamionowych 120/240V, 20A (maksymalnie).
Po dostarczeniu z 3-bolcową wtyczką na przewodzie zasilającym, podłącz przewód zasilający do uziemionego gniazda na 3-bolce. Nie należy usuwać bolca uziemienia przewodu zasilającego, na przykład poprzez podłączenie 2-bolcowego adaptera. Bolec uziemienia to ważna funkcja bezpieczeństwa.

Niebezpieczeństwo utraty stabilności

Produkt może upaść, powodując poważne obrażenia osobiste lub śmierć. Aby zapobiec obrażeniom, ten produkt należy bezpiecznie przymocować do podłogi/ściany, zgodnie ze wszystkimi instrukcjami instalacji.
Produkt może upaść, powodując poważne obrażenia osobiste lub śmierć. Większości obrażeń, szczególnie u dzieci, można uniknąć poprzez zwykłe stosowanie się do następujących środków ostrożności:
ZAWSZE należy używać szafek lub wsporników albo metod instalacji zalecanych przez producenta zestawu produktu.
ZAWSZE należy używać mebli, które mogą bezpiecznie podtrzymać produkt.
ZAWSZE należy się upewnić, że produkt nie wystaje poza krawędź podtrzymującego go mebla.
ZAWSZE należy pouczyć dzieci o niebezpieczeństwach podczas wspinania się na mebel w celu sięgnięcia do produktu lub jego elementów sterowania.
ZAWSZE należy prowadzić podłączone do produktu przewody i kable w taki sposób, aby nie potkać się o nie, nie pociągać i nie chwytać za nie.
NIGDY nie należy umieszczać produktu w niestabilnym miejscu.
NIGDY nie należy umieszczać produktu na wysokich meblach (na przykład, na kredensach lub biblioteczkach), bez przymocowania mebla i produktu do odpowiedniego oparcia.
NIGDY nie należy umieszczać produktu na obrusie lub innych materiałach, które mogą się znajdować pomiędzy produktem a podtrzymujących urządzenie meblem.
NIGDY nie należy umieszczać na produkcie lub na meblu na którym ustawiony jest produkt elementów, które mogą kusić dzieci do wspinania, takich jak zabawki i piloty.
Jeśli istniejący produkt ma zostać zatrzymany i ma zostać zmienione jego miejsce, należy się zastosować do wymienionych powyżej zaleceń.

OSTRZEŻENIE

Korzystanie ze słuchawek nausznych i dousznych innych niż określone w niniejszym dokumencie może być przyczyną utraty słuchu spowodowanej nadmiernym ciśnieniem akustycznym.

Nadmierne ciśnienie akustyczne ze słuchawek dousznych i słuchawek nagłownych, może spowodować utratę słuchu. Regulacja korektora na maksymalne zwiększenie napięcia wyjścia słuchawek dousznych i słuchawek nagłownych, a przez to poziomu ciśnienia akustycznego.

Page 7

Nie należy wyrzucać urządzeń elektrycznych z nieposortowanymi śmieciami miejskimi, należy korzystać z oddzielnych punktów zbiórki.

W celu uzyskania informacji o dostępnych systemach zbiórki, należy się skontaktować z lokalnymi władzami.

Jeśli urządzenia elektryczne trafią na składowiska lub wysypiska odpadów, niebezpieczne substancje mogą dostać się do wód gruntowych, a następnie do łańcucha pokarmowego, wpływając ujemnie na zdrowie i samopoczucie.

Podczas wymiany starych urządzeń na nowe, sprzedawca jest zobowiązany przez prawo do bezpłatnego przyjmowania starego urządzenia.

Oświadczenie dotyczące ograniczenia stosowania substancji niebezpiecznych (Indie)

Urządzenie to jest zgodne z obowiązującymi w Indiach zasadami dot. e-odpadów (i gospodarowania nimi) z roku 2016, które zabraniają stosowania ołowiu, rtęci, sześciowartościowego chromu, polibromowanych bifenyli (PBBs) i polibromowanych eterów difenylowych (PBDEs) w stężeniach przekraczających 0,1% wagi w materiałach jednorodnych oraz 0,01% wagi w materiałach jednorodnych w przypadku kadmu, poza wyjątkami wymienionymi w wykazie 2 powyższego przepisu.

Page 8

Zabezpieczenie przed przewróceniem

Podczas używania wyświetlacza, aby zabezpieczyć monitor przed upadkiem należy przymocować LCD do ściany z wykorzystaniem linki lub łańcucha, wystarczająco mocnego do utrzymania ciężaru monitora.

Konstrukcja wyświetlacza może się różnić od pokazanej na ilustracji.
Instalację musi zostać wykonana przez wykwalifikowanego technika, a w celu uzyskania dodatkowych informacji należy się skontaktować ze swoim dostawcą.
Dla modeli o wadze netto >= 7kg. Wybierz odpowiedni sposób zabezpieczenia przed przewróceniem.
Dla modeli ze wspornikiem do montażu VESA, należy zastosować metodę ①, zainstalować śruby z pierścieniem do otworu montażowego VESA, a następnie przymocować linkę lub łańcuch do ściany. Można też użyć metodę ② w celu przymocowania linki do wspornika, a następnie przymocować ją do ściany.

Page 9

Dbanie i czyszczenie

Przed zmianą pozycji monitora zaleca się odłączenie kabli i przewodu zasilającego. Podczas zmiany pozycji monitora należy stosować właściwe techniki podnoszenia. Podczas podnoszenia lub przenoszenia należy chwycić za krawędzie monitora. Nie należy podnosić monitora za podstawę lub za przewód.
Czyszczenie. Wyłącz monitor i odłącz przewód zasilający. Oczyść powierzchnię monitora pozbawioną luźnych włókien, nie szorstką szmatką. Trudniejsze do usunięcia plamy, można usunąć szmatką zwilżoną w łagodnym środku do czyszczenia.
Należy unikać środków czyszczących zawierających alkohol lub aceton. Należy używać środek czyszczący przeznaczony do czyszczenia ekranów LCD. Nigdy nie należy spryskiwać środkiem czyszczącym bezpośrednio ekranu, ponieważ może on dostać się do wnętrza monitora i spowodować porażenie prądem elektrycznym.

Widoczny symbol przekreślonego, kołowego kontenera na śmieci oznacza, że produktu (urządzenia elektryczne i elektroniczne oraz baterie pastylkowe zawierające rtęć) nie należy wyrzucać wraz z odpadami komunalnymi. Należy zapoznać się z lokalnymi przepisami dotyczącymi usuwania produktów elektronicznych.

AEEE yönetmeliğine uygundur

Następujące objawy są normalne podczas działania monitora:

Ze względu na naturę światła jarzeniowego, podczas początkowego używania ekran może migać. Wyłącz przełącznik zasilania i włącz go ponownie, aby upewnić się, że miganie zniknęło.
W zależności od wykorzystywanego wzoru pulpitu, na ekranie może wystąpić lekkie zróżnicowanie jasności.
Kilkugodzinne wyświetlanie tego samego obrazu, może spowodować utrzymywanie się poobrazu, po przełączeniu obrazu. Właściwy ekran zostanie powoli przywrócony, po wyłączeniu zasilania na kilka godzin.
Gdy ekran stanie się czarny lub zacznie migać albo gdy nie można dłużej pracować należy skontaktować się z dostawcą lub punktem serwisowym. Nie należy naprawiać wyświetlacza samodzielnie!

Konwencje stosowane w tym podręczniku

OSTRZEŻENIE: Informacja zapobiegająca odniesieniu obrażeń podczas wykonywania zadania.

PRZESTROGA: Informacja zapobiegająca uszkodzeniu komponentów podczas wykonywania zadania.

WAŻNE: Informacja, którą NALEŻY wziąć pod rozwagę w celu dokończenia zadania.

UWAGA: Wskazówki i dodatkowe informacje pomocne w dokończeniu zadania.

Page 10

Gdzie można znaleźć więcej informacji

W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła.

1. Strony sieci web ASUS

Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i oprogramowaniu firmy ASUS. Sprawdź http://www.asus.com

2. Opcjonalna dokumentacja

Opakowanie z produktem może zawierać opcjonalną dokumentację, która mogła zostać dodana przez dostawcę. Te dokumenty nie są cześci standardowego opakowania.

3. Informacje o miganiu: https://www.asus.com/Microsite/display/eye_care_technology/
4. Informacje o technologii Low Blue Light: https://www.asus.com/us/support/FAQ/1009742/

Informacje o produkcie na etykiecie UE dotyczącej energii

Page 11

1.1 Witamy

Dziękujemy za zakupienie monitora LCD ASUS^®!

Najnowszy szerokoekranowy monitor LCD ASUS zapewnia wyraźny, szerszy i jasny wyświetlacz, plus funkcje zwiększające doznania podczas oglądania.

Dzięki tym funkcjom, można cieszyć się wygodnymi i wspaniałymi obrazami, jakie zapewnia monitor!

1.2 Zawartość opakowania

Sprawdź, czy w opakowaniu znajduja się następujące elementy:

✓ Monitor LCD
✓ Wspornik monitora
Podstawa monitora
✓ Instrukcja szybkiego uruchomienia
✓ Karta gwarancyjna
✓ Raport kalibracji kolorów
✓ 1 x Przewód zasilający
✓ 1 x kabel HDMI
✓ 1 x kabel DP
✓ 1 x kabel USB
✓ 1 x Zasilacz
✓ Naklejka ROG
✓ Woreczek ROG

Jeśli którekolwiek z podanych wyżej elementów są uszkodzone lub, gdy ich brak należy jak najszybciej skontaktować się ze sprzedawcą.

Page 12

1.3 Podłączanie monitora

W celu podłaczenia monitora:

Q
Zalecane jest pozostawienie monitora w opakowaniu EPS (polistyren ekspandowany) na czas montażu wspornika/ podstawy.
Połóż wyświetlacz na pokrytym materiałem stole, następnie przymocuj podstawę do ramienia i zamocuj śrubą w celu ich pewnego połączenia. Śrubę można łatwo dokręcić palcami.
2. Wyreguluj kąt nachylenia monitora, do najbardziej wygodnej pozycji.

^* Rozmiar śruby podstawy: M6 x 15mm

Page 13

1.4 Połączenia kabli

1.4.1 Tył monitora LCD

1. Gniazdo DC-IN
2. Gniazdo HDMI 2
3. Gniazdo HDMI 1
4. DisplayPort
5. Port przesyłania danych USB3.2 Gen1
6. Port pobierania danych USB3.2 Gen1
7. Gniazdo słuchawek
8. Blokada Kensington

Page 14

1.5 Wprowadzenie do monitora

1.5.1 Używanie przycisku sterowania

Użyj przycisku sterowania z tyłu monitora do regulacji ustawień monitora.

1. Wskaźnik zasilania:

Definicje kolorów wskaźnika zasilania zawiera tabela poniżej.

Stan	Opis
Biały	WŁ.
Bursztynowy	Tryb gotowości
WYŁ.	WYŁ.

2. U Przycisk zasilania:

Naciśnij ten przycisk, aby włączyć/wyłączyć monitor. Naciśnij ten przycisk, aby włączyć wyłączony monitor.
3. GameVisual:
- Naciśnij ten przycisk skrótu w celu przełączenia pomiędzy ośmioma wstępnie ustawionymi trybami wideo (Tryb Sceneria, Tryb wyścigów, Tryb kinowy, Tryb RTS/RPG, Tryb FPS, Tryb sRGB, Tryb MOBA i Tryb Użytkownik) z technologią inteligencji wideo GameVisual^™.

4. 🔁 GamePlus:

GamePlus: Funkcja GamePlus udostępnia zestaw narzędzi i tworzy lepsze środowisko do gier, dla użytkowników grających w różne rodzaje gier. Funkcja Celownik jest szczególnie przydatna dla nowych graczy lub początkujących, zainteresowanych grami First Person Shooter (FPS).

W celu uaktywnienia GamePlus:

Naciśnij przycisk GamePlus, aby przejść do głównego menu GamePlus.
Aktywacja funkcji Licznik FPS, Celownik, Snajper, Timer, Stoper lub Wyrów. obrazu wyśw.

Page 15

Przesuń przycisk = 🛛 w góre/w dół w celu wyboru i naciśnii 🔳 问 , aby potwierdzić wymagana funkcie. Naciśnii 🗙 w celu wyłaczenia i wyjścia.
Licznik FPS/Celownik/Timer/Stoper można przesuwać poprzez naciśniecie 5-kierunkowego przycisku 👰.

Menu główne GamePlus	GamePlus - Celownik	GamePlus - Timer
C ⊙ GamePlus	GamePlus	🐨 GamePlus
	•	30:00
Celownik (Tryb ćwiczenia)	•	40:00
Snalper	٠	50:00
Timer	٠	20.00
L Stoper	+	60:00
Wyrów. obrazu wyśw.	+	90:00

5 X Przycisk Zamknii:
- Opuszczanie menu OSD.
6. EPrzycisk ( 5-kierunkowy):
- Właczanie menu OSD. Uruchamianie wybranego elementu OSD.
- Zmnieiszanie/zwiekszanie wartości lub przesuwanie wyboru w góre/w dół/w lewo/w prawo.

Page 16

2.1 Regulacja monitora

Dla uzyskania optymalnego widzenia, zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować monitor pod najbardziej wygodnym kątem.
Przytrzymaj podstawę, aby zabezpieczyć monitor przed upadkiem podczas zmiany jego kąta nachylenia.

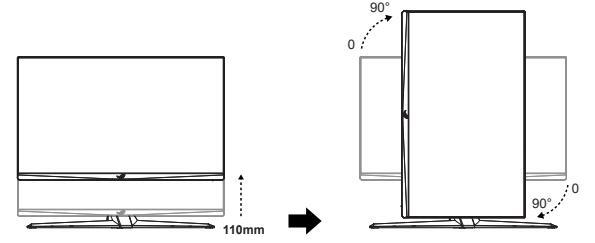

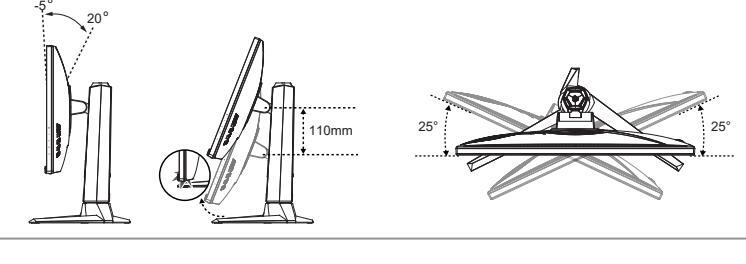

Wyreguluj monitor zgodnie z ilustracjami, aby uzyskać najbardziej komfortowy dla siebie obraz.

Podczas regulacji kąta widzenia monitor może lekko drgać, jest to normalne.

Page 17

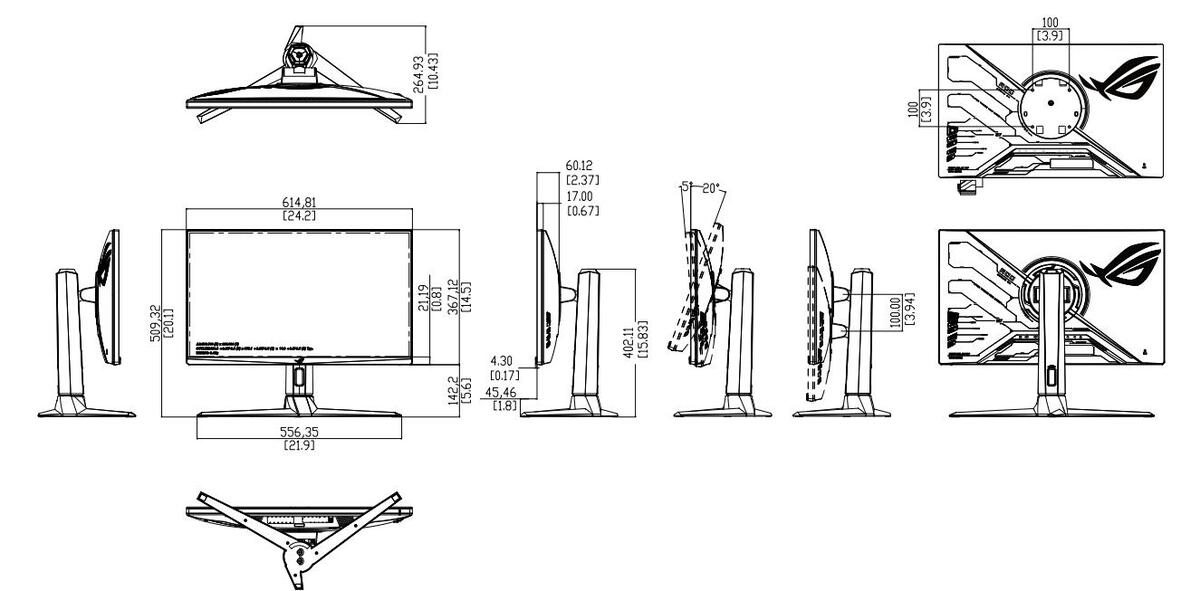

2.2 Wymiary zewnętrzne

Jednostka: mm [cale]

Page 18

2.3 Odłączanie wspornika/podstawy (do montażu ściennego VESA)

Należy uważać, aby nie uszkodzić powierzchni monitora. W trakcie odłączania podstawy monitor powinien być umieszczony w opakowaniu EPS.

Odłączana podstawa tego monitora, jest przeznaczona do montażu na ścianie VESA.

W celu odłączenia wspornika/podstawy

1. Odłącz kable zasilania i sygnałowy. Umieść ostrożnie monitor skierowany ekranem w dół w opakowaniu EPS.
Wciśnij zaczepy mocujące do środka, aby odłączyć wspornik od monitora.
3. Przytrzymaj wspornik obydwoma rękami, przechyl podstawę i wysuń ją na zewnątrz.
4. Odłącz podstawę (wspornik z podstawą) od monitora.

Należy używać wyłącznie wsporników do montażu na ścianie z certyfikatem UL o minimalnej wadze/udźwigu 30 kg (wielkość śruby: M4 x 10 mm).

Page 19

3.1 Menu OSD (menu ekranowe)
3.1.1 Jak wykonać ponowną konfigurację

1. Naciśnii przycisk MENU, aby uaktywnić menu OSD.
Naciśnij przyciski ▼ i ▲ w celu przełączenia pomiędzy opcjami w Menu. Po przesunięciu z jednej ikony na drugą, podświetlana jest nazwa opcji.
3. W celu wyboru zaznaczonego elementu w menu naciśnij przycisk Center.
4. Naciśnij przyciski ▼ i ▲ w celu wyboru wymaganego parametru.
Aby wykonać zmiany, naciśnij przycisk Center, aby przejść do paska suwaka, a następnie użyj przycisków ▼ lub ▲, zgodnie ze wskaźnikami w menu.
6. Naciśnij ◄/ ► w celu przesunięcia w menu w lewo/w prawo.

Page 20

3.1.2 Wprowadzenie do funkcji OSD

1. Gry

				DisplayPort 2560x1440@300Hz Tryb wyścigów ROG Strix XG27AQMR HDR OFF

🧐 Gry		Zmienne OD
🖸 Obraz	►	Adaptive-Sync	۲
🛄 Kolor	►	ELMB/ELMB SYNC	►
Wybór wejścia	۲	GamePlus
🗙 MyFavorite	►	GameVisual
🗶 Ustawienia systemu		Shadow Boost	►


	ITER	⊲ ∳≻ васк		X EXIT

Zmienne OD: Przyspieszenie czasu odpowiedzi poprzez użycie technologii Over Drive. Dostępne opcje to WYŁ., Poziom 1~Poziom 5.
Adaptive-Sync: Umożliwia dynamiczną regulację szybkości odświeżania wyświetlania przez źródło grafiki z obsługą Adaptive-Sync, zgodne z G-sync i FreeSync Premium Pro w oparciu o typowe szybkości przesyłania klatek dla efektywnej energetycznie, pozbawionej wirtualnych przestojów i charakteryzującej się niskim opóźnieniem aktualizacji wyświetlania.
ELMB/ELMB SYNC: Zaznacz w celu zmniejszenia rozmycia spowodowanego ruchem i zminimalizowania smużenia podczas szybkiego poruszania się obiektów na ekranie. ELMB jest wyłączone, jeśli częstotliwość pionowa wejścia wynosi poniżej 85Hz. ELMB SYNC jest obsługiwane, gdy działa funkcja Adaptive-Sync.
GamePlus: Funkcja GamePlus udostępnia zestaw narzędzi i tworzy lepsze środowisko do gier, dla użytkowników grających w różne rodzaje gier. Funkcja Celownik jest szczególnie przydatna dla nowych graczy.
GameVisual: Ta funkcja zawiera osiem podfunkcji, które można wybrać według preferencji.
Shadow Boost: Poprawianie ciemnych kolorów z dostosowaniem krzywej gamma monitora w celu wzmocnienia ciemnych odcieni obrazu oraz zwiększenia widoczności ciemnych scen i przedmiotów.

W opcji Tryb wyścigów, Nasycenie i funkcje ASCR nie są konfigurowane przez użytkownika.
W Tryb sRGB, użytkownik nie może konfigurować funkcji Nasycenie, Temp. barwowa i Kontrast.
W przypadku pozycji Tryb MOBA użytkownik nie może konfigurować funkcji Nasycenie i ASCR.

Page 21

2. Obraz

Z tej głównej funkcji można regulować Jasność, Kontrast, VividPixel , Ustawienie HDR, Dynam. przyciemnia., ASCR, Kontrola proporcji i Filtr światła nieb.

				DisplayPort 2560x1440@300Hz Tryb wyścigów ROG Strix XG27AQMR HDR OFF
🧐 Gry	►	Jasność	65
Dbraz		Kontrast	80
L Kolor	►	VividPixel
Wybór wejścia		Ustawienie HDR
★ MyFavorite		Dynam. przyciemnia.
🗶 Ustawienia systemu		ASCR
		Kontrola proporcji
		Filtr światła nieb.	►
	TER	▲ ► ВАСК		X EXIT

Jasność: Zakres regulacji wynosi 0 do 100.
Kontrast: Zakres regulacji wynosi 0 do 100.
VividPixel: Technologia ASUS, która zapewnia krystalicznie czyste i szczegółowe wizualizacje, wiernie naśladujące rzeczywistość. Zakres regulacji wynosi 0 do 100.
Ustawienie HDR: Technologia High Dynamic Range. Dostępne są trzy tryby HDR (ASUS Gaming HDR, ASUS Cinema HDR i Tryb Konsoli) oraz Regulowana Jasność.
Dynam. przyciemnia.: Dynamiczne lokalne przyciemnianie, włącz tę funkcję, aby poprawić kontrast dynamiczny.
ASCR: Wybierz WŁ. lub WYŁ., aby włączyć lub wyłączyć funkcję współczynnika dynamicznego kontrastu.
Kontrola proporcji: Regulacja współczynnika proporcji na "Pełny", "Odpowiednik", 1:1 i 16:9 (24"W).
Filtr światła nieb. Dostosowywanie poziomu energii światła niebieskiego emitowanego przez podświetlenie LED.

Page 22

Po włączeniu funkcji Regulowana Jasność, jasność jest regulowana w trybie HDR.
Gdy ustawienie Filtr światła nieb. zostanie uaktywnione, automatycznie zaimportowane zostaną ustawienia domyślne pozycji Tryb wyścigów.
W przypadku opcji od Poziom 1 do Poziom 3 funkcja Jasność może być konfigurowana przez użytkownika.
Poziom 4 jest ustawieniem optymalnym. Jest ono zgodne z certyfikatem ograniczonej emisji światła niebieskiego TUV. Użytkownik nie może konfigurować funkcji Jasność.

Aby ograniczyć zmęczenie oczu, należy stosować się do poniższych zaleceń:

Podczas wielogodzinnej pracy przed monitorem należy robić przerwy. Zalecane jest robienie krótkich przerw (co najmniej 5 min) po około godzinie ciągłej pracy przed komputerem. Krótkie, ale częste przerwy są bardziej skuteczne niż jedna długa przerwa.
W celu zminimalizowania zmęczenia i suchości oczu należy od czasu do czasu pozwolić oczom odpocząć, skupiając wzrok na obiektach znajdujących się daleko.
Ćwiczenia oczu mogą pomóc w ograniczeniu ich zmęczenia. Ćwiczenia te należy często powtarzać. Jeśli zmęczenie oczu będzie się utrzymywać, należy skonsultować się z lekarzem. Ćwiczenia oczu: (1) Kilkukrotne przesuwanie wzroku w górę i w dół (2) Powolne obracanie oczami (3) Przesuwanie wzroku po przekątnej.
Wysokoenergetyczne światło niebieskie może być przyczyną zmęczenia oczu i zwyrodnienia plamki żółtej związanego z wiekiem (AMD). Filtr światła niebieskiego redukuje o 70% (maks.) szkodliwe światło niebieskie, umożliwiając uniknięcie syndromu widzenia komputerowego (CVS).

Page 23

3. Kolor

Ta funkcja umożliwia wybór preferowanego koloru obrazu.

		DisplayPort 2560x1440@300Hz Tryb wyścigów ROG Strix XG27AQMR HDR OFF
✓ Gry ☑ Obraz ☑ Kolor ☑ Wybór wejścia ★ MyFavorite ★ Ustawienia systemu	Przestrzeń Kolorów Ekr. Temp. barwowa Nasycenie Gamma
		X EXIT

Przestrzeń Kolorów Ekr.: Dostępne są trzy wstępnie ustawione tryby kolorów sRGB, DCI-P3 i tryb Szeroka gama.
Temp. barwowa : Dostępne są trzy wstępnie ustawione tryby kolorów (6500K, 7500K, 9300K) i Tryb Użytkownik .
Nasycenie: Zakres regulacji wynosi 0 do 100.
Gamma : Dostępne są trzy wstępnie ustawione tryby gamma włącznie z 1,8, 2,0, 2,2, 2,4, 2,6.

W trybie użytkownika, konfigurować można kolory R (Czerwony), G (Zielony) i B (Niebieski); zakres regulacji wynosi 0 ~ 100.

Page 24

4. Wybór wejścia

Wybór źródłowego sygnału wejściowego: HDMI-1, HDMI-2 i DisplayPort.

			DisplayPort 2560x1440@300Hz Tryb wyścigów ROG Strix XG27AQMR HDR OFF
🦽 Gry	►	Automatyczne wykrywanie
Obraz	►	DisplayPort ⊠
🛄 Kolor	►	HDMI-1
Wybór wejścia		HDMI-2
★ MyFavorite	►
🗶 Ustawienia systemu	►


	NTER	ф васк	X EXIT

5. MvFavorite

Ta główna funkcja umożliwia dostosowanie opcji Skrót i Dostos. Ustawienia.

			DisplayPort 2560x1440@300Hz Tryb wyścigów ROG Strix XG32AQ HDR OFF
✓ Gry ☑ Obraz ☑ Kolor ☑ Wybór wejścia ★ MyFavorite ★ Ustawienia systemu		Skrót Þ Dostos. Ustawienia
	ITER	ВАСК	Х ЕХІТ

Skrót: Użytkownik może wybrać spośród "GamePlus, GameVisual, Zmienne OD, Jasność, Wyciszenie, Shadow Boost, Kontrast, Wybór wejścia, Ustawienie HDR, Filtr światła nieb., Głośność(wyjście słuchawek), Dostos. Ustawienia-1 (Załaduj), Dostos. Ustawienia-2 (Załaduj)" i ustawić jako przycisk skrótu.
Dostos. Ustawienia: Ustawienie można wykonać zgodnie ze swoimi preferencjami.

Page 25

6. Ustawienia systemu

Regulacja konfiguracji systemu.

Język: Wybór języka OSD. Dostępne opcje to: Angielski, Francuski, Niemiecki, Hiszpański, Włoski, Holenderski, Rosyjski, Polski, Czeski, Chorwacki, Węgierski, Rumuński, Portugalski, Turecki, Chiński uproszczony, Chiński tradycyjny, Japoński, Koreański, Perski, Tajski, Indonezyjski i Ukraiński.
Dźwięk: Wybór pozycji Głośność (wyjście słuchawek) w celu dostosowania poziomu głośności wyjścia. Wybór pozycji "Wyciszenie" w celu wyciszenia głośności wyjścia.
Ustawienia USB: Włączenie/wyłączenie funkcji koncentratora USB w trybie gotowości.
Wskaźnik zasilania: Włączenie/wyłączenie wskaźnika LED zasilania.
Moc z blokadą kluczem: Do wyłączania/włączania przycisku zasilania
Blokada klawiszy: Wyłączenie wszystkich funkcji przycisku. Naciśnięcie i przytrzymanie przycisku w dół przez ponad pięć sekund spowoduje wyłączenie funkcji blokady przycisków.
Ustawienie Zasilania: Użyj w celu wyboru Tryb Standardowy lub Tryb oszcz. energii.

Page 26

Ustawienia OSD: Regulacja ustawień Pozycja OSD, Czas zakończenia, Przezroczystość i DDC/CI ekranu OSD.
Strumień DisplayPort : Wybierz DisplayPort 1.1 lub DisplayPort 1.2, jeśli posiadana karta graficzna nie jest zgodna z DisplayPort 1.4.
Obsługa DSC: Wybierz WŁ. lub WYŁ., aby włączyć lub wyłączyć funkcję Obsługa DSC.
Informacje: Wyświetlanie informacji o monitorze.
Wyzeruj wszystko: Ustaw na "Tak", aby przywrócić domyślny tryb fabryczny wszystkich ustawień.

Funkcję HDR należy wyłączyć przed aktywacją trybu oszczędzania energii.

Page 27

3.2 Specyfikacje

Model	XG27AQMR
Wielkość panelu	27" W (68,5 cm)
Zalecana rozdzielczość	2560 x 1440
Jasność (typowy)	350 nitów (Typ.), 600 nitów (Maks.)
Rzeczywisty współczynnik kontrastu (typowy)	1000:1
Kąt widzenia (CR>10)	178° (w pionie)/178° (w poziomie)
Kolory wyświetlacza	1073,7M (10 bitów)
Czas odpowiedzi	1 ms (szary do szarego)
Dźwięk z HDMI/DP	Tak
Wejście HDMI	Tak
Wejście DisplayPort	Tak
Port USB	5V/0,9A (Pobieranie danych X2)
Słuchawki	Tak
Częstotliwość sygnału cyfrowego	DP: 30KHz do 255KHz (w poziomie)/48Hz do 300Hz (w pionie) HDMI: 30KHz do 230KHz (w poziomie)/48Hz do 144Hz (w pionie)
Zużycie energii	23 W
Kolory obudowy	Czarny
Tryb oszczędzania energii	< 0,5W
Tryb wyłączenia energii	< 0,3W
Nachylenie	-5°~ +20°
Wymiary Wymiary z podstawą (SxWxG)	614,81 x (399,32~509,32) x 264,93 mm
Wymiary Wymiary bez podstawy (SxWxG)	614,81 x 367,12 x 60,12 mm
Wymiary opakowania (SxWxG)	780 x 226 x 515 mm
Masa netto (przybliżona)	7,31 kg
Waga netto bez podstawy	4,37 kg
Masa brutto (przybliżona)	10,63 kg
Napięcie znamionowe	Zasilacz prądu stałego 19V, 4,74A
Temperatura (działanie)	0°C~40°C

Page 28

3.3 Rozwiązywanie problemów (FAQ)

Problem	Możliwe rozwiązanie
WŁĄCZONA dioda LED zasilania	Naciśnij przycisk ^(J) , aby sprawdzić, czy monitor znajduje się w trybie ON (WŁĄCZENIE). Sprawdź, czy przewód zasilający jest prawidłowo podłączony do monitora i do gniazda zasilania. Sprawdź funkcję Wskaźnik zasilania w głównym menu OSD. Wybierz "WŁ." w celu włączenia diody LED zasilania.
Pomarańczowe światło diody LED zasilania i brak obrazu na ekranie	Sprawdź, czy monitor i komputer są w trybie WŁĄCZENIE. Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony do monitora i komputera. Sprawdź kabel sygnałowy i upewnij się, że nie jest wygięty żaden styk złącza. Podłącz komputer do innego dostępnego monitora, aby sprawdzić, czy komputer działa prawidłowo.
Obraz na ekranie jest za jasny lub za ciemny	Wyreguluj ustawienia Kontrast i Jasność przez menu OSD.
Obraz na ekranie drży lub na obrazie wyświetlane są falujące wzory	Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony do monitora i komputera. Odsuń urządzenia elektryczne, które mogą powodować zakłócenia elektryczne.
Defekty kolorów na obrazie ekranowym (biały nie wygląda jak biały)	Sprawdź kabel sygnałowy i upewnij się, że nie jest wygięty żaden styk złącza. Wykonaj polecenie Wyzeruj w menu OSD. Wyreguluj ustawienia kolorów R/G/B lub wybierz opcję Temp. barwowa w menu OSD.
Brak dźwięku lub słaby dźwięk	Wyreguluj ustawienia głośności monitora i komputera. Upewnij się, że jest prawidłowo zainstalowany i aktywny sterownik karty dźwiękowej komputera. Sprawdź źródło dźwięku.

Page 29

3.4 Lista obsługiwanego taktowania

Taktowanie	Piksele w poziomie	Piksele w pionie	Szybkość przesyłania klatek
Taktowanie PC	640	480	60
Taktowanie PC	640	480	67
Taktowanie PC	640	480	72
Taktowanie PC	640	480	75
Taktowanie PC	720	400	70
Taktowanie PC	800	600	56
Taktowanie PC	800	600	60
Taktowanie PC	800	600	72
Taktowanie PC	800	600	75
Taktowanie PC	1024	768	60
Taktowanie PC	1024	768	70
Taktowanie PC	1024	768	75
Taktowanie PC	1280	720	60
Taktowanie PC	1280	960	60
Taktowanie PC	1280	1024	60
Taktowanie PC	1280	1024	75
Taktowanie PC	1440	900	60
Taktowanie PC	1152	864	75
Taktowanie PC	1680	1050	60
Taktowanie PC	1920	1080	60
Taktowanie wideo	640	480P	59,94/60
Taktowanie wideo	720	480P	59,94/60
Taktowanie wideo	720	576P	50
Taktowanie wideo	1280	720P	50
Taktowanie wideo	1280	720P	59,94/60
Taktowanie wideo	1440	480P	59,94/60
Taktowanie wideo	1440	576P	50
Taktowanie wideo	1920	1080P	50
Taktowanie wideo	1920	1080P	60
Taktowanie wideo	1920	1080P	119,88/120
Taktowanie wideo	1920	1080P	24

Page 30

Taktowanie wideo	1920	1080P	25	0	0	0
Taktowanie wideo	1920	1080P	30	0	0	0
Taktowanie wideo	1920	1080P	100	0	0	0
Taktowanie wideo	1920	1080P	119,88/120	0	0	0
Taktowanie wideo	3840	2160P	50	0	0	0
Taktowanie wideo	3840	2160P	60	0	0	0
Taktowanie szczegółowe	2560	1440	60	0	0	ο
Taktowanie szczegółowe	2560	1440	120	Ο	0	Ο
Taktowanie szczegółowe	2560	1440	144	0	0	Ο
Taktowanie szczegółowe	2560	1440	200	Ο
Taktowanie szczegółowe	2560	1440	240	0
Taktowanie szczegółowe	2560	1440	270	0
Taktowanie szczegółowe	2560	1440	300	0

* Tryby nie wymienione w tabelach powyżej mogą nie być obsługiwane. Dla uzyskania optymalnej rozdzielczości, zaleca się wybór trybu wymienionego w zamieszczonych powyżej tabelach.
