ROG STRIX B350-I GAMING
<![endif]>Carte mère
F13499
Première Édition
Septembre 2017
Copyright © 2017 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”).
La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.
ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y
compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.
LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS.
Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.
Offer to Provide Source Code of Certain Software
This product contains copyrighted software that is licensed under the General Public License (“GPL”), under the Lesser General Public License Version (“LGPL”) and/or other Free Open Source Software Licenses. Such software in this product is distributed without any warranty to the extent permitted by the applicable law. Copies of these licenses are included in this product.
Where the applicable license entitles you to the source code of such software and/or other additional data, you may obtain it for a period of three years after our last shipment of the product, either
(1)for free by downloading it from https://www.asus.com/support/
or
(2)for the cost of reproduction and shipment, which is dependent on the preferred carrier and the location where you want to have it shipped to, by sending a request to:
ASUSTeK Computer Inc.
Legal Compliance Dept.
4F, No. 150, Li Te Rd.,
Beitou, Taipei 112
Taiwan
In your request please provide the name, model number and version, as stated in the About Box of the product for which you wish to obtain the corresponding source code and your contact details so that we can coordinate the terms and cost of shipment with you.
The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as the corresponding binary/object code.
This offer is valid to anyone in receipt of this information.
ASUSTeK is eager to duly provide complete source code as required under various Free Open Source Software licenses. If however you encounter any problems in obtaining the full corresponding source code we would be much obliged if you give us a notification to the email address gpl@asus.com, stating the product and describing the problem (please DO NOT send large attachments such as source code archives, etc. to this email address).
ii
Table des matières
Consignes de sécurité..................................................................................................... |
v |
À propos de ce manuel.................................................................................................. |
vi |
Résumé des caractéristiques de la ROG STRIX B350-I GAMING........................... |
viii |
Contenu de la boîte......................................................................................................... |
xi |

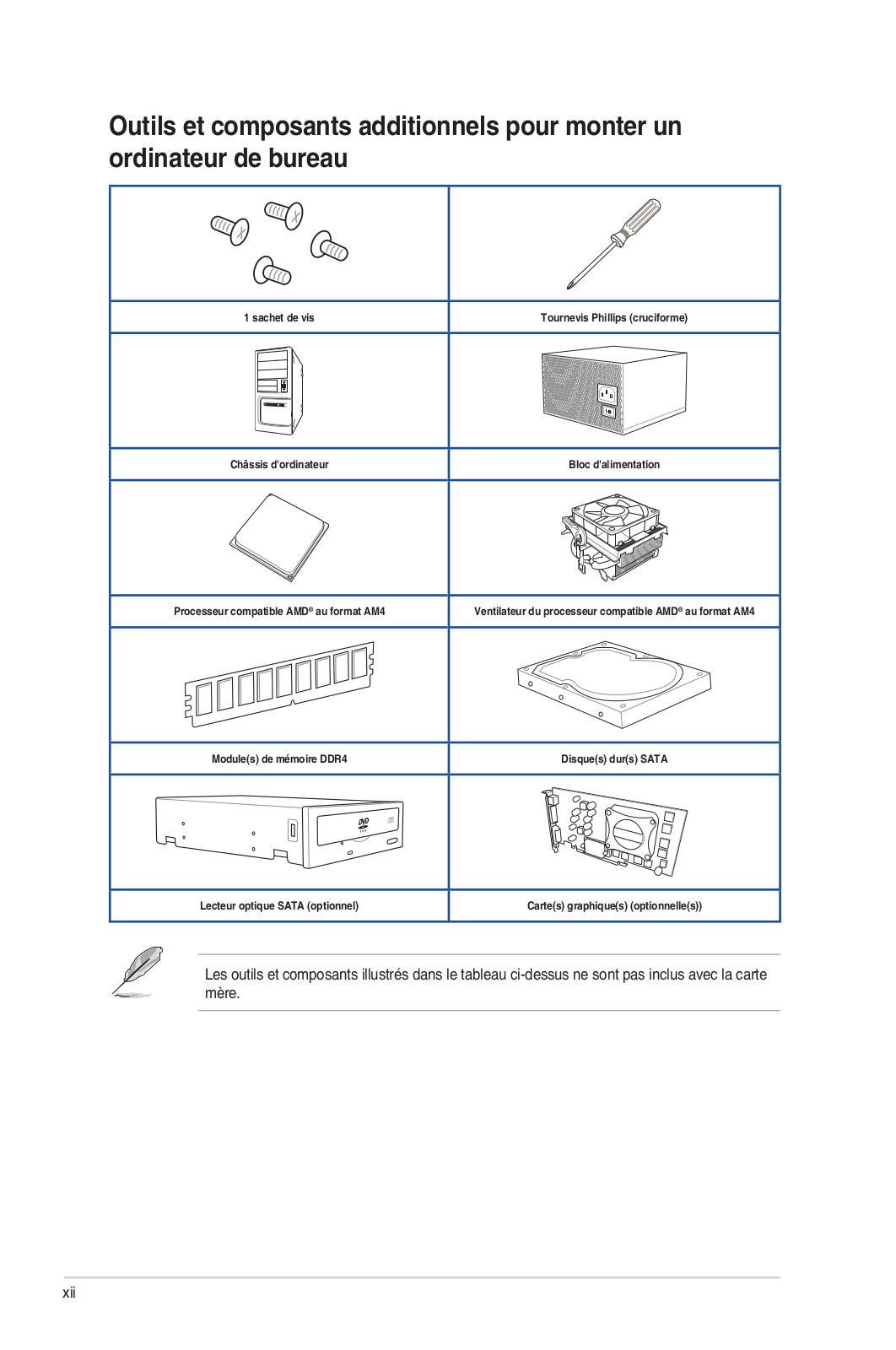

Outils et composants additionnels pour monter un ordinateur de bureau............ |
xii |
Chapitre 1 : |
Introduction au produit |
|
|
1.1 |
Vue d'ensemble de la carte mère................................................................. |
1-1 |
|
|
1.1.1 |
Avant de commencer...................................................................... |
1-1 |
|
1.1.2 |

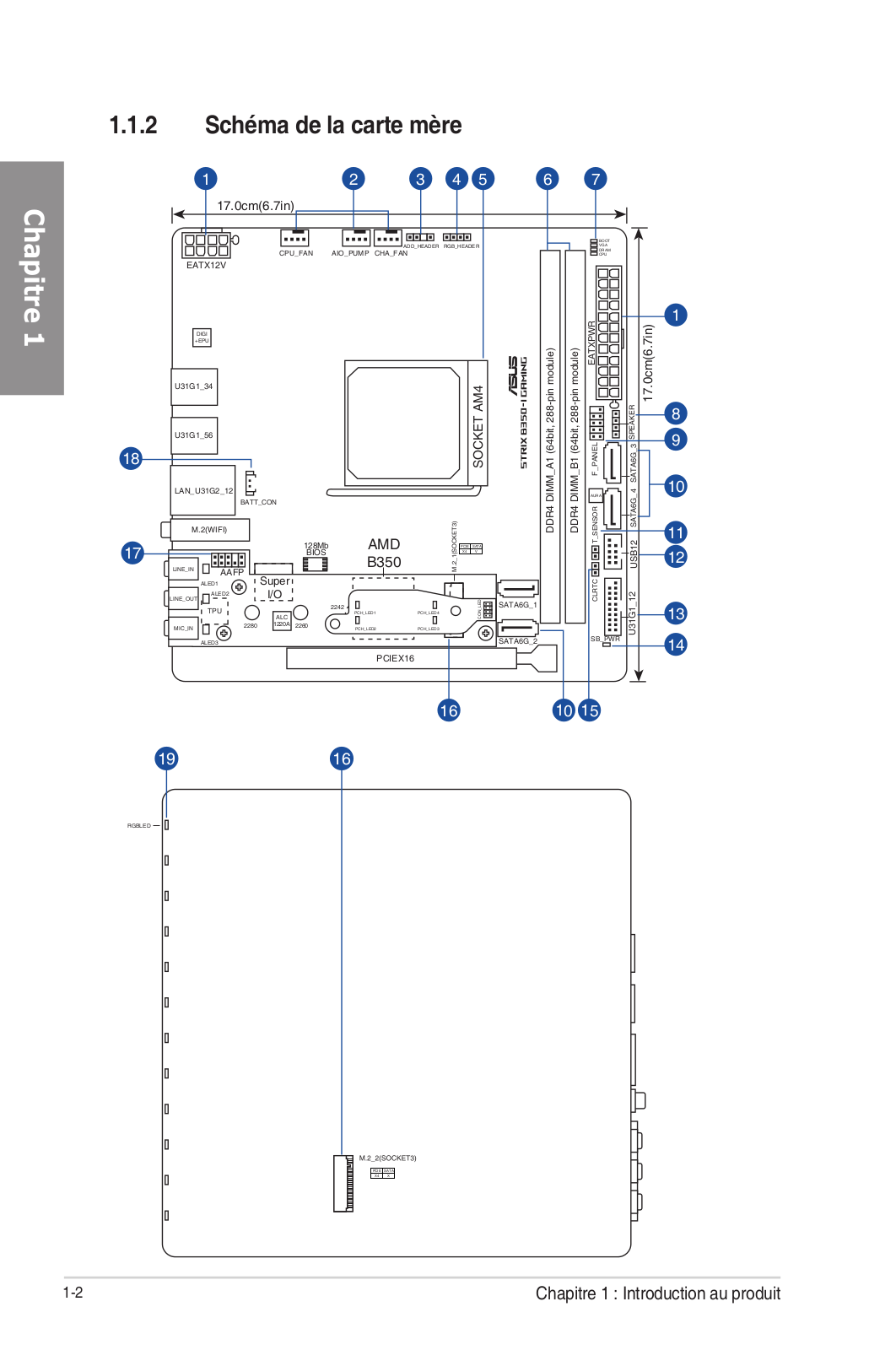

Schéma de la carte mère................................................................ |
1-2 |
|
1.1.3 |

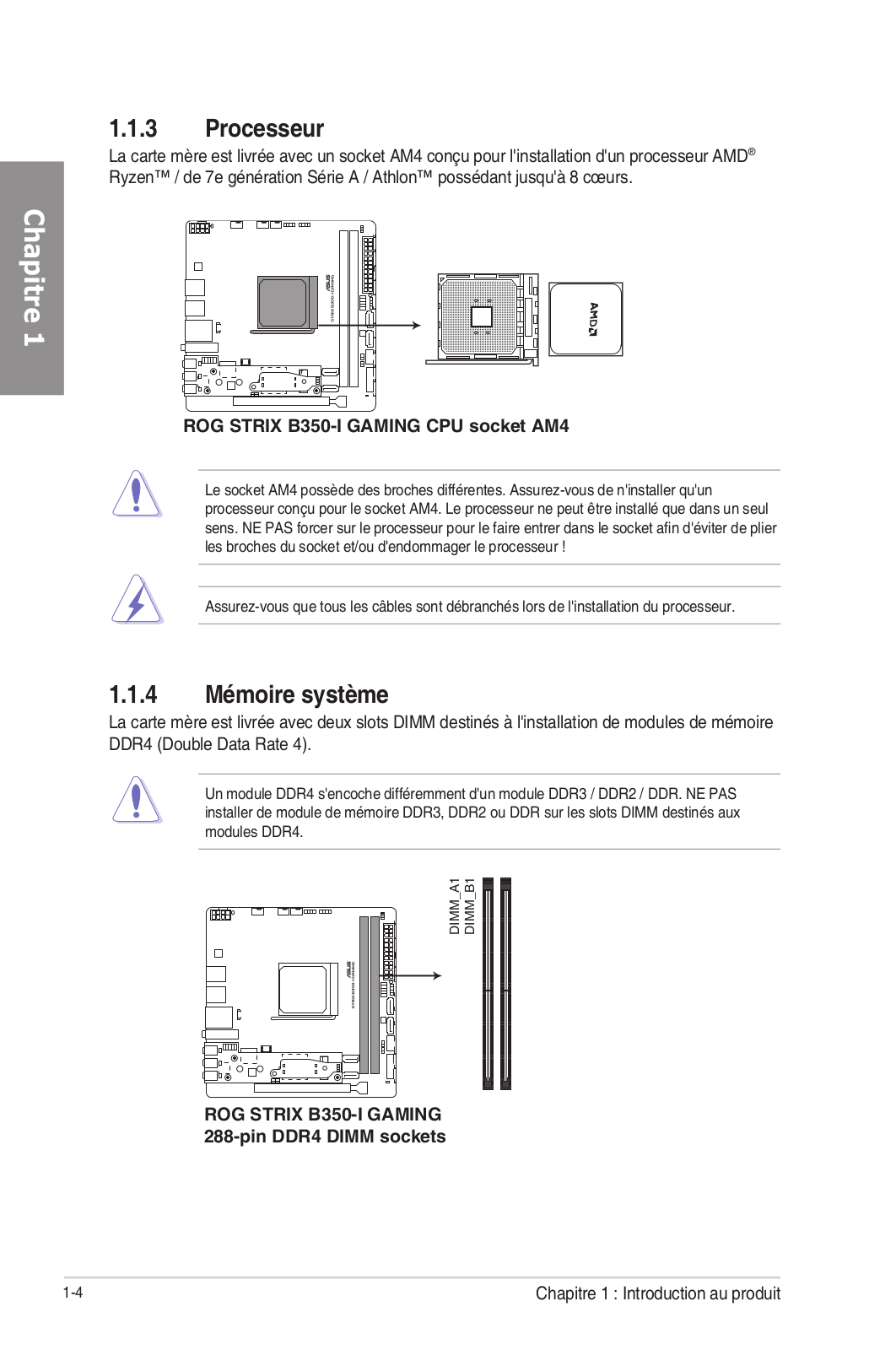

Processeur...................................................................................... |
1-4 |
|
1.1.4 |
Mémoire système........................................................................... |
1-4 |
|
1.1.5 |
Slots d'extension............................................................................. |
1-6 |
|
1.1.6 |
Témoins lumineux de la carte mère............................................... |
1-6 |
|
1.1.7 |
Cavaliers......................................................................................... |
1-8 |
|
1.1.8 |
Connecteurs internes...................................................................... |
1-9 |
Chapitre 2 : |
Procédures d'installation de base |
|
|
2.1 |
Monter votre ordinateur................................................................................. |
2-1 |
|
|
2.1.1 |
Installer la carte mère..................................................................... |
2-1 |
|
2.1.2 |

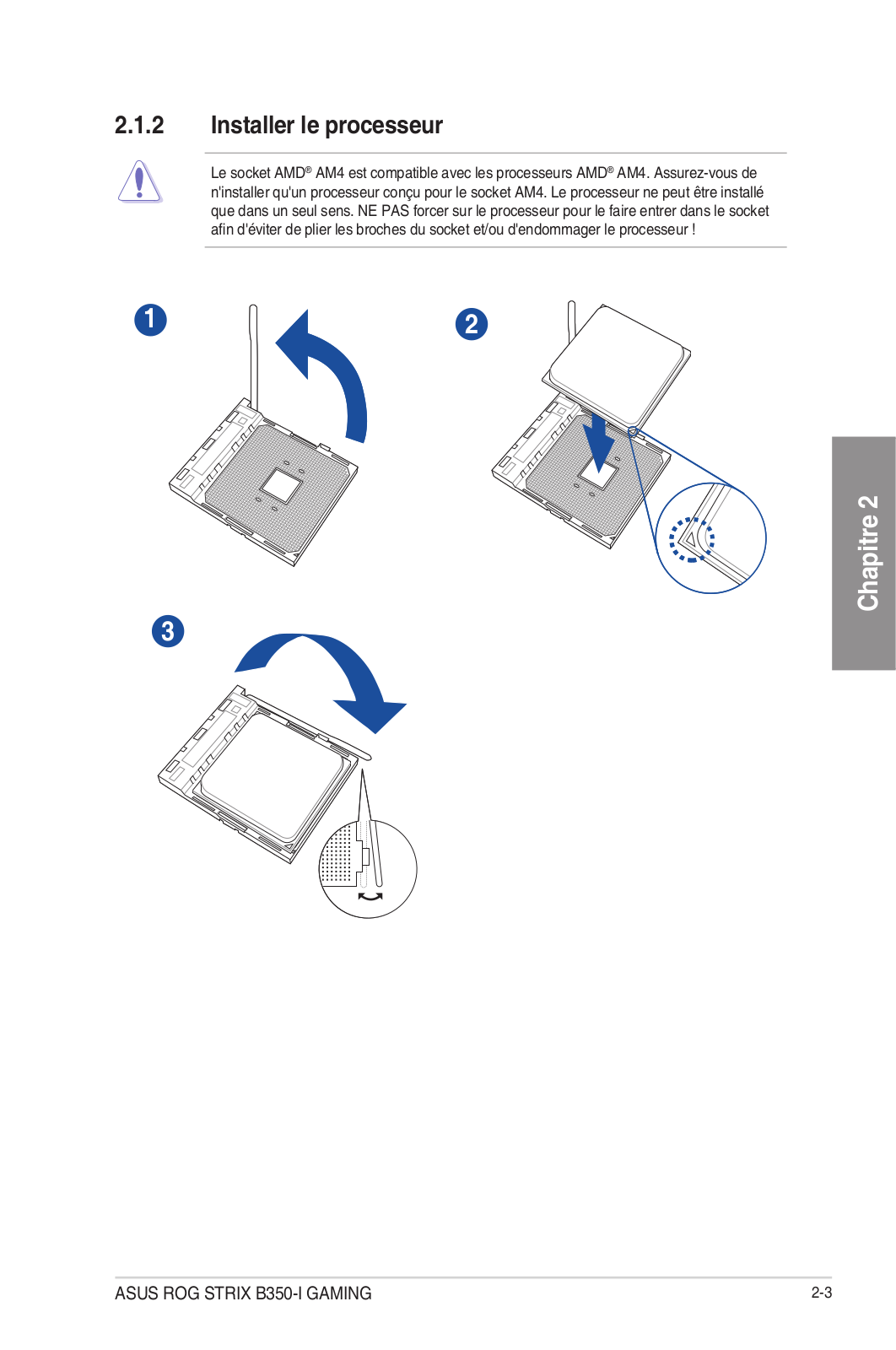

Installer le processeur..................................................................... |
2-3 |
|
2.1.3 |

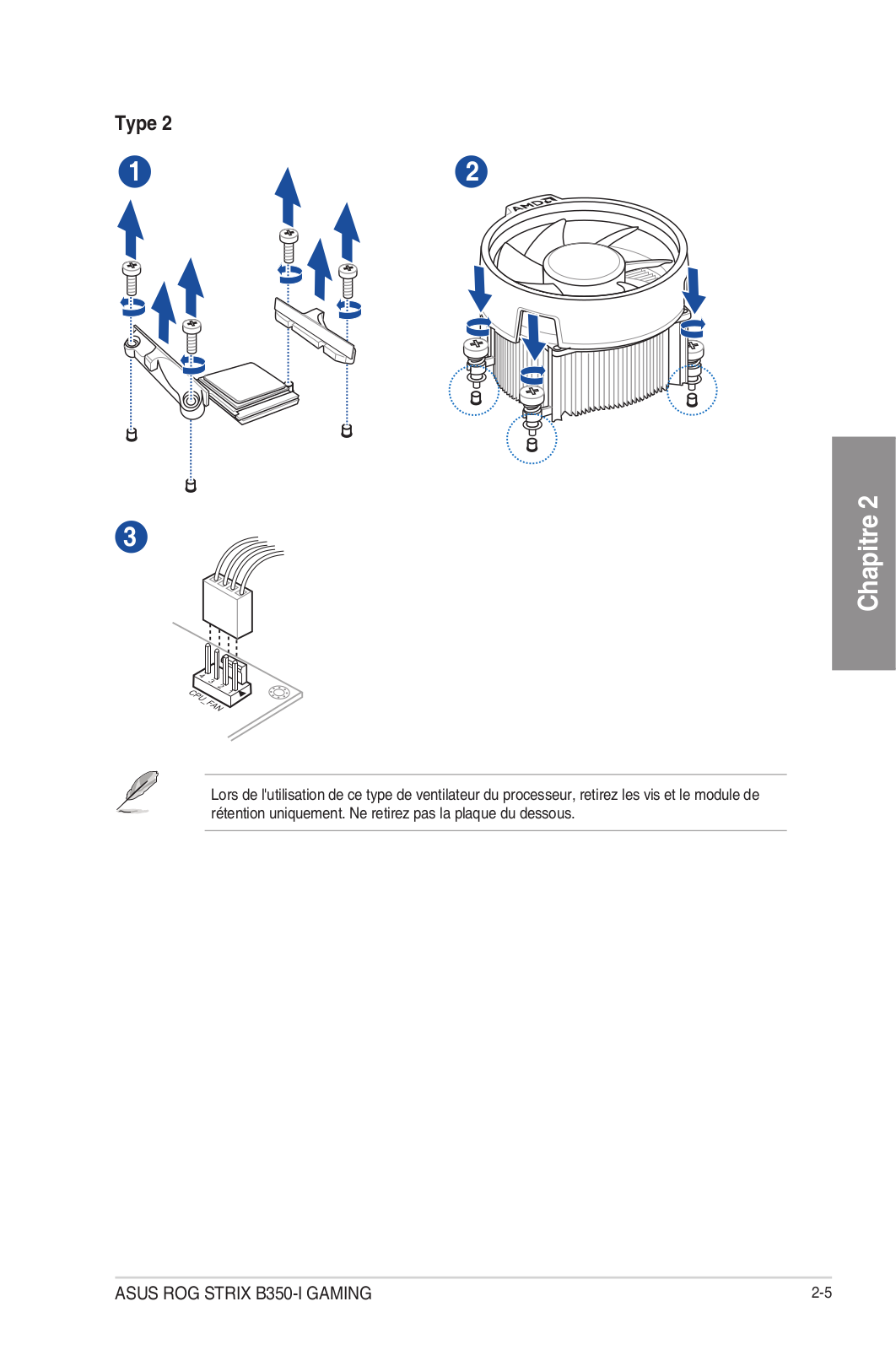

Installer le ventilateur du processeur.............................................. |
2-4 |
|
2.1.4 |
Installer un module de mémoire..................................................... |
2-6 |
|
2.1.5 |

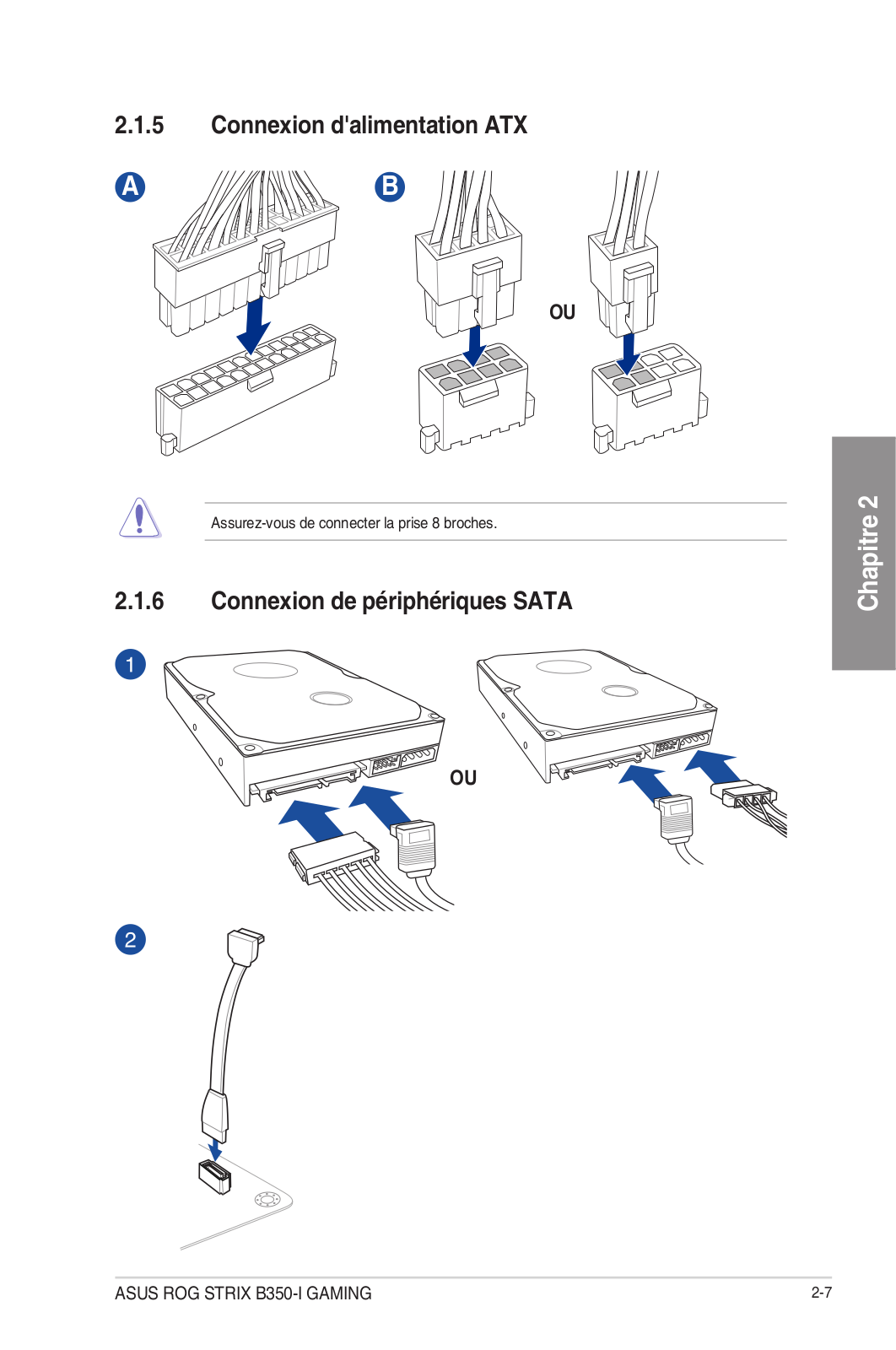

Connexion d'alimentation ATX....................................................... |
2-7 |
|
2.1.6 |
Connexion de périphériques SATA................................................ |
2-7 |
|
2.1.7 |
Connecteur d'E/S avant.................................................................. |
2-8 |
|
2.1.8 |
Installer une carte d'extension........................................................ |
2-8 |
|
2.1.9 |

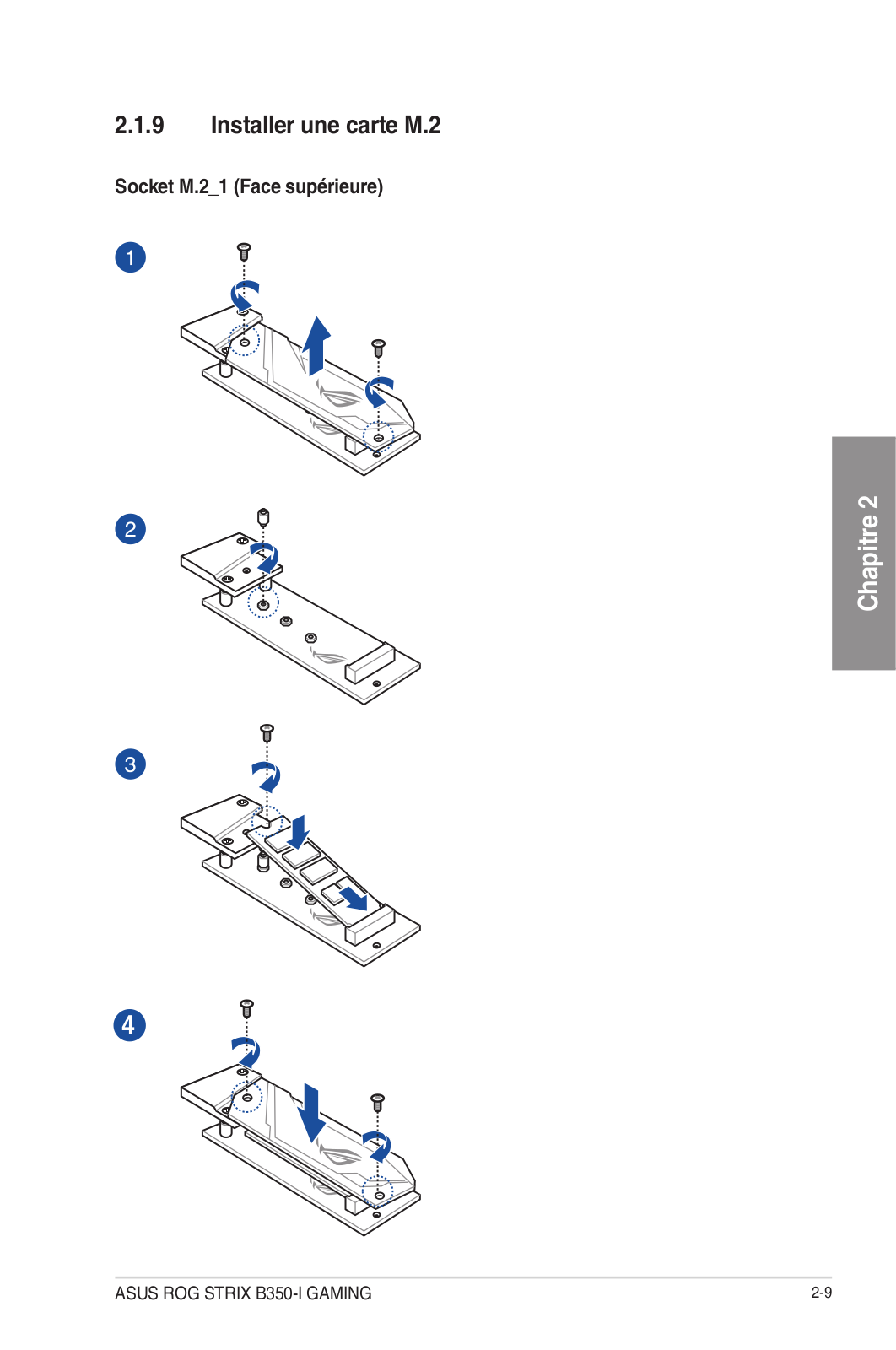

Installer une carte M.2.................................................................... |
2-9 |
|
2.1.10 |
Installer l'antenne Wi-Fi................................................................ |
2-11 |
2.2 |
Connecteurs arrières et audio de la carte mère....................................... |
2-12 |
|
|
2.2.1 |
Connecteurs arrières.................................................................... |
2-12 |
|
2.2.2 |
Connexions audio......................................................................... |
2-13 |
2.3 |

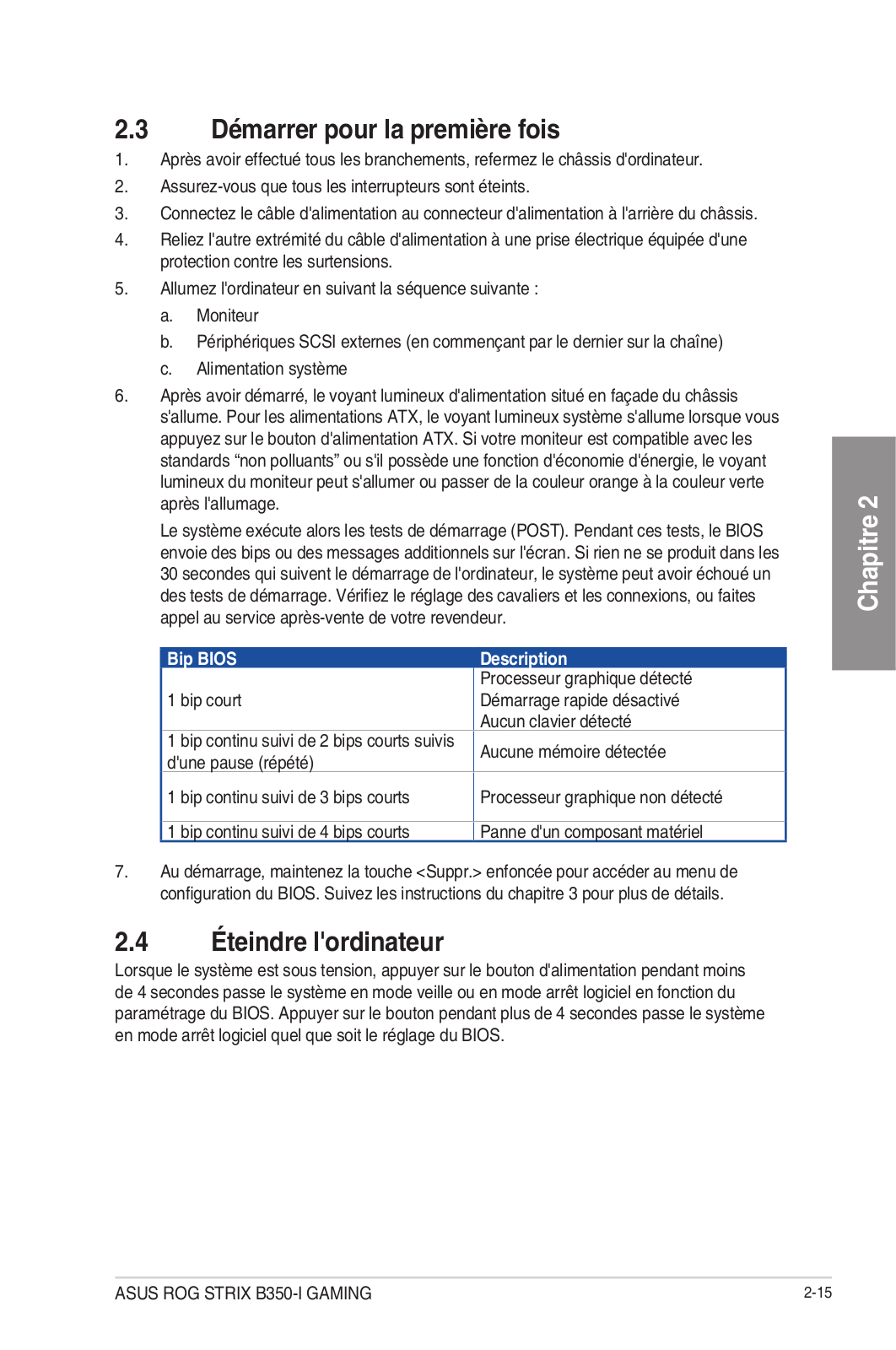

Démarrer pour la première fois................................................................... |
2-15 |
|
2.4 |
Éteindre l'ordinateur.................................................................................... |
2-15 |
|
Chapitre 3 : |
Le BIOS |
|
|
3.1 |

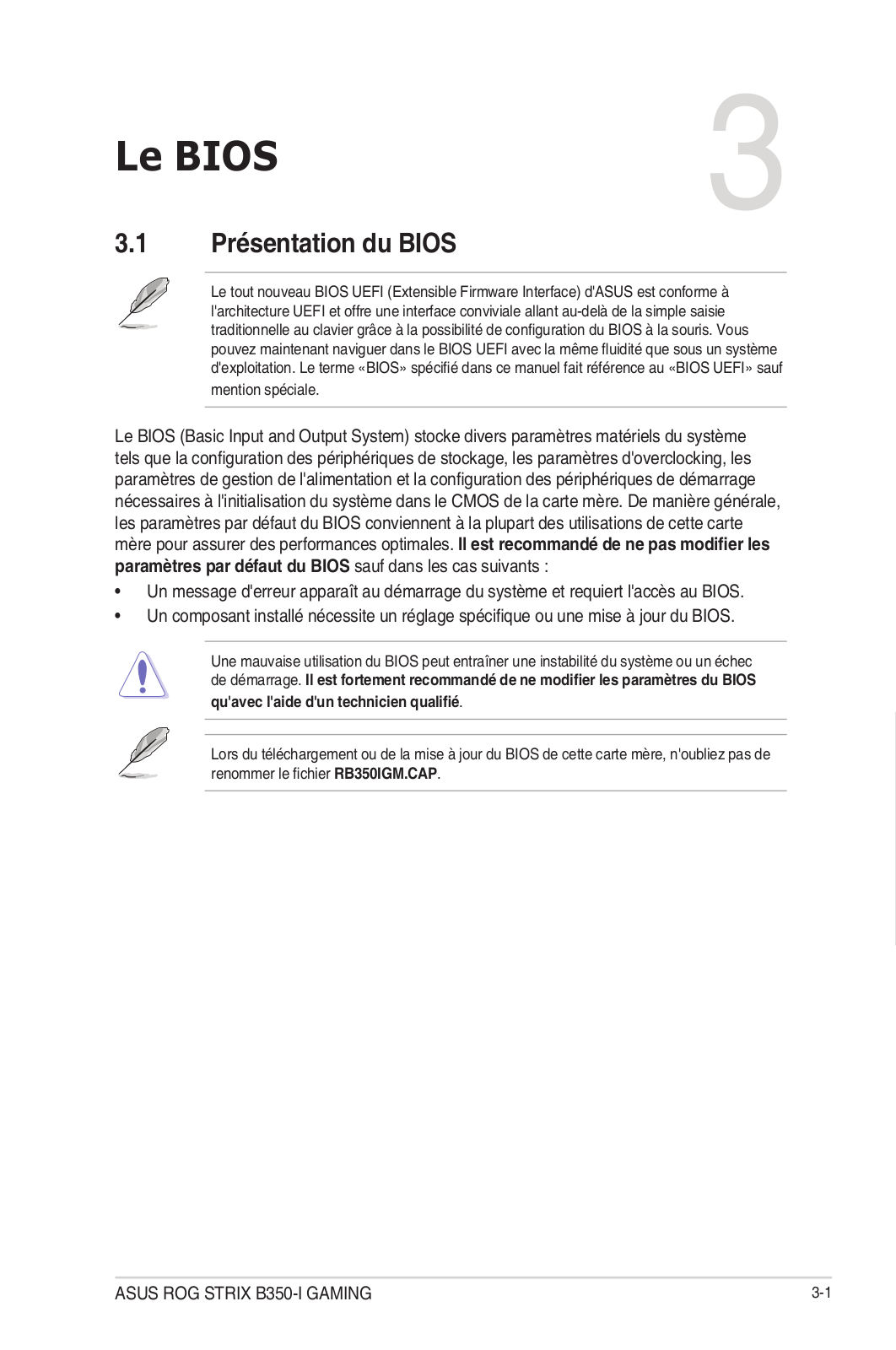

Présentation du BIOS.................................................................................... |
3-1 |
|
3.2 |

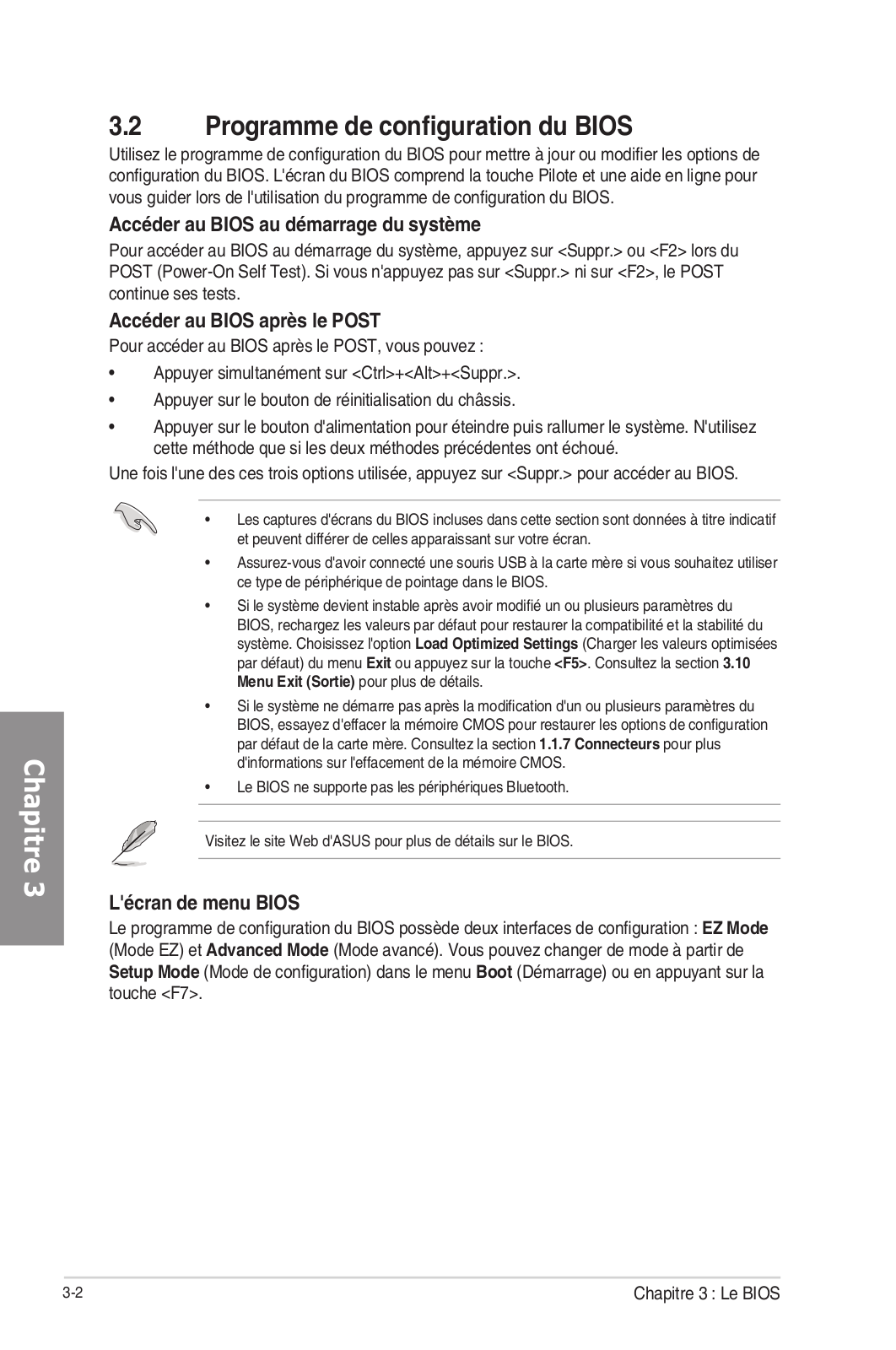

Programme de configuration du BIOS........................................................ |
3-2 |
|
|
3.2.1 |

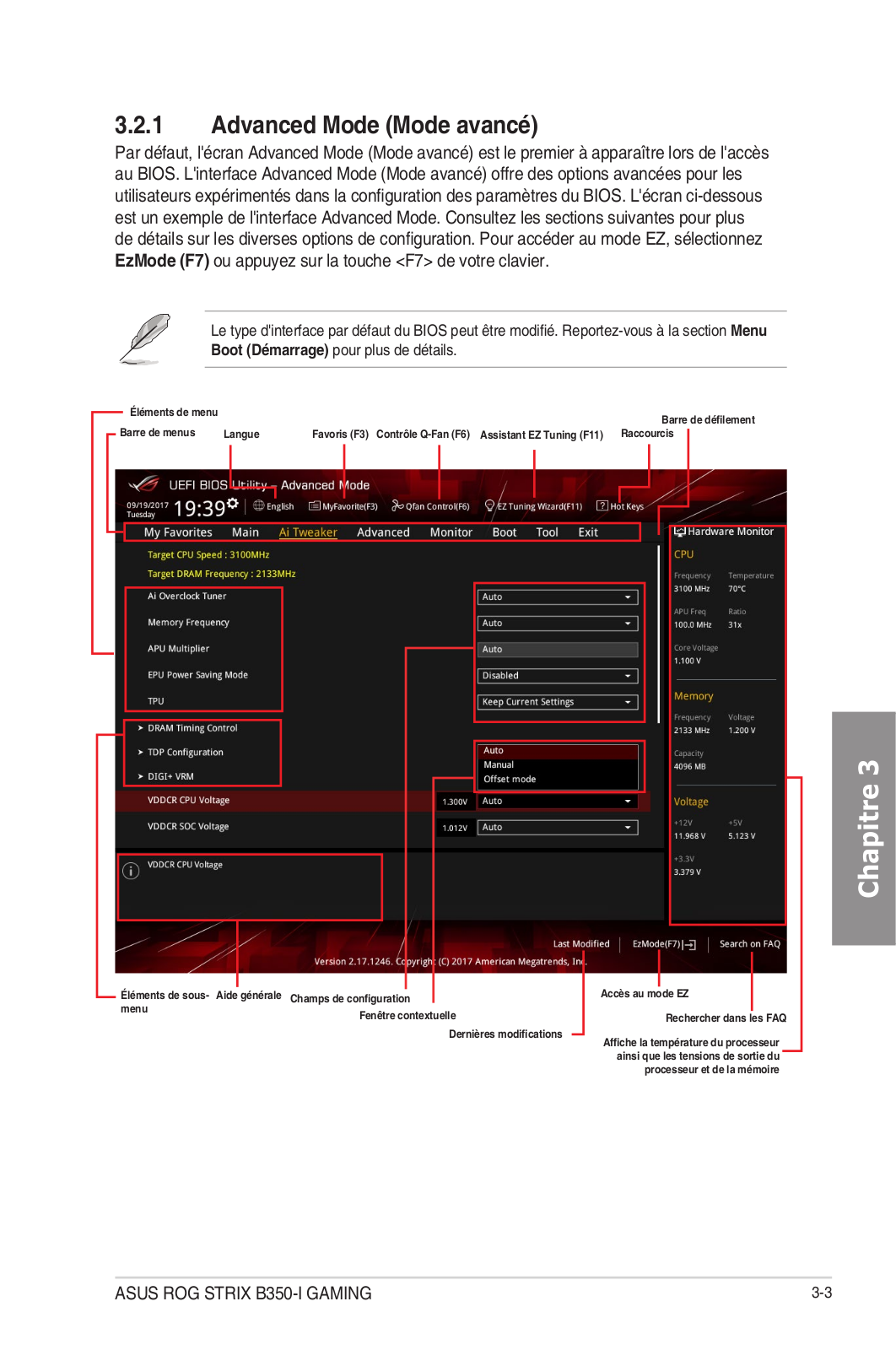

Advanced Mode (Mode avancé).................................................... |
3-3 |
|
3.2.2 |
EZ Mode (Mode EZ)....................................................................... |
3-6 |
|
3.2.3 |
Contrôle Q-Fan............................................................................... |
3-7 |
|
3.2.4 |
Assistant EZ Tuning........................................................................ |
3-9 |
3.3 |

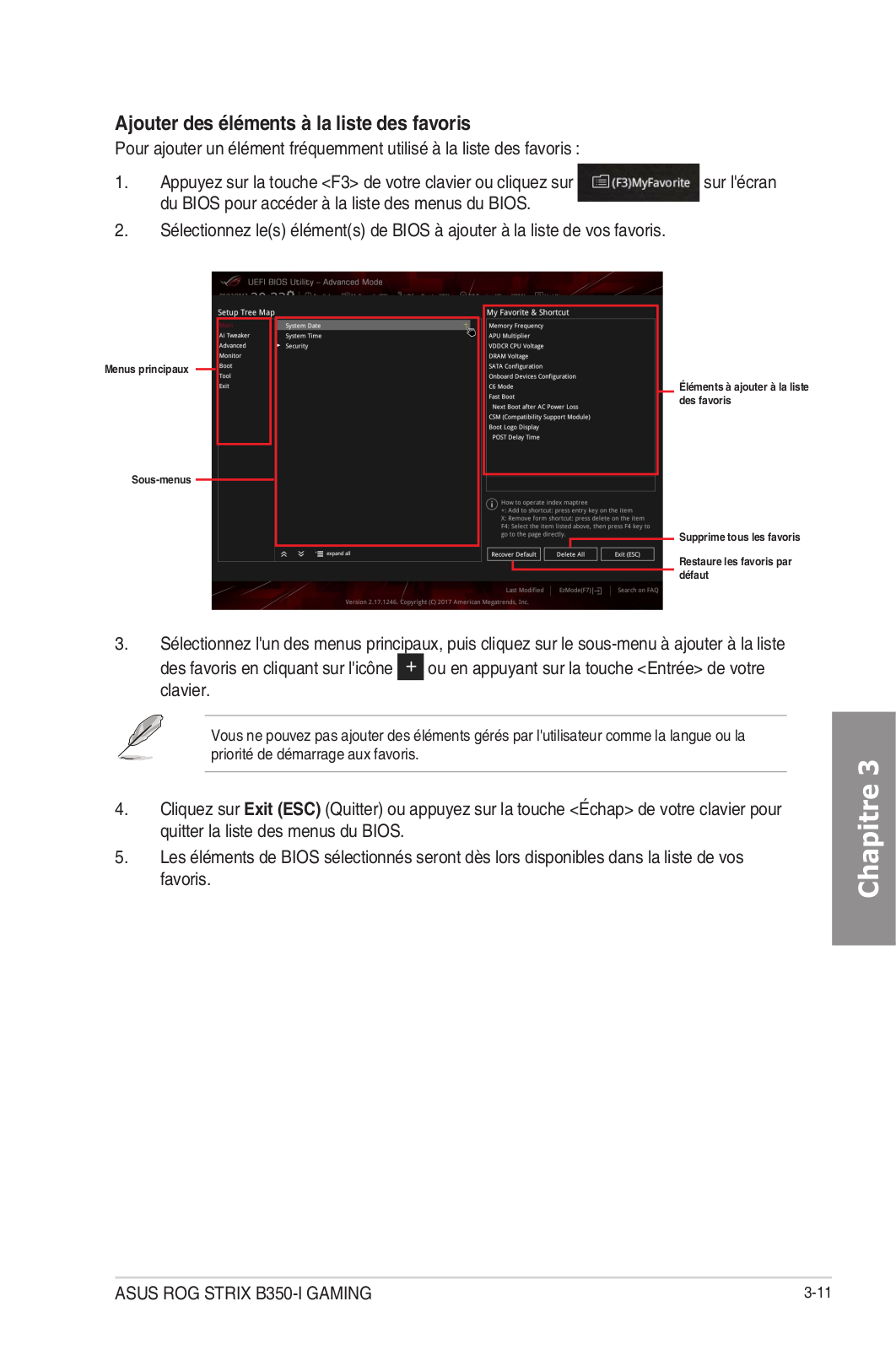

My Favorites (Favoris)................................................................................. |
3-10 |
|
3.4 |

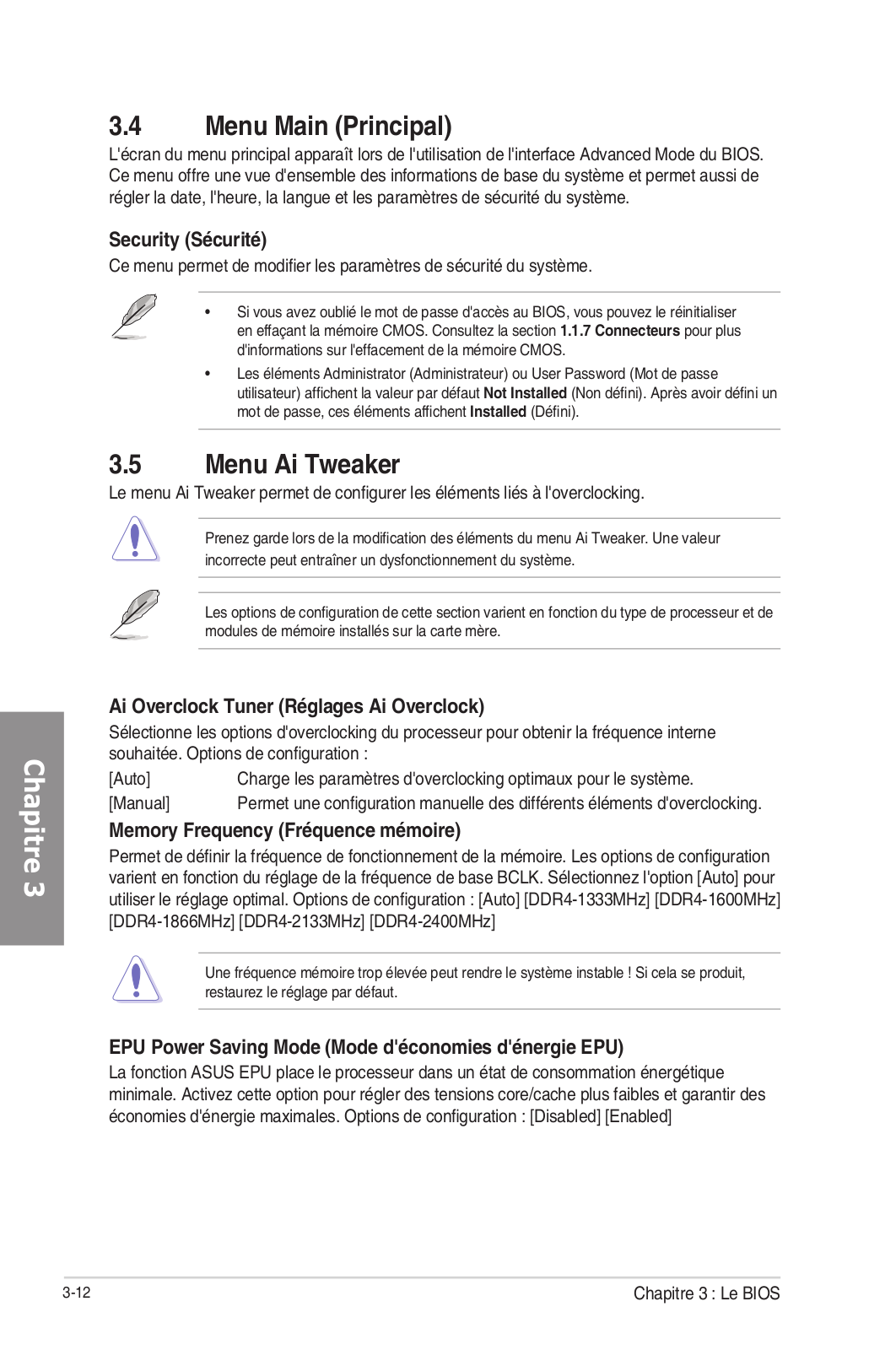

Menu Main (Principal).................................................................................. |
3-12 |
|
3.5 |
Menu Ai Tweaker.......................................................................................... |
3-12 |
|
iii
3.6 |
Menu Advanced (Avancé)........................................................................... |
3-13 |
|
|
3.6.1 |
AMD fTPM Configuration (Configuration AMD fTPM).................. |
3-13 |
|
3.6.2 |
CPU Configuration (Configuration du processeur)....................... |
3-13 |
|
3.6.3 |

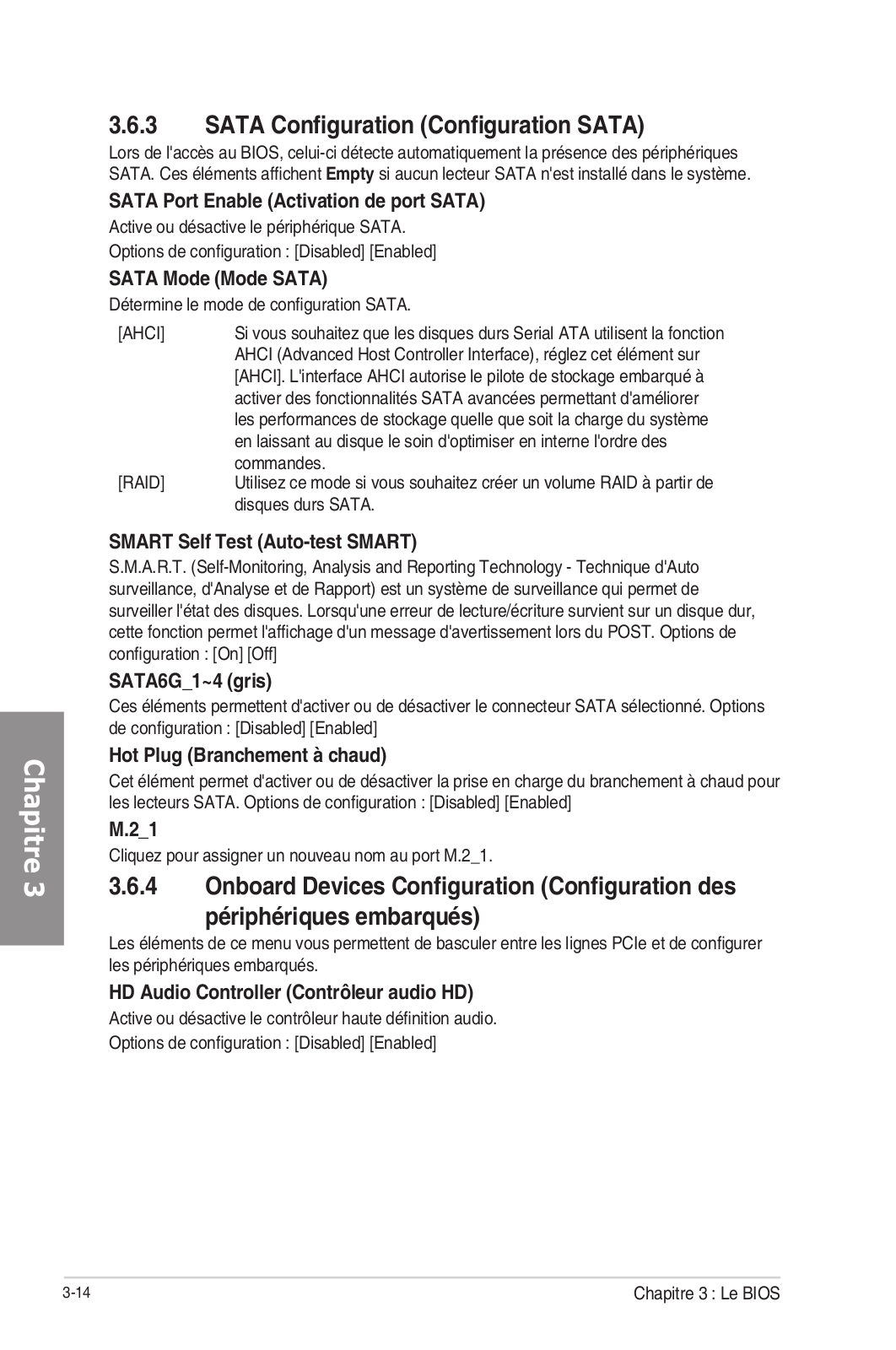

SATA Configuration (Configuration SATA).................................. |
3-14 |
|
3.6.4 |
Onboard Devices Configuration (Configuration des |
|
|
|
périphériques embarqués)............................................................ |
3-14 |
|
3.6.5 |

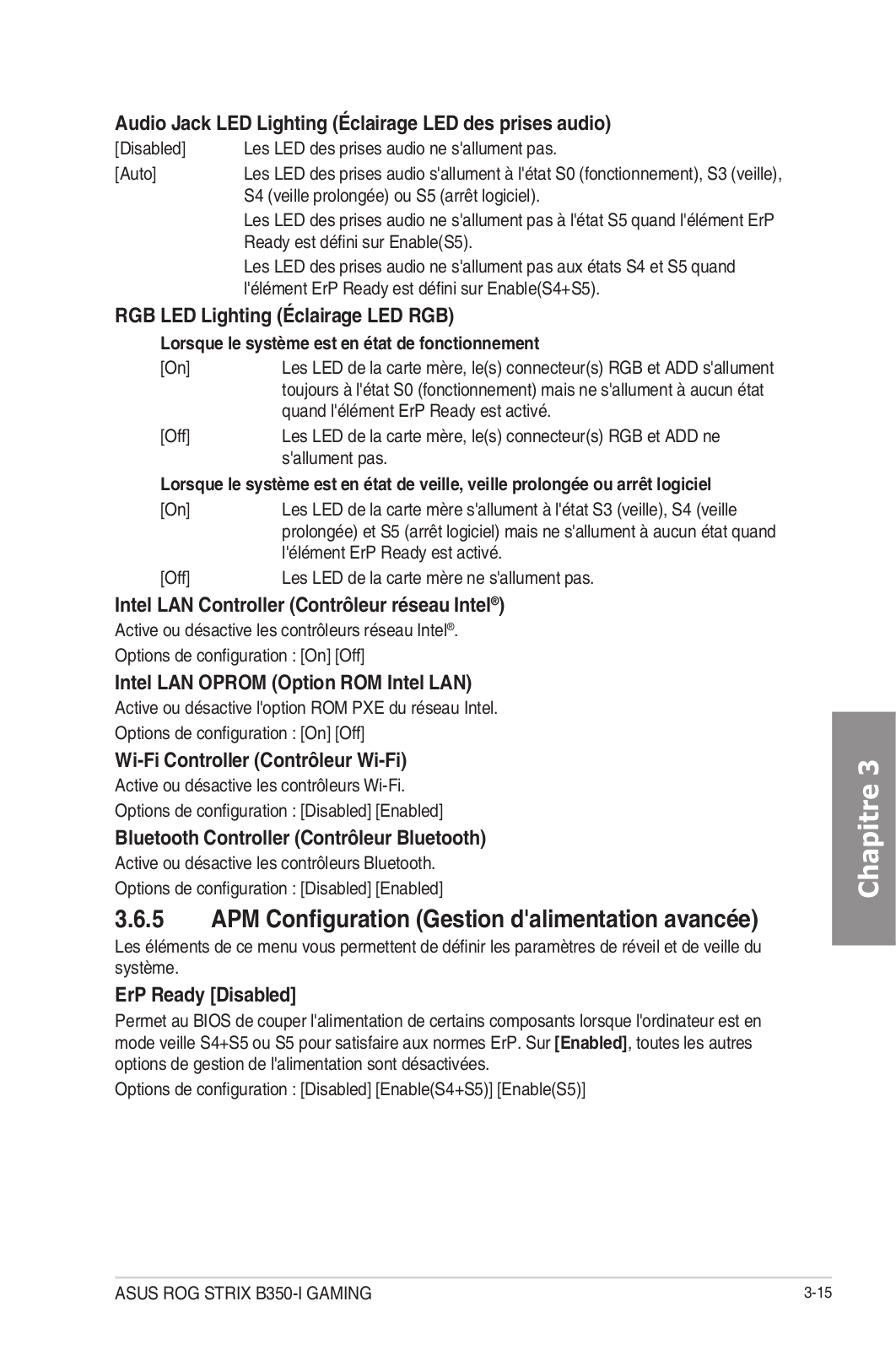

APM Configuration (Gestion d'alimentation avancée)................. |
3-15 |
|
3.6.6 |
Network Stack Configuration (Configuration de pile réseau)....... |
3-16 |
|
3.6.7 |
HDD/SSD SMART Information (Informations SMART |
|
|
|
disque dur/SSD)............................................................................ |
3-16 |
|
3.6.8 |
USB Configuration (Configuration USB)...................................... |
3-16 |
3.7 |

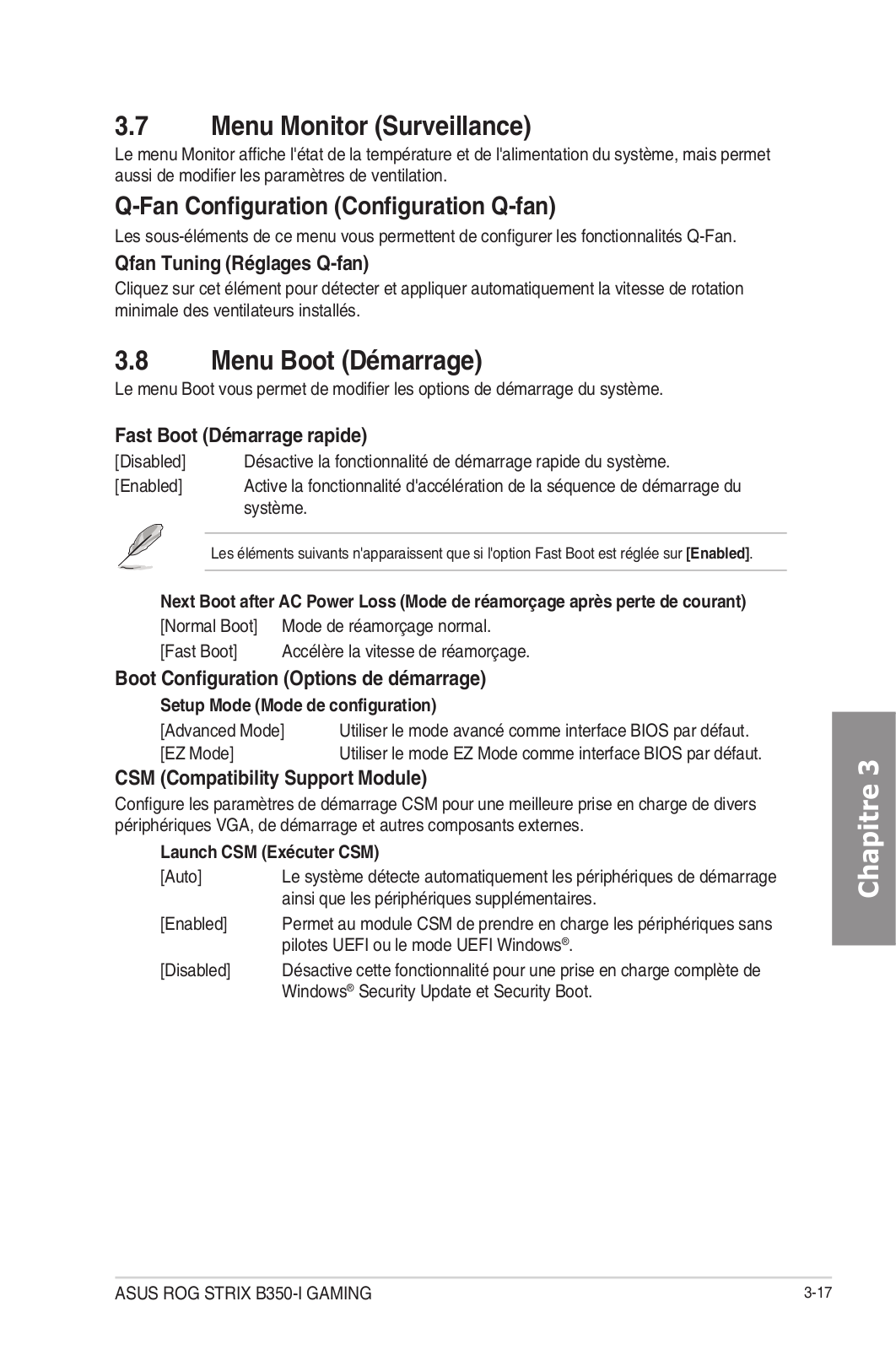

Menu Monitor (Surveillance)....................................................................... |
3-17 |
|
3.8 |

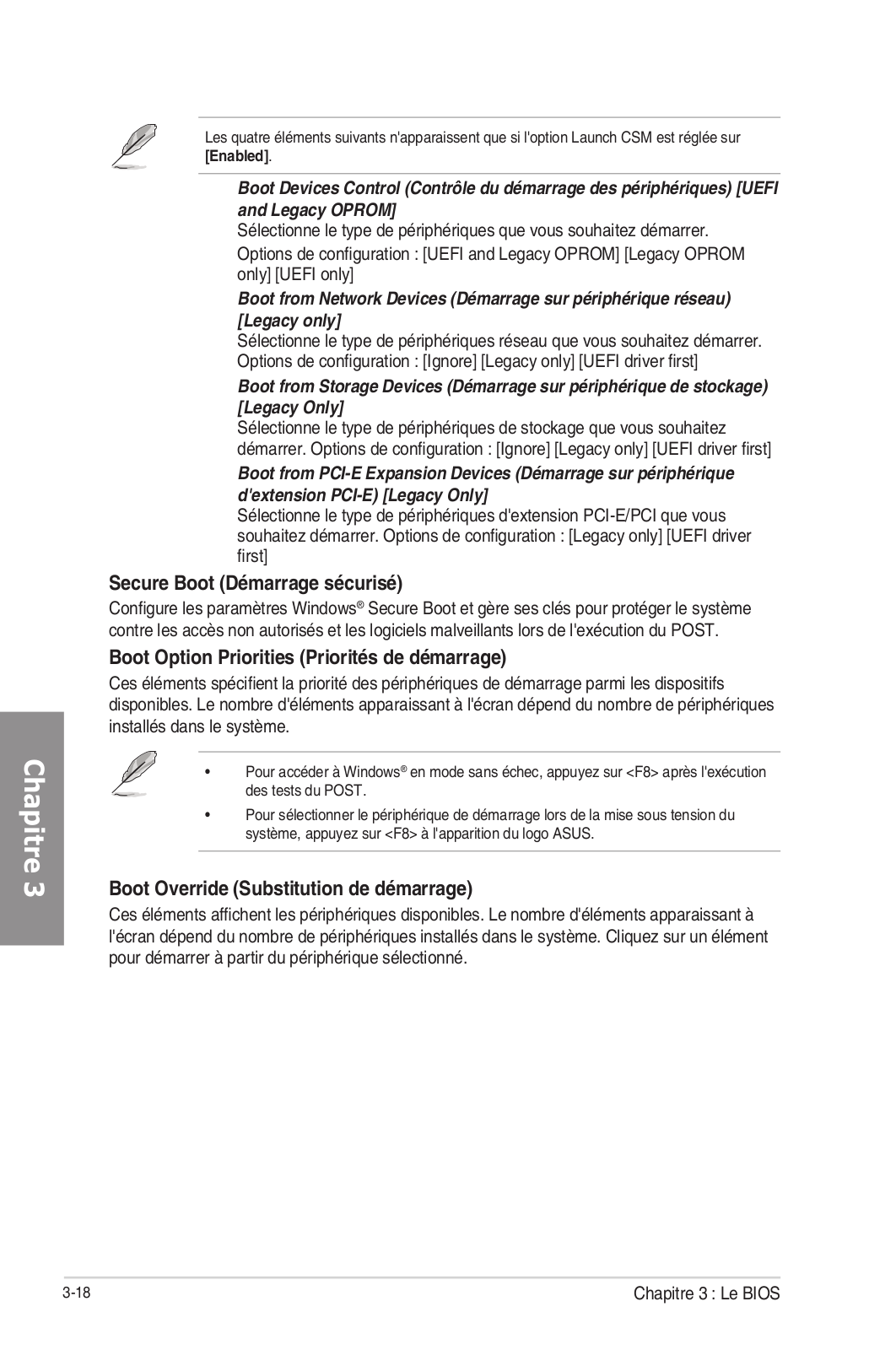

Menu Boot (Démarrage).............................................................................. |
3-17 |
|
3.9 |
Menu Tool (Outils)........................................................................................ |
3-19 |
|
|
3.9.1 |
ASUS EZ Flash 3 utility (Utilitaire ASUS EZ Flash 3).................. |
3-19 |
|
3.9.2 |
Secure Erase................................................................................ |
3-19 |
|
3.9.3 |

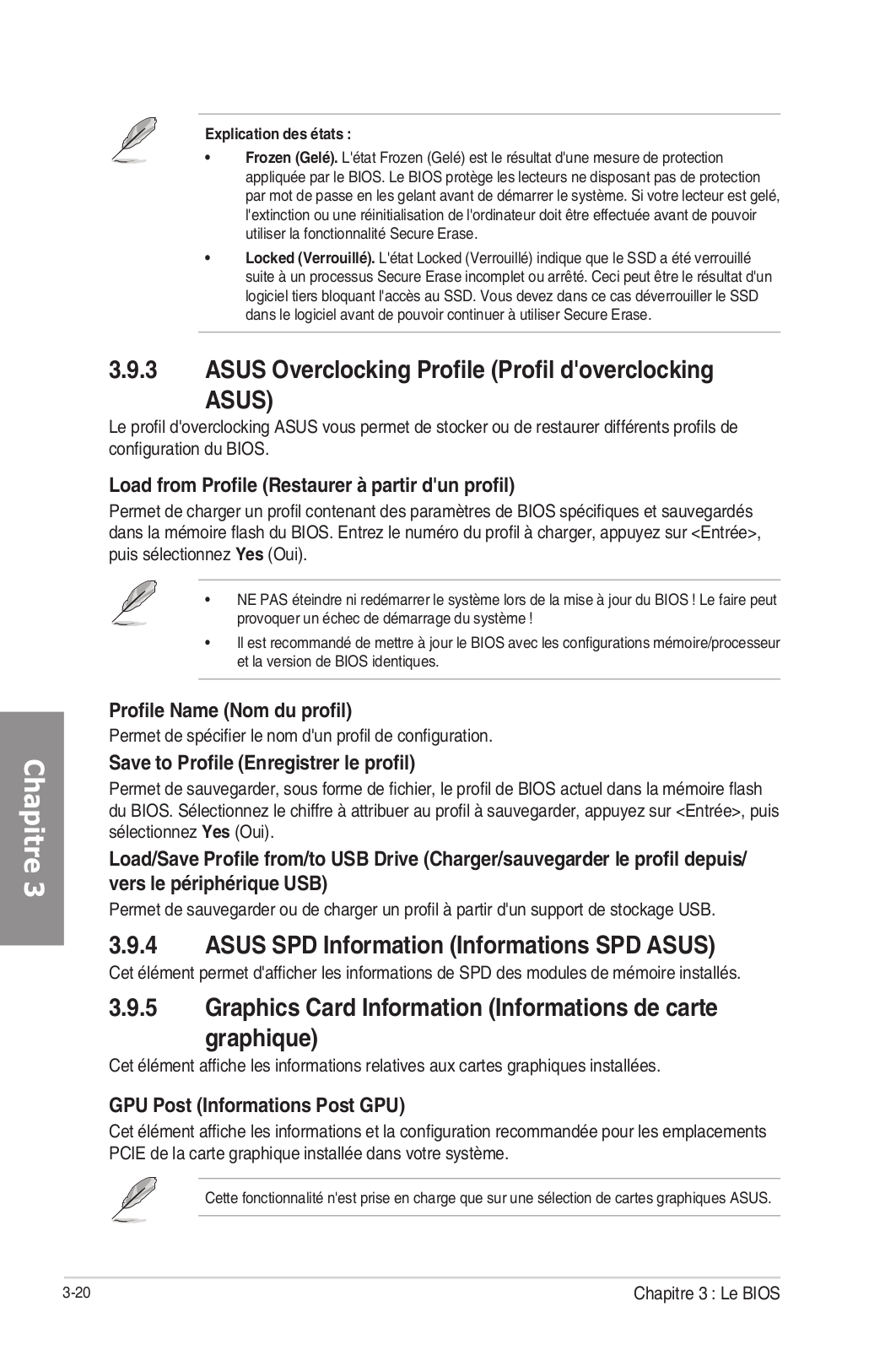

ASUS Overclocking Profile (Profil d'overclocking ASUS)............ |
3-20 |
|
3.9.4 |
ASUS SPD Information (Informations SPD ASUS)..................... |
3-20 |
|
3.9.5 |
Graphics Card Information (Informations de carte graphique)..... |
3-20 |
3.10 |
Menu Exit (Sortie)......................................................................................... |
3-21 |
|
3.11 |
Mettre à jour le BIOS.................................................................................... |
3-21 |
|
|
3.11.1 |
EZ Update..................................................................................... |
3-21 |
|
3.11.2 |

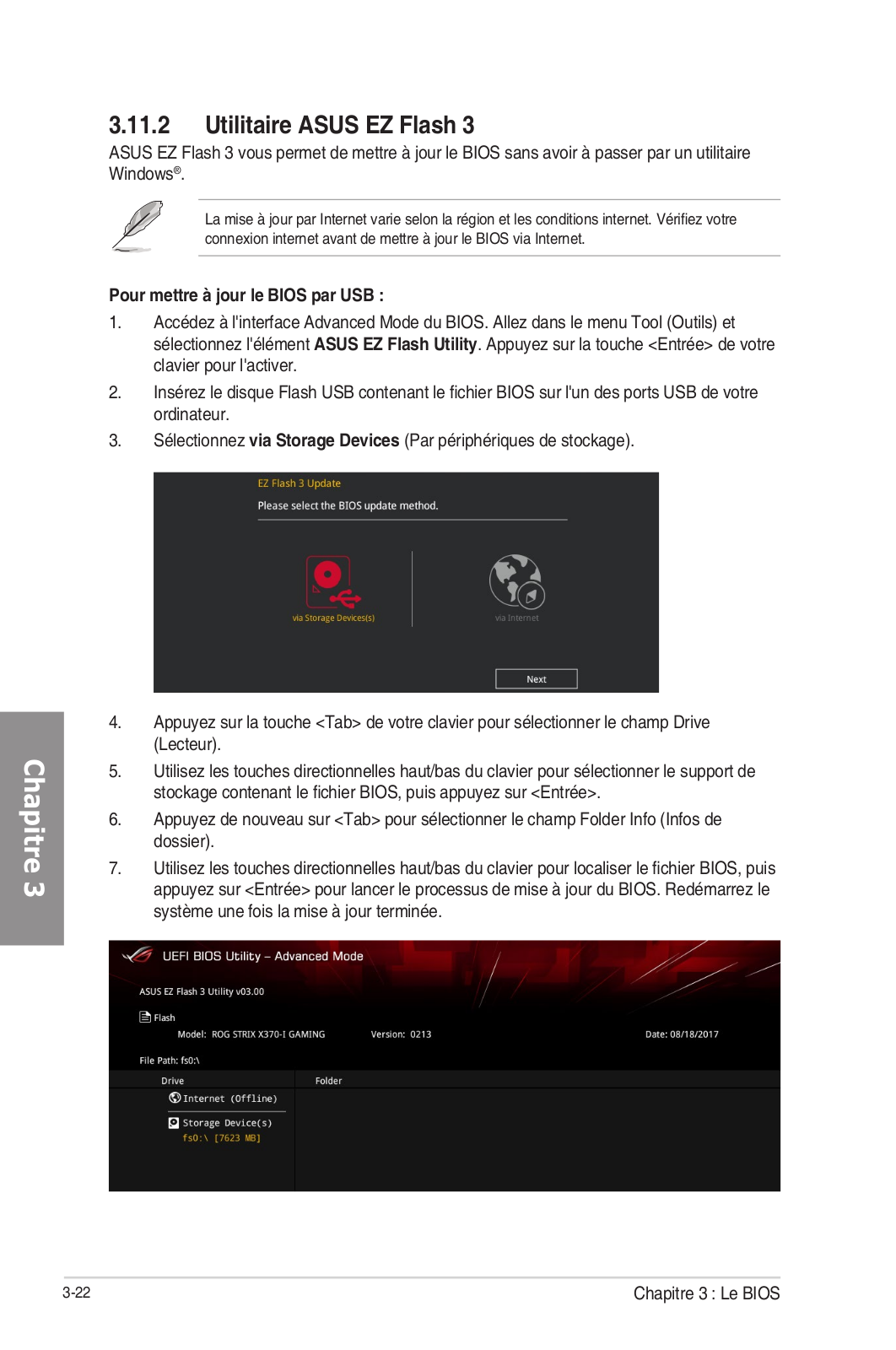

Utilitaire ASUS EZ Flash 3............................................................ |
3-22 |
|
3.11.3 |
Utilitaire ASUS CrashFree BIOS 3............................................... |
3-24 |
Chapitre 4 : |
Configurations RAID |
|
|
4.1 |
Configuration de volumes RAID................................................................... |
4-1 |
|
|
4.1.1 |
Définitions RAID.............................................................................. |
4-1 |
|
4.1.2 |
Installer des disques durs Serial ATA (SATA)................................ |
4-2 |
4.2 |
Créer un disque du pilote RAID.................................................................... |
4-2 |
|
|
4.2.1 |
Créer un disque du pilote RAID sous Windows® ........................... |
4-2 |
Annexes |
|
|
|
Notices |
.......................................................................................................................... |
|
A-1 |
Informations de contact ASUS.................................................................................... |
A-7 |
||
iv

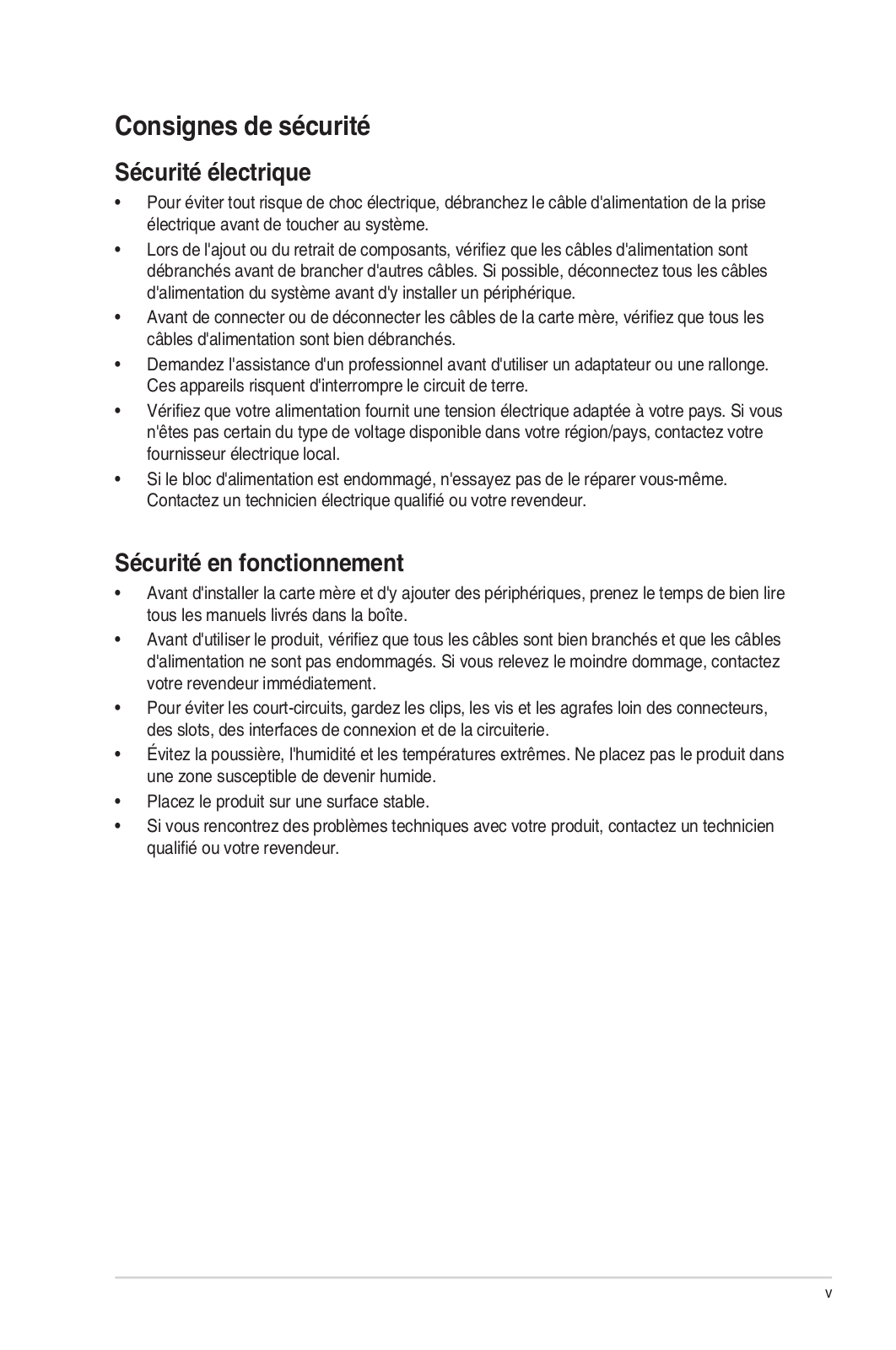

Consignes de sécurité
Sécurité électrique
•Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
•Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
•Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
•Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
•Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
•Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même.
Contactez un technicien électrique qualifié ou votre revendeur.
Sécurité en fonctionnement
•Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
•Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
•Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
•Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
•Placez le produit sur une surface stable.
•Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
v
À propos de ce manuel
Ce guide de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.
Organisation du manuel
Ce manuel contient les parties suivantes :
•Chapitre 1 : Introduction au produit
Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.
•Chapitre 2 : Procédures d'installation de base
Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.
•Chapitre 3 : Le BIOS
Ce chapitre explique comment modifier les paramètres du système par le biais des menus du BIOS. Une description des paramètres du BIOS est aussi fournie.
•Chapitre 4 : Configurations RAID
Ce chapitre décrit les configurations RAID.
Où trouver plus d'informations ?
Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ ou des logiciels.
1.Site web ASUS
Le site web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.
2.Documentation optionnelle
Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.
vi

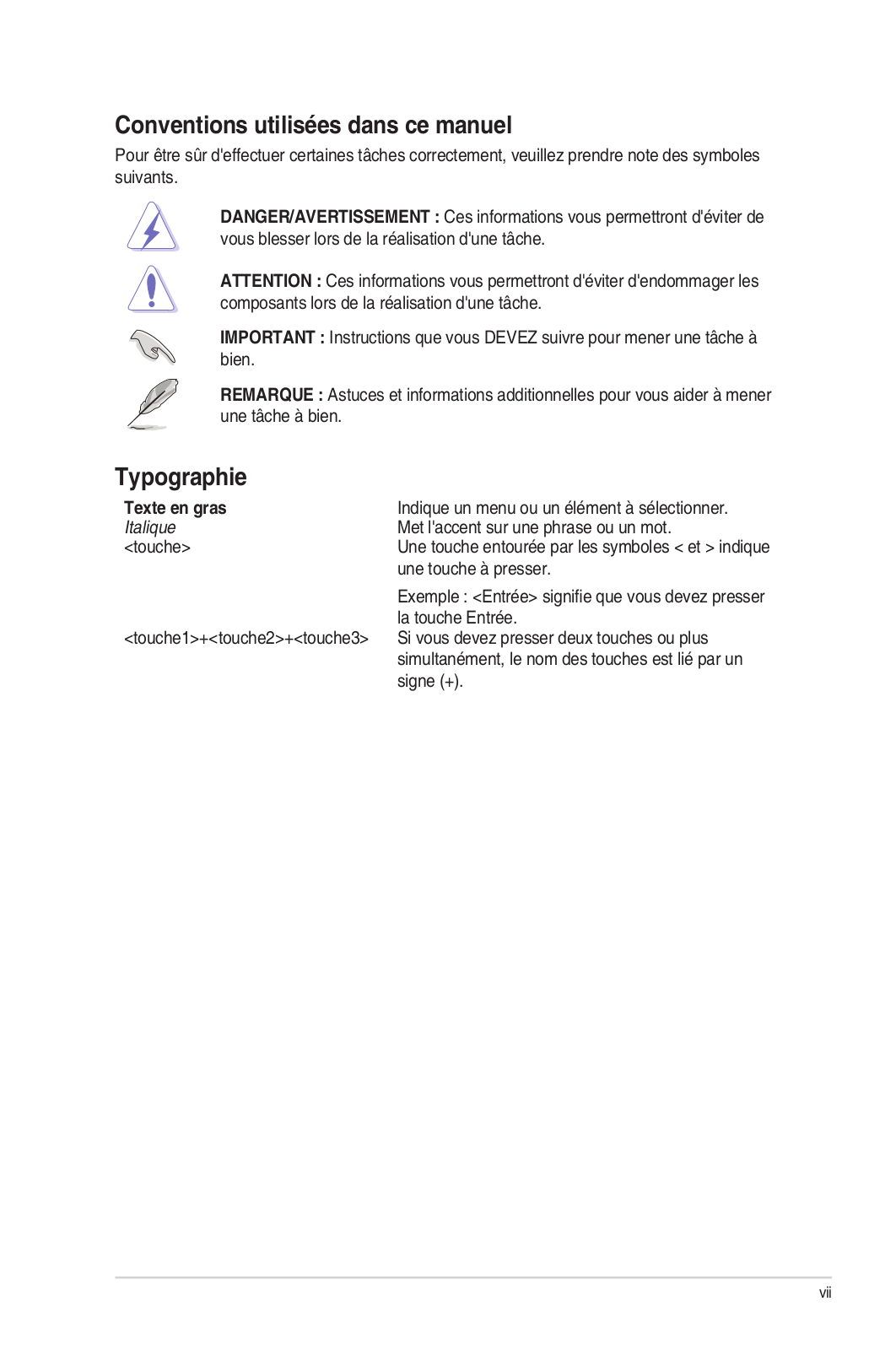

Conventions utilisées dans ce manuel
Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.
DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.
ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.
IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.
REMARQUE : Astuces et informations additionnelles pour vous aider à mener une tâche à bien.
Typographie
Texte en gras |
Indique un menu ou un élément à sélectionner. |
Italique |
Met l'accent sur une phrase ou un mot. |
<touche> |
Une touche entourée par les symboles < et > indique |
|
une touche à presser. |
|
Exemple : <Entrée> signifie que vous devez presser |
|
la touche Entrée. |
<touche1>+<touche2>+<touche3> |
Si vous devez presser deux touches ou plus |
|
simultanément, le nom des touches est lié par un |
|
signe (+). |
vii
Résumé des caractéristiques de la ROG STRIX B350-I GAMING
|
Socket AM4 pour les processeurs AMD® Ryzen™ / de 7e génération |
||
Processeur |
Série A / Athlon™ |
||
Prend en charge les processeurs AMD® AM4 Socket 14 nm |
|||
|
* Rendez-vous sur le site www.asus.com pour consulter la liste des |
||
|
processeurs compatibles avec cette carte mère. |
||
Chipset |
AMD B350 |
|
|
|
Processeurs AMD® Ryzen™ |
|
|
|
- 2 x Slots DIMM pour un maximum de 32 Go |
||
|
Modules de mémoire DDR4 compatibles : 3600(O.C.)/3400(O.C.)/3333 |
||
|
(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz (ECC, |
||
|
non-ECC et un-buffered)* |
||
Mémoire |
Processeurs AMD® de 7e génération Série A / Athlon™ |
||
- 2 x Slots DIMM pour un maximum de 32 Go |
|||
|
|||
|
Modules de mémoire DDR4 compatibles : 2400/2133 MHz (non-ECC |
||
|
et un-buffered)* |
||
|
Architecture mémoire Dual-Channel (bi-canal) |
||
|
* Consultez la liste officielle des modules de mémoire compatibles avec |
||
|
cette carte mère pour plus de détails. |
||
Slots d'extension |
1 x PCIe 3.0 x 16 (en mode x16) |
|
|
|
|
||
|
|
|
|
|
Processeurs AMD® Ryzen™ |
||
|
- 1 x Interface M.2_1 (socket 3) (pour lecteurs M Key 2242/2260/2280) |
||
|
(Mode SATA et PCIE 3.0 x4) |
||
|
Processeurs AMD® de 7e génération Série A / Athlon™ |
||
Stockage |
- 1 x Interface M.2_1 (socket 3) (pour lecteurs M Key 2242/2260/2280) |
||
(Mode SATA) |
|||
|
Chipset AMD® B350 |
||
|
- 1 x Interface M.2_2 (socket 3) (pour lecteurs M Key 2242/2260/2280) |
||
|
(PCIE 2.0 x4) |
||
|
- 4 x Connecteurs SATA 6.0 Gb/s* |
||
|
* Compatible avec RAID 0, 1, 10 |
||
|
Compatible avec les normes Wi-Fi 802.11 a/b/g/n/ac et prise en charge |
|
|
Sans fil et Bluetooth |
bi-bande des fréquences 2,4 GHz et 5 GHz (MU-MIMO) |
||
|
Bluetooth v4.2, 4.0LE, 3.0+HS |
||
|
Contrôleur Ethernet Intel® I211-AT |
|
|
LAN |
ASUS LANGuard |
||
|
ROG GameFirst IV |
||
|
CODEC HD Audio SupremeFX S1220A (8 canaux) |
|
|
|
- Prend en charge jusqu'à 32 bits / 192 kHz* |
||
|
- Impedance sense pour les sorties casque audio avants et arrières |
||
|
- Audio de grande qualité avec un rapport SNR de 120 dB pour le port |
||
|
de sortie audio et de 113 dB pour le port d'entrée audio |
||
|
- Double amplificateur pour casque |
||
|
- Prises audio à éclairage LED |
||
Audio |
- Prise en charge de la détection et de la réaffectation (en façade |
||
|
uniquement) des prises audio ainsi que de la multidiffusion des flux |
||
|
audio |
||
|
Fonctionnalités Audio |
||
|
- Sonic Studio III + Sonic Studio Link |
||
|
- Sonic Radar III |
||
|
* En raison de certaines limitations de la bande passante HDA, la |
||
|
configuration audio 8 canaux ne prend pas en charge le format 32 bits / 192 |
||
|
kHz. |
||
|
(continue à la page suivante) |
||
viii

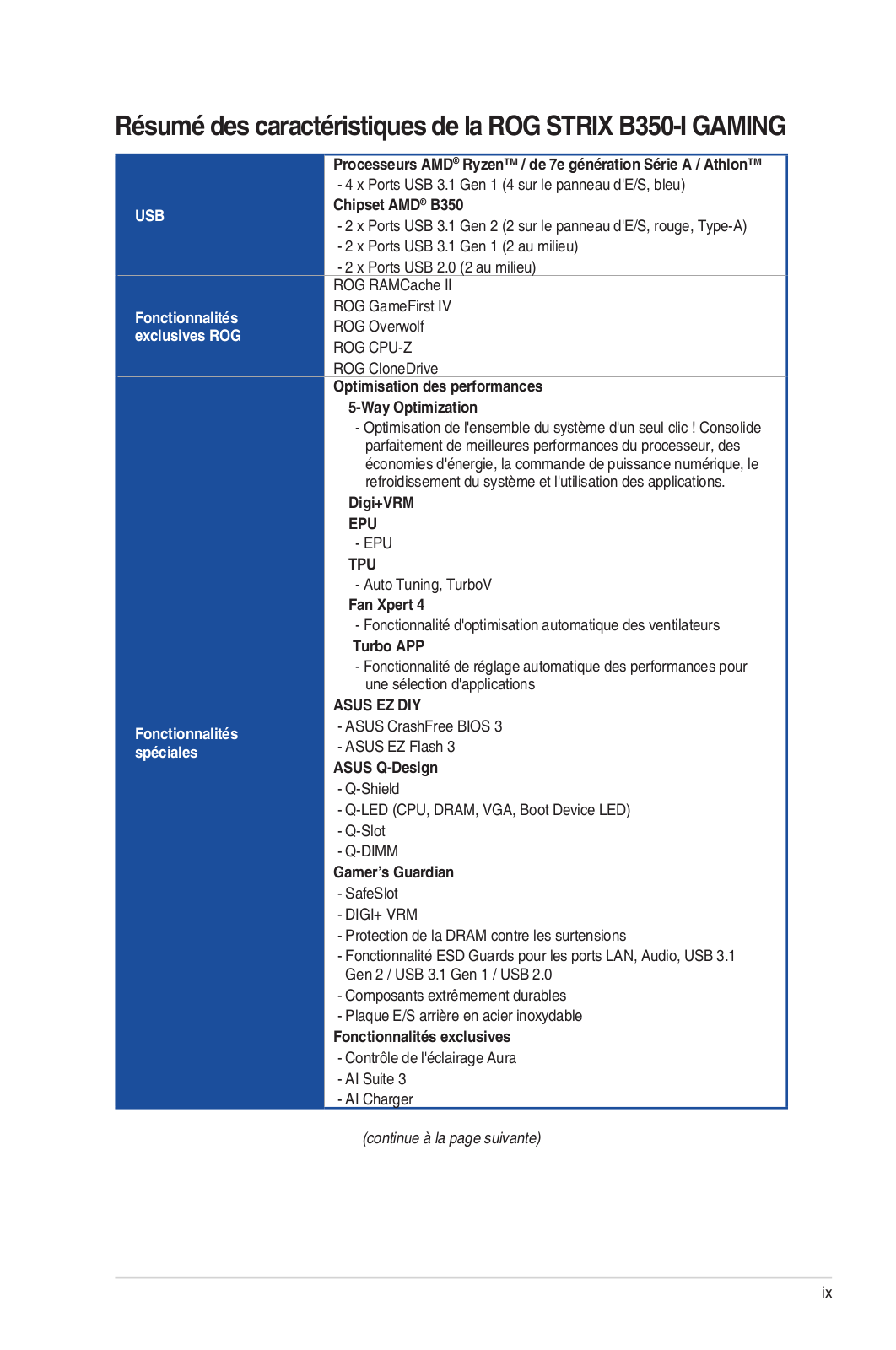

Résumé des caractéristiques de la ROG STRIX B350-I GAMING
|
Processeurs AMD® Ryzen™ / de 7e génération Série A / Athlon™ |
|
|
- 4 x Ports USB 3.1 Gen 1 (4 sur le panneau d'E/S, bleu) |
|
USB |
Chipset AMD® B350 |
|
- 2 x Ports USB 3.1 Gen 2 (2 sur le panneau d'E/S, rouge, Type-A) |
||
|
||
|
- 2 x Ports USB 3.1 Gen 1 (2 au milieu) |
|
|
- 2 x Ports USB 2.0 (2 au milieu) |
|
|
ROG RAMCache II |
|
Fonctionnalités |
ROG GameFirst IV |
|
ROG Overwolf |
||
exclusives ROG |
||
ROG CPU-Z |
||
|
||
|
ROG CloneDrive |
|
|
Optimisation des performances |
|
|
5-Way Optimization |
|
|
- Optimisation de l'ensemble du système d'un seul clic ! Consolide |
|
|
parfaitement de meilleures performances du processeur, des |
|
|
économies d'énergie, la commande de puissance numérique, le |
|
|
refroidissement du système et l'utilisation des applications. |
|
|
Digi+VRM |
|
|
EPU |
|
|
- EPU |
|
|
TPU |
|
|
- Auto Tuning, TurboV |
|
|
Fan Xpert 4 |
|
|
- Fonctionnalité d'optimisation automatique des ventilateurs |
|
|
Turbo APP |
|
|
- Fonctionnalité de réglage automatique des performances pour |
|
|
une sélection d'applications |
|
|
ASUS EZ DIY |
|
Fonctionnalités |
- ASUS CrashFree BIOS 3 |
|
- ASUS EZ Flash 3 |
||
spéciales |
||
|
ASUS Q-Design |
|
|
- Q-Shield |
|
|
- Q-LED (CPU, DRAM, VGA, Boot Device LED) |
|
|
- Q-Slot |
|
|
- Q-DIMM |
|
|
Gamer’s Guardian |
|
|
- SafeSlot |
|
|
- DIGI+ VRM |
|
|
- Protection de la DRAM contre les surtensions |
|
|
- Fonctionnalité ESD Guards pour les ports LAN, Audio, USB 3.1 |
|
|
Gen 2 / USB 3.1 Gen 1 / USB 2.0 |
|
|
- Composants extrêmement durables |
|
|
- Plaque E/S arrière en acier inoxydable |
|
|
Fonctionnalités exclusives |
|
|
- Contrôle de l'éclairage Aura |
|
|
- AI Suite 3 |
|
|
- AI Charger |
|
|
(continue à la page suivante) |
ix
Résumé des caractéristiques de la ROG STRIX B350-I GAMING
|
2 x Ports USB 3.1 Gen 2 (2 x Type-A, rouge) |
|
|
4 x Ports USB 3.1 Gen 1 (bleu) |
|
Interfaces de |
1 x Port ethernet (RJ-45) contre les surtensions |
|
1 x Module ASUS Wi-Fi (Wi-Fi 802.11 a/b/g/n/ac et Bluetooth v4.2) |
||
connexion arrières |
||
3 x Prises audio à éclairage LED* |
||
|
||
|
* Pour utiliser la sortie audio à 8 canaux, veuillez utiliser un châssis doté d'un |
|
|
module HD Audio sur le panneau avant. |
|
|
1 x Connecteur USB 3.1 Gen 1 (pour 2 ports USB 3.1 Gen 1 |
|
|
supplémentaires) |
|
|
1 x Connecteur USB 2.0 (pour 2 ports USB 2.0 supplémentaires) |
|
|
4 x Connecteurs SATA 6 Gb/s |
|
|
1 x Interface M.2_1 (socket 3) (pour lecteurs M Key 2242/2260/2280) |
|
|
1 x Interface M.2_2 (socket 3) (pour lecteurs M Key 2242/2260/2280) |
|
|
1 x Connecteur pour ventilateur du processeur à 4 broches |
|
|
1 x Connecteur pour ventilateur AIO_PUMP (4 broches) |
|
Interfaces de |
1 x Connecteur pour ventilateur du châssis à 4 broches |
|
connexion internes |
1 x Connecteur pour câble à thermistance |
|
|
1 x Connecteur RGB |
|
|
1 x Connecteur RGB adressable |
|
|
1 x Connecteur d'alimentation EATX (24 broches) |
|
|
1 x Connecteur d'alimentation EATX 12V (8 broches) |
|
|
1 x Connecteur panneau système |
|
|
1 x Connecteur pour port audio en façade (AAFP) |
|
|
1 x Connecteur pour haut-parleurs |
|
|
1 x Cavalier Clear CMOS (2 broches) |
|
|
Flash ROM 128 Mb, UEFI AMI BIOS, PnP, WfM 2.0, SM BIOS 3.0, |
|
BIOS |
ACPI 6.1, BIOS multilingue, ASUS EZ Flash 3, CrashFree BIOS 3, |
|
F11 (Assistant EZ Tuning), F6 (Q-Fan), F3 (Favoris), Historique des |
||
|
modifications, F12 (Impression écran), Infos de SPD ASUS (Serial |
|
|
Presence Detect) |
|
Gérabilité réseau |
WfM 2.0, WOL par PME, PXE |
|
|
Pilotes |
|
Logiciels |
Logiciel anti-virus |
|
|
Utilitaires ASUS |
|
Systèmes |
Windows® 10 (64 bits) |
|
d'exploitation |
|
|
compatibles |
|
|
Format |
Format mini ITX : 17,0 cm x 17,0 cm |
Les caractéristiques sont sujettes à modifications sans préavis.
x
Contenu de la boîte
Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.
Carte mère |
ROG STRIX B350-I GAMING |
|
4 x Câbles SATA 6 Gb/s |
Câbles |
1 x Câble d'extension LED adressable |
|
1 x Câble panneau |
|
1 x Antenne Wi-Fi amovible à double bande 2T2R (Wi-Fi |
|
802.11a/b/g/n/ac) |
|
1 x Cache E/S |
Accessoires |
1 x Autocollant ROG Strix |
|
1 x Kit de montage M.2 |
|
2 x Kits de vis M.2 |
|
1 x Kit d'attaches-câbles |
Application DVD |
DVD de support pour cartes mère ROG |
Documentation |
Manuel de l'utilisateur |
Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.
xi
Outils et composants additionnels pour monter un ordinateur de bureau
1 sachet de vis |
Tournevis Phillips (cruciforme) |
Châssis d'ordinateur |
Bloc d'alimentation |
Processeur compatible AMD® au format AM4 |
Ventilateur du processeur compatible AMD® au format AM4 |
Module(s) de mémoire DDR4 |
Disque(s) dur(s) SATA |
Lecteur optique SATA (optionnel) |
Carte(s) graphique(s) (optionnelle(s)) |
Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.
xii
Introduction au produit |
1 |
1.1Vue d'ensemble de la carte mère
1.1.1Avant de commencer
Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.
•Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
•Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
•Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
•Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
•Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.
<![endif]>Chapitre 1
ASUS ROG STRIX B350-I GAMING |
1-1 |
<![endif]>1 Chapitre
1.1.2Schéma de la carte mère
|
1 |
|
|
|
|
|
|
|
2 |
|
3 |
|
|
4 |
|
5 |
6 |
|
7 |
|||||||||||||
|
17.0cm(6.7in) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
BOOT |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ADD_HEADER |
RGB_HEADER |
|
|
|
|
|
VGA |
|||||||||
|
|
|
CPU_FAN |
AIO_PUMP |
CHA_FAN |
|
|
|
|
|
|
|
|
|
|
DRAM |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
CPU |
|||||||||||||||||||
|
EATX12V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>EATXPWR |
|
1 |
18 |
DIGI |
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>AM4SOCKET |
<![if ! IE]> <![endif]>module)pin-288 |
<![if ! IE]> <![endif]>module)pin-288 |
<![if ! IE]> <![endif]>SPEAKER |
<![if ! IE]> <![endif]>17.0cm(6.7in) |
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>PANEL |
|||||||
|
+EPU |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U31G1_34 |
|
|
|
|
|
|
|
|
|
|
|
|
|
17 |
|
|
|
|
|
B350 |
<![if ! IE]> <![endif]>1(SOCKET3)M.2 |
|
|
<![if ! IE]> <![endif]>DIMMDDR4 A1 (64bit, |
<![if ! IE]> <![endif]>DIMMDDR4 B1 (64bit, |
<![if ! IE]> <![endif]>SENSORT |
<![if ! IE]> <![endif]>USB12SATA6G4 SATA6G 3 |
8 |
LINE_IN |
|
|
|
|
|
|
12 |
|||||||
|
U31G1_56 |
|
|
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>F |
|
|
|
LAN_U31G2_12 |
BATT_CON |
|
|
|
|
|
|
|
AURA |
|
10 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
M.2(WIFI) |
|
|
|
AMD |
|
|
|
|
|
|
|
11 |
|
|
|
|
|
|
128Mb |
|
X4 |
V |
|
|
|
|
|
|
|
|
|
|
|
BIOS |
|
|
PCIE SATA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AAFP |
Super |
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>CLRTC |
|
|
|
|
ALED1 |
|
|
|
|
|
|
<![if ! IE]> <![endif]>LEDCON |
|
|
<![if ! IE]> <![endif]>12U31G1 |
|
||
|
ALED2 |
|
I/O |
|
|
|
|
|
|
|
||||
|
LINE_OUT |
|
|
|
|
|
|
|
SATA6G_1 |
|
|
|
|
|
|
TPU |
|
ALC |
|
2242 |
|
|
|
|
|
|
13 |
||
|
|
|
PCH_LED1 |
PCH_LED4 |
|
|
|
|
|
|
||||
|
MIC_IN |
|
2280 |
1220A |
2260 |
PCH_LED2 |
PCH_LED3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
ALED3 |
|
|
|
|
|
|
|
|
SATA6G_2 |
|
SB_PWR |
|
14 |
|
|
|
|
|
|
PCIEX16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
|
|
|
10 15 |
|
|
|
|
19 |
|
|
|
|
16 |
|
|
|
|
|
|
|
|
RGBLED |
PCIE |
SATA |
X4 |
X |
|
|
|
|
|
|
1-2 |
|
Chapitre 1 : Introduction au produit |
Reportez-vous aux sections 1.1.8 Connecteurs internes et 2.2.1 Connecteurs arrières pour plus d'informations sur les connecteurs internes et externes.
Contenu du schéma
Connecteurs/Cavaliers/Boutons et interrupteurs/Ports |
Page |
|
1. |
Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V) |
1-9 |
2. |
Connecteurs pour ventilateurs et pompe à eau (4-pin CPU_FAN; 4-pin AIO_ |
1-14 |
|
PUMP; 4-pin CHA_FAN) |
|
|
|
|
3. |
Connecteur RGB adressable (4-1 pin ADD_HEADER) |
1-12 |
4. |

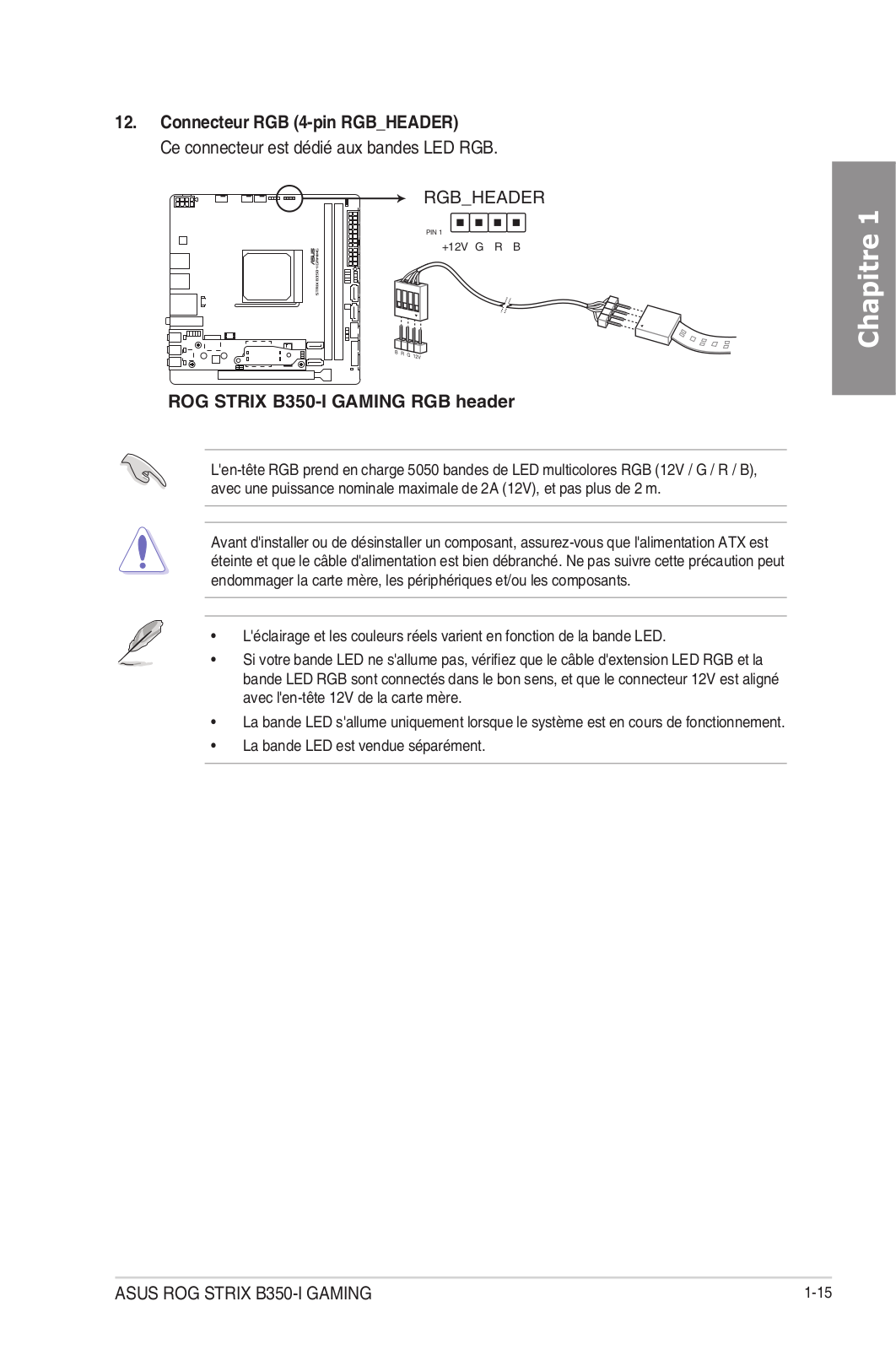

Connecteur RGB (4-pin RGB_HEADER) |
1-15 |
5. |
Socket pour processeur AMD® AM4 |
1-4 |
6. |
Slots DIMM DDR4 |
1-4 |
7. |
Témoins Q-LED (BOOT, VGA, DRAM, CPU) |
1-7 |
8. |

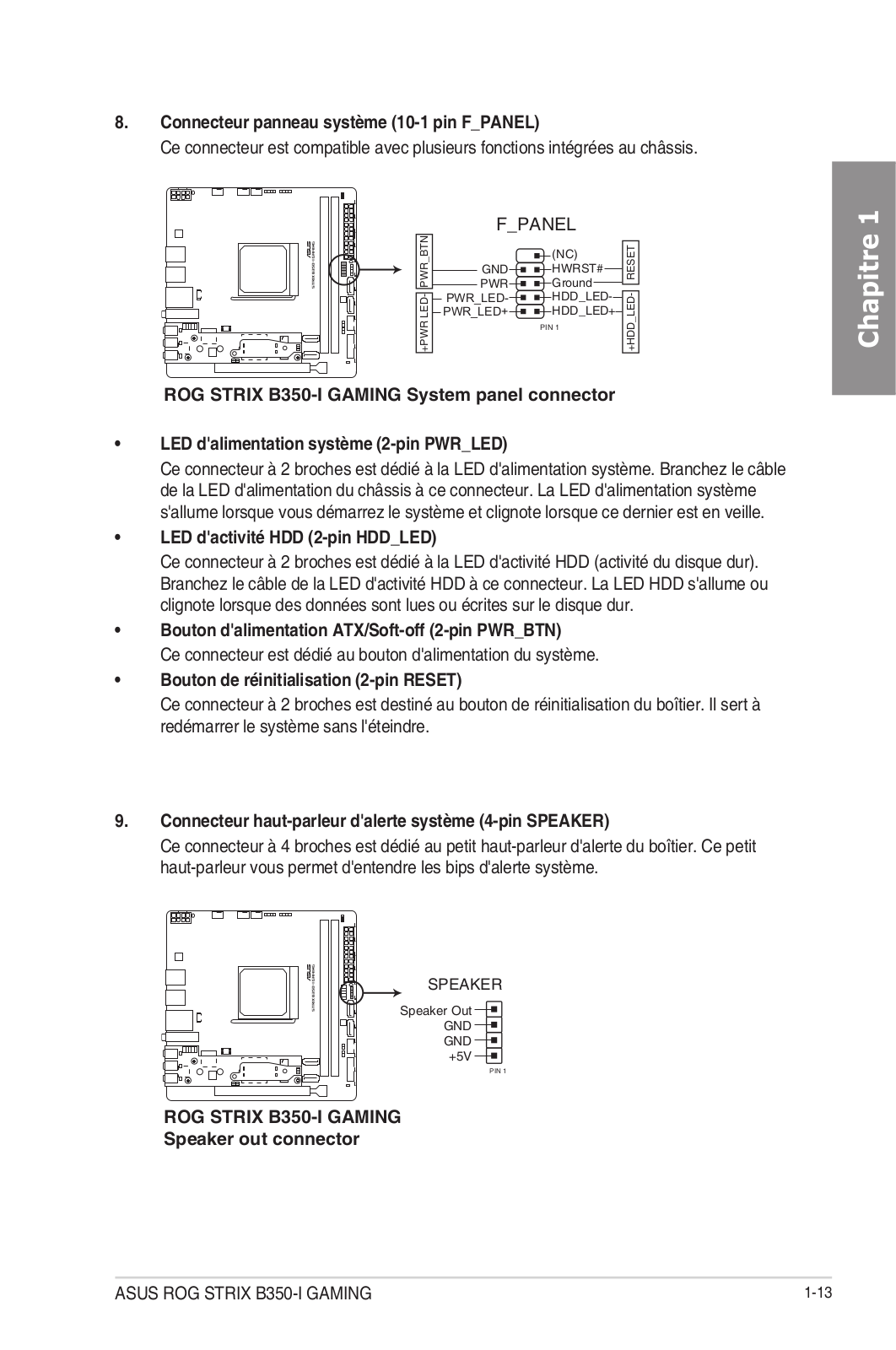

Connecteur haut-parleur d'alerte système (4-pin SPEAKER) |
1-13 |
9. |
Connecteur panneau système (10-1 pin F_PANEL) |
1-13 |
10. |

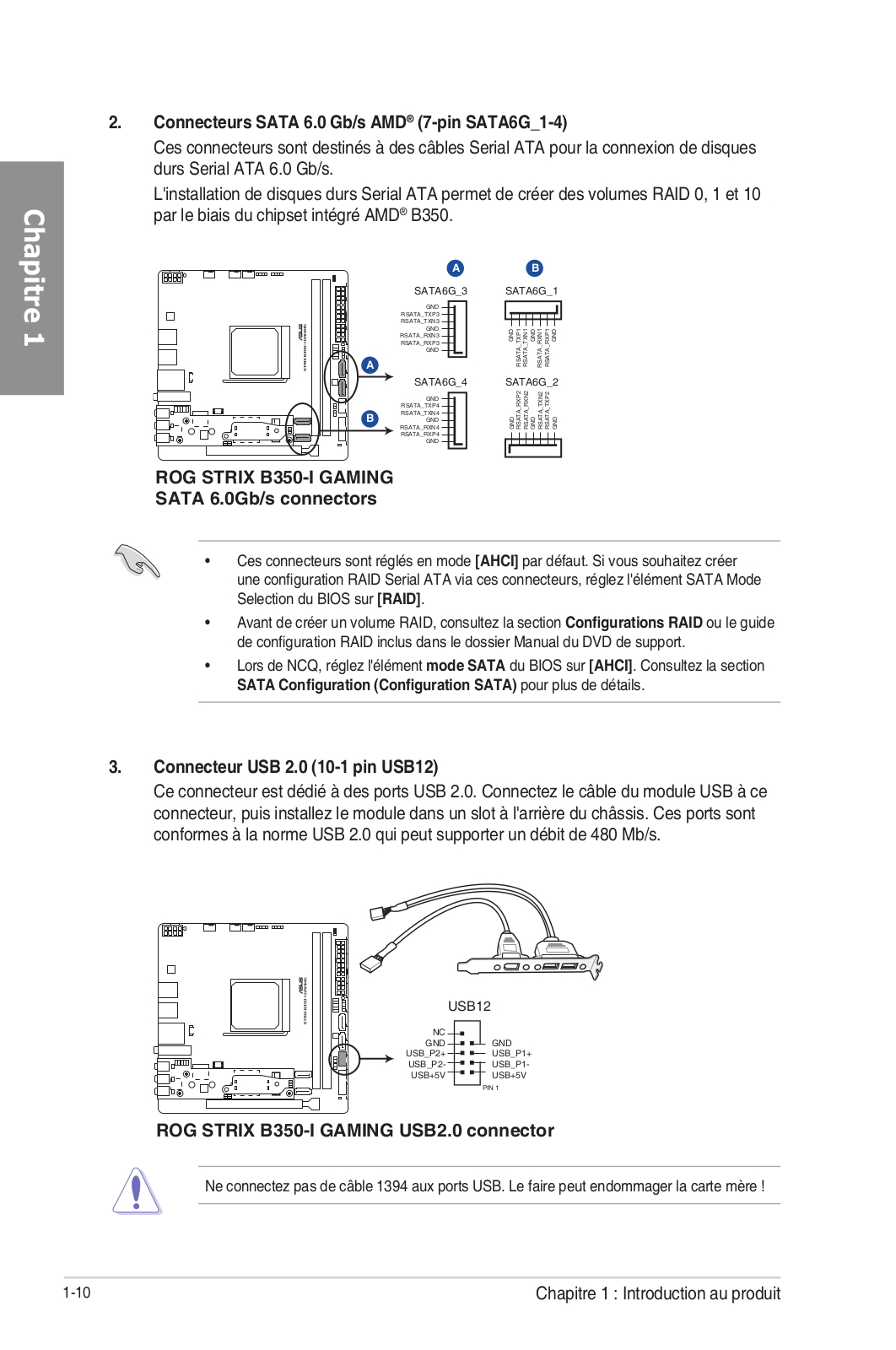

Connecteurs SATA 6.0 Gb/s AMD® (7-pin SATA6G_1-4) |
1-10 |
11. |
Connecteur pour câble à thermistance (2-pin T_SENSOR) |
1-12 |
12. |
Connecteur USB 2.0 (10-1 pin USB12) |
1-10 |

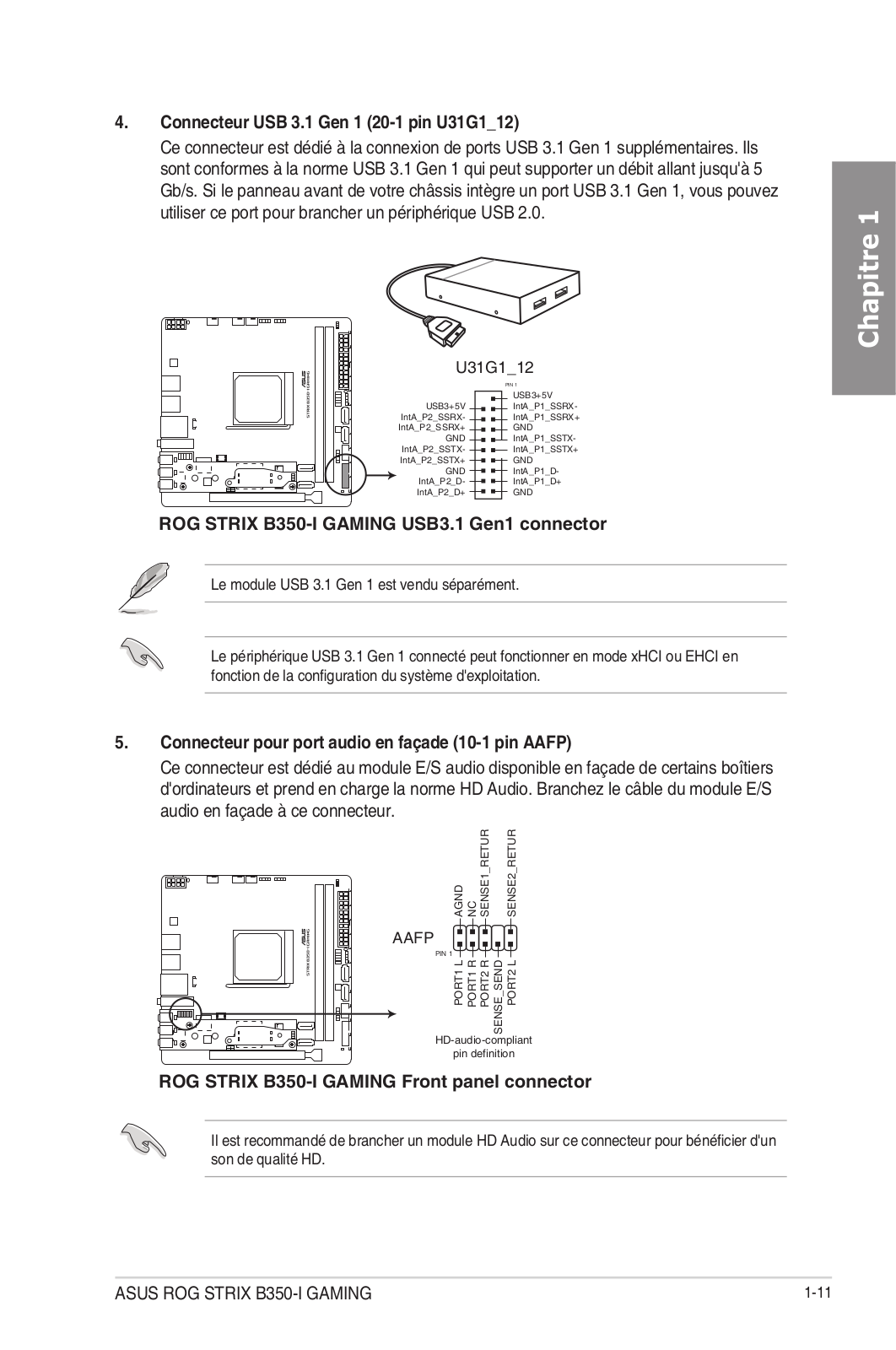

13. |
Connecteur USB 3.1 Gen 1 (20-1 pin U31G1_12) |
1-11 |
14. |
LED d'alimentation (SB_PWR) |
1-6 |
15. |
Cavalier Clear CMOS (2-pin CLRTC) |
1-8 |
16. |
Interface M.2 (socket 3) |
1-14 |
17. |
Connecteur pour port audio en façade (10-1 pin AAFP) |
1-11 |
18. |
Cavalier batterie RTC (2-pin BATT_CON) |
1-9 |
19. |
LED RGB |
1-7 |
<![endif]>Chapitre 1
ASUS ROG STRIX B350-I GAMING |
1-3 |
1.1.3Processeur
La carte mère est livrée avec un socket AM4 conçu pour l'installation d'un processeur AMD® Ryzen™ / de 7e génération Série A / Athlon™ possédant jusqu'à 8 cœurs.
<![if ! IE]><![endif]>1 Chapitre
ROG STRIX B350-I GAMING CPU socket AM4
Le socket AM4 possède des broches différentes. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur !
Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.
1.1.4Mémoire système
La carte mère est livrée avec deux slots DIMM destinés à l'installation de modules de mémoire DDR4 (Double Data Rate 4).
Un module DDR4 s'encoche différemment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4.
| <![if ! IE]> <![endif]>DIMM A1 |
<![if ! IE]> <![endif]>DIMM B1 |
ROG STRIX B350-I GAMING 288-pin DDR4 DIMM sockets
1-4 |
Chapitre 1 : Introduction au produit |

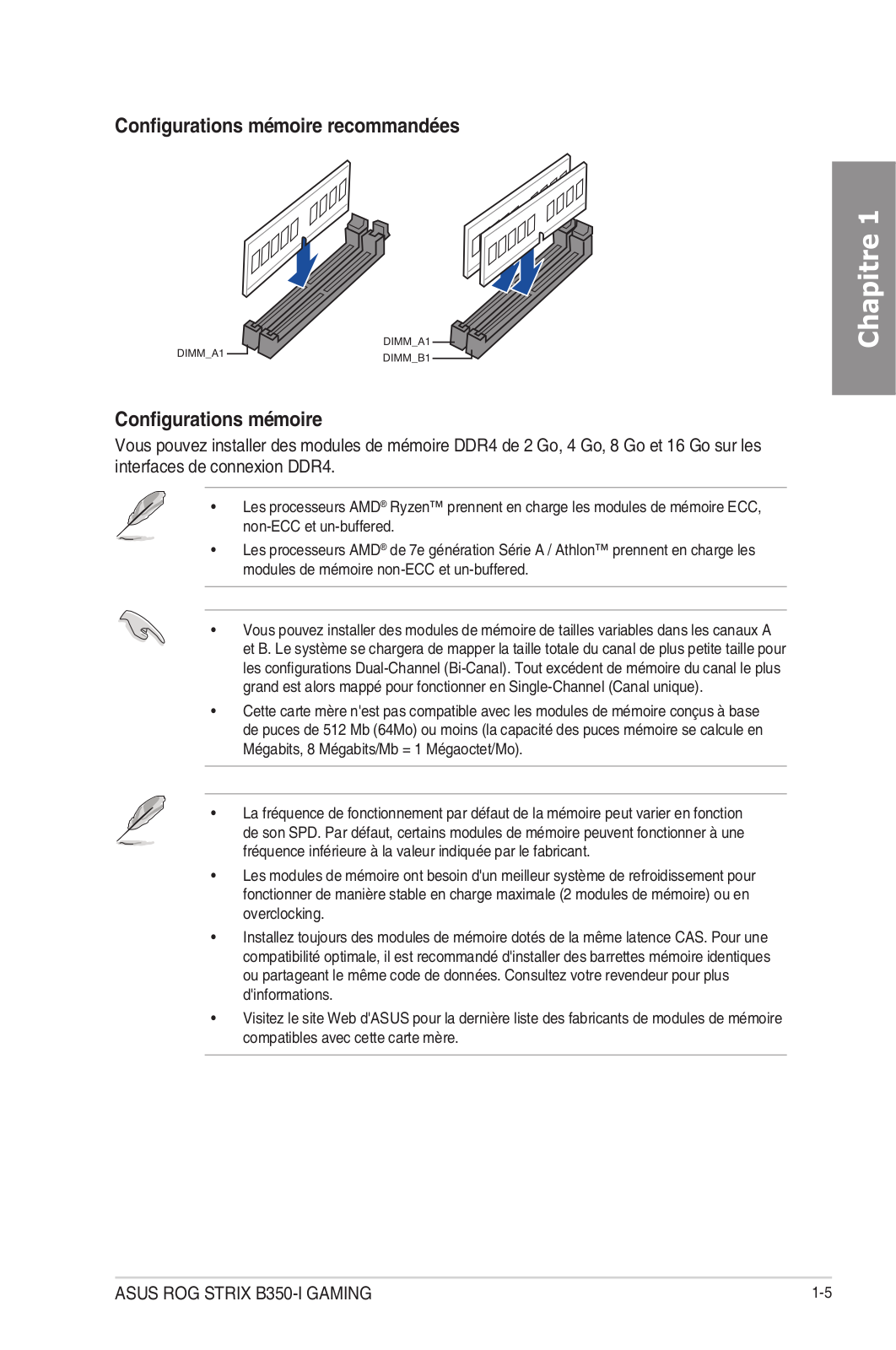

Configurations mémoire recommandées
<![if ! IE]><![endif]>Chapitre 1
Configurations mémoire
Vous pouvez installer des modules de mémoire DDR4 de 2 Go, 4 Go, 8 Go et 16 Go sur les interfaces de connexion DDR4.
•Les processeurs AMD® Ryzen™ prennent en charge les modules de mémoire ECC, non-ECC et un-buffered.
•Les processeurs AMD® de 7e génération Série A / Athlon™ prennent en charge les modules de mémoire non-ECC et un-buffered.
•Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
•Cette carte mère n'est pas compatible avec les modules de mémoire conçus à base de puces de 512 Mb (64Mo) ou moins (la capacité des puces mémoire se calcule en Mégabits, 8 Mégabits/Mb = 1 Mégaoctet/Mo).
•La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
•Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (2 modules de mémoire) ou en overclocking.
•Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
•Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.
ASUS ROG STRIX B350-I GAMING |
1-5 |
<![endif]>1 Chapitre
1.1.5Slots d'extension
Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.
1
N°. Description
1 Slot PCIe 3.0 x16
1.1.6Témoins lumineux de la carte mère
1.LED d'alimentation (SB_PWR)
La carte mère est livrée avec une LED qui s'allume lorsque le système est sous tension, en veille ou en mode arrêt logiciel. Elle vous rappelle qu'il faut bien éteindre le système et débrancher le câble d'alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L'illustration ci-dessous indique l'emplacement de cette LED.
SB_PWR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ON |
OFF |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Standby Power |
Powered Off |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
ROG STRIX B350-I GAMING Standby power LED
1-6 |
Chapitre 1 : Introduction au produit |

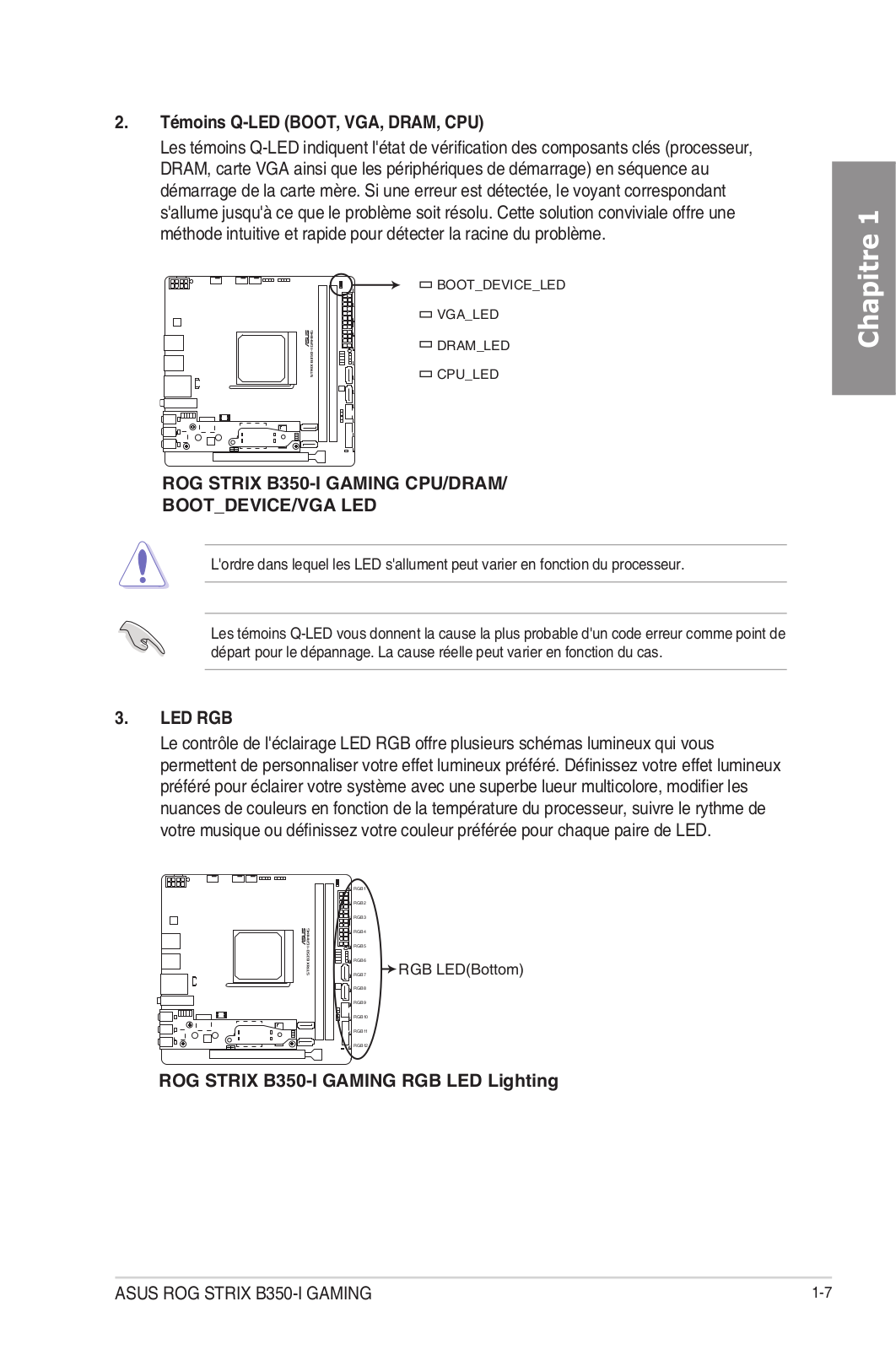

2.Témoins Q-LED (BOOT, VGA, DRAM, CPU)
Les témoins Q-LED indiquent l'état de vérification des composants clés (processeur, DRAM, carte VGA ainsi que les périphériques de démarrage) en séquence au démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. Cette solution conviviale offre une méthode intuitive et rapide pour détecter la racine du problème.
BOOT_DEVICE_LED
VGA_LED
DRAM_LED
CPU_LED
ROG STRIX B350-I GAMING CPU/DRAM/
BOOT_DEVICE/VGA LED
L'ordre dans lequel les LED s'allument peut varier en fonction du processeur.
Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.
3.LED RGB
Le contrôle de l'éclairage LED RGB offre plusieurs schémas lumineux qui vous permettent de personnaliser votre effet lumineux préféré. Définissez votre effet lumineux préféré pour éclairer votre système avec une superbe lueur multicolore, modifier les nuances de couleurs en fonction de la température du processeur, suivre le rythme de votre musique ou définissez votre couleur préférée pour chaque paire de LED.
RGB1 |
|
RGB2 |
|
RGB3 |
|
RGB4 |
|
RGB5 |
|
RGB6 |
RGB LED(Bottom) |
RGB7 |
|
RGB8 |
|
RGB9 |
|
RGB10 |
|
RGB11 |
|
RGB12 |
|
ROG STRIX B350-I GAMING RGB LED Lighting
<![endif]>Chapitre 1
ASUS ROG STRIX B350-I GAMING |
1-7 |
1.1.7Cavaliers
1.Cavalier Clear CMOS (2-pin CLRTC)
Ce cavalier permet d'effacer la mémoire CMOS RTC des paramètres système tels que la date, l'heure et les mots de passe.
<![if ! IE]><![endif]>1 Chapitre
CLRTC
GND
+3V_BAT
PIN 1
ROG STRIX B350-I GAMING Clear RTC RAM
Pour effacer la mémoire RTC :
1.Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2.Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les deux broches.
3.Branchez le cordon d'alimentation et démarrez l'ordinateur.
4.Maintenez enfoncée la touche <Suppr.> du clavier lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.
Ne placez jamais d'objet métallique ou de capuchon de cavalier sur le cavalier CLRTC, sauf en cas d'effacement de la mémoire RTC CMOS. Le faire peut provoquer un échec de démarrage du système !
•Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile intégrée et placez à nouveau un objet métallique ou un capuchon de cavalier pour effacer les données de la RAM RTC CMOS. Puis, réinstallez la pile.
•Vous n'avez pas besoin d'effacer la mémoire RTC lorsque le système se bloque suite à un overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU Parameter Recall). Éteignez et redémarrez le système afin que le BIOS puisse automatiquement restaurer ses valeurs par défaut.
•Débranchez l'alimentation pour activer la fonction C.P.R. Éteignez puis rallumez la source d'alimentation ou débranchez puis rebranchez le cordon d'alimentation avant de redémarrer le système.
1-8 |
Chapitre 1 : Introduction au produit |
2.Cavalier batterie RTC (2-pin BATT_CON)
Ce connecteur est dédié à la batterie Lithium CMOS.
BATT_CON
VBAT
GND
PIN 1
ROG STRIX B350-I GAMING Battery header
1.1.8Connecteurs internes
1.Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V)
Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation ont été conçues pour être insérées dans ces connecteurs dans un seul sens. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place.
A |
A |
|
|
B |
EATX12V |
|
EATXPWR |
||
|
|
|||
|
<![if ! IE]> <![endif]>DC DC DC DC |
+3 Volts |
GND |
|
|
<![if ! IE]> <![endif]>+12V +12V +12V +12V |
+12 |
Volts |
+5 Volts |
B |
+12 |
Volts |
+5 Volts |
|
|
|
+5V Standby |
+5 Volts |
|
|
|
Power OK |
-5 Volts |
|
|
PIN 1 |
|
GND |
GND |
|
+5 Volts |
GND |
||
|
<![if ! IE]> <![endif]>GND GND GND GND |
|||
|
|
GND |
GND |
|
|
+5 Volts |
PSON# |
||
|
|
|||
|
|
|
GND |
GND |
|
|
+3 |
Volts |
-12 Volts |
|
|
+3 |
Volts |
+3 Volts |
|
|
|
PIN 1 |
|
ROG STRIX B350-I GAMING ATX power connectors
• Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W.
•N'oubliez pas de connecter la prise EATX12V 8 broches. Sinon, le système ne démarrera pas.
•Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
<![endif]>Chapitre 1
ASUS ROG STRIX B350-I GAMING |
1-9 |
<![endif]>1 Chapitre
2.Connecteurs SATA 6.0 Gb/s AMD® (7-pin SATA6G_1-4)
Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s.
L'installation de disques durs Serial ATA permet de créer des volumes RAID 0, 1 et 10 par le biais du chipset intégré AMD® B350.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
|
|
B |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SATA6G_3 |
SATA6G_1 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_TXP3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_TXN3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
<![if ! IE]> <![endif]>GND TXP1RSATA |
<![if ! IE]> <![endif]>TXN1RSATA |
<![if ! IE]> <![endif]>GND RXN1RSATA |
<![if ! IE]> <![endif]>RXP1RSATA |
<![if ! IE]> <![endif]>GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXN3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXP3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SATA6G_4 |
SATA6G_2 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_TXP4 |
|
|
|
|
<![if ! IE]> <![endif]>RXP2 |
<![if ! IE]> <![endif]>RXN2 |
|
<![if ! IE]> <![endif]>TXN2 |
<![if ! IE]> <![endif]>TXP2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
<![if ! IE]> <![endif]>GND RSATA |
<![if ! IE]> <![endif]>RSATA |
<![if ! IE]> <![endif]>GND RSATA |
<![if ! IE]> <![endif]>RSATA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
RSATA_TXN4 |
|
|
|
|
|
<![if ! IE]> <![endif]>GND |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXN4 |
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXP4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
ROG STRIX B350-I GAMING
SATA 6.0Gb/s connectors
• Ces connecteurs sont réglés en mode [AHCI] par défaut. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez l'élément SATA Mode Selection du BIOS sur [RAID].
• Avant de créer un volume RAID, consultez la section Configurations RAID ou le guide de configuration RAID inclus dans le dossier Manual du DVD de support.
• Lors de NCQ, réglez l'élément mode SATA du BIOS sur [AHCI]. Consultez la section
SATA Configuration (Configuration SATA) pour plus de détails.
3. Connecteur USB 2.0 (10-1 pin USB12)
Ce connecteur est dédié à des ports USB 2.0. Connectez le câble du module USB à ce connecteur, puis installez le module dans un slot à l'arrière du châssis. Ces ports sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s.
USB12
NC
GND
GND
USB_P2+
USB_P1+
USB_P2-
USB_P1-
USB+5V
USB+5V
PIN 1
ROG STRIX B350-I GAMING USB2.0 connector
Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère !
1-10 |
Chapitre 1 : Introduction au produit |
4. |
Connecteur USB 3.1 Gen 1 (20-1 pin U31G1_12) |
|
Ce connecteur est dédié à la connexion de ports USB 3.1 Gen 1 supplémentaires. Ils |
|
sont conformes à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5 |
|
Gb/s. Si le panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez |
|
utiliser ce port pour brancher un périphérique USB 2.0. |
|
<![if ! IE]> <![endif]>Chapitre 1 |
U31G1_12 |
|
|
PIN 1 |
|
USB3+5V |
USB3+5V |
IntA_P1_SSRX- |
IntA_P2_SSRX- |
IntA_P1_SSRX+ |
IntA_P2_SSRX+ |
GND |
GND |
IntA_P1_SSTX- |
IntA_P2_SSTX- |
IntA_P1_SSTX+ |
IntA_P2_SSTX+ |
GND |
GND |
IntA_P1_D- |
IntA_P2_D- |
IntA_P1_D+ |
IntA_P2_D+ |
GND |
ROG STRIX B350-I GAMING USB3.1 Gen1 connector
Le module USB 3.1 Gen 1 est vendu séparément.
Le périphérique USB 3.1 Gen 1 connecté peut fonctionner en mode xHCI ou EHCI en fonction de la configuration du système d'exploitation.
5.Connecteur pour port audio en façade (10-1 pin AAFP)
Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.
| <![if ! IE]> <![endif]>AGND NC SENSE1 RETUR |
<![if ! IE]> <![endif]>SENSE2 RETUR |
AAFP |
|
PIN 1 |
|
| <![if ! IE]> <![endif]>PORT1 L PORT1 R PORT2 R |
<![if ! IE]> <![endif]>SENSE SEND PORT2 L |
HD-audio-compliant |
|
pin definition |
|
ROG STRIX B350-I GAMING Front panel connector
Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.
ASUS ROG STRIX B350-I GAMING |
1-11 |
6.Connecteur RGB adressable (4-1 pin ADD_HEADER)
Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement adressables avec circuit de commande LED WS2811 intégré.
| <![if ! IE]> <![endif]>Chapitre |
<![if ! IE]> <![endif]>+5V |
<![if ! IE]> <![endif]>Data |
<![if ! IE]> <![endif]>Ground |
|
ADD_HEADER |
||
|
PIN 1 |
|
|
| <![if ! IE]> <![endif]>1 |
|
|
|
ROG STRIX B350-I GAMING ADD header
Le connecteur RGB adressable prend en charge les bandes LED RGB adressables WS2812B (5V/Data/Ground) avec une puissance nominale maximale de 3A (5V) et un
maximum de 60 LED.
Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut
endommager la carte mère, les périphériques et/ou les composants.
• L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifiez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.
• La bande LED RGB adressable ne s'allume que sous le système d'exploitation.
• La bande LED RGB adressable est vendue séparément.
7. Connecteur pour câble à thermistance (2-pin T_SENSOR)
Ce connecteur est destiné aux câbles à thermistance vous permettant de surveiller la température de certains périphériques ou des composants essentiels de la carte mère.
T_SENSOR
GND
SENSOR IN
PIN 1
ROG STRIX B350-I GAMING Thermal sensor connector
1-12 |
Chapitre 1 : Introduction au produit |
Loading...
