Asrock A320M Pro4 R2.0 User Manual [jp]
バージョン 1.0
2018 年 11 月発行
Copyright©2018 ASRock INC. 無断複写・転載を禁じます。
著作権について：
当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップ
を目的とした購入者による文書のコピーを除いては、いかなる形式や方法に
よっても、複写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登録商標
または著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜
を図って特定または説明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属
されており、予告なく変更する場合があります。その整合性や正確性につい
て、ASRock がなんらの確約をするものではありません。ASRock は、当文書
での誤記や記載漏れについて一切の責任を負いかねます。
本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、
商品適格性、または特定目的への適合性を含む、いかなる種類の保証もいた
しません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起
因する損害の可能性を 事前に知らされていたとしても、ASRock、取締役、役
員、従業員、または代理人は、いかなる間接的、専門的、偶発的、または必
然的な損害（利益の損失、事業の損失、データの損失、事業の中断などを含
む）への責任を負いかねます。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に
従います：
（1） 本装置は有害な干渉を発生しない。および
（2） 本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信
したすべての干渉を受け入れる。
米国カリフォルニア州のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決され
たベストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を
含んでいます。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する
規制に従って行ってください。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、
www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください」
ASRock ウェブサイト : http://www.asrock.com
オーストラリアのみ
弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いていま
す。購入者は、重大な故障に対しては交換または返金、および、その他の合理的
に予見可能な損失または損害に対しては補償を受ける権利を有します。また、製
品が許容できる品質を満たさない場合、または、故障が重大な故障にあたらない
場合は、購入者は製品を修理または交換する権利を有します。ご不明な点があり
ましたら ASRock までお問い合わせください : 電話番号 +886-2-28965588 内線
123 （標準的な国際通話料金が適用されます）
HDMI® および HDMI ハイデフィニションマルチメディアインターフェース、
ならびに HDMI のロゴは、米国およびその他の国における HDMI Licensing
LLC の商標または登録商標です。
内容
第 1 章 はじめに 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 7
1.4 I/O パネル 9
第 2 章 取り付け 11
2.1 CPU を取り付ける 12
2.2 CPU ファンとヒートシンクを取り付ける 14
2.3 メモリモジュール（DIMM）を取り付ける 23
2.4 前面パネルヘッダーを接続する 26
2.5 I/O パネルシールドを取り付ける 27
2.6 マザーボードを取り付ける 28
2.7 SATA ドライブを取り付ける 29
2.8 グラフィックスカードを取り付ける 31
2.9 周辺機器を接続する 33
2.10 電源コネクタを接続する 34
2.11 電源オン 35
2.12 ジャンパー設定 36
2.13 オンボードのヘッダーとコネクター 37
2.14 M.2_SSD (NGFF) モジュール取り付けガイド (M2_1) 46
2.15 M.2_SSD (NGFF) モジュール取り付けガイド (M2_2) 49
第 3 章 ソフトウェアとユーティリティの操作 52
3.1 ドライバをインストールする 52
3.2 A-Tuning 53
3.2.1 A-Tuning のインストール 53
3.2.2 A-Tuning の使用 53
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新とAPP
ショップ） 56
3.3.1 UI 概要 56
3.3.2 Apps（アプリ） 57
3.3.3 BIOS & Drivers（BIOS とドライバ） 60
3.3.4 設定 61
3.4 ASRock RGB LED 62
第 4 章 UEFI セットアップユーティリティ 64
4.1 はじめに 64
4.1.1 UEFI メニューバー 64
4.1.2 ナビゲーションキー 65
4.2 Main ( メイン ) 画面 66
4.3 OC Tweaker (OC 調整 ) 画面 68
4.4 Advanced ( 詳細 ) 画面 69
4.4.1 CPU Conguration（CPU 設定） 70
4.4.2 North Bridge Conguration（ノースブリッジ設定） 71
4.4.3 South Bridge Conguration（サウスブリッジ設定） 72
4.4.4 Storage Conguration（ストレージ設定） 73
4.4.5 Super IO Conguration（スーパー IO 設定） 74
4.4.6 ACPI Conguration（ACPI 設定） 75
4.4.7 Trusted Computing
( トラステッド・コンピューティング） 77
4.5 Tools ( ツール ) 78
4.6 Hardware Health Event Monitoring
( ハードウェア ヘルス イベント監視 ) 画面 80
4.7 Security ( セキュリティ ) 画面 82
4.8 Boot ( ブート ) 画面 83
4.9 Exit ( 終了 ) 画面 86
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
第 1 章 はじめに
ASRock X370M Pro4 R2.0 / AB350M Pro4 R2.0 / A320M Pro4 R2.0マザーボー
ドをお買い上げ頂きありがとうございます。
優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致しま
す。
本マニュアルの第 1 章と第 2 章では、マザーボードの説明と、ステップごと
のインストールガイドが含まれています。 第 3 章には、ソフトウェアとユー
ティリティーの操作ガイドが含まれています。 第 4 章には、BIOS セットアッ
プの設定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、この
マニュアルの内容は予告なしに変更することがあります。 このマニュアルの
内容に変更があった場合には、更新されたバージョンは、予告なくアスロッ
クのウェブサイトから入手できるようになります。 このマザーボードに関す
る技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報
を、当社のウェブサイトで参照ください。 ASRock のウェブサイトでは、最新
の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイ
ト http://www.asrock.com.
1.1 パッケージの内容
• ASRock X370M Pro4 R2.0 / AB350M Pro4 R2.0 / A320M Pro4 R2.0 マザーボード
（マイクロ ATX フォームファクター）
• ASRock X370M Pro4 R2.0 / AB350M Pro4 R2.0 / A320M Pro4 R2.0 クイックイ
ンストールガイド
• ASRock X370M Pro4 R2.0 / AB350M Pro4 R2.0 / A320M Pro4 R2.0 サポート CD
• 1 x I/O パネルシールド
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 2 x M.2 ソケット用ねじ （オプション）
日本語
1
1.2 仕様
日本語
プラット
フォーム
CPU
チップセット
メモリ
• マイクロ ATX フォームファクター
• 固体コンデンサ設計
• AMD ソケット AM4 A シリーズ APU（Bristol Ridge）および
Ryzen シリーズ CPU（Summit Ridge、Raven Ridge および
Pinnacle Ridge）に対応
• デジタル電源設計
• 9 電源フェーズ設計
• 105W 水冷（Pinnacle Ridge）に対応。95W 水冷（Summit
Ridge）に対応。65W 水冷（Raven Ridge）に対応
• AMD Promontory X370 (X370M Pro4 R2.0)
• AMD Promontory B350 (AB350M Pro4 R2.0)
• AMD Promontory A320 (A320M Pro4 R2.0)
• デュアルチャンネル DDR4 メモリ機能
• 4 x DDR4 DIMM スロット
• AMD Ryzen シリーズ CPU（Pinnacle Ridge）は、DDR4 3200+
（OC）/2933(OC)/2667/2400/2133 ECC および非 ECC、アン
バッファードメモリに対応します *
• AMD Ryzen シリーズ CPU (Summit Ridge) は DDR4 3200+(OC
)/2933(OC)/2667/2400/2133 ECC、および、ノン ECC、アン
バッファードメモリに対応します。*
• AMD Ryzen シリーズ CPU (Raven Ridge) は DDR4
3200+(OC)/2933/2667/2400/2133 ノン ECC、アンバッファー
ドメモリに対応します。*
• AMD 第 7 世代 A シリーズ APU は DDR4 2400/2133 ノン
ECC、アンバッファードメモリに対応します。
* Ryzen シリーズ CPU（Raven Ridge）の場合、ECC は PRO CPU
のみに対応します。
* 詳細については、ASRock ウェブサイトのメモリーサポート一
覧を参照してください。(http://www.asrock.com/)
* DDR4 UDIMM 最大周波数サポートについては 24 ページを参照
してください。
• システムメモリの最大容量： 64GB
• DIMM スロットに 15 μゴールドコンタクトを採用
2
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
拡張スロッ
ト (X370M
Pro4 R2.0 /
AB350M Pro4
R2.0)
拡張スロット
(A320M Pro4
R2.0)
AMD Ryzen シリーズ CPU (Summit Ridge および Pinnacle
Ridge)
• 1 x PCI Express 3.0 x16 スロット（PCIE2：x16 モード）*
• 1 x PCI Express 2.0 x16 スロット（PCIE3：x4 モード）
AMD 第 7 世代 A シリーズ APU
• 1 x PCI Express 3.0 x16 スロット（PCIE2：x8 モード）*
• 1 x PCI Express 2.0 x16 スロット（PCIE3：x4 モード）
AMD Ryzen シリーズ CPU (Raven Ridge)
• 1 x PCI Express 3.0 x16 スロット（PCIE2:x8 モード）
（Athlon 2xxGE series APU を使用する場合は、PCIE2 スロ
ットは 4 倍モードで動作します。）*
• 1 x PCI Express 2.0 x16 スロット（PCIE3：x4 モード）
* 起動ディスクとして NVMe SSD に対応
• 1 x PCI Express 2.0 x1 スロット
• AMD Quad CrossFireXTMと CrossFireXTMをサポート
AMD Ryzen シリーズ CPU (Summit Ridge および Pinnacle
Ridge)
• 1 x PCI Express 3.0 x16 スロット（PCIE2：x16 モード）*
• 1 x PCI Express 2.0 x16 スロット（PCIE3：x2 モード）
AMD 第 7 世代 A シリーズ APU
• 1 x PCI Express 3.0 x16 スロット（PCIE2：x8 モード）*
• 1 x PCI Express 2.0 x16 スロット（PCIE3：x2 モード）
AMD Ryzen シリーズ CPU (Raven Ridge)
• 1 x PCI Express 3.0 x16 スロット（PCIE2:x8 モード）
（Athlon 2xxGE series APU を使用する場合は、PCIE2 スロ
ットは 4 倍モードで動作します。）*
• 1 x PCI Express 2.0 x16 スロット（PCIE3：x2 モード）
日本語
グラフィック
ス
* 起動ディスクとして NVMe SSD に対応
• 1 x PCI Express 2.0 x1 スロット
• AMD RadeonTM Vega シリーズグラフィックスを Ryzen シリー
ズ APU に統合 *
• 統合された AMD RadeonTM R シリーズグラフィックス （A シ
リーズ APU）*
* 実際のサポートは CPU によって異なることがあります
3
日本語
• DirectX 12、Pixel Shader 5.0
• 共有メモリはデフォルトでは 2GB に設定されています。最
大共有メモリは 16GB まで対応します。
* 最大共有メモリが 16 GB の場合は、32 GB のシステムメモリ
がインストールされていなければなりません。
• 3 つのグラフィックス出力オプション : D-Sub、DVI-D、
HDMI
• 3 台のモニターに対応
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz /
(3840x2160) @ 30Hz
• DVI-D に対応、最大解像度 1920x1200 @60Hz
• D-Sub に対応、最大解像度 1920x1200 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー
（12bpc）、xvYCC、および、HBR（高ビットレートオーディオ）
に対応（HDMI 対応モニターが必要です）
• DVI-D ポートと HDMI ポートで HDCP に対応
• DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD)
再生に対応
オーディオ
LAN
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC892 オーディオコーデック）
*7.1 CH HD オーディオを設定するためには、HD フロントパネ
ルのオーディオモジュールを使用し、オーディオドライバを
通してマルチチャンネルオーディオ機能を有効にする必要が
あります。
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応
• ELNA 製オーディオコンデンサ
• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒
• Realtek RTL8111GR
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電（ESD）保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
4
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
リアパネル I/
O
ストレージ
• 1 x PS/2 マウスポート
• 1 x PS/2 キーボードポート
• 1 x D-Sub ポート
• 1 x DVI-D ポート
• 1 x HDMI ポート
• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）
• 1 x USB 3.1 Gen1 Type-C ポート（静電気放電（ESD）保護
に対応）
• 4 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対応）
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
• HD オーディオジャック : ラインイン / フロントスピーカー
/ マイク
• 4 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、
RAID 10）、NCQ、AHCI およびホットプラグ機能に対応 *
* M2_2 と SATA3_3 はレーンを共用します。いずれかが使用さ
れている場合は、他の 1 つは無効になります。
• 1 x Ultra M.2 ソケット（M2_1）、最大 Gen3 x4 (32 Gb/
s) までの M Key タイプ 2242/2260/2280 M.2 PCI Express
モジュールに対応 （Summit Ridge、Raven Ridge および
Pinnacle Ridge の場合）または最大 Gen3 x2（16 Gb/s）（A
シリーズ APU および Athlon 2xxGE series APU の場合）ま
での M.2 PCI Express モジュールに対応 **
• 1 x M.2 ソケット (M2_2)、M Key タイプ
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールに対
応
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
日本語
コネクタ
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダー
• 1 x 電源 LED とスピーカーヘッダー
• 1 x RGB LED ヘッダー
* 合計 12V/3A、36W までの LED ストリップに対応
• 1 x AMD ファン LED ヘッダー
* AMD ファン LED ヘッダーは、3A（36W）の最大負荷と 2.5M
までの長さの LED ストリップに対応します。
• 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに
対応します。
5
日本語
BIOS 機能
• 2 x シャーシファンコネクタ（1 x 4 ピン、1 x 3 ピン）（ス
マートファン速度制御）
* CHA_FAN1 は 3 ピンまたは 4 ピンファンが使用されているか
どうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 1 x AMD LED ファン USB ヘッダー (X370M Pro4 R2.0 /
AB350M Pro4 R2.0)
• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートに対応）（静
電気放電（ESD）保護に対応）
• 1 x USB 3.1 Gen1 ヘッダー （2 つの USB 3.1 Gen1 ポート
に対応）（静電気放電（ESD）保護に対応）
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• 「プラグアンドプレイ」をサポート
• ACPI 5.1 準拠のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サポート
• DRAM 電圧マルチ調整
ハードウェア
モニター
• CPU/ シャーシ温度センサー
• CPU/ シャーシファンタコメーター
• CPU/ シャーシ静音ファン
• CPU/ シャーシファンマルチ速度制御
• 電圧監視 : +12V、+5V、+3.3V、Vcore
OS
認証
• Microsoft® Windows® 10 64-bit
• FCC、CE
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サー
ドパーティのオーバークロックツールの使用などを含む、オーバークロック
には、一定のリスクを伴いますのでご注意ください。オーバークロックする
とシステムが不安定になったり、システムのコンポーネントやデバイスが破
損することがあります。ご自分の責任で行ってください。弊社では、オーバー
クロックによる破損の責任は負いかねますのでご了承ください。
6
1.3 マザーボードのレイアウト
ATXP WR 1
Sup er
I/O
CLRCMOS1
1
PCI E2
1
USB_2_3
HD_AUDI O1
1
CPU_FAN1
Top:
LINE I N
Center :
FRONT
Bottom :
MIC IN
RJ- 45 LA N
USB 2. 0
T: USB1
B: USB 2
SOCKE T AM 4
1
COM1
CMO S
Bat tery
ATX12V1
USB 3.1Ge n1
USB31_T C_1
M2_1
Ult ra M.2
PCIe Gen 3 x4
USB3_3 _4
1
CHA_FAN1
CHA_FAN2
HDLED RES ET
PLED PWRBTN
PANEL1
1
RoH S
SPK_PLED 1
1
DDR4 _A1 (6 4 bit , 288- pin mo dule)
DDR4 _A2 (6 4 bit , 288- pin mo dule)
DDR4 _B1 (6 4 bit , 288- pin mo dule)
DDR4 _B2 (6 4 bit , 288- pin mo dule)
PCI E1
PCI E3
M2_2
M2_2_CT 2M2_2_CT 3M 2_2_CT4 M2_2_CT1
AMD
Pro monto ry
X37 0 /
B35 0 / A320
PS2
Keybo ard
PS2
Mouse
USB 3.1 Gen 1
T:U SB2
B: USB3
USB 3.1 Gen 1
T:U SB4
B: USB5
RGB_HEADE R1
1
AMD_FAN_LE D1
1
USB_5
1
M2_1_CT 3M2_1_CT 2M 2_1_CT1
1
USB_2_4
TPMS1
1
SATA3_3
SATA3_4
SATA3_1
SATA3_2
HDMI 1
DVI1
VGA1
BIOS
ROM
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
日本語
7
日本語

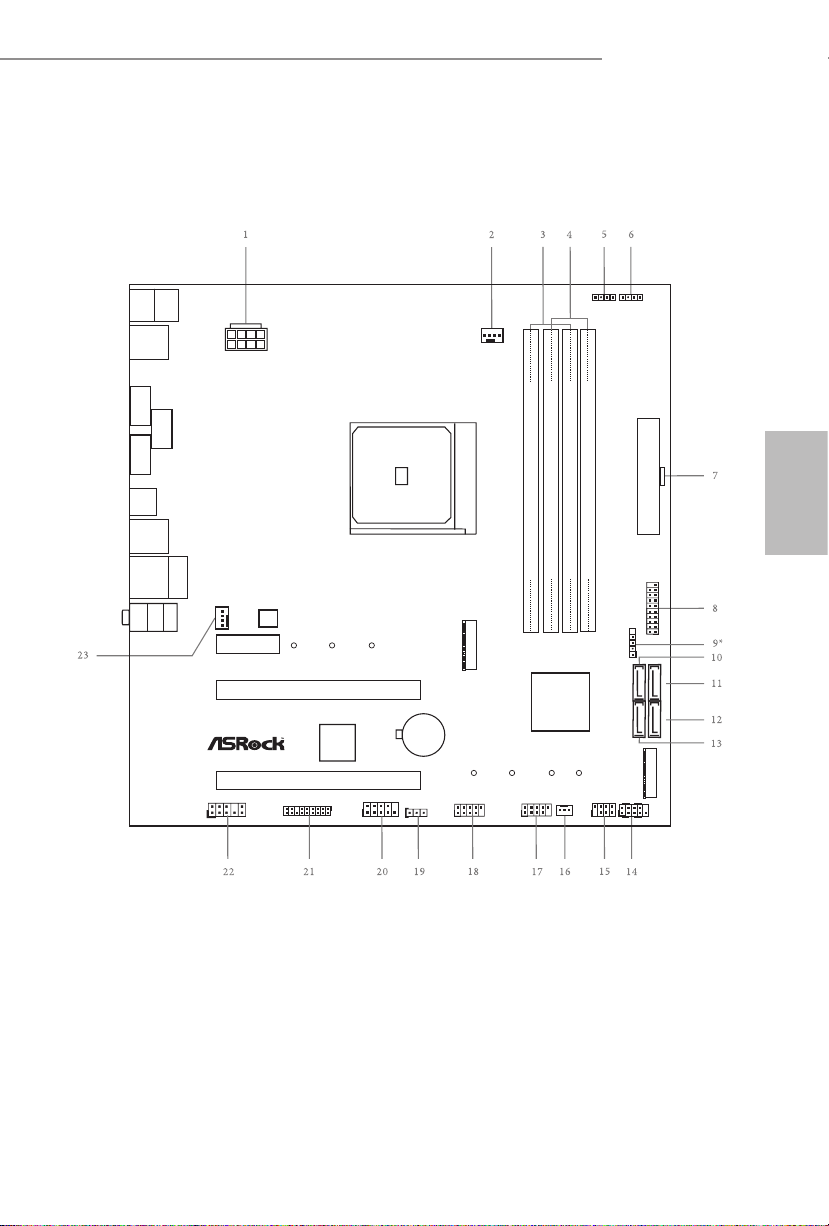

番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 CPU ファンコネクタ（CPU_FAN1）
3 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
5 RGB LED ヘッダー（RGB_HEADER1）
6 AMD ファン LED ヘッダー（AMD_FAN_LED1）
7 ATX 電源コネクタ（ATXPWR1）
8 USB 3.1 Gen1 ヘッダー（USB3_3_4）
AMD ファン LED ヘッダー (AMD_FAN_LED1)(X370M Pro4 R2.0 / AB350M
9*
Pro4 R2.0)
10 SATA3 コネクタ（SATA3_3）
11 SATA3 コネクタ（SATA3_4）
12 SATA3 コネクタ（SATA3_2）
13 SATA3 コネクタ（SATA3_1）
14 システムパネルヘッダー（PANEL1）
15 電源 LED とスピーカーヘッダー (SPK_PLED1)
16 シャーシファンコネクタ（CHA_FAN2）
17 USB 2.0 ヘッダー（USB_2_3）
18 USB 2.0 ヘッダー（USB_2_4）
19 クリア CMOS ジャンパー（CLRCMOS1）
20 COM ポートヘッダー（COM1）
21 TPM ヘッダー（TPMS1）
22 フロントパネルオーディオヘッダー（HD_AUDIO1）
23 シャーシファンコネクタ（CHA_FAN12）
8
1.4 I/O パネル
1
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
4
2
3
5
11
10
8 7913 12
6
番号 説明 番号 説明
1 PS/2 マウポート 8 USB 3.1 Gen1 ポート（USB3_23）
2 DVI-D ポート 9 USB 3.1 Gen1 Type-C ポート（USB31_TC_1）
3 LAN RJ-45 ポート * 10 HDMI ポート
4 ライン入力（明るい青色）** 11 D-Sub ポート
5 フロントスピーカー（ライム色）** 12 USB 2.0 ポート（USB_1_2）
6 マイクロフォン（ピンク色）** 13 PS/2 キーボードポート
7 USB 3.1 Gen1 ポート（USB3_45）
* 各 LAN ポートにそれぞれ 2 つの LED があります。 LAN ポートの LED 表示については下の表を参
照してください。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
日本語
9
日本語
** 7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、
オーディオドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。
Realtek HD オーディオマネージャでスピーカー設定を「7.1 Speaker」に設定してください。
7.1 チャンネル設定のオーディオポートの機能 :
10
ポート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム色（リアパネル） フロントスピーカー出力
ピンク色（リアパネル） セントラル / サブウーファースピーカー
出力
ライム色（フロントパネル） サイドスピーカー出力
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
第 2 章 取り付け
これは Micro ATX フォームファクタのマザーボードです。 マザーボード
を取付ける前に、ケースに取付できるフォームファクター（サイズ）を確認
し、マザーボードを取り付けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す
る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ
い。 電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード
が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー
ボードはカーペットの上に置かないでください。 また、静電気防止リストスト
ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに
触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防
止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす
ぎないでください。 ねじを締め付けすぎると、マザーボードが破損することが
あります。
日本語
11
日本語
2.1 CPU を取り付ける
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
12
2
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
3
日本語
13
2.2 CPU ファンとヒートシンクを取り付ける
CPU をこのマザーボードに取り付けたら、放熱するために大型のヒートシン
クと冷却ファンを取り付ける必要があります。 放熱を改善するために、さ
らに、CPU とヒートシンクの間にサーマルグリースを塗布する必要がありま
す。 CPU とヒートシンクがしっかりと固定されており、正しく接触してい
ることを確認してください。
CPU またはヒートシンクを交換する前に、電源を切断するか、または、電源
コードを取り外してください。
日本語
CPU ボックスクーラー SR1 を取り付ける
1
2
14
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
3
日本語
4
4 ピンファンケーブル
1
N
FA
_
U
P
C
15
日本語
AM4 ボックスクーラー SR2 を取り付ける
1
2
16
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
3
日本語
17
日本語
4
4 ピンファンケーブル
1
N
FA
_
U
P
C
5
4 ピンファンケーブル
RGB LED ケーブル
* この図は参照用です。 AMD ファン LED ヘッダー（AMD_FAN_LED1）の方向につい
ては 45 ページを参照してください。
18
+12V
1
N
FA
CPU_
1
D
E
L
_
N
FA
_
D
AM
AM4 ボックスクーラー SR3 を取り付ける
1
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
日本語
2
19
日本語
4
3
20
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
5
4 ピンファン
ケーブル
CPU_FAN1
日本語
21
日本語
6
1
N
FA
_
U
P
C
1
D
E
L
_
N
FA
_
D
AM
+12V
or
または
1
N
FA
_
U
P
C
1
D
E
L
_
N
FA
_
D
AM
5
_
B
S
U
この段階では 1 本のケーブルだけを使用してください。
AMD_FAN_LED1 を選択する場合は、ASRock ユーティリティ「ASRock RGB LED」をイ
ンストールしてください。
USB コネクタを選択する場合は、ASRock ユーティリティ「SR3 Settings Software
（SR3 設定 ソフトウェア）」をインストールしてください。
* この図は参照用です。 AMD ファン LED ヘッダー（AMD_FAN_LED1）の方向につい
ては 45 ページを参照してください。AMD LED ファン USB ヘッダー（USB_5）の方
向については 39 ページを参照してください。
22
2.3 メモリモジュール（DIMM）を取り付ける
1
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
2
3
日本語
23
Loading...
