Ariston AVL109 User Manual [pl]

Instructions for use

WASHING MACHINE

English,1

ЕЛЛЗНЙКБ, 37

AVL 109

Español, 13

Polski, 49

Português, 25

Magyar, 61

Contents

Installation, 2-3

Unpacking and levelling, 2 Electric and water connections, 2-3 The first wash cycle, 3 Technical details, 3

Washing machine description, 4-5

Control panel, 4 Leds, 5

Starting and Programmes, 6

Briefly: how to start a programme, 6 Programme table, 6

Personalisations, 7

Setting the temperature, 7 Setting the spin cycle, 7 Functions, 7

Detergents and laundry, 8

Detergent dispenser, 8 Preparing your laundry, 8 Special items, 8 Woolmark Platinum Care, 8

Precautions and advice, 9

General safety, 9 Disposal, 9 Saving energy and respecting the environment, 9

Care and maintenance, 10

Cutting off the water or electricity supply, 10 Cleaning your appliance, 10 Cleaning the detergent dispenser, 10 Caring for your appliance door and drum, 10 Cleaning the pump, 10 Checking the water inlet hose, 10

Troubleshooting, 11

Service, 12

Before calling for Assistance, 12

Installation

 Keep this instruction manual in a safe place for

future reference. Should the appliance be sold, transferred or moved, make sure the instruction manual accompanies the washing machine to inform the new owner as to its operation and features.

 Read these instructions carefully: they contain vital

information on installation, use and safety.

Unpacking and levelling

Unpacking

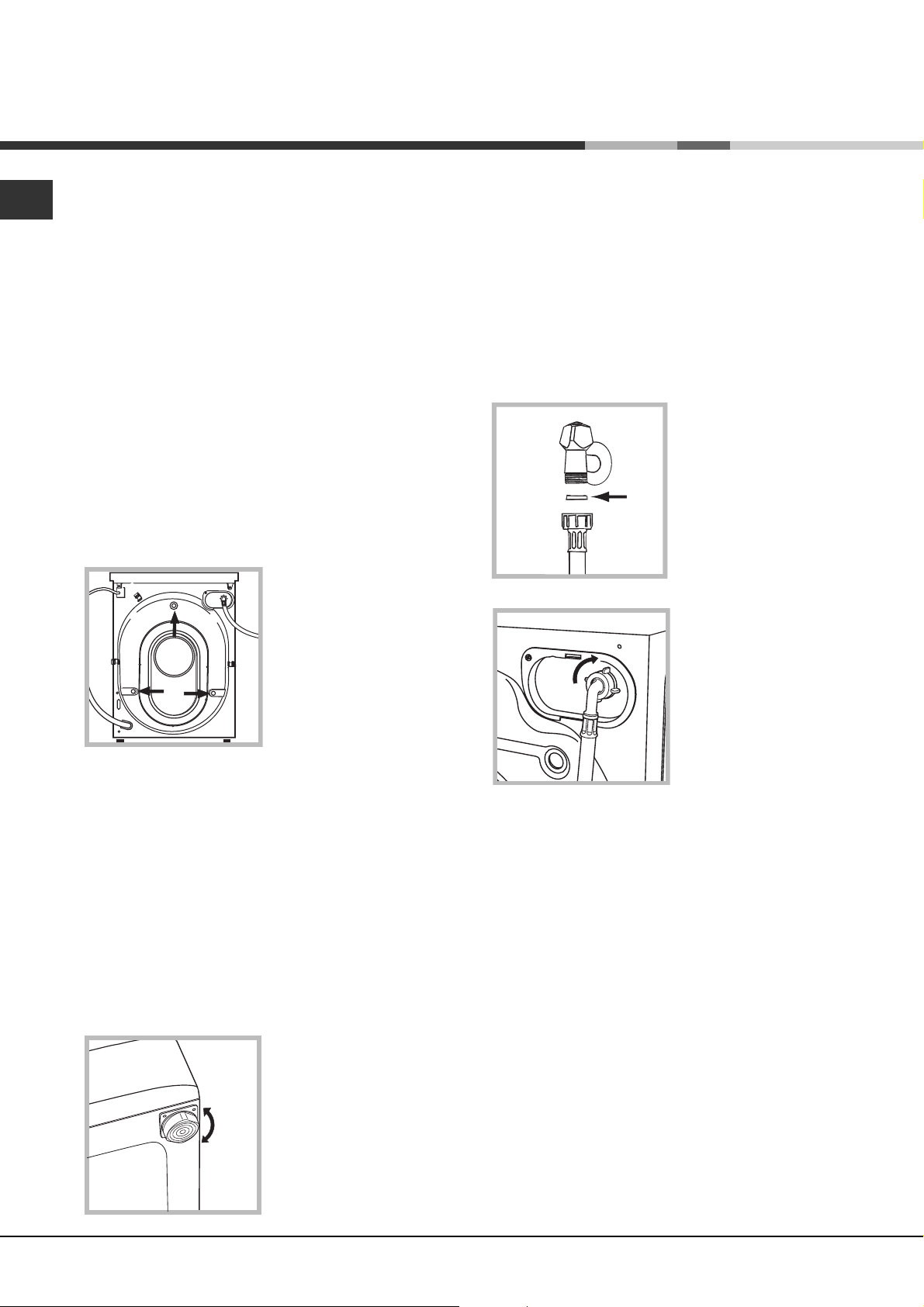

1. Unpack the washing machine.

2. Check whether the washing machine has been damaged during transport. If this is the case, do not install it and contact your retailer.

3. Remove the three protective screws and the rubber washer with the respective spacer, situated on the rear of the appliance (see figure).

4. Seal the gaps using the plastic plugs provided.

5. Use the plug provided to seal the three holes where the plug was housed, situated on the lower right-hand side on the rear of your appliance.

6. Keep all the parts: you will need them again if the washing machine needs to be moved to another location.

 Packaging materials are not children's toys.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or other.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured according to the worktop, must not exceed 2°.

Levelling your appliance correctly will provide it with stability and avoid any vibrations, noise and shifting during operation. If it is placed on a fitted or loose carpet, adjust the feet in such a way as to allow enough room for ventilation beneath the washing machine.

Electric and water connections

Connecting the water inlet hose

1. Insert seal A into the end of the inlet hose and screw the latter onto a cold water tap

3. Make sure there are no kinks or bends in the hose.

 The water pressure at the tap must be within the

values indicated in the Technical details table (on the next page).

 If the water inlet hose is not long enough, contact

a specialist store or an authorised serviceman.

with a 3/4 gas threaded mouth (see figure). Before making the connection, allow the water to run freely until it is perfectly clear.

2. Connect the other end of the water inlet hose to the washing machine, screwing it onto the appliance's cold water inlet, situated on the top right-hand side on the rear of the appliance (see figure).

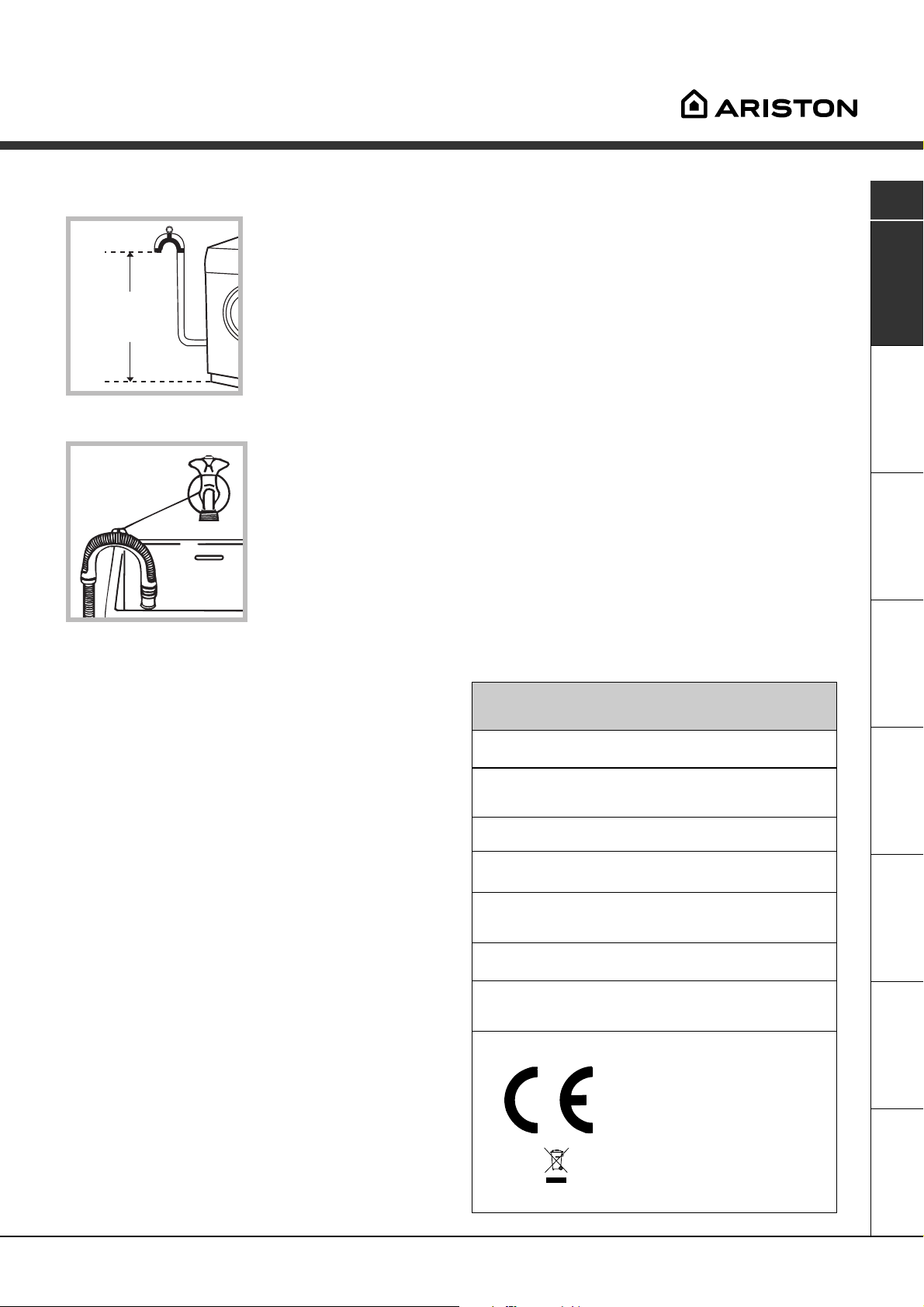

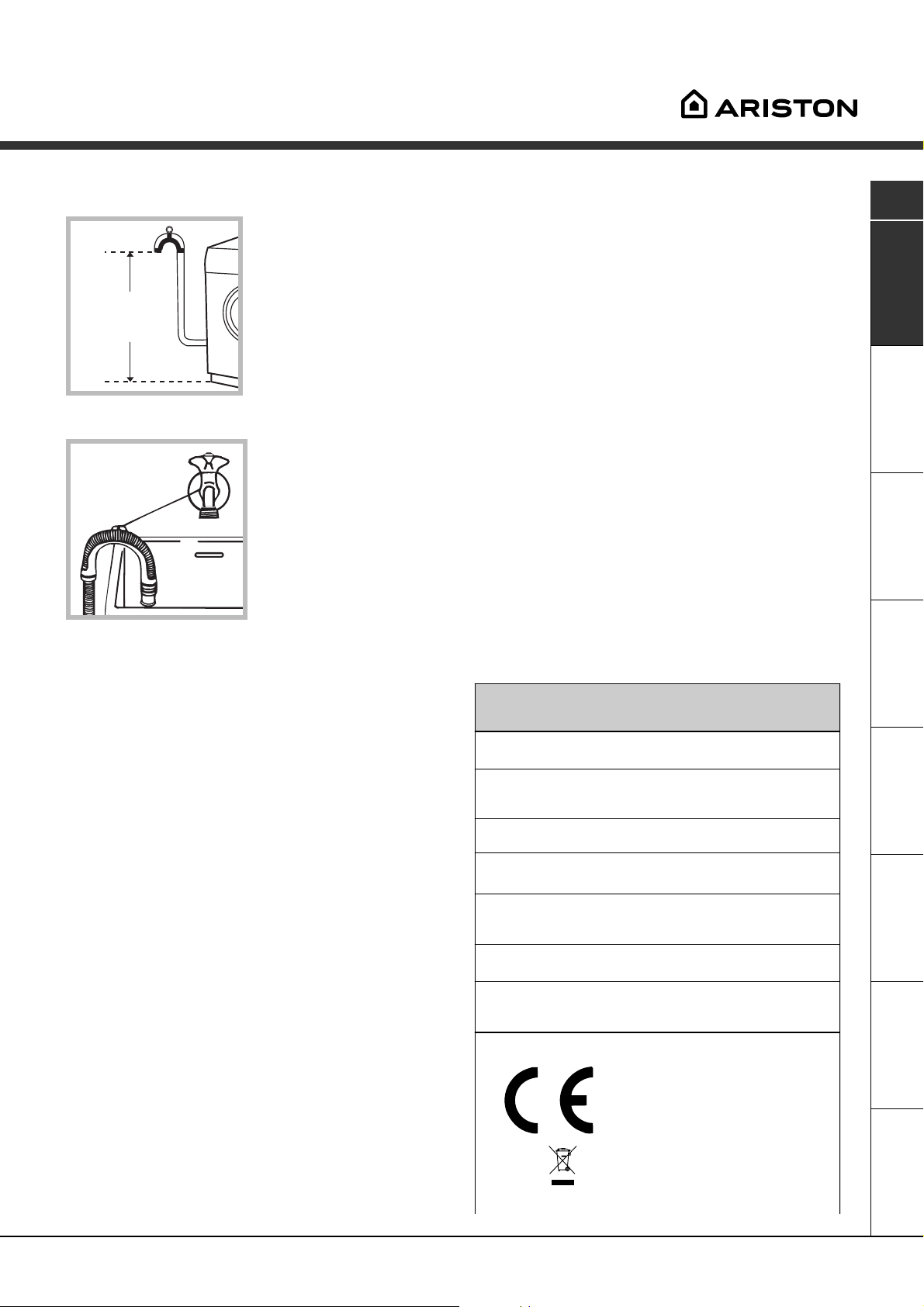

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a draining duct or a wall drain situated between 65 and 100 cm from the floor;

alternatively, place it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

 Do not use extensions or multiple sockets.

 The power supply cable must never be bent or

dangerously compressed.

 The power supply cable must only be replaced by

an authorised serviceman.

Warning! The company denies all liability if and when these norms are not respected.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, setting the 90°C programme without a pre-wash cycle.

 We advise against the use of hose extensions; in

case of absolute need, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electric connection

Before plugging the appliance into the mains socket, make sure that:  the socket is earthed and in compliance with the

applicable law;

 the socket is able to sustain the appliance's

maximum power load indicated in the Technical details table (on the right);

 the supply voltage is included within the values i

ndicated on the Technical details table (on the right);

 the socket is compatible with the washing

machine's plug. If this is not the case, replace the socket or the plug.

 The washing machine should not be installed in an

outdoor environment, not even when the area is sheltered, because it may be very dangerous to leave it exposed to rain and thunderstorms.

 When the washing machine is installed, the mains

socket must be within easy reach.

Technical details

Model

Dimensions

Capacity

Electric

connections

Wate r connections

Spin speed

Control programmes

according to

IEC456 directive

AVL 1 09

59.5 cm wide 85 cm high

53.5 cm deep

from 1 to 5 kg

voltage 220/230 Volts 50 Hz maximum absorbed power 1850 W

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 46 litres

up to 1000 rpm

programme 3; temperature 60°C; run with a load of 5 kg.

This appliance is compliant with the following European Community Directives:

- 73/23/CEE of 19/02/73 (Low Voltage) an d subsequ ent amendm ents

- 89/336/CEE of 03/05/89 (Electromagnetic Compatibility) and subsequent amendments

- 2002/96 CE

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Washing machine description

Control panel

Programme key

Detergent dispenser

Detergent dispenser: to add detergent and fabric

softener (see page 8).

FUNCTION

Buttons

Leds

SPIN SPEED

Knob

TEMPERATURE knob: to set the temperature or the cold wash cycle (see page 7).

START/STOP

Button

ON-OFF/DOOR LOCK

Led

PROGRAMME

Knob

START/RESET

Button

TEMPERATURE

Knob

Programme key: to consult a straightforward chart of the different programmes available: pull the grey tab outwards to open it.

LEDS: to find out which wash cycle phase is under way. If the Delay Timer function has been set, the time left until the programme starts will be indicated (see page 5).

SPIN SPEED knob: to set the spin speed or exclude the spin cycle completely (see page 7).

FUNCTION buttons: to select the functions available. The button corresponding to the function selected will remain on.

START/STOP button: to turn the washing machine on and off.

START/RESET button: to start the programmes or cancel any incorrect settings.

ON-OFF/DOOR LOCK Led: to find out whether the washing machine is on and if the appliance door can be opened (see page 5).

PROGRAMME knob: to select the wash programmes. The retractable control knob: press the centre of the knob for it to pop out. The knob stays still during the cycle.

Leds

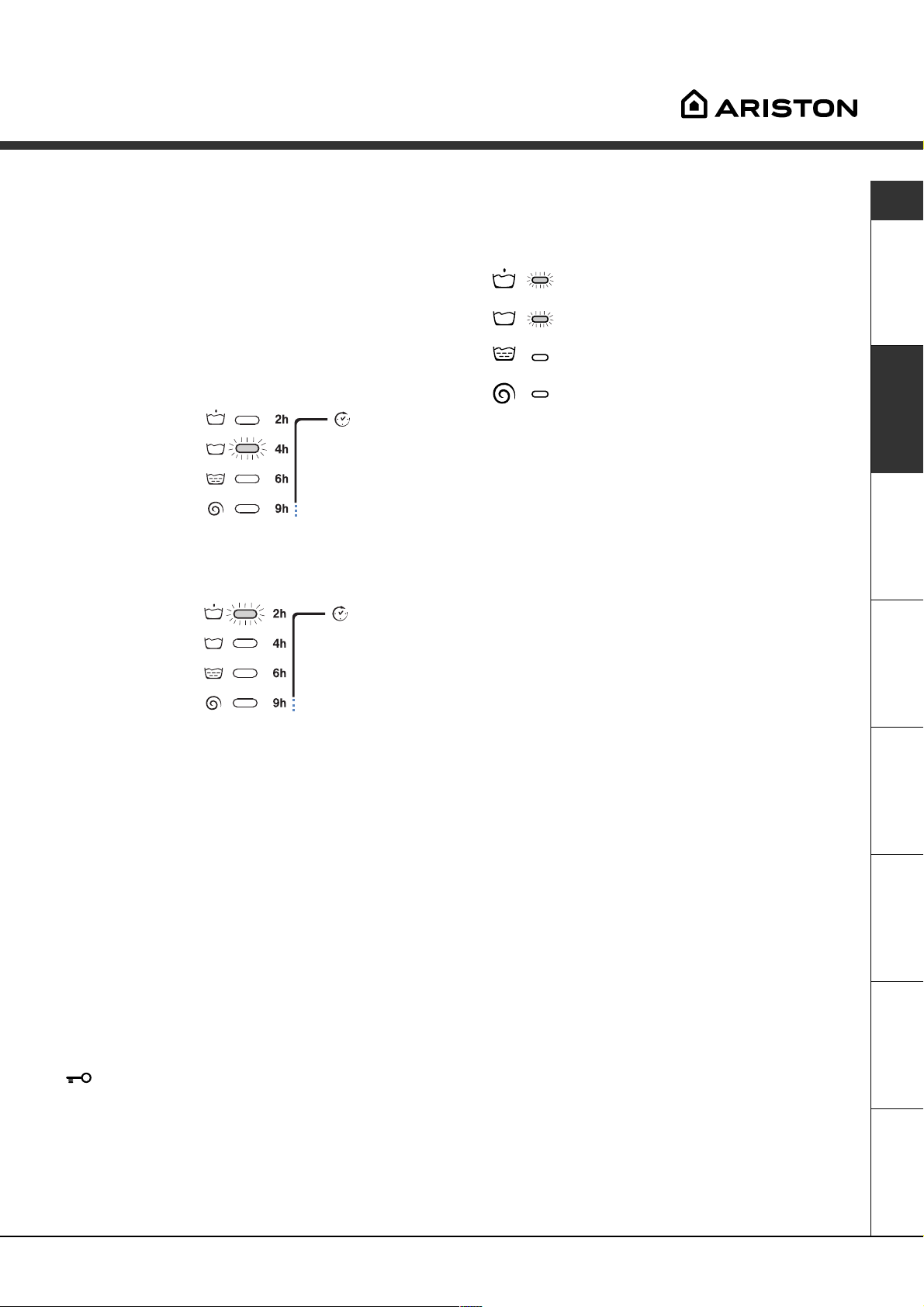

The LEDS provide important information. This is what they can tell you:

Delay set:

If the Delay Timer function has been enabled (see page. 7), once you have started the programme,

the LED corresponding to the delay set will begin to flash:

As time passes, the remaining delay will be displayed, and the corresponding LED will flash:

Cycle phase under way:

During the wash cycle, the LEDs gradually illuminate on to indicate the cycle phase under way:

Prewash

Wash

Rinse

Spin cycle

Note: during draining, the LED corresponding to the Spin cycle phase will be turned on.

Function buttons

The FUNCTION BUTTONS also act like LEDS. When a function is selected, the corresponding button is illuminated. If the function selected is incompatible with the programme set, the button will flash and the function will not be enabled. If you set a function that is incompatible with another function you selected previously, only the last one selected will be enabled.

Once the set delay is complete, the flashing LED will turn off and the programme set will start.

ON-OFF/DOOR LOCK led:

If this LED is on, the appliance door is locked to prevent it from being opened accidentally; to avoid any damages, wait for the LED to flash before you open the appliance door.

 The rapid flashing of the ON-OFF/DOOR LOCK Led together with the flashing of at least one other LED indicates

there is an abnormality. Call for Technical Assistance.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Starting and Programmes

Briefly: starting a programme

1. Switch the washing machine on by pressing button . All the LEDS will light up for a few seconds and the ON-OFF/DOOR LOCK Led will begin to flash.

2. Load your laundry into the washing machine and shut the appliance door.

3. Set the PROGRAMME knob to the programme required.

4. Set the wash temperature (see page 7).

5. Set the spin speed (see page 7).

Programme table

Type of fab ric and d egree of soil

Program mes

Wash tem p .

Detergent

Pre-

wash

6. Add the detergent and any fabric softener (see page 8).

7. Start he programme by pressing the START/RESET button. To cancel it, keep the START/RESET button pressed for at least 2 seconds.

8. When the programme is finished, the ON-OFF/ DOOR LOCK Led will flash to indicate that the appliance door can be opened. Take out your laundry and leave the appliance door ajar to allow the drum to dry thoroughly. Turn the washing machine off by pressing button

Cycle length (m inute s)

Description of wash cycle

Wash

Fabric

softener

Co tton

Extremely soiled whites (sheets, tablecloth s, etc.)

Heavily s oiled whites an d fast colours

Slightly soiled w hites and delicate colours (shirts, jumpers, etc.)

Slightly soiled delicate colours

90°C    137

90°C   120

60°C   105

40°C   72

30°C   65

Pre-wash, wash cycle, rinse cycles, intermediate an d final spin cycles

Wash cycle, rinse cycles, intermediate an d final spin cycles

Synthetics

Heavily soiled fas t colours (baby linen, etc.)

Fast colours (all types of slig h tly soiled garments )

Heavily soiled fas t colours (baby linen, etc.)

Delicate colours (all types of slightly soiled garments)

60°C   77

40°C   62

50°C   73

40°C   58

30°C   30

Wash cycle, rinse cycles, anticrease or delicate spin cycle

Wash cycle, rinse cycles an d delicate spin cycl

De licate

Wool

Very delicate fabrics (curtain s, silk, viscos e, etc.)

PARTIAL PROGRAMMES

Rinse  Rinse cycles and spin cycle

Delicate rin se cycle  Rinse cycles, anti-crease or draining

Spin cycle Draining and heavy duty spin cycle

Delicate spin cycle Draining and delicate spin cycle

Draining Draining

40°C   50

30°C   45

Wash cycle, rinse cycles an d delicate spin cycle

Wash cycle, rinse cycles, anticrease or draining cycle

Notes

For the anti-crease function: see Easy iron, opposite page. The information contained in the table is purely indicative.

Special programme

Daily 30' (programme 9 for Synthetics) is designed to wash lightly soiled garments in a short amount of time: it only lasts 30 minutes and allows you to save on both time and energy. By setting this programme (9 at 30°C), you can wash different fabrics together (except for woollen and silk items), with a maximum load of 3 kg.

We recommend the use of liquid detergent.

Personalisations

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Programme table on page 6). The temperature can be lowered, or even set to a cold wash (

Setting the spin speed

Turn the SPIN SPEED knob to set the spin speed for the programme selected. The maximum spin speeds for each programme are as follows:

Programmes Maximum spin speed

Cottone 1000 rpm Synthetics 800 rpm Wool 600 rpm Silk no

The spin speed can be lowered, or the spin cycle can be excluded altogether by selecting symbol The washing machine will automatically prevent you from selecting a spin speed higher than the maximum speed for each programme.

Functions

To enable a function:

1. press the button corresponding to the desired function, according to the table below;

2. the function is enabled when the corresponding button is illuminated.

Note: The rapid flashing of the button indicates that the corresponding function cannot be selected for the programme set.

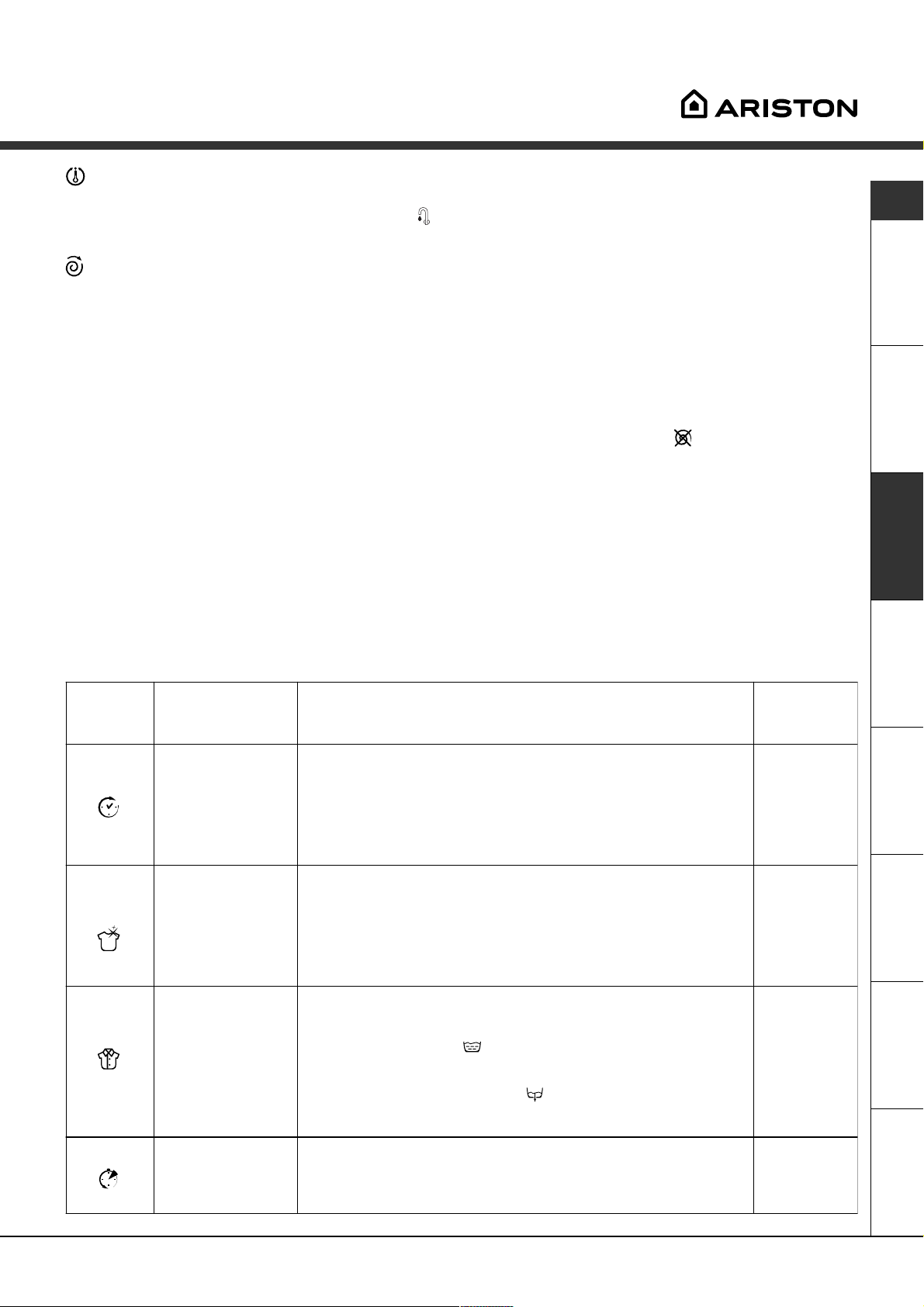

Function Effect Comments Enabled with

pr ogrammes:

Delay Timer

Delays the start of the wash by up to 9 hours.

Press the button repeat edly unt i l the LED correspondi ng t o

the desired delay is turned on. The fifth time the button is pressed, the function will be

disabled.

All

N.B.: Once you have pressed the Start/Reset button, the delay can only be decreased if you wish to modify it.

Super Wash

Allows for an impeccable

This function is incompatible with the RAPID function. 1, 2, 3, 4,

5, 6, 7, 8

wash, visibly whiter than a standard Cl ass

A wash.

Easy iron This option

reduces the amount of creasing on fabrics, making them easier to

When this function is set, programmes 6, 7, 8, 11 and Delicate rinse will end with the laundry left to soak (Anticrease) and the Rinse cycle phase LED wil l flash.

- to conclude the cycl e, press t he START/RESET but t on;

- to run the draining cycle alone, set the knob to the relative symbol and press the START/RESET button.

All pr ogrammes except for 1, 2, 9, 10 and Draining.

iron.

Rapid Cuts the

durati on of the

Thi s funct i on i s incompatibl e with the SUPER WASH

function.

1, 2, 3, 4, 5, 6, 7, 8

wash cycle by 30%.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Detergents and laundry

Detergent dispenser

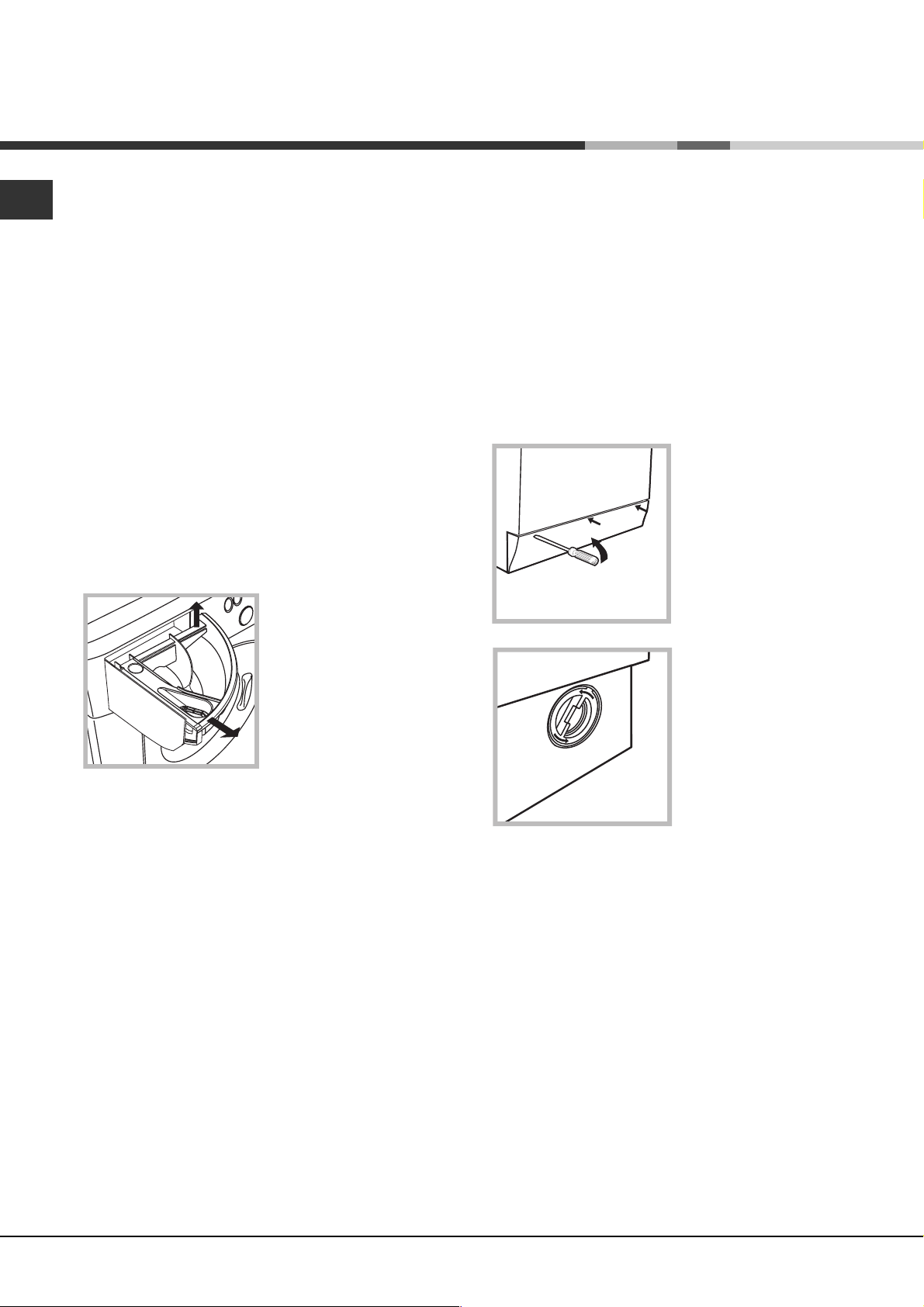

Good washing results also depend on the correct dose of detergent: adding too much detergent won't necessarily make for a more efficient wash, and may in fact cause build up on the interior of your appliance and even pollute the environment.

Open up the detergent dispenser and pour in the detergent and fabric softener, as follows.

compartment 1: Detergent for pre-wash (powder)

compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the wash cycle start.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow from the grid.

 Do not use hand wash detergent because it may

form too much foam.

Special items

Curtains: fold curtains and place them in a pillow

case or mesh bag. Wash them separately without exceeding half the appliance load. Use programme 11 which excludes the spin cycle automatically. Quilted coats and windbreakers: if they are padded with goose or duck down, they can be machine-washed. Turn the garments inside out and load a maximum of 2-3 kg, repeating the rinse cycle once or twice and using the delicate spin cycle. Trainers: remove any mud. They can be washed together with jeans and other tough garments, but not with whites. Wool: for best results, use a specific detergent, taking care not to exceed a load of 1 kg.

Woolmark Platinum Care

As gentle as a hand wash.

Ariston sets a new standard of superior performance that has been endorsed by

The Woolmark Company with the prestigious Woolmark Platinum Care brand. Look for the Woolmark Platinum Care logo on the washing machine to ensure you can safely and effectively wash wool garments labelled as "hand wash" (M.0303):

Set programme 10 for all "Hand wash" garments, using the appropriate detergent.

(Max 1 kg)

Preparing your laundry

 Divide your laundry according to:

- the type of fabric/the symbol on the label.

- the colours: separate coloured garments from

whites.  Empty all pockets and check for loose buttons.  Do not exceed the weight limits stated below,

which refer to the weight when dry:

Sturdy fabrics: max 5 kg

Synthetic fabrics: max 2.5 kg

Delicate fabrics: max 2 kg

Wool: max 1 kg

How much does your laundry weigh?

1 sheet 400-500 g

1 pillow case 150-200 g

1 tablecloth 400-500 g

1 bathrobe 900-1,200 g

1 towel 150-250 g

Precautions and advice

 The washing machine was designed and built in

compliance with the applicable international safety regulations. The following information is provided for your safety and should consequently be read carefully.

General safety

 This appliance has been designed for non-

professional, household use and its functions must not be changed.

 This washing machine should only be used by

adults and in accordance with the instructions provided in this manual.

 Never touch the washing machine when barefoot

or with wet or damp hands or feet.

 Do not pull on the power supply cable to unplug

the appliance from the electricity socket. Pull the plug out yourself.

 Do not open the detergent dispenser while the

appliance is in operation.

 Do not touch the drain water as it could reach

very high temperatures.

The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

 Disposing of an old washing machine:

before scrapping your appliance, cut the power supply cable and remove the appliance door.

Saving energy and respecting the environment

Environmentally-friendly technology

If you only see a little water through your appliance door, this is because thanks to the latest technology, your washing machine only needs less than half the amount of water to get the best results: an objective reached to respect the environment.

Saving on detergent, water, energy and time

 To avoid wasting resources, the washing machine

should be used with a full load. A full load instead of two half loads allows you to save up to 50% on energy.

 Never force the washing machine door: this could

damage the safety lock mechanism designed to prevent any accidental openings.

 In the event of a malfunction, do not under any

circumstances touch internal parts in order to attempt repairs.

 Always keep children well away from the

appliance while in operation.

 The appliance door tends to get quite hot during

the wash cycle.

 Should it have to be moved, proceed with the

help of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

 Before loading your laundry into the washing

machine, make sure the drum is empty.

Disposal

 Disposal of old electrical appliances The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.

 The pre-wash cycle is only necessary on

extremely soiled garments. Avoiding it will save on detergent, time, water and between 5 and 15% energy.

 Treating stains with a stain remover or leaving

them to soak before washing will cut down the need to wash them at high temperatures. A programme at 60°C instead of 90°C or one at 40°C instead of 60°C will save up to 50% on energy.

 Use the correct quantity of detergent depending

on the water hardness, how soiled the garments are and the amount of laundry you have, to avoid wastage and to protect the environment: despite being biodegradable, detergents do contain ingredients that alter the natural balance of the environment. In addition, avoid using fabric softener as much as possible.

 If you use your washing machine from late in the

afternoon until the early hours of the morning, you will help reduce the electricity board's peak load. The Delay Timer option (see page 7) helps to organise your wash cycles accordingly.

 If your laundry has to be dried in a tumble dryer,

select a high spin speed. Having the least water possible in your laundry will save you time and energy in the drying process.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Care and maintenance

Cutting off the water or electricity supply

 Turn off the water tap after every wash. This will

limit the wear of your appliance's water system and also prevent leaks.

 Unplug your appliance when cleaning it and

during all maintenance operations.

Cleaning your appliance

The exterior and rubber parts of your appliance can be cleaned with a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump that does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber that protects the pump, situated in the lower part of the same.

 Make sure the wash cycle has ended and unplug

the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front of the washing machine (see figure);

2. unscrew the lid rotating it anticlockwise (see figure): a little water may trickle out. This is perfectly normal;

Caring for your appliance door and drum

 Always leave the appliance door ajar to prevent

unpleasant odours from forming.

3. clean the interior thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the water inlet hose at least once a year. If you see any cracks, replace it immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

 Never use hoses that have already been used.

Troubleshooting

Your washing machine could fail to work. Before calling for Assistance (see page 12), make sure the problem can't easily be solved by consulting the following list.

Problem

The washing machine won't start.

The wash cycle won't start.

The washing machine fails to load water.

The washing machine continuously loads and unloads water.

Possible causes/Solution:

 The appliance is not plugged into the socket, or not enough to

make contact.

 There has been a power failure.

 The appliance door is not shut properly.  The  The START/RESET button has not been pressed.  The water tap is not turned on.  A delayed start has been set (using the Delay Timer, see page 7).

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap is not turned on.  There is a water shortage.  The water pressure is insufficient.  The START/RESET button has not been pressed.

 The drain hose is not fitted between 65 and 100 cm from the floor

 The free end of the hose is underwater (see page 3).  The wall drainage system doesn't have a breather pipe. If the problem persists even after these checks, turn off the water tap, switch the appliance off and call for Assistance. If the dwelling is on one of the upper floors of a building, there may be drain trap problems causing the washing machine to load and unload water continuously. In order to avoid such an inconvenience, special anti-drain trap valves are available in shops.

button has not been pressed.

(see page 3).

The washing machine does not drain or spin.

The washing machine vibrates too much during the spin cycle.

The washing machine leaks.

The ON-OFF/DOOR LOCK Led flashes rapidly at the same time as at least one other LED.

There is too much foam.

 The programme does not foresee the draining: some programmes

require enabling the draining manually (see page 6).

 The Easy iron option is enabled: to complete the programme, press

the START/RESET button (see page 7).  The drain hose is bent (see page 3).  The drain duct is clogged.

 The drum was not unblocked correctly during installation (see page 2).  The washing machine is not level (see page 2).  The washing machine is closed in between furniture cabinets and

the wall (see page 2).

 The water inlet hose is not screwed on correctly (see page 2).  The detergent dispenser is obstructed (to clean it, see page 10).  The drain hose is not secured properly (see page 3).

 Call for Assistance because this means there is an abnormality.

 The detergent is not suitable for machine washing (it should bear

the definition "for washing machines" or "hand and machine wash",

or the like).  You used too much detergent.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Service

Before calling for Assistance:

 Check whether you can solve the problem on your own (see page 11);  Restart the programme to check whether the problem has been solved;  If this is not the case, contact an authorised Technical Service Centre on the telephone number

provided on the guarantee certificate.

 Always request the assistance of authorised servicemen.

Notify the operator of:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N); This information can be found on the data plate situated on the rear of the washing machine.

Service

Instrucciones para el uso

LAVADORA

Español

AVL 109

Sumario

Instalación, 14-15

Desembalaje y nivelación, 14 Conexiones hidráulicas y eléctricas, 14-15 Primer ciclo de lavado, 15 Datos técnicos, 15

Descripción de la lavadora, 16-17

Panel de control, 16 Luces testigo, 17

Puesta en marcha y Programas, 18

En la práctica: poner en marcha un programa, 18 Tabla de programas, 18

Personalizaciones, 19

Seleccione la temperatura, 19 Seleccionar el centrifugado, 19 Funciones, 19

Detergentes y ropa, 20

Cajón de detergentes, 20 Preparar la ropa, 20 Prendas especiales, 20 Cachemire Platinum, 20

Precauciones y consejos, 21

Seguridad general, 21 Eliminaciones, 21 Ahorrar y respetar el ambiente, 21

Mantenimiento y cuidados, 22

Excluir el agua y la corriente eléctrica, 22 Limpiar la lavadora, 22 Limpiar el contenedor de detergentes, 22 Cuidar la puerta y el cesto, 22 Limpiar la bomba, 22 Controlar el tubo de alimentación de agua, 22

Anomalías y soluciones, 23

Asistencia, 24

Antes de llamar a la Asistencia Técnica, 24

Instalación

 Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.

 Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los tres tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

4. Cierre los orificios con los tapones de plástico suministrados con el aparato.

5. Cierre los tres orificios donde se alojaba el enchufe situados en la parte posterior, abajo y a la derecha, con el tapón suministrado con el aparato.

6. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Introduzca la junta A en el extremo del tubo de alimentación y enrósquelo a un grifo de

3. Verifique que el tubo no tenga pliegues ni estrangulaciones.

agua fría con boca roscada de 3/4 gas (véase la figura). Antes de conectarlo, haga correr el agua hasta que salga limpia.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior arriba y a la derecha (véase la figura).

 Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando los pies delanteros (véase la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º.

 La presión de agua del grifo debe estar comprendi-

da dentro de los valores contenidos en la tabla de Datos técnicos (ver la página del costado).

 Si la longitud del tubo de alimentación no fuera

suficiente, diríjase a una tienda especializada o a un técnico autorizado.

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a un desagüe de pared ubicado a una distancia del piso comprendida

65 - 100 cm

entre 65 y 100 cm;

o apóyelo al borde de un lavabo o de una bañera, uniendo la guía suministrada con el aparato, al grifo (véase la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

 Una vez instalada la lavadora, la toma de corriente

debe ser fácilmente accesible.

 No utilice alargadores ni conexiones múltiples.

 El cable no debe estar plegado ni sufrir compresio-

nes.

 El cable de alimentación debe ser sustituido sólo por

técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa a 90ºC sin prelavado.

 No se aconseja utilizar tubos de prolongación, de

todos modos, si es indispensable, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:  la toma tenga la conexión a tierra y haya sido hecha

según las normas legales;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

 la tensión de alimentación esté comprendida dentro

de los valores indicados en la tabla de Datos técnicos (ver al costado);

 la toma sea compatible con el enchufe de la lava-

dora. Si no es así, sustituya la toma o el enchufe.

 La lavadora no debe ser instalada al aire libre, ni

siquiera si el lugar está preparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones

eléctricas

Conexiones hídricas

Velocidad de centrifugado

Programas de

control según la

norma IEC456

AVL 109

ancho 59,5 cm. altura 85 cm. profundidad 53,5 cm.

de 1 a 5 kg.

Voltaje de 220/230 voltios 50 Hz potencia máxima consumida 1850 W

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 46 litros

máxima 1000 r.p.m.

programa 3; temperatura 60ºC; efectuado con 5 kg. de carga.

Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones

- 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones

- 2002/96 CE

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

Descripción de la lavadora

Panel de control

Leyenda

Cajón de detergentes

Cajón de detergentes: para cargar detergentes y

aditivos (véase la pág. 20).

Botones de

FUNCIÓN

Luces testigo

Mando de

CENTRIFUGADO

Mando de TEMPERATURA: para seleccionar la temperatura o el lavado en frío (ver la pág. 19).

Botón de

ENCENDIDO/APAGADO

Luz indicadora de

ENCENDIDO/PUERTA BLOQUEADA

Mando de

PROGRAMAS

Botón de

START/RESET

Mando de

TEMPERATURA

Leyenda: para consultar en cada momento un esquema sintético de los programas: se abre tirando la lengüeta gris hacia afuera.

Luces testigo: para seguir el estado de avance del programa de lavado. Si se seleccionó la función Delay Timer, indicarán el tiempo que falta para la puesta en marcha del programa (ver la pág. 17).

Mando de CENTRIFUGADO: para seleccionar el centrifugado o excluirlo (ver la pág. 19).

Botones de FUNCIÓN: para seleccionar las funciones disponibles. El botón correspondiente a la función seleccionada permanecerá encendido.

Botón SELECT: para fijar las opciones de personalización (véase la pág. 19).

Botón de ENCENDIDO/APAGADO: para encender y apagar la lavadora.

Botón de START/RESET: para poner en marcha los programas o anular las selecciones incorrectas.

Luz indicadora de ENCENDIDO/PUERTA BLO- QUEADA: para saber si la lavadora está encendida y si la puerta se puede abrir (ver la pág. 17).

Mando de PROGRAMAS: para elegir los programas. El mando es del tipo retráctil: para extraerla presiónela ligeramente en el centro. Durante el programa el mando no se mueve.

Luces testigo

Las luces testigo suministran información importante. He aquí lo que nos dicen:

Fase en curso:

Durante el ciclo de lavado, las luces testigo se encenderán progresivamente para indicar su estado de avance.

Retraso seleccionado:

Si fue activada la función Delay Timer (ver la pág. 19), después de haber puesto en marcha el programa, comenzará a centellear la luz testigo correspondiente al retraso fijado:

Con el transcurrir del tiempo se visualizará el retraso residual y el centelleo de la luz testigo correspondiente:

Una vez transcurrido el tiempo de retraso fijado, la luz testigo centelleante se apagará y comenzará el programa seleccionado.

Prelavado

Lavado

Aclarado

Centrifugado

Nota: durante la fase de descarga se iluminará la luz testigo correspondiente a la fase de Centrifugado.

Botones de FUNCIÓN

Los BOTONES DE FUNCIÓN también actúan como luces testigo. Al seleccionar una función, el botón correspondiente se iluminará. Si la función seleccionada no es compatible con el programa elegido, el botón centelleará y la función no se activará. Cuando se seleccione una función incompatible con otra seleccionada precedentemente, permanecerá activa sólo la última elección realizada.

Luz indicadora de ENCENDIDO/PUERTA BLOQUEADA:

La luz testigo encendida indica que la puerta está bloqueada para impedir aperturas accidentales; para evitar daños es necesario esperar que la luz testigo centellee antes de abrir la puerta.

 El centelleo rápido de la luz indicadora de ENCENDIDO/PUERTA BLOQUEADA simultáneamente con, al

menos, el de otra luz testigo, indica una anomalía. Llame a la Asistencia Técnica.

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

Puesta en marcha y Programas

En la práctica: poner en marcha un programa

1. Encienda la lavadora pulsando el botón . Todas las luces testigo se encenderán durante algunos segundos, luego se apagarán y la luz indicadora de ENCENDIDO/PUERTA BLOQUEADA comenzará a centellear.

2. Cargue la ropa y cierre la puerta.

3. Seleccione el programa deseado con el mando de PROGRAMAS.

Tabla de programas

Tipos de tejidos y de suciedad Programas

Algodón

Blancos extremadamente sucios (sábanas, manteles, etc.)

Blancos y de color resistentes muy sucios

Blancos poco sucios y colores delicados (camisas, camisetas, etc.)

Colores delicados poco sucios

Sintéticos

Colores resistentes muy sucios (ropa para recién nacidos, etc.)

Colores resistentes (ropa de todo tipo poco sucia)

Colores resistentes muy sucios (ropa para recién nacidos, etc.)

Colores delicados (ropa de todo tipo poco sucia)

Delicados

Lana

Tejidos muy delicados (cortinas, seda, viscosa, etc.)

PROGRAMAS PARCIALES

Aclarado

Centrifugado

Centrifugado delicado

Desagüe

delicado

Te m p e ratura

90°C    137

90°C   120

60°C   105

40°C   72

30°C   65

60°C   77

40°C   62

50°C   73

40°C   58

30°C   30

40°C   50

30°C   45

4. Fije la temperatura de lavado (ver la pág. 19).

5. Fije la velocidad de centrifugado (ver la pág. 19).

6. Vierta el detergente y los aditivos (véase la pág. 20).

7. Ponga en marcha el programa pulsando el botón START/RESET. Para anular, mantenga presionado el botón START/ RESET durante 2 segundos como mínimo.

8. Al finalizar el programa, la luz indicadora de ENCENDIDO/ PUERTA BLOQUEADA centelleará indicando que la puerta se puede abrir. Extraiga la ropa y deje la puerta semicerrada para permitir que el cesto se seque. Apague la lavadora pulsando el botón

De ter gen te

Prelav.

Lava-

Suavizante



Duración del ciclo (minutos)

Descripción del ciclo de lavado

Prelavado, lavado, a centrifugados intermedios y final

Lavado, a centrifugados intermedios y final

Lavado, a o centrifugado delicado

Lavado, a centrifugación delicada

Lavado, a o

Aclarados Aclarados

esagüe

enérgico

delicada

clarados

esagüe

y centrifugado , antiarrugas o

esagüe y centrifugado

esagüe y centrifugación

esagüe

clarados

, antiarrugas

Notas

Para la descripción del antiarrugas: consulte Plancha fácil, página siguiente. Los datos contenidos en la tabla tienen un valor indicativo.

Programa especial

Diario 30' (programa 9 para Sintéticos) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 30 minutos y de esa manera hace ahorrar energía y tiempo. Seleccionando el programa (9 a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg.

Se aconseja el uso de detergente líquido.

Personalizaciones

Seleccione la temperatura

Girando el mando de la TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas en la pág. 18). La temperatura se puede disminuir hasta el lavado en frío (

Seleccionar el centrifugado

Girando el mando de CENTRIFUGADO se selecciona la velocidad de centrifugado del programa seleccionado. Las velocidades máximas previstas para los programas son:

Programa Velocidad máxima

Algodón 1000 r.p.m. Sintéticos 800 r.p.m. Lana 600 r.p.m. Seda no

Se puede disminuir la velocidad de centrifugado o excluirlo seleccionando el símbolo La máquina impedirá automáticamente efectuar un centrifugado a una velocidad mayor que la máxima prevista para cada programa.

Funciones

Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados. Para activar las funciones:

1. pulse el botón correspondiente a la función deseada de acuerdo con la tabla que se encuentra debajo;

2. el encendido del botón correspondiente indica que la función está activa.

Nota: El centelleo rápido del botón indica que la función correspondiente no se puede seleccionar para el programa elegido.

Funciones Efecto Notas para el uso Activa con

Del ay timer

Super Wash

Retrasa la puesta en marcha de la máquina hasta 9 horas.

Permite una limpieza impecable, visi blemente más blanco del estándar en

Clase A.

Pulse varias veces el botón hasta encender la luz testigo correspondiente al retraso deseado. La quinta vez que se presione el botón, la función se desactivará. Nota: Una vez pulsado el botón Start/Reset, se puede modificar el valor del retraso sólo disminuyéndol o.

No es compatible con la función RÁPIDO.

los programas:

Tod os

1, 2, 3, 4, 5, 6, 7, 8

Pl anch a fácil

Rápido Disminuye en un

Reduce las arrugas en los tejidos, facilitando el planchado.

30% aprox imadament e la duración del ciclo de lavado.

Seleccionando esta función, los programas 6, 7, 8, 11 y Aclarado delicado se interrumpirán con la ropa en remojo (Antiarrugas) y la luz indicadora de la fase de Aclarado centelleará:

- para completar el ciclo pulse el botón START/RESET;

- para efectuar sólo la descarga coloque la perilla en el símbolo correspondiente y pulse el botón START/RESET. .

No es compatible con la función SUPER WASH.

Tod os excepto 1, 2, 9, 10 y Desagüe.

1, 2, 3, 4, 5, 6, 7, 8

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

Detergentes y ropa

Cajón de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el ambiente.

Extraiga el cajón de detergentes e introduzca el detergente o el aditivo de la siguiente

cubeta 1: Detergente para prelavado (en polvo) cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

manera:

 No use detergentes para el lavado a mano ya que

producen demasiada espuma.

Preparar la ropa

 Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blancas.  Vacíe los bolsillos y controle los botones.  No supere los valores indicados, referidos al peso

de la ropa seca: Tejidos resistentes: max 5 kg. Tejidos sintéticos: max 2,5 kg. Tejidos delicados: max 2 kg. Lana: max 1 kg.

Prendas especiales

Cortinas: pliéguelas y colóquelas dentro de una

funda o de una bolsa de red. Lávelas solas sin superar la media carga. Utilice el programa 11 que excluye automáticamente el centrifugado.

Cazadoras acolchadas con plumas y anoraks: si el relleno es de pluma de ganso o de

pato, se pueden lavar en la lavadora. Poner las prendas del revés y realizar una carga máxima de 2-3 kg. repitiendo el enjuague una o dos veces y utilizando el centrifugado delicado. Zapatillas de tenis: quíteles el lodo. Se pueden lavar con los jeans y con prendas resistentes pero no con prendas blancas. Lana: para obtener los mejores resultados, utilice un detergente específico y no supere 1 kg. de carga.

Cachemire Platinum

Delicado como el lavado a mano.

Ariston introdujo un nuevo estándar de

prestaciones superiores reconocido por The Woolmark Company con la prestigiosa marca Woolmark Platinum Care. Si en la lavadora está el logo Woolmark Platinum Care, se pueden lavar las prendas de lana que posean la etiqueta "Lavar a mano" (M.0303) obteniendo excelentes resultados:

Seleccione el programa 10 para todas las

prendas con "Lavar a mano", utilizando detergentes específicos (carga max. 1 kg).

¿Cuánto pesa la ropa?

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1.200 g 1 toalla 150/250 g

Precauciones y consejos

 La lavadora fue proyectada y fabricada en confor-

midad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 Este aparato fue fabricado para uso doméstico.

 La lavadora debe ser utilizada sólo por personas

adultas y siguiendo las instrucciones contenidas en este manual.

 No toque la máquina con los pies desnudos ni

con las manos o los pies mojados o húmedos.

 No desenchufe la máquina tirando del cable, sino

tomando el enchufe.

 No abra el contenedor de detergentes mientras la

máquina está en funcionamiento.

 No toque el agua de desagüe ya que puede

alcanzar temperaturas elevadas.

 En ningún caso fuerce la puerta: podría dañarse

el mecanismo de seguridad que la protege de aperturas accidentales.

 En caso de avería, no acceda nunca a los meca-

nismos internos para intentar una reparación.

 Controle siempre que los niños no se acerquen a

la máquina cuando está en funcionamiento.

 Durante el lavado, la puerta tiende a calentarse.

cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la

correcta eleminación de su electrodoméstico viejo

 Eliminación de la vieja lavadora:

antes de desguazarla, inutilícela cortando el cable de alimentación eléctrica y quitando la puerta.

Ahorrar y respetar el medio ambiente

Tecnología a servicio del medio ambiente

Si en la puerta se ve poca agua es porque con la nueva tecnología basta menos de la mitad del agua para alcanzar la mayor limpieza: un objetivo alcanzado para respetar el medio ambiente.

Ahorrar detergente, agua, energía y tiempo

 Para no derrochar recursos es necesario utilizar la

lavadora con la máxima carga. Una carga completa en lugar de dos medias cargas permite ahorrar hasta el 50% de energía.

 El prelavado es necesario sólo para ropa muy

sucia. Evitarlo permite ahorrar detergente, tiempo, agua y entre el 5 y el 15% de energía.

 Tratar las manchas con un quitamanchas o

dejarlas en remojo antes del lavado, disminuye la necesidad de lavar a altas temperaturas. Un programa a 60ºC en vez de 90ºC o uno a 40ºC en vez de 60ºC, permite ahorrar hasta un 50% de energía.

 Si debe ser trasladada, deberán intervenir dos o

más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una persona sola ya que es muy pesada.

 Antes de introducir la ropa controle que el cesto

esté vacío.

Eliminaciones

 Eliminación del electrodoméstico viejo En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en

la salud humana y el medioambiente. El símbolo del

 Dosificar bien el detergente en base a la dureza

del agua, al grado de suciedad y a la cantidad de ropa evita derroches y protege el ambiente: aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza. Además, si es posible, evite utilizar el suavizante.

 Realizando los lavados desde el atardecer hasta

las primeras horas de la mañana se colabora para reducir la carga de absorción de las empresas eléctricas. La opción Delay Timer (ver la pág. 19) ayuda mucho a organizar los lavados en ese sentido.

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

 Si el lavado debe ser secado en una secadora,

seleccione una velocidad de centrifugado alta. Poca agua en el lavado, permite ahorrar tiempo y energía en el programa de secado.

Mantenimiento y cuidados

Excluir agua y corriente eléctrica

 Cierre el grifo de agua después de cada lavado. De

este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.

 Desenchufe la máquina cuando la deba limpiar y

durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el cajón de los detergentes

Extraiga el contenedor levantándolo y tirando hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

 Verifique que el ciclo de lavado haya terminado y

desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel de cobertura delantero de la lavadora con la ayuda de un destornillador (ver la figura);

2. desenrosque la tapa girándola en sentido antihorario (ver la figura); es normal que se vuelque un poco de agua;

Cuidar la puerta y el cesto

 Deje siempre semicerrada la puerta para evitar

que se formen malos olores.

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controle el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rozaduras se debe sustituir: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

 No utilice nunca tubos ya usados.

+ 50 hidden pages
