Instructions de remplacement

Respectez scrupuleusement les instructions de ce document. À défaut, vous risquez de détériorer votre matériel et d’invalider
sa garantie.

Remarque: Des instructions sont disponibles en ligne à l’adresse http://www.apple.com/support/doityourself/.

Avertissement : Durant cette procédure, mettez les petites pièces hors de portée des enfants.

Outils requis

Les outils suivants sont requis pour cette procédure :

• Une pièce de monnaie

• Tournevis Phillips #0

• Chiffon doux

Ouverture de l’ordinateur

Avertissement : Éteignez systématiquement l’ordinateur avant de l’ouvrir afin d’éviter d’endommager ses com­posants internes et de vous blesser. Après extinction, les composants internes risquent d’être très chauds.
Attendez qu’ils refroidissent avant de poursuivre.

1. Placez votre ordinateur sur une surface propre et plane.

2. Eteignez l’ordinateur et patientez cinq minutes avant de poursuivre.

3. Débranchez tous les câbles connectés à l’ordinateur.

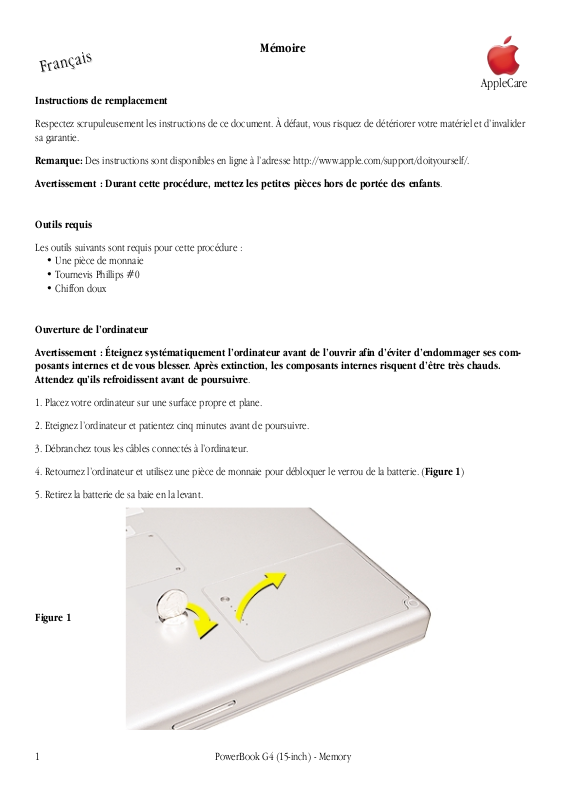

4. Retournez l’ordinateur et utilisez une pièce de monnaie pour débloquer le verrou de la batterie. (Figure 1)

5. Retirez la batterie de sa baie en la levant.

1 PowerBook G4 (15-inch) - Memory

F

F

rançais

rançais

Mémoire

AppleCare

Figure 1

6. Touchez une surface métallique dans la baie de la batterie pour décharger l’électricité statique de votre corps. (Figure 2)

Important : Afin d’éviter les décharges électrostatiques, mettez-vous toujours à la terre en touchant l’intérieur de la baie de

la batterie avant de toucher une pièce ou d’installer un composant dans l’ordinateur. Pour éviter d’accumuler de l’électricité
statique, ne vous déplacez pas dans la pièce avant d’avoir achevé l’installation et refermé l’ordinateur.

7. Dévissez les quatre vis de la trappe du logement de la carte mémoire, puis enlevez la trappe. (Figure 3)

2PowerBook G4 (15-inch) - Memory

Figure 2

Figure 3

Dépose des cartes mémoire

Remarques :

• Si une seule carte mémoire est installée, elle se trouve par défaut dans le logement du bas.

• Il convient d'enlever d'abord la carte du haut avant celle du bas.

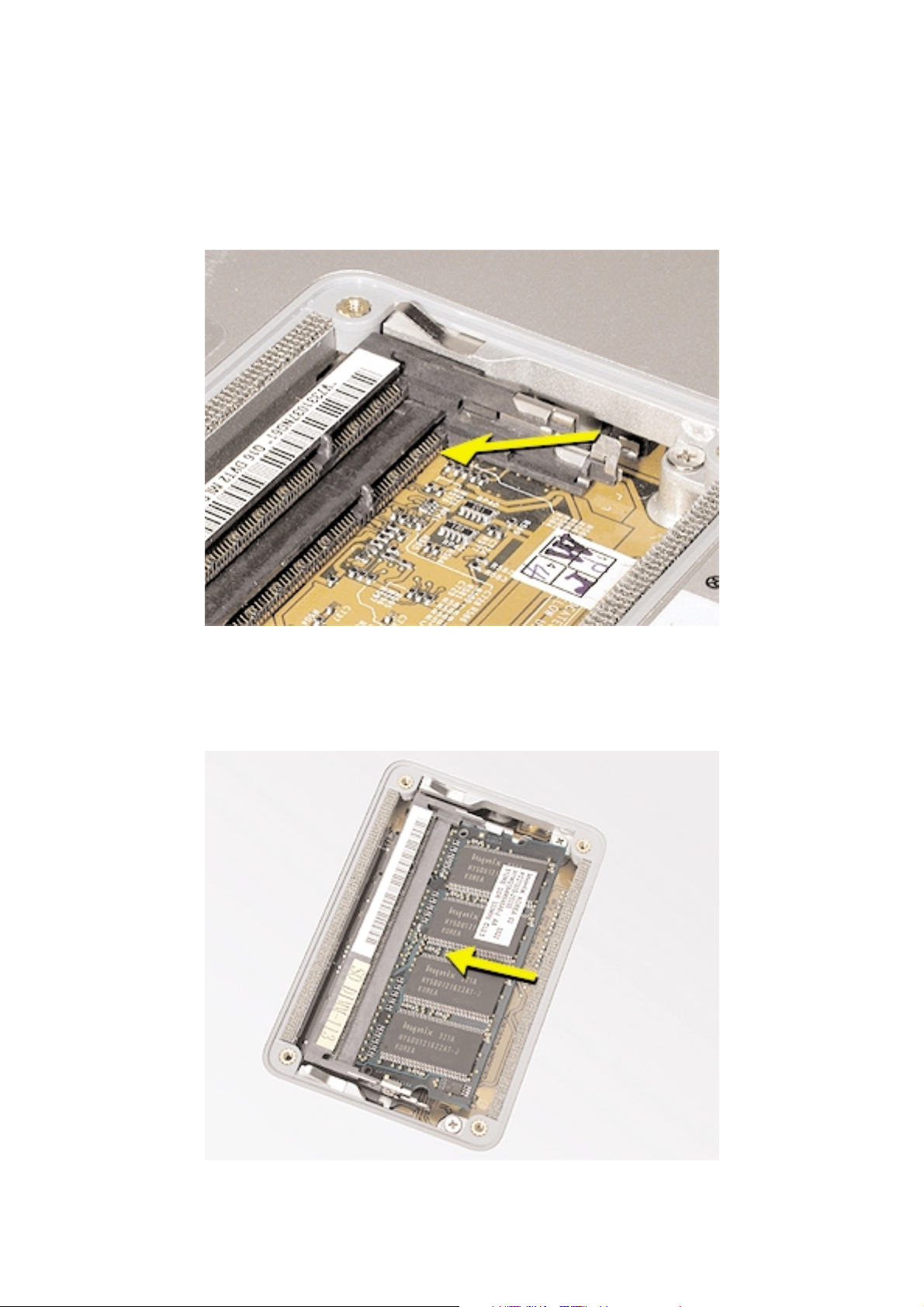

1. Pour enlever les cartes mémoire, écartez avec précaution les deux languettes de sûreté qui se trouvent des deux côtés de la

carte afin de libérer celle-ci. (Figure 4)

2. Sortez la carte de son logement. (Figure 5)

3 PowerBook G4 (15-inch) - Memory

Figure 4

Figure 5
