R
R
iLX-0 07
ES
• OWNER’S MANUAL
Please read before using this equipment.
• MODE D’EMPLOI
Veuillez lire avant d’utiliser cet appareil.
•MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.
Thank you for purchasing this Alpine product. Please take a moment to protect your purchase by
registering your product now at the following address: www.alpine-usa.com/registration
.
You will be informed of product and software updates (if applicable), special promotions, news
about Alpine, and entered for a chance to win prizes.
Merci d’avoir acheté ce produit Alpine. Nous vous invitons à consacrer un moment à la protection
de votre achat en enregistrant votre produit dès maintenant à l’adresse suivante :
www.alpine-usa.com/registration
.
Vous serez tenu informé des mises à jour des produits et des logiciels (le cas échéant), des
promotions spéciales, de l’actualité d’Alpine, et vous aurez une chance de remporter des prix.
Gracias por adquirir este producto Alpine. Con solo unos pocos pasos podrá proteger su producto,
registrándolo a través de la siguiente dirección: www.alpine-usa.com/registration
.
Recibirá información sobre nuevos productos y software, promociones especiales, novedades sobre
Alpine y participará en el sorteo de premios.
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, Estados Unidos
Teléfono: 1-800-ALPINE-1 (1-800-257-4631)
Diseñado por ALPINE Japón
68-24567Z79-B
ALPINE ELECTRONICS MARKETIN G, INC.
1-7, Yukigaya-Otsukamachi, Ota- ku,
Tokyo 145-0067, JAPÓN
Teléfono: 03-5499-4531
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle
Cedex, Francia
Teléfono: +33-(0)1-48638989
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Teléfono: 03-8787-1200
ALPINE ELECTRONICS GmbH
Wilhelm-Wagenfel d-Str. 1-3, 80807 Múnich, Alemania
Fletchamstead Highway, Coventry CV4 9TW, U.K.
Teléfono: 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
www.alpine.co.uk
ALPINE ITALIA S.p.A.
Viale Cristoforo Colombo, 8
20090 Trezzano sul Naviglio MI, Italy
Phone +39 02 484781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de G amarra 36, Pabellón 32
01013 Vitoria (Álava)-APDO 133, España
Teléfono: 945 283 588
ESPAÑOL
Índice
Manual de
instrucciones
ADVERTENCIA
ADVERTENCIA ........................................ 5
PRUDENCIA ............................................. 5
AVISO ....................................................... 5
Características
Acerca de Apple CarPlay ................................. 7
Acerca de la pantalla de inicio ......................... 7
Primeros pasos
Lista de accesorios ........................................... 8
Ubicación de los controles ............................... 8
Funcionamiento táctil ....................................... 8
Encendido y apagado ....................................... 8
Encienda el sistema .......................................... 9
Ajuste del volumen ........................................... 9
Silenciamiento del sonido ................................ 9
Selección de un elemento de una lista .............. 9
Utilización de Siri ............................................ 9
Acerca del teléfono manos libres ................... 10
Utilización de TuneIt ...................................... 10
Ajuste del sonido a través del iPhone ......... 10
Radio/RBDS
Uso de la radio ............................................... 11
Memorización manual de emisoras ................ 11
Memorización automática de emisoras .......... 11
Sintonía de emisoras memorizadas ................ 11
Sintonización PTY (tipo de programa) (solo
modo RBDS) ............................................... 11
Visualización de texto de radio (solo modo
RBDS) ......................................................... 11
Apple CarPlay (opcional)
Acceso a Apple CarPlay ................................. 12
Dispositivo auxiliar (opcional)
Manejo de dispositivos auxiliares
(opcional) .....................................................12
Manejo del receptor de TV digital móvil
(DTV) ..........................................................13
Acceso al modo receptor de TV digital móvil
(DTV) .......................................................13
Acerca de la pantalla de funciones DTV .....13
Funcionamiento de la cámara
(opcional)
Funcionamiento de la cámara trasera ..............14
Visualización de imagen de la cámara trasera
cuando el vehículo da marcha atrás .........14
Visualización del vídeo de la vista trasera de
forma manual ...........................................14
Activación/desactivación de la visualización de
la guía .......................................................14
Ajuste de la ubicación de la pantalla de
precaución ................................................14
Recuperación de los valores ajustados de la
cámara ......................................................14
Acerca de la guía de la cámara trasera ............14
Otras funciones de la cámara ..........................16
Acerca del ajuste de la ubicación de la pantalla
de precaución ...........................................16
Acerca del valor ajustado de la calidad de
imagen ......................................................16
Ajustes
Configuración de audio
Operación de configuración de audio .............16
Ajuste del balance (entre izquierdo y
derecho) .......................................................17
Ajuste del fader (entre delante y detrás) .........17
Ajuste de los graves ........................................17
Ajuste de los agudos .......................................17
Configuración del subwoofer ..........................17
Encendido/Apagado del Subwoofer ............17
Ajuste del nivel del Subwoofer ....................17
Ajustar la fase del Subwoofer ......................17
Ajuste de Bass Engine SQ ..............................17
Activación/desactivación de Bass Engine
SQ .............................................................17
Ajuste del tipo de Bass Engine SQ ..............17
Ajuste del nivel de Bass Engine SQ ............18
3-ES
Configuración del volumen de cada
aplicación ....................................................18
Configuración del MX (Media Xpander) .......18
Ajustes predeterminados del ecualizador
(EQ Presets) ................................................18
Ajustar Defeat .................................................18
Configuración de la pantalla
Operación de configuración de la pantalla .....18
Cambio del modo de visualización .............19
Ajuste del brillo ...........................................19
Ajuste del color de la imagen ...................... 19
Ajuste del contraste de imagen ................... 19
Ajuste de la calidad de imagen ....................19
Guardar y ver la calidad de imagen
establecida ................................................19
Ajustes Generales
Operación de configuración general ...............19
Configuración de hora ....................................20
Configuración del reloj ................................20
Configuración de la hora .............................20
Configuración del ajuste horario ................. 20
Configuración de idioma ................................20
Configuración del idioma de menús ............20
Configuración de scroll del texto ....................20
Configuración del desplazamiento ..............20
Configuración del sonido de las teclas ........... 20
Configuración de activación/desactivación de
Sonido de toque .......................................20
Ajuste del sonido de las acciones ................ 20
Configuración del silenciamiento al dar marcha
atrás .............................................................20
Configuración de pantalla/iluminación ........... 21
Ajuste de la luminosidad de la iluminación de
fondo ........................................................21
Ajuste de la iluminación de fondo de los
botones .....................................................21
Ajuste de la iluminación de fondo de la
pantalla .....................................................21
Cambio de la imagen inicial ........................21
Acerca de iLX-007 .........................................21
Visualizar la Información sobre el
producto ...................................................21
Inicialización del sistema ............................21
Configuración de la demostración .................. 21
Cancelación de la demostración ..................21
Configuración de la aplicación
Operación de configuración de la
aplicación ....................................................22
Configuración de la cámara ............................22
Configuración de la entrada de la
cámara ......................................................22
Configuración de la entrada de la señal de
cámara ......................................................22
Ajuste de la guía de la cámara trasera .........22
Configuración de la interrupción de la
cámara ......................................................23
Configuración de Auxiliary (AUX) ................23
Configuración del modo Auxiliary
(AUX) ......................................................23
Configuración del Apple CarPlay ...................23
Configuración de los mandos en volante .... 23
Ajuste de Efecto de micrófono Siri ............. 23
Seleccionar el altavoz de salida ...................23
Ajuste del volumen de micrófono ...............23
Información
Actualización del software del producto ........24
En caso de dificultad .......................................24
Si aparece el siguiente mensaje ...................... 24
Especificaciones .............................................25
Instalación y
conexiones
Advertencia ............................................ 26
Prudencia ............................................... 26
Precauciones ......................................... 26

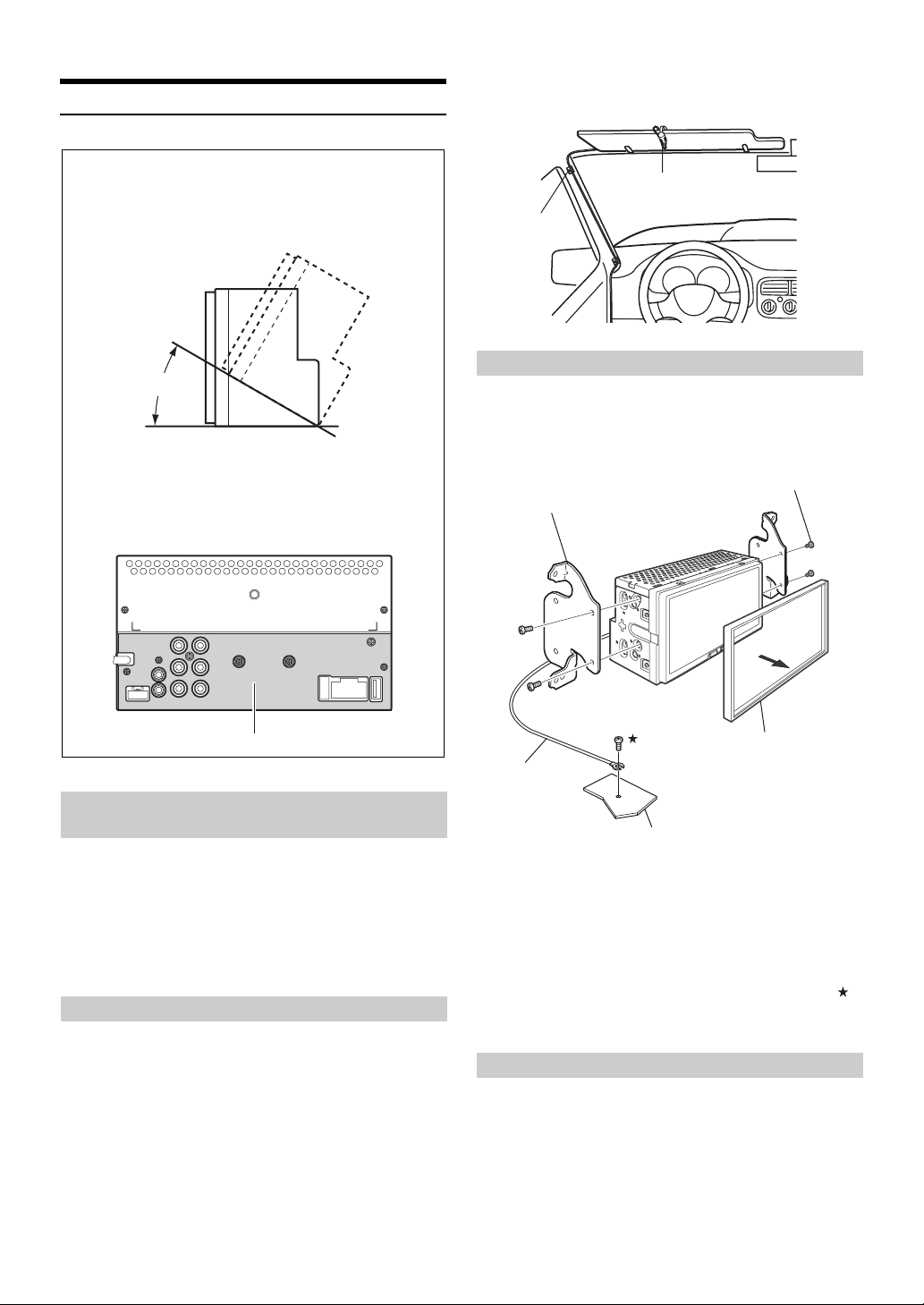

Instalación .......................................................27
Desinstalación del sistema estéreo original del
coche ........................................................27
Instalación del micrófono. ...........................27
Instalación de la unidad ...............................27
Fijación de los cables, etc. ...........................27
Conexiones ..................................................... 29

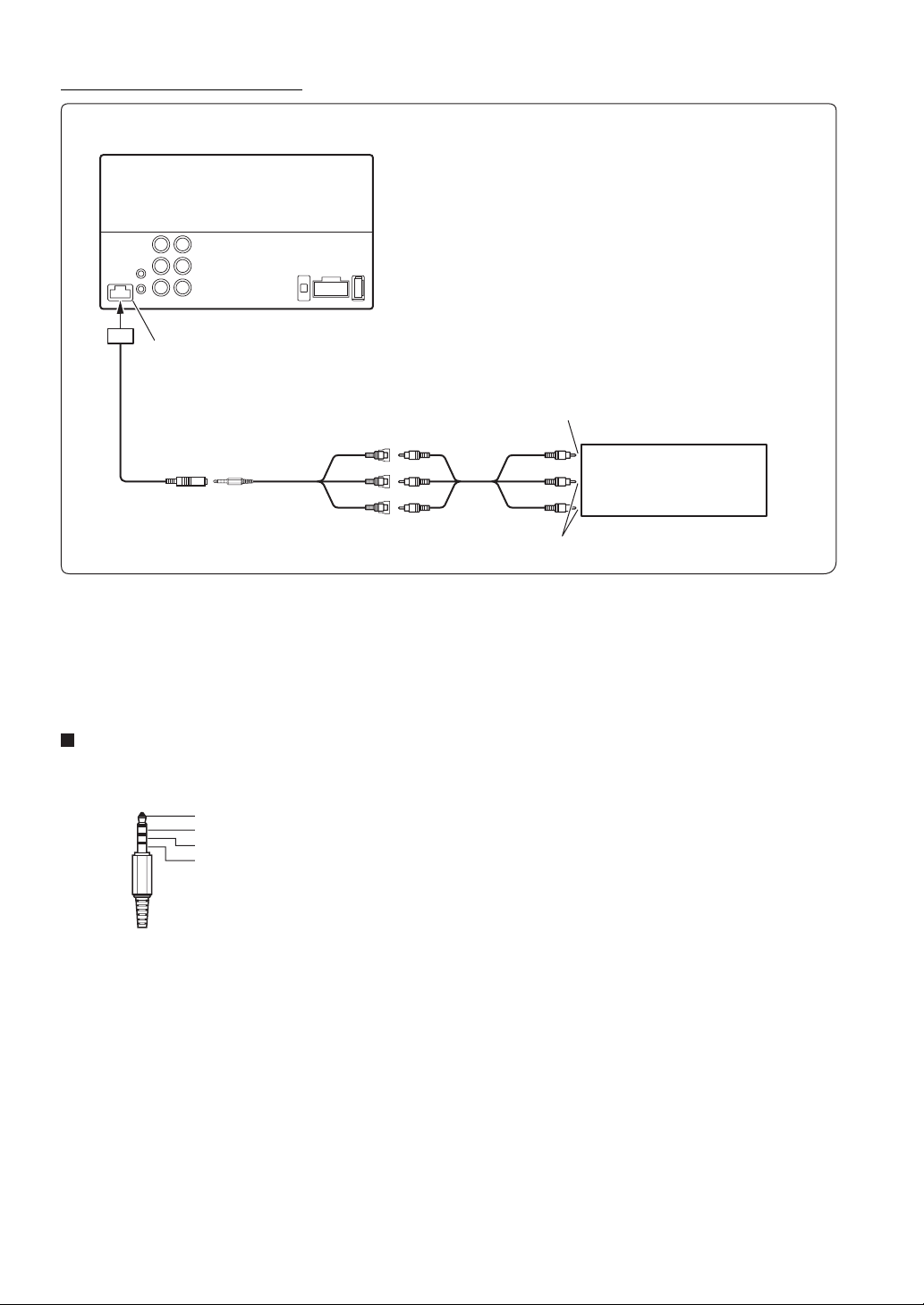

Ejemplo de sistema .........................................31
4-ES
Manual de instrucciones
UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE
ADVERTENCIA
ADVERTENCIA
Este símbolo indica que las instrucciones son
importantes. De no tenerse en cuenta, podría
ocasionarse heridas graves o muerte.
INSTALE LA UNIDAD CORRECTAMENTE PARA QUE EL
CONDUCTOR NO PUEDA VER EL VIDEO/TELEVISOR A
MENOS QUE EL VEHÍCULO SE ENCUENTRE PARADO Y SE
HAYA ACCIONADO EL FRENO DE MANO.
Es peligroso (e ilegal en muchos estados) que el conductor vea el
TV/vídeo mientras conduce el vehículo. Una instalación incorrecta
de este producto puede permitir al conductor ver el TV/vídeo
mientras conduce el vehículo. Esta situación podría distraer al
conductor de la carretera y provocar un accidente. Esto podría
causar heridas graves al conductor y a otras personas.
NO MIRE EL VÍDEO MIENTRAS CONDUCE.
El conductor puede distraer su atención de la carretera mientras
mira el vídeo y ocasionar un accidente.
FUSIBLES.
De lo contrario, puede producirse un incendio o una descarga
eléctrica.
NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS
PANELES DEL RADIADOR.
Si los bloquea, el calor podría acumularse en el interior y producir
un incendio.
UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES
DE 12 V.
Si se emplea para otra aplicación distinta de la prevista, podría
producirse un incendio, una descarga eléctrica u otras lesiones.
NO INTRODUZCA LAS MANOS, LOS DEDOS NI OTROS
OBJETOS EXTRAÑOS EN LAS RANURAS DE INSERCIÓN O
EN LAS ABERTURAS.
Si lo hiciera, podría sufrir heridas u ocasionar daños al equipo.
PRUDENCIA
Este símbolo indica que las instrucciones son
importantes. De no tenerse en cuenta, podría
ocasionarse heridas graves o daños materiales.
NO REALICE NINGUNA OPERACIÓN QUE PUEDA DISTRAER
SU ATENCIÓN Y COMPROMETER LA SEGURIDAD DURANTE
LA CONDUCCIÓN DEL VEHÍCULO.
Las operaciones que requieren su atención durante más tiempo sólo
deben realizarse después de detener completamente el vehículo.
Estacione el vehículo en un lugar seguro antes de realizar dichas
operaciones. De lo contrario, podría ocasionar un accidente.
MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA
ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS
CONDUCE.
Los niveles de volumen demasiado altos que reducen la percepción
de otros sonidos como las sirenas de emergencia o posibles señales
acústicas de advertencia en carretera (cruces de trenes, etc.) podrían
ser peligrosos y provocar un accidente. LOS NIVELES DE
VOLUMEN ALTOS EN EL VEHÍCULO TAMBIÉN PUEDEN
DAÑAR EL SISTEMA AUDITIVO DE LOS PASAJEROS.
REDUZCA AL MÁXIMO LA VISUALIZACIÓN DE LA
PANTALLA MIENTRAS CONDUCE.
El conductor puede distraer su atención de la carretera mientras
mira la pantalla y ocasionar un accidente.
NO DESMONTE NI ALTERE LA UNIDAD.
Si lo hace, podrá ocasionar un accidente, un incendio o una
descarga eléctrica.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA.
(Consulte a su distribuidor en caso de duda.) De no ser así, podría
ocasionar un incendio, etc.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO TORNILLOS,
FUERA DEL ALCANCE DE LOS NIÑOS.
La ingestión de estos objetos puede provocar lesiones graves. Si
esto ocurre, consulte con un médico inmediatamente.
DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE
ALGÚN PROBLEMA.
Su uso en estas condiciones podría ocasionar lesiones personales o
daños al producto. Lleve la unidad a un distribuidor Alpine
autorizado o al centro de servicio Alpine más próximo para
repararla.
AVISO
Limpieza del producto
Limpie el producto periódicamente con un paño suave y seco. Para
limpiar las manchas más difíciles, humedezca el paño únicamente
con agua. Cualquier otro líquido puede disolver la pintura o
deteriorar el plástico.
Temperatura
Cerciórese de que la temperatura del interior de vehículo esté entre
+45 °C y 0 °C antes de conectar la alimentación de la unidad.
Mantenimiento
Si tiene problemas, no intente reparar la unidad por sí mismo.
Devuélvala a su proveedor Alpine o a la estación de servicio Alpine
para que se la reparen.
Lugar de instalación
Asegúrese de no instalar el iLX-007 en un lugar sometido a:
• La luz solar directa ni el calor
• Gran humedad y agua
• Polvo excesivo
• Vibraciones excesivas
5-ES
La operación de algunas funciones de este unidad son muy
complicadas. Debido a ello, se ha considerado necesario agrupar
esas funciones en una pantalla especial de ajustes. Esto restringirá
la operación de estas funciones a solo cuando el vehículo esté
aparcado. De esta forma se garantiza que la atención del conductor
estará en la carretera y no en el iLX-007. Esto ha sido pensado para
la seguridad del conductor y de los pasajeros.
Las operaciones de ajuste no se pueden realizar cuando el vehículo
está en movimiento. Para poder realizar los procedimientos
descritos en el Manual de operación, el automóvil deberá estar
aparcado y el freno de mano echado. Si se intentan realizar estas
operaciones mientras se está conduciendo, se visualizará el aviso
“No es posible utilizar mientras conduce.”.
• La unidad iLX-007 consume una mínima cantidad de corriente
aunque el interruptor de alimentación esté apagado. Si el cable de
alimentación conmutado (encendido) del iLX-007 se conecta
directamente al polo positivo (+) de la batería del vehículo, la
batería podría descargarse.
Para simplificar el proceso se puede instalar un interruptor SPST
(unipolar, unidireccional) (vendido por separado). Al salir del
vehículo deberá ponerlo en posición OFF. Vuelva a poner el
interruptor SPST en ON antes de utilizar el iLX-007. Para conectar
el interruptor unipolar, consulte el “Diagrama de conexión del
interruptor SPST (vendido por separado)” (página 28). Si el cable
de alimentación (encendido) no está conmutado, deberá
desconectarse de la batería en caso de que el vehículo no se utilice
durante un período de tiempo prolongado.
Protección del conector USB
• Solo es posible conectar al conector USB de esta unidad un
iPhone 5 u modelos posteriores o una memoria Flash. No se
garantiza un funcionamiento correcto de otros productos USB.
• Si se utiliza el conector USB, asegúrese de usar solo el cable de
conexión suministrado con la unidad. La unidad no admite el uso
de concentradores USB.
• La memoria Flash USB se utiliza únicamente para transferir
archivos de datos o para actualizaciones.
• Esta unidad no es compatible con la reproducción de audio/vídeo
o la navegación de fotos desde una memoria Flash.
PRUDENCIA
Alpine declina toda responsabilidad por pérdidas en los datos,
aunque se produzcan durante el uso de este producto.
• iPhone, iTunes y CarPlay son marcas comerciales de Apple Inc.,
registradas en Estados Unidos y en otros países.
• “Made for iPhone” significa que un accesorio electrónico se ha
diseñado exclusivamente para conectarse a un iPhone y su
cumplimiento de las normas de funcionamiento de Apple ha sido
certificado por los programadores. Apple no se hace
responsable del funcionamiento de este dispositivo o
cumplimiento con los requisitos normativos y de seguridad.
Tenga en cuenta que el uso de este accesorio con un iPhone
puede afectar al rendimiento inalámbrico.
6-ES
Características
Acerca de Apple CarPlay
Apple CarPlay le permite usar su iPhone 5 u modelos posteriores de forma sencilla desde esta unidad principal.
Acerca de la pantalla de inicio
La pantalla de inicio de esta unidad ofrece acceso directo a las aplicaciones diseñadas para funcionar con Apple CarPlay.
El icono de Apple CarPlay indicará si se ha conectado el iPhone correcto.
Cuando el iPhone está conectado Cuando el iPhone no está conectado
Icono de configuración
de audio
Icono de
configuración
Icono de configuración
de audio
Icono de
configuración
7-ES
Primeros pasos
Lista de accesorios
• iLX-007.................................................................................1
• Cable de alimentación.........................................................1
• Tornillo de cabeza embutida (M5×8) .................................4
• Tornillo (M5×8).....................................................................4
• Cable AUX/CAMERA/REMOTE OUT ...................................1
• Cable de extensión USB .....................................................1
• Micrófono.............................................................................1
• Placa frontal.........................................................................1
• Manual de operación............................................1 ejemplar
Ubicación de los controles
Funcionamiento táctil
Muchas de las operaciones de esta unidad pueden realizarse con un
suave toque con el dedo en el panel táctil integrado.
• Asegúrese de tocar el botón que aparece en la pantalla suavemente
con la punta del dedo para proteger la pantalla.
• Si toca un botón y no se produce ninguna reacción, quite el dedo de
la pantalla una vez y vuelva a intentarlo.
• Los botones que aparecen en la pantalla que no pueden ser
utilizados tienen un color opaco.
Botones en pantalla comunes
[]:Vuelve a la pantalla anterior. Dependiendo de la
función, este botón puede cancelar las operaciones
que se realizan en la pantalla.
[]:Cierra la ventana.
Encendido y apagado
Algunas de las funciones de esta unidad no pueden utilizarse con el
vehículo en movimiento. Asegúrese de que el vehículo está detenido en
lugar seguro y el freno de mano echado antes de intentar llevar a cabo
dichas operaciones.
1
Gire la llave de contacto a la posición ACC u ON.
El sistema se enciende.
Botón
Tóquelo para bajar el volumen. Manténgalo pulsado
durante al menos 2 segundos para silenciar el sonido.
Botón
Tóquelo para subir el volumen.
Botón Siri
Inicia la función Siri del iPhone.
Botón Home
Púlselo para acceder a la pantalla de inicio.
Manténgalo pulsado durante al menos 5 segundos para
apagar la unidad.
Botón /
Esta acción tiene diferentes resultados en función de la
aplicación de audio/imagen. (Ir a la pista anterior/siguiente,
retroceso rápido/avance rápido, etc.)
• Puede reiniciar la unidad manteniendo pulsados los botones
Inicio y Siri al mismo tiempo durante 10 segundos.
Conectable a la caja de la interfaz de control del mando a
distancia
Con una caja de la interfaz de control remoto del volante Alpine
opcional (no incluida), esta unidad se puede controlar desde los
mandos del volante del vehículo. Para más detalles, consulte a su
distribuidor Alpine.
Acerca de las descripciones de los botones utilizados
en este manual de usuario.
Los botones que se encuentran en la parte frontal de la
unidad se escriben en negrita (por ejemplo, Home). Los
botones que se encuentran en el display de la pantalla táctil
se muestran en negrita entre paréntesis [ ] (por ejemplo
[]).
2
Mantenga pulsado el botón Home durante al menos
5 segundos para apagar la unidad.
• La unidad puede encenderse pulsando el botón Home o el botón Siri.
• El iLX-007 es un dispositivo de precisión. Manejar con cuidado la
unidad le proporciona años de funcionamiento libre de problemas.
8-ES
Encienda el sistema
Selección de un elemento de una lista
Con el sistema Alpine, al poner la llave de contacto en las posiciones
ACC u ON, la pantalla de inicio se mostrará automáticamente.
1
Cuando se usa el sistema por primera vez, se
muestra el menú de selección de idioma. Hay 20
idiomas para elegir. Toque la pantalla, deslice el
dedo hacia arriba o hacia abajo y, después, toque el
idioma deseado.
2
Toque [OK].
Aparece la pantalla de radio.
• Al encender esta unidad por primera vez, se inicia automáticamente
el modo demostración y aparece una sucesión de pantallas de
demostración. Para desactivar el modo demostración, consulte
“Configuración de la demostración” (página 21).
• Algunas de las funciones de esta unidad no pueden utilizarse con el
vehículo en movimiento. Asegúrese de que el vehículo está detenido
en lugar seguro y el freno de mano echado antes de intentar llevar a
cabo dichas operaciones.
1
Para desplazarse por una lista, toque la pantalla y
deslice el dedo hacia arriba u hacia abajo.
La pantalla se deslizará siguiendo el movimiento de su
dedo.
• Para seleccionar una opción, tóquela en la pantalla y, después,
levante el dedo sin moverlo hacia arriba o hacia abajo en la
pantalla.
2
Toque el botón y deslice el dedo hacia la derecha o
hacia la izquierda para alternar entre ON y OFF.
Ajuste del volumen
Ajuste el volumen tocando o .
El volumen sube de forma continua si mantiene pulsado .
Volumen: 0 - 35
Silenciamiento del sonido
Mantenga pulsado durante por lo menos 2 segundos
para activar el modo MUTE.
Utilización de Siri
Puede utilizar la función Siri de su iPhone. Para usar Siri desde esta
unidad, compruebe que esta función está activada en los ajustes del
iPhone.
Pulse Siri.
9-ES
Acerca del teléfono manos libres
Al conectarlo a esta unidad, el iPhone puede utilizarse con el modo
manos libres. Las llamadas entrantes se muestran con el identificador de
la persona que llama si existe esta información.
• Para obtener información sobre los modelos de iPhone que pueden
utilizarse con esta unidad, consulte el apartado Apple CarPlay
(página 12).
• Puede ajustar el volumen del teléfono o seleccionar los altavoces
utilizados para el audio de la llamada. Consulte “Configuración del
Apple CarPlay” (página 23).
• No es aconsejable realizar llamadas con el modo manos libres
cuando hay mucho tráfico ni en vías estrechas o con muchas curvas.
Concéntrese en la carretera para evitar accidentes.
• Cierre las ventanas al realizar una llamada para reducir el ruido de
fondo.
• Al utilizar un micrófono, acérquese lo máximo posible al mismo para
obtener la mejor calidad de sonido posible.
Utilización de TuneIt
La sintonización del sonido de esta unidad puede programarse desde un
iPhone conectado. También es posible descargar parámetros específicos
para determinados vehículos desde la base de datos de TuneIt de Alpine
almacenada en la nube. Utilizando la app TuneIt, otros usuarios pueden
subir parámetros personalizados para compartirlos, así como valorarlos.
La app TuneIt instalada debe abrirse en el iPhone antes de conectarlo a
la unidad principal.
TuneIt puede descargarse desde el App Store de Apple. Para detalles,
consulte a su distribuidor Alpine.
• La aplicación y sus especificaciones y datos asociados pueden
eliminarse o dejar de estar disponibles sin previo aviso.
• Para obtener información sobre los modelos de iPhone que pueden
utilizarse con esta unidad, consulte el apartado Apple CarPlay
(página 12).
Radio/RBDS
RBDS (Radio Broadcast Data System) es un sistema de radiodifusión
de datos. Este sistema permite recibir todo tipo de información, como el
estado del tráfico o nombres de emisoras.
• El modo RBDS solo está disponible durante la recepción de una
emisión FM.
Ejemplo de visualización de la pantalla Radio FM
Visualización de banda
Indicador de número de memoria
Botón de configuración de audio (consulte “Operación
de configuración de audio” en la página 16)
Visualización de la frecuencia
Zona de información
Botón de Predeterminado
Ajuste del sonido a través del iPhone
Después de realizar los pasos indicados arriba, es posible usar el iPhone
para realizar ajustes de audio en esta unidad.
1
Asegúrese de que la unidad esté encendida.
2
Abra la app TuneIt en el iPhone. Ajuste el sonido de
la unidad en el iPhone.
• El nivel de volumen no puede ajustarse a través del iPhone.
• El ajuste no puede realizarse en el iPhone y en esta unidad al mismo
tiempo.
• Cuando la unidad está apagada, no es posible ajustar el sonido a
través del iPhone.
• Respete siempre las normas de tráfico mientras utilice esta función.
10-ES
Uso de la radio
Memorización automática de emisoras
1
Pulse el botón Home.
Aparece la pantalla de inicio.
2
Toque [Radio].
Se activa el modo de radio y la pantalla cambia a la de
modo Radio.
3
Toque [] para seleccionar la banda de radio
deseada.
La banda cambia con cada toque, como se indica a
continuación:
FM-1 FM-2 AM FM-1
4
Toque [Tune] para seleccionar el modo de
sintonización.
Búsqueda DXBúsqueda
• Se pueden seleccionar dos modos de sintonía automática, DX y
Local:
- Modo DX (Distancia);
Se sintonizan las emisoras potentes y débiles.
- Modo Local;
Solo se sintonizan las emisoras más potentes.
La configuración inicial es DX.
• Si aparece “Preset” o “PTY”, toque [Tune] varias veces hasta
que aparezca un modo de sintonización.
5
Toque [], [] o [], [] para cambiar la
frecuencia de sintonía hacia abajo o hacia arriba
respectivamente.
En modo manual, toque y mantenga para cambiar la
frecuencia continuamente.
local
Manual
El sintonizador puede buscar y almacenar automáticamente 6 emisoras
potentes en la banda seleccionada, por orden de potencia de señal.
Tras seleccionar la banda de radio deseada, mantenga
pulsado [A.Memo] durante como mínimo 2 segundos.
El sintonizador busca y almacena automáticamente 6 emisoras
potentes en la banda seleccionada, por orden de potencia de
señal.
Una vez finalizado el almacenamiento automático, se selecciona
la emisora almacenada en el predeterminado 1.
• Si no hay emisoras almacenadas, el sintonizador volverá a la
emisora que estaba escuchando antes de iniciar el procedimiento de
almacenamiento automático.
• Puede cancelar este proceso tocando [A.Memo] mientras el
sintonizador está buscando estaciones automáticamente. Cancelar
devolverá el sintonizador de predeterminados al ajuste anterior.
Sintonía de emisoras memorizadas
Seleccione la memoria deseada de cualquier banda para sintonizar la
emisora guardada en ese número de memoria.
1
Toque [] varias veces hasta que aparezca la
banda deseada.
2
Toque cualquiera de los botones de memorización
incluidos que contenga una emisora almacenada.
Se escuchará la emisora memorizada.
Sintonización PTY (tipo de programa) (solo modo RBDS)
1
Toque [PTY Search].
Aparece la pantalla de selección de lista PTY.
Memorización manual de emisoras
1
Mediante búsqueda manual o automática, sintonice
la emisora que desee almacenar en la memoria de
presintonías.
2
Toque y mantenga pulsado cualquiera de los
botones de memorización durante al menos 2
segundos.
La emisora seleccionada se guarda.
3
Repita el procedimiento para almacenar hasta 5
emisoras más de la misma banda.
Para emplear el mismo procedimiento en otras bandas,
seleccione la banda deseada y repita el proceso.
Es posible memorizar un total de 18 emisoras en los
botones de memorización (6 emisoras en cada banda;
FM-1, FM-2 o AM).
• Si ya se ha definido una memoria de presintonía en el mismo número
predefinido, dicha memoria se borrará y se guardará la nueva
emisora.
2
Toque el tipo de programa seleccionado para iniciar
la búsqueda de una emisora de ese tipo.
Si no se encuentra ninguna emisora PTY, en la pantalla
aparecerá “PTY no disponible.”.
3
Para seleccionar la emisora en PTY, toque [Tune]
varias veces durante la recepción de una emisora
PTY para mostrar “PTY”. Y, a continuación, toque
[], [].
Visualización de texto de radio (solo modo RBDS)
Puede visualizarse mensajes en texto de una emisora de radio.
1
Sintonice una emisora de radio que transmita
mensajes de texto.
2
Toque la zona de información ( ) (página 10) en el
modo de radio FM varias veces para acceder a la
pantalla que desee.
Modo de información de canción (PS/PTY/Nombre de Título/
Nombre de artista/Nombre del álbum)
Modo de radiotexto (Radio texto)
11-ES
Apple CarPlay
Dispositivo auxiliar
(opcional)
Apple CarPlay es una forma más inteligente y segura de usar el iPhone
en el coche. Apple CarPlay coge todas las cosas que quiere hacer con su
iPhone mientras conduce y las pone en su iLX-007. Puede recibir
indicaciones para llegar a un destino, realizar llamadas, enviar y recibir
mensajes, y escuchar música, y todo sin dejar de prestar atención a la
carretera. Solo tiene que conectar su iPhone al iLX-007 y listos.
• Antes de usar esta función, conecte el iPhone al iLX-007 con un
cable de Lightning a USB (suministrado con el iPhone).
• Es posible que no pueda utilizar algunas funciones con el coche en
marcha.
Acerca de los modelos de iPhone que pueden utilizarse
con esta unidad
• Los siguientes dispositivos han sido testados y comprobado su
funcionamiento con esta unidad. No garantizamos un
funcionamiento correcto de versiones anteriores.
iPhone 5s: ver. 7.1
iPhone 5c: ver. 7.1
iPhone 5: ver. 7.1
Acceso a Apple CarPlay
1
Pulse el botón Home.
Aparece la pantalla de inicio.
2
Toque [Apple CarPlay].
Se activa el modo Apple CarPlay.
Toque el icono de la app deseada en el iLX-007 o utilice la
función Siri pulsando el botón Siri.
• La app solo aparece en la pantalla de inicio si es compatible con
Apple CarPlay.
(opcional)
Manejo de dispositivos auxiliares (opcional)
Para controlar los dispositivos conectados a los terminales AUX del
iLX-007, siga el siguiente procedimiento.
• Active la “Entrada AUX”. Consulte “Configuración del modo
Auxiliary (AUX)” (página 23).
ADVERTENCIA
Es peligroso (e ilegal en muchos estados) que el
conductor mire la TV/vídeo mientras conduce el
vehículo. Podría distraer su atención y provocar un
accidente.
Instale correctamente el iLX-007 de forma que el
conductor no pueda ver la televisión/vídeos a menos
que el vehículo esté parado y el freno de mano
echado.
Si el iLX-007 no se instala correctamente, el
conductor podrá ver la televisión/vídeos mientas
conduce y su atención quedará perturbada, lo que
puede provocar un accidente. Esto podría causar
heridas graves al conductor y a otras personas.
• El vídeo quedará bloqueado mientras el coche esté en marcha.
1
Pulse el botón Home.
Aparece la pantalla de inicio.
2
Toque [AUX]*.
Aparecerá la pantalla del modo Auxiliary (AUX).
* Aparecerá el nombre utilizado como nombre de modo en
“Configuración del nombre de Auxiliary” (página 23).
Visualización de la pantalla de funciones AUX durante la
reproducción de archivos de vídeo
Toque la pantalla.
Aparecerá la pantalla de funciones Auxiliary (AUX).
12-ES
Ejemplo de la pantalla principal de AUX
[]
Abre la pantalla de configuración de la pantalla. (Consulte
“Operación de configuración de la pantalla” en la
página 18)
• La pantalla de funciones es sustituida por la pantalla visual en
el modo Auxiliary (AUX) durante 5 segundos después de
realizar una operación.
Toque el panel de la pantalla para volver a visualizar la
pantalla de funciones.
[]
Abre la pantalla de configuración de audio. (Consulte
“Operación de configuración de audio” en la página 16)
• Al configurar el nombre de Auxiliary (AUX) para el modo DTV
aparecen sus botones de funcionamiento individuales y se activa su
funcionamiento. Consulte “Configuración del nombre de Auxiliary”
(página 23).
Manejo del receptor de TV digital móvil (DTV)
Para utilizar el receptor de TV digital móvil (DTV) (opcional), ajuste
“Configuración del nombre de Auxiliary” (página 23) en “DTV”.
Acceso al modo receptor de TV digital móvil (DTV)
1
Pulse el botón Home.
Aparece la pantalla de inicio.
2
Toque [DTV].
Aparece la pantalla del modo DTV.
Acerca de la pantalla de funciones DTV
Al tocar la pantalla en el modo DTV, aparece la pantalla de funciones.
Para obtener más información sobre su funcionamiento, consulte el
Manual de instrucciones del receptor de TV digital (DTV) conectado.
Ejemplo de la pantalla de modo de funciones del
menú
[]
Abre la pantalla de configuración de la pantalla. (Consulte
“Operación de configuración de la pantalla” en la
página 18)
[]
Abre la pantalla de configuración de audio. (Consulte
“Operación de configuración de audio” en la página 16)
[<]
Retrocede un número de canal/número de canal favorito.
[>]
Avanza un número de canal/número de canal favorito.
[Tune] (Channel o Favorite)
Alterna entre el modo canal y el modo canal favorito.
[EPG]
Acceso a la guía electrónica de programas (EPG).
[Menu]
Accede a la pantalla del menú.
[Menu Control]
Accede al modo de funciones del menú.
[A/V]
Cambia la fuente.
[Scan]
Toque el botón para iniciar el proceso de barrido.
• Cuando la opción “Control Directo” se encuentra en la posición ON
(página 23), puede controlar el receptor de TV digital móvil con los
botones táctiles (excepto el botón [Control]) de la pantalla de la
unidad.
13-ES
Funcionamiento de la cámara (opcional)
Es posible ver vídeo de una cámara opcional desde la pantalla de esta
unidad principal.
En función de la cámara, tendrá que seleccionar primero el tipo de
cámara. Para obtener más información, consulte “Configuración de la
entrada de la cámara” (página 22).
Cámara trasera:
Si se conecta una cámara HCE-C305R/HCE-C200R/HCEC300R/HCE-C105, cuando el vehículo va marcha atrás, la vista
de la cámara trasera (marcas de guía para el ancho del vehículo
y la distancia disponible) se visualiza automáticamente en la
pantalla de esta unidad.
Otra cámara:
Utilice esta opción al conectar una cámara que no sea una
cámara trasera, como por ejemplo una cámara interior o lateral.
Puede ajustar la calidad de la imagen de la cámara.
Elementos de configuración: Brillo / Color / Contraste
Consulte “Operación de configuración de la pantalla” (página 18).
Funcionamiento de la cámara trasera
3
Toque [Guide On] para activar la guía.
Ajuste de la ubicación de la pantalla de precaución
1
Toque la pantalla cuando visualice la imagen de la
cámara.
Podrá visualizar la pantalla de funciones.
• Tras 5 segundos, la pantalla de funciones regresará a la
pantalla de la cámara.
2
Toque [Caution ↑] o [Caution ↓].
• Por cada pulsación, la ubicación de la precaución se desplaza arriba
o abajo de la pantalla.
Recuperación de los valores ajustados de la cámara
Puede recuperar los valores predeterminados de la cámara en
“Configuración de la pantalla” (página 18).
1
Toque la pantalla cuando visualice la imagen de la
cámara.
Podrá visualizar la pantalla de funciones.
Tras 5 segundos, la pantalla de funciones regresará a la
pantalla de la cámara.
2
Toque [Preset].
Ajuste “Cámara” en “Rear”. Consulte “Configuración de la entrada de
la cámara” (página 22).
Visualización de imagen de la cámara trasera cuando el vehículo da marcha atrás
1
Sitúe la palanca de cambios en la posición de
marcha atrás (R).
La imagen trasera aparece siempre que el coche esté en
marcha atrás.
2
Si sale de la posición de marcha atrás (R), la pantalla
recupera la imagen anterior.
• Nunca se base únicamente en la cámara a la hora de retroceder. Gire
y mire, y utilice la cámara únicamente como asistencia adicional.
• Esta función puede utilizarse si el cable de la marcha atrás está bien
conectado.
Visualización del vídeo de la vista trasera de forma manual
1
Pulse el botón Home.
Aparece la pantalla de inicio.
2
Toque [Camera].
Activación/desactivación de la visualización de la guía
1
Toque la pantalla cuando visualice la imagen de la
cámara.
Podrá visualizar la pantalla de funciones.
• Tras 5 segundos, la pantalla de funciones regresará a la
pantalla de la cámara.
2
Toque [Guide Off] en la pantalla de visualización de
la cámara trasera.
La guía desaparecerá y el botón [Guide Off] será sustituido
por [Guide On].
Acerca de la guía de la cámara trasera
Para visualizar la guía, ajuste “Activación/desactivación de la
visualización de la guía” (página 14) a On. Igualmente, para ajustar la
guía, consulte “Ajuste de la guía de la cámara trasera” (página 22).
Podrá igualmente desactivar la guía en la pantalla de la visualización de
la cámara trasera.
Significado de las indicaciones
Al meter marcha atrás, la pantalla cambia a la imagen de la cámara
trasera. Aparecerán guías para ayudarle a visualizar la anchura del
coche y la distancia desde el parachoques trasero.
1 Marcas de extensión de la anchura del coche (rojo,
amarillo y verde según la distancia)
Si están debidamente calibradas, las marcas indicarán la
anchura del coche. De este modo, podrá guiar el coche al
hacer marcha atrás en línea recta.
Las marcas representan la distancia desde la parte trasera
del coche (desde el extremo del parachoques).
• Las marcas no se mueven en sincronización con el
volante.
• Configure las marcas de modo que se ajusten a la
anchura del coche.
14-ES
2 Marcas de indicación de distancia
Las marcas representan la distancia desde la parte trasera
del coche (extremo del parachoques).
• Las marcas no se mueven en sincronización con el
volante.
• Le recomendamos que mida la distancia real hasta las
marcas con el vehículo aparcado en una superficie sin
desnivel.
• Dependiendo de la condición del coche o de la superficie de la
carretera, el alcance de la visualización podría variar.
• La cámara tiene un alcance de visión limitado. Los objetos ubicados
en los ángulos extremos de la cámara (por ejemplo, bajo el
parachoques o en los extremos opuestos del parachoques) podrían
no encontrarse en su campo de visión.
• La imagen de la cámara trasera podría tener matices diferentes a los
reales.
• Dependiendo del tipo de coche, la guía podría desviarse hacia la
izquierda o derecha. Este comportamiento no es anormal.
Marca de guía de la distancia
Las guías de la distancia representan la distancia del nivel del suelo
desde el parachoques trasero. Es muy difícil estimar con precisión la
distancia hasta los objetos que se encuentren por encima del nivel del
suelo.
En el ejemplo siguiente, la distancia hasta A es de 0,5 m y la distancia
hasta B es de 1 m.
<Pantalla>
C
B
A
(aproximadamente
0,5 m)
<Posiciones de A, B y C>
Aproximadamente 1 m
Error entre la pantalla y la superficie de la carretera
Bajo las siguientes condiciones, se producen errores entre la guía de la
pantalla y la superficie real de la carretera. (Las imágenes muestran el
supuesto en el que la cámara ha sido instalada en la posición estándar.)
Si hay una pendiente empinada detrás del coche
(ejemplo)
<Pantalla>
Marcas de indicación de distancia
<Posición del coche>
Distancias reales
Error Error
Las marcas de guía de la distancia representan la
distancia a una superficie plana de la carretera. Por lo
tanto, en caso de existir una pendiente empinada detrás
del coche, las guías de la distancia aparecerán más
cerca del parachoques trasero de lo que realmente
están. Por ejemplo, si hay un obstáculo en la pendiente,
podría aparecer más lejano de lo que en realidad está.
Igualmente, podría producirse un error entre la guía y el
trayecto real del coche en la superficie de la carretera.
En la pantalla, según las marcas de guía de la distancia,
el camión parece estar aparcado aproximadamente a 1 m
de distancia (en la posición B). En realidad, sin embargo,
si retrocede a la posición A, chocaría con el camión.
En la pantalla, las posiciones A, B y C parecen
encontrarse en orden de proximidad. Sin embargo, la
realidad es que las posiciones A y C están a la misma
distancia, y B está más lejos que las posiciones A y C.
• Las marcas de extensión de la anchura del coche representan la
distancia a la superficie de la carretera. La distancia a un objeto
ubicado en la carretera no está representada con precisión por las
guías.
• En las siguientes condiciones, la visibilidad de la pantalla podría
reducirse. Este comportamiento no es anormal.
- En la oscuridad (por la noche, etc.).
- Bajo temperaturas muy altas o muy bajas.
- Cuando queden adheridas a la cámara gotas de agua, o cuando
la humedad sea alta (como por ejemplo en condiciones
meteorológicas lluviosas, etc.).
- Cuando cuerpos foráneos (como por ejemplo el barro, etc.)
queden adheridos a la cámara o a sus alrededores.
- Cuando la luz solar directa o faros incidan directamente sobre
el objetivo de la cámara.
Si hay una pendiente empinada cuesta abajo detrás
del coche (ejemplo)
<Pantalla>
<Posición del coche>
Error Error
15-ES
En caso de existir una pendiente empinada cuesta abajo
detrás del coche, las guías de la distancia aparecerán
más alejadas del parachoques trasero de lo que
realmente están.
Si hay un obstáculo en la pendiente cuesta abajo,
aparecerá más cercano de lo que en realidad está.
Igualmente, podría producirse un error entre la guía y el
trayecto real del coche en la superficie de la carretera.
Otras funciones de la cámara
Ajustes
Configuración de audio
Operación de configuración de audio
Ajuste “Other” en “Cámara” (página 22).
1
Pulse el botón Home.
Aparece la pantalla de inicio.
2
Toque [Camera].
Acerca del ajuste de la ubicación de la pantalla de precaución
Es posible ajustar la ubicación de la pantalla de precaución de las otras
cámaras. Consulte “Ajuste de la ubicación de la pantalla de precaución”
(página 14) para más información sobre los ajustes.
Acerca del valor ajustado de la calidad de imagen
Puede recuperar los valores predeterminados de la cámara en
“Configuración de la pantalla” (página 18).
Consulte “Recuperación de los valores ajustados de la cámara”
(página 14) para más información sobre los ajustes.
Los pasos siguientes del 1 al 5 son operaciones comunes a todos
los “elementos de configuración” de la configuración de audio.
Para obtener más detalles, véase cada una de las secciones.
1
Toque [] en la pantalla de inicio.
Aparecerá la pantalla principal Setup.
2
Toque [Audio].
Aparece la pantalla de configuración de audio.
• Es posible acceder a la pantalla de configuración de audio
desde la pantalla de cualquier aplicación. Toque [] en la
pantalla de cualquier aplicación.
3
Seleccione el elemento deseado.
Si aparece “ ”, hay otra jerarquía. Toque el elemento
deseado.
Si no aparece “ ”, vaya al paso 4.
Elementos de configuración: Balance / Fader / Graves / Agudos /
• En función del ajuste, los elementos mostrados pueden ser diferentes.
4
Toque [] o [] etc., para cambiar su
configuración.
5
Toque [] para volver a la pantalla principal de la
aplicación.
To qu e [] para volver a la pantalla anterior.
• No sitúe la llave de contacto en OFF inmediatamente después de
cambiar la configuración de audio (mientras el sistema está
introduciendo datos automáticamente). Si lo hace, no podrá cambiar
los parámetros.
• Para obtener más información sobre el funcionamiento de la
pantalla de listas, consulte página 9.
Acerca de TuneIt
También puede definir la configuración de audio de esta unidad a través
de la app TuneIt instalada en su iPhone.
Es posible descargar parámetros específicos para determinados
vehículos desde la base de datos de TuneIt de Alpine.
Utilizando la app TuneIt, otros usuarios pueden subir parámetros
personalizados para compartirlos, así como valorarlos.
En el modo de control de sonido, aparece “TuneIt conectado.” en la
pantalla de configuración de audio y no puede realizar ninguna
operación.
Subwoofer / Nivel del subwoofer /
Fase del subwoofer / Bass Engine
SQ / Graves tipo / Graves /
Volumen de aplicación / Media
Xpander / EQ Presets / Defeat
16-ES
• TuneIt puede descargarse desde el App Store de Apple.
• Los parámetros Corrección de tiempo, Crossover y Ecualizador
Paramétrico solo pueden configurarse a través de la app TuneIt.
• Consulte también “Utilización de TuneIt” en la página 10.
Ajuste del balance (entre izquierdo y derecho)
Ajuste el volumen de los altavoces derecho e izquierdo.
Elemento de configuración: Balance
Opciones de configuración: L (left) 15 a R (right)
15 (ajuste inicial: 0)
Ajuste del fader (entre delante y detrás)
Ajuste el volumen de los altavoces frontal y trasero.
Elemento de configuración: Fader
Opciones de configuración: F (frontal) 15 a R (trasero)
15 (ajuste inicial: 0)
Ajuste de los graves
Puede potenciar o atenuar los graves.
Elemento de configuración: Graves
Opciones de configuración: de -7 a 7 (ajuste inicial: 0)
• Esta función se desactiva cuando Defeat está ajustado en “ON”.
• Esta función se desactiva cuando Bass Engine SQ está ajustado en
“ON”.
Ajuste de los agudos
Puede potenciar o atenuar los agudos.
Elemento de configuración: Agudos
Opciones de configuración: de -7 a 7 (ajuste inicial: 0)
• Esta función se desactiva cuando Defeat está ajustado en “ON”.
• Esta función se desactiva cuando Bass Engine SQ está ajustado en
“ON”.
Configuración del subwoofer
Encendido/Apagado del Subwoofer
Si se ha conectado a la unidad un subwoofer opcional, realice el
siguiente ajuste.
Elemento de configuración: Subwoofer
Opciones de configuración: ON / OFF (ajuste inicial)
• Esta función se desactiva cuando Bass Engine SQ está ajustado en
“ON”, y se aplica el parámetro de Bass Engine SQ descargado de
TuneIt.
Ajuste del nivel del Subwoofer
Puede establecer el nivel del Subwoofer cuando se ha conectado un
Subwoofer.
Elemento de configuración: Nivel del subwoofer
Opciones de configuración: de 0 a 15 (ajuste inicial: 0)
• Si el ajuste del subwoofer está en “OFF”, no se pueden configurar
los ajustes.
• Esta función se desactiva cuando Bass Engine SQ está ajustado en
“ON”.
Ajustar la fase del Subwoofer
La fase de salida del subwoofer se puede cambiar entre SUBWOOFER
NORMAL (0°) o SUBWOOFER REVERSE (180°).
Elemento de configuración: Fase del subwoofer
Opciones de configuración: 0° (ajuste inicial) / 180°
• Si el ajuste del subwoofer está en “OFF”, no se pueden configurar
los ajustes.
Ajuste de Bass Engine SQ
Bass Engine SQ se utiliza para añadir diferentes niveles de impacto a la
música. Utilizando los diferentes niveles disponibles, es posible
modificar el impacto de los graves según el tipo de música que se esté
escuchando.
• Con la app TuneIt, puede descargar los datos de Bass Engine SQ
más adecuados para su sistema de altavoces.
Activación/desactivación de Bass Engine SQ
Ajuste esta opción en “ON” para usar la función Bass Engine SQ.
Elemento de configuración: Bass Engine SQ
Opciones de configuración: OFF (ajuste inicial) / ON
• Esta función se desactiva cuando Defeat está ajustado en “ON”.
Ajuste del tipo de Bass Engine SQ
Puede configurar su tipo de Bass Engine SQ favorito.
Elemento de configuración: Graves tipo
Opciones de configuración: Standard (ajuste inicial) / Punch /
Low Bass / Mid Bass / Rich
Standard: sonido ligeramente reforzado en la parte baja para
compensar el ruido de la carretera.
Punch: sonido más reforzado con más impacto en la parte
baja.
Low Bass: refuerza los graves más bajos para obtener una
presencia mucho más marcada sin la intensidad de
los graves medios.
Mid Bass: más énfasis en los graves medios para sistemas con
subwoofers más pequeños.
Rich: refuerza todas las bandas de la parte baja para
disfrutar de un sonido con más graves.
• Esta función se desactiva cuando Defeat está ajustado en “ON”.
• Esta función se desactiva cuando Bass Engine SQ está ajustado en
“OFF”.
17-ES
Ajuste del nivel de Bass Engine SQ
Con BASS ENGINE SQ ON, el ajuste uniforme del nivel de graves
modifica diferentes parámetros del sonido para obtener un efecto de
graves óptimo.
Elemento de configuración: Graves
Opciones de configuración: de 0 a 6 (ajuste inicial: 3)
• Solo puede ajustarse si Sin Ajustes está en Off.
•
Los parámetros de los graves afectados incluyen el nivel de graves, el nivel
de agudos, Memorias EQ, Ecualizador Paramétrico*,SUBWOOFER*, el
nivel del subwoofer, Media Xpander, X-OVER* y Corrección de tiempo*. En
el modo BASS ENGINE SQ estos elementos están ajustados
automáticamente y no pueden ajustarse por separado.
•
Entre el nivel 0 y el nivel 6, el efecto de BASS ENGINE SQ aumenta de nivel
a nivel.
* Si esta opción se ajusta a través de la app TuneIt.
Acerca de la configuración con el amplificador de
potencia externo conectado
Para optimizar el Bass Engine SQ, recomendamos seguir estos pasos
para configurar el amplificador de potencia.
Una vez configurado, el nivel del Bass Engine SQ se ajustará en función
de la música escuchada.
1) Ajuste la opción GAIN del amplificador de potencia en “MIN”.
2) Sitúe el selector del sector del modo Crossover en “OFF”.
3) Ajuste el Bass Engine SQ de esta unidad en “ON” y el
nivel de Bass Engine SQ en “3”.
4) Reproduzca una canción del género que escuche más a
menudo y ajuste el valor GAIN del amplificador de potencia.
Configuración del volumen de cada aplicación
El nivel de volumen para cada aplicación puede ajustarse.
Elemento de configuración: Volumen de aplicación
Otros elementos de configuración: Radio / Apple CarPlay /
Opciones de configuración*: de -14 a 14 (ajuste inicial: 0)
*Solo para los modos Radio y Auxiliary (AUX).
• Las aplicaciones configurables difieren dependiendo del dispositivo
conectado y los ajustes.
Ajustar el volumen para Apple CarPlay
Si hay un iPhone 5 u modelos posteriores conectado, tocando [Apple
CarPlay] puede ajustar los valores de Entretenimiento, Volumen de
llamada, los niveles de Tonos de llamada y alertas, el nivel del Vol. navi
y teclas y el modo Siri para Apple CarPlay.
Elemento de configuración:Entretenimiento/Volumen de
Opciones de configuración de Entretenimiento:
Opciones de configuración de Volumen de llamada/Tonos de
Opciones de configuración de Vol. navi y teclas: de 1 a 7 (ajuste
• Los cambios realizados en Ajuste del sonido de las acciones o Apple
CarPlay (página 20) en Vol. navi y teclas se aplican a los demás
ajustes.
de -14 a +14 (ajuste inicial: 0)
llamada y alertas/Siri: de 1 a 11 (ajuste inicial: 5)
inicial: 4)
Auxiliary (AUX)
llamada/Tonos de llamada y alertas/
Vol. navi y teclas/Siri
Configuración del MX (Media Xpander)
La radio FM, Apple CarPlay y Auxiliary (AUX) pueden reproducir la
música de un modo claro incluso cuando hay mucho ruido fuera del coche.
Elemento de configuración: Media Xpander
1
Active el Media Xpander.
2
Toque [] o [] para seleccionar el nivel deseado u
Off.
FM
Las frecuencias media a alta se vuelven más nítidas y producen
un sonido bien equilibrado en todas las bandas.
Apple CarPlay (CMPM)
Corrige la información omitida en el momento de la compresión.
Reproduce un sonido equilibrado muy parecido al original.
Auxiliary (AUX)
Seleccione el modo MX (CMPM, MOVIE o MUSIC) que
corresponda al soporte conectado.
• Para cancelar el modo MX para todas las aplicaciones de música,
desactive Media Xpander en el paso 1.
• No existe modo MX para la radio AM.
• Esta función se desactiva cuando Defeat está ajustado en “ON”, o
cuando Bass Engine SQ está ajustado en “ON”.
Ajustes predeterminados del ecualizador (EQ Presets)
El ecualizador se configura en fábrica con 10 memorias típicas para la
reproducción de material procedente de diversas fuentes musicales.
Elemento de configuración: EQ Presets
Opciones de configuración: FLAT (ajuste inicial) / POP / ROCK /
• Aparece “USER” al ajustar el nivel de Graves/Agudos o al realizar
cambios en el ecualizador paramétrico a través de TuneIt.
• Solo se puede seleccionar un tipo para utilizarlo en la reproducción.
• Esta función se desactiva cuando Defeat está ajustado en “ON”.
Esta función se desactiva cuando Bass Engine SQ está ajustado en “ON”.
•
NEWS / JAZZ / ELECTRONIC / HIP
HOP / EASY LISTENING /
COUNTRY / CLASSICAL
Ajustar Defeat
Si Defeat está ajustado en “On”, se desactivan las funciones Graves,
Treble Level, Bass Engine SQ, MX y EQ Presets. Esto inutiliza
cualquier ajuste hecho por estas funciones.
Elemento de configuración: Defeat
Opciones de configuración: OFF (ajuste inicial) / ON
Configuración de la pantalla
Operación de configuración de la pantalla
Para mostrar la pantalla del menú de configuración de la
pantalla:
El vehículo tiene que estar estacionado y la llave de contacto en
la posición ACC u ON. Siga los procedimientos descritos a
continuación.
1 Detenga por completo el vehículo en un lugar seguro.
Eche el freno de mano.
2 Mantenga pisado el pedal de freno y suelte el freno de
mano una vez y, a continuación, vuelva a accionarlo.
• En el caso de vehículos con transmisión automática, coloque la
palanca de transmisión en la posición de parada.
De este modo, se habrá desbloqueado el bloqueo de la
operación de configuración. Si acciona el freno de mano puede
volver a activar el menú de configuración de la pantalla siempre
que no se haya apagado el contacto del vehículo. No es
necesario repetir el procedimiento anterior (pasos 1 y 2) de “Para
mostrar la pantalla del menú de configuración de la pantalla”.
Cada vez que apague el contacto, siga el procedimiento descrito
en “Para mostrar la pantalla del menú de configuración de la
pantalla”.
Los pasos siguientes del 1 al 6 son operaciones comunes a todos
los “elementos de configuración” de la configuración de la
pantalla. Para obtener más detalles, véase cada una de las
secciones.
1
Toque [] en la pantalla de inicio.
Aparecerá la pantalla principal Setup.
2
Toque [Display].
Aparece la pantalla de configuración de la pantalla.
• Es posible acceder a la pantalla de configuración de la pantalla
desde la pantalla de cualquier aplicación. Toque [] en la
pantalla de cualquier aplicación (modo vídeo).
18-ES
3
Toque la aplicación deseada.
• “Auxiliary (AUX)” puede seleccionarse en el modo AUX.
• Se muestran los nombres de cámara definidos en la
configuración de “Cámara”. Los nombres de la cámara no se
muestran cuando está seleccionada la opción “Off”
(página 22).
4
Toque [] del elemento deseado.
Los elementos ajustables varían según la aplicación.
[Auxiliary (AUX)]:
Modo Display / Brillo / Color / Contraste / Nitidez
[Cámara]:
Brillo / Color / Contraste
5
Toque [] o [] para modificar el ajuste.
6
Toque [] para volver a la pantalla principal de la
aplicación.
To qu e [] para volver a la pantalla anterior.
• No gire la llave de contacto a OFF inmediatamente después de
cambiar los parámetros de modo Ajustes de Display (mientras el
sistema está introduciendo datos automáticamente). Si lo hace, no
podrá cambiar los parámetros.
Cambio del modo de visualización
Elemento de configuración: Modo Display
Opciones de configuración: WIDE (ajuste inicial) / NORMAL
Ajuste del color de la imagen
Elemento de configuración: Color
Opciones de configuración: de -15 a +15 (ajuste inicial: 0)
Puede ajustar el Color entre los valores MIN (-15) y MAX (+15).
Al alcanzar dichos valores, se muestra en pantalla “MIN” o
“MAX” respectivamente.
Ajuste del contraste de imagen
Elemento de configuración: Contraste
Opciones de configuración: de -15 a +15 (ajuste inicial: 0)
Puede ajustar el contraste entre los valores MIN (-15) y MAX
(+15). Al alcanzar dichos valores, se muestra en pantalla “MIN”
o “MAX” respectivamente.
Ajuste de la calidad de imagen
Elemento de configuración: Nitidez
Opciones de configuración: de -3 a +3 (ajuste inicial: 0)
El intervalo de ajuste de la calidad de imagen es de -3 a +3.
“SOFT” y “HARD” aparecen como los valores mínimos y
máximos.
Guardar y ver la calidad de imagen establecida
Al ajustar la Cámara, puede guardar los ajustes realizados para “Ajuste
de brillo, color y contraste”.
Elemento de configuración: Preset1 / Preset2
1 Tras completar “Ajuste de brillo, color y contraste”
(página 19), mantenga pulsado [Preset1] o [Preset2]
para guardar los ajustes.
2Toque [Preset1] o [Preset2] para ver los ajustes
guardados.
Ajustes Generales
En el modo WIDE, la imagen se alarga horizontalmente para
llenar toda la pantalla.
En el modo NORMAL, el monitor muestra una imagen normal en
el centro de la pantalla, con una banda negra vertical a cada
lado.
Ajuste del brillo
Elemento de configuración: Brillo
Opciones de configuración: de -15 a +15 (ajuste inicial: 0)
Se puede ajustar el brillo entre los valores MIN (-15) y MAX
(+15). Al alcanzar dichos valores, se muestra en pantalla “MIN”
o “MAX” respectivamente.
Operación de configuración general
Para mostrar la pantalla del menú Ajustes Generales:
El vehículo tiene que estar estacionado y la llave de contacto en
la posición ACC u ON. Siga los procedimientos descritos a
continuación.
1 Detenga por completo el vehículo en un lugar seguro.
Eche el freno de mano.
2 Mantenga pisado el pedal de freno y suelte el freno
de mano una vez y, a continuación, vuelva a
accionarlo.
• En el caso de vehículos con transmisión automática, coloque la
palanca de transmisión en la posición de parada.
De este modo, se habrá desbloqueado el bloqueo del modo
General. Si acciona el freno de mano puede volver a activar el
menú Ajustes Generales, siempre que no se haya apagado el
contacto del vehículo. No es necesario repetir el procedimiento
anterior
(pasos 1 y 2) de “Para mostrar la pantalla del modo General”.
Cada vez que se apague el contacto, siga el procedimiento
descrito en “Para mostrar la pantalla del modo General”.
Los pasos siguientes del 1 al 4 son operaciones comunes a todos
los “elementos de configuración” de Ajustes Generales. Para
obtener más detalles, véase cada una de las secciones.
19-ES
1
Toque [ ] en la pantalla de inicio.
Aparecerá la pantalla principal Setup.
2
Toque [General].
Aparece la pantalla Ajustes Generales.
3
Toque [] o [] etc. en el elemento deseado para
cambiar su configuración. En los elementos que
tengan “ ”, toque el elemento para mostrar la
pantalla de la jerarquía siguiente.
Configuración de idioma
Configuración del idioma de menús
El menú de configuración, la información sobre el sistema, etc. para esta
unidad pueden ser cambiados para aparecer en el idioma seleccionado.
Elemento de configuración: Idioma
Opciones de configuración:
• To qu e [OK] para confirmar el idioma y mostrar la pantalla en el
idioma especificado.
Configuración de scroll del texto
Elementos de configuración: Hora / Idioma / Scroll del texto /
• Dependiendo del elemento, repita el paso 3.
• En función del ajuste, los elementos mostrados pueden ser
diferentes.
4
Toque [] para volver a la pantalla principal de la
aplicación.
To qu e [] para volver a la pantalla anterior.
• No gire la llave de contacto a OFF inmediatamente después de
cambiar los parámetros de modo Configuración General (mientras
el sistema está introduciendo datos automáticamente). Si lo hace, no
podrá cambiar los parámetros.
Sonido teclas / Vol. navi y
teclas / Mute durante marcha
atrás / Pantalla/Iluminación /
Acerca de / Modo demostración
Configuración de hora
Configuración del reloj
Puede elegir el formato de 12 o 24 horas para el reloj en función de sus
preferencias.
Elemento de configuración: Tipo de reloj
Opciones de configuración: 12 h (ajuste inicial) / 24 h
Configuración de la hora
Elemento de configuración: Ajustes de reloj
Elementos adicionales: Hora / Minutos
Opciones de configuración: 1-12 o 0-23 / 0-59
Hora: Ajuste la hora.
Minutos: Ajuste los minutos.
• Mantenga pulsado [] o [] para avanzar o retroceder
automáticamente.
Configuración del ajuste horario
Configuración del desplazamiento
Se aplica el desplazamiento en los mensajes de texto de la pantalla de
audio.
Elemento de configuración: Scroll del texto
Opciones de configuración: OFF (ajuste inicial) / ON
OFF: Desactiva el modo de desplazamiento.
ON:
Activa el modo de desplazamiento Auto. El desplazamiento
se repite mientras el vehículo está aparcado.
Configuración del sonido de las teclas
Configuración de activación/desactivación de Sonido teclas
Elemento de configuración: Sonido teclas
Opciones de configuración: On (ajuste inicial) / Off
On: Dactiva el Sonido teclas.
Off: desactiva el Sonido teclas. Aunque desactive esta
opción, el guían de Navegación continuará
escuchándose al manipular la pantalla de navegación.
Ajuste del sonido de las acciones
Después de activar la función Sonido teclas, puede modificar el
volumen del sonido que se escucha al tocar un botón.
Elemento de configuración: Vol. navi y teclas
Opciones de configuración: de 1 a 7 (ajuste inicial: 4)
• El valor ajustado se aplica siempre al modo de navegación, aunque la
función Sonido teclas esté desactivada.
• Los cambios realizados en Ajuste del sonido de las acciones o Apple
CarPlay (página 18) en Vol. navi y teclas se aplican a los demás ajustes.
Configuración del silenciamiento al dar marcha atrás
Puede definir si se visualiza la imagen de la cámara trasera al poner la
palanca de cambios en marcha atrás (R) cuando la unidad está apagada.
Elemento de configuración: Mute durante marcha atrás
Opciones de configuración: OFF (ajuste inicial) / ON
Elemento de configuración: Ajuste horario
Opciones de configuración: ON / OFF (ajuste inicial)
ON: Activa el modo Ajuste horario. El reloj se avanza una
OFF: Permite volver a la hora estándar.
hora en las regiones que usan el ajuste horario.
20-ES
Configuración de pantalla/iluminación
Acerca de iLX-007
Ajuste de la luminosidad de la iluminación de fondo
La iluminación de fondo viene proporcionada por una luz fluorescente
incorporada en el panel de cristal líquido. El control de iluminación
ajusta el brillo de la iluminación de fondo según la luz ambiente del
automóvil, para permitir una mejor visualización.
Elemento de configuración: Iluminación
Opciones de configuración: Auto (ajuste inicial) / On / Off
Auto: Ajusta automáticamente el brillo de la retroiluminación
del monitor según la intensidad de luz en el interior del
vehículo.
On: Mantiene oscura la retroiluminación del monitor.
Off: Desactiva el modo Auto Dimmer para mantener el brillo
de la retroiluminación del monitor.
• Si está ajustado en “Auto” o en “On”, este ajuste también se aplica
a la iluminación de botones en “Ajuste de la iluminación de fondo de
los botones” (página 21) y “Ajuste de la iluminación de fondo de la
pantalla” (página 21).
Ajuste de la iluminación de fondo de los botones
Puede ajustar la luminosidad de la iluminación nocturna de los botones
con el atenuador.
Elemento de configuración: Iluminación de botones
Nivel de configuración: de -2 a +2 (ajuste inicial: 0)
Ajuste de la iluminación de fondo de la pantalla
Puede ajustar el brillo de la iluminación de fondo. Esta función podría
utilizarse, por ejemplo, para cambiar el brillo de la pantalla cuando se
viaja de noche.
Elemento de configuración: Iluminación de Pantalla
Opciones de configuración: de -15 a +15 (ajuste inicial: 0)
Se puede ajustar el nivel entre los valores MIN (–15) y MAX
(+15). Al alcanzar dichos valores, se muestra en pantalla “MIN”
o “MAX” respectivamente.
Cambio de la imagen inicial
Puede configurar el archivo de imagen que se utiliza para la pantalla
inicial. Copie el archivo de imagen deseado desde un dispositivo de
memoria USB.
Elemento de configuración: Personalización de inicio
Opciones de configuración: Default (ajuste inicial) / User
El archivo seleccionado en el modo User debe copiarse siguiendo los
pasos indicados a continuación.
1
Conecte el dispositivo de memoria USB que
contiene el archivo BMP que desea copiar a la
unidad.
2
Cuando aparezca el mensaje de confirmación, toque
[OK].
Se cambiará la imagen inicial.
Archivos de imagen que pueden copiarse
Formato de archivo: BMP
Tamaño de la imagen: 800 × 480 píxeles, RGB,24 bits o
Nombre de la carpeta: OPENINGFILE
Nombre del archivo: openingfile.bmp
menos
Toque [Acerca de] en el menú de configuración general en el paso 3.
Consulte “Operación de configuración general” (página 19).
Visualizar la Información sobre el producto
Puede ver el nombre del modelo, el número de serie e información
sobre la versión de este producto. Anote la información de la versión e
indíquela cuando se ponga en contacto con el servicio técnico de Alpine
o un distribuidor autorizado de Alpine.
Contenido: iLX-007 (nombre del modelo) / Número de serie /
Versión de Firmware
Inicialización del sistema
Puede inicializar todos los datos para restaurar los ajustes de fábrica.
Extraiga la memoria Flash USB del sistema antes de la operación.
Elemento de configuración: Eliminar todos los ajustes
1
Toque [RESET] en “Eliminar todos los ajustes”.
2
Tras ver el mensaje de confirmación, toque [OK].
El sistema comienza la inicialización.
• No encienda, apague ni cambie la llave de contacto de posición ni
extraiga el panel de la pantalla hasta que el sistema se haya
reiniciado por completo.
Configuración de la demostración
Seleccione el [Modo demostración] en el menú de configuración
general en el paso 3. Consulte “Operación de configuración general”
(página 19).
Cancelación de la demostración
Esta unidad dispone de una función de demostración para la pantalla. Al
instalar y usar la unidad por primera vez, la unidad accede
automáticamente al modo de demostración. Para salir del modo de
demostración, desactive la opción Modo demostración.
Elemento de configuración: Modo demostración
Opciones de configuración: OFF / ON (ajuste inicial)
• Si realiza una operación mientras está en el modo demostración, la
demostración se detendrá temporalmente.
21-ES
Configuración de la aplicación
Operación de configuración de la aplicación
Para mostrar la pantalla del menú de configuración de la
aplicación:
El vehículo tiene que estar estacionado y la llave de contacto en
la posición ACC u ON. Siga los procedimientos descritos a
continuación.
1 Detenga por completo el vehículo en un lugar seguro.
Eche el freno de mano.
2 Mantenga pisado el pedal de freno y suelte el freno
de mano una vez y, a continuación, vuelva a
accionarlo.
• En el caso de vehículos con transmisión automática, coloque la
palanca de transmisión en la posición de parada.
De este modo, se habrá desbloqueado el bloqueo de la
operación de configuración. Si acciona el freno de mano puede
volver a activar el menú de configuración de la aplicación,
siempre que no se haya apagado el contacto del vehículo. No es
necesario repetir el procedimiento anterior (pasos 1 y 2) de “Para
mostrar la pantalla del menú de configuración de la aplicación”.
Cada vez que apague el contacto, siga el procedimiento descrito
en “Para mostrar la pantalla del menú de configuración de la
aplicación”.
Los pasos siguientes del 1 al 5 son operaciones comunes a todos
los “elementos de configuración” de la configuración de la
aplicación. Para obtener más detalles, véase cada una de las
secciones.
1
Toque [] en la pantalla de inicio.
Aparecerá la pantalla principal Setup.
2
Toque [Aplicación].
Aparecerá la pantalla de configuración de la aplicación.
3
Seleccione el elemento deseado.
Si aparece “ ”, hay otro nivel de jerarquía. Toque el
elemento deseado.
Si no aparece “ ”, vaya al paso 4.
Configuración de la cámara
Seleccione [Cámara] en el menú de configuración de la aplicación en
el paso 3. Consulte “Operación de configuración de la aplicación”
(página 22).
Configuración de la entrada de la cámara
Con una cámara opcional conectada, su vídeo es visto en el monitor.
Cuando la cámara esté conectada, establezca este elemento.
Elemento de configuración: Posición
Opciones de configuración: Off (ajuste inicial) / Rear / Other
Rear: Cámara trasera
Other: Cámara lateral, de interior, etc.
Después de seleccionar “Rear” u “Other” en el ajuste
“Posición” tocando [Posición], pueden ajustarse los
elementos siguientes.
Configuración de la entrada de la señal de cámara
Puede elegirse el tipo de señal de entrada de vídeo cuando la cámara
está conectada.
Elemento de configuración complementario: Señal de cámara
Opciones de configuración: NTSC (ajuste inicial) / PAL
NTSC/PAL: Permite elegir manualmente el tipo de señal de
Ajuste de la guía de la cámara trasera
Si selecciona “Rear”, puede ajustar la posición de la guía de la cámara.
Elemento de configuración: Ajuste de la guía
1
Toque [Ajuste de la guía].
Aparece la pantalla de ajuste de la guía de la cámara.
2
Toque la guía que desee ajustar.
Se puede seleccionar también la línea de guía tocando []
[].
Mostrar ejemplo para el modo en cámara trasera
entrada de vídeo.
Elementos de configuración: Cámara / Auxiliary (AUX) / Apple
4
Toque
[]
o
[]
5
Toque [] para volver a la pantalla principal de la
aplicación.
To qu e [] para volver a la pantalla anterior.
• No sitúe la llave de contacto en OFF inmediatamente después de
cambiar la configuración de la aplicación (mientras el sistema está
introduciendo datos automáticamente). Si lo hace, no podrá cambiar
los parámetros.
CarPlay
etc., para cambiar su configuración.
3
Toque [], [], [] o [] para ajustar la posición
de la guía.
• Al tocar [Clear] se eliminan los ajustes y se vuelve a aquellos
que se tenían antes de la alteración de la línea de la guía.
4
Una vez finalizados los ajustes, toque [Set].
22-ES
Ajuste simultáneo de guías
1
Toque [Link].
Las 3 guías verticales de la guía seleccionada actualmente
se enlazan, permitiendo que sean ajustadas
simultáneamente.
Activación/desactivación de la visualización de guías
Apagar la guía seleccionada.
1
Toque [On/Off].
La guía seleccionada actualmente se apagará.
2
Para activar la guía, toque [On/Off] de nuevo.
• Las guías que están apagadas aún pueden ser establecidas.
Restablecer las guías de forma predeterminada.
1
Toque [Default].
Aparecerá una ventana de mensaje.
2
Toque [OK].
Los valores establecidos volverán a los ajustes por defecto.
Configuración de la interrupción de la cámara
Aunque la unidad esté apagada, el monitor mostrará la vista de la parte
trasera al colocar la palanca de cambios del vehículo en la posición de
marcha atrás.
Elemento de configuración: Interrupción (PowerOFF)
Opciones de configuración: ON (ajuste inicial) / OFF
• La cámara trasera solo puede utilizarse para mostrar la vista de la
parte posterior del vehículo.
• Al colocar la palanca de cambios en una posición distinta de marcha
atrás, la unidad se apaga.
Configuración de Auxiliary (AUX)
[Seleccione [Auxiliary (AUX)] en el menú de configuración de la
aplicación en el paso 3. Consulte “Operación de configuración de la
aplicación” (página 22).
Configuración del modo Auxiliary (AUX)
Elemento de configuración: Entrada AUX
Opciones de configuración: OFF / ON (ajuste inicial)
OFF: No se muestran la fuente AUX ni los elementos de
configuración relacionados.
ON: Se muestran la fuente AUX y los elementos de
configuración relacionados.
• Después de activar la “Entrada AUX” y podrá configurar los
elementos siguientes.
Configuración del nombre de Auxiliary
Si la Entrada AUX está activada, este ajuste está disponible.
Elemento de configuración: Nombre AUX
Opciones de configuración: AUX (ajuste inicial) / DTV
Cambio del sistema de señal de entrada visual
Después de activar la “Entrada AUX”, es posible realizar este ajuste.
Puede cambiarse el tipo de entrada de vídeo.
Elemento de configuración: Señal
Opciones de configuración: Auto (ajuste inicial) / NTSC/PAL
Auto: Se elegirá automáticamente el tipo de señal de
NTSC/PAL: Permite elegir manualmente el tipo de señal de
Configuración del modo Control Directo
Tras seleccionar “DTV” en “Configuración del nombre de Auxiliary”,
es posible realizar el ajuste. Cuando la opción “Control Directo” se
encuentra en la posición ON, puede controlar el receptor de TV digital
móvil con los botones táctiles (excepto el botón [Control]) de la pantalla
de la unidad.
Elemento de configuración: Control Directo
Opciones de configuración: ON (ajuste inicial) / OFF
entrada de vídeo (NTSC y PAL).
entrada de vídeo.
Configuración del Apple CarPlay
Seleccione [Apple CarPlay] en el menú de configuración de la
aplicación en el paso 3. Consulte “Operación de configuración de la
aplicación” (página 22).
Configuración de los mandos en volante
Esta configuración afecta al modo Apple CarPlay.
Elemento de configuración: Mandos en volante
Opciones de configuración: Left (ajuste inicial) / Right
Ajuste de Efecto de micrófono Siri
Puede activar o desactivar el Efecto de micrófono Siri.
Elemento de configuración: Micrófono
Opciones de configuración: ON (ajuste inicial) / OFF
Seleccionar el altavoz de salida
Puede elegir el altavoz del coche por el que se emitirá la señal de sonido
del teléfono.
Elemento de configuración: Altavoz de teléfono
Opciones de configuración: All (ajuste inicial) / Front L / Front R /
All: El sonido puede salir de todos los altavoces del
coche.
Front L: El sonido solo sale por el altavoz delantero
izquierdo.
Front R: El sonido sale por el altavoz delantero derecho.
Front LR: El sonido sale por el altavoz delantero derecho y el
altavoz delantero izquierdo.
Ajuste del volumen de micrófono
Puede ajustar el volumen de transmisión.
Elemento de configuración: Volumen de micrófono
Opciones de configuración: de 1 a 11 (ajuste inicial: 5)
• Esta opción no puede ajustarse mientras hay una llamada en curso.
Hay que hacerlo antes de iniciar una llamada.
Front LR
23-ES
Información
Actualización del software del producto
Este producto utiliza un software actualizable mediante un dispositivo
de memoria Flash. Descargue el software desde el sitio web de Alpine y
actualice el producto utilizando el dispositivo de memoria Flash.
Actualización del producto
Compruebe el sitio web de Alpine para averiguar los detalles de
actualización.
http://www.alpine-usa.com
Información importante sobre el software
Acerca de la licencia de software del producto
El software instalado en el producto contiene software de código
abierto.Consulte el siguiente sitio web de Alpine para obtener
información sobre el software de código abierto.
http://www.alpine.com/e/oss/download
En caso de dificultad
Si surge algún problema, apáguelo y vuelva a encenderlo. Si la
unidad sigue sin funcionar correctamente, compruebe las cuestiones
que aparecen en la lista siguiente. Esta guía le ayudará a aislar el
problema si la unidad no funciona. Por lo demás, asegúrese de que el
resto del sistema está correctamente conectado o consulte con el
distribuidor autorizado de Alpine.
Cuestiones básicas
En la pantalla no aparece ningún elemento o función.
• El vehículo tiene el contacto apagado.
- Aunque la unidad esté conectada según las instrucciones, no
funcionará si el contacto del vehículo está apagado.
• Cables de alimentación mal ajustados.
- Compruebe los cables de alimentación.
• Fusible quemado.
- Compruebe el fusible de la unidad; si fuera necesario,
cambielo por otro del valor apropiado.
• Mal funcionamiento del microordenador interno a causa de
interferencias, etc.
- A continuación, gire la llave de contacto hasta la posición de
desactivación (y después de activación).
No se oye ningún sonido o el sonido no es natural.
• Ajuste incorrecto de los controles de volume (volumen)/balance
(equilibrio)/fader (atenuador).
- Reajuste los controles.
• Las conexiones no están bien realizadas o están sueltas.
- Compruebe las conexiones y apriételas.
La pantalla está oscura.
• El control de brillo/contraste está ajustado en la posición
mínima.
- Ajuste el control de brillo/contraste.
• La temperatura en el vehículo es demasiado baja.
- Aumente la temperatura del interior del vehículo hasta situarla
dentro de la gama de temperatura de funcionamiento.
• Las conexiones del DVD no están bien sujetas.
- Compruebe las conexiones y apriételas.
• El cable del freno de mano no está debidamente conectado.
• El freno de mano no está debidamente aplicado.
- Conecte el cable del freno de mano y, a continuación, aplique
el freno de mano. (Consulte página 29)
Las imágenes visualizadas presentan un movimiento
anormal.
• La temperatura en el vehículo es demasiado alta.
- Rebaje la temperatura en el interior del vehículo.
La pantalla cambia automáticamente.
• La función de demostración se encuentra en la posición “ON”.
- Ajuste la función de demostración en “OFF”. (Página 21)
Radio
No se recibe ninguna emisora.
• No hay antena o bien hay una conexión abierta en el cable de
antena.
- Compruebe que la antena esté correctamente conectada y
sustituya la antena o el cable en caso necesario.
No se pueden sintonizar emisoras en el modo de
búsqueda.
• Usted se encuentra en un área de recepción débil.
- Compruebe que el sintonizador está en modo DX.
• Si se encuentra en una zona de señal intensa, es posible que la
antena no esté puesta a tierra o conectada adecuadamente.
- Compruebe las conexiones de la antena, si está bien conectada
a tierra, y si la ubicación de montaje es correcta.
• Es posible que la longitud de la antena no sea adecuada.
- Compruebe si la antena está completamente desplegada. Si
está rota, reemplácela por otra nueva.
La emisión es ruidosa.
• La longitud de la antena no es adecuada.
- Extienda completamente la antena. Si está rota, reemplácela
por otra.
• La antena está mal conectada a tierra.
Compruebe si la antena está bien conectada a tierra y si la ubicación
-
de montaje es correcta.
• La señal de la emisora es débil y ruidosa.
- Si la solución anterior no funciona, sintonice otra emisora.
Si aparece el siguiente mensaje
Durante el funcionamiento pueden aparecer varios mensajes en la
pantalla. Además de los mensajes que le informan del estado actual o de
aquellos que le guían para la siguiente operación, existen los siguientes
mensajes de error. Si visualiza uno de los siguientes mensajes de error,
siga cuidadosamente las instrucciones de la columna de solución.
System
No es posible utilizar mientras conduce.
• Una operación de configuración, etc., fue realizada mientras el
vehículo estaba en marcha.
- Mueva el vehículo a un lugar seguro, pare y aplique el freno de
mano, a continuación realice la susodicha operación.
Error por corriente de USB.
• El dispositivo conector USB recibe una corriente anómala.
- A continuación, gire la llave de contacto hasta la posición de
desactivación (y después de activación).
- Intente conectar otro iPhone/dispositivo de memoria Flash.
24-ES
Audio/Visual
Dispositivo USB conectado no soportado.
• Hay conectado un iPhone no compatible con esta unidad.
- Conecte un iPhone compatible con la unidad.
- Reinicie el iPhone.
• Hay conectado un dispositivo USB no compatible con esta
unidad.
- Intente conectar otro dispositivo de memoria Flash.
• Error de comunicación.
- A continuación, gire la llave de contacto hasta la posición de
desactivación (y después de activación).
- Compruebe la pantalla tras volver a conectar el iPhone a la
unidad mediante el cable de Lightning a USB.
- Compruebe la pantalla después de volver a conectar el
dispositivo de memoria Flash y la unidad.
• Problema derivado de la incompatibilidad con la unidad de la
versión de software del iPhone.
- Actualice la versión del software del iPhone de manera que sea
compatible con esta unidad.
• El iPhone no está verificado.
- Conecte otro iPhone.
Especificaciones
SECCIÓN DEL MONITOR
Tamaño de la pantalla 7.0"
Tipo de LCD TN LCD de tipo transparente
Sistema operativo Matriz activa TFT
Número de elementos de la
imagen
Número efectivo de elementos de la imagen
Sistema de iluminación LED
SECCIÓN DEL SINTONIZADOR FM
Rango de sintonía 87,7 – 107,9 MHz
Sensibilidad útil en mono 9,3 dBf (0,8 µV/75 ohmios)
Umbral de sensibilidad 50 dB 13,5 dBf (1,3 µV/75 ohmios)
Selectividad de canal
alternativo
Relación de señal/ruido 60 dB
Separación estéreo 35 dB
Relación de captura 2,0 dB
SECCIÓN DEL SINTONIZADOR AM
Rango de sintonía 530 – 1.710 kHz
Sensibilidad (Norma IEC) 22,5 µV/27,0 dBf
1.152.000 elementos
(800 × 480 × 3 (RGB))
99% o más
80 dB
SECCIÓN DE USB
Requisitos de USB USB 1.1/2.0
Consumo máx. energía 1.000 mA
Clase USB USB (dispositivo de reproducción)/
Sistema de archivos FAT16/32
GENERAL
Alimentación 14,4 V CC
Temperatura de
funcionamiento
Potencia de salida 18 W RMS × 4
* Potencia del amplificador principal según la norma CEA-2006
• Potencia de salida: medida a 4 ohmios y ≤ 1% THD+N
• S/R: 80 dBa (referencia: 1 W en 4 ohmios)
Peso 0,9 kg
Nivel de salida de audio
Salida previa
(delantero, trasero):
Salida previa
(subwoofer):
TAMAÑO DEL CHASIS
Anchura 178 mm
Altura 100 mm
Profundidad 75,5 mm
• Debido a la mejora continua del producto, las especificaciones y el
diseño están sujetos a cambio sin previo aviso.
• El panel LCD se fabrica utilizando una tecnología de fabricación de
una precisión extremadamente alta. Su ratio de píxel efectivo es
superior al 99,99%. Ello significa que existe una posibilidad de que
el 0,01% de los píxeles estén siempre ON o OFF.
USB (almacenamiento masivo)
(11-16 V de margen permisible)
-20 °C a + 60 °C
*
2 V/10.000 ohmios (máx.)
2 V/10.000 ohmios (máx.)
25-ES
Instalación y conexiones
Antes de instalar o conectar la unidad, lea atentamente
lo siguiente y las páginas 5 a 6 de este manual para
utilizarla adecuadamente.
Advertencia
REALICE LAS CONEXIONES CORRECTAMENTE.
Una conexión incorrecta puede producir un incendio o dañar el equipo.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA.
(Consulte a su distribuidor en caso de duda.) De no ser así, podría
ocasionar un incendio, etc.
ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL
CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.
De no hacerlo así, podría ocasionar una descarga eléctrica o heridas
debido a cortocircuitos eléctricos.
IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJETOS
SITUADOS ALREDEDOR.
Disponga la instalación eléctrica y los cables conforme a lo descrito
en el manual para evitar obstáculos durante la conducción. Los
cables que obstaculizan la conducción o que cuelgan de partes del
vehículo como el volante de dirección, la palanca de cambio, los
pedales de freno, etc., se consideran extremadamente peligrosos.
NO EMPALME CABLES ELÉCTRICOS.
Nunca corte el aislamiento de un cable para suministrar energía a
otro equipo. Esto hace que la capacidad portadora del cable se
supere y puede ser la causa de incendios o descargas eléctricas.
EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO
TALADRE AGUJEROS.
Si taladra agujeros en el chasis durante la instalación, tome las
precauciones necesarias para no rozar, dañar u obstruir los tubos,
las tuberías de combustible, los depósitos o el cableado eléctrico.
De lo contrario, podría provocar un incendio.
NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE
FRENOS O DE DIRECCIÓN PARA REALIZAR LAS
CONEXIONES A MASA.
Los pernos o tuercas empleados en los sistemas de freno o de
dirección (o en cualquier otro sistema relacionado con la seguridad
del vehículo), o los depósitos, NUNCA deben utilizarse para
instalaciones de cableado o conexión a masa. Si utiliza tales partes
podrá incapacitar el control del vehículo y provocar un incendio, etc.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO TORNILLOS,
FUERA DEL ALCANCE DE LOS NIÑOS.
La ingestión de estos objetos puede provocar lesiones graves. Si
esto ocurre, consulte con un médico inmediatamente.
NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN
INTERFERIR CON LA CONDUCCIÓN DEL VEHÍCULO, COMO
EL VOLANTE DE DIRECCIÓN O EL CAMBIO DE MARCHAS.
Esto podría obstaculizar la visibilidad y dificultar el movimiento,
etc. y provocar accidentes graves.
Prudencia
CONFÍE EL CABLEADO Y LA INSTALACIÓN A
PROFESIONALES.
El cableado y la instalación de este equipo requieren una
competencia y experiencia técnica confirmada. Para garantizar la
seguridad, póngase siempre en contacto con el distribuidor al que
ha comprado el equipo para confiarle estas tareas.
UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS
CORRECTAMENTE.
Asegúrese de utilizar los accesorios especificados solamente. La
utilización de otras piezas no designadas puede ser la causa de
daños en el interior de la unidad o de una instalación incorrecta.
Las piezas pueden aflojarse, lo que, además de ser peligroso, puede
provocar averías.
DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO
SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE
METÁLICO AFILADO.
Aleje los cables y el cableado de piezas móviles (como los raíles de
los asientos) o de bordes puntiagudos o afilados. De esta forma
evitará dobleces y daños en el cableado. Si los cables se introducen
por un orificio de metal, utilice una arandela de goma para evitar
que el borde metálico del orificio corte el aislamiento del cable.
NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS O
LLENOS DE POLVO.
Evite instalar la unidad en lugares con altos índices de humedad o
polvo. Si entra polvo o humedad, el equipo puede averiarse.
Precauciones
• Asegúrese de desconectar el cable del polo negativo (–) de la
batería antes de instalar el iLX-007. Esto reducirá cualquier
posibilidad de dañar la unidad en caso de un cortocircuito.
Asegúrese de conectar los cables codificados con colores de acuerdo
•
con el diagrama. Las conexiones incorrectas podrán ocasionar un mal
funcionamiento de la unidad o dañar el sistema eléctrico del vehículo.
• Cuando haga las conexiones al sistema eléctrico del vehículo,
tenga en cuenta los componentes instalados en fábrica (p.ej., el
ordenador de a bordo). No coja corriente de estos conductores
para alimentar esta unidad. Cuando conecte el iLX-007 a la caja
de fusibles, asegúrese de que el fusible del circuito que piensa
utilizar para el iLX-007 tiene el amperaje adecuado. De lo
contrario, la unidad y/o el vehículo podrán sufrir daños. Cuando
no esté seguro, consulte a su distribuidor Alpine.
• El iLX-007 utiliza tomas tipo RCA hembra para la conexión a
otras unidades (p. ej., amplificador) dotadas de conectores RCA.
Es posible que necesite un adaptador para conectar otras
unidades. En ese caso, póngase en contacto con su distribuidor
Alpine autorizado para que le aconseje.
• Asegúrese de conectar los cables (–) de altavoz al terminal (–) de
altavoz. No conecte nunca entre sí los cables de altavoz de los
canales izquierdo y derecho ni a la carrocería del vehículo.
La pantalla deberá estar completamente cerrada en el alojamiento al
•
realizar la instalación. En caso contrario, podrán surgir problemas
• Cuando instale la unidad en un automóvil, asegúrese de que la
pantalla pueda cerrarse/abrirse sin tocar la palanca de cambios.
.
IMPORTANTE
Anote el número de serie de la unidad en el espacio proporcionado a
continuación y consérvelo como registro permanente. La placa del
número de serie se encuentra en la base de la unidad.
NÚMERO DE
SERIE:
FECHA DE
INSTALACIÓN:
INSTALADOR:
LUGAR DE
ADQUISICIÓN:
26-ES
Instalación
micrófono. Confirme que la voz del conductor sea captada
fácilmente en la ubicación seleccionada.
Nota sobre la instalación
• Instale el equipo en un ángulo que se encuentre entre
horizontal y 30°. Tenga en cuenta que si lo instala en un
ángulo fuera de este rango podría provocar la pérdida
de rendimiento y causar posibles daños.
0 - 30°
• No bloquee el disipador de calor de la unidad, ya que
impediría la circulación de aire. Si dichos elementos
están bloqueados, el calor se acumulará dentro de la
unidad y ello puede provocar un incendio.
Parte trasera de la unidad
Micrófono
Abrazadera
para cable (Se
vende por
separado)
Instalación de la unidad
1
Retire la placa frontal de la unidad.
2
Monte el soporte de montaje original en la unidad
usando los tornillos suministrados.
Tornillos (M5 x 8)
Soporte de montaje original
(Incluidos)
Sumidero de calor
Desinstalación del sistema estéreo original del coche
1
Desinstale el sistema estéreo del coche con su
soporte de montaje.
2
Retire los cables y el soporte de montaje
conectados al sistema estéreo del coche.
(El soporte de montaje se utilizará en la “Instalación de la
unidad”.)
Instalación del micrófono.
Para un uso seguro, asegúrese de cumplir con lo siguiente:
• La ubicación debe ser estable y firme.
• La vista del conductor y las operaciones no pueden quedar
obstruidas.
• El micrófono debe estar colocado en un lugar que permita
capturar fácilmente la voz del conductor (por ejemplo, en la
visera).
Cuando hable en el micrófono, no debe de cambiar su postura
de conducción. De lo contrario podría distraerle, desviando su
atención de la conducción segura de su vehículo. Considere
cuidadosamente la dirección y la distancia al instalar el
Placa frontal (Incluida)*
Cable de tierra*
3
Conecte todos los demás cables de la unidad
siguiendo las indicaciones de la sección
“Conexiones” (página 29).
4
Monte la unidad en un coche.
*1Para garantizar una buena conexión del cable de tierra, utilice un
tornillo ya instalado en una parte metálica del vehículo (marca ( ))
o un punto metálico desnudo del chasis del vehículo.
2
Utilice la placa frontal retirada si es necesario.
*
1
Bastidor
2
Fijación de los cables, etc.
Fije los cables con cuidado. Procure que no sufran daños al
ponerlos en contacto con piezas móviles, como las guías de los
asientos, u objetos afilados o puntiagudos.
27-ES
Diagrama de conexión del interruptor SPST (vendido por separado)
(Si la fuente de alimentación de ciclo combinado no está disponible)
ACC
iLX-007
(Rojo)
BATTERY
(Amarillo)
• Si su vehículo no tiene fuente de alimentación de ciclo combinado, agregue un interruptor SPST (Single-Pole, Single-Throw) (vendido por
separado) y un fusible (vendido por separado).
• El diagrama y el amperaje de los fusibles que se muestran arriba corresponden a los casos en los que el iLX-007 se utiliza solo.
• Si el cable de alimentación conmutado (contacto) del iLX-007 se conecta directamente al polo positivo (+) de la batería del vehículo,
el iLX-007 absorbe parte de la corriente (unos cientos de miliamperios) incluso cuando el interruptor está apagado (posición OFF) y la batería
podría descargarse.
SPST SW (opcional)
FUSIBLE (5 A)
(Opcional)
FUSIBLE (20 A)
(Opcional)
Batería
Para evitar ruidos externos en el sistema de audio.
• Coloque la unidad y pase los cables a 10 cm por lo menos del conjunto de cables del automóvil.
• Mantenga los conductores de la batería lo más alejados posible de otros cables.
• Conecte el cable de tierra con seguridad a un punto metálico desnudo (si es necesario, elimine la pintura, suciedad o grasa)
del chasis del automóvil.
• Si añade un supresor de ruido opcional, conéctelo lo más lejos posible de la unidad. Su proveedor Alpine ofrece distintos
supresores de ruido; póngase en contacto con él para obtener más información.
• Su proveedor Alpine conoce la mejor forma de evitar el ruido. Solicítele más información.
28-ES
Conexiones
AUX INPUT
REMOTE OUT
(Marrón)
CAMERA IN
Al terminal de salida de
vídeo/audio (R, L)
Al cable de entrada remota
A la cámara
Antena
Micrófono (Incluido)
Amplificador
Frontal izquierdo
Frontal derecho
Posterior
Amplificador
izquierdo
Posterior
derecho
Amplificador
Subwoofers
REMOTE TURN-ON
(Azul/Blanco)
REVERSE
(Naranja/Blanco)
PARKING BRAKE
(Amarillo/Azul)
POWER ANT
(Azul)
IGNITION
(Rojo)
GND
(Negro)
BATTERY
(Amarillo)
(Verde)
(Verde/Negro)
(Blanco)
(Blanco/Negro)
(Gris/Negro)
(Violeta/Negro)
(Violeta)
(Gris)
Al amplificador o al ecualizador
Al polo positivo del cable de
señal de la luz trasera del coche
Al cable de señal del
freno de mano
A la antena eléctrica
Llave de contacto
Batería
Posterior izquierdo
Frontal izquierdo
Altavoces
Frontal derecho
Posterior derecho
29-ES
Conector de entrada de vídeo/audio (R,L) (AUX
INPUT)
Recibe vídeo/audio AUX (R,L).
• Al utilizar este conector, debe usarse un cable de interfaz AV/RCA
opcional.
Cable de interfaz AV/RCA válido (clavija de AV mini
de 4 contactos a 3-RCA)
A continuación se indica el patrón de cableado de este
sistema:
Audio L (Blanco)
Audio R (Rojo)
Tierra
Vídeo (Amarillo)
Amarillo
Rojo
Blanco
• La configuración de las clavijas de AV mini de 4 contactos de venta
en el mercado no está estandarizada.
Term inal de
entrada de
vídeo
Terminal de
entrada de
audio
(R,L)
Cable de salida del control remoto (marrón)
Conecte este cable al cable de entrada del control remoto.
Este cable permite la salida de señales de control del
control remoto.
Conector de entrada CAMERA
Receptáculo de la antena de la radio
Prolongador eléctrico RCA (vendido por separado)
Conector USB
Al iPhone 5 u modelos posteriores.
Conector de alimentación de energía
Conectores RCA de salida delanteros
Se puede utilizar como conectores RCA delanteros de
salida. ROJO (derecha) y BLANCO (izquierda).
Conectores RCA de salida traseros
Se puede utilizar como conectores RCA posterior de salida.
ROJO (derecha) y BLANCO (izquierda).
Conectores RCA del subwoofer
ROJO (derecha) y BLANCO (izquierda).
Conector de la interfaz de control remoto del volante
A la caja de la interfaz de control remoto del volante.
Para obtener más información sobre las conexiones,
consulte a su distribuidor Alpine más cercano.
Conector AUX/CAMERA/REMOTE OUT
Conector de entrada MIC
Al micrófono (Incluido).
Portafusible (10 A)
Toma de conexión remota (Azul/Blanco)
Conecte este cable al cable de control remoto del
amplificador o del procesador de señal.
Cable de la marcha atrás (Naranja/Blanco)
Conéctelo al polo positivo de la luz de marcha atrás del
coche. Este indicador se ilumina cuando se pone la marcha
atrás (R).
Si este cable está correctamente conectado, la imagen de
vídeo cambia automáticamente a la cámara de visión
trasera siempre que el coche circule marcha atrás (R).
Cable del freno de mano (Amarillo/Azul)
Conecte este cable al extremo de alimentación del
interruptor del freno de mano para transmitir las señales de
estado del freno de mano al iLX-007.
Cable para antena eléctrica (Azul)
Si es necesario, conecte este cable al terminal +B de la
antena eléctrica.
• Este cable solo se debe utilizar para controlar la antena del vehículo.
No utilice este cable para encender un amplificador, un procesador
de señales, etc.
Cable de alimentación con interruptor (Contacto)
(Rojo)
Conecte este cable a un terminal abierto de la caja de
fusibles del vehículo o a otra fuente de alimentación no
utilizada que genere una potencia de (+)12 V solo cuando
el contacto esté encendido o en posición auxiliar.
Cable de tierra (Negro)
Conecte este cable a una buena toma de tierra del
vehículo.
Asegúrese de realizar la conexión solo en el metal y de que
quede perfectamente sujeto utilizando el tornillo de chapa
de metal incorporado.
Cable de la batería (Amarillo)
Conecte este cable al borne positivo (+) de la batería del
vehículo.
Cable de salida de altavoz izquierdo trasero (+)
(Verde)
Cable de salida del altavoz trasero izquierdo (–)
(Verde/Negro)
Cable de salida de altavoz izquierdo delantero (+)
(Blanco)
Cable de salida del altavoz delantero izquierdo (–)
(Blanco/Negro)
Cable de salida del altavoz delantero derecho (–)
(Gris/Negro)
Cable de salida del altavoz delantero derecho (+)
(Gris)
Cable de salida del altavoz trasero derecho (–)
(Violeta/Negro)
Cable de salida de altavoz derecho trasero (+)
(Violeta)
30-ES
Ejemplo de sistema
Conexión de un iPhone*
iPhone*
(vendido por separado)
Prolongador USB (incluido)
Cable Lightning a USB
(Incluido con el iPhone)
Conector USB
* Para obtener información sobre los modelos de iPhone que pueden utilizarse con esta unidad,
consulte el apartado Apple CarPlay (página 12).
• No deje un iPhone en el interior de un vehículo durante largos períodos de tiempo. El calor y la humedad pueden provocar daños en el iPhone y
puede que no sea posible reproducirlo de nuevo.
31-ES
Conexión de un dispositivo externo
Conector AUX/CAMERA/REMOTE OUT
Al terminal de salida de vídeo
(Amarillo)
(Rojo)
(Blanco)
1 Conector de entrada de vídeo/audio (AUX INPUT)
• Al utilizar este conector, debe usarse un cable de interfaz AV/RCA
opcional. Para obtener más información, consulte
2.
2 Cable de interfaz AV/RCA (clavija de AV mini de
4 contactos a 3-RCA) (Vendido por separado)
Conector AV mini de 4 polos válido
A continuación se indica el patrón de cableado de este
sistema:
Audio L (Blanco)
Audio R (Rojo)
Tierra
Vídeo (Amarillo)
• La configuración de las clavijas de AV mini de 4 contactos de venta
en el mercado no está estandarizada.
Al terminal de salida de audio
Reproductor de DVD, etc.
(vendido por separado)
3 Prolongador eléctrico RCA (vendido por separado)
32-ES
Conexión de un amplificador externo
Conector de alimentación de energía
1 Conectores de salida delanteros RCA
ROJO (derecha) y BLANCO (izquierda).
2 Conectores de salida traseros RCA
ROJO (derecha) y BLANCO (izquierda).
REMO
(Azul/Blanco)
Cable de alimentación
REMOTE ON
(Azul/Blanco)
Amplificador 4 ch (vendido
por separado)
Entrada
Entrada
Entrada
Amplificador para subwoofer (vendido por separado)
Altavoz frontal
Altavoz trasero
REMOTE ON
(Azul/Blanco)
Subwoofer
3 Conector Subwoofer RCA
4 Prolongador eléctrico RCA (vendido por separado)
33-ES
Conexión de una cámara
Conector AUX/CAMERA/REMOTE OUT
Cable CAMERA
Al terminal de salida de vídeo
Cámara con salida de vídeo RCA
(vendido por separado)
HCE-C105, etc.
1 Conector de entrada CAMERA
• Al usar una cámara trasera, asegúrese de que el cable REVERSE
esté conectado correctamente.
Conexión de HCE-C200F + HCE-C200R
Conector de alimentación de energía
Conector AUX/CAMERA/
REMOTE OUT
(Amarillo)
REVERSE
(Naranja/Blanco)
2 Prolongador eléctrico RCA (vendido por separado)
Al polo positivo del cable de señal de
la luz trasera del vehículo.
Cable de control de cámara
(Naranja/Negro)
Al terminal de salida de vídeo
Unidad de control
Cable CAMERA
1 Conector de entrada CAMERA
• Al usar una cámara trasera, asegúrese de que el cable REVERSE
esté conectado correctamente.
2Prolongador RCA (HCE-C200R incluido)
34-ES
