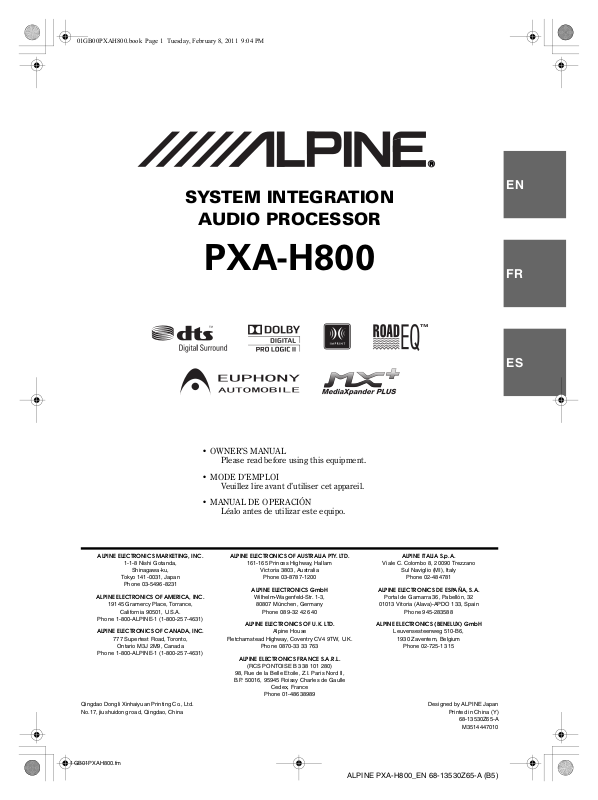

SYSTEM INTEGRATION

AUDIO PROCESSOR

PXA-H800

• OWNER’S MANUAL Please read before using this equipment.

• MODE D’EMPLOI Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN Léalo antes de utilizar este equipo.

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-0031, Japan

Phone 03-5496-8231

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

777 Supertest Road, Toronto,

Ontario M3J 2M9, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

Qingdao Dongli Xinhaiyuan Printing Co., Ltd. No.17, jiushuidong road, Qingdao, China

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway, Hallam

Victoria 3803, Australia

Phone 03-8787-1200

ALPINE ELECTRONICS GmbH

Wilhelm-Wagenfeld-Str. 1-3,

80807 München, Germany

Phone 089-32 42 640

ALPINE ELECTRONICS OF U.K. LTD.

Fletchamstead Highway, Coventry CV4 9TW, U.K.

ALPINE ELECTRONICS FRANCE S.A.R.L.

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

B.P. 50016, 95945 Roissy Charles de Gaulle

Alpine House

Phone 0870-33 33 763

(RCS PONTOISE B 338 101 280)

Cedex, France

Phone 01-48638989

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Phone 02-484781

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone 945-283588

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Phone 02-725-13 15

Printed in China (Y)

68-13530Z65-A

M3514447010

Page 2

FRANÇAIS

Contenu Mode d’emploi

AVERTISSEMENT

AVERTISSEMENT .................................... 4

ATTENTION .............................................. 4

AVIS .......................................................... 4

Mise en route

Comment lire ce manuel .................................. 5

Emplacement des commandes ......................... 6

PXA-H800 .................................................... 6

Sound Manager for PXA-H800 .................... 6

Télécommande RUX-C800 (vendue

séparément) ............................................... 7

Fonctions .......................................................... 8

À propos de l’utilisation ............................... 8

À propos du réglage audio ............................ 8

Avant la première utilisation de cet

appareil .......................................................... 8

Installation du Sound Manager for

PXA-H800 .................................................... 9

À partir d’un PC

Utilisation de base

Mise en service de l’appareil .......................... 10

Utilisation de l’appareil avec des connexions

Ai-NET ....................................................... 10

Mise sous et hors tension ............................... 10

Utilisation du menu du Sound Manager for

PXA-H800 .................................................. 10

Enregistrement des données de configuration

(File) ........................................................ 10

Chargement des données de configuration

(File) ........................................................ 10

Chargement des données de mesure

ImprintEQ (File) ...................................... 11

Téléchargement du logiciel (Option) .......... 11

Affichage des informations sur la version

(Option) ................................................... 11

Réglage audio .................................................11

Réglage de l’équilibreur (avant/arrière) ...... 12

Réglage de la balance (gauche/droite) .........12

Réglage du subwoofer (SubW Lv) .............. 12

Réglage du volume ......................................12

Réglage de Defeat ...........................................12

Sélection des sources ......................................12

Enregistrement des valeurs prédéfinies

(Preset Store) ...............................................12

Rappel d’un réglage enregistré

(Preset Call) .................................................13

Réglage de l’enceinte acoustique

(Output System Select) ................................13

Réglage des haut-parleurs (Speaker Setup)/

Réglage des subwoofers ..............................14

Réglage du système d’entrée AUX

(AUX Input System Select) ......................... 14

Réglage de l’entrée AUX/l’entrée numérique

(Analog AUX Input/Digital AUX Input) ....15

Réglage de l’entrée AUX (AUX IN) ...........15

Réglage de l’entrée numérique

(Digital AUX) ..........................................15

Réglage du niveau de l’entrée du volume AUX

(AUX IN Gain) ........................................15

Réglage du niveau du volume AUX

(AUX Level) ............................................15

Dénomination de l’entrée AUX

(AUX Name) ............................................16

Réglage du volume du guide de navigation

(Navi Mix) ...................................................16

Fonction de mesure automatique

Avant de réaliser une mesure automatique .....16

Réglage d’ImprintEQ ......................................17

Activation/Désactivation d’ImprintEQ ........19

Enregistrement des données de mesure

ImprintEQ sur un PC ...............................19

Réglage et enregistrement de

Target Curve .............................................19

Réglage de la correction du temps automatique

(Auto TCR) .................................................20

Réglage du bruit de la route (RoadEQ) ..........20

Activation/Désactivation de RoadEQ ..........21

1-FR

Page 3

Configuration/Réglage audio

Réglage de MX Plus (Ai-NET Mode) ............22

Réglage de MX Plus (Standalone Mode) ....... 22

Réglage de l’EQ graphique .............................23

Réglage de l’EQ paramétrique ........................25

À propos du répartiteur (X-Over) ................... 26

Réglage de X-Over et sélection des phases .... 26

Réglage de la correction du temps (TCR) ...... 28

Utilisation de la fonction

Multi-canaux

Réglage du mode Lecture de signaux à 2 canaux

(2ch Playback Mode) ..................................30

Réglage du mode Lecture de signaux à

2 canaux (2ch Playback Mode) ................30

Réglage d’EUPHONY (EUPHONY) ..........30

Utilisation de Dolby Pro Logic II

(Dolby Pro Logic II) ................................31

Procédure de réglage de la fonction

Multi-canaux ...............................................32

Configuration de la lecture multi-canaux ....... 32

Réglage du niveau du volume des

haut-parleurs (Output Level) .................... 33

Réglage de l’image acoustique

(BI-PHANTOM) ......................................33

Mixage des sons graves pour l’arrière

(Rear Mix) ................................................33

Mixage des sons graves du centre avec la

gauche/droite (L/R) avant

(Center Bass Split) ...................................34

Réglage du PCM linéaire (PCM Mode) ...... 34

Obtention d’un volume sonore élevé et

puissant (Listening Mode) .......................34

Réglage du niveau du DVD

(DVD Level) ............................................34

À partir de la télécommande

Utilisation de base

Mise en service de l’appareil ..........................35

Utilisation de l’appareil avec des connexions

Ai-NET ........................................................35

Mise sous et hors tension ................................35

Réglage audio ................................................. 35

Réglage du subwoofer (SUBWOOFER) ..... 35

Réglage du volume sonore de la navigation

(NAVI LEVEL) ........................................35

Réglage du niveau de MX Plus (MX PLUS

SETUP/LEVEL ADJUSTMENT) ...........36

Réglage de la balance (gauche/droite)

(BALANCE) ............................................36

Réglage de l’équilibreur (avant/arrière)

(FADER) ..................................................36

Réglage de Defeat (DEFEAT) .....................36

Réglage du volume (VOLUME) ..................36

Sélection des sources ......................................36

Enregistrement des valeurs prédéfinies

(Preset Store) ...............................................36

Rappel d’un réglage enregistré

(Preset Call) .................................................37

Réglage de l’enceinte acoustique

(System Select) ............................................37

Réglage des haut-parleurs

(Speaker Setup) ............................................38

Réglage de la sortie du subwoofer

(SW Channel) ..............................................38

Réglage du système d’entrée AUX

(AUX Input Setup) .......................................39

Réglage de l’entrée AUX (AUX IN) ...............39

Réglage de l’entrée numérique

(Digital AUX) ..............................................40

Réglage du niveau de l’entrée du volume AUX

(AUX IN Gain) ............................................40

Réglage du niveau du volume AUX

(AUX Level) ................................................40

Dénomination de l’entrée AUX

(AUX Name) ................................................41

Mixage du guide audio de navigation

(Navi Mix Setup) .........................................41

Fonction de mesure automatique

Avant de réaliser une mesure automatique ......42

Activation/Désactivation d’ImprintEQ ...........42

Réglage de la correction du temps automatique

(Auto TCR) ..................................................42

Réglage du bruit de la route (RoadEQ) ...........43

Activation/Désactivation de RoadEQ ..........43

Configuration/Réglage audio

Réglage de MX Plus (Ai-NET Mode) ............44

Réglage de MX Plus (Standalone Mode) ........45

Réglage du mode Égaliseur (EQ Mode) .........46

Réglage de l’EQ graphique .............................46

Réglage de l’EQ paramétrique ........................47

À propos du répartiteur (X-Over) ...................48

2-FR

Page 4

Réglage de X-Over et sélection des phases .... 49

Réglage de la correction du temps (TCR) ...... 50

Réglage de l’unité de réglage de la correction

du temps (TCR Parameter) ......................... 51

Utilisation de la fonction

Multi-canaux

Réglage du mode Lecture de signaux à 2 canaux

(Mode) ........................................................ 52

Réglage d’EUPHONY (EUPHONY) ............. 52

Utilisation de Dolby Pro Logic II

(Dolby PLII) ............................................... 53

Procédure de réglage de la fonction

Multi-canaux ............................................... 54

Réglage du niveau du volume des haut-parleurs

(Output Level) ............................................. 54

Réglage de l’image acoustique

(BI-PHANTOM) ......................................... 55

Mixage des sons graves pour l’arrière

(Rear Mix) ................................................... 55

Mixage des sons graves du centre avec la gauche/

droite (L/R) avant (Center Bass Split) ........ 56

Réglage du PCM linéaire (PCM Mode) ......... 56

Obtention d’un volume sonore élevé et puissant

(Listening Mode) ........................................ 56

Réglage du niveau du DVD (DVD Level) ...... 57

Autres fonctions utiles

Diminution rapide du volume (Mute) ............ 57

Désactivation du rétroéclairage

(fonction BLACK OUT) ............................. 57

Réglage de la couleur pour la touche

d’illumination de la télécommande

(ILLUMINATION) ..................................... 58

Réglage de la luminosité de l’affichage

(Dimmer) .................................................... 58

Réglage du niveau de luminosité de l’affichage

(Dimmer Level) .......................................... 58

Sélection de l’affichage .................................. 59

Informations

Configuration du système ............................... 60

Terminologie .................................................. 61

En cas de problème ........................................ 62

Spécifications ................................................. 63

3-FR

Page 5

Mode d’emploi

AVERTISSEMENT

INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLEME.

Le non-respect de cette précaution peut entraîner des blessures ou endommager l’appareil. Retourner l’appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voire la mort.

N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DETOURNER VOTRE ATTENTION DE LA CONDUITE DU VEHICULE.

Les fonctions requérant une attention prolongée ne doivent être exploitées qu’à l’arrêt complet du véhicule. Toujours arrêter le véhicule à un endroit sûr avant d’activer ces fonctions. Il y a risque de provoquer un accident.

GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE À POUVOIR ENTENDRE LES BRUITS EXTÉRIEURS PENDANT LA CONDUITE.

Des niveaux de volume excessifs qui couvrent les sirènes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L’INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉVERSIBLES SUR VOTRE AUDITION.

NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL.

Il y a risque d’accident, d’incendie ou de choc électrique.

GARDER LES PETITS OBJETS COMME LES BOULONS OU LES VIS HORS DE LA PORTEE DES ENFANTS.

L’ingestion de tels objets peut entraîner de graves blessures. En cas d’ingestion, consulter immédiatement un médecin.

AVIS

Nettoyage du produit

Utilisez un chiffon doux pour le nettoyage périodique du produit. Pour les taches plus importantes, veuillez humidifier le chiffon avec de l’eau uniquement. Les autres produits risquent de dissoudre la peinture ou d’endommager le plastique.

Température

Assurez-vous que la température intérieure du véhicule est comprise entre +60°C (+140°F) et –10°C (+14°F) avant de mettre l’appareil sous tension.

Maintenance

Si vous rencontrez des problèmes, ne tentez pas de réparer l’appareil vous-même. Retournez-le à votre distributeur Alpine ou au centre de réparation Alpine le plus proche de chez vous, pour le faire réparer.

Emplacement de montage

Veillez à ne pas installer le PXA-H800 dans un endroit exposé :

• Directement au soleil ou à la chaleur,

• À l’humidité et à l’eau,

• Aux poussières excessives,

• Aux vibrations excessives.

ATTENTION

Alpine décline toute responsabilité en cas de perte de données, etc., même si les données sont perdues pendant l’utilisation de ce produit.

UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES DE 12 V.

Toute utilisation autre que l’application désignée comporte un risque d’incendie, de choc électrique ou de blessure.

ATTENTION

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

4-FR

Page 6

Mise en route

Comment lire ce manuel

La télécommande (RUX-C800) pour PXA-H800 est vendue séparément. La configuration et les réglages audio se font à l’aide du RUX-C800 ou d’un PC qui lance le logiciel Sound Manager for PXA-H800. Puisque l’utilisation est très différente d’une méthode à l’autre, chacune fait l’objet d’une section pour plus de clarté. Chaque section est indiquée comme suit.

e À partir d’un PC

e À partir de la télécommande

Liste des fonctions

Utilisation de base

Fonction de mesure automatique

Configuration /Réglage audio

Utilisation de la fonction Multi-canaux

Autres fonctions utiles

Élément Page

Mise sous et hors tension 10 35 Réglage de la balance 12 36 Réglage de l’équilibreur 12 36 Réglage du subwoofer 12 35 Réglage du volume 12 36 Réglage de Defeat 12 36 Réglage de MX Plus Level –* Sélection des sources 12 36 Enregistrement des valeurs prédéfinies

(Preset Store) Rappel d’un réglage enregistré

(Preset Call) Réglage de l’enceinte acoustique 13 37 Réglage des haut-parleurs 14 38 Réglage des subwoofers 14 38 Réglage du système d’entrée AUX 14 39 Réglage de l’entrée AUX 15 39 Réglage de l’entrée numérique 15 40 Réglage du niveau de l’entrée du

volume AUX Réglage du niveau du volume AUX 15 40 Dénomination de l’entrée AUX 16 41 Mixage du guide audio de navigation 16 41 Réglage du volume du guide de

navigation Réglage d’ImprintEQ 17 – Activation/Désactivation d’ImprintEQ 19 42 Auto TCR 20 42 RoadEQ 20 43 Réglage de MX Plus (Ai-NET Mode) 22 44 Réglage de MX Plus

(Standalone Mode) Réglage du mode Égaliseur 23, 25* Réglage de l’EQ graphique 23 46 Réglage de l’EQ paramétrique 25 47 Réglage de X-Over 26 49 Réglage de la correction du temps

(TCR) Réglage du Paramètre TCR 29* Réglage du mode Lecture de signaux à

2 canaux Réglage d’EUPHONY 30 52 Personnalisation d’EUPHONY 31 – Utilisation de Dolby Pro Logic II 31 53 Réglage du niveau du volume des

haut-parleurs Réglage de BI-PHANTOM 33 55 Réglage de Rear Mix 33 55 Réglage de Center Bass Split 34 56 Réglage du PCM linéaire 34 56 Réglage du mode Écoute 34 56 Réglage du niveau du DVD 34 57 Sourdine – 57 Fonction BLACK OUT – 57 Réglage de la couleur pour la touche

d’illumination de la télécommande Réglage du gradateur – 58 Réglage du niveau du gradateur – 58 Sélection de l’affichage – 59

Té l é c o m m a nd

12 36

13 37

15 40

16 35

22 45

28 50

30 52

33 54

–58

*1La méthode de réglage de MX Plus Level est décrite dans la section

« Réglage de MX Plus (Ai-NET Mode) »/« Réglage de MX Plus (Standalone Mode) ».

Le « Réglage du mode Égaliseur » est inclus dans l’opération

« Réglage de l’EQ graphique »/« Réglage de l’EQ paramétrique ».

Le « Réglage du Paramètre TCR » est inclus dans l’opération

« Réglage de la correction du temps (TCR) ».

5-FR

Page 7

Emplacement des commandes

PXA-H800

Sound Manager for PXA-H800

Composé de deux écrans : l’écran principal et l’écran secondaire. L’écran secondaire varie selon la fonction.

A Indicateur POWER

S’allume lorsque l’appareil est sous tension.

B Indicateur Dolby Digital

S’allume lorsque le décodage Dolby Digital est activé.

C Indicateur Dolby Pro Logic II

S’allume lorsque Dolby Pro Logic II est activé.

D Indicateur DTS

S’allume lorsque le décodage DTS est activé.

A Menu B Onglet de sélection de la fonction C Touche de raccourci vers chaque fonction D Indication d’état

Affichage de l’état OFFLINE/ ONLINE

E Touche de sélection du réglage de base F Indication d’état de l’enceinte acoustique et de

l’équilibreur/de la balance

Indication d’affichage lorsqu’un microphone est branché

Affichage du format de lecture

6-FR

Page 8

À propos de l’utilisation sur un PC

• Sélectionnez l’élément ou la valeur de configuration, puis

cliquez dessus.

• Vous pouvez également utiliser les touches [Tab], [ ], [ ],

[ ] et [ ] de votre PC pour sélectionner la valeur ou le mode de configuration.

• Pour plus de détails sur l’utilisation de File(F) et d’Option(O),

reportez-vous à la section « Utilisation du menu du Sound Manager for PXA-H800 » (page 10).

• Utilisation courante du PC

[CANCEL] : annule l’opération et vous fait revenir à

l’écran précédent.

[Close Window] :ferme la fenêtre en cours.

Télécommande RUX-C800 (vendue séparément)

Utilisation de l’onglet de sélection de la fonction

Utilisez l’onglet de sélection de la fonction de l’écran principal comme suit :

Cliquez sur l’onglet de sélection de la fonction.

Un menu déroulant s’affiche.

Cliquez ici

Dans le menu déroulant, sélectionnez l’onglet sur lequel vous souhaitez basculer, puis cliquez dessus.

L’écran bascule sur l’onglet sélectionné.

Cliquez ici

A Touche SOURCE

Sélectionne les sources.

B Touche CHANNEL

Sélectionne les canaux de réglage. Lorsque vous la maintenez enfoncée, l’écran de sélection du mode de canal (« L or R » - « L+R ») s’affiche.

C Touche FUNC.

Affiche l’écran de configuration. Lorsque vous la maintenez enfoncée, celle-ci sélectionne le mode ImprintEQ.

D Touche VIEW

Sélectionne l’affichage. Lorsque vous le maintenez enfoncé, l’écran Preset Call s’affiche.

E Codeur rotatif

Écran normal : Réglez le volume en le tournant vers la gauche ou la droite. Lorsque vous le maintenez enfoncé, celui-ci éteint le rétroéclairage de la touche illuminée et de l’affichage (fonction BLACK OUT). Écran de configuration/réglage : Sélectionnez un élément en le tournant vers la gauche ou la droite. Cet élément est réglé une fois que vous avez appuyé dessus. Lorsque vous le maintenez enfoncé, l’écran de configuration de Defeat s’affiche.

F Touche MUTE

Baisse instantanément le volume de 20dB. Sur l’écran de réglage, met en sourdine le canal en cours de réglage.

G Touche (Retour)

Revient à l’élément/écran précédent. Lorsque vous le maintenez enfoncé, l’écran redevient normal.

H Affichage I Indicateur BLACK OUT

S’allume pendant le BLACK OUT.

7-FR

Page 9

Fonctions

À propos de l’utilisation

Installez le logiciel Sound Manager for PXA-H800 fourni sur un PC. L’utilisateur aura alors accès aux fonctions de cet appareil. Les opérations doivent être effectuées sur la télécommande RUX-C800 (vendue séparément). Un appareil principal compatible Ai-NET offre une fonctionnalité limitée avec ses commandes.

• La télécommande RUX-C800 donne accès à la plupart des

fonctions du PXA-H800.

• Pour utiliser toutes les fonctions de mesure automatique et

de configuration/réglage audio, le raccordement à un PC est requis.

e Disponibilité des opérations

Mise sous/

hors tension

Téléco mmande

(vendue

séparément)

(RUX-C800)

PC (Sound

Manager for

PXA-H800)

Appareil principal

compatible

Ai-NET

*1Vous ne pouvez pas réaliser de mesure ImprintEQ.

Pour plus de détails sur les fonctions disponibles sur l’appareil

{

× {{

{ ×

principal compatible Ai-NET, reportez-vous à la section « Utilisation de l’appareil avec des connexions Ai-NET » (page 10)/(page 35).

• Lorsque le Sound Manager for PXA-H800 fonctionne, la

télécommande RUX-C800 est désactivée.

• Pour plus de détails sur les fonctions disponibles sur la

télécommande et le PC, reportez-vous à la section « Liste des fonctions » (page 5).

À propos du réglage audio

La qualité sonore inhérente à l’intérieur d’un véhicule peut varier du tout au tout. De nombreux facteurs, comme les supports utilisés, le type de véhicule, les haut-parleurs, etc., contribuent à cette hétérogénéité. Ce processeur est capable de compenser bon nombre de ces facteurs afin d’optimiser le son automatiquement.

ImprintEQ

ImprintEQ est un système permettant d’obtenir l’effet acoustique optimal sur chaque siège en fonction des données acoustiques de l’habitacle qui sont mesurées automatiquement.

RoadEQ

RoadEQ (REAL-TIME OPTIMIZED ADAPTIVE DRIVING EQ) est une fonction permettant de régler automatiquement les propriétés de l’EQ en fonction du bruit de la route perceptible pendant la conduite.

TCR (Correction du temps)/Auto TCR (Correction du temps automatique)

Dans un véhicule, il est impossible de modifier les positions d’écoute de l’utilisateur. La correction du temps permet de créer une position d’écoute optimisée, quelle que soit la place de l’utilisateur. Ce réglage automatique est capable de se concentrer sur l’image auditive et de développer le champ sonore pour donner un son plus naturel.

Réglage

automatique

(Seules

certaines

fonctions sont

disponibles*

Configuration/ Réglage audio

{

)

(Seules

certaines fonctions sont disponibles*

La « TCR » retarde numériquement l’émission du son de chaque haut-parleur afin de synchroniser le son parvenant à l’auditeur.

MX Plus

MX (Media Xpander) Plus améliore les sons vocaux et instrumentaux pour chaque source musicale en générant un son harmonique et en compensant les informations des aigus, afin de rendre la musique nette, même dans un habitacle où le bruit de la conduite est important.

Égaliseur graphique

L’EQ graphique divise la bande audio en 31 bandes individuelles. Chaque bande est commandée individuellement pour équilibrer le son et améliorer les détails.

Égaliseur paramétrique

L’EQ paramétrique a moins de bandes, mais offre un plus grand contrôle de l’emplacement de la bande dans le spectre audio. L’utilisateur peut également contrôler dans quelle mesure elles empiètent sur des fréquences adjacentes (Q). Cela vous donne une fonction de commande sonore de niveau professionnel, qui vous permet de régler très précisément une gamme extrêmement étroite sans affecter les régions sonores voisines.

X-Over

X-Over permet à ce processeur d’émettre le son sur une bande précise. Ces bandes spécifiques sont envoyées pour optimiser les haut-parleurs afin de reproduire ces bandes. Utilisez le HPF (Filtre passe-haut) ou le LPF (Filtre passe-bas) pour créer une sortie spécifique à chaque canal. La pente et le niveau de chaque canal sont également réglables.

Compatible surround cinéma 5,1 canaux

Obtenez un véritable son « surround cinéma » 5,1 canaux. Recréez une salle de concert dans votre véhicule.

EUPHONY

EUPHONY est une méthode novatrice de reproduction du champ sonore que DiMAGIC a créée avec la dernière technologie acoustique basée sur le concept essentiel suivant : « écouter un bon

son ». La sensation réaliste du champ sonore est créée en tirant le

)

meilleur profit des infimes différences de son entre les signaux stéréo de droite et de gauche, la réverbération et l’acoustique, à l’aide de filtres adaptatifs. L’appareil offre une qualité sonore agréable même après une longue écoute. Ce son est idéal pour une conduite sur une longue distance.

Avant la première utilisation de cet appareil

Lors de la première utilisation de cet appareil, effectuez les réglages suivants :

Mise sous tension (page 10)/(page 35)

Réglage de l’enceinte acoustique (page 13)/(page 37)

Réglage du système d’entrée AUX (page 14)/(page 39)

8-FR

Page 10

Installation du Sound Manager for PXA-H800

Lorsque vous installez le Sound Manager for PXA-H800 sur un PC, vous pouvez effectuer les réglages audio sur le PC.

Attention avant l’installation :

• Ce programme fonctionne sous Microsoft® Windows® XP,

Vista, 7 uniquement.

Spécifications recommandées

Système d’exploitation : Windows XP, Windows Vista , Windows 7 Processeur : 1,6 GHz ou supérieur Mémoire : 1 GB ou plus Disque dur : 512 MB ou plus d’espace disponible Affichage : 1024×576 ou plus

• Installez le programme Sound Manager for PXA-H800 avant

de connecter le PXA-H800 à votre PC.

• Avant l’installation, tous les programmes actifs doivent être

arrêtés.

Insérez le CD-ROM fourni (Sound Manager for PXA-H800) dans le lecteur de CD-ROM. Lancez le fichier exécutable setup.exe. Suivez les instructions d’installation à l’écran.

Connectez un PC à la borne de connexion d’ordinateur du PXA-H800 à l’aide du câble USB fourni.

À propos du mode OFFLINE

Le Sound Manager for PXA-H800 vérifie la connexion avec le PXA-H800 au démarrage. Une fois la connexion détectée, celui-ci démarre en mode en ligne (ONLINE). Si la connexion n’est pas détectée, un message s’affiche.

Pour lancer le PXA-H800 en mode hors-ligne (OFFLINE), cliquez sur [OFFLINE]. Pour configurer le mode hors-ligne (OFFLINE), effectuez les étapes suivantes afin de reproduire les réglages sur le PXA-H800.

Une fois les réglages effectués, enregistrez les données sur le PC en vous reportant à la section « Enregistrement des données de configuration (File) » (page 10).

Fermez le Sound Manager for PXA-H800.

Connectez le PXA-H800 à votre PC et lancez le Sound Manager for PXA-H800 en mode en ligne (ONLINE).

• Installez le PXA-H800 dans votre véhicule avant de vous connecter

un PC à celui-ci (reportez-vous au mode d’emploi). Tournez la clé de contact sur ACC ou ON.

Câble USB

• Installez le PXA-H800 dans votre véhicule avant de vous connecter

un PC à celui-ci (reportez-vous au mode d’emploi). Tournez la clé de contact sur ACC ou ON.

Lancez le Sound Manager for PXA-H800.

ATTENTION

• Suivez strictement les indications intitulées Avertissement et Attention écrites par les fabricants de votre PC et des équipements périphériques.

• Nous déclinons toute responsabilité en cas de perte de données due à la mauvaise utilisation du Sound Manager for PXA-H800. Nous vous recommandons de sauvegarder régulièrement vos données importantes.

Chargez les données enregistrées sur le PC en vous reportant à la section « Chargement des données de configuration (File) » (page 10).

Les réglages du Sound Manager for PXA-H800 sont reproduits sur le PXA-H800.

9-FR

Page 11

À partir d’un PC

Utilisation de base

Mise en service de l’appareil

Si le système cesse de fonctionner correctement, tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le système persiste à dysfonctionner, réinitialisez-le.

Appuyez sur la touche RESET avec un stylo à bille ou un objet pointu.

<Côté droit>

Touche RESET

Le système est réinitialisé et redémarre.

• Réinitialisez l’appareil lorsque celui-ci est hors tension.

• La réinitialisation n’efface pas les réglages enregistrés sur le

système.

Utilisation de l’appareil avec des connexions Ai-NET

Lorsque l’appareil est connecté à l’appareil principal grâce à Ai-NET, certaines opérations peuvent être commandées avec l’appareil principal.

Les opérations suivantes sont commandées avec l’appareil principal. La télécommande et le PC ne les commandent plus lorsque l’appareil principal est connecté.

• Mise sous et hors tension (page 10)

• Sélection des sources (page 12)

• Réglage du subwoofer/de la balance/de l’équilibreur/du

volume (pages 11, 12)

Vous pouvez régler Defeat (page 12) et l’appel des réglages enregistrés (Preset Call) (page 13) avec l’appareil principal, la télécommande ou le PC.

• Reportez-vous au mode d’emploi de l’appareil principal.

Utilisation du menu du Sound Manager for PXA-H800

Dans le menu principal, vous pouvez mettre le logiciel à jour et enregistrer/charger la valeur de configuration, etc.

Enregistrement des données de configuration (File)

Vous pouvez enregistrer les valeurs de configuration en cours sur votre PC en tant que fichier. Il est possible d’enregistrer jusqu’à 6 ensembles de données dans le numéro prédéfini de l’appareil. Utilisez cette fonction si vous souhaitez en enregistrer plus ou pour effectuer une sauvegarde.

Cliquez sur [File(F)].

Cliquez sur [Save Current Data(S)].

La boîte de dialogue « Enregistrer sous » s’affiche.

Sélectionnez l’emplacement où vous souhaitez enregistrer le fichier et nommez le fichier.

• L’extension de fichier des données de configuration est « .pre ».

Chargement des données de configuration (File)

Vous pouvez charger les données enregistrées dans « Enregistrement des données de configuration (File) » (section précédente).

Cliquez sur [File(F)].

Cliquez sur [Load Current Data(L)].

Mise sous et hors tension

Vous ne pouvez pas mettre l’appareil sous/hors tension à partir du PC. Mettez l’appareil sous/hors tension à partir de la télécommande. Reportez-vous à la section Télécommande « Mise sous et hors tension » (page 35). Lorsqu’un appareil principal compatible Ai-NET est connecté, l’alimentation de l’appareil est reliée à celle de l’appareil principal.

• Lorsque le PXA-H800 est hors tension, le Sound Manager for

PXA-H800 se ferme.

• Si aucun appareil principal compatible Ai-NET n’est connecté, le

PXA-H800 est automatiquement mis sous tension lorsque le Sound Manager for PXA-H800 est lancé.

10-FR

La boîte de dialogue « Ouvrir fichier » s’affiche.

Sélectionnez les données de configuration et cliquez sur [Open].

Le fichier sélectionné est chargé.

• Si le haut-parleur/système d’entrée AUX enregistré dans les données

ne correspond pas au système en cours, les données ne peuvent pas être chargées.

Page 12

Chargement des données de mesure ImprintEQ (File)

Chargez les données de mesure ImprintEQ enregistrées sur le PC dans le PXA-H800.

Cliquez sur [File(F)].

Cliquez sur [Send ImprintEQ Data to PXA-H800(I)].

La boîte de dialogue « Ouvrir fichier » s’affiche.

• L’extension de fichier des données de mesure ImprintEQ est « .ieq ».

Sélectionnez les données de mesure ImprintEQ enregistrées sur le PC et cliquez sur [Open].

Le fichier sélectionné est chargé. L’écran Memory Selection s’affiche.

Sélectionnez [ImprintEQ Memory 1] ou [ImprintEQ Memory 2] et cliquez sur [OK].

Le fichier est écrit dans la mémoire du PXA-H800.

• Sélectionnez [File] pour enregistrer les données de mesure

ImprintEQ sur un PC.

• Pour plus de détails sur ImprintEQ, reportez-vous à la section

« Réglage d’ImprintEQ » (page 17).

À partir d’un PC

Cliquez sur [OK] lorsqu’un message de confirmation s’affiche.

La boîte de dialogue « Ouvrir fichier » s’affiche.

Sélectionnez le fichier que vous avez enregistré à l’étape 1 et cliquez sur [Open].

Le fichier est téléchargé et le processus de mise à jour de la version est lancé. Une fois le téléchargement terminé, un message de confirmation s’affiche.

Cliquez sur [OK].

En suivant les instructions à l’écran, redémarrez le PXA-H800 et le Sound Manager for PXA-H800.

Affichage des informations sur la version (Option)

Vous pouvez afficher les informations sur la version du PXA-H800 et du Sound Manager for PXA-H800.

Cliquez sur [Option(O)].

Cliquez sur [Version Information (V)].

Téléchargement du logiciel (Option)

Vous pouvez télécharger une version plus récente du logiciel.

Avertissement relatif au téléchargement

• Lorsque vous téléchargez un fichier, toutes les données de

configuration du PXA-H800 sont effacées. Remarque : une fois effacées, il est impossible de les récupérer. Avant le téléchargement, il est recommandé d’enregistrer les données de configuration. Reportez-vous à la section « Enregistrement des données de configuration (File) » (page 10).

• Le téléchargement dure environ 20 minutes. Ne mettez pas

le PXA-H800 hors tension et ne débranchez pas le câble USB avant la fin du téléchargement.

Sur le site Web d’Alpine, téléchargez le fichier de mise à jour du logiciel et enregistrez-le sur votre PC.

• Pour plus de détails sur la procédure, reportez-vous au site Web

d’Alpine.

Cliquez sur [Option(O)].

Cliquez sur [Software Download(D)].

Les informations sur la version s’affichent.

Réglage audio

Lorsqu’un appareil principal compatible Ai-NET est connecté, les réglages audio se font sur l’appareil principal ; vous ne pouvez pas régler l’appareil à partir du PC.

Effectuez les réglages à l’aide des touches [ ], [ ], [ ], [ ], [ ], et [ ] pour « Fader », « Balance », « SubW Lv » ou « Master Volume » dans le menu principal.

11-FR

Page 13

À partir d’un PC

Réglage de l’équilibreur (avant/arrière)

Réglez le volume des haut-parleurs avant et arrière (réglage initial : « 0 »).

Contenu du réglage :F (avant) 15 à C (centre) 0 à R (arrière) 15

Réglage de la balance (gauche/droite)

Réglez le volume des haut-parleurs gauche et droite (réglage initial : « 0 »).

Contenu du réglage :L (gauche) 15 à C (centre) 0 à R (droite) 15

Réglage du subwoofer (SubW Lv)

Réglez la sortie du subwoofer (réglage initial : « 0 »).

Contenu du réglage :0 à 15

• Ceci n’a aucun effet lorsque le subwoofer est désactivé.

Réglage du volume

Réglez le volume (réglage initial : « -INF. dB »).

Faites glisser [ ] ou cliquez sur [ ] ou [ ] pour effectuer les réglages.

Maintenez enfoncée la touche [ ] ou [ ] pour baisser/ augmenter le volume en continu.

Contenu du réglage :-INF. à 0 dB

Réglage de Defeat

Lorsqu’ils sont réglés sur [ON], les réglages d’ImprintEQ, de l’EQ graphique, de l’EQ paramétrique, de MX Plus, de RoadEQ et de la Correction du temps sont réinitialisés (réglage initial : « OFF »).

Cliquez sur [ON] ou [OFF] pour choisir « Defeat » dans le menu principal.

Sélection des sources

L’appareil accepte jusqu’à cinq lignes d’entrée de signal analogique et 2 lignes d’entrée de signal numérique. Pour plus de détails sur la connexion, reportez-vous au mode d’emploi. Lorsqu’un appareil principal compatible Ai-NET est connecté, la source doit basculer sur l’appareil principal.

Cliquez sur [ ] pour choisir « Source » dans le menu principal, puis sélectionnez la source de votre choix et cliquez dessus dans le menu déroulant.

Contenu du réglage :Auxiliary*(AUX1)/Auxiliary(AUX2)/

* Les noms sélectionnés dans la section « Dénomination de l’entrée

AUX (AUX Name) » (page 16) s’affichent en tant que noms de source. Le réglage initial est « Auxiliary ».

• Le nombre d’entrées de signal analogique varie selon le réglage de

la section « Réglage du système d’entrée AUX (AUX Input System Select) » (page 14).

• Seules les sources réglées sur ON dans les sections « Réglage de

l’entrée AUX (AUX IN) » (page 15) et « Réglage de l’entrée numérique (Digital AUX) » (page 15) s’affichent.

Auxiliary(AUX3)/Auxiliary (Ai-NET(HU))/Auxiliary(Ai-NET(CHG))/ Auxiliary(Digital1)/Auxiliary(Digital2)

Enregistrement des valeurs prédéfinies (Preset Store)

Vous pouvez enregistrer jusqu’à 6 ensembles de valeurs de réglage. Toutes les valeurs de réglage suivantes sont enregistrées dans une seule mémoire prédéfinie.

Éléments de configuration/réglage Pages

Réglage de l’enceinte acoustique (Output System Select) 13 Réglage des haut-parleurs (Speaker Setup)/Réglage des

subwoofers Réglage du système d’entrée AUX (AUX Input System Select) Réglage de l’entrée AUX (AUX IN) 15 Réglage de l’entrée numérique (Digital AUX) 15 Réglage du niveau de l’entrée du volume AUX (AUX IN Gain) Réglage du niveau du volume AUX (AUX Level) 15 Dénomination de l’entrée AUX (AUX Name) 16 Activation/Désactivation d’ImprintEQ 19 Activation/Désactivation de RoadEQ 21 Réglage de MX Plus (Ai-NET Mode) 22 Réglage de MX Plus (Standalone Mode) 22 Réglage de l’EQ graphique 23 Réglage de l’EQ paramétrique 25 Réglage de X-Over et sélection des phases 26 Réglage de la correction du temps (TCR) 28 Réglage du mode Lecture de signaux à 2 canaux

(2ch Playback Mode) Réglage d’EUPHONY (EUPHONY) 30 Utilisation de Dolby Pro Logic II (Dolby Pro Logic II) 31 Réglage de Center Width (Center Width) 32 Réglage du niveau du volume des haut-parleurs

(Output Level) Réglage de l’image acoustique (BI-PHANTOM) 33 Mixage des sons graves pour l’arrière (Rear Mix) 33 Mixage des sons graves du centre avec la gauche/droite

(L/R) avant (Center Bass Split) Réglage du PCM linéaire (PCM Mode) 34 Obtention d’un volume sonore élevé et puissant

(Listening Mode) Réglage du niveau du DVD (DVD Level) 34

La source de votre choix est sélectionnée.

12-FR

Réglez la valeur que vous souhaitez enregistrer et configurez-la.

Cliquez sur [Store] pour choisir « Preset » dans le menu principal.

Page 14

Cliquez sur l’une des touches [Preset 1] à [Preset 6], puis sur [OK].

Les données sont enregistrées dans le numéro prédéfini.

• La fonction est opérante lorsque Defeat est réglé sur OFF.

• Les valeurs de mesure ne seront pas perdues si le système est

réinitialisé ou si l’alimentation de la batterie est coupée.

Rappel d’un réglage enregistré (Preset Call)

La mémoire prédéfinie enregistre différentes informations de réglage. Par conséquent, rappeler des données de la mémoire prédéfinie prend un certain temps.

Cliquez sur [Call] pour choisir « Preset » dans le menu principal.

Cliquez sur l’une des touches [Preset 1] à [Preset 6], puis sur [OK].

À partir d’un PC

Cliquez sur [Output System] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran Output System Select s’affiche.

• Lorsque vous cliquez sur [I/O Configuration] sous l’onglet de

sélection de la fonction, puis sur [Output System Select], l’écran Output System Select s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Sélectionnez l’enceinte acoustique, puis cliquez dessus ; cliquez ensuite sur [NEXT].

System 1 (4.2ch) :Front 2way+Rear+SubW System 2 (2.2ch) :Front 3way+SubW System 3 (4.0ch) :Front 3way+Rear System 4 (5.1ch) :Front 2way+Rear+Center+SubW

• Reportez-vous au Tableau 1 (système de sortie) de la section

« Configuration du système » (page 60).

Cliquez sur [OK] lorsqu’un message de confirmation s’affiche. L’écran Speaker Setup s’affiche automatiquement.

• Si aucune modification n’est apportée aux réglages du système en

cours, l’opération se ferme sans afficher l’écran de confirmation.

Cliquez sur [Full Range], [ON] ou [OFF], etc. pour définir les haut-parleurs.

Les valeurs du numéro prédéfini sélectionné sont extraites.

• La fonction est opérante lorsque Defeat est réglé sur OFF.

• Si l’enceinte acoustique du numéro prédéfini et l’enceinte acoustique

en cours sont différentes, le numéro prédéfini ne peut pas être extrait.

• Si le système d’entrée AUX du numéro prédéfini et le système

d’entrée AUX en cours sont différents, les éléments concernant le système d’entrée AUX ne peuvent pas être extraits.

Réglage de l’enceinte acoustique (Output System Select)

Vous ne pouvez régler aucune fonction, à moins de sélectionner le système de sortie. Veillez à régler le système en premier. Si les connexions du système sélectionné et du haut-parleur en cours sont différentes, les haut-parleurs risquent d’être endommagés. Vérifiez bien les spécifications des haut-parleurs avant de sélectionner le système.

Pour la première mise en service uniquement :

Cliquez sur [OK] lorsqu’un message s’affiche.

L’écran Output System Select s’affiche. Passez à l’étape 2.

Front High*1: Full Range/Tweeter/OFF Front Mid : Full Range Front Low : Full Range/OFF Rear : Full Range/OFF Center : Full Range/OFF Subwoofer (1, 2) : ON/OFF Subwoofer Output :Stereo/Mono *

*1Lorsque vous faites basculer le réglage du haut-parleur « Front High »

sur [Full Range], un message de confirmation de la modification s’affiche. Pour configurer sur « Full Range », sélectionnez [YES] et cliquez sur [OK]. Vérifiez que le haut-parleur utilisé pour cette sortie peut prendre en charge une source de la gamme complète. De nombreux haut-parleurs d’aigus peuvent être endommagés lorsqu’ils sont entraînés par un signal de gamme complète.

*2Cet élément ne peut être réglé que lorsque deux subwoofers sont connectés.

Stereo :sortie (gauche/droite (L/R)) stéréo du subwoofer Mono : sortie mono du subwoofer

13-FR

Page 15

À partir d’un PC

• Les haut-parleurs qui ne peuvent pas être désactivés n’affichent pas

« OFF ». Reportez-vous au Tableau 1 (système de sortie) de la section « Configuration du système » (page 60).

• Si l’enceinte acoustique est modifiée, toutes les valeurs de

configuration –sauf celles de l’entrée AUX– sont réinitialisées.

• Vous pouvez également configurer les haut-parleurs dans la section

« Réglage des haut-parleurs (Speaker Setup)/Réglage des subwoofers » (page 14).

• Lorsque vous ne connectez qu’un seul subwoofer, désactivez

« Subwoofer2 ».

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

4-1

Première mise en service :

Cliquez sur [NEXT]. L’écran AUX Input System Select s’affiche automatiquement. Continuez les réglages en vous reportant à la section « Réglage du système d’entrée AUX (AUX Input System Select) » (page 14).

4-2

Mise en service suivante :

Cliquez sur [Close Window]. L’écran de confirmation s’affiche. Cliquez sur [OK]. Le Sound Manager for PXA-H800 se ferme. Tournez la clé de contact sur OFF, puis de nouveau sur ON. Les réglages deviennent effectifs.

Réglage des haut-parleurs (Speaker Setup)/Réglage des subwoofers

Mettez les haut-parleurs sous tension. Si 2 subwoofers sont connectés, vous pouvez choisir le stéréo ou le mono pour la sortie du subwoofer. Effectuez les réglages selon les subwoofers à connecter (réglage initial : « Mono »).

Cliquez sur [Speaker Setup] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran Speaker Setup s’affiche.

• Si vous cliquez sur [I/O Configuration] sous l’onglet de sélection de

la fonction, puis sur [Speaker Setup], l’écran Speaker Setup s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [Full Range], [ON] ou [OFF], etc. pour définir les haut-parleurs.

*1 Lorsque vous faites basculer le réglage du haut-parleur « Front High »

*2 Cet élément ne peut être réglé que lorsque deux subwoofers sont connectés.

Stereo :sortie (gauche/droite (L/R)) stéréo du subwoofer Mono : sortie mono du subwoofer

• Les haut-parleurs qui ne peuvent pas être désactivés n’affichent pas

« OFF ». Reportez-vous au Tableau 1 (système de sortie) de la section « Configuration du système » (page 60).

• Lorsque vous ne connectez qu’un seul subwoofer, désactivez

« Subwoofer2 ».

• Ici, les réglages des haut-parleurs dépendent du système qui a été

sélectionné dans la section « Réglage de l’enceinte acoustique (Output System Select) » (page 13).

Une fois le réglage terminé, cliquez sur [Close Window].

• Si le réglage des haut-parleurs est modifié alors qu’ImprintEQ/

RoadEQ est activé, ImprintEQ/RoadEQ est désactivé après l’affichage d’un message de confirmation. Une fois le réglage terminé, il est recommandé d’enregistrer le contenu

•

du réglage sur l’appareil. Pour plus de détails, reportez-vous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Réglage du système d’entrée AUX (AUX Input System Select)

Cette étape permet de configurer l’entrée RCA à 6 canaux de l’appareil. Il est également possible de configurer les niveaux du volume d’entrée.

À la première mise en service, l’écran AUX Input System Select s’affiche automatiquement après la configuration des hautparleurs. L’étape 1 est inutile.

Cliquez sur [AUX Input System] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran AUX Input System Select s’affiche.

•

Lorsque vous cliquez sur [I/O Configuration] sous l’onglet de sélection de la fonction, puis sur [AUX Input System Select], l’écran AUX Input System Select s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Sélectionnez le système d’entrée AUX, puis cliquez dessus ; cliquez ensuite sur [NEXT].

Front High*1: Full Range/Tweeter/OFF Front Mid : Full Range Front Low : Full Range/OFF Rear : Full Range/OFF Center : Full Range/OFF Subwoofer (1, 2) : ON/OFF Subwoofer Output :Stereo/Mono *

14-FR

Analog 5.1ch. Input :

AUX1 (gauche avant, droite avant, gauche arrière, droite arrière, centre, subwoofer)

Analog 4ch. +2ch. Input :

AUX1 (gauche avant, droite avant, gauche arrière, droite arrière)/AUX2 (gauche, droite)

Analog 2ch. ×3 Input :

AUX1 (gauche, droite)/AUX2 (gauche, droite)/AUX3 (gauche, droite)

Page 16

À partir d’un PC

• Reportez-vous au Tableau 2 (système d’entrée) de la section

« Configuration du système » (page 60).

Cliquez sur [OK] lorsqu’un message de confirmation s’affiche. L’écran AUX Gain Setup s’affiche.

Cliquez sur [High] ou [Low] pour chaque AUX à définir, puis sur [OK].

High : lorsque le niveau du volume de l’entrée externe est élevé. Low : lorsque le niveau du volume de l’entrée externe est faible.

Cliquez sur [OK] lorsqu’un message de confirmation s’affiche.

Quittez le Sound Manager for PXA-H800. Tournez la clé de contact sur OFF, puis de nouveau sur ON. Les réglages deviennent effectifs.

• Vous pouvez également définir le gain dans la section « Réglage du

niveau de l’entrée du volume AUX (AUX IN Gain) » (page 15).

• Si le système d’entrée AUX est modifié, toutes les valeurs de

configuration de l’entrée AUX sont réinitialisées.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Réglage d’Analog AUX Input

Réglage : AUX 1~3 Contenu du réglage :AUX IN/AUX IN Gain/AUX Level/AUX

Le nombre de canaux AUX à définir varie selon le système défini dans la section « Réglage du système d’entrée AUX (AUX Input System Select) » (page 14).

Lorsque vous connectez un câble d’interface Ai-NET/RCA (KCA-

121B) aux bornes de l’appareil suivantes : borne d’entrée de l’appareil principal (entrée Ai-NET)/borne d’entrée du changeur (entrée Ai-NET), vous pouvez l’utiliser comme AUX.

Réglage de Digital AUX Input

Réglage : Digital1/Digital2 Contenu du réglage :Digital AUX/AUX Name

Une fois le réglage terminé, cliquez sur [Close Window].

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

*1/Ai-NET(HU)

Name

*2/Ai-NET(CHG)

Réglage de l’entrée AUX (AUX IN)

Il est possible de connecter à l’appareil un téléviseur ou un magnétoscope avec sortie audio RCA. Sélectionnez OFF si l’entrée externe n’est pas connectée (réglage initial : « ON »).

Réglage : AUX IN Contenu du réglage :ON/OFF

• Il est impossible de régler AUX1.

Réglage de l’entrée AUX/l’entrée numérique (Analog AUX Input/Digital AUX Input)

Cette étape permet de configurer et de régler Analog AUX et Digital AUX.

•

Lorsqu’un appareil principal compatible Ai-NET est connecté, l’entrée externe du PXA-H800 devient indisponible et ce réglage est désactivé.

Cliquez sur [Input Setup] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran Input System Setup s’affiche.

• Si vous cliquez sur [I/O Configuration] sous l’onglet de sélection de

la fonction, puis sur [Input System Setup], l’écran Input System Setup s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Pour chaque AUX, cliquez sur [ON]/[OFF], [High]/ [Low] ou [ ]/[ ] pour configurer et régler chaque élément.

Réglage de l’entrée numérique (Digital AUX)

Sélectionnez OFF si aucun produit numérique optique n’est connecté (réglage initial : « ON »).

Réglage : Digital AUX Contenu du réglage :ON/OFF

Réglage du niveau de l’entrée du volume AUX (AUX IN Gain)

Sélectionnez High si le son de l’entrée externe se déforme (réglage initial : « High »).

Réglage : AUX IN Gain Contenu du réglage :High/Low

High : lorsque le niveau du volume de l’entrée externe est élevé. Low : lorsque le niveau du volume de l’entrée externe est faible.

• Il n’est alors possible de régler cet élément que si le réglage AUX IN

est activé.

• Analog AUX ne peut être réglé qu’avec ce réglage.

Réglage du niveau du volume AUX (AUX Level)

Vous pouvez régler le niveau du volume de l’entrée RCA externe. Réglez-le lorsque le volume est supérieur ou inférieur à celui de la source numérique optique (réglage initial : « 0 dB »).

Réglage : AUX Level Contenu du réglage :-10 à +10 dB

• Il n’est alors possible de régler cet élément que si le réglage AUX IN

est activé.

• Analog AUX ne peut être réglé qu’avec ce réglage.

15-FR

Page 17

À partir d’un PC

Dénomination de l’entrée AUX (AUX Name)

Lorsque vous connectez une source d’entrée externe, vous pouvez lui donner un nom approprié (réglage initial : « Auxiliary »).

Cliquez sur [ ] pour chaque AUX, sélectionnez le nom de produit de l’entrée externe dans le menu déroulant, puis cliquez dessus.

Réglage : AUX Name Contenu du réglage :Auxiliary/TV/EXT.DVD/Portable/Game

• Il n’est alors possible de régler cet élément que si le réglage AUX IN

est activé.

Réglage du volume du guide de navigation (Navi Mix)

Si un système de navigation est connecté, son guide vocal est mixé avec le système et la sortie des haut-parleurs avant (réglage initial : « OFF »). Vous pouvez régler le volume du guide de navigation (réglage initial : «0dB»).

Cliquez sur [ON] ou [OFF] pour choisir « Navi Mix » dans le menu principal.

Si vous cliquez sur [ON], sélectionnez la valeur de réglage.

Cliquez sur [ ] ou [ ] pour régler le volume.

Contenu du réglage :-10 à +10 dB

• Pour plus de détails sur la connexion d’un système de navigation,

reportez-vous au mode d’emploi.

Fonction de mesure automatique

Avant de réaliser une mesure automatique

Cet appareil est équipé des fonctions de mesure automatique ImprintEQ, RoadEQ et AutoTCR.

AVERTISSEMENT

• Ne réalisez aucune mesure automatique tant que le véhicule est en marche. La mesure automatique nécessite l’installation des microphones dans l’habitacle afin de mesurer les caractéristiques acoustiques ; les haut-parleurs doivent par ailleurs émettre un son fort pour la mesure. Cela peut interférer avec une conduite sûre et entraîner un accident.

Lisez ce qui suit avant de réaliser une mesure automatique.

• La mesure automatique doit être réalisée dans un lieu calme et après

avoir éteint le moteur, la climatisation et le radiateur. Si un téléphone portable ou un téléphone de voiture est installé dans le véhicule, sortez-le de l’habitacle ou mettez-le hors tension. Les sons qui ne font pas l’objet de la mesure (bruit ambiant autour du véhicule, bruit du moteur et sonneries de téléphone) peuvent interférer avec la mesure et entraîner une mesure inappropriée des caractéristiques acoustiques de l’habitacle.

• Sachez qu’il est possible que la batterie s’affaiblisse si vous utilisez

l’appareil pendant une période prolongée sans mettre le moteur en marche.

• Le microphone fourni avec ce produit est spécialement conçu pour ce

type de mesure. L’utilisation de tout autre microphone donnera de mauvais résultats ou aucun résultat. Il n’est pas recommandé d’utiliser un autre microphone que celui qui est fourni.

• Si le système est équipé d’un amplificateur de puissance avec

commande de niveau d’entrée ou un subwoofer, la mesure risque de ne pas être possible si le niveau d’entrée est réglé trop bas. Toutefois, pour réaliser une mesure correcte, le niveau d’entrée ne doit pas être réglé trop haut.

• Pour un amplificateur de puissance avec filtre passe-bas, désactivez

le filtre passe-bas de l’amplificateur de puissance afin de réaliser la mesure. Pour un subwoofer, le filtre passe-bas du subwoofer ou de l’amplificateur de puissance doit être réglé à la plus haute fréquence de coupure.

16-FR

Ordre des fonctions de mesure automatique

Réalisez la mesure automatique dans l’ordre suivant.

Lorsque ImprintEQ est utilisé :

D’abord, ImprintEQ, puis RoadEQ.

Lorsque ImprintEQ n’est pas utilisé :

D’abord, Auto TCR, puis RoadEQ.

• Lorsque ImprintEQ est utilisé, AutoTCR n’est pas requis.

• Lorsque ImprintEQ et AutoTCR sont réalisés après RoadEQ,

recommencez RoadEQ.

Page 18

Réglage d’ImprintEQ

ImprintEQ est un système permettant d’obtenir l’effet acoustique optimal sur chaque siège en fonction des données acoustiques de l’habitacle qui sont mesurées automatiquement. Pour utiliser ImprintEQ, vous devez d’abord réaliser une mesure acoustique de l’habitacle.

Déroulement de la mesure ImprintEQ

Préparez le véhicule et installez le microphone.

Tournez la clé de contact sur ACC ON, puis lancez le son de

Lorsqu’il s’agit

d’un système

non fabriqué

en usine

automobile

Suivez les instructions à l’écran pour réaliser la mesure

l’ALPINE PXA-H800.

Lorsqu’il s’agit d’un système fabriqué en usine automobile

Lisez sur l’appareil principal le SETUP

DISC fourni avec l’appareil.

Sélectionnez la position d’écoute.

automatique.

Sélectionnez la courbe cible.

À partir d’un PC

Cliquez sur [ImprintEQ] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de l’onglet Automatic Measurement s’affiche.

• Lorsque vous cliquez sur [Automatic Measurement] sous l’onglet de

sélection de la fonction, l’écran de l’onglet Automatic Measurement s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [Setup] pour choisir « ImprintEQ ».

L’écran de sélection du mode ImprintEQ s’affiche.

Sélectionnez [Factory Audio] ou [Other] et cliquez sur [OK].

Factory Audio :à choisir lorsqu’un système fabriqué en

Other : choisissez [Other] lorsqu’un appareil

Si vous sélectionnez [Factory Audio], passez à l’étape 7. Si vous sélectionnez [Other], passez à l’étape 10.

Insérez le SETUP DISC dans l’appareil principal. Cliquez sur [START] dans les 10 secondes suivant le démarrage du morceau Track01.

En suivant les instructions à l’écran, réglez le niveau d’entrée de l’appareil connecté à AUX1. Lorsque « OK » s’affiche, cliquez sur [OK].

Cliquez sur [START] dans les 10 secondes suivant le démarrage du morceau Track02.

La mesure des caractéristiques de fréquence commence. Une fois la mesure terminée, un message de confirmation s’affiche.

• Si vous souhaitez arrêter la mesure, cliquez sur [CANCEL].

usine automobile est connecté à AUX1.

principal autre qu’un système fabriqué en usine automobile (appareil disponible dans le commerce incluant des produits ALPINE) est connecté.

Enregistrez les valeurs de mesure.

Préparation à la mesure

• Garez le véhicule à un endroit calme.

• Fermez les portes, les fenêtres, le toit ouvrant, etc.

• Éteignez la climatisation et le radiateur.

• Coupez le moteur du véhicule.

Préparation du microphone

Placez le microphone au niveau des oreilles (un trépied de caméra est utile dans ce cas).

• L’orientation du microphone n’affecte pas la mesure.

Tournez la clé de contact du véhicule sur ACC (ON).

• Si la climatisation ou le radiateur sont allumés, éteignez-les. La

mesure ne doit pas être réalisée si la climatisation ou le radiateur font du bruit.

Cliquez sur [OK] lorsqu’un message s’affiche.

L’écran Area Selection s’affiche.

Sélectionnez la position d’écoute. Sélectionnez l’une des zones suivantes : [ALL], [FRONT], [FRONT LEFT], [FRONT RIGHT] et [REAR], puis cliquez sur [Next].

Si [ALL] est sélectionné, le système mesure les caractéristiques à partir de toutes les positions de siège.

L’écran de mesure s’affiche.

17-FR

Page 19

À partir d’un PC

Déplacez le microphone jusqu’à un emplacement indiqué à l’écran et placez-le fermement.

• Le microphone doit être placé à hauteur d’épaule.

Cliquez sur [Measure]. Lorsque l’écran de démarrage de la mesure s’affiche, cliquez sur [START].

Le décompte commence.

Une fois la mesure terminée, cliquez sur [Result].

L’écran de résultat s’affiche. Le résultat du réglage lorsque Target Curve est la « REFERENCE » s’affiche.

Si vous souhaitez sélectionner une autre courbe cible, passez à l’étape 17. Si vous souhaitez enregistrer le résultat du réglage, passez à l’étape 19.

Cliquez sur [Target Curve Select].

Nom de la courbe actuellement sélectionnée

L’écran Target Curve Selection s’affiche.

Pendant le décompte de 10 secondes, sortez du véhicule et fermez la porte. Un signal test est émis par les haut-parleurs afin de mesurer les caractéristiques acoustiques de l’habitacle. N’ouvrez aucune porte avant que le message de fin n’apparaisse à l’écran. Si du bruit extérieur interfère avec la mesure, cliquez à nouveau sur [Measure] pour recommencer la mesure.

• La mesure dure environ 5 à 15 minutes.

• Si vous souhaitez arrêter la mesure, cliquez sur [CANCEL].

Cliquez sur [OK] lorsqu’un message de fin s’affiche.

Lorsque la mesure de la Position 1 est terminée, déplacez le microphone sur la position de mesure suivante et fixez-la selon les instructions à l’écran. Lorsque le microphone est placé correctement, recommencez l’étape 13 en suivant les instructions à l’écran.

• Vous pouvez mesurer jusqu’à 6 positions d’écoute.

• Nous vous recommandons de mesurer au moins

2 positions d’écoute.

• Pour fermer la mesure, passez à l’étape 16.

• Pour une mesure plus précise, vous pouvez mesurer

jusqu’à 6 positions d’écoute. Cependant, la procédure complète dure environ 70 minutes. Par conséquent, chargez la batterie du véhicule pendant que vous prenez les mesures.

• Si aucun microphone n’est connecté, un message de confirmation

s’affiche et la mesure ne peut pas être réalisée. Cliquez sur [OK] pour annuler l’indication.

• Si vous souhaitez recommencer la mesure à la même position, cliquez

sur [Reset].

Sélectionnez la courbe de votre choix, puis cliquez dessus. Ensuite, cliquez sur [OK].

Le résultat du réglage de la courbe cible (Target Curve) sélectionnée s’affiche.

REFERENCE :

Appréciez le rythme et la balance de la musique avec le meilleur effet acoustique, parfaitement adapté à l’habitacle du véhicule.

Reference With Mid-range Comp. :

À sélectionner si les haut-parleurs des aigus et des médiums sont installés sur le tableau de bord, et si une certaine rugosité des aigus et des médiums est apparente.

LINEAR :

Un effet acoustique linéaire (plat) est actualisé. Ce réglage recrée le son équilibré d’un studio.

USERS :

Vous ne pouvez le sélectionner que si vous avez réglé la courbe. Reportez-vous à la section « Réglage et enregistrement de Target Curve » (page 19).

• Si le résultat de la mesure ne vous satisfait pas, cliquez sur [Re-

Measure] pour recommencer la mesure.

Cliquez sur [Send Filter].

L’écran Memory Selection s’affiche.

18-FR

Page 20

À partir d’un PC

Sélectionnez la mémoire où vous souhaitez enregistrer la courbe ([ImprintEQ Memory 1] ou [ImprintEQ Memory 2]) et cliquez dessus. Cliquez sur [OK].

• Sélectionnez [File] pour enregistrer les données de mesure

ImprintEQ sur un PC. Reportez-vous à la section « Enregistrement des données de mesure ImprintEQ sur un PC » (page 19).

Cliquez sur [Close Window].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• Le niveau de l’EQ graphique, de l’EQ paramétrique et du X-Over

sont réinitialisés durant la mesure ImprintEQ.

• L’extension de fichier des données de réglage ImprintEQ est « .ieq ».

• Lorsque vous enregistrez le résultat de la mesure ImprintEQ dans

Memory 1 ou 2 la deuxième fois, la mémoire est écrasée et les données précédentes sont perdues.

• Le son peut arriver à la position d’écoute avec un léger décalage

selon le haut-parleur et le caisson. Pour compenser ce problème, il est possible de régler la distance pour l’augmenter.

• Les valeurs de mesure ne seront pas perdues si le système est

réinitialisé ou si l’alimentation de la batterie est coupée.

Activation/Désactivation d’ImprintEQ

Cliquez sur [ImprintEQ] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de l’onglet Automatic Measurement s’affiche.

• Lorsque vous cliquez sur [Automatic Measurement] sous l’onglet de

sélection de la fonction, l’écran de l’onglet Automatic Measurement s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

• Lorsque ImprintEQ est activé, la Correction du temps et le canal

X-Over basculent automatiquement sur le mode Réglage individuel gauche/droite (L/R).

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Enregistrement des données de mesure ImprintEQ sur un PC

Cliquez sur [File] à l’étape 20 pour choisir « Setting ImprintEQ », puis sur [OK].

La boîte de dialogue « Enregistrer sous » s’affiche.

Sélectionnez l’emplacement où vous souhaitez enregistrer le fichier et nommez le fichier.

• Pour plus de détails sur la méthode de chargement des données

enregistrées sur un PC, reportez-vous à la section « Chargement des données de mesure ImprintEQ (File) » (page 11).

Réglage et enregistrement de Target Curve

Vous pouvez régler la courbe cible et l’enregistrer sur un PC.

Cliquez sur [Target Curve Setting] à l’étape 17 pour choisir « Setting ImprintEQ ».

L’écran Target Curve Setting s’affiche.

• Lorsque vous cliquez sur [Target Curve] pour choisir l’onglet

[Shortcut] dans le menu principal, l’écran Target Curve Setting s’affiche.

Pour la régler, faites glisser la courbe.

Cliquez sur [ON] ou [OFF] pour choisir « ImprintEQ ».

Si vous cliquez sur [ON], sélectionnez la valeur de réglage.

Cliquez sur [ ], puis sélectionnez [Memory 1] ou [Memory 2] et cliquez dessus.

• Si vous n’utilisez pas ImprintEQ, sélectionnez [OFF].

Si l’enceinte acoustique de la mémoire (« Memory ») et l’enceinte

•

acoustique en cours sont différentes, la mémoire ne peut pas être extraite.

• Lorsque vous activez ImprintEQ, l’EQ graphique, l’EQ

paramétrique, la Correction du temps et le Niveau de sortie sont réglés automatiquement. Chacune de ces valeurs peut être réglée plus en détail, mais les plages de réglage de l’EQ graphique et de l’EQ paramétrique sont limitées.

Contenu du réglage :-6 à +6 dB

Cliquez sur [Save].

La boîte de dialogue « Enregistrer sous » s’affiche.

Sélectionnez l’emplacement où vous souhaitez enregistrer le fichier et nommez le fichier.

• L’extension de fichier des données de mesure est « .tcv ».

• Vous pouvez extraire les données enregistrées en cliquant sur [Load].

• Pour réinitialiser la courbe cible, cliquez sur [Reset]. Cliquez sur

[OK] lorsqu’un message de confirmation s’affiche.

• Fonction de tracé de la souris

Lorsque vous cliquez sur [Mouse Trace OFF], la fonction de tracé de la souris est activée et [Mouse Trace OFF] bascule sur [Mouse Trace ON]. Lorsque vous la faites glisser, la courbe (réglages) change en fonction du mouvement du curseur. Pour désactiver la fonction de tracé de la souris, cliquez sur [Mouse Trace ON].

19-FR

Page 21

À partir d’un PC

Réglage de la correction du temps automatique (Auto TCR)

Un véhicule constitue un environnement d’écoute unique. La distance entre les haut-parleurs varie considérablement selon chaque position d’écoute. Ces conditions particulières peuvent être surmontées à l’aide du microphone fourni et du puissant système de mesure de ce processeur. Le processeur mesure et analyse automatiquement les données afin d’optimiser la correction du temps de chaque haut-parleur et chaque position d’écoute sélectionnée.

Cliquez sur [START] sur l’écran de démarrage de la mesure.

Le décompte commence.

Préparation à la mesure

• Garez le véhicule à un endroit calme.

• Fermez les portes, les fenêtres, le toit ouvrant, etc.

• Éteignez la climatisation et le radiateur.

• Coupez le moteur du véhicule.

Préparation du microphone

Placez le microphone sur la position d’écoute (siège conducteur, etc.). Un trépied de caméra est utile dans ce cas.

• Le microphone doit être placé à hauteur d’épaule.

• Lorsque vous enregistrez les valeurs des données de mesure des

différentes positions d’écoute dans le numéro prédéfini, vous pouvez aisément en charger une si nécessaire.

Tournez la clé de contact du véhicule sur ACC (ON).

• Si la climatisation ou le radiateur sont allumés, éteignez-les. La

mesure ne doit pas être réalisée si la climatisation ou le radiateur font du bruit.

Cliquez sur [Auto TCR] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de l’onglet Automatic Measurement s’affiche.

• Lorsque vous cliquez sur [Automatic Measurement] sous l’onglet de

sélection de la fonction, l’écran de l’onglet Automatic Measurement s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [Setup] pour choisir « Auto TCR ».

Lorsqu’un message de confirmation s’affiche, vérifiez son contenu et cliquez sur [OK].

Si ce message de confirmation s’affiche à nouveau, vérifiez son contenu et cliquez sur [OK].

Pendant le décompte de 10 secondes, sortez du véhicule et fermez la porte. Un signal test est émis par les haut-parleurs afin de mesurer les caractéristiques acoustiques de l’habitacle. N’ouvrez aucune porte avant que le message de fin n’apparaisse à l’écran. Si du bruit extérieur interfère avec la mesure. Si l’écran d’erreur s’affiche, recommencez la mesure.

• Si vous souhaitez arrêter la mesure, cliquez sur [CANCEL].

• Si aucun microphone n’est connecté, un message de confirmation

s’affiche et la mesure ne peut pas être réalisée. Cliquez sur [OK] pour annuler l’indication.

Lorsqu’un message de confirmation pour fermer l’écran s’affiche, cliquez sur [OK].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• La mesure d’Auto TCR dure environ 5 minutes.

• Le résultat de la mesure d’Auto TCR écrase celui de la mesure de la

TCR manuelle.

• Le son peut arriver à la position d’écoute avec un léger décalage

selon le haut-parleur et le caisson. Pour compenser ce problème, il est possible de régler la distance pour l’augmenter.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Réglage du bruit de la route (RoadEQ)

RoadEQ (REAL-TIME OPTIMIZED ADAPTIVE DRIVING EQ) est une fonction permettant de régler automatiquement les propriétés de l’EQ en fonction du bruit de la route perceptible pendant la conduite.

L’Égaliseur de route compense le bruit qui change constamment, alors laissez toujours les microphones connectés.

Préparation à la mesure

• Garez le véhicule à un endroit calme.

• Fermez les portes, les fenêtres, le toit ouvrant, etc.

• Éteignez la climatisation et le radiateur.

• Coupez le moteur du véhicule.

Préparation du microphone

Reportez-vous au mode d’emploi.

Tournez la clé de contact du véhicule sur ACC (ON).

• Si la climatisation ou le radiateur sont allumés, éteignez-les. La

mesure ne doit pas être réalisée si la climatisation ou le radiateur font du bruit.

Cliquez sur [RoadEQ] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de l’onglet Automatic Measurement s’affiche.

• Lorsque vous cliquez sur [Automatic Measurement] sous l’onglet de

sélection de la fonction, l’écran de l’onglet Automatic Measurement s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

20-FR

Page 22

Cliquez sur [Setup] pour choisir « RoadEQ ».

Lorsqu’un message de confirmation s’affiche, vérifiez son contenu et cliquez sur [OK].

Cliquez sur [START] sur l’écran de démarrage de la mesure.

Le décompte commence.

À partir d’un PC

Activation/Désactivation de RoadEQ

Une fois la mesure automatique terminée, RoadEQ peut être activé ou désactivé, et son niveau sélectionné.

Cliquez sur [RoadEQ] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de l’onglet Automatic Measurement s’affiche.

• Lorsque vous cliquez sur [Automatic Measurement] sous l’onglet de

sélection de la fonction, l’écran de l’onglet Automatic Measurement s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [ON] ou [OFF] pour choisir « RoadEQ ».

Si vous cliquez sur [ON], sélectionnez le niveau.

• Si vous n’utilisez pas RoadEQ, sélectionnez [OFF].

Cliquez sur [ ], puis sélectionnez [Level 1], [Level 2] ou [Level 3] et cliquez dessus.

Pendant le décompte de 10 secondes, sortez du véhicule et fermez la porte. Un signal test est émis par les haut-parleurs afin de mesurer les caractéristiques acoustiques de l’habitacle. N’ouvrez aucune porte avant que le message de fin n’apparaisse à l’écran. Si du bruit extérieur interfère avec la mesure. Si l’écran d’erreur s’affiche, recommencez la mesure.

• Si vous souhaitez arrêter la mesure, cliquez sur [CANCEL].

• Si aucun microphone n’est connecté, un message de confirmation

s’affiche et la mesure ne peut pas être réalisée. Cliquez sur [OK] pour annuler l’indication.

Lorsqu’un message de confirmation pour fermer l’écran s’affiche, cliquez sur [OK].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• La mesure de RoadEQ dure environ 7 minutes.

• Les valeurs de mesure ne seront pas perdues si le système est

réinitialisé ou si l’alimentation de la batterie est coupée.

Level 1 : Niveau de correction faible. Adapté aux véhicules

calmes. Level 2 : Niveau de correction moyen. Level 3 : Niveau de correction élevé. Adapté à une conduite

rapide.

• Si la mesure n’est pas terminée ou si aucun microphone n’est

connecté, ce réglage est impossible.

• Lorsque vous mettez le réglage des haut-parleurs sur ON/OFF,

RoadEQ est automatiquement désactivé. Une fois que vous avez modifié les réglages des haut-parleurs, recommencez l’étape de la mesure.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

21-FR

Page 23

À partir d’un PC

Configuration/ Réglage audio

Réglage de MX Plus (Ai-NET Mode)

MX (Media Xpander) Plus améliore les sons vocaux et instrumentaux pour chaque source musicale (exemple : la radio/un CD/MP3) en générant les harmoniques perdues lors du traitement numérique. La compensation des hautes fréquences ajoute la clarté et les détails généralement masqués par le bruit de la route.

Cette fonction est activée lorsqu’un appareil principal compatible Ai-NET doté de la fonction de liaison MX Plus est connecté. Si le mode MX Plus est réglé pour chaque source au préalable, il bascule automatiquement selon la source musicale de l’appareil principal.

•

Lorsqu’un appareil principal doté de la fonction de liaison MX Plus est connecté, par exemple l’IVA-D800R, il doit être mis en mode Ai-NET. Les autres appareils principaux doivent être mis en mode Standalone.

Cliquez sur [MX Plus] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de configuration de MX Plus s’affiche.

• Lorsque vous cliquez sur [Media Sound Manager] sous l’onglet de

sélection de la fonction, puis sur [Setup], l’écran de configuration de MX Plus s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [ON] pour choisir « MX Plus » dans le menu principal.

MX Plus est activé.

• Lorsque vous cliquez sur [OFF], MX Plus est désactivé pour toutes

les sources musicales.

Cliquez sur [Ai-NET] pour choisir « MX Plus Setup » dans le menu principal.

MX Plus est relié à l’appareil principal.

Cliquez sur [ ] pour choisir « Level Adjustment » sur l’écran de configuration, puis sélectionnez le niveau et cliquez dessus dans le menu déroulant.

Le niveau de MX Plus augmente dans l’ordre suivant : 1 2 3.

FM (Level 1 to 3, OFF) :

Les aigus et les médiums deviennent plus clairs et vous bénéficiez d’un son bien équilibré sur toutes les fréquences.

CD (Level 1 to 3, OFF) :

Le mode CD traite une grande quantité de données lors de la lecture. MX Plus utilise ces grandes quantités de données pour reproduire un son plus clair et plus limpide.

Compressed Data/Digital Radio (Level 1 to 3, OFF) :

Corrige les informations perdues lors de la compression. Le son est bien équilibré, proche de celui de l’original.

DVD (Cinema, Action, Music, OFF) :

Cinema :

Les dialogues de film sont reproduits clairement. Les films d’action sont reproduits avec un son plus puissant.

Action :

Les films d’action sont reproduits avec un son plus puissant.

Music :

Les sons d’enregistrement inférieurs (percussions, basse, etc.) et les voix sont accentués pour donner un résultat propre et net.

AUX / Others (Compressed, Music, DVD, OFF) :

Il est possible de sélectionner le mode MX adapté aux supports (données compressées, musique, DVD).

• Lorsque « OFF » est sélectionné, MX Plus est désactivé.

Une fois le réglage terminé, cliquez sur [Close Window].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Réglage de MX Plus (Standalone Mode)

En mode Standalone, MX Plus n’est pas relié à la source de l’appareil principal. Il faut régler MX Plus pour chaque entrée externe. Le mode MX Plus change car il est lié au changement de source du PXA-H800.

Cliquez sur [MX Plus] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de configuration de MX Plus s’affiche.

• Lorsque vous cliquez sur [Media Sound Manager] sous l’onglet de

Cliquez sur [ON] pour choisir « MX Plus » dans le menu principal.

MX Plus est activé.

• Lorsque vous cliquez sur [OFF], MX Plus est désactivé pour toutes

les sources musicales.

Si un appareil principal compatible Ai-NET est connecté, passez à l’étape 3. Si aucun appareil principal compatible Ai-NET n’est connecté, passez à l’étape 4.

Cliquez sur [Standalone] pour choisir « MX Plus Setup » dans le menu principal.

• Lorsqu’un appareil principal dépourvu de la fonction de liaison MX

Plus est connecté, il faut sélectionner « Standalone », même s’il s’agit d’un appareil principal compatible Ai-NET.

22-FR

Page 24

Cliquez sur [ ] pour choisir « Level Adjustment » pour chaque entrée externe sur l’écran de configuration, puis sélectionnez le niveau et cliquez dessus dans le menu déroulant.

Le niveau de MX Plus augmente dans l’ordre suivant : 1 2 3.

Compressed 1 to 3 :

Corrige les informations perdues lors du processus de compression. Le son est bien équilibré, proche de celui de l’original. Comme il complète les données sonores à moyenne et haute fréquence, le son est reproduit avec davantage de luminosité et d’ambiance.

Music 1 to 3 :

Les sons d’enregistrement inférieurs (percussions, basse, etc.) et les voix sont accentués pour donner un résultat propre et net.

Cinema :

Les dialogues de vidéo sont reproduits plus clairement. Les films d’action sont reproduits avec un son plus puissant.

Action :

Les films d’action sont reproduits avec un son plus puissant.

Drama/Talk :

La part de dialogue d’une vidéo est reproduite plus clairement.

• Lorsque « Non Effect » est sélectionné, MX Plus est désactivé.

• Les entrées externes à régler varient selon le système réglé dans la

section « Réglage du système d’entrée AUX (AUX Input System Select) » (page 14).

À partir d’un PC

Réglage de l’EQ graphique

L’égaliseur graphique vous permet de modifier le son à l’aide de 31 bandes destinées aux haut-parleurs avant (gauche et droite), arrière (gauche et droite) et centraux. Dix bandes supplémentaires sont disponibles pour le subwoofer. Cela vous permet de personnaliser le son selon vos goûts.

Cliquez sur [G.EQ] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran EQ Setup s’affiche.

• Lorsque vous cliquez sur [Mobile Sound Manager] sous l’onglet de

sélection de la fonction, puis sur [EQ Setup], l’écran de configuration d’EQ s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [G.EQ] dans le menu principal.

Le mode EQ bascule en mode EQ graphique.

• Vous pouvez choisir l’EQ graphique ou l’EQ paramétrique. Lorsque

vous cliquez sur [OFF], le mode EQ est désactivé.

Cliquez sur [ ] ou [ ].

Une fois le réglage terminé, cliquez sur [Close Window].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

: Les canaux de droite (R) et de gauche (L) sont réglés

sur la même valeur (réglage initial).

: Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

• Lorsque vous sélectionnez « », un message confirmant quelles

valeurs de réglage de canal (de droite (R) et de gauche (L)) doivent être appliquées s’affiche. Cliquez sur [LEFT] ou [RIGHT].

Cliquez sur le canal que vous souhaitez régler.

•

Les canaux à configurer varient selon le système réglé dans la section « Réglage de l’enceinte acoustique (Output System Select) » (page 13).

23-FR

Page 25

À partir d’un PC

Cliquez sur une fréquence et faites-la glisser vers le haut ou le bas pour régler le niveau.

Frequency :

Avant/Arrière/Centre :20 Hz~20 kHz (incréments de

Subwoofer : 20 à 160 Hz (incréments de

Level : -12 à +12 dB (incréments de 0,5 dB)*

* Lorsque ImprintEQ est activé, -6 à +6 dB (incréments de 0,5 dB)

• Fonction de tracé de la souris

• Vous pouvez également effectuer des réglages en utilisant la zone

d’indication des réglages (fréquence, niveau). La valeur de configuration en cours s’affiche en bas de l’écran. Cliquez sur [ ], puis sélectionnez une valeur de configuration et cliquez dessus. Vous pouvez également utiliser les touches [Tab], [ ], [ ], [ ] et [ ] de votre PC pour sélectionner la valeur de configuration.

1/3 d’octave) (1 à 31 bandes)

1/3 d’octave) (1 à 10 bandes)

• Vérifiez les gammes de fréquence disponibles des haut-parleurs

connectés avant d’effectuer les réglages de l’égaliseur. Si la gamme de fréquence disponible du haut-parleur est par exemple entre 55 et 30 kHz, régler la gamme sur 40 ou 20 Hz n’a aucun effet. En outre, vous risquez de surcharger et d’endommager les haut-parleurs.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Affichage des données

Cliquez sur [Show All Data].

Les valeurs de configuration de tous les canaux s’affichent.

Pour régler un autre canal, recommencez les étapes 4 et 5.

• Vous pouvez écouter avec Defeat OFF (valeurs de configuration

réglées) ou Defeat ON (valeur initiale) pour comparer, en cliquant sur [ON] ou [OFF] sous Defeat dans le menu principal, en mode de réglage.

• En cliquant sur [ ] ou [ ] sous « Mute » en mode de réglage,

vous pouvez mettre le canal sélectionné en sourdine.

Une fois le réglage terminé, cliquez sur [Close Window].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• Pour réinitialiser le canal en cours de réglage, cliquez sur [Ch.

Flat]. Pour réinitialiser tous les canaux, cliquez sur [All Reset]. Cliquez sur [OK] lorsque chaque message de confirmation s’affiche.

• Lorsque le haut-parleur est en mode « OFF », il est impossible de

régler son égaliseur graphique. Reportez-vous à la section « Réglage de l’enceinte acoustique (Output System Select) » (page 13)/ « Réglage des haut-parleurs (Speaker Setup)/Réglage des subwoofers » (page 14).

24-FR

Page 26

Réglage de l’EQ paramétrique

Les gammes de fréquence de l’égaliseur graphique sont fixes. Il est donc très difficile de corriger les pics et les creux indésirables à des fréquences spécifiques. La fréquence centrale de l’égaliseur paramétrique peut être syntonisée sur ces fréquences spécifiques. Ensuite, la largeur de bande (Q) et le niveau sont réglés individuellement avec précision, afin d’effectuer les corrections nécessaires. La fonction Égaliseur paramétrique est un outil avancé destiné aux audiophiles sérieux.

Cliquez sur [P.EQ] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran EQ Setup s’affiche.

• Lorsque vous cliquez sur [Mobile Sound Manager] sous l’onglet de

Cliquez sur [P.EQ] dans le menu principal.

Le mode EQ bascule en mode EQ paramétrique.

• Vous pouvez choisir l’EQ graphique ou l’EQ paramétrique. Lorsque

vous cliquez sur [OFF], le mode EQ est désactivé.

Cliquez sur [ ] ou [ ].

À partir d’un PC

Cliquez sur chaque bande et faites-les glisser vers le haut ou le bas pour régler le niveau. Faites-les glisser vers la gauche ou la droite pour régler la fréquence. Réglez la largeur de bande (Q) en la faisant glisser en diagonale sur la courbe.

Band : Avant/Arrière/Centre : 1 à 10

Frequency : Avant/Arrière/Centre : 20 Hz à 20 kHz

Level : -12 à +12 dB (incréments de 0,5 dB)* Q Factor : 0,5/1,0/1,5/2,0/2,5/3,0/4,0/5,0

* Lorsque ImprintEQ est activé, -6 à +6 dB (incréments de 0,5 dB)

• Vous pouvez également effectuer des réglages en utilisant la zone

d’indication des réglages. La valeur de configuration en cours s’affiche en bas de l’écran. Cliquez sur [ ], puis sélectionnez une valeur de configuration et cliquez dessus. Vous pouvez également utiliser les touches [Tab], [ ], [ ], [ ] et [ ] de votre PC pour sélectionner la valeur de configuration.

Subwoofer : 1 à 5

(incréments de 1/6 d’octave) Subwoofer : 20 à 200 Hz (incréments de 1/ 6 d’octave)

: Les canaux de droite (R) et de gauche (L) sont réglés

sur la même valeur (réglage initial).

: Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

• Lorsque vous sélectionnez « », un message confirmant quelles

valeurs de réglage de canal (de droite (R) et de gauche (L)) doivent être appliquées s’affiche. Cliquez sur [LEFT] ou [RIGHT].

Cliquez sur le canal que vous souhaitez régler.

•

Les canaux à configurer varient selon le système réglé dans la section « Réglage de l’enceinte acoustique (Output System Select) » (page 13).

Pour régler un autre canal, recommencez les étapes 4 et 5.

•

Vous pouvez écouter avec Defeat OFF (valeurs de configuration réglées) ou Defeat ON (valeur initiale) pour comparer, en cliquant sur [ON] ou [OFF] sous « Defeat » dans le menu principal, en mode de réglage.

• En cliquant sur [ ] ou [ ] sous « Mute » en mode de réglage,

vous pouvez mettre le canal sélectionné en sourdine.

Une fois le réglage terminé, cliquez sur [Close Window].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• Pour réinitialiser le canal en cours de réglage, cliquez sur [Ch.

Flat]. Pour réinitialiser tous les canaux, cliquez sur [All Reset]. Cliquez sur [OK] lorsque chaque message de confirmation s’affiche.

• Lorsque le haut-parleur est en mode « OFF », il est impossible de

régler son égaliseur paramétrique. Reportez-vous à la section « Réglage de l’enceinte acoustique (Output System Select) » (page 13)/« Réglage des haut-parleurs (Speaker Setup)/Réglage des subwoofers » (page 14).

• Vérifiez les gammes de fréquence disponibles des haut-parleurs

• Si vous accentuez trop le son sur la même gamme de fréquence, il y a

un risque de distorsion.

25-FR

Page 27

À partir d’un PC

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Affichage des données

Cliquez sur [Show All Data].

Les valeurs de configuration de tous les canaux s’affichent.

À propos du répartiteur (X-Over)

Répartiteur (X-Over) :

Vous devez effectuer ces réglages conformément aux caractéristiques de reproduction des enceintes. Selon les enceintes, un réseau passif n’est peut-être pas nécessaire. Si vous n’en êtes pas certain, consultez votre revendeur Alpine agréé.

Plage de réglage de la fréquence de coupure

(incréments de 1/6 d’octave) HPF LPF

20 Hz à 18 kHz 22 Hz à 20 kHz

Aigus avant

Médiums avant

Graves avant 20 Hz à 18 kHz 22 Hz à 20 kHz

Arrière Centre 20 Hz à 18 kHz 22 Hz à 20 kHz

Subwoofer

Réglage du niveau (0 à -12 dB)

1 à 18 kHz (haut-

parleur d’aigus

uniquement)

20 Hz à 18 kHz 22 Hz à 20 kHz

20 Hz à 180 Hz 22 Hz à 200 Hz

Gamme de fréquence de sortie

1,1 à 20 kHz (haut-

parleur d’aigus

uniquement)

• Plus la valeur de la pente est élevée, plus la pente devient raide.

• Réglez la pente sur FLAT (0 dB/oct) pour contourner les filtres HP

ou LP. N’utilisez pas un haut-parleur d’aigus sans le filtre HPF ou pour régler

•

une basse fréquence, car cela pourrait endommager les enceintes.

• Vous ne pouvez pas régler le répartiteur sur une fréquence

supérieure au filtre HPF et inférieure au filtre LPF.

• Le réglage doit être effectué conformément à la fréquence de

croisement recommandée des enceintes raccordées. Déterminez la fréquence de croisement recommandée des enceintes. Si vous réglez une fréquence en dehors de la gamme recommandée, vous risquez d’endommager les enceintes. Si vous souhaitez connaître les fréquences de croisement recommandées pour les haut-parleurs Alpine, consultez le mode d’emploi correspondant. Nous ne sommes pas responsables des dommages ou dysfonctionnements des enceintes en cas d’utilisation du répartiteur en dehors de la valeur recommandée.

Réglage de X-Over et sélection des phases

Cette section décrit comment régler X-Over. Au préalable, reportezvous à la section « À propos du répartiteur (X-Over) » (page 26).

Conseil relatif au réglage du subwoofer

Si le subwoofer est installé sur la plage arrière, régler une pente L.P.F. douce (par exemple : 6 dB/oct.) déplace le son vers l’arrière. Cela peut également affecter la localisation acoustique de l’avant.

Conseils relatifs au réglage des aigus

Selon le haut-parleur, l’entrée de signaux de composantes à basse fréquence (environ 2 kHz max.) avec le réglage du H.P.F. peut entraîner une distorsion. Le cas échéant, réglez une pente raide (par exemple : 30 dB/oct.).

Pendant ce temps, effectuez les réglages de sorte que les sons médiums et aigus ne se séparent pas.

Désactivez le L.P.F. Si les aigus sont trop forts, nous vous recommandons de régler une pente douce.

Conseils relatifs au réglage des graves

Lorsqu’un subwoofer est connecté et que vous utilisez un hautparleur avec des graves de 10 ou 12 cm (3-15/16” ou 4-3/4”), régler le H.P.F. des graves sur « OFF » peut entraîner une distorsion lorsque des composantes à basse fréquence sont émises. Le cas échéant, réglez la pente H.P.F. sur une valeur adaptée à la réponse en fréquence du haut-parleur.

Cliquez sur [X-Over] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran de configuration de X-Over s’affiche.

• Lorsque vous cliquez sur [Mobile Sound Manager] sous l’onglet de

sélection de la fonction, puis sur [X-Over], l’écran de configuration de X-Over s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [ ] ou [ ].

Pente FLAT

Réglage de la pente

20 Hz

Fréquence de coupure du HPF

• HPF (filtre passe-haut) : atténue les fréquences inférieures et laisse

passer les fréquences supérieures.

• LPF (filtre passe-bas) : atténue les fréquences supérieures et laisse

passer les fréquences inférieures.

• Slope : le niveau change (en dB) pour un changement de fréquence

d’une octave.

(différent de l’affichage actuel)

Fréquence de coupure du LPF

26-FR

Page 28

: Les canaux de droite (R) et de gauche (L) sont réglés

sur la même valeur (réglage initial).

: Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

• Lorsque vous sélectionnez « », un message confirmant quelles

valeurs de réglage de canal (de droite (R) et de gauche (L)) doivent être appliquées s’affiche. Cliquez sur [LEFT] ou [RIGHT].

Cliquez sur le canal que vous souhaitez régler.

À partir d’un PC

• L’affichage de la courbe non réglée peut être désactivé aux étapes

suivantes.

1 Cliquez sur l’indicateur de « Show ».

• Les canaux à configurer varient selon le système réglé dans la

section « Réglage de l’enceinte acoustique (Output System Select) » (page 13).

Faites glisser le point de configuration vers le haut, le bas, la gauche ou la droite pour effectuer des réglages.

La flèche indiquant dans quel sens vous devez le faire glisser s’affiche.

Frequency Level

Slope

La gamme de fréquences de coupure varie selon le canal (haut-parleur) (reportez-vous à la section « À propos du répartiteur (X-Over) » page 26).

Slope :0 (OFF)/-6/-12/-18/-24/-30/-36 dB/oct* Level : -24 à 0 dB (incréments de 0,5 dB)

* Ni le LPF du subwoofer, ni le HPF des aigus avant ne peuvent être

réglés sur 0 (OFF).

• Show All Curves :

Lorsque vous cliquez sur [Show All Curves], les courbes de tous les canaux s’affichent.

• Hide Other Curves :

Lorsque vous cliquez sur [Hide Other Curves], seule la courbe du canal en cours de réglage s’affiche.

• Vous pouvez également effectuer des réglages en utilisant la zone

Setup point

Indicateur

L’indicateur est éteint et l’affichage de la courbe du canal sélectionné est masqué.

2 Pour allumer l’affichage, cliquez à nouveau sur

l’indicateur de « Show ».

Cliquez sur [0°] ou [180°] pour sélectionner la phase.

Pour régler un autre canal, recommencez les étapes 3 à 5.

• En cliquant sur [ ] ou [ ] sous « Mute » en mode de réglage,

vous pouvez mettre le canal sélectionné en sourdine.

Une fois le réglage terminé, cliquez sur [Close Window].

• Pour réinitialiser le canal en cours de réglage, cliquez sur [Ch.

Flat]. Pour réinitialiser tous les canaux, cliquez sur [All Reset]. Cliquez sur [OK] lorsque chaque message de confirmation s’affiche.

• Lorsque le haut-parleur d’aigus est sélectionné pour « Front 1 » afin

de protéger le haut-parleur, il n’y a pas de réglage de désactivation du filtre (Slope OFF) pour le HPF Il n’y a pas de réglage de désactivation du filtre (Slope OFF) pour le LPF du subwoofer non plus.

• Lorsque le haut-parleur est en mode « OFF », il est impossible de

régler son X-Over. Reportez-vous à la section « Réglage de l’enceinte acoustique (Output System Select) » (page 13)/« Réglage des hautparleurs (Speaker Setup)/Réglage des subwoofers » (page 14).

• Vérifiez les fréquences de lecture des haut-parleurs connectés avant

d’effectuer les réglages.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

27-FR

Page 29

À partir d’un PC

Affichage des données

Cliquez sur [Show All Data].

Les valeurs de configuration de tous les canaux s’affichent.

Réglage de la correction du temps (TCR)

En raison des conditions particulières dans l’habitacle du véhicule, il existe des différences considérables de distance entre les différents hautparleurs et les différentes positions d’écoute. Il est possible d’obtenir la bonne correction du temps à l’aide de la fonction Correction du temps automatique (« Auto TCR »), mais il est également possible de calculer les valeurs de correction optimales et d’éliminer l’erreur de temps au niveau de la position d’écoute à l’aide de cette fonction. L’unité de la correction du temps peut être le « cm » ou le pouce (« inch ») (réglage initial : « cm »).

e Calcul de la correction du temps

Asseyez-vous à la position d’écoute (par exemple : sur le siège du conducteur), puis mesurez la distance (en mètres) entre votre tête et les différents haut-parleurs.

Calculez la différence de distance entre le hautparleur le plus éloigné et les autres haut-parleurs.

L = (distance qui vous sépare du haut-parleur le plus éloigné) – (distance qui vous sépare des autres hautparleurs)

Divisez les distances calculées pour les différents haut-parleurs par la vitesse du son (343 m/s température 20 °C).

Cette valeur est la valeur de correction du temps des différents haut-parleurs.

Exemples concrets

1 Calcul de la valeur de la correction du temps du haut-

parleur avant gauche dans le diagramme ci-dessous.

Conditions : Distance entre le haut-parleur le plus éloigné et la position d’écoute : 2,25 m (88-3/4") Distance entre le haut-parleur avant gauche et la position d’écoute : 0,5 m (20") Calcul : L = 2,25 m (88-3/4") – 0,5 m (20") = 1,75 m (68-3/4") Temps de compensation = 1,75 ÷ 343 x 1 000 = 5,1 (ms)

En d’autres termes, régler la valeur de correction du temps du haut-parleur avant gauche sur 5,1 (ms) règle une distance virtuelle correspondant à la distance qui vous sépare du hautparleur le plus éloigné.

5,1ms

0,5m

2,25m

Le son est inégal car la distance entre la position d’écoute et les différents haut-parleurs est différente. La différence de distance entre le haut-parleur avant gauche et les haut-parleurs arrière droits est de 1,75 m (68-3/4").

La correction du temps élimine les différences de temps requis pour que le son des différents haut-parleurs atteigne la position d’écoute. Régler la correction du temps du haut-parleur avant gauche sur 5,1 ms permet de coordonner la distance entre la position d’écoute et le haut-parleur.

e Saisie de la correction du temps

Cliquez sur [TCR] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran TCR Setup s’affiche.

• Lorsque vous cliquez sur [Mobile Sound Manager] sous l’onglet de

sélection de la fonction, puis sur [TCR], l’écran de configuration de TCR s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Cliquez sur [ON] pour choisir « TCR » dans le menu principal.

• Choisissez OFF pour désactiver la fonction TCR.

28-FR

Cliquez sur [ ] ou [ ].

:Les canaux de droite (R) et de gauche (L) sont réglés

sur la même valeur (réglage initial).

:Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

• Lorsque vous sélectionnez « », un message confirmant quelles

valeurs de réglage de canal (de droite (R) et de gauche (L)) doivent être appliquées s’affiche. Cliquez sur [LEFT] ou [RIGHT].

Page 30

Cliquez sur [cm] ou [inch].

cm : l’unité de correction du temps devient le « cm ». inch :l’unité de correction du temps devient le pouce

(« inch »).

Faites glisser [ ] du canal que vous souhaitez régler vers la gauche ou la droite. Vous pouvez aussi cliquer sur [ ] ou [ ] pour effectuer le réglage.

Valeur de la correction du temps.

Contenu du réglage :0,00 à 20,00 ms (incréments de 0,05 ms)

• Les canaux à configurer varient selon le système réglé dans la

section « Réglage de l’enceinte acoustique (Output System Select) » (page 13).

• En cliquant sur [ ] en mode de réglage, vous pouvez

mettre le canal sélectionné en sourdine. Cliquez de nouveau sur [ ] pour émettre le son.

• Vous pouvez écouter avec Defeat OFF (valeurs de configuration

réglées) ou Defeat ON (valeur initiale) pour comparer, en cliquant sur [ON] ou [OFF] sous Defeat dans le menu principal, en mode de réglage.

Une fois le réglage terminé, cliquez sur [Close Window].

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• Lorsque le haut-parleur est en mode « OFF », il est impossible de

régler sa correction du temps. Reportez-vous à la section « Réglage de l’enceinte acoustique (Output System Select) » (page 13)/ « Réglage des haut-parleurs (Speaker Setup)/Réglage des subwoofers » (page 14).

• Le son peut arriver à la position d’écoute avec un léger décalage

selon le subwoofer et le caisson. Après ce réglage, pré-écoutez le son et réglez-le si nécessaire. Une correction de 10 ms (135,0 pouces/ 343,0 cm) peut être nécessaire.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

À partir d’un PC

Saisie des valeurs numériques

Vous pouvez saisir directement les distances (mesures réelles) par rapport à tous les haut-parleurs afin d’effectuer les réglages.

Cliquez sur [Value Input].

Cliquez sur [cm] ou [inch].

Saisissez le nombre directement ou cliquez sur [ ] ou [ ] pour saisir les mesures réelles (distances par rapport aux haut-parleurs).

Contenu du réglage :

inch : 0,0 à 270,1 cm : 0,0 à 686,0

Cliquez sur [OK].

On bascule sur le mode Réglage individuel gauche/droite du canal. Le nombre que vous saisissez est reproduit sur l’écran de réglage.

29-FR

Page 31

À partir d’un PC

Utilisation de la

• Si le réglage de Rear Fill est effectué lorsque Rear Mix est réglé sur

ON, le son ne change pas dans ce réglage, parce que Rear Mix est prioritaire pour un décodeur à 2 canaux autre que le PCM linéaire.

fonction Multicanaux

Réglage du mode Lecture de signaux à 2 canaux (2ch Playback Mode)

Ces étapes permettent de configurer le mode Lecture de signaux à 2 canaux.

Cliquez sur [Multi Channel Manager] sous l’onglet de sélection de la fonction.

L’écran de l’onglet Multi Channel Manager s’affiche.

• Reportez-vous à la section « Utilisation de l’onglet de sélection de la

fonction » (page 7).

Configurez et réglez « 2ch Playback Mode », « EUPHONY » et « Dolby Pro Logic II ».

• Lorsque les haut-parleurs arrière et centraux sont désactivés dans la

section « Réglage de l’enceinte acoustique (Output System Select) » (page 13)/« Réglage des haut-parleurs (Speaker Setup)/Réglage des subwoofers » (page 14), il est impossible de régler cet élément.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Réglage du mode Lecture de signaux à 2 canaux (2ch Playback Mode)

Lorsque vous écoutez du stéréo à 2 canaux, sélectionné un mode de lecture adapté à la musique (réglage initial : « Stereo »).

Cliquez sur [ ] pour choisir « 2ch Playback Mode », sélectionnez le mode de lecture de votre choix dans le menu déroulant, puis cliquez dessus.

Réglage d’EUPHONY (EUPHONY)

EUPHONY crée un surround 5,1 canaux à l’aide de la technologie AST (Adaptive Surround Technology) basée sur un signal musical enregistré en 2 canaux. Lorsque vous configurez EUPHONY et lisez une source stéréo iPod ou CD, vous avez l’impression que les musiciens jouent autour de vous. Pour la lecture de films en DVD, vous localisez le dialogue et entendez les impressionnants effets sonores à trois dimensions. Il est possible de sélectionner le mode EUPHONY dans ce réglage (réglage initial : « ACOUSTIC »).

Cliquez sur [ ] pour choisir « 2ch Playback Mode », sélectionnez [EUPHONY] dans le menu déroulant, puis cliquez dessus.

• Si vous cliquez sur [EUPHONY] pour choisir l’onglet [Shortcut]

dans le menu principal, l’écran de l’onglet Multi Channel Manager peut également s’afficher et vous pouvez configurer EUPHONY.

Cliquez sur [ ] pour choisir « EUPHONY », sélectionnez le mode dans le menu déroulant, puis cliquez dessus.

Contenu du réglage :Stereo/Rear Fill/EUPHONY/Dolby Pro

Stereo : lit en stéréo à 2 canaux. Rear Fill : émet le signal avant à partir de l’arrière. EUPHONY : lit en surround 5,1 canaux (page 30). Dolby Pro Logic II : lit en Dolby Pro Logic II surround

• Pour le PCM linéaire, les signaux avant sont envoyés au canal

arrière même si le système est configuré pour « Stereo ». Fonction « Rear Fill »

•

Selon les signaux d’entrée, il est possible que le son ne soit émis que par les haut-parleurs. Dans ce cas, la fonction « Rear Fill » peut également être utilisée pour émettre des signaux à partir des haut-parleurs arrière.

Logic II

(page 31).

30-FR

Contenu du réglage : ACOUSTIC/LIVE/CINEMA/TV SHOW/

ACOUSTIC : La localisation est accentuée ; mode

LIVE : L’ambiance est accentuée ; mode

CINEMA : Plus adapté au son des films. Les

TV SHOW : Plus adapté au son de la télévision,

Custom 1/Custom 2/ Custom 3 :

• Cette fonction ne fonctionne qu’avec des signaux à 2 canaux.

Custom 1/Custom 2/Custom 3

avec une résonance des champs sonores régulière.

dans lequel on ressent plus fortement la résonance des champs sonores.

dialogues sont reproduits clairement et l’effet sonore est net.

notamment la télévision numérique. Disponibles uniquement lorsque EUPHONY est personnalisé dans la section « Personnalisation d’EUPHONY » (page 31).

Page 32

À partir d’un PC

Personnalisation d’EUPHONY

Vous pouvez personnaliser l’impression d’ambiance (localisation et ambiance) du champ sonore de l’habitacle et la balance (niveau) entre les canaux surround, puis enregistrer les réglages.

Cliquez sur [Custom] pour choisir « EUPHONY ».

L’écran de personnalisation d’EUPHONY s’affiche.

Cliquez sur [Standard], [Wide] ou [OFF] sous « Localization/Ambience » pour choisir la localisation/l’ambiance.

Standard :configuration de l’ambiance régulière du son de

Wide : l’ambiance du son de gauche/droite (Ls/Rs) est

OFF : désactive EUPHONY.

Réglez la localisation/l’ambiance de chaque canal. Faites glisser [ ] pour choisir « Localization/ Ambience » ou cliquez sur [ ] ou [ ].

Canal de réglage :C (centre), L (avant gauche) / R (avant

Contenu du réglage :0,0 à 1,0 (incréments de 0,05)

Cliquez sur [ ] ou [ ] pour choisir « L/R Group ».

gauche/droite (Ls/Rs). À choisir pour une expansion subtile du son.

plus facilement reconnaissable. À utiliser si vous voulez de la luminosité et de la netteté.

droit), Ls (surround gauche) /Rs (surround droit)

Cliquez sur [Store] pour choisir « Custom Memory » afin d’enregistrer les réglages.

L’écran Memory Selection s’affiche.

Cliquez sur [Custom 1], [Custom 2] ou [Custom 3], puis sur [OK].

Une fois le réglage terminé, cliquez sur [Close Window].

• Ce réglage n’est disponible que pour la lecture de signaux à

2 canaux.

• Si vous cliquez sur [Call] à l’étape 6, vous pouvez appeler et

réajuster les valeurs de réglage enregistrées. Cliquez sur [Custom 1], [Custom 2] ou [Custom 3] sur l’écran de sélection des valeurs de réglage, puis sur [OK].

• En cliquant sur sous « Mute » en mode de réglage, vous pouvez

mettre le canal sélectionné en sourdine.

Utilisation de Dolby Pro Logic II (Dolby Pro Logic II)

Le traitement Pro Logic peut s’appliquer aux signaux musicaux enregistrés en stéréo à 2 canaux. Le stéréo à 2 canaux donne vraiment l’impression d’être dans une salle de concert. Lorsque vous sélectionnez « Music », vous pouvez régler la largeur centrale. Cette fonction offre une localisation des voix optimale en réglant la localisation des canaux centraux entre le haut-parleur central et les haut-parleurs gauche/droite (L/R) (réglage initial : « Music »).

Cliquez sur [ ] pour choisir « 2ch Playback Mode », sélectionnez [Dolby Pro Logic II] dans le menu déroulant, puis cliquez dessus.

Cliquez sur [Music] ou [Movie] pour choisir « Dolby Pro Logic II ».

: les canaux de droite (R) et de gauche (L) sont réglés

sur la même valeur.

: Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

• Lorsque vous sélectionnez « », un message confirmant quelles

valeurs de réglage de canal (de droite (R) et de gauche (L)) doivent être appliquées s’affiche. Cliquez sur [LEFT] ou [RIGHT].

Réglez le niveau de chaque canal. Faites glisser [ ] pour choisir « EUPHONY Output Level » ou cliquez sur [ ] ou [ ].

Canal de réglage :C (centre), L (avant gauche) / R (avant droit),

Contenu du réglage :-12 à 0 dB (incréments de 0,05)

Ls (surround gauche) /Rs (surround droit)

Music : adapté aux émissions télévisées et à tous les

programmes encodés en Dolby Surround. Crée une directivité du champ sonore proche d’un son à 5,1 canaux discret.

Movie : Peut servir à l’enregistrement de toute musique

stéréo et fournit un champ sonore large et profond.

• Pour plus de détails sur Dolby Pro Logic II, reportez-vous à la

page 61.

• Cette fonction ne fonctionne qu’avec des signaux à 2 canaux.

31-FR

Page 33

À partir d’un PC

Réglage de Center Width (Center Width)

Lorsque vous sélectionnez « Music » pour choisir « Dolby Pro Logic II », vous pouvez régler davantage la largeur centrale aux étapes suivantes. Cette fonction offre une position des voix optimale en réglant la position des canaux centraux entre le haut-parleur central et le hautparleur gauche/droite (L/R) (les réglages effectués à la section « Réglage de l’image acoustique (BI-PHANTOM) » (page 33) sont inopérants tant que cette fonction est activée) (réglage initial : « OFF », « Level 0 »).

Cliquez sur [ON] pour choisir « Dolby Pro Logic II » «Center Width».

Cliquez sur [ ], puis sélectionnez un niveau et cliquez dessus.

Mixage des sons graves pour l’arrière (Rear Mix) (page 33)

Obtention d’un son fluide au niveau du siège arrière en mixant

les signaux audio avant avec ceux des haut-parleurs arrière.

Obtention d’un volume sonore élevé et puissant (Listening

Mode) (page 34)

Obtention d’un son énergique encore plus puissant, comme

dans une salle de cinéma.

Réglage du niveau du DVD (DVD Level) (page 34)

Réglez le niveau de signal du volume pour chacun des

modes Dolby Digital, Dolby Pro Logic II, DTC et PCM.

Réglages du niveau :Level 0 à Level 7

Lorsque le niveau augmente, la localisation du canal central bascule du haut-parleur central jusqu’aux deux côtés.

• Lorsque le haut-parleur central est désactivé dans la section

« Réglage de l’enceinte acoustique (Output System Select) » (page 13)/« Réglage des haut-parleurs (Speaker Setup)/Réglage des subwoofers » (page 14), il est impossible de régler cet élément.

Procédure de réglage de la fonction Multi-canaux

Effectuez les réglages décrits ci-dessous afin de reproduire le son Dolby Digital et DTS avec une plus grande précision.

Réglage du mode Lecture de signaux à 2 canaux (2ch

Playback Mode) (page 30)

Cela permet de configurer le mode Lecture de signaux à 2 canaux.

Réglage de l’image acoustique (BI-PHANTOM) (page 33)

Réglage de l’image acoustique pour obtenir le même son

que si le haut-parleur était placé juste devant l’auditeur.

Réglage du niveau du volume des haut-parleurs (Output

Réglez le volume de chaque haut-parleur pour qu’ils soient

Enregistrement des valeurs prédéfinies (Preset Store)

Enregistrement de tous les réglages effectués sur le PXA-H800

(pas uniquement les réglages susmentionnés) dans la mémoire.

En cas de combinaison des réglages automatiques, etc.

Nous vous recommandons d’effectuer les réglages automatiques avant les réglages du Dolby Surround.

Level) (page 33)

tous au même niveau.

(page 12)

Configuration de la lecture multi-canaux

Ces étapes permettent de configurer la lecture multi-canaux.

Cliquez sur [Multi Ch. Setup] pour choisir l’onglet [Shortcut] dans le menu principal.

L’écran Multi Channel Setup s’affiche.

• Lorsque vous cliquez sur [Multi Channel Manager] sous l’onglet de

sélection de la fonction, puis sur [Multi Channel Setup], l’écran Multi Channel Setup s’affiche également. Reportez-vous à la section « Utilisation de l’onglet de sélection de la fonction » (page 7).

Configurez et réglez chaque élément.

Réglage du PCM linéaire (PCM Mode) (page 34)

Vous pouvez choisir 2ch ou 3ch pour lire un disque

enregistré sur le PCM linéaire.

Mixage des sons graves du centre avec la gauche/droite (L/R)

avant (Center Bass Split) (page 34)

L’activation de cette fonction mixe les signaux audio émis par

les haut-parleurs gauche/droite (L/R) avant avec ceux du

centre (graves).

32-FR

Réglage : Output Level/BI-PHANTOM/Rear Mix/Center

Bass Split/PCM Mode/Listening Mode/DVD Level

Page 34

Une fois le réglage terminé, cliquez sur [Close Window].

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 12).

Réglage du niveau du volume des hautparleurs (Output Level)

Les tonalités tests vous guident tout au long des réglages du volume des différents haut-parleurs. Une fois les niveaux équilibrés, la présence des différents haut-parleurs se fait fortement ressentir au niveau de la position d’écoute (réglage initial : « ±0dB »).

Cliquez sur [Start] pour choisir « Test Tone Output ».

L’écran Output Level s’affiche et la tonalité test est produite par le haut-parleur avant gauche.

Sélectionnez un canal et cliquez dessus.

Canal de réglage :Left/Center/Right/Right Surround/Left

• Les canaux à configurer varient selon le système réglé dans la

section « Réglage de l’enceinte acoustique (Output System Select) » (page 13).

Réglez les volumes des haut-parleurs de chaque canal pour les égaliser quand la tonalité test est émise par chaque canal. Faites glisser [ ] ou cliquez sur [ ] ou [ ] pour effectuer les réglages.

Level : -10 à +10 dB (incréments de 1 dB)

Effectuez les réglages en fonction des haut-parleurs avant.

Répétez les étapes 2 et 3 pour configurer le niveau de chaque canal.

Surround

À partir d’un PC

Réglage de l’image acoustique (BIPHANTOM)

Pour installer un haut-parleur central, celui-ci doit être situé sur le tableau de bord, à égale distance entre les haut-parleurs gauche et droite. Dans la plupart des cas, cela s’avère très difficile. Avec Bi-PHANTOM, un haut-parleur central virtuel est créé en envoyant les informations du canal central aux haut-parleurs gauche et droite. Régler la largeur centrale en Dolby Pro Logic II « Music » (reportez-vous à la section « Utilisation de Dolby Pro Logic II (Dolby Pro Logic II) » à la page 31), rend cette fonction inopérante (réglage initial : « OFF », « ±0dB »).

Cliquez sur [ON] pour choisir « BI-PHANTOM ».

L’activation de cette fonction crée une image acoustique dans laquelle le haut-parleur central est virtuellement situé juste en face de l’auditeur en envoyant le son du hautparleur central des deux côtés.

Cliquez sur [ ] pour choisir « Level », sélectionnez le niveau dans le menu déroulant, puis cliquez dessus.

Level : -5 à +5 dB (incréments de 1 dB)

Il est possible de régler le niveau entre -5 et +5. Lorsque le niveau augmente, l’image acoustique bascule de l’emplacement du haut-parleur central jusqu’aux deux côtés.

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

d’interrompre la lecture, de changer de disque, d’effectuer un repérage ou une recherche rapide vers l’avant, ou encore de changer le canal audio de l’appareil. Ce réglage est annulé si le mode Décodage est modifié.

• Lorsque le haut-parleur central est désactivé dans la section

• Efficace uniquement pour Dolby Pro Logic II, EUPHONY et DTS

(avec signal central).

Mixage des sons graves pour l’arrière (Rear Mix)

Cette fonction mixe les signaux audio du canal avant avec ceux des haut-parleurs arrière, ce qui améliore le son du siège arrière du véhicule. Elle est utilisée dans un système dépourvu de subwoofer et où les hautparleurs peuvent produire des sons à des fréquences inférieures à celles des haut-parleurs avant (réglage initial : « OFF », « ±0dB »).

Cliquez sur [ON] pour choisir « Rear Mix ».

Pour arrêter la tonalité test, cliquez sur [Stop].

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

L’activation de cette fonction mixe les signaux audio émis par les haut-parleurs arrière avec ceux de l’avant.

Cliquez sur [ ] pour choisir « Level », sélectionnez le niveau dans le menu déroulant, puis cliquez dessus.

Level : -6/-3/0/+3/+6 dB

Il est possible de régler le niveau en 5 incréments. Plus le niveau est élevé, plus les haut-parleurs arrière émettent des sons graves (selon le logiciel, par exemple un DVD, l’effet peut varier).

33-FR

Page 35

À partir d’un PC

•

Pendant que vous effectuez ce réglage, évitez d’arrêter ou d’interrompre la lecture, de changer de disque, d’effectuer un repérage ou une recherche rapide vers l’avant, ou encore de changer le canal audio de l’appareil. Ce réglage est annulé si le mode Décodage est modifié.

• Lorsque le haut-parleur arrière est désactivé dans la section

• Efficace uniquement pour Dolby Pro Logic II, EUPHONY et DTS

(avec signal arrière).

Mixage des sons graves du centre avec la gauche/droite (L/R) avant (Center Bass Split)

L’activation de cette fonction envoie des basses fréquences au canal central, tout comme aux haut-parleurs avant gauche et droite. Elle améliore le son global lors de l’utilisation d’un petit haut-parleur central. Elle est utilisée lorsque le haut-parleur central a un petit diamètre et ne peut pas produire de basses fréquences (réglage initial : « OFF », « 315 Hz »).

Cliquez sur [ON] pour choisir « Center Bass Split ».

L’activation de cette fonction mixe les signaux audio émis par les haut-parleurs arrière avec ceux de l’avant.

Cliquez sur [ ] pour choisir « Frequency », sélectionnez la fréquence de votre choix dans le menu déroulant, puis cliquez dessus.

Frequency : 200 Hz/225 Hz/250 Hz/280 Hz/315 Hz/350 Hz/400 Hz/450 Hz/500 Hz

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

d’interrompre la lecture, de changer de disque, d’effectuer un repérage ou une recherche rapide vers l’avant, ou encore de changer le canal audio de l’appareil. Il se peut que l’effet ne soit pas facilement reconnu selon les conditions de décodage.

• Lorsque le haut-parleur central est désactivé dans la section

• Efficace uniquement pour Dolby Pro Logic II, EUPHONY et DTS

(avec signal central).

Obtention d’un volume sonore élevé et puissant (Listening Mode)

Avec Dolby Digital, la gamme dynamique est compressée afin d’obtenir un son puissant à des niveaux de volume réguliers. Cette compression peut être annulée afin d’obtenir un son énergique encore plus puissant, comme dans une salle de cinéma. Cette fonction ne fonctionne qu’en mode Dolby Digital (réglage initial : « Standard »).

Cliquez sur [ ] pour choisir « Listening Mode », puis sur [Standard] ou [Maximum] dans le menu déroulant.

Standard : pour écouter le son dynamique à un volume

Maximum : pour écouter le son dynamique à un volume

• Cette fonction est effective pour Dolby Digital uniquement.

• Utilisez cette fonction à un niveau de volume vous permettant

d’entendre le son de l’extérieur de l’habitacle.

• Selon les types de source, par exemple un logiciel DVD, cette

fonction peut être inopérante.

régulier

maximal

Réglage du niveau du DVD (DVD Level)

Il est possible de configurer le niveau de volume pour les modes Dolby Digital, Dolby Pro Logic II, DTS, EUPHONY et PCM (réglage initial : «±0dB»).

Cliquez sur [ ] pour choisir « DVD Level », sélectionnez le niveau de mode de votre choix dans le menu déroulant, puis cliquez dessus.

Réglage du PCM linéaire (PCM Mode)

La sortie peut être réglée sur 2 ou 3 canaux pour lire des disques enregistrés en PCM linéaire (réglage initial : « 2ch »).

Cliquez sur [ ] pour choisir « PCM Mode », puis sur [2ch] ou [3ch] dans le menu déroulant.

2ch : sortie à 2 canaux (gauche/droite (L/R)) 3ch : sortie à 3 canaux (gauche/droite/centre (L/R/CENTRE))

• Lorsque le haut-parleur central est désactivé dans la section

34-FR

Modes de réglage : Dolby Digital/Dolby Pro Logic II/DTS /

PCM/EUPHONY

Level : -10 à +10 dB (incréments de 1 dB)

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

Page 36

Utilisation de base

FUNC.

SOURCE

VIEW

Codeur rotatif

e À propos de l’affichage de la télécommande <Éléments sélectionnés>

AUX2

<Éléments non sélectionnés>

À partir de la télécommande

• Reportez-vous au mode d’emploi de l’appareil principal.

Mise sous et hors tension

Lors de la première mise sous tension, pour protéger les haut-parleurs, aucun son n’est émis avant que vous n’ayez sélectionné et réglé le système dans la section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage du système d’entrée AUX (AUX Input Setup) » (page 39). Réglez d’abord l’enceinte acoustique/le système d’entrée. Vous ne pouvez pas mettre l’appareil sous/hors tension à partir du PC. Lorsqu’un appareil principal compatible Ai-NET est connecté, l’alimentation de l’appareil est reliée à celle de l’appareil principal.

Tournez la clé de contact sur ACC ou ON.

L’appareil se met sous tension.

Maintenez la touche [SOURCE] enfoncée pendant au moins 2 secondes pour mettre l’appareil hors tension.

• Appuyez sur n’importe quelle touche pour mettre l’appareil sous

tension.

• Lorsque vous tournez la clé de contact sur OFF, l’appareil est

également mis hors tension.

Réglage audio

Mise en service de l’appareil

Si le système cesse de fonctionner correctement, tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le système persiste à dysfonctionner, réinitialisez-le.

Appuyez sur la touche RESET avec un stylo à bille ou un objet pointu.

<Côté droit>

Touche RESET

Le système est réinitialisé et redémarre.

• Réinitialisez l’appareil lorsque celui-ci est hors tension.

•

La réinitialisation n’efface pas les réglages enregistrés sur le système.

Utilisation de l’appareil avec des connexions Ai-NET

Lorsque l’appareil est connecté à l’appareil principal grâce à Ai-NET, certaines opérations peuvent être commandées avec l’appareil principal.

Les opérations suivantes sont commandées avec l’appareil principal. La télécommande et le PC ne les commandent plus lorsque l’appareil principal est connecté.

• Mise sous et hors tension (page 35)

• Sélection des sources (page 36)

• Réglage du subwoofer/de la balance/de l’équilibreur/du

volume (pages 35, 36)

Vous pouvez régler Defeat (page 36) et l’appel des réglages enregistrés (Preset Call) (page 37) avec l’appareil principal, la télécommande ou le PC.

Appuyez plusieurs fois sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez le mode de réglage. SUBWOOFER* (LEVEL ADJUSTMENT) * DEFEAT VOLUME SUBWOOFER

Cela ne s’affiche pas lorsque le subwoofer est désactivé.

Cela ne s’affiche pas lorsque « Mixage du guide audio de navigation

(Navi Mix Setup) » (page 41) est désactivé.

Cela ne s’affiche pas lorsque MX Plus est désactivé.

Tournez le codeur rotatif ([Codeur rotatif]).

Sélectionnez le niveau de votre choix.

• Il est possible de régler le volume en tournant le codeur rotatif sans

sélectionner le mode Volume.

• Si aucune opération n’est exécutée pendant 5secondes, le mode de

réglage est annulé.

NAVI LEVEL*2 MX PLUS SETUP

BALANCE FADER

Réglage du subwoofer (SUBWOOFER)

Réglez la sortie du subwoofer (réglage initial : « 00 »).

Contenu du réglage :00 à 15

• Lorsqu’un appareil principal compatible Ai-NET est connecté, les

réglages audio se font sur l’appareil principal et pas directement sur l’appareil.

Réglage du volume sonore de la navigation (NAVI LEVEL)

Permet de régler le volume du guide audio de navigation (réglage initial : « 0 dB »).

Contenu du réglage :-10 à +10 dB

35-FR

Page 37

À partir de la télécommande

Réglage du niveau de MX Plus (MX PLUS SETUP/LEVEL ADJUSTMENT)

Permet de régler le niveau de MX Plus. En mode Ai-NET, le réglage est effectué pour la source en cours (réglage initial : « OFF »/« Non Effect »).

Lorsqu’un appareil principal compatible Ai-NET est connecté :

Réglage : DVD : OFF/Cinema/Action/Music

AUX/Others : OFF/Compressed/Music/DVD CD/Compressed Data/FM/Digital Radio : OFF/Level1/Level2/Level3

Appuyez sur [SOURCE].

Chaque fois que vous appuyez sur cette touche, la source change. AUX1 AUX2 AUX3 Ai-NET(HU) Ai-NET(CHG)

DIGITAL1 DIGITAL2 AUX1

• Le nombre d’entrées de signal analogique varie selon le réglage de

la section « Réglage du système d’entrée AUX (AUX Input Setup) » (page 39).

• Seules les sources réglées sur ON dans les sections « Réglage de

l’entrée AUX (AUX IN) » (page 39) et « Réglage de l’entrée numérique (Digital AUX) » (page 40) s’affichent. Les noms sélectionnés dans la section « Dénomination de l’entrée

•

AUX (AUX Name) » (page 41) s’affichent en tant que noms de source.

Lorsque aucun appareil principal compatible Ai-NET n’est connecté :

Réglage : Non Effect/Compressed 1/Compressed 2/

• Pour plus de détails sur MX Plus, reportez-vous aux sections

« Réglage de MX Plus (Ai-NET Mode) » (page 44) et « Réglage de MX Plus (Standalone Mode) » (page 45).

Compressed 3/Music 1/Music 2/Music 3/ Cinema/Action/Drama/Talk

Réglage de la balance (gauche/droite) (BALANCE)

Réglez le volume des haut-parleurs gauche et droite (réglage initial : « 0 »).

Contenu du réglage :L (gauche) 15 à 0 (centre) à R (droite) 15

•

Lorsqu’un appareil principal compatible Ai-NET est connecté, les réglages audio se font sur l’appareil principal et pas directement sur l’appareil.

Réglage de l’équilibreur (avant/arrière) (FADER)

Réglez le volume des haut-parleurs avant et arrière (réglage initial : « 0 »).

Contenu du réglage :F (avant) 15 à 0 (centre) à R (arrière) 15

• Lorsqu’un appareil principal compatible Ai-NET est connecté, les

réglages audio se font sur l’appareil principal et pas directement sur l’appareil.

Réglage de Defeat (DEFEAT)

Lorsqu’ils sont réglés sur « ON », les réglages d’ImprintEQ, de l’EQ graphique, de l’EQ paramétrique, de MX Plus, de RoadEQ et de la Correction du temps sont réinitialisés (réglage initial : « OFF »).

Contenu du réglage :ON/OFF

Réglage du volume (VOLUME)

Réglez le volume (réglage initial : « -∞ dB »).

Contenu du réglage :-∞ à 0,0 dB

•

Lorsqu’un appareil principal compatible Ai-NET est connecté, les réglages audio se font sur l’appareil principal et pas directement sur l’appareil.

Sélection des sources

Enregistrement des valeurs prédéfinies (Preset Store)

Vous pouvez enregistrer jusqu’à 6 ensembles de valeurs de réglage. Toutes les valeurs de réglage suivantes sont enregistrées dans une seule mémoire prédéfinie.

Éléments de configuration/réglage Pages

Réglage de l’enceinte acoustique (System Select) 37 Réglage des haut-parleurs (Speaker Setup) 38 Réglage de la sortie du subwoofer (SW Channel) 38 Réglage du système d’entrée AUX (AUX Input Setup) 39 Réglage de l’entrée AUX (AUX IN) 39 Réglage de l’entrée numérique (Digital AUX) 40 Réglage du niveau de l’entrée du volume AUX (AUX IN Gain) Réglage du niveau du volume AUX (AUX Level) 40 Dénomination de l’entrée AUX (AUX Name) 41 Activation/Désactivation d’ImprintEQ 42 Activation/Désactivation de RoadEQ 43 Réglage de MX Plus (Ai-NET Mode) 44 Réglage de MX Plus (Standalone Mode) 45 Réglage du mode Égaliseur (EQ Mode) 46 Réglage de l’EQ graphique 46 Réglage de l’EQ paramétrique 47 Réglage de X-Over et sélection des phases 49 Réglage de la correction du temps (TCR) 50 Réglage du mode Lecture de signaux à 2 canaux (Mode) 52 Réglage d’EUPHONY (EUPHONY) 52 Utilisation de Dolby Pro Logic II (Dolby PLII) 53 Réglage de la largeur centrale (Center Width) 53 Réglage du niveau du volume des haut-parleurs (Output Level) Réglage de l’image acoustique (BI-PHANTOM) 55 Mixage des sons graves pour l’arrière (Rear Mix) 55 Mixage des sons graves du centre avec la gauche/droite

(L/R) avant (Center Bass Split) Réglage du PCM linéaire (PCM Mode) 56 Obtention d’un volume sonore élevé et puissant

(Listening Mode) Réglage du niveau du DVD (DVD Level) 57

Réglez la valeur que vous souhaitez enregistrer et configurez-la.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Preset », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Store », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

36-FR

Page 38

Sélectionnez un élément entre « P.1 » et « P.6 » en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Les données sont enregistrées dans le numéro prédéfini sélectionné.

• La fonction est opérante lorsque Defeat est réglé sur OFF.

• Les données mémorisées ne sont pas supprimées lorsque vous

réinitialisez l’appareil ou déconnectez la batterie.

Rappel d’un réglage enregistré (Preset Call)

La mémoire prédéfinie enregistre différentes informations de réglage. Par conséquent, rappeler des données de la mémoire prédéfinie prend un certain temps.

Maintenez la touche [VIEW] enfoncée pendant au moins 2 secondes.

Sélectionnez un numéro prédéfini entre « P.1 » et « P.6 » en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Les valeurs du numéro prédéfini sélectionné sont extraites.

• Vous pouvez appeler le numéro prédéfini en suivant la

procédure suivante :

1 Appuyez sur [FUNC.]. 2 Tournez le codeur rotatif ([Codeur rotatif]) pour

sélectionner « Preset », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

3 Tournez le codeur rotatif ([Codeur rotatif]) pour

sélectionner « Call », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

4 Sélectionnez un numéro prédéfini entre « P.1 » et « P.6 »

en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]). Les valeurs du numéro prédéfini sélectionné sont extraites.

• La fonction est opérante lorsque Defeat est réglé sur OFF.

• Si l’enceinte acoustique du numéro prédéfini et l’enceinte acoustique

en cours sont différentes, le numéro prédéfini ne peut pas être extrait.

• Si le système d’entrée AUX du numéro prédéfini et le système

d’entrée AUX en cours sont différents, les éléments concernant le système d’entrée AUX ne peuvent pas être extraits.

À partir de la télécommande

Pour la première mise en service uniquement :

Appuyez sur [FUNC.] ou sur le codeur rotatif ([Codeur rotatif]).

L’écran Output System Select s’affiche. Passez à l’étape 3.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Output Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « System Select », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran Output System Select s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner un système, puis appuyez sur le codeur rotatif ([Codeur rotatif]).

F-2way+R+SW : système à 4,2 canaux

F-3way+SW : système à 2,2 canaux

F-3way+R : système à 4,0 canaux

F-2way+R+C+SW : système à 5,1 canaux

• Reportez-vous au Tableau 1 (système de sortie) de la section

« Configuration du système » (page 60).

Sélectionnez « OK » en tournant le codeur rotatif ([Codeur rotatif]) lorsqu’un message de confirmation s’affiche, puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran Speaker Setup s’affiche.

• Une fois « OK » sélectionné, la sortie audio est arrêtée jusqu’à ce

que la clé de contact soit tournée sur ON/OFF.

Mettez tous les haut-parleurs non connectés hors tension. Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON » ou « OFF », etc. puis appuyez sur le codeur rotatif ([Codeur rotatif]).

(Front2Way+Rear+Subwoofer)

(Front3Way+Subwoofer)

(Front3Way+Rear)

(Front2Way+Rear+Centre+Subwoofer)

Réglage de l’enceinte acoustique (System Select)

Réglez d’abord le système et les haut-parleurs. Vous ne pouvez régler aucune fonction, à moins de configurer le système. Veillez à régler le système en premier. Si le système sélectionné et les connexions des haut-parleurs sont différentes, les haut-parleurs risquent d’être endommagés. Vérifiez bien les connexions des haut-parleurs avant de sélectionner le système.

Recommencez ces étapes jusqu’à ce que tous les hautparleurs soient configurés.

FRONT HIGH* FRONT LOW : OFF/ON REAR : OFF/ON CENTER : OFF/ON SUBWOOFER(1, 2) :OFF/ON SW CHANNEL : Mono/Stereo*

: OFF/Tweeter/Full

37-FR

Page 39

À partir de la télécommande

*1Lorsque vous faites basculer le réglage du haut-parleur « FRONT

HIGH » sur « Full », un message de confirmation de la modification s’affiche. Pour sélectionner « Full Range », tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « OK », puis appuyez sur le codeur rotatif ([Codeur rotatif]). Si la gamme complète est sélectionnée avec le haut-parleur d’aigus, ce dernier risque d’être endommagé. Effectuez les réglages selon le but recherché.

Cet élément n’est activé que pour la configuration lorsque

2 subwoofers sont connectés. Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Stereo » ou « Mono », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Stereo :sortie (gauche/droite (L/R)) stéréo du subwoofer Mono : sortie mono du subwoofer

Les haut-parleurs qui ne peuvent pas être mis hors tension sont

•

désactivés pour la configuration. Reportez-vous au Tableau 1 (système de sortie) de la section « Configuration du système » (page 60).

•

Lorsque vous ne connectez qu’un seul subwoofer, désactivez « Subwoofer2 ».

7-1

Première mise en service :

L’écran AUX Input System Select s’affiche automatiquement. Continuez les réglages en vous reportant à la section « Réglage du système d’entrée AUX (AUX Input Setup) » (page 39).

7-2

Mise en service suivante :

L’écran « Turn ACC Off » s’affiche. Tournez la clé de contact sur OFF, puis de nouveau sur ON. Les réglages deviennent effectifs.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Si l’enceinte acoustique est modifiée, toutes les valeurs de

configuration –sauf celles de l’entrée AUX– sont réinitialisées.

• Vous pouvez également configurer les haut-parleurs dans la section

« Réglage des haut-parleurs (Speaker Setup) » (page 38). Vous pouvez également configurer la sortie du subwoofer dans la

•

section « Réglage de la sortie du subwoofer (SW Channel) » (page 38).

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON » ou « OFF », etc. puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Recommencez ces étapes jusqu’à ce que tous les hautparleurs soient configurés.

Front High* : OFF/Tweeter/Full Front Low : OFF/ON Rear : OFF/ON Center : OFF/ON Subwoofer(1, 2) : OFF/ON

* Lorsque vous faites basculer le réglage du haut-parleur « Front

High » sur « Full », un message de confirmation de la modification s’affiche. Pour sélectionner « Full Range », tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « OK », puis appuyez sur le codeur rotatif ([Codeur rotatif]). Si la gamme complète est sélectionnée avec le haut-parleur d’aigus, ce dernier risque d’être endommagé. Effectuez les réglages selon le but recherché.

Lorsque vous ne connectez qu’un seul subwoofer, désactivez « Subwoofer2 ».

•

Pour configurer les autres haut-parleurs, appuyez sur [ ] et recommencez les étapes 4 et 5.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Si le réglage des haut-parleurs est modifié alors qu’ImprintEQ/

RoadEQ est activé, ImprintEQ/RoadEQ est désactivé après l’affichage d’un message de confirmation.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage de la sortie du subwoofer (SW Channel)

Réglage des haut-parleurs (Speaker Setup)

Mettez les haut-parleurs sous tension.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Output Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Speaker Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran Speaker Select s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner le haut-parleur à configurer, puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Contenu du réglage :Front High/Front Mid/Front Low/Rear/

Les haut-parleurs à configurer varient selon le système réglé dans la

•

section « Réglage de l’enceinte acoustique (System Select) » (page 37).

•

Les haut-parleurs qui ne peuvent pas être mis hors tension sont désactivés pour la configuration. Reportez-vous au Tableau 1 (système de sortie) de la section « Configuration du système » (page 60).

Center/Subwoofer (1, 2)

Vous pouvez régler la sortie du subwoofer sur stéréo ou sur mono. Veillez à régler la sortie correspondante au type de subwoofer (réglage initial : « Mono »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Output Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « SW Channel », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran Subwoofer Channel Selection s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Stereo » ou « Mono », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Mono : sortie mono du subwoofer Stereo :sortie (gauche/droite (L/R)) stéréo du subwoofer

38-FR

Page 40

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Cet élément ne peut être réglé que lorsque deux subwoofers sont

connectés dans la section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage des haut-parleurs (Speaker Setup) » (page 38).

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

À partir de la télécommande

L’écran « Turn ACC Off » s’affiche. Tournez la clé de contact sur OFF, puis de nouveau sur ON.

Les réglages deviennent effectifs.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Vous pouvez également définir le gain dans la section « Réglage du

niveau de l’entrée du volume AUX (AUX IN Gain) » (page 40).

• Si le système d’entrée AUX est modifié, toutes les valeurs de

configuration de l’entrée AUX sont réinitialisées.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage du système d’entrée AUX (AUX Input Setup)

Cette étape permet de configurer l’entrée (RCA) analogique à 6 canaux de l’appareil. Il est également possible de configurer les niveaux du volume d’entrée.

À la première mise en service, l’écran AUX Input System Select s’affiche automatiquement après la configuration des hautparleurs. Passez à l’étape 3.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « AUX Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUX Input Setup s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner le système de votre choix, puis appuyez sur le codeur rotatif ([Codeur rotatif]).

5.1ch Input : AUX1 (avant gauche, avant droite, arrière

4ch&2ch Input :AUX1 (avant gauche, avant droite, arrière

2ch×3 Input : AUX1 (gauche, droite)/AUX2 (gauche,

• Reportez-vous au Tableau 2 (configuration de l’entrée) de la section

« Configuration du système » (page 60).

Sélectionnez « OK » en tournant le codeur rotatif ([Codeur rotatif]) lorsqu’un message de confirmation s’affiche, puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUX IN Gain Setup s’affiche.

• Une fois « OK » sélectionné, la sortie audio est arrêtée jusqu’à ce

que la clé de contact soit tournée sur ON/OFF.

Sélectionnez « High » ou « Low » pour chaque AUX en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

High : lorsque le niveau du volume de l’entrée externe est élevé. Low : lorsque le niveau du volume de l’entrée externe est faible.

gauche, arrière droite, centre, subwoofer)

gauche, arrière droite)/AUX2 (gauche, droite)

droite)/AUX3 (gauche, droite)

Réglage de l’entrée AUX (AUX IN)

Il est possible de connecter à l’appareil un téléviseur ou un magnétoscope avec sortie audio RCA. Sélectionnez OFF pour l’entrée externe non connectée (réglage initial : « ON »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « AUX IN », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUX Selection s’affiche.

Sélectionnez l’AUX que vous souhaitez configurer en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Réglage : AUX 2/AUX 3/Ai-NET(HU)/Ai-NET(CHG)

• Il est impossible de régler AUX1.

• Si vous connectez un câble d’interface Ai-NET/RCA (KCA-121B)

aux bornes de l’appareil suivantes : borne d’entrée de l’appareil principal (entrée Ai-NET)/borne d’entrée du changeur (entrée AiNET), vous pouvez l’utiliser comme AUX. Le nombre d’AUX varie selon la configuration de l’entrée AUX (page 39).

•

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON » ou « OFF », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Pour configurer un autre AUX, appuyez sur [ ] et recommencez les étapes 4 et 5.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

•

Lorsqu’un appareil principal compatible Ai-NET est connecté, l’entrée externe du PXA-H800 devient indisponible et ce réglage est désactivé.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

39-FR

Page 41

À partir de la télécommande

Réglage de l’entrée numérique (Digital AUX)

Il est possible de connecter à l’appareil un téléviseur ou un magnétoscope avec sortie audio RCA. Sélectionnez OFF pour toute entrée externe non connectée (réglage initial : « ON »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Digital AUX », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUX Selection s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Digital 1 », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON » ou « OFF », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez l’AUX que vous souhaitez configurer en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Réglage : AUX 1, AUX 2, AUX 3

• Le nombre d’AUX varie selon la configuration de l’entrée AUX

(page 39).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « High » ou « Low », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

High : Lorsque le niveau du volume de l’entrée externe est

élevé.

Low : Lorsque le niveau du volume de l’entrée externe est

faible.

Pour configurer un autre AUX, appuyez sur [ ] et recommencez les étapes 4 et 5.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Appuyez sur [ ].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Digital 2 », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON » ou « OFF », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

•

Lorsqu’un appareil principal compatible Ai-NET est connecté, l’entrée externe du PXA-H800 devient indisponible et ce réglage est désactivé.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage du niveau de l’entrée du volume AUX (AUX IN Gain)

Sélectionnez High si le son de l’entrée externe se déforme (réglage initial : « High »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « AUX IN Gain », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUX Selection s’affiche.

Réglage du niveau du volume AUX (AUX Level)

Vous pouvez régler le niveau de signal du volume de l’entrée RCA externe. Réglez-le lorsque le volume est supérieur ou inférieur à celui du produit numérique optique (réglage initial : « 0 dB »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « AUX Level », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUX Selection s’affiche.

Sélectionnez l’AUX que vous souhaitez configurer en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Réglage : AUX 1/AUX 2/AUX 3/Ai-NET(HU)/Ai-

• Le nombre d’AUX varie selon la configuration de l’entrée AUX

(page 39).

Réglez le niveau du volume en tournant le codeur rotatif ([Codeur rotatif]).

Contenu du réglage :-10 à +10 dB

Pour configurer un autre AUX, appuyez sur [ ] et recommencez les étapes 4 et 5.

NET(CHG)

40-FR

Page 42

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Dénomination de l’entrée AUX (AUX Name)

Lorsque vous connectez un produit d’entrée externe, vous pouvez lui donner le nom de votre choix. Après avoir réglé la valeur sur ON dans la section « Réglage de l’entrée AUX (AUX IN) » (page 39), « Réglage de l’entrée numérique (Digital AUX) » (page 40), réglez cet élément (réglage initial : « Auxiliary »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « AUX Name », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUX Selection s’affiche.

Sélectionnez l’AUX que vous souhaitez configurer en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Réglage : AUX 1/AUX 2/AUX 3/Ai-NET(HU)/Ai-

• Le nombre d’AUX varie selon la configuration de l’entrée AUX

(page 39).

NET(CHG)/Digital 1/Digital 2

À partir de la télécommande

Mixage du guide audio de navigation (Navi Mix Setup)

Lorsqu’un système de navigation est connecté, son guide vocal est mixé avec le système et la sortie des haut-parleurs avant (réglage initial : « OFF »). Vous pouvez régler le volume du guide de navigation (réglage initial : « 0 dB »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Input Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Navi Mix Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran NAVI MIX SETUP s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON » ou « OFF », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

OFF : Le guide vocal de navigation n’est pas mixé. ON : Le guide vocal de navigation est mixé.

• Si vous sélectionnez [ON], configurez la valeur de réglage.

Maintenez la touche [ ] enfoncée pendant au moins 2 secondes pour revenir au mode normal, puis appuyez plusieurs fois sur le codeur rotatif [Codeur rotatif].

L’écran de réglage NAVI LEVEL s’affiche.

Sélectionnez « Auxiliary », « TV », « EXT.DVD », « Portable » ou « Game » en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Pour configurer un autre AUX, appuyez sur [ ] et recommencez les étapes 4 et 5.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Lorsqu’un appareil principal compatible Ai-NET est connecté, les

réglages audio se font sur l’appareil principal ; pas directement sur l’appareil.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Tournez le codeur rotatif ([Codeur rotatif]) pour effectuer le réglage.

Contenu du réglage :-10 à +10 dB

Une fois le réglage terminé, appuyez sur [ ].

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pour plus de détails sur la connexion d’un système de navigation,

reportez-vous au mode d’emploi.

41-FR

Page 43

À partir de la télécommande

Fonction de mesure automatique

FUNC.

Codeur rotatif

Avant de réaliser une mesure automatique

Cet appareil est équipé des fonctions de mesure automatique ImprintEQ, RoadEQ et AutoTCR.

• La télécommande ne peut pas configurer ImprintEQ. Reportez-vous

à la section Utilisation du PC « Réglage d’ImprintEQ » (page 17).

AVERTISSEMENT

• Ne réalisez aucune mesure automatique tant que le véhicule est en marche. Ne réalisez aucune mesure automatique tant que le véhicule est en marche. La mesure automatique nécessite l’installation des microphones dans l’habitacle afin de mesurer les caractéristiques acoustiques ; les haut-parleurs doivent par ailleurs émettre un son fort pour la mesure. Cela peut interférer avec une conduite sûre et entraîner un accident.

Ordre des fonctions de mesure automatique

Réalisez la mesure automatique dans l’ordre suivant.

Lorsque ImprintEQ est utilisé :

D’abord, ImprintEQ, puis RoadEQ.

Lorsque ImprintEQ n’est pas utilisé :

D’abord, AutoTCR, puis RoadEQ.

• Lorsque ImprintEQ est utilisé, AutoTCR n’est pas requis.

• Lorsque ImprintEQ et AutoTCR sont réalisés après RoadEQ,

recommencez RoadEQ.

Activation/Désactivation d’ImprintEQ

Le réglage d’ImprintEQ est effectué sur un PC. La télécommande ne peut modifier que les réglages de la mémoire ImprintEQ.

Maintenez la touche [FUNC.] enfoncée pendant au moins 2 secondes.

Chaque fois que vous appuyez sur cette touche, le réglage de la mémoire change. ImprintEQ 1 ImprintEQ 2 ImprintEQ OFF ImprintEQ 1

ImprintEQ 1/ImprintEQ 2 : ImprintEQ ON mode

• Les réglages de la mémoire ne contenant pas les données de mesure

ImprintEQ sont omis.

• Pour plus de détails sur ImprintEQ, reportez-vous à la section

Utilisation du PC « Réglage d’ImprintEQ » (page 17).

Réglage de la correction du temps automatique (Auto TCR)

Lisez ce qui suit avant de réaliser une mesure automatique.

• La mesure automatique doit être réalisée dans un lieu calme et après

•

l’appareil pendant une période prolongée sans mettre le moteur en marche.

• Le microphone fourni avec ce produit est spécialement conçu pour ce

type de mesure. L’utilisation de tout autre microphone donnera de mauvais résultats ou aucun résultat. Il n’est pas recommandé d’utiliser un autre microphone que celui qui est fourni.

• Si le système est équipé d’un amplificateur de puissance avec

• Pour un amplificateur de puissance avec filtre passe-bas, désactivez

42-FR

Préparation à la mesure

• Garez le véhicule à un endroit calme.

• Fermez les portes, les fenêtres, le toit ouvrant, etc.

• Éteignez la climatisation et le radiateur.

• Coupez le moteur du véhicule.

Préparation du microphone

Placez le microphone sur la position d’écoute (siège conducteur, etc.). Un trépied de caméra est utile dans ce cas.

• Le microphone doit être placé à hauteur d’épaule.

• Lorsque vous enregistrez les valeurs des données de mesure des

différentes positions d’écoute dans le numéro prédéfini, vous pouvez aisément en charger une si nécessaire.

Tournez la clé de contact du véhicule sur ACC (ON).

• Si la climatisation ou le radiateur sont allumés, éteignez-les. La

mesure ne doit pas être réalisée si la climatisation ou le radiateur font du bruit.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Sound Field Adj. », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Page 44

À partir de la télécommande

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Auto TCR », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran AUTO TCR s’affiche.

Appuyez sur le codeur rotatif ([Codeur rotatif]).

Le décompte commence.

Pendant le décompte de 10 secondes, sortez du véhicule et fermez la porte. Un signal test est émis par les haut-parleurs afin de mesurer les caractéristiques acoustiques de l’habitacle. N’ouvrez aucune porte avant que l’écran n’indique « Finished ». Si du bruit extérieur interfère avec la mesure, le message « Calibration Error » apparaît à l’écran. Dans ce cas, cliquez à nouveau sur le codeur rotatif ([Codeur rotatif]) pour recommencer la mesure.

• Si vous souhaitez arrêter la mesure, appuyez sur [ ].

• Si aucun microphone n’est connecté, « No Mic » s’affiche et la

mesure ne peut pas être réalisée. Appuyez sur [ ] ou sur le codeur rotatif ([Codeur rotatif]) pour annuler l’indication.

Lorsque « Finished » s’affiche, appuyez sur le codeur rotatif ([Codeur rotatif]).

• Cette fonction n’est pas disponible lorsque Defeat est réglé sur ON.

• La mesure d’Auto TCR dure environ 5 minutes.

• Le résultat de la mesure d’Auto TCR écrase celui de la mesure de la

TCR manuelle.

• Le son peut arriver à la position d’écoute avec un léger décalage

selon le haut-parleur et le caisson. Pour compenser ce problème, il est possible de régler la distance pour l’augmenter.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

• Si la climatisation ou le radiateur sont allumés, éteignez-les. La

mesure ne doit pas être réalisée si la climatisation ou le radiateur font du bruit.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « RoadEQ », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Calibration », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran CALIBRATION s’affiche.

Appuyez sur le codeur rotatif ([Codeur rotatif]).

Le décompte commence. Pendant le décompte de 10 secondes, sortez du véhicule et fermez la porte. Un signal test est émis par les haut-parleurs afin de mesurer les caractéristiques acoustiques de l’habitacle. N’ouvrez aucune porte avant que l’écran n’indique « Finished ». Si du bruit extérieur interfère avec la mesure, le message « Calibration Error » apparaît à l’écran. Dans ce cas, cliquez à nouveau sur le codeur rotatif ([Codeur rotatif]) pour recommencer la mesure.

• Si vous souhaitez arrêter la mesure, appuyez sur [ ].

• Si aucun microphone n’est connecté, « No Mic » s’affiche et la

mesure ne peut pas être réalisée. Appuyez sur [ ] ou sur le codeur rotatif ([Codeur rotatif]) pour annuler l’indication.

Lorsque « Finished » s’affiche, appuyez sur le codeur rotatif ([Codeur rotatif]).

• Cette fonction n’est pas disponible lorsque Defeat est réglé sur ON.

• La mesure de RoadEQ dure environ 7 minutes.

• Lorsque vous sélectionnez à nouveau « Calibration », les données de

configuration précédentes sont effacées lorsque le décompte commence.

• Les valeurs de mesure ne seront pas perdues si le système est

réinitialisé ou si l’alimentation de la batterie est coupée.

Réglage du bruit de la route (RoadEQ)

RoadEQ (REAL-TIME OPTIMIZED ADAPTIVE DRIVING EQ) est une fonction permettant de régler automatiquement les propriétés de l’EQ en fonction du bruit de la route perceptible pendant la conduite.

L’Égaliseur de route compense le bruit qui change constamment, alors laissez toujours les microphones connectés.

Préparation à la mesure

• Garez le véhicule à un endroit calme.

• Fermez les portes, les fenêtres, le toit ouvrant, etc.

• Éteignez la climatisation et le radiateur.

• Coupez le moteur du véhicule.

Préparation du microphone

Reportez-vous au mode d’emploi.

Tournez la clé de contact du véhicule sur ACC (ON).

Activation/Désactivation de RoadEQ

Une fois la mesure automatique terminée, RoadEQ peut être activé ou désactivé, et son niveau sélectionné.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « RoadEQ », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Level Adjustment », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran LEVEL ADJUSTMENT s’affiche.

43-FR

Page 45

À partir de la télécommande

Sélectionnez un élément entre « OFF » et de « Level 1 » à « Level 3 » en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Level 1 :Niveau de correction faible. Adapté aux véhicules

calmes. Level 2 :Niveau de correction moyen. Level 3 : Niveau de correction élevé. Adapté à une conduite

rapide.

• Si vous n’utilisez pas RoadEQ, sélectionnez « OFF ».

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Si la mesure n’est pas encore terminée ou si aucun microphone n’est

connecté, cette configuration est désactivée.

• Lorsque vous mettez le réglage des haut-parleurs sur ON/OFF,

RoadEQ est automatiquement désactivé. Une fois que vous avez modifié les réglages des haut-parleurs, recommencez l’étape de la mesure.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Configuration/ Réglage audio

CHANNEL

FUNC.

Réglage de MX Plus (Ai-NET Mode)

MX (Media Xpander) Plus améliore les sons vocaux et instrumentaux pour chaque source musicale (exemple : la radio/un CD/un MP3) en générant les harmoniques perdues lors du traitement numérique. La compensation des hautes fréquences ajoute la clarté et les détails généralement masqués par le bruit de la route.

Cette fonction est activée lorsqu’un appareil principal compatible AiNET doté de la fonction de liaison MX Plus est connecté. Si le mode MX Plus est réglé pour chaque source au préalable, il bascule automatiquement selon la source musicale de l’appareil principal.

Lorsqu’un appareil principal doté de la fonction de liaison MX Plus est

•

connecté, par exemple l’IVA-D800R, il doit être mis en mode Ai-NET. Les autres appareils principaux doivent être mis en mode Standalone.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « MX Plus », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « MX Plus Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

MUTE

Codeur rotatif

44-FR

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

• Lorsque vous sélectionnez [OFF], MX Plus est désactivé pour toutes

les sources musicales.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Ai-NET », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

MX Plus est relié à l’appareil principal.

• Lorsqu’un appareil principal dépourvu de la fonction de liaison MX

Plus est connecté, il faut sélectionner « Standalone », même s’il s’agit d’un appareil principal compatible Ai-NET.

Page 46

Appuyez deux fois sur [ ] pour revenir à l’écran de l’étape 3.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Level Adjustment », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez la source de l’appareil principal en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

CD/Compressed Data/FM/Digital Radio/DVD/AUX/Others

Sélectionnez le niveau de votre choix en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Le niveau de MX Plus augmente dans l’ordre suivant : 1 2 3.

FM (Level 1 to 3, OFF) :

Les aigus et les médiums deviennent plus clairs et vous bénéficiez d’un son bien équilibré sur toutes les fréquences.

CD (Level 1 to 3, OFF) :

Le mode CD traite une grande quantité de données lors de la lecture. MX utilise ces grandes quantités de données pour reproduire un son plus clair et plus limpide.

Compressed Data/Digital Radio (Level 1 to 3, OFF) :

Corrige les informations perdues lors de la compression. Le son est bien équilibré, proche de celui de l’original.

DVD (Cinema, Action, Music, OFF) :

Cinema :

Les dialogues de film sont reproduits clairement. Les films d’action sont reproduits avec un son plus puissant.

Action :

Les films d’action sont reproduits avec un son plus puissant.

Music :

Les sons d’enregistrement inférieurs (percussions, basse, etc.) et les voix sont accentués pour donner un résultat propre et net.

AUX / Others (Compressed, Music, DVD, OFF) :

Il est possible de sélectionner le mode MX adapté aux supports (données compressées, musique, DVD).

Pour configurer une autre source, appuyez sur [ ] et recommencez les étapes 8 et 9.

• Vous pouvez écouter avec Defeat OFF (valeurs de configuration

réglées) ou Defeat ON (valeur initiale) pour comparer, en suivant les étapes ci-dessous.

1 Maintenez le codeur rotatif ([Codeur rotatif]) enfoncé

pendant au moins 2 secondes, en mode de réglage.

2 Tournez le codeur rotatif ([Codeur rotatif]) pour activer/

désactiver Defeat, puis écoutez pour comparer.

3 Pour quitter, sélectionnez « OFF », puis appuyez sur

[].

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pour activer cette fonction, Defeat doit être réglé sur ON.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

À partir de la télécommande

Réglage de MX Plus (Standalone Mode)

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « MX Plus », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « MX Plus Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Lorsque vous sélectionnez [OFF], MX Plus est désactivé pour toutes les sources musicales.

Si un appareil principal compatible Ai-NET est connecté, passez à l’étape 5. Si aucun appareil principal compatible Ai-NET n’est connecté, passez à l’étape 6.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Standalone », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

• Lorsqu’un appareil principal dépourvu de la fonction de liaison MX

Plus est connecté, il faut sélectionner « Standalone », même s’il s’agit d’un appareil principal compatible Ai-NET.

Appuyez une ou deux fois sur [ ] pour revenir à l’écran de l’étape 3.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Level Adjustment », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez la source de chaque entrée externe en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

45-FR

Page 47

À partir de la télécommande

Sélectionnez le niveau de votre choix en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Compressed 1 to 3 :

Music 1 to 3 :

Les sons d’enregistrement inférieurs (percussions, basse, etc.) et les voix sont accentués pour donner un résultat propre et net.

Cinema :

Les dialogues de vidéo sont reproduits plus clairement. Les films d’action sont reproduits avec un son plus puissant.

Action :

Les films d’action sont reproduits avec un son plus puissant.

Drama/Talk :

La part de dialogue d’une vidéo est reproduite plus clairement.

• Lorsque « Non Effect » est sélectionné, MX Plus est désactivé.

Les sources à configurer varient selon le système réglé dans la section

•

« Réglage du système d’entrée AUX (AUX Input Setup) » (page 39).

Pour configurer une autre source, appuyez sur [ ] et recommencez les étapes 8 et 9.

• Vous pouvez écouter avec Defeat OFF (valeurs de configuration

réglées) ou Defeat ON (valeur initiale) pour comparer, en suivant les étapes ci-dessous.

1 Maintenez le codeur rotatif ([Codeur rotatif]) enfoncé

pendant au moins 2 secondes, en mode de réglage.

2 Tournez le codeur rotatif ([Codeur rotatif]) pour activer/

désactiver Defeat, puis écoutez pour comparer.

3 Pour quitter, sélectionnez « OFF », puis appuyez sur [ ].

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Cette fonction n’est pas disponible lorsque Defeat est réglé sur ON.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage du mode Égaliseur (EQ Mode)

Vous pouvez choisir l’EQ graphique ou l’EQ paramétrique pour le mode Égaliseur. Vous pouvez également le désactiver (réglage initial : « OFF »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Sound Field Adj. », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « EQ Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

EQMODE

G.EQ

G.EQ : L’égaliseur graphique est utilisé. P.EQ : L’égaliseur paramétrique est utilisé. OFF : Le mode EQ est désactivé.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Cette fonction n’est pas disponible lorsque Defeat est réglé sur ON.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage de l’EQ graphique

• Réglez « Réglage du mode Égaliseur (EQ Mode) » à la page 46 sur

«G.EQ».

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Sound Field Adj. », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « EQ Adjustment », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran G-EQ s’affiche.

Maintenez la touche [CHANNEL] enfoncée pendant au moins 2 secondes. Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « L+R » ou « L or R », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L or R : Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

L+R : les canaux de droite (R) et de gauche (L) sont

réglés sur la même valeur (réglage initial).

• Lorsque vous basculez de « L or R » à « L+R », choisissez quel

réglage des canaux R et L doivent s’appliquer.

1 Sélectionnez « L R » ou « R L » en tournant le

codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez « G.EQ », « P.EQ » et « OFF » en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

46-FR

L R : Le réglage du canal gauche (L) doit s’appliquer aux

canaux gauche (L) et droit (R).

R L :Le réglage du canal droit doit s’appliquer aux

canaux gauche et droit.

Page 48

Sélectionnez le canal que vous souhaitez régler en appuyant sur [CHANNEL].

L+R sélectionné :FRONT REAR CENTER

L or R sélectionné :FRONT L FRONT R REAR L

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2.

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2. Si la sortie du subwoofer est réglée pour le stéréo, vous pouvez configurer SUBWOOFER L et R.

Les canaux à configurer varient selon le système réglé dans la section

•

« Réglage de l’enceinte acoustique (System Select) » (page 37).

Sélectionnez la fréquence en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

fc :

FRONT/REAR/CENTER : 20 Hz à 20 kHz (incréments de 1/3 d’octave) (1 à 31 bandes) SUBWOOFER : 20 à 160 Hz (incréments de 1/3 d’octave) (1 à 10 bandes)

Réglez le niveau en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Level : -12 à +12 dB (incréments de 0,5 dB)*

*3Lorsque ImprintEQ est activé, -6 à +6 dB (incréments de 0,5 dB)

Pour régler une autre fréquence, recommencez les étapes 6 et 7.

Pour régler un autre canal, recommencez les étapes 5 à 8.

• Vous pouvez écouter avec Defeat OFF (valeurs de configuration

réglées) ou Defeat ON (valeur initiale) pour comparer, en suivant les étapes ci-dessous.

1 Maintenez le codeur rotatif ([Codeur rotatif]) enfoncé

pendant au moins 2 secondes, en mode de réglage.

2 Tournez le codeur rotatif ([Codeur rotatif]) pour activer/

désactiver Defeat, puis écoutez pour comparer.

3 Pour quitter, sélectionnez « OFF », puis appuyez sur [ ].

• Vous pouvez mettre en sourdine le canal que vous réglez.

1 Appuyez sur [MUTE], en mode de réglage, pour mettre le

canal en sourdine.

2 Pour annuler la mise en sourdine, appuyez de nouveau

sur [MUTE].

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Cette fonction n’est pas disponible lorsque Defeat est réglé sur ON.

• Lorsque le haut-parleur est en mode « OFF », il est impossible de

régler son égaliseur graphique. Reportez-vous à la section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage des haut-parleurs (Speaker Setup) » (page 38).

• Vérifiez les gammes de fréquence disponibles des haut-parleurs

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

SUBWOOFER*

REAR R CENTER SUBWOOFER*

FRONT

FRONT L

À partir de la télécommande

Réglage de l’EQ paramétrique

Les gammes de fréquence de l’égaliseur graphique sont fixes. Il est donc difficile de corriger les pics et les creux indésirables à des fréquences spécifiques. La fréquence centrale de l’égaliseur paramétrique peut être syntonisée sur ces fréquences spécifiques. Ensuite, la largeur de bande (Q) et le niveau sont réglés individuellement avec précision, afin d’effectuer les corrections nécessaires. La fonction Égaliseur paramétrique est un outil avancé destiné aux audiophiles sérieux.

• Réglez « Réglage du mode Égaliseur (EQ Mode) » à la page 46 sur

«P.EQ».

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Sound Field Adj. », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « EQ Adjustment », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran P-EQ s’affiche.

L or R : Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

L+R : Les canaux de droite (R) et de gauche (L) sont

réglés sur la même valeur (réglage initial).

• Lorsque vous basculez de « L or R » à « L+R », choisissez quel

réglage des canaux R et L doivent s’appliquer.

1 Sélectionnez « L R » ou « R L » en tournant le

codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L R : Le réglage du canal gauche (L) doit s’appliquer aux

canaux gauche (L) et droit (R).

R L :Le réglage du canal droit (R) doit s’appliquer aux

canaux gauche (L) et droit (R).

Sélectionnez le canal que vous souhaitez régler en appuyant sur [CHANNEL].

L+R sélectionné :FRONT REAR CENTER

L or R sélectionné :FRONT L FRONT R REAR L

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2.

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2. Si la sortie du subwoofer est réglée pour le stéréo, vous pouvez configurer SUBWOOFER L et R.

Les canaux à configurer varient selon le système réglé dans la section

•

« Réglage de l’enceinte acoustique (System Select) » (page 37).

SUBWOOFER*

REAR R CENTER SUBWOOFER*

FRONT

FRONT L

47-FR

Page 49

À partir de la télécommande

Sélectionnez la bande en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Band :

FRONT/REAR/CENTER :1 à 10 SUBWOOFER : 1 à 5

Réglez la fréquence en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

fc :

FRONT/REAR/CENTER : 20 Hz à 20 kHz (incréments de 1/6 d’octave) SUBWOOFER : 20 à 200 Hz (incréments de 1/6 d’octave)

Réglez la largeur de bande (Q) en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Q :0.5/1.0/1.5/2.0/2.5/3.0/4.0/5.0 (8 incréments)

Réglez le niveau en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Level :-12 à +12 dB (incréments de 0,5 dB)*

*3Lorsque ImprintEQ est activé, -6 à +6 dB (incréments de 0,5 dB)

Pour régler une autre bande, recommencez les étapes 6 à 9.

Pour régler un autre canal, recommencez les étapes 5 à 10.

• Vous pouvez écouter avec Defeat OFF (valeurs de configuration

réglées) ou Defeat ON (valeur initiale) pour comparer, en suivant les étapes ci-dessous.

1 Maintenez le codeur rotatif ([Codeur rotatif]) enfoncé

pendant au moins 2 secondes, en mode de réglage.

2 Tournez le codeur rotatif ([Codeur rotatif]) pour activer/

désactiver Defeat, puis écoutez pour comparer.

3 Pour quitter, sélectionnez « OFF », puis appuyez sur

[].

• Vous pouvez mettre en sourdine le canal que vous réglez.

1 Appuyez sur [MUTE], en mode de réglage, pour mettre le

canal en sourdine.

2 Pour annuler la mise en sourdine, appuyez de nouveau

sur [MUTE].

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Cette fonction n’est pas disponible lorsque Defeat est réglé sur ON.

• Lorsque le haut-parleur est en mode « OFF », il est impossible de

régler son égaliseur paramétrique. Reportez-vous à la section « Réglage de l’enceinte acoustique (System Select) » (page 37)/ « Réglage des haut-parleurs (Speaker Setup) » (page 38).

• Vérifiez les gammes de fréquence disponibles des haut-parleurs

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

À propos du répartiteur (X-Over)

Répartiteur (X-Over) :

Cet appareil est équipé d’un répartiteur. Le répartiteur permet de limiter les fréquences livrées aux sorties. Chaque canal est contrôlé indépendamment. Par conséquent, chaque paire d’enceintes peut être contrôlée par les fréquences pour lesquelles elles ont été conçues. Le répartiteur permet de régler le filtre passe-haut (HPF) et le filtre passe-bas (LPF) de chaque gamme, ainsi que la pente (c’est-à-dire la vitesse à laquelle le filtre émet les sons graves et aigus). Vous devez effectuer ces réglages conformément aux caractéristiques de reproduction des enceintes. Selon les enceintes, un réseau passif n’est peut-être pas nécessaire. Si vous n’en êtes pas certain, consultez votre revendeur Alpine agréé.

Plage de réglage de la fréquence de coupure

(incréments de 1/6 d’octave) HPF LPF

20 Hz à 18 kHz 22 Hz à 20 kHz

Aigus avant

Médiums avant

Graves avant

Arrière Centre

Subwoofer

Réglage du niveau (0 à -12 dB)

20 Hz

Fréquence de coupure du HPF

• HPF (filtre passe-haut) : atténue les fréquences inférieures et laisse

passer les fréquences supérieures.

• LPF (filtre passe-bas) : atténue les fréquences supérieures et laisse

passer les fréquences inférieures.

• Pente : le niveau change (en dB) pour un changement de fréquence

d’une octave.

• Plus la valeur de la pente est élevée, plus la pente devient raide.

• Réglez la pente sur FLAT (0 dB/oct) pour contourner les filtres HP

ou LP.

• N’utilisez pas un haut-parleur d’aigus sans le filtre HPF ou pour

régler une très basse fréquence, car celle-ci pourrait endommager les enceintes.

• Vous ne pouvez pas régler le répartiteur sur une fréquence

supérieure au filtre HPF et inférieure au filtre LPF.

• Le réglage doit être effectué conformément à la fréquence de

croisement recommandée des enceintes raccordées. Déterminez la fréquence de croisement recommandée des enceintes. Si vous réglez une fréquence en dehors de la gamme recommandée, vous risquez d’endommager les enceintes. Si vous souhaitez connaître les fréquences de croisement recommandées pour les haut-parleurs Alpine, consultez le mode d’emploi correspondant. Nous ne sommes pas responsables des dommages ou dysfonctionnements des haut-parleurs en cas d’utilisation du répartiteur en dehors des valeurs recommandées.

1 à 18 kHz (haut-

parleur d’aigus

uniquement) 20 Hz à 18 kHz 22 Hz à 20 kHz 20 Hz à 18 kHz 22 Hz à 20 kHz 20 Hz à 18 kHz 22 Hz à 20 kHz 20 Hz à 18 kHz 22 Hz à 20 kHz 20 Hz à 180 Hz 22 Hz à 200 Hz

Gamme de fréquence de sortie

Fréquence de coupure du LPF

1,1 à 20 kHz (haut-

parleur d’aigus

uniquement)

Pente FLAT

Réglage de la pente

(différent de l’affichage actuel)

48-FR

Page 50

Réglage de X-Over et sélection des phases

Cette section décrit comment régler X-Over. Au préalable, reportezvous à la section « À propos du répartiteur (X-Over) » (page 48).

Remarque relative au réglage du subwoofer

Si le subwoofer est installé sur la plage arrière, régler une pente LPF douce (par exemple : 6 dB/oct.) déplace le son vers l’arrière. Cela peut également affecter la localisation acoustique de l’avant.

Remarque relative au réglage des aigus

Faites en sorte que les sons médiums et aigus ne se séparent pas.

Désactivez le LPF Si les aigus sont trop forts, nous vous recommandons de régler une pente douce.

Remarque relative au réglage des graves

Lorsqu’un subwoofer est connecté et que vous utilisez un hautparleur avec des graves de 10 ou 12 cm (3-15/16” ou 4-3/4”), régler le H.P.F. des graves sur « OFF » peut entraîner une distorsion lorsque des composantes à basse fréquence sont émises. Le cas échéant, réglez la pente HPF sur une valeur adaptée à la réponse en fréquence du haut-parleur.

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Sound Field Adj. », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « X-Over », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran X-OVER s’affiche.

À partir de la télécommande

Sélectionnez le canal que vous souhaitez régler en appuyant sur [CHANNEL].

L+R sélectionné :FRONT HIGH FRONT MID

L or R sélectionné :FRONT L HIGH FRONT R HIGH

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2.

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2. Si la sortie du subwoofer est réglée pour le stéréo, vous pouvez configurer SUBWOOFER L et R.

• Les canaux à configurer varient selon le système réglé dans la

section « Réglage de l’enceinte acoustique (System Select) » (page 37).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « HPF », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez la fréquence de coupure (fc) en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

• La fréquence pouvant être réglée varie selon le canal (haut-parleur).

Reportez-vous à la section « À propos du répartiteur (X-Over) » (page 48).

Réglez la pente en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

FRONT LOW REAR CENTER SUBWOOFER*

FRONT L MID FRONT R MID FRONT L LOW FRONT R LOW REAR L REAR R CENTER SUBWOOFER*

FRONT HIGH

FRONT L HIGH

L or R : Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

L+R : Les canaux de droite (R) et de gauche (L) sont

réglés sur la même valeur (réglage initial).

• Lorsque vous basculez de « L or R » à « L+R », choisissez quel

réglage des canaux R et L doivent s’appliquer.

1 Sélectionnez « L R » ou « R L » en tournant le

codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L R : Le réglage du canal gauche (L) doit s’appliquer aux

canaux gauche (L) et droit (R).

R L : Le réglage du canal droit (R) doit s’appliquer aux

canaux gauche (L) et droit (R).

Slope :0(OFF)/-6/-12/-18/-24/-30/-36 dB/oct*

*3Ni le LPF du subwoofer, ni le HPF des aigus avant ne peuvent être

réglés sur 0 (OFF).

Réglez le gain en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Gain : -24 à 0 dB (incréments de 0,5 dB)

Réglez la phase en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Phase :0°/180°

Vous revenez alors à l’écran de l’étape 6.

Ensuite, sélectionnez « LPF » à l’étape 6 et recommencez les étapes 7 à 10 pour régler le HPF.

49-FR

Page 51

À partir de la télécommande

Pour régler un autre canal, recommencez les étapes 5 à 11.

• Vous pouvez mettre en sourdine le canal que vous réglez.

1 Appuyez sur [MUTE], en mode de réglage, pour mettre le

canal en sourdine.

2 Pour annuler la mise en sourdine, appuyez de nouveau

sur [MUTE].

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Lorsque le haut-parleur d’aigus est sélectionné pour FRONT HIGH

afin de protéger le haut-parleur, il n’y a pas de réglage de désactivation du filtre (Slope OFF) pour le HPF Il n’y a pas de réglage de désactivation du filtre (Slope OFF) pour le LPF du subwoofer non plus.

• Lorsque le haut-parleur est en mode OFF, X-Over ne l’affecte pas.

Reportez-vous à la section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage des haut-parleurs (Speaker Setup) » (page 38).

• Vérifiez les fréquences de lecture des haut-parleurs connectés avant

d’effectuer les réglages.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage de la correction du temps (TCR)

En raison des conditions particulières dans l’habitacle du véhicule, il existe des différences considérables de distance entre les différents hautparleurs et la position d’écoute. Il est possible d’obtenir la bonne correction du temps à l’aide de la fonction Correction du temps automatique (« Auto TCR »), mais il est également possible de calculer les valeurs de correction optimales et d’éliminer l’erreur de temps sur la position d’écoute à l’aide de cette fonction.

e Calcul de la correction du temps

Asseyez-vous à la position d’écoute (par exemple : sur le siège du conducteur), puis mesurez la distance (en mètres) entre votre tête et les différents haut-parleurs.

5,1ms

0,5m

2,25m

e Saisie de la correction du temps

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Sound Field Adj. », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « TCR », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran TCR s’affiche.

Calculez la différence de distance entre le hautparleur le plus éloigné et les autres haut-parleurs.

L = (distance qui vous sépare du haut-parleur le plus éloigné) – (distance qui vous sépare des autres hautparleurs)

Divisez les distances calculées pour les différents haut-parleurs par la vitesse du son (343 m/s température 20 °C).

Cette valeur est la valeur de correction du temps des différents haut-parleurs.

Exemples concrets

1 Calcul de la valeur de la correction du temps du haut-

parleur avant gauche dans le diagramme ci-dessous.

50-FR

Sélectionnez [ON] pour « TCR » en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

• Lorsque « OFF » est sélectionné, la fonction TCR est désactivée.

L or R : Les canaux de droite (R) et de gauche (L) peuvent

être réglés individuellement.

L+R : Les canaux de droite (R) et de gauche (L) sont

réglés sur la même valeur (réglage initial).

Page 52

À partir de la télécommande

• Lorsque vous basculez de « L or R » à « L+R », choisissez quel

réglage des canaux R et L doivent s’appliquer.

1 Sélectionnez « L R » ou « R L » en tournant le

codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L R : Le réglage du canal gauche (L) doit s’appliquer aux

canaux gauche (L) et droit (R).

R L : Le réglage du canal droit (R) doit s’appliquer aux

canaux gauche (L) et droit (R).

Sélectionnez le canal que vous souhaitez régler en appuyant sur [CHANNEL].

L+R sélectionné :FRONT HIGH FRONT MID

L or R sélectionné :FRONT L HIGH FRONT R HIGH

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2.

Si la sortie du subwoofer est réglée pour le mono, vous pouvez

configurer SUBWOOFER 1 et 2. Si la sortie du subwoofer est réglée pour le stéréo, vous pouvez configurer SUBWOOFER L et R.

Les canaux à configurer varient selon le système réglé dans la section

•

« Réglage de l’enceinte acoustique (System Select) » (page 37).

Réglez la valeur de correction du temps calculée (0,00 à 20,00 ms) en tournant le codeur rotatif ([Codeur rotatif]).

FRONT LOW REAR CENTER SUBWOOFER*

FRONT L MID FRONT R MID FRONT L LOW FRONT R LOW REAR L REAR R CENTER SUBWOOFER*

FRONT HIGH

FRONT L HIGH

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Cette fonction n’est pas disponible lorsque Defeat est réglé sur ON.

• Lorsque le haut-parleur est en mode « OFF », il est impossible de

régler sa correction du temps. Reportez-vous à la section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage des haut-parleurs (Speaker Setup) » (page 38).

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage de l’unité de réglage de la correction du temps (TCR Parameter)

L’unité de mesure de la correction du temps peut être le « cm » ou le pouce (« inch ») (réglage initial : « cm »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Sound Field Adj. », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « TCR Parameter », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Affichage de la distance entre les positions d’écoute et les haut-parleurs

Contenu du réglage :0,00 à 20,00 ms (incréments de 0,05 ms)

• La distance peut être affichée en « cm » ou en pouces (« inch »)

(reportez-vous à la section « Réglage de l’unité de réglage de la correction du temps (TCR Parameter) » page 51).

Pour régler un autre canal, recommencez les étapes 9 et 10.

• Vous pouvez écouter avec Defeat OFF (valeurs de configuration

réglées) ou Defeat ON (valeur initiale) pour comparer, en suivant les étapes ci-dessous.

1 Maintenez le codeur rotatif ([Codeur rotatif]) enfoncé

pendant au moins 2 secondes, en mode de réglage.

2 Tournez le codeur rotatif ([Codeur rotatif]) pour activer/

désactiver Defeat, puis écoutez pour comparer.

3 Pour quitter, sélectionnez « OFF », puis appuyez sur

[].

• Vous pouvez mettre en sourdine le canal que vous réglez.

1 Appuyez sur [MUTE], en mode de réglage, pour mettre le

canal en sourdine.

2 Pour annuler la mise en sourdine, appuyez de nouveau

sur [MUTE].

Sélectionnez « cm » ou « inch » en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

cm : l’unité de correction du temps devient le « cm ». inch :l’unité de correction du temps devient le pouce

(« inch »).

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

51-FR

Page 53

À partir de la télécommande

Utilisation de la fonction Multicanaux

• Si le réglage de Rear Fill est effectué lorsque Rear Mix est réglé sur

ON, le son ne change pas dans ce réglage, parce que Rear Mix est prioritaire pour un décodeur à 2 canaux autre que le PCM linéaire.

• Lorsque les haut-parleurs arrière et centraux sont désactivés dans la

section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

CHANNEL

FUNC.

Codeur rotatif

Réglage du mode Lecture de signaux à 2 canaux (Mode)

Lorsque vous écoutez du stéréo à 2 canaux, sélectionné un mode de lecture adapté à la musique (réglage initial : « Stereo »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Playback Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Réglage d’EUPHONY (EUPHONY)

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Playback Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran Mode Selection s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « EUPHONY », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Appuyez sur [ ].

Vous revenez alors à l’écran de l’étape 3.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « EUPHONY », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran Mode Selection s’affiche.

Sélectionnez le mode de lecture de votre choix en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Contenu du réglage :Stereo/Rear Fill/EUPHONY/Dolby PLII

Stereo : lit en stéréo à 2 canaux. Rear Fill : émet le signal avant à partir de l’arrière. EUPHONY : lit en surround 5,1 canaux (page 52). Dolby PLII : lit en Dolby Pro Logic II surround (page 53).

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pour le PCM linéaire, les signaux avant sont envoyés au canal

arrière même si le système est configuré pour « Stereo ».

• Fonction « Rear Fill »

52-FR

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner le mode, puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Contenu du réglage :ACOUSTIC/LIVE/CINEMA/TV SHOW/

ACOUSTIC : La localisation est accentuée ; mode avec une

LIVE : L’ambiance est accentuée ; mode dans lequel

CINEMA : Adapté au son des films. Les dialogues sont

TV SHOW : Adapté au son de la télévision, notamment la

• Custom 1/Custom 2/Custom 3 ne peut être sélectionné que lorsque la

fonction est réglée sur un PC (reportez-vous à la section « Personnalisation d’EUPHONY » page 31).

Custom 1/Custom 2/Custom 3

résonance des champs sonores régulière.

on ressent plus fortement la résonance des champs sonores.

reproduits clairement et l’effet sonore est net.

télévision numérique.

Page 54

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Lorsque les haut-parleurs arrière et centraux sont désactivés dans la

section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Cette fonction ne fonctionne qu’avec des signaux à 2 canaux.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Utilisation de Dolby Pro Logic II (Dolby PLII)

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Playback Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran Mode Selection s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Dolby PLII », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

À partir de la télécommande

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pour plus de détails sur Dolby Pro Logic II, reportez-vous à la

page 61.

• Lorsque les haut-parleurs arrière et centraux sont désactivés dans la

section « Réglage de l’enceinte acoustique (System Select) » (page 37)/« Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Cette fonction ne fonctionne qu’avec des signaux à 2 canaux.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage de la largeur centrale (Center Width)

Lorsque vous sélectionnez « Music » pour choisir « Dolby Pro Logic II », vous pouvez régler davantage la largeur centrale aux étapes suivantes. Cette fonction offre une position des voix optimale en réglant la position des canaux centraux entre le haut-parleur central et le hautparleur gauche/droite (L/R) (les réglages effectués à la section « Réglage de l’image acoustique (BI-PHANTOM) » (page 55) sont inopérants tant que cette fonction est activée) (réglage initial : « OFF », «Level 0»).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Playback Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Center Width », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Appuyez sur [ ].

Vous revenez alors à l’écran de l’étape 3.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Dolby PLII », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran DOLBY PLII s’affiche.

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Music » ou « Movie », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Music :Adapté aux émissions télévisées et à tous les

programmes encodés en Dolby Surround. Améliore la directivité du champ sonore proche d’un son à 5,1 canaux discret.

Movie : Peut servir à l’enregistrement de toute musique

stéréo et fournit un champ sonore large et profond.

Réglez le niveau en tournant le codeur rotatif ([Codeur rotatif]).

LEVEL :0 à 7

Lorsque le niveau augmente, la localisation du canal central bascule du haut-parleur central jusqu’aux deux côtés.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Lorsque le haut-parleur central est désactivé dans la section

« Réglage de l’enceinte acoustique (System Select) » (page 37)/ « Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

53-FR

Page 55

À partir de la télécommande

Procédure de réglage de la fonction Multi-canaux

Effectuez les réglages décrits ci-dessous afin de reproduire le son Dolby Digital et DTS avec une plus grande précision.

Réglage du mode Lecture de signaux à 2 canaux (Mode) (page 52)

Cela permet de configurer le mode Lecture de signaux à 2 canaux.

Réglage de l’image acoustique (BI-PHANTOM) (page 55)

Réglage de l’image acoustique pour obtenir le même son

que si le haut-parleur était placé juste devant l’auditeur.

Réglage du PCM linéaire (PCM Mode) (page 56)

Vous pouvez choisir 2ch ou 3ch pour lire un disque

enregistré sur le PCM linéaire.

Mixage des sons graves du centre avec la gauche/droite (L/R)

avant (Center Bass Split) (page 56)

L’activation de cette fonction mixe les signaux audio émis par les haut-

parleurs gauche/droite (L/R) avant avec ceux du centre (graves).

Réglage du niveau du volume des hautparleurs (Output Level)

Les tonalités tests vous aident à effectuer les réglages du volume des différents haut-parleurs. Une fois les niveaux égaux, la présence des différents haut-parleurs se fait fortement ressentir au niveau de la position d’écoute (réglage initial : « ±0dB »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Multi Ch. Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Output Level », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’écran OUTPUT LEVEL s’affiche et la tonalité test est produite par le haut-parleur avant gauche.

Sélectionnez le canal en appuyant sur [CHANNEL].

Le tonalité test provient du canal sélectionné.

Mixage des sons graves pour l’arrière (Rear Mix) (page 55)

Obtention d’un son fluide au niveau du siège arrière en mixant

les signaux audio avant avec ceux des haut-parleurs arrière.

Obtention d’un volume sonore élevé et puissant (Listening

Obtention d’un son énergique encore plus puissant, comme

Réglage du niveau du DVD (DVD Level) (page 57)

Réglez le niveau de signal du volume pour chacun des

modes Dolby Digital, Dolby Pro Logic II, DTC et PCM.

Réglage du niveau du volume des haut-parleurs (Output

Réglez le volume de chaque haut-parleur pour qu’ils soient

Enregistrement des valeurs prédéfinies (Preset Store)

Enregistrement de tous les réglages effectués sur le PXA-H800

(pas uniquement les réglages susmentionnés) dans la mémoire.

Mode) (page 56)

dans une salle de cinéma.

Level) (page 54)

tous au même niveau.

(page 36)

ch. : Left/Center/Right/R-Surround/L-Surround

• Les canaux à configurer varient selon le système réglé dans la

section « Réglage de l’enceinte acoustique (System Select) (page 37) ».

Réglez les volumes des haut-parleurs de chaque canal pour les égaliser quand la tonalité test est émise par chaque canal. Réglez le niveau en tournant le codeur rotatif ([Codeur rotatif]).

LEVEL :-10 à +10 dB (incréments de 1 dB) Effectuez les réglages en fonction des haut-parleurs avant.

Pour régler un autre canal, recommencez les étapes 4 et 5.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

En cas de combinaison des réglages automatiques, etc.

Nous vous recommandons d’effectuer les réglages automatiques avant les réglages du Dolby Surround.

54-FR

Page 56

Réglage de l’image acoustique (BIPHANTOM)

Pour installer un haut-parleur central, celui-ci doit être situé sur le tableau de bord, à égale distance entre les haut-parleurs gauche et droite. Dans la plupart des cas, cela s’avère très difficile. Avec Bi-PHANTOM, un haut-parleur central virtuel est créé en envoyant les informations du canal central aux haut-parleurs gauche et droite. Régler la largeur centrale en Dolby Pro Logic II « Music » (reportez-vous à la section « Utilisation de Dolby Pro Logic II (Dolby PLII) » à la page 53), rend cette fonction inopérante Elle est utilisée dans un système dépourvu de subwoofer et où les haut-parleurs peuvent produire des sons à des fréquences inférieures à celles des haut-parleurs avant (réglage initial : « OFF », « ±0 dB »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Multi Ch. Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « BI-PHANTOM », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

À partir de la télécommande

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Mixage des sons graves pour l’arrière (Rear Mix)

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Multi Ch. Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Rear Mix », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’activation de cette fonction crée une image acoustique dans laquelle le haut-parleur central est virtuellement situé juste en face de l’auditeur en répartissant le son du hautparleur central des deux côtés.

Réglez le niveau en tournant le codeur rotatif ([Codeur rotatif]).

LEVEL :-5 à +5 dB (incréments de 1 dB)

Il est possible de régler le niveau entre -5 et +5. Lorsque le niveau augmente, l’image acoustique bascule de l’emplacement du haut-parleur central jusqu’aux deux côtés.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• N’effectuez pas les opérations suivantes : Arrêt/Pause/Échange de

disque/Repérage/Recherche rapide vers l’avant/Changement de canal audio sur le lecteur durant ce réglage. Lorsque l’état de décodage change, les réglages sont annulés.

• Lorsque le haut-parleur central est désactivé dans la section

« Réglage de l’enceinte acoustique (System Select) » (page 37)/ « Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Efficace uniquement pour Dolby Pro Logic II, EUPHONY et DTS

(avec signal central).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’activation de cette fonction mixe les signaux audio émis par les haut-parleurs arrière avec ceux de l’avant.

Réglez le niveau en tournant le codeur rotatif ([Codeur rotatif]).

LEVEL :-6/-3/0/+3/+6 dB

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

• Lorsque le haut-parleur arrière est désactivé dans la section

« Réglage de l’enceinte acoustique (System Select) » (page 37)/ « Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Efficace uniquement pour Dolby Pro Logic II, EUPHONY et DTS

(avec signal arrière).

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

55-FR

Page 57

À partir de la télécommande

Mixage des sons graves du centre avec la gauche/droite (L/R) avant (Center Bass Split)

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Multi Ch. Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Center Bass Split », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ON », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

L’activation de cette fonction mixe les signaux audio émis par les haut-parleurs gauche/droite (L/R) avant avec ceux du centre (graves).

Réglez la fréquence en tournant le codeur rotatif ([Codeur rotatif]).

fc :200 Hz/225 Hz/250 Hz/280 Hz/315 Hz/350 Hz/400 Hz/

450 Hz/500 Hz

Maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

• Lorsque le haut-parleur central est désactivé dans la section

« Réglage de l’enceinte acoustique (System Select) » (page 37)/ « Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Efficace uniquement pour Dolby Pro Logic II, EUPHONY et DTS

(avec signal central).

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Multi Ch. Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « PCM Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « 2ch » ou « 3ch », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

2ch : sortie à 2 canaux (gauche/droite (L/R)) 3ch : sortie à 3 canaux (gauche/droite/centre (L/R/CENTRE))

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Lorsque le haut-parleur central est désactivé dans la section

« Réglage de l’enceinte acoustique (System Select) » (page 37)/ « Réglage des haut-parleurs (Speaker Setup) » (page 38), il est impossible de régler cet élément.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Obtention d’un volume sonore élevé et puissant (Listening Mode)

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Multi Ch. Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Listening Mode », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Standard » ou « Maximum », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Réglage du PCM linéaire (PCM Mode)

La sortie peut être réglée sur 2 ou 3 canaux pour lire des disques enregistrés en PCM linéaire (réglage initial : « 2ch »).

Appuyez sur [FUNC.].

56-FR

Standard : pour écouter le son dynamique à un volume régulier Maximum : pour écouter le son dynamique à un volume maximal

Page 58

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Cette fonction est effective pour Dolby Digital uniquement.

• Utilisez cette fonction à un niveau de volume vous permettant

d’entendre le son de l’extérieur de l’habitacle.

• Selon les types de source, par exemple un logiciel DVD, cette

fonction peut être inopérante.

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Réglage du niveau du DVD (DVD Level)

À partir de la télécommande

Autres fonctions utiles

FUNC.

Indicateur BLACK OUT

Il est possible de configurer le niveau de volume pour les modes Dolby Digital, Dolby PLII, DTS, EUPHONY et PCM (réglage initial : « ±0dB »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Multi Ch. Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « DVD Level », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez le mode que vous souhaitez régler en tournant le codeur rotatif ([Codeur rotatif]), puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Modes de réglage : Dolby D/Dolby PLII/DTS/PCM/

Sélectionnez le niveau en tournant le codeur rotatif ([Codeur rotatif]).

Niveau du réglage :-10 à +10 dB (incréments de 1 dB)

Appuyez sur [ ]. Répétez les étapes 4 et 5 pour configurer les niveaux de chaque mode.

EUPHONY

VIEW

MUTE

Codeur rotatif

Diminution rapide du volume (Mute)

L’activation de cette fonction diminue instantanément le niveau de volume de 20 dB.

Appuyez sur [MUTE].

Le niveau sonore diminue d’environ 20 dB. « -20 dB Mute » apparaît à l’écran pendant la mise en sourdine.

Pour annuler la mise en sourdine, appuyez de nouveau sur [MUTE].

• Appuyez sur n’importe quelle touche pour annuler la mise en

sourdine.

• Lorsqu’un appareil principal compatible Ai-NET est connecté, vous

ne pouvez pas utiliser cette fonction.

Désactivation du rétroéclairage (fonction BLACK OUT)

Si le mode d’extinction est activé, le rétroéclairage et les touches illuminées de l’affichage de la télécommande et les indicateurs du PXA-H800 sont éteints afin de réduire la consommation d’énergie. Cette économie d’énergie améliore la qualité du son.

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Pendant que vous effectuez ce réglage, évitez d’arrêter ou

• Une fois le réglage terminé, il est recommandé d’enregistrer le

contenu du réglage sur l’appareil. Pour plus de détails, reportezvous à la section « Enregistrement des valeurs prédéfinies (Preset Store) » (page 36).

Maintenez le codeur rotatif ([Codeur rotatif]) enfoncé pendant au moins 2 secondes.

Le rétroéclairage est désactivé. L’indicateur BLACK OUT s’allume.

Pour annuler, cela, maintenez le codeur rotatif ([Codeur rotatif]) enfoncé de nouveau pendant au moins 2 secondes.

• Lorsque vous utilisez une autre touche alors que le rétroéclairage est

désactivé, le rétroéclairage de l’affichage s’éteint pendant 5 secondes, puis se rallume.

57-FR

Page 59

À partir de la télécommande

Réglage de la couleur pour la touche d’illumination de la télécommande (ILLUMINATION)

Vous pouvez changer la couleur d’éclairage des touches (réglage initial : «BLUE»).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Display Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « ILLUMINATION », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « BLUE » ou « RED ».

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Auto » ou « Manual ».

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

• Lorsque est « Manual »sélectionné, la luminosité de l’affichage ne

change pas si vous allumez les phares. Cela permet toujours de configurer la luminosité au niveau indiqué dans la section « Réglage du niveau de luminosité de l’affichage (Dimmer Level) » (page 58).

Réglage du niveau de luminosité de l’affichage (Dimmer Level)

Si la commande d’extinction est activée, trois niveaux de gradateur sont disponibles. Le plus haut, Level 3, est le plus sombre si les phares du véhicule sont allumés (réglage initial : « Level 1 »).

Appuyez sur [FUNC.].

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

Réglage de la luminosité de l’affichage (Dimmer)

Réglez la commande d’extinction progressive sur « Auto » afin de diminuer l’affichage de l’appareil lorsque les phares du véhicule sont allumés. Ce mode est utile si vous estimez que le rétroéclairage de l’appareil est trop lumineux dans l’obscurité (réglage initial : « Auto »).

Appuyez sur [FUNC.].

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Display Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Dimmer », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Display Setup », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Tournez le codeur rotatif ([Codeur rotatif]) pour sélectionner « Dimmer Level », puis appuyez sur le codeur rotatif ([Codeur rotatif]).

Sélectionnez un élément entre « Level 1 » et « Level 3 » en tournant le codeur rotatif ([Codeur rotatif]).

Une fois le réglage terminé, maintenez la touche [ ] enfoncée pendant au moins 2 secondes.

• Si vous appuyez sur [ ] pendant le réglage, l’appareil revient à

l’élément précédent.

58-FR

Page 60

Sélection de l’affichage

Vous pouvez sélectionner le mode d’affichage de votre choix.

Appuyez sur [VIEW].

Chaque fois que vous appuyez sur cette touche, le mode d’affichage change.

ALPINE LOGO

Affichage de la source*

Affichage de la tension/température

Ten sion

À partir de la télécommande

Température à l’intérieur de l’appareil

Affichage des informations sur le canal de diffusion audio de l’entrée en cours de lecture

État effectif de chaque fonction et affichage des informations sur le format de diffusion en cours de lecture

ALPINE LOGO

* Lorsqu’un appareil principal compatible Ai-NET est connecté,

l’écran de source ne s’affiche pas.

59-FR

Page 61

Informations

Configuration du système

Tableau 1 (système de sortie)

Enceinte

acoustique

F-2way+R+SW

(système 4.2ch)

F-3way+SW

(système 2.2ch)

F-3way+R

(système 4.0ch)

F-2way+R+C+SW

(système 5.1ch)

* Ne peut pas être réglé sur OFF.

Tableau 2 (système d’entrée)

Modèle d’entrée

RCA

5.1ch Input

4ch&2ch Input

2ch×3 Input

CH-1(L) CH-2(R) CH-3(L) CH-4(R) CH-5(L) CH-6(R) CH-7(L) CH-8(R)

Aigus avant

(L)

Aigus avant

(L)

Aigus avant

(L)

Aigus avant

(L)

CH-1(L) CH-2(R) CH-3(L) CH-4(R) CH-5(L) CH-6(R)

(Avant

gauche)

(Avant

gauche)

(Gauche)

Aigus avant

(Avant droite)RL(Arrière

AUX1 AUX2 AUX3

(Droite)

Front2Way Arrière Subwoofer

(R)

Graves avant

(L)*

Médiums

avant (L)*

Médiums

avant (L)*

Front2Way Arrière Centre Subwoofer

Graves avant

(L)*

gauche)

AUX1 AUX2

gauche)

(Gauche)

Graves avant

(R)

Front3Way Subwoofer

Médiums

avant (R)*

Front3Way Arrière

Médiums

avant (R)*

Graves avant

(R)

AUX INPUT

AUX1

(Arrière

droite)

(Arrière

droite)

(Droite)L(Gauche)R(Droite)

Arrière (L) Arrière (R) Subwoofer

Graves avant

(L)

Graves avant

(L)

Arrière (L) Arrière (R) Centre Subwoofer

(Centre)

(Gauche)R(Droite)

Graves avant

(R)

Graves avant

(R)

SubW

(Subwoofer)

(L)

Subwoofer

(L)

Arrière (L) Arrière (R)

Subwoofer

(R)

60-FR

Page 62

Terminologie

Dolby Digital

Dolby Digital est une technologie de compression audio numérique développée par Dolby Laboratories. Elle permet d’enregistrer efficacement sur disques de grandes quantités de données audio. Elle est compatible avec une large gamme de signaux, depuis le son mono (1 canal) jusqu’au son surround 5,1 canaux. Les signaux des différents canaux sont totalement indépendants et, comme le son bénéficie d’une qualité numérique élevée, celle-ci ne subit aucune altération.

Haut-parleur central

Haut-parleurs avant

Haut-parleurs arrière

Dolby Pro Logic II

Dolby Pro Logic II fournit un son surround multi-canaux à partir de n’importe quelle source à 2 canaux. Il offre une lecture de largeur de bande étendue avec 5,1 canaux. C’est possible grâce à un décodeur surround matriciel avancé. Ce nouveau décodeur est capable d’extraire les caractéristiques spatiales de l’enregistrement sans ajouter de coloration tonale ou de retard artificiel inexistants dans l’original.

Son du PCM linéaire

LPCM est un format d’enregistrement du signal utilisé pour les CD musicaux. Alors que les CD musicaux sont enregistrés à 44,1 kHz/16 bits, les DVD sont enregistrés de 48 kHz/16 bits à 96 kHz/24 bits, offrant ainsi un son de meilleure qualité que les CD musicaux.

Subwoofer

Disposition des enceintes pour apprécier

pleinement le son Dolby Digital/DTS

DTS

Il s’agit d’un format de son numérique grand public du DTS Sound System. Ce système sonore de haute qualité a été développé par Digital Theater Systems Corp à l’intention des cinémas. DTS possède six pistes sonores indépendantes. Ce système restitue parfaitement l’ambiance du cinéma, que ce soit chez vous ou ailleurs. DTS est l’abréviation de Digital Theater Systems.

61-FR

Page 63

En cas de problème

En cas de problème, éteignez l’appareil, puis remettez-le sous tension. Si l’appareil ne fonctionne toujours pas correctement, vérifiez les éléments de la liste de contrôle ci-dessous. Ce guide devrait vous aider à résoudre tout problème provenant de l’appareil. Sinon, vérifiez les connexions du reste du système ou consultez un revendeur Alpine agréé.

Fonctions inopérantes ou absence d’affichage.

• La clé de contact du véhicule est sur la position d’arrêt.

- Tournez la clé de contact sur ON. Si l’appareil est raccordé selon les instructions, il ne fonctionne pas quand la clé de contact est sur la position d’arrêt.

• L’appareil n’est pas sous tension.

- Tournez la clé de contact sur ON. Appuyez sur l’une des touches de la télécommande pour mettre l’appareil sous tension. Lorsqu’un appareil principal compatible Ai-NET est connecté, mettez-le sous tension avec l’appareil principal.

• Le cordon d’alimentation n’est pas bien branché.

- Branchez correctement le cordon d’alimentation.

• L’affichage n’indique rien (fonction BLACK OUT). Annulez la fonction BLACK OUT (reportez-vous à la page 57).

• Fusible grillé.

- Vérifiez le fusible de l’appareil et remplacez-le par un fusible approprié, si nécessaire.

• Dysfonctionnement du microprocesseur interne dû à des interférences de bruit, etc.

- Appuyez sur la touche RESET avec un stylo à bille ou un objet

pointu.

L’appareil est sous tension mais aucun son n’est émis.

• Le niveau du volume est au minimum.

Augmentez le niveau du volume (reportez-vous aux pages 12, 36).

• Le système d’entrée externe ne correspond pas à la configuration.

- Configurez le système pour qu’il corresponde à l’entrée

connectée (reportez-vous aux pages 14, 39).

Le son n’est pas reproduit par les enceintes.

• Le cordon n’est pas bien branché.

- Branchez correctement le cordon.

• Le haut-parleur est en « OFF mode ».

- Mettez les haut-parleurs en « ON mode » (reportez-vous

aux pages 14, 38).

• Les subwoofers sont réglés sur « OFF ».

Réglez les subwoofers sur « ON » (reportez-vous aux pages 14, 38).

Réglage du son désactivé.

• Defeat est réglé sur « ON ».

- Réglez Defeat Off (reportez-vous aux pages 12, 36).

Le volume du DVD est faible.

• Le niveau de volume peut être différent du CD au DVD.

- Réglez le niveau du DVD (reportez-vous aux pages 34, 57).

Il est impossible de sélectionner les sources.

• Un appareil Ai-NET est connecté.

- Lorsqu’un appareil principal compatible Ai-NET est connecté,

la source doit basculer sur l’appareil principal.

Le niveau de volume de Dolby Pro Logic II est faible.

• Le niveau de volume de Dolby Pro Logic II est généralement plus faible.

Augmentez le niveau du volume (reportez-vous aux pages 12, 36).

Les indicateurs Dolby D/Dolby PLII/DTS clignotent simultanément à intervalles de 1 seconde.

• La mise à jour du logiciel à une version plus récente a échoué.

- Consultez votre revendeur Alpine.

L’indicateur POWER clignote à intervalles de 1 seconde.

• Une erreur est survenue. Suivez les instructions à l’écran pour réaliser les mesures

correctives. Vous pouvez aussi consulter votre revendeur Alpine.

RoadEQ ne fonctionne pas.

• Le microphone n’est pas branché.

- Vérifiez si le microphone est correctement branché. Assurezvous également que le cordon n’est pas plié.

• La configuration de RoadEQ n’est pas terminée.

- Vérifiez si RoadEQ est correctement terminé.

Une erreur est survenue durant le réglage automatique d’ImprintEQ.

• Du bruit extérieur interfère avec la mesure.

- Effectuez la mesure à un endroit calme.

• La largeur de bande du haut-parleur risque d’être trop étroite.

- Vérifiez le réglage de X-Over pour chaque haut-parleur.

• Le réglage du gain de l’amplificateur est peut-être trop faible.

- Vérifiez le réglage du gain.

La mise à jour du logiciel à une version plus récente a échoué.

• Durant la mise à jour du logiciel, le câble USB a été débranché, la clé de contact est tournée sur OFF, l’appareil a été affecté par un autre programme, etc.

- Arrêtez tous les programmes actifs, puis remettez à jour le

logiciel (reportez-vous à la page 11).

- Si vous rencontrez encore des problèmes, cessez d’utiliser

l’appareil et consultez votre revendeur Alpine.

Indication (télécommande RUX-C800)

Calibration Error

• La mesure automatique a échoué pour une raison ou une autre.

- Appuyez sur le codeur rotatif (« Codeur rotatif ») pour revenir

à l’écran précédent et recommencer la mesure.

No Mic

• Le microphone n’est pas branché.

- Vérifiez si le microphone est correctement branché. Assurez-

vous également que le cordon n’est pas plié.

No Mic/RoadEQ Off

• Même lorsque RoadEQ est activé, si aucun microphone n’est branché, RoadEQ est désactivé.

- Vérifiez si le microphone est correctement branché. Assurez-

vous également que le cordon n’est pas plié.

No Data

• Les réglages sont appelés mais aucune donnée prédéfinie n’est enregistrée dans le système.

- Enregistrez les valeurs prédéfinies.

System Mismatch

• Les valeurs prédéfinies appelées ne correspondent pas à l’enceinte acoustique en cours.

- Ré-enregistrez les valeurs prédéfinies à l’aide de l’enceinte

acoustique en cours.

62-FR

Page 64

HI-TEMP (Over 85°C)

• La température de l’habitacle est trop élevée (la température à l’intérieur de l’appareil est d’au moins 85 °C).

- Diminuez la température pour qu’elle redevienne normale.

Audio Supply Voltage Low

• La tension interne est anormale.

- Désactivez immédiatement le système et contactez un

revendeur Alpine.

Remote Out Voltage Low

• La tension de l’appareil connecté est anormale.

- Vérifiez s’il y a une connexion anormale avec les appareils

connectés en externe, y compris les amplificateurs.

Battery Voltage High

• La tension de la batterie du véhicule est élevée.

- Vérifiez la tension de la batterie.

Battery Voltage Low

• La tension de la batterie du véhicule est faible.

- Vérifiez la tension de la batterie.

• Le niveau du signal audio de l’entrée analogique trop élevé entraîne un clipping.

- Baissez le niveau du signal audio de l’entrée analogique.

• Le niveau a trop été augmenté avec les réglages de l’égaliseur et la sortie DSP a été clippée.

- Baissez le niveau réglé de l’égaliseur, etc.

- Baissez le volume.

• La température de l’habitacle est trop élevée (avertissement sur la température intérieure).

- Diminuez la température pour qu’elle redevienne normale.

Spécifications

Nombre de bandes de l’égaliseur graphique

Avant (gauche et droite) 31 bandes Arrière (gauche et droite) 31 bandes Centre 31 bandes

Subwoofer 10 bandes Gamme de coupure/d’accentuation de l’égaliseur graphique Nombre de bandes de l’égaliseur paramétrique

Avant/Arrière/Centre 10 bandes

Subwoofer 5 bandes Fréquence de l’égaliseur paramétrique

Avant/Arrière/Centre

Réglage initial :

Bande 1 31,5 Hz

Bande 2 63 Hz

Bande 3 125 Hz

Bande 4 250 Hz

Bande 5 500 Hz

Bande 6 1 kHz

Bande 7 2 kHz

Bande 8 4 kHz

Bande 9 8 kHz

Bande 10 16 kHz Subwoofer 20/22/25/28/31,5/36/40/45/50/

Réglage initial :

Bande 1 25 Hz

Bande 2 40 Hz

Bande 3 63 Hz

Bande 4 100 Hz

Bande 5 160 Hz Gamme de coupure/d’accentuation de l’égaliseur paramétrique Plage de commande de la correction du temps Réponse en fréquence 20Hz à 20kHz Rapport de puissance signal/bruit >103 dB (IHF-A) (ENTRÉE

Séparation des canaux 90 dB Sensibilité d’entrée 2 V (Analogique) (ENTRÉE

Répartiteur du subwoofer 20 à 200 Hz (incréments de

Puissance nominale Facteur de distorsion 0,01 % Impédance d’entrée 10 k ohms ou plus Impédance de sortie 1 k ohm ou moins Poids

PXA-H800 1,35 kg

RUX-C800 0,11 kg

+12 dB (incréments de 0,5 dB)

20/22/25/28/31,5/36/40/45/50/56/ 63/71/80/90/100/110/125/140/ 160/180/200/220/250/280/315/ 360/400/450/500/560/630/710/ 800/900/1 k/1,1 k/1,2 k/1,4 k/ 1,6 k/1,8 k/2 k/2,2 k/2,5 k/2,8 k/ 3,2 k/3,6 k/4 k/4,5 k/5 k/5,6 k/ 6,3 k/7,1 k/8 k/9 k/10 k/11 k/ 12,5k/14k/16k/18k/20k (Hz)

56/63/71/80/90/100/110/125/ 140/160/180/200 (Hz)

+12 dB (incréments de 0,5 dB)

0 à 20 ms (incréments de 0,05 ms)

RCA) >110 dB (IHF-A) (ENTRÉE NUMÉRIQUE)

AUX RCA) 7 V (Analogique) (ENTRÉE AUX SP)

1/6 d’octave) 4 V (avec une charge de 10 k ohms)

63-FR

Page 65

Dimensions

PXA-H800

Largeur 169 mm (6-3/4") Hauteur 50,8 mm (2") Profondeur 215 mm (8-1/2")

RUX-C800

Largeur 161 mm (6-3/8") Hauteur 40 mm (1-5/8") Profondeur 28 mm (1-1/8")

Dénomination des pièces Quantité

Pièces à monter ................................................. 1

Mode d’emploi ....................................................1

Microphone ........................................................ 1

CD-ROM .............................................................2

La conception et les spécifications peuvent être modifiées sans préavis en vue d’améliorer les produits. Les illustrations figurant dans ces instructions peuvent présenter des différences par rapport au produit réel en raison des conditions d’impression.

• Fabriqué sous licence de Dolby Laboratories. Dolby, Pro

Logic et le symbole du double D sont des marques commerciales de Dolby Laboratories.

• Fabriqué sous licence des brevets américains suivants :

5,451,942 ; 5,956,674 ; 5,974,380 ; 5,978,762 ; 6,487,535, ainsi que d’autres brevets délivrés ou en instance aux ÉtatsUnis et dans le monde. DTS et le symbole sont des marques déposées et DTS Digital Surround et les logos DTS sont des marques commerciales de DTS, Inc. Ce produit contient un logiciel. © DTS, Inc. Tous droits réservés.

• EUPHONY et EUPHONY AUTOMOBILE sont des marques

commerciales de DiMAGIC Co., Ltd.

64-FR
