Alpine PKG-RSE3HDMI Quick Start Guide

10.1" DVD/HDMI/USB REAR SEAT ENTERTAINMENT SYSTEM

R

PKG-RSE3HDMI

QUICK START GUIDE

DIGITAL VIDEO

Please read before using this equipment.

EN

ES

FR

ALPINE ELECTRONICS MARKETING, INC.

1-7 Yukigaya-Otsukamachi, Ota-ku

Tokyo 145-0067, Japan

Tel.: [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place

Torrance, California 90501 U.S.A.

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Tel.: [phone]

GUÍA DE CONSULTA RÁPIDA

Leealo antes de utilizar equipe.

GUIDE DE DÉMARRAGE RAPIDE

Veuillez lire avant d'utiliser cet appareil.

ALPINE ELECTRONICS OF AUSTRALIA PTY, LTD.

161-165 Princess Highway, Hallam

Victoria 3803, Australia

Tel.: [phone]

ALPINE ELECTRONICS GmbH

Wilhelm-Wagenfeld-Strase 1-3

80807 München, Germany

Tel.: [phone]

ALPINE ELECTRONICS OF U.K., LTD.

Fletchamstead Highway, Coventry CCV4 9TW, U.K.

ALPINE House

Tel.: [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue de la Belle Etoile, Z.I. Paris Nord II,

B.P. 50016, 95945 Roissy Charles de Gaulle

ALPINE ELECTRONICS DE ESPAÑA, S.A.

01013 Vitoria (Alava)-APDO 133, Spain

Designed by Alpine Electronics of America, Inc.

Cedex, France

Tel.: [phone]

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Tel.: [phone]

Portal de Gamarra 36, Pabellón, 32

Tel.: [phone]

Printed In China

WARNING

WARNING

This symbol means important instructions.
Failure to heed them can result in serious
injury or death

DO NOT WATCH VIDEO WHILE DRIVING.

Watching the video may distract the driver from looking ahead of
the vehicle and cause an accident.

DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR
ATTENTION AWAY FROM SAFELY DRIVING YOUR VEHICLE.

Any function that requires your prolonged attention should only
be performed after coming to a complete stop. Always stop the
vehicle in a safe location before performing these functions.
Failure to do so may result in an accident.

KEEP THE VOLUME AT A LEVEL WHERE YOU CAN STILL
HEAR OUTSIDE NOISE WHILE DRIVING.

Failure to do so may result in an accident.

MINIMIZE DISPLAY VIEWING WHILE DRIVING.

Viewing the display may distract the driver from looking ahead
of the vehicle and cause an accident.

DO NOT DISASSEMBLE OR ALTER.

Doing so may result in an accident, re or electric shock.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.

(Check with your dealer if you are not sure.) Failure to do so

may result in re, etc.

KEEP SMALL OBJECTS SUCH AS BATTERIES OUT OF THE
REACH OF CHILDREN.

Swallowing them may result in serious injury. If swallowed,
consult a physician immediately.

USE THE CORRECT AMPERE RATING WHEN REPLACING
FUSES.

Failure to do so may result in re or electric shock. If the fuse(s)

blows more than once, carefully check all electrical connections
for shorted circuitry. Also have your vehicle’s voltage regulator
checked.

DO NOT BLOCK VENTS OR RADIATOR PANELS.

Doing so may cause heat to build up inside and may result in re.

USE THIS PRODUCT FOR MOBILE 12V APPLICATIONS.

Use for other than its designed application may result in re,

electric shock or other injury.

DO NOT PLACE HANDS, FINGERS OR FOREIGN OBJECTS IN
INSERTION SLOTS OR GAPS.

Doing so may result in personal injury or damage to the product.

INSTALL THE PRODUCT CORRECTLY SO THAT THE DRIVER
CANNOT WATCH TV/VIDEO UNLESS THE VEHICLE IS
STOPPED AND THE EMERGENCY BRAKE IS APPLIED.

It is dangerous (and illegal in many states) for the driver to
watch the TV/Video while driving the vehicle. The driver may be
distracted from looking ahead and an accident could occur. If the
product is not installed correctly, the driver will be able to watch
the TV/Video while driving the vehicle and may be distracted
from looking ahead causing an accident. The driver or other
people could be severely injured.

.

CAUTION

This symbol means important instructions.
Failure to heed them can result in injury or
material property damage.

HALT USE IMMEDIATELY IF A PROBLEM APPEARS.

Failure to do so may cause personal injury or damage to the
product. Return it to your authorized Alpine dealer or the nearest
Alpine Service Center for repairing.

DO NOT MIX NEW BATTERIES WITH OLD BATTERIES. INSERT
WITH THE CORRECT BATTERY POLARITY.

When inserting the batteries, be sure to observe proper polarity
(+ and –) as instructed. Rupture or chemical leakage from the

battery may cause re or personal injury.

CAUTION

CAUTION-Laser radiation when open, DO NOT STARE INTO BEAM

(Bottom side of player)

PRECAUTIONS

Product Cleaning

Use a soft dry cloth for periodic cleaning of the product. For
more severe stains, please dampen the cloth with water only.
Anything else has the chance of dissolving the paint or damaging
the plastic.

Temperature

Do not operate your unit in ambient temperature above +70°C
(+158°F) or below -10°C (14°F).

Moisture Condensation

You may notice the disc playback sound wavering due to
condensation. If this happens, remove the disc from the player
and wait about an hour for the moisture to evaporate.

Damaged Disc

Do not attempt to play cracked, warped, or damaged discs.
Playing a bad disc could severely damage the playback
mechanism. Do not attempt to load more than one disc at a time.

Maintenance

If you have problems, do not attempt to repair the unit yourself.
Return it to your Alpine dealer or the nearest Alpine Service
Station for servicing.

Characteristics of LCD Panel

• Afterturningthesystemoff,aslightghostoftheimage

will remain temporarily. This is an effect peculiar to LCD
technology and is normal.

• Undercoldtemperatureconditions,thescreenmaylose

contrast temporarily. After a short warm-up period, it will
return to normal.

• TheLCDpanelismanufacturedusinganextremelyhigh
precisionmanufacturingtechnology.Itseffectivepixelratio
isover99.99%.Thismeansthat0.01%ofthepixelscouldbe

either always ON or OFF.

Using Wireless Headphones

If ACC or the monitor's power source is turned off, a loud noise is
produced through the headphones. Be sure to remove the wireless
headphones from your ears before you turn the monitor off.

Never Attempt the Following

Do not grip or pull out the disc while it is being pulled back into
the player by the automatic reloading mechanism. Do not attempt
to insert a disc into the unit when the unit power is off.

2-EN

Getting Started

ENT

DVD

Overhead Monitor

Power

Dimmer

Power

Source Select DVD Command Stop Fast Rewind

USB Media Play

MEDIA PLAY

Eject Button

Disc-In Slot

IR Transmitter (for headphones)
and Receiver (for remote
control)

LCD Monitor Panel

FM Modulator ON/OFF

Front Passenger
Play/Pause and Power

Dome Light Switch

Panel Open Button

White LED Dome Light

Main Control Keys

Main Control Keys

HDMI2 and USB (5V Power)

POWER

: Play/pause and power switch

The front passenger can play/pause the DVD. It also allows
turning on the unit. The unit can be turned off by pressing and
holding this switch.

Dome Light Switch

Dome light switch turns on/off the dome light. When the switch
is set to Door, the dome light turns on when the door is open.

IR Audio Transmitter and Remote Control Receiver

IR transmitter sends sound to the Headphones. IR receiver
receives the signal from the remote control. The Infrared Wireless
Headphone Transmitter and Remote Control Receiver are located
in front of the unit.

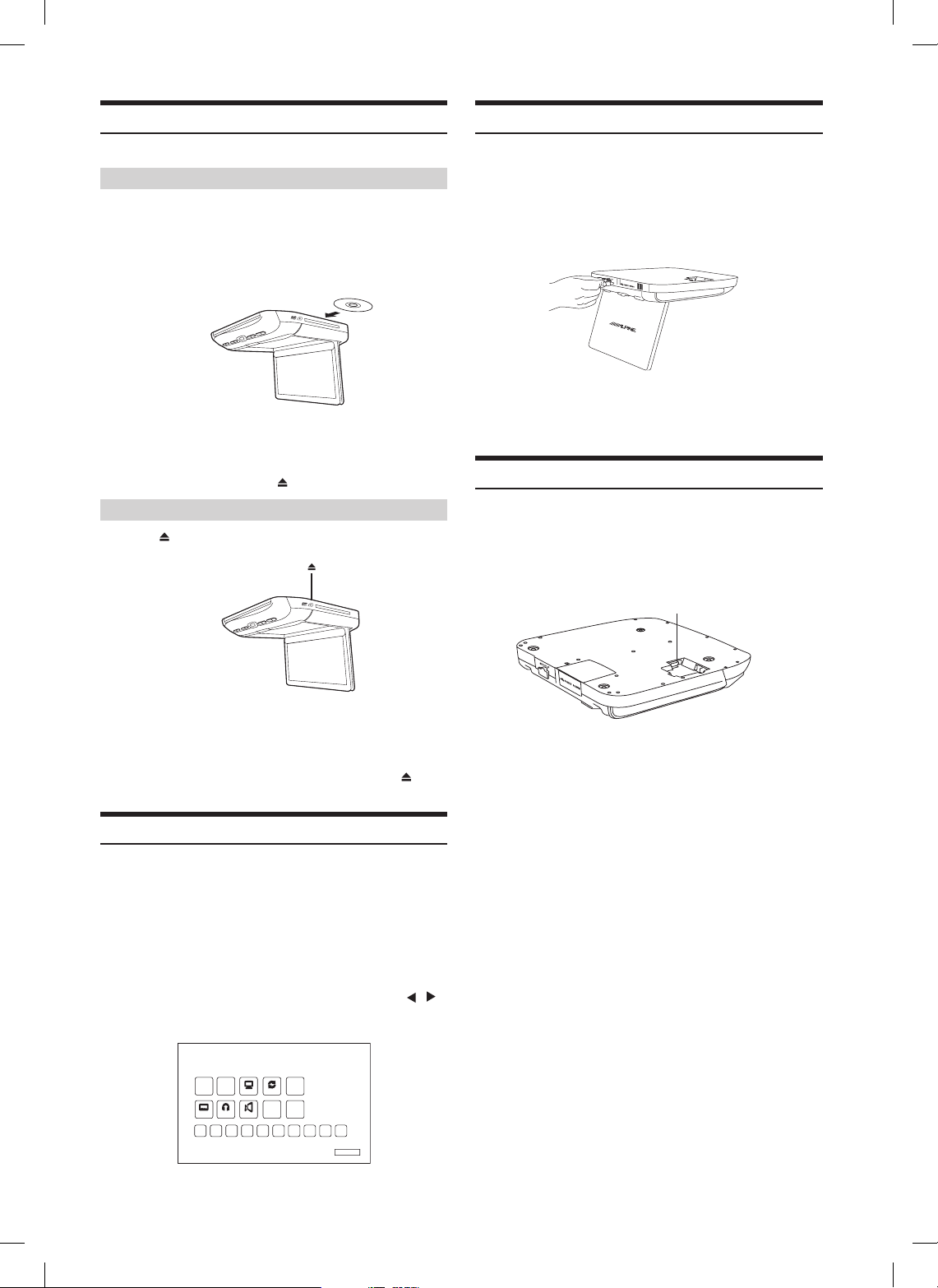

Eject Button

Pressing Eject button unloads Disc.

Remote Control (RUE-4159H)

This is the multi-function remote control which can operate other
Alpine peripheral devices.

Power

MONITOR

Fast ForwardPlay/Pause

DVD-HU

EPG

INFO

REPEAT

Mute

MUTE

SOURCE

DVD

HDMI2 AUXHDMI1

DVD.CMDPIC.M

DEVICE

EXT-DVD

ENTER

DISP

CH CH SCAN

DEVICE

USB

DTV

MENUTOP.M

RETURN

SETUP

EXIT

SOURCE buttons

DVD Command
Picture Mode

Dimmer
DEVICE buttons

LCD Monitor Panel

Thisisa10.1inch,WideSVGA,ActiveMatrixLCDwithLED

backlight.

Panel Open Button

Press the Panel Open Button to release the Monitor Panel. The
Panel will drop down slightly allowing you to fully open to its
90 degree or greater position. To close, firmly press the LCD
Monitor Panel back up into the housing until a click is heard.

White LED Dome Light

White LED Dome Light illuminates when the Dome Light
Switch is on or when triggered by the vehicle door (if connected).

Main Control Keys

White, back-lit buttons illuminate when the overhead monitor
power is on. DVD overhead monitor and other devices can be
controlled by using these buttons.

Front Passenger Control Buttons

: FM modulator ON/OFF switch

The audio is transmitted to the radio’s FM Tuner, when FM button
is on. The radio must be tuned to the proper frequency. The FM
transmitter function in the System menu must be ON to use the
FM modulator.

AUDIO ANGLESUB.T

TEXT BACK

1234

5678

90+10CLR

RUE-4159H

SOURCE buttons

Press the button to switch the source of DVD, USB, HDMI1,
HDMI2 and AUX

DEVICE buttons

Press the button to change control of other Alpine peripheral
devices such as DVD-HU (In-Dash DVD HU), EXT-DVD

(ExternalDVD)andDVT(DigitalTVTuner)

3-EN

HIGH

MID

LOW

Basic Operations

Switching the Source

Main Control Keys and Remote Control

Turning Power ON/OFF

The power state of the monitor is memorized when Ignition/ACC
is turned off. When Ignition/ACC is turned back on, the monitor
returns to the memorized power state (either ON or OFF),
including DVD playback position.

Main Control Keys

 •PressPOWER (

 •Toturnoffpower,pressandholdPOWER (

again.

• While the power is ON, press POWER (

function.

Remote Control

 •PressPOWER to turn ON and OFF.

Front Passenger Controls

 •PressPLAY/PAUSE button to turn ON.

 •Toturnoffthepower,pressandholdPLAY/

PAUSE.

) to turn ON the monitor.

) to activate the Mute

)

Muting the Audio

Main Control Keys

While the power is ON, press POWER (
the Mute function.

Press POWER (
function.

Remote Control

Press MUTE to turn it ON and OFF.

) again to turn OFF the Mute

) to activate

1 Press SELECT (

Menu.

2 Press SELECT (

different sources.

DVD

Remote Control

Press source buttons (DVD, USB, HDMI1, HDMI2 and
AUX) to select the source instantly.

• OSD (On Screen Display) will turn OFF automatically after 5

seconds without use.

• When the source is changed, the power is turned OFF or the ACC

is turned OFF, the device remembers the scene where the internal
DVD stopped and playback will resume from that point.

) to display the Source Select

) again to cycle through the

USB

HDMI1

HDMI2 AUX

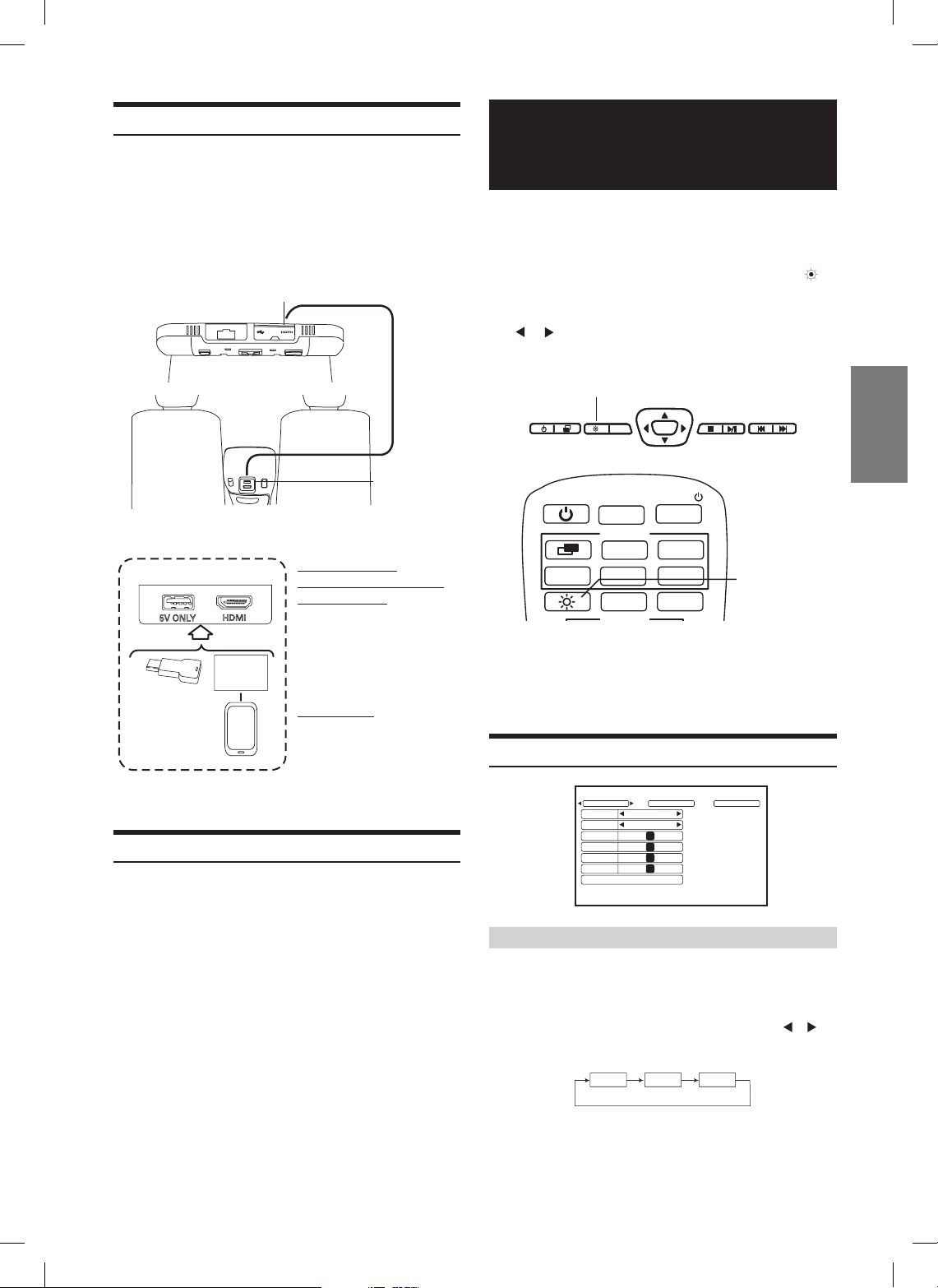

Setting the Backlight Brightness

1 Press Dimmer (

the remote control to cycle through High/Mid/Low.

• OSD will disappear in 3 seconds.

It is also changed from the backlight tab in the

Picture Setting Menu with < or > buttons. (refer to
Monitor Setup instructions page 6)

• OSD will disappear in 8 seconds.

• Press and hold the DIMMER (

access the monitor setup menus.

) on the Main Control Keys or

) button for at least 2 seconds to

4-EN

Dimmer

ENT

DVD

Main Control Keys

Loading and Unloading Discs

R

USB

Turn on the power before loading and unloading discs.

Loading discs

1 Insert the disc with the label side facing upwards.
2 Once the disc is partially inserted, source is

changed to DVD from current source and the disc
is drawn in automatically. Playback starts.

• For two-sided DVDs, play one side of the disc to the end, then
unload the disc, turn it over and reload it to play the other side.

• If wrong disc, upside-down discs or dirty discs have been
inserted, “Bad Disc” is displayed. Press and eject the disc.

Unloading discs

Press .

Be sure to remove the disc.

1 Pull the USB Media Play cover out, plug the USB

storage device into the USB port.

2 Change the source to USB. Contents (video, music

and picture) will be played.

• Play order is depending on le structure in the USB storage.

• If an external HDD is connected, USB power may not be enough
and additional power may be required.

HDMI1 Input

One of two HDMI input ports is located on mount side of the
overhead monitor. Your installer may connect to any HDMI
compatible devices such as DVD head unit, stand-alone DVD

player or Digital TV Tuner. (In Europe)

HDMI1

• If the disc is not removed within a few moments, it will be
reloaded automatically.

• During ACC OFF or while the disc is being loaded (“LOADING”
is displayed), the disc will not be ejected even if you press .

DVD Commands

DVD control commands may also be accessed from within the
monitor itself. This is useful if the remote control batteries are
dead or the remote control is misplaced.

1 Press the DVD button on the Main Control Keys or

press DVD.CMD on the Remote Control to access
the DVD Command menu.

2 Press the four directional keys ( s t

Enter to select the command.

DVD CONTROL

TOP

MENU

MENU

AUDIO

SUBTITLE

1

2 3 4 5 6 7 8 9 0

DISPLAY REPEAT

ENTER

ANGLE

CLEAR

RETURN

DVD SETUP

) and

5-EN

ENT

DVD

ENT

DVD

HIGH

MID

LOW

HDMI2 Input

The second HDMI input port is located with a USB power
connector on rear side of the overhead monitor.

• USB is for 5V power (1A) charging only and does not play media.

• HDMI2 and USB can be extended to center console or other
place using optional 15 ft HDMI/USB Extension Connector
(KCU-315UH). Refer to installation manual page 7.

HDMI2

MEDIA PLAY

POWER

KCU­315UH
(sold
separately)

Monitor Setup

Picture Mode, brightness, color, tint and contrast are adjustable.

To access the Settings menus, press and hold the

DIMMER (

or Remote Control for at least 2 seconds and then
press
Settings, or System Settings menus.

) button on the Main Control Keys

to select the Picture Settings, Screen

or

Dimmer

Dimmer

Main Control Keys

HDMI2

Rear Center Console

HDMI2USB Charge

Media Streaming Devices
Connect HDMI2 and USB

to use Media Streaming
Devices.

Smart Phone

Connect the MHL or Apple
HDMI adapter to HDMI2 to
use smart phone. Connect
to USB to charge the
phone.

Media

Streaming

Device

OR

MHL or

Apple HDMI

Adapter

Smart
Phone

AUX

Connect to any AUX output devices such as DVD

HU, stand-alone DVD or Digital TV Tuner.

MONITOR

MUTE

SOURCE

HDMI2 AUXHDMI1

DVD.CMDPIC.M

DVD

DEVICE

USB

Dimmer

Remote Control

Wait 8 seconds until OSD disappears; any

adjustments made will be saved automatically.

Picture Settings

SETUP


Backlight

Picture Mode STANDARD

Contrast

Brightness

Color

Tint

Setting the Backlight Brightness

Refer to "Setting the Backlight" section on page 4

for detailed instructions.

From the Picture Settings menu, press or to

cycle through High/Mid/Low.

MID

Picture Reset

SCREEN SYSTEM

0

0

0

0

6-EN

Setting the Picture Mode

To change the Picture Mode, press or

through the OSD and select from STANDARD,
VIVID, CINEMA, SPORT and GAME. (Default:
STANDARD)

VIVID

CINEMA

GAME

STANDARD

SPORT

to cycle

System Setting

The IR audio transmitter, FM modulator and frequency can be
adjusted for all available sources.

SETUP


SCREEN

IR Transmitter

FM Transmitter OFF

FM Frequency

Factory Reset

SYSTEM

--.- MHz

B

If any of the picture settings (Contrast, Brightness,

Color, and Tint) of any mode are adjusted, a
"CUSTOM" mode will be created and will be set
with the new values.

STANDARD

VIVID

GAMECUSTOM

CINEMA

SPORT

• Picture Reset deletes“CUSTOM” mode.

Adjusting the Contrast/Brightness/Color/Tint

Press s or t to select the desired picture setting.

Press or

to adjust the value of the chosen
setting. Each setting can be adjusted from –7(MIN)
to +7(MAX).

Resetting the Picture Settings

Press s or t until "Picture Reset" is selected.

Press ENTER to reset all picture settings to their

factory default values. This will only reset the
current Source Setting (DVD, USB, HDMI1, HDMI2,
or AUX).

Screen Settings

SETUP


Setting the Screen Mode and TV System

Display mode on the screen can be adjusted to Wide, Cinema or
Normal. (Default: WIDE)

Press or

The Video Signal Standard (TV System) can be manually
switched. (Default: AUTO)

Press

or

to select AUTO/NTSC/PAL.

SCREEN SYSTEM

Screen Mode

TV System

Screen Name

Remote Control

WIDE

AUTO

DVD

OFF

to select WIDE/CINEMA/NORMAL

Setting the IR Audio Transmitter

The IR audio transmitter frequency setting is used to match your

IRheadphone'sfrequencyxedsettings.

• The headphones included are set to channel A.

Press or to select A/B/OFF. (Default: A)

CHANNEL A: 2.3 MHz/ 2.8 MHz
CHANNEL B: 3.2 MHz/ 3.8 MHz

Setting the FM Modulator

Press or to select FM Radio region

(OFF/USA/OTHERS). (Default: OFF)
It also turns ON or OFF by pressing FM Modulator
ON/OFF button on Front Passenger Control.

FM Modulator ON/OFF

Setting the FM Frequency

Press or to select desired FM Radio

Frequencies between 88.1 MHz to 92.1 MHz.
(Default: 89.1 MHz)

• USA frequency step is 0.2MHz and other countries is 0.1MHz.

Resetting to the Factory Default

Press ENTER Key, the entire settings including

picture, screen and system value will be restored
to the factory default.

DVD Setup

Press and hold the DVD button on the Main Control

Key or the DVD.CMD button on the remote control
to enter the DVD Setup menu for Parental Control
or other setting.
You may also access from the DVD Setup button
on the DVD Command screen. (page 5)

System : 16:9TV Type

Language

Audio

: – – – –Password

: 8 AdultRating

: RestoreDefault

7-EN

Wireless Headphones

Accessories

Headphone Receivers

1) Battery Cover

2) Volume Control

3) Power Switch

4) Power Indicator LED

Operation

Read carefully to prevent damage to the headphone or
your ears:

WARNING: Before turning on the power, remove headphones and turn
the volume down as low as possible.

1) Be sure the batteries are properly installed in the
headphones.

2) Turn the headphones volume completely down before
placing it on your ears and turning on the power.

3) Turn on the headphone power and adjust the
headphone volume to a comfortable level (You can
increase the audio source volume if needed).

Adjusting the Volume

Volume can be controlled from the headphone or your own radio
volume function.

Check accessory parts.

AV Input Connector AV Output Connector Power Connector

RUE-4159H Universal
Remote Control

MONITOR

DEVICE

MUTE

SOURCE

DVD

USB

HDMI2 AUXHDMI1

MONITOR

DVD.CMDPIC.M

DTV

DVD-HU

EXT-DVD

EPG

SETUP

MENUTOP.M

ENTER

RETURN

DISP

INFO

EXIT

REPEAT

CH CH SCAN

AUDIO ANGLESUB.T

TEXT BACK

1234

5678

90+10CLR

RUE-4159H

Trim Ring

AAA Batteries

SHS-N106 Single
Source Fold -Flat
Wireless Headphones

Screws (for
Installation Bracket)

Optional FM
Switching Box

Installation Bracket

X 2

Screws (for Trim Ring)

X 4 X 5

Quick Start
Guide,
Installation
Manual,
Registration
Card

HDMI/USB
Cover Plate

1 Turn on POWER on the headphone.
2 Adjust the volume level by turning clockwise for

louder and counter-clockwise for lower on the
headphone.

Battery Installation

1 Press and slide open the battery compartment as

shown in the diagram.

2 Place two AAA batteries into the battery

compartment of the headphone(s), making sure
that the battery polarity is correct.

Note

If ACC or the monitor's power source is turned off, a loud noise
may be produced through the headphones. Be sure to remove the
wireless headphones from your ears before you turn the monitor
off.

Sold

Separately

Part No.

TMXR2000FMSB

X 6

TMX-R3300HDMI Overhead
Monitor

FM Transmitter
Antenna Wire

Optional
KCU-315UH
HDMI/USB
Extension
Connector

Sold

Separately

Top
interchangeable
cover

Right side
interchangeable
cover

X 3 X 3 X 3 X 3

Left side
interchangeable
cover

Rear
interchangeable
cover

(Color of Interchangeable cover: high gloss gun metal black, high

gloss bright gray, high gloss champagne gold)

8-EN

Specications

Video Display System NTSC/PAL Compatibility

DISPLAY SCREEN

Size 10.1"
Width 221mm (8.70”)
Height 132mm (5.20”)
Aspect Ratio 16:9
Type Transparent type TN

Liquid Crystal Display
System TFT-LCD, Active Matrix
Number of Elements 1024(W) x 600(H) x 3

1.84M Pixels (WSVGA)
Effective Number of 99.9% or more
Elements
Back Light LED

GENERAL

Operating Voltage 10 – 16 V DC

(Typical: 12V)

Power Consumption 2.35A (MAX)

1.60A (TYP)
140mA (Stand by)
Video Input 1.0V p-p 75ohm
Audio Input 2.0V rms (max)
IR Transmitter CH A: 2.3MHz / 2.8MHz
CH B: 3.2 MHz / 3.8MHz
FM Modulator 88.1MHz - 92.1MHz
PLL Frequency

Synthesizer

Operating Temperature 14 ˚F to +158 ˚F (-10 ˚C

to + 70 ˚C)

MONITOR

Width 290 mm (11.42”)
Depth 290 mm (11.42”)
Height (LCD Panel Closed) 45 mm (1.7”)
Height (LCD Panel Open) 204.2 mm (8.04")
Weight 2.270 Kg (5.0lbs)

The terms HDMI and HDMI High-Definition Multimedia Interface, and the
HDMI Logo are trademarks or registered trademarks of HDMI Licensing,
LLC in the United States and other countries.

This product incorporates copyright protection technology that is protected
by U.S. patents and other intellectual property rights. Use of this copyright
protection technology must be authorized by Rovi Corporation, and is
intended for home and other limited viewing uses only unless otherwise
authorized by Rovi Corporation. Reverse engineering and disassembly are
prohibited.

9-EN

ADVERTENCIA

ADVERTENCIA

Este símbolo indica que las instrucciones
son importantes. De no tenerse en cuenta, se
podrían ocasionar heridas graves o la muerte.

NO VEA VIDEOS MIENTRAS CONDUCE.

Al ver videos, el conductor podría distraerse del camino y
provocar un accidente.

NO UTILICE NINGUNA FUNCIÓN QUE DISTRAIGA SU
ATENCIÓN DE UNA CONDUCCIÓN SEGURA DEL VEHÍCULO.

Cualquier función que requiera atención prolongada debería
realizarse después de detener el vehículo completamente.
Detenga siempre el vehículo en un lugar seguro antes de realizar
estas funciones. De lo contrario, podría ocasionar un accidente.

MANTENGA EL VOLUMEN EN UN NIVEL EN EL QUE AÚN
PUEDA ESCUCHAR RUIDOS EXTERNOS MIENTRAS CONDUCE.

De lo contrario, podría ocasionar un accidente.

MINIMICE LA VISUALIZACIÓN DE LA PANTALLA DURANTE
LA CONDUCCIÓN.

Al ver la pantalla, el conductor podría distraerse del camino y
provocar un accidente.

NO DESARME NI ALTERE LA UNIDAD.

Si lo hiciera, podría ocasionar un accidente, un incendio o una
descarga eléctrica.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte al distribuidor en caso de duda). De no ser así, podría
ocasionar un incendio, etc.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO LAS PILAS,
FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos objetos puede provocar lesiones graves.
En caso de ingestión, consulte con un médico inmediatamente.

UTILICE EL AMPERAJE CORRECTO AL SUSTITUIR LOS
FUSIBLES.

De no ser así, podría ocasionar un incendio o una descarga
eléctrica. Si un fusible se quema más de una vez, revise
cuidadosamente todas las conexiones eléctricas en busca de
cortocircuitos. También haga que revisen el regulador de voltaje
de su vehículo.

NO BLOQUEE LOS ORIFICIOS DE VENTILACIÓN NI LOS
PANELES DEL RADIADOR.

Podría provocar calentamiento en la parte interior, que podría
ocasionar un incendio.

UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES
DE12 V.

Si se emplea para otra aplicación distinta de la prevista, podría
producirse un incendio, una descarga eléctrica u otras lesiones.

NO COLOQUE LAS MANOS, DEDOS U OBJETOS EXTRAÑOS
EN ESPACIOS O RANURAS DE INSERCIÓN.

Podría sufrir lesiones personales u ocasionar daños al producto.

INSTALE EL PRODUCTO CORRECTAMENTE, DE MANERA QUE
EL CONDUCTOR NO PUEDA VER TELEVISIÓN/VIDEOS SI EL
VEHÍCULO NO ESTÁ DETENIDO Y CON EL FRENO DE MANO
ACCIONADO.

Es peligroso (e ilegal en muchos estados) que el conductor vea
videos/televisión mientras conduce. Puede distraer su atención
del camino y provocar un accidente. Si el producto no se instala
correctamente, el conductor podrá ver televisión/videos mientras
conduce y quizás se distraiga del camino y ocasione un accidente.
El conductor u otras personas podrían sufrir lesiones graves.

PRECAUCIÓN

Este símbolo indica que las instrucciones
son importantes. De no tenerse en cuenta,
se podrían ocasionar heridas graves o
daños materiales.

DETENGA EL FUNCIONAMIENTO INMEDIATAMENTE SI
SURGE UN PROBLEMA.

De no ser así, podría ocasionar lesiones personales o daños en
el producto. Devuelva el producto al distribuidor autorizado de
Alpine o al Centro de Servicio Técnico Alpine más cercano para
que lo reparen.

NO MEZCLE PILAS NUEVAS Y VIEJAS. INTRODUZCA LAS
POLARIDADES DE LAS PILEAS CORRECTAMENTE.

Al introducir las pilas, asegúrese de colocar las polaridades
(+ y -) correctamente de acuerdo con las instrucciones. La rotura
o la pérdida de químicos de las pilas puede ocasionar incendios o
lesiones físicas.

PRECAUCIÓN

PRECAUCIÓN: Radiación láser. Al abrir la unidad NO OBSERVE EL HAZ EN

FORMADIRECTA

(parte inferior del reproductor)

PRECAUCIONES

Limpieza del producto

Utilice un paño suave y seco para la limpieza periódica del
producto. Para manchas más severas, humedezca el paño sólo con
agua. Cualquier otro producto podría disolver la pintura o dañar
el plástico.

Temperatura

No utilice la unidad a temperaturas ambientes superiores a 70°C
(158°F) o inferiores a -10°C (14°F).

Condensación de humedad

Quizás note que la frecuencia del sonido al reproducir discos es

oscilantedebidoalacondensación.Enestecaso,extraigaeldisco

del reproductor y aguarde alrededor de una hora hasta que la
humedad se evapore.

Discos rotos

No intente reproducir discos cortados, deformados ni rotos.
Reproducir un disco en mal estado podría dañar seriamente el
mecanismo de reproducción.

10-ES

Mantenimiento

Si tiene problemas, no intente reparar la unidad usted mismo.
Regrésela al proveedor Alpine o al Servicio Técnico Alpine más
cercano para que la reparen.

Características del panel LCD

• Despuésdeapagarelsistema,esposiblequecontinúe

observándose temporalmente un leve fantasma de la imagen.
Se trata de un efecto característico de la tecnología LCD, y es
normal.

• Encasodebajastemperaturas,lapantallapodríaperder

contraste temporalmente. Después de un calentamiento breve,
la pantalla regresará a la normalidad.

• ElpanelLCDsefabricaempleandounatecnologíade

producción de precisión sumamente alta. Su cantidad efectiva

depixelesessuperioral99.99%.Esdecir,el0.01%delos
pixelespodríanpermanecerENCENDIDOSoAPAGADOSen

forma permanente.

Uso de audífonos inalámbricos

Si se apaga la posición accesorios o la fuente de alimentación de
la pantalla, se emite un sonido fuerte a través de los audífonos.
No olvide quitarse los audífonos inalámbricos antes de apagar la
pantalla.

Nunca intente lo siguiente:

No sujete ni jale el disco hacia afuera mientras el mecanismo de
recarga automática lo jala hacia el interior del reproductor.

No intente insertar discos mientras la unidad está apagada.

11-ES

Introducción

ENT

DVD

Pantalla para toldo

Encendido

Encendido

Selección
de fuente

Atenuador

Comandos
de DVD

Reproducir
medios USB

Botón de expulsión

Ranura de inserción de discos

Transmisor IR (para audífonos)
y receptor IR (para control
remoto)

Panel LCD del monitor

Modulador de FM
encendido/apagado

Pasajero delantero
Reproducción/pausa
y encendido

Interruptor de la luz de techo

Botón de apertura del panel

Luz LED blanca de techo

Botones principales de control

Pausa

Detener Retroceso

Botones principales de control

HDMI2 y USB
(alimentación de 5 V)

MEDIA PLAY

FMtransmitterdelmenúSystemdebeestarenlaposiciónON.

: Interruptor de reproducción/pausa y encendido

El pasajero delantero puede reproducir/pausar el DVD. También
permite encender la unidad. Esta unidad puede apagarse
manteniendo presionado este interruptor.

Interruptor de la luz de techo

El interruptor de la luz de techo se utiliza para encenderla/
apagarla. Si el interruptor se encuentra en la posición Door, la luz
de techo se enciende cuando la puerta está abierta.

Receptor del control remoto y transmisor de audio IR

El transmisor IR envía el sonido a los audífonos. El receptor IR
recibe la señal del control remoto. El transmisor infrarrojo de
los audífonos inalámbricos y el receptor del control remoto se
encuentran en el frente de la unidad.

Botón de expulsión

Alpresionarelbotóndeexpulsión,seextraeeldisco.

Control remoto (RUE-4159H)

Este es el control remoto multifunción que puede operar otros
dispositivos periféricos Alpine.

Encendido

MONITOR

Avance rápidoReproducción/

rápido

EPG

POWER

INFO

REPEAT

Silencio

HDMI2 AUXHDMI1

DVD.CMDPIC.M

DVD-HU

EXT-DVD

DISP

CH CH SCAN

MUTE

SOURCE

DVD

DEVICE

ENTER

DEVICE

USB

DTV

MENUTOP.M

RETURN

SETUP

EXIT

Botones de FUENTE

Comandos de DVD
Modo de imagen

Atenuador
Botones de DISPOSITIVO

Panel LCD del monitor

Es una pantalla LCD de matriz activa, SVGA ancha, de 10.1
pulgadas y retroiluminada por LED.

Botón de apertura del panel

Presione el botón de apertura del panel para liberar la pantalla.
El panel descenderá levemente y de esta manera le permitirá
abrirlo por completo a 90 grados o más. Para cerrarlo, presione
con firmeza el panel de la pantalla LCD hacia arriba, al interior
del alojamiento, hasta oír un chasquido.

Luz LED blanca de techo

La luz blanca LED de techo se enciende al encender el
interruptor de la luz de techo o cuando es accionada por la puerta
del vehículo (si se ha conectado).

Botones principales de control

Los botones con retroiluminación blanca se encienden cuando
el suministro de energía del DVD con pantalla para toldo está
activado. El DVD con pantalla para toldo y otros dispositivos
pueden controlarse utilizando estos botones.

Botones de control del pasajero delantero

: Interruptor de encendido/apagado del modulador de FM

Cuando se activa el botón FM, el audio se transmite al
sintonizador FM de la radio. La radio debe sintonizarse en la
frecuencia correcta. Para usar el modulador de FM, la función

12-ES

AUDIO ANGLESUB.T

TEXT BACK

1234

5678

90+10CLR

RUE-4159H

Botones de FUENTE

Presione el botón para cambiar la fuente a DVD, USB, HDMI1,
HDMI2 y AUX

Botones de DISPOSITIVO

Presione el botón para cambiar el control de otros dispositivos
periféricos Alpine como DVD-HU (DVD HU para tablero),

EXT-DVD(DVDexterno)yDVT(sintonizadordeTVdigital)

HIGH

MID

LOW

Funcionamiento básico

Cambio de fuente

Botones principales de control y control remoto

Encender y apagar la unidad

Al apagar el encendido/la posición de accesorios, se memoriza
el estado de la pantalla. Al volver a encender el encendido/a la
posición accesorios, la pantalla retorna al estado memorizado
(ENCENDIDO o APAGADO), lo que incluye el punto de
reproducción del DVD.

Botones principales de control

 •PresioneelbotóndeENCENDIDO (

encender la pantalla.

 •Paraapagarlaunidad,presioneymantenga

presionado el botón de ENCENDIDO (
nuevamente.

• Mientras el dispositivo está encendido, presione el botón de

ENCENDIDO ( ) para activar la función de silencio.

Control remoto

 •PresioneelbotóndeENCENDIDO para encender

y apagar el dispositivo

Controles del pasajero delantero

 •PresioneelbotónREPRODUCCIÓN/PAUSA para

encender.

 •Paraapagareldispositivo,presioneymantenga

presionado REPRODUCCIÓN/PAUSA.

) para

)

Silenciar el audio

Botones principales de control

Mientras el dispositivo está encendido, presione el botón
de ENCENDIDO ( ) para activar la función de silencio.

Presione el botón de ENCENDIDO ( ) otra vez para
apagar la función de silencio.

Control remoto

Presione MUTE para encender y apagar la función.

1 Presione SELECCIONAR ( ) para mostrar el

menú de selección de fuente.

2 Presione SELECCIONAR ( ) otra vez para

alternar entre las diferentes fuentes.

DVD

Control remoto

Presione los botones de fuente (DVD, USB, HDMI1, HDMI2
y AUX) para seleccionar la fuente de forma instantánea.

• La información en pantalla se desactivará automáticamente una
vez transcurridos 5 segundos sin usar la unidad.

• Al cambiar la fuente, apagar la unidad o apagar la posición de

accesorios, el dispositivo recuerda en qué escena se detuvo el
DVD interno y la reproducción se reanudará desde ese punto.

USB

HDMI1

HDMI2 AUX

Ajuste del brillo de retroiluminación

1 Presione el botón Atenuador ( ) en los botones

principales de control o el control remoto para
alternar entre alto/medio/bajo.

• La información en pantalla desaparecerá en 3 segundos.

También puede cambiarse desde la pestaña de

retroiluminación en el menú de ajuste de la imagen
o con los botones < o >. (Consulte las instrucciones
de configuración de la pantalla en la página 15).

• La información en pantalla desaparecerá en 8 segundos.

• Oprima y mantenga oprimido el botón ATENUADOR ( ) durante
al menos 2 segundos para acceder a los menús de conguración

de la pantalla.

Atenuador

DVD

ENT

Botones principales
de control

13-ES

Carga y expulsión de discos

R

USB

Enciendalaunidadantesdecargarydeexpulsardiscos.

Carga de discos

1 Inserte el disco con el lado de la etiqueta hacia arriba.
2 Una vez que el disco esté parcialmente insertado, la

fuente actual se cambiará a DVD y el disco se insertará
de forma automática. Comienza la reproducción.

• En el caso de los DVD de dos caras, reproduzca uno de los lados
hasta nalizar, extraiga el disco, delo vuelta y vuélvalo a insertar
para reproducir el otro lado.

• Si se inserta un disco incorrecto, del revés o sucio, se muestra el
mensaje “Bad Disc”. Presione y expulse el disco.

Expulsión de discos

Presione .

No olvide extraer el disco.

1 Extraiga la cubierta para reproducción de medios

USB, y conecte el dispositivo de almacenamiento
USB en el puerto.

2 Cambie la fuente a USB. Se reproducirá el

contenido (video, música y fotografías).

• El orden de reproducción depende de la estructura del archivo en
el dispositivo de almacenamiento USB.

• Si se conecta un disco duro externo, puede que la alimentación
de USB no sea suciente y se necesite alimentación adicional.

Entrada HDMI1

Uno de los dos puertos de entrada HDMI está ubicado en el
montaje de la pantalla para toldo. El instalador puede conectarse
a cualquier dispositivo HDMI compatible como una unidad
principal de DVD, un reproductor autónomo de DVD o un

sintonizador de TV digital. (En Europa)

HDMI1

• Si no lo extrae dentro de un breve período, el disco volverá a
cargarse automáticamente.

• Mientras la posición de accesorios esté apagada o mientras el
disco se esté cargando (se mostrará el mensaje “LOADING”),
el disco no se expulsará aunque usted presione el botón .

Comandos de DVD

También puede accederse a los comandos de control de DVD

desdedentrodelapantallaensímisma.Estoresultaútilsilaspilas
delcontrolremotoseagotaronosielcontrolremotoseextravió.

1 Presione el botón DVD en los botones principales

de control o presione DVD.CMD en el control
remoto para acceder al menú de comandos de DVD.

2 Presione las cuatro teclas direccionales ( s t )

y Enter para seleccionar el comando.

DVD CONTROL

TOP

MENU

MENU

AUDIO

SUBTITLE

1

2 3 4 5 6 7 8 9 0

DISPLAY REPEAT

ENTER

ANGLE

CLEAR

RETURN

DVD SETUP

14-ES

ENT

DVD

ENT

DVD

HIGH

MID

LOW

Entrada HDMI2

El segundo puerto de entrada HDMI está ubicado con un conector
de alimentación USB en la parte trasera de la pantalla para toldo.

• El puerto USB es para carga de 5 V (1 A) únicamente y no
reproduce medios.

• El HDMI2 y el USB pueden extenderse a la consola central u
otro lugar mediante el uso del conector de extensión HDMI/USB
opcional de 4.57 m (15 ft) (KCU-315UH). Consulte la página 15
del manual de instalación.

HDMI2

MEDIA PLAY

POWER

KCU­315UH (se
vende por
separado)

Configuración de
la pantalla

Es posible ajustar el modo, el brillo, el color, el tinte y el
contraste de la imagen.

Para acceder a los menús de ajuste presione y

mantenga presionado el botón ATENUADOR ( )
en los botones principales de control o el control
remoto por al menos 2 segundos y luego presione

o para seleccionar los menús de ajuste de

imagen, pantalla o sistema.

Atenuador

Atenuador

HDMI2

Consola trasera central

Puerto para

carga USB

HDMI2

Dispositivos de
transmisión de medios
en tiempo real

Conecte el HDMI2
y el USB para usar
dispositivos de
transmisión de medios en
tiempo real.

Smartphone

Conecte el adaptador MHL

Dispositivo de

transmisión

de medios en

tiempo real

Adaptador

MHL o HDMI

O

Apple

Smar-

tphone

o HDMI Apple al HDMI2
para usar un smartphone.
Conecte al USB para cargar
el teléfono.

AUX

Conecte a cualquier dispositivo con salida

AUX como un DVD HU, un reproductor de DVD
autónomo o un sintonizador de TV digital.

Botones principales de control

MONITOR

MUTE

SOURCE

HDMI2 AUXHDMI1

DVD.CMDPIC.M

DVD

DEVICE

USB

Atenuador

Control remoto

Aguarde 8 segundos hasta que la información

en pantalla desaparezca; el ajuste se guardará
automáticamente.

Ajustes de imagen

SETUP


Backlight

Picture Mode STANDARD

Contrast

Brightness

Color

Tint

Ajuste del brillo de retroiluminación

Consulte la sección “Ajuste del brillo de

retroiluminación” en la página 13 para obtener
instrucciones detalladas.

En el menú de ajustes de imagen presione o

para alternar entre alto/medio/bajo.

MID

Picture Reset

SCREEN SYSTEM

0

0

0

0

15-ES

Selección del modo de imagen

Para cambiar el modo de imagen presione o

para navegar por la información en pantalla y
seleccionar STANDARD, VIVID, CINEMA, SPORT y
GAME (La opción predeterminada es: STANDARD)

STANDARD

VIVID

Ajustes del sistema

El transmisor de audio IR, el modulador de FM y la frecuencia
pueden ajustarse con respecto a todas las fuentes disponibles.

SETUP


SCREEN

IR Transmitter

FM Transmitter OFF

FM Frequency

Factory Reset

SYSTEM

--.- MHz

B

GAME

SPORT

CINEMA

Si se ajusta cualquiera de las opciones de imagen

(contraste, brillo, color y tinte) de cualquier modo,
se creará el modo “CUSTOM” y se establecerá con
los nuevos valores.

STANDARD

• El restablecimiento de la imagen elimina el modo “CUSTOM”.

VIVID

GAMECUSTOM

CINEMA

SPORT

Ajuste de contraste/brillo/color/tinte

Presione s o t para seleccionar el ajuste de

imagen deseado.

Presione

o para modificar el valor del ajuste
elegido. Los valores de cada ajuste pueden
configurarse entre –7 (MÍN.) y +7 (MÁX.).

Cómo restablecer los ajustes de imagen

Presione s o t hasta seleccionar “Picture Reset”.

Presione ENTER para restablecer todos los

ajustes de imagen a los valores predeterminados
de fábrica. Esto solo restablecerá los ajustes de
fuente actuales (DVD, USB, HDMI1, HDMI2, o AUX).

Ajustes de pantalla

SETUP


Configuración del modo de pantalla y del
sistema de televisión

Puede escogerse entre los modos de visualización Wide, Cinema
o Normal. (La opción predeterminada es: WIDE)

Presione o para seleccionar WIDE/CINEMA/

NORMAL

La norma de señal de video (sistema de televisión) puede cambiarse
en forma manual. (La opción predeterminada es: AUTO)

Presione o

SCREEN SYSTEM

Screen Mode

TV System

Screen Name

Remote Control

WIDE

AUTO

DVD

OFF

para seleccionar AUTO/NTSC/PAL.

Configuración del transmisor de audio IR

El ajuste de la frecuencia del transmisor de audio IR se usa para
sincronizarlo con los ajustes fijos de la frecuencia de sus audífonos IR.

• Los audífonos incluidos están congurados en el canal A.

Presione o para seleccionar A/B/OFF.

(La opción predeterminada es: A)
CANAL A: 2.3 MHz/ 2.8 MHz
CANAL B: 3.2 MHz/ 3.8 MHz

Configuración del modulador de FM

Presione o para seleccionar la región de

la radio FM (OFF/USA/OTHERS). (La opción
predeterminada es: OFF)
Además se enciende o se apaga al presionar el
botón de encendido/apagado del modulador de FM
en los controles del pasajero delantero.

Modulador de FM

encendido/apagado

Configuración de la frecuencia de FM

Presione o para seleccionar las frecuencias

de radio FM deseadas entre 88.1 MHz y 92.1 MHz.
(La opción predeterminada es: 89.1 MHz)

• En los EE. UU., las frecuencias cambian en incrementos de

0.2 MHz y en los demás países, de 0.1 MHz.

Restablecimiento de los ajustes
predeterminados de fábrica

Al presionar la tecla ENTER, todos los ajustes,

incluidos los valores de imagen, pantalla y sistema,
se restablecerán a los ajustes predeterminados
de fábrica.

Conguración de DVD

Presione y mantenga presionado el botón de DVD

en los botones principales de control o el botón
DVD.CMD en el control remoto para ingresar
al menú de configuración de DVD para control
parental u otro ajuste.
Además puede acceder desde el botón DVD Setup
en la pantalla de comandos de DVD. (página 14)

System : 16:9TV Type

Language

Audio

: – – – –Password

: 8 AdultRating

: RestoreDefault

16-ES16-ES

Audífonos inalámbricos

Accesorios

Audífonos

1) Tapa de las pilas

2) Control de volumen

3) Interruptor de
encendido

4) LED indicador de
encendido

Funcionamiento

Lea atentamente para evitar daños a los audífonos o
los oídos:

ADVERTENCIA: Antes de encender la unidad, quite los audífonos y
reduzca el volumen todo lo posible.

1) Asegúrese de colocar correctamente las pilas en los
audífonos.

2) Baje totalmente el volumen de los audífonos antes de
colocárselos y de encender la unidad.

3) Encienda los audífonos y ajuste su volumen hasta
alcanzar un nivel cómodo (puede aumentar el volumen
de la fuente de audio si es necesario).

Ajuste del volumen

El volumen puede controlarse desde los audífonos o desde la
función de volumen de su radio.

Compruebe los accesorios.

Conector de entrada AV

Control remoto
universal RUE-4159H

MONITOR

DEVICE

MUTE

SOURCE

DVD

USB

HDMI2 AUXHDMI1

MONITOR

DVD.CMDPIC.M

DTV

DVD-HU

EXT-DVD

EPG

SETUP

MENUTOP.M

ENTER

RETURN

DISP

INFO

EXIT

REPEAT

CH CH SCAN

AUDIO ANGLESUB.T

TEXT BACK

1234

5678

90+10CLR

RUE-4159H

Moldura de ajuste

Pilas AAA

Conector de salida AV

Audífonos inalámbricos
de plegado compacto
y de conexión a una
sola fuente SHS-N106

Tornillos (para el
soporte de montaje)

Adaptador del
transmisor de
FM opcional

Conector de alimentación

Soporte de montaje

X 2

Tornillos (para la
moldura de ajuste)

X 4 X 5

Guía de consulta
rápida, Manual
de instalación,
tarjeta de registro

Tapa de
HDMI/USB

1 Encienda los audífonos.
2 Ajuste el volumen; para aumentarlo, gire en el

sentido de las agujas del reloj y para reducirlo, en
el sentido contrario.

Colocación de las pilas

1 Presione el compartimiento de las pilas y deslícelo

para abrirlo como se muestra en el diagrama.

2 Coloque dos pilas AAA en el compartimiento

específico de los audífonos comprobando que la
polaridad sea la correcta.

Nota

Si se apaga la posición accesorios o la fuente de alimentación de la
pantalla, podría emitirse un sonido fuerte a través de los audífonos. No
olvide quitarse los audífonos inalámbricos antes de apagar la pantalla.

Se vende por

separado
Pieza No.

X 6

TMXR2000FMSB

Pantalla para toldo TMX-R3300HDMI

Cable de la
antena del
transmisor de FM

Opcional
Conector de
extensión HDMI/
USB KCU-315UH

Se vende

por separado

Cubierta
superior

Cubierta lateral
derecha

X 3 X 3 X 3 X 3

Cubierta lateral
izquierda

Cubierta
trasera

(Color de la cubierta: negro acerado oscuro de alto brillo, gris fuerte

de alto brillo, dorado claro de alto brillo)

17-ES

Especicaciones

Sistema de reproducción de video con compatibilidad NTSC/PAL

PANTALLA

Tamaño 10.1"
Ancho 221 mm (8.70")
Altura 132 mm (5.20")
Relación de aspecto 16:9
Tipo Transparente tipo TN

Pantalla de cristal líquido
Sistema TFT-LCD, de matriz activa
Cantidad de elementos 1024 (An.) x 600 (Al.) x 3

1.84 millones de pixeles

Cantidad efectiva de 99.9% o más
elementos
Retroiluminación LED

GENERAL

Voltaje de operación 10 – 16 V CC

(Típico: 12 V)
Consumo de energía 2.35 A (MÁX.)

1.60 A (TÍPICO)
140 mA (en espera)
Entrada de video 1.0 V p-p 75 ohm
Entrada de audio 2.0 V rms (máx.)
Transmisor IR CANAL A: 2.3 MHz/2.8 MHz
Canal B: 3.2 MHz/3.8 MHz
Modulador de FM 88.1 MHz - 92.1 MHz
Frecuencia PLL

Sintetizador
Temperatura de operación 14 ˚F a +158 ˚F (-10 ˚C a + 70 ˚C)

(WSVGA)

PANTALLA

Ancho 290 mm (11.42")
Profundidad 290 mm (11.42")
Altura (con el panel LCD cerrado) 45 mm (1.7")
Altura (con el panel LCD abierto) 204.2 mm (8.04")
Peso 2.270 kg (5.0 lb)

Los términos HDMI e interfaz multimedia de alta definición HDMI, y el
logotipo de HDMI son marcas registradas o marcas comerciales de HDMI
Licensing, LLC en los Estados Unidos y otros países.

Este producto incorpora tecnología de protección de derechos de autor
que está protegida por patentes de los Estados Unidos y otros derechos
de propiedad intelectual. El uso de esta tecnología de protección de
derechos de autor debe estar autorizado por Rovi Corporation, y debe
utilizarse con propósitos domésticos y otros usos de visualización limitados
únicamente, a menos que Rovi Corporation autorice lo contrario. Quedan
terminantemente prohibidos el desmontaje y la ingeniería inversa.

18-ES

AVERTISSEMENT

AVERTISSEMENT

Ce symbole désigne des instructions
importantes. Le non-respect de ces instructions
peut entraîner de graves blessures, voire la mort.

NE PAS REGARDER DE VIDÉO PENDANT LA CONDUITE.

Regarder une vidéo pourrait distraire le conducteur du véhicule et
provoquer un accident car il n'est plus attentif à la route devant lui.

N'ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DÉTOURNER
VOTRE ATTENTION DE LA CONDUITE SÉCURITAIRE DU VÉHICULE.

Les fonctions requérant une attention prolongée ne doivent être
utilisées qu'après l'arrêt complet du véhicule. Toujours arrêter le
véhicule à un endroit sûr avant d'utiliser ces fonctions. Faute de
quoi, vous pourriez provoquer un accident.

RÉGLER LE VOLUME DE MANIÈRE À POUVOIR ENTENDRE
LES BRUITS EXTÉRIEURS DURANT LA CONDUITE.

Faute de quoi, vous pourriez provoquer un accident.

MINIMISER LA CONSULTATION DE L'AFFICHAGE DURANT
LACONDUITE.

Consulter l'afchage pourrait distraire le conducteur du véhicule et

provoquer un accident car il n'est plus attentif à la route devant lui.

NE PAS DÉSASSEMBLER NI MODIFIER L'APPAREIL.

Vous risqueriez ainsi de provoquer un accident, un incendie ou
un choc électrique.

CONVIENT UNIQUEMENT AUX VOITURES DOTÉES D'UNE
MISE À LA TERRE NÉGATIVE 12 VOLTS

(Consulter votre revendeur si vous n'en êtes pas sûr.) Faute de
quoi, vous pourriez provoquer un incendie. etc.

GARDER LES PETITS OBJETS TELS QUE LES BATTERIES
HORS DE PORTÉE DES ENFANTS.

L'ingestion de tels objets peut entraîner de graves blessures.
En cas d'ingestion, consulter immédiatement un médecin.

REMPLACER LES FUSIBLES PAR DES FUSIBLES DE
RECHANGE DE L'INTENSITÉ NOMINALE APPROPRIÉE.

Faute de quoi, vous pourriez provoquer un incendie ou un choc

électrique. Si un fusible grille plus d'une fois, vériez attentivement

les connexions électriques pour détecter la présence de courts-cir-

cuits. Faites aussi vérier le régulateur de tension de votre véhicule.

NE PAS BLOQUER LES ÉVENTS OU LES PANNEAUX DU RADIATEUR.

Vous pourriez causer une accumulation de chaleur à l'intérieur et
un incendie.

UTILISER CE PRODUIT POUR LES APPAREILS MOBILES 12 V.

Toute utilisation autre que l'application désignée comporte un
risque d'incendie, de choc électrique ou de blessure.

NE PAS METTRE LES MAINS, LES DOIGTS OU DES CORPS
ÉTRANGERS DANS LES FENTES OU LES ESPACES D'INSERTION.

Vous pourriez causer des blessures corporelles ou endommager
le produit.

INSTALLER LE PRODUIT CORRECTEMENT POUR S'ASSURER
QUE LE CONDUCTEUR NE PUISSE PAS REGARDER LA
TÉLÉVISION/LES VIDÉOS QUE LORSQUE LE VÉHICULE EST
ARRÊTÉ ET LE FREIN DE STATIONNEMENT EST APPLIQUÉ.

Si le conducteur regarde la télévision/les vidéos pendant la conduite
du véhicule, cela constitue une situation dangereuse (voire illégale
dans certains États). Le conducteur du véhicule pourrait être distrait
et un accident pourrait être provoqué car le conducteur n'est plus
attentif à la route devant lui. Si le produit n'est pas correctement
installé, le conducteur pourra regarder la télévision/les vidéos en
conduisant le véhicule, ce qui le distrairait et pourrait être provoqué
un accident car il ne serait plus attentif à la route devant lui. Le
conducteur ou d'autres personnes pourraient être gravement blessés.

MISE EN GARDE

Ce symbole désigne des instructions importantes.
Le non-respect de ces instructions peut entraîner
des blessures ou des dommages matériels.

EN CAS DE PROBLÈME, INTERROMPRE TOUTE UTILISATION.

Le non-respect de cette précaution peut causer des blessures ou
endommager l'appareil. Rapportez-le à votre distributeur agréé
Alpine ou au centre de service après-vente Alpine le plus près de

chez vous an qu'il soit réparé.

NE PAS UTILISER EN MÊME TEMPS DES PILES USÉES ET
DES PILES NEUVES. INSÉRER LES PILES EN RESPECTANT
LAPOLARITÉ.

En insérant les piles, assurez-vous de respecter la polarité
(+ et –). Une rupture ou une fuite de produits chimiques des piles
pourrait provoquer un incendie ou des blessures corporelles.

MISE EN GARDE

MISE EN GARDE - Rayon laser. NE PAS REGARDER FIXEMENT LE FAISCEAU.

(Côté inférieur du lecteur)

PRÉCAUTIONS

Nettoyage du produit

Nettoyezleproduitpériodiquementavecunchiffondouxet

sec. En cas de taches tenaces, trempez le chiffon dans l’eau
uniquement. Tout autre produit risquerait de dissoudre la peinture
ou d’endommager le plastique.

Température

Ne faites pas fonctionner l'appareil à une température ambiante
supérieure à +70 °C (+158 °F) ou inférieure à -10 °C (14 °F).

Condensation d'humidité

La condensation peut interférer avec la qualité du son. Dans ce
cas, enlevez le disque du lecteur et attendez environ une heure
pour que l’humidité s’évapore.

Disque endommagé

N’essayez pas de lire des disques fissurés, déformés ou
endommagés. Vous risqueriez d’endommager le mécanisme de
lecture. Ne tentez pas de charger plusieurs disques.

Maintenance

Si vous éprouvez des problèmes, ne tentez pas de réparer l'appareil vous­même. Rapportez-le à votre distributeur Alpine ou au centre de service
après-vente Alpine le plus près de chez vous afin qu'il soit réparé.

Caractéristiques du panneau ACL

• Lorsquelesystèmes'éteint,lefantômedel'image

précédemment affichée reste temporairement visible. Il s'agit
d'un effet particulier normal, propre à la technologie ACL.

• Destempératuresfroidespeuventcauserlapertetemporaire

du contraste de l'écran. Une courte période de réchauffement
réglera ce problème.

• LepanneauACLestconçuàl'aided'unetechnologiede
fabricationdetrèshauteprécision.Leratiodepixelsefcaces
dépasse99,99%.Cequisignieque0,01%despixels

peuvent être toujours ALLUMÉS ou ÉTEINTS.

Utilisation des casques sans l

Si l'ACC est coupé ou l'alimentation électrique de l'écran est
interrompue, le casque émet un bruit intense. Assurez-vous de
retirer le casque sans fil de vos oreilles avant d'éteindre l'écran.

Ne tentez jamais d’effectuer les opérations suivantes

Ne saisissez pas ou ne retirez pas le disque pendant qu’il est tiré dans
le lecteur par le mécanisme de chargement automatique. N'essayez
pas d’insérer un disque dans l’appareil quand celui-ci est éteint.

19-FR

Démarrage

ENT

DVD

Moniteur suspendu

Alimentation

Bouton d’éjection

Fente d’introduction
du disque

Émetteur infrarouge (pour casque)
et récepteur infrarouge
(pour télécommande)

Écran ACL

Interrupteur MARCHE/ARRÊT
du modulateur FM

Passager avant
Lecture/Pause et interrupteur

Interrupteur du plafonnier

Touche d’ouverture du moniteur

Plafonnier à DEL blanche

: Bouton lecture/pause et interrupteur d’alimentation

Le passager avant peut mettre le DVD sur lecture ou sur pause.
Ce commutateur permet également d’allumer l’appareil.
L’appareil peut être éteint en maintenant ce commutateur enfoncé.

Interrupteur du plafonnier

L’interrupteur du plafonnier éteint/allume le plafonnier. Lorsque
l’interrupteur est positionné sur Porte, le plafonnier s’allume
lorsque la porte est ouverte.

Émetteur audio infrarouge et récepteur de télécommande

L’émetteur infrarouge envoie le son vers le casque audio. Le

récepteurinfrarougereçoitlesignaldelatélécommande.

L’émetteur du casque sans fil et le récepteur de la télécommande
infrarouges se trouvent sur la face avant de l’appareil.

Bouton d’éjection

Le bouton Eject éjecte le disque.

Télécommande (RUE-4159H)

Il s’agit de la télécommande multifonction qui vous permet de

contrôlerlesautrespériphériquesAlpine.

Alimentation

Réglage silencieux

Principales touches
de commande

Alimentation

Sélection de
la source

Gradateur

Commande du
lecteur DVD

Principales touches de commande

MEDIA PLAY

Avance rapideLecture/Pause

Arrêt Retour rapide

HDMI2 et USB (puissance 5 V)Lecture de médias USB

POWER

Écran ACL

Il s’agit d’un écran ACL à matrice active de 10,1 pouces rétro­éclairé par DEL avec résolution SVGA.

Touche d’ouverture du moniteur

Appuyez sur la touche d’ouverture du moniteur pour le dégager.
Le panneau sera libéré, vous permettant de l’ouvrir à une position
à 90 degrés ou plus. Pour le refermer, appuyez solidement sur le
panneau du moniteur ACL jusqu’à entendre un clic pour qu’il soit
rangé dans son boîtier.

Plafonnier à DEL blanche

Le plafonnier à DEL blanche s’allume quand l’interrupteur du
plafonnier est activé ou quand la porte du véhicule est ouverte
(si elle est connectée).

Principales touches de commande

Des boutons rétro-éclairés blancs s’allument lorsque le moniteur
suspendu est allumé. Le moniteur du DVD suspendu et d’autres
appareils peuvent être commandés avec ces boutons.

Boutons de commande du passager avant

: Interrupteur MARCHE/ARRÊT du modulateur FM

Le son DVD du moniteur est transmis au tuner FM de la radio
lorsque la touche FM est allumée. La radio doit être réglée sur la
bonne fréquence. La fonction émetteur FM dans le menu système
doit être activée (ON) pour utiliser le modulateur FM.

MONITOR

DVD.CMDPIC.M

DVD-HU

EPG

DISP

INFO

REPEAT

CH CH SCAN

AUDIO ANGLESUB.T

TEXT BACK

1234

5678

90+10CLR

RUE-4159H

MUTE

SOURCE

DVD

HDMI2 AUXHDMI1

DEVICE

EXT-DVD

ENTER

DEVICE

USB

DTV

MENUTOP.M

RETURN

SETUP

EXIT

Boutons SOURCE

Commande du lecteur DVD
Mode de l’image

Gradateur
Boutons de l’appareil

Boutons SOURCE

Appuyez sur le bouton pour sélectionner la source des entrées
DVD, USB, HDMI1, HDMI2 et AUX

Boutons de l’appareil

Appuyezsurleboutonpourchangerlecontrôled’autres

périphériques Alpine comme le DVD-HU (DVD-HU au tableau de

bord),EXT-DVD(DVDexterne)etDVT(tunerTVnumérique)

20-FR

HIGH

MID

LOW

Opérations de base

Changement de la source

Principales touches de commande et télécommande

Allumer/Éteindre

L’état de l’alimentation du moniteur est mémorisé lorsque le
contact/convertisseur de courant alternatif est coupé. Lorsque
le contact/convertisseur de courant alternatif est rallumé, le
moniteur revient à l’état mémorisé de l’alimentation (en marche
ou en arrêt), y compris la position de lecture du DVD.

Principales touches de commande

 •AppuyezsurPOWER (

moniteur.

 •Pourmettrehorstension,appuyezetmaintenez

de nouveau le bouton POWER (

• Lorsque l’alimentation est sur ON, appuyez sur POWER (

pour activer la fonction de sourdine.

Télécommande

 •AppuyezsurPOWER pour allumer et éteindre

l’appareil.

Commandes du passager avant

 •AppuyezsurleboutonPLAY/PAUSE pour

allumer l’appareil.

 •Pourmettrel’appareilhorstension,maintenezla

touche PLAY/PAUSE enfoncée.

) pour allumer le

) enfoncé.

)

1 Appuyez sur SELECT ( ) pour visualiser le

menu Sélection de la source.

2 Appuyez de nouveau sur SELECT ( ) pour faire

défiler les différentes sources.

DVD

Télécommande

Appuyez sur les boutons source (DVD, USB,
HDMI1, HDMI2 et AUX) pour sélectionner la source
instantanément.

• L’afchage à l’écran s’éteint automatiquement lorsqu’il n’est pas

utilisé pendant plus de 5 secondes.

• Lorsque la source est changée, l’alimentation est interrompue

ou le convertisseur de courant alternatif est coupé, l’appareil
mémorise la scène où la lecture s’est arrêtée et retourne à la
même scène quand la lecture reprend.

Choix de la luminosité du rétro-éclairage

USB

HDMI1

HDMI2 AUX

Fonction de sourdine audio

Principales touches de commande

Lorsque l’appareil est sous tension, appuyez sur

POWER (

Appuyez de nouveau sur POWER (
la fonction de sourdine.

Télécommande

Appuyez sur MUTE pour l’activer et la désactiver.

) pour activer la fonction de sourdine.

) pour désactiver

1 Appuyez sur Dimmer (

touches de commande ou sur la télécommande
pour alterner entre Fort/Moyen/Faible.

• L’afchage à l’écran disparaîtra dans 3 secondes.

Il peut également être modifié dans l’onglet Rétro-

éclairage du menu Réglage d’image avec les
boutons < ou >. (reportez-vous aux instructions de
configuration du moniteur, page 23)

• L’afchage à l’écran disparaîtra dans 8 secondes.

• Maintenez enfoncée la touche DIMMER ( ) pendant au moins

2 secondes pour accéder au menu de conguration du moniteur.

Gradateur

DVD

Principales touches de commande

) sur les principales

ENT

21-FR

Chargement et éjection de disques

R

USB

Allumez le moniteur avant de charger ou d’éjecter un disque.

Chargement des disques

1 Insérez le disque en orientant la face imprimée

vers le haut.

2 Une fois le disque partiellement inséré, la source

actuelle change automatiquement à DVD et le disque
est automatiquement chargé. La lecture démarre.

• Pour les DVD double face, lisez une face du disque jusqu’à la n, puis
retirez le disque, retournez-le et rechargez-le pour lire l’autre face.

• Si un mauvais disque, un disque sur la mauvaise face ou un
disque sale a été inséré, le message « DISC ERROR » s’afche.
Appuyez sur et éjectez le disque.

Éjection des disques

Appuyez sur .

Veillez à retirer le disque.

1 Tirez sur le rabat de recouvrement du bouton de

lecture de médias USB et branchez le périphérique
de stockage USB dans le port USB.

2 Changez la source à USB. Le contenu (vidéo,

musique et image) sera lu.

• L’ordre de lecture dépend de la structure de chiers dans le
périphérique de stockage USB.

• Si un disque dur externe est connecté, l’alimentation USB peut
ne pas sufre et une source d’alimentation supplémentaire peut
s’avérer nécessaire.

Entrée HDMI1

Undesdeuxportsd’entréeHDMIestsituésurlecôtédela
xationdumoniteursuspendu.Votreprogrammed’utilisation

peut se connecter à tout appareil compatible HDMI, tel qu’une
unité DVD principale, un lecteur de DVD autonome ou un tuner

TV numérique. (En Europe)

HDMI1

• Si le disque n’est pas retiré peu après, il est automatiquement rechargé.

• Si le convertisseur de courant alternatif est éteint ou si le
chargement du disque est en cours (« LOADING » est afché),
le disque ne sera pas éjecté même si vous appuyez sur .

Commandes du lecteurDVD

LescommandesdecontrôledulecteurDVDsontégalement

accessibles depuis le moniteur lui-même. Ceci est utile dans
le cas où les piles de la télécommande seraient à plat ou si la
télécommande était perdue.

1 Appuyez sur le bouton DVD sur les principales

touches de commande ou sur bouton Menu
sur la télécommande pour accéder au menu de
commande du lecteur DVD.

2 Appuyez sur les quatre touches directionnelles

( s t ) puis sur Enter pour sélectionner la

commande.

DVD CONTROL

TOP

MENU

MENU

AUDIO

SUBTITLE

1

2 3 4 5 6 7 8 9 0

DISPLAY REPEAT

ENTER

ANGLE

CLEAR

RETURN

DVD SETUP

22-FR

ENT

DVD

HIGH

MID

LOW

Entrée HDMI2

Ledeuxièmeportd’entréeHDMIsetrouveàcôtéduconnecteur
d’alimentationUSB,surlecôtéarrièredumoniteursuspendu.

• L’entrée USB est conçue pour le chargement de puissance 5 V
(1A) seulement et ne lit pas de contenu média.

• Les entrées HDMI2 et USB peuvent être connectées à la console
centrale ou tout autre endroit à l’aide du connecteur d’extension
HDMI/USB de 15 pi (KCU-315UH), offerte en option. Reportez­vous au manuel d’installation, page 23.

HDMI2

MEDIA PLAY

POWER

KCU-315UH
(vendu
séparément)

Configuration du
moniteur

Le mode de l’image, la luminosité, la couleur, la teinte et le
contraste sont réglables.

Pour accéder au menu Réglages, maintenez la

touche DIMMER (
touches de commande ou télécommande) pendant
au moins 2 secondes, puis appuyez sur ou
pour sélectionner les menus de réglage de l’image,
de l’écran ou du système.

Gradateur

) enfoncée (principales

HDMI2

Console centrale arrière

Recharge

USB

HDMI2

Appareils de diffusion
multimédia

Connectez les entrées
HDMI2 et USB pour
utiliser les appareils de
diffusion multimédia.

Adaptateur

Appareil de

diffusion

multimédia

OU

HDMI MHL

ou Apple

Télé­phone
intelli-

gent

Téléphone intelligent

Connectez l’adaptateur
MHL ou Apple HDMI au
port HDMI2 pour utiliser
un téléphone intelligent.
Connectez le téléphone au
port USB pour le recharger.

AUX

Connectez-vous à n’importe quel périphérique de

sortie AUX, tel qu’un DVD HU, un lecteur de DVD
autonome ou un tuner TV numérique.

Principales touches de commande

MONITOR

MUTE

SOURCE

HDMI2 AUXHDMI1

DVD.CMDPIC.M

DVD

DEVICE

USB

Gradateur

Télécommande

Attendez 8 secondes jusqu’à ce que l’affichage

à l’écran disparaisse; toute modification des
réglages sera automatiquement sauvegardée.

Réglages de l’image

SETUP


Backlight

Picture Mode STANDARD

Contrast

Brightness

Color

Tint

Choix de la luminosité du rétro-éclairage

Consultez la section « Réglage du rétro-éclairage »

à la page 21 pour obtenir des instructions
détaillées.

Dans le menu Réglages de l’image, appuyez sur

ou pour alterner entre Fort/Moyen/Faible.

MID

Picture Reset

SCREEN SYSTEM

0

0

0

0

23-FR

Réglage du mode de l’image

Pour changer le mode d’image, appuyez sur

ou pour faire défiler les options d’affichage et
choisir parmi STANDARD, VIVID, CINEMA, SPORT
et GAME. (Par défaut : STANDARD)

VIVID

CINEMA

GAME

STANDARD

SPORT

Si un des réglages de l’image (la luminosité, la

couleur ou la teinte) d’un mode est ajusté, un mode
« PERSONNALISÉ » sera créé et défini avec les
nouvelles valeurs.

STANDARD

• Une réinitialisation de l’image supprime le mode « Personnalisé ».

VIVID

GAMECUSTOM

CINEMA

SPORT

Réglage du contraste, de la luminosité, de la
couleur ou de la teinte

Appuyez sur s ou t pour sélectionner le réglage

d’image souhaité.

Appuyez sur ou sur pour modifier la valeur du

paramètre choisi. Chaque réglage peut être ajusté
de –7(MIN) à +7(MAX).

Réinitialisation des réglages de l’image

Appuyez sur s ou t jusqu’à ce que l’option

« Réinitialisation de l’image » soit sélectionnée.

Paramètres du système

L’émetteur infrarouge audio, le modulateur FM et la fréquence
peuvent être ajustés pour toutes les sources disponibles.

SETUP


SCREEN

IR Transmitter

FM Transmitter OFF

FM Frequency

Réglage de l’émetteur infrarouge audio

Le paramètre de fréquence de l’émetteur infrarouge audio sert à

fairecorrespondrecettefréquenceàcelledesparamètresxesde

votre casque infrarouge.

• Les écouteurs inclus avec l’appareil sont réglés sur le canal A.

Appuyez sur ou pour sélectionner A/B/OFF.

(Par défaut : A)
CANAL A : 2,3 MHz/2,8 MHz
CANAL B : 3,2 MHz/3,8 MHz

Réglage du modulateur FM

Appuyez sur ou pour sélectionner la région de

radio FM
(OFF/USA/OTHERS, soit éteint/É.-U./autres).
(Par défaut : OFF)
Le modulateur peut être allumé ou éteint en appuyant
sur l’interrupteur MARCHE/ARRÊT du modulateur FM,
sur les commandes du passager avant.

Interrupteur MARCHE/ARRÊT du modulateur FM

Factory Reset

SYSTEM

--.- MHz

B

Appuyez sur ENTER pour réinitialiser tous les

réglages d’image à leurs valeurs d’usine par défaut.
La réinitialisation des réglages d’image n’affecte que
les réglages de la source actuelle (DVD, USB, HDMI1,
HDMI2 ou AUX).

Réglages de l’écran

SETUP


Réglage du mode de l’écran et du système
du téléviseur.

Le mode d’affichage à l’écran peut se régler sur Wide (large),
Cinema et Normal. (Par défaut : WIDE)

Appuyez sur ou pour sélectionner

WIDE/CINEMA/NORMAL

Le signal vidéo standard (le système du téléviseur) peut être
manuellement choisi. (Par défaut : AUTO)

Appuyez sur

AUTO/NTSC/PAL.

SCREEN SYSTEM

Screen Mode

TV System

Screen Name

Remote Control

ou

WIDE

AUTO

DVD

OFF

pour sélectionner

Réglage de la fréquence FM

Appuyez sur ou pour sélectionner la fréquence

radio FM souhaitée
Les fréquences vont de 88,1 MHz à 92,1 MHz.
(Par défaut : 89,1 MHz)

• Aux É.-U., le pas de fréquence est 0,2 MHz; dans d’autres
pays, le pas de fréquence est 0,1 MHz.

Réinitialisation aux valeurs d’usine par défaut

Appuyez sur la touche ENTER pour que les réglages

du système entier, y compris l’image et l’écran,
soient rétablis aux valeurs d’usine par défaut.

Conguration du lecteurDVD

Maintenez enfoncé le bouton DVD sur les

principales touches de commande ou le bouton
DVD.CMD de la télécommande pour accéder au
menu de configuration du lecteur DVD et définir le
contrôle parental ou un autre réglage.
Vous pouvez aussi y accéder par le biais du bouton
de configuration du lecteur DVD sur l’écran de
commande du lecteur DVD. (page 22).

System : 16:9TV Type

Language

Audio

: – – – –Password

: 8 AdultRating

: RestoreDefault

24-FR

Casque sans fil

Accessoires

Récepteurs de casque

1) Couvercle des piles

2) Commande du
volume

3) Interrupteur
d’alimentation

4) Indicateur
d’alimentation DEL

Fonctionnement

Veuillez lire attentivement pour éviter d’endommager le
casque ou vos oreilles :

AVERTISSEMENT : Avant d’allumer l’appareil, retirez le casque et
réduisez le volume au maximum.

1) Assurez-vous que les piles sont correctement installées
dans le casque.

2) Réduisez complètement le volume du casque avant de
le placer sur vos oreilles et d’allumer l’appareil.

3) Allumez le casque et réglez le volume à un niveau
confortable (vous pouvez augmenter le volume de la
source audio si nécessaire).

Réglage du volume

Il est possible de régler le volume sur le casque ou avec la
fonction de volume de votre radio.

Vérifiez les pièces accessoires.

Connecteur d’entrée AV

Télécommande
universelle RUE­4159H

MONITOR

DEVICE

MUTE

SOURCE

DVD

USB

HDMI2 AUXHDMI1

MONITOR

DVD.CMDPIC.M

DTV

DVD-HU

EXT-DVD

EPG

SETUP

MENUTOP.M

ENTER

RETURN

DISP

INFO

EXIT

REPEAT

CH CH SCAN

AUDIO ANGLESUB.T

TEXT BACK

1234

5678

90+10CLR

RUE-4159H

Anneau de garniture

Piles AAA

Connecteur de sortie AV

Casque sans fil
repliable à plat à source
unique SHS-N106

Vis (pour support
d’installation)

Boîtier de
commutation
FM en option

Guide de
démarrage
rapide, Guide
d’installation,
Carte d’enre­gistrement

Connecteur d’alimentation

Support d’installation

X 2

Vis (pour anneau
de garniture)

X 4 X 5

Plaque de
couverture
HDMI/USB

1 Appuyez sur la touche POWER du casque.
2 Toujours sur le casque, réglez le niveau du volume

en tournant dans le sens horaire pour augmenter le
volume ou dans le sens inverse pour le réduire.

Installation des piles

1 Appuyez sur le compartiment des piles et faites-le

glisser pour l’ouvrir, comme sur le schéma.

2 Placez deux piles AAA dans le compartiment des

piles du casque en vous assurant de respecter la
polarité.

Remarque

Si le convertisseur de courant alternatif est coupé ou si
l’alimentation électrique de l’écran est interrompue, le casque
peut produire un bruit intense. Assurez-vous de retirer le casque
sans fil de vos oreilles avant d’éteindre l’écran.

Vendu
séparément
Nº de pièce

X 6

TMXR2000FMSB

Moniteur suspendu TMX­R3300HDMI

Fil d’antenne de
l’émetteur FM

Connecteur
d’extension
HDMI/USB
KCU-315UH
en option

Vendu

séparément

Couvercle
pour la partie
supérieure

Couvercle pour
le côté droit

X 3 X 3 X 3 X 3

Couvercle pour
le côté gauche

Couvercle pour
la partie arrière

(Couleur haute brillance du couvercle interchangeable : noir pistolet

de métal, gris vif ou champagne doré)

25-FR

Caractéristiques techniques

LIMITED WARRANTY

ALPINE ELECTRONICS OF AMERICA, INC. (“Alpine”), is dedicated to quality craftsmanship and is pleased to offer this Warranty. We suggest that you
read it thoroughly. Should you have any questions, please contact your Dealer or contact Alpine at one of the telephone numbers listed below.

 PRODUCTS COVERED:

This Warranty covers Car Audio Products and Related Accessories (“the
product”). Products purchased in the Canada are covered only in the
Canada. Products purchased in the U.S.A. are covered only in the U.S.A.

 LENGTH OF WARRANTY:

This Warranty is in effect for one year from the date of the first
consumer purchase.

 WHO IS COVERED:

This Warranty only covers the original purchaser of the product, who
must reside in the United States, Puerto Rico or Canada.

 WHAT IS COVERED:

This Warranty covers defects in materials or workmanship (parts and
labor) in the product.

 WHAT IS NOT COVERED:

This Warranty does not cover the following:
 Damage occurring during shipment of the product to Alpine for

repair (claims must be presented to the carrier).

 Damage caused by accident or abuse, including burned voice coils

caused by over-driving the speaker (amplifier level is turned up
and driven into distortion or clipping). Speaker mechanical failure
(e.g. punctures, tears or rips). Cracked or damaged LCD panels.
Dropped or damaged hard drives.

 Damage caused by negligence, misuse, improper operation or

failure to follow instructions contained in the Owner’s manual.

 Damage caused by act of God, including without limitation,

earthquake, fire, flood, storms or other acts of nature.
Any cost or expense related to the removal or reinstallation of the
product.

 Service performed by an unauthorized person, company or

association.

 Any product which has the serial number defaced, altered or

removed.

 Any product which has been adjusted, altered or modified without

Alpine’s consent.

 Any product not distributed by Alpine within the United States,

Puerto Rico or Canada.

 Any product not purchased from an Authorized Alpine Dealer.

 HOW TO OBTAIN WARRANTY SERVICE:

 You are responsible for delivery of the product to an Authorized

Alpine Service Center or Alpine for repair and for payment of any
initial shipping charges. Alpine will, at its option, repair or replace
the product with a new or reconditioned product without charge.
If the repairs are covered by the warranty, and if the product was
shipped to an Authorized Alpine Service Center or Alpine, Alpine
will pay the return shipping charges.

 You should provide a detailed description of the problem(s) for

which service is required.

 You must supply proof of your purchase of the product.
 You must package the product securely to avoid damage during

shipment. To prevent lost packages it is recommended to use a
carrier that provides a tracking service.

 HOW WE LIMIT IMPLIED WARRANTIES:

ANY IMPLIED WARRANTIES INCLUDING FITNESS FOR USE AND
MERCHANTABILITY ARE LIMITED IN DURATION TO THE PERIOD OF THE
EXPRESS WARRANTY SET FORTH ABOVE AND NO PERSON IS
AUTHORIZED TO ASSUME FOR ALPINE ANY OTHER LIABILITY IN
CONNECTION WITH THE SALE OF THE PRODUCT.

 HOW WE EXCLUDE CERTAIN DAMAGES:

ALPINE EXPRESSLY DISCLAIMS LIABILITY FOR INCIDENTAL AND
CONSEQUENTIAL DAMAGES CAUSED BY THE PRODUCT. THE TERM
“INCIDENTAL DAMAGES” REFERS TO EXPENSES OF TRANSPORTING
THE PRODUCT TO THE ALPINE SERVICE CENTER, LOSS OF THE
ORIGINAL PURCHASER’S TIME, LOSS OF THE USE OF THE PRODUCT,
BUS FARES, CAR RENTALS OR OTHERS COSTS RELATING TO THE CARE
AND CUSTODY OF THE PRODUCT. THE TERM “CONSEQUENTIAL
DAMAGES” REFERS TO THE COST OF REPAIRING OR REPLACING OTHER
PROPERTY WHICH IS DAMAGED WHEN THIS PRODUCT DOES NOT
WORK PROPERLY. THE REMEDIES PROVIDED UNDER THIS WARRANTY
ARE EXCLUSIVE AND IN LIEU OF ALL OTHERS.

 HOW STATE/PROVINCIAL LAW RELATES TO THE

WARRANTY:

This Warranty gives you specific legal rights, and you may also have
other rights which vary from state to state and province to province. In
addition, some states/provinces do not allow limitations on how long
an implied warranty lasts, and some do not allow the exclusion or
limitation of incidental or consequential damages. Accordingly,
limitations as to these matters contained herein may not apply to you.

 IN CANADA ONLY:

This Warranty is not valid unless your Alpine car audio product has
been installed in your vehicle by an Authorized Installation Center, and
this warranty stamped upon installation by the installation center.

 HOW TO CONTACT CUSTOMER SERVICE:

Should the product require service, please call the following number
for your nearest Authorized Alpine Service Center.

Or visit our website at; http://www.alpine-usa.com

CAR AUDIO 1-800-ALPINE-1 (1-800-257-4631)

NAVIGATION 1-888-NAV-HELP (1-888-628-4357)

ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.

Do not send products to this address.
Call the toll free telephone number or visit the website to locate a service center.

Compatibilité NTSC/PAL du système d’affichage vidéo

ÉCRAN D’AFFICHAGE

Taille 10,1 po
Largeur 221 mm (8,70 po)
Hauteur 132 mm (5,20 po)
Format 16:9
Type Type transparent TN

Affichage à cristaux liquides
Système TFT-LCD, Matrice active
Nombre d’éléments 1024(l) x 600(H) x 3

1,84 million de pixels (WSVGA)
Nombre effectif 99,9 % ou plus
d’éléments
Rétro-éclairage DEL

GÉNÉRAL

Tension de fonctionnement 10 à 16 V c.c.

(typique : 12V)
Consommation 2,35 A (MAX)
1,60 A (TYP)
140 mA (veille)
Entrée vidéo 1,0 V p-p 75 Ohm
Entrée audio 2,0 V rms (max)
Émetteur infrarouge Canal A : 2,3 MHz/2,8 MHz
Canal B : 3,2 MHz/3,8 MHz
Modulateur FM 88,1 MHz à 92,1 MHz
Fréquence PLL

Synthétiseur
Température de fonctionnement -10 °C à + 70 °C (14 °F à +158 °F)

MONITEUR

Largeur 290 mm (11,42 po)
Profondeur 290 mm (11,42 po)
Hauteur (Panneau ACL fermé) 45 mm (1,7 po)
Hauteur (Panneau ACL ouvert) 204,2 mm (8,04 po)
Poids 2,270 kg (5,0 lb)

Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo
HDMI sont des marques commerciales ou des marques déposées de
HDMI Licensing, LLC aux États-Unis et dans d’autres pays.

Ce produit est doté d’une technologie de protection des droits d’auteur
qui est protégée par des brevets américains et d’autres droits de
propriété intellectuelle. L’utilisation de cette technologie de protection des
droits d’auteur doit être autorisée par Rovi Corporation, et est destinée
uniquement à l’utilisation domestique et à d’autres conditions limitées de
visionnage, sauf autorisation contraire de Rovi Corporation. Le démontage
et l’ingénierie inverse sont interdits.

26-FR

ALPINE ELECTRONICS OF AMERICA, INC. (“Alpine”), is dedicated to quality craftsmanship and is pleased to offer this Warranty. We suggest that you

LIMITED WARRANTY

read it thoroughly. Should you have any questions, please contact your Dealer or contact Alpine at one of the telephone numbers listed below.

 PRODUCTS COVERED:

This Warranty covers Car Audio Products and Related Accessories (“the
product”). Products purchased in the Canada are covered only in the
Canada. Products purchased in the U.S.A. are covered only in the U.S.A.

 LENGTH OF WARRANTY:

This Warranty is in effect for one year from the date of the first
consumer purchase.

 WHO IS COVERED:

This Warranty only covers the original purchaser of the product, who
must reside in the United States, Puerto Rico or Canada.

 WHAT IS COVERED:

This Warranty covers defects in materials or workmanship (parts and
labor) in the product.

 WHAT IS NOT COVERED:

This Warranty does not cover the following:
 Damage occurring during shipment of the product to Alpine for

repair (claims must be presented to the carrier).

 Damage caused by accident or abuse, including burned voice coils

caused by over-driving the speaker (amplifier level is turned up
and driven into distortion or clipping). Speaker mechanical failure
(e.g. punctures, tears or rips). Cracked or damaged LCD panels.
Dropped or damaged hard drives.

 Damage caused by negligence, misuse, improper operation or

failure to follow instructions contained in the Owner’s manual.

 Damage caused by act of God, including without limitation,

earthquake, fire, flood, storms or other acts of nature.
Any cost or expense related to the removal or reinstallation of the
product.

 Service performed by an unauthorized person, company or

association.

 Any product which has the serial number defaced, altered or

removed.

 Any product which has been adjusted, altered or modified without

Alpine’s consent.

 Any product not distributed by Alpine within the United States,

Puerto Rico or Canada.

 Any product not purchased from an Authorized Alpine Dealer.

 HOW TO OBTAIN WARRANTY SERVICE:

 You are responsible for delivery of the product to an Authorized

Alpine Service Center or Alpine for repair and for payment of any
initial shipping charges. Alpine will, at its option, repair or replace
the product with a new or reconditioned product without charge.
If the repairs are covered by the warranty, and if the product was
shipped to an Authorized Alpine Service Center or Alpine, Alpine
will pay the return shipping charges.

 You should provide a detailed description of the problem(s) for

which service is required.

 You must supply proof of your purchase of the product.
 You must package the product securely to avoid damage during

shipment. To prevent lost packages it is recommended to use a
carrier that provides a tracking service.

 HOW WE LIMIT IMPLIED WARRANTIES:

ANY IMPLIED WARRANTIES INCLUDING FITNESS FOR USE AND
MERCHANTABILITY ARE LIMITED IN DURATION TO THE PERIOD OF THE
EXPRESS WARRANTY SET FORTH ABOVE AND NO PERSON IS
AUTHORIZED TO ASSUME FOR ALPINE ANY OTHER LIABILITY IN
CONNECTION WITH THE SALE OF THE PRODUCT.

 HOW WE EXCLUDE CERTAIN DAMAGES:

ALPINE EXPRESSLY DISCLAIMS LIABILITY FOR INCIDENTAL AND
CONSEQUENTIAL DAMAGES CAUSED BY THE PRODUCT. THE TERM
“INCIDENTAL DAMAGES” REFERS TO EXPENSES OF TRANSPORTING
THE PRODUCT TO THE ALPINE SERVICE CENTER, LOSS OF THE
ORIGINAL PURCHASER’S TIME, LOSS OF THE USE OF THE PRODUCT,
BUS FARES, CAR RENTALS OR OTHERS COSTS RELATING TO THE CARE
AND CUSTODY OF THE PRODUCT. THE TERM “CONSEQUENTIAL
DAMAGES” REFERS TO THE COST OF REPAIRING OR REPLACING OTHER
PROPERTY WHICH IS DAMAGED WHEN THIS PRODUCT DOES NOT
WORK PROPERLY. THE REMEDIES PROVIDED UNDER THIS WARRANTY
ARE EXCLUSIVE AND IN LIEU OF ALL OTHERS.

 HOW STATE/PROVINCIAL LAW RELATES TO THE

WARRANTY:

This Warranty gives you specific legal rights, and you may also have
other rights which vary from state to state and province to province. In
addition, some states/provinces do not allow limitations on how long
an implied warranty lasts, and some do not allow the exclusion or
limitation of incidental or consequential damages. Accordingly,
limitations as to these matters contained herein may not apply to you.

 IN CANADA ONLY:

This Warranty is not valid unless your Alpine car audio product has
been installed in your vehicle by an Authorized Installation Center, and
this warranty stamped upon installation by the installation center.

 HOW TO CONTACT CUSTOMER SERVICE:

Should the product require service, please call the following number
for your nearest Authorized Alpine Service Center.

CAR AUDIO 1-800-ALPINE-1 (1-800-257-4631)

NAVIGATION 1-888-NAV-HELP (1-888-628-4357)

Or visit our website at; http://www.alpine-usa.com

ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
Do not send products to this address.
Call the toll free telephone number or visit the website to locate a service center.

Fidèle à son engagement de ne fournir que des produits de qualité, ALPINE ELECTRONICS OF AMERICA, INC. (« Alpine ») est heureuse de vous offrir

GARANTIE LIMITÉE

cette garantie. Nous vous suggérons de le lire attentivement et en entier. Si vous avez la moindre question, veuillez contacter l’un de nos
concessionnaires ou appeler directement Alpine aux numéros listés ci-dessous.

 PRODUITS COUVERTS PAR LA GARANTIE

Cette garantie couvre les produits audio de voiture et les accessoires
connexes (« le produit »). Elle ne couvre les produits que dans le pays
où ils ont été achetés.

 DURÉE DE LA GARANTIE

Cette garantie est en vigueur pendant un an à partir de la date du
premier achat du client.

 PERSONNES PROTÉGÉES PAR LA GARANTIE

Seul l’acheteur original du produit, s’il résisde aux États-Unis, à Porto
Rico ou au Canada, peut se prévaloir de la garantie.

 CE QUI EST COUVERT

Cette garantie couvre tous les défauts de matériaux et de fabrication
(pièces et main d’œuvre) du produit.

 CE QUI N’EST PAS COUVERT

Cette garantie ne couvre pas ce qui suit:
 Les dommages survenus durant le transport des produits renvoyés

à Alpine pour être réparés (les réclamations doivent être adressées
au transporteur);

 Les dégâts provoqués par un accident ou une mauvaise utilisation, y

compris des bobines acoustiques grillées suite à une surexcitation
des enceintes (augmentation du niveau de l’amplificateur jusqu’à
atteindre un effet de distorsion ou d’écrêtage), une défaillance
mécanique des enceintes (perforations, déchirures ou fentes),
panneaux LCD fissurés ou endommagés, disques durs endommagés
ou ayant subi une chute.

 Tout dégât provoqué par négligence, usage inapproprié, mauvaise

utilisation ou par le non-respect des instructions indiquées dans le
manuel de l’utilisateur.

 Les dommages dus à la force majeure, notamment aux

tremblements de terre, au feu, aux inondations, aux tempêtes ou
aux autres cataclysmes naturels;
Les frais ou les dépenses relatifs à l’enlèvement ou à la
réinstallation du produit;

 Les services rendus par une personne, physique ou morale non

autorisée;

 Les produits dont le numéro de série a été effacé, modifié ou retiré;
 Les produits qui ont été adaptés ou modifiés sans le consentement

d’Alpine;

 Les produits qui ne sont pas distribués par Alpine aux Etats-Unis, à

Porto Rico ou au Canada;

 Les produits qui n’ont pas été achetés par l’entremise d’un

concessionnaire Alpine autorisé;

 COMMENT SE PRÉVALOIR DE LA GARANTIE

 Il vous faut remettre le produit nécessitant des réparations à un

centre de service autorisé Alpine ou à Alpine même et en assumer
les frais de transport. Alpine a le choix entre réparer le produit ou le
remplacer par un produit neuf ou révisé, le tout sans frais pour
vous. Si les réparations sont couvertes par la garantie et si le
produit a été envoyé à un centre de service Alpine ou à Alpine, le
paiement des frais de réexpédition du produit incombe Alpine.

 Vous devez donner une description détaillée des problèmes qui

sont à l’origine de votre demande de réparation.

 Vous devez joindre la preuve de votre achat du produit.
 Vous devez emballer soigneusement le produit pour éviter tout

dommage durant son transport. Pour éviter la perte de l’envoi, il
est conseillé de choisir un transporteur qui propose un service de
suivi des envois.

 LIMITATION DES GARANTIES TACITES

LA DURÉE DE TOUTES LES GARANTIES TACITES, Y COMPRIS LA
GARANTIE D’ADAPTATION À L’UTILISATION ET LA GARANTIE DE
QUALITÉ LOYALE ET MARCHANDE, EST LIMITÉE À CELLE DE LA
GARANTIE EXPRESSE DÉTERMINÉE CI-DESSUS. PERSONNE N’EST
AUTORISÉ À ENGAGER AUTREMENT LA RESPONSABILITÉ D’ALPINE EN
VERTU DE LA VENTE D’UN PRODUIT.

 EXCLUSIONS DE LA GARANTIE

ALPINE STIPULE EXPRESSÉMENT QU’ELLE N’EST PAS RESPONSABLE
DES DOMMAGES-INTÉRÊTS ET DOMMAGES INDIRECTS PROVOQUÉS
PAR LE PRODUIT. LES DOMMAGES-INTÉRÊTS SONT LES FRAIS DE
TRANSPORT DU PRODUIT VERS UN CENTRE DE SERVICE ALPINE, LA
PERTE DE TEMPS DE L’ACHETEUR ORIGINAL, LA PERTE D’UTILISATION
DU PRODUIT, LES BILLETS D’AUTOBUS, LA LOCATION DE VOITURES ET
TOUS LES AUTRES FRAIS LIÉS À LA GARDE DU PRODUIT.
LES DOMMAGES INDIRECTS SONT LES FRAIS DE RÉPARATION OU DE
REMPLACEMENT D’AUTRES BIENS ENDOMMAGÉS SUITE AU MAUVAIS
FONCTIONNEMENT DU PRODUIT.
LES RECOURS PRÉVUS PAR LES PRÉSENTES EXCLUENT ET REMPLACENT
TOUTE AUTRE FORME DE RECOURS.

 LIEN ENTRE LA GARANTIE ET LA LOI

La garantie vous donne des droits spécifiques, mais vous pouvez aussi
jouir d’autres droits, qui varient d’un état ou d’une province à l’autre.
En outre, certains états et certaines provinces interdisent de limiter la
durée des garanties tacites ou d’exclure les dommages accessoires ou
indirects. Dans ce cas, les limites et les exclusions de la garantie
peuvent ne pas s’appliquer à vous.

 CLAUSE APPLICABLE AU CANADA SEULEMENT

Pour que la garantie soit valable, il faut qu’un centre d’installation
autorisé ait installé le système audio pour l’auto dans votre véhicule et
qu’il ait ensuite apposé son cachet sur la garantie.

 NUMÉROS D’APPEL DU SERVICE À LA CLIENTÈLE

Si vous avez besoin de nos services, veuillez appeler Alpine aux
numéros ci-dessous pour le centre de service autorisé Alpine le plus
proche.

AUDIO DE VOITURE 1-800-ALPINE-1 (1-800-257-4631)

NAVIGATION 1-888-NAV-HELP (1-888-628-4357)

Ou visitez notre site Web à l’adresse http://www.alpine-usa.com

ALPINE ÉLECTRONIQUE DE L’AMÉRIQUE, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
N’envoyez pas de produits à cette adresse.
Appelez notre numéro gratuit ou visitez notre site Web si vous recherchez un centre de service.
