CDA-7894RB CDA-7893R

FM/MW/LW/RDS CD Receiver

• OWNER'S MANUAL Please read before using this equipment.

• BEDIENUNGSANLEITUNG Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.

• MODE D'EMPLOI Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN Léalo antes de utilizar este equipo.

• ISTRUZIONI PER L’USO Si prega di leggere prima di utilizzare il attrezzatura.

• ANVÄNDARHANDLEDNING Innan du använder utrustningen bör du läsa igenom denna användarhandledning.

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-0031, Japan

Phone 03-5496-8231

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

7300 Warden Ave., Suite 203, Markham,

Ontario L3R 9Z6, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

Meiyi Printing Factory, Dalian, China No. 28 Chang Qing Street, Xi Gang District, Dalian, China

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

6-8 Fiveways Boulevarde Keysborough,

Victoria 3173, Australia

Phone 03-9769-0000

ALPINE ELECTRONICS GmbH

Kreuzerkamp 7,

40878 Ratingen, Germany

Phone 02102-4550

ALPINE ELECTRONICS OF U.K., LTD.

13 Tanners Drive, Blakelands, Milton Keynes

MK14 5BU, U.K.

Phone 01908-611556

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

B.P. 50016, 95945 Roissy Charles de Gaulle

Viale C. Colombo 8, 20090 Trezzano Sul

ALPINE ELECTRONICS DE ESPAÑA, S.A.

01013 Vitoria (Alava)-APDO 133, Spain

Cedex, France

Phone 01-48638989

ALPINE ITALIA S.p.A.

Naviglio (MI), Italy Phone 02-484781

Portal de Gamarra 36, Pabellón, 32

Phone 945-283588

Printed in China (Y)

68P01434K93-B

Innehåll

SVENSKASVENSKA

Om dessa instruktioner

VARNING

VARNING................................................................. 2

FÖRSIKTIGT ........................................................... 2

ATT OBSERVERA................................................... 2

Grundläggande manövrering

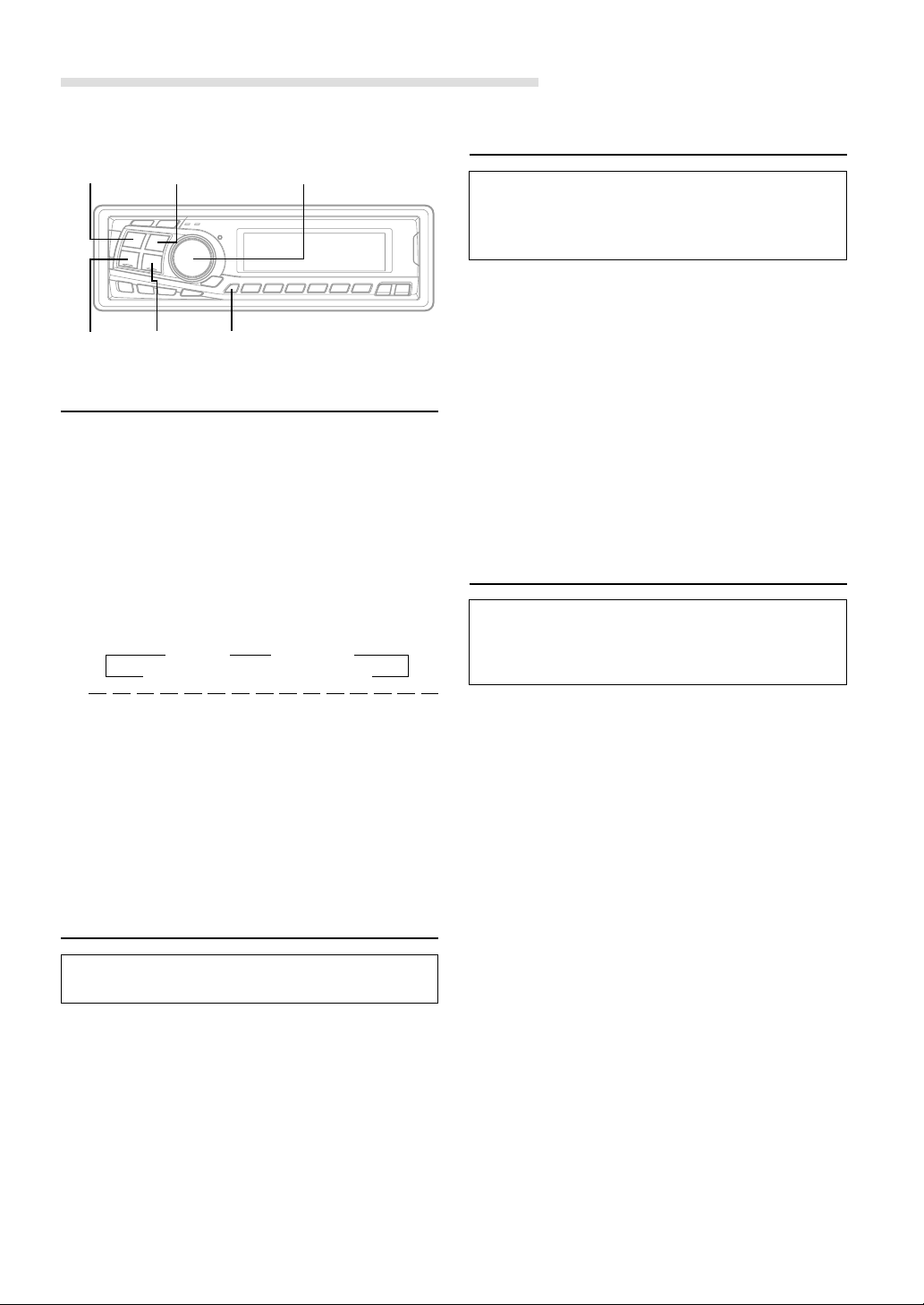

Hur frampanelen tas loss ...................................................... 4

Hur frampanelen fästs .......................................................... 4

Bilstereons nollställning ....................................................... 4

Strömpå- och avslag ............................................................. 5

Inställning av visnings vinkel ............................................... 5

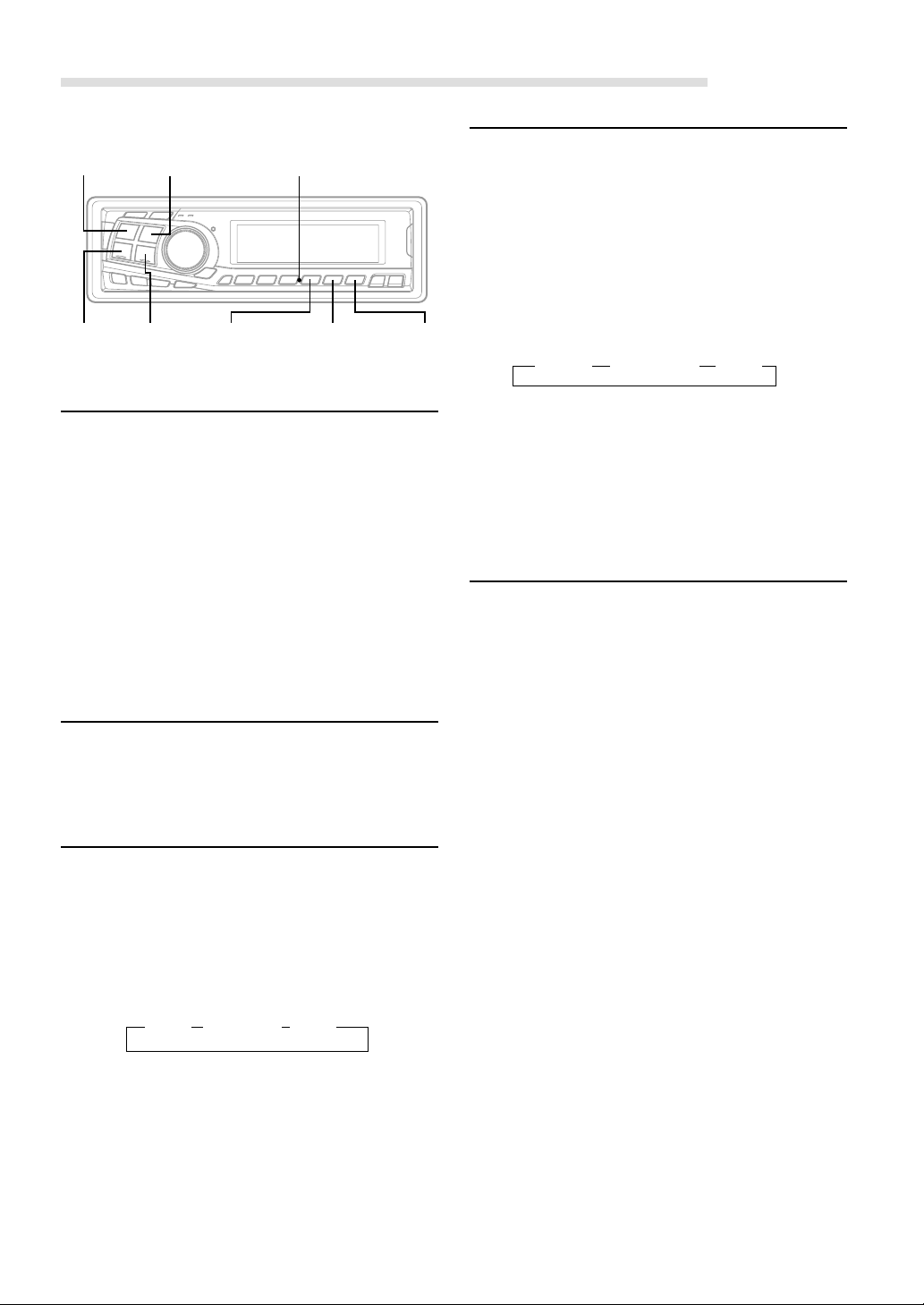

Reglering av volym/balans (mellan vänster och höger kanal)/

fader (volymbalans mellan främre och bakre högtalare)/

Defeat .............................................................................. 5

Blackout-läge på eller av

(gäller CDA-7894RB) .......................................................... 5

Ändra visningsmönster för ljudnivån ................................... 5

Ställa in baskontrollen .......................................................... 6

Ställa in diskantkontrollen .................................................... 6

Ställa in den inbyggda övergångspunkt................................ 6

Tidskorrigering ..................................................................... 7

Bass Focus (fokusering av basen) ........................................ 8

Tidskorrigering ..................................................................... 9

Ställa in MX-läge ................................................................. 9

Snabbsökning ..................................................................... 10

Visning av titel/text............................................................. 10

Namnge skivor.................................................................... 11

Radera skivnamn ................................................................ 11

Radiomottagning

Manuell stationsinställning ................................................ 12

Automatisk stationssökning ............................................... 12

Manuellt stationsförval ....................................................... 12

Automatiskt stationsförval ................................................. 13

Inställning av snabbvalsstationer........................................ 13

RDS-mottagning

RDS-mottagning med inställning av RDS ......................... 14

Snabbval av förvalda RDS-stationer .................................. 14

Mottagning av regionala (lokala) RDS-stationer ............... 14

PI SEEK-inställning ........................................................... 15

Mottagning av trafikmeddelanden...................................... 15

Mottagning enligt programtyp PTY ................................... 15

Mottagning av trafikmeddelanden under pågående

CD-skivan eller radiomottagning.................................. 15

Val av önskad programtyp PTY ......................................... 16

Visning av radio text ........................................................... 16

Manövrering av CD-spelaren

Öppning och stängning av rörligt teckenfönster ................ 17

Uppspelning ....................................................................... 17

Musiksensor (Överhoppning) ............................................. 18

Snabbspolning framåt och bakåt ........................................ 18

Repeterad spelning ............................................................. 18

Slumpvis uppspelning (M.I.X.) .......................................... 18

Söka program ..................................................................... 18

Kontrollera CD-växlare (tillval) ......................................... 19

Att välja CD-skivväxlare .................................................... 19

Användning av MP3-filer

Spela upp MP3-filer ........................................................... 20

Musiksensor (Överhoppning) ............................................. 20

Snabbspolning framåt och bakåt ........................................ 20

Välja mapp.......................................................................... 20

Filsökning ........................................................................... 20

Repeterad spelning ............................................................. 21

Slumpvis uppspelning (M.I.X.) .......................................... 21

Söka program ..................................................................... 21

Ställa in omfattningen av MP3-filvalet .............................. 21

Spela upp MP3-information ............................................... 21

Angående MP3 ................................................................... 22

Inställningar (SETUP)

Styrning av ljudkällans signalnivå...................................... 23

Ändring av Tuner-läget....................................................... 23

Ändra färgen på belysningen (endast CDA-7893R)........... 23

Automatisk belysningsdämpning ....................................... 23

In/urkoppling av lågbashögtalare ....................................... 24

Pipljudsvägledning ............................................................. 24

In/urkoppling av automatiskt ljudavbrott ........................... 24

Inställning för rullning........................................................ 24

Ställa in AUX-läget (V-Link) ............................................. 25

Ansluta till en extern förstärkare ........................................ 25

Ställa förbikoppling för extern signal ................................. 26

Demonstration .................................................................... 26

Använda DAB

Använda DAB-mottagaren för ensemblesökning (tillval) ...

Ändra tjänst ........................................................................ 27

Ändra servicekomponent .................................................... 27

Lagra en tjänst i minnet ...................................................... 28

Ta emot en minneslagrad tjänst .......................................... 28

Automatisk minneslagring av en ensemble ........................ 28

PTY-inställning (inställning efter programtyp) .................. 28

Slå på eller av (ON/OFF) trafikmeddelanden .................... 29

Ställa in meddelandeläge .................................................... 29

Ändra visningsläge ............................................................. 29

Visa regionalaetiketten ....................................................... 30

Ta emot meddelanden från lokala DAB-stationer .............. 30

Inställning för automatiskt ändring från DAB till RDS ..... 30

Välja ON/OFF för DRC (Dynamic Range Control)........... 30

Manövrering med fjärrkontrollen

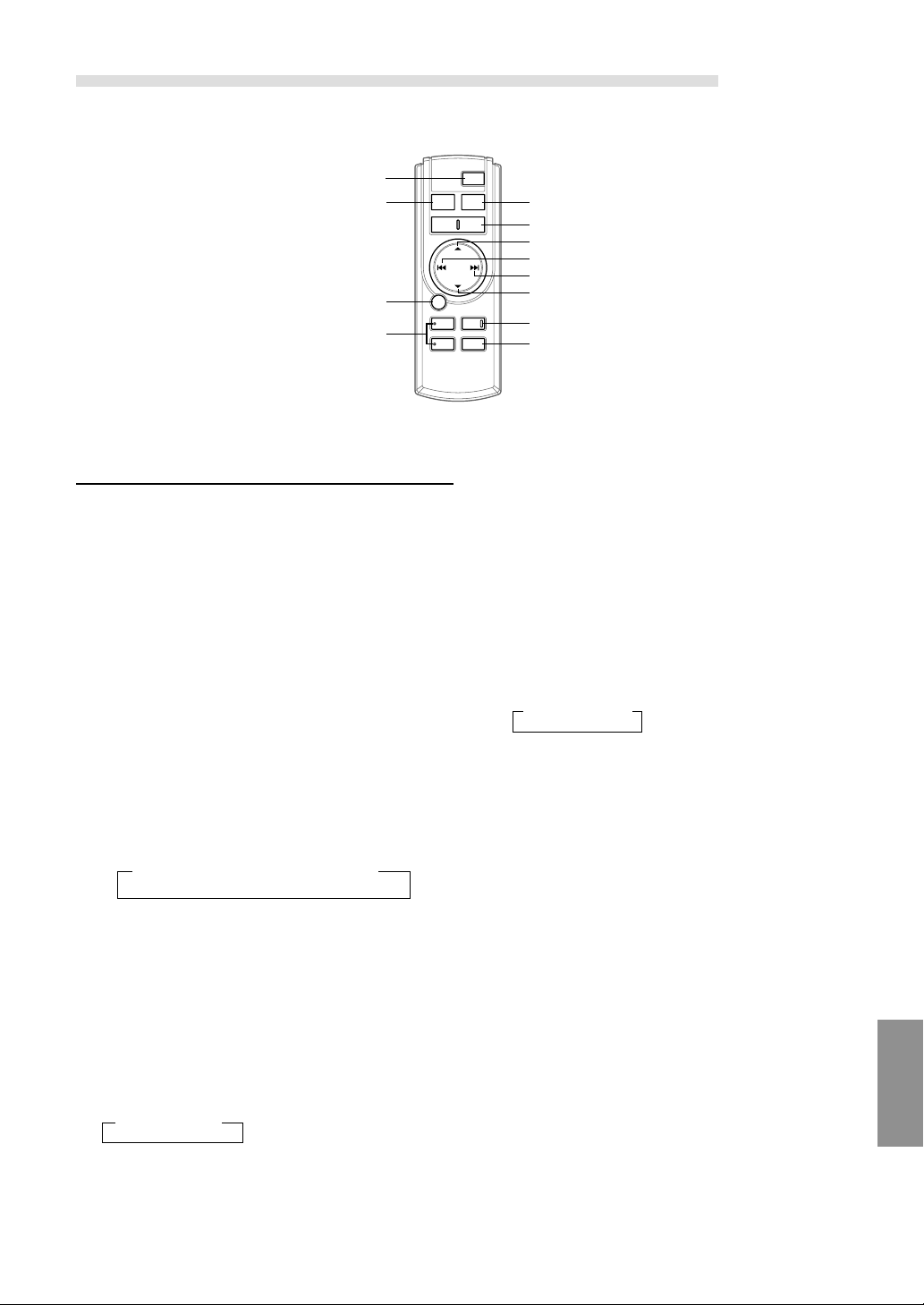

Knappar på fjärrkontrollen (gäller CDA-7894RB) ............ 31

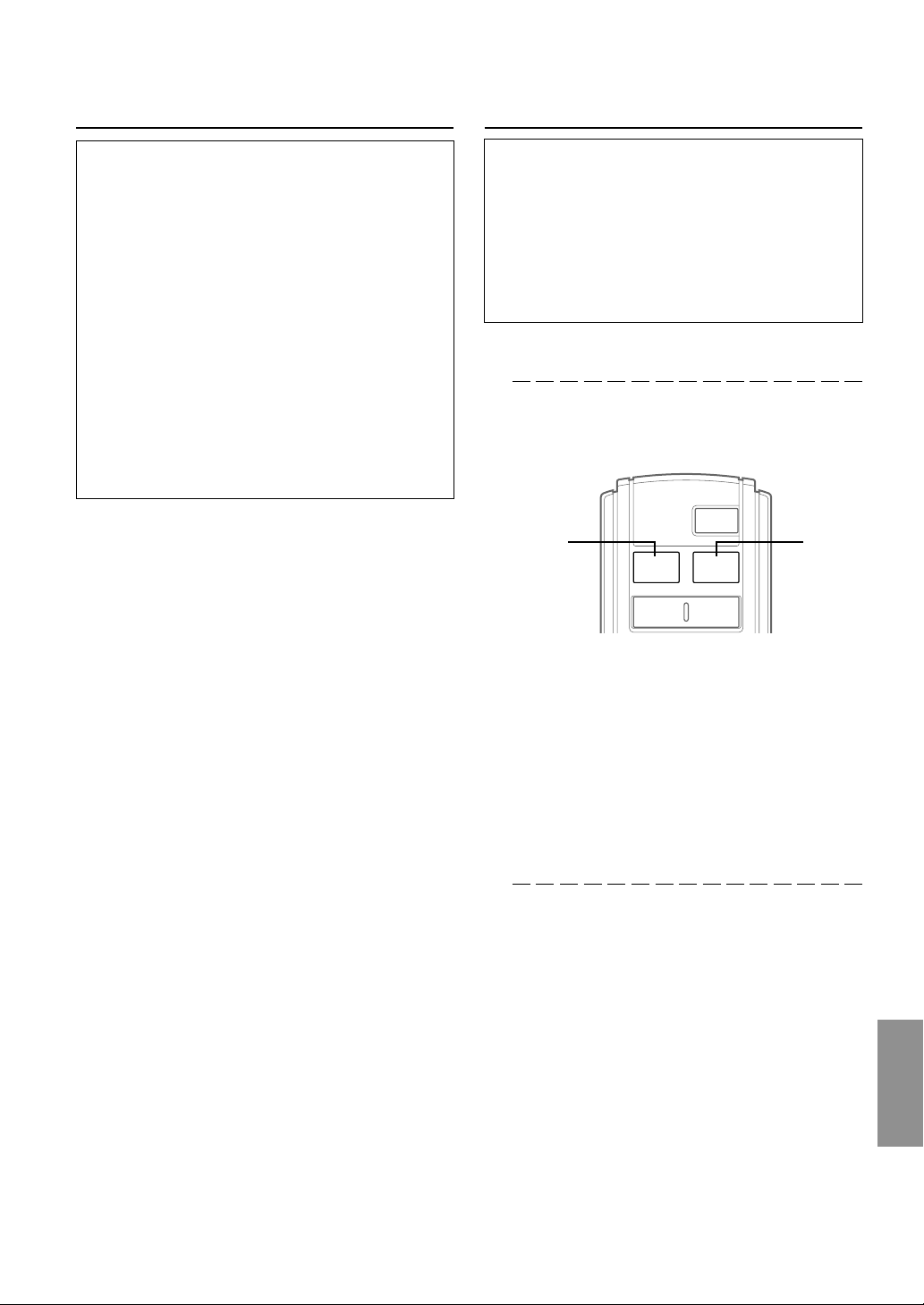

Batteribyte (gäller CDA-7894RB) ..................................... 32

Informations

Felsökning .......................................................................... 33

Tekniska data ...................................................................... 35

Installation och anslutningar

Varning! .............................................................................. 36

Försiktigt! ........................................................................... 36

Försiktighetsåtgärde ........................................................... 36

Installation .......................................................................... 37

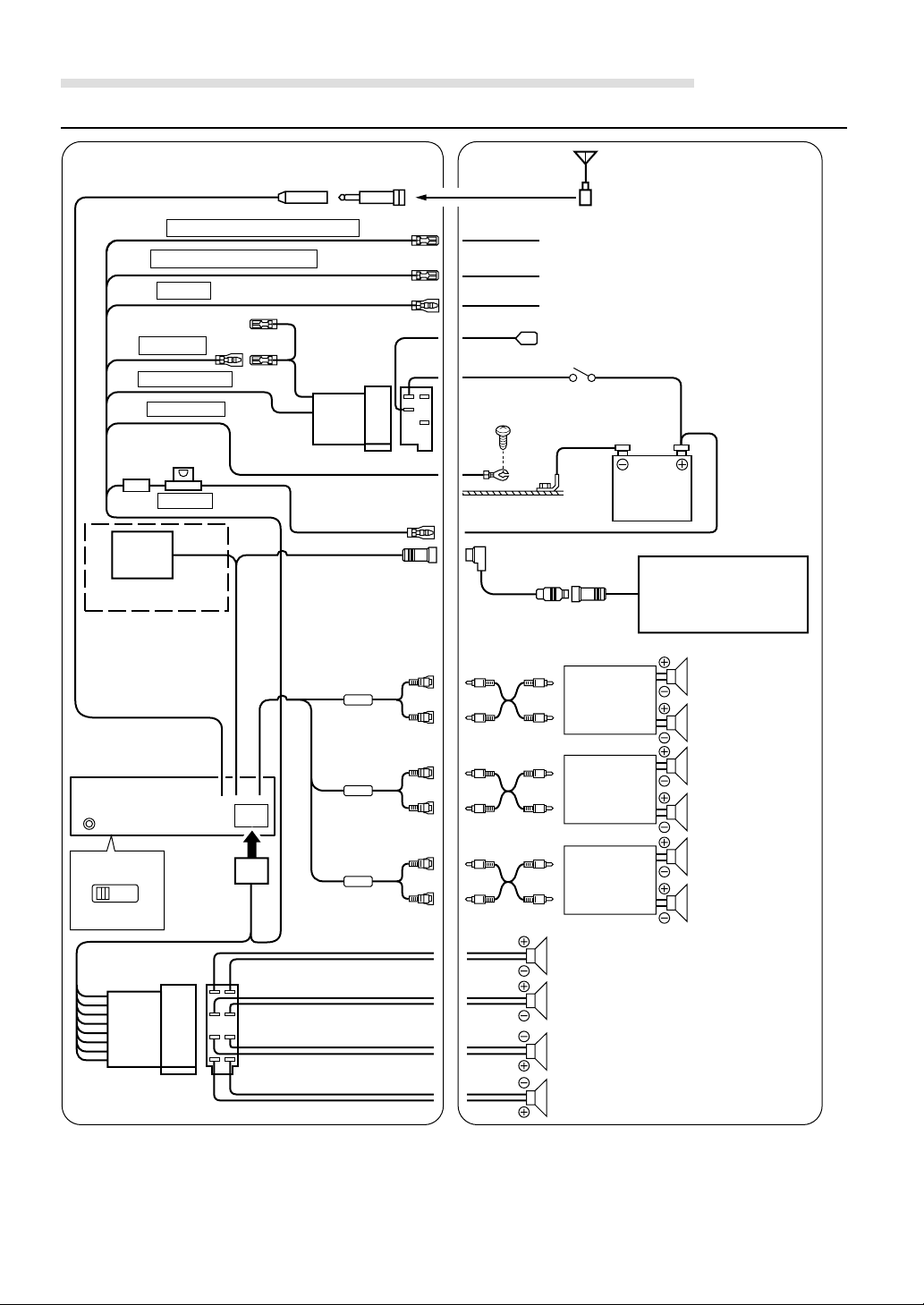

Anslutningar ....................................................................... 38

1-SE

VARNING

Den här symbolen markerar viktig information. Ignorera inte det som sägs här, eftersom det kan leda till allvarliga olyckor, till och med med dödlig utgång.

UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.

Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.

STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.

Framförande av ett fordon utan att kunna höra ljud utanför fordonet kan orsaka olycka.

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

BLOCKERA INTE VENTILATIONSÖPPNINGAR ELLER VÄRMEPANELER.

Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.

DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller andra skador.

STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.

Det kan leda till personskada eller skada på utrustningen.

FÖRSIKTIGT

Den här symbolen markerar viktig information. Ignorera inte det som sägs här eftersom det kan leda till skador på person eller egendom.

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.

ANVÄND INTE NYA OCH GAMLA BATTERIER SAMTIDIGT. SÄTT I BATTERIERNA MED POLERNA VÄNDA ÅT RÄTT HÅLL.

Kontrollera noggrant att batteripolerna (+ och –) vänds åt korrekt håll enligt angivna anvisningar vid isättning av batterier. Batterier somläcker batterisyra kan orsaka brand eller personskada.

HÅLL FINGRARNA BORTA NÄR DEN MOTORDRIVNA FRONTANELEN ELLER MONITORN ÄR I RÖRELSE.

Det kan resultera i personskador eller skador på enheten

ATT OBSERVERA

Temperatur

Kontrollera att temperaturen inuti fordonet är mellan +60°C och – 10°C innan bilstereon slås på.

Fuktkondensering

Det kan hända att Du märker hur CD-ljudet svänger på grund av kondensering. Om detta skulle hända, skall Du ta ut skivan ur spelaren och vänta cirka en timme så att fukten dunstar bort.

Skadad skiva

Försök inte att spela en sprucken, skev eller skadad skiva. Spelning av en skadad skiva kan allvarligt skada avspelningsmekanismen.

Underhåll

Försök inte att själv reparera bilstereon, då det uppstår problem. Kontakta istället affären där bilstereon köptes, eller närmaste Alpine-verkstad, för reparation.

2-SE

Försök aldrig att göra följande

Fatta aldrig tag i och drag aldrig ut skivan medan den håller på att skjutas in i spelaren med den automatiska laddningsmekanismen. Försök inte att sätta i en skiva i apparaten när dess ström är urkopplad.

Angående monterings- platsen

Var noga med CDA-7894RB/CDA-7893R inte monteras på en plats där den utsätts för:

• Solsken och värme

• Fukt

• Damm

• Vibrationer

Angående den löstagbara frampanelens hantering

• Utsätt inte frampanelen för regn och fukt.

• Tappa inte frampanelen. Utsätt den inte för stötar.

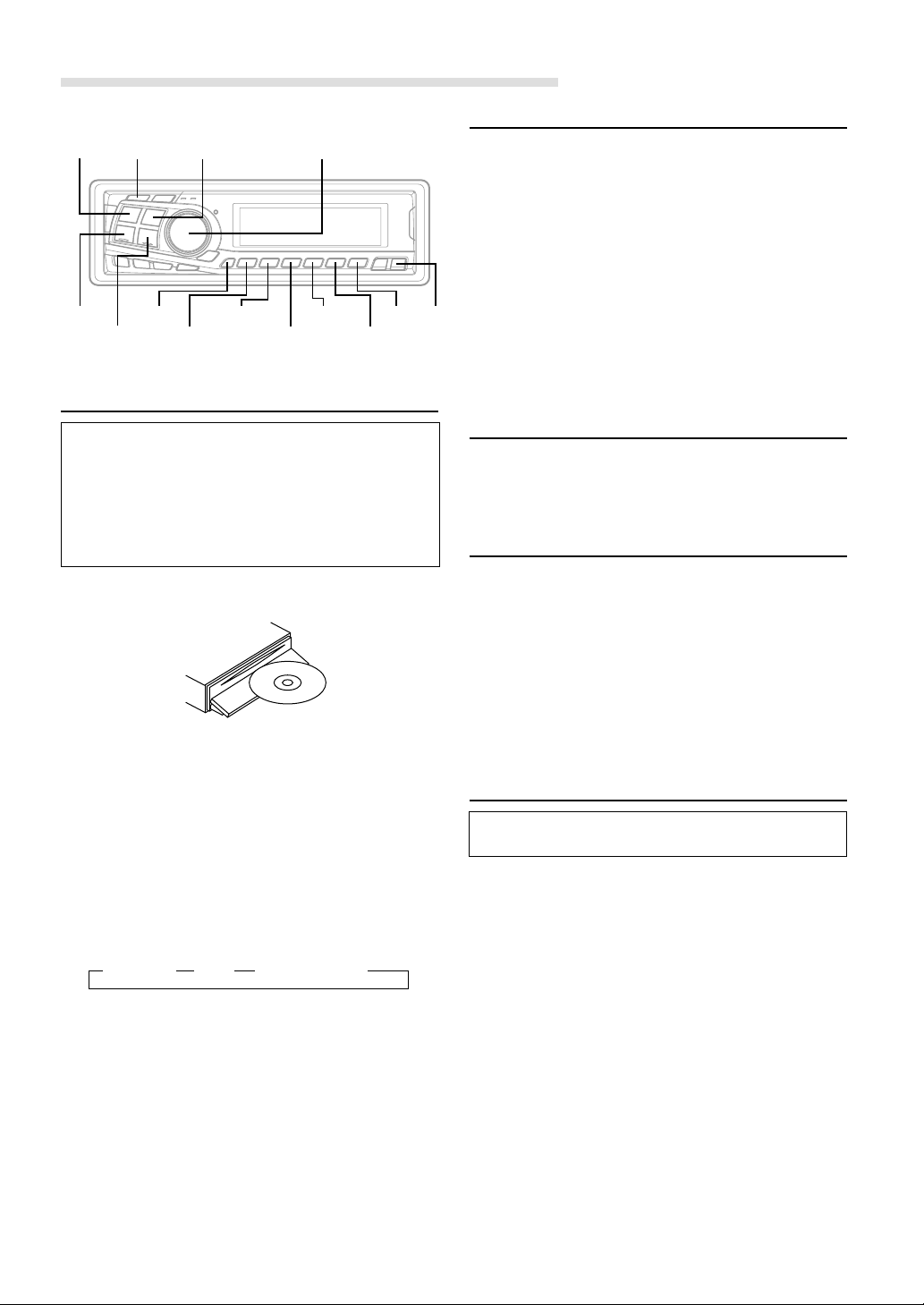

Isättning av skivor

Din spelare kan användas för avspelning enbart med en skiva åt gången. Gör inga försök att sätta i flera skivor. Kontrollera att skivans textförsedda sida riktas uppåt när Du sätter i en skiva. Din spelare kommer automatiskt att skjuta ut skivan om den sätts i på fel sätt. Om spelaren fortsätter att skjuta ut en korrekt isatt skiva, skall Du trycka på omkopplaren RESET med ett spetsigt föremål såsm en kulspetspenna. Spelning av en skiva på mycket ojämnt väglag kan resultera i att musikstycken hoppas över, men detta kommer inte att repa skivan eller skada spelaren.

Nya skivor

Som en skyddsåtgärd för att förhindra att CD-skivan fastnar kommer CD-spelaren automatiskt att skjuta ut skivor med ojämna ytor eller fel isatta skivor. När en ny skiva sätts in i skivspelaren och skjuts ut omedelbart efter att ha satts i, skall Du känna efter med ett finger i det mittre hålets kant och på skivans yttre kant. Om Du kan känna någon ojämnhet eller onormala förhållanden, kan detta göra att skivan inte kan sättas i på rätt sätt. För att avlägsna dessa ojämnheter skall Du gnugga på mitthålets kant och på den yttre kanten med en kulspetspenna eller ett liknande instrument, och sedan sätta i skivan igen.

Mitthål

Ny skiva

Korrekt hantering

Tappa inte skivan när Du hanterar den. Håll disken runt kanterna så att du inte lämnar fingeravtryck på själva skivytan. Fäst inte tejp, papper eller etiketter på skivan. Skriv inte på skivan.

RÄTT

FEL

RÄTT

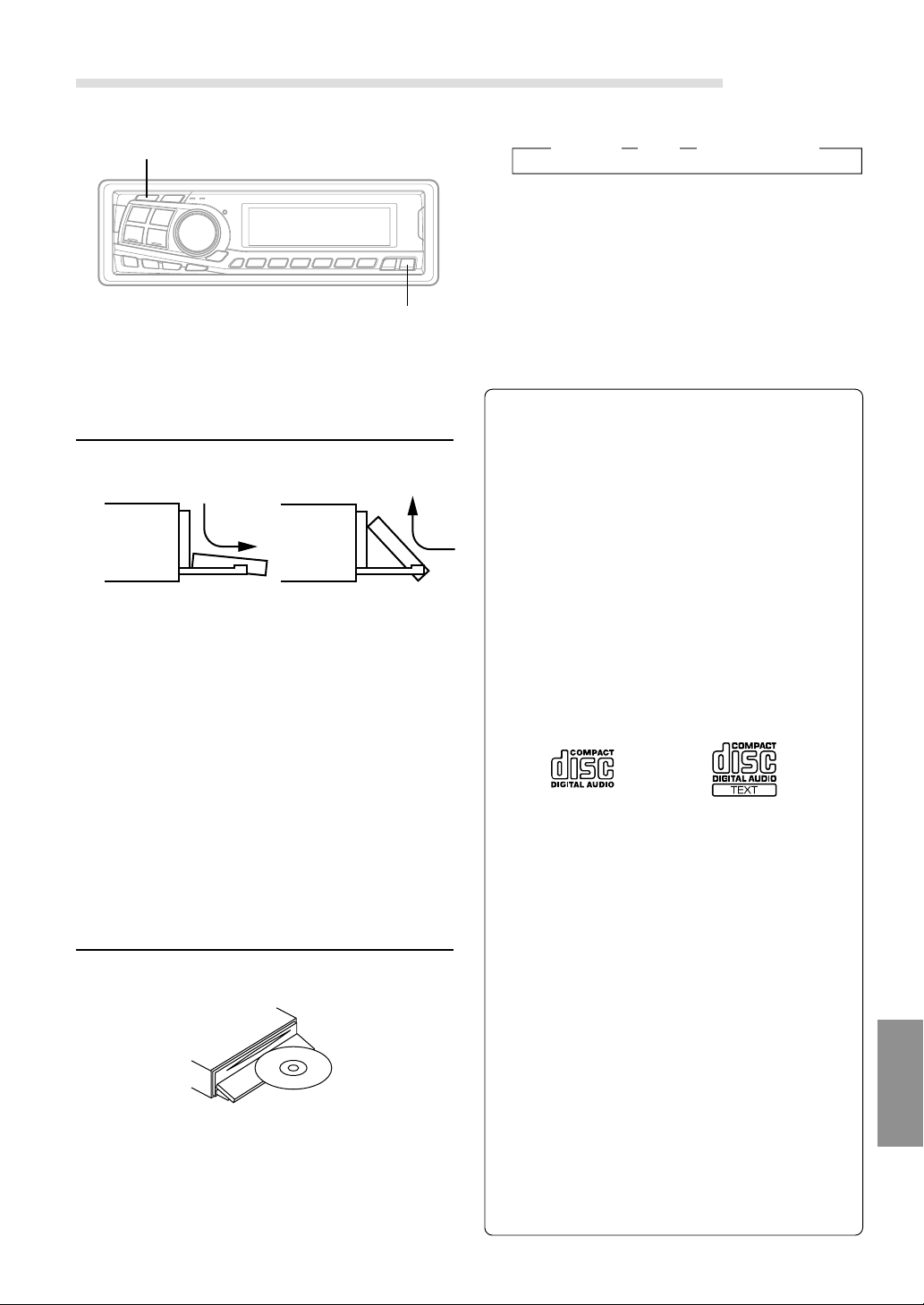

Skivrengöring

Fingeravtryck, damm och smuts på skivans yta kan orsaka att CDspelaren hoppar över melodispåren. Som rutinrengöring skall Du torka av spelytan med en ren, mjuk duk från skivan centrum ut mot dess kanter. Om skivans yta är svårt förorenad, kan Du fukta en ren, mjuk duk i en lösning av milt rengöringsmedel innan Du torkar av skivan.

Ojämnheter

Ytterkant (ojämnheter)

Angående olikformade CD-skivor

Se till att använda endast runda skivor med den här CD-spelaren, och att ovanligt utformade skivor aldrig används. Användning av speciellt utformade skivor kan orsaka skada i spelarens mekanism.

Skivtillbehör

Det finns olika slags tillbehör i handeln för att skydda skivytan och för att förbättra ljudkvaliteten. Flertalet av dessa kommer emellertid att påverka tjockleken och/eller diametern på skivan. Användning av sådana tillbehör kan orsaka att skivan inte längre motsvarar standardspecifikationerna och orsaka användningsproblem. Vi rekommenderar att Du inte använder dessa slags tillbehör på skivor som spelas med Alpine CD-spelare.

Genomskinligt skikt

Skivstabilisator

3-SE

Grundläggande manövrering

• Kan styras med fjärrkontroll

Den här CDA-7893R kan styras med en Alpine-

POWER

(gäller CDA-7894RB)

DISP/B.OUT

RESET

fjärrkontroll (tillval). Om du vill ha mer information kontaktar du en Alpine-återförsäljare. Rikta fjärrkontrollen (säljs separat) mot fjärrkontrollsensorn.

Fjärrkontrollsensorn

MODE (Vridkontroll)

ANGLE89

Hur frampanelen tas loss

1 Tryck och håll strömbrytaren POWER intryckt i minst 3

sekunder för att slå av strömmen.

2 Tryck in (lösgöringsknappen) i vänstra sida tills

frampanelen skjuts ut.

3 Ta tag i frampanelens vänstra sida och dra därefter

frampanelen utåt.

OBS!

• Det kan hända att frampanelen blir varm vid normalt bruk (gäller särskilt anslutningskopplingarna), vilket inte tyder på något fel.

• Förvara frampanelen i den medföljande asken för att skydda den mot skador.

• Kan anslutas till fjärrkontrollens gränssnittsdosa

Du kan fjärrstyra den här enheten via bilens styrenhet när Alpines gränssnittsdosa för fjärrkontroll (tillval) ansluts. Rådfräga Alpines återförsäljare beträffande ytterligare detaljer.

Bilstereons nollställning

Innan du använder enheten för första gången trycker du på återställningsknappen (RESET). Du ska också trycka på återställningsknappen när du installerat CD-växlare eller liknande, eller bytt batteri i bilen.

1 Se till att strömmen till enheten är avslagen. Är

strömmen påslagen slår du av den genom att trycka på POWER och hålla den nedtryckt i minst 3 sekunder.

2 Tryck på återställningsknappen (RESET) med en

kulspetspenna eller liknande.

Hur frampanelen fästs

1 Skjut först in frampanelens högra sida i bilstereon.

Anpassa skåran på frampanelen till den utskjutande delen på bilstereon.

2 Tryck frampanelens vänstra sida mot bilstereon tills ett

klickljud bekräftar att frampanelen fästs ordentligt.

OBS!

• Kontrollera innan frampanelen fästs att det inte finns smuts eller damm på kopplingarna och att inget främmande föremål finns mellan frampanelen och själva bilstereon.

• Fäst frampanelen försiktigt genom att greppa dess sidor så att du inte av misstag kommer åt några av knapparna.

4-SE

Demonstration

Den här enheten har ett demonstrationsläge. Ett kort ögonblick efter det att du har återställt enheten, eller när du har slagit på den för första gången, startar demonstrationen automatiskt. Hur du gör för att avbryta demonstrationen beskrivs under "Demonstration" på sidan 26.

Strömpå- och avslag

1 Tryck på POWER för att slå på strömmen till bilstereon.

OBS!

Bilstereon kan slås på genom att trycka på vilken knapp som helst, utom c.

Volymnivån höjs gradvis till den tidigare nivån, som valdes innan bilstereon slogs av. Tryck och håll en gång till på POWER intryckt i minst 3 sekunder för att slå av strömmen till bilstereon.

OBS!

När strömmen för första gången slås på startar volymen från nivå 12.

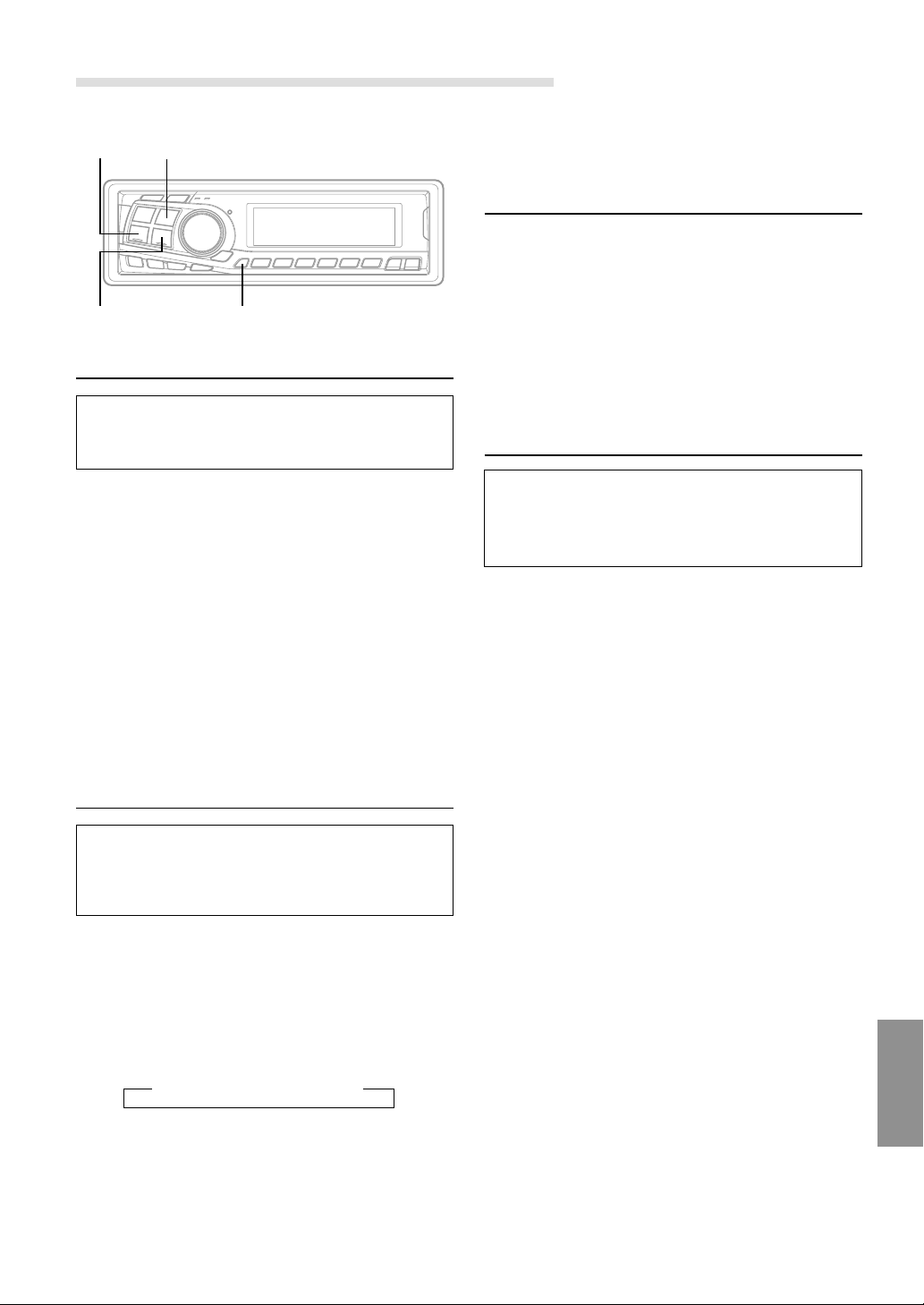

Inställning av visnings vinkel

Löstagbara teckenfönstret

Reglering av volym/balans (mellan vänster och höger kanal)/fader (volymbalans mellan främre och bakre högtalare)/Defeat

1 Tryck lämpligt antal gånger på MODE (Vridkontroll)

för att välja önskat volymstyrningssätt. Varje gång denna knapp trycks in ändras inställningsläget enligt följande:

→ Volume → Subwoofer* → Balance → Fader → Defeat

Volume: 0 ~ 35 Balance: L15 ~ R15 Fader: R15 ~ F15 Subwoofer : 0~+15

OBS!

• Om du inte vrider ratten inte 5 sekunder efter det att du har valt lägena BALANCE, FADER, DEFEAT och SUBWOOFER växlar enheten automatiskt över till VOLUME-läget.

•* Du kan inte justera nivån när subwoofern står i läge OFF.

Det rörliga teckenfönstret kan ställas in i tre olika vinklar. Välj den vinkel som föredras.

1 Tryck på ANGLE 89 för att ändra det löstagbara

teckenfönstrets vinkel.

OBS!

• Teckenfönstret slocknar en halv minut efter det att du slagit av tändningen (vridit tändningsnyckeln till läget OFF).

• Inställd vinkel på teckenfönstret lagras i bilstereons minne, så att önskad vinkel inte behöver ställas in varje gång strömmen slås på.

OBSERVERA!

Håll händer (och föremål) borta från teckenfönstret medan det håller på att öppnas eller stängas, för att undvika materiell eller kroppslig skada. Baksidan av det rörliga teckenfönstret blir mycket varmt under normala driftsförhållanden, vilket dock inte tyder på någon felfunktion. Vidrör ej.

2 Vrid vridkontrollen tills du fått det ljud du vill ha i

respektive läge. När du ställer in Defeat på ON, återställs tidigare inställningar för bas och diskant till sina fabriksinställningar, medan MX slås av.

Blackout-läge på eller av (gäller CDA-7894RB)

När du aktiverar blackout-läget stängs föntret av för att minska strömförbrukningen. De energiresurser som frigös förbättrar ljudkvaliteten.

1 Du växlar över till blackout-läget genom att hålla

knappen B.OUT intryckt under minst 3 sekunder. Då släcks fönstret.

OBS!

Om du I blackout-läget trycker på någon knapp, visas motsvarande funktion under 5 sekunder. Därefter återgår fönstret till blackout-läget.

Om du vill avbryta blackout-läget håller du knappen B.OUT intryckt under minst 3 sekunder.

Ändra visningsmönster för ljudnivån

Du kan välja vilket mönster som ska visas i teckenfönstret. Det finns tre alternativ, förutom att du kan stänga av visningen.

1 Du väljer önskat läge för teckenfönstret genom att

trycka på DISP (DISPLAY).

För varje tryckning ändras visningen i teckenfönstret.

→ Pattern1 → Pattern2 → Pattern3 → Display OFF

5-SE

Grundläggande manövrering

Ställa in diskantkontrollen

g DN

f UP

X-OVER

VridkontrollBAND

CENTER f

Ställa in baskontrollen

Du kan ställa in förstärkningen av basfrekvenserna som du själv vill ha dem.

1 Aktivera läget för inställning av basen (basmittfrekvens)

genom att trycka på CENTER f.

→ BASS → TREBLE → normal mode

2-1

Så här ställer du in basmittfrekvensen:

Välj önskad mittfrekvens för basen genom att trycka på g DN eller f UP.

→ 60Hz ↔ 70Hz ↔ 80Hz ↔ 90Hz ↔ 100Hz ←

→ 180Hz ↔ 150Hz ↔ 130Hz ←

Det visade basfrekvensintervallet förstärks.

2-2

Ställ in bandbredden för basfrekvensen (Q-värdet):

Välj önskad bandbredd för basen genom att trycka på BAND.

→ B.Width1 → B.Width2→ B.Width3 → B.Width4

(Bred) ← → (Smal)

Ändrar bandbredden för basförstärkningen mellan smal och bred. Med en bred inställning förstärks ett brett frekvensområde ovanför och nedanför mittfrekvensen.

2-3

Ställ in basnivån:

Välj önskad basnivå (-7~+7) genom att vrider du på vridkontrollen. Du kan förstärka eller försvaga basfrekvensen.

OBS!

• Om du inte trycker på någon knapp inom 15 sekunder, avslutas basinställningen automatiskt.

• Inställningarna för basnivåfrekvenserna lagras i minnet för varje källa (FM, MW (LW), CD, osv.) för sig, och finns kvar tills du ändrar dem. När du väl har ställt in basfrekvensen och basens bandbredd för någon av källorna (FM, MW (LW), CD, osv.), aktiveras inställningen för alla dessa källor.

• Den här funktionen fungerar inte när DEFEAT är ställd på ON.

..................................

Du kan ställa in förstärkningen av diskantfrekvenserna som du själv vill ha dem.

1 Aktivera läget för inställning av diskanten

(diskantmittfrekvens) genom att trycka på CENTER f.

→ BASS → TREBLE → normal mode

2-1

Så här ställer du in diskantmittfrekvensen:

Välj önskad mittfrekvens för diskanten genom att trycka på g DN eller f UP.

→ 10.0kHz ↔ 12.5kHz ↔ 15.0kHz ↔ 17.5kHz←

Det visade diskantfrekvensintervallet förstärks.

2-2

Ställa in diskantnivån:

Välj önskad diskantnivå (-7~+7) genom att vrider du på vridkontrollen. Du kan förstärka diskantfrekvensen.

OBS!

• Om du inte trycker på någon knapp inom 15 sekunder avslutas diskantinställningen automatiskt.

• Inställningarna för diskantnivåfrekvenserna lagras i minnet för varje källa (FM, MW (LW), CD, osv.) för sig, och finns kvar tills du ändrar dem. När du ställt in diskantfrekvensen för någon av källorna (FM, MW (LW), CD, osv.), aktiveras inställningen för alla dessa källor.

• Den här funktionen fungerar inte när DEFEAT är ställd på ON.

Ställa in den inbyggda övergångspunkt

På den här enheten kan du ställa in ljudet efter din personliga smak genom att justera inställningen av högoch lågpassfiltret.

1 Tryck på X-OVER och håll den nedtryckt i minst 2

sekunder.

→ HPF <Tryck lätt>→ LPF∗ <Tryck lätt>

<Tryck i minst 2 sekunder> normal modo ←

*När subwooferutgången på den här enheten är

avstängd, avaktiveras LPF och fasningen.

2 Välj önskad inställning genom att trycka på

g DN eller f UP.

1. HPF (högpassfilter):

FLAT (OFF) ←→ 80Hz ←→ 120Hz ←→ 160Hz

Låter alla frekvenser passera, som är högre än den frekvens du valt.

6-SE

2. LPF (lågpassfilter): FLAT (OFF) ←→ 80Hz ←→ 120Hz ←→ 160Hz

Låter alla frekvenser passera, som är lägre än den frekvens du valt. (Alternativet är bara tillgängligt när du använder en subwoofer med den här enheten.)

OBS!

• Om HPF, LPF, Bass Control och Treble Control alla är

ställda på ON kan det hända, beroende på vilka inställningarna är för Bass Control och Treble Control, att du inte kan förstärka ljudeffekten.

• Subwoofern arbetar i monoläge, utom när HPF och LPF är

ställda på OFF.

• När subwoofern är inställd på OFF, fungerar inte LPF-läget

och det går heller inte att ändra fasen.

• Om du inte trycker på någon knapp inom 15 sekunder avbryts

inställningsmenyn och en vanlig meny visas i teckenfönstret.

• De här funktionerna kan du inte använda när du ansluter en

extern Ai-NET-processor.

Tidskorrigering

Avståndet mellan högtalare och lyssnare i en bil kan variera mycket beroende på den mobila miljöns skiftande förhållanden. De här skillnaderna i avstånd förändrar också hur ljudbilden upplevs, och påverkar frekvensinnehållet i det ljudspektrum som når lyssnaren. Orsaken till förändringarna kan härledas till den fördröjning som uppstår från det att ljudet lämnar högtalarna till dess det nått lyssnarens vänstra respektive högra öra. Det här kan du korrigera genom att utnyttja förmågan hos CDA7894RB/CDA-7893R att fördröja signalen från den högtalare som befinner sig närmast lyssnaren. Den här fördröjningen är ett sätt att få högtalarna att verka längre bort än de egentligen befinner sig. Resultatet av en väl utförd inställning är att lyssnaren upplever det som om lyssningspositionen är mitt emellan höger och vänster högtalare, vilket skapar en perfekt balanserad ljudbild. Justeringen kan göras för varje högtalare, i steg om 0,1 ms.

Exempel 1. Lyssningsposition: Vänstra framsätet

Ställ in tidskorrektionen för den främre vänstra högtalaren på ett högt värde och ange noll eller ett lågt värde för den främre högra högtalaren.

Vi ska nu beräkna värdet på tidskorrigeringen för den främre vänstra diskanthögtalaren i den vänstra figuren. Förutsättningar:

Bortersta högtalaren – lyssningsposition: 2.25 m Främre högra diskanthögtalaren – lyssningsposition:

0.5 m Uträkning: L = 2.25 m – 0.5 m = 1.75 m Tidskorrigering = 1.75 ÷ 343* × 1000 = 5.1 (ms)

∗Ljudhastighet vid 20˚C: 343m/s

Om du, enligt detta exempel, anger tidskorrigeringen 5,1 ms för den främre vänstra diskanthögtalaren, blir resultatet av den fördröjda signalen att du kommer att uppleva det som om avståndet till diskanthögtalaren är detsamma som till den högtalare som befinner sig längst bort.

Ljudet är inte balanserat eftersom det är olika avstånd mellan lyssningspositionen och de olika högtalarna. Skillnaden i avstånd mellan den främre högra högtalaren och den bakre högra är 1,75 m.

Tidskorrigeringen kompenserar för den tid det tar för ljudet från de olika högtalarna att nå fram till lyssningspositionen. För att ljudet från de olika högtalarna ska nå fram till lyssningspositionen samtidigt anger du i detta fall en tidskorrigeringsfaktor på 5,1 ms för den främre vänstra högtalaren.

Exempel 2: Lyssningsposition: alla säten

Ställ in tidskorrigeringen för samtliga högtalare till i stort sett samma värde.

1 Sätt dig i lyssningspositionen (t.ex. i förarsätet) och mät

avståndet (i meter) mellan ditt huvud och de olika högtalarna.

2 Utgå från avståndet till den högtalare som befinner sig längst

bort och räkna ut skillnaden i avstånd till de andra högtalarna. L = (avståndet till den högtalare som befinner sig längst bort)

– (avståndet till en annan av högtalarna)

3 Dividera den beräknade avståndsskillnaden med ljudets

hastighet (343 m/s vid 20˚C). På så vis får du fram tidskorrigeringsvärdet för de olika högtalarna.

Tips!

* Subwoofer.

Du kan inte ändra värdet på tidskorrigeringen för subwoofern, däremot kan du flytta subwooferns verkningsområde framåt genom att justera tidskorrigeringen för de främre och bakre högtalarna. För mer information, se "Tips!" på sidan 8.

0.5m

2.25m

5.1ms

∗

7-SE

Grundläggande manövrering

5 När inställningen är klar trycker du på T.CORR för att

återgå till normalt läge.

BAND

MX T.CORR

Bass Focus (fokusering av basen)

Tidsskillnaden mellan de främre-bakre/vänstra-högra högtalarna kan justeras samtidigt. Märkbara tidskorrigeringar kan göras med en ursprunglig fördröjning på 0,1 ms för var och ett av stegen från 0 till

99.

VridkontrollSOURCE

OBS!

• Justering av tidskorrigeringen påverkar också de justeringar

som du gjort i läget Bass Focus.

• Tidskorrigeringsläget avbryts automatiskt om du inte trycker

på några knappar inom 15 sekunder.

Exempel på inställning för steg 2 och 3

(1) När du ställt in de främre (vänstra och högra)

högtalarna på STEP 15 är tidsskillnaden 1,5 ms för både den främre vänstra och den främre högra högtalaren.

1.5ms

1 Välj inställning för Bass Focus genom att trycka på

T.CORR.

→ Bass Focus mode → Time correction mode

Normal mode ←

2 Välj främre-bakre / vänster-höger högtalare genom att

trycka på BAND.

FL FR

→

RL RR

Främre (vänster-höger) högtalare

FL FR

RL RR

Bakre (vänster-höger) högtalare

←←

FL FR

→

RL RR

Vänster (främre-bakre) högtalare

FL FR

RL RR

Höger (främre-bakre) högtalare

3 Ställ in önskad tidsfördröjning för främre-bakre/vänster-

höger, genom att vrida vridkontrollen.

∗

(2) När du ställt in de vänstra (främre och bakre)

högtalarna på STEP 15 är tidsskillnaden 3,0 ms* för den främre vänstra och 1,5 ms för den bakre vänstra högtalaren.

* Eftersom tidsskillnaden redan ställts in på 1,5 ms för

den främre vänstra högtalaren i STEP 1, gör ytterligare korrigering i STEP 15 att tidsskillnaden för den främre vänstra högtalaren blir 3,0 ms.

3.0ms

1.5ms

∗

Tips!

* Subwoofer.

Fördröj (vrid vridkontrollen) ljudsignalen för de främre (vänstra och högra) högtalarna för att flytta verkningsområdet för subwoofern till den främre delen. Genom att göra detta kommer verkningsområdet mellan de främre (vänstra och högra)

1.5ms

4 För att ställa in en annan kanal (högtalare) upprepar

du steg 2 och 3.

8-SE

Tidsskillnadstabell

Antal steg

Tidsskillnad

0 0,0 14 1,4 28 2,8

1 0,1 15 1,5 29 2,9

2 0,2 16 1,6 30 3,0

3 0,3 17 1,7 31 3,1

4 0,4 18 1,8 32 3,2

5 0,5 19 1,9 33 3,3

6 0,6 20 2,0 34 3,4

7 0,7 21 2,1 35 3,5

8 0,8 22 2,2 36 3,6

9 0,9 23 2,3 37 3,7

10 1,0 24 2,4 38 3,8

11 1,1 25 2,5 39 3,9

12 1,2 26 2,6 40 - 98 4,0 - 9,8

13 1,3 27 2,7 99 9,9

(ms)

Antal steg

Tidsskillnad

(ms)

Antal steg

Tidsskillnad

(ms)

Tidskorrigering

Läs "Tidskorrigering” (sidan 7) innan du utför följande procedurer.

1 Utför tidskorrigeringar genom att trycka på T.CORR.

Varje gång du trycker på knappen ändras läget på följande sätt:

→ Bass Focus mode → Time correction mode

Normal mode ←

2 Välj den högtalare du vill justera genom att trycka på

BAND.

→ F – L → F – R → R – L → R – R

3 Justera önskat tidskorrigeringsvärde genom att vrida

vridkontrollen.

4 För att ställa in en annan högtalare upprepar du steg 2

och 3.

5 När inställningen är klar trycker du på vridkontrollen

för att återgå till normalt läge.

OBS!

Läget för tidskorrigering avbryts automatiskt om du inte trycker på några knappar inom 15 sekunder.

3 Visa inställningsläget för MX genom att trycka på MX i

minst 2 sekunder.

4 Välj önskat läge eller OFF genom att vrida

vridkontrollen.

FM(MX-nivå 1 till 3): Mellanregistret och de höga frekvenserna blir klarare och återger ett välbalanserat ljud i alla frekvensomfång. CD(MX-nivå 1 till 3): I CD-läget bearbetas stora datamängder. Dessa data används för att återge ett rent ljud genom att alla tillgängliga data tas tillvara. MP3/DAB (MX-nivå 1 till 3): Det här korrigerar den information som utelämnades vid komprimeringen. Ljudet återges välbalanserat och nära originalljudet. DVD (Video-CD-skiva) (MX-nivå 1 till 2): Dialogen i en video återges klarare. DVD (CD) (MX-nivå 1): Den skivan innehåller stora informationsmängder, t.ex. musik. MX använder den här informationen för att återge ett naturtroget ljud. AUX (MX-nivå 1): Använd det MX-läge (MP3, MUSIC eller MOVIE), som motsvarar den utrustning du anslutit.

5 När inställningen är klar trycker du på vridkontrollen

för att återgå till normalt läge.

OBS!

• Du stänger av MX-läget för alla musikkällor genom att trycka på MX-knappen.

• MX-läget avbryts automatiskt om du inte trycker på några knappar inom 15 sekunder.

• Du kan inte ställa in MX-läget när RDS eller DAB är aktiverat.

• Väljer du MX OFF avaktiveras MX-läget för de olika musikkällorna.

• Den här funktionen kan inte användas när DEFEAT står i läge ON.

• Funktionen förbikopplas genom att ställa "Ställa in Defeat för den externa ingången” (sidan 26) på ON.

• Varje musikkälla, t.ex. CD och MP3, kan ha en egen MXinställning.

• Om du ändrar källan från "MP3 till CD-DA” eller från "CDDA till MP3” för skivor med både MP3- och CD-DA-data, kan det hända att växlingen för MX-läget tar en liten stund innan uppspelningen startar.

• MX-läget fungerar inte när MX står i läge ON för MW/LWmottagning.

Ställa in MX-läge

MX (Media Xpander) gör att sång eller instrument får ett mer distinkt ljud oberoende vilken musikkälla du lyssnar på. Radio, CD och MP3 kan återges klart även i bilar som bullrar mycket.

1 Välj MX ON genom att trycka på MX. 2 Välj den källa du vill aktivera MX (Media Xpander) för

genom att trycka på SOURCE.

9-SE

Grundläggande manövrering

Angående "Titel" och "Text"

SOURCE Vridontrollen /Q.S. -/J

g DN f UP

TITLE

Snabbsökning

Du kan snabbt och enkelt välja spår och filer.

Titel: Med den här enheten kan du ange CD-skivans

Text: Textkompatibla CD-skivor innehåller

namn (se sidan 11). Ett lagrat namn kallas för en "titel". Du kan inte mata in eller visa namn för MP3skivor.

textinformation, såsom skivnamn och spårnamn. Sådan textinformation kallas för "text".

CD-läge:

VISNING AV FÖRFLUTEN TID

TEXTVISNING (SKIVNAMN)

TEXTVISNING (SPÅRNAMN)

↓

TITLEVISNING

∗1

1 Välj önskad källa genom att trycka på SOURCE.

(här används CD-läget som exempel)

2 När du väljer CD-läget trycker du på Q.S. och håller

den nedtryckt i minst 2 sekunder. Läget ändras till inställningen Q.S. (snabbsökning).

3 Välj önskat spår genom att vrida vridkontrollen åt

höger eller vänster.

• Läge för CD-spelare/CD-växlare: Du kan välja spår.

• MP3-läge: Du kan välja filnummer.

4 När inställningen är klar avbryter du Q.S.-läget genom

att trycka på vridkontrollen.

OBS!

Läget Q.S. avbryts automatiskt efter 10 sekunder om du inte trycker på några knappar i steg 2 och 3.

Visning av titel/text

En CD-titel som lagrats i minnet kan kontrolleras i teckenfönstret. Vi hänvisar till "Namnge skivor" (se sidan 11) angående detaljer. Textinformation, t.ex. skivans eller spårets namn, kommer också att visas om skivan är CD-textkompatibel. Du kan också visa mappnamn, filnamn och ID3-etiketter osv. medan du spelar upp MP3-filer.

1 Tryck på TITLE.

Läget ändras varje gång knappen trycks in.

MP3-läge:

↓

VISNING AV FÖRFLUTEN TID

VISNING AV MAPPNAMN

VISNING AV FILNAMN

VISNING AV ID3-ETIKETTER

∗1

Visas under uppspelning av en CD Text-skiva. Om CD-skivan inte innehåller några data visas "NO TEXT".

∗2

Om en MP3-fil innehåller ID3-etiketter visas de i sin helhet (t.ex. spårnamn, artistnamn och skivnamn). Ingen annan information visas. All annan tilläggsinformation ignoreras. "NO TAG" visas när en MP3-fil inte innehåller ID3- etiketter.

∗3

Samplingsfrekvens och bithastighet för MP3-filen visas.

OBS!

• Det kan hända att vissa tecken inte kan visas korrekt av denna

bilstereo beroende på tecknets typ.

• CD-växlaren måste också vara CD-textkompatibel för att

textinformationen ska kunna visas.

• När rullningen (se sidan 24) är ställd på "SCR MANUAL"

trycker du på TITLE och håller den intryckt under minst 3 sekunder för att rulla textinformationen en gång (lägena TEXT DISPLAY, FOLDER NAME DISPLAY, FILE NAME DISPLAY och ID3 TAG DISPLAY).

• "NO SUPPORT" visas när önskad textinformation inte kan

visas på den här enheten.

• Om namn eller ID3-etikett inte tidigare har matats in visas

"NO TITLE".

↓

RAMVISNING

∗2

∗3

10-SE

Namnge skivor

Radera skivnamn

Du kan namnge dina favorit CD-skivor. Du kan inte mata in eller visa namn för MP3-skivor.

1 Välj visningsläge genom att trycka på TITLE.

Mer information finns under "Visning av titel/text" (se sidan 10).

2 Håll TITLE intryckt i minst 3 sekunder. Läget för första

tecknet i titeln blinkar.

3 Välj bokstav/siffra/symbol genom att vrida på

vridkontrollen.

4 Tryck på vridkontrollen för att mata in det första

tecknet. Det tecknet slutar blinka och markören flyttas automatiskt till läget för nästa tecken. När det läget blinkar är det möjligt att välja och mata in nästa tecken (bokstav/siffra/symbol) i titeln.

5 Följ igen anvisningarna enligt punkterna 3 till 5 för att

skriva in hela titeln. Titeln lagras automatiskt i minnet när vridkontrollen trycks in efter att ett åttonde tecken skrivits in.

Lagring av en titel med färre än 8 tecken (t.ex. en titel med 3 tecken): Efter att alla 3 tecken skrivits in, blinkar markören vid läget för ett fjärde tecken. Gå då vidare till punkt 6 för att lagra titeln i minnet.

1 Tryck på TITLE för att koppla in läget för lagring av två-

titlar. Håll därefter samma knapp intryck i minst 3 sekunder.

2 Håll -/J intryckt i minst 2 sekunder för att aktivera

avsökningsfunktionen. Titeln i teckenfönstret börjar blinka.

3 Tryck lämpligt antal gånger på g DN eller f UP

tills titeln som ska raderas visas i teckenfönstret.

4 Håll -/J intryckt i minst två sekunder för att radera

titeln som visas ur minnet.

5 Tryck på TITLE för att koppla ur läget för radering av

titlar.

OBS!

Du kan inte radera CD-TEXT.

6 Håll TITLE intryckt i minst 2 sekunder. Den inskrivna

titeln lagras i minnet.

OBS!

• På den här enheten kan du mata in namn för 18 CD-skivor.

Om du försöker lagra information utöver denna gräns visas "FULL DATA" i teckenfönstret. Då kan du inte lagra fler titlar.

• Minneskapaciteten (dvs. hur långa titlar du kan ange) för

CD-växlaren beror på vilken modell du använder.

• Innan du kan skriva in en ny titel, måste en av de tidigare

lagrade titlarna raderas.

• För att radera en titel anger du " " i alla positionerna.

• Funktionerna som beskrivits i steg 3 till 5 måste utföras inom

10 sekunder. Inmatningsläget avbryts om du inte utför någon funktion inom 10 sekunder.

• Om du bryter strömmen till enheten kan titlarna raderas. Var

därför försiktig med hur du hanterar strömkabeln.

11-SE

Radiomottagning

SOURCE

TUNE/A.ME

f UPg DN

Manuell stationsinställning

BAND

Förvalsknapparna

(1 till 6)

3 Tryck lämpligt antal gånger på TUNE, så att DX och

SEEK visas i teckenfönstret. Indikatorn SEEK tänds. Efter inkoppling av läget DX ställs stationer med både starka och svaga signalstyrkor in vid automatisk stationssökning. Tryck igen för att gå tillbaka till den lokala funktionen. Indikatorn DX kommer att släckas och indikatorn SEEK kommer att lysa i några sekunder. Nu kommer endast stationer med hög signalstyrka att ställas in.

4 Tryck på g DN eller f UP för att koppla in

automatisk stationssökning mot lägre respektive högre frekvenser. När radion påträffar en station, så avbryts stationssökningen och radion tar emot stationen. Tryck en gång till på samma knapp för att ställa in nästa station.

1 Tryck på SOURCE för att koppla in radiomottagning. 2 Tryck lämpligt antal gånger på BAND tills önskad

våglängd visas i teckenfönstret. Våglängden ändras enligt följande vid varje intryckning:

→ FM1 → FM2 → FM3 → MW → LW

3 Tryck lämpligt antal gånger på TUNE tills varken DX

SEEK eller SEEK visas i teckenfönstret.

OBS!

Det förinställda inställningsläget är DX-SEEK.

4 Tryck på g DN eller f UP för att sänka

respektive höja med ett steg i taget, tills önskad stationsfrekvens visas i teckenfönstret.

OBS!

ST visas i teckenfönstret vid mottagning av en FM-station som sänder streoprogram.

Automatisk stationssökning

1 Tryck på SOURCE för att koppla in radiomottagning. 2 Tryck lämpligt antal gånger på BAND tills önskad

våglängd visas i teckenfönstret. Våglängden ändras enligt följande vid varje intryckning:

→ FM1 → FM2 → FM3 → MW → LW

Manuellt stationsförval

1 Välj våglängd och ställ in stationen som ska lagras i

förvalsminnet.

2 Tryck på F så att indikatorn "FUNC" slocknar. Tryck

sedan på den förvalsknapparna (1 till 6), som du vill lagra stationen på, och håll den nedtryckt minst 2 sekunder. Den valda stationen lagras. Våglängden, förvalsnumret med en triangel (9) och stationsfrekvensen som lagrats i minnet visas i teckenfönstret.

3 Följ anvisningarna igen för att lagra upp till fem till

stationer på samma våglängd. För att lagra stationer på övriga våglängder: välj helt enkelt den önskade våglängden och gör på samma sätt som ovan. Upp till 30 stationer kan lagras i förvalsminnet (6 stationer på varje våglängd: FM1, FM2, FM3, MW och LW).

OBS!

En station, som lagrats i minnet på ett visst förvalsnummer, raderas ur minnet när en ny station lagras i minnet på samma förvalsnummer.

12-SE

Automatiskt stationsförval

1 Tryck på BAND tills önskad våglängd visas i

teckenfönstret. Våglängden ändras enligt följande vid varje intryckning:

2 Håll A.ME intryckt i minst två sekunder.

Radion söker automatiskt reda på och lagrar 6 stationer med starka signalstyrkor på vald våglängd, från den starkaste till den svagaste stationen. Frekvensen i teckenfönstret fortsätter att ändras så länge automatisk lagring av förvalsstationer i minnet pågår. När automatiskt lagring av förvalsstationer i minnet är klart tar radion emot stationen som lagrats på förvalsnummer 1.

OBS!

Om inga stationer lagras, så återgår radion till att ta emot stationen som togs emot innan stationers automatiska lagring i förvalsminnet kopplades in.

Inställning av snabbvalsstationer

1 Tryck lämpligt antal gånger på BAND tills önskad

våglängd visas i teckenfönstret.

2 Tryck på F så att indikatorn "FUNC" slocknar. Tryck

sedan på förvalsknappen för den önskade stationen. Våglängden, förvalsnumret med en triangel och stationsfrekvensen för den valda stationen visas i teckenfönstret.

13-SE

RDS-mottagning

Snabbval av förvalda RDS-stationer

g DN

f UP PTY

BAND

T.INFO

F/SETUP AF

RDS-mottagning med inställning av RDS

RDS-mottagning (datorstyrd radiomottagning) består ar RDS informationer, som använder sig av 57 kHz:s bärvåg vid FM-mottagning. Detta slags mottagning möjliggör mottagning av olika slags informationer, som t. ex. trafikmeddelanden, visning av stationsnamn och automatisk inställning av alternativa frekvenser med högre signalstyrkor, som sänder samma program.

1 Tryck på F så att indikatorn "FUNC" tänds. 2 Aktivera RDS-läget genom att trycka på AF. 3 Tryck på lämplig knapp, g DN eller f UP, för att

ställa in önskad RDS-station.

OBS!

Stationensfrekvens visas i teckenfönstret att BAND tryckts in och hållts intryckt under minst 2 sekunder medan PS (namnet på programtjänsten) eller visning av radiotext visas. Frekvensen visas under 5 sekunder, därefter återgår teckenfönstret till sitt föregående läge.

4 Tryck en gång till på AF för att koppla ur

RDS-mottagning.

5 Tryck på funktionsknappen F, så att indikatorn på

knappen tänds. Indikatorn "FUNC" slocknar.

Tips

• När enheten tar emot signalen PTY 31 (larmmeddelande),

visas "ALARM" automatiskt i teckenfönstret.

• RDS-informationstjänsterna omfattar bl. a. de följande

tjänsterna:

PI Programidentifiering PS Programinformation AF Alternativa frekvenser TP Trafikprogram-sändare TA Trafikmeddelanden PTY Programtyp EON Information om andra kanaler

1 Tryck på F så att indikatorn "FUNC" tänds. 2 Aktivera RDS-läget genom att trycka på AF.

AF visas i teckenfönstret när RDS-mottagning är inkopplat.

3 Tryck på funktionsknappen F, så att indikatorn på

knappen tänds. Indikatorn "FUNC" slocknar.

4 Kontrollera att indikatorn "FUNC" slocknar och tryck

sedan på den förvalsknapp som du har lagrat den önskade RDS-stationen på.

Om den förinställda stationens signal är svag, kommer enheten automatiskt att söka och ställa in en starkare station i AF-listan (Alternativa Frekvenser).

5 När varken förvalsstationen eller den alternativa

frekvensen ställs in: När PI SEEK-inställningen är aktiverad (se "PI SEEKinställning" på sidan 15), söker enheten igen efter en kanal i PI-listan (Programidentifiering). Om radion fortfarande inte påträffar någon station i det området, visas förvalskodens frekvens i teckenfönstret samtidigt som förvalsnumret slocknar. När signalstyrkan hos den lokala station, som ställts in, blir för låg: tryck en gång till på samma förvalsknapp för att ställa in en lokal station i ett annat område.

OBS!

Vi h änvisar till kapitlet Radiomottagning i bilstereons angående RDS-stationers lagring i ett stationsförval. RDS-stationer kan endast lagras på våglängderna F1, F2 och F3.

Mottagning av regionala (lokala) RDSstationer

1 Håll SETUP intryckt i minst tre sekunder för att koppla

in läget för inställningar.

2 Välj RDS REG-läget genom att trycka på g DN eller

f UP.

3 Tryck på BAND för att koppla in/ur läget fär regional

mottagning RDS REG. Efter val av RDS REG OFF fortsätter radion att ta emot den lokala RDS-stationen ifråga.

4 Tryck på SETUP för att koppla ur läget för inställningar.

14-SE

PI SEEK-inställning

1 Tryck på SETUP och den intryckt i minst 3 sekunder. 2 Tryck på f UP eller g DN tills "PI SEEK" visas i

teckenfönstret.

3 Tryck på g DN eller f UP inom fem sekunder

efter inkoppling av PTY för att välja önskad programtyp medan PTY visas i teckenfönstret. Med vart tryck ändras programtypen till en annan.

LIGHT M ← CLASSICS → OTHER M

3 Du växlar mellan "PI SEEK ON" och "PI SEEK OFF"

genom att trycka på BAND.

4 Tryck på SETUP för att ställa in det valda läget.

Mottagning av trafikmeddelanden

1 Tryck lämpligt antal gånger på T.INFO tills T.INFO visas

i teckenfönstret.

2 Tryck på g DN eller f UP för att ställa in önskad

station, som sänder trafikmeddelanden. TP visas i teckenfönstret efter inställning av en station, som sänder trafikmeddelanden.

Trafikmeddelanden hörs bara under tiden de sänds. Under tiden då inga meddelanden sänds, står radion i beredskap för mottagning av trafikmeddelanden. Så fort ett trafikmeddelande börjar sändas, ställer radion automatiskt in den aktuella stationen. "TRF-INFO" visas i få sekunder i teckenfönstret, varefter stationsnamnet visas istället.

När trafikmeddelandet är slut kopplas radion automatiskt om till beredskap för mottagning av trafikmeddelanden.

OBS!

• Radion fortsätter ta emot ett trafikmeddelande ca. en minut

efter att signalstyrkan på sändningen av trafikmeddelandet fallit under en viss nivå. När signalstyrkan kvarhålls på samma låga nivå i över en minuts tid, blinkar den indikator "T.INFO".

• Tryck lätt på T.INFO för att hoppa över ett trafikmeddelande

som sänds. Radion kopplas om till beredskap för mottagning av nästa trafikmeddelande.

• När volymen ändras under pågående mottagning av ett

trafikmeddelande, så lagras den nya volymnivån i minnet. Den lagrade volymnivån återkallas ur minnet och ställs automatiskt in nästa gång radion tar emot ett trafikmeddelande.

• Automatisk stationssökning (SEEK) ställer bara in stationer

som sänder trafikprogram medan läget T.INFO är inkopplat.

Mottagning enligt programtyp PTY

1 Tryck på F så att indikatorn "FUNC" tänds. 2 Aktivera RTY-läget genom att trycka på PTY när

enheten är i radioläget (FM-mottagning). Programtypen för den station som tas emot för tillfället visas i fem sekunder i teckenfönstret.

• "NO PTY" visas i fem sekunder i teckenfönstret när radion inte kan ta emot koden för programtyp.

• "NO PTY" visas i teckenfönstret när radion inte kan ta emot någon RDS-station.

OBS!

Mottagning av programtyp kopplas automatiskt ur om ingen knapp trycks in inom fem sekunder efter att PTY tryckts in.

4 Tryck på PTY inom fem sekunder efter val av

programtyp. Radion börjar nu söka efter en station enligt den valda programtypen. Namnet på den valda programtypen blinkar i teckenfönstret under pågående stationssökning och visas utan att blinka när radion påträffat en station.

NO PTY visas i två sekunder i teckenfönstret när radion inte påträffar någon PTY station.

5 Tryck på F för att koppla normalläget.

Indikatorn "FUNC" slocknar.

OBS!

Gör inställningarna medan indikatorn "FUNC" lyser. Om du inte trycker på någon knapp inom 5 sekunder stängs indikatorn "FUNC" av.

Mottagning av trafikmeddelanden under pågående CD-skivan eller radiomottagning

1 Tryck lämpligt antal gånger på T.INFO tills T.INFO visas

i teckenfönstret.

2 Tryck vid behov på g DN eller f UP för att ställa

in en station, som sänder trafikmeddelanden.

• Ljudet från den pågående CD-spelaren/skivväxlare eller ordinarie FM-stationsmottagningen tonas automatiskt ned så fort ett trafikmeddelande börjar sändas.

• När trafikmeddelandet är slut återgår bilstereon till ljudåtergivning från ljudkällan som valdes innan meddelandet började.

När stationer som sänder trafikmeddelanden inte kan tas emot:

Vid radiomottagning:

T.INFO börjar blinka i teckenfönstret om mottagning av ett trafikmeddelande avbryts i över en minut på grund av för svaga signaler.

Vid CD-skivan:

en station med en annan stationsfrekvens, som sänder trafikmeddelanden, ställs automatiskt in när TPsignalen inte längre kan tas emot.

OBS!

Denna radio tar emot datat för information om andra kanaler (EON) för att uppdatera listan över alternativa frekvenser. Indikatorn EON (Information om andra kanaler) visas under mottagning av en RDS EON-station. Radion ställer automatiskt in den alternativa stationen, då ett meddelande sänds, när stationen radion tar emot för tillfället inte sänder trafikmeddelanden.

3 Tryck på T.INFO för att koppla ur läget för mottagning

av trafikmeddelanden. T.INFO slocknar i teckenfönstret.

15-SE

RDS-mottagning

g DN

5 Tryck på funktionsknappen "F", så att indikatorn

"FUNC" på knappen slocknar, för att koppla in normalt mottagningssätt.

OBS!

Gör inställningarna medan indikatorn "FUNC" lyser. Om du inte trycker på någon knapp inom 5 sekunder stängs indikatorn "FUNC" av.

Visning av radiotext

f UP P.PTY

TITLE

Val av önskad programtyp PTY

Med hjälp av denna funktion är det möjligt att i förväg välja önskad programtyp, som t.ex. musik, nyheter osv. Det är möjligt att lyssna till program enligt den förvalda programtypen, eftersom radion automatiskt avbryter mottagningen av stationer med andra program och istället tar emot en station som sänder program av denna programtyp. Detta mottagningssätt kan inte kopplas in vid LV- och MV-mottagning.

1 Tryck på funktionsknappen F, så att indikatorn "FUNC"

på knappen tänds.

2 Tryck på P.PTY för att koppla in läget för val av önskad

programtyp PRIORITY PTY. "PRIO-PTY" visas i 2 sekunder i teckenfönstret, varefter programtypen visas i 3 sekunder. "NEWS" valdes innan bilstereons leverans från fabriken.

OBS!

Läget för val av önskad programtyp P.PTY kopplas automatiskt ur, om ingen tangent trycks in inom fem sekunder efter att PRIORITY PTY tryckts in.

Textmeddelanden från en radiostation kan visas i teckenfönstret.

1 Välj visning av radiotext genom att trycka på TITLE i

radioläget vid FM-mottagning.

Teckenfönstret ändras varje gång du trycker på knappen.

↓

PS-läge (namn på programtjänsten)

↓

Visning av radiotext

"WAITING" visas först i några sekunder, varefter aktuellt textmeddelande rullas fram i teckenfönstret.

OBS!

• "NO TEXT" visas i två sekunder i teckenfönstret om den

mottagna stationen inte sänder något textmeddelande eller om radion inte lyckas ta emot ett textmeddelande ordentligt.

• Stationensfrekvens visas i teckenfönstret att BAND tryckts in

och hållts intryckt under minst 2 sekunder medan PS (namnet på programtjänsten) eller visning av radiotext visas. Frekvensen visas under 5 sekunder, därefter återgår teckenfönstret till sitt föregående läge.

3 Tryck på g DN eller f UP inom fem sekunder,

medan "NEWS" visas i teckenfönstret, för att välja önskad programtyp. Håll därefter P.PTY intryckt för att koppla in mottagning enligt önskad programtyp.

4 Tryck på P.PTY för att koppla in läget för val av önskad

programtyp PRIORITY PTY igen.

• Följ anvisningarna enligt punkt 3 för att byta programtyp.

• Tryck på P.PTY och den intryckt i minst 2 sekunder för att koppla ur läget för val av önskad programtyp PTY.

OBS!

Volymen höjs inte på samma sätt vid mottagning av en station enligt vald programtyp som vid mottagning av trafikmeddelanden.

16-SE

Manövrering av CD-spelaren

Med vart tryck på SOURCE ändras visningen i teckenfönstret enligt följande:

- / J

Öppning och stängning av rörligt teckenfönster

1 Tryck på c.

Det rörliga teckenfönstret öppnas.

(Rörligt teckenfönster helt öppet)

Tryck en gång till på c för att stänga det rörliga teckenfönstret. Det rörliga teckenfönstret stängs.

OBS!

• Utsätt inte det rörliga teckenfönstet för stötar medan det är

öppet, eftersom det kan resultera i felfunktion i bilstereon.

• Det kan hända att indikeringarna i teckenfönstret visas

otydligt vid låga temperaturer eller direkt efter att bilstereon slagits på. Indikeringarna visas dock tydligare efter att det gått ett tag.

• Teckenfönstret stannar vid inställd vinkel när det stängs.

OBSERVERA!

Uppspelning

1 Tryck på c.

Det rörliga teckenfönstret öppnas.

Skjut in en CD-skiva med etikettsidan vänd uppåt.

2 Skjut in en CD-skiva med etikettsidan vänd uppåt.

CD-skivan dras automatiskt in i CD-facket, varefter det rörliga teckenfönstret stängs och uppspelning startar automatiskt. Tryck lämpligt antal gånger på SOURCE tills CD visas i teckenfönstret, för att välja CD-spelaren när en CDskiva redan sitter i CD-facket.

→ TUNER → CD → CD CHANGER∗

(∗ visas endast när en CD-växlare är ansluten)

3 Tryck på -/J för att koppla in paus vid uppspelning.

Tryck en gång till på -/J för att koppla ur paus och fortsätta uppspelningen.

4 Tryck på c för att avbryta uppspelningen och mata ut

CD-skivan.

OBS!

• Om CD-skivan inte matas ut trycker du en gång till på c

under minst 3 sekunder med det rörliga teckenfönstret öppet.

• Sätt inte i eller ta ur en CD-skiva när en CD-skiva laddas eller matas ur, det kan leda till funktionsstörningar.

Angående användbara skivor.

Vi rekommenderar att du bara använder CD-skivor som är märkta enligt följande.

På den här enheten kan du spela upp CD-R-skivor (inspelningsbara CD-skivor) och CD-RW-skivor (återinspelbara CD-skivor) som är avsedda för inspelning av ljud. Du kan också spela upp CD-R/CDRW-skivor med ljudfiler i formatet MP3.

• Vissa av de följande CD-skivorna kan inte spelas upp på den här enheten: Spruckna CD-skivor, CD-skivor med fingeravtryck, CDskivor som utsatts för extrema temperaturer eller solljus (om du t.ex. har lämnat dem i bilen eller i enheten), CD-skivor som spelats in under ostabila förhållanden, CD-skivor där en misslyckad bränning bränts över med en ny inspelning.

• Använd skivor med MP3-filer som skrivits i formatet som är kompatibelt med ISO 9660 nivå 1 eller nivå 2. Mer information finns på sidan 22.

Hantering av CD-skivor (CD/CD-R/CD-RW)

• Vidrör inte skivornas yta.

• Utsätt inte skivorna för direkt solljus.

• Fäst inte klistermärken eller etiketter på skivorna. Skriv

inte heller på skivornas yta.

• Rengör skivorna när de är smutsiga.

• Se till att det inte finns några ojämnheter runt skivorna.

• Använd inga kommersiellt tillgängliga tillbehör för CD-

skivor.

Lämna inte skivorna i bilen eller i enheten för länge. Utsätt aldrig CD-skivor för direkt solljus. Hetta och

fuktighet kan skada CD-skivorna vilket kan göra dem ospelbara.

För kunder som använder CD-R/CD-RWskivor

• Om en CD-R/CD-RW-skiva inte kan spelas upp bör du kontrollera att du avslutat bränningen på rätt sätt (att du stängt skivan).

• Stäng CD-R/CD-RW-skivan om det behövs och försök sedan spela upp den igen.

17-SE

Manövrering av CD-spelaren

Slumpvis uppspelning (M.I.X.)

SOURCE

BAND

Skivvalsknapparna (1 till 6)

SCAN f UPg DN M.I.X.REPEAT

Musiksensor (Överhoppning)

1 Tryck ett kort ögonblick på g DN under pågående

CD-uppspelning för att återgå till början av nuvarande spår. Om Du vill gå tillbaka till ett melodispår som ligger ännu längre tillbaka, skall Du upprepningsvis trycka på knappen tills Du når det önskade melodispåret.

Tryck kortvarigt på knappen f UP en gång för att gå fram till början på det följande melodispåret. Om Du vill gå till ett melodispår som ligger ännu längre fram, skall Du upprepningsvis trycka på knappen tills Du når det önskade melodispåret.

OBS!

Musiksensorn fungerar endast vid avspelning eller i pausfunktion.

Snabbspolning framåt och bakåt

1 Tryck på och håll knappen g DN eller f UP

intryckt för att snabbt flytta bakåt eller framåt tills Du når den önskade punkten i ett melodispår.

Repeterad spelning

1 Tryck på REPEAT (upprepa) om du vill att det aktuella

spåret ska spelas upp upprepade gånger. Spåret spelas upp gång på gång.

Tryck på REPEAT igen för att koppla ur repetering.

OBS!

• Om en CD-växlare är ansluten, och läge RPT ALL är valt,

spelar enheten upp alla spår på den valda skivan gång på gång.

RPT RPT ALL (off)

→

1 Tryck på M.I.X. under pågående CD-uppspelning eller

vid paus. Spåren på CD-skivan spelas därefter upp i slumpvis ordning.

Om du vill avbryta M.I.X.-uppspelning trycker du på

M.I.X. igen. Då avslutas M.I.X.

OBS!

• Om en CD-växlare med ALL M.I.X.-funktion är ansluten, kan

du också välja funktionen ALL M.I.X. I det här läget kommer också spåren på alla CD-skivor i det aktuella magasinet också att tas med i den slumpmässiga ordningsföljden.

→ M.I.X. → ALL M.I.X. → (off)

• Om en 6-skivors CD-växlare är ansluten:

I CD-växlarläget trycker du på funktionsknappen "F" så att indikatorn "FUNC” tänds och fortsätter därefter med steg 1 inom 5 sekunder.

• Om du har anslutit en 12 skivors CD-växlare:

I växlarläge trycker du på funktionsknappen "F" två gånger så att indikatorn "FUNC” tänds och fortsätter sedan med steg 1 inom 5 sekunder.

Söka program

1 Tryck på SCAN för att koppla in snabbgenomlys-sning.

De första tio sekunderna av varje spår på CD-skivan spelas upp i följd.

För att avbryta sökningen trycker du på knappen

SCAN, vilket avslutar sökningsläget.

OBS!

• Om en 6-skivors CD-växlare är ansluten:

I CD-växlarläget trycker du på funktionsknappen "F" så att indikatorn "FUNC” tänds och fortsätter därefter med steg 1 inom 5 sekunder.

• Om du har anslutit en 12 skivors CD-växlare:

I växlarläge trycker du på funktionsknappen "F" två gånger så att indikatorn "FUNC” tänds och fortsätter sedan med steg 1 inom 5 sekunder.

• Om en 6-skivors CD-växlare är ansluten:

I CD-växlarläget trycker du på funktionsknappen "F" så att indikatorn "FUNC” tänds och fortsätter därefter med steg 1 inom 5 sekunder.

• Om du har anslutit en 12 skivors CD-växlare:

I växlarläge trycker du på funktionsknappen "F" två gånger så att indikatorn "FUNC” tänds och fortsätter sedan med steg 1 inom 5 sekunder.

18-SE

Kontrollera CD-växlare (tillval)

Att välja CD-skivväxlare

Under förutsättningen att den är Ai-NET-kompatibel kan en 6- eller 12-skivors CD-växlare anslutas till CDA-7894RB/ CDA-7893R. Om du har en CD-växlare ansluten till Ai-NETingången på CDA-7894RB/CDA7-893R kan du kontrollera CD-växlaren från CDA-7894RB/CDA-7893R. Efter anslutning via CD-växlaromkopplaren KCA-400C eller Versatile Link Terminal (KCA-410C) är det möjligt att manövrera flera CD-växlare från CDA-7894RB/CDA-7893R. Hur du väljer CD-växlare beskrivs i avsnittet om flera växlare på den här sidan.

OBS!

• Kontrollerna på CDA-7894RB/CDA7893R för CD-växlare kan bara användas när en CD-växlare är ansluten.

• "Changer" tänds indikatorn när en CD-växlare är ansluten.

• DVD-växlaren (extra tillbehör) kan, liksom CD-växlaren,

kontrolleras från CDA-7894RB/CDA-7893R.

• Om du ansluter en MP3-kompatibel CD-växlare kan du också kontrollera växlaren från CDA-7894RB/CDA-7893R genom inbyggd MP3.

1 Tryck på SOURCE för att aktivera en ansluten CD-

växlare (läget CHANGER). Ordet ett skivnummer och ett spårnummer visas i teckenfönstret.

OBS!

• Indikeringen för källa varierar enligt ansluten källa.

• För att växla skivläge i CD/växlarläget trycker du på BAND.

2 Tryck någon av skivvalsknapparna (1 till 6); var och

en motsvarar en skiva som är laddad i CD-växlaren. Valt skivnummer visas i teckenfönstret och CDskivspelning startar.

OBS!

• Efter att önskad CD-skiva valts är det möjligt att manövrera CD-växlaren på samma sätt som CD-spelaren. Vi hänvisar till avsnittet Manövrering av CD-spelare angående detaljer.

• Skivväljarna kan inte användas om indikatorn "FUNC" lyser.

När en 12-skivors CD-växlare är ansluten:

Du väljer skivorna 1 till och med 6 på samma vis som

för 6-skivorsväxlaren. För att välja en skiva med högre nummer trycker du först på funktionsknappen "F". Då ändras indikatorn "D" till "d". Därefter kan du trycka på önskad förvalsknapp. När knappen "F" är aktiverad representerar funktionsknapparna 1 till och med 6 siffrorna 7 till och med 12.

Alpines fjärrstyrningsnät Ai-NET tillåter anslutning av upp till sex stycken CD-växlare. När fler än en CD-skivväxlare ska anslutas måste skivväxlaromkopplaren KCA-400C också användas. När en skivväxlaromkopplare används är det möjligt att ansluta upp till fyra CD-växlare. När två skivväxlaromkopplare används är det möjligt att ansluta upp till sex CD-växlare. Med KCA-410C (Versatile Link Terminal) kan du ansluta två växlare och två externa utgångar (AUX).

1 Tryck på SOURCE på CDA-7894RB/CDA-7893R för att

koppla in läget för skivspelning på CD-växlare.

Tryck alternativt SOURCE på fjärrkontrollen (RUE-

4187) för att koppla in CD-skivspelning på CD-växlare. (Fjärrkontrollen säljs separat för CDA-7893R).

BANDSOURCE

2 Håll BAND på CDA-7894RB eller på RUE-4187

intryckt för att koppla in läget för val av CD-växlare.

3 Läget för val av CD-växlare är inkopplat under 8

sekunder efter att lämplig knapp enligt punkt 2 tryckts in. Tryck lämpligt antal gånger på BAND tills indikeringen för önskad CD-växlare visas i teckenfönstret.

OBS!

"NO CHGR" visas i teckenfönstret om ingen CD-växlare anslutits till ingången för vald CD-skivväxlare.

Tryck alternativt lämpligt antal gånger på BAND på fjärrkontrollen tills numret på önskad CD-växlare visas i teckenfönstret.

4 Vi hänvisar till CD-skivväxlarens manövrering,

angående tillvägagångssättet vid skivspelning på vald CD.

OBS!

Mer information om de externa ingångarna (AUX), som du får med KCA-410C, finns under "Ställa in AUX-läget (V-Link)" på sidan 25.

19-SE

Användning av MP3-filer

Musiksensor (Överhoppning)

SOURCE

g DN

f UP

-/J

BAND Vridkontrollen

FOLDER UP

FOLDER DN

FILE SEARCH

REPEAT

SCANF/SETUP

M.I.X.

Spela upp MP3-filer

På den här enheten kan du spela upp CD-ROM-skivor, CD-R-skivor och CD-RW-skivor som innehåller MP3-filer. Använd filer av ett format som är kompatibelt med ISO 9660 nivå 1 eller nivå 2. Mer information om hur du spelar upp eller lagrar MP3-filer finns på sidan 22. Du bör läsa dem innan du använder enheten.

1 Tryck på c.

Den löstagbara bildskärmen öppnas.

Sätt i en skiva som innehåller MP3-filer. Vänd den med etiketten riktad uppåt.

1 Om du vill komma tillbaka till början av det aktuella fil

trycker ett ögonblick på g DN medan CD-skivan spelas upp. Om du vill komma till början av ett fil som ligger ännu tidigare på skivan, trycker du flera gånger på knappen tills du kommer till önskat fil.

Tryck kortvarigt på knappen f UP en gång för att gå fram till början på det följande melodifil. Om du vill komma till början av ett fil som ligger längre fram på

skivan, trycker du flera gånger på knappen tills du kommer till önskat fil.

OBS!

Musiksensorn fungerar endast vid avspelning eller i pausfunktion.

Snabbspolning framåt och bakåt

1 Tryck på och håll knappen g DN eller f UP

intryckt för att snabbt flytta bakåt eller framåt tills du når den önskade punkten i ett melodifil.

Välja mapp

1 Tryck på F-knappen så att indikatorn "FUNC" börjar

blinka.

2 Välj mapp genom att trycka på FOLDER DN eller

FOLDER UP.

OBS!

Om du ansluter en CD-växlare som kan spela upp MP3-filer: I CD-växlarläget blinkar du "FUNC"-indikatorn genom att trycka två gånger på "F" och går sedan till steg 1 inom 5 sekunder.

2 Sätt i en skiva som innehåller MP3-filer. Vänd den med

etiketten riktad uppåt. CD-skivan dras automatiskt in i CD-facket, varefter det rörliga teckenfönstret stängs och uppspelning startar automatiskt. Tryck lämpligt antal gånger på SOURCE tills CD visas i teckenfönstret, för att välja CD-spelaren när en CDskiva redan sitter i CD-facket. Med vart tryck på SOURCE ändras visningen i teckenfönstret enligt följande:

→ TUNER → CD → CD CHANGER*

(* Visas endast när en CD-växlare är ansluten)

3 Tryck på -/J för att koppla in paus vid uppspelning.

Tryck en gång till på -/J för att koppla ur paus och fortsätta uppspelningen.

4 Tryck på c för att avbryta uppspelningen och mata ut

CD-skivan.

OBS!

• Enheten kan spela upp skivor som både innehåller ljudinformation och MP3-filer.

• MP3-indikatorn lyser under uppspelning av MP3-filer.

• Det CD-spårnumret som visas är det spårnummer som

spelats in på skivan.

20-SE

Filsökning

Du kan söka efter alla filer på en skiva och sedan spela upp dem.

1 Tryck på F-knappen så att indikatorn "FUNC" börjar

blinka.

2 Tryck på FILE SEARCH under uppspelning.

Enheten växlar till filsökningsläge.

3 Välj önskad fil genom att vrida på vridkontrollen. 4 Aktivera inställningen genom att trycka på

vridkontrollen. Den valda filen spelas upp.

OBS!

• Under sökning avbryter du filsökningsläget genom att trycka på FILE SEARCH.

• Om du ansluter en CD-växlare som kan spela upp MP3-filer: I CD-växlarläget blinkar du "FUNC"-indikatorn genom att trycka två gånger på "F" och går sedan till steg 1 inom 5 sekunder.

Repeterad spelning

Ställa in omfattningen av MP3-filvalet

1 Tryck på REPEAT(upprepa)om du vill att det aktuella

spåret ska spelas upp upprepade gånger. Filer spelas upp gång på gång.

Tryck på REPEAT igen för att koppla ur repetering.

OBS!

• Om du ansluter en CD-växlare som kan spela upp MP3-filer, och väljer läget RPT ALL, spelar enheten upprepade gånger upp alla filerna på den valda skivan.

→ RPT → RPT ALL → (off)

• Om du väljer "FOLDER" och väljer RPT ALL i avsnittet

"Setting the Range of MP3 File Selection" på den här sidan, spelas filerna upp upprepade gånger.

• Om du ansluter en CD-växlare som kan spela upp MP3-filer: I CD-växlarläget tänder du indikatorn "FUNC" genom att trycka en gång på knappen "F" och går sedan till steg 1 inom 5 sekunder.

Slumpvis uppspelning (M.I.X.)

1 Tryck på M.I.X. under pågående CD-uppspelning eller

vid paus. Filer på CD-skivan spelas därefter upp i slumpvis ordning.

Om du vill avbryta M.I.X.-uppspelning trycker du på

M.I.X. igen. Då avslutas M.I.X.

OBS!

• Om du väljer "FOLDER" och ställer in på M.I.X. i avsnittet "Setting the Range of MP3 File Selection" på den här sidan spelas filerna i mappen upp i slumpvis ordning. När alla filer har spelats upp fortsätter inte uppspelningen med nästa mapp.

• Om du ansluter en MP3-kompatibel CD-växlare: I CD-växlarläget tänder du indikatorn "FUNC" genom att trycka en gång på knappen "F" och går sedan till steg 1 inom 5 sekunder.

Som omfattning av MP3-filvalet kan du välja "hela skivan" eller "endast innehållet i mappen".

1 Tryck på SETUP och den intryckt i minst 3 sekunder. 2 Välj DISC/FOLDER (omfattning av filval) genom att

trycka på f UP eller g DN.

3 Välj DISC ALL (hela skivan) eller FOLDER (endast

mapp) genom att trycka på BAND.

• DISC ALL : spelar upp alla filerna på en skiva

• FOLDER: spelar bara upp filerna i den valda

mappen.

OBS!

• Inkopplat läge DISC ALL ställdes in före leverans från fabriken.

• Om du använder en CD-växlare som är MP3-kompatibel är det bara lägena REPEAT, M.I.X. och SCAN som gäller för val av MP3-filer. I normalläget spelar enheten upp alla f ilerna på skivan även om du har ställt in MP3-valet på "endast mappinnehåll".

4 Tryck på SETUP för att ställa in det valda läget.

Spela upp MP3-information

Du kan välja att antingen bara spela upp CD-information eller spela upp formaterad CD-information eller MP3filer. Om en skiva innehåller CD- eller MP3-filinformation, börjar uppspelningen från den del av skivan som innehåller CD-informationen.

1 Tryck på SETUP och håll den nedtryckt i minst 3

sekunder.

Söka program

1 Tryck på SCAN för att koppla in snabbgenomlyssning.

De första 10 sekunderna av varje fil på CD-skivan spelas upp i följd.

För att avbryta sökningen trycker du på knappen

SCAN, vilket avslutar sökningsläget.

OBS!

• Om du väljer "FOLDER" i sektionen "Setting the Range of MP3 File Selection" på den här sidan spelas de första 10 sekunderna av varje fil från mappen upp.

• Om du ansluter en CD-växlare som kan spela upp MP3-filer: I CD-växlarläget tänder du indikatorn "FUNC" genom att trycka en gång på knappen "F" och går sedan till steg 1 inom 5 sekunder.

2 Välj "CD-DA/MP3" genom att trycka på f UP eller

g DN.

3 Växla mellan CD-DA och CD-DA/MP3 genom att trycka

BAND.

• CD-DA: Bara CD-information kan spelas upp.

• CD-DA/MP3: Både CD-information och MP3-filer kan

spelas upp.

4 Återgå till normalläget genom att trycka på SETUP.

OBS!

• Fabriksinställning är CD-DA.

• Gör den här inställningen innan du sätter in en skiva. Om du

redan har satt in en skiva tar du ut den innan du gör inställningen. (Använder du en MP3-växlare måste du byta skivor.)

21-SE

Användning av MP3-filer

Angående MP3

VARNING!

Förutom för personlig användning är kopiering, distribution eller överföring av ljud/musik (inklusive MP3information) förbjuden, vare sig det sker med eller utan ekonomisk ersättning, enligt upphovsrättslagstiftning och internationella överenskommelser.

• Vad är en MP3?

MP3, vars officiella namn är "MPEG Audio Layer 3", är en komprimeringsstandard som definierats av ISO (International Standardization Organization, den internationella standardiseringsorganisationen) och MPEG, ett gemensamt organ inom IEC.

MP3 filer innehåller komprimerad ljudinformation. MP3kodning komprimerar ljudinformationen extremt mycket, vilket minskar storleken på musikfiler till upp till en tiondel av den ursprungliga storleken. Trots det ligger ljudkvaliteten mycket nära CD-kvalitet. Den här komprimeringen är möjlig att åstadkomma genom att den ljudinformation som hörseln inte kan uppfatta, liksom de ljud som maskeras av andra ljud, tas bort.

• Hur du skapar MP3-filer

Programvaran som används för att skapa MP3-filer finns att köpa från flertal leverantörer. Du kan även hitta gratis programvaror. Mer information om hur du skapar MP3-filer finns i programvarornas bruksanvisningar. De MP3-filer som du kan spela upp på den här enheten har filändelserna "mp3". Filer utan filändelse kan inte spelas upp.

• De samplingsfrekvenser och bithastigheter som stödjs

Samplingsfrekvenser : 32 kHz - 44,1 kHz, bitvärden: 32 320 kbps Tänk på att vid uppspelning av samplingsfrekvenser på t.ex. 22,05 kHz kanske inte ramarna (sidan 10) visas korrekt.

• ID3-etikett

Den här enheten stödjer ID3 Tag v1. Om ID3-etiketter finns i en MP3-fil kan den här enheten visa namn (spårnamn), artistnamn och skivnamn om den informationen ingår i ID3-etiketten.

Den här enheten kan bara visa 1-byte alfanumeriska tecken och understreck (_). För de tecken som inte kan hanteras visas "NO SUPPORT".

• Skapa MP3-skivor

Först förbereds MP3 filerna och skrivs sedan över till en CD-R- eller CD-RW-skiva med programvara för CD-Rbränning. Varje skiva kan innehålla upp till 510 filer/ mappar (inklusive mappar på rotnivån).

• Media som stöds

Det media som den här enheten kan spela upp är CDROM-, CD-R- och CD-RW-skivor.

• Motsvarande filsystem

Den här enheten stödjer skivor som formaterats enligt ISO9660 nivå 1 eller nivå 2.

Under standard ISO9660 finns det vissa restriktioner som du bör hålla i minnet. Maximalt antal kapslade mappar ("mappnivåer") är 8 (inklusive rotmappen). Fil/mappnamn får vara högst till 31 tecken långa (inklusive filändelse). Tillåtna tecken för mapp/filnamn är A-Z (versaler), nummer 0-9, och understreck ('_').

Den här enheten kan också spela upp skivor i standarderna Joliet, och andra standarder som följer ISO9660. Emellertid kan det ibland hända att vissa filnamn, mappnamn och liknande inte visas korrekt.

• Format som stöds

Den här enheten stöder CD-ROM XA, Mode CD, Enhanced CD (CD-Extra) och Multi-Session. Den här enheten kan inte spela upp spår på rätt sätt som spelats in med Track At Once eller paketskrivning.

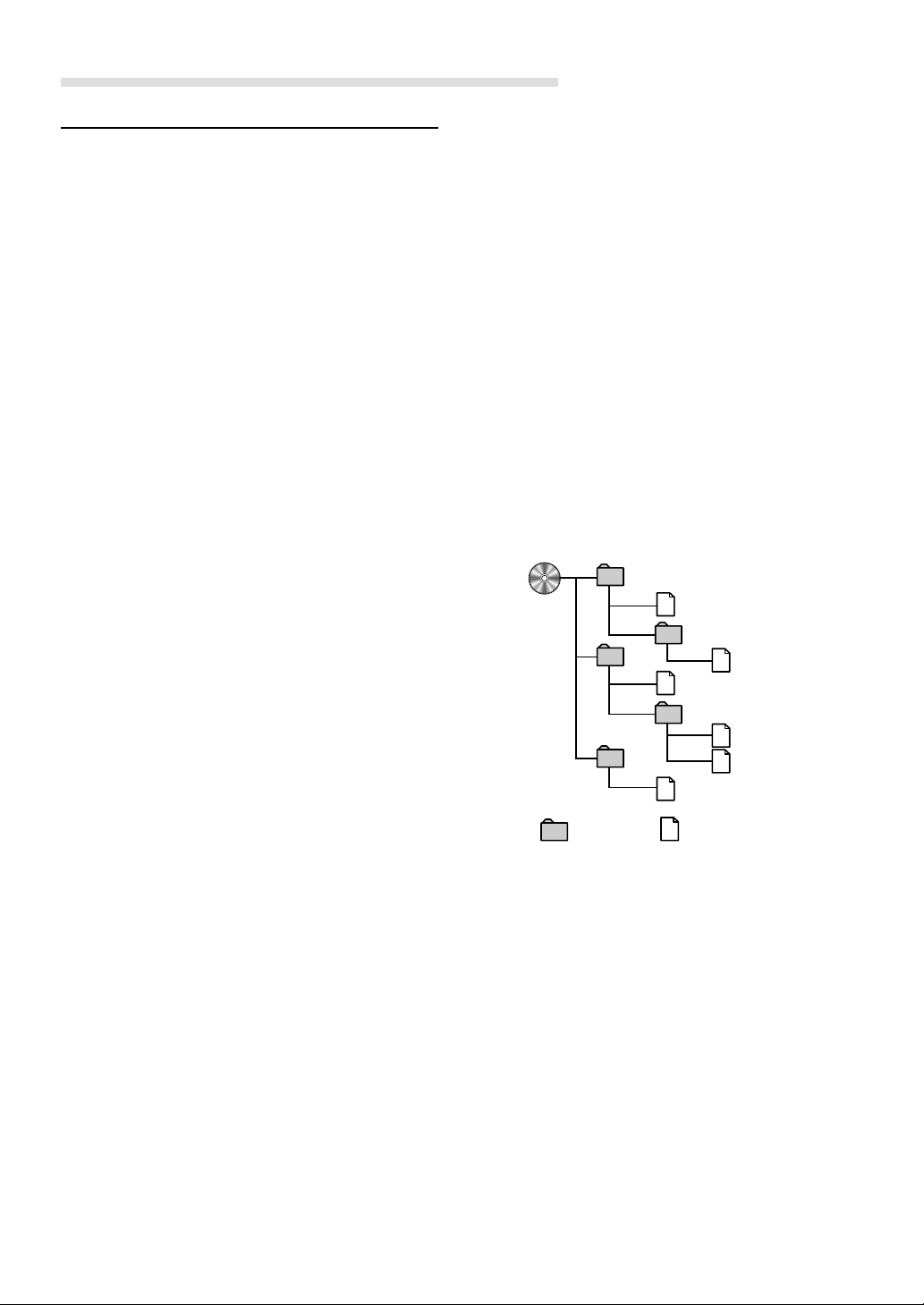

• Spårordning

Enheten spelar upp filerna i den ordning som de skrivits av programvaran. Därför kan det hända att uppspelningsordningen inte är densamma som den du angett. Uppspelningsordningen för mappar och filer är som följer.

Mapp MP3-filer

Terminologi

Bithastighet

Det här är det värde av "ljudkomprimeringen" som angetts för kodningen. Ju högre bithastighet, desto bättre ljudkvalitet, men filerna blir större.

Samplingsfrekvens

Det här värdet visar hur många gånger per sekund som ljudinformationen spelas in. CD-skivor har t.ex. samplingsfrekvensen 44,1 kHz, vilket betyder att ljudet spelas in 44.100 gånger per sekund. Ju högre samplingsfrekvens, desto högre ljudkvalitet, men filerna blir större.

Kodning

Konvertera CD-skivor med musik, WAVE-filer (AIFF) och andra ljudfiler till specificerat ljudkomprimeringsformat.

ID3-etikett

Innehåller information om musiken, t.ex. spårnamn, artistnamn, skivnamn osv. Genom ID3-etiketterna finns den här informationen med i MP3-filerna.

22-SE

Inställningar (SETUP)

g DN

f UP

Styrning av ljudkällans signalnivå

Styr FM-signalnivån enligt nedanstående anvisningar när skillnaden mellan CD-spelarens och FM-radions volymnivå är för stor.

BAND

SETUP

4 Tryck på SETUP-tangenten för att koppla in normalt

mottagningssätt.

Ändra färgen på belysningen (endast CDA-7893R)

1 Tryck på SETUP och håll den intryckt i minst 3

sekunder.

2 Välj "AMBER" genom att trycka på f UP eller g

DN.

Växla mellan AMBER ON (ambrafärgad) och AMBER OFF (grön) genom att trycka på BAND.

4 Aktivera det valda läget genom att trycka på SETUP.

Automatisk belysningsdämpning

1 Håll SETUP intryckt i minst 3 sekunder. 2 Tryck på g DN eller f UP för att välja FM-LV (FM

nivå-läget).

3 Tryck på BAND för att välja HI (hög) eller LO (låg)

signalnivå på FM, så att skillnaden mellan FM-radions och CD-spelarens volymnivåer reduceras.

4 Tryck på SETUP för att koppla in normalt

mottagningssätt.

OBS!

"Ställa in omfattningen av MP3-filvalet" och "Spela upp MP3information" i läget "SETUP" beskrivs i avsnittet om MP3hantering på sidan 21.

Ändring av Tuner-läget

CDA-7894RB/CDA-7893R har en MAX TUNE Promottagare för radiomottagning av absolut högsta kvalitet. Du kan dessutom välja mellan 3 olika mottagningsinställningar beroende på vad du trycker är bäst.

1 Håll SETUP-tangenten intryckt under minst 3

sekunder.

2 Tryck på g DN eller f UP-tangenten för att välja

NORMAL.

Ställ in avbländningsfunktionen DIMMER i läget AUTO för att välja automatisk avbländning när fordonets helljus slås på. Detta läge rekommenderas när bilstereons bakgrundsbelysning känns för stark vid mörkerkörning.

1 Tryck på SETUP och håll den nedtryckt i minst 3

sekunder.

2 Tryck lämpligt antal gånger på f UP eller g DN

tills DIM (DIMMER) visas i teckenfönstret.

3 Tryck på BAND för att välja önskat läge för

belysningsdämpning. Vid varje intryckning ändras läget mellan DIM AUTO (automatisk dämpning) och DIM MANUAL.

4 Du aktiverar normalläget genom att trycka på SETUP.

3 Tryck på BAND-tangenten för att växla till TUNER-

läget.

→ NORMAL → HI-FI → STABLE

NORMAL: Normalläge HI-FI: Ljudkvaliteten prioriteras STABLE: Minimalt brus prioriteras

OBS!

• Grundinställningen från fabriken är "NORMAL".

• Vi rekommenderar att tunerläget ställs på NORMAL om det

finns mycket brus i ljudprogrammet då HI-FI-läget används.

23-SE

Inställningar (SETUP)

SOURCE Vridkontroll /MODE

In/urkoppling av lågbashögtalare

1 Håll SETUP intryckt under åtminstone 3 sekunder. 2 Välj SUB-W-läget genom att trycka på knappen g

DN eller f UP.

BAND

f UPg DN SETUP

In/urkoppling av automatiskt ljudavbrott

Om en ansluten enhet har avbrottsläget aktiverat stängs ljudet automatiskt av när enheten sänder en avbrottssignal. Den här funktionen kan stängas av från huvudenheten med hjälp av nedanstående procedur.

1 Tryckt in och håll SETUP intryckt i minst 3 sekunder. 2 Tryck på f UP eller g DN tills "MUTE" visas i

teckenfönstret.

3 Tryck på BAND för att koppla in eller ur automatiskt

ljudavbrott. Vid varje intryckning kopplas automatiskt ljudavbrott in läget "MUTE ON" eller ur läget "MUTE OFF".

OBS!

Inkopplat läge "MUTE ON" ställdes in före leverans från fabriken.

3 Välj Subwoofer ON eller OFF genom att trycka på

BAND.

4 Tryck på SETUP när du ställt in SUB-W ON. 5 Välj SUB-W-läget genom att trycka på MODE flera

gånger. SUB-W-läge.

→ SUB-W → BALANCE

VOLUME ← DEFEAT ← FADER ←

Tryck på g DN eller f UP när du valt SUB-Wläget, och subwooferns utmatningsfas växlas mellan SUBW NOR (0°) eller SUBW REV (180°).

6 Vrid vridkontrollen tills önskad ljudbild har uppnåtts

för de olika lägena.

OBS!

• Ursprungligt läge är "Subwoofer ON".

• Ställ på "Subwoofer OFF", utom när du använder

subwoofern.

Pipljudsvägledning

Efter inkoppling av pipljudsvägledning återger bilstereon olika slags pipljud beroende på vilken knapp som trycks in.

1 Tryck in och håll SETUP intryckt i minst 3 sekunder. 2 Tryck lämpligt på f UP eller g DN tills "BEEP"

visas i teckenfönstret.

4 Tryck på SETUP för att ställa in det normalläget.

Inställning för rullning

Med den här CD-spelaren kan du rulla de skiv- och spårnamn som finns inspelade på CD-textskivor, men också textinformationen i MP3-filer, mappnamn och ID3etikett.

1 Tryck på SETUP och den intryckt i minst 3 sekunder. 2 Tryck lämpligt på f UP eller g DN tills

"SCR(SCROLL)" visas i teckenfönstret.

3 Du växlar mellan SCR AUTO och MANUAL genom att

trycka på BAND.

• SCR AUTO: CD-textinformationen och textinformationen i mappar och filnamn samt ID3etiketter rullas automatiskt.

• SCR MANUAL: texten i teckenfönstret rullas bara när du byter skiva eller när ett spår ändras, osv.

4 Tryck på SETUP-tangenten för att koppla in normalt

mottagningssätt.

OBS!

• Ursprungligt läge är "SCR MANUAL".

• Enheten rullar CD-textnamn, mappnamn filnamn och ID3-

etiketter. De skivtitlar som matats in manuellt (se sidan 11) kan inte rullas.

3 Tryck på BAND för att koppla in "BEEP ON" eller ur

"BEEP OFF" pipljudsvägledning.

OBS!

Inkopplat läge BEEP ON ställdes in före leverans från fabriken.

4 Tryck på SETUP för att ställa in det valda läget.

24-SE

Ställa in AUX-läget (V-Link)

Ansluta till en extern förstärkare

Du kan använda ljudet från en TV eller en videobandspelare genom att ansluta dem till den här komponenten med hjälp av en extra Ai-NET/RCA Interface-kabel (KCA-121B) eller Versatile Link Terminal (KCA-410C).

1 Tryck in och håll SETUP intryckt i minst 3 sekunder. 2 Välj "AUX" genom att trycka på f UP eller g

DN.

3 Du växlar mellan "AUX ON" och "AUX OFF" genom att

trycka på BAND.

OBS!

• Standardinställningen från fabrik är AUX OFF.

• Du kan ställa in AUX-lägets visning genom att trycka på

någon av knapparna g DN eller f UP efter det att du har ställt in AUX IN ON, välj sedan inställningen för AUXlägets visning och tryck sedan på BAND.

• När du har anslutit Versatile Link Terminal (KCA-410C) kan

du ställa in två visningar för AUX-läget.

4 Tryck på SETUP för att ställa in det normalläget. 5 Om du vill ställa in t.ex. volymen, trycker du först på

SOURCE så att du kommer till AUX-läget. Därefter gör du de inställningar som behövs.

OBS!

När du använder KCA-410C (Versatile Link Terminal), kan du ansluta två externa ingångar. Du väljer läge genom att trycka på BAND på enheten.

När du ansluter en extern förstärkare kan ljudkvaliteten förbättras genom att avbryta den inbyggda förstärkarens strömförsörjning. Du avbryter strömmatningen (OFF) på följande vis.

1 Tryck på SETUP och håll den intryckt i minst 3

sekunder.

2 Välj "PWR-IC" genom att trycka på f UP eller g

DN.

3 Du växlar mellan PWR-IC ON och PWR-IC OFF

genom att trycka på BAND.

PWR-IC OFF När du aktiverar högtalarna kan den här inställningen utföras med en koppling mellan enhetens främre och bakre förförstärkare och den externa förstärkaren. I den här inställningen matas inget ut till högtalarna.

Vänster

Förstäkare

PWR-IC ON: Högtalarna drivs av den inbyggda förstärkaren.

fram Höger

fram

Vänster

bak

Höger

bak

Höptalare

HÖPTALARE HÖGER FRAM

HÖPTALARE HÖGER BAK

HÖPTALARE VÄNSTER BAK

HÖPTALARE VÄNSTER FRAM

OBS!

Inget ljud skapas av systemet när utmatningen är avstängd (OFF).

Höger fram

Höger bak

Vänster bak

Vänster fram

4 Återgå till normalläget genom att trycka på SETUP.

25-SE

Inställningar (SETUP)

g DN

BAND

Demonstration

Den här enheten har ett demonstrationsläge där teckenfönstrets olika funktioner simuleras.

1 Tryck in och håll SETUP intryckt i minst 3 sekunder. 2 Välj "DEMO"-läge genom att trycka på f UP eller

g DN.

f UP

SETUP

Ställa in förbikoppling för extern signal

Om du ansluter externa enheter till den här enheten och väljer DEFEAT ON förbikopplas BASS, TREBLE och MX. Det här innebär att du får ljudet från de externa enheterna i opåverkat skick.

1 Tryck på SETUP och håll den intryckt i minst 3

sekunder.

2 Välj "INT" genom att trycka på f UP eller g DN. 3 Växla mellan INT ON och INT OFF genom att trycka

BAND.

Om du använder det ursprungliga läget (initial mode) ställer du den på ON. Om du inte använder det ursprungliga läget ställer du den på OFF.

4 Återgå till normalläget genom att trycka på SETUP.

3 Du slår på och stänger av DEMO-läget genom att

trycka på BAND. Varje gång du trycker på knappen växlar läget mellan "DEMO ON" och "DEMO OFF".

Om du inte tryckt på någon knapp inom 30 sekunder, aktiveras DEMO-läget.

OBS!

• Standardinställningen från fabrik är "DEMO ON".

• Du avbryter DEMO-läget genom att ställa in "DEMO OFF".

4 När du vill komma tillbaka till normalläget trycker på

SETUP en gång till.

26-SE

Använda DAB

SOURCE

f UP

BAND

4 Vill du se frekvensen trycker du på BAND-knappen och

håller den nedtryckt i minst 3 sekunder (då visas frekvensen under 5 sekunder). Sedan återgår visningen till det teckenfönstret du valde med de steg som beskrivs under "Ändra visningsläge" (se sidan 29).

Tips!

När du använder DAB kan du välja önskad ensemble, som kan bestå av en eller flera tjänster beroende på vad som är möjligt att ta emot. Dessutom består varje tjänst av en tjänstkomponent, som i sig själv kan bestå av ett antal primära eller sekundära tjänster, beroende på tjänstkomponenten. Därför kan du välja mellan ett

P/SFg DN

flertal olika tjänsttyper.

Ändra tjänst

Använda DAB-mottagaren för ensemblesökning (tillval)

DAB (Digital Audio Broadcasting) ger mycket hög ljudkvalitet även i ett fordon i rörelse. Med DAB kan du ta emot olika typer av information, t.ex. väder- och trafikinformation. Systemet visar också information från radiostationerna. Du kan också ställa in så att viktiga sändningar eller meddelanden avbryter det program du lyssnar på för tillfället.

OBS!

• Om du ansluter DAB-mottagaren TUA-T100DAB (DAB Receiver

Box, säljes separat) kan du kontrollera DAB-mottagningen.

• DAB-sändningarnas ljudkvalitet kan jämföras med CD-kvalitet, men

kvaliteten kan variera beroende på vilken tjänst det är fråga om.

• Vissa stationer tillhandahåller testsändningar.

• Om DAB-mottagningen är dålig kan ett metalliskt störljud höras.

Det är normalt och innebär inget fel.

1 Välj DAB genom att trycka på SOURCE. 2 Välj DAB1, DAB2 eller DAB3 genom att trycka på BAND. 3 Trycker du på g DN eller f UP och håller den

intryckt när du tar emot DAB1, 2 eller 3, börjar den automatiskt att söka efter en ensemble. När du väljer läge som i avsnittet "Ändra visningsläge" (se sidan 29), visar teckenfönstret status för de sändande stationerna på följande sätt:

Visning av kanalnummer: kanalnumren för de mottagna

kanalerna visas.

Visning av ensembleetikett: Ensembleetiketten för de

mottagna kanalerna visas.

Visning av tjänstetikett: Ensembleetiketten visas under

2 sekunder och när den sändande kanalen tas emot visas tjänstens etikett.

Visning av komponentetikett: Ensembleetiketten visas

under 2 sekunder och sedan tjänstetiketten under 2 sekunder. När den sändande kanalen tas emot visas sedan komponentetiketten.

Visning av dynamisk etikett: Ensembleetiketten visas

under 2 sekunder och sedan tjänstetiketten under 2 sekunder. När den sändande kanalen tas emot visas sedan den dynamiska etiketten.

Tjänster tas emot inom den ensemble som du för tillfället tar emot.

1 När du tar emot ensemblen trycker du kort ögonblick

på g DN eller f UP, och väljer sedan önskad tjänst. Den valda tjänstetikett visas under 2 sekunder, sedan återgår visningen till det läge som du valt med de steg som beskrevs i avsnittet "Ändra visningsläge" (se sidan 29).

Ändra servicekomponent

Om du lyssnar på en ljudtjänst som erbjuder primär och sekundär tjänstkomponent kan du växla mellan tjänstkomponentens primära och sekundära ljudtjänst.

1 Tänd indikatorn "FUNC" genom att trycka på F. 2 För att växla mellan tjänstkomponentens primära och

sekundära sändning trycker du på knappen P/S. Varje gång du trycker på knappen växlar du mellan de olika lägena. Komponentetiketten visas under 2 sekunder, sedan återgår visningen till det läge som du valt med de steg som beskrevs i avsnittet "Ändra visningsläge" (se sidan

29).

OBS!

Om tjänsten innehåller en sekundärkomponent blinkar indikatorn "S" i teckenfönstret. Under mottagning av den sekundära komponenten lyser "S" stadigt.

27-SE

Använda DAB

A.ME

TITLE PTYT.INFO f UP

Lagra en tjänst i minnet

1 Välj den tjänst du vill lagra i minnet. 2 Tryck på en av förvalsknapparna (1 till 6) i minst 2

sekunder medan indikatorn "FUNC" släcks. Den valda tjänsten lagras i minnet.

3 Vill du lagra fler tjänster, upprepar du steg 1 och 2,

ovan.

OBS!

• Du kan lagra upp till 18 kanaler i minnet (6 kanaler för varje

band; DAB1, DAB2 och DAB3).

• Väljer du en snabbvalsknapp som redan har en lagrad tjänst,

skrivs den tidigare tjänsten över med den nya.

• Om du inte tar emot DAB lagras inte tjänsten i minnet.

(Lagra tjänsten när DAB-mottagningen är av god kvalitet.)

Ta emot en minneslagrad tjänst

1 Välj önskat band genom att trycka på BAND. 2 Tryck på en av snabbvalsknapparna (1 till 6).

Den valda tjänsten tas emot. När du väljer läge som i avsnittet "Ändra visningsläge" (se sidan 29), visar teckenfönstret status för de sändande stationerna på följande sätt: Visning av kanalnummer: kanalnumren för de mottagna kanalerna visas. Visning av ensembleetikett: Ensembleetiketten för de mottagna kanalerna visas. Visning av tjänstetikett: Ensembleetiketten visas under 2 sekunder och när den sändande kanalen tas emot visas tjänstens etikett. Visning av komponentetikett: Ensembleetiketten visas under 2 sekunder och sedan tjänstetiketten under 2 sekunder. När den sändande kanalen tas emot visas sedan komponentetiketten. Visning av dynamisk etikett: Ensembleetiketten visas under 2 sekunder och sedan tjänstetiketten under 2 sekunder. När den sändande kanalen tas emot visas sedan den dynamiska etiketten.

OBS!

Om du tar emot en sekundär tjänstkomponent, lagrar tjänsten i minnet och sedan hämtar tillbaka inställningen är det den primära tjänstkomponenten som tas emot.

BANDg DN

Förvalsknapparna (1 till 6)

Automatisk minneslagring av en ensemble

1 Välj det band du vill ta emot genom att trycka på

BAND.

2 Tryck på A.ME och håll den intryckt i minst 2 sekunder.

Sökningen efter ensembler startar och sex ensembler tas emot och lagras automatiskt på snabbvalsknapparna (1 till 6). När lagringen i minnet är klar tas den ensemble som senast lagrades emot. När du väljer läge som i avsnittet "Ändra visningsläge" (se sidan 29), visar teckenfönstret status för de sändande stationerna på följande sätt: Visning av kanalnummer: kanalnumren för de mottagna kanalerna visas. Visning av ensembleetikett: Ensembleetiketten för de mottagna kanalerna visas. Visning av tjänstetikett: Ensembleetiketten visas under 2 sekunder och när den sändande kanalen tas emot visas tjänstens etikett. Visning av komponentetikett: Ensembleetiketten visas under 2 sekunder och sedan tjänstetiketten under 2 sekunder. När den sändande kanalen tas emot visas sedan komponentetiketten. Visning av dynamisk etikett: Ensembleetiketten visas under 2 sekunder och sedan tjänstetiketten under 2 sekunder. När den sändande kanalen tas emot visas sedan den dynamiska etiketten.

OBS!

Om ingen ensemble togs emot, ställs mottagningen in på den som var inställd innan du utförde den automatiska sökningen.

PTY-inställning (inställning efter programtyp)

1 Tänd indikatorn "FUNC" genom att trycka på F. 2 Gå till läget för val av PTY genom att trycka på PTY. 3 Välj önskad programtyp genom att trycka på f UP

eller g DN.

4 När du valt programtyp, och indikatorn "FUNC" tänds,

trycker du på PTY för att gå till läget för PTY-sökning. Sökning efter den valda programtypen startar.

OBS!

Vill du avbryta PTY-sökningen under pågående sökning trycker du på PTY.

5 När en kanal tas emot visas dess programtyp under 5

sekunder. Hittas ingen kanal visas "NO PTY" under 5 sekunder.

OBS!

Ovanstående funktioner kan bara användas för de tjänster som ingår i en ensemble.

28-SE

Slå på eller av (ON/OFF) trafikmeddelanden

I aktiverat läge (ON) kan du ta emot trafikmeddelanden automatiskt.

1 Slå på eller av trafikmeddelandena (ON/OFF) genom

att trycka på T.INFO.

OBS!

Du kan även slå på/av trafikmeddelandena som i avsnittet "Ställa in meddelandeläge", på den här sidan.

Ställa in meddelandeläge

1 Aktivera lägesvalet av meddelanden genom att trycka

på T.INFO i minst 2 sekunder.

5 Slå av (OFF) lägesvalet för meddelanden genom att

tryck på T.INFO i minst 2 sekunder.

OBS!

•

Även om något av valen mellan ALLSEL (alla valda) och FINANCE (ekonominyheter) är ställt på ON, görs inga avbrott för meddelanden om du väljer OFF för ANNOUN (meddelande).

• Väljer du ON/OFF för valet ALLSEL (Alla valda), kan du

välja ON eller OFF för de övriga valen från TRAFFIC (trafikmeddelanden) till FINANCE (ekonominyheter).

Tips!

•

När en viktig sändning tas emot växlar mottagningen automatiskt till DAB-läge så att meddelandet kan tas emot. Om du ställer in volymen i det här läget lagras inställningen så att den blir densamma nästa gång du tar emot en viktig sändning.

• Om det meddelande du valde i steg 3 avbryter, visas etikett

för det valda meddelandet. Om du ställer in volymen i det här läget lagras inställningen så att den blir densamma nästa gång ett meddelande avbryter.

2 Välj "ANNOUN" genom att trycka på g DN eller f

UP, välj sedan ON genom att trycka på BAND.

3 När du aktiverat "ANNOUN", väljer du önskat

meddelande genom att trycka på g DN eller f UP.

↓

ANNOUN (Meddelande)

↓

ALLSEL (Alla valda)

↓

TRAFFIC (Trafikmeddelanden)

↓

TRAVEL (Transportnyheter)

↓

WARNING (Varningar)

↓

NEWS (Nyheter)

↓

WEATHER (Väder)

↓

EVENT (Händelser)

↓

SPECIAL (Speciella händelser)

↓

RA INFO (Radioinformation)

↓

SPORT N (Sportnyheter)

↓

FINANCE (Ekonominyheter)

4 Välj ON/OFF för det valda meddelandet genom att

trycka på BAND. Du kan göra fler inställningar genom att upprepa steg 3 och 4.

Ändra visningsläge

Du kan visa information som sänds från radiostationer, som t.ex. kanalnummer eller namnet på den tjänst du tar emot eller lyssnar på.

1 När du tar emot en DAB-sändning ändrar du

visningsläge genom att trycka på TITLE.

↓

Visning av kanalnummer

↓

Visning av ensembleetikett

↓

Visning av tjänstens namn

↓

Visning av komponentetikett ∗1

↓

Visning av dynamisk etikett ∗2

∗1: Du kan bara visa den här informationen när

radiostationen erbjuder visning av komponentetiketter. Annars visas "NO COMPO".

∗2: • Väljer du "SCR AUTO" för "Inställning för

rullning", rullas den textinformation som radiostationen sänder ut, i teckenfönstret. Om du har valt "SCR MANUAL" när den dynamiska etiketten visas, kan du ändå rulla informationen i teckenfönstret en gång genom att trycka på TITLE och hålla den nedtryckt i minst 3 sekunder.

• "NO TEXT" visas när du tar emot en radiokanal som saknar dynamiska etiketter. Under tiden som mottagningen från kanalen väntas in visas emellertid "WAITING".

29-SE

Använda DAB

g DN

f UP

Visa regionalaetiketten

Regionalnamnet för den ensemble du lyssnar på visas.

1 Tryck på TITLE i minst 3 sekunder.

Ta emot meddelanden från lokala DAB-stationer

1 Tryck på SETUP i minst 3 sekunder. 2 Välj "DAB REG INT" genom att trycka på g DN eller

3 Välj ON eller OFF för DAB REG genom att trycka på

4 Återgå till normalt läge genom att trycka på SETUP.

BAND

SETUPTITLE

"REGIONAL" visas under två sekunder, sedan visas den regionala etiketten under 5 sekunder. Därefter återgår visningen till det teckenfönster du valde med de steg som beskrevs under "Ändra visningsläge" på sidan 29.

OBS!

• Om ingen regionaletikett tas emot visas "NO REGON".

• När radion är i läget för dynamisk etikett kan du inte visa den

regionala etiketten.

f UP.

BAND.

ON: Du kan automatiskt ta emot meddelanden, som

avbryter sändningen, för det område du befinner dig i.

OFF:Meddelanden som avbryter sändningen gäller för

alla områden.

Inställning för automatiskt ändring från DAB till RDS

När DAB-mottagningen är dålig kan du aktivera det här alternativet för att automatiskt växla över till en RDSkanal (en kanal som kan tas emot) från samma radiostation, tills mottagningen blir bättre så att DABkanalen kan tas emot igen. Du kan bara växla det här läget för tal (med undantag för visning av tjänstetikett/ dynamisk etikett). Visning och operationer är desamma som för DAB.

1 Tryck på SETUP i minst 3 sekunder. 2 Välj "RDS/DAB SW" genom att trycka på g DN eller

f UP.

3 Välj ON eller OFF genom att trycka på BAND. 4 Återgå till normalt läge genom att trycka på SETUP.

OBS!

DAB-indikatorn blinkar när mottagningen ändras från DAB till RDS.

Välja ON/OFF för DRC (Dynamic Range Control)

Väljer du ON när du tar emot ljud med ett brett dynamiskt omfång ökar DRC-nivån (Dynamic Range Control) när originalljudet är lågt, och DRC-nivån (Dynamic Range Control) minskar när originalljudet är högt. Den här inställningen minskar visserligen dynamikomfånget, men ger ett bättre och mer lättlyssnat ljud även i ett fordon där det bullrar mycket.

1 Tryck på SETUP i minst 3 sekunder. 2 Välj "DAB DRC" genom att trycka på g DN eller

f UP.

3 Välj ON eller OFF genom att trycka på BAND. 4 Återgå till normalt läge genom att trycka på SETUP.

OBS!

När du ställt ett radioprogram på ON kan det hända att du får höra ljud som du inte tidigare har ställt in; det beror på sändningen. I så fall ställer du programmet på OFF.

30-SE

Manövrering med fjärrkontrollen

1 2

5 6

7 8 9 !

" #

Knappar på fjärrkontrollen (gäller

...

)

CDA-7894RB

OBS!

Trots att CDA-7893R inte levereras med fjärrkontroll, kan du köpa en separat fjärrkontroll som du kan använda.

1 Strömknapp

Tryck på denna knapp för att slå på/av strömmen.

2 Knapp för val av ljudkälla

Tryck på denna knapp för att välja önskad ljudkälla.

3 Knappen -/J

Tryck på denna knapp för att växla mellan spelning och paus på CD-skivan.

4 Knapparna ANGLE 89

Den här knappen trycker du på för att ställa in vinkeln på det rörliga teckenfönstret.

5 Knapp för val av våglängd/Program

Vid radiomottagning: våglängdsväljare Tryck på denna knapp för att byta våglängd i följande ordning.

→ FM1→ FM2 → FM3 → MW → LW

Läge för CD-spelare/CD-växlare: Ändra skivläge.

6 Volymknappar

För att höja volymen: tryck på L. För att sänka volymen: tryck på K.

7 Knappen 8

Vid radiomottagning: varje gång knappen trycks in väljs en förvalsstation med ett högre förvalsnummer enligt nedan.

→ 1 → 2

8 Knappen g DN

Vid radiomottagning: stationssökningsknapp för lägre frekvenser CD-läge: tryck på denna knapp för att återgå till början av spåret som spelas upp.

9 Knappen f UP

Vid radiomottagning: stationssökningsknapp för högre frekvenser Vid CD-uppspelning på CD: Tryck på denna knapp för att gå över till början av nästa spår.

! Knappen 9

Vid radiomottagning: varje gång knappen trycks in väljs en förvalsstation med ett lägre förvalsnummer enligt nedan.

→ 6 → 5

Vid CD-uppspelning på CD (MP3): Tryck på mappväljare (DN) för att välja mapp. Vid CD-uppspelning på CD-växlare: skivväljare (lägre skivnummer) Tryck på denna knapp för att välja en CD-skiva i omvänd skivnummerordning.

" Ljuddämpningsknapp

Tryck på denna knapp för att snabbt dämpa ljudet med 20 dB. Tryck en gång till för att koppla ur ljuddämpning.

# Väljare för ljudprocessor∗∗

Tryck på denna knapp för att koppla in läget för ljudbehandling med ansluten ljudprocessor.∗

...

∗ Vi hänvisar till den inköpta ljudprocessorns bruksanvisning

angående manövrering av ansluten ljudprocessor.

** Denna knapp används i samband med en Ai-NET-processor

(tillval).

Vid CD-uppspelning på CD (MP3): Tryck på mappväljare (UP) för att välja mapp. Vid CD-uppspelning på CD-växlare: skivväljare (högre skivnummer) Tryck på denna knapp för att välja en CD-skiva i skivnummerordning.

31-SE

Manövrering med fjärrkontrollen

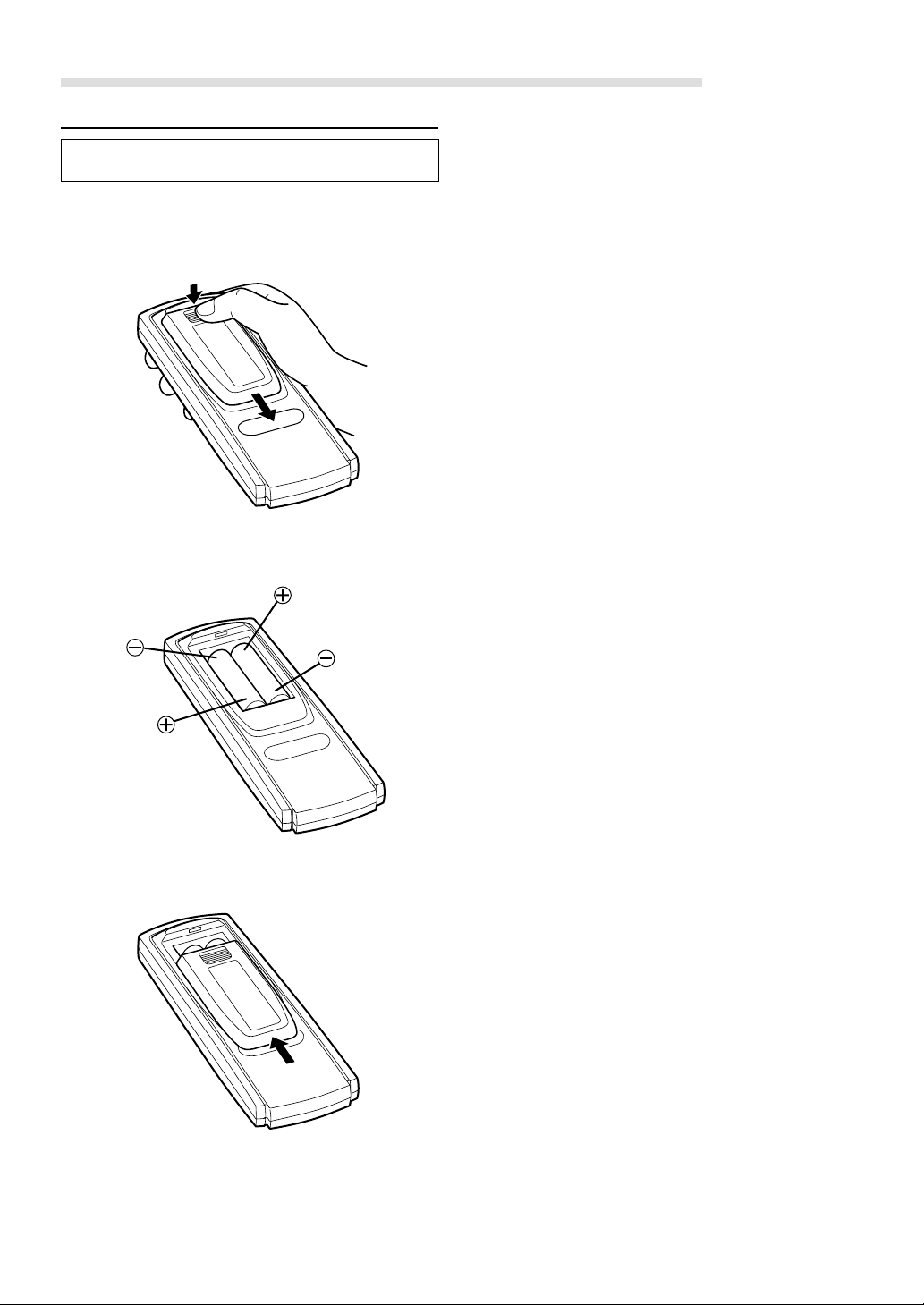

Batteribyte (gäller CDA-7894RB)

Användbara batterier: använd två stycken torrbatterier (storlek AAA) eller motsvarande.

1 Öppna locket till batterifacket.

Tryck in locket och skjut det samtidigt i pilens riktning, så att locket öppnas. Ta loss locket.

2 Byt ut batterierna.

Sätt i batterierna i batterifacket med batteripolerna vända åt korrekt håll enligt illustrationen.

3 Stäng locket.

Skjut in locket enligt illustrationen tills ett klick hörs.

32-SE

Informations

Felsökning

Uppstår ett problem slår du av strömmen, väntar en liten stund och slår sedan på den igen. Fungerar enheten fortfarande inte som den ska kan du kontrollera alternativen i följande checklista. De nedanstående råden hjälper dig att lösa de flesta problem som kan uppstå. Kontrollera samtliga anslutningar eller kontakta Alpines representant när felet inte går att reparera.

Grundläggande

Ingenting alls visas i teckenfönstret.

• Tändlåset i bilen har vridits till frånslaget läge.

Bilstereon kan inte manövreras med tändlåset i frånslaget läge efter att anslutningarna gjorts enligt anvisningarna.

• Felaktig anslutning av ingående strömkabel.

- Kontrollera strömkabelns anslutning.

• Säkringen har smält.

- Kontrollera säkringen på bilstereons batterikabel. Byt vid behov ut säkringen mot en säkring med korrekt amperetal.

• Ett fel inuti mikrodatorn har uppstått på grund av ljudstörningar e.dyl.

- Tryck på nollställningsknappen med en kulspetspenna eller

ett annat spetsigt föremål.

Radio

Omöjligt att ställa in önskad station.

• Antennen har inte anslutits eller öppen anslutning.

- Kontrollera att antennen anslutits på korrekt sätt.

Byt vid behov ut antennen eller antennkabeln.

Önskad station ställs inte in vid automatisk stationssökning.

• Ett område där stationens signalstyrka är låg.

Kontrollera att radion kopplats om till läget DX för mottagning av stationer med låga och höga signalstyrkor.

• Det kan hända att antennen inte jordats och/eller anslutits på korrekt sätt, när bilen befinner sig i ett primärsignalområde.

- Kontrollera antennanslutningarna, antennens jordning och

monteringsläge.

• Kan hända antennen inte skjutits ut helt och hållet.

- Kontrollera att antennen skjutits ut så långt det går. Byt ut en

skadad antenn.

Störningar under pågående radiomottagning.

• Antennen har inte skjutits ut så långt det går.

- Kontrollera att antennen skjutits ut så långt det går. Byt ut en

skadad antenn.

• Bristfällig jordning av antenn.

- Kontrollera att antennen jordats på korrekt sätt. Kontrollera

monteringsläget.

CD-spelaren/skivväxlaren kan inte manövreras.

• CD-skivväxlaren används utanför det tillåtna temperaturområdet på högst +50°C.

- Vänta tills temperaturen i bilkupén (eller bagageluckan)

blivit svalare.

Ljudet vid CD-skivspelning varierar.

• Fuktbildning i CD-modulen.

- Vänta tillräckligt länge (ca. en timme), så att fukten hinner

avdunsta.

Det går inte att sätta i en CD-skiva.

• En CD-skiva finns redan isatt i CD-spelaren.

- Skjut ut CD-skivan och tag ur den.

• CD-skivan har satts i på fel sätt.

- Kontrollera att CD-skivan sätts i på det sätt som beskrivs i

kapitlet "Manövrering av CD-spelaren".

CD-skivans snabbsökning framåt/bakåt misslyckas.

• Skadad CD-skiva.

- Tryck på skivfacksöppnaren och ta ur CD-skivan. Kasta den.

lsättning/uppspelning av en skadad CD-skiva skadar skivmekanismen.

Ljudbortfall på grund av vibrationer.

• Apparaten har inte monterats ordentligt.

- Montera apparaten på nytt, så att den sitter stadigt.

• Smutsig CD-skiva.

- Rengör CD-skivan.

• Repor på CD-skivan.

- Byt ut CD-skivan.

• Linsen på pickupen är smutsig.

- Använd inte linsrengöringsskivor av den typ som finns att

köpa i handeln. Kontakta din närmaste ALPINE-återförsäljare.

Ljudbortfall, men inte orsakad av vibrationer.

• Smutsig eller repig CD-skiva.

- Rengör CD-skivan. Byt ut en skadad CD-skiva.

Felmeddelanden (enbart för inbyggd CD-spelare)

• Mekaniskt fel

- Tryck på utmatningsknappen (c). När felmeddelandet inte

längre visas sätter du in disken igen. Om du inte lyckas lösa problemet på ovan beskrivet sätt kontaktar du närmaste ALPINE-återförsäljare.

Du kan inte spela upp CD-R/CD-RW-skivor

• Skivan har inte stängts vid slutet bränningssessionen.

- Stäng skivan och försök spela upp den igen.

MP3

MP3-filer spelas inte upp.

• Ett skrivfel har uppstått. Ej kompatibelt CD-format.

- Se till att CD-skivan har bränts i ett format som enheten

kan hantera. Se "About MP3" på sidan 22, bränn sedan om skivan i det format som den här enheten kan hantera.

33-SE

Informations

CD-skivans felindikeringar

HI TEMP

• Skyddskretsen har kopplats in på grund av överhettning.

- Indikeringen slocknar efter att temperaturen återgått till rätt temperaturområde för manövrering igen.

NO DISC

• Ingen CD-skiva är isatt.

-Sätt i en CD-skiva.

• Trots att en CD-skiva är inskjuten, så visas "NO DISC" i teckenfönstret och CD-skivan kan varken spelas upp eller matas ut.

- Ta ut CD-skivan på följande sätt.

1) Tryck på c.

Det rörliga teckenfönstret öppnas.

2) Tryck in c och håll knappen intryckt i minst 3

sekunder medan det rörliga techkenfönstret är öppet.

ERROR

• Fel i mekanismen.

1) Tryck på c och ta ut CD-skivan.

Kontakta Alpines lokala återförsäljare, om CDskivan inte matas ut.

2) Tryck en gång till på c, om felmeddelandet visas

också efter att CD-skivan tagits ut. Kontakta Alpines lokala återförsäljare, om felmeddelandet fortfarande visas efter att c tryckts in ett antal gånger.

OBS!

Om "ERROR" visas: Om du inte kan mata ut skivan genom att trycka på c, tryker du på återställningsomkopplaren (Reset, se sidan

4) och trycker sedan på c igen. Kontakta Alpines lokala återförsäljare, om CD-skivan inte matas ut.

CD-skivväxlarens felindikeringar

HI TEMP

• Skyddskretsen har kopplats in på grund av överhettning.

- Indikeringen slocknar efter att temperaturen återgått till rätt temperaturområde för manövrering igen.

ERROR - 01

• Fel i ansluten CD-skivväxlare

- Kontakta affären där CD-skivväxlaren köptes. Tryck på knappen för uttagning av CD-magasinet. Kontrollera felindikeringen. Sätt därefter in CD-magasinet igen. Kontakta affären där CD-skivväxlaren köptes, om CDmagasinet inte kan dras ut.

• Skivmagasinet kan inte tas ur.

- Tryck på knappen för skivmagasinets urtagning. Kontakta Alpines representant när skivmagasinet inte kan tas ur.

ERROR - 02

• En CD-skiva finns kvar i CD-skivväxlaren.

- Tryck på EJECT för att koppla om skivväxlaren till läget för skivmagasinets isättning/urtagning. Sätt i ett tomt skivmagasin i CD-skivväxlaren, så fort skivväxlaren kopplats om till läget för skivmagasinets isättning, för att plocka upp CD-skivan som finns kvar i CD-skivväxlaren.

NO MAGZINE

• Magasinet har inte satts i CD-skivväxlaren.

-Sätt i skivmagasinet.

NO DISC

• Ingen CD-skiva finns registrerad.

-Välj en annan CD-skiva.

34-SE

Tekniska data

FM-RADIOSTEGET

Mottagningsområde 87,5 – 108,0 MHz Enkanalig användbar känslighet Alternativ kanalselektivitet 90 dB Signalbrusförhållande 65 dB Stereoseparation 35 dB Infångninsförhållande 2,0 dB

MV-RADIOSTEGET

Mottagningsområde 531 – 1.602 kHz Känslighet (IEC standard) 25,1 µV/28 dB

LV-RADIOSTEGET

Mottagningsområde 153 – 281 kHz Känslighet (IEC standard) 31,6 µV/30 dB

CD-DELEN

Frekvensåtergivning 5 – 20.000 Hz (±1 dB) Svaj (%WRMS) Under den mätbara gränsen Övertonsdistorsion 0,008% (vid 1 kHz) Dynamikomfång 95 dB (vid 1 kHz) Signalbrusförhållande 105 dB Kanalseparation 85 dB (vid 1 kHz)

PICKUP

Våglängd 795 nm Lasereffekt CLASS I

0,7 µV

FJÄRRKONTROLL (gäller CDA-7894RB)

Batterityp Torrbatterier (storlek AAA) Antal batterier 2 Yttermått (b × h × d) 42 mm × 121 mm × 23 mm Vikt (exkl. batterier) 50 g

ALLMÄNT

Strömförsörjning 14,4 V likströmsspänning

(11–16 V tillåtet) Maximal uteffekt 60 W × 4 Maximal förutspänning 5 V/10 k ohms

(gäller CDA-7894RB)

2 V/10 k ohms

(gäller CDA-7893R) Maximal subwoofer utspänning 4 V/10 k ohms

(gäller CDA-7893R) Bass ± 14dB vid 60 Hz Treble ± 14dB vid 10 kHz Vikt 1,8 kg

CHASSITS MÅTT

Bredd 178 mm Höjd 50 mm Djup 155 mm

FRAMSIDANS MÅTT

Bredd 170 mm Höjd 46 mm Djup 18 mm

Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.

VARNING

CLASS 1

LASER PRODUCT

(Spelarens undersida)

35-SE

Installation och anslutningar

Innan du installerar eller ansluter enheten bör du läsa följande, samt sidorna 2 och 3 i den här bruksanvisningen noggrant, så att du använder enheten på rätt sätt.

Varning!

GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.

Felaktiga anslutningar kan orsaka brand eller skador på enheten.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.

Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.

KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT

ANNANT TILLBEHÖR.

Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar.

SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID

BORRNING AV HÅL.

Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda

till att brand uppstår.

MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR.

Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada.

MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I

NÄRHETEN AV RATT ELLER VÄXELSPAK.

Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor.

Försiktigt!

LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN.

Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.

ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.

Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar.

DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.

Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.

MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM.

Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador.

Försiktighetsåtgärde

• Koppla bort kabeln från batteriets minuspol (–) innan du installerar CDA-7894RB/CDA-7893R. Då undviker du risken för kortslutningar som kan skada enheten.

• Se till att du ansluter de färgmärkta kablarna enligt kopplingsschemat. Felaktiga anslutningar kan göra så att enheten inte fungerar som den ska, och kan också orsaka skador på fordonets elsystem.

• När du gör anslutningarna till fordonets elsystem måste du ta hänsyn till de komponenter som redan är installerade (t.ex. en dator). Använd inte ledningarna till sådana komponenter som strömförsörjningskablar för den här enheten. När du ansluter CDA-7894RB/CDA-7893R till säkringsplinten måste du se till att säkringen för den krets du tänker använda har rätt amperetal för CDA-7894RB/CDA-7893R. Om du ansluter till en säkring med fel amperetal riskerar du att skada enheten och/eller fordonets elsystem. Kontakta din ALPINE-återförsäljare om du känner dig osäker.

• CDA-7894RB/CDA-7893R använder sig av RCA-kopplingar med honkontakt för anslutning till andra komponenter (t.ex. förstärkare) med RCA-kopplingar. Det kan hända att en adapter behövs för anslutning till andra komponenter. Kontakta i så fall en auktoriserad ALPINE-handlare för ytterligare råd.

• Anslut negativa (–) högtalarkablar till (–) anslutningarna. Höger och vänster kablar får inte anslutas till varandra eller till bilkarossen.

VIKTIGT

Skriv ned enhetens serienummer på den reserverade platsen här nedan och spar det för framtida bruk. Etiketten med serienumret finner du på enhetens undersida.

SERIENUMMER: INSTALLATIONSDATUM: INSTALLATIONSTEKNIKER: INKÖPSSTÄLLE:

36-SE

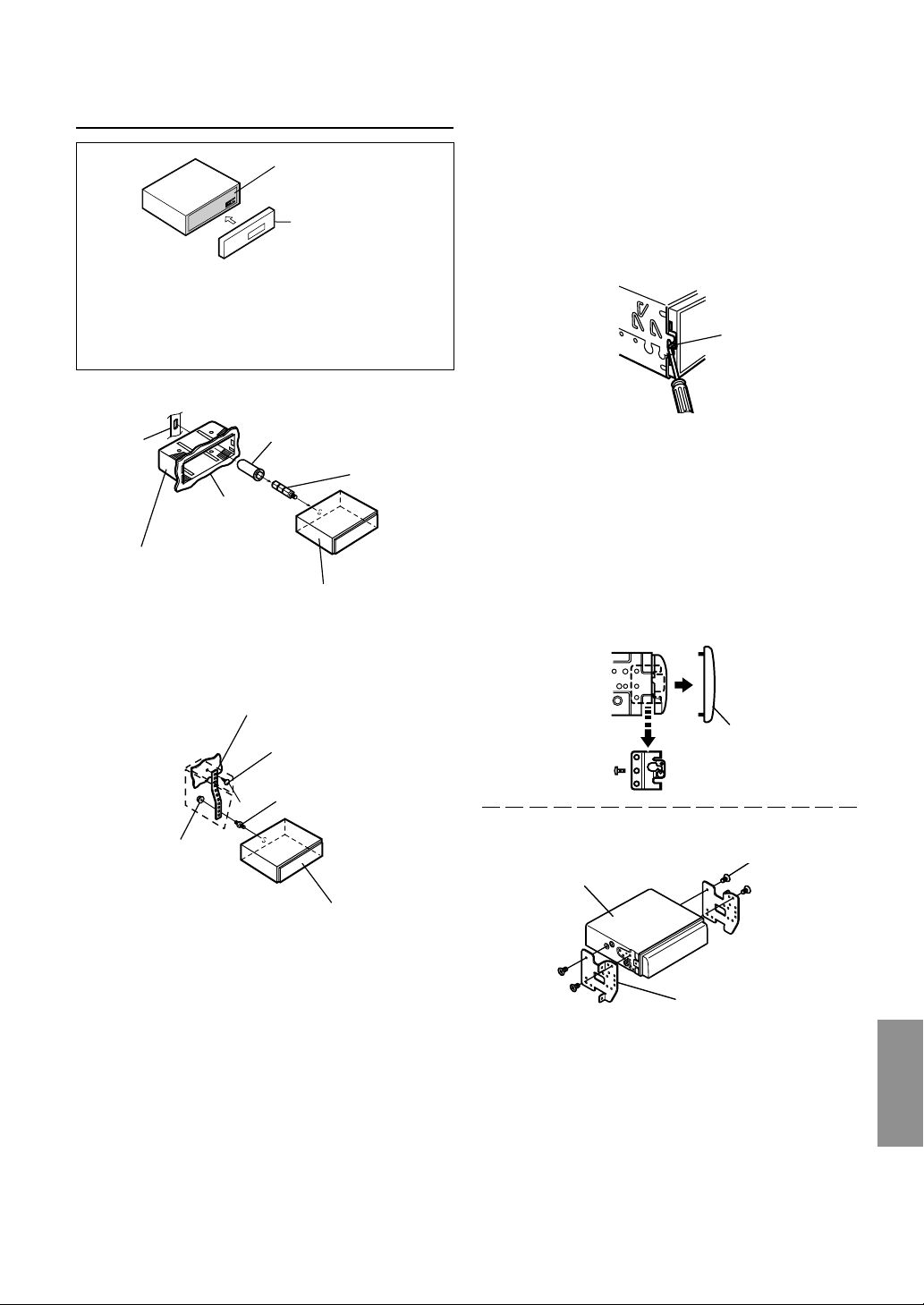

Installation

Metallplatta

Löstagbar frontpanel

Varning!

När du installerar den här enheten i en bil ska du inte ta bort den löstagbara frontpanelen. Om den löstagbara frontpanelen tas bort under installationen kan det hända att du trycker för hårt vilket kan göra att metallplattan som håller den på plats blir skev.

3 Skjut in CDA-7894RB/CDA-7893R så långt det går i

instrument infattningen. Kontrollera efter bilstereons montering att låstapparna skjutits ned så långt det går. Detta kan göras genom att trycka bilstereon ordentligt inåt, samtidigt som låstappen trycks ned med en liten skruvmejsel. Detta garanterar att bilstereon fästs ordentligt och inte kan lossna från instrumentinfattningen av misstag. Fäst den löstagbara frampanelen.

Lasflikar

Hållare

Instrumentbräda

Monteringskassett (Medföljer)

Dra loss monteringskassetten från själva bilstereon (vi hänvisar till "löstagning" höger). Skjut in monteringskassetten i instrumentinfattningen.

Sexkantmutter (M5)

När fordonet har en hållare: fäst den långa, sexkantiga bulten på baksidan av CDA-7894RB/CDA-7893R och sätt på gummihatten på den sexkantiga bulten. Om fordonet inte är utrustat med stöd för montering förankrar du huvudenheten med monteringsbygeln (medföljer ej). Anslut samtliga kablar till CDA-7894RB/ CDA-7893R enligt anvisningarna i kapitlet ANSLUTNINGAR.

Gummihatt (Medföljer)

CDA-7894RB/CDA-7893R

Metallbygel

Skruv

Pinnbult

∗

CDA-7894RB/CDA-7893R

Sexkantig bult (Medföljer)

Löstagning

1 Ta loss den löstagbara frontpanelen. 2Använd en liten skruvmejsel (eller ett liknande verktyg)

för att skjuta låstapparna upp (se ill. ovan). Dra försiktigt bilstereon något utåt efter att låstappen osäkrats för att vara säker på att bilstereon inte låses fast igen innan den andra låstappen osäkrats.

3 Dra ut apparaten och se till att den inte är säkrad när

detta görs.

Inramning

Skruvar (M5 × 8) (Medföljer)

CDA-7894RB/CDA-7893R

Monteringshållare

OBS!

Använd en lämplig skruv för kassettens monteringsläge som skruven ∗.

37-SE

Installation och anslutningar

Anslutningar

Konverteringsplugg för ISO-antenner

(rosa/svart)

(blå/vit)

(orange)

(röd)

(blå)

(svart)

spärrspole

INGÅENDE LJUDAVBROTTSKABEL

FJÄRRSTYRT STRÖMPÅSLAG

DIMMER

TÄNDNING

MOTORANTENN

JORDKABEL

(gul)

BATTERI

gäller CDA-7894RB

Antenn

ISO-antennkontakt

Till en biltelefon

Till ett slutsteg eller en ekvalisator

Till den instrumentbelysningkabel

Till en motorantenn

Tändningslås

Batterie

CD-skivväxlare (Ai-NET) (Säljs separat)

Höptalare

Ai-NET

NORM EQ/DIV

(Grön)

(Grön/Svart)

(Vit)

(Vit/Svart)

(Grå/Svart)

(Grå)

(Violett/Svart)

(Violett)

;

( )

Förstäkare

Höptalare

Vänster bak

Vänster fram

Höger fram

Höger bak

Fram

Baksida

Subwoofrarna

38-SE

1 Antennintag

Anslut detta intag till den medföljande konverteringsplugg för ISO-antenner.

2 Ingående ljudavbrottskabel (rosa/svart)

Anslut denna kabel till gränssnittsutgången för ljud på en biltelefon som jordas när ett samtal tas emot.

3 Kabel för fjärrstyrt strömpåslag (blå/vit)

Anslut denna kabel till kabeln för fjärrstyrt strömpåslag på ett slutsteg eller en signalprocessor.

4 Dimmerledning (orange)

Den här kabeln kan du ansluta direkt till fordonets instrumentbelysning så att du kan tona ned bakgrundsbelysningen på bilstereon samtidigt som du tonar ned instrumentbelysningen.

5 Omkopplingsbar strömkabel (tändning) (röd)

Anslut denna kabel till ett öppet uttag på fordonets säkringslåda eller till ett annat oanvänt strömuttag som sänder ut (+) 12 volts likström bara medan tändningslåset är tillslaget eller i läget för tillbehörens påslag.

6 Motorantennkabel (blå)

Anslut denna kabel till kopplingen +B på en motorantenn, när sådan används.

OBS!

Danna kabel ska bara användas för att styra fordonets motorantenn. Använd den inte för att slå på och stänga av en förstärkare, en signalprocessor eller liknande.

7 Säkringshållare (20A) 8 Batterikabel (gul)

Anslut denna kabel till bilbatteriets positiva pol (+).

För batterikabel och batterianslutningar

Använd en förlängningskabel för batteriet (20 A) (säljs separat), och anslut den direkt till pluspolen (+) på fordonets batteri.

9 ISO-kontakt för strömtillförsel ! Jordkabel (svart)

Anslut denna kabel till ett ställe i bilens underrede som ger bra jordning. Se till att kabeln ansluts till blank metall och fästs ordentligt med hjälp av den medföljande plåtskruven.

" Ai-NET-anslutning

Anslut här till in- eller utgångarna på andra produkter (CDväxlare, equalizer o.dyl.) som är utrustad med Ai-NET.

# Systemomkopplare

Om du använder en processor med hjälp av Ai-NET, ställer du denna omkopplare i läget EQ/DIV position. Om du inte har någon sådan enhet ansluten låter du omkopplaren stå i läget NORM.

OBS!

Glöm inte att du måste slå av strömmen till enheten innan du ändrar läget på omkopplaren.

$ Anslutning för strömförsörjning % ISO-kontakt (högtalarutgång) & Högtalarkabel (+) för bakre vänster högtalare (grön) ( Högtalarkabel (–) för bakre vänster högtalare (grön/

svart)

) Högtalarkabel (+) för främre vänster högtalare (vit) ~ Högtalarkabel (–) för främre vänster högtalare (vit/

svart)

+ Högtalarkabel (–) för främre höger högtalare (grå/svart) , Högtalarkabel (+) för främre höger högtalare (grå)

- Högtalarkabel (–) för bakre höger högtalare (violett/

svart)

. Högtalarkabel (+) för bakre höger högtalare (violett) / Gränssnittskontakt för fjärrstyrning

Till gränssnittslådan för fjärrstyrning.

: Ai-NET-kabel (följer med CD-växlaren) ; RCA-utgångar för främre kanaler

RED (rödmärkt utgång) är för höger kanal och WHITE (vitmärkt utgång) är för vänster kanal.

< RCA-utgångar för bakre högtalare

RED (rödmärkt utgång) är för höger kanal och WHITE (vitmärkt utgång) är för vänster kanal.

= RCA-utgångar för subwoofer

RED (rödmärkt utgång) är för höger kanal och WHITE (vitmärkt utgång) är för vänster kanal.

> DC/DC-omvandlare (gäller CDA-7894RB)

OBS!

• Installera inte omvandlaren på en plats där den utsätts för väta, t.ex. under en golvmatta eller intill en klimatanläggning. Där är det inte säkert att den kan fungera riktigt.

• Bunta inte ihop kablarna till DC/DC-omvandlaren med ljudkablar. Då riskerar du att få störningar i ljudet.

• Placera inte DC/DC-konverteraren i närheten av antennkablar eller enhetens baksida eftersom du då kan få störningar i radiomottagningarna.

? Förlängningskabel med RCA-kontakter (tillval)

Att förhindra att störningar, som härrör från omgivningen, påverkar bilstereon.

• Placera enheten på plats och dra kablarna på minst 10 cm:s avstånd från bilens kabelnät.

• Observera att kablarnas avstånd till batterikablarna måste vara så långt som möjligt.

• Anslut jordledningen ordentligt till något ställe på bilens chassi, där metallen är ren och oskyddad (eventuellt måste du skrapa bort

färg eller rengöra från smuts eller fett för att få ordentlig förbindelse). Se till att anslutningen sitter stadigt förankrad.

• När anläggningen utökas med en störningsdämpare, måste avståndet till störningsdämparen vara så långt som möjligt. Kontakta Alpines representant angående de olika typer av störningsdämpare som Alpine kan erbjuda.

• Alpines representant vet allt om störningsundertryckning. Kontakta representanten angående detaljer.

39-SE

40-SE

Alpine CDA-7894RB, CDA-7893R User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
