Alpina B8 User Manual

BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe B8 4,6 R; B8 4,6 T 05/01
TEILEKATALOG
Baureihe E36
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
BMW/ALPINA B8 4,6 Limousine
BMW/ALPINA B8 4,6 Coupé
BMW/ALPINA B8 4,6 touring
Seite 1
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Der ALPINA - Teilekatalog ist auf dem BMW - Teilekatalog aufgebaut. Basisfahrzeug für den BMW/ALPINA B8 4,6 ist der BMW 328i (alle Karosserivarianten). Basismotor hierfür ist der Motor M60B40 des BMW 540i (E34).
Es sind nur ALPINA - Teile und die nicht klar erkennbaren, vom Basisfahrzeug bzw. Basismotor abweichenden BMW - Teile aufgeführt. Für BMW - Teile ist der BMW - Teilekatalog zu verwenden.
Die Fahrzeugtypen sind in den Spalten wie folgt abgekürzt: BMW/ALPINA B8 4,6 Limousine B8 4,6 L BMW/ALPINA B8 4,6 Coupé B8 4,6 C BMW/ALPINA B8 4,6 Cabrio B8 4,6 R BMW/ALPINA B8 4,6 touring B8 4,6 T
Die in den einzelnen Spalten der Textreihen verwendeten Abkürzungen haben folgende Bedeutung:
1. Positionsspalte: Bildnummer wie am abgebildeten Teil
2. Bezeichnungsspalte
3. Teilenummernspalte
4. Modellspalte: Benötigte Stückzahl; x = Stückzahl nach Bedarf
5. Bemerkungsspalte: a, b, c, ... Ländervariante, Verwendung von/bis,
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
KATALOG - GRUPPENÜBERSICHT
B8 4,6 R; B8 4,6 T 05/01
sonstige Hinweise A: Teilenummer austauschbar durch die in der nächsten Zeile E: Teilenummer ist entfallen W: Teilenummer ist wahlweise durch die ebenfalls mit "W" gekennzeichnete
vor - oder nachstehende Teilenummer zu verwenden
11 11 Kurbelgehäuse 33 10 Hinterachsgetriebe
11 12 Zylinderkopf 33 52 Fahrwerk hinten
11 41 Ölpumpe 34 11 Bremsanlage vorn/hinten
11 53 Kühlsystem 34 32 Bremsleitungen
11 61 Schallschutzhaube 34 33 Bremskraftverstärker
12 10 Motorelektrik 36 11 Räder

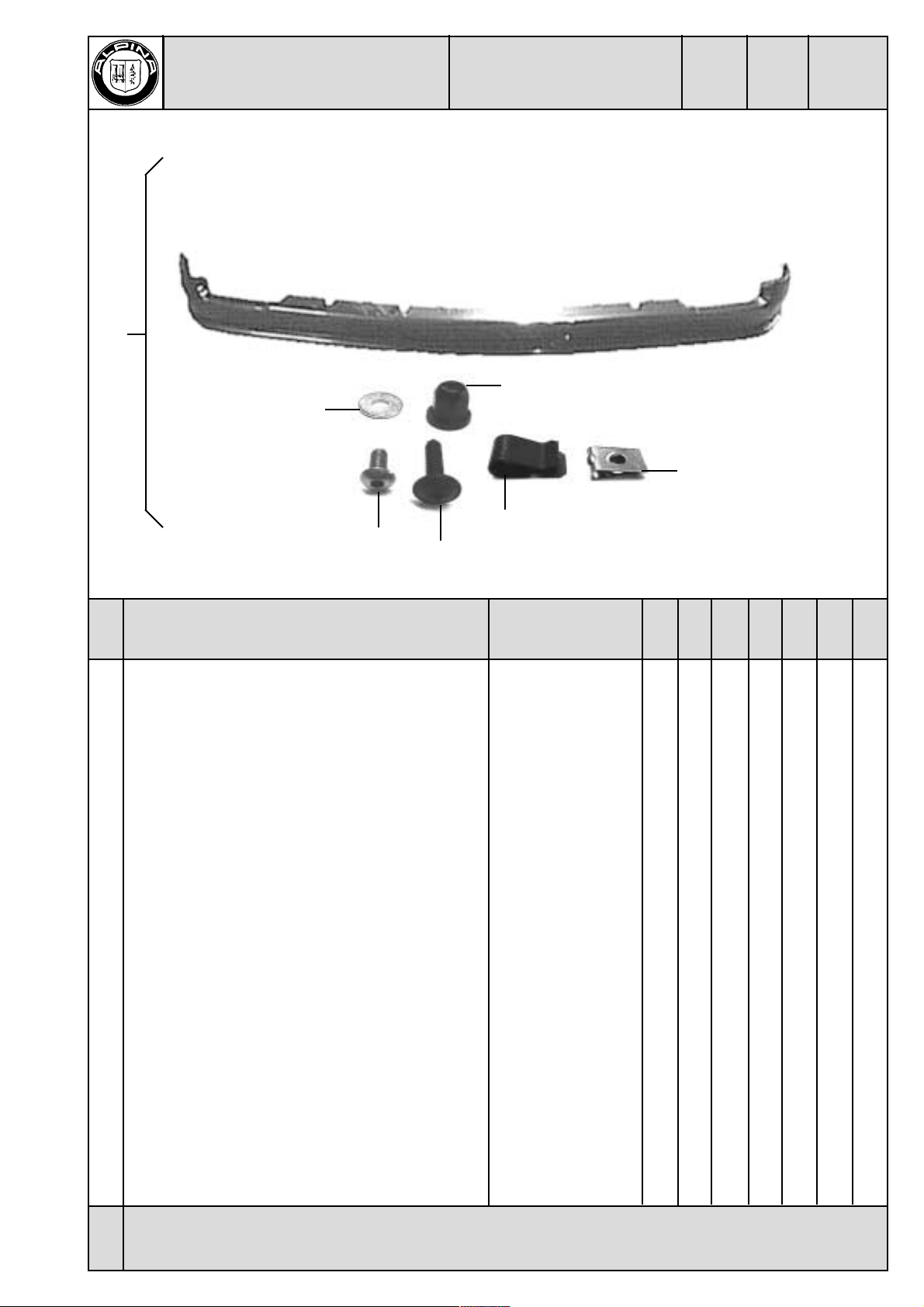

13 56 Einspritzanlage 41 00 Spoiler/Deko-Set
16 10 Zusatztankanlage 41 13 Halter Vorderbau
18 10 Schalldämpferanlage 51 00 Schriftzüge/Einstiegsleisten
21 20 Kupplung 51 43 Fußmatten
23 10 Schaltgetriebe 61 11 Fahrzeugelektrik
26 10 Gelenkwelle 61 67 Scheibenwaschanlage
31 00 Fahrwerk vorn 62 10 Anzeigeinstrumente
32 31 Lenkung 64 50 Heiz-Klimaanlage
32 33 Airbag-Lederlenkrad 88 01 Hinweisschilder
Bestell - Nr. 88 03 104 Stand 09.05.2001
ALPINA Burkard Bovensiepen GmbH + Co. Alpenstraße 35 86 807 Buchloe
Telefon 0 82 41 / 50 05-0 Telefax 0 82 41/50 05-55
Seite 2
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Kurbeltrieb
B8 4,6 R; B8 4,6 T 05/01
1
2
3
4
7
5
6
10
14
15
17
11
9
12
13
1 11 11
8
16
18
19
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
1 Kurbelgehäuse Ø93,00 mm Nikasil oh. Kolben 11 11 631 1 1 1 1 AE 1 Kurbelgehäuse Ø93,00 mm Alusil oh. Kolben 11 11 634 1 1 1 1 2 Kurbelwelle 11 21 613 1 1 1 1 AE 2 Kurbelwelle 11 21 615 1 1 1 1 3 Kettenrad 11 21 612 1 1 1 1 4 Hakendüse 11 42 1 741 642 8 8 8 8 5 Ölhobel 11 13 608 1 1 1 1 6 Kolben Nikasil 11 25 825 8 8 8 8 6 Kolben Alusil 11 25 833 8 8 8 8 7 Druckregelventil 11 42 1 704 345 1 1 1 1 8 Zweimassenschwungrad 11 22 606 1 1 1 1
9 Ölwannenoberteil 11 13 604 1 1 1 1 10 O-Ring Ø18x2,5 11 42 1 741 129 1 1 1 1 11 Ölwannenunterteil 11 13 605 1 1 1 1 12 Einschraubstutzen 06 00 123 1 1 1 1 13 Ölleitung Rücklauf 11 42 635 1 1 1 1 14 Motorträger links 11 81 131 1 1 1 1 15 Motorlager 11 81 1 140 985 2 2 2 2 16 Motorträger rechts 11 81 132 1 1 1 1 17 Führungsrohr Ölmesstab 11 43 600 1 1 1 1 18 Abdeckung Motorlager links 11 81 133 1 1 1 1 19 Ölmesstab blau 11 43 603 1 1 1 1
Dichtung Ölwannenoberteil / -unterteil: rhodorsil Silikon CAF1(Fa. Rhöne/Poulenc)
Unterschied Nikasil-Alusil: s.Rohteilnummer 1 741 219 Nikasil M62 4,6l 1 741 873 Alusil M62 4,6l
Achtung! Nur gleiche Werkstoffe zusammen verbauen!
Seite 3
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Zylinderkopf
B8 4,6 R; B8 4,6 T 05/01
1
5
4
1 11 12
2
3
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
1 Zylinderkopf Zyl. 1-4 11 12 636 1 1 1 1 1 Zylinderkopf Zyl. 5-8 11 12 635 1 1 1 1 2 Nockenwelle Einlass Zyl. 1-4 11 31 624 1 1 1 1 2 Nockenwelle Einlass Zyl. 5-8 11 31 626 1 1 1 1 3 Nockenwelle Auslass Zyl. 1-4 11 31 625 1 1 1 1 3 Nockenwelle Auslass Zyl. 5-8 11 31 627 1 1 1 1 4 Ventilfeder Einlass 11 34 007 16 16 16 16 5 Zylinderkopfdichtung Zyl. 1-4 11 12 633 1 1 1 1 5 Zylinderkopfdichtung Zyl. 5-8 11 12 634 1 1 1 1
Seite 4
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Ölpumpe
B8 4,6 R; B8 4,6 T 05/01
3
4
2
1
5
6
7
13
12
8
9
10
11
1 11 41
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
1 Halter 11 41 1 736 620 1 1 1 1 2 Stützlager 11 41 1 733 963 1 1 1 1 3 Rohölleitung (zwischen Ölpumpe u. KGH) 11 42 632 1 1 1 1 4 Abregelleitung 11 42 633 1 1 1 1 5 Schraube selbstsichernd 11 41 1 432 758 1 1 1 1 6 O-Ring Ø18x2,5 11 42 1 736 259 2 2 2 2 7 O-Ring Ø6,0x2,5 11 42 1 713 597 1 1 1 1 8 Ölrücklaufleitung (Zyklonölabscheider) 11 15 601 1 1 1 1
9 Ölpumpe kpl. 11 41 606 1 1 1 1 10 Kette 11 41 1 729 136 1 1 1 1 11 Kettenrad 11 41 1 733 962 1 1 1 1 12 Mutter M10x1 07 11 9 900 079 1 1 1 1 13 Abdeckung für Ölpumpenkettenrad 11 13 609 1 1 1 1
Seite 5
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Kühlsystem
B8 4,6 R; B8 4,6 T 05/01
2
3
1
5
9
8
11
12
1 11 53
4
6
7
10
13
P B8 B8 B8 B8 B
O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E
S L CRT M
1 Wasserkühler 17 11 2 244 753 1 1 1 1
2 Lüfterzarge 17 10 136 1 1 1 1
3 Lüfterrad 11 Blatt Ø=410 mm 11 52 1 744 971 1 1 1 1
4 Lüfterkupplung 11 52 1 723 829 1 1 1 1
5 Deckel für Thermostat 11 53 627 1 1 1 1
6 Kühlwasserschlauch Vorlauf I 11 53 112 1 1 1 1
7 Kühlwasserschlauch Vorlauf II 11 53 113 1 1 1 1
8 Doppeltemperaturschalter 61 31 1 378 073 1 1 1 1
9 Kühlwasserschlauch Rücklauf./Wasserp. 11 53 114 1 1 1 1 10 Kühlwasserschlauch Ausgleich./Samml. 11 53 115 1 1 1 1 11 Kühlwasserschlauch oben 11 53 110 1 1 1 1 12 Kühlwasserschlauch unten 11 53 111 1 1 1 1 13 Kühlwasserschlauch Zylinderk./Ventil. 11 53 116 1 1 1 1
Ausgleichbehälter und Leitungen entspre­chen dem Serienstand des BMW M3 B30
Seite 6
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Schallschutzhaube
B8 4,6 R; B8 4,6 T 05/01
1
3
2
4
5
1 11 61
P B8 B8 B8 B8 B
O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E
S L CRT M
1 Halter hinten rechts 11 61 1 747 167 1 1 1 1
2 Halter hinten links 11 61 1 747 169 1 1 1 1
3 Halter vorn rechts 11 61 1 747 166 1 1
3 Halter vorn rechts 11 61 642 1 1 AE
3 Halter vorn rechts 11 61 664 1 1
4 Halter vorn links 11 61 1 747 168 1 1
4 Halter vorn links 11 61 641 1 1 AE
4 Halter vorn links 11 61 663 1 1
5 Schallschutzhaube 11 61 640 1 1 AE
5 Schallschutzhaube 11 61 665 1 1
5 Schallschutzhaube 11 61 644 1 1 AE
5 Schallschutzhaube 11 61 662 1 1
ohne Abbildung:
6 Dämmatte 11 61 646 1 1 AE
6 Dämmatte 11 61 661 1 1
Seite 7
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Motorelektrik
B8 4,6 R; B8 4,6 T 05/01
1
2
4
3
1 12 10
P B8 B8 B8 B8 B
O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E
S L CRT M
1 Motorkabelbaum 61 11 078 1 1 1 1
2 Generator 100A 12 31 101 1 1 1 1
3 Steuergerät Motronic 13 56 682 1 1 1 1
4 Zündkerze Bosch F7 LDCR 12 10 042 8 8 8 8
Seite 8
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Einspritzanlage
B8 4,6 R; B8 4,6 T 05/01
1
4
2
3
5
7
8
12
9
10
11
1 13 56
6
13
P B8 B8 B8 B8 B
O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E
S L CRT M
1 Luftfilteroberteil 13 70 149 1 1 1 1 2 Luftfilterunterteil 13 70 148 1 1 1 1 3 Heißfilmluftmassenmesser 13 56 653 1 1 1 1 4 Drosselklappenstutzen 13 54 645 1 1 1 1 5 Vorklappenstutzen 13 54 1 747 764 1 1 1 1 6 Bowdenzug ASC+T 33 41 102 1 1 1 1 7 O-Ring Ø91x6 13 71 1 731 893 1 1 1 1 8 Clip für Gas- und Tempomatzug 35 41 104 1 1 1 1
9 Luftfiltermatte 13 72 1 736 675 1 1 1 1 10 Rohluftschnorchel 13 70 150 1 1 1 1 11 Drosselklappensteller ASC+T 35 41 1 160 591 1 1 1 1 12 Bowdenzug Tempomat 65 71 101 1 1 1 1 13 Bowdenzug Gasbetätigung 35 41 101 1 1 1 1
Seite 9
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Zusatztankanlage
B8 4,6 R; B8 4,6 T 05/01
1
34
8
9
10
13
12
14
2
5
6
11
21
22
15
16
17 18 19 20
23
1 16 10
7
24
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
1 Tankabdeckung mit Durchladeeinrichtung 16 10 154 1 1
1 Tankabdeckung ohne Durchladeeinr. 16 10 153 1 1
2 Zusatztank ca.30l 16 10 173 1 1
3 ZB-Spannband links 16 10 157 1 1
3 ZB-Spannband rechts 16 10 158 1 1
4 Formschlauch Befüllrohr/T-Stück 16 10 170 1 1
5 T-Stück 16 10 169 1 1
6 Dichtung Karosseriedurchführung 16 10 174 1 1
7 Ausgleichbehälter 16 10 162 1 1
8 Schlauch 8x13x520mm 13 53 1 731 015 1 1
9 Tülle 16 10 163 2 2 10 Schelle L37-43 07 12 9 952 117 2 2 10 Schelle L42-48 07 12 9 952 119 2 2 11 Vitonring Ø43x3 16 10 172 1 1 12 Schlauch 6x11x520mm 13 31 1 272 750 1 1 13 Keder 50mm 11 65 623 2 2 14 T-Stück 6mm 16 10 611 1 1 15 Schlauch 10x16x205mm 16 12 1 177 108 2 2
Seite 10
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Zusatztankanlage
B8 4,6 R; B8 4,6 T 05/01
1
34
8
9
10
13
12
14
2
5
6
11
21
22
15
16
17 18 19 20
23
2 16 10
7
24
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
16 Verteilerstück 16 10 150 1 1 17 Schelle L18-24 07 12 9 952 109 1 1 18 1-Ohr-Klemme 25,5 07 40 084 2 2 19 1-Ohr-Klemme 16,5 07 40 080 4 4 20 1-Ohr-Klemme 12,8 07 40 086 2 2 21 Formschlauch T-Stück/Haupttank 16 10 171 1 1 22 Steinschlagschutz f. Ausgleichsbehälter 16 13 1 180 277 1 1 a
Für alle B8 Fahrzeuge:
23 Kraftstoffvorlaufleitung 16 10 160 1 1 1 1 24 Kraftstoffrücklaufleitung 16 10 161 1 1 1 1
a Nur bei ALPINA zu Bestellen! Nicht ersetzbar durch 16 13 1 227 852!
Seite 11
BMW/ALPINA B8 4,6 L; B8 4,6 C; Stand Blatt Gruppe
Schalldämpferanlage
B8 4,6 R; B8 4,6 T 05/01
1
2
3
4
5
12
10
6
8
9
11
7
19 20
21
13
14
15
16
18
17
22
1 18 10
P B8 B8 B8 B8 B O Bezeichnung Teilenummer 4,6 4,6 4,6 4,6 E S L CRT M
1 Rohrkrümmer Zyl. 1+3 18 10 217 1 1 1 1
2 Rohrkrümmer Zyl. 2+4 18 10 218 1 1 1 1
4 Schalldämpferanlage 18 10 216 1 1 1 1
3 Dichtung Zyl.1-4, Zyl. 5-8 2x 11 62 1 728 910 3 3 3 3
3 Dichtung Zyl. 1-4 11 62 1 728 911 1 1 1 1
5 Abgasrohr Kat links 18 10 213 1 1 1 1
5 Abgasrohr Kat rechts 18 10 214 1 1 1 1
6 Rohrkrümmer Zyl. 5+6 18 10 219 1 1 1 1
7 Mutter (Krümmer) 11 62 1 737 171 4 4 4 4
8 Rohrkrümmer Zyl. 7+8 18 10 220 1 1 1 1
9 Sechskantschraube M8x55 (Schalldämpfer)
10 Flansch 18 11 1 719 371 1 1 1 1 11 Mutter (Schalldämpfer) 11 62 1 711 954 4 4 4 4 12 Dichtring Ø55 mm asbestfrei 18 11 1 723 539 1 1 1 1 13 Dichtring Ø52 mm Metall 18 11 1 719 370 1 1 1 1 14 Schaltgerät 61 31 8 365 847 1 1 1 1 a 15 Hutmutter 18 10 006 1 1 1 1 16 Verschlußbuchse 18 10 007 1 1 1 1 17 Klammer 11 78 1 716 919 4 4 4 4 a 18 Halter 61 13 1 371 074 2 2 2 2 a 19 Schraube (Krümmer) 11 62 1 716 352 4 4 4 4 20 Dichtring konisch 18 30 1 728 734 2 2 2 2 21 Lambdasonde 11 78 1 741 666 2 2 2 2 22 Thermofühler 11 78 1 748 060 1 1 1 1 a
07 11 054 4 4 4 4
a Japan
