ALINCO
UHF FM Funkgerät
DJ-S45 CQ/T/E
BEDIENUNGSANLEITUNG
Danke für den Kauf dieses Funkgerätes.
Diese Gebrauchsanweisung enthält wichtige
Sicherheits- und Bedienungsanweisungen.
Bitte lesen Sie die Gebrauchsanweisung sorgfältig,
bevor Sie das Gerät benutzen.
Inhalt
Vor Inbetriebnahme
1. Funktionen und Ausstattung
1.1 Standard Zubehör
2. Zubehör
2.1 Montage/Demontage der Zubehörteile
2.1.1 Antenne (nur DJ-S45 T/E)
2.1.2 Handkordel
2.1.3 Gürtelclip
2.2 Batterien einrichten
2.3 Lithium Ion Batterien
2.4 Batterie Ladezustand
3. Bedienung des Funkgerätes
3.1 Die Bedienelemente, Beschriftung und Funktionen
3.2 Tastatur
3.3 Display
4. Grundlegende Bedienung
4.1 Das Gerät einschalten
4.2 Die Lautstärke einstellen
4.3 Betriebsarten
4.4 LPD (VFO) Modus
4.4.1 Einstellen der Frequenz
4.5 PMR Modus (nur DJ-S45 CQ)
4.5.1 Eingabe der Frequenz Nummer
4.6 Speichermodus
4.6.1 Speicherkanal programmieren
4.6.2 Aufruf eines Speicherkanals
4.6.3 Einen Speicherkanal löschen
4.6.4 Inhalt der Speicherkanäle
3
4
4
5
5
5
5
5
6
6
7
8
8
10
12
13
13
13
14
14
15
15
15
16
16
17
17
18
1
Inhalt
4.7 Empfangsbetrieb
4.7.1 Einstellen der Rauschsperre
4.7.2 Die Monitor Funktion
4.8 Sendebetrieb
4.8.1 Einstellung der Sendeleistung (nur DJ-S45 T/E)
5. Konfiguration Modus
5.1 wählbare Parameter
5.2 Umschalten in den Konfiguration Modus
6. Nützliche Funktionen
6.1 Suchlauf
6.1.1 LPD (VFO) Suche
6.1.2 PMR Suche (nur DJ-S45 CQ)
6.1.3 Speicher Suchlauf
6.1.4 Kanal Ausschlussfunktion
6.1.5 Ton Suchlauf
6.2 Relais Ablage (nur DJ-S45 T/E)
6.3 Tastatur Sperre
6.4 Klingelton Funktion
6.5 Kanal Anzeige Modus
7. Auswahl der Funkmethode
7.1 Einstellen der CTCSS Pilottöne
7.2 PMR Rauschsperre (nur DJ-S45 CQ)
8. Clone-Funktion und Packet Betrieb
8.1 Cloning
8.2 Packet Betrieb (nur DJ-S45 T/E)
9. Wartung und Hinweise
9.1 Zurücksetzen (Reset) des Funkgerätes
9.2 Erhältliches Zubehör
10. Technische Daten
18
18
19
19
20
21
21
26
27
27
28
28
29
29
30
30
31
32
32
33
33
35
36
36
39
40
40
41
42
2
Vor Inbetriebnahme
Hinweis
Der Betrieb dieses Funkgerätes kann durch Vorschriften in folgenden Umgebungen
verboten sein:
• an Bord von Flugzeugen,
• auf Flughafengelände,
• in Häfen oder Hafenanlagen,
• nahe kommerzieller Sendestationen,
• in Krankenhäusern
Bitte fragen Sie vor der Verwendung des Gerätes an diesen Orten bei einer befugten Person nach,
ob der Betrieb erlaubt ist und bedenken Sie immer die Vorschriften Ihres Landes beim Einsatz
Ihres Funkgerätes.
■ Hinweise zum Betrieb mit externer Spannungsversorgung:
• Für den Anschluss in einem Fahrzeug am Zigarettenanzünder, empfehlen wir den Einsatz
des EDH-33 Bordnetzkabel.
• Vor dem Anschließen externer Spannungsquellen das Gerät bitte abschalten.
• Wenn Sie eine externe Antenne benutzen, achten Sie darauf, dass die Erdung der Antenne
nicht verbunden ist mit der Erdung des Netzteils.
• Die Spannung sollte zwischen 3.0~6.0VDC, 2A(min.) sein. Unbedingt die Polarität
beachten: Innen Plus, außen Minus
• Verwendung von Zubehör anderer Hersteller, kann das Gerät beschädigen, in diesem Fall
erlischt die Garantie.
3
1. Funktionen und Ausstattung
39 CTCSS Töne
TOT Funktion – Sendezeitbegrenzung
Tonruffunktion (1750, 2100, 1000, 1450Hz)
Quittungston Funktion
DJ-S45 T/E 3 verschiedene Suchlauf Funktionen (VFO, Speicher und Ton)
DJ-S45 CQ 4 verschiedene Suchfunktionen (LPD(VFO), Speicher, Ton und PMR)
Kabel Cloning
Geschützt vor Regen
Wichtiger Hinweis:
Benutzen Sie die Gummi Abdeckungen zum abdichten der Anschlüsse für
Lautsprecher, Mikrofon und Netzteil.
Wenn Sie zusätzliches Zubehör anschließen, entfällt der Schutz vor Regen.
Die Geräte sind nur vor Regen geschützt, jedoch nicht wasserdicht, deshalb
tauchen Sie die Geräte nie in Wasser.
1.1 Standard Zubehör
• Gürtelclip (mit Schraube)
• Handkordel
• Bedienungsanleitung
Je nach gekaufter Version, kann das Zubehör unterschiedlich sein.
Fragen Sie Ihren Händler nach Details des Standard Zubehörs.
4
2. Zubehör
2.1 Montage und Demontage der Zubehörteile
2.1.1 Antenne (nur DJ-S45 T/E)
1. Halten Sie die Antenne am unteren Ende und drehen sie im
Uhrzeigersinn bis sie fest sitzt.
2. Zum entfernen, drehen Sie die Antenne entgegen den Uhrzeigersinn.
Hinweis:
Das DJ-S45 CQ hat eine feststehende Antenne, versuchen Sie nie die Antenne
zu entfernen.
2.1.2 Handkordel
Befestigen Sie die Handkordel am oberen Schlitz
an der Rückseite Ihres Funkgerätes. Siehe Abbildung.
2.1.3 Gürtelclip
Befestigen Sie den Gürtelclip mit der Schraube auf der
Rückseite des Gerätes. Drehen Sie die Schraube im
Uhrzeigersinn bis sie fest ist.
Zum Entfernen drehen Sie die Schraube entgegengesetzt.
5
2. Zubehör
2.2 Einsetzen der Batterien
1. Öffnen Sie den Deckel am Schnappschloss
2. Legen Sie 2 AA Batterien ein und beachten dabei die richtige Polung.
3. Schließen Sie nun den Deckel.
2.3 Lithium Ion Akku Pack (EBP-60)
Beachten Sie bitte die Gebrauchsanweisung des Akku bezüglich
Gebrauch und Ladevorgang.
Bitte beachten:
• Mangan Batterien werden nicht empfohlen, da sie die Sendeleistung verringern
• Beachten Sie die Polarität beim einlegen der Batterien
• Sie können auch aufladbare Ni-MH Akkus verwenden. Beachten Sie die
Gebrauchsanweisung des Herstellers.
• Je nach Type der verwendeten Batterie beachten Sie bitte:
1. benutzen Sie nie unterschiedliche Arten von Batterien
2. Entfernen Sie keine Bauteile
3. Reinigen Sie die Kontakte von Zeit zu Zeit mit einem trockenen Tuch
4. Beachten Sie die Anweisungen des Herstellers bezüglich Sicherheit und richtige
Benutzung
6
2. Zubehör
2.4 Batterie Ladezustandsanzeige
• Der Batterieverbrauch kann je nach Umgebungstemperatur oder der
benutzten Frequenz variieren.
• Wenn das Batteriesymbol angezeigt wird, sollte die Batterie
aufgeladen werden. Sie können jedoch noch einige Zeit mit niedriger
Sendeleistung weiter arbeiten.
• Die Werkseinstellung für den Batterietyp ist „bAt-1“ für AA Zellen.
Wenn Sie den Lithium Ion Akku Pack verwenden, stellen Sie den
Batterietyp mit „bAt-2“ ein. Siehe Seite 26
Hinweis:
Wir empfehlen:
• Wenn das Batteriesymbol für schwache Batterie angezeigt wird,
sollten Sie die Batterien aufladen oder durch neue ersetzen.
• Wenn das Batteriesymbol angezeigt wird, versuchen Sie nicht, das Gerät auszuschalten,
bis die Batterie völlig verbraucht ist.
Wenn die Batterien komplett entladen sind, schaltet sich das Display aus.
7
Batteriesymbol ------
Batterieleistung schwach
Batterie laden oder
austauschen
3. Bedienung des Funkgerätes
3.1 Die Bedienelemente, Beschriftung und Funktionen
■ Oben und Vorderseite
Nr.
Bezeichnung Funktion
(1) Einstellknopf Zum Einschalten des Gerätes und um die Lautstärke zu regulieren
(2) Mikrofon Buchse Anschluss für ein externes Mikrofon (2k Ω) mit 2.5Ø
Stereo Stecker
(3) Lautsprecher Buchse Anschluss für einen externen Lautsprecher, (8 Ω) mit 3.5Ø
Mono Stecker
(4) RX/TX LED Leuchtet grün bei Empfang (Rauschsperre offen) und rot im Sendemodus.
(5) Lautsprecher Ein Lautsprecher ist eingebaut.
(6) F Taste Diese Taste wird in Kombination mit anderen Tasten benutzt, um variable
Funktionen auszuführen.
Wenn Sie diese Taste 2 Sekunden gedrückt halten, gelangen Sie in den
Konfigurationsmodus.
(7) LCD Display Siehe „Display“ auf Seite 14
(8) Tastatur Siehe „Beschreibung der Tastatur“ auf Seite 12.
(9) Mikrofon Sprechen Sie in das Mikrofon aus ungefähr 5cm Abstand
8
3. Bedienung des Funkgerätes
■ Seitenansicht
Antennenseite Einstellknopf Seite
Nr. Bezeichnung Funktion
(10) DJ-S45 CQ Feste Antenne, nicht abnehmbar.
(11) DJ-S45 T/E
SMA Antennenanschluss
Hier wird die mitgelieferte Antenne angeschlossen.
Bei Verwendung „fremder“ Antennen, auf die Eignung für den Frequenzbereich
des Funkgerätes achten.
(12) PTT-Taste Taste drücken um zu senden, loslassen , um zu empfangen.
(13) MONI
Monitor Taste
Druck auf diese Taste bewirkt das Deaktivieren der Rauschsperre, so das auch
schwache Signale empfangen werden können. Das Deaktivieren der
Rauschsperre ist ungeachtet der TSQ Einstellung.
Wenn im Display „F“ angezeigt und die MONI Taste gedrückt, wird die Tastatur
Sperre aktiviert.
Bei gleichzeitigem drücken der MONI und PTT Taste wird ein Klingelton gesendet.
(14) DC-IN Buchse Anschluss für externe Stromversorgung. Mit dem EDH-33 Kabel können sie das
Gerät an den Zigarettenanzünder in Ihrem Fahrzeug anschließen.
Die Spannung sollte zwischen DC3.0V~DC6.0V 2A(min.) sein.
9
3. Bedienung des Funkgerätes
3.2 Die Tastatur
Nr. Bezeichnung Unabhängige Funktionen Nach gedrückter F Taste
(1) PTT Sendebetrieb, Abschluss der
Einstellungen im Konfigurationsmodus
(2) MONI Aktiviert Monitoring Schaltet die Tastatur Sperre ein/aus
siehe Seite 34
(3) F/SET Ausführen variabler Funktionen DJ-S45 T/E
einstellen der Frequenz im 1MHz Schritt
siehe Seite 17
(4) ▼/T SQL Vermindert die Frequenz und den
Speicherkanal
Einstellen der TSQ Funktion
siehe Seiten 36-38
(5) V/M / MW DJ-S45 T/E
schaltet vom VFO zum Speicher Modus
DJ-S45 CQ
Modus Umschaltung: LPD(VFO), PMR,
Speicher
Programmierte Speicherkanäle
siehe Seite 18
(6) ▲ / RPT Erhöht die Frequenz und den
Speicherkanal
DJ-S45 T/E
Einstellen der Relaisablage Funktion
siehe Seiten 33-34
10
3. Bedienung des Funkgerätes
Nr. Bezeichnung Kurz gedrückt Während dem Sendebetrieb
(1) PTT Zum Senden gedrückt halten
(2) MONI Aktiviert Monitoring bei gedrückt
gehaltener Taste, siehe Seite 21
Sendet einen Klingelton
siehe Seite 21
(3) F Aktiviert den Konfigurationsmodus
(4) ▼/T SQL Startet Suchlauf abwärts, wenn weniger
als 2 Sekunden gedrückt. Länger als 2
Sekunden gedrückt, vermindert die
Werte.
DJ-S45 T/E
Niedrige Sendeleistung einstellen, siehe Seite
22.
(5) V/M / MW
(6) ▲ / RPT Startet Suchlauf aufwärts, wenn
weniger als 2 Sekunden gedrückt.
Länger als 2 Sekunden gedrückt,
erhöht die Werte.
DJ-S45 T/E
Hohe Sendeleistung einstellen, siehe Seite 22.
11
3. Bedienung des Funkgerätes
3.3 Display
Nr. Bezeichnung Anzeige
(1) F Erscheint, wenn die (F) Taste gedrückt wird.
(2) Bei Tastatur Sperre
(3) Richtungsänderung +/-
(4) T Bei aktiviertem Encoder (ENC)
(5) T SQ Tone Squelch Status Anzeige
(6) Klingel Funktion eingeschaltet
(7) W Daten werden in den Speicher geschrieben
(8) 88 Zeigt die Speicher Nr. im Speicher Modus und Nr. der Einstellung im Konfigurationsmodus
(9) Zeigt die Empfangs- und Sendeleistung an.
(10) Frequenz und den variablen Konfiguration Status
(11) DJ-S45 T/E Relaisablage aktiviert
(12) HI DJ-S45 T/E hohe Sendeleistung
(13) LO DJ-S45 T/E niedrige Sendeleistung
(14) ● Anzeige zwischen MHz und kHz, blinkt während Suchlauf
(15) APO Auto-Power-Off Funktion eingeschaltete
(16) BS Batteriesparfunktion eingeschaltet
(17) Schwacher Batterie Ladezustand
(18) BUSY Rauschsperre geöffnet (Empfang)
• Nicht erklärte Symbole werden bei diesem Funkgerät nicht verwendet.
12
4. Grundlegende Bedienung
4.1 Das Gerät einschalten
Drehen Sie den Einstellknopf im Uhrzeigersinn.
Wichtiger Hinweis:
Mit dem Einstellknopf wird ebenso die Lautstärke eingestellt.
Drehen Sie ihn deshalb nicht zu schnell, sonst wird die Lautstärke zu hoch.
Zum ausschalten drehen Sie den Einstellknopf entgegen den
Uhrzeigersinn.
4.1. Die Lautstärke einstellen
Zum erhöhen der Lautstärke, drehen Sie den Einstellknopf nach
rechts, zum vermindern nach links.
Wenn kein Geräusch zu hören ist, weil die Rauschsperre
geschlossen ist, halten Sie die MONI Taste gedrückt und stellen
dann die Lautstärke ein.
Einstellen der Rauschsperre, siehe Seite 20.
13
4. Grundlegende Bedienung
4.3 Betriebsarten
Das DJ-S45 T/E hat 2 Betriebsarten. VFO und Speichermodus.
Das DJ-S45 CQ hat 3 Betriebsarten. LPD (VFO), PMR und Speichermodus.
■ Zwischen den Betriebsarten umschalten
Jedes mal wenn Sie die V/M Taste betätigen, können Sie die
Betriebsart wechseln, wie in nebenstehender Abbildung dargestellt.
4.4 LPD (VFO) Modus
Die Werkseinstellung ist LPD (VFO) Modus.
14
4. Grundlegende Bedienung
4.4.1 Einstellen der Frequenz
Wenn Sie die Tasten: ▲/ ▼drücken, erhöht, oder vermindert sich die Frequenz in
Abstimmschritten.
■ Einstellen der Frequenz in 1 MHz Schritten (nur bei DJ-S45 T/E )

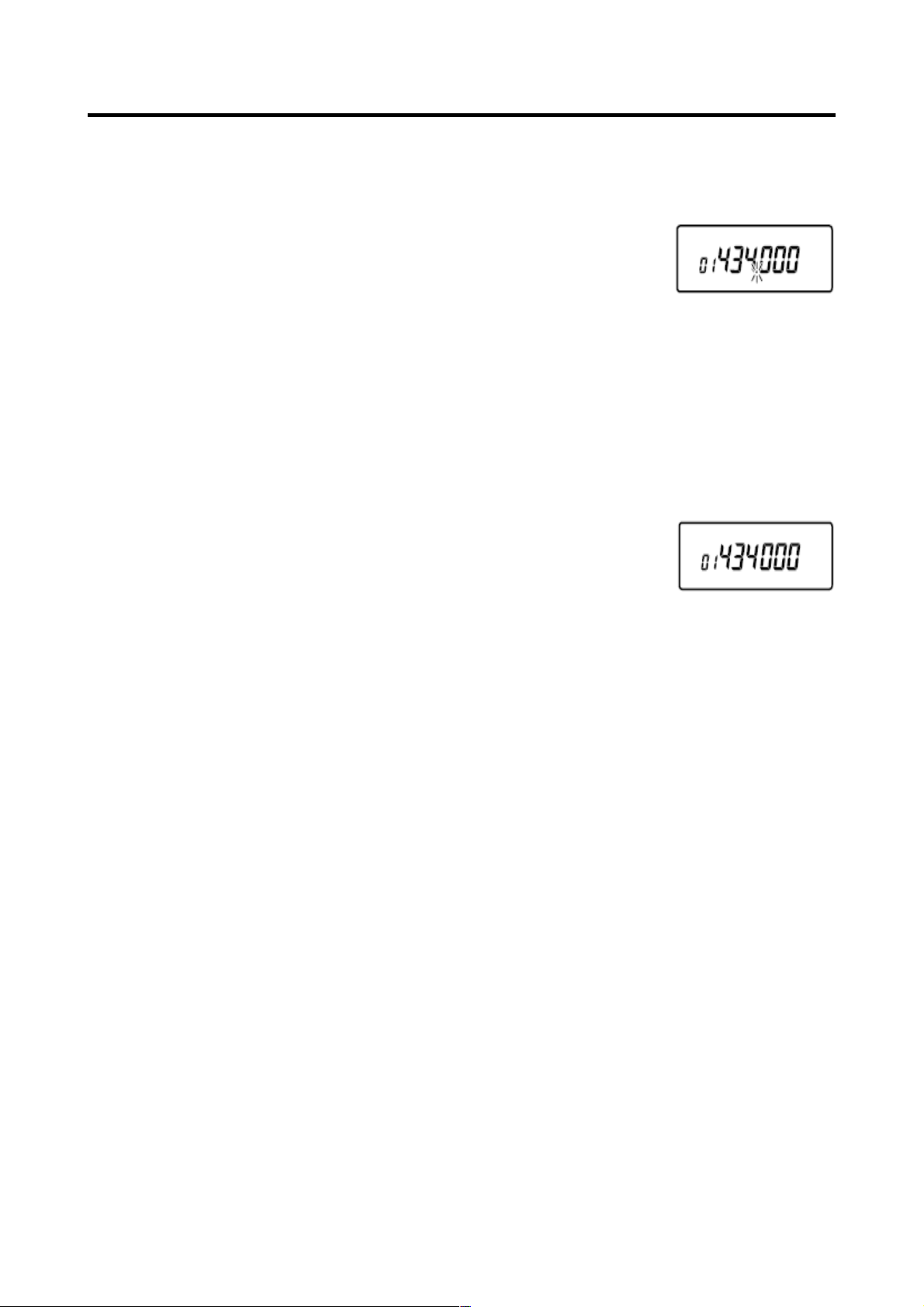

Wenn Sie die F Taste 2 mal drücken, blinkt die MHz Ziffer.
Während die Ziffer blinkt, können Sie die Frequenz um jeweils
1 MHz durch drücken der ▲/ ▼ Tasten verändern.
4.5 PMR Modus ( nur bei DJ-S45 CQ )
Die PMR Kanal Frequenzen sind bereits entsprechend programmiert.
4.5.1 Eingabe der Frequenz Nummer

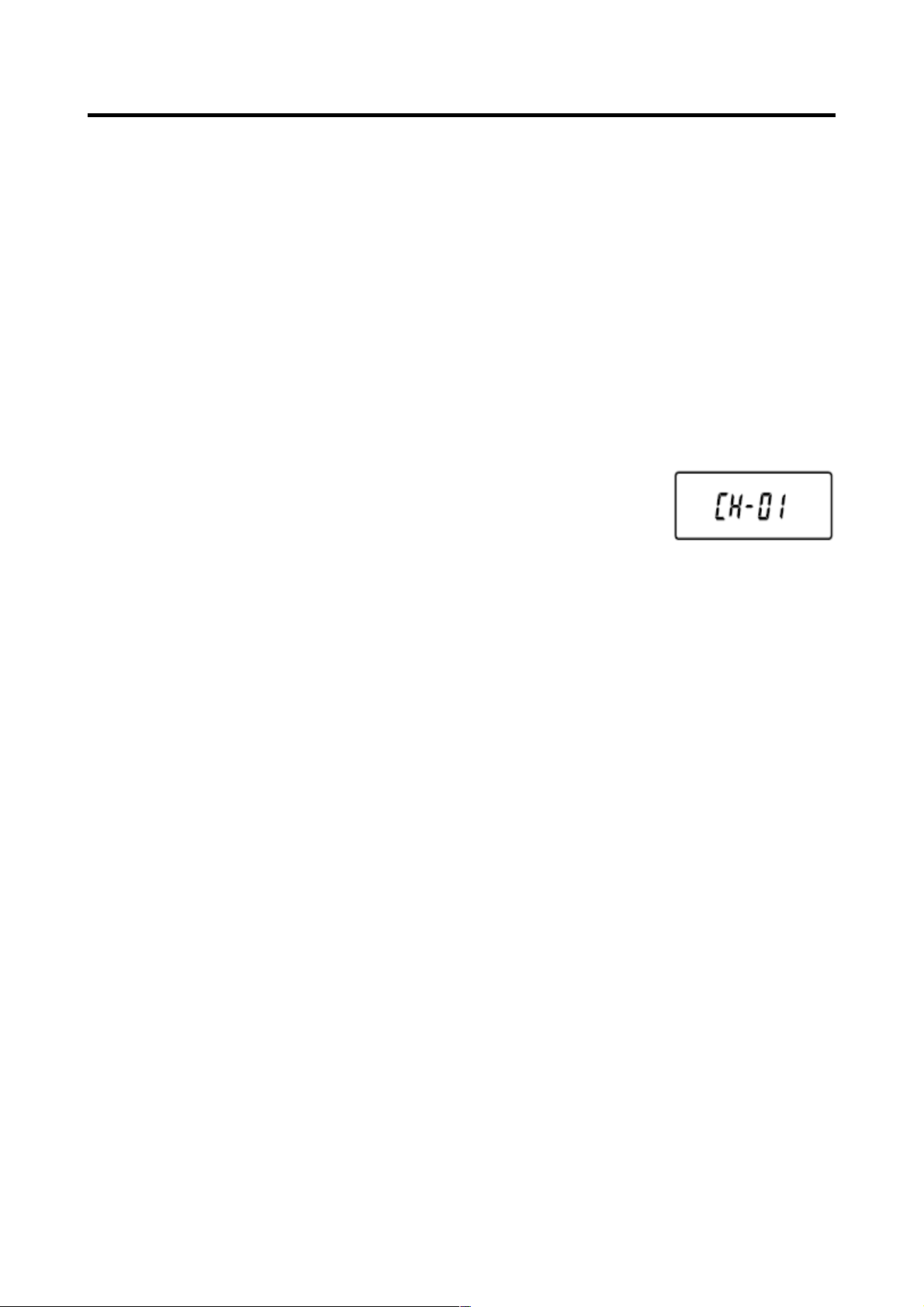

1. In den PMR Modus gelangen Sie durch drücken der V/M Taste.
Um den Kanal zu verändern, benutzen Sie die ▲/ ▼ Tasten.
15
4. Grundlegende Bedienung
4.6 Speicher Modus
Mit dem Speichermodus können Sie eine programmierte Frequenz aufrufen.
Dieses Funkgerät besitzt 100 Speicherkanäle (0-99CH).
4.6.1 Speicherkanal programmieren
1. Schalten Sie in den LPD (VFO) oder den PMR Modus, indem Sie die V/M Taste drücken.
2. Wählen Sie die gewünschte Frequenz oder Kanal.
3. Drücken Sie die (F) Taste, während F angezeigt wird, drücken
Sie die V/M Taste.
Der Speicherkanal und das W Symbol blinken nun.
4. Wählen Sie einen Speicherkanal und benutzen Sie hierzu die
▲/ ▼ Tasten.
Noch nicht programmierte Kanäle erkennen Sie am blinken der
Kanalnummer. Kanäle die ohne zu blinken angezeigt werden, sind bereits
programmiert.
5. Um einen Kanal mit der angezeigten Frequenz zu
programmieren, drücken Sie, während das W Symbol blinkt, die
V/M Taste.
Hinweis:
Erneutes bearbeiten überschreibt die aktuellen Daten.
Mit dem DJ-S45 CQ können Sie ebenso Kanäle im PMR Modus programmieren.
Der Vorgang ist gleich wie im LPD (VFO) Modus.
16
4. Grundlegende Bedienung
4.6.2 Aufrufen eines Speicherkanals
1. Schalten Sie in den Speichermodus durch drücken der
V/M Taste. Die Speicherkanal Nummer erscheint im Display.
Der Speichermodus wird nicht aktiviert, wenn noch keine Kanäle
programmiert wurden.
Durch drücken der ▲/ ▼ Tasten werden programmierte Kanäle in
numerischer Reihenfolge angezeigt.
4.6.3 Den Inhalt eines Speicherkanals löschen
1. Schalten Sie in den Speichermodus, durch drücken der V/M Taste.
2. Drücken Sie die (F) Taste, während F im Display angezeigt wird,
drücken Sie die V/M Taste. Die Speicherkanal Nummer wird
angezeigt und das W Symbol blinkt.
3. Wählen Sie mit den Tasten ▲/ ▼ einen Kanal aus, den Sie löschen
möchten. Eine programmierte Kanalnummer wird ohne blinken der Nummer angezeigt.
4. Drücken Sie erneut die (F) Taste, während F angezeigt wird, drücken
Sie die MW Taste. Danach ist der Kanalinhalt gelöscht.
17
4. Grundlegende Bedienung
4.6.4 Inhalt der Speicherkanäle programmieren
Folgende Daten können je Speicherkanal programmiert werden.
• Frequenz
• Offset Frequenz
• Shift Direction (Richtung für die Frequenzablage)
• Ton Frequenz
• Ausschluss Kanal Markierung
• Ton Encoder/Decoder Einstellung
• Überspringen belegter Kanäle, Sendesperre (BCLO)
4.7 Empfangsbetrieb
1. Schalten Sie das Gerät ein.
2. Stellen Sie die Lautstärke am Einstellknopf ein.
3. Stellen Sie die Rauschsperre ein.
4. Wählen Sie die gewünschte Frequenz oder Kanal.
Wenn auf der gewählten Frequenz ein Signal empfangen wird,
erscheint im Display „BUSY“ und das Signal wird hörbar. Das S-Meter
zeigt die Stärke des empfangenen Signals an.
4.7.1 Einstellen der Rauschsperre
Wenn kein Signal empfangen wird, sorgt die Rauschsperre für das Ausblenden von
Grundrauschen bzw. von zu schwachen Signalen.
Drücken Sie die ▲/ ▼ Tasten bei gleichzeitig gedrückter MONI
Taste. Durch wiederholtes drücken, schalten Sie von „SQL-00“ bis
„SQL-20“. Je höher Sie die Rauschsperre setzen, desto stärker
muss das empfangene Signal sein, um gehört zu werden.
18
4. Grundlegende Bedienung
4.7.2 Die Monitor Funktion
• Während die MONI Taste gedrückt ist, bleibt die Rauschsperre deaktiviert und Geräusche
können im Lautsprecher wahrgenommen werden, ungeachtet der Einstellungen für die
Rauschsperre. Im Display wird „BUSY“ angezeigt.
• Auch schwache Signale können so empfangen werden.
• Diese Funktion ist ebenfalls bei CTCSS/DCS verfügbar.
4.8 Der Sendebetrieb
1. Wählen Sie die gewünschte Frequenz oder Kanal.

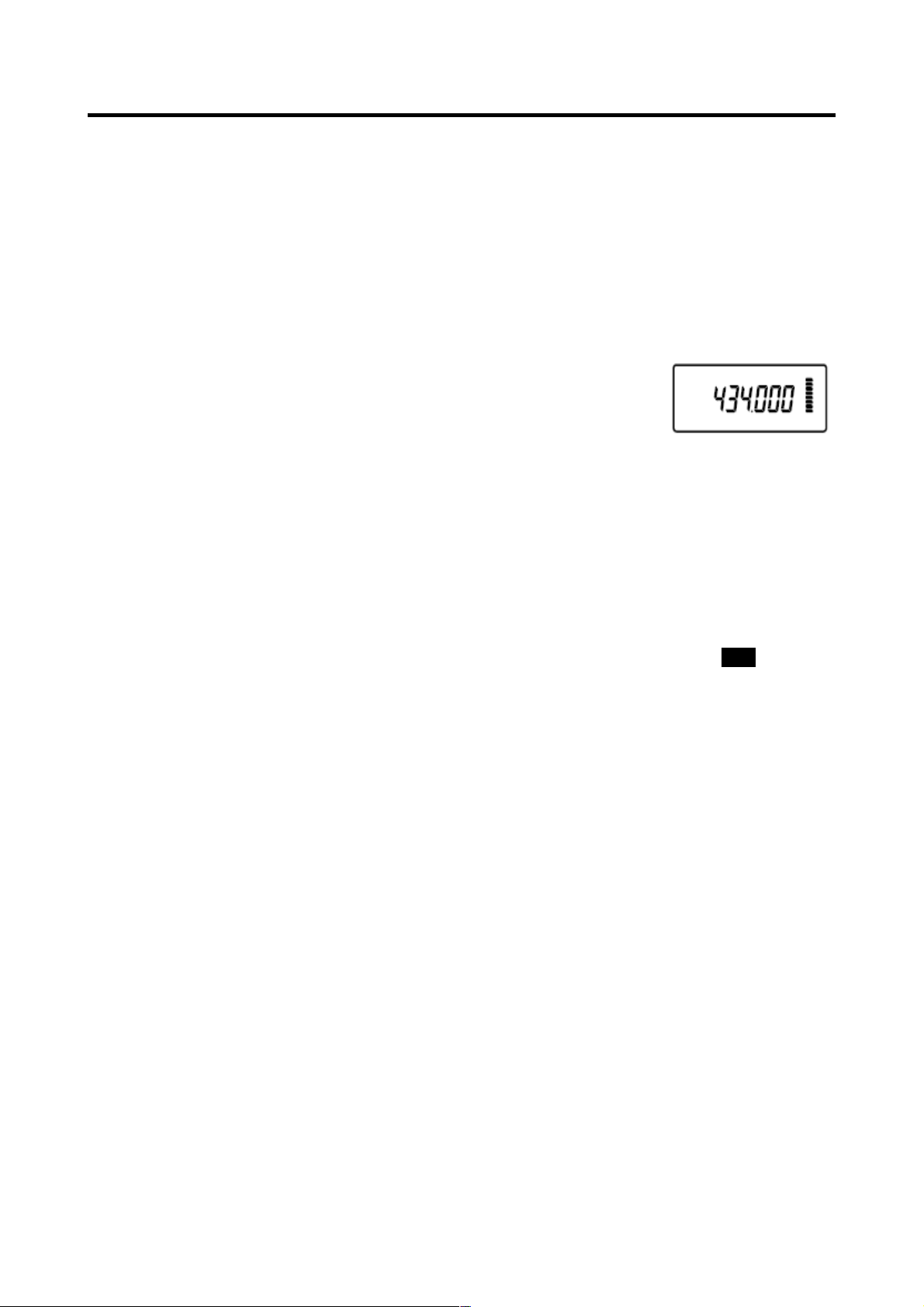

2. Halten Sie die PTT Taste gedrückt und sprechen Sie in das Mikrofon
mit normaler Lautstärke. Das S-Meter zeigt an, das Gerät befindet
sich im Sendemodus. Sprechen Sie mit einer Entfernung zum
Mikrofon von 5 cm.
3. Beenden Sie den Vorgang, indem Sie die PTT Taste wieder loslassen.
Hinweis:
Wenn Sie einen Tonruf senden wollen, halten Sie die PTT Taste gedrückt und drücken gleichzeitig
die MONI Taste. ( Es sind 5 Tonruf Signale möglich, die Sie im Konfigurationsmodus einstellen
können).
Beim Versuch außerhalb der Amateurfrequenzen zu senden, erscheint am Display „OFF“, was
bedeutet, dass es nicht möglich ist, auf nicht erlaubten Frequenzen zu senden.
19
4. Grundlegende Bedienung
4.8.1 Umschalten der Sendeleistung ( nur beim DS-S45 T/E )

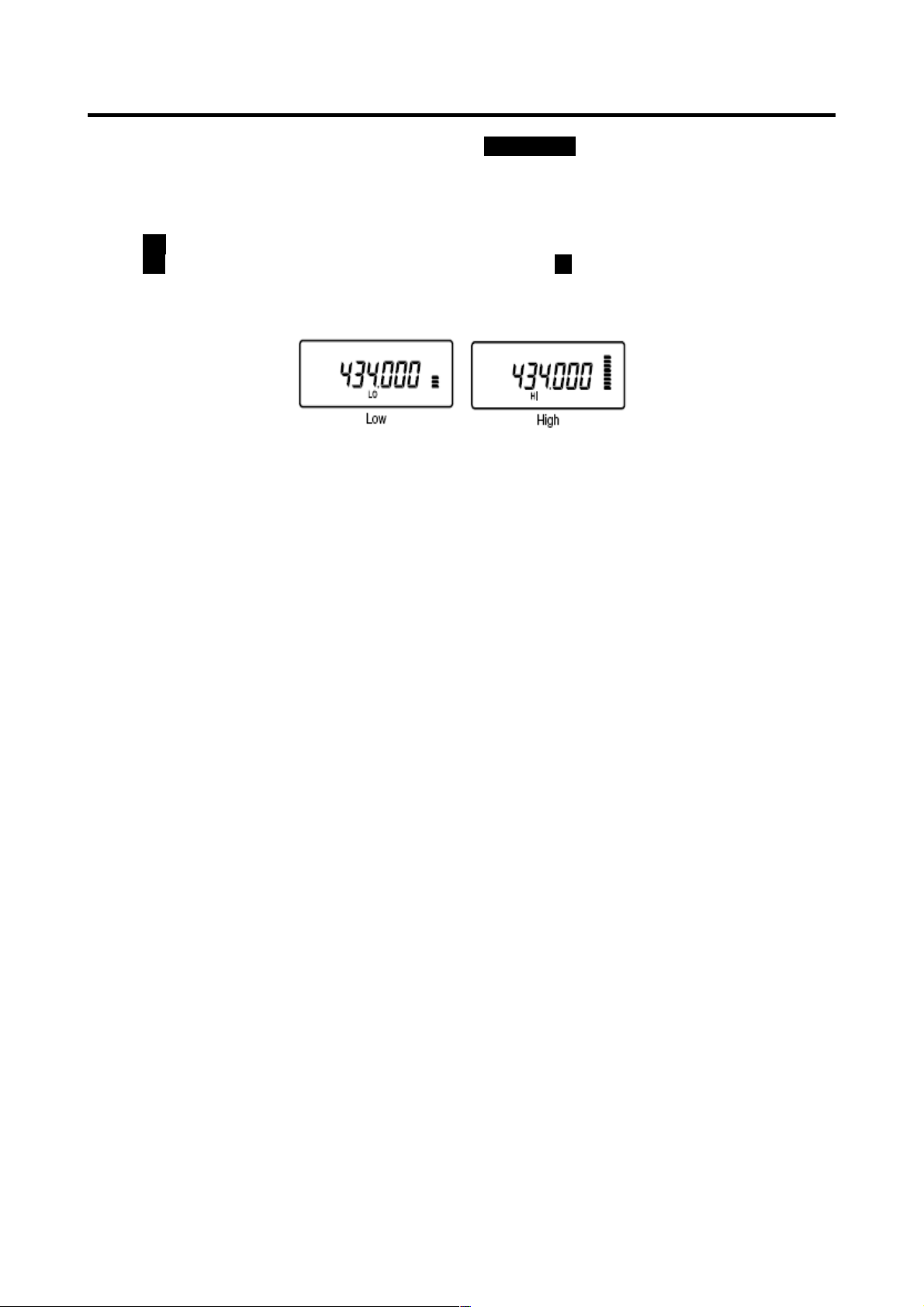

Die Sendeleistung kann von HI in LO geändert werden durch drücken der ▲/ ▼ Tasten
während des Sendevorgangs.
LO wird im Display angezeigt bei niedriger Sendeleistung und
HI bei hoher Sendeleistung. Die Werkseinstellung ist HI.
20
5. Konfiguration Modus
5. Einstellen der Parameter
Im Konfigurationsmodus können variable Parameter eingestellt werden.
DJ-S45 CQ/T/E
5.1 Wählbare Parameter
Lesen Sie unter Kapitel 5-2 „Umschalten in den Konfigurationsmodus“ und Kapitel
9-1 „Resetting“, Rücksetzen der Parameter auf die Werkseinstellung.
Die Parameter Nr. wird erhöht durch drücken der (F) Taste und verringert durch
drücken der MONI Taste.
Hinweis:
Wenn Sie beim DJ-S45 CQ vom Speicher Modus in den Konfigurationsmodus wechseln,
ist die Parameter Nr. unterschiedlich, entsprechend dem programmierten Modus des
Kanals.
■ StP-1250 Einstellung der Abstimmschrittweite / Frequenzraster
Parameter-Nr.: 01 DJ-S45 T/E
01 DJ-S45 CQ LPD(VFO) Modus
Die Abstimmschrittweite kann wie folgt geändert werden: (5/6.25/10/12.5/15/20/25/30/50).
Jedoch nur im LPD(VFO) Modus.
(„---.---“ wird im Speicher Modus angezeigt).
■ SHIFt Richtung der Frequenzablage (Shift Direction)
Parameter-Nr.: 02 DJ-S45 T/E
02 DJ-S45 CQ LPD(VFO) Modus
Umschalten der Sendefrequenz in Relation zur Empfangsfrequenz gemäß
der Versatzrichtung. Nur die + und – Symbole werden für die Richtung angezeigt.
Für den Richtungsbetrieb, wählen Sie den OFF Status (ohne +/- Anzeige).
21
5. Konfiguration Modus
■ 00.600 Offset Frequenz Einstellung
Parameter-Nr.: 03 DJ-S45 T/E
03 DJ-S45 CQ LPD(VFO) Modus
Der Einstellungsbereich für die Frequenzabweichung geht von 0 bis 99.995MHz.
■ bEP-on Quittungston ON/OFF (ein/aus)
Parameter-Nr.: 04 DJ-S45 T/E
04 DJ-S45 CQ LPD(VFO) Modus 01 DJ-S45 CQ PMR Modus
Wählen Sie ON zum aktivieren. Ein Ton wird hörbar, nachdem eine Taste gedrückt
wurde und/oder eine Einstellung wurde beendet.
■ Alt Tonruffrequenz Einstellung
Parameter-Nr.: 05 DJ-S45 T/E
05 DJ-S45 CQ LPD(VFO) Modus 02 DJ-S45 CQ PMR Modus
Folgende Frequenzen sind wählbar: (ALT/1000/1450/1750/2100Hz)
■ to-oFF Time-Out-Timer (TOT) Sekunden
Parameter-Nr.: 06 DJ-S45 T/E
06 DJ-S45 CQ LPD(VFO) Modus 03 DJ-S45 CQ PMR Modus
Zeit für die Sendebegrenzung: (OFF/30/60/90/---/450 Sekunden)
Wenn die eingestellte Zeit erreicht ist, schaltet das Funkgerät automatisch um in
den Empfangsbetrieb.
■ AP-oFF automatisches Abschalten des Gerätes (APO) Minuten
Parameter-Nr.: 07 DJ-S45 T/E
07 DJ-S45 CQ LPD(VFO) Modus 04 DJ-S45 CQ PMR Modus
Diese Funktion schützt Ihre Batterie vor Entladung, wenn Sie vergessen Ihr Gerät
auszuschalten. (OFF/30/60/90/120 Minuten).
Wenn keine Funktion ausgeführt wird, schaltet sich das Gerät nach der eingestellten
Zeit automatisch aus.
22
5. Konfiguration Modus
■ bS-on Batteriesparfunktion ein/aus
Parameter-Nr.: 08 DJ-S45 T/E
08 DJ-S45 CQ LPD(VFO) Modus 05 DJ-S45 CQ PMR Modus
Wählen Sie die Einstellung „ON“ um den Batteriestromverbrauch zu verringern, wenn
sich Ihr Gerät im „stand-by“ Status befindet.
■ bEL-oF Klingelton ein/aus
Parameter-Nr.: 09 DJ-S45 T/E
09 DJ-S45 CQ LPD(VFO) Modus 06 DJ-S45 CQ PMR Modus
Mit dieser Funktion werden Sie informiert, wenn ein Signal empfangen wird, außerdem
wird im Display das Glocken Symbol angezeigt.
■ Stb-on Stand-by Beep ein/aus
Parameter-Nr.: 10 DJ-S45 T/E
10 DJ-S45 CQ LPD(VFO) Modus 07 DJ-S45 CQ PMR Modus
Wenn Sie nach einem Sendevorgang die PTT Taste loslassen, wird der Rogerbeep an
Ihre Funkpartner gesendet, als Hinweis: Ihr Sendevorgang ist beendet.
■ bCL-oF BCLO ein/aus – Sendesperre bei belegtem Kanal
Parameter-Nr.: 11 DJ-S45 T/E
11 DJ-S45 CQ LPD(VFO) Modus 08 DJ-S45 CQ PMR Modus
Diese Funktion verbietet das Senden zu einem belegten Kanal.
Wenn BCLO aktiviert ist, ist das Senden nur in folgenden Fällen möglich:
● Wenn kein Signal empfangen wird („BUSY“ wird im Display gelöscht)
● Wenn ein Ton mit der TSQ Einstellung übereinstimmt.
23
5. Konfiguration Modus
■ SCAn-t Suchlauffunktion: „timed scan“ und „busy channel scan“
Parameter-Nr.: 12 DJ-S45 T/E
12 DJ-S45 CQ LPD(VFO) Modus 09 DJ-S45 CQ PMR Modus
Wählen Sie zwischen timed scan (SCAn-t) und busy channel scan (SCAn-b).
Siehe Kapitel 6-1 Suchlauf, Seite 30.
■ m**-oF Suchlauf - Ausschlussfunktion
Parameter-Nr.: 13 DJ-S45 T/E
13 DJ-S45 CQ LPD(VFO) Modus 10 DJ-S45 CQ PMR Modus
Speicherkanäle, die vom Speichersuchlauf ausgeschlossen werden sollen.
Diese Funktion kann nur ausgeführt werden, wenn Speicherkanäle programmiert
wurden.
(„---.---“ wird angezeigt im LPD(VFO) und PMR Modus.)
■ Epo-oF Kontrolle für externen Anschluss ein/aus
Parameter-Nr.: 14 DJ-S45 T/E
14 DJ-S45 CQ LPD(VFO) Modus 11 DJ-S45 CQ PMR Modus
Bei aktiviertem Parameter werden 3.0V zum Anschluss für das externe Mikrofon
ausgegeben, bei geöffneter Rauschsperre ( maximal 5mA).
■ Lmp-5 Beleuchtung ein/aus
Parameter-Nr.: 15 DJ-S45 T/E
15 DJ-S45 CQ LPD(VFO) Modus 12 DJ-S45 CQ PMR Modus
Sie können folgende Einstellungen vornehmen:
OFF = Beleuchtung ausgeschaltet, ON = immer eingeschaltet, 5 = die Beleuchtung wird
für 5 Sekunden eingeschaltet nach jedem Tastendruck, einschl. PTT Taste.
■ bAt-1 Batterie Typ umschalten
Parameter-Nr.: 16 DJ-S45 T/E
16 DJ-S45 CQ LPD(VFO) Modus 13 DJ-S45 CQ PMR Modus
Wählen Sie den Batterie Typ zwischen AA Zellen (bAt-1) und Lithium Ion Batterie
(bAt-2), um eine richtige Ladezustandsanzeige zu erhalten bei schwacher Batterie.
Siehe auch Seite 9.
24
5. Konfiguration Modus
■ SHIFt Relaisablage, (Shift direction) Einstellung
Parameter-Nr. 17 DJ-S45 T/E
■ 05.000 Relaisablage (Offset) Frequenz Einstellung
Parameter-Nr. 18 DJ-S45 T/E
■ tonE Relaisablage Ton Encoding ein/aus
Parameter-Nr. 19 DJ-S45 T/E
■ 88.5 Relaisablage Ton Frequenz Einstellung
Parameter-Nr. 20 DJ-S45 T/E
Die Parameter 17 bis 20 sind nur für die „schnelle Relaisablag“ Funktion.
Die Parameter 17 und 18 sind gleich mit den Parametern 2 und 3. Parameter 19
bestimmt den encoding Status und Parameter 20 ist zur Auswahl des encoding Tones.
25
5. Konfiguration Modus
5.2 Umschalten in den Konfigurationsmodus
1. Halten Sie die (F) Taste für 2 Sekunden gedrückt.
Im Display wird angezeigt, dass der Konfigurationsmodus
aktiviert wurde.
2. Wählen Sie das gewünschte Menü durch drücken der
MONI Taste oder der (F) Taste.
3. Ändern Sie die Parameter oder Werte mit den ▲/ ▼ Tasten.
4. Beenden Sie die Einstellung durch drücken der PTT Taste oder der
V/M Taste.
Hinweis:
● Die Frequenzeinstellung (MHz) bei Parameter 3 und 18 erreichen Sie durch drücken der
V/M Taste.
● Das zuletzt benutzte Menü wird angezeigt, wenn Sie den Konfigurationsmodus beim
nächsten mal aufrufen.
● Die Monitoring Funktion wird im Konfigurationsmodus nicht aktiv.
26
6. Nützliche Funktionen
6.1 Suchlaufbetrieb
Benutzen Sie die Funktion um automatisch Empfangssignale zu suchen.
Wenn ein Signal empfangen wird, hält der Suchlauf an und wird nach einer
bestimmten Zeit entsprechend der eingestellten Parameter, fortgesetzt.
■ Suchlauf Funktionen
Timed Scan: Sobald der Suchlauf ein Signal gefunden hat, stoppt er. Nach fünf Sekunden
wird der Suchlauf fortgesetzt, unabhängig davon, ob das Empfangssignal
weiterhin vorhanden ist.
Busy Channel Scan: Der Suchlauf stoppt, wenn ein Signal gefunden wurde. Der Suchlauf
wird erst fortgesetzt, wenn das empfangene Signal nicht mehr vorhanden ist.
Sie können die Suchrichtung ändern, durch drücken der ▲/ ▼ Tasten.
27
6. Nützliche Funktionen
6.1.1 LPD (VFO) Suchlauf
Absuchen des ganzen Bandes im LPD (VFO) Modus.
1. Schalten Sie in den LPD(VFO) Modus durch drücken der
V/M Taste.
2. Um den Suchlauf zu starten, drücken Sie die ▲/ ▼ Tasten für
1 bis 2 Sekunden.
Während der Suche blinkt der Dezimalpunkt.
Die Suchrichtung ändern Sie wie folgt:
▲ = aufwärts und ▼ für abwärts.
3. Um den Suchlauf anzuhalten, drücken Sie die PTT Taste,
die (F) Taste oder die V/M Taste.
Während die MONI Taste gedrückt ist, hält der Suchlauf vorübergehend an und
die Monitor Funktion ist aktiviert. Lassen Sie die MONI Taste wieder los,
wird der Suchlauf fortgesetzt.
6.1.2 PMR Suchlauf ( nur DJ-S45 CQ )
Absuchen aller Kanäle im PMR Modus.
1. Schalten Sie in den PMR Modus durch drücken der
V/M Taste.
2. Der Ablauf ist gleich wie im LPD(VFO) Suchlauf, siehe
Punkt 2 und 3.
28
6. Nützliche Funktionen
6.1.3 Speicher Suchlauf
Es werden nur die programmierten Speicherkanäle abgesucht.
1. Schalten Sie in den Speichermodus durch drücken
der V/M Taste.
2. Um den Suchlauf zu starten, drücken Sie die ▲/ ▼ Tasten für
1 bis 2 Sekunden.
Während der Suche blinkt der Dezimalpunkt.
Der Ablauf ist gleich wie im LPD(VFO) Suchlauf.
3. Um den Suchlauf anzuhalten, drücken Sie die PTT Taste,
die (F) Taste oder die V/M Taste.
Während die MONI Taste gedrückt ist, hält der Suchlauf vorübergehend an und
die Monitor Funktion ist aktiviert. Lassen Sie die MONI Taste wieder los,
wird der Suchlauf fortgesetzt.
6.1.4 Kanal Ausschlussfunktion
Speicherkanäle die zum überspringen gekennzeichnet sind,
werden vom Suchlauf ausgeschlossen.
Die so programmierten Kanäle werden ohne Dezimalpunkt
angezeigt.
Siehe auch Seite 26 - „Ausschlussfunktion“
29
6. Nützliche Funktionen
6.1.5 Ton Suchlauf
Diese Funktion erleichtert Ihnen Frequenzen zu finden, wenn Sie das CTCSS System
benutzen.
1. Drücken Sie die ▲/ ▼ Tasten für 1 bis 2 Sekunden, im TSQ
Einstellmodus, siehe die Seiten 36-38.
Der Suchlauf startet und der Dezimalpunkt blinkt.
Es werden 39 verschiedene CTCSS Frequenzen bgesucht.
Wenn Die Frequenz übereinstimmt, hält der Suchlauf an und
Sie können das empfangene Signal hören.
Der Suchlauf wird erst fortgesetzt, wenn Sie ▲/ ▼ Tasten
erneut drücken.
2. Um den Suchlauf anzuhalten, drücken Sie die PTT Taste,
die (F) Taste oder die V/M Taste.
6.2 Relais Ablage ( nur DJ-S45 T/E )
Diese Funktion ermöglicht es Ihnen über Relais Stationen zu kommunizieren.
30
6. Nützliche Funktionen
■ Schneller Zugriff auf die Relais Ablage / Repeater Access
1. Drücken Sie die V/M Taste um in den LPD(VFO) Modus zu gelangen.
2. Drücken Sie die (F) Taste, während F angezeigt wird, drücken Sie die
▲ Taste. Das XX Symbol wird angezeigt und die Relais
Ablagefunktion ist eingestellt.
Die voreingestellten Parameter für den Repeater-Access werden bei jeder Frequenz
automatisch wirksam. Siehe auch Seite 27.
3. Um diese Funktion wieder zu verlassen, wiederholen Sie den Punkt 2, danach wird das XX
Symbol wieder gelöscht.
6.3 Tastatur Sperre
Diese Funktion schützt vor ungewollte Funktionen, bei versehentlich gedrückten Tasten.
1. Drücken Sie die (F) Taste, während F angezeigt wird, drücken Sie die
MONI Taste.
Das Schlüsselsymbol erscheint im Display, die Tastatur Sperre ist
aktiviert.
2. Zum deaktivieren, drücken Sie erneut die (F) Taste und danach die MONI Taste.
Hinweis:
Während der aktivierten Tastatur Sperre sind nur die PTT Taste und MONI Taste
verfügbar. Der Sendebetrieb und das Monitoring sind ebenfalls möglich.
31
6. Nützliche Funktionen
6.4 Tonruf Funktion (Klingelton)
Wenn Sie einen Partner rufen, können Sie zusätzlich einen Klingelton aussenden.
Um einen Klingelton auszusenden, halten Sie die PTT Taste gedrückt und drücken
gleichzeitig die MONI Taste. Die Art des Tonrufs kann im Konfigurationsmodus
eingestellt werden, siehe Seite 24.
6.5 Kanal Anzeige Modus
Mit dieser Funktion wird die Kanal Nummer im Speichermodus angezeigt.
Bevor Sie diese Funktion einstellen, sollten Sie zuerst die Speicherkanäle
programmieren.
1. Schalten Sie das Gerät aus, danach schalten Sie das Gerät mit gleichzeitigem drücken der
Taste ▲ und ▼.
2. Wiederholen Sie die gleiche Vorgehensweise, um in den normalen
Anzeige Modus zurückzukehren.
3. Beachten Sie bitte, in diesem Status haben Sie nur Zugriff auf die
programmierten Speicherfunktionen. Der Konfigurationsmodus steht
Ihnen hier nicht zur Verfügung.
32
7. Das selektive Rufverfahren
Zum erreichen einer bestimmten Funkstation, können Sie die CTCSS Funktion nutzen.
Mit dieser Funktion werden nur Signale empfangen, von Stationen die mit dem gleichen
CTCSS Ton arbeiten.
Sie können 39 verschiedene CTCSS-Frequenzen einstellen.
7.1 Einstellen der CTCSS-Pilot-Töne
1. Drücken Sie die C/M Taste um in den LPD(VFO)
Modus zu gelangen.
2. Drücken Sie die (F) Taste, während F angezeigt wird, drücken Sie
die T SQL Taste. Bei wiederholtem drücken der Tasten rotiert die
Anzeige im Display.
3. Benutzen Sie zum ändern der Frequenz die ▲/ ▼ Tasten.
Wählen Sie die Frequenzen aus obiger Tabelle.
Bitte beachten Sie, T und TSQ (Encoder/Decoder) können separat
eingestellt werden. Achten Sie auf korrekte Einstellung.
33
7. Das selektive Rufverfahren
4. Um die Einstellungen zu beenden, drücken Sie die PTT Taste oder die V/M Taste. Danach
gelangen Sie zurück in den LPD(VFO) Modus.
Wenn T angezeigt wird, ist die Encoder Funktion eingestellt.
Wenn T SQ angezeigt wird, ist der Encoder und Decoder eingestellt.
Hinweis:
Die Monitoring Funktion kann hier genutzt werden, durch drücken der MONI Taste.
34
7. Das selektive Rufverfahren
7.2 PMR Tone Squelch ( nur DJ-S45 CQ )
1. Drücken Sie die V/M Taste, um in den PMR Modus
zu gelangen.
2. Drücken Sie die (F) Taste, während F angezeigt wird, drücken Sie
die T SQL Taste. Die Ton Nummer blinkt.
Die Werkseinstellung ist „09“.
3. Ändern Sie die Ton Nummer mit den ▲/ ▼ Tasten.
4. Zum beenden der Einstellung drücken Sie die PTT Taste oder die
V/M Taste.
Wählen Sie OFF (oF) zum deaktivieren. Im PMR Betrieb bleiben die Encoder und
Decoder Frequenzen immer gleich und können nicht getrennt werden.
35
8. Clone Funktion und Packet Betrieb
8.1 Cloning
Sie können alle Einstellungen Ihres Funkgerätes auf ein anderes Gerät übertragen.
So können Sie ohne große Mühe und schnell alle Speicherkanäle und Parameter auf ein
zweites, baugleiches Gerät mit einem Kabel, übertragen.
■ Die Funkgeräte verbinden
Vor dem Verbinden, schalten Sie bitte beide Geräte aus.
Verbinden Sie beide Geräte über die Lautsprecher Buchse mit einem handelsüblichen
Kabel, mit einem 3.5Ø Stereo Stecker.
Nach dem Verbinden, schalten Sie beide Geräte ein.
Master Slave
an Lautsprecher Buchse anschließen an Lautsprecher Buchse anschließen
36
8. Clone Funktion und Packet Betrieb
■ Übertragen der Master Daten
1. Halten Sie die MONI Taste gedrückt und drücken 3 mal die PTT
Taste.
„CLOSE“ wird im Display angezeigt.
2. Drücken Sie am Master Gerät die PTT Taste.
„Sd ***“ wird im Display angezeigt und dir Übertragung beginnt.
Wenn „PASS“ im Display angezeigt wird, ist die Übertragung
komplett. Schalten Sie danach Ihr Gerät aus.
Wenn die Daten nicht korrekt übertragen wurden, wird „PASS“ nicht
angezeigt, in diesem Fall schalten Sie das Gerät wieder ein und
wiederholen den Vorgang ab Schritt 1.
3. Um den Clone Modus abzubrechen, schalten Sie das Gerät aus.
Hinweis:
Wenn „Err“ im Display angezeigt wird, ist das Kabel nicht richtig angeschlossen.
37
8. Clone Funktion und Packet Betrieb
■ Empfangen der Master Daten
1. Während der Übertragung wird im Display am Slave Gerät
„Ld ***“ angezeigt.
„End“ wird angezeigt, wenn die Übertragung beendet ist.
2. Schalten Sie das Gerät aus.
Hinweis:
● Entfernen Sie nicht das Kabel während der Übertragung
● Währen der Übertragung werden im Slave Gerät alle Daten mit den Daten des Master
Gerätes überschrieben.
38
8. Clone Funktion und Packet Betrieb
8.2 Packet Betrieb ( nur DJ-S45 T/E )
Packet Radio ist eine spezielle Art der Datenübertragung im Amateurfunk, welche die
Aussendung und den Empfang von Daten mit einem Computer zusammen mit einem
TNC(=Terminal Node Controller) ermöglicht.
■ Anschluss für den Packet Radio Betrieb
Das TNC verbinden Sie mit der SP Buchse. Benutzen Sie den 3.5Ø Stecker für den
Anschluss zur SP Buchse und den 2.5Ø Stecker für den Anschluss zur MIC Buchse.
Für zuverlässigen Betrieb und das Erreichen von hohen Daten-Durchsatzraten ist es
wichtig, den Eingangspegel richtig einzustellen. Da es am Funkgerät keine Möglichkeit gibt,
die Mikrofonlautstärke einzustellen, nutzen Sie dazu den Modulationsregler am TNC. Die
passende Eingangslautstärke für den Empfang regeln Sie mit dem Lautstärkeregler am
Funkgerät.
Hinweis
Beachten Sie auch das Handbuch Ihres TNC's, um es richtig am PC und am Funkgerät in Betrieb
zu nehmen. Wenn das Funkgerät, das TNC und der PC eventuell zu nahe beieinander stehen,
können dadurch gegenseitige Störungen beim Empfang auftreten. Schalten Sie für den Packet
Radio Betrieb die Stromsparfunktion aus. Achten Sie darauf, dass Sie genau auf der gleichen
Frequenz wie Ihr Funkpartner sind.
Die maximale Übertragungsgeschwindigkeit mit diesem Gerät sind 1200 Baud.
39
9. Wartung und Hinweise
9.1 zurücksetzen (Reset) des Funkgerätes
Wenn Sie die Reset Funktion ausführen, werden alle Einstellungen aus
Werkseinstellung zurückgesetzt.
1. Schalten Sie Ihr Gerät ein und halten dabei gleichzeitig die (F) Taste, sowie
die V/M Taste gedrückt.
2. Alle Zeichen werden im Display angezeigt. Lösen Sie nun die Tasten.
Werkseinstellung der Parameter
DJ-S45 DJ-S45 CQ
T E LPD(VFO) Modus PMR Modus
Frequenz 445.000MHz 433.000MHz 434.000MHz 1 Kanal
Speicher Kanäle (0~99) leer leer leer leer
Ton Einstellung keine keine keine keine
CTCSS Senden 88.5Hz 88.5Hz 88.5Hz keine
CTCSS Empfang 88.5Hz 88.5Hz 88.5Hz keine
Sendeleistung LOW LOW
Tastatur Sperre OFF OFF OFF OFF
Rauschsperre, Stufe 07 07 07 07
Schrittweite (Step) 5.0kHz 12.5kHz 12.5kHz
Shift Richtung keine keine keine
Shift Frequenz 5.0MHz 5.0MHz 0.6MHz
Quittungston ON ON ON ON
Tonruf ALT ALT ALT
TOT (Time-Out-Timer) OFF OFF OFF OFF
APO (autom. Abschalten) OFF OFF OFF OFF
Batteriesparfunktion ON ON ON ON
Bell OFF OFF OFF OFF
Stand-by-beep OFF OFF ON ON
BCLO OFF OFF OFF OFF
Suchlauf Modus Timed Timed Timed Timed
Suchlauf überspringen OFF OFF OFF OFF
Externe Anschluss Überwachung OFF OFF OFF OFF
Beleuchtung ON(5 Sek.) ON(5 Sek.) ON(5 Sek.) ON(5 Sek.)
Batterie Typ 1(AA) 1(AA) 1(AA) 1(AA)
Relais Shift Richtung -(Minus) -(Minus)
Relais Shift Frequenz 5.0MHz 5.0MHZ
Relais Ton Einstellung ON OFF
Relais Ton Frequenz 88.5Hz 88.5Hz
40
9. Wartung und Hinweise
9.2 Zubehör
EBP-60 Lithium Ion Akku Pack, (3.7V für volle Sendeleistung)
EDC-138E Schnell Ladegerät 120Vac
EDC-138R Standlader zum verbinden mit bis zu 4 weiteren EDC-138R
EDH-33 Adapterkabel für Zigarettenanzünder
EME-12A Head Set mit VOX (Lautsprecher Typ)
EME-13A Head Set mit VOX (Kopfhörer Typ)
ESC-40 Soft Case
KEP-36-S Security Headset mit transparentem Schallschlauch
KEP-320-VS Ohrhörer-Mikrofon-Kombination
KEP-660-VS Kopfhörer-Mikrofon-Kombination
KEP-115-S Kleines Handmikrofon
KEP-500-S Ohrhörer mit Schallschlauch
ERW-4C PC Programmierkabel
Weiteres Zubehör und viele Extras finden Sie auf der Homepage:
www.alinco-funktechnik.de
41
10. Technische Daten
■ DJ-S45 CQS/CQL
Allgemein
Frequenz Bereich LPD(VFO) Modus PMR Modus
TX; 433.06000-434.78000MHz
RX; 433.06000-434.78000MHz
TX; 446.00625-446.09375MHz
RX; 446.00625-446.09375MHz
Modulation F3
Antennen Impedanz
50 Ω
Spannungsversorgung 3.0-6.0VDC(ext. DC-IN), 2xAA Batterien, Li-ion Akku
Stromverbrauch
DC 6.0V
Senden LPD(VFO) Modus PMR Modus
Etwa 0.20A Etwa 0.45A
Empfang Etwa 60mA
Frequenz Stabilität +5 ~ -5ppm
Abmessungen 57(B) x 98(H) x 27.9(T)mm
Gewicht DJ-S45 CQS DJ-S45 CQL
Etwa 164g
incl. 2XAA Batterien
Etwa 170g
incl. 2XAA Batterien
Sender
Ausgangsleistung (DC6.0V) LPD(VFO) Modus PMR Modus
Etwa 10mW Etwa 500mW
Modulation Variable Reactance
Maximale Abweichung +/-2.5kHz
Nebenaussendungen 250mW oder weniger
Mikrofon Impedanz Etwa 2k Ω
Empfänger
System FM: Doppel-Super-heterodyne
Zwischenfrequenz FM: 1st 21.7MHz 2nd 450kHz
Empfindlichkeit -15dBu oder weniger
FM: -6dB 6kHz; -60dB; 14kHz
NF Leistung 180mW (maximal)
150mW (10% Klirrfaktor an 8 Ω)
Nebenwellenausstrahlung 2nW oder weniger
42
10. Technische Daten
■ DJ-S45 T/E
Allgemein
Frequenz Bereich DJ-S45 T DJ-S45 E
TX; 420.000-449.995MHz
RX; 420.000-473.995MHz
TX; 430.000-439.995MHz
RX; 430.000-439.995MHz
Modulation F3
Antennen Impedanz
50 Ω
Spannungsversorgung 3.0-6.0VDC(ext. DC-IN), 2xAA Batterien, Li-ion Akku
Stromverbrauch
DC 6.0V
Senden Hohe Sendeleistung Niedrige Sendeleistung
Etwa 1.00A Etwa 0.45A
Empfang Etwa 60mA
Frequenz Stabilität +5 ~ -5ppm
Abmessungen 57(B) x 98(H) x 27.9(T)mm
Gewicht Etwa 162g
incl. 2XAA Batterien und SMA Antenne
Sender
Ausgangsleistung (DC6.0V) Hohe Sendeleistung Niedrige Sendeleistung
Etwa 2W Etwa 0.5W
Modulation Variable Reactance
Maximale Abweichung +/-5.0kHz
Nebenaussendungen -60dB oder weniger
Mikrofon Impedanz Etwa 2k Ω
Empfänger
System FM: Doppel-Super-heterodyne
Zwischenfrequenz FM: 1st 21.7MHz 2nd 450kHz
Empfindlichkeit -15dBu oder weniger
FM: -6dB 12kHz; -60dB; 35kHz
NF Leistung 180mW (maximal)
150mW (10% Klirrfaktor an 8 Ω)
Nachbarkanaltrennung 60dB
43
Loading...
